EP1528325A2 - Gaskochmulde - Google Patents

Gaskochmulde Download PDF

Info

Publication number
EP1528325A2
EP1528325A2 EP04105197A EP04105197A EP1528325A2 EP 1528325 A2 EP1528325 A2 EP 1528325A2 EP 04105197 A EP04105197 A EP 04105197A EP 04105197 A EP04105197 A EP 04105197A EP 1528325 A2 EP1528325 A2 EP 1528325A2
Authority
EP
European Patent Office
Prior art keywords
gas
burner
pot carrier
point according
carrier element
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP04105197A
Other languages
English (en)
French (fr)
Other versions
EP1528325B1 (de
EP1528325A3 (de
Inventor
Robert Sachon
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
BSH Hausgeraete GmbH
Original Assignee
BSH Bosch und Siemens Hausgeraete GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by BSH Bosch und Siemens Hausgeraete GmbH filed Critical BSH Bosch und Siemens Hausgeraete GmbH
Publication of EP1528325A2 publication Critical patent/EP1528325A2/de
Publication of EP1528325A3 publication Critical patent/EP1528325A3/de
Application granted granted Critical
Publication of EP1528325B1 publication Critical patent/EP1528325B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F24—HEATING; RANGES; VENTILATING
    • F24C—DOMESTIC STOVES OR RANGES ; DETAILS OF DOMESTIC STOVES OR RANGES, OF GENERAL APPLICATION
    • F24C3/00—Stoves or ranges for gaseous fuels
    • F24C3/08—Arrangement or mounting of burners
    • F24C3/085—Arrangement or mounting of burners on ranges
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F23—COMBUSTION APPARATUS; COMBUSTION PROCESSES
    • F23D—BURNERS
    • F23D14/00—Burners for combustion of a gas, e.g. of a gas stored under pressure as a liquid
    • F23D14/02—Premix gas burners, i.e. in which gaseous fuel is mixed with combustion air upstream of the combustion zone
    • F23D14/04—Premix gas burners, i.e. in which gaseous fuel is mixed with combustion air upstream of the combustion zone induction type, e.g. Bunsen burner
    • F23D14/08—Premix gas burners, i.e. in which gaseous fuel is mixed with combustion air upstream of the combustion zone induction type, e.g. Bunsen burner with axial outlets at the burner head
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F23—COMBUSTION APPARATUS; COMBUSTION PROCESSES
    • F23D—BURNERS
    • F23D2900/00—Special features of, or arrangements for burners using fluid fuels or solid fuels suspended in a carrier gas
    • F23D2900/14—Special features of gas burners
    • F23D2900/14481—Burner nozzles incorporating flow adjusting means

Definitions

  • the invention relates to a gas hob with a gas burner whose Gas mixing chamber is limited by a burner cap, through whose Outlets a gas / air mixture from the gas mixing chamber to Flame generation is flowing, and with a diaphragm device, the one through the outlet openings provided flow cross section changes.
  • the gas cooking device has a cooking surface for placing a pot on, below a burner plate of a flow or a perforated ceramic material is arranged. Below the burner plate is a device for changing the flow opening for a Gas / air mixture provided. By means of this device gives the Flow opening always only a certain circular area of the Fleece free, whereby always a certain burner surface visible and in the Use is. This allows the burner surface on the hob adjusted pot.
  • closure pieces which are in the manner of an iris diaphragm are adjustable.
  • the closure pieces are dependent on one Pot size adjustable.
  • the object of the present invention is a gas hob with a gas burner that is easy to use.
  • the object of the invention is a gas hob with the features of claim 1.
  • Claim 1 is mutatis mutandis a pot carrier element of Gas cooktop arranged adjustable. Depending on the position of the pot support member changes the size of a through the Outlets formed Schufeldes the gas hob. Thus, in simple way according to the heating requirements, the heating of the Gas cooker to be changed.
  • the pot carrier element regardless of his Position always outside of the outlets of the Burner cover coming flames can be arranged. With it limited the pot carrier element an outer flame circumference at least partially or completely. Excessive heating of the pot carrier element by the flames are thus prevented.
  • the pot carrier element can prevent that a gas / air mixture through the outlet openings of Burner cover exits. This can be done by the Pot carrier element not used for heating operation Outlets overlaps and thus closes.
  • the outlet openings of the burner cap are in a further embodiment of the Gargut therenis facing arranged. This is an effective one Heating the food container allows.
  • the pot carrier element be arranged manually adjustable on the burner cover.
  • the gas hob can be a drive motor for automatic adjustment having the pot carrier element.
  • the Connecting pot carrier elements it is advantageous if for a synchronous Adjusting a transmission device is provided which the Connecting pot carrier elements together.
  • Pot carrier element corresponding to a size of the parked thereon Gargut techniquesnisses be adjusted.
  • a heating power of the gas hob depending on the position of the pot carrier element can be adjusted. If that is Pot carrier element located in a position for large food containers, automatically the gas burner with a correspondingly large Burner power operated. At a position of the pot carrier element for small food containers takes place a corresponding reduction in performance.
  • the gas cooker may have a Schutul, with a gas supply to the gas burner to adjust its Heating power takes place.
  • Figure 1 is a perspective view of the gas hob
  • Figure 2 is a side sectional view along the line I to I of Figure 1; such as
  • FIGS 3 and 4 views of the gas hob from above.
  • a gas hob is shown with a gas burner 1, the basic structure of which is apparent from FIG.
  • the gas burner 1 is in a mounting hole 3 a trough plate 5 made of glass ceramic used.
  • the gas burner 1 is a main line 7 gas supplied, which is connected to a gas pipeline network.
  • the main line 7 opens into a burner nozzle 9. This is over a gap of one Gas / air inlet 11 of a mixing chamber 13 of the gas burner. 1 spaced.
  • the mixing chamber 13 is cup-like open with formed a raised cylinder wall.
  • On an upper edge the cylinder wall of the mixing chamber 13 is a disk-like, circular burner cover 15 is fixed, the peripheral edge radially over the cylinder wall protrudes.
  • the peripheral edge of the burner cover 15th is above a ring seal 16 on top of the well plate 5. Not shown are the usual for the gas hob security elements, such as about a thermocouple and an associated solenoid valve for Safety shutdown of the gas burner 1 when a flame goes out.
  • the burner cover 15 has a plurality of outlet openings 17. These form on the top of the burner cap 15 a star-shaped Heating field 19, as shown in the figure 3.
  • On a top of the Burner cover 15 are three pot carrier elements 21. Die Pot carrier elements 21 extend radially to the center of the Burner cap 15 and are about a rotation angle of 60 ° to each other spaced. Furthermore, the three pot carrier elements 21 are not over shown rails slidably guided in the radial direction, in the Burner cover 15 are formed. This can be the Pot support elements 21 between those shown in Figures 3 and 4 Shift extreme positions back and forth: In FIG. 3, the three are Pot carrier elements 21 shown pushed radially outward.
  • the three pot carrier elements 21 each have one radially extending rib 23. According to the figure 2 is on the ribs 23rd the three pot carrier elements a Gargut electnis 24 provided. Between Pot carrier elements 21 and outside of the burner cap 15 are further support base 25 is arranged. The support base 25 serve for additional support of Gargut therenissen to tipping the same to avoid.
  • the transmission device may not be shown Be assigned drive motor, by means of in the gas hob provided actuator 27 can be operated. By means of the Actuator 27 can thus a total flow area of the Schufeldes 19 are set.
  • the gas hob has a Heating power controller 29 on.
  • the heating power controller 29 By means of the heating power controller 29, a in the main line 7 arranged control valve 31 are operated, the Gas supply to the gas burner 1 controls.
  • the pot carrier elements 21 in a Intermediate position brought, as shown in the figure 1. In this Position are at least some of the outlet openings 17 not of the Pot carrier elements 21 overlaps.
  • the Schutschsreglers 29 is via the control valve 31 in the main line 7 a set gas flow rate through the burner nozzle 9 in the direction blown on the gas / air mixture inlet 11, whereby ambient air in Arrow direction I with sucked through the inlet 11 into the mixing chamber 13 becomes. From there, the gas / air mixture flows through the not of the Pot support elements 21 overlapped outlet openings 17, the Gargut electis 24 facing.

Landscapes

  • Engineering & Computer Science (AREA)
  • Chemical & Material Sciences (AREA)
  • Combustion & Propulsion (AREA)
  • Mechanical Engineering (AREA)
  • General Engineering & Computer Science (AREA)
  • Cookers (AREA)
  • Gas Burners (AREA)

Abstract

Es sind Gaskochstellen mit einem Gasbrenner bekannt, dessen Gasmischkammer von einem Brennerdeckel (15) begrenzt ist, durch den ein Gas-/Luftgemisch aus der Gasmischkammer zur Flammenerzeugung strömt, mit einer Blendeneinrichtung (21), die einen Strömungsquerschnitt des Brennerdeckels (15) ändert. Um eine einfache Bedienung der Gaskochstelle zu gewährleisten, weist die Blendeneinrichtung (21) zumindest ein Topfträgerelement (21) auf, das verstellbar auf der Gaskochstelle angeordnet ist und in Abhängigkeit von seiner Position die Größe des Strömungsquerschnitts des Brennerdeckels (15) ändert.

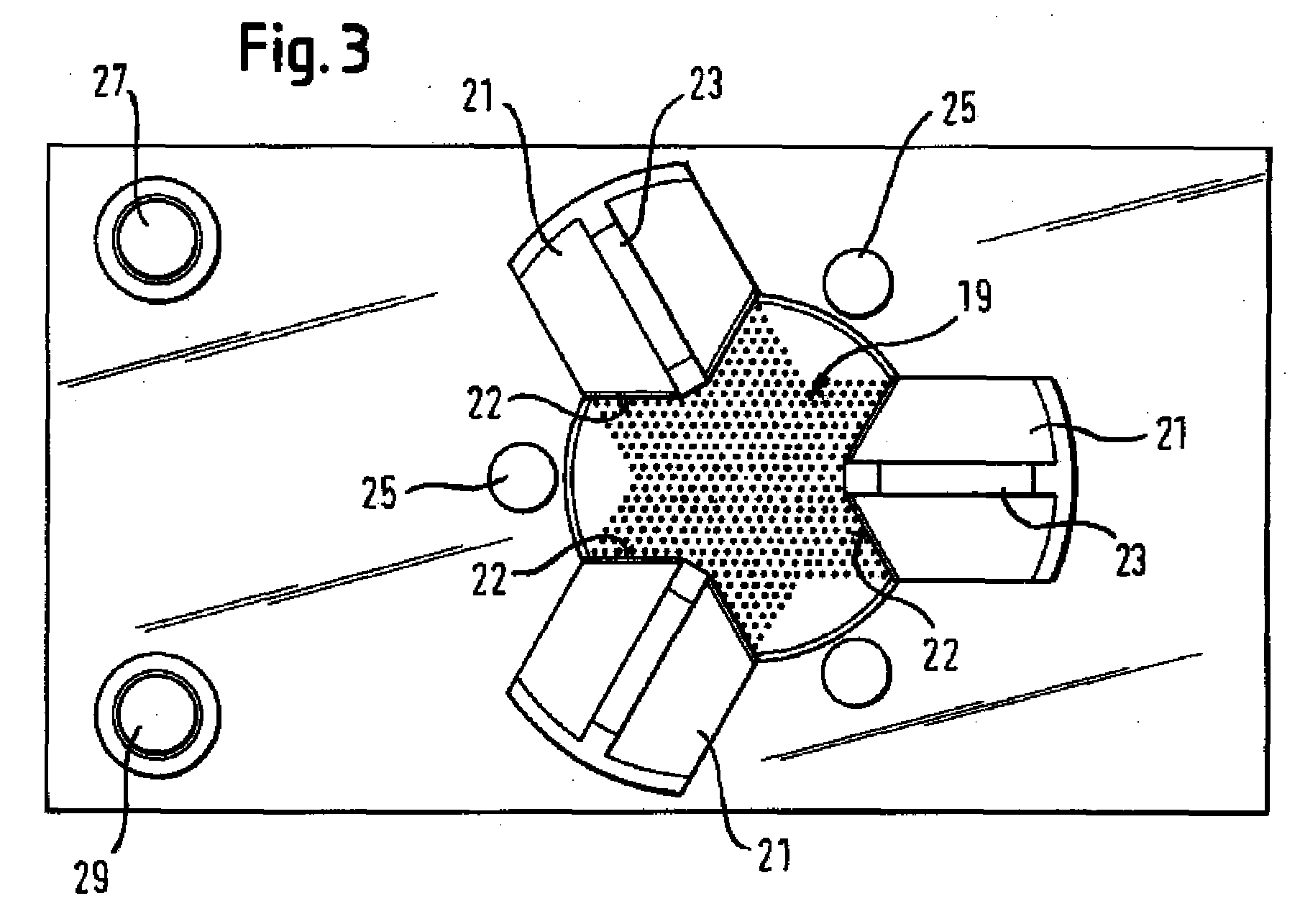

Figure 00000001

Description

Die Erfindung betrifft eine Gaskochstelle mit einem Gasbrenner, dessen Gasmischkammer von einem Brennerdeckel begrenzt ist, durch dessen Austrittsöffnungen ein Gas-/Luftgemisch aus der Gasmischkammer zur Flammenerzeugung strömt, und mit einer Blendeneinrichtung, die einen durch die Austrittsöffnungen bereitgestellten Strömungsquerschnitt ändert.
Aus DE 196 23 529 ist eine gattungsgemäße Gaskocheinrichtung bekannt. Die Gaskocheinrichtung weist eine Kochfläche zum Aufsetzen eines Topfes auf, unterhalb der eine Brennerplatte aus einem Fließ oder einem gelochten Keramikmaterial angeordnet ist. Unterhalb der Brennerplatte ist eine Einrichtung zur Veränderung der Durchflussöffnung für ein Gas-/Luftgemisch vorgesehen. Mittels dieser Einrichtung gibt die Durchflussöffnung immer nur einen bestimmten kreisförmigen Bereich des Vlieses frei, wodurch immer eine bestimmte Brennerfläche sichtbar und im Einsatz ist. Dadurch kann die Brennerfläche dem auf dem Kochfeld aufgesetzten Topf angepasst werden.
Aus DE 337 192 ist ein Verschluss für ein Kochloch bekannt. Der Verschluss weist Verschlussstücke auf, die nach Art einer Irisblende verstellbar sind. Die Verschlussstücke sind in Abhängigkeit von einer Topfgröße verstellbar.
Die Aufgabe der vorliegenden Erfindung besteht darin, eine Gaskochstelle mit einem Gasbrenner bereitzustellen, die einfach bedienbar ist.
Die Aufgabe der Erfindung ist durch eine Gaskochmulde mit den Merkmalen des Patentanspruches 1 gelöst. Gemäß dem kennzeichnenden Teil des Patentanspruches 1 ist sinngemäß ein Topfträgerelement der Gaskochmulde verstellbar angeordnet. In Abhängigkeit von der Position des Topfträgerelements ändert sich die Größe eines durch die Austrittsöffnungen gebildeten Heizfeldes der Gaskochstelle. Somit kann in einfacher Weise entsprechend den Heizerfordernissen das Heizfeld der Gaskochstelle geändert werden.
Von Vorteil ist es, wenn das Topfträgerelement unabhängig von seiner Position stets außerhalb der aus den Austrittsöffnungen des Brennerdeckels kommenden Flammen angeordnet sein. Damit begrenzt das Topfträgerelement einen äußeren Flammenumfang zumindest teilweise oder vollständig. Eine übermäßige Erhitzung des Topfträgerelements durch die Flammen ist somit verhindert.
In einer vorteilhaften Weiterbildung kann das Topfträgerelement verhindern, dass ein Gas-/Luftgemisch durch die Austrittsöffnungen des Brennerdeckels austritt. Dies kann dadurch erfolgen, dass das Topfträgerelement die nicht für den Heizbetrieb eingesetzten Austrittsöffnungen überlappt und somit verschließt. Die Austrittsöffnungen des Brennerdeckels sind in einer weiteren Ausführungsform dem Gargutbehältnis zugewandt angeordnet. Dadurch ist eine effektive Erwärmung des Gargutbehältnis ermöglicht.
Für eine Einstellung der Größe des Gesamtströmungsquerschnitts der Austrittsöffnungen des Brennerdeckels kann das Topfträgerelement manuell verstellbar auf dem Brennerdeckel angeordnet sein. Alternativ kann die Gaskochstelle einen Antriebsmotor zum automatischen Verstellen des Topfträgerelements aufweisen. Bei einer Mehrzahl von Topfträgerelementen ist es dabei vorteilhaft, wenn für ein synchrones Verstellen eine Getriebeeinrichtung vorgesehen ist, die die Topfträgerelemente miteinander verbindet. Erfindungsgemäß kann das Topfträgerelement entsprechend einer Größe des darauf abgestellten Gargutbehältnisses angepasst werden. Durch entsprechende Anpassung des Topfträgerelements an die Größe des Gargutbehältnisses wird automatisch auch die Größe des durch die Austrittsöffnungen gebildeten Heizfeldes an die Größe des Gargutbehältnisses angepasst.
Bevorzugt kann eine Heizleistung der Gaskochstelle in Abhängigkeit von der Position des Topfträgerelements eingestellt werden. Sofern sich das Topfträgerelement in einer Position für große Gargutbehältnisse befindet, wird automatisch der Gasbrenner mit einer entsprechend großen Brennerleistung betrieben. Bei einer Position des Topfträgerelements für kleine Gargutbehältnisse erfolgt eine entsprechende Leistungsreduzierung. Zusätzlich kann die Gaskochstelle einen Heizleistungsregler aufweisen, mit dem eine Gaszufuhr zu dem Gasbrenner zur Einstellung von dessen Heizleistung erfolgt.
Nachfolgend ist ein Ausführungsbeispiel der Erfindung anhand der beigefügten Figuren beschrieben.
Es zeigen:
Figur 1 in einer perspektivischen Ansicht das Gaskochfeld;
Figur 2 eine Seitenschnittansicht entlang der Linie I bis I aus der Figur 1; sowie
Figuren 3 und 4 Ansichten der Gaskochstelle von oben.
In den Figuren ist eine Gaskochstelle mit einem Gasbrenner 1 gezeigt, dessen prinzipieller Aufbau aus der Figur 2 hervorgeht. Der Gasbrenner 1 ist in einer Montageöffnung 3 einer Muldenplatte 5 aus Glaskeramik eingesetzt. Dem Gasbrenner 1 wird über eine Hauptleitung 7 Gas zugeführt, die mit einem Gasleitungsnetz verbunden ist. Die Hauptleitung 7 mündet in einer Brennerdüse 9. Diese ist über einen Spalt von einem Gas-/Luft-Einlass 11 einer Mischkammer 13 des Gasbrenners 1 beabstandet. Die Mischkammer 13 ist becherartig nach oben offen mit einer hochgezogenen Zylinderwand ausgebildet. Auf einem oberen Rand der Zylinderwand der Mischkammer 13 ist ein scheibenartig ausgebildeter, kreisrunder Brennerdeckel 15 befestigt, dessen Umfangsrand radial über die Zylinderwand hinausragt. Der Umfangsrand des Brennerdeckels 15 liegt über eine Ringdichtung 16 auf der Oberseite der Muldenplatte 5. Nicht dargestellt sind die für die Gaskochstelle üblichen Sicherheitselemente, wie etwa ein Thermoelement und ein zugehöriges Magnetventil zur Sicherheitsabschaltung des Gasbrenners 1 beim Erlöschen einer Flamme.
Der Brennerdeckel 15 weist eine Vielzahl von Austrittsöffnungen 17 auf. Diese bilden auf der Oberseite des Brennerdeckels 15 ein sternförmiges Heizfeld 19, wie es in der Figur 3 gezeigt ist. Auf einer Oberseite des Brennerdeckels 15 liegen drei Topfträgerelemente 21. Die Topfträgerelemente 21 erstrecken sich radial zum Mittelpunkt des Brennerdeckels 15 hin und sind über einen Drehwinkel von 60° zueinander beabstandet. Ferner sind die drei Topfträgerelemente 21 über nicht gezeigte Schienen in radialer Richtung verschiebbar geführt, die in dem Brennerdeckel 15 ausgebildet sind. Damit lassen sich die Topfträgerelemente 21 zwischen den in den Figuren 3 und 4 gezeigten Extrempositionen hin- und her verschieben: In der Figur 3 sind die drei Topfträgerelemente 21 radial nach außen geschoben dargestellt. Dadurch sind alle Austrittsöffnungen 17 des sternförmigen Heizfeldes 19 freigelegt, so dass das Gas-/Luftgemisch für eine Flammenerzeugung durchströmen kann. In der Figur 4 sind die drei Topfträgerelemente 21 radial nach innen geschoben dargestellt und mit ihren frontseitigen Stirnflächen 22 zueinander in Anlage. In dieser Position sind sämtliche Austrittsöffnungen 17 des Heizfeldes 19 durch die Topfträgerelemente 21 überlappt, so dass Gas-/Luftgemisch nicht durch die Gasaustrittsöffnungen 17 strömen kann.
An ihren Oberseiten weisen die drei Topfträgerelemente 21 jeweils eine radial verlaufende Rippe 23 auf. Gemäß der Figur 2 ist auf den Rippen 23 der drei Topfträgerelemente ein Gargutbehältnis 24 gestellt. Zwischen den Topfträgerelementen 21 sowie außerhalb des Brennerdeckels 15 sind weitere Stützsockel 25 angeordnet. Die Stützsockel 25 dienen zur zusätzlichen Abstützung von Gargutbehältnissen, um ein Kippen derselben zu vermeiden.
Damit ein synchrones Verstellen der Topfträgerelemente 21 gewährleistet ist, sind diese über eine nicht dargestellte Getriebeeinrichtung miteinander verbunden. Beim Verstellen des einen Topfträgerelements 21 werden daher in synchroner Weise die beiden anderen Topfträgerelemente verstellt. Weiterhin kann der Getriebeeinrichtung ein nicht dargestellter Antriebsmotor zugeordnet sein, der mittels des in der Gaskochstelle vorgesehenen Betätigungselements 27 bedient werden kann. Mittels des Betätigungselements 27 kann somit ein Gesamtströmungsquerschnitt des Heizfeldes 19 eingestellt werden.
Zusätzlich zu dem Betätigungselement 27 weist die Gaskochstelle einen Heizleistungsregler 29 auf. Mittels des Heizleistungsregler 29 kann ein in der Hauptleitung 7 angeordnetes Stellventil 31 betätigt werden, das die Gaszufuhr zum Gasbrenner 1 steuert.
Zum Start eines Kochvorganges werden die Topfträgerelemente 21 in eine Zwischenposition gebracht, wie sie in der Figur 1 dargestellt ist. In dieser Position sind zumindest einige der Austrittsöffnungen 17 nicht von den Topfträgerelementen 21 überlappt. Bei einer darauffolgenden Betätigung des Heizleistungsreglers 29 wird über das Stellventil 31 in der Hauptleitung 7 ein eingestellter Gasmengenstrom durch die Brennerdüse 9 in Richtung auf den Gas-/Luftgemischeinlass 11 geblasen, wodurch Umgebungsluft in Pfeilrichtung I mit durch den Einlass 11 in die Mischkammer 13 gesaugt wird. Von dort strömt das Gas-/Luftgemisch durch die nicht von den Topfträgerelementen 21 überlappten Austrittsöffnungen 17, die dem Gargutbehältnis 24 zugewandt sind.
Mittels einer nicht gezeigten Zündeinrichtung wird das aus den Austrittsöffnungen 17 austretende Gas-/Luftgemisch zur Ausbildung eines Flammenteppichs entzündet, der das Gargutbehältnis 24 erwärmt.

Claims (10)

  1. Gaskochstelle mit einem Gasbrenner, dessen Gasmischkammer (13) von einem Brennerdeckel (15) begrenzt ist, durch dessen Austrittsöffnungen (17) ein Gas-/Luftgemisch aus der Gasmischkammer (13) zur Flammenerzeugung strömt, und mit einer Blendeneinrichtung (21) zum Ändern eines durch die Austrittsöffnungen (17) bereitgestellten Strömungsquerschnittes, dadurch gekennzeichnet, dass die Blendeneinrichtung (21) als zumindest ein Topfträgerelement (21) ausgebildet ist, das auf der Gaskochstelle verstellbar angeordnet ist und in Abhängigkeit von seiner Position den Strömungsquerschnitt des Brennerdeckels (15) ändert.
  2. Gaskochstelle nach Anspruch 2, dadurch gekennzeichnet, dass das verstellbar angeordnete Topfträgerelement (21) in Abhängigkeit von seiner Position Austrittsöffnungen (17) des Brennerdeckels (15) schließt.
  3. Gaskochstelle nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass auf dem Brennerdeckel (15) zumindest ein Führungselement ausgebildet ist, das das Topfträgerelement (21) verstellbar führt.
  4. Gaskochstelle nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass die Austrittsöffnungen (17) einem auf dem Topfträgerelement (21) gestellten Gargutbehältnis (24) zugewandt im Brennerdeckel (15) angeordnet sind.
  5. Gaskochstelle nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass das Topfträgerelement (21) zur Anpassung an eine Größe des Gargutbehältnisses (24) manuell verstellbar angeordnet ist.
  6. Gaskochstelle nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass der Gaskochstelle ein Antriebsmotor zum automatischen Verstellen des Topfträgerelements (21) zugeordnet ist.
  7. Gaskochstelle nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass eine Anzahl von Topfträgerelementen (21) vorgesehen ist, die über eine Getriebeeinrichtung miteinander verbunden sind.
  8. Gaskochstelle nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass eine Heizleistung der Gaskochstelle in Abhängigkeit von der Position der Topfträgerelements (21) eingestellt ist.
  9. Gaskochstelle nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass der Gaskochstelle ein Einstellelement zur Einstellung einer Heizleistung zugeordnet ist, das eine Gaszufuhrmenge zu dem Gasbrenner steuert.
  10. Gaskochstelle nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass das Topfträgerelement (21) unabhängig von seiner Position stets außerhalb der aus den Austrittsöffnungen (17) des Brennerdeckels (!5) kommenden Flammen angeordnet ist.
