EP1206589B1 - Beschleuniger für die phosphatierung von metalloberfächen - Google Patents
Beschleuniger für die phosphatierung von metalloberfächen Download PDFInfo
- Publication number
- EP1206589B1 EP1206589B1 EP00958432A EP00958432A EP1206589B1 EP 1206589 B1 EP1206589 B1 EP 1206589B1 EP 00958432 A EP00958432 A EP 00958432A EP 00958432 A EP00958432 A EP 00958432A EP 1206589 B1 EP1206589 B1 EP 1206589B1
- Authority
- EP
- European Patent Office
- Prior art keywords
- phosphating
- ions
- phosphating solution
- carbon atoms
- zinc
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
- 229910052751 metal Inorganic materials 0.000 title claims description 11
- 239000002184 metal Substances 0.000 title claims description 11
- 239000000243 solution Substances 0.000 claims description 34
- 238000000034 method Methods 0.000 claims description 29
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 12
- 150000002828 nitro derivatives Chemical class 0.000 claims description 11
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 claims description 11
- 229910000831 Steel Inorganic materials 0.000 claims description 10
- 239000010959 steel Substances 0.000 claims description 10
- JPVYNHNXODAKFH-UHFFFAOYSA-N Cu2+ Chemical compound [Cu+2] JPVYNHNXODAKFH-UHFFFAOYSA-N 0.000 claims description 9
- PTFCDOFLOPIGGS-UHFFFAOYSA-N Zinc dication Chemical compound [Zn+2] PTFCDOFLOPIGGS-UHFFFAOYSA-N 0.000 claims description 9
- 125000004432 carbon atom Chemical group C* 0.000 claims description 9
- 150000002148 esters Chemical class 0.000 claims description 9
- MRAUNPAHJZDYCK-BYPYZUCNSA-N L-nitroarginine Chemical compound OC(=O)[C@@H](N)CCCNC(=N)N[N+]([O-])=O MRAUNPAHJZDYCK-BYPYZUCNSA-N 0.000 claims description 8
- 229910019142 PO4 Inorganic materials 0.000 claims description 8
- 239000012141 concentrate Substances 0.000 claims description 8
- 229910001453 nickel ion Inorganic materials 0.000 claims description 8
- VEQPNABPJHWNSG-UHFFFAOYSA-N Nickel(2+) Chemical compound [Ni+2] VEQPNABPJHWNSG-UHFFFAOYSA-N 0.000 claims description 7
- 150000001768 cations Chemical class 0.000 claims description 7
- 229910001431 copper ion Inorganic materials 0.000 claims description 7
- 230000002378 acidificating effect Effects 0.000 claims description 6
- 150000001298 alcohols Chemical class 0.000 claims description 5
- 229910052782 aluminium Inorganic materials 0.000 claims description 5
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 claims description 5
- 229910001437 manganese ion Inorganic materials 0.000 claims description 5
- 125000000217 alkyl group Chemical group 0.000 claims description 4
- JLVVSXFLKOJNIY-UHFFFAOYSA-N Magnesium ion Chemical compound [Mg+2] JLVVSXFLKOJNIY-UHFFFAOYSA-N 0.000 claims description 2
- WAEMQWOKJMHJLA-UHFFFAOYSA-N Manganese(2+) Chemical compound [Mn+2] WAEMQWOKJMHJLA-UHFFFAOYSA-N 0.000 claims description 2
- XLJKHNWPARRRJB-UHFFFAOYSA-N cobalt(2+) Chemical compound [Co+2] XLJKHNWPARRRJB-UHFFFAOYSA-N 0.000 claims description 2
- 239000012895 dilution Substances 0.000 claims description 2
- 238000010790 dilution Methods 0.000 claims description 2
- 238000007654 immersion Methods 0.000 claims description 2
- 238000005507 spraying Methods 0.000 claims description 2
- BHPQYMZQTOCNFJ-UHFFFAOYSA-N Calcium cation Chemical compound [Ca+2] BHPQYMZQTOCNFJ-UHFFFAOYSA-N 0.000 claims 1
- 239000011701 zinc Substances 0.000 description 16
- 229910052725 zinc Inorganic materials 0.000 description 16
- 239000002253 acid Substances 0.000 description 13
- AVXURJPOCDRRFD-UHFFFAOYSA-N Hydroxylamine Chemical compound ON AVXURJPOCDRRFD-UHFFFAOYSA-N 0.000 description 11
- 230000007797 corrosion Effects 0.000 description 11
- 238000005260 corrosion Methods 0.000 description 11
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 description 10
- 150000003839 salts Chemical class 0.000 description 8
- 239000010452 phosphate Substances 0.000 description 7
- KRHYYFGTRYWZRS-UHFFFAOYSA-M Fluoride anion Chemical compound [F-] KRHYYFGTRYWZRS-UHFFFAOYSA-M 0.000 description 6
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 6
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 6
- 150000001875 compounds Chemical class 0.000 description 6
- 229910001335 Galvanized steel Inorganic materials 0.000 description 5
- 239000008397 galvanized steel Substances 0.000 description 5
- 239000003973 paint Substances 0.000 description 5
- 238000010422 painting Methods 0.000 description 5
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 4
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 4
- 229910052802 copper Inorganic materials 0.000 description 4
- 239000010949 copper Substances 0.000 description 4
- -1 cyclic N-oxides Chemical class 0.000 description 4
- IDCPFAYURAQKDZ-UHFFFAOYSA-N 1-nitroguanidine Chemical compound NC(=N)N[N+]([O-])=O IDCPFAYURAQKDZ-UHFFFAOYSA-N 0.000 description 3
- 230000004913 activation Effects 0.000 description 3
- 239000002585 base Substances 0.000 description 3
- 230000008901 benefit Effects 0.000 description 3
- 230000015572 biosynthetic process Effects 0.000 description 3
- 239000003795 chemical substances by application Substances 0.000 description 3
- 239000013078 crystal Substances 0.000 description 3
- 239000008367 deionised water Substances 0.000 description 3
- 229910021641 deionized water Inorganic materials 0.000 description 3
- 238000004070 electrodeposition Methods 0.000 description 3
- 230000008595 infiltration Effects 0.000 description 3
- 238000001764 infiltration Methods 0.000 description 3
- 229910052742 iron Inorganic materials 0.000 description 3
- XTEGARKTQYYJKE-UHFFFAOYSA-M Chlorate Chemical compound [O-]Cl(=O)=O XTEGARKTQYYJKE-UHFFFAOYSA-M 0.000 description 2
- VEXZGXHMUGYJMC-UHFFFAOYSA-N Hydrochloric acid Chemical compound Cl VEXZGXHMUGYJMC-UHFFFAOYSA-N 0.000 description 2
- MHAJPDPJQMAIIY-UHFFFAOYSA-N Hydrogen peroxide Chemical compound OO MHAJPDPJQMAIIY-UHFFFAOYSA-N 0.000 description 2
- 229910002651 NO3 Inorganic materials 0.000 description 2
- NHNBFGGVMKEFGY-UHFFFAOYSA-N Nitrate Chemical compound [O-][N+]([O-])=O NHNBFGGVMKEFGY-UHFFFAOYSA-N 0.000 description 2
- IOVCWXUNBOPUCH-UHFFFAOYSA-M Nitrite anion Chemical compound [O-]N=O IOVCWXUNBOPUCH-UHFFFAOYSA-M 0.000 description 2
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 2
- 150000007513 acids Chemical class 0.000 description 2
- 230000003213 activating effect Effects 0.000 description 2
- 229910045601 alloy Inorganic materials 0.000 description 2
- 239000000956 alloy Substances 0.000 description 2
- 150000001413 amino acids Chemical class 0.000 description 2
- 239000011575 calcium Substances 0.000 description 2
- 229910052791 calcium Inorganic materials 0.000 description 2
- 230000003197 catalytic effect Effects 0.000 description 2
- 238000000576 coating method Methods 0.000 description 2
- 238000010276 construction Methods 0.000 description 2
- 230000009189 diving Effects 0.000 description 2
- 230000000694 effects Effects 0.000 description 2
- 230000007613 environmental effect Effects 0.000 description 2
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 2
- 238000002161 passivation Methods 0.000 description 2
- 235000011121 sodium hydroxide Nutrition 0.000 description 2
- 239000004575 stone Substances 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- JUWGUJSXVOBPHP-UHFFFAOYSA-B titanium(4+);tetraphosphate Chemical compound [Ti+4].[Ti+4].[Ti+4].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O JUWGUJSXVOBPHP-UHFFFAOYSA-B 0.000 description 2
- JESXATFQYMPTNL-UHFFFAOYSA-N 2-ethenylphenol Chemical class OC1=CC=CC=C1C=C JESXATFQYMPTNL-UHFFFAOYSA-N 0.000 description 1
- 0 C=*=*C(CC1)OC1[N+]([O-])=O Chemical compound C=*=*C(CC1)OC1[N+]([O-])=O 0.000 description 1
- KYKBKIANBFLQGA-UHFFFAOYSA-N CCC(C)N=[O](N=O)=C Chemical compound CCC(C)N=[O](N=O)=C KYKBKIANBFLQGA-UHFFFAOYSA-N 0.000 description 1
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 1
- VYZAMTAEIAYCRO-UHFFFAOYSA-N Chromium Chemical compound [Cr] VYZAMTAEIAYCRO-UHFFFAOYSA-N 0.000 description 1
- 101100117236 Drosophila melanogaster speck gene Proteins 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- LFTLOKWAGJYHHR-UHFFFAOYSA-N N-methylmorpholine N-oxide Chemical compound CN1(=O)CCOCC1 LFTLOKWAGJYHHR-UHFFFAOYSA-N 0.000 description 1
- 150000001204 N-oxides Chemical class 0.000 description 1
- ZLMJMSJWJFRBEC-UHFFFAOYSA-N Potassium Chemical compound [K] ZLMJMSJWJFRBEC-UHFFFAOYSA-N 0.000 description 1
- 229910052783 alkali metal Inorganic materials 0.000 description 1
- 150000001447 alkali salts Chemical class 0.000 description 1
- 239000004411 aluminium Substances 0.000 description 1
- 125000003277 amino group Chemical group 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- SXDBWCPKPHAZSM-UHFFFAOYSA-M bromate Inorganic materials [O-]Br(=O)=O SXDBWCPKPHAZSM-UHFFFAOYSA-M 0.000 description 1
- SXDBWCPKPHAZSM-UHFFFAOYSA-N bromic acid Chemical compound OBr(=O)=O SXDBWCPKPHAZSM-UHFFFAOYSA-N 0.000 description 1
- 150000004649 carbonic acid derivatives Chemical class 0.000 description 1
- 125000002091 cationic group Chemical group 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- KRVSOGSZCMJSLX-UHFFFAOYSA-L chromic acid Substances O[Cr](O)(=O)=O KRVSOGSZCMJSLX-UHFFFAOYSA-L 0.000 description 1
- 229910052804 chromium Inorganic materials 0.000 description 1
- 239000011651 chromium Substances 0.000 description 1
- 238000004140 cleaning Methods 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 230000000052 comparative effect Effects 0.000 description 1
- 230000009918 complex formation Effects 0.000 description 1
- QUQFTIVBFKLPCL-UHFFFAOYSA-L copper;2-amino-3-[(2-amino-2-carboxylatoethyl)disulfanyl]propanoate Chemical compound [Cu+2].[O-]C(=O)C(N)CSSCC(N)C([O-])=O QUQFTIVBFKLPCL-UHFFFAOYSA-L 0.000 description 1
- 238000000354 decomposition reaction Methods 0.000 description 1
- 238000005238 degreasing Methods 0.000 description 1
- 238000007865 diluting Methods 0.000 description 1
- 238000007598 dipping method Methods 0.000 description 1
- 238000005516 engineering process Methods 0.000 description 1
- 125000004494 ethyl ester group Chemical group 0.000 description 1
- 239000002360 explosive Substances 0.000 description 1
- 230000002349 favourable effect Effects 0.000 description 1
- AWJWCTOOIBYHON-UHFFFAOYSA-N furo[3,4-b]pyrazine-5,7-dione Chemical compound C1=CN=C2C(=O)OC(=O)C2=N1 AWJWCTOOIBYHON-UHFFFAOYSA-N 0.000 description 1
- 150000004679 hydroxides Chemical class 0.000 description 1
- 150000002500 ions Chemical class 0.000 description 1
- 239000011777 magnesium Substances 0.000 description 1
- 229910052749 magnesium Inorganic materials 0.000 description 1
- 238000004519 manufacturing process Methods 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 229910021645 metal ion Inorganic materials 0.000 description 1
- 229910001463 metal phosphate Inorganic materials 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- NKNIIMOFSJEINW-JEDNCBNOSA-N methyl (2s)-5-(diaminomethylideneamino)-2-nitramidopentanoate;hydrochloride Chemical compound Cl.COC(=O)[C@@H](N[N+]([O-])=O)CCCNC(N)=N NKNIIMOFSJEINW-JEDNCBNOSA-N 0.000 description 1
- 230000007935 neutral effect Effects 0.000 description 1
- 229910052759 nickel Inorganic materials 0.000 description 1
- UJJUJHTVDYXQON-UHFFFAOYSA-N nitro benzenesulfonate Chemical compound [O-][N+](=O)OS(=O)(=O)C1=CC=CC=C1 UJJUJHTVDYXQON-UHFFFAOYSA-N 0.000 description 1
- 239000007800 oxidant agent Substances 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- 229910052760 oxygen Inorganic materials 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- 125000000864 peroxy group Chemical group O(O*)* 0.000 description 1
- 238000005554 pickling Methods 0.000 description 1
- 230000008092 positive effect Effects 0.000 description 1
- 229910052700 potassium Inorganic materials 0.000 description 1
- 239000011591 potassium Substances 0.000 description 1
- 229910052709 silver Inorganic materials 0.000 description 1
- 239000004332 silver Substances 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 229910000029 sodium carbonate Inorganic materials 0.000 description 1
- 239000007921 spray Substances 0.000 description 1
- 230000006641 stabilisation Effects 0.000 description 1
- 238000011105 stabilization Methods 0.000 description 1
- 239000000758 substrate Substances 0.000 description 1
- 238000011144 upstream manufacturing Methods 0.000 description 1
- 150000003755 zirconium compounds Chemical class 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
- C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
- C23C22/00—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals
- C23C22/05—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions
- C23C22/06—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6
- C23C22/34—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides
- C23C22/36—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates
- C23C22/364—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates containing also manganese cations
-
- C—CHEMISTRY; METALLURGY
- C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
- C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
- C23C22/00—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals
- C23C22/05—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions
- C23C22/06—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6
- C23C22/07—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing phosphates
- C23C22/08—Orthophosphates
- C23C22/12—Orthophosphates containing zinc cations
-
- C—CHEMISTRY; METALLURGY
- C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
- C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
- C23C22/00—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals
- C23C22/05—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions
- C23C22/06—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6
- C23C22/34—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides
- C23C22/36—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates
- C23C22/364—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates containing also manganese cations
- C23C22/365—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates containing also manganese cations containing also zinc and nickel cations
Definitions
- the invention relates to a phosphating solution, a phosphating concentrate and a Process for phosphating metal surfaces with aqueous, acidic Phosphating.
- This can be iron phosphating or act a zinc phosphating.
- the method particularly concerns one Zinc phosphating, which is used as a pretreatment for the metal surfaces a subsequent painting, in particular an electro-dip painting.
- the method is applicable for the treatment of surfaces made of steel, galvanized or galvanized steel, aluminum, aluminized or alloy aluminum steel.
- the phosphating of metals pursues the goal on the metal surface to produce firmly grown metal phosphate layers that are in themselves Improve corrosion resistance and in conjunction with paints and others organic coatings for a significant increase in adhesion and Resistance to infiltration when exposed to corrosion.
- Such phosphating processes have long been known in the prior art.
- For pretreatment before painting is particularly suitable for low-zinc phosphating processes, where the phosphating solutions are comparatively low zinc ion contents of e.g. B. 0.5 to 2 g / l.
- the parameter in these low-zinc phosphating baths is the weight ratio Phosphate ions to zinc ions, which is usually in the range> 12 and values can accept up to 30.
- DE-A-40 13 483 discloses phosphating processes with which similar good ones Corrosion protection properties as achieved with the trication process can. These processes do without nickel and use copper instead in low concentrations, 0.001 to 0.03 g / l.
- German Patent application DE 42 10 513 modifies this process in that as modifying agent for the morphology of the phosphate crystals formed hydroxylamine, its salts or complexes in an amount of 0.5 to 5 g / l Hydroxylamine can be added.
- hydroxylamine and / or its compounds for Influencing the shape of the phosphate crystals is one of a number of Disclosure known.
- EP-A-315 059 gives the as a special effect Use of hydroxylamine in phosphating baths indicates the fact that Then steel the phosphate crystals in a desired column or Knot-like form arise when the zinc concentration in the phosphating bath exceeds the range customary for low-zinc processes.
- Hydroxylamine has the great procedural advantage that it is in generally in the phosphating bath and in phosphating concentrates not by themselves decomposed. This makes phosphating bath concentrates and supplementary solutions for Phosphating baths can be produced that directly contain the required accelerator quantities contain. A complex separate replenishment, such as in the use of nitrite or hydrogen peroxide as accelerators is required can be omitted. Contains the phosphating solution, however Copper ions, which is currently a technical trend, is decomposing Hydroxylamine gradually under the catalytic influence of these ions. In this In this case, the accelerator must be separated from the phosphating bath and raised Amounts are added.
- the object of the invention is to provide further phosphating processes to provide the benefits of hydroxylamine accelerated processes, however not its disadvantages with regard to decomposition in the presence of copper ions exhibit.
- the phosphating process is said to be in spray, dip or Diving procedures may be applicable.
- the invention accordingly relates to an acidic, aqueous phosphating solution containing 0.2 to 3 g / l zinc ions 3 to 50 g / l phosphate ions, calculated as PO 4 3- and 0.5 to 5 g / l at least one organic nitro compound as accelerator, characterized in that the organic nitro compound is selected from nitroarginine, its esters with alcohols having 1 to 4 carbon atoms and from 5-nitro-2-furfurylidene dicarboxylates of the general formula (I) where R is an alkyl group having 1 to 3 carbon atoms.
- this compound is amphoteric, i.e. H. she can both form salts with acids as well as bases.
- acidic phosphating solution to be expected that the compound is in a cationic form. This is regardless of whether the compound as such, as a salt with a base, for example as an alkali metal salt, or as a salt with an acid, for example was used as the hydrochloride.
- esters with alcohols with 1 up to 4 carbon atoms can be used.
- methyl and Ethyl ester preferred. Since the acid function is blocked by the ester formation, the esters cannot exist as salts with a base. Due to the However, amino groups continue to form salts with acids. Therefore the esters in the acid phosphating solution are also largely cations available. They can be used as a neutral compound, but also in salt form the phosphating solution are introduced. For example, hydrochloride be used.

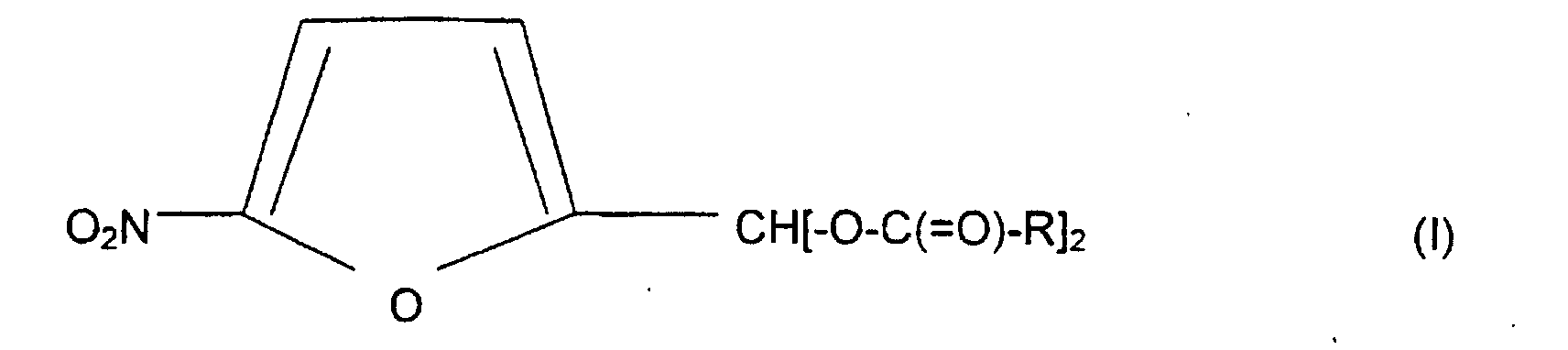

- the organic nitro compound is selected from 5-nitro-2-furfuryl dicarboxylates of the general formula (I), the diacetate is special prefers. This means that R in the general formula (I) is preferably one Represents methyl group.
- the phosphating solution preferably contains 0.8 to 3 g / l of the organic Nitro compound.
- phosphating baths usually contain sodium, potassium and / or Ammonium ions to adjust the free acid.
- free Acid is familiar to the person skilled in the art of phosphating. The one in this writing selected method of determining free acid and total acid is in Sample part specified. Free acid values between 0 and 1.5 points and the total acidity between about 15 and about 35 points is technically usual range and are suitable in the context of this invention.
- the zinc contents are preferably in the range from 0.4 to 2 g / l and in particular from 0.5 to 1.5 g / l, as are customary for low-zinc processes.
- the weight ratio of phosphate ions to zinc ions in the phosphating baths can fluctuate within wide limits, provided it is in the range between 3.7 and 30 lies. A weight ratio between 10 and 20 is particularly preferred
- the phosphating solution according to the invention preferably additionally contains one or more of the following cations: 0.1 up to 4 g / l manganese (II), 0.2 up to 2.5 g / l magnesium (II), 0.2 up to 2.5 g / l calcium (II), 0,002 up to 0.2 g / l copper (II), 0.1 up to 2 g / l cobalt (II).
- the phosphating solutions can additionally contain nickel ions contain.
- the lowest possible levels of nickel ions have or, if desired, can also be nickel-free.
- the phosphating solution according to the invention in a preferred Embodiment except zinc ions as additional cations 0.1 to 4 g / l Manganese ions and 0.002 to 0.2 g / l copper ions and not more than 0.05 g / l, in particular not more than 0.001 g / l nickel ions.
- Phosphating baths which in addition to zinc ions 0.1 to 4 g / l Manganese ions and additionally 0.1 to 2.5 g / l nickel ions.
- the cations are introduced into the phosphating baths without Concern. It is particularly useful as a source of cations oxides and / or To use carbonates.
- nitrate content of the phosphating bath When phosphating zinc-containing surfaces, it has proven to be advantageous limit the nitrate content of the phosphating bath to a maximum of 0.5 g / l. This suppresses the problem of so-called speck formation and the Corrosion protection especially when using nickel-free phosphating baths improved. Phosphating baths which contain no nitrate are particularly preferred.
- phosphating baths can be made by dissolving the individual components produced in water in the desired concentration range directly on site become.
- concentrates that contain individual components in the desired ratio and from which can be used on site by diluting it with water is produced or as a supplementary solution a working phosphating bath be added to compensate for the consumption of the active components.
- phosphating concentrates are strongly acidic for stabilization set. After dilution with water, the pH value must be checked frequently and / or the free acid can be blunted to the desired range.
- alkaline substances such as caustic soda are used or sodium carbonate or basic salts or hydroxides of Ca, Mg, Zn added.
- the invention also relates to an aqueous concentrate according to Dilute with water by a factor between 10 and 100 and if necessary Adjust the pH to a working range between 2.5 and 3.6 a Phosphating solution according to one or more of claims 1 to 6.
- the invention further comprises a method for phosphating Metal surfaces made of steel, galvanized or alloy galvanized steel and / or made of aluminium.
- the materials mentioned can be used in automotive engineering is becoming increasingly common to also exist side by side. You bring them Metal surfaces by spraying or dipping or by a combination thereof in contact with the phosphating solution according to the invention.
- the temperature the phosphating solution is preferably in the range between about 40 and about 60 ° C.
- the phosphating process can be used to phosphate steel or steel strips galvanized steel can be used in conveyor systems.
- the phosphating times are thereby in the range from about 3 to about 20 seconds.
- the procedure can be used especially in automobile construction, where treatment times between 1 and 8 minutes are common. It is particularly used to treat the mentioned metal surfaces before painting, especially before cathodic electrophoretic coating.
- the phosphating process is as To see part of the technically usual pretreatment chain. In this chain are the steps of cleaning / degreasing, rinsing and activation upstream, the activation usually with titanium phosphate-containing activating agents.
- the phosphating according to the invention can, if necessary after an intermediate rinse, a passivating Follow-up treatment.
- the organic nitro compounds to be used as accelerators according to the invention not only have a positive effect on the formation of the corrosion protection layer in the case of the zinc phosphating which forms the layer, but also in the case of the iron phosphating which is termed “non-layering”. Accordingly, in a generalized aspect, the invention relates to the use of organic nitro compounds selected from nitroarginine, its esters with alcohols having 1 to 4 carbon atoms and from 5-nitro-2-furfurylidene dicarboxylates of the general formula (I). where R is an alkyl group with 1 to 3 carbon atoms, as an accelerator in phosphating solutions.
- the new phosphating accelerators according to the invention have Hydroxylamine has the advantage of not being catalytic in the presence of copper be decomposed. This reduces the consumption of accelerators copper-containing phosphating baths compared to the standard hydroxylamine.
- Nitroarginine and its esters safer to handle nitroguanidine decomposes explosive at 102 ° C, nitroarginine only at 195 ° C.
- Nitroarginine methyl ester hydrochloride is good in the acidic range (pH about 3.3) soluble and can therefore be used as an internal accelerator.
- a corrosion test VDA 621415 over 10 rounds and a stone chip test VDA 621427 were carried out as corrosion tests.
- the results are summarized in Table 2.
- Results of the corrosion tests: U paint infiltration (half scratch width, mm), K value phosphating substratum U K value Comp. 1 CRS 1.6 3 Beisp.1 CRS 1.3 3 Ex. 2 CRS 1.2 3 Comp. 2 CRS 1.5 4 Comp. 3 CRS 1.5 4 Ex. 3 CRS 1.7 3-4 Ex. 4 CRS 1.7 4 Comp. 5 CRS 1.0 3 Comp. 6 CRS 1.3 3 Ex. 5 CRS 1.2 3-4 Ex.
Landscapes
- Chemical & Material Sciences (AREA)
- General Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Mechanical Engineering (AREA)
- Metallurgy (AREA)
- Organic Chemistry (AREA)
- Chemical Treatment Of Metals (AREA)
Description
Die Erfindung betrifft eine Phosphatierlösung, ein Phosphatierkonzentrat sowie ein
Verfahren zur Phosphatierung von Metalloberflächen mit wäßrigen, sauren
Phosphatierlösungen. Dabei kann es sich um eine Eisenphosphatierung oder um
eine Zinkphosphatierung handeln. Besonders betrifft das Verfahren eine
Zinkphosphatierung, die man einsetzt als Vorbehandlung der Metalloberflächen für
eine anschließende Lackierung, insbesondere eine Elektrotauchlackierung. Das
Verfahren ist anwendbar zur Behandlung von Oberflächen aus Stahl, verzinktem
oder legierungsverzinktem Stahl, Aluminium, aluminiertem oder
legierungsaluminiertem Stahl.
Die Phosphatierung von Metallen verfolgt das Ziel, auf der Metalloberfläche
festverwachsene Metallphosphatschichten zu erzeugen, die für sich bereits
Korrosionsbeständigkeit verbessern und in Verbindung mit Lacken und anderen
organischen Beschichtungen zu einer wesentlichen Erhöhung der Haftung und der
Resistenz gegen Unterwanderung bei Korrosionsbeanspruchung beitragen.
Solche Phosphatierverfahren sind seit langem im Stand der Technik bekannt. Für
die Vorbehandlung vor der Lackierung eigenen sich insbesondere die Niedrig-Zink-Phosphatierverfahren,
bei denen die Phosphatierlösungen vergleichsweise
geringe Gehalte an Zinkionen von z. B. 0,5 bis 2 g/l aufweisen. Ein wesentlicher
Parameter in diesen Niedrig-Zink-Phosphatierbädern ist das Gewichtsverhältnis
Phosphationen zu Zinkionen, das üblicherweise im Bereich > 12 liegt und Werte
bis zu 30 annehmen kann.
Es hat sich gezeigt, daß durch die Mitverwendung anderer mehrwertiger Kationen
als Zink in den Phosphatierbädern Phosphatschichten mit deutlich verbesserten
Korrosionsschutz- und Lackhaftungseigenschaften ausgebildet werden können.
Beispielsweise finden Niedrig-Zink-Verfahren mit Zusatz von z. B. 0,5 bis 1,5 g/l
Manganionen und z. B. 0,3 bis 2,0 g/l Nickelionen als sogenannte Trikation-Verfahren
zur Vorbereitung von Metalloberflächen für die Lackierung, beispielsweise
für die kathodische Elektrotauchlackierung von Autokarosserien, weite
Anwendung.
DE-A-40 13 483 macht Phosphatierverfahren bekannt, mit denen ähnlich gute
Korrosionsschutzeigenschaften wie mit den Trikation-Verfahren erzielt werden
können. Diese Verfahren verzichten auf Nickel und verwenden statt dessen Kupfer
in niedrigen Konzentrationen, 0,001 bis 0,03 g/l. Zur Oxidation des bei der
Beizreaktion von Stahloberflächen gebildeten zweiwertigen Eisens in die dreiwertige
Stufe dient Sauerstoff und/oder andere gleichwirkende Oxidationsmittel.
Als solche werden Nitrit, Chlorat, Bromat, Peroxy-Verbindungen sowie organische
Nitroverbindungen, wie Nitrobenzolsulfonat, angegeben. Die deutsche
Patentanmeldung DE 42 10 513 modifiziert diesen Prozeß dadurch, daß als
modifizierendes Agens für die Morphologie der gebildeten Phosphatkristalle Hydroxylamin,
dessen Salze oder Komplexe in einer Menge von 0,5 bis 5 g/l
Hydroxylamin zugegeben werden.
Die Verwendung von Hydroxylamin und/oder seinen Verbindungen zum
Beeinflussen der Form der Phosphatkristalle ist aus einer Reihe von
Offenlegungsschriften bekannt. Die EP-A-315 059 gibt als besonderen Effekt der
Verwendung von Hydroxylamin in Phosphatierbädern die Tatsache an, daß auf
Stahl auch dann noch die Phosphatkristalle in einer erwünschten säulen- oder
knotenartigen Form entstehen, wenn die Zinkkonzentration im Phosphatierbad
den für Niedrig-Zink-Verfahren üblichen Bereich übersteigt.
Hydroxylamin weist den großen verfahrenstechnischen Vorteil auf, daß es sich im
allgemeinen im Phosphatierbad und in Phosphatierkonzentraten nicht von selbst
zersetzt. Damit sind Phosphatierbadkonzentrate und Ergänzungslösungen für
Phosphatierbäder herstellbar, die die erforderlichen Beschleunigermengen direkt
enthalten. Eine aufwendige getrennte Nachdosierung, wie sie beispielsweise bei
der Verwendung von Nitrit oder von Wasserstoffperoxid als Beschleuniger
erforderlich ist, kann damit entfallen. Enthält die Phosphatierlösung jedoch
Kupferionen, wozu derzeit ein technischer Trend besteht, zersetzt sich
Hydroxylamin allmählich unter dem katalytischen Einfluß dieser lonen. In diesem
Fall muß der Beschleuniger dem Phosphatierbad getrennt und in erhöhten
Mengen zugegeben werden. Daher besteht ein Bedarf an neuen Beschleunigern,
die sich ähnlich wie Hydroxylamin in Phosphatierbäder, deren Konzentrate und
Ergänzungslösungen einarbeiten lassen, ohne daß sie sich in kurzer Zeit
zersetzen. Diese Eigenschaft sollen sie auch dann noch haben, wenn Kupferionen
zugegen sind.
Aus der DE-A-197 33 978 sind Zinkphosphatierverfahren bekannt, bei denen als
Beschleuniger organische N-Oxide, insbesondere cyclische N-Oxide eingesetzt
werden. Ein bevorzugtes Beispiel N-Methylmorpholin-N-oxid. Aus der DE-A-196
34 685 sind Zinkphosphatierlösungen bekannt, bei denen Nitroguanidin als
Beschleuniger eingesetzt wird. Bisher konnte sich keine dieser Alternativen zu
Hydroxylamin in der Praxis durchsetzen.
Die Erfindung stellt sich die Aufgabe, weitere Phosphatierverfahren zur Verfügung
zu stellen, die die Vorteile Hydroxylamin-beschleunigter Verfahren, jedoch nicht
dessen Nachteile hinsichtlich Zersetzung in Gegenwart von Kupferionen
aufweisen. Das Phosphatierverfahren soll im Spritz-, Spritztauch- oder
Tauchverfahren anwendbar sein.
Die Erfindung betrifft demgemäß eine saure, wäßrige Phosphatierlösung,
enthaltend
0,2 bis 3 g/l Zinkionen
3 bis 50 g/l Phosphationen, berechnet als PO4 3- und
0,5 bis 5g/l mindestens eine organische Nitroverbindung als Beschleuniger,

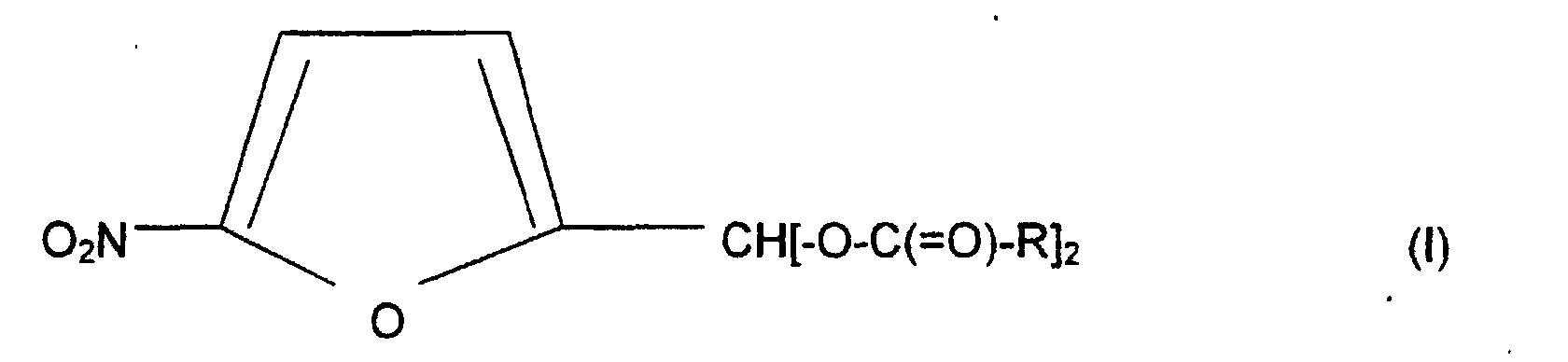

dadurch gekennzeichnet, daß die organische Nitroverbindung ausgewählt ist aus Nitroarginin, dessen Estern mit Alkoholen mit 1 bis 4 C-Atomen und aus 5-Nitro-2-furfurylidendicarboxylaten der allgemeinen Formel (I)
wobei R eine Alkylgruppe mit 1 bis 3 C-Atomen bedeutet.
0,2 bis 3 g/l Zinkionen
3 bis 50 g/l Phosphationen, berechnet als PO4 3- und
0,5 bis 5g/l mindestens eine organische Nitroverbindung als Beschleuniger,
dadurch gekennzeichnet, daß die organische Nitroverbindung ausgewählt ist aus Nitroarginin, dessen Estern mit Alkoholen mit 1 bis 4 C-Atomen und aus 5-Nitro-2-furfurylidendicarboxylaten der allgemeinen Formel (I)
Nitroarginin läßt sich durch die chemische Formel (II) beschreiben.
O2N-NH-C(=NH)-NH-(CH2)3-CH(NH2)-C(=O)-OH
Wie alle Aminosäuren ist auch diese Verbindung amphoter, d. h. sie kann sowohl
mit Säuren als auch mit Basen Salze bilden. In der sauren Phosphatierlösung ist
zu erwarten, daß die Verbindung in kationischer Form vorliegt. Dies ist
unabhängig davon, ob die Verbindung als solche, als Salz mit einer Base,
beispielsweise als Alkalimetallsalz, oder als Salz mit einer Säure, beispielsweise
als Hydrochlorid, eingesetzt wurde.
Anstelle der Aminosäure Nitroarginin können auch deren Ester mit Alkoholen mit 1
bis 4 C-Atomen verwendet werden. Dabei sind insbesondere Methyl- und
Ethylester bevorzugt. Da durch die Esterbildung die Säurefunktion blockiert ist,
können die Ester nicht als Salze mit einer Base vorliegen. Aufgrund der
Aminogruppen ist jedoch eine Salzbildung mit Säuren weiterhin möglich. Daher
werden auch die Ester in der sauren Phosphatierlösung großteils als Kationen
vorliegen. Sie können als neutrale Verbindung, jedoch auch bereits in Salzform in
die Phosphatierlösung eingebracht werden. Beispielsweise können Hydrochloride
eingesetzt werden.
Wählt man die organische Nitroverbindung aus aus 5-Nitro-2-furfuryldicarboxylaten
der allgemeinen Formel (I), so ist das Diacetat besonders
bevorzugt. Dies heißt, daß R in der allgemeinen Formel (I) vorzugsweise eine
Methylgruppe darstellt.
Die Phosphatierlösung enthält vorzugsweise 0,8 bis 3 g/l der organischen
Nitroverbindung.
Phosphatierbäder enthalten außer Zinkionen in der Regel Natrium-, Kaliumund/oder
Ammoniumionen zur Einstellung der freien Säure. Der Begriff der freien
Säure ist dem Fachmann auf dem Phosphatiergebiet geläufig. Die in dieser Schrift
gewählte Bestimmungsmethode der freien Säure sowie der Gesamtsäure wird im
Beispielteil angegeben. Werte der freien Säure zwischen 0 und 1,5 Punkten und
der Gesamtsäure zwischen etwa 15 und etwa 35 Punkten liegen im technisch
üblichen Bereich und sind im Rahmen dieser Erfindung geeignet.
Die Zink-Gehalte liegen vorzugsweise im Bereich von 0,4 bis 2 g/l und
insbesondere von 0,5 bis 1,5 g/l, wie sie für Niedrig-Zink-Verfahren üblich sind.
Das Gewichtsverhältnis Phosphationen zu Zinkionen in den Phosphatierbädern
kann in weiten Grenzen schwanken, sofern es im Bereich zwischen 3,7 und 30
liegt. Ein Gewichtsverhältnis zwischen 10 und 20 ist besonders bevorzugt
Vorzugsweise werden in dem erfindungsgemäßen Phosphatierverfahren
Phosphatierlösungen eingesetzt, die weitere ein- oder zweiwertige Metallionen
enthalten, die sich erfahrungsgemäß günstig auf die Lackhaftung und den
Korrosionsschutz der hiermit erzeugten Phosphatschichten auswirken.
Demgemäß enthält die erfindungsgemäße Phosphatierlösung vorzugsweise
zusätzlich eines oder mehrere der folgenden Kationen:
| 0,1 | bis 4 g/l Mangan(II), |
| 0,2 | bis 2,5 g/l Magnesium(II), |
| 0,2 | bis 2,5 g/l Calcium(II), |
| 0,002 | bis 0,2 g/l Kupfer(II), |
| 0,1 | bis 2 g/l Cobalt(II). |
Erwünschtenfalls können die Phosphatierlösungen zusätzlich Nickelionen
enthalten. Aus gesundheitlichen und ökologischen Gründen werden jedoch
Phosphatierbäder bevorzugt, die möglichst geringe Gehalte an Nickelionen
aufweisen oder erwünschtenfalls auch Nickel-frei sein können. Beispielsweise
enthält die erfindungsgemäße Phosphatierlösung in einer bevorzugten
Ausführungsform außer Zinkionen als zusätzliche Kationen 0,1 bis 4 g/l
Manganionen und 0,002 bis 0,2 g/l Kupferionen und nicht mehr als 0,05 g/l,
insbesondere nicht mehr als 0,001 g/l Nickelionen. Wünscht man jedoch an der
herkömmlichen Trikation-Technologie festzuhalten, können erfindungsgemäße
Phosphatierbäder eingesetzt werden, die außer Zinkionen 0,1 bis 4 g/l
Manganionen und zusätzlich 0,1 bis 2,5 g/l Nickelionen enthalten. In welcher Form
die Kationen in die Phosphatierbäder eingebracht werden ist prinzipiell ohne
Belang. Es bietet sich insbesondere an, als Kationenquelle Oxide und/oder
Carbonate zu verwenden.
Bei der Phosphatierung zinkhaltiger Oberflächen hat es sich als günstig erwiesen,
den Nitratgehalt des Phosphatierbads auf maximal 0,5 g/l zu begrenzen.
Hierdurch wird das Problem der sogenannten Stippenbildung unterdrückt und der
Korrosionsschutz insbesondere bei Verwendung nickelfreier Phosphatierbäder
verbessert. Besonders bevorzugt sind Phosphatierbäder, die kein Nitrat enthalten.
Bei Phosphatierbädem, die für unterschiedliche Substrate geeignet sein sollen, ist
es üblich geworden, freies und/oder komplexgebundenes Fluorid in Mengen bis zu
2,5 g/l Gesamtfluorid, davon bis zu 750 mg/l freies Fluorid, jeweils berechnet als
F-, zuzusetzen. Die Anwesenheit solcher Fluoridmengen ist auch für die
erfindungsgemäßen Phosphatierbäder von Vorteil. Bei Abwesenheit von Fluorid
soll der Aluminiumgehalt des Bades 3 mg/l nicht überschreiten. Bei Gegenwart
von Fluorid werden infolge der Komplexbildung höhere Al-Gehalte toleriert, sofern
die Konzentration des nicht komplexierten Al 3 mg/l nicht übersteigt.
Prinzipiell können Phosphatierbäder durch Auflösen der einzelnen Komponenten
im Wasser im erwünschten Konzentrationsbereich direkt vor Ort hergestellt
werden. In der Praxis ist es jedoch üblich, Konzentrate einzusetzen, die die
einzelnen Bestandteile im erwünschten Mengenverhältnis enthalten und aus
denen vor Ort durch Verdünnen mit Wasser das einsatzfähige Phosphatierbad
hergestellt wird oder die als Ergänzungslösung einem arbeitenden Phosphatierbad
zugegeben werden, um den Verbrauch der Wirkkomponenten auszugleichen.
Derartige Phosphatierkonzentrate sind jedoch zur Stabilisierung stark sauer
eingestellt. Nach Verdünnen mit Wasser muß daher des öfteren der pH-Wert
und/oder die freie Säure auf den erwünschten Bereich abgestumpft werden.
Hierzu werden alkalisch wirkende Substanzen wie beispielsweise Natronlauge
oder Natriumcarbonat oder basische Salze bzw. Hydroxide von Ca, Mg, Zn
zugegeben.
Demgemäß betrifft die Erfindung ebenfalls ein wäßriges Konzentrat, das nach
Verdünnen mit Wasser um einen Faktor zwischen 10 und 100 und gegebenfalls
Einstellen des pH-Wertes auf einen Arbeitsbereich zwischen 2,5 und 3,6 eine
Phosphatierlösung nach einem oder mehreren der Ansprüche 1 bis 6 ergibt.
Weiterhin umfaßt die Erfindung ein Verfahren zur Phosphatierung von
Metalloberflächen aus Stahl, verzinktem oder legierungsverzinktem Stahl und/oder
aus Aluminium. Die genannten Materialien können, wie es im Automobilbau
zunehmend üblich wird, auch nebeneinander vorliegen. Man bringt die
Metalloberflächen durch Spritzen oder Tauchen oder durch eine Kombination
hiervon mit der erfindungsgemäßen Phosphatierlösung in Kontakt. Die Temperatur
der Phosphatierlösung liegt vorzugsweise im Bereich zwischen etwa 40 und etwa
60 °C.
Das Phosphatierverfahren kann zur Phosphatierung von Bändern aus Stahl oder
verzinktem Stahl in Bandanlagen eingesetzt werden. Die Phosphatierzeiten liegen
dabei im Bereich von etwa 3 bis etwa 20 Sekunden. Das Verfahren kann jedoch
insbesondere im Automobilbau eingesetzt werden, wo Behandlungszeiten
zwischen 1 und 8 Minuten üblich sind. Es ist insbesondere zur Behandlung der
genannten Metalloberflächen vor einer Lackierung, insbesondere vor einer
kathodischen Etektrotauchlackierung gedacht. Das Phosphatierverfahren ist als
Teilschritt der technisch üblichen Vorbehandlungskette zu sehen. In dieser Kette
sind der Phosphatierung in der Regel die Schritte Reinigen/Entfetten, Zwischenspülen
und Aktivieren vorgeschaltet, wobei die Aktivierung üblicherweise mit
titanphosphat-haltigen Aktiviermitteln erfolgt. Der erfindungsgemäßen Phosphatierung
kann, gegebenenfalls nach einer Zwischenspülung, eine passivierende
Nachbehandlung folgen. Für eine solche passivierende Nachbehandlung sind
chromsäure-haltige Behandlungsbäder weit verbreitet. Aus Gründen des Arbeitsund
Umweltschutzes sowie aus Entsorgungsgründen besteht jedoch die Tendenz,
diese chromhaltigen Passivierbäder durch chromfreie Behandlungsbäder zu
ersetzen. Hierfür sind rein anorganische Bäder, insbesondere auf der Basis von
Zirkonverbindungen, oder auch organische Bäder, beispielsweise auf Basis von
Poly(vinylphenolen), bekannt. Beim Einsatz von Phosphatierlösungen, die weder
Nickel- noch Kupferionen enthalten, kann eine deutliche Verbesserung des
Korrosionsschutzes erzielt werden, wenn man den Bädern zur passivierenden
Nachbehandlung Kupfer- oder Silberionen zusetzt. Beispielsweise können
passivierende Nachspüllösungen eingesetzt werden, die 0,001 bis 10 g/l
Kupferionen enthalten und die erwünschtenfalls frei sein können von weiteren
passivierend wirkenden Komponenten. Zwischen dieser Nachpassivierung und
der sich üblicherweise anschließenden Elektrotauchlackierung wird in der Regel
eine Zwischenspülung mit vollentsalztem Wasser durchgeführt.
Die als Beschleuniger erfindungsgemäß einzusetzenden organischen
Nitroverbindungen zeigen nicht nur bei der schichtbildenden Zinkphosphatierung,
sondern auch bei der als "nichtschichtbildend" bezeichneten Eisenphosphatierung
eine positive Wirkung auf die Ausbildung der Korrosionsschutzschicht. Demgemäß
betrifft die Erfindung in einem verallgemeinerten Aspekt die Verwendung von
organischen Nitroverbindungen, ausgewählt aus Nitroarginin, dessen Estern mit
Alkoholen mit 1 bis 4 C-Atomen und aus 5-Nitro-2-furfurylidendicarboxylaten der
allgemeinen Formel (I).
wobei R eine Alkylgruppe mit 1 bis 3 C-Atomen bedeutet, als Beschleuniger in
Phosphatierlösungen.
Für die bevorzugt einzusetzenden Verbindungen sowie die Möglichkeit, daß diese
auch in Salzform vorliegen können, gelten die weiter oben am Beispiel der
Zinkphosphatierlösung gemachten Ausführungen.
Die erfindungsgemäßen neuen Phosphatierbeschleuniger haben gegenüber
Hydroxylamin den Vorteil, daß sie nicht in Gegenwart von Kupfer katalytisch
zersetzt werden. Hierdurch verringert sich der Verbrauch an Beschleuniger in
kupferhaltigen Phosphatierbädern gegenüber dem Standard Hydroxylamin.
Gegenüber Nitroguanidin als chemisch nächstliegender Alternative sind
Nitroarginin und dessen Ester sicherer in der Handhabung: Nitroguanidin zersetzt
sich bei 102 °C explosionsartig, Nitroarginin erst bei 195 °C. Insbesondere
Nitroargininmethylester-hydrochlorid ist im sauren Bereich (pH etwa 3,3) gut
löslich und kann daher als interner Beschleuniger eingesetzt werden.
Die erfindungsgemäßen Phosphatierverfahren sowie Vergleichsverfahren wurden
an Stahlblechen St 1405 (CRS), elektrolytisch verzinktem Stahl (EG) und
schmelztauchverzinktem Stahl (HDG), wie sie im Automobilbau Verwendung
finden, überprüft. Dabei wurde folgender, in der Karosseriefertigung üblicher,
Verfahrensgang als Tauchverfahren ausgeführt:
Als Korrosionsprüfungen wurde ein Wechselklimatest VDA 621415 über 10
Runden sowie ein Steinschlagtest VDA 621427 durchgeführt. Die Ergebnisse sind
in Tabelle 2 zusammengestellt. Aufgeführt sind die Lackunterwanderung am Ritz
(halbe Ritzbreite) in mm sowie für den Steinschlagtest der K-Wert (bester Wert =
1, schlechtester Wert = 10).
| Ergebnisse der Korrosionsprüfungen: U = Lackunterwanderung (halbe Ritzbreite, mm), K-Wert | |||
| Phosphatierbad | Substrat | U | K-Wert |
| Vergl. 1 | CRS | 1,6 | 3 |
| Beisp.1 | CRS | 1,3 | 3 |
| Beisp. 2 | CRS | 1,2 | 3 |
| Vergl. 2 | CRS | 1,5 | 4 |
| Vergl. 3 | CRS | 1,5 | 4 |
| Beisp. 3 | CRS | 1,7 | 3-4 |
| Beisp. 4 | CRS | 1,7 | 4 |
| Vergl. 5 | CRS | 1,0 | 3 |
| Vergl. 6 | CRS | 1,3 | 3 |
| Beisp. 5 | CRS | 1,2 | 3-4 |
| Beisp. 5 | EG | 3,8 | 4 |
| Beisp. 5 | HDG | 3,5 | 3-4 |
| Beisp. 6 | CRS | 1,3 | 3-4 |
| Beisp. 6 | EG | 3,9 | 4 |
| Beisp. 6 | HDG | 4,2 | 3-4 |
| Beisp. 7 | CRS | 1,5 | 3-4 |
| Beisp. 7 | EG | 3,4 | 4 |
| Beisp. 7 | HDG | 3,7 | 3-4 |
Claims (9)
- Saure, wäßrige Phosphatierlösung, enthaltend
0,2 bis 3 g/l Zinkionen 3 bis 50 g/l Phosphationen, berechnet als PO4 3- und 0,5 bis 5g/l mindestens eine organische Nitroverbindung als Beschleuniger, wobei R eine Alkylgruppe mit 1 bis 3 C-Atomen bedeutet.
- Phosphatierlösung nach Anspruch 1, dadurch gekennzeichnet, daß sie 0,8 bis 3 g/l der organischen Nitroverbindung enthält.
- Phosphatierlösung nach einem oder beiden der Ansprüche 1 und 2, dadurch gekennzeichnet, daß sie zusätzlich eines oder mehrere der folgenden Kationen enthält:
0,1 bis 4 g/l Mangan(II), 0,2 bis 2,5 g/l Magnesium(II), 0,2 bis 2,5 g/l Calcium(II), 0,002 bis 0,2 g/l Kupfer(II), 0,1 bis 2 g/l Cobalt(II). - Phosphatierlösung nach Anspruch 3, dadurch gekennzeichnet, daß sie 0,1 bis 4 g/l Manganionen und 0,002 bis 0,2 g/l Kupferionen und nicht mehr als 0,05 g/l Nickelionen enthält.
- Phosphatierlösung nach Anspruch 3, dadurch gekennzeichnet, daß sie 0,1 bis 4 g/l Manganionen sowie zusätzlich 0,1 bis 2,5 g/l Nickelionen enthält.
- Phosphatierlösung nach einem oder mehreren der Ansprüche 1 bis 5, dadurch gekennzeichnet, daß sie 0,4 bis 2 g/l, vorzugsweise 0,5 bis 1,5 g/l Zinkionen enthält.
- Wäßriges Konzentrat, das nach Verdünnen mit Wasser um einen Faktor zwischen 10 und 100 und gegebenfalls Einstellen des pH-Wertes auf einen Arbeitsbereich zwischen 2,5 und 3,6 eine Phosphatierlösung nach einem oder mehreren der Ansprüche 1 bis 6 ergibt.
- Verfahren zur Phosphatierung von Metalloberflächen aus Stahl, verzinktem oder legierungsverzinktem Stahl und/oder aus Aluminium, bei dem man die Metalloberflächen durch Spritzen oder Tauchen oder durch eine Kombination hiervon für eine Zeit zwischen 3 Sekunden und 8 Minuten mit einer Phosphatierlösung gemäß einem oder mehreren der Ansprüche 1 bis 6 in Berührung bringt.
- Verwendung von organischen Nitroverbindungen, ausgewählt aus Nitroarginin, dessen Estern mit Alkoholen mit 1 bis 4 C-Atomen und aus 5-Nitro-2-furfurylidendicarboxylaten der allgemeinen Formel (I)wobei R eine Alkylgruppe mit 1 bis 3 C-Atomen bedeutet, als Beschleuniger in Phosphatierlösungen.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| DE19939519 | 1999-08-20 | ||
| DE19939519A DE19939519A1 (de) | 1999-08-20 | 1999-08-20 | Beschleuniger für die Phosphatierung von Metalloberflächen |
| PCT/EP2000/007850 WO2001014613A2 (de) | 1999-08-20 | 2000-08-11 | Beschleuniger für die phosphatierung von metalloberflächen |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| EP1206589A2 EP1206589A2 (de) | 2002-05-22 |
| EP1206589B1 true EP1206589B1 (de) | 2003-04-16 |
Family
ID=7919027
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| EP00958432A Expired - Lifetime EP1206589B1 (de) | 1999-08-20 | 2000-08-11 | Beschleuniger für die phosphatierung von metalloberfächen |
Country Status (5)
| Country | Link |
|---|---|
| EP (1) | EP1206589B1 (de) |
| JP (1) | JP2003507579A (de) |
| AU (1) | AU6995000A (de) |
| DE (2) | DE19939519A1 (de) |
| WO (1) | WO2001014613A2 (de) |
Families Citing this family (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE10155666A1 (de) * | 2001-11-13 | 2003-05-22 | Henkel Kgaa | Mit Hydroxylamin und organischen Stickstoffverbindungen beschleunigtes Phosphatierverfahren |
| RU2296183C2 (ru) * | 2004-06-07 | 2007-03-27 | Виниченко Роман Петрович | Способ получения фосфатного покрытия на стальной поверхности |
| DE102014005444A1 (de) * | 2014-04-11 | 2015-10-15 | Audi Ag | Verfahren zur Passivierung einer metallischen Oberfläche |
Family Cites Families (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2884351A (en) * | 1956-01-25 | 1959-04-28 | Parker Rust Proof Co | Method of cold rolling ferrous strip stock |
-
1999
- 1999-08-20 DE DE19939519A patent/DE19939519A1/de not_active Withdrawn
-
2000
- 2000-08-11 JP JP2001518478A patent/JP2003507579A/ja active Pending
- 2000-08-11 WO PCT/EP2000/007850 patent/WO2001014613A2/de not_active Ceased
- 2000-08-11 EP EP00958432A patent/EP1206589B1/de not_active Expired - Lifetime
- 2000-08-11 AU AU69950/00A patent/AU6995000A/en not_active Abandoned
- 2000-08-11 DE DE50001815T patent/DE50001815D1/de not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| AU6995000A (en) | 2001-03-19 |
| DE19939519A1 (de) | 2001-02-22 |
| DE50001815D1 (de) | 2003-05-22 |
| JP2003507579A (ja) | 2003-02-25 |
| EP1206589A2 (de) | 2002-05-22 |
| WO2001014613A3 (de) | 2001-12-13 |
| WO2001014613A2 (de) | 2001-03-01 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP2255026B1 (de) | Optimierte passivierung auf ti-/zr-basis für metalloberflächen | |
| DE102005059314B4 (de) | Saure, chromfreie wässrige Lösung, deren Konzentrat, und ein Verfahren zur Korrosionsschutzbehandlung von Metalloberflächen | |
| EP2507408B1 (de) | Mehrstufiges vorbehandlungsverfahren für metallische bauteile mit zink- und eisenoberflächen | |
| EP0633950B1 (de) | Nickelfreie phosphatierverfahren | |
| DE4013483A1 (de) | Verfahren zur phosphatierung von metalloberflaechen | |
| EP0717787B1 (de) | Nickelfreies phosphatierverfahren | |
| DE19834796A1 (de) | Verfahren zur Phosphatierung, Nachspülung und kathodischer Elektrotauchlackierung | |
| DE19511573A1 (de) | Verfahren zur Phosphatierung mit metallhaltiger Nachspülung | |
| EP0656957B1 (de) | Verfahren zur phosphatierung von einseitig verzinktem stahlband | |
| EP1005578B1 (de) | Mit n-oxiden beschleunigtes phosphatierverfahren | |
| DE19705701A1 (de) | Verfahren zur Niedrig-Nickel-Phosphatierung mit metallhaltiger Nachspülung | |
| EP0889977B1 (de) | Zinkphosphatierung mit geringen gehalten an kupfer und mangan | |
| DE19808440A1 (de) | Wässrige Lösung und Verfahren zur Phosphatierung metallischer Oberflächen | |
| WO2001038605A2 (de) | Verfahren zur phosphatierung mit metallhaltiger nachspülung | |
| DE4330104A1 (de) | Nickel- und Kupfer-freies Phosphatierverfahren | |
| EP1019564A1 (de) | Verfahren zur phosphatierung von stahlband | |
| DE19939519A1 (de) | Beschleuniger für die Phosphatierung von Metalloberflächen | |
| DE4341041A1 (de) | Nickelfreies Phosphatierverfahren mit m-Nitrobenzolsulfonat | |
| DE19958192A1 (de) | Verfahren zur Phosphatierung, Nachspülung und kathodischer Elektrotauchlackierung | |
| DE19538778A1 (de) | Schichtgewichtssteuerung bei Hydroxylamin-beschleunigten Phosphatiersystemen | |
| WO1999045171A1 (de) | Schichtgewichtsteuerung bei bandphosphatierung | |
| DE19733978A1 (de) | Mit N-Oxiden beschleunigtes Phosphatierverfahren | |
| DE19540085A1 (de) | Nitratarme, manganfreie Zinkphosphatierung | |
| DE19756735A1 (de) | Phosphatierung von einseitig verzinktem Stahlband | |
| DE102005007752A1 (de) | Phosphatierlösung und Phosphatierverfahren mit einer Kombination von Beschleunigern |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PUAI | Public reference made under article 153(3) epc to a published international application that has entered the european phase |
Free format text: ORIGINAL CODE: 0009012 |
|
| 17P | Request for examination filed |
Effective date: 20020209 |
|
| AX | Request for extension of the european patent |
Free format text: RO;SI |
|
| GRAH | Despatch of communication of intention to grant a patent |
Free format text: ORIGINAL CODE: EPIDOS IGRA |
|
| GRAH | Despatch of communication of intention to grant a patent |
Free format text: ORIGINAL CODE: EPIDOS IGRA |
|
| GRAA | (expected) grant |
Free format text: ORIGINAL CODE: 0009210 |
|
| AK | Designated contracting states |
Designated state(s): DE FR |
|
| REF | Corresponds to: |
Ref document number: 50001815 Country of ref document: DE Date of ref document: 20030522 Kind code of ref document: P |
|
| REG | Reference to a national code |
Ref country code: IE Ref legal event code: FG4D Free format text: GERMAN |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: FR Payment date: 20030808 Year of fee payment: 4 |
|
| REG | Reference to a national code |
Ref country code: IE Ref legal event code: FD4D Ref document number: 1206589E Country of ref document: IE |
|
| ET | Fr: translation filed | ||
| PLBE | No opposition filed within time limit |
Free format text: ORIGINAL CODE: 0009261 |
|
| STAA | Information on the status of an ep patent application or granted ep patent |
Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT |
|
| 26N | No opposition filed |
Effective date: 20040119 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: DE Payment date: 20040819 Year of fee payment: 5 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: FR Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 20050429 |
|
| REG | Reference to a national code |
Ref country code: FR Ref legal event code: ST |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: DE Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 20060301 |
