  • the invention relates to a cartridge closure with a valve function, especially for plastic ink cartridges.
  • Modern printing units work with continuously controlled automatic ink supply in the ink fountain.
  • this plastic cartridges filled with the printing ink in pneumatic Squeezers used on the ink fountain of the printing unit are mounted and the printing ink is pneumatic in the required quantities in the color box to squeeze.
  • the cartridges have a cartridge closure with valve function.
  • the object of the invention is therefore a cartridge closure with valve function to meet these requirements in in an optimal way.
  • FIGS. 1 and 2 In the axial section according to FIGS. 1 and 2 is a section of the End wall 1 of the cartridge with the one-piece molded Mouthpiece neck 2 shown.
  • On the mouthpiece neck 2 is outside a multi-start screw thread 3 is formed.
  • the mouthpiece neck and central body has formed outlet opening of the cartridge mouthpiece thus the shape of an annular slot opening 6 between the mouthpiece neck 2 and the central body 5.
  • valve sleeve 7 On the mouthpiece neck 2 is the side view in FIG. 3 and valve sleeve 7 shown in cross section in FIG. 4 put on.
  • This valve sleeve 7 consists of an upper part 8, which, as FIGS. 1 and 2 show, the upper edge of the Mouthpiece neck 2 engages with a U-profile, the inner Thigh a slightly arched outward to the forms free end tapered elastic sealing lip 14, sealing against the inner wall of the mouthpiece neck 2 creates, and from a lower ring part 9, which behind a Number from above the threads 3 on the outside of the Mouthpiece neck 2 molded latches 10 snaps into place.
  • the Upper part 8 and the ring part 9 of the valve sleeve 7 are through Groups of S-shaped wall webs 11 connected to one another, which have the course shown in Fig. 3.
  • the cross section 4 shows that three groups of such material webs 11 distributed around the circumference of the valve sleeve 7 are.
  • valve sleeve 7 shows the shape of the material webs 11, as you can easily see, a certain axial elasticity of the Valve sleeve 7 in the sense that the upper part 8 and the ring part 9 can be pulled apart axially to a certain extent, the S-shaped curved wall webs 11 like leaf springs Act.
  • the upper part 8 of the valve sleeve 7 has a conical shape inwardly projecting lip 12 which, like FIGS. 1 and 2 show, as a sealing lip with the central body 5 of the cartridge mouthpiece cooperates.
  • a closure cap 13 can be screwed on, which is absolutely airtight when the cartridge is not in use Securing the end of the cartridge mouthpiece.
  • valve sleeve upper part 8 The axial movement of the valve sleeve upper part 8 during the opening process takes place in that the upper part 8 on the of Connection with the ribs 4 from the projecting part of the mouthpiece neck 2 is guided and slides, since this projecting mouthpiece neck end part from the U-profile of the valve sleeve upper part 8 is encompassed and in particular the inner Sealing lip 14 slides on the inner wall of the mouthpiece neck.
  • the closure cap 13 shown in Fig. 1, with a complementary multi-thread on the multi-thread External screw thread 3 of the mouthpiece neck 2 can be screwed on ensures the absolutely airtight seal of the cartridge during storage and transport until the cartridge is used as well as when storing a opened cartridge.
  • the Closure cover 13 presses the lip 12 of the valve sleeve 7 firmly against the central body 5 and also puts on the rest Mating surfaces of the valve sleeve upper part 8. As from Fig.
  • 5A and 5B show an advantageous further development in detail the arrangement of the mouthpiece neck 2 and the sealing lip 14 of the valve sleeve 7 in a greatly enlarged illustration.
  • 5A shows the position of the sealing lip 14 in the Closed position of the valve sleeve 7
  • Fig. 5B the position the sealing lip 14 in the open position of the valve sleeve 7.
  • the inner wall surface of the mouthpiece neck 2 a paragraph in the form of an inclined ramp 2A, with which the Inner diameter of the mouthpiece neck of a narrower diameter in the upper area to a slightly wider diameter expanded in the lower area.
  • Paragraph 2A is arranged so that in the closed position of the valve sleeve 7, the sealing lip 14 rests on the inner wall area with a larger diameter, that but during the opening movement of the valve sleeve 7 the sealing lip 14 over the paragraph 2A on the diameter smaller wall area of the mouthpiece neck 2 slides on.

Landscapes

  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Closures For Containers (AREA)
  • Pens And Brushes (AREA)
  • Inking, Control Or Cleaning Of Printing Machines (AREA)
  • Containers And Packaging Bodies Having A Special Means To Remove Contents (AREA)

Abstract

Kartuschenverschluß mit Ventilfunktion, insbesondere für Druckfarbenkartuschen aus Kunststoff, wobei eine auf den Mundstückhals (2) sitzende, axial elastische Ventilhülse (7) mit einer Dichtlippe (12) mit einem Zentralkörper (5) zusammenwirkt und sich bei Druckbeaufschlagung des Kartuscheninhalts axial elastisch vorbewegen kann, um eine Schlitzöffnung zwischen dem Mundstückhals (2) und dem Zentralkörper (5) freizugeben.
Figure 00000001

Description

Die Erfindung betrifft einen Kartuschenverschluß mit Ventilfunktion, insbesondere für Druckfarbenkartuschen aus Kunststoff.
Moderne Druckwerke arbeiten mit kontinuierlich gesteuerter automatischer Druckfarbenzufuhr in den Farbkasten. Dazu werden mit der Druckfarbe gefüllte Kunststoffkartuschen in pneumatische Auspreßvorrichtungen eingesetzt, die am Farbkasten des Druckwerks montiert sind und die Druckfarbe pneumatisch in den benötigten Mengen jeweils impulsweise in den Farbkasten auspressen. Die Kartuschen haben dazu einen Kartuschenverschluß mit Ventilfunktion.
Bekannte Kartuschenverschlüsse dieser Art mit als Ventil wirkenden, sternförmig oder einfach diametral eingeschnittenen elastischen Verschlußmembranen, die sich bei Druckausübung auf den Kartuscheninhalt öffnen und beim Wegnehmen des Drucks durch ihre elastische Rückstellung selbsttägig wieder verschließen, arbeiten nicht zufriedenstellend, wie die Praxis gezeigt hat.
An einen solchen Kartuschenverschluß mit Ventilfunktion sind folgende Forderungen zu stellen:
Für Lagerung und Transport der Kartuschen bis zum Gebrauch sowie zur Aufbewahrung angebrochener Kartuschen bis zum Wiedergebrauch muß die Kartusche absolut luftdicht verschlossen sein, um ein Abbinden von Druckfarbe auszuschließen. Jede noch so kleine Undichtigkeit im Bereich des Kartuschenverschlusses führt dazu, daß im Auslaßbereich ein wenn auch in geringem Maße stattfindendes Abbinden von Druckfarbe einsetzt, was die Austrittsöffnung verstopft und die Ventilfunktion behindert und insbesondere ein dichtes Wiederschließen unmöglich macht. Das begründet die Gefahr, daß noch weitgehend gefüllte Farbkartuschen unbrauchbar werden. Besonders gravierend ist das dort, wo bei Mehrfarbendruck von einer Farbe nur geringe Mengen benötigt werden.
Im Gebrauch der Farbkartusche soll bei pneumatischer Beaufschlagung des Auspreßkolbens der Verschluß öffnen, um Farbe austreten zu lassen, dann aber wieder möglichst dicht schließen. Diese Funktion ist außerordentlich wichtig zur Verwendung der Druckfarbenkartuschen in Druckwerken mit kontinuierlich gesteuerter automatischer Druckfarbenzufuhr in den Farbkasten, da die Farbkartuschen während der ganzen Dauer der Druckarbeit in den pneumatischen Auspreßvorrichtungen eingesetzt bleiben und die Farbe richtig dosiert und ohne Nachtropfen in den Farbkasten zugeführt werden soll und insbesondere zwischen den Farbaustrittsimpulsen kein Luftzutritt in die Kartusche durch irgendwelche Undichtigkeiten am Kartuschenverschluß möglich sein soll.
Aufgabe der Erfindung ist es daher, einen Kartuschenverschluß mit Ventilfunktion zu schaffen, der diesen Anforderungen in optimaler Weise gerecht wird.
Diese Aufgabe wird gemäß der Erfindung durch den im Patentananspruch 1 angegebenen Kartuschenverschluß gelöst. Vorteilhafte Ausgestaltungen der Erfindung sind Gegenstand der Unteransprüche.
Ein Ausführungsbeispiel der Erfindung ist in den anliegenden Zeichnungen dargestellt und wird im folgenden in seinen Einzelheiten beschrieben. In den Zeichnungen zeigt:

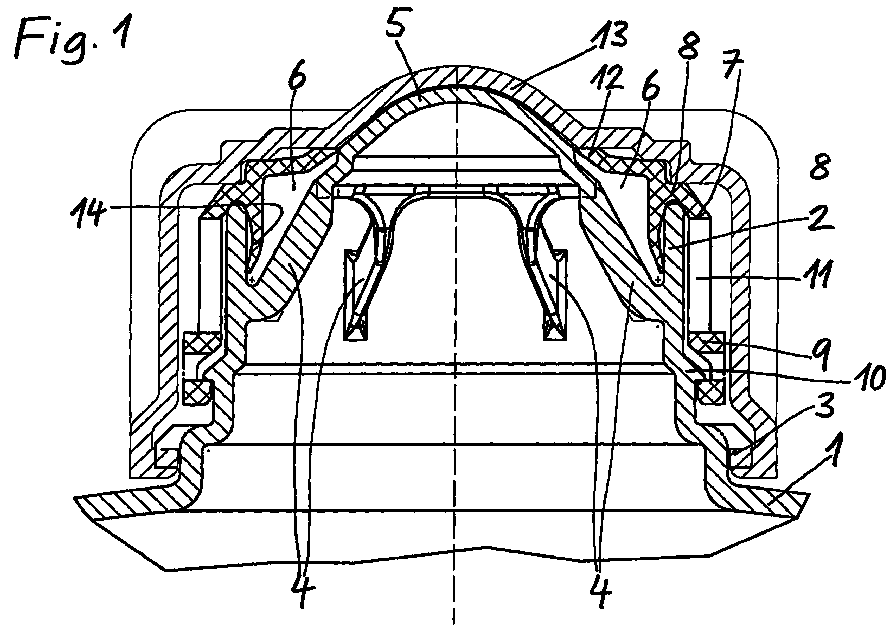

Fig. 1
einen Kartuschenverschluß nach der Erfindung im Axialschnitt im geschlossenen Zustand,
Fig. 2
einen Axialschnitt ähnlich Fig. 1, jedoch bei abgenommenem Verschlußdeckel, wobei der rechte Halbschnitt den Kartuschenverschluß im geschlossenen Zustand und der linke Halbschnitt den Kartuschenverschluß im geöffneten Zustand zeigt,
Fig. 3
die Ventilhülse des Kartuschenverschlusses nach den Fig. 1 und 2 in Seitenansicht, und
Fig. 4
die Ventilhülse nach Fig. 3 im Querschnitt in der Ebene IV - IV in Fig. 3,
die Fig. 5A und 5B
ein Detail der Abdichtung.
Die Zeichnungen sind etwa im Maßstab 3 zu 1 gehalten, zeigen also den Kartuschenverschluß in entsprechender Vergrößerung, damit die Einzelheiten deutlicher sichtbar werden.
Im Axialschnitt nach den Fig. 1 und 2 ist ein Ausschnitt der Stirnwand 1 der Kartusche mit dem einstückig angeformten Mundstückhals 2 dargestellt. An dem Mundstückhals 2 ist außen ein mehrgängiges Schraubgewinde 3 angeformt. Außerdem sind einstückig mit dem Mundstückhals 2 ausgebildete, nach innen vorspringende dünne Rippen 4 vorhanden, die einen ebenfalls einstückig damit ausgebildeten mittigen Zentralkörper 5 tragen, der etwa die Form eines Kugelsegments oder eine ähnliche gewölbte Form aufweist. Die von Mundstückhals und Zentralkörper gebildete Austrittsöffnung des Kartuschenmundstücks hat also die Form einer ringförmigen Schlitzöffnung 6 zwischen dem Mundstückhals 2 und dem Zentralkörper 5.
Auf dem Mundstückhals 2 ist die in Fig. 3 in der Seitenansicht und in Fig. 4 im Querschnitt dargestellte Ventilhülse 7 aufgesetzt. Diese Ventilhülse 7 besteht aus einem oberen Teil 8, der, wie die Fig. 1 und 2 zeigen, den oberen Rand des Mundstückhalses 2 mit einem U-Profil übergreift, dessen innerer Schenkel eine etwas bogenförmig nach außen gewölbte, zum freien Ende hin verjüngte elastische Dichtlippe 14 bildet, die sich dichtend an die Innenwandung des Mundstückhalses 2 anlegt, und aus einem unteren Ringteil 9, das hinter einer Anzahl von oberhalb der Gewindegänge 3 an der Außenseite des Mundstückhalses 2 angeformten Rastnasen 10 einrastet. Der Oberteil 8 und der Ringteil 9 der Ventilhülse 7 sind durch Gruppen von S-förmigen Wandstegen 11 miteinander verbunden, die den in Fig. 3 dargestellten Verlauf haben. Der Querschnitt nach Fig. 4 zeigt, daß drei Gruppen solcher Materialstege 11 am Umfang der Ventilhülse 7 verteilt angeordnet sind.
Die aus Fig. 3 ersichtliche Form der Materialstege 11 ergibt, wie man leicht erkennt, eine gewisse axiale Elastizität der Ventilhülse 7 in dem Sinne, daß der Oberteil 8 und der Ringteil 9 in gewissem Maße axial auseinandergezogen werden können, wobei die S-förmig geschwungenen Wandstege 11 wie Blattfedern wirken.
Der Oberteil 8 der Ventilhülse 7 hat eine konisch verlaufende einwärts vorspringende Lippe 12, die, wie die Fig. 1 und 2 zeigen, als Dichtlippe mit dem Zentralkörper 5 des Kartuschenmundstücks zusammenwirkt.
Auf das Schraubgewinde 3 des Mundstückhalses 2 ist, wie in Fig. 1 dargestellt ist, ein Verschlußdeckel 13 aufschraubbar, der bei Nichtgebrauch der Kartusche den absolut luftdichten Abschluß des KartuschenmundstückS sichert.
Die Funktion des Kartuschenverschlusses mit Ventilfunktion ist folgendermaßen:
Wird, nachdem der Verschlußdeckel 13 abgenommen wurde, beispielsweise durch pneumatische Beaufschlagung, ein Druck auf den Kartuscheninhalt ausgeübt, wird dieser Druck durch den Ringspalt 6 zwischen dem Mundstückhals 2 und dem Zentralkörper 5 auf dem Oberteil 8 mit der Lippe 12 der Ventilhülse 7 übertragen. Der Ringteil 9 der Ventilhülse 7 ist fest hinter den Rastnasen 10 des Mundstückhalses eingerastet, kann sich also nicht axial bewegen. Unter dem herrschenden Druck kann aber aufgrund der durch die Form der Randstege 11 gegebenen inneren axialen Elastizität der Ventilhülse 7 deren Oberteil 8 axial vorbewegt werden, wodurch sich zwischen der Lippe 12 und dem Zentralkörper 5 ein Ringspalt öffnet und Druckfarbe austreten kann. Dieser Zustand ist in Fig. 2 im linken Halbschnitt dargestellt, während der rechte Halbschnitt den Schließzustand zeigt.
Die Axialbewegung des Ventilhülsenoberteils 8 beim Öffnungsvorgang erfolgt dadurch, daß das Oberteil 8 auf dem von der Verbindung mit den Rippen 4 aus nach oben vorspringenden Teil des Mundstückhalses 2 geführt wird und gleitet, da dieser vorspringende Mundstückhalsendteil von dem U-Profil des Ventilhülsenoberteils 8 umgriffen wird und insbesondere die innere Dichtlippe 14 an der Mundstückhalsinnenwand gleitet.
Läßt der Druck auf den Kartuscheninhalt nach, bewirkt die Rückstellkraft der als Feder wirkenden Wandstege 11 die Rückstellbewegung des Ventilhülsenoberteils 8 und damit das Wiederanlegen der Lippe 12 an den Zentralkörper 5 und somit das Verschließen der Spaltöffnung (rechter Halbschnitt in Fig. 2).
Der in Fig. 1 dargestellte Verschlußdeckel 13, der mit einem komplementären mehrgängigen Innengewinde auf das mehrgängige Außenschraubgewinde 3 des Mundstückhalses 2 aufschraubbar ist, sichert den absolut luftdichten Abschluß der Kartusche bei Lagerung und Transport bis zum Gebrauch der Kartusche sowie bei der Aufbewahrung einer angebrochenen Kartusche. Der Verschlußdeckel 13 drückt die Lippe 12 der Ventilhülse 7 fest gegen den Zentralkörper 5 und legt sich auch im übrigen an Gegenflächen des Ventilhülsenoberteils 8 an. Wie aus Fig. 1 ersichtlich ist, liegt die Innenwand des Verschlußdeckels 13 mit zwei abgestuft angeordneten Ringbereichen an entsprechenden Stirnflächenbereichen der Ventilhülse 7 an Stellen an, die in ihrer Radialposition der Lage des U-Profils des Ventilhülsenoberteils 8 und dem damit zusammenwirkenden Mundstückhalsende entspricht, so daß das U-Profil des Ventilhülsenoberteils 8 fest auf das Stirnende des Mundstückhalses 2 gedrückt wird. Wie aus den Fig. 1 und 2 ersichtlich ist, ist der Innenkrümmungsradius des U-Profils kleiner als der Außenkrümmungsradius des Mundstückhalsstirnendes, so daß das Zusammenwirken entlang von zwei Berührungslinien erfolgt. Ein Vergleich des rechten Halbschnitts in Fig. 2 mit dem Axialschnitt nach Fig. 1 zeigt deutlich den Unterschied der relativen Stellungen des U-Profils des Ventilhülsenoberteils 8 und des Mundstückhalsendes bei abgenommenem Verschlußdeckel 13 (Fig. 2) und bei durch den aufgeschraubten Verschlußdeckel aufgepreßter Ventilhülse (Fig. 1).
Die Fig. 5A und 5B zeigen im Detail eine vorteilhafte Weiterbildung der Anordnung des Mundstückhalses 2 und der Dichtlippe 14 der Ventilhülse 7 in stark vergrößerter Darstellung. Dabei zeigt Fig. 5A die Position der Dichtlippe 14 in der Schließstellung der Ventilhülse 7 und Fig. 5B die Position der Dichtlippe 14 in der geöffneten Position der Ventilhülse 7.
Wie man sieht, hat die Innenwandfläche des Mundstückhalses 2 einen Absatz in Form einer schräger Rampe 2A, womit sich der Innendurchmesser des Mundstückhalses von einem engeren Durchmesser im oberen Bereich auf einen etwas weiteren Durchmesser im unteren Bereich erweitert. Der Absatz 2A ist so angeordnet, daß in der Schließstellung der Ventilhülse 7 die Dichtlippe 14 an dem im Durchmesser größeren Innenwandbereich anliegt, daß aber während der Öffnungsbewegung der Ventilhülse 7 die Dichtlippe 14 über den Absatz 2A auf den im Durchmesser kleineren Wandbereich des Mundstückhalses 2 aufgleitet.
Damit erhält man die Wirkung, daß in der geöffneten Stellung der Ventilhülse 7 die Dichtlippe 14 mit stärkerer Vorspannung an der Mundstückhalsinnenwandung anliegt als im geschlossenen Zustand. Dies ist deshalb wichtig, weil die Öffnung der Ventilhülse 7 durch Druckausübung auf den Kartuscheninhalt erreicht wird und die Abdichtung bei größerer Druckbeaufschlagung des Kartuscheninhalts kritischer ist als bei Druckentlastung des Kartuscheninhalts, die herrscht, wenn die Ventilhülse 7 sich in der Schließstellung befindet und die Dichtlippe 14 die Position in Fig. 5A einnimmt. Daß in dieser Schließposition die Dichtlippe 14 entspannter als in der in Fig. 5B dargestellen Offenstellung ist, hat auch den Vorteil, daß die Spannung der Dichtlippe 14 nicht durch über längere Zeit stattfindende Fließvorgänge in der Molekularstruktur des Kunststoffmaterials nachläßt.

Claims (11)

  1. Kartuschenverschluß mit Ventilfunktion, insbesondere für Druckfarbenkartuschen aus Kunststoff, mit folgenden Merkmalen:
    a) an einem Mundstückhals (2) der Kartuschenstirnwand (1) ist über nach innen vorspringende Rippen (4) ein nach außen gewölbter mittiger Zentralkörper (5) verbunden,
    b) der Mundstückhals (2) weist einen über den Verbindungsbereich mit den Rippen (4) vorstehenden zylindrischen Endabschnitt auf, der etwa in Höhe des Umfangs des Zentralkörpers (5) endigt und mit diesem eine Schlitzöffnung (6) begrenzt,
    c) auf dem Mundstückhals (2) sitzt eine Ventilhülse (7), die einen unteren, mit dem Mundstückhals axial verrasteten (10) Ringteil (9) und einen damit über Wandstege (11) verbundenen Oberteil (8) aufweist, der eine mit dem Zentralkörper (5) zusammenwirkende Dichtlippe (12) aufweist,
    d) die Wandstege (11) bewirken eine in Axialrichtung federelastische Verbindung zwischen dem unteren Ringteil (9) und dem Oberteil (8) der Ventilhülse (7).
  2. Kartuschenverschluß nach Anspruch 1, wobei ein den Zentalkörper (5) und die Ventilhülse (7) übergreifender Verschlußdeckel (13) auf den Mundstückhals (2) aufschraubbar ist.
  3. Kartuschenverschluß nach Anspruch 1 oder 2, wobei die Wandstege (11) zwischen dem unteren Ringteil (9) und dem Oberteil (8) der Ventilhülse (7) jeweils einen etwa S-förmigen Verlauf mit einer Ausdehnung in Umfangsrichtung der Ventilhülse haben.
  4. Kartuschenverschluß nach Anspruch 3, wobei die S-förmig verlaufenden Wandstege (11) jeweils paarweise oder doppelpaarweise mit gegensinnigem Umfangsrichtungsverlauf in mehreren am Hülsenumfang verteilten Gruppen angeordnet sind.
  5. Kartuschenverschluß nach einem der Ansprüche 1 bis 4, wobei der untere Ringteil (9) der Ventilhülse (7) mit einer Anzahl von am Umfang verteilten Rastöffnungen ausgebildet ist, die über am Außenumfang des Mundstückhalses (2) gebildeten Rastnasen (10) einrastbar sind.
  6. Kartuschenverschluß nach einem der Ansprüche 1 bis 5, wobei der Oberteil (8) der Ventilhülse (7) mit einem den oberen Endbereich des Mundstückhalses (2) übergreifenden U-Profil ausgebildet ist.
  7. Kartuschenverschluß nach Anspruch 6, wobei der innere U-Schenkel des U-Profils als mit der Innenwandfläche des Mundstückhalses (2) zusammenwirkende elastische Dichtlippe (14) ausgebildet ist.
  8. Kartuschenverschluß nach Anspruch 6 oder 7, wobei das U-Profil des Oberteils (8) der Ventilhülse (7) und das Profil des freien Stirnendes des Mundstückhalses (2) derart komplementär ausgebildet sind, daß sich zwischen beiden eine doppelte linienförmige Berührung längs zweier konzentrischer ringförmiger Berührungslinien ergibt.
  9. Kartuschenverschluß nach einem der Ansprüche 2 bis 8, wobei der Verschlußdeckel (13) einen Innenwandbereich aufweist, der beim Aufschrauben des Verschlußdeckels auf den Mundstückhals (2) die Dichtlippe (12) des Oberteils (8) der Ventilhülse (7) gegen den Zentralkörper (5) spannt.
  10. Kartuschenverschluß nach einem der Ansprüche 6 bis 9, wobei der Verschlußdeckel (13) einen Innenwandbereich aufweist, der beim Aufschrauben des Verschlußdeckels (13) auf den Mundstückhals (2) das U-Profil des Oberteils (8) der Ventilhülse (7) gegen das freie Stirnende des Mundstückhalses (2) spannt.
  11. Kartuschenverschluß nach einem der Ansprüche 1 bis 10, wobei der Mundstückhals (2) an seiner Innenwandfläche einen derart positionierten, durch eine Durchmesserveränderung gebildeten Absatz bzw. Übergang (2a) aufweist, daß die Dichtlippe (14), wenn die Ventilhülse (7) sich in einer hinteren Schließstellung befindet, mit einem im Durchmesser größeren Innenwandbereich des Mundstückhalses und, wenn die Ventilhülse (7) axial in eine vorgeschobene Öffnungsstellung ausgelenkt ist, mit einem jenseits des Absatzes bzw. Übergangs (2a) gelegenen, im Durchmesser kleineren Innenwandbereich des Mundstückhalses zusammenwirkt.
