EP0818552B1 - Rostfreie ferritisch-austenitische Gussstahllegierung - Google Patents

Rostfreie ferritisch-austenitische Gussstahllegierung Download PDF

Info

Publication number
EP0818552B1
EP0818552B1 EP97111887A EP97111887A EP0818552B1 EP 0818552 B1 EP0818552 B1 EP 0818552B1 EP 97111887 A EP97111887 A EP 97111887A EP 97111887 A EP97111887 A EP 97111887A EP 0818552 B1 EP0818552 B1 EP 0818552B1
Authority
EP
European Patent Office
Prior art keywords
vanadium
niobium
ferritic
tantalum
tungsten
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
EP97111887A
Other languages
English (en)
French (fr)
Other versions
EP0818552A2 (de
EP0818552A3 (de
Inventor
Willi Kleemann
Benno Hoffmann
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Schmidt and Clemens GmbH and Co KG
Original Assignee
Schmidt and Clemens GmbH and Co
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Schmidt and Clemens GmbH and Co filed Critical Schmidt and Clemens GmbH and Co
Publication of EP0818552A2 publication Critical patent/EP0818552A2/de
Publication of EP0818552A3 publication Critical patent/EP0818552A3/de
Application granted granted Critical
Publication of EP0818552B1 publication Critical patent/EP0818552B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/001—Ferrous alloys, e.g. steel alloys containing N
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/40—Ferrous alloys, e.g. steel alloys containing chromium with nickel
    • C22C38/44—Ferrous alloys, e.g. steel alloys containing chromium with nickel with molybdenum or tungsten

Definitions

  • the invention relates to the use of objects made of a stainless ferritic-austenitic Chromium-nickel steel alloy with small amounts of coordinated Contain further alloying agents, a structure that is 50 vol .-% Delta ferrite as the basic structure with finely divided austenite as the rest gives the duplex steel alloys have good corrosion resistance and high Strength.
  • Duplex alloys of this type are known per se. This is how the European describes Patent Specification 0 220 141 a stainless, high nitrogen-containing duplex wrought alloy with high corrosion resistance and structural stability, the maximum 0.05% carbon, 23 to 27% chromium, 5.5 to 9% nickel, 0.25 to 0.40% nitrogen, at most 0.8% silicon, at most 1.2% manganese, 3.5 to 4.9% Molybdenum, at most 0.5% copper, at most 0.5% tungsten, at most 0.010 % Sulfur, up to 0.5% vanadium and up to 0.18% cerium, balance including smelting contaminants contains iron; their levels Alloy elements within the specified salary limits in certain Are coordinated.
  • This alloy requires solution annealing at about 1075 ° C to adjust the structure to a ferrite content of 30 to 55%; it is suitable for solution-annealed, cold-formed and also welded Condition especially for use in a chloride environment.
  • European Patent 0 156 778 describes a corrosion-resistant, stainless ferritic-austenitic duplex steel alloy known.
  • the invention is based on the problem of corrosion resistance and To further improve the strength of this type of cast steel alloy.
  • the invention proposes use according to claim 1.
  • the steel to be used according to the invention preferably contains at least 0.1% better still at least 0.2% tungsten, vanadium, niobium and tantalum individually or side by side.
  • the tungsten content can also be above 0.5%, for example at 0.55% or also at 0.6%.
  • the total content can Tungsten and tantalum are 0.05 to 0.80%.
  • Table II below shows the critical pitting temperature limit of test alloys 1 and 2 in the test described above according to ASTM G 48-76.
  • the critical temperatures (T k ) determined in this case are considerably higher in comparison with commercially available cast steel alloys; they are compared to the respective PREN values of the individual alloys.
  • compositions of the heart mixtures cast or kneaded alloys A to E on which the diagram in FIG. 1 is based are shown in Table III below.
  • Alloy (%) A B C D e C 0.03 0.03 0.03 - - Si 0.35 0.31 0.20 - - Mn 0.75 0.54 0.80 - - P 0.019 0.031 0,012 - - S 0.005 0.011 0,002 - - Cr 25.5 27.2 27.4 25.0 27 Mo 4.1 3.1 3.1 3.0 3.1 Ni 7.0 8.3 8.0 5.5 8th Cu 0.24 2.71 2.51 1.7 1.0 V - - - - - W - - - - N 0.27 0.23 0.24 0.18 0.22 Nb - - - - - - - Fe rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest rest

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Heat Treatment Of Steel (AREA)
  • Moulds For Moulding Plastics Or The Like (AREA)

Description

Die Erfindung bezieht sich auf die Verwendung von Gegenstanden aus einer rostfreien ferritisch-austenitischen Chrom-Nickel-Stahllegierung mit geringen Mengen aufeinander abgestimmter Gehalte weiterer Legierungsmittel, Ein Gefüge, das zu 50 Vol.-% aus Deltaferrit als Grundgefüge mit feinverteiltem Austenit als Rest besteht, verleiht den Duplex-Stahllegierungen eine gute Korrosionsbeständigkeit und hohe Festigkeit.
Duplex-Legierungen dieser Art sind an sich bekannt. So beschreibt die europäische Patentschrift 0 220 141 eine rostfreie, hoch-stickstoffhaltige Duplex-Knetlegierung mit hoher Korrosionsbeständigkeit und Gefügestabilität, die höchstens 0,05 % Kohlenstoff, 23 bis 27 % Chrom, 5,5 bis 9 % Nickel, 0,25 bis 0,40 % Stickstoff, höchstens 0,8 % Silizium, höchstens 1,2 % Mangan, 3,5 bis 4,9 % Molybdän, höchstens 0,5 % Kupfer, höchstens 0,5 % Wolfram, höchstens 0,010 % Schwefel, bis 0,5 % Vanadium und bis 0,18 % Cer, Rest einschließlich erschmelzungsbedingter Verunreinigungen Eisen enthält; deren Gehalte an Legierungselementen innerhalb der angegebenen Gehaltsgrenzen in bestimmter Weise aufeinander abgestimmt sind. Diese Legierung erfordert ein Lösungsglühen bei etwa 1075°C, um das Gefüge auf einen Ferritanteil von 30 bis 55% einzustellen; sie eignet sich im lösungsgeglühten, kaltverformten und auch geschweißten Zustand insbesondere für eine Verwendung in chloridischer Umgebung.
Des weiteren ist aus der europäischen Patentschrift 0 156 778 eine korrosionsbeständige, rostfreie ferritisch-austenitische Duplex-Stahliegierung bekannt.
Diese Stahllegierungen haben sich wegen ihrer hohen Festigkeit und ihrer Beständigkeit gegen Lochfraß bzw. lokale Korrosion in Anwesenheit von Chloriden in der Praxis durchgesetzt; infolge ihrer Korrosionsbeständigkeit vermögen sie höherlegierte und demgemäß teurere Stahllegierungen zu ersetzen. Gleichwohl sind sie mit Nachteilen behaftet; denn ihre Korrosionsbeständigkeit ist im Vergleich zu gekneteten Stählen nur mäßig, weil es beim Erstarren zu einer Mikrosteigerung insbesondere von Molybdän und Chrom kommt, die von einer Verarmung an Molybdän und Chrom begleitet ist. Die molybdän- und chromverarmten Zonen des Gefüges sind naturgemäß von weniger Korrosionsbeständigkeit und erlauben daher den Beginn einer lokalen Korrosion und deren vergleichsweise leichte Ausbreitung.
Der Erfindung liegt das Problem zugrunde, die Korrosionsbeständigkeit und Festigkeit dieser Art von Gußstahllegierungen weiter zu verbessern.
Zur Lösung dieses Problems schlägt die Erfindung die Verwendung gemäß Anspruch 1 vor.
Der erfindungsgemäß zu verwendende Stahl enthält vorzugsweise mindestens 0,1 % besser noch mindestens 0,2% Wolfram, Vanadium, Niob und Tantal einzeln oder nebeneinander. Der Wolframgehalt kann auch über 0,5% liegen, beispielsweise bei 0,55% oder auch bei 0,6%. Des weiteren kann der Gesamtgehalt an Wolfram und Tantal bei 0,05 bis 0.80% liegen.
Die Erfindung wird nachfolgend anhand von Ausführungsbeispielen des näheren ertäutert.
Um die Erfindung gemäß Anspruch 1 für eine kobaltfreie Basislegierung mit einer nominellen Zusammensetzung von bis 0,030% Kohlenstoff, bis 0,30% Silizium, bis 0,40% Mangan, 6,5 bis 8,5% Nickel, 0,25 bis 0,30% Stickstoff, 24,5 bis 26,5% Chrom, 4,0 bis 4,5% Molybdän, bis 1,0% Wolfram, bis 0,20% Vanadium, bis 0,3% Niob, 0,15 bis 0,3% Vanadium und Niob, bis 0,31% Tantal, bis 0,015% Phosphor, bis 0.005% Schwefel, Rest Eisen zu veranschaulichen, wurden im Rahmen einer weiteren Versuchsreihe zwei Schmelzen 1 und 2 mit der Zusammensetzung nach Tabelle 1 als Beispiel für eine Vanadium, Niob und Tantal enthaltende Gußstahllegierung (25,0 Cr- 4,25 Mo-7,4 Ni-0,28 N-Fe), jedoch mit niedrigem Chromgehalt hergestellt.
Legierung (%) 1 2
C 0,026 0,016
Si 0,10 0,14
Mn 0,15 0,08
Ni 7,60 7,43
N 0,282 0,267
P 0,010 0,011
S 0,005 0,005
Cr 25,23 24,93
Mo 4,24 4,29
W 0,070 0,07
V 0,015 0,02
Nb 0,27 0,26
Ta 0,02 0,31
Fe Rest Rest
Die nachfolgende Tabelle II gibt die kritische Lochfraß-Temperaturgrenze der Versuchstegierungen 1 und 2 bei dem oben geschilderten Versuch nach ASTM G 48-76 wieder. Die dabei ermittelten kritischen Temperaturen (Tk) liegen im Vergleich zu handelsüblichen Gußstahllegierungen wesentlich höher; sie sind den jeweiligen PREN-Werten der einzelnen Legierungen gegenübergestellt.
Legierung 1 2
PREN 43,7 43,3
Tk (°C) 80 85
Das Diagramm der Figur 1 zeigt die gemessenen kritischen Temperaturen in Abhängigkeit von den PREN-Werten herkömmlicher Gußstahllegierungen und der erfindungsgemäßen Gußstahllegierungen 1 und 2. Dabei zeigt sich, daß die kritischen Temperaturen der erfindungsgemäßen Versuchslegierungen nicht der üblichen Abhängigkeit Tk = f(PREN) herkömmlicher rostfreier ferritisch-austenitischer Gußstahllegierungen: Tk (°C) = 2,397 • PREN - 54,37 folgen.
Die in der Standardlösung nach einer Versuchszeit von 72 Stunden ermittelten Werte zeigen, daß die erfindungsgemäßen Legierungen mit ihren sorgfältig aufeinander abgestimmten Gehalten an Vanadium, Niob und Tantal einerseits sowie Kohlenstoff und Stickstoff andererseits für den Fall einer 25Cr-4,3Mo-0,28N-Legierung bei einem PREN-Wert von etwa 44% eine merklich bessere Korrosionsbeständigkeit besitzen; dies ergibt sich aus dem Diagramm der Fig. 2.
Die Zusammensetzungen der dem Diagramm der Figur 1 zugrundeliegenden herz kömmüchen gegossenen bzw. gekneteten Legierungen A bis E ergeben sich aus der nachfolgenden Tabelle III.
Legierung (%) A B C D E
C 0,03 0,03 0,03 -- --
Si 0,35 0,31 0,20 -- --
Mn 0,75 0,54 0,80 -- --
P 0,019 0,031 0,012 -- --
S 0,005 0,011 0,002 -- --
Cr 25,5 27,2 27,4 25,0 27
Mo 4,1 3,1 3,1 3,0 3,1
Ni 7,0 8,3 8,0 5,5 8
Cu 0,24 2,71 2,51 1,7 1,0
V -- -- -- -- --
W -- -- -- -- --
N 0,27 0,23 0,24 0,18 0,22
Nb -- -- -- -- --
Ta -- -- -- -- --
Fe Rest Rest Rest Rest Rest

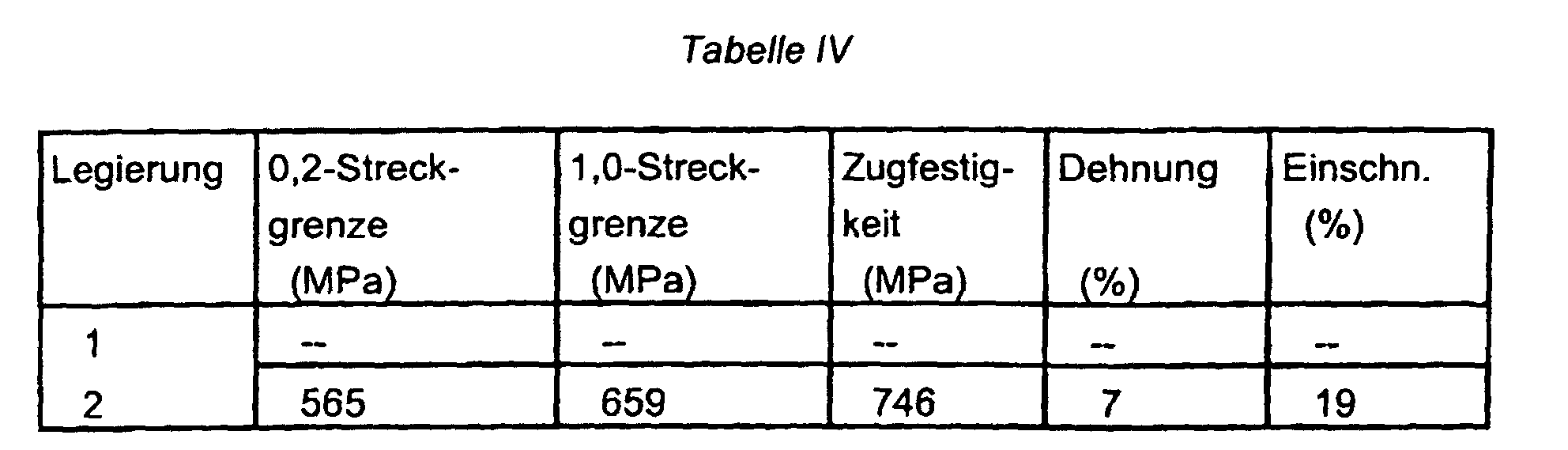

Die Festigkeitseigenschaften der erfindungsgemäßen Legierungen 1 und 2 ergeben sich aus der nachfolgenden Tabelle IV.
Figure 00060001

Claims (5)

  1. Verwendung von Gegenständen aus einer rostfreien ferritisch-austenitischen Stahllegierung mit hoher Festigkeit und Korrosionsbeständigkeit, insbesondere Lochfraßbeständigkeit mit bis 0,030% Kohlenstoff bis 0,30% Silizium bis 0,40% Mangan 6 bis 8,5% Nickel bis 0,30% Kobalt 0,25 bis 0,30% Stickstoff 24,5 bis 26,5% Chrom 4,0 bis 4,5% Molybdän bis 1,0% Wolfram bis 0,20% Vanadium bis 0,3% Niob 0,15 bis 0,30 Vanadium und Niob bis 0,31% Tantal bis 0,015% Phosphor bis 0,005% Schwefel,
    Rest einschließlich erschmelzungsbedingter Verunreinigungen Eisen, deren Gehalte an Vanadium, Niob, Tantal, Kohlenstoff und Stickstoff der Bedingung [(%V) + (%Nb) + (% Ta)]/[(%C) + (%N)] = 0,5 bis 1,0 genügen, im gegossenen Zustand.
  2. Verwendung von Gegenständen nach Anspruch 1 mit mindestens 0,1% Wolfram, Vanadium, Niob und Tantal einzeln oder nebeneinander im gegossenen Zustand.
  3. Verwendung von Gegenständen nach Anspruch 1 oder 2 mit einem Gesamtgehalt an Wolfram und Titan von 0,05 bis 0,80%.
  4. Verwendung von Gegenständen nach einem oder mehreren der Ansprüche 1 bis 3 mit einem Gesamtgehalt an Vanadium und Niob von 0,15 bis 30%.
  5. Verwendung von Gegenständen nach einem der Ansprüche 1 bis 4, die bei guter Zähigkeit einer hohen Festigkeit und Korrosionsbeständigkeit, insbesondere Lochfraßbeständigkeit in chloridischen Medien bedürfen.
EP97111887A 1996-07-13 1997-07-12 Rostfreie ferritisch-austenitische Gussstahllegierung Expired - Lifetime EP0818552B1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE19628350A DE19628350B4 (de) 1996-07-13 1996-07-13 Verwendung einer rostfreien ferritisch-austenitischen Stahllegierung
DE19628350 1996-07-13

Publications (3)

Publication Number Publication Date
EP0818552A2 EP0818552A2 (de) 1998-01-14
EP0818552A3 EP0818552A3 (de) 1998-03-25
EP0818552B1 true EP0818552B1 (de) 2004-11-24

Family

ID=7799785

Family Applications (1)

Application Number Title Priority Date Filing Date
EP97111887A Expired - Lifetime EP0818552B1 (de) 1996-07-13 1997-07-12 Rostfreie ferritisch-austenitische Gussstahllegierung

Country Status (3)

Country Link
EP (1) EP0818552B1 (de)
DE (2) DE19628350B4 (de)
ES (1) ES2233986T3 (de)

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2000073530A1 (en) 1999-05-27 2000-12-07 Sandvik Ab; (Publ) Surface modification of high temperature alloys
SE514816C2 (sv) 2000-03-02 2001-04-30 Sandvik Ab Duplext rostfritt stål
CN104919072B (zh) * 2013-01-15 2017-07-14 株式会社神户制钢所 双相不锈钢钢材和双相不锈钢钢管
WO2015029167A1 (ja) * 2013-08-28 2015-03-05 株式会社日立製作所 二相ステンレス鋼並びにこれを用いた二相ステンレス鋼製構造物、海洋構造物、石油・ガス環境構造物、ポンプインペラ、ポンプケーシング及び流量調節弁の弁体
JP2017095794A (ja) * 2015-11-17 2017-06-01 株式会社神戸製鋼所 二相ステンレス鋼材および二相ステンレス鋼管
CN113215478B (zh) * 2021-05-14 2022-03-04 东北大学 一种提升超级不锈钢抗高温氧化性能的方法
CN114921710A (zh) * 2022-05-20 2022-08-19 青田保俐铸造有限公司 一种提高不锈钢304铸件耐腐蚀的铸造工艺

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
SE7705578L (sv) * 1976-05-15 1977-11-16 Nippon Steel Corp Tvafasigt rostfritt stal
DE3310693A1 (de) * 1983-03-24 1984-10-04 Fried. Krupp Gmbh, 4300 Essen Korrosionsbestaendiger chromstahl und verfahren zu seiner herstellung
SE451465B (sv) * 1984-03-30 1987-10-12 Sandvik Steel Ab Ferrit-austenitiskt rostfritt stal mikrolegerat med molybden och koppar och anvendning av stalet
SE453838B (sv) * 1985-09-05 1988-03-07 Santrade Ltd Hogkvevehaltigt ferrit-austenitiskt rostfritt stal
US4715908A (en) * 1985-11-26 1987-12-29 Esco Corporation Duplex stainless steel product with improved mechanical properties
JPH0717987B2 (ja) * 1989-03-29 1995-03-01 住友金属工業株式会社 熱間加工性に優れた高耐食二相ステンレス鋼
JP3227734B2 (ja) * 1991-09-30 2001-11-12 住友金属工業株式会社 高耐食二相ステンレス鋼とその製造方法
JP2500162B2 (ja) * 1991-11-11 1996-05-29 住友金属工業株式会社 耐食性に優れた高強度二相ステンレス鋼
SE501321C2 (sv) * 1993-06-21 1995-01-16 Sandvik Ab Ferrit-austenitiskt rostfritt stål samt användning av stålet
JP3236713B2 (ja) * 1993-10-20 2001-12-10 川崎製鉄株式会社 深絞り成形性に優れたＦｅ−Ｃｒ−Ｎｉ系合金

Also Published As

Publication number Publication date
DE19628350B4 (de) 2004-04-15
ES2233986T3 (es) 2005-06-16
EP0818552A2 (de) 1998-01-14
DE19628350A1 (de) 1998-01-15
DE59712090D1 (de) 2004-12-30
EP0818552A3 (de) 1998-03-25

Similar Documents

Publication Publication Date Title
DE69203906T2 (de) Niedrig legierter, hitzebeständiger Stahl mit verbesserter Dauerstandfestigkeit und Zähigkeit.
DE60023699T2 (de) Warmfester rostfreier austenitischer stahl
DE3650515T2 (de) Hochfester hitzebeständiger ferritischer Stahl mit hohem Chromgehalt
DE69003202T2 (de) Hochfeste, hitzebeständige, niedrig legierte Stähle.
DE68905066T2 (de) Hochtemperaturfestes stahlrohr mit niedrigem siliziumgehalt und mit verbesserten duktilitaets- und faehigkeitseigenschaften.
CH694401A5 (de) Nickelarmer, molybdänarmer, biokompatibler, nicht Allergie auslösender, korrosionsbeständiger austenitischer Stahl.
DE2800444C2 (de) Verwendung eines Cr-Mo-Stahls
DE69204123T2 (de) Hitzebeständiges ferritisches Stahl mit hohem Chromgehalt und mit höhere Beständigkeit gegen Versprödung durch intergranuläre Ausscheidung von Kupfer.
EP0818552B1 (de) Rostfreie ferritisch-austenitische Gussstahllegierung
EP0914485B1 (de) Austenitische nickel-chrom-stahllegierung
AT395176B (de) Korrosionsbestaendige ni-cr-si-cu-legierungen
EP0455625B1 (de) Hochfeste korrosionsbeständige Duplexlegierung
AT405297B (de) Duplexlegierung für komplex beanspruchte bauteile
DE3521101C2 (de) Verwendung eines nichtrostenden Zweiphasenstahls vom Ferrit-Austenit-Typ zur Herstellung von nahtlosen Rohren
DE68919672T2 (de) Anwendung von einer zweiphasigen eisen-mangan-aluminium-kohlenstofflegierung mit hoher dämpfungsfähigkeit.
DE4231695C2 (de) Verwendung eines Stahls für Werkzeuge
DE2819529C2 (de) Verfahren zur Herstellung warmfester Gußstücke aus einer austenitischen Cr-Ni-Fe-Legierung
AT411905B (de) Legierung und gegenstand mit hoher warmfestigkeit und hoher thermischer stabilität
DE69330580T2 (de) Eisen-Chrom-Legierung mit hoher Korrosionsbeständigkeit
EP0733719A1 (de) Eisenbasislegierung zur Verwendung bei erhöhter Temperatur
DE68906708T2 (de) Austenitisch-ferritischer rostfreier stahl.
CH630414A5 (de) Ferritischer stahl und verwendung desselben fuer geschweisste konstruktionen.
DE1558635B2 (de) Hochfester stabilaustenitischer korrosionsbeständiger Stahl zur Herstellung von Verdampferrohren und Überhitzerrohren
DE1558656B2 (de) Rost- und korrosionsbestaendiger stahlguss
DE19631712C2 (de) Verwendung einer austenitischen Chrom-Nickel-Molybdän-Stahllegierung

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): DE ES FR GB IT NL

AX Request for extension of the european patent

Free format text: AL;LT;LV;RO;SI

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): AT BE CH DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AX Request for extension of the european patent

Free format text: AL;LT;LV;RO;SI

17P Request for examination filed

Effective date: 19980918

AKX Designation fees paid

Free format text: DE ES FR GB IT NL

RBV Designated contracting states (corrected)

Designated state(s): DE ES FR GB IT NL

17Q First examination report despatched

Effective date: 19991222

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): DE ES FR GB IT NL

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REF Corresponds to:

Ref document number: 59712090

Country of ref document: DE

Date of ref document: 20041230

Kind code of ref document: P

RAP2 Party data changed (patent owner data changed or rights of a patent transferred)

Owner name: SCHMIDT + CLEMENS GMBH & CO. KG

NLT2 Nl: modifications (of names), taken from the european patent patent bulletin

Owner name: SCHMIDT + CLEMENS GMBH & CO. KG

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 20050506

REG Reference to a national code

Ref country code: ES

Ref legal event code: FG2A

Ref document number: 2233986

Country of ref document: ES

Kind code of ref document: T3

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

ET Fr: translation filed
26N No opposition filed

Effective date: 20050825

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20110729

Year of fee payment: 15

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20110721

Year of fee payment: 15

Ref country code: DE

Payment date: 20110926

Year of fee payment: 15

Ref country code: ES

Payment date: 20110728

Year of fee payment: 15

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 20110725

Year of fee payment: 15

Ref country code: IT

Payment date: 20110725

Year of fee payment: 15

REG Reference to a national code

Ref country code: NL

Ref legal event code: V1

Effective date: 20130201

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20120712

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

Effective date: 20130329

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120712

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20130201

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120731

Ref country code: NL

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20130201

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120712

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 59712090

Country of ref document: DE

Effective date: 20130201

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 20131021

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: ES

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120713
