WO2020149050A1 - 作業情報管理装置および作業情報共有化方法 - Google Patents

作業情報管理装置および作業情報共有化方法 Download PDF

Info

Publication number
WO2020149050A1
WO2020149050A1 PCT/JP2019/048011 JP2019048011W WO2020149050A1 WO 2020149050 A1 WO2020149050 A1 WO 2020149050A1 JP 2019048011 W JP2019048011 W JP 2019048011W WO 2020149050 A1 WO2020149050 A1 WO 2020149050A1
Authority
WO
WIPO (PCT)
Prior art keywords
work
worker
information
work information
area
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2019/048011
Other languages
English (en)
French (fr)
Inventor
英樹 三谷
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Yanmar Co Ltd
Original Assignee
Yanmar Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Yanmar Co Ltd filed Critical Yanmar Co Ltd
Publication of WO2020149050A1 publication Critical patent/WO2020149050A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06Q—INFORMATION AND COMMUNICATION TECHNOLOGY [ICT] SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES; SYSTEMS OR METHODS SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES, NOT OTHERWISE PROVIDED FOR
    • G06Q50/00—Information and communication technology [ICT] specially adapted for implementation of business processes of specific business sectors, e.g. utilities or tourism
    • G06Q50/02—Agriculture; Fishing; Forestry; Mining

Definitions

  • the present invention relates to a work information management device and a work information sharing method.
  • Patent Document 1 discloses a cultivation support system including a server device.
  • the server device described in Patent Document 1 stores, for each user, cultivation start dates, cultivation areas, cultivation varieties, growth levels, various measurement data related to cultivation plants, and the like for a plurality of users.
  • the server device divides users into groups in advance so that users who have similar cultivation conditions are in the same group. Then, when the server device receives, for example, post data including a question from a user, the server device distributes the post data to other users who belong to the same group as the user. Answers from other users are added to the posted data as comments to the posted data of the user who is the questioner. This allows the user to receive advice from other users who have similar cultivation conditions.
  • each user has a different farm field, and a user who is cultivating a plant in a certain farm field can plant a plant in another farm field under similar cultivation conditions. It is so that advice can be received from other cultivated users. Therefore, it is not intended to allow other users to browse the work information of one user.
  • An object of the present invention is to enable sharing of work information between different workers when the different workers work in different periods in at least a part of the overlapped area, on condition of agreement between the workers. Another object is to provide a work information management device and a work information sharing method.
  • a work information management apparatus stores work information for each work area of work areas in which a plurality of workers perform work in different periods for at least partially overlapping areas.
  • a work information management device having an information storage unit and having a function of allowing the plurality of workers to browse, in principle, only work information for a work area in which the work is performed by the plurality of workers.
  • a work area designating unit that allows a first worker who wants to share work information among workers to designate a first work area, which is an area for requesting sharing of work information, of the work areas of the first worker.
  • a region specifying unit an inquiry unit for inquiring whether the second worker is allowed to share the work information with the first worker, and the work information of the second worker with the first worker.
  • the sharing of the work is permitted, the first worker is permitted to view at least a part of the work information of the second work area, and the second worker is allowed to view at least one of the work information of the first work area.
  • a sharing unit that permits viewing of the unit.
  • the work area specifying unit is a worker who at least partially overlaps a designated first work area and is a worker different from the first worker among the plurality of workers.
  • each of the plurality of second workers is configured to identify a plurality of second work areas in which the work is performed
  • the inquiry unit is configured to specify the plurality of second work areas. It is configured to be able to inquire of each worker whether or not to allow sharing of work information with the first worker, and the browsing permission unit is configured to allow the worker to inquire whether or not to share the work information with the first worker.
  • the second worker who has been permitted to share the work information with the first worker is permitted to view at least a part of the work information in the first work area, and the first worker is allowed to perform the second work. It is configured to allow at least a part of the work information in the second work area corresponding to the person to be browsed.
  • the work information is at least one of a work name, a work machine, positioning information at the time of work, information for representing a work area by a polygon, a work area, a work start/end time, and a work cost. Including one.
  • work information for a work area in which a plurality of workers perform work in different periods for at least a part of the overlapping area is stored for each work area.
  • a first work area which is an area of the work area of the first worker that requests sharing of work information, from a first worker who wants to share work information among the plurality of workers
  • a second work which is at least partially overlapped with a designated first work area and is a worker different from the first worker among the plurality of workers.
  • a plurality of second work areas in which each of the plurality of second workers has worked are specified, and in the third step, for each of the plurality of second workers, Whether to permit sharing of work information with the first worker, and in the fourth step, share work information with the first worker among the plurality of second workers.
  • the second worker who has permitted at least part of the work information of the first work area, and the first worker of the work information of the second work area corresponding to the second worker. Allow at least some viewing.
  • FIG. 1 is a schematic diagram showing the configuration of a work information management system to which a work information management device according to an embodiment of the present invention is applied.
  • FIG. 2A is a plan view schematically showing areas A1 and A2 in which the worker A has performed the first work in the area E.
  • FIG. 2B is a plan view schematically showing the region B1 in which the worker B has performed the second work in the region E.
  • FIG. 2C is a plan view schematically showing a region C1 in which the worker C has performed the third work and a region C2 in which the worker C has performed the fourth work in the region E.
  • FIG. 3 is a plan view schematically showing the positional relationship between the areas A1 and A2, the area B1, and the areas C1 and C2.
  • FIG. 2A is a plan view schematically showing areas A1 and A2 in which the worker A has performed the first work in the area E.
  • FIG. 2B is a plan view schematically showing the region B1 in which the worker B has performed the second
  • FIG. 4 is a schematic diagram showing an example of the contents of the work information management table.
  • FIG. 5A is a schematic diagram showing an example of the contents of the editing/reference authority table.
  • FIG. 5B is a schematic diagram showing an example in which the reference authority in the editing/reference authority table is updated.
  • FIG. 5C is a schematic diagram showing an example in which the reference authority in the editing/reference authority table is further updated.
  • FIG. 6A is a schematic diagram showing a format example of the sharing request status table.
  • FIG. 6B is a schematic diagram showing an example of information written in the sharing request status table.

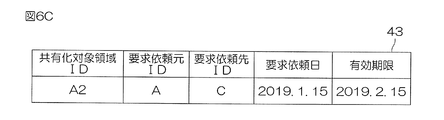

  • FIG. 6C is a schematic diagram showing an example in which the request request destination ID in the sharing request status table is updated.

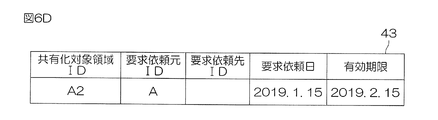

  • FIG. 6D is a schematic diagram showing an example in which the request request destination ID in the sharing request status table is further updated.
  • FIG. 7A is a part of a sequence diagram for explaining the operation of the work information management system.
  • FIG. 7B is a part of a sequence diagram for explaining the operation of the work information management system.
  • FIG. 8 is a schematic diagram showing an example of an inquiry screen displayed on the worker terminal of the worker B.
  • FIG. 9 is a schematic diagram showing an example of an inquiry screen displayed on the worker terminal of the worker C.
  • FIG. 1 is a schematic diagram showing a configuration of a work information management system 1 to which a work information management device according to an embodiment of the present invention is applied.
  • the work information management system 1 includes a plurality of worker terminals 2A, 2B and 2C respectively used by a plurality of workers A, B and C, and a work information management server (hereinafter referred to as "management server 3") as a work information management device. That is) included.
  • Each worker terminal 2A, 2B, 2C is connected to the management server 3 via the Internet 4.
  • FIG. 2A, FIG. 2B, FIG. 2C, and FIG. 3 it is assumed that a plurality of workers A, B, and C worked in a certain area E in different periods.
  • the work is farm work.
  • the worker A performs the first work in the work area A1 in the area E in a certain period T1, and in the work area A2 in the area E in a period T2 later than the period T2. It is assumed that 1 work has been performed.
  • the first work is, for example, a plowing work.
  • the second work is, for example, a planting work.
  • the worker C performs the third work in the work area C1 in the area E in the time period T4 later than the time period T3, and the work in the area E in the time period T5 later than the time period T4. It is assumed that the fourth work is performed in the area C2.
  • the third work is, for example, fertilization work.
  • the fourth work is, for example, a harvesting work.
  • the work area A2, the work area B1, the work area C1, and the work area C2 are partially overlapped. Further, the work area A1 and the work area C1 are partially overlapped.
  • each worker terminal 2A, 2B, 2C is composed of a personal computer (PC), and includes a control device (PC main body) 21, a display 22, and an operation device 23 such as a mouse or a keyboard.
  • the control device 21 includes a CPU, a memory, a hard disk, and the like.
  • the hard disk stores an OS (operation program), a program such as a browser for browsing Web pages, and other necessary data.
  • the management server 3 is a server for managing the work information of each worker A, B, C, and allowing each worker A, B, C to browse the work information.
  • the management server 3 provides the web page to the worker terminals 2A, 2B, 2C.
  • the management server 3 is composed of a personal computer (PC), and includes a control device (PC main body) 31, a display 32, and operation devices 33 such as a mouse and a keyboard.
  • the control device 31 includes a CPU 31A, a memory 31B, a hard disk 31C, and the like.
  • a work information management table 41, an editing/reference authority table 42, a sharing request status table 43, etc. are stored in the hard disk 31C.
  • FIG. 4 is a schematic diagram showing an example of the contents of the work information management table 41.
  • a worker ID, a worker name, a work area ID, a work name, a work machine, positioning information at the time of work, a polygon, and a work for each work area in which a work is performed (each work period).
  • Area, work start/end time, and work cost are stored.
  • work name, work machine, positioning information at work, polygon, work area, work start/end time, and work cost are work information.
  • “Worker ID” is the ID of a worker registered in advance.
  • the worker IDs of the worker A, the worker B, and the worker C are shown as A, B, and C, respectively.
  • Worker name is the name of the worker.
  • the worker names of the worker A, the worker B, and the worker C are referred to as A, B, and C, respectively.
  • Work area ID is an ID for identifying the work area, and is assigned to each work area in which the work is performed.
  • the work area IDs of the work area A1, work area A2, work area B1, work area C1, and work area C2 shown in FIGS. 2A to 2C are shown as A1, A2, B1, C1, and C2, respectively. There is.
  • Work name is the name of work such as plowing, planting, fertilizing, and harvesting.
  • Work machine is the name of a work vehicle or the name of a work machine connected to the work vehicle.
  • Position information during work is the position information of the work vehicle that was positioned using the positioning satellites during work.
  • the position information consists of latitude, longitude, and altitude information, and time information at which they were measured.
  • Polygon is information for expressing the work area as a polygon, and is composed of, for example, information on a plurality of feature points on the contour of the work area.
  • Work area is the area of the work area.
  • Work start/end time consists of the work start time and the work end time.
  • Each worker A, B, C operates the worker terminals 2A, 2B, 2C respectively to open the home page provided by the management server 3 and perform a login operation to acquire a Web page for its own use. Is possible. Then, each worker A, B, C can view and edit the work information regarding the work performed by himself/herself on the Web page dedicated to himself/herself.
  • each worker A, B, C can make a sharing request for sharing work information with other workers on his/her own Web page. Furthermore, each worker A, B, C can permit or deny a sharing request from another person on his/her own Web page.
  • FIG. 5A is a schematic diagram showing an example of the contents of the editing/reference authority table 42.
  • the edit/reference authority table 42 stores, for each work area ID, a worker ID of a worker having edit authority and a worker ID of a worker having reference authority.
  • the work area IDs include A1, A2, B1, C1 and C2 described above.
  • -Edit authority means the authority to view and edit work information.
  • the editing authority for a certain work area is given only to the worker who has worked on the work area. Therefore, as shown in FIG. 5A, the worker A has the edit authority for the work areas A1 and A2, the worker B has the edit authority for the work area B1, and the work areas C1 and C2.
  • the operator C has the editing authority.
  • -Reference authority means the authority to view work information, but not to edit it. As will be described later, the reference authority is related to the sharing request to the first worker and the second worker when a sharing request from a certain first worker is permitted by another second worker. It is given to the work area of the other party.
  • FIG. 5A shows a state in which no sharing request is made. Therefore, the reference authority is not given to any of the work areas A1, A2, B1, C1, C2.
  • FIG. 6A is a schematic diagram showing a format example of the sharing request status table 43.
  • the management server 3 when the management server 3 receives a sharing request command from a certain worker, the ID of the sharing target area, the request requester ID, and the request request destination ID, The request request date and the request expiration date are stored by the management server 3.
  • a worker makes a sharing request, he/she specifies a work area in which he/she wants to share work information, out of the work areas in which he/she has worked. This designated work area is the sharing target area.
  • Request request source is the worker who made the sharing request.
  • Request request destination is a worker for whom a sharing request is requested. More specifically, the “request request destination” is, among the workers other than the request request source, a worker who has worked on an area at least partially overlapping with the “sharing target area”. The “request request destination” is specified by the management server 3.
  • Request date is the date and time when the sharing request was received.
  • the “request expiration date” is the date and time when the management server 3 can inquire of the “request request destination” whether to permit or reject the sharing request.
  • the “request expiration date” may include the time.
  • the CPU 31A includes a work area designating unit 51, a work area specifying unit 52, an inquiry unit 53, and a sharing unit 54 as functional processing units.
  • the work area designation unit 51 is an area of the work areas of the first worker that requests sharing of work information from a first worker who wants to share work information among the plurality of workers A, B, and C.
  • the first work area (shared area) is designated.
  • the work area specifying unit 52 is a second work in which a second worker who is a worker different from the first worker among the plurality of workers at least partially overlaps the designated first work area Identify the area.
  • the inquiry unit 53 inquires whether the second worker is allowed to share the work information with the first worker.
  • the sharing unit 54 allows the first worker to view at least a part of the work information in the second work area when the second worker permits sharing of the work information with the first worker, and The second worker is permitted to view at least a part of the work information in the first work area.
  • 7A and 7B are sequence diagrams for explaining the operation of the work information management system 1.
  • the worker A operates the worker terminal 2A to open the home page provided by the management server 3 and perform a login operation.
  • the management server 3 (work area designation unit 51 of the management server 3) transmits the Web page dedicated to the worker A to the worker terminal 2A, so that the Web page dedicated to the worker A is displayed on the display of the worker terminal 2A. 22 is displayed.
  • the worker A makes a sharing request by designating the work area A2 as a sharing target area on this dedicated Web page.
  • the sharing request command including the work area ID of the work area A2 is transmitted from the worker terminal 2A to the management server 3 (step S1).
  • the management server 3 (work area specifying unit 52 of the management server 3) receives this sharing request command, it performs a data writing process to the sharing request status table 43 (step S2).
  • the management server 3 first identifies, from among workers other than the request request source, a region that at least partially overlaps the sharing target region as a reference region, and identifies the worker who worked on the reference region. Identify. In this example, since the request requester is the worker A and the sharing target area is A2, the management server 3 uses the work areas B1, C1, and C2 that at least partially overlap with the area A2 as the reference area. Identify. Further, the management server 3 specifies the worker B as a worker who has worked on the reference area B1, and specifies the worker C as a worker who has worked on the reference areas C1 and C2.
  • the management server 3 sets an ID of the sharing target area (A2 in this example), a request requester ID (A in this example), and a request in the sharing request state table 43.
  • the ID of the request destination (B, C in this example), the request request date, and the request expiration date are stored.
  • step S3 when the worker B operates the worker terminal 2B to open the home page provided by the management server 3 and then performs a login operation (step S3), the management server 3 is shared. It is determined whether the worker B is registered as a request request destination in the request status table 43 (step S4).
  • step S4 the management server 3 (the inquiry unit 53 of the management server 3) shares the work information with the worker A who requested the request to the worker B.
  • An inquiry Web page for inquiring whether to permit is created and transmitted (step S5).
  • step S4 when the worker B is not registered as a request request destination in the sharing request status table 43 (step S4: NO), the management server 3 displays a normal Web page dedicated to the worker B. It is created and transmitted to the worker terminal 2B.
  • FIG. 8 shows an example of the inquiry screen 101 displayed on the worker terminal 2B.
  • a work area A2 which is a sharing target area
  • a work area B1 in which the worker B has worked are displayed in an overlapping state.
  • a send button 104 are displayed.
  • the OK button 102 is selected to allow the sharing request
  • the NO button 103 is selected to reject the sharing request.
  • the worker B selects one of the OK button 102 and the NO button 103, and then presses the send button 104.
  • the send button 104 is pressed (step S7), the permission/rejection selection result is sent to the management server 3 (step S8).
  • the management server 3 When the management server 3 receives the selection result of permission/rejection from the worker terminal 2B, the management server 3 performs a table update process according to the selection result (step S9).
  • the management server 3 (sharing unit 54 of the management server 3) sets the reference authority item corresponding to the work area A2 in the edit/reference authority table 42 to the worker B.
  • the ID of the worker A is written in the reference authority item corresponding to the work area B1.
  • the management server 3 deletes B from the ID of the request request destination for the work area A2 in the sharing request status table 43 of FIG. 6B.
  • the contents of the sharing request status table 43 change as shown in FIG. 6C.
  • the worker A is given the authority to browse the work information in the work area B1
  • the worker B is given the authority to browse the work information in the work area A2.
  • the management server 3 transmits the Web page dedicated to the worker B, which reflects the content of the updated editing/reference authority table 42 (the updated reference authority) to the worker terminal (step S10). Accordingly, the worker B can browse the work information in the work area A2 on the Web page dedicated to the worker B.
  • the management server 3 when transmitting the Web page dedicated to the worker A to the worker A, reflects the content of the updated editing/reference authority table 42 (the updated reference authority).
  • a Web page dedicated to A is transmitted to the worker terminal. Thereby, the worker A can browse the work information in the work area B1 on the Web page dedicated to the worker A.
  • the management server 3 does not update the contents of the edit/reference authority table 42, and requests the requesting destination of the work area A2 of the sharing request status table 43 of FIG. 6B. Delete B from the ID.
  • the management server 3 determines whether or not the worker C is registered as a request request destination in the sharing request state table 43 (step S12).
  • step S12 the management server 3 (inquiry section 53 of the management server 3) shares the work information with the worker C who made the request request to the worker C.
  • An inquiry Web page for inquiring whether to permit is created and transmitted (step S13).
  • step S12 when the worker C is not registered as a request request destination in the sharing request status table 43 (step S12: NO), the management server 3 displays a normal Web page dedicated to the worker C. It is created and transmitted to the worker terminal 2C.
  • the worker terminal 2C Upon receiving the inquiry Web page, the worker terminal 2C displays the inquiry screen (step S14). An example of the inquiry screen 111 displayed on the worker terminal 2C is shown in FIG.
  • the work area A2 which is the sharing target area, and the work areas C1 and C2 in which the worker C worked are displayed in an overlapping state. Further, in the inquiry screen 111, a message indicating that there is a sharing request from the worker A, who is the request requester, to the work area C1 and OK for selecting whether to permit or reject the sharing request Button 112 and NO button 113 are displayed. Further, in the inquiry screen 111, a message indicating that there is a sharing request from the worker A, who is the request requesting source, to the work area C2, and OK for selecting whether to permit or reject the sharing request Button 115 and NO button 116 are displayed. Further, a send button 117 is displayed on the inquiry screen 111.
  • the worker C selects one of the OK button 112 and the NO button 113 for the work area C1. Further, the worker C selects one of the OK button 115 and the NO button 116 for the work area C2. Then, the worker C presses the send button 117. When the send button 117 is pressed (step S15), the selection result of permission/rejection for the work area C1 and the selection result of permission/rejection for the work area C2 are transmitted to the management server 3 (step S16).
  • the management server 3 When the management server 3 receives the selection result of permission/rejection from the worker terminal 2C, the management server 3 performs a table update process according to the selection result (step S17).
  • the management server 3 (sharing unit 54 of the management server 3) selects the worker C in the reference authority item corresponding to the work area A2 in the editing/reference authority table 42.
  • the ID of the worker A is written in the item of reference authority corresponding to the work area C2.
  • the management server 3 deletes C from the ID of the request request destination for the work area A2 in the sharing request status table 43 of FIG. 6C.
  • the content of the sharing request status table 43 changes as shown in FIG. 6D.
  • the worker A is given the authority to browse the work information in the work area C2, and at the same time, the worker C is given the authority to browse the work information in the work area A2.
  • the management server 3 transmits the Web page dedicated to the worker C, which reflects the content of the updated editing/reference authority table 42 (updated reference authority) to the worker terminal (step S18). Thereby, the worker C can browse the work information of the work area A2 on the Web page dedicated to the worker C.
  • the management server 3 when transmitting the Web page dedicated to the worker A to the worker A, reflects the content of the updated editing/reference authority table 42 (the updated reference authority).
  • a Web page dedicated to A is transmitted to the worker terminal. Thereby, the worker A can browse the work information of the work areas B1 and C2 on the Web page dedicated to the worker A.
  • the management server 3 sets the reference authority item corresponding to the work area A2 in the editing/reference authority table 42 as follows. The ID of the worker C is written, and the ID of the worker A is written in the item of reference authority corresponding to the work areas C1 and C2. Further, the management server 3 deletes C from the ID of the request request destination for the work area A2 in the sharing request status table 43 of FIG. 6C.
  • the management server 3 does not update the contents of the editing/reference authority table 42 and requests the sharing of FIG. 6C. C is deleted from the ID of the request request destination for the work area A2 in the state table 43.
  • the data in the sharing request status table 43 created in step S2 is deleted when the expiration date expires, regardless of the presence or absence of subsequent updates.
  • the work information includes work name, work machine, positioning information at work, polygon, work area, work start/end time, and work cost. Not limited.
  • a worker who is given reference authority to a certain work area can browse all work information of the work area.
  • a worker who is given reference authority to a certain work area may be allowed to view only a part of the work information of the work area. That is, the work information that can be browsed by the reference authority may be restricted.
  • the limitation on the work information that can be browsed may be set on the management server 3 side. Further, such a restriction on the work information that can be browsed may be set by a certain worker when a certain worker requests sharing of the work information. In this case, the sharing request source worker can set the limitation content for each sharing request.
  • each worker terminal 2A, 2B, 2C is composed of a personal computer (PC), but each worker terminal 2A, 2B, 2C may be composed of a smartphone. ..
  • Work Information Management System 1 Work Information Management System 2A, 2B, 2C Worker Terminal 3 Management Server 4 Internet 21 Control Device 22 Display 23 Operating Device 31 Control Device 31A CPU 31B memory 31C hard disk 32 display 33 operating device 41 work information management table 42 editing/reference authority table 43 sharing request status table 51 work area designating section 52 work area specifying section 53 inquiry section 54 sharing section

Landscapes

  • Business, Economics & Management (AREA)
  • Engineering & Computer Science (AREA)
  • Human Resources & Organizations (AREA)
  • Marketing (AREA)
  • Marine Sciences & Fisheries (AREA)
  • Mining & Mineral Resources (AREA)
  • Agronomy & Crop Science (AREA)
  • Health & Medical Sciences (AREA)
  • Economics (AREA)
  • General Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Animal Husbandry (AREA)
  • Primary Health Care (AREA)
  • Strategic Management (AREA)
  • Tourism & Hospitality (AREA)
  • Physics & Mathematics (AREA)
  • General Business, Economics & Management (AREA)
  • General Physics & Mathematics (AREA)
  • Theoretical Computer Science (AREA)
  • Management, Administration, Business Operations System, And Electronic Commerce (AREA)

Abstract

作業情報管理装置は、第１作業者に、当該第１作業者の作業領域のうち作業情報の共有化を要求する領域である第１作業領域を指定させる作業領域指定部と、第１作業領域と少なくとも一部が重なりかつ複数の作業者のうち第１作業者とは異なる作業者である第２作業者が作業を行った第２作業領域を特定する作業領域特定部と、第２作業者に第１作業者との作業情報の共有化を許可するか否かを問合せる問合せ部と、第２作業者が第１作業者との作業情報の共有化を許可した場合に、第１作業者に第２作業領域の作業情報の少なくとも一部の閲覧を許可しかつ第２作業者に第１作業領域の作業情報の少なくとも一部の閲覧を許可する共有化部とを含む。

Description

作業情報管理装置および作業情報共有化方法
　この発明は、作業情報管理装置および作業情報共有化方法に関する。
　特許文献１には、サーバ装置を含む栽培支援システムが開示されている。特許文献１に記載のサーバ装置は、複数のユーザの栽培開始日、栽培地域、栽培品種、生育レベル、栽培植物に関する各種計測データ等をユーザ毎に記憶している。サーバ装置は、栽培条件が類似しているユーザどうしが同じグループとなるように、ユーザを予めグループ分けする。そして、サーバ装置は、あるユーザから、例えば質問からなる投稿データを受信した場合には、当該投稿データを当該ユーザと同じグループに属する他のユーザに配信する。他のユーザからの回答は、質問者であるユーザの投稿データに対するコメントとして当該投稿データに付加される。これにより、ユーザは、栽培条件が類似している他のユーザからアドバイスを受けることができる。
特開２０１３－１６５６８７号公報
　特許文献１に記載の栽培支援システムは、個々のユーザがそれぞれ別々の圃場を有しており、ある圃場で植物を栽培しているユーザが、栽培条件が類似している他の圃場で植物を栽培している他のユーザからアドバイスを受けることができるようにするものである。したがって、あるユーザの作業情報を、他のユーザに閲覧させることを意図しているものではない。
　ましてや、少なくとも一部が重なる領域において、異なる作業者が異なる期間において作業を行った場合に、ある作業者が作業を行った作業領域の作業情報を、他の作業者に閲覧させることを意図しているものではない。
　この発明の目的は、少なくとも一部が重なる領域において異なる作業者が異なる期間において作業を行った場合に、異なる作業者間での作業情報の共有化が、作業者間の同意を条件として可能となる、作業情報管理装置および作業情報共有化方法を提供することである。
　この発明の一実施形態に係る作業情報管理装置は、少なくとも一部が重なる領域に対して複数の作業者が異なる期間に作業を行った作業領域に対する作業情報が作業領域毎に記憶されている作業情報記憶部を有し、前記複数の作業者に対して、原則的には自己が作業を行った作業領域に対する作業情報のみを閲覧させる機能を備えた作業情報管理装置であって、前記複数の作業者のうち作業情報の共有化を要求したい第１作業者に、当該第１作業者の作業領域のうち作業情報の共有化を要求する領域である第１作業領域を指定させる作業領域指定部と、前記第１作業領域と少なくとも一部が重なりかつ前記複数の作業者のうち前記第１作業者とは異なる作業者である第２作業者が作業を行った第２作業領域を特定する作業領域特定部と、前記第２作業者に前記第１作業者との作業情報の共有化を許可するか否かを問い合わせる問合せ部と、前記第２作業者が前記第１作業者との作業情報の共有化を許可した場合に、前記第１作業者に前記第２作業領域の作業情報の少なくとも一部の閲覧を許可しかつ前記第２作業者に前記第１作業領域の作業情報の少なくとも一部の閲覧を許可する共有化部とを含む。
　この構成では、少なくとも一部が重なる領域において異なる作業者が異なる期間において作業を行った場合に、異なる作業者間での作業情報の共有化が、作業者間の同意を条件として可能となる。
　この発明の一実施形態では、前記作業領域特定部は、指定された第１作業領域と少なくとも一部が重なりかつ前記複数の作業者のうち前記第１作業者とは異なる作業者である第２作業者が複数存在する場合には、これら複数の第２作業者の各々が作業を行った複数の第２作業領域を特定するように構成されており、前記問合せ部は、前記複数の第２作業者の各々に対して、前記第１作業者との作業情報の共有化を許可するか否かを問合せ可能に構成されており、前記閲覧許可部は、前記複数の第２作業者のうち前記第１作業者との作業情報の共有化を許可した第２作業者に、前記第１作業領域の作業情報の少なくとも一部の閲覧を許可し、かつ前記第１作業者に当該第２作業者に対応する第２作業領域の作業情報の少なくとも一部の閲覧を許可するように構成されている。
　この発明の一実施形態では、作業情報が、作業名、作業機械、作業時の測位情報、作業領域を多角形で表すための情報、作業面積、作業開始・終了時刻および作業コストのうちの少なくとも１つを含む。
　この発明の一実施形態に係る作業情報共有化方法は、少なくとも一部が重なる領域に対して複数の作業者が異なる期間に作業を行った作業領域に対する作業情報が作業領域毎に記憶されている作業情報記憶部を有し、前記複数の作業者に対して、原則的には自己が作業を行った作業領域に対する作業情報のみを閲覧させる機能を備えた作業情報管理装置における作業情報共有化方法であって、前記複数の作業者のうち作業情報の共有化を要求したい第１作業者に、当該第１作業者の作業領域のうち作業情報の共有化を要求する領域である第１作業領域を指定させる第１ステップと、指定された第１作業領域と少なくとも一部が重なりかつ前記複数の作業者のうち前記第１作業者とは異なる作業者である第２作業者が作業を行った第２作業領域を特定する第２ステップと、前記第２作業者に前記第１作業者との作業情報の共有化を許可するか否かを問い合わせる第３ステップと、前記第２作業者が前記第１作業者との作業情報の共有化を許可した場合に、前記第１作業者に前記第２作業領域の作業情報の少なくとも一部の閲覧を許可しかつ前記第２作業者に前記第１作業領域の作業情報の少なくとも一部の閲覧を許可する第４ステップとを含む。
　この方法では、少なくとも一部が重なる領域において異なる作業者が異なる期間において作業を行った場合に、異なる作業者間での作業情報の共有化が、作業者間の同意を条件として可能となる。
　この発明の一実施形態では、前記第２ステップでは、指定された第１作業領域と少なくとも一部が重なりかつ前記複数の作業者のうち前記第１作業者とは異なる作業者である第２作業者が複数存在する場合には、これら複数の第２作業者の各々が作業を行った複数の第２作業領域を特定し、前記第３ステップでは、前記複数の第２作業者の各々に対して、前記第１作業者との作業情報の共有化を許可するか否かを問い合わせ、前記第４ステップでは、前記複数の第２作業者のうち前記第１作業者との作業情報の共有化を許可した第２作業者に、前記第１作業領域の作業情報の少なくとも一部の閲覧を許可し、かつ前記第１作業者に当該第２作業者に対応する第２作業領域の作業情報の少なくとも一部の閲覧を許可する。
　本発明における上述の、またはさらに他の目的、特徴および効果は、添付図面を参照して次に述べる実施形態の説明により明らかにされる。
図１は、この発明の一実施形態に係る作業情報管理装置が適用された作業情報管理システムの構成を示す模式図である。 図２Ａは、領域Ｅ内において、作業者Ａが第１作業を行った領域Ａ１，Ａ２を模式的に示す平面図である。 図２Ｂは、領域Ｅ内において、作業者Ｂが第２作業を行った領域Ｂ１を模式的に示す平面図である。 図２Ｃは、領域Ｅ内において、作業者Ｃが第３作業を行った領域Ｃ１と、作業者Ｃが第４作業を行った領域Ｃ２を模式的に示す平面図である。 図３は、領域Ａ１，Ａ２と、領域Ｂ１と、領域Ｃ１，Ｃ２との位置関係を模式的に示す平面図である。 図４は、作業情報管理テーブルの内容の一例を示す模式図である。 図５Ａは、編集・参照権限テーブルの内容の一例を示す模式図である。 図５Ｂは、編集・参照権限テーブル内の参照権限が更新された例を示す模式図である。 図５Ｃは、編集・参照権限テーブル内の参照権限がさらに更新された例を示す模式図である。 図６Ａは、共有化要求状態テーブルの形式例を示す模式図である。 図６Ｂは、共有化要求状態テーブルに書き込まれた情報の一例を示す模式図である。 図６Ｃは、共有化要求状態テーブル内の要求依頼先ＩＤが更新された例を示す模式図である。 図６Ｄは、共有化要求状態テーブル内の要求依頼先ＩＤがさらに更新された例を示す模式図である。 図７Ａは、作業情報管理システムの動作を説明するためのシーケンス図の一部である。 図７Ｂは、作業情報管理システムの動作を説明するためのシーケンス図の一部である。 図８は、作業者Ｂの作業者端末に表示される問合せ画面の一例を示す模式図である。 図９は、作業者Ｃの作業者端末に表示される問合せ画面の一例を示す模式図である。
　図１は、この発明の一実施形態に係る作業情報管理装置が適用された作業情報管理システム１の構成を示す模式図である。
　作業情報管理システム１は、複数の作業者Ａ，Ｂ，Ｃがそれぞれ使用する複数の作業者端末２Ａ，２Ｂ，２Ｃと、作業情報管理装置としての作業情報管理サーバ（以下、「管理サーバ３」という）とを含む。各作業者端末２Ａ，２Ｂ，２Ｃは、インターネット４を介して、管理サーバ３に接続されている。
　図２Ａ、図２Ｂおよび図２Ｃならびに図３に示すように、ある領域Ｅ内において、複数の作業者Ａ，Ｂ，Ｃが異なる期間に作業を行ったものとする。この実施形態では、作業は農作業である。
　作業者Ａは、図２Ａに示すように、ある期間Ｔ１において、領域Ｅ内の作業領域Ａ１において第１作業を行うとともに、期間Ｔ２よりも遅い期間Ｔ２において、領域Ｅ内の作業領域Ａ２において第１作業を行ったものとする。第１作業は、例えば、耕耘作業である。
　作業者Ｂは、図２Ｂに示すように、期間Ｔ２よりも遅い期間Ｔ３において、領域Ｅ内の作業領域Ｂ１において第２作業を行ったものとする。第２作業は、例えば、植付作業である。
　作業者Ｃは、図２Ｃに示すように、期間Ｔ３よりも遅い期間Ｔ４において、領域Ｅ内の作業領域Ｃ１において第３作業を行うとともに、期間Ｔ４よりも遅い期間Ｔ５において、領域Ｅ内の作業領域Ｃ２において第４作業を行ったものとする。第３作業は、例えば、施肥作業である。第４作業は、例えば、収穫作業である。
　図３に示すように、作業領域Ａ２と、作業領域Ｂ１と、作業領域Ｃ１と、作業領域Ｃ２とは、一部の領域が重複している。また、作業領域Ａ１と、作業領域Ｃ１とは、一部の領域が重複している。
　図１に戻り、各作業者端末２Ａ，２Ｂ，２Ｃは、パーソナルコンピュータ（ＰＣ）からなり、制御装置（ＰＣ本体）２１と、ディスプレイ２２と、マウス、キーホード等の操作機器２３とを含む。制御装置２１は、ＣＰＵ、メモリ、ハードディスク等を含む。ハードディスクには、ＯＳ（オペレーションプログラム）の他、Ｗｅｂページを閲覧するためのブラウザ（browser）等のプログラム、その他必要なデータが格納される。
　管理サーバ３は、各作業者Ａ，Ｂ，Ｃの作業情報を管理したり、各作業者Ａ，Ｂ，Ｃに作業情報を閲覧させたりするためのサーバである。管理サーバ３は、Ｗｅｂページを作業者端末２Ａ，２Ｂ，２Ｃに提供する。管理サーバ３は、パーソナルコンピュータ（ＰＣ）からなり、制御装置（ＰＣ本体）３１と、ディスプレイ３２と、マウス、キーホード等の操作機器３３とを含む。制御装置３１は、ＣＰＵ３１Ａ、メモリ３１Ｂ、ハードディスク３１Ｃ等を含む。
　ハードディスク３１Ｃ内には、作業情報管理テーブル４１と、編集・参照権限テーブル４２と、共有化要求状態テーブル４３等が格納されている。
　図４は、作業情報管理テーブル４１の内容の一例を示す模式図である。
　作業情報管理テーブル４１には、作業が行われた作業領域毎（作業期間毎）に、作業者ＩＤ、作業者名、作業領域ＩＤ、作業名、作業機械、作業時の測位情報、ポリゴン、作業面積、作業開始・終了時刻および作業コストが記憶される。これらの情報のうち、作業名、作業機械、作業時の測位情報、ポリゴン、作業面積、作業開始・終了時刻および作業コストが作業情報である。
　「作業者ＩＤ」は、予め登録されている作業者のＩＤである。ここでは、作業者Ａ、作業者Ｂおよび作業者Ｃの作業者ＩＤを、それぞれＡ、ＢおよびＣとして示している。
　「作業者名」は、作業者の名前である。以下においては、説明の便宜上、作業者Ａ、作業者Ｂおよび作業者Ｃの作業者名を、それぞれＡ、ＢおよびＣということにする。
　「作業領域ＩＤ」は、当該作業領域を特定するめのＩＤであり、作業が行われた作業領域毎に付与される。ここでは、図２Ａ～図２Ｃに示される、作業領域Ａ１、作業領域Ａ２、作業領域Ｂ１、作業領域Ｃ１および作業領域Ｃ２の作業領域ＩＤを、それぞれＡ１、Ａ２、Ｂ１、Ｃ１およびＣ２として示している。
　「作業名」は、耕耘、植付、施肥、収穫等の作業の名称である。「作業機械」は、作業車両の名称または作業車両に連結された作業機の名称である。
　「作業時の測位情報」は、作業時に測位衛星を利用して測位された作業車両の位置情報である。位置情報は、緯度、経度および高度の情報と、それらが測定された時刻の情報とからなる。
　「ポリゴン」は、作業領域を多角形で表すための情報であり、例えば、作業領域の輪郭上の複数の特徴点の情報からなる。
　「作業面積」は、作業領域の面積である。
　「作業開始・終了時刻」は、作業の開始時刻と作業の終了時刻とからなる。
　「作業コスト」は、作業に要した費用である。
　各作業者Ａ，Ｂ，Ｃは、それぞれ作業者端末２Ａ，２Ｂ，２Ｃを操作して、管理サーバ３が提供するホームページを開き、ログイン操作を行うことにより、自己専用のＷｅｂページを取得することが可能である。そして、各作業者Ａ，Ｂ，Ｃは、自己専用のＷｅｂページ上で自己が行った作業に関する作業情報の閲覧および編集を行うことができる。
　また、この実施形態では、各作業者Ａ，Ｂ，Ｃは、自己専用のＷｅｂページ上で、作業情報を他の作業者と共有化するための共有化要求を行うことができる。さらに、各作業者Ａ，Ｂ，Ｃは、自己専用のＷｅｂページ上で、他者からの共有化要求を許可したり、拒否したりすることができる。
　図５Ａは、編集・参照権限テーブル４２の内容の一例を示す模式図である。
　編集・参照権限テーブル４２には、作業領域ＩＤ毎に、編集権限を有する作業者の作業者ＩＤと、参照権限を有する作業者の作業者ＩＤとが記憶される。図５Ａの例では、作業領域ＩＤとして、前述したＡ１、Ａ２、Ｂ１、Ｃ１およびＣ２がある。
　編集権限とは、作業情報を閲覧したり、編集したりすることができる権限をいう。この実施形態では、ある作業領域に対する編集権限は、当該作業領域を作業した作業者のみに与えられる。したがって、図５Ａに示すように、作業領域Ａ１およびＡ２に対しては作業者Ａが編集権限を有し、作業領域Ｂ１に対しては作業者Ｂが編集権限を有し、作業領域Ｃ１およびＣ２に対しては作業者Ｃが編集権限を有する。
　参照権限とは、作業情報の編集はできないが、閲覧を行うことができる権限をいう。後述するように、参照権限は、ある第１作業者からの共有化要求が他の第２作業者によって許可された場合に、第１作業者および第２作業者に、当該共有化要求に関連した相手方の作業領域に対して与えられる。
　図５Ａの例は、共有化要求が全く行われていない状態を示している。このため、作業領域Ａ１，Ａ２，Ｂ１，Ｃ１，Ｃ２のいずれに対しても、参照権限は与えられていない。
　図６Ａは、共有化要求状態テーブル４３の形式例を示す模式図である。
　共有化要求状態テーブル４３には、ある作業者からの共有化要求コマンドを管理サーバ３が受信したときに、共有化対象領域のＩＤと、要求依頼元のＩＤと、要求依頼先のＩＤと、要求依頼日と、要求有効期限とが管理サーバ３によって記憶される。ある作業者が共有化要求を行う場合には、自己が作業を行った作業領域のうち、作業情報を共有化したい作業領域を指定する。この指定された作業領域が共有化対象領域である。
　「要求依頼元」は、共有化要求を行った作業者である。
　「要求依頼先」は、共有化要求が依頼される作業者である。より具体的には、「要求依頼先」は、要求依頼元以外の作業者のうち、「共有化対象領域」と少なくとも一部が重複する領域を作業した作業者である。「要求依頼先」は、管理サーバ３によって特定される。
　「要求依頼日」は、共有化要求を受信した日時である。
　「要求有効期限」は、管理サーバ３が「要求依頼先」に対して、当該共有化要求を許可するか拒否するかの問合せを行うことが可能な期限を示す年月日である。「要求有効期限」に、時刻を含めてもよい。
　図１に戻り、ＣＰＵ３１Ａは、機能処理部として、作業領域指定部５１と、作業領域特定部５２と、問合せ部５３と、共有化部５４とを含む。
　作業領域指定部５１は、複数の作業者Ａ，Ｂ，Ｃのうち作業情報の共有化を要求したい第１作業者に、第１作業者の作業領域のうち作業情報の共有化を要求する領域である第１作業領域（共有化対象領域）を指定させる。
　作業領域特定部５２は、指定された第１作業領域と少なくとも一部が重なりかつ複数の作業者のうち第１作業者とは異なる作業者である第２作業者が作業を行った第２作業領域を特定する。
　問合せ部５３は、第２作業者に第１作業者との作業情報の共有化を許可するか否かを問い合わせる。
　共有化部５４は、第２作業者が第１作業者との作業情報の共有化を許可した場合に、第１作業者に第２作業領域の作業情報の少なくとも一部の閲覧を許可しかつ第２作業者に第１作業領域の作業情報の少なくとも一部の閲覧を許可する。
　図７Ａおよび図７Ｂは、作業情報管理システム１の動作を説明するためのシーケンス図である。
　ここでは、作業者Ａが作業領域Ａ２を共有化対象領域として指定して共有化要求を行った場合の作業情報管理システム１の動作について説明する。
　図示はしていないが、作業者Ａは、作業者端末２Ａを操作して、管理サーバ３が提供するホームページを開き、ログイン操作を行う。これにより、管理サーバ３（管理サーバ３の作業領域指定部５１）は、作業者Ａ専用のＷｅｂページを作業者端末２Ａに送信するので、作業者Ａ専用のＷｅｂページが作業者端末２Ａのディスプレイ２２に表示される。
　作業者Ａは、この専用Ｗｅｂページ上で、作業領域Ａ２を共有化対象領域として指定して共有化要求を行う。これにより、図７Ａに示すように、作業者端末２Ａから管理サーバ３に、作業領域Ａ２の作業領域ＩＤを含む共有化要求コマンドが送信される（ステップＳ１）。
　管理サーバ３（管理サーバ３の作業領域特定部５２）は、この共有化要求コマンドを受信すると、共有化要求状態テーブル４３へのデータ書込処理を行う（ステップＳ２）。
　具体的には、管理サーバ３は、まず、要求依頼元以外の作業者のうち、共有化対象領域と少なくとも一部が重複する領域を参照領域として特定するとともに、参照領域を作業した作業者を特定する。この例では、要求依頼元は作業者Ａであり、共有化対象領域はＡ２であるので、管理サーバ３は、参照領域として、領域Ａ２と少なくとも一部が重複する作業領域Ｂ１、Ｃ１およびＣ２を特定する。また、管理サーバ３は、参照領域Ｂ１を作業した作業者として作業者Ｂを特定し、参照領域Ｃ１およびＣ２を作業した作業者として作業者Ｃを特定する。
　そして、管理サーバ３は、図６Ｂに示すように、共有化要求状態テーブル４３に、共有化対象領域のＩＤ（この例ではＡ２）と、要求依頼元のＩＤ（この例ではＡ）と、要求依頼先のＩＤ（この例ではＢ，Ｃ）と、要求依頼日と、要求有効期限とを記憶する。
　この後において、作業者Ｂが、作業者端末２Ｂを操作して、管理サーバ３が提供するホームページを開いた後、ログイン操作を行った場合には（ステップＳ３）、管理サーバ３は、共有化要求状態テーブル４３に作業者Ｂが要求依頼先として登録されているか否かを判定する（ステップＳ４）。
　この例では、図６Ｂに示すように、共有化要求状態テーブル４３に作業者Ｂが要求依頼先として登録されている。したがって、ステップＳ４において肯定判定されるので（ステップＳ４：ＹＥＳ）、管理サーバ３（管理サーバ３の問合せ部５３）は、作業者Ｂに要求依頼元の作業者Ａとの作業情報の共有化を許可するか否を問い合わせるための問合せＷｅｂページを作成して送信する（ステップＳ５）。
　なお、図示しないが、共有化要求状態テーブル４３に作業者Ｂが要求依頼先として登録されていない場合には（ステップＳ４：ＮＯ）、管理サーバ３は、通常の作業者Ｂ専用のＷｅｂページを作成して作業者端末２Ｂに送信する。
　作業者端末２Ｂは、問合せＷｅｂページを受信すると、問合せ画面を表示する（ステップＳ６）。作業者端末２Ｂに表示される問合せ画面１０１の一例を図８に示す。問合せ画面１０１には、共有化対象領域である作業領域Ａ２と、作業者Ｂが作業した作業領域Ｂ１とが重なり合った状態で表示される。また、問合せ画面１０１には、要求依頼元である作業者Ａから共有依頼があったことを示すメッセージと、共有依頼を許可するか拒否するかを選択するためのＯＫボタン１０２およびＮＯボタン１０３と、送信ボタン１０４とが表示される。共有依頼を許可する場合にはＯＫボタン１０２が選択され、共有依頼を拒否する場合にはＮＯボタン１０３が選択される。
　作業者Ｂは、ＯＫボタン１０２およびＮＯボタン１０３のうち一方を選択した後、送信ボタン１０４を押す。送信ボタン１０４が押されると（ステップＳ７）、許可・拒否の選択結果が、管理サーバ３に送信される（ステップＳ８）。
　管理サーバ３は、作業者端末２Ｂからの許可・拒否の選択結果を受信すると、選択結果に応じて、テーブル更新処理を行う（ステップＳ９）。
　ここでは、選択結果が許可であったとする。この場合には、図５Ｂに示すように、管理サーバ３（管理サーバ３の共有化部５４）は、編集・参照権限テーブル４２内の作業領域Ａ２に対応する参照権限の項目に、作業者ＢのＩＤを書き込むとともに、作業領域Ｂ１に対応する参照権限の項目に、作業者ＡのＩＤを書き込む。また、管理サーバ３は、図６Ｂの共有化要求状態テーブル４３の作業領域Ａ２に対する要求依頼先のＩＤから、Ｂを削除する。この結果、共有化要求状態テーブル４３の内容は、図６Ｃのように変化する。
　これにより、作業者Ａに作業領域Ｂ１の作業情報の閲覧権限が与えられると同時に、作業者Ｂに作業領域Ａ２の作業情報の閲覧権限が与えられる。
　管理サーバ３は、更新後の編集・参照権限テーブル４２の内容（更新後の参照権限）を反映した作業者Ｂ専用のＷｅｂページを作業者端末に送信する（ステップＳ１０）。これにより、作業者Ｂは、作業者Ｂ専用のＷｅｂページ上で、作業領域Ａ２の作業情報の閲覧が可能となる。
　また、管理サーバ３は、作業者Ａに対して作業者Ａ専用のＷｅｂページを送信する際には、更新後の編集・参照権限テーブル４２の内容（更新後の参照権限）を反映した作業者Ａ専用のＷｅｂページを作業者端末に送信する。これにより、作業者Ａは、作業者Ａ専用のＷｅｂページ上で、作業領域Ｂ１の作業情報の閲覧が可能となる。
　なお、選択結果が拒否であった場合には、管理サーバ３は、編集・参照権限テーブル４２の内容を更新することなく、図６Ｂの共有化要求状態テーブル４３の作業領域Ａ２に対する要求依頼先のＩＤから、Ｂを削除する。
　また、図７Ｂに示すように、この後において、作業者Ｃが、作業者端末２Ｃを操作して、管理サーバ３が提供するホームページを開いた後、ログイン操作を行った場合には（ステップＳ１１）、管理サーバ３は、共有化要求状態テーブル４３に作業者Ｃが要求依頼先として登録されているか否かを判定する（ステップＳ１２）。
　この例では、図６Ｃに示すように、共有化要求状態テーブル４３に作業者Ｃが要求依頼先として登録されている。したがって、ステップＳ１２において肯定判定されるので（ステップＳ１２：ＹＥＳ）、管理サーバ３（管理サーバ３の問合せ部５３）は、作業者Ｃに要求依頼元の作業者Ａとの作業情報の共有化を許可するか否を問い合わせるための問合せＷｅｂページを作成して送信する（ステップＳ１３）。
　なお、図示しないが、共有化要求状態テーブル４３に作業者Ｃが要求依頼先として登録されていない場合には（ステップＳ１２：ＮＯ）、管理サーバ３は、通常の作業者Ｃ専用のＷｅｂページを作成して作業者端末２Ｃに送信する。
　作業者端末２Ｃは、問合せＷｅｂページを受信すると、問合せ画面を表示する（ステップＳ１４）。作業者端末２Ｃに表示される問合せ画面１１１の一例を図９に示す。
　問合せ画面１１１には、共有化対象領域である作業領域Ａ２と、作業者Ｃが作業した作業領域Ｃ１およびＣ２とが重なり合った状態で表示される。また、問合せ画面１１１には、作業領域Ｃ１に対して、要求依頼元である作業者Ａから共有依頼があったことを示すメッセージと、共有依頼を許可するか拒否するかを選択するためのＯＫボタン１１２およびＮＯボタン１１３とが表示される。また、問合せ画面１１１には、作業領域Ｃ２に対して、要求依頼元である作業者Ａから共有依頼があったことを示すメッセージと、共有依頼を許可するか拒否するかを選択するためのＯＫボタン１１５およびＮＯボタン１１６とが表示される。さらに、問合せ画面１１１には、送信ボタン１１７が表示される。
　作業者Ｃは、作業領域Ｃ１に対して、ＯＫボタン１１２およびＮＯボタン１１３のうち一方を選択する。また、作業者Ｃは、作業領域Ｃ２に対して、ＯＫボタン１１５およびＮＯボタン１１６のうち一方を選択する。この後、作業者Ｃは、送信ボタン１１７を押す。送信ボタン１１７が押されると（ステップＳ１５）、作業領域Ｃ１に対する許可・拒否の選択結果と、作業領域Ｃ２に対する許可・拒否の選択結果が、管理サーバ３に送信される（ステップＳ１６）。
　管理サーバ３は、作業者端末２Ｃからの許可・拒否の選択結果を受信すると、選択結果に応じて、テーブル更新処理を行う（ステップＳ１７）。
　ここでは、作業領域Ｃ１に対する選択結果が拒否であり、作業領域Ｃ２に対する選択結果が許可であったとする。この場合には、図５Ｃに示すように、管理サーバ３（管理サーバ３の共有化部５４）は、編集・参照権限テーブル４２内の作業領域Ａ２に対応する参照権限の項目に、作業者ＣのＩＤを書き込むとともに、作業領域Ｃ２に対応する参照権限の項目に、作業者ＡのＩＤを書き込む。また、管理サーバ３は、図６Ｃの共有化要求状態テーブル４３の作業領域Ａ２に対する要求依頼先のＩＤから、Ｃを削除する。この結果、共有化要求状態テーブル４３の内容は、図６Ｄのように変化する。
　これにより、作業者Ａに作業領域Ｃ２の作業情報の閲覧権限が与えられると同時に、作業者Ｃに作業領域Ａ２の作業情報の閲覧権限が与えられる。
　管理サーバ３は、更新後の編集・参照権限テーブル４２の内容（更新後の参照権限）を反映した作業者Ｃ専用のＷｅｂページを作業者端末に送信する（ステップＳ１８）。これにより、作業者Ｃは、作業者Ｃ専用のＷｅｂページ上で、作業領域Ａ２の作業情報の閲覧が可能となる。
　また、管理サーバ３は、作業者Ａに対して作業者Ａ専用のＷｅｂページを送信する際には、更新後の編集・参照権限テーブル４２の内容（更新後の参照権限）を反映した作業者Ａ専用のＷｅｂページを作業者端末に送信する。これにより、作業者Ａは、作業者Ａ専用のＷｅｂページ上で、作業領域Ｂ１およびＣ２の作業情報の閲覧が可能となる。
　なお、作業領域Ｃ１に対する選択結果および作業領域Ｃ２に対する選択結果が共に許可であった場合には、管理サーバ３は、編集・参照権限テーブル４２内の作業領域Ａ２に対応する参照権限の項目に、作業者ＣのＩＤを書き込むとともに、作業領域Ｃ１およびＣ２に対応する参照権限の項目に、作業者ＡのＩＤを書き込む。また、管理サーバ３は、図６Ｃの共有化要求状態テーブル４３の作業領域Ａ２に対する要求依頼先のＩＤから、Ｃを削除する。
　なお、作業領域Ｃ１に対する選択結果および作業領域Ｃ２に対する選択結果が共に拒否であった場合には、管理サーバ３は、編集・参照権限テーブル４２の内容を更新することなく、図６Ｃの共有化要求状態テーブル４３の作業領域Ａ２に対する要求依頼先のＩＤから、Ｃを削除する。
　ステップＳ２で作成された共有化要求状態テーブル４３のデータは、その後の更新の有無にかかわらず、有効期限が切れた時点で削除される。
　前述の実施形態によれば、少なくとも一部が重なる領域において異なる作業者が異なる期間において作業を行った場合に、異なる作業者間での作業情報の共有化が、作業者間の同意を条件として可能となる。これにより、作業者は、自己が作業を行った作業領域と少なくとも一部が重なる領域において、他の作業者がどのような作業を行ったかを知ることが可能となる。
　以上、この発明の実施形態について説明したが、この発明はさらに他の形態で実施することもできる。例えば、前述の実施形態では、作業情報は、作業名、作業機械、作業時の測位情報、ポリゴン、作業面積、作業開始・終了時刻および作業コストからなるが、これらは一例であって、これらに限られない。
　また、前述の実施形態では、ある作業領域に対して参照権限が与えられた作業者は、その作業領域の作業情報の全てを閲覧可能であった。しかし、ある作業領域に対して参照権限が与えられた作業者に対して、作業領域の作業情報の一部のみ閲覧可能とするようにしてもよい。つまり、参照権限によって閲覧が可能となる作業情報に制限をかけてもよい。
　このような閲覧可能な作業情報への制限は、管理サーバ３側で設定してもよい。また、このような閲覧可能な作業情報への制限は、ある作業者が作業情報の共有化を要求する際に、当該作業者が設定するようにしてもよい。この場合には、共有化要求毎に共有化要求元の作業者が制限内容を設定することが可能となる。
　また、前述の実施形態では、各作業者端末２Ａ，２Ｂ，２Ｃは、パーソナルコンピュータ（ＰＣ）から構成されているが、各作業者端末２Ａ，２Ｂ，２Ｃは、スマートフォンから構成されていてもよい。
　本発明の実施形態について詳細に説明してきたが、これらは本発明の技術的内容を明らかにするために用いられた具体例に過ぎず、本発明はこれらの具体例に限定して解釈されるべきではなく、本発明の範囲は添付の請求の範囲によってのみ限定される。
　この出願は、２０１９年１月１８日に日本国特許庁に提出された特願２０１９－７０７７号に対応しており、その出願の全開示はここに引用により組み込まれるものとする。
　　１　作業情報管理システム
　　２Ａ，２Ｂ，２Ｃ　作業者端末
　　３　管理サーバ
　　４　インターネット
　２１　制御装置
　２２　ディスプレイ
　２３　操作機器
　３１　制御装置
　３１Ａ　ＣＰＵ
　３１Ｂ　メモリ
　３１Ｃ　ハードディスク
　３２　ディスプレイ
　３３　操作機器
　４１　作業情報管理テーブル
　４２　編集・参照権限テーブル
　４３　共有化要求状態テーブル
　５１　作業領域指定部
　５２　作業領域特定部
　５３　問合せ部
　５４　共有化部

Claims (5)

  1. 　少なくとも一部が重なる領域に対して複数の作業者が異なる期間に作業を行った作業領域に対する作業情報が作業領域毎に記憶されている作業情報記憶部を有し、前記複数の作業者に対して、原則的には自己が作業を行った作業領域に対する作業情報のみを閲覧させる機能を備えた作業情報管理装置であって、
    　前記複数の作業者のうち作業情報の共有化を要求したい第１作業者に、当該第１作業者の作業領域のうち作業情報の共有化を要求する領域である第１作業領域を指定させる作業領域指定部と、
    　前記第１作業領域と少なくとも一部が重なりかつ前記複数の作業者のうち前記第１作業者とは異なる作業者である第２作業者が作業を行った第２作業領域を特定する作業領域特定部と、
    　前記第２作業者に前記第１作業者との作業情報の共有化を許可するか否かを問い合わせる問合せ部と、
    　前記第２作業者が前記第１作業者との作業情報の共有化を許可した場合に、前記第１作業者に前記第２作業領域の作業情報の少なくとも一部の閲覧を許可しかつ前記第２作業者に前記第１作業領域の作業情報の少なくとも一部の閲覧を許可する共有化部とを含む、作業情報管理装置。
  2. 　前記作業領域特定部は、指定された第１作業領域と少なくとも一部が重なりかつ前記複数の作業者のうち前記第１作業者とは異なる作業者である第２作業者が複数存在する場合には、これら複数の第２作業者の各々が作業を行った複数の第２作業領域を特定するように構成されており、
    　前記問合せ部は、前記複数の第２作業者の各々に対して、前記第１作業者との作業情報の共有化を許可するか否かを問合せ可能に構成されており、
    　前記閲覧許可部は、前記複数の第２作業者のうち前記第１作業者との作業情報の共有化を許可した第２作業者に、前記第１作業領域の作業情報の少なくとも一部の閲覧を許可し、かつ前記第１作業者に当該第２作業者に対応する第２作業領域の作業情報の少なくとも一部の閲覧を許可するように構成されている、請求項１に記載の作業情報管理装置。
  3. 　作業情報が、作業名、作業機械、作業時の測位情報、作業領域を多角形で表すための情報、作業面積、作業開始・終了時刻および作業コストのうちの少なくとも１つを含む、請求項１または２に記載の作業情報管理装置。
  4. 　少なくとも一部が重なる領域に対して複数の作業者が異なる期間に作業を行った作業領域に対する作業情報が作業領域毎に記憶されている作業情報記憶部を有し、前記複数の作業者に対して、原則的には自己が作業を行った作業領域に対する作業情報のみを閲覧させる機能を備えた作業情報管理装置における作業情報共有化方法であって、
    　前記複数の作業者のうち作業情報の共有化を要求したい第１作業者に、当該第１作業者の作業領域のうち作業情報の共有化を要求する領域である第１作業領域を指定させる第１ステップと、
    　指定された第１作業領域と少なくとも一部が重なりかつ前記複数の作業者のうち前記第１作業者とは異なる作業者である第２作業者が作業を行った第２作業領域を特定する第２ステップと、
    　前記第２作業者に前記第１作業者との作業情報の共有化を許可するか否かを問い合わせる第３ステップと、
    　前記第２作業者が前記第１作業者との作業情報の共有化を許可した場合に、前記第１作業者に前記第２作業領域の作業情報の少なくとも一部の閲覧を許可しかつ前記第２作業者に前記第１作業領域の作業情報の少なくとも一部の閲覧を許可する第４ステップとを含む、作業情報共有化方法。
  5. 　前記第２ステップでは、指定された第１作業領域と少なくとも一部が重なりかつ前記複数の作業者のうち前記第１作業者とは異なる作業者である第２作業者が複数存在する場合には、これら複数の第２作業者の各々が作業を行った複数の第２作業領域を特定し、
    　前記第３ステップでは、前記複数の第２作業者の各々に対して、前記第１作業者との作業情報の共有化を許可するか否かを問い合わせ、
    　前記第４ステップでは、前記複数の第２作業者のうち前記第１作業者との作業情報の共有化を許可した第２作業者に、前記第１作業領域の作業情報の少なくとも一部の閲覧を許可し、かつ前記第１作業者に当該第２作業者に対応する第２作業領域の作業情報の少なくとも一部の閲覧を許可する、請求項４に記載の作業情報共有化方法。
PCT/JP2019/048011 2019-01-18 2019-12-09 作業情報管理装置および作業情報共有化方法 Ceased WO2020149050A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019-007077 2019-01-18
JP2019007077A JP7065046B2 (ja) 2019-01-18 2019-01-18 作業情報管理装置および作業情報共有化方法

Publications (1)

Publication Number Publication Date
WO2020149050A1 true WO2020149050A1 (ja) 2020-07-23

Family

ID=71613811

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2019/048011 Ceased WO2020149050A1 (ja) 2019-01-18 2019-12-09 作業情報管理装置および作業情報共有化方法

Country Status (2)

Country Link
JP (1) JP7065046B2 (ja)
WO (1) WO2020149050A1 (ja)

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7426960B2 (ja) 2021-03-18 2024-02-02 ヤンマーホールディングス株式会社 作業領域推定方法、作業領域推定システムおよび作業領域推定プログラム
JPWO2023286821A1 (ja) 2021-07-15 2023-01-19
WO2024181295A1 (ja) * 2023-02-28 2024-09-06 日本電気通信システム株式会社 提示処理装置、情報提示システム、方法、及びプログラム
JP7747359B1 (ja) 2024-03-13 2025-10-01 株式会社Agri Smile 情報処理方法、プログラム、情報処理装置

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005038019A (ja) * 2003-07-15 2005-02-10 Nippon Telegr & Teleph Corp <Ntt> 農業生産情報管理システム及び農業生産情報管理方法
JP2009104406A (ja) * 2007-10-23 2009-05-14 Yanmar Co Ltd 防除請負管理システム
JP2013165687A (ja) * 2012-02-16 2013-08-29 Ntt Docomo Inc 栽培支援装置、栽培支援システム、栽培支援方法及びプログラム
US20170323265A1 (en) * 2016-05-09 2017-11-09 Fair Factories Clearinghouse Inc. System and method for supply chain compliance

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5954977B2 (ja) 2011-12-14 2016-07-20 セコム株式会社 データ管理システム及びサーバ装置

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005038019A (ja) * 2003-07-15 2005-02-10 Nippon Telegr & Teleph Corp <Ntt> 農業生産情報管理システム及び農業生産情報管理方法
JP2009104406A (ja) * 2007-10-23 2009-05-14 Yanmar Co Ltd 防除請負管理システム
JP2013165687A (ja) * 2012-02-16 2013-08-29 Ntt Docomo Inc 栽培支援装置、栽培支援システム、栽培支援方法及びプログラム
US20170323265A1 (en) * 2016-05-09 2017-11-09 Fair Factories Clearinghouse Inc. System and method for supply chain compliance

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
AGRICULTURAL PRODUCTION SUPPORT IT SERVICE, INTRODUCTION OF MIDORI CLOUD, May 2018 (2018-05-01), Retrieved from the Internet <URL:https://www.rnaff.go.jp/j/kanbo/kihyo03/gityo/gijutsu_portal/attach/pdf/srnartagri_catalog_suitou-181.pdf> [retrieved on 20200129] *
MATSUMOTO, YUUMA ET AL.: "Development of community site for utilization of citizen farms", LECTURE PROCEEDINGS (4) OF THE 79TH, vol. 79, no. 29, 16 March 2017 (2017-03-16), pages 4 - 833 *

Also Published As

Publication number Publication date
JP7065046B2 (ja) 2022-05-11
JP2020119025A (ja) 2020-08-06

Similar Documents

Publication Publication Date Title
WO2020149050A1 (ja) 作業情報管理装置および作業情報共有化方法
JP2002016956A (ja) 位置情報取得システム及び位置情報取得方法
CN113811909A (zh) 作业代理者介绍系统以及农业机械共享者介绍系统
JP2020098512A (ja) 求人情報提供システム、求人情報提供方法及びプログラム
US8346950B1 (en) Hosted application server
JP4207417B2 (ja) 文書管理装置
KR101776057B1 (ko) 인맥구성도 정보들을 융합 및 공유하는 인맥구성도 정보 서비스 방법 및 시스템
JP5140034B2 (ja) 情報交換・共有システム、それにおける情報交換・共有方法およびそのプログラム
US20160253771A1 (en) Centralized Cemetery Data Management Listing System
JP7390781B2 (ja) スケジュール情報共有方法およびシステム
JP2021033643A (ja) ライフデータ処理システム、ライフデータ処理方法及びコンピュータプログラム
JP2023090249A (ja) 知財情報管理システム、及び知財情報管理システムの知財情報提供方法
JP2019194823A (ja) 求人情報提供サーバ及び／又は求職情報提供サーバ並びに求人情報受領プログラム
JP2023001019A (ja) 情報処理方法、情報処理システムおよびプログラム
KR20030004838A (ko) 기업 업무 관리 시스템 및 그 제어방법
JP2008282081A (ja) 図面管理システム
JP7817220B2 (ja) プログラム、情報処理装置、情報処理システム、情報処理方法
JP6378390B1 (ja) 情報提供装置及び情報提供方法
JP4887735B2 (ja) 情報処理装置、情報処理システム及びプログラム
JP4670189B2 (ja) 情報配信システム
JP2005196498A (ja) 求人情報提供サーバおよび求人情報提供方法ならびにプログラム
JP2004362154A (ja) 改善要望交換システム
JP2002149747A (ja) 電子的な工程表を用いた工程管理方法
JP2017146681A (ja) 情報処理システムおよび情報処理方法
JP2004021532A (ja) 情報提供システム

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19910127

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 19910127

Country of ref document: EP

Kind code of ref document: A1
