  • the present invention relates to an apparatus for producing water quality adjusting water useful as cleaning water for semiconductor wafers by adding a pH adjusting agent and / or a redox potential adjusting agent to ultrapure water.
  • the present invention relates to an apparatus for stably producing water-adjusted water having a low DO concentration by solving problems caused by bringing in dissolved oxygen (DO) and foaming in a chemical solution of a pH adjusting agent and / or a redox potential adjusting agent.
  • DO dissolved oxygen
  • oxidation or reduction such as acid or alkali pH adjusters, oxidizing agents, or reducing agents are used to suppress wafer charging, metal corrosion / dissolution, and particulate adhesion.
  • Water quality adjustment water in which a potential adjusting agent is dissolved in ultrapure water at a minimum necessary concentration may be used as washing water (including rinse water) (for example, Patent Document 1).
  • Fig. 4 is a system diagram showing a conventional water quality adjustment water production apparatus.
  • the chemical solution in the chemical solution tank 1 is poured into the ultrapure water supply pipe 4 through the chemical injection pipe 3 by the chemical injection pump 2.
  • 5 is a flow meter.
  • the amount of chemical injection is controlled based on the measured value of the flow meter 5 to produce water quality adjustment water with a predetermined water quality.
  • the ultrapure water for water quality adjustment water production is sufficiently deaerated, and the DO concentration is usually less than 10 ⁇ g / L.
  • An object of the present invention is to provide a water quality adjusting water manufacturing apparatus that solves problems such as contamination of DO by a chemical solution poured into ultrapure water, poor chemical injection due to foaming of the chemical solution, and measurement failure of a flow meter.
  • the present inventor has found that the above-mentioned problem can be solved by degassing the chemical solution with a deaeration means immediately before pouring the ultrapure water.
  • the gist of the present invention is as follows.
  • a water quality comprising: a chemical liquid tank, a chemical injection pipe for chemical injection of the chemical liquid in the chemical liquid tank into ultrapure water, and a deaeration means for degassing the chemical liquid injected into the ultrapure water Adjusted water production equipment.
  • the deaeration means is provided in the chemical injection pipe, and has a chemical injection pump and a flow meter in the chemical injection pipe downstream of the deaeration means. Adjusted water production equipment.
  • the chemical solution is hydrochloric acid, acetic acid, nitric acid, phosphoric acid, sulfuric acid, hydrofluoric acid, ammonia, sodium hydroxide, potassium hydroxide, tetra
  • a water quality adjusting water production apparatus comprising methylammonium hydroxide or ammonium carbonate.
  • a pH adjusting agent and / or a redox potential adjusting agent is added to ultrapure water to produce water quality adjusting water useful as semiconductor wafer cleaning water or the like. It is possible to solve problems such as poor chemical injection due to foaming of the chemical solution and poor measurement of the flowmeter, and stably produce high-quality water quality adjustment water with a low DO concentration.
  • FIG. 1 is a system diagram showing an example of an embodiment of a water quality adjusting water production apparatus of the present invention.
  • FIG. 2 is a system diagram showing another example of the embodiment of the water quality adjusting water production apparatus of the present invention.

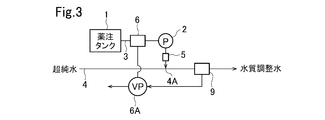

  • FIG. 3 is a system diagram showing another example of the embodiment of the water quality adjusting water production apparatus of the present invention.

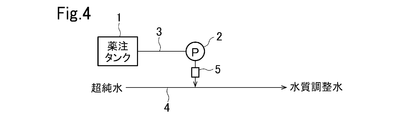

  • FIG. 4 is a system diagram showing a conventional water quality adjusting water production apparatus.
  • FIG. 5 is a graph showing the change over time in the NH 4 OH concentration of the water quality adjusted water obtained in Example 1 and Comparative Example 1.
  • FIG. 5 is a graph showing the change over time in the NH 4 OH concentration of the water quality adjusted water obtained in Example 1 and Comparative Example 1.
  • FIG. 1 to 3 are system diagrams showing an example of an embodiment of a water quality adjusting water production apparatus of the present invention.
  • the water quality adjusting water production apparatus of the present invention is an apparatus for producing water quality adjusting water by adding a pH adjusting agent and / or a redox potential adjusting agent to ultrapure water, the pH adjusting agent and / or the redox potential adjusting.
  • a chemical tank 1 for storing a chemical liquid containing a chemical for storing a chemical liquid containing a chemical
  • a chemical injection pipe 3 for injecting the chemical liquid in the chemical liquid tank 1 into ultrapure water and a deaeration means 6 for degassing the chemical liquid injected into the ultrapure water.
  • the chemical solution from the chemical solution tank 1 is usually poured into the ultrapure water water supply pipe 4 that is supplied at a constant flow rate by the chemical injection pump 2 and the flow meter 5.
  • the deaeration means 6 is provided on the upstream side of the chemical injection pump 2 in the chemical injection pipe 3. After the chemical solution in the chemical solution tank 1 is degassed by the degassing means 6, it is injected into the ultrapure water feed pipe 4 through the chemical injection pump 2 and the flow meter 5.
  • the deaeration means 6 By providing the deaeration means 6 so that the chemical injection pump 2 and the flowmeter 5 are positioned in the chemical injection pipe 3 on the downstream side of the deaeration means 6, the DO in the chemical liquid is removed and the chemical injection by foaming of the chemical liquid is performed. The malfunction of the air lock of the pump 2 or the flow meter 5 can be prevented.
  • medical solution which evacuates the gaseous-phase side by an ejector or the vacuum pump 6A and is made to evacuate by the gas-permeable membrane as a deaeration means 6 and is made to pass through to a liquid-phase side.
  • a membrane deaeration device for deaeration treatment is provided.
  • the deaeration means is not limited to the membrane deaerator.
  • the degree of deaeration by the deaeration means may be such that a chemical solution having a low DO concentration that can satisfy the DO concentration required for water quality adjustment water can be obtained.
  • FIG. 2 shows an example in which a return pipe 7 for returning a part of the chemical liquid deaerated by the degassing means 6 to the chemical tank 1 is provided.
  • a return pipe 7 for returning a part of the degassing treatment liquid to the chemical liquid tank 1 By returning a part of the degassing treatment liquid to the chemical liquid tank 1, the DO concentration of the chemical liquid in the chemical liquid tank 1 can be lowered, and the generation of bubbles of the chemical liquid in the chemical liquid tank 1 can be suppressed.
  • the amount of the deaeration treatment liquid returned to the chemical tank 1 by the return pipe 7 is not particularly limited, but it is usually about 30 to 50% of the deaeration treatment liquid by returning it without greatly reducing the processing efficiency. It is preferable for obtaining the above effect.
  • a filter 8 may be provided in the return pipe 7 for removing impurities in the chemical liquid.
  • the apparatus 3 is provided with a deaeration means 9 on the downstream side of the chemical injection point 4 ⁇ / b> A of the ultrapure water water supply pipe 4.
  • a deaeration means 9 on the downstream side of the chemical injection point 4A, when the DO concentration of ultrapure water supplied to the water supply pipe 4 is high, for example, even if it is ultrapure water of DO 10 ⁇ g / L or more, low DO Concentrated water quality adjustment water can be produced.
  • the deaeration unit 9 can reduce the number of members by sharing the deaeration unit 6 and the evacuation unit.
  • the degassing means 9 is provided on the downstream side of the medicinal point 4A, a large degassing means is required. Therefore, it is preferable not to provide the degassing means 9 when the DO concentration of ultrapure water is low.
  • the chemical solution to be poured into ultrapure water is a chemical solution prepared by dissolving a pH adjuster and / or a redox potential adjuster in ultrapure water.
  • the pH adjuster include hydrochloric acid, acetic acid, nitric acid, phosphoric acid, sulfuric acid, hydrofluoric acid, ammonia, sodium hydroxide, potassium hydroxide, tetramethylammonium hydroxide, and ammonium carbonate.
  • the redox potential regulator include hydrogen peroxide and nitric acid.
  • the chemical solution used in the present invention usually contains these drugs at a concentration of about 20 to 48% by weight. Such a chemical solution is poured into ultrapure water to usually produce water quality adjustment water having a drug concentration of about 0.1 to 100 mg / L.
  • ultrapure water to which the chemical solution is added one having a low DO concentration is preferable.
  • ultrapure water having a low DO concentration of DO concentration of less than 10 ⁇ g / L, preferably less than 1 ⁇ g / L is used.
  • the present invention is effective in the case of producing water quality adjustment water having a DO concentration of 10 ⁇ g / L or less, and particularly a low DO concentration of less than 1 ⁇ g / L, by pouring the aforementioned chemical solution into ultrapure water.
  • the water quality adjusting water produced by the present invention is useful as cleaning water or rinsing water for semiconductor wafers.
  • the water quality adjusting water is not limited to this application, but can be effectively used for applications where low DO concentration water quality adjusting water is required. it can.
  • FIG. 1 Water quality adjustment water was produced under the following conditions by the water quality adjustment water production apparatus of the present invention having the configuration shown in FIG.
  • DO concentration of ultrapure water less than 1 ⁇ g / L
  • Flow rate of ultrapure water 40 L / min
  • Chemical solution 1.0 wt% NH 4 OH aqueous solution (intentionally foamed by stirring)
  • Chemical dosage 80 mL / min
  • a deaeration treatment using a membrane deaeration device manufactured by Rixel
  • a deaeration process was performed using a vacuum pump.
  • the DO concentration of the obtained water quality adjustment water was less than 1 ⁇ g / L, and the DO concentration of ultrapure water used for the production of water quality adjustment water was not increased.
  • time course of NH 4 OH concentration of the resulting water conditioning water Fig. As shown in FIG. 5, the NH 4 OH concentration of the water quality adjusted water was stable at the target value of 20 mg / L over 240 min.
  • FIG. Water quality adjustment water was produced under the same conditions as in Example 1 except that the conventional apparatus without deaeration means shown in 4 was used. As a result, the DO concentration of the obtained water quality adjustment water was 16 ⁇ g / L, which was significantly higher than the DO concentration of ultrapure water. Further, time course of NH 4 OH concentration of the resulting water conditioning water Fig. As shown in FIG. 5, the NH 4 OH concentration started to decrease after 50 minutes from the start of operation, and the NH 4 OH concentration was not measured after 80 minutes. This was because air began to accumulate in the diaphragm portion of the chemical injection pump, and finally entered the air lock state.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Water Supply & Treatment (AREA)
  • Environmental & Geological Engineering (AREA)
  • Organic Chemistry (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Hydrology & Water Resources (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Fluid Mechanics (AREA)
  • Physical Water Treatments (AREA)
  • Cleaning Or Drying Semiconductors (AREA)
  • Degasification And Air Bubble Elimination (AREA)
  • Treatment Of Water By Ion Exchange (AREA)

Abstract

超純水にｐＨ調整剤及び／又は酸化還元電位調整剤を添加して水質調整水を製造する装置であって、ｐＨ調整剤及び／又は酸化還元電位調整剤を含む薬液を貯留する薬液タンク１と、該薬液タンク１内の薬液を超純水に薬注する薬注配管３と、該超純水に薬注される薬液を脱気処理する脱気手段６とを備える水質調整水製造装置。超純水にｐＨ調整剤及び／又は酸化還元電位調整剤を添加して、半導体ウェハの洗浄水等として有用な水質調整水を製造するに当たり、薬液からのＤＯの混入、薬液の発泡による薬注不良や流量計の計測不良といった問題を解決して、ＤＯ濃度の低い高水質の水質調整水を安定的に製造することができる。

Description

水質調整水製造装置
　本発明は、超純水にｐＨ調整剤及び／又は酸化還元電位調整剤を添加して、半導体ウェハの洗浄水等として有用な水質調整水を製造する装置に関する。本発明は、ｐＨ調整剤及び／又は酸化還元電位調整剤の薬液中の溶存酸素（ＤＯ）の持ち込みや発泡による問題を解消して低ＤＯ濃度の水質調整水を安定的に製造する装置に関する。
　金属が露出する半導体ウェハの洗浄・リンス水工程では、ウェハの帯電、金属腐食・溶解、微粒子付着を抑制する目的で、酸又はアルカリのｐＨ調整剤や、酸化剤又は還元剤のような酸化還元電位調整剤を、必要最低限のごく低濃度で超純水に溶解させた水質調整水が洗浄水（リンス水を含む）として使用される場合がある（例えば特許文献１）。
　この洗浄水の製造方法としては、操作が簡便であることから、ｐＨ調整剤及び／又は酸化還元電位調整剤を水に溶解させた薬液を薬注する方法が採用される場合が多い。薬液の薬注方法としては、ポンプを用いる方法、密閉容器とＮ２などの不活性ガスによる加圧を用いる方法があり、いずれも実用化されている。
　Ｆｉｇ．４は、従来の水質調整水製造装置を示す系統図である。薬液タンク１内の薬液は、薬注ポンプ２により薬注配管３を経て超純水の送水配管４に薬注される。５は流量計である。一定流量で送水される超純水に対して、流量計５の測定値に基づき、薬注量が制御されることで所定の水質の水質調整水が製造される。
　薬液を薬注する超純水にＤＯが含まれると、洗浄・リンス時にウェハ材料の酸化などの問題を引き起こす。そのため、水質調整水製造のための超純水は十分な脱気処理がなされており、そのＤＯ濃度は通常１０μｇ／Ｌ未満である。
　ｐＨ調整剤や酸化還元電位調整剤の薬液を超純水に添加すると、薬液に含まれるＤＯが超純水に混入してしまい、得られる水質調整水のＤＯ濃度は超純水のＤＯ濃度よりも上昇してしまう。
　薬液によっては発泡性を有するものもあり、発泡により薬注ポンプがエアロックを起こして薬注ができなくなったり、また薬注量を制御するための流量計が正しく表示されないなどの問題が起こる場合もある。
特開２０１６－１３９７６６号公報
　本発明は、超純水に薬注される薬液によるＤＯの混入、薬液の発泡による薬注不良や流量計の計測不良といった問題を解決する水質調整水製造装置を提供することを目的とする。
　本発明者は、超純水に薬注する直前で、薬液を脱気手段で脱気処理することで、上記課題を解決することができることを見出した。
　本発明は以下を要旨とする。
［１］　超純水にｐＨ調整剤及び／又は酸化還元電位調整剤を添加して水質調整水を製造する装置であって、ｐＨ調整剤及び／又は酸化還元電位調整剤を含む薬液を貯留する薬液タンクと、該薬液タンク内の薬液を超純水に薬注する薬注配管と、該超純水に薬注される薬液を脱気処理する脱気手段とを備えることを特徴とする水質調整水製造装置。
［２］　［１］において、前記脱気手段は、前記薬注配管に設けられており、該脱気手段の下流側の薬注配管に薬注ポンプと流量計を有することを特徴とする水質調整水製造装置。
［３］　［１］又は［２］において、前記脱気手段で脱気処理された前記薬液の一部を前記薬液タンクに返送する返送配管を有することを特徴とする水質調整水製造装置。
［４］　［１］ないし［３］のいずれかにおいて、前記薬液が、前記ｐＨ調整剤として、塩酸、酢酸、硝酸、リン酸、硫酸、フッ酸、アンモニア、水酸化ナトリウム、水酸化カリウム、テトラメチルアンモニウムヒドロキシド、又は炭酸アンモニウムを含むことを特徴とする水質調整水製造装置。
［５］　［１］ないし［４］のいずれかにおいて、前記薬液が前記酸化還元電位調整剤として、過酸化水素、又は硝酸を含むことを特徴とする水質調整水製造装置。
［６］　［１］ないし［５］のいずれかにおいて、前記水質調整水は、半導体ウェハの洗浄水又はリンス水であることを特徴とする水質調整水製造装置。
［７］　［１］ないし［６］のいずれかにおいて、前記超純水を使用場所に送水する送水配管を有し、前記薬注配管は該送水配管に接続されていることを特徴とする水質調整水製造装置。
　本発明によれば、超純水にｐＨ調整剤及び／又は酸化還元電位調整剤を添加して、半導体ウェハの洗浄水等として有用な水質調整水を製造するに当たり、薬液からのＤＯの混入、薬液の発泡による薬注不良や流量計の計測不良といった問題を解決して、ＤＯ濃度の低い高水質の水質調整水を安定的に製造することが可能となる。
Ｆｉｇ．１は本発明の水質調整水製造装置の実施の形態の一例を示す系統図である。 Ｆｉｇ．２は本発明の水質調整水製造装置の実施の形態の他の例を示す系統図である。 Ｆｉｇ．３は本発明の水質調整水製造装置の実施の形態の別の例を示す系統図である。 Ｆｉｇ．４は従来の水質調整水製造装置を示す系統図である。 Ｆｉｇ．５は実施例１及び比較例１で得られた水質調整水のＮＨ４ＯＨ濃度の経時変化を示すグラフである。
　以下に図面を参照して本発明を詳細に説明する。
　Ｆｉｇ．１～３は本発明の水質調整水製造装置の実施の形態の一例を示す系統図である。Ｆｉｇ．１～３において、Ｆｉｇ．４に示す部材と同一機能を奏する部材には同一符号を付してある。
　本発明の水質調整水製造装置は、超純水にｐＨ調整剤及び／又は酸化還元電位調整剤を添加して水質調整水を製造する装置であって、ｐＨ調整剤及び／又は酸化還元電位調整剤を含む薬液を貯留する薬液タンク１と、薬液タンク１内の薬液を超純水に薬注する薬注配管３と、超純水に薬注される薬液を脱気処理する脱気手段６とを備える。薬液タンク１からの薬液は、通常、一定流量で送水される超純水の送水配管４に対して、薬注ポンプ２及び流量計５で流量調整されて薬注される。
　Ｆｉｇ．１～３の水質調整水製造装置では、薬注配管３の薬注ポンプ２の上流側に脱気手段６が設けられている。薬液タンク１内の薬液が脱気手段６で脱気処理された後、薬注ポンプ２、流量計５を経て超純水の送水配管４に薬注される。
　脱気手段６の下流側の薬注配管３に薬注ポンプ２及び流量計５が位置するように脱気手段６を設けることにより、薬液中のＤＯを除去すると共に、薬液の発泡による薬注ポンプ２のエアロックや流量計５の誤作動を防止することができる。
　Ｆｉｇ．１～３では脱気手段６としてガス透過膜で液相側と気相側を隔て、エゼクターや真空ポンプ６Ａで気相側を真空引きして液相側に通液される薬液中の溶存ガスを脱気処理する膜脱気装置が設けられている。脱気手段は何ら膜脱気装置に限定されるものではない。
　脱気手段による脱気の程度は水質調整水に要求されるＤＯ濃度を満足し得る低ＤＯ濃度の薬液を得ることができる程度であればよい。
　Ｆｉｇ．２は、脱気手段６で脱気処理した薬液の一部を薬液タンク１に返送する返送配管７を設けた例を示す。脱気処理液の一部を薬液タンク１に返送することで、薬液タンク１内の薬液のＤＯ濃度を下げ、また、薬液タンク１内の薬液の気泡の発生を抑制することができる。
　返送配管７で薬液タンク１に返送する脱気処理液の量は特に制限はないが、通常脱気処理液の３０～５０％程度とすることが、処理効率を大きく低下させることなく、返送による上記効果を得る上で好ましい。
　脱気処理液の一部を薬液タンク１に返送する場合、薬液中の不純物除去のために返送配管７にフィルター８を設けてもよい。
　Ｆｉｇ．３の装置は、超純水の送水配管４の薬注点４Ａの下流側に、脱気手段９を設けたものである。薬注点４Ａの下流側に脱気手段９を設けることで、送水配管４に供給される超純水のＤＯ濃度が高い場合、例えばＤＯ１０μｇ／Ｌ以上の超純水であっても、低ＤＯ濃度の水質調整水を製造することができる。脱気手段９は、脱気手段６と真空引き手段を共用させることで、部材数を削減することができる。薬注点４Ａの下流側に脱気手段９を設ける場合、大型の脱気手段が必要となるため、超純水のＤＯ濃度が低い場合には、脱気手段９を設けないことが好ましい。
　本発明において、超純水に薬注する薬液は、ｐＨ調整剤及び／又は酸化還元電位調整剤を超純水に溶解させて調製した薬液である。
　ｐＨ調整剤としては、塩酸、酢酸、硝酸、リン酸、硫酸、フッ酸、アンモニア、水酸化ナトリウム、水酸化カリウム、テトラメチルアンモニウムヒドロキシド、又は炭酸アンモニウム等が挙げられる。
　酸化還元電位調整剤としては過酸化水素や硝酸等が挙げられる。
　本発明で用いる薬液は、通常、これらの薬剤を２０～４８重量％程度の濃度で含むものである。このような薬液を超純水に薬注して、通常、薬剤濃度０．１～１００ｍｇ／Ｌ程度の水質調整水が製造される。
　薬液を添加する超純水としてはＤＯ濃度の低いものが好ましく、通常、ＤＯ濃度１０μｇ／Ｌ未満、好ましくは１μｇ／Ｌ未満の低ＤＯ濃度の超純水が用いられる。超純水の送水配管にＦｉｇ．３のように、脱気手段を設けることで、ＤＯ濃度１０μｇ／Ｌ以上の超純水を用いることも可能である。
　本発明は、超純水に前述の薬液を薬注して、ＤＯ濃度１０μｇ／Ｌ以下、特に１μｇ／Ｌ未満の低ＤＯ濃度の水質調整水を製造する場合に有効である。
　本発明により製造された水質調整水は、半導体ウェハの洗浄水やリンス水として有用であるが、何らこの用途に限らず、低ＤＯ濃度の水質調整水が要求される用途に有効に用いることができる。
　以下に実施例を挙げて本発明をより具体的に説明する。
［実施例１］
　Ｆｉｇ．１に示す構成の本発明の水質調整水製造装置により、以下の条件で水質調整水の製造を行った。
　超純水のＤＯ濃度：１μｇ／Ｌ未満
　超純水の流量：４０Ｌ／ｍｉｎ
　薬液：１．０重量％ＮＨ４ＯＨ水溶液
　　　　　（撹拌により故意に発泡させたもの）
　薬注量：８０ｍＬ／ｍｉｎ
　水質調整水の目標ＮＨ４ＯＨ濃度：２０ｍｇ／Ｌ
　脱気手段としては１０インチの脱気膜を内蔵した膜脱気装置（リキセル社製）を用い、真空ポンプを用いて脱気処理した。
　その結果、得られた水質調整水のＤＯ濃度は１μｇ／Ｌ未満であり、水質調整水の製造に用いた超純水のＤＯ濃度を上昇させることはなかった。
　また、得られた水質調整水のＮＨ４ＯＨ濃度の経時変化はＦｉｇ．５に示す通りであり、２４０ｍｉｎにわたって、水質調整水のＮＨ４ＯＨ濃度は目標値の２０ｍｇ／Ｌで安定していた。
［比較例１］
　Ｆｉｇ．４に示す脱気手段のない従来装置を用いたこと以外は、実施例１と同様の条件で水質調整水を製造した。
　その結果、得られた水質調整水のＤＯ濃度は１６μｇ／Ｌと超純水のＤＯ濃度よりも大幅に上昇していた。
　また、得られた水質調整水のＮＨ４ＯＨ濃度の経時変化はＦｉｇ．５に示す通りであり、運転開始から５０ｍｉｎ後からＮＨ４ＯＨ濃度が下がり始め、８０ｍｉｎ後にはＮＨ４ＯＨ濃度が計測されなくなった。これは、薬注ポンプのダイヤフラム部にエアがたまり始め、最終的にエアロック状態になったためであった。
　本発明を特定の態様を用いて詳細に説明したが、本発明の意図と範囲を離れることなく様々な変更が可能であることは当業者に明らかである。
　本出願は、２０１７年３月３０日付で出願された日本特許出願２０１７－０６８０９２に基づいており、その全体が引用により援用される。
　１　薬液タンク
　２　薬注ポンプ
　５　流量計
　６，９　脱気手段

Claims (7)

  1. 　超純水にｐＨ調整剤及び／又は酸化還元電位調整剤を添加して水質調整水を製造する装置であって、ｐＨ調整剤及び／又は酸化還元電位調整剤を含む薬液を貯留する薬液タンクと、該薬液タンク内の薬液を超純水に薬注する薬注配管と、該超純水に薬注される薬液を脱気処理する脱気手段とを備えることを特徴とする水質調整水製造装置。
  2. 　請求項１において、前記脱気手段は、前記薬注配管に設けられており、該脱気手段の下流側の薬注配管に薬注ポンプと流量計を有することを特徴とする水質調整水製造装置。
  3. 　請求項１又は２において、前記脱気手段で脱気処理された前記薬液の一部を前記薬液タンクに返送する返送配管を有することを特徴とする水質調整水製造装置。
  4. 　請求項１ないし３のいずれか１項において、前記薬液が、前記ｐＨ調整剤として、塩酸、酢酸、硝酸、リン酸、硫酸、フッ酸、アンモニア、水酸化ナトリウム、水酸化カリウム、テトラメチルアンモニウムヒドロキシド、又は炭酸アンモニウムを含むことを特徴とする水質調整水製造装置。
  5. 　請求項１ないし４のいずれか１項において、前記薬液が前記酸化還元電位調整剤として、過酸化水素、又は硝酸を含むことを特徴とする水質調整水製造装置。
  6. 　請求項１ないし５のいずれか１項において、前記水質調整水は、半導体ウェハの洗浄水又はリンス水であることを特徴とする水質調整水製造装置。
  7. 　請求項１ないし６のいずれか１項において、前記超純水を使用場所に送水する送水配管を有し、前記薬注配管は該送水配管に接続されていることを特徴とする水質調整水製造装置。
PCT/JP2017/032800 2017-03-30 2017-09-12 水質調整水製造装置 Ceased WO2018179495A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
KR1020197010709A KR102441362B1 (ko) 2017-03-30 2017-09-12 수질 조정수 제조 장치
CN201780082241.7A CN110167888A (zh) 2017-03-30 2017-09-12 水质调整水制造装置
US16/497,976 US11198626B2 (en) 2017-03-30 2017-09-12 Apparatus for producing conditioned water

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2017-068092 2017-03-30
JP2017068092A JP6350706B1 (ja) 2017-03-30 2017-03-30 水質調整水製造装置

Publications (1)

Publication Number Publication Date
WO2018179495A1 true WO2018179495A1 (ja) 2018-10-04

Family

ID=62779866

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2017/032800 Ceased WO2018179495A1 (ja) 2017-03-30 2017-09-12 水質調整水製造装置

Country Status (6)

Country Link
US (1) US11198626B2 (ja)
JP (1) JP6350706B1 (ja)
KR (1) KR102441362B1 (ja)
CN (1) CN110167888A (ja)
TW (1) TWI730180B (ja)
WO (1) WO2018179495A1 (ja)

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20190358169A1 (en) * 2018-05-23 2019-11-28 Hydrosome Labs LLC Compositions comprising a solute encapsulated by a nanosized water cluster and methods of use thereof
JP7029839B1 (ja) 2021-03-18 2022-03-04 株式会社ミスターウォーターマン 整水システム及びそれに用いられる添加ユニット
US11344572B2 (en) 2018-10-20 2022-05-31 Hydrosome Holdings, Llc Methods for producing ultrapure water that generates increased cellular permeation
WO2022196808A1 (ja) * 2021-03-18 2022-09-22 株式会社ミスターウォーターマン 整水システム及びそれに用いられる添加ユニット
US12295916B2 (en) 2019-04-30 2025-05-13 Karl P. Dresdner, Jr. Process for making aqueous therapeutic particle having stable exterior water clustering with nanosized thickness

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6900975B2 (ja) * 2019-06-12 2021-07-14 栗田工業株式会社 ｐＨ調整水製造装置
JP6977845B1 (ja) * 2020-09-30 2021-12-08 栗田工業株式会社 電子部品・部材の洗浄水供給装置及び電子部品・部材の洗浄水の供給方法
JP7509741B2 (ja) * 2021-12-14 2024-07-02 花王株式会社 連続シート状製品の製造方法
JP7782595B2 (ja) * 2024-02-19 2025-12-09 栗田工業株式会社 ｐＨ・酸化還元電位調整水の製造装置、ｐＨ・酸化還元電位調整水の製造方法および半導体装置の製造方法

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5858189A (ja) * 1981-10-01 1983-04-06 Kurita Water Ind Ltd ｐＨ調節装置
JPH1177023A (ja) * 1997-09-02 1999-03-23 Kurita Water Ind Ltd 水素含有超純水の製造方法
JP2000084368A (ja) * 1998-09-08 2000-03-28 Mitsubishi Rayon Co Ltd 薬液脱気用複合中空糸膜
JP2000317211A (ja) * 1999-05-13 2000-11-21 Mitsubishi Rayon Co Ltd 薬液脱気方法
JP2003334433A (ja) * 2002-05-16 2003-11-25 Kurita Water Ind Ltd 連続溶解装置、連続溶解方法及び気体溶解水供給装置
JP2007268397A (ja) * 2006-03-31 2007-10-18 Kurita Water Ind Ltd 純水給水ボイラ水系処理方法および処理装置

Family Cites Families (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS58131193A (ja) * 1982-01-30 1983-08-04 Nikkiso Co Ltd ヒドラジン注入によるボイラの給復水ｐＨ制御方法
CN1299333C (zh) * 1996-08-20 2007-02-07 奥加诺株式会社 清洗电子元件或其制造设备的元件的方法和装置
JPH11267645A (ja) * 1998-03-25 1999-10-05 Kurita Water Ind Ltd 純水の製造方法
JP4367587B2 (ja) * 1998-12-01 2009-11-18 財団法人国際科学振興財団 洗浄方法
KR100780936B1 (ko) * 2001-09-07 2007-12-03 삼성전자주식회사 화학용액 내에 포함된 기포를 제거하기 위한 기포제거장치및 이를 이용한 기포제거방법
JP2003136077A (ja) * 2001-10-31 2003-05-13 Nec Corp 半導体製造に用いる洗浄水又は浸漬水の製造装置
JP4109455B2 (ja) * 2002-01-15 2008-07-02 オルガノ株式会社 水素溶解水製造装置
JP2006071340A (ja) 2004-08-31 2006-03-16 Kurita Water Ind Ltd 液体中の溶存気体濃度の測定方法、測定装置及び窒素ガス溶解水の製造装置
JP2006250697A (ja) * 2005-03-10 2006-09-21 Fuji Electric Systems Co Ltd 過酸化水素ガス滅菌処理システムと同システムにおける過酸化水素ガス濃度の検出装置および検出方法
JP5124946B2 (ja) * 2006-01-12 2013-01-23 栗田工業株式会社 超純水製造装置における超純水中の過酸化水素の除去方法
JP2007201111A (ja) * 2006-01-26 2007-08-09 Matsushita Electric Ind Co Ltd 半導体装置の製造方法及び製造装置
KR101098068B1 (ko) * 2006-10-31 2011-12-26 쿠리타 고교 가부시키가이샤 초순수의 고순도화 방법 및 장치
CA2689646A1 (en) * 2007-06-04 2008-12-11 David T. Schwartzel Aqueous treatment apparatus utilizing precursor materials and ultrasonics to generate customized oxidation-reduction-reactant chemistry environments in electrochemical cells and/or similar devices
JP5251184B2 (ja) * 2008-03-14 2013-07-31 栗田工業株式会社 ガス溶解水供給システム
JP2009260020A (ja) 2008-04-16 2009-11-05 Kurita Water Ind Ltd 電子材料用洗浄水、電子材料の洗浄方法及びガス溶解水の供給システム
CN102784496A (zh) 2012-08-30 2012-11-21 常州捷佳创精密机械有限公司 清洗槽药液的脱气装置
SG11201600470XA (en) 2013-07-24 2016-02-26 Kurita Water Ind Ltd Ultrapure water production system, ultrapure water production feed system, and method for cleaning thereof
WO2015045975A1 (ja) * 2013-09-25 2015-04-02 オルガノ株式会社 基板処理方法および基板処理装置
JP6325658B2 (ja) * 2014-05-08 2018-05-16 オルガノ株式会社 ろ過処理方法
JP6228531B2 (ja) * 2014-12-19 2017-11-08 栗田工業株式会社 超純水製造装置及び超純水製造方法
JP6531406B2 (ja) 2015-01-29 2019-06-19 栗田工業株式会社 半導体装置の製造方法
JP6299913B1 (ja) * 2017-03-30 2018-03-28 栗田工業株式会社 ｐＨ・酸化還元電位調整水の製造装置
JP6299912B1 (ja) * 2017-03-30 2018-03-28 栗田工業株式会社 ｐＨ及び酸化還元電位を制御可能な希釈薬液の製造装置

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5858189A (ja) * 1981-10-01 1983-04-06 Kurita Water Ind Ltd ｐＨ調節装置
JPH1177023A (ja) * 1997-09-02 1999-03-23 Kurita Water Ind Ltd 水素含有超純水の製造方法
JP2000084368A (ja) * 1998-09-08 2000-03-28 Mitsubishi Rayon Co Ltd 薬液脱気用複合中空糸膜
JP2000317211A (ja) * 1999-05-13 2000-11-21 Mitsubishi Rayon Co Ltd 薬液脱気方法
JP2003334433A (ja) * 2002-05-16 2003-11-25 Kurita Water Ind Ltd 連続溶解装置、連続溶解方法及び気体溶解水供給装置
JP2007268397A (ja) * 2006-03-31 2007-10-18 Kurita Water Ind Ltd 純水給水ボイラ水系処理方法および処理装置

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20190358169A1 (en) * 2018-05-23 2019-11-28 Hydrosome Labs LLC Compositions comprising a solute encapsulated by a nanosized water cluster and methods of use thereof
US11779645B2 (en) * 2018-05-23 2023-10-10 Hydrosome Holdings, Llc Compositions comprising water that exhibits increased cell permeability and methods of use thereof
US11344572B2 (en) 2018-10-20 2022-05-31 Hydrosome Holdings, Llc Methods for producing ultrapure water that generates increased cellular permeation
US12295916B2 (en) 2019-04-30 2025-05-13 Karl P. Dresdner, Jr. Process for making aqueous therapeutic particle having stable exterior water clustering with nanosized thickness
JP7029839B1 (ja) 2021-03-18 2022-03-04 株式会社ミスターウォーターマン 整水システム及びそれに用いられる添加ユニット
WO2022196808A1 (ja) * 2021-03-18 2022-09-22 株式会社ミスターウォーターマン 整水システム及びそれに用いられる添加ユニット
JP2022143857A (ja) * 2021-03-18 2022-10-03 株式会社ミスターウォーターマン 整水システム及びそれに用いられる添加ユニット
JP2022145418A (ja) * 2021-03-18 2022-10-04 株式会社ミスターウォーターマン 整水システム及びそれに用いられる添加ユニット

Also Published As

Publication number Publication date
CN110167888A (zh) 2019-08-23
KR102441362B1 (ko) 2022-09-06
JP2018167205A (ja) 2018-11-01
US20200317547A1 (en) 2020-10-08
US11198626B2 (en) 2021-12-14
TWI730180B (zh) 2021-06-11
JP6350706B1 (ja) 2018-07-04
TW201838023A (zh) 2018-10-16
KR20190128617A (ko) 2019-11-18

Similar Documents

Publication Publication Date Title
WO2018179495A1 (ja) 水質調整水製造装置
CN110494959B (zh) 洗净水供给装置
CN110225889B (zh) 能够控制pH以及氧化还原电位的稀释药液的制造装置
JP2018022749A (ja) 電子デバイス洗浄用のアルカリ水の製造装置及び製造方法
JP2024032251A (ja) ウェハ洗浄水供給装置
CN107021557A (zh) 功能水制造装置以及功能水制造方法
US11319226B2 (en) Cleaning water supply device
CN114365269B (zh) 稀药液供给装置
JP7806829B2 (ja) 洗浄水製造装置及び洗浄水製造方法
JP7764927B1 (ja) 電子デバイス用洗浄水の製造装置および該洗浄水の製造方法
JP7099603B1 (ja) 半導体製造用液体供給装置
TW202446733A (zh) pH調整水製造裝置、以及pH調整水的製造方法
CN107075694A (zh) 半导体装置的制造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17903436

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20197010709

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 17903436

Country of ref document: EP

Kind code of ref document: A1
