WO2012005235A1 - 排気ガス浄化用触媒及びその製造方法 - Google Patents

排気ガス浄化用触媒及びその製造方法 Download PDF

Info

Publication number
WO2012005235A1
WO2012005235A1 PCT/JP2011/065331 JP2011065331W WO2012005235A1 WO 2012005235 A1 WO2012005235 A1 WO 2012005235A1 JP 2011065331 W JP2011065331 W JP 2011065331W WO 2012005235 A1 WO2012005235 A1 WO 2012005235A1
Authority
WO
WIPO (PCT)
Prior art keywords
mass
barium
exhaust gas
amount
palladium
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2011/065331
Other languages
English (en)
French (fr)
Inventor
中原　祐之輔
央記 法師人
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Mitsui Kinzoku Co Ltd
Original Assignee
Mitsui Mining and Smelting Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Mitsui Mining and Smelting Co Ltd filed Critical Mitsui Mining and Smelting Co Ltd
Priority to US13/808,824 priority Critical patent/US9192917B2/en
Priority to CN2011800336303A priority patent/CN102958606A/zh
Priority to JP2012523869A priority patent/JP5896902B2/ja
Publication of WO2012005235A1 publication Critical patent/WO2012005235A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/38—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals
    • B01J23/54—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/56—Platinum group metals
    • B01J23/58—Platinum group metals with alkali- or alkaline earth metals
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D53/00—Separation of gases or vapours; Recovering vapours of volatile solvents from gases; Chemical or biological purification of waste gases, e.g. engine exhaust gases, smoke, fumes, flue gases, aerosols
    • B01D53/34—Chemical or biological purification of waste gases
    • B01D53/92—Chemical or biological purification of waste gases of engine exhaust gases
    • B01D53/94—Chemical or biological purification of waste gases of engine exhaust gases by catalytic processes
    • B01D53/9445—Simultaneously removing carbon monoxide, hydrocarbons or nitrogen oxides making use of three-way catalysts [TWC] or four-way-catalysts [FWC]
    • B01D53/945—Simultaneously removing carbon monoxide, hydrocarbons or nitrogen oxides making use of three-way catalysts [TWC] or four-way-catalysts [FWC] characterised by a specific catalyst
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/38—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals
    • B01J23/54—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/56—Platinum group metals
    • B01J23/63—Platinum group metals with rare earths or actinides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/30—Catalysts, in general, characterised by their form or physical properties characterised by their physical properties
    • B01J35/391—Physical properties of the active metal ingredient
    • B01J35/394—Metal dispersion value, e.g. percentage or fraction
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/0009—Use of binding agents; Moulding; Pressing; Powdering; Granulating; Addition of materials ameliorating the mechanical properties of the product catalyst
    • B01J37/0027—Powdering
    • B01J37/0036—Grinding
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/0201—Impregnation
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/024—Multiple impregnation or coating
    • B01J37/0244—Coatings comprising several layers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2255/00—Catalysts
    • B01D2255/10—Noble metals or compounds thereof
    • B01D2255/102—Platinum group metals
    • B01D2255/1023—Palladium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2255/00—Catalysts
    • B01D2255/20—Metals or compounds thereof
    • B01D2255/204—Alkaline earth metals
    • B01D2255/2042—Barium
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02T—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO TRANSPORTATION
    • Y02T10/00—Road transport of goods or passengers
    • Y02T10/10—Internal combustion engine [ICE] based vehicles
    • Y02T10/12—Improving ICE efficiencies

Definitions

  • the present invention relates to an exhaust gas purifying catalyst and a method for producing the same, and more particularly, from an exhaust gas purifying catalyst having excellent Pd dispersion and excellent exhaust gas purifying performance after high temperature durability, for example, an internal combustion engine such as an automobile.
  • the present invention relates to a catalyst for purifying harmful components contained in exhaust gas discharged and a method for producing the same.
  • Exhaust gas discharged from an internal combustion engine such as an automobile contains harmful components such as hydrocarbon (HC), carbon monoxide (CO), and nitrogen oxide (NO x ). Therefore, conventionally, a three-way catalyst for purifying and detoxifying these harmful components has been used.
  • HC hydrocarbon
  • CO carbon monoxide
  • NO x nitrogen oxide
  • noble metals such as Pt, Pd, and Rh are used as a catalytic active component, and alumina, ceria, zirconia, a ceria-zirconia composite oxide having oxygen storage ability, and the like are used as a carrier.
  • a catalyst support having a shape such as a honeycomb, a plate, or a pellet made of a ceramic or metal material is used.
  • Japanese Patent Laid-Open No. 06-099069 Japanese Patent Application Laid-Open No. 07-171392 Japanese Patent Laid-Open No. 08-281071
  • An object of the present invention is to provide an exhaust gas purifying catalyst excellent in the degree of dispersion of Pd and excellent in exhaust gas purifying performance after high temperature durability, and a method for producing the same.
  • the present inventors have used barium hexaaluminate as a support, and supported palladium and barium in a specific quantitative ratio, so that the dispersion of Pd is excellent and after high temperature durability.
  • the present inventors have found that an exhaust gas purification catalyst having excellent exhaust gas purification performance can be obtained.
  • the exhaust gas purifying catalyst component of the present invention comprises a catalyst support made of ceramics or a metal material, and a layer mainly composed of the exhaust gas purifying catalyst supported on the catalyst support. It is characterized by becoming.
  • the method for producing an exhaust gas purifying catalyst structure of the present invention was obtained by dispersing a wet-pulverized barium hexaaluminate slurry in an aqueous solution containing a water-soluble palladium compound and a water-soluble barium compound to obtain a slurry.
  • the slurry is applied to a catalyst support made of ceramics or a metal material, dried and fired.
  • the exhaust gas purifying catalyst of the present invention and the exhaust gas purifying catalyst structure of the present invention are excellent in the degree of dispersion of Pd and the exhaust gas purifying performance after high temperature durability, and the production method of the present invention is the exhaust gas of the present invention. It is suitable for producing a gas purification catalyst.
  • Barium hexaaluminate used as a carrier in the present invention is a known compound and can be produced by various production methods. For example, it can be produced by the production methods described in JP-A-6-239613, JP-A-7-187664, JP-A-7-187665, JP-A-10-287419, and the like.
  • the barium hexaaluminate used as a support in the present invention has the general formula Ba x Al y O z (Wherein x is 0.75 to 1, y is 10.9 to 12, and z is 17.14 to 19) Can be produced.
  • x 0.75 to 1
  • y is 10.9 to 12, and z is 17.14 to 19
  • BaAl 12 O 19 there are those represented by BaAl 12 O 19 , Ba 0.75 Al 11 O 17.25 , Ba 0.79 Al 10.9 O 17.14, and the like.
  • the exhaust gas purifying catalyst of the present invention contains barium hexaaluminate supporting palladium and barium, and the supported amount of palladium is 0.2 to 0.2 in terms of the mass of Pd metal based on the mass of barium hexaaluminate. 3.5% by mass, preferably 1 to 3.5% by mass, and the supported amount of barium is 1 to 20% by mass, preferably 2 to 15% by mass in terms of the mass of BaO.
  • the exhaust gas purifying catalyst of the present invention since barium hexaaluminate is used as a carrier, the Pd dispersibility deterioration rate after high temperature durability can be suppressed, and Pd sintering after high temperature durability can be suppressed.
  • the exhaust gas purifying catalyst of the present invention is one in which Pd and Ba are supported on barium hexaaluminate.
  • Pd and Ba are supported on barium hexaaluminate.
  • the exhaust gas purification catalyst of the present invention can be produced, for example, by the following method.
  • a wet-pulverized slurry of barium hexaaluminate having a D50 in the range of 3 to 15 ⁇ m and a D90 in the range of 7 to 40 ⁇ m is treated with a water-soluble palladium compound (for example, palladium nitrate, palladium chloride, palladium sulfate) and It is dispersed in an aqueous solution containing a water-soluble barium compound (for example, barium oxide, barium nitrate, barium acetate, barium oxalate, barium hydroxide, barium carbonate), and the dispersion is stirred to form a slurry.
  • a water-soluble palladium compound for example, palladium nitrate, palladium chloride, palladium sulfate
  • a water-soluble barium compound for example, barium oxide, barium nitrate, bar
  • the amount of Pd is converted to the mass of Pd metal and 0.2 based on the mass of barium hexaaluminate.
  • the amount of Ba compound is 1 to 20% by mass based on the mass of barium hexaaluminate in terms of BaO, preferably
  • the slurry is then evaporated to dryness and calcined to obtain the exhaust gas purifying catalyst of the present invention.
  • the exhaust gas purifying catalyst structure of the present invention is formed by forming and supporting a layer made of the above-described exhaust gas purifying catalyst of the present invention on a catalyst support made of a ceramic or metal material.
  • the shape of the catalyst support made of a ceramic or metal material is not particularly limited, but is generally a shape of a honeycomb, a plate, a pellet or the like.
  • the supported amount of the exhaust gas purifying catalyst is preferably 30 to 200 g / L, more preferably 50 to 150 g / L.
  • Examples of the material for such a catalyst support include ceramics such as alumina (Al 2 O 3 ), mullite (3Al 2 O 3 -2SiO 2 ), cordierite (2MgO-2Al 2 O 3 -5SiO 2 ), and the like. And metal materials such as stainless steel.
  • the exhaust gas purifying catalyst component of the present invention can be produced, for example, by the following method.
  • Wet-pulverized barium hexaaluminate slurry is mixed with a water-soluble palladium compound (for example, palladium nitrate, palladium chloride, palladium sulfate) and a water-soluble barium compound (for example, barium oxide, barium nitrate, barium acetate, barium oxalate, hydroxide)
  • a water-soluble palladium compound for example, palladium nitrate, palladium chloride, palladium sulfate
  • a water-soluble barium compound for example, barium oxide, barium nitrate, barium acetate, barium oxalate, hydroxide
  • Barium, barium carbonate is dispersed in an aqueous solution, and the dispersion is stirred to form a slurry.
  • a binder such as alumina or a carrier such as CeO 2 —ZrO 2 having an oxygen storage capacity (OSC), which is commonly used in a three-way catalyst can be present, and is preferably present.
  • OSC oxygen storage capacity
  • the amount of barium hexaaluminate, the amount of palladium compound, and the amount of binder such as alumina when coexisting with the amount of barium compound the amount of Pd is converted to the mass of Pd metal and barium hexaaluminum.
  • the amount of the Ba compound is preferably 0.2 to 3.5% by mass, more preferably 1 to 3.5% by mass based on the mass of the nate, and the amount of the Ba compound is converted to the amount of BaO.
  • the obtained slurry is applied to a catalyst support made of a ceramic or metal material, preferably a honeycomb-shaped catalyst support, according to a known method.
  • the Pd compound and the Ba compound are evaporated to dryness at 90 to 150 ° C. overnight (about 15 hours) so that both the Pd compound and Ba compound adhere to the surface of the support almost uniformly, and then 1 to 5 at 450 to 750 ° C. in air. Bake for hours.
  • the exhaust gas purifying catalyst structure of the present invention in which both Pd and Ba are supported on barium hexaaluminate is obtained.

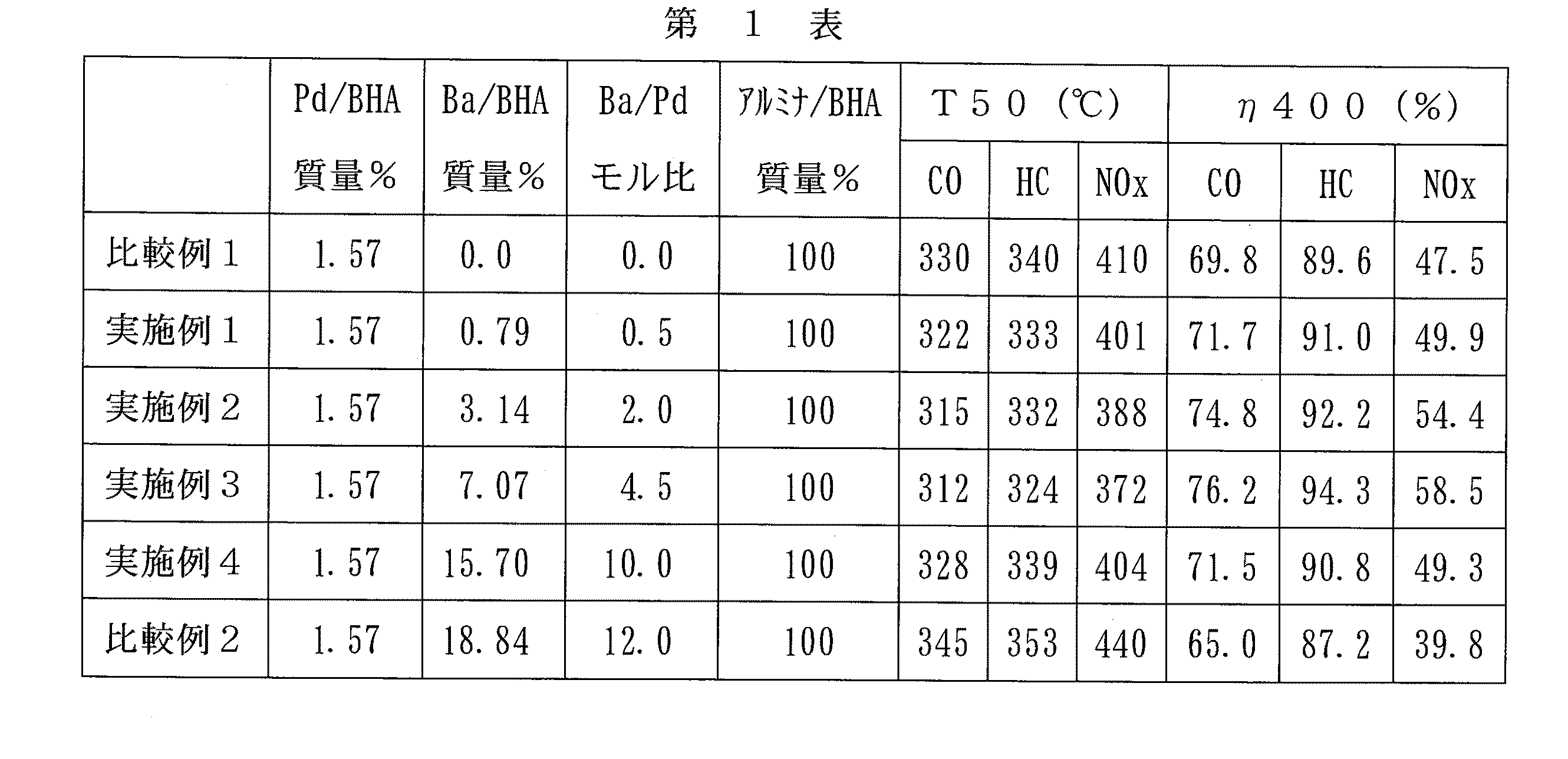

  • Examples 1 to 4 and Comparative Examples 1 to 2 Disperse a barium hexaaluminate (BHA) slurry whose particle size is controlled by wet pulverization in a mixed aqueous solution of palladium nitrate and barium nitrate, and add lanthanum-stabilized alumina to the dispersion while stirring to obtain a slurry.
  • BHA barium hexaaluminate
  • Pd / BHA mass% is a value calculated by converting the amount of palladium into the mass of Pd metal based on the mass of BHA
  • Ba / BHA mass% is barium based on the mass of BHA.
  • the Ba / Pd molar ratio is the ratio of the number of moles of barium nitrate to the number of moles of palladium nitrate
  • the alumina / BHA mass% is the lanthanum stability relative to the mass of BHA.
  • the mass of alumina is expressed in%.
  • the obtained slurry was applied to a cordierite honeycomb (catalyst support) in an amount of 100 g / L, and then both the Pd compound and the Ba compound were adhered to the surface of the cordierite honeycomb almost uniformly. Evaporated to dryness at 120 ° C. overnight (about 15 hours) and then calcined in air at 600 ° C. for 3 hours. Thus, an exhaust gas purifying catalyst structure in which both Pd and Ba or Pd was supported on barium hexaaluminate was produced.
  • Each exhaust gas purifying catalyst component obtained in Examples 1 to 4 and Comparative Examples 1 to 2 was set in an electric furnace maintained at 1,000 ° C., and C 3 H 6 : 5,000 ppmC, O 2 : Simulated exhaust gas (50 s) and air (50 s) assuming complete combustion consisting of 0.75% and the remaining amount of N 2 were circulated while being cycled for 25 hours.
  • the outlet gas component at 100 to 500 ° C. was measured using a CO / HC / NO analyzer (MOTOR EXHAUST GAS ANALYZER MEXA9100 manufactured by Horiba, Ltd.) to determine the light-off performance. From the results of the obtained light-off performance evaluation, the temperature at which the CO / HC / NO reached a 50% purification rate (T50) and the purification rate ( ⁇ 400) at 400 ° C. were determined. The results were as shown in Table 1.
  • the catalytic activity is improved by further supporting a predetermined amount of Ba on the exhaust gas purifying catalyst composed of Pd supported on barium hexaaluminate, and the molar ratio of Ba / Pd is increased.
  • the best results were obtained when the ratio was 4.5.
  • the amount of Ba was too large, the catalytic activity was lower than when Ba was not added.

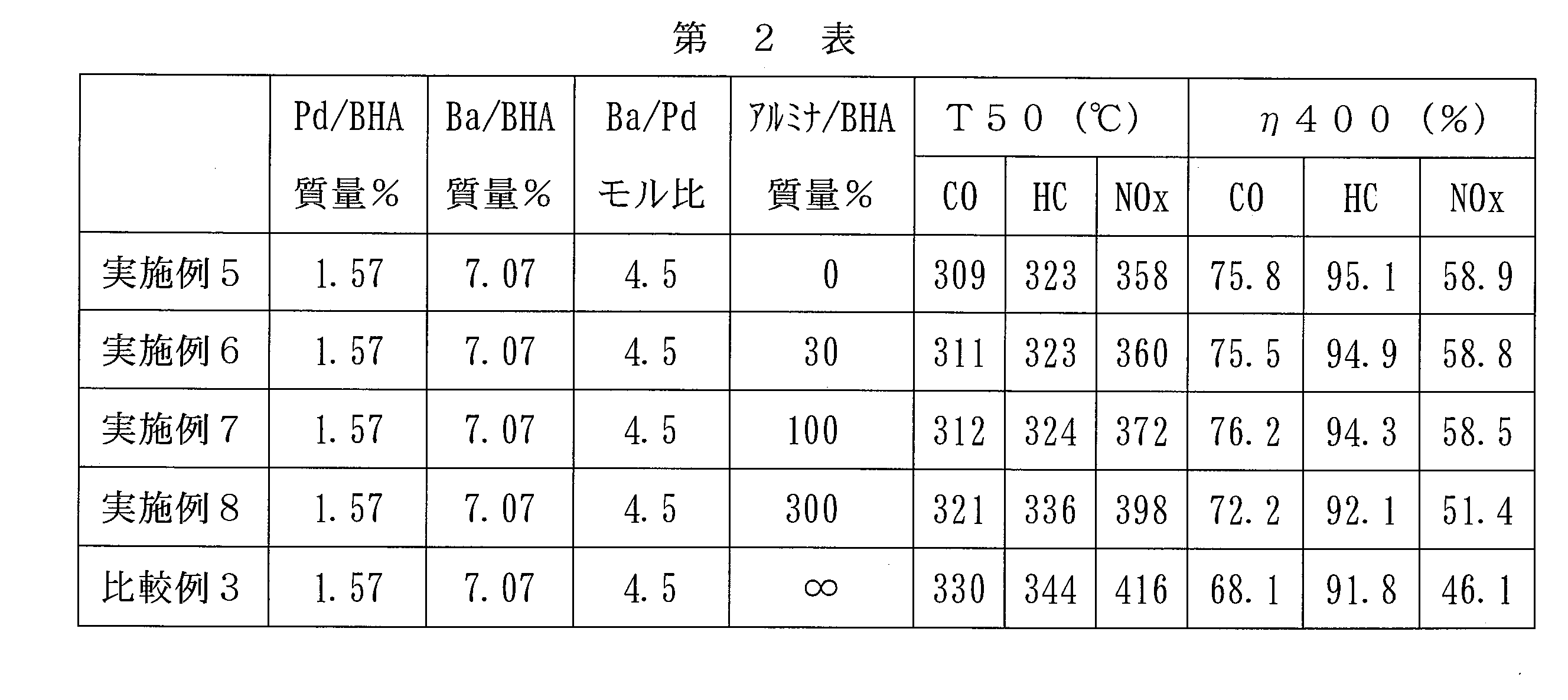

  • Examples 5 to 8 and Comparative Example 3 Exhaust gas purifying catalyst configuration in the same manner as in Example 1 except that the amount of BHA, the amount of palladium nitrate, the amount of barium nitrate and the amount of lanthanum-stabilized alumina were changed to satisfy the relative amounts shown in Table 2.
  • a catalyst was produced in the same manner as in Example 1. The results were as shown in Table 2.
  • the catalytic activity decreases as the amount of alumina added increases, but the amount of alumina added to the mass of barium hexaaluminate is 100% by mass or less, particularly 30% by mass. When the ratio is less than or equal to%, sufficient catalyst performance is obtained.

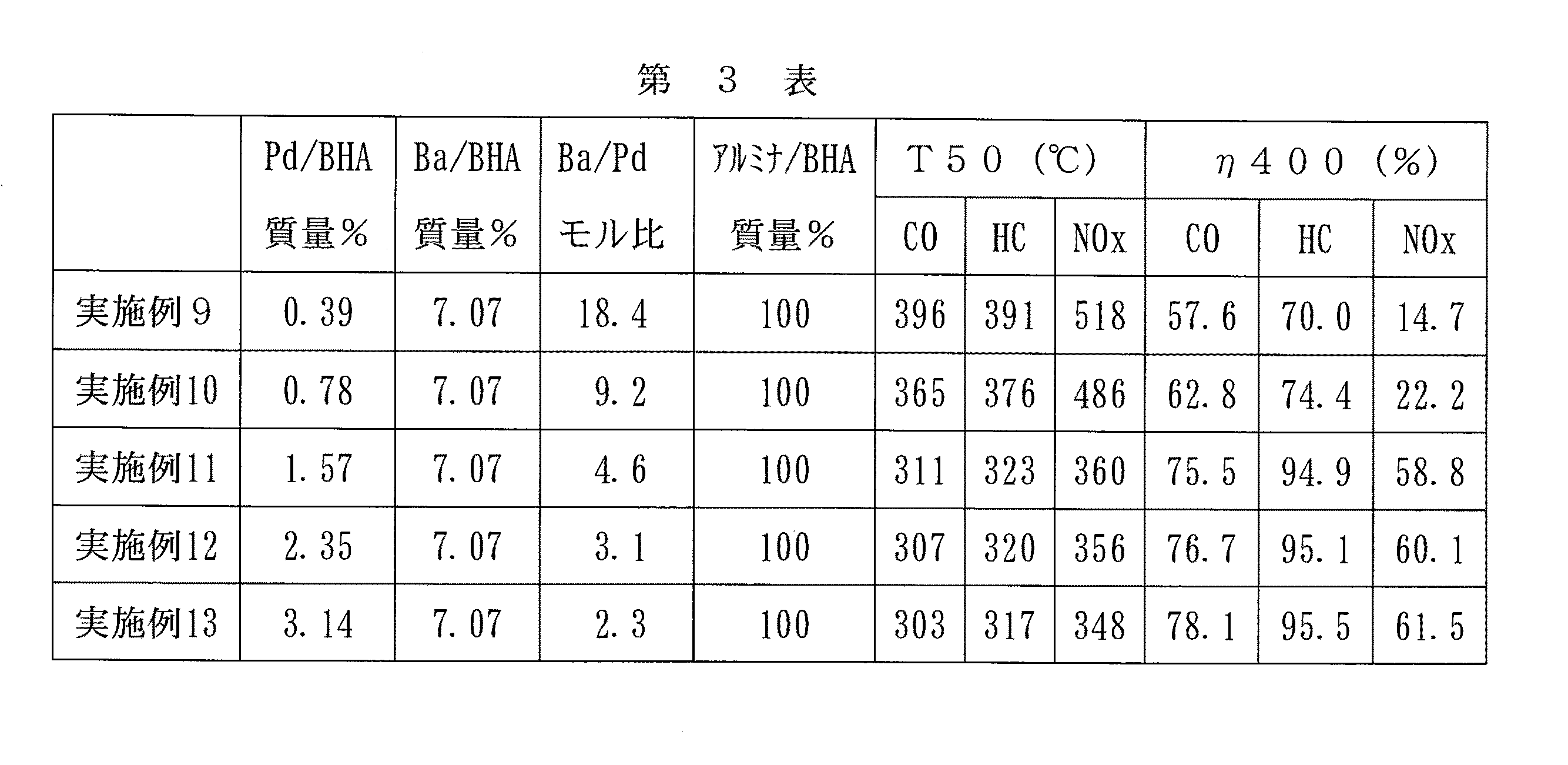

  • Examples 9-13 Exhaust gas purifying catalyst configuration in the same manner as in Example 1 except that the amount of BHA, the amount of palladium nitrate, the amount of barium nitrate and the amount of lanthanum-stabilized alumina were changed to satisfy the relative amounts shown in Table 3.
  • a catalyst was produced in the same manner as in Example 1. The results were as shown in Table 3.

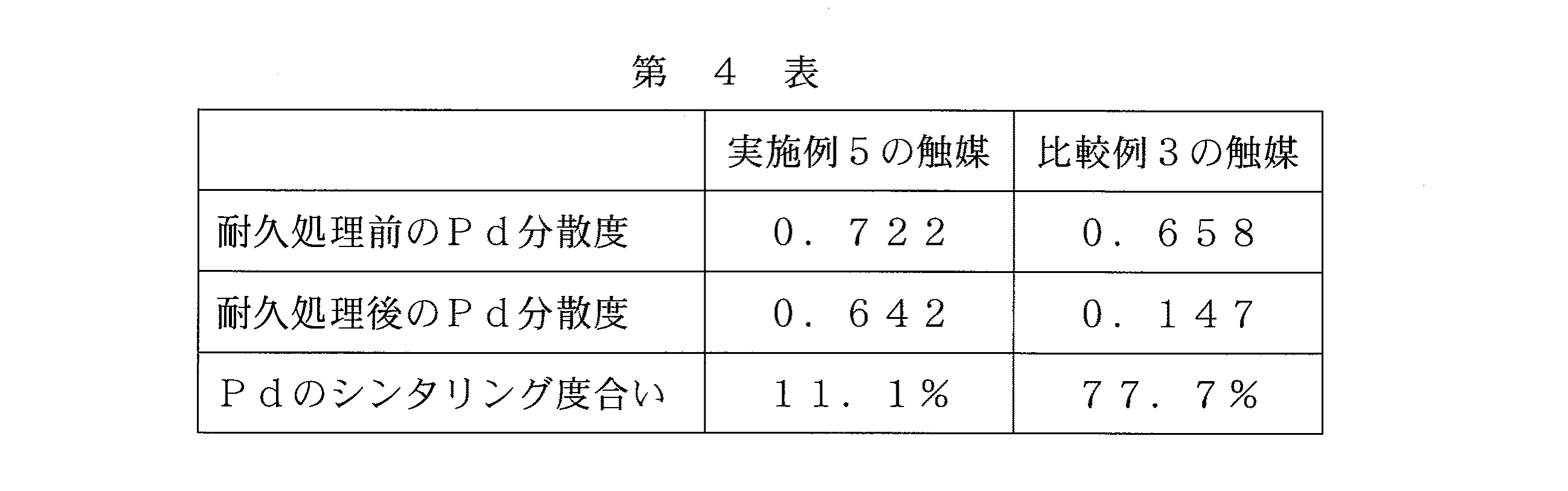

  • Pd dispersity Pd amount (mole) corresponding to CO adsorption amount / total amount of Pd contained (mole) Is a value calculated by. The Pd dispersion degree deterioration rate was obtained from these values. The results were as shown in Table 4.
  • the Pd dispersion degree indirectly represents the level of contact probability with the exhaust gas, and it can be said that the contact efficiency with the exhaust gas is higher when the precious metal dispersion degree is higher.
  • the Pd dispersibility deterioration rate is suppressed, and Pd sintering after high temperature durability is suppressed.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Materials Engineering (AREA)
  • Organic Chemistry (AREA)
  • Environmental & Geological Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Biomedical Technology (AREA)
  • Combustion & Propulsion (AREA)
  • Analytical Chemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Catalysts (AREA)
  • Exhaust Gas Treatment By Means Of Catalyst (AREA)
  • Exhaust Gas After Treatment (AREA)
  • Dispersion Chemistry (AREA)

Abstract

パラジウム及びバリウムを担持したバリウムヘキサアルミネートを含み、バリウムヘキサアルミネートの質量を基準にしてパラジウムの担持量がＰｄメタルの質量に換算して０．２～３．５質量％であり、バリウムの担持量がＢａＯの質量に換算して１～２０質量％であり、バリウムの担持量とパラジウムの担持量とのモル比がＢａ／Ｐｄ＝０．５～１０／１である排気ガス浄化用触媒、セラミックス又は金属材料からなる触媒支持体と、該触媒支持体上に担持されている上記排気ガス浄化用触媒を主成分とする層とからなる排気ガス浄化用触媒構成体、及びその製造方法。

Description

排気ガス浄化用触媒及びその製造方法
　本発明は排気ガス浄化用触媒及びその製造方法に関し、より詳しくは、Ｐｄの分散度に優れ、高温耐久後の排気ガス浄化性能に優れた排気ガス浄化用触媒、例えば、自動車等の内燃機関から排出される排気ガスに含まれる有害成分を浄化する触媒及びその製造方法に関する。
　自動車等の内燃機関から排出される排気ガス中には、炭化水素（ＨＣ）、一酸化炭素（ＣＯ）、窒素酸化物（ＮＯＸ）等の有害成分が含まれている。それで、従来から、これらの有害成分を浄化して無害化する三元触媒が用いられている。
　このような三元触媒においては、触媒活性成分としてＰｔ、Ｐｄ、Ｒｈ等の貴金属が用いられており、担体としてアルミナ、セリア、ジルコニアや酸素吸蔵能力を持つセリア－ジルコニア複合酸化物等が用いられており、触媒支持体としてセラミックス又は金属材料からなるハニカム、板、ペレット等の形状のものが用いられている。自動車排気ガスの規制強化に伴い、内燃機関排気ガス浄化用触媒の主要触媒活性成分である貴金属のＰｔ及びＲｈの価格が高騰したことを受け、比較的安価なＰｄを触媒活性成分として利用することにより排気ガス浄化用触媒のコストを削減することが検討され、種々の手段が提案されている（例えば、特許文献１、２、３参照）。また、Ｐｄ自体の排気ガス浄化性能を向上させるために、担体として用いられているＡｌ２Ｏ３、ＣｅＯ２、ＺｒＯ２等の金属酸化物の機能性の研究も盛んに行われている。しかし、今後の使用量の増大による市場での相場変動や自動車メーカーからのコスト削減要求に対処するために、少ない使用量で有効な排気ガス浄化性能を示す触媒の開発が必要となる。
特開平０６－０９９０６９号公報 特開平０７－１７１３９２号公報 特開平０８－２８１０７１号公報
　三元触媒の貴金属種は高温に曝されるとその貴金属酸化物から酸素が解離して金属に変態することでシンタリングが加速されると言われている。中でもＰｄは酸素解離温度が低いことからシンタリングしやすく、性能劣化の主要因であると考えられる。一般的に耐熱性が高いとされているランタン安定化アルミナ（Ｌａ－Ａｌ２Ｏ３）をＰｄの担体として使用しても、加速耐久処理においてＰｄは急激にシンタリングし、大幅な性能低下につながってしまう。三元触媒におけるＰｄの担体として耐熱性のより高い材料を用いることはＰｄのシンタリングを抑制する一つの方策であるとされ、様々な高耐熱性材料が検討されている。
　本発明の目的は、Ｐｄの分散度に優れ、高温耐久後の排気ガス浄化性能に優れた排気ガス浄化用触媒及びその製造方法を提供することにある。
　本発明者らは上記目的を達成するために鋭意検討した結果、担体としてバリウムヘキサアルミネートを用い、パラジウム及びバリウムを特定の量比で担持させることにより、Ｐｄの分散度に優れ、高温耐久後の排気ガス浄化性能に優れた排気ガス浄化用触媒が得られることを見出し、本発明を完成した。
　即ち、本発明の排気ガス浄化用触媒は、パラジウム及びバリウムを担持したバリウムヘキサアルミネートを含み、バリウムヘキサアルミネートの質量を基準にしてパラジウムの担持量がＰｄメタルの質量に換算して０．２～３．５質量％であり、バリウムの担持量がＢａＯの質量に換算して１～２０質量％であり、バリウムの担持量とパラジウムの担持量とのモル比がＢａ／Ｐｄ＝０．５～１０／１であることを特徴とする。
　本発明の排気ガス浄化用触媒は、好ましくは、パラジウム及びバリウムを担持したバリウムヘキサアルミネートを含み、バリウムヘキサアルミネートの質量を基準にしてパラジウムの担持量がＰｄメタルの質量に換算して１～３．５質量％であり、バリウムの担持量がＢａＯの質量に換算して２～１５質量％であり、バリウムの担持量とパラジウムの担持量とのモル比がＢａ／Ｐｄ＝２～４．５／１であることを特徴とする。
　また、本発明の排気ガス浄化用触媒構成体は、セラミックス又は金属材料からなる触媒支持体と、該触媒支持体上に担持されている上記の排気ガス浄化用触媒を主成分とする層とからなることを特徴とする。
　本発明の排気ガス浄化用触媒構成体の製造方法は、湿式粉砕処理したバリウムヘキサアルミネートスラリーを、水溶性パラジウム化合物及び水溶性バリウム化合物を含有する水溶液中に分散させてスラリーとし、得られたスラリーをセラミックスまたは金属材料からなる触媒支持体に塗布し、乾燥させ、焼成することを特徴とする。
　本発明の排気ガス浄化用触媒及び本発明の排気ガス浄化用触媒構成体はＰｄの分散度に優れ、高温耐久後の排気ガス浄化性能に優れており、本発明の製造方法は本発明の排気ガス浄化用触媒を製造するのに好適なものである。
　本発明において担体として用いるバリウムヘキサアルミネートは公知化合物であり、種々の製造方法で製造することができる。例えば、特開平６－２３９６１３号公報、特開平７－１８７６６４号公報、特開平７－１８７６６５号公報、特開平１０－２８７４１９号公報等に記載の製造方法で製造することができる。
　本発明において担体として用いるバリウムヘキサアルミネートについては一般式
　　ＢａｘＡｌｙＯｚ
（式中、ｘは０．７５～１であり、ｙは１０．９～１２であり、ｚは１７．１４～１９である）
で表わされるものが製造できる。例えばＢａＡｌ１２Ｏ１９、Ｂａ０.７５Ａｌ１１Ｏ１７.２５、Ｂａ０.７９Ａｌ１０.９Ｏ１７.１４等で表わされるものがある。
　本発明の排気ガス浄化用触媒は、パラジウム及びバリウムを担持したバリウムヘキサアルミネートを含み、バリウムヘキサアルミネートの質量を基準にしてパラジウムの担持量がＰｄメタルの質量に換算して０．２～３．５質量％、好ましくは１～３．５質量％であり、バリウムの担持量がＢａＯの質量に換算して１～２０質量％、好ましくは２～１５質量％であり、バリウムの担持量とパラジウムの担持量とのモル比がＢａ／Ｐｄ＝０．５～１０／１、好ましくはＢａ／Ｐｄ＝２～４．５／１であるものである。パラジウムの担持量、バリウムの担持量、及びバリウムの担持量とパラジウムの担持量とのモル比の何れかが上記の範囲から外れると、排気ガス浄化用触媒の高温耐久後の排気ガス浄化性能の改善が不十分となる。
　本発明の排気ガス浄化用触媒においては、担体としてバリウムヘキサアルミネートを用いているので、高温耐久後のＰｄの分散度劣化率が抑えられ、高温耐久後のＰｄシンタリングの抑制が図られる。
　また、本発明の排気ガス浄化用触媒はバリウムヘキサアルミネートにＰｄ及びＢａを担持させたものであり、Ｐｄ及びＢａを担持させることによりＰｄＯの酸素解離温度を高温化することができ、Ｐｄの触媒作用を高めることができる。
　本発明の排気ガス浄化用触媒は、例えば、次の方法によって製造することができる。湿式粉砕処理したＤ50が３～１５μｍの範囲内にあり、かつＤ90が７～４０μｍの範囲内にあるバリウムヘキサアルミネートのスラリーを水溶性パラジウム化合物（例えば、硝酸パラジウム、塩化パラジウム、硫酸パラジウム）及び水溶性バリウム化合物（例えば、酸化バリウム、硝酸バリウム、酢酸バリウム、シュウ酸バリウム、水酸化バリウム、炭酸バリウム）を含有する水溶液中に分散させ、その分散液を撹拌してスラリーとする。この際、バリウムヘキサアルミネートの量とパラジウム化合物の量とバリウム化合物の量との比については、Ｐｄの量がＰｄメタルの質量に換算してバリウムヘキサアルミネートの質量を基準にして０．２～３．５質量％、好ましくは１～３．５質量％となるようにし、Ｂａ化合物の量がＢａＯ量に換算してバリウムヘキサアルミネートの質量を基準にして１～２０質量％、好ましくは２～１５質量％となるようにし、Ｂａ量とＰｄ量とのモル比がＢａ／Ｐｄ＝０．５～１０／１、好ましくはＢａ／Ｐｄ＝２～４．５／１となるようにする。次いでそのスラリーを蒸発乾固させ、焼成することにより本発明の排気ガス浄化用触媒が得られる。
　本発明の排気ガス浄化用触媒構成体は、セラミックス又は金属材料からなる触媒支持体上に上記の本発明の排気ガス浄化用触媒からなる層を形成させ、担持させたものである。このような排気ガス浄化用触媒構成体においては、セラミックス又は金属材料からなる触媒支持体の形状は、特に限定されるものではないが、一般的にはハニカム、板、ペレット等の形状である。ハニカム形状の場合、排気ガス浄化用触媒の担持量は好ましくは３０～２００ｇ／Ｌ、より好ましくは５０～１５０ｇ／Ｌである。また、このような触媒支持体の材質としては、例えば、アルミナ（Ａｌ２Ｏ３）、ムライト（３Ａｌ２Ｏ３－２ＳｉＯ２）、コージェライト（２ＭｇＯ－２Ａｌ２Ｏ３－５ＳｉＯ２）等のセラミックスや、ステンレス等の金属材料を挙げることができる。
　本発明の排気ガス浄化用触媒構成体は、例えば、次の方法によって製造することができる。湿式粉砕処理したバリウムヘキサアルミネートスラリーを、水溶性パラジウム化合物（例えば、硝酸パラジウム、塩化パラジウム、硫酸パラジウム）及び水溶性バリウム化合物（例えば、酸化バリウム、硝酸バリウム、酢酸バリウム、シュウ酸バリウム、水酸化バリウム、炭酸バリウム）を含有する水溶液中に分散させ、その分散液を撹拌してスラリーとする。この際、三元触媒において普通に使用されているアルミナ等のバインダーや酸素貯蔵能力（ＯＳＣ）を有するＣｅＯ２－ＺｒＯ２等の担体を共存させることもでき、共存させることが好ましい。また、バリウムヘキサアルミネートの量とパラジウム化合物の量とバリウム化合物の量と共存させる場合のアルミナ等のバインダーの量との比については、Ｐｄの量がＰｄメタルの質量に換算してバリウムヘキサアルミネートの質量を基準にして好ましくは０．２～３．５質量％、より好ましくは１～３．５質量％となるようにし、Ｂａ化合物の量がＢａＯ量に換算してバリウムヘキサアルミネートの質量を基準にして好ましくは１～２０質量％、より好ましくは２～１５質量％となるようにし、Ｂａ量とＰｄ量とのモル比が好ましくはＢａ／Ｐｄ＝０．５～１０／１、より好ましくはＢａ／Ｐｄ＝２～４．５／１となるようにし、バリウムヘキサアルミネートの質量に対するアルミナの質量の比が０～０．３３質量％となるようにする。
　次いで、得られたスラリーを、周知の方法に従って、セラミックス又は金属材料からなる触媒支持体、好ましくはハニカム形状の触媒支持体に塗布する。その後、Ｐｄ化合物及びＢａ化合物の両方が担体の表面にほぼ均一に付着するようにして９０～１５０℃で一晩（約１５時間）蒸発乾固させ、次いで空気中４５０～７５０℃で１～５時間焼成する。これによって、バリウムヘキサアルミネートにＰｄ及びＢａの両方が担持されている本発明の排気ガス浄化用触媒構成体が得られる。
　以下に、実施例及び比較例に基づいて本発明を具体的に説明する。
　実施例１～４及び比較例１～２
　湿式粉砕処理して粒径を制御したバリウムヘキサアルミネート（ＢＨＡ）スラリーを硝酸パラジウムと硝酸バリウムとの混合水溶液に分散させ、その分散液に撹拌しながらランタン安定化アルミナを添加してスラリーとした。この際のＢＨＡの量、硝酸パラジウムの量、硝酸バリウムの量及びランタン安定化アルミナの量は第１表に示す相対量の関係を満たす量とした。第１表において、Ｐｄ／ＢＨＡ質量％はＢＨＡの質量を基準にしてパラジウムの量をＰｄメタルの質量に換算して算出した値であり、Ｂａ／ＢＨＡ質量％はＢＨＡの質量を基準にしてバリウムの量をＢａＯの質量に換算して算出した値であり、Ｂａ／Ｐｄモル比は硝酸パラジウムのモル数に対する硝酸バリウムのモル数の比であり、アルミナ／ＢＨＡ質量％はＢＨＡの質量に対するランタン安定化アルミナの質量を％で表わしたものである。
　得られたスラリーをコージェライト製ハニカム（触媒支持体）に１００ｇ／Ｌとなる量で塗布し、その後、Ｐｄ化合物及びＢａ化合物の両方がコージェライト製ハニカムの表面にほぼ均一に付着するようにして１２０℃で一晩（約１５時間）蒸発乾固させ、次いで空気中６００℃で３時間焼成した。これによって、バリウムヘキサアルミネートにＰｄ及びＢａの両方又はＰｄが担持されている排気ガス浄化用触媒構成体を製造した。
　実施例１～４及び比較例１～２で得られた各々の排気ガス浄化用触媒構成体を１，０００℃に保持した電気炉にセットし、Ｃ３Ｈ６：５，０００ｐｐｍＣ、Ｏ２：０．７５％及び残余量のＮ２から成る完全燃焼を想定した模擬排気ガス（５０ｓ）及び空気（５０ｓ）を周期させながら流通させて２５時間処理した。この模擬排気ガス耐久後の排気ガス浄化用触媒構成体の触媒活性を以下のようにして評価した。上記と同一組成の完全燃焼を想定した模擬排気ガスを全流量２５Ｌ／ｍｉｎ、ＳＶ＝１００，０００ｈ－１となるように上記の耐久後の実施例１～４、比較例１～２の排気ガス浄化用触媒構成体に流通させ、１００～５００℃における出口ガス成分をＣＯ／ＨＣ／ＮＯ分析計（堀場製作所製 MOTOR EXHAUST GAS ANALYZER MEXA9100）を用いて測定して、ライトオフ性能を求めた。得られたライトオフ性能評価の結果より、ＣＯ／ＨＣ／ＮＯそれぞれの５０％浄化率に到達する温度（Ｔ５０）及び４００℃における浄化率（η４００）を求めた。それらの結果は第１表に示す通りであった。
Figure JPOXMLDOC01-appb-T000001
　第１表に示すデータから明らかなように、バリウムヘキサアルミネートに担持されたＰｄからなる排気ガス浄化用触媒に更に所定量のＢａを担持させることにより触媒活性は向上し、Ｂａ／Ｐｄのモル比が４．５である場合に最も良好な結果が得られた。しかし、Ｂａの量が多くなりすぎるとＢａ無添加の場合よりも触媒活性が低下した。
　実施例５～８及び比較例３
　ＢＨＡの量、硝酸パラジウムの量、硝酸バリウムの量及びランタン安定化アルミナの量を第２表に示す相対量の関係を満たす量とした以外は実施例１と同様にして排気ガス浄化用触媒構成体を製造し、実施例１と同様にして触媒活性を求めた。それらの結果は第２表に示す通りであった。
Figure JPOXMLDOC01-appb-T000002
 （比較例３の段のＰｄ／ＢＨＡの欄はＰｄ／アルミナの値であり、Ｂａ／ＢＨＡの欄はＢａ／アルミナの値である）
　第２表に示すデータから明らかなように、添加するアルミナ量の増加に伴って触媒活性は低下していくが、バリウムヘキサアルミネートの質量に対するアルミナの添加量が１００質量％以下、特に３０質量％以下の場合には十分な触媒性能が得られている。
　実施例９～１３
　ＢＨＡの量、硝酸パラジウムの量、硝酸バリウムの量及びランタン安定化アルミナの量を第３表に示す相対量の関係を満たす量とした以外は実施例１と同様にして排気ガス浄化用触媒構成体を製造し、実施例１と同様にして触媒活性を求めた。それらの結果は第３表に示す通りであった。
Figure JPOXMLDOC01-appb-T000003
　第３表に示すデータから明らかなように、Ｐｄ／ＢＨＡの質量％が１．５７質量％まで増加するにつれて触媒性能が向上するが、それよりも多くなっても触媒性能の向上はあまり認められなかった。
　Ｐｄ分散度の評価
　実施例５の排気ガス浄化用触媒構成体及び比較例３の排気ガス浄化用触媒構成体について、それらの耐久前のＰｄ分散度、並びにそれらを１，０００℃に保持した電気炉にセットし、Ｃ３Ｈ６：５，０００ｐｐｍＣ、Ｏ２：０．７５％及び残余量のＮ２から成る完全燃焼を想定した模擬排気ガス（５０ｓ）及び空気（５０ｓ）を周期させながら流通させて２５時間耐久処理した後のＰｄ分散度を公知手段であるＣＯパルス吸着法（T. Takeguchi、S. Manabe、R. Kikuchi、K. Eguchi、T. Kanazawa、S. Matsumoto、Applied Catalysis A：293（2005）91.）に基づいて測定した。このＰｄ分散度は式
　Ｐｄ分散度＝ＣＯ吸着量に相当するＰｄ量(モル)／含まれているＰｄの総量(モル)
により計算される値である。それらの値からＰｄ分散度劣化率を求めた。それらの結果は第４表に示す通りであった。
Figure JPOXMLDOC01-appb-T000004
　Ｐｄ分散度は排気ガスとの接触確率の高低を間接的に表しており、貴金属分散度が高い方が排気ガスとの接触効率が高いといえる。第４表に示すデータから明らかなように、バリウムヘキサアルミネートをＰｄの担体として用いることによりＰｄ分散度劣化率が抑えられており、高温耐久後のＰｄシンタリング抑制が図られている。

Claims (5)

  1. 　パラジウム及びバリウムを担持したバリウムヘキサアルミネートを含み、バリウムヘキサアルミネートの質量を基準にしてパラジウムの担持量がＰｄメタルの質量に換算して０．２～３．５質量％であり、バリウムの担持量がＢａＯの質量に換算して１～２０質量％であり、バリウムの担持量とパラジウムの担持量とのモル比がＢａ／Ｐｄ＝０．５～１０／１であることを特徴とする排気ガス浄化用触媒。
  2. 　バリウムヘキサアルミネートの質量を基準にしてパラジウムの担持量がＰｄメタルの質量に換算して１～３．５質量％であり、バリウムの担持量がＢａＯの質量に換算して２～１５質量％であり、バリウムの担持量とパラジウムの担持量とのモル比がＢａ／Ｐｄ＝２～４．５／１である請求項１記載の排気ガス浄化用触媒。
  3. 　バリウムヘキサアルミネートが一般式
    　　ＢａｘＡｌｙＯｚ
    （式中、ｘは０．７５～１であり、ｙは１０．９～１２であり、ｚは１７．１４～１９である）
    で表わされるものである請求項１又は２記載の排気ガス浄化用触媒。
  4. 　セラミックス又は金属材料からなる触媒支持体と、該触媒支持体上に担持されている請求項１、２又は３に記載の排気ガス浄化用触媒を主成分とする層とからなることを特徴とする排気ガス浄化用触媒構成体。
  5. 　湿式粉砕処理したバリウムヘキサアルミネートスラリーを、水溶性パラジウム化合物及び水溶性バリウム化合物を含有する水溶液中に分散させてスラリーとし、得られたスラリーをセラミックスまたは金属材料からなる触媒支持体に塗布し、乾燥させ、焼成することを特徴とする排気ガス浄化用触媒構成体の製造方法。
PCT/JP2011/065331 2010-07-08 2011-07-05 排気ガス浄化用触媒及びその製造方法 Ceased WO2012005235A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
US13/808,824 US9192917B2 (en) 2010-07-08 2011-07-05 Exhaust gas purifying catalyst and production method for same
CN2011800336303A CN102958606A (zh) 2010-07-08 2011-07-05 排气气体净化用催化剂及其制造方法
JP2012523869A JP5896902B2 (ja) 2010-07-08 2011-07-05 排気ガス浄化用触媒及びその製造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2010-156149 2010-07-08
JP2010156149 2010-07-08

Publications (1)

Publication Number Publication Date
WO2012005235A1 true WO2012005235A1 (ja) 2012-01-12

Family

ID=45441214

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2011/065331 Ceased WO2012005235A1 (ja) 2010-07-08 2011-07-05 排気ガス浄化用触媒及びその製造方法

Country Status (4)

Country Link
US (1) US9192917B2 (ja)
JP (1) JP5896902B2 (ja)
CN (1) CN102958606A (ja)
WO (1) WO2012005235A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE202009005335U1 (de) * 2009-04-07 2010-05-20 Wohlfarth, Andreas Bordstein, autark beleuchtet
EP2832444A4 (en) * 2012-03-30 2015-12-09 Mitsui Mining & Smelting Co PALLADIUM CATALYST

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3553045B1 (en) * 2018-04-09 2024-09-04 Kemijski Institut Process to produce methacrylic acid monomer from biomass-derived carboxylic acids
JP2021070004A (ja) * 2019-11-01 2021-05-06 トヨタ自動車株式会社 排ガス浄化用触媒装置のコート層の製造方法
JP6986123B1 (ja) * 2020-08-07 2021-12-22 株式会社キャタラー 排ガス浄化用触媒

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS61245844A (ja) * 1985-04-25 1986-11-01 Babcock Hitachi Kk 燃焼用触媒担体およびその製法
JPH05262517A (ja) * 1991-10-26 1993-10-12 Johnson Matthey Plc 硫酸アルミニウムの熱分解により調製されたアルミナとその調製方法、及びそれを含む触媒とその使用方法
US5348717A (en) * 1993-05-11 1994-09-20 Exxon Research & Engineering Co. Synthesis gas from particulate catalysts, and admixtures of particulate catalysts and heat transfer solids
JPH08323205A (ja) * 1995-06-02 1996-12-10 Nissan Motor Co Ltd 排気ガス浄化用触媒およびその製造方法
JPH09248462A (ja) * 1996-03-12 1997-09-22 Nissan Motor Co Ltd 排気ガス浄化用触媒
JP2004122077A (ja) * 2002-10-07 2004-04-22 Mitsui Mining & Smelting Co Ltd 窒素酸化物吸着材料
US20040086440A1 (en) * 2002-10-31 2004-05-06 Labarge William J. Gas treatment device, methods for making and using the same, and a vehicle exhaust system
JP2006088058A (ja) * 2004-09-24 2006-04-06 Tokyo Institute Of Technology 触媒担体、触媒担体の製造方法、触媒、アンモニアの製造方法、および反応装置

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0699069A (ja) 1992-09-18 1994-04-12 Cataler Kogyo Kk 排気ガス浄化用触媒
JPH07171392A (ja) 1993-12-20 1995-07-11 Cataler Kogyo Kk 排気ガス浄化用触媒
JPH08281071A (ja) 1995-04-18 1996-10-29 Toyota Central Res & Dev Lab Inc 排ガス浄化方法及び排ガス浄化用触媒
US6069111A (en) 1995-06-02 2000-05-30 Nissan Motor Co., Ltd. Catalysts for the purification of exhaust gas and method of manufacturing thereof
DE102005062926A1 (de) * 2005-12-29 2007-07-05 Süd-Chemie AG Brennstoffzellenanordnung mit edelmetallfreiem Abgasbrenner
KR101051418B1 (ko) 2006-03-16 2011-07-22 인터내쇼날 카탈리스트 테크놀로지, 인코포레이티드 배기가스 정화용 촉매, 그 제조방법 및 이러한 촉매를이용한 배기가스의 정화방법
JP5014845B2 (ja) 2006-03-16 2012-08-29 株式会社アイシーティー 排ガス浄化用触媒、その製造方法、およびかかる触媒を用いた排ガスの浄化方法

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS61245844A (ja) * 1985-04-25 1986-11-01 Babcock Hitachi Kk 燃焼用触媒担体およびその製法
JPH05262517A (ja) * 1991-10-26 1993-10-12 Johnson Matthey Plc 硫酸アルミニウムの熱分解により調製されたアルミナとその調製方法、及びそれを含む触媒とその使用方法
US5348717A (en) * 1993-05-11 1994-09-20 Exxon Research & Engineering Co. Synthesis gas from particulate catalysts, and admixtures of particulate catalysts and heat transfer solids
JPH08323205A (ja) * 1995-06-02 1996-12-10 Nissan Motor Co Ltd 排気ガス浄化用触媒およびその製造方法
JPH09248462A (ja) * 1996-03-12 1997-09-22 Nissan Motor Co Ltd 排気ガス浄化用触媒
JP2004122077A (ja) * 2002-10-07 2004-04-22 Mitsui Mining & Smelting Co Ltd 窒素酸化物吸着材料
US20040086440A1 (en) * 2002-10-31 2004-05-06 Labarge William J. Gas treatment device, methods for making and using the same, and a vehicle exhaust system
JP2006088058A (ja) * 2004-09-24 2006-04-06 Tokyo Institute Of Technology 触媒担体、触媒担体の製造方法、触媒、アンモニアの製造方法、および反応装置

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
KOICHI EGUCHI ET AL.: "Koon Nensho Shokubai no Choseiho", SHOKUBAI CHOSEI NO SHINPO, March 2000 (2000-03-01), pages 69 - 74 *

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE202009005335U1 (de) * 2009-04-07 2010-05-20 Wohlfarth, Andreas Bordstein, autark beleuchtet
EP2832444A4 (en) * 2012-03-30 2015-12-09 Mitsui Mining & Smelting Co PALLADIUM CATALYST

Also Published As

Publication number Publication date
CN102958606A (zh) 2013-03-06
US9192917B2 (en) 2015-11-24
JP5896902B2 (ja) 2016-03-30
US20130116117A1 (en) 2013-05-09
JPWO2012005235A1 (ja) 2013-09-02

Similar Documents

Publication Publication Date Title
JP7518763B2 (ja) 排気ガス浄化触媒
JP2020536723A (ja) 熱耐久性が改善されたガソリン排気ガス用途のためのｔｗｃ触媒
JP7248616B2 (ja) 排ガス浄化用触媒
JP5674092B2 (ja) 排気ガス浄化用触媒及びその製造方法
CN113042045B (zh) 排气净化用催化剂
JP7173707B2 (ja) 排ガス浄化用触媒
JP5896902B2 (ja) 排気ガス浄化用触媒及びその製造方法
JP6401740B2 (ja) 排ガス浄化触媒及びその製造方法
JP5794908B2 (ja) 排気ガス浄化用触媒及び排気ガス浄化用触媒構成体
JP7173708B2 (ja) 排ガス浄化用触媒
JP7157041B2 (ja) 排ガス浄化用触媒
WO2010110298A1 (ja) 排ガス浄化用触媒
JPH09248462A (ja) 排気ガス浄化用触媒
JP2010022892A (ja) 排ガス浄化用触媒
JP2008018418A (ja) 排ガス浄化用触媒
JP2001046870A (ja) 排気ガス浄化用触媒及び排気ガス浄化システム
JP6889012B2 (ja) 軽油燃焼用ディーゼル酸化触媒、及びこれを用いたディーゼルエンジンの排ガス浄化装置
WO2013098987A1 (ja) 排気ガス浄化用触媒のための担体、排気ガス浄化用触媒及びその製造方法
JP7304241B2 (ja) ＮＯｘ浄化触媒及び排気ガス浄化触媒
CN111315476A (zh) 氮氧化物吸留材料和废气净化用催化剂
WO2023047185A1 (ja) 排ガス浄化触媒、及びこれを用いた車両用排ガス浄化触媒装置
WO2026058331A1 (ja) 排気ガス浄化触媒
JP2022148434A (ja) 排ガス浄化材料及び排ガス浄化装置
JPWO2013098987A1 (ja) 排気ガス浄化用触媒及びその製造方法並びに排気ガス浄化用触媒構成体
JP2003170046A (ja) 排ガス浄化用触媒及び排ガス浄化方法

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201180033630.3

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 11803569

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 13808824

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 2012523869

Country of ref document: JP

122 Ep: pct application non-entry in european phase

Ref document number: 11803569

Country of ref document: EP

Kind code of ref document: A1
