JP6957849B2 - 樹脂組成物、及び樹脂成形体 - Google Patents
樹脂組成物、及び樹脂成形体 Download PDFInfo
- Publication number
- JP6957849B2 JP6957849B2 JP2016190269A JP2016190269A JP6957849B2 JP 6957849 B2 JP6957849 B2 JP 6957849B2 JP 2016190269 A JP2016190269 A JP 2016190269A JP 2016190269 A JP2016190269 A JP 2016190269A JP 6957849 B2 JP6957849 B2 JP 6957849B2
- Authority
- JP
- Japan
- Prior art keywords
- mass
- polyamide
- structural unit
- aromatic ring
- less
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 229920005989 resin Polymers 0.000 title claims description 108
- 239000011347 resin Substances 0.000 title claims description 108
- 239000011342 resin composition Substances 0.000 title claims description 69
- 239000004952 Polyamide Substances 0.000 claims description 215
- 229920002647 polyamide Polymers 0.000 claims description 215
- 125000003118 aryl group Chemical group 0.000 claims description 151
- 229920000049 Carbon (fiber) Polymers 0.000 claims description 128
- 239000004917 carbon fiber Substances 0.000 claims description 128
- 229920005992 thermoplastic resin Polymers 0.000 claims description 127
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Chemical compound C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 claims description 65
- 229920000098 polyolefin Polymers 0.000 claims description 53
- 125000000962 organic group Chemical group 0.000 claims description 43
- 239000000835 fiber Substances 0.000 claims description 28
- 239000004760 aramid Substances 0.000 claims description 26
- 229920003235 aromatic polyamide Polymers 0.000 claims description 26
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 claims description 20
- 150000004985 diamines Chemical class 0.000 claims description 18
- 150000003951 lactams Chemical class 0.000 claims description 14
- 238000006068 polycondensation reaction Methods 0.000 claims description 13
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 claims description 8
- 150000001244 carboxylic acid anhydrides Chemical group 0.000 claims description 4
- 230000004048 modification Effects 0.000 claims description 4
- 238000012986 modification Methods 0.000 claims description 4
- 150000001733 carboxylic acid esters Chemical group 0.000 claims description 3
- 239000000047 product Substances 0.000 description 43
- 239000011247 coating layer Substances 0.000 description 36
- 239000004743 Polypropylene Substances 0.000 description 30
- -1 polypropylene Polymers 0.000 description 26
- 238000000034 method Methods 0.000 description 22
- 229920001155 polypropylene Polymers 0.000 description 22
- 101000576320 Homo sapiens Max-binding protein MNT Proteins 0.000 description 21
- 239000010410 layer Substances 0.000 description 20
- 238000012360 testing method Methods 0.000 description 18
- 229920002302 Nylon 6,6 Polymers 0.000 description 17
- 229920006121 Polyxylylene adipamide Polymers 0.000 description 17
- 238000005452 bending Methods 0.000 description 16
- 238000000465 moulding Methods 0.000 description 16
- 238000004898 kneading Methods 0.000 description 13
- 238000002844 melting Methods 0.000 description 12
- 230000008018 melting Effects 0.000 description 12
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 12
- 239000004953 Aliphatic polyamide Substances 0.000 description 11
- 229920003231 aliphatic polyamide Polymers 0.000 description 11
- 239000000203 mixture Substances 0.000 description 11
- 239000004677 Nylon Substances 0.000 description 10
- 229920002292 Nylon 6 Polymers 0.000 description 10
- 239000005038 ethylene vinyl acetate Substances 0.000 description 10
- NAQMVNRVTILPCV-UHFFFAOYSA-N hexane-1,6-diamine Chemical compound NCCCCCCN NAQMVNRVTILPCV-UHFFFAOYSA-N 0.000 description 10
- 229920001778 nylon Polymers 0.000 description 10
- 229920001200 poly(ethylene-vinyl acetate) Polymers 0.000 description 10
- 229920000642 polymer Polymers 0.000 description 10
- 150000001336 alkenes Chemical class 0.000 description 9
- 238000001746 injection moulding Methods 0.000 description 9
- 239000000463 material Substances 0.000 description 9
- 239000012783 reinforcing fiber Substances 0.000 description 9
- KKEYFWRCBNTPAC-UHFFFAOYSA-N Terephthalic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-N 0.000 description 8
- 239000000126 substance Substances 0.000 description 8
- 239000004698 Polyethylene Substances 0.000 description 7
- 238000005259 measurement Methods 0.000 description 7
- 229920000573 polyethylene Polymers 0.000 description 7
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 6
- 239000003795 chemical substances by application Substances 0.000 description 6
- 229920001577 copolymer Polymers 0.000 description 6
- 125000002950 monocyclic group Chemical group 0.000 description 6
- 150000001875 compounds Chemical class 0.000 description 5
- 238000011156 evaluation Methods 0.000 description 5
- FPYJFEHAWHCUMM-UHFFFAOYSA-N maleic anhydride Chemical compound O=C1OC(=O)C=C1 FPYJFEHAWHCUMM-UHFFFAOYSA-N 0.000 description 5
- RFFLAFLAYFXFSW-UHFFFAOYSA-N 1,2-dichlorobenzene Chemical compound ClC1=CC=CC=C1Cl RFFLAFLAYFXFSW-UHFFFAOYSA-N 0.000 description 4
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 description 4
- 229920000007 Nylon MXD6 Polymers 0.000 description 4
- WNLRTRBMVRJNCN-UHFFFAOYSA-N adipic acid Chemical compound OC(=O)CCCCC(O)=O WNLRTRBMVRJNCN-UHFFFAOYSA-N 0.000 description 4
- JBKVHLHDHHXQEQ-UHFFFAOYSA-N epsilon-caprolactam Chemical compound O=C1CCCCCN1 JBKVHLHDHHXQEQ-UHFFFAOYSA-N 0.000 description 4
- 238000005227 gel permeation chromatography Methods 0.000 description 4
- QQVIHTHCMHWDBS-UHFFFAOYSA-N isophthalic acid Chemical compound OC(=O)C1=CC=CC(C(O)=O)=C1 QQVIHTHCMHWDBS-UHFFFAOYSA-N 0.000 description 4
- 238000004519 manufacturing process Methods 0.000 description 4
- 239000000178 monomer Substances 0.000 description 4
- 239000008188 pellet Substances 0.000 description 4
- 229920005672 polyolefin resin Polymers 0.000 description 4
- CXMXRPHRNRROMY-UHFFFAOYSA-N sebacic acid Chemical compound OC(=O)CCCCCCCCC(O)=O CXMXRPHRNRROMY-UHFFFAOYSA-N 0.000 description 4
- UHOVQNZJYSORNB-UHFFFAOYSA-N Benzene Chemical compound C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 description 3
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 3
- JHWNWJKBPDFINM-UHFFFAOYSA-N Laurolactam Chemical compound O=C1CCCCCCCCCCCN1 JHWNWJKBPDFINM-UHFFFAOYSA-N 0.000 description 3
- 229920003354 Modic® Polymers 0.000 description 3
- MUBZPKHOEPUJKR-UHFFFAOYSA-N Oxalic acid Chemical compound OC(=O)C(O)=O MUBZPKHOEPUJKR-UHFFFAOYSA-N 0.000 description 3
- 239000002033 PVDF binder Substances 0.000 description 3
- 239000004957 Zytel Substances 0.000 description 3
- 229920006102 Zytel® Polymers 0.000 description 3
- DQXBYHZEEUGOBF-UHFFFAOYSA-N but-3-enoic acid;ethene Chemical class C=C.OC(=O)CC=C DQXBYHZEEUGOBF-UHFFFAOYSA-N 0.000 description 3
- 229910052799 carbon Inorganic materials 0.000 description 3
- 230000006866 deterioration Effects 0.000 description 3
- 238000010586 diagram Methods 0.000 description 3
- 239000007789 gas Substances 0.000 description 3
- 239000011521 glass Substances 0.000 description 3
- 238000002347 injection Methods 0.000 description 3
- 239000007924 injection Substances 0.000 description 3
- 238000002156 mixing Methods 0.000 description 3
- 239000003607 modifier Substances 0.000 description 3
- 229920003023 plastic Polymers 0.000 description 3
- 239000004033 plastic Substances 0.000 description 3
- 229920006111 poly(hexamethylene terephthalamide) Polymers 0.000 description 3
- 229920006128 poly(nonamethylene terephthalamide) Polymers 0.000 description 3
- 229920002981 polyvinylidene fluoride Polymers 0.000 description 3
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 description 3
- 125000001424 substituent group Chemical group 0.000 description 3
- 238000004381 surface treatment Methods 0.000 description 3
- AFFLGGQVNFXPEV-UHFFFAOYSA-N 1-decene Chemical compound CCCCCCCCC=C AFFLGGQVNFXPEV-UHFFFAOYSA-N 0.000 description 2
- GQEZCXVZFLOKMC-UHFFFAOYSA-N 1-hexadecene Chemical compound CCCCCCCCCCCCCCC=C GQEZCXVZFLOKMC-UHFFFAOYSA-N 0.000 description 2
- LIKMAJRDDDTEIG-UHFFFAOYSA-N 1-hexene Chemical compound CCCCC=C LIKMAJRDDDTEIG-UHFFFAOYSA-N 0.000 description 2
- KWKAKUADMBZCLK-UHFFFAOYSA-N 1-octene Chemical compound CCCCCCC=C KWKAKUADMBZCLK-UHFFFAOYSA-N 0.000 description 2
- WSSSPWUEQFSQQG-UHFFFAOYSA-N 4-methyl-1-pentene Chemical compound CC(C)CC=C WSSSPWUEQFSQQG-UHFFFAOYSA-N 0.000 description 2
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 2
- 239000004593 Epoxy Substances 0.000 description 2
- UFWIBTONFRDIAS-UHFFFAOYSA-N Naphthalene Chemical compound C1=CC=CC2=CC=CC=C21 UFWIBTONFRDIAS-UHFFFAOYSA-N 0.000 description 2
- 239000004696 Poly ether ether ketone Substances 0.000 description 2
- 239000004697 Polyetherimide Substances 0.000 description 2
- 239000004642 Polyimide Substances 0.000 description 2
- 229920000491 Polyphenylsulfone Polymers 0.000 description 2
- 229920000297 Rayon Polymers 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 150000008065 acid anhydrides Chemical class 0.000 description 2
- XECAHXYUAAWDEL-UHFFFAOYSA-N acrylonitrile butadiene styrene Chemical compound C=CC=C.C=CC#N.C=CC1=CC=CC=C1 XECAHXYUAAWDEL-UHFFFAOYSA-N 0.000 description 2
- 239000004676 acrylonitrile butadiene styrene Substances 0.000 description 2
- 229920000122 acrylonitrile butadiene styrene Polymers 0.000 description 2
- 229920001893 acrylonitrile styrene Polymers 0.000 description 2
- 230000009471 action Effects 0.000 description 2
- 239000000654 additive Substances 0.000 description 2
- 239000001361 adipic acid Substances 0.000 description 2
- 235000011037 adipic acid Nutrition 0.000 description 2
- 125000000217 alkyl group Chemical group 0.000 description 2
- 150000001412 amines Chemical group 0.000 description 2
- 125000003277 amino group Chemical group 0.000 description 2
- 239000003963 antioxidant agent Substances 0.000 description 2
- VHRGRCVQAFMJIZ-UHFFFAOYSA-N cadaverine Chemical compound NCCCCCN VHRGRCVQAFMJIZ-UHFFFAOYSA-N 0.000 description 2
- 238000006243 chemical reaction Methods 0.000 description 2
- 239000011248 coating agent Substances 0.000 description 2
- 238000000576 coating method Methods 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- 238000009833 condensation Methods 0.000 description 2
- 230000005494 condensation Effects 0.000 description 2
- 125000004122 cyclic group Chemical group 0.000 description 2
- ZSWFCLXCOIISFI-UHFFFAOYSA-N cyclopentadiene Chemical compound C1C=CC=C1 ZSWFCLXCOIISFI-UHFFFAOYSA-N 0.000 description 2
- LPIQUOYDBNQMRZ-UHFFFAOYSA-N cyclopentene Chemical compound C1CC=CC1 LPIQUOYDBNQMRZ-UHFFFAOYSA-N 0.000 description 2
- 230000008020 evaporation Effects 0.000 description 2
- 238000001704 evaporation Methods 0.000 description 2
- 239000003063 flame retardant Substances 0.000 description 2
- 125000000524 functional group Chemical group 0.000 description 2
- 239000003365 glass fiber Substances 0.000 description 2
- 230000009477 glass transition Effects 0.000 description 2
- 229910052739 hydrogen Inorganic materials 0.000 description 2
- 239000001257 hydrogen Substances 0.000 description 2
- 239000012784 inorganic fiber Substances 0.000 description 2
- 239000007788 liquid Substances 0.000 description 2
- 239000011159 matrix material Substances 0.000 description 2
- BDJRBEYXGGNYIS-UHFFFAOYSA-N nonanedioic acid Chemical compound OC(=O)CCCCCCCC(O)=O BDJRBEYXGGNYIS-UHFFFAOYSA-N 0.000 description 2
- CCCMONHAUSKTEQ-UHFFFAOYSA-N octadec-1-ene Chemical compound CCCCCCCCCCCCCCCCC=C CCCMONHAUSKTEQ-UHFFFAOYSA-N 0.000 description 2
- XNGIFLGASWRNHJ-UHFFFAOYSA-N phthalic acid Chemical compound OC(=O)C1=CC=CC=C1C(O)=O XNGIFLGASWRNHJ-UHFFFAOYSA-N 0.000 description 2
- WLJVNTCWHIRURA-UHFFFAOYSA-N pimelic acid Chemical compound OC(=O)CCCCCC(O)=O WLJVNTCWHIRURA-UHFFFAOYSA-N 0.000 description 2
- 238000005498 polishing Methods 0.000 description 2
- 229920002492 poly(sulfone) Polymers 0.000 description 2
- 229920001707 polybutylene terephthalate Polymers 0.000 description 2
- 229920002530 polyetherether ketone Polymers 0.000 description 2
- 229920001601 polyetherimide Polymers 0.000 description 2
- 229920000139 polyethylene terephthalate Polymers 0.000 description 2
- 239000005020 polyethylene terephthalate Substances 0.000 description 2
- 229920001721 polyimide Polymers 0.000 description 2
- 229920006324 polyoxymethylene Polymers 0.000 description 2
- SCUZVMOVTVSBLE-UHFFFAOYSA-N prop-2-enenitrile;styrene Chemical compound C=CC#N.C=CC1=CC=CC=C1 SCUZVMOVTVSBLE-UHFFFAOYSA-N 0.000 description 2
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 description 2
- 239000000243 solution Substances 0.000 description 2
- TYFQFVWCELRYAO-UHFFFAOYSA-N suberic acid Chemical compound OC(=O)CCCCCCC(O)=O TYFQFVWCELRYAO-UHFFFAOYSA-N 0.000 description 2
- 239000004711 α-olefin Substances 0.000 description 2
- WZCQRUWWHSTZEM-UHFFFAOYSA-N 1,3-phenylenediamine Chemical compound NC1=CC=CC(N)=C1 WZCQRUWWHSTZEM-UHFFFAOYSA-N 0.000 description 1
- PXGZQGDTEZPERC-UHFFFAOYSA-N 1,4-cyclohexanedicarboxylic acid Chemical compound OC(=O)C1CCC(C(O)=O)CC1 PXGZQGDTEZPERC-UHFFFAOYSA-N 0.000 description 1
- CBCKQZAAMUWICA-UHFFFAOYSA-N 1,4-phenylenediamine Chemical compound NC1=CC=C(N)C=C1 CBCKQZAAMUWICA-UHFFFAOYSA-N 0.000 description 1
- BQTPKSBXMONSJI-UHFFFAOYSA-N 1-cyclohexylpyrrole-2,5-dione Chemical compound O=C1C=CC(=O)N1C1CCCCC1 BQTPKSBXMONSJI-UHFFFAOYSA-N 0.000 description 1
- RTBFRGCFXZNCOE-UHFFFAOYSA-N 1-methylsulfonylpiperidin-4-one Chemical compound CS(=O)(=O)N1CCC(=O)CC1 RTBFRGCFXZNCOE-UHFFFAOYSA-N 0.000 description 1
- HIDBROSJWZYGSZ-UHFFFAOYSA-N 1-phenylpyrrole-2,5-dione Chemical compound O=C1C=CC(=O)N1C1=CC=CC=C1 HIDBROSJWZYGSZ-UHFFFAOYSA-N 0.000 description 1
- 238000001644 13C nuclear magnetic resonance spectroscopy Methods 0.000 description 1
- WQNHWIYLCRZRLR-UHFFFAOYSA-N 2-(3-hydroxy-2,5-dioxooxolan-3-yl)acetic acid Chemical compound OC(=O)CC1(O)CC(=O)OC1=O WQNHWIYLCRZRLR-UHFFFAOYSA-N 0.000 description 1
- OEPOKWHJYJXUGD-UHFFFAOYSA-N 2-(3-phenylmethoxyphenyl)-1,3-thiazole-4-carbaldehyde Chemical compound O=CC1=CSC(C=2C=C(OCC=3C=CC=CC=3)C=CC=2)=N1 OEPOKWHJYJXUGD-UHFFFAOYSA-N 0.000 description 1
- SBYMUDUGTIKLCR-UHFFFAOYSA-N 2-chloroethenylbenzene Chemical compound ClC=CC1=CC=CC=C1 SBYMUDUGTIKLCR-UHFFFAOYSA-N 0.000 description 1
- CTHJQRHPNQEPAB-UHFFFAOYSA-N 2-methoxyethenylbenzene Chemical compound COC=CC1=CC=CC=C1 CTHJQRHPNQEPAB-UHFFFAOYSA-N 0.000 description 1
- AGBXYHCHUYARJY-UHFFFAOYSA-N 2-phenylethenesulfonic acid Chemical compound OS(=O)(=O)C=CC1=CC=CC=C1 AGBXYHCHUYARJY-UHFFFAOYSA-N 0.000 description 1
- DXIJHCSGLOHNES-UHFFFAOYSA-N 3,3-dimethylbut-1-enylbenzene Chemical compound CC(C)(C)C=CC1=CC=CC=C1 DXIJHCSGLOHNES-UHFFFAOYSA-N 0.000 description 1
- IWTYTFSSTWXZFU-UHFFFAOYSA-N 3-chloroprop-1-enylbenzene Chemical compound ClCC=CC1=CC=CC=C1 IWTYTFSSTWXZFU-UHFFFAOYSA-N 0.000 description 1
- HSSYVKMJJLDTKZ-UHFFFAOYSA-N 3-phenylphthalic acid Chemical compound OC(=O)C1=CC=CC(C=2C=CC=CC=2)=C1C(O)=O HSSYVKMJJLDTKZ-UHFFFAOYSA-N 0.000 description 1
- HLBLWEWZXPIGSM-UHFFFAOYSA-N 4-Aminophenyl ether Chemical compound C1=CC(N)=CC=C1OC1=CC=C(N)C=C1 HLBLWEWZXPIGSM-UHFFFAOYSA-N 0.000 description 1
- JLBJTVDPSNHSKJ-UHFFFAOYSA-N 4-Methylstyrene Chemical compound CC1=CC=C(C=C)C=C1 JLBJTVDPSNHSKJ-UHFFFAOYSA-N 0.000 description 1
- PCBPVYHMZBWMAZ-UHFFFAOYSA-N 5-methylbicyclo[2.2.1]hept-2-ene Chemical compound C1C2C(C)CC1C=C2 PCBPVYHMZBWMAZ-UHFFFAOYSA-N 0.000 description 1
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical compound NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 1
- 229910052582 BN Inorganic materials 0.000 description 1
- PZNSFCLAULLKQX-UHFFFAOYSA-N Boron nitride Chemical compound N#B PZNSFCLAULLKQX-UHFFFAOYSA-N 0.000 description 1
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 1
- 239000005977 Ethylene Substances 0.000 description 1
- PIICEJLVQHRZGT-UHFFFAOYSA-N Ethylenediamine Chemical compound NCCN PIICEJLVQHRZGT-UHFFFAOYSA-N 0.000 description 1
- 241000285023 Formosa Species 0.000 description 1
- WHNWPMSKXPGLAX-UHFFFAOYSA-N N-Vinyl-2-pyrrolidone Chemical compound C=CN1CCCC1=O WHNWPMSKXPGLAX-UHFFFAOYSA-N 0.000 description 1
- RSJKGSCJYJTIGS-UHFFFAOYSA-N N-undecane Natural products CCCCCCCCCCC RSJKGSCJYJTIGS-UHFFFAOYSA-N 0.000 description 1
- 229920003355 Novatec® Polymers 0.000 description 1
- 229920000571 Nylon 11 Polymers 0.000 description 1
- 229920000299 Nylon 12 Polymers 0.000 description 1
- 229920000305 Nylon 6,10 Polymers 0.000 description 1
- 229930182556 Polyacetal Natural products 0.000 description 1
- 229920002367 Polyisobutene Polymers 0.000 description 1
- JUJWROOIHBZHMG-UHFFFAOYSA-N Pyridine Chemical group C1=CC=NC=C1 JUJWROOIHBZHMG-UHFFFAOYSA-N 0.000 description 1
- 229910052581 Si3N4 Inorganic materials 0.000 description 1
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 1
- KDYFGRWQOYBRFD-UHFFFAOYSA-N Succinic acid Natural products OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 description 1
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 description 1
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 description 1
- BZHJMEDXRYGGRV-UHFFFAOYSA-N Vinyl chloride Chemical compound ClC=C BZHJMEDXRYGGRV-UHFFFAOYSA-N 0.000 description 1
- QYKIQEUNHZKYBP-UHFFFAOYSA-N Vinyl ether Chemical class C=COC=C QYKIQEUNHZKYBP-UHFFFAOYSA-N 0.000 description 1
- QROGIFZRVHSFLM-QHHAFSJGSA-N [(e)-prop-1-enyl]benzene Chemical compound C\C=C\C1=CC=CC=C1 QROGIFZRVHSFLM-QHHAFSJGSA-N 0.000 description 1
- FDLQZKYLHJJBHD-UHFFFAOYSA-N [3-(aminomethyl)phenyl]methanamine Chemical compound NCC1=CC=CC(CN)=C1 FDLQZKYLHJJBHD-UHFFFAOYSA-N 0.000 description 1
- 230000001133 acceleration Effects 0.000 description 1
- 150000001252 acrylic acid derivatives Chemical class 0.000 description 1
- 125000005396 acrylic acid ester group Chemical group 0.000 description 1
- 238000012644 addition polymerization Methods 0.000 description 1
- 230000000996 additive effect Effects 0.000 description 1
- XYLMUPLGERFSHI-UHFFFAOYSA-N alpha-Methylstyrene Chemical compound CC(=C)C1=CC=CC=C1 XYLMUPLGERFSHI-UHFFFAOYSA-N 0.000 description 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 1
- 125000003368 amide group Chemical group 0.000 description 1
- 238000004458 analytical method Methods 0.000 description 1
- JFCQEDHGNNZCLN-UHFFFAOYSA-N anhydrous glutaric acid Natural products OC(=O)CCCC(O)=O JFCQEDHGNNZCLN-UHFFFAOYSA-N 0.000 description 1
- 239000002216 antistatic agent Substances 0.000 description 1
- QFNNDGVVMCZKEY-UHFFFAOYSA-N azacyclododecan-2-one Chemical group O=C1CCCCCCCCCCN1 QFNNDGVVMCZKEY-UHFFFAOYSA-N 0.000 description 1
- 239000011324 bead Substances 0.000 description 1
- 125000001797 benzyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])* 0.000 description 1
- 235000013361 beverage Nutrition 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 238000000071 blow moulding Methods 0.000 description 1
- KDYFGRWQOYBRFD-NUQCWPJISA-N butanedioic acid Chemical compound O[14C](=O)CC[14C](O)=O KDYFGRWQOYBRFD-NUQCWPJISA-N 0.000 description 1
- 238000011088 calibration curve Methods 0.000 description 1
- DSSYKIVIOFKYAU-UHFFFAOYSA-N camphor Chemical compound C1CC2(C)C(=O)CC1C2(C)C DSSYKIVIOFKYAU-UHFFFAOYSA-N 0.000 description 1
- 150000001732 carboxylic acid derivatives Chemical class 0.000 description 1
- 239000004927 clay Substances 0.000 description 1
- 229910052570 clay Inorganic materials 0.000 description 1
- 239000003086 colorant Substances 0.000 description 1
- 238000010835 comparative analysis Methods 0.000 description 1
- 238000007334 copolymerization reaction Methods 0.000 description 1
- PMHQVHHXPFUNSP-UHFFFAOYSA-M copper(1+);methylsulfanylmethane;bromide Chemical compound Br[Cu].CSC PMHQVHHXPFUNSP-UHFFFAOYSA-M 0.000 description 1
- 229910002026 crystalline silica Inorganic materials 0.000 description 1
- ZXIJMRYMVAMXQP-UHFFFAOYSA-N cycloheptene Chemical compound C1CCC=CCC1 ZXIJMRYMVAMXQP-UHFFFAOYSA-N 0.000 description 1
- VKIRRGRTJUUZHS-UHFFFAOYSA-N cyclohexane-1,4-diamine Chemical compound NC1CCC(N)CC1 VKIRRGRTJUUZHS-UHFFFAOYSA-N 0.000 description 1
- YQLZOAVZWJBZSY-UHFFFAOYSA-N decane-1,10-diamine Chemical compound NCCCCCCCCCCN YQLZOAVZWJBZSY-UHFFFAOYSA-N 0.000 description 1
- 230000007547 defect Effects 0.000 description 1
- 238000000113 differential scanning calorimetry Methods 0.000 description 1
- 238000001938 differential scanning calorimetry curve Methods 0.000 description 1
- ZZTCPWRAHWXWCH-UHFFFAOYSA-N diphenylmethanediamine Chemical compound C=1C=CC=CC=1C(N)(N)C1=CC=CC=C1 ZZTCPWRAHWXWCH-UHFFFAOYSA-N 0.000 description 1
- 238000007598 dipping method Methods 0.000 description 1
- 238000002845 discoloration Methods 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 230000009881 electrostatic interaction Effects 0.000 description 1
- 239000003480 eluent Substances 0.000 description 1
- 125000003700 epoxy group Chemical group 0.000 description 1
- 239000003822 epoxy resin Substances 0.000 description 1
- UIWXSTHGICQLQT-UHFFFAOYSA-N ethenyl propanoate Chemical compound CCC(=O)OC=C UIWXSTHGICQLQT-UHFFFAOYSA-N 0.000 description 1
- LDLDYFCCDKENPD-UHFFFAOYSA-N ethenylcyclohexane Chemical compound C=CC1CCCCC1 LDLDYFCCDKENPD-UHFFFAOYSA-N 0.000 description 1
- 238000001125 extrusion Methods 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 239000010408 film Substances 0.000 description 1
- 239000000706 filtrate Substances 0.000 description 1
- 125000003055 glycidyl group Chemical group C(C1CO1)* 0.000 description 1
- 239000010439 graphite Substances 0.000 description 1
- 229910002804 graphite Inorganic materials 0.000 description 1
- 125000000623 heterocyclic group Chemical group 0.000 description 1
- 229920001519 homopolymer Polymers 0.000 description 1
- 239000012943 hotmelt Substances 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- 125000001841 imino group Chemical group [H]N=* 0.000 description 1
- 230000006872 improvement Effects 0.000 description 1
- 238000002329 infrared spectrum Methods 0.000 description 1
- RLAWWYSOJDYHDC-BZSNNMDCSA-N lisinopril Chemical compound C([C@H](N[C@@H](CCCCN)C(=O)N1[C@@H](CCC1)C(O)=O)C(O)=O)CC1=CC=CC=C1 RLAWWYSOJDYHDC-BZSNNMDCSA-N 0.000 description 1
- 229940018564 m-phenylenediamine Drugs 0.000 description 1
- 239000000155 melt Substances 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 125000001434 methanylylidene group Chemical group [H]C#[*] 0.000 description 1
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 1
- XJRBAMWJDBPFIM-UHFFFAOYSA-N methyl vinyl ether Chemical compound COC=C XJRBAMWJDBPFIM-UHFFFAOYSA-N 0.000 description 1
- 125000001570 methylene group Chemical group [H]C([H])([*:1])[*:2] 0.000 description 1
- 239000010445 mica Substances 0.000 description 1
- 229910052618 mica group Inorganic materials 0.000 description 1
- 239000006082 mold release agent Substances 0.000 description 1
- TVMXDCGIABBOFY-UHFFFAOYSA-N n-Octanol Natural products CCCCCCCC TVMXDCGIABBOFY-UHFFFAOYSA-N 0.000 description 1
- 229910052757 nitrogen Inorganic materials 0.000 description 1
- DDLUSQPEQUJVOY-UHFFFAOYSA-N nonane-1,1-diamine Chemical compound CCCCCCCCC(N)N DDLUSQPEQUJVOY-UHFFFAOYSA-N 0.000 description 1
- JFNLZVQOOSMTJK-KNVOCYPGSA-N norbornene Chemical compound C1[C@@H]2CC[C@H]1C=C2 JFNLZVQOOSMTJK-KNVOCYPGSA-N 0.000 description 1
- 230000003287 optical effect Effects 0.000 description 1
- 235000006408 oxalic acid Nutrition 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- FSZCQYFGYGGCOM-UHFFFAOYSA-N oxiran-2-ylmethyl 2-ethenylbenzoate Chemical compound C=CC1=CC=CC=C1C(=O)OCC1OC1 FSZCQYFGYGGCOM-UHFFFAOYSA-N 0.000 description 1
- RGSFGYAAUTVSQA-UHFFFAOYSA-N pentamethylene Natural products C1CCCC1 RGSFGYAAUTVSQA-UHFFFAOYSA-N 0.000 description 1
- 239000000049 pigment Substances 0.000 description 1
- 239000000088 plastic resin Substances 0.000 description 1
- 229920002312 polyamide-imide Polymers 0.000 description 1
- 229920001083 polybutene Polymers 0.000 description 1
- 239000004417 polycarbonate Substances 0.000 description 1
- 229920000515 polycarbonate Polymers 0.000 description 1
- 229920000647 polyepoxide Polymers 0.000 description 1
- 230000008569 process Effects 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 239000002964 rayon Substances 0.000 description 1
- 238000004064 recycling Methods 0.000 description 1
- 230000002787 reinforcement Effects 0.000 description 1
- 230000003014 reinforcing effect Effects 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 230000035807 sensation Effects 0.000 description 1
- 235000012239 silicon dioxide Nutrition 0.000 description 1
- HQVNEWCFYHHQES-UHFFFAOYSA-N silicon nitride Chemical compound N12[Si]34N5[Si]62N3[Si]51N64 HQVNEWCFYHHQES-UHFFFAOYSA-N 0.000 description 1
- 238000004513 sizing Methods 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 238000003860 storage Methods 0.000 description 1
- 150000003440 styrenes Chemical class 0.000 description 1
- 229910052717 sulfur Inorganic materials 0.000 description 1
- 239000011593 sulfur Substances 0.000 description 1
- 239000000454 talc Substances 0.000 description 1
- 229910052623 talc Inorganic materials 0.000 description 1
- 150000003505 terpenes Chemical class 0.000 description 1
- 235000007586 terpenes Nutrition 0.000 description 1
- XBFJAVXCNXDMBH-UHFFFAOYSA-N tetracyclo[6.2.1.1(3,6).0(2,7)]dodec-4-ene Chemical compound C1C(C23)C=CC1C3C1CC2CC1 XBFJAVXCNXDMBH-UHFFFAOYSA-N 0.000 description 1
- 229920001169 thermoplastic Polymers 0.000 description 1
- 239000004416 thermosoftening plastic Substances 0.000 description 1
- 239000010409 thin film Substances 0.000 description 1
- 238000001721 transfer moulding Methods 0.000 description 1
- 230000007704 transition Effects 0.000 description 1
- 229920001567 vinyl ester resin Polymers 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- 239000002759 woven fabric Substances 0.000 description 1
Images
Landscapes
- Manufacture Of Macromolecular Shaped Articles (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Description
特に、熱可塑性樹脂を含む樹脂組成物は、家電製品や自動車の各種部品、筐体等、また事務機器、電子電気機器の筐体などの部品に使用される。
熱可塑性樹脂と、
炭素繊維と、
ジカルボン酸とジアミンとが縮重合した構造単位、又はラクタムが開環した構造単位であって、アラミド構造単位を除く芳香環を含む構造単位と、芳香環を含まない構造単位とを有するポリアミドと、
相溶化剤と、
を含み、
前記ポリアミドの一部が、前記熱可塑性樹脂中で0.1μm以上10μm以下の径のドメインを形成している樹脂組成物。
前記芳香環を含む構造単位が、下記構造単位(1)及び(2)の少なくとも一方であり、
前記芳香環を含まない構造単位が、下記構造単位(3)及び(4)の少なくとも一方である<1>に記載の樹脂組成物。
・構造単位(1):−(−NH−Ar1−NH−CO−R1−CO−)−
(構造単位(1)中、Ar1は芳香環を含む2価の有機基を示す。R1は芳香環を含まない2価の有機基を示す。)
・構造単位(2):−(−NH−R2−NH−CO−Ar2−CO−)−
(構造単位(2)中、Ar2は芳香環を含む2価の有機基を示す。R2は芳香環を含まない2価の有機基を示す。)
・構造単位(3):−(−NH−R31−NH−CO−R32−CO−)−
(構造単位(3)中、R31は芳香環を含まない2価の有機基を示す。R32は芳香環を含まない2価の有機基を示す。)
・構造単位(4):−(−NH−R4−CO−)−
(構造単位(4)中、R4は芳香環を含まない2価の有機基を示す)
前記ポリアミドが、前記芳香環を含む構造単位を有する第1ポリアミドと、前記芳香環を含まない構造単位を有する第2ポリアミドと、を共重合した共重合ポリアミドである<1>又は<2>に記載の樹脂組成物。
前記ポリアミドが、前記芳香環を含む構造単位を有する第1ポリアミドと、前記芳香環を含まない構造単位を有する第2ポリアミドと、を含む混合ポリアミドである<1>又は<2>に記載の樹脂組成物。
前記ポリアミドの芳香環の割合が、10質量%以上40質量%以下である<1>〜<4>のいずれか1項に記載の樹脂組成物。
前記熱可塑性樹脂が、ポリオレフィンである<1>〜<5>のいずれか1項に記載の樹脂組成物。
前記相溶化剤が、修飾ポリオレフィンである<1>〜<6>のいずれか1項に記載の樹脂組成物。
前記炭素繊維の平均繊維長が0.1mm以上5.0mm以下である<1>〜<7>のいずれか1項に記載の樹脂組成物。
前記炭素繊維の含有量が、前記熱可塑性樹脂100質量部に対し0.1質量部以上200質量部以下である<1>〜<8>のいずれか1項に記載の樹脂組成物。
前記ポリアミドの含有量が、熱可塑性樹脂100質量部に対し0.1質量部以上100質量部以下である<1>〜<9>のいずれか1項に記載の樹脂組成物。
前記相溶化剤の含有量が、前記熱可塑性樹脂100質量部に対し1質量部以上50質量部以下である<1>〜<10>のいずれか1項に記載の樹脂組成物。
前記炭素繊維の質量に対する、前記ポリアミドの含有量が、1質量%以上200質量%以下である<1>〜<11>のいずれか1項に記載の樹脂組成物。
前記炭素繊維の質量に対する、前記相溶化剤の含有量が、1質量%以上100質量%以下である<1>〜<12>のいずれか1項に記載の樹脂組成物。
熱可塑性樹脂と、
炭素繊維と、
ジカルボン酸とジアミンとが縮重合した構造単位、又はラクタムが開環した構造単位であって、アラミド構造単位を除く芳香環を含む構造単位と、芳香環を含まない構造単位と、を有するポリアミドと、
相溶化剤と、
を含み、
前記ポリアミドの一部が、前記熱可塑性樹脂中で0.1μm以上10μm以下の径のドメインを形成している樹脂成形体。
前記芳香環を含む構造単位が、下記構造単位(1)及び(2)の少なくとも一方であり、
前記芳香環を含まない構造単位が、下記構造単位(3)及び(4)の少なくとも一方である<14>に記載の樹脂成形体。
・構造単位(1):−(−NH−Ar1−NH−CO−R1−CO−)−
(構造単位(1)中、Ar1は芳香環を含む2価の有機基を示す。R1は芳香環を含まない2価の有機基を示す。)
・構造単位(2):−(−NH−R2−NH−CO−Ar2−CO−)−
(構造単位(2)中、Ar2は芳香環を含む2価の有機基を示す。R2は芳香環を含まない2価の有機基を示す。)
・構造単位(3):−(−NH−R31−NH−CO−R32−CO−)−
(構造単位(3)中、R31は芳香環を含まない2価の有機基を示す。R32は芳香環を含まない2価の有機基を示す。)
・構造単位(4):−(−NH−R4−CO−)−
(構造単位(4)中、R4は芳香環を含まない2価の有機基を示す)
前記ポリアミドが、前記芳香環を含む構造単位を有する第1ポリアミドと、前記芳香環を含まない構造単位を有する第2ポリアミドと、を共重合した共重合ポリアミドである<14>又は<15>に記載の樹脂成形体。
前記ポリアミドが、芳香環を有する第1ポリアミドと、芳香環を有さない第2ポリアミドと、を含む混合ポリアミドである<14>又は<15>に記載の樹脂成形体。
前記ポリアミドの芳香環の割合が、10質量%以上40質量%以下である<14>〜<17>のいずれか1項に記載の樹脂成形体。
前記熱可塑性樹脂が、ポリオレフィンである<14>〜<18>のいずれか1項に記載の樹脂成形体。
前記相溶化剤が、修飾ポリオレフィンである<14>〜<19>のいずれか1項に記載の樹脂成形体。
前記炭素繊維の平均繊維長が0.1mm以上5.0mm以下である<14>〜<20>のいずれか1項に記載の樹脂成形体。
前記炭素繊維の含有量が、前記熱可塑性樹脂100質量部に対し0.1質量部以上200質量部以下である<14>〜<21>のいずれか1項に記載の樹脂成形体。
前記ポリアミドの含有量が、熱可塑性樹脂100質量部に対し0.1質量部以上100質量部以下である<14>〜<22>のいずれか1項に記載の樹脂成形体。
前記相溶化剤の含有量が、前記熱可塑性樹脂100質量部に対し1質量部以上50質量部以下である<14>〜<23>のいずれか1項に記載の樹脂成形体。
前記炭素繊維の質量に対する、前記ポリアミドの含有量が、1質量%以上200質量%以下である<14>〜<24>のいずれか1項に記載の樹脂成形体。
前記炭素繊維の質量に対する、前記相溶化剤の含有量が、1質量%以上100質量%以下である<14>〜<25>のいずれか1項に記載の樹脂成形体。
<5>に係る発明によれば、ポリアミドの芳香環の割合が10質量%未満又は40質量%超えの場合に比べ、曲げ弾性率に優れた樹脂成形体が得られる樹脂組成物が提供される。
<6>に係る発明によれば、熱可塑性樹脂としてアクロリニトリルブタジエンスチレンコポリマー又はスチレンポリマーの汎用樹脂を用いた場合に比べ、安価な樹脂成形体が得られる樹脂組成物が提供される。
<7>に係る発明によれば、相溶化剤としてエポキシコポリマーを用いた場合と比べ、曲げ弾性率に優れた樹脂成形体が得られる樹脂組成物が提供される。
<8>に係る発明によれば、熱可塑性樹脂と炭素繊維とポリアミドと相溶化剤とを含む樹脂組成物において、ポリアミドとして芳香環を有さないポリアミドのみを含む場合、又は、ポリアミドの一部が熱可塑性樹脂中で0.1μm未満又は10μm超えの径のドメインを形成している場合に比べ、平均繊維長が0.1mm以上5.0mm以下の炭素繊維を含み、且つ曲げ弾性率に優れた樹脂成形体が得られる樹脂組成物が提供される。
<9>に係る発明によれば、炭素繊維の含有量が熱可塑性樹脂100質量部に対し0.1質量部未満又は200質量部超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が得られる樹脂組成物が提供される。
<10>に係る発明によれば、ポリアミドの含有量が熱可塑性樹脂100質量部に対し0.1質量部未満又は100質量部超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が得られる樹脂組成物が提供される。
<11>に係る発明によれば、相溶化剤の含有量が熱可塑性樹脂100質量部に対し1質量部未満又は50質量部超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が得られる樹脂組成物が提供される。
<12>に係る発明によれば、炭素繊維の質量に対するポリアミドの含有量が1質量%未満又は200質量%超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が得られる樹脂組成物が提供される。
<13>に係る発明によれば、炭素繊維の質量に対する相溶化剤の含有量が1質量%未満又は100質量%超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が得られる樹脂組成物が提供される。
<18>に係る発明によれば、ポリアミドの芳香環の割合が10質量%未満又は40質量%超えの場合に比べ、曲げ弾性率に優れた樹脂成形体が提供される。
<19>に係る発明によれば、熱可塑性樹脂としてアクロリニトリルブタジエンスチレンコポリマー又はスチレンポリマーの汎用樹脂を用いた場合に比べ、安価な樹脂成形体が提供される。
<20>に係る発明によれば、相溶化剤としてエポキシコポリマーを用いた場合と比べ、曲げ弾性率に優れた樹脂成形体が提供される。
<21>に係る発明によれば、熱可塑性樹脂と炭素繊維とポリアミドと相溶化剤とを含む樹脂成形体において、ポリアミドとして芳香環を有さないポリアミドのみを含む場合、又は、ポリアミドの一部が熱可塑性樹脂中で0.1μm未満又は10μm超えの径のドメインを形成している場合に比べ、平均繊維長が0.1mm以上5.0mm以下の炭素繊維を含み、且つ曲げ弾性率に優れた樹脂成形体が提供される。
<22>に係る発明によれば、炭素繊維の含有量が熱可塑性樹脂100質量部に対し0.1質量部未満又は200質量部超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が提供される。
<23>に係る発明によれば、ポリアミドの含有量が熱可塑性樹脂100質量部に対し0.1質量部未満又は100質量部超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が提供される。
<24>に係る発明によれば、相溶化剤の含有量が熱可塑性樹脂100質量部に対し1質量部未満又は50質量部超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が提供される。
<25>に係る発明によれば、炭素繊維の質量に対するポリアミドの含有量が1質量%未満又は200質量%超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が提供される。
<26>に係る発明によれば、炭素繊維の質量に対する相溶化剤の含有量が1質量%未満又は100質量%超えである場合に比べ、曲げ弾性率に優れた樹脂成形体が提供される。
本実施形態に係る樹脂組成物は、熱可塑性樹脂と、炭素繊維と、ポリアミドと、相溶化剤と、を含む。そして、ポリアミドは、ジカルボン酸とジアミンとが縮重合した構造単位、又はラクタムが開環した構造単位であって、アラミド構造単位を除く芳香環を含む構造単位と、芳香環を含まない構造単位と、を有する。ポリアミドの一部は、前記熱可塑性樹脂中で0.1μm以上10μm以下の径のドメインを形成している。
このような樹脂組成物では、強化繊維と熱可塑性樹脂との親和性が低いと、この両者の界面に空間が生じ、かかる界面における密着性が低下することがある。
特に、樹脂組成物中の強化繊維として炭素繊維を用いた場合には、ガラス繊維等に比べ高い機械的強度を求められるが、炭素繊維表面の水酸基、カルボキシル基など熱可塑性樹脂との接着に寄与する極性基が、ガラス繊維に比べて少ないため、炭素繊維と熱可塑性樹脂との界面における密着性は低下する。その結果、機械的強度、特に曲げ弾性率は、炭素繊維の配合の割に高まり難い。特に、繰り返し曲げる負荷を加えた場合、炭素繊維と熱可塑性樹脂との界面での剥離が進行しやすいため、初期からの曲げ弾性率の低下は大きくなる傾向がある。
この構成とすることで、曲げ弾性率に優れる樹脂成形体が得られる。このような効果が得られる作用については明確ではないが、以下のように推測される。
この状態の中で、ポリアミドが炭素繊維と接触すると、ポリアミドの分子鎖に沿って多数含まれるアミド結合と、炭素繊維の表面に僅かながら存在する極性基と、が親和力(引力及び水素結合)にて複数の箇所で物理的に接着する。また、一般的に熱可塑性樹脂とポリアミドとは相溶性が低いため、熱可塑性樹脂とポリアミドとの間の斥力により、ポリアミドと炭素繊維との接触頻度が上がり、その結果として、ポリアミドの炭素繊維に対する接着量や接着面積が上がる。このように、炭素繊維の周囲にポリアミドによる被覆層が形成される(図1参照)。なお、図1中、PPは熱可塑性樹脂を示し、CFが炭素繊維を示し、CLは被覆層を示している。
そして、被覆層を形成するポリアミドも相溶化剤の分子内の一部の反応基と化学反応、極性基同士で静電的相互作用を行うことで相溶されるため、この相溶化剤が熱可塑性樹脂とも相溶することで、引力と斥力とが平衡状態が形成され、ポリアミドによる被覆層は、薄く、かつ均一に近い状態で形成されることとなる。特に、炭素繊維の表面に存在するカルボキシ基とポリアミドの分子内に含まれるアミド結合との親和性は高いため、炭素繊維の周囲にはポリアミドによる被覆層が形成され易く、薄膜で且つ均一性に優れる被覆層になると考えられる。
なお、ポリアミドとして、アラミド構造単位のみを有するポリアミドを適用すると、ポリアミドが溶融し得る高い温度では、熱可塑性樹脂の熱劣化を引き起こす。また、熱可塑性樹脂の熱劣化が引き起こされる温度では、ポリアミドが十分に溶融できず、成形性(例えば射出成形性)が悪化し、得られる樹脂成形体の外観品質及び機械的性能が低下する。
なお、被覆層の確認は、上記断面観察により実施する。
即ち、測定対象物の試料片をエポキシ樹脂に包埋し、自動研磨機(BUEHLER製Vector)で精密研磨断面を作製する。
次に、SEM(日立製S−3400N,加速電圧15KV)を用いて、試料片の研磨断面を倍率1500倍でランダムに3視野撮影し、画像解析ソフト(ImageProPlus)を用いて、ポリアミドの炭素繊維の被覆層成分と遊離成分(ポリアミドのドメインに相当)を全て抽出するように輝度レンジを設定する。
その後、被覆層成分を手動で選択除外し、遊離成分(ポリアミドのドメインに相当)のみを測定項目として、直径・オブジェクト数を選択、計算し、個々のドメインの大きさ(直径=円相当径)及び個数を求め、ここから、ドメインの大きさ(直径)の平均値を求める。
具体的には、例えば、ポリアミドによる被覆層と母材である熱可塑性樹脂との間には、相溶化剤の層が介在していることがよい(図2参照)。つまり、被覆層の表面に相溶化剤の層が形成され、この相溶化剤の層を介して、被覆層と熱可塑性樹脂が隣接していることがよい。相溶化剤の層は被覆層に比べ薄く形成されるが、相溶化剤の層の介在により、被覆層と熱可塑性樹脂との密着性(接着性)が高まり、機械的強度、特に曲げ弾性率に優れた樹脂成形体が得られ易くなる。なお、図2中、PPは熱可塑性樹脂を示し、CFが炭素繊維を示し、CLは被覆層、CAは相溶化剤の層を示している。
具体的には、例えば、熱可塑性樹脂としてポリオレフィン、ポリアミド、及び相溶化剤として無水マレイン酸修飾ポリオレフィンを適用した場合、無水マレイン酸修飾ポリオレフィンの層(相溶化剤の層)は、その無水マレイン酸部位が開環して生成したカルボキシ基がポリアミドの層(被覆層)のアミン残基と反応して結合し、そのポリオレフィン部位がポリオレフィンと相溶した状態で介在していることがよい。
解析装置として赤外分光分析装置(サーモフィッシャー社製NICOLET6700FT−IR)を用いる。例えば、熱可塑性樹脂としてポリプロピレン(以下PP)、ポリアミドとしてPA66とMXD6、修飾ポリオレフィンとしてマレイン酸変性ポリプロピレン(以下MA−PP)との樹脂組成物(又は樹脂成形体)の場合、その混合物、PPとPA66とMXD6との混合物、PPとMA−PPとの混合物、参照としてPP単体、PA66とMXD6との混合物、MA−PP単体のIRスペクトルをKBr錠剤法で取得し、混合物における酸無水物由来(MA−PPに特徴的なピーク)の波数1820cm−1以上1750cm−1以下の範囲のピーク面積を比較解析する。PPとPA66とMXD6とMA−PPとの混合物において、酸無水物ピーク面積の減少を確認し、MA−PPとPA66とMXD6とが反応していることを確認する。これにより、被覆層と熱可塑性樹脂との間に相溶化剤の層(結合層)が介在していることが確認できる。詳しくは、MA−PPとPA66及びMXD6とが反応していると、MA−PPの環状マレイン化部分が開環してPA66及びMXD6のアミン残基が化学結合することで環状マレイン化部分が減るので、被覆層と熱可塑性樹脂との間に相溶化剤の層(結合層)が介在していると確認できる。
熱可塑性樹脂は、樹脂組成物の母材であり、炭素繊維により強化される樹脂成分をいう(マトリックス樹脂とも呼ばれる)。
熱可塑性樹脂としては、特に制限されるものではなく、例えば、ポリオレフィン(PO)、ポリフェニレンサルファイド(PPS)、ポリアミド(PA)、ポリイミド(PI)、ポリアミドイミド(PAI)、ポリエーテルイミド(PEI)、ポリエーテルエーテルケトン(PEEK)、ポリエーテルサルフォン(PES)、ポリフェニルサルフォン(PPSU)、ポリサルフォン(PSF)、ポリエチレンテレフタレート(PET)、ポリブチレンテレフタレート(PBT)、ポリアセタール(POM)、ポリカーボネート(PC)、ポリフッ化ビニリデン(PVDF)、アクリロニトリルブタジエンスチレンコポリマー(ABS)、アクリロニトリルスチレン(AS)等が挙げられる。
熱可塑性樹脂は、1種を単独で用いてもよいし、2種以上を併用してもよい。
ポリオレフィンとしては、オレフィンに由来する繰り返し単位を含む樹脂であって、樹脂全体に対し30質量%)以下であれば、オレフィン以外の単量体に由来する繰り返し単位を含んでいてもよい。
ポリオレフィンは、オレフィン(必要に応じて、オレフィン以外の単量体)の付加重合によって得られる。
また、ポリオレフィンを得るための、オレフィン及びオレフィン以外の単量体は、それぞれ、1種であってもよいし、2種以上であってもよい。
なお、ポリオレフィンは、コポリマーであってもよいし、ホモポリマーであってよい。また、ポリオレフィンは、直鎖状であってもよいし、分岐鎖状であってもよい。
脂肪族オレフィンとしては、エチレン、プロピレン、1−ブテン、1−ヘキセン、4−メチル−1−ペンテン、1−オクテン、1−デセン、1−ヘキサデセン、1−オクタデセン等のα−オレフィンが挙げられる。
また、脂環式オレフィンとしては、シクロペンテン、シクロヘプテン、ノルボルネン、5−メチル−2−ノルボルネン、テトラシクロドデセン、ビニルシクロヘキサン等が挙げられる。
中でも、コストの点から、α−オレフィンが好ましく、エチレン、プロピレンがより好ましく、特にプロピレンが好ましい。
付加重合性化合物としては、例えば、スチレン、メチルスチレン、α−メチルスチレン、β−メチルスチレン、t−ブチルスチレン、クロロスチレン、クロロメチルスチレン、メトキシスチレン、スチレンスルホン酸又はその塩等のスチレン類;(メタ)アクリル酸アルキル、(メタ)アクリル酸ベンジル、(メタ)アクリル酸ジメチルアミノエチル等の(メタ)アクリル酸エステル;塩化ビニル等のハロビニル類;酢酸ビニル、プロピオン酸ビニル等のビニルエステル類;ビニルメチルエーテル等のビニルエーテル類;ビニリデンクロリド等のハロゲン化ビニリデン類;N−ビニルピロリドン等のN−ビニル化合物類;等が挙げられる。
中でも、オレフィンに由来する繰り返し単位のみを含む樹脂であることが好ましく、特に、コストの点から、ポリプロピレンが好ましい。
また、熱可塑性樹脂のガラス転移温度(Tg)又は融点(Tm)は、上記分子量と同様、特に限定されず、樹脂の種類、成形条件や樹脂成形体に用途等に応じて決定すればよい。例えば、熱可塑性樹脂がポリオレフィンであれば、その融点(Tm)は、100℃以上300℃以下の範囲が好ましく、150℃以上250℃以下の範囲がより好ましい。
即ち、ポリオレフィンの重量平均分子量(Mw)は、ゲルパーミエーションクロマトグラフィ(GPC)により、以下の条件で行う。GPC装置としては高温GPCシステム「HLC−8321GPC/HT」、溶離液としてo−ジクロロベンゼンを用いる。ポリオレフィンを一旦高温(140℃以上150℃以下の温度)でo−ジクロロベンゼンに溶融・ろ過し、ろ液を測定試料とする。測定条件としては、試料濃度0.5%、流速0.6ml/min.、サンプル注入量10μl、RI検出器を用いて行う。また、検量線は、東ソー社製「polystylene標準試料TSK standard」:「A−500」、「F−1」、「F−10」、「F−80」、「F−380」、「A−2500」、「F−4」、「F−40」、「F−128」、「F−700」の10サンプルから作成する。
また、ポリオレフィンの融点(Tm)は、示差走査熱量測定(DSC)により得られたDSC曲線から、JIS K 7121−1987「プラスチックの転移温度測定方法」の融解温度の求め方に記載の「融解ピーク温度」により求める。
なお、熱可塑性樹脂としてポリオレフィンを用いる場合、熱可塑性樹脂の全質量に対して20質量%以上をポリオレフィンとすることが好ましい。
炭素繊維としては、公知の炭素繊維が用いられ、PAN系炭素繊維及びピッチ系炭素繊維のいずれもが用いられる。
炭素繊維の表面処理としては、例えば、酸化処理、サイジング処理が挙げられる。
炭素繊維の形態は、特に限定されず、樹脂成形体の用途等に応じて選択すればよい。炭素繊維の形態としては、例えば、多数の単繊維から構成される繊維束、繊維束を集束したもの、繊維を二次元又は三次元に織った織物等が挙げられる。
ただし、炭素繊維の繊維長が短くても、曲げ弾性率に優れた樹脂成形体が得られるため、炭素繊維の平均繊維長は、0.1mm以上5.0mm以下(好ましくは0.2mm以上2.0mm以下)であってもよい。
また、炭素繊維の平均直径は、例えば、5.0μm以上10.0μm以下(好ましくは6.0μm以上8.0μm以下)であってもよい。
一方、炭素繊維の平均直径の測定方法は、次の通りである。炭素繊維の長さ方向に直交する断面を、SEM(走査型電子顕微鏡)によって倍率1000倍で観察し、炭素繊維の直径を測定する。そして、この測定を炭素繊維100個について行い、その平均値を炭素繊維の平均直径とする。
しかし、炭素繊維を含む樹脂成形体を粉砕し、炭素繊維が短繊維化されたリサイクル品を原料として使用したり、熱溶融混練時に炭素繊維が短繊維化しても、本実施形態に係る樹脂組成物は、曲げ弾性率に優れた樹脂成形体が得られるため有用である。
PAN系炭素繊維の市販品としては、東レ(株)製の「トレカ(登録商標)」、東邦テナックス(株)製の「テナックス」、三菱レイヨン(株)製の「パイロフィル(登録商標)」等が挙げられる。その他、PAN系炭素繊維の市販品としては、Hexcel社製、Cytec社製,Dow−Aksa社製、台湾プラスチック社製,SGL社製の市販品も挙げられる。
ピッチ系炭素繊維の市販品としては、三菱レイヨン(株)製の「ダイリアード(登録商標)」、日本グラファイトファイバー(株)製の「GRANOC」、(株)クレハ製の「クレカ」等が挙げられる。その他、ピッチ系炭素繊維の市販品としては、大阪ガスケミカル(株)製、Cytec社製の市販品も挙げられる。
炭素繊維が熱可塑性樹脂100質量部に対し0.1質量部以上含まれることで、樹脂組成物の強化が図られ、また、炭素繊維の含有量を、熱可塑性樹脂100質量部に対し200質量部以下とすることで、樹脂成形体を得る際の成形性が良好になる。
なお、炭素繊維以外の強化繊維を用いる場合、強化繊維の全質量に対して80質量%以上を炭素繊維とすることが好ましい。
この略記を使用した場合、上記炭素繊維の含有量は、0.1phr以上200phr以下となる。
ポリアミドは、ジカルボン酸とジアミンとが縮重合した構造単位、又はラクタムが開環した構造単位であって、アラミド構造単位を除く芳香環を含む構造単位と、芳香環を含まない構造単位と、を有する。
なお、芳香環とは、5員環以上の単環の芳香環(シクロペンタジエン、ベンゼン)、及び5員環以上の複数の単環の芳香環が縮合した縮合環(ナフタレン等)を示す。芳香環は複素環(ピリジン環等)も含む。
また、アラミド構造単位とは、芳香環を含むジカルボン酸と芳香環を含むジアミンとの縮重合反応した構造単位を示す。
・構造単位(1):−(−NH−Ar1−NH−CO−R1−CO−)−
(構造単位(1)中、Ar1は芳香環を含む2価の有機基を示す。R1は芳香環を含まない2価の有機基を示す。)
・構造単位(2):−(−NH−R2−NH−CO−Ar2−CO−)−
(構造単位(2)中、Ar2は芳香環を含む2価の有機基を示す。R2は芳香環を含まない2価の有機基を示す。)
・構造単位(3):−(−NH−R31−NH−CO−R32−CO−)−
(構造単位(3)中、R31は芳香環を含まない2価の有機基を示す。R32は芳香環を含まない2価の有機基を示す。)
・構造単位(4):−(−NH−R4−CO−)−
(構造単位(4)中、R4は芳香環を含まない2価の有機基を示す)
混合ポリアミドは、例えば、芳香環を有する第1ポリアミドと、芳香環を有さない第2ポリアミドと、を含む混合ポリアミドである。
なお、以下、便宜上、第1ポリアミドを「芳香族ポリアミド」、第2ポリアミドを「脂肪族ポリアミド」と称することがある。
一方、混合ポリアミドにおいて、芳香族ポリアミドと脂肪族ポリアミド(芳香族ポリアミド/脂肪族ポリアミド)との割合は、曲げ弾性率の更なる向上の点から、質量比で20/80以上99/1以下(好ましくは50/50以上96/4以下)がよい。
一方、脂肪族ポリアミドにおいて、芳香環を含まない構造単位の割合は、全構造単位に対して80質量%以上(好ましくは90質量%以上、より好ましくは100質量%以上)がよい。
芳香環を含まないジカルボン酸としては、シュウ酸、アジピン酸、スベリン酸、セバシン酸、1,4−シクロヘキサンジカルボン酸、マロン酸、コハク酸、グルタル酸、ピメリン酸、アゼライン酸等が例示される。
芳香環を含むジアミンとしては、p−フェニレンジアミン、m−フェニレンジアミン、m−キシレンジアミン、ジアミノジフェニルメタン、ジアミノジフェニルエーテル等が例示される。
芳香環を含まないジアミンとしては、エチレンジアミン、ペンタメチレンジアミン、ヘキサメチレンジアミン、ノナンジアミン、デカメチレンジアミン、1,4−シクロヘキサンジアミン等が例示される。
芳香族ポリアミドの市販品としては、三菱ガス化学社製「MXD6」、クラレ社製「GENESTAR(登録商標):PA6T」、クラレ社製「GENESTAR(登録商標):PA9T」、東洋紡社製「TY−502NZ:PA6T」等が例示される。
脂肪族ポリアミドの市販品としては、Dupont社製「ザイテル(登録商標):7331J(PA6)」、Dupont社製「ザイテル(登録商標):101L(PA66)」
ポリアミド(共重合ポリアミド、混合ポリアミド)の芳香環の割合は、曲げ弾性率の更なる向上の点から、1質量%以上55質量%以下が好ましく、5質量%以上50質量%以下がより好ましく、10質量%以上40質量%以下がより好ましい。
なお、混合ポリアミドの芳香環の割合は、芳香族ポリアミド及び脂肪族ポリアミド全体に対する芳香環の割合とする、
・ナイロン66:構造単位の構造「−NH−(CH2)6−NH−CO−(CH2)4−CO−」、構造単位の分子量=226.32、芳香環の割合=0質量%
・MXD6:構造単位の構造「−NH−CH2−C6H4−CH2−NH−CO−(CH2)4−CO−」、構造単位の分子量=246.34、芳香環の割合=30.9質量%
・ナイロン9T:構造単位の構造「−NH−(CH2)9−NH−CO−C6H4−CO−」、構造単位の分子量=288.43、芳香環の割合=26.4質量%
芳香環の割合=(ナイロン6の割合×ナイロン6中の芳香環の割合)+MXD6の割合×MXD6中の芳香環の割合)=(0.5×0)+(0.5×30.9)=15.5(質量%)
芳香環の割合=(ナイロン66の割合×ナイロン66中の芳香環の割合)+MXD6の割合×MXD6中の芳香環の割合)+(ナイロン9Tの割合×ナイロン9T中の芳香環の割合)=(0.5×0.5×0)+(0.25×30.9)+(0.25×26.4)=14.3(質量%)
また、ポリアミド(共重合ポリアミド、混合ポリアミドの各ポリアミド)のガラス転移温度又は溶融温度(融点)は、上記分子量と同様、特に限定されず、樹脂組成物中に併存する熱可塑性樹脂よりも熱溶融し易ければよい。例えば、ポリアミド(共重合ポリアミド、混合ポリアミドの各ポリアミド)の融点(Tm)は、100℃以上400℃以下の範囲が好ましく、150℃以上300℃以下の範囲がより好ましい。
ここで、熱可塑性樹脂とポリアミドとのSP値の差としては、両者間の相溶性、両者間の斥力の点から、3以上が好ましく、3以上6以下がより好ましい。
ここでいうSP値とは、Fedorの方法により算出された値である、具体的には、溶解度パラメータ(SP値)は、例えば、Polym.Eng.Sci.,vol.14,p.147(1974)の記載に準拠し、下記式によりSP値を算出する。
式:SP値=√(Ev/v)=√(ΣΔei/ΣΔvi)
(式中、Ev:蒸発エネルギー(cal/mol)、v:モル体積(cm3/mol)、Δei:それぞれの原子又は原子団の蒸発エネルギー、Δvi:それぞれの原子又は原子団のモル体積)
なお、溶解度パラメータ(SP値)は、単位として(cal/cm3)1/2を採用するが、慣行に従い単位を省略し、無次元で表記する。
ポリアミドの含有量が上記の範囲であることで、炭素繊維との親和性が高まり、曲げ弾性率の向上が図られる。
炭素繊維の質量に対するポリアミドの含有量としては、1質量%以上200質量%以下であることが好ましく、10質量%以上150質量%以下であることがより好ましく、12質量%以上120質量%以下であることが更に好ましい。
炭素繊維の質量に対するポリアミドの含有量が、1質量%以上であると炭素繊維とポリアミドとの親和性が高まり易くなり、200質量%以下であると樹脂流動性が向上する。

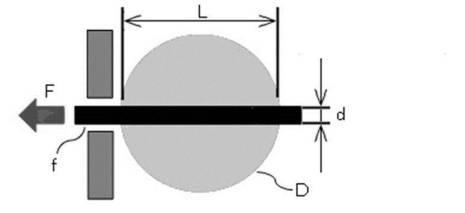

界面せん断強度は、マイクロドロップレット法を用いて測定される。ここで、図3に示す試験の模式図を用いて、マイクロドロップレット法について説明する。
マイクロドロップレット法とは、単繊維fに液体樹脂を塗布し、ドロップレットD(樹脂粒、樹脂玉とも呼ばれる)をつけ、このドロップレットDを固定した後に、矢印方向に単繊維fの引き抜き試験を行うことで、両者の界面接着性を評価する方法である。
そして、この試験を元に、下記式を用いて、界面せん断強度(τ)が算出される。
算出された界面せん断強度(τ)の値が大きいほど、炭素繊維とポリアミドとの密着性が高いことを示し、この値が大きな炭素繊維及びポリアミドの組み合わせを選択することにより、より高い曲げ弾性率を有する樹脂成形体が形成される、といった指標ともなる。
相溶化剤は、熱可塑性樹脂とポリアミドとの親和性を高める樹脂である。
相溶化剤としては、熱可塑性樹脂に応じて決定すればよい。
相溶化剤としては、熱可塑性樹脂と同じ構造を有し、且つ、分子内の一部にポリアミドと親和性を有する部位を含むものが好ましい。
ここで、熱可塑性樹脂がポリプロピレン(PP)であれば修飾ポリオレフィンとしては修飾ポリプロピレン(PP)が好ましく、同様に、熱可塑性樹脂がエチレン・酢酸ビニル共重合樹脂(EVA)であれば修飾ポリオレフィンとしては修飾エチレン・酢酸ビニル共重合樹脂(EVA)が好ましい。
ポリオレフィンに導入される修飾部位としては、ポリオレフィンとポリアミドとの親和性の更なる向上の点、成形加工時の上限温度の点から、カルボン酸無水物残基を含むことが好ましく、特に、無水マレイン酸残基を含むことが好ましい。
上述した修飾部位を含む化合物としては、無水マレイン酸、無水フマル酸、無水クエン酸、N−フェニルマレイミド、N−シクロヘキシルマレイミド、グリシジル(メタ)アクリレート、グリシジルビニルベンゾエート、N−〔4−(2,3−エポキシプロポキシ)−3,5−ジメチルベンジル〕アクリルアミド、アルキル(メタ)アクリレート、及びこれらの誘導体が挙げられる。
なお、上記の中でも、不飽和カルボン酸である無水マレイン酸をポリオレフィンと反応させてなる修飾ポリオレフィンが好ましい。
修飾プロピレンとしては、三洋化成工業(株)製のユーメックス(登録商標)シリーズ(100TS、110TS、1001、1010)等が挙げられる。
修飾ポリエチレンとしては、三洋化成工業(株)製のユーメックス(登録商標)シリーズ(2000)、三菱化学(株)製のモディック(登録商標)シリーズ等が挙げられる。
修飾エチレン・酢酸ビニル共重合樹脂(EVA)としては、三菱化学(株)のモディック(登録商標)シリーズ等が挙げられる。
相溶化剤の含有量は、ポリアミド100質量部に対し1質量部以上100質量部以下であるであること好ましく、5質量部以上70質量部以下であることがより好ましく、10質量部以上50質量部以下であることが更に好ましい。
相溶化剤の含有量が上記の範囲であることで、熱可塑性樹脂とポリアミドとの親和性が高められ、曲げ弾性率の向上が図られる。
炭素繊維の質量に対する相溶化剤の含有量としては、1質量%以上100質量%以下であることが好ましく、5質量%以上70質量%以下であることがより好ましく、10質量%以上50質量%以下であることが更に好ましい。
炭素繊維の質量に対する相溶化剤の含有量が、1質量%以上であると炭素繊維とポリアミドとの親和性が得られ易く、100質量%以下であると変色や劣化の原因となる未反応官能基の残存が抑制される。
本実施形態に係る樹脂組成物は、上記各成分の他、その他の成分を含んでもよい。
その他の成分としては、例えば、難燃剤、難燃助剤、加熱された際の垂れ(ドリップ)防止剤、可塑剤、酸化防止剤、離型剤、耐光剤、耐候剤、着色剤、顔料、改質剤、帯電防止剤、加水分解防止剤、充填剤、炭素繊維以外の補強剤(タルク、クレー、マイカ、ガラスフレーク、ミルドガラス、ガラスビーズ、結晶性シリカ、アルミナ、窒化ケイ素、窒化アルミニウム、ボロンナイトライド等)等の周知の添加剤が挙げられる。
その他の成分は、例えば、熱可塑性樹脂100質量部に対し0質量部以上10質量部以下がよく、0質量部以上5質量部以下がより好ましい。ここで、「0質量部」とはその他の成分を含まない形態を意味する。
本実施形態に係る樹脂組成物は、上記各成分を溶融混練することにより製造される。
ここで、溶融混練の手段としては公知の手段が用いられ、例えば、二軸押出し機、ヘンシェルミキサー、バンバリーミキサー、単軸スクリュー押出機、多軸スクリュー押出機、コニーダ等が挙げられる。
溶融混練の際の温度(シリンダ温度)としては、樹脂組成物を構成する樹脂成分の融点等に応じて、決定すればよい。
本実施形態に係る樹脂成形体は、熱可塑性樹脂と、炭素繊維と、ポリアミド(ジカルボン酸とジアミンとが縮重合した構造単位、又はラクタムが開環した構造単位であって、アラミド構造単位を除く芳香環を含む構造単位と、芳香環を含まない構造単位と、を有するポリアミド)と、相溶化剤と、を含む。そして、ポリアミドの一部は、熱可塑性樹脂中で0.1μm以上10μm以下の径のドメインを形成している。つまり、本実施形態に係る樹脂成形体は、本実施形態に係る樹脂組成物と同じ組成で構成されている。
成形方法は、例えば、射出成形、押し出し成形、ブロー成形、熱プレス成形、カレンダ成形、コーティング成形、キャスト成形、ディッピング成形、真空成形、トランスファ成形などを適用してよい。
射出成形のシリンダ温度は、例えば180℃以上300℃以下であり、好ましくは200℃以上280℃以下である。射出成形の金型温度は、例えば30℃以上100℃以下であり、30℃以上60℃以下がより好ましい。
射出成形のシリンダ温度は、ポリアミドの融点以上かつ融点より30℃高い温度以下とすることが好ましい。金型温度が100℃を超える、またはポリアミドの融点より30℃を超えて高くなると、溶融した熱可塑性樹脂が固化する際に時間がかかり、ポリアミドのドメインの凝集、合一が起こりやすくなり、ポリアミドのドメイン径が大きくなる傾向が高まる。
射出成形は、例えば、日精樹脂工業製NEX150、日精樹脂工業製NEX300、住友機械製SE50D等の市販の装置を用いて行ってもよい。
特に、本実施形態に係る樹脂成形体は、強化繊維として炭素繊維を適用しているため、より機械的強度に優れた樹脂成形体となることから、金属部品への代替用途に好適となる。
表1〜表3に従った成分(表中の数値は部数を示す)を、2軸混練装置(東芝機械製、TEM58SS)にて、下記の混練条件、および表1〜表2に示す溶融混練温度(シリンダ温度)で混練し、樹脂組成物のペレットを得た。なお、得られたペレットを600℃で2時間焼成し、残留した炭素繊維の平均繊維長を前述の方法で測定した。測定結果を表1〜表3に示す。
・スクリュー径:φ58mm
・回転数:300rpm
・吐出ノズル径:1mm
得られたペレットを、射出成形機(日精樹脂工業製、NEX150)にて、表1〜表2に示す射出成形温度(シリンダ温度)、金型温度50℃で、ISO多目的ダンベル試験片(ISO527引張試験、ISO178曲げ試験に対応)(試験部厚さ4mm、幅10mm)と、D2試験片(長さ60mm、幅60mm、厚み2mm)と、を成形した。
得られた2種の試験片を用いて、以下のような評価を行った。
評価結果を表1〜表3に示す。
得られたISO多目的ダンベル試験片について、万能試験装置(島津製作所社製、オートグラフAG−Xplus)を用いて、ISO178に準拠する方法で、曲げ弾性率を測定した。
得られたISO多目的ダンベル試験片について、評価装置(島津製作所製、精密万能試験機オートグラフAG−IS 5kN)を用いてISO527に準拠する方法で、引張り弾性率、及び伸びについて測定した。
得られたD2試験片を観察し、次のようにして外観品質を評価した。
試験片の表面を目視にて観察し、成型体平坦部の凹みの有無、表面性状を評価した。評価基準は以下の通りである。
A:表面部にドメイン状の欠陥がなく、表面全体が均一である。
B:表面部に〜1mmのドメイン状のムラが観察されるが、触感では均一に近いと感じる。
C:表面部に1mm以上のドメイン状のムラがあり、ドメイン部を指で触ると他の場所と異なる触感を感じる。
D:成型体平坦部に凹みが発生する。
得られたD2試験片を用いて、既述の方法に従って、ポリアミドによる被覆層の有無を確認した。
得られたD2試験片を用いて、既述の方法に従って、熱可塑性樹脂中でのポリアミドのドメイン径を測定した。
−熱可塑性樹脂−
・ポリプロピレン(ノバテック(登録商標)PP MA3、日本ポリプロ(株)製)
・ポリエチレン(ウルトゼックス20100J、(株)プライムポリマー製)
−強化繊維−
・炭素繊維(表面処理有、チョップド炭素繊維トレカ(登録商標)、東レ(株)製、平均繊維長20mm、平均直径7μm)
−脂肪族PA(脂肪族ポリアミド)−
・PA6(ナイロン6、ザイテル(登録商標)7331J、Dupont社製)
・PA66(ナイロン66、101L、Dupont社製)
−芳香族PA(芳香族ポリアミド)−
・MXD6(MXD6、三菱ガス化学社製)
・PA9T(ナイロン9T、GENESTAR PA9T、クラレ製)
−相溶化剤−
・無水マレイン酸修飾ポリプロピレン(ユーメックス(登録商標)110TS、三洋化成工業(株)製
・無水マレイン酸修飾ポリエチレン(モディックM142、三菱化学(株)製)
また、本実施例では、引張弾性率、及び外観品質にも優れた樹脂成形体が得られることもわかる。
Claims (4)
- 熱可塑性樹脂と、
炭素繊維と、
ジカルボン酸とジアミンとが縮重合した構造単位、又はラクタムが開環した構造単位であって、アラミド構造単位を除く芳香環を含む構造単位と、芳香環を含まない構造単位とを有するポリアミドと、
相溶化剤と、
を含み、
前記ポリアミドの一部が、前記熱可塑性樹脂中で0.1μm以上10μm以下の径のドメインを形成しており、
前記ポリアミドが、前記芳香環を含む構造単位を有する第1ポリアミドと、前記芳香環を含まない構造単位を有する第2ポリアミドと、を含む混合ポリアミドであり、
前記ポリアミドの芳香環の割合が、10質量%以上40質量%以下であり、
前記炭素繊維の平均繊維長が0.1mm以上5.0mm以下であり、
前記炭素繊維の含有量が、前記熱可塑性樹脂100質量部に対し0.1質量部以上200質量部以下であり、
前記ポリアミドの含有量が、前記熱可塑性樹脂100質量部に対し0.1質量部以上100質量部以下であり、
前記相溶化剤の含有量が、前記熱可塑性樹脂100質量部に対し1質量部以上50質量部以下であり、
前記炭素繊維の質量に対する、前記ポリアミドの含有量が、1質量%以上200質量%以下であり、
前記炭素繊維の質量に対する、前記相溶化剤の含有量が、1質量%以上100質量%以下であり、
前記熱可塑性樹脂が、ポリオレフィンであり、
前記相溶化剤が、カルボキシ基、カルボン酸無水物残基、又はカルボン酸エステル残基を含む修飾部位が導入されたポリオレフィンである、樹脂組成物。 - 前記芳香環を含む構造単位が、下記構造単位(1)及び(2)の少なくとも一方であり、
前記芳香環を含まない構造単位が、下記構造単位(3)及び(4)の少なくとも一方である請求項1に記載の樹脂組成物。
・構造単位(1):−(−NH−Ar1−NH−CO−R1−CO−)−
(構造単位(1)中、Ar1は芳香環を含む2価の有機基を示す。R1は芳香環を含まない2価の有機基を示す。)
・構造単位(2):−(−NH−R2−NH−CO−Ar2−CO−)−
(構造単位(2)中、Ar2は芳香環を含む2価の有機基を示す。R2は芳香環を含まない2価の有機基を示す。)
・構造単位(3):−(−NH−R31−NH−CO−R32−CO−)−
(構造単位(3)中、R31は芳香環を含まない2価の有機基を示す。R32は芳香環を含まない2価の有機基を示す。)
・構造単位(4):−(−NH−R4−CO−)−
(構造単位(4)中、R4は芳香環を含まない2価の有機基を示す) - 熱可塑性樹脂と、
炭素繊維と、
ジカルボン酸とジアミンとが縮重合した構造単位、又はラクタムが開環した構造単位であって、アラミド構造単位を除く芳香環を含む構造単位と、芳香環を含まない構造単位と、を有するポリアミドと、
相溶化剤と、
を含み、
前記ポリアミドの一部が、前記熱可塑性樹脂中で0.1μm以上10μm以下の径のドメインを形成しており、
前記ポリアミドが、前記芳香環を含む構造単位を有する第1ポリアミドと、前記芳香環を含まない構造単位を有する第2ポリアミドと、を含む混合ポリアミドであり、
前記ポリアミドの芳香環の割合が、10質量%以上40質量%以下であり、
前記炭素繊維の平均繊維長が0.1mm以上5.0mm以下であり、
前記炭素繊維の含有量が、前記熱可塑性樹脂100質量部に対し0.1質量部以上200質量部以下であり、
前記ポリアミドの含有量が、前記熱可塑性樹脂100質量部に対し0.1質量部以上100質量部以下であり、
前記相溶化剤の含有量が、前記熱可塑性樹脂100質量部に対し1質量部以上50質量部以下であり、
前記炭素繊維の質量に対する、前記ポリアミドの含有量が、1質量%以上200質量%以下であり、
前記炭素繊維の質量に対する、前記相溶化剤の含有量が、1質量%以上100質量%以下であり、
前記熱可塑性樹脂が、ポリオレフィンであり、
前記相溶化剤が、カルボキシ基、カルボン酸無水物残基、又はカルボン酸エステル残基を含む修飾部位が導入されたポリオレフィンである、樹脂成形体。 - 前記芳香環を含む構造単位が、下記構造単位(1)及び(2)の少なくとも一方であり、
前記芳香環を含まない構造単位が、下記構造単位(3)及び(4)の少なくとも一方である請求項3に記載の樹脂成形体。
・構造単位(1):−(−NH−Ar1−NH−CO−R1−CO−)−
(構造単位(1)中、Ar1は芳香環を含む2価の有機基を示す。R1は芳香環を含まない2価の有機基を示す。)
・構造単位(2):−(−NH−R2−NH−CO−Ar2−CO−)−
(構造単位(2)中、Ar2は芳香環を含む2価の有機基を示す。R2は芳香環を含まない2価の有機基を示す。)
・構造単位(3):−(−NH−R31−NH−CO−R32−CO−)−
(構造単位(3)中、R31は芳香環を含まない2価の有機基を示す。R32は芳香環を含まない2価の有機基を示す。)
・構造単位(4):−(−NH−R4−CO−)−
(構造単位(4)中、R4は芳香環を含まない2価の有機基を示す)
Priority Applications (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2016190269A JP6957849B2 (ja) | 2016-09-28 | 2016-09-28 | 樹脂組成物、及び樹脂成形体 |
Applications Claiming Priority (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2016190269A JP6957849B2 (ja) | 2016-09-28 | 2016-09-28 | 樹脂組成物、及び樹脂成形体 |
Publications (2)
Publication Number | Publication Date |
---|---|
JP2018053089A JP2018053089A (ja) | 2018-04-05 |
JP6957849B2 true JP6957849B2 (ja) | 2021-11-02 |
Family
ID=61833523
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2016190269A Active JP6957849B2 (ja) | 2016-09-28 | 2016-09-28 | 樹脂組成物、及び樹脂成形体 |
Country Status (1)
Country | Link |
---|---|
JP (1) | JP6957849B2 (ja) |
Families Citing this family (2)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP7200536B2 (ja) | 2018-08-20 | 2023-01-10 | 富士フイルムビジネスイノベーション株式会社 | 樹脂成形体 |
WO2023159378A1 (zh) * | 2022-02-23 | 2023-08-31 | 浙大宁波理工学院 | 阻燃碳纤维增强聚酰胺复合材料及其制备方法、表面接枝碳纤维的制备方法 |
Family Cites Families (9)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JPH0678465B2 (ja) * | 1986-04-08 | 1994-10-05 | 三井石油化学工業株式会社 | 強化熱可塑性樹脂組成物 |
JPH0639552B2 (ja) * | 1988-08-25 | 1994-05-25 | カルプ工業株式会社 | 成形材料及びその成形品 |
DE10015984A1 (de) * | 2000-03-31 | 2001-10-18 | Ticona Gmbh | Langfaserverstärkte Polyolefin-Kunststoff Struktur und daraus hergestellte Formkörper |
JP5712464B2 (ja) * | 2008-12-25 | 2015-05-07 | 東洋紡株式会社 | 炭素長繊維強化複合材料 |
CN103998512B (zh) * | 2011-12-22 | 2017-04-26 | 丰田纺织株式会社 | 热塑性树脂组合物及其制造方法以及成型体 |
EP2706092B1 (de) * | 2012-08-28 | 2014-12-24 | Ems-Patent Ag | Polyamidformmasse und deren Verwendung |
WO2015166896A1 (ja) * | 2014-04-30 | 2015-11-05 | ユニチカ株式会社 | 半芳香族ポリアミド樹脂組成物およびそれを成形してなる成形体 |
EP3081591B1 (en) * | 2014-11-13 | 2019-10-16 | Mitsui Chemicals, Inc. | Carbon fiber-reinforced resin composition and molded article produced from same |
EP3260500B1 (en) * | 2015-02-20 | 2023-11-08 | Asahi Kasei Kabushiki Kaisha | Polyamide resin composition, method for producing polyamide resin composition, and molded article |
-
2016
- 2016-09-28 JP JP2016190269A patent/JP6957849B2/ja active Active
Also Published As
Publication number | Publication date |
---|---|
JP2018053089A (ja) | 2018-04-05 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
JP6897057B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6156557B1 (ja) | 非架橋樹脂組成物、非架橋樹脂成形体、及び非架橋樹脂組成物の製造方法 | |
JP6938908B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6939004B2 (ja) | 樹脂成形体用樹脂組成物、及び樹脂成形体 | |
JP7200536B2 (ja) | 樹脂成形体 | |
JP6957849B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6149994B1 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6957850B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6868182B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6809089B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6801341B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP2018053082A (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6149995B1 (ja) | 非架橋樹脂組成物、及び非架橋樹脂成形体 | |
JP6939005B2 (ja) | 樹脂成形体用樹脂組成物、及び樹脂成形体 | |
JP6876909B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP7019945B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP2018053084A (ja) | 樹脂組成物、及び樹脂成形体 | |
JP2018053081A (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6838392B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP6880713B2 (ja) | 樹脂組成物、及び樹脂成形体 | |
JP2018100377A (ja) | 樹脂組成物、及び樹脂成形体 | |
JP2018053083A (ja) | 樹脂組成物、及び樹脂成形体 | |
JP2018104521A (ja) | 樹脂組成物、及び樹脂成形体 | |
JP2018104516A (ja) | 樹脂組成物、及び樹脂成形体 |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20190910 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20200707 |
|
A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20200901 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20210224 |
|
A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20210421 |
|
TRDD | Decision of grant or rejection written | ||
A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20210907 |
|
A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20210920 |
|
R150 | Certificate of patent or registration of utility model |
Ref document number: 6957849 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
