Description

この発明は、第１の電極（ｅ１）と第２の電極（ｅ２）とを備え、第２の電極が可動要素の一部であり且つ可動要素の変形可能部分の弾性変形によって第１の位置と第２の位置との間において第１の電極に対して移動することができ、第２の電極がその第１の位置において所定の間隙だけ第１の電極（ｅ１）から離間されるマイクロ電気機械（ＭＥＭＳ）デバイスに関する。

また、本発明は、そのようなＭＥＭＳデバイスを組み込む集積回路、及び、そのようなデバイスを介して通信サービスを提供する方法に関する。

用語「ＭＥＭＳ」（マイクロ電気機械システム又は構造体又はスイッチ）は様々なデバイスを包含している。ＭＥＭＳデバイスの一般的な構成は、第１の電極が第２の電極に対向して配置された自立構造のビームを備えている。第１及び第２の電極は、空隙によって互いに離間されている。第１の電極は、動作電圧を印加して静電気力を与えることにより第２の電極の方へ移動することができ又は第２の電極から離隔することができる。基本的には、誘導力等の他の力を使用することができる。

いくつかの一般的な用途は、
− マイクロフォン又はラウドスピーカ（特定のタイプの膜を使用する）としての使用 − センサ、特に気圧センサとしての使用
− 共振器としての使用
− ディスプレイのピクセルスイッチとして、又は、光スイッチのためのミラーを駆動するものとしての使用、
− ＲＦ用途における使用、特にスイッチ又は可変キャパシタンスとしての使用、
である。

商業的に重要な用途のうちの一つは、電話又はコンピュータ等のモバイル無線機器のフロントエンドにおける集積バンドスイッチングを伴う可変インピーダンスマッチングのための使用である。

二つの一般的な構造は、以下の通りである。
１．シリコン基板におけるＭＥＭＳデバイス。この場合、電極は、基板表面に対して垂直に向けられる。この構造は、センサ用途又は共振器用途において使用されるが、他の用途も除外されない。
２．薄膜要素としてのＭＥＭＳデバイス。ここでは、ビームが基板と略平行に方向付けられる。このタイプのＭＥＭＳデバイスは、ＲＦ ＭＥＭＳのために使用される。ビームに関しては、以下のような少なくとも二つの構造がある。
− ダブルクランプビーム、例えば二つ以上の側で基板表面に対して接続されるビーム。そのため、ビームの中心において基板への偏りが起こる。このタイプのビームは、両端が組み込まれたビームとして知られており、不静定である。
− シングルクランプビーム。この場合、ビームの端部において基板への偏りが起こる。このタイプのビームは、片持ち梁と呼ばれており、静定である。

ビームには、概して、穴が設けられており、これらの穴は、空隙を形成するためのビームと基板との間の犠牲層のエッチングの結果として存在する。また、これらの穴は、ビームを開放している間又は閉じている間にビームと基板との間の空隙に対して空気を流入出できるようにすることにより、空気ダンピング（空気制動）を減少させるのに役立つ。しかしながら、英国特許出願公開公報第ＧＢ−Ａ−２，３５３，４１０号（特許文献１）に記載されているように、ビームが基板に対して組み付けられ、そのため、エッチングのために穴が不要になる製造技術がある。

冒頭で述べた種類のデバイスは、米国特許出願公開公報第ＵＳ２００２／０１４９０７１号（特許文献２）から知られている。この文献のＭＥＭＳデバイスは、二つの別個の動作電極を基板上に備えており、これらの動作電極間には割り込み信号ラインが存在する。
ここで、可動要素は、動作電極によって静電的に動作させられる一つの金属層であり、信号ラインの二つの部分を接続するためにスイッチ電極を含んでいる。スイッチ電極は、二つの動作電極間のブリッジとして配置されている。これらの電極は、フレキシブル要素を介して基板上の支持体に対して接続されている。実際には、このＭＥＭＳデバイスは、リレーとして動作する。

ＭＥＭＳスイッチの主な故障メカニズムのうちの一つは、動作電圧が除去されるときにビーム又は膜が対向電極から解放されないスティクション（stiction：固着）である。接触面上で窪み形成等の表面粗さ又はコーティングを使用することによりスティクションに対処することは知られている。

既知のデバイスは、大きい動作電極を有しており、これらはスティクションに影響される。そのようなスティッキング（固着）は、主に、移動可能な動作ステージと基板上の動作電極との間に水分又は異物が存在する場合に起こる。スティッキングは、使用時又は製造プロセス中に起こる場合もある。従来においては、そのようなスティッキングを防止するために、動作ステージの底面に突起が形成され又はテフロン加工の薄膜が形成されている。スティクションを制限するため、既知のデバイスは、フレキシブル要素上に又はフレキシブル要素と対向する基板上に突起を更に備えている。突起は、デバイスが閉じられるときに接触抵抗を増大させる。また、突起はスティクションに抗する対抗力を与える。

しかしながら、特にＲＦ用途においては、スイッチの切り換え速度が最も重要である。また、既知のデバイスは、スティクションに抗する対抗力を与えるが、この対抗力はあまり大きくない。フレキシブル要素の柔軟性は、突起の作用に対する動作電極の大きな表面積を確かに考慮すると、これを妨げる。

また、工業的用途においては、デバイスの良好な寿命が必須条件である。その点において、既知のデバイスは比較的弱い。この分野において知られているように、静電気的動作を伴うＭＥＭＳ要素は、例えば可動要素が基板上に即座に落下する特定のプルイン電圧Ｖ_ＰＩよりも上で、プルイン作用を示す。フレキシブル要素上の突起は、そのような状況下では、損傷する傾向が高い特徴、従って、望ましくない特徴を有している。
英国特許出願公開公報第ＧＢ−Ａ−２，３５３，４１０号 米国特許出願公開公報第ＵＳ２００２／０１４９０７１号 米国特許第ＵＳ６，４１８，００６号公報 米国特許第ＵＳ６，７７７，２８４号公報 国際公開公報第ＷＯ−ＩＢ２００４／０５０８６３号

従って、本発明の目的は、冒頭で述べた種類のデバイスであって、高速で且つ工業的に実行可能なデバイスを提供することである。

第１の態様において、本発明は、可動要素が、弾性カップリングにより可動要素の主要部に対して結合される独立可動部を備えるマイクロ電気機械デバイスであって、弾性カップリングが、第２の電極がその第２の位置にあるときに可動要素に対して第１の電極から離隔する方向において力を及ぼす、マイクロ電気機械デバイスを提供する。

主要部に対して弾性的に結合される独立可動部を使用することにより、この独立可動部が概して主要部と共に移動するようになる。それは、可動部の他の部分と何等異ならないため、固有の弱点ではない。また、主要部に対するその独立結合により、設計の必要性に従って弾性カップリングのバネ定数を設定することができる。その上、電気通信又は可動要素の懸架を損なうことなく、スティクションに対する対抗力を大きくすることができる。この出願の関連においては、弾性カップリングによって定められる境界条件により許容される限りにおいて、独立可動部が可動要素の一部として移動できるとともに単独でも移動できることが理解される。

本発明のデバイスの利点は、切り換え速度を変化させることができるとともに高めることもできるという点である。これは、特にＲＦ用途において当てはまる。スイッチ開放遅延の多くは、開放の初期段階に関係している。これは、電極が最も接近するときに静電気引力が最大となるからである。独立可動部に異なるバネ力を与えることができ、また、独立可動部は、例えば、異なる開放率に寄与し得る。請求項に記載された構造体の利点は、非線形バネ応答である。既知のデバイスと比較して、独立可動部の使用は、各バネ構成の最適化を独立に行うことができる等の利点を有している。また、装置を摩耗や高レベルの応力に晒す必要がなければ、長い寿命期間に亘って信頼性及び精度を向上させることができる。

また、可動要素内の力の適用によっても、また、独立可動部と基板との間の力によっても独立可動部を移動させることができるのが分かる。そのような力の例としては、電圧差の印加による電気的な相互作用、磁気的な相互作用、独立可動部に局所的な収縮を形成するための圧電力、弾性カップリングだけの機械的な力が挙げられる。また、基板と対向する独立可動部の表面は、基板表面の材料に対して固有の引力又は斥力を有するように選択されてもよく又は化学的に改質されてもよい。

一見したところでは関連すると思われるＭＥＭＳデバイスが、米国特許第ＵＳ６，４１８，００６号（特許文献３）から知られている。また、このＭＥＭＳデバイスは、調整可能な第１の電極と、別個の動作電極とを有している。調整可能な電極と可動要素との間の間隙は、動作電極と可動要素との間の間隙よりも小さい。この場合、可動要素の面積、大きな間隙部分、小さな間隙部分は、効果的に非常に厳格に形成される。その上、小さな間隙部分は、トレイ形状に形成される。しかしながら、この既知のデバイスは、実際には非常に異なっている。可動要素は、動作電極と接触することができず、また、小さな間隙部分は、決して可動要素の主要部に対して独立に移動することができない。その結果、この既知のデバイスでは、本発明において与えられるスティクションに抗する対抗力を得ることができない。

好ましい実施の形態において、弾性カップリングは、変形可能部分よりも大きいバネ定数を有している。このようにすると、カップリングは、スティクション力よりも適切に大きくてもよい効果的な対抗力を与えることができる。スティクションの効果的な障壁は、図面の記載で更に詳細に説明するように、解放電圧Ｖ_ｒｅｌとして表されてもよい。基本的には、必要に応じて他の電極のバネ定数が高いといった逆のことも考えられる。独立可動部の面積は、他の電極よりも小さいことが好ましく、それにより、弾性カップリングの大きなバネ定数に寄与し得る。

本発明の更なる有利な特徴として、電極のプルイン（引き込み）に抵抗するためにフレキシブル要素が配置され、また、弾性カップリングのバネ定数及び独立可動部の位置がプルインに対する更なる抵抗を与えるように設定される。これにより、解放電圧を高くすることができ、従って、スティクションの虞を低減することができる。また、Ｖ_ｒｅｌに対するＶ_ＰＩの比率を減少させることができ、そのため、可動要素を移動させるために幅広い範囲の電圧を利用することができる。

独立可動部は、第２の電極よりも小さい表面積を有していることが好ましい。これにより、独立可動部に対して集中的な力を与えることができ、そのため、独立可動要素を基板から効果的に引き離すことができる。また、独立可動部を小さく形成することにより、そのような弾性的に結合された独立可動部を複数設けることができる。また、これにより、解放電圧Ｖ_ＲＥＬが減少し、切り換え速度が増大する。また、大きな表面積に亘ってスティクション力が比較的均一に釣り合わされる。

他の更なる特徴として、弾性カップリングは、電極の独立可動部の少なくとも二つの側に配置される。これにより、例えば振動や製造のばらつきに影響され難い、より安定した信頼できる構造体を提供することができる。実際には、この場合、独立可動部は、主要部に形成される。特に、可動要素のほぼ全体が金属層として具現化され且つ独立可動部の形成のために必要な穴を製造中にエッチング穴として使用することができる実施の形態と組み合わせると有益である。

他の更なる特徴として、独立可動部は、少なくとも三つの側で他のそれぞれの電極により取り囲まれる。いくつかの独立可動部を電極の側面に設けることが有利であると思われる。この場合、電極の形状は、実際には、電極の側面での大きな渦電流の形成を防止することができるような形状になっている。そのような渦電流は、一般に高い周波数で起こる厄介な副作用である。あるいは、独立可動部が主要部の中心に設けられてもよい。これにより、可動要素の安定性の低下が最小となり、短いバネで大きなバネ定数ｋ２が得られる。

好ましい実施の形態では、独立可動部が基板に向けて突出している。このようにすると、独立可動部は、可動要素の主要部の前に基板と接触するようになる。独立可動部が基板と接触するときに更なる戻し力が与えられてもよい。この可動部の突出は、可動部に接続される別個の中間層として適切に具現化される。この中間層は、その上側に被さる可動部の外側において又は中間層と直接に接触する可動部の部位の少なくとも外側において横方向に延在していてもよい。突出のために中間層を使用すると、中間層の材料の選択により又は中間層の横方向の延在又はパターンにより機械的特性を最適化できる。そのような横方向の延在部は、一般に可動部と比べて厚さが薄く、従って、より弾力性がある。そのような突出の更なる利点は、大きな設計自由度である。少なくとも第２の電極として機能する領域の部分においてそのような突出部分を主要部に設けることも排除しない。

具体的には、独立可動部は、第１の電極と第２の電極との間の間隔よりも小さい間隔を基板との間に有する休止位置を有している。間隔が小さいため、独立可動部が独立に移動されず可動要素の一部としてのみ移動される場合であっても、独立可動要素が早期に基板と接触することになる。電極が独立可動部と反対側の基板上に配置されてもよいことは理解されるであろう。その場合、実際に二つのマイクロ電気機械要素が異なる動作電圧及び特性をもって一つのデバイス中に形成されるという点において、電気的性質においても有利である。

従って、第１の更なる実施の形態では、独立可動部が第３の電極を備え、第２の電極対を形成するために第３の電極と対向する第４の電極が基板上に配置される一方、第２の電極が可動要素の主要部の一部として配置される。第２の電極対は、休止位置では、第１の電極対とは別の間隔を有することが好ましい。この実施の形態はいくつかの構造が可能であり、そのうちの一つにおいては、第２の電極対がガルバニックスイッチを形成し、第１の電極対がアクチュエータを形成し、任意的にはＲＦキャパシタも形成する。あるいは、両方の電極対が可変キャパシタを形成してもよく、また、これらを直列に又は並列に配置することができる。可動要素の限られた数の位置だけを使用する場合であっても、そのような組み合わせにより、結果として得られるキャパシタンスを複数の値に調整することができる。

可動要素は、実質的には一つの金属ビームであることが適当であり、その場合、第２及び第３の電極は互いに接続されて同じ電圧で存在する。このとき、弾性カップリングは、多数のブリッジとして具現化される。この最良の形態に代わる手段が存在し、これらの手段は、先ず第１に、電極及びその表面上での相互接続を伴う電気絶縁ビームに基づく可動要素の使用を含んでいる。特定の変形は、圧電材料をビームとして又はビームの一部として使用することである。他の代替的手段は、弾性カップリングのために、また、任意的には独立可動部のためにも電気絶縁手段を使用することである。独立可動部が第３の電極を含む場合、それに対する接触は、ワイヤボンディングを使用して達成されてもよい。これとの関連においては、別個の中間層の使用が特に適しており、この中間層は、電極及び他の機能パターンの形成を可能にし、従って、機能性と機械的構成とを垂直に分離する。

更なる実施の形態では、可動要素の変形可能部分が主要部から分離される。特に、主要部は、変形可能部分によって基板上の支持体に対して結合されている。この別個の変形可能部分は、基板と金属との間の熱膨張係数の差にデバイスが影響されないようにするという点において有益である。このサスペンション（ｋ１）の内側に独立可動部を含ませると、このサスペンションの利点は維持される。

具体的に、デバイスには、動きに応じて可動要素に対して力を与えるように結合され且つ可動要素と基板上の一つ以上の突起との間に存在する一つ以上のフレキシブル要素が設けられている。そのようなフレキシブル要素の使用はそれ自体は知られているが、特に、フレキシブル要素と弾性カップリングとの組み合わせが興味深い構成となることが分かった。これは、フレキシブル要素及び弾性カップリングの機械的な力が互いに増強し得るが互いに釣り合うからである。そのようなフレキシブル支持体は、可動要素における電極の少なくとも二つの側に配置される。これは、例えば振動や製造のばらつきにほとんど影響されない、より安定で信頼できる構造体を与えることができる。この構造体は、高いバネ定数を得るため、また、製造中又は動作中にデバイスが高温に影響されないようにするために使用することができる。

本発明のＭＥＭＳデバイスは、限られた数の状態を有するガルバニックスイッチ又は容量スイッチであることが最も好ましいがこれに限定されず、また、この場合、第１の電極は、同時に動作電極としての機能を果たす。第１の位置での第１の電極と第２の電極との間の間隙は、変化させられてもよい。

また、本発明のデバイスは、可動要素と基板上に配置された電極とを有する複数のマイクロ電気機械要素を備えていてもよい。これらの要素は、同じ構造を有していてもよいが、そうである必要はない。一つの実施の形態において、構造は、異なる範囲を与えるために電極のサイズが異なっている。他の実施の形態において、構造は、要素の異なる機能を考慮して異なっている。即ち、この場合、一方の要素は例えばインピーダンスマッチング回路で可変キャパシタを構成し、一方、他方の要素はバンドスイッチを構成する。

一つのデバイスが複数のＭＥＭＳ要素を備える場合、間隙サイズは同じである必要はなく変化させられてもよい。また、本発明のＭＥＭＳデバイスは、双安定型のものであってもよい。その場合、基板上の第１の電極と基板上の別個の要素の第３の電極との間において第２の電極を切り換えることができる。また、この実施の形態において、独立可動部は、基板に対するスティクション（固着）に抗する対抗力を与えることが最も適切であるが、別個の要素に対するスティクションに抗する対抗力を与えるように独立可動部を構成することも排除しない。しかしながら、第２及び第３の電極間の接触は、スティクションにほとんど影響されないと思われる。

本発明のデバイスは、薄膜キャパシタ、レジスタ、インダクタ、ダイオード等の更なる要素を備えていることが適当である。これらの要素は、用途に適するように且つ用途において望ましいように任意の構造に従って互いに接続される。可動要素が金属層中に形成される場合、特に中間金属層が存在する場合には、薄膜キャパシタ及びインダクタをデバイス中に容易に組み込むことができるのが分かる。このとき、薄膜キャパシタは、基板上の導電層中の電極と中間層との間に形成される。その場合、基板上の選択された領域においてのみ誘電体層が除去され、これは技術的に達成することができる。インダクタは、十分なＱ係数に達することができる十分な厚さを有する可動要素の金属層中に形成される。

また、本発明のデバイスには、トランジスタの回路が設けられてもよい。この場合、デバイスは集積回路であり、マイクロ電気機械要素は、相互接続構造体の一部として形成され又は不動態層の上端にも形成される。そのような要素を相互接続構造体中に組み込むことは、例えば米国特許第ＵＳ６，７７７，２８４号（特許文献４）から知られている。この実施の形態は、マイクロ電気機械要素が共振器又は可変キャパシタとして使用される場合に特に適すると思われる。

第２の態様において、本発明は、基板と、可動要素と、可動要素を基板に向けて移動するための駆動手段とを有し、可動要素が、可動要素の残余の部分に対して弾性的に結合された独立可動部を有しているマイクロ電気機械デバイスを提供する。独立可動部は、独立可動部が基板に接触するときに更なる戻り力を与えるために基板に向けて突出していることが好ましい。更なる好ましい実施の形態においては、動きに応じて可動要素に戻り力を与えるため、複数のフレキシブル要素が存在する。

これにより、可動要素を引き離す戻り力を移動範囲の一部に亘って増大させることができる。これは、特定の用途に適するようにデバイスを設計する際に更なる自由度を与えることができる。例えば、範囲の一部は、スティクションの危険が存在する場所となるように、又は、開放が最も遅れる場所即ち例えば静電気力が最も大きい場所となるように設定することができる。ストッパを使用する前述した非線形バネ構成と比較すると、独立可動部の使用は、各バネ構成の最適化を独立に行うことができる等の利点を有する。また、摩耗や高レベルの応力に晒される可能性があるストッパが必要なければ、長い寿命期間に亘って信頼性及び精度を高めることができる。また、基板上に接触点又は固定点がほとんど存在しない場合には、構造を更に簡単にすることができる。

この態様の更なる特徴は、第１の態様に関して説明した特徴である。両方の態様の大きな違いは、駆動手段の存在である。静電駆動手段が好ましい。なぜなら、そのような動作原理を有するマイクロ電気機械デバイスは、頑強な方法、従って、容易に工業化できる方法で製造できるからである。圧電動作手段は、駆動電圧が低いという利点を有している。

第３の態様は、基板と、可動要素と、可動要素を基板に向けて移動するための駆動手段とを有し、基板が、当該基板に対して弾性的に結合される可動部を有し、可動部が可動要素と接触するときに更なる戻り力を与えるために可動部に向けて突出しているマイクロ電気機械デバイスを提供する。

可動部は、基板に取り付けられてもよく、可動要素に取り付けられなくてもよい。この場合、弾性カップリングは、例えば、基板と可動部との間の弾性層又は圧電層によって具現化される。あるいは、可動部は、片持ち構造を有することができる。

更なる特徴として、弾性カップリングは、フレキシブル要素のバネ定数よりも高いバネ定数を有している。

他の更なる特徴として、可動要素の少なくとも二つの側にフレキシブル支持体が配置される。これにより、例えば振動や製造のばらつきに影響され難い、より安定した信頼できる構造体を提供することができる。

他の更なる特徴として、独立可動部の少なくとも二つの側に弾性カップリングが配置される。これにより、例えば振動や製造のばらつきに影響され難い、より安定した信頼できる構造体を提供することができる。

本発明の他の態様は、切り換えのためのデバイスの使用を含んでいる。本発明のデバイスの使用の結果として、切り換え速度がかなり高められる。

本発明の他の態様は、そのようなデバイス及び少なくとも一つの半導体デバイスを有するモジュールを含んでいる。マイクロ電気機械要素及びデバイス、例えば本発明のデバイスは、当然、個々のトランジスタと比較して大きい。従って、システム・イン・ア・パッケージコンセプトとして組み合わせを提供することが適切である。モジュールに関しては、様々なコンセプトが存在し、それ自体は知られている。興味深い改良点は、本発明のデバイス内部のキャビティ内に更なる半導体デバイスを設けた点である。そのようなキャビティは、特に基板中に形成される。この基板は半導体基板であることが好ましいが、無論、ガラス又はアルミナ、高分子、多層基板又は他の基板も排除しない。特に、基板は少なくとも部分的に除去され、それにより、半導体デバイスの背面がヒートシンクに対して直接に接続される。半導体デバイスがこの背面から薄肉化されることにより、デバイスの基板を通じて熱抵抗が低減されることが適当である。そのようなモジュールは、参照することにより本願に組み込まれる出願の国際公開公報第ＷＯ−ＩＢ２００４／０５０８６３号（特許文献５）に記載されている。このモジュールで使用される半導体デバイスは、先ず第１に、本発明のデバイスのためのドライバである。更なる若しくはこれに代わる半導体デバイスは、例えば電力増幅器及びトランジスタであり、又は、共振器として使用する場合には本発明のデバイスのための検出回路である。電力増幅器モジュールの場合、本発明のデバイスは、可変キャパシタ及び／又は異なる周波数帯域間及びモジュール内において送信モードと受信モードとの間を切り換えるスイッチを有するインピーダンスマッチング回路（の一部として）適切に使用される。

本発明の更なる態様は、そのようなデバイスを有する携帯機器、及び、そのような携帯機器を介して通信サービスを提供する方法を含んでいる。これは、改良されたデバイスの究極目的が料金を請求できる改良された通信サービスを可能にすることであるという認識である。サービスの価格は、ある場合には無料で提供できるデバイスの販売価格よりもかなり高くなる可能性があり、そのため、価値はサービスによってもたらされる。

任意の更なる特徴は、互いに組み合わせることができるとともに、本発明の任意の態様と組み合わせることができる。特に他の従来の技術と比較すると他の利点は、当業者には明らかである。本発明の請求項の範囲から逸脱することなく多数の変形及び変更をなすことができる。従って、本発明の形態が単なる例示であり本発明の範囲を限定しようとするものではないことは明確に理解されるべきである。ここで、添付の概略図を参照しながら、一例として、本発明がどのようにして効果的な状態に置かれるのかについて説明する。

本発明の特徴は、本発明の好ましい実施の形態を示す添付図面を参照することにより更に良く理解できるようになる。

特定の実施の形態に関して特定の図面を参照しながら本発明を説明するが、本発明は、これらに限定されず、請求項のみによって限定される。描かれている図面は、単なる概略であり、限定的なものではない。図面中、いくつかの要素のサイズは、説明のため、誇張され且つ一定の倍率で描かれていない場合がある。単数名詞を参照する際に不定冠詞又は定冠詞、例えば「ａ」又は「ａｎ」、「ｔｈｅ」が使用される場合、これは、何か他のことが具体的に述べられていない限り複数のそのような名詞を含んでいる。

また、明細書本文中及び請求項中の第１、第２、第３等の用語は、同様の要素同士を区別するために使用されるが、必ずしも順番又は時間的順序を表すものではない。そのように使用される用語が適切な状況下では置き換え可能であり、また、ここに記載された本発明の実施の形態が、ここで説明され又は図示された順序以外の順序で動作可能であることは、理解されるべきである。

また、明細書本文中及び請求項中の上端、下端、上側、下側等の用語は、記述的な目的で使用されるが、必ずしも相対的な位置を表すためのものではない。そのように使用される用語が適切な状況下では置き換え可能であり、また、ここに記載された本発明の実施の形態がここで説明され又は図示された方向以外の方向において動作可能であることは、理解されるべきである。

尚、請求項中で使用される用語「備える、含む（comprising）」は、その後に記載される手段に限定されるものと解釈されるべきではなく、他の要素又はステップを排除するものではない。従って、「手段Ａ及びＢを備えるデバイス」という表現の範囲は、構成要素Ａ及びＢのみからなるデバイスに限定されるべきではない。つまり、本発明に関しては、デバイスの単なる関連する構成要素がＡ及びＢであるということである。

図１は、参考のため、可動要素３０が湾曲要素４０により基板１０の上方において支持される既知の構成を示している。これらは、アンカー又は支持要素２０に対して可動要素を伸縮自在に取り付けるためのものである。湾曲要素は、可動要素の移動中に可動要素を支持する湾曲要素が所定量だけ弾性的に変形させられるときに湾曲要素の反発力を急激に大きく増大させるためにストッパ６０の形態をなす反発要素を有している。所定のサイズを有する反発要素は、湾曲要素と湾曲要素に対向する基板上に固定された固定要素との間に配置されたストッパである。ストッパは、湾曲要素が所定量だけ弾性的に変形させられる際に湾曲要素の中央部がストッパと接触するように、湾曲要素と対向する固定要素の部位に配置されていてもよい。また、ストッパは、湾曲要素が所定量だけ弾性的に変形させられる際にストッパが固定要素と接触するように、固定要素と対向する湾曲要素の中央部に形成されていてもよい。

スティクション（固着）の原因のうちの一つは誘電体層の帯電であり、それによりΔＶ＝ρ_ｓｚ_ｄ／ε_ｄの有効電圧の変動が引き起こされる。ここで、ρ_ｓは誘電体における表面電荷であり、ｚ_ｄは誘電体の厚さであり、ε_ｄは誘電体の誘電率である。帯電電圧がスイッチの解放電圧よりも大きい場合（即ち、ΔＶ＞Ｖ_ｒｅｌ）にはスティクションが起こる。従って、Ｖ_ｒｅｌが増大すると、スイッチの信頼性が高まる。しかしながら、従来のスイッチにおいては、（Ｖ_ＰＩ／Ｖ_ｒｅｌ）^２＝４／２７（Ｃ_ｄｏｗｎ／Ｃ_ｕｐ）^２である。従って、Ｖ_ｒｅｌが増大することにより（通常は望ましくない）Ｖ_ＰＩの増大が引き起こされる。図１の構成は、これを軽減することができるが、著しい実用的欠点を有している。

図２に示される本発明の第１の実施の形態は、Ｖ_ＰＩをわずかに減少（即ち、スティクションを減少）させつつＶ_ｒｅｌを増大させることができる二重バネ構造体を有するＭＥＭＳ構造を伴っている。従来のＭＥＭＳスイッチは、間隙ｇだけ離間され且つバネｋにより吊り下げられた二つの電極ｅ_１，ｅ_２を備えている。側面図で概略的に示される図２の構造は、一つの上端電極を有する代わりに、電気的に接続されるがバネｋ_２の形態をなす弾性カップリングにより機械的に分離された二つの部品ｅ_２，ｅ_３からなる分割された上端電極を有している。電極ｅ_３は、独立に移動できる部分の一例である。電極ｅ_２，ｅ_３の面積はそれぞれＡ_２，Ａ_３である。構造は、連続的な下端電極ｅ_１を基板１０上に備えている。デバイスの用途に応じて、可動要素を例えばミラー、電気スイッチ接点、又は、キャパシタプレート等に対して取り付けることができる。

Ｖ_ＰＩに対する影響：
図示の実施の形態において、バネｋ_２のバネ定数は、バネｋ_１のそれよりも十分に大きい。このように電極ｅ_３の有効バネ定数は、電極ｅ_１のそれよりもわずかに小さいため、プルイン電圧はわずかに小さいが、この影響はごくわずかであり、ｋ_２がｋ_１よりも十分に大きい場合には無視することができる。実際にこれはいくつかの用途において有益となり得る。

Ｖ_ｒｅｌに対する影響：
電極に対して高い電圧を印加することにより電極を互いに接近させる（スイッチの用途において、これはスイッチの閉状態に対応する）と、上端電極ｅ_２，ｅ_３に作用する静電気力がこれらの電極の面積に比例する。電極ｅ_２の面積Ａ_２が従来のスイッチのそれ（Ａ_２＋Ａ_３）よりも小さいため、静電気力も小さい。従って、同じバネ定数を有する従来のスイッチと比較すると、提案されたスイッチの電極ｅ_２は、高い解放電圧を有する。注目に値する有効性の指標は、比率Ｖ_ＰＩ ^２／Ｖ_ｒｅｌ ^２をｋ_２／ｋ_１と比較することである。Ａ_２＝Ａ_３となる場合、これは、従来の単一バネデバイスにおいては直線であり、２バネデバイスにおいては直線より下方の曲線である。ｋ_２／ｋ_１＝８の場合には、従来のスイッチに比較して相対解放電圧が約４０％増大され、それにより、スイッチの信頼性が更に高くなる。

他の結果：
二重バネ構造体の構造は、ＭＥＭＳデバイスの開放速度も高める。これは、スティクション作用が低減されるとともに、スイッチの加速のために多くの力を利用することができるからである。これは、特にスイッチデバイスにおいて重要である。この機構は、開放動作の初期の部分においてのみ意味がある。前述したように、二重バネ構造体は、静電ＭＥＭＳスイッチの信頼性を高めることができる。当該構造は、約１．４の係数分だけ比率Ｖ_ＰＩ／Ｖ_ｒｅｌを減少させることができ、それにより、ＭＥＭＳデバイスの信頼性を著しく高めることができる。

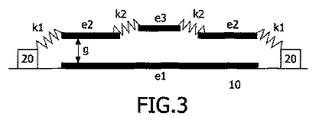

図３は、図２の構成に類似するが両側が支持された可動要素と両側が弾性カップリングにより支持された独立に移動できる部分（独立可動部）とを有する構成の概略図を示している。これは、構造的利点をもたらすことができる。電極の独立可動部ｅ_３は、他の電極ｅ_２に対して引っ込められた休止位置で示されている。これは、電極部分ｅ_３が電極の引力に抗し且つスティクションに抗する大きな分離力を有し得るようにするのに役立つ。

図３の構成に対応するそのようなデバイスの構造の平面図が図４に示されている。この図は、製造中に間隙をエッチングできるようにし且つ空気流が空気ダンピング（空気制動）を低減できるようにするために多数の穴を有する正方形電極ｅ_２を示している。正方形の各辺には四つのアンカー（４１）が示されている。可撓性のある支持部材が各アンカーから正方形の可動要素ｅ_２の各角部へと延在している。これらのそれぞれのバネ定数は、例えば長さ、厚さ、材料のタイプによって設定することができる。独立可動部ｅ_３も正方形であり、この独立可動部ｅ_３は、他の電極ｅ２の中心にある正方形の開口内に配置されている。独立可動部の各角部は、開口の各角部から部分ｅ_３の隣接する角部へと向かう細長いバーの形態をなす弾性カップリングにより支持されている。これらのカップリングは、支持部材よりも短く、そのため、高いバネ定数を有している。また、部分ｅ_３は、エッチング及び空気の流れを可能にするために規則正しいパターンで穴を有している。下端電極ｅ１は、大部分が他の電極の下側に隠れており、他の電極の組み合わせとほぼ同じ形状をなしている。下端電極は、図の上端及び下端に接触領域を有している。

図５は、本発明のデバイス１００の概略的な一つの断面図を示しているが、多くの他の断面も可能である。図は、基板１０の上端に、金属、例えばＡｌ等の導電材料からなる層４２を示している。この層４２には、基板１０上に配置された第１の電極ｅ_１が形成されている。第１の電極ｅ_１は、空隙６０によって可動要素４０から分離されている。空隙６０は、中間金属層によって互いに分離されてもよい第１及び第２の絶縁層の堆積により形成される。絶縁層は、その後にエッチングにより除去され、このエッチングにおいては可動要素４０の貫通穴を適切に利用することができる。犠牲層の除去においては、例えば国際公開公報第ＷＯ２００４／０３７７１３Ａ１号に記載されているようにドライエッチング技術及びウェットエッチング技術の両方を適用することができる。この場合、可動要素４０は、アルミニウム又はアルミニウム合金等の導電材料を含んでいる。しかしながら、ＣｕやＮｉ等の他の導電材料を使用することができ、また、可動要素を導電性にする必要はない。可動要素４０は、基板１０に対する支持部４１と主要部８０とを備えるとともに、本発明に従って独立可動部７０も備えている。この独立可動部７０は、弾性カップリングｋ２を用いて主要部８０に接続されている。また、可動要素４０は、この実施の形態ではフレキシブル要素ｋ１を備えているが、これは必ずしも必要ではない。しかしながら、弾性カップリングｋ２がフレキシブル要素ｋ１よりも大きな弾性率を有していることが好ましく、そのためには、カップリング手段ｋ２及びフレキシブル要素ｋ１の長さが主要なパラメータである。導電性の可動要素４０のこの実施例において、カップリング手段ｋ２及びフレキシブル要素ｋ１は、いずれも金属層中に組み込まれている。これは処理のために有利である。この実施例でも、主要部８０が第２の電極ｅ２を構成するとともに、独立可動部７０が第３の電極ｅ３を構成する。第１の電極ｅ１は、第２及び第３の電極ｅ２，ｅ３の両方と対向するように横方向に延在している。ここで、第３の電極ｅ３は、弾性カップリングｋ２の動きにより独立に移動することができるとともに、第１の電極ｅ１によって引き付けられる。第３の電極は、第２の電極ｅ２よりも第１の電極ｅ１の方へと移動しやすい。

この第３の電極ｅ３は、デバイス１００の寿命に有利な影響を及ぼすと考えられる。ＭＥＭＳデバイスの寿命は、主に帯電作用に依存しており、金属疲労又は同様の材料特性には依存しない。上記帯電作用を回避するためには、解放電圧ができる限り高くなければならず、これが第３の電極の本来の目的である。第２及び第３の導電層が、ｅ２，ｅ３，ｋ１，ｋ２をそれぞれ形成する。

図６は、切り換え速度の増大を生み出すことができる他の実施の形態を示している。ＭＥＭＳスイッチの切り換え速度は、通常、空気ダンピングによって大きく減少させられる。静電スイッチの閉塞速度は、高い動作電圧を印加することによって高めることができる。しかしながら、静電気力が常に引き付けているため、開放速度は構造体のバネ定数及び空気ダンピングによって完全に決定される。（膜領域の寸法が、通常は間隙距離よりも十分に大きい）ＭＥＭＳスイッチにおいて、支配的な空気ダンピング力は、以下によって与えられるスクイーズ（squeeze）膜ダンピング力である。
Ｆ_ｓｆｄ＝ｂ_０ｖ／ｚ^３ （１）

ここで、ｖは速度であり、ｚは電極間の距離である。空気ダンピングの影響を減少させるための一つの方法は、膜に穴を設けて定数ｂ_０を減少させることである。

図６は、以下のように従来の構造を改良することができるスタンプ構造体を使用する他の方法を示している。即ち、この方法は、基板と可動要素とを引き離すバネ力を高めてスティクションを回避するのを補助することにより、開放速度を増大させて信頼性を高めることができる。これは、Ｖ_ＰＩに影響を与えないようにしつつＶ_ｒｅｌを増大させる（即ち、スティクションを減少させる）ことを伴う。

間隙ｇ_１だけ離間され且つバネｋ_１によって吊り下げられた二つの電極ｅ_１，ｅ_２を備える従来のＭＥＭＳスイッチに加えて、スイッチは、電極ｅ２を有する可動要素と‘スタンプ’と称される独立可動部とを備えている。このスタンプは、バネｋ_２の形態をなす弾性カップリングにより上端（又は下端）電極に接続されるとともに、間隙ｇ_２だけ基板から離間されている。スタンプは、間隙ｇ２が電極間の間隙よりも小さくなるように間隙内に突出している。スタンプの下側の接触領域Ａは、電極として使用されず、そのため、デバイス面積がわずかに増大される。

Ｖ_ＰＩに対する影響：
プルイン電圧及び解放電圧を従来支配している方程式は、以下の通りである。即ち、Ｖ_ＰＩ＝８ｋ_１ｇ_１ ^３／（２７Ａε_０）及びＶ_ｒｅｌ ^２＝２ｇ_１ｋ_１Ａε_０／Ｃ_ｄｏｗｎである。最初に、提案されたスイッチのプルイン電圧及び解放電圧と従来のスイッチのそれとの間の差について検討する。ｇ_２がｇ_１／３よりも大きい場合には、上端膜のプルイン電圧Ｖ_ＰＩが影響を受けないため、Ｖ_ＰＩにおいては、スタンプが基板に接触するまでスイッチが閉じている。この時点で、電極間の間隙はｇ_１−ｇ_２であり、スイッチの有効バネ定数はｋ_１＋ｋ_２である。プルイン方程式から分かるように、スタンプを有する構造体のプルイン電圧は、以下が成り立つ限りスタンプが無い構造体と同じである。
ｋ_１ｇ_１ ^３＞（ｋ_１＋ｋ_２）（ｇ_１−ｇ_２ｋ_２／（ｋ_１＋ｋ_２））^３

図７は、（ｋ_１＋ｋ_２）がｇ_２／ｇ_１と共にどのように変化するのかを示している。例えばｇ_２＝ｇ_１／２であり且つｋ_２＝ｋ_１である場合には、プルイン電圧が増大されない。Ｖ_ＰＩがスタンプによって影響されない領域が、図７のラインの右側に示されている。
即ち、その領域のＶ_ＰＩは、独立可動部を有する本発明のＭＥＭＳ要素においては、そのような可動部が無い従来のＭＥＭＳ要素の場合と同じである。尚、Ｖ_ＰＩが増大される場合であっても、Ｖ_ＰＩ／Ｖ_ｒｅｌの比率は、スタンプの影響を有利に受ける。

Ｖ_ｒｅｌに対する影響：
スタンプは、以下のファクタ分だけＶ_ｒｅｌ ^２を増大させる。
Ｖ^２ _{ｒｅｌ．ｓｔａｍｐ}／Ｖ^２ _{ｒｅｌ．ｃｏｎｖｅｎｔｉｏｎａｌ}
＝１＋（ｋ_２／ｋ_１）［１−ｇ_２／ｇ_１］ （２）

従って、スタンプ構造体がＭＥＭＳデバイスの信頼性を高めることができるのが分かる。
例えばｇ_２＝０．６ｇ_１であり且つｋ_２＝９ｋ_１である場合には、スタンプの結果として解放電圧が９０％だけ増大する一方で、プルイン電圧は影響を受けないままである。

速度に対する影響：
スタンプは、スイッチをその閉動作中にわずかに減速するが、この影響はあまり大きくない。これは、スイッチがほぼ閉じられているときにだけスタンプの力が大きく、それに対し、この領域では静電気力が非常に大きく、静電気力がバネ力を容易に補償し得るからである。閉塞中のスイッチの速度は、電極が一緒に閉じられるときに最大となるのが分かる。

開放時、スタンプの開放力は、スイッチ動作の第１段階において非常に役立つ。これは、この範囲では、空気ダンピング力が最も大きいからである（方程式（１）参照）。スイッチ動作の最初の開放段階におけるそのいくらかの余分な力は、切り換え時間を大きく減少させることができ、一般的なスイッチが間隙の最初のたった２０％を移動するために開放時間の約８０％を費やすということを示すことにより確認される。先と同様にｇ_２＝０．６ｇ_１であり且つｋ_２＝９ｋ_１である場合には、閉じられた状態におけるバネ力が４．６の係数分だけ増大され、それにより、確実にスイッチの速度が著しく増大し、切り換え時間を２−３の係数分だけ短くすることができるのが分かる。

前述したように、スタンプ構造体が組み込まれた新規なＭＥＭＳ構造は、静電ＭＥＭＳスイッチの速度及び信頼性を高めることができる。この新規な構造は、２を上回る係数分だけ速度を高めることが期待されるとともに、約２の係数分だけ比率Ｖ_ＰＩ／Ｖ_ｒｅｌを減少させることができ、従って、ＭＥＭＳデバイスの信頼性を高めることができる。

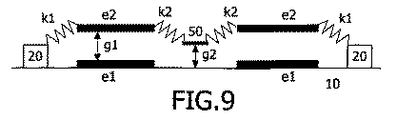

スタンプが両側で支持されたデバイスの概略図が図８に示されている。そのようなデバイスの構造の平面図が図９に示されている。図８において、スタンプは、両側が弾性カップリングｋ２により支持されている。バネの形態をなすこれらのカップリングは、可動要素に対して固定されている。可動要素は、スタンプを配置するための開口を中央に持つ電極ｅ２を有している。前述したように、スタンプは、間隙ｇ２が電極間の間隙ｇ１よりも小さくなるように間隙内に突出している。また、基板上の電極ｅ１は、スタンプの接触領域のための間隙を中央に有している。可動要素は、固定部２０に取り付けられたバネｋ１の形態をなすフレキシブルな支持体によって支持されている。図９は、同様の構成を有する集積回路の平面図を示している。これは、スタンプが電極の独立可動部よりも小さい面積である点を除き、図５に対応している。図示のスタンプは、空気ダンピングを減少させるために穴を必要としない。図示のように、スタンプは四つではなく二つのバネｋ２だけを有している。

図１０は、図８及び図９のデバイスを断面図で示している。この図は、図５のそれと類似しており、両方の図において同じ参照符号は同じ部分を示している。先と同様に、これも単なる一つの実施の形態であり、可動要素４０を異なるように構成してもよい。この実施例において、独立可動部７０は、基板１０に向かって突出している。この突出は、可動要素４０の金属層が局所的に厚く且つ更なる中間層５０のスタンプが存在するという両方の点から形成される。図１０に示されるように、スタンプ５０と基板１０との間の結果として得られる間隔ｇ２は、第１及び第２の電極ｅ１，ｅ２間の間隔よりも狭い。ここで、スタンプ５０及び独立可動要素７０のいずれも電極として使用されず、主に機械的機能を有している。一つのスタンプ５０の代わりに複数のスタンプが存在してもよく、また、第２の電極ｅ２に一つ以上のスタンプが設けられていてもよいことが理解される。

図１１は、更なるデバイスを断面図で示している。このデバイスも図１０のデバイスに類似しており、そのため、同じ参照符号が同等の要素を示している。ここで、独立可動部７０又は実際にはスタンプ５０は、基板１０上の第４の電極（ｅ４）と対向している第３の電極ｅ３として機能する。この実施の形態は、第２の電極対ｅ３−ｅ４がガルバニックスイッチとして使用される場合には非常に適しており、これに対し、第１の電極対ｅ１−ｅ２は可変キャパシタ及び／又はアクチュエータとして使用するためのものである。しかしながら、いずれの電極対も容量性機能を有していてもよい。

デバイスの利点が特に第２の閉状態におけるその位置に起因していることが理解される。通常、独立可動部７０及び可動要素の主要部（例えば、第２の電極ｅ２）は、基板に対して取り付けられる。その結果、両方の部分同士の間の弾性カップリングｋ２は、圧縮応力下にあり、対抗力を与える。これは、この実施例では、可動要素が基板に向かう突出部を独立可動部において有していることによるものである。両方の部分が基板に対して取り付けられると、独立可動部が主要部に対して相対的に上側に押し上げられる。結果として得られる応力を支持するのは弾性カップリングであり、弾性カップリングはそれをもってスティクションに抗する対抗力を与える。

任意の実施の形態において前述したＭＥＭＳデバイスは、例えば、集積回路、携帯電話等のモバイル機器、又は、無線モバイルコンピュータデバイスに組み込むことができる。基板に対して垂直に移動することができる要素に関して説明したが、基本的には、動きは平行にすることができ又は平行成分を有することができる。前述したように、ＭＥＭＳデバイスは、可動要素（３０）と、可動要素を移動させるための一対の電極（ｅ１，ｅ２）と、電極のプルイン（引き込み）に対する更なる抵抗を与えるために他のそれぞれの電極に対して弾性的に結合された独立可動部（ｅ３）を有する一つの電極とを有している。これは、高い解放電圧Ｖ_ｒｅｌを可能にし、従って、スティクションの危険を低減することができる。また、Ｖ_ｒｅｌに対するＶ_ＰＩの比率も減少させることができ、そのため、可動要素の移動のために幅広い範囲の電圧を利用することができる。これにより、高速切り換えが可能になる。独立可動部の面積は他の電極よりも小さく、また、弾性カップリングのバネ定数はフレキシブルな支持体のそれよりも大きい。あるいは、可動要素は、それが基板と接触するときにプルインに対する更なる抵抗を与えるために、基板に対して弾性的に結合され且つ基板に向けて突出する可動スタンプ部分を有することができる。

従って、要約すると、本発明は、可動要素３０と、可動要素を移動させるための一対の電極ｅ１，ｅ２と、電極のプルインに対する更なる抵抗を与えるために他のそれぞれの電極に対して弾性的に結合された独立可動部ｅ３を有する一つの電極とを有するＭＥＭＳデバイスを提供する。これは、高い解放電圧Ｖ_ｒｅｌを可能にし、従って、スティクションの危険を低減することができる。また、Ｖ_ｒｅｌに対するＶ_ＰＩの比率も減少させることができ、そのため、可動要素の移動のために幅広い範囲の電圧を利用することができる。これにより、高速切り換えが可能になる。独立可動部の面積は他の電極よりも小さく、また、弾性カップリングのバネ定数はフレキシブルな支持体のそれよりも大きい。あるいは、可動要素は、それが基板と接触するときにプルインに対する更なる抵抗を与えるために基板に対して弾性的に結合され且つ基板に向けて突出する可動スタンプ部分を有することができる。

米国特許出願公開公報第ＵＳ２００２／０１４９０７１号から知られる構成を示している。 第１の実施の形態に係る構成の概略図を示している。 第２の実施の形態に係る構成の概略図を示している。 図３の実施の形態に対応する実施の形態を有するデバイスの平面図を示している。 図４のデバイスに対応するデバイスを概略断面図で示している。 第３の実施の形態の概略図を示している。 図６に示されるｋ１，ｋ２，ｇ１，ｇ２の様々な値に関してＶ_ＰＩがどのように影響を受けるかを表すグラフを示している。 第４の実施の形態の概略図を示している。 図８のデバイスに対応するデバイスの平面図を示している。 図９のデバイスに対応するデバイスを概略断面図で示している。 デバイスの第５の実施の形態を概略断面図で示している。

Claims (10)

1. 基板（１０）上の第１の電極（ｅ１）と、第２の電極（ｅ２）とを備えるマイクロ電気機械デバイスであって、
   前記第２の電極（ｅ２）は、可動要素（ｋ１，ｋ２，７０，８０）の一部であり、前記可動要素の変形可能部分（ｋ１，ｋ２）の弾性変形によって第１の位置と十分に近接した第２の位置との間で前記第１の電極（ｅ１）に向かって及び前記第１の電極（ｅ１）から移動可能であるとともに、前記第１の位置において所定の間隙だけ前記第１の電極（ｅ１）から離間し、
   前記可動要素は、弾性カップリング（ｋ２）により前記可動要素（ｋ１，ｋ２，７０，８０）の主要部に対して結合される第１の独立可動部（８０）及び第２の独立可動部（７０）を備え、それにより、前記弾性カップリング（ｋ２）は、前記第２の電極（ｅ２）が前記第２の位置にあるときに前記可動要素（ｋ１，ｋ２，７０，８０）に対して前記第１の電極（ｅ１）から離隔する方向に力を及ぼし、
   前記第１の電極（ｅ１）及び前記第２の電極（ｅ２）は、ＲＦキャパシタの電極であり、
   前記可動要素（ｋ１，ｋ２，７０，８０）の前記第１の独立可動部（８０）の一部として、電圧源と接触可能な第３の電極（ｅ３）が配置され、
   前記第３の電極（ｅ３）と対向して第２の電極対を形成する第４の電極（ｅ４）が、前記基板上（１０）に配置されることを特徴とするマイクロ電気機械デバイス。
2. 前記弾性カップリングは、前記変形可能部分よりも大きいバネ定数を有していることを特徴とする請求項１に記載のデバイス。
3. 前記弾性カップリングは、前記第１の独立可動部の少なくとも二つの側に配置されていることを特徴とする請求項１に記載のデバイス。
4. 前記第１の独立可動部は、少なくとも三つの側において前記主要部によって取り囲まれていることを特徴とする請求項３に記載のデバイス。
5. 前記第１の独立可動部は、前記基板に向かって突出していることを特徴とする請求項１に記載のデバイス。
6. 前記主要部は、前記変形可能部分に対して結合されていることを特徴とする請求項１に記載のデバイス。
7. 前記変形可能部分は、一つ以上の可撓性要素として存在することを特徴とする請求項１に記載のデバイス。
8. 前記第１の電極及び前記第２の電極の対は、ガルバニックスイッチを形成することを特徴とする請求項１に記載のデバイス。
9. 前記可動要素は、実質的に金属層により構成され、前記第１の独立可動部と前記主要部との間の弾性カップリングは、少なくとも一つのブリッジとして構成されることを特徴とする請求項１に記載のデバイス。
10. 基板（１０）と、
    ＲＦキャパシタの一部である可動要素（ｋ１，ｋ２，７０，８０）と、
    前記可動要素（ｋ１，ｋ２，７０，８０）を前記基板（１０）に向けて移動させるための駆動手段（ｅ１，ｅ２）とを有し、
    前記可動要素（ｋ１，ｋ２，７０，８０）は、前記可動要素（ｋ１，ｋ２，７０，８０）の残余の部分に対して弾性的に結合された第１の独立可動部（８０）及び第２の独立可動部（７０）と、前記基板（１０）に対する支持部（４１）と、を有し、
    前記可動要素（ｋ１，ｋ２，７０，８０）の前記第１の独立可動部（８０）の一部として、電圧源と接触可能な第３の電極（ｅ３）が配置され、
    前記第３の電極（ｅ３）と対向して第２の電極対を形成する第４の電極（ｅ４）が前記基板（１０）上に配置されることを特徴とするマイクロ電気機械デバイス。
