JP4046860B2 - 鋳型用粘結剤組成物 - Google Patents
鋳型用粘結剤組成物 Download PDFInfo
- Publication number
- JP4046860B2 JP4046860B2 JP19724098A JP19724098A JP4046860B2 JP 4046860 B2 JP4046860 B2 JP 4046860B2 JP 19724098 A JP19724098 A JP 19724098A JP 19724098 A JP19724098 A JP 19724098A JP 4046860 B2 JP4046860 B2 JP 4046860B2
- Authority
- JP
- Japan
- Prior art keywords
- mold
- weight
- parts
- binder composition
- compound
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 0 C*(CN1*)=CC1=O Chemical compound C*(CN1*)=CC1=O 0.000 description 1
Landscapes
- Other In-Based Heterocyclic Compounds (AREA)
- Hydrogenated Pyridines (AREA)
- Mold Materials And Core Materials (AREA)
Description
【０００１】
【発明の属する技術分野】
本発明は、有機エステル又は炭酸ガスを硬化剤として鋳型を製造する際に用いる鋳型用粘結剤組成物、及びこれを用いた鋳型造型方法に関する。
【０００２】
【従来の技術】
鋳型の製造に使用する粘結剤として、有機エステルや安全性に優れた炭酸ガスで硬化しうる有機粘結剤が注目されている。
【０００３】
こうした有機粘結剤は、例えば特公平７-33464号公報、特公平４-76947号公報、特許第2723376号公報に開示されている。またさらに鋳型強度を改善させるものとして、特開平４-147743号公報、特開平５-320477号公報、特開平５-78553号公報、特開平５-93127号公報、特開平８-206775号公報があるが、まだ満足できるものではない。
【０００４】
【発明が解決しようとする課題】
本発明は、有機エステル又は炭酸ガスの何れを硬化剤とした場合でも、鋳型強度を改善できる粘結剤組成物の提供を目的とする。
【０００５】
【課題を解決するための手段】
本発明は、アルカリ性水溶性フェノール系樹脂と、下記一般式（１）で表されるラクタム化合物とを含有する、鋳型用粘結剤組成物を提供する。
【０００６】
【化３】
【０００７】
【発明の実施の形態】
本発明のアルカリ性水溶性フェノール系樹脂は、フェノール類を大量のアルカリ性物質の存在下、水中でアルデヒド類と反応させることによって得ることができる。フェノール類は、フェノール化合物及びビスフェノール化合物から選ばれる１種、又は２種以上の混合物でも良い。フェノール化合物としては、フェノール、クレゾール、レゾルシノール、3,5-キシレノール、ノボラックフェノール、その他の置換フェノール等が挙げられ、ビスフェノール化合物としては、ビスフェノールＡ、ビスフェノールＦ、ビスフェノールＳ等が挙げられる。ビスフェノール化合物はフェノール化合物に対して0.05〜500倍モルが良く、好ましくは0.1〜200倍モルである。なお鋳型強度向上の点から、１価アルコールが添加されていてもよい。１価アルコールはフェノール類に対して0.001〜0.5倍モルが良く、好ましくは0.005〜0.1倍モルである。
【０００８】
アルデヒド類としては、ホルムアルデヒド、アセトアルデヒド、2-フルアルデヒド等及びその混合物が挙げられる。相溶性等の点からアルデヒド類はフェノール類及び１価アルコールに対して1.0〜6.0倍モルが良く、好ましくは1.5〜4.0倍モルがよい。
【０００９】
アルカリ性物質としては、硬化速度と鋳型強度の点から、アルカリ金属水酸化物をフェノール類の水酸基に対して0.3〜5.0倍モル、好ましくは0.5〜3.0倍モル用いるのが良好である。アルカリ金属水酸化物としては好ましくは水酸化ナトリウム、水酸化カリウム、水酸化リチウム及びこれらの混合物であり、水酸化カリウムが最も好ましい。
【００１０】
反応条件は目的とする分子量に応じ適宜決めればよいが、25〜90重量％水溶液として25℃の粘度が10〜300mPa・Sとするのが好ましく、そのためには25〜90重量％の反応液を50〜100℃で0.5〜10時間反応させればよい。
【００１１】
有機エステルを硬化剤とする場合、炭素数３〜10のラクトン類、炭素数１〜10の１価又は多価アルコールと炭素数１〜10の有機カルボン酸より導かれる有機エステル、或いは炭素数１〜８のアルキレンカーボネートが単独で又は混合して用いられる。自硬性鋳型造型法では、γ−ブチロラクトン、プロピオンラクトン、ε−カプロラクトン、ギ酸エチル、エチレングリコールジアセテート、エチレングリコールモノアセテート、トリアセチン、エチレンカーボネート、プロピレンカーボネート等を用いるのが好ましく、有機エステルを使用するガス硬化性鋳型造型法ではギ酸メチルを用いるのが好ましい。
【００１２】
炭酸ガスを硬化剤とする場合は、硼砂や硼酸等の硼酸化合物であるオキシアニオン化合物が不可欠である。これは、オキシアニオン化合物が炭酸ガスを吸収してはじめてアイオノマーを形成し、水溶性フェノール系樹脂を高分子化すると考えられるためである。硼酸や四硼酸ナトリウム10水和物（硼砂）、四硼酸カリウム10水和物、メタ硼酸ナトリウム、五硼酸ナトリウム、五硼酸カリウム等の硼酸塩が好ましい。オキシアニオン化合物のアルカリ性レゾールフェノール系樹脂水溶液100重量部に対する添加量は、鋳型の硬化速度及び強度の点から0.1〜30重量部、好ましくは３〜15重量部が良好である。他のオキシアニオン化合物としては、アルミン酸塩、スズ酸塩等が挙げられる。
【００１３】
さらに鋳型強度を向上させる目的で、例えばγ−アミノプロピルトリエトキシシランやγ-（2-アミノエチル）アミノプロピルトリメトキシシラン、γ-グリシドキシプロピルトリエトキシシラン等のシランカップリング剤を使用することができる。これらは混練砂中に添加して用いてもよいが、粘結剤組成物と併用するのが好ましい。その添加量はアルカリ性レゾールフェノール系樹脂水溶液100重量部に対し0.01〜10重量部、好ましくは0.1〜2.0重量部が良い。
【００１４】
本発明では、一般式（１）で表されるラクタムが、粘結剤組成物中に添加される。
【００１５】
【化４】
【００１６】
好ましい化合物としてはδ−バレロラクタム、Ｎ−メチルピペリドン、Ｎ−エチルピペリドン、Ｎ−プロピルピペリドン、Ｎ−ブチルピペリドン、ε−カプロラクタム、Ｎ−メチルカプロラクタム、Ｎ−エチルカプロラクタム、Ｎ−プロピルカプロラクタム、Ｎ−ブチルカプロラクタム、ヘプトラクタム、Ｎ−メチルヘプトラクタム、Ｎ−エチルヘプトラクタム、Ｎ−プロピルヘプトラクタム、Ｎ−ブチルヘプトラクタムが挙げられ、更に好ましくはｎ＝４の化合物、特にε−カプロラクタムが挙げられる。これらのラクタムは１種以上が、アルカリ性フェノール系樹脂100重量部に対し、本発明の目的を効率よく達成する見地から好ましくは0.1〜30重量部、さらに好ましくは１〜20重量部添加される。
【００１７】
本発明の鋳型用粘結剤組成物は、一般的には水溶液の形で用いられる。固形分（粘結剤組成物２ｇを105℃で３時間乾燥）は、鋳物砂と均一な混練が可能な点で好ましくは25〜90重量％、さらに好ましくは50〜85重量％である。
【００１８】
本発明の粘結剤組成物を用いて鋳型造型する際、粘結剤組成物をそのまま用いて耐火性粒状材料とミキサー等により混練して混練砂としても良いし、アルカリ性水溶性フェノール系樹脂と一般式（１）で表されるラクタム化合物をそれぞれ準備し、ミキサーに別々に添加して耐火性粒状材料と混練してもよい。混練砂は目的の鋳型に造型され、アルミ鋳物のような非鉄合金や鋳鋼や鋳鉄鋳物を製造するために用いられる。
【００１９】
耐火性粒状材料としては、石英質を主成分とする珪砂、クロマイト砂、ジルコン砂、オリビン砂、アルミナ砂、ムライト砂、合成ムライト砂、アルミナボールサンド等が挙げられる。耐火性粒状材料は新砂、再生砂、これらの混合砂の何れでもよい。
【００２０】
本発明の粘結剤組成物を用いて鋳物用砂型を水溶性フェノール系樹脂／エステル硬化法で製造する場合は、例えば再生砂100重量部に、硬化剤の有機エステルを0.01〜10重量部、好ましくは0.5〜２重量部と、本発明の鋳型用粘結剤組成物を0.1〜15重量部、好ましくは0.5〜５重量部を周知の方法で混練し、従来の自硬性鋳型製造プロセスをそのまま利用して鋳型を製造することができる。他方、水溶性フェノール系樹脂／炭酸ガス硬化法においては、例えば再生砂100重量部に、オキシアニオンを含有する本発明の粘結剤組成物0.05〜15重量部、好ましくは0.5〜５重量部を周知の方法で混練し、この混練砂をガス用模型に充填し、二酸化炭素を0.01〜25重量部、好ましくは0.5〜10重量部通気することにより鋳型造型することができる。
【００２１】
【実施例】
＜鋳型製造用フェノール系樹脂水溶液の調製＞
50％水酸化カリウム水溶液と、表１に示すフェノール類及び１価アルコールの溶液に70℃で、表１に示すアルデヒド化合物を徐々に加え、さらに反応液の粘度が25℃で100mPa・sに達するまで反応を続けた。なお水酸化カリウムはフェノール類に対して0.7倍モル用いた。次いでこの水溶液100重量部に対し、γ−アミノプロピルトリエトキシシランを0.5重量部添加し、濃度調整を行い水溶性フェノール系樹脂１Ａ〜１Ｈのアルカリ水溶液（固形分50重量％）を得た。
【００２２】
【表１】
【００２３】
実施例１〜 16 、比較例１〜４
国産珪砂５号100重量部に対し、トリアセチン0.4重量部、表２に示す鋳型製造用粘結剤組成物水溶液２重量部を添加混練し、50mmφ×50mmｈの木型に充填した。得られたテストピースを取り出して24時間後の鋳型強度（抗圧力）を測定した。結果を表２に示す。
【００２４】
【表２】
【００２５】
実施例 17 〜 19 、比較例５〜７
国産珪砂5.5号100重量部に対し、表３に示す鋳型製造用粘結剤組成物水溶液を２重量部添加混練し、50mmφ×50mmｈのガス硬化用木型に充填して、ガス状のギ酸メチルを２重量部通気した。得られたテストピースを取り出して24時間後の鋳型強度（抗圧力）を測定した。結果を表３に示す。
【００２６】
【表３】
【００２７】
実施例 20 〜 34 、比較例８〜 11
国産珪砂6.5号を100重量部に対し、表４に示す鋳型製造用粘結剤組成物水溶液を2.5重量部添加混練し、50mmφ×50mmｈのガス硬化用木型に充填し、炭酸ガス2.5重量部を通気した。得られたテストピースを取り出して24時間後の鋳型強度（抗圧力）を測定した。結果を表４に示す。
【００２８】
【表４】
【００２９】
実施例 35 〜 37
フェノール系樹脂水溶液とラクタム化合物を表５に示す量で別々に珪砂に添加する以外は、実施例１と同様に行った。結果を表５に示す。
【００３０】
【表５】
【００３１】
実施例 38 〜 40
フェノール系樹脂水溶液とラクタム化合物を表６に示す量で別々に珪砂に添加する以外は、実施例17と同様に行った。結果を表６に示す。
【００３２】
【表６】
【００３３】
実施例 41 〜 43
フェノール系樹脂水溶液とラクタム化合物を表７に示す量で別々に珪砂に添加する以外は、実施例20と同様に行った。結果を表７に示す。
【００３４】
【表７】
【００３５】
【発明の効果】
前述の一般式（１）のラクタム化合物を含有する本発明の粘結剤組成物を使用して得られる鋳型は、硬化剤が有機エステルでも炭酸ガスでも鋳型強度を高くできる。
【発明の属する技術分野】
本発明は、有機エステル又は炭酸ガスを硬化剤として鋳型を製造する際に用いる鋳型用粘結剤組成物、及びこれを用いた鋳型造型方法に関する。
【０００２】
【従来の技術】
鋳型の製造に使用する粘結剤として、有機エステルや安全性に優れた炭酸ガスで硬化しうる有機粘結剤が注目されている。
【０００３】
こうした有機粘結剤は、例えば特公平７-33464号公報、特公平４-76947号公報、特許第2723376号公報に開示されている。またさらに鋳型強度を改善させるものとして、特開平４-147743号公報、特開平５-320477号公報、特開平５-78553号公報、特開平５-93127号公報、特開平８-206775号公報があるが、まだ満足できるものではない。
【０００４】
【発明が解決しようとする課題】
本発明は、有機エステル又は炭酸ガスの何れを硬化剤とした場合でも、鋳型強度を改善できる粘結剤組成物の提供を目的とする。
【０００５】
【課題を解決するための手段】
本発明は、アルカリ性水溶性フェノール系樹脂と、下記一般式（１）で表されるラクタム化合物とを含有する、鋳型用粘結剤組成物を提供する。
【０００６】
【化３】
【発明の実施の形態】
本発明のアルカリ性水溶性フェノール系樹脂は、フェノール類を大量のアルカリ性物質の存在下、水中でアルデヒド類と反応させることによって得ることができる。フェノール類は、フェノール化合物及びビスフェノール化合物から選ばれる１種、又は２種以上の混合物でも良い。フェノール化合物としては、フェノール、クレゾール、レゾルシノール、3,5-キシレノール、ノボラックフェノール、その他の置換フェノール等が挙げられ、ビスフェノール化合物としては、ビスフェノールＡ、ビスフェノールＦ、ビスフェノールＳ等が挙げられる。ビスフェノール化合物はフェノール化合物に対して0.05〜500倍モルが良く、好ましくは0.1〜200倍モルである。なお鋳型強度向上の点から、１価アルコールが添加されていてもよい。１価アルコールはフェノール類に対して0.001〜0.5倍モルが良く、好ましくは0.005〜0.1倍モルである。
【０００８】
アルデヒド類としては、ホルムアルデヒド、アセトアルデヒド、2-フルアルデヒド等及びその混合物が挙げられる。相溶性等の点からアルデヒド類はフェノール類及び１価アルコールに対して1.0〜6.0倍モルが良く、好ましくは1.5〜4.0倍モルがよい。
【０００９】
アルカリ性物質としては、硬化速度と鋳型強度の点から、アルカリ金属水酸化物をフェノール類の水酸基に対して0.3〜5.0倍モル、好ましくは0.5〜3.0倍モル用いるのが良好である。アルカリ金属水酸化物としては好ましくは水酸化ナトリウム、水酸化カリウム、水酸化リチウム及びこれらの混合物であり、水酸化カリウムが最も好ましい。
【００１０】
反応条件は目的とする分子量に応じ適宜決めればよいが、25〜90重量％水溶液として25℃の粘度が10〜300mPa・Sとするのが好ましく、そのためには25〜90重量％の反応液を50〜100℃で0.5〜10時間反応させればよい。
【００１１】
有機エステルを硬化剤とする場合、炭素数３〜10のラクトン類、炭素数１〜10の１価又は多価アルコールと炭素数１〜10の有機カルボン酸より導かれる有機エステル、或いは炭素数１〜８のアルキレンカーボネートが単独で又は混合して用いられる。自硬性鋳型造型法では、γ−ブチロラクトン、プロピオンラクトン、ε−カプロラクトン、ギ酸エチル、エチレングリコールジアセテート、エチレングリコールモノアセテート、トリアセチン、エチレンカーボネート、プロピレンカーボネート等を用いるのが好ましく、有機エステルを使用するガス硬化性鋳型造型法ではギ酸メチルを用いるのが好ましい。
【００１２】
炭酸ガスを硬化剤とする場合は、硼砂や硼酸等の硼酸化合物であるオキシアニオン化合物が不可欠である。これは、オキシアニオン化合物が炭酸ガスを吸収してはじめてアイオノマーを形成し、水溶性フェノール系樹脂を高分子化すると考えられるためである。硼酸や四硼酸ナトリウム10水和物（硼砂）、四硼酸カリウム10水和物、メタ硼酸ナトリウム、五硼酸ナトリウム、五硼酸カリウム等の硼酸塩が好ましい。オキシアニオン化合物のアルカリ性レゾールフェノール系樹脂水溶液100重量部に対する添加量は、鋳型の硬化速度及び強度の点から0.1〜30重量部、好ましくは３〜15重量部が良好である。他のオキシアニオン化合物としては、アルミン酸塩、スズ酸塩等が挙げられる。
【００１３】
さらに鋳型強度を向上させる目的で、例えばγ−アミノプロピルトリエトキシシランやγ-（2-アミノエチル）アミノプロピルトリメトキシシラン、γ-グリシドキシプロピルトリエトキシシラン等のシランカップリング剤を使用することができる。これらは混練砂中に添加して用いてもよいが、粘結剤組成物と併用するのが好ましい。その添加量はアルカリ性レゾールフェノール系樹脂水溶液100重量部に対し0.01〜10重量部、好ましくは0.1〜2.0重量部が良い。
【００１４】
本発明では、一般式（１）で表されるラクタムが、粘結剤組成物中に添加される。
【００１５】
【化４】
好ましい化合物としてはδ−バレロラクタム、Ｎ−メチルピペリドン、Ｎ−エチルピペリドン、Ｎ−プロピルピペリドン、Ｎ−ブチルピペリドン、ε−カプロラクタム、Ｎ−メチルカプロラクタム、Ｎ−エチルカプロラクタム、Ｎ−プロピルカプロラクタム、Ｎ−ブチルカプロラクタム、ヘプトラクタム、Ｎ−メチルヘプトラクタム、Ｎ−エチルヘプトラクタム、Ｎ−プロピルヘプトラクタム、Ｎ−ブチルヘプトラクタムが挙げられ、更に好ましくはｎ＝４の化合物、特にε−カプロラクタムが挙げられる。これらのラクタムは１種以上が、アルカリ性フェノール系樹脂100重量部に対し、本発明の目的を効率よく達成する見地から好ましくは0.1〜30重量部、さらに好ましくは１〜20重量部添加される。
【００１７】
本発明の鋳型用粘結剤組成物は、一般的には水溶液の形で用いられる。固形分（粘結剤組成物２ｇを105℃で３時間乾燥）は、鋳物砂と均一な混練が可能な点で好ましくは25〜90重量％、さらに好ましくは50〜85重量％である。
【００１８】
本発明の粘結剤組成物を用いて鋳型造型する際、粘結剤組成物をそのまま用いて耐火性粒状材料とミキサー等により混練して混練砂としても良いし、アルカリ性水溶性フェノール系樹脂と一般式（１）で表されるラクタム化合物をそれぞれ準備し、ミキサーに別々に添加して耐火性粒状材料と混練してもよい。混練砂は目的の鋳型に造型され、アルミ鋳物のような非鉄合金や鋳鋼や鋳鉄鋳物を製造するために用いられる。
【００１９】
耐火性粒状材料としては、石英質を主成分とする珪砂、クロマイト砂、ジルコン砂、オリビン砂、アルミナ砂、ムライト砂、合成ムライト砂、アルミナボールサンド等が挙げられる。耐火性粒状材料は新砂、再生砂、これらの混合砂の何れでもよい。
【００２０】
本発明の粘結剤組成物を用いて鋳物用砂型を水溶性フェノール系樹脂／エステル硬化法で製造する場合は、例えば再生砂100重量部に、硬化剤の有機エステルを0.01〜10重量部、好ましくは0.5〜２重量部と、本発明の鋳型用粘結剤組成物を0.1〜15重量部、好ましくは0.5〜５重量部を周知の方法で混練し、従来の自硬性鋳型製造プロセスをそのまま利用して鋳型を製造することができる。他方、水溶性フェノール系樹脂／炭酸ガス硬化法においては、例えば再生砂100重量部に、オキシアニオンを含有する本発明の粘結剤組成物0.05〜15重量部、好ましくは0.5〜５重量部を周知の方法で混練し、この混練砂をガス用模型に充填し、二酸化炭素を0.01〜25重量部、好ましくは0.5〜10重量部通気することにより鋳型造型することができる。
【００２１】
【実施例】
＜鋳型製造用フェノール系樹脂水溶液の調製＞
50％水酸化カリウム水溶液と、表１に示すフェノール類及び１価アルコールの溶液に70℃で、表１に示すアルデヒド化合物を徐々に加え、さらに反応液の粘度が25℃で100mPa・sに達するまで反応を続けた。なお水酸化カリウムはフェノール類に対して0.7倍モル用いた。次いでこの水溶液100重量部に対し、γ−アミノプロピルトリエトキシシランを0.5重量部添加し、濃度調整を行い水溶性フェノール系樹脂１Ａ〜１Ｈのアルカリ水溶液（固形分50重量％）を得た。
【００２２】
【表１】
実施例１〜 16 、比較例１〜４
国産珪砂５号100重量部に対し、トリアセチン0.4重量部、表２に示す鋳型製造用粘結剤組成物水溶液２重量部を添加混練し、50mmφ×50mmｈの木型に充填した。得られたテストピースを取り出して24時間後の鋳型強度（抗圧力）を測定した。結果を表２に示す。
【００２４】
【表２】
実施例 17 〜 19 、比較例５〜７
国産珪砂5.5号100重量部に対し、表３に示す鋳型製造用粘結剤組成物水溶液を２重量部添加混練し、50mmφ×50mmｈのガス硬化用木型に充填して、ガス状のギ酸メチルを２重量部通気した。得られたテストピースを取り出して24時間後の鋳型強度（抗圧力）を測定した。結果を表３に示す。
【００２６】
【表３】
実施例 20 〜 34 、比較例８〜 11
国産珪砂6.5号を100重量部に対し、表４に示す鋳型製造用粘結剤組成物水溶液を2.5重量部添加混練し、50mmφ×50mmｈのガス硬化用木型に充填し、炭酸ガス2.5重量部を通気した。得られたテストピースを取り出して24時間後の鋳型強度（抗圧力）を測定した。結果を表４に示す。
【００２８】
【表４】
実施例 35 〜 37
フェノール系樹脂水溶液とラクタム化合物を表５に示す量で別々に珪砂に添加する以外は、実施例１と同様に行った。結果を表５に示す。
【００３０】
【表５】
実施例 38 〜 40

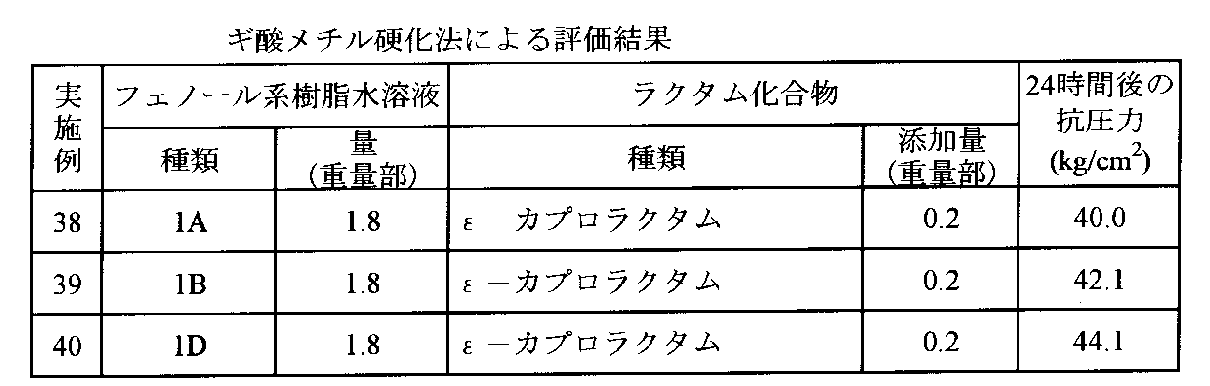

フェノール系樹脂水溶液とラクタム化合物を表６に示す量で別々に珪砂に添加する以外は、実施例17と同様に行った。結果を表６に示す。
【００３２】
【表６】
実施例 41 〜 43
フェノール系樹脂水溶液とラクタム化合物を表７に示す量で別々に珪砂に添加する以外は、実施例20と同様に行った。結果を表７に示す。
【００３４】
【表７】
【発明の効果】
前述の一般式（１）のラクタム化合物を含有する本発明の粘結剤組成物を使用して得られる鋳型は、硬化剤が有機エステルでも炭酸ガスでも鋳型強度を高くできる。
Claims (4)
- フェノール化合物及び／又はビスフェノール化合物とアルデヒド類との反応によって得られるアルカリ性水溶性フェノール系樹脂と、下記一般式（１）で表されるラクタム化合物を含有する鋳型用粘結剤組成物。
- 前記ラクタム化合物が、前記アルカリ性水溶性フェノール系樹脂100重量部に対して0.1〜30重量部含有される、請求項１の鋳型用粘結剤組成物。
- 耐火性粒状材料と、フェノール化合物及び／又はビスフェノール化合物とアルデヒド類との反応によって得られるアルカリ性水溶性フェノール系樹脂と、下記一般式（１）で表されるラクタム化合物を含有する鋳型組成物。
- 耐火性粒状材料と請求項１もしくは２の鋳型用粘結剤組成物、又は請求項３の鋳型組成物を用い、且つ硬化剤として有機エステル又は炭酸ガスを用いる鋳型造型方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP19724098A JP4046860B2 (ja) | 1998-07-13 | 1998-07-13 | 鋳型用粘結剤組成物 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP19724098A JP4046860B2 (ja) | 1998-07-13 | 1998-07-13 | 鋳型用粘結剤組成物 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2000024751A JP2000024751A (ja) | 2000-01-25 |
| JP4046860B2 true JP4046860B2 (ja) | 2008-02-13 |
Family
ID=16371188
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP19724098A Expired - Fee Related JP4046860B2 (ja) | 1998-07-13 | 1998-07-13 | 鋳型用粘結剤組成物 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4046860B2 (ja) |
Families Citing this family (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE102016211971A1 (de) * | 2016-06-30 | 2018-01-04 | HÜTTENES-ALBERTUS Chemische Werke Gesellschaft mit beschränkter Haftung | Wässrige alkalische Bindemittelzusammensetzung zur Aushärtung mit Kohlendioxidgas sowie deren Verwendung, eine entsprechende Formstoffmischung zur Herstellung eines Gießereiformkörpers, ein entsprechender Gießereiformkörper sowie ein Verfahren zur Herstellung eines Gießereiformkörpers |
| DE102016211970A1 (de) * | 2016-06-30 | 2018-01-18 | HÜTTENES-ALBERTUS Chemische Werke Gesellschaft mit beschränkter Haftung | Wässrige alkalische Bindemittelzusammensetzung zur Aushärtung mit Kohlendioxidgas sowie deren Verwendung, eine entsprechende Formstoffmischung zur Herstellung eines Gießereiformkörpers, ein entsprechender Gießereiformkörper sowie ein Verfahren zur Herstellung eines Gießereiformkörpers |
| JP6611144B2 (ja) * | 2018-04-16 | 2019-11-27 | 田岡化学工業株式会社 | ブチルゴム、レゾール型フェノール類ホルムアルデヒド共縮合樹脂、及びフェノール類を含むゴム組成物 |
-
1998
- 1998-07-13 JP JP19724098A patent/JP4046860B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JP2000024751A (ja) | 2000-01-25 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP2831794B2 (ja) | 鋳物用砂型の製造方法 | |
| JP4046860B2 (ja) | 鋳型用粘結剤組成物 | |
| JP3933794B2 (ja) | 炭酸ガス硬化用粘結剤組成物 | |
| JP3148185B2 (ja) | 鋳型用粘結剤組成物 | |
| JP2954402B2 (ja) | 鋳物砂用樹脂組成物 | |
| JP3250926B2 (ja) | 鋳型組成物および鋳型の製造方法 | |
| JP3459849B2 (ja) | 鋳型製造用粘結剤組成物及び鋳型の造型方法 | |
| JP3221810B2 (ja) | 鋳型用粘結剤組成物、鋳型組成物および鋳型の製造方法 | |
| JP3123031B2 (ja) | 鋳型製造用粘結剤組成物及び鋳型の製造方法 | |
| JP2831830B2 (ja) | 鋳物砂用粘結剤組成物 | |
| JP3453485B2 (ja) | 鋳物砂の処理方法及び鋳型の製造方法 | |
| JP3453524B2 (ja) | 粘結剤組成物 | |
| JP3025762B1 (ja) | 鋳型製造方法 | |
| JP3200644B2 (ja) | 鋳型用粘結剤組成物及び鋳型の製造方法 | |
| JP2892470B2 (ja) | 鋳物砂用粘結剤組成物 | |
| JP2542144B2 (ja) | 有機エステル硬化型鋳物砂用粘結剤組成物及びこれを用いた鋳型の製造方法 | |
| JP3897907B2 (ja) | 炭酸ガス硬化用粘結剤組成物 | |
| JP2892471B2 (ja) | 鋳物砂用粘結剤組成物 | |
| JP3248825B2 (ja) | 鋳型の製造方法 | |
| JP3321779B2 (ja) | 鋳型製造用粘結剤水溶液組成物及び鋳型の製造方法 | |
| JP2898799B2 (ja) | 鋳物砂の処理方法及び鋳物用砂型の製造方法 | |
| JP3197973B2 (ja) | 鋳物砂用組成物 | |
| JP2892468B2 (ja) | 鋳物砂用粘結剤組成物 | |
| JP2831825B2 (ja) | 鋳物砂用粘結剤組成物 | |
| JP3181480B2 (ja) | 鋳型用粘結剤組成物、鋳型組成物および鋳型の製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20041001 |
|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20041001 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20061212 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20070126 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20071120 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20071121 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20101130 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20111130 Year of fee payment: 4 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20121130 Year of fee payment: 5 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20121130 Year of fee payment: 5 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20131130 Year of fee payment: 6 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
