【０００１】
【発明が属する技術分野】
本発明は、高分子物質を含む放熱フィルム又は放熱シートに関し、特にパワートランジスタ、高密度集積回路、プラズマディスプレイパネル（以下ＰＤＰガラスパネルとする場合がある）等の電子機器類の発熱体と、アルミシャーシ（アルミパネルとする場合がある）等のヒートシンクとの間に挟み込み間隙を埋めて効率的に熱を逃がす放熱シートに関するものである。又本発明は、放熱シートをガラスパネルとアルミパネルとの間に挟入して形成したＰＤＰパネルに関する。
【０００２】
【従来の技術】
近年、電子機器の高性能化、小型化が進み、それに伴い半導体をはじめとする電子部品の高密度化、高機能化が進んでいる。電子部品の高密度化、高機能化によって、電子部品自体が大量の熱を発生するようになっている。この熱をそのままに放置しておくと、当該電子部品の品質を劣化させ、又は当該電子部品を損傷させてしまうので、電子部品が発生させる熱を効率よく取り除くための装置又は機構が必要不可欠となっている。たとえば、発熱体がＰＤＰガラスパネルの場合には、ＰＤＰガラスパネルを発光させると、発熱して部分的に温度ムラが発生し、ガラスの割れの原因となる。
【０００３】
現在、電子機器中の発熱体が発生する熱を取り除く方法として、電子機器の発熱源（発熱体とする場合がある）とアルミ冷却フィンとの間に放熱材を挟みこむものがある。ここで使用される放熱材は、シリコーン放熱グリース、シリコーン放熱シート、アクリル系放熱感圧接着剤シート、ウレタン系放熱感圧接着剤シート等である。そして、これらの放熱材は、柔軟な高分子材料に熱伝導率の大きい充填材をブレンドしたものである。このような放熱材は、放熱効果に加えて衝撃吸収の効果も有ることが知られていた。
【０００４】
ところで上述した従来のシリコーン放熱グリースやシリコーン放熱シートを使用する放熱材においては、熱伝導度が大きい放熱性充填材を多量に充填できるので放熱性能が優れているけれども、感圧接着剤としての機能が無く、アルミシャーシと発熱源との間で別途ねじ止め等の手段を用いて固定しなければならならならず、又、電子機器類の製造行程において、ＣＰＵ等の発熱源やアルミシャーシ等にシリコン放熱シートを固定したい場合に、固定しにくかった。
【０００５】
一方で、アクリル系放熱感圧シートやウレタン系放熱感圧接着シートは、シリコーン放熱グリースやシリコーン放熱シートと比較して、固定性能には優れているけれども、熱伝導率がシリコーン系放熱材と比較して著しく低く、アルミシャーシに充分に熱を伝えることがでなかった。
【０００６】
又、ＰＤＰガラスパネルとアルミヒートシンクとの固定の為に、端部に両面アクリル粘着テープを張り固定して中央部にシリコーン放熱シートを使用している場合においては、密着効果及び放熱効果が低いという問題があった。
【０００７】
上述したような放熱シートの問題点を鑑みて、感圧接着剤の性能を有し、発熱源とアルミシャーシ等のヒートシンクとの間に固定ができ、かつ放熱性に優れた放熱シートも提案されていた。この放熱シートはシリコーン放熱シートの表面又は表面の一部に感圧接着剤層を接着させた放熱シートであって、当該感圧接着剤層にはアクリル系粘着剤又はウレタン系粘着剤が用いられる場合があった。
【０００８】
【発明が解決しようとする課題】
しかしながら、たとえば、ＰＤＰ用の放熱シートの場合には、放熱シートはＰＤＰガラスパネルとアルミシャーシの間に挟入されるが、このとき使用されるアルミシャーシは単なる板ではなくＩＣパーツを取りつける為の凹凸形状や、配線を通す為の穴部等を有する構造物であり、ダイキャストやアルミ版のプレス成形等で作成される。
【０００９】
この成形時にアルミには歪みが生じるので、アルミシャーシとＰＤＰガラスパネルとの間に放熱シートを圧縮して密着させたとしても上述した従来の放熱材では、ＰＤＰガラスパネルと放熱シートとの間、又はアルミシャーシと放熱シートとの間に空気層が生じ、ＰＤＰガラスパネルに部分的な温度ムラが発生してガラスの割れの原因となるという問題があった。ＰＤＰガラス割れはこのような熱分布の不均一が主な原因である。
【００１０】
この問題は発熱体がＰＤＰガラスパネルの場合に限らず、放熱シートと、発熱体及びヒートシンクとの接触率を低下させる要因であった。
【００１１】
この為、放熱シートが、ＰＤＰガラスパネル等の発熱体とアルミシャーシ等のヒートシンクとに密着し、熱分布が均一であり、アルミ等のヒートシンクに熱を伝えやすい放熱シートが待望された。
【００１２】
本発明は上述した事情により成されたものであり、本発明の目的は、アルミパネルの精度不良による密着不良を防止し、ＰＤＰガラスパネル等の発熱体から効率的にムラなく放熱する放熱シートを提供することにある。加えて発熱体と、ガラスパネルとに密着する放熱シートを提供することにもある。さらには本発明の目的は、当該放熱シートをガラスパネルとアルミパネルとの間に挟入して形成したＰＤＰパネルを提供することにもある。
【００１３】
【課題を解決するための手段】
本発明の上記目的は、ガラスパネルと、アルミパネルとの間に放熱シートを挟入して形成したＰＤＰパネルであって、前記放熱シートはシリコーンゲルと充填材とによって構成される放熱ゲルまたはシリコーン放熱グリースのいずれか１の放熱材を、空隙を有する軟質ウレタン発泡体からなる放熱基材に含浸させて海綿状放熱体を形成するように構成されたことによって達成される。
【００１４】
また、本発明の上記目的は、前記放熱シートの前記海綿状放熱体に前記放熱材から成る放熱材層をコーティングして海綿状放熱体−放熱材層を形成したことによって、或いは前記放熱シートの海綿状放熱体にアルミ箔層を貼着して海綿状放熱体−アルミ箔層を形成したことによって、或いは前記放熱シートにアクリル感圧接着剤を塗布したことによって、或いは前記放熱シートの表面に切込みを入れたことによってより効果的に達成される。
【００１５】
さらに、海綿状放熱体表面の全体又は一部にはシリコーン放熱シートがコーティングされ海綿状放熱体−放熱材層が形成される場合があり、海綿状放熱体にアルミ箔層が貼着されて海綿状放熱体−アルミ箔層が形成される場合がある。
【００１６】
又、上記のようにして得られた海綿状放熱体の放熱シート又は、海綿状放熱体−放熱材層又は海綿状放熱体−アルミ箔層が形成された層構造の放熱シートの表面にアクリル感圧接着剤が塗布される場合がある。
【００１７】
又、上記の海綿状放熱シート、層構造の放熱シート、及びこれらの放熱シートにアクリル感圧接着剤が塗布された放熱シートには、切込みが入れられる場合がある。
【００１９】
【発明の実施の形態】
以下、本発明の実施の形態について、図面を参照しながら説明する。
【００２０】
図１は放熱基材１の断面外略図であって、放熱基材１は、好ましくは発泡ウレタンフォーム（本明細書中では単にウレタンフォーム又はウレタン発泡体とする場合がある）である。
【００２１】
図２は本発明による放熱シートであって海綿状放熱体３の構造を示す断面概略図である。本発明の海綿状放熱体３は、連続気泡を有する放熱基材１に放熱材２を含浸して構成され、放熱材２は、放熱ゲル又は放熱グリースであって、好ましくは、放熱ゲルは、シリコーンゲルと充填材とから構成され、充填材は、熱伝導率の高い物質であるアルミナ、酸化亜鉛、水酸化アルミニウム、炭化珪素、マグネシア、窒化硼素等の粉末であって、充填材の配合部数としては、シリコーン１００重量部に対して２００重量部以上の配合量が望ましい。放熱グリースは、好ましくはシリコーン放熱グリースである。
【００２２】
発泡ウレタンはおよそ９５％の空隙を有している。この発泡ウレタンに放熱材である放熱ゲル又は放熱グリースを含浸させて、空隙率を１０％〜８０％の範囲内、好ましくは３０％〜６０％、さらに好ましくは４０％とする。
【００２３】
放熱材２を放熱基材１に浸漬させた後、ロールを通すことによって空隙率は調整され、加熱することによって放熱材２は硬化される。
【００２４】
このように放熱ゲル又は放熱グリース等の放熱材２が含浸された海綿状放熱体３は空隙を有しているので、アルミパネルに精度不良があった場合においても気泡が閉じ込められることに起因する密着不良を起こすことがない。
【００２５】
さらに、この放熱シートは加圧されることによって、空隙が減少すると共に、密着性が向上する。又、含浸された放熱材がＰＤＰガラスパネル及びアルミパネルに均一に密着しているので充分な放熱効果を得ることができる。
【００２６】
図示されていないが、放熱シートの表面に切込みを入れることによって、気泡を逃がす効果を向上させることができる。
【００２７】
上述の放熱シートに熱伝導性の優れたシリコーン放熱ゲルやアルミ箔等の層を形成することによって、層が形成される平面上において熱が均一化する。
【００２８】
又、図中で上下中央付近が白帯状の表わされているのは、海綿状放熱体３の空隙を模式的に表わしたのであって、実際には、空隙は帯状に形成されず海綿状放熱体３の全体に実質的に均一に配置され、以下の図においても同様である。さらに図は断面を表わしたものなので、空隙は不連続であるが、実際には連続しており、以下の図においても同様である。
【００２９】

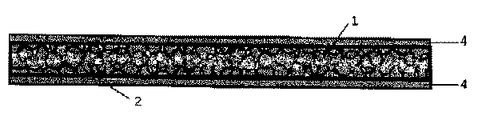

図３は図２の放熱シート（海綿状放熱体３）の両面に放熱シリコーンゲル層４を形成した本発明における放熱シートの一実施例を示す断面概略図であり、これは図２の海綿状放熱体３の両面に放熱材２をコーティングしたものである。
【００３０】
放熱材２を図２の放熱シート（海綿状放熱体３）の表面にコーティングした後、加熱することによって放熱材２を硬化さて海綿状放熱体−放熱材層を形成することによって製造される。
【００３１】
放熱シリコーンゲル層４は海綿状放熱体３の両面に形成される場合もあり、片面に形成される場合もある。さらに、面全体に形成される場合があり、一部に形成される場合もある。
【００３２】
精度不良のアルミパネル側の全面に放熱シリコーンゲル層４を形成した場合、気泡が閉じ込められる場合があるが、空隙を多く有している放熱シリコーン含浸発泡ウレタン層（海綿状放熱体３）が加圧時に充分変形することと、放熱シリコーンゲル層４の通気とによって接触率の低下は抑えられる。
【００３３】
表面に切込みを入れた場合には、界面に抱込んだ気泡を発泡層を通して効率良く逃がすことができる。
【００３４】
図示されていないが、海綿状放熱体−放熱材層にフィルムを密着させる場合があり、その場合には、フィルムの上に放熱材をコーティングしてフィルム−未硬化放熱材層を形成し、一方で前記放熱材を放熱基材に浸漬させロールを通して未硬化海綿状放熱体を形成し、前記フィルム−未硬化放熱材層と、前記未硬化海綿状放熱体とをフィルムが表面にくるように密着させて加熱硬化することによって、フィルムが密着した放熱シートが形成される。このようにしてフィルムを密着させることによってフィルムと放熱材とは接着していないので容易にフィルムをはがすことができる。尚、前記フィルム−未硬化放熱材層又は前記未硬化海綿状放熱体のいずれか一方は加熱硬化されていてもよい。
【００３５】
フィルムが密着した放熱シートは、フィルムをはがして使用することができるが、その際、フィルムからはがされた放熱材層表面の平滑性が向上する。
【００３６】

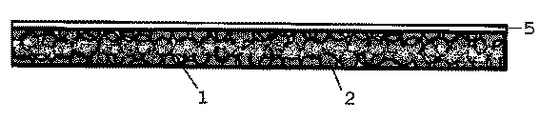

図４は図２の海綿状放熱体３にアルミ箔を片側に形成した本発明における放熱シートの別の実施例を示す断面概略図である。アルミ箔層５はＰＤＰガラスパネル側に配置され、図３の場合と同様、層が形成される平面上において熱が均一化する。アルミ箔層５は面全体に形成される場合があり、一部に形成される場合もある。
【００３７】
図４の放熱シートはアルミ箔上に放熱材を接着するプライマーを塗布し、その上から前記放熱材を塗布して加熱硬化させ、アルミ箔−放熱材層を形成するステップと、前記放熱材を放熱基材に浸漬させロールを通して未硬化海綿状放熱体を形成するステップと、前記アルミ箔−放熱材層と前記未硬化海綿状放熱体とをアルミ箔層５が表面にくるように密着させて加熱硬化させるステップとによって製造することができる。
【００３８】
例えば、放熱材２が放熱シリコーンゲルであって、放熱基材１が発泡ウレタンの場合においては、まずアルミ箔上に放熱シリコーンゲルを接着するプライマーを塗布し、その上から放熱シリコーンゲルを塗布した後、加熱硬化させてアルミ箔−放熱シリコーン層を形成する。一方で、放熱シリコーンゲルを発泡ウレタンに浸漬させロールを通す。この放熱シリコーンゲルを含浸しているウレタンとアルミ箔−放熱シリコーン層とをアルミ箔層５が表面にくるように密着させて加熱硬化させることによって製造することができる。
【００３９】
別の製造方法でも製造することが可能であり、アルミ箔上に放熱材を接着するプライマーを塗布し、その上から前記放熱材を塗布して、アルミ箔−未硬化放熱材層を形成するステップと、前記放熱材を放熱基材に浸漬させロールを通して未硬化海綿状放熱体を形成するステップと、前記アルミ箔−未硬化放熱材層と前記未硬化海綿状放熱体とをアルミ箔層５が表面にくるように密着させて加熱硬化させるステップとによっても製造される。
【００４０】
又、アルミ箔上に放熱材を接着するプライマーを塗布し、プライマー塗布アルミ箔を形成するステップと、前記放熱材を放熱基材に浸漬させロールを通して未硬化海綿状放熱体を形成するステップと、前記プライマー塗布アルミ箔と前記未硬化海綿状放熱体とをアルミ箔層５が表面にくるように密着させて加熱硬化させるステップとによっても製造される。
【００４１】
上述のように、アルミ箔に放熱材をコーティングする場合と、コーティングしない場合とがあるが放熱材をコーティングした場合の方が熱伝導率及び接着力が向上する。アルミ箔に放熱材をコーティングした場合には、少なくともアルミ箔側の放熱材（アルミ箔−放熱材側）か、海綿状放熱体に含浸された放熱材のいずれか一方が未硬化であって密着させた後硬化させればよく、両方が未硬化であって密着させた後に硬化させてもよい。
【００４２】
図５は図２の海綿状放熱体３の両面にアクリル感圧粘着剤６を塗布した本発明における放熱シートのさらに別の実施例を示す断面概略図である。
【００４３】
アクリル感圧粘着剤６は、ＰＤＰガラスパネル及びアルミヒートシンクと放熱シートとを接着固定する。アクリル感圧粘着剤６は放熱シートの全体又は一部に塗布される。海綿状放熱体３にアルミ箔層５又は放熱シリコーンゲル層４を形成した後、その表面にアクリル感圧粘着剤６を塗布することができる。
【００４４】
図５の放熱シートはアクリル感圧接着剤を離型処理したフィルム上にコーティングした上から、放熱材と接着するプライマーを塗布してプライマー付着アクリル感圧接着剤を形成するステップと、放熱基材に放熱材を浸漬させロールを通して未硬化海綿状放熱体を形成するステップと、前記未硬化海綿状放熱体と前記プライマー付着アクリル感圧接着剤とをアクリル感圧接着剤６が表面にくるように密着させ加熱硬化させるステップとによって製造される。
【００４５】
例えば、放熱材２が放熱シリコーンゲルであって、放熱基材１がウレタンである場合には、まずアクリル感圧接着剤６を当該接着剤離型処理をしたフィルム上にコーティングし、その上から放熱シリコーン接着プライマーを塗布する。一方で、ウレタンに放熱シリコーンゲルを浸漬させロールを通す。この放熱シリコーンゲルを含浸しているウレタンとプライマーが塗布されたアクリル感圧接着剤６とをアクリル感圧接着剤６が表面にくるように密着させ、加熱硬化することによって製造される。
【００４６】
別の製造方法によっても製造することができ、アクリル感圧接着剤を離型処理したフィルム上にコーティングした上から、放熱材と接着するプライマーとを塗布してプライマー付着アクリル感圧接着剤を形成するステップと、前記プライマー付着アクリル感圧接着剤に放熱材をコーティングしてアクリル感圧接着剤−未硬化放熱材層を形成するステップと、放熱基材に放熱材を浸漬させロールを通して未硬化海綿状放熱体を形成するステップと、前記未硬化海綿状放熱体と前記アクリル感圧接着剤−未硬化放熱材層とをアクリル感圧接着剤６が表面にくるように密着させ加熱硬化させるステップとによって製造できる。
【００４７】
又、前記アクリル感圧接着剤−未硬化放熱材層か、前記未硬化海綿状放熱体のいずれか一方が加熱硬化された後、アクリル感圧接着剤６が表面にくるように密着させて加熱硬化して形成してもよい。
【００４８】
アクリル感圧接着剤は海綿状放熱体３に放熱シリコーンゲル層４を形成した後、その表面にアクリル感圧粘着剤６を塗布する場合においても、同様にして形成することが可能である。
【００４９】
さらに、図示されていないが、張り合わせ界面に抱込んだ気泡を発泡層（海綿状放熱体３）を通して逃がす為に、放熱シート上にアクリル感圧粘着剤６を塗布した後、又は、海綿状放熱体３に放熱シリコーンゲル層４又はアルミ箔層５が形成された放熱シートの表面に切込みが入れられる場合がある。
【００５０】
本発明において切込みを入れる場合、その間隔は２０ｍｍ以下の間隔で設けることが好ましく、更に好ましくは５ｍｍ間隔である。
【００５１】
尚、本発明の海綿状放熱体３及び海綿状放熱体３に放熱シリコーンゲル層４、アルミ箔層５、アクリル感圧接着剤６を単一又は複数で形成又は塗布した放熱シートは、ＰＤＰパネルに限らず、例えばパワートランジスタ、高密度集積回路等効率的な放熱を必要とする種々の用途に供されるものである。
【００５２】
尚、本発明の放熱シートは発熱体又はヒートシンクが平面状でなくても柔軟に凹凸形状にもフィットすることが可能であり、複雑な面を有する場合にも有効である。
【００５３】
【実施例】
以下、本発明の実施例について説明する。尚、本発明はこれらの実施例によって限定されるものではない。
【００５４】
（実施例１）
シリコーンを発泡ウレタンフォームに含浸させた放熱シート（シリコーン含浸ウレタンフォーム）の製造方法と、その物性を以下に示す。
【００５５】
（１）ウレタン 軟質ウレタンフォーム２ｍｍ厚み（アキレス社製）
（２）シリコーン配合剤の配合
ＳＨ１８８６（トレーシリコーン） １００部
アルミナ＃５００ ３００部
以上を攪拌機にて混合攪拌した。
【００５６】
上記（２）で作成したシリコーン配合剤に上記（１）のウレタンを浸漬してニップロールを通した後、１２０℃で２０分加熱してシリコーン配合剤を硬化させた。ニップロールのロール間隔は０．５ｍｍとした。このときシリコーン配合剤がウレタンに付着した付着量は１．３Ｋｇ／ｍ2であった。このようにして形成したシリコーン含浸ウレタンフォームの物性は以下の通りであった。
Figure 0003976166
【００５７】
（実施例２）
シリコーン放熱シートを両面に形成したシリコーン含浸ウレタンフォームの製造方法とその物性を以下に示す。
【００５８】
実施例１で作成したシリコーン含浸ウレタンフォームの両面に実施例１の（２）に記載されたシリコーン配合剤を０．３ｍｍ両面にコーティングした。硬化条件は１２０℃で２０分とした。このようにして形成した物性値は以下の通りであった。
Figure 0003976166
【００５９】
（実施例３）
両面にアクリル感圧接着剤が塗布されたシリコーン含浸ウレタンフォームの製造方法とその物性を以下に示す。
【００６０】
アクリル粘着剤をシリコーン離型処理したフィルム上にコーティングしてシリコーン粘着用のプライマーＭＥ１５１（ＧＥ東芝シリコーン製）を塗布する。
【００６１】
次に実施例１と同様の方法でウレタンに放熱シリコーンを含浸させ、両面にプライマー処理したアクリル粘着剤を貼り付けて１２０℃で２０分間加熱し、シリコーンを硬化せしめ、アクリル粘着剤と接着させた。
【００６２】
上記のような方法で両面がアクリル感圧接着剤であるシートを作成した。
【００６３】
物性は以下の通りであった。
Figure 0003976166
【００６４】
（実施例４）
片面にアルミ箔を形成したシリコーン含浸ウレタンフォームの製造方法とその物性を以下に示す。
【００６５】
５０ミクロン厚みのアルミ箔にシリコーン接着用のプライマー（ＧＥ東芝シリコーン製：ＭＥ１５１）を塗布する。
【００６６】
この上に実施例１の（２）に記載のシリコーン配合剤を０．３ｍｍ塗布して１２０℃で２０分硬化させアルミ箔と接着させた。
【００６７】
更に、実施例１と同様の方法でウレタンフォームに放熱シリコーンを含浸させ、アルミ箔に塗布したシリコーンシートを密着させて１２０℃で２０分間硬化接着させた。
【００６８】
上記のような手法で片面がアルミ箔であるシートを作成した。
【００６９】
このシートの物性値は以下の通りであった。
Figure 0003976166
【００７０】
（実施例５）
実施例１で作成されたシリコーン含浸ウレタンフォームの密着性を試験した結果を以下に示す。
【００７１】
大きさ１００ｍｍ×５０ｍｍ×５ｍｍのアルミ版で約１ｍｍの反りがあるアルミ版に上記実施例１で得られたシリコーン含浸ウレタンフォーム（厚み２ｍｍ）を全面に貼り付け同様サイズのガラス版を乗せて３５ｇ／ｃｍ2の圧力を加えたところガラスと放熱シートとの接触面積は９０％以上であり良好であった。
【００７２】
比較例としてアクリル感圧両面粘着剤（Ａ社製：厚み１．６）で同様の試験をしたところ接着面積は５％以下であった。
【００７３】
さらに比較例としてシリコーン放熱シート（持田商工製：ＴＲ−Ｅ厚み１．６ｍｍ）で同様の試験をしたところ接触面積は３０％であった。
【００７４】
本発明によって熱伝導率に優れて密着性の良い放熱シートが得られた。
【００７５】
【発明の効果】
本発明の放熱シートは空隙を有しているので、気泡を逃がすことができる。さらに変形が容易なので、多少凹凸形状があったとしても密着の低下は抑えられ、発熱体と、ＰＤＰガラスパネルとに密着する放熱シートを提供することができる。
【００７６】
本発明の放熱シートはアルミパネルに精度不良があった場合にも気泡が閉じ込められることがなく密着不良が起こることがない。さらに、気泡が閉じ込められないので、ＰＤＰガラスパネル等の発熱体から効率的にムラなく放熱することができる。
【００７７】
又、放熱シートの表面にシリコーン放熱シートやアルミ箔を形成することによって、発熱体やＰＤＰガラスパネルからよりムラ無く放熱することができる。
【００７８】
さらに、放熱シートや、シリコーン放熱シート又はアルミ箔が表面に形成された放熱シート上にアクリル感圧粘着剤を提供することによって、放熱シートと、ＰＤＰガラスパネル又はアルミパネルとの密着性が向上する。
【００７９】
又、海綿状放熱体−放熱材層にフィルムが貼着された場合においては、フィルムと放熱材層との界面における平滑性が向上する。
【００８０】
さらには、単一の放熱シートや、シリコーン放熱シート、アルミ箔、アクリル感圧粘着剤が複合的に表面に形成又は塗布された放熱シートに切込みを入れることによって放熱シートから気泡が逃げやすくなる。
【００８１】
このように本発明によって、アルミパネルの精度不良による密着不良を防止し、ＰＤＰガラスパネル等の発熱体から効率的にムラなく放熱する放熱シートとその製造方法を提供することができ。加えて発熱体と、ガラスパネルとに密着する放熱シートとその製造方法を提供することができる。さらに本発明によって効率的にムラなく放熱する放熱シートと当該放熱シートを用いたＰＤＰパネルを容易に製造することができる。
【図面の簡単な説明】
【図１】 放熱基材の断面外略図である。
【図２】 連続気泡を有する放熱基材に放熱材を含浸して構成される放熱シートの構造を示す断面概略図である。
【図３】 図２に示される放熱シートの両面に放熱シリコーンゲルをコーティングして放熱シリコーンゲル層を形成した本発明における一実施例を示す断面外略図である。
【図４】 図２に示される放熱シートの片面にアルミ箔を形成した本発明においえる別の実施例を示す断面概略図である。
【図５】 図２に示される放熱シートの両面にアクリル粘着剤を塗布した本発明におけるさらに別の実施例を示す断面外略図である。
【符号の説明】
１ 放熱基材
２ 放熱材
３ 海綿状放熱体
４ 放熱シリコーンゲル層
５ アルミ箔層
６ アクリル感圧粘着剤

Claims (5)

  1. ガラスパネルと、アルミパネルとの間に放熱シートを挟入して形成したＰＤＰパネルであって、前記放熱シートはシリコーンゲルと充填材とによって構成される放熱ゲルまたはシリコーン放熱グリースのいずれか１の放熱材を、空隙を有する軟質ウレタン発泡体からなる放熱基材に含浸させて海綿状放熱体を形成するように構成されたことを特徴とするＰＤＰパネル。
  2. 前記放熱シートの前記海綿状放熱体に前記放熱材から成る放熱材層をコーティングして海綿状放熱体−放熱材層を形成した請求項１に記載のＰＤＰパネル。
  3. 前記放熱シートの海綿状放熱体にアルミ箔層を貼着して海綿状放熱体−アルミ箔層を形成した請求項１または２に記載のＰＤＰパネル。
  4. 前記放熱シートにアクリル感圧接着剤を塗布した請求項１乃至３のいずれかに記載のＰＤＰパネル。
  5. 前記放熱シートの表面に切込みを入れた請求項１乃至４のいずれかに記載のＰＤＰパネル。
JP2001213416A 2001-07-13 2001-07-13 Ｐｄｐパネル Expired - Fee Related JP3976166B2 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2001213416A JP3976166B2 (ja) 2001-07-13 2001-07-13 Ｐｄｐパネル
TW091109438A TW544892B (en) 2001-07-13 2002-05-07 Heat dissipation sheet and plasma display panel
KR1020020027075A KR100545319B1 (ko) 2001-07-13 2002-05-16 방열 시트 및 ｐｄｐ 패널
US10/194,701 US6794026B2 (en) 2001-07-13 2002-07-12 Radiating sheet and PDP panel
CNB021406901A CN1246903C (zh) 2001-07-13 2002-07-12 等离子体显示面板

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2001213416A JP3976166B2 (ja) 2001-07-13 2001-07-13 Ｐｄｐパネル

Publications (2)

Publication Number Publication Date
JP2003031980A JP2003031980A (ja) 2003-01-31
JP3976166B2 true JP3976166B2 (ja) 2007-09-12

Family

ID=19048400

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2001213416A Expired - Fee Related JP3976166B2 (ja) 2001-07-13 2001-07-13 Ｐｄｐパネル

Country Status (5)

Country Link
US (1) US6794026B2 (ja)
JP (1) JP3976166B2 (ja)
KR (1) KR100545319B1 (ja)
CN (1) CN1246903C (ja)
TW (1) TW544892B (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10207473B2 (en) 2014-09-30 2019-02-19 Sekisui Chemical Co., Ltd. Heat-conducting foam sheet for electronic devices

Families Citing this family (39)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20040008265A (ko) * 2002-07-06 2004-01-31 엘지전자 주식회사 플라즈마 디스플레이 패널
KR20040032623A (ko) * 2002-10-10 2004-04-17 김재호 고분자 발포체를 매개로 한 실리콘 방열시트 및 그 제조방법
EP1548691A4 (en) * 2003-04-02 2009-04-22 Panasonic Corp METHOD FOR PRODUCING A PLASMA DISPLAY DEVICE
KR100544129B1 (ko) * 2003-09-01 2006-01-23 삼성에스디아이 주식회사 플라즈마 디스플레이 장치
KR100528923B1 (ko) * 2003-09-06 2005-11-15 삼성에스디아이 주식회사 플라즈마 표시장치
KR100529112B1 (ko) * 2003-09-26 2005-11-15 삼성에스디아이 주식회사 다공성 열전달 시트를 갖는 디스플레이 장치
KR100542190B1 (ko) * 2003-10-17 2006-01-11 삼성에스디아이 주식회사 드라이버 ｉｃ 방열구조를 갖는 플라즈마 디스플레이 장치
JP3923974B2 (ja) * 2003-10-23 2007-06-06 三星エスディアイ株式会社 プラズマディスプレイ装置
US7180173B2 (en) 2003-11-20 2007-02-20 Taiwan Semiconductor Manufacturing Co. Ltd. Heat spreader ball grid array (HSBGA) design for low-k integrated circuits (IC)
KR100683746B1 (ko) 2004-12-30 2007-02-15 삼성에스디아이 주식회사 플라즈마 디스플레이 장치용 섀시 조립체 및 이를구비하는 플라즈마 디스플레이 패널
US7508673B2 (en) 2004-03-04 2009-03-24 Samsung Sdi Co., Ltd. Heat dissipating apparatus for plasma display device
KR100649183B1 (ko) * 2004-04-29 2006-11-24 삼성에스디아이 주식회사 플라즈마 디스플레이 장치
JP2005347316A (ja) * 2004-05-31 2005-12-15 Suzuka Fuji Xerox Co Ltd 熱伝導性シート
KR100669729B1 (ko) 2004-09-21 2007-01-16 삼성에스디아이 주식회사 플라즈마 디스플레이 장치
KR100669411B1 (ko) * 2004-10-25 2007-01-15 삼성에스디아이 주식회사 플라즈마 디스플레이 장치
KR100741066B1 (ko) * 2004-11-09 2007-07-20 삼성에스디아이 주식회사 플라즈마 디스플레이 장치
KR100669754B1 (ko) * 2004-11-10 2007-01-16 삼성에스디아이 주식회사 디스플레이 패널의 방열 구조 및 이를 구비한 디스플레이모듈
KR100708657B1 (ko) * 2004-12-16 2007-04-17 삼성에스디아이 주식회사 플라즈마 디스플레이 모듈
US20060146224A1 (en) * 2004-12-23 2006-07-06 Lg Electronics Inc. Flat display apparatus
KR100667135B1 (ko) * 2004-12-24 2007-01-12 엘지전자 주식회사 플라즈마 디스플레이 패널
KR20060080721A (ko) * 2005-01-06 2006-07-11 삼성에스디아이 주식회사 플라즈마 디스플레이 모듈
KR100751333B1 (ko) * 2005-05-21 2007-08-22 삼성에스디아이 주식회사 플라즈마 디스플레이 장치
KR100863904B1 (ko) * 2006-11-02 2008-10-16 삼성에스디아이 주식회사 양면 테이프, 플라즈마 디스플레이 모듈, 플라즈마디스플레이 패널과 섀시의 분리 방법
US9795059B2 (en) 2007-11-05 2017-10-17 Laird Technologies, Inc. Thermal interface materials with thin film or metallization
KR101014911B1 (ko) * 2008-12-12 2011-02-15 주식회사 다이나젠 케이스 방열 구조를 갖는 컴퓨터
US20100200395A1 (en) * 2009-02-06 2010-08-12 Anton Dietrich Techniques for depositing transparent conductive oxide coatings using dual C-MAG sputter apparatuses
JP5706882B2 (ja) * 2009-04-17 2015-04-22 スリーエム イノベイティブ プロパティズ カンパニー シリコーンゲル接着剤構成体
JP2010287796A (ja) * 2009-06-12 2010-12-24 Sony Corp 電子機器
KR101107176B1 (ko) * 2010-02-08 2012-01-25 삼성모바일디스플레이주식회사 유기 발광 표시 장치
DE102010050900A1 (de) * 2010-11-10 2012-05-10 Esk Ceramics Gmbh & Co. Kg Bornitrid-Agglomerate, Verfahren zu deren Herstellung und deren Verwendung
TWI472423B (zh) * 2010-12-23 2015-02-11 仁寶電腦工業股份有限公司 殼體結構及電子裝置殼體結構製造方法
KR101533782B1 (ko) * 2012-08-30 2015-07-06 주식회사 켐코 스마트폰 및 태블릿 피씨용 폼형태의 방열 점착시트
KR101533783B1 (ko) * 2012-08-30 2015-07-06 주식회사 켐코 스마트폰 및 태블릿 피씨용 필름형태의 방열 점착테이프
CN104870536B (zh) 2012-11-27 2019-08-09 积水化学工业株式会社 电子装置用热传导性发泡体片和电子装置用热传导性叠层体
US20170072666A1 (en) 2014-03-28 2017-03-16 Sekisui Chemical Co., Ltd. Heat-conducting laminate for electronic device
US9629283B2 (en) 2014-06-05 2017-04-18 Rogers Corporation Compressible thermally conductive articles
EP3563407A4 (en) * 2017-01-17 2020-01-15 Laird Technologies, Inc. COMPRESSIBLE FOAMED HEAT INTERFACE MATERIALS AND METHOD FOR THE PRODUCTION THEREOF
KR102730876B1 (ko) * 2019-06-04 2024-11-18 삼성전자주식회사 디스플레이 장치
TW202346528A (zh) * 2022-03-22 2023-12-01 德商漢高股份有限及兩合公司 熱介面材料

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4690831A (en) * 1983-06-23 1987-09-01 Raychem Corp. Protective article
JPH0645222B2 (ja) * 1989-12-07 1994-06-15 信越化学工業株式会社 シリコーン一体成形物及びその製造法
JP2671159B2 (ja) * 1990-02-09 1997-10-29 住友電装 株式会社 平型多芯電線とその成形方法
US5588856A (en) * 1991-09-18 1996-12-31 Raychem Corporation Sealing member and methods of sealing
US6228449B1 (en) * 1994-01-31 2001-05-08 3M Innovative Properties Company Sheet material
US5929138A (en) * 1996-11-05 1999-07-27 Raychem Corporation Highly thermally conductive yet highly comformable alumina filled composition and method of making the same
JPH10154779A (ja) * 1996-11-21 1998-06-09 Toray Dow Corning Silicone Co Ltd 放熱部品およびその製造方法
JP3249937B2 (ja) * 1997-10-07 2002-01-28 北川工業株式会社 放熱材
JP2002134665A (ja) * 2000-10-26 2002-05-10 Achilles Corp 放熱シート

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10207473B2 (en) 2014-09-30 2019-02-19 Sekisui Chemical Co., Ltd. Heat-conducting foam sheet for electronic devices

Also Published As

Publication number Publication date
KR20030006964A (ko) 2003-01-23
US20030017320A1 (en) 2003-01-23
CN1397999A (zh) 2003-02-19
US6794026B2 (en) 2004-09-21
CN1246903C (zh) 2006-03-22
TW544892B (en) 2003-08-01
JP2003031980A (ja) 2003-01-31
KR100545319B1 (ko) 2006-01-24

Similar Documents

Publication Publication Date Title
JP3976166B2 (ja) Ｐｄｐパネル
KR100812290B1 (ko) 방열 시트 및 그 제조 방법
JP5084987B2 (ja) 裸のシリコンチップを搭載した回路板からの熱の散逸
JP3029556B2 (ja) 熱伝導性複合シリコーンゴムシート
WO2015002084A1 (ja) 熱伝導シートの製造方法、熱伝導シート、及び放熱部材
JP2001168246A (ja) 熱伝導性シート及びその製造方法
US11597196B2 (en) Method for producing thermally conductive sheet
JPH09296114A (ja) シリコーンゴム組成物およびその用途
JP2004311577A (ja) 熱伝導性複合シートおよびその製造方法
WO2020017350A1 (ja) 熱伝導性シート及びその製造方法、熱伝導性シートの実装方法
US5978221A (en) Radiating spacer, its use and silicone composition
TW202132532A (zh) 熱傳導性片材及其製造方法、熱傳導性片材之安裝方法
JP4099364B2 (ja) 放熱シート及びｐｄｐパネル
JP2005203735A (ja) 熱伝導性複合シート
JP3092699B2 (ja) 放熱スペーサーとその用途およびシリコーン組成物
JP2000286370A (ja) 電子部品の放熱部材
JPH10154779A (ja) 放熱部品およびその製造方法
JP3372487B2 (ja) シリコーンゴム成形体
JP3023821U (ja) 放熱フィン
JP2005324519A (ja) 熱伝導性シート
KR20040032623A (ko) 고분자 발포체를 매개로 한 실리콘 방열시트 및 그 제조방법
JP2001217360A (ja) 柔軟性放熱スペーサー
JP2003133769A (ja) 放熱シート
JP2004103673A (ja) 電波吸収放熱シート
JP2004031968A (ja) 放熱シート及びその製造方法

Legal Events

Date Code Title Description
A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20040413

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20040609

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20040614

A912 Re-examination (zenchi) completed and case transferred to appeal board

Free format text: JAPANESE INTERMEDIATE CODE: A912

Effective date: 20040730

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20070614

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20100629

Year of fee payment: 3

R150 Certificate of patent or registration of utility model

Free format text: JAPANESE INTERMEDIATE CODE: R150

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20110629

Year of fee payment: 4

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20110629

Year of fee payment: 4

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20120629

Year of fee payment: 5

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20130629

Year of fee payment: 6

LAPS Cancellation because of no payment of annual fees
