Abstract

【課題】製造コストの増加を抑え、ペン先の前端部の形状を容易に認識できる筆記具を提供する。
【解決手段】ペン先２の前端部は、細長の頂面２１と、該頂面２１の両側から後方に延びる傾斜面２２と、該傾斜面２２の相互間及び該傾斜面２２の後方に形成される円柱状の外面２３と、を備える。軸筒３は、前端より開口する前端孔３１と、前端孔３１の内面に一体に形成され且つ軸方向に延びる複数の縦リブ３３と、複数の縦リブ３３のうち、少なくとも1本の縦リブ３３と一体に形成され且つ軸筒３前端より前方に突出される棒状延長部３４と、を備える。各々の縦リブ３３が、ペン先２の傾斜面２２の後方に形成される円柱状の外面２３を保持し、棒状延長部３４が外部より視認可能に構成される。

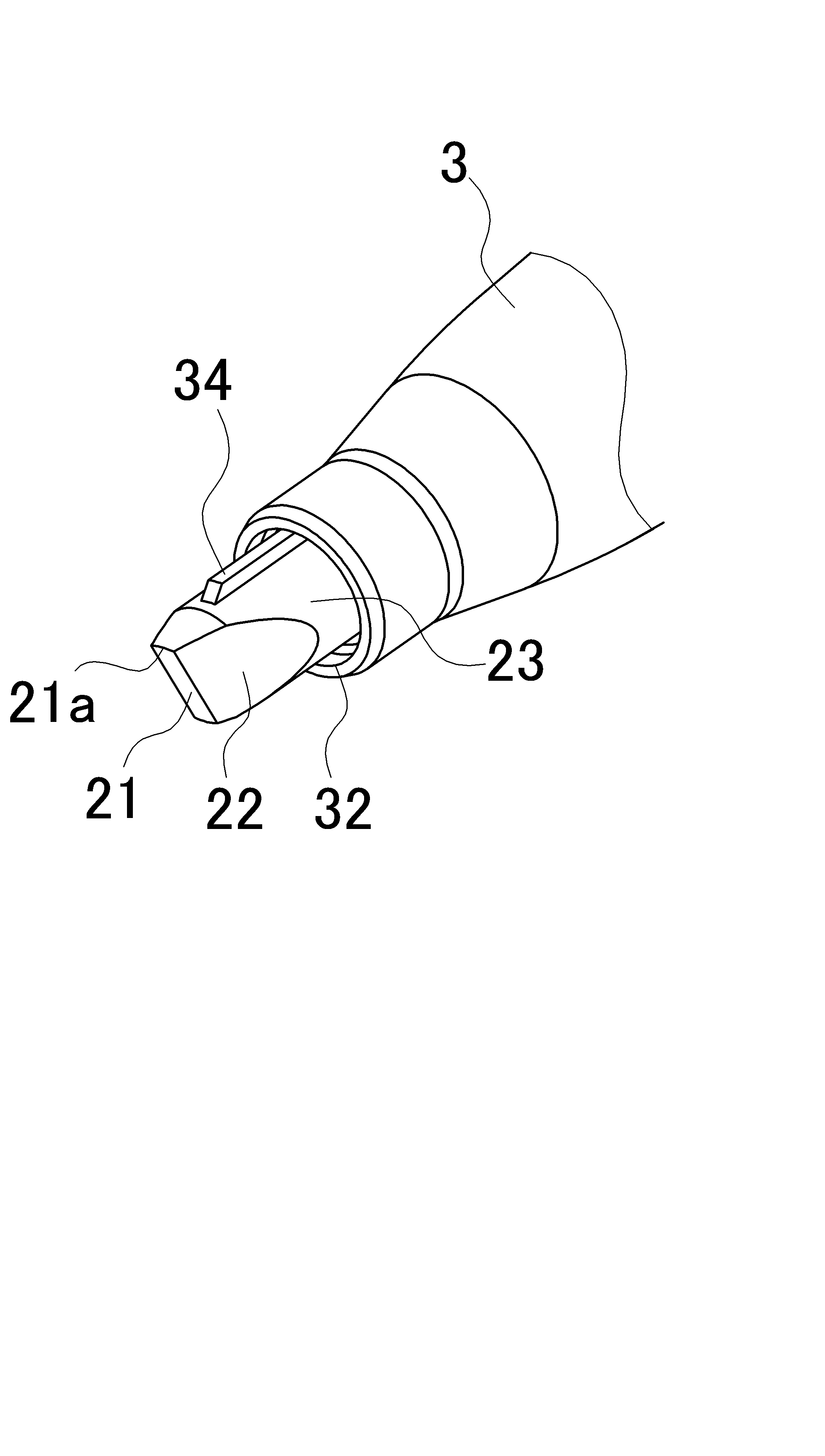

【選択図】 図６

Description

本発明は、チゼル状のペン先を備えた筆記具に関する。

従来、蛍光ペン等のラインマーカー等においてチゼル状のペン先を有する筆記具が知られている（例えば文献１）。この種の筆記具は、筆記時、ペン先の前端部の向きを目視で確認して筆記するものである。この種の筆記具は、もし、ペン先の前端部における傾斜面と円柱状の外面とが同じ色を有する場合（例えば多孔質体よりなるペン先のインキ含浸状態においてペン先の全体がインキと同じ色を有する場合）、筆記開始時、ペン先の前端部の形状を容易に認識できず（即ちペン先の前端部の向きを容易に調整できず）、所望する筆跡幅を得ることができないおそれがある。また、筆記途中でも、紙面上の筆跡とペン先の前端部とが略同じ色を呈し、両者の区別がつきにくいため、ペン先の前端部の向きを容易に認識できず、所望する筆跡幅を得ることができないおそれがある。

また、文献２には、繊維製ペン先の表面を黒に着色コーティングしたものをチゼル状にカットした蛍光ペンが開示されている。文献２のペン先を用いた筆記具は、コーティング層を設ける構成ため、製造コストが増加し、ユーザー安価に提供できないおそれがある。

特開２０１９－１４０５６号公報 特開平８－２６９８２号公報

本願発明は、前記従来の問題点を解決するものであって、製造コストの増加を抑え、ペン先の前端部の形状を容易に認識できる筆記具を提供しようとするものである。本願発明で、「前」とはペン先側を指し、「後」とはその反対側を指す。

本発明の第１の態様は、ペン先と、該ペン先が前端部に取り付けられた軸筒と、を備えた筆記具であって、前記ペン先の前端部は、細長の頂面と、該頂面の両側から後方に延びる傾斜面と、該傾斜面の相互間及び該傾斜面の後方に形成される円柱状の外面と、を備え、
前記軸筒は、前端より開口する前端孔と、該前端孔の内面に一体に形成され且つ軸方向に延びる複数の縦リブと、該複数の縦リブのうち、少なくとも1本の縦リブと一体に形成され且つ前記軸筒の前端より前方に突出される棒状延長部と、を備え、前記各々の縦リブが、前記ペン先の傾斜面の後方に形成される円柱状の外面を保持し、前記棒状延長部が外部より視認可能に構成されることを特徴とする筆記具である。

前記第１の態様の筆記具によれば、部品点数が増加せず製造コストの増加を抑えるとともに、筆記時（筆記開始時及び筆記途中）において棒状延長部を目印にすることによってペン先の前端部の形状を外部より容易に視認でき、ペン先の前端部（即ちペン先の頂面及び傾斜面）の向きを容易に調整できる。

本発明の第２の態様は、前記第１の態様の筆記具において、前記棒状延長部の前端が、前記ペン先の傾斜面の相互間の、前記ペン先の最先端部側の円柱状の外面に位置されることを特徴とする。

本発明の第２の態様の筆記具は、筆記時において棒状延長部を目印にすることによってペン先の傾斜面の向きを容易に認識することができる。

本発明の第３の態様は、前記第１の態様または第２の態様の筆記具において、前記棒状延長部が、ペン先から吐出されるインキの色と異なる色を有することを特徴とする。

前記第３の態様の筆記具によれば、インキ含浸状態のペン先の外面の全体がインキ色を呈しても、ペン先の外面と棒状延長部との識別が容易となり、筆記時においてペン先の前端部の形状を確実に認識できる。

本発明の第４の態様は、前記第１乃至第３の何れかの態様の筆記具において、前記軸筒の内面の縦リブの相互間と前記ペン先の円柱状の外面との間に、前記軸筒内部と前記軸筒外部とを空気流通可能にする通気路が形成され、前記棒状延長部を除く前記軸筒の前端開口部を通して前記通気路が外部に開口されることを特徴とする。

前記第４の態様の筆記具によれば、軸筒の前端開口部を塞ぐことがなく、通気路を確保することができる。

本発明の第５の態様は、前記第１乃至第４の何れかの態様の筆記具において、前記棒状延長部が、対向する前記傾斜面の相互間を二等分する中心線上に設けられることを特徴とする。

前記第５の態様の筆記具によれば、筆記時、棒状延長部を視認することにより、ペン先の傾斜面の向きを容易に認識することができる。

本発明の第６の態様は、前記第１乃至第５の何れかの態様の筆記具において、前記棒状延長部が、前記傾斜面を挟むように複数設けられることを特徴とする。

前記第６の態様の筆記具によれば、筆記時、傾斜面を挟む一対の棒状延長部を視認することにより、ペン先の傾斜面の向きを容易に認識することができる。

本発明の筆記具によれば、製造コストの増加を抑え、ペン先の前端部の形状を容易に認識できる。

本発明の筆記具の第１の実施の形態の正面図である。 図１の平面図である。 図１の縦断面図である。 図３のＡ－Ａ線拡大断面図である。 図２のＢ－Ｂ線拡大断面図である。 図１の要部斜視図である。 図１の軸筒の要部断面斜視図である。 本発明の筆記具の第２の実施の形態の正面図である。 図８の平面図である。 図８の縦断面図である。 図８のＣ－Ｃ線拡大断面図である。 図８のＤ－Ｄ線拡大断面図である。 図８の要部斜視図である。 図１の軸筒の要部断面斜視図である。

＜第１の実施の形態＞
本発明の第１の実施の形態の筆記具１を図１乃至図７に示す。

・筆記具
筆記具１は、ペン先２と、該ペン先２が前端部に取り付けられた軸筒３と、該軸筒３内に収容されるインキ吸蔵体５とを備える。

・ペン先
ペン先２は、連続気孔を有する多孔質材料（例えば、繊維束の樹脂加工体、プラスチックポーラス体、またはフェルト加工体等）からなる。ペン先２は、前端部がチゼル状（ノミ状）に形成される。ペン先２は、細長の平面よりなる頂面２１と、該頂面２１の長辺側の両側より後方に連設される一対の傾斜面２２と、該傾斜面２２の相互間及び該傾斜面２２の後方に形成される円柱状の外面２３とを備える。傾斜面２２は、後方に向かうに従い径方向外方に向かう形状であり、例えば、傾斜状平面、傾斜状凹曲面、または傾斜状凸曲面等が挙げられる。また、細長の頂面２１は、平面以外に、頂部が凸曲面状またはエッジ状の稜線形状であってもよい。

ペン先２の頂面２１は、軸線に対して非垂直面（即ち軸線に対して直角でない面）よりなる。それにより、ペン先２の頂面２１の一端（図１におけるペン先２の頂面２１の右側端部）は、細長の頂面２１の他端より前方に位置され、ペン先２の最先端部２１ａを構成する。尚、本発明の軸線は、ペン先２の円柱状外面２３（大径部２３ａ、小径部２３ｂ）及び軸筒３の中心を長手方向に伸びる。

図３に示すように、ペン先２の円柱状の外面２３は、大径部２３ａと、該大径部２３ａの後方に連設される小径部２３ｂと、大径部２３ａと小径部２３ｂとの間に形成される外段部２３ｃとを備える。外段部２３ｃが、後述する縦リブの凸部３３ａに前後方向に当接され、それにより、筆記時及び組立時において、ペン先２の軸筒３内への埋没が防止される。

ペン先２の後端部（即ち円柱状の外面２３の小径部２３ｂの後方）には、後方に向かうに従い縮径するテーパ面２４（円錐状外面）が形成される。ペン先２の後端部がインキ吸蔵体５の前端部に突き刺し接続される。

・軸筒
軸筒３は、先細状の前端部を有する円筒体であり、合成樹脂（例えばポリプロピレン）の射出成形により得られる。軸筒３の前端部には、前端孔３１が軸方向に貫設される。前端孔３１は、軸筒３の前端開口部３２より外部に開口される。

・縦リブ
前端孔３１の内面には、径方向内方に突出し且つ軸方向に延びる複数本（例えば８本）の縦リブ３３が一体に形成される。各々の縦リブ３３は、前端孔３１の内面に等間隔に形成される。各々の縦リブ３３の後端部に径方向内方に突出する凸部３３ａが一体に形成される。各々の縦リブ３３がペン先２の外面（円柱状の外面２３）に圧接される。具体的には、縦リブ３３の凸部３３ａより前方部分が、ペン先２の円柱状の外面２３の大径部２３ａに圧接され、縦リブ３３の凸部３３ａの前端が外段部２３ｃに前後に当接され、縦リブ３３の凸部３３ａの径方向内方の頂部がペン先２の円柱状の外面２３の小径部２３ｂに圧接される。

・棒状延長部
棒状延長部３４が、複数の縦リブ３３のうち、1本のみの縦リブ３３の前端部に一体に形成される。棒状延長部３４は、1本の縦リブ３３の前端から軸方向前方に延び、軸筒３の前端（即ち前端孔３１の前端）より前方に突出される。棒状延長部３４が一体に形成されない他の縦リブ３３の前端は、軸筒３の前端より前方に突出されていない。

棒状延長部３４の内面は、ペン先２の円柱状の外面２３に圧接または添設される。棒状延長部３４の前端は、ペン先２の傾斜面２２の相互間に位置している。即ち、棒状延長部３４の前端は、ペン先２の傾斜面２２の前端とペン先２の傾斜面２２の後端との間の円柱状の外面２３に位置している。図２に示すように、棒状延長部３４は、筆記具１の平面視（即ちペン先２側から見た場合）において、細長の頂面２１（対向する傾斜面２２）を二等分する中心線Ｐ上に位置される。それにより、筆記時、棒状延長部３４を視認することにより、ペン先２の頂面２１の位置合わせ（即ち傾斜面２２の向きの調整）が容易となる。

棒状延長部３４の周方向の肉厚は、棒状延長部３４の後方に一体に連設された縦リブ３３の周方向の肉厚以下に設定されることが好ましい。それにより、棒状延長部３４の成形する際の離型が容易となる。

また、棒状延長部３４の周方向の肉厚は、ペン先２の頂面２１の幅寸法（頂面２１の対向する長辺間の距離）より小さいことが好ましい。それにより、筆記時、棒状延長部３４がシャープな目印となり、視認によるペン先２の頂面２１の位置合わせ（即ち傾斜面２２の向きの調整）が容易となる。

・当接壁部
縦リブ３３の後方の軸筒３内面には、軸方向に延びる複数のリブよりなる当接壁部３５が一体に形成される。当接壁部３５に、インキ吸蔵体５の前端が前後に当接される。

尚、軸筒３は、複数の部材で構成されてもよい。少なくとも、軸筒３は、前端孔３１及び縦リブ３３を備えた前部が、合成樹脂で一体に形成される構成であればよい。もちろん、軸筒３の全体を合成樹脂で一体に形成されてもよい。

・インキ吸蔵体
インキ吸蔵体５は、合成樹脂製繊維束（例えばポリエステル繊維束）と、その外周を包囲する円筒状の外皮とからなる。外皮は合成樹脂製筒体（例えば、ポリプロピレン樹脂の押出成形体）よりなる。前記インキ吸蔵体５にインキが含浸保持される。筆記時、インキがペン先２より吐出され、吐出インキにより、紙面上に筆跡が形成される。

・インキ
インキ吸蔵体５に含浸されるインキは、水性インキ、油性インキのいずれも適用できる。
前記インキ中に含まれる着色剤としては、酸性染料、塩基性染料、直接染料、蛍光染料、一般顔料、蛍光顔料、アルミニウム等の金属粉、パール顔料、酸化チタン等の白色顔料、または可逆熱変色性組成物を内包するマイクロカプセル顔料等が挙げられる。

・棒状延長部の着色
棒状延長部３４は、インキ色と異なる色に着色される。例えば、インキ色として、蛍光インキ（例えば蛍光ピンク、蛍光ブルー、蛍光イエロー、蛍光オレンジ、蛍光グリーン、蛍光パープル等）を採用した場合、棒状延長部３４は、黒または白に着色される。棒状延長部３４の着色は、前端孔３１及び縦リブ３３が一体に形成された軸筒３を、着色された合成樹脂により成形することによって得ることが好ましい。

ペン先２は、内部にインキが含浸され、該含浸インキが外部より視認される。軸筒３に前端部より前方に突出されるペン先２の外面は、棒状延長部３４が設けられる部分以外は、外部に露出され、含浸インキ（即ちインキ色）が視認される。

本実施の形態の筆記具１は、ペン先２と、該ペン先２が前端部に取り付けられた軸筒３と、を備えた筆記具であって、前記ペン先２の前端部は、細長の頂面２１と、該頂面２１の両側から後方に延びる傾斜面２２と、該傾斜面２２の相互間及び該傾斜面２２の後方に形成される円柱状の外面２３と、を備え、前記軸筒３は、前端より開口する前端孔３１と、該前端孔３１の内面に一体に形成され且つ軸方向に延びる複数の縦リブ３３と、該複数の縦リブ３３のうち、少なくとも1本の縦リブ３３と一体に形成され且つ前記軸筒３の前端より前方に突出される棒状延長部３４と、を備え、前記各々の縦リブ３３が、前記ペン先２の傾斜面２２の後方に形成される円柱状の外面２３を保持し、前記棒状延長部３４が外部より視認可能に構成された筆記具である。

本実施の形態の筆記具１によれば、部品点数が増加せず製造コストの増加を抑えるとともに、筆記時（筆記開始時及び筆記途中）において棒状延長部３４を目印にすることによってペン先２の前端部の形状を外部より容易に認識でき、ペン先２の前端部（即ちペン先２の頂面２１及び傾斜面２２）の向きを容易に調整できる。

本実施の形態の筆記具１は、前記棒状延長部３４の前端が、前記ペン先２の傾斜面２２の相互間の、前記ペン先２の最先端部２１ａ側の円柱状の外面２３に位置される構成である。
それにより、本実施の形態の筆記具１は、筆記時において棒状延長部３４を目印にすることによってペン先２の傾斜面２２の向きを容易に認識することができる。

本実施の形態の筆記具１は、前記棒状延長部３４が、ペン先２から吐出されるインキの色と異なる色を有する構成である。それにより、本実施の形態の筆記具１は、インキ含浸状態のペン先２の外面の全体がインキ色を呈しても、ペン先２の外面と棒状延長部３４との識別が容易となり、筆記時においてペン先２の前端部の形状を確実に認識できる。

本実施の形態の筆記具１は、前記軸筒３の内面の縦リブ３３の相互間と前記ペン先２の円柱状の外面２３との間に、前記軸筒３内部と前記軸筒３外部とを空気流通可能にする通気路４が形成され、前記棒状延長部３４を除く前記軸筒３の前端開口部３２を通して前記通気路４が外部に開口される構成である。それにより、本実施の形態の筆記具１は、軸筒３の前端開口部３２を塞ぐことがなく、通気路４を確保することができる。

本実施の形態の筆記具１は、前記棒状延長部３４が、対向する前記傾斜面２２の相互間を二等分する中心線上に設けられる構成である。それにより、本実施の形態の筆記具１は、筆記時、棒状延長部３４を視認することにより、ペン先２の傾斜面２２の向きを容易に認識することができる。

＜第２の実施形態＞
本発明の第２の実施の形態の筆記具１を図８乃至図１４に示す。

・筆記具
筆記具１は、ペン先２と、該ペン先２が前端部に取り付けられた軸筒３と、該軸筒３内に収容されるインキ吸蔵体５とを備える。

・ペン先
ペン先２は、連続気孔を有する多孔質材料（例えば、繊維束の樹脂加工体、プラスチックポーラス体、またはフェルト加工体等）からなる。ペン先２は、前端部がチゼル状（ノミ状）に形成される。ペン先２は、細長の平面よりなる頂面２１と、該頂面２１の長辺側の両側より後方に連設される一対の傾斜面２２と、該傾斜面２２の相互間及び該傾斜面２２の後方に形成される円柱状の外面２３とを備える。傾斜面２２は、後方に向かうに従い径方向外方に向かう形状であり、例えば、傾斜状平面、傾斜状凹曲面、または傾斜状凸曲面等が挙げられる。また、細長の頂面２１は、平面以外に、頂部が凸曲面状またはエッジ状の稜線形状であってもよい。

ペン先２の頂面２１は、軸線に対して非垂直面（即ち軸線に対して直角でない面）よりなる。それにより、ペン先２の頂面２１の一端（図８におけるペン先２の頂面２１の右側端部）は、細長の頂面２１の他端より前方に位置され、ペン先２の最先端部２１ａを構成する。尚、本発明の軸線は、ペン先２の円柱状外面２３（大径部２３ａ、小径部２３ｂ）及び軸筒３の中心を長手方向に伸びる。

図１０に示すように、ペン先２の円柱状の外面２３は、大径部２３ａと、該大径部２３ａの後方に連設される小径部２３ｂと、大径部２３ａと小径部２３ｂとの間に形成される外段部２３ｃとを備える。外段部２３ｃが、後述する縦リブの凸部３３ａに前後方向に当接され、それにより、筆記時及び組立時において、ペン先２の軸筒３内への埋没が防止される。

ペン先２の後端部（即ち円柱状の外面２３の小径部２３ｂの後方）には、後方に向かうに従い縮径するテーパ面２４（円錐状外面）が形成される。ペン先２の後端部がインキ吸蔵体５の前端部に突き刺し接続される。

・軸筒
軸筒３は、先細状の前端部を有する円筒体であり、合成樹脂（例えばポリプロピレン）の射出成形により得られる。軸筒３の前端部には、前端孔３１が軸方向に貫設される。前端孔３１は、軸筒３の前端開口部３２より外部に開口される。

・縦リブ
前端孔３１の内面には、径方向内方に突出し且つ軸方向に延びる複数本（例えば８本）の縦リブ３３が一体に形成される。各々の縦リブ３３は、前端孔３１の内面に等間隔に形成される。各々の縦リブ３３の後端部に径方向内方に突出する凸部３３ａが一体に形成される。各々の縦リブ３３がペン先２の外面（円柱状の外面２３）に圧接される。具体的には、縦リブ３３の凸部３３ａより前方部分が、ペン先２の円柱状の外面２３の大径部２３ａに圧接され、縦リブ３３の凸部３３ａの前端が外段部２３ｃに前後に当接され、縦リブ３３の凸部３３ａの径方向内方の頂部がペン先２の円柱状の外面２３の小径部２３ｂに圧接される。

・棒状延長部
棒状延長部３４が、複数（８本）の縦リブ３３のうち、４本の縦リブ３３の前端部に一体に形成される。棒状延長部３４は、４本の縦リブ３３の前端から軸方向前方に延び、軸筒３の前端（即ち前端孔３１の前端）より前方に突出される。棒状延長部３４が一体に形成されない他の４本の縦リブ３３は、軸筒３の前端より前方に突出されていない。各々の棒状延長部３４は、周方向の位置が等間隔に配置される。

各々の棒状延長部３４の内面は、ペン先２の円柱状の外面２３に圧接または添設される。各々の棒状延長部３４の前端は、ペン先２の傾斜面２２の相互間に位置している。即ち、各々の棒状延長部３４の前端は、ペン先２の傾斜面２２の前端とペン先２の傾斜面２２の後端との間の円柱状の外面２３に位置している。

図８に示すように、各々の棒状延長部３４は、ペン先２の傾斜面２２を挟むように設けられる。それにより、筆記時、傾斜面２２を挟む一対の棒状延長部３４を視認することによって、ペン先２の傾斜面２２の向きを容易に調整することができる。

特に、各々の棒状延長部３４は、ペン先２の最先端部２１ａ側（図８の右側）の２本の長寸の棒状延長部３４ａと、ペン先２の最先端部２１ａの反対側（図８の左側）の２本の短寸の棒状延長部３４ｂとからなる。長寸の棒状延長部３４ａは、短寸の棒状延長部３４ｂよりも長手寸法（即ち軸筒３前端から各々の棒状延長部３４の前端までの軸方向の長さ）が長い。それにより、筆記時、長寸の棒状延長部３４ａと短寸の棒状延長部３４ｂを同時に視認することにより、ペン先２の傾斜面２２の向きを容易に認識でき、ペン先２の傾斜面２２の向きを容易に調整することができる。

各々の棒状延長部３４の周方向の肉厚は、各々の棒状延長部３４の後方に一体に連設された縦リブ３３の周方向の肉厚以下に設定されることが好ましい。それにより、各々の棒状延長部３４の成形する際の離型が容易となる。

また、各々の棒状延長部３４の周方向の肉厚は、ペン先２の頂面２１の幅寸法（頂面２１の対向する長辺間の距離）より小さいことが好ましい。それにより、筆記時、各々の棒状延長部３４がシャープな目印となり、視認によるペン先２の頂面２１の向きの調整及び傾斜面２２の向きの調整が容易となる。

・当接壁部
縦リブ３３の後方の軸筒３内面には、軸方向に延びる複数のリブよりなる当接壁部３５が一体に形成される。当接壁部３５に、インキ吸蔵体５の前端が前後に当接される。

尚、軸筒３は、複数の部材で構成されてもよい。少なくとも、軸筒３は、前端孔３１及び縦リブ３３を備えた前部が、合成樹脂で一体に形成される構成であればよい。もちろん、軸筒３の全体を合成樹脂で一体に形成されてもよい。

・インキ吸蔵体
インキ吸蔵体５は、合成樹脂製繊維束（例えばポリエステル繊維束）と、その外周を包囲する円筒状の外皮とからなる。外皮は合成樹脂製筒体（例えば、ポリプロピレン樹脂の押出成形体）よりなる。前記インキ吸蔵体５にインキが含浸保持される。筆記時、インキがペン先２より吐出され、吐出インキにより、紙面上に筆跡が形成される。

・インキ
インキ吸蔵体５に含浸されるインキは、水性インキ、油性インキのいずれも適用できる。
前記インキ中に含まれる着色剤としては、酸性染料、塩基性染料、直接染料、蛍光染料、一般顔料、蛍光顔料、アルミニウム等の金属粉、パール顔料、酸化チタン等の白色顔料、または可逆熱変色性組成物を内包するマイクロカプセル顔料等が挙げられる。

・棒状延長部の着色
棒状延長部３４は、インキ色と異なる色に着色される。例えば、インキ色として、蛍光インキ（例えば蛍光ピンク、蛍光ブルー、蛍光イエロー、蛍光オレンジ、蛍光グリーン、蛍光パープル等）を採用した場合、棒状延長部３４は、黒または白に着色される。棒状延長部３４の着色は、前端孔３１及び縦リブ３３が一体に形成された軸筒３を、着色された合成樹脂により成形することによって得ることが好ましい。

ペン先２は、内部にインキが含浸され、該含浸インキが外部より視認される。軸筒３に前端部より前方に突出されるペン先２の外面は、棒状延長部３４が設けられる部分以外は、外部に露出され、含浸インキ（即ちインキ色）が視認される。

本実施の形態の筆記具１は、ペン先２と、該ペン先２が前端部に取り付けられた軸筒３と、を備えた筆記具であって、前記ペン先２の前端部は、細長の頂面２１と、該頂面２１の両側から後方に延びる傾斜面２２と、該傾斜面２２の相互間及び該傾斜面２２の後方に形成される円柱状の外面２３と、を備え、前記軸筒３は、前端より開口する前端孔３１と、該前端孔３１の内面に一体に形成され且つ軸方向に延びる複数の縦リブ３３と、該複数の縦リブ３３のうち、少なくとも1本の縦リブ３３と一体に形成され且つ前記軸筒３の前端より前方に突出される棒状延長部３４と、を備え、前記各々の縦リブ３３が、前記ペン先２の傾斜面２２の後方に形成される円柱状の外面２３を保持し、前記棒状延長部３４が外部より視認可能に構成された筆記具である。

本実施の形態の筆記具１によれば、部品点数が増加せず製造コストの増加を抑えるとともに、筆記時（筆記開始時及び筆記途中）において棒状延長部３４を目印にすることによってペン先２の前端部の形状を外部より容易に認識でき、ペン先２の前端部（即ちペン先２の頂面２１及び傾斜面２２）の向きを容易に調整できる。

本実施の形態の筆記具１は、前記棒状延長部の前端が、前記ペン先の傾斜面の相互間の、前記ペン先の最先端部側の円柱状の外面に位置される構成である。それにより、本実施の形態の筆記具１は、筆記時において棒状延長部３４を目印にすることによってペン先２の傾斜面２２の向きを容易に認識することができる。

本実施の形態の筆記具１は、前記棒状延長部３４が、ペン先２から吐出されるインキの色と異なる色を有する構成である。それにより、本実施の形態の筆記具１は、インキ含浸状態のペン先２の外面の全体がインキ色を呈しても、ペン先２の外面と棒状延長部３４との識別が容易となり、筆記時においてペン先２の前端部の形状を確実に認識できる。

本実施の形態の筆記具１は、前記軸筒３の内面の縦リブ３３の相互間と前記ペン先２の円柱状の外面２３との間に、前記軸筒３内部と前記軸筒３外部とを空気流通可能にする通気路４が形成され、前記棒状延長部３４を除く前記軸筒３の前端開口部３２を通して前記通気路４が外部に開口される構成である。それにより、本実施の形態の筆記具１は、軸筒３の前端開口部３２を塞ぐことがなく、通気路４を確保することができる。

本実施の形態の筆記具１は、前記棒状延長部３４が、各々の傾斜面２２を挟むように複数設けられる構成である。それにより、本実施の形態の筆記具１は、筆記時、傾斜面２２を挟む一対の棒状延長部３４を視認することにより、ペン先２の傾斜面２２の向きを容易に認識することができる。

１ 筆記具
２ ペン先
２１ 頂面
２１ａ 最先端部
２２ 傾斜面
２３ 円柱状の外面
２３ａ 大径部
２３ｂ 小径部
２３ｃ 外段部
２４ テーパ面
３ 軸筒
３１ 前端孔
３２ 前端開口部
３３ 縦リブ
３３ａ 凸部
３４ 棒状延長部
３４ａ 長寸の棒状延長部
３４ｂ 短寸の棒状延長部
３５ 当接壁部
４ 通気路
５ インキ吸蔵体

Claims (6)

1. ペン先と、該ペン先が前端部に取り付けられた軸筒と、を備えた筆記具であって、
   前記ペン先の前端部は、細長の頂面と、該頂面の両側から後方に延びる傾斜面と、該傾斜面の相互間及び該傾斜面の後方に形成される円柱状の外面と、を備え、
   前記軸筒は、前端より開口する前端孔と、該前端孔の内面に一体に形成され且つ軸方向に延びる複数の縦リブと、該複数の縦リブのうち、少なくとも1本の縦リブと一体に形成され且つ前記軸筒の前端より前方に突出される棒状延長部と、を備え、
   前記各々の縦リブが、前記ペン先の傾斜面の後方に形成される円柱状の外面を保持し、前記棒状延長部が外部より視認可能に構成されることを特徴とする筆記具。
2. 前記棒状延長部の前端が、前記ペン先の傾斜面の相互間の、前記ペン先の最先端部側の円柱状の外面に位置される請求項１に記載の筆記具。
3. 前記棒状延長部が、ペン先から吐出されるインキの色と異なる色を有する請求項１または２に記載の筆記具。
4. 前記軸筒の内面の縦リブの相互間と前記ペン先の円柱状の外面との間に、前記軸筒内部と前記軸筒外部とを空気流通可能にする通気路が形成され、前記棒状延長部を除く前記軸筒の前端開口部を通して前記通気路が外部に開口される請求項１に記載の筆記具。
5. 前記棒状延長部が、対向する前記傾斜面の相互間を二等分する中心線上に設けられる請求項１に記載の筆記具。
6. 前記棒状延長部が、前記傾斜面を挟むように複数設けられる請求項１に記載の筆記具。
