Abstract

電気駆動式の手術器具が、作動時、外科処置を行う作動アセンブリと、アセンブリを作動させるためのエンドエフェクタに連結されるハンドルとを有する手術用エンドエフェクタを含む。アセンブリの一部分は、開始位置と十分に作動した位置との間を動く。ハンドルは、自立型の電源と、ハンドル内に全体が配置される駆動アセンブリとを有する。駆動アセンブリは、電気的に駆動されたモータと、電源とモータとに電気的に接続されたコントローラとを有する。コントローラは、モータを選択的に操作する。変速機は、モータを可動部分に機械的に連結し、モータが作動すると、開始位置と十分に伸長した位置との間のどこかに可動部分を選択的に配置する。手動解放は、変速機に機械的に接続され、変速機を選択的に中断させ、この中断中に、モータの動作から独立して、可動部分を開始位置の方へ配置する。
【選択図】図４４

Description

本発明は手術器具の分野に関し、特に、限定しないが、ステープル装置に関する。本願に記載するステープル装置は、手持ち式で、完全に電気自己駆動式の、手動解放機能付の、制御された手術用ステープラである。
従来も医療用ステープル装置は存在する。Ethicon Endo-Surgery, Inc. （ジョンソン＆ジョンソンの会社：以下「エチコン」と称す。）が、このようなステープル装置を製造販売している。エチコンが製造する円形ステープル装置は、取引名がＰＲＯＸＩＭＡＴＥ（登録商標）ＰＰＨ，ＣＤＨ，ＩＬＳとして参照され、エチコンが製造する線形ステープラは取引名ＣＯＮＴＯＵＲおよびＰＲＯＸＩＭＡＴＥで参照される。これらの手術用ステープラの例ではいずれも、ステープルが出る際に組織がステープルカートリッジとアンビルとの間で圧迫され、圧迫された組織が切れてしまうこともある。施術者により結合された特定の組織によっては、組織の圧迫が少なすぎたり（組織内で血液の色が見えるくらい）、組織の圧迫が強すぎたり（組織が破壊されるくらい）、あるいは正しく圧迫される（組織から液体が除去され、乾燥または漂白状態として参照される）。
供給されるステープルは、与えられた長さであり、カートリッジとアンビルが許容されるステープル射出距離内にある必要があり、これによってステープルが射出されると正しく閉じる。このため、これらのステープラは、２つの面の間の相対距離と、この距離がステープルの長さの射出範囲内か否かを示す装置を具える。このようなインジケータは機械的であり、ウィンドウの後ろのスライドバーの形をなし、そこには安全なステープル射出範囲が示されている。これらのステープラはすべて手動であり、換言すれば、アンビルとステープラカートリッジを組織の周りに位置させ、留めおよび／または切って、アンビルとステープラカートリッジを互いに閉じ、および、ステープルを組織に射出し固定する（および／または組織を切る）ために、利用者／施術者による物理的な操作が必要である。ステープルを射出させるのに必要な長さ方向の力はステープルカートリッジで通常２５０ポンドのオーダーであるため、従来技術のステープラでは、電気駆動でこれらの操作の各々を実現するものはなかった。さらに、このようなステープラは、留められる組織に作用する力を最適化するための如何なる種類の圧迫作用インジケータもなく、組織の分解（degradation）が生じない。
片手駆動の、管内の（intraluminal）吻合円形ステープラが、例えばＭａｉｎらからエチコンに譲渡された米国特許第５，１０４，０２５号に記載されている。Ｍａｉｎらは参照により全体としてここに組み込まれている。図７の分解図に最も明確に示すように、Ｍａｉｎらでは、トロカールシャフト２２が遠位のギザギザ２１と、アンビル内で前記トロカールシャフト２２を鋸歯２９に整列させるいくつかの凹部２８とを具え、これによりアンビル３４内でステープルが整列する。トロカールのチップ２６は、圧力を加えると組織を穿刺することができる。Ｍａｉｎらの図３乃至６には、円形ステープラ１０がどのように機能して２つの組織を結合させるかが示されている。アンビル３０がヘッド２０の近くに移動すると、特に図５、６で示されるように、間に挟まれた組織がその間で圧迫される。この組織が過度に圧迫されると、外科的ステープル処置は成功しない。このため、組織の許容最大圧縮力を超えないことが望まれる。間に挟まれる組織は、施術の際に許容しうる範囲の圧縮力にさらすことができる。この範囲は、最適組織圧縮（optimal tissue compression）またはＯＴＣとして知られ、ステープルされる組織の種類による。Ｍａｉｎらのステープラは、利用者にアンビルとステープルカートリッジ間の安全なステープル射出距離を示すバーインジケータを有さないため、ステープルの前に利用者にどのようなレベルの圧縮力がかかっているかを示すことができない。このような表示を提供し、組織の過度の圧迫を防止することが望まれている。
本発明は、医療処置を及ぼすのに自己電力を用いる電気自己駆動式の手術用装置を提供することにより、上記および他の従来技術の困難性を解消するものである。例えば、線形エンドカッタにおいて、電気内蔵電力により、ステープルおよび／または切開される組織の周りでアンビルとステープラカートリッジを互いに位置決め可能であり、アンビルおよびステープラカートリッジを互いに閉じた後、ステープルを前記組織に射出し固定する（および／または前記組織を切除する）。さらに、電気自己駆動式の手術用装置は、利用者にステープルを射出する前に利用者が予め設定した組織に加わる圧縮力のレベルを示すことができる。本発明はまた、最適組織圧縮（ＯＴＣ）が存在する場合に電気式手術用ステープル装置を操作してステープルする方法を提供する。さらに、部分作動やジャムから復旧可能な手動解放装置を提供する。
２つのアンビルとステープル射出サブアセンブリのオフセット軸の構成は、利用者の手に快適にフィットするよう寸法調整されうる装置を作成する。それはまた、以前は必要だったネストされた（同軸）中空軸を除去することにより、製造の困難性を低減させる。ステープル射出サブアセンブリからオフセットされたアンビルサブアセンブリの軸により、アンビルを伸長および後退させるためのねじ切りされたロッドの長さを約２インチ縮小することができ、これにより製造コストを削減し、縦の寸法を短くする。
電気ステープラを用いる例示的な方法は、テスト目的の手動モードへ入ることができる電源オン特性を含む。外科的処置において、ステープラは一方向の装置である。テストモードでは、しかしながら、利用者は思い通りにトロカールを前後させることができる。このテストモードは解除可能であり、ステープラはパッケージや輸送のためユーザモードにリセットされる。パッケージのため、アンビルはステープルカートリッジから離しておくことが望ましい（必須ではない）。このため、ホーミングシーケンスをプログラミングして、パッケージや輸送のため電力を切る前に、アンビルをステープルカートリッジから（例えば）１ｃｍ離して配置するようにする。使用前に、トロカールは伸長され、アンビルは取り外される。例えばステープラが結腸を切開するのに用いられる場合、トロカールはハンドルに引き戻され、ハンドルが肛門経由で結腸内に、切開部の下流側へと挿入され、一方でアンビルは腹腔鏡用切開部から切開部の上流側へ挿入される。アンビルがトロカールに取り付けられ、ステープルが準備できるまで、これら２つのパーツがハンドルの方へ引き戻される。ステープル射出シーケンスが開始されるが、それは中断可能であり、切開をステープル留めすると同時に切開の中央で組織を切除し、ステープルの円形リングの真ん中の開口を切除する。圧迫が所望の圧力範囲、つまり最適組織圧縮（ＯＴＣ）範囲である場合にのみステープルが射出されるように、ステープル射出シーケンスはＯＴＣ測定およびフィードバック制御機構を具える。この範囲または値は、アンビルおよびステープルカートリッジ間で圧迫される組織の周知の性質に基づき、既に周知である。
電気ステープラが利用できる処置のいくつかの例は、結腸の切開や胃バイパス手術を含む。この電気ステープラは、様々な異なる技術分野で多くの他の使用例がある。
本発明により、前述および他の目的の範囲内で、電気的に駆動される手術器具が提供され、ハンドルと、作動時に、外科処置を行うのに操作可能な作動アセンブリを有する手術用エンドエフェクタとを具え、作動アセンブリの一部は、開始位置と十分に作動した位置との間を動くよう動作可能である。ハンドルは、作動アセンブリを作動させるためのエンドエフェクタに接続される。このハンドルは、ハンドル内に全体が配置される自立型の電源と、ハンドル内に全体が配置され、電気駆動式モータと、電源とモータに電気的に接続され、モータを選択的に動作させるコントローラとを有する駆動アセンブリと、モータを可動部分に機械的に接続し、モータが作動すると、可動部分を開始位置と十分に伸長した位置の間のどこかに、選択的に配置するよう操作可能な変速機と、変速機に機械的に連結され、変速機を選択的に中断させ、この中断中に、モータの動作から独立して、可動部分を開始位置の方へ配置する手動解放とを有する。
本発明の別の態様により、手術用エンドエフェクタは、手術用線形ステープルエンドカッタであり、可動部分は、少なくともステープル作動および繊維切開スライドを含む。
本発明のさらなる態様により、駆動アセンブリと変速機は、エンドカッタのステープル切開機能を作動させるよう操作可能である。
本発明のさらなる態様により、電源は、少なくとも１のバッテリを含む取り外し可能なバッテリパックである。
本発明のさらなる態様により、電源は、４乃至６のＣＲ１２３またはＣＲ２のパワーセルの直列接続である。
本発明の別の態様により、コントローラは、スイッチが第１の状態にあるとき、モータを順方向に回転させ、スイッチが第２の状態にあるとき、モータを逆方向に回転させるよう操作可能なマルチステートスイッチを含む。
本発明のさらなる態様により、変速機はモータドライブ側と作動ドライブ側とを有し、手動解放はその間に連結される。
本発明のさらなる態様により、手動解放は、変速機に機械的に配置される。
本発明のさらなる態様により、モータドライブ側は、最終ギアを含む一連の回転減少ギアを有し、作動ドライブ側は、少なくとも１のギアと、少なくとも１のギアに連結され、可動部分の少なくとも一部に直接連結されるラックアンドピニオンアセンブリとを有し、手動解放は、少なくとも１のギアと最終ギアとの間に機械的に連結される。
本発明の別の態様により、モータは出力ギアを有し、一連のギアは、出力ギアに連結される第１段を有する。
本発明のさらなる態様により、一連のギアは、第１、第２および第３段と、モータドライブ側から作動ドライブ側へわたるシャフトを有するクロスオーバギアとを具え、クロスオーバギアは、第３段に連結される。
本発明のさらなる態様により、一連のギアは、モータドライブ側から作動ドライブ側へわたるクロスオーバシャフトを有するクロスオーバギアを有し、クロスオーバギアは、一連のギアに連結され、キャッスルギアが、クロスオーバシャフトの周りに回転可能に連結固定され、その上を長手方向に移動可能であり、キャッスルギアは、作動ドライブ側の方へ伸長する胸壁を有し、作動ドライブ側の少なくとも１のギアは、胸壁と合致するよう形成される胸壁スロットを有する第１のピニオンを含み、バイアス装置が、クロスオーバギアとキャッスルギアとの間に配置され、作動ドライブ側の方へキャッスルギアにバイアスを付与して、キャッスルギアの第１のピニオンへの選択的な係合を可能にし、これにより、係合時、シャフトの回転で第１のピニオンを回転させ、手動解放は、バイアスを越える反力をキャッスルギアに提供し、手動解放が少なくとも部分的に作動すると、第１のピニオンからキャッスルギアを解放するよう形成され、配置された解放部分を有する。
本発明のさらなる態様により、作動ドライブ側の少なくとも１のギアは、第２のピニオンシャフトを有する第２のピニオン段と、第１のピニオンに連結され、第２のピニオンシャフトに回転固定される第２のピニオンギアと、第２のピニオンシャフトに回転可能に取り付けられる第３のピニオンとを有し、第３のピニオンは、ラックアンドピニオンアセンブリのピニオンであって、回転時、そのラックを長手方向に動かす。
本発明の別の態様により、手動解放は、解放部分がバイアスより小さい反力をキャッスルギアに提供している休止状態と、解放部分がバイアスより大きい反力をキャッスルギアに提供し、胸壁を胸壁スロットの外に動かす第１の部分作動状態と、手動解放がピニオンを回転させ、ラックを退避方向へ長手方向に動かす第２の部分作動状態とを有する。
本発明のさらなる態様により、作動駆動側の少なくとも１のギアは、少なくとも１の解放ギアを具え、第１のピニオンは、少なくとも１の解放ギアに直接接続され、回転時、少なくとも１の解放ギアを回転させる。
本発明のさらなる態様により、作動駆動側の少なくとも１のギアは、第１段および第２段の解放ギアを具え、第１のピニオンは、第１段の解放ギアに直接接続され、回転時、第１および第２の解放ギアを回転させる。
本発明に付随する態様により、手動解放は、ハンドルに回転可能に接続される手動解放レバーを具え、一方向ラチェットアセンブリを有し、少なくとも１の解放ギアが、ラチェットアセンブリに直接接続されるシャフトを有し、レバーが少なくとも部分的に作動されると、レバーに対応して回転し、レバーが作動されないと、レバーとは独立して回転する。
本発明の目的とともに、手術器具を操作するための方法がまた提供され、ハンドル内に全体が配置される自立型の電源を有する手術器具の変速機に、手動解放を機械的に連結するステップを含み、変速機は、ハンドル内の電気駆動式モータの動作を、ハンドルに連結される手術用エンドエフェクタの一部の動作に変換し、一部は、開始位置と十分に作動した位置の間のどこかに動くよう操作可能であり；手動解放を用いて、変速機を選択的に中断させ、この部分をモータ動作と独立して、開始位置の方へ動かすステップとを含む。
本発明により、前述および他の目的の範囲内で、手術器具が提供され、手術器具を操作する方法を含み、手術器具ハンドルの遠心端に手術用エンドエフェクタを提供するステップを含み、前記エンドエフェクタは、作動時、外科処置を行うよう操作可能な作動アセンブリを有し、前記作動アセンブリは、開始位置と十分に作動した位置との間を動くよう操作可能な部分を有し、ハンドル内に全体が配置される自立型の電源と電気的に駆動されたモータとを配置し、モータとコントローラを選択的に操作するためにモータコントローラをモータと電源に連結するステップと、モータが操作された場合に、開始位置と十分に伸長した位置の間のどこかに可動部分を選択的に配置するよう操作可能な変速機を介して、モータを可動部に機械的に連結させ、変速機を選択的に中断させ、この中断中に、モータ動作と独立して、可動部分を開始位置の方へ配置するステップとを含む。
本発明の特徴として考えられる別の構成が、添付のクレームに記載されている。
以下に本発明を可換部品の暗号認証を用いた電気自己駆動式手術器具として図示し説明するが、これに拘わらず、図示された詳細に限定されるべきではなく、本発明の範囲およびクレームの均等の目的や範囲を逸脱することなく、様々な変形および構造的な変更を施すことが可能である。
本発明の構造および動作方法は、しかしながら、その付加的な目的およびその利点とともに、添付の図面を参照した場合に、以下の実施例の説明により最もよく理解されるであろう。
本発明の実施例の利点が、添付の図面を参照しながら、好適な実施例についての以下の詳細な説明から明らかとなる。
図１は、本発明にかかる電気ステープラの例示的実施例の側部からみた斜視図である。 図２は、図１のステープラの側部断面図であり、ハンドル本体の右半分と近位の基幹プレートが除去された状態を示す。 図３は、図１のステープラのアンビル制御アセンブリの分解斜視図である。 図４は、図３のアンビル制御アセンブリの拡大分解断面斜視図である。 図５は、図１のステープラのステープル射出制御アセンブリをその後側から見た部分斜視図である。 図６は、図１のステープラのステープル射出制御アセンブリの分解斜視図である。 図７は、図６のステープル射出制御アセンブリの拡大分解部分斜視図である。 図８は、図１のステープラのハンドル本体部の下から見たアンビル制御アセンブリの部分水平断面図である。 図９は、図８のアンビル制御アセンブリの近位部から見た部分拡大水平断面図である。 図１０は、図８のアンビル制御アセンブリの中間部の下から見た部分拡大水平断面図である。 図１１は、図８のアンビル制御アセンブリの遠位部の下から見た部分拡大水平断面図である。 図１２は、図１のステープラのハンドル本体部の右側から見た部分垂直断面図である。 図１３は、図１２のステープラの近位ハンドル本体部の右側から見た部分拡大垂直断面図である。 図１４は、図１２のステープラの中間ハンドル本体部の右側から見た部分拡大垂直断面図である。 図１５は、図１４のステープラの中間ハンドル本体部の右側から見たさらに拡大した部分垂直断面図である。 図１６は、図１２のステープラの遠位ハンドル本体部の右側から見た部分拡大垂直断面図である。 図１７は、図１のステープラのアンビルの一部の斜視図である。 図１８は、図１のステープラの、アンビルと、ステープルカートリッジと、フォーススイッチと、着脱式カートリッジ取付アセンブリとを具える着脱型ステープラアセンブリの部分断面図である。 図１９は、図１のステープラのハンドル本体部の上から見たアンビル制御アセンブリの部分水平断面図であり、アンビルロッドが十分に伸長した位置にある状態を示す。 図２０は、図１のステープラのハンドル本体部の、ハンドル本体部の左側から見た側面図であり、左ハンドル本体と回路ボードを取りのぞかれアンビルロッドが完全に伸ばした位置にある状態を示す。 図２１は、図２０のステープラのハンドル本体部の側面図であり、アンビルロッドが１ｃｍのアンビル閉じ位置にある状態を示す。 図２２は、図１のステープラのハンドル本体部の上から見たアンビル制御アセンブリの部分水平断面図であり、アンビルロッドが安全ステープル射出位置にある状態を示す。 図２３は、図１のステープラのハンドル部の上から見たアンビル制御アセンブリの部分水平断面図であり、アンビルロッドを完全に引っ込めた位置にある状態を示す。 図２４は、図１のステープラのハンドル本体部の上から見た射出制御アセンブリの部分水平断面図である。 図２５は、図２４の射出制御アセンブリの近位部の上から見た部分拡大水平断面図である。 図２６は、図２４の射出制御アセンブリの中間部の上から見た部分拡大水平断面図である。 図２７は、図２４の射出制御アセンブリの遠位部の上から見た部分拡大水平断面図である。 図２８は、図１のステープラのステープルカートリッジ取り外しアセンブリの、陰影付の一部透過した部分拡大図である。 図２９は、図１のステープラのステープルカートリッジ取り外しアセンブリの、陰影付の一部透過した部分拡大図である。 図３０は、本発明にかかる医療器具の可換部品用の暗号化回路の一例の概略回路図である。 図３１は、多様な負荷において図３２のピニオンがラックを動かすスピードを示すバーグラフである。 図３２は、ギアボックスとラックの間の本発明にかかるギアトレインの簡略化した例示部分の部分斜視図である。 図３３は、エンドエフェクタの例示的実施例の間接部の遠位端部の部分垂直長手断面図であり、内側チューブ、プッシュロッドブレードサポート、アンビル、閉鎖リング、およびステープルスレッドの約半分を取り除いた状態を示す。 図３４は、本発明にかかる電源用のスイッチングアセンブリの一例の概略回路図を示す。 図３５は、本発明にかかるモータの前進および後退制御用のスイッチングアセンブリの一例の概略回路図を示す。 図３６は、本発明にかかる、電源とモータの前進および後退制御用のスイッチングアセンブリの別の例の概略回路図である。 図３７は、本発明にかかる装置の左側面図であり、外側シェルが除去された状態を示す。 図３８は、図３７の装置の一部の拡大左側面図であり、左側フレームが除去された状態を示す。 図３９は、図３７の装置の右側面図である。 図４０は、図３８の装置の一部の拡大右側面図であり、右側フレームが除去された状態を示す。 図４１は、図４０の装置の一部の右後方から見た斜視図である。 図４２は、図４０の装置の一部の背面図である。 図４３は、図４０の装置の一部の左後方から見た斜視図であり、第１乃至第３のステージカバーが除去された状態を示す。 図４４は、図４０の装置の一部の右側上方から見た斜視図であり、電源が除去された状態を示す。 図４５は、図４４の装置の一部の斜視図であり、第１の中間部分での手動解放レバーと分離位置でのキャッスルギアを示す。 図４６は、図４５の装置の一部の斜視図であり、第２の中間部分での手動解放レバーを示す。 図４７は、図４６の装置の一部の上面図であり、第３の中間部分での手動解放レバーを示す。 図４８は、手動解放アセンブリの右側から見た拡大斜視図であり、第２のステージ解放ギア、２つのカムプレート、および上方の歯止めされない位置で爪が外された爪ばねを示す。 図４９は、正面右側の下から見た手動解放レバーの斜視図である。 図５０は、右後方側の下から見た手動解放レバーの斜視図である。 図５１は、左後方側の下から見た手動開放レバーの斜視図である。 図５２は、左側から見たカムプレートの斜視図である。 図５３は、右側から見たキャッスルギアの斜視図である。 図５４は、左側から見た４段ピニオンの斜視図である。 図５５は、図４４の装置の一部の正面右側上方から見た斜視図であり、爪カムに対する爪を示す。 図５６は、図５５の装置の一部の斜視図であり、爪カムから外され、ラチェットギアに対向させた爪と、分離位置でのキャッスルギアとを示す。 図５７は、図４４の装置の一部の正面左側上方から見た斜視図であり、中間位置での手動解放を示す。 図５８は、図５７の装置の一部の斜視図であり、別の中間位置での手動解放を示す。 図５９は、図４０の装置の一部の拡大右側正面図であり、非作動位置でのエンドエフェクタ制御装置を示す。 図６０は、図５９の装置の一部の拡大右側正面図であり、部分的に作動された位置でのエンドエフェクタ制御ハンドルを示す。 図６１は、図３７の装置の一部の軸接続部分の正面右側上方から見た拡大斜視図であり、フレームに固定される取り外し可能なエンドエフェクタを示す。 図６２は、図６１の軸接続部分の拡大斜視図であり、フレームからエンドエフェクタシャフトを取り外せるよう取り外された軸固定装置を示す。 図６３は、図３７の装置の外側シェルの左半分の内側の側面図である。 図６４は、図３７の装置の外側シェルの右半分の内側の側面図である。 図６５は、図３７の装置の外側シェルの右半分の外側の側面図である。 図６６は、図３７の装置の外側シェルの左半分の外側の側面図である。
本発明の複数の態様が、本発明の特定の実施例にかかる以下の説明および関連する図面に開示される。本発明の目的または範囲を逸脱することなく、代替的な実施例を考案することもできる、さらに、本発明の実施例における公知の要素は、本発明の重要な詳細部がぼやけないよう詳細に説明しないかすることとする。
本発明を開示し説明する前に、ここに使用される用語は、特定の実施例を説明するためだけであって、限定するものではないことを理解されたい、本明細書および添付のクレームにおいて、単数形「１の（ａ）（ａｎ）」および「前記（ｔｈｅ）」は、文脈が違う意味を明確に示していない限り複数形も含むものとする。
本明細書では、クレームとともに本発明の新規と思われる特徴を規定していくが、これは添付の図面に関する以下の説明とともに考慮した場合により理解されるものであり、ここでは同じ参照番号が持ち越されるものとする。図面における図は、縮尺通り描かれていない。さらに、これらの図は、コンピュータ援用デザインのコンピュータプログラムを用いて作成されている。このプログラムは、影付または着色された図からワイヤフレーム図へと、何度も特定の構造線および／または面を除去する。したがって、図面は概略として扱われるべきであって、本発明の特徴の説明のために用いられる。
図面を詳細に参照すると、最初に、特に図１、２において、電気式手術用円形ステープラ１の実施例が示されている。本出願では、理解の容易のために、電気駆動式のハンドルを円形手術用ステープルヘッドに付けている。本発明は円形ステープラに限定するものではなく、例えば線形ステープル装置など、様々な手術用ステープルヘッドに適用することができる。このような例示的な実施例は、特に、図３７以降に記載されている。
電気ステープラ１は、３つのスイッチを有するハンドル本体１０を具えている：アンビル開スイッチ２０と、アンビル閉スイッチ２１と、ステープル射出スイッチ２２とである。これらの各スイッチは、ステープラ１のステープル機能を実現するよう回路設計された回路ボード５００（図１２参照）に電気的に接続されている。この回路ボード５００は、ハンドル本体１０に内蔵された電源６００に電気的に接続されている。一実施例では、電源６００として２−６個のリチウムＣＲ１２３またはＣＲ２電池を用いる。例えば充電式バッテリや、送電線に接続された電力コンバータなど、他の電源の実施例も可能である（後者の実施例では、ステープラは自家動力または自己独立式ではない）。ここで用いられる用語「自家動力」または「自己独立式」は、電源（６００）について用いられる場合は交換可能であり、この電源が完全かつ独立したユニットであってそれ自体が外部電源を用いることなく自力で動作可能であることを意味する。例えば、使用中、送電線にプラグされた電気コードを有する電源は、自家動力でも自己独立式でもない。
図に示す回路ボード５００の導電ワイヤまたは導電配線は、例えばオン／オフスイッチ１２、組織圧迫インジケータ１４、アンビルおよび射出スイッチ２０、２１、２２、回路ボード５００、および電源６００など、ステープラ１のすべての電子パーツを接続する。しかしながら、これらのワイヤおよび導電体は、理解と明確化のため図示しない。
ハンドル本体１０の遠位端部は、剛性アンビルネック３０の近位端部に連結されている。この連結の反対側、アンビルネック３０の遠位端部には、ステープルカートリッジ５０とアンビル６０をここに着脱可能に取り付ける連結具４０がある。代替的に、ステープルカートリッジ５０は、ステープラ１の使い捨て構造として着脱可能でなくてもよい。これらの連結について、以下により詳細に説明する。
図２は、ハンドル本体１０の右半分１３と回路ボード５００を除去したハンドル本体１０を示す。以下に説明するように、近位の基幹プレート７０も図２で除去されており、右側から見たハンドル本体１０の内部要素が見えるようになっている。図２で見えるものは、ハンドル本体１０内に２つの内部要素の軸があることである。第１の軸は、図２において比較的水平方向のステープル制御軸８０である。このステープル制御軸８０は、ステープルの動作を制御する要素が位置する中心線である。第２の軸はアンビル制御軸９０であり、前記ステープル制御軸８０に所定の角度で配置される。このアンビル制御軸９０は、アンビルの動作を制御する要素の中心軸である。これらの軸８０、９０を分けることにより、電気ステープラ１が、手術者の手におさまるのに十分に小さく、必要なすべての方向や向きの移動から手術者の制限となるような多くのスペースを占めるものではないハンドル本体１０を用いて駆動可能である。
ハンドル本体１０の内部には、すべての電機部品の電力（例えばバッテリ電力）を制御するオン／オフスイッチ１２（例えば、グレネードピン）と、組織圧迫インジケータ１４とが示されている。この組織圧迫インジケータ１４は、以下により詳細に示すように、施術者にアンビル６０とステープルカートリッジ５０の間の組織の圧迫が予め設定された圧迫力を超えたか否かを示す。このインジケータ１４は、２００６年５月１９日に出願され継続中の米国暫定特許出願第６０／８０１，９８９号、名称「フォーススイッチ」（その全体が参照として本書に組み込まれている）に開示されたフォーススイッチ４００に付随している。
アンビル制御軸９０に沿った要素は、アンビル制御アセンブリ１００を構成する。アンビル制御フレーム１１０がアンビル制御軸９０に整列しており、アンビル制御アセンブリ１００の様々な部品をそこに収容および／または固定している。このアンビル制御フレーム１１０は、近位のマウント１１２と、中間マウント１１４と、遠位のマウント１１６とを具える。これらのマウント１１２、１１４、１１６はそれぞれ、制御フレーム１１０に取付可能または一体構成である。例示的実施例では、製造の容易性のために、近位のマウント１１２は２つの半分からなりフレーム１１０と別であり、中間マウント１１４はフレーム１１０とは別である。
アンビル制御アセンブリ１００の近位端部には、アンビルモータ１２０がある。このアンビルモータ１２０は、駆動モータと、本来のモータ回転スピードを所望の出力駆動軸スピードに変換するのに必要なギアボックスとを具える。この例では、駆動モータは本来のスピードが約１０，０００ｒｐｍであり、ギアボックスはこのスピードを、アンビルモータ１２０の遠位端部から延びる駆動軸１２２において約５０乃至７０ｒｐｍに下げる。このアンビルモータ１２０は、近位のマウント１１２の内部で長さ方向および回転方向ともに固定されている。
モータシャフトカプラ１３０が、駆動軸１２２を回転可能に固定しており、駆動軸１２２の回転がモータカプラ１３０の対応する回転へと変換される。
カプラ１３０の遠位には、回転ナットアセンブリ１４０が位置している。このナットアセンブリ１４０は、本実施例では、近位の半ナット１４１と、この近位の半ナット１４１に超軸方向に固定される回転可能な遠位の半ナット１４２の２つの部品でなる。これらの半ナット１４１、１４２は、望む場合は一体であってもよい。ここで、製造の容易さのために２つの半分として図示している。このナットアセンブリ１４０の近位端部は、カプラ１３０の遠位端部に回転可能に固定されている。これら２つの連結部品を長さ方向に通る長さ方向に回転するサポートが、中間マウント１１４および遠位のマウント１１６に支持されている。
近位のナットブシュ１５０（図３参照）が中間マウント１１４と近位の半ナット１４１の間に配置され、遠位のナットブシュ１６０が遠位のマウント１１６と遠位の半ナット１４２の間に配置され、これらの部位に効果的にスピンしハンドル本体１０とアンビル制御フレーム１１０内で摩擦がないようにしている。これらのブシュ１５０、１６０は、様々なベアリング材料であってもよく、例えば、青銅などの金属やナイロンなどの重合体であってもよい。回転するナットアセンブリ１４０とカプラ１３０の長手方向の摩擦をさらに低減すべく、近位のブシュ１５０と近位の半ナット１４１の間にスラストワッシャ１７０が配置されている。
カプラ１３０とナットアセンブリ１４０の回転は、ネジロッド１８０の前進および収縮に用いられ、これがアンビル６０を伸ばしたり縮めたりする。このネジロッド１８０は、図３、４にさらに詳細に分解図で示され、以下により詳細に説明される。ロッドサポート１９０がアンビル制御フレーム１１０の遠位端部に取り付けられており、これがナットアセンブリ１４０の支持面を伸ばしてアンビル制御軸９０に整列しているロッド１８０が保持される。ロッドサポート１９０は、これを通るロッド１８０の部分の外面形状に対応する平滑な内面形状を有する。このように形状を合わせると、ロッド１８０がサポート１９０を通ってほぼ摩擦なく近位側や遠位側へ移動可能となる。ロッド１８０がサポート１９０を摩擦なく通るのを改善すべく、例示的実施例では、円筒形のロッドブシュ１９２がサポート１９０とロッド１８０の間に配置される。このロッドブシュ１９２は、サポート１９０の内部に収まっているため図２では見えない。しかしながら、このロッドブシュ１９２は、図３、４の分解図では見える。ロッドブシュ１９２が正しい位置にあると、サポート１９０の内面形状がロッドブシュ１９２の外面形状に対応し、ロッドブシュ１９２の内面形状がこれを通るロッド１８０の部分の外面形状に対応する。このロッドブシュ１９２は、例えば、青銅などの金属や、ナイロンなどの重合体とすることができる。
ステープル制御軸８０に沿った要素は、ステープル制御アセンブリ２００を構成する。ステープル制御アセンブリ２００は、図５に近位側斜め上から見た斜視図を示す。このステープル制御アセンブリ２００の近位端部は、ステープルモータ２１０を具える。このステープルモータ２１０は、駆動モータと、本来のモータ回転スピードを所望の回転スピードに変換するのに必要なギアボックスとを具える。この例では、駆動モータは本来のスピードが約２０，０００ｒｐｍであり、ギアボックスはこのスピードを、ギアボックスの遠位端部の出力駆動軸において約２００ｒｐｍに下げる。この駆動軸２１２は図５には現れていないが、図６、７の分解図に示されている。
ステープルモータ２１０は、長手方向と回転方向ともにモータマウント２２０に固定されている。モータマウント２２０の遠位端部は、中間連結マウント２３０となっている。この連結マウント２３０は、例えば図６に示す遠位プレート２３２を具える。遠位プレート２３２は、連結マウント２３０から移動可能であり、回転スクリュ２５０がこれらの間に保持されている。この回転スクリュ２５０がステープルカートリッジ５０からステープルを射出する駆動力として作用する。駆動軸２１２の回転運動を回転スクリュ２５０に変換する効率は、ステープラ１が必要とする２５０ポンド以上の縦のステープル射出力を供給するための能力を実質的に低減する要素となる。したがって、スクリュ２５０の実施例は、アクメ形状ネジを有する。
ここで、駆動軸２１２からスクリュ２５０の回転を効率的に結合するのに２つの例示的な方法がある。第１は、ステープルモータ２１０が「ゆるく」ハンドル本体１０に規定されるチャンバ内に収容されており、回転しないが半径方向に動くことができ、したがって長手方向に安定しているが自由に動くことができる。この構成では、ステープルモータ２１０は、「自力で中心を探し」て駆動軸２１２の軸をスクリュ２５０の軸に整列させ、本実施例ではこれもまたステープル制御軸８０である。
駆動軸２１２とスクリュ２５０を整列させる第２の実施例が、例えば図１乃至５に示されている。本実施例では、フレキシブル結合部２４０の近位の端部が、（長手方向および回転方向ともに）駆動軸２１２に固定されている。この連結は、駆動軸２１２の遠位端部をフレキシブル結合部２４０の近位ボア２４１内にはめ込むことで達成される。図１２を参照されたい。次に駆動軸２１２は、近位の止めネジ２１３でそこに固定される。このスクリュ２５０は、フレキシブル結合部２４０の遠位ボア２４２内に適合し遠位の止めネジ２５２でそこに固定される近位の伸長部２５１を具える。これらの図面は、フレキシブル結合部２４０がその中間部に凸部を設けて示すことに留意されたい。連結部２４０の一実施例では、この部品はアルミニウムまたは成型プラスチックであり、その中央部分の周囲に螺旋形またはへリックス形の切り欠きを有する。この構成において、連結部２４０の一端部は他端に対していかなる放射方向（３６０度）に動かすことができ（ジンバル内のように）、これにより駆動軸２１２とスクリュ２５０の中心軸を効果的に整列させるべく望み通り曲げることができる。
スクリュ２５０の近位の伸長部２５１は、中間の連結マウント２３０内にあり、これを通るボア２３１の直径より実質的に小さい径を有する。このボア２３１は、その遠位側に直径が２段階大きくなっている。最初の直径が大きくなる段階は、近位の半径スクリュブシュ２６０に適合するサイズであり、中間連結マウント２３０より軟質な材料で形成される。この近位の半径スクリュブシュ２６０は、スクリュ２５０を軸的に整列させるのみであり、長手方向の推力を吸収したり伝達したりするものではない。第２の直径が大きくなる段階は、スクリュ２５０用の近位のスラストベアリング２７０に適合するサイズである。このスラストベアリング２７０の一実施例では、近位と遠位のプレートで、ベアリングボール保持プレートとベアリングボールを挟んでいる。このスラストベアリング２７０は、ステープルカートリッジ５０内のステープルを射出するときに長手方向に２５０ポンドまでの力がかかる際に、駆動軸２１２の方にかかる長手方向の推力のすべてを吸収する。スクリュ２５０の近位の伸長部２５１は、スクリュブシュ２６０とスラストベアリング２７０の各内面ごとに直径サイズが異なる。モータマウント２２０と連結マウント２３０は、したがって、フレキシブル連結部２４０を間に保持する２つの装置を形成する。
回転スクリュ２５０は、近位の半径スクリュブシュ２６０と似た遠位の半径スクリュブシュ２８０とともに、遠位プレート２３２内に保持されている。このため、スクリュ２５０は遠位プレート２３２内で回転自在である。スクリュ２５０の回転を線形の遠位動作へと変換すべく、スクリュ２５０は移動ナット２９０にねじ込まれる。このナット２９０の動きは、ステープルの動作完了に必要な移動量に制限されており、換言すれば、ナット２９０はステープルカートリッジ５０とアンビル６０との間で閉じたステープルを形成するとともに、もしあれば、ステープルカートリッジ５０内で切断ブレードを伸長させ、さらにこれを引っ込めるのに十分な距離だけ移動する必要がある。ナット２９０が最も近位の位置にあるとき（例えば図１２参照）、ステープルは射出できる状態で静止している。ナット２９０が最も遠位の位置にあるとき、ステープルは、ステープルカートリッジ５０とアンビルの間に挟まれた組織を通ってこれを留め、もしあればナイフが、切断すべき組織を完全に通過する。ナット２９０の最も遠位の位置は、遠位プレート２３２の位置により制限される。したがって、スクリュ２５０のネジの長手方向の長さと、遠位プレート２３２の位置が、ナット２９０の遠位の動きを制限する。
スクリュ２５０とナット２９０の摩擦を低減すると、カートリッジプランジャ３２０を介してステープルカートリッジ５０へ伝達される力の合計ポンドが有意に低減するのに寄与する。このため、スクリュ２５０およびナット２９０の材料と、スクリュ２５０のピッチとを最適なように選択することが望ましい。ナット２９０の製造に低摩擦ポリマを使用すると、カートリッジプランジャ３２０の遠位端部に、ステープルを有効に出すのに必要な力の量である、約２５０ポンドの長手方向の力を伝達するのに十分な摩擦が低減される。この所望の特性を示す２つの特定の材料の例は、この技術分野でＤＥＬＲＩＮ（登録商標）ＡＦ混合Ａｃｅｔａｌ（ＴＥＦＬＯＮ（登録商標）繊維をＤＥＬＲＩＮ（登録商標）アセタール樹脂に均一に分散させたものを組み合わせた熱塑性材料）と、ＲＵＬＯＮ（登録商標）（ＴＦＥフルオロカーボンから合成される）または他の同様の低摩擦ポリマである。
ナット結合ブラケット３００が、長さ方向にナット２９０に固定されており、これはナット２９０と一緒に移動する。このナット結合ブラケット３００は、比較的ソフトで、つるつるしたナット材料に支持を提供する。図示する実施例では、このブラケット３００は、ナット２９０の外形に対応する形状の内部空洞を有する。したがって、ナット２９０は結合ブラケット３００にぴったりと嵌り、ナット２９０の動きはナット結合ブラケット３００の対応する動きへと伝達される。ナット結合ブラケット３００の形状は、本実施例では、これを取り囲む要素や、伝達すべき長手方向の力によって決定する。例えば、ナット２９０の遠位には、内部に遠位プレート２３２を受ける形状の内部空洞３０２がある。このナット結合ブラケット３００はまた、強化ロッド３１０を内部に受ける遠位のハウジング３０４を具える。この強化ロッド３１０は、長手方向の指示を増大し、ナット２９０とカートリッジプランジャ３２０（図５参照）の連結の一部を構成し、これはハンドル本体１０とステープルカートリッジ５０の間の最後の可動リンクである。ナット結合ブラケット３００の遠位端部と強化ロッド３１０の間に配置された射出ブラケット３３０が、ナット結合ブラケット３００とロッド３１０の連結を強化している。
ステープラ１の多様な要素が互いに連結されて、主軸または脊椎部を構成する。この主軸は、多方面への安定性を提供するフレームであって、（近位から遠位まで）４つの主たる部品からなる：アンビル制御フレーム１１０と、近位の主軸プレート７０と（図３、４、６、７に示す）、遠位の主軸プレート３４０と、アンビルネック３０とである。これら４つの部品はそれぞれ、長さ方向と回転方向ともに互いに固定されており、この順番でハンドル要素の残りが取り付けられる骨格を構成する。これらの要素の縦の支持はハンドル本体１０の内面輪郭により達成され、一実施例においてこれは左半分１１と右半分１３の２つの半分で構成される。代替的に、支持は、打ち抜かれるかハンドル半分１１、１３と組み合わさった単一のフレームであってもよい。
アンビル制御アセンブリ１００の機能が、図１７乃至２７に関連して開示されている。図１７に示すように、ステープラ１でステープル処置を行うには、アンビル６０全体をステープラ１から取り外す。アンビル開スイッチ２０を押すと、ステープルカートリッジ内に収容されスクリュ２５０に長さ方向に固定的に連結されたトロカールチップ４１０の遠位端部が伸びる。すると、トロカールチップ４１０の頂部が、留められる組織を貫通あるいは穿刺する。この時点で利用者は、アンビル６０を組織の反対側からトロカールチップ４１０に付け替えて、そこにアンビル６０を固定することができる（図１８参照）。アンビル閉スイッチ２２は、アンビル６０をステープルカートリッジ５０に対して閉じるのを開始し、その間のアンビルカートリッジギャップ６２に組織を挟むように作動する。
アンビル６０のトロカールチップ制御動作が行われるかを説明するために、図８乃至１０、１４、１５、１８を参照されたい。図１５の点線で示すように、ロッドガイドピン１４３が遠位の半ナット１４２の中央ボア１４４内に位置づけられる。ネジロッド１８０が回転ナット１４０、１４１、１４２、に螺入するにつれ、ピン１４３はネジ１８２の近位端部を捕らえて内部にピン１４３を取り囲む。これにより、ナット１４０がネジ１８２内のピン１４３とともに回転すると、ナットの回転方向により、ロッド１８０が近位側または遠位側に移動する。ネジ１８２は図１４、１５に示すように可変ピッチを有し、アンビル６０を異なる長手方向の速度で進ませる。ピン１４３が長い（低い）ピッチのネジ部１８３内にあるとき、アンビル６０は長さ方向に早く移動する。これと対象に、ピン１４３が短い（高い）ピッチのネジ部１８４内にあるとき、アンビル６０は長さ方向にゆっくり進む。ピン１４３は、長いピッチのネジ部１８３内でネジ１８２が接触する唯一の部分であることに留意されたい。このように、ピン１４３は、この時点ではロッド１８０に作用する長手方向の力全体にさらされる。このピン１４３は、このような力に耐えるのに十分な強度があるが、アンビル６０が間の組織の周りで閉じる際に生じるすべての長さ方向の力に耐えるほどではない。
図１４に示すように、ピッチが短いネジ部１８４に、近位の半ナット１４１の中央ボア１４４の近位端部の対応する内側ネジ１４５と係合するよう、ロッド１８０が設けられている。ピッチが短いネジ部１８４が内側ネジ１４５に係合すると、ネジ部１８４の側面全体が内側ネジ１４５に接触する。この接触面は、ピン１４３とネジ１８２のいかなる部分との接触よりも大きく、このため、アンビル６０が閉じる際、特にアンビル６０が組織の周りでステープル射出状態にあるときに発生する長さ方向の力のすべてに耐えることができる。例えば、本実施例では、ピン１４３は約３０乃至５０ポンドの長さ方向の力を受ける。これは、４００ポンドまでの長さ方向の力に耐えうるネジと比較すると、約１０対１の差がある。
アンビル制御アセンブリ１００の代替的な実施例では、ロッド１８０の複合的なネジ全体が取り除かれる。このような場合、ロッド１８０は単一のネジピッチであり、アンビルモータ１２０が単一ネジロッド１８０の長さ方向の位置によって、（回路ボード５００の関連するプログラミングを通じて）異なる速度で駆動される。
モータ１２０、２１０を駆動する様々な実施例で、制御プログラムは様々な形態をとりうる。一実施例では、バッテリ駆動回路ボード５００のマイクロコントローラがパルス変調（例えばパルス幅、パルス周波数）をかけて、いずれかまたは双方のモータを駆動してもよい。さらに、ステープラ１はデューティサイクルが低い装置であり、または使い捨て装置であるため、構成要素を許容の製造スペックを超えて駆動することができる。例えば、ギアボックスはその指定速度より上のトルクをかけることができる。また、例えば６ボルトモータなどの駆動モータを、例えば１２ボルトで駆動してもよい。
アンビル６０が伸びた位置から組織を圧迫しないか僅かに圧迫する位置への閉動作は、挟まれた組織にダメージを与えることなく迅速に行われる。このため、ピッチの長いネジ部分１８３により、利用者はアンビル６０を組織へと、組織圧迫前状態に素早く閉じることができる。その後、好ましくは組織をゆっくりと圧迫し、これにより利用者が組織を過度に圧迫してしまうのを回避することができる。このようにして、この後者の動作範囲において短いピッチのネジ部１８４を利用して、利用者が大きな度合いで制御することができる。この圧迫中、図１８に示し継続中の米国暫定出願番号第６０／８０１，９８９号で説明されているフォーススイッチ４００を用いて、組織圧迫インジケータ１４（および／または回路ボード５００の制御回路へ）を介して利用者に組織がフォーススイッチ４００内のスプリング４２０の予荷重より大きな力で圧迫されているかを示すことができる。図１８は、米国暫定出願番号第６０／８０１，９８９号の第１実施例に記載された通常は開いた状態のフォーススイッチ４００の実施例を示すことに注意されたい。組織の圧迫を測定するのにひずみゲージを用いてもよい。
図１９乃至２３は、アンビル伸長位置（図１９乃至２０参照）から１ｃｍ閉鎖距離位置（図２１参照）、ステープル射出可能位置（図２２参照）、および最終的にアンビル完全閉鎖位置（図２３参照）へのロッド１８０の動作を示す。ロッド１８０の移動は、ロッド１８０のカム面アクチュエータ１８５の一部と、ハンドル本体１０内に位置された一連のマイクロスイッチの動作レバーまたはボタンとの間の接触により、（回路ボード５００を介して）電気的に制御されている。
ロッド１８０（およびそれ故アンビル６０）が完全に伸びた位置にあるとき、ロッド完全伸長スイッチ６１０の動作レバーをアクチュエータ１８５が押すように、ロッド完全伸長スイッチ６１０（図１９参照）がハンドル本体１０の遠位部に配置されている。１ｃｍスイッチ６１２がハンドル本体１０の中間位置に配置され（図２０、２１参照）、ロッド１８０（およびそれ故アンビル６０）が完全閉鎖位置の１ｃｍ以内にある場合に、ロッド１８０の１ｃｍカム面部分１８６が１ｃｍスイッチ６１２の動作ボタンを押さないようにしている。図２２に示すように、１ｃｍ閉鎖距離を経た後、カム面アクチュエータ１８５はステープル射出可能スイッチ６１４に接触する。アクチュエータ１８５の下端部は、図２２乃至２３に示すように、ステープル射出可能スイッチ６１４のボタンに対して前後両方の側に傾斜しており、このボタンを動作させる２つの傾斜の部分の間の距離（あるいは、その平坦な部分のみ）は、ステープルカートリッジ５０内におけるステープルの許容しうるステープル形成範囲（すなわち安全射出長さ）に対応する。したがって、ステープル射出可能スイッチ６１４のボタンが最初に押されるとき、アンビル６０とステープルカートリッジ５０の間の距離は、ステープルを成功裏に射出して閉じる最大範囲である。このボタンが押されると、アンビル６０の分離距離６２（図１８参照）は、安全ステープル射出範囲内に留まる。しかしながら、アクチュエータ１８５がボタンの近くに位置してステープル射出可能スイッチ６１４のボタンが最早押されなくなった場合、ステープル治療には距離が短すぎるため、ステープルは射出されない。図２３は、ロッド１８０が最も近位の位置にある状態であり、アクチュエータ１８５の上端部がロッド完全引き戻しスイッチ６１６のレバーを閉じることにより示されている。このスイッチ６１６が作動すると、回路ボード５００のプログラムが、モータ１２０がロッド引き戻し方向に切り替わるのを防ぎ、換言すると、これはロッド１８０が近位の方向に引き戻される場合の止めスイッチとなる。
図２、３、１１、１２、１６は、遠位端部が他の装置に接続されていないロッド１８０の遠位端部を示す（このためフォーススイッチ４００の近位端部に接触する）。連結バンドまたは、ロッド１８０の遠位端部とフォーススイッチ４００の近位端部の間のバンドは、明確化のためにのみ図示しない。一実施例では、このプルバンドは平坦で、アンビルネック３０を通りフォーススイッチ４００の近位端部までカートリッジプランジャ３２０の湾曲した下側を横切るべく柔軟である。もちろん、フォーススイッチ４００がない場合、このバンドはアンビル６０の近位端部に着脱可能に接続するトロカールチップ４１０の近位端部に連結される。
ステープル制御アセンブリ２００の機能が、図１２乃至１６、図２４乃至２７、特に図２４を参照して説明される。ステープルモータ２１０が、モータベアリング２２２とモータシャフトカバー２２４との間に保持される。ステープルモータ２１０の駆動軸２１２が回転可能にフレキシブル結合部２４０の近位端部に連結され、このフレキシブル結合部２４０の遠位端部が回転可能にスクリュ２５０の近位端部に連結され、これがベアリング２６０、２７０、２８０上で回転する。長手方向に移動するナット２９０が、結合マウント２３０と遠位プレート２３２との間のスクリュ２５０に螺合している。これにより、駆動軸２１２の回転が、スクリュ２５０の対応する回転へと伝達される。
ナット結合ブラケット３００は、ナット２９０、強化ロッド３１０、および射出ブラケット３３０に長さ方向に固定されている。この射出ブラケット３３０は、（図示しないステープルドライバを通り）ステープルカートリッジ５０（またはステープル）まで延在するカートリッジプランジャ３２０に長さ方向に固定されている。この連結により、ナット２９０の長さ方向の動きが、カートリッジプランジャ３２０の対応する長さ方向の移動に変換される。したがって、ステープル射出スイッチ２２が作動すると、ステープルモータ２１０が十分な回数だけ回転され、ステープルがステープルカートリッジ５０から完全に射出される（そして、もしあれば切断ブレードが伸長されアンビル６０とステープルカートリッジ５０の間の組織を完全に切断する）。後述するように、回路のプログラムは、カートリッジプランジャ３２０を射出後に引き戻し、アンビルとカートリッジ間の隙間６２からステープル射出部品および／またはステープルカートリッジ５０のブレードのすべての部分を取り除く。
このステープル動作の制御は、再び、回路ボード５００にワイヤなどの電機接続を介して連結されたマイクロスイッチを通じて行われる。これらの制御スイッチの最初は、近位のステープルスイッチ６１８であり、ステープル制御アセンブリ２００の引き戻しを制御してこのアセンブリ２００の最も近位の位置を規定する。このスイッチを作動させるには、ナット結合ブラケット３００の側部に隣接するように、動作プレート３０６を取り付ける。例えば図６、２４を参照されたい。このようにして、ナット２９０が近位に移動してナット結合ブラケット３００上のプレート３０６が近位のステープルスイッチ６１８を作動させると、ステープルモータ２１０への電力が取り除かれてステープル制御アセンブリ２００の近位方向へのさらなる移動が阻止される。
ステープル制御アセンブリ２００の動きを制御する第２のスイッチは、強化ロッド３１０の遠位の側面の反対側に配置されている。図２７を参照されたい。この面において、遠位のステープルスイッチ６２０と接触する長さ方向に調整可能なカム部材３１２が設けられている。一実施例では、このカム部材３１２は、強化ロッド３１０の遠位のボアに螺合するスクリュである。したがって、ナット２９０が遠位方向に動いてロッド３１０のカム部材３１２が遠位のステープルスイッチ６２０を作動させると、ステープルモータ２１０への電力が取り除かれてステープル制御アセンブリ２００の遠位方向へのさらなる移動が阻止される。
図２８、２９は、アンビル３０の遠位端部の異なるステープルカートリッジ６０の取り替えが可能な取り外し可能な連結アセンブリを示す。
ハンドル本体１０の最も近位のチャンバは、内部に電源６００を保持するための空洞を規定している。この電源６００は、回路ボード５００を介してモータ１２０、２１０、およびステープラ１の他の電機部品へと接続されている。
ステープラ１の電機部品は、回路ボード５００を介した制御に関して説明した。電気ステープラ１は、上述したように、一実施例では、バッテリ駆動されプッシュボタン２０、２１、２２で制御される２つの駆動モータ１２０、２１０を具える。各モータ１２０、２１０の移動範囲は、移動の端部と移動に沿った中間位置６１２、６１４でリミットスイッチ６１０、６１６、６１８、６２０により制限される。モータ１２０、２１０の制御ロジックは、いくつかの方法で実現することができる。例えば、リレーまたはラダーロジックを用いて、モータ１２０、２１０とスイッチ６１０、６１２、６１４、６１６、６１８、６２０の制御アルゴリズムを規定することができる。このような構成は単純だが、制限された制御方法である。より柔軟な方法は、マイクロプロセッサ式制御システムを用いてスイッチ入力を検知し、スイッチをロックし、インジケータライトを作動させ、データを記録し、可聴フィードバックを提供し、視覚ディスプレイを駆動し、同定装置（例えば周波数識別装置（ＲＦＩＤ）または暗号識別装置）に問い合わせ、力を感知し、外部装置と交信し、バッテリ寿命を監視したりすることである。このマイクロプロセッサは、特に複合電子機械システムのインタフェース用に特別に構築された一体型回路の一部であってもよい。このようなチップの例は、Ａｔｍｅｌによる例えばＭｅｇａ１２８か、ＰＩＣによる例えばＰＩＣ１６Ｆ６８４を含む。
このようなプロセッサへ制御命令を出すソフトウェアが必要である。全体を開発したら、プログラムをプロセッサに書き込み永久的に書き込む。このようなシステムは、制御アルゴリズムの変更が比較的少ない：アップロードされるソフトウェアへの変更は、記述や装置の機械レイアウトを変更することなく、制御とユーザインタフェースを調整する。
使い捨て可能な装置では、電源オンの事象は一度きり発生する。このケースにおいて電源オンは、永久的に装置から取り除かれるタブまたは解除具を引っ張ることにより実現する。この取り外しによりバッテリが接触し、装置の電源が入る。
装置のいかなる実施例でも、装置の電源が入ると、制御プログラムが実行を開始し、装置を使用可能とする前に、射出サブアセンブリの伸長／収縮および射出の実際の位置の検知を確実にするルーチンに移行し、これはホーミングルーチンと呼ばれる。このホーミングルーチンは、製造者が利用者に輸送する前に実行されてもよい。この場合、ホーミングルーチンが実行され、アセンブリの位置がセットされ、装置が使用可能な状態で利用者に配送される。電源投入時、装置はその位置を確認し、使用可能となる。
視覚インジケータ（例えばＬＥＤ）を用いて、利用者にフィードバックを提供する。プッシュボタンスイッチ２０、２１、２２の場合、作動時に点灯（またはバックライト）され、非作動時に消灯するようにしてもよい。このインジケータは、さらなる情報を利用者に伝達すべく点滅してもよい。ボタン押下後の遅延応答の場合、例えば応答差し迫っている場合に、設定された光の点滅速度を段々早くしてもよい。インジケータはまた、様々な状態を示すために異なる色の光で点灯させることもできる。
ステープラ１において、プロセッサに位置情報を提供するリミットスイッチを作動させるためのカムが様々な箇所に用いられている。多様な長さの線形カムを用いると、位置の範囲を設定することができる。代替的に、リミットスイッチの代わりにエンコーダを用いてもよい（絶対的かつ増分のポジショニング）。リミットスイッチは、オフとオンの２値であってもよい。位置情報の２値入力の代わりに、（光エンコーダなどの）エンコーダを用いて、位置情報を提供してもよい。位置フィードバックを提供する他の方法は、サブアセンブリを駆動するモータの端部にパルス発生器を搭載することである。パルスをカウントし、モータの回転から線形移動への変換率を知ることにより、絶対的な位置を得ることができる。
プロセッサを用いると、保存データの有用性が生まれる。例えば、装置製造番号やソフトウェアの改訂などの重要な、プレロードされた情報を保存することができる。メモリはまた、ステープラ１の使用におけるデータを記録するのに用いてもよい。すべてのボタン押下、すべてのリミットスイッチの遷移、すべての無駄打ち、すべての完了打ちなどを、後に回収して分析するために保存してもよい。データは、プログラミングポートまたはワイヤレスで取得することができる。一実施例では、一連のボタン押下によって装置を診断モードにすることができる。この診断モードでは、技術者がステープラ１の特定のデータを問い合わせたり、特定のデータを伝送／出力させることができる。このような問い合わせへのステープラ１の応答は、ＬＥＤの点滅や、ディスプレイ付きの装置の場合は視覚的な文字データ、あるいは電子データの形態とすることができる。上述したように、ひずみゲージを用いてアナログ出力したり利用可能な歪みバンドを設けてもよい。代替的に、付加的な第２のスプリングと支持部材によりこのバンドを機械的に設定してもよい。
シングル射出ステープラ１の制御アルゴリズムの例は、以下のステップを含む：
・電源オン
・ホームポジションを確認し、必要／所望の場合にホームポジションへ移動
・伸長／収縮ボタンをエネイブル（点灯）にし、ステープル射出ボタンをディセーブル（消灯）にする
・ステープル射出ボタンを完全に伸ばした（アンビルが取り去られた）後にのみエネイブルにし、伸長／収縮ボタンをエネイブルにしたままその後収縮させる。
・ステープル射出ボタンの作動時、フォーススイッチが作動するまでアンビルを引き戻す。
・ボタンＬＥＤの点滅により秒読みを開始し、射出サイクルが切迫するごとに点滅速度を速くする。継続的にフォーススイッチを監視し、アンビルを引き戻してフォーススイッチが作動したままとする。
・ステープル射出サイクルの間は、どのボタン押下もステープル射出ルーチンを打ち切る。
・ステープル射出モータの作動前に打ち切りが生じたら、射出サイクルは停止し、アンビルがホームポジションに伸ばされ、ステープル射出ボタンはアクティブのままで再発射可能となる。
・あるいは、射出モータの作動時に打ち切りが生じたら、射出サイクルは停止し、射出モータは引き戻され、アンビルがホームポジションに戻り、射出ボタンは非アクティブとなる。したがって、ステープラ（またはステープルカートリッジ）は使用不可となる。
・射出の秒読みが終了したら、ステープル範囲制限スイッチの位置が確認される。ステープル範囲制限スイッチが作動したら、それはアンビルが良好なステープル射出範囲にあることを意味し、ステープル射出モータが作動して射出サイクルが進められる。ステープル範囲制限スイッチが作動しない場合、射出サイクルは打ち切られ、アンビルはホームポジションに戻り、ステープル射出ボタンはアクティブのままで再発射可能となる。
・ステープル射出が完了したら、アンビルは閉じ位置に維持され、伸長ボタンのみがアクティブのままとなる。アンビルが少なくともホームポジションまで伸びたら、伸長ボタンと収縮ボタンの双方をアクティブにする。ステープル射出ボタンは、ステープル射出が完了したら非アクティブに維持される。
上記サイクル例を通して、ボタン押下、スイッチ位置、打ち切り、および／または射出を記録してもよい。
外科的処置において、ステープラは１方向デバイスである。しかしながらテストモードでは、テストユーザがトロカール４１０とアンビル６０を望むまま前後させられることが必要となる。電源オン構造により、利用者がテスト目的のマニュアルモードにできるようになる。このテストモードは解除可能であり、ステープラは使用モードにリセットされてパッケージングや輸送される。
パッケージングでは、アンビル６０をステープルカートリッジ５０から離して位置させることが望ましい（不可欠ではない）。このため、パッケージや輸送のために電源を落とす前に、アンビル６０をステープルカートリッジ５０から（例えば）１ｃｍ離すホーミングシーケンスを設定してもよい。
この電気ステープラが荷解きされ手術に利用可能となった場合、利用者はステープラの電源をオンにする（スイッチ１２）。ステープル射出位置となり所望の組織圧迫状態となる前にステープルは射出されない。したがって、アンビル／トロカールの伸長／収縮機能は唯一使える機能である。この場合、伸長ボタン２０と収縮ボタン２１が点灯し、射出スイッチ２２は点灯しない（すなわちディセーブルである）。
患者に使用する前に、トロカール４１０を伸ばしてアンビル６０が取り外される。ステープラが結腸の吻合に使用される場合、例えば、トロカール４１０がアンビルネック３０に引き戻され、ステープルカートリッジ５０とアンビルネック３０が肛門経由で結腸内へと、切開部の下流側へと挿入される。アンビル６０は、反対に、上流側の腹腔鏡用切開部から挿入され、切開部の上流側に配置される。アンビル６０はトロカール４１０に取り付けられ、２つの部品はステープル可能状態となるまでステープルカートリッジ５０の方へ引き戻される。上述のように、アンビルは実質的に間の組織を圧迫せず、特に、乾燥（desiccate）させない距離まで移動する。この地点で、望んだときにステープル射出が生じる。
ステープル射出シーケンスは、ステープル射出スイッチ２２を作動させることで開始する。ステープル射出は、射出シーケンス中はいつでも打ち切ることができ、これは動作前（漂白サイクル中）や動作中（ステープル形成の有無に拘わらず）であってもである。ステープル射出が行われる前に組織を圧迫して乾燥させる必要があることが判明しているため、ソフトウェアは、ステープル射出の秒読みシーケンスを開始するようプログラムされている。このため、ステープル射出スイッチ２２の作動後、アンビル６０が間の組織の上に閉じ、この組織の圧迫を開始する。このステープル射出シーケンスは、最適組織圧迫（ＯＴＣ）測定とフィードバック制御を有し、ＯＴＣ範囲として参照される所望の圧力範囲に圧迫された場合であって、十分な時間が経って圧迫された組織から水分が除去された場合にのみステープルが射出されるようにする。ＯＴＣの範囲は、アンビル６０とステープルカートリッジ５０の間で圧迫される組織を公知の特性に基づいて予め分かっている（フォーススイッチは、異なる組織ＯＴＣ範囲用に調整することができる）。フォーススイッチ４００は、ＯＴＣの測定値を提供し、マイクロプロセッサに特定の組織用のＯＴＣに達したことを示す情報を供給する。ＯＴＣの状況は、利用者に例えばＬＥＤで示される。
射出シーケンスが開始すると、ステープル射出スイッチ２２は設定速度で点滅し、その後例えば射出が行われるまで段々早く点滅する。この待ち時間の間に打ち切りが生じなければ、ＯＴＣ状態が設定された乾燥期間だけ維持され、秒読みの完了後にステープル射出が行われる。円形ステープラで結腸を吻合する例では、切開部のステープル留めは、切開部中央の切開と同時に行われる。この切開はステープルの円形リングの中央の空いた開口が、手術完了後に通常の結腸の動作となるよう開口を設けるのに十分となることを保証する。
挟まれた組織から水分が除去されたら、組織の圧迫力は自然に低減する。少しの間、この低減はＯＴＣ状態が設定範囲外となりうる。このため、プログラムは、フォーススイッチ４００から提供される連続的な測定値に依存する閉ループアンビル圧迫制御を有する。このフィードバックにより、圧迫された組織が処置の間と乾燥してからも暫くＯＴＣ範囲内に維持される。
ステープル射出サイクルの間、利用者による制御スイッチのいかなる操作もステープル射出ルーチンの打ち切りとなるようプログラムされてもよい。ステープル射出モータ２１０の作動前に打ち切りが生じたら、射出サイクルは停止し、アンビル６０はホームポジションへと伸長され、ステープル射出スイッチ２２はアクティブに維持され必要に応じて再発射可能である。あるいは、ステープル射出モータ２１０の動作中に打ち切りが生じたら、射出サイクルは停止しステープル射出モータ２１０がアンビル６０をそのホームポジションまで伸ばす。この時点で、ステープル射出スイッチ２２は非アクティブとされる。したがって、ステープラ（または特にステープルカートリッジ）は最早（ステープルカートリッジを交換するまで）使用されない。
ステープル射出が実行される前に、ステープル範囲制限スイッチでステープルカートリッジ５０とアンビル６０の相対位置が確認される。ステープル範囲制限スイッチが作動したら、それはアンビル６０が良好なステープル射出範囲にあることを意味し、ステープル射出モータ２１０が作動して射出サイクルが進められる。ステープル範囲制限スイッチが作動しない場合、射出サイクルは打ち切られ、アンビル６０はホームポジションに戻り、ステープル射出スイッチ２２はアクティブのままで再発射可能となる。
モータの駆動（または、作動、駆動、制御、動作として参照される）および／または、エンドエフェクタ（例えばアンビルまたはステープラ／カッター）の様々な部分のドライブトレインを説明する。このような駆動は利用者による作動ボタンの単一押下や、電源によるモータの単一励起に限るモータ駆動に限る必要はない。装置内の様々なモータの制御は、利用者が作動ボタンを何回も押す必要があり、例えば、１回目はエンドエフェクタの一部の最初の３つの動作を作動させ、２回目は次の３つの動作、３回目は最後の３回の動作用である。手術用ステープラの具体例では、第１の作動例でステープルスレッドまたはブレードがロックアウト解除され、第２の作動例で部品が組織の上に移動し、第３の作動例でスレッドがすべてのステープルを超えてステープルカートリッジの端部まで移動する。同様に、モータ駆動は一定である必要はなく、例えば、ブレードがその動作点の端部に到達するまでの移動を開始する時間から一定に駆動される。代わりに、モータはパルスモードで駆動されてもよく、第１の例はエンドエフェクタ機能の作動時に電源からモータに供給される電力の間欠オンオフスイッチングを含む。より具体的にステープラでは、ステープル／カッターがその近位／スタート位置から最も遠位の位置に移動するまで、モータは１０回／秒間パルス制御される。このパルス制御は、マイクロプロセッサにより直接制御または制御され、これらのいずれもパルスレートは調整可能である。代替的に、あるいは付加的に、モータはパルス変調駆動され（パルス幅またはパルス周期）、ここではパルスが非常に短い期間で生じる（例えば、一秒に数十、数百、数千、あるいは数百万）。したがって、本書に記載の電源、モータ、および／またはドライブトレインが駆動されると、これらの、および他の可能な動作モードが想定され包含される。
ステープル射出が完了したら、アンビル６０は閉じ位置に維持され、伸長スイッチ２０のみがアクティブのままとなる（他のスイッチはすべて非アクティブ）。アンビル６０が少なくともホームポジションまで伸びたら、伸長スイッチ２０と収縮スイッチ２１の双方がアクティブにされるが、収縮スイッチ２１はアンビル６０がホームポジションを越えて閉じるのを防止する。ステープル射出スイッチ２２は、ステープル射出が完了したら非アクティブに維持される。
上述したように、アンビルネック３０は、トロカール４１０に連結された線形フォーススイッチ４００を収容する。このスイッチ４００は、所定の引っ張り負荷がかけられると応答（calibrate）する。この所定の負荷は、ステープルが行われる前に特定の組織にかけられる所望の圧力に対応するよう設定される。このスイッチ４００とプロセッサのインタフェースは、確実にＯＴＣ範囲内でのみステープル射出が行われるようにする。
以下のテキストは、上述した本発明にかかる方法を実現するプログラムリストの一実施例である。以下のテキストは例示であり、当業者であれば本発明にかかる方法のプログラミングが、多くの異なる形式で同じ機能を実現しうることを理解するであろう。
ｒｅｖ３ｃボード（ｃｂ２８０チップセット）Ｖ８．０３（ＣＳ−３ｃ−０８０３０６．ＣＵＬ）を用いた円形ステープラ用プログラム
'8-3-06
'Modified program to abort with only fire button, added pbcount variable
'Added PWM ramping
'7-28-06
'final tweaks - stan is now an integer etc.
'7-17-06 This version written for the 3c board.
'7-14 DEBUGGING VERSION
'Program written for 3c board using the Cubloc 280 chipset
'Note: this program is a modified version of the ones noted below. All changes not related to the addition of the E/R limit switches
'apply. The programs below were written to deal with the "gray logic" of the 1 cm switch. This version uses
'a limit switch at either end of the extend/retract stage.
'V6.20 Final Version of Gray Logic program as used in prototype 0, serial number 100
'V6.05
'modified the extend to cm 1 and retract to cm 1 routines to make sure that when they are called that they move the motor until the cm
'switch is closed; ie: When the anvil is all the way out and the retract button is pressed, retract the anvil until the cm limit switch
'is closed regardless of whether the retract button is released before the cm switch is closed. Same change for when the anvil is
'extended from the 1 cm position.
'made changes to comments in the extend/retract routines

'V6.02
'added loop requiring the release of both buttons to exit jog routine, and a 1 second delay at the end of jog subroutine before
'going back to main routine
'reformatted datadump labels
'added variables for high and low speed pwm values
'added extend only capability at end of completed fire to prevent crushing stapled tissue
'NOT WORKING- REMOVED added checks To ensure 1 cm switch Is made when extending Or retracting from the 1 cm And fully extended positions respectively
'V6.01
'All prior versions were made for testing the program on the Cubloc development board. All outputs were pulled LOW. The actual device
'requires all the outputs to be pulled high (+5V). This version is set-up to run on the actual device.
'limited the values of the EEPROM data to 255 max
'added delays before changes in motor direction, made program run smoother
'removed pwmoff commands. They were not allowing the motors to stay on when changing subroutines (for some reason)
'V5.27
'added the recording of jog routine button presses
'added the recording of datadump requests
'V5.26
'added the recording of Extend/Retract button presses
'added serial number field in eeprom
'the datadump routine now keeps running total of data as it is read from eeprom
'V5.25 (circular-staρler-5-25.cul)
'added code to allow storage of data each power on cycle in eeprom
'V5.24 works well, no known bugs (circular-stapler-5-24.cul)

'KMS Medical LLC (c) 2006
'MAP

'P10 Extend Button
'P11 Retract Button
'P12 Fire Button
'P13 Extend Limit
'P14 Retract Limit
'P15 Fire Forward Limit
'Pl6 Fire Back Limit
'P17 1 cm Limit Switch
'P18 Staple Range Limit Switch
'P19 Force Switch
'P20 Extend Button LED
'P21 Retract Button LED
'P22 Fire Button LED
'P23 Force LED (blue)
'P24 Not USED
'P25 Not USED
'P26 Not USED
'P27 Not USED
'P28 Not USED
'P29 Staple Range LED (green)

Const Device=cb280 'Comfile Tech. Cubloc CB280 chipset
Dim ver As String*7
ver="3C-8.03" 'set software version here
Dim extendbutton As Byte
Dim retractbutton As Byte
Dim firebutton As Byte
Dim firstout As Byte
Dim firstback As Byte
Dim cmstatus As Byte
'lcm limit switch status
Dim srstatus As Byte 'staplerange limit switch status
Dim x As Integer
Dim powerons As Byte 'store in eeprom address 2
Dim cycnumfires As Byte 'store in eeprom (powerons* 5)
Dim cycabortfires As Byte 'store in eeprom (powerons*5)+l
Dim cycers As Byte 'store in eeprom, number of cycle extend/retract presses
Dim cycjogs As Byte
Dim arm As Byte
Dim completefire As Byte
Dim staplerangestatus As Byte
Dim bail As Byte
Dim ds As Integer 'eeprom data start location for individual cycle data writing
Dim fast As Integer
Dim slow As Integer
Dim extendonly As Byte
Dim extlimit As Byte
Dim retlimit As Byte
Dim speed As Integer
Dim dracula As Byte

'initalize outputs

Out 20,0 'extend button LED
Out 21,0 'retract button led
Out 22,0 'fire button led
Out 23,0 'force led
Out 29,0 'staple range led

'initialize variables
firstout=0
firstback=0
completefire=0
arm=0
bail=0
cycnumfires=0
cycabortfires=0
cycers=0
cycjogs=0
extendonly=0

'CHANGE PWM VALUES HERE
fast=60000 'highspeed pwm value
slow=60000 'lowspeed pwm value
speed=0

Output 5 'turns on pwm output for PINCH
Output 6 'turns on pwm output for FIRE

'read totals from eeprom
powerons=Eeread(2, 1 )

Incr powerons 'increment total power on number
If powerons>=255 Then powerons=255 limit number of recorded powerons to an integer of one byte max
Eewrite 2,powerons,l 'write total power on number to eeprom
ds=powerons*5

'JOG and DATADUMP Check
'push any button within 2 (or so) seconds to go to jog routine
'hold all three buttons on at startup to dump the data
For x=l To 50
If Keyin(10,20)=0 And Keyin(11,20)=0 And Keyin(12,20)=0 Then
datadump 'write all stored data to the debug screen
Exit For
Elseif Keyin(10,20)=0 Or Keyin(11,20)=O Or Keyin(12,20)=0 Then 'either e/r button or the fire button pressed
jog
Exit For
End If
Delay 20
Next

'ホーミングシーケンス

cmstatus=Keyin(17,20) 'read the status of the lcm limit switch

If cmstatus=0 Then
homeretract
Elseif cmstatus=l Then
homeextend
End If

'Return fire motor to back position
homefire 'this returns the fire motor to the full retracted condition (P6 limit switch)

**********
'メインループ
**********
Do
'Debug "Main Loop",Cr
'Delay 1000

cmstatus=Keyin(17,20) 'read the 1 cm switch
'staplerangestatus=Keyin(5,20) 'read the staplerange limit switch

extendbutton=Keyin(10,20)
retractbutton=Keyin(11,20)
firebutton=Keyin(12,20)

If cmstatus=0 And Keyin(13,20)<>0 Then
Out 20,1 'turn extend led on
Out 21,1 'turn retract led on
Elseif cmstatus=0 And Keyin(13,20)=O Then
Out 20,0 'turn off extend led because extend limit met
Out 21,1 'turn on retract limit
Elseif cmstatus=l Then
Out 20,1
Out 21,0
End If

'check firebutton led status
If firstout=l And firstback=l And arm=l And completefire<>l And cmstatus<>0 Then
Out 22,1 'turn on fire button led
Else
Out 22,0 'turn off fire led
End If

'check for extend retract button press
If extendbutton=0 And cmstatus=0 Then
extend
Elseif cmstatus=l And extendbutton=0 Then
extend
End If

If retractbutton=0 And cmstatus=0 Then 'And extendonly=0
retract
End If

'check for firebutton press
If firebutton=0 And firstout=l And firstback=l And arm=l And completefire<>l And cmstatus<>0 Then initialfire

Loop 'keep looping til powerdown
End 'End of program

************
サブルーチン
************

'ホーム：ｃｍスイッチまで引き戻す＝押下なし

Sub homeretract() 'retract until 1 cm switch is open
'Debug "Homeretract",Cr
'Delay 1000
Pwm 0,slow,60000
Do Until Keyin(17,20)=l 'retract until 1 cm switch is open
Out 31,1 'ER motor reverse
Loop
Out 31,0 'er motor off
Out 21 ,0 'turn retract led Off
Out 20,1 'turn extend led On
Pwmoff 0 'turn pwm off
End Sub
'
'ホーム：ｃｍスイッチまで伸長＝押下あり

Sub homeextend() 'extend until 1 cm switch is closed
'Debug 'Ηomextend",Cr
'Delay 1000

Pwm 0,slow,60000
If Keyin(17,20)=l Then
Do Until Keyin(17,20)=0 'now the 1 cm switch is pressed
Out 30, l 'ER motor forward DDD
Loop
End If
Out 30,0 'DDD
Pwmoff O
Delay 300
homeretract 'once the switch is made, call homeretract
End Sub

'射出モータホーミングルーチン

Sub homefire()
'Debug "Homefire",Cr
'Delay 1000

Pwm l,slow,60000
Do Until Keyin(16,20)=0 'retract firing stage until back switch is closed
Out 33,1
Loop
Out 33,0
Pwmoff 1
End Sub

'JOG ルーチン

Sub jog()
Out 20,1
Out 21,1
Do
Delay 25
If Keyin(10,20)=0 And Keyin(11,20)=O Then Exit Do 'if both buttons pressed, exit jog routine and start homing routine after 1 second delay

If Keyin(10,20)=0 And Keyin(11,20)<>0 And Keyin(12,20)<>0 Then
Pwm 0,slow,60000
Out 30,1 'extend motor forward
Do Until Keyin(10,20)<>0 Or Keyin(13,20)=0
Out 30,1 'extend motor on forward DDD
Loop
Out 30,0 'extend motor off forward DDD
Pwmoff 0
Incr cycjogs
If cycjogs>=255 Then cycjogs=255
Eewrite ds+3,cycjogs,l
End If

If Keyin(11,20)=O And Keyin(10,20)<>0 And Keyin(12,20)<>0 Then
Pwm 0,slow,60000
Do Until Keyin(11,20)<>0 Or Keyin(14,20)=0
Out 31,1 'extend motor reverse
Loop
Out 31,0 'extend motor off reverse
Pwmoff0
Incr cycjogs
If cycjogs>=255 Then cycjogs=255
Eewrite ds+3,cycjogs,l
End If

If Keyin(12,20)=0 And Keyin(10,20)=0 Then 'jog the fire motor forward
Pwm l,slow,60000
Do Until Keyin(10,20)<>0 Or Keyin(12,20)<>0 Or Keyin(15,20)=0
Out 32,1 'fire motor forward
Loop
Out 32,0 'fire motor off forward
Pwmoff 1
Incr cycjogs
If cycjogs>=255 Then cycjogs=255
Eewrite ds+3,cycjogs,l
End If

If Keyin(12,20)=0 And Keyin(11,20)=O Then 'jog the fire motor reverse
Pwm l,slow,60000
Do Until Keyin(11,20)<>0 Or Keyin(12,20)<>0 Or Keyin(16,20)=0
Out 33,1 'fire motor reverse
Loop
Out 33,0 'fire motor off reverse
Pwmoff 1
Incr cycjogs
If cycjogs>=255 Then cycjogs=255
Eewrite ds+3,cycjogs,l
End If

Loop

Do Until Keyin(10,20)=I And Keyin(11,20)=I 'let off both buttons before exiting jog routine
Delay 10
Loop
Out 20,0 'turn on e/r button leds
Out 21,0
Delay 1000
End Sub

'伸長制限を満たすまで伸長する

Sub extend()
Out 22,0 'turn off fire button led while extending
Out 21,0 'turn off retract button led while extending

Pwm 0,fast,60000
Do Until Keyin(l0,20)=1 Or Keyin(l3,20)=0 'extend until either the extend limit is closed or the extend button is released
Out 30,1 'ER motor forward DDD
Loop
Out 30,0 'DDD

If firstout=0 Then 'this will keep the extend motor going on the first extension until the anvil is all the way out
Do Until Keyin(l3,20)=0
Out 30,l 'DDD
Loop
End If
Out 30,0 'DDD
Pwmoff 0
Incr cycers
If cycers>=255 Then cycers=255
Eewrite ds+2, cycers, 1
If Keyin(l3,20)=0 Then
firstout=l 'set the firstout flag to enable fire button
Out 20,0 'turn off extend led
End If
End Sub

'ｃｍスイッチが開になるまで収縮

Sub retract()
Out 22,0 'turn off fire button led while retracting
Out 20,0 'turn off extend button led while retracting

Pwm 0,fast,60000
Do Until Keyin(11,20)=1 Or Keyin(17,20)=l 'retract until either the lcm switch goes open or the extend button is released
Out 31,1 'ER motor reverse
Loop
Out 31,0
Pwmoff 0
Incr cycers
If cycers>=255 Then cycers=255
Eewrite ds+2, cycers, 1
If Keyin(17,20)=l Then
firstback=l
Out 21,0 'turn retract led off
End If
If firstout=l And firstback=l Then arm=l 'set the arm flag to arm the fire button
End Sub

'DATADUMP ルーチン

Sub datadump()
Dim chef As Byte
Dim tf As Byte 'total fires
Dim ta As Byte 'total aborts
Dim ers As Integer
Dim tj As Byte
Dim tdd As Byte
Dim stan As Integer
Dim kyle As Byte
Dim token As Byte
Dim ike As Byte
Dim kenny As Byte
Dim sn As Byte

tf=0
ta=0
ers=0
tj=0
tdd=0

Eewrite ds+4,1,1 'write 1 to the ds+4 eeprom register denoting that datadump was accessed
Delay 1000
sn=Eeread(0,l)
Debug "Circular Stapler Stored Data",Cr
Debug "Version ",ver,Cr
Debug "KMS Medical LLC",Cr
Debug "-----------------------",Cr
Debug Cr
Debug "Serial Number: ",Dec sn,Cr
powerons=Eeread(2,1)
If powerons>=255 Then powerons=255
Debug "Total Cycles: ",Dec powerons,Cr
Debug Cr
Debug "----------------------------",Cr
Debug Cr
For stan=5 To (powerons*5) Step 5
Debug "Cycle ",Dec (stan/5),Cr
Debug "-----------------------------",Cr
chef=Eeread(stan, 1)
tf=chef+tf
Debug "Completed Fires: ",Dec chef,Cr
kyle=Eeread(stan+ 1,1)
ta=kyle+ta
Debug "Aborted Fires: ",Dec kyle,Cr
token=Eeread(stan+2 , 1)
ers=token+ers
Debug "E/Rs: ",Dec token,Cr
ike=Eeread(stan+3 , 1)
tj=ike+tj
Debug "Jogs: ",Dec ike,Cr
kenny=Eeread(stan+4, 1)
tdd=kenny+tdd
Debug "Datadumps: ",Dec kenny,Cr
Debug Cr
Next 'stan

Debug "--------------------------------------",Cr
Debug "Cycle Totals",Cr
Debug Cr
Debug "Completed Fires: ",Dec tf,Cr
Debug "Aborted Fires: ",Dec ta,Cr
Debug "E/R Presses: ",Dec ers,Cr
Debug "Jog Presses: ",Dec tj,Cr
Debug "Datadumps: ",Dec tdd,Cr
Debug Cr

Delay 1000
For x=l To tf'blink the number of completed firing cycles
Out 22,1
Delay 500
Out 22,0
Delay 500
Next 'x
Do Until Adin(0)>800 And Keyin(3,20)=l 'wait until datadump buttons are released
Loop
End Sub

'最初の射出

Sub initialfire()
Dim f As Integer
Dim p As Integer
Dim t As Integer
Dim y As Integer
Dim z As Integer
Dim q As Integer
Dim timmy As Integer
Dim butter As Integer
Dim numblinks As Integer
Dim fbcount As Integer

Debug clr,Cr

'turn off extend and retract buttons to show that they are not active for abort?
Out 20,0 'extend button
Out 21,0 'retract button

bail=0
t=15 'total blink time
p=3 'number of blink periods
Pwm 0,fast,60000
'start blink and adjust pinch motor to force
f=(t*1000)/p
fbcount=0

If Keyin(12,20)=l Then fbcount=l

For y=l To p
numblinks= (t*y)/p

For z=l To numblinks
timmy=f/numblinks
butter=timmy/50 'calibrate this to seconds

If timmy=0 Then timmy=l
If Keyin(12,20)=0 And fbcount=l Then
bail=l 'set abortfire flag
Exit For
End If
If Keyin(12,20)=l Then fbcount=l
Do Until Keyin(19,20)=0 Or Keyin(14,20)=0 'retract until force switch met or retract limit met
Out 31,1
If Keyin(12,20)=0 And fbcount= 1 Then
bail=l 'set abortfire flag
Exit Do
End If
If Keyin(12,20)=l Then fbcount=l
Loop
If bail=1 Then Exit For
Out 31,0
Out 23,1 'force led
Out 22,1 'fire button led
For q=0 To butter
Delay 10
If Keyin(12,20)=0 And fbcount=l Then
bail=l 'set abortfire flag
Exit For
End If
If Keyin(12,20)=l Then fbcount=l
If Keyin(19,20)=l Then Out 23,0
Next 'q
If bail=l Then Exit For
Do Until Keyin(19,20)=0 Or Keyin(14,20)=0 'retract until force switch met or retract limit met
Out 31,1
If Keyin(12,20)=0 And fbcount=l Then
bail=l 'set abortfire flag
Exit Do
End If
IfKeyin(12,20)=l Then fbcount=l
Loop
Out 31,0
Out 23,1

If Keyin(12,20)=0 And fbcount=l Then
bail=l 'set abortfire flag
Exit For
End If
If Keyin(12,20)= 1 Then fbcount= 1

Out 22,0
For q=0 To butter
Delay 10
If Keyin(12,20)=0 And fbcount=l Then
bail=l 'set abortfire flag
Exit For
End If
If Keyin(12,20)=l Then fbcount=l

If Keyin(l9,20)=1 Then Out 23,0
Next 'q
If bail=l Then Exit For
Next 'z
'Debug Dec? fbcount,Cr
If bail=l Then Exit For

Next 'y
Pwmoff 0
If bail=l Then
abortfire
Else
'staplerangecheck
finalfire
End If
End Sub

'ステープル範囲確認ルーチン

Sub staplerangecheck()
srstatus=Keyin(29,20) 'read the staplerange limit switch
If srstatus=0 Then
finalfire
Else
abortfire
End If
End Sub

'最終射出ルーチン

Sub finalfire()
Out 23,0 'turn force led off
Out 20,0 'turn extend led off
Out 21,0 'turn retract led off
Out 22,1 'Turn on fire led to signify final fire abort ready
Pwmoff 1
'Pwm l,fast,60000
'Out 32,1 'fire motor forward DDD
completefire=l
Do Until Keyin(15,20)=0 'fire forward until forward limit is met
If speed>=60000 Then speed=60000
If speed<60000 Then
speed=speed+10000
End If
Pwm l,speed,60000
Out 32,1
Delay 50
If Keyin(12,20)=0 Then 'Or Keyin(10,20)=0 Or Keyin(11,20)=0
bail=l
Exit Do
End If
Loop
Out 32,0 'fire motor fwd off DDD

speed=0

Delay 250
Do Until Keyin(16,20)=0 'retract fire motor
If speed>=60000 Then speed=60000
If speed<60000 Then
speed=speed+10000
End If
Pwm l,speed,60000
Out 33,1
Delay 50
Loop
speed=0
Out 33,0
Pwmoff l
Out 22,0 'turn fire led off
Out 21,0 'turn off retract led
extendonly=l
Incr cycnumfires
If cycnumfires>=255 Then cycnumfires=255
Eewrite ds,cycnumfires,l 'write the current cycle number of fires to the eeprom
Delay 200
End Sub 'return to the main routine

'射出打ち切り

Sub abortfire()
'Debug "Fire aborted before firing! !",Cr
Out 31 ,0 'turn retract motor off
Out 32,0 'turn fire forward off DDD
Out 23,0 'turn force led off
Pwm l,fast,60000
Delay 250
Do Until Keyin(16,20)=O 'retract fire motor
Out 33,1
Loop
Out 33,0
Pwmoff 1
Out 22,0 'turn fire led off
Incr cycabortfires
If cycabortfires>=255 Then cycabortfires=255
Eewrite ds+1, cycabortfires, 1 'write the current cycle abortfires to the eeprom
Delay 200
homeextend 'extend to lcm
End Sub
上記には、エンドエフェクタの着脱可能および／または交換可能な部分を具える同定装置を用いる可能性も開示されている。このような識別装置は、例えば、追跡用法または（track usage and inventory）として用いることができる。
識別装置の一例は、無線周波数を用い、ＲＦＩＤとして呼ばれるものである。医療用ステープラが、本書に開示するような再装填可能で交換可能なステープルカートリッジを用いる場合、ＲＦＩＤをステープルカートリッジに装填して、特定のステープラと、ハンドルに付属しうる可換ステープルカートリッジを検知するＲＦＩＤをステープルカートリッジリーダとの互換性を確かめてもよい。このような構成において、リーダはカートリッジに装填されたＲＦＩＤをステープルカートリッジに呼びかけ信号を送る。ＲＦＩＤはステープラを照合するユニークなコードで応答する。ステープラカートリッジが照合通りのラベルである場合、ステープラはアクティブとなり、使用可能となる。しかしながらカートリッジが拒否された場合、ステープラは拒否表示を出す（例えば、ＬＥＤ点滅、可聴音、視覚表示）。近くのカートリッジの偶発的または不正確な読み込みを避けるために、ＲＦＩＤリーダのアンテナは、ステープルカートリッジがステープラに搭載されるか非常に近い場合のＲＦＩＤのみを読み込む（最適には、装置の遠位端部で）。ＲＦＩＤの使用は、機械的ロックアウトと組み合わせて、確実にステープルカートリッジごとに１の射出サイクルのみが行われるようにする。ＲＦＩＤは、リーダが高価で、アンテナを比較的大きくする必要があり、読み取り距離が比較的狭く、通常は数センチメートルという不都合がある。
他のワイヤレス認証を用いてもよい。アクティブＲＦＩＤを用いてもよい。同様に、赤外線（ＩＲ）通信装置を用いてもよい。しかしながら、これらはいずれも受信端で電力を生成する必要があり、これがコストとサイズの不利益となる。
他の認証装置の例は、暗号化である。暗号化により数字の処理が必要となり、これらの計算に伴って処理チップ（例えばマイクロプロセッサ）が使用され、これらのいずれかはステープルカートリッジや可換型エンドエフェクタシャフトなどの可換部品の上に配置される。このような暗号化チップは、本発明の手術器具の最適化を分析する特定の特性を有する。第１に、可換部品用の別の電源は必要ない。このような電源を追加するコストのみならず、望まない重量までが追加され、他の部品または必要のない空間が占められる。このように、部品用の電源は、ハンドル内の既存の電源からとられるべきである。また、電源供給は常時保証されるべきである。可換部品は比較的小さく、これに対応して暗号化チップも小さい。さらに、ハンドルや可換部品の双方が使い捨て可能に構成されると、それ故、双方の暗号化プロセッサに使い捨てとするコストがかかる。最後に、可換部品の暗号化装置と、対応するハンドルの暗号化装置は小型化されるべきである。後述するように、本発明にかかる暗号化装置は、これらの望ましい特性のすべてを提供し望まない特性を制限するものである。
暗号化認証装置は、商業的に入手可能である。このような暗号化装置の一つは、Dallas Semiconductorで製造され、ＤＳ２４３２チップとして参照される。このＤＳ２４３２チップは、リーダとトランスポンダ間の暗号化認証を行うのみならず、装置特性情報を保存するのに用いるメモリを具え、これらの情報および使用については後に詳述する。ＤＳ２４３２の有利な特性は、１ワイヤ装置であることである。これは、電力と入力および出力信号の双方が同じ配線で送られることを意味する。このＤＳ２４３２のような１ワイヤ装置では、ハンドルとエンドエフェクタ間を接続するのに、ハンドル本体１０からアンビルネック３０を通って可換ステープルカートリッジ５０へ単一の配線が延びるだけでよい。この構成は、電機接続を最小限の量とする特性を満たし、これに対応して製造コストが低減する。ＤＳ２４３２チップはアースする必要があるが、金属のアンビルネック３０が導電性であり、装置１のアースに接続されており、このためＤＳ２４３２チップのアース接続の一実施例は、リードからネック３０への直接接続により達成することができる。
暗号化回路の一実施例は、第１の暗号化チップを可換部品（例えばステープルカートリッジ）に設けている。第１の暗号化チップのアースは可換部品の金属部分へと電気的に接続され、これが装置のアース、例えばネック３０へと電気的に接続されている。ＤＳ２４３２チップの１ワイヤ接続は、可換部品のどこかであるがアースから電気的に遮断された部分に電気的に接続される。例えば、可換部品が６０ｍｍ線形ステープルカートリッジである場合、ＤＳ２４３２は最後のステープルセットの遠位部と電気的に絶縁されたカートリッジの遠位端部に取り付けられるか埋め込まれる。この暗号化チップは、カートリッジのステープルが出るのと反対側に埋め込まれ、使用時に作業面にも曝された組織にも面しない。ＤＳ２４３２チップのアース線は、ステープルカートリッジの金属外側フレームに電気的に接続され、これがステープラのアースに電気的に接続されている。１ワイヤのリードは第１の導電装置（例えばパッド、リード、または双方）に電気的に接続され、これはカートリッジの金属フレームから電気的に絶縁されている。単一の導電性であるが絶縁された配線が、近位端部から回路ボードまたは装置のハンドル内の適切な制御電子部品に接続されている。この配線は、ステープラの他の部分、特にアースフレームとの電気接触から遮断されており、ハンドルからネックを通り可換部品の受けチャンバまで延びている。遠位端部において、絶縁配線は第２の導電装置（例えばパッド、リード、または双方）に曝されて電気的に接続され、これはカートリッジがエンドエフェクタ内で定位置にロックされたときに第１の導電装置と積極的に接触する形状である。このような構成により、２つの導電装置は可換部品（例えばステープルカートリッジ）がエンドエフェクタに挿入される度に直接的な電気接続を形成し、ある特定の実施例では、部品が正しく挿入された場合のみ接触が実現する。
ＤＳ２４３２はまた、面積が数ｍｍ四方であり、ステープルカートリッジといった小型の可換部品にチップを容易に取り付け可能とすると同時に、例えば小型化要求にも応えている。ＤＳ２４３２チップは、比較的安価であることに留意されたい。ＤＳ２４３２チップによるすべての通信を外部検査から隠れた状態に維持するには、ＤＳ２４６０（これもまたDallas Semiconductor が製造）を、ＤＳ２４３２から受信する暗号送信を内部で計算した期待される答えと比較するのに用いることができる。これら両方のチップの特性が、Dallas Semiconductors社のアプリケーションノート３６７５に開示されており、これは本書に全体として参照により組み込まれている。ＤＳ２４６０チップは、ＤＳ２４３２チップより実質的に割高であるが、ハンドルとともに使い捨てとしうる程度に廉価である。医療器具（例えば本発明の手術器具）の使い捨ての可換部品の数は、通常、この可換部品を受けるハンドルの数を相当上回る。したがって、ＤＳ２４３２チップが交換可能な部品に設けられ、ＤＳ２４６０チップをハンドルに設けると、低コストでの暗号化特性が満足される。アプリケーションノート３６７５の図２に説明される２つのＤＳ２４３２チップを用いた代替的な回路構成も存在し、ここで回路はローカルのマイクロプロセッサ（例えばマイクロプロセッサ２０００）で比較を実行することにより、高価なＤＳ２４６０チップを不要としている。このような構成では、装置１に暗号化を付加するコストが低減するが、説明したように、この構成は比較される双方の数字を検査できるようにすることによってセキュリティ面を捨象する。
暗号化を用いる医療器具の可換部品の電子認証プロセスを、ＤＳ２４３２チップを１つとＤＳ２４６０チップを１つ有する実施例で説明する。この暗号化装置の制御回路の例が、図３０に示されている。この実施例は、マイクロプロセッサ２０００を有する回路ボードが組み込まれたハンドルを具える線形ステープラを用いる。マイクロプロセッサ２０００の１の自由なＩ／Ｏピン２０１０がＤＳ２４６０の第１のリード２１１０に接続され、別のＩ／Ｏピン２０２０が第２のリード２１２０に接続されている。各可換部品２２００には、ＤＳ２４３２チップが設けられ、１ワイヤリードがマイクロプロセッサ２０００の第３のＩ／Ｏピン２０３０に接続されている。
処理を開始するには、可換部品２２００を装置に接続し、アースと１ワイヤリードに電気的に接続する。マイクロプロセッサ２０００が、装置１に新しい部品２２００が接続されたことを検知したら、認証ルーチンを実行する。最初に、マイクロプロセッサ２０００は、第１の通信ピン２０１０でランダム番号要求をＤＳ２４６０に出す。ＤＳ２４６０は予めプログラムされたシークレット番号を有し、これは可換部品２２００に含まれる各ＤＳ２４３２チップに登録されたシークレット番号と同じである。したがって、ＤＳ２４３２とＤＳ２４６０チップの双方に設けられたランダム番号が同じであれば、２つのチップからそれぞれ出力される結果は同一となる。ＤＳ２４６０はランダム番号を作成し、第２のピン２０２０を介してマイクロプロセッサ２０００に送り、これがピン２０３０を介して１ワイヤリードを超えてＤＳ２４３２に送られる。ＤＳ２４３２がこのランダム番号を受信したら、自身のＳＨＡ−１アルゴリズム（全国化学技術情報システム（ＮＩＳＴ）が開発）にかけて、暗号のハシュコード応答を生成する。このハシュコード応答は、１ワイヤリードを超えてマイクロプロセッサ２０００に返送され、ピン２０１０または２０２０のいずれかを介してＤＳ２４６０に送られる。この期間中、ＤＳ２４６０はまた、自身でハシュコード応答を算出する。最初に、ＤＳ２４６０は、内部的にＤＳ２４３２に送ったのと同じランダム番号を自身のＳＨＡ−１アルゴリズムにかけて、内部的に、生成したハシュコード応答を保存する。このＤＳ２４６０はまた、ＤＳ２４３２からマイクロプロセッサ２０００を通じて送信されたハシュコード応答を保存する。双方のハシュコード応答が照合され、これらが同一である場合、可換部品２２００は確認され承認される。これらのハシュコード応答が相違する場合、部品２２００は拒否され、装置は部品２２００が使えない状態か、特定の防衛手段が施されてからのみ使用可能とする状態となる。例えば、時間、日付、環境等に関するデータや、未承認の部品の特性を保存して、後に製造者（または販売店）へ一斉送信して、ユーザが装置に未承認の部品２２００を使用しようとしているか既に使用したことを製造者に通知するようにしてもよい。メッセージが暗号化されない場合、認証メッセージは傍受され偽造され、盗まれ、または部品２２００を認可された業者から購入せずに未承認の部品２２００が使用されてしまう。本書における一実施例では、ラインを横切って送信される情報で試験しうる唯一のものは、単一のランダム番号と単一のハシュコード応答である。このＳＨＡ−１で生成した応答を解読するには数百年かかると言われており、これによりリバースエンジニアリングの動機が低減される。
本例で使用するチップはいずれも、認証が成立した場合にアクセス可能となる安全なメモリを有し、それぞれがメモリ内に保存される複数のシークレットキーを持つようプログラムされてもよい。例えば、ＤＳ２４６０は内部に複数のキーが保存されており、部品２２００はそれぞれこれらに保存されセットの複数のキーから選択される唯一のキーを有する場合、ＤＳ２４６０は、部品２２００の「通常の」単一のキーに対する「マスター」キーとして作用する。
本発明の手術器具の可換部品を認証すると、多くの肯定的な効果を得ることができる。第１に、装備の製造者はユーザが未承認部品を使用するのを防止することができ、これにより承認された部品のみを確実に使用させることができる。これは製造者が可換部品の売上げからロイヤリティを受け取れることを保証するばかりでなく、製造者は手術器具の高度な品質を保証することができる。暗号化回路を具えるメモリを有することにより、本発明による利益が飛躍的に増大する。例えば、線形ステープラの１のエンドエフェクタが３０ｍｍ、６０ｍｍ、１２０ｍｍのステープルカートリッジを収容する場合、例えば、カートリッジの各サイズに個別のキーが付与されるとともに、ハンドルはこれらの３つのキーをそれぞれ保存し利用するようプログラムすることができる。他の２つとは異なるいずれか１に対応する内部演算されたハシュコード応答を受信すると、ハンドルはどの種類のカートリッジが装置に挿入されたかを判別することができる。各カートリッジはメモリ内に、例えば多様なカートリッジサイズによって異なるステープルスレッド動作長などカートリッジ特有のパラメータを有してもよく、これにより検出されるカートリッジによってハンドルが異なる動作をしてもよい。確認されたパラメータは、特定の部品の改訂レベルを示してもよい。例えば、第１版のカートリッジはいくつかの使用パラメータを有し、このカートリッジを検出した場合に、ハンドルが第１版のカートリッジを使用せずに第２版のカートリッジを使用するようにしたり、その逆としたりすることができる。
暗号化チップにメモリを具えると、このカートリッジは他の種類のデータを追跡できるようになる。例えば、カートリッジは過去に連結された各ハンドルの識別子、カートリッジから射出したハンドルの識別子、時間、日付、他の使用および／または接続されたときの時間データ、カートリッジを射出するまでにかかった時間、ステープル射出に射出トリガが何回作動したか、および他の類似のパラメータを保存してもよい。具体的には１のパラメータはカートリッジが誤動作したときのデータを記録してもよい。これにより製造者は、カートリッジの誤作動またはユーザエラーが生じたときに、例えば、後に検証して利用者に改善策や他の訓練を施す助けとすることができる。ハンドルに利用可能なメモリを設けると、他例えば各処置の長さ、各ステープル射出の速度、各射出で生成されるトルク、および／または各射出を通してかかる負荷などのハンドル関連パラメータを保存することができる。このメモリは、単にハンドルにあるリチウム電池で何年も駆動することができる。したがって、ハンドルのデータの長寿は保証されている。このメモリは、利用者によるこのハンドルの使用をすべて、対応する日付データとともに保存することができる。例えば、ハンドルが一度の手術処置での利用のみ承認されているが、このハンドルが数日または数週間あけてステープルカートリッジが射出されたデータがある場合、これが最終的にリサイクルのために製造者に戻されたとき、製造者はこの利用者（病院、医師、クリニック等）がハンドルを不適切に、そしておそらくは危険な状態で使用したことを検出できる。暗号認証は、着脱式電池パックにも同様に利用できる。さらに、装置の様々な部分にセンサを設けて暗号化チップのメモリ内に格納される情報を送るようにしてもよい。例えば、温度センサがカートリッジが射出される際の手術室の温度を送信するようにしてもよい。この測定温度は、手術中の不適切な温度管理により後に感染症が生じた場合に用いることができる（例えば、空調が使えない国など）。
ステープラが使用中に動作不良となるような好ましくない場合のために、機械的補助手動装置またはベイルアウトを設けて、手で患者から装置を取り外せるようにする。すべてのベイルアウトの使用は、これらの暗号化チップにあるメモリに記録することができる。さらに、なぜベイルアウトが必要となったのかを示すデータも保存して、後に確認できるようにする。品質維持のため、ベイルアウトが検出されたら、ハンドルは顧客／利用者にベイルアウトの使用を伝える証明書が送られるようプログラムしてもよい。
上述の通り、本発明は上記実施例で用いたような円形ステープラに限らず、例えば線形ステープル装置などの様々な手術用のステープルヘッドに適用することができる。したがって、以下の多くの説明の実施例で線形ステープラが使用される。しかしながら、本書における線形ステープラの使用はそれに限定されると解釈されてはならない。
上述した構成要素は、線形および円形ステープラのステープル制御軸８０の周囲に存在するものであり、これらの要素はステープル制御アセンブリ２００を構成する。上述したように、正しくステープルを出して組織を切開するのに必要な力は２００ポンド以上であり、好ましくは２５０ポンド以下である。人体組織（例えば、結腸組織）の手術用線形ステープラで所望のステープルおよび切開機能を実現するのに最低限の要求は：
１）約３秒以内で約６０ｍｍ（〜２．４”）のストロークに約５４．５ｋｇ（１２０ポンド）をかける、
２）約８秒以内で約６０ｍｍ（〜２．４”）のストロークに約８２ｋｇ（１８０ポンド）をかけるものである。
本発明の電気駆動式ハンドヘルド型手術用線形ステープル装置は、後述するように新規な方法で最適化され、これらの要求を満たすことができる。
上述した要求を満たすのに必要な力を生成すべく、機械的アセンブリの最大出力（ワット）は、これらの要求の最大リミットに基づいて計算される必要がある：８２ｋｇ超６０ｍｍで３秒。これらの特徴の数学的変換は、ドライブトレインの出力に必要な最大約１６ワットの動力を生成する。モータの効率は１００％未満であり、ドライブトレインの効率もまた１００％未満であるため、電力から動力への変換は１：１ではない。これら２つの効率の積が、全体の効率を構成する。１６ワットの動力を生成するのに必要な電力は、全体効率の逆関数により１６ワットより大きくなる。必要な電力が定まったら、最低限の電力要求を満たすかについて利用可能な電源が確認される。その後、尾となる電源の確認と最適化が行われる。この分析は後の記載で詳述する。
電源とモータのマッチングと最適化は、双方の個々の特性に着目することを含む。電気モータの特性を確認するとき、大きなモータは、小さなモータより高い効率で所定量の作業を実行する。希土類磁石またはコアなし構造のモータは、小さな寸法で同じ出力が出せるが、コスト高である。さらに、通常は、所定時間で同じ出力を出すよう設計された場合には大きなモータの方が小さなモータよりコストが低い。しかしながら大きなモータは、手術用ステープル装置に用いた場合には、配置されるハンドルのサイズが施術者の手のサイズに制限されるため、望ましくない特性となる。施術者は装置が小さく軽量であることを望み、大きく重いことを望まない。これらを考慮して、本発明の手術用ステープラハンドルに用いる場合のコスト、サイズ、重量が最適化される。
施術者の手の中で用いるのに利用可能なモータは、比較的安価なセラミック磁石を用いるモータや、比較的高価な希土類磁石（例えばネオジム）を用いるモータを含む。しかしながら、後者の出力増加を前者と比較すると、後者のコスト増加に実質的に見合うほど十分に大きくない。したがって、ハンドル内に使用するにはセラミック磁石モータを選択できる。モータの実施例は例えば標準サイズ（直径）が２７．５ｍｍまたは２４ｍｍである。これらのモータの効率は約６０％である（サイズと負荷により３０％以下まで下がる）。これらのモータの速度は無負荷で約３０，０００ｒｐｍである（２０，０００乃至４０，０００ｒｐｍ）。
このような従来のモータを使用しても、さらにサイズを小さくすることが望まれる。このため、発明者は同様の出力だがサイズをかなり小さくしたコアレス、ブラシタイプ、ＤＣモータを開発した。例えば、１７ｍｍ直径のコアレスモータは、２４ｍｍ直径のモータと殆ど同じ出力を出すことができる。通常のモータと異なり、このコアレスモータの効率は８０％以上である。コアレスモータの殆どは、希土類磁石を用いる。
このように制限された大きさと得られる動力では、効率の大きな機械的ギアトレインを選択することが望まれる。最終的なドライブトレイン制御段階でラックアンドピニオンアセンブリを配置すると、通常はラックアンドピニオンの効率が約９５％であり、スクリュドライブの効率が約８０％であるため、スクリュドライブと比較して最終段階で高効率となる。線形電気ステープラの場合、ステープラが６０ｍｍカートリッジを有する場合にはステープル／切開機構には６０ｍｍの移動範囲がある（３０乃至１００ｍｍの範囲のカートリッジを用いることができるが、説明目的で６０ｍｍを用いた例とする）。この移動範囲は、３秒で、全体を移動する場合のラックアンドピニオンの秒速は０．８インチである。これを妥当なサイズのラックアンドピニオンアセンブリで実現しようとすると、ギアトレインはモータ出力を約６０ｒｐｍに落とす必要がある。モータの出力速度が約３０，０００ｒｐｍであるとすると、ドライブトレインの速度低下は約５００：１となる。このモータでこの低減を実現するには、５段階のドライブトレインを選択する。このようなドライブトレインの効率は各段階で約９７％であることが知られている。したがって、約９５％の効率を組み合わせたラックアンドピニオンの全体効率は、（０．９５）（０．９７）５すなわち８２％である。この８２％にモータ効率６０％を組み合わせると、ドライブトレインの効率は、電気的なものから機械的な効率全体で、約４９．２％を生ずる。この全体効率を知ると、所望の条件下でステープラに必要な電力量を算出すると、ステープル／切開する力を生成するのに算出した値の約２倍が必要となる。
上述した要求を満たすのに必要な力を生成するには、機械アセンブリの出力（ワット）は、８２ｋｇで６０ｍｍを３秒が約１６ワットに基づいて算出することができる。全体の機械効率は４９．２％であることが分かるため、電源からは３２．５ワットが必要となる（機械的１６ワット〜電気的３２．５ワット。ワットｘ０．４９２全体効率）。この電力の最低要求で、ステープラを励起する電池の種類が特定され、これはこの場合で高出力リチウム一次電池を含む。高出力リチウム電池（例えばＣＲ１２３やＣＲ２電池）の公知の特性で、電池毎に５ピークワットを生成することがある。したがって、少なくとも６つの電池を直列にすると、およそ３２．５ワットの要求された電力を生成し、これが１６ワットの動力に変換される。製造される各種の高出力リチウム電池が、ピーク出力供給において異なる特性を有しこれらの特性はかかる負荷により異なるため、最適化はここで終わりではない。
第１の製造元の１の電池を第２の製造元の別の電池と区別する多様な特性の相違が存在する。比較しうる有意な電池特性は、１の電池から得られる出力を制限するものであり、これは以下のいくつかを含む：
・セル内の電解質の種類
・電解質の濃度および化学組成
・陽極と陰極がどうやって作られているか（化学的あるいは機械的構造の両方）
・ＰＴＣ（抵抗の正温度係数）装置の種類と構造
これらの特性の１またはそれ以上を試験すると、ステープル装置への使用に最も望ましい電池を選択するのに価値ある情報を与えてくれる。最後の特性、すなわちＰＴＣ装置の動作の試験により、望む作業を行う電池種類の最適化が実現する。
大多数の電源が、長時間にわたって、相対的に安定かつ効率的に動作することが求められている。電源を設計・構成する場合、通常は少ない回数の使用のために寿命の短い電源を選択することはない。しかしながら、電気ステープル装置の電源はほんの数回、短期間のみ使用される。使用の都度、モータはピーク負荷に耐えてエラーなく動作する必要がある。これはつまり、手術用ステープラでは、ステープル／切開機能は単一の医療処置で行われ、最大使用が１０から２０のサイクルカウントで、各回で可能な限りの装置のピーク負荷に対処するよう求められる。この１の処置の後、装置は使用不能となり破棄される。このため、本発明のための電源は、他の従来の電源とは異なる構造である必要がある。
本発明にかかる装置は、装置内で使用されない場合の電池に求められる寿命と比較して、制限された寿命をもたせて構成される。このように構成すると、装置はこの規定された「寿命」の後には殆ど作動しない。電池などの内蔵型電源は、ある種の使用後に回復する機能がある。本発明への最適化では、装置は、規定された処置において、処置後に使用時間が経過したら継続処置が制限されるかできなくなるよう構成される。装置が回復して別の処置に再使用可能であっても、装置は予定される１回の使用期間または使用時間の集合範囲の外では電源が強化レベルで作動できなくなるよう設計される。これを念頭に、この装置電源の寿命または臨床上の寿命が規定され、この寿命は使用意志として説明されてもよい。この利用可能／臨床上の寿命は、装置が予想通り作動するかを確認する試験期間中の使用の期間または事象を含まない。この寿命はまた、装置が予定された処置以外で作動した、すなわち手術処置に関連して作動されなかった他の回数を含まない。
市場で入手可能な従来の電池は、２種類の使用のために設計されている：（１）短期間でかなり大きな出力（例えばカメラのような大放出デジタル装置）、または（２）長期にわたって少ない出力（例えばコンピュータのクロックバックアップ）。これらの動作のいずれかでなければ、電池はヒートアップを開始する。これをチェックせず放置したら、電池は化学作用で例えば爆発するなどの有意な損傷を引きおこす場合がある。明らかに、電池の爆発は避けるべきである。このような極端な状態は、今までの電池でＰＴＣ装置−電池の温度が上がるにつれ電池の伝導を制限するよう構成された装置（正温度係数抵抗）を設けることにより回避している。このＰＴＣ装置は、電池および／または回路を過電流や過熱状態から保護する。重要なことは、ＰＴＣ装置は電池を外部の回路短絡から保護するとともに、短絡回路が除去された後も電池が継続機能できるようにする。いくつかの電池では、ワンタイムヒューズを用いて回路短絡および／または過熱保護を保護している。しかしながら、ヒューズ付きの電池で偶発的な回路短絡があるとヒューズが開放され、電池が使用不能となる。ＰＴＣで保護された電池は、ヒューズ式電池に比べると、短絡回路が除去されたら自動的にリセットして電池の通常動作を可能とするため利点がある。モータは何回か従来の一般的な高出力アプリケーションより大きい電流を流すため、このＰＴＣ装置の特性の理解は本発明で重要となる。
ＰＴＣ装置は陽極および陰極と直列的に設けられ、例えば一部導電層を２つの導電層で挟んで構成される。この装置は、通常動作の温度（装置が適用される回路の状態によるが、例えば、室温から４０°Ｃまで）では低抵抗状態である。例えば回路短絡の形成または過度の放電（装置が適用される回路の状態によるが、例えば６０°Ｃから１３０°Ｃ）などにより異常な大電流が生じると、このＰＴＣ装置は極高抵抗モードに切り替わる。設置するだけでＰＴＣ装置は回路に含まれて、この回路に異常な電流が流れて装置が高温状態となると、これにより高抵抗状態となり回路を流れる電流を最低限のレベルに低減して、回路と電池の電気素子を保護する。最低レベル（例えばピーク電流の約２０％）では、電池は「安全」レベルまで冷却され、大きな出力を供給できるようになる。このＰＴＣ装置の部分導電層は、例えば、カーボンパウダーとポリオレフィン樹脂で構成される。これらの装置はこの分野で説明されよく知られているため、これ以上の説明は不要である。
異なる製造元のＰＴＣ回路は異なる特性で動作するため、本発明はこれを役立てて特定のモータと特定の使用に適合する特定の電池を選択する最適化を行うことができる。ＰＴＣ装置が高抵抗状態に切り替わった時間の確認を、特定のモータと電池へのドライブトレインを最適化する目安として用いることができる。いつＰＴＣ装置が切り替わるかを知ることが望ましく、これにより通常のステープラ使用においてＰＴＣ装置がこの変化を起こさなくなる。
電池の実施例は、約３アンペアから約８アンペアまでの多様なレベルで用いられる。ハイエンドでは、ＰＴＣ装置はほぼ即座に高抵抗状態へと変化して、標準的なＣＲ１２３電池にこの電流レベルは高すぎるとする。４−６アンペアでは、ある製造元の電池は他の製造元の電池より早くＰＴＣが作動することが判明している。第２の製造元のＰＴＣ移行期間は４アンペアで３分以上、５アンペアで約２分、６アンペアで約５０秒である。これらの期間はいずれも、８秒ピーク負荷要求よりかなり大きい。したがって、第２の製造元の電池が、第１の製造元の電池と比較してピークアンペアでの使用に最適であることが判明する。
当初は、低いか一定の出夏で高いアンペアとすると、電池から高出力が生成されると推測されていた。６セル直列構成に基づくと、ピーク電圧は１８ボルトでピーク電流は６アンペアしかない。電池を並列とすると、理論的には、ピークアンペアが高くなり、３ｘ２構成（３つの電池の直列セットを２つ並列にする）では、ピークで９ボルトでピークで１２アンペアとなる。
異なる多くの電池を検証したうえで、比較的低い電圧（約１．５−２ボルト）で約４−６アンペアとすると、最大のワット出力が生成されることが判明した。２つの６電池構成を確認してみた：６ｘ１の直列接続と、３ｘ２の並列接続である。３ｘ２構成は、約１０アンペアと大きなピークアンペアを生成した。６ｘ１構成は、ピークアンペアがおよそ６であり、単一の電池ではＰＴＣ装置が状態を変える前にピークで５−６アンペアが可能であった。この情報は、使用時に直列グループの様々な個々の電池がそのＰＴＣ装置を作動させ、これによりグループ全体の電池を流れる電流が制限される。したがって、低い電圧でピークアンペアを生ずる暫定的な結論は、３ｘ２構成が支持される。
４ｘ１、６ｘ１、３ｘ２の３つの異なるＣＲ１２３電池構成で、所定の通常のギア構成で１２０＃と１８０＃の負荷でピニオンがラックを動かす早さが試験された（毎秒インチ（「ＩＰＳ」））。この現実の動的負荷試験の結果が、図３１のチャートに示されている。１２０＃負荷について、
・４ｘ１電池パックでは、約２．５アンペア、約８ボルトで、負荷を約０．６ＩＰＳで駆動した。
・６ｘ１電池パックでは、約２．５アンペア、約１３ボルトで、負荷を約０．９ＩＰＳで駆動した。
・３ｘ２電池パックでは、約２．５アンペア、約６ボルトで、負荷を約０．４ＩＰＳで駆動した。
１８０＃負荷について、
・４ｘ１電池パックでは、約４アンペア、約７．５ボルトで、負荷を約０．６５ＩＰＳで駆動した。
・６ｘ１電池パックでは、約４アンペア、約１２ボルトで、負荷を約０．９ＩＰＳで駆動した。
・３ｘ２電池パックでは、約４アンペア、約７ボルトで、負荷を約０．４ＩＰＳで駆動した。
明確に、ピーク電流は制限され、この限界は負荷に依存する。この実験は、所定の負荷では電源に拘わらず電流は同じとなるが、電池構成によって電圧は変化することを示している。各負荷について、予想通り、６ｘ１構成で出力が大きく、３ｘ２構成で少なかった。ここから、電池パックの合計出力は電流ではなく電圧により変化し、このため、並列構成（３ｘ２）はこの電源を最適化する方法ではない。
従来は、モータの仕様を設計する際に、モータの巻線は当該モータが駆動する予想電圧に適合される。このマッチングは個々のサイクルの期間と製品に望む全体寿命とを勘案する。電気ステープル装置の場合、モータは非常に短いサイクルかつ非常に短い寿命でのみ使用され、従来の適合方法では最適とならない。モータの製造元は、巻線の巻数に応じてモータの定格電圧を決定している。巻数が少なければ、定格電圧も低い。所定のモータ巻線のサイズ内では、巻数が少ないとワイヤを多く使用することができ、巻数が少ないと巻線の抵抗が小さくなり、巻数が多いと抵抗が大きくなる。これらの特性は、このモータがオーバードライブした場合に熱とダメージの多くを生成するモータの最大電流を制限する。本発明において望ましい構成は、巻線の抵抗が最小で、電源（すなわち電池パック）から最大電流を出すものである。モータの定格より高い電圧でモータを駆動すると、同じサイズのモータでも有意に大きな出力を出す。この特性は、巻線抵抗（すなわち巻数）が異なる以外は殆ど同一のコアレスモータを試験して得られる。例えば、６つの電池（すなわち、１９．２ボルトで）で１２ボルトと６ボルト定格のモータを駆動する。１２ボルト定格のモータは、０．７アンペアを出すときに電圧降下が僅か１８ボルトでピーク出力が４ワットである。比較すると、６ボルト定格で電圧降下が１５ボルトのモータは出力１５ワットだが、電流２アンペアである。このように、抵抗の低い巻線を選択して電池の出力を十分に引き出すようにする。モータ巻線は特定の電池パックとバランスさせるべきであり、失速状態ではモータはＰＴＣを作動させるのに十分な電流を電池から引き出さず、この状態では手術中に手術用電気ステープラを使用するのに許されない遅延例が生じる。
６ｘ１の電池構成が、電気ステープル装置の要求を満たすのに十二分であることが分かる。それにも拘わらず、この時点で、要求される作業を行うのに６つの電池が必要なのかを確認すべく電池をさらに最適化することができる。４つの電池で試して、１２０＃負荷の下で、モータ／ドライブトレインは６０ｍｍスパン以上のラックを３秒以内に動かせなかった。６つの電池で試して、１２０＃負荷の下で、モータ／ドライブトレインは６０ｍｍスパン以上のラックを、要求される３秒よりかなり早い２．１秒で動かせることが確認された。さらに、１８０＃負荷の下では、モータ／ドライブトレインは６０ｍｍスパン以上のラックを、要求される８秒よりはるかに早い２．５秒で動かせることが確認された。この時点で、「制御不能の（runaway）」ステープル／切開が生じないように電源および機械レイアウトを最適化することが望ましく、換言すれば、負荷が要求される最大１８０＃またはさらに最大１２０＃より有意に小さい場合、ラックはあまり早く動かない方が望ましい。
ギアの減速比および駆動システムは、射出ストローク間にモータがピーク効率近くを維持するよう最適化される必要がある。３秒で６０ｍｍの望ましいストロークは、最小ラック速度が２０ｍｍ／秒（〜０．８インチ／秒）を意味する。最適化処理の変数の数を減らすために、ギアボックス内で基本の減速が３３３：１にセットされる。これはギアボックスの出力シャフト２１４とラック２１７間に存在するギアで行われる最終的な減速を残しており、ここでギアは例えばベベルギア２１５と（ラックを駆動する）ピニオン２１６とを具え、その簡単な例が図３２に示されている。
これらの変数は、３３３：１ギアボックスの出力シャフト２１４の１回転で移動するラックのインチ数へと組み込むことができる。ギアボックスの出力（ｒｐｍ）が変化しない場合、出力シャフトの回転（「ＩＰＲ」）ごとに移動するラックのインチを出力ｒｐｍに合わせる簡単な機能で、以下に示す所望の速度を得ることができる：
（６０ｒｐｍ→１回転／秒（ｒｐｓ）；１ｒｐｓ＠０．８ＩＰＲ→０．８インチ／秒）
このような理想化されたケースでは、速度に対してＩＰＲをプロットすると、真っ直ぐな線が出来上がる。固定の距離に対する速度は、さらに射出時間まで低減することができる。したがって、ＩＰＲに対する射出時間のプロットもこの理想的なケースでは真っ直ぐな線となる。しかしながら、モータの出力（ｒｐｍ）と、それ故ギアボックスの出力は、負荷によって変化するため一定ではない。負荷の程度により、モータが出力しうる出力量が決定される。負荷が増えると、ｒｐｍが減り効率が変化する。負荷を変化させた効率試験によると、効率のピークは丁度６０％以上と判明している。しかしながら、このピーク効率における対応する電圧とアンペアは、出力のピーク時点と同じではない。負荷が増大するのに伴い、電力の増加速度より効率の定価が早くなるまで電力は増え続ける。ＩＰＲが増大すると、速度が増加することが見込まれるが、ＩＰＲの増加に対応して機械的利益は低くなり、したがって負荷が増大する。この負荷が増大すると、段々増える高い負荷に応じて効率が落ちることは、ＩＰＲが大きくなってもラックからの出力速度が大きくならなくなる点が存在することを意味する。この性質は、ＩＰＲに対する射出時間（秒）のプロットにおける予測される真っ直ぐな線からの偏向として反映される。本発明のシステムの実験は、不要な機械的利益と不十分な機械的利益が約０．４ＩＰＲで生じることを示している。
このＩＰＲの値から、ベベルギア２１５の最終ギアの比を出力シャフトのスプロケットより約３倍大きくなるよう選択することが可能となる（３：１）。この比は約０．４のＩＰＲに変換される。
ここでベベルギアが最適化されたら、電池パックを再び試験して６つの電池を５つやさらに４つまで減らして、費用を節約するとともにハンドル内における電源に必要な容量をかなり減らすことができるかを判定する。約１２０＃の一定の負荷を最適化されたモータ、ドライブトレイン、ベベルギア、およびラックアンドピニオンに適用し、４つの電池を用いるとラックを６０ｍｍ動かすのに約５秒間かかる結果となった。電池５つでは、この自家は約３．５秒に減った。６つの電池構成では、この時間は２．５秒であった。したがって、この曲線を補完した結果は、最低５．５の電池構成となる。電池は整数でのみ供給される事実から、電気ステープル装置の要求に合うには６つの電池構成が必要となることが分かる。
このように、同じ電力特性を出すのに異なるサイズの電池を用いない限り、最小の電源量が固定値として算出される。ＣＲ２として参照されるリチウム電池は、ＣＲ１２３と似た電力特性を有するが、より小さい。このため、ＣＲ２で６つの電池の電源とすると、スペースの要求が１７％以上低減される。
上記詳述したように、電源（すなわち電池）、ドライブトレイン、およびモータは、手術処置を完了するために必要な時間枠内で所望の出力を供給する全体効率のために最適化される。各種の電源、ドライブトレイン、およびモータが試験され、その後電源、ドライブトレイン、およびモータの種類が、前記試験に基づいて所望期間だけ最大出力を供給するように選択された。すなわち、最大電力条件（電圧と電流）が所定期間（例えば約１５秒間）ＰＴＣを作動させずに存立しうるかが試験された。本発明は、電池がモータを駆動することにより力を抽出する方法を最適化する電圧−電流−電力の値を確認する。この最適化の後でも、電気ステープラ１の特性を改善する他の変更がなされてもよい。
他の種類の電源を用いてもよく、これは本書で「ハイブリッド」電池と呼ぶ。この構成では、再充電可能なリチウムイオンまたはリチウムポリマ電池が１またはそれ以上の上述の最適化された電池（またはサイズが小さいが電圧が同等または高い他の一次電池）に接続されている。この構成では、１のＣＲ２電池に含まれる合計エネルギがリチウムイオン電池を何回も充電するのに十分であるため、リチウムイオン電池がステープル／切開モータを駆動するが、一次電池は供給に限界がある。リチウムイオン電池やリチウムポリマ電池は内部抵抗が非常に低く、短期間で非常に高い電流供給が可能である。この有利な特性を活用すべく、一次電池（例えば、ＣＲ１２３、ＣＲ２または他の電池）は１０乃至３０秒間二次電池を充電し、これが射出時にモータの追加の電源を構成するようにしてもよい。リチウムイオン電池の代替例としてコンデンサの使用があるが、コンデンサは容量が不十分である。そうであっても、超コンデンサ（super capacitor）をモータ駆動システム内に設けてもよい；これはオペレータが追加の電力が必要と判断するまでここから電気的に分離されていてもよい。このようなとき、オペレータはコンデンサを追加のエネルギ「ブースト」として接続する。
上述したように、モータの負荷が所定の値を超えて増大した場合、効率は下がり始める。このような場合、複合比トランスミッションを用いて供給電力を所望期間変化させてもよい。効率が落ちるほど負荷が大きくなりすぎたら、複合比トランスミッションを用いてギア比を切り替えて、モータを例えば少なくとも１８０＃の力を供給しうる高効率の地点まで戻す。ただし、本発明のモータは前後方向の双方で動作する必要があることに留意されたい。後者の動作モードでは、組織を挟んで「からまった」状況からモータはステープル／切開器具から切り離せる必要がある。このため、前進ギアより大きな力を生じるリバースギアが有利となる。
例えば低ポンドから１８０ポンドまで大きく変化する負荷において、負荷範囲の下端部では駆動アセンブリが強力すぎてしまう可能性がある。このため、本発明は速度制御装置を具えてもよい。考えられる制御装置は、散逸（能動）制御器と、受動制御器がある。受動制御器の一例はフライホイールであり、例えばＰａｌｍｅｒらの米国特許出願番号第２００５／０２７７９５５号に開示されたエネルギ保存素子５６、４５６がある。別の受動制御器として「フライ」車輪がある。このようなアセンブリは、回転速度が高くなるほど力を吸収する風力抵抗を速度管理に用いており、このためモータが早くなりすぎた場合に速度管理機能を発揮する。他の種類の制御器は、モータがゆっくりと圧縮状態に圧縮する圧縮バネがある。作動が必要な場合、圧縮されたバネが解放され、比較的短期間にすべてのエネルギがドライブへ伝達される。さらなる制御器の例は、各ステージがそれぞれ多様な電池のサブセットに接続されたマルチステージスイッチがある。低い電力が欲しい場合、第１のスイッチまたはスイッチの第１の部分が作動して、電源回路における電池のいくつかのみが接続される。より多くの電力が求められるに伴い、利用者（または自動化されたコンピュータ装置）が以降の追加の電池を電源回路に接続する。例えば、６つの電池構成では、スイッチの第１の部分では最初の４つの電池を電源回路に接続し、スイッチの第２の部分で５つめの電池を接続し、スイッチの第３の部分で６つめの電池を接続する。
電気モータおよび付属のギアボックスは、使用時に一定のノイズを生じる。本発明のステープラは、ハンドルからモータおよび／またはモータのドライブトレインを分離して音声と振動特性の双方を低減し、したがって運用時に生じるノイズ全体を低減している。第１の実施例では、ハンドル本体とモータおよびドライブトレインの双方との間にダンパ材が設けられている。この材料は、ラテックス、ポリエステル、植物性の、ポリエーテル、ポリエーテルイミド、ポリイミド、ポリオレフィン、ポリプロピレン、石灰酸、ポリイソシアネート、ポリウレタン、シリコン、ビニル、エチレン共重合体、伸張ポリエチレン、フルオロポリマー、またはスチロフォームなどの発泡体とすることができる。この材料は、シリコン、ポリウレタン、クロロプレン、ブチル、ポリブタジエン、ネオプレン、天然ラバー、またはイソプレンなどのエラストマであってもよい。発泡体は、閉細胞、開細胞、軟質、網状、またはシンタクチックであってもよい。この材料は、ハンドルとモータ／ギアボックスとの間の所定位置に配置されるか、モータ／ギアボックスを取り巻くチャンバ全体に充填されてもよい。第２の実施例では、モータとドライブトレインは、たまに「中華ボックス」または「ロシアのネスト人形」などと称されるネスト状の筐体構造内に隔離されてもよい。このような構成では、ダンパ材料はモータ／ギアボックスの周囲に配置され、これら２つはギアボックスシャフトが突出する第１の筐体内に配置される。その後、この第１の筐体が「第２の筐体」すなわちハンドル本体に搭載され、ダンパ材料は第１の筐体とハンドル内側の間に配置される。
本発明の電気ステープラは、手術に用いることができる。多くのステープル装置は一度のみ使用可能である。コストが比較的低いため、これらは１の医療処置の後に廃棄することができる。しかしながら、電気式の手術用ステープラはコストが高く、少なくともハンドルを１より多い医療処置に使用することが望ましい。したがって、ハンドル部品の使用後の殺菌が問題となる。使用前の殺菌も重要である。電気ステープラは、通常の殺菌処理（すなわちスチームやガンマ照射）に一般に耐えられない電気要素を含むため、このステープラは、例えば酸化エチレンガスなど他に考えうるより高価な手段で殺菌する必要がある。しかしながら、ガスによる殺菌にかかる費用を低減するため、ステープラがガンマ照射による殺菌を可能とすることが望ましい。電子部品は宇宙で使用可能であることが知られており、それはこれらの電子部品がガンマ照射に晒される環境である。このような例では、しかしながら、電子部品は晒されながら動作する必要がある。対照的に、電気ステープラはガンマ殺菌照射に晒されている間に動作する必要はない。半導体を用いる場合、電子部品への電源が落とされていても、ガンマ照射は保存されたメモリに悪影響を及ぼす。これらの部品は、この照射に耐える必要があり、晒された後も使用可能となる必要がある。これをふまえて、ハンドル内の電子部品をガンマ殺菌しうる多様な基準がある。第１に、ＭＯＳＦＥＴメモリを使用する代わりに、ヒューズ可能リンクメモリを使用することができる。このようなメモリでは、ヒューズがプログラムされる（焼かれる）と、メモリは永久的にとなりガンマ殺菌に耐えられる。第２に、メモリをマスクプログラムする。メモリにマスクを用いてハードプログラムすると、医療殺菌レベルのガンマ照射ではプログラムに悪影響は及ぼさない。第３に、揮発性メモリが空の間だけ殺菌を行い、殺菌後に様々な測定を通じてメモリにプログラミングを行い、例えば赤外線、無線、超音波、ブルートゥース通信を含むワイヤレスリンクを用いることができる。付加的あるいは代替的に、外部電極を清潔な環境で接触させてこれらの導電体がメモリをプログラミングしてもよい。最後に、放射線不透過性シールド（例えばモリブデンまたはタングステンで作成）をガンマ照射に敏感な部品の周りに設けて、これらの部品にダメージを与える可能性のある照射に晒されるのを防いでもよい。
上述したように、電池、ドライブトレイン、およびモータの特性は試験され、電気ステープル用途のために最適化される。電池の特定の設計（すなわち過科学的およびＰＴＣ）により、供給される電流量および／または一定期間で生成される電力量が決定される。通常のアルカリ電池では、短期間で電気ステープル装置を作動させるのに必要な高い電力を生成する能力がない。また、いくつかのリチウム−二酸化マンガン電池も、ステープル装置を作動させる要求を満たすことができない。このため、例えば電解質や正の温度係数など、特定のリチウム−二酸化マンガン電池の特性を試験した。
従来のリチウム−二酸化マンガン電池（例えば、ＣＲ１２３やＣＲ２）は、長期の負荷用に設計されていると理解される。例えば、ＳＵＲＥＦＩＲＥ（登録商標）はフラッシュ光源やこのような電池で売られており、フラッシュ光の最大出力ルーメンで電池が２０分から数時間（３乃至６）持つと述べている。この期間の電池の負荷は電池の電力容量と離れており、このため、電池の危機的な電流レートには届かず、過熱や爆発の危険はない。このような利用が連続しなければ、電池はこの同じ最大出力で多くのサイクル（数百）を通じて長持ちする。
簡単に言うと、このような電池は１０秒またはそれ以下、例えば５秒の期間の負荷用に設計されておらず、また例えば１５回などの少ない回数の使用のために設計されていない。本発明は、電源、ドライブトレイン、およびモータが、少ない使用回数でそれぞれの使用が１０秒以下で負荷が定格よりかなり高い場合の電源（すなわち電池）を最適化するよう構成する。
テストしたすべての一次電池は、各々のＰＴＣ装置および／または化学的性質と内部構造で規定される臨界電流をもつ。この臨界電流レートより上で所定期間使用されると、電池は過熱し、爆発するかもしれない。少ないサイクル数で非常に高い電力要求（ＰＴＣ閾値に近い）に晒されると、電圧と電流のプロファイルは従来の通常使用と同じふるまいでなくなる。いくつかの電池は、本発明のステープラが要求する電力の生成を妨げるＰＴＣ装置を具えるが、他の電池はこの電気ステープル装置に電力供給するのに必要な電力を生成することができる（所望の電圧で電流を供給できる）。これは臨界電流レートが特定の化学的性質、構造、および／または電池のＰＴＣによって異なることを意味する。
本発明は、電源が臨界電流レートより上の範囲で動作するよう構成しており、これを本書で「超臨界電流レート」と称する。超臨界電流レートの定義には、電源から供給される臨界電流レートより上の変調電流の平均化が含まれることに留意されたい。超臨界電流レートで電力供給を行うと電池は長持ちしないため、その使用期間は短くなる。この電池が超臨界電流レートで駆動できる短い期間を本書で「超臨界パルス放出期間」と称し、電源が作動する期間全体を「パルス放出期間」と称する。換言すれば、超臨界パルス放出期間はパルス放出期間と同じか短い時間であり、電流レートが電池の臨界電流レートより大きい期間である。本発明における超臨界パルス放出期間は約１６秒より短く、言い換えると約半分から１５秒の範囲であり、例えば２乃至４秒であり、より具体的には約３秒である。この電源は、ステープル装置の寿命内で、例えば臨床処置の時間内で１回以上２０回以下、例えば約５乃至１５回、より具体的には１０乃至１５回を５分以内で、パルス放出期間において超臨界電流レートにかけられる。このため、電源の通常の適用時間に比べて、本発明は集中した使用となり、これを集中パルス時間といい、多くの場合に約２００乃至３００秒であり、具体的には約２２５秒である。器具に設けられる負荷は具体的な臨床アプリケーションに依存するため（すなわち、いくつかの組織は他より密集しており、組織密度が高いと装置にかかる負荷が大きくなる）、作動中、装置が所定の処置において超臨界電流レートを超えるか常に超えることは必要でない。しかしながら、手術処置での使用時にステープラは何回か超臨界電流レートを超えられるように設計される。超臨界パルス放出期間の動作では、装置は所望の手術処置を完了すべく十分な回数だけ動作可能であるが、電池は大きな電流で動作するよう求められるためあまり多くはない。
増大させた範囲で動作するとき、例えば電気ステープラ１の装置が生成する力は、既存の手動ステープラよりかなり大きくなる。事実、この力はかなり大きくステープラ自身にダメージを与える場合もある。使用の一態様では、モータおよび駆動アセンブリは、ステープルカートリッジがないかステープルカートリッジホルダ１０３０に直前に射出されたステープルカートリッジがある場合にナイフブレード１０６０が前進するのを防ぐ安全機構である、ナイフブレードロックアウト機能を損傷するまで作動してもよい。この構造が図３３に示されている。上述したように、ナイフブレード１０６０は射出可能位置にステープルスレッド１０２がある場合、すなわちスレッド１０２が図３３に示す位置にある場合にのみ遠位方向に移動可能とするべきである。スレッド１０２がその位置にない場合、２つの場合があり、ホルダ１０３０内にステープルカートリッジがないか、スレッド１０２が既に遠位方向に移動しているかであり、すなわちロードされたステープルカートリッジで射出が部分的または完全に生じていることを意味する。このため、ブレード１０６０は動いてはならず、またはその動きが制限されるべきである。したがって、スレッド１０２が射出段階でブレード１０６０を支えられるよう、スレッド１０２はロックアウト接触面１０４を具え、ブレード１０６０には対応する形状の接触ノーズ１０６９が設けられている。この地点で、ブレード１０６０がエッジ１０３５を超えて遠位方向に移動しない限り、下側ガイドウィング１０６５はカートリッジホルダ１０３０のフロア１０３４に対して静止しない。このような構成により、スレッド１０２がノーズ１０６９を支持すべくブレード１０６０の遠位端部にない場合、下側ガイドウィング１０６５はエッジ１０３５の近くまで凹部１０３７に追随し、そしてフロア１０３４上で前進する代わりにエッジ１０３５に当たりブレード１０６０のさらなる前進移動が防止される。スレッド１０２がない場合（「ロックアウト」と称す）にこの接触を補助するために、ステープルカートリッジ１０３０はブレード１０６０を付勢する（１以上のリベット１０３６でそこに取り付けられた）プレートバネ１０９０を具える。プレートバネ１０９０が上側に曲がり、フランジ１０６７を（フランジ１０６７がプレートバネ１０９０の遠位端部の遠位側にくるまで）下側に押すと、下側に向いた力はブレード１０６０にかけられウィング１０６５を下側に凹部１０３７内へと押す。これにより、ブレード１０６０はスレッド１０２がなくても遠位側に進み、ウィング１０６５は凹部１０３７の下側カーブに沿って移動し、ウィング１０６５の遠位端縁がエッジ１０３５に当たるとさらなる遠位移動が止まる。
この安全構造は、ナイフブレード１０６２からブレード１０６０に伝わる力がブレード１０６０から下側ガイドウィング１０６５を切り取るのに不十分である限り、上述のように動作する。本発明の電源、モータ、およびドライブトレインで生成しうる力により、ブレード１０６０は遠位側に強く押されてウィング１０６５が引きはがされる。これが生じると、ブレード１０６０またはスレッド１０２の遠位側への移動を防ぐ手段はない。したがって、本発明は、ウィング１０６５がエッジ１０３５を超える前に、ここにかけられる力を低減する方法を提供する。換言すると、ブレード１０６０にかけることができる力の上限は、（エッジ１０３５を超える）ブレード移動の第１の部分では低減され、ウィング１０６５がエッジ１０３５を一掃してフロア１０３４上で静止した後に増大する。より具体的には、これらの２つの部分の力発生リミッタの第１実施例は、ステープル／切開ストロークの第１の部分で電源における１かもう少しのみの電池をモータに接続し、ステープル／切開ストロークの第２の部分で電源における大部分または全部の電池をモータに接続する回路の形をとる。このような回路の第１実施例が図３４に示されている。この第１実施例では、スイッチ１１００が「Ａ」の位置にある場合、モータ（例えばステープルモータ２１０）は（本実施例で利用可能な４つのうち）１の電池６０２のみで駆動される。しかしながら、スイッチ１１００が「Ｂ」の位置にある場合、モータは電源６００の４つ全部の電池６０２で 駆動され、これによりブレード１０６０にかかる力の量が増大する。スイッチ１１００をＡとＢの位置で制御するには、第２のスイッチをブレード制御アセンブリのどこかまたはスレッド１０２に沿って配設し、この第２のスイッチがウィング１０６５がエッジ１０３５を通り過ぎたら制御部に信号を送るようにする。この制御回路の第１実施例は単なる例示であり、同じ機能のアセンブリを装置のロックアウト保護に用意することが可能であり、これには例えば図３６に示す第２実施例がある。
モータの前後制御回路の第１の実施例が、図３５に示されている。この第１実施例は二極双投スイッチ１２００を用いる。このスイッチ１２００は通常、両極がオフとなるセンター位置にバネ付勢されている。図示するモータＭは、例えば、本発明のステープルモータ２１０を表すものである。図示するように、装置をオンにするにはパワーオンスイッチ１２１０を閉じる必要がある。もちろん、このスイッチは任意である。モータＭの前進駆動を望む場合、スイッチ１２００は図３５に示すように右の位置に配置され、これによりモータを第１の方向に駆動するようにモータに電力が供給され、これは電池の「＋」がモータＭの「＋」に接続されるため前進方向として規定される。この前進スイッチ位置では、モータＭはブレード１０６０を遠位方向に駆動する。ブレード１０６０またはスレッド１０２の所望位置の最前部に適切なセンサまたはスイッチを設けると、モータＭの電力供給を遮断する前進移動リミットスイッチ１２２０を制御して、このスイッチ１２２０が開いている限りさらなる前進移動を防止することができる。このスイッチ１２２０が閉じて回路が完成しないよう、あるいは例えば新たなステープルカートリッジが装填された場合にスイッチ１２２０のリセットのみを許可するよう、回路をプログラムすることができる。
モータＭの後進駆動を望む場合、スイッチ１２００は図３５に示す左の位置に配置され、これによりモータを第２の方向に駆動するようにモータに電力が供給され、これは電池の「−」がモータＭの「＋」に接続されるため後進方向として規定される。この後進スイッチ位置では、モータＭはブレード１０６０を近位方向に駆動する。ブレード１０６０またはスレッド１０２の所望位置の最後部に適切なセンサまたはスイッチを設けると、モータＭの電力供給を遮断する後進移動リミットスイッチ１２３０を制御して、このスイッチ１２３０が開いている限りさらなる後進移動を防止することができる。他のスイッチ（点線矢印で示す）を回路内に設けて、リミットスイッチ１２２０、１２３０とは別にどちらの方向への移動も選択的に制限してもよいことに留意されたい。

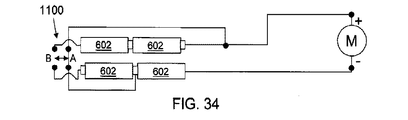

モータはかなり大きな力でギアトレインを駆動することができ、これが高い回転慣性に変換される。このようにして、図３４、３５で説明したどのスイッチをモータのオフ切換に用いた場合でも、ギアは直ちに止まらない場合がある。代わりに、例えばモータへの電力が遮断された場合でもラック２１７が回転慣性によりそれまで移動していた方向に進み続ける。この動作は多くの理由で不利益となる。電源とモータを適切に構成することにより、このような遮断後の動作をほぼなくした回路を構成することができ、これにより利用者が動作をより制御できるようになる。
図３６は、前進または後進制御が遮断されたときにさらなる回転を阻止するモータ（例えばステープルモータ２１０）の一実施例を示す。図３６も、前進／後進制御とマルチステージ電源の代替実施例を示す図である。図３６の回路は、電気モータの短絡回路特性を用いるモータ沮止サブ回路を具える。より具体的には、電気モータＭが短絡回路に配置され、電気的に生成された磁界が永久磁界と対立して生じ、これにより回転を続けるモータの速度を低下させ、慣性によるオーバーストロークが実質的に回避される。図３６の回路がどのようにモータＭを制動するかを説明するために、前進／後進スイッチ１３００の一例が提供されている。図示するように、前進／後進スイッチ１３００は、図３５のスイッチ１２００と同様に、３つのポジションがある。右の位置にある場合、モータＭは後進回転方向に駆動される。スイッチ１３００が作動していない場合、図３６に示すように、モータＭは回路短絡する。この回路短絡がスイッチ１３００の上側部分により概略的に示されている。制動スイッチにおける切換プロセスは時間遅延方式で実現されることが望ましく、これはブレークビフォアメークスイッチング構成とも呼ばれる。モータＭの動作をモータＭを制動するよう切り換えると、モータの回路短絡が作用する前に前進／後進スイッチ１３００の二極双投部分が開放される。逆に、モータＭのブレーキ状態からモータＭを駆動する場合、スイッチ１３００がモータを作動させる前に短絡回路が開放される。これにより、運用では、利用者が３ウェイスイッチ１３００を前進または後進位置から解除すると、モータＭが回路短絡して迅速に制動される。
図３６における他の構造は、図３５に関連して説明されている。例えば、オン／オフスイッチ１２１０が設けられている。電力ロックアウトスイッチ１１００もあり、動作の所定部分で１の電池６０２’のみでモータ駆動し（ストロークの最初または他の所望部分で生じる）、動作の他の部分で全部の電池６０２（ここでは６つの電池）でモータＭを駆動する。
後進および前進リミットスイッチ１３２０、１３３０の新たな構成により、前進リミットスイッチ１３２０が作動した後にモータＭのさらなる前進駆動が防止される。このリミットに達したら、前進リミットスイッチ１３２０が作動して、スイッチが第２の位置に切り替わる。この状態では、モータに前進駆動させる電力が入らないが、後進駆動させる電力は供給することができる。この前進リミットスイッチは、所定のステープルカートリッジ用にトグルまたはワンタイム使用となるようプログラムすることができる。より具体的には、スイッチ１３２０は、ステープルカートリッジを新たなものと交換するようリセットされるまで第２の位置を保持する。したがって、交換されるまでは、モータＭは後進方向にのみ駆動しうる。スイッチが単なるトグルである場合、スイッチ１３２０の作動から動作の一部が退かれた場合にのみ、追加のさらなる動作用に電力が復元される。
後進リミットスイッチ１３３０も同様に構成することができる。後進リミットに達したら、スイッチ１３３０が第２の位置に切り替わり、リセットされるまでこれを保持する。この位置では、モータＭは回路短絡しており、いずれの方向にもモータは駆動しない。この構成により、ステープラの動作は前進リミットまでの一度のストロークと、後進リミットまでの一度の引き戻しに限定される。両方が起こった場合、モータＭは２つのスイッチ１３２０がリセットされるまで使用不能となる。
ここで図面を詳細に、特に、図３７乃至４０を参照すると、本発明にかかる電気手術器具１０００の例示的な実施例が示されており、この実施例では電気手術用線形ステープラである。図３７は装置１０００の左側を示しており、ハンドルの外側シェル１００１と１００２が除去されている。同様に図３９は装置１０００の右側を示しており、ハンドルの外側シェルが除去されている。外形シェル１００１と１００２の２半分（two halves）は、図６３乃至６６に示されており、内側アセンブリを明確に示している。これらには示されていないが、以降の図はエンドエフェクタである。線形ステープルエンドエフェクタの例示的な実施例が、２００５年７月２６日に出願された継続中の米国暫定特許出願整理番号第６０／７０２，６４３号、２００６年１月１８日に出願された第６０／７６０，０００号、および２００６年６月８日に出願された第６０／８１１，９５０号と、２００６年７月２４日に出願された米国特許出願番号第１１／４９１，６２６号、２００６年９月２９日出願された第１１／５４０，２５５号と第１１／５４１，１０５号、および２００７年８月２４日出願された第１１／８４４，４０６号を含む、共有および同時係属中のファミリーに詳細に記載されている。この出願のファミリーの公開全文は、全体を参照することによりここに組み込まれる。
図３８は装置１０００の機械的アセンブリを示しており、左側フレーム１０１０が除去されている。図４０は、比較的に、左、右側のフレーム１０１０、１０２０の双方が除去された機械的アセンブリを示している。
図３７はギアカバープレート１１０５を示しており、モータトラスミッションアセンブリの１、２、３段ギア１１１０、１１２０、１１３０である。また、図３７に示されているのはエンドエフェクタクロージングアセンブリ１４００である。このエンドエフェクタクロージングアセンブリ１４００は図５９乃至６０に詳細に図示されている。
図３７乃至３８はまた、電気駆動および駆動制御アセンブリを示している。この例示的な実施例での電気駆動アセンブリ１５００は、１以上のバッテリ１５１０を含む取り外し可能なバッテリパックである。上述のように、一の例示的な電源はＣＲ１２３またはＣＲ２電池の４乃至６の直列接続である。ここでは、６つのバッテリ１５１０がある。これらのバッテリ１５１０ａのうち図３７の上部左側にある１つは、電気的に切り離し可能に構成されていて、電力がモータ１５２０に選択的に、単一の電池１５１０ａか６つのバッテリ１５１０の全セットのどちらか一方を通って供給されるよう設けられている。これは、わずかな電力しか必要としない場所または全トルクの禁止が望まれる場所でのアプリケーションにおいて便利である。このような禁止の一例が、ステープルスレッドまたはブレードがロックアウトを越えて動くこととして上述されている。例示的な回路は、ステープル／切開ストロークの第１部の間、この１の電池１５１０ａをモータ１５２０に接続し、ステープル／切開ストロークの第２部の間、電源供給における電池１５１０、１５１０ａの全てがモータ１５２０に接続される。図３４を参照されたい。
例示的な実施例での電源制御アセンブリ１６００は、ロッカースイッチ１６１０の形態をとる。ロッカースイッチ１６１０の１の作動方向において、モータ１５２０は第１の方向、例えば前方へ回転し、ロッカースイッチ１６１０の別の作動方向において、モータ１５２０は反対の第２の方向、例えば後方に回転する。
例示的な実施例での電気駆動式ドライブトレインは、線形カッター／ステープラの一形態を駆動すべく用いられる。ここでは、ドライブトレインは、ステープル／切開動作を実行すべく用いられる。このためドライブトレインは、線形アクチュエータ１７００に接続され、本実施例では、ラックガイド１７２０に沿って遠位および近位に移動する歯付のラックの形態である。図３８に示されているように、ラック１７００は相対的に近位位置にある。近位端部（図３８の右側）でシェル１００１、１００２のサイズを最小にするために、ラック１７００は、回転部１７１０がラックガイド１７２０内に含まれない場合、（図３８で見られるような）下向きに自由に回転する回転部１７１０を有する。ラック１７００が遠位（図３８で左側）に動くとき、回転部１７１０の底部はラックガイド１７２０の近位端部に接触し、ラックガイド１７２０の形状のため、ラック１７００の残りの部分とほぼ同軸である位置へと上方に回転する。ラックガイド１７２０の近位端部は図４１で見られる。
ラック１７００の歯１７０２は、ラックアンドピニオン構造におけるドライブトレインの最終段と相互作用するよう形成されている。ドライブトレインの様々な形態が、実際には図３７乃至４７のすべてで見ることができるが、ドライブトレインの詳細は、特に図４３および４６を参照して容易に見ることができる。多くの図に見られる変速段のいくつかは歯を持たないことに注目されたい。これは、これらのギアが単に具体的な実施例の概略図であるからである。このように、歯がない場合や、歯の数やサイズが存在する場合でも、限定または固定と解されるべきではない。さらに、図示されるギアの多くは、歯の内側に配置された中央バンドを有する。このバンドは、装置１０００の一部と見なされるべきではなく、単にこのアプリケーションの図を作成するのに用いられたソフトウェアの限定である。
ドライブトレインの説明はモータ１５２０から始まる。モータ１５２０の出力ギア１５２２が変速機の１段１１１０、２段１１２０、および３段１１３０に接続される。３段１１３０は、装置１０００の左側に存在する最終段に接続される。この接続は内部配置のため、全ての図で見ることは困難である。図５５乃至５６は、しかしながら、３段１１３０から４段のクロスオーバーギア１１４０への接続を示す。上述のように、３段１１３０の出力は、歯がない円筒として概略的に図示されている。続けて図４６を見ると、クロスオーバーギア１１４０は４段軸１１４２に回転接続され、その軸１１４２は装置１０００の左側から右側へとラック１７００を横切る。軸１１４２の右側は、右側のギアのいずれにも回転形態で直接接続されていない。代わりに、右側フレーム１０２０内の対応するポケット内に嵌合するシャフトベアリング１１４４内で回転し、ここでフレーム１０２０は図４６では除去されており、右側ドライブトレインを見ることができる。
キャッスルギア１１４６（図５３に単独で示されている）は、クロスオーバーシャフト１１４２上に配置され、ともに回転するよう固定されているが、縦にしか動くことができない。このような接続を可能にするために、軸１１４２は図示されない内部スロットを有し、キャッスルギア１１４６の２つの対向するポート１１４６２を通る図示されないピンが配置されている。ピンをキャッスルギア１１４６にしっかり固定することにより、軸１１４２の回転によりキャッスルギア１１４６に付随する回転が生じるが、未だキャッスルギア１１４６は、少なくとも軸１１４２のスロットまで軸１１４２の縦軸に沿って自由に動くことができる。図４６に見られるように、キャッスルギア１１４６の右側の胸壁１１４６４は、図５４に単独で示されている４段ピニオン１１４８の左側の対応する胸壁スロット１１４８２の間に嵌合するよう形成されている。キャッスルギア１１４６が４段ピニオン１１４８に確実に接合される必要があるため、右側の付勢力Ｆが必要となる。この付勢力を供給するため、図示しない圧縮バネを、例えば、一端部がクロスオーバーギア１１４０の右側面へ接触し、他方の端部がキャッスルギア１１４６の外側円筒面から放射状に離れて突出する中央フランジ１１４６８の左側面へ接触するように設けてもよい。（このフランジ１１４６８は、装置１０００の手動解放特性に関してより詳細に後述される。）様々な別の同様に機能する付勢装置が、例示したバネの代わりに用いられてもよい。このような構成は、キャッスルギア１１４６を４段ピニオン１１４８に選択的、回転的に係合可能にする。より具体的には、キャッスルギア１１４６が付勢装置の力Ｆ以外のいかなる力も受けない場合、胸壁１１４６４は胸壁スロット１１４８２と合致し、軸１１４２の回転が４段ピニオン１１４８の回転を起こさせる。しかしながら、付勢力Ｆに対向し、越える力がかかる場合、胸壁１１４６４は胸壁スロット１１４８２から出て、軸１１４２の回転は４段ピニオン１１４８にまったく影響を与えない。この選択的な係合により、手動解放を実現することができる。このような開放を説明する前に、右側ドライブトレインが説明される。
４段ピニオン１１４８はドライブトレインの５段１１５０に直接接続され、これは５段軸１１５２と、５段軸１１５２に回転固定される５段入力ギア１１５４と、５段軸１１５２にまた回転固定される５段ピニオン１１５６とを具える。５段ピニオン１１５６の歯はラック１７００の歯１７０２に直接接続される。こうして、５段入力ギア１１５４の回転により、５段ピニオンの回転およびラック１７００の縦の動きが生じる。図４６の例示的な実施例に見られるように、５段入力ギア１１５４の時計回りの回転は、ラック１７００（後退）に近位方向の動きを起こさせ、５段入力ギア１１５４の反時計回りの回転は、ラック１７００（伸長）に遠位方向の動きを起こさせる。
上記ドライブトレインの５段の接続によると、モータ軸の一方向の回転はラック１７００に縦の動きを起こさせるが、これはキャッスルギア１１４６が４段ピニオン１１４８と係合される場合のみである。キャッスルギア１１４６が４段ピニオン１１４８と係合されない場合は、モータの回転はラック１７００に影響を与えない。この２つのギア１１４６と１１４８が非接続状態となると、ラック１７００の手動解放が実現する。
装置１０００の運用において、ラック１７００はエンドエフェクタのいくつかの部分を作動させるように遠位方向に動く（伸長する）。線形ステープル／切除装置の実施例において、ラック１７００が遠位に動くと、ステープル留めおよび切開を起こさせるスレッドは、ステープル留めおよび切開の双方を実行すべく遠位方向に動く。エンドエフェクタの顎部の間に配置される組織は、実際には各手術処置で異なるので、施術者は、（ステープリングアクチュエータおよび切断ブレードを担持する）スレッドが何らかの理由で引っかかったり動かなくなる回数を予測できない。このような場合、スレッドは、モータを使用することなく遠位に引き戻す必要がある。また、電力を損失したりモータは壊損により出力シャフトが固定される可能性もある。スレッドが遠位位置にある場合にこれが起こると、エンドエフィクタの顎部は間に組織を挟んで閉じたままになり、したがって、顎部が開き、組織が解放される前に、スレッドを近位に移動させなければならない。このような場合において、モータを使用することなく、ラック１７００は遠位に後退する必要がある。これらの所望の機能を有効にするために、本発明は手動解放アセンブリ１８００を提供する。
図３７乃至４４、５５および５９乃至６２の各々において、手動解放レバー１８１０は非作動（例えば下）位置にある。図４５および５７において、手動解放レバー１８１０は中間位置にある。図４６、４７、５６、および５８において、手動解放レバー１８１０は、完全に作動（例えば上）位置にある。
図４４に見られるように、手動解放レバー１８１０が非作動位置にある場合、キャッスルギア１１４６は４段ピニオン１１４８に係合される。これによりモータ１５２０の出力ギア１５２２の回転が、ラック１７００を動かす。しかしながら、４段ピニオン１１４８は５段入力ギア１１５４に直接接続されるだけではない。４段ピニオン１１４８は、１段解放ギア１８２０にも直接接続され、これが２段解放ギア１８３０に直接接続される。こうして、４段ピニオン１１４８の回転が、必然的に２段解放ギア１８３０を回転させる（その方向は、その間にあるギアの数による）。このギア１８３０の軸が手動解放レバー１８１０に直接接続される場合、レバー１８１０は４段ピニオン１１４８が回転する度に回転する。４段ピニオン１１４８が１回転以上回転すると、レバー１８１０は３６０度完全に回転することが可能である。予想されるように、手動解放レバー１８１０を２段解放ギア１８３０（以下の図４８の説明を参照）に連結する一方向ギアアセンブリがあるため、これは起こらない。１段解放ギア１８２０は、そこから同軸上に延びる歯付軸１８２２を有することに注目されたい。この歯付軸１８２２はインジケータホイール１８４０に直接連結される。ホイール１８４０の右側面は、ホイール１８４０の軸の周りに直線的に延びる湾曲形状となっており、表面の残りの部分と異なる色を有する。右側シェル１００２（図６４乃至６５を参照）にある窓１００４に連結される場合、色の着いた形状は、完全な近位（すなわち後退した）位置から動いたラック１７００の直線距離に対応する線形様式で、よりよく見えるようになる。
手動解放レバー１８１０を２段解放ギア１８３０に連結する一方向ギアアセンブリは、図４８に示されている。このアセンブリは、レバー１８１０の回動点で中心付けされたラチェットギア１８５０を設け、当該ラチェットギア１８５０の軸１８５２を２段解放ギア１８３０の中心ボア１８３２の中を通って伸長させることによって形成される。このように軸１８５２を２段解放ギア１８３０のボア１８３２に固定すると、２段解放ギア１８３０の回転により、対応してラチェットギア１８５０が回転する。しかし、単にこのラチェットギア１８５０を２段解放ギア１８３０とともに回転させるだけでは、モータ１５２０がドライブトレインに電力を供給していない場合にラック１７００の手動解放をアシストしない。
手動解放機能を作り出すには２つの要素がある。まず、右側ギアトレインを左側ギアトレインおよびモータから切り離す装置である。これにより、手動開放を作動させるときに、モータ１５２０および左側トレインのギアの双方によって生じる抵抗を乗り越えなくてもよくなる。この切り離しは、キャッスルギア１１４６が４段ピニオン１１４８から離れる場合に起こる。この切り離しを起こすために、カムプレート１８６０がラチェットギア１８５０と２段解放ギア１８３０のとの間に配置され、軸１８５２に回転固定される。カムプレート１８６０は、図５２に示されている。カムプレート１８６０には、キャッスルギア１１４６の中央フランジ１１４６８と相互作用するよう配置される傾斜カム面１８６２が設けられている。カムプレート１８６０と中央フランジ１１４６８との相互作用は、図４４乃至４７および図５７乃至５８の工程で見られる。
図４４では、手動解放レバー１８１０は非作動位置にあり、これはキャッスルギア１１４６が４段ピニオン１１４８に回転可能に接続されることが望まれることを意味する。この方法において、モータ１５２０の回転は、４段ピニオン１１４８の回転およびラック１７００の動きに変換される。図４５乃至４７および５７乃至５８において、手動解放レバー１８１０は複数の作動位置のうちの１つにあり、これらはそれぞれ、カムプレート１８６０を回転させて、これにより傾斜したカム面１８６２がキャッスルギア１１４６の中央フランジ１１４６８に接触し、十分にキャッスルギア１１４６を左側に押しやって胸壁１１４６４が４段ピニオン１１４８の胸壁スロット１１４８２から分離するよう図示されている。この位置において、キャッスルギア１１４６は、４段ピニオン１１４８から回転的に切り離されている。このように、モータ１５２０の回転（または左側トレインのギア）は右側ギアトレインから完全に独立し、こうしてモータ１５２０の回転によってラック１７００が動かないようにしている。
右側ギアトレインが右側モータおよびギアトレインから回転可能に独立し、手動ラック解放機能を持つようになった後、ラック１７００は近位方向に動く必要がある。この動きをもたらすために、第２の手動解放装置が設けられる。この第２の手動解放装置はラチェットギア１８５０の歯１８３２と相互作用し、手動解放レバー１８１０の反時計回りの回転が（装置１０００の右側から見た場合）ラチェットギア１８５０を時計回りに回転させ（この向きは、この回転が５段ピニオン１１５６を時計回りに回転させるので、例示的な実施例で所望される）、これはラック１７００の近位の動き（すなわち後退）に相当する回転である。ラチェットギア１８５０をこの時計回りのレバー１８１０の動きを用いて制御するために、本発明はレバー１８１０のロッキングボス１８１４に回転可能に取り付けられるラチェット爪１８７０を提供する。この構成は図４８にうまく例示されている。図示しない板バネがレバー１８１０のスプリングチャネル１８１６に固定され、ラチェットギア１８５０に向かう方向Ｄに爪１８７０を付勢する。爪１８７０が何らかの方法で抑止されない場合、爪１８７０は常にラチェットギア１８５０の歯１８５２に接触し、本実施例においてキャッスルギア１１４６および４段ピニオン１１４８が互いに係合し（すなわち図４４を参照）共に回転する場合に生じるギア１８５０の時計周りの回転を防ぐことに注目されたい。この状態を防ぐために図４４および５５に示されているように、爪１８７０の遠位端部は爪キャビティ１８１８から２段解放ギア１８３０へと伸長する拡大部１８７２を有する。２段解放ギア１８３０とカムプレート１８７０の間に第２のカムプレート１８８０があるため、爪カム１８８２を拡大部１８７２の底面に接触するよう配置して、レバー１８１０がホームまたは非作動位置にある場合に、（Ｄと反対向きで、板バネの付勢に反する力を提供することにより）爪１８７０を爪キャビティ１８１８に保持することができる。爪１８７０と爪カム１８８２間の接触は、図４４および５５に示されている。したがって、レバー１８１０が作動されない場合、爪１８７０はラチェットギア１８５０の歯１８５２と接触しない。これに対し、手動解放が４段ピニオン１１４８からラチェットギア１８５０を離すのに十分な位置を過ぎて回転した場合、爪１８７０の底面はもはや回転していないカムプレート１８８０の爪カム１８８２と接触せず、したがって、時計回りに回転する場合、（板バネの付勢力によって）Ｄの向きに自由に動いてラチェットギア１８５０の歯１８５２に係合する。このように、時計回りに回転する場合、爪１８７０は歯１８５２の上面に対して歯止めされる。
レバー１８１０を例えば約１５度動かした後、爪１８７０は、もはや爪カム１８８２と接触せず、キャッスルギア１１４６の胸壁１１４６４は、もはや４段ピニオン１１４８の胸壁スロット１１４８２と係合しない。このポイントにおいて、爪１８７０は軸１８５２の方へ動くことができ、ラチェットギア１８５０の歯１８５２の１つと係合する。さらに、レバー１８１０の反時計回りの動きがラチェットギア１８５０を回転させ、これに応じて２段解放ギア１８３０が時計回りに回転する。順に、２段解放ギア１８３０の回転は１段解放ギア１８２０を時計回りに回転させ、４段ピニオン１１４８を反時計回りに回転させ、５段入力ギア１１５４を時計回りにそれぞれ回転させる。上述のように、５段入力ギア１１５４の時計回りの回転により、ラック１７００の近位の動きが生じ、これはラック１７００に接続されるエンドエフェクタ特性の手動解放において望まれる移動方向である。レバー１８１０が解放されると、戻りバイアス１８９０はレバー１８１０を非作動位置（図４４を参照）に戻し、これにより爪カム１８８２が爪１８７０を、ラチェットギア１８５０の歯１８５２から外される爪キャビティ１８１８の上部位置に戻す。爪カム１８８２と拡大部１８７２の下面間の接触は、爪カム１８８２の各上部正面と上部後面および拡大部１８７２の底部正面と底部後面を成形することによりスムースになることに注目されたい。さらに、例えばコイルバネといった、戻りバイアス１８９０が図４６、５７、および５８に示されており、その一端はレバー１８１０に固定されるボルト周りに巻かれ、反対の他端はシェル１００１、１００２の一部に固定されるシャフトであり、図６３乃至６６に示されている。コイルバネ１８９０の反対の軸は、描画プログラムの限界のため図のみで動く。この動きは本発明では生じない。
上述のように、本発明の装置１０００のためのエンドエフェクタの一実施例は、その間に配置される組織上で閉じる一組の顎部と、切開される組織の２つの側部を互いに固定するステープラ／カッターとを具える。上記の手動解放はステープラ／カッターに取り付け可能であり、エンドエフェクタクロージングアセンブリ１４００は、作動時に、顎部を一緒に閉じるために顎部に取り付け可能である。図５９乃至６０は、顎部とエンドエフェクタクロージングアセンブリ１４００の取り付けの一実施例を図示する。ここで、エンドエフェクタクロージングアセンブリ１４００はレバーサポート１４１２を有し、ハンドルピボット１４１４周りに回転するハンドル１４１０を具える。このレバーサポート１４１２はリンク１４２０の第１の端部に回転接続される。リンク１４２０の反対の第２の端部は、スライダシャフト１４３０に回転接続される。エンドエフェクタシャフトアセンブリ１９００は外側シャフト１９１０と内側シャフト１９２０を具える。内側シャフト１９１０はフレーム１０１０、１０２０およびエンドエフェクタの下顎に縦に固定され、このため、エンドエフェクタに縦に固定された要素となる。外側シャフト１９２０は内側シャフト１９１０に連結され、そこで縦に動く。エンドエフェクタの上顎は下顎に関して回転する。回転させるために、外側シャフト１９２０は、図５９に示されている近位位置から、図６０に示されている遠位位置に伸長される。外側シャフト１９２０が内側シャフトを囲むので、一部分（例えば上部）が、上顎ピボットの近位位置である開口した上顎の近位端部に接触する。外側シャフト１９２０がさらに遠位に動くとき、上顎は固定ピボット位置のため遠位に動くことができないが、そのピボットの周りを回転可能である。したがって、上顎は、縦に固定された下の顎の上に閉じる。換言すると、図５９乃至図６０の工程で見られるように、ハンドル１４１０が電気アセンブリ１５００に向かって動くと、スライダ１４３０は図５９の近位位置から図６０の遠位位置へと縦方向に動く。この従来技術の顎アセンブリは、Ｅｃｈｅｌｏｎ ＥＣ６０によって製造された線形ステープラに存在する。
エンドエフェクタシャフトアセンブリ１９００のこの例示的な構成は、２００７年８月２４日に出願された米国特許出願番号第１１／８４４，４０６号を含む同時係属中のファミリーに示されたエンドエフェクタの動作と反対であることに注目されたい。この出願に示されているように、図３９および４０では、下顎／ステープルカートリッジホルダ１０３０は隙間１０３１上を近位方向に動く際、上部アンビル１０２０の近位上端が縦に固定されたドラムスリーブ１０４０に対して押圧されるので、上部アンビル１０２０は下方に回転する。
上述のＥｃｈｅｌｏｎ ＥＣ６０といった従来の様々な従来技術の線形ステープラは、同じエンドエフェクタおよび軸を用いている。したがって、本発明の装置１０００は、これら従来のエンドエフェクタアセンブリを内部に嵌合しうることが望ましい。このことは、例えば、図６１乃至６２に示されているような左右フレーム１０１０、１０２０を構成することにより達成される。これらのフレーム１０１０、１０２０は、図６２に示されているような一側（上側）の開口で形成されている。この構成において、従来のエンドエフェクタシャフトアセンブリの内側シャフト１９１０の近位端部は、そこで内側シャフト１９１０（全アセンブリ）を縦に固定するように、各タブ１０１２、１０２２間に単に隣接させ、その方向を除いた全ての半径方向間で内側シャフト１９１０を横に固定し、内側シャフト１９１０がフレーム１０１０、１０２０間の開口に挿入される。この開口を閉じるために、シャフトプラグ１９３０は、例えば図６１に示されているようなボルトを用いて、タブ１０１２、１０２２間に固定される。別の代替的な実施例において、シャフトプラグ１９３０は、左右のフレーム１０１０、１０２０の遠位端部を伸長させることにより完全に無視され、それらを一緒に設けて二枚貝のデザインに形成し、内側シャフト１９１０周りに固定する。
上記の説明や添付の図面は、本発明の原理と、好適な実施例と、動作モードとを示す。より具体的には、本発明の最適化された電源、モータ、およびドライブトレインは、手術用ステープラに関して説明されている。しかしながら、本発明は上述した具体的な実施例に限定されると解釈されてはならない。当業者であれば、上述した実施例のさらなる変更を理解することができ、電力または出力電流が制限された電池で短く限られた時間だけ大きな電力または出力電流を必要とする手術デバイス以外の応用例も同様である。図示し説明したように、本発明の最適化によれば、限られた電源で、例えば８２ｋｇ以上のおよその重量を持ち上げ、押し、引き、引きずり、引き戻し、または他の種類の力を供給することができる。
上述した実施例は、説明のためであって限定するものではない。したがって、当業者であれば添付のクレームに規定された本発明の範囲を逸脱することなく、これらの実施例の変形例を理解することができる。

Claims (19)

  1. 電気駆動式の手術器具であって：
    作動時、外科処置を行うために操作可能な作動アセンブリを有する手術用エンドエフェクタを具え、前記作動アセンブリの一部は、開始位置と十分に作動した位置との間を動くよう動作可能であり；
    前記作動アセンブリを作動させるために前記エンドエフェクタに接続されるハンドルを具え、前記ハンドルが：
    前記ハンドル内に全体が配置される自立型の電源と；
    前記ハンドル内に全体が配置された駆動アセンブリであって：
    電気的に駆動されるモータと；
    前記電源と前記モータとに電気的に接続され、前記モータを選択的に作動させるコントローラとを有する駆動アセンブリと；
    前記モータを前記可動部分に機械的に接続し、前記モータが動作すると、前記可動部分を前記開始位置と十分に伸長した位置の間のどこかに、選択的に配置するよう操作可能な変速機と；
    前記変速機に機械的に接続され、前記変速機を選択的に中断させ、この中断中に、前記モータの動作から独立して、前記可動部分を前記開始位置の方へ配置する手動解放と、を有することを特徴とする手術器具。
  2. 請求項１に記載の器具において：
    前記手術用エンドエフェクタは、手術用線形ステープルエンドカッタであって；
    前記可動部分は、少なくともステープル作動および組織切開スライドを含むことを特徴とする器具。
  3. 請求項２に記載の器具において、前記駆動アセンブリと前記変速機は、前記エンドカッタのステープル切開機能を作動させるよう操作可能であることを特徴とする器具。
  4. 請求項１に記載の器具において、前記電源は、少なくとも１のバッテリを含む取り外し可能なバッテリパックであることを特徴とする器具。
  5. 請求項４に記載の器具において、前記電源は４乃至６のＣＲ１２３またはＣＲ２のパワーセルの直列接続であることを特徴とする器具。
  6. 請求項１に記載の器具において、前記コントローラは、前記スイッチが第１の状態にあるとき、前記モータを順方向に回転させ、前記スイッチが第２の状態にあるとき、前記モータを逆方向に回転させるよう操作可能なマルチステートスイッチを含むことを特徴とする器具。
  7. 請求項１に記載の器具において、前記変速機は、モータドライブ側と作動ドライブ側とを有し、前記手動解放はその間に連結されることを特徴とする器具。
  8. 請求項１に記載の器具において、前記手動解放は、前記変速機内に機械的に配置されることを特徴とする器具。
  9. 請求項７に記載の器具において：
    前記モータドライブ側は、最終ギアを含む一連の回転減少ギアを有し；
    前記作動ドライブ側は：
    少なくとも１のギアと；
    前記少なくとも１のギアに連結され、前記可動部分の少なくとも一部に直接連結されるラックアンドピニオンアセンブリとを有し；
    前記手動解放は、前記少なくとも１のギアと前記最終ギアとの間に機械的に連結されることを特徴とする器具。
  10. 請求項９に記載の器具において：
    前記モータは出力ギアを有し；
    前記一連のギアは、前記出力ギアに連結される第１段を有することを特徴とする器具。
  11. 請求項１０に記載の器具において：
    前記一連のギアは、第１、第２および第３段と、前記モータドライブ側から前記作動ドライブ側にわたるシャフトを有するクロスオーバギアとを具え；
    前記クロスオーバギアは、前記第３段に連結されることを特徴とする器具。
  12. 請求項９に記載の器具において：
    前記一連のギアは、前記モータドライブ側から前記作動ドライブ側にわたるクロスオーバシャフトを有するクロスオーバギアを有し；
    前記クロスオーバギアは、前記一連のギアに連結され；
    キャッスルギアが、前記クロスオーバシャフトの周りに回転可能に連結固定され、その上を長手方向に移動可能であり、前記キャッスルギアは、前記作動ドライブ側の方へ伸長する胸壁を有し；
    前記作動ドライブ側の少なくとも１のギアは、前記胸壁と合致するよう形成される胸壁スロットを有する第１のピニオンを含み；
    バイアス装置が、前記クロスオーバギアと前記キャッスルギアとの間に配置され、前記作動ドライブ側の方へ前記キャッスルギアにバイアスを付与し、前記キャッスルギアの前記第１のピニオンへの選択的な係合を可能にし、これにより、係合時、前記シャフトの回転で前記第１のピニオンを回転させ；
    前記手動解放は、前記バイアスを越える反力を前記キャッスルギアに提供し、前記手動解放が少なくとも部分的に作動すると、前記第１のピニオンから前記キャッスルギアを解放するよう形成され、配置された解放部分を有することを特徴とする器具。
  13. 請求項１２に記載の器具において、前記作動駆動側の少なくとも１のギアは、第２のピニオン段を具え、この第２のピニオン段が：
    第２のピニオンシャフトと；
    前記第１のピニオンに連結され、前記第２のピニオンシャフトに回転可能に取り付けられる第２のピニオンギアと；
    前記第２のピニオンシャフトに回転可能に取り付けられる第３のピニオンとを有し、前記第３のピニオンは、前記ラックアンドピニオンアセンブリのピニオンであって、回転時、そのラックを長手方向に動かすことを特徴とする器具。
  14. 請求項１２に記載の器具において、前記手動解放は：
    前記解放部分が、前記バイアスより小さい反力を前記キャッスルギアに提供している休止状態と；
    前記解放部分が、前記バイアスより大きい反力を前記キャッスルギアに提供し、前記胸壁を前記胸壁スロットの外へ動かす第１の部分作動状態と；
    前記手動解放が、前記ピニオンを回転させ、前記ラックを退避方向へ長手方向に動かす第２の部分作動状態とを有することを特徴とする器具。
  15. 請求項１２に記載の器具において：
    前記作動ドライブ側の少なくとも１のギアは、少なくとも１の解放ギアを具え；
    前記第１のピニオンは、前記少なくとも１の解放ギアに直接接続され、回転時、前記少なくとも１の解放ギアを回転させることを特徴とする器具。
  16. 請求項１２に記載の器具において：
    前記作動ドライブ側の少なくとも１のギアは、第１段および第２段の解放ギアを具え；
    前記第１のピニオンは、前記第１段の解放ギアに直接接続され、回転時、前記第１および第２の解放ギアを回転させることを特徴とする器具。
  17. 請求項１５に記載の器具において：
    前記手動解放は、手動解放レバーを具え、この手動解放レバーが：
    前記ハンドルに回転可能に接続され；
    一方向ラチェットアセンブリを有し；
    前記少なくとも１の解放ギアが、前記ラチェットアセンブリに直接接続されるシャフトを有し、前記レバーが少なくとも部分的に作動されると、前記レバーに対応して回転し、前記レバーが作動されないと、前記レバーとは独立して回転することを特徴とする器具。
  18. 手術器具を操作する方法であって：
    ハンドル内にその全体が配置される自立型の電源を有する手術器具の変速機に、手動解放を機械的に連結させるステップであって、前記変速機は、前記ハンドル内の電気的に駆動されたモータの動作を、前記ハンドルに連結される手術用エンドエフェクタの一部分の動作に変換し、前記一部分は、開始位置と十分に作動した位置の間のどこかに動くよう操作可能であるステップと；
    前記手動解放を用いて、前記変速機を選択的に中断させ、この部分をモータの動作と独立して、前記開始位置の方へ動かすステップとを具えることを特徴とする器具。
  19. 手術器具を操作する方法であって：
    手術器具ハンドルの遠位端に手術用エンドエフェクタを設けるステップであって、前記エンドエフェクタは、作動時、外科処置を行うよう操作可能な作動アセンブリを有し、前記作動アセンブリは、開始位置と十分に作動された位置の間を動くよう操作可能な部分を有するステップと；
    ハンドル内に全体が配置される自立型の電源と、電気的に駆動されたモータとを配置し、コントローラを用いて前記モータを選択的に操作するためにモータコントローラを前記モータと前記電源とに連結するステップと；
    前記モータが操作された場合に、前記開始位置と十分に伸長した位置との間のどこかに可動部分を選択的に配置するよう操作可能な変速機を介して、前記モータを前記可動部分に機械的に連結するステップと；
    前記変速機を選択的に中断させ、この中断中に、モータ動作と独立して、前記可動部分を前記開始位置の方へ配置するステップを含むことを特徴とする器具。
JP2010528199A 2007-10-04 2008-10-04 手動解放付電気自己駆動式手術器具 Active JP5524066B2 (ja)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
US97748907P 2007-10-04 2007-10-04
US60/977,489 2007-10-04
US12/245,017 US7959050B2 (en) 2005-07-26 2008-10-03 Electrically self-powered surgical instrument with manual release
US12/245,017 2008-10-03
PCT/US2008/078876 WO2009046394A1 (en) 2007-10-04 2008-10-04 Electrically self-powered surgical instrument with manual release

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2014008906A Division JP5854293B2 (ja) 2007-10-04 2014-01-21 手動解放付電気自己駆動式手術器具

Publications (2)

Publication Number Publication Date
JP2010540192A true JP2010540192A (ja) 2010-12-24
JP5524066B2 JP5524066B2 (ja) 2014-06-18

Family

ID=40526717

Family Applications (6)

Application Number Title Priority Date Filing Date
JP2010528199A Active JP5524066B2 (ja) 2007-10-04 2008-10-04 手動解放付電気自己駆動式手術器具
JP2014008906A Active JP5854293B2 (ja) 2007-10-04 2014-01-21 手動解放付電気自己駆動式手術器具
JP2015229267A Active JP6067827B2 (ja) 2007-10-04 2015-11-25 手動解放付電気自己駆動式手術器具
JP2016247411A Active JP6336023B2 (ja) 2007-10-04 2016-12-21 手動解放付電気自己駆動式手術器具
JP2018087958A Active JP6510706B2 (ja) 2007-10-04 2018-05-01 手動解放付電気自己駆動式手術器具
JP2019071753A Active JP6841861B2 (ja) 2007-10-04 2019-04-04 手動解放付電気自己駆動式手術器具

Family Applications After (5)

Application Number Title Priority Date Filing Date
JP2014008906A Active JP5854293B2 (ja) 2007-10-04 2014-01-21 手動解放付電気自己駆動式手術器具
JP2015229267A Active JP6067827B2 (ja) 2007-10-04 2015-11-25 手動解放付電気自己駆動式手術器具
JP2016247411A Active JP6336023B2 (ja) 2007-10-04 2016-12-21 手動解放付電気自己駆動式手術器具
JP2018087958A Active JP6510706B2 (ja) 2007-10-04 2018-05-01 手動解放付電気自己駆動式手術器具
JP2019071753A Active JP6841861B2 (ja) 2007-10-04 2019-04-04 手動解放付電気自己駆動式手術器具

Country Status (8)

Country Link
US (2) US7959050B2 (ja)
EP (3) EP2197361B1 (ja)
JP (6) JP5524066B2 (ja)
CN (2) CN103908314B (ja)
AU (1) AU2008308496B2 (ja)
BR (1) BRPI0817866B8 (ja)
CA (3) CA2925484C (ja)
WO (1) WO2009046394A1 (ja)

Cited By (211)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2013034832A (ja) * 2011-08-04 2013-02-21 Olympus Corp 手術器具およびその制御方法
JP2013543390A (ja) * 2010-09-17 2013-12-05 エシコン・エンド−サージェリィ・インコーポレイテッド 外科用器具及び外科用器具のための電池
JP2015037551A (ja) * 2013-08-16 2015-02-26 コヴィディエン リミテッド パートナーシップ 再使用可能な外科手術器具のためのチップアセンブリ
JP2015527711A (ja) * 2012-08-29 2015-09-17 ジャイラス・エーシーエムアイ・インコーポレーテッド 破壊式バッテリークロージャ
US9282962B2 (en) 2010-09-30 2016-03-15 Ethicon Endo-Surgery, Llc Adhesive film laminate
US9289206B2 (en) 2007-03-15 2016-03-22 Ethicon Endo-Surgery, Llc Lateral securement members for surgical staple cartridges
US9301753B2 (en) 2010-09-30 2016-04-05 Ethicon Endo-Surgery, Llc Expandable tissue thickness compensator
US9307986B2 (en) 2013-03-01 2016-04-12 Ethicon Endo-Surgery, Llc Surgical instrument soft stop
US9320520B2 (en) 2006-01-31 2016-04-26 Ethicon Endo-Surgery, Inc. Surgical instrument system
US9326769B2 (en) 2006-01-31 2016-05-03 Ethicon Endo-Surgery, Llc Surgical instrument
US9326768B2 (en) 2005-08-31 2016-05-03 Ethicon Endo-Surgery, Llc Staple cartridges for forming staples having differing formed staple heights
US9332984B2 (en) 2013-03-27 2016-05-10 Ethicon Endo-Surgery, Llc Fastener cartridge assemblies
US9332987B2 (en) 2013-03-14 2016-05-10 Ethicon Endo-Surgery, Llc Control arrangements for a drive member of a surgical instrument
US9332974B2 (en) 2010-09-30 2016-05-10 Ethicon Endo-Surgery, Llc Layered tissue thickness compensator
US9345481B2 (en) 2013-03-13 2016-05-24 Ethicon Endo-Surgery, Llc Staple cartridge tissue thickness sensor system
US9351730B2 (en) 2011-04-29 2016-05-31 Ethicon Endo-Surgery, Llc Tissue thickness compensator comprising channels
US9358005B2 (en) 2010-09-30 2016-06-07 Ethicon Endo-Surgery, Llc End effector layer including holding features
US9364230B2 (en) 2012-06-28 2016-06-14 Ethicon Endo-Surgery, Llc Surgical stapling instruments with rotary joint assemblies
US9364233B2 (en) 2010-09-30 2016-06-14 Ethicon Endo-Surgery, Llc Tissue thickness compensators for circular surgical staplers
US9370364B2 (en) 2008-10-10 2016-06-21 Ethicon Endo-Surgery, Llc Powered surgical cutting and stapling apparatus with manually retractable firing system
US9370358B2 (en) 2006-01-31 2016-06-21 Ethicon Endo-Surgery, Llc Motor-driven surgical cutting and fastening instrument with tactile position feedback
US9386985B2 (en) 2012-10-15 2016-07-12 Ethicon Endo-Surgery, Llc Surgical cutting instrument
US9393015B2 (en) 2009-02-06 2016-07-19 Ethicon Endo-Surgery, Llc Motor driven surgical fastener device with cutting member reversing mechanism
US9408604B2 (en) 2006-09-29 2016-08-09 Ethicon Endo-Surgery, Llc Surgical instrument comprising a firing system including a compliant portion
US9445813B2 (en) 2013-08-23 2016-09-20 Ethicon Endo-Surgery, Llc Closure indicator systems for surgical instruments
JP2016530062A (ja) * 2013-09-23 2016-09-29 エシコン・エンド−サージェリィ・エルエルシーＥｔｈｉｃｏｎ Ｅｎｄｏ−Ｓｕｒｇｅｒｙ， ＬＬＣ トグル機能を有する駆動組立体を備える外科用ステープル留め器具
JP2016530948A (ja) * 2013-08-23 2016-10-06 エシコン・エンド−サージェリィ・エルエルシーＥｔｈｉｃｏｎ Ｅｎｄｏ−Ｓｕｒｇｅｒｙ， ＬＬＣ 動力付き外科用器具のための発射部材後退装置
US9480476B2 (en) 2010-09-30 2016-11-01 Ethicon Endo-Surgery, Llc Tissue thickness compensator comprising resilient members
US9486214B2 (en) 2009-02-06 2016-11-08 Ethicon Endo-Surgery, Llc Motor driven surgical fastener device with switching system configured to prevent firing initiation until activated
US9492167B2 (en) 2006-03-23 2016-11-15 Ethicon Endo-Surgery, Llc Articulatable surgical device with rotary driven cutting member
US9498219B2 (en) 2008-02-14 2016-11-22 Ethicon Endo-Surgery, Llc Detachable motor powered surgical instrument
US9522029B2 (en) 2008-02-14 2016-12-20 Ethicon Endo-Surgery, Llc Motorized surgical cutting and fastening instrument having handle based power source
US9549735B2 (en) 2013-12-23 2017-01-24 Ethicon Endo-Surgery, Llc Fastener cartridge comprising a firing member including fastener transfer surfaces
US9561032B2 (en) 2005-08-31 2017-02-07 Ethicon Endo-Surgery, Llc Staple cartridge comprising a staple driver arrangement
US9572577B2 (en) 2013-03-27 2017-02-21 Ethicon Endo-Surgery, Llc Fastener cartridge comprising a tissue thickness compensator including openings therein
US9574644B2 (en) 2013-05-30 2017-02-21 Ethicon Endo-Surgery, Llc Power module for use with a surgical instrument
US9585658B2 (en) 2007-06-04 2017-03-07 Ethicon Endo-Surgery, Llc Stapling systems
US9585657B2 (en) 2008-02-15 2017-03-07 Ethicon Endo-Surgery, Llc Actuator for releasing a layer of material from a surgical end effector
US9585660B2 (en) 2010-01-07 2017-03-07 Ethicon Endo-Surgery, Llc Method for testing a surgical tool
US9585663B2 (en) 2004-07-28 2017-03-07 Ethicon Endo-Surgery, Llc Surgical stapling instrument configured to apply a compressive pressure to tissue
US9592053B2 (en) 2010-09-30 2017-03-14 Ethicon Endo-Surgery, Llc Staple cartridge comprising multiple regions
US9592052B2 (en) 2005-08-31 2017-03-14 Ethicon Endo-Surgery, Llc Stapling assembly for forming different formed staple heights
US9592054B2 (en) 2011-09-23 2017-03-14 Ethicon Endo-Surgery, Llc Surgical stapler with stationary staple drivers
US9597075B2 (en) 2010-07-30 2017-03-21 Ethicon Endo-Surgery, Inc. Tissue acquisition arrangements and methods for surgical stapling devices
US9603598B2 (en) 2007-01-11 2017-03-28 Ethicon Endo-Surgery, Llc Surgical stapling device with a curved end effector
US9603991B2 (en) 2004-07-28 2017-03-28 Ethicon Endo-Surgery, Llc Surgical stapling instrument having a medical substance dispenser
US9629814B2 (en) 2010-09-30 2017-04-25 Ethicon Endo-Surgery, Llc Tissue thickness compensator configured to redistribute compressive forces
US9629629B2 (en) 2013-03-14 2017-04-25 Ethicon Endo-Surgey, LLC Control systems for surgical instruments
US9642620B2 (en) 2013-12-23 2017-05-09 Ethicon Endo-Surgery, Llc Surgical cutting and stapling instruments with articulatable end effectors
US9649110B2 (en) 2013-04-16 2017-05-16 Ethicon Llc Surgical instrument comprising a closing drive and a firing drive operated from the same rotatable output
US9655614B2 (en) 2008-09-23 2017-05-23 Ethicon Endo-Surgery, Llc Robotically-controlled motorized surgical instrument with an end effector
US9662110B2 (en) 2007-06-22 2017-05-30 Ethicon Endo-Surgery, Llc Surgical stapling instrument with an articulatable end effector
JP2017513560A (ja) * 2014-03-26 2017-06-01 エシコン・エンド−サージェリィ・エルエルシーＥｔｈｉｃｏｎ Ｅｎｄｏ−Ｓｕｒｇｅｒｙ， ＬＬＣ 外科用器具の手動脱出システムのフィードバックアルゴリズム
US9681870B2 (en) 2013-12-23 2017-06-20 Ethicon Llc Articulatable surgical instruments with separate and distinct closing and firing systems
US9690362B2 (en) 2014-03-26 2017-06-27 Ethicon Llc Surgical instrument control circuit having a safety processor
US9692036B2 (en) 2012-08-29 2017-06-27 Gyrus Acmi, Inc. Destructive battery closure
US9687236B2 (en) 2010-10-01 2017-06-27 Ethicon Endo-Surgery, Inc. Surgical instrument having a power control circuit
US9687237B2 (en) 2011-09-23 2017-06-27 Ethicon Endo-Surgery, Llc Staple cartridge including collapsible deck arrangement
US9687231B2 (en) 2008-02-13 2017-06-27 Ethicon Llc Surgical stapling instrument
US9693777B2 (en) 2014-02-24 2017-07-04 Ethicon Llc Implantable layers comprising a pressed region
US9724094B2 (en) 2014-09-05 2017-08-08 Ethicon Llc Adjunct with integrated sensors to quantify tissue compression
US9724098B2 (en) 2012-03-28 2017-08-08 Ethicon Endo-Surgery, Llc Staple cartridge comprising an implantable layer
US9724092B2 (en) 2013-12-23 2017-08-08 Ethicon Llc Modular surgical instruments
US9730697B2 (en) 2012-02-13 2017-08-15 Ethicon Endo-Surgery, Llc Surgical cutting and fastening instrument with apparatus for determining cartridge and firing motion status
US9743929B2 (en) 2014-03-26 2017-08-29 Ethicon Llc Modular powered surgical instrument with detachable shaft assemblies
US9757123B2 (en) 2007-01-10 2017-09-12 Ethicon Llc Powered surgical instrument having a transmission system
US9775614B2 (en) 2011-05-27 2017-10-03 Ethicon Endo-Surgery, Llc Surgical stapling instruments with rotatable staple deployment arrangements
US9795382B2 (en) 2005-08-31 2017-10-24 Ethicon Llc Fastener cartridge assembly comprising a cam and driver arrangement
US9795384B2 (en) 2013-03-27 2017-10-24 Ethicon Llc Fastener cartridge comprising a tissue thickness compensator and a gap setting element
US9801628B2 (en) 2014-09-26 2017-10-31 Ethicon Llc Surgical staple and driver arrangements for staple cartridges
US9808246B2 (en) 2015-03-06 2017-11-07 Ethicon Endo-Surgery, Llc Method of operating a powered surgical instrument
US9814462B2 (en) 2010-09-30 2017-11-14 Ethicon Llc Assembly for fastening tissue comprising a compressible layer
US9820738B2 (en) 2014-03-26 2017-11-21 Ethicon Llc Surgical instrument comprising interactive systems
US9826978B2 (en) 2010-09-30 2017-11-28 Ethicon Llc End effectors with same side closure and firing motions
US9833242B2 (en) 2010-09-30 2017-12-05 Ethicon Endo-Surgery, Llc Tissue thickness compensators
US9833241B2 (en) 2014-04-16 2017-12-05 Ethicon Llc Surgical fastener cartridges with driver stabilizing arrangements
US9839429B2 (en) 2008-02-15 2017-12-12 Ethicon Endo-Surgery, Llc Stapling system comprising a lockout
US9839427B2 (en) 2005-08-31 2017-12-12 Ethicon Llc Fastener cartridge assembly comprising a fixed anvil and a staple driver arrangement
US9839428B2 (en) 2013-12-23 2017-12-12 Ethicon Llc Surgical cutting and stapling instruments with independent jaw control features
US9844375B2 (en) 2014-12-18 2017-12-19 Ethicon Llc Drive arrangements for articulatable surgical instruments
US9844374B2 (en) 2014-12-18 2017-12-19 Ethicon Llc Surgical instrument systems comprising an articulatable end effector and means for adjusting the firing stroke of a firing member
US9844376B2 (en) 2014-11-06 2017-12-19 Ethicon Llc Staple cartridge comprising a releasable adjunct material
US9861359B2 (en) 2006-01-31 2018-01-09 Ethicon Llc Powered surgical instruments with firing system lockout arrangements
US9867618B2 (en) 2008-02-14 2018-01-16 Ethicon Llc Surgical stapling apparatus including firing force regulation
US9895148B2 (en) 2015-03-06 2018-02-20 Ethicon Endo-Surgery, Llc Monitoring speed control and precision incrementing of motor for powered surgical instruments
US9895147B2 (en) 2005-11-09 2018-02-20 Ethicon Llc End effectors for surgical staplers
US9901342B2 (en) 2015-03-06 2018-02-27 Ethicon Endo-Surgery, Llc Signal and power communication system positioned on a rotatable shaft
US9907620B2 (en) 2012-06-28 2018-03-06 Ethicon Endo-Surgery, Llc Surgical end effectors having angled tissue-contacting surfaces
US9913648B2 (en) 2011-05-27 2018-03-13 Ethicon Endo-Surgery, Llc Surgical system
US9913642B2 (en) 2014-03-26 2018-03-13 Ethicon Llc Surgical instrument comprising a sensor system
US9918704B2 (en) 2011-03-14 2018-03-20 Ethicon Llc Surgical instrument
US9924944B2 (en) 2014-10-16 2018-03-27 Ethicon Llc Staple cartridge comprising an adjunct material
US9924961B2 (en) 2015-03-06 2018-03-27 Ethicon Endo-Surgery, Llc Interactive feedback system for powered surgical instruments
US9931118B2 (en) 2015-02-27 2018-04-03 Ethicon Endo-Surgery, Llc Reinforced battery for a surgical instrument
US9943309B2 (en) 2014-12-18 2018-04-17 Ethicon Llc Surgical instruments with articulatable end effectors and movable firing beam support arrangements
US9962161B2 (en) 2014-02-12 2018-05-08 Ethicon Llc Deliverable surgical instrument
US9962158B2 (en) 2008-02-14 2018-05-08 Ethicon Llc Surgical stapling apparatuses with lockable end effector positioning systems
US9987000B2 (en) 2014-12-18 2018-06-05 Ethicon Llc Surgical instrument assembly comprising a flexible articulation system
US9993248B2 (en) 2015-03-06 2018-06-12 Ethicon Endo-Surgery, Llc Smart sensors with local signal processing
US9993258B2 (en) 2015-02-27 2018-06-12 Ethicon Llc Adaptable surgical instrument handle
US10004498B2 (en) 2006-01-31 2018-06-26 Ethicon Llc Surgical instrument comprising a plurality of articulation joints
US10028744B2 (en) 2015-08-26 2018-07-24 Ethicon Llc Staple cartridge assembly including staple guides
US10039529B2 (en) 2010-09-17 2018-08-07 Ethicon Llc Power control arrangements for surgical instruments and batteries
US10045781B2 (en) 2014-06-13 2018-08-14 Ethicon Llc Closure lockout systems for surgical instruments
US10045776B2 (en) 2015-03-06 2018-08-14 Ethicon Llc Control techniques and sub-processor contained within modular shaft with select control processing from handle
US10052044B2 (en) 2015-03-06 2018-08-21 Ethicon Llc Time dependent evaluation of sensor data to determine stability, creep, and viscoelastic elements of measures
US10052102B2 (en) 2015-06-18 2018-08-21 Ethicon Llc Surgical end effectors with dual cam actuated jaw closing features
US10058963B2 (en) 2006-01-31 2018-08-28 Ethicon Llc Automated end effector component reloading system for use with a robotic system
US10064688B2 (en) 2006-03-23 2018-09-04 Ethicon Llc Surgical system with selectively articulatable end effector
US10064621B2 (en) 2012-06-15 2018-09-04 Ethicon Llc Articulatable surgical instrument comprising a firing drive
US10076325B2 (en) 2014-10-13 2018-09-18 Ethicon Llc Surgical stapling apparatus comprising a tissue stop
US10076326B2 (en) 2015-09-23 2018-09-18 Ethicon Llc Surgical stapler having current mirror-based motor control
US10085748B2 (en) 2014-12-18 2018-10-02 Ethicon Llc Locking arrangements for detachable shaft assemblies with articulatable surgical end effectors
US10085751B2 (en) 2015-09-23 2018-10-02 Ethicon Llc Surgical stapler having temperature-based motor control
US10105139B2 (en) 2015-09-23 2018-10-23 Ethicon Llc Surgical stapler having downstream current-based motor control
US10117649B2 (en) 2014-12-18 2018-11-06 Ethicon Llc Surgical instrument assembly comprising a lockable articulation system
US10172620B2 (en) 2015-09-30 2019-01-08 Ethicon Llc Compressible adjuncts with bonding nodes
US10172619B2 (en) 2015-09-02 2019-01-08 Ethicon Llc Surgical staple driver arrays
US10180463B2 (en) 2015-02-27 2019-01-15 Ethicon Llc Surgical apparatus configured to assess whether a performance parameter of the surgical apparatus is within an acceptable performance band
US10188385B2 (en) 2014-12-18 2019-01-29 Ethicon Llc Surgical instrument system comprising lockable systems
US10206676B2 (en) 2008-02-14 2019-02-19 Ethicon Llc Surgical cutting and fastening instrument
US10211586B2 (en) 2017-06-28 2019-02-19 Ethicon Llc Surgical shaft assemblies with watertight housings
US10213201B2 (en) 2015-03-31 2019-02-26 Ethicon Llc Stapling end effector configured to compensate for an uneven gap between a first jaw and a second jaw
US10226249B2 (en) 2013-03-01 2019-03-12 Ethicon Llc Articulatable surgical instruments with conductive pathways for signal communication
US10238386B2 (en) 2015-09-23 2019-03-26 Ethicon Llc Surgical stapler having motor control based on an electrical parameter related to a motor current
US10245029B2 (en) 2016-02-09 2019-04-02 Ethicon Llc Surgical instrument with articulating and axially translatable end effector
US10245033B2 (en) 2015-03-06 2019-04-02 Ethicon Llc Surgical instrument comprising a lockable battery housing
US10258336B2 (en) 2008-09-19 2019-04-16 Ethicon Llc Stapling system configured to produce different formed staple heights
US10258331B2 (en) 2016-02-12 2019-04-16 Ethicon Llc Mechanisms for compensating for drivetrain failure in powered surgical instruments
US10258418B2 (en) 2017-06-29 2019-04-16 Ethicon Llc System for controlling articulation forces
US10265068B2 (en) 2015-12-30 2019-04-23 Ethicon Llc Surgical instruments with separable motors and motor control circuits
US10271851B2 (en) 2016-04-01 2019-04-30 Ethicon Llc Modular surgical stapling system comprising a display
US10271849B2 (en) 2015-09-30 2019-04-30 Ethicon Llc Woven constructs with interlocked standing fibers
US10278780B2 (en) 2007-01-10 2019-05-07 Ethicon Llc Surgical instrument for use with robotic system
USD847989S1 (en) 2016-06-24 2019-05-07 Ethicon Llc Surgical fastener cartridge
US10285705B2 (en) 2016-04-01 2019-05-14 Ethicon Llc Surgical stapling system comprising a grooved forming pocket
US10292704B2 (en) 2015-12-30 2019-05-21 Ethicon Llc Mechanisms for compensating for battery pack failure in powered surgical instruments
US10299878B2 (en) 2015-09-25 2019-05-28 Ethicon Llc Implantable adjunct systems for determining adjunct skew
JP2019513471A (ja) * 2016-04-12 2019-05-30 アプライド メディカル リソーシーズ コーポレイション 電動ハンドル付き外科用ステープラ
US10307159B2 (en) 2016-04-01 2019-06-04 Ethicon Llc Surgical instrument handle assembly with reconfigurable grip portion
USD850617S1 (en) 2016-06-24 2019-06-04 Ethicon Llc Surgical fastener cartridge
US10307170B2 (en) 2017-06-20 2019-06-04 Ethicon Llc Method for closed loop control of motor velocity of a surgical stapling and cutting instrument
US10314589B2 (en) 2006-06-27 2019-06-11 Ethicon Llc Surgical instrument including a shifting assembly
USD851762S1 (en) 2017-06-28 2019-06-18 Ethicon Llc Anvil
US10327769B2 (en) 2015-09-23 2019-06-25 Ethicon Llc Surgical stapler having motor control based on a drive system component
US10327767B2 (en) 2017-06-20 2019-06-25 Ethicon Llc Control of motor velocity of a surgical stapling and cutting instrument based on angle of articulation
US10335145B2 (en) 2016-04-15 2019-07-02 Ethicon Llc Modular surgical instrument with configurable operating mode
USD854151S1 (en) 2017-06-28 2019-07-16 Ethicon Llc Surgical instrument shaft
US10357247B2 (en) 2016-04-15 2019-07-23 Ethicon Llc Surgical instrument with multiple program responses during a firing motion
US10363037B2 (en) 2016-04-18 2019-07-30 Ethicon Llc Surgical instrument system comprising a magnetic lockout
US10363036B2 (en) 2015-09-23 2019-07-30 Ethicon Llc Surgical stapler having force-based motor control
US10368864B2 (en) 2017-06-20 2019-08-06 Ethicon Llc Systems and methods for controlling displaying motor velocity for a surgical instrument
US10368865B2 (en) 2015-12-30 2019-08-06 Ethicon Llc Mechanisms for compensating for drivetrain failure in powered surgical instruments
US10390841B2 (en) 2017-06-20 2019-08-27 Ethicon Llc Control of motor velocity of a surgical stapling and cutting instrument based on angle of articulation
US10398433B2 (en) 2007-03-28 2019-09-03 Ethicon Llc Laparoscopic clamp load measuring devices
US10398434B2 (en) 2017-06-29 2019-09-03 Ethicon Llc Closed loop velocity control of closure member for robotic surgical instrument
US10405859B2 (en) 2016-04-15 2019-09-10 Ethicon Llc Surgical instrument with adjustable stop/start control during a firing motion
US10413294B2 (en) 2012-06-28 2019-09-17 Ethicon Llc Shaft assembly arrangements for surgical instruments
US10420549B2 (en) 2008-09-23 2019-09-24 Ethicon Llc Motorized surgical instrument
US10426467B2 (en) 2016-04-15 2019-10-01 Ethicon Llc Surgical instrument with detection sensors
US10426471B2 (en) 2016-12-21 2019-10-01 Ethicon Llc Surgical instrument with multiple failure response modes
US10426463B2 (en) 2006-01-31 2019-10-01 Ehticon LLC Surgical instrument having a feedback system
US10426481B2 (en) 2014-02-24 2019-10-01 Ethicon Llc Implantable layer assemblies
US10441285B2 (en) 2012-03-28 2019-10-15 Ethicon Llc Tissue thickness compensator comprising tissue ingrowth features
US10448950B2 (en) 2016-12-21 2019-10-22 Ethicon Llc Surgical staplers with independently actuatable closing and firing systems
US10448948B2 (en) 2016-02-12 2019-10-22 Ethicon Llc Mechanisms for compensating for drivetrain failure in powered surgical instruments
US10456137B2 (en) 2016-04-15 2019-10-29 Ethicon Llc Staple formation detection mechanisms
US10463370B2 (en) 2008-02-14 2019-11-05 Ethicon Llc Motorized surgical instrument
US10485536B2 (en) 2010-09-30 2019-11-26 Ethicon Llc Tissue stapler having an anti-microbial agent
US10492785B2 (en) 2016-12-21 2019-12-03 Ethicon Llc Shaft assembly comprising a lockout
US10499890B2 (en) 2006-01-31 2019-12-10 Ethicon Llc Endoscopic surgical instrument with a handle that can articulate with respect to the shaft
US10517594B2 (en) 2014-10-29 2019-12-31 Ethicon Llc Cartridge assemblies for surgical staplers
US10517596B2 (en) 2016-12-21 2019-12-31 Ethicon Llc Articulatable surgical instruments with articulation stroke amplification features
US10517590B2 (en) 2007-01-10 2019-12-31 Ethicon Llc Powered surgical instrument having a transmission system
US10542979B2 (en) 2016-06-24 2020-01-28 Ethicon Llc Stamped staples and staple cartridges using the same
US10568625B2 (en) 2016-12-21 2020-02-25 Ethicon Llc Staple cartridges and arrangements of staples and staple cavities therein
US10568652B2 (en) 2006-09-29 2020-02-25 Ethicon Llc Surgical staples having attached drivers of different heights and stapling instruments for deploying the same
US10575868B2 (en) 2013-03-01 2020-03-03 Ethicon Llc Surgical instrument with coupler assembly
US10617412B2 (en) 2015-03-06 2020-04-14 Ethicon Llc System for detecting the mis-insertion of a staple cartridge into a surgical stapler
US10660640B2 (en) 2008-02-14 2020-05-26 Ethicon Llc Motorized surgical cutting and fastening instrument
US10675035B2 (en) 2010-09-09 2020-06-09 Ethicon Llc Surgical stapling head assembly with firing lockout for a surgical stapler
US10687806B2 (en) 2015-03-06 2020-06-23 Ethicon Llc Adaptive tissue compression techniques to adjust closure rates for multiple tissue types
US10695053B2 (en) 2006-09-29 2020-06-30 Ethicon Llc Surgical end effectors with staple cartridges
US10716614B2 (en) 2017-06-28 2020-07-21 Ethicon Llc Surgical shaft assemblies with slip ring assemblies with increased contact pressure
US10736636B2 (en) 2014-12-10 2020-08-11 Ethicon Llc Articulatable surgical instrument system
US10736628B2 (en) 2008-09-23 2020-08-11 Ethicon Llc Motor-driven surgical cutting instrument
US10758233B2 (en) 2009-02-05 2020-09-01 Ethicon Llc Articulatable surgical instrument comprising a firing drive
US10765429B2 (en) 2017-09-29 2020-09-08 Ethicon Llc Systems and methods for providing alerts according to the operational state of a surgical instrument
US10796471B2 (en) 2017-09-29 2020-10-06 Ethicon Llc Systems and methods of displaying a knife position for a surgical instrument
US10811816B2 (en) 2013-08-16 2020-10-20 Covidien Lp Chip assembly for reusable surgical instruments
US10828028B2 (en) 2016-04-15 2020-11-10 Ethicon Llc Surgical instrument with multiple program responses during a firing motion
US10835249B2 (en) 2015-08-17 2020-11-17 Ethicon Llc Implantable layers for a surgical instrument
US10856868B2 (en) 2016-12-21 2020-12-08 Ethicon Llc Firing member pin configurations
US10881396B2 (en) 2017-06-20 2021-01-05 Ethicon Llc Surgical instrument with variable duration trigger arrangement
US10945727B2 (en) 2016-12-21 2021-03-16 Ethicon Llc Staple cartridge with deformable driver retention features
US10973516B2 (en) 2016-12-21 2021-04-13 Ethicon Llc Surgical end effectors and adaptable firing members therefor
US10980539B2 (en) 2015-09-30 2021-04-20 Ethicon Llc Implantable adjunct comprising bonded layers
US11039836B2 (en) 2007-01-11 2021-06-22 Cilag Gmbh International Staple cartridge for use with a surgical stapling instrument
US11141153B2 (en) 2014-10-29 2021-10-12 Cilag Gmbh International Staple cartridges comprising driver arrangements
US11179150B2 (en) 2016-04-15 2021-11-23 Cilag Gmbh International Systems and methods for controlling a surgical stapling and cutting instrument
US11213293B2 (en) 2016-02-09 2022-01-04 Cilag Gmbh International Articulatable surgical instruments with single articulation link arrangements
US11224426B2 (en) 2016-02-12 2022-01-18 Cilag Gmbh International Mechanisms for compensating for drivetrain failure in powered surgical instruments
US11272927B2 (en) 2008-02-15 2022-03-15 Cilag Gmbh International Layer arrangements for surgical staple cartridges
US11284890B2 (en) 2016-04-01 2022-03-29 Cilag Gmbh International Circular stapling system comprising an incisable tissue support
JP2022538615A (ja) * 2019-06-28 2022-09-05 シラグ・ゲーエムベーハー・インターナショナル 適切なアンビル取り付け外科用ステープル留めヘッドアセンブリのための機構
US11517325B2 (en) 2017-06-20 2022-12-06 Cilag Gmbh International Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on measured displacement distance traveled over a specified time interval
JP2022553596A (ja) * 2019-07-31 2022-12-26 コヴィディエン リミテッド パートナーシップ 手持ち電気機械式手術器具
US11564686B2 (en) 2017-06-28 2023-01-31 Cilag Gmbh International Surgical shaft assemblies with flexible interfaces
US11622766B2 (en) 2012-06-28 2023-04-11 Cilag Gmbh International Empty clip cartridge lockout
US12161328B2 (en) 2016-06-24 2024-12-10 Cilag Gmbh International Staple cartridge comprising wire staples and stamped staples
US12433590B2 (en) 2016-06-24 2025-10-07 Cilag Gmbh International Stapling system for use with wire staples and stamped staples

Families Citing this family (820)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11229472B2 (en) 2001-06-12 2022-01-25 Cilag Gmbh International Modular battery powered handheld surgical instrument with multiple magnetic position sensors
US10041822B2 (en) 2007-10-05 2018-08-07 Covidien Lp Methods to shorten calibration times for powered devices
US9113880B2 (en) 2007-10-05 2015-08-25 Covidien Lp Internal backbone structural chassis for a surgical device
US8182501B2 (en) 2004-02-27 2012-05-22 Ethicon Endo-Surgery, Inc. Ultrasonic surgical shears and method for sealing a blood vessel using same
US11998198B2 (en) 2004-07-28 2024-06-04 Cilag Gmbh International Surgical stapling instrument incorporating a two-piece E-beam firing mechanism
US8905977B2 (en) 2004-07-28 2014-12-09 Ethicon Endo-Surgery, Inc. Surgical stapling instrument having an electroactive polymer actuated medical substance dispenser
US11896225B2 (en) 2004-07-28 2024-02-13 Cilag Gmbh International Staple cartridge comprising a pan
BRPI0518171B8 (pt) 2004-10-08 2021-06-22 Ethicon Endo Surgery Inc aparelho coagulador de pinça ultra-sônico
US8573462B2 (en) 2006-05-19 2013-11-05 Ethicon Endo-Surgery, Inc. Electrical surgical instrument with optimized power supply and drive
US8627995B2 (en) * 2006-05-19 2014-01-14 Ethicon Endo-Sugery, Inc. Electrically self-powered surgical instrument with cryptographic identification of interchangeable part
US7959050B2 (en) * 2005-07-26 2011-06-14 Ethicon Endo-Surgery, Inc Electrically self-powered surgical instrument with manual release
US7479608B2 (en) 2006-05-19 2009-01-20 Ethicon Endo-Surgery, Inc. Force switch
US8579176B2 (en) 2005-07-26 2013-11-12 Ethicon Endo-Surgery, Inc. Surgical stapling and cutting device and method for using the device
US11751873B2 (en) * 2005-07-26 2023-09-12 Cilag Gmbh International Electrically powered surgical instrument with manual release
US10314583B2 (en) 2005-07-26 2019-06-11 Ethicon Llc Electrically self-powered surgical instrument with manual release
US11484312B2 (en) 2005-08-31 2022-11-01 Cilag Gmbh International Staple cartridge comprising a staple driver arrangement
US11246590B2 (en) 2005-08-31 2022-02-15 Cilag Gmbh International Staple cartridge including staple drivers having different unfired heights
US8800838B2 (en) 2005-08-31 2014-08-12 Ethicon Endo-Surgery, Inc. Robotically-controlled cable-based surgical end effectors
US20070191713A1 (en) 2005-10-14 2007-08-16 Eichmann Stephen E Ultrasonic device for cutting and coagulating
US7621930B2 (en) 2006-01-20 2009-11-24 Ethicon Endo-Surgery, Inc. Ultrasound medical instrument having a medical ultrasonic blade
US11793518B2 (en) 2006-01-31 2023-10-24 Cilag Gmbh International Powered surgical instruments with firing system lockout arrangements
US20110024477A1 (en) 2009-02-06 2011-02-03 Hall Steven G Driven Surgical Stapler Improvements
US11224427B2 (en) 2006-01-31 2022-01-18 Cilag Gmbh International Surgical stapling system including a console and retraction assembly
US8763879B2 (en) 2006-01-31 2014-07-01 Ethicon Endo-Surgery, Inc. Accessing data stored in a memory of surgical instrument
US8161977B2 (en) 2006-01-31 2012-04-24 Ethicon Endo-Surgery, Inc. Accessing data stored in a memory of a surgical instrument
US11278279B2 (en) 2006-01-31 2022-03-22 Cilag Gmbh International Surgical instrument assembly
US7552854B2 (en) 2006-05-19 2009-06-30 Applied Medical Resources Corporation Surgical stapler with firing lock mechanism
US7740159B2 (en) 2006-08-02 2010-06-22 Ethicon Endo-Surgery, Inc. Pneumatically powered surgical cutting and fastening instrument with a variable control of the actuating rate of firing with mechanical power assist
US11980366B2 (en) 2006-10-03 2024-05-14 Cilag Gmbh International Surgical instrument
US11291441B2 (en) 2007-01-10 2022-04-05 Cilag Gmbh International Surgical instrument with wireless communication between control unit and remote sensor
US7954682B2 (en) * 2007-01-10 2011-06-07 Ethicon Endo-Surgery, Inc. Surgical instrument with elements to communicate between control unit and end effector
US8459520B2 (en) 2007-01-10 2013-06-11 Ethicon Endo-Surgery, Inc. Surgical instrument with wireless communication between control unit and remote sensor
US8142461B2 (en) 2007-03-22 2012-03-27 Ethicon Endo-Surgery, Inc. Surgical instruments
US8911460B2 (en) 2007-03-22 2014-12-16 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instruments
US20080234709A1 (en) 2007-03-22 2008-09-25 Houser Kevin L Ultrasonic surgical instrument and cartilage and bone shaping blades therefor
US8226675B2 (en) 2007-03-22 2012-07-24 Ethicon Endo-Surgery, Inc. Surgical instruments
US8057498B2 (en) 2007-11-30 2011-11-15 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instrument blades
US8157145B2 (en) 2007-05-31 2012-04-17 Ethicon Endo-Surgery, Inc. Pneumatically powered surgical cutting and fastening instrument with electrical feedback
US7832408B2 (en) 2007-06-04 2010-11-16 Ethicon Endo-Surgery, Inc. Surgical instrument having a directional switching mechanism
US11857181B2 (en) 2007-06-04 2024-01-02 Cilag Gmbh International Robotically-controlled shaft based rotary drive systems for surgical instruments
US7905380B2 (en) 2007-06-04 2011-03-15 Ethicon Endo-Surgery, Inc. Surgical instrument having a multiple rate directional switching mechanism
US8534528B2 (en) 2007-06-04 2013-09-17 Ethicon Endo-Surgery, Inc. Surgical instrument having a multiple rate directional switching mechanism
US7753245B2 (en) 2007-06-22 2010-07-13 Ethicon Endo-Surgery, Inc. Surgical stapling instruments
US11849941B2 (en) 2007-06-29 2023-12-26 Cilag Gmbh International Staple cartridge having staple cavities extending at a transverse angle relative to a longitudinal cartridge axis
US20090025982A1 (en) * 2007-07-26 2009-01-29 Hall David R Stabilizer Assembly
US8523889B2 (en) 2007-07-27 2013-09-03 Ethicon Endo-Surgery, Inc. Ultrasonic end effectors with increased active length
US8882791B2 (en) 2007-07-27 2014-11-11 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instruments
US8348967B2 (en) 2007-07-27 2013-01-08 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instruments
US8808319B2 (en) 2007-07-27 2014-08-19 Ethicon Endo-Surgery, Inc. Surgical instruments
US8512365B2 (en) 2007-07-31 2013-08-20 Ethicon Endo-Surgery, Inc. Surgical instruments
US8252012B2 (en) 2007-07-31 2012-08-28 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instrument with modulator
US9044261B2 (en) 2007-07-31 2015-06-02 Ethicon Endo-Surgery, Inc. Temperature controlled ultrasonic surgical instruments
US8430898B2 (en) 2007-07-31 2013-04-30 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instruments
US20110022032A1 (en) * 2007-10-05 2011-01-27 Tyco Healthcare Group Lp Battery ejection design for a surgical device
US8012170B2 (en) 2009-04-27 2011-09-06 Tyco Healthcare Group Lp Device and method for controlling compression of tissue
US10271844B2 (en) * 2009-04-27 2019-04-30 Covidien Lp Surgical stapling apparatus employing a predictive stapling algorithm
US8960520B2 (en) * 2007-10-05 2015-02-24 Covidien Lp Method and apparatus for determining parameters of linear motion in a surgical instrument
US8623027B2 (en) 2007-10-05 2014-01-07 Ethicon Endo-Surgery, Inc. Ergonomic surgical instruments
US8967443B2 (en) * 2007-10-05 2015-03-03 Covidien Lp Method and apparatus for determining parameters of linear motion in a surgical instrument
US7901423B2 (en) * 2007-11-30 2011-03-08 Ethicon Endo-Surgery, Inc. Folded ultrasonic end effectors with increased active length
US10010339B2 (en) 2007-11-30 2018-07-03 Ethicon Llc Ultrasonic surgical blades
US8540133B2 (en) 2008-09-19 2013-09-24 Ethicon Endo-Surgery, Inc. Staple cartridge
US7766209B2 (en) 2008-02-13 2010-08-03 Ethicon Endo-Surgery, Inc. Surgical stapling instrument with improved firing trigger arrangement
US8453908B2 (en) 2008-02-13 2013-06-04 Ethicon Endo-Surgery, Inc. Surgical stapling instrument with improved firing trigger arrangement
US8348129B2 (en) 2009-10-09 2013-01-08 Ethicon Endo-Surgery, Inc. Surgical stapler having a closure mechanism
US8758391B2 (en) 2008-02-14 2014-06-24 Ethicon Endo-Surgery, Inc. Interchangeable tools for surgical instruments
US11986183B2 (en) 2008-02-14 2024-05-21 Cilag Gmbh International Surgical cutting and fastening instrument comprising a plurality of sensors to measure an electrical parameter
US8622274B2 (en) 2008-02-14 2014-01-07 Ethicon Endo-Surgery, Inc. Motorized cutting and fastening instrument having control circuit for optimizing battery usage
US7793812B2 (en) 2008-02-14 2010-09-14 Ethicon Endo-Surgery, Inc. Disposable motor-driven loading unit for use with a surgical cutting and stapling apparatus
US8584919B2 (en) 2008-02-14 2013-11-19 Ethicon Endo-Sugery, Inc. Surgical stapling apparatus with load-sensitive firing mechanism
US8459525B2 (en) 2008-02-14 2013-06-11 Ethicon Endo-Sugery, Inc. Motorized surgical cutting and fastening instrument having a magnetic drive train torque limiting device
US8752749B2 (en) 2008-02-14 2014-06-17 Ethicon Endo-Surgery, Inc. Robotically-controlled disposable motor-driven loading unit
US8608044B2 (en) 2008-02-15 2013-12-17 Ethicon Endo-Surgery, Inc. Feedback and lockout mechanism for surgical instrument
US20090206142A1 (en) * 2008-02-15 2009-08-20 Ethicon Endo-Surgery, Inc. Buttress material for a surgical stapling instrument
US7980443B2 (en) 2008-02-15 2011-07-19 Ethicon Endo-Surgery, Inc. End effectors for a surgical cutting and stapling instrument
US9089360B2 (en) 2008-08-06 2015-07-28 Ethicon Endo-Surgery, Inc. Devices and techniques for cutting and coagulating tissue
US8058771B2 (en) 2008-08-06 2011-11-15 Ethicon Endo-Surgery, Inc. Ultrasonic device for cutting and coagulating with stepped output
US8083120B2 (en) * 2008-09-18 2011-12-27 Ethicon Endo-Surgery, Inc. End effector for use with a surgical cutting and stapling instrument
US20100069942A1 (en) * 2008-09-18 2010-03-18 Ethicon Endo-Surgery, Inc. Surgical instrument with apparatus for measuring elapsed time between actions
PL3476312T3 (pl) 2008-09-19 2024-03-11 Ethicon Llc Stapler chirurgiczny z urządzeniem do dopasowania wysokości zszywek
US9050083B2 (en) 2008-09-23 2015-06-09 Ethicon Endo-Surgery, Inc. Motorized surgical instrument
US11648005B2 (en) 2008-09-23 2023-05-16 Cilag Gmbh International Robotically-controlled motorized surgical instrument with an end effector
US8231042B2 (en) 2008-11-06 2012-07-31 Tyco Healthcare Group Lp Surgical stapler
US8281974B2 (en) 2009-01-14 2012-10-09 Tyco Healthcare, Group LP Surgical stapler with suture locator
US8414577B2 (en) 2009-02-05 2013-04-09 Ethicon Endo-Surgery, Inc. Surgical instruments and components for use in sterile environments
US8397971B2 (en) 2009-02-05 2013-03-19 Ethicon Endo-Surgery, Inc. Sterilizable surgical instrument
US8485413B2 (en) 2009-02-05 2013-07-16 Ethicon Endo-Surgery, Inc. Surgical stapling instrument comprising an articulation joint
BRPI1008667A2 (pt) * 2009-02-06 2016-03-08 Ethicom Endo Surgery Inc aperfeiçoamento do grampeador cirúrgico acionado
US8066167B2 (en) * 2009-03-23 2011-11-29 Ethicon Endo-Surgery, Inc. Circular surgical stapling instrument with anvil locking system
US9700339B2 (en) 2009-05-20 2017-07-11 Ethicon Endo-Surgery, Inc. Coupling arrangements and methods for attaching tools to ultrasonic surgical instruments
US8319400B2 (en) 2009-06-24 2012-11-27 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instruments
US8146790B2 (en) 2009-07-11 2012-04-03 Tyco Healthcare Group Lp Surgical instrument with safety mechanism
US9017326B2 (en) 2009-07-15 2015-04-28 Ethicon Endo-Surgery, Inc. Impedance monitoring apparatus, system, and method for ultrasonic surgical instruments
US8663220B2 (en) 2009-07-15 2014-03-04 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instruments
US8461744B2 (en) 2009-07-15 2013-06-11 Ethicon Endo-Surgery, Inc. Rotating transducer mount for ultrasonic surgical instruments
US10441345B2 (en) 2009-10-09 2019-10-15 Ethicon Llc Surgical generator for ultrasonic and electrosurgical devices
US10172669B2 (en) 2009-10-09 2019-01-08 Ethicon Llc Surgical instrument comprising an energy trigger lockout
US9060775B2 (en) 2009-10-09 2015-06-23 Ethicon Endo-Surgery, Inc. Surgical generator for ultrasonic and electrosurgical devices
US11090104B2 (en) 2009-10-09 2021-08-17 Cilag Gmbh International Surgical generator for ultrasonic and electrosurgical devices
USRE47996E1 (en) 2009-10-09 2020-05-19 Ethicon Llc Surgical generator for ultrasonic and electrosurgical devices
US9168054B2 (en) 2009-10-09 2015-10-27 Ethicon Endo-Surgery, Inc. Surgical generator for ultrasonic and electrosurgical devices
US8899466B2 (en) 2009-11-19 2014-12-02 Ethicon Endo-Surgery, Inc. Devices and methods for introducing a surgical circular stapling instrument into a patient
US8136712B2 (en) 2009-12-10 2012-03-20 Ethicon Endo-Surgery, Inc. Surgical stapler with discrete staple height adjustment and tactile feedback
US8220688B2 (en) * 2009-12-24 2012-07-17 Ethicon Endo-Surgery, Inc. Motor-driven surgical cutting instrument with electric actuator directional control assembly
US8851354B2 (en) 2009-12-24 2014-10-07 Ethicon Endo-Surgery, Inc. Surgical cutting instrument that analyzes tissue thickness
US8267300B2 (en) 2009-12-30 2012-09-18 Ethicon Endo-Surgery, Inc. Dampening device for endoscopic surgical stapler
US8419759B2 (en) 2010-02-11 2013-04-16 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instrument with comb-like tissue trimming device
US8951272B2 (en) 2010-02-11 2015-02-10 Ethicon Endo-Surgery, Inc. Seal arrangements for ultrasonically powered surgical instruments
US8486096B2 (en) 2010-02-11 2013-07-16 Ethicon Endo-Surgery, Inc. Dual purpose surgical instrument for cutting and coagulating tissue
US8323302B2 (en) 2010-02-11 2012-12-04 Ethicon Endo-Surgery, Inc. Methods of using ultrasonically powered surgical instruments with rotatable cutting implements
US8961547B2 (en) 2010-02-11 2015-02-24 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instruments with moving cutting implement
US8382782B2 (en) 2010-02-11 2013-02-26 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instruments with partially rotating blade and fixed pad arrangement
US9259234B2 (en) 2010-02-11 2016-02-16 Ethicon Endo-Surgery, Llc Ultrasonic surgical instruments with rotatable blade and hollow sheath arrangements
US8531064B2 (en) 2010-02-11 2013-09-10 Ethicon Endo-Surgery, Inc. Ultrasonically powered surgical instruments with rotating cutting implement
US8579928B2 (en) 2010-02-11 2013-11-12 Ethicon Endo-Surgery, Inc. Outer sheath and blade arrangements for ultrasonic surgical instruments
US8469981B2 (en) 2010-02-11 2013-06-25 Ethicon Endo-Surgery, Inc. Rotatable cutting implement arrangements for ultrasonic surgical instruments
GB2480498A (en) 2010-05-21 2011-11-23 Ethicon Endo Surgery Inc Medical device comprising RF circuitry
US8795327B2 (en) 2010-07-22 2014-08-05 Ethicon Endo-Surgery, Inc. Electrosurgical instrument with separate closure and cutting members
US9192431B2 (en) 2010-07-23 2015-11-24 Ethicon Endo-Surgery, Inc. Electrosurgical cutting and sealing instrument
US20120029272A1 (en) 2010-07-30 2012-02-02 Shelton Iv Frederick E Apparatus and methods for protecting adjacent structures during the insertion of a surgical instrument into a tubular organ
US8789740B2 (en) 2010-07-30 2014-07-29 Ethicon Endo-Surgery, Inc. Linear cutting and stapling device with selectively disengageable cutting member
US20120078244A1 (en) 2010-09-24 2012-03-29 Worrell Barry C Control features for articulating surgical device
US8733613B2 (en) 2010-09-29 2014-05-27 Ethicon Endo-Surgery, Inc. Staple cartridge
US11298125B2 (en) 2010-09-30 2022-04-12 Cilag Gmbh International Tissue stapler having a thickness compensator
US11812965B2 (en) 2010-09-30 2023-11-14 Cilag Gmbh International Layer of material for a surgical end effector
US12213666B2 (en) 2010-09-30 2025-02-04 Cilag Gmbh International Tissue thickness compensator comprising layers
US10945731B2 (en) 2010-09-30 2021-03-16 Ethicon Llc Tissue thickness compensator comprising controlled release and expansion
US9314246B2 (en) 2010-09-30 2016-04-19 Ethicon Endo-Surgery, Llc Tissue stapler having a thickness compensator incorporating an anti-inflammatory agent
US8474677B2 (en) 2010-09-30 2013-07-02 Ethicon Endo-Surgery, Inc. Fastener system comprising a retention matrix and a cover
US9307989B2 (en) 2012-03-28 2016-04-12 Ethicon Endo-Surgery, Llc Tissue stapler having a thickness compensator incorportating a hydrophobic agent
US11925354B2 (en) 2010-09-30 2024-03-12 Cilag Gmbh International Staple cartridge comprising staples positioned within a compressible portion thereof
US8893949B2 (en) 2010-09-30 2014-11-25 Ethicon Endo-Surgery, Inc. Surgical stapler with floating anvil
US9301752B2 (en) 2010-09-30 2016-04-05 Ethicon Endo-Surgery, Llc Tissue thickness compensator comprising a plurality of capsules
US9597143B2 (en) 2010-11-05 2017-03-21 Ethicon Endo-Surgery, Llc Sterile medical instrument charging device
US9089338B2 (en) 2010-11-05 2015-07-28 Ethicon Endo-Surgery, Inc. Medical device packaging with window for insertion of reusable component
US9421062B2 (en) 2010-11-05 2016-08-23 Ethicon Endo-Surgery, Llc Surgical instrument shaft with resiliently biased coupling to handpiece
US9000720B2 (en) 2010-11-05 2015-04-07 Ethicon Endo-Surgery, Inc. Medical device packaging with charging interface
US9017849B2 (en) 2010-11-05 2015-04-28 Ethicon Endo-Surgery, Inc. Power source management for medical device
US9017851B2 (en) 2010-11-05 2015-04-28 Ethicon Endo-Surgery, Inc. Sterile housing for non-sterile medical device component
US9375255B2 (en) 2010-11-05 2016-06-28 Ethicon Endo-Surgery, Llc Surgical instrument handpiece with resiliently biased coupling to modular shaft and end effector
US9381058B2 (en) 2010-11-05 2016-07-05 Ethicon Endo-Surgery, Llc Recharge system for medical devices
US9782214B2 (en) 2010-11-05 2017-10-10 Ethicon Llc Surgical instrument with sensor and powered control
US9247986B2 (en) 2010-11-05 2016-02-02 Ethicon Endo-Surgery, Llc Surgical instrument with ultrasonic transducer having integral switches
US9011471B2 (en) 2010-11-05 2015-04-21 Ethicon Endo-Surgery, Inc. Surgical instrument with pivoting coupling to modular shaft and end effector
US20120116265A1 (en) 2010-11-05 2012-05-10 Houser Kevin L Surgical instrument with charging devices
US9510895B2 (en) 2010-11-05 2016-12-06 Ethicon Endo-Surgery, Llc Surgical instrument with modular shaft and end effector
US9039720B2 (en) 2010-11-05 2015-05-26 Ethicon Endo-Surgery, Inc. Surgical instrument with ratcheting rotatable shaft
US9782215B2 (en) 2010-11-05 2017-10-10 Ethicon Endo-Surgery, Llc Surgical instrument with ultrasonic transducer having integral switches
US10660695B2 (en) 2010-11-05 2020-05-26 Ethicon Llc Sterile medical instrument charging device
US10085792B2 (en) 2010-11-05 2018-10-02 Ethicon Llc Surgical instrument with motorized attachment feature
US9649150B2 (en) 2010-11-05 2017-05-16 Ethicon Endo-Surgery, Llc Selective activation of electronic components in medical device
US9072523B2 (en) 2010-11-05 2015-07-07 Ethicon Endo-Surgery, Inc. Medical device with feature for sterile acceptance of non-sterile reusable component
US20120116381A1 (en) 2010-11-05 2012-05-10 Houser Kevin L Surgical instrument with charging station and wireless communication
US9161803B2 (en) 2010-11-05 2015-10-20 Ethicon Endo-Surgery, Inc. Motor driven electrosurgical device with mechanical and electrical feedback
US10881448B2 (en) 2010-11-05 2021-01-05 Ethicon Llc Cam driven coupling between ultrasonic transducer and waveguide in surgical instrument
US9526921B2 (en) * 2010-11-05 2016-12-27 Ethicon Endo-Surgery, Llc User feedback through end effector of surgical instrument
US10959769B2 (en) 2010-11-05 2021-03-30 Ethicon Llc Surgical instrument with slip ring assembly to power ultrasonic transducer
JP2012130980A (ja) * 2010-12-21 2012-07-12 Makita Corp コードレス電動工具
US20120211542A1 (en) 2011-02-23 2012-08-23 Tyco Healthcare Group I.P Controlled tissue compression systems and methods
US8800841B2 (en) 2011-03-15 2014-08-12 Ethicon Endo-Surgery, Inc. Surgical staple cartridges
US8926598B2 (en) 2011-03-15 2015-01-06 Ethicon Endo-Surgery, Inc. Surgical instruments with articulatable and rotatable end effector
US9044229B2 (en) 2011-03-15 2015-06-02 Ethicon Endo-Surgery, Inc. Surgical fastener instruments
US8968293B2 (en) 2011-04-12 2015-03-03 Covidien Lp Systems and methods for calibrating power measurements in an electrosurgical generator
US9566048B1 (en) 2011-04-26 2017-02-14 Cardica, Inc. Surgical instrument with discrete cammed articulation
US9474527B1 (en) * 2011-04-26 2016-10-25 Bryan D. Knodel Surgical instrument with discrete articulation
US11207064B2 (en) 2011-05-27 2021-12-28 Cilag Gmbh International Automated end effector component reloading system for use with a robotic system
JP6038901B2 (ja) * 2011-05-31 2016-12-07 インテュイティブ サージカル オペレーションズ， インコーポレイテッド 検出された故障状態のための制御を有する手術器具
US9364288B2 (en) 2011-07-06 2016-06-14 Ethicon Endo-Surgery, Llc Sterile battery containment
US9259265B2 (en) 2011-07-22 2016-02-16 Ethicon Endo-Surgery, Llc Surgical instruments for tensioning tissue
JP6005950B2 (ja) 2011-08-04 2016-10-12 オリンパス株式会社 手術支援装置及びその制御方法
JP6000641B2 (ja) 2011-08-04 2016-10-05 オリンパス株式会社 マニピュレータシステム
JP6081061B2 (ja) 2011-08-04 2017-02-15 オリンパス株式会社 手術支援装置
JP5936914B2 (ja) 2011-08-04 2016-06-22 オリンパス株式会社 操作入力装置およびこれを備えるマニピュレータシステム
JP6009840B2 (ja) 2011-08-04 2016-10-19 オリンパス株式会社 医療機器
WO2013018861A1 (ja) 2011-08-04 2013-02-07 オリンパス株式会社 医療用マニピュレータおよびその制御方法
JP6021484B2 (ja) 2011-08-04 2016-11-09 オリンパス株式会社 医療用マニピュレータ
WO2013018908A1 (ja) 2011-08-04 2013-02-07 オリンパス株式会社 医療用マニピュレータおよび手術支援装置
JP5953058B2 (ja) 2011-08-04 2016-07-13 オリンパス株式会社 手術支援装置およびその着脱方法
US9161772B2 (en) 2011-08-04 2015-10-20 Olympus Corporation Surgical instrument and medical manipulator
JP6021353B2 (ja) 2011-08-04 2016-11-09 オリンパス株式会社 手術支援装置
JP5931497B2 (ja) 2011-08-04 2016-06-08 オリンパス株式会社 手術支援装置およびその組立方法
USD700966S1 (en) 2011-08-23 2014-03-11 Covidien Ag Portable surgical device
US8956342B1 (en) * 2011-09-01 2015-02-17 Microaire Surgical Instruments Llc Method and device for ergonomically and ambidextrously operable surgical device
US8789739B2 (en) 2011-09-06 2014-07-29 Ethicon Endo-Surgery, Inc. Continuous stapling instrument
US9050125B2 (en) 2011-10-10 2015-06-09 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instrument with modular end effector
US8734476B2 (en) 2011-10-13 2014-05-27 Ethicon Endo-Surgery, Inc. Coupling for slip ring assembly and ultrasonic transducer in surgical instrument
US8708212B2 (en) 2011-10-18 2014-04-29 Covidien Lp Tilt top anvil with torsion spring
USD687549S1 (en) 2011-10-24 2013-08-06 Ethicon Endo-Surgery, Inc. Surgical instrument
US9414880B2 (en) 2011-10-24 2016-08-16 Ethicon Endo-Surgery, Llc User interface in a battery powered device
US9016547B2 (en) 2011-10-26 2015-04-28 Covidien Lp EEA tilt top anvil with ratchet/locking mechanism
AU2015201050B2 (en) * 2011-10-27 2016-06-09 Covidien Lp System and method of using simulation reload to optimize staple formation
US9364231B2 (en) * 2011-10-27 2016-06-14 Covidien Lp System and method of using simulation reload to optimize staple formation
US9168042B2 (en) 2012-01-12 2015-10-27 Covidien Lp Circular stapling instruments
US9010605B2 (en) 2012-01-12 2015-04-21 Covidien Lp Sliding sleeve for circular stapling instrument reloads
DE102012100308A1 (de) * 2012-01-13 2013-07-18 Technische Universität Berlin Vorrichtung zum Applizieren eines Wirkstoffes auf oder in ein organisches Gewebe und Verfahren
US9038882B2 (en) 2012-02-03 2015-05-26 Covidien Lp Circular stapling instrument
JP6165780B2 (ja) 2012-02-10 2017-07-19 エシコン・エンド−サージェリィ・インコーポレイテッドＥｔｈｉｃｏｎ Ｅｎｄｏ−Ｓｕｒｇｅｒｙ，Ｉｎｃ． ロボット制御式の手術器具
US9022274B2 (en) 2012-02-15 2015-05-05 Covidien Lp Circular stapler with increased lumen diameter
US9078653B2 (en) 2012-03-26 2015-07-14 Ethicon Endo-Surgery, Inc. Surgical stapling device with lockout system for preventing actuation in the absence of an installed staple cartridge
US9198662B2 (en) 2012-03-28 2015-12-01 Ethicon Endo-Surgery, Inc. Tissue thickness compensator having improved visibility
MX358135B (es) 2012-03-28 2018-08-06 Ethicon Endo Surgery Inc Compensador de grosor de tejido que comprende una pluralidad de capas.
US9439668B2 (en) 2012-04-09 2016-09-13 Ethicon Endo-Surgery, Llc Switch arrangements for ultrasonic surgical instruments
US9724118B2 (en) 2012-04-09 2017-08-08 Ethicon Endo-Surgery, Llc Techniques for cutting and coagulating tissue for ultrasonic surgical instruments
US9237921B2 (en) 2012-04-09 2016-01-19 Ethicon Endo-Surgery, Inc. Devices and techniques for cutting and coagulating tissue
US9226766B2 (en) 2012-04-09 2016-01-05 Ethicon Endo-Surgery, Inc. Serial communication protocol for medical device
US9241731B2 (en) 2012-04-09 2016-01-26 Ethicon Endo-Surgery, Inc. Rotatable electrical connection for ultrasonic surgical instruments
US9186141B2 (en) 2012-04-12 2015-11-17 Covidien Lp Circular anastomosis stapling apparatus utilizing a two stroke firing sequence
US9351734B2 (en) 2012-06-19 2016-05-31 Covidien Lp Spring loaded anvil retainer
US9119657B2 (en) 2012-06-28 2015-09-01 Ethicon Endo-Surgery, Inc. Rotary actuatable closure arrangement for surgical end effector
US11197671B2 (en) 2012-06-28 2021-12-14 Cilag Gmbh International Stapling assembly comprising a lockout
US20140005705A1 (en) 2012-06-29 2014-01-02 Ethicon Endo-Surgery, Inc. Surgical instruments with articulating shafts
US9028494B2 (en) 2012-06-28 2015-05-12 Ethicon Endo-Surgery, Inc. Interchangeable end effector coupling arrangement
US9101385B2 (en) 2012-06-28 2015-08-11 Ethicon Endo-Surgery, Inc. Electrode connections for rotary driven surgical tools
US8747238B2 (en) 2012-06-28 2014-06-10 Ethicon Endo-Surgery, Inc. Rotary drive shaft assemblies for surgical instruments with articulatable end effectors
EP2866686A1 (en) 2012-06-28 2015-05-06 Ethicon Endo-Surgery, Inc. Empty clip cartridge lockout
US9125662B2 (en) 2012-06-28 2015-09-08 Ethicon Endo-Surgery, Inc. Multi-axis articulating and rotating surgical tools
BR112014032776B1 (pt) 2012-06-28 2021-09-08 Ethicon Endo-Surgery, Inc Sistema de instrumento cirúrgico e kit cirúrgico para uso com um sistema de instrumento cirúrgico
US20140005718A1 (en) 2012-06-28 2014-01-02 Ethicon Endo-Surgery, Inc. Multi-functional powered surgical device with external dissection features
US12383267B2 (en) 2012-06-28 2025-08-12 Cilag Gmbh International Robotically powered surgical device with manually-actuatable reversing system
US9561038B2 (en) 2012-06-28 2017-02-07 Ethicon Endo-Surgery, Llc Interchangeable clip applier
US9072536B2 (en) 2012-06-28 2015-07-07 Ethicon Endo-Surgery, Inc. Differential locking arrangements for rotary powered surgical instruments
US9198714B2 (en) 2012-06-29 2015-12-01 Ethicon Endo-Surgery, Inc. Haptic feedback devices for surgical robot
US20140005702A1 (en) 2012-06-29 2014-01-02 Ethicon Endo-Surgery, Inc. Ultrasonic surgical instruments with distally positioned transducers
US9820768B2 (en) 2012-06-29 2017-11-21 Ethicon Llc Ultrasonic surgical instruments with control mechanisms
US9283045B2 (en) 2012-06-29 2016-03-15 Ethicon Endo-Surgery, Llc Surgical instruments with fluid management system
US9326788B2 (en) 2012-06-29 2016-05-03 Ethicon Endo-Surgery, Llc Lockout mechanism for use with robotic electrosurgical device
US9226767B2 (en) 2012-06-29 2016-01-05 Ethicon Endo-Surgery, Inc. Closed feedback control for electrosurgical device
US9408622B2 (en) 2012-06-29 2016-08-09 Ethicon Endo-Surgery, Llc Surgical instruments with articulating shafts
US9393037B2 (en) 2012-06-29 2016-07-19 Ethicon Endo-Surgery, Llc Surgical instruments with articulating shafts
US9351754B2 (en) 2012-06-29 2016-05-31 Ethicon Endo-Surgery, Llc Ultrasonic surgical instruments with distally positioned jaw assemblies
US10213205B2 (en) 2012-07-06 2019-02-26 Covidien Lp T-slot tilt anvil for circular stapling instrument
US9347533B2 (en) * 2012-07-25 2016-05-24 Cook Medical Technologies Llc Rotational drive system for a biopsy member
IN2015DN02432A (ja) 2012-09-28 2015-09-04 Ethicon Endo Surgery Inc
US9675359B2 (en) 2012-10-10 2017-06-13 Covidien Lp Surgical instrument with preload assembly
US10201365B2 (en) 2012-10-22 2019-02-12 Ethicon Llc Surgeon feedback sensing and display methods
US9095367B2 (en) 2012-10-22 2015-08-04 Ethicon Endo-Surgery, Inc. Flexible harmonic waveguides/blades for surgical instruments
US9572572B2 (en) 2012-11-09 2017-02-21 Covidien Lp Circular stapler mechanical lockout
US20140135804A1 (en) 2012-11-15 2014-05-15 Ethicon Endo-Surgery, Inc. Ultrasonic and electrosurgical devices
US9532783B2 (en) 2012-12-17 2017-01-03 Ethicon Endo-Surgery, Llc Circular stapler with selectable motorized and manual control, including a control ring
US9351724B2 (en) 2013-01-11 2016-05-31 Covidien Lp Circular stapling instrument
RU2653808C2 (ru) * 2013-01-18 2018-05-14 Этикон Эндо-Серджери, Инк. Хирургический инструмент с электроприводом
US9386984B2 (en) 2013-02-08 2016-07-12 Ethicon Endo-Surgery, Llc Staple cartridge comprising a releasable cover
US10092292B2 (en) 2013-02-28 2018-10-09 Ethicon Llc Staple forming features for surgical stapling instrument
ES2699982T3 (es) 2013-03-14 2019-02-13 Applied Med Resources Grapadora quirúrgica con cavidades parciales
US9592056B2 (en) 2013-03-14 2017-03-14 Covidien Lp Powered stapling apparatus
US10226273B2 (en) 2013-03-14 2019-03-12 Ethicon Llc Mechanical fasteners for use with surgical energy devices
KR20250154547A (ko) 2013-03-15 2025-10-28 어플라이드 메디컬 리소시스 코포레이션 회전가능 샤프트를 구비한 구동 메커니즘을 갖는 수술용 스테이플러
US9241728B2 (en) 2013-03-15 2016-01-26 Ethicon Endo-Surgery, Inc. Surgical instrument with multiple clamping mechanisms
CN104042292A (zh) 2013-03-15 2014-09-17 柯惠Lp公司 包括可重复利用的组件的手术吻合装置
KR20250085850A (ko) 2013-03-15 2025-06-12 어플라이드 메디컬 리소시스 코포레이션 확장가능 조를 갖는 수술용 스테이플러
BR112015026109B1 (pt) 2013-04-16 2022-02-22 Ethicon Endo-Surgery, Inc Instrumento cirúrgico
AT513482B1 (de) * 2013-04-22 2014-05-15 Dominik Kovács Vorrichtung zur Herstellung von Anastomosen
US9532780B2 (en) 2013-06-12 2017-01-03 Covidien Lp EEA anvil snap ring activator
US9668740B2 (en) 2013-06-14 2017-06-06 Covidien Lp Anvil assembly with sliding sleeve
CA2911179C (en) 2013-06-17 2022-03-29 Covidien Lp Surgical instrument with lockout mechanism
US9750503B2 (en) * 2013-07-11 2017-09-05 Covidien Lp Methods and devices for performing a surgical anastomosis
RU2685464C2 (ru) 2013-08-23 2019-04-18 ЭТИКОН ЭНДО-СЕРДЖЕРИ, ЭлЭлСи Хирургические инструменты (варианты) и система электропитания для подачи электропитания на хирургический инструмент
US9693773B2 (en) 2013-09-11 2017-07-04 Covidien Lp Anvil assembly with sliding sleeve
US9814514B2 (en) 2013-09-13 2017-11-14 Ethicon Llc Electrosurgical (RF) medical instruments for cutting and coagulating tissue
US20140171986A1 (en) 2013-09-13 2014-06-19 Ethicon Endo-Surgery, Inc. Surgical Clip Having Comliant Portion
US9713469B2 (en) * 2013-09-23 2017-07-25 Ethicon Llc Surgical stapler with rotary cam drive
US10709452B2 (en) 2013-09-23 2020-07-14 Ethicon Llc Methods and systems for performing circular stapling
US20150083772A1 (en) 2013-09-23 2015-03-26 Ethicon Endo-Surgery, Inc. Surgical stapler with rotary cam drive and return
US10463365B2 (en) * 2013-10-17 2019-11-05 Covidien Lp Chip assembly for surgical instruments
US9265926B2 (en) 2013-11-08 2016-02-23 Ethicon Endo-Surgery, Llc Electrosurgical devices
US9554802B2 (en) 2013-11-13 2017-01-31 Covidien Lp Anvil assembly with frangible retaining member
US9517070B2 (en) 2013-11-13 2016-12-13 Covidien Lp Anvil assembly and delivery system
GB2521229A (en) 2013-12-16 2015-06-17 Ethicon Endo Surgery Inc Medical device
GB2521228A (en) 2013-12-16 2015-06-17 Ethicon Endo Surgery Inc Medical device
CN110179511B (zh) 2013-12-17 2022-04-19 标准肥胖病学股份有限公司 用于医疗手术的切除线引导件及其使用方法
US20150173756A1 (en) 2013-12-23 2015-06-25 Ethicon Endo-Surgery, Inc. Surgical cutting and stapling methods
US9795436B2 (en) 2014-01-07 2017-10-24 Ethicon Llc Harvesting energy from a surgical generator
US9554854B2 (en) 2014-03-18 2017-01-31 Ethicon Endo-Surgery, Llc Detecting short circuits in electrosurgical medical devices
BR112016021943B1 (pt) 2014-03-26 2022-06-14 Ethicon Endo-Surgery, Llc Instrumento cirúrgico para uso por um operador em um procedimento cirúrgico
US12232723B2 (en) 2014-03-26 2025-02-25 Cilag Gmbh International Systems and methods for controlling a segmented circuit
US10092310B2 (en) 2014-03-27 2018-10-09 Ethicon Llc Electrosurgical devices
US10463421B2 (en) 2014-03-27 2019-11-05 Ethicon Llc Two stage trigger, clamp and cut bipolar vessel sealer
AU2015241267A1 (en) 2014-03-29 2016-10-20 Standard Bariatrics, Inc. End effectors, surgical stapling devices, and methods of using same
WO2015153340A2 (en) 2014-03-29 2015-10-08 Standard Bariatrics, Inc. End effectors surgical stapling devices, and methods of using same
US9737355B2 (en) 2014-03-31 2017-08-22 Ethicon Llc Controlling impedance rise in electrosurgical medical devices
US9913680B2 (en) 2014-04-15 2018-03-13 Ethicon Llc Software algorithms for electrosurgical instruments
BR112016023807B1 (pt) 2014-04-16 2022-07-12 Ethicon Endo-Surgery, Llc Conjunto de cartucho de prendedores para uso com um instrumento cirúrgico
BR112016023825B1 (pt) 2014-04-16 2022-08-02 Ethicon Endo-Surgery, Llc Cartucho de grampos para uso com um grampeador cirúrgico e cartucho de grampos para uso com um instrumento cirúrgico
CN106456176B (zh) 2014-04-16 2019-06-28 伊西康内外科有限责任公司 包括具有不同构型的延伸部的紧固件仓
US20150297225A1 (en) 2014-04-16 2015-10-22 Ethicon Endo-Surgery, Inc. Fastener cartridges including extensions having different configurations
US9913643B2 (en) 2014-05-09 2018-03-13 Covidien Lp Interlock assemblies for replaceable loading unit
EP3154449B1 (en) 2014-06-11 2019-08-14 Applied Medical Resources Corporation Surgical stapler with circumferential firing
US10507022B2 (en) 2014-06-12 2019-12-17 Covidien Lp Surgical stapling apparatus
US9861367B2 (en) 2014-06-24 2018-01-09 Covidien Lp Anvil assembly delivery systems
US9867619B2 (en) 2014-06-24 2018-01-16 Covidien Lp System for delivering an anvil assembly to a surgical site
JP6405041B2 (ja) 2014-07-04 2018-10-17 コヴィディエン リミテッド パートナーシップ 外科手術ステープリングデバイスのための送り出し部材を備えた装填ユニット
US9757133B2 (en) 2014-07-09 2017-09-12 Covidien Lp Methods and devices for performing a surgical anastomosis
US10285724B2 (en) 2014-07-31 2019-05-14 Ethicon Llc Actuation mechanisms and load adjustment assemblies for surgical instruments
US10743960B2 (en) 2014-09-04 2020-08-18 AtaCor Medical, Inc. Cardiac arrhythmia treatment devices and delivery
US10328268B2 (en) 2014-09-04 2019-06-25 AtaCor Medical, Inc. Cardiac pacing
ES2781976T3 (es) * 2014-09-04 2020-09-09 Atacor Medical Inc Receptáculo para cable del marcapasos
US10470911B2 (en) 2014-09-05 2019-11-12 Standard Bariatrics, Inc. Sleeve gastrectomy calibration tube and method of using same
BR112017004361B1 (pt) 2014-09-05 2023-04-11 Ethicon Llc Sistema eletrônico para um instrumento cirúrgico
US11311294B2 (en) 2014-09-05 2022-04-26 Cilag Gmbh International Powered medical device including measurement of closure state of jaws
KR102773368B1 (ko) 2014-09-15 2025-02-27 어플라이드 메디컬 리소시스 코포레이션 자동-조정 스테이플 높이를 가진 수술용 스테이플러
US10105142B2 (en) 2014-09-18 2018-10-23 Ethicon Llc Surgical stapler with plurality of cutting elements
US11523821B2 (en) 2014-09-26 2022-12-13 Cilag Gmbh International Method for creating a flexible staple line
JP6648119B2 (ja) 2014-09-26 2020-02-14 エシコン エルエルシーＥｔｈｉｃｏｎ ＬＬＣ 外科ステープル留めバットレス及び付属物材料
US10136938B2 (en) 2014-10-29 2018-11-27 Ethicon Llc Electrosurgical instrument with sensor
US11097109B2 (en) 2014-11-24 2021-08-24 AtaCor Medical, Inc. Cardiac pacing sensing and control
US10639092B2 (en) 2014-12-08 2020-05-05 Ethicon Llc Electrode configurations for surgical instruments
US10085744B2 (en) 2014-12-08 2018-10-02 Covidien Lp Loading unit attachment band for surgical stapling instrument
US9855045B2 (en) 2014-12-09 2018-01-02 Covidien Lp Anvil assembly delivery system
WO2016090600A1 (en) 2014-12-11 2016-06-16 Covidien Lp Stapler with auto-matic lockout mechanism
WO2016090594A1 (en) 2014-12-11 2016-06-16 Covidien Lp Surgical stapling loading unit
EP3232946A1 (en) 2014-12-17 2017-10-25 Covidien LP Surgical stapling device with firing indicator
RU2703684C2 (ru) 2014-12-18 2019-10-21 ЭТИКОН ЭНДО-СЕРДЖЕРИ, ЭлЭлСи Хирургический инструмент с упором, который выполнен с возможностью избирательного перемещения относительно кассеты со скобами вокруг дискретной неподвижной оси
US10159524B2 (en) 2014-12-22 2018-12-25 Ethicon Llc High power battery powered RF amplifier topology
US10117656B2 (en) 2015-01-07 2018-11-06 Covidien Lp Loading unit locking collar
US10039549B2 (en) 2015-01-07 2018-08-07 Covidien Lp Loading unit retention clip for surgical stapling instrument
US10022126B2 (en) 2015-01-07 2018-07-17 Covidien Lp Loading unit locking collar
US10245095B2 (en) 2015-02-06 2019-04-02 Ethicon Llc Electrosurgical instrument with rotation and articulation mechanisms
JP2018504987A (ja) 2015-02-15 2018-02-22 コヴィディエン リミテッド パートナーシップ 一体構造の発射インディケータを有する外科手術用ステープリングデバイス
US10130367B2 (en) * 2015-02-26 2018-11-20 Covidien Lp Surgical apparatus
US11154301B2 (en) 2015-02-27 2021-10-26 Cilag Gmbh International Modular stapling assembly
US10441279B2 (en) 2015-03-06 2019-10-15 Ethicon Llc Multiple level thresholds to modify operation of powered surgical instruments
JP2020121162A (ja) 2015-03-06 2020-08-13 エシコン エルエルシーＥｔｈｉｃｏｎ ＬＬＣ 測定の安定性要素、クリープ要素、及び粘弾性要素を決定するためのセンサデータの時間依存性評価
US10190888B2 (en) * 2015-03-11 2019-01-29 Covidien Lp Surgical stapling instruments with linear position assembly
US10342602B2 (en) 2015-03-17 2019-07-09 Ethicon Llc Managing tissue treatment
US10321950B2 (en) 2015-03-17 2019-06-18 Ethicon Llc Managing tissue treatment
US10595929B2 (en) 2015-03-24 2020-03-24 Ethicon Llc Surgical instruments with firing system overload protection mechanisms
US10314638B2 (en) 2015-04-07 2019-06-11 Ethicon Llc Articulating radio frequency (RF) tissue seal with articulating state sensing
US10881408B2 (en) 2015-04-22 2021-01-05 Covidien Lp Interlock assembly for replaceable loading units
US10426480B2 (en) 2015-04-29 2019-10-01 Covidien Lp Cutting ring assembly with rigid cutting member
US9987001B2 (en) 2015-06-12 2018-06-05 Covidien Lp Surgical anastomosis apparatus
US10034684B2 (en) 2015-06-15 2018-07-31 Ethicon Llc Apparatus and method for dissecting and coagulating tissue
US11020140B2 (en) 2015-06-17 2021-06-01 Cilag Gmbh International Ultrasonic surgical blade for use with ultrasonic surgical instruments
US10517602B2 (en) 2015-06-26 2019-12-31 Ethicon Llc Surgical stapler with reversible polarity
US10265066B2 (en) * 2015-06-26 2019-04-23 Ethicon Llc Surgical stapler with incomplete firing indicator
US10456134B2 (en) * 2015-06-26 2019-10-29 Ethicon Llc Surgical stapler with reversible motor
US10188386B2 (en) * 2015-06-26 2019-01-29 Ethicon Llc Surgical stapler with anvil state indicator
US10405855B2 (en) * 2015-06-26 2019-09-10 Ethicon Llc Firing circuit for surgical stapler
US10034704B2 (en) 2015-06-30 2018-07-31 Ethicon Llc Surgical instrument with user adaptable algorithms
US11051873B2 (en) 2015-06-30 2021-07-06 Cilag Gmbh International Surgical system with user adaptable techniques employing multiple energy modalities based on tissue parameters
US10357303B2 (en) 2015-06-30 2019-07-23 Ethicon Llc Translatable outer tube for sealing using shielded lap chole dissector
US11129669B2 (en) 2015-06-30 2021-09-28 Cilag Gmbh International Surgical system with user adaptable techniques based on tissue type
US10898256B2 (en) 2015-06-30 2021-01-26 Ethicon Llc Surgical system with user adaptable techniques based on tissue impedance
US11141213B2 (en) 2015-06-30 2021-10-12 Cilag Gmbh International Surgical instrument with user adaptable techniques
US10154852B2 (en) 2015-07-01 2018-12-18 Ethicon Llc Ultrasonic surgical blade with improved cutting and coagulation features
US9974536B2 (en) 2015-07-02 2018-05-22 Covidien Lp Anvil assemblies and delivery systems
US10111668B2 (en) 2015-07-02 2018-10-30 Covidien Lp Anvil assembly with snap backup ring
US10117655B2 (en) 2015-07-22 2018-11-06 Covidien Lp Loading unit locking band for surgical stapling instrument
US10085756B2 (en) 2015-07-24 2018-10-02 Covidien Lp Anvil assembly and anvil assembly delivery system
US10117675B2 (en) 2015-07-28 2018-11-06 Covidien Lp Trocar tip protector
EP3331455B1 (en) 2015-08-06 2019-10-09 Applied Medical Resources Corporation Surgical stapler having locking articulation joint
RU2725747C2 (ru) 2015-08-26 2020-07-03 ЭТИКОН ЭлЭлСи Узел кассеты со скобами, содержащий различные зазоры для сжатия ткани и зазоры для формирования скоб
MX2022009705A (es) 2015-08-26 2022-11-07 Ethicon Llc Metodo para formar una grapa contra un yunque de un instrumento de engrapado quirurgico.
MX2018002388A (es) 2015-08-26 2018-08-01 Ethicon Llc Tiras de grapas quirurgicas para permitir propiedades variables de la grapa y facilitar la carga del cartucho.
MX2022006189A (es) 2015-09-02 2022-06-16 Ethicon Llc Configuraciones de grapas quirurgicas con superficies de leva situadas entre porciones que soportan grapas quirurgicas.
US10285837B1 (en) 2015-09-16 2019-05-14 Standard Bariatrics, Inc. Systems and methods for measuring volume of potential sleeve in a sleeve gastrectomy
US9980730B2 (en) 2015-09-21 2018-05-29 Covidien Lp Loading unit locking collar with rotational actuated release
US10111684B2 (en) 2015-09-25 2018-10-30 Covidien Lp Adapter assembly including a removable trocar assembly
US11890015B2 (en) 2015-09-30 2024-02-06 Cilag Gmbh International Compressible adjunct with crossing spacer fibers
US11058475B2 (en) 2015-09-30 2021-07-13 Cilag Gmbh International Method and apparatus for selecting operations of a surgical instrument based on user intention
US10959771B2 (en) 2015-10-16 2021-03-30 Ethicon Llc Suction and irrigation sealing grasper
US10595930B2 (en) 2015-10-16 2020-03-24 Ethicon Llc Electrode wiping surgical device
US10542992B2 (en) 2015-10-19 2020-01-28 Covidien Lp Loading unit with stretchable bushing
US10973522B2 (en) 2015-10-20 2021-04-13 Covidien Lp Circular stapler with tissue gap indicator assembly
US10842495B2 (en) 2015-10-21 2020-11-24 Covidien Lp Annular knife for a surgical stapler
US10512466B2 (en) 2015-11-05 2019-12-24 Covidien Lp Adapter assembly for surgical device
CN108289683B (zh) 2015-11-13 2021-06-25 柯惠有限合伙公司 具有可听指示器机构的圆形钉合器
EP3386401B1 (en) 2015-12-07 2020-08-26 Covidien LP Anvil assembly and delivery system
US10390835B2 (en) 2015-12-10 2019-08-27 Covidien Lp Surgical fastener apparatus with linear position sensor
US10959806B2 (en) 2015-12-30 2021-03-30 Ethicon Llc Energized medical device with reusable handle
US10179022B2 (en) 2015-12-30 2019-01-15 Ethicon Llc Jaw position impedance limiter for electrosurgical instrument
US10575892B2 (en) 2015-12-31 2020-03-03 Ethicon Llc Adapter for electrical surgical instruments
FR3046543B1 (fr) * 2016-01-07 2018-02-02 Robocath Module robotisable d'entrainement d'un organe medical souple allonge, robot medical et systeme comprenant un tel module
US10524797B2 (en) 2016-01-13 2020-01-07 Covidien Lp Adapter assembly including a removable trocar assembly
US11129670B2 (en) 2016-01-15 2021-09-28 Cilag Gmbh International Modular battery powered handheld surgical instrument with selective application of energy based on button displacement, intensity, or local tissue characterization
US10716615B2 (en) 2016-01-15 2020-07-21 Ethicon Llc Modular battery powered handheld surgical instrument with curved end effectors having asymmetric engagement between jaw and blade
US11058448B2 (en) 2016-01-15 2021-07-13 Cilag Gmbh International Modular battery powered handheld surgical instrument with multistage generator circuits
US12193698B2 (en) 2016-01-15 2025-01-14 Cilag Gmbh International Method for self-diagnosing operation of a control switch in a surgical instrument system
US11229471B2 (en) 2016-01-15 2022-01-25 Cilag Gmbh International Modular battery powered handheld surgical instrument with selective application of energy based on tissue characterization
EP3410957B1 (en) 2016-02-04 2020-06-03 Covidien LP Circular stapler with visual indicator mechanism
CN108882932B (zh) 2016-02-09 2021-07-23 伊西康有限责任公司 具有非对称关节运动构造的外科器械
US10398439B2 (en) 2016-02-10 2019-09-03 Covidien Lp Adapter, extension, and connector assemblies for surgical devices
US10603042B2 (en) 2016-02-10 2020-03-31 Covidien Lp Flexible circular stapler
US10555769B2 (en) 2016-02-22 2020-02-11 Ethicon Llc Flexible circuits for electrosurgical instrument
US10617413B2 (en) 2016-04-01 2020-04-14 Ethicon Llc Closure system arrangements for surgical cutting and stapling devices with separate and distinct firing shafts
CN109219405B (zh) * 2016-04-01 2022-05-24 伊西康有限责任公司 外科缝合系统
JP7010838B2 (ja) 2016-04-01 2022-01-26 エシコン エルエルシー 外科用ステープル留め器具
JP6941117B2 (ja) 2016-04-12 2021-09-29 アプライド メディカル リソーシーズ コーポレイション 外科用ステープラのための取替式シャフト組立体
KR102457727B1 (ko) 2016-04-12 2022-10-21 어플라이드 메디컬 리소시스 코포레이션 관절 메커니즘을 갖는 수술용 스테이플러
US10492783B2 (en) 2016-04-15 2019-12-03 Ethicon, Llc Surgical instrument with improved stop/start control during a firing motion
US11607239B2 (en) 2016-04-15 2023-03-21 Cilag Gmbh International Systems and methods for controlling a surgical stapling and cutting instrument
US20170296173A1 (en) 2016-04-18 2017-10-19 Ethicon Endo-Surgery, Llc Method for operating a surgical instrument
US11317917B2 (en) 2016-04-18 2022-05-03 Cilag Gmbh International Surgical stapling system comprising a lockable firing assembly
US10646269B2 (en) 2016-04-29 2020-05-12 Ethicon Llc Non-linear jaw gap for electrosurgical instruments
US10987156B2 (en) 2016-04-29 2021-04-27 Ethicon Llc Electrosurgical instrument with electrically conductive gap setting member and electrically insulative tissue engaging members
US10856934B2 (en) 2016-04-29 2020-12-08 Ethicon Llc Electrosurgical instrument with electrically conductive gap setting and tissue engaging members
US10485607B2 (en) 2016-04-29 2019-11-26 Ethicon Llc Jaw structure with distal closure for electrosurgical instruments
US10702329B2 (en) 2016-04-29 2020-07-07 Ethicon Llc Jaw structure with distal post for electrosurgical instruments
US10456193B2 (en) 2016-05-03 2019-10-29 Ethicon Llc Medical device with a bilateral jaw configuration for nerve stimulation
US10595871B2 (en) 2016-05-10 2020-03-24 Covidien Lp Insertion instrument, adapter assemblies and protector assemblies for a flexible circular stapler
USD822206S1 (en) 2016-06-24 2018-07-03 Ethicon Llc Surgical fastener
USD826405S1 (en) 2016-06-24 2018-08-21 Ethicon Llc Surgical fastener
US11141162B2 (en) 2016-07-08 2021-10-12 Covidien Lp Loading unit locking collar with linearly actuated release
US10245064B2 (en) 2016-07-12 2019-04-02 Ethicon Llc Ultrasonic surgical instrument with piezoelectric central lumen transducer
US10893883B2 (en) 2016-07-13 2021-01-19 Ethicon Llc Ultrasonic assembly for use with ultrasonic surgical instruments
US10842522B2 (en) 2016-07-15 2020-11-24 Ethicon Llc Ultrasonic surgical instruments having offset blades
US10383631B2 (en) 2016-08-04 2019-08-20 Covidien Lp Variable speed control of powered surgical device
US10376305B2 (en) 2016-08-05 2019-08-13 Ethicon Llc Methods and systems for advanced harmonic energy
US10285723B2 (en) 2016-08-09 2019-05-14 Ethicon Llc Ultrasonic surgical blade with improved heel portion
US11452522B2 (en) 2016-08-15 2022-09-27 Covidien Lp Circular stapling device with articulating anvil retainer assembly
USD847990S1 (en) 2016-08-16 2019-05-07 Ethicon Llc Surgical instrument
US10548673B2 (en) 2016-08-16 2020-02-04 Ethicon Llc Surgical tool with a display
US10952759B2 (en) 2016-08-25 2021-03-23 Ethicon Llc Tissue loading of a surgical instrument
US11350959B2 (en) 2016-08-25 2022-06-07 Cilag Gmbh International Ultrasonic transducer techniques for ultrasonic surgical instrument
US10751117B2 (en) 2016-09-23 2020-08-25 Ethicon Llc Electrosurgical instrument with fluid diverter
US10426470B2 (en) 2016-11-04 2019-10-01 Covidien Lp Stapling device with releasable knife carrier
US10499922B2 (en) 2016-11-04 2019-12-10 Covidien Lp Stapling device with self-releasing knife carrier pusher
US10603064B2 (en) 2016-11-28 2020-03-31 Ethicon Llc Ultrasonic transducer
US11266430B2 (en) 2016-11-29 2022-03-08 Cilag Gmbh International End effector control and calibration
US10405932B2 (en) 2016-12-20 2019-09-10 Ethicon Llc Robotic endocutter drivetrain with bailout and manual opening
US10398460B2 (en) 2016-12-20 2019-09-03 Ethicon Llc Robotic endocutter drivetrain with bailout and manual opening
US11684367B2 (en) 2016-12-21 2023-06-27 Cilag Gmbh International Stepped assembly having and end-of-life indicator
US11134942B2 (en) 2016-12-21 2021-10-05 Cilag Gmbh International Surgical stapling instruments and staple-forming anvils
US10888322B2 (en) 2016-12-21 2021-01-12 Ethicon Llc Surgical instrument comprising a cutting member
US10687810B2 (en) 2016-12-21 2020-06-23 Ethicon Llc Stepped staple cartridge with tissue retention and gap setting features
US10667809B2 (en) 2016-12-21 2020-06-02 Ethicon Llc Staple cartridge and staple cartridge channel comprising windows defined therein
JP7010957B2 (ja) 2016-12-21 2022-01-26 エシコン エルエルシー ロックアウトを備えるシャフトアセンブリ
US20180168647A1 (en) 2016-12-21 2018-06-21 Ethicon Endo-Surgery, Llc Surgical stapling instruments having end effectors with positive opening features
JP2020501815A (ja) 2016-12-21 2020-01-23 エシコン エルエルシーＥｔｈｉｃｏｎ ＬＬＣ 外科用ステープル留めシステム
JP7010956B2 (ja) 2016-12-21 2022-01-26 エシコン エルエルシー 組織をステープル留めする方法
US10624635B2 (en) 2016-12-21 2020-04-21 Ethicon Llc Firing members with non-parallel jaw engagement features for surgical end effectors
BR112019011947A2 (pt) 2016-12-21 2019-10-29 Ethicon Llc sistemas de grampeamento cirúrgico
US20180168625A1 (en) 2016-12-21 2018-06-21 Ethicon Endo-Surgery, Llc Surgical stapling instruments with smart staple cartridges
US20180168615A1 (en) 2016-12-21 2018-06-21 Ethicon Endo-Surgery, Llc Method of deforming staples from two different types of staple cartridges with the same surgical stapling instrument
US11419606B2 (en) 2016-12-21 2022-08-23 Cilag Gmbh International Shaft assembly comprising a clutch configured to adapt the output of a rotary firing member to two different systems
US10682138B2 (en) 2016-12-21 2020-06-16 Ethicon Llc Bilaterally asymmetric staple forming pocket pairs
US10675026B2 (en) 2016-12-21 2020-06-09 Ethicon Llc Methods of stapling tissue
MX2019007295A (es) 2016-12-21 2019-10-15 Ethicon Llc Sistema de instrumento quirúrgico que comprende un bloqueo del efector de extremo y un bloqueo de la unidad de disparo.
JP6983893B2 (ja) 2016-12-21 2021-12-17 エシコン エルエルシーEthicon LLC 外科用エンドエフェクタ及び交換式ツールアセンブリのためのロックアウト構成
US10993715B2 (en) 2016-12-21 2021-05-04 Ethicon Llc Staple cartridge comprising staples with different clamping breadths
US11241232B2 (en) 2017-01-24 2022-02-08 Covidien Lp Surgical stapling device with resettable anvil assembly
US11678885B2 (en) 2017-01-25 2023-06-20 Covidien Lp Circular stapling device and method of use
US11020171B2 (en) 2017-02-01 2021-06-01 Ethicon Llc Electrosurgical instrument with passive articulation and thermal insulation
US11033325B2 (en) 2017-02-16 2021-06-15 Cilag Gmbh International Electrosurgical instrument with telescoping suction port and debris cleaner
US10542993B2 (en) 2017-02-24 2020-01-28 Covidien Lp Anvil assembly of circular stapling device including alignment splines
WO2018161314A1 (en) 2017-03-09 2018-09-13 Covidien Lp Surgical stapling device with audible indicator mechanism
WO2018161301A1 (en) 2017-03-09 2018-09-13 Covidien Lp End effector assembly for circular stapler apparatus
US10799284B2 (en) 2017-03-15 2020-10-13 Ethicon Llc Electrosurgical instrument with textured jaws
US10342534B2 (en) 2017-03-23 2019-07-09 Covidien Lp Surgical stapling device with releasable knife carrier
CN110461253B (zh) 2017-03-23 2023-03-10 柯惠有限合伙公司 具有对准花键的圆形缝合装置
US11497546B2 (en) 2017-03-31 2022-11-15 Cilag Gmbh International Area ratios of patterned coatings on RF electrodes to reduce sticking
US10881409B2 (en) 2017-05-02 2021-01-05 Covidien Lp Rotation assembly for a surgical device
AU2018202813A1 (en) 2017-05-03 2018-11-22 Covidien Lp Surgical stapling apparatus employing a predictive stapling algorithm
US11596400B2 (en) 2017-06-09 2023-03-07 Covidien Lp Handheld electromechanical surgical system
US11045199B2 (en) 2017-06-09 2021-06-29 Covidien Lp Handheld electromechanical surgical system
US10932784B2 (en) 2017-06-09 2021-03-02 Covidien Lp Handheld electromechanical surgical system
US11382638B2 (en) 2017-06-20 2022-07-12 Cilag Gmbh International Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on measured time over a specified displacement distance
US10881399B2 (en) 2017-06-20 2021-01-05 Ethicon Llc Techniques for adaptive control of motor velocity of a surgical stapling and cutting instrument
USD879808S1 (en) 2017-06-20 2020-03-31 Ethicon Llc Display panel with graphical user interface
US10980537B2 (en) 2017-06-20 2021-04-20 Ethicon Llc Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on measured time over a specified number of shaft rotations
US11090046B2 (en) 2017-06-20 2021-08-17 Cilag Gmbh International Systems and methods for controlling displacement member motion of a surgical stapling and cutting instrument
US11653914B2 (en) 2017-06-20 2023-05-23 Cilag Gmbh International Systems and methods for controlling motor velocity of a surgical stapling and cutting instrument according to articulation angle of end effector
US11071554B2 (en) 2017-06-20 2021-07-27 Cilag Gmbh International Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on magnitude of velocity error measurements
US10779820B2 (en) 2017-06-20 2020-09-22 Ethicon Llc Systems and methods for controlling motor speed according to user input for a surgical instrument
USD890784S1 (en) 2017-06-20 2020-07-21 Ethicon Llc Display panel with changeable graphical user interface
USD879809S1 (en) 2017-06-20 2020-03-31 Ethicon Llc Display panel with changeable graphical user interface
US10624633B2 (en) 2017-06-20 2020-04-21 Ethicon Llc Systems and methods for controlling motor velocity of a surgical stapling and cutting instrument
US10813639B2 (en) 2017-06-20 2020-10-27 Ethicon Llc Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on system conditions
US10646220B2 (en) 2017-06-20 2020-05-12 Ethicon Llc Systems and methods for controlling displacement member velocity for a surgical instrument
US10888321B2 (en) 2017-06-20 2021-01-12 Ethicon Llc Systems and methods for controlling velocity of a displacement member of a surgical stapling and cutting instrument
US10993716B2 (en) 2017-06-27 2021-05-04 Ethicon Llc Surgical anvil arrangements
US10772629B2 (en) 2017-06-27 2020-09-15 Ethicon Llc Surgical anvil arrangements
US11266405B2 (en) 2017-06-27 2022-03-08 Cilag Gmbh International Surgical anvil manufacturing methods
US11324503B2 (en) 2017-06-27 2022-05-10 Cilag Gmbh International Surgical firing member arrangements
US10987103B2 (en) * 2017-06-27 2021-04-27 Ethicon Llc Powered surgical instrument with latching feature preventing removal of battery pack
US20180368844A1 (en) 2017-06-27 2018-12-27 Ethicon Llc Staple forming pocket arrangements
US10856869B2 (en) 2017-06-27 2020-12-08 Ethicon Llc Surgical anvil arrangements
US10603117B2 (en) 2017-06-28 2020-03-31 Ethicon Llc Articulation state detection mechanisms
US11259805B2 (en) 2017-06-28 2022-03-01 Cilag Gmbh International Surgical instrument comprising firing member supports
USD869655S1 (en) 2017-06-28 2019-12-10 Ethicon Llc Surgical fastener cartridge
US10903685B2 (en) 2017-06-28 2021-01-26 Ethicon Llc Surgical shaft assemblies with slip ring assemblies forming capacitive channels
USD906355S1 (en) 2017-06-28 2020-12-29 Ethicon Llc Display screen or portion thereof with a graphical user interface for a surgical instrument
US10695057B2 (en) 2017-06-28 2020-06-30 Ethicon Llc Surgical instrument lockout arrangement
US11000279B2 (en) 2017-06-28 2021-05-11 Ethicon Llc Surgical instrument comprising an articulation system ratio
EP3420947B1 (en) 2017-06-28 2022-05-25 Cilag GmbH International Surgical instrument comprising selectively actuatable rotatable couplers
US11246592B2 (en) 2017-06-28 2022-02-15 Cilag Gmbh International Surgical instrument comprising an articulation system lockable to a frame
US10765427B2 (en) 2017-06-28 2020-09-08 Ethicon Llc Method for articulating a surgical instrument
US10932772B2 (en) 2017-06-29 2021-03-02 Ethicon Llc Methods for closed loop velocity control for robotic surgical instrument
US11007022B2 (en) 2017-06-29 2021-05-18 Ethicon Llc Closed loop velocity control techniques based on sensed tissue parameters for robotic surgical instrument
US10898183B2 (en) 2017-06-29 2021-01-26 Ethicon Llc Robotic surgical instrument with closed loop feedback techniques for advancement of closure member during firing
US10820920B2 (en) 2017-07-05 2020-11-03 Ethicon Llc Reusable ultrasonic medical devices and methods of their use
US10987107B2 (en) 2017-07-05 2021-04-27 Covidien Lp Surgical stapling device
US11974742B2 (en) 2017-08-03 2024-05-07 Cilag Gmbh International Surgical system comprising an articulation bailout
US11304695B2 (en) 2017-08-03 2022-04-19 Cilag Gmbh International Surgical system shaft interconnection
US11944300B2 (en) 2017-08-03 2024-04-02 Cilag Gmbh International Method for operating a surgical system bailout
US11471155B2 (en) 2017-08-03 2022-10-18 Cilag Gmbh International Surgical system bailout
US11090054B2 (en) 2017-08-07 2021-08-17 Covidien Lp Stapling device with resettable tilt anvil assembly
US10828026B2 (en) 2017-08-08 2020-11-10 Covidien Lp Tiltable anvil assembly
WO2019036490A1 (en) 2017-08-14 2019-02-21 Standard Bariatrics, Inc. END EFFECTORS, SURGICAL STAPLING DEVICES, AND METHODS OF USE THEREOF
US10695069B2 (en) 2017-08-23 2020-06-30 Covidien Lp Circular stapling device with offset spline tip
WO2019041315A1 (en) 2017-09-01 2019-03-07 Covidien Lp CIRCULAR STAPLING DEVICE WITH POSITIONING RIBS
US11331099B2 (en) 2017-09-01 2022-05-17 Rev Medica, Inc. Surgical stapler with removable power pack and interchangeable battery pack
US10966720B2 (en) 2017-09-01 2021-04-06 RevMedica, Inc. Surgical stapler with removable power pack
US10695060B2 (en) 2017-09-01 2020-06-30 RevMedica, Inc. Loadable power pack for surgical instruments
US10835256B2 (en) * 2017-09-27 2020-11-17 Ethicon Llc Circular stapling instrument with firing trigger having integral resilient features
US11399829B2 (en) 2017-09-29 2022-08-02 Cilag Gmbh International Systems and methods of initiating a power shutdown mode for a surgical instrument
US11484358B2 (en) 2017-09-29 2022-11-01 Cilag Gmbh International Flexible electrosurgical instrument
USD907648S1 (en) 2017-09-29 2021-01-12 Ethicon Llc Display screen or portion thereof with animated graphical user interface
US10743872B2 (en) 2017-09-29 2020-08-18 Ethicon Llc System and methods for controlling a display of a surgical instrument
USD917500S1 (en) 2017-09-29 2021-04-27 Ethicon Llc Display screen or portion thereof with graphical user interface
US11490951B2 (en) 2017-09-29 2022-11-08 Cilag Gmbh International Saline contact with electrodes
USD907647S1 (en) 2017-09-29 2021-01-12 Ethicon Llc Display screen or portion thereof with animated graphical user interface
US10729501B2 (en) 2017-09-29 2020-08-04 Ethicon Llc Systems and methods for language selection of a surgical instrument
US11033323B2 (en) 2017-09-29 2021-06-15 Cilag Gmbh International Systems and methods for managing fluid and suction in electrosurgical systems
US11090075B2 (en) 2017-10-30 2021-08-17 Cilag Gmbh International Articulation features for surgical end effector
US11134944B2 (en) 2017-10-30 2021-10-05 Cilag Gmbh International Surgical stapler knife motion controls
US10842490B2 (en) 2017-10-31 2020-11-24 Ethicon Llc Cartridge body design with force reduction based on firing completion
US10779903B2 (en) 2017-10-31 2020-09-22 Ethicon Llc Positive shaft rotation lock activated by jaw closure
US11324507B2 (en) 2017-11-03 2022-05-10 Covidien Lp Device and method for attachment of a stomal sleeve
US11589871B2 (en) 2017-11-10 2023-02-28 Cilag Gmbh International Laparoscopic stapler with flippable housing assembly and flippable anvil assembly
US10779825B2 (en) 2017-12-15 2020-09-22 Ethicon Llc Adapters with end effector position sensing and control arrangements for use in connection with electromechanical surgical instruments
US10687813B2 (en) 2017-12-15 2020-06-23 Ethicon Llc Adapters with firing stroke sensing arrangements for use in connection with electromechanical surgical instruments
US10743875B2 (en) 2017-12-15 2020-08-18 Ethicon Llc Surgical end effectors with jaw stiffener arrangements configured to permit monitoring of firing member
US11033267B2 (en) 2017-12-15 2021-06-15 Ethicon Llc Systems and methods of controlling a clamping member firing rate of a surgical instrument
US11006955B2 (en) 2017-12-15 2021-05-18 Ethicon Llc End effectors with positive jaw opening features for use with adapters for electromechanical surgical instruments
US11071543B2 (en) 2017-12-15 2021-07-27 Cilag Gmbh International Surgical end effectors with clamping assemblies configured to increase jaw aperture ranges
US10966718B2 (en) 2017-12-15 2021-04-06 Ethicon Llc Dynamic clamping assemblies with improved wear characteristics for use in connection with electromechanical surgical instruments
US10743874B2 (en) 2017-12-15 2020-08-18 Ethicon Llc Sealed adapters for use with electromechanical surgical instruments
US10828033B2 (en) 2017-12-15 2020-11-10 Ethicon Llc Handheld electromechanical surgical instruments with improved motor control arrangements for positioning components of an adapter coupled thereto
US11197670B2 (en) 2017-12-15 2021-12-14 Cilag Gmbh International Surgical end effectors with pivotal jaws configured to touch at their respective distal ends when fully closed
US10869666B2 (en) 2017-12-15 2020-12-22 Ethicon Llc Adapters with control systems for controlling multiple motors of an electromechanical surgical instrument
US10779826B2 (en) 2017-12-15 2020-09-22 Ethicon Llc Methods of operating surgical end effectors
US11045270B2 (en) 2017-12-19 2021-06-29 Cilag Gmbh International Robotic attachment comprising exterior drive actuator
US11020112B2 (en) 2017-12-19 2021-06-01 Ethicon Llc Surgical tools configured for interchangeable use with different controller interfaces
US10716565B2 (en) 2017-12-19 2020-07-21 Ethicon Llc Surgical instruments with dual articulation drivers
USD910847S1 (en) 2017-12-19 2021-02-16 Ethicon Llc Surgical instrument assembly
US10835330B2 (en) 2017-12-19 2020-11-17 Ethicon Llc Method for determining the position of a rotatable jaw of a surgical instrument attachment assembly
US10729509B2 (en) 2017-12-19 2020-08-04 Ethicon Llc Surgical instrument comprising closure and firing locking mechanism
US11311290B2 (en) 2017-12-21 2022-04-26 Cilag Gmbh International Surgical instrument comprising an end effector dampener
US11883019B2 (en) 2017-12-21 2024-01-30 Cilag Gmbh International Stapling instrument comprising a staple feeding system
US11076853B2 (en) 2017-12-21 2021-08-03 Cilag Gmbh International Systems and methods of displaying a knife position during transection for a surgical instrument
US11129680B2 (en) 2017-12-21 2021-09-28 Cilag Gmbh International Surgical instrument comprising a projector
US12336705B2 (en) 2017-12-21 2025-06-24 Cilag Gmbh International Continuous use self-propelled stapling instrument
KR20250038836A (ko) 2018-02-27 2025-03-19 어플라이드 메디컬 리소시스 코포레이션 전동 핸들을 갖는 수술용 스테이플러
US11497501B2 (en) 2018-03-26 2022-11-15 Covidien Lp Circular stapling device with A-frame splines
ES2986729T3 (es) * 2018-04-09 2024-11-12 Conmed Corp Accionador de cable con empuñadura de lápiz accionado con un actuador situado distalmente
US10952734B2 (en) 2018-04-23 2021-03-23 Covidien Lp Stapling device with cut ring biasing member
US10905416B2 (en) 2018-04-23 2021-02-02 Covidien Lp Over-molded connector for surgical instruments
US11197676B2 (en) 2018-06-28 2021-12-14 Covidien Lp Tie-down method for anvil assembly delivery system
US11241234B2 (en) 2018-08-14 2022-02-08 Covidien Lp Anvil assembly with self-retaining backup member
US11253256B2 (en) 2018-08-20 2022-02-22 Cilag Gmbh International Articulatable motor powered surgical instruments with dedicated articulation motor arrangements
US20200054321A1 (en) 2018-08-20 2020-02-20 Ethicon Llc Surgical instruments with progressive jaw closure arrangements
US10779821B2 (en) 2018-08-20 2020-09-22 Ethicon Llc Surgical stapler anvils with tissue stop features configured to avoid tissue pinch
US10912559B2 (en) 2018-08-20 2021-02-09 Ethicon Llc Reinforced deformable anvil tip for surgical stapler anvil
US11324501B2 (en) 2018-08-20 2022-05-10 Cilag Gmbh International Surgical stapling devices with improved closure members
US11039834B2 (en) 2018-08-20 2021-06-22 Cilag Gmbh International Surgical stapler anvils with staple directing protrusions and tissue stability features
US11291440B2 (en) 2018-08-20 2022-04-05 Cilag Gmbh International Method for operating a powered articulatable surgical instrument
US10842492B2 (en) 2018-08-20 2020-11-24 Ethicon Llc Powered articulatable surgical instruments with clutching and locking arrangements for linking an articulation drive system to a firing drive system
US11207065B2 (en) 2018-08-20 2021-12-28 Cilag Gmbh International Method for fabricating surgical stapler anvils
USD914878S1 (en) 2018-08-20 2021-03-30 Ethicon Llc Surgical instrument anvil
US10856870B2 (en) 2018-08-20 2020-12-08 Ethicon Llc Switching arrangements for motor powered articulatable surgical instruments
US11083458B2 (en) 2018-08-20 2021-08-10 Cilag Gmbh International Powered surgical instruments with clutching arrangements to convert linear drive motions to rotary drive motions
US11045192B2 (en) 2018-08-20 2021-06-29 Cilag Gmbh International Fabricating techniques for surgical stapler anvils
EP3840669B1 (en) 2018-08-24 2024-04-17 Covidien LP Powered circular stapling device
US11510669B2 (en) * 2020-09-29 2022-11-29 Covidien Lp Hand-held surgical instruments
US10973544B2 (en) 2018-10-02 2021-04-13 Covidien Lp Retaining mechanism for trocar assembly
US11141163B2 (en) 2018-10-04 2021-10-12 Covidien Lp Circular stapling device with anvil rotation locking structure
CN112912018A (zh) 2018-10-16 2021-06-04 柯惠有限合伙公司 具有动力手柄组件的外科缝合装置
US11065005B2 (en) 2018-11-07 2021-07-20 Covidien Lp Reload assembly for a circular stapling device
US11147561B2 (en) 2018-11-28 2021-10-19 Covidien Lp Reload assembly for a circular stapling device
US11389263B2 (en) 2018-12-13 2022-07-19 Covidien Lp Lockout mechanisms for surgical instruments
CN111345864B (zh) * 2018-12-24 2025-01-24 北京博辉瑞进生物科技有限公司 单电机电动手术器械
CN111345863B (zh) * 2018-12-24 2025-04-25 北京博辉瑞进生物科技有限公司 电动手术器械
US11166728B2 (en) 2019-02-08 2021-11-09 Covidien Lp Reload assembly for a circular stapling device
US11547411B2 (en) 2019-02-22 2023-01-10 Covidien Lp Anastomosis wound protector
US11529144B2 (en) 2019-02-22 2022-12-20 Covidien Lp Encapsulated plug assembly for electromechanical surgical devices
AU2020227757B2 (en) 2019-02-27 2025-07-24 Applied Medical Resources Corporation Surgical stapling instrument having a two-position lockout mechanism
US11331782B2 (en) 2019-03-01 2022-05-17 Covidien Lp Reload assembly for a circular stapling device
US11337701B2 (en) 2019-03-01 2022-05-24 Covidien Lp Devices and methods for assembling adapter assemblies
US11172929B2 (en) 2019-03-25 2021-11-16 Cilag Gmbh International Articulation drive arrangements for surgical systems
US11696761B2 (en) 2019-03-25 2023-07-11 Cilag Gmbh International Firing drive arrangements for surgical systems
US11147551B2 (en) 2019-03-25 2021-10-19 Cilag Gmbh International Firing drive arrangements for surgical systems
US11147553B2 (en) 2019-03-25 2021-10-19 Cilag Gmbh International Firing drive arrangements for surgical systems
US11457921B2 (en) 2019-03-26 2022-10-04 Covidien Lp Anvil assembly for surgical stapling instrument
EP3946079A1 (en) 2019-03-29 2022-02-09 Applied Medical Resources Corporation Reload cover for surgical stapling system
US11596410B2 (en) * 2019-04-05 2023-03-07 Covidien Lp Surgical stapling device
US11534164B2 (en) 2019-04-05 2022-12-27 Covidien Lp Strain gauge stabilization in a surgical device
US11660116B2 (en) 2019-04-16 2023-05-30 Covidien Lp Trocar assemblies for adapter assemblies for surgical stapling instruments
US11317945B2 (en) 2019-04-16 2022-05-03 Covidien Lp Trocar assemblies for adapter assemblies for surgical stapling instruments
US11344330B2 (en) 2019-04-16 2022-05-31 Covidien Lp Trocar assemblies for adapter assemblies for surgical stapling instruments
US11419631B2 (en) 2019-04-16 2022-08-23 Covidien Lp Trocar assemblies for adapter assemblies for surgical stapling instruments
US11839378B2 (en) 2019-04-19 2023-12-12 Covidien Lp Circular stapling instruments
US11399838B2 (en) 2019-04-22 2022-08-02 Covidien Lp Reload assembly for circular stapling devices
US11246599B2 (en) 2019-04-25 2022-02-15 Covidien Lp End effector for circular stapling instrument
US11253254B2 (en) 2019-04-30 2022-02-22 Cilag Gmbh International Shaft rotation actuator on a surgical instrument
US11471157B2 (en) 2019-04-30 2022-10-18 Cilag Gmbh International Articulation control mapping for a surgical instrument
US11648009B2 (en) 2019-04-30 2023-05-16 Cilag Gmbh International Rotatable jaw tip for a surgical instrument
US11903581B2 (en) * 2019-04-30 2024-02-20 Cilag Gmbh International Methods for stapling tissue using a surgical instrument
US11452528B2 (en) 2019-04-30 2022-09-27 Cilag Gmbh International Articulation actuators for a surgical instrument
US20200345359A1 (en) 2019-04-30 2020-11-05 Ethicon Llc Tissue stop for a surgical instrument
US11432816B2 (en) 2019-04-30 2022-09-06 Cilag Gmbh International Articulation pin for a surgical instrument
US11426251B2 (en) 2019-04-30 2022-08-30 Cilag Gmbh International Articulation directional lights on a surgical instrument
IL320610A (en) * 2019-05-01 2025-07-01 Fulbright Medical Inc Propulsion device, surgical instrument, and method of operating it
US12208260B2 (en) 2019-05-29 2025-01-28 Kurin, Inc. Implantable electrical leads and electrodes
AU2019448247A1 (en) 2019-05-31 2021-12-16 Covidien Lp Circular stapling device
CN110293407B (zh) * 2019-06-12 2021-03-09 叶玉芳 一种量产螺纹杆自动加工设备
US11690624B2 (en) * 2019-06-21 2023-07-04 Covidien Lp Reload assembly injection molded strain gauge
US11446035B2 (en) 2019-06-24 2022-09-20 Covidien Lp Retaining mechanisms for trocar assemblies
US11123101B2 (en) 2019-07-05 2021-09-21 Covidien Lp Retaining mechanisms for trocar assemblies
US11523822B2 (en) 2019-06-28 2022-12-13 Cilag Gmbh International Battery pack including a circuit interrupter
US12004740B2 (en) 2019-06-28 2024-06-11 Cilag Gmbh International Surgical stapling system having an information decryption protocol
US11627959B2 (en) 2019-06-28 2023-04-18 Cilag Gmbh International Surgical instruments including manual and powered system lockouts
US11219455B2 (en) 2019-06-28 2022-01-11 Cilag Gmbh International Surgical instrument including a lockout key
US11361176B2 (en) 2019-06-28 2022-06-14 Cilag Gmbh International Surgical RFID assemblies for compatibility detection
US11660163B2 (en) 2019-06-28 2023-05-30 Cilag Gmbh International Surgical system with RFID tags for updating motor assembly parameters
US11376098B2 (en) 2019-06-28 2022-07-05 Cilag Gmbh International Surgical instrument system comprising an RFID system
US11224497B2 (en) 2019-06-28 2022-01-18 Cilag Gmbh International Surgical systems with multiple RFID tags
US11553971B2 (en) 2019-06-28 2023-01-17 Cilag Gmbh International Surgical RFID assemblies for display and communication
US11298132B2 (en) 2019-06-28 2022-04-12 Cilag GmbH Inlernational Staple cartridge including a honeycomb extension
US11259803B2 (en) * 2019-06-28 2022-03-01 Cilag Gmbh International Surgical stapling system having an information encryption protocol
US11638587B2 (en) * 2019-06-28 2023-05-02 Cilag Gmbh International RFID identification systems for surgical instruments
US11853835B2 (en) * 2019-06-28 2023-12-26 Cilag Gmbh International RFID identification systems for surgical instruments
US20200405307A1 (en) * 2019-06-28 2020-12-31 Ethicon Llc Control circuit comprising a coating
US11291451B2 (en) 2019-06-28 2022-04-05 Cilag Gmbh International Surgical instrument with battery compatibility verification functionality
US11241235B2 (en) 2019-06-28 2022-02-08 Cilag Gmbh International Method of using multiple RFID chips with a surgical assembly
US11298127B2 (en) 2019-06-28 2022-04-12 Cilag GmbH Interational Surgical stapling system having a lockout mechanism for an incompatible cartridge
US11771419B2 (en) * 2019-06-28 2023-10-03 Cilag Gmbh International Packaging for a replaceable component of a surgical stapling system
US11051807B2 (en) 2019-06-28 2021-07-06 Cilag Gmbh International Packaging assembly including a particulate trap
US20200405306A1 (en) * 2019-06-28 2020-12-31 Ethicon Llc Surgical instrument including a firing system bailout
US11684434B2 (en) 2019-06-28 2023-06-27 Cilag Gmbh International Surgical RFID assemblies for instrument operational setting control
US11464601B2 (en) 2019-06-28 2022-10-11 Cilag Gmbh International Surgical instrument comprising an RFID system for tracking a movable component
US11478241B2 (en) 2019-06-28 2022-10-25 Cilag Gmbh International Staple cartridge including projections
US11399837B2 (en) 2019-06-28 2022-08-02 Cilag Gmbh International Mechanisms for motor control adjustments of a motorized surgical instrument
US11246678B2 (en) * 2019-06-28 2022-02-15 Cilag Gmbh International Surgical stapling system having a frangible RFID tag
US11497492B2 (en) 2019-06-28 2022-11-15 Cilag Gmbh International Surgical instrument including an articulation lock
US11357509B2 (en) 2019-07-11 2022-06-14 Covidien Lp Reload assembly for a circular stapling device
US11192227B2 (en) 2019-07-16 2021-12-07 Covidien Lp Reload assembly for circular stapling devices
US12290257B2 (en) 2019-07-19 2025-05-06 RevMedica, Inc. Surgical clip applier with removable power pack
US12279771B2 (en) 2019-07-19 2025-04-22 RevMedica, Inc. Power pack for activating surgical instruments and providing user feedback
WO2023219917A1 (en) 2022-05-13 2023-11-16 RevMedica, Inc. Power pack for activating surgical instruments and providing user feedback
US12279770B2 (en) 2019-07-19 2025-04-22 RevMedica, Inc. Power pack for activating surgical instruments and providing user feedback
WO2021016006A1 (en) 2019-07-19 2021-01-28 RevMedica, Inc. Surgical stapler with removable power pack
US11253255B2 (en) 2019-07-26 2022-02-22 Covidien Lp Knife lockout wedge
US11464510B2 (en) 2019-07-26 2022-10-11 Covidien Lp Reload assembly with knife carrier lockout
US11399825B2 (en) 2019-10-28 2022-08-02 Covidien Lp Reload assembly with knife carrier lockout
MX2022005311A (es) 2019-11-04 2022-05-26 Standard Bariatrics Inc Sistemas y metodos de realizacion de la cirugia mediante el uso de la retraccion de la tension de la ley de laplace durante la cirugia.
US12274635B2 (en) 2019-11-04 2025-04-15 Standard Bariatrics, Inc. Systems and methods of performing surgery using laplace's law tension retraction during surgery
US11553918B2 (en) 2019-12-16 2023-01-17 Covidien Lp Reload assembly with knife carrier lockout
US11291447B2 (en) 2019-12-19 2022-04-05 Cilag Gmbh International Stapling instrument comprising independent jaw closing and staple firing systems
US11911032B2 (en) 2019-12-19 2024-02-27 Cilag Gmbh International Staple cartridge comprising a seating cam
US11464512B2 (en) 2019-12-19 2022-10-11 Cilag Gmbh International Staple cartridge comprising a curved deck surface
US11607219B2 (en) 2019-12-19 2023-03-21 Cilag Gmbh International Staple cartridge comprising a detachable tissue cutting knife
US12035913B2 (en) 2019-12-19 2024-07-16 Cilag Gmbh International Staple cartridge comprising a deployable knife
US11304696B2 (en) 2019-12-19 2022-04-19 Cilag Gmbh International Surgical instrument comprising a powered articulation system
US11844520B2 (en) 2019-12-19 2023-12-19 Cilag Gmbh International Staple cartridge comprising driver retention members
US11529139B2 (en) 2019-12-19 2022-12-20 Cilag Gmbh International Motor driven surgical instrument
US11504122B2 (en) 2019-12-19 2022-11-22 Cilag Gmbh International Surgical instrument comprising a nested firing member
US11559304B2 (en) 2019-12-19 2023-01-24 Cilag Gmbh International Surgical instrument comprising a rapid closure mechanism
US11576672B2 (en) 2019-12-19 2023-02-14 Cilag Gmbh International Surgical instrument comprising a closure system including a closure member and an opening member driven by a drive screw
US11931033B2 (en) 2019-12-19 2024-03-19 Cilag Gmbh International Staple cartridge comprising a latch lockout
US11529137B2 (en) 2019-12-19 2022-12-20 Cilag Gmbh International Staple cartridge comprising driver retention members
US11234698B2 (en) 2019-12-19 2022-02-01 Cilag Gmbh International Stapling system comprising a clamp lockout and a firing lockout
US11701111B2 (en) 2019-12-19 2023-07-18 Cilag Gmbh International Method for operating a surgical stapling instrument
US11446029B2 (en) 2019-12-19 2022-09-20 Cilag Gmbh International Staple cartridge comprising projections extending from a curved deck surface
US11660089B2 (en) 2019-12-30 2023-05-30 Cilag Gmbh International Surgical instrument comprising a sensing system
US11707318B2 (en) 2019-12-30 2023-07-25 Cilag Gmbh International Surgical instrument with jaw alignment features
US11779329B2 (en) 2019-12-30 2023-10-10 Cilag Gmbh International Surgical instrument comprising a flex circuit including a sensor system
US11589916B2 (en) 2019-12-30 2023-02-28 Cilag Gmbh International Electrosurgical instruments with electrodes having variable energy densities
US11812957B2 (en) 2019-12-30 2023-11-14 Cilag Gmbh International Surgical instrument comprising a signal interference resolution system
US12082808B2 (en) 2019-12-30 2024-09-10 Cilag Gmbh International Surgical instrument comprising a control system responsive to software configurations
US12023086B2 (en) 2019-12-30 2024-07-02 Cilag Gmbh International Electrosurgical instrument for delivering blended energy modalities to tissue
US11779387B2 (en) 2019-12-30 2023-10-10 Cilag Gmbh International Clamp arm jaw to minimize tissue sticking and improve tissue control
US11696776B2 (en) 2019-12-30 2023-07-11 Cilag Gmbh International Articulatable surgical instrument
US11911063B2 (en) 2019-12-30 2024-02-27 Cilag Gmbh International Techniques for detecting ultrasonic blade to electrode contact and reducing power to ultrasonic blade
US12343063B2 (en) 2019-12-30 2025-07-01 Cilag Gmbh International Multi-layer clamp arm pad for enhanced versatility and performance of a surgical device
US11937866B2 (en) 2019-12-30 2024-03-26 Cilag Gmbh International Method for an electrosurgical procedure
US11944366B2 (en) 2019-12-30 2024-04-02 Cilag Gmbh International Asymmetric segmented ultrasonic support pad for cooperative engagement with a movable RF electrode
US12053224B2 (en) 2019-12-30 2024-08-06 Cilag Gmbh International Variation in electrode parameters and deflectable electrode to modify energy density and tissue interaction
US11986201B2 (en) * 2019-12-30 2024-05-21 Cilag Gmbh International Method for operating a surgical instrument
US12262937B2 (en) 2019-12-30 2025-04-01 Cilag Gmbh International User interface for surgical instrument with combination energy modality end-effector
US11786291B2 (en) 2019-12-30 2023-10-17 Cilag Gmbh International Deflectable support of RF energy electrode with respect to opposing ultrasonic blade
US12076006B2 (en) 2019-12-30 2024-09-03 Cilag Gmbh International Surgical instrument comprising an orientation detection system
US11986234B2 (en) 2019-12-30 2024-05-21 Cilag Gmbh International Surgical system communication pathways
US12336747B2 (en) 2019-12-30 2025-06-24 Cilag Gmbh International Method of operating a combination ultrasonic / bipolar RF surgical device with a combination energy modality end-effector
US11452525B2 (en) 2019-12-30 2022-09-27 Cilag Gmbh International Surgical instrument comprising an adjustment system
US11950797B2 (en) 2019-12-30 2024-04-09 Cilag Gmbh International Deflectable electrode with higher distal bias relative to proximal bias
US11937863B2 (en) 2019-12-30 2024-03-26 Cilag Gmbh International Deflectable electrode with variable compression bias along the length of the deflectable electrode
US12064109B2 (en) 2019-12-30 2024-08-20 Cilag Gmbh International Surgical instrument comprising a feedback control circuit
US12114912B2 (en) 2019-12-30 2024-10-15 Cilag Gmbh International Non-biased deflectable electrode to minimize contact between ultrasonic blade and electrode
US20210196358A1 (en) 2019-12-30 2021-07-01 Ethicon Llc Electrosurgical instrument with electrodes biasing support
US11963711B2 (en) 2019-12-31 2024-04-23 Applied Medical Resources Corporation Electrosurgical system with tissue and maximum current identification
US11730481B2 (en) 2020-01-06 2023-08-22 Covidien Lp Assemblies for retaining a trocar assembly
US11517317B2 (en) 2020-01-06 2022-12-06 Covidien Lp Trocar release assemblies for a surgical stapler
US11911038B2 (en) 2020-01-13 2024-02-27 Covidien Lp Cut optimization for excessive tissue conditions
US11523828B2 (en) 2020-01-28 2022-12-13 Covidien Lp Sealed reload assembly for stapling device
US11622767B2 (en) 2020-02-19 2023-04-11 Covidien Lp Sealed trocar assembly for stapling device
US11547438B2 (en) 2020-02-24 2023-01-10 Covidien Lp Tip protector for ensuring trocar insertion
US11382630B2 (en) 2020-02-25 2022-07-12 Covidien Lp Surgical stapling device with two part knife assembly
US11779343B2 (en) 2020-02-26 2023-10-10 Covidien Lp Staple reload assembly with releasable knife
US11298152B2 (en) 2020-02-28 2022-04-12 Covidien Lp Trocar retaining mechanism including band support
US11272998B2 (en) 2020-03-04 2022-03-15 Covidien Lp Strain gage fixation in tension
US11426170B2 (en) 2020-03-24 2022-08-30 Covidien Lp Retaining mechanisms for trocar assemblies
US11350939B2 (en) 2020-03-24 2022-06-07 Covidien Lp Retaining mechanisms for trocar assemblies
US11426169B2 (en) 2020-03-24 2022-08-30 Covidien Lp Retaining mechanisms for trocar assemblies
US11690694B2 (en) 2020-05-19 2023-07-04 Covidien Lp Powered surgical instruments and methods of identifying tissue types therewith
US11653925B2 (en) 2020-05-21 2023-05-23 Covidien Lp Tissue relaxation monitoring for optimized tissue stapling
US11547405B2 (en) 2020-05-22 2023-01-10 Covidien Lp Surgical stapling device
US11666771B2 (en) 2020-05-29 2023-06-06 AtaCor Medical, Inc. Implantable electrical leads and associated delivery systems
USD974560S1 (en) 2020-06-02 2023-01-03 Cilag Gmbh International Staple cartridge
USD966512S1 (en) 2020-06-02 2022-10-11 Cilag Gmbh International Staple cartridge
USD975851S1 (en) 2020-06-02 2023-01-17 Cilag Gmbh International Staple cartridge
USD967421S1 (en) 2020-06-02 2022-10-18 Cilag Gmbh International Staple cartridge
USD975278S1 (en) 2020-06-02 2023-01-10 Cilag Gmbh International Staple cartridge
USD975850S1 (en) 2020-06-02 2023-01-17 Cilag Gmbh International Staple cartridge
USD976401S1 (en) 2020-06-02 2023-01-24 Cilag Gmbh International Staple cartridge
KR20230029856A (ko) 2020-06-30 2023-03-03 스탠다드 베리에트릭스, 인크. 복강경 수술 절차 도중에 취입의 손실을 방지하거나 감소시키기 위한 시스템, 장치 및 방법
US12245767B2 (en) 2020-07-13 2025-03-11 Covidien Lp Handheld electromechanical surgical system
US11553921B2 (en) 2020-07-15 2023-01-17 Covidien Lp Surgical stapling device with flexible shaft
US11547412B2 (en) 2020-07-22 2023-01-10 Covidien Lp Surgical instruments and methods of assembly
US11883024B2 (en) 2020-07-28 2024-01-30 Cilag Gmbh International Method of operating a surgical instrument
US11877744B2 (en) 2020-08-14 2024-01-23 Covidien Lp Low-cost powered stapler with end stop selection
US11627966B2 (en) 2020-08-26 2023-04-18 Covidien Lp Surgical stapling device
US11801054B2 (en) 2020-09-22 2023-10-31 Covidien Lp Surgical stapler with oval tool assembly
US11712509B2 (en) 2020-10-02 2023-08-01 Covidien Lp Seal assembly for circular stapling instrument
US11896217B2 (en) 2020-10-29 2024-02-13 Cilag Gmbh International Surgical instrument comprising an articulation lock
AU2021369828A1 (en) 2020-10-29 2023-06-01 Applied Medical Resources Corporation Surgical stapler having a powered handle
US12053175B2 (en) 2020-10-29 2024-08-06 Cilag Gmbh International Surgical instrument comprising a stowed closure actuator stop
US11617577B2 (en) 2020-10-29 2023-04-04 Cilag Gmbh International Surgical instrument comprising a sensor configured to sense whether an articulation drive of the surgical instrument is actuatable
USD980425S1 (en) 2020-10-29 2023-03-07 Cilag Gmbh International Surgical instrument assembly
US11717289B2 (en) 2020-10-29 2023-08-08 Cilag Gmbh International Surgical instrument comprising an indicator which indicates that an articulation drive is actuatable
US11517390B2 (en) 2020-10-29 2022-12-06 Cilag Gmbh International Surgical instrument comprising a limited travel switch
US11779330B2 (en) 2020-10-29 2023-10-10 Cilag Gmbh International Surgical instrument comprising a jaw alignment system
US11534259B2 (en) 2020-10-29 2022-12-27 Cilag Gmbh International Surgical instrument comprising an articulation indicator
JP2023547909A (ja) 2020-10-29 2023-11-14 アプライド メディカル リソーシーズ コーポレイション 手術器具のための材料組合せ及び加工方法
US11844518B2 (en) 2020-10-29 2023-12-19 Cilag Gmbh International Method for operating a surgical instrument
US11931025B2 (en) 2020-10-29 2024-03-19 Cilag Gmbh International Surgical instrument comprising a releasable closure drive lock
US11452526B2 (en) 2020-10-29 2022-09-27 Cilag Gmbh International Surgical instrument comprising a staged voltage regulation start-up system
WO2022094227A1 (en) 2020-10-29 2022-05-05 Applied Medical Resources Corporation Actuation shaft retention mechanism for surgical stapler
USD1013170S1 (en) 2020-10-29 2024-01-30 Cilag Gmbh International Surgical instrument assembly
US11627967B2 (en) 2020-11-23 2023-04-18 Covidien Lp Trans-anastomotic insertion device
US11653915B2 (en) 2020-12-02 2023-05-23 Cilag Gmbh International Surgical instruments with sled location detection and adjustment features
US12471982B2 (en) 2020-12-02 2025-11-18 Cilag Gmbh International Method for tissue treatment by surgical instrument
US11849943B2 (en) 2020-12-02 2023-12-26 Cilag Gmbh International Surgical instrument with cartridge release mechanisms
US11737751B2 (en) 2020-12-02 2023-08-29 Cilag Gmbh International Devices and methods of managing energy dissipated within sterile barriers of surgical instrument housings
US11890010B2 (en) 2020-12-02 2024-02-06 Cllag GmbH International Dual-sided reinforced reload for surgical instruments
US11744581B2 (en) 2020-12-02 2023-09-05 Cilag Gmbh International Powered surgical instruments with multi-phase tissue treatment
US11653920B2 (en) 2020-12-02 2023-05-23 Cilag Gmbh International Powered surgical instruments with communication interfaces through sterile barrier
US11627960B2 (en) 2020-12-02 2023-04-18 Cilag Gmbh International Powered surgical instruments with smart reload with separately attachable exteriorly mounted wiring connections
US11678882B2 (en) 2020-12-02 2023-06-20 Cilag Gmbh International Surgical instruments with interactive features to remedy incidental sled movements
US11944296B2 (en) 2020-12-02 2024-04-02 Cilag Gmbh International Powered surgical instruments with external connectors
US12310591B2 (en) 2020-12-15 2025-05-27 Covidien Lp Surgical stapling device with flexible shaft
JP2024503085A (ja) 2021-01-14 2024-01-24 アプライド メディカル リソーシーズ コーポレイション シャフト認識機構を有する手術ステープラー
US11877750B2 (en) 2021-01-21 2024-01-23 Covidien Lp Surgical stapler with powered and manual functions
US11986187B2 (en) 2021-01-29 2024-05-21 Covidien Lp Circular stapling device with integrated visualization device
US11786241B2 (en) 2021-02-16 2023-10-17 Covidien Lp Surgical stapling device including a hydraulic staple formation mechanism
US12108951B2 (en) 2021-02-26 2024-10-08 Cilag Gmbh International Staple cartridge comprising a sensing array and a temperature control system
US11793514B2 (en) 2021-02-26 2023-10-24 Cilag Gmbh International Staple cartridge comprising sensor array which may be embedded in cartridge body
US11701113B2 (en) 2021-02-26 2023-07-18 Cilag Gmbh International Stapling instrument comprising a separate power antenna and a data transfer antenna
US11950777B2 (en) 2021-02-26 2024-04-09 Cilag Gmbh International Staple cartridge comprising an information access control system
US11950779B2 (en) 2021-02-26 2024-04-09 Cilag Gmbh International Method of powering and communicating with a staple cartridge
US11730473B2 (en) 2021-02-26 2023-08-22 Cilag Gmbh International Monitoring of manufacturing life-cycle
US11751869B2 (en) 2021-02-26 2023-09-12 Cilag Gmbh International Monitoring of multiple sensors over time to detect moving characteristics of tissue
US11812964B2 (en) 2021-02-26 2023-11-14 Cilag Gmbh International Staple cartridge comprising a power management circuit
US12324580B2 (en) 2021-02-26 2025-06-10 Cilag Gmbh International Method of powering and communicating with a staple cartridge
US11980362B2 (en) 2021-02-26 2024-05-14 Cilag Gmbh International Surgical instrument system comprising a power transfer coil
US11696757B2 (en) 2021-02-26 2023-07-11 Cilag Gmbh International Monitoring of internal systems to detect and track cartridge motion status
US11925349B2 (en) 2021-02-26 2024-03-12 Cilag Gmbh International Adjustment to transfer parameters to improve available power
US11723657B2 (en) 2021-02-26 2023-08-15 Cilag Gmbh International Adjustable communication based on available bandwidth and power capacity
US11744583B2 (en) 2021-02-26 2023-09-05 Cilag Gmbh International Distal communication array to tune frequency of RF systems
US11749877B2 (en) 2021-02-26 2023-09-05 Cilag Gmbh International Stapling instrument comprising a signal antenna
EP4301247A4 (en) 2021-03-01 2025-01-22 Revmedica, Inc. POWER SUPPLY FOR ACTIVATION OF SURGICAL INSTRUMENTS
US11826042B2 (en) 2021-03-22 2023-11-28 Cilag Gmbh International Surgical instrument comprising a firing drive including a selectable leverage mechanism
US11826012B2 (en) 2021-03-22 2023-11-28 Cilag Gmbh International Stapling instrument comprising a pulsed motor-driven firing rack
US11806011B2 (en) 2021-03-22 2023-11-07 Cilag Gmbh International Stapling instrument comprising tissue compression systems
US11717291B2 (en) 2021-03-22 2023-08-08 Cilag Gmbh International Staple cartridge comprising staples configured to apply different tissue compression
US11723658B2 (en) 2021-03-22 2023-08-15 Cilag Gmbh International Staple cartridge comprising a firing lockout
US11759202B2 (en) 2021-03-22 2023-09-19 Cilag Gmbh International Staple cartridge comprising an implantable layer
US11737749B2 (en) 2021-03-22 2023-08-29 Cilag Gmbh International Surgical stapling instrument comprising a retraction system
WO2022204078A1 (en) 2021-03-23 2022-09-29 Standard Bariatrics, Inc. Systems and methods for preventing tissue migration in surgical staplers
US11786239B2 (en) 2021-03-24 2023-10-17 Cilag Gmbh International Surgical instrument articulation joint arrangements comprising multiple moving linkage features
US11793516B2 (en) 2021-03-24 2023-10-24 Cilag Gmbh International Surgical staple cartridge comprising longitudinal support beam
US11849945B2 (en) 2021-03-24 2023-12-26 Cilag Gmbh International Rotary-driven surgical stapling assembly comprising eccentrically driven firing member
US12102323B2 (en) 2021-03-24 2024-10-01 Cilag Gmbh International Rotary-driven surgical stapling assembly comprising a floatable component
US11896218B2 (en) 2021-03-24 2024-02-13 Cilag Gmbh International Method of using a powered stapling device
US11896219B2 (en) 2021-03-24 2024-02-13 Cilag Gmbh International Mating features between drivers and underside of a cartridge deck
US11944336B2 (en) 2021-03-24 2024-04-02 Cilag Gmbh International Joint arrangements for multi-planar alignment and support of operational drive shafts in articulatable surgical instruments
US11857183B2 (en) 2021-03-24 2024-01-02 Cilag Gmbh International Stapling assembly components having metal substrates and plastic bodies
US11744603B2 (en) 2021-03-24 2023-09-05 Cilag Gmbh International Multi-axis pivot joints for surgical instruments and methods for manufacturing same
US11786243B2 (en) 2021-03-24 2023-10-17 Cilag Gmbh International Firing members having flexible portions for adapting to a load during a surgical firing stroke
US11832816B2 (en) 2021-03-24 2023-12-05 Cilag Gmbh International Surgical stapling assembly comprising nonplanar staples and planar staples
US11903582B2 (en) 2021-03-24 2024-02-20 Cilag Gmbh International Leveraging surfaces for cartridge installation
US11931063B2 (en) 2021-03-24 2024-03-19 Medtronic Vascular, Inc. Tissue-removing catheter with torque control
US11849944B2 (en) 2021-03-24 2023-12-26 Cilag Gmbh International Drivers for fastener cartridge assemblies having rotary drive screws
US11553920B2 (en) 2021-05-03 2023-01-17 Covidien Lp Trocar retainer assembly for surgical stapler
US11490894B1 (en) 2021-05-12 2022-11-08 Covidien Lp Surgical device with grease filter
US11642131B2 (en) 2021-05-17 2023-05-09 Covidien Lp Devices and methods for shortening a rectal stump during a lower anterior resection procedure
US12357312B2 (en) 2021-05-24 2025-07-15 Covidien Lp Anvil and delivery system assembly with automatic retaining suture release
US11612400B2 (en) 2021-05-24 2023-03-28 Covidien Lp Trocar assembly with bearing assembly for load sharing
US20220378426A1 (en) 2021-05-28 2022-12-01 Cilag Gmbh International Stapling instrument comprising a mounted shaft orientation sensor
WO2022257040A1 (en) 2021-06-09 2022-12-15 Covidien Lp Retractable trocar for circular stapling instruments
US11819208B2 (en) 2021-08-05 2023-11-21 Covidien Lp Handheld electromechanical surgical device with strain gauge drift detection
US11737759B2 (en) 2021-08-05 2023-08-29 Covidien Lp Surgical stapling device accommodating prolapsed tissue
US11744592B2 (en) 2021-08-05 2023-09-05 Covidien Lp Handheld electromechanical stapler with tissue thickness detection
US11883028B2 (en) 2021-09-08 2024-01-30 Covidien Lp Systems and methods for post-operative anastomotic leak detection
US11717299B2 (en) 2021-10-12 2023-08-08 Covidien Lp Surgical stapling device with probiotics
US12279845B2 (en) 2021-10-18 2025-04-22 Cilag Gmbh International Cable-driven actuation system for robotic surgical tool attachment
US11957337B2 (en) 2021-10-18 2024-04-16 Cilag Gmbh International Surgical stapling assembly with offset ramped drive surfaces
US12239317B2 (en) 2021-10-18 2025-03-04 Cilag Gmbh International Anvil comprising an arrangement of forming pockets proximal to tissue stop
US11877745B2 (en) 2021-10-18 2024-01-23 Cilag Gmbh International Surgical stapling assembly having longitudinally-repeating staple leg clusters
US11980363B2 (en) 2021-10-18 2024-05-14 Cilag Gmbh International Row-to-row staple array variations
US12251105B2 (en) 2021-10-20 2025-03-18 Cilag Gmbh International Lockout arrangements for surgical instruments
US12432790B2 (en) 2021-10-28 2025-09-30 Cilag Gmbh International Method and device for transmitting UART communications over a security short range wireless communication
US12089841B2 (en) 2021-10-28 2024-09-17 Cilag CmbH International Staple cartridge identification systems
US11937816B2 (en) 2021-10-28 2024-03-26 Cilag Gmbh International Electrical lead arrangements for surgical instruments
US11957342B2 (en) 2021-11-01 2024-04-16 Cilag Gmbh International Devices, systems, and methods for detecting tissue and foreign objects during a surgical operation
WO2023095036A1 (en) 2021-11-24 2023-06-01 AtaCor Medical, Inc. Implantable electrical leads and associated delivery and control systems
US12213674B2 (en) 2021-12-08 2025-02-04 Covidien Lp Determination of premature staple ejection
US12268388B2 (en) 2022-03-15 2025-04-08 Cilag Gmbh International Surgical stapler cartridge with integrated RFID feature
CN119183365A (zh) * 2022-05-18 2024-12-24 柯惠Lp公司 包括无绳手术器械、通信中枢以及一个或多个所连接的装置的手术系统
WO2023225866A1 (en) * 2022-05-24 2023-11-30 Covidien Lp Powered stapling device with manual override mechanism
WO2024224333A2 (en) * 2023-04-28 2024-10-31 Covidien Lp Powered stapling device with manual override mechanism

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH06304174A (ja) * 1993-04-27 1994-11-01 Olympus Optical Co Ltd 縫合結紮装置
JPH08182684A (ja) * 1994-10-07 1996-07-16 United States Surgical Corp 外科用ファスナをつけるための自家動力付き外科装置
JP2002543911A (ja) * 1998-06-19 2002-12-24 ボストン サイエンティフィック リミテッド 器官の全厚を切除する方法およびデバイス
JP2003523255A (ja) * 2000-02-22 2003-08-05 パワー メディカル インターベンションズ，インコーポレイテッド 電子機械ドライバおよびコンピュータ制御能力を有する遠隔外科器具アタッチメント
WO2004032760A2 (en) * 2002-10-04 2004-04-22 Tyco Healthcare Group, Lp Pneumatic powered surgical stapling device
JP2005502441A (ja) * 2001-09-25 2005-01-27 クンツ，ライナー 微小侵襲手術で用いるための多機能器具

Family Cites Families (110)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2588006A (en) * 1947-04-21 1952-03-04 Fred M Hufnagel Dental and surgical percussion tool
US2770694A (en) * 1952-07-12 1956-11-13 Mercier Jean Pressure switch
US2770964A (en) 1953-10-19 1956-11-20 American Hardware Corp Adapter housing for door locks
US4255698A (en) * 1979-01-26 1981-03-10 Raychem Corporation Protection of batteries
US4278091A (en) * 1980-02-01 1981-07-14 Howmedica, Inc. Soft tissue retainer for use with bone implants, especially bone staples
US4475679A (en) * 1981-08-07 1984-10-09 Fleury Jr George J Multi-staple cartridge for surgical staplers
DE3480971D1 (de) * 1983-08-16 1990-02-08 Omron Tateisi Electronics Co Elektrischer schalter.
US4857818A (en) * 1988-05-03 1989-08-15 Hobbs Taz D Electric motor brake
US4979497A (en) * 1989-06-06 1990-12-25 Olympus Optical Co., Ltd. Endoscope
EP0438827A1 (en) 1990-01-19 1991-07-31 Koninklijke Philips Electronics N.V. Apparatus comprising an electric motor having a variable motor power
US5431645A (en) 1990-05-10 1995-07-11 Symbiosis Corporation Remotely activated endoscopic tools such as endoscopic biopsy forceps
US5104025A (en) * 1990-09-28 1992-04-14 Ethicon, Inc. Intraluminal anastomotic surgical stapler with detached anvil
US5268622A (en) 1991-06-27 1993-12-07 Stryker Corporation DC powered surgical handpiece having a motor control circuit
US5350104A (en) * 1991-08-23 1994-09-27 Ethicon, Inc. Sealing means for endoscopic surgical anastomosis stapling instrument
GR920100358A (el) * 1991-08-23 1993-06-07 Ethicon Inc Οργανο συρραφής χειρουργικής αναστομώσεως.
US5383880A (en) 1992-01-17 1995-01-24 Ethicon, Inc. Endoscopic surgical system with sensing means
US5433721A (en) 1992-01-17 1995-07-18 Ethicon, Inc. Endoscopic instrument having a torsionally stiff drive shaft for applying fasteners to tissue
US5626595A (en) 1992-02-14 1997-05-06 Automated Medical Instruments, Inc. Automated surgical instrument
US5255698A (en) * 1992-04-13 1993-10-26 Orville Riley Collapsible tent frame
US5467911A (en) * 1993-04-27 1995-11-21 Olympus Optical Co., Ltd. Surgical device for stapling and fastening body tissues
US5792165A (en) * 1993-07-21 1998-08-11 Charles H. Klieman Endoscopic instrument with detachable end effector
US5709680A (en) 1993-07-22 1998-01-20 Ethicon Endo-Surgery, Inc. Electrosurgical hemostatic device
US5810811A (en) * 1993-07-22 1998-09-22 Ethicon Endo-Surgery, Inc. Electrosurgical hemostatic device
US5503320A (en) 1993-08-19 1996-04-02 United States Surgical Corporation Surgical apparatus with indicator
US5779623A (en) 1993-10-08 1998-07-14 Leonard Medical, Inc. Positioner for medical instruments
US5472427A (en) 1993-10-22 1995-12-05 Rammler; David H. Trocar device
US5743456A (en) * 1993-12-16 1998-04-28 Stryker Corporation Hand actuable surgical handpiece
JP2762033B2 (ja) * 1994-01-28 1998-06-04 株式会社キッツ バルブ用アクチュエータの手動操作装置
US5465895A (en) * 1994-02-03 1995-11-14 Ethicon Endo-Surgery, Inc. Surgical stapler instrument
CA2148667A1 (en) * 1994-05-05 1995-11-06 Carlo A. Mililli Self-contained powered surgical apparatus
US5779130A (en) 1994-08-05 1998-07-14 United States Surgical Corporation Self-contained powered surgical apparatus
US5868760A (en) * 1994-12-07 1999-02-09 Mcguckin, Jr.; James F. Method and apparatus for endolumenally resectioning tissue
US5575799A (en) 1995-03-30 1996-11-19 United States Surgical Corporation Articulating surgical apparatus
DE69632687T2 (de) * 1995-08-07 2005-06-09 Tyco Electronics Raychem K.K., Kawasaki Ptc-vorrichtung und batteriesatz, der diese verwendet
EP0762521B1 (en) * 1995-09-06 1999-03-10 Fuji Photo Film Co., Ltd. Lithium ion secondary battery
US5796188A (en) * 1995-10-05 1998-08-18 Xomed Surgical Products, Inc. Battery-powered medical instrument with power booster
US5747953A (en) 1996-03-29 1998-05-05 Stryker Corporation Cordless, battery operated surical tool
US6338737B1 (en) * 1997-07-17 2002-01-15 Haviv Toledano Flexible annular stapler for closed surgery of hollow organs
JPH1154110A (ja) 1997-07-31 1999-02-26 N Ii C Mori Energ Kk 正特性温度素子を備えた電池保護装置
US6434507B1 (en) * 1997-09-05 2002-08-13 Surgical Navigation Technologies, Inc. Medical instrument and method for use with computer-assisted image guided surgery
WO1999017672A1 (en) 1997-10-06 1999-04-15 Somnus Medical Technologies, Inc. Electro-surgical instrument with a graphical user interface
US8075570B2 (en) 2001-11-28 2011-12-13 Aptus Endosystems, Inc. Intraluminal prosthesis attachment systems and methods
US6084366A (en) 1998-08-20 2000-07-04 Nuell, Inc. DC powered hand tools with automatic braking system
US6076018A (en) * 1998-09-04 2000-06-13 Woodside Biomedical, Inc Method and apparatus for low power regulated output in battery powered electrotherapy devices
WO2000019455A1 (en) * 1998-09-25 2000-04-06 Bourns, Inc. Two-step process for preparing positive temperature coefficient polymer materials
US20010047183A1 (en) * 2000-04-05 2001-11-29 Salvatore Privitera Surgical device for the collection of soft tissue
US6887244B1 (en) 1998-12-16 2005-05-03 Medtronic, Inc. Cordless surgical handpiece with disposable battery; and method
US6127811A (en) * 1999-01-12 2000-10-03 Vlsi Technology, Inc. Micro-electromechanical system and voltage shifter, method of synchronizing an electronic system and a micromechanical system of a micro-electromechanical system
JP2005243652A (ja) 1999-04-23 2005-09-08 Sony Chem Corp 過電流保護装置
US6793652B1 (en) * 1999-06-02 2004-09-21 Power Medical Interventions, Inc. Electro-mechanical surgical device
US6981941B2 (en) * 1999-06-02 2006-01-03 Power Medical Interventions Electro-mechanical surgical device
US6517565B1 (en) * 1999-06-02 2003-02-11 Power Medical Interventions, Inc. Carriage assembly for controlling a steering wire steering mechanism within a flexible shaft
US6264087B1 (en) * 1999-07-12 2001-07-24 Powermed, Inc. Expanding parallel jaw device for use with an electromechanical driver device
US7303570B2 (en) * 1999-07-28 2007-12-04 Cardica, Inc. Anastomosis tool having a connector holder
US6676600B1 (en) 1999-09-03 2004-01-13 Tensys Medical, Inc. Smart physiologic parameter sensor and method
US6340878B1 (en) * 1999-10-22 2002-01-22 Motorola, Inc. Silicon equivalent PTC circuit
US6533157B1 (en) * 2000-02-22 2003-03-18 Power Medical Interventions, Inc. Tissue stapling attachment for use with an electromechanical driver device
DE10029133A1 (de) * 2000-06-14 2002-01-03 Hilti Ag Elektrohandwerkzeuggerät mit Werkzeug
US7273483B2 (en) * 2000-10-20 2007-09-25 Ethicon Endo-Surgery, Inc. Apparatus and method for alerting generator functions in an ultrasonic surgical system
US6679899B2 (en) 2000-10-20 2004-01-20 Ethicon Endo-Surgery, Inc. Method for detecting transverse vibrations in an ultrasonic hand piece
US6908472B2 (en) 2000-10-20 2005-06-21 Ethicon Endo-Surgery, Inc. Apparatus and method for altering generator functions in an ultrasonic surgical system
US6645663B2 (en) * 2001-03-28 2003-11-11 Hewlett-Packard Development Company, L.P. Life extending battery adapter for multi-chemistry battery systems
JP2003024336A (ja) * 2001-07-16 2003-01-28 Hitachi Ltd 術具装置
EP2305143B1 (en) * 2001-08-08 2016-11-09 Stryker Corporation Motorized surgical handpiece that drives a cutting accessory and that includes a coil for reading data from the accessory
US7464847B2 (en) * 2005-06-03 2008-12-16 Tyco Healthcare Group Lp Surgical stapler with timer and feedback display
US20030092364A1 (en) 2001-11-09 2003-05-15 International Business Machines Corporation Abrasive fluid jet cutting composition, method and apparatus
US7223272B2 (en) 2004-06-14 2007-05-29 Ethicon Endo-Surgery, Inc. Endoscopic clip applier with hermaphroditic jaws mounted on non-collinear axes
JP4078518B2 (ja) 2001-12-11 2008-04-23 株式会社コーナン・メディカル 医療用顕微鏡
AU2003245246B2 (en) * 2002-04-25 2009-01-08 Covidien Lp Surgical instruments including micro-electromechanical systems (MEMS)
US7967839B2 (en) 2002-05-20 2011-06-28 Rocky Mountain Biosystems, Inc. Electromagnetic treatment of tissues and cells
JP3830433B2 (ja) * 2002-07-16 2006-10-04 ジヤトコ株式会社 自動変速機用歯車変速装置
US7887559B2 (en) * 2002-08-08 2011-02-15 Stryker Corporation Surgical cutting accessory with encapsulated RFID chip
GB0220460D0 (en) 2002-09-03 2002-10-09 Acrobot Company The Ltd Robot head
US7023159B2 (en) * 2002-10-18 2006-04-04 Black & Decker Inc. Method and device for braking a motor
US7075257B2 (en) * 2002-10-18 2006-07-11 Black & Decker Inc. Method and device for braking a motor
US6846996B2 (en) * 2002-12-17 2005-01-25 Medconx, Inc. Pushbutton mechanical limiter switch including movable contact with conductive radial segment located in serrated housing passageway
JP2004260980A (ja) 2003-02-28 2004-09-16 Hitachi Printing Solutions Ltd 定電圧ステッピングモータ駆動回路の異常検出方法
JP2004274928A (ja) 2003-03-11 2004-09-30 Asmo Co Ltd アクチュエータの制御装置
ES2354613T3 (es) * 2003-03-26 2011-03-16 Tyco Healthcare Group Lp Energía almacenada en un resorte con liberación controlada.
US7044352B2 (en) 2003-05-20 2006-05-16 Ethicon Endo-Surgery, Inc. Surgical stapling instrument having a single lockout mechanism for prevention of firing
US7140528B2 (en) * 2003-05-20 2006-11-28 Ethicon Endo-Surgery, Inc. Surgical stapling instrument having an electroactive polymer actuated single lockout mechanism for prevention of firing
US7168604B2 (en) * 2003-06-20 2007-01-30 Tyco Healthcare Group Lp Surgical stapling device
JP2005094128A (ja) 2003-09-12 2005-04-07 Matsushita Electric Ind Co Ltd 認証システム
GB0403020D0 (en) 2004-02-11 2004-03-17 Pa Consulting Services Portable charging device
US8317074B2 (en) * 2004-07-28 2012-11-27 Ethicon Endo-Surgery, Inc. Electroactive polymer-based articulation mechanism for circular stapler
US7143926B2 (en) * 2005-02-07 2006-12-05 Ethicon Endo-Surgery, Inc. Surgical stapling instrument incorporating a multi-stroke firing mechanism with return spring rotary manual retraction system
US7487899B2 (en) * 2004-07-28 2009-02-10 Ethicon Endo-Surgery, Inc. Surgical instrument incorporating EAP complete firing system lockout mechanism
US7143925B2 (en) * 2004-07-28 2006-12-05 Ethicon Endo-Surgery, Inc. Surgical instrument incorporating EAP blocking lockout mechanism
US7128254B2 (en) * 2004-09-07 2006-10-31 Ethicon Endo-Surgery, Inc. Surgical stapling instrument incorporating a multistroke firing mechanism having a rotary slip-clutch transmission
US20060095096A1 (en) 2004-09-09 2006-05-04 Debenedictis Leonard C Interchangeable tips for medical laser treatments and methods for using same
WO2006050377A2 (en) 2004-11-01 2006-05-11 Superior Tool Corporation Powered hand held devices
US7784663B2 (en) * 2005-03-17 2010-08-31 Ethicon Endo-Surgery, Inc. Surgical stapling instrument having load sensing control circuitry
US7717312B2 (en) 2005-06-03 2010-05-18 Tyco Healthcare Group Lp Surgical instruments employing sensors
WO2006132992A2 (en) * 2005-06-03 2006-12-14 Tyco Healthcare Group Lp Battery powered surgical instrument
US20060282084A1 (en) * 2005-06-03 2006-12-14 Ken Blier System and method for sealing tissue
US7959050B2 (en) * 2005-07-26 2011-06-14 Ethicon Endo-Surgery, Inc Electrically self-powered surgical instrument with manual release
US8579176B2 (en) * 2005-07-26 2013-11-12 Ethicon Endo-Surgery, Inc. Surgical stapling and cutting device and method for using the device
US7479608B2 (en) 2006-05-19 2009-01-20 Ethicon Endo-Surgery, Inc. Force switch
US8627995B2 (en) * 2006-05-19 2014-01-14 Ethicon Endo-Sugery, Inc. Electrically self-powered surgical instrument with cryptographic identification of interchangeable part
US8096459B2 (en) 2005-10-11 2012-01-17 Ethicon Endo-Surgery, Inc. Surgical stapler with an end effector support
US7246734B2 (en) * 2005-12-05 2007-07-24 Ethicon Endo-Surgery, Inc. Rotary hydraulic pump actuated multi-stroke surgical instrument
US7644848B2 (en) * 2006-01-31 2010-01-12 Ethicon Endo-Surgery, Inc. Electronic lockouts and surgical instrument including same
US7845537B2 (en) * 2006-01-31 2010-12-07 Ethicon Endo-Surgery, Inc. Surgical instrument having recording capabilities
US8062236B2 (en) * 2006-02-02 2011-11-22 Tyco Healthcare Group, Lp Method and system to determine an optimal tissue compression time to implant a surgical element
US20070213692A1 (en) * 2006-03-09 2007-09-13 Timo Neubauer Force action feedback in surgical instruments
JP5085996B2 (ja) * 2006-10-25 2012-11-28 テルモ株式会社 マニピュレータシステム
US8459520B2 (en) * 2007-01-10 2013-06-11 Ethicon Endo-Surgery, Inc. Surgical instrument with wireless communication between control unit and remote sensor
US7862627B2 (en) 2007-04-27 2011-01-04 Front Edge Technology, Inc. Thin film battery substrate cutting and fabrication process
US8157145B2 (en) 2007-05-31 2012-04-17 Ethicon Endo-Surgery, Inc. Pneumatically powered surgical cutting and fastening instrument with electrical feedback
US8012170B2 (en) 2009-04-27 2011-09-06 Tyco Healthcare Group Lp Device and method for controlling compression of tissue

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH06304174A (ja) * 1993-04-27 1994-11-01 Olympus Optical Co Ltd 縫合結紮装置
JPH08182684A (ja) * 1994-10-07 1996-07-16 United States Surgical Corp 外科用ファスナをつけるための自家動力付き外科装置
JP2002543911A (ja) * 1998-06-19 2002-12-24 ボストン サイエンティフィック リミテッド 器官の全厚を切除する方法およびデバイス
JP2003523255A (ja) * 2000-02-22 2003-08-05 パワー メディカル インターベンションズ，インコーポレイテッド 電子機械ドライバおよびコンピュータ制御能力を有する遠隔外科器具アタッチメント
JP2005502441A (ja) * 2001-09-25 2005-01-27 クンツ，ライナー 微小侵襲手術で用いるための多機能器具
WO2004032760A2 (en) * 2002-10-04 2004-04-22 Tyco Healthcare Group, Lp Pneumatic powered surgical stapling device

Cited By (556)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US9844379B2 (en) 2004-07-28 2017-12-19 Ethicon Llc Surgical stapling instrument having a clearanced opening
US10485547B2 (en) 2004-07-28 2019-11-26 Ethicon Llc Surgical staple cartridges
US9737302B2 (en) 2004-07-28 2017-08-22 Ethicon Llc Surgical stapling instrument having a restraining member
US9737303B2 (en) 2004-07-28 2017-08-22 Ethicon Llc Articulating surgical stapling instrument incorporating a two-piece E-beam firing mechanism
US10383634B2 (en) 2004-07-28 2019-08-20 Ethicon Llc Stapling system incorporating a firing lockout
US9603991B2 (en) 2004-07-28 2017-03-28 Ethicon Endo-Surgery, Llc Surgical stapling instrument having a medical substance dispenser
US10314590B2 (en) 2004-07-28 2019-06-11 Ethicon Llc Articulating surgical stapling instrument incorporating a two-piece e-beam firing mechanism
US9585663B2 (en) 2004-07-28 2017-03-07 Ethicon Endo-Surgery, Llc Surgical stapling instrument configured to apply a compressive pressure to tissue
US10293100B2 (en) 2004-07-28 2019-05-21 Ethicon Llc Surgical stapling instrument having a medical substance dispenser
US10292707B2 (en) 2004-07-28 2019-05-21 Ethicon Llc Articulating surgical stapling instrument incorporating a firing mechanism
US10278702B2 (en) 2004-07-28 2019-05-07 Ethicon Llc Stapling system comprising a firing bar and a lockout
US10245035B2 (en) 2005-08-31 2019-04-02 Ethicon Llc Stapling assembly configured to produce different formed staple heights
US10278697B2 (en) 2005-08-31 2019-05-07 Ethicon Llc Staple cartridge comprising a staple driver arrangement
US10463369B2 (en) 2005-08-31 2019-11-05 Ethicon Llc Disposable end effector for use with a surgical instrument
US10420553B2 (en) 2005-08-31 2019-09-24 Ethicon Llc Staple cartridge comprising a staple driver arrangement
US10321909B2 (en) 2005-08-31 2019-06-18 Ethicon Llc Staple cartridge comprising a staple including deformable members
US9795382B2 (en) 2005-08-31 2017-10-24 Ethicon Llc Fastener cartridge assembly comprising a cam and driver arrangement
US9592052B2 (en) 2005-08-31 2017-03-14 Ethicon Endo-Surgery, Llc Stapling assembly for forming different formed staple heights
US9848873B2 (en) 2005-08-31 2017-12-26 Ethicon Llc Fastener cartridge assembly comprising a driver and staple cavity arrangement
US10070863B2 (en) 2005-08-31 2018-09-11 Ethicon Llc Fastener cartridge assembly comprising a fixed anvil
US10729436B2 (en) 2005-08-31 2020-08-04 Ethicon Llc Robotically-controlled surgical stapling devices that produce formed staples having different lengths
US10932774B2 (en) 2005-08-31 2021-03-02 Ethicon Llc Surgical end effector for forming staples to different heights
US9561032B2 (en) 2005-08-31 2017-02-07 Ethicon Endo-Surgery, Llc Staple cartridge comprising a staple driver arrangement
US10271845B2 (en) 2005-08-31 2019-04-30 Ethicon Llc Fastener cartridge assembly comprising a cam and driver arrangement
US10271846B2 (en) 2005-08-31 2019-04-30 Ethicon Llc Staple cartridge for use with a surgical stapler
US9326768B2 (en) 2005-08-31 2016-05-03 Ethicon Endo-Surgery, Llc Staple cartridges for forming staples having differing formed staple heights
US10245032B2 (en) 2005-08-31 2019-04-02 Ethicon Llc Staple cartridges for forming staples having differing formed staple heights
US10869664B2 (en) 2005-08-31 2020-12-22 Ethicon Llc End effector for use with a surgical stapling instrument
US9839427B2 (en) 2005-08-31 2017-12-12 Ethicon Llc Fastener cartridge assembly comprising a fixed anvil and a staple driver arrangement
US10159482B2 (en) 2005-08-31 2018-12-25 Ethicon Llc Fastener cartridge assembly comprising a fixed anvil and different staple heights
US10842488B2 (en) 2005-08-31 2020-11-24 Ethicon Llc Fastener cartridge assembly comprising a fixed anvil and different staple heights
US10842489B2 (en) 2005-08-31 2020-11-24 Ethicon Llc Fastener cartridge assembly comprising a cam and driver arrangement
US10149679B2 (en) 2005-11-09 2018-12-11 Ethicon Llc Surgical instrument comprising drive systems
US9968356B2 (en) 2005-11-09 2018-05-15 Ethicon Llc Surgical instrument drive systems
US9895147B2 (en) 2005-11-09 2018-02-20 Ethicon Llc End effectors for surgical staplers
US10028742B2 (en) 2005-11-09 2018-07-24 Ethicon Llc Staple cartridge comprising staples with different unformed heights
US10653417B2 (en) 2006-01-31 2020-05-19 Ethicon Llc Surgical instrument
US10278722B2 (en) 2006-01-31 2019-05-07 Ethicon Llc Motor-driven surgical cutting and fastening instrument
US10463383B2 (en) 2006-01-31 2019-11-05 Ethicon Llc Stapling instrument including a sensing system
US9326770B2 (en) 2006-01-31 2016-05-03 Ethicon Endo-Surgery, Llc Surgical instrument
US9370358B2 (en) 2006-01-31 2016-06-21 Ethicon Endo-Surgery, Llc Motor-driven surgical cutting and fastening instrument with tactile position feedback
US10463384B2 (en) 2006-01-31 2019-11-05 Ethicon Llc Stapling assembly
US9517068B2 (en) 2006-01-31 2016-12-13 Ethicon Endo-Surgery, Llc Surgical instrument with automatically-returned firing member
US10893853B2 (en) 2006-01-31 2021-01-19 Ethicon Llc Stapling assembly including motor drive systems
US10098636B2 (en) 2006-01-31 2018-10-16 Ethicon Llc Surgical instrument having force feedback capabilities
US10743849B2 (en) 2006-01-31 2020-08-18 Ethicon Llc Stapling system including an articulation system
US10426463B2 (en) 2006-01-31 2019-10-01 Ehticon LLC Surgical instrument having a feedback system
US10058963B2 (en) 2006-01-31 2018-08-28 Ethicon Llc Automated end effector component reloading system for use with a robotic system
US10993717B2 (en) 2006-01-31 2021-05-04 Ethicon Llc Surgical stapling system comprising a control system
US9451958B2 (en) 2006-01-31 2016-09-27 Ethicon Endo-Surgery, Llc Surgical instrument with firing actuator lockout
US9326769B2 (en) 2006-01-31 2016-05-03 Ethicon Endo-Surgery, Llc Surgical instrument
US11051811B2 (en) 2006-01-31 2021-07-06 Ethicon Llc End effector for use with a surgical instrument
US9320520B2 (en) 2006-01-31 2016-04-26 Ethicon Endo-Surgery, Inc. Surgical instrument system
US10052100B2 (en) 2006-01-31 2018-08-21 Ethicon Llc Surgical instrument system configured to detect resistive forces experienced by a tissue cutting implement
US10052099B2 (en) 2006-01-31 2018-08-21 Ethicon Llc Surgical instrument system comprising a firing system including a rotatable shaft and first and second actuation ramps
US10299817B2 (en) 2006-01-31 2019-05-28 Ethicon Llc Motor-driven fastening assembly
US10010322B2 (en) 2006-01-31 2018-07-03 Ethicon Llc Surgical instrument
US10342533B2 (en) 2006-01-31 2019-07-09 Ethicon Llc Surgical instrument
US10201363B2 (en) 2006-01-31 2019-02-12 Ethicon Llc Motor-driven surgical instrument
US9861359B2 (en) 2006-01-31 2018-01-09 Ethicon Llc Powered surgical instruments with firing system lockout arrangements
US10004498B2 (en) 2006-01-31 2018-06-26 Ethicon Llc Surgical instrument comprising a plurality of articulation joints
US10485539B2 (en) 2006-01-31 2019-11-26 Ethicon Llc Surgical instrument with firing lockout
US10842491B2 (en) 2006-01-31 2020-11-24 Ethicon Llc Surgical system with an actuation console
US10499890B2 (en) 2006-01-31 2019-12-10 Ethicon Llc Endoscopic surgical instrument with a handle that can articulate with respect to the shaft
US10335144B2 (en) 2006-01-31 2019-07-02 Ethicon Llc Surgical instrument
US11058420B2 (en) 2006-01-31 2021-07-13 Cilag Gmbh International Surgical stapling apparatus comprising a lockout system
US10213262B2 (en) 2006-03-23 2019-02-26 Ethicon Llc Manipulatable surgical systems with selectively articulatable fastening device
US9492167B2 (en) 2006-03-23 2016-11-15 Ethicon Endo-Surgery, Llc Articulatable surgical device with rotary driven cutting member
US10070861B2 (en) 2006-03-23 2018-09-11 Ethicon Llc Articulatable surgical device
US10064688B2 (en) 2006-03-23 2018-09-04 Ethicon Llc Surgical system with selectively articulatable end effector
US10314589B2 (en) 2006-06-27 2019-06-11 Ethicon Llc Surgical instrument including a shifting assembly
US10420560B2 (en) 2006-06-27 2019-09-24 Ethicon Llc Manually driven surgical cutting and fastening instrument
US10595862B2 (en) 2006-09-29 2020-03-24 Ethicon Llc Staple cartridge including a compressible member
US10568652B2 (en) 2006-09-29 2020-02-25 Ethicon Llc Surgical staples having attached drivers of different heights and stapling instruments for deploying the same
US9408604B2 (en) 2006-09-29 2016-08-09 Ethicon Endo-Surgery, Llc Surgical instrument comprising a firing system including a compliant portion
US11406379B2 (en) 2006-09-29 2022-08-09 Cilag Gmbh International Surgical end effectors with staple cartridges
US10695053B2 (en) 2006-09-29 2020-06-30 Ethicon Llc Surgical end effectors with staple cartridges
US10172616B2 (en) 2006-09-29 2019-01-08 Ethicon Llc Surgical staple cartridge
US10448952B2 (en) 2006-09-29 2019-10-22 Ethicon Llc End effector for use with a surgical fastening instrument
US9603595B2 (en) 2006-09-29 2017-03-28 Ethicon Endo-Surgery, Llc Surgical instrument comprising an adjustable system configured to accommodate different jaw heights
US9706991B2 (en) 2006-09-29 2017-07-18 Ethicon Endo-Surgery, Inc. Staple cartridge comprising staples including a lateral base
US10342541B2 (en) 2006-10-03 2019-07-09 Ethicon Llc Surgical instruments with E-beam driver and rotary drive arrangements
US10433918B2 (en) 2007-01-10 2019-10-08 Ethicon Llc Surgical instrument system configured to evaluate the load applied to a firing member at the initiation of a firing stroke
US11064998B2 (en) 2007-01-10 2021-07-20 Cilag Gmbh International Surgical instrument with wireless communication between a control unit of a robotic system and remote sensor
US9757123B2 (en) 2007-01-10 2017-09-12 Ethicon Llc Powered surgical instrument having a transmission system
US10278780B2 (en) 2007-01-10 2019-05-07 Ethicon Llc Surgical instrument for use with robotic system
US10751138B2 (en) 2007-01-10 2020-08-25 Ethicon Llc Surgical instrument for use with a robotic system
US10517682B2 (en) 2007-01-10 2019-12-31 Ethicon Llc Surgical instrument with wireless communication between control unit and remote sensor
US10441369B2 (en) 2007-01-10 2019-10-15 Ethicon Llc Articulatable surgical instrument configured for detachable use with a robotic system
US11000277B2 (en) 2007-01-10 2021-05-11 Ethicon Llc Surgical instrument with wireless communication between control unit and remote sensor
US11006951B2 (en) 2007-01-10 2021-05-18 Ethicon Llc Surgical instrument with wireless communication between control unit and sensor transponders
US12004743B2 (en) 2007-01-10 2024-06-11 Cilag Gmbh International Staple cartridge comprising a sloped wall
US10517590B2 (en) 2007-01-10 2019-12-31 Ethicon Llc Powered surgical instrument having a transmission system
US9775613B2 (en) 2007-01-11 2017-10-03 Ethicon Llc Surgical stapling device with a curved end effector
US9724091B2 (en) 2007-01-11 2017-08-08 Ethicon Llc Surgical stapling device
US9655624B2 (en) 2007-01-11 2017-05-23 Ethicon Llc Surgical stapling device with a curved end effector
US9675355B2 (en) 2007-01-11 2017-06-13 Ethicon Llc Surgical stapling device with a curved end effector
US11039836B2 (en) 2007-01-11 2021-06-22 Cilag Gmbh International Staple cartridge for use with a surgical stapling instrument
US9700321B2 (en) 2007-01-11 2017-07-11 Ethicon Llc Surgical stapling device having supports for a flexible drive mechanism
US9603598B2 (en) 2007-01-11 2017-03-28 Ethicon Endo-Surgery, Llc Surgical stapling device with a curved end effector
US9730692B2 (en) 2007-01-11 2017-08-15 Ethicon Llc Surgical stapling device with a curved staple cartridge
US10912575B2 (en) 2007-01-11 2021-02-09 Ethicon Llc Surgical stapling device having supports for a flexible drive mechanism
US9750501B2 (en) 2007-01-11 2017-09-05 Ethicon Endo-Surgery, Llc Surgical stapling devices having laterally movable anvils
US9999431B2 (en) 2007-01-11 2018-06-19 Ethicon Endo-Surgery, Llc Surgical stapling device having supports for a flexible drive mechanism
US9757130B2 (en) 2007-02-28 2017-09-12 Ethicon Llc Stapling assembly for forming different formed staple heights
US9289206B2 (en) 2007-03-15 2016-03-22 Ethicon Endo-Surgery, Llc Lateral securement members for surgical staple cartridges
US9872682B2 (en) 2007-03-15 2018-01-23 Ethicon Llc Surgical stapling instrument having a releasable buttress material
US10398433B2 (en) 2007-03-28 2019-09-03 Ethicon Llc Laparoscopic clamp load measuring devices
US9750498B2 (en) 2007-06-04 2017-09-05 Ethicon Endo Surgery, Llc Drive systems for surgical instruments
US10363033B2 (en) 2007-06-04 2019-07-30 Ethicon Llc Robotically-controlled surgical instruments
US10368863B2 (en) 2007-06-04 2019-08-06 Ethicon Llc Robotically-controlled shaft based rotary drive systems for surgical instruments
US10299787B2 (en) 2007-06-04 2019-05-28 Ethicon Llc Stapling system comprising rotary inputs
US10327765B2 (en) 2007-06-04 2019-06-25 Ethicon Llc Drive systems for surgical instruments
US10441280B2 (en) 2007-06-04 2019-10-15 Ethicon Llc Robotically-controlled shaft based rotary drive systems for surgical instruments
US9987003B2 (en) 2007-06-04 2018-06-05 Ethicon Llc Robotic actuator assembly
US9585658B2 (en) 2007-06-04 2017-03-07 Ethicon Endo-Surgery, Llc Stapling systems
US9795381B2 (en) 2007-06-04 2017-10-24 Ethicon Endo-Surgery, Llc Robotically-controlled shaft based rotary drive systems for surgical instruments
US9662110B2 (en) 2007-06-22 2017-05-30 Ethicon Endo-Surgery, Llc Surgical stapling instrument with an articulatable end effector
US10765424B2 (en) 2008-02-13 2020-09-08 Ethicon Llc Surgical stapling instrument
US9687231B2 (en) 2008-02-13 2017-06-27 Ethicon Llc Surgical stapling instrument
US9867618B2 (en) 2008-02-14 2018-01-16 Ethicon Llc Surgical stapling apparatus including firing force regulation
US9877723B2 (en) 2008-02-14 2018-01-30 Ethicon Llc Surgical stapling assembly comprising a selector arrangement
US9980729B2 (en) 2008-02-14 2018-05-29 Ethicon Endo-Surgery, Llc Detachable motor powered surgical instrument
US10660640B2 (en) 2008-02-14 2020-05-26 Ethicon Llc Motorized surgical cutting and fastening instrument
US10463370B2 (en) 2008-02-14 2019-11-05 Ethicon Llc Motorized surgical instrument
US10307163B2 (en) 2008-02-14 2019-06-04 Ethicon Llc Detachable motor powered surgical instrument
US9962158B2 (en) 2008-02-14 2018-05-08 Ethicon Llc Surgical stapling apparatuses with lockable end effector positioning systems
US9999426B2 (en) 2008-02-14 2018-06-19 Ethicon Llc Detachable motor powered surgical instrument
US9872684B2 (en) 2008-02-14 2018-01-23 Ethicon Llc Surgical stapling apparatus including firing force regulation
US9522029B2 (en) 2008-02-14 2016-12-20 Ethicon Endo-Surgery, Llc Motorized surgical cutting and fastening instrument having handle based power source
US10265067B2 (en) 2008-02-14 2019-04-23 Ethicon Llc Surgical instrument including a regulator and a control system
US10470763B2 (en) 2008-02-14 2019-11-12 Ethicon Llc Surgical cutting and fastening instrument including a sensing system
US10004505B2 (en) 2008-02-14 2018-06-26 Ethicon Llc Detachable motor powered surgical instrument
US9498219B2 (en) 2008-02-14 2016-11-22 Ethicon Endo-Surgery, Llc Detachable motor powered surgical instrument
US10238387B2 (en) 2008-02-14 2019-03-26 Ethicon Llc Surgical instrument comprising a control system
US10238385B2 (en) 2008-02-14 2019-03-26 Ethicon Llc Surgical instrument system for evaluating tissue impedance
US9901346B2 (en) 2008-02-14 2018-02-27 Ethicon Llc Stapling assembly
US9901345B2 (en) 2008-02-14 2018-02-27 Ethicon Llc Stapling assembly
US10206676B2 (en) 2008-02-14 2019-02-19 Ethicon Llc Surgical cutting and fastening instrument
US9901344B2 (en) 2008-02-14 2018-02-27 Ethicon Llc Stapling assembly
US10779822B2 (en) 2008-02-14 2020-09-22 Ethicon Llc System including a surgical cutting and fastening instrument
US9913647B2 (en) 2008-02-15 2018-03-13 Ethicon Llc Disposable loading unit for use with a surgical instrument
US11272927B2 (en) 2008-02-15 2022-03-15 Cilag Gmbh International Layer arrangements for surgical staple cartridges
US9839429B2 (en) 2008-02-15 2017-12-12 Ethicon Endo-Surgery, Llc Stapling system comprising a lockout
US10856866B2 (en) 2008-02-15 2020-12-08 Ethicon Llc Surgical end effector having buttress retention features
US9770245B2 (en) 2008-02-15 2017-09-26 Ethicon Llc Layer arrangements for surgical staple cartridges
US10058327B2 (en) 2008-02-15 2018-08-28 Ethicon Llc End effector coupling arrangements for a surgical cutting and stapling instrument
US11058418B2 (en) 2008-02-15 2021-07-13 Cilag Gmbh International Surgical end effector having buttress retention features
US10390823B2 (en) 2008-02-15 2019-08-27 Ethicon Llc End effector comprising an adjunct
US9585657B2 (en) 2008-02-15 2017-03-07 Ethicon Endo-Surgery, Llc Actuator for releasing a layer of material from a surgical end effector
US10258336B2 (en) 2008-09-19 2019-04-16 Ethicon Llc Stapling system configured to produce different formed staple heights
US10898184B2 (en) 2008-09-23 2021-01-26 Ethicon Llc Motor-driven surgical cutting instrument
US10736628B2 (en) 2008-09-23 2020-08-11 Ethicon Llc Motor-driven surgical cutting instrument
US10045778B2 (en) 2008-09-23 2018-08-14 Ethicon Llc Robotically-controlled motorized surgical instrument with an end effector
US10485537B2 (en) 2008-09-23 2019-11-26 Ethicon Llc Motorized surgical instrument
US10105136B2 (en) 2008-09-23 2018-10-23 Ethicon Llc Robotically-controlled motorized surgical instrument with an end effector
US10456133B2 (en) 2008-09-23 2019-10-29 Ethicon Llc Motorized surgical instrument
US10130361B2 (en) 2008-09-23 2018-11-20 Ethicon Llc Robotically-controller motorized surgical tool with an end effector
US10765425B2 (en) 2008-09-23 2020-09-08 Ethicon Llc Robotically-controlled motorized surgical instrument with an end effector
US10420549B2 (en) 2008-09-23 2019-09-24 Ethicon Llc Motorized surgical instrument
US9655614B2 (en) 2008-09-23 2017-05-23 Ethicon Endo-Surgery, Llc Robotically-controlled motorized surgical instrument with an end effector
US11617575B2 (en) 2008-09-23 2023-04-04 Cilag Gmbh International Motor-driven surgical cutting instrument
US10238389B2 (en) 2008-09-23 2019-03-26 Ethicon Llc Robotically-controlled motorized surgical instrument with an end effector
US10149683B2 (en) 2008-10-10 2018-12-11 Ethicon Llc Powered surgical cutting and stapling apparatus with manually retractable firing system
US9370364B2 (en) 2008-10-10 2016-06-21 Ethicon Endo-Surgery, Llc Powered surgical cutting and stapling apparatus with manually retractable firing system
US10758233B2 (en) 2009-02-05 2020-09-01 Ethicon Llc Articulatable surgical instrument comprising a firing drive
US11129615B2 (en) 2009-02-05 2021-09-28 Cilag Gmbh International Surgical stapling system
US9393015B2 (en) 2009-02-06 2016-07-19 Ethicon Endo-Surgery, Llc Motor driven surgical fastener device with cutting member reversing mechanism
US10420550B2 (en) 2009-02-06 2019-09-24 Ethicon Llc Motor driven surgical fastener device with switching system configured to prevent firing initiation until activated
US9486214B2 (en) 2009-02-06 2016-11-08 Ethicon Endo-Surgery, Llc Motor driven surgical fastener device with switching system configured to prevent firing initiation until activated
US9585660B2 (en) 2010-01-07 2017-03-07 Ethicon Endo-Surgery, Llc Method for testing a surgical tool
US10470770B2 (en) 2010-07-30 2019-11-12 Ethicon Llc Circular surgical fastening devices with tissue acquisition arrangements
US9597075B2 (en) 2010-07-30 2017-03-21 Ethicon Endo-Surgery, Inc. Tissue acquisition arrangements and methods for surgical stapling devices
US10675035B2 (en) 2010-09-09 2020-06-09 Ethicon Llc Surgical stapling head assembly with firing lockout for a surgical stapler
US9289212B2 (en) 2010-09-17 2016-03-22 Ethicon Endo-Surgery, Inc. Surgical instruments and batteries for surgical instruments
US10188393B2 (en) 2010-09-17 2019-01-29 Ethicon Llc Surgical instrument battery comprising a plurality of cells
US10039529B2 (en) 2010-09-17 2018-08-07 Ethicon Llc Power control arrangements for surgical instruments and batteries
US10595835B2 (en) 2010-09-17 2020-03-24 Ethicon Llc Surgical instrument comprising a removable battery
US10492787B2 (en) 2010-09-17 2019-12-03 Ethicon Llc Orientable battery for a surgical instrument
JP2013543390A (ja) * 2010-09-17 2013-12-05 エシコン・エンド−サージェリィ・インコーポレイテッド 外科用器具及び外科用器具のための電池
US9833242B2 (en) 2010-09-30 2017-12-05 Ethicon Endo-Surgery, Llc Tissue thickness compensators
US9592050B2 (en) 2010-09-30 2017-03-14 Ethicon Endo-Surgery, Llc End effector comprising a distal tissue abutment member
US10398436B2 (en) 2010-09-30 2019-09-03 Ethicon Llc Staple cartridge comprising staples positioned within a compressible portion thereof
US10405854B2 (en) 2010-09-30 2019-09-10 Ethicon Llc Surgical stapling cartridge with layer retention features
US10149682B2 (en) 2010-09-30 2018-12-11 Ethicon Llc Stapling system including an actuation system
US10182819B2 (en) 2010-09-30 2019-01-22 Ethicon Llc Implantable layer assemblies
US10194910B2 (en) 2010-09-30 2019-02-05 Ethicon Llc Stapling assemblies comprising a layer
US10363031B2 (en) 2010-09-30 2019-07-30 Ethicon Llc Tissue thickness compensators for surgical staplers
US9566061B2 (en) 2010-09-30 2017-02-14 Ethicon Endo-Surgery, Llc Fastener cartridge comprising a releasably attached tissue thickness compensator
US10136890B2 (en) 2010-09-30 2018-11-27 Ethicon Llc Staple cartridge comprising a variable thickness compressible portion
US9924947B2 (en) 2010-09-30 2018-03-27 Ethicon Llc Staple cartridge comprising a compressible portion
US9833238B2 (en) 2010-09-30 2017-12-05 Ethicon Endo-Surgery, Llc Retainer assembly including a tissue thickness compensator
US10213198B2 (en) 2010-09-30 2019-02-26 Ethicon Llc Actuator for releasing a tissue thickness compensator from a fastener cartridge
US9833236B2 (en) 2010-09-30 2017-12-05 Ethicon Llc Tissue thickness compensator for surgical staplers
US9282962B2 (en) 2010-09-30 2016-03-15 Ethicon Endo-Surgery, Llc Adhesive film laminate
US9572574B2 (en) 2010-09-30 2017-02-21 Ethicon Endo-Surgery, Llc Tissue thickness compensators comprising therapeutic agents
US9301753B2 (en) 2010-09-30 2016-04-05 Ethicon Endo-Surgery, Llc Expandable tissue thickness compensator
US9700317B2 (en) 2010-09-30 2017-07-11 Ethicon Endo-Surgery, Llc Fastener cartridge comprising a releasable tissue thickness compensator
US9592053B2 (en) 2010-09-30 2017-03-14 Ethicon Endo-Surgery, Llc Staple cartridge comprising multiple regions
US10335148B2 (en) 2010-09-30 2019-07-02 Ethicon Llc Staple cartridge including a tissue thickness compensator for a surgical stapler
US9844372B2 (en) 2010-09-30 2017-12-19 Ethicon Llc Retainer assembly including a tissue thickness compensator
US9826978B2 (en) 2010-09-30 2017-11-28 Ethicon Llc End effectors with same side closure and firing motions
US9480476B2 (en) 2010-09-30 2016-11-01 Ethicon Endo-Surgery, Llc Tissue thickness compensator comprising resilient members
US9364233B2 (en) 2010-09-30 2016-06-14 Ethicon Endo-Surgery, Llc Tissue thickness compensators for circular surgical staplers
US10335150B2 (en) 2010-09-30 2019-07-02 Ethicon Llc Staple cartridge comprising an implantable layer
US10588623B2 (en) 2010-09-30 2020-03-17 Ethicon Llc Adhesive film laminate
US9788834B2 (en) 2010-09-30 2017-10-17 Ethicon Llc Layer comprising deployable attachment members
US9358005B2 (en) 2010-09-30 2016-06-07 Ethicon Endo-Surgery, Llc End effector layer including holding features
US10463372B2 (en) 2010-09-30 2019-11-05 Ethicon Llc Staple cartridge comprising multiple regions
US10028743B2 (en) 2010-09-30 2018-07-24 Ethicon Llc Staple cartridge assembly comprising an implantable layer
US9795383B2 (en) 2010-09-30 2017-10-24 Ethicon Llc Tissue thickness compensator comprising resilient members
US10258330B2 (en) 2010-09-30 2019-04-16 Ethicon Llc End effector including an implantable arrangement
US10485536B2 (en) 2010-09-30 2019-11-26 Ethicon Llc Tissue stapler having an anti-microbial agent
US9801634B2 (en) 2010-09-30 2017-10-31 Ethicon Llc Tissue thickness compensator for a surgical stapler
US9848875B2 (en) 2010-09-30 2017-12-26 Ethicon Llc Anvil layer attached to a proximal end of an end effector
US9808247B2 (en) 2010-09-30 2017-11-07 Ethicon Llc Stapling system comprising implantable layers
US9629814B2 (en) 2010-09-30 2017-04-25 Ethicon Endo-Surgery, Llc Tissue thickness compensator configured to redistribute compressive forces
US9332974B2 (en) 2010-09-30 2016-05-10 Ethicon Endo-Surgery, Llc Layered tissue thickness compensator
US10064624B2 (en) 2010-09-30 2018-09-04 Ethicon Llc End effector with implantable layer
US9883861B2 (en) 2010-09-30 2018-02-06 Ethicon Llc Retainer assembly including a tissue thickness compensator
US10265072B2 (en) 2010-09-30 2019-04-23 Ethicon Llc Surgical stapling system comprising an end effector including an implantable layer
US10265074B2 (en) 2010-09-30 2019-04-23 Ethicon Llc Implantable layers for surgical stapling devices
US9861361B2 (en) 2010-09-30 2018-01-09 Ethicon Llc Releasable tissue thickness compensator and fastener cartridge having the same
US9814462B2 (en) 2010-09-30 2017-11-14 Ethicon Llc Assembly for fastening tissue comprising a compressible layer
US9615826B2 (en) 2010-09-30 2017-04-11 Ethicon Endo-Surgery, Llc Multiple thickness implantable layers for surgical stapling devices
US10258332B2 (en) 2010-09-30 2019-04-16 Ethicon Llc Stapling system comprising an adjunct and a flowable adhesive
US9687236B2 (en) 2010-10-01 2017-06-27 Ethicon Endo-Surgery, Inc. Surgical instrument having a power control circuit
US9918704B2 (en) 2011-03-14 2018-03-20 Ethicon Llc Surgical instrument
US9974529B2 (en) 2011-03-14 2018-05-22 Ethicon Llc Surgical instrument
US10588612B2 (en) 2011-03-14 2020-03-17 Ethicon Llc Collapsible anvil plate assemblies for circular surgical stapling devices
US10045769B2 (en) 2011-03-14 2018-08-14 Ethicon Llc Circular surgical staplers with foldable anvil assemblies
US9980713B2 (en) 2011-03-14 2018-05-29 Ethicon Llc Anvil assemblies with collapsible frames for circular staplers
US10130352B2 (en) 2011-03-14 2018-11-20 Ethicon Llc Surgical bowel retractor devices
US10117652B2 (en) 2011-04-29 2018-11-06 Ethicon Llc End effector comprising a tissue thickness compensator and progressively released attachment members
US9351730B2 (en) 2011-04-29 2016-05-31 Ethicon Endo-Surgery, Llc Tissue thickness compensator comprising channels
US9775614B2 (en) 2011-05-27 2017-10-03 Ethicon Endo-Surgery, Llc Surgical stapling instruments with rotatable staple deployment arrangements
US10524790B2 (en) 2011-05-27 2020-01-07 Ethicon Llc Robotically-controlled surgical stapling devices that produce formed staples having different lengths
US9913648B2 (en) 2011-05-27 2018-03-13 Ethicon Endo-Surgery, Llc Surgical system
US10420561B2 (en) 2011-05-27 2019-09-24 Ethicon Llc Robotically-driven surgical instrument
US10004506B2 (en) 2011-05-27 2018-06-26 Ethicon Llc Surgical system
US10335151B2 (en) 2011-05-27 2019-07-02 Ethicon Llc Robotically-driven surgical instrument
US10383633B2 (en) 2011-05-27 2019-08-20 Ethicon Llc Robotically-driven surgical assembly
US10231794B2 (en) 2011-05-27 2019-03-19 Ethicon Llc Surgical stapling instruments with rotatable staple deployment arrangements
US10071452B2 (en) 2011-05-27 2018-09-11 Ethicon Llc Automated end effector component reloading system for use with a robotic system
US10130366B2 (en) 2011-05-27 2018-11-20 Ethicon Llc Automated reloading devices for replacing used end effectors on robotic surgical systems
US10426478B2 (en) 2011-05-27 2019-10-01 Ethicon Llc Surgical stapling systems
US10485546B2 (en) 2011-05-27 2019-11-26 Ethicon Llc Robotically-driven surgical assembly
JP2013034832A (ja) * 2011-08-04 2013-02-21 Olympus Corp 手術器具およびその制御方法
US9592054B2 (en) 2011-09-23 2017-03-14 Ethicon Endo-Surgery, Llc Surgical stapler with stationary staple drivers
US9687237B2 (en) 2011-09-23 2017-06-27 Ethicon Endo-Surgery, Llc Staple cartridge including collapsible deck arrangement
US9730697B2 (en) 2012-02-13 2017-08-15 Ethicon Endo-Surgery, Llc Surgical cutting and fastening instrument with apparatus for determining cartridge and firing motion status
US9974538B2 (en) 2012-03-28 2018-05-22 Ethicon Llc Staple cartridge comprising a compressible layer
US9724098B2 (en) 2012-03-28 2017-08-08 Ethicon Endo-Surgery, Llc Staple cartridge comprising an implantable layer
US9918716B2 (en) 2012-03-28 2018-03-20 Ethicon Llc Staple cartridge comprising implantable layers
US10441285B2 (en) 2012-03-28 2019-10-15 Ethicon Llc Tissue thickness compensator comprising tissue ingrowth features
US10064621B2 (en) 2012-06-15 2018-09-04 Ethicon Llc Articulatable surgical instrument comprising a firing drive
US9907620B2 (en) 2012-06-28 2018-03-06 Ethicon Endo-Surgery, Llc Surgical end effectors having angled tissue-contacting surfaces
US10639115B2 (en) 2012-06-28 2020-05-05 Ethicon Llc Surgical end effectors having angled tissue-contacting surfaces
US10413294B2 (en) 2012-06-28 2019-09-17 Ethicon Llc Shaft assembly arrangements for surgical instruments
US11058423B2 (en) 2012-06-28 2021-07-13 Cilag Gmbh International Stapling system including first and second closure systems for use with a surgical robot
US10383630B2 (en) 2012-06-28 2019-08-20 Ethicon Llc Surgical stapling device with rotary driven firing member
US9408606B2 (en) 2012-06-28 2016-08-09 Ethicon Endo-Surgery, Llc Robotically powered surgical device with manually-actuatable reversing system
US11622766B2 (en) 2012-06-28 2023-04-11 Cilag Gmbh International Empty clip cartridge lockout
US10420555B2 (en) 2012-06-28 2019-09-24 Ethicon Llc Hand held rotary powered surgical instruments with end effectors that are articulatable about multiple axes
US10258333B2 (en) 2012-06-28 2019-04-16 Ethicon Llc Surgical fastening apparatus with a rotary end effector drive shaft for selective engagement with a motorized drive system
US9364230B2 (en) 2012-06-28 2016-06-14 Ethicon Endo-Surgery, Llc Surgical stapling instruments with rotary joint assemblies
US10687812B2 (en) 2012-06-28 2020-06-23 Ethicon Llc Surgical instrument system including replaceable end effectors
US10874391B2 (en) 2012-06-28 2020-12-29 Ethicon Llc Surgical instrument system including replaceable end effectors
US10485541B2 (en) 2012-06-28 2019-11-26 Ethicon Llc Robotically powered surgical device with manually-actuatable reversing system
US9692036B2 (en) 2012-08-29 2017-06-27 Gyrus Acmi, Inc. Destructive battery closure
JP2015527711A (ja) * 2012-08-29 2015-09-17 ジャイラス・エーシーエムアイ・インコーポレーテッド 破壊式バッテリークロージャ
US9386985B2 (en) 2012-10-15 2016-07-12 Ethicon Endo-Surgery, Llc Surgical cutting instrument
US9307986B2 (en) 2013-03-01 2016-04-12 Ethicon Endo-Surgery, Llc Surgical instrument soft stop
US9554794B2 (en) 2013-03-01 2017-01-31 Ethicon Endo-Surgery, Llc Multiple processor motor control for modular surgical instruments
US10575868B2 (en) 2013-03-01 2020-03-03 Ethicon Llc Surgical instrument with coupler assembly
US9358003B2 (en) 2013-03-01 2016-06-07 Ethicon Endo-Surgery, Llc Electromechanical surgical device with signal relay arrangement
US10285695B2 (en) 2013-03-01 2019-05-14 Ethicon Llc Articulatable surgical instruments with conductive pathways
US9326767B2 (en) 2013-03-01 2016-05-03 Ethicon Endo-Surgery, Llc Joystick switch assemblies for surgical instruments
US9700309B2 (en) 2013-03-01 2017-07-11 Ethicon Llc Articulatable surgical instruments with conductive pathways for signal communication
US10226249B2 (en) 2013-03-01 2019-03-12 Ethicon Llc Articulatable surgical instruments with conductive pathways for signal communication
US9782169B2 (en) 2013-03-01 2017-10-10 Ethicon Llc Rotary powered articulation joints for surgical instruments
US9398911B2 (en) 2013-03-01 2016-07-26 Ethicon Endo-Surgery, Llc Rotary powered surgical instruments with multiple degrees of freedom
US9468438B2 (en) 2013-03-01 2016-10-18 Eticon Endo-Surgery, LLC Sensor straightened end effector during removal through trocar
US9345481B2 (en) 2013-03-13 2016-05-24 Ethicon Endo-Surgery, Llc Staple cartridge tissue thickness sensor system
US9629623B2 (en) 2013-03-14 2017-04-25 Ethicon Endo-Surgery, Llc Drive system lockout arrangements for modular surgical instruments
US9808244B2 (en) 2013-03-14 2017-11-07 Ethicon Llc Sensor arrangements for absolute positioning system for surgical instruments
US9332987B2 (en) 2013-03-14 2016-05-10 Ethicon Endo-Surgery, Llc Control arrangements for a drive member of a surgical instrument
US10470762B2 (en) 2013-03-14 2019-11-12 Ethicon Llc Multi-function motor for a surgical instrument
US9629629B2 (en) 2013-03-14 2017-04-25 Ethicon Endo-Surgey, LLC Control systems for surgical instruments
US10238391B2 (en) 2013-03-14 2019-03-26 Ethicon Llc Drive train control arrangements for modular surgical instruments
US9687230B2 (en) 2013-03-14 2017-06-27 Ethicon Llc Articulatable surgical instrument comprising a firing drive
US9888919B2 (en) 2013-03-14 2018-02-13 Ethicon Llc Method and system for operating a surgical instrument
US9883860B2 (en) 2013-03-14 2018-02-06 Ethicon Llc Interchangeable shaft assemblies for use with a surgical instrument
US9351727B2 (en) 2013-03-14 2016-05-31 Ethicon Endo-Surgery, Llc Drive train control arrangements for modular surgical instruments
US9351726B2 (en) 2013-03-14 2016-05-31 Ethicon Endo-Surgery, Llc Articulation control system for articulatable surgical instruments
US9795384B2 (en) 2013-03-27 2017-10-24 Ethicon Llc Fastener cartridge comprising a tissue thickness compensator and a gap setting element
US9572577B2 (en) 2013-03-27 2017-02-21 Ethicon Endo-Surgery, Llc Fastener cartridge comprising a tissue thickness compensator including openings therein
US9332984B2 (en) 2013-03-27 2016-05-10 Ethicon Endo-Surgery, Llc Fastener cartridge assemblies
US9867612B2 (en) 2013-04-16 2018-01-16 Ethicon Llc Powered surgical stapler
US10405857B2 (en) 2013-04-16 2019-09-10 Ethicon Llc Powered linear surgical stapler
US10136887B2 (en) 2013-04-16 2018-11-27 Ethicon Llc Drive system decoupling arrangement for a surgical instrument
US10149680B2 (en) 2013-04-16 2018-12-11 Ethicon Llc Surgical instrument comprising a gap setting system
US9801626B2 (en) 2013-04-16 2017-10-31 Ethicon Llc Modular motor driven surgical instruments with alignment features for aligning rotary drive shafts with surgical end effector shafts
US9649110B2 (en) 2013-04-16 2017-05-16 Ethicon Llc Surgical instrument comprising a closing drive and a firing drive operated from the same rotatable output
US9844368B2 (en) 2013-04-16 2017-12-19 Ethicon Llc Surgical system comprising first and second drive systems
US9826976B2 (en) 2013-04-16 2017-11-28 Ethicon Llc Motor driven surgical instruments with lockable dual drive shafts
US9814460B2 (en) 2013-04-16 2017-11-14 Ethicon Llc Modular motor driven surgical instruments with status indication arrangements
US9574644B2 (en) 2013-05-30 2017-02-21 Ethicon Endo-Surgery, Llc Power module for use with a surgical instrument
JP2015037551A (ja) * 2013-08-16 2015-02-26 コヴィディエン リミテッド パートナーシップ 再使用可能な外科手術器具のためのチップアセンブリ
US10811816B2 (en) 2013-08-16 2020-10-20 Covidien Lp Chip assembly for reusable surgical instruments
US9924942B2 (en) 2013-08-23 2018-03-27 Ethicon Llc Motor-powered articulatable surgical instruments
US9700310B2 (en) 2013-08-23 2017-07-11 Ethicon Llc Firing member retraction devices for powered surgical instruments
US10624634B2 (en) 2013-08-23 2020-04-21 Ethicon Llc Firing trigger lockout arrangements for surgical instruments
JP2016530948A (ja) * 2013-08-23 2016-10-06 エシコン・エンド−サージェリィ・エルエルシーＥｔｈｉｃｏｎ Ｅｎｄｏ−Ｓｕｒｇｅｒｙ， ＬＬＣ 動力付き外科用器具のための発射部材後退装置
US9510828B2 (en) 2013-08-23 2016-12-06 Ethicon Endo-Surgery, Llc Conductor arrangements for electrically powered surgical instruments with rotatable end effectors
US10828032B2 (en) 2013-08-23 2020-11-10 Ethicon Llc End effector detection systems for surgical instruments
US9808249B2 (en) 2013-08-23 2017-11-07 Ethicon Llc Attachment portions for surgical instrument assemblies
US9775609B2 (en) 2013-08-23 2017-10-03 Ethicon Llc Tamper proof circuit for surgical instrument battery pack
US10441281B2 (en) 2013-08-23 2019-10-15 Ethicon Llc surgical instrument including securing and aligning features
US10201349B2 (en) 2013-08-23 2019-02-12 Ethicon Llc End effector detection and firing rate modulation systems for surgical instruments
US9987006B2 (en) 2013-08-23 2018-06-05 Ethicon Llc Shroud retention arrangement for sterilizable surgical instruments
US9445813B2 (en) 2013-08-23 2016-09-20 Ethicon Endo-Surgery, Llc Closure indicator systems for surgical instruments
JP2016530062A (ja) * 2013-09-23 2016-09-29 エシコン・エンド−サージェリィ・エルエルシーＥｔｈｉｃｏｎ Ｅｎｄｏ−Ｓｕｒｇｅｒｙ， ＬＬＣ トグル機能を有する駆動組立体を備える外科用ステープル留め器具
US10265065B2 (en) 2013-12-23 2019-04-23 Ethicon Llc Surgical staples and staple cartridges
US9968354B2 (en) 2013-12-23 2018-05-15 Ethicon Llc Surgical staples and methods for making the same
US9681870B2 (en) 2013-12-23 2017-06-20 Ethicon Llc Articulatable surgical instruments with separate and distinct closing and firing systems
US9585662B2 (en) 2013-12-23 2017-03-07 Ethicon Endo-Surgery, Llc Fastener cartridge comprising an extendable firing member
US9549735B2 (en) 2013-12-23 2017-01-24 Ethicon Endo-Surgery, Llc Fastener cartridge comprising a firing member including fastener transfer surfaces
US9839428B2 (en) 2013-12-23 2017-12-12 Ethicon Llc Surgical cutting and stapling instruments with independent jaw control features
US9724092B2 (en) 2013-12-23 2017-08-08 Ethicon Llc Modular surgical instruments
US9642620B2 (en) 2013-12-23 2017-05-09 Ethicon Endo-Surgery, Llc Surgical cutting and stapling instruments with articulatable end effectors
US9763662B2 (en) 2013-12-23 2017-09-19 Ethicon Llc Fastener cartridge comprising a firing member configured to directly engage and eject fasteners from the fastener cartridge
US9962161B2 (en) 2014-02-12 2018-05-08 Ethicon Llc Deliverable surgical instrument
US9839422B2 (en) 2014-02-24 2017-12-12 Ethicon Llc Implantable layers and methods for altering implantable layers for use with surgical fastening instruments
US9757124B2 (en) 2014-02-24 2017-09-12 Ethicon Llc Implantable layer assemblies
US10426481B2 (en) 2014-02-24 2019-10-01 Ethicon Llc Implantable layer assemblies
US9775608B2 (en) 2014-02-24 2017-10-03 Ethicon Llc Fastening system comprising a firing member lockout
US9884456B2 (en) 2014-02-24 2018-02-06 Ethicon Llc Implantable layers and methods for altering one or more properties of implantable layers for use with fastening instruments
US9693777B2 (en) 2014-02-24 2017-07-04 Ethicon Llc Implantable layers comprising a pressed region
US9839423B2 (en) 2014-02-24 2017-12-12 Ethicon Llc Implantable layers and methods for modifying the shape of the implantable layers for use with a surgical fastening instrument
US10136889B2 (en) 2014-03-26 2018-11-27 Ethicon Llc Systems and methods for controlling a segmented circuit
US11497488B2 (en) 2014-03-26 2022-11-15 Cilag Gmbh International Systems and methods for controlling a segmented circuit
US9743929B2 (en) 2014-03-26 2017-08-29 Ethicon Llc Modular powered surgical instrument with detachable shaft assemblies
US9750499B2 (en) 2014-03-26 2017-09-05 Ethicon Llc Surgical stapling instrument system
US10013049B2 (en) 2014-03-26 2018-07-03 Ethicon Llc Power management through sleep options of segmented circuit and wake up control
US10201364B2 (en) 2014-03-26 2019-02-12 Ethicon Llc Surgical instrument comprising a rotatable shaft
US10004497B2 (en) 2014-03-26 2018-06-26 Ethicon Llc Interface systems for use with surgical instruments
US9804618B2 (en) 2014-03-26 2017-10-31 Ethicon Llc Systems and methods for controlling a segmented circuit
US10028761B2 (en) 2014-03-26 2018-07-24 Ethicon Llc Feedback algorithms for manual bailout systems for surgical instruments
US9913642B2 (en) 2014-03-26 2018-03-13 Ethicon Llc Surgical instrument comprising a sensor system
US9826977B2 (en) 2014-03-26 2017-11-28 Ethicon Llc Sterilization verification circuit
US10117653B2 (en) 2014-03-26 2018-11-06 Ethicon Llc Systems and methods for controlling a segmented circuit
US9690362B2 (en) 2014-03-26 2017-06-27 Ethicon Llc Surgical instrument control circuit having a safety processor
US9820738B2 (en) 2014-03-26 2017-11-21 Ethicon Llc Surgical instrument comprising interactive systems
JP2017513560A (ja) * 2014-03-26 2017-06-01 エシコン・エンド−サージェリィ・エルエルシーＥｔｈｉｃｏｎ Ｅｎｄｏ−Ｓｕｒｇｅｒｙ， ＬＬＣ 外科用器具の手動脱出システムのフィードバックアルゴリズム
US9730695B2 (en) 2014-03-26 2017-08-15 Ethicon Endo-Surgery, Llc Power management through segmented circuit
US9733663B2 (en) 2014-03-26 2017-08-15 Ethicon Llc Power management through segmented circuit and variable voltage protection
US11517315B2 (en) 2014-04-16 2022-12-06 Cilag Gmbh International Fastener cartridges including extensions having different configurations
US10299792B2 (en) 2014-04-16 2019-05-28 Ethicon Llc Fastener cartridge comprising non-uniform fasteners
US10010324B2 (en) 2014-04-16 2018-07-03 Ethicon Llc Fastener cartridge compromising fastener cavities including fastener control features
US9833241B2 (en) 2014-04-16 2017-12-05 Ethicon Llc Surgical fastener cartridges with driver stabilizing arrangements
US10542988B2 (en) 2014-04-16 2020-01-28 Ethicon Llc End effector comprising an anvil including projections extending therefrom
US9844369B2 (en) 2014-04-16 2017-12-19 Ethicon Llc Surgical end effectors with firing element monitoring arrangements
US10470768B2 (en) 2014-04-16 2019-11-12 Ethicon Llc Fastener cartridge including a layer attached thereto
US10327776B2 (en) 2014-04-16 2019-06-25 Ethicon Llc Surgical stapling buttresses and adjunct materials
US11185330B2 (en) 2014-04-16 2021-11-30 Cilag Gmbh International Fastener cartridge assemblies and staple retainer cover arrangements
US9877721B2 (en) 2014-04-16 2018-01-30 Ethicon Llc Fastener cartridge comprising tissue control features
US10045781B2 (en) 2014-06-13 2018-08-14 Ethicon Llc Closure lockout systems for surgical instruments
US9757128B2 (en) 2014-09-05 2017-09-12 Ethicon Llc Multiple sensors with one sensor affecting a second sensor's output or interpretation
US9737301B2 (en) 2014-09-05 2017-08-22 Ethicon Llc Monitoring device degradation based on component evaluation
US9724094B2 (en) 2014-09-05 2017-08-08 Ethicon Llc Adjunct with integrated sensors to quantify tissue compression
US10135242B2 (en) 2014-09-05 2018-11-20 Ethicon Llc Smart cartridge wake up operation and data retention
US10016199B2 (en) 2014-09-05 2018-07-10 Ethicon Llc Polarity of hall magnet to identify cartridge type
JP2017530841A (ja) * 2014-09-05 2017-10-19 エシコン エルエルシーＥｔｈｉｃｏｎ ＬＬＣ 組織パラメータ安定化の局所的ディスプレイ
US10111679B2 (en) 2014-09-05 2018-10-30 Ethicon Llc Circuitry and sensors for powered medical device
US9788836B2 (en) 2014-09-05 2017-10-17 Ethicon Llc Multiple motor control for powered medical device
US10206677B2 (en) 2014-09-26 2019-02-19 Ethicon Llc Surgical staple and driver arrangements for staple cartridges
US10426477B2 (en) 2014-09-26 2019-10-01 Ethicon Llc Staple cartridge assembly including a ramp
US10327764B2 (en) 2014-09-26 2019-06-25 Ethicon Llc Method for creating a flexible staple line
US10426476B2 (en) 2014-09-26 2019-10-01 Ethicon Llc Circular fastener cartridges for applying radially expandable fastener lines
US9801627B2 (en) 2014-09-26 2017-10-31 Ethicon Llc Fastener cartridge for creating a flexible staple line
US9801628B2 (en) 2014-09-26 2017-10-31 Ethicon Llc Surgical staple and driver arrangements for staple cartridges
US10076325B2 (en) 2014-10-13 2018-09-18 Ethicon Llc Surgical stapling apparatus comprising a tissue stop
US10052104B2 (en) 2014-10-16 2018-08-21 Ethicon Llc Staple cartridge comprising a tissue thickness compensator
US9924944B2 (en) 2014-10-16 2018-03-27 Ethicon Llc Staple cartridge comprising an adjunct material
US10517594B2 (en) 2014-10-29 2019-12-31 Ethicon Llc Cartridge assemblies for surgical staplers
US11141153B2 (en) 2014-10-29 2021-10-12 Cilag Gmbh International Staple cartridges comprising driver arrangements
US9844376B2 (en) 2014-11-06 2017-12-19 Ethicon Llc Staple cartridge comprising a releasable adjunct material
US10736636B2 (en) 2014-12-10 2020-08-11 Ethicon Llc Articulatable surgical instrument system
US10188385B2 (en) 2014-12-18 2019-01-29 Ethicon Llc Surgical instrument system comprising lockable systems
US9844375B2 (en) 2014-12-18 2017-12-19 Ethicon Llc Drive arrangements for articulatable surgical instruments
US10004501B2 (en) 2014-12-18 2018-06-26 Ethicon Llc Surgical instruments with improved closure arrangements
US10085748B2 (en) 2014-12-18 2018-10-02 Ethicon Llc Locking arrangements for detachable shaft assemblies with articulatable surgical end effectors
US9943309B2 (en) 2014-12-18 2018-04-17 Ethicon Llc Surgical instruments with articulatable end effectors and movable firing beam support arrangements
US9968355B2 (en) 2014-12-18 2018-05-15 Ethicon Llc Surgical instruments with articulatable end effectors and improved firing beam support arrangements
US9844374B2 (en) 2014-12-18 2017-12-19 Ethicon Llc Surgical instrument systems comprising an articulatable end effector and means for adjusting the firing stroke of a firing member
US10117649B2 (en) 2014-12-18 2018-11-06 Ethicon Llc Surgical instrument assembly comprising a lockable articulation system
US10245027B2 (en) 2014-12-18 2019-04-02 Ethicon Llc Surgical instrument with an anvil that is selectively movable about a discrete non-movable axis relative to a staple cartridge
US9987000B2 (en) 2014-12-18 2018-06-05 Ethicon Llc Surgical instrument assembly comprising a flexible articulation system
US10159483B2 (en) 2015-02-27 2018-12-25 Ethicon Llc Surgical apparatus configured to track an end-of-life parameter
US10045779B2 (en) 2015-02-27 2018-08-14 Ethicon Llc Surgical instrument system comprising an inspection station
US9931118B2 (en) 2015-02-27 2018-04-03 Ethicon Endo-Surgery, Llc Reinforced battery for a surgical instrument
US10226250B2 (en) 2015-02-27 2019-03-12 Ethicon Llc Modular stapling assembly
US10321907B2 (en) 2015-02-27 2019-06-18 Ethicon Llc System for monitoring whether a surgical instrument needs to be serviced
US10180463B2 (en) 2015-02-27 2019-01-15 Ethicon Llc Surgical apparatus configured to assess whether a performance parameter of the surgical apparatus is within an acceptable performance band
US10182816B2 (en) 2015-02-27 2019-01-22 Ethicon Llc Charging system that enables emergency resolutions for charging a battery
US10245028B2 (en) 2015-02-27 2019-04-02 Ethicon Llc Power adapter for a surgical instrument
US9993258B2 (en) 2015-02-27 2018-06-12 Ethicon Llc Adaptable surgical instrument handle
US9901342B2 (en) 2015-03-06 2018-02-27 Ethicon Endo-Surgery, Llc Signal and power communication system positioned on a rotatable shaft
US10687806B2 (en) 2015-03-06 2020-06-23 Ethicon Llc Adaptive tissue compression techniques to adjust closure rates for multiple tissue types
US9924961B2 (en) 2015-03-06 2018-03-27 Ethicon Endo-Surgery, Llc Interactive feedback system for powered surgical instruments
US9808246B2 (en) 2015-03-06 2017-11-07 Ethicon Endo-Surgery, Llc Method of operating a powered surgical instrument
US10548504B2 (en) 2015-03-06 2020-02-04 Ethicon Llc Overlaid multi sensor radio frequency (RF) electrode system to measure tissue compression
US10052044B2 (en) 2015-03-06 2018-08-21 Ethicon Llc Time dependent evaluation of sensor data to determine stability, creep, and viscoelastic elements of measures
US10045776B2 (en) 2015-03-06 2018-08-14 Ethicon Llc Control techniques and sub-processor contained within modular shaft with select control processing from handle
US10245033B2 (en) 2015-03-06 2019-04-02 Ethicon Llc Surgical instrument comprising a lockable battery housing
US10617412B2 (en) 2015-03-06 2020-04-14 Ethicon Llc System for detecting the mis-insertion of a staple cartridge into a surgical stapler
US9993248B2 (en) 2015-03-06 2018-06-12 Ethicon Endo-Surgery, Llc Smart sensors with local signal processing
US10729432B2 (en) 2015-03-06 2020-08-04 Ethicon Llc Methods for operating a powered surgical instrument
US10206605B2 (en) 2015-03-06 2019-02-19 Ethicon Llc Time dependent evaluation of sensor data to determine stability, creep, and viscoelastic elements of measures
US9895148B2 (en) 2015-03-06 2018-02-20 Ethicon Endo-Surgery, Llc Monitoring speed control and precision incrementing of motor for powered surgical instruments
US10213201B2 (en) 2015-03-31 2019-02-26 Ethicon Llc Stapling end effector configured to compensate for an uneven gap between a first jaw and a second jaw
US10433844B2 (en) 2015-03-31 2019-10-08 Ethicon Llc Surgical instrument with selectively disengageable threaded drive systems
US10390825B2 (en) 2015-03-31 2019-08-27 Ethicon Llc Surgical instrument with progressive rotary drive systems
US10052102B2 (en) 2015-06-18 2018-08-21 Ethicon Llc Surgical end effectors with dual cam actuated jaw closing features
US11058425B2 (en) 2015-08-17 2021-07-13 Ethicon Llc Implantable layers for a surgical instrument
US10835249B2 (en) 2015-08-17 2020-11-17 Ethicon Llc Implantable layers for a surgical instrument
US10470769B2 (en) 2015-08-26 2019-11-12 Ethicon Llc Staple cartridge assembly comprising staple alignment features on a firing member
US10213203B2 (en) 2015-08-26 2019-02-26 Ethicon Llc Staple cartridge assembly without a bottom cover
US11103248B2 (en) 2015-08-26 2021-08-31 Cilag Gmbh International Surgical staples for minimizing staple roll
US10980538B2 (en) 2015-08-26 2021-04-20 Ethicon Llc Surgical stapling configurations for curved and circular stapling instruments
US10166026B2 (en) 2015-08-26 2019-01-01 Ethicon Llc Staple cartridge assembly including features for controlling the rotation of staples when being ejected therefrom
US10028744B2 (en) 2015-08-26 2018-07-24 Ethicon Llc Staple cartridge assembly including staple guides
US10188394B2 (en) 2015-08-26 2019-01-29 Ethicon Llc Staples configured to support an implantable adjunct
US10390829B2 (en) 2015-08-26 2019-08-27 Ethicon Llc Staples comprising a cover
US10433845B2 (en) 2015-08-26 2019-10-08 Ethicon Llc Surgical staple strips for permitting varying staple properties and enabling easy cartridge loading
US10357251B2 (en) 2015-08-26 2019-07-23 Ethicon Llc Surgical staples comprising hardness variations for improved fastening of tissue
US10098642B2 (en) 2015-08-26 2018-10-16 Ethicon Llc Surgical staples comprising features for improved fastening of tissue
US11058426B2 (en) 2015-08-26 2021-07-13 Cilag Gmbh International Staple cartridge assembly comprising various tissue compression gaps and staple forming gaps
US10517599B2 (en) 2015-08-26 2019-12-31 Ethicon Llc Staple cartridge assembly comprising staple cavities for providing better staple guidance
US10238390B2 (en) 2015-09-02 2019-03-26 Ethicon Llc Surgical staple cartridges with driver arrangements for establishing herringbone staple patterns
US10314587B2 (en) 2015-09-02 2019-06-11 Ethicon Llc Surgical staple cartridge with improved staple driver configurations
US10172619B2 (en) 2015-09-02 2019-01-08 Ethicon Llc Surgical staple driver arrays
US10357252B2 (en) 2015-09-02 2019-07-23 Ethicon Llc Surgical staple configurations with camming surfaces located between portions supporting surgical staples
US10251648B2 (en) 2015-09-02 2019-04-09 Ethicon Llc Surgical staple cartridge staple drivers with central support features
US10076326B2 (en) 2015-09-23 2018-09-18 Ethicon Llc Surgical stapler having current mirror-based motor control
US10238386B2 (en) 2015-09-23 2019-03-26 Ethicon Llc Surgical stapler having motor control based on an electrical parameter related to a motor current
US10327769B2 (en) 2015-09-23 2019-06-25 Ethicon Llc Surgical stapler having motor control based on a drive system component
US10363036B2 (en) 2015-09-23 2019-07-30 Ethicon Llc Surgical stapler having force-based motor control
US10105139B2 (en) 2015-09-23 2018-10-23 Ethicon Llc Surgical stapler having downstream current-based motor control
US10085751B2 (en) 2015-09-23 2018-10-02 Ethicon Llc Surgical stapler having temperature-based motor control
US10299878B2 (en) 2015-09-25 2019-05-28 Ethicon Llc Implantable adjunct systems for determining adjunct skew
US11690623B2 (en) 2015-09-30 2023-07-04 Cilag Gmbh International Method for applying an implantable layer to a fastener cartridge
US10524788B2 (en) 2015-09-30 2020-01-07 Ethicon Llc Compressible adjunct with attachment regions
US10561420B2 (en) 2015-09-30 2020-02-18 Ethicon Llc Tubular absorbable constructs
US10478188B2 (en) 2015-09-30 2019-11-19 Ethicon Llc Implantable layer comprising a constricted configuration
US10285699B2 (en) 2015-09-30 2019-05-14 Ethicon Llc Compressible adjunct
US10980539B2 (en) 2015-09-30 2021-04-20 Ethicon Llc Implantable adjunct comprising bonded layers
US10307160B2 (en) 2015-09-30 2019-06-04 Ethicon Llc Compressible adjunct assemblies with attachment layers
US10433846B2 (en) 2015-09-30 2019-10-08 Ethicon Llc Compressible adjunct with crossing spacer fibers
US10327777B2 (en) 2015-09-30 2019-06-25 Ethicon Llc Implantable layer comprising plastically deformed fibers
US10172620B2 (en) 2015-09-30 2019-01-08 Ethicon Llc Compressible adjuncts with bonding nodes
US10271849B2 (en) 2015-09-30 2019-04-30 Ethicon Llc Woven constructs with interlocked standing fibers
US12324579B2 (en) 2015-12-30 2025-06-10 Cilag Gmbh International Mechanisms for compensating for battery pack failure in powered surgical instruments
US10265068B2 (en) 2015-12-30 2019-04-23 Ethicon Llc Surgical instruments with separable motors and motor control circuits
US10292704B2 (en) 2015-12-30 2019-05-21 Ethicon Llc Mechanisms for compensating for battery pack failure in powered surgical instruments
US10368865B2 (en) 2015-12-30 2019-08-06 Ethicon Llc Mechanisms for compensating for drivetrain failure in powered surgical instruments
US11213293B2 (en) 2016-02-09 2022-01-04 Cilag Gmbh International Articulatable surgical instruments with single articulation link arrangements
US10470764B2 (en) 2016-02-09 2019-11-12 Ethicon Llc Surgical instruments with closure stroke reduction arrangements
US10433837B2 (en) 2016-02-09 2019-10-08 Ethicon Llc Surgical instruments with multiple link articulation arrangements
US10245030B2 (en) 2016-02-09 2019-04-02 Ethicon Llc Surgical instruments with tensioning arrangements for cable driven articulation systems
US10245029B2 (en) 2016-02-09 2019-04-02 Ethicon Llc Surgical instrument with articulating and axially translatable end effector
US10413291B2 (en) 2016-02-09 2019-09-17 Ethicon Llc Surgical instrument articulation mechanism with slotted secondary constraint
US10653413B2 (en) 2016-02-09 2020-05-19 Ethicon Llc Surgical instruments with an end effector that is highly articulatable relative to an elongate shaft assembly
US11224426B2 (en) 2016-02-12 2022-01-18 Cilag Gmbh International Mechanisms for compensating for drivetrain failure in powered surgical instruments
US10258331B2 (en) 2016-02-12 2019-04-16 Ethicon Llc Mechanisms for compensating for drivetrain failure in powered surgical instruments
US10448948B2 (en) 2016-02-12 2019-10-22 Ethicon Llc Mechanisms for compensating for drivetrain failure in powered surgical instruments
US10456140B2 (en) 2016-04-01 2019-10-29 Ethicon Llc Surgical stapling system comprising an unclamping lockout
US10675021B2 (en) 2016-04-01 2020-06-09 Ethicon Llc Circular stapling system comprising rotary firing system
US10413293B2 (en) 2016-04-01 2019-09-17 Ethicon Llc Interchangeable surgical tool assembly with a surgical end effector that is selectively rotatable about a shaft axis
US10271851B2 (en) 2016-04-01 2019-04-30 Ethicon Llc Modular surgical stapling system comprising a display
US10413297B2 (en) 2016-04-01 2019-09-17 Ethicon Llc Surgical stapling system configured to apply annular rows of staples having different heights
US10314582B2 (en) 2016-04-01 2019-06-11 Ethicon Llc Surgical instrument comprising a shifting mechanism
US11045191B2 (en) 2016-04-01 2021-06-29 Cilag Gmbh International Method for operating a surgical stapling system
US10357246B2 (en) 2016-04-01 2019-07-23 Ethicon Llc Rotary powered surgical instrument with manually actuatable bailout system
US10420552B2 (en) 2016-04-01 2019-09-24 Ethicon Llc Surgical stapling system configured to provide selective cutting of tissue
US10709446B2 (en) 2016-04-01 2020-07-14 Ethicon Llc Staple cartridges with atraumatic features
US11284890B2 (en) 2016-04-01 2022-03-29 Cilag Gmbh International Circular stapling system comprising an incisable tissue support
US10682136B2 (en) 2016-04-01 2020-06-16 Ethicon Llc Circular stapling system comprising load control
US10531874B2 (en) 2016-04-01 2020-01-14 Ethicon Llc Surgical cutting and stapling end effector with anvil concentric drive member
US10485542B2 (en) 2016-04-01 2019-11-26 Ethicon Llc Surgical stapling instrument comprising multiple lockouts
US10285705B2 (en) 2016-04-01 2019-05-14 Ethicon Llc Surgical stapling system comprising a grooved forming pocket
US10433849B2 (en) 2016-04-01 2019-10-08 Ethicon Llc Surgical stapling system comprising a display including a re-orientable display field
US10342543B2 (en) 2016-04-01 2019-07-09 Ethicon Llc Surgical stapling system comprising a shiftable transmission
US10307159B2 (en) 2016-04-01 2019-06-04 Ethicon Llc Surgical instrument handle assembly with reconfigurable grip portion
US10376263B2 (en) 2016-04-01 2019-08-13 Ethicon Llc Anvil modification members for surgical staplers
JP7631424B2 (ja) 2016-04-12 2025-02-18 アプライド メディカル リソーシーズ コーポレイション 電動ハンドル付き外科用ステープラ
JP2023130373A (ja) * 2016-04-12 2023-09-20 アプライド メディカル リソーシーズ コーポレイション 電動ハンドル付き外科用ステープラ
JP2022023885A (ja) * 2016-04-12 2022-02-08 アプライド メディカル リソーシーズ コーポレイション 電動ハンドル付き外科用ステープラ
JP2019513471A (ja) * 2016-04-12 2019-05-30 アプライド メディカル リソーシーズ コーポレイション 電動ハンドル付き外科用ステープラ
JP7301927B2 (ja) 2016-04-12 2023-07-03 アプライド メディカル リソーシーズ コーポレイション 電動ハンドル付き外科用ステープラ
US10335145B2 (en) 2016-04-15 2019-07-02 Ethicon Llc Modular surgical instrument with configurable operating mode
US10357247B2 (en) 2016-04-15 2019-07-23 Ethicon Llc Surgical instrument with multiple program responses during a firing motion
US11179150B2 (en) 2016-04-15 2021-11-23 Cilag Gmbh International Systems and methods for controlling a surgical stapling and cutting instrument
US10456137B2 (en) 2016-04-15 2019-10-29 Ethicon Llc Staple formation detection mechanisms
US10828028B2 (en) 2016-04-15 2020-11-10 Ethicon Llc Surgical instrument with multiple program responses during a firing motion
US10405859B2 (en) 2016-04-15 2019-09-10 Ethicon Llc Surgical instrument with adjustable stop/start control during a firing motion
US10426467B2 (en) 2016-04-15 2019-10-01 Ethicon Llc Surgical instrument with detection sensors
US10433840B2 (en) 2016-04-18 2019-10-08 Ethicon Llc Surgical instrument comprising a replaceable cartridge jaw
US10363037B2 (en) 2016-04-18 2019-07-30 Ethicon Llc Surgical instrument system comprising a magnetic lockout
US10368867B2 (en) 2016-04-18 2019-08-06 Ethicon Llc Surgical instrument comprising a lockout
US10478181B2 (en) 2016-04-18 2019-11-19 Ethicon Llc Cartridge lockout arrangements for rotary powered surgical cutting and stapling instruments
US10426469B2 (en) 2016-04-18 2019-10-01 Ethicon Llc Surgical instrument comprising a primary firing lockout and a secondary firing lockout
US10702270B2 (en) 2016-06-24 2020-07-07 Ethicon Llc Stapling system for use with wire staples and stamped staples
US12433590B2 (en) 2016-06-24 2025-10-07 Cilag Gmbh International Stapling system for use with wire staples and stamped staples
US11000278B2 (en) 2016-06-24 2021-05-11 Ethicon Llc Staple cartridge comprising wire staples and stamped staples
US10542979B2 (en) 2016-06-24 2020-01-28 Ethicon Llc Stamped staples and staple cartridges using the same
US12161328B2 (en) 2016-06-24 2024-12-10 Cilag Gmbh International Staple cartridge comprising wire staples and stamped staples
USD847989S1 (en) 2016-06-24 2019-05-07 Ethicon Llc Surgical fastener cartridge
US10675024B2 (en) 2016-06-24 2020-06-09 Ethicon Llc Staple cartridge comprising overdriven staples
USD850617S1 (en) 2016-06-24 2019-06-04 Ethicon Llc Surgical fastener cartridge
US10448950B2 (en) 2016-12-21 2019-10-22 Ethicon Llc Surgical staplers with independently actuatable closing and firing systems
US10603036B2 (en) 2016-12-21 2020-03-31 Ethicon Llc Articulatable surgical instrument with independent pivotable linkage distal of an articulation lock
US10517596B2 (en) 2016-12-21 2019-12-31 Ethicon Llc Articulatable surgical instruments with articulation stroke amplification features
US10517595B2 (en) 2016-12-21 2019-12-31 Ethicon Llc Jaw actuated lock arrangements for preventing advancement of a firing member in a surgical end effector unless an unfired cartridge is installed in the end effector
US10973516B2 (en) 2016-12-21 2021-04-13 Ethicon Llc Surgical end effectors and adaptable firing members therefor
US11160551B2 (en) 2016-12-21 2021-11-02 Cilag Gmbh International Articulatable surgical stapling instruments
US10945727B2 (en) 2016-12-21 2021-03-16 Ethicon Llc Staple cartridge with deformable driver retention features
US10918385B2 (en) 2016-12-21 2021-02-16 Ethicon Llc Surgical system comprising a firing member rotatable into an articulation state to articulate an end effector of the surgical system
US11191539B2 (en) 2016-12-21 2021-12-07 Cilag Gmbh International Shaft assembly comprising a manually-operable retraction system for use with a motorized surgical instrument system
US10893864B2 (en) 2016-12-21 2021-01-19 Ethicon Staple cartridges and arrangements of staples and staple cavities therein
US10492785B2 (en) 2016-12-21 2019-12-03 Ethicon Llc Shaft assembly comprising a lockout
US10568625B2 (en) 2016-12-21 2020-02-25 Ethicon Llc Staple cartridges and arrangements of staples and staple cavities therein
US10856868B2 (en) 2016-12-21 2020-12-08 Ethicon Llc Firing member pin configurations
US10426471B2 (en) 2016-12-21 2019-10-01 Ethicon Llc Surgical instrument with multiple failure response modes
US11571210B2 (en) 2016-12-21 2023-02-07 Cilag Gmbh International Firing assembly comprising a multiple failed-state fuse
US10390841B2 (en) 2017-06-20 2019-08-27 Ethicon Llc Control of motor velocity of a surgical stapling and cutting instrument based on angle of articulation
US10327767B2 (en) 2017-06-20 2019-06-25 Ethicon Llc Control of motor velocity of a surgical stapling and cutting instrument based on angle of articulation
US11517325B2 (en) 2017-06-20 2022-12-06 Cilag Gmbh International Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on measured displacement distance traveled over a specified time interval
US10307170B2 (en) 2017-06-20 2019-06-04 Ethicon Llc Method for closed loop control of motor velocity of a surgical stapling and cutting instrument
US10368864B2 (en) 2017-06-20 2019-08-06 Ethicon Llc Systems and methods for controlling displaying motor velocity for a surgical instrument
US10881396B2 (en) 2017-06-20 2021-01-05 Ethicon Llc Surgical instrument with variable duration trigger arrangement
USD851762S1 (en) 2017-06-28 2019-06-18 Ethicon Llc Anvil
US10211586B2 (en) 2017-06-28 2019-02-19 Ethicon Llc Surgical shaft assemblies with watertight housings
US10716614B2 (en) 2017-06-28 2020-07-21 Ethicon Llc Surgical shaft assemblies with slip ring assemblies with increased contact pressure
US11564686B2 (en) 2017-06-28 2023-01-31 Cilag Gmbh International Surgical shaft assemblies with flexible interfaces
USD854151S1 (en) 2017-06-28 2019-07-16 Ethicon Llc Surgical instrument shaft
US10398434B2 (en) 2017-06-29 2019-09-03 Ethicon Llc Closed loop velocity control of closure member for robotic surgical instrument
US10258418B2 (en) 2017-06-29 2019-04-16 Ethicon Llc System for controlling articulation forces
US10796471B2 (en) 2017-09-29 2020-10-06 Ethicon Llc Systems and methods of displaying a knife position for a surgical instrument
US10765429B2 (en) 2017-09-29 2020-09-08 Ethicon Llc Systems and methods for providing alerts according to the operational state of a surgical instrument
JP7520901B2 (ja) 2019-06-28 2024-07-23 シラグ・ゲーエムベーハー・インターナショナル 適切なアンビル取り付け外科用ステープル留めヘッドアセンブリのための機構
JP2022538615A (ja) * 2019-06-28 2022-09-05 シラグ・ゲーエムベーハー・インターナショナル 適切なアンビル取り付け外科用ステープル留めヘッドアセンブリのための機構
JP7417704B2 (ja) 2019-07-31 2024-01-18 コヴィディエン リミテッド パートナーシップ 手持ち電気機械式手術器具
US11839376B2 (en) 2019-07-31 2023-12-12 Covidien Lp Hand-held electromechanical surgical instruments
JP2022553596A (ja) * 2019-07-31 2022-12-26 コヴィディエン リミテッド パートナーシップ 手持ち電気機械式手術器具

Also Published As

Publication number Publication date
US20090057369A1 (en) 2009-03-05
CN103908314A (zh) 2014-07-09
AU2008308496A1 (en) 2009-04-09
EP3034010A1 (en) 2016-06-22
CA2925484C (en) 2019-02-19
CA2699481A1 (en) 2009-04-09
EP2197361B1 (en) 2016-03-30
BRPI0817866B8 (pt) 2021-06-22
EP3034010B1 (en) 2017-08-16
US7959050B2 (en) 2011-06-14
CA3026522A1 (en) 2009-04-09
AU2008308496B2 (en) 2012-04-05
CA2925484A1 (en) 2009-04-09
JP2018149323A (ja) 2018-09-27
CN102083373A (zh) 2011-06-01
WO2009046394A1 (en) 2009-04-09
JP2017074440A (ja) 2017-04-20
JP2014158694A (ja) 2014-09-04
JP5524066B2 (ja) 2014-06-18
CA3026522C (en) 2021-10-19
JP6336023B2 (ja) 2018-06-06
EP2197361A1 (en) 2010-06-23
US20110210156A1 (en) 2011-09-01
CN102083373B (zh) 2014-05-07
BRPI0817866B1 (pt) 2019-12-24
CN103908314B (zh) 2016-06-15
EP3243445A1 (en) 2017-11-15
JP6841861B2 (ja) 2021-03-10
JP6067827B2 (ja) 2017-01-25
EP2197361A4 (en) 2012-01-04
CA2699481C (en) 2017-02-14
JP6510706B2 (ja) 2019-05-08
JP2019162434A (ja) 2019-09-26
JP2016041343A (ja) 2016-03-31
US8672951B2 (en) 2014-03-18
BRPI0817866A2 (pt) 2015-03-31
JP5854293B2 (ja) 2016-02-09

Similar Documents

Publication Publication Date Title
JP6581168B2 (ja) 手術器具
JP6336023B2 (ja) 手動解放付電気自己駆動式手術器具
JP6231174B2 (ja) 電気式手術器具
JP5646658B2 (ja) 電気式手術器具
JP2009539420A5 (ja)
AU2012203402B2 (en) Electrically self-powered surgical instrument with cryptographic identification of interchangeable part
AU2014262234A1 (en) Electrically self-powered surgical instrument with manual release

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20110930

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20120810

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20130305

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20131022

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20140121

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20140311

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20140409

R150 Certificate of patent or registration of utility model

Ref document number: 5524066

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
