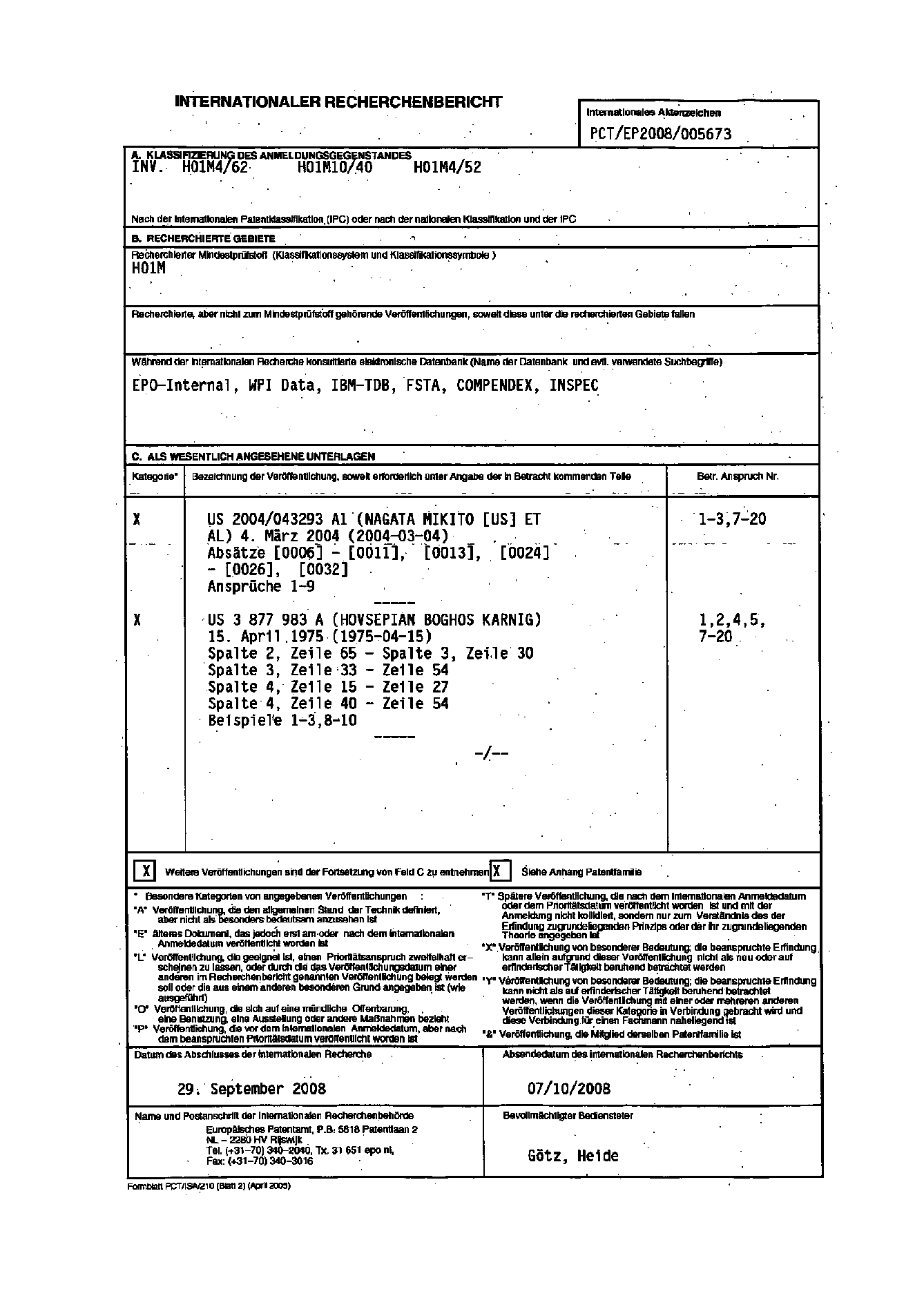

JP2010534392A - 電極、および新規電極結合剤を備えるリチウムイオン電池 - Google Patents
電極、および新規電極結合剤を備えるリチウムイオン電池 Download PDFInfo
- Publication number
- JP2010534392A JP2010534392A JP2010517292A JP2010517292A JP2010534392A JP 2010534392 A JP2010534392 A JP 2010534392A JP 2010517292 A JP2010517292 A JP 2010517292A JP 2010517292 A JP2010517292 A JP 2010517292A JP 2010534392 A JP2010534392 A JP 2010534392A
- Authority
- JP
- Japan
- Prior art keywords
- electrode according
- electrode
- particles
- substrate
- polysaccharide
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- HBBGRARXTFLTSG-UHFFFAOYSA-N Lithium ion Chemical compound [Li+] HBBGRARXTFLTSG-UHFFFAOYSA-N 0.000 title claims abstract description 11
- 229910001416 lithium ion Inorganic materials 0.000 title claims abstract description 11
- 239000011883 electrode binding agent Substances 0.000 title 1
- 239000002245 particle Substances 0.000 claims abstract description 39
- 229920001282 polysaccharide Polymers 0.000 claims abstract description 30
- 239000005017 polysaccharide Substances 0.000 claims abstract description 30
- 150000004676 glycans Chemical class 0.000 claims abstract description 29
- 239000000758 substrate Substances 0.000 claims abstract description 27
- 239000011230 binding agent Substances 0.000 claims abstract description 23
- 150000001875 compounds Chemical class 0.000 claims abstract description 9
- 229920001059 synthetic polymer Polymers 0.000 claims abstract description 9
- 239000011262 electrochemically active material Substances 0.000 claims abstract description 5
- 239000007772 electrode material Substances 0.000 claims abstract description 3
- 229920002678 cellulose Polymers 0.000 claims description 25
- 239000001913 cellulose Substances 0.000 claims description 25
- 229910052744 lithium Inorganic materials 0.000 claims description 25
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 claims description 23
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims description 17
- 239000000463 material Substances 0.000 claims description 17
- 239000002184 metal Substances 0.000 claims description 15
- 229910052752 metalloid Inorganic materials 0.000 claims description 14
- 150000002738 metalloids Chemical class 0.000 claims description 14
- 229910052751 metal Inorganic materials 0.000 claims description 13
- 229910052799 carbon Inorganic materials 0.000 claims description 11
- 239000001768 carboxy methyl cellulose Substances 0.000 claims description 11
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims description 9
- 238000006482 condensation reaction Methods 0.000 claims description 8
- 229920002134 Carboxymethyl cellulose Polymers 0.000 claims description 7
- 235000010948 carboxy methyl cellulose Nutrition 0.000 claims description 7
- 239000008112 carboxymethyl-cellulose Substances 0.000 claims description 7
- -1 hydroxy, carboxyl Chemical group 0.000 claims description 5
- 239000003795 chemical substances by application Substances 0.000 claims description 4
- 125000001160 methoxycarbonyl group Chemical group [H]C([H])([H])OC(*)=O 0.000 claims description 4
- 150000003839 salts Chemical class 0.000 claims description 4
- 229910052708 sodium Inorganic materials 0.000 claims description 4
- 239000007787 solid Substances 0.000 claims description 4
- 238000006467 substitution reaction Methods 0.000 claims description 4
- 239000000956 alloy Substances 0.000 claims description 3
- 229910045601 alloy Inorganic materials 0.000 claims description 3
- 230000002708 enhancing effect Effects 0.000 claims description 3
- 125000003277 amino group Chemical group 0.000 claims description 2
- 229910052792 caesium Inorganic materials 0.000 claims description 2
- 229910052791 calcium Inorganic materials 0.000 claims description 2
- 125000003917 carbamoyl group Chemical group [H]N([H])C(*)=O 0.000 claims description 2
- 125000002915 carbonyl group Chemical group [*:2]C([*:1])=O 0.000 claims description 2
- 229920003064 carboxyethyl cellulose Polymers 0.000 claims description 2
- 150000007942 carboxylates Chemical class 0.000 claims description 2
- 125000004997 halocarbonyl group Chemical group 0.000 claims description 2
- 125000000896 monocarboxylic acid group Chemical group 0.000 claims description 2
- 239000005486 organic electrolyte Substances 0.000 claims description 2
- 229910052700 potassium Inorganic materials 0.000 claims description 2
- 229910052701 rubidium Inorganic materials 0.000 claims description 2
- BZWKPZBXAMTXNQ-UHFFFAOYSA-N sulfurocyanidic acid Chemical compound OS(=O)(=O)C#N BZWKPZBXAMTXNQ-UHFFFAOYSA-N 0.000 claims description 2
- 150000003573 thiols Chemical class 0.000 claims description 2
- 229910000625 lithium cobalt oxide Inorganic materials 0.000 claims 1
- BFZPBUKRYWOWDV-UHFFFAOYSA-N lithium;oxido(oxo)cobalt Chemical compound [Li+].[O-][Co]=O BFZPBUKRYWOWDV-UHFFFAOYSA-N 0.000 claims 1
- 125000001483 monosaccharide substituent group Chemical group 0.000 claims 1
- 239000000203 mixture Substances 0.000 description 14
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 9
- 229910002804 graphite Inorganic materials 0.000 description 8
- 239000010439 graphite Substances 0.000 description 8
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 6
- 229940105329 carboxymethylcellulose Drugs 0.000 description 6
- DPXJVFZANSGRMM-UHFFFAOYSA-N acetic acid;2,3,4,5,6-pentahydroxyhexanal;sodium Chemical compound [Na].CC(O)=O.OCC(O)C(O)C(O)C(O)C=O DPXJVFZANSGRMM-UHFFFAOYSA-N 0.000 description 5
- 230000002687 intercalation Effects 0.000 description 5
- 238000009830 intercalation Methods 0.000 description 5
- 150000002772 monosaccharides Chemical group 0.000 description 5
- 229920000642 polymer Polymers 0.000 description 5
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 description 4
- GVFOJDIFWSDNOY-UHFFFAOYSA-N antimony tin Chemical compound [Sn].[Sb] GVFOJDIFWSDNOY-UHFFFAOYSA-N 0.000 description 4
- 229910052802 copper Inorganic materials 0.000 description 4
- 239000010949 copper Substances 0.000 description 4
- 239000003792 electrolyte Substances 0.000 description 4
- 238000000034 method Methods 0.000 description 4
- 239000003960 organic solvent Substances 0.000 description 4
- 229910052710 silicon Inorganic materials 0.000 description 4
- 239000010703 silicon Substances 0.000 description 4
- 235000019812 sodium carboxymethyl cellulose Nutrition 0.000 description 4
- 229920001027 sodium carboxymethylcellulose Polymers 0.000 description 4
- ATJFFYVFTNAWJD-UHFFFAOYSA-N Tin Chemical compound [Sn] ATJFFYVFTNAWJD-UHFFFAOYSA-N 0.000 description 3
- 239000002131 composite material Substances 0.000 description 3
- 229920001577 copolymer Polymers 0.000 description 3
- 230000007423 decrease Effects 0.000 description 3
- 230000001419 dependent effect Effects 0.000 description 3
- 229920002313 fluoropolymer Polymers 0.000 description 3
- 125000000524 functional group Chemical group 0.000 description 3
- 230000001965 increasing effect Effects 0.000 description 3
- 229920005569 poly(vinylidene fluoride-co-hexafluoropropylene) Polymers 0.000 description 3
- 239000011734 sodium Substances 0.000 description 3
- 229920003048 styrene butadiene rubber Polymers 0.000 description 3
- 229910052718 tin Inorganic materials 0.000 description 3
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 2
- CURLTUGMZLYLDI-UHFFFAOYSA-N Carbon dioxide Chemical compound O=C=O CURLTUGMZLYLDI-UHFFFAOYSA-N 0.000 description 2
- 239000002033 PVDF binder Substances 0.000 description 2
- 229910052783 alkali metal Inorganic materials 0.000 description 2
- 229910052782 aluminium Inorganic materials 0.000 description 2
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 2
- 229910052787 antimony Inorganic materials 0.000 description 2
- WATWJIUSRGPENY-UHFFFAOYSA-N antimony atom Chemical compound [Sb] WATWJIUSRGPENY-UHFFFAOYSA-N 0.000 description 2
- WQZGKKKJIJFFOK-VFUOTHLCSA-N beta-D-glucose Chemical compound OC[C@H]1O[C@@H](O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-VFUOTHLCSA-N 0.000 description 2
- 230000015556 catabolic process Effects 0.000 description 2
- 239000010941 cobalt Substances 0.000 description 2
- 229910017052 cobalt Inorganic materials 0.000 description 2
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 description 2
- 239000011889 copper foil Substances 0.000 description 2
- 238000006731 degradation reaction Methods 0.000 description 2
- 238000007599 discharging Methods 0.000 description 2
- 239000002003 electrode paste Substances 0.000 description 2
- 150000002739 metals Chemical class 0.000 description 2
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Chemical class C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 description 2
- 239000002491 polymer binding agent Substances 0.000 description 2
- 229920002981 polyvinylidene fluoride Polymers 0.000 description 2
- 239000002904 solvent Substances 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- WQZGKKKJIJFFOK-GASJEMHNSA-N Glucose Natural products OC[C@H]1OC(O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-GASJEMHNSA-N 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- 229910012851 LiCoO 2 Inorganic materials 0.000 description 1
- 229910015118 LiMO Inorganic materials 0.000 description 1
- 229910013275 LiMPO Inorganic materials 0.000 description 1
- 229910001245 Sb alloy Inorganic materials 0.000 description 1
- 235000002595 Solanum tuberosum Nutrition 0.000 description 1
- 244000061456 Solanum tuberosum Species 0.000 description 1
- 239000011149 active material Substances 0.000 description 1
- 239000000853 adhesive Substances 0.000 description 1
- 230000001070 adhesive effect Effects 0.000 description 1
- 150000001340 alkali metals Chemical class 0.000 description 1
- 229910052784 alkaline earth metal Inorganic materials 0.000 description 1
- 150000003863 ammonium salts Chemical class 0.000 description 1
- 239000002140 antimony alloy Substances 0.000 description 1
- 239000007864 aqueous solution Substances 0.000 description 1
- 229920001222 biopolymer Polymers 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 239000006229 carbon black Substances 0.000 description 1
- 229910002092 carbon dioxide Inorganic materials 0.000 description 1
- 239000001569 carbon dioxide Substances 0.000 description 1
- 239000002134 carbon nanofiber Substances 0.000 description 1
- 125000004181 carboxyalkyl group Chemical group 0.000 description 1
- 125000002057 carboxymethyl group Chemical group [H]OC(=O)C([H])([H])[*] 0.000 description 1
- 239000010406 cathode material Substances 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- FOCAUTSVDIKZOP-UHFFFAOYSA-N chloroacetic acid Chemical compound OC(=O)CCl FOCAUTSVDIKZOP-UHFFFAOYSA-N 0.000 description 1
- 229940106681 chloroacetic acid Drugs 0.000 description 1
- 239000002270 dispersing agent Substances 0.000 description 1
- 238000010494 dissociation reaction Methods 0.000 description 1
- 230000005593 dissociations Effects 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- RTZKZFJDLAIYFH-UHFFFAOYSA-N ether Substances CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 1
- 239000004811 fluoropolymer Substances 0.000 description 1
- BJHIKXHVCXFQLS-UYFOZJQFSA-N fructose group Chemical group OCC(=O)[C@@H](O)[C@H](O)[C@H](O)CO BJHIKXHVCXFQLS-UYFOZJQFSA-N 0.000 description 1
- 239000008103 glucose Substances 0.000 description 1
- 229910001496 lithium tetrafluoroborate Inorganic materials 0.000 description 1
- 229910052748 manganese Inorganic materials 0.000 description 1
- 238000004519 manufacturing process Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 229910021382 natural graphite Inorganic materials 0.000 description 1
- 229920005615 natural polymer Polymers 0.000 description 1
- 229910052759 nickel Inorganic materials 0.000 description 1
- 230000001590 oxidative effect Effects 0.000 description 1
- 229920005596 polymer binder Polymers 0.000 description 1
- 239000005518 polymer electrolyte Substances 0.000 description 1
- 229920000098 polyolefin Polymers 0.000 description 1
- 230000000750 progressive effect Effects 0.000 description 1
- 230000000717 retained effect Effects 0.000 description 1
- 239000011856 silicon-based particle Substances 0.000 description 1
- 235000000346 sugar Nutrition 0.000 description 1
- 150000008163 sugars Chemical class 0.000 description 1
- 239000004094 surface-active agent Substances 0.000 description 1
- 239000011135 tin Substances 0.000 description 1
- 229910052720 vanadium Inorganic materials 0.000 description 1
Images
Classifications
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
- H01M4/621—Binders
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/052—Li-accumulators
- H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
- H01M4/52—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron
- H01M4/525—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron of mixed oxides or hydroxides containing iron, cobalt or nickel for inserting or intercalating light metals, e.g. LiNiO2, LiCoO2 or LiCoOxFy
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
- H01M4/621—Binders
- H01M4/622—Binders being polymers
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
- Y02E60/10—Energy storage using batteries
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- General Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Manufacturing & Machinery (AREA)
- Inorganic Chemistry (AREA)
- Battery Electrode And Active Subsutance (AREA)
- Secondary Cells (AREA)
Abstract
少なくとも一つのポリサッカライドに基づく基質、および、該基質の中に埋設される、少なくとも一つの電気化学的活性材料の粒子を含み、前記電極が、合成ポリマー化合物を含まない、特にリチウムイオンバッテリーのための、電極が記載される。さらに、このような電極を有するバッテリー、および電気化学的に活性な電極材料、特にこのような電極のための結合剤としてのポリサッカライドの使用も記載される。
【選択図】なし
【選択図】なし
Description
本発明は、電極、特に、リチウムイオンバッテリー用電極、および少なくとも一つの、そのような電極を含むバッテリーに関し、さらに、ポリサッカライドの新規使用にも関する。
リチウムイオン電池等の電気化学要素は、一般に、電気化学的に活性な成分、結合剤、およびさらに電流コレクターから成る粒子を含む複合電極を持つ。結合剤は、電極の機械的安定性を確保し；特に、粒子相互間、および粒子と電流コレクターとの接触を確保しなければならない。個々の、電気化学活性粒子間の接触、および粒子と電流コレクター間の接触の解離（脱接触）は、例えば、電解質の分解の結果として、または、電気化学的に誘発される電極の体積動態によって電極の中にガスが形成されることによって起こる場合がある。脱接触は、徐々に大きくなる容量の低下と関連することがよくあり、これは、最終的には、関連電極の使用不能に至る可能性がある。
従来技術は、先ず真っ先に、フッ素化ポリマーおよびコポリマーに基づく結合剤、特に、フッ化ポリビニリデン（PVdF）、およびフッ化ポリビニリデン-ヘキサフルオロプロピレン(PVdF-HFP)に基づく結合剤を開示する。これらの結合剤を有する電極は、例えば、特許文献１および２に記載される。
特許文献３は、スチレン-ブタジエンゴムに基づく結合剤を有する電極を開示する。この電極の生産において、粘度の調節のために、カルボキシメチルセルロースナトリウム塩が使用される。
電極において、結合剤として使用されるポリマーまたはコポリマーは、通常、その中に、電気化学的活性要素が微細な分散形として存在する、基質を形成する。黒鉛等の市販の電気化学的活性材料は、一般に、前述のポリマーおよびコポリマーに対し完全に不溶である。それらは、結合剤基質と緊密な結合体を形成しない。むしろ、例えば、接着力を介する物理的付着、または、機械的付着が起こる。このような電極の場合、脱接触の結果生じる容積の低下は、ほんの数回の充電および放電サイクル後に測定されることがよくある。
生態学的および経済学的見地からは、前述の、部分的にフッ化されるポリマー結合剤の使用は特に問題である。なぜなら、これらの結合剤の処理は、N-メチルピロリドン-2-オン、またはアセトンなどの有機溶媒の使用を必要とするからである。それに対応する安全策および職業上の衛生施策も必要となる。このポリマー結合剤は、これらの溶媒に対し少なくとも部分的に溶解し、以後それ以上簡単に処理することができる。一方、特に、N-メチルピロリドン-2-オンは、健康に有害であることが疑われている。これらの溶媒は、一般に、使用後焼却しなければならないが、これは、二酸化炭素排出の増加を招く。
その容積性能および寿命の点で、従来技術で公知のバッテリーよりも優れるバッテリーを提供することが本発明の目的である。特に、バッテリー寿命の延長と共に起こる容積性能の低下は、公知のバッテリーの場合よりも急激ではないはずである。
この目的は、請求項1の特徴を持つ電極、請求項18の特徴を持つバッテリー、および、請求項19の特徴を持つ使用によって達成される。本発明の電極の好ましい実施態様は、従属請求項2から17に定義される。本発明による使用の好ましい実施態様は、従属請求項20に定義される。後述の特徴のいくつかは、本発明の電極および本発明のバッテリーの両方、および／または本発明による使用に割り当てることができる。それらの特徴は、各場合において、本発明の主題の一つだけと結びつけて記述される場合であっても、全てに適応されるものとなる筈である。全ての請求項の語法は、ここに参照することにより本明細書の説明にも援用される。
本発明による電極は、特に、リチウムイオンバッテリーのために好適である。リチウムイオンバッテリーとは、リチウムに基づく電気化学的電圧源であるが、これは、通常の多くのバッテリーと違って、充電可能である。リチウムイオンバッテリーは、各種実施態様の中に存在する。一つの、進歩的開発品は、例えば、特にポリマー系電解質が使用される、リチウムポリマーバッテリーである。
本発明による電極は、少なくとも一つのポリサッカライドに基づく基質、および、該基質の中に埋設される、少なくとも一つの電気化学的活性材料の粒子を含む。特に好ましい実施態様では、電極は、完全に合成ポリマー化合物を実質的に含まない。
序論において述べたように、従来技術で公知の電極は、例えば、前述のフルオロポリマー、または特許文献3で公知のスチレン-ブタジエンゴムのような合成ポリマーから構成される結合剤を有する。驚くべきことに、このような結合剤は、バイオポリマーに基づく結合剤、例えば、少なくとも一つのポリサッカライドに基づく結合剤によって完全に置換することが可能であることが見出された。
「実質的に含まない」という用語は、本発明の電極における合成ポリマー化合物の割合との関連で言えば、精々それ自体では、結合剤機能を果たすことができるほど十分ではない、ごく少量、例えば、重量で（電極の固形物含量に基づいて）0.1%未満の量として存在することを意味することが意図される。本発明による電極は、合成ポリマー化合物を完全に含まないことが特に好ましい。
本発明の目的からは、「合成ポリマー化合物」という用語は、天然ポリマーの修飾によっては生産することができないもので、特に完全に合成的であるポリマー化合物を指す。本特許出願の目的からは、合成ポリマー化合物の例として、特に、置換および未置換ポリオレフィン類またはシリコン類がある。
本発明による電極の、少なくとも一つのポリサッカライドに基づく基質は、その内部において電気化学的活性粒子が好ましくは均一に分布する、三次元構造を形成する。したがって、この場合における「基質」という用語は、単純に、一つ以上の別材料の粒子が埋設される、ある材料を指す。
この場合における「電気化学的活性材料」という用語は、本発明の電極において、電気化学的過程に直接加わる材料、特に、リチウムイオンを、可逆的に、取り込み、放出することが可能な材料を指す。
特に好ましい実施態様では、本発明による電極は、上記粒子の少なくとも一部が、共有結合を介して基質に対して接合することを特徴とする。
本発明の目的からは、「共有結合」という用語は、特に、縮合反応、特に好ましくは、水の除去による縮合反応を介して形成される化学結合を指す。したがって、結合パートナー（基質または基質形成ポリサッカライド、および粒子）は、好ましい実施態様では、互いに縮合反応（これについては、後にさらに詳細に論ずる）できる官能基を有する。
粒子と基質の間の共有結合は、特に強力で、耐性に優れる電極構造をもたらし、これは、充電および放電過程の間、電極内部の機械的応力に簡単に耐えることができる。これは、特に、本発明による電極の寿命に対し有利な作用を及ぼす。
前記粒子の少なくとも一部が、炭素系のリチウム介在材料を含む、または、少なくとも部分的にその材料から成ることが好ましい。これは特に、本発明による電極が陰極（アノード）である場合当てはまる。炭素系リチウム介在材料は、好ましくは黒鉛である。
炭素に基づかない、適切なリチウム介在材料も、本発明の目的のために使用することができる。これらは、炭素系リチウム介在材料と組み合わせて使用することもできるし、あるいは、単独で使用することもできる。
適切な、炭素系リチウム介在材料、および炭素系でないリチウム介在材料は、原理的には、当業者には公知であり、これ以上の説明を要しない。
1 μmから50 μm、特に、4 μmから30 μmの範囲の平均粒径を有する、炭素系のリチウム介在材料の、少なくとも一部の粒子が好まれる。
本発明による電極の、さらに別の好ましい実施態様では、前記粒子の少なくとも一部がリチウムと合金を形成することができる金属または半金属を含む（または、少なくとも部分的にこれらから成る）ようにされる。これも、本発明の電極が陰極である場合には特に当てはまる。
1 μm未満の平均粒径を有する、金属および／または半金属の、少なくとも一部の粒子が好まれる。
前述の金属および／または半金属は、特に、アルミニウム、シリコン、アンチモン、錫、コバルト、または、それらの混合物である。混合物としては、錫／アンチモン混合物、または錫／コバルト混合物が好まれる。
本発明による電極は、前述の炭素系のリチウム介在材料、または、リチウムと合金を形成することができる金属および／または半金属にもっぱら基づくこともできる。
本発明による電極は、炭素系のリチウム介在材料を含む粒子、および、金属および／または半金属を含む粒子の両方を有していることが特に好ましい。炭素系のリチウム介在材料の粒子、および金属および／または半金属を含む粒子の混合比は、これらの場合、1:1から9:1の範囲にあることが特に好ましい。
好ましい実施態様では、本発明による電極は、金属および／または半金属を含み、その表面が少なくとも部分的に酸化されている、粒子を有する。
金属および半金属粒子は、表面が少なくとも部分的に酸化される場合、その表面にOH基（ヒドロキシル基）を有することができる。このケースは、特に、粒子が水と接触させられる場合に起こり得る。その他、適切な官能基を有する物質は、原理的には、このようなOH基を介して、特に、水の除去を伴う縮合反応によって該金属または半金属粒子の表面に結合することができる。これはさらに、この場合、粒子と基質の間に前述の共有結合を形成する好ましい方法である。このようにして、金属または半金属粒子、例えば、錫-アンチモン合金粒子、またはシリコン粒子を、基質形成性ポリサッカライドと共に、水の中に、または水溶液（この場合、固形物含量は、重量で15から45%の範囲にあることが好ましい）の中に導入することができる。適宜、界面活性剤を少量加えることが可能である。次に、粒子は、表面において酸化され、該表面においてOH基が形成できる。次に、既に何回か述べた、基質形成性ポリサッカライドとの縮合反応を行うことができる。
好ましい実施態様では、本発明による電極は、少なくとも部分的に、好ましくは全体としてコバルト酸リチウムから成る粒子を有する。これは、特に、本発明の電極が陽極である場合該当する。コバルト酸リチウム（LiCoO2）に基づく粒子は、性質が酸化的であるから、それらも、適切であれば、縮合反応を通じてポリサッカライドの基質に対し結合することができる。
コバルト酸リチウムに基づく粒子の外に、または、該粒子に代わるものとして、本発明による電極はさらに、活性材料として、一般式LiMO2（式中、M=Co、Mn、Ni、およびVから成る群から選ばれる少なくとも一つの金属）、および／またはLiMPO4（式中、M=Feおよび／またはMn）の、金属酸化物リチウムを有することができる。
本発明の目的にとって好適なポリサッカライドは、特に、反応基によって修飾されているポリサッカライドで、該反応基が、特に、OH基と縮合反応できる官能基であるポリサッカライドである。反応基は、ヒドロキシ、カルボキシル、カルボキシレート、カルボニル、シアノ、スルフォン酸、ハロカルボニル、カルバモイル、チオール、および／またはアミノ基であることが特に好ましい。
ポリサッカライドは、モノサッカライド単位から成る、ポリマー糖類であり、一般に、ランダムな分子サイズ分布を持つ。ここでは、複数のモノサッカライド（例えば、グルコースまたはフルクトース）が連鎖を形成する。本発明によれば、一般式−[Cx(H2O)y]n−のポリサッカライドが特に好まれる。式中、x=5または6であり、y=x-1である。
本発明による電極の基質は、50から10 000のモノサッカライド単位を持つポリサッカライドから少なくとも部分的に成ることが好ましい。
特に好ましい実施態様では、本発明による電極の基質は、少なくとも部分的に、好ましくは全体として、セルロース誘導体から成る。このセルロース誘導体は、特に好ましい実施態様では、塩様形態として、特にアルカリ金属塩、アルカリ土類金属塩、またはアンモニウム塩として存在する。
セルロースは、β-(1,4)-グルコシド結合を介して連結される、数百から数万のβ-D-グルコース分子から構成される、分枝していないポリサッカライドである。セルロースは、水および多くの有機溶媒に対して不溶である。このため、セルロースの水溶性誘導体、または、水において少なくとも膨潤が可能なセルロース誘導体は、本発明によれば特に好ましい。
基質は、下式のセルロース誘導体に基づくことが特に好ましい：
上記式中、Rは、特に、H、(CH2)nOH、(CH2)nO(CH2)nCH3、(CH2)nCO(CH2)nCH3、(CH2)nCHO、(CH2)nCOOH、(CH2)nN(COOMe)2、(CH2)nCH3、(CH2)nCN、および(CH2)nCOOMeから成る群の内の少なくとも一つを含み、ここで、Meは、Li、Na、K、Rb、Cs、またはCaであり、nは1から10までであってもよく、少なくとも一つのラジカルRは、Hではない。
本発明による電極は、少なくとも一つのカルボキシアルキルセルロース、好ましくはカルボキシメチルセルロースおよび／またはカルボキシエチルセルロース、特に、カルボキシメチルセルロースに基づく基質を有することが好ましい。
カルボキシメチルセルロースは、該セルロースのOH基の少なくとも一部が、カルボキシメチル基に対しエーテル結合によって連結されている、セルロースの公知の誘導体である。カルボキシメチルセルロースを生産するには、セルロースは一般に、第1ステップにおいて、反応性のアルカリ金属セルロースに変換され、次いで、クロロ酢酸と反応させられてカルボキシメチルセルロースを形成する。この処置においてセルロース構造は保持される。特にアルカリ性条件下では、カルボキシアルキルセルロースが一般に、水に対し比較的可溶である。
本発明による電極は、ナトリウムカルボキシアルキルセルロース、特に、ナトリウムカルボキシメチルセルロースに基づく基質を有することが特に好ましい。
置換度を、0.5から3、特に、0.8から1.6の範囲に持つ、本発明によって使用されるセルロース誘導体が好まれる。置換度は、あるセルロース誘導体において、1モノサッカライド単位当たり修飾されるヒドロキシル基の平均数を示す。セルロースにおいて、モノサッカライド単位当たり3個のヒドロキシル基が反応のために利用可能なのであるから、この場合の実現可能な最大置換度は3である。
さらに、本発明による電極は、電導強化剤を有することが好ましい。好適な電導強化剤は、特に、カーボンブラック、黒鉛、または両者の混合物である。
さらに、本発明による電極は、一般に、電流コレクターを、特に、金属の電流コレクターを有する。本発明による電極が陰極である場合、銅で構成される電流コレクターが好まれる。陽極の場合には、アルミニウムで構成される電流コレクターが好まれる。
本発明による電極が、セルロース誘導体を、上記少なくとも一つのポリサッカライドとして有する場合、このセルロース誘導体は、該電極の中に、1重量%から15重量%、特に、2重量%から8重量%の比率で（各場合において、電極の固形物含量に基づく）存在することが好ましい。
さらに、本発明による電極は、リチウム系電解塩、例えば、リチウムテトラフルオロボレートを含む有機電解質を有することが好ましい場合がある。
同様に、本発明は、少なくとも一つの、本発明による電極を含む、バッテリー、特に、リチウムイオンバッテリーを提供する。
本発明によるバッテリーは、好ましくは、その間にセパレーターが配置される、少なくとも一つの陽極、および少なくとも一つの陰極を持つ、単一電池（単一セル）を有する。好ましい実施態様では、本発明によるバッテリーは、複数の単一電池を有する。
上記少なくとも一つの陽極、および少なくとも一つの陰極は共に、本発明による電極、すなわち、少なくとも一つのポリサッカライドに基づく基質を有する電極であってもよい。
電極および基質は、上に包括的に記載されているが、参照により、本明細書のこれらの関連部分をここに含める。
さらに、本発明は、電気化学的に活性な電極材料のための結合剤としてのポリサッカライドの使用を提供する。前述したように、本出願人は、驚くべきことに、通例の結合剤が、少なくとも一つのポリサッカライドに基づく結合剤によって完全に置換することができることを見出した。好ましい実施態様では、この少なくとも一つのポリサッカライドは、合成ポリマー化合物をまったく含まない電極組成物において結合剤として使用される。
好ましく使用できるポリサッカライド、特に、好ましく使用できる、塩様セルロース誘導体は、上に包括的に記載される。反復を避けるため、参照により、関連文章をここに明示的に含める。
本発明のさらなる特徴が、従属請求項と組み合わせた図面から誘導される可能性がある。その際、個々の特徴は、各場合において、単独でまたは互いに組み合わせて、本発明の実施態様において実現することが可能である。記載の好ましい実施態様は、単に例示目的のため、本発明のよりよき理解の実現に役立てられるものであって、いかなる意味でも限定を構成するものではない。
陰極を生産するために、8重量%のナトリウムカルボキシメチルセルロース（Walocell（登録商標） CRT10G）を水の中に導入し、完全に膨潤させる。銅（35重量%）、およびナノ粒子状活性組成物（錫-アンチモン、65重量%）から構成される、電源出力リード線の混合物を、92重量%として導入する。このようにして得られる電極ペーストを、手術用メスを用いて、銅フォイルに200 μmの厚さで塗布する。
このようにして生産される陰極は、6個の不織セパレーター（Freudenberg 2190）、および、リチウム（陽極として）に対してCelgard 2400を有する、3電極Swagelok型電池に特徴を持つ。有機溶媒におけるフッ素化電解塩の標準混合物が、電解質混合物として使用される。
図1において、電極の活性組成物に基づく、錫-アンチモン-銅電極の放電容量CDを、サイクルの数nの関数として示す。放電は、室温において、1C (950 mA/g)の大きさを持つ電流で実行する。
曲線1は、新規結合剤システムを用いて生産される陰極材料を特徴づける。
曲線2は、比較として、類似の陰極であって、本発明にしたがって使用されるナトリウムカルボキシメチルセルロースの代わりに、NMPで処理される8重量%のPVdF-HFPコポリマーが使用される陰極の、サイクル数に伴った容量およびその低下を示す。
シリコン-黒鉛複合陰極を生産するために、8重量%のナトリウムカルボキシメチルセルロース（Walocell（登録商標） CRT2000PPA12）を水の中に導入し、完全に膨潤させる。さらに、20%のナノ粒子状シリコン（Nanostructured and Amorphous Materials Los Alamos）、および5%のカーボンナノ線維(Electrovac AG, LHT-XT)を順次導入し、高エネルギーインプットによって分散させる。最後に、5%の電導性カーボンブラック（Super P）、および62%の黒鉛（天然黒鉛、ポテト形状）を導入し、分散させる。
このようにして得られる電極ペーストを、手術用メスを用いて、銅フォイル(Schlenk)に200 μmの厚さで塗布する。
この陰極は、6個の不織セパレーター（Freudenberg 2190）、および、リチウムに対してCelgard 2400を有する、3電極Swagelok型電池に特徴を持つ。有機溶媒におけるフッ素化電解塩の標準混合物が、電解質混合物として使用される。
図2は、このようにして生産されるシリコン-黒鉛陰極の放電容量CDを、サイクルの数nの関数として示す。放電は、室温において、1C (1250 mA/g)の大きさを持つ電流で実行する。
曲線1は、新規結合剤を用いて生産される陰極の放電容量が、サイクル数nの増加と共に低下することを示す。
曲線2は、比較として、結合剤として4重量%のスチレン-ブタジエンゴム(SBR)、および分散剤として4%のNaカルボキシメチルセルロースを用いて生産される陰極の容量、および、サイクル数nの増加と共に見られる、その低下を示す。
曲線3は、10重量%のPVdF-HFPコポリマーが、NMPにおいて処理される支持ポリマーとして使用された、シリコン-黒鉛複合陰極の容量特性を記述する。
Claims (20)
- 少なくとも一つのポリサッカライドに基づく基質、および、前記基質の中に埋設される、少なくとも一つの電気化学的活性材料の粒子を含み、前記電極が、合成ポリマー化合物を含まない、特にリチウムイオンバッテリーのための、電極。
- 前記粒子の少なくとも一部が、共有結合を介して前記基質に結合していることを特徴とする、請求項１に記載の電極。
- 前記粒子の少なくとも一部が炭素系のリチウム介在材料を含むことを特徴とする、請求項１または２に記載の電極。
- 前記粒子の少なくとも一部がリチウムと合金を形成することができる金属または半金属を含むことを特徴とする、先行する請求項のいずれかに記載の電極。
- 金属または半金属を含む前記粒子の表面が少なくとも部分的に酸化されていることを特徴とする、請求項４に記載の電極。
- 前記粒子の少なくとも一部がコバルト酸リチウムを含むことを特徴とする、請求項１または２に記載の電極。
- 前記ポリサッカライドが、OH基と縮合反応できる反応基によって修飾されていることを特徴とする、先行する請求項のいずれかに記載の電極。
- 前記反応基が、ヒドロキシ、カルボキシル、カルボキシレート、カルボニル、シアノ、スルフォン酸、ハロカルボニル、カルバモイル、チオール、および／またはアミノ基であることを特徴とする、請求項７に記載の電極。
- 前記基質が、50から10 000のモノサッカライド単位で構成されるポリサッカライドを有することを特徴とする、先行する請求項のいずれかに記載の電極。
- 前記基質が、ポリサッカライドとしてセルロース誘導体を有することを特徴とする、先行する請求項のいずれかに記載の電極。
- 前記基質が、下式のセルロース誘導体に基づくことを特徴とする、先行する請求項のいずれかに記載の電極：
- 前記基質が、少なくとも一つのカルボキシアルキルセルロース、特に、カルボキシメチルセルロースおよび／またはカルボキシエチルセルロースをポリサッカライドとして有することを特徴とする、先行する請求項のいずれかに記載の電極。
- 前記セルロース誘導体が、0.5から3、特に、0.8から1.6の範囲の置換度を有することを特徴とする、先行する請求項のいずれかに記載の電極。
- 少なくとも一つの電導強化剤を有することを特徴とする、先行する請求項のいずれかに記載の電極。
- 金属の電流コレクターを有することを特徴とする、先行する請求項のいずれかに記載の電極。
- 1重量%から15重量%（電極の固形物含量に基づく）の比率で前記セルロース誘導体を含むことを特徴とする、請求項１１〜１５のいずれかに記載の電極。
- リチウム系電解塩を含む有機電解質を有することを特徴とする、先行する請求項のいずれかに記載の電極。
- 先行する請求項のいずれかに記載の電極を少なくとも一つ含むバッテリー、特に、リチウムイオンバッテリー
- 電気化学的に活性な電極材料のための、結合剤としての、特に、請求項１〜１７のいずれかに記載の電極における、ポリサッカライドの使用。
- 前記ポリサッカライドが、セルロース誘導体、特に水溶性セルロース誘導体である請求項１９に記載の使用。
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| DE102007036653A DE102007036653A1 (de) | 2007-07-25 | 2007-07-25 | Elektroden und Lithium-Ionen-Zellen mit neuartigem Elektrodenbinder |
| PCT/EP2008/005673 WO2009012899A1 (de) | 2007-07-25 | 2008-07-11 | Elektroden und lithium-ionen-zellen mit neuartigem elektrodenbinder |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| JP2010534392A true JP2010534392A (ja) | 2010-11-04 |
Family
ID=39765262
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2010517292A Pending JP2010534392A (ja) | 2007-07-25 | 2008-07-11 | 電極、および新規電極結合剤を備えるリチウムイオン電池 |
Country Status (9)
| Country | Link |
|---|---|
| US (1) | US9653733B2 (ja) |
| EP (1) | EP2179464B1 (ja) |
| JP (1) | JP2010534392A (ja) |
| KR (1) | KR20100034007A (ja) |
| CN (1) | CN101796675A (ja) |
| AT (1) | ATE538510T1 (ja) |
| DE (1) | DE102007036653A1 (ja) |
| ES (1) | ES2378006T3 (ja) |
| WO (1) | WO2009012899A1 (ja) |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2016503452A (ja) * | 2012-11-27 | 2016-02-04 | ピーピージー・インダストリーズ・オハイオ・インコーポレイテッドＰＰＧ Ｉｎｄｕｓｔｒｉｅｓ Ｏｈｉｏ，Ｉｎｃ． | 電気伝導性の基材をコーティングする方法および関連する電着可能組成物 |
| JP2018152276A (ja) * | 2017-03-14 | 2018-09-27 | Jsr株式会社 | 蓄電デバイス用組成物、蓄電デバイス用スラリー、蓄電デバイス電極及び蓄電デバイス |
Families Citing this family (23)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE102008063552A1 (de) | 2008-12-05 | 2010-06-10 | Varta Microbattery Gmbh | Neues Elektrodenaktivmaterial für elektrochemische Elemente |
| EP2228855B1 (en) * | 2009-03-12 | 2014-02-26 | Belenos Clean Power Holding AG | Open porous electrically conductive nanocomposite material |
| KR101198295B1 (ko) | 2009-10-22 | 2012-11-07 | 주식회사 엘지화학 | 리튬 이차전지용 음극 활물질층의 형성방법, 이로부터 형성된 리튬 이차전지용 음극 및 이를 구비한 리튬 이차전지 |
| DE102009056756B4 (de) | 2009-12-04 | 2020-10-15 | Schott Ag | Material für Batterie-Elektroden, dieses enthaltende Batterie-Elektroden sowie Batterien mit diesen Elektroden und Verfahren zu deren Herstellung |
| IT1396948B1 (it) * | 2009-12-16 | 2012-12-20 | Italghisa S P A | Pasta elettrodica per elettrodi in grafite privi di "binder" a base idrocarburica |
| DE102010039416A1 (de) * | 2010-08-17 | 2012-02-23 | Varta Micro Innovation Gmbh | Flexible Batterieelektroden und ihre Herstellung |
| DE102010044008A1 (de) | 2010-11-16 | 2012-05-16 | Varta Micro Innovation Gmbh | Lithium-Ionen-Zelle mit verbessertem Alterungsverhalten |
| DE102011004233A1 (de) * | 2011-02-16 | 2012-08-16 | Varta Micro Innovation Gmbh | Elektroden für Batterien, insbesondere für Lithium-Ionen-Batterien, und ihre Herstellung |
| US12421118B2 (en) | 2011-09-30 | 2025-09-23 | Ppg Industries Ohio, Inc. | Graphenic carbon particles |
| US10763490B2 (en) | 2011-09-30 | 2020-09-01 | Ppg Industries Ohio, Inc. | Methods of coating an electrically conductive substrate and related electrodepositable compositions including graphenic carbon particles |
| US9870844B2 (en) | 2012-11-27 | 2018-01-16 | Ppg Industries Ohio, Inc. | Methods of coating an electrically conductive substrate and related electrodepositable compositions |
| KR101875950B1 (ko) * | 2011-12-20 | 2018-07-12 | 한국과학기술원 | 실리콘-기공성 탄소 복합 나노입자를 포함하는 리튬이차전지 음극 활물질 제조방법, 이에 의하여 제조된 리튬이차전지 음극 활물질 및 이를 포함하는 리튬이차전지 |
| DE102012203447A1 (de) | 2012-03-05 | 2013-09-05 | Volkswagen Varta Microbattery Forschungsgesellschaft Mbh & Co. Kg | Elektrolyt für Lithium-Ionen-Batterien |
| PL2741356T3 (pl) | 2012-08-28 | 2019-09-30 | Lg Chem, Ltd. | Wtórna bateria litowo-jonowa zapobiegająca wewnętrznemu zwarciu |
| KR101428246B1 (ko) * | 2012-12-05 | 2014-08-08 | 한국과학기술원 | 금속이온 이동 억제용 리튬이차전지 전극 바인더 물질 및 이를 포함하는 리튬이차전지 |
| EP2793303B1 (de) | 2013-04-16 | 2017-08-09 | VARTA Micro Innovation GmbH | Lithium-Ionen-Zelle mit optimierter Elektrodenkinetik |
| KR102235225B1 (ko) | 2013-06-04 | 2021-06-03 | 더 다우 케미칼 캄파니 | 리튬 카복시메틸 셀룰로오스를 제조하는 방법 |
| WO2016187143A1 (en) * | 2015-05-15 | 2016-11-24 | Composite Materials Technology, Inc. | Improved high capacity rechargeable batteries |
| CN108140834A (zh) * | 2015-10-01 | 2018-06-08 | 昭和电工株式会社 | 锂离子二次电池的负电极制造用粒状复合材料 |
| KR20190077321A (ko) | 2016-09-01 | 2019-07-03 | 컴포짓 매터리얼스 테크놀로지, 아이엔씨. | LIB 애노드용 밸브 금속 기판상의 나노-스케일/나노 구조화된 Si 코팅 |
| JP7328219B2 (ja) * | 2017-11-24 | 2023-08-16 | ソルベイ スペシャルティ ポリマーズ イタリー エス．ピー．エー． | 黒鉛／ケイ素アノード用ｐｖｄｆバインダー |
| CN109086469B (zh) * | 2018-03-09 | 2022-11-11 | 重庆科技学院 | 基于递归神经网络与偏好信息的铝电解建模与优化方法 |
| TWI862702B (zh) * | 2019-10-08 | 2024-11-21 | 法商液態空氣喬治斯克勞帝方法研究開發股份有限公司 | 用於沉積含鋰層、島或簇的鋰前驅體及使用彼之方法 |
Citations (13)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH11219724A (ja) * | 1998-01-30 | 1999-08-10 | Hitachi Maxell Ltd | アルカリ金属イオン電池の製造方法 |
| JP2001291519A (ja) * | 2000-04-06 | 2001-10-19 | Hitachi Maxell Ltd | 非水二次電池 |
| JP2002008647A (ja) * | 2000-06-23 | 2002-01-11 | Ryoji Mishima | 非水電解質二次電池負極材 |
| JP2003142103A (ja) * | 2001-11-07 | 2003-05-16 | Matsushita Electric Ind Co Ltd | 非水電解質二次電池 |
| JP2003168433A (ja) * | 2001-12-03 | 2003-06-13 | Hitachi Powdered Metals Co Ltd | 非水系二次電池の負極用黒鉛粒子 |
| JP2004087227A (ja) * | 2002-08-26 | 2004-03-18 | Mitsui Mining Co Ltd | リチウム二次電池用負極 |
| JP2004146296A (ja) * | 2002-10-28 | 2004-05-20 | Matsushita Electric Ind Co Ltd | リチウムイオン二次電池 |
| JP2004178922A (ja) * | 2002-11-26 | 2004-06-24 | Showa Denko Kk | 負極材料及びそれを用いた二次電池 |
| JP2005005113A (ja) * | 2003-06-11 | 2005-01-06 | Toshiba Corp | 非水電解質二次電池 |
| JP2005044814A (ja) * | 1997-01-28 | 2005-02-17 | Canon Inc | 電極構造体及び二次電池 |
| JP2006196339A (ja) * | 2005-01-14 | 2006-07-27 | Matsushita Electric Ind Co Ltd | 非水電解質二次電池 |
| JP2007087789A (ja) * | 2005-09-22 | 2007-04-05 | Hitachi Cable Ltd | リチウムイオン二次電池用負極及びその製造方法 |
| JP2007095641A (ja) * | 2005-09-26 | 2007-04-12 | Masaru Sugita | 電池構成材料 |
Family Cites Families (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3877983A (en) * | 1973-05-14 | 1975-04-15 | Du Pont | Thin film polymer-bonded cathode |
| US5296318A (en) | 1993-03-05 | 1994-03-22 | Bell Communications Research, Inc. | Rechargeable lithium intercalation battery with hybrid polymeric electrolyte |
| US6365299B1 (en) | 1995-06-28 | 2002-04-02 | Fuji Photo Film Co., Ltd. | Nonaqueous secondary battery |
| DE69601679T2 (de) | 1995-09-06 | 1999-07-22 | Fuji Photo Film Co., Ltd., Minami-Ashigara, Kanagawa | Lithium-Ionen Sekundärbatterie |
| WO1997030487A1 (en) | 1996-02-16 | 1997-08-21 | Fuji Photo Film Co., Ltd. | Nonaqueous secondary battery |
| US6432585B1 (en) * | 1997-01-28 | 2002-08-13 | Canon Kabushiki Kaisha | Electrode structural body, rechargeable battery provided with said electrode structural body, and rechargeable battery |
| JPH10233207A (ja) | 1997-02-17 | 1998-09-02 | Toyota Central Res & Dev Lab Inc | リチウム二次電池用負極 |
| JP2000012014A (ja) | 1998-06-10 | 2000-01-14 | Jurgen Otto Besenhard | 非水系二次電池 |
| DK1038329T3 (da) | 1998-07-16 | 2002-05-27 | Koninkl Philips Electronics Nv | Lithium-sekundærbatteri |
| DE10125616A1 (de) | 2001-05-25 | 2002-12-05 | Microbatterie Gmbh | Verfahren zur Herstellung von Elektrodenfolien für galvanische Elemente |
| US6852449B2 (en) * | 2002-08-29 | 2005-02-08 | Quallion Llc | Negative electrode including a carbonaceous material for a nonaqueous battery |
| KR100537613B1 (ko) | 2003-06-20 | 2005-12-19 | 삼성에스디아이 주식회사 | 리튬 전지용 음극 조성물과 이를 채용한 음극 및 리튬 전지 |
| KR100560546B1 (ko) * | 2003-11-27 | 2006-03-15 | 삼성에스디아이 주식회사 | 리튬 이차 전지용 음극 및 이를 포함하는 리튬 이차 전지 |
| WO2007066966A1 (en) * | 2005-12-06 | 2007-06-14 | Lg Chem Ltd. | Electrode with enhanced safety and electrochemical device having the same |
| KR100906250B1 (ko) * | 2006-09-04 | 2009-07-07 | 주식회사 엘지화학 | 바인더로서 고중합도 폴리비닐알콜과 폴리비닐피롤리돈의혼합물을 포함하는 전극 합제 및 이를 포함하는 리튬이차전지 |
| JP5078330B2 (ja) * | 2006-11-29 | 2012-11-21 | 三洋電機株式会社 | 非水電解質二次電池用負極極板及びこの負極極板を用いた非水電解質二次電池 |
-
2007
- 2007-07-25 DE DE102007036653A patent/DE102007036653A1/de not_active Withdrawn
-
2008
- 2008-07-11 CN CN200880100231A patent/CN101796675A/zh active Pending
- 2008-07-11 EP EP08784714A patent/EP2179464B1/de active Active
- 2008-07-11 KR KR1020107000824A patent/KR20100034007A/ko not_active Ceased
- 2008-07-11 AT AT08784714T patent/ATE538510T1/de active
- 2008-07-11 US US12/668,916 patent/US9653733B2/en active Active
- 2008-07-11 JP JP2010517292A patent/JP2010534392A/ja active Pending
- 2008-07-11 WO PCT/EP2008/005673 patent/WO2009012899A1/de not_active Ceased
- 2008-07-11 ES ES08784714T patent/ES2378006T3/es active Active
Patent Citations (13)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2005044814A (ja) * | 1997-01-28 | 2005-02-17 | Canon Inc | 電極構造体及び二次電池 |
| JPH11219724A (ja) * | 1998-01-30 | 1999-08-10 | Hitachi Maxell Ltd | アルカリ金属イオン電池の製造方法 |
| JP2001291519A (ja) * | 2000-04-06 | 2001-10-19 | Hitachi Maxell Ltd | 非水二次電池 |
| JP2002008647A (ja) * | 2000-06-23 | 2002-01-11 | Ryoji Mishima | 非水電解質二次電池負極材 |
| JP2003142103A (ja) * | 2001-11-07 | 2003-05-16 | Matsushita Electric Ind Co Ltd | 非水電解質二次電池 |
| JP2003168433A (ja) * | 2001-12-03 | 2003-06-13 | Hitachi Powdered Metals Co Ltd | 非水系二次電池の負極用黒鉛粒子 |
| JP2004087227A (ja) * | 2002-08-26 | 2004-03-18 | Mitsui Mining Co Ltd | リチウム二次電池用負極 |
| JP2004146296A (ja) * | 2002-10-28 | 2004-05-20 | Matsushita Electric Ind Co Ltd | リチウムイオン二次電池 |
| JP2004178922A (ja) * | 2002-11-26 | 2004-06-24 | Showa Denko Kk | 負極材料及びそれを用いた二次電池 |
| JP2005005113A (ja) * | 2003-06-11 | 2005-01-06 | Toshiba Corp | 非水電解質二次電池 |
| JP2006196339A (ja) * | 2005-01-14 | 2006-07-27 | Matsushita Electric Ind Co Ltd | 非水電解質二次電池 |
| JP2007087789A (ja) * | 2005-09-22 | 2007-04-05 | Hitachi Cable Ltd | リチウムイオン二次電池用負極及びその製造方法 |
| JP2007095641A (ja) * | 2005-09-26 | 2007-04-12 | Masaru Sugita | 電池構成材料 |
Non-Patent Citations (1)
| Title |
|---|
| JING LI ET AL.: "Sodium Carboxymethyl Cellulose A Potential Binder for Si Negative Electrodes for Li-Ion Batteries", ELECTROCHEMICAL AND SOLID-STATE LETTERS, vol. 10, no. 2, JPN6014008850, February 2007 (2007-02-01), pages 17 - 20, ISSN: 0002758862 * |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2016503452A (ja) * | 2012-11-27 | 2016-02-04 | ピーピージー・インダストリーズ・オハイオ・インコーポレイテッドＰＰＧ Ｉｎｄｕｓｔｒｉｅｓ Ｏｈｉｏ，Ｉｎｃ． | 電気伝導性の基材をコーティングする方法および関連する電着可能組成物 |
| JP2018152276A (ja) * | 2017-03-14 | 2018-09-27 | Jsr株式会社 | 蓄電デバイス用組成物、蓄電デバイス用スラリー、蓄電デバイス電極及び蓄電デバイス |
Also Published As
| Publication number | Publication date |
|---|---|
| US9653733B2 (en) | 2017-05-16 |
| DE102007036653A1 (de) | 2009-02-05 |
| EP2179464A1 (de) | 2010-04-28 |
| US20100239915A1 (en) | 2010-09-23 |
| ATE538510T1 (de) | 2012-01-15 |
| CN101796675A (zh) | 2010-08-04 |
| EP2179464B1 (de) | 2011-12-21 |
| WO2009012899A1 (de) | 2009-01-29 |
| KR20100034007A (ko) | 2010-03-31 |
| ES2378006T3 (es) | 2012-04-04 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP2010534392A (ja) | 電極、および新規電極結合剤を備えるリチウムイオン電池 | |
| Ling et al. | Nucleophilic substitution between polysulfides and binders unexpectedly stabilizing lithium sulfur battery | |
| Zhou et al. | Low-Cost Higher Loading of a Sulfur Cathode. | |
| US10978695B2 (en) | Anode active material and anode for lithium-ion battery, method for preparing the anode active material, and lithium-ion battery | |
| Lim et al. | Physically cross-linked polymer binder induced by reversible acid–base interaction for high-performance silicon composite anodes | |
| KR102272378B1 (ko) | 리튬 이온 이차 전지 부극용 슬러리 조성물, 리튬 이온 이차 전지용 부극 및 리튬 이온 이차 전지 | |
| Shao et al. | Water‐soluble conductive composite binder containing PEDOT: PSS as conduction promoting agent for Si anode of lithium‐ion batteries | |
| Liao et al. | Cost-effective water-soluble poly (vinyl alcohol) as a functional binder for high-sulfur-loading cathodes in lithium–sulfur batteries | |
| US9685678B2 (en) | Electrode materials with a synthetic solid electrolyte interface | |
| US20160164099A1 (en) | Elastic gel polymer binder for silicon-based anode | |
| US20120171561A1 (en) | Polymer radical material-activated carbon-conductive material composite, method for producing conductive material composite, and electricity storage device | |
| KR20150045484A (ko) | 리튬-황 배터리용 다공성 카본 간층 | |
| US20190067690A1 (en) | Liquid metal-based compositions | |
| Yao et al. | Effect of binders on the microstructural and electrochemical performance of high‐sulphur‐loading electrodes in lithium‐sulphur batteries | |
| JP2019503565A (ja) | コア−シェル電極材料粒子および電気化学セルにおけるこれらの使用 | |
| CN107408665A (zh) | 用于锂离子电池的电极活性涂层及因此的生产方法 | |
| EP4629309A1 (en) | Electrode and lithium-ion secondary battery | |
| Wang et al. | Epoxy and amide crosslinked polarity enhanced polysaccharides binder for silicon anode in lithium-ion batteries | |
| JP2016170930A (ja) | 負極活物質層及びその負極活物質層を具備する蓄電装置 | |
| KR20210037849A (ko) | 리튬 이차전지용 양극, 이의 제조방법 및 상기 양극을 포함하는 리튬 이차전지 | |
| EP4629308A1 (en) | Electrode and lithium-ion secondary battery | |
| JP5440488B2 (ja) | 二次電池用炭素材 | |
| JP2015220046A (ja) | 鉛蓄電池用電極およびそれを用いた鉛蓄電池 | |
| Attia et al. | A robust bundled and wrapped structure design of ultrastable silicon anodes for antiaging lithium-ion batteries | |
| KR102879043B1 (ko) | 리튬황 전지용 양극재 이를 포함하는 리튬황 전지 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20110519 |
|
| A711 | Notification of change in applicant |
Free format text: JAPANESE INTERMEDIATE CODE: A711 Effective date: 20120608 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20130226 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20130305 |
|
| A601 | Written request for extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A601 Effective date: 20130604 |
|
| A602 | Written permission of extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A602 Effective date: 20130611 |
|
| A601 | Written request for extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A601 Effective date: 20130703 |
|
| A602 | Written permission of extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A602 Effective date: 20130710 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20130802 |
|
| A02 | Decision of refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A02 Effective date: 20130827 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20131202 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20140107 |
|
| A911 | Transfer to examiner for re-examination before appeal (zenchi) |
Free format text: JAPANESE INTERMEDIATE CODE: A911 Effective date: 20140131 |
|
| A912 | Re-examination (zenchi) completed and case transferred to appeal board |
Free format text: JAPANESE INTERMEDIATE CODE: A912 Effective date: 20140228 |
|
| A601 | Written request for extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A601 Effective date: 20150127 |
|
| A601 | Written request for extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A601 Effective date: 20150227 |
|
| A601 | Written request for extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A601 Effective date: 20150327 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20150427 |
