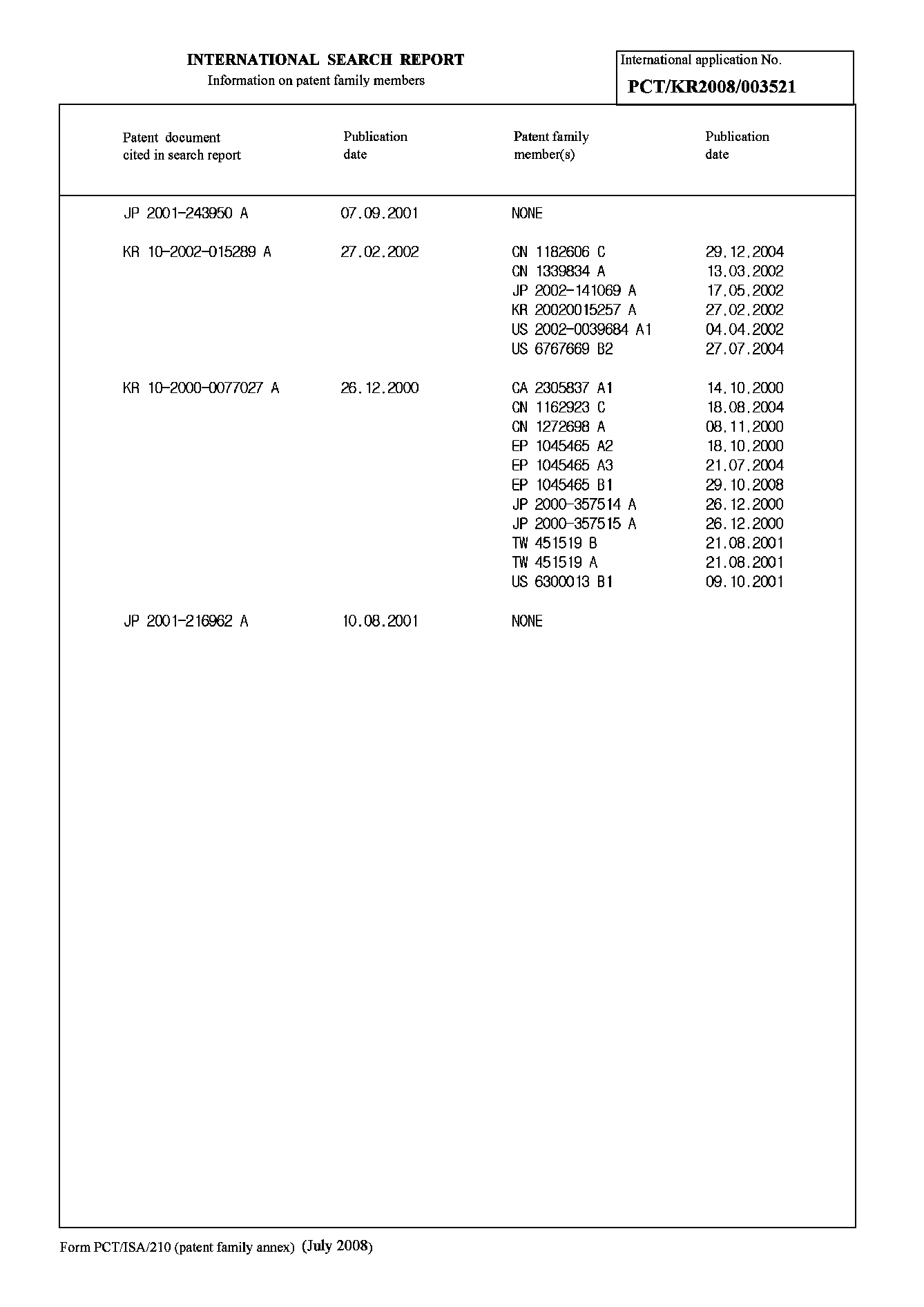

JP2010531041A - 導電性が優れたアノード材料及びそれを使用する高出力二次バッテリー - Google Patents

導電性が優れたアノード材料及びそれを使用する高出力二次バッテリー Download PDF

Info

Publication number
JP2010531041A
JP2010531041A JP2010513122A JP2010513122A JP2010531041A JP 2010531041 A JP2010531041 A JP 2010531041A JP 2010513122 A JP2010513122 A JP 2010513122A JP 2010513122 A JP2010513122 A JP 2010513122A JP 2010531041 A JP2010531041 A JP 2010531041A
Authority
JP
Japan
Prior art keywords
lto
anode
carbon
anode material
average particle
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2010513122A
Other languages
English (en)
Other versions
JP5101692B2 (ja
Inventor
リー、ユン、ジュ
リュ、ジ、ホン
キム、イン、チュル
リー、ハンホ
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
LG Chem Ltd
Original Assignee
LG Chem Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by LG Chem Ltd filed Critical LG Chem Ltd
Publication of JP2010531041A publication Critical patent/JP2010531041A/ja
Application granted granted Critical
Publication of JP5101692B2 publication Critical patent/JP5101692B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/131—Electrodes based on mixed oxides or hydroxides, or on mixtures of oxides or hydroxides, e.g. LiCoOx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/133—Electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/139—Processes of manufacture
    • H01M4/1391—Processes of manufacture of electrodes based on mixed oxides or hydroxides, or on mixtures of oxides or hydroxides, e.g. LiCoOx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/139—Processes of manufacture
    • H01M4/1393—Processes of manufacture of electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/362—Composites
    • H01M4/364—Composites as mixtures
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/362—Composites
    • H01M4/366—Composites as layered products
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H01M4/587—Carbonaceous material, e.g. graphite-intercalation compounds or CFx for inserting or intercalating light metals
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/021—Physical characteristics, e.g. porosity, surface area
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/027—Negative electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/485—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of mixed oxides or hydroxides for inserting or intercalating light metals, e.g. LiTi2O4 or LiTi2OxFy
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Composite Materials (AREA)
  • Manufacturing & Machinery (AREA)
  • Inorganic Chemistry (AREA)
  • Battery Electrode And Active Subsutance (AREA)
  • Secondary Cells (AREA)

Abstract

炭素材料及びリチウムチタン酸化物(LTO)を含んでなる電極混合物用のアノード材料であって、LTOの平均粒子径の、炭素材料の平均粒子径に対する比が0.1〜20％であり、LTOが主として炭素材料の表面上に分布しているアノード材料を提供する。本発明のアノード材料は、過度のSEI被膜形成を防止することができ、高いエネルギー密度のために高い容量を有し、優れた出力特性及び速度特性を示す。さらに、本発明のアノード材料は、電解質の濡れ性が優れており、従って、バッテリーの性能及び耐用寿命特製が改良される。

Description

発明の分野
本発明は、導電性が優れたアノード材料及びそれを備えてなる高出力二次バッテリーに関する。より詳しくは、本発明は、炭素材料及びリチウムチタン酸化物(LTO)を含んでなる電極混合物用のアノード材料であって、LTOの平均粒子径の、炭素材料の平均粒子径に対する比が0.1〜20％であり、LTOが主として炭素材料の表面上に分布しているアノード材料、及びそれを備えてなる高出力二次バッテリーに関する。
発明の背景
可動装置の技術開発及び需要増加により、エネルギー供給源として二次バッテリーの需要が急速に伸びている。これらの二次バッテリーの中で、エネルギー密度及び電圧が高いリチウム二次バッテリーが市販されており、広く使用されている。二次バッテリーを、携帯電話、ノート型コンピュータ、等の電力供給源として使用することが望ましい場合、一定した出力を安定して供給することができる二次バッテリーが必要とされる。他方、二次バッテリーを、動力工具、例えば電気ドリル、等の電力供給源として使用することが望ましい場合、高出力を瞬間的に供給することができ、外部の物理的衝撃、例えば振動、落下、等に対しても安定している二次バッテリーが求められる。
さらに、環境問題の増大により、大気汚染の主要原因の一つである、化石燃料により駆動される車両、例えばガソリン車両及びディーゼル車両、を置き換えることができる電気自動車(EV)及びハイブリッド電気自動車(HEV)に対する集中的な研究が数多くなされている。EV及びHEV用の電力供給源としては、ニッケル-水素(Ｎｉ-Ｈ２)二次バッテリーが大量に使用されているが、エネルギー密度及び放電電圧が高いリチウム二次バッテリーを使用するための多くの研究が鋭意なされており、幾つかの実施態様では、商業化の可能性がある。
一般的に、リチウム二次バッテリーは、カソード、アノード及びそれらの間に挿入されるセパレータから構成された電極アセンブリーが、リチウム塩を含む非水性電解質で含浸される構造に製造され、その際、カソード及びアノードは、電極活性材料を対応する集電装置に塗布することにより、製造される。カソード活性材料としては、リチウムコバルト酸化物、リチウムマンガン酸化物、リチウムニッケル酸化物、リチウム複合酸化物、等が主として使用される。アノード活性材料としては、炭素系材料が通常使用される。
しかし、アノード活性材料として炭素系材料を使用するリチウム二次バッテリーは、バッテリーを最初に充電／放電する際に、炭素系材料の層状構造中に挿入されたリチウムイオンの一部に不可逆的容量が発生するために、放電容量が低下するのが難点である。さらに、炭素材料は、Ｌｉ/Ｌｉ＋電位より低い0.1 V のレドックス電位を有するので、アノード表面上で非水性電解質の分解が起こり、炭素アノードがリチウム金属と反応し、炭素材料表面を覆う層(不動態化層または固体電解質界面(SEI)被膜)を形成する。このSEI被膜は、SEI被膜の厚さ及び界面状態が使用する電解質系の種類に応じて変化するので、バッテリーの充電／放電特性にも影響を及ぼすことがある。さらに、高出力特性を必要とする分野、例えば動力工具、に使用される二次バッテリーでは、バッテリーの内部抵抗がそのような薄いSEI皮膜でも増加し、これが速度決定段階(RDS)になることがある。さらに、アノード表面上にリチウム化合物が形成されるので、リチウム挿入(intercalation)の可逆的容量が、充電／放電サイクルの反復と共に次第に低下し、放電容量の低下及びサイクル特性の劣化が引き起こされる。
一方、構造的安定性及び良好なサイクル特性を有するアノード材料に有望な候補として、リチウムチタン酸化物に多くの研究が集中している。アノード活性材料としてそのようなリチウムチタン酸化物を含んでなるリチウム二次バッテリーは、アノードのレドックス電位が、Ｌｉ/Ｌｉ＋電位と比較して、約1.5 Vと較的高いので、電解質分解を実質的に示さず、結晶構造が安定しているので、サイクル特性が優れている。残念ながら、リチウムチタン酸化物には、例えば単位重量あたりの容量が低く、エネルギー密度が低い、などの欠点がある。
そのような欠点及び問題に対処するために、先行技術の中には、炭素系材料及びリチウムチタン酸化物を含むアノード材料の使用を提案しているものがある。
例えば、未審査の日本国特許出願公開第1998-069922号明細書は、主要活性材料としてリチウムチタン複合酸化物及び少量活性材料として低レドックス電位を有する活性材料を添加したアノードを開示している。さらに、未審査の日本国特許出願公開第2006-278282号明細書は、アノード活性材料としてスピネル型チタン酸リチウム及び導電性材料として炭素材料を配合する技術を開示している。しかし、主要活性材料としてリチウムチタン酸化物を使用するアノード材料には、リチウムチタン系酸化物の容量が乏しく、エネルギー密度が低いという問題があるのが依然として難点である。
一方、未審査の日本国特許出願公開第2001-216962号明細書は、主要アノード材料として炭素材料、及び補助活性材料としてリチウムチタン複合酸化物を配合する技術を開示している。さらに、未審査の日本国特許出願公開第2006-066298号明細書は、融点が0℃未満の少なくとも一種のラクトンを配合した非水性電解質を含んでなるリチウム二次バッテリーを開示しているが、そこでは、アノード活性材料が、リチウムイオンの挿入及び放出を行うことができる炭素材料及びチタン酸リチウムを含み、炭素材料の含有量がアノード活性材料の総重量に対して80〜99重量％であり、チタン酸リチウムの含有量が1〜20重量％である。
しかし、炭素材料のリチウムイオン移動度は、単純な混合物の形態にある炭素材料及びリチウムチタン酸化物を使用しているために、依然として低く、上記の従来技術は、緩慢な反応速度および乏しい大電流特性に関連する問題があるのが難点である。
このため、炭素材料及びリチウムチタン酸化物のそれぞれの欠点を補いながら、低い内部抵抗、高い導電性及び優れた出力特性を得ることができるアノード材料を開発することが緊急に求められている。
従って、本発明の目的は、上記の問題及び他の未解決の技術的問題を解決することである。
上記の問題を解決するための、様々な広範囲で集中的な研究及び実験の結果、本発明者らは、特定の粒子径比を有するLTO系アノード材料が炭素材料の表面上に分布している電極混合物用のアノード材料を使用する二次バッテリーを製造することにより、製造した二次バッテリーが、高出力密度につながる低い内部抵抗を示し、エネルギー密度及びサイクル特性の改良と共に、優れたバッテリー特性を与えることを見出した。本発明は、これらの知見に基づいて完成された。
好ましい実施態様の詳細な説明
本発明の一態様により、上記の、及び他の目的は、炭素材料及びリチウムチタン酸化物(LTO)を含んでなる電極混合物用のアノード材料であって、LTOの平均粒子径の、炭素材料の平均粒子径に対する比が0.1〜20％であり、該LTOが主として該炭素材料の表面上に分布している、アノード材料を提供することにより、達成される。
上記のように、炭素材料は、一般的に高い放電容量を有するが、高電流特性及びサイクル特性が劣るという欠点がある。しかし、安定した結晶構造を有し、充電／放電サイクル中に体積変化をほとんど受けないLTOが炭素材料の表面上に分布しているので、本発明のアノード材料は、優れたサイクル特性、高いレドックス電位を示し、従って、SEI被膜形成の絶対量が少なくなるために、内部抵抗が低く、速度特性(rate characteristics)及び高電流特性が改良され、最後に、電解質の濡れ性が優れ、それによって、バッテリー性能及び耐用寿命特性が改良される。
さらに、LTO自体は、バッテリーの化学反応におけるレドックス箇所として関与することができるので、バッテリー容量低下が最少に抑えられ、同時に、LTO粒子が炭素材料と直接接触しているために、高いイオン伝導性及び優れた出力特性が達成される。すなわち、本発明のアノード材料は、炭素材料の欠点を緩和し、LTOアノード材料の利点、例えば低内部抵抗及び優れたサイクル特性、を最大限に発揮するので、高い効率及び優れたエネルギー密度及び出力特性を有する二次バッテリーを製造することができる。
炭素材料がリチウムイオンの挿入及び放出を行うことができる限り、炭素材料に特に制限は無い。例えば、結晶性炭素系化合物、無定形炭素系化合物、およびそれらの混合物を挙げることができる。結晶性炭素系化合物の典型的な例はグラファイトでよい。例えば、結晶性グラファイト炭素には、ジャガイモ形状またはメソカーボンマイクロビーズ(MCMB)形状の人造グラファイト、及び表面処理して縁部を丸めた天然グラファイトが挙げられる。さらに、無定形炭素系化合物は、炭素原子の無定形結晶構造を有する材料であり、例えばフェノール系樹脂またはフラン樹脂の熱分解生成物として得られる、グラファイト化できない炭素(硬質炭素)、及びコークス、針状コークスまたはピッチの炭素化から得られる、グラファイト化できる炭素(軟質炭素)が挙げられる。
本発明の好ましい一実施態様では、炭素材料は、優れた密度及び導電性による大きな容量及び高エネルギー密度による良好な出力特性及び速度特性を有する天然または人造グラファイトでよく、特に好ましくは、コークス、ピッチ、等を温度約400℃で加熱することにより得られる、光学的に異方性の球形粒子であるメソカーボンマイクロビーズ(MCMB)である。
LTOは、好ましくは下記の組成式(1)により表される化合物であり、Ｌｉ０．８Ｔｉ２．２Ｏ４、Ｌｉ２．６７Ｔｉ１．３３Ｏ４、ＬｉＴｉ２Ｏ４、Ｌｉ１．３３Ｔｉ１．６７Ｏ４、Ｌｉ１．１４Ｔｉ１．７１Ｏ４、等が挙げられるが、これらに限定するものではない。より好ましくは、LTOは、充電／放電サイクル中に結晶構造の変化を受けないか、または実質的に受けず、優れた可逆性を示す、スピネル構造を有する式(1)の化合物である。Ｌｉ１．３３Ｔｉ１．６７Ｏ４が好ましい。
ＬｉxＴｉyＯ４(0.5≦x≦3及び1≦y≦2.5) (1)
そのようなLTOは、作動電位が約1.5 Vであり、その電位では、電解質の分解及びSEI被膜形成が起こらず、これによって内部抵抗を下げることができる。さらに、LTOが炭素材料の表面上に分布しており、炭素材料と直接接触しているので、LTOは、リチウムイオンの移動経路として作用し、それによって、イオン伝導性を改良する。さらに、LTOは、安定した結晶構造を有するので、充電／放電サイクル中に起こる非水性電解質の分解により発生するリチウムイオンの分離によるサイクル劣化を抑制することができる。さらに、LTO自体は、バッテリーの化学反応におけるレドックス箇所として関与することができ、99％に近い効率を示すので、反応箇所の数を増加し、速度特性を大きく改良し、電解質の優れた濡れ性をもたらし、それによって、所望のバッテリー性能及び耐用寿命特性を与えることができる。
LTOは、この分野で公知のいずれかの方法により製造することができる。例えば、リチウム供給源としてリチウム塩(例えば水酸化リチウム、酸化リチウム、炭酸リチウム、等)を水に溶解させ、リチウム及びチタンの原子比に応じて、チタン供給源として適量の酸化チタンをリチウム塩の水溶液に加え、得られた混合物を攪拌し、乾燥させて前駆物質を形成し、次いでこれを焼結させて所望のLTO化合物を製造する。
LTOの含有量が過度に高い場合、炭素材料の含有量が相対的に減少し、バッテリー容量及びエネルギー密度の低下と共に、過度に高い作動電位のために、カソードからリチウムイオンが放出される結果、結晶構造の破壊及び放電容量の低下が起こる。反対に、LTOの含有量が過度に低い場合、LTO添加の望ましい効果を達成するのが困難になる。従って、LTOの含有量は、好ましくはアノード材料の総重量に対して0.1〜20重量％、より好ましくは0.1〜5重量％である。
本発明では、上に規定するように、LTO粒子は、平均粒子径が、炭素材料の平均粒子径に対して0.1〜20％、好ましくは0.5〜15％である。
これは、下記の理由による。LTO粒子の平均粒子径の、炭素材料の平均粒子径に対する比が過度に高い場合、LTOと、炭素材料の表面上にある炭素材料との間の接触面積が低下するので、イオン伝導性を十分に改良することが困難になり、電解質と炭素材料の間の接触面積が増加し、電解質の分解及びSEI層の形成を引き起こすことがある。反対に、LTO粒子の平均粒子径の比が過度に低い場合、LTO粒子間の凝集力が増加し、炭素材料表面上にLTO粒子を一様に分布させるのが困難になることがある。
炭素材料の平均粒子径が過度に大きい場合、アノード材料の体積密度が低下することがある。反対に、炭素材料の平均粒子径が過度に小さい場合、アノード材料の不可逆的容量が増加し、所望の放電容量を達成するのが困難になる場合があるので、好ましくない。
従って、本発明の好ましい一実施態様では、炭素材料の平均粒子径は5〜25μmであり、LTOの平均粒子径は0.01〜5μmである。より好ましくは、炭素材料の平均粒子径は10〜20μmであり、LTOの平均粒子径は0.1〜2μmである。無論、炭素材料及びLTOの平均粒子径は、上記の粒子径比を満足する範囲内に選択する。
本発明では、LTOを、主として炭素材料表面上に分布させる。例えば、LTOは、炭素材料表面全体にわたって連続的に、且つ一様に分布しているか、または炭素材料表面上に、分離した粒子相として分布することができる。後者の分布形態の方が、容易に加工できるので、好ましい。
ここで使用するように、「LTOを炭素材料表面上に「主として」分布させる」の句は、炭素材料表面上に分布させたLTOの比率が、LTO粒子の粉末のみ、または凝集物の形態にある独立相として存在するLTOの比率より、相対的に高いことを意味する。好ましくは、LTOは、炭素材料の表面積の少なくとも50％上に分布させる。LTOの分布面積が50％未満である場合、内部抵抗を低下させ、イオン伝導性を改良することが困難になる。
本発明のアノード材料の製造方法に、特に制限は無い。例えば、リチウム含有チタン被覆溶液を炭素材料表面上に塗布し、続いて熱的に酸化する方法、炭素材料及びLTO粒子に機械的応力を作用させ、LTO粒子を圧縮し、炭素材料粒子の表面に物理的に付着させる方法、LTOを炭素材料粒子の表面上に、湿式製法、例えばゾル-ゲル法、により析出させ、続いて熱処理する方法、等が挙げられる。
好ましくは、アノード材料は、(i)炭素系アノード活性材料及びLTO粒子を溶剤の存在下で均質に混合し、(ii)得られた混合物を乾燥させ、熱処理する方法により製造することができる。
混合は、溶剤の存在下で湿式混合する方法により行う。乾式混合方法を採用する場合、LTO粒子を炭素系アノード活性材料中に均質に分布させるために、非常に小さな粒子径を有するアノード活性材料前駆物質を使用するか、または長時間製法が必要になる。従って、処理効率の観点からは、湿式混合方法が好ましい。
細かい金属粉末を湿式混合方法により混合する場合、溶剤としてアルコールを使用するのが好ましい。必要であれば、界面活性剤を溶剤にさらに加え、溶剤中で起こり得るLTO粒子の凝集を防止することができる。界面活性剤は、この分野で公知の従来品でよい。
炭素系アノード活性材料及びLTO粒子の製造方法に特に制限は無い。従って、上記のように、この分野で公知のどのような方法でも使用できる。
上記のように、LTO粒子は、イオン伝導性、活性材料の種類、等を考慮して、適切な量で加える。LTO粒子の含有量は、アノード混合物の総重量に対して好ましくは0.1〜20重量％、より好ましくは0.1〜5重量％である。
乾燥方法に特に制限は無い。例えば、乾燥工程は、従来通り、噴霧乾燥、造粒及び乾燥、凍結乾燥またはそれらの組合せにより行うことができる。
熱処理工程は、真空中、または不活性雰囲気中で行うことができる。好ましくは、熱処理工程は、不活性雰囲気中で行う。LTO粒子を炭素材料の表面上に一様に分布させ、安定して付着させるために、熱処理工程は、好ましくは温度100〜700℃で1〜24時間、より好ましくは温度200〜300℃で2〜5時間行うことができる。
本発明の別の態様では、集電装置に塗布した上記のアノード材料を備えてなる、二次バッテリー用のアノードを提供する。例えば、アノードは、上記のアノード材料、結合剤及び／または導電性材料を含むアノード混合物を集電装置に塗布することにより、製造することができる。
結合剤は、アノード材料と導電性材料の結合、及びアノード材料と集電装置の結合を支援する成分である。結合剤は、典型的にはアノード材料を含む混合物の総重量に対して1〜50重量％の量で添加する。本発明で使用できる結合剤の例としては、ポリテトラフルオロエチレン(PTFE)、ポリフッ化ビニリデン(PVdF)、セルロース、ポリビニルアルコール、カルボキシメチルセルロース(CMC)、デンプン、ヒドロキシプロピルセルロース、再生セルロース、ポリビニルピロリドン、テトラフルオロエチレン、ポリエチレン、ポリプロピレン、エチレン-プロピレン-ジエンターポリマー(EPDM)、スルホン化EPDM、スチレンブタジエンゴム、フッ素ゴム、各種の共重合体、及び高分子量及び高けん化度を有するポリビニルアルコールを挙げることができる。
導電性材料には、それが好適な導電率を有し、製造されたバッテリー中で化学反応を引き起こさない限り、特に制限は無い。導電性材料の例としては、グラファイト、例えば天然または人造グラファイト、カーボンブラック、例えばカーボンブラック、アセチレンブラック、Ketjenブラック、チャンネルブラック、ファーネスブラック、ランプブラック及びサーマルブラック、導電性繊維、例えば炭素繊維及び金属繊維、金属粉末、例えばフッ化炭素粉末、アルミニウム粉末及びニッケル粉末、導電性ホイスカー、例えば酸化亜鉛及びチタン酸カリウム、導電性金属酸化物、例えば酸化チタン、及びポリフェニレン誘導体を包含する導電性材料を挙げることができる。市販されている導電性材料の具体例には、各種のアセチレンブラック製品(Chevron Chemical Company、Denka Singapore Private Limited及びGulf Oil Companyから市販)、Ketjen Black ECシリーズ(Armak Companyから市販)、Vulcan XC-72(Cabot Companyから市販)及びSuper P(Timcal Co.)が挙げられる。
適当であれば、アノード混合物は、所望により充填材、密着促進剤、等を含むことができる。
充填材は、アノードの膨脹を抑制するための成分として添加する。充填材には、製造されたバッテリー中で化学変化を引き起こさず、繊維状材料である限り、特に制限は無い。充填材の例としては、オレフィン重合体、例えばポリエチレン及びポリプロピレン、及び繊維状材料、例えばガラス繊維及び炭素繊維、を使用できる。
密着促進剤は、活性材料の集電装置に対する密着強度を改良するために使用する補助成分であり、結合剤の重量に対して10重量％未満の量で添加することができる。本発明で使用できる密着促進剤の例には、シュウ酸、アジピン酸、ギ酸、アクリル酸誘導体、イタコン酸誘導体、等が挙げられる。
アノードは、一般的にアノード混合物を溶剤に加えて電極スラリーを形成し、得られたスラリーを集電装置、例えば金属ホイル、に塗布し、続いて乾燥させ、プレス加工してシート状電極を形成することにより、製造される。
電極スラリーの製造に使用する溶剤の好ましい例には、ジメチルスルホキシド(DMSO)、アルコール、N-メチルピロリドン(NMP)、アセトン、等が挙げられる。溶剤は、電極混合物の総重量に対して400重量％までの量で使用することができ、乾燥工程で除去される。
アノード集電装置は、一般的に厚さが約3〜500μmになるように製造する。アノード集電装置には、それが製造されたバッテリー中で化学変化を引き起こさずに、好適な導電性を有する限り、特に制限は無い。アノード集電装置の例としては、銅、ステンレス鋼、アルミニウム、ニッケル、チタン、焼結させた炭素、炭素、ニッケル、チタンまたは銀で表面処理した銅またはステンレス鋼、及びアルミニウム−カドミウム合金を挙げることができる。アノード集電装置も、アノード活性材料に対する密着性を強化するために、表面上に微小の凹凸を持たせることができる。さらに、アノード集電装置は、フィルム、シート、ホイル、ネット、多孔質構造、フォーム及び不織布を包含する様々な形態を取ることができる。
アノード混合物ペーストは、この分野で公知の従来方法により、または適切な新規な方法により、使用すべき材料の物理化学的特性を考慮して、アノード集電装置に均質に塗布することができる。例えば、電極ペーストを集電装置上に配分し、次いでドクターブレード、等を使用してその上に一様に分散させるのが好ましい。適切であれば、電極ペーストの配分及び分散は、一工程で行うこともできる。さらに、電極ペーストの塗布は、キャスティング、コンマ(comma)コーティング、スクリーン印刷、等から選択された方法により行うことができる。あるいは、電極ペーストの塗布は、ペーストを別の基材上に成形し、次いでそれを集電装置に、プレス加工またはラミネート加工により結合させることにより、行うことができる。集電装置上に塗布されたペーストの乾燥は、真空加熱炉中、50〜200℃で1〜3日間行うのが好ましい。
本発明のさらに別の態様では、上記のアノードを備えてなる電気化学的電池を提供する。
電気化学的電池は、電気化学的反応により電気を与える装置であり、好ましくはリチウム塩含有非水性電解質を含んでなる高出力リチウム二次バッテリーでよい。リチウム二次バッテリーは、上記のアノード、カソード、及びそれらの間に挿入されたセパレータから構成される電極アセンブリーをリチウム塩含有非水性電解質で含浸する構造に構築することができる。
以下に、本発明のリチウム二次バッテリーを製造するのに必要な他の部品を、より詳細に説明する。
カソードは、例えば、カソード活性材料を含むカソード混合物をカソード集電装置に塗布し、続いて乾燥させることにより、製造される。
カソード集電装置は、一般的に厚さが約3〜500μmになるように製造する。カソード集電装置には、それが高い導電率を有し、製造されたバッテリー中で化学反応を引き起こさない限り、特に制限は無い。カソード集電装置の例としては、ステンレス鋼、アルミニウム、ニッケル、チタン、焼結させた炭素、及び炭素、ニッケル、チタンまたは銀で表面処理されたアルミニウムまたはステンレス鋼を挙げることができる。アノード集電装置は、カソード活性材料に対する密着性を強化するために、表面上に微小の凹凸を持たせることもできる。さらに、集電装置は、フィルム、シート、ホイル、ネット、多孔質構造、フォーム及び不織布を包含する様々な形態を取ることができる。
本発明で使用できるカソード活性材料の例には、層状化合物、例えばリチウムコバルト酸化物(ＬｉＣｏＯ２)及びリチウムニッケル酸化物(ＬｉＮｉＯ２)、または一種以上の遷移金属で置換されている化合物、リチウムマンガン酸化物、例えば式Ｌｉ１＋ｙＭｎ２−ｙＯ４(0≦ｙ≦0.33)、ＬｉＭｎＯ３、ＬｉＭｎ２Ｏ３、及びＬｉＭｎＯ２、リチウム銅酸化物(Ｌｉ２ＣｕＯ２)、酸化バナジウム、例えばＬｉＶ３Ｏ８、Ｖ２Ｏ５、及びＣｕ２Ｖ２Ｏ７、式ＬｉＮｉ１−ｙＭｙＯ２(Ｍ＝Ｃｏ、Ｍｎ、Ａｌ、Ｃｕ、Ｆｅ、Ｍｇ、ＢまたはＧａ、及び0.01≦ｙ≦0.3)のＮｉサイト型リチウム化ニッケル酸化物、式ＬｉＭｎ２−ｙＭｙＯ２(Ｍ＝Ｃｏ、Ｎｉ、Ｆｅ、Ｃｒ、ＺｎまたはＴａ、及び0.01≦ｙ≦0.1)または式Ｌｉ２Ｍｎ３ＭＯ８(Ｍ＝Ｆｅ、Ｃｏ、Ｎｉ、ＣｕまたはＺｎ)のリチウムマンガン複合酸化物、Ｌｉの一部がアルカリ土類金属イオンで置換されているＬｉＭｎ２Ｏ４、二硫化化合物、Ｆｅ２(ＭｏＯ４)３、ＬｉＦｅ３Ｏ４、等が挙げられるが、これらに限定するものではない。
セパレータは、カソードとアノードとの間に配置する。セパレータとしては、高いイオン透過性及び機械的強度を有する絶縁性の薄いフィルムを使用する。セパレータは、典型的には細孔直径が0.01〜10μm、厚さが5〜300μmである。セパレータとしては、耐薬品性及び疎水性を有するオレフィン重合体、例えばポリプロピレン及び／またはガラス繊維またはポリエチレンから製造されたシートまたは不織布を使用する。固体の電解質、例えば重合体、を電解質として使用する場合、その固体電解質は、セパレータ及び電解質の両方としても作用することができる。
リチウム塩含有非水性電解質は、電解質及びリチウム塩から構成される。電解質としては、非水性有機溶剤、有機固体電解質または無機固体電解質を使用することができる。
本発明で使用できる非水性有機溶剤としては、例えば、非プロトン性有機溶剤、例えばN-メチル-2-ピロリドン、プロピレンカーボネート、エチレンカーボネート、ブチレンカーボネート、ジメチルカーボネート、ジエチルカーボネート、ガンマ−ブチロラクトン、1,2-ジメトキシエタン、テトラヒドロキシFranc、2-メチルテトラヒドロフラン、ジメチルスルホキシド、1,3-ジオキソラン、ホルムアミド、ジメチルホルムアミド、ジオキソラン、アセトニトリル、ニトロメタン、ギ酸メチル、酢酸メチル、リン酸トリエステル、トリメトキシメタン、ジオキソラン誘導体、スルホラン、メチルスルホラン、1,3-ジメチル-2-イミダゾリジノン、プロピレンカーボネート誘導体、テトラヒドロフラン誘導体、エーテル、プロピオン酸メチル及びプロピオン酸エチルを挙げることができる。
本発明で使用する有機固体電解質の例としては、ポリエチレン誘導体、ポリエチレンオキシド誘導体、ポリプロピレンオキシド誘導体、リン酸エステル重合体、ポリ攪拌リシン、ポリエステルスルフィド、ポリビニルアルコール、ポリフッ化ビニリデン、及びイオン系解離基を含む重合体が挙げられる。
本発明で使用する無機固体電解質の例としては、リチウムの窒化物、ハロゲン化物及び硫酸塩、例えばＬｉ３Ｎ、ＬｉＩ、Ｌｉ５ＮＩ２、Ｌｉ３Ｎ−ＬｉＩ−ＬｉＯＨ、ＬｉＳｉＯ４、ＬｉＳｉＯ４−ＬｉＩ−ＬｉＯＨ、Ｌｉ２ＳｉＳ３、Ｌｉ４ＳｉＯ４、Ｌｉ４ＳｉＯ４−ＬｉＩ−ＬｉＯＨ及びＬｉ３ＰＯ４−Ｌｉ２Ｓ−ＳｉＳ２が挙げられる。
リチウム塩は、上記の非水性電解質に容易に溶解する材料であり、例えばＬｉＣｌ、ＬｉＢｒ、ＬｉＩ、ＬｉＣｌＯ４、ＬｉＢＦ４、ＬｉＢ１０Ｃｌ１０、ＬｉＰＦ６、ＬｉＣＦ３ＳＯ３、ＬｉＣＦ３ＣＯ２、ＬｉＡｓＦ６、ＬｉＳｂＦ６、ＬｉＡｌＣｌ４、ＣＨ３ＳＯ３Ｌｉ、ＣＦ３ＳＯ３Ｌｉ、(ＣＦ３ＳＯ２)２ＮＬｉ、塩化ホウ素酸リチウム、低級脂肪族カルボン酸リチウム、リチウムテトラフェニルボレート及びイミドを包含することができる。
さらに、充電／放電特性及び難燃性を改良するために、例えばピリジン、トリエチルホスファイト、トリエタノールアミン、環状エーテル、エチレンジアミン、n-グライム(glyme)、ヘキサホスホリックトリアミド、ニトロベンゼン誘導体、硫黄、キノン-イミン染料、N-置換されたオキサゾリジノン、N,N-置換されたイミダゾリジン、エチレングリコールジアルキルエーテル、アンモニウム塩、ピロール、2-メトキシエタノール、三塩化アルミニウム、等を非水性電解質に加えることができる。必要であれば、不燃性を付与するために、非水性電解質は、ハロゲン含有溶剤、例えば四塩化炭素及び三フッ化エチレン、をさらに包含することができる。さらに、高温貯蔵特性を改良するために、非水性電解質は、二酸化炭素ガスをさらに包含することができる。
本発明のリチウム二次バッテリーは、高出力バッテリーセルまたは高出力、高容量、中型および大型バッテリーパック用の単位電池として使用するのが好ましい。
すなわち、アノード活性材料として、特定粒子径比を有するLTO粒子を表面上に分布させた炭素系材料を使用することにより、本発明のリチウム二次バッテリーは、炭素系材料の利点、例えば高容量、を、優れたサイクル特性及び低内部抵抗と同時に発揮し、優れた速度特性を、従って、高出力特性を示すことができる。これらの理由から、本発明のリチウム二次バッテリーは、好ましくは、過酷な条件下で操作する電動工具、電気自動車(EV)及びハイブリッド電気自動車(HEV)に使用することができる。
諸例
ここで、下記の例を参照しながら、本発明をより詳細に説明する。これらの例は、本発明を説明するためにのみ記載するのであり、本発明の範囲及び精神を制限するものではない。
[例1]
グラファイト系アノード活性材料として平均粒子径20μmのメソカーボンマイクロビーズ(MCMB)99.9重量％及び平均粒子径2μmのLTO粒子0.1重量％を混合し、エタノール中で十分に攪拌した。次いで、この混合物を乾燥させ、電気炉中、窒素雰囲気下、300℃で3時間熱処理し、アノード材料を調製した。FESEM画像により、粒子径比がMCMB粒子の粒子径の10％に相当するLTO粒子がMCMB粒子の表面上に一様に分布していることが分かった。
調製したアノード材料、導電性材料としてSuper P、及び結合剤としてポリフッ化ビニリデン(PVdF)を重量比92：2：6で混合し、N-メチルピロリドン(NMP)をこの混合物に加えることにより、スラリーを調製した。得られたアノードスラリーを銅集電装置に塗布し、次いで、これを真空加熱炉中、120℃で乾燥させ、アノードを製造した。
さらに、カソード活性材料としてＬｉＣｏＯ２、導電性材料としてSuper P、及び結合剤としてPVdFを重量比92：4：4で混合し、混合物をN-メチルピロリドン(NMP)中に分散させた。得られた分散液をアルミニウム(Ａｌ)ホイル上に塗布し、カソードを製造した。
このようにして製造したアノード及びカソード、及びそれらの間に配置する多孔質ポリプロピレンセパレータを使用して電極アセンブリーを製造した。この電極アセンブリーを、小袋形ケース中に配置し、次いで電極リード線をこれに接続した。その後、電解質として、1 M ＬｉＰＦ６をエチレンカーボネート(EC)及びジメチルカーボネート(DMC)(1：1、v/v)に入れた溶液を注入し、続いてバッテリーケースを密封し、リチウム二次バッテリーを製造した。
[例2]
MCMB 99.9重量％及びLTO粒子1重量％を混合してアノード材料を調製した以外は、例1と同じ様式でリチウム二次バッテリーを製造した。
[比較例1]
LTOを加えず、MCMBだけをアノード材料として加えた以外は、例1と同じ様式でリチウム二次バッテリーを製造した。
[実験例1]
例1及び2及び比較例1で製造したバッテリーに対して、各バッテリーの放電容量(1C速度で充電)を1C、1.5C、2C及び3C速度で測定し、それぞれのC速度における放電容量と1Cにおける放電容量の比を計算した。得られた結果を下記の表1に示す。
Figure 2010531041
表1に示すように、例1及び2の本発明のバッテリーは、比較例1の、LTO粒子を加えていないバッテリーと比較して、非常に優れたC速度特性を示した。特に、例2の、LTO含有量が高いバッテリーは、C速度特性が優れている。さらに、そのようなC速度特性の改良は、低いC速度1Cでも達成され、より高いC速度は、放電特性が著しく改良されたことが分かる。
これらの結果は、例1の本発明のバッテリーでは、LTO粒子を配合していないバッテリーと比較して、炭素材料表面上にLTO粒子が一様に分布しており、LTOの比較的低い導電性を補いながら、優れたイオン伝導性を与えるためであると考えられる。
[例3]
平均粒子径22μmのMCMB 97.5重量％及び平均粒子径1.8μmのLTO粒子2.5重量％を混合し、エタノール中で十分に攪拌した。次いで、この混合物を乾燥させ、電気炉中、窒素雰囲気下、400℃で3時間熱処理し、アノード材料を調製した。この調製したアノード材料を使用し、例1と同じ様式でリチウム二次バッテリーを製造した。
[比較例2]
平均粒子径22μmのMCMB 97.5重量％及び平均粒子径1.8μmのLTO粒子0.1重量％を、溶剤の非存在下で単純に混合し、アノード材料を調製した。この調製したアノード材料を使用し、例1と同じ様式でリチウム二次バッテリーを製造した。
[比較例3]
LTOを加えず、MCMBだけをアノード材料として加えた以外は、比較例2と同じ様式でリチウム二次バッテリーを製造した。
[実験例2]
例3及び比較例2及び3で製造したバッテリーに対して、各バッテリーの放電容量(1C速度で充電)を0.2C、1C及び2Cの異なった速度で測定し、次いで0.2C速度容量に対する速度として計算した。得られた結果を下記の表2に示す。
Figure 2010531041
表2に示すように、例3の本発明のバッテリーは、比較例2の、LTO粒子と炭素材料の単純混合物を使用するバッテリー、ならびに比較例3のLTO粒子を加えていないバッテリーと比較して、非常に優れたC速度特性を示した。特に、C速度が高い程、放電特性が著しく改良されたことが分かる。
[実験例3]
5〜25μmの範囲内にあるMCMBの平均粒子径に基づき、様々なアノード材料(MCMB:LTO粒子＝95重量％：5重量％)を、LTO粒子の様々な平均粒子径で、下記の表3に示すように調製した。例1と同様に、数多くのリチウム二次バッテリーを製造し、放電容量を0.5C及び3C速度で測定した。結果を平均し、下記の表3に示す。表3におけるLTO粒子のサイズは、MCMBの平均粒子径に対する百分率で示す。比較し易いように、3C速度放電容量の、0.5C速度容量に対する比を、例9の値を100％として、相対的な値として表した。例9に関して、LTOの平均粒子径はMCMBの平均粒子径の10％であった。
Figure 2010531041
表3に示すように、LTO粒子径の平均粒子径が、MCMBの平均粒子径の約0.1％〜20％である場合、これらのバッテリーは、少なくとも90％の放電容量比を示した。特に、LTO粒子径の平均粒子径が約0.5％〜15％である場合、これらのバッテリーは、95％以上の放電容量比を示した。
上記の説明から明らかなように、特定の粒子径比を有するLTOが炭素材料の表面上に分布していることを特徴とするアノード材料を電極混合物に使用することにより、アノード活性材料のイオン伝導性が高くなり、内部抵抗が低くなり、従って、反応速度が増加する。従って、そのようなアノード材料を備えてなる電気化学的電池、例えば二次バッテリー、は、高い容量及び優れた出力特性を示し、その結果、優れたバッテリー特性、例えば高い出力密度及びエネルギー密度、が得られる。
本発明の好ましい実施態様を例示のために開示したが、当業者には明らかなように、請求項に記載する本発明の範囲及び精神から離れることなく、様々な修正、追加、及び置き換えが可能である。

Claims (13)

  1. 電極混合物用のアノード材料であって、
    炭素材料と、及びリチウムチタン酸化物(LTO)を含んでなり、
    前記炭素材料の平均粒子径に対するLTOの平均粒子径との比が0.1〜20％であり、
    前記LTOが主として前記炭素系アノード活性材料の表面上に分布してなる、アノード材料。
  2. 前記炭素材料が、ジャガイモ形状またはメソカーボンマイクロビーズ(MCMB)形状の人造グラファイト；表面処理された天然グラファイト；フェノール系樹脂またはフラン樹脂の熱分解から得られたグラファイト化不可能な炭素(硬質炭素)；コークス、針状コークスまたはピッチの炭素化から得られたグラファイト化可能な炭素(軟質炭素)；およびそれらの組合せからなる群から選択された少なくとも一種である、請求項１に記載のアノード材料。
  3. 前記LTOがＬｉ１．３３Ｔｉ１．６７Ｏ４である、請求項１に記載のアノード材料。
  4. 前記LTOの含有量が0.1〜5重量％である、請求項１に記載のアノード材料。
  5. 前記炭素材料の平均粒子径が5〜25μmであり、前記LTOの平均粒子径が0.01〜5μmである、請求項１に記載のアノード材料。
  6. 前記炭素材料の平均粒子径に対する前記LTOの平均粒子径との比が0.5〜15％である、請求項１に記載のアノード材料。
  7. 前記LTOが、粒子相として前記炭素材料表面上に分布している、請求項１に記載のアノード材料。
  8. 前記LTOが、前記炭素材料の表面積の少なくとも50％上に分布している、請求項１に記載のアノード材料。
  9. 請求項１〜８のいずれか一項に記載のアノード材料の製造方法であって、
    (i)炭素材料及びLTO粒子を溶剤の存在下で均質に混合し、及び
    (ii)得られた混合物を乾燥させ、熱処理することを含んでなる、製造方法。
  10. 前記熱処理が、温度100〜600℃で1〜24時間行われる、請求項９に記載の製造方法。
  11. 集電装置に塗布された、請求項１〜８のいずれか一項に記載のアノード材料を含んでなる、二次バッテリー用アノード。
  12. 請求項１１に記載の二次バッテリー用アノードを備えてなる、電気化学的電池。
  13. 前記電気化学的電池が、リチウム塩含有非水性電解質を含んでなる高出力リチウム二次バッテリーである、請求項１２に記載の電気化学的電池。
JP2010513122A 2007-06-22 2008-06-20 導電性が優れたアノード材料及びそれを使用する高出力二次バッテリー Active JP5101692B2 (ja)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
KR10-2007-0061324 2007-06-22
KR20070061324 2007-06-22
PCT/KR2008/003521 WO2009002053A2 (en) 2007-06-22 2008-06-20 Anode material of excellent conductivity and high power secondary battery employed with the same

Publications (2)

Publication Number Publication Date
JP2010531041A true JP2010531041A (ja) 2010-09-16
JP5101692B2 JP5101692B2 (ja) 2012-12-19

Family

ID=40186150

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2010513122A Active JP5101692B2 (ja) 2007-06-22 2008-06-20 導電性が優れたアノード材料及びそれを使用する高出力二次バッテリー

Country Status (6)

Country Link
US (1) US9034521B2 (ja)
EP (1) EP2162936B1 (ja)
JP (1) JP5101692B2 (ja)
KR (1) KR101042613B1 (ja)
CN (2) CN105280881B (ja)
WO (1) WO2009002053A2 (ja)

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011503782A (ja) * 2007-11-05 2011-01-27 コカン カンパニー リミテッド リチウム二次電池用負極活物質、その製造方法、これを含むリチウム二次電池の負極、及びリチウム二次電池
JP2012248333A (ja) * 2011-05-25 2012-12-13 Ishihara Sangyo Kaisha Ltd 電極活物質及びその製造方法、並びに該電極活物質を用いてなる蓄電デバイス
WO2013099138A1 (ja) * 2011-12-28 2013-07-04 パナソニック株式会社 リチウムイオン二次電池用負極及びリチウムイオン二次電池用負極を有するリチウムイオン二次電池
JP2015097206A (ja) * 2014-11-28 2015-05-21 石原産業株式会社 電極活物質及びその製造方法、並びに該電極活物質を用いてなる蓄電デバイス
JP2015515721A (ja) * 2012-04-18 2015-05-28 エルジー・ケム・リミテッド 電極組立体及びそれを含むリチウム二次電池
WO2017203747A1 (ja) * 2016-05-26 2017-11-30 株式会社村田製作所 リチウムイオン二次電池
JPWO2017213083A1 (ja) * 2016-06-08 2018-08-23 昭和電工株式会社 リチウムイオン二次電池用負極及びリチウムイオン二次電池
JP2020155319A (ja) * 2019-03-20 2020-09-24 トヨタ自動車株式会社 リチウムイオン二次電池

Families Citing this family (39)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101431284B1 (ko) * 2009-01-23 2014-08-21 주식회사 엘지화학 습식에칭제를 포함하는 전극 슬러리 조성물
CN101986797B (zh) * 2009-05-26 2013-08-14 科卡姆有限公司 用于锂蓄电池的阳极活性材料、其制备方法以及包含其的锂蓄电池
KR101155913B1 (ko) 2010-02-02 2012-06-20 삼성에스디아이 주식회사 리튬 이차 전지용 음극 활물질 및 이를 포함하는 리튬 이차 전지
EP2571089A4 (en) * 2010-05-12 2017-03-15 Mitsubishi Chemical Corporation Non-aqueous electrolytic solution, and non-aqueous electrolyte secondary battery
CN102347472B (zh) * 2010-08-03 2014-07-23 财团法人工业技术研究院 可快速充电锂离子电池负极材料及其制备方法
KR101422650B1 (ko) * 2011-01-11 2014-07-24 주식회사 엘지화학 음극 활물질의 제조방법
JP5071747B2 (ja) * 2011-01-13 2012-11-14 横河電機株式会社 二次電池の検査装置、二次電池の検査方法、二次電池の製造方法
JP5668929B2 (ja) * 2011-03-23 2015-02-12 ソニー株式会社 二次電池、電子機器、電動工具、電動車両および電力貯蔵システム
CN102170018A (zh) * 2011-03-31 2011-08-31 东莞新能源科技有限公司 锂离子二次电池
CN104137304B (zh) * 2012-04-16 2018-02-06 株式会社Lg 化学 包含具有不同形状的正极和负极的电极组件和二次电池
WO2013157823A1 (ko) 2012-04-16 2013-10-24 주식회사 엘지화학 양극과 음극의 용접 부위 형상이 다른 전극조립체 및 이를 포함하는 이차전지
CN107425178B (zh) * 2012-04-16 2020-12-01 株式会社Lg 化学 制造二次电池用电极的方法
KR101527751B1 (ko) * 2012-04-18 2015-06-12 주식회사 엘지화학 양극 활물질 및 이를 포함하는 리튬 이차전지
FR2992478A1 (fr) * 2012-06-21 2013-12-27 Renault Sa Electrode composite pour application en phev, cellule de stockage d'energie electrique et batterie contenant une telle electrode
KR101558861B1 (ko) 2012-07-10 2015-10-12 주식회사 엘지화학 전해액 첨가제를 포함하는 이차전지
CN103633288A (zh) * 2012-08-28 2014-03-12 华为技术有限公司 锂离子电池用复合负极材料及其制备方法、锂离子电池负极片和锂离子电池
JP6045901B2 (ja) * 2012-12-18 2016-12-14 オートモーティブエナジーサプライ株式会社 非水電解質電池用混合電極およびその製造方法
CN103094528B (zh) * 2013-01-09 2016-05-04 深圳市贝特瑞新能源材料股份有限公司 一种锂离子动力与储能电池用硬碳负极材料及其制备方法
KR101603635B1 (ko) * 2013-04-11 2016-03-15 주식회사 엘지화학 면적이 서로 다른 전극들을 포함하고 있는 전극 적층체 및 이를 포함하는 이차전지
KR101473816B1 (ko) * 2013-05-31 2014-12-17 충북대학교 산학협력단 하이브리드 커패시터용 코어-셀 구조의 음극소재 제조방법
KR101634749B1 (ko) 2013-06-18 2016-06-29 주식회사 엘지화학 수명 특성이 향상된 리튬 이차전지
FR3009438A1 (fr) * 2013-08-01 2015-02-06 Renault Sa Procede de fabrication d'un materiau actif d'anode, materiau actif et anode obtenus par ce procede
KR101713102B1 (ko) * 2013-10-18 2017-03-07 주식회사 엘지화학 세정 롤러를 포함하는 이차전지용 전극시트 압연장치
JP2015088286A (ja) * 2013-10-30 2015-05-07 株式会社船井電機新応用技術研究所 蓄電デバイスおよび蓄電デバイス制御装置
CN104091937B (zh) * 2014-07-18 2016-05-04 深圳市振华新材料股份有限公司 钛酸锂包覆经表面处理石墨的负极材料、制法及其应用
PL3067971T3 (pl) 2014-10-16 2020-05-18 Lg Chem, Ltd. Anoda dla akumulatora zawierająca dodatek dla poprawy właściwości w niskiej temperaturze, oraz akumulator ją zawierający
KR102311507B1 (ko) 2014-11-11 2021-10-12 삼성에스디아이 주식회사 리튬 이차 전지용 음극 및 이를 포함하는 리튬 이차 전지
KR102328883B1 (ko) 2015-05-19 2021-11-18 삼성에스디아이 주식회사 리튬 이차 전지용 음극 활물질 및 이를 포함하는 리튬 이차 전지
KR102621167B1 (ko) * 2016-02-24 2024-01-03 삼성에스디아이 주식회사 리튬 이차 전지용 음극 및 이를 포함하는 리튬 이차 전지
WO2017204599A1 (ko) * 2016-05-27 2017-11-30 주식회사 엘지화학 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
WO2019046813A1 (en) * 2017-09-01 2019-03-07 Farad Power, Inc., METHOD FOR MANUFACTURING HARD CARBON MATERIALS
WO2019065190A1 (ja) * 2017-09-26 2019-04-04 日本碍子株式会社 リチウムイオン組電池
WO2019124719A1 (ko) 2017-12-18 2019-06-27 재단법인대구경북과학기술원 율특성이 우수하고 장기 충방전시 가스발생이 없는 질소가 도핑된 그래핀 양자점이 부착된 lto 음극재료
WO2019189865A1 (ja) * 2018-03-30 2019-10-03 三井化学株式会社 マイクロカプセルを含む負極及びこれを備えたリチウムイオン二次電池
CN108598421A (zh) * 2018-04-25 2018-09-28 桑顿新能源科技有限公司 一种启停电池
CA3136437A1 (en) * 2019-04-12 2020-10-15 Camx Power Llc High power, extended temperature range-capable, highly abuse overcharge and discharge tolerant rechargeable battery cell and pack
US11309544B2 (en) 2019-04-12 2022-04-19 Camx Power Llc High power, extended temperature range-capable, highly abuse overcharge and discharge tolerant rechargeable battery cell and pack
KR20210135832A (ko) * 2020-05-06 2021-11-16 삼성에스디아이 주식회사 리튬 이차 전지용 음극 및 이를 포함하는 리튬 이차 전지
CN115425190A (zh) * 2022-07-28 2022-12-02 天津空间电源科技有限公司 一种锂离子电池负极材料、极片、制作方法及锂离子电池

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001243950A (ja) * 2000-02-28 2001-09-07 Toyota Central Res & Dev Lab Inc リチウム二次電池及びリチウム二次電池用負極材料の製造方法
JP2002158139A (ja) * 2000-11-17 2002-05-31 Hitachi Maxell Ltd 二次電源用電極材料およびそれを用いた電気化学キャパシタ

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3269396B2 (ja) 1996-08-27 2002-03-25 松下電器産業株式会社 非水電解質リチウム二次電池
US6517974B1 (en) * 1998-01-30 2003-02-11 Canon Kabushiki Kaisha Lithium secondary battery and method of manufacturing the lithium secondary battery
CA2305837C (en) 1999-04-14 2011-05-31 Sony Corporation Material for negative electrode and nonaqueous-electrolyte battery incorporating the same
JP4752085B2 (ja) 2000-02-01 2011-08-17 株式会社豊田中央研究所 リチウム二次電池用負極
JP4160271B2 (ja) 2000-08-21 2008-10-01 三星エスディアイ株式会社 リチウム二次電池用の電極及びリチウム二次電池
KR100378014B1 (ko) 2000-08-21 2003-03-29 삼성에스디아이 주식회사 리튬 이차 전지용 전극 및 리튬 이차 전지
JP2003217583A (ja) 2002-01-18 2003-07-31 Hitachi Maxell Ltd 複合電極およびそれを用いた電気化学素子
JP2004063394A (ja) * 2002-07-31 2004-02-26 Sanyo Electric Co Ltd 非水電解質電池
US7491467B2 (en) * 2002-12-17 2009-02-17 Mitsubishi Chemical Corporation Negative electrode for nonaqueous electrolyte secondary battery and nonaqueous electrolyte secondary battery using the same
KR100560546B1 (ko) * 2003-11-27 2006-03-15 삼성에스디아이 주식회사 리튬 이차 전지용 음극 및 이를 포함하는 리튬 이차 전지
JP2006066298A (ja) 2004-08-27 2006-03-09 Toyota Motor Corp リチウム二次電池
KR100838165B1 (ko) * 2004-09-24 2008-06-13 주식회사 엘지화학 티타늄 화합물이 피복되어 있는 탄소계 음극 활물질 및그것을 포함하는 리튬 이차전지
US7582387B2 (en) 2004-10-29 2009-09-01 Medtronic, Inc. Lithium-ion battery
JP2006278282A (ja) 2005-03-30 2006-10-12 Sanyo Electric Co Ltd 非水電解液二次電池
CN100557740C (zh) * 2005-11-03 2009-11-04 复旦大学 超电容器用导电性碳包覆锂钛氧电极材料及其制备方法
JP2007160151A (ja) * 2005-12-09 2007-06-28 K & W Ltd 反応方法及びこの方法で得られた金属酸化物ナノ粒子、またはこの金属酸化物ナノ粒子を担持したカーボン及びこのカーボンを含有する電極、並びにこれを用いた電気化学素子。
KR100888685B1 (ko) * 2007-11-05 2009-03-13 주식회사 코캄 코어-쉘형 리튬 이차전지용 음극 활물질 및 그 제조방법과이를 포함하는 리튬 이차전지

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001243950A (ja) * 2000-02-28 2001-09-07 Toyota Central Res & Dev Lab Inc リチウム二次電池及びリチウム二次電池用負極材料の製造方法
JP2002158139A (ja) * 2000-11-17 2002-05-31 Hitachi Maxell Ltd 二次電源用電極材料およびそれを用いた電気化学キャパシタ

Cited By (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011503782A (ja) * 2007-11-05 2011-01-27 コカン カンパニー リミテッド リチウム二次電池用負極活物質、その製造方法、これを含むリチウム二次電池の負極、及びリチウム二次電池
JP2012248333A (ja) * 2011-05-25 2012-12-13 Ishihara Sangyo Kaisha Ltd 電極活物質及びその製造方法、並びに該電極活物質を用いてなる蓄電デバイス
WO2013099138A1 (ja) * 2011-12-28 2013-07-04 パナソニック株式会社 リチウムイオン二次電池用負極及びリチウムイオン二次電池用負極を有するリチウムイオン二次電池
JP2015515721A (ja) * 2012-04-18 2015-05-28 エルジー・ケム・リミテッド 電極組立体及びそれを含むリチウム二次電池
US9905849B2 (en) 2012-04-18 2018-02-27 Lg Chem, Ltd. Electrode assembly and lithium secondary battery including the same
JP2015097206A (ja) * 2014-11-28 2015-05-21 石原産業株式会社 電極活物質及びその製造方法、並びに該電極活物質を用いてなる蓄電デバイス
WO2017203747A1 (ja) * 2016-05-26 2017-11-30 株式会社村田製作所 リチウムイオン二次電池
JPWO2017203747A1 (ja) * 2016-05-26 2018-09-27 株式会社村田製作所 リチウムイオン二次電池
JPWO2017213083A1 (ja) * 2016-06-08 2018-08-23 昭和電工株式会社 リチウムイオン二次電池用負極及びリチウムイオン二次電池
JP2020155319A (ja) * 2019-03-20 2020-09-24 トヨタ自動車株式会社 リチウムイオン二次電池
JP7096981B2 (ja) 2019-03-20 2022-07-07 トヨタ自動車株式会社 リチウムイオン二次電池

Also Published As

Publication number Publication date
CN101689629A (zh) 2010-03-31
US9034521B2 (en) 2015-05-19
WO2009002053A2 (en) 2008-12-31
EP2162936B1 (en) 2017-04-12
US20110027646A1 (en) 2011-02-03
EP2162936A4 (en) 2011-08-24
CN105280881A (zh) 2016-01-27
WO2009002053A3 (en) 2009-02-26
KR20080112977A (ko) 2008-12-26
JP5101692B2 (ja) 2012-12-19
EP2162936A2 (en) 2010-03-17
KR101042613B1 (ko) 2011-06-20
CN105280881B (zh) 2018-10-09

Similar Documents

Publication Publication Date Title
JP5101692B2 (ja) 導電性が優れたアノード材料及びそれを使用する高出力二次バッテリー
EP3754761B1 (en) Anode including graphite and silicon-based material having different diameters and lithium secondary battery including the same
CN104081568B (zh) 包含含有水性粘合剂的负极的锂二次电池
KR100881637B1 (ko) 저온 출력 특성이 개선된 리튬 이차전지
CN111771300A (zh) 包含硅基化合物的多层阳极和包括该多层阳极的锂二次电池
CN107425197B (zh) 锂二次电池、电池模块、电池组和包含电池组的装置
JP7636095B2 (ja) リチウム二次電池用非水電解液およびそれを含むリチウム二次電池
JP7341592B2 (ja) リチウム二次電池用非水電解質およびこれを含むリチウム二次電池
JP7540858B2 (ja) リチウム二次電池
KR101115390B1 (ko) 리튬 이차전지용 혼합 음극재 및 이를 포함하는 고출력 리튬 이차전지
KR102795385B1 (ko) 보호층을 갖는 음극 및 이를 포함하는 이차전지
KR101093242B1 (ko) 리튬 이차전지용 혼합 음극재 및 이를 포함하는 고출력리튬 이차전지
KR102894073B1 (ko) 이차전지용 양극재에 포함되는 비가역 첨가제, 이를 포함하는 양극재, 및 양극재를 포함하는 이차전지
JP7217072B2 (ja) 二次電池用正極材に含まれる不可逆添加剤、これを含む正極材、および正極材を含む二次電池
JP2025522931A (ja) リチウム二次電池用非水系電解液およびそれを含むリチウム二次電池
KR20230115234A (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
CN104662727B (zh) 锂二次电池
US20240429450A1 (en) Electrolyte solution for lithium secondary battery, and lithium secondary battery comprising same
JP2024540381A (ja) リチウム二次電池
KR20250098870A (ko) 바인더 조성물, 상기 바인더 조성물을 포함하는 이차전지용 음극 및 리튬 이차전지
JP2025527783A (ja) リチウム二次電池用非水電解液およびそれを含むリチウム二次電池
EP4723212A1 (en) Cathode active material for lithium secondary battery, manufacturing method therefor, and lithium secondary battery comprising same
KR20250021973A (ko) 바인더 조성물, 상기 바인더 조성물을 포함하는 이차전지용 음극 및 리튬 이차전지
KR20230085557A (ko) 복합전극, 그의 제조방법 및 그를 포함하는 이차전지
US20240429441A1 (en) Electrolyte and lithium secondary battery comprising same

Legal Events

Date Code Title Description
A871 Explanation of circumstances concerning accelerated examination

Free format text: JAPANESE INTERMEDIATE CODE: A871

Effective date: 20110803

A975 Report on accelerated examination

Free format text: JAPANESE INTERMEDIATE CODE: A971005

Effective date: 20110831

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20111004

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20120406

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20120801

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20120813

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20120828

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20120926

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20151005

Year of fee payment: 3

R150 Certificate of patent or registration of utility model

Free format text: JAPANESE INTERMEDIATE CODE: R150

Ref document number: 5101692

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

S531 Written request for registration of change of domicile

Free format text: JAPANESE INTERMEDIATE CODE: R313531

R371 Transfer withdrawn

Free format text: JAPANESE INTERMEDIATE CODE: R371

S531 Written request for registration of change of domicile

Free format text: JAPANESE INTERMEDIATE CODE: R313531

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

RD02 Notification of acceptance of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: R3D02

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

S111 Request for change of ownership or part of ownership

Free format text: JAPANESE INTERMEDIATE CODE: R313111

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
