Abstract

Gegenstand der Erfindung ist ein Verfahren zur Herstellung von wäßrigen, wasserhaltigen und nichtwäßrigen Lösungen von mit Säuregruppen funktionalisierten Polymeren, dadurch gekennzeichnet, daß die zur Herstellung der Lösung nötige Wärme durch Mikrowellenstrahlung zugeführt wird. Die Lösungen sind als Ausgangsmaterial für die Herstellung von Gasdiffusionselektroden, Brennstoffzellen und polymerelektrolytstabilisierten Platin-Nanopartikeln geeignet.

Description

Verfahren zur Herstellung von Lösungen mit Säuregruppen funktionalisierter Polymere durch Mikrowellenbestrahlung
Die vorliegende Erfindung betrifft ein Verfahren zur Herstellung von Lösungen mit Säuregruppen funktionalisierter Polymere durch die Verwendung von Mikrowellenstrahlung, ein Verfahren zur Herstellung der festen, löslichen und unlöslichen Polymere, sowie die Verwendung der Lösungen.
Viele Hochleistungspolymere wie Polyetherketone, teil- oder perfluorierte Polymere oder Polyphenylensulfide zeichnen sich durch ihre Schwerlöslichkeit aus. Während für viele Anwendungen gerade diese Schwerlöslichkeit erwünscht ist, erschwert sie doch die Verarbeitung dieser Polymere ganz erheblich oder macht sie im Extremfall unmöglich.
Die mit Säuregruppen wie beispielsweise -SO3H, -B(OH)2, -CO2H und -PO3H funktionalisierten Derivate dieser Polymere sind dagegen, abhängig von ihrem Funktionalisierungsgrad, löslich in Lösungsmitteln wie Dimethylformamid, Dimethylsulfoxid, Dimethylacetamid oder N-Methylpyrrolidon. Bei besonders hohen Funktionalisierungsgraden können diese Polymere auch wasserlöslich werden.
Es besteht ein hoher Bedarf an wäßrigen Lösungen solcher mit Säuregruppen funktionalisierter Polymere. Die Vorteile des Verzichts auf organische Lösungsmittel sind etwa Kostensenkung, Gesichtspunkte des Umweltschutzes und arbeitshygienische Gesichtspunkte. Außerdem gilt es, gerade im Bereich der Herstellung von Edelmetall-Katalysatormaterialien, den Einsatz von heteroatomhaltigen, insbesondere chlor-, schwefel- und stickstoffhaltigen Lösungsmitteln zu vermeiden oder wenigstens zu minimieren, da diese als Katalysatorgifte wirken können. Daher sind beispielsweise zur Herstellung von Gasdiffusions-Elektroden für Brennstoffzellen oder Elektrolyseeinheiten wäßrige Zubereitungen protonenleitender Polymere von Interesse.
US-5 453 161 offenbart die Herstellung von Polyimiden, die sich von 3,3',4,4'-Benzophenontetracarbonsäure ableiten, wobei das Reaktionsgemisch mit Mikrowellenstrahlung geheizt wird. Eine Wasserlöslichkeit des Produkts wird nicht berichtet.
JP-05 310 907 offenbart ein Verfahren zur Entfernung von Methylenchlorid aus Polymeren durch Anwendung von Mikrowellenstrahlung. Eine im Vergleich zu klassischen Verfahren des Wärmeeintrags erhöhte Löslichkeit der Polymere nach der Mikrowellenbestrahlung wird nicht berichtet.
Vor dem Hintergrund des Standes der Technik bestand die Aufgabe darin, ein Verfahren zu entwickeln, mit dem Polymere, die Säuregruppen tragen, in einer Form hergestellt werden können, die eine leichtere Löslichkeit in Wasser und organischen Lösungsmitteln bewirkt.
Überraschenderweise wurde gefunden, daß Säuregruppen tragende Polymere unter dem Einfluß von Mikrowellenstrahlung in Wasser und organischen Lösungsmitteln leichter löslich sind als unter dem Einfluß von Druck und Hitze.
Gegenstand der Erfindung ist ein Verfahren zur Herstellung von wäßrigen, wasserhaltigen und nichtwäßrigen Lösungen von mit Säuregruppen funktionalisierten Polymeren, dadurch gekennzeichnet, daß die zur Herstellung der Lösung nötige Wärme durch Mikrowellenstrahlung zugeführt wird.
Dadurch lassen sich auch Polymere in Lösung bringen, die sich selbst bei Erhitzen unter Druck (Temperatur bis 175 °C, Druck bis 4 bar) aufgrund des niedrigen Funktionalisierungsgrades nicht oder nur sehr wenig lösen lassen. Bei den Säuregruppen, mit denen die Polymere funktionalisiert sind, handelt es sich bevorzugt um Sulfonsäure-, Phosphorsäure-, Carboxyl- und/oder Borsäuregruppen.
Als Lösungsmittel kommen vor allem Wasser, Dimethylacetamid, N-Methylpyrrolidon, Dimethylformamid, Dimethylsulfoxid, Alkohole wie z. B. Isopropanol sowie Mischungen aus zwei oder mehreren dieser Stoffe in Frage.
Bevorzugt werden Polyetherketone, Polyphenylensulfide, teil- oder perfluorierte aliphatische Polymere oder Polyethersulfone als Polymere verwendet, insbesondere solche mit einer Ionentauscherkapazität (ion exchange capacity, IEC) zwischen 0,5 und 2 mmol Säurefunktion pro g Polymer. Besonders bevorzugt ist die Verwendung von Polymeren der Formel 1
Figure 00030001
die unter dem Handelsnamen ®Nafion von DuPont vertrieben werden. Die Koeffizienten haben folgende Bedeutung: z≥1, m = 5 bis 14, n = 100.
Im Gegensatz zum Erhitzen ohne Mikrowellenbestrahlung zeigt sich, daß sich vor allem sulfonierte Polyetherketone (PEK), Polyetheretherketone (PEEK) und Polyetheretherketonketone (PEEKK) mit einem wesentlich kleineren Sulfonierungsgrad unter Mikrowellenbestrahlung lösen lassen. Bei der Durchführung des erfindungsgemäßen Verfahrens findet kein erkennbarer Molekulargewichtsabbau statt. Dabei wird ein mindestens vergleichbares, meist sogar wesentlich besseres Lösungsergebnis unter milderen Bedingungen (geringerer Temperatur und Druck) als durch Erhitzen ohne Mikrowellenbestrahlung erzielt. Offenbar ist hier die Mikrowellenstrahlung an sich, und nicht die durch die Mikrowellenstrahlung freigesetzte Hitze für das gute Lösungsverhalten der Polymere unter diesen Bedingen verantwortlich.
Daneben ist es möglich, Polymere, die sich durch Erwärmen auch unter Druck ohne Mikrowellenbestrahlung aufgrund ihres niedrigen Funktionalisierungsgrades nicht oder nur schlecht in einem nicht-wäßrigen Lösungsmittel in Lösung bringen lassen, durch Mikrowellenbestrahlung in N-Methylpyrrolidon, Dimethylacetamid, Dimethylformamid, org. Sulfoxiden wie Sulfolan, oder in Dimethylsulfoxid zu lösen. Damit ist es erstmais möglich, Polymere mit einem kleinen Funktionalisierungsgrad, d.h. mit einem kleinen Anteil an derivatisierten Wiederholungseinheiten, aus Lösung zu verarbeiten. Beispielsweise lassen sich sulfonierte Polyetherketone mit einem Sulfonierungsgrad von ≤ 35% aus NMP-Lösung verarbeiten.
Ein weiterer Gegenstand der Erfindung ist ein Verfahren zur Gewinnung der festen Polymere aus den mikrowellenbestrahlten Lösungen. Diese Polymere sind nach Durchführung des erfindungsgemäßen Verfahrens in dem Lösungsmittel unlöslich, aus dem sie gewonnen wurden.
Die Lösungen der Polymere, beispielsweise in Wasser, können bis zur Trockene eingedampft werden. Das so wiedergewonnene feste Polymer läßt sich in z.B. Wasser durch Erhitzen ohne Mikrowellenbestrahlung in Lösung bringen, oder durch Tempem in einen wasserunlöslichen Zustand bringen, aus dem es wiederum durch Mikrowellenbestrahlung in einen löslichen, z.B. wasserlöslichen Zustand überführt werden kann. Diese überraschende Eigenschaft hat den Vorteil, daß sich die Polymere in einer löslichen Form ohne Lösungsmittel transportieren lassen, dann ohne Mikrowellenbestrahlung gelöst werden können und nach der Verarbeitung und dem Abdampfen des Lösungsmittels durch Tempern in einen unlöslichen Zustand überführt werden können.
Dabei findet während der Mikrowellenbestrahlung kein Abbau des Molekulargewichtes statt, was mit Hilfe der Gel-Permeationschromatographie (GPC) und der thermischen Feldflußfraktionierung (TFFF) gezeigt werden kann. Auch zeigen gelöste und ungelöste Anteile keine unterschiedlichen Molekulargewichte und einen einheitlichen Sulfonierungsgrad. Es findet also während des Lösens keine Extraktion höher sulfonierter oder niedermolekularer Verbindungen statt.
Die nach dem erfindungsgemäßen Verfahren hergestellten Lösungen eignen sich beispielsweise zur Herstellung von Gasdiffusionselektroden, Brennstoffzellen und polymerelektrolytstabilisierten Platin-Nanopartikeln.
Beispiele
In allen Lösungsversuchen mit Mikrowellenstrahlung wurde ein Mikrowellengerät der Fa. CET, Modell MDS 2000 verwendet. Das Gerät wird aus Sicherheitsgründen nur mit 50 % der Nennleistung, einer Druckbegrenzung von 3,99 bar und einer Temperaturbegrenzung von 175 °C betrieben. Als Probengefäße wurden verschraubbare Teflon-Autoklaven verwendet. Die Probengefäße werden vor Einschalten der Mikrowellenstrahlung mit Stickstoff gespült.
Beispiel 1: Sulfoniertes PEEK, Lösen in Wasser unter Mikrowellenbestrahlung
47,5 g Wasser und 2,5 g gemahlenes, sulfoniertes PEEK mit einem Sulfonierungsgrad von 51 % werden in einen Mikrowellenautoklaven gefüllt und 4 Minuten mit Stickstoff durchspült. Danach wird das Mikrowellengerät für 5 Minuten eingeschaltet. Nach dem Absinken des Überdruckes auf 0,1 bar wird der Autoklav geöffnet, und die entstandene Lösung bei 4500 Rpm für 30 min. zentrifugiert. Die so erhaltene klare Lösung wird eingedampft. Nach der Bestimmung der Trockenmasse der Lösung sind 98.3 % des Polymers in Lösung gegangen. Die Molmasse des Polymeren wird über GPC (Anlage: Waters, Temperatur 65 °C, Polystyrol-Eichung, Lösungsmittel NMP unter Zusatz von 0,05 % Lithiumchlorid) bestimmt. Dabei ergibt sich sowohl für das Ausgangspolymer, für die Lösung des Polymeren als auch für das ungelöste Polymer das Zahlenmittel des Molekulargewichtes zu 65 000 g/mol +/-3 000 g/mol und das Gewichtsmittel des Molekulargewichtes zu 160 000 g/mol +/- 8 000 g/mol.
Beispiel 2: Sulfoniertes PEEKK, Lösen in Wasser unter Mikrowellenbestrahlung
47,5 g Wasser und 2,5 g gemahlenes, sulfoniertes PEEK mit einem Sulfonierungsgrad von 65 % werden in Mikrowellenautoklaven gefüllt. Der Autoklav wird verschlossen und 5 Minuten mit Stickstoff gespült. Das Mikrowellengerät wird für 10 min. eingeschaltet. Nach dem Abkühlen wird die Lösung bei 4500 Rpm für 30 min. zentrifugiert. Der wasserlösliche Anteil des Polymeren liegt bei 1,989 g (79 %). Der ungelöste Rückstand beträgt 0,461 g (19 %). Die Molmasse des Polymeren wird über GPC (Anlage: Waters, Temperatur 65 °C, Polystyrol-Eichung, Lösungsmittel NMP unter Zusatz von 0,05 % Lithiumchlorid) bestimmt. Dabei ergibt sich sowohl für das Ausgangspolymer, für die Lösung des Polymeren als auch für das ungelöste Polymer das Zahlenmittel des Molekulargewichtes zu 55 000 g/mol +/-3 000 g/mol und das Gewichtsmittel des Molekulargewichtes zu 130 000 g/mol +/- 8 000 g/mol.
Vergleichsbeispiel 3: Lösen von sulfoniertem PEEKK in Wasser ohne Mikrowellenbestrahlung
1 g sulfoniertes, gemahlenes PEEKK mit einem Sulfonierungsgrad von 65 % wird zusammen mit 19 g destilliertem Wasser in einem Glasautoklaven vorgelegt. Man erhitzt mit einem Ölbad für 40 min. auf eine Temperatur von 165 °C (Innendruck 3,5 bar) und läßt danach abkühlen. Dabei entsteht ein bräunliches Gel. Die überstehende, leicht trübe Lösung enthielt nur ca. 0,05 g, entsprechend 5 % Polymer.
Beispiel 4: Sulfoniertes PEEK, Lösen in N-Methylpyrrolidon mit Mikrowellenbestrahlung
3 g sulfoniertes, gemahlenes PEEK mit einem Sulfonierungsgrad von 33 % werden zusammen mit 57 g N-Methylpyrrolidon in einen Mikrowellenautoklaven gefüllt. Der Mikrowellenautoklav wird 5 min. mit Stickstoff durchspült. Dann wird das Mikrowellengerät für 5 Minuten eingeschaltet. Es ergibt sich nach dem Abkühlen eine klare, hellgelbe Lösung mit einem bräunlichen Bodensatz. Der lösliche Anteil beträgt 84% (2,53 g).

Claims (9)

  1. Verfahren zur Herstellung von wäßrigen, wasserhaltigen und nichtwäßrigen Lösungen von mit Säuregruppen funktionalisierten Polymeren, dadurch gekennzeichnet, daß die zur Herstellung der Lösung nötige Wärme durch Mikrowellenstrahlung zugeführt wird.
  2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, daß es sich bei den Säuregruppen um Sulfonsäure-, Phosphorsäure-, Carboxyl- und/oder Borsäuregruppen handelt.
  3. Verfahren nach Anspruch 1 und/oder 2, dadurch gekennzeichnet, daß es sich bei dem Lösungsmittel um Wasser, Dimethylacetamid, N-Methylpyrrolidon, Dimethylformamid, Dimethylsulfoxid, einen Alkohol oder um eine Mischung aus zwei oder mehreren dieser Stoffe handelt.
  4. Verfahren nach einem oder mehreren der Ansprüche 1 bis 3, dadurch gekennzeichnet, daß es sich bei dem Polymer um ein Polyetherketon, Polyphenylensulfid, Polyethersulfon oder um eine Verbindung der Formel 1

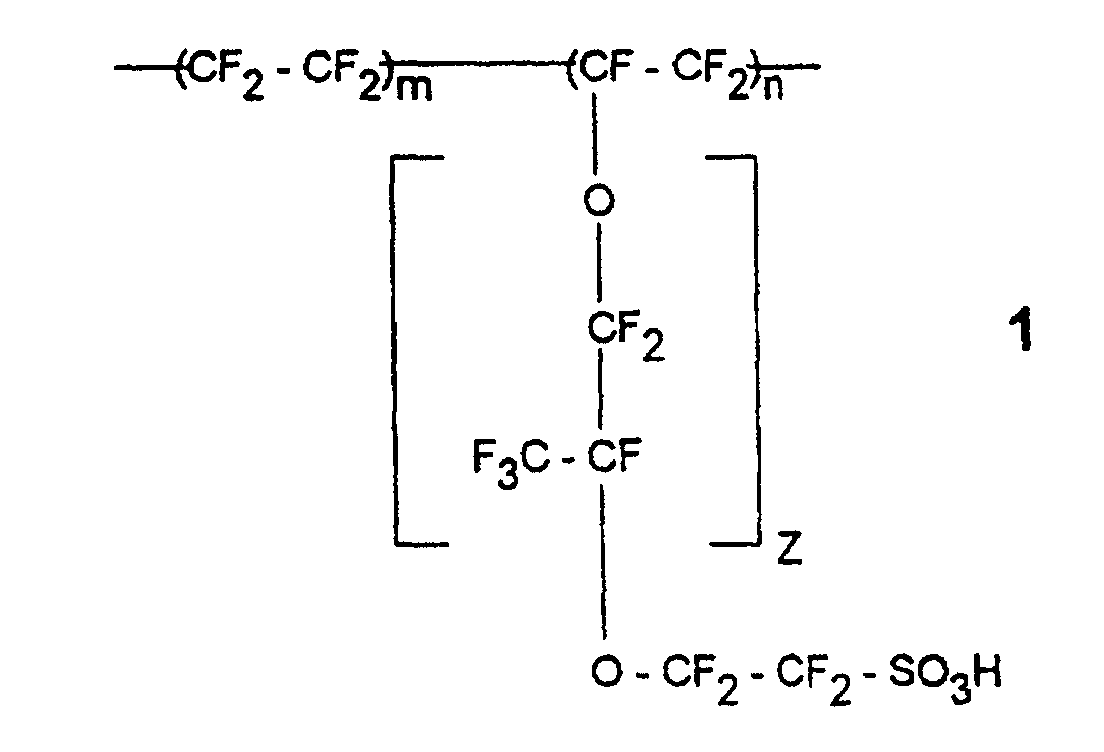

    Figure 00080001
    handelt, worin Z≥1, m = 5 bis 14 und n = 100 sind.
  5. Verfahren nach einem oder mehreren der Ansprüche 1 bis 4, dadurch gekennzeichnet, daß das Polymer einen IEC (Ionenaustausher kapazität zwischen 0,5 und 2 mmol Säurefunktion pro g Polymer hat.
  6. Verfahren zur Herstellung eines polymeren Feststoffs aus einer Lösung hergestellt nach einem oder mehreren der Ansprüche 1 bis 5 durch Einengen der Lösung bis zur Trockene, dadurch gekennzeichnet, daß er in dem Lösungsmittel löslich ist, aus dem er gewonnen wurde
  7. Verfahren zur Herstellung eines polymeren Feststoffs nach Anspruch 6, dadurch gekennzeichnet, daß er nach dem Einengen der Lösung durch Tempern unlöslich in dem Lösungsmittel wird, mit dem die Lösung durch Mikrowellenbestrahlung hergestellt wurde.
  8. Polymerer Feststoff, herstellbar nach Anspruch 6 oder 7.
  9. Verwendung von Lösungen nach einem oder mehreren der Ansprüche 1 bis 5 zur Herstellung von Gasdiffusionselektroden, Brennstoffzellen und polymerelektrolytstabilisierten Platin-Nanopartikeln.
EP98937435A 1997-06-06 1998-06-02 Verfahren zur herstellung von lösungen mit säuregruppen funktionalisierter polymere durch mikrowellenbestrahlung Expired - Lifetime EP0986600B1 (de)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
DE19723854 1997-06-06
DE19723854A DE19723854A1 (de) 1997-06-06 1997-06-06 Verfahren zur Herstellung von Lösungen mit Säuregruppen funktionalisierter Polymere durch Mikrowellenbestrahlung
PCT/EP1998/003263 WO1998055534A2 (de) 1997-06-06 1998-06-02 Verfahren zur herstellung von lösungen mit säuregruppen funktionalisierter polymere durch mikrowellenbestrahlung

Publications (2)

Publication Number Publication Date
EP0986600A2 EP0986600A2 (de) 2000-03-22
EP0986600B1 true EP0986600B1 (de) 2001-10-17

Family

ID=7831658

Family Applications (1)

Application Number Title Priority Date Filing Date
EP98937435A Expired - Lifetime EP0986600B1 (de) 1997-06-06 1998-06-02 Verfahren zur herstellung von lösungen mit säuregruppen funktionalisierter polymere durch mikrowellenbestrahlung

Country Status (6)

Country Link
US (1) US6348516B1 (de)
EP (1) EP0986600B1 (de)
JP (1) JP2002503272A (de)
DE (2) DE19723854A1 (de)
ES (1) ES2166179T3 (de)
WO (1) WO1998055534A2 (de)

Families Citing this family (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1244165A3 (de) * 2001-03-19 2006-03-29 Ube Industries, Ltd. Elektrodenbasismaterial für Brennstoffzelle
US20040265676A1 (en) * 2001-10-25 2004-12-30 Jun Takagi Polymer electrolyte solution for manufacturing electrode for fuel cell
FR2843399B1 (fr) 2002-08-06 2004-09-03 Commissariat Energie Atomique Polymeres de type polyphenylenes, leur procede de preparation, membranes et dispositif de pile a combustible comprenant ces membranes
GB0400612D0 (en) * 2004-01-13 2004-02-11 Johnson Matthey Plc Polymer solutions
US20060141138A1 (en) * 2004-12-29 2006-06-29 3M Innovative Properties Company Microwave annealing of membranes for use in fuel cell assemblies
DE102005030970A1 (de) * 2005-06-30 2007-01-11 Basf Ag Wässrige Formulierungen enthaltend Säuregruppen tragende polyaromatische Verbindungen
US20080009558A1 (en) * 2006-07-10 2008-01-10 The Regents Of The University Of California One-step microwave preparation of well-defined and functionalized polymeric nanoparticles
EP2108021A1 (de) * 2006-12-28 2009-10-14 Basf Se Wässrige formulierungen enthaltend säuregruppen und/oder salze von säuregruppen tragende polyaromatische verbindungen, verfahren zu deren herstellung, weitere formulierungen hergestellt unter verwendung der wässrigen formulierungen und verwendung der weiteren formulierungen in brennstoffzellen
KR100860625B1 (ko) 2007-05-29 2008-09-29 한국화학연구원 마이크로파를 이용한 폴리에테르 술폰 수지의 제조방법
JP5245839B2 (ja) * 2009-01-09 2013-07-24 株式会社エクォス・リサーチ 燃料電池の電極用ペースト、膜電極接合体及び電極用ペーストの製造方法
KR101709016B1 (ko) * 2015-09-21 2017-02-21 연세대학교 원주산학협력단 마이크로파를 이용하여 고분자 겔로부터 고분자 용액을 제조하는 방법
RU2629769C1 (ru) * 2016-08-29 2017-09-04 Федеральное государственное бюджетное образовательное учреждение высшего образования "Волгоградский государственный технический университет" (ВолгГТУ) Способ получения фотополимеризующейся композиции
KR102694447B1 (ko) * 2024-05-02 2024-08-13 서울시립대학교 산학협력단 반투과성 고분자 멤브레인을 이용한 유기 전자코 및 이를 이용한 화학종 감지방법

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3929741A (en) * 1974-07-16 1975-12-30 Datascope Corp Hydrophilic acrylamido polymers
US4339303A (en) * 1981-01-12 1982-07-13 Kollmorgen Technologies Corporation Radiation stress relieving of sulfone polymer articles
US4462929A (en) * 1982-09-30 1984-07-31 Allied Corporation Solution of a chalcogen-containing polymer in acids and process of forming polymer articles therefrom
US4777336A (en) * 1987-04-22 1988-10-11 Michigan State University Method for treating a material using radiofrequency waves
JPH02263837A (ja) * 1989-04-03 1990-10-26 Sanwa Kako Kk ポリビニルアセタール系スポンジの製造方法
JP2958033B2 (ja) * 1989-12-26 1999-10-06 旭光学工業株式会社 多糖類―セラミックス複合ゲル及びその製造方法
US5241040A (en) * 1990-07-11 1993-08-31 International Business Machines Corporation Microwave processing
US5272216A (en) * 1990-12-28 1993-12-21 Westinghouse Electric Corp. System and method for remotely heating a polymeric material to a selected temperature
US5321222A (en) * 1991-11-14 1994-06-14 Martin Marietta Energy Systems, Inc. Variable frequency microwave furnace system
JPH05310907A (ja) * 1992-05-07 1993-11-22 Teijin Chem Ltd 残留溶媒の除去方法
US5471037A (en) * 1992-08-18 1995-11-28 E. I. Du Pont De Nemours And Company Process for preparing polymeric material with microwave
US6175037B1 (en) * 1998-10-09 2001-01-16 Ucb, S.A. Process for the preparation of (meth)acrylate esters and polyester (meth)acrylates using microwave energy as a heating source

Also Published As

Publication number Publication date
WO1998055534A2 (de) 1998-12-10
US6348516B1 (en) 2002-02-19
ES2166179T3 (es) 2002-04-01
EP0986600A2 (de) 2000-03-22
JP2002503272A (ja) 2002-01-29
WO1998055534A3 (de) 1999-03-11
DE59801791D1 (de) 2001-11-22
DE19723854A1 (de) 1998-12-10

Similar Documents

Publication Publication Date Title
EP1971635B1 (de) Protonenleitende polymermembran
EP0986600B1 (de) Verfahren zur herstellung von lösungen mit säuregruppen funktionalisierter polymere durch mikrowellenbestrahlung
EP1337319B1 (de) Neue membranen für den einsatz in brennstoffzellen mit einer verbesserten mechanik
EP0815159B1 (de) Verfahren zur herstellung von polymerelektrolyten
EP0815160B1 (de) Sulfonierte polyetherketone, verfahren zu ihrer herstellung und verwendung zur herstellung von membranen
EP2009728B1 (de) Verfahren zur Herstellung eines sulfonierten Poly(1,3,4-oxadiazol)-Polymers
EP0575807A1 (de) Sulphonierte Polyetherketonen
DE10140147A1 (de) Verfahren zur Herstellung einer Blend-Membran aus verbrücktem Polymer und Brennstoffzelle
DE112016002428T5 (de) Gastrennmembran
EP1246862A1 (de) Verfahren zur herstellung von sulfonierten aromatischen polymeren und verwendung der verfahrensprodukte zur herstellung von membranen
DE10309135A1 (de) Verfahren zur Herstellung eines zum Protonenaustausch befähigten Polymersystems auf der Basis von Polyaryletherketonen
DE112009002581T5 (de) Polymerelektrolyt-Syntheseverfahren, Polymerelektrolytmembran und Festpolymerelektrolyt-Brennstoffzelle
EP3426711A1 (de) Verfahren zur sulfonierung von polymeren
DE19847782A1 (de) Verfahren zum Betrieb einer Brennstoffzelle
DE60213433T2 (de) Ionenleitende polymerzusammensetzungen
DE19538025C2 (de) Sulfonierte Polyaryletherketone
DE602004008754T2 (de) Ionenleitfähige polymermaterialien
DE10326703A1 (de) Verfahren zur Herstellung einer Membran, insbesondere Polymerelektrolytmembran für Brennstoffzellen
DE10149035A1 (de) Verfahren zur Sulfonierung von aromatischen Polymeren, Polyelektrolyte sowie deren Verwendung
EP1964202B1 (de) Membranen aus polyazolen, verfahren zu ihrer herstellung und brennstoffzellen unter verwendung derartiger membranen
DE102023122545A1 (de) Neues aromatisches Copolymer, welches Sulfonat-substituierte Naphthalin-Wiederholeinheiten sowie aromatische Phenyl-, Biphenyl- oder Terphenyl-Wiederholeinheiten umfasst, dessen Herstellung und Verwendung
WO2023170131A1 (de) Stoff, verfahren zur herstellung eines stoffs, membran, verwendung einer membran, elektrodenkatalysatorlayer und verwendung eines stoffs
DE102005030970A1 (de) Wässrige Formulierungen enthaltend Säuregruppen tragende polyaromatische Verbindungen
DE19510026A1 (de) Polymerelektrolyte und Verfahren zu ihrer Herstellung
WO2025073416A2 (de) Verfahren zur herstellung von teilsulfoniertem polyphenylensulfon und pem-membrananordnung mit einer katalysatorbeschichteten membran

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

17P Request for examination filed

Effective date: 20000107

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): DE ES FR GB

RAP1 Party data changed (applicant data changed or rights of an application transferred)

Owner name: AXIVA GMBH

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

17Q First examination report despatched

Effective date: 20001013

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

RAP1 Party data changed (applicant data changed or rights of an application transferred)

Owner name: CELANESE VENTURES GMBH

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): DE ES FR GB

REF Corresponds to:

Ref document number: 59801791

Country of ref document: DE

Date of ref document: 20011122

REG Reference to a national code

Ref country code: GB

Ref legal event code: IF02

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 20020117

ET Fr: translation filed
REG Reference to a national code

Ref country code: ES

Ref legal event code: FG2A

Ref document number: 2166179

Country of ref document: ES

Kind code of ref document: T3

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

26N No opposition filed
PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: ES

Payment date: 20030617

Year of fee payment: 6

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: ES

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20040603

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 20040603

REG Reference to a national code

Ref country code: GB

Ref legal event code: 732E

REG Reference to a national code

Ref country code: FR

Ref legal event code: TP

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20090529

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20100401

Year of fee payment: 13

Ref country code: FR

Payment date: 20100726

Year of fee payment: 13

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110101

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20110602

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

Effective date: 20120229

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110630

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110602
