  • the present invention relates to a pellicle.
  • the inside of the pellicle is extremely airtight, and the thin pellicle membrane may sag or swell due to changes in atmospheric pressure or temperature.
  • the pellicle film loses its smoothness in this way, not only does the optical characteristics of the pellicle film change, but if the degree of unevenness is severe, the pellicle film may come into contact with the mask or hit the device. damage to the pellicle membrane.
  • the present invention has been proposed in view of such conventional circumstances, and an object of the present invention is to provide a pellicle membrane in which the tension of the pellicle membrane is suitably adjusted, deformation due to wind pressure and the like is suppressed, and excellent structural stability is achieved. To provide a pellicle.
  • the present invention is as follows. [1] Equipped with a rectangular frame, a pellicle film provided on one side of the frame, and a mask adhesive provided on the other side of the frame, the long side of the frame having a length of 600 mm or more, and the length of the short side is 500 mm or more, Steps below: (1) sticking the pellicle to a plane plate via the mask adhesive; (2) providing a distance of 5.5 mm, 8.0 mm, 10.0 mm or 12.0 mm between the pellicle and another planar plate; (3) Using an imaginary plane including one surface of the frame at rest as a reference, a fan is used to move the pellicle between the pellicle and the other plane plate along the long side direction at 1,000 mm/sec.
  • the film tension of the pellicle film is preferably adjusted, deformation due to wind pressure or the like is suppressed, and a pellicle with excellent structural stability can be provided.
  • FIG. 10 is a diagram schematically showing one configuration example of an experimental device used for an air-blast experiment.
  • 4 is a graph schematically showing the displacement of a pellicle film measured by each of laser displacement meters P1 to P6.
  • 4 is a graph showing the amount of displacement of the pellicle film measured by laser displacement gauges P1 to P6 at the first measurement points in the example.
  • 4 is a graph showing displacement amounts of a pellicle film measured by laser displacement gauges P1 to P6 at second measurement points in an example.
  • FIG. 1(a) is a top view showing the pellicle 1
  • FIG. 1(b) is a vertical sectional view.
  • the upper side in each drawing is referred to as “upper” and the lower side as “lower”.
  • the right side in each figure is referred to as “right” and the left side as “left”.
  • the numerical range indicated by using "-" in this specification shall include the upper and lower numerical values.
  • the pellicle 1 is a structure that protects a photomask from dust in photolithography or the like.
  • the pellicle 1 includes a rectangular frame 2, a pellicle film 3 provided on one side of the frame 2, an adhesive layer 4 provided on the other side of the frame 2, and a release film 5.
  • the frame 2 may have any shape that allows the pellicle film 3 to be stretched over the frame 2.
  • the frame may have an outer shape such as a rectangle when viewed from the front. can. Rectangles are squares, rectangles, etc., and can have both right-angled corners and nearly rectangular shapes with rounded corners (FIG. 1).
  • the size of the frame 2 and its opening can be determined according to the size of the photomask.
  • the long side length is 600 mm to 4000 mm, 600 mm to 3000 mm, or 600 mm to 2000 mm
  • the short side length is 500 mm to 3000 mm, 500 mm to 2000 mm, or 500 mm to 1800 mm
  • the width of the long side and the short side is 4.0 mm to 20.0 mm
  • the height of the frame is 2.0 mm to 10.0 mm
  • the pellicle 1 of the present embodiment is preferably a large-sized pellicle such that the length of the long side of the frame 2 is 600 mm or more and the length of the short side is 500 mm or more. It is more preferable that the length of the long side of 2 is 1700 mm or more and the length of the short side is 1600 mm or more.
  • the frame 2 has edges.
  • the rim can have a linearly extending rod-like rim member.
  • a pair of edge members can be spaced apart and parallel to each other, and likewise the other pair of edge members can be spaced apart and parallel to each other.
  • the two contacting edge members can be connected at their ends so as to be substantially perpendicular to each other.
  • the frame 2 and its edge members are made of, for example, aluminum; aluminum alloys (eg, 5000 series, 6000 series, 7000 series, etc.); titanium; titanium alloys ; O 3 etc.); Composite materials of ceramics and metals (e.g. Al-SiC, Al-AlN, Al-Al 2 O 3 etc.); Engineering plastics such as PE, PA, PC, PEEK; Fibers such as GFRP, CFRP can be formed of known materials such as composite materials; or combinations thereof.
  • aluminum alloys eg, 5000 series, 6000 series, 7000 series, etc.
  • titanium titanium alloys ; O 3 etc.
  • Composite materials of ceramics and metals e.g. Al-SiC, Al-AlN, Al-Al 2 O 3 etc.
  • Engineering plastics such as PE, PA, PC, PEEK
  • Fibers such as GFRP, CFRP can be formed of known materials such as composite materials; or combinations thereof.
  • the lower limit of the thickness of the frame 2 is preferably 3.0 mm or more, more preferably 3.5 mm or more, and even more preferably 4.0 mm or more.
  • the upper limit of the thickness of the frame 2 is preferably 10.0 mm or less, more preferably 8.0 mm or less, and even more preferably 7.0 mm or less.
  • the width of the frame 2 is preferably between 3.5 mm and 30 mm. This range is preferable because it can withstand the tension of the pellicle film 3 while ensuring the effective exposure area.
  • the lower limit of the width of the frame 2 is more preferably 4.0 mm or more, more preferably 6.0 mm or more, and still more preferably 12.0 mm or more. It is preferable to change In particular, when the frame 2 has a long side length of 1700 mm or more and a short side length of 1600 mm or more, the width of the frame 2 is preferably 15.0 mm or more.
  • the upper limit of the width of the frame 2 is more preferably 25 mm or less, still more preferably 20 mm or less.
  • the width of the frame 2 may be the same on both the long sides and the short sides, or may be independent widths.
  • the inner peripheral surface or the entire surface of the frame 2 is coated with an adhesive (eg, acrylic, vinyl acetate, silicone, rubber adhesive, etc.) or grease (eg, silicone-based, fluorine-based grease, etc.) may be applied.
  • an adhesive eg, acrylic, vinyl acetate, silicone, rubber adhesive, etc.
  • grease eg, silicone-based, fluorine-based grease, etc.
  • the pellicle film 3 is a transparent thin film.
  • the pellicle film 3 has a thickness of 10 ⁇ m or less and is formed so as to sufficiently transmit light emitted from a light source in photolithography.
  • the thickness is preferably 2.0 ⁇ m to 4.5 ⁇ m.
  • the material forming the pellicle membrane 3 is not particularly limited, but examples thereof include nitrocellulose, cellulose derivatives, fluoropolymers, carbon materials, etc. Among them, carbon materials are preferred.
  • the pellicle film 3 is adhered and fixed to one end of the frame 2 with an adhesive (not shown) to cover the frame 2. As shown in FIG. 1(b), the pellicle film 3 is adhered and fixed to one end of the frame 2 with an adhesive (not shown) to cover the frame 2. As shown in FIG. 1(b), the pellicle film 3 is adhered and fixed to one end of the frame 2 with an adhesive (not shown) to cover the frame 2. As shown in FIG.
  • an adhesive layer 4 for attaching the pellicle 1 to a photomask is disposed on the other end side of the frame 2 (the side of the frame 2 opposite to the pellicle film 3).
  • the adhesive layer 4 (mask adhesive layer) contains an adhesive such as an acrylic, rubber, vinyl, epoxy, or silicone adhesive. etc.
  • the thickness of the adhesive layer 4 is preferably 0.8 mm to 3.0 mm, for example.
  • a release film 5 (liner) is arranged so as to cover the adhesive layer 4 .
  • This release film 5 protects the adhesive layer 4 when not in use, and is peeled off from the adhesive layer 4 when the pellicle 1 is used.
  • a release treatment such as fluorine or fluorine may be performed.
  • the release film 5 has a width larger than that of the adhesive layer 4 and is arranged so as to protrude from the adhesive layer 4 to the outer peripheral side of the frame 2 .
  • the tension of the pellicle film 3 is appropriately adjusted so that the amount of displacement and the amount of clattering in the air blowing clattering experiment described below fall within a predetermined range.
  • an appropriate film tension is applied to the central portion of the pellicle film 3, thereby suppressing the bending of the central portion of the pellicle film 3 and stress applied to the frame 2. is also appropriate, the occurrence of distortion is suppressed, and structural stability can be ensured even with a large pellicle.
  • the blast flapping experiment has the following steps. (1) A step of attaching the pellicle 1 to the flat plate 12 (flat plate) via the adhesive layer 4; (2) providing a gap of 5.5 mm, 8.0 mm, 10.0 mm or 12.0 mm between the pellicle 1 and the surface plate 11 (another plane plate); (3) Using a virtual plane including one surface of the frame 2 at rest as a reference, blowing air at 1,000 mm/sec along the long side direction of the pellicle 1 using the blower 13, over a predetermined measurement time (4) Among the displacements, the maximum displacement (T1 max ) in the first direction approaching the flat plate 12 and the flat plate obtaining a maximum displacement (T2 max ) in a second direction away from Each step will be described below.
  • FIGS. 1 and 2B are diagrams schematically showing an example of the configuration of an experimental apparatus for measuring the amount of splashing of the pellicle film 3 (blowing splashing experiment) in the present invention, where (a) is a top view and (b) is a side view. It is a diagram.
  • the experimental apparatus 10 for the air-blasting experiment includes a granite surface plate 11, a flat plate 12 (flat plate) arranged above the granite surface plate 11 at a predetermined interval and substantially parallel to the granite surface plate 11, and a flat plate.
  • a plurality of laser displacement gauges P1 to P6 arranged on the side of the plate 12 opposite to the side facing the granite plate 11 (another flat plate) and toward the space between the granite plate 11 and the flat plate 12 and a blower 13 for blowing air.
  • the granite surface plate 11 preferably has a predetermined flatness from the viewpoint of air blowing stability, and preferably has a predetermined rigidity from the viewpoint of structural stability.
  • the flat plate 12 measures the displacement of the pellicle film 3 by the laser displacement gauges P1 to P6, it is necessary to cut the flat plate into the shape of the laser displacement gauge so that the laser displacement gauges P1 to P6 can measure it.
  • a material that is transparent and easy to process is preferable because the state of the film can be visualized.
  • An acrylic plate or the like is particularly preferable.
  • the pellicle 1 is adhered to the lower surface of the flat plate 12 by the adhesive layer 4 during the blow-blast experiment.
  • the sizes of the granite platen 11 and the flat plate 12 are not particularly limited, and are determined by the size of the pellicle 1 to be measured, and are usually larger than the pellicle 1 .
  • the size of the pellicle 1 is 1780 mm long side ⁇ 1620 mm short side
  • the size of the flat plate 12 is 2000 mm ⁇ 2000 mm.
  • the size of the granite platen 11 is preferably larger than that of the flat plate 12 .
  • the problem of the pellicle film 2 splattering becomes significant. That is, as the pellicle film 1 becomes larger, the deflection of the pellicle film 3 and the splatter itself also become larger. The pellicle film 3 is more likely to be affected by bending and splashing, and the pellicle film 3 comes into contact with the mask and parts, resulting in damage to the pellicle film 3 . If the pellicle film is damaged, it will have adverse effects such as defocusing during exposure.
  • the air-blown fluttering experiment in the present invention is intended for a large pellicle having a long side of at least the frame 2 of 1700 mm or more.
  • the present invention optimizes the tension of the pellicle film 3 so as to reduce the influence of splattering, considering the influence of wind pressure caused by high-speed movement of the mask stage, at least in a large pellicle with a long side of 1700 mm or more in the frame 2.
  • the effect of the present invention cannot be obtained simply by increasing the size of the conventional pellicle.
  • a blower 13 is arranged outside the flat plate 12 and the granite platen 11 .
  • the blower 13 is a device that blows air into the space between the pellicle 1 attached to the flat plate 12 and the granite platen 11 .
  • the blower 13 sends wind W from the left side to the right side in the drawing at a predetermined wind speed.
  • the laser displacement gauges P1 to P6 are devices for measuring the displacement (displacement direction, displacement amount) of the pellicle film 3 during air blowing, and are arranged on the side of the flat plate 12 opposite to the side to which the pellicle 1 is adhered. . It is preferable to provide a plurality of measurement points by the laser displacement gauges P1 to P6. In this embodiment, six laser displacement meters P1 to P6 are arranged at intervals of 300 mm along the blowing direction in the central portion of the pellicle film 3 .
  • the peel film 5 is peeled off the pellicle 1 to be measured, and the exposed adhesive layer 4 is attached to the lower surface of the flat plate 12 so as to face it.
  • a space of 5.5 mm, 8.0 mm, 10.0 mm or 12.0 mm is provided between the pellicle 1 and the granite surface plate 11 (another plane plate).
  • the distance D between the pellicle 1 attached to the flat plate 12 and the granite platen 11 can be appropriately set in accordance with the distance between the pellicle 1 and equipment parts in the lithography apparatus in which the pellicle 1 is actually used. In this embodiment, the distance D is 5.5 mm to 12.0 mm.
  • the blower 13 is used to blow air along the pellicle 1, and the amount of displacement of the pellicle film 3 in the thickness direction is measured.
  • a blower 13 is used to blow air toward the space between the pellicle film 3 and the granite plate 11, and the amount of displacement of the pellicle film 3 due to the wind pressure is measured.
  • the wind speed of the blower 13 is set to 1000 mm/sec at the central portion of the pellicle film 3 .
  • One set of air blowing is air blowing for 2 seconds and an interval of 2 seconds, and this is repeated four times.
  • the displacement (displacement direction, displacement amount) of the pellicle film 3 at each point is measured by six laser displacement gauges P1 to P6 arranged along the blowing direction.
  • the displacement of the pellicle film 3 is based on a virtual plane including one surface of the frame 2 at rest. This virtual plane shows the pellicle membrane 3 at rest.
  • the maximum displacement amount (T1 max ) in the first direction toward the plane and the maximum displacement amount (T2 max ) in the second direction away from the plane are obtained.
  • the frame 2 a frame having a pair of side portions bulging outward is used, and when the pellicle film 3 is attached to the frame 2, the bulging sides are used as the frame 2.
  • the restoring force of the frame body 2 and the stretching force of the pellicle film 3 can be easily balanced by sticking and stretching the pellicle film 3 in a state of being elastically deformed toward the inside of the frame.
  • the direction and magnitude of the tension applied to the pellicle film 3 can be appropriately adjusted by adjusting the swelling amount of the side portion within a predetermined range.
  • the frame 2 by configuring the frame 2 from a material having a Young's modulus within a predetermined range, when the pellicle film 3 is attached to the frame 2, the frame 2 is in a substantially rectangular shape. , and the film tension of the pellicle film 3 can be appropriately balanced. In this case, a material having a Young's modulus of 100 MPa or more is preferable.
  • the pellicle film 3 when the pellicle film 3 is attached to the frame body 2, the pellicle film 3 can be obtained by performing it in an environment in which the humidity is approximately the same as or higher than the humidity in the exposure apparatus. can be kept small, and the tension applied to the pellicle film 3 can be appropriately adjusted.
  • the amount of splashing is preferably more than 1.00 mm and less than 2.40 mm, more preferably 1.10 mm to 2.35 mm.
  • the ⁇ displacement amount and the amount of clattering are obtained based on the measurement results at a plurality of measurement points along the pellicle film 3 in the air blowing clattering experiment.
  • the behavior in the air-blowing experiment also differs between the end portion and the central portion of the pellicle film 3, and between the upstream side and the downstream side of the air blow.
  • the maximum displacement in the first direction (T1 max ) at the measurement point on the upstream side of the blast is greater than the maximum displacement (T1 max ) in the first direction at the measurement point on the downstream side of the blast. It is preferable to provide two or more combinations of large measurement points. This makes it possible to improve the reliability of the air-blast experiment.
  • the maximum displacement in the second direction (T2 max ) at the measurement point on the upstream side of the blast is greater than the maximum displacement (T2 max ) in the second direction at the measurement point on the downstream side of the blast. It is preferable to provide two or more combinations of small measurement points. This makes it possible to improve the reliability of the air-blast experiment.
  • the same experiment was performed by changing the distance D between the granite surface plate 11 and the pellicle film 3, and the amount of displacement of the pellicle film 3 satisfies the above conditions even when each distance is set. is preferred.
  • the same experiment was performed by changing the distance D between the granite surface plate 11 and the pellicle film 3 at the center of the pellicle film 3 to 5.5 mm, 8.0 mm, 10.0 mm, and 12.0 mm. I do.
  • the structural stability of the pellicle film 3 can be ensured even when conditions such as the distance between the photomask and the device parts change in the photolithography apparatus.
  • the length of the long side of the frame 2 is 600 mm or more and 4000 mm or less, and the length of the short side is 500 mm or more and 3000 mm or less.
  • the effect of the present invention can be made more remarkable.
  • the length of the long side of the frame 2 is 1700 mm or more and 4000 mm or less and the length of the short side is 1600 mm or more and 3000 mm or less, the effect of the present invention can be made more remarkable. .
  • the displacement (direction of displacement, amount of displacement) of the pellicle film was measured using a laser displacement meter.
  • the laser displacement gauge is placed on the flat plate side and the displacement of the pellicle film is measured from above, but the laser displacement gauge is placed on the granite surface plate side and the pellicle film is measured directly from below the pellicle film. It may be one that measures the displacement of the membrane.
  • a main film was formed by applying a polymer solution of cellulose ester onto a low-alkali glass and subjecting it to closed-cup spin coating.
  • a 4 ⁇ m-thick pellicle film formed by applying a fluoropolymer solution to the main film by spin coating to form an antireflection layer was transferred to a temporary frame of anodized aluminum alloy having an outer size of 2000 mm ⁇ 2000 mm. I prepared for you. While pressing inward using a jig so that each side of the adhesive-attached frame produced in (1) becomes substantially straight, the frame is attached to the frame through the film adhesive in (2). The prepared pellicle membrane was adhered.
  • the external force by the jig was released from the short side, and then the external force by the jig on the long side was released to produce a pellicle.
  • the obtained pellicle film was adhered to the upper end surface of the adhesive-attached frame via an adhesive while appropriately adjusting the direction and magnitude of the tension applied to the pellicle film to obtain the pellicle of the example.
  • the obtained pellicle was subjected to an air-blowing experiment using the experimental apparatus shown in FIG. NR-500 manufactured by KEYENCE was used as a laser displacement meter.
  • Six laser displacement meters (P1 to P6) were arranged at intervals of 300 mm along the blowing direction (long side direction of the pellicle) in the center of the pellicle film.
  • a pellicle was adhered to a flat plate via a mask adhesive.
  • a pellicle which is an object to be measured, was adhered to the lower surface of the flat plate via an adhesive layer.
  • the flat plate was an acrylic plate with a thickness of 5.0 mm and a size of 2000 mm ⁇ 2000 mm.
  • an aluminum alloy reinforcing member was installed in a grid pattern on the upper side of the flat plate to suppress the bending of the flat plate.
  • the distance between the granite surface plate (another plane plate) and the pellicle film was set to 5.5 mm.
  • the size of the stone platen was 2500 mm ⁇ 2500 mm.
  • a blower was used to blow air along the long side direction of the pellicle, and the amount of displacement in the thickness direction of the pellicle film was measured.
  • the wind speed of the blower was set to 1000 mm/sec at the central portion of the pellicle film.
  • a 2-second air blow and a 2-second interval were set as one set, and this was repeated four times (16 seconds in total).
  • the displacement (displacement direction, displacement amount) of the pellicle membrane at each point was measured by laser displacement gauges P1 to P6 arranged along the air blowing direction. Specifically, as the displacement of the pellicle film, the amount of displacement ( T1) and the amount of displacement in the second direction away from the flat plate (T2) were obtained.

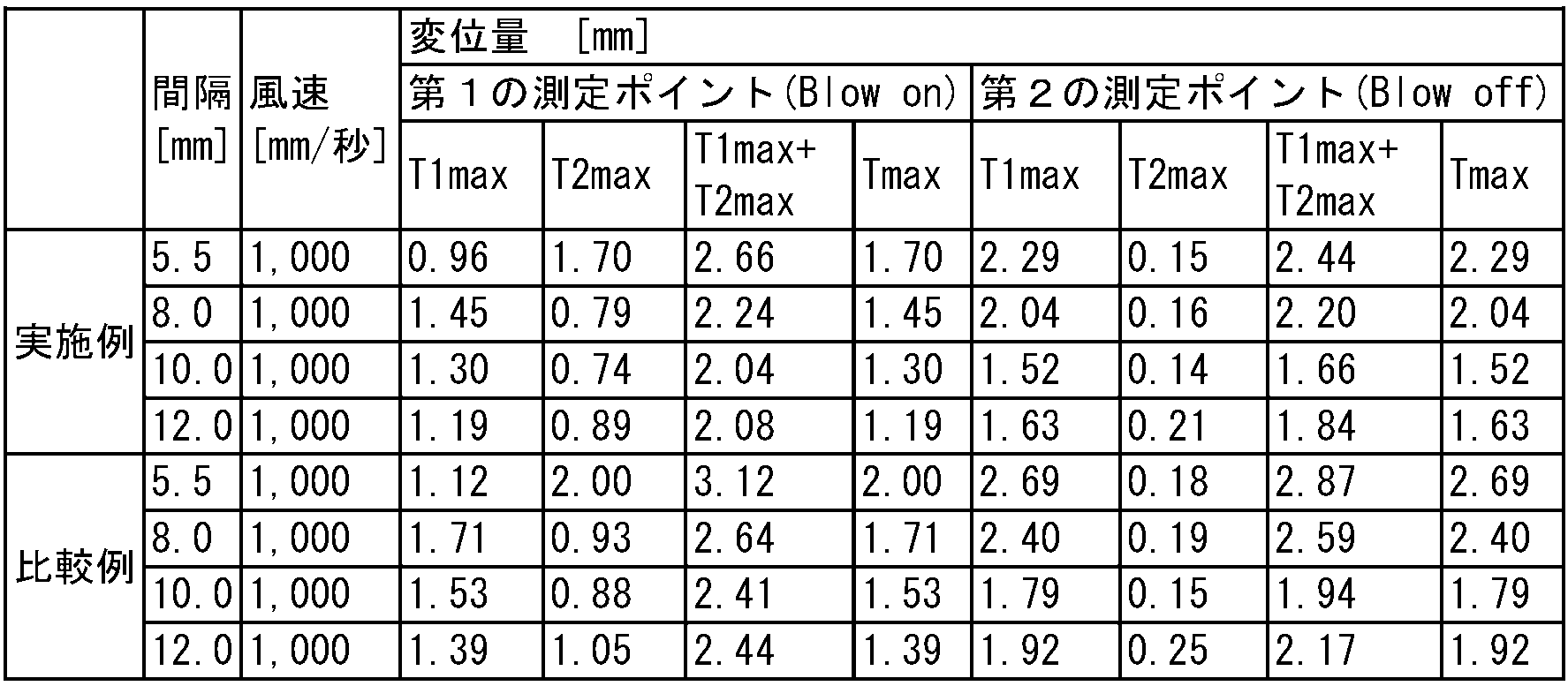

  • FIG. 3 is a graph schematically showing the displacement of the pellicle membrane measured by each of the laser displacement meters P1 to P6.
  • 0 is a virtual plane, which indicates the pellicle membrane at rest. This virtual plane is used as a reference plane for displacement of the pellicle film. Relative to the reference plane (0), the upper side (+) of the graph represents displacement in a first direction toward the flat plate and the lower side (-) of the graph represents displacement in a second direction away from the flat plate. .
  • FIG. 4 is a graph showing the amount of displacement of the pellicle film measured by the laser displacement gauges P1 to P6 at the first measurement point (when blowing on) in FIG. 10 is a graph showing displacement amounts of a pellicle film measured by laser displacement gauges P1 to P6 at second measurement points (during blow off).
  • measurement position 0 indicates the center of the pellicle membrane along the blowing direction.
  • the maximum value among the displacement amounts T1 in the first direction measured at P1 to P6 is T1 max .
  • the maximum value of the displacement amount T2 in the second direction measured at P1 to P6 was defined as T2 max .
  • the largest amount of displacement in the first direction at the first point shown in FIG. 4 was 0.96 [mm] measured at P2, and this value was taken as T1 max .
  • the largest amount of displacement in the second direction was 1.70 [mm] measured at P5, and this value was taken as T2 max .
  • the displacement in the second direction is indicated by minus (-), but the values of T1, T2, etc. defined in the present invention are absolute values of the amount of displacement, and are positive values. is represented by
  • T1 max and T1 max are used as T1 and T2 when calculating the ⁇ displacement amount, but the present invention is not limited to this.
  • the larger one of the maximum amount of displacement (T1 max ) in the first direction and the maximum amount of displacement (T2 max ) in the second direction (amount of clattering) is 1.70 [mm] of T2 max . rice field.
  • T1 max with the largest amount of displacement in the first direction at the second point shown in FIG. 5 was 2.29 [mm] measured at P2.
  • T2 max with the largest amount of displacement in the second direction was 0.15 [mm] measured at P6.
  • the larger one of the maximum amount of displacement (T1 max ) in the first direction and the maximum amount of displacement (T2 max ) in the second direction (the amount of clattering) is 2.29 [mm] of T1 max . rice field.
  • Example 2 As a comparative example, a frame with an adhesive having the same size as in Example 1 was prepared, and a pellicle was attached in the same manner as in Example except that each side was not pressed inward and was adhered to the pellicle film.
  • the air-blown clattering experiment was conducted in the same manner with the distances between the granite plate and the pellicle film set to 5.5 mm, 8.0 mm, 10.0 mm and 12.0 mm.
  • T1 max , T2 max the maximum value (T1 max , T2 max ), the sum of T1 max +T2 max (T1 max +T2 max ), and the larger one of T1 max and T2 max (T max : amount of splattering) are summarized in Table 1.
  • the tension of the pellicle membrane is set to be appropriate, and distortion and deformation of the pellicle membrane are suppressed, resulting in structural stability. is ensured.
  • the presence or absence of scratches on the pellicle film after the smearing test was confirmed as follows. That is, first, the pellicle film before the smearing test was visually confirmed to be free from scratches by illuminating a condensing lamp in a dark room. Next, after the smearing test, the pellicle was removed from the flat plate, and the presence or absence of scratches was visually confirmed by applying a condensing light in a dark room. As a result, the pellicle membrane of the example had no scratches, but the pellicle membrane of the comparative example had scratches near P2 or P5.
  • the tension of the pellicle film and the stress of the frame body become appropriate, and distortion can be suppressed to ensure structural stability.
  • deformation is small even if it is affected by wind pressure due to high-speed movement of the mask stage. is possible.

Landscapes

  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Preparing Plates And Mask In Photomechanical Process (AREA)
  • Adhesive Tapes (AREA)

Abstract

ペリクル膜の膜張力が好適に調整され、風圧等による変形が抑えられ構造安定性に優れたペリクルを提供する。　矩形状の枠体（２）と、枠体（２）の一面側に設けられたペリクル膜（３）と、枠体（２）の他面側に設けられたマスク粘着剤（４）とを備え、枠体（２）の長辺の長さが６００ｍｍ以上であり、及び短辺の長さが５００ｍｍ以上であるペリクル（１）であって、所定の送風ハタメキ実験を行ったときに、第１方向への変位量（Ｔ１）と第２方向への変位量（Ｔ２）との和（Δ変位量＝Ｔ１＋Ｔ２）が１．５０ｍｍ～２．８０ｍｍであり、かつ、第１方向への最大変位量（Ｔ１ｍａｘ）と第２方向への最大変位量（Ｔ２ｍａｘ）とのうち大きい方（ハタメキ量）が、１．００ｍｍ～２．４０ｍｍであることを特徴とする、ペリクル。

Description

ペリクル
　本発明は、ペリクルに関するものである。
　フォトリソグラフィの世界では、半導体のＩＣチップのような小面積への露光に加え、液晶ディスプレイなどのフラットパネルディスプレイのような、より広い面積への一括露光技術が開発されている。
　大規模集積回路（ＬＳＩ）、超ＬＳＩ等の半導体デバイスや液晶表示板等の製造工程では、マスク（露光原板、レチクルともいう）を介して感光層等に光を照射することによってパターニングを行う。その際、マスクに異物が付着していると、光が異物に吸収されたり、異物表面で光が反射されて屈曲したりする。その結果、形成されるパターンが変形したり、エッジががさついたりして、パターニング後の寸法、品質、および外観等が損なわれてしまうといった問題が生じる。このような問題を解消すべく、マスクの表面に、光を透過するペリクル膜を備えるペリクルを装着し、異物の付着を抑制する方法が採用されている（例えば、特許文献１）。
　このようなペリクルがマスク上に装着された状態では、ペリクル内部は極めて気密性が高く、気圧変化や温度変化によって、薄膜のペリクル膜がたるんだり、或いは膨らんだりする状態になる場合がある。このようにペリクル膜が平滑性を失った場合には、ペリクル膜の光学的特性を変化させるだけでなく、凹凸の程度が激しい場合には、ペリクル膜がマスクに接触したり、装置に当たったりしてペリクル膜が損傷することがある。
特開２０２０－１６０４６６号公報
　特に、フラットパネルディスプレイの製造に用いられるような大型ペリクルでは、ペリクル膜の中央部分にまで膜張力が及び難い。膜張力が小さ過ぎると、膜中央部分に撓みが生じ易くなり、膜張力が大き過ぎると、フレームに掛かる応力が大きくなって構造安定性を確保し難くなる。
　本発明は、このような従来の実情に鑑みて提案されたものであり、本発明の目的は、ペリクル膜の膜張力が好適に調整され、風圧等による変形が抑えられ構造安定性に優れたペリクルを提供することにある。
　本発明は、以下のとおりである。
［１］
　矩形状の枠体と、前記枠体の一面側に設けられたペリクル膜と、前記枠体の他面側に設けられたマスク粘着剤とを備え、前記枠体の長辺の長さが６００ｍｍ以上であり、及び短辺の長さが５００ｍｍ以上であるペリクルであって、
　以下のステップ：
　（１）前記マスク粘着剤を介して前記ペリクルを平面板に張り付けるステップ；
　（２）前記ペリクルと他の平面板との間に５．５ｍｍ、８．０ｍｍ、１０．０ｍｍ又は１２．０ｍｍの間隔を設けるステップ；
　（３）静止時における前記枠体の一面を含む仮想面を基準とし、送風機を用いて前記ペリクルの長辺方向に沿って前記ペリクルと前記他の平面板との間に１，０００ｍｍ／秒で送風したときの、所定の測定時間に亘って前記仮想面に対する前記ペリクル膜の厚さ方向への変位量を測定するステップ；および
　（４）前記変位量のうち、前記平面板に近づく第１方向への変位量と、前記平面板から離れる第２方向への変位量と、を得るステップ；
を有する送風ハタメキ実験を行ったときに、
　前記第１方向への変位量（Ｔ１）と前記第２方向への変位量（Ｔ２）との和（Δ変位量＝Ｔ１＋Ｔ２）が１．５０ｍｍ～２．８０ｍｍであり、かつ、
　前記第１方向への最大変位量（Ｔ１ｍａｘ）と前記第２方向への最大変位量（Ｔ２ｍａｘ）とのうち大きい方（ハタメキ量）が、１．００ｍｍ～２．４０ｍｍであることを特徴とする、ペリクル。
［２］
　前記第１方向への最大変位量（Ｔ１ｍａｘ）が、前記第２方向への最大変位量（Ｔ２ｍａｘ）よりも大きい、［１］に記載のペリクル。
［３］
　前記Δ変位量及び前記ハタメキ量は、前記送風ハタメキ実験において前記ペリクル膜に沿った複数の測定点での測定結果に基づいて得られたものである、［１］または［２］に記載のペリクル。
［４］
　前記送風ハタメキ実験において、送風の上流側の測定点における前記第１方向への最大変位量が、送風の下流側の測定点における前記第１方向への最大変位量より大きい該測定点の組み合わせを二か所以上設ける、［１］～［３］のいずれかに記載のペリクル。
［５］
　前記送風ハタメキ実験において、送風の上流側の測定点における前記第２方向への最大変位量が、送風の下流側の測定点における前記第２方向への最大変位量より小さい該測定点の組み合わせを二か所以上設ける、［１］～［４］のいずれかに記載のペリクル。
［６］
　前記枠体の長辺の長さが６００ｍｍ以上４０００ｍｍ以下であり、及び短辺の長さが５００ｍｍ以上３０００ｍｍ以下である、［１］～［５］のいずれかに記載のペリクル。
　本発明によれば、ペリクル膜の膜張力が好適に調整され、風圧等による変形が抑えられ構造安定性に優れたペリクルを提供することができる。
ペリクルの一構成例を示す図である。 送風ハタメキ実験に用いる実験装置の一構成例を模式的に示す図である。 レーザー変位計Ｐ１～Ｐ６のそれぞれで測定された、ペリクル膜の変位を模式的に示すグラフである。 実施例において、第１の測定ポイントにおいて、レーザー変位計Ｐ１～Ｐ６で測定された、ペリクル膜の変位量を示すグラフである。 実施例において、第２の測定ポイントにおいて、レーザー変位計Ｐ１～Ｐ６で測定された、ペリクル膜の変位量を示すグラフである。
　以下、図面を参照しながら本発明を実施するための形態（以下、「実施形態」と略記する。）について説明する。本発明は、以下の実施形態のみに限定されず、その要旨の範囲内で種々変形して実施することができる。各図中、同一の構成要素に対しては同一の符号を付し、また、重複する説明は省略する場合がある。
　本実施形態に係るペリクルの概要を説明する。図１（ａ）は、ペリクル１を示す上面図であり、図１（ｂ）は、縦断面図である。
　なお、以下の説明においては、各図における上側を「上」とし、下側を「下」として説明する。同様に、各図における右側を「右」とし、左側を「左」として説明する。
　また、本明細書において「～」を用いて示される数値範囲は、上限および下限の数値を含むものとする。
＜ペリクル＞
　ペリクル１は、フォトリソグラフィ等においてフォトマスクの防塵を行う構造体である。ペリクル１は、矩形状の枠体２と、枠体２の一面側に設けられたペリクル膜３と、枠体２の他面側に設けられた粘着層４と、剥離フィルム５とを備えている。
　枠体２（ペリクル枠）は、ペリクル膜３を枠体２に張設することができるような任意の形態を有することができ、例えば、枠の正面視では、矩形等の外形を有することができる。矩形は、正方形、長方形等であり、角が直角の場合と、角が丸みを帯びている略矩形（図１）の場合と、の両方を有することができる。
　枠体２及びその開口部のサイズは、フォトマスクのサイズに応じて定められることができる。枠体２が、正面視において一対の長辺と一対の短辺からなる長方形状である場合には、長辺長が６００ｍｍ～４０００ｍｍ、６００ｍｍ～３０００ｍｍ、又は６００ｍｍ～２０００ｍｍであり、短辺長が５００ｍｍ～３０００ｍｍ、５００ｍｍ～２０００ｍｍ、又は５００ｍｍ～１８００ｍｍであり、長辺と短辺の幅が、それぞれ４．０ｍｍ～２０．０ｍｍであり、かつ／又は枠の高さが２．０ｍｍ～１０．０ｍｍであることができる。
　特に、本実施形態のペリクル１は、枠体２の長辺の長さが６００ｍｍ以上であり、及び短辺の長さが５００ｍｍ以上であるような、大型のペリクルであることが好ましく、枠体２の長辺の長さが１７００ｍｍ以上であり、短辺の長さが１６００ｍｍ以上であることがより好ましい。
　図１に示されるように、枠体２は、縁部を有する。縁部は、直線状に延びる棒状の縁部材を有することができる。一対の縁部材は、互いに間隔を空けて平行に配置されることができ、同様に、他の一対の縁部材も互いに間隔を空けて平行に配置されることができる。接触している２つの縁部材は、互いに略直角を成すように端部が接続されることができる。
　枠体２及びその縁部材は、例えば、アルミニウム；アルミニウム合金（例えば５０００系、６０００系、７０００系等）；チタン；チタン合金；鉄鋼；ステンレス鋼；マグネシウム合金；セラミックス（例えばＳｉＣ、ＡｌＮ、Ａｌ２Ｏ３等）；セラミックスと金属との複合材料（例えば、Ａｌ－ＳｉＣ、Ａｌ－ＡｌＮ、Ａｌ－Ａｌ２Ｏ３等）；ＰＥ、ＰＡ、ＰＣ、ＰＥＥＫ等のエンジニアリングプラスチック；ＧＦＲＰ、ＣＦＲＰ等の繊維複合材料；又はこれらの組み合わせ等の既知の材料で形成されることができる。
　枠体２の厚みの下限は、好ましくは３．０ｍｍ以上であり、より好ましくは３．５ｍｍ以上であり、さらに好ましくは４．０ｍｍ以上である。一方、枠体２の厚みの上限は、好ましくは１０．０ｍｍ以下であり、より好ましくは８．０ｍｍ以下であり、さらに好ましくは７．０ｍｍ以下である。
　枠体２の幅は、好ましくは３．５ｍｍ～３０ｍｍの間である。この範囲にあることにより有効露光面積を確保しつつ、ペリクル膜３の張力に耐えられるため好ましい。枠体２の幅の下限は、より好ましくは４．０ｍｍ以上、さらに好ましくは６．０ｍｍ以上であり、更に好ましくは１２．０ｍｍ以上であり、枠体２の面積に応じて膜張力に耐えられるように変更することが好ましい。特に長辺の長さが１７００ｍｍ以上であり、短辺の長さが１６００ｍｍ以上である枠体２の場合は、上記枠体２の幅は、１５．０ｍｍ以上あることが好ましい。一方、枠体２の幅の上限は、より好ましくは２５ｍｍ以下、さらに好ましくは２０ｍｍ以下である。
　なお、枠体２の幅は長辺、短辺何れの辺の幅とも同じであってもよく、各々独立の幅であっても構わない。
　枠体２の内周面又は全面には、必要に応じて、異物を捕捉するための粘着剤（例えば、アクリル系、酢酸ビニル系、シリコーン系、ゴム系粘着剤等）、又はグリース（例えば、シリコーン系、フッ素系グリース等）を塗布してよい。
　ペリクル膜３は、透明な薄膜である。ペリクル膜３は、その厚みが１０μｍ以下であり、フォトリソグラフィにおいて光源が発する光を十分に透過させるように形成されている。特に、厚みとしては２．０μｍ～４．５μｍが好ましい。
　ペリクル膜３を構成する材料としては、特に限定されないが、例えば、ニトロセルロース、セルロース誘導体、フッ素ポリマー、炭素材料等が挙げられ、その中でも、炭素材料であることが好ましい。
　図１（ｂ）に示すように、ペリクル膜３は、図示しない粘着剤により枠体２の一端側に接着及び固定され、枠体２を覆っている。
　図１（ｂ）に示すように、枠体２の他端側（枠体２のペリクル膜３とは反対側）には、ペリクル１をフォトマスクに貼り付けるための粘着層４が配されている。
　粘着層４（マスク粘着層）は、アクリル系、ゴム系、ビニル系、エポキシ系、シリコーン系等の接着剤を含んで構成されており、より好ましい構成材料は、アクリル系、ゴム系、シリコーン系等である。粘着層４の厚みは、例えば、０．８ｍｍ～３．０ｍｍであることが好ましい。
　粘着層４を覆うように、剥離フィルム５（ライナー）が配されている。この剥離フィルム５は非使用時には粘着層４を保護するとともに、ペリクル１の使用時には粘着層４から剥離される。
　剥離フィルム５には、一般的にはポリエステルなどの厚さ３０μｍ～２００μｍ程度のフィルムが用いられる。また、粘着層４から剥離フィルム５を剥がす際の剥離力が大きいと、剥がす際に粘着層４が変形するおそれがあるため、適切な剥離力になるように、粘着剤と接するフィルム表面にシリコーンやフッ素などの離型処理を行ってもよい。
　剥離フィルム５は、粘着層４よりも大きい幅を有し、粘着層４から枠体２の外周側にはみ出すように配されている。
　そして、本実施形態に係るペリクル１は、以下に示す送風ハタメキ実験を行った際の変位量およびハタメキ量が所定の範囲となるように、ペリクル膜３の張力が適宜調整されている。
　これにより、本実施形態のペリクル１では、ペリクル膜３の中央部分にまで適切な膜張力が及ぶものとなり、ペリクル膜３の中央部分での撓みの発生が抑えられるとともに、枠体２に掛かる応力も適切なものとなり歪みの発生が抑えられ、大型ペリクルであっても、構造安定性を確保することができる。
＜送風ハタメキ実験＞
　以下、本発明で定義される送風ハタメキ実験について説明する。
　送風ハタメキ実験は、以下のステップを有する。
　（１）粘着層４を介してペリクル１をフラットプレート１２（平面板）に張り付けるステップ；
　（２）ペリクル１と定盤１１（他の平面板）との間に５．５ｍｍ、８．０ｍｍ、１０．０ｍｍ又は１２．０ｍｍの間隔を設けるステップ；
　（３）静止時における枠体２の一面を含む仮想面を基準とし、送風機１３を用いてペリクル１の長辺方向に沿って１，０００ｍｍ／秒で送風したときの、所定の測定時間に亘って仮想面に対するペリクル膜３の厚さ方向への変位量を測定するステップ；および
　（４）変位量のうち、フラットプレート１２に近づく第１方向への最大変位量（Ｔ１ｍａｘ）と、平面板から離れる第２方向への最大変位量（Ｔ２ｍａｘ）と、を得るステップ；
　以下、各ステップについて説明する。
　（１）粘着層４（マスク粘着層）を介してペリクル１を平面板に張り付ける。
　図２は、本発明において、ペリクル膜３のハタメキ量の測定（送風ハタメキ実験）を行う実験装置の一構成例を模式的に示す図であり、（ａ）は上面図、（ｂ）は側面図である。
　送風ハタメキ実験の実験装置１０は、石定盤１１と、石定盤１１の上側に所定の間隔をおいて、石定盤１１と略平行に配されたフラットプレート１２（平面板）と、フラットプレート１２の石定盤１１（他の平面板）に対向する側とは反対側に配された複数のレーザー変位計Ｐ１～Ｐ６と、石定盤１１とフラットプレート１２との間の空間に向けて風を送る送風機１３と、を備える。石定盤１１は、送風安定性から、所定の平坦性を有するものが好ましく、構成安定性の観点から、所定の剛性を有するものが好ましい。
　フラットプレート１２は、レーザー変位計Ｐ１～Ｐ６によってペリクル膜３の変位を測定するため、レーザー変位計Ｐ１～Ｐ６が測定できるようにレーザー変位計の形状にフラットプレートをカッティングする必要があること、ペリクル膜の様子を可視化できることから、透明で加工しやすい材料が好ましい。特にアクリル板などが好ましい。
　送風ハタメキ実験時に、ペリクル１は、フラットプレート１２の下側の面に、粘着層４によって張り付けられる。
　石定盤１１およびフラットプレート１２の大きさは特に限定されるものではなく、測定されるペリクル１の大きさによって決定され、通常、ペリクル１よりも大きい大きさである。
　本実施形態では、ペリクル１の大きさは、長辺１７８０ｍｍ×短辺１６２０ｍｍであり、フラットプレート１２の大きさは２０００ｍｍ×２０００ｍｍである。また、石定盤１１の大きさはフラットプレート１２よりも大きいことが好ましい。
　ペリクル１が、例えば長辺が１７００ｍｍ以上と大きくなると、ペリクル膜２のハタメキの問題が顕著になってくる。
　すなわち、ペリクル膜１が大きくなると、ペリクル膜３の撓みやハタメキ自体も大きくなるが、露光装置においても、部品間隔が狭くなったり、また、マスクステージの移動が高速化、複雑化してくると、ペリクル膜３の撓みやハタメキの影響が大きくなり、ペリクル膜３がマスクや部品に接触し、ペリクル膜３が損傷する可能性が高くなる。ペリクル膜が損傷すると、露光時に焦点がズレるなど、悪影響を与えてしまう。
　そのため、本発明での送風ハタメキ実験は、少なくとも枠体２の長辺が１７００ｍｍ以上の大型ペリクルを対象とするものである。
　本発明は、少なくとも枠体２の長辺が１７００ｍｍ以上の大型ペリクルにおいて、マスクステージの高速移動による風圧の影響を考慮して、ハタメキの影響が小さくなるようにペリクル膜３の張力等を最適化したものであり、従来のペリクルの大きさを単に大きくしただけでは、本発明の効果は得られない。
　フラットプレート１２および石定盤１１の外側には送風機１３が配されている。送風機１３は、フラットプレート１２に貼り付けられたペリクル１と石定盤１１との間の空間に風を送る装置である。
　図２に示す例では、送風機１３は、図中左側から右側に向けて、所定の風速で風Ｗを送る。
　レーザー変位計Ｐ１～Ｐ６は、送風時のペリクル膜３の変位（変位の方向、変位量）を測定する装置であり、フラットプレート１２のペリクル１が張り付けられる側とは反対側に配されている。
　レーザー変位計Ｐ１～Ｐ６による測定点は、複数設けることが好ましい。本実施形態では、ペリクル膜３の中央部において送風方向に沿って、３００ｍｍ間隔で６台のレーザー変位計Ｐ１～Ｐ６が配置されている。
　このような実験装置において、被測定物であるペリクル１を、剥離フィルム５を剥離し、露出した粘着層４をフラットプレート１２の下側の面に対向させて張り付ける。
　（２）ペリクル１と石定盤１１（他の平面板）との間に５．５ｍｍ、８．０ｍｍ、１０．０ｍｍ又は１２．０ｍｍの間隔を設ける。
　フラットプレート１２に貼り付けられたペリクル１と石定盤１１との間隔Ｄは、ペリクル１が実際に用いられるリソグラフィ装置において、ペリクル１装置部品との間隔に合わせて適宜設定することができる。本実施形態では、間隔Ｄは５．５ｍｍ～１２．０ｍｍとしている。
　（３）送風機１３を用いてペリクル１に沿って送風し、ペリクル膜３の厚さ方向への変位量を測定する。
　ペリクル膜３と石定盤１１との間の空間に向けて、送風機１３を用いて送風し、風圧によるペリクル膜３の変位量を測定する。
　本実施形態では、送風機１３の風速は、ペリクル膜３の中央部で１０００ｍｍ／秒となるように設定する。送風は、２秒間の送風と、２秒間のインターバルとを１セットとし、これを４回繰り返す。
　送風方向に沿って配置された６台のレーザー変位計Ｐ１～Ｐ６によって、各地点におけるペリクル膜３の変位（変位の方向、変位量）を測定する。
　具体的には、ペリクル膜３の変位として、静止時の枠体２の一面を含む仮想面を基準とする。この仮想面は、静止時におけるペリクル膜３を示している。
　そして、所定の測定時間（送風時間）に亘って、仮想面に対してフラットプレート１２に近づく第１方向への変位量（Ｔ１）と、フラットプレート１２から離れる第２方向への変位量（Ｔ２）と、を得る。図２（ｂ）において、第１方向は、仮想面から上側に向かう方向であり、第２方向は、仮想面から下側に向かう方向である。
　（４）変位量のうち、平面に向かう第１方向への最大変位量（Ｔ１ｍａｘ）と、平面から離れる第２方向の最大変位量（Ｔ２ｍａｘ）と、を得る。
　前記（２）のステップで得られた、第１方向への変位量（Ｔ１）のうちの最大変位量（Ｔ１ｍａｘ）、および、第２方向への変位量（Ｔ２）のうちの最大変位量（Ｔ２ｍａｘ）、をそれぞれ得る。
　そして、本実施形態のペリクル１では、
　（ａ）第１方向への変位量（Ｔ１）と第２方向への変位量（Ｔ２）との和（Δ変位量＝Ｔ１＋Ｔ２）が１．５０ｍｍ～２．８０ｍｍであり、かつ
　（ｂ）第１方向への最大変位量（Ｔ１ｍａｘ）と第２方向の最大変位量（Ｔ２ｍａｘ）とのうち大きい方（ハタメキ量）が、１．００ｍｍ～２．４０ｍｍである。
　これにより、マスクステージの移動等によりペリクル膜３に風圧がかかっても、ペリクル膜３の変形（変位やハタメキ）を抑えることができ、ペリクル膜３がマスクや装置部品に接触してしまうリスクを低減することができる。
　このようなペリクル膜３の変位量やハタメキ量は、ペリクル膜３の膜張力を適宜調節することにより、上記範囲に調整することが可能である。具体的には、例えば、ペリクル膜３を枠体２に張り付ける際の、ペリクル膜３に付与する張力の方向や大きさなどを適宜調節する方法が挙げられる。
　具体的には、例えば、枠体２として、一対の辺部を外側に膨出させたものを用い、枠体２にペリクル膜３を貼り付ける際に、この膨出した辺部を枠体２の内側に向けて弾性変形させた状態で、ペリクル膜３を貼り付けて展張することで、枠体２の復元力とペリクル膜３の展張力とを容易につり合わせることができる。このとき、辺部の膨出量を所定範囲に調整することで、ペリクル膜３に付与される張力の方向や大きさなどを適宜調節することができる。
　また、枠体２を、所定範囲のヤング率を有する材料から構成することで、ペリクル膜３を枠体２に貼り付けた際に、枠体２が略矩形状になる状態において、枠体２の復元力とペリクル膜３の膜張力とを適切につり合わせることができる。この場合、ヤング率としては１００ＭＰａ以上ある材料が好ましい。
　あるいは、枠体２にペリクル膜３を貼り付ける際に、湿度を、露光装置内の湿度と同程度かそれよりも高くした環境下で行うことでも、ペリクル膜３
の応力を小さく維持することが可能になり、ペリクル膜３に付与される張力を適宜調節することができる。
　（ａ）変位量Ｔ１とＴ２との和、または（ｂ）ハタメキ量が前記範囲よりも大きいと、ペリクル膜３にかかる張力が低く、ペリクル膜３の中央部分で撓みが発生する可能性がある。また、（ａ）変位量Ｔ１とＴ２との和、または（ｂ）ハタメキ量が前記範囲よりも小さいと、ペリクル膜３に過度の張力がかかっており、枠体２に掛かる応力が大きく歪みが発生する可能性がある。
　ペリクル膜３の変形を抑制するとともに、ペリクル膜３の張力と枠体２の応力とのバランスを図る観点からは、（ａ）と（ｂ）との両方を満たす必要がある。
　これにより、本実施形態のペリクル１では、ペリクル膜３の中央部分にまで適切な膜張力が及ぶものとなり、ペリクル膜３の中央部分での撓みの発生が抑えられるとともに、枠体２に掛かる応力も適切なものとなり歪みの発生が抑えられ、優れた構造安定性を有するものとなる。
　（ａ）Δ変位量（＝Ｔ１＋Ｔ２）は、１．５０ｍｍ超え２．８０ｍｍ未満であることが好ましく、１．６０ｍｍ～２．７０ｍｍであることがより好ましい。また、（ｂ）ハタメキ量は、１．００ｍｍ越え２．４０ｍｍ未満であることが好ましく、１．１０ｍｍ～２．３５ｍｍであることがより好ましい。
　これにより、ペリクル１の構造安定性をより優れたものとすることができる。
　なお、Δ変位量及びハタメキ量は、送風ハタメキ実験においてペリクル膜３に沿った複数の測定点での測定結果に基づいて得られたものであることが好ましい。
　当然ではあるが、ペリクル膜３の端部と中央部、送風の上流側と下流側とでは、送風ハタメキ実験における挙動も異なる。測定点を１か所のみではなく、複数設け、ペリクル１の全体における各地点での動向をより詳細に知ることで、送風ハタメキ実験の信頼性が向上し、ペリクル全体としての変位量およびハタメキ量をより小さく抑えることができる。
　さらに、送風ハタメキ実験において、送風の上流側の測定点における第１方向への最大変位量（Ｔ１ｍａｘ）が、送風の下流側の測定点における第１方向への最大変位量（Ｔ１ｍａｘ）より大きい測定点の組み合わせを二か所以上設けることが好ましい。
　これにより、送風ハタメキ実験の信頼性をより優れたものとすることができる。
　また、送風ハタメキ実験において、送風の上流側の測定点における第２方向への最大変位量（Ｔ２ｍａｘ）が、送風の下流側の測定点における第２方向への最大変位量（Ｔ２ｍａｘ）より小さい測定点の組み合わせを二か所以上設けることが好ましい。
　これにより、送風ハタメキ実験の信頼性をより優れたものとすることができる。
　さらに、送風ハタメキ実験において、石定盤１１とペリクル膜３との間隔Ｄを変えて同様に実験を行い、それぞれの間隔とした場合においてもペリクル膜３の変位量が上記条件を満たすようにすることが好ましい。例えば、本実施形態では、ペリクル膜３の中央部における、石定盤１１とペリクル膜３との間隔Ｄを５．５ｍｍ、８．０ｍｍ、１０．０ｍｍ、１２．０ｍｍ、と変えて同様に実験を行う。
　これにより、フォトリソグラフィ装置に置いてフォトマスクと装置部品との間隔といった条件が変わった場合においても、ペリクル膜３の構造安定性を担保することができる。
　ペリクル１が大型であるほど、変位やハタメキ量は大きくなると考えられる。そのため、本実施形態のペリクル１は、枠体２の長辺の長さが６００ｍｍ以上４０００ｍｍ以下であり、及び、短辺の長さが５００ｍｍ以上３０００ｍｍ以下であるような、大型のペリクルである場合に、本発明の効果をより顕著なものとすることができるため、好ましい。特に、枠体２の長辺の長さが１７００ｍｍ以上４０００ｍｍ以下であり、短辺の長さが１６００ｍｍ以上３０００ｍｍ以下であるような場合に、本発明の効果をさらに顕著なものとすることができる。
　以上、本発明の実施の形態について説明してきたが、本発明はこれに限定されるものではなく、発明の趣旨を逸脱しない範囲で適宜変更可能である。
　例えば、本実施形態では、ペリクル膜の変位（変位の方向、変位量）について、レーザー変位計を用いて測定したが、ペリクル膜の変位を測定できるものであれば、レーザー変位計以外の変位計であってもよい。
　また、上述した実施形態では、フラットプレート側にレーザー変位計を配し、上側よりペリクル膜の変位を測定したが、石定盤側にレーザー変位計を配し、ペリクル膜の下側より直接ペリクル膜の変位を測定するものであってもよい。
　次に、実施例を挙げて本発明をより具体的に説明する。しかしながら、本発明は、その要旨から逸脱しない限り、以下の実施例に限定されるものではない。実施例中の物性は以下の方法により測定した。
　また、特に指定のない限り、ペリクルの作製および送風ハタメキ実験は、室温（２３℃）で行った。
［ペリクルの作製］
＜実施例＞
（１）粘着層付枠体の作製
　外径１６２０ｍｍ×１７８０ｍｍ×高さ６．５ｍｍ、長辺幅１６．５ｍｍ、短辺幅１８．５ｍｍで材質にアルミ合金を用い、枠体の断面形状は長方形の形状のものを用いた。当該枠体は、各辺部の中央付近が外側に凸となるように湾曲膨出した形状とし、初期形状の外側への凸量として、長辺部側が１０．０ｍｍ、短辺部側が５．０ｍｍとした。そして、用いた枠体は黒色アルマイト処理を施した。
　その後、枠体の下端面にマスク粘着材として厚み１．５ｍｍのスチレンエチレンブチレンスチレンのゴム系ホットメルト粘着剤をつけた。粘着剤を保護するために粘着剤に保護フィルム（ＰＥＴ）を付けて粘着剤付枠体とした。
（２）ペリクル膜の作製
　ペリクル膜としては、セルロースエステルのポリマー溶液を低アルカリガラス上に塗布しクローズドカップ式のスピンコートで主膜を形成した。
　次いで、その主膜上にフッ素ポリマー溶液をスピンコートで塗布して反射防止層を成膜した厚み４μｍのペリクル膜を外寸が２０００ｍｍ×２０００ｍｍのアルマイト処理されたアルミ合金の仮枠に写し取り一様に準備した。
　（１）で作製した粘着剤付枠体の各辺部が略直線状になるように治具を用いて内側に向けて押さえ込みながら、前記枠体に、膜接着剤を介して（２）で作製したペリクル膜を接着させた。その後、短辺部側から治具による外力を解放し、その後、長辺部側の治具による外力を解放しペリクルを作製した。
　得られたペリクル膜を、ペリクル膜に付与する張力の方向や大きさなどを適宜調節しつつ、粘着剤付枠体の上端面に接着剤を介して貼りつけることで実施例のペリクルとした。
［送風ハタメキ実験］
　得られたペリクルについて、図２に示した実験装置を用いて送風ハタメキ実験を行った。
　レーザー変位計としてＫＥＹＥＮＣＥ社製のＮＲ－５００を用いた。レーザー変位計は、ペリクル膜の中央部において送風方向（ペリクルの長辺方向）に沿って、３００ｍｍ間隔で６台（Ｐ１～Ｐ６）配置した。
（１）マスク粘着剤を介してペリクルをフラットプレート（平面板）に張り付けた。
　被測定物であるペリクルを、粘着層介してフラットプレートの下側の面に対向させて張り付けた。フラットプレートは厚さ５．０ｍｍのアクリル板であり、その大きさは２０００ｍｍ×２０００ｍｍであった。更に、フラットプレートの撓みを抑制するためにアルミ合金の補強体をフラットプレートの上側に格子状に設置した。
　そして、石定盤（他の平面板）とペリクル膜との間隔を５．５ｍｍとした。石定盤の大きさは２５００ｍｍ×２５００ｍｍであった。
（２）送風機を用いて、ペリクルの長辺方向に沿って送風し、ペリクル膜の厚さ方向への変位量を測定した。
　送風機の風速は、ペリクル膜の中央部で１０００ｍｍ／秒となるようにした。送風は、２秒間の送風と、２秒間のインターバルとを１セットとし、これを４回（計１６秒間）繰り返した。
　送風方向に沿って配置されたレーザー変位計Ｐ１～Ｐ６によって、各地点におけるペリクル膜の変位（変位の方向、変位量）を測定した。具体的には、ペリクル膜の変位として、枠体の一面を含む仮想面を基準とし、測定時間（送風時間）に亘って、仮想面に対してフラットプレートに近づく第１方向への変位量（Ｔ１）と、フラットプレートから離れる第２方向への変位量（Ｔ２）と、を得た。
　図３は、レーザー変位計Ｐ１～Ｐ６のそれぞれで測定された、ペリクル膜の変位を模式的に示すグラフである。
　図３中、０は仮想面であり、静止時におけるペリクル膜を示す。この仮想面を、ペリクル膜の変位の基準面とする。
　基準面（０）に対し、グラフの上側（＋）が、フラットプレートに近づく第１方向への変位を表し、グラフの下側（－）が、フラットプレートから離れる第２方向への変位を表す。
　図３からわかるように、送風を開始（Blow on）するとペリクル膜は風圧によりはためいて変位し、送風を停止（Blow off）すると元に戻る。
　ハタメキの大まかな傾向としては、送風の上流側（Ｐ１～Ｐ２）では、基準面に対して第１の方向寄りにペリクル膜がはためく傾向がみられた。下流側（Ｐ５～Ｐ６）では、基準面に対して第２の方向寄りにペリクル膜がはためく傾向がみられた。中央部分（Ｐ３～Ｐ５）では、基準面に対して第１および第２の方向の双方にペリクル膜がはためく傾向がみられた。
　また、送風の上流側では変位が比較的大きく、下流側では変位が比較的小さい。中央部分での変位が特に大きくなっている。
　図４は、図３中の第１の測定ポイント（Blow on時）において、レーザー変位計Ｐ１～Ｐ６で測定された、ペリクル膜の変位量を示すグラフであり、図５は、図３中の第２の測定ポイント（Blow off時）において、レーザー変位計Ｐ１～Ｐ６で測定された、ペリクル膜の変位量を示すグラフである。
　図４および図５において、計測位置０は、送風方向に沿った、ペリクル膜の中心を示す。
　図４および図５において、Ｐ１～Ｐ６で測定された、第１方向への変位量Ｔ１のうち最大値をＴ１ｍａｘとした。また、Ｐ１～Ｐ６で測定された、第２方向への変位量Ｔ２のうち最大値をＴ２ｍａｘとした。
　例えば、図４に示す第１ポイントにおいて第１方向への変位量が最も大きいのはＰ２で測定された０．９６［ｍｍ］であり、この値をＴ１ｍａｘとした。また、第２方向への変位量が最も大きいのはＰ５で測定された１．７０［ｍｍ］であり、この値をＴ２ｍａｘとした。
　なお、図３～図５において、第２方向への変位はマイナス（－）で表しているが、本発明で規定するＴ１、Ｔ２等の値は、変位量の絶対値であり、正の値で表される。
　そして、第１方向への変位量（Ｔ１）と前記第２方向への変位量（Ｔ２）との和（Δ変位量＝Ｔ１＋Ｔ２）は、０．９６［ｍｍ］＋１．７０［ｍｍ］＝２．６６［ｍｍ］であった。
　なお、本実施例では、Δ変位量の算出に際して、Ｔ１，Ｔ２としてＴ１ｍａｘ，Ｔ１ｍａｘの値をそれぞれ用いたが、これに限定されるものではない。
　また、第１方向への最大変位量（Ｔ１ｍａｘ）と前記第２方向への最大変位量（Ｔ２ｍａｘ）とのうち大きい方（ハタメキ量）は、Ｔ２ｍａｘの１．７０［ｍｍ］であった。
　同様に、図５に示す第２ポイントにおいて第１方向への変位量が最も大きいＴ１ｍａｘはＰ２で測定された２．２９［ｍｍ］であった。また、第２方向への変位量が最も大きいＴ２ｍａｘはＰ６で測定された０．１５［ｍｍ］であった。
　そして、第１方向への変位量（Ｔ１）と前記第２方向への変位量（Ｔ２）との和（Δ変位量＝Ｔ１＋Ｔ２）は、２．２９［ｍｍ］＋０．１５［ｍｍ］＝２．４４［ｍｍ］であった。
　また、第１方向への最大変位量（Ｔ１ｍａｘ）と前記第２方向への最大変位量（Ｔ２ｍａｘ）とのうち大きい方（ハタメキ量）は、Ｔ１ｍａｘの２．２９［ｍｍ］であった。
　ペリクル膜の中央部における、石定盤とペリクル膜との間隔を８．０ｍｍ、１０．０ｍｍ、１２．０ｍｍ、と変えて同様に送風ハタメキ実験を行った。
　また、比較例として、実施例１と同サイズの粘着剤付枠体を用意し、各辺部を内側に向けて押さえ込まないでペリクル膜に接着させたこと以外は、実施例と同様にペリクルを作製し、石定盤とペリクル膜との間隔を５．５ｍｍ、８．０ｍｍ、１０．０ｍｍ、１２．０ｍｍとして、送風ハタメキ実験を同様に行った。
　そして、それぞれの場合について、第１の測定ポイント（Blow on時）および第２の測定ポイント（Blow off時）で測定された、ペリクル膜の変位量（Ｔ１、Ｔ２）のうち最大値（Ｔ１ｍａｘ、Ｔ２ｍａｘ）、Ｔ１ｍａｘ＋Ｔ２ｍａｘとの和（Ｔ１ｍａｘ＋Ｔ２ｍａｘ）、および、Ｔ１ｍａｘとＴ２ｍａｘとのうち大きい方（Ｔｍａｘ：ハタメキ量）を表１にまとめて示す。
Figure JPOXMLDOC01-appb-T000001
　上述したような送風ハタメキ実験において、実施例のペリクルでは、
　（ａ）第１方向への変位量（Ｔ１）と第２方向への変位量（Ｔ２）との和（Δ変位量＝Ｔ１＋Ｔ２）が１．５０ｍｍ～２．８０ｍｍであり、かつ
　（ｂ）第１方向への最大変位量（Ｔ１ｍａｘ）と第２方向への最大変位量（Ｔ２ｍａｘ）とのうち大きい方（ハタメキ量）が、１．００ｍｍ～２．４０ｍｍであった。
　（ａ）Δ変位量または（ｂ）ハタメキ量について双方の条件を満たす実施例のペリクルでは、ペリクル膜の張力が適切なものとされており、ペリクル膜の歪みや変形が抑えられ、構造安定性が確保されたものとなる。
　これに対し、比較例のペリクルでは、（ａ）Δ変位量及び（ｂ）ハタメキ量の少なくとも一方が前記範囲を満たしていなかった。
　さらに、ハタメキ試験後のペリクル膜について、キズの有無を下記のようにして確認した。
　すなわち、まず、ハタメキ試験前のペリクル膜に暗室で集光灯を当て目視にてキズが無いことを確認した。次に、ハタメキ試験後にフラットプレートからペリクルを取り外し、暗室で集光灯を当てキズの有無を目視にて確認した。
　その結果、実施例のペリクル膜にはキズがなかったが、比較例のペリクル膜にはＰ２またはＰ５付近でキズが発生していた。
　以上、本発明の実施の形態について説明してきたが、本発明はこれに限定されるものではなく、発明の趣旨を逸脱しない範囲で適宜変更可能である。
　本発明によるペリクルを用いることで、ペリクル膜の張力や、枠体の応力が適切なものとなり、歪みが抑えられ構造安定性を確保することができる。
　これにより、大型ペリクルであっても、マスクステージの高速移動による風圧の影響を受けても変形が小さく、ペリクル膜の光学的特性の変化や、ペリクル膜のマスクや装置への接触を抑制することが可能なものとなる。
　１：ペリクル
　２：枠体
　３：ペリクル膜
　４：粘着層
　５：剥離フィルム
　１０：実験装置
　１１：石定盤
　１２：フラットプレート
　１３：送風機
　Ｐ１～Ｐ６：レーザー変位計

Claims (6)

  1. 　矩形状の枠体と、前記枠体の一面側に設けられたペリクル膜と、前記枠体の他面側に設けられたマスク粘着剤とを備え、前記枠体の長辺の長さが６００ｍｍ以上であり、及び短辺の長さが５００ｍｍ以上であるペリクルであって、
    　以下のステップ：
    　（１）前記マスク粘着剤を介して前記ペリクルを平面板に張り付けるステップ；
    　（２）前記ペリクルと他の平面板との間に５．５ｍｍ、８．０ｍｍ、１０．０ｍｍ又は１２．０ｍｍの間隔を設けるステップ；
    　（３）静止時における前記枠体の一面を含む仮想面を基準とし、送風機を用いて前記ペリクルの長辺方向に沿って前記ペリクルと前記他の平面板との間に１，０００ｍｍ／秒で送風したときの、所定の測定時間に亘って前記仮想面に対する前記ペリクル膜の厚さ方向への変位量を測定するステップ；および
    　（４）前記変位量のうち、前記平面板に近づく第１方向への変位量と、前記平面板から離れる第２方向への変位量と、を得るステップ；
    を有する送風ハタメキ実験を行ったときに、
    　前記第１方向への変位量（Ｔ１）と前記第２方向への変位量（Ｔ２）との和（Δ変位量＝Ｔ１＋Ｔ２）が１．５０ｍｍ～２．８０ｍｍであり、かつ、
    　前記第１方向への最大変位量（Ｔ１ｍａｘ）と前記第２方向への最大変位量（Ｔ２ｍａｘ）とのうち大きい方（ハタメキ量）が、１．００ｍｍ～２．４０ｍｍであることを特徴とする、ペリクル。
  2. 　前記第１方向への最大変位量（Ｔ１ｍａｘ）が、前記第２方向への最大変位量（Ｔ２ｍａｘ）よりも大きい、請求項１に記載のペリクル。
  3. 　前記Δ変位量及び前記ハタメキ量は、前記送風ハタメキ実験において前記ペリクル膜に沿った複数の測定点での測定結果に基づいて得られたものである、請求項１に記載のペリクル。
  4. 　前記送風ハタメキ実験において、送風の上流側の測定点における前記第１方向への最大変位量が、送風の下流側の測定点における前記第１方向への最大変位量より大きい該測定点の組み合わせを二か所以上設ける、請求項１に記載のペリクル。
  5. 　前記送風ハタメキ実験において、送風の上流側の測定点における前記第２方向への最大変位量が、送風の下流側の測定点における前記第２方向への最大変位量より小さい該測定点の組み合わせを二か所以上設ける、請求項１に記載のペリクル。
  6. 　前記枠体の長辺の長さが６００ｍｍ以上４０００ｍｍ以下であり、及び短辺の長さが５００ｍｍ以上３０００ｍｍ以下である、請求項１に記載のペリクル。
PCT/JP2023/001530 2022-01-26 2023-01-19 ペリクル Ceased WO2023145604A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
KR1020247015975A KR20240089744A (ko) 2022-01-26 2023-01-19 펠리클
JP2023576848A JP7748484B2 (ja) 2022-01-26 2023-01-19 ペリクル
CN202380017368.6A CN118556210A (zh) 2022-01-26 2023-01-19 防护膜组件

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2022-010333 2022-01-26
JP2022010333 2022-01-26

Publications (1)

Publication Number Publication Date
WO2023145604A1 true WO2023145604A1 (ja) 2023-08-03

Family

ID=87471793

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2023/001530 Ceased WO2023145604A1 (ja) 2022-01-26 2023-01-19 ペリクル

Country Status (5)

Country Link
JP (1) JP7748484B2 (ja)
KR (1) KR20240089744A (ja)
CN (1) CN118556210A (ja)
TW (1) TWI855515B (ja)
WO (1) WO2023145604A1 (ja)

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH10339944A (ja) * 1997-06-09 1998-12-22 Shin Etsu Chem Co Ltd ペリクルの製造方法
JPH11160855A (ja) * 1997-12-01 1999-06-18 Toshiba Corp ペリクル及びペリクル付露光用マスク
JP2004296829A (ja) * 2003-03-27 2004-10-21 Semiconductor Leading Edge Technologies Inc ペリクル構造体の姿勢制御機構及び露光方法
JP2004343102A (ja) * 2003-04-30 2004-12-02 Asml Netherlands Bv リソグラフ装置、デバイス製造方法、マスク、及びマスク及び／又はペリクルを特徴付ける方法
JP2005134683A (ja) * 2003-10-31 2005-05-26 Asahi Glass Co Ltd ペリクル
JP2005148287A (ja) * 2003-11-13 2005-06-09 Semiconductor Leading Edge Technologies Inc フォトマスク用ペリクル
JP2019066848A (ja) * 2017-09-29 2019-04-25 旭化成株式会社 ペリクル
JP2020091314A (ja) * 2018-12-03 2020-06-11 信越化学工業株式会社 ペリクル及びその製造方法

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TW507267B (en) * 1999-09-13 2002-10-21 Asahi Glass Co Ltd Pellicle and its manufacturing method
JP2011158585A (ja) * 2010-01-29 2011-08-18 Shin-Etsu Chemical Co Ltd ペリクルおよびペリクルの製造方法
TWI456341B (zh) * 2010-03-10 2014-10-11 旭化成電子材料股份有限公司 大型護膜用框體及大型護膜
JP7061288B2 (ja) * 2018-08-28 2022-04-28 日本軽金属株式会社 フラットパネルディスプレイ用ペリクル枠体及びその製造方法
JP2020160466A (ja) 2020-06-12 2020-10-01 旭化成株式会社 ペリクル

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH10339944A (ja) * 1997-06-09 1998-12-22 Shin Etsu Chem Co Ltd ペリクルの製造方法
JPH11160855A (ja) * 1997-12-01 1999-06-18 Toshiba Corp ペリクル及びペリクル付露光用マスク
JP2004296829A (ja) * 2003-03-27 2004-10-21 Semiconductor Leading Edge Technologies Inc ペリクル構造体の姿勢制御機構及び露光方法
JP2004343102A (ja) * 2003-04-30 2004-12-02 Asml Netherlands Bv リソグラフ装置、デバイス製造方法、マスク、及びマスク及び／又はペリクルを特徴付ける方法
JP2005134683A (ja) * 2003-10-31 2005-05-26 Asahi Glass Co Ltd ペリクル
JP2005148287A (ja) * 2003-11-13 2005-06-09 Semiconductor Leading Edge Technologies Inc フォトマスク用ペリクル
JP2019066848A (ja) * 2017-09-29 2019-04-25 旭化成株式会社 ペリクル
JP2020091314A (ja) * 2018-12-03 2020-06-11 信越化学工業株式会社 ペリクル及びその製造方法

Also Published As

Publication number Publication date
KR20240089744A (ko) 2024-06-20
CN118556210A (zh) 2024-08-27
TWI855515B (zh) 2024-09-11
TW202340852A (zh) 2023-10-16
JPWO2023145604A1 (ja) 2023-08-03
JP7748484B2 (ja) 2025-10-02

Similar Documents

Publication Publication Date Title
JP5411200B2 (ja) リソグラフィ用ペリクル
US8338060B2 (en) Pellicle for lithography and method for manufacturing the same
US8652711B2 (en) Pellicle for lithography
US11988955B2 (en) Pellicle and method for producing the same
CN101930166B (zh) 防护膜框架及光刻用防护膜
CN101930167A (zh) 防护膜框架及光刻用防护膜
JP4951051B2 (ja) ペリクルフレーム及びペリクル
JP4007752B2 (ja) 大型ペリクル用枠体及び大型ペリクル
JP4286194B2 (ja) ペリクルフレーム、および該フレームを用いたフォトリソグラフィー用ペリクル
KR102461618B1 (ko) 펠리클 프레임 및 이것을 사용한 펠리클
JP6018391B2 (ja) ペリクル
JP5641602B2 (ja) ペリクルの製造方法
JP7748484B2 (ja) ペリクル
JP2015036791A (ja) ペリクル枠体及びペリクル
JP7347789B2 (ja) ペリクル枠体及びペリクル
JP4345882B2 (ja) 大型ペリクル
JP2019066848A (ja) ペリクル
TWI813816B (zh) 防塵薄膜框架、防塵薄膜組件、附防塵薄膜組件之光罩、防塵薄膜組件之檢查方法、曝光方法及液晶顯示器之製造方法
JP2018049256A (ja) ペリクル
TWM634756U (zh) 防護薄膜框架、防護薄膜、帶防護薄膜的光罩、曝光系統、半導體元件的製造系統及液晶顯示器的製造系統
JP2022162654A (ja) ペリクル

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 23746817

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 2023576848

Country of ref document: JP

ENP Entry into the national phase

Ref document number: 20247015975

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 202380017368.6

Country of ref document: CN

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 23746817

Country of ref document: EP

Kind code of ref document: A1
