WO2020121410A1 - エポキシ樹脂ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法 - Google Patents

エポキシ樹脂ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法 Download PDF

Info

Publication number
WO2020121410A1
WO2020121410A1 PCT/JP2018/045517 JP2018045517W WO2020121410A1 WO 2020121410 A1 WO2020121410 A1 WO 2020121410A1 JP 2018045517 W JP2018045517 W JP 2018045517W WO 2020121410 A1 WO2020121410 A1 WO 2020121410A1
Authority
WO
WIPO (PCT)
Prior art keywords
epoxy resin
film
epoxy
liquid crystal
liquid crystalline
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2018/045517
Other languages
English (en)
French (fr)
Inventor
慎吾 田中
竹澤　由高
一也 木口
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Resonac Corp
Original Assignee
Hitachi Chemical Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Hitachi Chemical Co Ltd filed Critical Hitachi Chemical Co Ltd
Priority to PCT/JP2018/045517 priority Critical patent/WO2020121410A1/ja
Priority to US17/312,401 priority patent/US20220025107A1/en
Priority to JP2020558841A priority patent/JP7272372B2/ja
Publication of WO2020121410A1 publication Critical patent/WO2020121410A1/ja
Anticipated expiration legal-status Critical
Priority to US19/053,171 priority patent/US20250197557A1/en
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/182—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing using pre-adducts of epoxy compounds with curing agents
    • C08G59/184—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing using pre-adducts of epoxy compounds with curing agents with amines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/20—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the epoxy compounds used
    • C08G59/22—Di-epoxy compounds
    • C08G59/24—Di-epoxy compounds carbocyclic
    • C08G59/245—Di-epoxy compounds carbocyclic aromatic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • C08G59/50—Amines
    • C08G59/5033—Amines aromatic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • C08G59/50—Amines
    • C08G59/504—Amines containing an atom other than nitrogen belonging to the amine group, carbon and hydrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J3/00—Processes of treating or compounding macromolecular substances
    • C08J3/24—Crosslinking, e.g. vulcanising, of macromolecules
    • C08J3/244—Stepwise homogeneous crosslinking of one polymer with one crosslinking system, e.g. partial curing
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2363/00—Characterised by the use of epoxy resins; Derivatives of epoxy resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2363/00—Characterised by the use of epoxy resins; Derivatives of epoxy resins
    • C08J2363/02—Polyglycidyl ethers of bis-phenols
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K2019/0444—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit characterized by a linking chain between rings or ring systems, a bridging chain between extensive mesogenic moieties or an end chain group
    • C09K2019/0448—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit characterized by a linking chain between rings or ring systems, a bridging chain between extensive mesogenic moieties or an end chain group the end chain group being a polymerizable end group, e.g. -Sp-P or acrylate

Definitions

  • the present invention relates to an epoxy resin B stage film, an epoxy resin cured film, and a method for manufacturing an epoxy resin cured film.
  • the amount of heat generated per unit volume has tended to increase with the increase in energy density due to the miniaturization and high performance of electronic devices, so that the insulating materials that make up electronic devices are required to have high thermal conductivity.
  • the insulating material epoxy resin is widely used from the viewpoint of high withstand voltage and ease of molding.
  • a method of increasing the thermal conductivity of an epoxy resin a method of adding a filler having a high thermal conductivity and an insulating property to the resin is generally used. Alumina particles and the like are used as the filler having a high thermal conductivity and an insulating property.
  • the liquid crystalline epoxy resin forms a higher-order structure on the alumina surface, and the higher-order structure forms a heat conduction path so as to connect the alumina, thereby improving the heat conductivity.
  • an insulating composition having electrical insulation and excellent thermal conductivity an insulating composition containing a liquid crystalline resin obtained by polymerizing a resin composition containing a monomer having a mesogenic group as an essential component is disclosed in JP-A-11- It is disclosed in Japanese Patent No. 323162.
  • Japanese Unexamined Patent Publication No. 11-323162 describes that an insulating composition may contain an inorganic ceramic such as aluminum oxide having an excellent thermal conductivity.
  • an object of the present invention is to provide an epoxy resin B stage film capable of forming an epoxy resin cured film having excellent thermal conductivity, an epoxy resin cured film having excellent thermal conductivity, and a method for producing an epoxy resin cured film. To do.
  • a semi-cured epoxy resin composition containing a liquid crystalline epoxy monomer capable of forming a cured product containing a liquid crystal structure and a curing agent Has an average thickness of less than 8 ⁇ m
  • An epoxy resin B stage film in which the liquid crystal structure contained in the cured product becomes a liquid crystal structure in which molecules are aligned in the film thickness direction of the film when cured ⁇ 2>
  • R 1 to R 4 each independently represent a hydrogen atom or an alkyl group having 1 to 3 carbon atoms.
  • R 1 to R 4 each independently represent a hydrogen atom or an alkyl group having 1 to 3 carbon atoms.
  • a method for producing an epoxy resin cured film having the following.
  • an epoxy resin B stage film capable of forming an epoxy resin cured film having excellent thermal conductivity, an epoxy resin cured film having excellent thermal conductivity, and a method for producing an epoxy resin cured film.
  • the present invention is not limited to the following embodiments.
  • the constituent elements including element steps and the like
  • the term “process” includes not only a process independent of other processes but also the process even if the process is not clearly distinguishable from the other processes as long as the purpose of the process is achieved. ..
  • the numerical range indicated by using "to” includes the numerical values before and after "to" as the minimum value and the maximum value, respectively.
  • each component may include a plurality of types of applicable substances.
  • the content rate or content of each component is the total content rate or content of the multiple types of substances present in the composition unless otherwise specified. Means quantity.
  • a plurality of types of particles corresponding to each component may be included.
  • the particle size of each component means a value for a mixture of the plurality of types of particles present in the composition unless otherwise specified.
  • the term “film” may include not only a case where the film is formed over the entire region but also a case where the film is formed only in a part of the region when the region where the film is present is observed. included.
  • the average thickness is a value given as an arithmetic average value by measuring the thicknesses of five randomly selected objects. The thickness can be measured using a micrometer or the like.
  • the epoxy resin B stage film (hereinafter, sometimes simply referred to as “B stage film”) of the present disclosure is an epoxy containing a liquid crystalline epoxy monomer capable of forming a cured product having a liquid crystal structure, and a curing agent.
  • the B stage film may further contain other components.
  • the regulation of JIS K6900:1994 shall be referred to. Since the unreacted liquid crystalline epoxy monomer and the curing agent remain in the B stage film, it can be cured by heating the B stage film.
  • “semi-curing” the epoxy resin composition means heating the epoxy resin composition to allow the reaction to proceed to the B stage.
  • the average thickness of the B stage film is less than 8 ⁇ m, preferably 7 ⁇ m or less, more preferably 6 ⁇ m or less, and further preferably 5 ⁇ m or less.
  • the epoxy resin composition used in the present disclosure contains a liquid crystalline epoxy monomer capable of forming a cured product having a liquid crystal structure, and a curing agent, and may further contain other components as necessary.
  • the epoxy resin composition contains a liquid crystalline epoxy monomer capable of forming a cured product having a liquid crystal structure.
  • a liquid crystalline epoxy monomer has, for example, a mesogenic structure (biphenyl group, cyclohexylphenyl group, terphenyl group, terphenyl analog group, anthracene group, groups in which these are connected by an azomethine group or an ester group, etc.) Examples include monomers.
  • a liquid crystalline epoxy monomer having a mesogenic structure reacts with a curing agent to form a cured product (sometimes referred to as a resin matrix)
  • a higher-order structure also referred to as a periodic structure
  • a higher-order structure also referred to as a periodic structure
  • the higher-order structure (periodic structure) in the present disclosure means a state in which molecules are oriented in the resin matrix, for example, a state in which a crystalline structure or a liquid crystal structure exists in the resin matrix.
  • the presence of such a crystal structure or a liquid crystal structure can be directly confirmed by, for example, observation with a polarization microscope under a crossed Nicols or X-ray scattering.
  • the change in the storage elastic modulus of the resin with respect to temperature decreases when a crystal structure or a liquid crystal structure is present, the existence of the crystal structure or liquid crystal structure is indirectly confirmed by measuring the change in the storage elastic modulus with temperature. it can.
  • the highly ordered higher-order structure derived from the mesogen structure includes a nematic structure, a smectic structure and the like.
  • the nematic structure is a liquid crystal structure in which the major axes of the molecules are oriented in a uniform direction and only the orientational order is present.
  • the smectic structure is a liquid crystal structure that has a one-dimensional positional order in addition to the alignment order and has a layered structure with a constant period. Further, within the same periodic structure of the smectic structure, the direction of the period of the layer structure is uniform.
  • the liquid crystal structure is preferably a nematic structure or a smectic structure.
  • the ratio of the liquid crystal structure to the entire resin matrix can be easily measured by observing with a polarizing microscope, for example. Specifically, the area of the liquid crystal structure was measured by observing the cured product with a polarizing microscope (for example, Nikon Corporation, product name: "OPTIPHOT2-POL"), and the percentage of the entire field of view observed with the polarizing microscope was measured. By determining, the ratio of the liquid crystal structure to the entire resin matrix can be easily measured.
  • a polarizing microscope for example, Nikon Corporation, product name: "OPTIPHOT2-POL
  • the liquid crystalline epoxy monomer preferably contains a monomer represented by the following general formula (I).

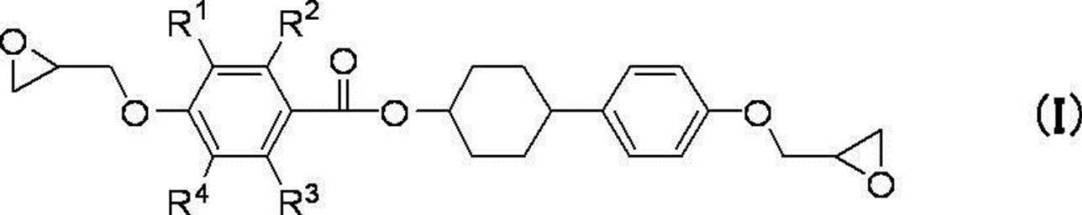

  • a monomer represented by the following general formula (I) one type may be used alone, or two or more types may be used in combination.
  • R 1 to R 4 each independently represent a hydrogen atom or an alkyl group having 1 to 3 carbon atoms.
  • R 1 to R 4 are preferably each independently a hydrogen atom or an alkyl group having 1 to 2 carbon atoms, more preferably a hydrogen atom or a methyl group, and even more preferably a hydrogen atom.
  • 2 to 4 of R 1 to R 4 are preferably hydrogen atoms, more preferably 3 or 4 are hydrogen atoms, and all 4 are more preferably hydrogen atoms. preferable.
  • any of R 1 to R 4 is an alkyl group having 1 to 3 carbon atoms
  • at least one of R 1 and R 4 is preferably an alkyl group having 1 to 3 carbon atoms.
  • examples of the monomer represented by the general formula (I) are described in, for example, JP-A-2011-74366.
  • liquid crystal epoxy monomers include, for example, biphenyl epoxy monomers and tricyclic epoxy monomers other than the monomers represented by the general formula (I).
  • Biphenyl-type epoxy monomers include 4,4'-bis(2,3-epoxypropoxy)biphenyl and 4,4'-bis(2,3-epoxypropoxy)-3,3',5,5'-tetramethyl Examples thereof include an epoxy monomer obtained by reacting biphenyl or epichlorohydrin with ⁇ -hydroxyphenyl- ⁇ -hydropoly(biphenyldimethylene-hydroxyphenylene).
  • product names such as "YX4000”, “YL6121H” (all manufactured by Mitsubishi Chemical Co., Ltd.), "NC-3000”, “NC-3100” (all manufactured by Nippon Kayaku Co., Ltd.) are used. Commercially available products can be mentioned.
  • Examples of the tricyclic epoxy monomer include an epoxy monomer having a terphenyl skeleton, 1-(3-methyl-4-oxiranylmethoxyphenyl)-4-(4-oxiranylmethoxyphenyl)-1-cyclohexene, 1- Examples include (3-methyl-4-oxiranylmethoxyphenyl)-4-(4-oxiranylmethoxyphenyl)-benzene.
  • At least a part of the liquid crystalline epoxy monomer may be in a prepolymer state obtained by reacting with a prepolymerizing agent described later.
  • the prepolymerizing agent is a compound having a functional group capable of reacting with the epoxy group of the liquid crystalline epoxy monomer and capable of polymerizing the liquid crystalline epoxy monomer to form a prepolymer.
  • Liquid crystalline epoxy monomers having a mesogenic structure in the molecular structure, including the monomer represented by the general formula (I) are generally easily crystallized, and their solubility in a solvent is often lower than that of other epoxy monomers.
  • the prepolymerizing agent may be the same as or different from the curing agent described below.
  • a divalent phenol compound having two hydroxyl groups as substituents on one benzene ring or a biphenol compound having two hydroxyl groups as substituents on two benzene rings is used.
  • Preferred are catechol, resorcinol, hydroquinone, derivatives thereof, biphenols such as 3,3′-biphenol and 4,4′-biphenol, and derivatives thereof.
  • the derivative include compounds in which a benzene ring is substituted with an alkyl group having 1 to 8 carbon atoms.
  • prepolymerizing agents it is preferable to use at least one selected from the group consisting of hydroquinone, 3,3′-biphenol and 4,4′-biphenol from the viewpoint of improving the thermal conductivity of the molded product. More preferably, 4,4'-biphenol is used. Since 4,4′-biphenol has a structure in which two hydroxyl groups are substituted in a point-symmetrical positional relationship, a prepolymer obtained by reacting with a liquid crystalline epoxy monomer tends to have a linear structure. Therefore, it is considered that the stacking property of molecules is high and a higher-order structure is easily formed. These prepolymerizing agents may be used alone or in combination of two or more.
  • the liquid crystalline epoxy monomer preferably contains a reaction product of the monomer represented by the general formula (I) and at least one selected from the group consisting of hydroquinone and biphenol as a prepolymer, It is more preferable to include, as a prepolymer, a reaction product of the monomer represented by the formula (I) and at least one selected from the group consisting of hydroquinone, 3,3′-biphenol and 4,4′-biphenol. It is more preferable to include, as a prepolymer, a reaction product of the monomer represented by the general formula (I) and 4,4′-biphenol.
  • the prepolymer is prepared by mixing and reacting a liquid crystalline epoxy monomer with a prepolymerizing agent so that the equivalent ratio of epoxy group and hydroxyl group (epoxy group/hydroxyl group) is 100/5 to 100/35.
  • the equivalent ratio is preferably 100/15 to 100/30, more preferably 100/15 to 100/25.
  • the method of synthesizing the prepolymer by reacting the liquid crystalline epoxy monomer with the prepolymerizing agent is not particularly limited.
  • a prepolymer can be synthesized by dissolving a liquid crystalline epoxy monomer, a prepolymerizing agent, and a reaction catalyst used as necessary in a solvent and stirring the mixture while heating.
  • the prepolymer can be synthesized by mixing the liquid crystalline epoxy monomer, the prepolymerizing agent, and the reaction catalyst used as necessary without using a solvent and stirring the mixture while heating.
  • the solvent is not particularly limited as long as it can dissolve the liquid crystalline epoxy monomer and the prepolymerizing agent and can heat up to a temperature necessary for both compounds to react.
  • Specific examples thereof include cyclohexanone, cyclopentanone, ethyl lactate, propylene glycol monomethyl ether, N-methylpyrrolidone, methyl cellosolve, ethyl cellosolve and propylene glycol monopropyl ether.
  • the amount of solvent is not particularly limited as long as it can dissolve the liquid crystalline epoxy monomer, the prepolymerizing agent and the reaction catalyst used as necessary at the reaction temperature.
  • solubility varies depending on the type of the raw material before the reaction, the type of the solvent, etc.
  • the viscosity of the solution after the reaction is in a preferable range if the solid concentration of the charged material is 20% by mass to 60% by mass, for example. There is a tendency.
  • the type of reaction catalyst is not particularly limited, and an appropriate one can be selected from the viewpoint of reaction rate, reaction temperature, storage stability and the like. Specific examples include imidazole compounds, organic phosphorus compounds, tertiary amines, quaternary ammonium salts and the like.
  • the reaction catalyst may be used alone or in combination of two or more.
  • the amount of reaction catalyst is not particularly limited. From the viewpoint of reaction rate and storage stability, it is preferably 0.1 parts by mass to 1.5 parts by mass, based on 100 parts by mass of the total amount of the liquid crystalline epoxy monomer and the prepolymerizing agent, and 0.2 It is more preferably from 1 part by mass to 1 part by mass.
  • the synthesis of the prepolymer can be performed using a reaction vessel such as a flask for a small scale and a synthesis pot for a large scale.
  • a specific synthesis method is as follows, for example. First, a liquid crystalline epoxy monomer is charged into a reaction container, a solvent is added as necessary, and heated to a reaction temperature with an oil bath or a heat medium to dissolve the liquid crystalline epoxy monomer. A prepolymerizing agent is added thereto, and then a reaction catalyst is added as necessary to start the reaction. Then, if necessary, the solvent is distilled off under reduced pressure to obtain a prepolymer.
  • the reaction temperature is not particularly limited as long as it is a temperature at which the reaction between the epoxy group of the liquid crystalline epoxy monomer and the functional group capable of reacting with the epoxy group of the prepolymerization agent proceeds, and for example, in the range of 100°C to 180°C. Preferably in the range of 100° C. to 150° C.
  • the reaction temperature By setting the reaction temperature to 100° C. or higher, the time until the reaction is completed tends to be shortened. On the other hand, setting the reaction temperature to 180° C. or lower tends to reduce the possibility of gelation.
  • the content of the liquid crystalline epoxy monomer is preferably 5% by volume to 80% by volume, more preferably 10% by volume to 70% by volume, based on the total solid content of the epoxy resin composition. It is more preferably 20% by volume to 60% by volume, and particularly preferably 30% by volume to 50% by volume.
  • the volume-based content of the liquid crystalline epoxy monomer with respect to the total solid content is a value calculated by the following equation.
  • each variable is as follows.
  • Aw Mass composition ratio (mass %) of filler used as necessary
  • Bw Mass composition ratio of liquid crystalline epoxy monomer (mass %)
  • Cw Mass composition ratio of the curing agent (mass %)
  • Dw Mass composition ratio (mass %) of other optional components (excluding solvent)
  • Ad Specific gravity of filler used as required
  • Bd Specific gravity of liquid crystalline epoxy monomer
  • Cd Specific gravity of curing agent
  • Dd Specific gravity of other optional components (excluding solvent)
  • the epoxy resin composition may further contain other epoxy monomer other than the liquid crystalline epoxy monomer.
  • Other epoxy monomers include glycidyl ethers of phenol compounds such as bisphenol A, bisphenol F, bisphenol S, phenol novolac, cresol novolak, resorcinol novolac; glycidyl ethers of alcohol compounds such as butanediol, polyethylene glycol, polypropylene glycol; phthalic acid.
  • Glycidyl esters of carboxylic acid compounds such as isophthalic acid and tetrahydrophthalic acid; glycidyl type (including methylglycidyl type) epoxy monomers such as aniline and isocyanuric acid in which the active hydrogen bonded to the nitrogen atom is replaced with a glycidyl group; Vinyl cyclohexene epoxide obtained by epoxidizing the olefin bond in the molecule, 3,4-epoxycyclohexylmethyl-3,4-epoxycyclohexanecarboxylate, 2-(3,4-epoxy)cyclohexyl-5,5-spiro(3 ,4-epoxy)cyclohexane-m-dioxane and other alicyclic epoxy monomers; bis(4-hydroxy)thioether epoxidized compounds; para-xylylene-modified phenol resin, meta-xylylene para-xylylene-modified phenol
  • the content of the other epoxy monomer is not particularly limited, and is preferably 0.3 or less, more preferably 0.2 or less, and 0 when the liquid crystalline epoxy monomer is 1 on a mass basis. More preferably, it is less than or equal to 1.
  • the epoxy resin composition contains a curing agent.
  • the curing agent is not particularly limited as long as it is a compound capable of curing reaction with the liquid crystalline epoxy monomer.
  • Specific examples of the curing agent include amine curing agents, acid anhydride curing agents, phenol curing agents, polymercaptan curing agents, polyaminoamide curing agents, isocyanate curing agents and blocked isocyanate curing agents. These curing agents may be used alone or in combination of two or more.
  • the curing agent is preferably an amine curing agent or a phenol curing agent, more preferably an amine curing agent.
  • amine curing agent examples include 3,3′-diaminodiphenyl sulfone, 4,4′-diaminodiphenyl sulfone, 4,4′-diaminodiphenylmethane, 4,4′-diaminodiphenyl ether, 4,4′-diamino- 3,3'-dimethoxybiphenyl, 4,4'-diaminophenylbenzoate, 1,5-diaminonaphthalene, 1,3-diaminonaphthalene, 1,4-diaminonaphthalene, 1,8-diaminonaphthalene, 1,3-diamino Examples thereof include benzene, 1,4-diaminobenzene, 4,4′-diaminobenzanilide, trimethylene-bis-4-aminobenzoate and the like.
  • a curing accelerator may be used together if necessary. By using the curing accelerator together, the epoxy resin composition can be further sufficiently cured.
  • the type of curing accelerator is not particularly limited and may be selected from commonly used curing accelerators. Examples of the curing accelerator include imidazole compounds, phosphine compounds, and borate salt compounds.
  • the content of the curing agent in the epoxy resin composition can be appropriately set in consideration of the type of the curing agent to be blended and the physical properties of the liquid crystalline epoxy monomer.
  • the equivalent number of the functional group of the curing agent is preferably 0.005 equivalents to 5 equivalents, and 0.01 equivalents to 3 equivalents to 1 equivalent of the epoxy group in the liquid crystalline epoxy monomer. Is more preferable, and 0.5 equivalent to 1.5 equivalents is even more preferable.
  • the equivalent number of the functional group of the curing agent is 0.005 equivalent or more with respect to 1 equivalent of the epoxy group, the curing rate of the liquid crystalline epoxy monomer tends to be further improved. Further, when the equivalent number of the functional group of the curing agent is 5 equivalents or less relative to 1 equivalent of the epoxy group, the curing reaction tends to be controlled more appropriately.
  • the chemical equivalent in the present disclosure represents, for example, when a phenol curing agent is used as a curing agent, the equivalent number of hydroxyl groups of the phenol curing agent to 1 equivalent of an epoxy group, and an amine curing agent is used as the curing agent. In this case, it represents the equivalent number of active hydrogen of the amine curing agent to 1 equivalent of the epoxy group.
  • the epoxy resin composition may contain a filler.
  • ceramic particles can be used from the viewpoint of thermal conductivity and insulating properties. Examples of the ceramic particles include alumina particles, silica particles, magnesium oxide particles, boron nitride particles, aluminum nitride particles and silicon nitride particles.
  • the filler preferably contains at least one selected from the group consisting of alumina particles, boron nitride particles, aluminum nitride particles, and magnesium oxide particles, and more preferably contains alumina particles.
  • the alumina particles preferably include alumina particles having high crystallinity, and more preferably ⁇ -alumina particles.
  • the filler contains alumina particles, from the viewpoint of thermal conductivity, in the cured product of the epoxy resin composition, it is preferable to form a periodic structure of smectic structure in the direction perpendicular to the surface of the alumina particles. ..
  • the volume average particle diameter of the filler is preferably 0.01 ⁇ m to 1 ⁇ m from the viewpoint of thermal conductivity, and more preferably 0.01 ⁇ m to 0.1 ⁇ m from the viewpoint of transparency.
  • the volume average particle size of the filler is measured using a laser diffraction method.
  • the measurement by the laser diffraction method can be performed using a laser diffraction/scattering particle size distribution measuring device (for example, LS230 manufactured by Beckman Coulter, Inc.).
  • the volume average particle size of the filler in the epoxy resin composition, the B stage film or the cured epoxy resin film is measured by a laser diffraction scattering particle size distribution measuring device after extracting the filler from the epoxy resin composition, the B stage film or the cured epoxy resin film. Is measured using.
  • an organic solvent, nitric acid, aqua regia, etc. are used to extract the filler from the epoxy resin composition, the B stage film or the cured epoxy resin film, and the obtained filler is ultrasonically dispersed in a dispersion medium. Etc. to sufficiently disperse and prepare a dispersion liquid. The volume cumulative distribution curve of this dispersion is measured by a laser diffraction/scattering particle size distribution measuring device. When the volume cumulative distribution curve is drawn from the small diameter side, the particle diameter (D50) that gives a cumulative 50% is obtained as the volume average particle diameter, so that the epoxy resin composition, the B stage film or the epoxy resin cured film is contained. The volume average particle size of the filler is measured.
  • the content of the filler is preferably 20% by mass or less, more preferably 15% by mass or less, based on the total solid content of the epoxy resin composition. It is more preferably 10% by mass or less, particularly preferably 1% by mass or less, and most preferably 0.1% by mass or less.
  • the epoxy resin composition does not need to contain a filler.
  • the epoxy resin composition may further contain a coupling agent, a dispersant, an elastomer, a release agent, a solvent and the like.
  • a solvent acetone, isobutyl alcohol, isopropyl alcohol, isopentyl alcohol, ethyl ether, ethylene glycol monoethyl ether, xylene, cresol, chlorobenzene, isobutyl acetate, isopropyl acetate, isopentyl acetate, ethyl acetate, methyl acetate, cyclohexanol, cyclohexanone , 1,4-dioxane, dichloromethane, styrene, tetrachloroethylene, tetrahydrofuran, toluene, normal hexane, 1-butanol, 2-butanol, methanol, methyl isobutyl ketone, methyl ethyl
  • the B-stage film of the present disclosure can be produced, for example, by molding the above-mentioned epoxy resin composition to an average thickness of less than 8 ⁇ m and semi-curing.
  • Examples of the method for molding the epoxy resin composition to an average thickness of less than 8 ⁇ m include a bar coating method and a spin coating method. From the viewpoint of uniform molding, the spin coating method is preferable.
  • the spin speed of the spin coating is not limited, and is preferably 50 rpm/min to 5000 rpm, more preferably 100 rpm/3000 rpm, and further preferably 500 rpm/2500 rpm.
  • the temperature at which the spin coating is performed is not limited, but is preferably 150° C. or lower, more preferably 100° C. or lower so that the curing of the epoxy resin composition does not proceed too much.
  • the method for semi-curing the molded product obtained by molding the epoxy resin composition to an average thickness of less than 8 ⁇ m is not particularly limited. You may semi-cure by heating a molded object. Examples of the heating device for the molded body include a high temperature tank and a hot plate. When the spin coating method is used, the temperature of the spin coating and the time of the spin coating may be adjusted to semi-cure the molded body.
  • the B stage film of the present disclosure is obtained by molding the above epoxy resin composition to an average thickness of less than 8 ⁇ m on an oxide substrate having good wettability with water (also referred to as hydrophilic) such as a glass substrate or an alumina substrate. It may be one that has been When the B-stage film formed on an oxide substrate having good wettability with water is cured, the liquid crystal structure contained in the cured product is likely to be a liquid crystal structure in which molecules are oriented in the film thickness direction.
  • the B-stage film of the present disclosure has high molecular orientation and is excellent in thermal conductivity when it is a cured product. Therefore, the epoxy resin B stage film of the present disclosure can be suitably used as a heat dissipation material for exothermic electronic components mounted in various electric devices and electronic devices.
  • the cured epoxy resin film of the present disclosure has a liquid crystal structure in which molecules are oriented in the film thickness direction, and has an average thickness of less than 8 ⁇ m. Since the liquid crystal structure included in the epoxy resin cured film is a liquid crystal structure in which molecules are aligned in the film thickness direction of the film, the epoxy resin cured film of the present disclosure has excellent thermal conductivity. Whether or not the liquid crystal structure has molecules oriented in the film thickness direction can be examined by conoscopic observation with a polarizing microscope.
  • a polarizing microscope for example, manufactured by Nikon Corporation, product name: "OPTIPHOT2-POL" is used to place a cured epoxy resin film under the crossed Nicols, and a dark field is obtained by orthoscopic observation. If a Maltese cross can be observed by conoscopic observation, it means that the molecules are oriented in the film thickness direction.
  • the epoxy resin cured film of the present disclosure has an average thickness of less than 8 ⁇ m.
  • the average thickness of the epoxy resin cured film By setting the average thickness of the epoxy resin cured film to less than 8 ⁇ m, the molecules are easily oriented in the film thickness direction and the thermal conductivity in the film thickness direction is excellent.
  • the average thickness of the cured epoxy resin film is less than 8 ⁇ m, the probability of defects such as disordered orientation of molecules is reduced, so that the thermal conductivity tends to be stably increased.
  • the epoxy resin cured film of the present disclosure may be a cured product obtained by curing the epoxy resin B stage film of the present disclosure or the epoxy resin composition described above.
  • the epoxy resin cured film of the present disclosure is a film having an average thickness of less than 8 ⁇ m at 150° C. or less using an epoxy resin composition containing a liquid crystalline epoxy monomer capable of forming a cured product having a liquid crystal structure and a curing agent.
  • a step of curing the film at a curing temperature of 200° C. or lower hereinafter, may be referred to as a curing step). It may be obtained through the method for producing an epoxy resin-cured film.
  • a film can be formed using the epoxy resin composition by a bar coating method, a spin coating method, or the like.
  • the film formed in the film forming step may be a B stage film, or may be an A stage film in a state where curing of the liquid crystalline epoxy monomer contained in the film has not progressed.
  • a film is formed on an oxide substrate having good wettability with water (also called hydrophilicity) such as a glass substrate or an alumina substrate, and Curing on the substrate is preferred.
  • the curing temperature in the curing step can be set according to the components of the epoxy resin composition, and is, for example, preferably 200° C. or lower, more preferably 180° C. or lower.
  • the curing time is not particularly limited and is, for example, preferably 1 hour to 5 hours, more preferably 2 hours to 4 hours. It is also preferable to further heat-treat the epoxy resin cured film (hereinafter, also referred to as “post-curing”). Post-curing tends to further increase the crosslink density. As described above, the heat treatment may be performed twice or more.
  • the heating device used for heat treatment is not particularly limited, and a commonly used heating device can be used.
  • the temperature for post-curing is not particularly limited, and is preferably 60° C. to 100° C., more preferably 80° C. to 100° C., for example.
  • the post-curing time is not particularly limited, and is preferably 10 minutes to 600 minutes, more preferably 60 minutes to 300 minutes.
  • a composition was prepared. The content of the liquid crystalline epoxy monomer was about 35% by volume based on the total solid content of the epoxy resin composition. The synthetic process of the resin 2 will be described later.
  • the compounding amounts of the liquid crystalline epoxy monomer and the curing agent are adjusted so that the ratio of the equivalent number of active hydrogen of the curing agent to the equivalent number of epoxy groups of the liquid crystalline epoxy monomer (epoxy group:active hydrogen) is 1:1. did.
  • the prepared epoxy resin composition was spin-coated on a glass substrate at 90° C. at 2000 rpm. After curing the epoxy resin composition by curing at 150° C. for 4 hours, the glass substrate was etched with hydrofluoric acid to obtain an epoxy resin cured film. The thermal diffusivity of the obtained epoxy resin cured film was measured using a thermal diffusivity measuring device TA3 manufactured by Bethel, and the measurement result was multiplied by the density measured by the Archimedes method and the specific heat measured by the DSC method.
  • the thermal conductivity in the thickness direction of the epoxy resin cured film was determined.
  • the presence or absence of a liquid crystal structure in the epoxy resin cured film and the orientation direction were examined by using Nikon Corporation's product name: “OPTIPHOT2-POL”.
  • the average thickness of the epoxy resin cured film was examined using a micrometer. The results obtained are shown in Table 1.
  • Example 2 Example 1 was performed in the same manner as in Example 1 except that hydroquinone was used instead of 4,4′-biphenol to synthesize a prepolymer (hereinafter, also referred to as “resin 3”).
  • the content of the liquid crystalline epoxy monomer was about 35% by volume based on the total solid content of the epoxy resin composition.
  • Example 3 In Example 1, instead of the resin 1, a liquid crystalline epoxy monomer (1-(3-methyl-4-oxiranylmethoxyphenyl)-4-(4-oxiranylmethoxyphenyl)-1-cyclohexene) (hereinafter Example 1 was repeated except that a prepolymer (hereinafter, also referred to as “resin 5”) was synthesized using the resin (also referred to as “resin 4”). The content of the liquid crystalline epoxy monomer was about 35% by volume based on the total solid content of the epoxy resin composition.
  • a prepolymer herein 5
  • the content of the liquid crystalline epoxy monomer was about 35% by volume based on the total solid content of the epoxy resin composition.
  • Example 4 The procedure of Example 2 was repeated, except that the prepolymer (hereinafter, also referred to as “resin 6”) was synthesized using the resin 4 instead of the resin 1.
  • the content of the liquid crystalline epoxy monomer was about 35% by volume based on the total solid content of the epoxy resin composition.
  • Example 1 was the same as Example 1 except that 100 parts by weight of the solvent (tetrahydrofuran) was added to 100 parts of Resin 2 to prepare an epoxy resin composition.
  • solvent tetrahydrofuran
  • Example 6 Example 2 was the same as Example 2 except that 100 parts by weight of the solvent (tetrahydrofuran) was further added to 100 parts by weight of Resin 3 to prepare an epoxy resin composition.
  • the solvent tetrahydrofuran
  • Example 3 was the same as Example 3 except that 100 parts of the resin 5 was further added to 100 parts of the resin 5 to prepare an epoxy resin composition.
  • Example 4 was carried out in the same manner as in Example 4 except that 100 parts of the resin 6 was added to 100 parts of the resin 6 to prepare an epoxy resin composition.
  • Example 1 Comparative Example 1 In Example 1, except that the resin 2 was replaced with a non-liquid crystalline epoxy monomer (manufactured by Mitsubishi Chemical Corporation: jER828, different from the general formula (I)) (hereinafter, also referred to as “resin 7”). Same as Example 1.
  • a non-liquid crystalline epoxy monomer manufactured by Mitsubishi Chemical Corporation: jER828, different from the general formula (I)
  • Example 2 The same procedure as in Example 1 was carried out except that the spin coating speed was changed to 200 rpm.
  • Example 3 (Comparative example 3) In Example 1, except that a release film (manufactured by DuPont, Melinex S (trade name)) was spin-coated in place of the glass substrate, cured, and then physically peeled to obtain an epoxy resin cured film. was the same as in Example 1.
  • a release film manufactured by DuPont, Melinex S (trade name)
  • Comparative Example 1 does not form a liquid crystal structure because the non-liquid crystalline epoxy resin is used, and it is considered that the thermal conductivity is low.
  • Comparative Example 2 is considered to have low thermal conductivity because of its thick film thickness.
  • Comparative Example 3 since the molecules are oriented horizontally, it is considered that the thermal conductivity in the film thickness direction is low.
  • Example 1 to 8 it is considered that the liquid crystal structure in which the molecules are aligned in the vertical direction (the film thickness direction of the film) is formed and the film thickness is thin, and thus the thermal conductivity is high.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Epoxy Resins (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)

Abstract

エポキシ樹脂Ｂステージフィルムは、液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有するエポキシ樹脂組成物を半硬化させたものであり、平均厚みが８μｍ未満であり、硬化することで、前記硬化物に含まれる液晶構造が、フィルムの膜厚方向に分子が配向した液晶構造となるフィルムである。

Description

エポキシ樹脂Ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法
　本発明は、エポキシ樹脂Ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法に関する。
　近年、電子機器の小型化及び高性能化によるエネルギー密度の増加に伴い、単位体積当たりの発熱量が増加傾向にあることから、電子機器を構成する絶縁材料には高い熱伝導性が求められている。また、絶縁材料には、絶縁耐圧の高さ及び成形の容易さの観点から、広くエポキシ樹脂が用いられている。エポキシ樹脂の熱伝導性を高める方法として、熱伝導率が高く且つ絶縁性のフィラーを樹脂に添加する方法が一般に用いられている。熱伝導率が高く且つ絶縁性のフィラーとしては、アルミナ粒子等がある。
　液晶性エポキシ樹脂とアルミナ粒子を組み合わせることで、液晶性エポキシ樹脂がアルミナ表面で高次構造を形成し、その高次構造がアルミナを繋ぐように熱伝導パスを形成し、熱伝導性を高められることが、国際公開２０１３／０６５７５８号に記載されている。
　さらに、電気絶縁性でかつ優れた熱伝導性を有する絶縁組成物として、メソゲン基を有するモノマーを含む樹脂組成物を重合させた液晶性樹脂を必須成分として含む絶縁組成物が、特開平１１－３２３１６２号公報に開示されている。特開平１１－３２３１６２号公報には、絶縁組成物に酸化アルミニウム等の熱伝導率に優れる無機セラミックを含有させてもよい旨の記載がある。
　しかしながら、絶縁性のフィラーを充填させる方法では、薄膜を形成することができない場合がある。薄膜であっても熱伝導性に優れる材料の開発が望まれている。
　上記状況に鑑み、本発明の課題は、熱伝導性に優れるエポキシ樹脂硬化フィルムを形成可能なエポキシ樹脂Ｂステージフィルム、熱伝導性に優れるエポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法を提供することにある。
　上記課題を解決するための具体的な手段は以下の通りである。
　　＜１＞　液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有するエポキシ樹脂組成物を半硬化させたものであり、
　平均厚みが８μｍ未満であり、
　硬化することで、前記硬化物に含まれる液晶構造が、フィルムの膜厚方向に分子が配向した液晶構造となるエポキシ樹脂Ｂステージフィルム。
　　＜２＞　前記液晶性エポキシモノマーが、下記一般式（Ｉ）で表されるモノマーを含む＜１＞に記載のエポキシ樹脂Ｂステージフィルム。
Figure JPOXMLDOC01-appb-C000003
〔一般式（Ｉ）中、Ｒ１～Ｒ４はそれぞれ独立に、水素原子又は炭素数１～３のアルキル基を示す。〕
　　＜３＞　前記液晶性エポキシモノマーが、前記一般式（Ｉ）で表されるモノマーとハイドロキノン及びビフェノールからなる群より選択される少なくとも１種との反応生成物を含む＜２＞に記載のエポキシ樹脂Ｂステージフィルム。
　　＜４＞　前記硬化剤が、アミン硬化剤を含む＜１＞～＜３＞のいずれか１項に記載のエポキシ樹脂Ｂステージフィルム。
　　＜５＞　フィルムの膜厚方向に分子が配向した液晶構造を含み、平均厚みが８μｍ未満のエポキシ樹脂硬化フィルム。
　　＜６＞　前記液晶構造が、ネマチック構造又はスメクチック構造である＜５＞に記載のエポキシ樹脂硬化フィルム。
　　＜７＞　液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有するエポキシ樹脂組成物の硬化物である＜５＞又は＜６＞に記載のエポキシ樹脂硬化フィルム。
　　＜８＞　前記液晶性エポキシモノマーが、下記一般式（Ｉ）で表されるモノマーを含む＜７＞に記載のエポキシ樹脂硬化フィルム。
Figure JPOXMLDOC01-appb-C000004
〔一般式（Ｉ）中、Ｒ１～Ｒ４はそれぞれ独立に、水素原子又は炭素数１～３のアルキル基を示す。〕
　　＜９＞　前記液晶性エポキシモノマーが、前記一般式（Ｉ）で表されるモノマーとハイドロキノン及びビフェノールからなる群より選択される少なくとも１種との反応生成物を含む＜８＞に記載のエポキシ樹脂硬化フィルム。
　　＜１０＞　前記硬化剤が、アミン硬化剤を含む＜７＞～＜９＞のいずれか１項に記載のエポキシ樹脂硬化フィルム。
　　＜１１＞　＜１＞～＜４＞のいずれか１項に記載のエポキシ樹脂Ｂステージフィルムの硬化物である＜５＞又は＜６＞に記載のエポキシ樹脂硬化フィルム。
　　＜１２＞　液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有するエポキシ樹脂組成物を用いて１５０℃以下で平均厚みが８μｍ未満のフィルムを形成する工程と、
　２００℃以下の硬化温度で前記フィルムを硬化する工程と、
を有するエポキシ樹脂硬化フィルムの製造方法。
　本発明によれば、熱伝導性に優れるエポキシ樹脂硬化フィルムを形成可能なエポキシ樹脂Ｂステージフィルム、熱伝導性に優れるエポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法を提供することができる。
　以下、本発明を実施するための形態について詳細に説明する。但し、本発明は以下の実施形態に限定されるものではない。以下の実施形態において、その構成要素（要素ステップ等も含む）は、特に明示した場合を除き、必須ではない。数値及びその範囲についても同様であり、本発明を制限するものではない。
　本開示において「工程」との語には、他の工程から独立した工程に加え、他の工程と明確に区別できない場合であってもその工程の目的が達成されれば、当該工程も含まれる。
　本開示において「～」を用いて示された数値範囲には、「～」の前後に記載される数値がそれぞれ最小値及び最大値として含まれる。
　本開示中に段階的に記載されている数値範囲において、一つの数値範囲で記載された上限値又は下限値は、他の段階的な記載の数値範囲の上限値又は下限値に置き換えてもよい。また、本開示中に記載されている数値範囲において、その数値範囲の上限値又は下限値は、実施例に示されている値に置き換えてもよい。
　本開示において各成分は該当する物質を複数種含んでいてもよい。組成物中に各成分に該当する物質が複数種存在する場合、各成分の含有率又は含有量は、特に断らない限り、組成物中に存在する当該複数種の物質の合計の含有率又は含有量を意味する。
　本開示において各成分に該当する粒子は複数種含んでいてもよい。組成物中に各成分に該当する粒子が複数種存在する場合、各成分の粒子径は、特に断らない限り、組成物中に存在する当該複数種の粒子の混合物についての値を意味する。
　本開示において「膜」との語には、当該膜が存在する領域を観察したときに、当該領域の全体に形成されている場合に加え、当該領域の一部にのみ形成されている場合も含まれる。
　本開示において、平均厚みは、対象物の無作為に選んだ５点の厚みを測定し、その算術平均値として与えられる値とする。厚みは、マイクロメーター等を用いて測定することができる。
＜エポキシ樹脂Ｂステージフィルム＞
　本開示のエポキシ樹脂Ｂステージフィルム（以下、単に「Ｂステージフィルム」と称することがある。）は、液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有するエポキシ樹脂組成物を半硬化させたものであり、平均厚みが８μｍ未満であり、硬化することで、前記硬化物に含まれる液晶構造が、フィルムの膜厚方向に分子が配向した液晶構造となるフィルムである。
　Ｂステージフィルムが上記構成であることで、Ｂステージフィルムの硬化物は、熱伝導性が向上するものと考えられる。Ｂステージフィルムは、さらにその他の成分を含んでいてもよい。
　本開示において、「Ａステージ」及び「Ｂステージ」については、ＪＩＳ　Ｋ６９００：１９９４の規定を参照するものとする。Ｂステージフィルム中には未反応の液晶性エポキシモノマー及び硬化剤が残存しているため、Ｂステージフィルムを加熱することにより硬化することができる。
　本開示において、エポキシ樹脂組成物を「半硬化させる」とは、エポキシ樹脂組成物を加熱してＢステージまで反応を進行させることをいう。
　Ｂステージフィルムの平均厚みは８μｍ未満であり、７μｍ以下であることが好ましく、６μｍ以下であることがより好ましく、５μｍ以下であることがさらに好ましい。
　以下、エポキシ樹脂Ｂステージフィルムの元となるエポキシ樹脂組成物の成分について詳細に説明する。
　本開示で用いられるエポキシ樹脂組成物は、液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有し、必要に応じてその他の成分を含有してもよい。
（液晶性エポキシモノマー）
　エポキシ樹脂組成物は、液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーを含有する。このような液晶性エポキシモノマーとしては、例えば、メソゲン構造（ビフェニル基、シクロヘキシルフェニル基、ターフェニル基、ターフェニル類縁基、アントラセン基、これらがアゾメチン基又はエステル基で接続された基等）を有するモノマーが挙げられる。メソゲン構造を有する液晶性エポキシモノマーが硬化剤と反応して硬化物（樹脂マトリックスと称することがある。）を形成すると、樹脂マトリックス中にメソゲン構造に由来する高次構造（周期構造ともいう）が形成される。
　本開示でいう高次構造（周期構造）とは、樹脂マトリックス中に分子が配向している状態を意味し、例えば、樹脂マトリックス中に結晶構造又は液晶構造が存在する状態を意味する。このような結晶構造又は液晶構造は、例えば、直交ニコル下での偏光顕微鏡による観察又はＸ線散乱により、その存在を直接確認することができる。また、結晶構造又は液晶構造が存在すると樹脂の貯蔵弾性率の温度に対する変化が小さくなるので、この貯蔵弾性率の温度に対する変化を測定することにより、結晶構造又は液晶構造の存在を間接的に確認できる。
　メソゲン構造に由来する規則性の高い高次構造には、ネマチック構造、スメクチック構造等がある。ネマチック構造は分子長軸が一様な方向を向いており、配向秩序のみを持つ液晶構造である。これに対し、スメクチック構造は配向秩序に加えて一次元の位置の秩序を持ち、一定周期の層構造を有する液晶構造である。また、スメクチック構造の同一の周期構造内部では、層構造の周期の方向が一様である。液晶構造は、ネマチック構造又はスメクチック構造であることが好ましい。
　なお、樹脂マトリックス全体に対する液晶構造の割合は、例えば、偏光顕微鏡で観察することにより、簡易的に測定することができる。具体的には、硬化物を偏光顕微鏡（例えば、株式会社ニコン製、製品名：「ＯＰＴＩＰＨＯＴ２－ＰＯＬ」）で観察して液晶構造の面積を測定し、偏光顕微鏡で観察した視野全体の面積に対する百分率を求めることにより、樹脂マトリックス全体に対する液晶構造の割合を簡易的に測定することができる。
　液晶構造の形成の観点から、液晶性エポキシモノマーは、下記一般式（Ｉ）で表されるモノマーを含むことが好ましい。下記一般式（Ｉ）で表されるモノマーは、１種類を単独で用いてもよく、２種類以上を併用してもよい。
Figure JPOXMLDOC01-appb-C000005
　一般式（Ｉ）中、Ｒ１～Ｒ４はそれぞれ独立に、水素原子又は炭素数１～３のアルキル基を示す。Ｒ１～Ｒ４はそれぞれ独立に、水素原子又は炭素数１～２のアルキル基であることが好ましく、水素原子又はメチル基であることがより好ましく、水素原子であることがさらに好ましい。また、Ｒ１～Ｒ４のうちの２個～４個が水素原子であることが好ましく、３個又は４個が水素原子であることがより好ましく、４個すべてが水素原子であることがさらに好ましい。Ｒ１～Ｒ４のいずれかが炭素数１～３のアルキル基である場合、Ｒ１及びＲ４の少なくとも一方が炭素数１～３のアルキル基であることが好ましい。
　なお、一般式（Ｉ）で表されるモノマーの例は、例えば、特開２０１１－７４３６６号公報に記載されている。具体的に、一般式（Ｉ）で表されるモノマーとしては、例えば、４－｛４－（２，３－エポキシプロポキシ）フェニル｝シクロヘキシル＝４－（２，３－エポキシプロポキシ）ベンゾエート及び４－｛４－（２，３－エポキシプロポキシ）フェニル｝シクロヘキシル＝４－（２，３－エポキシプロポキシ）－３－メチルベンゾエートが挙げられる。
　その他の液晶性エポキシモノマーとしては、例えば、ビフェニル型エポキシモノマー及び一般式（Ｉ）で表されるモノマー以外の３環型エポキシモノマーが挙げられる。
　ビフェニル型エポキシモノマーとしては、４，４’－ビス（２，３－エポキシプロポキシ）ビフェニル、４，４’－ビス（２，３－エポキシプロポキシ）－３，３’，５，５’－テトラメチルビフェニル、エピクロルヒドリンとα－ヒドロキシフェニル－ω－ヒドロポリ（ビフェニルジメチレン－ヒドロキシフェニレン）とを反応させて得られるエポキシモノマー等が挙げられる。ビフェニル型エポキシ樹脂としては、「ＹＸ４０００」、「ＹＬ６１２１Ｈ」（以上、三菱ケミカル株式会社製）、「ＮＣ－３０００」、「ＮＣ－３１００」（以上、日本化薬株式会社製）等の製品名により市販されているものが挙げられる。
　３環型エポキシモノマーとしては、ターフェニル骨格を有するエポキシモノマー、１－（３－メチル－４－オキシラニルメトキシフェニル）－４－（４－オキシラニルメトキシフェニル）－１－シクロヘキセン、１－（３－メチル－４－オキシラニルメトキシフェニル）－４－（４－オキシラニルメトキシフェニル）－ベンゼン等が挙げられる。
　液晶性エポキシモノマーとしては、４－｛４－（２，３－エポキシプロポキシ）フェニル｝シクロヘキシル＝４－（２，３－エポキシプロポキシ）ベンゾエート又は１－（３－メチル－４－オキシラニルメトキシフェニル）－４－（４－オキシラニルメトキシフェニル）－１－シクロヘキセンが好ましい。
　液晶性エポキシモノマーの少なくとも一部は、後述のプレポリマー化剤と反応して得られたプレポリマーの状態であってもよい。プレポリマー化剤は液晶性エポキシモノマーのエポキシ基と反応しうる官能基を有し、液晶性エポキシモノマーを多量体化してプレポリマー化することのできる化合物である。
　一般式（Ｉ）で表されるモノマーを含め、分子構造中にメソゲン構造を有する液晶性エポキシモノマーは一般的に結晶化し易く、溶剤への溶解度はその他のエポキシモノマーと比べると低いものが多い。液晶性エポキシモノマーの少なくとも一部を重合させてプレポリマーとすることで、結晶化が抑制され、エポキシ樹脂組成物の成形性が向上する傾向がある。
　プレポリマー化剤としては、後述の硬化剤と同じものであっても別のものであってもよい。具体的には、プレポリマー化剤としては、一つのベンゼン環に二個の水酸基を置換基として有する２価フェノール化合物、又は、二つのベンゼン環に二個の水酸基を置換基として有するビフェノール化合物であることが好ましく、カテコール、レゾルシノール、ハイドロキノン、これらの誘導体、３，３’－ビフェノール、４，４’－ビフェノール等のビフェノール、これらの誘導体などが挙げられる。誘導体としては、ベンゼン環に炭素数１～８のアルキル基等が置換した化合物が挙げられる。これらのプレポリマー化剤の中でも、ハイドロキノン、３，３’－ビフェノール及び４，４’－ビフェノールからなる群より選択される少なくとも１種を用いることが成形物の熱伝導性を向上させる観点から好ましく、４，４’－ビフェノールを用いることがより好ましい。４，４’－ビフェノールは２つの水酸基が点対称の位置関係となるように置換されている構造であるため、液晶性エポキシモノマーと反応させて得られるプレポリマーは直線構造となりやすい。このため、分子のスタッキング性が高く、高次構造を形成し易いと考えられる。
　これらのプレポリマー化剤は、１種類を単独で用いてもよく、２種類以上を併用してもよい。
　本開示においては、液晶性エポキシモノマーが、一般式（Ｉ）で表されるモノマーとハイドロキノン及びビフェノールからなる群より選択される少なくとも１種との反応生成物をプレポリマーとして含むことが好ましく、一般式（Ｉ）で表されるモノマーとハイドロキノン、３，３’－ビフェノール及び４，４’－ビフェノールからなる群より選択される少なくとも１種との反応生成物をプレポリマーとして含むことがより好ましく、一般式（Ｉ）で表されるモノマーと４，４’－ビフェノールとの反応生成物をプレポリマーとして含むことがさらに好ましい。
　プレポリマーは、エポキシ基及び水酸基の当量比（エポキシ基／水酸基）が１００/５～１００/３５となるように、液晶性エポキシモノマーとプレポリマー化剤とを配合して反応させたものであることが好ましく、この当量比は１００／１５～１００／３０であることがより好ましく、１００／１５～１００／２５であることがさらに好ましい。
　液晶性エポキシモノマーとプレポリマー化剤とを反応させてプレポリマーを合成する方法は、特に制限されない。具体的には、例えば、液晶性エポキシモノマーとプレポリマー化剤と必要に応じて用いる反応触媒とを溶剤中に溶解し、加熱しながら撹拌することで、プレポリマーを合成することができる。
　あるいは、液晶性エポキシモノマーとプレポリマー化剤と必要に応じて用いる反応触媒とを、溶剤を用いずに混合し、加熱しながら撹拌することで、プレポリマーを合成することができる。
　溶剤は、液晶性エポキシモノマーとプレポリマー化剤とを溶解でき、かつ両化合物が反応するのに必要な温度にまで加温できる溶剤であれば、特に制限されない。具体的には、シクロヘキサノン、シクロペンタノン、乳酸エチル、プロピレングリコールモノメチルエーテル、Ｎ－メチルピロリドン、メチルセロソルブ、エチルセロソルブ、プロピレングリコールモノプロピルエーテル等が挙げられる。
　溶剤の量は、液晶性エポキシモノマーとプレポリマー化剤と必要に応じて用いる反応触媒とを反応温度において溶解できる量であれば特に制限されない。反応前の原料の種類、溶剤の種類等によって溶解性が異なるものの、例えば、仕込み固形分濃度が２０質量％～６０質量％となる量であれば、反応後の溶液の粘度が好ましい範囲となる傾向にある。
　反応触媒の種類は特に限定されず、反応速度、反応温度、貯蔵安定性等の観点から適切なものを選択できる。具体的には、イミダゾール化合物、有機リン化合物、第３級アミン、第４級アンモニウム塩等が挙げられる。反応触媒は１種類を単独で用いてもよく、２種類以上を併用してもよい。
　反応触媒の量は特に制限されない。反応速度及び貯蔵安定性の観点からは、液晶性エポキシモノマーとプレポリマー化剤との合計質量１００質量部に対し、０．１質量部～１．５質量部であることが好ましく、０．２質量部～１質量部であることがより好ましい。
　液晶性エポキシモノマーを用いてプレポリマーを合成する場合、液晶性エポキシモノマーのすべてが反応してプレポリマーの状態になっていても、液晶性エポキシモノマーの一部が反応せずにモノマーの状態でプレポリマー中に残存していてもよい。
　プレポリマーの合成は、少量スケールであればフラスコ、大量スケールであれば合成釜等の反応容器を使用して行うことができる。具体的な合成方法は、例えば以下の通りである。
　まず、液晶性エポキシモノマーを反応容器に投入し、必要に応じて溶剤を入れ、オイルバス又は熱媒により反応温度まで加温し、液晶性エポキシモノマーを溶解する。そこにプレポリマー化剤を投入し、次いで必要に応じて反応触媒を投入し、反応を開始させる。次いで、必要に応じて減圧下で溶剤を留去することで、プレポリマーが得られる。
　反応温度は、液晶性エポキシモノマーのエポキシ基と、プレポリマー化剤のエポキシ基と反応しうる官能基との反応が進行する温度であれば特に制限されず、例えば１００℃～１８０℃の範囲であることが好ましく、１００℃～１５０℃の範囲であることがより好ましい。反応温度を１００℃以上とすることで、反応が完結するまでの時間をより短くできる傾向にある。一方、反応温度を１８０℃以下とすることで、ゲル化する可能性を低減できる傾向にある。
　液晶性エポキシモノマーの含有率は、成形性の観点から、エポキシ樹脂組成物の全固形分中、５体積％～８０体積％であることが好ましく、１０体積％～７０体積％であることがより好ましく、２０体積％～６０体積％であることがさらに好ましく、３０体積％～５０体積％であることが特に好ましい。
　尚、本開示において、全固形分に対する液晶性エポキシモノマーの体積基準の含有率は、次式により求めた値とする。
　液晶性エポキシモノマーの全固形分に対する含有率（体積％）＝［（Ｂｗ／Ｂｄ）／｛（Ａｗ／Ａｄ）＋（Ｂｗ／Ｂｄ）＋（Ｃｗ／Ｃｄ）＋（Ｄｗ／Ｄｄ）｝］×１００
　ここで、各変数は以下の通りである。
　Ａｗ：必要に応じて用いられるフィラーの質量組成比（質量％）
Ｂｗ：液晶性エポキシモノマーの質量組成比（質量％）
　Ｃｗ：硬化剤の質量組成比（質量％）
　Ｄｗ：その他の任意成分（溶剤を除く）の質量組成比（質量％）
　Ａｄ：必要に応じて用いられるフィラーの比重
　Ｂｄ：液晶性エポキシモノマーの比重
　Ｃｄ：硬化剤の比重
　Ｄｄ：その他の任意成分（溶剤を除く）の比重
　エポキシ樹脂組成物は、液晶性エポキシモノマー以外のその他のエポキシモノマーをさらに含有していてもよい。その他のエポキシモノマーとしては、ビスフェノールＡ、ビスフェノールＦ、ビスフェノールＳ、フェノールノボラック、クレゾールノボラック、レゾルシノールノボラック等のフェノール化合物のグリシジルエーテル；ブタンジオール、ポリエチレングリコール、ポリプロピレングリコール等のアルコール化合物のグリシジルエーテル；フタル酸、イソフタル酸、テトラヒドロフタル酸等のカルボン酸化合物のグリシジルエステル；アニリン、イソシアヌル酸等の窒素原子に結合した活性水素をグリシジル基で置換したもの等のグリシジル型（メチルグリシジル型も含む）エポキシモノマー；分子内のオレフィン結合をエポキシ化して得られるビニルシクロヘキセンエポキシド、３，４－エポキシシクロヘキシルメチル－３，４－エポキシシクロヘキサンカルボキシレート、２－（３，４－エポキシ）シクロヘキシル－５，５－スピロ（３，４－エポキシ）シクロヘキサン－ｍ－ジオキサン等の脂環型エポキシモノマー；ビス（４－ヒドロキシ）チオエーテルのエポキシ化物；パラキシリレン変性フェノール樹脂、メタキシリレンパラキシリレン変性フェノール樹脂、テルペン変性フェノール樹脂、ジシクロペンタジエン変性フェノール樹脂、シクロペンタジエン変性フェノール樹脂、多環芳香環変性フェノール樹脂、ナフタレン環含有フェノール樹脂等のグリシジルエーテル；スチルベン型エポキシモノマー；ハロゲン化フェノールノボラック型エポキシモノマーなど（但し、これらのうち液晶性エポキシモノマーを除く）が挙げられる。その他のエポキシモノマーは、１種類を単独で用いてもよく、２種類以上を併用してもよい。
　その他のエポキシモノマーの含有量は特に制限されず、質量基準において、液晶性エポキシモノマーを１とした場合に、０．３以下であることが好ましく、０．２以下であることがより好ましく、０．１以下であることがさらに好ましい。
（硬化剤）
　エポキシ樹脂組成物は、硬化剤を含有する。硬化剤は、液晶性エポキシモノマーと硬化反応が可能な化合物であれば特に制限されるものではない。硬化剤の具体例としては、アミン硬化剤、酸無水物硬化剤、フェノール硬化剤、ポリメルカプタン硬化剤、ポリアミノアミド硬化剤、イソシアネート硬化剤、ブロックイソシアネート硬化剤等が挙げられる。これらの硬化剤は、１種類を単独で用いてもよく、２種類以上を併用してもよい。
　エポキシ樹脂組成物の硬化物の透明性の観点から、硬化剤としては、アミン硬化剤又はフェノール硬化剤が好ましく、アミン硬化剤がより好ましい。
　アミン硬化剤として具体的には、３，３’－ジアミノジフェニルスルホン、４，４’－ジアミノジフェニルスルホン、４，４’－ジアミノジフェニルメタン、４，４’－ジアミノジフェニルエーテル、４，４’－ジアミノ－３，３’－ジメトキシビフェニル、４，４’－ジアミノフェニルベンゾエート、１，５－ジアミノナフタレン、１，３－ジアミノナフタレン、１，４－ジアミノナフタレン、１，８－ジアミノナフタレン、１，３－ジアミノベンゼン、１，４－ジアミノベンゼン、４，４’－ジアミノベンズアニリド、トリメチレン－ビス－４－アミノベンゾアート等が挙げられる。
　硬化剤としてフェノール硬化剤を用いる場合は、必要に応じて硬化促進剤を併用してもよい。硬化促進剤を併用することで、エポキシ樹脂組成物をさらに充分に硬化させることができる。硬化促進剤の種類は特に制限されず、通常使用される硬化促進剤から選択してよい。硬化促進剤としては、例えば、イミダゾール化合物、ホスフィン化合物、及びボレート塩化合物が挙げられる。
　エポキシ樹脂組成物における硬化剤の含有量は、配合する硬化剤の種類及び液晶性エポキシモノマーの物性を考慮して適宜設定することができる。
　具体的には、液晶性エポキシモノマーにおけるエポキシ基の１当量に対して硬化剤の官能基の当量数が０．００５当量～５当量であることが好ましく、０．０１当量～３当量であることがより好ましく、０．５当量～１．５当量であることがさらに好ましい。硬化剤の官能基の当量数がエポキシ基の１当量に対して０．００５当量以上であると、液晶性エポキシモノマーの硬化速度をより向上することができる傾向にある。また、硬化剤の官能基の当量数がエポキシ基の１当量に対して５当量以下であると、硬化反応をより適切に制御することができる傾向にある。
　なお、本開示中での化学当量は、例えば、硬化剤としてフェノール硬化剤を使用した際は、エポキシ基の１当量に対するフェノール硬化剤の水酸基の当量数を表し、硬化剤としてアミン硬化剤を使用した際は、エポキシ基の１当量に対するアミン硬化剤の活性水素の当量数を表す。
（フィラー）
　エポキシ樹脂組成物は、フィラーを含有してもよい。フィラーとしては、熱伝導性と絶縁性の観点から、セラミック粒子を用いることができる。セラミック粒子としては、アルミナ粒子、シリカ粒子、酸化マグネシウム粒子、窒化ホウ素粒子、窒化アルミニウム粒子、窒化ケイ素粒子等が挙げられる。フィラーは、アルミナ粒子、窒化ホウ素粒子、窒化アルミニウム粒子及び酸化マグネシウム粒子からなる群より選択される少なくとも１種を含むことが好ましく、アルミナ粒子を含むことがより好ましい。アルミナ粒子は、結晶性が高いアルミナ粒子を含むことが好ましく、α－アルミナ粒子を含むことがより好ましい。
　また、フィラーがアルミナ粒子を含む場合、熱伝導性の観点から、エポキシ樹脂組成物の硬化物中において、アルミナ粒子の表面に対して垂直方向にスメクチック構造の周期構造を形成していることが好ましい。
　フィラーの体積平均粒子径は、熱伝導性の観点から、０．０１μｍ～１μｍであることが好ましく、透明性の観点から、０．０１μｍ～０．１μｍであることがより好ましい。
　ここで、フィラーの体積平均粒子径は、レーザー回折法を用いて測定される。レーザー回折法による測定は、レーザー回折散乱粒度分布測定装置（例えば、ベックマン・コールター社製、ＬＳ２３０）を用いて行うことができる。エポキシ樹脂組成物、Ｂステージフィルム又はエポキシ樹脂硬化フィルム中のフィラーの体積平均粒子径は、エポキシ樹脂組成物、Ｂステージフィルム又はエポキシ樹脂硬化フィルムからフィラーを抽出した後、レーザー回折散乱粒度分布測定装置を用いて測定される。
　具体的には、有機溶剤、硝酸、王水等を用いて、エポキシ樹脂組成物、Ｂステージフィルム又はエポキシ樹脂硬化フィルム中からフィラーを抽出し、得られたフィラーを分散媒中に超音波分散機等で充分に分散して分散液を調製する。この分散液についてレーザー回折散乱粒度分布測定装置によって体積累積分布曲線を測定する。小径側から体積累積分布曲線を描いた場合に、累積５０％となる粒子径（Ｄ５０）を体積平均粒子径として求めることで、エポキシ樹脂組成物、Ｂステージフィルム又はエポキシ樹脂硬化フィルムに含有されるフィラーの体積平均粒子径が測定される。
　エポキシ樹脂組成物の薄膜化を容易にする観点から、フィラーの含有率は、エポキシ樹脂組成物の全固形分中、２０質量％以下であることが好ましく、１５質量％以下であることがより好ましく、１０質量％以下であることがさらに好ましく、１質量％以下であることが特に好ましく、０．１質量％以下であることが極めて好ましい。エポキシ樹脂組成物は、フィラーを含有しなくともよい。
（その他の成分）
　エポキシ樹脂組成物は、さらに、カップリング剤、分散剤、エラストマー、離型剤、溶剤等を含有してもよい。
　溶剤としては、アセトン、イソブチルアルコール、イソプロピルアルコール、イソペンチルアルコール、エチルエーテル、エチレングリコールモノエチルエーテル、キシレン、クレゾール、クロロベンゼン、酢酸イソブチル、酢酸イソプロピル、酢酸イソペンチル、酢酸エチル、酢酸メチル、シクロヘキサノール、シクロヘキサノン、１，４－ジオキサン、ジクロロメタン、スチレン、テトラクロロエチレン、テトラヒドロフラン、トルエン、ノルマルヘキサン、１－ブタノール、２－ブタノール、メタノール、メチルイソブチルケトン、メチルエチルケトン、メチルシクロヘキサノール、メチルシクロヘキサノン、クロロホルム、四塩化炭素、１，２－ジクロロエタン等の一般的に各種化学製品の製造技術で利用されている有機溶剤を使用することができる。
（エポキシ樹脂Ｂステージフィルムの製造方法）
　本開示のＢステージフィルムは、例えば、上述のエポキシ樹脂組成物を８μｍ未満の平均厚みに成形して、半硬化させることによって製造することができる。エポキシ樹脂組成物を平均厚み８μｍ未満に成形する方法としては、バーコート法、スピンコート法等が挙げられる。均一成形の観点からはスピンコート法が好ましい。スピンコートのスピンの速度に制限はなく、５０回転／分～５０００回転／分が好ましく、１００回転／分～３０００回転／分がより好ましく、５００回転／分～２５００回転／分がさらに好ましい。
　スピンコートを行う際の温度に制限はないが、エポキシ樹脂組成物の硬化が進行しすぎることのないように、１５０℃以下が好ましく、１００℃以下がさらに好ましい。
　エポキシ樹脂組成物を８μｍ未満の平均厚みに成形して得られた成形体を半硬化する方法は特に限定されるものではない。成形体を加熱することで半硬化させてもよい。成形体の加熱装置としては、高温槽、ホットプレート等が挙げられる。
　また、スピンコート法を用いる場合、スピンコートの際の温度及びスピンコートの時間を調整して成形体を半硬化させてもよい。
　本開示のＢステージフィルムは、ガラス基板、アルミナ基板等の水との濡れ性のよい（親水性ともいう）酸化物基板上に上述のエポキシ樹脂組成物を８μｍ未満の平均厚みに成形して得られたものであってもよい。水との濡れ性のよい酸化物基板上に形成されたＢステージフィルムは、硬化することで、硬化物に含まれる液晶構造が、フィルムの膜厚方向に分子が配向した液晶構造となりやすい。
（エポキシ樹脂Ｂステージフィルムの用途等）
　本開示のＢステージフィルムは、分子の配向性が高く、硬化物としたときの熱伝導性に優れる。したがって、本開示のエポキシ樹脂Ｂステージフィルムは、各種の電気機器及び電子機器に搭載される発熱性電子部品の放熱材料等に好適に用いることができる。
＜エポキシ樹脂硬化フィルム及びその製造方法＞
　本開示のエポキシ樹脂硬化フィルムは、フィルムの膜厚方向に分子が配向した液晶構造を含み、平均厚みが８μｍ未満のものである。エポキシ樹脂硬化フィルムに含まれる液晶構造はフィルムの膜厚方向に分子が配向した液晶構造であることから、本開示のエポキシ樹脂硬化フィルムは熱伝導性に優れる。
　液晶構造が、フィルムの膜厚方向に分子が配向しているものであるか否かは、偏光顕微鏡のコノスコープ観察によって調べることができる。具体的には、偏光顕微鏡（例えば、株式会社ニコン製、製品名：「ＯＰＴＩＰＨＯＴ２－ＰＯＬ」）を用いて直交ニコル下にエポキシ樹脂硬化フィルムを配置した状態で、オルソスコープ観察で暗視野になり、コノスコープ観察でマルタ十字が観察できれば、フィルムの膜厚方向に分子が配向していることを示す。
　本開示のエポキシ樹脂硬化フィルムは、平均厚みが８μｍ未満である。エポキシ樹脂硬化フィルムの平均厚みを８μｍ未満とすることで、フィルムの膜厚方向に分子が配向し易く、膜厚方向の熱伝導性に優れる。また、エポキシ樹脂硬化フィルムの平均厚みを８μｍ未満とすることで、分子の配向乱れなどの欠陥が入る確率が低くなるため、熱伝導性が安定して高くなる傾向がある。
　本開示のエポキシ樹脂硬化フィルムは、本開示のエポキシ樹脂Ｂステージフィルム又は上述のエポキシ樹脂組成物を硬化することにより得られる硬化物であってもよい。
　本開示のエポキシ樹脂硬化フィルムは、液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有するエポキシ樹脂組成物を用いて１５０℃以下で平均厚みが８μｍ未満のフィルムを形成する工程（以下、フィルム形成工程と称することがある。）と、２００℃以下の硬化温度で前記フィルムを硬化する工程（以下、硬化工程と称することがある。）と、を有する本開示のエポキシ樹脂硬化フィルムの製造方法を経て得られたものであってもよい。
　フィルム形成工程では、エポキシ樹脂組成物を用いてバーコート法、スピンコート法等によりフィルムを形成することができる。フィルム形成工程で形成されたフィルムはＢステージフィルムであってもよいし、フィルムに含まれる液晶性エポキシモノマーの硬化が進行していない状態のＡステージフィルムであってもよい。
　フィルムの膜厚方向に分子を配向した液晶構造を形成するために、ガラス基板、アルミナ基板等の水との濡れ性のよい（親水性ともいう）酸化物基板上にフィルムを形成し、それらの基板上で硬化することが好ましい。
　硬化工程における硬化温度は、エポキシ樹脂組成物の成分に応じて設定することができ、例えば、２００℃以下であることが好ましく、１８０℃以下であることがより好ましい。硬化時間は特に制限はなく、例えば、１時間～５時間が好ましく、２時間～４時間がより好ましい。エポキシ樹脂硬化フィルムをさらに熱処理（以下、「後硬化」ともいう）することも好ましい。後硬化により、架橋密度がさらに向上する傾向がある。このように熱処理は２回以上実施してもよい。
　熱処理に用いる加熱装置は特に制限はなく、一般的に用いられる加熱装置を用いることができる。また、後硬化の温度は特に制限はなく、例えば、６０℃～１００℃が好ましく、８０℃～１００℃がより好ましい。また、後硬化の時間は特に制限はなく、例えば、１０分間～６００分間が好ましく、６０分間～３００分間がより好ましい。
　以下、本発明を実施例により具体的に説明するが、本発明はこれらの実施例に限定されるものではない。尚、特に断りのない限り、「部」及び「％」は質量基準である。
（実施例１）
　液晶性エポキシモノマー（４－｛４－（２，３－エポキシプロポキシ）フェニル｝シクロヘキシル＝４－（２，３－エポキシプロポキシ）ベンゾエート、一般式（Ｉ）で表されるモノマー、以下、「樹脂１」ともいう）と４，４’－ビフェノールとを予め反応させたプレポリマー（以下、「樹脂２」ともいう）と、硬化剤（３，３’－ジアミノジフェニルスルホン）と、を加えてエポキシ樹脂組成物を調製した。液晶性エポキシモノマーの含有率は、エポキシ樹脂組成物の全固形分中、約３５体積％であった。
　なお、樹脂２の合成工程は、後述する。
　液晶性エポキシモノマー及び硬化剤の配合量は、液晶性エポキシモノマーのエポキシ基の当量数に対する硬化剤の活性水素の当量数の比（エポキシ基：活性水素）が、１：１となるように調整した。
　調製したエポキシ樹脂組成物を、９０℃で２０００回転／分でガラス基板上にスピンコートした。１５０℃で４時間硬化させることによりエポキシ樹脂組成物を硬化した後、ガラス基板をフッ化水素酸でエッチングすることにより、エポキシ樹脂硬化フィルムを得た。
　得られたエポキシ樹脂硬化フィルムの熱拡散率をＢｅｔｈｅｌ社製の熱拡散率測定装置ＴＡ３を用いて測定し、測定結果にアルキメデス法により測定した密度と、ＤＳＣ法により測定した比熱とを乗じることにより、エポキシ樹脂硬化フィルムの厚み方向の熱伝導率を求めた。エポキシ樹脂硬化フィルム中の液晶構造の有無、及び配向方向を、株式会社ニコン製、製品名：「ＯＰＴＩＰＨＯＴ２－ＰＯＬ」を用いて調べた。エポキシ樹脂硬化フィルムの平均厚みをマイクロメータを用いて調べた。得られた結果を表１に示す。
＜樹脂２の合成＞
　５００ｍＬの三口フラスコに、樹脂１を５０ｇ量り取り、そこに溶剤としてプロピレングリコールモノメチルエーテルを８０ｇ添加した。三口フラスコに冷却管及び窒素導入管を設置し、溶剤に漬かるように撹拌羽を取り付けた。この三口フラスコを１２０℃のオイルバスに浸漬し、撹拌を開始した。樹脂１が溶解し、透明な溶液になったことを確認した後、４，４’－ビフェノールを、エポキシ基及び水酸基の当量比（エポキシ基／水酸基）が１００／２５となるように添加し、反応触媒としてトリフェニルホスフィンを０．５ｇ添加し、１２０℃のオイルバス温度で加熱を継続した。３時間加熱を継続した後に、反応溶液からプロピレングリコールモノメチルエーテルを減圧留去し、残渣を室温（２５℃）まで冷却することにより、樹脂１の一部が４，４’－ビフェノールと反応して多量体（プレポリマー）を形成した状態の液晶性エポキシモノマー（樹脂２）を得た。
（実施例２）
　実施例１において、４，４’－ビフェノールの替わりに、ハイドロキノンを用いて、プレポリマー（以下、「樹脂３」ともいう）を合成したこと以外は実施例１と同様にした。液晶性エポキシモノマーの含有率は、エポキシ樹脂組成物の全固形分中、約３５体積％であった。
（実施例３）
　実施例１において、樹脂１の代わりに、液晶性エポキシモノマー（１－（３－メチル－４－オキシラニルメトキシフェニル）－４－（４－オキシラニルメトキシフェニル）－１－シクロヘキセン）（以下、「樹脂４」ともいう）を用いてプレポリマー（以下、「樹脂５」ともいう）を合成したこと以外は実施例１と同様にした。液晶性エポキシモノマーの含有率は、エポキシ樹脂組成物の全固形分中、約３５体積％であった。
（実施例４）
　実施例２において、樹脂１の代わりに、樹脂４を用いてプレポリマー（以下、「樹脂６」ともいう）を合成したこと以外は実施例２と同様にした。液晶性エポキシモノマーの含有率は、エポキシ樹脂組成物の全固形分中、約３５体積％であった。
（実施例５）
　実施例１において、さらに溶剤（テトラヒドロフラン）を、樹脂２の１００部に対して１００部加えてエポキシ樹脂組成物を調製したこと以外は実施例１と同様にした。
（実施例６）
　実施例２において、さらに溶剤（テトラヒドロフラン）を、樹脂３の１００部に対して１００部加えてエポキシ樹脂組成物を調製したこと以外は実施例２と同様にした。
（実施例７）
　実施例３において、さらに溶剤（テトラヒドロフラン）を、樹脂５の１００部に対して１００部加えてエポキシ樹脂組成物を調製したこと以外は実施例３と同様にした。
（実施例８）
　実施例４において、さらに溶剤（テトラヒドロフラン）を、樹脂６の１００部に対して１００部加えてエポキシ樹脂組成物を調製したこと以外は実施例４と同様にした。
（比較例１）
　実施例１において、樹脂２の代わりに、非液晶性エポキシモノマー（三菱ケミカル株式会社製：ｊＥＲ８２８、一般式（Ｉ）とは異なる）（以下、「樹脂７」ともいう）に代えたこと以外は実施例１と同様にした。
（比較例２）
　実施例１において、スピンコートの速度を２００回転／分にしたこと以外は実施例１と同様にした。
（比較例３）
　実施例１において、ガラス基板の代わりに離型フィルム（デュポン社製、メリネックスＳ（商品名））上にスピンコートして、硬化した後に物理的に剥離させてエポキシ樹脂硬化フィルムを得たこと以外は実施例１と同様にした。
Figure JPOXMLDOC01-appb-T000006
　表１中のプレポリマー化剤の欄の「－」は、プレポリマー化していないことを表す。
　表１中の溶剤の欄の「－」は、溶剤を使用していないことを表す。
　表１に示されるように、比較例１は、非液晶性エポキシ樹脂を用いているために、液晶構造を形成しておらず、熱伝導率が低いと考えられる。比較例２は膜厚が厚いために熱伝導率が低いと考えられる。比較例３は分子が水平に配向しているために、膜厚方向の熱伝導率が低いと考えられる。
　それに対し、実施例１～８は、垂直方向（フィルムの膜厚方向）に分子が配向した液晶構造を形成しており、膜厚が薄いため、熱伝導率が高いと考えられる。
　本明細書に記載された全ての文献、特許出願、及び技術規格は、個々の文献、特許出願、および技術規格が参照により取り込まれることが具体的かつ個々に記された場合と同程度に、本明細書中に参照により取り込まれる。

Claims (12)

  1. 　液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有するエポキシ樹脂組成物を半硬化させたものであり、
    　平均厚みが８μｍ未満であり、
    　硬化することで、前記硬化物に含まれる液晶構造が、フィルムの膜厚方向に分子が配向した液晶構造となるエポキシ樹脂Ｂステージフィルム。
  2. 　前記液晶性エポキシモノマーが、下記一般式（Ｉ）で表されるモノマーを含む請求項１に記載のエポキシ樹脂Ｂステージフィルム。
    Figure JPOXMLDOC01-appb-C000001
    〔一般式（Ｉ）中、Ｒ１～Ｒ４はそれぞれ独立に、水素原子又は炭素数１～３のアルキル基を示す。〕
  3. 　前記液晶性エポキシモノマーが、前記一般式（Ｉ）で表されるモノマーとハイドロキノン及びビフェノールからなる群より選択される少なくとも１種との反応生成物を含む請求項２に記載のエポキシ樹脂Ｂステージフィルム。
  4. 　前記硬化剤が、アミン硬化剤を含む請求項１～請求項３のいずれか１項に記載のエポキシ樹脂Ｂステージフィルム。
  5. 　フィルムの膜厚方向に分子が配向した液晶構造を含み、平均厚みが８μｍ未満のエポキシ樹脂硬化フィルム。
  6. 　前記液晶構造が、ネマチック構造又はスメクチック構造である請求項５に記載のエポキシ樹脂硬化フィルム。
  7. 　液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有するエポキシ樹脂組成物の硬化物である請求項５又は請求項６に記載のエポキシ樹脂硬化フィルム。
  8. 　前記液晶性エポキシモノマーが、下記一般式（Ｉ）で表されるモノマーを含む請求項７に記載のエポキシ樹脂硬化フィルム。
    Figure JPOXMLDOC01-appb-C000002
    〔一般式（Ｉ）中、Ｒ１～Ｒ４はそれぞれ独立に、水素原子又は炭素数１～３のアルキル基を示す。〕
  9. 　前記液晶性エポキシモノマーが、前記一般式（Ｉ）で表されるモノマーとハイドロキノン及びビフェノールからなる群より選択される少なくとも１種との反応生成物を含む請求項８に記載のエポキシ樹脂硬化フィルム。
  10. 　前記硬化剤が、アミン硬化剤を含む請求項７～請求項９のいずれか１項に記載のエポキシ樹脂硬化フィルム。
  11. 　請求項１～請求項４のいずれか１項に記載のエポキシ樹脂Ｂステージフィルムの硬化物である請求項５又は請求項６に記載のエポキシ樹脂硬化フィルム。
  12. 　液晶構造を含む硬化物を形成可能な液晶性エポキシモノマーと、硬化剤と、を含有するエポキシ樹脂組成物を用いて１５０℃以下で平均厚みが８μｍ未満のフィルムを形成する工程と、
    　２００℃以下の硬化温度で前記フィルムを硬化する工程と、
    を有するエポキシ樹脂硬化フィルムの製造方法。
PCT/JP2018/045517 2018-12-11 2018-12-11 エポキシ樹脂ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法 Ceased WO2020121410A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
PCT/JP2018/045517 WO2020121410A1 (ja) 2018-12-11 2018-12-11 エポキシ樹脂ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法
US17/312,401 US20220025107A1 (en) 2018-12-11 2018-12-11 Epoxy resin b-stage film, epoxy resin cured film and method of producing epoxy resin cured film
JP2020558841A JP7272372B2 (ja) 2018-12-11 2018-12-11 エポキシ樹脂ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法
US19/053,171 US20250197557A1 (en) 2018-12-11 2025-02-13 Epoxy resin b-stage film, epoxy resin cured film and method of producing epoxy resin cured film

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2018/045517 WO2020121410A1 (ja) 2018-12-11 2018-12-11 エポキシ樹脂ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法

Related Child Applications (2)

Application Number Title Priority Date Filing Date
US17/312,401 A-371-Of-International US20220025107A1 (en) 2018-12-11 2018-12-11 Epoxy resin b-stage film, epoxy resin cured film and method of producing epoxy resin cured film
US19/053,171 Division US20250197557A1 (en) 2018-12-11 2025-02-13 Epoxy resin b-stage film, epoxy resin cured film and method of producing epoxy resin cured film

Publications (1)

Publication Number Publication Date
WO2020121410A1 true WO2020121410A1 (ja) 2020-06-18

Family

ID=71077185

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2018/045517 Ceased WO2020121410A1 (ja) 2018-12-11 2018-12-11 エポキシ樹脂ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法

Country Status (3)

Country Link
US (2) US20220025107A1 (ja)
JP (1) JP7272372B2 (ja)
WO (1) WO2020121410A1 (ja)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2021230326A1 (ja) * 2020-05-14 2021-11-18 昭和電工マテリアルズ株式会社 プライマー、プライマー層付き基板、プライマー層付き基板の製造方法、半導体装置及び半導体装置の製造方法
CN118047934B (zh) * 2024-01-22 2024-11-12 深圳大学 一种全芳香酯环氧树脂及其制备方法

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07278326A (ja) * 1993-08-11 1995-10-24 Sumitomo Chem Co Ltd 液晶オリゴマー重合体組成物フィルムとその製造方法および複合位相差板と液晶表示装置
JP2005173410A (ja) * 2003-12-12 2005-06-30 Sony Chem Corp 液晶フィルム形成用組成物、光学異方性フィルム及びそれらの製造方法
JP2013545141A (ja) * 2010-11-10 2013-12-19 エルジー・ケム・リミテッド 液晶フィルム
WO2016104772A1 (ja) * 2014-12-26 2016-06-30 日立化成株式会社 エポキシ樹脂、エポキシ樹脂組成物、無機フィラー含有エポキシ樹脂組成物、樹脂シート、硬化物、及びエポキシ化合物

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN102482242B (zh) * 2009-09-03 2014-07-16 住友化学株式会社 二环氧化合物、其制造方法和含有该二环氧化合物的组合物
JP6233307B2 (ja) * 2012-07-05 2017-11-22 日立化成株式会社 フェノール樹脂組成物
US10150898B2 (en) * 2014-05-28 2018-12-11 Xerox Corporation Use of epoxy film adhesive with high ink compatibility and thermal oxidative stability for printhead interstitial bonding in high density printheads
TWI709583B (zh) * 2015-12-08 2020-11-11 日商迪愛生股份有限公司 環氧樹脂、環氧樹脂之製造方法、硬化性樹脂組成物及其硬化物
JP6938888B2 (ja) * 2016-10-14 2021-09-22 昭和電工マテリアルズ株式会社 エポキシ樹脂組成物、エポキシ樹脂硬化物、熱伝導フィルム、及びエポキシ樹脂硬化物の製造方法

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07278326A (ja) * 1993-08-11 1995-10-24 Sumitomo Chem Co Ltd 液晶オリゴマー重合体組成物フィルムとその製造方法および複合位相差板と液晶表示装置
JP2005173410A (ja) * 2003-12-12 2005-06-30 Sony Chem Corp 液晶フィルム形成用組成物、光学異方性フィルム及びそれらの製造方法
JP2013545141A (ja) * 2010-11-10 2013-12-19 エルジー・ケム・リミテッド 液晶フィルム
WO2016104772A1 (ja) * 2014-12-26 2016-06-30 日立化成株式会社 エポキシ樹脂、エポキシ樹脂組成物、無機フィラー含有エポキシ樹脂組成物、樹脂シート、硬化物、及びエポキシ化合物

Also Published As

Publication number Publication date
JPWO2020121410A1 (ja) 2021-10-28
US20220025107A1 (en) 2022-01-27
JP7272372B2 (ja) 2023-05-12
US20250197557A1 (en) 2025-06-19

Similar Documents

Publication Publication Date Title
JP6680351B2 (ja) エポキシ樹脂組成物、半硬化エポキシ樹脂組成物、硬化エポキシ樹脂組成物、成形物及び成形硬化物
JP6686907B2 (ja) エポキシ樹脂、エポキシ樹脂組成物、無機フィラー含有エポキシ樹脂組成物、樹脂シート、硬化物、及びエポキシ化合物
US20250197557A1 (en) Epoxy resin b-stage film, epoxy resin cured film and method of producing epoxy resin cured film
JP6214910B2 (ja) エポキシ樹脂、これを含むエポキシ樹脂組成物及びこれを利用した放熱回路基板
CN108779232B (zh) 环氧树脂成型材料、成型物、成型固化物以及成型固化物的制造方法
CN108699262B (zh) 树脂片以及树脂片固化物
JP6938888B2 (ja) エポキシ樹脂組成物、エポキシ樹脂硬化物、熱伝導フィルム、及びエポキシ樹脂硬化物の製造方法
JP2025172147A (ja) プライマー、プライマー層付き基板、プライマー層付き基板の製造方法、半導体装置及び半導体装置の製造方法
JP6238845B2 (ja) フェノール樹脂、フェノール樹脂混合物、エポキシ樹脂、エポキシ樹脂組成物およびそれらの硬化物
JP6359024B2 (ja) フェノール樹脂の製造方法、フェノール樹脂、エポキシ樹脂およびエポキシ樹脂組成物
JP2023000691A (ja) エポキシ樹脂組成物および硬化物
JP2018002809A (ja) エポキシ樹脂組成物、成形材前駆体、及び成形材
TW201936692A (zh) 環氧樹脂、環氧樹脂組成物、環氧樹脂硬化物及複合材料
JP7342852B2 (ja) エポキシ樹脂組成物、エポキシ樹脂フィルム、及びエポキシ樹脂フィルムの製造方法
TW201945422A (zh) 環氧樹脂組成物、環氧樹脂硬化物、熱傳導薄膜、及環氧樹脂硬化物的製造方法
WO2019159368A1 (ja) エポキシ樹脂組成物、エポキシ樹脂硬化物、熱伝導フィルム、及びエポキシ樹脂硬化物の製造方法
WO2019059384A1 (ja) 保護材付き厚銅回路
JP2017218468A (ja) エポキシ樹脂組成物、成形材前駆体、成形材、及び成形材の製造方法
JP2019056077A (ja) 厚銅回路充填用エポキシ樹脂組成物
JP2023033889A (ja) エポキシ樹脂組成物および硬化物
KR101985255B1 (ko) 에폭시 수지 조성물 및 이를 이용한 절연층을 포함하는 인쇄 회로 기판
TW202302693A (zh) 酚樹脂混合物、硬化性樹脂組成物及其硬化物
JP2021195459A (ja) エポキシ樹脂組成物及び成形物
JP2019056076A (ja) 厚銅回路充填用エポキシ樹脂組成物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 18942773

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2020558841

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

32PN Ep: public notification in the ep bulletin as address of the adressee cannot be established

Free format text: NOTING OF LOSS OF RIGHTS PURSUANT TO RULE 112(1) EPC (EPO FORM 1205A DATED 02/09/2021)

122 Ep: pct application non-entry in european phase

Ref document number: 18942773

Country of ref document: EP

Kind code of ref document: A1
