WO2017104808A1 - 全頭かつら - Google Patents

全頭かつら Download PDF

Info

Publication number
WO2017104808A1
WO2017104808A1 PCT/JP2016/087571 JP2016087571W WO2017104808A1 WO 2017104808 A1 WO2017104808 A1 WO 2017104808A1 JP 2016087571 W JP2016087571 W JP 2016087571W WO 2017104808 A1 WO2017104808 A1 WO 2017104808A1
Authority
WO
WIPO (PCT)
Prior art keywords
mass
hair
polyester fiber
fiber
implanted
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/087571
Other languages
English (en)
French (fr)
Inventor
園山雄二郎
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Kaneka Corp
Original Assignee
Kaneka Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Kaneka Corp filed Critical Kaneka Corp
Priority to JP2017556467A priority Critical patent/JP6817220B2/ja
Priority to CN201680056191.0A priority patent/CN108024586B/zh
Publication of WO2017104808A1 publication Critical patent/WO2017104808A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A41—WEARING APPAREL
    • A41G—ARTIFICIAL FLOWERS; WIGS; MASKS; FEATHERS
    • A41G3/00—Wigs
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F4/00—Monocomponent artificial filaments or the like of proteins; Manufacture thereof
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/58—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products
    • D01F6/62—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products from polyesters

Definitions

  • the present invention relates to a whole head wig in which hair to be implanted in a wig base has at least two different configurations.
  • Patent Document 1 discloses a full-head wig having a wig body and a partial wig.
  • all wigs may be used to enhance the fashionability of the hairstyle.
  • Patent Document 2 includes a first wig that envelops the head and a second wig that covers the neck of the neck and decorates it, and each wig is used alone or connected by a clip.
  • the present invention provides a whole-head wig having a natural appearance, good combing ability, iron setability with a hair iron, and durability for repeated use.
  • the present invention relates to a wig base to be attached to the head and a whole head wig including hair implanted in the wig base, wherein the wig base is attached to the top region and the occipital region.
  • the second part and the third part worn near the neck, and the hair implanted in the first part has a polyester fiber when the mass of the whole hair implanted in the first part is 100% by mass.
  • the hair that contains 60 to 80% by mass of A and 20 to 40% by mass of artificial protein fiber and is implanted in the second part is artificial when the mass of the whole hair implanted in the second part is 100% by mass.
  • Hair containing 20 to 90% by mass of protein fiber, 10 to 80% by mass of polyester fiber B, and 0 to 70% by mass of polyester fiber A, and the hair implanted in the third part is made of polyester fiber A and polyester. It consists of one or more fibers selected from the group consisting of tellurium fibers B, the polyester fibers A contain brominated epoxy flame retardants and antimony trioxide, and the polyester fibers B do not contain antimony trioxide. All about wigs.
  • the hair implanted in the first part has a polyester fiber A of 70 to 80% by mass and the artificial protein fiber when the mass of the whole hair implanted in the first part is 100% by mass.
  • Hair containing 20-30% by mass and the hair implanted in the second part has an artificial protein fiber of 20-30% by mass and a polyester fiber when the mass of the whole hair implanted in the second part is 100% by mass.
  • the hair implanted in the third part is polyester fiber when the mass of the whole hair implanted in the third part is 100% by mass It is preferably composed of 50 to 70% by mass of A and 30 to 50% by mass of polyester fiber B.
  • the artificial protein fiber is preferably a collagen fiber.
  • the polyester fiber B contains a brominated epoxy flame retardant.
  • the present invention can provide a whole-head wig having a natural appearance, good combability, iron setability with a hair iron, and durability for repeated use.
  • FIG. 1 is a schematic side view showing a state in which all head wigs according to an embodiment of the present invention are worn through hair.
  • FIG. 2A is a schematic side view showing the back surface of the whole head wig of one embodiment of the present invention
  • FIG. 2B is a schematic front view thereof.
  • FIG. 3 is a schematic side view showing each part of the head.
  • 4A to 4C are schematic explanatory views of a bulkiness measuring machine.
  • FIG. 5 is a schematic diagram for explaining the curl shape.
  • the inventors of the present invention have a natural appearance and a good comb in a wig base to be worn on the head and all wigs (also referred to as full wigs, also called all wigs) including artificial hair implanted in the wig base.
  • iron setability a hair iron
  • the artificial hair to be implanted in each of the first part attached to the top region, the second part attached to the occipital region, and the third part attached in the vicinity of the neck has a unique configuration. It has been found that, by using (fiber blending), all the qualities of a natural appearance, good combing and ironing properties, and durability for repeated use are satisfied, and the present invention has been achieved.
  • the wig base is not particularly limited.
  • a wig base that is generally used as a wig base such as a net or a cloth can be used.
  • the wig base is divided into a first part attached to the top region, a second part attached to the occipital region, and a third part attached near the neck.
  • the head 30 is divided into a bung portion 31, a top portion 32, a side portion 33, a crown portion 34, a middle section 35 and a nape portion 36.
  • the first part of the wig base is attached to the bang part 31, the top part 32, a part of the side part 33, and the crown part 34, and the second part of the wig base is the side part 33.
  • a third portion of the wig base is preferably attached to the nape portion 36.
  • the hair implanted in the first part is 60 to 80% by mass of the polyester fiber A and 20 to 40% by mass of the artificial protein fiber when the mass of the whole hair implanted in the first part is 100% by mass.
  • the polyester fiber A contains 70 to 80% by mass and the artificial protein fiber 20 to 30% by mass. More preferably, the polyester fiber A contains 75 to 80% by mass and the artificial protein fiber 20 to 25% by mass.
  • the gloss of the hair is low, it has a natural appearance and is excellent in iron setability. In all head wigs, the luster depends mainly on the luster of the hair at the top of the head. Therefore, the brominated epoxy flame retardant and antimony trioxide are added to the hair implanted in the first part attached to the top of the head.
  • the polyester-based fiber A is included in an amount of 60% by mass or more, the gloss can be suppressed and the entire wig has a natural appearance.
  • the hair implanted in the first part may contain other artificial hair fibers in addition to the polyester fiber A and the artificial protein fiber as long as the object of the present invention is not impaired.
  • polyester fibers other than the polyester fibers A polyvinyl chloride fibers, modacrylic fibers, polyolefin fibers, and the like can be used.
  • the content of other fibers can be, for example, 20 mass% or less.
  • the hair implanted in the second part has an artificial protein fiber content of 20 to 90% by mass and a polyester fiber B of 10 to 80% by mass, assuming that the mass of the whole hair implanted in the second part is 100% by mass. And 0 to 70% by mass of the polyester fiber A.
  • it contains 20 to 50% by mass of artificial protein fiber, 10 to 40% by mass of polyester fiber B, and 40 to 70% by mass of polyester fiber A.
  • it contains 20 to 40% by mass of artificial protein fiber, 20 to 40% by mass of polyester fiber B, and 40 to 60% by mass of polyester fiber A.
  • it contains 20-30% by mass of artificial protein fiber, 20-30% by mass of polyester fiber B, and 40-60% by mass of polyester fiber A. Excellent iron setting and combing ability.
  • combability is mainly affected by the occipital hair. Combability is improved by including 20% by mass or more of the artificial protein fiber and 10% by mass or more of the polyester fiber B not containing antimony trioxide in the hair to be implanted in the second part attached to the occipital region. Become.
  • the hair implanted in the second portion may contain other artificial hair fibers in addition to the polyester fiber A, the polyester fiber B, and the artificial protein fiber as long as the object of the present invention is not impaired.
  • other artificial hair fibers polyvinyl chloride fibers, modacrylic fibers, polyolefin fibers and the like can be used.
  • the content of other fibers can be, for example, 20 mass% or less.
  • the ironing ability of the hair iron is mainly affected by the hair on the top of the head and the back of the head.
  • the iron set property is improved by including 20% by mass or more of artificial protein fibers in the hair to be implanted in the first part attached to the top region and the second part attached to the occipital region.
  • the hair implanted in the third part is made of polyester fiber A and / or polyester fiber B.
  • the mass of the whole hair to be implanted in the third part is 100% by mass, it is preferably composed of 30 to 70% by mass of polyester fiber B and 30 to 70% by mass of polyester fiber A, more preferably polyester fiber. B 30-30% by mass and polyester fiber A 50-70% by mass.
  • Damage is easy to repair with a hair iron. In all wigs, the repeated use durability is mainly improved by improving the damage repairability of the hair near the neck where damage is likely to accumulate.
  • the polyester fiber A and / or the polyester fiber B damage can be easily repaired by the hair iron and the use durability of the wig is improved. .
  • the artificial protein fiber is not particularly limited as long as it is an artificially produced protein fiber.
  • a fiber mainly composed of a protein such as collagen fiber or keratin fiber can be used.
  • a well-known collagen fiber can be used.
  • regenerated collagen fibers can be used.
  • the regenerated collagen fiber can be obtained, for example, by spinning a solubilized collagen solution obtained by dissolving and solubilizing a collagen raw material.
  • commercially available regenerated collagen fibers, regenerated collagen fibers described in JP 2007-169806 A, and the like can be used.
  • Kaneka Corporation regenerated collagen fiber "Ultima (registered commercial law)" etc. can be used.
  • the single fiber fineness is preferably 10 to 100 dtex, more preferably 20 to 90 dtex, and further preferably 35 to 80 dtex.
  • the polyester fiber A preferably contains at least one polyester resin selected from the group consisting of polyalkylene terephthalate and a copolymer polyester mainly composed of polyalkylene terephthalate, a brominated epoxy flame retardant, and antimony trioxide.
  • the polyester fiber A preferably contains 5 to 40 parts by mass of brominated epoxy flame retardant and 1.5 to 7 parts by mass of antimony trioxide with respect to 100 parts by mass of the polyester resin.
  • the brominated epoxy flame retardant is contained in an amount of 10 to 30 parts by mass and more preferably 15 to 25 parts by mass with respect to 100 parts by mass of the polyester resin.
  • the brominated epoxy flame retardant may be any one used for flame retardant resin, and is not particularly limited.
  • polyester fiber A is not particularly limited, and for example, commercially available products such as flame retardant polyester fiber “Futura-NL” manufactured by Kaneka Corporation can be used.
  • the polyester fiber B is not particularly limited as long as it is a polyester fiber not containing antimony trioxide. From the viewpoint of excellent flame retardancy, it is preferable to contain a brominated epoxy flame retardant.
  • the polyester fiber B contains 5 parts by mass or more of brominated epoxy flame retardant with respect to 100 parts by mass of one or more polyester resins selected from the group consisting of polyalkylene terephthalate and copolymerized polyesters mainly composed of polyalkylene terephthalate. It is preferably contained in an amount of not more than 10 parts by mass, more preferably not less than 10 parts by mass and not more than 30 parts by mass, still more preferably not less than 15 parts by mass and not more than 25 parts by mass.
  • the polyester fiber B may contain an antimony compound other than antimony trioxide, such as sodium antimonate, as a flame retardant aid.
  • the polyester fiber B is not particularly limited, but for example, commercially available products such as flame retardant polyester fiber “Futura” and flame retardant polyester fiber (trade name “Futura-ST”) manufactured by Kaneka Corporation. Can be used.
  • Polyester fiber A and polyester fiber B preferably have a single fiber fineness of 10 to 100 dtex, more preferably 20 to 90 dtex, and still more preferably 35 to 80 dtex, from the viewpoint of suitability for hair.
  • the implantation of the hair on the wig base is not particularly limited, and can be performed using, for example, a method and an apparatus generally used for producing a wig.
  • FIG. 1 is a side view showing a state in which all wigs according to an embodiment of the present invention are worn through hair.
  • FIG. 2A is a schematic side view showing the back surface of the whole head wig of one embodiment of the present invention
  • FIG. 2B is a schematic front view thereof.
  • the whole head wig 1 of the embodiment includes a wig base 10 attached to the head and hair 20 planted in the wig base 10.
  • the wig base 10 includes a first portion 11 attached to the top region, a second portion 12 attached to the occipital region, and a third portion 13 attached near the neck.
  • the hair 21 planted in the first part 11 has a polyester fiber A of 60 to 80% by mass and artificial protein fibers of 20 to 40 when the mass of the whole hair planted in the first part is 100% by mass. Including mass%.
  • the hair 22 planted in the second part 12 has an artificial protein fiber content of 20 to 90% by mass and a polyester fiber B of 10 to 80% by mass when the total mass of the hair implanted in the second part is 100% by mass. %, And polyester fiber A 0 to 70% by mass.
  • the hair 23 planted in the third portion 13 is made of polyester fiber A and / or polyester fiber B.
  • the first portion 11 of the wig base of the embodiment is attached to the bang portion 31, the top portion 32, a portion of the side portion 33, and the crown portion 34.
  • the two parts 12 are attached to a part of the side part 33 and the middle section 35, and the third part 13 of the wig base is attached to the nape part 36.
  • the gloss value was measured using a gloss measuring device (manufactured by Bossa Nova Technologies, product name “SAMBA Hair”). A gloss value of 30 or less was accepted, and a gloss value exceeding 30 was rejected.
  • a hair sample (fiber mass 50 g, length 16 inches) is hung on a force gauge (manufactured by Nidec Sympo, model number “FGC-10B”), and the hair sample is brushed (manufactured by Seishinsha, product name “WIG brush”) The brush was moved from top to bottom, its weight was measured, and the value was taken as a comb.
  • a lower comb-through value means better comb-through performance.
  • a comb-like value of 3 kg or less was accepted, and a value exceeding 3 kg was rejected.
  • the bulkiness value of the layer part of the hair sample after the hair iron treatment was measured, and the bulkiness value after the damage repair was determined.
  • the bulkiness measuring device 100 includes a support base 101, and clippers 102 and 103 that are arranged on the support base 101 and sandwich hair.
  • a scale 104 is affixed to the clip 102 with a transparent tape (not shown).
  • Each of the support base 101 and the clippers 102 and 103 is made of an acrylic resin.
  • the hair sample 40 is placed between the clip 102 and the clip 103 so that the center in the length direction of the clip 102 matches the center of the layer portion of the sample 40 for hair.
  • the bulkiness value was measured by placing.
  • hair samples 1 to 5 and 13 containing regenerated collagen fibers of 20% by mass or more have a length of 35 cm or less after curling, and have iron setability by a hair iron. It was good.
  • the hair samples 1 to 4, 6, 9, 10, and 12 containing 60% by mass or more of the polyester fiber A had a gloss value of 30 or less and exhibited a natural appearance.
  • Hair samples 2, 3, 5 to 7 and 11 containing 20% by mass or more of artificial hair fibers and 10% by mass or more of polyester fiber B have a comb-through value of 3 kg or less, and have good comb-through properties. there were.
  • the hair samples 6 to 9, 11 and 12 made of the polyester fiber A and / or the polyester fiber B had a damage repair rate of 55% or more with a hair iron and had good durability.
  • Example 1 In the first part 11 of the wig base 10, hair 21 composed of 80% by mass of polyester fiber A and 20% by mass of regenerated collagen fiber having the same structure as the above-described hair sample 1 is present in the second part 12 of the wig base 10.
  • the hair 22 composed of 30% by mass of the polyester fiber B, 50% by mass of the polyester fiber A, and 20% by mass of the regenerated collagen fiber having the same configuration as the sample 5 for hair described above is described above in the third portion 13 of the wig base 10.
  • Hair 23 composed of 40% by mass of polyester fiber B and 60% by mass of polyester fiber A having the same structure as hair sample 6 was planted, and wig 1 as shown in FIG. 1 was produced.
  • Example 2 In the first portion 11 of the wig base 10, hair 21 composed of 60% by mass of polyester fiber A, 20% by mass of polyester fiber B, and 20% by mass of regenerated collagen fiber having the same configuration as the sample 2 for hair described above is provided.
  • the hair 22 composed of 60% by mass of the polyester fiber A, 20% by mass of the polyester fiber B, and 20% by mass of the regenerated collagen fiber having the same configuration as the sample 2 for hair described above is also provided.
  • hair 23 composed of 40% by mass of polyester fiber A and 60% by mass of polyester fiber B having the same structure as the sample 7 for hair described above was planted, and a whole wig 1 as shown in FIG. 1 was produced.
  • Example 3 In the first portion 11 of the wig base 10, the hair 21 composed of 70% by mass of the polyester fiber A and 30% by mass of the regenerated collagen fiber having the same configuration as the hair sample 4 described above is formed in the second portion 12 of the wig base 10.
  • the hair 22 comprising 70% by mass of polyester fiber A, 10% by mass of polyester fiber B, and 20% by mass of regenerated collagen fiber having the same configuration as the above-described hair sample 3 is formed in the third portion 13 of the wig base 10 as described above.
  • the hair 23 consisting of 80% by mass of polyester fiber A and 20% by mass of polyester fiber B having the same structure as that of the sample 9 for hair was implanted to produce a whole wig 1 as shown in FIG.
  • Example 2 in which hair composed of 60% by mass of polyester fiber A and 40% by mass of polyester fiber B having the same structure as the above-described hair sample 6 was implanted in all of the first part, the second part, and the third part of the wig base. All wigs were prepared in the same manner.
  • the hair has a curl of 1.5 rotations or more 4: The hair has a curl of 1 rotation or more and less than 1.5 3: The hair has a curl of 0.5 rotations or more and less than 1 rotation 2: The hair is 0 .Has curl of less than 5 turns 1: almost straight without curling
  • Damage hair ratio (%) (Number of damaged hair / 20) ⁇ 100 5: Damaged hair ratio is 10% or less 4: Damaged hair ratio is more than 10%, 30% or less 3: Damaged hair ratio is more than 30%, 50% or less 2: Damaged hair ratio is more than 50%, 70 % Or less 1: Ratio of damaged hair exceeds 71%

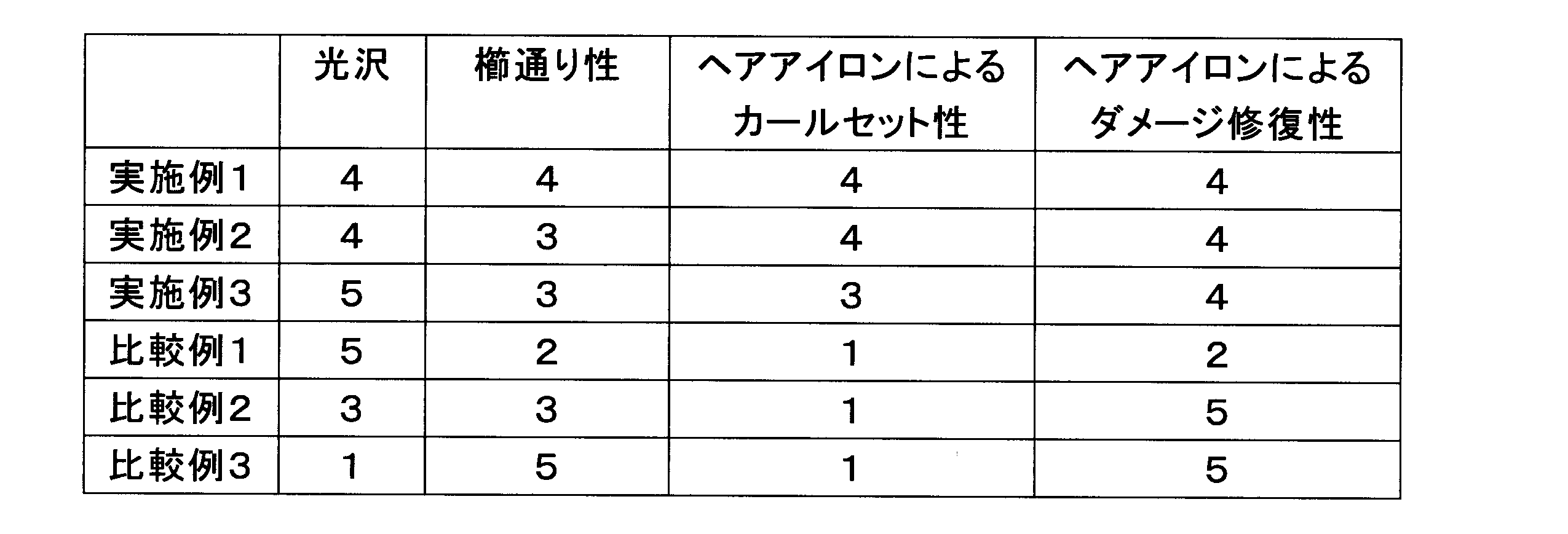

  • the wigs of Examples 1 to 3 were less glossy than the wigs of Comparative Examples 2 to 3, and exhibited a natural appearance. Further, all the head wigs of Examples 1 to 3 had better combing properties than the whole head wig of Comparative Example 1. Further, the whole head wigs of Examples 1 to 3 were more easily curled than the whole head wigs of Comparative Examples 1 to 3. In addition, the damage was easier to repair in the heads of Examples 1 to 3 than in the head of Comparative Example 1.

Landscapes

  • Engineering & Computer Science (AREA)
  • Textile Engineering (AREA)
  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Artificial Filaments (AREA)

Abstract

本発明は、頭部に装着するかつらベース１０と、かつらベース１０に植毛された毛髪２０を含む全頭かつら１において、かつらベース１０は、頭頂部領域に装着される第１部分１１と、後頭部領域に装着される第２部分１２と、首付近に装着される第３部分１３からなり、第１部分１１に植毛された毛髪２１は、ポリエステル系繊維Ａを６０～８０質量％と、人工タンパク質繊維を２０～４０質量％含み、第２部分１２に植毛された毛髪２２は、人工タンパク質繊維を２０～９０質量％と、ポリエステル系繊維Ｂを１０～８０質量％と、ポリエステル系繊維Ａを０～７０質量％含み、第３部分１３に植毛された毛髪２３は、ポリエステル繊維Ａ及びポリエステル系繊維Ｂからなる群から選ばれる一種以上の繊維からなる全頭かつらに関する。これにより、自然な外観、良好な櫛通り性及びアイロンセット性、並びに繰り返し使用耐久性を有する全頭かつらを提供する。

Description

全頭かつら
　本発明は、かつらベースに植毛する毛髪を少なくとも二つの異なる構成にした全頭かつらに関する。
　通常、先天的に頭髪が少ない場合、円形脱毛症により頭髪が消失している時、抗ガン剤治療などにより脱毛している場合には、頭部全体を覆う全頭かつらが用いられていた。例えば、特許文献１には、かつら本体と部分かつらを備えた全頭用かつらが開示されている。また、髪型のファッション性を高めるために全頭かつらを用いることもある。例えば、特許文献２には、頭部を被包する第１かつらと襟足部分に被冠してこれを装飾する第２かつらからなり、それぞれのかつらを単独で又はクリップにより連結して使用することにより、髪型に多様な意匠性を自由に設定できるかつらが提案されている。
　一方、全頭かつらを人毛で構成すると、人毛の入手が困難なうえコストが高いという問題があり、人工毛髪を用いることが行われている。全頭かつらを人工毛髪で構成する場合、一般的に、かつらベースには全体的に単一構成の人工毛髪が植毛される。
特開２０１４－９１８７０号公報 特開２００４－９１９７２号公報
　全頭かつらについては、自然な外観、良好な櫛通り性及びヘアアイロンによるアイロンセット性が求められるとともに、繰り返し使用耐久性が求められるが、かつらベースの全体に単一構成の人工毛髪を植毛すると、これらの品質要求を満たすことが困難であった。
　本発明は、前記従来の問題を解決するため、自然な外観、良好な櫛通り性及びヘアアイロンによるアイロンセット性、並びに繰り返し使用耐久性を有する全頭かつらを提供する。
　本発明は、頭部に装着するかつらベースと、前記かつらベースに植毛された毛髪を含む全頭かつらにおいて、前記かつらベースは、頭頂部領域に装着される第１部分と、後頭部領域に装着される第２部分と、首付近に装着される第３部分からなり、第１部分に植毛された毛髪は、第１部分に植毛される毛髪全体の質量を１００質量％とした場合、ポリエステル系繊維Ａを６０～８０質量％と、人工タンパク質繊維を２０～４０質量％含み、第２部分に植毛された毛髪は、第２部分に植毛される毛髪全体の質量を１００質量％とした場合、人工タンパク質繊維を２０～９０質量％と、ポリエステル系繊維Ｂを１０～８０質量％と、ポリエステル系繊維Ａを０～７０質量％含み、第３部分に植毛された毛髪は、ポリエステル系繊維Ａ及びポリエステル系繊維Ｂからなる群から選ばれる一種以上の繊維からなり、ポリエステル系繊維Ａは臭素化エポキシ系難燃剤及び三酸化アンチモンを含み、ポリエステル系繊維Ｂは三酸化アンチモンを含まないことを特徴とする全頭かつらに関する。
　本発明の全頭かつらにおいて、第１部分に植毛された毛髪は、第１部分に植毛される毛髪全体の質量を１００質量％とした場合、ポリエステル系繊維Ａ７０～８０質量％と、人工タンパク質繊維２０～３０質量％を含み、第２部分に植毛された毛髪は、第２部分に植毛される毛髪全体の質量を１００質量％とした場合、人工タンパク質繊維２０～３０質量％と、ポリエステル系繊維Ｂ２０～３０質量％と、ポリエステル系繊維Ａ４０～６０質量％を含み、第３部分に植毛された毛髪は、第３部分に植毛される毛髪全体の質量を１００質量％とした場合、ポリエステル系繊維Ａ５０～７０質量％と、ポリエステル系繊維Ｂ３０～５０質量％からなることが好ましい。
　前記人工タンパク質繊維は、コラーゲン繊維であることが好ましい。また、ポリエステル系繊維Ｂは、臭素化エポキシ系難燃剤を含むことが好ましい。
　本発明は、自然な外観、良好な櫛通り性及びヘアアイロンによるアイロンセット性、並びに繰り返し使用耐久性を有する全頭かつらを提供することができる。
図１は本発明の一実施形態の全頭かつらを装着した状態を、毛髪を透過して示した模式的側面図である。 図２Ａは本発明の一実施形態の全頭かつらの裏面を示す模式的側面図であり、図２Ｂは同模式的表面図である。 図３は頭部の各部位を示した模式的側面図である。 図４Ａ―Ｃは嵩高測定機の模式的説明図である。 図５はカール形状を説明する模式図である。
　本発明者らは、頭部に装着するかつらベースと、前記かつらベースに植毛された人工毛髪を含む全頭かつら（フルウィッグ、全かつらとも称される。）において、自然な外観、良好な櫛通り性及びヘアアイロンによるアイロンセット性（以下において、単に「アイロンセット性」とも記す。）、並びに繰り返し使用耐久性の全ての品質を満たすことについて検討を重ねた。その結果、かつらベースにおいて、頭頂部領域に装着される第１部分、後頭部領域に装着される第２部分、及び首付近に装着される第３部分のそれぞれに植毛される人工毛髪を特異の構成（繊維配合）にすることで、自然な外観、良好な櫛通り性及びアイロンセット性、並びに繰り返し使用耐久性の全ての品質を満たすことを見出し、本発明に至った。
　本発明の一実施形態において、かつらベースとしては、特に限定されず、例えば、ネット、生地などの一般的にかつらベースとして用いるものを用いることができる。前記かつらベースは、頭頂部領域に装着される第１部分、後頭部領域に装着される第２部分、及び首付近に装着される第３部分に区分けられる。通常、図３に示されているように、頭部３０は、バング部分３１、トップ部分３２、サイド部分３３、クラウン部分３４、ミドルセクション３５及びネープ部分３６に分けられる。本発明の一実施形態において、かつらベースの第１部分は、バング部分３１、トップ部分３２、サイド部分３３の一部、及びクラウン部分３４に装着され、かつらベースの第２部分は、サイド部分３３の一部、及びミドルセクション３５に装着され、かつらベースの第３部分は、ネープ部分３６に装着されることが好ましい。
　第１部分に植毛された毛髪は、第１部分に植毛される毛髪全体の質量を１００質量％とした場合、ポリエステル系繊維Ａを６０～８０質量％、及び人工タンパク質繊維を２０～４０質量％含む。好ましくは、ポリエステル系繊維Ａを７０～８０質量％、及び人工タンパク質繊維を２０～３０質量％含む。より好ましくは、ポリエステル系繊維Ａ７５～８０質量％、及び人工タンパク質繊維２０～２５質量％を含む。毛髪の光沢が低く、自然な外観を有するとともに、アイロンセット性にも優れる。全頭かつらにおいて、光沢は、主に、頭頂部の毛髪の光沢によって左右されるため、頭頂部領域に装着される第１部分に植毛される毛髪に臭素化エポキシ系難燃剤と三酸化アンチモンを含むポリエステル系繊維Ａを６０質量％以上含ませると、光沢を抑制することができ、かつら全体が自然な外観を有することになる。
　第１部分に植毛された毛髪は、本発明の目的を阻害しない範囲において、ポリエステル系繊維Ａ及び人工タンパク質繊維に加えて、他の人工毛髪用繊維を含んでもよい。他の人工毛髪用繊維としては、ポリエステル系繊維Ａ以外のポリエステル系繊維、ポリ塩化ビニル系繊維、モダクリル繊維、ポリオレフィン系繊維などを用いることができる。特に限定されないが、第１部分に植毛される毛髪全体の質量を１００質量％とした場合、他の繊維の含有量は、例えば２０質量％以下にすることができる。
　第２部分に植毛された毛髪は、第２部分に植毛される毛髪全体の質量を１００質量％とした場合、人工タンパク質繊維を２０～９０質量％、ポリエステル系繊維Ｂを１０～８０質量％、及びポリエステル系繊維Ａを０～７０質量％含む。好ましくは、人工タンパク質繊維を２０～５０質量％、ポリエステル系繊維Ｂを１０～４０質量％、及びポリエステル系繊維Ａを４０～７０質量％含む。より好ましくは、人工タンパク質繊維を２０～４０質量％、ポリエステル系繊維Ｂを２０～４０質量％、及びポリエステル系繊維Ａを４０～６０質量％含む。さらに好ましくは、人工タンパク質繊維２０～３０質量％、ポリエステル系繊維Ｂ２０～３０質量％、及びポリエステル系繊維Ａ４０～６０質量％を含む。アイロンセット性に優れるとともに、櫛通り性に優れる。全頭かつらにおいて、櫛通り性は、主に後頭部の毛髪に影響される。後頭部領域に装着される第２部分に植毛される毛髪に人工タンパク質繊維を２０質量％以上、及び三酸化アンチモンを含まないポリエステル系繊維Ｂを１０質量％以上含ませることで櫛通り性が良好になる。
　第２部分に植毛された毛髪は、本発明の目的を阻害しない範囲において、ポリエステル系繊維Ａ、ポリエステル系繊維Ｂ及び人工タンパク質繊維に加えて、他の人工毛髪用繊維を含んでもよい。他の人工毛髪用繊維としては、ポリ塩化ビニル系繊維、モダクリル繊維、ポリオレフィン系繊維などを用いることができる。特に限定されないが、第２部分に植毛される毛髪全体の質量を１００質量％とした場合、他の繊維の含有量は、例えば２０質量％以下にすることができる。
　全頭かつらにおいて、ヘアアイロンによるアイロンセット性は、主に頭頂部及び後頭部の毛髪に影響される。頭頂部領域に装着される第１部分及び後頭部領域に装着される第２部分に植毛される毛髪に人工タンパク質繊維を２０質量％以上含ませることでアイロンセット性が良好になる。
　第３部分に植毛された毛髪は、ポリエステル系繊維Ａ及び／又はポリエステル系繊維Ｂからなる。第３部分に植毛される毛髪全体の質量を１００質量％とした場合、ポリエステル系繊維Ｂ３０～７０質量％、及びポリエステル系繊維Ａ３０～７０質量％からなることが好ましく、より好ましくは、ポリエステル系繊維Ｂ３０～５０質量％、及びポリエステル系繊維Ａ５０～７０質量％からなる。ヘアアイロンによってダメージが修復しやすい。全頭かつらにおいて、繰り返し使用耐久性は、主に、ダメージが蓄積しやすい首付近の毛髪のダメージ修復性を高めることで向上する。首付近に装着される第３部分に植毛される毛髪をポリエステル系繊維Ａ及び／又はポリエステル系繊維Ｂで構成することで、ヘアアイロンによってダメージが修復しやすく、かつらの使用耐久性が良好になる。
　前記人工タンパク質繊維としては、人工的に作製したタンパク質の繊維であればよく、特に限定されず、例えば、コラーゲン繊維、ケラチン繊維などのたんぱく質を主成分となる繊維を用いることができる。前記コラーゲン繊維としては、特に限定されず、公知のコラーゲン繊維を用いることができる。例えば、再生コラーゲン繊維を用いることができる。前記再生コラーゲン繊維は、例えば、コラーゲン原料を溶解処理し、可溶化して得られた可溶化コラーゲン溶液を紡糸することで得ることができる。具体的には、市販の再生コラーゲン繊維、特開２００７－１６９８０６号公報に記載の再生コラーゲン繊維などを用いることができる。市販の再生コラーゲン繊維としては、特に限定されないが、例えば、株式会社カネカ製の再生コラーゲン繊維「Ｕｌｔｉｍａ（登録商法）」などを用いることができる。
　前記人工タンパク質繊維は、毛髪に好適という観点から、単繊維繊度が１０～１００ｄｔｅｘであることが好ましく、より好ましくは２０～９０ｄｔｅｘであり、さらに好ましくは３５～８０ｄｔｅｘである。
　ポリエステル系繊維Ａは、ポリアルキレンテレフタレート及びポリアルキレンテレフタレートを主体とする共重合ポリエステルからなる群から選ばれる１種以上のポリエステル樹脂、臭素化エポキシ系難燃剤、及び三酸化アンチモンを含むことが好ましい。ポリエステル系繊維Ａは、ポリエステル樹脂１００質量部に対して、臭素化エポキシ系難燃剤５質量部以上４０質量部以下と、三酸化アンチモン１．５質量部以上７質量部未満を含むことが好ましい。好ましくは、上記ポリエステル樹脂１００質量部に対し、臭素化エポキシ系難燃剤を１０質量部以上３０質量部以下含み、１５質量部以上２５質量部以下含むことがさらに好ましい。臭素化エポキシ系難燃剤としては、樹脂の難燃化に用いるものを用いればよく、特に限定されない。光沢調整効果に優れるという観点から、ポリエステル樹脂１００質量部に対し、三酸化アンチモンを１．５質量部以上５質量部以下含むことが好ましく、１．５質量部以上４質量部以下含むことがより好ましく、１．５質量部以上３質量部以下含むことがさらに好ましい。ポリエステル系繊維Ａとしては、特に限定されないが、例えば、株式会社カネカ製の難燃性ポリエステル系繊維「Ｆｕｔｕｒａ－ＮＬ」などの市販のものを用いることができる。
　ポリエステル系繊維Ｂとしては、三酸化アンチモンを含まないポリエステル系繊維であればよく、特に限定されない。難燃性に優れる観点から、臭素化エポキシ系難燃剤を含むことが好ましい。ポリエステル系繊維Ｂは、ポリアルキレンテレフタレート及びポリアルキレンテレフタレートを主体とする共重合ポリエステルからなる群から選ばれる１種以上のポリエステル樹脂１００質量部に対し、臭素化エポキシ系難燃剤を５質量部以上４０質量部以下含むことが好ましく、より好ましくは１０質量部以上３０質量部以下含み、さらに好ましくは１５質量部以上２５質量部以下含む。ポリエステル系繊維Ｂは、難燃助剤として、三酸化アンチモン以外のアンチモン化合物、例えばアンチモン酸ソーダを含んでもよい。ポリエステル系繊維Ｂとしては、特に限定されないが、例えば、株式会社カネカ製の難燃性ポリエステル系繊維「Ｆｕｔｕｒａ」及び難燃性ポリエステル系繊維（商品名「Ｆｕｔｕｒａ－ＳＴ」）などの市販のものを用いることができる。
　ポリエステル系繊維Ａ及びポリエステル系繊維Ｂは、毛髪に好適という観点から、単繊維繊度が１０～１００ｄｔｅｘであることが好ましく、より好ましくは２０～９０ｄｔｅｘであり、さらに好ましくは３５～８０ｄｔｅｘである。
　本発明において、かつらベースへの毛髪の植毛も、特に限定されず、例えば、一般的にかつらを作製する時に行われる方法及び装置などを用いて行うことができる。
　以下、図面を参照して本発明を詳細に説明する。
　図１は、本発明の一実施形態の全頭かつらを装着した状態を、毛髪を透過して示した側面図である。図２Ａは本発明の一実施形態の全頭かつらの裏面を示す模式的側面図であり、図２Ｂは同模式的表面図である。
　図１～２に示しているように、該実施形態の全頭かつら１は、頭部に装着するかつらベース１０と、かつらベース１０に植毛された毛髪２０を含む。かつらベース１０は、頭頂部領域に装着される第１部分１１と、後頭部領域に装着される第２部分１２と、首付近に装着される第３部分１３からなる。第１部分１１に植毛された毛髪２１は、第１部分に植毛される毛髪全体の質量を１００質量％とした場合、ポリエステル系繊維Ａを６０～８０質量％、及び人工タンパク質繊維を２０～４０質量％含む。第２部分１２に植毛された毛髪２２は、第２部分に植毛される毛髪全体の質量を１００質量％とした場合、人工タンパク質繊維を２０～９０質量％、ポリエステル系繊維Ｂを１０～８０質量％、及びポリエステル系繊維Ａ０～７０質量％を含む。第３部分１３に植毛された毛髪２３は、ポリエステル系繊維Ａ及び／又はポリエステル系繊維Ｂからなる。
　図１～図３から分かるように、該実施形態のかつらベースの第１部分１１は、バング部分３１、トップ部分３２、サイド部分３３の一部、及びクラウン部分３４に装着され、かつらベースの第２部分１２は、サイド部分３３の一部及びミドルセクション３５に装着され、かつらベースの第３部分１３は、ネープ部分３６に装着される。
　以下、実施例により本発明を更に具体的に説明する。なお、本発明は下記の実施例に限定されるものではない。
　まず、下記表１に示す構成の毛髪用試料について、下記のように、光沢値、櫛通り性、ヘアアイロンによるアイロンセット性及びヘアアイロンによるダメージ修復率を測定した。その結果を下記表１に示した。ポリエステル系繊維Ａとして株式会社カネカ製の難燃性ポリエステル系繊維（商品名「Ｆｕｔｕｒａ－ＮＬ」、単繊維繊度５８ｄｔｅｘ）を用い、ポリエステル系繊維Ｂとして株式会社カネカ製の難燃性ポリエステル系繊維（商品名Ｆｕｔｕｒａ」、単繊維繊度６５ｄｔｅｘ）を用い、コラーゲン繊維として株式会社カネカ製の再生コラーゲン繊維（商品名「Ｕｌｔｉｍａ」、単繊維繊度７８ｄｔｅｘ）を用いた。
　＜光沢値の測定＞
　光沢測定装置（ボサノヴァテクノロジース社製、品名「ＳＡＭＢＡ　Ｈａｉｒ」）を用いて光沢値を測定した。光沢値が３０以下を合格とし、光沢値が３０を超えると不合格とした。
　＜櫛通り性の評価＞
　フォースゲージ（日本電産シンポ社製、型番「ＦＧＣ－１０Ｂ」）に毛髪用試料（繊維質量５０ｇ、長さ１６ｉｎｃｈ）を吊り、毛髪用試料をブラシ（成進社製、品名「ＷＩＧブラシ」）で挟み込み、上から下へブラシを移動させ、その加重を測定し、櫛通り値とした。櫛通り値が低いほど櫛通り性が良好であることを意味する。櫛通り値が３ｋｇ以下を合格とし、３ｋｇを超えると不合格とした。
　＜アイロンセット性の評価＞
　毛髪用試料（繊維質量１５ｇ、長さ３８ｃｍ）の上端から２ｃｍの部位をゴム止めした後、マネキンヘット（レジーナ社製、品名「ＣＵＴ６６」）の頭頂部に毛髪用試料の上端部を取り付けた。１８０℃に加熱したヘアアイロン（米国Ｂｅｌｓｏｎ　Ｐｒｏｄｕｃｔｓ社製、「ＧＯＬＤ　Ｎ　ＨＯＴ　Ｐｒｏｆｅｓｓｉｏｎａｌ　Ｃｅｒａｍｉｃ　Ｓｐｒｉｎｇ　Ｃｕｒｌｉｎｇ　Ｉｒｏｎ　１－１／４ｉｎｃｈ　ＧＨ２１５０」)にて毛髪用試料の毛先を掴み、根元に巻き上げ、５秒間保持した後、カール形状が崩れないように手の上に乗せ、１秒以内に手を離してカールを付与した。カールを付与した毛髪用試料をマネキンヘットからはずし、その長さを計測した。カールを付与した毛髪用試料の長さが小さいほどカールが付きやすく、アイロンセット性が良好であることを意味する。カールを付与した毛髪用試料の長さが３５ｃｍ以下を合格とし、３５ｃｍを超えると不合格とした。
　＜ダメージ修復率の評価＞
（１）毛髪用試料（全長１６インチ、１５ｇ）のレイヤー部（４インチ）の初期嵩高値を測定した。
（２）毛髪用試料に対してブラシにて逆毛を立てて毛髪を絡ませた。
（３）手でレイヤー部を１０回揉み込み、毛髪をさらに絡ませた。
（４）ブラシで絡まった毛髪を梳きほぐした。
（５）（２）～（４）の作業を５回繰り返し、ダメージを促進させた。
（６）ダメージ促進後の毛髪用試料のレイヤー部の嵩高値を測定し、ダメージ後の嵩高値とした。
（７）１８０℃に加熱したヘアアイロンを５回毛髪用試料の根元から毛先に通してダメージを修復させた。ヘアアイロンは、アイロンセット評価に用いたものと同様のものを用いた。
（８）ヘアアイロン処理後の毛髪用試料のレイヤー部の嵩高値を測定し、ダメージ修復後の嵩高値とした。
（９）下記数式（１）に基づいて、ダメージ修復率を算出した。ダメージ修復率が５５％以上を合格とし、５５％未満を不合格とした。
ダメージ修復率（％）＝（ダメージ後の嵩高値－ダメージ修復後の嵩高値）／ダメージ後の嵩高値×１００
　＜嵩高値の測定＞
　毛髪用試料の嵩高値は、図４に示した嵩高測定機を用いて測定した。図４Ａ～Ｃに示されているように、嵩高測定機１００は、支持台１０１と、支持台１０１の上に配置され、毛髪を挟む挟み具１０２、１０３を備えている。挟み具１０２には、目盛１０４が透明テープ（図示無し）で貼り付けられている。支持台１０１、挟み具１０２及び１０３は、いずれもアクリル系樹脂で構成されている。図４Ｃに示されているように、挟み具１０２と挟み具１０３の間に毛髪用試料４０を、挟み具１０２の長さ方向の中心と毛髪用試料４０のレイヤー部の中心が一致するように配置して嵩高値を測定した。
Figure JPOXMLDOC01-appb-T000001
　上記表１の結果から分かるように、再生コラーゲン繊維を２０質量％以上含む毛髪用試料１～５及び１３は、カールを付与した後の長さが３５ｃｍ以下であり、ヘアアイロンによるアイロンセット性が良好であった。ポリエステル系繊維Ａを６０質量％以上含む毛髪用試料１～４、６、９、１０及び１２は、光沢値が３０以下であり、自然な外観を示していた。人工毛髪用繊維を２０質量％以上、及びポリエステル系繊維Ｂを１０質量％以上含む毛髪用試料２、３、５～７及び１１は、櫛通り値が３ｋｇ以下であり、櫛通り性が良好であった。ポリエステル系繊維Ａ及び／又はポリエステル系繊維Ｂからなる毛髪用試料６～９、１１及び１２は、ヘアアイロンによるダメージ修復率が５５％以上であり、使用耐久性が良好であった。
　（実施例１）
　かつらベース１０の第１部分１１には、上述した毛髪用試料１と同じ構成のポリエステル系繊維Ａ８０質量％及び再生コラーゲン繊維２０質量％からなる毛髪２１を、かつらベース１０の第２部分１２には、上述した毛髪用試料５と同じ構成のポリエステル系繊維Ｂ３０質量％、ポリエステル系繊維Ａ５０質量％及び再生コラーゲン繊維２０質量％からなる毛髪２２を、かつらベース１０の第３部分１３には、上述した毛髪用試料６と同じ構成のポリエステル系繊維Ｂ４０質量％、ポリエステル系繊維Ａ６０質量％からなる毛髪２３を植毛し、図１に示すような全頭かつら１を作製した。
　（実施例２）
　かつらベース１０の第１部分１１には、上述した毛髪用試料２と同じ構成のポリエステル系繊維Ａ６０質量％、ポリエステル系繊維Ｂ２０質量％及び再生コラーゲン繊維２０質量％からなる毛髪２１を、かつらベース１０の第２部分１２にも、上述した毛髪用試料２と同じ構成のポリエステル系繊維Ａ６０質量％、ポリエステル系繊維Ｂ２０質量％及び再生コラーゲン繊維２０質量％からなる毛髪２２を、かつらベース１０の第３部分１３には、上述した毛髪用試料７と同じ構成のポリエステル系繊維Ａ４０質量％、ポリエステル系繊維Ｂ６０質量％からなる毛髪２３を植毛し、図１に示すような全頭かつら１を作製した。
　（実施例３）
　かつらベース１０の第１部分１１には、上述した毛髪用試料４と同じ構成のポリエステル系繊維Ａ７０質量％、及び再生コラーゲン繊維３０質量％からなる毛髪２１を、かつらベース１０の第２部分１２には、上述した毛髪用試料３と同じ構成のポリエステル系繊維Ａ７０質量％、ポリエステル系繊維Ｂ１０質量％及び再生コラーゲン繊維２０質量％からなる毛髪２２を、かつらベース１０の第３部分１３には、上述した毛髪用試料９と同じ構成のポリエステル系繊維Ａ８０質量％、ポリエステル系繊維Ｂ２０質量％からなる毛髪２３を植毛し、図１に示すような全頭かつら１を作製した。
　（比較例１）
　かつらベースの第１部分、第２部分、第３部分の全てに上述した毛髪用試料１０と同じ構成のポリエステル系繊維Ａ９０質量％及び再生コラーゲン繊維１０質量％からなる毛髪を植毛した以外は、実施例１と同様にして全頭かつらを作製した。
　（比較例２）
　かつらベースの第１部分、第２部分、第３部分の全てに上述した毛髪用試料６と同じ構成のポリエステル系繊維Ａ６０質量％、ポリエステル系繊維Ｂ４０質量％からなる毛髪を植毛し、実施例１と同様にして全頭かつらを作製した。
　（比較例３）
　かつらベースの第１部分、第２部分、第３部分の全てに上述した毛髪用試料１１と同じ構成のポリエステル系繊維Ｂ１００質量％からなる毛髪を植毛し、実施例１と同様にして全頭かつらを作製した。
　実施例１～３、及び比較例１～３の全頭かつらを被験者の頭部に装着し、光沢、櫛通り性、ヘアアイロンによるカールセット性及びアイロンによるダメージ修復性を下記のように官能評価した。
　（光沢）
　トップ部分における毛髪の光沢を、下記のように５段階の基準で官能評価した。
５：毛髪用試料１２とほぼ同等の光沢（毛髪用試料１２の光沢の測定値：２１）
４：毛髪用試料４とほぼ同等の光沢（毛髪用試料４の光沢の測定値：２５）
３：毛髪用試料８とほぼ同等の光沢（毛髪用試料８の光沢の測定値：３３）
２：毛髪用試料７とほぼ同等の光沢（毛髪用試料７の光沢の測定値：３７）
１：毛髪用試料１１とほぼ同等の光沢（毛髪用試料１１の光沢の測定値：４８）
　（櫛通り性）
　サイド部分の毛髪をとり、該毛髪をブラシ（成進社製、品名「ＷＩＧブラシ」）で挟み込み、上から下へブラシを移動させた。前記（１）の操作を５回繰り返し、毛の絡み状況に基づいて、下記のように５段階の基準で櫛通り性を評価した。
５：櫛通し５回目まで毛絡みが発生することなくブラシが通る
４：櫛通し４～５回目で毛絡みが発生するがブラシは通る
３：櫛通し２～３回目で毛絡みが発生するがブラシは通る
２：櫛通し１回目でやや毛絡みが発生するがブラシは通る
１：櫛通し１回目で毛絡みが発生してブラシが通らない
　（ヘアアイロンによるカールセット性）
　サイド部分の毛髪を同じ毛束量になるように均等３分割し、そのうちの一つの分割部分の毛束を１８０℃に加熱したヘアアイロン（米国Ｂｅｌｓｏｎ　Ｐｒｏｄｕｃｔｓ社製、「ＧＯＬＤ　Ｎ　ＨＯＴ　Ｐｒｏｆｅｓｓｉｏｎａｌ　Ｃｅｒａｍｉｃ　Ｓｐｒｉｎｇ　Ｃｕｒｌｉｎｇ　Ｉｒｏｎ　１－１／４ｉｎｃｈ　ＧＨ２１５０」)で挟み、毛先から根元に巻き上げ、５秒間保持した後、カール形状がくずれないようにヘアアイロンを外した。カールの形状を目視で確認し、カールセット性（カールの付きやすさ）を下記のように５段階の基準で官能評価した。各評価基準の典型的なカール形状を図５に示した。
５：毛髪が１．５回転以上のカールを有する
４：毛髪が１回転以上１．５回転未満のカールを有する
３：毛髪が０．５回転以上１回転未満のカールを有する
２：毛髪が０．５回転未満のカールを有する
１：カールが付かずほぼ真っ直ぐな形状である
　（ヘアアイロンによるダメージ修復性）
（１）ネープ部分の幅３ｃｍの毛束をとり、ブラシにて逆毛を立てて毛髪を絡ませ、その後、ブラシで毛髪を解きほぐし、ダメージを付与した。
（２）１８０℃に加熱したヘアアイロン（米国Ｂｅｌｓｏｎ　Ｐｒｏｄｕｃｔｓ社製、「ＧＯＬＤ　Ｎ　ＨＯＴ　Ｐｒｏｆｅｓｓｉｏｎａｌ　Ｃｅｒａｍｉｃ　Ｓｐｒｉｎｇ　Ｃｕｒｌｉｎｇ　Ｉｒｏｎ　１－１／４ｉｎｃｈ　ＧＨ２１５０」)で、ダメージを付与した毛束を挟み、根元から毛先まで通した。
（３）ヘアアイロンを通した後、ランダムに２０本の毛を抜き取った。
（４）２０本の毛のそれぞれを目視で確認し、毛先に波目の形状が残っているものをダメージ毛とし、ダメージ毛の割合を下記のように算出し、ダメージ毛の割合の値に基づいて、ダメージ修復性を下記のように５段階の基準で官能評価した。
　ダメージ毛の割合（％）＝（ダメージ毛の本数/２０）×１００
５：ダメージ毛の割合が１０％以下
４：ダメージ毛の割合が１０％超、３０％以下
３：ダメージ毛の割合が３０％超、５０％以下
２：ダメージ毛の割合が５０％超、７０％以下
１：ダメージ毛の割合が７１％超
Figure JPOXMLDOC01-appb-T000002
　表２のデータから分かるように、実施例１～３の全頭かつらは比較例２～３の全頭かつらに比べて光沢が抑えられており、自然な外観を示していた。また、実施例１～３の全頭かつらの方が比較例１の全頭かつらに比べて櫛通り性が良好であった。また、実施例１～３の全頭かつらの方が比較例１～３の全頭かつらに比べてカールが付きやすかった。また、実施例１～３の全頭かつらの方が比較例１の全頭かつらに比べてダメージが修復しやすかった。
　１　全頭かつら
　１０　かつらベース
　１１　第１部分
　１２　第２部分
　１３　第３部分
　２０　毛髪
　２１　第１部分に植毛された毛髪
　２２　第２部分に植毛された毛髪
　２３　第３部分に植毛された毛髪
　３０　頭部
　３１　バング部分
　３２　トップ部分
　３３　サイド部分
　３４　クラウン部分
　３５　ミドルセクション
　３６　ネープ部分
　４０　毛髪用試料
　１００　嵩高測定機
　１０１　支持台
　１０２、１０３　挟み具
　１０４　目盛

Claims (4)

  1. 　頭部に装着するかつらベースと、前記かつらベースに植毛された毛髪を含む全頭かつらにおいて、
    　前記かつらベースは、頭頂部領域に装着される第１部分と、後頭部領域に装着される第２部分と、首付近に装着される第３部分からなり、
    　第１部分に植毛された毛髪は、第１部分に植毛される毛髪全体の質量を１００質量％とした場合、ポリエステル系繊維Ａを６０～８０質量％と、人工タンパク質繊維を２０～４０質量％含み、
    　第２部分に植毛された毛髪は、第２部分に植毛される毛髪全体の質量を１００質量％とした場合、人工タンパク質繊維を２０～９０質量％と、ポリエステル系繊維Ｂを１０～８０質量％と、ポリエステル系繊維Ａを０～７０質量％含み、
    　第３部分に植毛された毛髪は、ポリエステル系繊維Ａ及びポリエステル系繊維Ｂからなる群から選ばれる一種以上の繊維からなり、
    　ポリエステル系繊維Ａは臭素化エポキシ系難燃剤及び三酸化アンチモンを含み、ポリエステル系繊維Ｂは三酸化アンチモンを含まないことを特徴とする全頭かつら。
  2. 　第１部分に植毛された毛髪は、第１部分に植毛される毛髪全体の質量を１００質量％とした場合、ポリエステル系繊維Ａ繊維７０～８０質量％と、人工タンパク質繊維２０～３０質量％を含み、第２部分に植毛された毛髪は、第２部分に植毛される毛髪全体の質量を１００質量％とした場合、人工タンパク質繊維２０～３０質量％と、ポリエステル系繊維Ｂ２０～３０質量％と、ポリエステル系繊維Ａ４０～６０質量％を含み、第３部分に植毛された毛髪は、第３部分に植毛される毛髪全体の質量を１００質量％とした場合、ポリエステル系繊維Ａ５０～７０質量％と、ポリエステル系繊維Ｂ３０～５０質量％からなる請求項１に記載の全頭かつら。
  3. 　前記人工タンパク質繊維は、コラーゲン繊維である請求項１又は２に記載の全頭かつら。
  4. 　ポリエステル系繊維Ｂは、臭素化エポキシ系難燃剤を含む請求項１～３のいずれか１項に記載の全頭かつら。
PCT/JP2016/087571 2015-12-18 2016-12-16 全頭かつら Ceased WO2017104808A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
JP2017556467A JP6817220B2 (ja) 2015-12-18 2016-12-16 全頭かつら
CN201680056191.0A CN108024586B (zh) 2015-12-18 2016-12-16 全头假发

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015-247859 2015-12-18
JP2015247859 2015-12-18

Publications (1)

Publication Number Publication Date
WO2017104808A1 true WO2017104808A1 (ja) 2017-06-22

Family

ID=59056752

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/087571 Ceased WO2017104808A1 (ja) 2015-12-18 2016-12-16 全頭かつら

Country Status (3)

Country Link
JP (1) JP6817220B2 (ja)
CN (1) CN108024586B (ja)
WO (1) WO2017104808A1 (ja)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007169806A (ja) * 2005-12-20 2007-07-05 Kaneka Corp 人工毛髪用繊維束及びそれを用いた頭飾製品
JP2014091870A (ja) * 2012-11-01 2014-05-19 Kaneka Corp 全頭かつら
JP2015094033A (ja) * 2013-11-08 2015-05-18 株式会社カネカ 毛髪用繊維束及びそれを含む頭飾製品

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005042234A (ja) * 2003-07-25 2005-02-17 Kaneka Corp 難燃性ポリエステル系人工毛髪用繊維
WO2013172387A1 (ja) * 2012-05-16 2013-11-21 株式会社カネカ ポリエステル系人工毛髪用繊維及びそれを含む頭飾製品、並びにその製造方法
AP2013007067A0 (en) * 2012-05-31 2013-08-31 Kaneka Corp Polyester-based fiber for artificiall hair and hair ornament production including the same
CN104305615A (zh) * 2014-09-26 2015-01-28 洛阳市航远电子商务有限公司 一种医用级假发
CN204181029U (zh) * 2014-09-26 2015-03-04 洛阳市航远电子商务有限公司 一种记忆发丝假发

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007169806A (ja) * 2005-12-20 2007-07-05 Kaneka Corp 人工毛髪用繊維束及びそれを用いた頭飾製品
JP2014091870A (ja) * 2012-11-01 2014-05-19 Kaneka Corp 全頭かつら
JP2015094033A (ja) * 2013-11-08 2015-05-18 株式会社カネカ 毛髪用繊維束及びそれを含む頭飾製品

Also Published As

Publication number Publication date
JPWO2017104808A1 (ja) 2018-10-11
CN108024586A (zh) 2018-05-11
JP6817220B2 (ja) 2021-01-20
CN108024586B (zh) 2019-10-18

Similar Documents

Publication Publication Date Title
JP4650650B2 (ja) 自毛活用型かつら
CN109953395A (zh) 合成编结头发及其制造方法
CN115038352B (zh) 手工编织发帘
WO2022230619A1 (ja) 人工毛髪及び人工毛髪の製造方法
AU2006338411B2 (en) Wig
KR20190087336A (ko) 킨키 텍스처 및 나선형 회전 꼬임으로 경사 길이 특성이 구현된 필라멘트들의 연속 스트랜드 및 이의 제조방법
JP4883554B2 (ja) 増毛具及びその製造方法
JP2001329420A (ja) 自毛活用型かつら、そのかつらベース、みの毛及びみの毛の取付方法
JP6806703B2 (ja) 全頭かつら
JP6817220B2 (ja) 全頭かつら
JP5122133B2 (ja) 人工頭髪繊維束及びそれからなる頭飾製品
JP5248883B2 (ja) つけ睫毛の装着方法
JP2002161423A (ja) 人工毛髪
WO2006011350A1 (ja) 人形頭髪用繊維およびそれを用いてなる人形頭髪
KR101663999B1 (ko) 업스타일용 헤어피스 및 이의 제작 부착 방법
US20250288040A1 (en) Artificial hair
Ruskai et al. Wig making and styling: a complete guide for theatre & film
CN100515249C (zh) 假发
CN217298180U (zh) 立绒织物
JP5722478B2 (ja) 頭髪装身具用ベース
JPH07216678A (ja) 人形頭髪用ファイバーおよびそれを用いてなる人形頭髪
JP2000144557A (ja) パイル組成物
JP2022114799A (ja) 人工毛髪の製造方法及び人工毛髪
JP5419843B2 (ja) 自毛活用型かつら
WO2026083839A1 (ja) 人工毛髪用繊維束

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16875782

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2017556467

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16875782

Country of ref document: EP

Kind code of ref document: A1
