WO2016175026A1 - 経時着色しないジエン系ゴムの製造方法及びそれによって得られたジエン系ゴム - Google Patents

経時着色しないジエン系ゴムの製造方法及びそれによって得られたジエン系ゴム Download PDF

Info

Publication number
WO2016175026A1
WO2016175026A1 PCT/JP2016/061830 JP2016061830W WO2016175026A1 WO 2016175026 A1 WO2016175026 A1 WO 2016175026A1 JP 2016061830 W JP2016061830 W JP 2016061830W WO 2016175026 A1 WO2016175026 A1 WO 2016175026A1
Authority
WO
WIPO (PCT)
Prior art keywords
temperature
water
diene
mmol
aging
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/061830
Other languages
English (en)
French (fr)
Inventor
悠嗣 松平
幹夫 松野
林　高弘
山下　博司
隆志 細田
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Ube Corp
Original Assignee
Ube Industries Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Ube Industries Ltd filed Critical Ube Industries Ltd
Priority to KR1020177034090A priority Critical patent/KR102562930B1/ko
Priority to CN201680025348.3A priority patent/CN107614545B/zh
Priority to MYPI2017703795A priority patent/MY182436A/en
Publication of WO2016175026A1 publication Critical patent/WO2016175026A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F36/00—Homopolymers and copolymers of compounds having one or more unsaturated aliphatic radicals, at least one having two or more carbon-to-carbon double bonds
    • C08F36/02—Homopolymers and copolymers of compounds having one or more unsaturated aliphatic radicals, at least one having two or more carbon-to-carbon double bonds the radical having only two carbon-to-carbon double bonds
    • C08F36/04—Homopolymers and copolymers of compounds having one or more unsaturated aliphatic radicals, at least one having two or more carbon-to-carbon double bonds the radical having only two carbon-to-carbon double bonds conjugated
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F4/00—Polymerisation catalysts
    • C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
    • C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
    • C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
    • C08F4/70—Iron group metals, platinum group metals or compounds thereof

Definitions

  • the present invention has been made in view of the above problems, and is a method for producing a high-quality and high-productivity diene rubber that reduces coloration with time and exhibits excellent activity by an industrially simple method. And it aims at providing the diene type rubber
  • the method for producing a diene rubber according to the present invention comprises (A) a diene monomer dissolved in (B) an organic solvent, (C) water dissolved therein, and then (D1) an organoaluminum cocatalyst is added. After aging the water and the organoaluminum (D2) from the start of ripening to the end of ripening while maintaining a temperature range of ⁇ 30 to 17 ° C., (E) polymerizing with a transition metal catalyst, and after polymerization, (F) polymerization It is preferable to add a terminator and, in some cases, (G) an antioxidant.
  • TBC 4-tertiary butyl catechol
  • non-aromatic hydrocarbons are preferable, and cyclohexane is particularly preferable.
  • the aging start temperature is preferably ⁇ 30 to 17 ° C., more preferably ⁇ 20 to 15 ° C., and particularly preferably ⁇ 15 to 10 ° C.
  • the ripening end temperature is preferably ⁇ 30 to 17 ° C., more preferably ⁇ 20 to 15 ° C., and particularly preferably ⁇ 15 to 10 ° C.
  • the ripening start temperature and the ripening end temperature do not have to be the same.
  • the ripening is started in the temperature range of -30 to 17 ° C, and the ripening is performed while maintaining the temperature range of -30 to 17 ° C. It is important that ripening is completed in the temperature range.
  • the cocatalyst is aged in the temperature range as described above, it is possible to produce a high-performance rubber that is less colored over time and has a high linearity value.
  • the start of aging is (C) the time when (D1) organoaluminum is added to an organic solvent in which water is dissolved, and the end of aging is the time when (E) the transition metal catalyst is added. Point to.
  • (D1) by using together the conditions that limit the range of the molar ratio (Al / H 2 O) between the organoaluminum cocatalyst and water, the effect of preventing coloration with time and high functionality are further created.
  • cobalt salt or complex is preferably used as the cobalt-based catalyst.
  • cobalt salts such as cobalt chloride, cobalt bromide, cobalt nitrate, cobalt octylate (ethylhexanoate), cobalt naphthenate, cobalt acetate, and cobalt malonate; cobalt bisacetylacetonate and trisacetylacetonate
  • organic base complexes such as acetoacetic acid ethyl ester cobalt, cobalt salt pyridine complex and picoline complex, or ethyl alcohol complex.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)

Abstract

工業的に簡単な方法で、経時着色を低減し、高機能性を発現でき、また優れた活性を示す、高品質かつ高生産性なジエン系ゴムの製造方法及びそれによって得られたジエン系ゴムを提供する。　ジエン系ゴムの製造方法において、ジエン系モノマーを重合させる前に、熟成開始から熟成終了まで－３０～１７℃の温度範囲を保って、水と有機アルミニウムとを熟成させる工程を有することを特徴とする経時着色しないジエン系ゴムの製造方法である。

Description

経時着色しないジエン系ゴムの製造方法及びそれによって得られたジエン系ゴム
　本発明は、従来のジエン系ゴムで発生する経時着色を防止した、経時着色しないジエン系ゴムの製造方法及びそれによって得られたジエン系ゴムに関するものである。
　通常、ジエン系ゴムは、製造工程で各種触媒、助触媒、安定剤等の数多くの化合物を加えることが多い。特に、安定剤を添加することで、製品の安定性を図っていることから、こうした添加剤は必須となっている。しかしながら、添加剤の種類や量が多いと、着色や臭いなどの副作用が生ずることが多く、思わぬ問題が起こりうる。
　特に着色が生じると、製品に透明性を求められる用途、望む色に着色させたい用途に関しては、大きな問題となることが多く、その解決方法がこれまで数多く図られている。
　例えば、特許文献１では、クロロプレンの重合体の製造に際し、重合停止剤としてジエチルヒドロキシルアミンとフェノール系老化防止剤を併用して、着色防止を行っている。
　また、特許文献２では、ブタジエンゴムの重合後に１種類以上のフェノール性化合物を混合し、かつｐＨ値が４～１１の範囲、かつ酸素含有量が０～０．３ｐｐｍになるよう調整することで、安定かつ無色のポリブタジエンゴムを提供している。
　さらに、先行文献３では、ポリマーの重合に際し、酸化防止剤又は重合抑制剤からなる配合物に対して、外配でアリールホスフィン化合物およびシラザン化合物からなる群より選ばれた一種以上の化合物を加えることで、着色防止を図っている。
　しかしながら、どの着色防止方法も従来の製造工程で使用した添加剤に更に化合物を加えることが多く、また、製造工程がより複雑になるなど、コストの面において必ずしも優位であるとは言い難い。
　そこで本発明者らは、特許文献４に示したように、有機アルミニウムと酸化防止剤の比率をコントロールすることで着色改善を行った。また、特許文献５に示したように、有機アルミニウムと水との熟成時間を最適化することで、経時着色に優れる製造方法を発明してきた。
特開平０６－３４５８３２号公報 特表２００３－５３５９２６号公報 特開２００９－２４９３０８号公報 特開２０１１－１９５６３２号公報 特開２０１１－２０１９７２号公報
　本発明者らは、これまでに、上記特許文献４、５の手法で経時着色を低減させてきたが、更に改善することが要求されている状況にあった。これまでの検討では、実験条件を一定下で比較するために、熟成温度を２０℃で均一にした上で、熟成時間変更による比較を行っていた。例えば、特許文献５の実施例１では、原料混合溶液に水を添加し、攪拌、溶解後、１０℃まで低下させた後、有機アルミニウムを添加していた。有機アルミニウムと水とは、接触後の発熱反応により温度上昇が起こる。また、熟成中は、外気温の影響による温度上昇が起こる。それらの温度上昇に加え、お湯、氷水といった熱源、冷媒を用いることで常に２０℃にコントロールした下で、熟成時間の比較を行ってきた。この２０℃というのは、年間を通して揃え易い温度であることから設定していた。
　さらに、ラボ実験においては、条件を揃えるために簡単に温度を上下できるが、工業的に合成ゴムを製造しているプラントにおいては、原料ブタジエンや溶媒を蒸留して再使用しているため、通常は優に３０℃を超えるような温度になっているのが実情である。
　本発明は、上記問題点に鑑みてなされたものであり、工業的に簡単な方法で、経時着色を低減し、また優れた活性を示す、高品質かつ高生産性なジエン系ゴムの製造方法及びそれによって得られたジエン系ゴムを提供することを目的とする。
　本発明者らは、以上の目的を達成するために、鋭意検討した結果、これまでは、冷却のためのエネルギーを必要とするため、熟成温度を低温に保ち続けることは行わなかったが、発熱反応に伴う温度上昇、外気温による温度上昇を、冷媒を用いて抑制し、有機アルミニウムと水との熟成反応の温度を、－３０～１７℃といった低温で熟成の初めから終わりまでコントロールすることで、原料中に含まれる不純物と有機アルミニウムとの副反応を抑制し、それによって副反応生成物になる経時着色原因物質の生成を抑制しつつ、水と有機アルミニウムの熟成反応を促進することができ、経時着色を低減し、また優れた活性を示す、高品質かつ高生産性な製造方法を提供できることを見出し、本発明に至った。
　すなわち、本発明は、ジエン系ゴムの製造方法において、ジエン系モノマーを重合させる前に、熟成開始から熟成終了まで－３０～１７℃の温度範囲を保って、水と有機アルミニウムとを熟成させる工程を有することを特徴とする経時着色しないジエン系ゴムの製造方法に関する。
　また、本発明は、前記製造方法によって得られた経時着色しないジエン系ゴムに関する。
　以上のように、本発明によれば、工業的に簡単な方法で、経時着色を低減し、また優れた活性を示す、高品質かつ高生産性かつ高機能なジエン系ゴムの製造方法及びそれによって得られたジエン系ゴムを提供することができる。
　本発明のジエン系ゴムの製造方法は、（Ａ）ジエン系モノマーを（Ｂ）有機溶媒に溶かし、その中へ（Ｃ）水を溶解し、次いで、（Ｄ１）有機アルミニウム助触媒を投入後、前記水と有機アルミニウムを（Ｄ２）熟成開始から熟成終了まで－３０～１７℃の温度範囲を保って熟成した後に、（Ｅ）遷移金属触媒を入れて重合をさせ、重合後、（Ｆ）重合停止剤及び、場合によっては（Ｇ）酸化防止剤を添加することが好ましい。
（Ａ）ジエン系モノマー
　ジエン系モノマーとしては、例えば、１，３－ブタジエン、イソプレン、１，３－ペンタジエン、２，３－ジメチルブタジエン、２－フェニル－１，３－ブタジエン等が挙げられる。これらは、一種単独で用いても、二種以上を混合してもよく、さらに１，３－ヘキサジエンなど他のジエンと共重合して用いてもよい。中でも好ましいのは、１，３－ブタジエンである。
　本発明において使用する原料ジエン系モノマーは、重合禁止剤を含んでもよい。重合禁止剤としては、通常用いられる禁止剤を用いることができ、特に限定するものではないが、例えば、チオジフェニルアミン、４－ターシャリーブチルカテコール、２，２－メチレンビス－４－メチル－６－ターシャリーブチルフェノール、ハイドロキノン、ｏ－ニトロフェノール、ｍ－ニトロフェノール、ｐ－ニトロフェノール、２，４－ジニトロフェノール、２，４，６－トリニトロフェノール、ｐ－メトキシフェノール、ｐ－ベンゾキノン、フェノチアジン、アンスラキノン、２，６－ジ－ｔ－ブチルヒドロキシトルエン等が挙げられる。
　更に、ジエチルヒドロキシルアミン、ジメチルヒドロキシルアミン、メチルエチルヒドロキシルアミン、ジプロピルヒドロキシルアミン、ジブチルヒドロキシルアミン、ジペンチルヒドロキシルアミン、リン酸、ホスホン酸、ホスフィン酸、ジホスホン酸、二リン酸、トリポリリン酸、およびメタリン酸から選ばれるリン酸化合物、リン酸二水素アルキルエステル化合物、リン酸水素ジアルキルエステル化合物、リン酸トリアルキルエステル化合物なども重合禁止剤として使用できる。
　この中でも特に、４－ターシャリーブチルカテコール（ＴＢＣと略記）が好ましい。
（Ｂ）有機溶媒
　本発明において使用する有機溶媒としては、トルエン、ベンゼン、キシレン等の芳香族系炭化水素、ｎ－ヘキサン、ブタン、ヘプタン、ペンタン等の脂肪族炭化水素、シクロペンタン、シクロヘキサン等の脂環式炭化水素、１－ブテン、シス－２－ブテン、トランス－２－ブテン等のオレフィン系炭化水素、ミネラルスピリット、ソルベントナフサ、ケロシン等の炭化水素系溶媒や、塩化メチレン等のハロゲン化炭化水素系溶媒等が挙げられる。また、１，３－ブタジエンそのものを重合溶媒としてもよい。
　溶媒として好ましくは、非芳香族炭化水素であり、特にシクロヘキサンが好ましい。
（Ｃ）水
　本発明において、水を入れるタイミングは、（Ａ）ジエン系モノマーを（Ｂ）有機溶媒に溶かした後であり、かつその後投入する（Ｄ１）有機アルミニウム助触媒とのモル比のバランスが重要となる。
　（Ｄ１）有機アルミニウム助触媒と水とのモル比（Ａｌ／Ｈ２Ｏ）は、１～２．５であれば良好であるが、１．０５～２．４であればより好ましく、１．１～２．３であれば特に好ましい。（Ｄ１）有機アルミニウム助触媒と水とのモル比（Ａｌ／Ｈ２Ｏ）が、１～２．５の範囲であると、発色（黄褐色の変化）を防ぐことが可能であるだけでなく、重合活性の著しい低下を防ぐことが可能であることから、生産性の面においても上記モル比は重要である。
　（Ｄ１）有機アルミニウム助触媒と水とのモル比（Ａｌ／Ｈ２Ｏ）が、１より小さいあるいは２．５より大きいと、重合するゴムの生産性が落ち、かつ発色（黄褐色の変化）が生じやすくなるので好ましくない。
（Ｄ１）有機アルミニウム助触媒
　本発明において、使用できる有機アルミニウム助触媒としては、トリアルキルアルミニウム、ジアルキルアルミニウムクロライド、ジアルキルアルミニウムブロマイド、アルキルアルミニウムセスキクロライド、アルキルアルミニウムセスキブロマイド、アルキルアルミニウムジクロライド等を挙げることができる。
　これらの有機アルミニウム助触媒は、一種類を用いてもよいし、二種類以上を併用することもできる。中でも特に、トリアルキルアルミニウム、ジアルキルアルミニウムクロライドが好ましく、両者を併用した場合に、特に本願の効果を発揮できるため、トリアルキルアルミニウム、ジアルキルアルミニウムクロライドを併用して用いることがより好ましい。
　具体的な化合物としては、トリメチルアルミニウム、トリエチルアルミニウム、トリイソブチルアルミニウム、トリヘキシルアルミニウム、トリオクチルアルミニウム、トリデシルアルミニウムなどのトリアルキルアルミニウム；ジメチルアルミニウムクロライド、ジエチルアルミニウムクロライドなどのジアルキルアルミニウムクロライドを挙げることができる。
　さらに、セスキエチルアルミニウムクロライド、エチルアルミニウムジクロライドなどのような有機アルミニウムハロゲン化合物；ジエチルアルミニウムハイドライド、ジイソブチルアルミニウムハイドライド、セスキエチルアルミニウムハイドライドのような水素化有機アルミニウム化合物も含まれる。
　（Ｄ２）水と有機アルミニウムの熟成温度
　水と有機アルミニウムの熟成温度は、－３０～１７℃であるが、－１５～１５℃がより好ましく、－１０～１０℃が特に好ましい。熟成温度が１７℃を超えると有機アルミと不純物との反応を進めてしまい経時着色の原因物質を生成してしまう。また、本来の熟成の目的である有機アルミと水との熟成反応生成物であるアルモキサン量が減少し活性を低下させてしまう。一方、温度が－３０℃より低くても有機アルミと不純物の副反応を抑制し、経時着色の低減は可能であるが、その温度まで冷媒を用いて下げることは工業的に好ましくない。
　一般に、水と有機アルミニウムの熟成は、発熱反応であり、例えば１０℃で熟成を開始しても、１０℃を保って熟成が終了することはない。また、熟成温度は、外気温による温度上昇などの影響も受けやすい。しかしながら、通常は、冷却のためのエネルギーを必要とするため、熟成温度を熟成開始から終了まで、低温でコントロールし続けることは行われていない。
　一方、本発明においては、水と有機アルミニウムの熟成温度を、冷媒を用いて、熟成開始から熟成終了まで低温でコントロールし続けることが重要である。
　本発明において、熟成開始温度は、－３０～１７℃が好ましく、－２０～１５℃がより好ましく、－１５～１０℃が特に好ましい。また、熟成終了温度は、－３０～１７℃が好ましく、－２０～１５℃がより好ましく、－１５～１０℃が特に好ましい。熟成開始温度と熟成終了温度は同一である必要はなく、－３０～１７℃の温度範囲で熟成が開始され、－３０～１７℃の温度範囲を保ったまま熟成し、－３０～１７℃の温度範囲で熟成が終了することが重要である。上記のような温度範囲で助触媒を熟成すると、経時着色が低下し、リニアリティ値も高い高機能ゴムを製造することが可能である。
　本発明において、熟成の開始とは、（Ｃ）水を溶解させた有機溶媒に（Ｄ１）有機アルミニウムを添加した時点であり、熟成の終了とは、（Ｅ）遷移金属触媒を添加した時点を指す。
　本発明のジエン系ゴムの製造方法においては、（Ａ）ジエン系モノマーを（Ｂ）有機溶媒に溶かし、その中へ（Ｃ）水を溶解し、次いで、（Ｄ１）有機アルミニウム助触媒を水とのモル比（Ａｌ／Ｈ２Ｏ）が、１～２．５の範囲になるようにして投入し、（Ｄ２）熟成開始から熟成終了まで－３０～１７℃の温度範囲を保って、（Ｄ３）１～６０分間熟成時間した後に、（Ｅ）遷移金属触媒を入れて重合をさせると、経時着色しないジエン系ゴムを製造するのにより効果的である。
　即ち、（Ｄ１）有機アルミニウム助触媒と水とのモル比（Ａｌ／Ｈ２Ｏ）の範囲を限定する条件を併用することで、より一層、経時着色防止効果と高機能性を創出する。
（Ｄ３）水と有機アルミニウムの熟成時間
　また、水と（Ｄ３）有機アルミニウムの熟成時間は、１～６０分が特に好ましく、３～５０分がより好ましく、５～４５分が最も好ましい。熟成時間が１分より短いと、熟成反応生成物であるアルモキサンが十分形成できず、未反応の有機アルミニウムと不純物との反応を進めてしまい、熟成時間が６０分より長いと、不安定なアルモキサンを維持し続けることができず、重合反応で働くことができず、触媒当たりの生成ポリマーが減少し、着色原因となってしまう傾向にある。
（Ｅ）遷移金属触媒
　本発明において、使用できる遷移金属触媒としては、コバルト系触媒が挙げられる。
　コバルト系触媒としては、コバルトの塩や錯体が好ましく用いられる。特に好ましいものは、塩化コバルト、臭化コバルト、硝酸コバルト、オクチル酸（エチルヘキサン酸）コバルト、ナフテン酸コバルト、酢酸コバルト、マロン酸コバルト等のコバルト塩；コバルトのビスアセチルアセトネートやトリスアセチルアセトネート、アセト酢酸エチルエステルコバルト、コバルト塩のピリジン錯体やピコリン錯体等の有機塩基錯体、もしくはエチルアルコール錯体などが挙げられる。
　この中でも特にオクチル酸コバルトが好ましい。
　また、本発明のジエン系ゴムは、コバルト系以外の触媒により製造することができる。
　コバルト系以外の触媒としては、ニッケル系或いはネオジウム系などの触媒を挙げることができる。
　ニッケル系触媒としては、ニッケル化合物－有機アルミニウム化合物からなる触媒系などが挙げられる。
　また、ニッケル化合物としては、ナフテン酸ニッケル、ギ酸ニッケル、オクチル酸ニッケル、ステアリン酸ニッケル、クエン酸ニッケル、安息香酸ニッケル、トルイル酸ニッケルなどの有機酸塩；ニッケルアセチルアセトナートなどの有機錯化合物；アルキルベンゼンスルホン酸ニッケル；ニッケルオキシボレートなどが挙げられる。
　この中でも、オクチル酸ニッケルが好ましい。
　さらに、金属触媒の種類に応じたジエン系ポリマーの形態として、リチウム触媒重合－ポリブタジエン（Ｌｉ－ＢＲ）、コバルト触媒重合－ポリブタジエン（Ｃｏ－ＢＲ）、ネオジム触媒重合－ポリブタジエン（Ｎｄ－ＢＲ）、ニッケル触媒重合－ポリブタジエン（Ｎｉ－ＢＲ）、チタン触媒重合－ポリブタジエン（Ｔｉ－ＢＲ）、スチレン－ブタジエンーブロックコポリマー（ＳＢ、ＳＢＳ、ＳＥＢＳ）、ランダムスチレン－ブタジエン－コポリマー（Ｌ－ＳＢＲ）、ブタジエン－イソプレン－コポリマー（ＢＩ）、スチレン－ブタジエン－イソプレン－ターポリマー（ＳＩＢ）などが挙げられる。
　中でも特に、コバルト触媒重合－ポリブタジエン（Ｃｏ－ＢＲ）が本願発明の方法では最適である。
　また、本発明においては、重合の際に公知の分子量調節剤、例えば、シクロオクタジエン、アレンなどの非共役ジエン類、またはエチレン、プロピレン、ブテン－１などのα－オレフィン類を添加することができる。
　本発明において、重合温度は－３０～１００℃の範囲が好ましく、３０～８０℃の範囲が特に好ましい。重合時間は５分～１２時間の範囲が好ましく、１０分～６時間が特に好ましい。また、重合圧は、常圧又は１０気圧（ゲージ圧）程度までの加圧下に行われる。
（Ｆ）重合停止剤
　ジエン系ゴムの重合の中断は、通常の方法で、水、アルコール、有機酸または無機酸および／またはフェノールの添加により行われる。本発明による重合は、水で中断させるのがコストの面で有利である。
　この中でも、分散性が良く、好ましい重合停止剤としては、水や低級アルコールなどが挙げられ、水の使用量としては、トータルの原料混合溶液に対する割合が１．３８×１０－８～９．９ｖｏｌ％であることが好ましく、２．７６×１０－８～５ｖｏｌ％であることがより好ましく、４．１４×１０－８～３ｖｏｌ％であることがさらにより好ましい。トータルの原料混合溶液とは、反応器へ仕込む原料であるジエン系モノマー、溶媒との総和量である。
　低級アルコールとしては、炭素数が５以下のものがよく、具体的にはメタノール、エタノール、プロパノール、イソプロパノール、ブタノール、ｔｅｒ－ブチルアルコール、ペンタノールとそれらの異性体が挙げられる。これらは、単独で用いても、混合して用いてもよい。
　また、本発明においては、（Ｆ）重合停止剤の後、必要に応じて（Ｇ）酸化防止剤を添加してもよいが、（Ｇ）酸化防止剤と（Ｆ）重合停止剤を添加する順序が逆になってもよい。
（Ｇ）酸化防止剤
　酸化防止剤としては、４，６－ビス（オクチルメチル）－ｏ－クレゾール、第３級ブチルヒドロキノン、ジニトロクロロベンゼン、ヒドロキノンと水、ジメチルジチオカルバミン酸塩、多硫化ナトリウム、ポリエチレンポリアミン、ジエチルヒドロキシルアミン、ヒドロキシルアミン等のアミン系化合物、ベンゾキノンなどのキノン系化合物、硝酸ナトリウム、ソジウムジチオカーバメイト、フェノチアジン、２，６－ｔ－ブチル－４－メチルフェノールなどが挙げられる。
　この中でも、４，６－ビス（オクチルメチル）－ｏ－クレゾールが好ましい。
　酸化防止剤の添加量は、ジエン系モノマー１モルに対して８．２５６×１０－６～３．７５４×１０－４モルの添加量が好ましい。酸化防止剤も原料中に含まれる不純物と同様に有機アルミニウムと反応するため、酸化防止剤の添加量が３．７５４×１０－４より多くては、経時着色が悪く、また、逆に８．２５６×１０－６より少なすぎては、劣化が進み、着色が悪化することに繋がる。
　本発明により製造されるジエン系ゴムは、経時着色が低く、リニアリティが高いことを特徴とする。具体的には、ΔＹＩ（ＹＩ（２ヶ月）－ＹＩ（１週間））の値が、１５以下であることが好ましい。リニアリティ値の指標としては、Ｔcp/ＭＬの値で表されるが、一般的にリニアリティ値が高い程、耐摩耗性、高弾性率、低ロス等の高機能性を発現する事ができ好ましい。
　本発明により製造される経時着色しないジエン系ゴムは、全ての種類の加硫物を製造するため、例えば、タイヤ、ホース、履物部材、工業用ベルト、医療用ゴム、スポーツ用品、クローラ又はパッキンを製造するために、ならびにビニル芳香族化合物、例えば、ポリスチレンおよび塊状法により製造されたＡＢＳ－ポリマーを基礎とするポリマーの耐衝撃性変性のために使用することもできる。
　以下、本発明を実施例に基づいて具体的に説明するが、これらは本発明の目的を限定するものではない。まず、以下に、実施例で用いた分析方法を示す。
（着色測定）
　着色の判断は、目視のほか、日本電色工業（株）製ＮＤＪ－３００Ａによりイエローインデックス（ＹＩ値）にて定量的に測定を行った。
（転化率の計算）
　原料混合溶液（シクロヘキサン２０ｗｔ％、ブタジエン４０ｗｔ％、ブテン４０ｗｔ％）１Ｌの場合、比重０．６５であるため重量は６５０ｇになる。重量６５０ｇ中ブタジエンモノマーは４０ｗｔ％なので、６５０×０．４＝２６０ｇと計算できる。
　重合反応後、例えばポリブタジエンを１２０ｇ得ることができた場合、１２０ｇ／２６０ｇ≒０．４６となり転化率４６％となる。
（ムーニー粘度（ＭＬ１＋４，１００℃））
　ＪＩＳ　Ｋ　６３００に準拠して測定した。
（トルエン溶液粘度（Ｔｃｐ））
　ポリマー２．２８gをトルエン５０ｍｌに溶解した後、標準液として粘度計校正用標準液（ＪＩＳ　Ｚ　８８０９）を用い、キャノンフェンスケ粘度計Ｎｏ．４００を使用して、２５℃で測定した。
（トルエン溶液粘度／ムーニー粘度（Ｔｃｐ／ＭＬ１＋４，１００℃））
　リニアリティの指標である。リニアリティとは、ポリマーの分子鎖の広がり方の指標。
リニアリティ値が高いほど直鎖のポリマーを意味し、リニアリティ値が高いゴムは一般的に耐摩耗性、高弾性率、低ロス性に優れると言われている。
（実施例１）
　内容量１．５Ｌの重合用オートクレーブの内部を窒素置換し、原料混合溶液（シクロヘキサン２０ｗｔ％、ブタジエン４０ｗｔ％、ブテン４０ｗｔ％）を、１Ｌを仕込んで攪拌した。次いで、水３．６４ｍｍｏｌを添加して室温にて３０分間攪拌を続けた。その後、１０℃（熟成開始温度）まで低下させた後、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、１０℃を氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた。全有機アルミニウム触媒（４ｍｍｏｌ／ｌ）と水とのモル比（Ａｌ／Ｈ２Ｏ）は１．１０である。その後、分子量調節剤として１，５－シクロオクタジエン（ＣＯＤ）１１ｍｍｏｌ添加し、溶液の温度を５０℃として、オクチル酸コバルト（Ｃｏ（Ｏｃｔ）２）７．８μｍｏｌを添加し、重合を開始し、３０分間重合を行った。反応後、酸化防止剤として４，６－ビス（オクチルメチル）－ｏ－クレゾール（ｃａｓ－ナンバー１１０５５３－２７－０）を０．２３５５ｍｍｏｌをエタノール溶液で添加し、１分間攪拌した。
　その後、回収したポリブタジエン溶液から、溶媒を１００℃、１時間真空乾燥させることによって、ポリブタジエンを得た。結果を表１に示す。なお、着色測定は、製造１週間後、２週間後、１ヵ月後、２ヵ月後に行った。
（実施例２）
　水溶解後、１０℃まで低下させた後、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、１５℃に氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた以外は実施例１と同様にして行った。結果を表１に示す。
（実施例３）
　水溶解後、１０℃まで低下させた後、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、１７℃に氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた以外は実施例１と同様にして行った。結果を表１に示す。
（比較例１）
　水溶解後、２０℃まで低下させ、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、２０℃に氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた以外は実施例１と同様にして行った。結果を表１に示す。
（比較例２）
　水溶解後、１０℃まで低下させた後、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、２０℃に氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた以外は実施例１と同様にして行った。結果を表１に示す。
（実施例４）
　水溶解後、５℃まで低下させ、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、５℃に氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた以外は実施例１と同様にして行った。結果を表１に示す。
（実施例５）
　水溶解後、５℃まで低下させ、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、１５℃に氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた以外は実施例１と同様にして行った。結果を表１に示す。
（実施例６）
　水溶解後、５℃まで低下させ、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、１７℃に氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた以外は実施例１と同様にして行った。結果を表１に示す。
（実施例７）
　水溶解後、５℃まで低下させた後、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、冷却したメタノール水とお湯で温度を－２０℃にコントロールして１５分間攪拌させて熟成させた以外は実施例１と同様にして行った。結果を表１に示す。
（比較例３）
　水溶解後、５℃まで低下させ、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、２０℃に氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた以外は実施例１と同様にして行った。結果を表１に示す。
（実施例８）
　原料混合溶液（シクロヘキサン２０ｗｔ％、ブタジエン４０ｗｔ％、ブテン４０ｗｔ％）を、半量の５００ｍＬを仕込んで攪拌した。次いで、水３．６４ｍｍｏｌを添加して室温にて３０分間攪拌を続けた。その後、１０℃（熟成開始温度）まで低下させた後、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、１５℃に氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた。その後、残りの原料混合溶液５００ｍｌを送り込んだ。それ以外は実施例１と同様にして行った。結果を表１に示す。
[規則26に基づく補充 13.05.2016]　
Figure WO-DOC-TABLE-1
　　　　　total Al/H(*)：全有機アルミニウム触媒と水とのモル比を意味する。
　　　　　ΔＹＩ(**)：ＹＩ（２ヶ月）－ＹＩ（１週間）の値である。

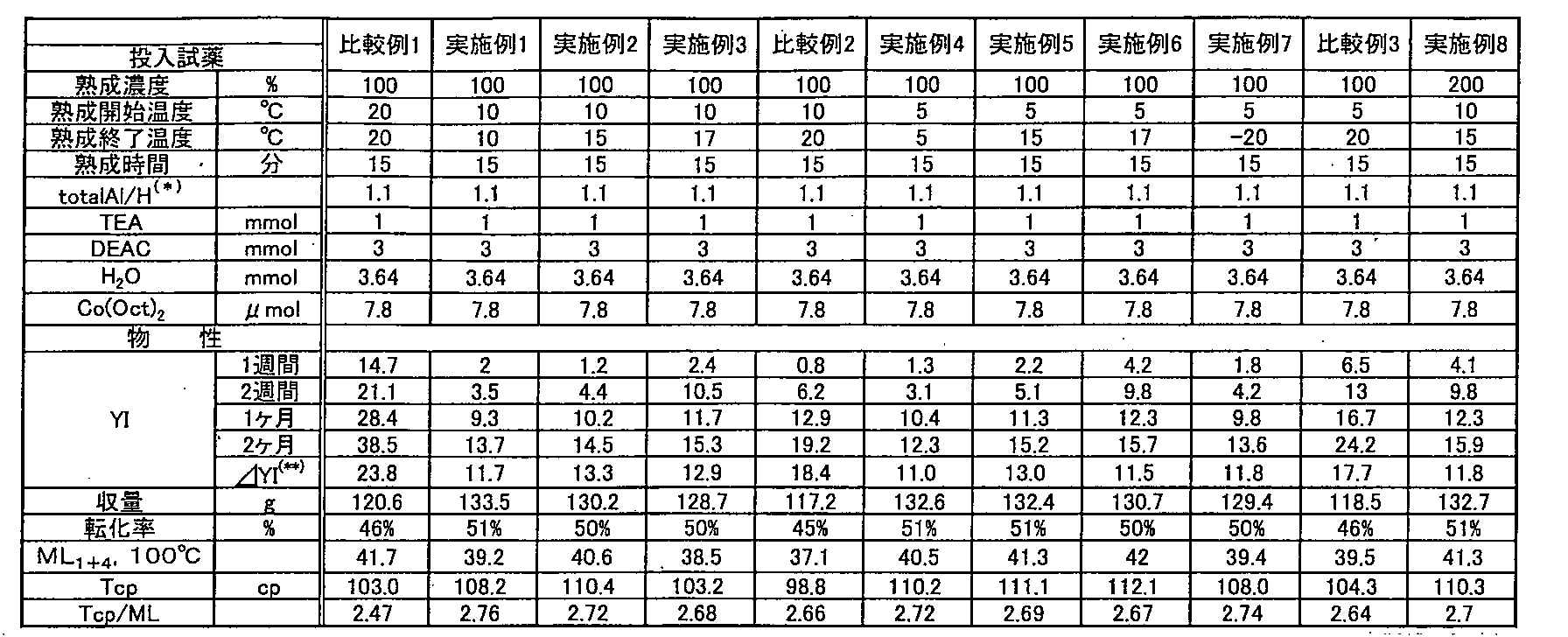

　表１の結果より、実施例１～３は比較例１、２と比べ、経時着色（経過日数あたりのＹＩの変化量）が低く、さらに転化率も高いことが分かる。また、実施例４～７は比較例３と比べるとリニアリティが高いことが分かる。
　また、実施例４～７は比較例３と比べ、経時着色（経過日数あたりのＹＩの変化量）が低く、さらに転化率も高いことが分かる。
　さらに、実施例８のように、熟成濃度を２００％にした場合にも、経時着色（経過日数あたりのＹＩの変化量）が低いため、熟成濃度は１００％で行ってもよいし、２００％で行ってもよいことが分かった。また、熟成温度をコントロールすることでリニアリティ（Ｔｃｐ／ＭＬ）が高い高機能ゴムを製造する事ができる。実施例１～３は比較例１、２に比べリニアリティが高く、実施例４～７は比較例３と比べるとリニアリティが高い。
（実施例９）
　内容量１．５Ｌの重合用オートクレーブの内部を窒素置換し、原料混合溶液（シクロヘキサン２０ｗｔ％、ブタジエン４０ｗｔ％、ブテン４０ｗｔ％）を、１Ｌを仕込んで攪拌した。次いで、水２．６７ｍｍｏｌを添加して室温にて３０分間攪拌を続けた。その後、１０℃（熟成開始温度）まで低下させた後、ジエチルアルミニウムクロライド（ＤＥＡＣ）３ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）１ｍｍｏｌ添加し、１０℃を氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた。全有機アルミニウム触媒（４ｍｍｏｌ／ｌ）と水とのモル比（Ａｌ／Ｈ２Ｏ）は１．５である。その後、分子量調節剤として１，５－シクロオクタジエン（ＣＯＤ）１１ｍｍｏｌ添加し、溶液の温度を５０℃として、オクチル酸コバルト（Ｃｏ（Ｏｃｔ）２）７．８μｍｏｌを添加し、重合を開始し、３０分間重合を行った。反応後、酸化防止剤として４，６－ビス（オクチルメチル）－ｏ－クレゾール（ｃａｓ－ナンバー１１０５５３－２７－０）を０．２３５５ｍｍｏｌをエタノール溶液で添加し、１分間攪拌した。結果を表２に示す。
（実施例１０）
　内容量１．５Ｌの重合用オートクレーブの内部を窒素置換し、原料混合溶液（シクロヘキサン２５ｗｔ％、ブタジエン３８ｗｔ％、ブテン３７ｗｔ％）を、１Ｌを仕込んで攪拌した。次いで、水１．５０ｍｍｏｌを添加して室温にて３０分間攪拌を続けた。その後、１０℃（熟成開始温度）まで低下させた後、ジエチルアルミニウムクロライド（ＤＥＡＣ）２．７ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）０．３ｍｍｏｌ添加し、１０℃を氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた。全有機アルミニウム触媒（３ｍｍｏｌ／ｌ）と水とのモル比（Ａｌ／Ｈ２Ｏ）は２．０である。その後、分子量調節剤として１，５－シクロオクタジエン（ＣＯＤ）１０．５ｍｍｏｌ添加し、溶液の温度を５０℃として、オクチル酸コバルト（Ｃｏ（Ｏｃｔ）２）１１．７μｍｏｌを添加し、重合を開始し、３０分間重合を行った。反応後、酸化防止剤として４，６－ビス（オクチルメチル）－ｏ－クレゾール（ｃａｓ－ナンバー１１０５５３－２７－０）を０．２３５５ｍｍｏｌをエタノール溶液で添加し、１分間攪拌した。結果を表２に示す。
（実施例１１）
　内容量１．５Ｌの重合用オートクレーブの内部を窒素置換し、原料混合溶液（シクロヘキサン３０ｗｔ％、ブタジエン３５ｗｔ％、ブテン３５ｗｔ％）を、１Ｌを仕込んで攪拌した。次いで、水１．２０ｍｍｏｌを添加して室温にて３０分間攪拌を続けた。その後、１０℃（熟成開始温度）まで低下させた後、ジエチルアルミニウムクロライド（ＤＥＡＣ）２．７ｍｍｏｌ、トリエチルアルミニウム（ＴＥＡ）０．３ｍｍｏｌ添加し、１０℃を氷水とお湯で温度を一定にコントロールして１５分間攪拌させて熟成させた。全有機アルミニウム触媒（３ｍｍｏｌ／ｌ）と水とのモル比（Ａｌ／Ｈ２Ｏ）は２．５である。その後、分子量調節剤として１，５－シクロオクタジエン（ＣＯＤ）１０ｍｍｏｌ添加し、溶液の温度を５０℃として、オクチル酸コバルト（Ｃｏ（Ｏｃｔ）２）２３．４μｍｏｌを添加し、重合を開始し、３０分間重合を行った。反応後、酸化防止剤として４，６－ビス（オクチルメチル）－ｏ－クレゾール（ｃａｓ－ナンバー１１０５５３－２７－０）を０．２３５５ｍｍｏｌをエタノール溶液で添加し、１分間攪拌した。結果を表２に示す。
Figure JPOXMLDOC01-appb-T000002

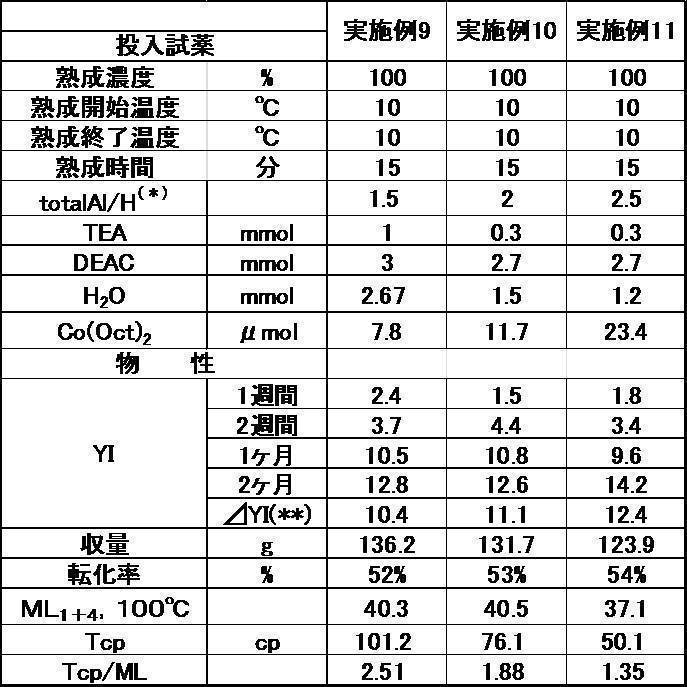

　表１及び２の結果より、実施例１及び実施例９～１１は比較例２と比べると、経時着色（ΔＹＩ）が低く、転化率も高いことが分かる。
　以上より、表１はトリアルキルアルミニウム、ジアルキルアルミニウムクロライドの併用系においてＡｌ／Ｈが１．１での比較で、表２はジアルキルアルミニウムクロライド単独系においてＡｌ／Ｈが２．２での比較である。どちらの条件下においても、熟成温度を熟成開始から終わりまで１７℃以下で維持することで、ΔＹＩと転化率とリニアリティアップにおいてめざましい改善効果が得られた。
　なお、１７℃以下にした場合のΔＹＩの改善値はトリアルキルアルミニウム、ジアルキルアルミニウムクロライドの併用系の方が大きい。併用系の場合は、比較例２のΔＹＩ＝１８．４に対し、実施例１のΔＹＩ＝１１．７で、改善値は６．７である。
　以上のように、ΔＹＩの改善値としては、トリアルキルアルミニウム、ジアルキルアルミニウムクロライドの併用系の方が効果が大きく、また、トリアルキルアルミニウム、ジアルキルアルミニウムクロライドの併用系の方が、着色度の絶対値が大きいため、本願での改善メリットが大きい。



Claims (2)

  1. 　ジエン系ゴムの製造方法において、
    　ジエン系モノマーを重合させる前に、熟成開始から熟成終了まで－３０～１７℃の温度範囲を保って、水とジエチルアルミニウムクロライド及びトリエチルアルミニウムを５～６０分熟成させる工程を有し、
    　ジエチルアルミニウムクロライド及びトリエチルアルミニウムと水とのモル比（Ａｌ／Ｈ２Ｏ）が、１～２．５であることを特徴とするジエン系ゴムの製造方法。
  2. 　請求項１記載の製造方法によって得られた経時着色しないジエン系ゴム。

PCT/JP2016/061830 2015-04-28 2016-04-12 経時着色しないジエン系ゴムの製造方法及びそれによって得られたジエン系ゴム Ceased WO2016175026A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
KR1020177034090A KR102562930B1 (ko) 2015-04-28 2016-04-12 경시 착색되지 않는 디엔계 고무의 제조 방법 및 그에 의해 얻어진 디엔계 고무
CN201680025348.3A CN107614545B (zh) 2015-04-28 2016-04-12 无经时着色的二烯类橡胶的制造方法及由此获得的二烯类橡胶
MYPI2017703795A MY182436A (en) 2015-04-28 2016-04-12 Process for producing diene-based rubber that suffers no coloring over time, and diene-based rubber obtained thereby

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015-091018 2015-04-28
JP2015091018A JP5939333B1 (ja) 2015-04-28 2015-04-28 ジエン系ゴムの製造方法

Publications (1)

Publication Number Publication Date
WO2016175026A1 true WO2016175026A1 (ja) 2016-11-03

Family

ID=56184787

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/061830 Ceased WO2016175026A1 (ja) 2015-04-28 2016-04-12 経時着色しないジエン系ゴムの製造方法及びそれによって得られたジエン系ゴム

Country Status (6)

Country Link
JP (1) JP5939333B1 (ja)
KR (1) KR102562930B1 (ja)
CN (1) CN107614545B (ja)
MY (1) MY182436A (ja)
TW (1) TWI580697B (ja)
WO (1) WO2016175026A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3401920B2 (ja) 1993-07-07 2003-04-28 株式会社デンソー 空気調和装置

Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS58101105A (ja) * 1981-12-10 1983-06-16 Ube Ind Ltd シス−１，４ポリブタジエンの製造法
JPH04122711A (ja) * 1990-09-14 1992-04-23 Ube Ind Ltd ポリブタジエンの重合方法
JPH04122709A (ja) * 1990-09-14 1992-04-23 Ube Ind Ltd シス―１，４―ポリブタジエンの重合方法
JPH05247112A (ja) * 1992-03-03 1993-09-24 Ube Ind Ltd 改良されたポリブタジエンの重合方法
JP2000017012A (ja) * 1998-07-03 2000-01-18 Ube Ind Ltd 共役ジエン重合体の製造方法
JP2004285175A (ja) * 2003-03-20 2004-10-14 Ube Ind Ltd 安定な分子量制御方法
JP2011184510A (ja) * 2010-03-05 2011-09-22 Ube Industries Ltd 着色抑制ブタジエンゴムの製造方法
JP2011195632A (ja) * 2010-03-17 2011-10-06 Ube Industries Ltd 経時変色しないジエン系ゴムおよびその製造方法
JP2011201972A (ja) * 2010-03-24 2011-10-13 Ube Industries Ltd 経時変色しないジエン系ゴムおよびその製造方法

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3457319A (en) * 1966-06-13 1969-07-22 Columbian Carbon Oligomerization process and catalyst for use in same
US3753959A (en) * 1969-09-17 1973-08-21 Synthetic Rubber Co Ltd Alternating copolymers
JPS5247112A (en) * 1975-10-13 1977-04-14 Hitachi Ltd Automatic flusher of gas turbine
CA1223396A (en) * 1981-06-29 1987-06-23 Tooru Shibata Process for producing conjugated diene polymer
JP3392181B2 (ja) 1993-06-03 2003-03-31 電気化学工業株式会社 クロロプレングラフト共重合体の製造方法
DE10027891A1 (de) 2000-06-06 2001-12-13 Bayer Ag Verfahren zur Herstellung von stabilen, farblosen Butadienkautschuken
WO2008108408A1 (ja) * 2007-03-06 2008-09-12 Bridgestone Corporation ゴム組成物及びそれを用いた空気入りタイヤ
ITMI20080570A1 (it) * 2008-04-02 2009-10-03 Polimeri Europa Spa Procedimento per la preparazione di polibutadiene ramificato ad alto contenuto in unita' 1,4-cis
JP5162306B2 (ja) 2008-04-03 2013-03-13 精工化学株式会社 着色防止剤
BR112012020825A2 (pt) 2010-02-19 2016-06-28 Ube Industries polibutadieno, polibutadieno modificado, método para produzir ambos, e composição de resina de estireno reforçada por borracha usando os mesmos
CN101798405B (zh) * 2010-03-12 2012-07-04 江苏工业学院 具有抗黄变效能的镍系聚丁二烯橡胶复合防老剂
KR102097184B1 (ko) * 2013-03-08 2020-04-03 우베 고산 가부시키가이샤 변성 공액 다이엔 중합체, 그 제조 방법 및 그것을 이용한 고무 조성물
JP5561410B2 (ja) * 2013-06-25 2014-07-30 日本ゼオン株式会社 共役ジエンゴム組成物
CN104449419B (zh) * 2014-12-05 2016-08-24 烟台泰盛精化科技有限公司 一种含环氧化聚丁二烯树脂的紫外-热双重固化光学胶粘剂

Patent Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS58101105A (ja) * 1981-12-10 1983-06-16 Ube Ind Ltd シス−１，４ポリブタジエンの製造法
JPH04122711A (ja) * 1990-09-14 1992-04-23 Ube Ind Ltd ポリブタジエンの重合方法
JPH04122709A (ja) * 1990-09-14 1992-04-23 Ube Ind Ltd シス―１，４―ポリブタジエンの重合方法
JPH05247112A (ja) * 1992-03-03 1993-09-24 Ube Ind Ltd 改良されたポリブタジエンの重合方法
JP2000017012A (ja) * 1998-07-03 2000-01-18 Ube Ind Ltd 共役ジエン重合体の製造方法
JP2004285175A (ja) * 2003-03-20 2004-10-14 Ube Ind Ltd 安定な分子量制御方法
JP2011184510A (ja) * 2010-03-05 2011-09-22 Ube Industries Ltd 着色抑制ブタジエンゴムの製造方法
JP2011195632A (ja) * 2010-03-17 2011-10-06 Ube Industries Ltd 経時変色しないジエン系ゴムおよびその製造方法
JP2011201972A (ja) * 2010-03-24 2011-10-13 Ube Industries Ltd 経時変色しないジエン系ゴムおよびその製造方法

Also Published As

Publication number Publication date
JP2016204580A (ja) 2016-12-08
MY182436A (en) 2021-01-25
KR102562930B1 (ko) 2023-08-02
TW201700503A (zh) 2017-01-01
TWI580697B (zh) 2017-05-01
JP5939333B1 (ja) 2016-06-22
CN107614545A (zh) 2018-01-19
CN107614545B (zh) 2020-05-05
KR20170141229A (ko) 2017-12-22

Similar Documents

Publication Publication Date Title
EP1189983B1 (en) Low molecular weight high-cis polybutadienes
CN101225134B (zh) 生产具有高顺式1,4-键含量和高官能度的官能化顺式1,4-聚二烯的方法
US8304503B2 (en) Process for producing conjugated diene polymer
US8283401B2 (en) Conjugated diene polymer manufacturing method, polybutadiene, and rubber composition utilizing the same
KR101993024B1 (ko) 폴리디엔을 생산하는 방법
JP6631923B2 (ja) シス−１，４−ポリブタジエンとシンジオタクチック１，２−ポリブタジエンのブレンドを調製するプロセス
JP2013237843A (ja) ポリジエンの製造のためのバルク重合法
JP4131625B2 (ja) エラストマー性の、高トランス−１，４−ポリブタジエン
JP6196982B2 (ja) ポリジエンを製造するためのプロセス
JP2018503727A (ja) 熟成ランタニド系触媒系及びシス−１，４−ポリジエンの調製における同触媒系の使用
KR20030019195A (ko) 탄성중합체성 고급 트랜스-1,4-폴리부타디엔의 합성법
JP2018505918A (ja) 予備成形触媒によるポリイソプレンのバルク重合
US12410263B2 (en) Modified high-Cis polybutadiene polymer, related methods and rubber compositions
EP0936242B1 (en) Metal deactivator for cobalt catalyzed polymers
US7081504B2 (en) Synthesis of 1,4-polybutadiene
JP5939333B1 (ja) ジエン系ゴムの製造方法
JP2011195632A (ja) 経時変色しないジエン系ゴムおよびその製造方法
JP5703575B2 (ja) 経時変色しないジエン系ゴムおよびその製造方法
US12264232B2 (en) Modified high-cis polybutadiene polymer, related methods and tire components
JP2011184510A (ja) 着色抑制ブタジエンゴムの製造方法
JP5482935B1 (ja) 共役ジエン重合体の製造方法、それによって得られた共役ジエン重合体、及び共役ジエン重合体の着色防止方法
US6013736A (en) Metal deactivator for cobalt catalyzed polymers
CN104109251B (zh) 共轭二烯聚合物及其制造方法、以及防止共轭二烯聚合物着色的方法
CA1337886C (en) Inverse phase polymerization
US20100261847A1 (en) Molecular weight controllable, high 1,4-trans polybutadiene catalyst system

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16786303

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20177034090

Country of ref document: KR

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 16786303

Country of ref document: EP

Kind code of ref document: A1
