WO2016013598A1 - レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 - Google Patents
レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 Download PDFInfo
- Publication number
- WO2016013598A1 WO2016013598A1 PCT/JP2015/070909 JP2015070909W WO2016013598A1 WO 2016013598 A1 WO2016013598 A1 WO 2016013598A1 JP 2015070909 W JP2015070909 W JP 2015070909W WO 2016013598 A1 WO2016013598 A1 WO 2016013598A1
- Authority
- WO
- WIPO (PCT)
- Prior art keywords
- group
- resist
- upper layer
- layer film
- carbon atoms
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Ceased
Links
- 0 CC(C(C=C*O)=CC)(C(C=C*O)=CC)c(cc1)ccc1O Chemical compound CC(C(C=C*O)=CC)(C(C=C*O)=CC)c(cc1)ccc1O 0.000 description 6
- DXCGCAFMJYWOJE-XSBKGKGOSA-N CCC(C)(C)C(C)(CC)/C(/c(cc1O)ccc1O)=C(/C(/C(/CC)=C(\C)/O)=C/C)\O Chemical compound CCC(C)(C)C(C)(CC)/C(/c(cc1O)ccc1O)=C(/C(/C(/CC)=C(\C)/O)=C/C)\O DXCGCAFMJYWOJE-XSBKGKGOSA-N 0.000 description 1
- UKJPFJTZRDFBSQ-PDQWIPRBSA-N CCC(C)(C)C(C)(CC)/C(/c1cc(C(F)(F)F)cc(C(F)(F)F)c1)=C(/C(/C(/CC)=C(\C)/O)=C/C)\O Chemical compound CCC(C)(C)C(C)(CC)/C(/c1cc(C(F)(F)F)cc(C(F)(F)F)c1)=C(/C(/C(/CC)=C(\C)/O)=C/C)\O UKJPFJTZRDFBSQ-PDQWIPRBSA-N 0.000 description 1
- KSQZMMKBMWKPBA-UHFFFAOYSA-N CCC(C)(C)C(C)(CC)C(C)c(cc1O)ccc1O Chemical compound CCC(C)(C)C(C)(CC)C(C)c(cc1O)ccc1O KSQZMMKBMWKPBA-UHFFFAOYSA-N 0.000 description 1
- SMWDXEJRABDLSI-UHFFFAOYSA-N CCC(C)(C)C(C)c1cc(C(F)(F)F)cc(C(F)(F)F)c1 Chemical compound CCC(C)(C)C(C)c1cc(C(F)(F)F)cc(C(F)(F)F)c1 SMWDXEJRABDLSI-UHFFFAOYSA-N 0.000 description 1
- PLJDJPCSWYNRIU-UHFFFAOYSA-N OCC(C1)C(CC2)CC3C12C3O Chemical compound OCC(C1)C(CC2)CC3C12C3O PLJDJPCSWYNRIU-UHFFFAOYSA-N 0.000 description 1
- MEPAFYRTQWFHNH-UHFFFAOYSA-N OCC1C2C(CO)C1CC2 Chemical compound OCC1C2C(CO)C1CC2 MEPAFYRTQWFHNH-UHFFFAOYSA-N 0.000 description 1
- AYVGBNGTBQLJBG-UHFFFAOYSA-N OCC1CC(CO)CC1 Chemical compound OCC1CC(CO)CC1 AYVGBNGTBQLJBG-UHFFFAOYSA-N 0.000 description 1
- LUSFFPXRDZKBMF-UHFFFAOYSA-N OCC1CC(CO)CCC1 Chemical compound OCC1CC(CO)CCC1 LUSFFPXRDZKBMF-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G8/00—Condensation polymers of aldehydes or ketones with phenols only
- C08G8/04—Condensation polymers of aldehydes or ketones with phenols only of aldehydes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
- C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
- C08F220/10—Esters
- C08F220/12—Esters of monohydric alcohols or phenols
- C08F220/16—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms
- C08F220/18—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms with acrylic or methacrylic acids
- C08F220/1807—C7-(meth)acrylate, e.g. heptyl (meth)acrylate or benzyl (meth)acrylate
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
- C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
- C08F220/10—Esters
- C08F220/22—Esters containing halogen
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D125/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring; Coating compositions based on derivatives of such polymers
- C09D125/02—Homopolymers or copolymers of hydrocarbons
- C09D125/16—Homopolymers or copolymers of alkyl-substituted styrenes
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D125/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring; Coating compositions based on derivatives of such polymers
- C09D125/18—Homopolymers or copolymers of aromatic monomers containing elements other than carbon and hydrogen
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D161/00—Coating compositions based on condensation polymers of aldehydes or ketones; Coating compositions based on derivatives of such polymers
- C09D161/04—Condensation polymers of aldehydes or ketones with phenols only
- C09D161/06—Condensation polymers of aldehydes or ketones with phenols only of aldehydes with phenols
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D161/00—Coating compositions based on condensation polymers of aldehydes or ketones; Coating compositions based on derivatives of such polymers
- C09D161/04—Condensation polymers of aldehydes or ketones with phenols only
- C09D161/06—Condensation polymers of aldehydes or ketones with phenols only of aldehydes with phenols
- C09D161/12—Condensation polymers of aldehydes or ketones with phenols only of aldehydes with phenols with polyhydric phenols
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/004—Photosensitive materials
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/004—Photosensitive materials
- G03F7/038—Macromolecular compounds which are rendered insoluble or differentially wettable
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/004—Photosensitive materials
- G03F7/039—Macromolecular compounds which are photodegradable, e.g. positive electron resists
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/004—Photosensitive materials
- G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
- G03F7/091—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers characterised by antireflection means or light filtering or absorbing means, e.g. anti-halation, contrast enhancement
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/004—Photosensitive materials
- G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
- G03F7/094—Multilayer resist systems, e.g. planarising layers
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/004—Photosensitive materials
- G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
- G03F7/11—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers having cover layers or intermediate layers, e.g. subbing layers
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/16—Coating processes; Apparatus therefor
- G03F7/162—Coating on a rotating support, e.g. using a whirler or a spinner
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/16—Coating processes; Apparatus therefor
- G03F7/168—Finishing the coated layer, e.g. drying, baking, soaking
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/20—Exposure; Apparatus therefor
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/20—Exposure; Apparatus therefor
- G03F7/2002—Exposure; Apparatus therefor with visible light or UV light, through an original having an opaque pattern on a transparent support, e.g. film printing, projection printing; by reflection of visible or UV light from an original such as a printed image
- G03F7/2004—Exposure; Apparatus therefor with visible light or UV light, through an original having an opaque pattern on a transparent support, e.g. film printing, projection printing; by reflection of visible or UV light from an original such as a printed image characterised by the use of a particular light source, e.g. fluorescent lamps or deep UV light
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/20—Exposure; Apparatus therefor
- G03F7/2037—Exposure with X-ray radiation or corpuscular radiation, through a mask with a pattern opaque to that radiation
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/26—Processing photosensitive materials; Apparatus therefor
- G03F7/30—Imagewise removal using liquid means
- G03F7/32—Liquid compositions therefor, e.g. developers
- G03F7/322—Aqueous alkaline compositions
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/26—Processing photosensitive materials; Apparatus therefor
- G03F7/34—Imagewise removal by selective transfer, e.g. peeling away
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/26—Processing photosensitive materials; Apparatus therefor
- G03F7/38—Treatment before imagewise removal, e.g. prebaking
-
- G—PHYSICS
- G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
- G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
- G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
- G03F7/26—Processing photosensitive materials; Apparatus therefor
- G03F7/40—Treatment after imagewise removal, e.g. baking
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
- H10P50/00—Etching of wafers, substrates or parts of devices
- H10P50/20—Dry etching; Plasma etching; Reactive-ion etching
- H10P50/28—Dry etching; Plasma etching; Reactive-ion etching of insulating materials
- H10P50/282—Dry etching; Plasma etching; Reactive-ion etching of insulating materials of inorganic materials
- H10P50/283—Dry etching; Plasma etching; Reactive-ion etching of insulating materials of inorganic materials by chemical means
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
- H10P76/00—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography
- H10P76/20—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising organic materials
- H10P76/204—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising organic materials of organic photoresist masks
- H10P76/2041—Photolithographic processes
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
- H10P76/00—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography
- H10P76/20—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising organic materials
Definitions

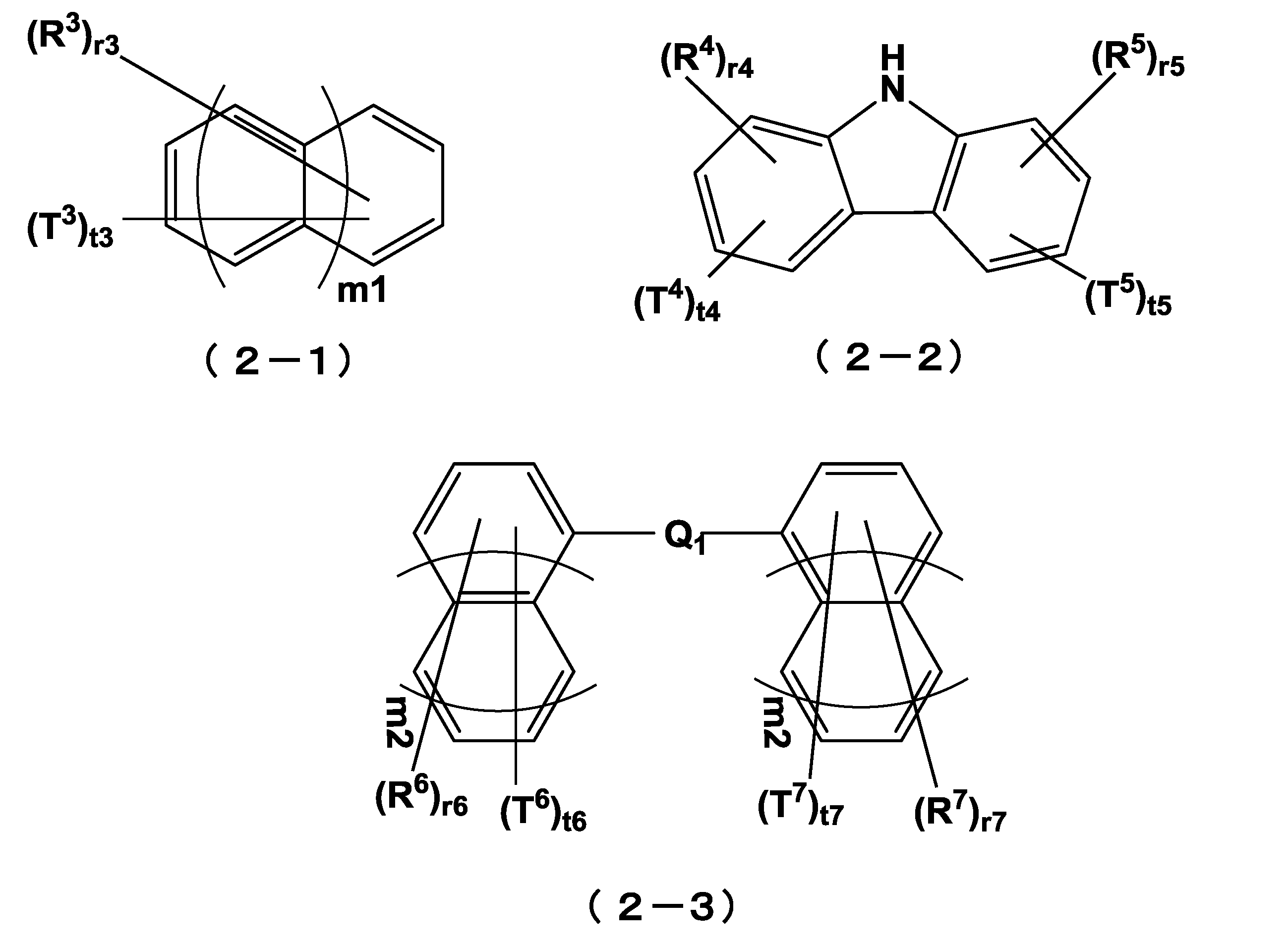

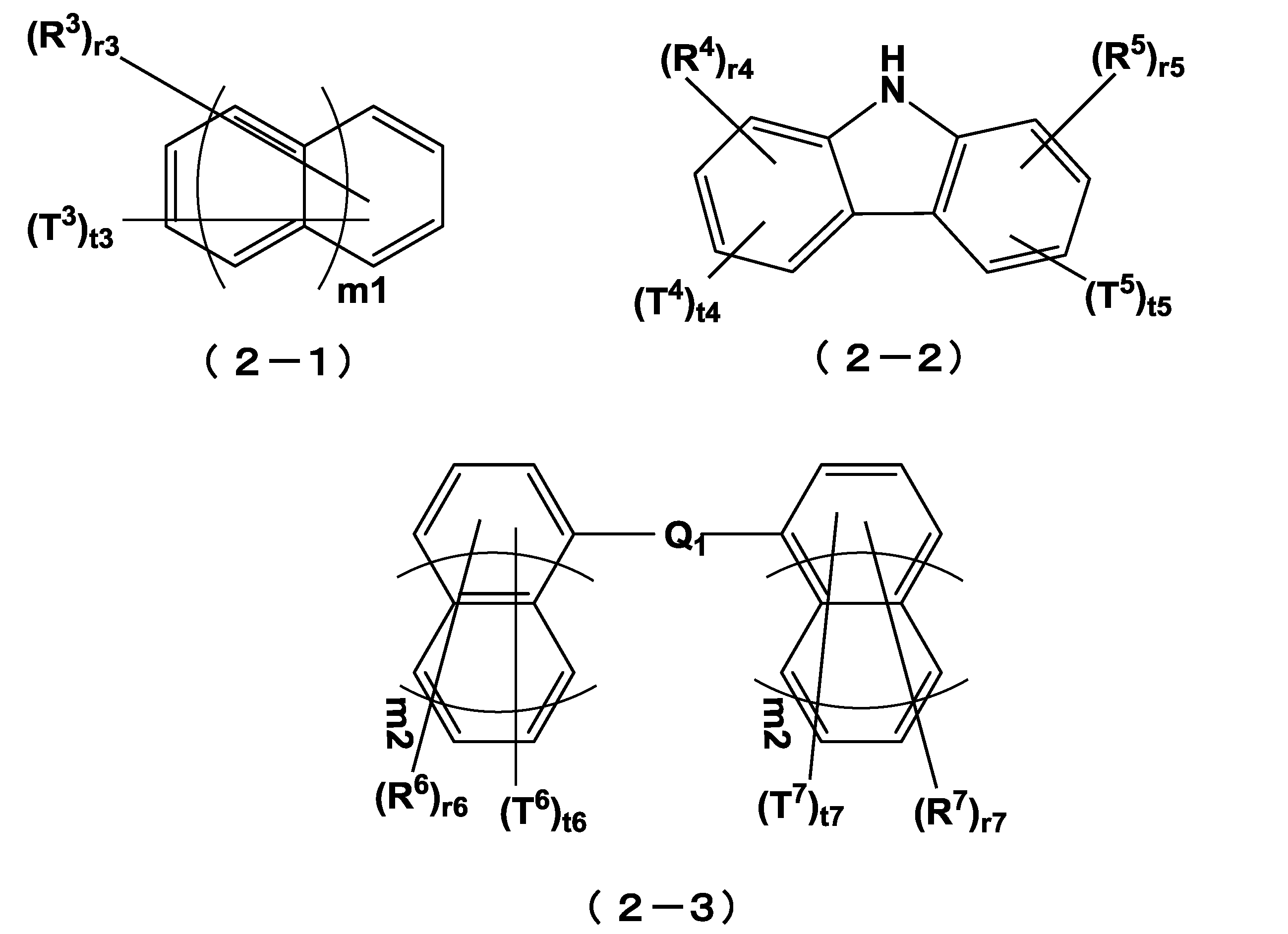

- the Ar 1 represents an organic group represented by the following formulas (2-1) to (2-5) or a combination thereof, and the aromatic ring contained in the Ar 1 is appropriately bonded to the Ar 2
- Ar 2 represents a methylene group or an organic group represented by the following formula (3-1) or formula (3-2).
- R 3 to R 14 , R 16 and R 17 are each independently a hydrogen atom. Part or all represents an alkyl group having 1 to 10 carbon atoms (a1) which may be substituted with fluorine atoms.
- the polymer (P) is a polymer (referred to as a polymer compound or a polymer) produced by polymerizing one or more monomers (monomers).
- the unit structure represented by the formula (4) contains a fluorine atom, and it is known that the fluorine atom absorbs EUV light. For this reason, it is not desirable to contain many unit structures of Formula (4) in the polymer (P).
- the molar ratio of the formula (4) to the whole polymer (P) is 0.1 to 40 mol%, preferably 0.1 to 30 mol%, more preferably 0.1 to 20 mol% based on the whole polymer (P).
- the mol% is more preferably 0.1 to 10 mol%.
- acrylic polymer of the present application may be further copolymerized with other (meth) acrylic compounds other than those described above.
- the weight average molecular weight of the polymer (P) used in the present invention measured by GPC (Gel Permeation Chromatography) method varies depending on the coating solvent used, the solution viscosity, etc. 10,000, preferably 900 to 8000.
- the weight average molecular weight is 800 or less, the resist upper layer film using the polymer of the present application may diffuse into the photoresist to deteriorate the lithography performance.
- the weight average molecular weight is 10,000 or more, the solubility of the resist upper layer film to be formed in the photoresist developer is insufficient, and a residue may be present after development.
- the content of the polymer (P) in the resist upper layer film-forming composition in the solid content is 20% by mass or more, for example, 20 to 100% by mass, or 30 to 100% by mass, or 50 to 90% by mass, or 60%. ⁇ 80% by mass.
- Amine compounds include ammonia, tetramethylammonium hydroxide, tetraethylammonium hydroxide, tetrapropylammonium hydroxide, tetrabutylammonium hydroxide, 2-aminophenol, 3-aminophenol, 4-aminophenol, benzyltrimethylammonium hydroxide.

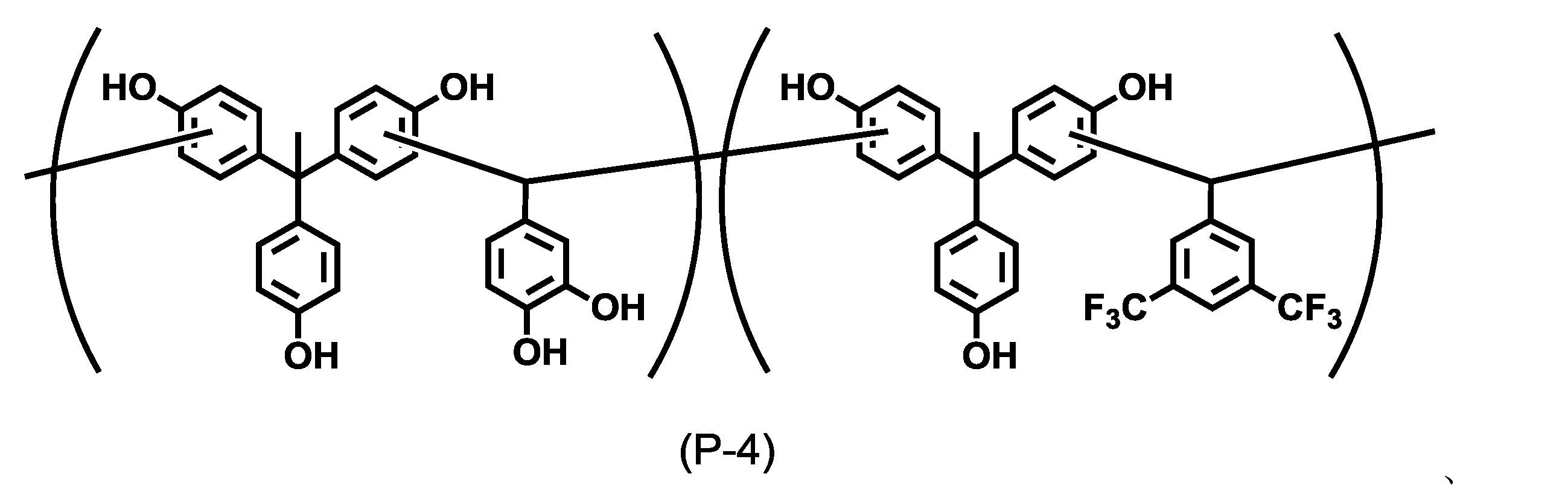

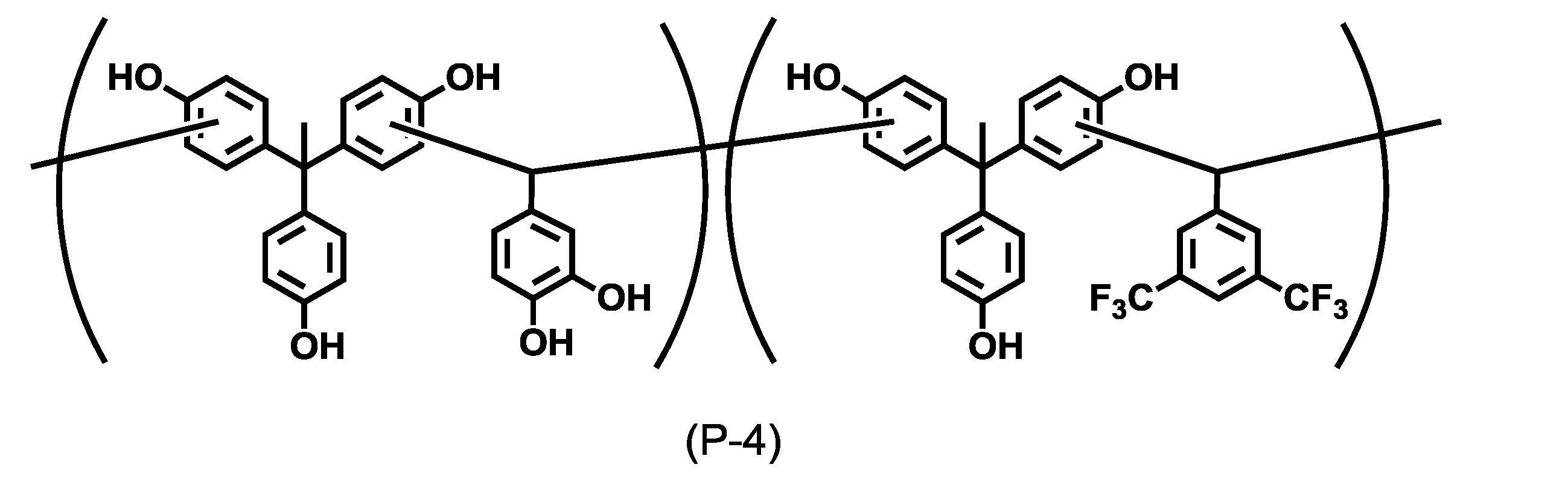

- the polymer (P-4) is presumed to have the structure of the following formula (P-4).
- the reaction vessel was purged with nitrogen, the mixture in the vessel was reacted at 140 ° C. for 4 hours to obtain a polymer solution.
- This reaction solution was precipitated in a water / methanol mixed solvent to obtain a black polymer (P-10).
- P-10 black polymer
- Example 8 To 0.6 g of the polymer obtained in Synthesis Example 1, 18.43 g of diisoamyl ether and 0.97 g of 2,6-dimethyl-4-heptanone were added and dissolved. Thereafter, the mixture was filtered using a polyethylene microfilter having a pore size of 0.05 ⁇ m to obtain a resist upper layer film-forming composition.
- Example 26 To 0.6 g of the polymer obtained in Synthesis Example 3, 18.43 g of diisoamyl ether and 0.97 g of 2-heptanone were added and dissolved. Thereafter, the mixture was filtered using a polyethylene microfilter having a pore size of 0.05 ⁇ m to obtain a resist upper layer film-forming composition.
- Example 51 To 0.6 g of the polymer obtained in Synthesis Example 5, 18.43 g of diisoamyl ether and 0.97 g of 2-octanone were added and dissolved. Thereafter, the mixture was filtered using a polyethylene microfilter having a pore size of 0.05 ⁇ m to obtain a resist upper layer film-forming composition.
- Example 68 To 0.6 g of the polymer obtained in Synthesis Example 6, 18.43 g of diisoamyl ether and 0.97 g of 2,6-dimethyl-4-heptanone were added and dissolved. Thereafter, the mixture was filtered using a polyethylene microfilter having a pore size of 0.05 ⁇ m to obtain a resist upper layer film-forming composition.
Landscapes
- Chemical & Material Sciences (AREA)
- Physics & Mathematics (AREA)
- General Physics & Mathematics (AREA)
- Organic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Wood Science & Technology (AREA)
- Life Sciences & Earth Sciences (AREA)
- Materials Engineering (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Polymers & Plastics (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Structural Engineering (AREA)
- Architecture (AREA)
- Spectroscopy & Molecular Physics (AREA)
- Materials For Photolithography (AREA)
- Exposure And Positioning Against Photoresist Photosensitive Materials (AREA)
- Exposure Of Semiconductors, Excluding Electron Or Ion Beam Exposure (AREA)
- Phenolic Resins Or Amino Resins (AREA)
- General Chemical & Material Sciences (AREA)
Abstract
Description
[1](a)重合体(P)と、
(b)溶剤とを含み、
当該溶剤が、当該溶剤全体に対し1質量%~13質量%の炭素原子数4~12のケトン化合物を含む、EUV又は電子線用レジスト上層膜形成用組成物。
[2](a)重合体(P)が、2種以上の繰り返し単位を含み、且つ下記(a1)~(a3)から選ばれる基を全て含む、[1]に記載の組成物、
(a1) 水素原子の一部若しくは全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基
(a2) ヒドロキシ基及び/又はカルボキシ基
(a3) 芳香族環を含む有機基。

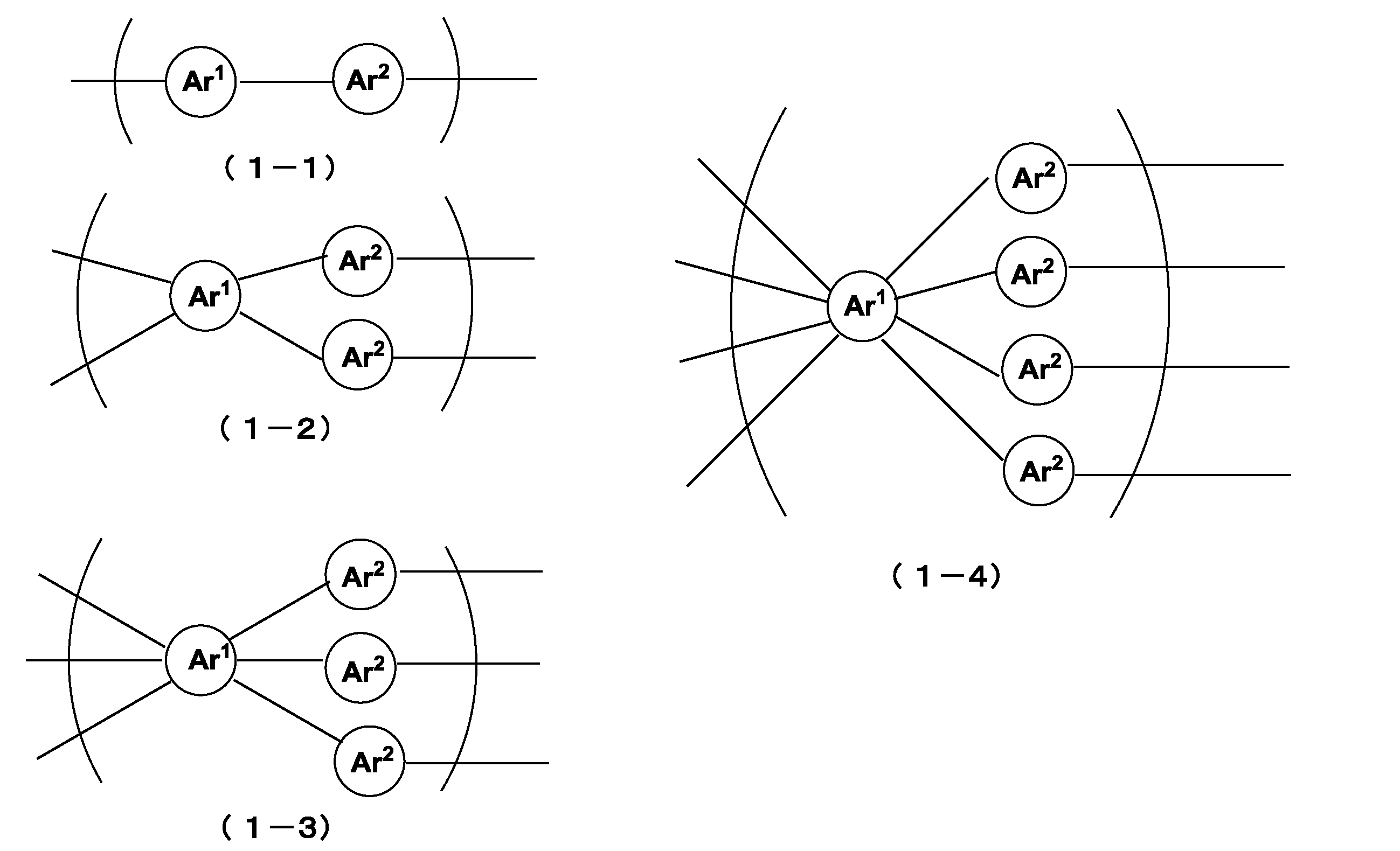

[3](a)重合体(P)が、下記式(1-1)~式(1-4)の何れかで表される繰り返し単位を含む、[1]に記載の組成物。
〔式(1-1)~式(1-4)中、Ar1は炭素原子数6~18個の芳香族環を含む有機基である。Ar2はメチレン基又は第3級炭素原子を介してAr1と結合している炭素原子数6~18個の芳香族環を含む有機基を表す。上記Ar1又はAr2が含む上記芳香族環を含む有機基は、水素原子の一部又は全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基 (a1)を含み、その置換基数は1~10の整数である。上記Ar1又はAr2中の上記芳香族環の何れかの水素原子は、ヒドロキシ基及び/又はカルボキシ基で置換されており、且つハロゲン原子、ニトロ基、シアノ基、メチレンジオキシ基、アセトキシ基、メチルチオ基、炭素原子数1~9のアルコキシ基、水素原子が炭素原子数1~3のアルキル基で置換されていてもよいアミノ基、水素原子がヒドロキシ基で置換されていてもよい炭素原子数1~6のアルキル基又は炭素原子数1~6のハロゲン化アルキル基あるいはこれらの基の組み合わせにて置換されていてもよく、その置換基数は1~10の整数である。〕

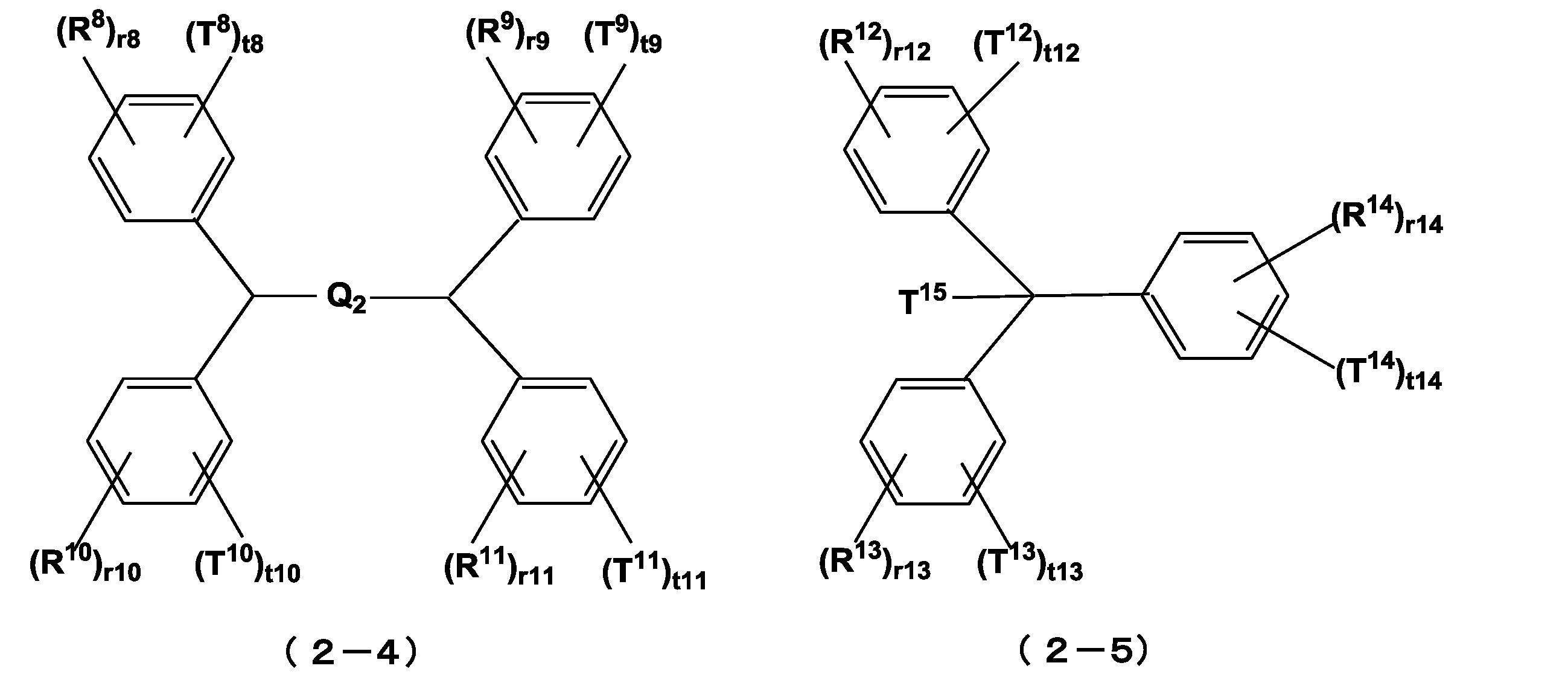

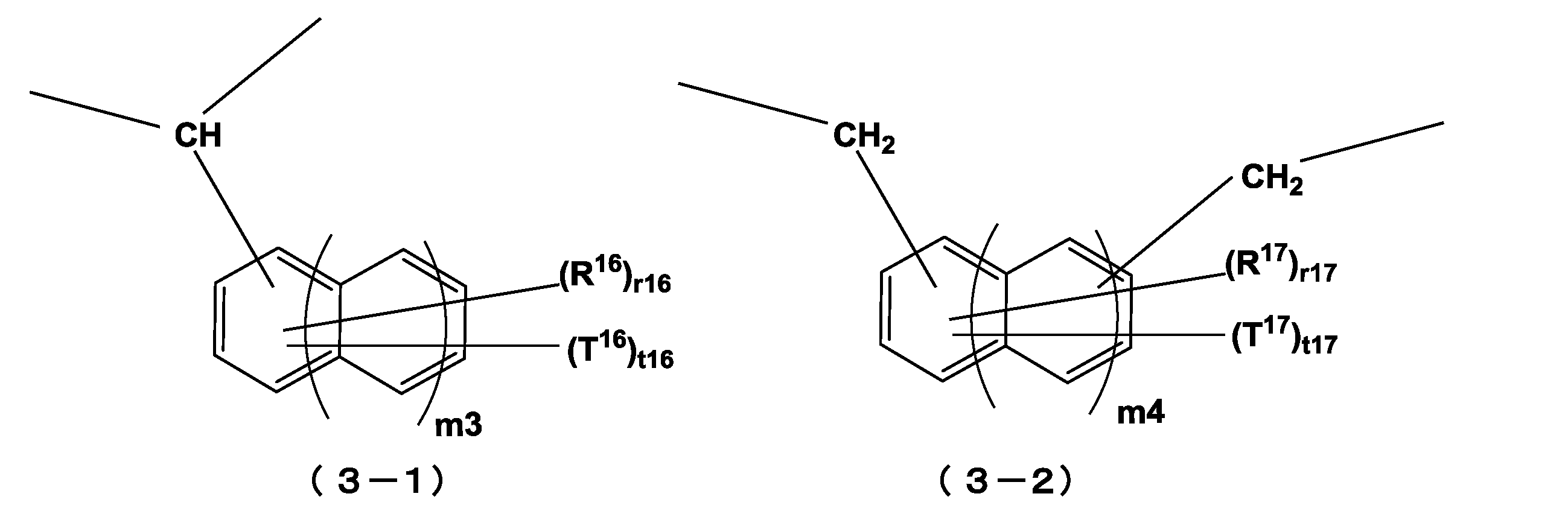

[4]上記Ar1が、下記式(2-1)~式(2-5)で表される有機基又はこれらの組み合わせを表し、そしてAr1が含む芳香族環は適宜上記Ar2と結合するものであり、上記Ar2がメチレン基、下記式(3-1)又は式(3-2)で表される有機基を表す、[3]に記載の組成物。
〔式(2-1)~式(2-5)、式(3-1)又は式(3-2)中、R3~R14、R16及びR17は各々独立して水素原子の一部又は全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基 (a1)を表す。T3~T17は各々独立して、ヒドロキシ基及び/又はカルボキシ基を含み、且つ水素原子、ハロゲン原子、ニトロ基、シアノ基、メチレンジオキシ基、アセトキシ基、メチルチオ基、炭素原子数1~9のアルコキシ基、水素原子が炭素原子数1~3のアルキル基で置換されていてもよいアミノ基、水素原子がヒドロキシ基で置換されていてもよい炭素原子数1~6のアルキル基又は炭素原子数1~6のハロゲン化アルキル基あるいはこれらの基の組み合わせを表す。Q1及びQ2は単結合、酸素原子、硫黄原子、スルホニル基、カルボニル基、イミノ基、炭素原子数6~40のアリーレン基、水素原子がハロゲン原子で置換されていてもよい炭素原子数1~10のアルキレン基又はこれらの基の組み合わせを表す。上記アルキレン基は環を形成していてもよい。m1~m4、r4、r5、r8~r14、t4、t5又はt8~t14は各々独立して0~2の整数を表す。r3、r6、r7、r17、t3、t6、t7又はt17は各々独立して0~8の整数を表す。r16とt16は各々独立して0~9の整数を表す。r3~r14、r16及びr17と、t3~t14、t16及びr17の合計は各々独立して1~10の整数である。〕

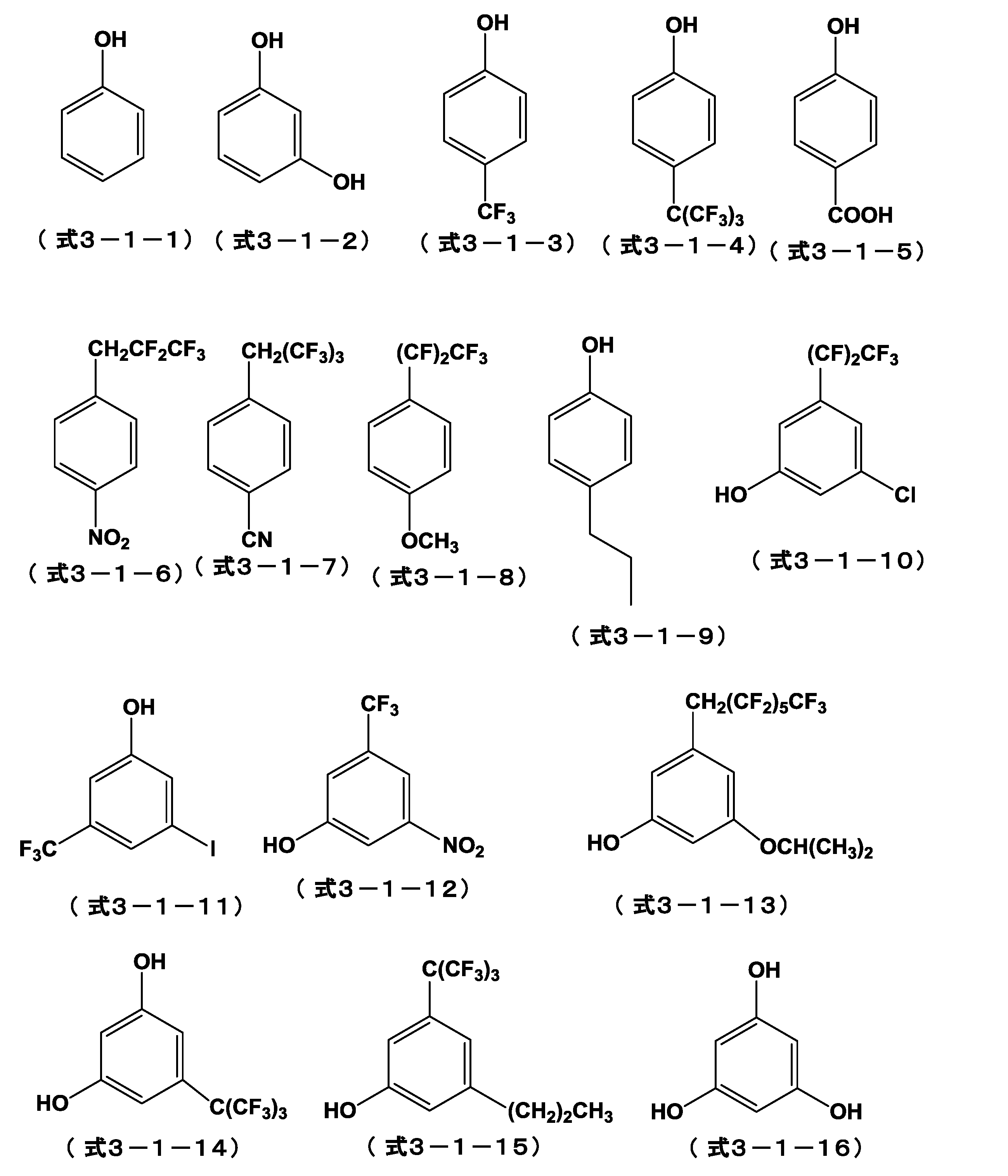

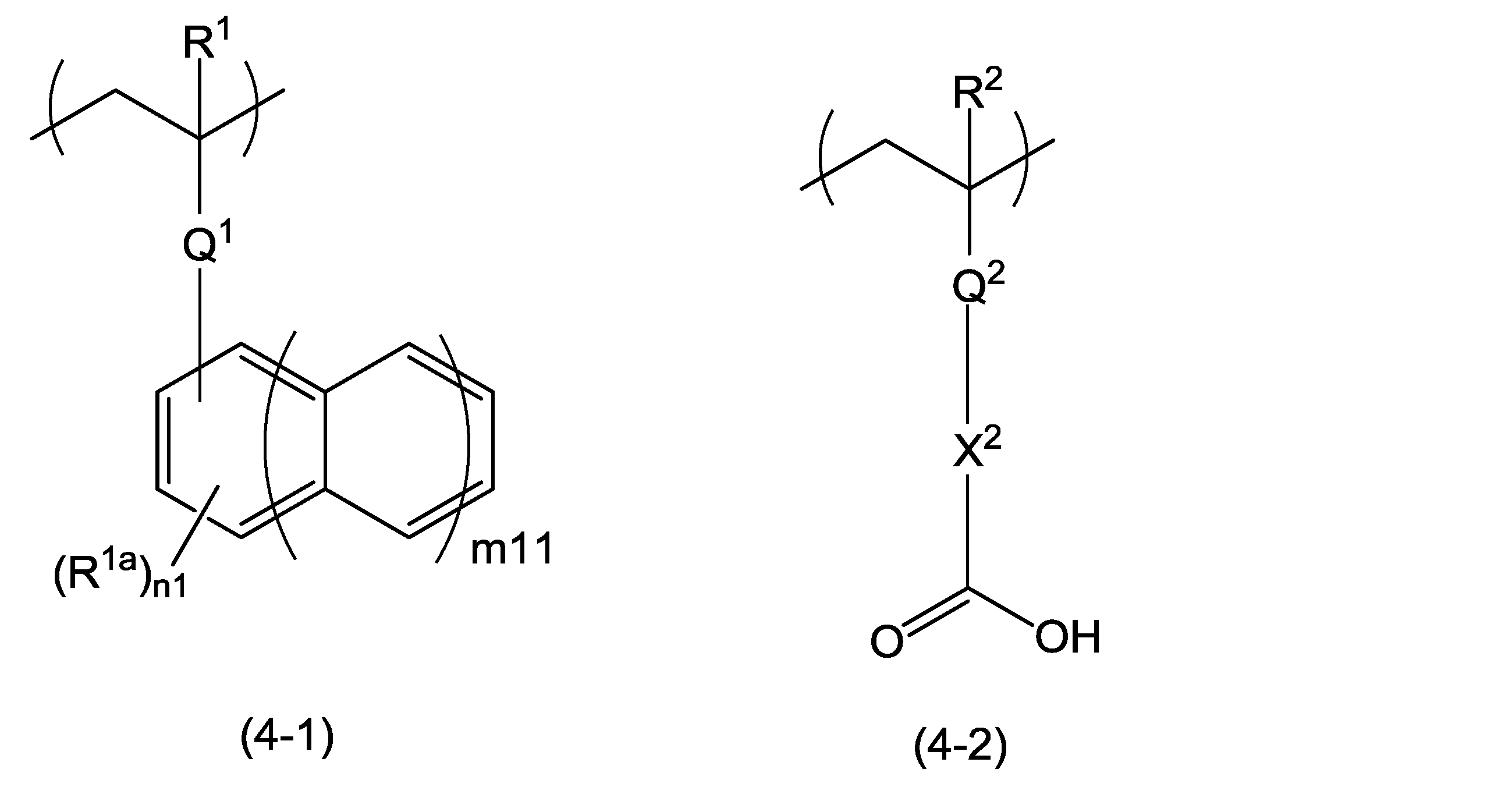

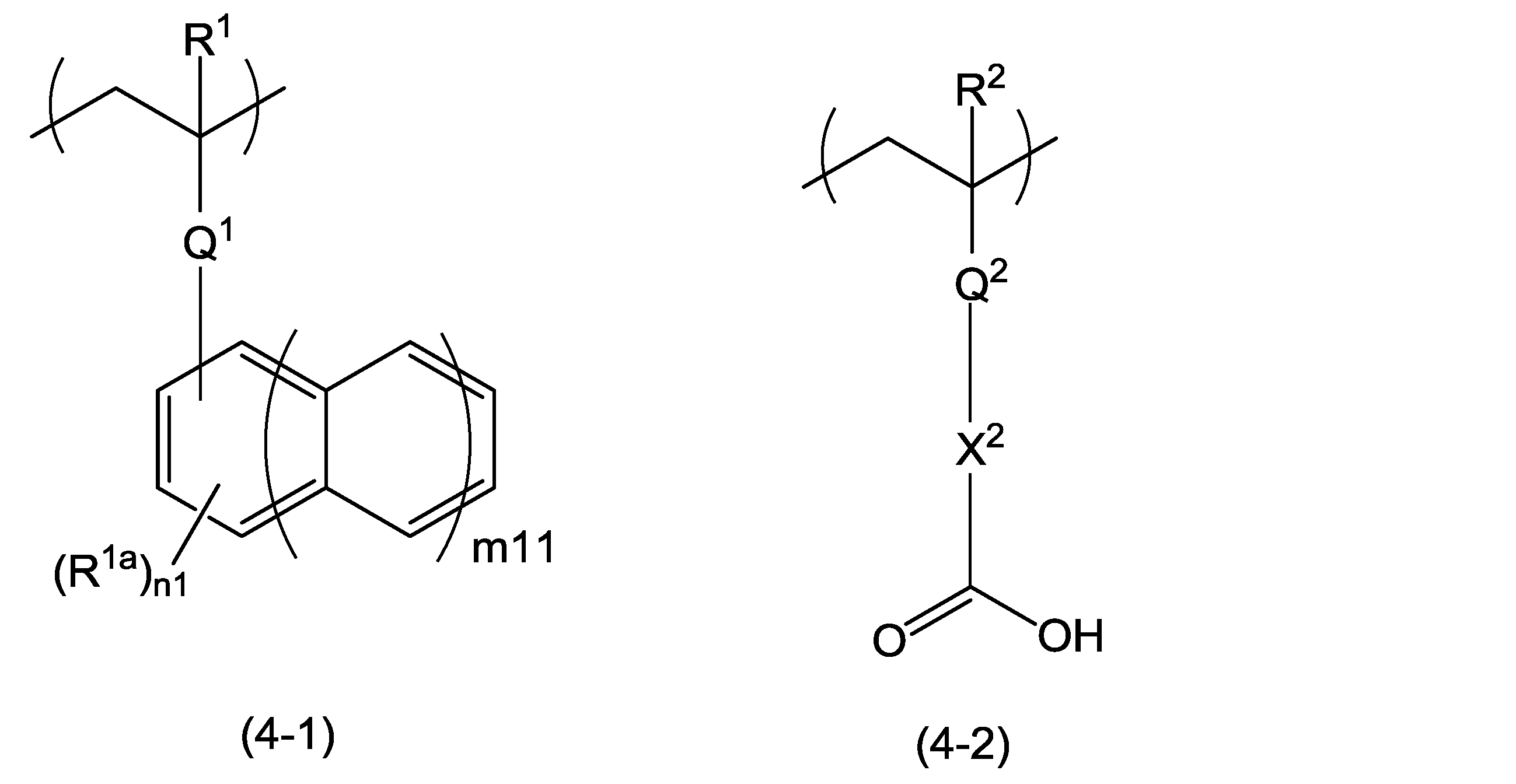

[5](A)重合体(P)が、下記式(4-1)及び式(4-2)で表される繰り返し単位を含む、[1]に記載の組成物。

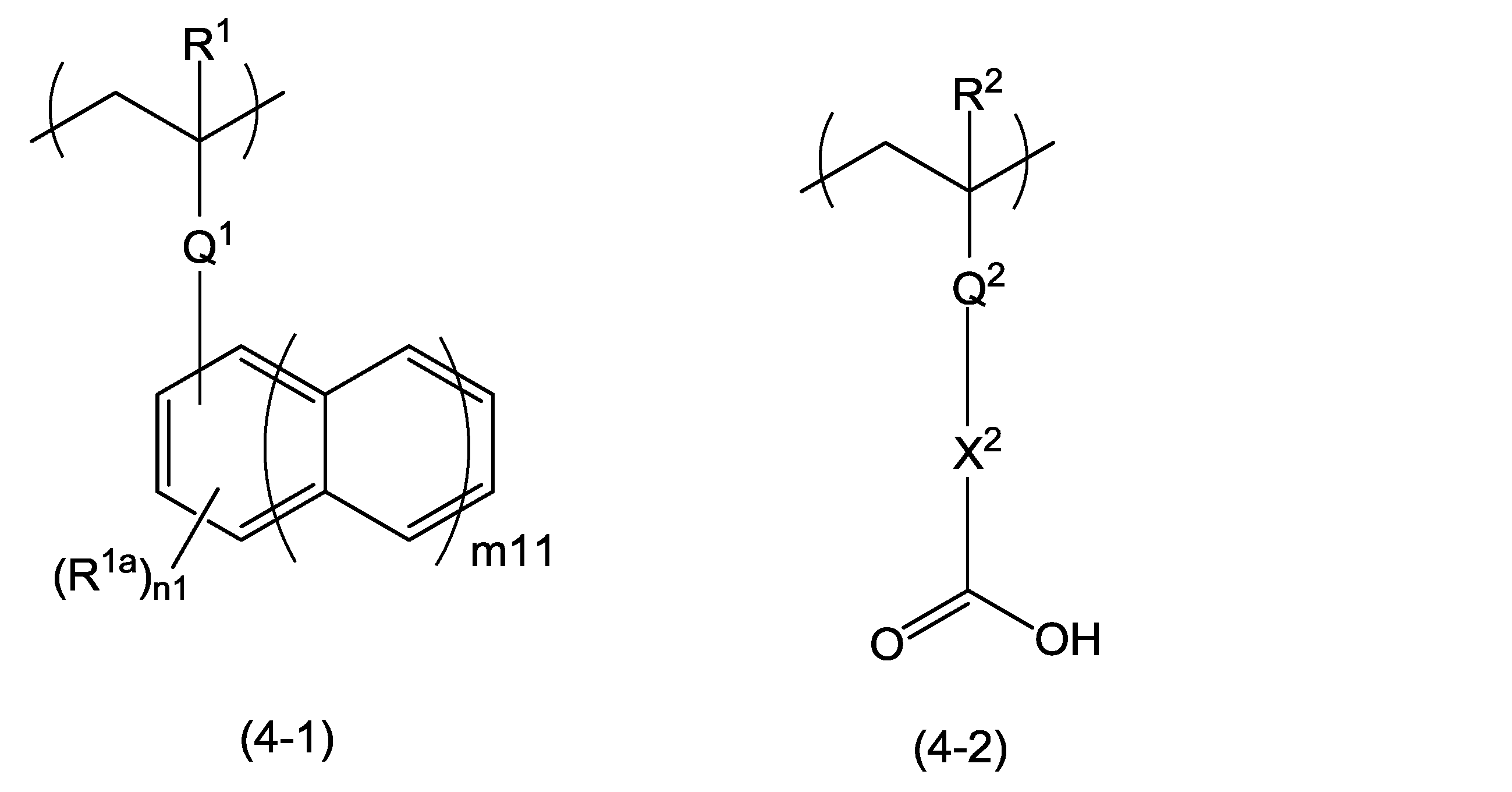

〔式(4-1)及び式(4-2)中、
R1及びR2は、同一又は異なって、水素原子又は炭素原子数1~10のアルキル基を表し、
Q1及びQ2は、同一又は異なって、単結合、エステル結合(-C(=O)-O-若しくは-O-C(=O)-)又はアミド結合(-NH-CO-若しくは-CO-NH-)を表し、
X2は、単結合、炭素原子数1~10のアルキレン基又は炭素原子数6~14のアリーレン基を表し、
R1aは、水素原子の一部若しくは全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基(a1)を表し、
n1は1~3の整数を表し、m11は0~2の整数を表す。〕
[6]上記アルキル基(a1)が、式(5):
〔式(5)中、W1とW2は各々独立して水素原子、フッ素原子、トリフルオロメチル基、ジフルオロメチル基又はモノフルオロメチル基を表し、w3は水素原子、フッ素原子又はそれらの組み合わせを表し、W1、W2又はw3中、少なくとも1つは上記フッ素を含む有機基又はフッ素原子であり、m10は0~9の整数を表し、式(5)中に含まれる炭素原子の数の最大値は10である。〕
である、[2]~[5]何れか1項に記載の組成物。
[7]上記アルキル基(a1)が、フッ素原子で置換されていない[2]~[5]何れか1項に記載の組成物。

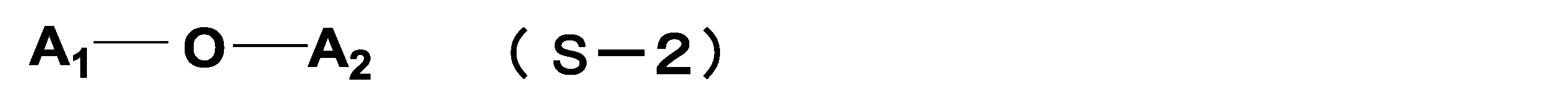

[8]さらに、溶剤として炭素原子数8~16のエーテル化合物を含む、[1]~[7]何れか1項に記載の組成物。
[9]更に酸化合物及び/又は塩基性化合物を含む、[1]~[8]に記載の組成物。
[10]基板上にレジスト膜を形成する工程、該レジスト膜上に[1]~[9]の何れか1項に記載の組成物を塗布し焼成してレジスト上層膜を形成する工程、該レジスト上層膜とレジスト膜で被覆された半導体基板をEUV又は電子線にて露光する工程、露光後に現像し該レジスト上層膜とレジスト膜を除去する工程、を含む半導体装置の製造方法。
[11][1]~[9]の何れか1項に記載の組成物を半導体基板上に形成されたレジスト上に塗布し焼成してレジスト上層膜を形成する工程を含む、半導体装置の製造に用いられるレジストパターンの形成方法。
[12]前記重合体(P)と、溶剤として炭素原子数4~12のケトン化合物とを混合する工程を含む、[1]~[9]に何れか1項に記載の組成物の製造方法。

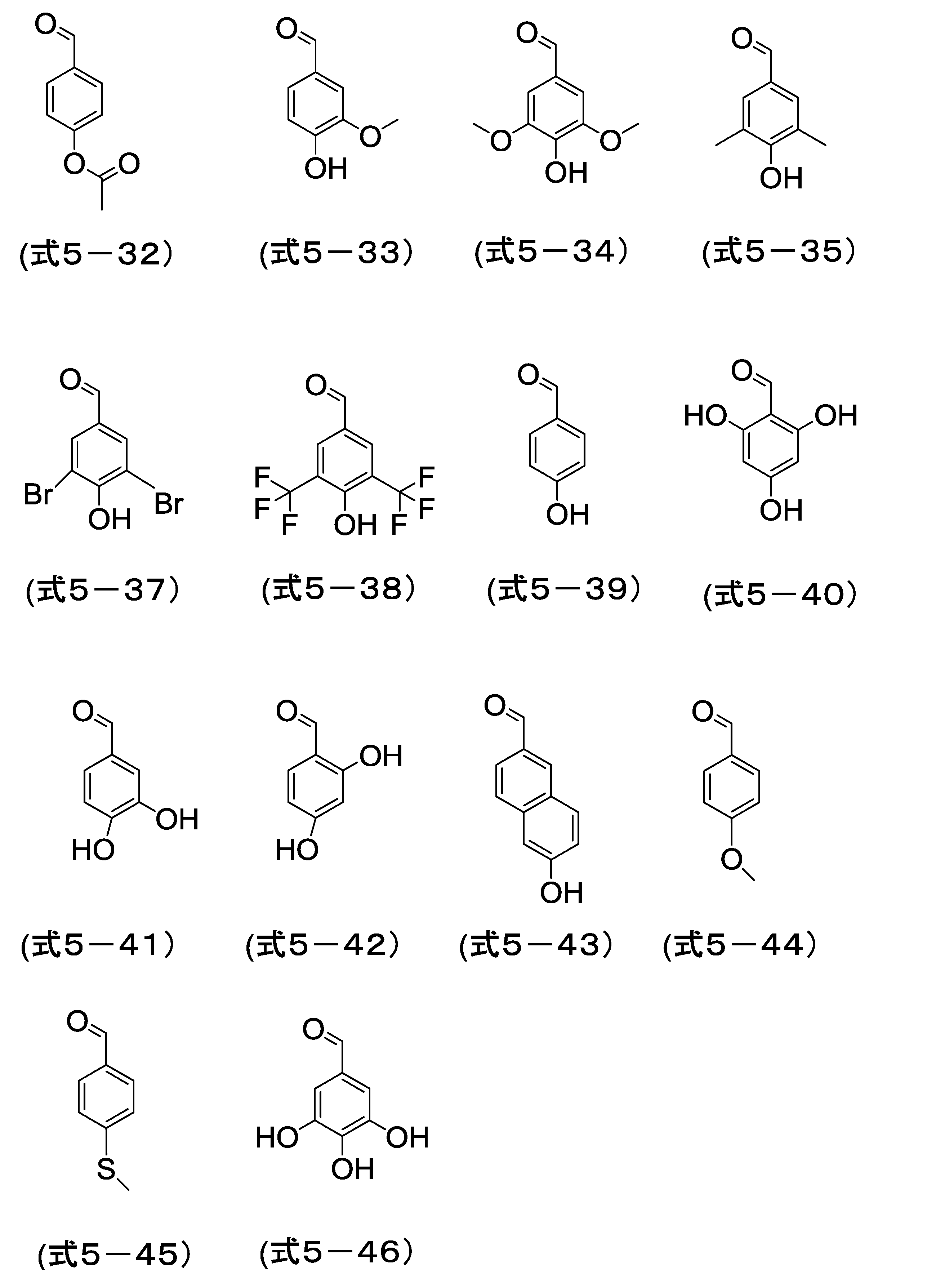

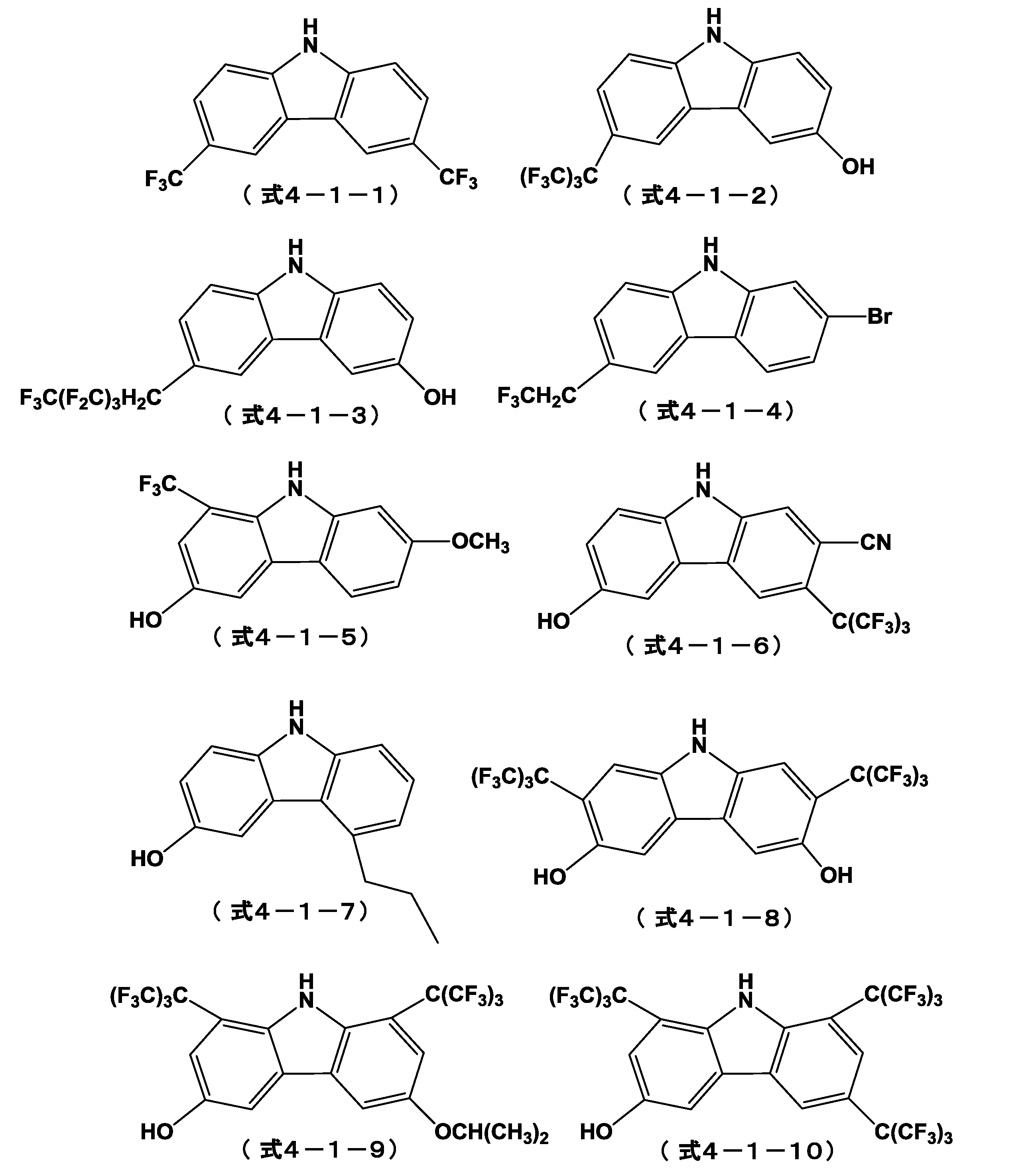

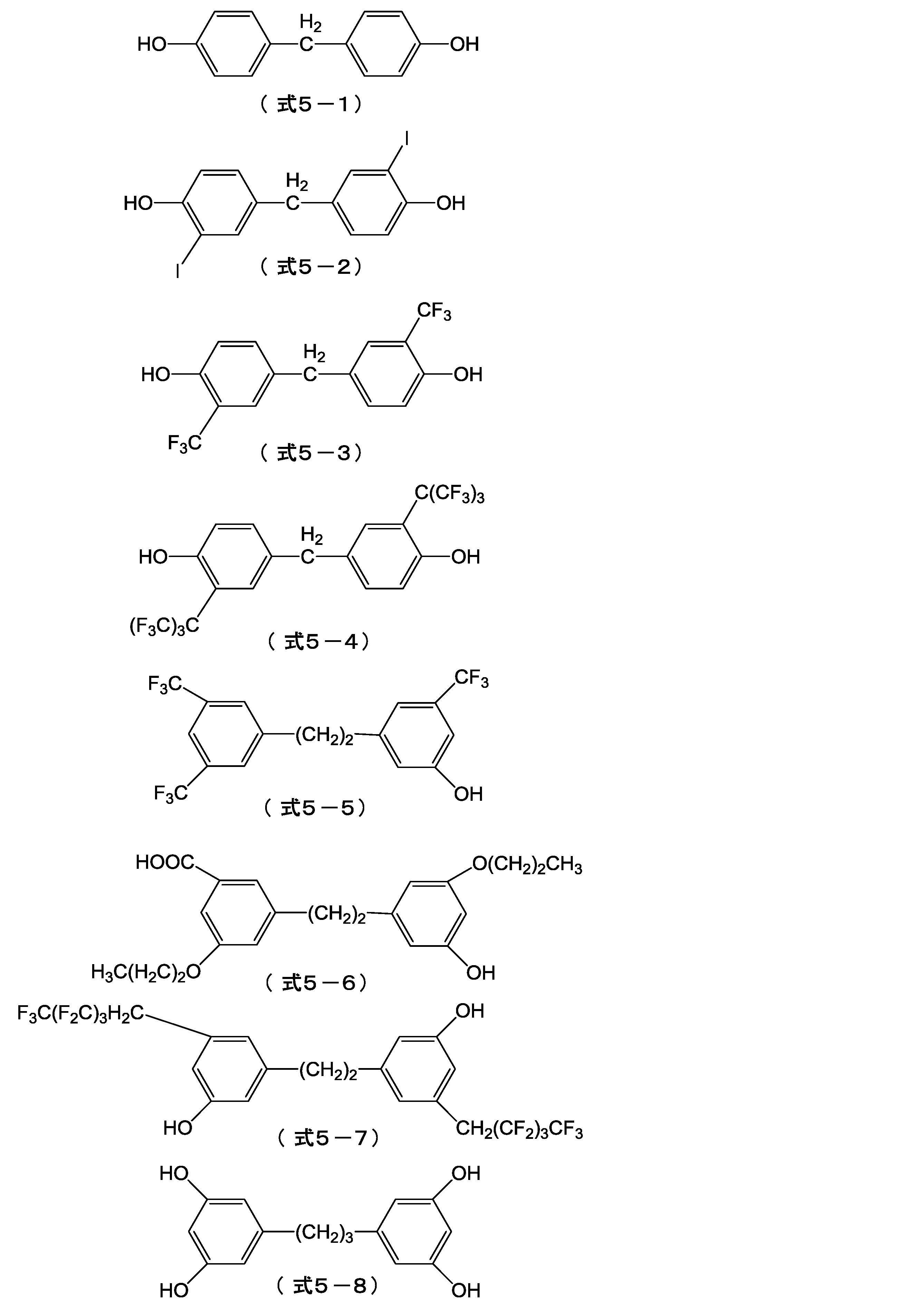

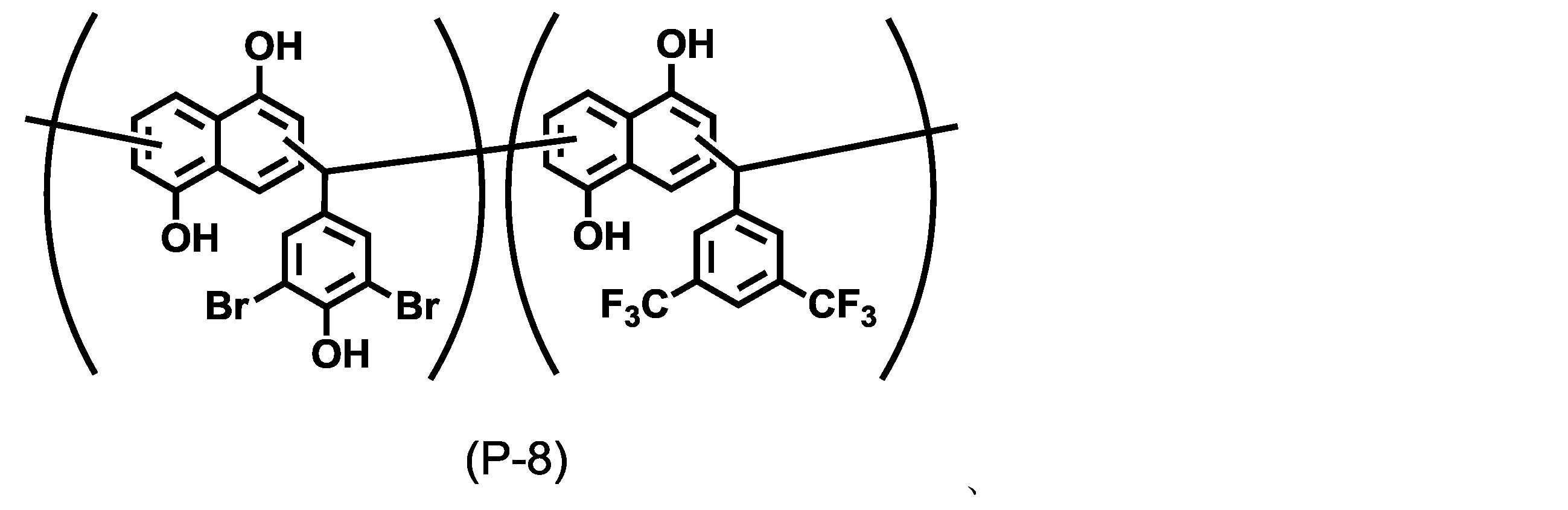

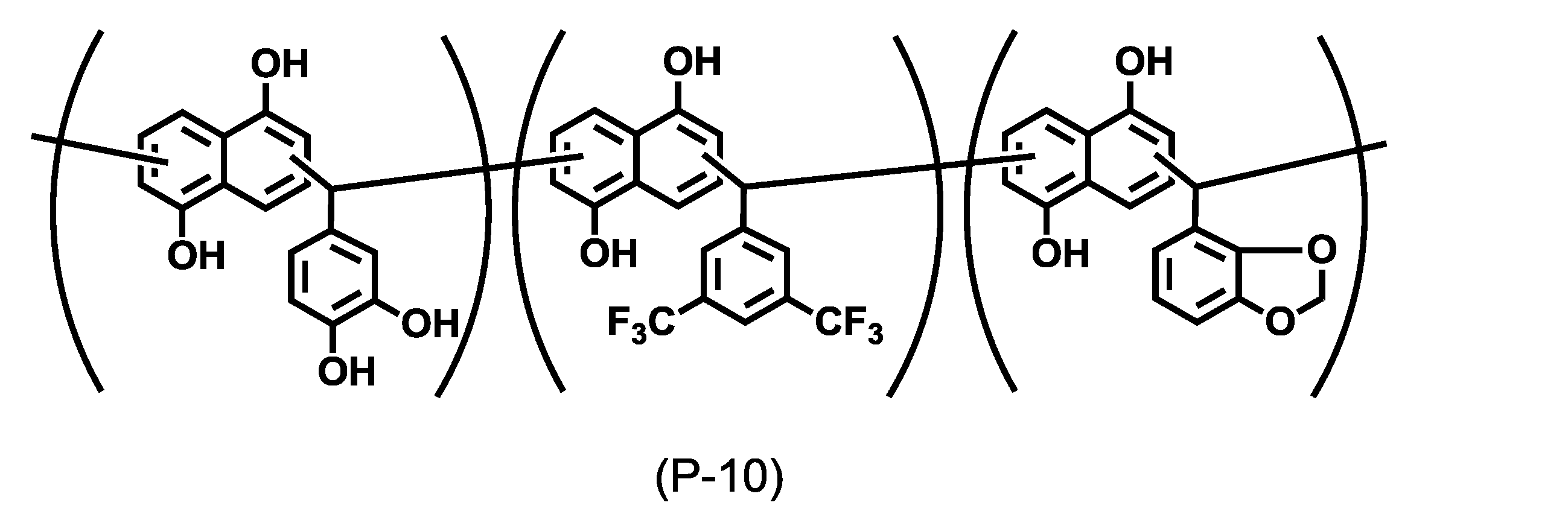

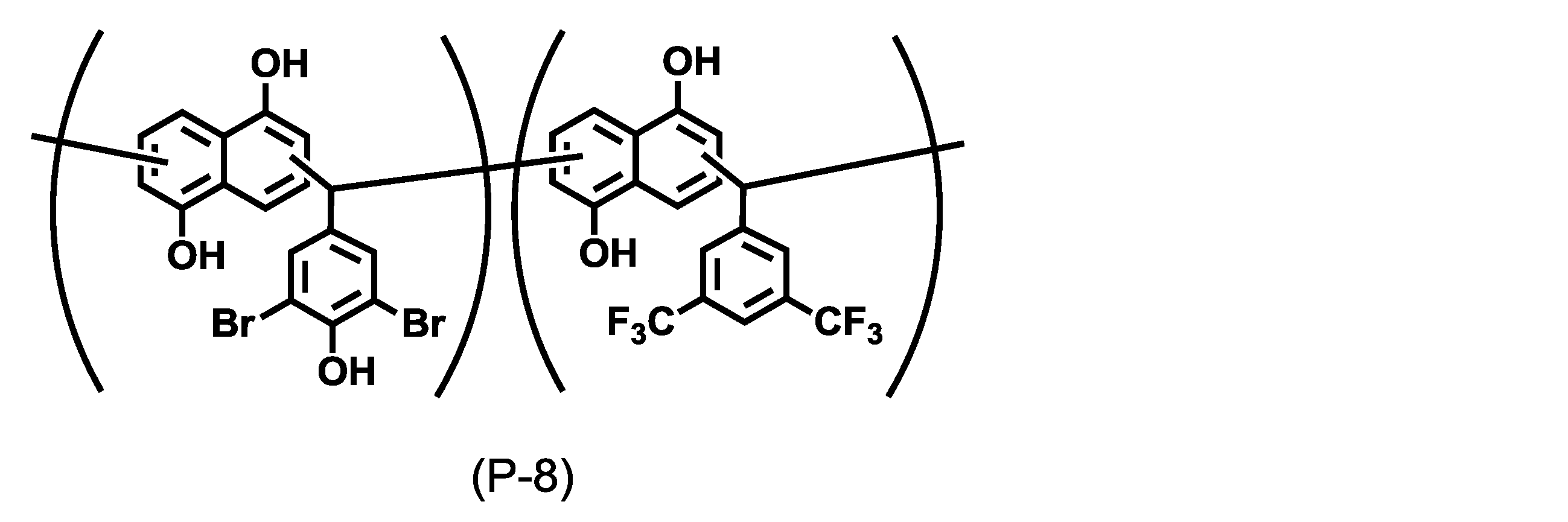

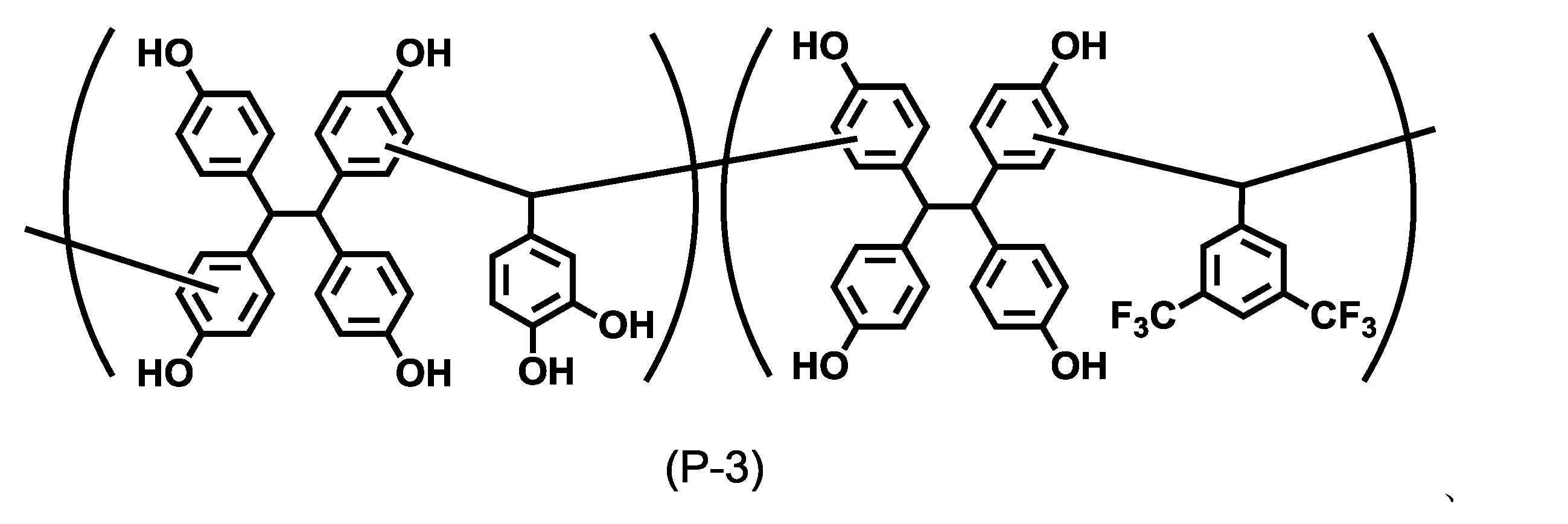

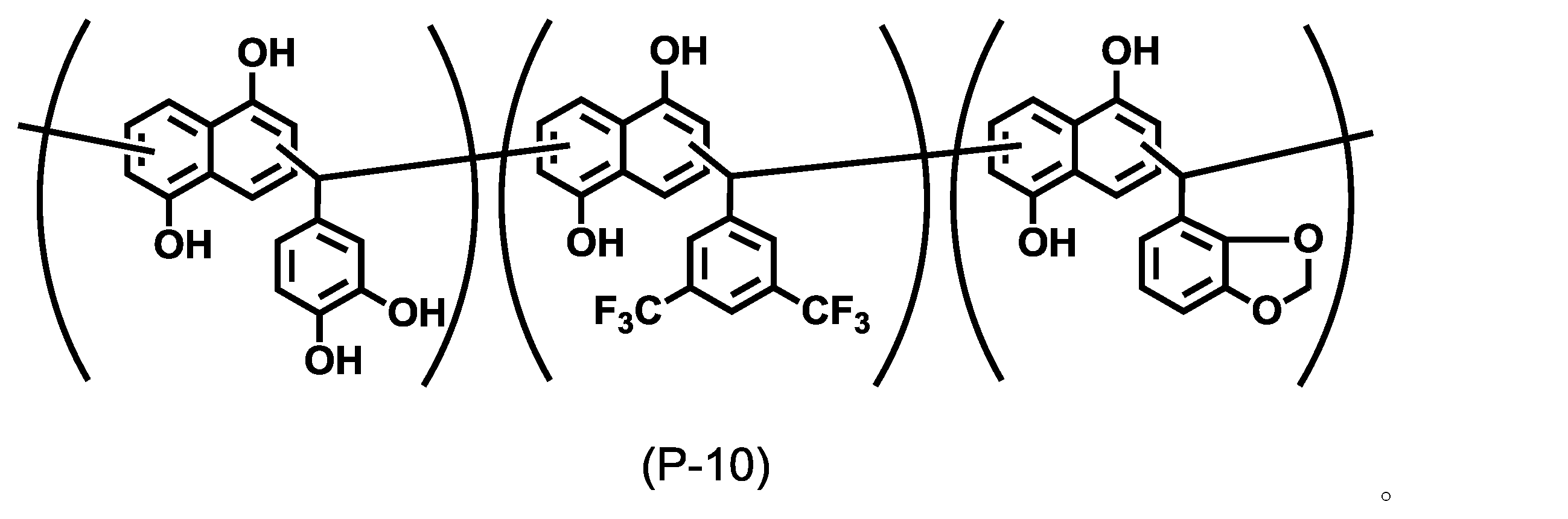

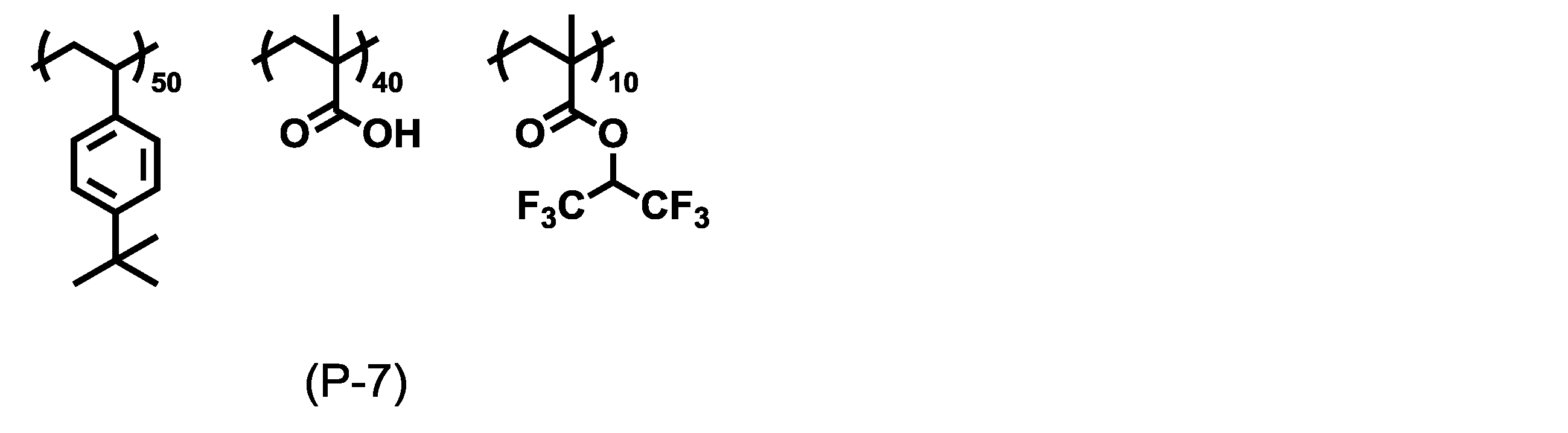

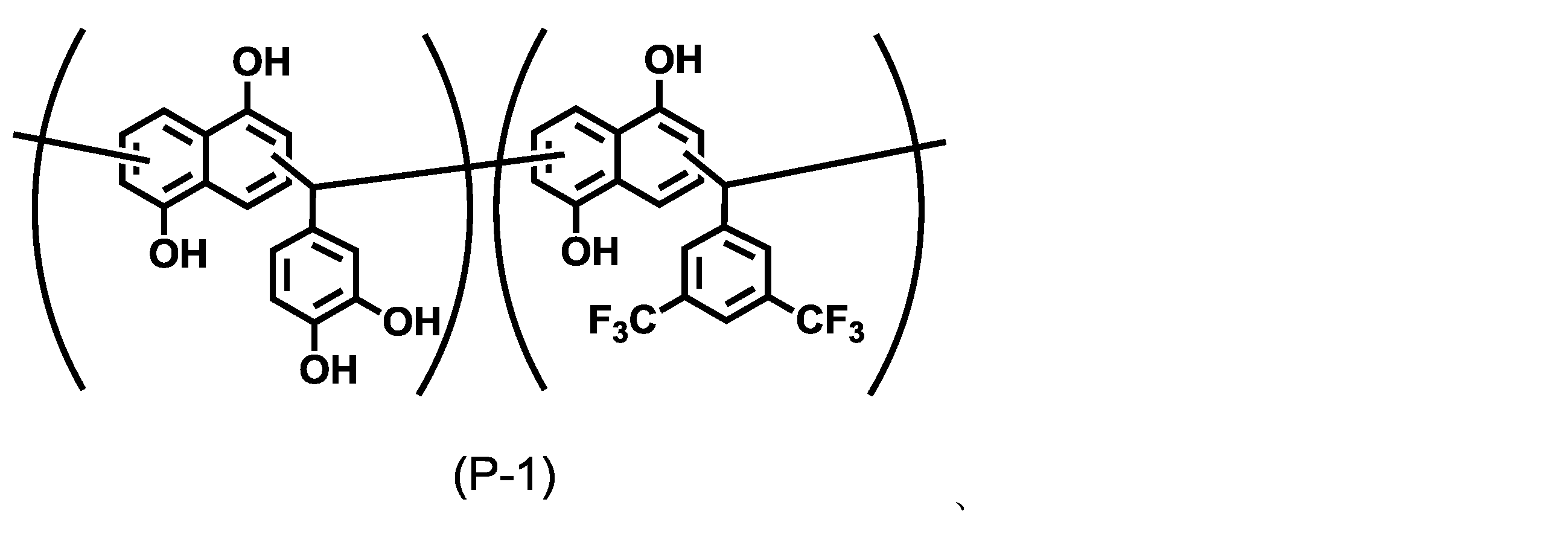

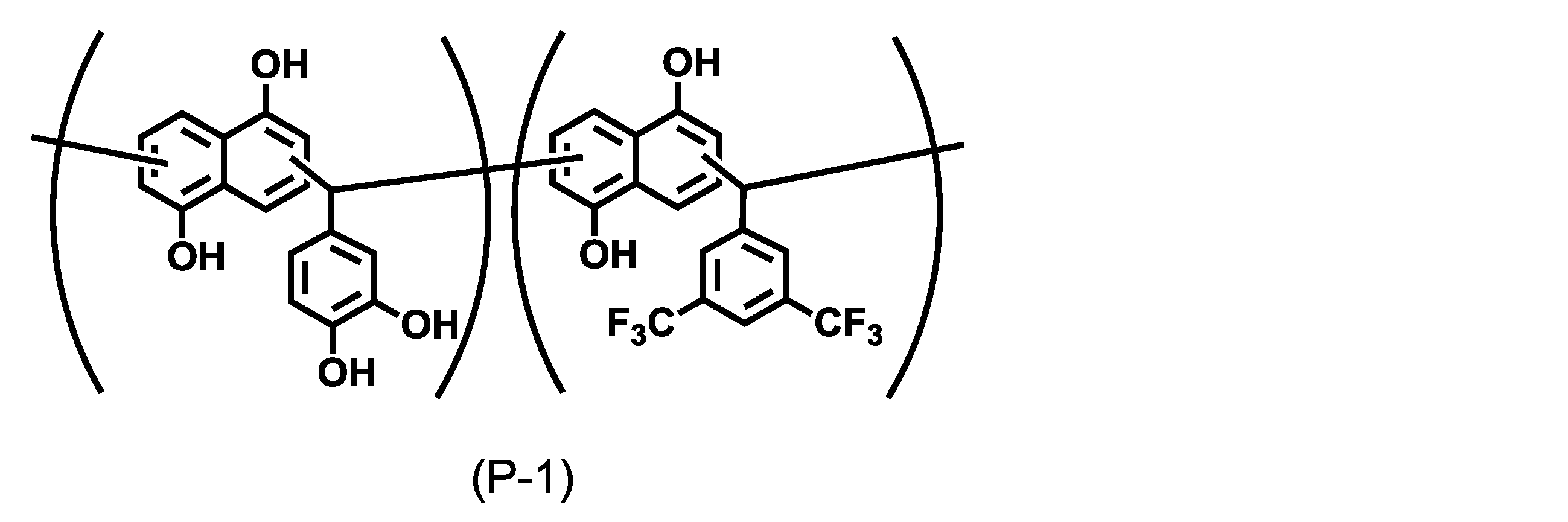

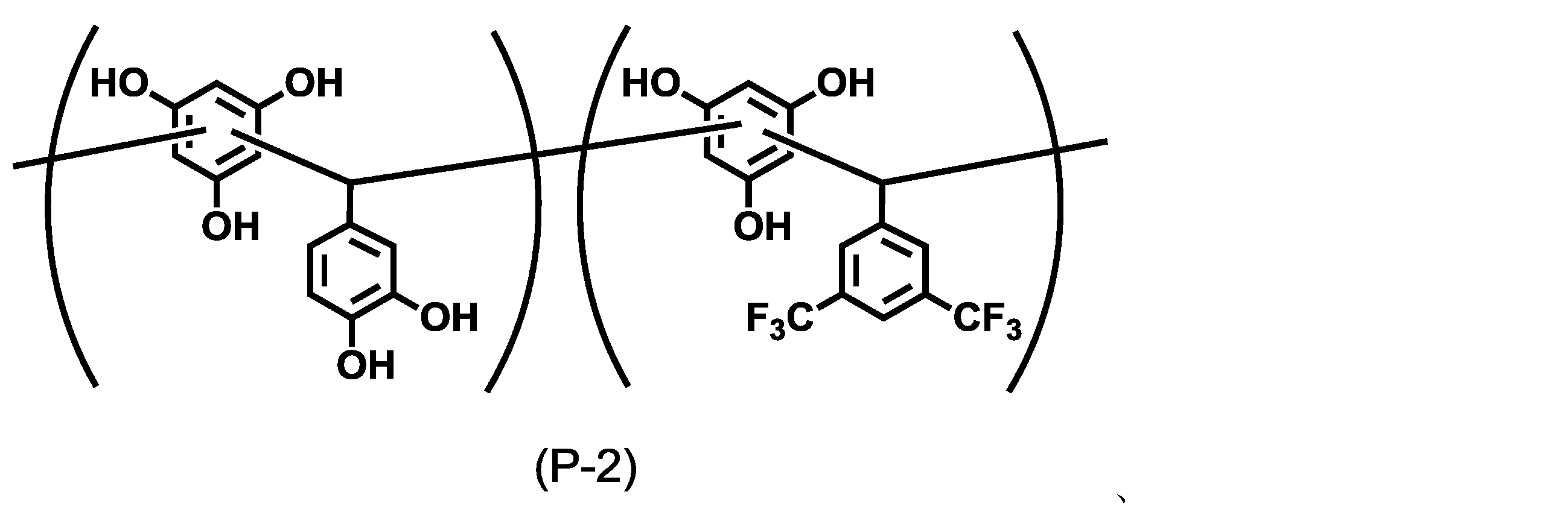

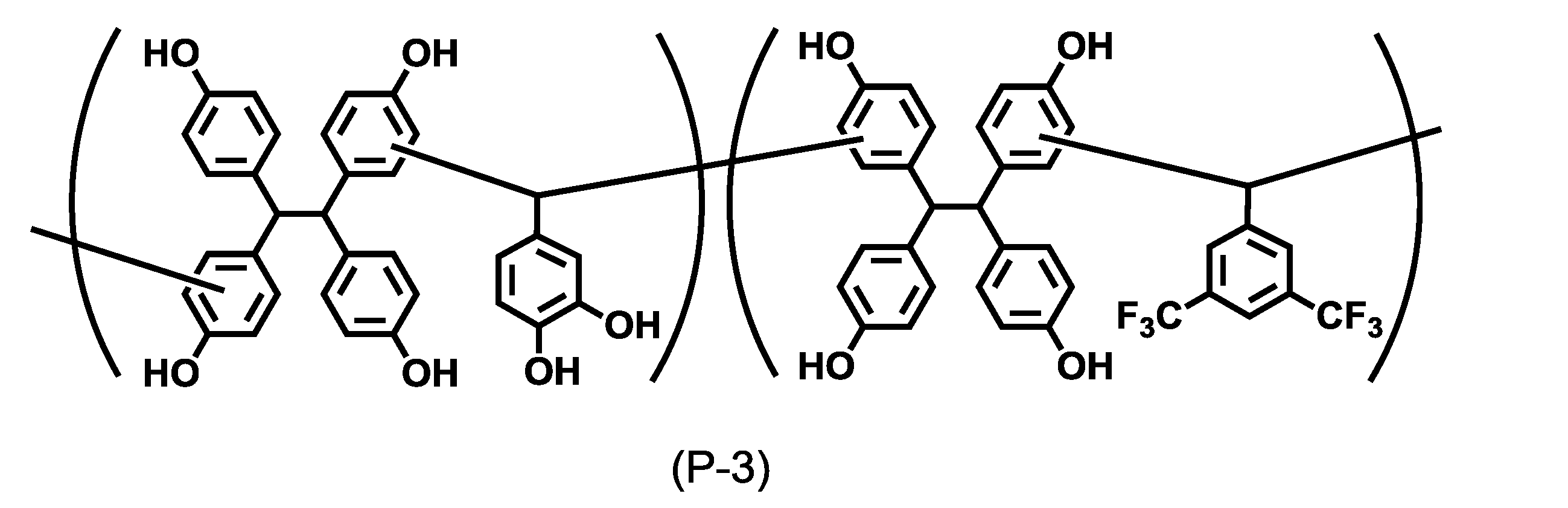

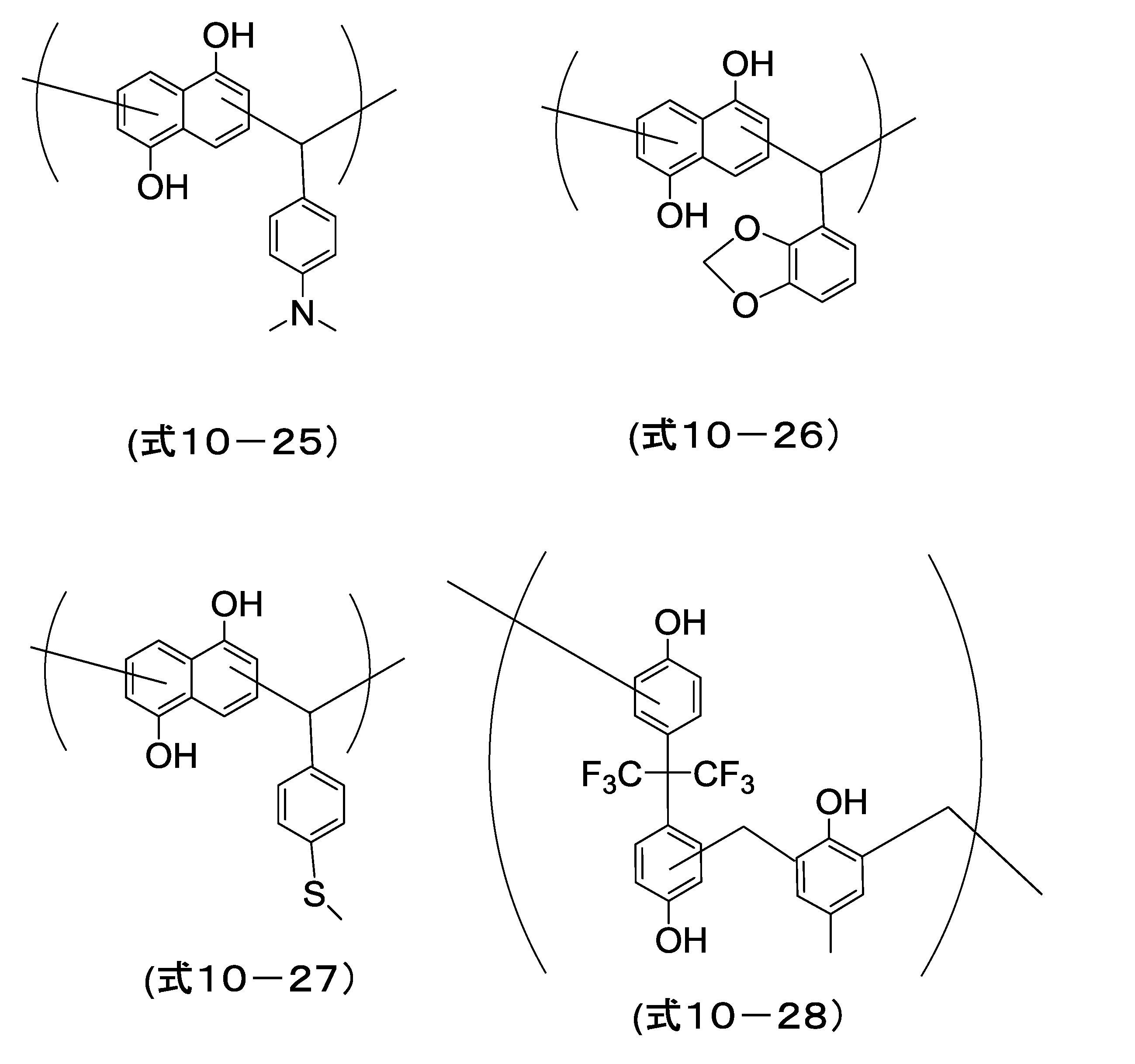

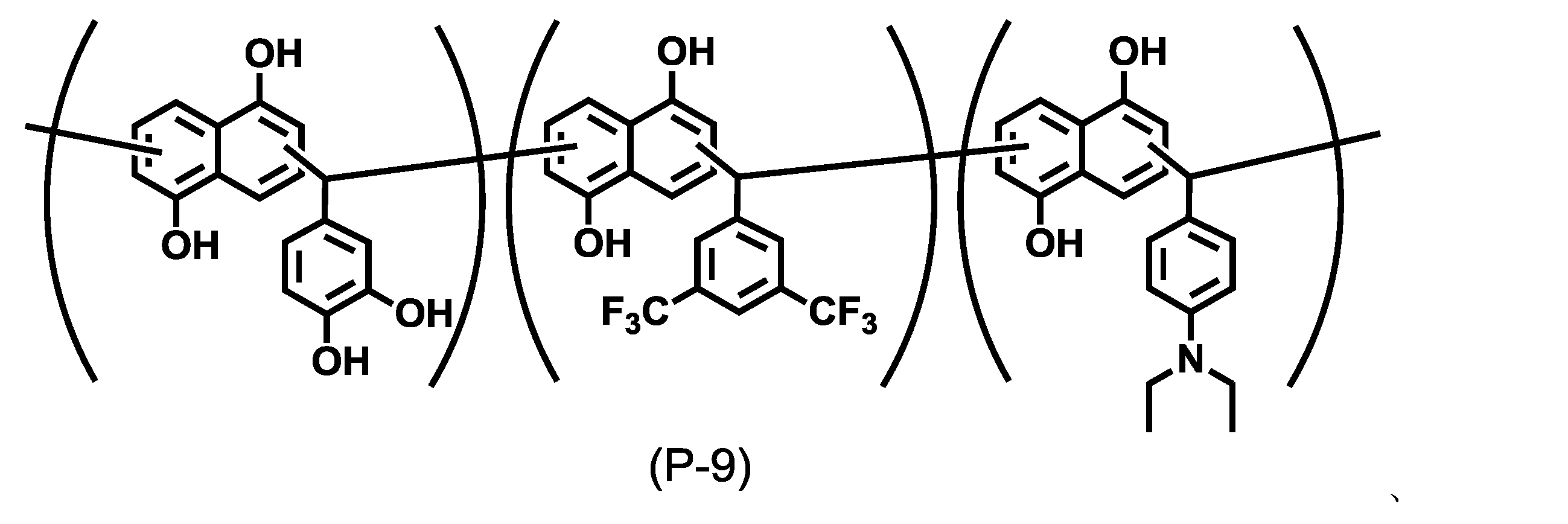

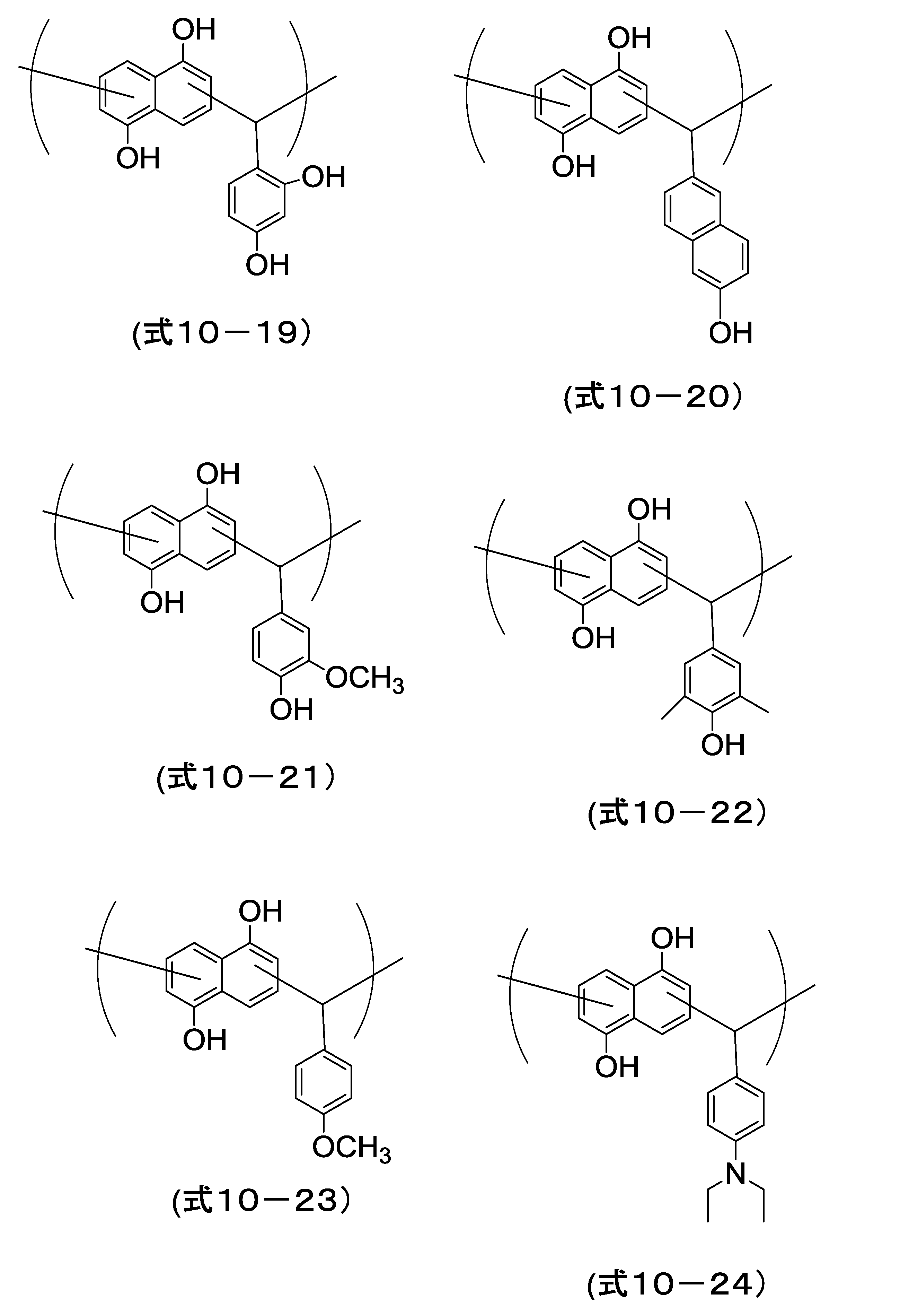

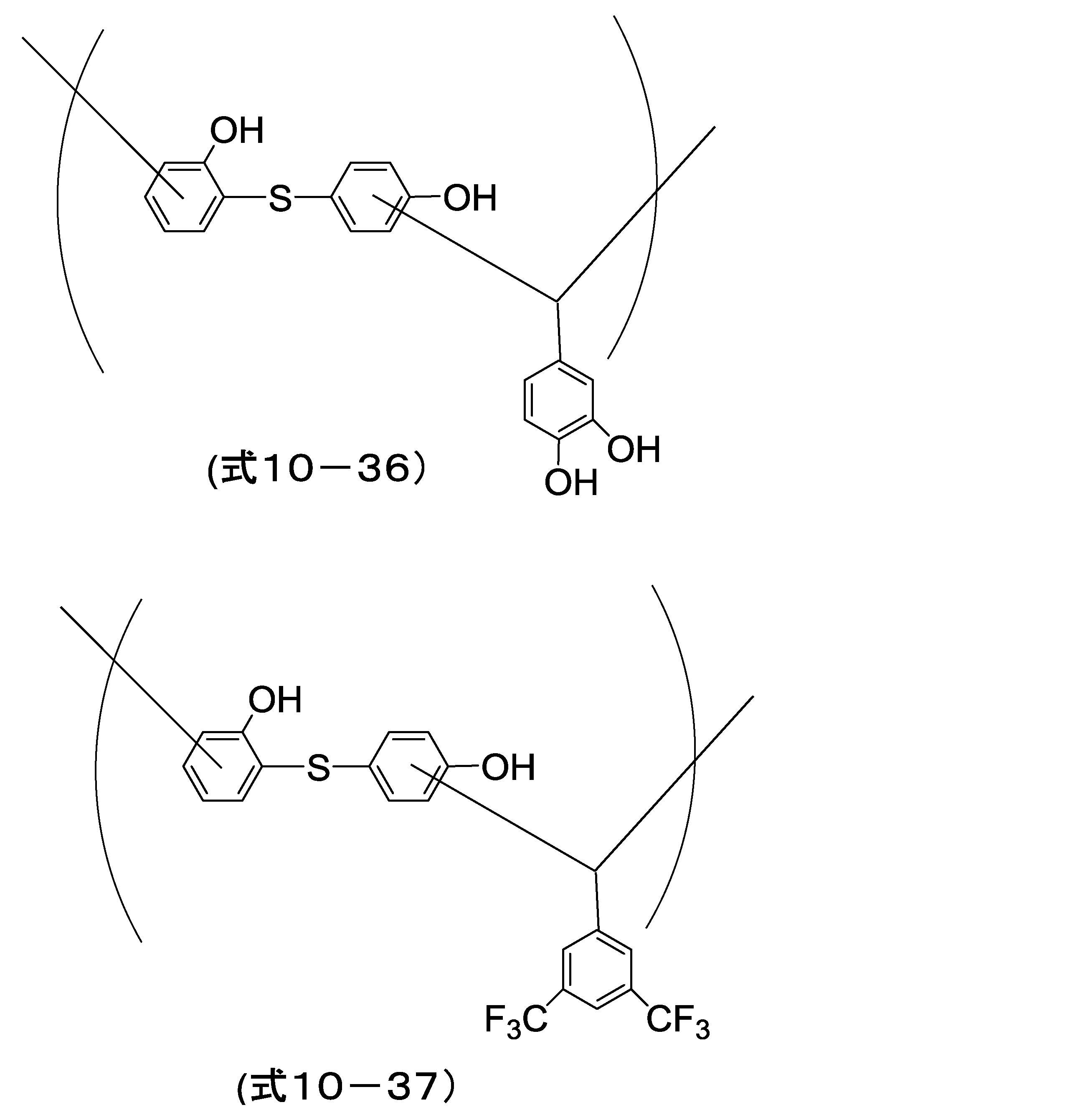

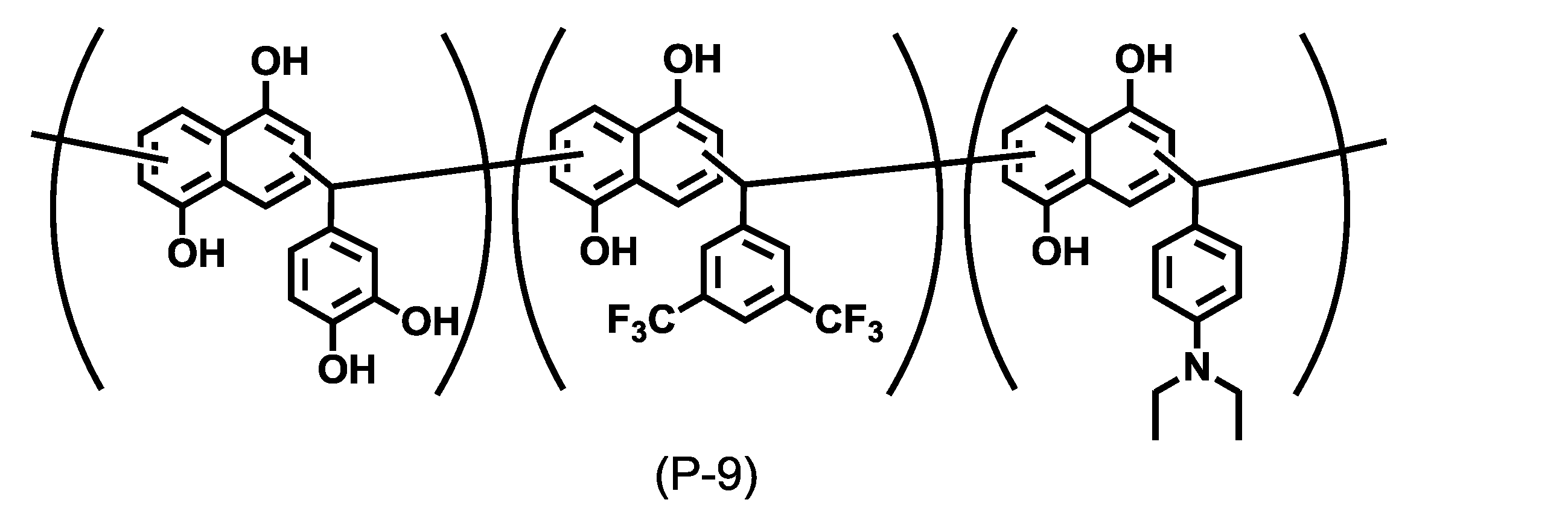

[13](a)重合体(P)が下記式(P-1)~(P-4)及び(P-8)~(P-10)のいずれかで表される繰り返し単位を含む[1]に記載の組成物、

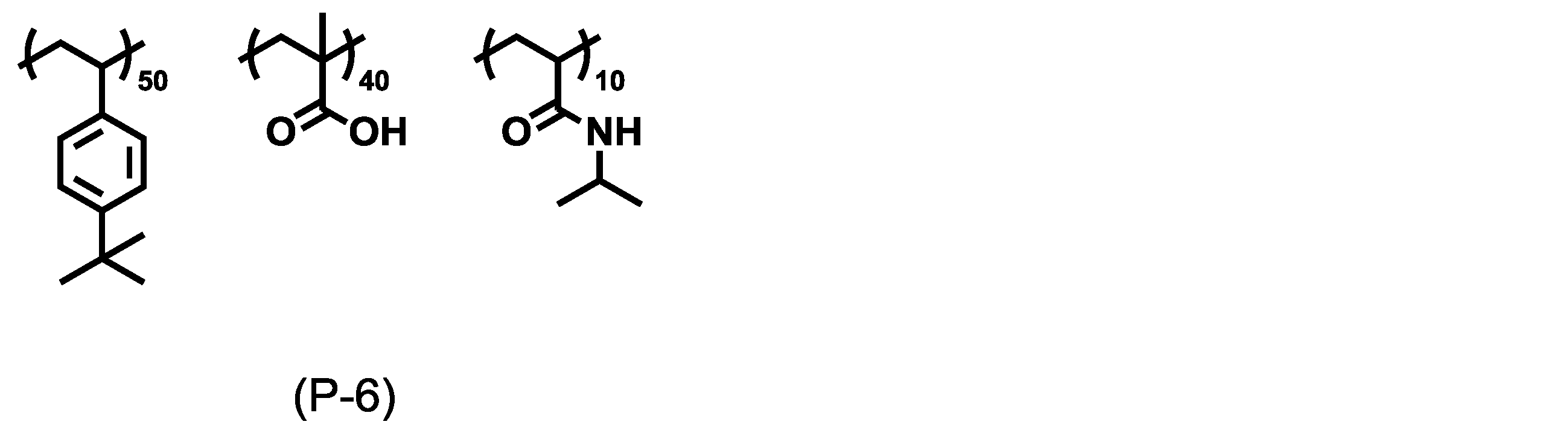

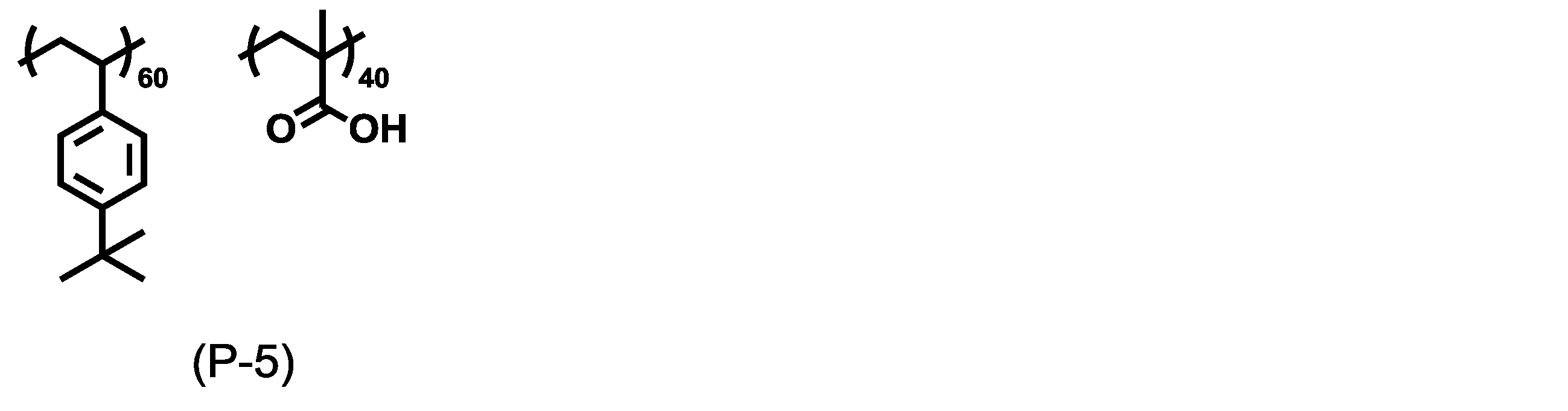

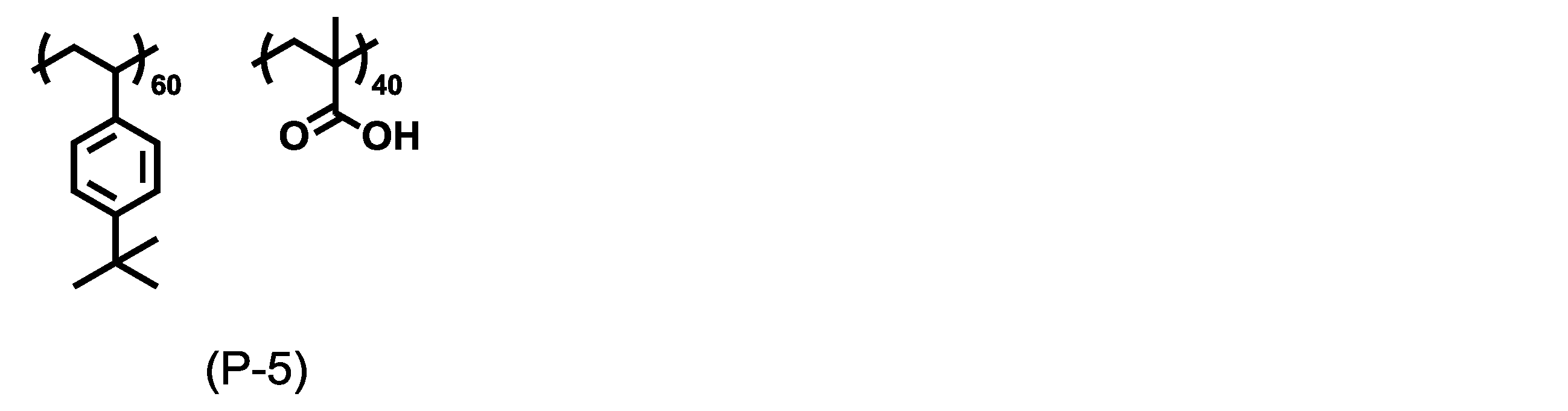

[14](a)重合体(P)が下記式(P-5)~(P-7)のいずれかで表される繰り返し単位を含む[1]に記載の組成物、
の共重合体、
の共重合体、
の共重合体。
(a)重合体(P)と、
(b)溶剤として、溶剤全体に対し1質量%~13質量%の炭素原子数4~12のケトン化合物
とを含む、EUV又は電子線用レジスト上層膜形成組成物である。
(a1) 水素原子の一部若しくは全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基
(a2) ヒドロキシ基及び/又はカルボキシ基
(a3) 芳香族環を含む有機基

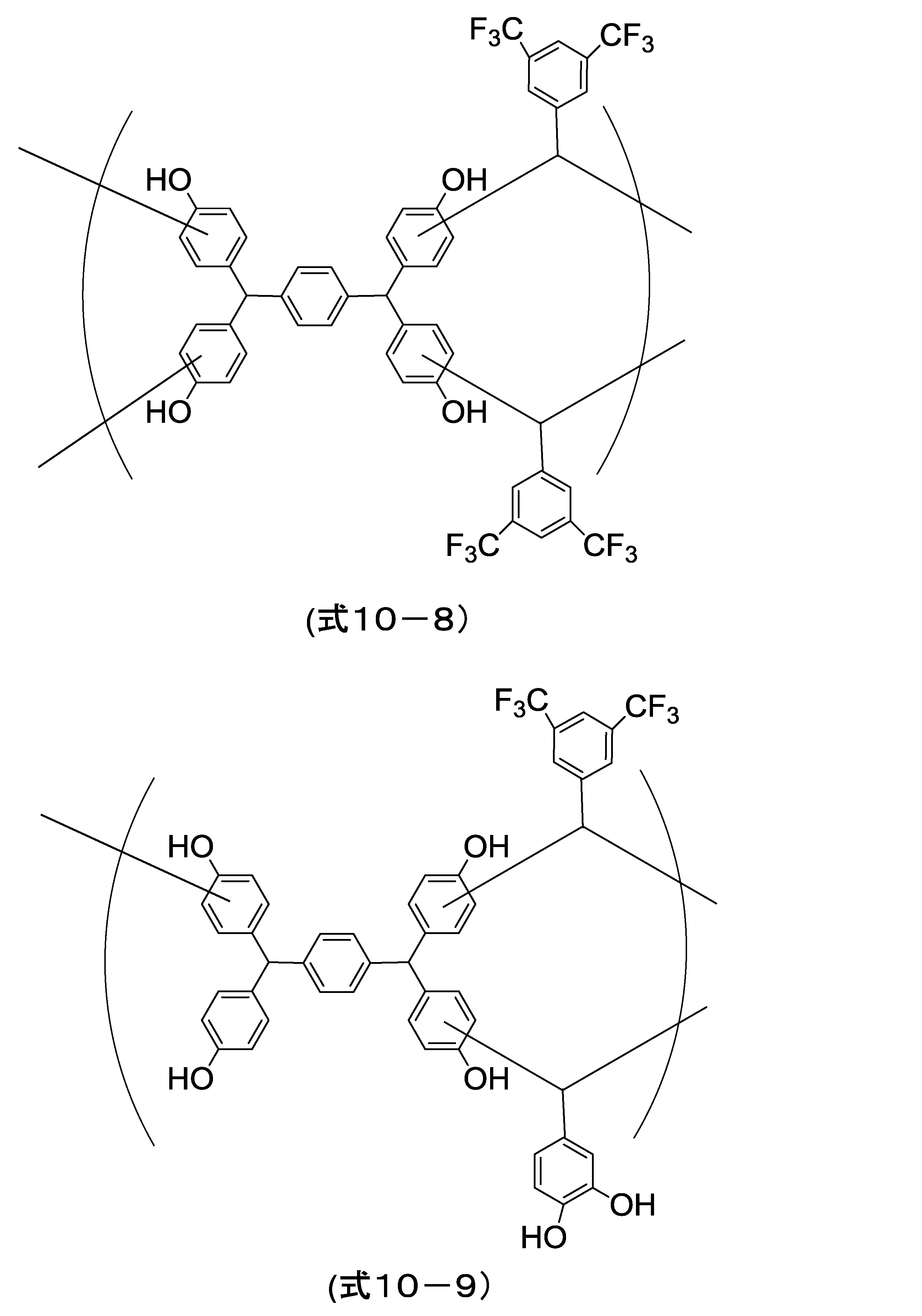

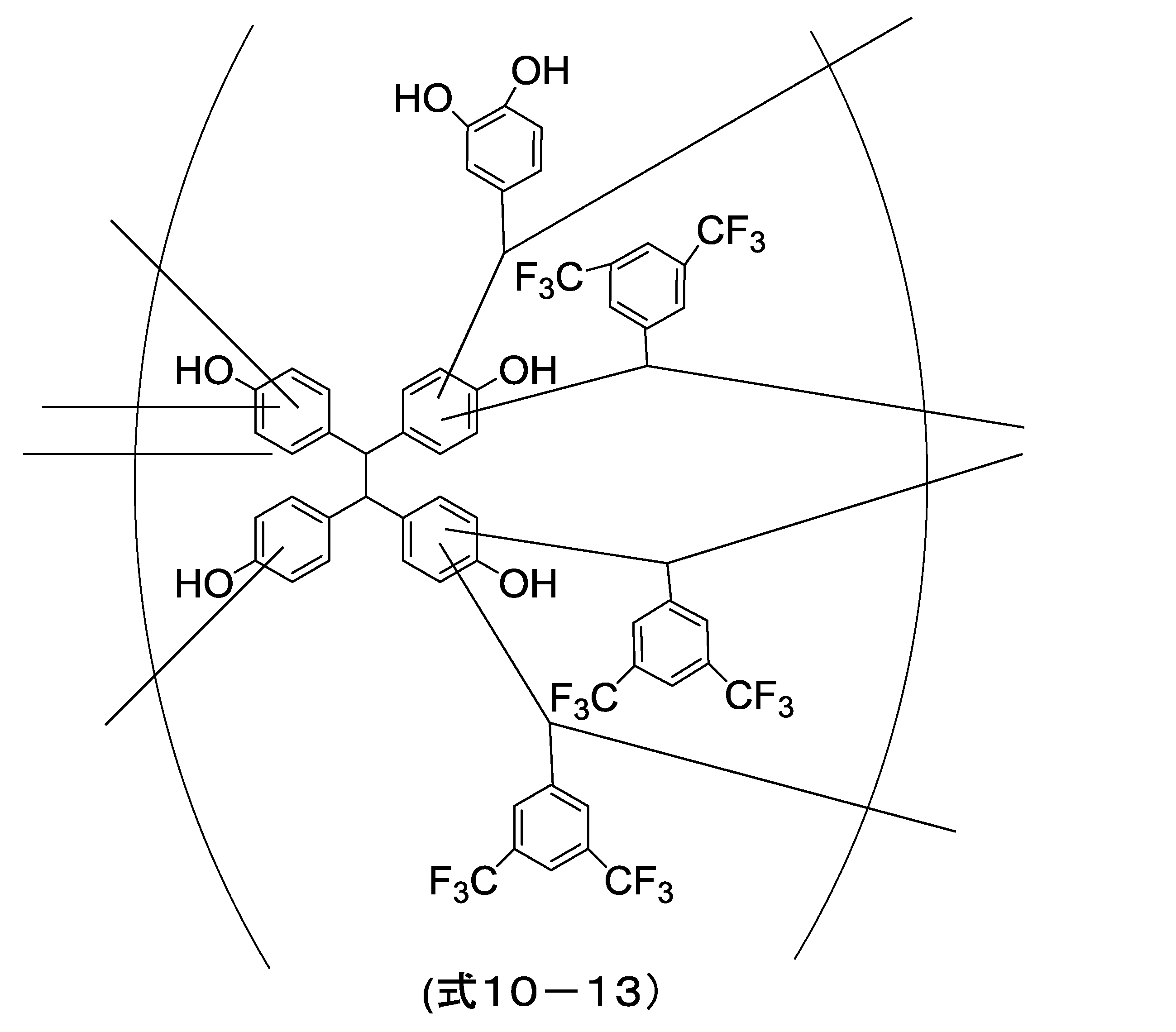

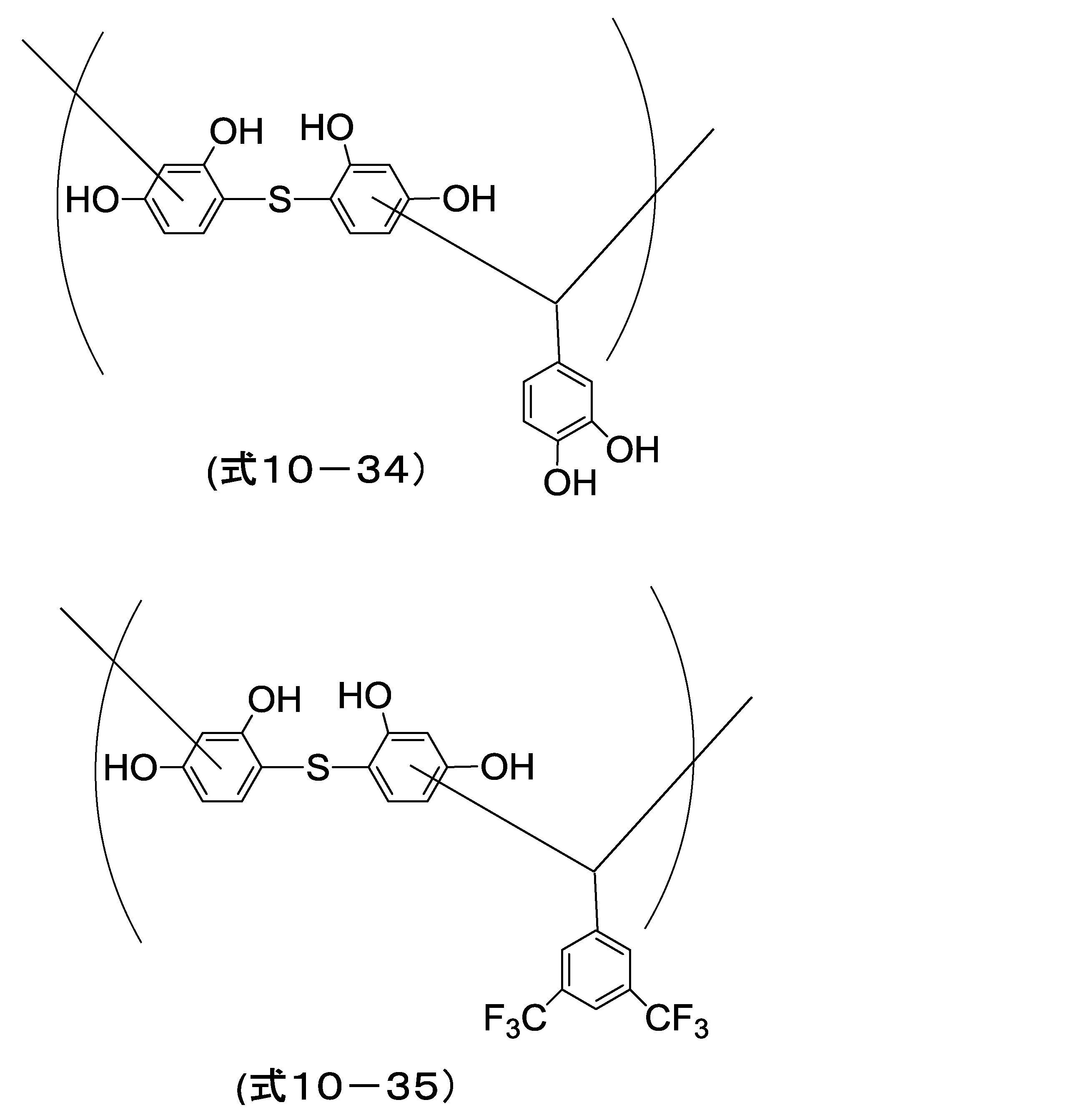

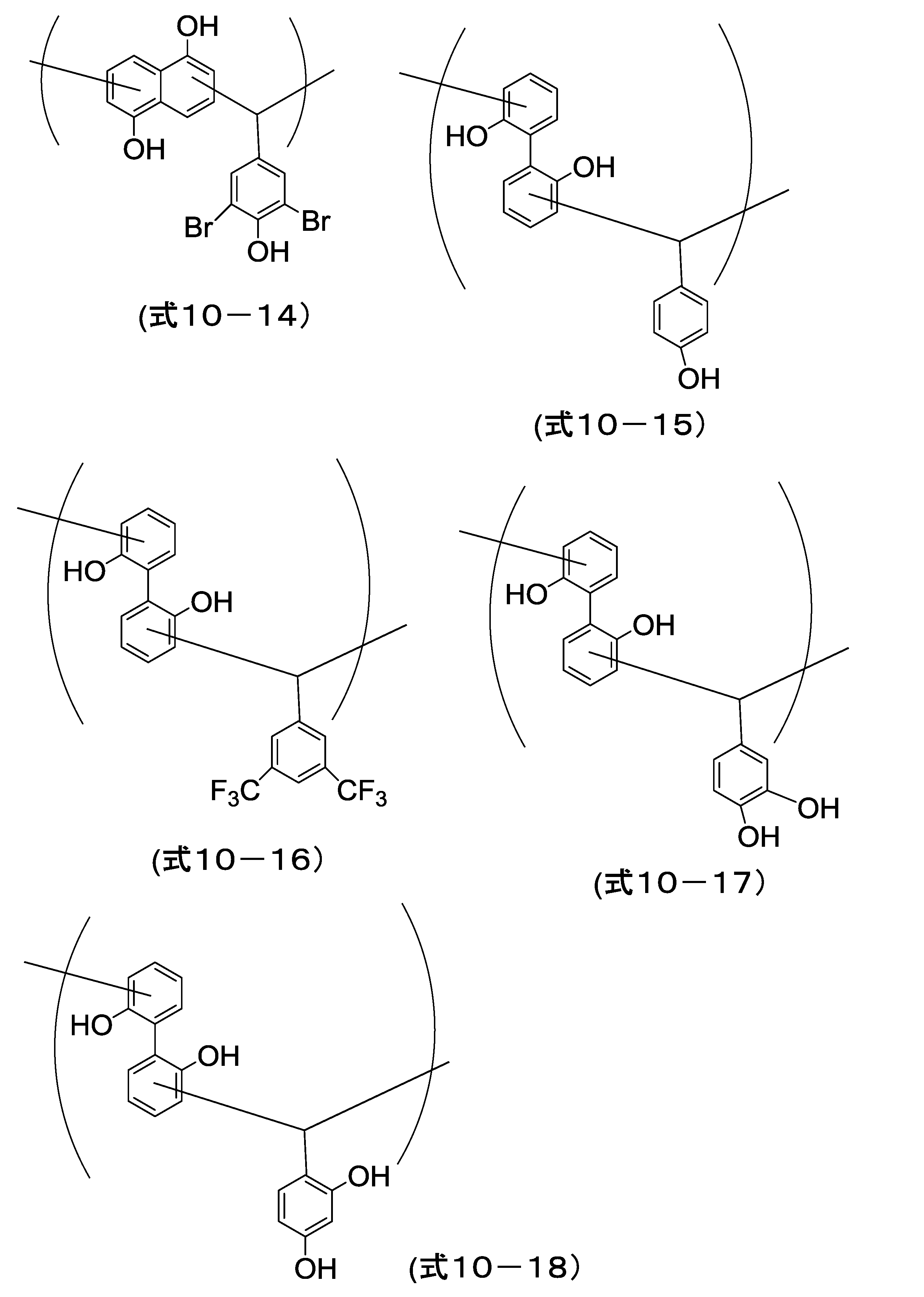

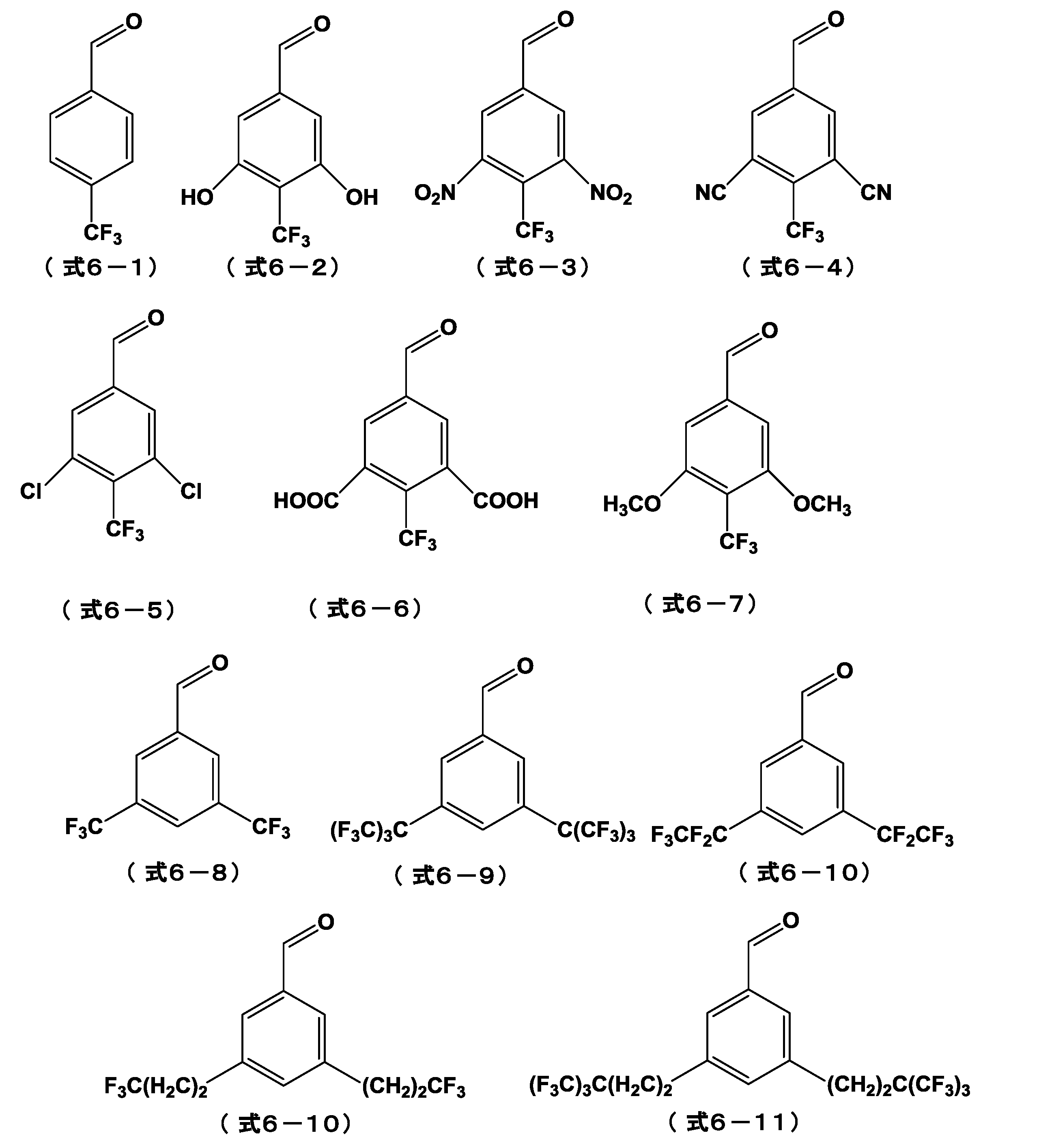

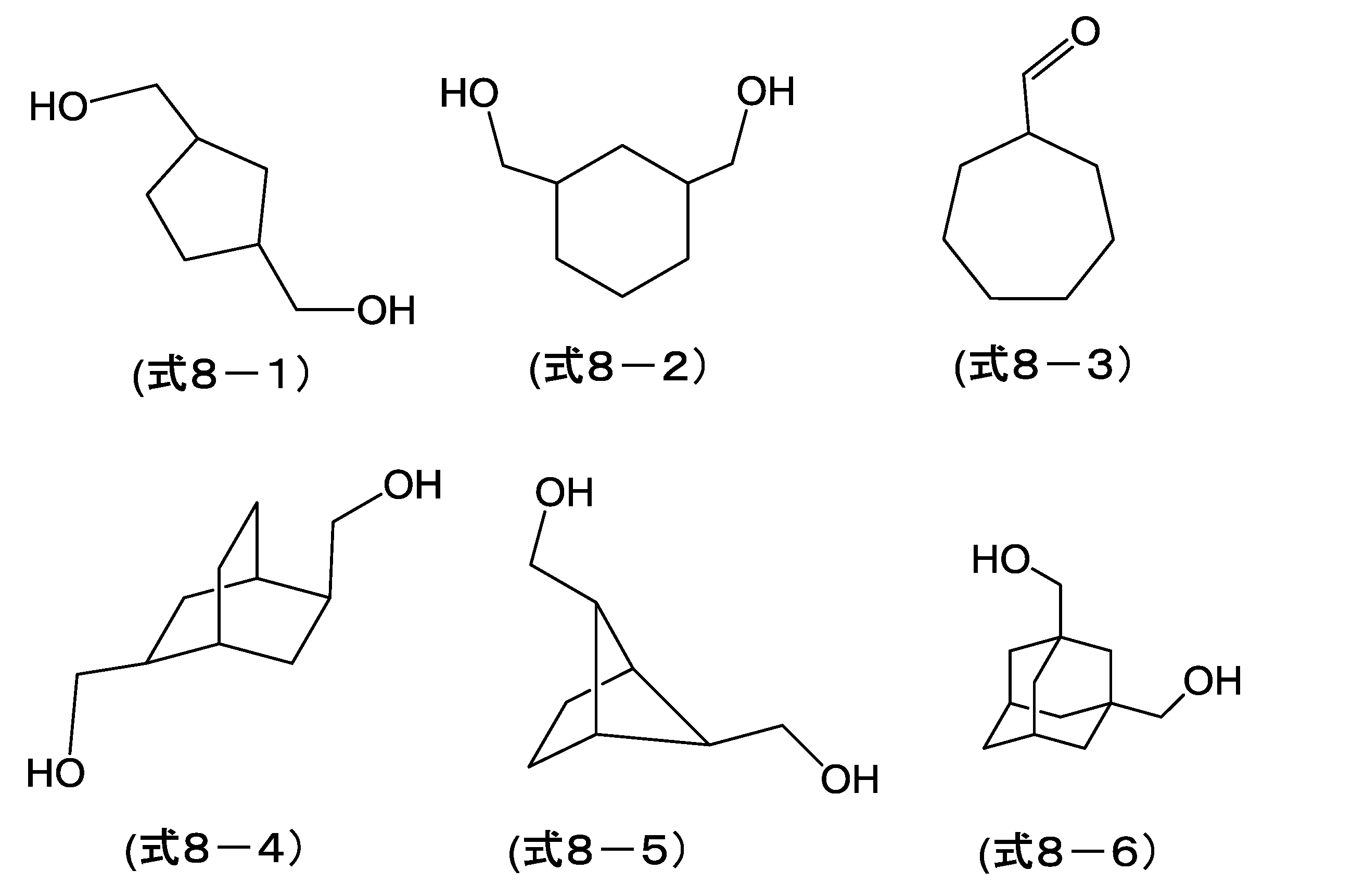

本願ノボラック重合体に共重合可能な化合物としては下記の(式8-1)~(式8-6)の化合物が例示される。
R1及びR2は、同一又は異なって、水素原子又は炭素原子数1~10のアルキル基を表し、
Q1及びQ2は、同一又は異なって、単結合、エステル結合(-C(=O)-O-若しくは-O-C(=O)-)又はアミド結合(-NH-CO-若しくは-CO-NH-)を表し、
X2は、単結合、炭素原子数1~6のアルキレン基又は炭素原子数6~14のアリーレン基を表し、
R1aは、水素原子の一部若しくは全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基(a1)を表し、
n1は1~3の整数を表し、m11は0~2の整数を表す。

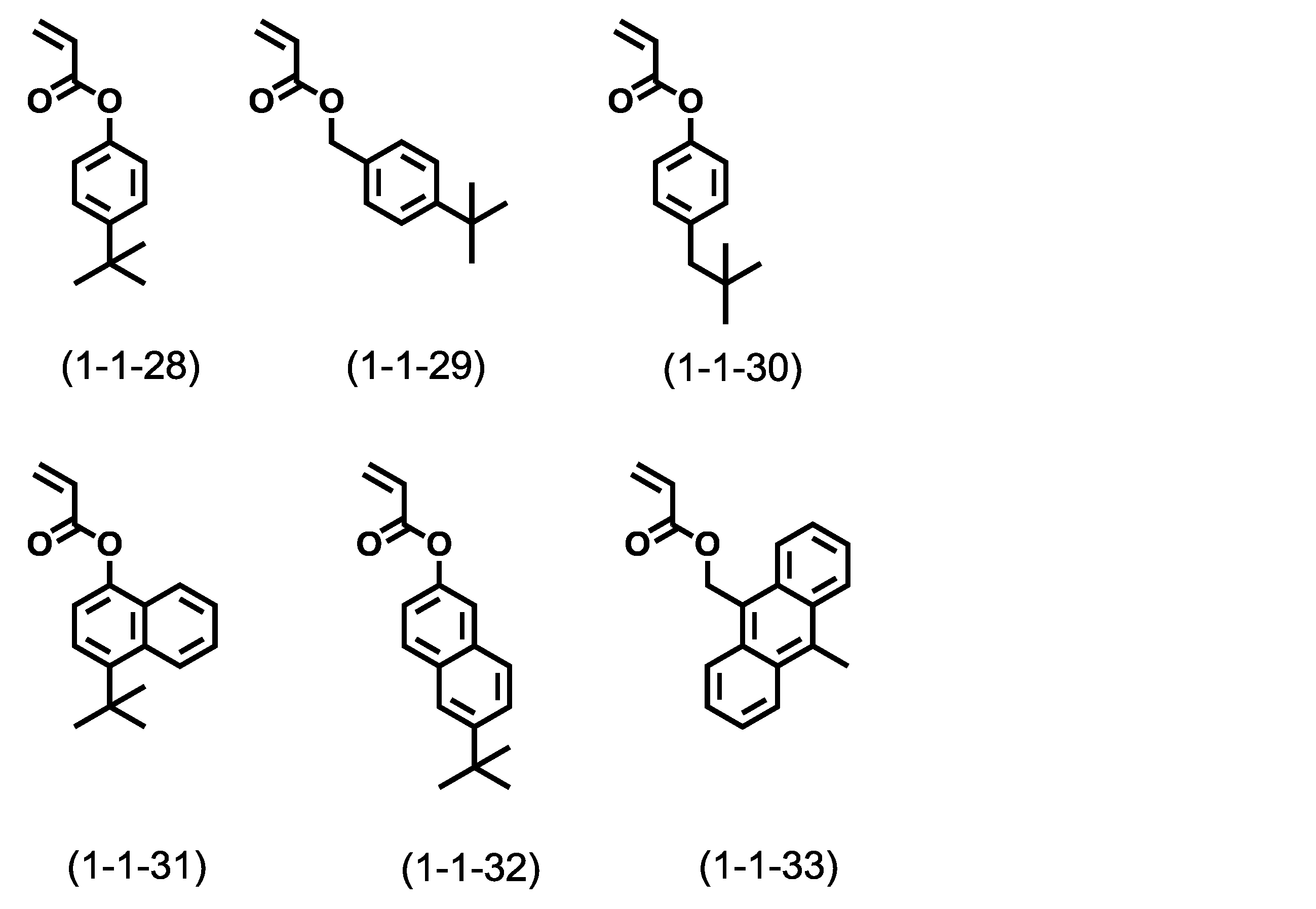

式(4-1)の構造単位:30~70モル%
式(4-2)の構造単位:20~50モル%
であることが望ましい。

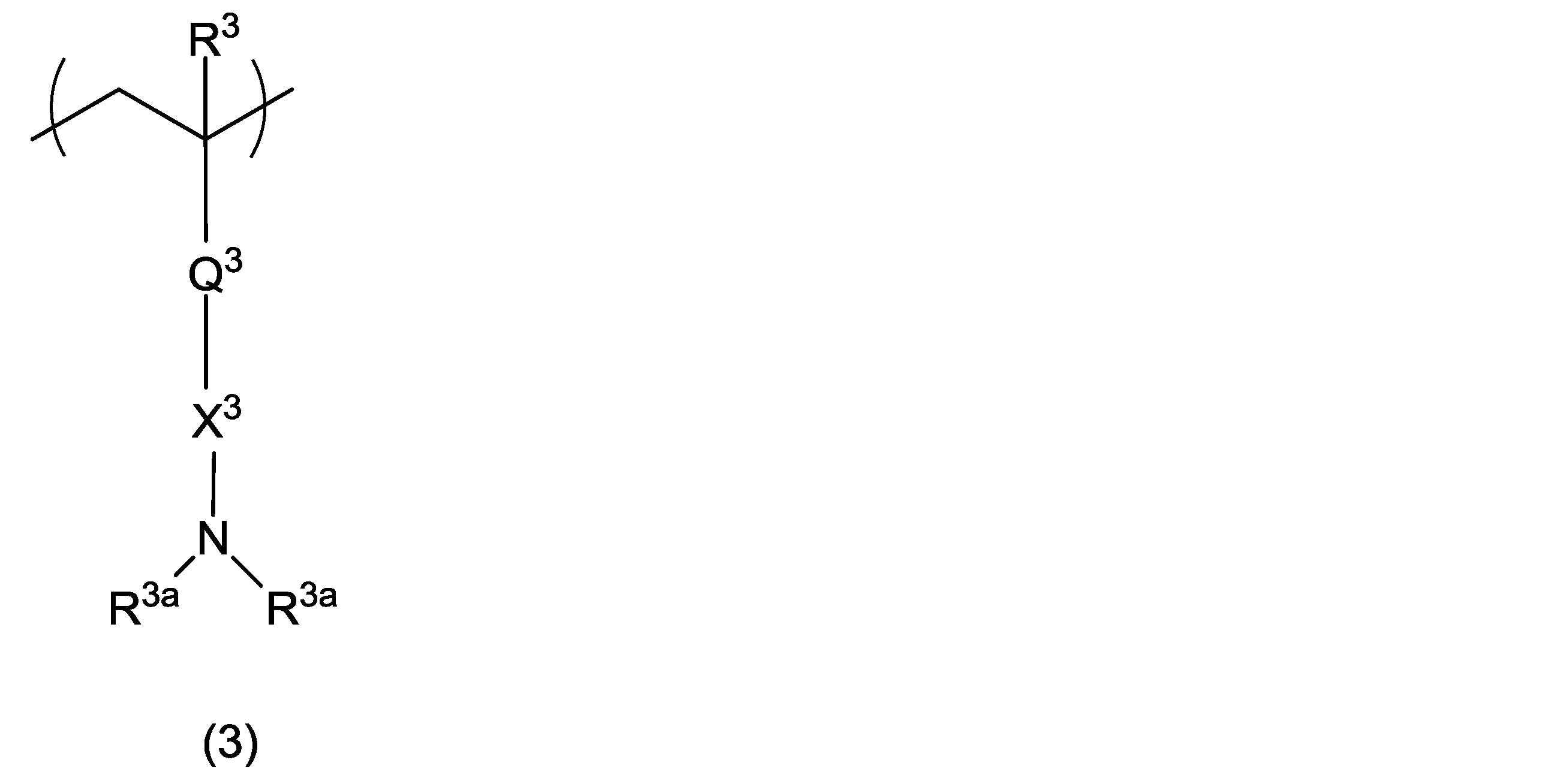

R3は、水素原子又は炭素原子数1~10のアルキル基を表し、
Q3は、単結合、エステル結合(-C(=O)-O-若しくは-O-C(=O)-)又はアミド結合(-NH-CO-若しくは-CO-NH-)を表し、
X3は、単結合、炭素原子数1~6のアルキレン基又は炭素原子数6~14のアリーレン基を表し、
R3aは、同一又は異なって、水素原子、炭素原子数1~10のアルキル基又は炭素原子数1~4のアシル基を表す。

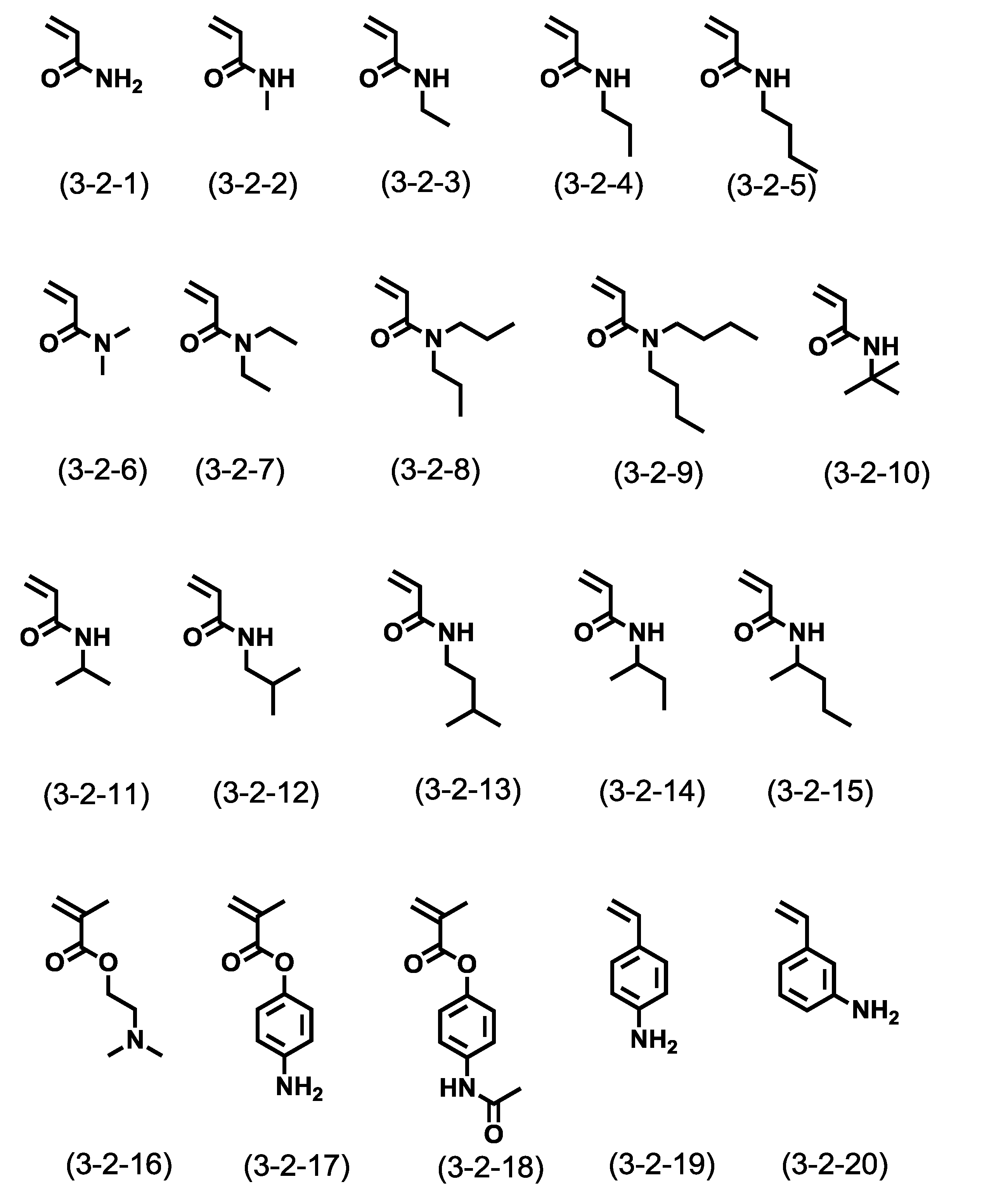

R4は、水素原子又は炭素原子数1~10のアルキル基を表し、
Q4は、単結合、エステル結合(-C(=O)-O-若しくは-O-C(=O)-)又はアミド結合(-NH-CO-若しくは-CO-NH-)を表し、
R4aは、水素原子の一部若しくは全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基又は水素原子の一部若しくは全部が上記アルキル基で置換されていてもよい炭素原子数6~14のアリール基を表す。

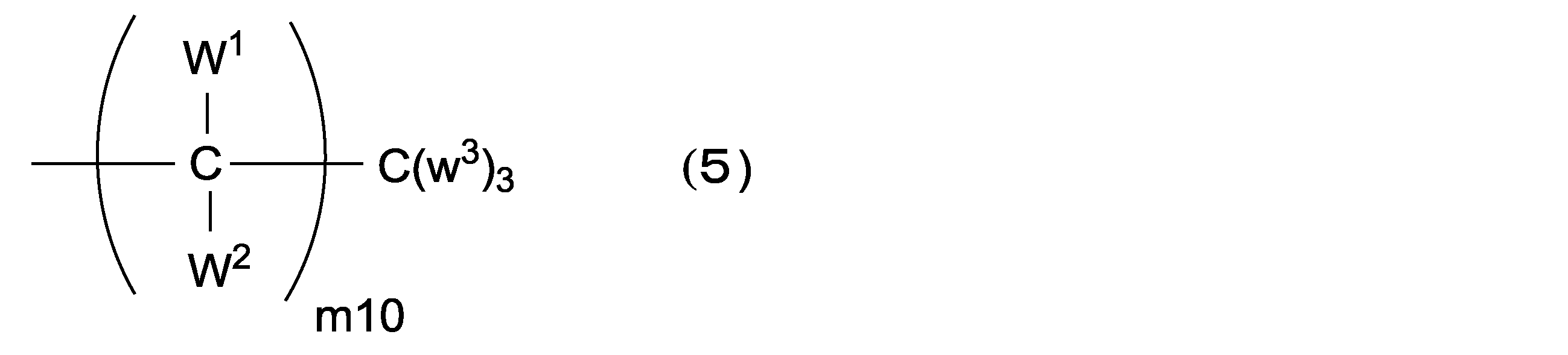

式(5)中、W1とW2は各々独立して水素原子、フッ素原子、トリフルオロメチル基、ジフルオロメチル基又はモノフルオロメチル基を表し、w3は水素原子、フッ素原子又はそれらの組み合わせを表し、W1、W2又はw3中、少なくとも1つは上記フッ素を含む有機基又はフッ素原子であり、m10は0~9の整数を表し、式(5)中に含まれる炭素原子の数の最大値は10であるものが好ましい。

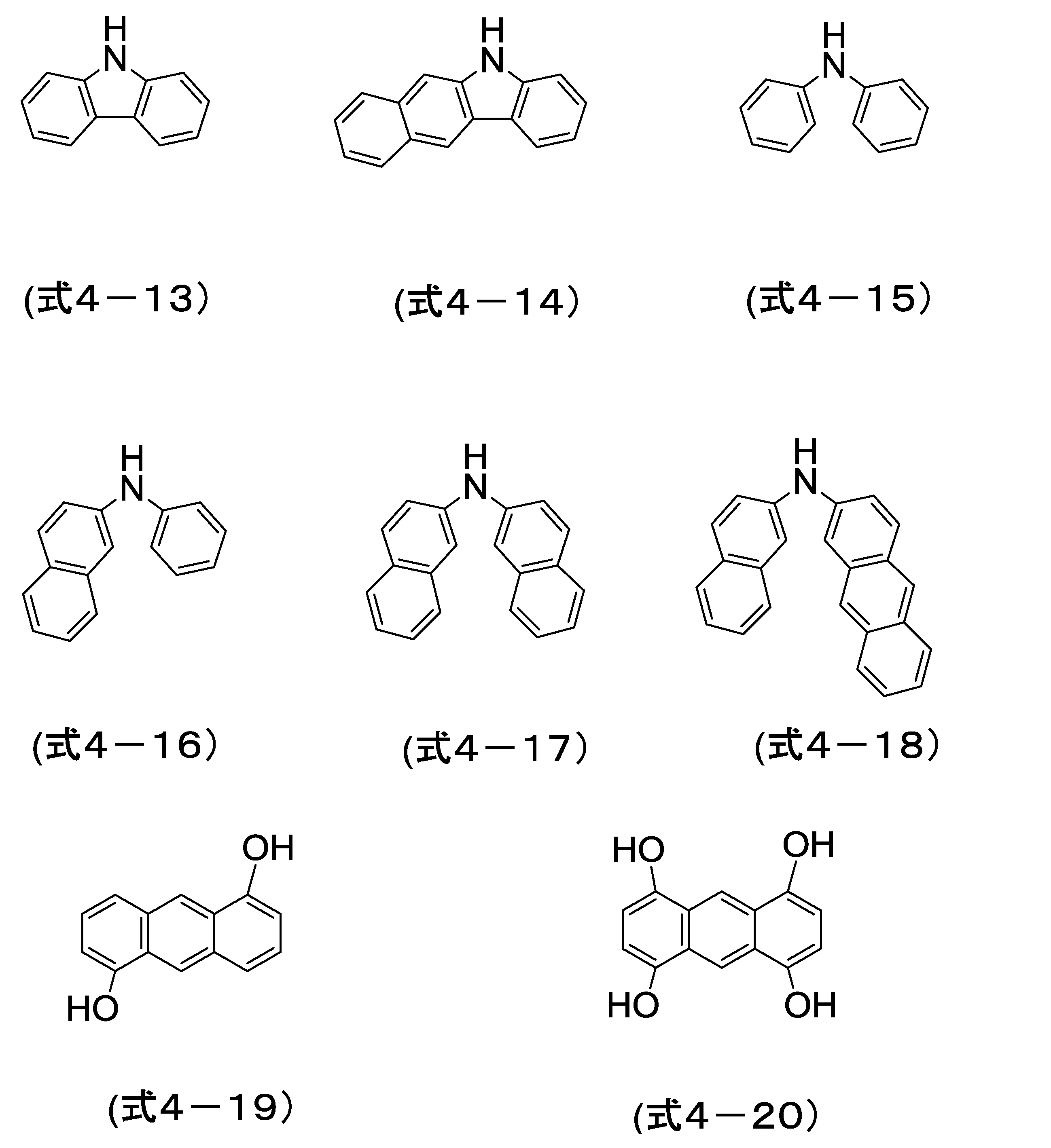

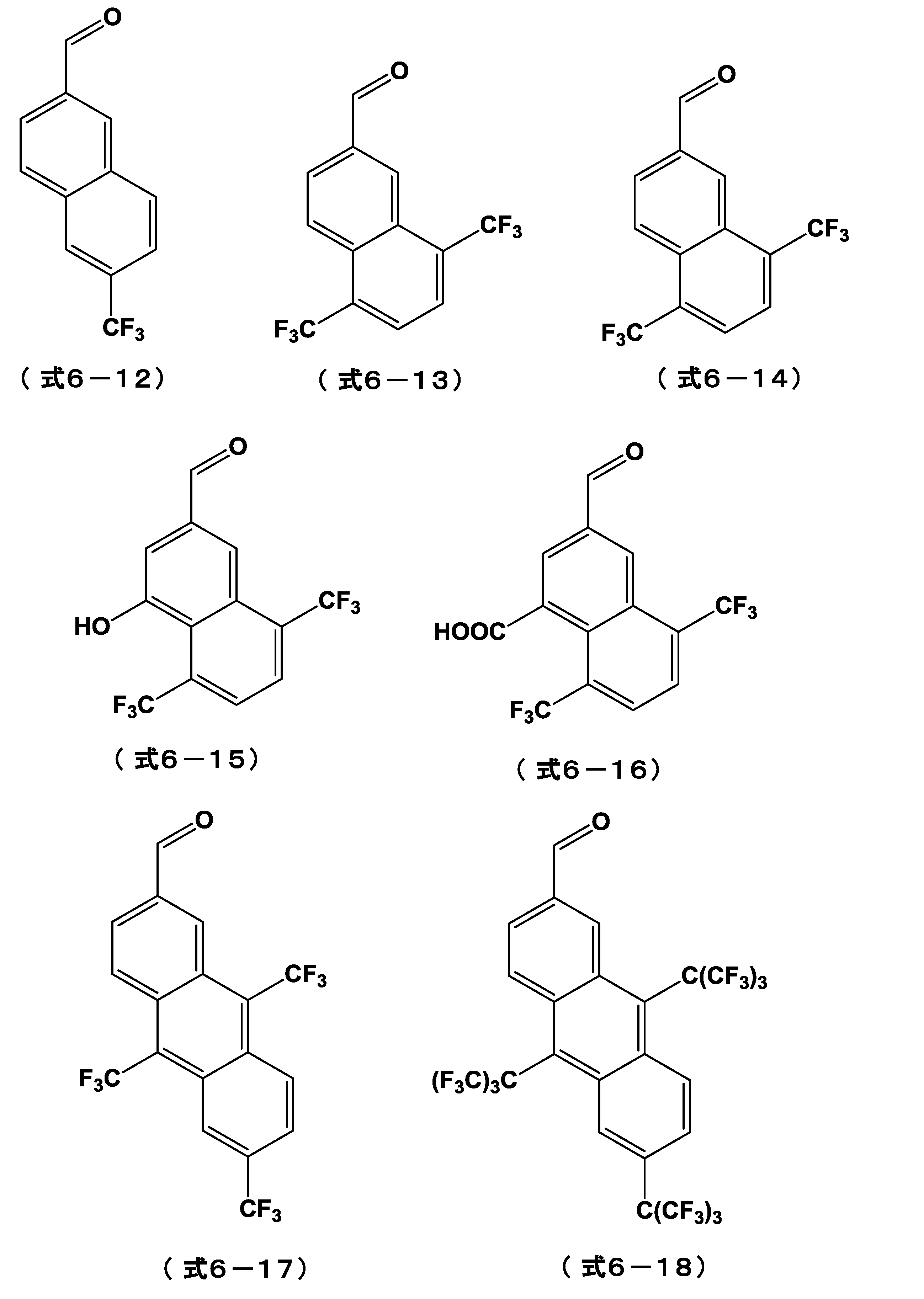

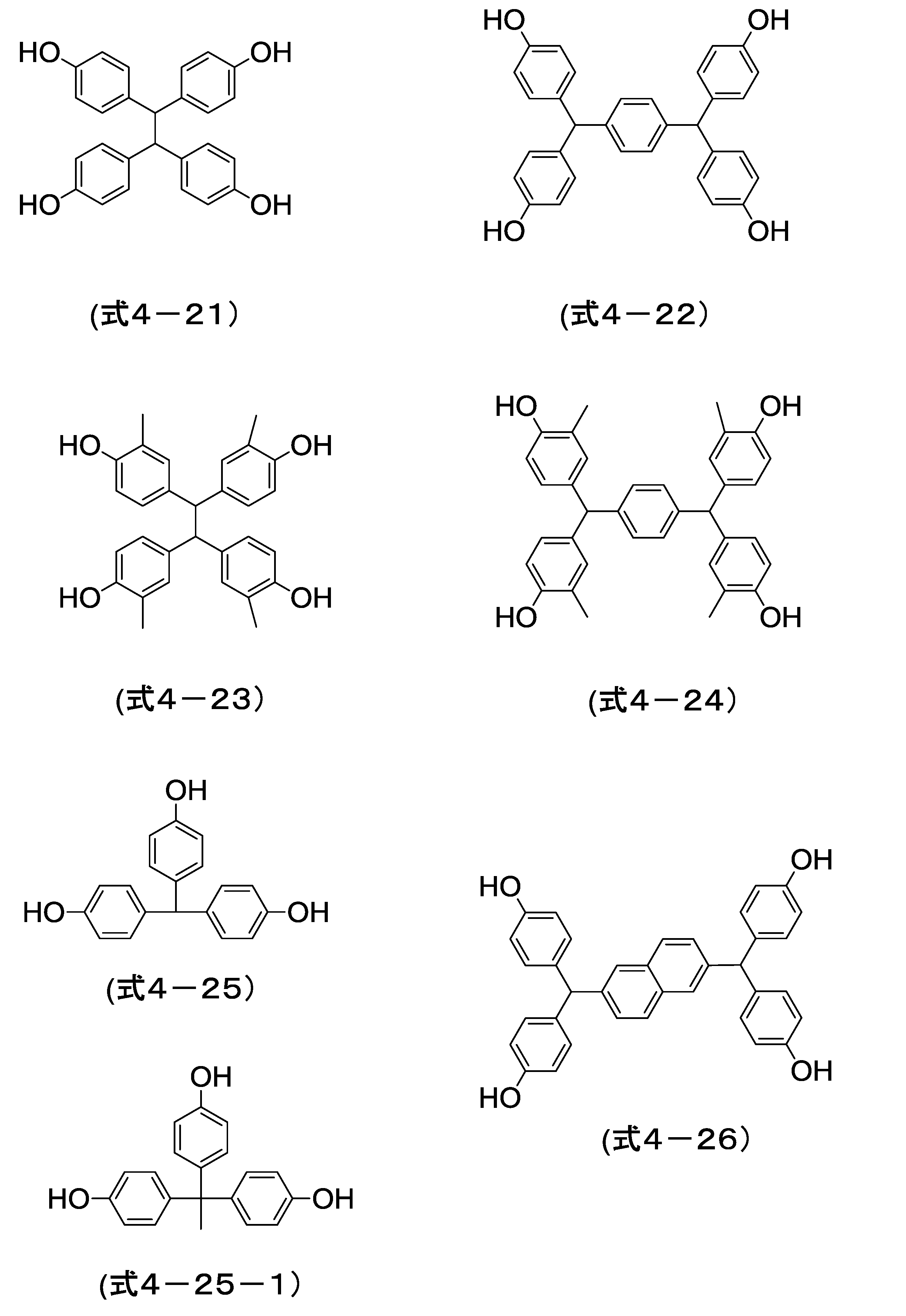

前記に記載の単位構造を有する重合体(P)を製造する方法を以下に詳述する。
式(4-1-a)で表される化合物:30~70モル%
式(4-2-a)で表される化合物:20~50モル%
の割合で、反応用溶媒中で反応させる工程を含む。
R1、R2、X2、R1a、n1及びm1の定義及び好ましい範囲は前記記載の通りである。
式(4-1-a)で表される化合物:30~70モル%
式(4-2-a)で表される化合物:20~50モル%
式(3-a)又は/及び式(4-a)で表される化合物:0.1~40モル%
の割合で、反応用溶媒中で反応させる工程を含む。
R3、R4、X3、X4、R3a及びR4aの定義及び好ましい範囲は前記記載の通りである。
重合時に用いられる溶媒としては、ジオキサン、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、メチルセロソルブアセテート、エチルセロソルブアセテート、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、プロピレングリコール、プロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールプロピルエーテルアセテート、トルエン、キシレン、メチルエチルケトン、シクロペンタノン、シクロヘキサノン、2-ヒドロキシプロピオン酸エチル、2-ヒドロキシ-2-メチルプロピオン酸エチル、エトシキ酢酸エチル、ヒドロキシ酢酸エチル、2ーヒドロキシー3ーメチルブタン酸メチル、3-メトキシプロピオン酸メチル、3-メトキシプロピオン酸エチル、3-エトキシプロピオン酸エチル、3-エトキシプロピオン酸メチル、ピルビン酸メチル、ピルビン酸エチル、酢酸エチル、酢酸ブチル、乳酸エチル、乳酸ブチル等が用いることができる。

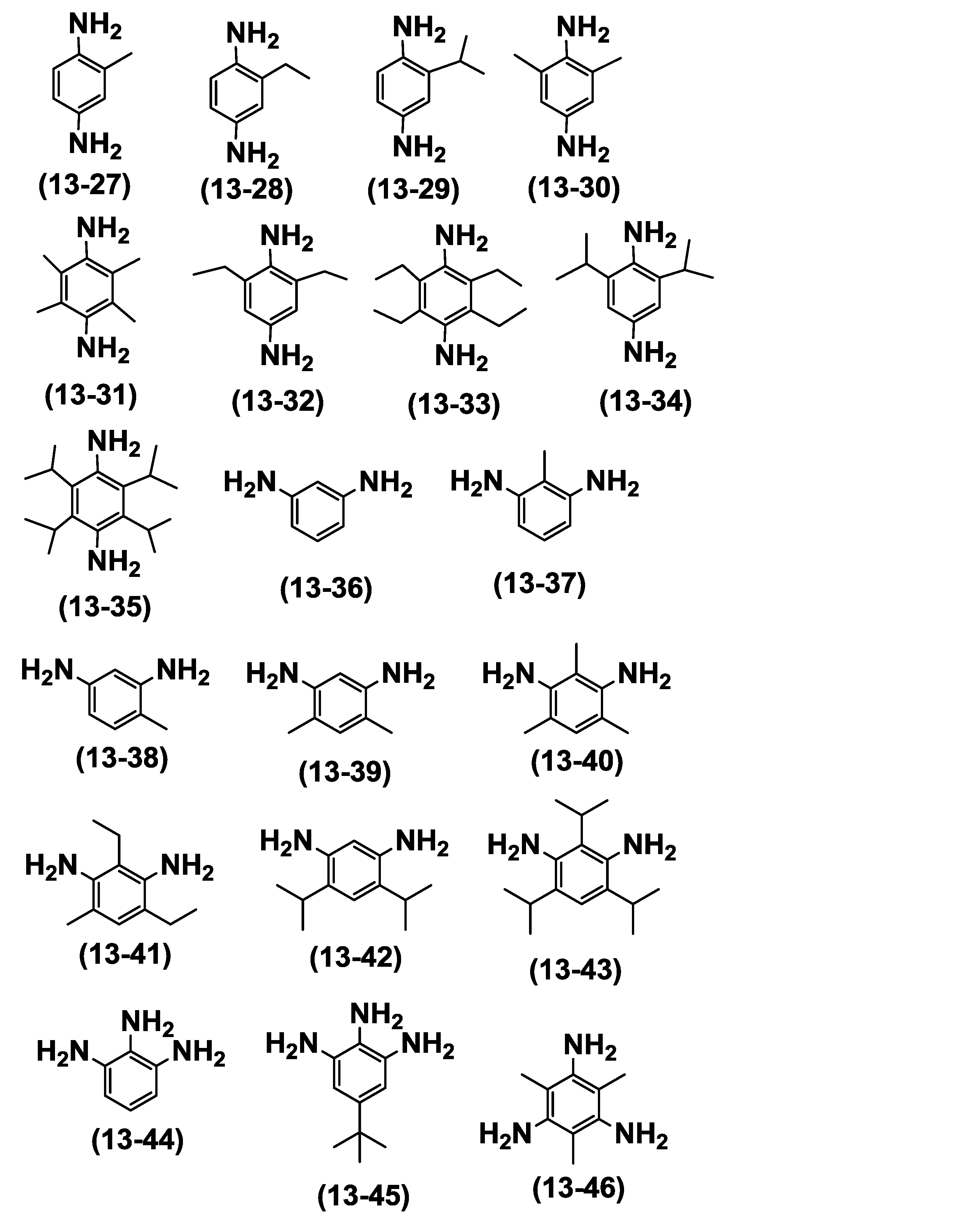

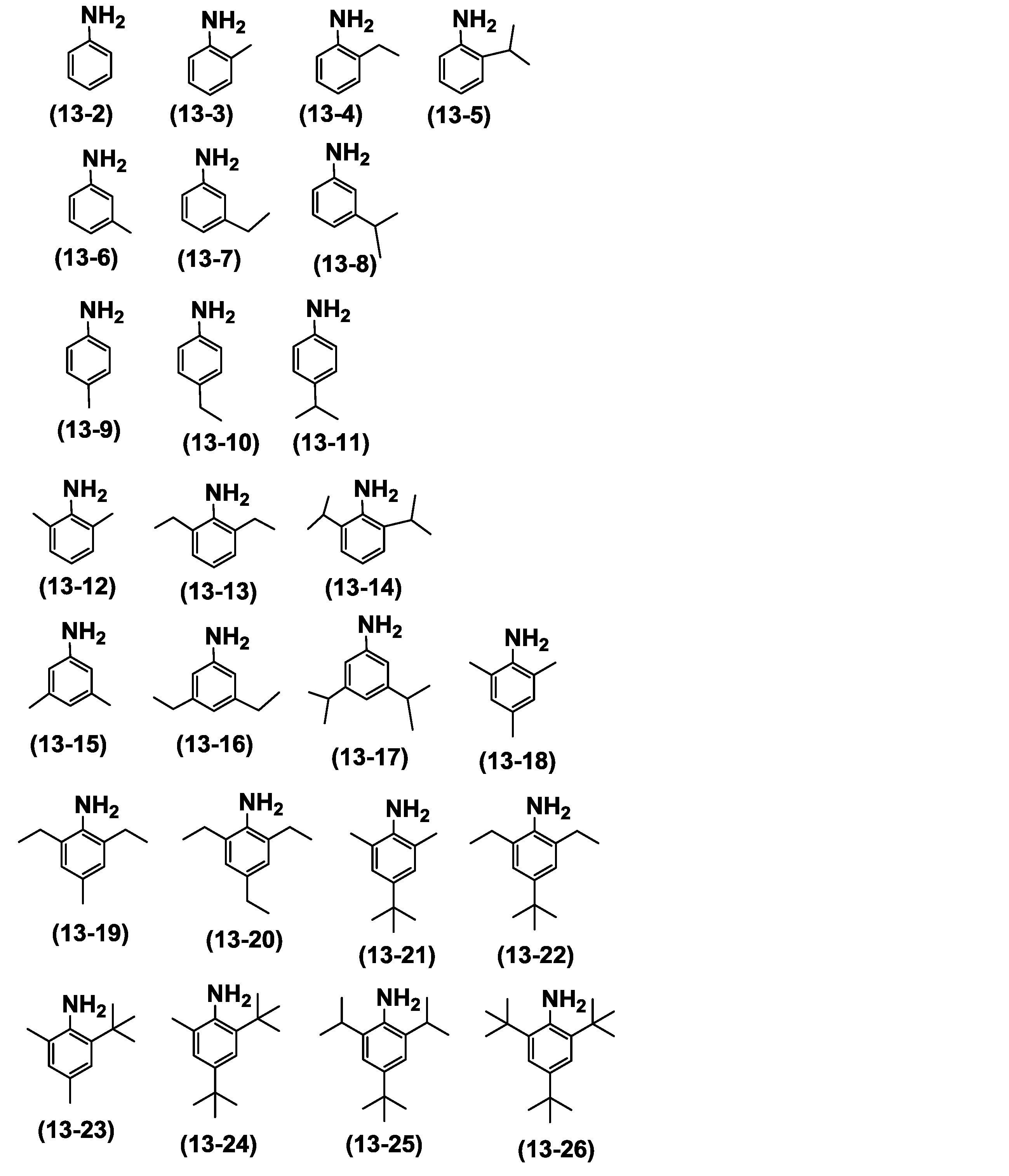

ピリジン、4-メチルピリジン、4-エチルピリジン、4-イソプロピルピリジン、3-フルオロピリジン、4-ブロモピリジン、4-フルオロピリジン、4-ヨードピリジン、4-アミノピリジン、4-(ブロモメチル)ピリジン、4-シアノピリジン、4-メトキシピリジン、N-(4-ピリジル)ジメチルアミン、3,4-ジメチルピリジン、4-(メチルアミノ)ピリジン、2-ブロモ-5-ヨードピリジン、2-クロロ-4-ヨードピリジン、4-(アミノメチル)ピリジン、2,4,6-トリメチルピリジン、2,6-ジアミノピリジン、1,5-ナフチリジン、
ジエチルアミン、ジブチルアミン、N-tert-ブチルエチルアミン、N,N-ジエチルメチルアミン、N-エチルイソプロピルアミン、N-エチルメチルアミン、ジイソプロピルアミン、N,N-ジメチルエチルアミン、トリエチルアミン、N-ジイソプロピルエチルアミン、N,N-ジエチルエチレンジアミン、エチルアミン、
2-(ジメチルアミノ)エタノール、N-メチルジエタノールアミン、2-(メチルアミノ)エタノール、トリエタノールアミン、2-ジエチルアミノエタノール、N-エチルジエタノールアミン、ジエタノールアミン、N-tert-ブチルジエタノールアミン、1-ジメチルアミノ-2-プロパノール、2-(ジイソプロピルアミノ)エタノール、2-(ジメチルアミノ)イソブタノール、2-(エチルアミノ)エタノール、
2,2,2-トリフルオロエチルアミン、トリフルオロアセトアミド、N-メチルトリフルオロアセトアミド、ビストリフルオロアセトアミド、N,N-ビス(トリフルオロアセチル)メチルアミン、N-メチル-N-トリメチルシリルトリフルオロアセトアミド、ペンタデカフルオロトリエチルアミン、
4-メチルモルホリン、4-エチルモルホリン、ビス(2-モルホリノエチル)エーテル、4-(2-アミノエチル)モルホリン、N-シアノメチルモルホリン、4-(2-ヒドロキシエチル)モルホリン、4-イソブチルモルホリン、4-アセチルモルホリン、N-(2-シアノエチル)モルホリン、N-(3-アミノプロピル)モルホリン、4-(3-クロロプロピル)モルホリン、N-(2-ヒドロキシプロピル)モルホリン、4-(3-ヒドロキシプロピル)モルホリン、3-モルホリノ-1,2-プロパンジオール、1-モルホリノ-1-シクロヘキセン、
エチレンジアミン、1,2-プロパンジアミン、1,3-プロパンジアミン、2-メチル-1,2-プロパンジアミン、2,2-ジメチル-1,3-プロパンジアミン、1,3-ブタンジアミン、1,4-ブタンジアミン、1,3-ペンタンジアミン(DAMP)、1,5-ペンタンジアミン、1,5-ジアミノ-2-メチルペンタン(MPMD)、2-ブチル-2-エチル-1,5-ペンタンジアミン(C11-ネオジアミン)、1,6-ヘキサンジアミン、2,5-ジメチル-1,6-ヘキサンジアミン、2,2,4-トリメチルヘキサメチレンジアミン(TMD)、2,4,4-トリメチルヘキサメチレンジアミン(TMD)、1,7-ヘプタンジアミン、1,8-オクタンジアミン、1,9-ノナンジアミン、1,10-デカンジアミン、1,11-ウンデカンジアミン、1,12-ドデカンジアミン、1,2-ジアミノシクロヘキサン、1,3-ジアミノシクロヘキサン、1,4-ジアミノシクロヘキサン、ビス(4-アミノシクロヘキシル)メタン(H12-MDA)、ビス(4-アミノ-3-メチルシクロヘキシル)メタン、ビス(4-アミノ-3-エチルシクロヘキシル)メタン、ビス(4-アミノ-3,5-ジメチルシクロヘキシル)メタン、ビス(4-アミノ-3-エチル-5-メチルシクロヘキシル)メタン(M-MECA)、1-アミノ-3-アミノメチル-3,5,5-トリメチルシクロヘキサン(イソホロンジアミンまたはIPDA)、2-メチル-1,3-ジアミノシクロヘキサン、4-メチル-1,3-ジアミノシクロヘキサン、1,3-ビス(アミノメチル)シクロヘキサン、1,4-ビス(アミノメチル)シクロヘキサン、2,5(2,6)-ビス(アミノメチル)ビシクロ[2.2.1]ヘプタン(NBDA)、3(4),8(9)-ビス(アミノメチル)トリシクロ[5.2.1.02,6]デカン、1,4-ジアミノ-2,2,6-トリメチルシクロヘキサン(TMCDA)、1,8-メンタンジアミン、3,9-ビス(3-アミノプロピル)-2,4,8,10-テトラオキサスピロ[5.5]ウンデカン、1,3-キシリレンジアミン、1,4-キシリレンジアミン、
ビス(2-アミノエチル)エーテル、3,6-ジオキサオクタン-1,8-ジアミン、4,7-ジオキサデカン-1,10-ジアミン、4,7-ジオキサデカン-2,9-ジアミン、4,9-ジオキサドデカン-1,12-ジアミン、5,8-ジオキサドデカン-3,10-ジアミン、
4-アミノメチル-1,8-オクタンジアミン、1,3,5-トリス(アミノメチル)ベンゼン、1,3,5-トリス(アミノメチル)-シクロヘキサン、トリス(2-アミノエチル)アミン、トリス(2-アミノプロピル)アミン、トリス(3-アミノプロピル)アミン、
ジエチレントリアミン(DETA)、トリエチレンテトラミン(TETA)、テトラエチレンペンタミン(TEPA)、ペンタエチレンヘキサミン(PEHA)、ジプロピレントリアミン(DPTA)、ビスヘキサメチレントリアミン(BHMT)、3-(2-アミノエチル)アミノプロピルアミン(N3-アミン)、N、N’-ビス(3-アミノプロピル)エチレンジアミン(N4-アミン)、N3-(3-アミノペンチル)-1,3-ペンタンジアミン、N5-(3-アミノプロピル)-2-メチル-1,5-ペンタンジアミンおよびN5-(3-アミノ-1-エチルプロピル)-2-メチル-1,5-ペンタンジアミン、
N、N’-ビス(アミノプロピル)ピペラジン、N,N-ビス(3-アミノプロピル)メチルアミン、N,N-ビス(3-アミノプロピル)エチルアミン、N,N-ビス(3-アミノプロピル)プロピルアミン、N,N-ビス(3-アミノプロピル)シクロヘキシルアミン、N,N-ビス(3-アミノプロピル)-2-エチルヘキシルアミン、N,N-ビス(3-アミノプロピル)ドデシルアミン、N,N-ビス(3-アミノプロピル)タロウアルキルアミン、
メチルアミン、エチルアミン、1-プロピルアミン、2-プロピルアミン、1-ブチルアミン、2-ブチルアミン、tert-ブチルアミン、3-メチル-1-ブチルアミン、3-メチル-2-ブチルアミン、シクロペンチルアミン、ヘキシルアミン、シクロヘキシルアミン、オクチルアミン、2-エチル-1-ヘキシルアミン、ベンジルアミン、1-フェニルエチルアミン、2-フェニルエチルアミン、デシルアミン、ドデシルアミン、テトラデシルアミン、ヘキサデシルアミン、オクタデシルアミン、エイコシルアミン、ドコシルアミン、ココアルキルアミン、C16~C22-アルキルアミン、ソヤアルキルアミン、オレイルアミン、タロウアルキルアミン、
2-メトキシエチルアミン、2-エトキシエチルアミン、3-メトキシプロピルアミン、3-エトキシプロピルアミン、3-(2-エチルヘキシルオキシ)プロピルアミン、3-(2-メトキシエトキシ)プロピルアミン、2(4)-メトキシフェニルエチルアミン、
N-メチル-1,2-エタンジアミン、N-エチル-1,2-エタンジアミン、N-ブチル-1,2-エタンジアミン、N-ヘキシル-1,2-エタンジアミン、N-ブチル-1,6-ヘキサンジアミン、N-シクロヘキシル-1,2-エタンジアミン、4-アミノメチルピペリジン、3-(4-アミノブチル)ピペリジン、N-(2-アミノエチル)ピペラジン(N-AEP)、N-(2-アミノプロピル)ピペラジン、
N-メチル-1,3-プロパンジアミン、N-エチル-1,3-プロパンジアミン、N-ブチル-1,3-プロパンジアミン、N-ヘキシル-1,3-プロパンジアミン、N-(2-エチルヘキシル)-1,3-プロパンジアミン、N-ドデシル-1,3-プロパンジアミン、N-シクロヘキシル-1,3-プロパンジアミン、3-メチルアミノ-1-ペンチルアミン、3-エチルアミノ-1-ペンチルアミン、3-ブチルアミノ-1-ペンチルアミン、3-ヘキシルアミノ-1-ペンチルアミン、3-(2-エチルヘキシル)アミノ-1-ペンチルアミン、3-ドデシルアミノ-1-ペンチルアミン、3-シクロヘキシルアミノ-1-ペンチルアミン、N-ココアルキル-1,3-プロパンジアミン、N-オレイル-1,3-プロパンジアミン、N-ソヤアルキル-1,3-プロパンジアミン、N-タロウアルキル-1,3-プロパンジアミン、ココアルキルジプロピレントリアミン、オレイルジプロピレントリアミン、タロウアルキルジプロピレントリアミン、オレイルトリプロピレンテトラミン、タロウアルキルトリプロピレンテトラミン、N,N-ジエチル-1,2-エタンジアミン、N,N-ジメチル-1,3-プロパンジアミン、N,N-ジエチル-1,3-プロパンジアミン、N,N-ジエチル-1,4-ペンタンジアミン、
ブチルアミン、ペンチルアミン、ヘキシルアミン、シクロヘキシルアミン、オクチルアミン、デシルアミン、ドデシルアミン、テトラデシルアミン、ヘキサデシルアミン、オクタデシルアミン、エイコシルアミン、ドコシルアミン、2-エチル-1-ヘキシルアミン、ベンジルアミン、1-フェニルエチルアミン、2-フェニルエチルアミン、N-ヘキシル-1,2-エタンジアミン、N-(2-エチルヘキシル)-1,2-エタンジアミン、N-シクロヘキシル-1,2-エタンジアミン、N-ブチル-1,3-プロパンジアミン、N-ヘキシル-1,3-プロパンジアミン、N-(2-エチルヘキシル)-1,3-プロパンジアミン、N-ドデシル-1,3-プロパンジアミン、N-シクロヘキシル-1,3-プロパンジアミン、ココアルキルアミン、ソヤアルキルアミン、オレイルアミン、N-ココアルキル-1,3-プロパンジアミン、N-オレイル-1,3-プロパンジアミン、N-ソヤアルキル-1,3-プロパンジアミン等が挙げられるが、より好ましくはアンモニア、テトラメチルアンモニウムヒドロキシド、テトラエチルアンモニウムヒドロキシド、テトラプロピルアンモニウムヒドロキシド、テトラブチルアンモニウムヒドロキシド、2-(ジメチルアミノ)エタノール、2,2,2-トリフルオロエチルアミン、ピリジン、4-メチルモルホリンが挙げられる。
GPCカラム:TSKgel SuperMultipore HZ-N(P0009)〔商品名〕(東ソー株式会社製)
TSKgel SuperMultipore HZ-N(P0010)〔商品名〕(東ソー株式会社製)
カラム温度:40℃
溶媒:テトラヒドロフラン(THF)
流量:0.35ml/分
標準試料:ポリスチレン(東ソー株式会社製)
反応容器中で、1,5-ジヒドロキシナフタレン(東京化成工業(株)製)3.5g、3,4-ジヒドロキシベンズアルデヒド(東京化成工業(株)製)1.2g、3,5-ビス(トリフルオロメチル)ベンズアルデヒド(東京化成工業(株)製)3.6g、p-トルエンスルホン酸一水和物0.43gをプロピレングリコールモノメチルエーテル33.2gに加え溶解した。反応容器を窒素置換後、容器中の混合物を、140℃で4時間反応させ、ポリマー溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、褐色のポリマー(P-1)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量2300であった。
反応容器中で、フロログルシノール(東京化成工業(株)製)7.5g、3,4-ジヒドロキシベンズアルデヒド(東京化成工業(株)製)3.6g、3,5-ビス(トリフルオロメチル)ベンズアルデヒド(東京化成工業(株)製)7.2g、p-トルエンスルホン酸一水和物2.36gをプロピレングリコールモノメチルエーテル31.05gに加え溶解した。反応容器を窒素置換後、容器中の混合物を、140℃で6時間反応させ、重合体溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、褐色の重合体(P-2)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量1700であった。
反応容器中で、1,1,2,2-テトラキス(4-ヒドロキシフェニル)エタン(製品名:TEP-DF、旭有機材工業(株)製)5.0g、3,4-ジヒドロキシベンズアルデヒド(東京化成工業(株)製)0.34g、3,5-ビス(トリフルオロメチル)ベンズアルデヒド(東京化成工業(株)製)5.46g、p-トルエンスルホン酸一水和物1.0gをプロピレングリコールモノメチルエーテル17.7gに加え溶解した。反応容器を窒素置換後、容器中の混合物を、140℃で4時間反応させ、重合体溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、黄色の重合体(P-3)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量4800であった。
反応容器中で、1,1,1-トリス(4-ヒドロキシフェニル)エタン(東京化成工業(株)製)5.0g、3,4-ジヒドロキシベンズアルデヒド(東京化成工業(株)製)0.34g、3,5-ビス(トリフルオロメチル)ベンズアルデヒド(東京化成工業(株)製)5.33g、p-トルエンスルホン酸一水和物0.5gをプロピレングリコールモノメチルエーテルアセテート44.8gに加え溶解した。反応容器を窒素置換後、容器中の混合物を、140℃で4時間反応させ、重合体溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、黒色の重合体(P-4)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量2449であった。
4-tert-ブチルスチレン(東京化成工業(株)製)20.00g、メタクリル酸(東京化成工業(株)製)7.16gを乳酸エチル182gに溶解させた溶液を加熱還流した。加熱還流後の溶液に、アゾビスイソブチロニトリル1.71gを乳酸エチル78.0gに溶解させた溶液をゆっくり滴下し、滴下後、160℃にて加熱還流して24時間反応させ、重合体を含有する溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、白色重合体(P-5)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量1800であった。
4-tert-ブチルスチレン(東京化成工業(株)製)20.00g、メタクリル酸(東京化成工業(株)製)8.60g及びN-イソプロピルアクリルアミド(東京化成工業(株)製)2.82gを乳酸エチル211gに溶解させた溶液を加熱還流した。加熱還流後の溶液に、アゾビスイソブチロニトリル2.05gを乳酸エチル90.4gに溶解させた溶液をゆっくり滴下し、滴下後、160℃にて加熱還流して24時間反応させ、重合体を含有する溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、黄白色重合体(P-6)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量2500であった。
4-tert-ブチルスチレン(東京化成工業(株)製)20.00g、メタクリル酸(東京化成工業(株)製)8.60g及びメタクリル酸1,1,1,3,3,3-ヘキサフルオロイソプロピル(東京化成工業(株)製)5.89gを乳酸エチル230gに溶解させた溶液を加熱還流した。加熱還流後の溶液に、アゾビスイソブチロニトリル2.05gを乳酸エチル98.7gに溶解させた溶液をゆっくり滴下し、滴下後、160℃にて加熱還流して24時間反応させ、重合体を含有する溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、白色重合体(P-7)を得た。GPC分析を行ったところ、重量平均分子量2600であった。
反応容器中で、1,5-ジヒドロキシナフタレン(東京化成工業(株)製)5.0g、3,5-ジブロモ-4-ヒドロキシベンズアルデヒド(東京化成工業(株)製)6.99g、3,5-ビス(トリフルオロメチル)ベンズアルデヒド(東京化成工業(株)製)1.5g、p-トルエンスルホン酸一水和物0.62gをプロピレングリコールモノメチルエーテル42.37gに加え溶解した。反応容器を窒素置換後、容器中の混合物を、140℃で4時間反応させ、重合体溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、黒色の重合体(P-8)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量4750であった。
反応容器中で、1,5-ジヒドロキシナフタレン(東京化成工業(株)製)4.0g、3,4-ジヒドロキシベンズアルデヒド(東京化成工業(株)製)1.20g、3,5-ビス(トリフルオロメチル)ベンズアルデヒド(東京化成工業(株)製)3.6g、4-ジエチルアミノベンズアルデヒド(東京化成工業(株)製)0.21g、p-トルエンスルホン酸一水和物0.49gをプロピレングリコールモノメチルエーテル22.29gに加え溶解した。反応容器を窒素置換後、容器中の混合物を、140℃で4時間反応させ、重合体溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、黒色の重合体(P-9)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量2400であった。
反応容器中で、1,5-ジヒドロキシナフタレン(東京化成工業(株)製)4.0g、3,4-ジヒドロキシベンズアルデヒド(東京化成工業(株)製)1.20g、3,5-ビス(トリフルオロメチル)ベンズアルデヒド(東京化成工業(株)製)3.6g、2,3-(メチレンジオキシ)ベンズアルデヒド(東京化成工業(株)製)0.19g、p-トルエンスルホン酸一水和物0.49gをプロピレングリコールモノメチルエーテル22.21gに加え溶解した。反応容器を窒素置換後、容器中の混合物を、140℃で4時間反応させ、重合体溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、黒色の重合体(P-10)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量3300であった。
4-tert-ブチルスチレン(東京化成工業(株)製)20.00g、メタクリル酸(東京化成工業(株)製)7.16gを乳酸エチル182gに溶解させた溶液を加熱還流した。加熱還流後の溶液に、アゾビスイソブチロニトリル0.85gを乳酸エチル78.0gに溶解させた溶液をゆっくり滴下し、滴下後、160℃にて加熱還流して24時間反応させ、重合体を含有する溶液を得た。この反応溶液を水/メタノール混合溶媒に沈殿させ、白色重合体(P-5)を得た。GPC分析を行ったところ、得られた重合体は重量平均分子量4000であった。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ブタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、2-デカノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、4-メチル-2-ペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-ヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、2,6-ジメチル-4-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、5-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、シクロペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、3,3,5-トリメチルシクロヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ブタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、2-デカノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、4-メチル-2-ペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-ヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、2,6-ジメチル-4-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、5-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、シクロペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル18.43g、3,3,5-トリメチルシクロヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ブタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、2-デカノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、4-メチル-2-ペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-ヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、2,6-ジメチル-4-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、5-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、シクロペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例3で得られた重合体0.6gにジイソアミルエーテル18.43g、3,3,5-トリメチルシクロヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ブタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、2-デカノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、4-メチル-2-ペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-ヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、2,6-ジメチル-4-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、5-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、シクロペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル18.43g、3,3,5-トリメチルシクロヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ブタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、2-デカノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、4-メチル-2-ペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-ヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、2,6-ジメチル-4-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、5-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、シクロペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例5で得られた重合体0.6gにジイソアミルエーテル18.43g、3,3,5-トリメチルシクロヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ブタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、2-デカノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、4-メチル-2-ペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-ヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、2,6-ジメチル-4-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、5-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、シクロペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例6で得られた重合体0.6gにジイソアミルエーテル18.43g、3,3,5-トリメチルシクロヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ブタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、2-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、2-デカノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、4-メチル-2-ペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-ヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、2,6-ジメチル-4-ヘプタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、5-メチル-2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、5-ノナノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、シクロペンタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例7で得られた重合体0.6gにジイソアミルエーテル18.43g、3,3,5-トリメチルシクロヘキサノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル17.46g、2-オクタノン1.94gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.59g、ドデシルベンゼンスルホン酸0.01gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.59g、ノナフルオロ-1-ブタンスルホン酸0.01gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.59g、トリエチルアミン0.01gにジイソアミルエーテル18.43g、2-オクタノン0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例11で得られた重合体0.6gにジイソアミルエーテル19.21g、2-ブタノン0.19gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル18.43g、4-メチル-2-ペンタノール0.97gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル17.46g、4-メチル-2-ペンタノール1.94gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例1で得られた重合体0.6gにジイソアミルエーテル16.49g、2-オクタノン2.91gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
ポリヒドロキシスチレン樹脂(市販品、重量平均分子量は8,000)0.6gを4-メチル-2-ペンタノール19.4gに溶解させ、レジスト上層膜形成組成物とした。
上記合成例2で得られた重合体0.6gにジイソアミルエーテル19.40gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、レジスト上層膜形成組成物とした。
上記合成例4で得られた重合体0.6gにジイソアミルエーテル19.40gを加え溶解した。その後孔径0.05μmのポリエチレン製ミクロフィルターを用いてろ過して、リソグラフィー用レジスト上層膜形成組成物とした。
上記合成例11で得られた重合体0.6gにジイソアミルエーテル19.40gを加え溶解させようとしたが、ジイソアミルエーテルに重合体が完全に溶解しなかったため、レジスト上層膜形成組成物を得られなかった。
上記合成例11で得られた重合体0.6gにジイソアミルエーテル19.34g、2-ブタノン0.06gを加え溶解させようとしたが、ジイソアミルエーテルに重合体が完全に溶解しなかったため、レジスト上層膜形成組成物を得られなかった。
上記合成例11で得られた重合体0.6gにジイソアミルエーテル19.26g、2-ブタノン0.14gを加え溶解させようとしたが、ジイソアミルエーテルに重合体が完全に溶解しなかったため、レジスト上層膜形成組成物を得られなかった。
下記式(14)で表される共重合を含み、さらに添加物として下記式(15)で表される架橋剤、及びピリジニウム-p-トルエンスルホネートを含むレジスト下層膜形成組成物を用意した。
EUVレジスト溶液(ヒドロキシスチレン(HS)含有レジスト)を、スピナーを用いて塗布した。ホットプレート上で、100℃で1分間加熱することによりレジスト膜を形成し、膜厚測定を行なった。実施例1~実施例88及び比較例1~3のレジスト上層膜形成組成物をスピナーを用いてレジスト膜上に塗布し、ホットプレート上で、100℃で1分間加熱後、レジスト上層膜上に市販のアルカリ性現像液(東京応化工業株式会社製、製品名:NMD-3)を液盛りして60秒放置し、3000rpmで回転させながら30秒間純水でリンスを行った。リンス後、100℃で60秒間ベークし、膜厚測定を行なった。
表1 レジスト不溶性確認試験
――――――――――――――――――――――――――――――――
実施例1 OK
実施例2 OK
実施例3 OK
実施例4 OK
実施例5 OK
実施例6 OK
実施例7 OK
実施例8 OK
実施例9 OK
実施例10 OK
実施例11 OK
実施例12 OK
実施例13 OK
実施例14 OK
実施例15 OK
実施例16 OK
実施例17 OK
実施例18 OK
実施例19 OK
実施例20 OK
実施例21 OK
実施例22 OK
実施例23 OK
実施例24 OK
実施例25 OK
実施例26 OK
実施例27 OK
実施例28 OK
実施例29 OK
実施例30 OK
実施例31 OK
実施例32 OK
実施例33 OK
実施例34 OK
実施例35 OK
実施例36 OK
実施例37 OK
実施例38 OK
実施例39 OK
実施例40 OK
実施例41 OK
実施例42 OK
実施例43 OK
実施例44 OK
実施例45 OK
実施例46 OK
実施例47 OK
実施例48 OK
実施例49 OK
実施例50 OK
実施例51 OK
実施例52 OK
実施例53 OK
実施例54 OK
実施例55 OK
実施例56 OK
実施例57 OK
実施例58 OK
実施例59 OK
実施例60 OK
実施例61 OK
実施例62 OK
実施例63 OK
実施例64 OK
実施例65 OK
実施例66 OK
実施例67 OK
実施例68 OK
実施例69 OK
実施例70 OK
実施例71 OK
実施例72 OK
実施例73 OK
実施例74 OK
実施例75 OK
実施例76 OK
実施例77 OK
実施例78 OK
実施例79 OK
実施例80 OK
実施例81 OK
実施例82 OK
実施例83 OK
実施例84 OK
実施例85 OK
実施例86 OK
実施例87 OK
実施例88 OK
比較例1 NG
比較例2 NG
比較例3 NG
――――――――――――――――――――――――――――――――
本願の実施例1~実施例88で調製されたレジスト上層膜形成組成物溶液を、スピナーを用いてウエハ上に塗布し、ホットプレート上で、100℃で1分間加熱し、レジスト上層膜を形成し、膜厚測定を行なった(膜厚A:レジスト上層膜の膜厚)。そのレジスト上層膜上に市販のアルカリ性現像液(東京応化工業株式会社製、製品名:NMD-3)を液盛りして60秒放置し、3000rpmで回転させながら30秒間純水でリンスを行った。リンス後、100℃で60秒間ベークし、膜厚測定を行なった(膜厚B)。膜厚Bが0nmの場合、現像液によってレジスト上層膜は除去出来たと言える。これは本願組成物が、PTDプロセス用レジスト上層膜として適用可能であることを示す(〔表2〕)。
表2 膜厚測定
――――――――――――――――――――――――――――――――
膜厚A(nm) 膜厚B(nm)
実施例1 30 0
実施例2 30 0
実施例3 30 0
実施例4 30 0
実施例5 30 0
実施例6 30 0
実施例7 30 0
実施例8 30 0
実施例9 30 0
実施例10 30 0
実施例11 30 0
実施例12 30 0
実施例13 30 0
実施例14 30 0
実施例15 30 0
実施例16 30 0
実施例17 30 0
実施例18 30 0
実施例19 30 0
実施例20 30 0
実施例21 30 0
実施例22 30 0
実施例23 30 0
実施例24 30 0
実施例25 30 0
実施例26 30 0
実施例27 30 0
実施例28 30 0
実施例29 30 0
実施例30 30 0
実施例31 30 0
実施例32 30 0
実施例33 30 0
実施例34 30 0
実施例35 30 0
実施例36 30 0
実施例37 30 0
実施例38 30 0
実施例39 30 0
実施例40 30 0
実施例41 30 0
実施例42 30 0
実施例43 30 0
実施例44 30 0
実施例45 30 0
実施例46 30 0
実施例47 30 0
実施例48 30 0
実施例49 30 0
実施例50 30 0
実施例51 30 0
実施例52 30 0
実施例53 30 0
実施例54 30 0
実施例55 30 0
実施例56 30 0
実施例57 30 0
実施例58 30 0
実施例59 30 0
実施例60 30 0
実施例61 30 0
実施例62 30 0
実施例63 30 0
実施例64 30 0
実施例65 30 0
実施例66 30 0
実施例67 30 0
実施例68 30 0
実施例69 30 0
実施例70 30 0
実施例71 30 0
実施例72 30 0
実施例73 30 0
実施例74 30 0
実施例75 30 0
実施例76 30 0
実施例77 30 0
実施例78 30 0
実施例79 30 0
実施例80 30 0
実施例81 30 0
実施例82 30 0
実施例83 30 0
実施例84 30 0
実施例85 30 0
実施例86 30 0
実施例87 30 0
実施例88 30 0
――――――――――――――――――――――――――――――――
本発明の実施例1~実施例88、比較例4で調製されたレジスト上層膜形成組成物溶液を、スピナーを用いてウエハ上に塗布し、ホットプレート上で、100℃で1分間加熱し、レジスト上層膜を形成し、膜厚測定を行なった(膜厚A:レジスト上層膜の膜厚)。そのレジスト上層膜上にNTDプロセスにて良く用いられる酢酸ブチル(溶媒現像液)を液盛りして60秒放置し、3000rpmで回転させた。その後、100℃で60秒間ベークし、膜厚測定を行なった(膜厚C)。膜厚Cが0nmの場合、溶媒現像液によってレジスト上層膜は除去出来たと言える。これは本願組成物が、NTDプロセス用レジスト上層膜として適用可能であることを示す(〔表3〕)。
表3 膜厚測定
――――――――――――――――――――――――――――――――
膜厚A(nm) 膜厚C(nm)
実施例1 30 0
実施例2 30 0
実施例3 30 0
実施例4 30 0
実施例5 30 0
実施例6 30 0
実施例7 30 0
実施例8 30 0
実施例9 30 0
実施例10 30 0
実施例11 30 0
実施例12 30 0
実施例13 30 0
実施例14 30 0
実施例15 30 0
実施例16 30 0
実施例17 30 0
実施例18 30 0
実施例19 30 0
実施例20 30 0
実施例21 30 0
実施例22 30 0
実施例23 30 0
実施例24 30 0
実施例25 30 0
実施例26 30 0
実施例27 30 0
実施例28 30 0
実施例29 30 0
実施例30 30 0
実施例31 30 0
実施例32 30 0
実施例33 30 0
実施例34 30 0
実施例35 30 0
実施例36 30 0
実施例37 30 0
実施例38 30 0
実施例39 30 0
実施例40 30 0
実施例41 30 0
実施例42 30 0
実施例43 30 0
実施例44 30 0
実施例45 30 0
実施例46 30 0
実施例47 30 0
実施例48 30 0
実施例49 30 0
実施例50 30 0
実施例51 30 0
実施例52 30 0
実施例53 30 0
実施例54 30 0
実施例55 30 0
実施例56 30 0
実施例57 30 0
実施例58 30 0
実施例59 30 0
実施例60 30 0
実施例61 30 0
実施例62 30 0
実施例63 30 0
実施例64 30 0
実施例65 30 0
実施例66 30 0
実施例67 30 0
実施例68 30 0
実施例69 30 0
実施例70 30 0
実施例71 30 0
実施例72 30 0
実施例73 30 0
実施例74 30 0
実施例75 30 0
実施例76 30 0
実施例77 30 0
実施例78 30 0
実施例79 30 0
実施例80 30 0
実施例81 30 0
実施例82 30 0
実施例83 30 0
実施例84 30 0
実施例85 30 0
実施例86 30 0
実施例87 30 0
実施例88 30 0
比較例4 30 30
――――――――――――――――――――――――――――――――
本発明の実施例1~実施例88、比較例4で調製されたレジスト上層膜形成組成物溶液をそれぞれスピナーを用いて石英基板上に塗布した。ホットプレート上で、70℃で1分間加熱し、レジスト上層膜(膜厚30nm)を形成した。そして、これらのレジスト上層膜を、分光光度計を用い、波長200nm~260nmでの吸収率を測定した。13.5nmでの透過率は元素組成比と膜密度の関係からシミュレーションにより計算した。DUV光の遮光性に関しては、200nm~260nmの波長域において、吸収率の最大値が65%以上を良好、65%未満を不良とした。また、EUV光(13.5nm)の透過性は80%以上の透過率を良好として、80%未満を不良とした。各実施例のレジスト上層膜形成組成物から得られたレジスト上層膜は、比較例4及び比較例5のレジスト上層膜形成組成物から得られたレジスト上層膜よりも、DUV光の遮光性が優れた結果となった。又、比較例6のレジスト上層膜形成組成物から得られたレジスト上層膜よりも、EUV光の透過性が優れた結果となった(〔表4〕)。
表4 EUV透過性とDUV遮断性
――――――――――――――――――――――――――――――――
膜厚(nm) EUV光の透過性 DUV光の遮光性
実施例1 30 良好 良好
実施例2 30 良好 良好
実施例3 30 良好 良好
実施例4 30 良好 良好
実施例5 30 良好 良好
実施例6 30 良好 良好
実施例7 30 良好 良好
実施例8 30 良好 良好
実施例9 30 良好 良好
実施例10 30 良好 良好
実施例11 30 良好 良好
実施例12 30 良好 良好
実施例13 30 良好 良好
実施例14 30 良好 良好
実施例15 30 良好 良好
実施例16 30 良好 良好
実施例17 30 良好 良好
実施例18 30 良好 良好
実施例19 30 良好 良好
実施例20 30 良好 良好
実施例21 30 良好 良好
実施例22 30 良好 良好
実施例23 30 良好 良好
実施例24 30 良好 良好
実施例25 30 良好 良好
実施例26 30 良好 良好
実施例27 30 良好 良好
実施例28 30 良好 良好
実施例29 30 良好 良好
実施例30 30 良好 良好
実施例31 30 良好 良好
実施例32 30 良好 良好
実施例33 30 良好 良好
実施例34 30 良好 良好
実施例35 30 良好 良好
実施例36 30 良好 良好
実施例37 30 良好 良好
実施例38 30 良好 良好
実施例39 30 良好 良好
実施例40 30 良好 良好
実施例41 30 良好 良好
実施例42 30 良好 良好
実施例43 30 良好 良好
実施例44 30 良好 良好
実施例45 30 良好 良好
実施例46 30 良好 良好
実施例47 30 良好 良好
実施例48 30 良好 良好
実施例49 30 良好 良好
実施例50 30 良好 良好
実施例51 30 良好 良好
実施例52 30 良好 良好
実施例53 30 良好 良好
実施例54 30 良好 良好
実施例55 30 良好 良好
実施例56 30 良好 良好
実施例57 30 良好 良好
実施例58 30 良好 良好
実施例59 30 良好 良好
実施例60 30 良好 良好
実施例61 30 良好 良好
実施例62 30 良好 良好
実施例63 30 良好 良好
実施例64 30 良好 良好
実施例65 30 良好 良好
実施例66 30 良好 良好
実施例67 30 良好 良好
実施例68 30 良好 良好
実施例69 30 良好 良好
実施例70 30 良好 良好
実施例71 30 良好 良好
実施例72 30 良好 良好
実施例73 30 良好 良好
実施例74 30 良好 良好
実施例75 30 良好 良好
実施例76 30 良好 良好
実施例77 30 良好 良好
実施例78 30 良好 良好
実施例79 30 良好 良好
実施例80 30 良好 良好
実施例81 30 良好 良好
実施例82 30 良好 良好
実施例83 30 良好 良好
実施例84 30 良好 良好
実施例85 30 良好 良好
実施例86 30 良好 良好
実施例87 30 良好 良好
実施例88 30 良好 良好
比較例4 30 良好 不良
――――――――――――――――――――――――――――――――
実施例15及び比較例5のレジスト上層膜形成組成物の調製直後の溶液と、35℃で1か月保存した後の溶液を、東京エレクトロン社製スピンコーターCLEAN TRACK LITHIUS Proを用い12インチシリコンウェハ上に塗布し、70℃で1分間加熱してレジスト上層膜をシリコンウェハ上に各々形成した。形成したレジスト上層膜上の80nm以上の欠陥数を、KLAテンコール社製ウェハ表面検査装置Surfscan SP2XPを用いて測定した。欠陥数が500個以下をOK、それより多い場合をNGと評価した。
表5 保存安定性試験
――――――――――――――――――――――――――――――――
調整直後の溶液 35℃で1か月保存した溶液
――――――――――――――――――――――――――――――――
実施例15 OK OK
比較例5 OK NG
――――――――――――――――――――――――――――――――
実験例1で調整したレジスト下層膜を塗布した12インチシリコンウエハ上に、EUVレジスト溶液(ヒドロキシスチレン(HS)含有レジスト)をスピンコートし、加熱して膜厚30nmのレジスト膜を形成した。そのレジスト膜上に、本発明の実施例40、43及び44、ならびに比較例6で調製したレジスト上層膜形成組成物をそれぞれスピンコートし、70℃で1分間加熱して膜厚30nmのレジスト上層膜を形成した。その後、EUV露光装置(Exitech社製EUV Micro Exposure Tool(MS-13))を用い、NA=0.35、σ=0.36/0.68[クワドラポール(Quadrupole)]の条件でパターンマスクを介して露光した。露光後、PEB(Post Exposure Bake、露光後加熱)を行い、クーリングプレート上で室温まで冷却し、アルカリ性現像液にて現像、及び水にてリンスを行い、レジストパターンを形成した。
形成するレジストパターンの目的の線幅を26nmラインアンドスペースとし、最適フォーカス時における、露光量変化とレジストパターン間のスペース部に存在するブリッジ状残渣物(レジストパターン間ブリッジ)有無の関係について検討するために、レジストパターンブリッジが発生しない最少露光量におけるレジストパターン寸法(パターン間ブリッジ限界寸法)を測長SEM(装置名:CG-4000(日立ハイテクノロジーズ社製))により確認した。これにより、本発明に係るレジスト上層膜形成組成物を用いることで、低露光量領域でのレジストパターン間ブリッジを防止し、プロセスウィンドウが広いレジストパターンを形成することができるか否かを確認することができる。また、目的線幅である26nmラインアンドスペースにおけるレジストパターンの断面形状を、超高分解能SEM(装置名:S-4800(日立ハイテクノロジーズ社製)により確認した。レジストパターンの劣化有無の確認は、レジストパターンの断面形状から判断することができる。断面形状がストレートであれば、劣化は無いということになる。
得られたレジストパターンの、パターン間ブリッジ限界寸法とパターン断面形状の結果を、下記表6に示す。このパターン間ブリッジ限界寸法は大きいほど好ましい。すなわちレジストパターン幅が大きく、相対的にスペース幅が狭くなってもパターン間ブリッジが発生しない、ということを示している。実施例のパターン間ブリッジ限界寸法は、比較例より大きい値を示した。
表6 レジストパターンの形成評価結果
――――――――――――――――――――――――――――――――――
レジスト上層膜形成組成物 限界寸法 パターン断面形状
――――――――――――――――――――――――――――――――――
実施例40 29.7nm ストレート
実施例43 30.8nm ストレート
実施例44 30.7nm ストレート
比較例6 28.5nm ストレート
――――――――――――――――――――――――――――――――――
Claims (14)
- (a)重合体(P)と、
(b)溶剤とを含み、
当該溶剤が、当該溶剤全体に対し1質量%~13質量%の炭素原子数4~12のケトン化合物を含む、EUV又は電子線用レジスト上層膜形成用組成物。 - (a)重合体(P)が、2種以上の繰り返し単位を含み、且つ下記(a1)~(a3)から選ばれる基を全て含む、請求項1に記載の組成物、
(a1) 水素原子の一部若しくは全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基
(a2) ヒドロキシ基及び/又はカルボキシ基
(a3) 芳香族環を含む有機基。 - (a)重合体(P)が、下記式(1-1)~式(1-4)の何れかで表される繰り返し単位を含む、請求項1に記載の組成物。
〔式(1-1)~式(1-4)中、Ar1は炭素原子数6~18個の芳香族環を含む有機基である。Ar2はメチレン基又は第3級炭素原子を介してAr1と結合している炭素原子数6~18個の芳香族環を含む有機基を表す。上記Ar1又はAr2が含む上記芳香族環を含む有機基は、水素原子の一部又は全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基(a1)を含み、その置換基数は1~10の整数である。上記Ar1又はAr2中の上記芳香族環の何れかの水素原子は、ヒドロキシ基及び/又はカルボキシ基で置換されており、且つハロゲン原子、ニトロ基、シアノ基、メチレンジオキシ基、アセトキシ基、メチルチオ基、炭素原子数1~9のアルコキシ基、水素原子が炭素原子数1~3のアルキル基で置換されていてもよいアミノ基、水素原子がヒドロキシ基で置換されていてもよい炭素原子数1~6のアルキル基又は炭素原子数1~6のハロゲン化アルキル基あるいはこれらの基の組み合わせにて置換されていてもよく、その置換基数は1~10の整数である。〕 - 上記Ar1が、下記式(2-1)~式(2-5)で表される有機基又はこれらの組み合わせを表し、そしてAr1が含む芳香族環は適宜上記Ar2と結合するものであり、上記Ar2がメチレン基、下記式(3-1)又は式(3-2)で表される有機基を表す、請求項3に記載の組成物。
〔式(2-1)~式(2-5)、式(3-1)又は式(3-2)中、R3~R14、R16及びR17は各々独立して水素原子の一部又は全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基(a1)を表す。T3~T17は各々独立して、ヒドロキシ基及び/又はカルボキシ基を含み、且つ水素原子、ハロゲン原子、ニトロ基、シアノ基、メチレンジオキシ基、アセトキシ基、メチルチオ基、炭素原子数1~9のアルコキシ基、水素原子が炭素原子数1~3のアルキル基で置換されていてもよいアミノ基、水素原子がヒドロキシ基で置換されていてもよい炭素原子数1~6のアルキル基又は炭素原子数1~6のハロゲン化アルキル基あるいはこれらの基の組み合わせを表す。Q1及びQ2は単結合、酸素原子、硫黄原子、スルホニル基、カルボニル基、イミノ基、炭素原子数6~40のアリーレン基、水素原子がハロゲン原子で置換されていてもよい炭素原子数1~10のアルキレン基又はこれらの基の組み合わせを表す。上記アルキレン基は環を形成していてもよい。m1~m4、r4、r5、r8~r14、t4、t5又はt8~t14は各々独立して0~2の整数を表す。r3、r6、r7、r17、t3、t6、t7又はt17は各々独立して0~8の整数を表す。r16とt16は各々独立して0~9の整数を表す。r3~r14、r16及びr17と、t3~t14、t16及びr17の合計は各々独立して1~10の整数である。〕 - (A)重合体(P)が、下記式(4-1)及び式(4-2)で表される繰り返し単位を含む、請求項1に記載の組成物。
〔式(4-1)及び式(4-2)中、
R1及びR2は、同一又は異なって、水素原子又は炭素原子数1~10のアルキル基を表し、
Q1及びQ2は、同一又は異なって、単結合、エステル結合(-C(=O)-O-若しくは-O-C(=O)-)又はアミド結合(-NH-CO-若しくは-CO-NH-)を表し、
X2は、単結合、炭素原子数1~10のアルキレン基又は炭素原子数6~14のアリーレン基を表し、
R1aは、水素原子の一部若しくは全部がフッ素原子で置換されていてもよい炭素原子数1~10のアルキル基(a1)を表し、
n1は1~3の整数を表し、m11は0~2の整数を表す。〕 - 上記アルキル基(a1)が、フッ素原子で置換されていない請求項2~5何れか1項に記載の組成物。
- さらに、溶剤として炭素原子数8~16のエーテル化合物を含む、請求項1~7何れか1項に記載の組成物。
- 更に酸化合物及び/又は塩基性化合物を含む、請求項1~8に記載の組成物。
- 基板上にレジスト膜を形成する工程、該レジスト膜上に請求項1~9の何れか1項に記載の組成物を塗布し焼成してレジスト上層膜を形成する工程、該レジスト上層膜とレジスト膜で被覆された半導体基板を、必要によりその上に半導体装置のパターンが描かれたマスクパターンを介してEUV又は電子線にて露光する工程、露光後に現像し該レジスト上層膜とレジスト膜を除去する工程、を含む半導体装置の製造方法。
- 請求項1~9の何れか1項に記載の組成物を半導体基板上に形成されたレジスト上に塗布し焼成してレジスト上層膜を形成する工程を含む、半導体装置の製造に用いられるレジストパターンの形成方法。
- 前記重合体(P)と、溶剤として炭素原子数4~12のケトン化合物とを混合する工程を含む、請求項1~9に何れか1項に記載の組成物の製造方法。
Priority Applications (4)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN201580040881.2A CN106575082B (zh) | 2014-07-24 | 2015-07-23 | 抗蚀剂上层膜形成用组合物和使用它的半导体装置的制造方法 |
| KR1020177000339A KR102439080B1 (ko) | 2014-07-24 | 2015-07-23 | 레지스트 상층막 형성 조성물 및 이것을 이용한 반도체 장치의 제조방법 |
| JP2016535964A JP6690535B2 (ja) | 2014-07-24 | 2015-07-23 | レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 |
| US15/324,542 US10042258B2 (en) | 2014-07-24 | 2015-07-23 | Composition for forming a resist upper-layer film and method for producing a semiconductor device using the composition |
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2014-150975 | 2014-07-24 | ||
| JP2014150975 | 2014-07-24 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| WO2016013598A1 true WO2016013598A1 (ja) | 2016-01-28 |
Family
ID=55163122
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| PCT/JP2015/070909 Ceased WO2016013598A1 (ja) | 2014-07-24 | 2015-07-23 | レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 |
Country Status (6)
| Country | Link |
|---|---|
| US (1) | US10042258B2 (ja) |
| JP (1) | JP6690535B2 (ja) |
| KR (1) | KR102439080B1 (ja) |
| CN (1) | CN106575082B (ja) |
| TW (1) | TWI712855B (ja) |
| WO (1) | WO2016013598A1 (ja) |
Cited By (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2017188263A1 (ja) * | 2016-04-28 | 2017-11-02 | 日産化学工業株式会社 | 膜密度が向上したレジスト下層膜を形成するための組成物 |
| WO2017208796A1 (ja) * | 2016-06-03 | 2017-12-07 | Jsr株式会社 | 膜形成用組成物、膜、レジスト下層膜の形成方法、パターニングされた基板の製造方法及び化合物 |
| JP6274366B1 (ja) * | 2016-04-13 | 2018-02-07 | Dic株式会社 | ノボラック型樹脂及びレジスト材料 |
| US20180181003A1 (en) * | 2015-09-30 | 2018-06-28 | Fujifilm Corporation | Pattern forming method, method for manufacturing electronic device, and laminate |
| KR20190078309A (ko) * | 2017-12-26 | 2019-07-04 | 삼성에스디아이 주식회사 | 레지스트 하층막용 조성물 및 이를 이용한 패턴형성방법 |
| WO2023227564A1 (en) | 2022-05-26 | 2023-11-30 | Merck Patent Gmbh | Developable resist overlayer composition as well as method for manufacturing resist overlayer pattern and resist pattern |
Families Citing this family (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US9957339B2 (en) * | 2015-08-07 | 2018-05-01 | Rohm And Haas Electronic Materials Llc | Copolymer and associated layered article, and device-forming method |
| US11340528B2 (en) * | 2019-12-11 | 2022-05-24 | Jsr Corporation | Production method of composition for resist top coat layer, method of forming resist pattern, production method of fluorine-containing resin, and method of improving water repellency of resist top coat layer |
Citations (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2006113171A (ja) * | 2004-10-13 | 2006-04-27 | Fuji Photo Film Co Ltd | 液浸露光用保護膜形成組成物及びそれを用いたパターン形成方法 |
| JP2007219504A (ja) * | 2006-01-08 | 2007-08-30 | Rohm & Haas Electronic Materials Llc | フォトレジストのためのコーティング組成物 |
| JP2007241109A (ja) * | 2006-03-10 | 2007-09-20 | Fujifilm Corp | 保護膜形成組成物及びそれを用いたパターン形成方法 |
| US20120021355A1 (en) * | 2010-07-23 | 2012-01-26 | Kim Hyun-Woo | Coating composition for duv filtering, method of forming photoresist pattern using the same and method of fabricating semiconductor device by using the method |
| WO2012053302A1 (ja) * | 2010-10-21 | 2012-04-26 | 日産化学工業株式会社 | Euvリソグラフィー用レジスト上層膜形成組成物 |
| WO2013012068A1 (ja) * | 2011-07-20 | 2013-01-24 | 日産化学工業株式会社 | チタン及びシリコン含有リソグラフィー用薄膜形成組成物 |
| JP2013033227A (ja) * | 2011-06-30 | 2013-02-14 | Fujifilm Corp | パターン形成方法、積層レジストパターン、有機溶剤現像用の積層膜、レジスト組成物、電子デバイスの製造方法及び電子デバイス |
| WO2013051442A1 (ja) * | 2011-10-06 | 2013-04-11 | 日産化学工業株式会社 | リソグラフィー用レジスト上層膜形成組成物 |
| JP2013120194A (ja) * | 2011-12-06 | 2013-06-17 | Shin Etsu Chem Co Ltd | レジスト保護膜材料及びパターン形成方法 |
| JP2013254109A (ja) * | 2012-06-07 | 2013-12-19 | Az Electronic Materials Mfg Co Ltd | 上層膜形成用組成物およびそれを用いたレジストパターン形成方法 |
| JP2015011169A (ja) * | 2013-06-28 | 2015-01-19 | 日産化学工業株式会社 | リソグラフィー用レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 |
Family Cites Families (10)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP5050855B2 (ja) | 2005-10-27 | 2012-10-17 | Jsr株式会社 | 上層膜形成組成物およびフォトレジストパターン形成方法 |
| JP4888655B2 (ja) | 2006-08-11 | 2012-02-29 | 信越化学工業株式会社 | レジスト保護膜材料及びパターン形成方法 |
| JP5453361B2 (ja) * | 2011-08-17 | 2014-03-26 | 信越化学工業株式会社 | ケイ素含有レジスト下層膜形成用組成物、及びパターン形成方法 |
| JP6230217B2 (ja) * | 2011-09-06 | 2017-11-15 | Jsr株式会社 | レジストパターン形成方法 |
| JP5846046B2 (ja) * | 2011-12-06 | 2016-01-20 | 信越化学工業株式会社 | レジスト保護膜材料及びパターン形成方法 |
| JP5836299B2 (ja) * | 2012-08-20 | 2015-12-24 | 富士フイルム株式会社 | パターン形成方法、感電子線性又は感極紫外線性樹脂組成物、及びレジスト膜、並びに、これらを用いた電子デバイスの製造方法 |
| KR102195151B1 (ko) * | 2012-09-07 | 2020-12-24 | 닛산 가가쿠 가부시키가이샤 | 리소그래피용 레지스트 상층막 형성 조성물 및 이를 이용한 반도체 장치의 제조방법 |
| JP5742806B2 (ja) * | 2012-09-14 | 2015-07-01 | 信越化学工業株式会社 | レジスト保護膜材料及びパターン形成方法 |
| JP6002554B2 (ja) * | 2012-11-26 | 2016-10-05 | 富士フイルム株式会社 | パターン形成方法、及び、これを用いる電子デバイスの製造方法 |
| JP5563051B2 (ja) * | 2012-12-13 | 2014-07-30 | Azエレクトロニックマテリアルズマニュファクチャリング株式会社 | 上層膜形成用組成物およびそれを用いたレジストパターン形成方法 |
-
2015
- 2015-07-23 JP JP2016535964A patent/JP6690535B2/ja active Active
- 2015-07-23 TW TW104123889A patent/TWI712855B/zh active
- 2015-07-23 US US15/324,542 patent/US10042258B2/en active Active
- 2015-07-23 WO PCT/JP2015/070909 patent/WO2016013598A1/ja not_active Ceased
- 2015-07-23 CN CN201580040881.2A patent/CN106575082B/zh active Active
- 2015-07-23 KR KR1020177000339A patent/KR102439080B1/ko active Active
Patent Citations (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2006113171A (ja) * | 2004-10-13 | 2006-04-27 | Fuji Photo Film Co Ltd | 液浸露光用保護膜形成組成物及びそれを用いたパターン形成方法 |
| JP2007219504A (ja) * | 2006-01-08 | 2007-08-30 | Rohm & Haas Electronic Materials Llc | フォトレジストのためのコーティング組成物 |
| JP2007241109A (ja) * | 2006-03-10 | 2007-09-20 | Fujifilm Corp | 保護膜形成組成物及びそれを用いたパターン形成方法 |
| US20120021355A1 (en) * | 2010-07-23 | 2012-01-26 | Kim Hyun-Woo | Coating composition for duv filtering, method of forming photoresist pattern using the same and method of fabricating semiconductor device by using the method |
| WO2012053302A1 (ja) * | 2010-10-21 | 2012-04-26 | 日産化学工業株式会社 | Euvリソグラフィー用レジスト上層膜形成組成物 |
| JP2013033227A (ja) * | 2011-06-30 | 2013-02-14 | Fujifilm Corp | パターン形成方法、積層レジストパターン、有機溶剤現像用の積層膜、レジスト組成物、電子デバイスの製造方法及び電子デバイス |
| WO2013012068A1 (ja) * | 2011-07-20 | 2013-01-24 | 日産化学工業株式会社 | チタン及びシリコン含有リソグラフィー用薄膜形成組成物 |
| WO2013051442A1 (ja) * | 2011-10-06 | 2013-04-11 | 日産化学工業株式会社 | リソグラフィー用レジスト上層膜形成組成物 |
| JP2013120194A (ja) * | 2011-12-06 | 2013-06-17 | Shin Etsu Chem Co Ltd | レジスト保護膜材料及びパターン形成方法 |
| JP2013254109A (ja) * | 2012-06-07 | 2013-12-19 | Az Electronic Materials Mfg Co Ltd | 上層膜形成用組成物およびそれを用いたレジストパターン形成方法 |
| JP2015011169A (ja) * | 2013-06-28 | 2015-01-19 | 日産化学工業株式会社 | リソグラフィー用レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 |
Cited By (15)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US20180181003A1 (en) * | 2015-09-30 | 2018-06-28 | Fujifilm Corporation | Pattern forming method, method for manufacturing electronic device, and laminate |
| US10663864B2 (en) * | 2015-09-30 | 2020-05-26 | Fujifilm Corporation | Pattern forming method, method for manufacturing electronic device, and laminate |
| TWI722135B (zh) * | 2016-04-13 | 2021-03-21 | 日商迪愛生股份有限公司 | 酚醛清漆型樹脂及抗蝕劑材料 |
| JP6274366B1 (ja) * | 2016-04-13 | 2018-02-07 | Dic株式会社 | ノボラック型樹脂及びレジスト材料 |
| US11254778B2 (en) | 2016-04-13 | 2022-02-22 | Dic Corporation | Novolak resins and resist materials |
| JPWO2017188263A1 (ja) * | 2016-04-28 | 2019-02-28 | 日産化学株式会社 | 膜密度が向上したレジスト下層膜を形成するための組成物 |
| WO2017188263A1 (ja) * | 2016-04-28 | 2017-11-02 | 日産化学工業株式会社 | 膜密度が向上したレジスト下層膜を形成するための組成物 |
| US12449732B2 (en) | 2016-04-28 | 2025-10-21 | Nissan Chemical Corporation | Composition for forming resist underlayer film with improved film density |
| JPWO2017208796A1 (ja) * | 2016-06-03 | 2019-03-28 | Jsr株式会社 | 膜形成用組成物、膜、レジスト下層膜の形成方法、パターニングされた基板の製造方法及び化合物 |
| WO2017208796A1 (ja) * | 2016-06-03 | 2017-12-07 | Jsr株式会社 | 膜形成用組成物、膜、レジスト下層膜の形成方法、パターニングされた基板の製造方法及び化合物 |
| JP7041358B2 (ja) | 2016-06-03 | 2022-03-24 | Jsr株式会社 | 膜形成用組成物、膜、レジスト下層膜の形成方法、パターニングされた基板の製造方法及び化合物 |
| KR20190078309A (ko) * | 2017-12-26 | 2019-07-04 | 삼성에스디아이 주식회사 | 레지스트 하층막용 조성물 및 이를 이용한 패턴형성방법 |
| KR102215333B1 (ko) | 2017-12-26 | 2021-02-10 | 삼성에스디아이 주식회사 | 레지스트 하층막용 조성물 및 이를 이용한 패턴형성방법 |
| WO2023227564A1 (en) | 2022-05-26 | 2023-11-30 | Merck Patent Gmbh | Developable resist overlayer composition as well as method for manufacturing resist overlayer pattern and resist pattern |
| KR20250012666A (ko) | 2022-05-26 | 2025-01-24 | 메르크 파텐트 게엠베하 | 현상 가능한 레지스트 오버레이어 조성물, 및 레지스트 오버레이어 패턴 및 레지스트 패턴의 제조방법 |
Also Published As
| Publication number | Publication date |
|---|---|
| US10042258B2 (en) | 2018-08-07 |
| TWI712855B (zh) | 2020-12-11 |
| TW201621462A (zh) | 2016-06-16 |
| JPWO2016013598A1 (ja) | 2017-04-27 |
| CN106575082B (zh) | 2020-09-25 |
| JP6690535B2 (ja) | 2020-04-28 |
| US20170205711A1 (en) | 2017-07-20 |
| KR102439080B1 (ko) | 2022-09-01 |
| CN106575082A (zh) | 2017-04-19 |
| KR20170035883A (ko) | 2017-03-31 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP6341380B2 (ja) | リソグラフィー用レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 | |
| JP6319582B2 (ja) | リソグラフィー用レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 | |
| JP6519753B2 (ja) | レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 | |
| JP6690535B2 (ja) | レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 | |
| JP6119983B2 (ja) | リソグラフィー用レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 | |
| JP2014174329A (ja) | リソグラフィー用レジスト上層膜形成組成物及びそれを用いた半導体装置の製造方法 | |
| WO2013051442A1 (ja) | リソグラフィー用レジスト上層膜形成組成物 | |
| TW202337930A (zh) | 包含具有多環芳香族的聚合物之阻劑下層膜形成用組成物 | |
| KR102808380B1 (ko) | Euv레지스트 하층막 형성 조성물 | |
| US20230244148A1 (en) | Euv resist underlayer film-forming composition | |
| CN118215886A (zh) | 含有烷氧基的抗蚀剂下层膜形成用组合物 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| 121 | Ep: the epo has been informed by wipo that ep was designated in this application |
Ref document number: 15825507 Country of ref document: EP Kind code of ref document: A1 |
|
| ENP | Entry into the national phase |
Ref document number: 2016535964 Country of ref document: JP Kind code of ref document: A |
|
| ENP | Entry into the national phase |
Ref document number: 20177000339 Country of ref document: KR Kind code of ref document: A |
|
| WWE | Wipo information: entry into national phase |
Ref document number: 15324542 Country of ref document: US |
|
| NENP | Non-entry into the national phase |
Ref country code: DE |
|
| 122 | Ep: pct application non-entry in european phase |
Ref document number: 15825507 Country of ref document: EP Kind code of ref document: A1 |
