WO2012121209A1

WO2012121209A1 - 透過膜の阻止率向上方法、阻止率向上処理剤及び透過膜

Info

Publication number: WO2012121209A1
Application number: PCT/JP2012/055550
Authority: WO
Inventors: 孝博川勝; 青木　哲也
Original assignee: Kurita Water Industries Ltd
Current assignee: Kurita Water Industries Ltd
Priority date: 2011-03-09
Filing date: 2012-03-05
Publication date: 2012-09-13
Anticipated expiration: 2013-09-09
Also published as: TWI584870B; BR112013022414B1; JP5914973B2; JP2012187468A; CN103429325B; TW201302291A; DE112012001125T5; BR112013022414A2; CN103429325A; US20130324678A1

Abstract

　透過流束を大きく低下させることなく、また著しい劣化膜であっても阻止率を効果的に向上させることができる方法を提供する。アミノ基を有する分子量１０００以下の化合物を含む水溶液（ｐＨ７以下のものを除く）を透過膜に通水する工程（アミノ処理工程）を含む透過膜の阻止率向上方法。低分子量アミノ化合物を通水することにより、この透過膜の透過流束を大きく低下させることなく、膜の劣化部分を修復し、阻止率を効果的に向上させることができる。

Description

透過膜の阻止率向上方法、阻止率向上処理剤及び透過膜

　本発明は透過膜の阻止率（ｒｅｊｅｃｔｉｏｎ）向上方法に係り、特に、透過膜の透過流束を大きく低下させることなく、透過膜、特に劣化した逆浸透（ＲＯ）膜を修復して、その阻止率を効果的に向上させる方法に関する。

　本発明はまた、この透過膜の阻止率向上方法により阻止率向上処理がなされた透過膜と、この方法に用いられる阻止率向上処理剤に関する。

　ＲＯ膜は、超純水製造プラント、排水回収プラント、海水淡水化プラントなどで使用されており、水中の有機物、無機物などの大部分を除去することができる。

　ＲＯ膜等の透過膜の無機電解質や水溶性有機物等の分離対象物に対する阻止率は、水中に存在する酸化性物質や還元性物質などの影響、その他の原因による素材高分子の劣化によって低下し、必要とされる処理水質が得られなくなる。この劣化は、長期間使用しているうちに少しずつ起こることもあり、また事故によって突発的に起こることもある。また、製品としての透過膜の阻止率自体が要求されるレベルに達していない場合もある。

　ＲＯ膜等の透過膜システムにおいては、膜面でのスライムによるバイオファウリングを防止するために、前処理工程において塩素（次亜塩素酸ソーダなど）による原水の処理が行われている。塩素は強力な酸化作用があるため、残留塩素濃度の高い被処理水を透過膜に供給すると、透過膜が劣化する。

　被処理水中の残留塩素を分解（ｄｅｃｏｍｐｏｓｅ）するために、重亜硫酸ソーダなどの還元剤を被処理水に添加することがある。被処理水中にＣｕ、Ｃｏなどの金属が含まれていると、重亜硫酸ソーダが該被処理水に多量に添加されても、ＲＯ膜が劣化する（特許文献１、非特許文献１）。透過膜が劣化すると、透過膜の阻止率が低下する。

　従来、ＲＯ膜等の逆浸透膜の阻止率向上方法としては、以下のようなものが提案されている。

ｉ）　アニオン又はカチオンのイオン性高分子化合物を膜表面に付着させることにより、透過膜の阻止率を向上させる方法（特許文献２）。

　本方法は、劣化膜に対する阻止率向上効果は十分ではない。

ii）　ポリアルキレングリコール鎖を有する化合物を膜表面に付着させることにより、ナノ濾過膜やＲＯ膜の阻止率を向上させる方法（特許文献３）。

　本方法も、透過流束を大きく低下させることなく劣化膜の阻止率を十分に向上させるものではない。

iii）　透過流束が増加した、アニオン荷電を有するナノ濾過膜やＲＯ膜に対し、ノニオン系界面活性剤を用いた処理を行って、その透過流束を適正範囲まで低減させて、膜汚染や透過水質の悪化を防止する方法（特許文献４）。この方法では、透過流束が使用開始時の＋２０～－２０％の範囲となるように、ノニオン性界面活性剤を膜面に接触、付着させる。

　著しく劣化した膜（脱塩率が９５％以下にまで低下した膜）の阻止率を本方法によって向上させるには、相当量の界面活性剤を膜面に付着させる必要があり、透過流束が著しく低下すると考えられる。この特許文献４の実施例には、製造時の初期性能が、透過流束で１．２０ｍ^３／ｍ^２・ｄａｙ、ＮａＣｌ阻止率が９９．７％、シリカ阻止率が９９．５％の芳香族系ポリアミドＲＯ膜を２年間使用して酸化劣化した膜を使用すると記載されている。特許文献４は、ＮａＣｌ阻止率９９．５％、シリカ阻止率９８．０％と大きな劣化には至っていない膜を対象としており、この方法で、劣化した透過膜の阻止率を十分に向上させることは示されていない。

iv）　タンニン酸などを劣化膜に付着させて脱塩率を改善させる方法（非特許文献２）。

　この方法による阻止率の向上効果は大きくない。例えば、劣化したＲＯ膜であるＥＳ２０（日東電工社製）、ＳＵＬ－Ｇ２０Ｆ（東レ社製）の脱塩率を本方法で改善しても、改善後の膜の透過水の溶質濃度を改善前の膜の透過水溶質濃度の１／２にすることはできない。
ｖ）　タンニン酸にポリビニルメチルエーテル（ＰＶＭＥ）を添加してＲＯ膜の阻止率を向上させる方法（非特許文献５）。本方法では、薬剤の使用濃度が１０ｐｐｍ以上と比較的高い。また、この方法によって膜を処理すると、膜の透過流束が２０％程度低下する。そして、阻止率がほとんど向上しない場合もある。

　非特許文献３，４には、酸化剤によって劣化したポリアミド膜にあっては、膜素材のポリアミド結合のＣ－Ｎ結合が分断され、膜本来のふるい構造が崩壊していることが示されている。

　上述の従来の阻止率向上方法には次のａ－ｃの問題点があった。
　ａ）透過膜表面に新たに物質を付着させるため、透過流束の低下が起こる。例えば、阻止率の回復処理をした膜の透過水の溶質濃度が回復処理前の膜の透過水の溶質濃度の１／２となるように劣化膜を阻止率向上処理した場合に、透過流束が処理前に対して２０％以上も低下することがある。

　ｂ）高濃度の薬剤を添加すると、膜の濃縮水のＴＯＣが増加する。また、被処理水を膜に通水して採水しながら膜を修復することが容易でない。

　ｃ）非常に大きな劣化を起こした膜に対しては、阻止率の回復が困難である。

特開平７－３０８６７１号公報特開２００６－１１０５２０号公報特開２００７－２８９９２２号公報特開２００８－８６９４５号公報

Nagai　et　al.　Desalination,　Vol.96(1994),291-301 佐藤、田村、化学工学論文集、Vol.34(2008),493-498 植村ら，Bulletin　of　the　Society　of　Sea　Water　Science,Japan,57,498-507(2003) 神山義康，表面，vol.31,No.5(1993),408-418 S.T.Mitrouli,　A.J.Karabelas,　N.P.Isaias,　D.C.　Sioutopoulos,　and　A.S.　Al　Rammah,　Reverse　Osmosis　Membrane　Treatment　Improves　Salt-Rejection　Performance,　IDA　Journal　I　Second　Quarter　2010,　p22-34

　本発明は上記従来の問題点を解決し、透過流束を大きく低下させることなく、また著しい劣化膜であっても阻止率を効果的に向上させることができる方法とその処理剤を提供することを目的とする。

　本発明はまた、このような透過膜の阻止率向上方法により阻止率向上処理が施された透過膜を提供することを目的とする。

　本発明者らは、上記課題を解決すべく、実機での劣化膜の調査解析を繰り返し行うなどして鋭意検討を重ね、次のような知見を得た。

１）　従来法のように、膜の劣化で膜にあいた穴を、新たな物質（例えば、ノニオン系界面活性剤やカチオン系界面活性剤などの化合物）を膜に付着させることにより塞ぐ方法では、膜の疎水化や、高分子物質の付着による膜の透過流束の低下が著しく、水量の確保が困難である。

２）　透過膜、例えばポリアミド膜は、酸化剤による劣化で、ポリアミドのＣ－Ｎ結合が分断され、膜本来のふるい構造が崩壊するが、膜の劣化箇所においては、アミド結合の分断でアミド基は消失してしまうものの、カルボキシル基が一部残存する。

３）　この劣化膜のカルボキシル基にアミノ化合物を効率良く付着・結合させることにより、劣化膜を修復して阻止率を回復させることができる。カルボキシル基に結合させるアミノ化合物として、アミノ基を有する低分子量化合物を用いることにより、膜表面の疎水化や、高分子物質を付着させることによる透過流束の著しい低下を抑制することができる。

　本発明は、このような知見をもとに完成されたものである。

　本発明の透過膜の阻止率向上方法は、アミノ基を有する分子量１０００以下の化合物を含む水溶液（ｐＨ７以下のものを除く）を透過膜に通水する工程を有する。

　前記アミノ基を有する化合物の少なくとも１種が塩基性アミノ酸であってもよい。

　前記アミノ基を有する化合物の少なくとも１種がアスパルテーム又はその誘導体であってもよい。

　前記第１の水溶液がさらに分子量１０００以上、１００００以下のカルボキシル基、アミノ基、又はヒドロキシル基を有する化合物を含有してもよい。

　この分子量１０００以上、１００００以下のカルボキシル基、アミノ基、又はヒドロキシル基を有する化合物はタンニン酸又はアミノ酸の重合物であってもよい。

　前記第１の水溶液が含有する各化合物の各成分の濃度は、好ましくはそれぞれ１０ｍｇ／Ｌ以下である。

　本発明の透過膜は、かかる透過膜の阻止率向上方法により阻止率向上処理が施されている。

　本発明の透過膜の阻止率向上剤は、分子量１０００以下のアミノ基を有する化合物を１種以上含み、分子量１０００以上、１００００以下のカルボキシル基、アミノ基、あるいはヒドロキシル基を有する化合物を１種以上含む。

　本発明によれば、酸化剤等により劣化した透過膜に、アミノ基を有する分子量１０００以下の化合物（以下、「低分子量アミノ化合物」と称す。）を含む水溶液（アミノ処理水）（ｐＨ７以下のものを除く。）を通水することにより、この透過膜の透過流束を大きく低下させることなく、膜の劣化部分を修復し、阻止率を効果的に向上させることができる。

　以下に、本発明による劣化膜の修復のメカニズムを図１を参照して説明する。

　透過膜、例えば、ポリアミド膜の正常なアミド結合は図１の正常膜に示すような構造をとっている。この膜が塩素などの酸化剤で劣化した場合、アミド結合のＣ－Ｎ結合が分断され、最終的には図１の劣化膜に示すような構造となる。

　図１の劣化膜に示されるように、アミド結合の分断で、アミノ基は消失することがあるが、この分断部分の少なくとも一部にカルボキシル基が形成される。

　このような劣化膜に低分子量アミノ化合物（例えば２，４－ジアミノ安息香酸）が含まれると、低分子量アミノ化合物のアミノ基と膜のカルボキシル基との間で静電結合が生じ、図１の処理膜のように、膜に低分子量アミノ化合物が結合して不溶性塩を形成し、この不溶性塩により、劣化膜の穴が修復され、阻止率が回復する。

　低分子量アミノ化合物を膜に透過させる際には、分子量や骨格（構造）の異なるアミノ化合物を数種類併用し、これらを同時に透過させることにより、各々の化合物が膜を透過する際に互いに障害となり、膜内の劣化箇所に滞留する時間が長くなることにより、膜のカルボキシル基と低分子量アミノ化合物のアミノ基との接触確率が高くなり、膜の修復効率が高められる。

　特に高分子量の化合物を併用することにより、膜の大きな劣化箇所を塞ぐことができ、修復効率が高まる。この高分子としては、膜のカルボキシル基と作用する官能基（カチオン基：１～４級アミノ基）、添加しているアミノ基を有する化合物と作用するもの（アニオン基：カルボキシル基、スルホン基）、あるいは、ポリアミド膜と作用する官能基（ヒドロキシル基）、環状構造を有するものを選定することが望ましい。

本発明による阻止率向上処理のメカニズムを示す、化学構造式の説明図である。実施例で用いた平膜試験装置を示す模式図である。

　以下に本発明の実施の形態を詳細に説明する。

［透過膜の阻止率向上方法］
　本発明の透過膜の阻止率向上方法は、分子量１０００以下の低分子量アミノ化合物を含む水溶液（アミノ処理水。なお、ｐＨ７以下のものを除く。）を透過膜に通水するアミノ処理工程を有する。

＜アミノ処理工程＞
　本発明において、アミノ処理工程で用いるアミノ化合物は、アミノ基を有し、分子量１０００以下の比較的低分子量のものであり、特に制限はないが、例えば、次のようなものが挙げられる。

　芳香族アミノ化合物：例えば、アニリン（分子量９３）、ジアミノベンゼン（分子量１０８）などのベンゼン骨格とアミノ基を有するもの
　芳香族アミノカルボン酸化合物：例えば、３，５－ジアミノ安息香酸（分子量１５２）、３，４－ジアミノ安息香酸（分子量１５２）、２，４－ジアミノ安息香酸（分子量１５２）、２，５－ジアミノ安息香酸（分子量１５２）、２，４，６－トリアミノ安息香酸（分子量１６７）などのベンゼン骨格と２つ以上のアミノ基とアミノ基の数より少ないカルボキシル基を有するもの。

　脂肪族アミノ化合物：例えば、メチルアミン（分子量３１）、エチルアミン（分子量４５）、オクチルアミン（分子量１９２）、１，９－ジアミノノナン（本明細書中では「ＮＭＤＡ」と略記することがある。）（Ｃ_９Ｈ_１８（ＮＨ_２）_２）（分子量１５８）等の炭素数１～２０程度の直鎖炭化水素基と１個又は複数のアミノ基を有するもの、及び、アミノペンタン（本明細書中では「ＩＡＡＭ」と略記することがある。）（ＮＨ_２（ＣＨ_２）_２ＣＨ（ＣＨ_３）_２）（分子量８７）、２－メチルオクタジアミン（本明細書中では「ＭＯＤＡ」と略記することがある。）（ＮＨ_２ＣＨ_３ＣＨ（ＣＨ_３）（ＣＨ_２）_６ＮＨ_２）（分子量１５８）等の炭素数１～２０程度の分岐炭化水素基と１個又は複数のアミノ基を有するもの。

　脂肪族アミノアルコール：モノアミノイソペンタノール（本明細書中では「ＡＭＢ」と略記することがある。）（ＮＨ_２（ＣＨ_２）_２ＣＨ（ＣＨ_３）ＣＨ_２ＯＨ）（分子量１０３）等の直鎖又は分岐の炭素数１～２０の炭化水素基にアミノ基と水酸基を有するもの。

　複素環アミノ化合物：テトラヒドロフルフリルアミン（本明細書中では「ＦＡＭ」と略記することがある。）（下記構造式）（分子量１０１）などの複素環とアミノ基を有するもの。

　アミノ酸化合物：例えば、アルギニン（分子量１７４）やリシン（分子量１４６）等の塩基性アミノ酸化合物、アスパラギン（分子量１３２）やグルタミン（分子量１４６）等のアミド基を有するアミノ酸化合物、グリシン（分子量７５）やフェニルアラニン（分子量１６５）等のその他アミノ酸化合物。

この中で、塩基性アミノ酸である、アルギニン（分子量１７４）、リシン（分子量１４６）、ヒスチジン（分子量１５５）を有効に用いることができる。また、ペプチドあるいはその誘導体として、例えば、フェニルアラニンとアスパラギン酸のジペプチドのメチルエステルであるアスパルテーム（分子量２９４）を有効に用いることができる。

　これらの低分子量アミノ化合物は、一般的に水に対する溶解性が高く、安定な水溶液として透過膜に通水することができ、前述の如く、膜のカルボキシル基と反応して透過膜に結合し、不溶性の塩を形成して、膜の劣化により生じた穴を塞ぎ、これにより膜の阻止率を高める。

　本発明のアミノ処理工程で用いる低分子量アミノ化合物の分子量が１０００より大きいと、微細な劣化箇所に侵入できないことがある。ただし、アミノ化合物の分子量が過度に小さいと膜の緻密層に留まり難くなる。従って、このアミノ化合物の分子量は、１０００以下、特に５００以下、とりわけ６０～３００であることが好ましい。

　これらの低分子量アミノ化合物は、１種を単独で用いても良く、２種以上を混合して用いても良い。分子量や骨格構造の異なる低分子量アミノ化合物を２種以上併用し、これらを同時に透過膜に透過させることにより、各々の化合物が膜を透過する際に互いに障害となり、膜内の劣化箇所に滞留する時間が長くなることにより、膜のカルボキシル基と低分子量アミノ化合物のアミノ基との接触確率が高くなり、膜の修復効果が高められる。

　このため、分子量数十、例えば６０～３００程度の低分子量アミノ化合物と分子量が数百、例えば２００～１０００程度の低分子量アミノ化合物を併用したり、環状化合物と鎖状化合物を、更には直鎖化合物と分岐状化合物とを併用したりすることが好ましい。

　その好ましい組み合わせ例としては、ジアミノ安息香酸とＮＭＤＡ又はＩＡＡＭとの併用、その他、アニリンとＭＯＤＡあるいは、アルギニンとアスパルテームとの併用などが挙げられる。

　アミノ処理水中の低分子量アミノ化合物の濃度は膜の劣化の度合により異なるが、過度に高いと透過流束を低下させることがあり、過度に低いと修復が不十分になることがある。そのため、アミノ処理水中の低分子量アミノ化合物の濃度（２種以上の低分子量アミノ化合物を用いる場合は、その合計濃度）は、１～１０００ｍｇ／Ｌ、特に５～５００ｍｇ／Ｌ程度が好ましい。

　２種以上の低分子量アミノ化合物を用いる場合、各々の低分子量アミノ化合物の濃度に大きな差異があると、これらの併用による効果を得難いことから、最も多く含まれる低分子量アミノ化合物の含有量に対して、最も少なく含まれる低分子量アミノ化合物の含有量が５０％以上となるように配合することが好ましい。

　アミノ処理工程においては、これらの低分子量アミノ化合物を水溶液（ｐＨ７以下のものを除く。）として、透過膜に通水する。

　このようなアミノ処理工程において、アミノ処理水には、トレーサーとして、食塩（ＮａＣｌ）等の無機電解質やイソプロピルアルコールやグルコース等の中性有機物及びポリマレイン酸などの低分子ポリマーなどを添加してもよく、これにより、アミノ処理工程において、透過膜の透過水への食塩やグルコースの透過の程度を分析して、膜の修復の程度を確認することができる。

　アミノ処理水中に、低分子量アミノ化合物以外の、分子量１０００以下の低分子量の有機化合物、例えば、アルコール系化合物やカルボキシル基又はスルホン酸基を有する化合物、具体的にはイソブタノール、サリチル酸又はイソチアゾリン系化合物を、低分子量アミノ化合物と重合しないような程度の濃度、例えば０．１～１００ｍｇ／Ｌ程度に添加しても良く、これにより、緻密層における立体障害を上げて、目詰めの効果を上げることが期待される。

　分子量１０００～１００００のカルボキシル基、アミノ基、あるいはヒドロキシル基を有する高分子と併用することも有効である。例として、タンニン酸やペプチドを挙げることができる。タンニン酸としては、加水分解型の五倍子、没食子、縮合型のケブラチョ、ミモザ等の植物から抽出されたタンニンなどを挙げることができる。ペプチドとしては、分子量１０００以上のポリグリシン、ポリリシン、ポリトリプトファン、ポリアラニンなどを挙げることができる。

　アミノ処理水を透過膜に通水するときの給水圧力は、過度に高いと劣化していない箇所への吸着が進むという問題があり、過度に低いと劣化箇所への吸着も進まないことから、当該透過膜の通常運転圧力の３０～１５０％、特に５０～１３０％とすることが好ましい。

　このアミノ処理工程は、常温、例えば１０～３５℃程度の温度で行うことができ、その処理時間としては、供給する低分子量アミノ化合物の濃度にも依存し、特に制限とりわけ上限はないが、通常０．５～１００時間、特に１～５０時間程度とすることが好ましい。

　アミノ処理は、アミノ処理剤を透過膜装置の定常運転時に被処理水に添加することにより行われてもよい。薬剤添加の時間は、１～５００時間程度であるが、常時添加も可能である。分子量１０００～１００００の高分子と併用する場合は、１～２００時間程度が望ましい。

　長時間運転を行っている場合、膜汚染により透過流束が低下している場合は、洗浄を行った後に実施することが望ましいが、その限りではない。

　洗浄の薬剤としては、酸洗浄では、塩酸、硝酸、硫酸などの鉱酸、クエン酸、シュウ酸といった有機酸を上げることができる。アルカリ洗浄では、水酸化ナトリウム、水酸化カリウムなどを上げることができる。一般的に、酸洗浄ではｐＨ２付近とし、アルカリ洗浄ではｐＨ１２付近とする。

［透過膜］
　本発明の透過膜の阻止率向上方法は、ナノ濾過膜、ＲＯ膜等の選択性透過膜に対して好適に適用される。ナノ濾過膜は、粒径が約２ｎｍ程度の粒子や高分子を阻止する液体分離膜である。ナノ濾過膜の膜構造としては、セラミック膜などの無機膜、非対称膜、複合膜、荷電膜などの高分子膜などを挙げることができる。ＲＯ膜は、膜を介する溶液間の浸透圧差以上の圧力を高濃度側にかけて、溶質を阻止し、溶媒を透過する液体分離膜である。ＲＯ膜の膜構造としては、非対称膜、複合膜などの高分子膜などを挙げることができる。本発明の透過膜の阻止率向上方法を適用するナノ濾過膜又はＲＯ膜の素材としては、例えば、芳香族系ポリアミド、脂肪族系ポリアミド、これらの複合材などのポリアミド系素材、酢酸セルロースなどのセルロース系素材などを挙げることができる。これらの中で、芳香族系ポリアミド素材の透過膜であって、劣化することによりＣ－Ｎ結合の分断でカルボキシル基を多く生成する膜に、本発明の透過膜の阻止率向上方法を特に好適に適用することができる。

　また、本発明の透過膜の阻止率向上方法を適用する透過膜のモジュール形式に特に制限はなく、例えば、管状膜モジュール、平面膜モジュール、スパイラル膜モジュール、中空糸膜モジュールなどを挙げることができる。

　本発明の透過膜は、このような本発明の透過膜の阻止率向上方法により阻止率向上処理が施された透過膜、具体的には、ＲＯ膜、ナノ濾過膜等の選択的透過膜であり、透過膜の透過流束を高くした状態で阻止率が向上しており、かつその高い状態を長く維持させることも可能である。

［水処理方法］
　本発明の透過膜により、被処理水を透過させて透過膜処理を行う本発明の水処理方法では、透過膜の透過流束を高くした状態で阻止率が向上し、かつその高い状態を長く維持することができ、これにより有機物等の除去対象物質の除去効果が高く、長期間にわたって安定処理が可能である。被処理水の供給、透過の操作は通常の透過膜処理と同様に行うことができるが、カルシウムやマグネシウムなどの硬度成分を含有する被処理水を処理する場合は、原水に分散剤、スケール防止剤、その他の薬剤を添加してもよい。処理対象とする被処理水は特に限定されるものではないが、有機物含有水に好適に用いることができ、例えばＴＯＣ＝０．０１～１００ｍｇ／Ｌ、好ましくは０．１～３０ｍｇ／Ｌ程度の有機物含有水の処理に好適に用いられる。このような有機物含有水としては電子デバイス製造工場排水、輸送機械製造工場排水、有機合成工場排水又は印刷製版・塗装工場排水など、あるいはそれらの一次処理水など挙げることができるが、これらに限定されない。

　以下に実施例及び比較例を挙げて本発明をより具体的に説明する。

　まず、比較例１～６，実施例１～６について説明する。
［比較例１］
　以下の条件で被処理水を図２に示す平膜試験装置に通水した。

　この平膜試験装置は、有底有蓋の円筒状容器１の高さ方向の中間位置に平膜セル２を設けて容器内を原水室１Ａと透過水室１Ｂとに仕切り、この容器１をスターラー３上に設置し、ポンプ４で被処理水を配管１１を介して原水室１Ａに給水すると共に、容器１内の攪拌子５を回転させて原水室１Ａ内を攪拌し、透過水を透過水室１Ｂより配管１２を介して取り出すと共に、濃縮水を原水室１Ａより配管１３を介して取り出すものである。濃縮水取り出し配管１３には圧力計６と開閉バルブ７が設けられている。

　劣化膜：日東電工社製超低圧逆浸透膜ＥＳ２０を、次亜塩素酸ナトリウム（遊離塩素１ｍｇ／Ｌ）を含む溶液に２０時間浸漬して加速劣化させたもの。オリジナル膜の透過流束、脱塩率、ＩＰＡ除去率はそれぞれ０．８１ｍ^３／（ｍ^２・ｄ）、９７．２％、８７．５％である。
　被処理水：ＮａＣｌ　５００ｍｇ／Ｌ、ＩＰＡ　１００ｍｇ／Ｌ
　運転圧力：０．７５　ＭＰａ
　温度：２４℃±２℃
　ｐＨ：７．５（水酸化ナトリウム水溶液で調整）

［比較例２］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にタンニン酸（シグマ・アルドリッチ社製４０３０４０－５０Ｇ）０．５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水とすること以外は比較例１の条件で通水を行った。

［比較例３］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にミモザ（大日本製薬製）０．５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水とすること以外は比較例１の条件で通水を行った。

［比較例４］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にポリオキシエチレン（１０）オレイルエーテル（和光純薬製）０．５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水として２時間通水すること以外は比較例１の条件で通水を行った。

［比較例５］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にポリエチレングリコール（分子量４０００、和光純薬製）１ｍｇ／Ｌ添加したものを被処理水として２時間通水し、被処理水にポリオキシエチレン（１０）オレイルエーテル（和光純薬製）０．５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水としてさらに１時間通水すること以外は比較例１の条件で通水を行った。

［比較例６］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にポリビニルアミジン５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水として２時間通水し、被処理水にポリスチレンスルホン酸５ｍｇ／Ｌ添加したものを被処理水として２時間通水すること以外は比較例１の条件で通水を行った。

［実施例１］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にアルギニンを１０ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水とすること以外は比較例１の条件で通水を行った。

［実施例２］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にアルギニンを２ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水とすること以外は比較例１の条件で通水を行った。

［実施例３］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にアルギニンを２ｍｇ／Ｌ、アスパルテーム１ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水とすること以外は比較例１の条件で通水を行った。

［実施例４］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にアルギニンを２ｍｇ／Ｌ、アスパルテーム１ｍｇ／Ｌ添加、タンニン酸（シグマ・アルドリッチ社製４０３０４０－５０Ｇ）０．５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水として２４時間通水すること以外は比較例１の条件で通水を行った。

［実施例５］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にアルギニンを２ｍｇ／Ｌ、アスパルテーム１ｍｇ／Ｌ添加、ミモザ（大日本製薬製）０．５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水として２４時間通水すること以外は比較例１の条件で通水を行った。

［実施例６］
　比較例１の条件で通水を行い劣化状態を確認した後、被処理水にアルギニンを２ｍｇ／Ｌ、アスパルテーム１ｍｇ／Ｌ添加、ケブラチョ（大日本製薬製）０．５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．５に調整したものを被処理水として２４時間通水すること以外は比較例１の条件で通水を行った。

　なお、透過流束、脱塩率、ＩＰＡ除去率は以下の式より算出した。

　　透過流束［ｍ^３／（ｍ^２ｄ）］＝透過水量［ｍ^３／ｄ］／膜面積［ｍ^２］×温度換算係数［－］
　　脱塩率［％］＝（１－透過水の導電率［ｍＳ／ｍ］／濃縮水の導電率［ｍＳ／ｍ］）×１００
　　ＩＰＡ除去率［％］＝（１－透過水のＴＯＣ［ｍｇ／Ｌ］／濃縮水のＴＯＣ［ｍｇ／Ｌ］）×１００
　また、阻止率向上効率を以下の式で定義した。

　　阻止率向上効率［％／（ｍ／ｄ）］＝向上した阻止率［％］／低下した透過流束［ｍ^３／（ｍ^２ｄ）］

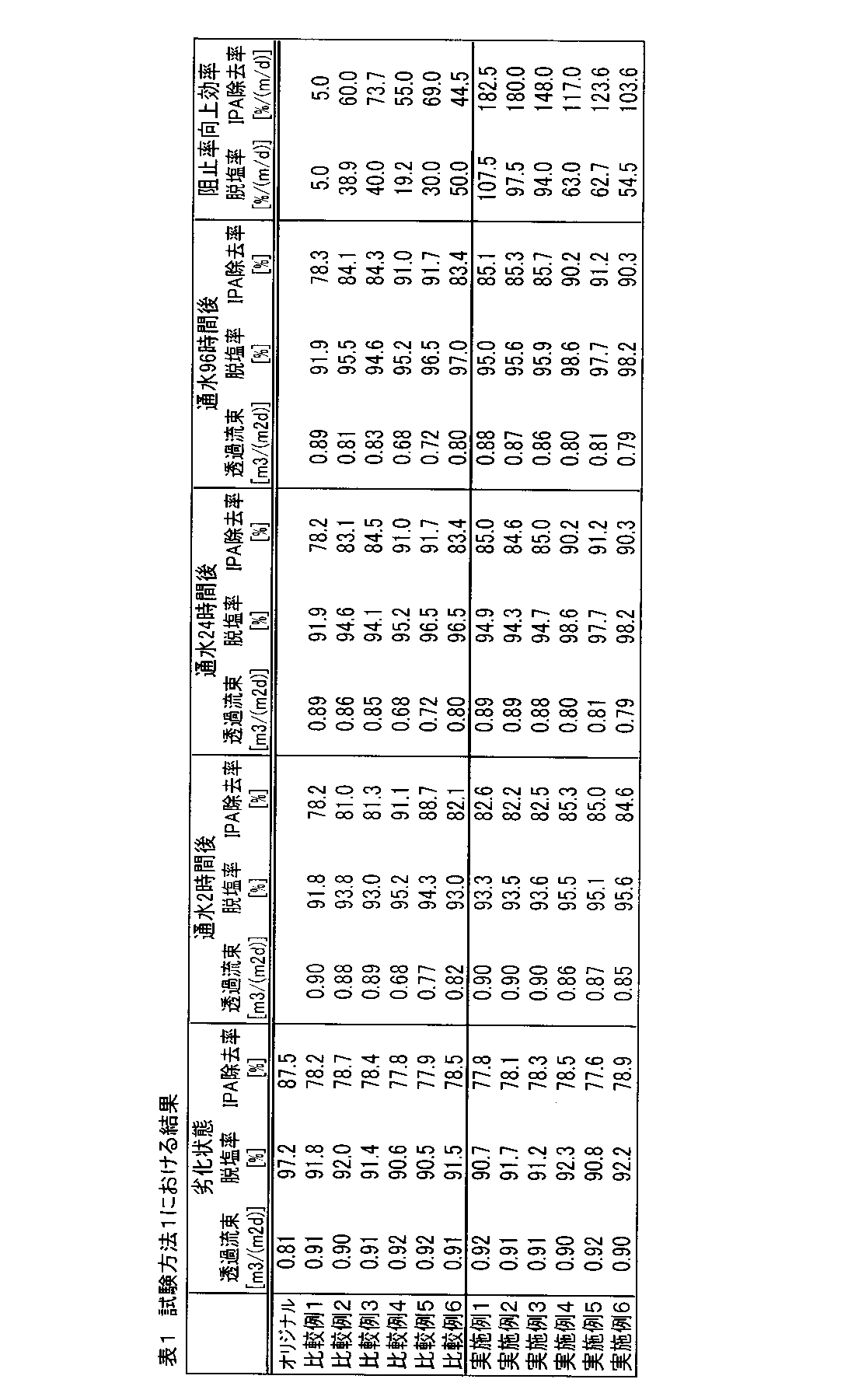

　表１に結果を示す。本発明では、阻止率向上効率、特にＩＰＡ除去率の向上効率が非常に高いことが分かる。

　次に比較例７，８、実施例７について説明する。

［比較例７］
　次の条件で被処理水を図２に示す平膜試験装置に通水した。　
　劣化膜：日東電工社製超低圧逆浸透膜ＥＳ２０を、次亜塩素酸ナトリウム（遊離塩素１ｍｇ／Ｌ）を含む溶液に３０時間浸漬して加速劣化させたもの。　
　被処理水：ＮａＣｌ　５００ｍｇ／Ｌ、ＩＰＡ　１００ｍｇ／Ｌ
　運転圧力：０．７５　ＭＰａ
　温度：２４℃±２℃
　ｐＨ：７．２（水酸化ナトリウム水溶液で調整）

［比較例８］
　比較例７の条件で通水を行い劣化状態を確認した後、被処理水にタンニン酸（シグマ・アルドリッチ社製４０３０４０－５０Ｇ）０．５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．２に調整したものを被処理水とすること以外は比較例７の条件で通水を行った。

［実施例７］
　比較例７の条件で通水を行い劣化状態を確認した後、被処理水にアルギニンを２ｍｇ／Ｌ、アスパルテーム１ｍｇ／Ｌ添加、タンニン酸（シグマ・アルドリッチ社製４０３０４０－５０Ｇ）１ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ７．２に調整したものを被処理水として２４時間通水すること以外は試験方法２の条件で通水を行った。

　表２に結果を示す。本発明によって、脱塩率が９０％以下に低下した逆浸透膜でも良好に阻止率向上、修復が行えることが分かる。

　次に比較例９，１０、実施例８，９について説明する。

［比較例９］
　下記条件で被処理水を図２に示す平膜試験装置に通水した。

　市販膜：日東電工社製海水淡水化逆浸透膜ＮＴＲ－７０ＳＷＣ
　被処理水：ＮａＣｌ３００００ｍｇ／Ｌ、ホウ素７ｍｇ／Ｌ（ホウ酸として添加）
　運転圧力：６ＭＰａ
　温度：２４℃±２℃
　ｐＨ：８（水酸化ナトリウム水溶液で調整）

［比較例１０］
　被処理水にポリビニルアミジン５ｍｇ／Ｌ添加したものを被処理水として２時間通水し、被処理水にポリスチレンスルホン酸５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ８に調整したものを被処理水として２時間通水すること以外は比較例９の条件で通水を行った。

［実施例８］
　被処理水にアルギニンを２ｍｇ／Ｌ、アスパルテーム１ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ８に調整したものを被処理水とすること以外は比較例９の条件で通水を行った。

［実施例９］
　被処理水にアルギニンを２ｍｇ／Ｌ、アスパルテーム１ｍｇ／Ｌ添加、タンニン酸（シグマ・アルドリッチ社製４０３０４０－５０Ｇ）０．５ｍｇ／Ｌ添加し、水酸化ナトリウム水溶液でｐＨ８に調整したものを被処理水とすること以外は比較例９の条件で通水を行った。

　なお、ホウ素の除去率は以下の式より算出した。
　　ホウ素除去率［％］＝（１－透過水のホウ素濃度［ｍｇ／Ｌ］／濃縮水のホウ素濃度［ｍｇ／Ｌ］）×１００

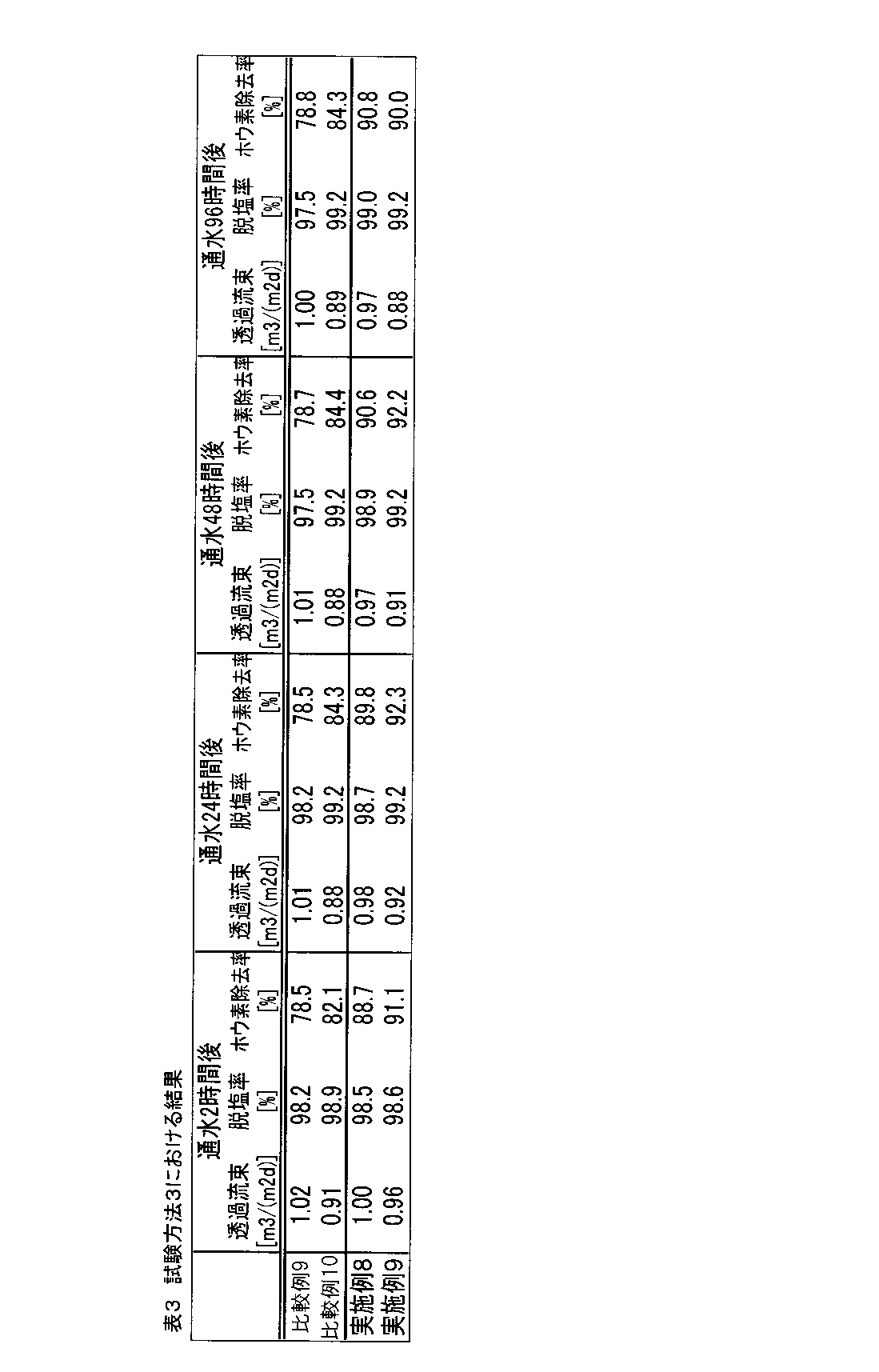

　表３に結果を示す。本発明では、劣化していない逆浸透膜であっても、透過流束を大きく低下させることなく、阻止率、特にホウ素除去率を向上できていることが分かる。実施例９では、２４時間後に阻止率が最も向上しており、４８時間後、９６時間後は阻止率が逆に低下している。これは、膜表面に過剰量の吸着が起こり、濃度分極が起こったためと考えられる。従って、実施例９におけるより好適な処理は、薬剤の注入による阻止率向上処理を２４時間で終了し、以降は試験２の条件で通水を行うことである。

　以上の実施例及び比較例からも明らかな通り、本発明によれば、被処理水に薬剤を添加して通常の運転圧力で通水することによって、採水を行いながら、劣化膜を大きく透過水量を低下させることなく、脱塩率を回復することができる。また、脱塩率９０％以下の著しい劣化膜においても本発明は適用できる。

　本発明を特定の態様を用いて詳細に説明したが、本発明の意図と範囲を離れることなく様々な変更が可能であることは当業者に明らかである。
　なお、本出願は、２０１１年３月９日付で出願された日本特許出願（特願２０１１－０５１５２５）に基づいており、その全体が引用により援用される。

　１　容器
　１Ａ　原水室
　１Ｂ　透過水室
　２　平膜セル
　３　スターラー

Claims

　アミノ基を有する分子量１０００以下の化合物を含む水溶液（ｐＨ７以下のものを除く）を透過膜に通水する工程を有する透過膜の阻止率向上方法。
　請求項１において、前記アミノ基を有する化合物の少なくとも１種が塩基性アミノ酸であることを特徴とする透過膜の阻止率向上方法。
　請求項１において、前記アミノ基を有する化合物の少なくとも１種がアスパルテーム又はその誘導体であることを特徴とする透過膜の阻止率向上方法。
　請求項１ないし３のいずれか１項において、前記第１の水溶液がさらに分子量１０００以上、１００００以下のカルボキシル基、アミノ基、又はヒドロキシル基を有する化合物を含有することを特徴とする透過膜の阻止率向上方法。
　請求項４において、分子量１０００以上、１００００以下のカルボキシル基、アミノ基、又はヒドロキシル基を有する化合物がタンニン酸又はアミノ酸の重合物であることを特徴とする透過膜の阻止率向上方法。
　請求項１ないし５のいずれか１項において、前記第１の水溶液が含有する各化合物の各成分の濃度が、それぞれ１０ｍｇ／Ｌ以下であることを特徴とする透過膜の阻止率向上方法。
　請求項１ないし６のいずれか１項に記載の透過膜の阻止率向上方法により阻止率向上処理が施された透過膜。
　分子量１０００以下のアミノ基を有する化合物を１種以上含み、分子量１０００以上、１００００以下のカルボキシル基、アミノ基、あるいはヒドロキシル基を有する化合物を１種以上含む透過膜の阻止率向上剤。
　請求項８において、前記アミノ基を有する化合物の少なくとも１種が塩基性アミノ酸であることを特徴とする透過膜の阻止率向上剤。
　請求項８において、前記アミノ基を有する化合物の少なくとも１種がアスパルテーム又はその誘導体であることを特徴とする透過膜の阻止率向上剤。
