WO2012108435A1 - 着色硬化性組成物およびカラーフィルタ - Google Patents

着色硬化性組成物およびカラーフィルタ Download PDF

Info

Publication number
WO2012108435A1
WO2012108435A1 PCT/JP2012/052760 JP2012052760W WO2012108435A1 WO 2012108435 A1 WO2012108435 A1 WO 2012108435A1 JP 2012052760 W JP2012052760 W JP 2012052760W WO 2012108435 A1 WO2012108435 A1 WO 2012108435A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
curable composition
colored curable
general formula
compound
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2012/052760
Other languages
English (en)
French (fr)
Inventor
藤田　明徳
佐々木　大輔
勇太 ▲高▼▲崎▲
祐太朗 法月
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Fujifilm Corp
Original Assignee
Fujifilm Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Fujifilm Corp filed Critical Fujifilm Corp
Priority to CN201280007006.0A priority Critical patent/CN103339566B/zh
Priority to KR1020137021241A priority patent/KR101706695B1/ko
Publication of WO2012108435A1 publication Critical patent/WO2012108435A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B47/00—Porphines; Azaporphines
    • C09B47/04—Phthalocyanines abbreviation: Pc
    • C09B47/06—Preparation from carboxylic acids or derivatives thereof, e.g. anhydrides, amides, mononitriles, phthalimide, o-cyanobenzamide
    • C09B47/067—Preparation from carboxylic acids or derivatives thereof, e.g. anhydrides, amides, mononitriles, phthalimide, o-cyanobenzamide from phthalodinitriles naphthalenedinitriles, aromatic dinitriles prepared in situ, hydrogenated phthalodinitrile
    • C09B47/0675—Preparation from carboxylic acids or derivatives thereof, e.g. anhydrides, amides, mononitriles, phthalimide, o-cyanobenzamide from phthalodinitriles naphthalenedinitriles, aromatic dinitriles prepared in situ, hydrogenated phthalodinitrile having oxygen or sulfur linked directly to the skeleton
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B47/00—Porphines; Azaporphines
    • C09B47/04—Phthalocyanines abbreviation: Pc
    • C09B47/08—Preparation from other phthalocyanine compounds, e.g. cobaltphthalocyanineamine complex
    • C09B47/18—Obtaining compounds having oxygen atoms directly bound to the phthalocyanine skeleton
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B47/00—Porphines; Azaporphines
    • C09B47/04—Phthalocyanines abbreviation: Pc
    • C09B47/08—Preparation from other phthalocyanine compounds, e.g. cobaltphthalocyanineamine complex
    • C09B47/20—Obtaining compounds having sulfur atoms directly bound to the phthalocyanine skeleton
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B5/00—Optical elements other than lenses
    • G02B5/20—Filters
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/0005—Production of optical devices or components in so far as characterised by the lithographic processes or materials used therefor
    • G03F7/0007—Filters, e.g. additive colour filters; Components for display devices
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/0041—Photosensitive materials providing an etching agent upon exposure
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/0047—Photosensitive materials characterised by additives for obtaining a metallic or ceramic pattern, e.g. by firing
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/027—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds
    • G03F7/028—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds with photosensitivity-increasing substances, e.g. photoinitiators
    • G03F7/031—Organic compounds not covered by group G03F7/029
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/105—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers having substances, e.g. indicators, for forming visible images

Definitions

  • the present invention relates to a colored curable composition and a color filter using the colored curable composition. Furthermore, the present invention relates to a liquid crystal display device and a solid-state imaging device using the color filter. Moreover, it is related with the manufacturing method of a color filter.
  • color filters are colored curable compositions by containing a pigment dispersion composition in which an organic pigment or an inorganic pigment is dispersed, a polyfunctional monomer, a polymerization initiator, an alkali-soluble resin, and other components as necessary. It is manufactured by forming a colored pattern by using a photolithography method, an ink jet method or the like.
  • color filters tend to be used not only for monitors but also for televisions (TVs) in liquid crystal display (LCD) applications.
  • color filters are required to have high color characteristics in terms of chromaticity and contrast.
  • color filters for image sensors solid-state imaging devices are required to further improve color characteristics such as reduction of color unevenness and improvement of color resolution.
  • dyes compounds having a wide variety of pigment bases such as phthalocyanine dyes, dipyrromethene dyes, pyrimidine azo dyes, pyrazole azo dyes, xanthene dyes are known (see, for example, Patent Documents 2 to 6).
  • the colored curable composition used for a color filter or the like is required to have high color purity and no absorption (high transmittance) in an unnecessary part as a color filter.
  • high light resistance is also required.
  • the present invention aims to reconcile these two problems, and is a colored curable composition that can produce a color filter that does not have absorption in unnecessary portions as a color filter and has high light resistance.
  • the purpose is to provide.
  • it is an object to provide a useful thing as a colored material for a green filter.
  • the inventors of the present application have conducted intensive studies, and as a result, by forming an H-aggregate of a phthalocyanine compound having a main absorption in chloroform of 680 to 800 nm, the absorption position is shortened. It has been found that by shifting to the wavelength side (for example, 640 to 680 nm), a curable composition for coloring can be obtained which has no absorption in a portion unnecessary as a color filter and has high light resistance. In particular, it has been found useful as a coloring curable composition for green, and the present invention has been completed.
  • Soluble in an organic solvent and the main absorption in a chloroform solvent is in the range of 680 nm to 800 nm.
  • the same benzene nucleus is represented by the following general formula (1) and at least one of a chlorine atom and a bromine atom.
  • X 1 represents an oxygen atom, a sulfur atom, an SO 2 group or an NH group
  • R 1 represents an alkyl group or an aryl group.
  • M represents Cu, Zn, V ( ⁇ O), Mg, Ni, Ti ( ⁇ O), Mg, Sn, or Si.

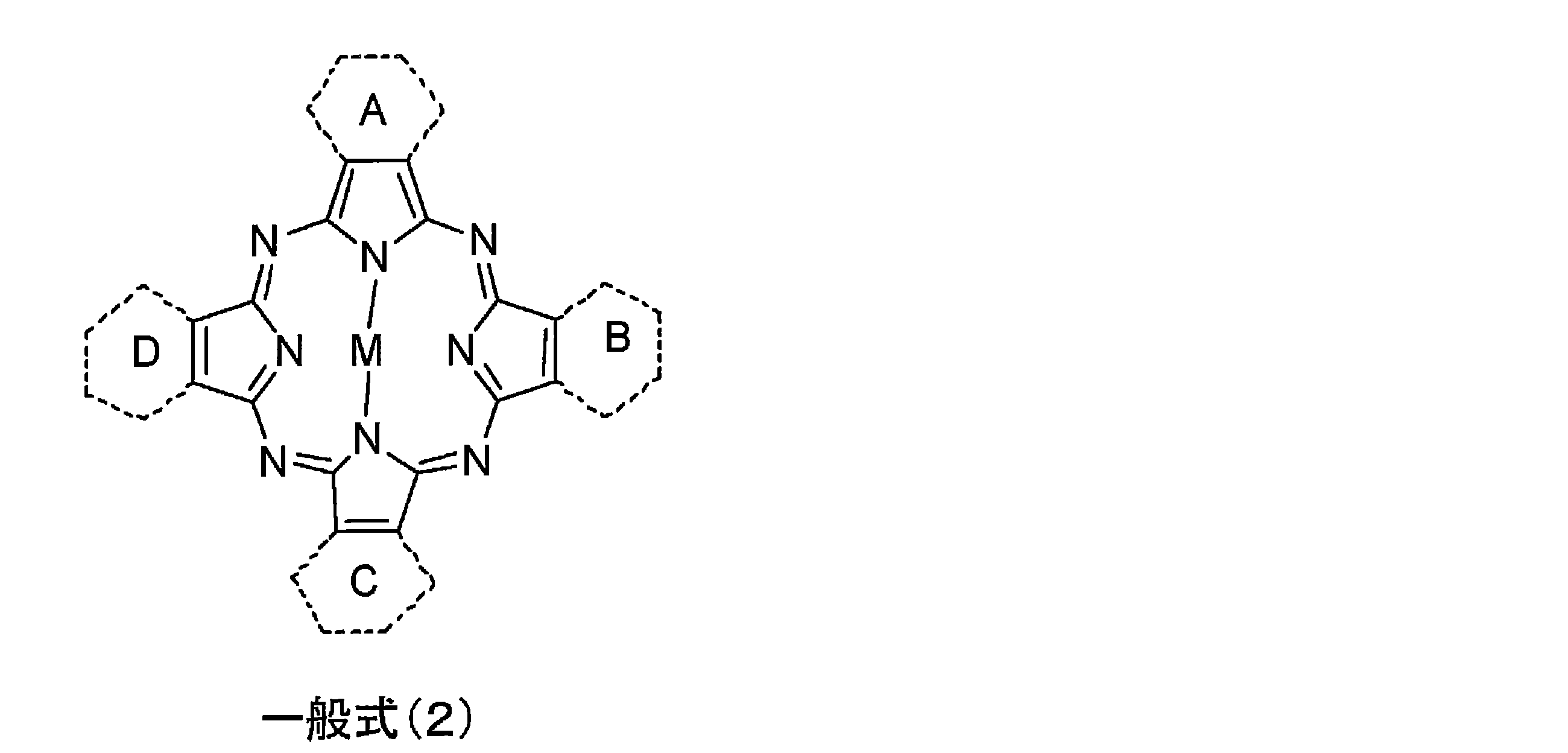

  • At least one of A, B, C, and D represents And has a structure represented by the following general formula (3), and the others represent aromatic rings.

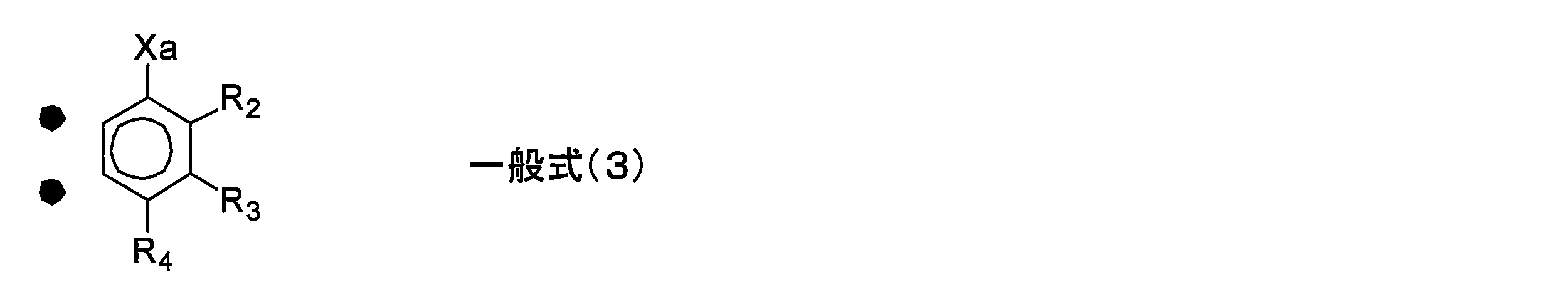

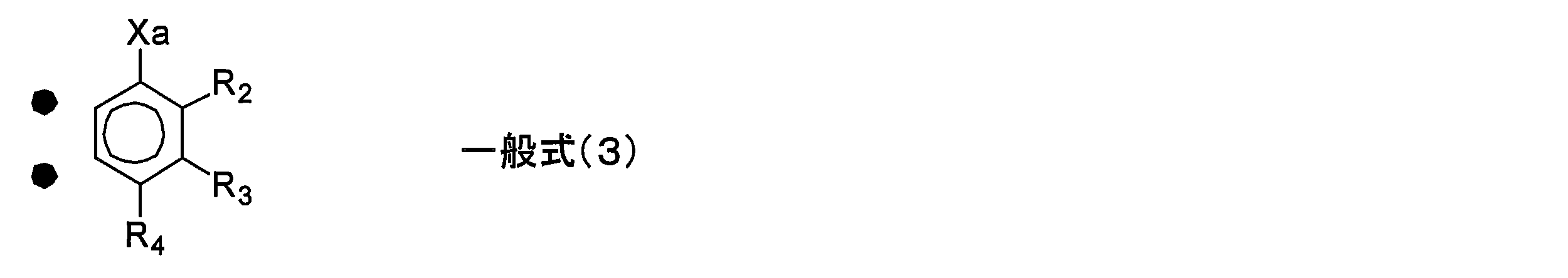

  • Xa in the general formula (3) represents a chlorine atom or a bromine atom
  • at least one of R 2, R 3 and R 4 represents a group of the general formula (1), the rest or hydrogen atom, a chlorine atom A bromine atom.
  • M is Cu, Zn, or V ( ⁇ O).
  • ⁇ 4> The colored curable composition according to ⁇ 2> or ⁇ 3>, wherein A, B, C and D in the general formula (1) are each represented by the general formula (3).
  • ⁇ 8> The colored curable composition according to ⁇ 7>, wherein the photopolymerization initiator is an oxime compound or a biimidazole compound.
  • ⁇ 9> The colored curable composition according to any one of ⁇ 1> to ⁇ 8>, further comprising a yellow colorant.
  • ⁇ 10> The colored curable composition according to ⁇ 9>, wherein the yellow colorant is an azo dye or a monomethine dye.
  • ⁇ 11> The colored curable composition according to ⁇ 10>, wherein the yellow colorant is a monomethine dye represented by the following general formula (4).
  • R 11 represents an alkyl group
  • R 12 represents an aromatic ring group having a substituent.
  • ⁇ 12> A color filter having a colored layer using the colored curable composition according to any one of ⁇ 1> to ⁇ 11>.
  • ⁇ 13> Applying the colored curable composition according to any one of ⁇ 1> to ⁇ 11> on a substrate to form a colored layer, exposing the formed colored layer in a pattern, and developing And a step of forming a colored region.
  • ⁇ 14> A liquid crystal display device or a solid-state imaging device having a color filter according to ⁇ 12> or a color filter produced by the method for producing a color filter according to ⁇ 13>.

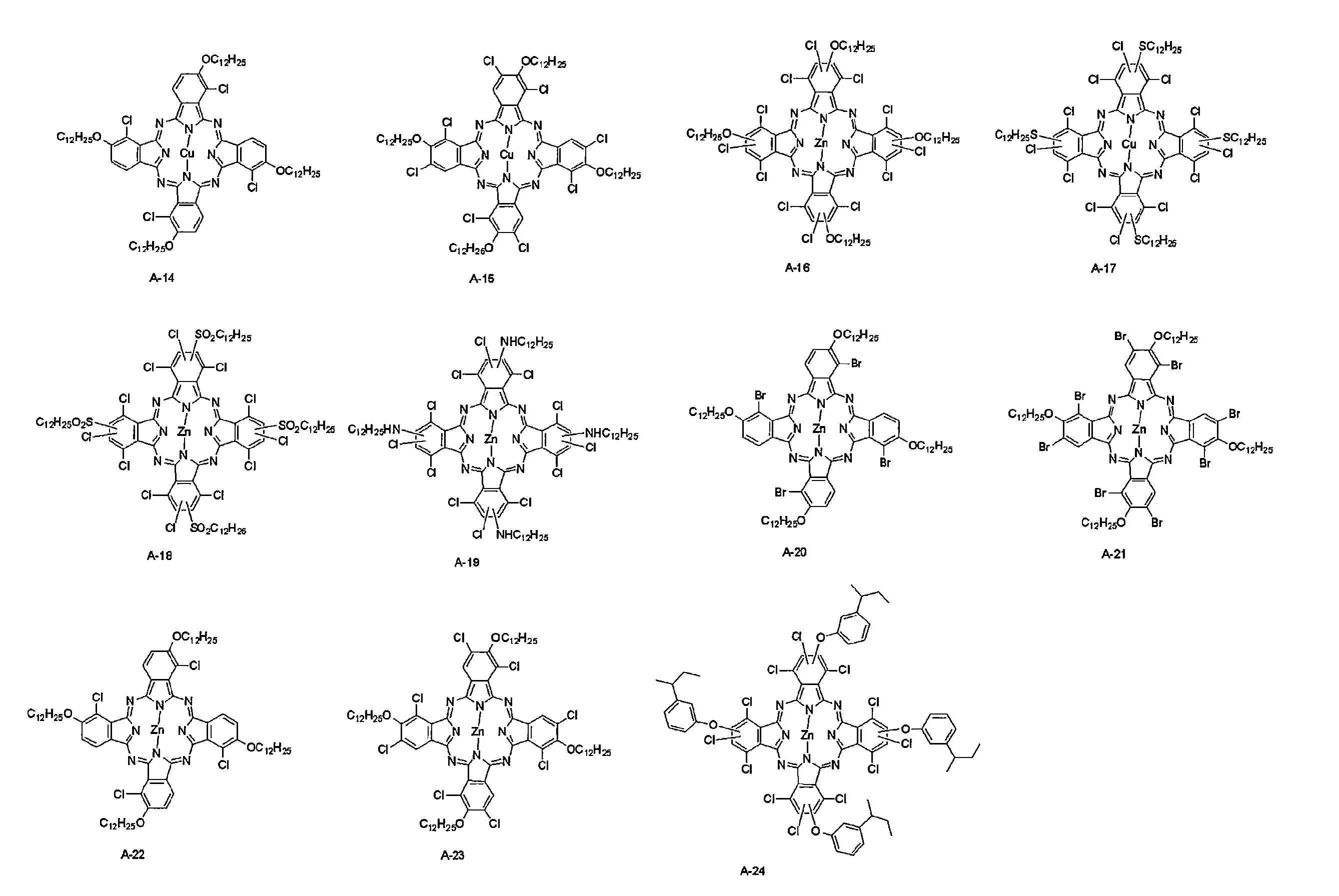

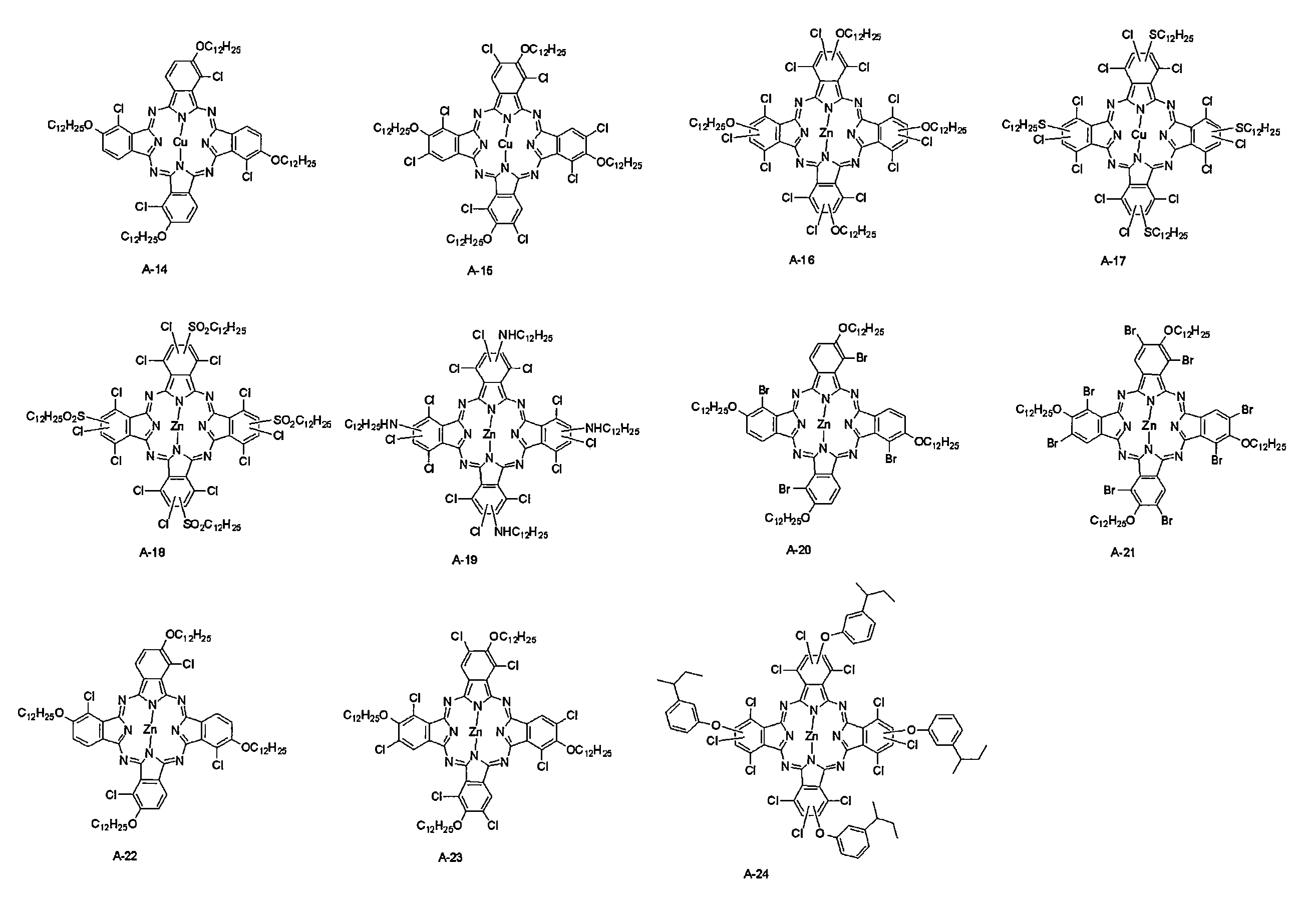

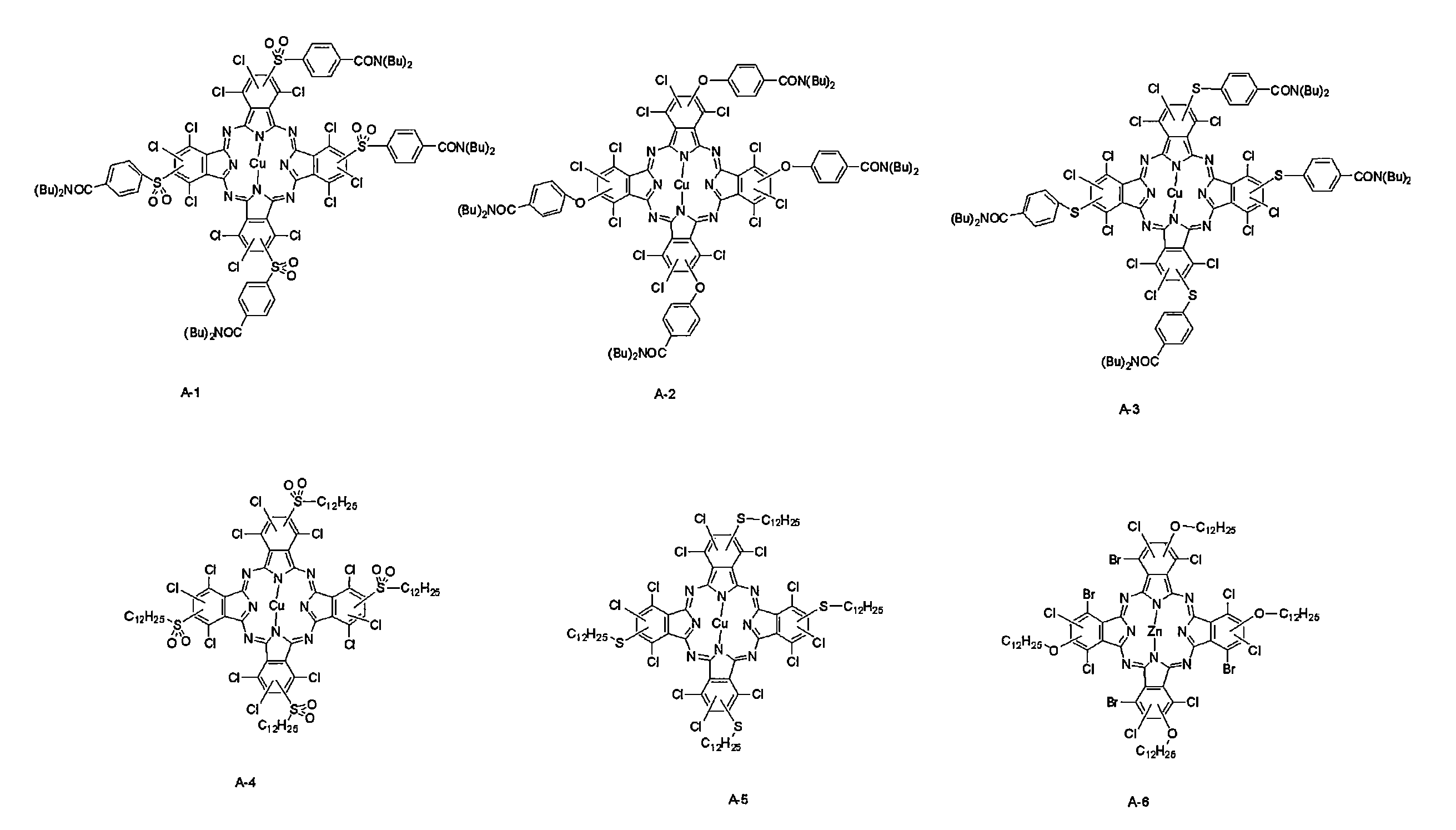

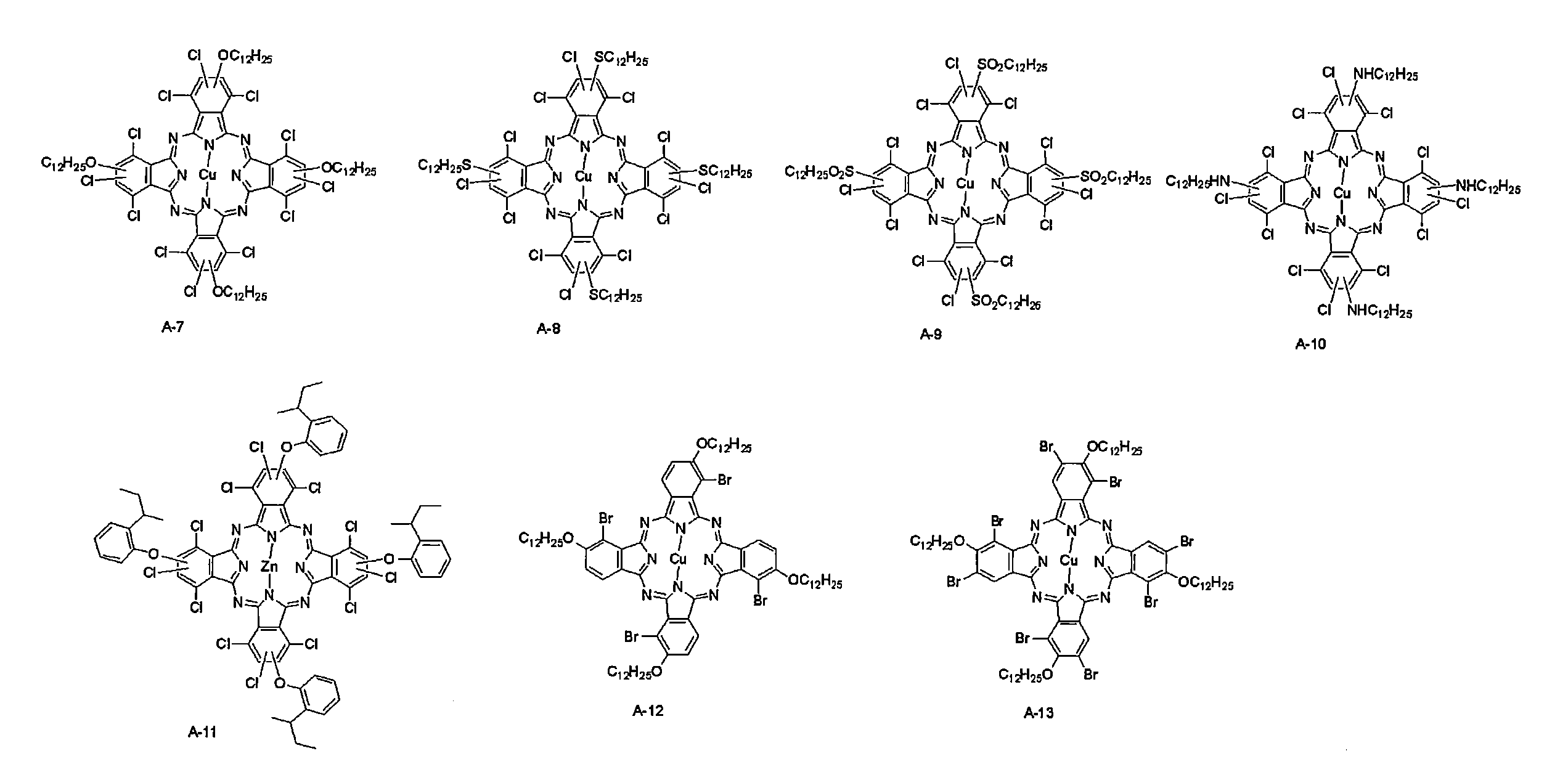

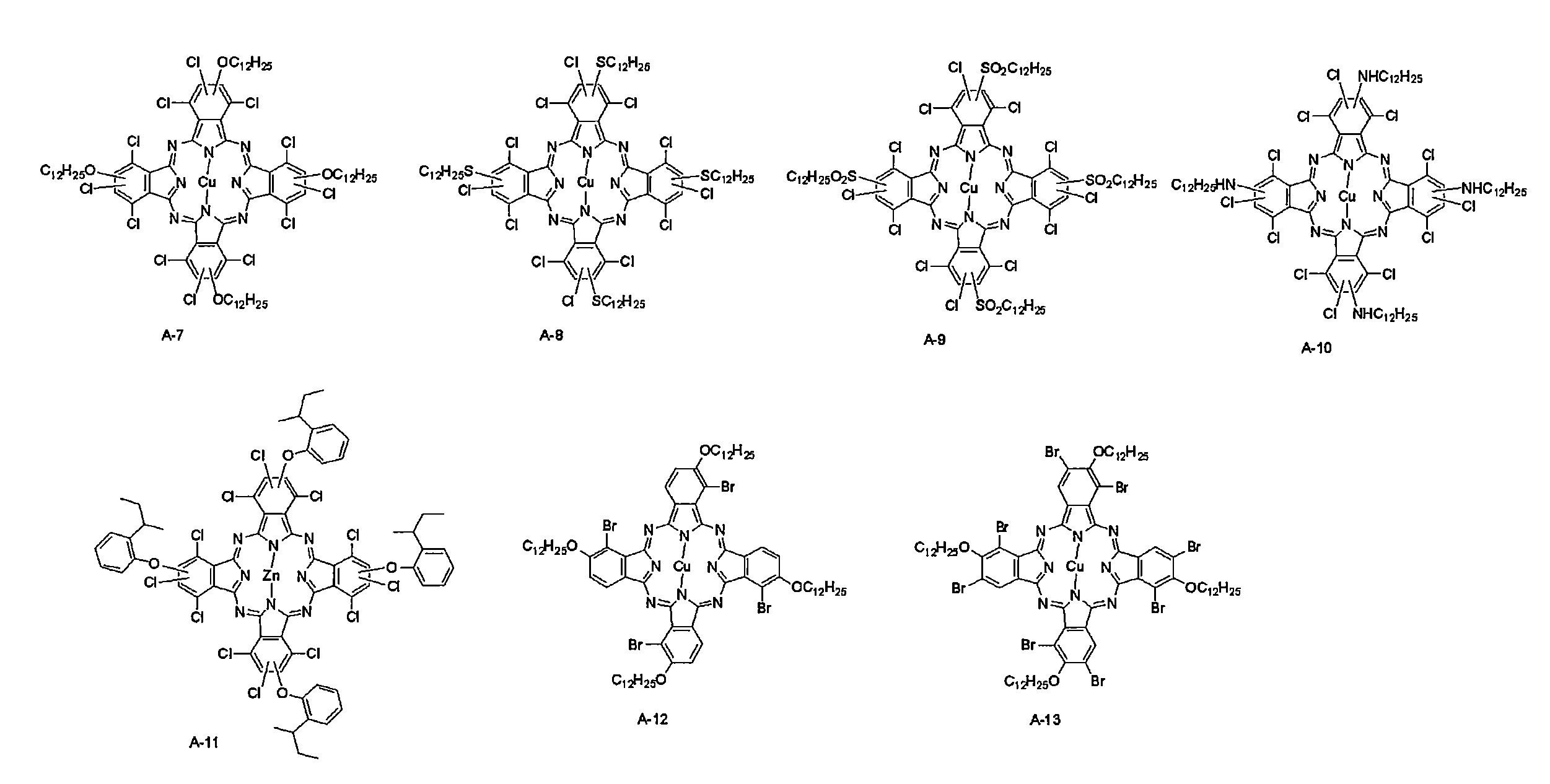

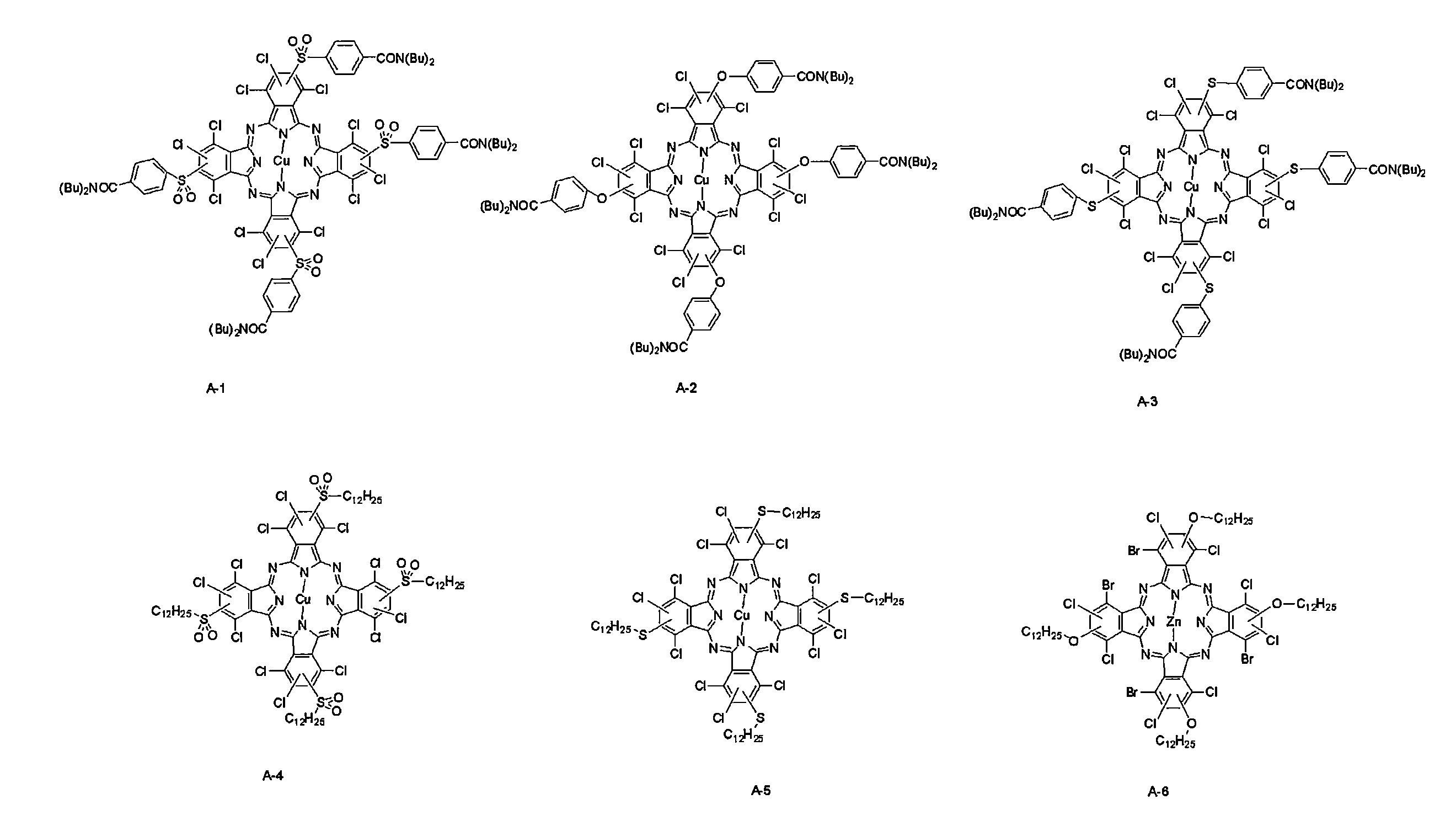

  • ⁇ 15> A compound of any one of A-1 to A-24 below.
  • the present invention it is possible to provide a colored curable composition having high color purity and having no absorption in a portion unnecessary as a color filter (high transmittance). Therefore, it can be preferably used as a color filter, particularly as a green color filter. Furthermore, according to the present invention, it is possible to provide a liquid crystal display device and a solid-state imaging device in which the display image is vividly colored and exhibits high contrast.
  • the colored curable composition of the present invention is soluble in an organic solvent, has a main absorption in a chloroform solvent in the range of 700 nm to 800 nm, has at least one of a chlorine atom and a bromine atom, and It contains a phthalocyanine compound having a partial structure having one or more substitutions represented by the general formula (1).
  • X 1 represents an oxygen atom, a sulfur atom, an SO 2 group or an NH group
  • R 1 represents an alkyl group or an aryl group.

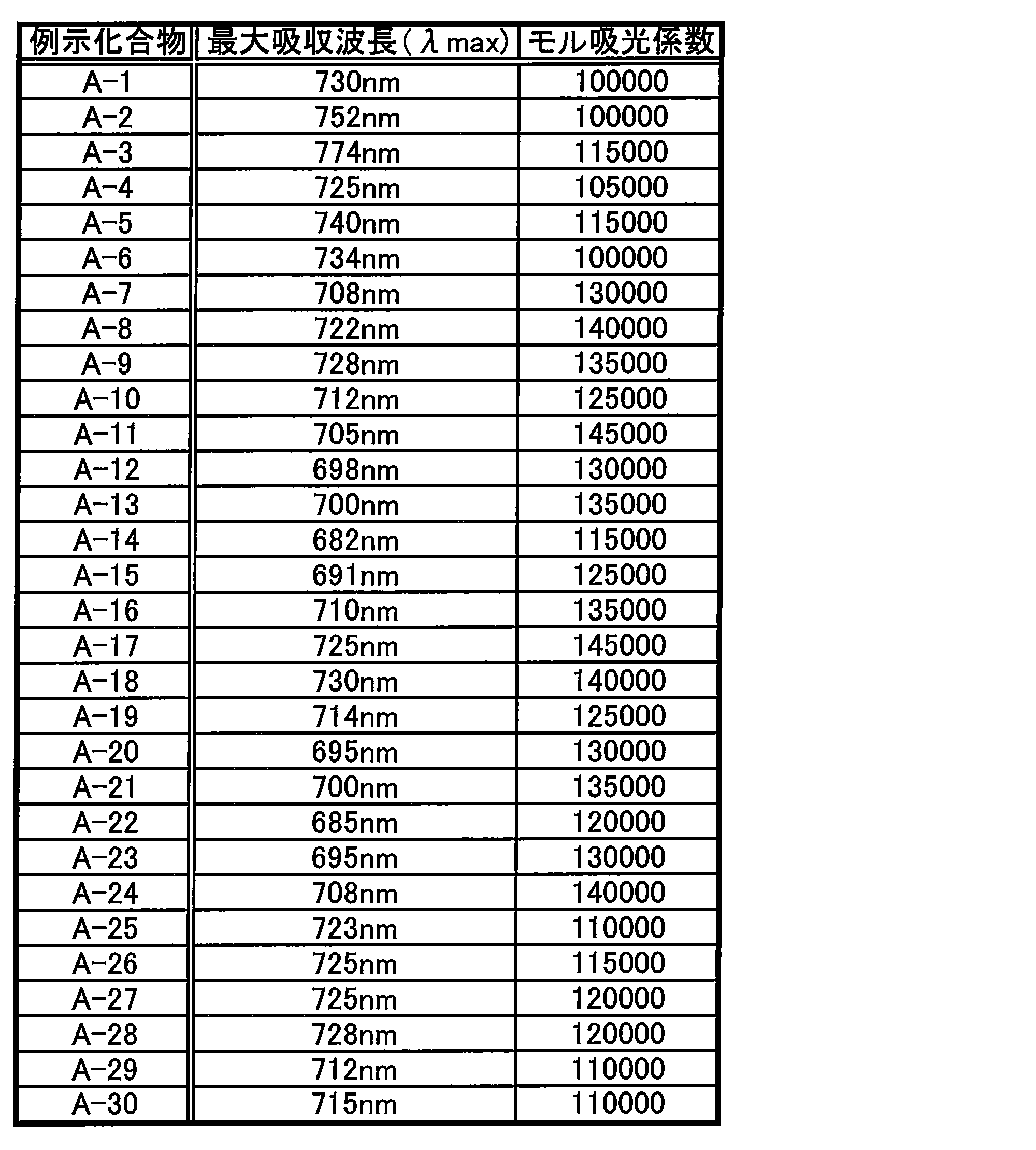

  • the main absorption refers to the largest absorption among the maximum absorptions of the phthalocyanine compound.
  • the main absorption is preferably 700 to 780 nm, and more preferably 700 to 760 nm.

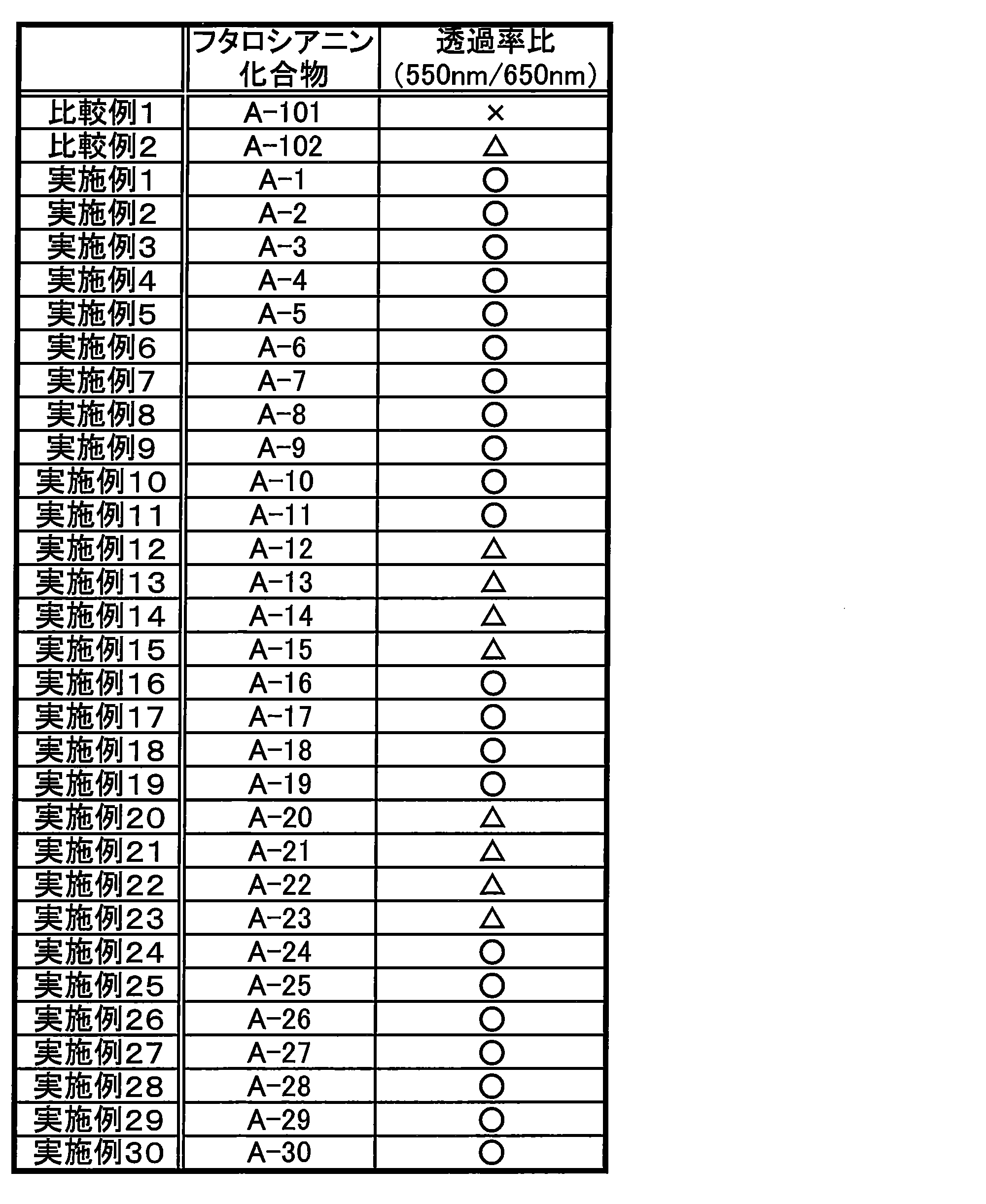

  • the ratio of the absorption intensity at 550 nm to the absorption intensity at 650 nm is preferably in the range of 0 to 0.1, and preferably in the range of 0 to 0.2. Is more preferable.
  • X 1 represents an oxygen atom, sulfur atom, SO 2 group or NH group, preferably an oxygen atom, SO 2 group or NH group, and more preferably an oxygen atom or SO 2 group.
  • the alkyl group represented by R 1 is preferably an alkyl group having 1 to 30 carbon atoms which may have a substituent. More preferably, it has 1 to 20 carbon atoms, and particularly preferably 1 to 12 carbon atoms.
  • substituent substituted on the alkyl group include a halogen atom, an alkyloxy group, an aryloxy group, an aminosulfonyl group, a sulfamoyl group, an alkoxycarbonyl group, and a carbamoyl group.
  • alkyl groups include methyl, ethyl, propyl, isopropyl, butyl, pentyl, hexyl, heptyl, octyl, 2-ethylhexyl, dodecyl, hexadecyl, cyclopropyl, Cyclopentyl group, cyclohexyl group, 1-norbornyl group, 1-adamantyl group, phenoxyethyl group, benzyl group, phenylethyl group, N-butylaminosulfonylpropyl group, N-butylaminocarbonylmethyl group, N, N-dibutylaminosulfonyl And a propyl group, an ethoxyethoxyethyl group, and a 2-chloroethyl group, more preferably a methyl group, an ethyl group, a propyl group, an isopropyl group,
  • Propyl group N And butylaminocarbonylmethyl group, N, N-dibutylaminosulfonylpropyl group, and ethoxyethoxyethyl group.
  • Particularly preferred are methyl group, ethyl group, propyl group, butyl group, phenoxyethyl group, benzyl group, phenylethyl group, Examples thereof include N-butylaminosulfonylpropyl group, N-butylaminocarbonylmethyl group, N, N-dibutylaminosulfonylpropyl group, and ethoxyethoxyethyl group.
  • the aryl group represented by R 1 may have a substituent preferably an aryl group having 6 to 30 carbon atoms. More preferably, it has 6 to 20 carbon atoms, and particularly preferably 6 to 12 carbon atoms.
  • substituent substituted on the aryl group include a halogen atom, an alkyl group, an alkoxy group, an aminosulfonyl group, an aminocarbonyl group, and an alkoxycarbonyl group.
  • Such aryl groups include phenyl, 2-chlorophenyl, 2-methoxyphenyl, 4-butoxycarbonylphenyl, 4-N, N-dibutylaminocarbonylphenyl, 4-N-butylaminosulfonylphenyl More preferred are phenyl group, 4-butoxycarbonylphenyl group, 4-N, N-dibutylaminocarbonylphenyl group, 4-N-butylaminosulfonylphenyl group, and particularly preferred are phenyl group, 4- Examples include butoxycarbonylphenyl group and 4-N, N-dibutylaminocarbonylphenyl group.
  • the phthalocyanine compound used in the present invention is preferably a compound represented by the following general formula (2).
  • M represents Cu, Zn, V ( ⁇ O), Mg, Ni, Ti ( ⁇ O), Mg, Sn, or Si.

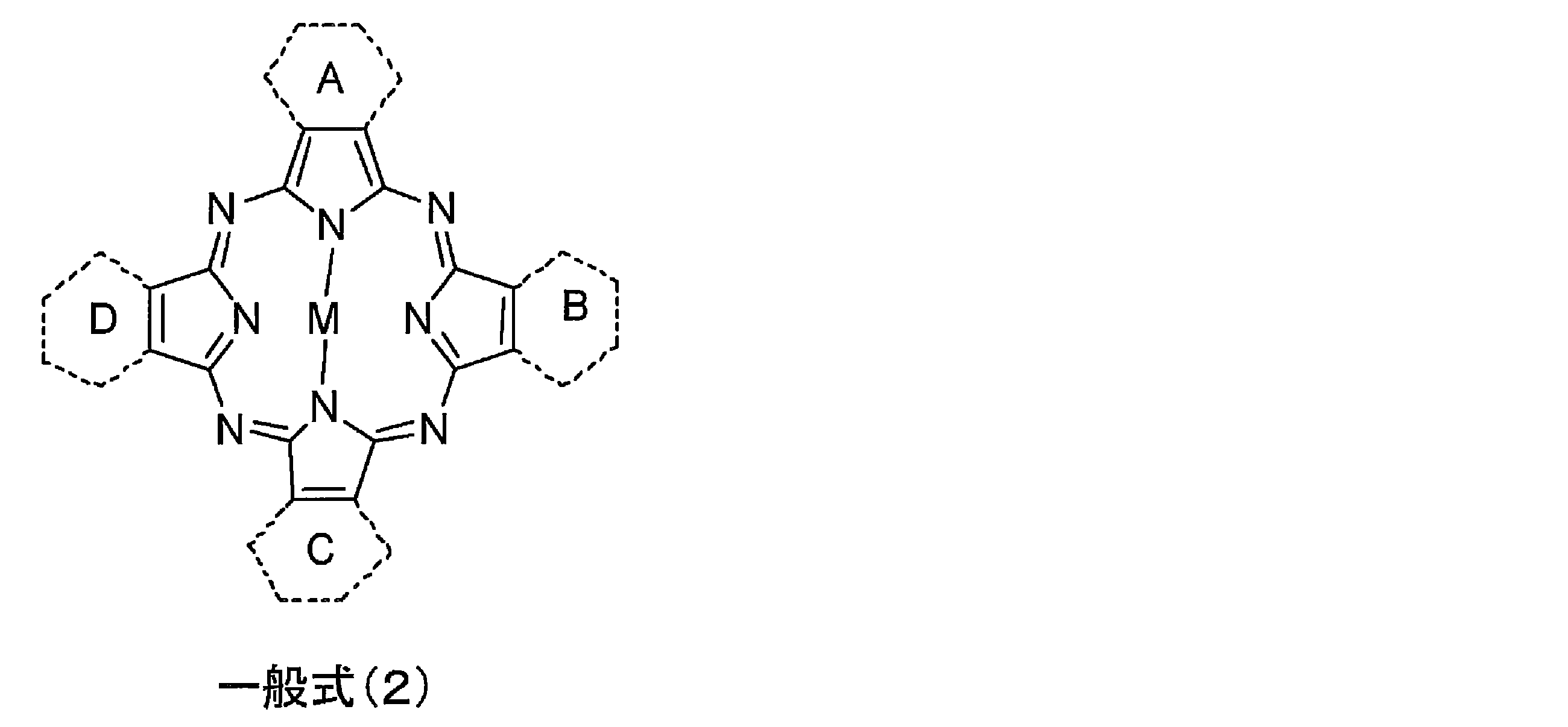

  • At least one of A, B, C, and D represents And has a structure represented by the following general formula (3), and the others represent aromatic rings.
  • Xa in the general formula (3) represents a chlorine atom or a bromine atom
  • at least one of R 2, R 3 and R 4 represents a group of the general formula (1), the rest or hydrogen atom, a chlorine atom A bromine atom.
  • At least one of A, B, C and D has a structure represented by the following general formula (3), and the other is an aromatic ring.
  • the other aromatic ring is preferably a benzene ring.
  • A, B, C and D are each more preferably represented by the general formula (3), and more preferably the same general formula (3).
  • R ⁇ 2 >, R ⁇ 3 >, R ⁇ 4 > a chloro atom or a bromine atom
  • one of R 2 , R 3 and R 4 represents the group of the general formula (1), and the rest is preferably a hydrogen atom, a chlorine atom or a bromine atom.
  • the phthalocyanine compound used in the present invention is more preferably a compound represented by the general formula (2-2).
  • M represents Cu or Zn.
  • Xa represents a chlorine atom or a bromine atom.
  • Xb represents a hydrogen atom, a chlorine atom or a bromine atom.
  • X 1 and R 1 represent the general formula. (It is the same as (1), and the preferred range is also synonymous.)
  • phthalocyanine compound can be synthesized according to the methods described in “Phthalocyanine as a functional dye, issued by IPC”, “Phthalocyanine—Chemistry and Function,” issued by IPC, etc.
  • the content of the phthalocyanine compound in the colored curable composition varies depending on the molecular weight and its extinction coefficient, but is preferably 1 to 70% by mass with respect to the total solid content of the colored curable composition, and is 10 to 50% by mass. % Is more preferable.
  • the dye content is 10% by mass or more, a good color density (for example, a color density suitable for liquid crystal display) can be obtained, and when it is 50% by mass or less, pixel patterning becomes good. Is advantageous.
  • the colored curable composition of the present invention may contain dye compounds and pigment compounds having other structures and dispersions thereof.
  • the dye compound may have any structure as long as it does not affect the hue of the colored image.
  • azo for example, Solvent Yellow 162
  • anthraquinone for example, JP-A-2001-10881.
  • Anthraquinone compounds phthalocyanine compounds
  • xanthene compounds for example, CI Acid.
  • pigment compounds include perylene, perinone, quinacridone, quinacridonequinone, anthraquinone, anthanthrone, benzimidazolone, disazo condensation, disazo, azo, indanthrone, phthalocyanine, triarylcarbonium, dioxazine, aminoanthraquinone, diketopyrrolopyrrole, Indigo, thioindigo, isoindoline, isoindolinone, pyranthrone, isoviolanthrone and the like.
  • perylene compound pigments such as Pigment Red 190, Pigment Red 224, and Pigment Violet 29, perinone compound pigments such as Pigment Orange 43, and Pigment Red 194, Pigment Violet 19, and Pigment Violet. 42, quinacridone such as pigment red 122, pigment red 192, pigment red 202, pigment red 207, or pigment red 209 quinacridone compound pigment, pigment red 206, pigment orange 48, or pigment orange 49 Quinone compound pigments, anthraquinone compound pigments such as pigment yellow 147, anthanthrone compound pigments such as pigment red 168, and pigments Benzimidazolone compound pigments such as Pigment 25, Pigment Violet 32, Pigment Orange 36, Pigment Yellow 120, Pigment Yellow 180, Pigment Yellow 181, Pigment Orange 62, or Pigment Red 185 Yellow 93, Pigment Yellow 94, Pigment Yellow 95, Pigment Yellow 128, Pigment Yellow 166, Pigment Orange 34, Pigment Orange 13, Pigment Orange 31, Pigment Red 144, Pigment Red 166
  • Isoindoline compound pigments such as Pigment Yellow 109, Pigment Orange 61, and Pigment Orange 61 0 or pyranthrone compound pigments such as Pigment Red 216 or isoviolanthrone compound pigments, such as Pigment Violet 31, and the like.
  • the colorant is preferably a yellow colorant, more preferably pigment yellow 150 or pigment yellow 139, and a preferred dye is C.I. I. Solvent Yellow 4, C.I. I. Solvent Yellow 88, C.I. I. Solvent Yellow 14, C.I. I. Solvent Yellow 15, C.I. I. Solvent Yellow 24, C.I. I. Solvent Yellow 94, C.I. I. Solvent Yellow 98, C.I. I. Solvent Yellow 162, C.I. I. Solvent Yellow 82, C.I. I. Solvent Yellow 93.

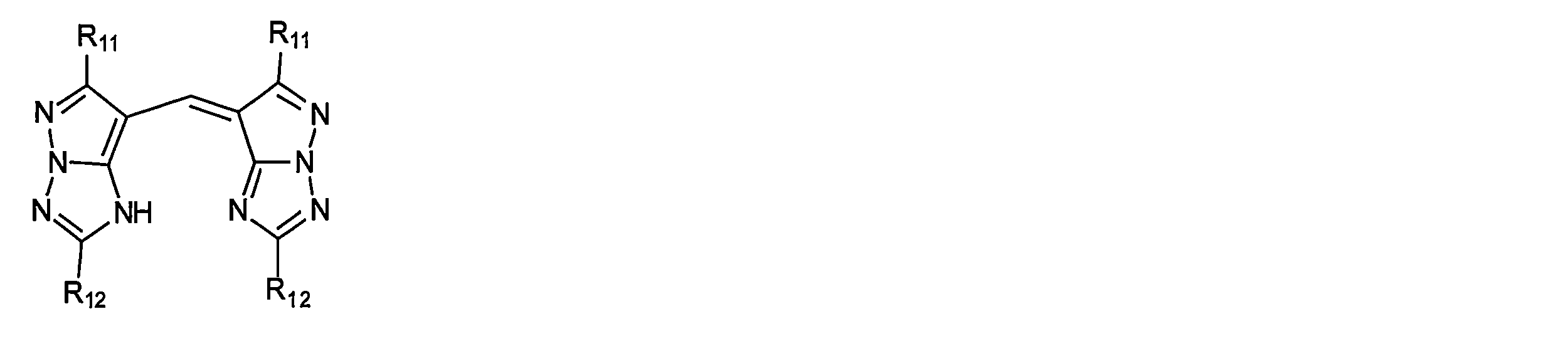

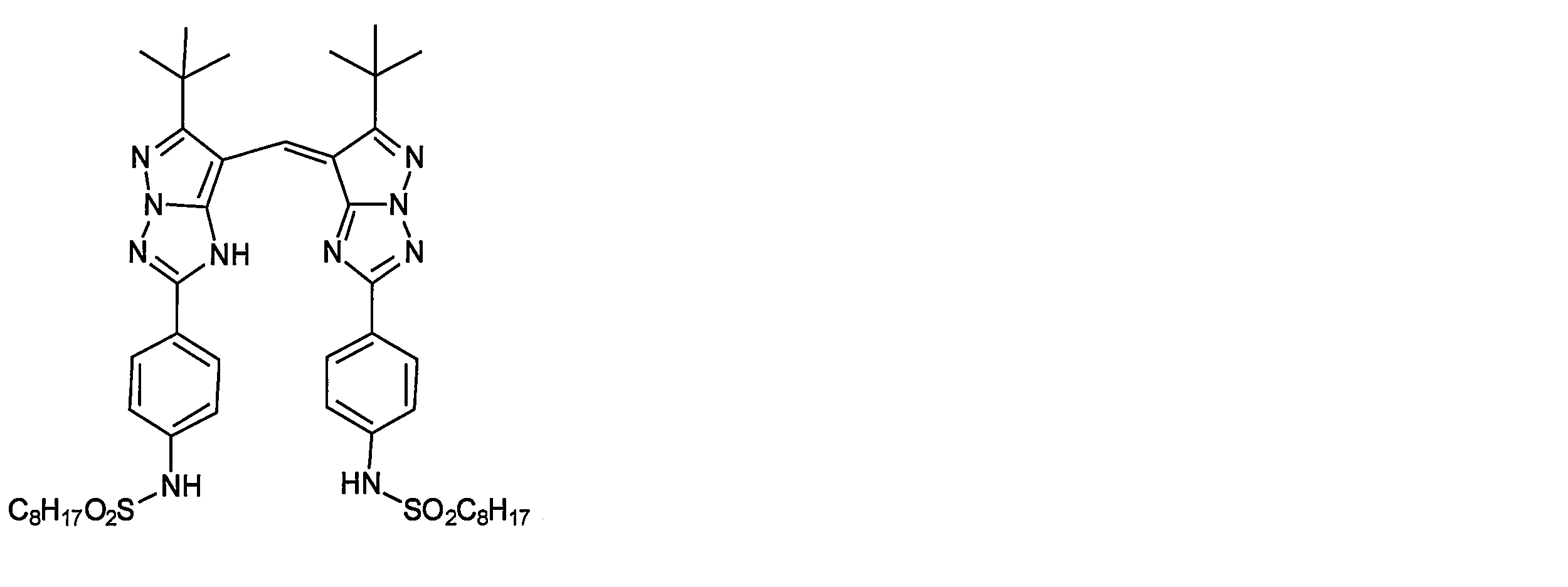

  • the yellow colorant is preferably a monomethine dye, and the yellow colorant is more preferably a monomethine dye represented by the following general formula (4).
  • R 11 represents an alkyl group
  • R 12 represents an aromatic ring group having a substituent.
  • R 11 is preferably an alkyl group having 1 to 12 carbon atoms, more preferably an alkyl group having 1 to 6 carbon atoms.
  • R 12 is preferably a phenyl group or a naphthyl group, and the substituent is preferably an alkylsulfonylamino group, an arylsulfonylamino group, an alkylcarbonylamino group or an arylcarbonylamino group, particularly preferably an alkylsulfonylamino group.
  • the dye or pigment When the dye or pigment is blended as a dispersion, it can be adjusted according to the descriptions in JP-A-9-197118 and JP-A-2000-239544.
  • the content of the dye or pigment can be used within a range that does not impair the effects of the present invention, and is 0.5% by mass to 70% by mass with respect to the total solid content of the colored curable composition of the present invention. preferable. Further, it is preferably added to the colored curable composition so that the absorption intensity ratio (absorption at 450 nm / absorption at 650 nm) is in the range of 0.95 to 1.05.
  • the colored curable composition of the present invention preferably contains at least one polymerizable compound.
  • the polymerizable compound include addition polymerizable compounds having at least one ethylenically unsaturated double bond.
  • a compound group is widely known in the industrial field, and these can be used without particular limitation in the present invention.
  • These may be in any chemical form such as, for example, monomers, prepolymers, ie dimers, trimers and oligomers, or mixtures thereof and their (co) polymers.
  • Examples of monomers and their (co) polymers include unsaturated carboxylic acids (for example, acrylic acid, methacrylic acid, itaconic acid, crotonic acid, isocrotonic acid, maleic acid, etc.), their esters, amides, and these (Co) polymers, preferably esters of unsaturated carboxylic acids and aliphatic polyhydric alcohol compounds, amides of unsaturated carboxylic acids and aliphatic polyhydric amine compounds, and these (co) polymers It is a polymer.
  • unsaturated carboxylic acids for example, acrylic acid, methacrylic acid, itaconic acid, crotonic acid, isocrotonic acid, maleic acid, etc.
  • esters amides
  • these (Co) polymers preferably esters of unsaturated carboxylic acids and aliphatic polyhydric alcohol compounds, amides of unsaturated carboxylic acids and aliphatic polyhydric amine compounds, and these (co) polymers It is a polymer
  • a dehydration condensation reaction product with a functional carboxylic acid is also preferably used.
  • a substitution reaction product of an unsaturated carboxylic acid ester or amide having a detachable substituent such as a tosyloxy group and a monofunctional or polyfunctional alcohol, amine or thiol is also suitable.
  • an ester monomer of an aliphatic polyhydric alcohol compound and an unsaturated carboxylic acid include acrylic acid esters such as ethylene glycol diacrylate, triethylene glycol diacrylate, 1,3-butanediol diacrylate, tetra Methylene glycol diacrylate, propylene glycol diacrylate, neopentyl glycol diacrylate, trimethylolpropane triacrylate, trimethylolpropane tri (acryloyloxypropyl) ether, trimethylolethane triacrylate, hexanediol diacrylate, 1,4-cyclohexanediol Diacrylate, tetraethylene glycol diacrylate, pentaerythritol diacrylate, pentaerythritol tria Relate, pentaerythritol tetraacrylate, dipentaerythritol diacrylate, dipentaerythritol hexaacrylate,
  • methacrylic acid esters examples include tetramethylene glycol dimethacrylate, triethylene glycol dimethacrylate, neopentyl glycol dimethacrylate, trimethylolpropane trimethacrylate, trimethylolethane trimethacrylate, ethylene glycol dimethacrylate, and 1,3-butanediol.
  • itaconic acid esters such as ethylene glycol diitaconate, propylene glycol diitaconate, 1,3-butanediol diitaconate, 1,4-butanediol diitaconate, tetramethylene glycol diitaconate, pentaerythritol Diitaconate, sorbitol tetritaconate, etc.
  • crotonic acid esters such as ethylene glycol dicrotonate, tetramethylene glycol dicrotonate, pentaerythritol dicrotonate, sorbitol tetradicrotonate, etc.
  • ethylene glycol diisocrotonate pentaerythritol diisocrotonate, sorbitol tetraisocrotonate, etc.
  • ethylene glycol dimaleate triethylene glycol dimaleate, pentaerythritol dimaleate, sorbitol tetra malate, and the like.
  • esters include, for example, aliphatic alcohol esters described in JP-B-51-47334 and JP-A-57-196231, JP-A-59-5240, and JP-A-59-5241. And those having an aromatic skeleton described in JP-A-2-226149 and those containing an amino group described in JP-A-1-165613 are preferably used.
  • the ester monomers described above can also be used as a mixture.
  • amide monomers of aliphatic polyvalent amine compounds and unsaturated carboxylic acids include methylene bis-acrylamide, methylene bis-methacrylamide, 1,6-hexamethylene bis-acrylamide, 1,6-hexamethylene bis. -Methacrylamide, diethylenetriamine trisacrylamide, xylylene bisacrylamide, xylylene bismethacrylamide and the like.
  • examples of other preferable amide monomers include those having a cyclohexylene structure described in JP-B No. 54-21726.
  • urethane-based addition-polymerizable compounds produced by the addition reaction of isocyanate and hydroxyl group.
  • Specific examples thereof include, for example, one molecule described in JP-B-48-41708.
  • Vinyl urethane containing two or more polymerizable vinyl groups in one molecule obtained by adding a vinyl monomer containing a hydroxyl group represented by the following general formula (A) to a polyisocyanate compound having two or more isocyanate groups Compounds and the like.
  • CH 2 C (R) COOCH 2 CH (R ′) OH (A) [In General Formula (A), R and R ′ each independently represent H or CH 3 . ]
  • the structure, details of usage such as single use or combination, addition amount, etc. can be arbitrarily set according to the final performance design of the colored curable composition.
  • a structure having a high unsaturated group content per molecule is preferable, and in many cases, a bifunctional or higher functionality is preferable.
  • those having three or more functions are preferable, and those having different functional numbers and different polymerizable groups (for example, acrylic acid ester, methacrylic acid ester, styrene compound, vinyl ether compound) are used in combination.
  • a method of adjusting both sensitivity and intensity is also effective.
  • the selection of the polymerizable compound is also possible with respect to the compatibility and dispersibility with other components (for example, photopolymerization initiator, colorant (pigment), binder polymer, etc.) contained in the colored curable composition.
  • the method of use is an important factor. For example, compatibility may be improved by using a low-purity compound or using two or more kinds in combination.
  • a specific structure may be selected from the viewpoint of improving adhesion to a hard surface such as a substrate.
  • the content of the polymerizable compound in the total solid content of the colored curable composition is not particularly limited, and is 10 from the viewpoint of more effectively obtaining the effects of the present invention.
  • % By mass to 80% by mass is preferable, 15% by mass to 75% by mass is more preferable, and 20% by mass to 60% by mass is particularly preferable.
  • the colored curable composition of the present invention preferably contains at least one photopolymerization initiator.
  • the photopolymerization initiator is not particularly limited as long as it can polymerize the polymerizable compound, and is preferably selected from the viewpoints of characteristics, initiation efficiency, absorption wavelength, availability, cost, and the like.
  • the photopolymerization initiator examples include at least one active halogen compound selected from halomethyloxadiazole compounds and halomethyl-s-triazine compounds, 3-aryl-substituted coumarin compounds, lophine dimers, benzophenone compounds, acetophenone compounds And derivatives thereof, cyclopentadiene-benzene-iron complexes and salts thereof, oxime compounds, and the like.

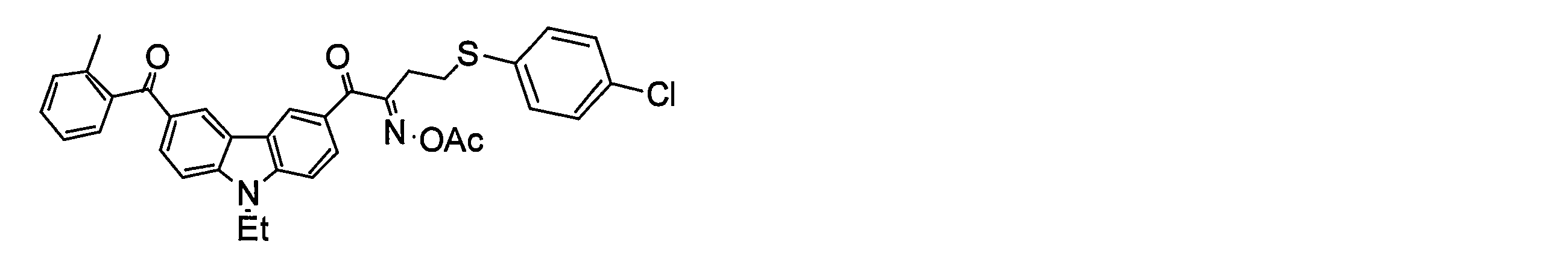

  • Specific examples of the photopolymerization initiator include those described in paragraphs [0070] to [0077] of JP-A No. 2004-295116. Among these, an oxime compound or a biimidazole compound is preferable from the viewpoint of rapid polymerization reaction.
  • the oxime compound (hereinafter also referred to as “oxime-based photopolymerization initiator”) is not particularly limited, and is described in, for example, JP-A No. 2000-80068, WO 02 / 100903A1, and JP-A No. 2001-233842. These oxime compounds are mentioned.

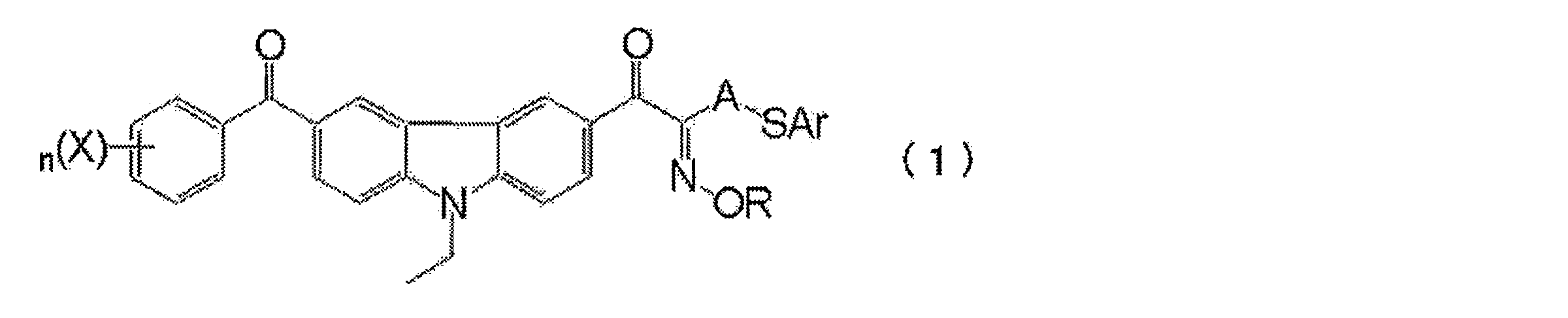

  • the compound represented by the following general formula (1) is more preferable as the oxime compound from the viewpoints of sensitivity, time stability, and coloring during post-heating.
  • R and X each represent a monovalent substituent, A represents a divalent organic group, Ar represents an aryl group, and n represents an integer of 1 to 5. .
  • R is preferably an acyl group from the viewpoint of high sensitivity, and specifically, an acetyl group, a propionyl group, a benzoyl group, and a toluyl group are preferable.
  • A is an unsubstituted alkylene group, an alkylene group substituted with an alkyl group (for example, a methyl group, an ethyl group, a tert-butyl group, or a dodecyl group) from the viewpoint of increasing sensitivity and suppressing coloration due to heating,
  • An alkylene group substituted with an alkenyl group for example, vinyl group, allyl group
  • aryl group for example, phenyl group, p-tolyl group, xylyl group, cumenyl group, naphthyl group, anthryl group, phenanthryl group, styryl group
  • a substituted alkylene group is preferred.
  • Ar is preferably a substituted or unsubstituted phenyl group from the viewpoint of increasing sensitivity and suppressing coloring due to heating.
  • the substituent is preferably a halogen group such as a fluorine atom, a chlorine atom, a bromine atom or an iodine atom.
  • X is an alkyl group that may have a substituent, an aryl group that may have a substituent, or an alkenyl that may have a substituent from the viewpoint of improving solvent solubility and absorption efficiency in the long wavelength region.
  • An arylthioxy group which may have an amino group and an amino group which may have a substituent are preferable.
  • n is preferably an integer of 1 to 2.

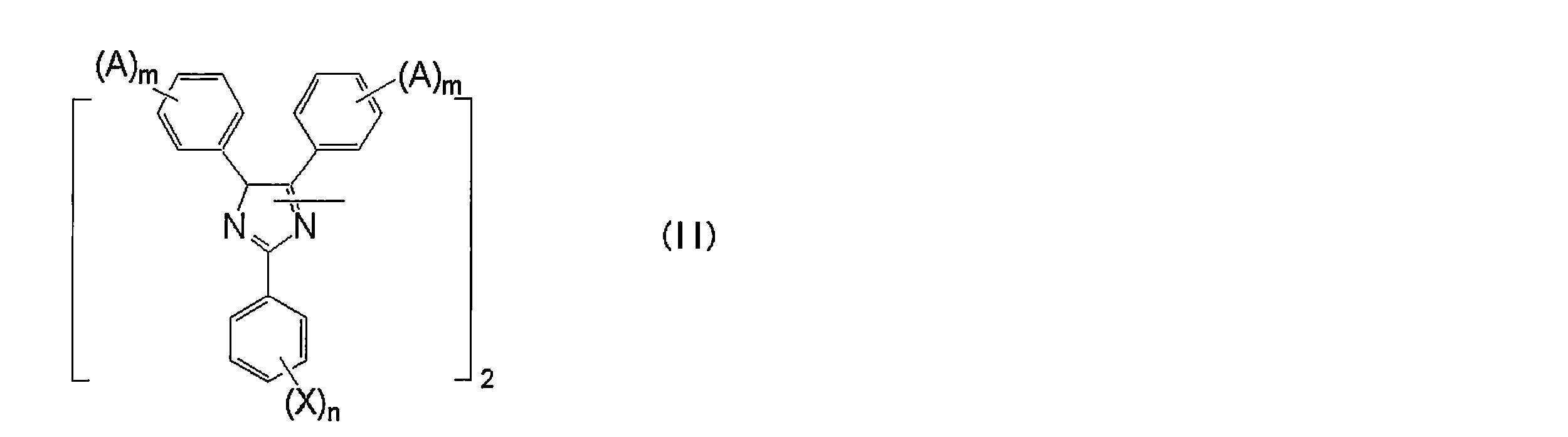

  • the biimidazole compound is not limited in its structure as long as it is a dimer of an imidazole ring substituted with three aryl groups, and is particularly represented by the following general formula (II) or general formula (III). A compound having the structure is preferred.
  • X represents a hydrogen atom, a halogen atom, a cyano group, an alkyl group having 1 to 4 carbon atoms or an aryl group having 6 to 9 carbon atoms, and A represents 1 to 12 carbon atoms, respectively.
  • a substituted or unsubstituted alkoxy group, or —COO—R 9 (wherein R 9 represents an alkyl group having 1 to 4 carbon atoms or an aryl group having 6 to 9 carbon atoms), and n represents 1 to 3
  • m is an integer of 1 to 3.

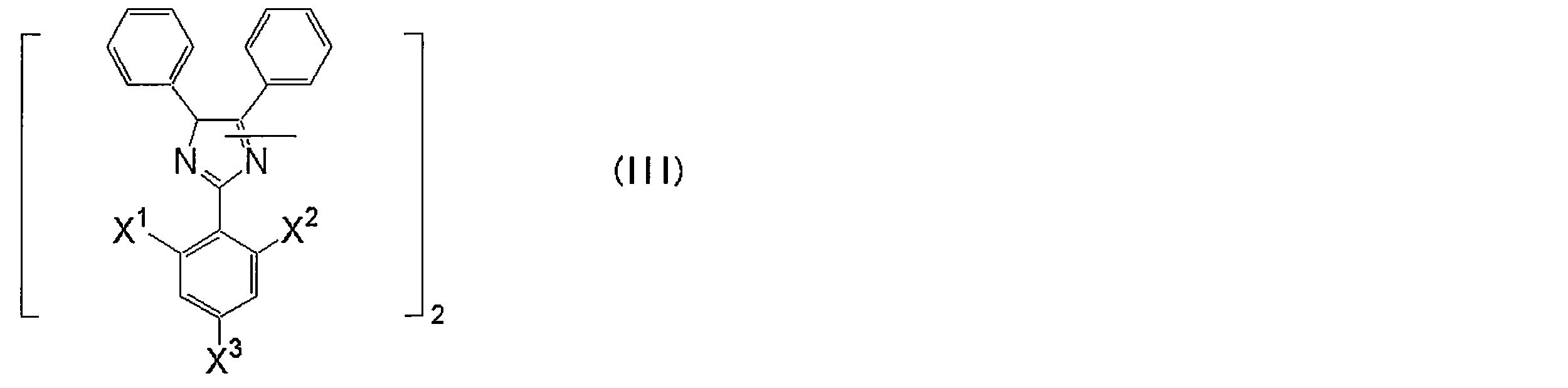

  • X 1 , X 2 and X 3 each independently represent a hydrogen atom, a halogen atom, a cyano group, an alkyl group having 1 to 4 carbon atoms or an aryl group having 6 to 9 carbon atoms. However, two or more of X 1 , X 2 and X 3 do not take a hydrogen atom at the same time.
  • biimidazole compound examples include 2,2′-bis (2-chlorophenyl) -4,4 ′, 5,5′-tetraphenylbiimidazole, 2,2′-bis (2- Chlorophenyl) -4,4 ′, 5,5′-tetrakis (4-ethoxycarbonylphenyl) biimidazole, 2,2′-bis (2-chlorophenyl) -4,4 ′, 5,5′-tetrakis (4- Phenoxycarbonylphenyl) biimidazole, 2,2′-bis (2,4-dichlorophenyl) -4,4 ′, 5,5′-tetrakis (4-ethoxycarbonylphenyl) biimidazole, 2,2′-bis (2 , 4-Dichlorophenyl) -4,4 ′, 5,5′-tetrakis (4-phenoxycarbonylphenyl) biimidazole, 2,2′-bis (2,4,6
  • 2,2′-bis (2-chlorophenyl) -4,4 ′, 5,5′-tetraphenylbiimidazole (commercially available products are B-CIM, manufactured by Hodogaya Chemical Co., Ltd.).
  • 2,2′-bis (o-chlorophenyl) -4,4 ′, 5,5′-tetra- (3,4-dimethoxyphenyl) biimidazole (HABI1311, Nippon Sebel Hegner)
  • 2,2 Examples include '-bis (2-methylphenyl) -4,4', 5,5'-tetraphenylbiimidazole (commercially available from Kurokin Kasei Co., Ltd.).
  • a photoinitiator can be contained individually by 1 type or in combination of 2 or more types.
  • the content of the photopolymerization initiator in the total solid content of the colored curable composition (total content in the case of two or more types) is 3% by mass to 20% by mass from the viewpoint of more effectively obtaining the effects of the present invention. %, More preferably 4% by mass to 19% by mass, and particularly preferably 5% by mass to 18% by mass.
  • the colored curable composition of the present invention can contain at least one organic solvent.
  • the organic solvent is basically not particularly limited as long as it can satisfy the solubility of each of the coexisting components and the coating property when the colored curable composition is used, and in particular, the solubility of the binder, the coating property, It is preferable to select in consideration of safety.
  • organic solvents examples include esters such as ethyl acetate, n-butyl acetate, isobutyl acetate, amyl formate, isoamyl acetate, isobutyl acetate, butyl propionate, isopropyl butyrate, ethyl butyrate, butyl butyrate, methyl lactate, and ethyl lactate.
  • Oxyacetic acid alkyl esters eg, methyl oxyacetate, ethyl oxyacetate, butyl oxyacetate (specific examples include methyl methoxyacetate, ethyl methoxyacetate, butyl methoxyacetate, methyl ethoxyacetate, ethyl ethoxyacetate).
  • 3-oxypropionic acid alkyl esters eg, methyl 3-oxypropionate, ethyl 3-oxypropionate, etc.
  • ethers include diethylene glycol dimethyl ether, tetrahydrofuran, ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, methyl cellosolve acetate, ethyl cellosolve acetate, diethylene glycol monomethyl ether, diethylene glycol monoethyl ether, diethylene glycol monobutyl ether, propylene glycol monomethyl ether.
  • ketones include methyl ethyl ketone, cyclohexanone, 2-heptanone, and 3-heptanone.
  • aromatic hydrocarbons include toluene and xylene.
  • organic solvents are preferably mixed in two or more types from the viewpoints of the solubility of each of the above-mentioned components and, when an alkali-soluble polymer is included, the solubility of the components and the improvement of the coated surface.
  • the content of the organic solvent in the colored curable composition is preferably such that the total solid concentration in the composition is 10% by mass to 80% by mass, more preferably 15% by mass to 60% by mass. .
  • the colored curable composition of the present invention preferably contains an alkali-soluble binder.
  • the alkali-soluble binder is not particularly limited except that it has alkali solubility, and can be preferably selected from the viewpoints of heat resistance, developability, availability, and the like.
  • the alkali-soluble binder is preferably a linear organic polymer, soluble in an organic solvent and developable with a weak alkaline aqueous solution.
  • linear organic high molecular polymers include polymers having a carboxylic acid in the side chain, such as JP-A-59-44615, JP-B-54-34327, JP-B-58-12577, JP-B-54-. No. 25957, JP-A-59-53836, JP-A-59-71048, methacrylic acid copolymer, acrylic acid copolymer, itaconic acid copolymer, crotonic acid copolymer, etc. Examples thereof include polymers, maleic acid copolymers, partially esterified maleic acid copolymers, and acidic cellulose derivatives having a carboxylic acid in the side chain are also useful.
  • the alkali-soluble binder in the present invention includes those obtained by adding an acid anhydride to a polymer having a hydroxyl group, polyhydroxystyrene resins, polysiloxane resins, poly (2-hydroxyethyl (meth)). Acrylate), polyvinylpyrrolidone, polyethylene oxide, polyvinyl alcohol, and the like are also useful. Further, the linear organic high molecular polymer may be a copolymer of hydrophilic monomers.
  • Examples include alkoxyalkyl (meth) acrylate, hydroxyalkyl (meth) acrylate, glycerol (meth) acrylate, (meth) acrylamide, N-methylol acrylamide, secondary or tertiary alkyl acrylamide, dialkylaminoalkyl (meth) Acrylate, morpholine (meth) acrylate, N-vinylpyrrolidone, N-vinylcaprolactam, vinylimidazole, vinyltriazole, methyl (meth) acrylate, ethyl (meth) acrylate, branched or linear propyl (meth) acrylate, branched or straight Examples include chain butyl (meth) acrylate, phenoxyhydroxypropyl (meth) acrylate, and the like.
  • hydrophilic monomers include tetrahydrofurfuryl group, phosphoric acid group, phosphoric ester group, quaternary ammonium base, ethyleneoxy chain, propyleneoxy chain, sulfonic acid group and groups derived from salts thereof, morpholinoethyl group, etc. Monomers comprising it are also useful.
  • the alkali-soluble binder may have a polymerizable group in the side chain in order to improve the crosslinking efficiency, and includes, for example, an allyl group, a (meth) acryl group, an allyloxyalkyl group, etc. in the side chain.
  • Polymers and the like are also useful.
  • examples of the above-mentioned polymer containing a polymerizable group include commercially available KS resist-106 (manufactured by Osaka Organic Chemical Industry Co., Ltd.), cyclomer P series (manufactured by Daicel Chemical Industries, Ltd.) and the like.
  • alcohol-soluble nylon, polyether of 2,2-bis- (4-hydroxyphenyl) -propane and epichlorohydrin, etc. are also useful.
  • polyhydroxystyrene resins, polysiloxane resins, acrylic resins, acrylamide resins, and acrylic / acrylamide copolymer resins are preferable, and from the viewpoint of development control.
  • acrylic resins, acrylamide resins, and acrylic / acrylamide copolymer resins are preferable, and from the viewpoint of development control.
  • acrylic resin examples include a copolymer composed of a monomer selected from benzyl (meth) acrylate, (meth) acrylic acid, hydroxyethyl (meth) acrylate, (meth) acrylamide, and the like, and a commercially available KS resist 106 ( Osaka Organic Chemical Industry Co., Ltd.) and Cyclomer P Series (Daicel Chemical Industries, Ltd.) are preferred.
  • the alkali-soluble binder is preferably a polymer having a weight average molecular weight (polystyrene equivalent value measured by the GPC method) of 1000 to 2 ⁇ 10 5 , and a weight of 2000 to 1 ⁇ 10 5 in terms of developability and liquid viscosity. Polymers are more preferred, and polymers of 5000 to 5 ⁇ 10 4 are particularly preferred.
  • the blending amount of the alkali-soluble binder is preferably 10 to 80% by mass, more preferably 20 to 60% by mass based on the total solid content.
  • the colored curable composition of the present invention can be supplemented with a crosslinking agent to further increase the hardness of the colored cured film obtained by curing the colored curable composition.
  • the crosslinking agent is not particularly limited as long as the film can be cured by a crosslinking reaction.
  • at least selected from (a) an epoxy resin, (b) a methylol group, an alkoxymethyl group, and an acyloxymethyl group.
  • the colored curable composition of the present invention may contain a surfactant.
  • the surfactant may be any of nonionic, cationic, or anionic, and a fluorine-containing surfactant is preferable.
  • JP-A-2-54202 is exemplified.
  • the blending amount of the surfactant in the present invention is preferably 0.0001 to% by mass of the total solid content.
  • the colored curable composition of the present invention may further contain various additives such as a filler, an antioxidant, an ultraviolet absorber, an aggregation inhibitor, a sensitizer and a light stabilizer, as necessary.
  • the colored curable composition of the present invention is prepared by mixing the above-described components and optional components as necessary.
  • the components constituting the colored curable composition may be combined at once, or may be sequentially added after each component is dissolved and dispersed in a solvent.
  • the composition may be prepared by dissolving and dispersing all components in a solvent at the same time. If necessary, each component may be suitably used as two or more solutions / dispersions at the time of use (at the time of application). ) May be mixed to prepare a composition.
  • the colored curable composition prepared as described above is preferably filtered using a filter having a pore size of about 0.01 ⁇ m to 3.0 ⁇ m, more preferably about 0.05 ⁇ m to 0.5 ⁇ m. Can be used for use.
  • the colored curable composition of the present invention can form a colored cured film excellent in hue and contrast
  • a color filter used in a liquid crystal display (LCD) or a solid-state imaging device (for example, CCD, CMOS, etc.) It can be suitably used for forming colored pixels such as printing inks, inkjet inks, and paints. In particular, it is suitable for use in forming colored pixels for liquid crystal display devices.
  • the color filter of the present invention is configured by providing a substrate and a colored region containing the colored curable composition of the present invention on the substrate.
  • the colored region on the substrate is composed of colored films such as red (R), green (G), and blue (B) that form each pixel of the color filter.
  • the color filter of the present invention may be formed by any method as long as it can form a colored region (colored pattern) cured by applying the colored curable composition of the present invention onto a substrate. Preferably, it is produced using the colored curable composition of the present invention.
  • the above-described colored curable composition is applied (preferably applied) on a substrate to form a colored layer (also referred to as a colored curable composition layer) (A And a step (B) of curing the colored curable composition layer formed in the step (A).
  • the curing step is preferably performed in a pattern (preferably through a mask), and the uncured portion of the coating film is developed and removed with a developer to form a colored region (colored pattern).
  • a colored pattern composed of pixels of each color (3 colors or 4 colors) is formed, and a color filter can be obtained.
  • the step (C) of irradiating the colored pattern formed in the step (B) with ultraviolet rays and the colored pattern irradiated with the ultraviolet rays in the step (C) are applied.
  • the aspect which further provided the process (D) which heat-processes is preferable.
  • the substrate for example, alkali-free glass, sodium glass, Pyrex (registered trademark) glass, quartz glass used for liquid crystal display elements and the like, and those obtained by attaching a transparent conductive film thereto, solid-state imaging elements, and the like are used.
  • the photoelectric conversion element substrate include a silicone substrate and a plastic substrate. On these substrates, a black matrix for isolating each pixel may be formed, or a transparent resin layer may be provided for promoting adhesion. Further, if necessary, an undercoat layer may be provided on the substrate in order to improve adhesion to the upper layer, prevent diffusion of substances, or flatten the surface.
  • the plastic substrate preferably has a gas barrier layer and / or a solvent resistant layer on its surface.
  • a driving substrate on which a thin film transistor (TFT) of a thin film transistor (TFT) type color liquid crystal display device is disposed (hereinafter referred to as “TFT type liquid crystal driving substrate”) is used as the substrate.
  • TFT type liquid crystal driving substrate a driving substrate on which a thin film transistor (TFT) of a thin film transistor (TFT) type color liquid crystal display device is disposed
  • a color pattern formed using the colored curable composition of the present invention can be formed to produce a color filter.
  • the substrate in the TFT type liquid crystal driving substrate include glass, silicone, polycarbonate, polyester, aromatic polyamide, polyamideimide, and polyimide. These substrates may be subjected to appropriate pretreatment such as chemical treatment with a silane coupling agent or the like, plasma treatment, ion plating, sputtering, gas phase reaction method, vacuum deposition, etc., if desired.
  • the colored curable composition of the present invention is applied to the substrate directly or via another layer.
  • coating is preferable, and coating is preferably performed by a coating method such as spin coating, slit coating, cast coating, roll coating, bar coating, and inkjet.
  • the method for applying the colored curable composition of the present invention to the substrate is not particularly limited, but a method using a slit nozzle such as a slit-and-spin method or a spinless coating method (hereinafter, Slit nozzle coating method) is preferable.
  • a slit nozzle coating method such as a slit-and-spin method or a spinless coating method (hereinafter, Slit nozzle coating method) is preferable.
  • the slit-and-spin coating method and the spinless coating method have different conditions depending on the size of the coated substrate. For example, a fifth generation glass substrate (1100 mm ⁇ 1250 mm) is coated by the spinless coating method.
  • the discharge amount of the colored curable composition from the slit nozzle is usually 500 microliters / second to 2000 microliters / second, preferably 800 microliters / second to 1500 microliters / second.
  • the speed is usually 50 mm / second to 300 mm / second, preferably 100 mm / second to 200 mm / second.
  • the solid content of the colored curable composition used in the coating step is usually 10% to 20%, preferably 13% to 18%.
  • the thickness of the coating film is generally 0.3 ⁇ m to 5.0 ⁇ m, preferably 0.5 ⁇ m to 4 ⁇ m. It is 0.0 ⁇ m, and most desirably 0.5 ⁇ m to 3.0 ⁇ m.
  • the thickness of the coating film is preferably in the range of 0.5 ⁇ m to 5.0 ⁇ m.
  • a pre-bake treatment is performed after application.
  • vacuum treatment can be performed before pre-baking.
  • the vacuum drying conditions are such that the degree of vacuum is usually about 0.1 to 1.0 torr, preferably about 0.2 to 0.5 torr.
  • the pre-bake treatment is performed in a temperature range of 50 ° C. to 140 ° C., preferably about 70 ° C. to 110 ° C., using a hot plate, an oven, etc., and can be performed under conditions of 10 seconds to 300 seconds.
  • high-frequency treatment or the like may be used in combination with the pre-bake treatment.
  • the high frequency treatment can be used alone.
  • Examples of the pre-baking condition include a condition of heating at 70 to 130 ° C. for about 0.5 to 15 minutes using a hot plate or an oven.
  • the thickness of the colored curable composition layer formed from the colored curable composition is appropriately selected according to the purpose.
  • the range of 0.2 ⁇ m to 5.0 ⁇ m is preferable, the range of 1.0 ⁇ m to 4.0 ⁇ m is more preferable, and the range of 1.5 ⁇ m to 3.5 ⁇ m is most preferable.
  • the range of 0.2 ⁇ m to 5.0 ⁇ m is preferable, the range of 0.3 ⁇ m to 2.5 ⁇ m is more preferable, and the range of 0.3 ⁇ m to 1.5 ⁇ m is most preferable.
  • the thickness of the colored curable composition layer is a film thickness after pre-baking.
  • the film (colored curable composition layer) formed of the colored curable composition formed on the substrate as described above is exposed through, for example, a photomask. Is done.
  • a photomask As light or radiation applicable to exposure, g-line, h-line, i-line, j-line, KrF light and ArF light are preferable, and i-line is particularly preferable.
  • i-line is particularly preferable.
  • the i-line to the irradiation light is preferably irradiated at an exposure dose of 100mJ / cm 2 ⁇ 10000mJ / cm 2.
  • exposure rays include ultra high pressure, high pressure, medium pressure, low pressure mercury lamps, chemical lamps, carbon arc lamps, xenon lamps, metal halide lamps, various visible and ultraviolet laser light sources, fluorescent lamps, tungsten lamps, solar Light or the like can also be used.
  • an ultraviolet laser is used as the light source.
  • the irradiation light is preferably an ultraviolet laser having a wavelength in the range of 300 nm to 380 nm, more preferably an ultraviolet laser having a wavelength in the range of 300 nm to 360 nm matches the photosensitive wavelength of the resist. Is preferable.
  • the Nd: YAG laser third harmonic (355 nm), which is a relatively inexpensive solid output, and the excimer laser XeCl (308 nm), XeF (353 nm) can be suitably used. .
  • the exposure amount of the object to be exposed is in the range of 1 mJ / cm 2 to 100 mJ / cm 2 , and more preferably in the range of 1 mJ / cm 2 to 50 mJ / cm 2 . An exposure amount within this range is preferable from the viewpoint of pattern formation productivity.
  • a color filter for a liquid crystal display device exposure using mainly h-line and i-line is preferably used by a proximity exposure machine and a mirror projection exposure machine. Further, when manufacturing a color filter for a solid-state image sensor, it is preferable to mainly use i-line in a stepper exposure machine.
  • the photomask used has a through hole or a U-shaped depression in addition to a pattern for forming a pixel (colored pattern). The thing in which the pattern for forming is provided is used.
  • the colored curable composition layer exposed as described above can be heated.
  • the exposure can be performed while flowing nitrogen gas in the chamber in order to suppress oxidation fading of the coloring material in the colored curable composition layer.
  • the colored curable composition layer after exposure is developed with a developer.
  • a negative type or positive type coloring pattern (resist pattern) can be formed.
  • the uncured portion of the coating film after exposure is eluted in the developer, and only the cured portion remains on the substrate.
  • Any developer can be used as long as it dissolves the coating film (colored curable composition layer) of the colored curable composition in the uncured portion while not dissolving the cured portion.
  • combinations of various organic solvents and alkaline aqueous solutions can be used.
  • the organic solvent used for development include the above-described solvents that can be used when preparing the colored curable composition of the present invention.
  • alkaline aqueous solution examples include sodium hydroxide, potassium hydroxide, sodium carbonate, sodium bicarbonate, sodium oxalate, sodium metasuccinate, aqueous ammonia, ethylamine, diethylamine, dimethylethanolamine, tetramethylammonium hydroxide, tetraethyl.
  • An alkaline compound such as ammonium hydroxide, choline, pyrrole, piperidine, 1,8-diazabicyclo- [5,4,0] -7-undecene is used at a concentration of 0.001% by mass to 10% by mass, preferably 0.01%.
  • Examples thereof include an alkaline aqueous solution dissolved so as to have a mass% to 1 mass%.
  • the alkali concentration is preferably adjusted to pH 11 to 13, more preferably pH 11.5 to 12.5.
  • a water-soluble organic solvent such as methanol or ethanol, a surfactant, or the like can be added to the alkaline aqueous solution.
  • the development temperature is usually 20 ° C. to 30 ° C., and the development time is 20 seconds to 90 seconds.
  • Development may be any of a dip method, a shower method, a spray method, and the like, and may be combined with a swing method, a spin method, an ultrasonic method, or the like. It is also possible to prevent development unevenness by previously moistening the surface to be developed with water or the like before touching the developer. It is also possible to develop with the substrate tilted. Further, when manufacturing a color filter for a solid-state image sensor, paddle development is also used.
  • a rinsing process for washing and removing excess developer is performed, followed by drying, followed by heat treatment (post-baking) to complete the curing.
  • the rinsing process is usually performed with pure water, but in order to save liquid, pure water is used in the final cleaning, and used pure water is used in the initial stage of cleaning, or the substrate is inclined and cleaned. Alternatively, a method of using ultrasonic irradiation together may be used.
  • a heat treatment at about 200 ° C. to 250 ° C. is usually performed.
  • the coating film after development is continuously or batch-treated using a heating means such as a hot plate, a convection oven (hot air circulation dryer) or a high-frequency heater so as to satisfy the above conditions. It can be done with an expression.
  • the color filter of the present invention has high contrast, small color density unevenness, and good color characteristics, it can be suitably used for a solid-state imaging device or a liquid crystal display device.
  • a post-exposure by ultraviolet irradiation can be performed on a colored pattern (pixel) formed using a colored curable composition.
  • -Process (D)- It is preferable to further heat-treat the colored pattern that has been post-exposed by ultraviolet irradiation as described above.
  • the color pattern By heating the formed color pattern (so-called post-bake process), the color pattern can be further cured.
  • This heat treatment can be performed by, for example, a hot plate, various heaters, an oven, or the like.
  • the temperature during the heat treatment is preferably 100 ° C. to 300 ° C., more preferably 150 ° C. to 250 ° C.
  • the heating time is preferably about 10 minutes to 120 minutes.
  • the colored pattern thus obtained constitutes a pixel in the color filter.
  • the above steps (A), (B), and if necessary, the steps (C) and (D) are repeated according to the desired number of colors.
  • the process (C) and / or the process (D) may be performed every time the formation, exposure, and development of a monochromatic colored curable composition layer are completed (for each color), or a desired color. You may perform the said process (C) and / or a process (D) collectively after formation, exposure, and image development of all the colored curable composition layers of a number are complete
  • the color filter obtained by the method for producing a color filter of the present invention (the color filter of the present invention) is excellent in hue and contrast since the colored curable composition of the present invention is used.
  • the color filter of the present invention can be used for a liquid crystal display element or a solid-state image sensor, and is particularly suitable for use in a liquid crystal display device. When used in a liquid crystal display device, it is possible to display an image excellent in spectral characteristics and contrast while achieving a good hue using a dye as a colorant.
  • the use of the colored curable composition of the present invention has been described mainly focusing on the formation of the color filter color pattern.
  • the color curable composition of the present invention is used to form a black matrix that isolates the color pattern (pixels) constituting the color filter. Can also be applied.
  • the black matrix on the substrate is a colored curable composition containing a black pigment processed pigment such as carbon black, titanium black, etc., and is subjected to coating, exposure, and development steps. It can be formed by baking.
  • the liquid crystal display element and the solid-state image sensor of the present invention are provided with the color filter of the present invention. More specifically, for example, by forming an alignment film on the inner surface side of the color filter, facing the electrode substrate, and filling the gap with liquid crystal and sealing, a panel which is the liquid crystal display element of the present invention is obtained. .
  • the solid-state image sensor of this invention is obtained by forming a color filter on a light receiving element.
  • liquid crystal display devices For the definition of liquid crystal display devices and details of each display device, refer to, for example, “Electronic Display Device (Akio Sasaki, Kogyo Kenkyukai, 1990)”, “Display Device (Junsho Ibuki, Sangyo Tosho) Issued in 1989).
  • the liquid crystal display device is described, for example, in “Next-generation liquid crystal display technology (edited by Tatsuo Uchida, Industrial Research Co., Ltd., published in 1994)”.
  • the liquid crystal display device to which the present invention can be applied is not particularly limited, and can be applied to, for example, various types of liquid crystal display devices described in the “next generation liquid crystal display technology”.
  • the color filter of the present invention is particularly effective for a color TFT liquid crystal display device.
  • the color TFT liquid crystal display device is described in, for example, “Color TFT liquid crystal display (issued in 1996 by Kyoritsu Publishing Co., Ltd.)”. Further, the present invention is applied to a liquid crystal display device with a wide viewing angle such as a lateral electric field driving method such as IPS and a pixel division method such as MVA, STN, TN, VA, OCS, FFS, and R-OCB. it can.
  • the color filter of the present invention can also be used for a bright and high-definition COA (Color-filter On Array) system.
  • COA Color-filter On Array
  • the color filter of the present invention When the color filter of the present invention is used for a liquid crystal display device, a high contrast can be realized when combined with a conventionally known three-wavelength tube of a cold cathode tube, but further, red, green and blue LED light sources (RGB-LED).
  • RGB-LED red, green and blue LED light sources
  • the substitution position of dibutylaminocarbonylthiophenol was substituted at the ⁇ -position of the benzene ring in the phthalocyanine ring, it was confirmed from the absorption change, but it was a mixture of isomers with different substitution positions.
  • the ⁇ -position introduction position of the substituent represented by the general formula (1) is a mixture of isomers having different substitution positions.
  • Exemplified compounds A-1 to A-6 are all a mixture of isomers.
  • Exemplified Compound ⁇ A-4> Except that Exemplified Compound A-3 (1.0 part by weight) was changed to Exemplified Compound A-5 (1.0 part by weight), the same procedure as Exemplified Compound A-1 was used. Synthesized. The maximum absorption wavelength of the obtained compound in chloroform was 725 nm, and the molar extinction coefficient was 105,000.
  • Exemplary Compound A-8 Tetrachlorophthalonitrile (26.6 parts by weight), dodecyl mercaptan (20.2 parts by weight), potassium carbonate (20.0 parts by weight) and N-methylpyrrolidone (200 parts by weight) were reacted at 90 ° C. for 6 hours. It was. The reaction solution was extracted with ethyl acetate and 1N hydrochloric acid, and the organic layer was separated, concentrated, and purified by silica gel chromatography. Subsequently, Exemplified Compound A-8 was synthesized from purified 4-dodecylthiotrichlorophthalonitrile in the same manner as Exemplified Compound A-7. The maximum absorption wavelength of the obtained compound in chloroform was 722 nm, and the molar extinction coefficient was 140000.
  • Exemplary Compound A-9 was obtained by oxidizing Exemplified Compound A-8 in the same manner as Exemplified Compound A-1.
  • the maximum absorption wavelength of the obtained compound in chloroform was 728 nm, and the molar extinction coefficient was 135,000.
  • Exemplified compound A-10 was synthesized using dodecylamine instead of dodecyl mercaptan in the same manner as exemplified compound A-8.
  • the maximum absorption wavelength of the obtained compound in chloroform was 712 nm, and the molar extinction coefficient was 125,000.
  • the reaction was performed for 6 hours.
  • the reaction solution was extracted with ethyl acetate and 1N hydrochloric acid, and the organic layer was separated, concentrated, and purified by silica gel chromatography to obtain 8.2 parts by weight of Exemplified Compound A-11.
  • the maximum absorption wavelength of the obtained compound in chloroform was 705 nm, and the molar extinction coefficient was 145000.
  • Example Compound A-12 The obtained 3-bromo-4-dodecyloxyphthalonitrile (10 parts by weight) was cyclized in the same manner as Example Compound A-7 to obtain 5 parts by weight of Example Compound A-12.
  • the maximum absorption wavelength of the obtained compound in chloroform was 698 nm, and the molar extinction coefficient was 130,000.
  • Example Compound A-13 Cyclization was performed using 3,5-dibromo-4-hydroxyphthalonitrile (10.0 parts by weight) in the same manner as Example Compound A-7, to obtain 5 parts by weight of Example Compound A-12.
  • the maximum absorption wavelength of the obtained compound in chloroform was 700 nm, and the molar extinction coefficient was 135,000.
  • Example Compound A-15 By cyclization using 3,5-dichloro-4-hydroxyphthalonitrile (7 parts by weight) in the same manner as for Example Compound A-7, 3 parts by weight of Example Compound A-15 was obtained.
  • the maximum absorption wavelength of the obtained compound in chloroform was 691 nm, and the molar extinction coefficient was 125000.
  • Zinc phthalocyanine represented by Exemplified Compounds A-16 to A-23 uses zinc chloride in place of copper acetate, using the same intermediate as the synthesis of copper phthalocyanine represented by Exemplified Compounds A-7 to A-15. Was synthesized.
  • Example 1 For the phthalocyanine compound, the maximum absorption wavelength ( ⁇ max) in a chloroform solvent was measured using an ultraviolet-visible spectrophotometer (UV2400-PC manufactured by Shimadzu Corporation). The measurement results are shown in the following table.
  • each component used for preparation of a colored curable composition is shown below.
  • (Y-1) C.I. I. Pigment Yellow 150 (12.8 parts) and methyl methacrylate / methacrylic acid (80/20) [mass ratio] copolymer (weight average molecular weight: 12,000) (7.2 parts) are mixed with propylene glycol monomethyl ether acetate (80.0). And a pigment dispersion (Y-2) C. obtained by sufficiently dispersing the pigment using a bead mill.
  • Photopolymerizable compound Kayalad DPHA (Nippon Kayaku Co., Ltd., mixture of dipentaerythritol pentaacrylate and dipentaerythritol hexaacrylate)
  • ⁇ Preparation of colored film> Preparation of colored curable composition (coating liquid) Components in the following composition were mixed to prepare a colored curable composition 1.
  • ⁇ Composition> Exemplary Compound A-1 ... 6.9 parts by mass-(T-1) ... 103.4 parts by mass-(U-1) ... 212.2 parts by mass (in terms of solid content) (Value: 84.9 parts by mass) ⁇ (V-1) ⁇ ⁇ ⁇ 21.2 parts by mass ⁇ (W-1) ⁇ ⁇ ⁇ 3.5 parts by mass ⁇ ⁇ (X-1) ⁇ ⁇ ⁇ 71.9 parts by mass ⁇ (X-2) ... 3.6 parts by mass, (Z-1) ... 0.06 parts by mass
  • the colored curable composition (color resist solution) obtained above is placed on a 100 mm ⁇ 100 mm glass substrate (1737, manufactured by Corning) so that the maximum absorbance at 600 to 700 nm is 1.5 to 2.0. And dried in an oven at 100 ° C. for 180 seconds to produce a colored film on the substrate.
  • Example 101 Preparation of green colored film (Preparation of colored curable composition (coating solution)) Components in the following composition were mixed to prepare a colored curable composition.
  • ⁇ Composition> Exemplified Compound A-1 ... 6 parts by mass Yellow colored substance ((Y-2)) ...
  • Absorption intensity ratio (absorption at 450 nm / absorption at 650 nm) is in the range of 0.95 to 1.05 The amount of yellow coloring was adjusted and added to fit.
  • -(T-1) 103.4 parts by mass-(U-1) ...
  • Example 101 the phthalocyanine compound and the yellow colored product were changed as described in the following table, and the others were performed in the same manner. The results are shown in the table below.
  • ⁇ Light resistance> The colored film was irradiated with a xenon lamp at 200,000 lux for 10 hours (equivalent to 2 million lux ⁇ h), and then the chromaticity change, that is, ⁇ Eab value was measured. A smaller ⁇ Eab value indicates better light resistance.
  • a colored film was prepared in the same manner as in Example 1, then immersed in a sodium bicarbonate / sodium carbonate aqueous solution adjusted to 23 ° C. and pH 12.0 as a developer for 60 seconds, and then washed with ion-exchanged water at 23 ° C. Then, a substrate for residue evaluation was prepared. The developed substrate was measured with an ultraviolet-visible spectrophotometer (UV2400-PC, manufactured by Shimadzu Corp.), and the residue was evaluated by the maximum absorbance at 400 nm to 700 nm as follows. ⁇ : Maximum absorbance less than 0.05 ⁇ : Maximum absorbance 0.05 or more

Landscapes

  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Structural Engineering (AREA)
  • Architecture (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Ceramic Engineering (AREA)
  • Optics & Photonics (AREA)
  • Materials For Photolithography (AREA)
  • Optical Filters (AREA)
  • Solid State Image Pick-Up Elements (AREA)

Abstract

　色純度が高く、透過率に優れる着色硬化性組成物を提供する。　有機溶剤に可溶で、且つ、クロロホルム溶媒中での主吸収が６８０ｎｍ～８００ｎｍの範囲に入り、同一ベンゼン核に、塩素原子および臭素原子の少なくとも１つと下記一般式（１）で表される置換を１つ以上有する部分構造を有するフタロシアニン化合物を含有する着色硬化性組成物。 （一般式（１）中Ｘ1は酸素原子、硫黄原子、ＳＯ2基またはＮＨ基を表し、Ｒ1は、アルキル基またはアリール基を表す。）

Description

着色硬化性組成物およびカラーフィルタ
　本発明は、着色硬化性組成物および該着色硬化性組成物を用いたカラーフィルタに関する。さらに、該カラーフィルタを用いた液晶表示装置および固体撮像素子に関する。また、カラーフィルタの製造方法に関する。
　従来、カラーフィルタは、有機顔料や無機顔料を分散させた顔料分散組成物と、多官能モノマー、重合開始剤、アルカリ可溶性樹脂、および必要に応じその他の成分とを含有することにより着色硬化性組成物とし、これを用いてフォトリソグラフィ法、インクジェット法などによって着色パターンを形成することで製造されている。
　近年、カラーフィルタは、液晶表示素子（ＬＣＤ）用途においてモニターのみならずテレビ（ＴＶ）へと用途が拡大する傾向にある。この用途拡大の傾向に伴い、カラーフィルタには、色度、コントラストなどにおいて高度の色特性が要求されるに至っている。また、イメージセンサ（固体撮像素子）用途のカラーフィルタにおいても、同様に色ムラの低減、色分解能の向上など色特性の更なる向上が求められるようになっている。
　ところが、従来の顔料分散系では、顔料の粗大粒子による散乱の発生、分散安定性不良による粘度上昇等の問題が起きやすく、コントラスト、輝度をさらに向上させることは困難であることが多い。
　そこで、従来から着色剤としては、顔料だけでなく、染料を用いることが検討されている（例えば、特許文献１参照）。着色剤として染料を使用すると、染料自体の色純度やその色相の鮮やかさにより、画像表示させたときの表示画像の色相や輝度を高めることができ、かつ粗大粒子がなくなるためコントラストを向上させられる点で有用とされている。
　染料の例としては、フタロシアニン染料、ジピロメテン染料、ピリミジンアゾ染料、ピラゾールアゾ染料、キサンテン染料、など、多種多様な色素母体を持つ化合物が知られている（例えば、特許文献２～６参照）。
特開平６－７５３７５号公報 特開２００８－２９２９７０号公報 特開２００７－０３９４７８号公報 特開平９－１５７５３６号公報 特開平６－５１１１５号公報 特開平１１－１５２４１５号公報
　ここで、カラーフィルタ等に用いる着色硬化性組成物は、色純度が高く、カラーフィルタとして不必要な部分に吸収を有さない（透過率の高い）ことが求められる。また、耐光性が高いことも求められる。本発明はかかる２つの課題を両立させることを目的としたものであって、カラーフィルタとして不必要な部分に吸収を有さず、かつ、耐光性が高いカラーフィルタを作成できる着色硬化性組成物を提供することを目的とする。特に、グリーンフィルタ用の着色物として有益なものを提供することを課題とする。
　かかる状況のもと、本願発明者が鋭意検討を行った結果、フタロシアニン化合物であって、クロロホルム中での主吸収が６８０～８００ｎｍである化合物のＨ会合体を形成することによって、吸収位置を短波長側（例えば、６４０～６８０ｎｍ）にシフトさせることによって、カラーフィルタとして不必要な部分に吸収を有さず、かつ、耐光性が高い着色用硬化性組成物が得られることを見出した。特に、グリーン用の着色用硬化性組成物として有益であることを見出し、本発明を完成させるに至った。
　具体的には、以下の手段により、上記課題は解決された。
＜１＞有機溶剤に可溶で、且つ、クロロホルム溶媒中での主吸収が６８０ｎｍ～８００ｎｍの範囲に入り、同一ベンゼン核に、塩素原子および臭素原子の少なくとも１つと下記一般式（１）で表される置換を１つ以上有する部分構造を有するフタロシアニン化合物を含有する着色硬化性組成物。
Figure JPOXMLDOC01-appb-C000008
 （一般式（１）中Ｘ1は酸素原子、硫黄原子、ＳＯ2基またはＮＨ基を表し、Ｒ1は、アルキル基またはアリール基を表す。）
＜２＞前記フタロシアニン化合物が下記一般式（２）で表される、＜１＞に記載の着色硬化性組成物。
Figure JPOXMLDOC01-appb-C000009
 （一般式（２）中、ＭはＣｕ、Ｚｎ、Ｖ（＝Ｏ）、Ｍｇ、Ｎｉ、Ｔｉ（＝Ｏ）、Ｍｇ、ＳｎまたはＳｉを表す。Ａ、Ｂ、ＣおよびＤの少なくとも１つは、下記一般式（３）で表される構造を有し、他は芳香族環を示す。）
Figure JPOXMLDOC01-appb-C000010
 （一般式（３）中のＸａは、塩素原子もしくは臭素原子を表し、Ｒ2、Ｒ3およびＲ4の少なくとも１つは一般式（１）の基を表し、残りは水素原子もしくは、塩素原子、臭素原子である。）
＜３＞Ｍが、Ｃｕ、ＺｎまたはＶ（＝Ｏ）である、＜１＞または＜２＞に記載の着色硬化性組成物。
＜４＞一般式（１）におけるＡ、Ｂ、ＣおよびＤが、それぞれ、一般式（３）で表される、＜２＞または＜３＞に記載の着色硬化性組成物。
＜５＞一般式（１）におけるＡ、Ｂ、ＣおよびＤが、同一の一般式（３）で表される、＜２＞または＜３＞に記載の着色硬化性組成物。
＜６＞Ｒ2およびＲ3の一方が一般式（１）の基を表し、Ｒ2、Ｒ3およびＲ4の残りは水素原子、塩素原子または臭素原子である、＜２＞または＜３＞に記載の着色硬化性組成物。
＜７＞さらに、重合性化合物と光重合開始剤とを含有する、＜１＞～＜６＞のいずれかに記載の着色硬化性組成物。
＜８＞光重合開始剤がオキシム化合物またはビイミダゾール系化合物である＜７＞に記載の着色硬化性組成物。
＜９＞さらに黄色着色剤を含む、＜１＞～＜８＞のいずれかに記載の着色硬化性組成物。
＜１０＞黄色着色剤がアゾ系染料もしくはモノメチン系染料である＜９＞に記載の着色硬化性組成物。
＜１１＞黄色着色剤が下記一般式（４）で表されるモノメチン染料である＜１０＞に記載の着色硬化性組成物。
Figure JPOXMLDOC01-appb-C000011
 （一般式（４）中、Ｒ11はアルキル基を表し、Ｒ12は置換基を有する芳香族環基を表す。）
＜１２＞＜１＞～＜１１＞のいずれかに記載の着色硬化性組成物を用いた着色層を有するカラーフィルタ。
＜１３＞＜１＞～＜１１＞のいずれかに記載の着色硬化性組成物を基板上に適用し、着色層を形成する工程と、形成された前記着色層をパターン状に露光し、現像して着色領域を形成する工程と、を有するカラーフィルタの製造方法。
＜１４＞＜１２＞に記載のカラーフィルタ、又は＜１３＞に記載のカラーフィルタの製造方法により作製されたカラーフィルタを有する液晶表示装置または固体撮像素子。
＜１５＞下記Ａ－１～Ａ－２４の何れかの化合物。
Figure JPOXMLDOC01-appb-C000012
Figure JPOXMLDOC01-appb-C000013
Figure JPOXMLDOC01-appb-C000014
　本発明によれば、色純度が高く、カラーフィルタとして不必要な部分に吸収を有さない（透過率の高い）着色硬化性組成物を提供可能になった。従って、カラーフィルタ、特に、グリーン用カラーフィルタとして好ましく用いることができる。さらに、本発明によれば、表示画像の彩色が鮮やかで高いコントラストを示す液晶表示装置および固体撮像素子を提供することができる
　以下において、本発明の内容について詳細に説明する。尚、本願明細書において「～」とはその前後に記載される数値を下限値及び上限値として含む意味で使用される。本明細書において、アルキル基等の「基」は、特に述べない限り、置換基を有していてもよいし、有していなくてもよい。
＜着色硬化性組成物＞
　本発明の着色硬化性組成物は、有機溶剤に可溶で、且つ、クロロホルム溶媒中での主吸収が７００ｎｍ～８００ｎｍの範囲に入り、同一ベンゼン核に、塩素原子および臭素原子の少なくとも１つと下記一般式（１）で表される置換を１つ以上有する部分構造を有するフタロシアニン化合物を含有することを特徴とする。
Figure JPOXMLDOC01-appb-C000015
 （一般式（１）中Ｘ1は酸素原子、硫黄原子、ＳＯ2基またはＮＨ基を表し、Ｒ1は、アルキル基またはアリール基を表す。）
　本発明で用いるフタロシアニン化合物は、分子間相互作用が強まる状態におかれると、Ｈ会合体を形成し、吸収極大が短波長側（例えば、６４０～６８０ｎｍ）にシフトする。そして、短波吸収側のスソ引きに優れ、すなわち、急峻な立ち上がりを示すスペクトルを有することになる。この結果、本発明では、色純度が高く、カラーフィルタとして不必要な部分に吸収を有さない（透過率の高い）着色硬化性組成物を提供することができる。さらに、黄色着色剤との組み合わせで、グリーン用カラーフィルタに優れた着色硬化性組成物が得られる。
　ここで、主吸収とは、該フタロシアニン化合物の極大吸収のうち、最も大きな吸収をいう。本発明では、主吸収は、７００～７８０ｎｍであることが好ましく、７００～７６０ｎｍであることがより好ましい。
　フタロシアニン化合物をカラーフィルタの着色物として使用する検討は多数されている（特許第３４７６２０８）が、特にグリーンフィルタ用の着色物として満足する色純度と透過率を両立する着色物は得られていない。かかる観点から、本発明の意義は大きい。
　また、本発明で用いるフタロシアニン化合物は、５５０ｎｍにおける吸収強度と６５０ｎｍにおける吸収強度の比（５５０ｎｍ／６５０ｎｍ）が０～０．１の範囲にあることが好ましく、０～０．２の範囲にあることがさらに好ましい。
　上記一般式（１）において、Ｘ1は酸素原子、硫黄原子、ＳＯ2基またはＮＨ基を表し、酸素原子、ＳＯ2基またはＮＨ基が好ましく、酸素原子またはＳＯ2基がより好ましい。硫黄原子を用いるとsoret帯の吸収が長波化し、５５０ｎｍの吸収強度があがり、吸収強度比（コントラスト）が劣る傾向にある。
　一般式（１）中、Ｒ1で表されるアルキル基としては、置換基を有していても良く炭素数１～３０のアルキル基が好ましい。さらに好ましくは炭素数１～２０が好ましく、特に好ましくは炭素数１～１２が好ましい。アルキル基に置換している置換基としては、ハロゲン原子、アルキルオキシ基、アリールオキシ基、アミノスルホニル基、スルファモイル基、アルコキシカルボニル基、カルバモイル基が挙げられる。この様なアルキル基としては、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、２－エチルヘキシル基、ドデシル基、ヘキサデシル基、シクロプロピル基、シクロペンチル基、シクロヘキシル基、１－ノルボルニル基、１－アダマンチル基、フェノキシエチル基、ベンジル基、フェニルエチル基、Ｎ－ブチルアミノスルホニルプロピル基、Ｎ－ブチルアミノカルボニルメチル基、Ｎ，Ｎ－ジブチルアミノスルホニルプロピル基、エトキシエトキシエチル基、２－クロロエチル基が挙げられ、さらに好ましくはメチル基、エチル基、プロピル基、イソプロピル基、ブチル基、フェノキシエチル基、ベンジル基、フェニルエチル基、Ｎ－ブチルアミノスルホニルプロピル基、Ｎ－ブチルアミノカルボニルメチル基、Ｎ，Ｎ－ジブチルアミノスルホニルプロピル基、エトキシエトキシエチル基が挙げられ、特に好ましくはメチル基、エチル基、プロピル基、ブチル基、フェノキシエチル基、ベンジル基、フェニルエチル基、Ｎ－ブチルアミノスルホニルプロピル基、Ｎ－ブチルアミノカルボニルメチル基、Ｎ，Ｎ－ジブチルアミノスルホニルプロピル基、エトキシエトキシエチル基が挙げられる。
　一般式（１）中、Ｒ1で表されるアリール基としては、置換基を有しても良く炭素数６～３０のアリール基が好ましい。さらに好ましくは炭素数６～２０が好ましく、特に好ましくは炭素数６～１２が好ましい。アリール基に置換している置換基としては、ハロゲン原子、アルキル基、アルコキシ基、アミノスルホニル基、アミノカルボニル基、アルコキシカルボニル基が挙げられる。この様なアリール基としては、フェニル基、２－クロロフェニル基、２－メトキシフェニル基、４－ブトキシカルボニルフェニル基、４－Ｎ，Ｎ－ジブチルアミノカルボニルフェニル基、４－Ｎ－ブチルアミノスルホニルフェニル基が挙げられ、さらに好ましくはフェニル基、４－ブトキシカルボニルフェニル基、４－Ｎ，Ｎ－ジブチルアミノカルボニルフェニル基、４－Ｎ－ブチルアミノスルホニルフェニル基が挙げられ、特に好ましくはフェニル基、４－ブトキシカルボニルフェニル基、４－Ｎ，Ｎ－ジブチルアミノカルボニルフェニル基が挙げられる。
　本発明で用いるフタロシアニン化合物は、好ましくは、下記一般式（２）で表される化合物である。
Figure JPOXMLDOC01-appb-C000016
 （一般式（２）中、ＭはＣｕ、Ｚｎ、Ｖ（＝Ｏ）、Ｍｇ、Ｎｉ、Ｔｉ（＝Ｏ）、Ｍｇ、ＳｎまたはＳｉを表す。Ａ、Ｂ、ＣおよびＤの少なくとも１つは、下記一般式（３）で表される構造を有し、他は芳香族環を示す。）
Figure JPOXMLDOC01-appb-C000017
 （一般式（３）中のＸａは、塩素原子もしくは臭素原子を表し、Ｒ2、Ｒ3およびＲ4の少なくとも１つは一般式（１）の基を表し、残りは水素原子もしくは、塩素原子、臭素原子である。）
　Ｍは、好ましくは、Ｃｕ、Ｚｎ、Ｖ＝Ｏである。
　Ａ、Ｂ、ＣおよびＤの少なくとも１つは下記一般式（３）で表される構造を有し、他は、芳香族環である。他の芳香族環は、ベンゼン環が好ましい。Ａ、Ｂ、ＣおよびＤは、それぞれ、一般式（３）で表されることがより好ましく、同一の一般式（３）であることがより好ましい。同一の構造とすることにより、主吸収の短波側の吸収がシャープ化され、吸収強度比（コントラスト）が向上しやすい。
　一般式（２）中、Ｒ2、Ｒ3、Ｒ4で表されるハロゲン原子としては、それぞれ、クロロ原子または臭素原子が好ましい。
　一般式（２）において、Ｒ2、Ｒ3およびＲ4の１つが一般式（１）の基を表し、残りは水素原子、塩素原子または臭素原子であることが好ましい。本発明では特に、Ｒ2およびＲ3の一方が一般式（１）の基を表し、Ｒ2、Ｒ3およびＲ4の残りは水素原子、塩素原子または臭素原子であることが好ましい。この構成とすることにより、フタロシアニンの会合形成が促進され、吸収強度比（コントラスト）が向上しやすい。
　本発明で用いるフタロシアニン化合物は、さらに好ましくは、一般式（２－２）で表される化合物である。このような範囲の化合物を採用することにより、本発明の効果がより効果的に発揮される傾向にある。
　一般式（２－２）
Figure JPOXMLDOC01-appb-C000018
 （一般式（２－２）中、ＭはＣｕまたはＺｎ、を表す。Ｘａは塩素原子または臭素原子を表す。Ｘｂは水素原子、塩素原子または臭素原子を表す。Ｘ1およびＲ1は一般式（１）と同一であり、好ましい範囲も同義である。）
　以下に本発明で用いられるフタロシアニン化合物の例を挙げるが、本発明がこれらに限定されるものではないことはいうまでもない。
Figure JPOXMLDOC01-appb-C000019
Figure JPOXMLDOC01-appb-C000020
Figure JPOXMLDOC01-appb-C000021
　上記フタロシアニン化合物は、「機能性色素としてのフタロシアニン　株式会社　アイピーシー社　発行」、「フタロシアニン　－化学と機能- 株式会社　アイピーシー社　発行」等に記載の方法に従って合成することができる。
　フタロシアニン化合物の着色硬化性組成物中における含有量としては、分子量、およびその吸光係数によって異なるが、着色硬化性組成物の全固形分に対して、１～７０質量％が好ましく、１０～５０質量％がより好ましい。染料の含有量は、１０質量％以上であると、良好な色濃度（例えば液晶表示するのに適した色濃度）が得られ、５０質量％以下であると、画素のパターニングが良好になる点で有利である。
［着色化合物］
　また、さらに本発明の着色硬化性組成物には、その他の構造の染料化合物や顔料化合物およびその分散物を含んでもよい。染料化合物としては、着色画像の色相に影響を与えないものであればどのような構造であってもよく、例えば、アゾ系（例えば、ソルベントイエロー１６２）、アントラキノン系（例えば、特開２００１－１０８８１号公報に記載のアントラキノン化合物）、フタロシアニン系（例えば、米国特許２００８／００７６０４４Ａ１に記載のフタロシアニン化合物）、キサンテン系（例えば、シー・アイ・アシッド・レッド２８９（C.I.Acid.Red 289））、トリアリールメタン系（例えば、シー・アイ・アシッドブルー７（C.I.Acid　Blue7）、シー・アイ・アシッドブルー８３（C.I.Acid Blue83）、シー・アイ・アシッドブルー９０（C.I.Acid Blue90）、シー・アイ・ソルベント・ブルー３８（C.I.Solvent Blue38）、シー・アイ・アシッド・バイオレット１７（C.I.Acid Violet17）、シー・アイ・アシッド・バイオレット４９（C.I.Acid Violet49）、シー・アイ・アシッド・グリーン３（C.I.Acid Green3）、メチン染料、モノメチン染料（C.I.solvent/yellow93）
などが挙げられる。
　顔料化合物としては、ペリレン、ペリノン、キナクリドン、キナクリドンキノン、アントラキノン、アントアントロン、ベンズイミダゾロン、ジスアゾ縮合、ジスアゾ、アゾ、インダントロン、フタロシアニン、トリアリールカルボニウム、ジオキサジン、アミノアントラキノン、ジケトピロロピロール、インジゴ、チオインジゴ、イソインドリン、イソインドリノン、ピラントロンもしくはイソビオラントロン等が挙げられる。更に詳しくは、例えば、ピグメント・レッド１９０、ピグメント・レッド２２４、ピグメント・バイオレット２９等のペリレン化合物顔料、ピグメント・オレンジ４３、もしくはピグメント・レッド１９４等のペリノン化合物顔料、ピグメント・バイオレット１９、ピグメント・バイオレット４２、ピグメント・レッド１２２、ピグメント・レッド１９２、ピグメント・レッド２０２、ピグメント・レッド２０７、もしくはピグメント・レッド２０９のキナクリドン化合物顔料、ピグメント・レッド２０６、ピグメント・オレンジ４８、もしくはピグメント・オレンジ４９等のキナクリドンキノン化合物顔料、ピグメント・イエロー１４７等のアントラキノン化合物顔料、ピグメント・レッド１６８等のアントアントロン化合物顔料、ピグメント・ブラウン２５、ピグメント・バイオレット３２、ピグメント・オレンジ３６、ピグメント・イエロー１２０、ピグメント・イエロー１８０、ピグメント・イエロー１８１、ピグメント・オレンジ６２、もしくはピグメント・レッド１８５等のベンズイミダゾロン化合物顔料、ピグメント・イエロー９３、ピグメント・イエロー９４、ピグメント・イエロー９５、ピグメント・イエロー１２８、ピグメント・イエロー１６６、ピグメント・オレンジ３４、ピグメント・オレンジ１３、ピグメント・オレンジ３１、ピグメント・レッド１４４、ピグメント・レッド１６６、ピグメント・レッド２２０、ピグメント・レッド２２１、ピグメント・レッド２４２、ピグメント・レッド２４８、ピグメント・レッド２６２、もしくはピグメント・ブラウン２３等のジスアゾ縮合化合物顔料、ピグメント・イエロー１３、ピグメント・イエロー８３、もしくはピグメント・イエロー１８８等のジスアゾ化合物顔料、ピグメント・レッド１８７、ピグメント・レッド１７０、ピグメント・イエロー７４、ピグメント・イエロー１５０、ピグメント・レッド４８、ピグメント・レッド５３、ピグメント・オレンジ６４、もしくはピグメント・レッド２４７等のアゾ化合物顔料、ピグメント・ブルー６０等のインダントロン化合物顔料、ピグメント・グリーン７、ピグメント・グリーン３６、ピグメント・グリーン３７、ピグメント・グリーン５８、ピグメント・ブルー１６、ピグメント・ブルー７５、もしくはピグメント・ブルー１５等のフタロシアニン化合物顔料、ピグメント・ブルー５６、もしくはピグメント・ブルー６１等のトリアリールカルボニウム化合物顔料、ピグメント・バイオレット２３、もしくはピグメント・バイオレット３７等のジオキサジン化合物顔料、ピグメント・レッド１７７等のアミノアントラキノン化合物顔料、ピグメント・レッド２５４、ピグメント・レッド２５５、ピグメント・レッド２６４、ピグメント・レッド２７２、ピグメント・オレンジ７１、もしくはピグメント・オレンジ７３等のジケトピロロピロール化合物顔料、ピグメント・レッド８８等のチオインジゴ化合物顔料、ピグメント・イエロー１３９、ピグメント・オレンジ６６等のイソインドリン化合物顔料、ピグメント・イエロー１０９、もしくはピグメント・オレンジ６１等のイソインドリノン化合物顔料、ピグメント・オレンジ４０、もしくはピグメント・レッド２１６等のピラントロン化合物顔料、またはピグメント・バイオレット３１等のイソビオラントロン化合物顔料が挙げられる。
　前記着色剤として、本発明においては黄色着色剤が好ましく、顔料としてより好ましくはピグメントイエロー１５０やピグメントイエロー１３９であり、好ましい染料としてはＣ．Ｉ．ソルベントイエロー４、Ｃ．Ｉ．ソルベントイエロー８８、Ｃ．Ｉ．ソルベントイエロー１４、Ｃ．Ｉ．ソルベントイエロー１５、Ｃ．Ｉ．ソルベントイエロー２４、Ｃ．Ｉ．ソルベントイエロー９４、Ｃ．Ｉ．ソルベントイエロー９８、Ｃ．Ｉ．ソルベントイエロー１６２、Ｃ．Ｉ．ソルベントイエロー８２、Ｃ．Ｉ．ソルベントイエロー９３、が挙げられる。
　また、本発明では黄色着色剤として、モノメチン染料が好ましく、黄色着色剤が下記一般式（４）で表されるモノメチン染料がより好ましい。
Figure JPOXMLDOC01-appb-C000022
 （一般式（４）中、Ｒ11はアルキル基を表し、Ｒ12は置換基を有する芳香族環基を表す。）
　Ｒ11は炭素数１～１２のアルキル基が好ましく、１～６のアルキル基がより好ましい。Ｒ12は、フェニル基、ナフチル基が好ましく、置換基としては、アルキルスルホニルアミノ基、アリールスルホニルアミノ基、アルキルカルボニルアミノ基、アリールカルボニルアミノ基が好ましく、特にアルキルスルホニルアミノ基が好ましい。
　前記染料または顔料を分散物として配合する場合、特開平９－１９７１１８号公報、特開２０００－２３９５４４号公報の記載に従って調整することができる。
　前記染料または顔料の含有量は、本発明の効果を損なわない範囲で使用でき、本発明の着色硬化性組成物の全固形分に対して、０．５質量％～７０質量％であることが好ましい。また、吸収強度比（４５０ｎｍの吸収／６５０ｎｍの吸収）が、０．９５～１．０５の範囲となるように、着色硬化性組成物に添加されることが好ましい。
[重合性化合物]
　本発明の着色硬化性組成物は、少なくとも一種の重合性化合物を含有することが好ましい。重合性化合物としては、例えば、少なくとも１個のエチレン性不飽和二重結合を有する付加重合性化合物を挙げることができる。
　具体的には、末端エチレン性不飽和結合を少なくとも１個、好ましくは２個以上有する化合物から選ばれる。このような化合物群は、当該産業分野において広く知られているものであり、本発明においてはこれらを特に限定なく用いることができる。これらは、例えば、モノマー、プレポリマー、すなわち２量体、３量体およびオリゴマー、又はそれらの混合物並びにそれらの（共）重合体などの化学的形態のいずれであってもよい。
　モノマーおよびその（共）重合体の例としては、不飽和カルボン酸（例えば、アクリル酸、メタクリル酸、イタコン酸、クロトン酸、イソクロトン酸、マレイン酸など）やそのエステル類、アミド類、並びにこれらの（共）重合体が挙げられ、好ましくは、不飽和カルボン酸と脂肪族多価アルコール化合物とのエステル、および不飽和カルボン酸と脂肪族多価アミン化合物とのアミド類、並びにこれらの（共）重合体である。また、ヒドロキシル基やアミノ基、メルカプト基等の求核性置換基を有する不飽和カルボン酸エステル或いはアミド類と、単官能若しくは多官能イソシアネート類或いはエポキシ類との付加反応物や、単官能若しくは多官能のカルボン酸との脱水縮合反応物等も好適に使用される。また、イソシアネート基やエポキシ基等の親電子性置換基を有する不飽和カルボン酸エステル或いはアミド類と、単官能若しくは多官能のアルコール類、アミン類、チオール類との付加反応物、更に、ハロゲン基やトシルオキシ基等の脱離性置換基を有する不飽和カルボン酸エステル或いはアミド類と、単官能若しくは多官能のアルコール類、アミン類、チオール類との置換反応物も好適である。また、別の例として、上記の不飽和カルボン酸の代わりに、不飽和ホスホン酸、スチレン、ビニルエーテル等に置き換えた化合物群を使用することも可能である。
　脂肪族多価アルコール化合物と不飽和カルボン酸とのエステルのモノマーの具体例としては、アクリル酸エステルとして、例えば、エチレングリコールジアクリレート、トリエチレングリコールジアクリレート、１，３－ブタンジオールジアクリレート、テトラメチレングリコールジアクリレート、プロピレングリコールジアクリレート、ネオペンチルグリコールジアクリレート、トリメチロールプロパントリアクリレート、トリメチロールプロパントリ（アクリロイルオキシプロピル）エーテル、トリメチロールエタントリアクリレート、ヘキサンジオールジアクリレート、１，４－シクロヘキサンジオールジアクリレート、テトラエチレングリコールジアクリレート、ペンタエリスリトールジアクリレート、ペンタエリスリトールトリアクリレート、ペンタエリスリトールテトラアクリレート、ジペンタエリスリトールジアクリレート、ジペンタエリスリトールヘキサアクリレート、ソルビトールトリアクリレート、ソルビトールテトラアクリレート、ソルビトールペンタアクリレート、ソルビトールヘキサアクリレート、トリ（アクリロイルオキシエチル）イソシアヌレート、ポリエステルアクリレートオリゴマー、イソシアヌール酸ＥＯ変性トリアクリレート等が挙げられる。
　また、メタクリル酸エステルとして、例えば、テトラメチレングリコールジメタクリレート、トリエチレングリコールジメタクリレート、ネオペンチルグリコールジメタクリレート、トリメチロールプロパントリメタクリレート、トリメチロールエタントリメタクリレート、エチレングリコールジメタクリレート、１，３－ブタンジオールジメタクリレート、ヘキサンジオールジメタクリレート、ペンタエリスリトールジメタクリレート、ペンタエリスリトールトリメタクリレート、ペンタエリスリトールテトラメタクリレート、ジペンタエリスリトールジメタクリレート、ジペンタエリスリトールヘキサメタクリレート、ソルビトールトリメタクリレート、ソルビトールテトラメタクリレート、ビス〔ｐ－（３－メタクリルオキシ－２－ヒドロキシプロポキシ）フェニル〕ジメチルメタン、ビス－〔ｐ－（メタクリルオキシエトキシ）フェニル〕ジメチルメタン等が挙げられる。
　更に、イタコン酸エステルとして、例えば、エチレングリコールジイタコネート、プロピレングリコールジイタコネート、１，３－ブタンジオールジイタコネート、１，４－ブタンジオールジイタコネート、テトラメチレングリコールジイタコネート、ペンタエリスリトールジイタコネート、ソルビトールテトライタコネート等が、また、クロトン酸エステルとして、例えば、エチレングリコールジクロトネート、テトラメチレングリコールジクロトネート、ペンタエリスリトールジクロトネート、ソルビトールテトラジクロトネート等が、イソクロトン酸エステルとして、例えば、エチレングリコールジイソクロトネート、ペンタエリスリトールジイソクロトネート、ソルビトールテトライソクロトネート等が、また、マレイン酸エステルとして、例えば、エチレングリコールジマレート、トリエチレングリコールジマレート、ペンタエリスリトールジマレート、ソルビトールテトラマレート等が挙げられる。
　その他のエステルの例として、例えば、特公昭５１－４７３３４号公報、特開昭５７－１９６２３１号公報記載の脂肪族アルコール系エステル類や、特開昭５９－５２４０号公報、特開昭５９－５２４１号公報、特開平２－２２６１４９号公報記載の芳香族系骨格を有するもの、特開平１－１６５６１３号公報記載のアミノ基を含有するもの等も好適に用いられる。更に、前述のエステルモノマーは混合物としても使用することができる。
　また、脂肪族多価アミン化合物と不飽和カルボン酸とのアミドのモノマーの具体例としては、メチレンビス－アクリルアミド、メチレンビス－メタクリルアミド、１，６－ヘキサメチレンビス－アクリルアミド、１，６－ヘキサメチレンビス－メタクリルアミド、ジエチレントリアミントリスアクリルアミド、キシリレンビスアクリルアミド、キシリレンビスメタクリルアミド等がある。
　その他の好ましいアミド系モノマーの例としては、特公昭５４－２１７２６号公報に記載のシクロへキシレン構造を有すものを挙げることができる。
　また、イソシアネートと水酸基の付加反応を用いて製造されるウレタン系付加重合性化合物も好適であり、そのような具体例としては、例えば、特公昭４８－４１７０８号公報中に記載の、１分子に２個以上のイソシアネート基を有するポリイソシアネート化合物に、下記一般式（Ａ）で表される水酸基を含有するビニルモノマーを付加させた１分子中に２個以上の重合性ビニル基を含有するビニルウレタン化合物等が挙げられる。
　　ＣＨ2＝Ｃ（Ｒ）ＣＯＯＣＨ2ＣＨ（Ｒ'）ＯＨ　　…（Ａ）
〔一般式（Ａ）中、ＲおよびＲ'は、それぞれ独立にＨ又はＣＨ3を表す。〕
　これらの重合性化合物について、その構造や、単独使用か併用か、添加量等の使用方法の詳細は、着色硬化性組成物の最終的な性能設計にあわせて任意に設定できる。例えば、感度の観点では、１分子あたりの不飽和基含量が多い構造が好ましく、多くの場合は２官能以上が好ましい。また、着色硬化膜の強度を高める観点では、３官能以上のものがよく、更に、異なる官能数・異なる重合性基（例えばアクリル酸エステル、メタクリル酸エステル、スチレン化合物、ビニルエーテル化合物）のものを併用することで、感度と強度の両方を調節する方法も有効である。また、着色硬化性組成物に含有される他の成分（例えば、光重合開始剤、着色剤（顔料）、バインダーポリマー等）との相溶性、分散性に対しても、重合性化合物の選択・使用法は重要な要因であり、例えば、低純度化合物の使用や２種以上の併用により相溶性を向上させうることがある。また、基板などの硬質表面との密着性を向上させる観点で特定の構造を選択することもあり得る。
　着色硬化性組成物の全固形分中における重合性化合物の含有量（２種以上の場合は総含有量）としては、特に限定はなく、本発明の効果をより効果的に得る観点から、１０質量％～８０質量％が好ましく、１５質量％～７５質量％がより好ましく、２０質量％～６０質量％が特に好ましい。
［光重合開始剤］
　本発明の着色硬化性組成物は、少なくとも一種の光重合開始剤を含有することが好ましい。光重合開始剤は、前記重合性化合物を重合させ得るものであれば、特に制限はなく、特性、開始効率、吸収波長、入手性、コスト等の観点で選ばれるのが好ましい。
　光重合開始剤としては、例えば、ハロメチルオキサジアゾール化合物およびハロメチル－ｓ－トリアジン化合物から選択される少なくとも１つの活性ハロゲン化合物、３－アリール置換クマリン化合物、ロフィン２量体、ベンゾフェノン化合物、アセトフェノン化合物およびその誘導体、シクロペンタジエン－ベンゼン－鉄錯体およびその塩、オキシム化合物、等が挙げられる。光重合開始剤の具体例については、特開２００４－２９５１１６号公報の段落〔００７０〕～〔００７７〕に記載のものが挙げられる。中でも、重合反応が迅速である点等から、オキシム化合物またはビイミダゾール系化合物が好ましい。
　前記オキシム化合物（以下、「オキシム系光重合開始剤」ともいう。）としては、特に限定はなく、例えば、特開２０００－８００６８号公報、ＷＯ０２／１００９０３Ａ１、特開２００１－２３３８４２号公報等に記載のオキシム化合物が挙げられる。
　具体的な例としては、２－（Ｏ－ベンゾイルオキシム）－１－［４－（フェニルチオ）フェニル］－１，２－ブタンジオン、２－（Ｏ－ベンゾイルオキシム）－１－［４－（フェニルチオ）フェニル］－１，２－ペンタンジオン、２－（Ｏ－ベンゾイルオキシム）－１－［４－（フェニルチオ）フェニル］－１，２－ヘキサンジオン、２－（Ｏ－ベンゾイルオキシム）－１－［４－（フェニルチオ）フェニル］－１，２－ヘプタンジオン、２－（Ｏ－ベンゾイルオキシム）－１－［４－（フェニルチオ）フェニル］－１，２－オクタンジオン、２－（Ｏ－ベンゾイルオキシム）－１－［４－（メチルフェニルチオ）フェニル］－１，２－ブタンジオン、２－（Ｏ－ベンゾイルオキシム）－１－［４－（エチルフェニルチオ）フェニル］－１，２－ブタンジオン、２－（Ｏ－ベンゾイルオキシム）－１－［４－（ブチルフェニルチオ）フェニル］－１，２－ブタンジオン、１－（Ｏ－アセチルオキシム）－１－［９－エチル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］エタノン、１－（Ｏ－アセチルオキシム）－１－［９－メチル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］エタノン、１－（Ｏ－アセチルオキシム）－１－［９－プロピル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］エタノン、１－（Ｏ－アセチルオキシム）－１－［９－エチル－６－（２－エチルベンゾイル）－９Ｈ－カルバゾール－３－イル］エタノン、１－（Ｏ－アセチルオキシム）－１－［９－エチル－６－（２－ブチルベンゾイル）－９Ｈ－カルバゾール－３－イル］エタノン、２－（ベンゾイルオキシイミノ）－１－［４－（フェニルチオ）フェニル］－１－オクタノン、２－（アセトキシイミノ）－４－（４－クロロフェニルチオ）－１－［９－エチル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］－１－ブタノンなどが挙げられる。但し、これらに限定されるものではない。
　また、本発明においては、感度、径時安定性、後加熱時の着色の観点から、オキシム化合物として、下記一般式（１）で表される化合物がより好ましい。
Figure JPOXMLDOC01-appb-C000023
 （一般式（１）中、ＲおよびＸは、それぞれ、１価の置換基を表し、Ａは、２価の有機基を表し、Ａｒは、アリール基を表す。ｎは、１～５の整数である。）
　Ｒとしては、高感度化の点から、アシル基が好ましく、具体的には、アセチル基、プロピオニル基、ベンゾイル基、トルイル基が好ましい。
　Ａとしては、感度を高め、加熱経時による着色を抑制する点から、無置換のアルキレン基、アルキル基（例えば、メチル基、エチル基、ｔｅｒｔ－ブチル基、ドデシル基）で置換されたアルキレン基、アルケニル基（例えば、ビニル基、アリル基）で置換されたアルキレン基、アリール基（例えば、フェニル基、ｐ－トリル基、キシリル基、クメニル基、ナフチル基、アンスリル基、フェナントリル基、スチリル基）で置換されたアルキレン基が好ましい。
　Ａｒとしては、感度を高め、加熱経時による着色を抑制する点から、置換又は無置換のフェニル基が好ましい。置換フェニル基の場合、その置換基としては、例えば、フッ素原子、塩素原子、臭素原子、ヨウ素原子等のハロゲン基が好ましい。
　Ｘとしては、溶剤溶解性と長波長領域の吸収効率向上の点から、置換基を有してもよいアルキル基、置換基を有してもよいアリール基、置換基を有してもよいアルケニル基、置換基を有してもよいアルキニル基、置換基を有してもよいアルコキシ基、置換基を有してもよいアリールオキシ基、置換基を有してもよいアルキルチオキシ基、置換基を有してもよいアリールチオキシ基、置換基を有してもよいアミノ基が好ましい。
　また、一般式（１）におけるｎは１～２の整数が好ましい。
　ビイミダゾール系化合物としては、３個のアリール基を置換したイミダゾール環の２量体であれば、その構造に制限はないが、特に、下記一般式（ＩＩ）、または一般式（ＩＩＩ）で表される構造を有する化合物が好ましい。
Figure JPOXMLDOC01-appb-C000024
　一般式（ＩＩ）中、Ｘは水素原子、ハロゲン原子、シアノ基、炭素数１～４のアルキル基または炭素数６～９のアリール基を示し、Ａは、それぞれ、１から１２の炭素原子を有する置換もしくは無置換のアルコキシ基、あるいは－ＣＯＯ－Ｒ9（但し、Ｒ9は炭素数１～４のアルキル基または炭素数６～９のアリール基を示す。）を示し、ｎは１～３の整数であり、ｍは１～３の整数である。
Figure JPOXMLDOC01-appb-C000025
　一般式（ＩＩＩ）中、Ｘ1、Ｘ2およびＸ3は各々独立に水素原子、ハロゲン原子、シアノ基、炭素数１～４のアルキル基または炭素数６～９のアリール基を示す。但し、Ｘ1、Ｘ2およびＸ3の２個以上が同時に水素原子をとることはない。
　ビイミダゾール系化合物としては、具体的には、例えば、２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラキス（４－エトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラキス（４－フェノキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２，４－ジクロロフェニル）－４，４’，５，５’－テトラキス（４－エトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２，４－ジクロロフェニル）－４，４’，５，５’－テトラキス（４－フェノキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２，４，６－トリクロロフェニル）－４，４’，５，５’－テトラキス（４－エトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２，４，６－トリクロロフェニル）－４，４’，５，５’－テトラキス（４－フェノキシカルボニルフェニル）ビイミダゾール、
２，２’－ビス（２－シアノフェニル）－４，４’，５．５’－テトラキス（４－エトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－シアノフェニル）－４，４’，５，５’－テトラキス（４－フェノキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－メチルフェニル）－４，４’，５，５’－テトラキス（４－メトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－メチルフェニル）－４，４’，５，５’－テトラキス（４－エトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－メチルフェニル）－４，４’，５，５’－テトラキス（４－フェノキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－エチルフェニル）－４，４’，５，５’－テトラキス（４－メトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－エチルフェニル）－４，４’，５，５’－テトラキス（４－エトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－エチルフェニル）－４，４’，５，５’－テトラキス（４－フェノキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－フェニルフェニル）－４，４’，５，５’－テトラキス（４－メトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－フェニルフェニル）－４，４’，５，５’－テトラキス（４－エトキシカルボニルフェニル）ビイミダゾール、２，２’－ビス（２－フェニルフェニル）－４，４’，５，５’－テトラキス（４－フェノキシカルボニルフェニル）ビイミダゾール等のビイミダゾール系化合物；
２，２’－ビス（ｏ－クロロフェニル）－４，４’，５，５’－テトラ－（ｐ－メトキシフェニル）ビスイミダゾール、２，２’－ビス（ｏ－クロロフェニル）－４，４’，５，５’－テトラ－（ｍ－メトキシフェニル）ビスイミダゾール、２，２’－ビス（ｏ－クロロフェニル）－４，４’，５，５’－テトラ－（３，４－ジメトキシフェニル）ビスイミダゾール、２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラ－（４－メトキシフェニル）ビスイミダゾール、２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラ－（３－メトキシフェニル）ビスイミダゾール、２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラ－（３，４－ジメトキシフェニル）ビスイミダゾール
２，２’－ビス（２，４－ジクロロフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４，６－トリクロロフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４－ジブロモフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４，６－トリブロモフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４－ジシアノフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４，６－トリシアノフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４－ジメチルフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４，６－トリメチルフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４－ジエチルフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４，６－トリエチルフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４－ジフェニルフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２，４，６－トリフェニルフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール、２，２’－ビス（２－フルオロフェニル）－４，４’，５，５’－テトラフェニルビスイミダゾール、２，２’－ビス（ｏ－フルオロフェニル）－４，４’，５，５’－テトラフェニルビスイミダゾール等のビイミダゾール系化合物等を挙げることができる。
　上記の中でも、特に好ましい化合物としては、２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール（市販品としては、Ｂ－ＣＩＭ、保土ヶ谷化学工業製が挙げられる）、２，２’－ビス（ｏ－クロロフェニル）－４，４’，５，５’－テトラ－（３，４－ジメトキシフェニル）ビイミダゾール（ＨＡＢＩ１３１１、日本シーベルヘグナー）、２，２’－ビス（２－メチルフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール（黒金化成社より市販されている）が挙げられる。
　また、本発明の着色硬化性組成物には、上記の光重合開始剤のほかに、特開２００４－２９５１１６号公報の段落番号００７９に記載の他の公知の光重合開始剤を使用してもよい。
　光重合開始剤は、１種単独で又は２種以上を組み合わせて含有することができる。
　光重合開始剤の着色硬化性組成物の全固形分中における含有量（２種以上の場合は総含有量）は、本発明の効果をより効果的に得る観点から、３質量％～２０質量％が好ましく、４質量％～１９質量％がより好ましく、５質量％～１８質量％が特に好ましい。
［有機溶剤］
　本発明の着色硬化性組成物は、少なくとも一種の有機溶剤を含有することができる。
　有機溶剤は、並存する各成分の溶解性や着色硬化性組成物としたときの塗布性を満足できるものであれば、基本的には特に制限はなく、特に、バインダーの溶解性、塗布性、安全性を考慮して選ばれることが好ましい。
　有機溶剤としては、エステル類として、例えば、酢酸エチル、酢酸－ｎ－ブチル、酢酸イソブチル、ギ酸アミル、酢酸イソアミル、酢酸イソブチル、プロピオン酸ブチル、酪酸イソプロピル、酪酸エチル、酪酸ブチル、乳酸メチル、乳酸エチル、オキシ酢酸アルキルエステル類（例：オキシ酢酸メチル、オキシ酢酸エチル、オキシ酢酸ブチル（具体的には、メトキシ酢酸メチル、メトキシ酢酸エチル、メトキシ酢酸ブチル、エトキシ酢酸メチル、エトキシ酢酸エチル等が挙げられる。））、３－オキシプロピオン酸アルキルエステル類（例：３－オキシプロピオン酸メチル、３－オキシプロピオン酸エチル等（具体的には、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル等が挙げられる。））、２－オキシプロピオン酸アルキルエステル類（例：２－オキシプロピオン酸メチル、２－オキシプロピオン酸エチル、２－オキシプロピオン酸プロピル等（具体的には、２－メトキシプロピオン酸メチル、２－メトキシプロピオン酸エチル、２－メトキシプロピオン酸プロピル、２－エトキシプロピオン酸メチル、２－エトキシプロピオン酸エチル等が挙げられる。））、２－オキシ－２－メチルプロピオン酸メチル、２－オキシ－２－メチルプロピオン酸エチル（具体的には、２－メトキシ－２－メチルプロピオン酸メチル、２－エトキシ－２－メチルプロピオン酸エチル等が挙げられる。）、ピルビン酸メチル、ピルビン酸エチル、ピルビン酸プロピル、アセト酢酸メチル、アセト酢酸エチル、２－オキソブタン酸メチル、２－オキソブタン酸エチル等が挙げられる。
　また、エーテル類としては、例えば、ジエチレングリコールジメチルエーテル、テトラヒドロフラン、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、メチルセロソルブアセテート、エチルセロソルブアセテート、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノブチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノプロピルエーテルアセテート等が挙げられる。
　ケトン類としては、例えば、メチルエチルケトン、シクロヘキサノン、２－ヘプタノン、３－ヘプタノン等が挙げられる。
　芳香族炭化水素類としては、例えば、トルエン、キシレン等が好適に挙げられる。
　これらの有機溶剤は、前述の各成分の溶解性、およびアルカリ可溶性ポリマーを含む場合はその溶解性、塗布面状の改良などの観点から、２種以上を混合することも好ましい。この場合、特に好ましくは、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル、エチルセロソルブアセテート、乳酸エチル、ジエチレングリコールジメチルエーテル、酢酸ブチル、３－メトキシプロピオン酸メチル、２－ヘプタノン、シクロヘキサノン、エチルカルビトールアセテート、ブチルカルビトールアセテート、プロピレングリコールメチルエーテル、およびプロピレングリコールメチルエーテルアセテートから選択される２種以上で構成される混合溶液である。
　有機溶剤の着色硬化性組成物中における含有量としては、組成物中の全固形分濃度が１０質量％～８０質量％になる量が好ましく、１５質量％～６０質量％になる量がより好ましい。
[アルカリ可溶性バインダー]
　本発明の着色硬化性組成物は、アルカリ可溶性バインダーを含んでいることが好ましい。アルカリ可溶性バインダーは、アルカリ可溶性を有すること以外は、特に限定はなく、好ましくは、耐熱性、現像性、入手性等の観点から選択することができる。
　アルカリ可溶性バインダーとしては、線状有機高分子重合体であり、且つ、有機溶剤に可溶で、弱アルカリ水溶液で現像できるものが好ましい。このような線状有機高分子重合体としては、側鎖にカルボン酸を有するポリマー、例えば、特開昭５９－４４６１５号、特公昭５４－３４３２７号、特公昭５８－１２５７７号、特公昭５４－２５９５７号、特開昭５９－５３８３６号、特開昭５９－７１０４８号の各公報に記載されているような、メタクリル酸共重合体、アクリル酸共重合体、イタコン酸共重合体、クロトン酸共重合体、マレイン酸共重合体、部分エステル化マレイン酸共重合体等が挙げられ、同様に側鎖にカルボン酸を有する酸性セルロース誘導体が有用である。
　上述したものの他、本発明におけるアルカリ可溶性バインダーとしては、水酸基を有するポリマーに酸無水物を付加させたもの等や、ポリヒドロキシスチレン系樹脂、ポリシロキサン系樹脂、ポリ（２－ヒドロキシエチル（メタ）アクリレート）、ポリビニルピロリドンやポリエチレンオキサイド、ポリビニルアルコール、等も有用である。また、線状有機高分子重合体は、親水性を有するモノマーを共重合したものであってもよい。この例としては、アルコキシアルキル（メタ）アクリレート、ヒドロキシアルキル（メタ）アクリレート、グリセロール（メタ）アクリレート、（メタ）アクリルアミド、Ｎ－メチロールアクリルアミド、２級若しくは３級のアルキルアクリルアミド、ジアルキルアミノアルキル（メタ）アクリレート、モルホリン（メタ）アクリレート、Ｎ－ビニルピロリドン、Ｎ－ビニルカプロラクタム、ビニルイミダゾール、ビニルトリアゾール、メチル（メタ）アクリレート、エチル（メタ）アクリレート、分岐若しくは直鎖のプロピル（メタ）アクリレート、分岐若しくは直鎖のブチル（メタ）アクリレート、または、フェノキシヒドロキシプロピル（メタ）アクリレート、等が挙げられる。その他、親水性を有するモノマーとしては、テトラヒドロフルフリル基、燐酸基、燐酸エステル基、４級アンモニウム塩基、エチレンオキシ鎖、プロピレンオキシ鎖、スルホン酸基およびその塩由来の基、モルホリノエチル基等を含んでなるモノマー等も有用である。
　また、アルカリ可溶性バインダーは、架橋効率を向上させるために、重合性基を側鎖に有してもよく、例えば、アリル基、（メタ）アクリル基、アリルオキシアルキル基等を側鎖に含有するポリマー等も有用である。上述の重合性基を含有するポリマーの例としては、市販品のＫＳレジスト－１０６（大阪有機化学工業（株）製）、サイクロマーＰシリーズ（ダイセル化学工業（株）製）等が挙げられる。また、硬化皮膜の強度を上げるためにアルコール可溶性ナイロンや２，２－ビス－（４－ヒドロキシフェニル）－プロパンとエピクロロヒドリンとのポリエーテル等も有用である。
　これら各種アルカリ可溶性バインダーの中でも、耐熱性の観点からは、ポリヒドロキシスチレン系樹脂、ポリシロキサン系樹脂、アクリル系樹脂、アクリルアミド系樹脂、アクリル／アクリルアミド共重合体樹脂が好ましく、現像性制御の観点からは、アクリル系樹脂、アクリルアミド系樹脂、アクリル／アクリルアミド共重合体樹脂が好ましい。
　前記アクリル系樹脂としては、ベンジル（メタ）アクリレート、（メタ）アクリル酸、ヒドロキシエチル（メタ）アクリレート、（メタ）アクリルアミド等から選ばれるモノマーからなる共重合体や、市販品のＫＳレジスト－１０６（大阪有機化学工業（株）製）、サイクロマーＰシリーズ（ダイセル化学工業（株）製）等が好ましい。
　アルカリ可溶性バインダーは、現像性、液粘度等の観点から、重量平均分子量（ＧＰＣ法で測定されたポリスチレン換算値）が１０００～２×１０5の重合体が好ましく、２０００～１×１０5の重合体がより好ましく、５０００～５×１０4の重合体が特に好ましい。
　アルカリ可溶性バインダーの配合量は、全固形分の１０～８０質量％であることが好ましく、２０～６０質量％であることがより好ましい。
[架橋剤]
　本発明の着色硬化性組成物に補足的に架橋剤を用い、着色硬化性組成物を硬化させてなる着色硬化膜の硬度をより高めることもできる。
　架橋剤としては、架橋反応により膜硬化を行なえるものであれば、特に限定はなく、例えば、（ａ）エポキシ樹脂、（ｂ）メチロール基、アルコキシメチル基、およびアシロキシメチル基から選ばれる少なくとも１つの置換基で置換された、メラミン化合物、グアナミン化合物、グリコールウリル化合物又はウレア化合物、（ｃ）メチロール基、アルコキシメチル基、およびアシロキシメチル基から選ばれる少なくとも１つの置換基で置換された、フェノール化合物、ナフトール化合物又はヒドロキシアントラセン化合物、が挙げられる。中でも、多官能エポキシ樹脂が好ましい。
　架橋剤の具体例などの詳細については、特開２００４－２９５１１６号公報の段落番号０１３４～０１４７の記載を参照することができる。
[界面活性剤]
　本発明の着色硬化性組成物は、界面活性剤を含んでいても良い。界面活性剤は、ノニオン系、カチオン系、アニオン系のいずれでもよく、フッ素含界面活性剤が好ましい。具体的には、特開平２－５４２０２号公報が例示される。
　本発明における界面活性剤の配合量は、全固形分の０．０００１～）質量％が好ましい。
　本発明の着色硬化性組成物は、さらに必要に応じて、充填材、酸化防止剤、紫外線吸収剤、凝集防止剤、増感剤や光安定剤等など各種添加剤を含んでいても良い。
[着色硬化性組成物の調製方法]
　本発明の着色硬化性組成物は、前述の各成分と必要に応じて任意成分とを混合することで調製される。
　なお、着色硬化性組成物の調製に際しては、着色硬化性組成物を構成する各成分を一括配合してもよいし、各成分を溶剤に溶解・分散した後に逐次配合してもよい。また、配合する際の投入順序や作業条件は特に制約を受けない。例えば、全成分を同時に溶剤に溶解・分散して組成物を調製してもよいし、必要に応じては、各成分を適宜２つ以上の溶液・分散液としておいて、使用時（塗布時）にこれらを混合して組成物として調製してもよい。
　上記のようにして調製された着色硬化性組成物は、好ましくは、孔径０．０１μｍ～３．０μｍ、より好ましくは孔径０．０５μｍ～０．５μｍ程度のフィルタなどを用いて濾別した後、使用に供することができる。
　本発明の着色硬化性組成物は、色相およびコントラストに優れた着色硬化膜を形成することができるため、液晶表示装置（ＬＣＤ）や固体撮像素子（例えば、ＣＣＤ、ＣＭＯＳ等）に用いられるカラーフィルタなどの着色画素形成用として、また、印刷インキ、インクジェットインキ、および塗料などの作製用途として好適に用いることができる。特に、液晶表示装置用の着色画素形成用途に好適である。
［カラーフィルタおよびその製造方法］
　本発明のカラーフィルタは、基板と、該基板上に本発明の着色硬化性組成物を含む着色領域と、を設けて構成されたものである。基板上の着色領域は、カラーフィルタの各画素をなす例えば赤（Ｒ）、緑（Ｇ）、青（Ｂ）等の着色膜で構成されている。
　本発明のカラーフィルタは、本発明の着色硬化性組成物を基板上に適用して硬化された着色領域（着色パターン）を形成できる方法であれば、いずれの方法で形成されてもよい。好ましくは、本発明の着色硬化性組成物を用いて作製される。
　本発明のカラーフィルタの製造方法は、基板上に既述の着色硬化性組成物を適用(好ましくは、塗布)し、着色層（着色硬化性組成物層ともいう。）を形成する工程（Ａ）と、工程（Ａ）にて形成された着色硬化性組成物層を硬化させる工程（Ｂ）を有する。
　硬化させる工程は、（好ましくはマスクを介して）パターン状に露光し、塗布膜の未硬化部を現像液で現像除去して着色領域（着色パターン）を形成することが好ましい。これらの工程を経ることで、各色（３色或いは４色）の画素からなる着色パターンが形成され、カラーフィルタを得ることができる。また、本発明のカラーフィルタの製造方法では、特に、工程（Ｂ）で形成された着色パターンに対して紫外線を照射する工程（Ｃ）と、工程（Ｃ）で紫外線が照射された着色パターンに対して加熱処理を行なう工程（Ｄ）とを更に設けた態様が好ましい。
　このような方法により、液晶表示素子や固体撮像素子に用いられるカラーフィルタをプロセス上の困難性が少なく、高品質で、かつ低コストに作製することができる。
　以下、本発明のカラーフィルタの製造方法について、より具体的に説明する。
－工程（Ａ）－
　本発明のカラーフィルタの製造方法では、まず、基板上に直接又は他の層を介して、既述の本発明の着色硬化性組成物を所望の塗布方法により塗布して、着色硬化性組成物からなる塗布膜（着色硬化性組成物層）を形成し、その後、必要に応じて、予備硬化（プリベーク）を行ない、該着色硬化性組成物層を乾燥させる。
　基板としては、例えば、液晶表示素子等に用いられる無アルカリガラス、ナトリウムガラス、パイレックス（登録商標）ガラス、石英ガラス、およびこれらに透明導電膜を付着させたものや、固体撮像素子等に用いられる光電変換素子基板、例えば、シリコーン基板や、プラスチック基板等が挙げられる。また、これらの基板上には、各画素を隔離するブラックマトリクスが形成されていたり、密着促進等のために透明樹脂層が設けられたりしていてもよい。また、基板上には必要により、上部の層との密着改良、物質の拡散防止、或いは表面の平坦化のために、下塗り層を設けてもよい。
　また、プラスチック基板は、その表面に、ガスバリヤー層および／又は耐溶剤性層を有していることが好ましい。
　このほか、基板として、薄膜トランジスター（ＴＦＴ）方式カラー液晶表示装置の薄膜トランジスター（ＴＦＴ）が配置された駆動用基板（以下、「ＴＦＴ方式液晶駆動用基板」という。）を用い、この駆動用基板上にも、本発明の着色硬化性組成物を用いてなる着色パターンを形成し、カラーフィルタを作製することができる。
　ＴＦＴ方式液晶駆動用基板における基板としては、例えば、ガラス、シリコーン、ポリカーボネート、ポリエステル、芳香族ポリアミド、ポリアミドイミド、ポリイミド等を挙げることができる。これらの基板には、所望により、シランカップリング剤等による薬品処理、プラズマ処理、イオンプレーティング、スパッタリング、気相反応法、真空蒸着等の適宜の前処理を施しておくこともできる。例えば、ＴＦＴ方式液晶駆動用基板の表面に、窒化ケイ素膜等のパッシベーション膜を形成した基板を用いることができる。
　本発明の着色硬化性組成物を、直接又は他の層を介して基板に、適用する。適用する方法としては、塗布が好ましく、回転塗布、スリット塗布、流延塗布、ロール塗布、バー塗布、インクジェット等の塗布方法により塗布することが好ましい。
　塗布工程において、本発明の着色硬化性組成物を基板に塗布する方法としては、特に限定されるものではないが、スリット・アンド・スピン法、スピンレス塗布法等のスリットノズルを用いる方法（以下、スリットノズル塗布法という）が好ましい。
　スリットノズル塗布法において、スリット・アンド・スピン塗布法とスピンレス塗布法は、塗布基板の大きさによって条件は異なるが、例えば、スピンレス塗布法により第五世代のガラス基板（１１００ｍｍ×１２５０ｍｍ）を塗布する場合、スリットノズルからの着色硬化性組成物の吐出量は、通常、５００マイクロリットル／秒～２０００マイクロリットル／秒、好ましくは８００マイクロリットル／秒～１５００マイクロリットル／秒であり、また、塗工速度は、通常、５０ｍｍ／秒～３００ｍｍ／秒、好ましくは１００ｍｍ／秒～２００ｍｍ／秒である。
　また、塗布工程で用いられる着色硬化性組成物の固形分としては、通常、１０％～２０％、好ましくは１３％～１８％である。
　基板上に本発明の着色硬化性組成物による塗布膜を形成する場合、該塗布膜の厚み（プリベーク処理後）としては、一般に０．３μｍ～５．０μｍであり、望ましくは０．５μｍ～４.０μｍ、最も望ましくは０．５μｍ～３．０μｍである。
　また、固体撮像素子用のカラーフィルタの場合であれば、塗布膜の厚み（プリベーク処理後）は、０．５μｍ～５．０μｍの範囲が好ましい。
　適用工程において、通常は、適用後にプリベーク処理を施す。必要によっては、プリベーク前に真空処理を施すこともできる。真空乾燥の条件は、真空度が、通常、０．１ｔｏｒｒ～１．０ｔｏｒｒ、好ましくは０．２ｔｏｒｒ～０．５ｔｏｒｒ程度である。
　また、プリベーク処理は、ホットプレート、オーブン等を用いて５０℃～１４０℃の温度範囲で、好ましくは７０℃～１１０℃程度であり、１０秒～３００秒の条件にて行うことができる。なお、プリベーク処理には、高周波処理などを併用してもよい。高周波処理は単独でも使用可能である。
　プリベークの条件としては、ホットプレートやオーブンを用いて、７０℃～１３０℃で、０．５分間～１５分間程度加熱する条件が挙げられる。
　また、着色硬化性組成物により形成される着色硬化性組成物層の厚みは、目的に応じて適宜選択される。液晶表示装置用カラーフィルタにおいては、０．２μｍ～５．０μｍの範囲が好ましく、１．０μｍ～４．０μｍの範囲が更に好ましく、１．５μｍ～３．５μｍの範囲が最も好ましい。また、固体撮像素子用カラーフィルタにおいては、０．２μｍ～５．０μｍの範囲が好ましく、０．３μｍ～２．５μｍの範囲が更に好ましく、０．３μｍ～１．５μｍの範囲が最も好ましい。
　なお、着色硬化性組成物層の厚みは、プリベーク後の膜厚である。
－工程（Ｂ）－
　続いて、本発明のカラーフィルタの製造方法では、基板上に前述のようにして形成された着色硬化性組成物からなる膜（着色硬化性組成物層）に対し、例えばフォトマスクを介して露光が行なわれる。露光に適用し得る光もしくは放射線としては、ｇ線、ｈ線、ｉ線、ｊ線、ＫｒＦ光、ＡｒＦ光が好ましく、特にｉ線が好ましい。照射光にｉ線を用いる場合、１００ｍＪ／ｃｍ2～１００００ｍＪ／ｃｍ2の露光量で照射することが好ましい。
　また、その他の露光光線としては、超高圧、高圧、中圧、低圧の各水銀灯、ケミカルランプ、カーボンアーク灯、キセノン灯、メタルハライド灯、可視および紫外の各種レーザー光源、蛍光灯、タングステン灯、太陽光等も使用できる。
レーザー光源を用いた露光工程
　レーザー光源を用いた露光方式では、光源として紫外光レーザーを用いる。
　照射光は、波長が３００ｎｍ～３８０ｎｍの範囲である波長の範囲の紫外光レーザーが好ましく、さらに好ましくは３００ｎｍ～３６０ｎｍの範囲の波長である紫外光レーザーがレジストの感光波長に合致しているという点で好ましい。具体的には、特に出力が大きく、比較的安価な固体レーザーのＮｄ：ＹＡＧレーザーの第三高調波（３５５ｎｍ）や、エキシマレーザーのＸｅＣｌ（３０８ｎｍ）、ＸｅＦ（３５３ｎｍ）を好適に用いることができる。
　被露光物（パターン）の露光量としては、１ｍＪ／ｃｍ2～１００ｍＪ／ｃｍ2の範囲であり、１ｍＪ／ｃｍ2～５０ｍＪ／ｃｍ2の範囲がより好ましい。露光量がこの範囲であると、パターン形成の生産性の点で好ましい。
　露光装置としては、特に制限はないが市販されているものとしては、Ｃａｌｌｉｓｔｏ（ブイテクノロジー株式会社製）やＥＧＩＳ（ブイテクノロジー株式会社製）やＤＦ２２００Ｇ（大日本スクリーン（株）製）などが使用可能である。また上記以外の装置も好適に用いられる。
　液晶表示装置用のカラーフィルタを製造する際には、プロキシミテイ露光機、ミラープロジェクション露光機により、主として、ｈ線、ｉ線を使用した露光が好ましく用いられる。また、固体撮像素子用のカラーフィルタを製造する際には、ステッパー露光機にて、主として、ｉ線を使用することが好ましい。なお、ＴＦＴ方式液晶駆動用基板を用いてカラーフィルタを製造する際には、用いられるフォトマスクは、画素（着色パターン）を形成するためのパターンの他、スルーホール或いはコの字型の窪みを形成するためのパターンが設けられているものが使用される。
　上記のようにして露光された着色硬化性組成物層は加熱することができる。
　また、露光は、着色硬化性組成物層中の色材の酸化褪色を抑制するために、チャンバー内に窒素ガスを流しながら行なうことができる。
　続いて、露光後の着色硬化性組成物層に対して、現像液にて現像が行なわれる。これにより、ネガ型もしくはポジ型の着色パターン（レジストパターン）を形成することができる。現像工程では、露光後の塗布膜の未硬化部を現像液に溶出させ、硬化分のみを基板上に残存させる。
　現像液は、未硬化部における着色硬化性組成物の塗布膜（着色硬化性組成物層）を溶解する一方、硬化部を溶解しないものであれば、いずれのものも用いることができる。例えば、種々の有機溶剤の組み合わせやアルカリ性水溶液を用いることができる。
　現像に用いられる有機溶剤としては、本発明の着色硬化性組成物を調製する際に使用できる既述の溶剤が挙げられる。
　前記アルカリ性水溶液としては、例えば、水酸化ナトリウム、水酸化カリウム、炭酸ナトリウム、炭酸水素ナトリウム、硅酸ナトリウム、メタ硅酸ナトリウム、アンモニア水、エチルアミン、ジエチルアミン、ジメチルエタノールアミン、テトラメチルアンモニウムヒドロキシド、テトラエチルアンモニウムヒドロキシド、コリン、ピロール、ピペリジン、１，８－ジアザビシクロ－［５，４，０］－７－ウンデセン等のアルカリ性化合物を、濃度が０．００１質量％～１０質量％、好ましくは０．０１質量％～１質量％となるように溶解したアルカリ性水溶液が挙げられる。現像液がアルカリ性水溶液である場合、アルカリ濃度は、好ましくはｐＨ１１～１３、更に好ましくはｐＨ１１．５～１２．５となるように調整するのがよい。
　アルカリ性水溶液には、例えば、メタノール、エタノール等の水溶性有機溶剤や界面活性剤等を適量添加することもできる。
　現像温度としては、通常は２０℃～３０℃であり、現像時間としては２０秒～９０秒である。
　現像は、デイップ方式、シャワー方式、スプレー方式などいずれでもよく、これにスウィング方式、スピン方式、超音波方式などを組み合わせてもよい。現像液に触れる前に、被現像面を予め水等で湿しておいて、現像ムラを防ぐこともできる。また、基板を傾斜させて現像することもできる。
　また、固体撮像素子用のカラーフィルタを製造する場合にはパドル現像も用いられる。
　現像処理後は、余剰の現像液を洗浄除去するリンス処理を経て、乾燥を施した後、硬化を完全なものとするために、加熱処理（ポストベーク）が施される。
　リンス工処理は、通常は純水で行なうが、省液のために、最終洗浄で純水を用い、洗浄初期は使用済の純水を使用したり、また、基板を傾斜させて洗浄したり、超音波照射を併用したりする方法を用いてもよい。
　リンス処理後、水切り、乾燥をした後には通常、約２００℃～２５０℃の加熱処理を行なわれる。この加熱処理（ポストベーク）は、現像後の塗布膜を、上記条件になるようにホットプレートやコンベクションオーブン（熱風循環式乾燥機）、高周波加熱機等の加熱手段を用いて、連続式或いはバッチ式で行なうことができる。
　以上の各工程を、所望の色相数に合わせて各色毎に順次繰り返し行うことにより、複数色の着色された硬化膜（着色パターン）が形成されてなるカラーフィルタを作製することができる。
　本発明のカラーフィルタは、コントラストが高く、色濃度ムラの小さい、色特性の良好であることから、固体撮像素子又は液晶表示素子に好適に用いることができる。
－工程（Ｃ）－
　本発明のカラーフィルタの製造方法では、特に、着色硬化性組成物を用いて形成された着色パターン（画素）に対して、紫外線照射による後露光を行なうこともできる。
－工程（Ｄ）－
　上記のような紫外線照射による後露光が行なわれた着色パターンに対して、さらに加熱処理を行なうことが好ましい。形成された着色パターンを加熱処理（いわゆるポストベーク処理）することにより、着色パターンを更に硬化させることができる。この加熱処理は、例えば、ホットプレート、各種ヒーター、オーブンなどにより行なうことができる。
　加熱処理の際の温度としては、１００℃～３００℃であることが好ましく、更に好ましくは、１５０℃～２５０℃である。また、加熱時間は、１０分～１２０分程度が好ましい。
　このようにして得られた着色パターンは、カラーフィルタにおける画素を構成する。複数の色相の画素を有するカラーフィルタの作製においては、上記の工程（Ａ）、工程（Ｂ）、および必要に応じて工程（Ｃ）や工程（Ｄ）を所望の色数に合わせて繰り返せばよい。
　なお、単色の着色硬化性組成物層の形成、露光、現像が終了する毎に（１色毎に）、前記工程（Ｃ）および／又は工程（Ｄ）を行なってもよいし、所望の色数の全ての着色硬化性組成物層の形成、露光、現像が終了した後に、一括して前記工程（Ｃ）および／又は工程（Ｄ）を行なってもよい。
　本発明のカラーフィルタの製造方法により得られたカラーフィルタ（本発明のカラーフィルタ）は、本発明の着色硬化性組成物を用いていることから、色相およびコントラストに優れている。
　本発明のカラーフィルタは、液晶表示素子や固体撮像素子に用いることが可能であり、特に液晶表示装置の用途に好適である。液晶表示装置に用いた場合、染料を着色剤として用い、良好な色相を達成しながら、分光特性およびコントラストに優れた画像の表示が可能になる。
　本発明の着色硬化性組成物の用途としては、上記において主にカラーフィルタの着色パターンの形成用途を中心に説明したが、カラーフィルタを構成する着色パターン（画素）を隔離するブラックマトリックスの形成にも適用することができる。
　基板上のブラックマトリックスは、カーボンブラック、チタンブラックなどの黒色顔料の加工顔料を含有する着色硬化性組成物を用い、塗布、露光、および現像の各工程を経て、その後、必要に応じて、ポストベークすることにより形成することができる。
［液晶表示装置］
　本発明の液晶表示素子および固体撮像素子は、本発明のカラーフィルタを備えてなるものである。より具体的には、例えば、カラーフィルタの内面側に配向膜を形成し、電極基板と対向させ、間隙部に液晶を満たして密封することにより、本発明の液晶表示素子であるパネルが得られる。また、例えば、受光素子上にカラーフィルタを形成することにより、本発明の固体撮像素子が得られる。
　液晶表示装置の定義や各表示装置の詳細については、例えば「電子ディスプレイデバイス（佐々木　昭夫著、（株）工業調査会　１９９０年発行）」、「ディスプレイデバイス（伊吹　順章著、産業図書（株）平成元年発行）」などに記載されている。また、液晶表示装置については、例えば「次世代液晶ディスプレイ技術（内田　龍男編集、（株）工業調査会　１９９４年発行）」に記載されている。本発明が適用できる液晶表示装置に特に制限はなく、例えば、上記の「次世代液晶ディスプレイ技術」に記載されている色々な方式の液晶表示装置に適用できる。
　本発明のカラーフィルタは、中でも特に、カラーＴＦＴ方式の液晶表示装置に対して有効である。カラーＴＦＴ方式の液晶表示装置については、例えば「カラーＴＦＴ液晶ディスプレイ（共立出版（株）１９９６年発行）」に記載されている。更に、本発明はＩＰＳなどの横電界駆動方式、ＭＶＡなどの画素分割方式などの視野角が拡大された液晶表示装置や、ＳＴＮ、ＴＮ、ＶＡ、ＯＣＳ、ＦＦＳ、およびＲ－ＯＣＢ等にも適用できる。
　また、本発明のカラーフィルタは、明るく高精細なＣＯＡ（Ｃｏｌｏｒ－ｆｉｌｔｅｒ　Ｏｎ　Ａｒｒａｙ）方式にも供することが可能である。
　本発明のカラーフィルタを液晶表示素子に用いると、従来公知の冷陰極管の三波長管と組み合わせたときに高いコントラストを実現できるが、更に、赤、緑、青のＬＥＤ光源（ＲＧＢ－ＬＥＤ）をバックライトとすることによって輝度が高く、また、色純度の高い色再現性の良好な液晶表示装置を提供することができる。
　以下、本発明を実施例によりさらに具体的に説明するが、本発明はその主旨を越えない限り、以下の実施例に限定されるものではない。なお、特に断りのない限り、「部」は質量基準である。
例示化合物＜Ａ－３＞の合成
　シー・アイ・ピグメントグリーン７（２．３重量部）、４－ジブチルアミノカルボニルチオフェノール（２．２重量部）、炭酸カリウム（２．３重量部）、ＮＭＰ（２０重量部）の混合溶液を１２０℃で１２時間攪拌した。
　反応液に酢酸エチル（５０重量部）、水（５０重量部）を加え、酢酸で水層を中和した。
有機層を分離、濃縮後、シリカゲルクロマトグラフィーにより精製することにより、例示化合物Ａ－３を１．１重量部得た。
　得られた化合物のクロロホルム中での最大吸収波長は７７４ｎｍであり、モル吸光係数は１１５０００であった。
　なお、ジブチルアミノカルボニルチオフェノールの置換位置は、フタロシアニン環中のベンゼン環のβ位に置換しているが吸収変化より確認できたが、置換位置違いの異性体の混合物である。以下、一般式（１）で表される置換基のβ位導入位置は、置換位置違いの異性体の混合物である。例示化合物Ａ－１～Ａ－６は何れも異性体の混合物である。
例示化合物＜Ａ－１＞の合成
　例示化合物Ａ－３（１．０重量部）、クロロホルム（２０重量部）の反応溶液に、ｍ－クロロ過安息香酸（１．５重量部）を加え、室温で３時間攪拌した。
　反応液に酢酸エチル（５０重量部）、水（５０重量部）を加え有機層を分離、濃縮後、シリカゲルクロマトグラフィーにより精製することにより、例示化合物Ａ－１を０．８重量部得た。
得られた化合物のクロロホルム中での最大吸収波長は７３０ｎｍであり、モル吸光係数は１０００００であった。
例示化合物＜Ａ－２＞の合成
　４－ジブチルアミノカルボニルチオフェノール（２．２重量部）の代わりに、４－ブチルアミノカルボニルフェノール（２．０重量部）用いた以外は、例示化合物＜Ａ－３＞と同様の手法により合成した。
　得られた化合物のクロロホルム中での最大吸収波長は７５２ｎｍであり、モル吸光係数は１１０，０００であった。
例示化合物＜Ａ－５＞の合成
　４－ジブチルアミノカルボニルチオフェノール（２．２重量部）の代わりに、ｎ－ドデシルメルカプタン（２．０重量部）用いた以外は、例示化合物Ａ－３と同様の手法により合成した。
得られた化合物のクロロホルム中での最大吸収波長は７４０ｎｍであり、モル吸光係数は１１５，０００であった。
例示化合物＜Ａ－４＞の合成
　例示化合物Ａ－３（１．０重量部）を例示化合物Ａ－５（１．０重量部）に変えた以外は、例示化合物Ａ－１と同様の手法により合成した。
得られた化合物のクロロホルム中での最大吸収波長は７２５ｎｍであり、モル吸光係数は１０５，０００であった。
例示化合物＜Ａ－６＞の合成
　シー・アイ・ピグメントグリーン７（２．３重量部）をシー・アイ・ピグメントグリーン５８（２．６重量部）、ドデカノール（１．５重量部）、ｔｅｒｔ－ブトキシカリウム（１．５重量部）およびＮＭＰ（２０重量部）を１２０℃で１６時間、反応させた。反応液に酢酸エチル（５０重量部）、水（５０重量部）を加え、酢酸で水層を中和した。有機層を分離、濃縮後、シリカゲルクロマトグラフィーにより精製することにより、例示化合物Ａ－６を０．４重量部得た。
　得られた化合物のクロロホルム中での最大吸収波長は７３４ｎｍであり、モル吸光係数は１０００００であった。
例示化合物＜Ａ－７＞の合成
　テトラクロロフタロニトリル（２６．６重量部）、ドデシルアルコール（１９．０重量部）、Ｎ－メチルピロリドン（２００重量部）の溶液に、水素化ナトリウム（６０％鉱油、４．０重量部）を加えた。室温で３時間攪拌の後、酢酸エチル、１Ｎ塩酸水溶液で分液操作をおこなった。有機層を濃縮後、シリカゲルクロマトグラフィーにより精製した。
　続いて精製した４－ドデシルアルコキシ置換トリクロロフタロニトリル（２０重量部）、酢酸銅（５．０重量部）、安息香酸アンモニウム（８．０重量部）、１－メトキシ－２－プロパノール（５００重量部）の反応液を１２０℃で６時間反応させた。
　反応液を濃縮し、クロロホルム、水で抽出操作をおこない、有機層を分離、濃縮後、シリカゲルクロマトグラフィーにより精製することにより、例示化合物Ａ－７を１０．２重量部得た。
　得られた化合物のクロロホルム中のでの最大吸収波長は７０８ｎｍであり、モル吸光係数は１３００００であった。
　なお、理論上環化異性体が４種含まれるが、異性体生成比のデータは得る事ができなかった。例示化合物Ａ－７からＡ－２４は何れも異性体の混合物である。
＜例示化合物Ａ－８＞
　テトラクロロフタロニトリル（２６．６重量部）、ドデシルメルカプタン（２０．２重量部）、炭酸カリウム（２０．０重量部）、Ｎ－メチルピロリドン（２００重量部）を、９０℃で６時間反応させた。反応液を酢酸エチルと１Ｎ塩酸で抽出操作をおこない、有機層を分離後、濃縮し、シリカゲルクロマトグラフィーにより精製した。
　続いて、精製した４－ドデシルチオトリクロロフタロニトリルを、例示化合物Ａ－７と同様の手法により、例示化合物Ａ－８を合成した。
　得られた化合物のクロロホルム中のでの最大吸収波長は７２２ｎｍであり、モル吸光係数は１４００００であった。
＜例示化合物Ａ－９＞
　例示化合物Ａ－８を例示化合物Ａ－１と同様の手法で酸化する事により、例示化合物Ａ－９を得た。
　得られた化合物のクロロホルム中のでの最大吸収波長は７２８ｎｍであり、モル吸光係数は１３５０００であった。
＜例示化合物Ａ－１０＞
　例示化合物Ａ－８と同様の手法を用いて、ドデシルメルカプタンの代わりに、ドデシルアミンを用いて例示化合物Ａ－１０の合成をおこなった。
　得られた化合物のクロロホルム中のでの最大吸収波長は７１２ｎｍであり、モル吸光係数は１２５０００であった。
＜例示化合物Ａ－１１＞
　テトラクロロフタロニトリル（２６．６重量部）、２－イソブチルフェノール（１５．６重量部）、炭酸カリウム（２０．０重量部）、Ｎ－メチルピロリドン（２００重量部）を、９０℃で６時間反応させた。反応液を酢酸エチルと１Ｎ塩酸で抽出操作をおこない、有機層を分離後、濃縮し、シリカゲルクロマトグラフィーにより精製した。
　続いて、精製した４－（２－イソブチルフェニルオキシ）トリクロロフタロニトリル（１０．０重量部）、塩化亜鉛（３．５重量部）、ジメチルアミノエタノール（３００重量部）の反応液を１２０℃で６時間反応させた。反応液を酢酸エチルと１Ｎ塩酸で抽出操作を行い、有機層を分離、濃縮後、シリカゲルクロマトグラフィーにより精製することにより、例示化合物Ａ－１１を８．２重量部得た。
　得られた化合物のクロロホルム中のでの最大吸収波長は７０５ｎｍであり、モル吸光係数は１４５０００であった。
＜例示化合物Ａ－２４＞
例示化合物Ａ－１１と同様の手法を用いて、２－イソブチルフェノールの代わりに３－イソブチルフェノールを用いて合成した。
　得られた化合物のクロロホルム中のでの最大吸収波長は７０８ｎｍであり、モル吸光係数は１４００００であった。
＜例示化合物Ａ－１２）
　４－ヒドロキシフタロニトリル（４２．０重量部）、硫酸（３００重量部）の溶液に、ジブロモウレア（４４．０重量部）を混合し、室温で３時間反応させた。反応液を酢酸エチルと水で抽出操作を行い、有機層を分離後、濃縮し、シリカゲルクロマトグラフィーにより精製した。３－ブロモ―４－ヒドロキシフタロニトリル（１４重量部）、３，５－ジブロモ－４－ヒドロキシフタロニトリル（１０重量部）をそれぞれ得た。
　得られた、３－ブロモ―４－ヒドロキシフタロニトリル（１４重量部）と臭化ドデシル（１８重量部）、炭酸カリウム（２０重量部）、Ｎ－メチルピロリドン（２００重量部）の混合液を１００℃で６時間反応させた。反応液を酢酸エチルと１Ｎ塩酸で抽出操作をおこない、有機層を分離し、濃縮後、シリカゲルクロマトグラフィーにより精製し、３－ブロモ－４－ドデシルオキシフタロニトリルを（１５．０重量部）得た。
　得られた３－ブロモ－４－ドデシルオキシフタロニトリル（１０重量部）を用いて、例示化合物Ａ－７と同様の手法で環化させることにより、例示化合物Ａ－１２を５重量部得た。
　得られた化合物のクロロホルム中のでの最大吸収波長は６９８ｎｍであり、モル吸光係数は１３００００であった。
＜例示化合物Ａ－１３＞
　３，５－ジブロモ－４－ヒドロキシフタロニトリル（１０．０重量部）を用いて、例示化合物Ａ－７と同様の手法で環化させることにより、例示化合物Ａ－１２を５重量部得た。
　得られた化合物のクロロホルム中のでの最大吸収波長は７００ｎｍであり、モル吸光係数は１３５０００であった。
＜例示化合物Ａ－１４＞
　例示化合物Ａ－１２と同様の手法で、ジブロモウレアの代わりに、ジクロロヒダントインを用いて、３－クロロ―４－ヒドロキシフタロニトリル（１０重量部）、３，５－クロロ－４－ヒドロキシフタロニトリル（7重量部）をそれぞれ得た。
　３－クロロ―４－ヒドロキシフタロニトリル（１０重量部）もちいて、例示化合物Ａ－７と同様の手法で環化させることにより、例示化合物Ａ－１４を７重量部得た。
　得られた化合物のクロロホルム中のでの最大吸収波長は６８２ｎｍであり、モル吸光係数は１１５０００であった。
＜例示化合物Ａ－１５＞
３，５－ジクロロ－４－ヒドロキシフタロニトリル（７重量部）もちいて、例示化合物Ａ－７と同様の手法で環化させることにより、例示化合物Ａ－１５を３重量部得た。
　得られた化合物のクロロホルム中のでの最大吸収波長は６９１ｎｍであり、モル吸光係数は１２５０００であった。
＜例示化合物Ａ－１６～Ａ-２３の合成＞
　例示化合物Ａ－１６～Ａ－２３で示される亜鉛フタロシアニンは、例示化合物Ａ－７～Ａ－１５で示される銅フタロシアニン合成と同じ中間体を用いて、酢酸銅の代わりに、塩化亜鉛を用いることにより合成した。
実施例１
　フタロシアニン化合物について、紫外可視分光光度計（島津製作所社製ＵＶ２４００－ＰＣ）を用いてクロロホルム溶媒中での最大吸収波長（λｍａｘ）の測定を行なった。測定結果を、下記表に示す。
Figure JPOXMLDOC01-appb-T000026
　次に着色硬化性組成物の調製に用いる各成分を以下に示す。（Ｙ－１）Ｃ．Ｉ．ピグメントイエロー１５０を１２．８部とメチルメタクリレート／メタクリル酸（８０／２０）［質量比］共重合体（重量平均分子量：１２，０００）７．２部とを、プロピレングリコールモノメチルエーテルアセテート８０．０部と混合し、ビーズミルを用いて顔料を十分に分散させて得られた顔料分散液
（Ｙ－２）Ｃ．Ｉ．ソルベントイエロー１６２）１０．０部をプロピレングリコールモノメチルエーテルアセテート（和光純薬社製）９０．０部に溶解させたもの
（Ｙ－３）下記黄色染料１０．０重量部をテトラヒドロフラン（和光純薬社製）９０．０部に溶解させたもの
Figure JPOXMLDOC01-appb-C000027
 （Ｔ－１）光重合性化合物：カヤラドＤＰＨＡ（日本化薬（株）製、ジペンタエリスリトールペンタアクリレートとジペンタエリスリトールヘキサアクリレートとの混合物）
（Ｕ－１）バインダー樹脂：ベンジルメタクリレート／メタクリル酸（８５／１５［質量比］共重合体（重量平均分子量：１２，０００）のプロピレングリコールモノメチルエーテルアセテート溶液（固形分４０．０質量％）酸価（１００ｍｇＫＯＨ／ｇ）
（Ｖ－１）光重合開始剤：２－（ベンゾイルオキシイミノ）－１－［４－（フェニルチオ）フェニル］－１－オクタノン（チバスペシャルティケミカルズ社製）
（Ｖ－２）光重合開始剤：２－（アセトキシイミノ）－４－（４－クロロフェニルチオ）－１－［９－エチル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］－１－ブタノン（チバスペシャルティケミカルズ社製）
（Ｖ－３）光重合開始剤：下記構造のオキシム系化合物
Figure JPOXMLDOC01-appb-C000028
 （Ｖ－４）光重合開始剤：イルガキュア３６９（チバスペシャルティケミカルズ社性：αアシルアミノ系化合物）
（Ｖ－５）２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラフェニルビイミダゾール（Ｂ-ＣＩＭ　保土ヶ谷化学工業製）
（Ｗ－１）光重合開始助剤：４，４’－ビス（ジエチルアミノ）ベンゾフェノン（チバスペシャルティケミカルズ社製）
（Ｗ－２）２－メルカプトベンゾチアゾール（東京化成社製）
（Ｘ－１）溶剤：プロピレングリコールモノメチルエーテルアセテート
（Ｘ－２）溶剤：３－エトキシプロピオン酸エチル
（Ｚ－１）界面活性剤：メガファックＦ７８１－Ｆ（大日本インキ化学工業（株）製）
（Ａ－１０１）特許第３４７６２０８号記載の方法で合成したＣ．Ｉ．アシッドブルー２４９のドデシルアミド化物
（Ａ－１０２）国際公開ＷＯ２０１１／１０５６０３号パンフレットの段落番号０２２６に記載の化合物
＜着色膜の作製＞
着色硬化性組成物（塗布液）の調製
　下記組成中の成分を混合して、着色硬化性組成物１を調製した。
　<組成>
・例示化合物Ａ－１　　・・・・・６．９質量部
・前記（Ｔ－１）　　　・・・１０３．４質量部
・前記（Ｕ－１）　　　・・・２１２．２質量部（固形分換算値：８４．９質量部）
・前記（Ｖ－１）　　　・・・・２１．２質量部
・前記（Ｗ－１）　　　・・・・・３．５質量部
・前記（Ｘ－１）　　　・・・・７１．９質量部
・前記（Ｘ－２）　　　・・・・・３．６質量部
・前記（Ｚ－１）　　　・・・・０．０６質量部
（硬化性着色硬化性組成物による着色膜の作製）
　上記で得られた着色硬化性組成物（カラーレジスト液）を、１００ｍｍ×１００ｍｍのガラス基板（１７３７、コーニング社製）上に、６００～７００ｎｍにおける最大吸光度が１．５～２．０となるように塗布し、１００℃のオーブンで１８０秒間乾燥させ、基板上に着色膜を作製した。
（硬化性着色硬化性組成物による着色膜の評価）
　上記で得られた基板について下記の評価を行なった。
＜色相の評価＞
　作製した着色膜について、紫外可視分光光度計（島津製作所社製ＵＶ２４００－ＰＣ）で５５０ｎｍおよび６５０ｎｍにおける吸収を測定した。得られた結果に基づき、透過率比（５５０ｎｍ／６５０ｎｍ）を算出し、以下のとおり評価した。
　○：０．１未満
　△：０．１以上１．０未満
　×：１．０以上
他の実施例および比較例
　上記において、フタロシアニン化合物を下記フタロシアニン化合物に代え、他は同様に行った。結果を下記表に示す。
Figure JPOXMLDOC01-appb-T000029
 　上記フタロシアニン化合物は、上述の例示化合物の番号に対応している。
　上記結果から明らかなとおり、本発明の着色硬化性組成物を用いることにより、透過部と非透過部のコントラストに優れたカラーフィルタを作製できることが確かめられた。
実施例１０１
緑着色膜の作製
（着色硬化性組成物（塗布液）の調製）
　下記組成中の成分を混合して、着色硬化性組成物を調製した。
　<組成>
・例示化合物Ａ－１　　・・・６質量部
・黄色着色物（前記（Ｙ－２））　　　　・・・吸収強度比（４５０ｎｍの吸収／６５０ｎｍの吸収）が０．９５～１．０５の範囲に収まるよう、黄色着色物の量を調整し加えた。
・前記（Ｔ－１）　　　・・・１０３．４質量部
・前記（Ｕ－１）　　　・・・２１２．２質量部（固形分換算値：８４．９質量部）
・前記（Ｖ－１）　　　・・・・２１．２質量部
・前記（Ｗ－１）　　　・・・・・３．５質量部
・前記（Ｘ－１）　　　・・・・７１．９質量部
・前記（Ｘ－２）　　　・・・・・３．６質量部
・前記（Ｚ－１）　　　・・・・０．０６質量部
　得られた組成物について、上記実施例１と同様にして評価した。結果を下記表に示す。
実施例１０２～１０６、比較例１０２
　実施例１０１において、フタロシアニン化合物および黄色着色物を下記表に記載の通り変更し、他は同様に行った。結果を下記表に示す。
＜耐光性＞
　着色膜対し、キセノンランプを２０万ｌｕｘで１０時間照射（２００万ｌｕｘ・ｈ相当）した後、色度変化、即ちΔＥａｂ値を測定した。ΔＥａｂ値の小さい方が耐光性に優れることを示す。
＜耐熱性＞
着色膜に対し、２３０℃で６０min加熱した後、色度変化、即ちΔＥａｂ値を測定した。ΔＥａｂ値の小さい方が耐光性に優れることを示す。
＜残渣＞
　実施例１と同様の手法で着色膜調整し、次いで、現像液として２３℃、ｐＨ１２．０に調整した炭酸水素ナトリウム／炭酸ナトリウム水溶液に６０秒浸漬、次いで２３℃のイオン交換水で洗浄して、残渣評価用の基板を作成した。
　現像後の基板を紫外可視分光光度計（島津製作所社製ＵＶ２４００－ＰＣ）にて測定し、４００ｎｍ～７００ｎｍに於ける最大吸光度で残渣を下記の用に評価した。
○：最大吸光度０．０５未満
×：最大吸光度０．０５以上
　上記結果から明らかなとおり、本発明の着色硬化性組成物を用いることにより、透過部と非透過部のコントラストに優れたグリーンフィルタを作製できることが確かめられた。
Figure JPOXMLDOC01-appb-T000030

Claims (15)

  1. 有機溶剤に可溶で、且つ、クロロホルム溶媒中での主吸収が６８０ｎｍ～８００ｎｍの範囲に入り、同一ベンゼン核に、塩素原子および臭素原子の少なくとも１つと下記一般式（１）で表される置換を１つ以上有する部分構造を有するフタロシアニン化合物を含有する着色硬化性組成物。
    Figure JPOXMLDOC01-appb-C000001
     （一般式（１）中Ｘ1は酸素原子、硫黄原子、ＳＯ2基またはＮＨ基を表し、Ｒ1は、アルキル基またはアリール基を表す。）
  2. 前記フタロシアニン化合物が下記一般式（２）で表される、請求項１に記載の着色硬化性組成物。
    Figure JPOXMLDOC01-appb-C000002
     （一般式（２）中、ＭはＣｕ、Ｚｎ、Ｖ（＝Ｏ）、Ｍｇ、Ｎｉ、Ｔｉ（＝Ｏ）、Ｍｇ、ＳｎまたはＳｉを表す。Ａ、Ｂ、ＣおよびＤの少なくとも１つは、下記一般式（３）で表される構造を有し、他は芳香族環を示す。）
    Figure JPOXMLDOC01-appb-C000003
     （一般式（３）中のＸａは、塩素原子もしくは臭素原子を表し、Ｒ2、Ｒ3およびＲ4の少なくとも１つは一般式（１）の基を表し、残りは水素原子もしくは、塩素原子、臭素原子である。）
  3. Ｍが、Ｃｕ、ＺｎまたはＶ（＝Ｏ）である、請求項１または２に記載の着色硬化性組成物。
  4. 一般式（１）におけるＡ、Ｂ、ＣおよびＤが、それぞれ、一般式（３）で表される、請求項２または３に記載の着色硬化性組成物。
  5. 一般式（１）におけるＡ、Ｂ、ＣおよびＤが、同一の一般式（３）で表される、請求項２または３に記載の着色硬化性組成物。
  6. Ｒ2およびＲ3の一方が一般式（１）の基を表し、Ｒ2、Ｒ3およびＲ4の残りは水素原子、塩素原子または臭素原子である、請求項２または３に記載の着色硬化性組成物。
  7. さらに、重合性化合物と光重合開始剤とを含有する、請求項１～６のいずれか１項に記載の着色硬化性組成物。
  8. 光重合開始剤がオキシム化合物またはビイミダゾール系化合物である請求項７に記載の着色硬化性組成物。
  9. さらに黄色着色剤を含む、請求項１～８のいずれか１項に記載の着色硬化性組成物。
  10. 黄色着色剤がアゾ系染料もしくはモノメチン系染料である請求項９に記載の着色硬化性組成物。
  11. 黄色着色剤が下記一般式（４）で表されるモノメチン染料である請求項１０に記載の着色硬化性組成物。
    Figure JPOXMLDOC01-appb-C000004
     （一般式（４）中、Ｒ11はアルキル基を表し、Ｒ12は置換基を有する芳香族環基を表す。）
  12. 請求項１～１１のいずれか１項に記載の着色硬化性組成物を用いた着色層を有するカラーフィルタ。
  13. 請求項１～１１のいずれか１項に記載の着色硬化性組成物を基板上に適用し、着色層を形成する工程と、形成された前記着色層をパターン状に露光し、現像して着色領域を形成する工程と、を有するカラーフィルタの製造方法。
  14. 請求項１２に記載のカラーフィルタ、又は請求項１３に記載のカラーフィルタの製造方法により作製されたカラーフィルタを有する液晶表示装置または固体撮像素子。
  15. 下記Ａ－１～Ａ－２４の何れかの化合物。
    Figure JPOXMLDOC01-appb-C000005
    Figure JPOXMLDOC01-appb-C000006
    Figure JPOXMLDOC01-appb-C000007
PCT/JP2012/052760 2011-02-10 2012-02-07 着色硬化性組成物およびカラーフィルタ Ceased WO2012108435A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
CN201280007006.0A CN103339566B (zh) 2011-02-10 2012-02-07 化合物、着色硬化性组成物、彩色滤光片及其制造方法、液晶显示装置及固体摄像元件
KR1020137021241A KR101706695B1 (ko) 2011-02-10 2012-02-07 착색 경화성 조성물 및 컬러 필터

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2011027335 2011-02-10
JP2011-027335 2011-02-10

Publications (1)

Publication Number Publication Date
WO2012108435A1 true WO2012108435A1 (ja) 2012-08-16

Family

ID=46638648

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2012/052760 Ceased WO2012108435A1 (ja) 2011-02-10 2012-02-07 着色硬化性組成物およびカラーフィルタ

Country Status (5)

Country Link
JP (1) JP5717664B2 (ja)
KR (1) KR101706695B1 (ja)
CN (1) CN103339566B (ja)
TW (1) TW201241100A (ja)
WO (1) WO2012108435A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN104995255A (zh) * 2013-02-08 2015-10-21 富士胶片株式会社 硬化性组合物及彩色滤光片
US9581729B2 (en) * 2015-06-23 2017-02-28 Samsung Sdi Co., Ltd. Compound, photosensitive resin composition comprising the same and color filter

Families Citing this family (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5914384B2 (ja) * 2012-03-02 2016-05-11 富士フイルム株式会社 着色硬化性組成物およびカラーフィルタ
KR101677966B1 (ko) * 2012-03-02 2016-11-21 후지필름 가부시키가이샤 착색 경화성 조성물 및 컬러필터
JP5914052B2 (ja) * 2012-03-02 2016-05-11 富士フイルム株式会社 着色硬化性組成物およびカラーフィルタ
JP6205193B2 (ja) * 2012-07-30 2017-09-27 富士フイルム株式会社 着色硬化性組成物、これを用いたカラーフィルタ
JP2014080578A (ja) * 2012-09-28 2014-05-08 Fujifilm Corp 着色組成物、感光性着色組成物、カラーフィルタ、カラーフィルタの製造方法、固体撮像素子、及び画像表示装置
JP6147224B2 (ja) * 2013-07-01 2017-06-14 富士フイルム株式会社 着色硬化性組成物、これを用いた硬化膜、カラーフィルタ、カラーフィルタの製造方法、固体撮像素子、液晶表示装置、および有機ｅｌ表示装置
JP6165578B2 (ja) * 2013-09-30 2017-07-19 富士フイルム株式会社 表示装置
CN110618583B (zh) * 2015-03-27 2024-02-23 三菱化学株式会社 着色树脂组合物、滤色片、以及图像显示装置
KR101881942B1 (ko) * 2015-04-30 2018-07-26 삼성에스디아이 주식회사 신규한 화합물, 이를 포함하는 감광성 수지 조성물 및 컬러필터
KR101816232B1 (ko) * 2015-10-16 2018-01-08 삼성에스디아이 주식회사 신규한 화합물, 이를 포함하는 감광성 수지 조성물 및 컬러필터
CN107918226B (zh) * 2016-10-08 2020-11-06 瀚宇彩晶股份有限公司 有机荧光材料以及光源模组
CN111752091B (zh) * 2019-03-29 2022-09-06 常州正洁智造科技有限公司 Habi类混合光引发剂在uvled光固化中的应用
WO2024116819A1 (ja) * 2022-12-01 2024-06-06 株式会社Ｄｎｐファインケミカル カラーフィルタ、及び表示装置

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003003086A (ja) * 2001-06-22 2003-01-08 Fuji Photo Film Co Ltd フタロシアニン化合物、着色画像形成組成物、インク、インクジェット用インク、インクジェット記録方法及びオゾンガス褪色耐性の改良方法
JP2009078467A (ja) * 2007-09-26 2009-04-16 Fujifilm Corp レーザー彫刻用樹脂組成物、レーザー彫刻用樹脂印刷版原版、レリーフ印刷版およびレリーフ印刷版の製造方法
JP2010271729A (ja) * 2010-07-05 2010-12-02 Toyo Ink Mfg Co Ltd 光硬化性着色組成物およびそれを用いて形成されるカラーフィルタ
JP2011008004A (ja) * 2009-06-25 2011-01-13 Toppan Printing Co Ltd カラーフィルタ用着色組成物、これを用いたカラーフィルタ、及び液晶表示装置

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3476208B2 (ja) 1992-07-31 2003-12-10 住友化学工業株式会社 カラーフィルター用色素
JPH0675375A (ja) 1992-08-26 1994-03-18 Sony Corp カラーレジスト材料
JP3888712B2 (ja) 1995-10-02 2007-03-07 三井化学株式会社 高耐久性近赤外線吸収化合物及びその用途
JP4132176B2 (ja) 1997-09-18 2008-08-13 三井化学株式会社 ナフタロシアニン化合物及びその用途
TWI299744B (en) * 2001-06-22 2008-08-11 Fuji Corp Phthalocyanine compound, ink, ink for ink-jet recording, ink-jet recording method and method for improving resistance of color-imaging material to ozone gas
JP5085021B2 (ja) 2005-07-29 2012-11-28 富士フイルム株式会社 アゾ化合物
JP4652197B2 (ja) * 2005-09-29 2011-03-16 富士フイルム株式会社 染料含有ネガ型硬化性組成物、カラーフィルタ及びその製造方法
KR101474900B1 (ko) 2006-09-27 2014-12-19 후지필름 가부시키가이샤 화합물 또는 이것의 토토머, 금속착체 화합물, 착색 감광성경화 조성물, 컬러필터, 및 제조
JP2009221376A (ja) * 2008-03-17 2009-10-01 Fujifilm Corp 加工顔料、顔料分散組成物、感光性組成物、カラーフィルタおよびその製造方法
KR101384363B1 (ko) * 2009-06-25 2014-04-14 토요잉크Sc홀딩스주식회사 컬러 필터용 착색 조성물, 이것을 사용한 컬러 필터, 및 액정 표시 장치

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003003086A (ja) * 2001-06-22 2003-01-08 Fuji Photo Film Co Ltd フタロシアニン化合物、着色画像形成組成物、インク、インクジェット用インク、インクジェット記録方法及びオゾンガス褪色耐性の改良方法
JP2009078467A (ja) * 2007-09-26 2009-04-16 Fujifilm Corp レーザー彫刻用樹脂組成物、レーザー彫刻用樹脂印刷版原版、レリーフ印刷版およびレリーフ印刷版の製造方法
JP2011008004A (ja) * 2009-06-25 2011-01-13 Toppan Printing Co Ltd カラーフィルタ用着色組成物、これを用いたカラーフィルタ、及び液晶表示装置
JP2010271729A (ja) * 2010-07-05 2010-12-02 Toyo Ink Mfg Co Ltd 光硬化性着色組成物およびそれを用いて形成されるカラーフィルタ

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN104995255A (zh) * 2013-02-08 2015-10-21 富士胶片株式会社 硬化性组合物及彩色滤光片
CN104995255B (zh) * 2013-02-08 2017-11-14 富士胶片株式会社 着色硬化性组合物与其用途
US10175573B2 (en) 2013-02-08 2019-01-08 Fujifilm Corporation Curable composition and color filter
US9581729B2 (en) * 2015-06-23 2017-02-28 Samsung Sdi Co., Ltd. Compound, photosensitive resin composition comprising the same and color filter

Also Published As

Publication number Publication date
CN103339566B (zh) 2016-04-13
KR20140006871A (ko) 2014-01-16
TW201241100A (en) 2012-10-16
CN103339566A (zh) 2013-10-02
JP2012181512A (ja) 2012-09-20
JP5717664B2 (ja) 2015-05-13
KR101706695B1 (ko) 2017-02-14

Similar Documents

Publication Publication Date Title
JP5717664B2 (ja) 着色硬化性組成物およびカラーフィルタ
JP5714929B2 (ja) 着色硬化性組成物およびカラーフィルタ
JP5914379B2 (ja) 着色硬化性組成物およびカラーフィルタ
JP2013182214A (ja) 着色硬化性組成物およびカラーフィルタ
KR101677966B1 (ko) 착색 경화성 조성물 및 컬러필터
JP5865341B2 (ja) 着色組成物、感光性着色組成物、カラーフィルタ及びその製造方法、固体撮像素子、画像表示装置、モノマー、並びにポリマー
JP5885543B2 (ja) 着色硬化性組成物およびカラーフィルタ
JP2013182213A (ja) 着色硬化性組成物およびカラーフィルタ
JP5914052B2 (ja) 着色硬化性組成物およびカラーフィルタ
JP5885542B2 (ja) 着色硬化性組成物およびカラーフィルタ
WO2015045622A1 (ja) 着色組成物、硬化膜、カラーフィルタ、カラーフィルタの製造方法、固体撮像素子および液晶表示装置
JP6005258B2 (ja) 着色組成物、感光性着色組成物、カラーフィルタ及びその製造方法、固体撮像素子、並びに画像表示装置
JP5914384B2 (ja) 着色硬化性組成物およびカラーフィルタ
JP2015069052A (ja) 着色組成物、硬化膜、カラーフィルタ、カラーフィルタの製造方法、固体撮像素子および液晶表示装置
JP7255331B2 (ja) カラーフィルタ用着色組成物、フィルタセグメント、およびカラーフィルタ
JP2014208808A (ja) 着色組成物、感光性着色組成物、カラーフィルタ及びその製造方法、固体撮像素子、並びに画像表示装置
JP5827842B2 (ja) 硬化性着色組成物およびカラーフィルタ
JP2012167145A (ja) 着色硬化性組成物およびカラーフィルタ
JP5885438B2 (ja) 硬化性着色組成物およびカラーフィルタ
JP5914053B2 (ja) 着色硬化性組成物およびカラーフィルタ
JP5689851B2 (ja) 着色硬化性組成物、着色硬化膜、カラーフィルタ及びその製造方法、及び表示装置、並びに、新規化合物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 12744679

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20137021241

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 12744679

Country of ref document: EP

Kind code of ref document: A1
