WO2011105518A1 - 光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法 - Google Patents

光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法 Download PDF

Info

Publication number
WO2011105518A1
WO2011105518A1 PCT/JP2011/054193 JP2011054193W WO2011105518A1 WO 2011105518 A1 WO2011105518 A1 WO 2011105518A1 JP 2011054193 W JP2011054193 W JP 2011054193W WO 2011105518 A1 WO2011105518 A1 WO 2011105518A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
substituted
carbon atoms
unsubstituted
ring
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2011/054193
Other languages
English (en)
French (fr)
Inventor
寛子 天野
寛 酒井
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Dai Nippon Printing Co Ltd
Original Assignee
Dai Nippon Printing Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dai Nippon Printing Co Ltd filed Critical Dai Nippon Printing Co Ltd
Priority to JP2012501867A priority Critical patent/JP5626332B2/ja
Publication of WO2011105518A1 publication Critical patent/WO2011105518A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2/00—Processes of polymerisation
    • C08F2/46—Polymerisation initiated by wave energy or particle radiation
    • C08F2/48—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light
    • C08F2/50—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light with sensitising agents
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C07D209/80—[b, c]- or [b, d]-condensed
    • C07D209/82—Carbazoles; Hydrogenated carbazoles
    • C07D209/86—Carbazoles; Hydrogenated carbazoles with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to carbon atoms of the ring system
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D401/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom
    • C07D401/02—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing two hetero rings
    • C07D401/06—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing two hetero rings linked by a carbon chain containing only aliphatic carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/06—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings linked by a carbon chain containing only aliphatic carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/12—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings linked by a chain containing hetero atoms as chain links
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D409/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms
    • C07D409/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings
    • C07D409/06—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings linked by a carbon chain containing only aliphatic carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D411/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen and sulfur atoms as the only ring hetero atoms
    • C07D411/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen and sulfur atoms as the only ring hetero atoms containing two hetero rings
    • C07D411/06—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen and sulfur atoms as the only ring hetero atoms containing two hetero rings linked by a carbon chain containing only aliphatic carbon atoms
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/0005—Production of optical devices or components in so far as characterised by the lithographic processes or materials used therefor
    • G03F7/0007—Filters, e.g. additive colour filters; Components for display devices
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/027—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds
    • G03F7/028—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds with photosensitivity-increasing substances, e.g. photoinitiators
    • G03F7/031—Organic compounds not covered by group G03F7/029
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/105—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers having substances, e.g. indicators, for forming visible images
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B5/00—Optical elements other than lenses
    • G02B5/20—Filters
    • G02B5/201—Filters in the form of arrays

Definitions

  • the present invention relates to a photopolymerization initiator, a photocurable composition, a pattern formation method using the composition, a color filter using the composition, a liquid crystal display device having the color filter, and production of a photopolymerization initiator.
  • a photopolymerization initiator More specifically, a compound having an ethylenically unsaturated bond, an ether bond and / or an ester bond and a liquid compound at 25 ° C.
  • a photopolymerization initiator that is free from contamination or equipment contamination, and that provides a photocurable composition that provides good resolution, developability, deep curability, and adhesion to a substrate, and the photopolymerization initiation Curable composition containing an agent, a pattern formation method using the photocurable composition, a color filter using the photocurable composition, a liquid crystal display device having the color filter, and the light Process for the preparation of initiator.
  • the photocurable resin composition contains, for example, a binder resin, a polymerizable monomer, and a photopolymerization initiator, and can be polymerized and cured by irradiation with light (electromagnetic waves including radiation such as particle beams). , Photocurable inks, photosensitive printing plates, color filters, various photoresists, and the like.
  • light having a wavelength of 450 nm or less is often used from the viewpoint of easy handling and sensitivity, and the light source has wavelengths of 365 nm, 405 nm, High pressure mercury lamps having strong emission at a wavelength of 436 nm and excimer lasers such as KrF and ArF are used.
  • the application of electromagnetic waves or radiation having a short wavelength such as an electron beam or EUV (Extreme Ultra Violet) has been studied. Curing with light is more energy-saving than heat-curing and can be cured in a desired pattern by irradiating it through a photomask.
  • Color filters using the pigment dispersion method are usually exposed to light using a photomask after the photocurable composition is coated on a glass substrate in a pigment dispersion obtained by dispersing the pigment with a dispersant or the like, dried. A colored pattern is formed by developing, and the pattern is fixed by heating to form a pixel. These steps are repeated for each color to form a color filter.
  • the photocurable composition used for image formation of such a color filter is required to have characteristics such as sufficient resolution, adhesion to a substrate and low development residue.
  • pixels with high color density and black matrix resists with high optical density which themselves function as light-shielding layers, have been used, and the inclusion of black pigments such as colored pigments and carbon black in photocurable compositions.
  • the amount increases and the light transmittance of the photocurable composition tends to decrease.
  • the light from the exposure light source does not reach the deep part of the photo-curable resin coating film, and there is a problem that the resolution, adhesion to the substrate, developability, etc. are deteriorated. The accuracy and further reliability required for the above are reduced.
  • the glass substrate on which the color filter is formed is getting larger year by year, and since the large area exposure is performed, the exposure illuminance tends to decrease and the exposure time is shortened for further productivity improvement. Therefore, a more sensitive photopolymerization initiator is required. Therefore, as a method for obtaining a photocurable composition that can achieve high sensitivity and high resolution, it has been proposed to use an oxime ester compound as a photopolymerization initiator (see Patent Documents 1 to 5).
  • Japanese Patent No. 3860170 JP 2006-036750 A Japanese Patent No. 3993725 JP 2010-037542 A Korean Public Patent No. 2009-0046108
  • an object of the present invention is to provide a compound having an ethylenically unsaturated bond (particularly a compound having a (meth) acryloyloxy group), an ether bond and / or an ester bond in a photocurable composition at 25 ° C.
  • High compatibility with compounds and high solubility in solvents (including compounds that are ether-bonded and / or ester-bonded and liquid at 25 ° C.) and sensitivity to light (especially light having a short wavelength of 450 nm or less) Is a photopolymerization initiator that is high and has no contamination of polymer or equipment due to decomposition products generated by light at the time of exposure, and has good resolution, developability, deep curability and adhesion to the substrate.
  • the photoinitiator which can provide a curable composition. Further, a photocurable composition containing the photopolymerization initiator, a pattern forming method using the photocurable composition, a color filter using the photocurable composition, and a liquid crystal display device having the color filter Is to provide. Furthermore, it is providing the method of manufacturing the said photoinitiator simply at low cost.
  • the present inventor can solve the above-mentioned problems as long as it is a photopolymerization initiator having a specific structure represented by the general formula (Ia) described later. I found. That is, the present invention relates to the following [1] to [23]. [1] A photopolymerization initiator represented by the following general formula (I).
  • R 1 to R 11 are each independently a hydrogen atom, a halogen atom, a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, a substituted or unsubstituted alkenyl group having 2 to 20 carbon atoms, substituted Or an unsubstituted cycloalkyl group having 3 to 10 ring atoms, a substituted or unsubstituted cycloalkenyl group having 4 to 20 carbon atoms, a hydroxyl group, a substituted or unsubstituted alkoxy group having 1 to 20 carbon atoms, substituted or Unsubstituted alkenyloxy group having 2-20 carbon atoms, substituted or unsubstituted alkanoyl group having 1-20 carbon atoms, substituted or unsubstituted alkenoyl group having 2-20 carbon atoms, substituted or unsubstituted ring carbon atoms 6 .R 3 that an aryl group
  • Ar represents a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms or a substituted or unsubstituted heteroaryl group having 5 to 14 ring atoms.
  • W represents a single bond or an oxygen atom.
  • Z represents a single bond, an oxygen atom, or> NR 3 ′ (R 3 ′ represents a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, or R 3 ′ is connected to R 3 together with a nitrogen atom. Forming a ring).
  • n represents an integer of 1 to 10. When n is an integer of 2 to 10, the plurality of R 4 and R 5 may be the same or different.
  • R 1 to R 11 are each independently a hydrogen atom, a halogen atom, a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, a substituted or unsubstituted alkenyl group having 2 to 20 carbon atoms, substituted Or an unsubstituted cycloalkyl group having 3 to 10 ring atoms, a substituted or unsubstituted cycloalkenyl group having 4 to 20 carbon atoms, a hydroxyl group, a substituted or unsubstituted alkoxy group having 1 to 20 carbon atoms, substituted or Unsubstituted alkenyloxy group having 2-20 carbon atoms, substituted or unsubstituted alkanoyl group having 1-20 carbon atoms, substituted or unsubstituted alkenoyl group having 2-20 carbon atoms, substituted or unsubstituted ring carbon atoms 6 .R 3 that an aryl group
  • Ar represents a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms or a substituted or unsubstituted heteroaryl group having 5 to 14 ring atoms.
  • n represents an integer of 1 to 10. When n is an integer of 2 to 10, the plurality of R 4 and R 5 may be the same or different.
  • R 1 , R 2 and R 3 are each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms
  • n is 2
  • R 4 and R 5 are each independently a hydrogen atom or a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms
  • Ar is a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms.
  • R 1 , R 2 and R 3 are each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, n is 2, Each of R 4 and R 5 independently represents a hydrogen atom or a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, and Ar represents a substituted or unsubstituted heteroaryl group having 5 to 14 ring atoms.
  • [5] The photopolymerization initiator according to the above [3] or [4], which has a molecular weight of 515 or less.
  • R 1 and R 2 are each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, and R 3 is a substituted or unsubstituted carbon number.
  • R 1 and R 2 are each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, and R 3 is 3 to 6 ring atoms.
  • the photopolymerization initiator according to the above [6] or [7] which has a molecular weight of 550 or less.
  • the photopolymerization initiator according to [1] which is represented by the following general formula (Ib).
  • R 1 to R 11 are each independently a hydrogen atom, a halogen atom, a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, a substituted or unsubstituted alkenyl group having 2 to 20 carbon atoms, substituted Or an unsubstituted cycloalkyl group having 3 to 10 ring atoms, a substituted or unsubstituted cycloalkenyl group having 4 to 20 carbon atoms, a hydroxyl group, a substituted or unsubstituted alkoxy group having 1 to 20 carbon atoms, substituted or Unsubstituted alkenyloxy group having 2 to 20 carbon atoms, substituted or unsubstituted alkanoyl group having 1 to 20 carbon atoms, substituted or unsubstituted alkenoyl group having 2 to 20 carbon atoms, substituted or unsubstituted ring forming carbon number A 6 to 14 aryl group
  • Ar represents a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms or a substituted or unsubstituted heteroaryl group having 5 to 14 ring atoms.
  • W represents a single bond or an oxygen atom.
  • Z represents a single bond, an oxygen atom, or> NR 3 ′ (R 3 ′ represents a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, or R 3 ′ is connected to R 3 together with a nitrogen atom. Forming a ring).

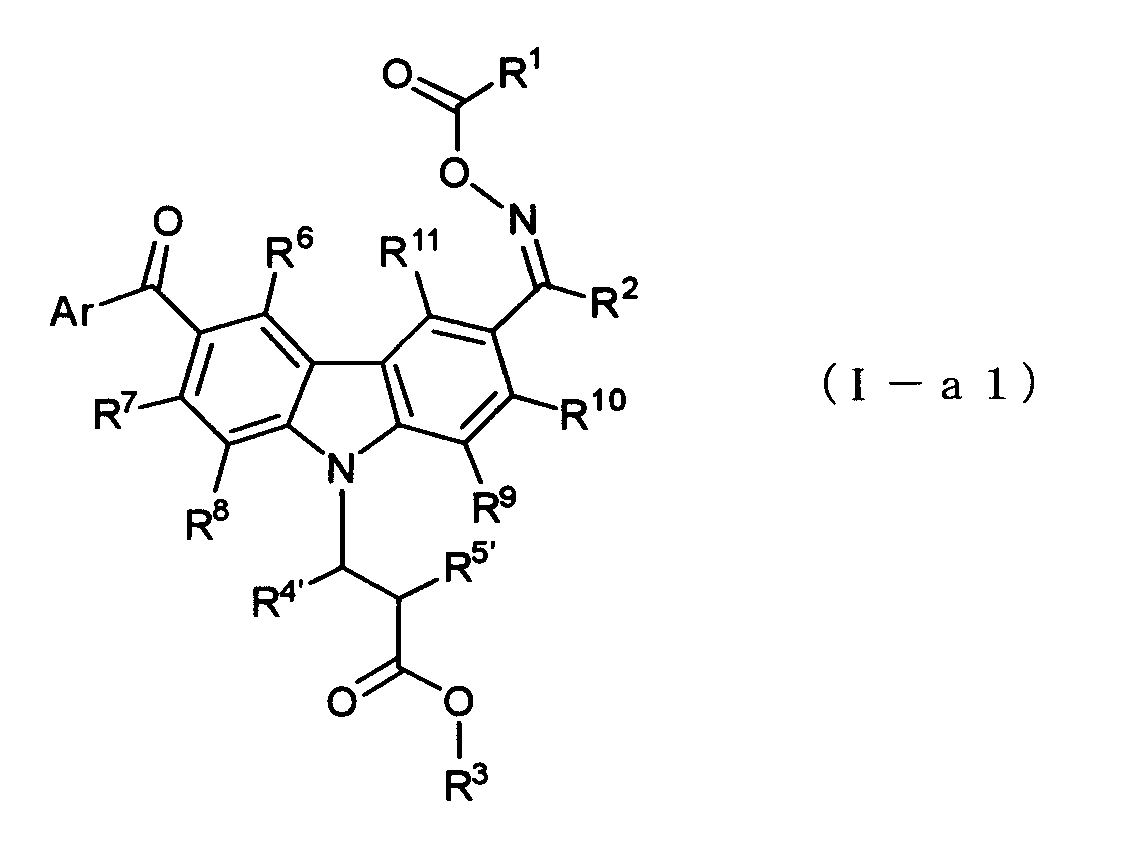

  • R 1 and R 3 are each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, W is an oxygen atom, and Z is a single atom.
  • R 2 represents —OCOR 13 (R 13 represents an alkyl group having 1 to 20 carbon atoms or an aryl group having 6 to 14 ring carbon atoms) or —COOR 20 (R 20 represents carbon The alkyl group having 1 to 20 carbon atoms or the aryl group having 6 to 14 ring carbon atoms).
  • R 1 and R 3 are each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, W is a single bond, and Z is>
  • NR 3 ′ R 3 ′ is as defined above
  • Ar is a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms. Initiator.
  • R 2 represents —OCOR 13 (R 13 represents an alkyl group having 1 to 20 carbon atoms or an aryl group having 6 to 14 ring carbon atoms) or —COOR 20 (R 20 represents carbon
  • R 12 represents an alkyl group having 1 to 20 carbon atoms or an ester group having an ester group represented by: Initiator.
  • a photocurable composition comprising a binder resin and / or a compound having an ethylenically unsaturated bond, and the photopolymerization initiator according to any one of [1] to [13].
  • the compound having an ethylenically unsaturated bond at least one compound having an ethylenically unsaturated bond having an ether bond and / or an ester bond is used, and the solvent is only 10% by mass or less of the total amount of the photocurable composition.
  • a liquid crystal display device comprising the color filter according to [20], a counter substrate, and a liquid crystal layer formed between the color filter and the counter substrate.
  • a pattern forming method comprising applying the photocurable composition according to any one of [16] to [18] to a substrate, drying the substrate, exposing the substrate using a photomask, and then developing the pattern. .

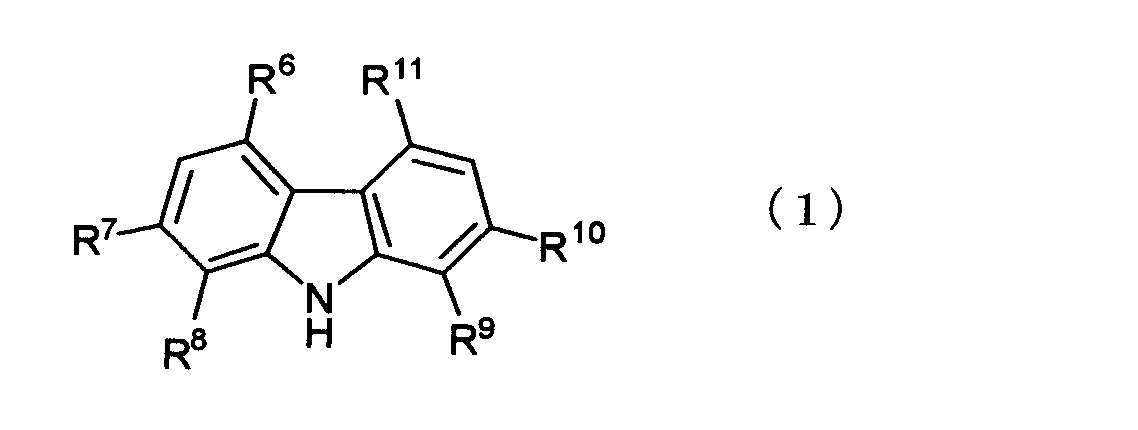

  • R 6 to R 11 are each independently a hydrogen atom, a halogen atom, a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, a substituted or unsubstituted alkenyl group having 2 to 20 carbon atoms, substituted Or an unsubstituted cycloalkyl group having 3 to 10 ring atoms, a substituted or unsubstituted cycloalkenyl group having 4 to 20 carbon atoms, a hydroxyl group, a substituted or unsubstituted alkoxy group having 1 to 20 carbon atoms, substituted or Unsubstituted alkenyloxy group having 2 to 20 carbon atoms, substituted or unsubstituted alkanoyl group having 1 to 20 carbon atoms, substituted or unsubstituted alkenoyl group having 2 to 20 carbon atoms, substituted or unsubstituted ring forming carbon number Represents a 6 to 14
  • R 3 , R 4 ′ and R 5 ′ are each independently a hydrogen atom, a halogen atom, a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, a substituted or unsubstituted carbon number 2 to 20 Alkenyl group, substituted or unsubstituted cycloalkyl group having 3 to 10 ring atoms, substituted or unsubstituted cycloalkenyl group having 4 to 20 carbon atoms, hydroxyl group, substituted or unsubstituted 1 to 20 carbon atoms Alkoxy group, substituted or unsubstituted alkenyloxy group having 2 to 20 carbon atoms, substituted or unsubstituted alkanoyl group having 1 to 20 carbon atoms, substituted or unsubstituted alkenoyl group having 2 to 20 carbon atoms, substituted or unsubstituted .R 3 showing a heterocyclic group having ring carbon atoms

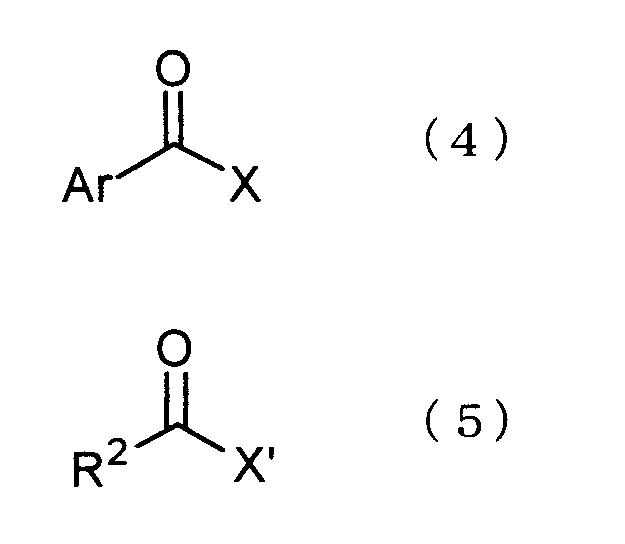

  • X represents a halogen atom or —OC ( ⁇ O) Ar
  • X ′ represents a halogen atom or —OC ( ⁇ O) R 2
  • Ar represents a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms or a substituted or unsubstituted heteroaryl group having 5 to 14 ring atoms.
  • R 2 represents a hydrogen atom, a halogen atom, a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, a substituted or unsubstituted alkenyl group having 2 to 20 carbon atoms, a substituted or unsubstituted ring atom having 3 to 10 ring atoms.

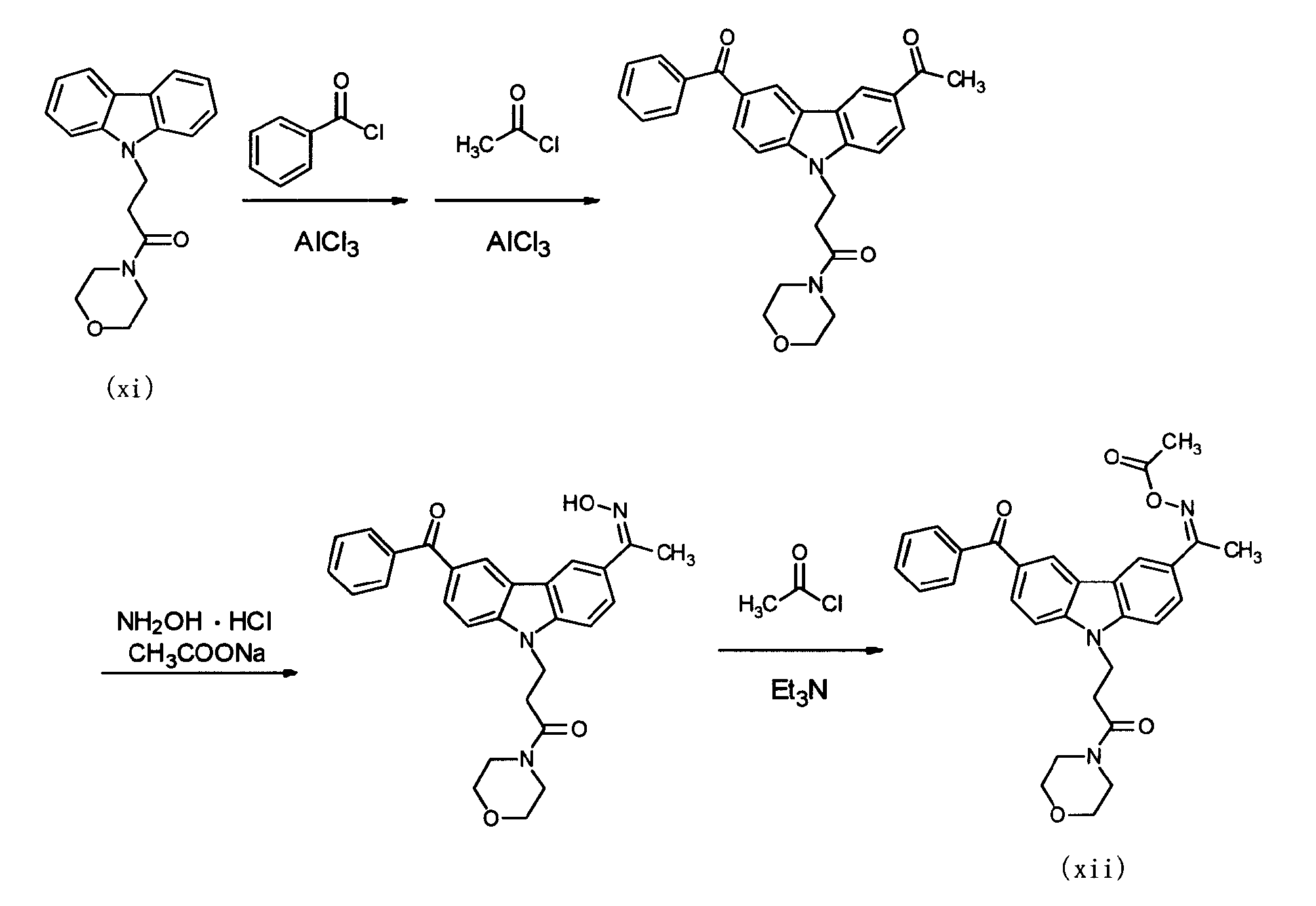

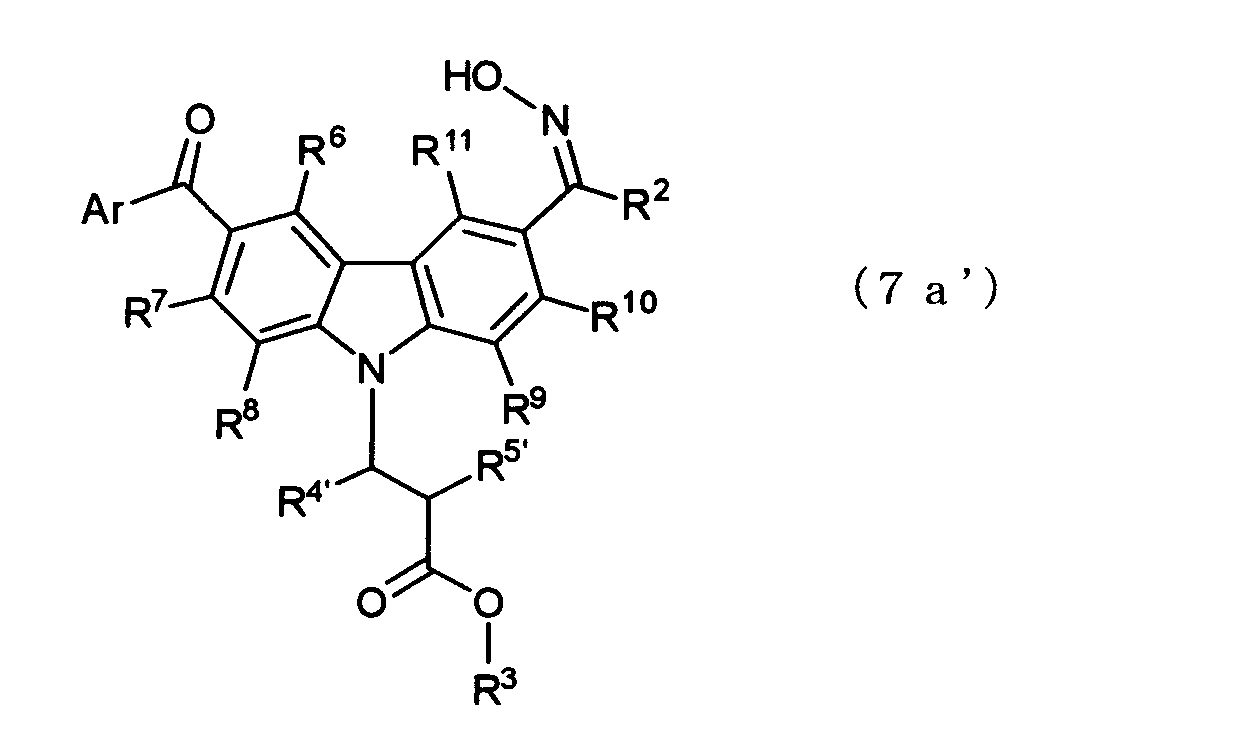

  • 6a ′ Is reacted in the presence of a Lewis acid to give the following general formula (6a ′):

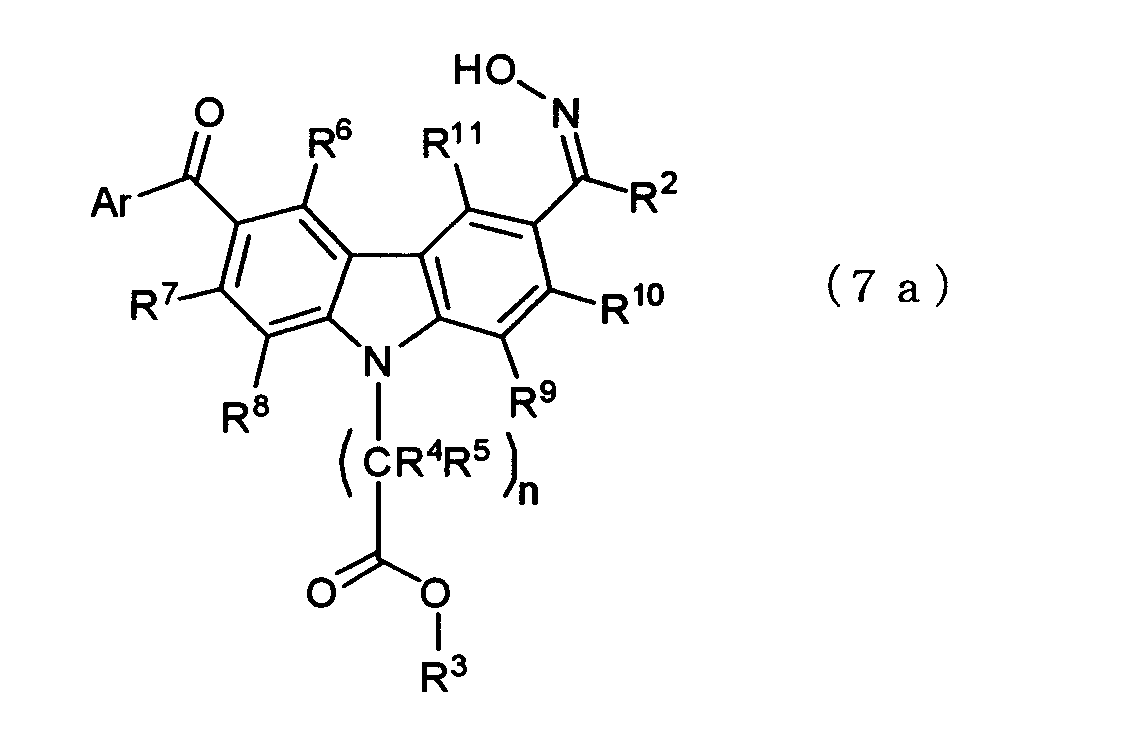

  • a diketone product represented by the following general formula (7a ′) is obtained by reacting the resulting diketone product with hydroxylamine.

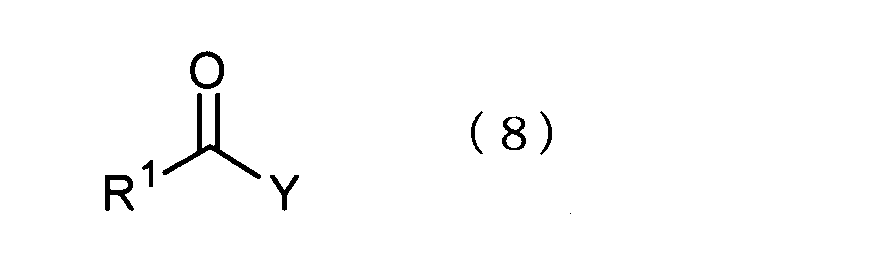

  • Y represents a halogen atom or —OC ( ⁇ O) R 1 .
  • R 1 represents a hydrogen atom, a halogen atom, a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, a substituted or unsubstituted alkenyl group having 2 to 20 carbon atoms, a substituted or unsubstituted ring-forming atom number of 3 -10 cycloalkyl group, substituted or unsubstituted cycloalkenyl group having 4 to 20 carbon atoms, hydroxyl group, substituted or unsubstituted alkoxy group having 1 to 20 carbon atoms, substituted or unsubstituted 2 to 20 carbon atoms An alkenyloxy group, a substituted or unsubstituted alkanoyl group having 1 to 20 carbon atoms, a substituted or unsubstituted alkenoyl group having 2 to 20 carbon atoms, a substituted or
  • the photopolymerization initiator of the present invention has a very high sensitivity to light (especially light having a short wavelength of 450 nm or less, for example, light having a wavelength of 365 nm or 405 nm), and thus can be thinned. A high-quality pattern can be formed at low cost. Furthermore, a compound having an ethylenically unsaturated double bond, a compatibility with a liquid compound at 25 ° C. having an ether bond and / or an ester bond, and a solvent (at 25 ° C.
  • the photocurable composition for color filters, the amount of photopolymerization initiator added As a result, sensitivity, resolution, developability and deep part curability are improved. Conventionally, the solubility in a solvent has been enhanced while increasing the molecular weight by adding various substituents to the photopolymerization initiator.
  • the photopolymerization initiator of the present invention has a relatively small molecular weight and is photocurable.
  • the amount added to the composition can be reduced, and the compatibility with a compound having an ethylenically unsaturated double bond, an ether bond and / or an ester bond at 25 ° C., which is higher than that of a conventional photopolymerization initiator, And a solvent (including a compound that is liquid at 25 ° C. having the ether bond and / or ester bond described above), and is excellent in sensitivity, resolution, developability, and adhesion to a substrate.

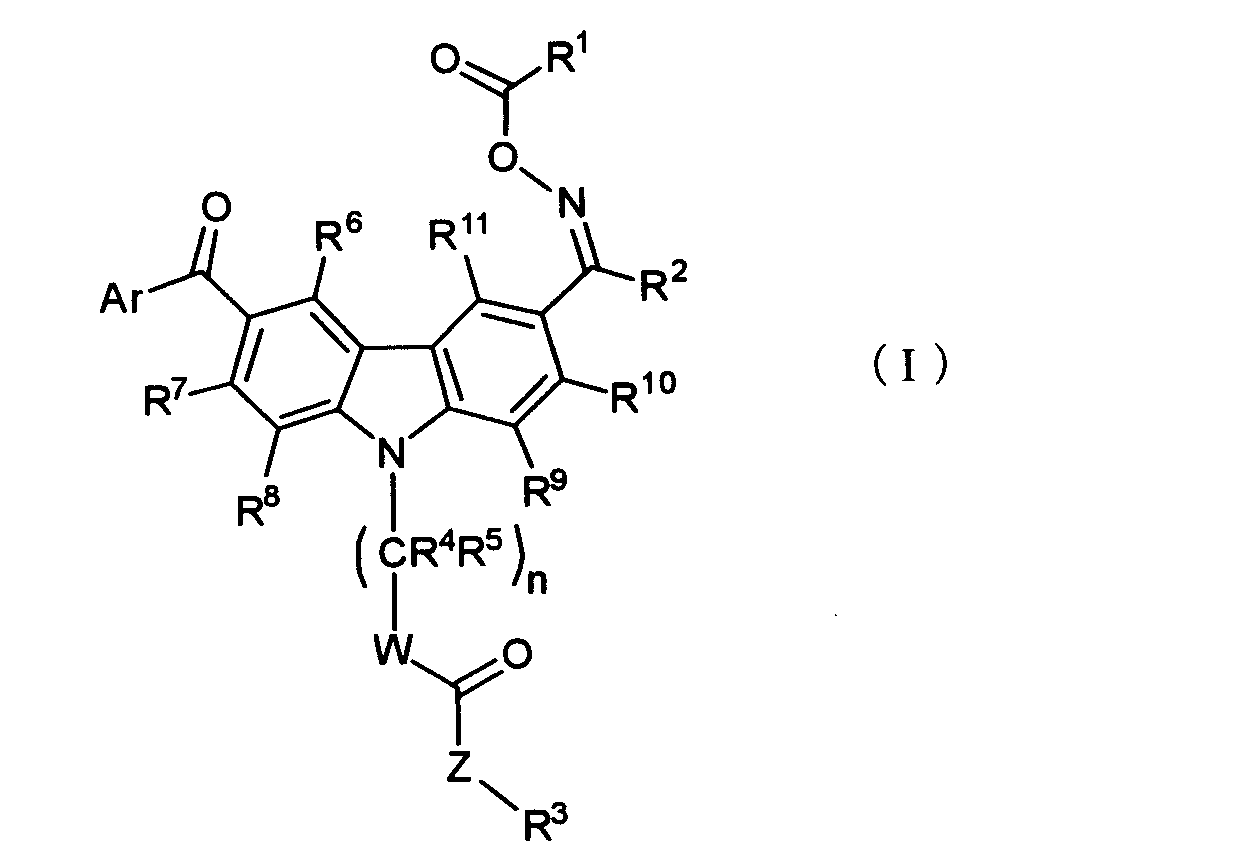

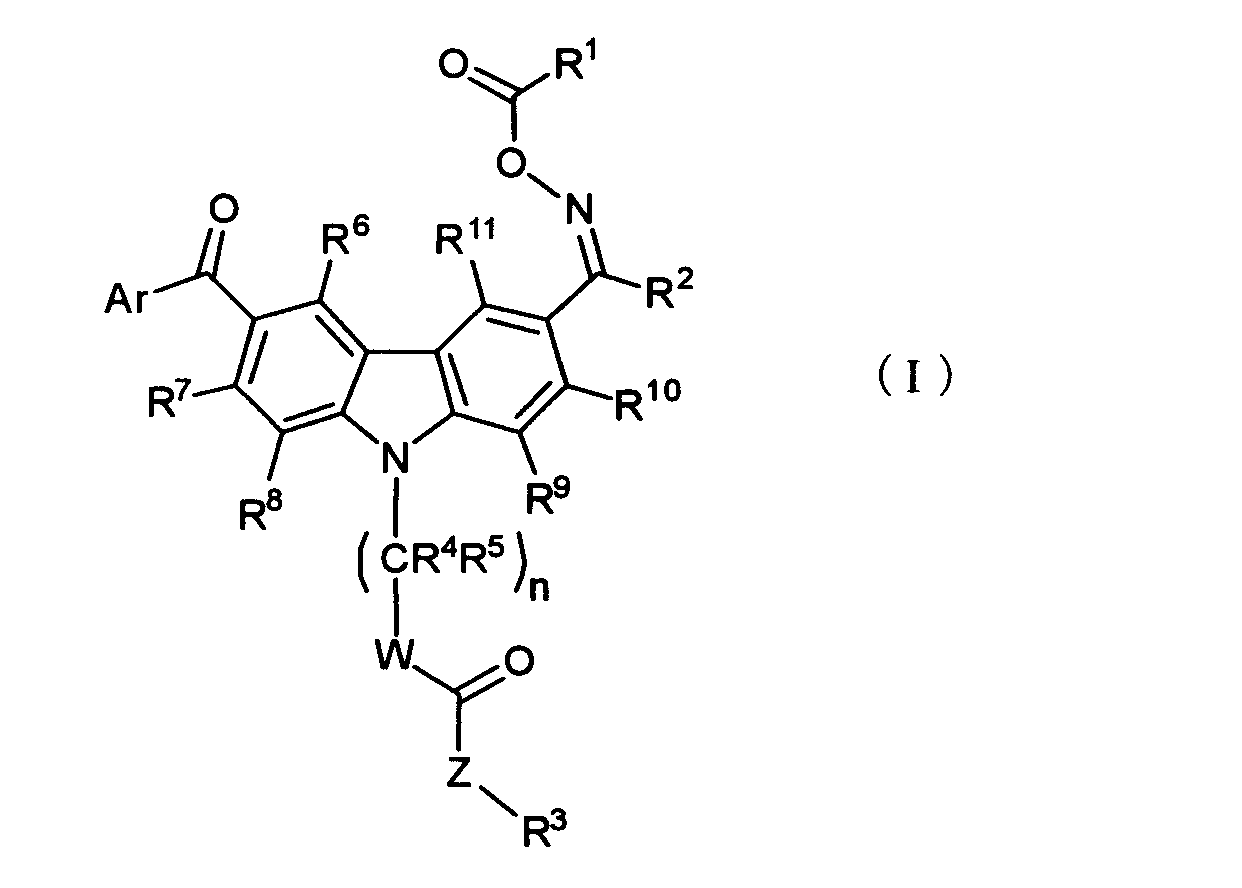

  • the photopolymerization initiator of the present invention is represented by the following general formula (I).
  • R 1 to R 11 are each independently a hydrogen atom, a halogen atom, a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, a substituted or unsubstituted alkenyl group having 2 to 20 carbon atoms, substituted Or an unsubstituted cycloalkyl group having 3 to 10 ring atoms, a substituted or unsubstituted cycloalkenyl group having 4 to 20 carbon atoms, a hydroxyl group, a substituted or unsubstituted alkoxy group having 1 to 20 carbon atoms, substituted or Unsubstituted alkenyloxy group having 2-20 carbon atoms, substituted or unsubstituted alkanoyl group having 1-20 carbon atoms, substituted or unsubstituted alkenoyl group having 2-20
  • Ar represents a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms or a substituted or unsubstituted heteroaryl group having 5 to 14 ring atoms.
  • W represents a single bond or an oxygen atom.
  • Z represents a single bond, an oxygen atom, or> NR 3 ′ (R 3 ′ represents a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, or R 3 ′ is connected to R 3 together with a nitrogen atom. Forming a ring).
  • n represents an integer of 1 to 10. When n is an integer of 2 to 10, the plurality of R 4 and R 5 may be the same or different. )
  • photopolymerization initiators of the present invention represented by the general formula (I)

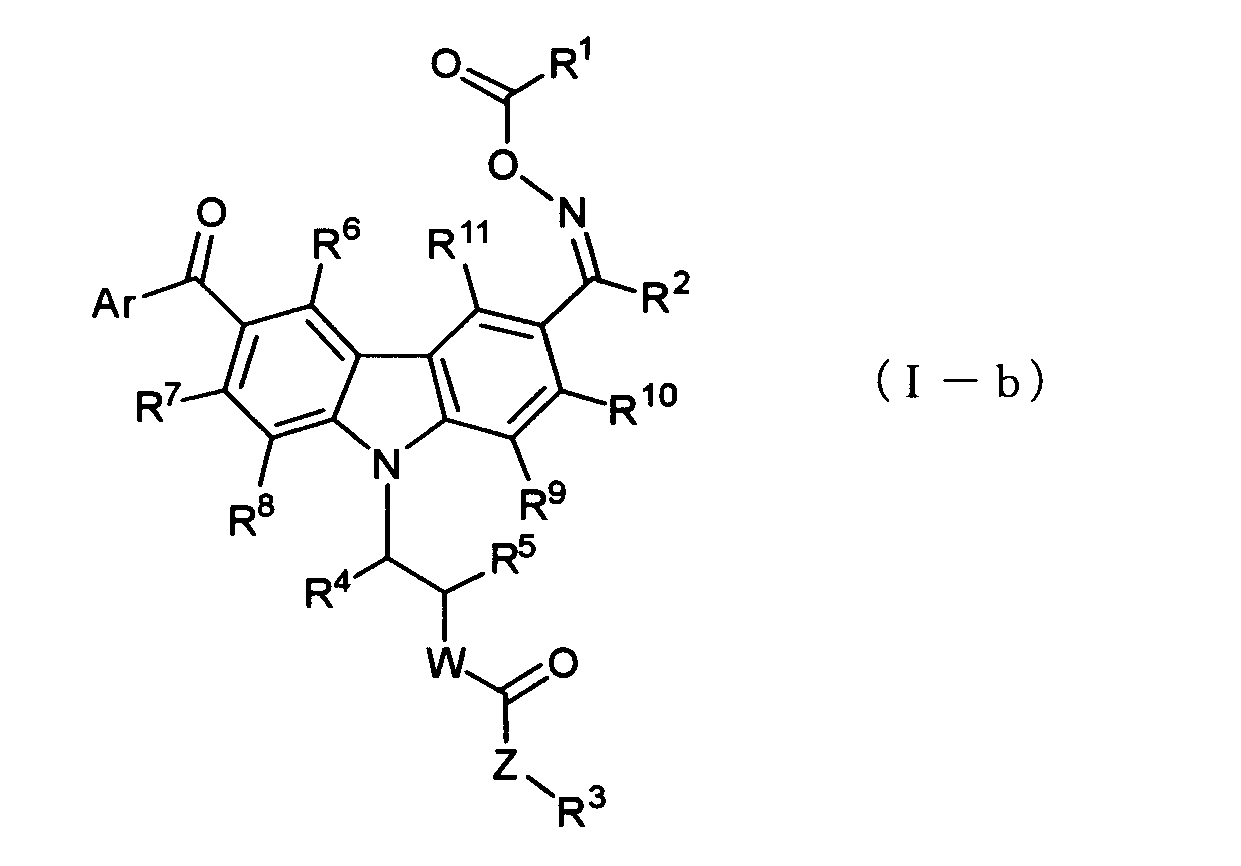

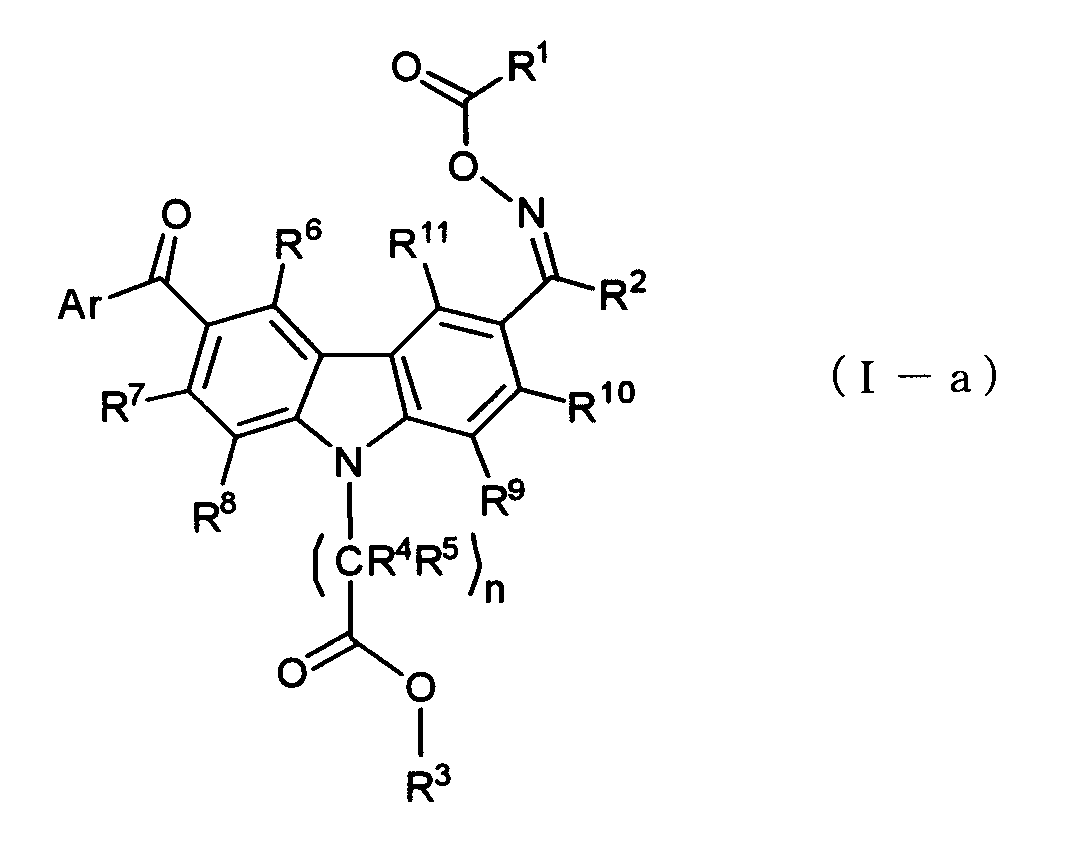

  • a photopolymerization initiator represented by the following general formula (Ia) (W: single bond) , Z: corresponding to an oxygen atom) and a photopolymerization initiator represented by the following general formula (Ib) (corresponding to the case where n is 1) are preferred.
  • R 1 to R 11 are each independently a hydrogen atom, a halogen atom, a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, a substituted or unsubstituted alkenyl group having 2 to 20 carbon atoms, a substituted group Or an unsubstituted cycloalkyl group having 3 to 10 ring atoms, a substituted or unsubstituted cycloalkenyl group having 4 to 20 carbon atoms, a hydroxyl group, a substituted or unsubstituted alkoxy group having 1 to 20 carbon atoms, substituted or Unsubstituted alkenyloxy group having 2 to 20 carbon atoms, substituted or unsubstituted alkanoyl group having 1 to 20 carbon atoms, alkenoyl group having 2 to 20 carbon atoms, substituted or unsubstituted aryl having 6 to 14 ring carbon atoms And a substituted

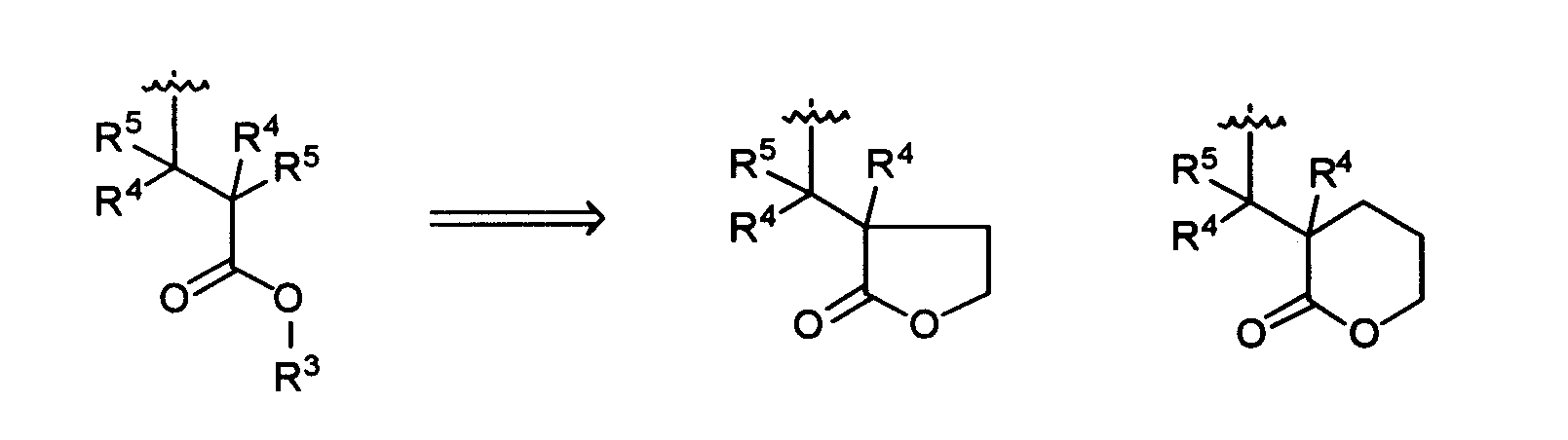

  • R 3 together with R 4 or R 5 may form a ring, also, R 4 is a ring together with R 5 It may be formed.
  • Ar represents a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms or a substituted or unsubstituted heteroaryl group having 5 to 14 ring atoms.

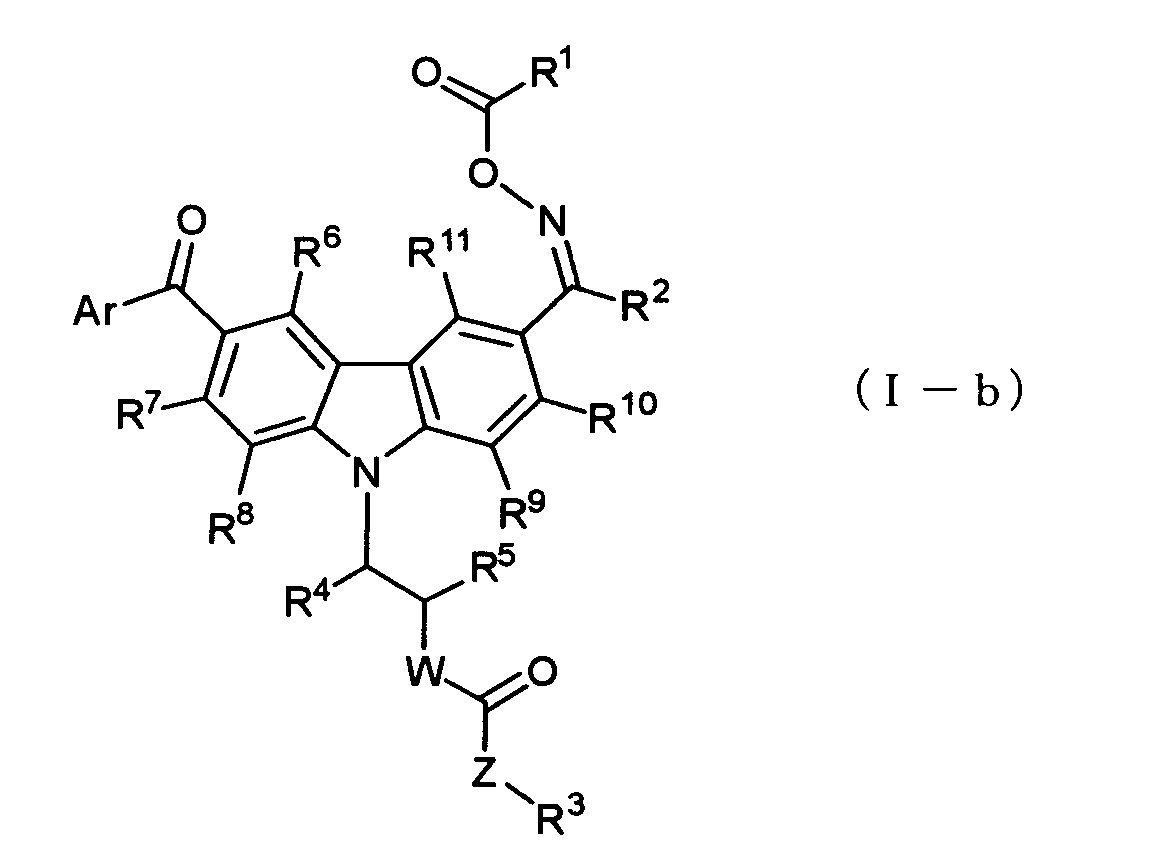

  • W in the general formula (Ib) represents a single bond or an oxygen atom.
  • Z represents a single bond, an oxygen atom, or> NR 3 ′
  • R 3 ′ represents a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, or R 3 'Is connected to R 3 to form a ring with the nitrogen atom.
  • N in the general formula (Ia) represents an integer of 1 to 10.
  • n is an integer of 2 to 10
  • the plurality of R 4 and R 5 may be the same or different.
  • n represents a low molecular weight, is compatible with a compound having an ethylenically unsaturated double bond (hereinafter simply referred to as “compatible”), and is soluble in a solvent (hereinafter simply referred to as “soluble”).
  • soluble a solvent
  • an integer of 2 to 8 is preferable, an integer of 2 to 4 is more preferable, and 2 is more preferable.
  • the halogen atom independently represented by R 1 to R 11 include a fluorine atom, a chlorine atom, a bromine atom, and an iodine atom.
  • the alkyl group having 1 to 20 carbon atoms independently represented by R 1 to R 11 may be linear or branched, for example, methyl group, ethyl group, n-propyl group, isopropyl group, n-butyl Group, isobutyl group, t-butyl group, n-pentyl group, isopentyl group, n-hexyl group, n-octyl group, 2-ethyl-n-octyl group, n-decyl group, n-dodecyl group and the like. .
  • an alkyl group having 1 to 10 carbon atoms is preferable, and an alkyl group having 1 to 5 carbon atoms is more preferable from the viewpoint of low molecular weight, compatibility and solubility, and ease of production.
  • the alkenyl group having 2 to 20 carbon atoms independently represented by R 1 to R 11 may be linear or branched, and examples thereof include a vinyl group, an allyl group, and a 7-octenyl group.
  • an alkenyl group having 2 to 10 carbon atoms is preferred, and an alkenyl group having 2 to 6 carbon atoms is more preferred from the viewpoint of low molecular weight, compatibility and solubility, and ease of production.
  • Examples of the cycloalkyl group having 3 to 10 ring atoms independently represented by R 1 to R 11 include a cyclopropyl group, a cyclopentyl group, a cyclohexyl group, and a cyclooctyl group.
  • a cycloalkyl group having 3 to 6 ring atoms is preferable from the viewpoint of low molecular weight, compatibility and solubility, and ease of production.
  • Examples of the C 4-20 cycloalkenyl group independently represented by R 1 to R 11 include a cyclopentenyl group, a cyclohexenyl group, a cyclohexadienyl group, a cyclooctenyl group, and the like.
  • a cycloalkenyl group having 4 to 10 carbon atoms is preferable, and a cycloalkenyl group having 4 to 6 carbon atoms is more preferable from the viewpoint of low molecular weight, compatibility and solubility, and ease of production.
  • Examples of the alkoxy group having 1 to 20 carbon atoms independently represented by R 1 to R 11 include those in which the alkyl group moiety is the aforementioned alkyl group having 1 to 20 carbon atoms. Among these, an alkoxy group having 1 to 10 carbon atoms is preferable, and an alkoxy group having 1 to 5 carbon atoms is more preferable from the viewpoint of low molecular weight, compatibility and solubility, and ease of production.
  • Examples of the alkenyloxy group having 2 to 20 carbon atoms independently represented by R 1 to R 11 include those in which the alkenyl group moiety is the aforementioned alkenyl group having 2 to 20 carbon atoms.
  • an alkenyloxy group having 2 to 10 carbon atoms is preferred, and an alkenyloxy group having 2 to 6 carbon atoms is more preferred from the viewpoint of low molecular weight, compatibility and solubility, and ease of production.
  • the alkanoyl group having 1 to 20 carbon atoms independently represented by R 1 to R 11 may be linear or branched.
  • an alkanoyl group having 1 to 10 carbon atoms is preferable, and an alkanoyl group having 1 to 5 carbon atoms is more preferable from the viewpoint of low molecular weight, compatibility and solubility, and ease of production.
  • the alkenoyl group having 2 to 20 carbon atoms independently represented by R 1 to R 11 may be linear or branched.
  • ethenoyl group, n-propenoyl group, isopropenoyl group, n-butenoyl group, t -Butenoyl group, n-hexenoyl group, n-octenoyl group, n-decenoyl group, n-dodecenoyl group and the like may be linear or branched.
  • ethenoyl group, n-propenoyl group, isopropenoyl group, n-butenoyl group, t -Butenoyl group, n-hexenoyl group, n-octenoyl group, n-decenoyl group, n-dodecenoyl group and the like Among these, an alkenoyl group having 2 to 10 carbon
  • Examples of the aryl group having 6 to 14 ring carbon atoms independently represented by R 1 to R 11 include a phenyl group, a naphthyl group, and an anthryl group.
  • Examples of the heterocyclic group having 3 to 14 ring atoms independently represented by R 1 to R 11 include a 2-furanyl group, a 2-thiophenyl group, a 2-pyridinyl group, and the following formula (A): Group (hereinafter referred to as substituent (A))
  • An unsaturated heterocyclic group having 5 to 14 ring atoms such as 2-tetrahydrofuryl group, 3-tetrahydrofuryl group, pyrrolidinyl group, piperidinyl group, 2,2,6,6-trimethylpiperidin-4-yl group, etc.
  • a saturated heterocyclic group having 3 to 10 ring atoms a saturated heterocyclic group having 3 to 10 ring atoms.
  • unsaturated heterocyclic groups having 5 to 6 ring atoms and saturated heterocyclic rings having 3 to 6 ring atoms are preferable. Groups are preferred.
  • R 3 and R 4 or R 5 together form a ring
  • n 2
  • W is a single bond
  • Z is an oxygen atom.
  • the ring illustrated in the right side and exemplified on the right side is given as a specific example.
  • Examples of the ring formed by combining R 4 and R 5 include rings having 3 to 10 (preferably 3 to 6) ring-forming carbon atoms such as a cyclopentyl ring and a cyclooctyl ring.
  • substituents for the alkyl group and alkenyl group independently represented by R 1 to R 11 include a hydroxyl group; a carboxyl group; a straight-chain or branched-chain carbon atom such as a methoxy group, an ethoxy group, and a propoxy group.
  • R 12 to R 23 each independently represents a linear or branched alkyl group having 1 to 20 carbon atoms or an aryl group having 6 to 14 ring carbon atoms. Examples of the alkyl group and aryl group are the same as those for R 1 to R 11 .
  • Examples of the substituent of the alkoxy group, alkenyloxy group, alkanoyl group, and alkenoyl group independently represented by R 1 to R 11 include a hydroxyl group; a carboxyl group; a linear or branched group such as a methoxy group, an ethoxy group, and a propoxy group
  • Examples of the substituent for the cycloalkyl group or cycloalkenyl group independently represented by R 1 to R 11 include a hydroxyl group; a carboxyl group; a linear or branched carbon number of 1 to 18 such as a methyl group or an ethyl group (preferably Is an alkyl group of 1 to 10, more preferably 1 to 5; linear or branched carbon number of 1 to 18 (preferably 1 to 10, more preferably 1) such as methoxy group, ethoxy group, propoxy group, etc.
  • alkoxy group linear or branched alkenyloxy group having 2 to 18 carbon atoms (preferably 2 to 10 and more preferably 2 to 6); linear or branched carbon number 2 -18 (preferably 2 to 10, more preferably 2 to 6) alkenylthio group; straight chain having 2 to 18 carbon atoms (preferably 2 to 10, more preferably 2 to 6) such as vinyl group and allyl group Or branched alkeni
  • a trialkylsilyl group such as a trimethylsilyl
  • the substituents of the aryl group and heterocyclic group which R 1 to R 11 each independently represent include a hydroxyl group, a carboxyl group, a straight chain or branched chain having 1 to 18 carbon atoms (preferably a methyl group, an ethyl group, etc.) (preferably An alkyl group having 1 to 10, more preferably 1 to 5; a linear or branched carbon number of 1 to 18 (preferably 1 to 10, more preferably 1 to 1) such as a methoxy group, an ethoxy group, or a propoxy group 5) an alkoxy group; a linear or branched alkenyloxy group having 2 to 18 carbon atoms (preferably 2 to 10, more preferably 2 to 6); a linear or branched carbon number 2 to 18 (preferably 2 to 10, more preferably 2 to 6) alkenylthio group; linear or branched alkylthio group having 1 to 18 carbon atoms (preferably 1 to 10, more preferably 1 to 5) ; Straight of vinyl group, allyl group
  • branched alkenyl group having 2 to 18 preferably 2 to 10, more preferably 2 to 6) carbon atoms; a cycloalkenyl group having 5 to 18 (preferably 5 to 10) carbon atoms; a cyclopropyl group, A cycloalkyl group having 3 to 18 carbon atoms (preferably 3 to 10, more preferably 3 to 6) such as a cyclopentyl group and a cyclohexyl group; an aryloxy group having 6 to 10 ring carbon atoms such as a phenoxy group; a fluorine atom; trialkoxysilyl group such as trimethoxysilyl group; a trialkylsilyl group such as trimethylsilyl group; a cyano group; a nitro group chlorine atom, a bromine atom, a halogen atom such as iodine atom -COR 12; -OCOR 13; -NR 14 R 15; -NHCOR 16; -NH
  • Examples of the aryl group having 6 to 14 ring carbon atoms represented by Ar include a phenyl group, a naphthyl group, an anthryl group, a chrycenyl group, a phenanthrenyl group, an azulenyl group, and an acenaphthylenyl group.
  • a phenyl group having 6 to 10 ring carbon atoms is preferred, and a phenyl group is more preferred from the viewpoint of low molecular weight, compatibility and solubility, and ease of production.
  • heteroaryl group having 5 to 14 ring atoms represented by Ar examples include a 2-furanyl group, a 2-thiophenyl group, and a 2-pyridinyl group.
  • a heteroaryl group having 5 to 6 ring atoms is preferable, and a 2-furanyl group and a 2-thiophenyl group are more preferable.
  • These aryl groups and heteroaryl groups may have a substituent.
  • substituents examples include the same substituents as the aryl group independently represented by R 1 to R 11 described above, and among them, the number of carbon atoms is 1 to 18 (preferably 1 to 10, more preferably The alkyl group of 1 to 5) is preferable, and a methyl group is more preferable.
  • this substituent when this substituent is an alkyl group or an alkenyl group, it may form a condensed ring with Ar, for example, a fluorene ring, an indene ring, or the like.
  • Z represents>'R 3 in' NR 3, as described above, or a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, or R 3 'is connected to the R 3, ring together with the nitrogen atom Is forming.
  • alkyl group having 1 to 20 carbon atoms include the same as those in the case of R 1 to R 11 , and preferable examples thereof are the same, and a methyl group is particularly preferable.
  • Specific examples of the ring formed by R 3 ′ connecting to R 3 together with the nitrogen atom include a morpholine ring, a pyrrolidine ring, a piperidine ring, a pipecoline ring, and a piperazine ring.
  • a morpholine ring is preferable.
  • Z is preferably an oxygen atom or> Nr 3 ′, and when W is an oxygen atom, Z is preferably a single bond or an oxygen atom.
  • R 1 , R 2 and R 3 are each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, n is 2, A plurality of R 4 and R 5 are each independently a hydrogen atom or a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, and Ar is a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms.
  • R 1 , R 2 and R 3 are each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, n is 2, and a plurality of R 4 And R 5 are each independently a hydrogen atom or a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, and Ar is a substituted or unsubstituted heteroaryl group having 5 to 14 ring carbon atoms.
  • R 1 and R 2 are each independently, location Or an alkyl group unsubstituted carbon atoms 1 ⁇ 20, R 3 is a substituted or unsubstituted cycloalkyl group having a carbon 3 ⁇ 18, n is 2, a plurality of R 4 and R 5, Each independently a photopolymerization initiator which is a hydrogen atom or a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, (d) R 1 and R 2 are each independently substituted or unsubstituted carbon atoms having 1 to 20 alkyl groups, R 3 is an alkyl group having 1 to 20 carbon atoms substituted with a cyclic ether group having 3 to 6 ring atoms, n is 2, and a plurality of R 4 and R 5 are Independently, a photopolymerization initiator which is a hydrogen atom or a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms is
  • the molecular weight is preferably 515 or less, and 500 or less. More preferably, in the case of the above (c) and (d), the molecular weight is preferably 550 or less.
  • R 4 to R 11 are each independently More preferably a hydrogen atom or an alkyl group having 1 to 20 carbon atoms. In addition, the preferable thing of each group is as having mentioned above. Specific examples of the photopolymerization initiator (Ia) of the present invention are shown below, but are not particularly limited thereto.
  • R 1 and R 3 are each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, W is an oxygen atom, and Z is A single bond or an oxygen atom, and Ar is a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms; (f) R 1 and R 3 are each independently substituted or unsubstituted.
  • a substituted alkyl group having 1 to 20 carbon atoms, and R 2 is —OCOR 13 (R 13 is as defined above) or —COOR 20 (R 20 is an alkyl group having 1 to 20 carbon atoms).
  • Photoinitiator is a group, (g) R 1 and R 3 are each independently a substituted or unsubstituted alkyl group having a carbon number of 1 ⁇ 20, W is a single bond, Z is> NR 3 (R 3 'is as defined above), and Ar is a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms, (h) R 1 and R 3 is each independently a substituted or unsubstituted alkyl group having 1 to 20 carbon atoms, and R 2 is —OCOR 13 (R 13 is as defined above) or —COOR 20 (R 20 Represents an alkyl group having 1 to 20 carbon atoms
  • Z is> NR 3 '(R 3', the are as defined.) and, Ar is a substituted if Photoinitiator is unsubstituted ring aryl group having 6 ⁇ 14, (i) R 1 is a substituted or unsubstituted alkyl group having a carbon number of 1 ⁇ 20, R 3 is a hydrogen atom Also preferred are photopolymerization initiators in which W is a single bond, Z is an oxygen atom, and Ar is a substituted or unsubstituted aryl group having 6 to 14 ring carbon atoms.
  • R 3 ′ in> NR 3 ′ is preferably connected to R 3 to form a ring with a nitrogen atom, and forms a morpholine ring. Is more preferable.
  • R 4 to R 11 are each independently More preferably a hydrogen atom or an alkyl group having 1 to 20 carbon atoms.

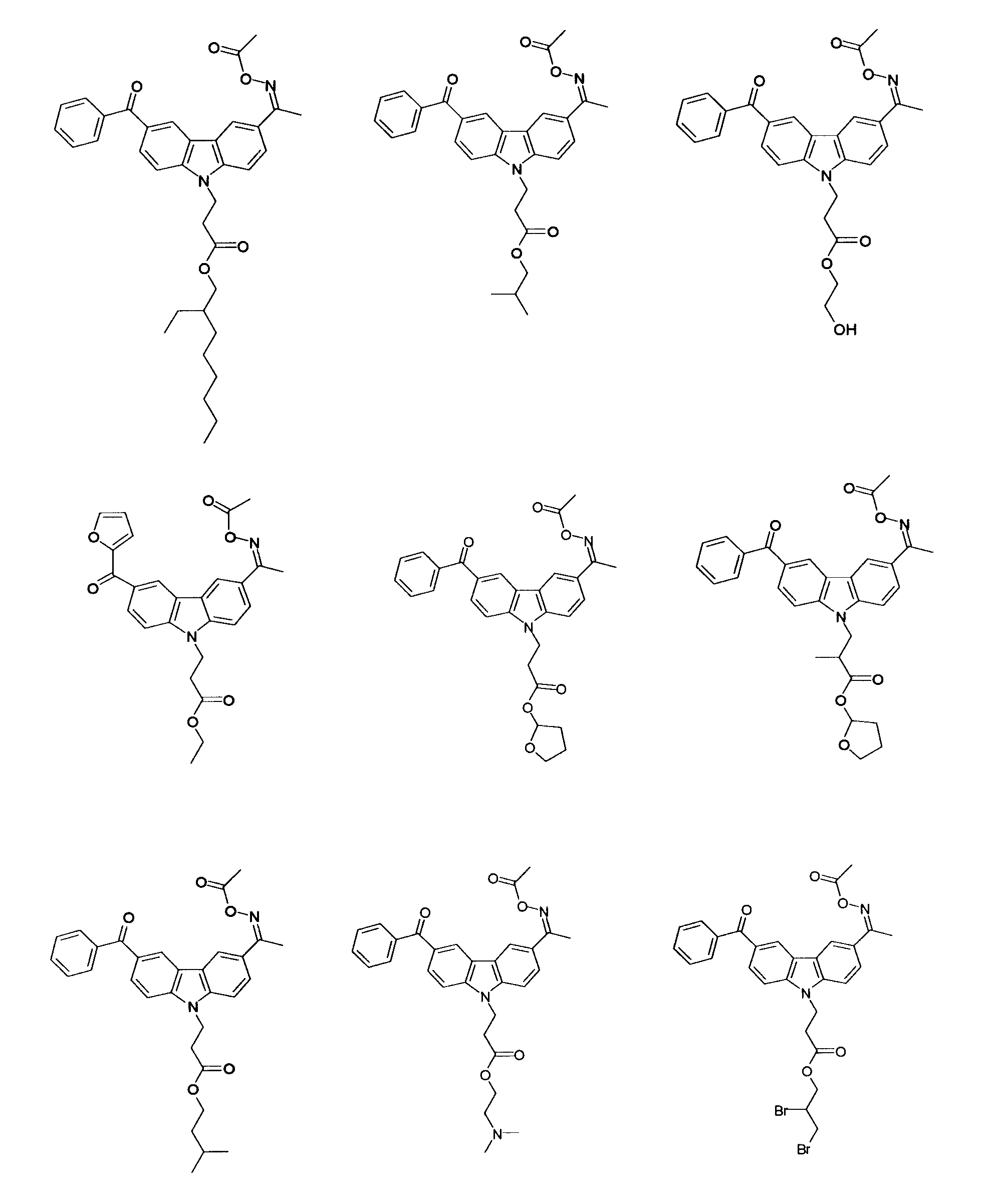

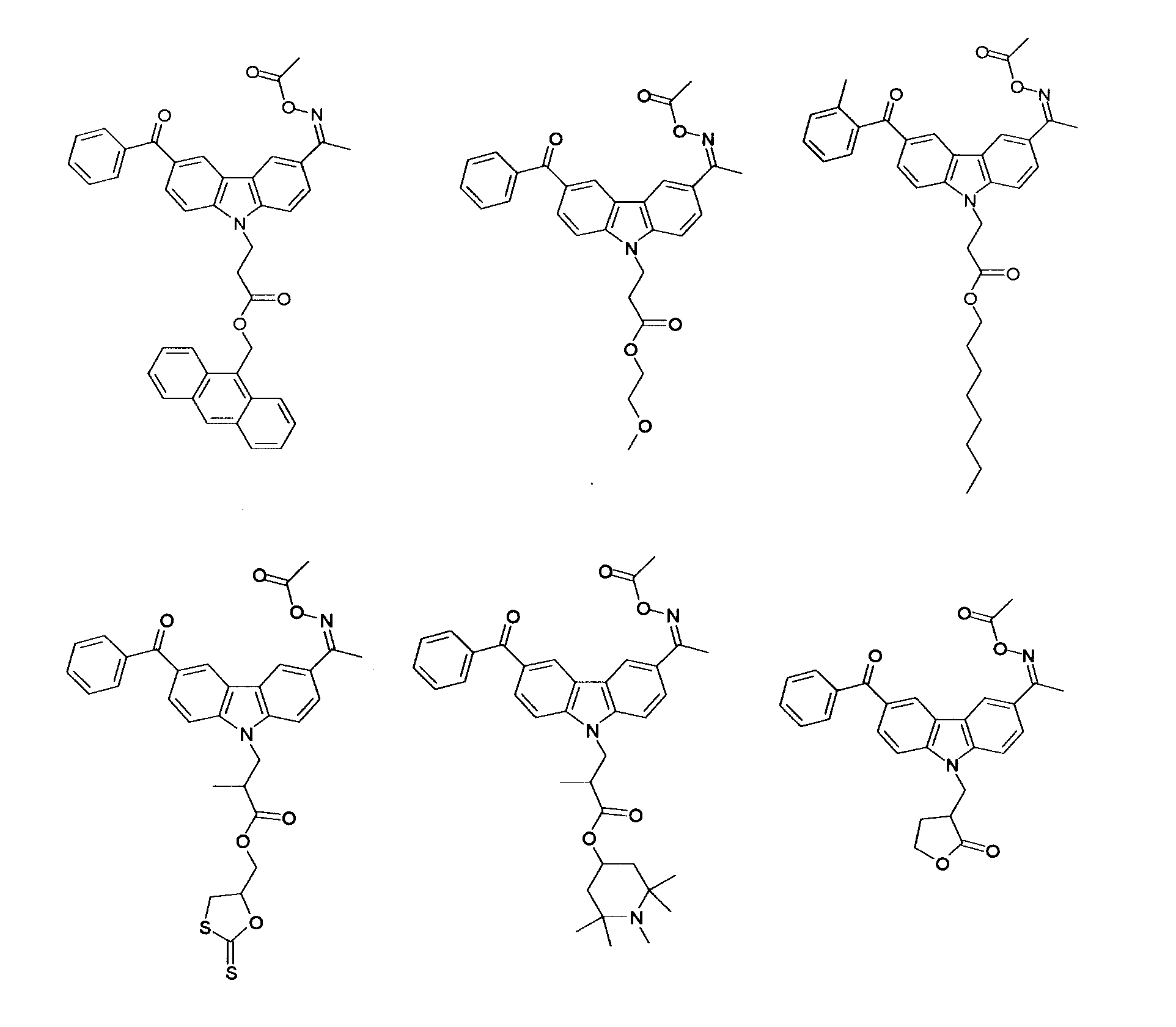

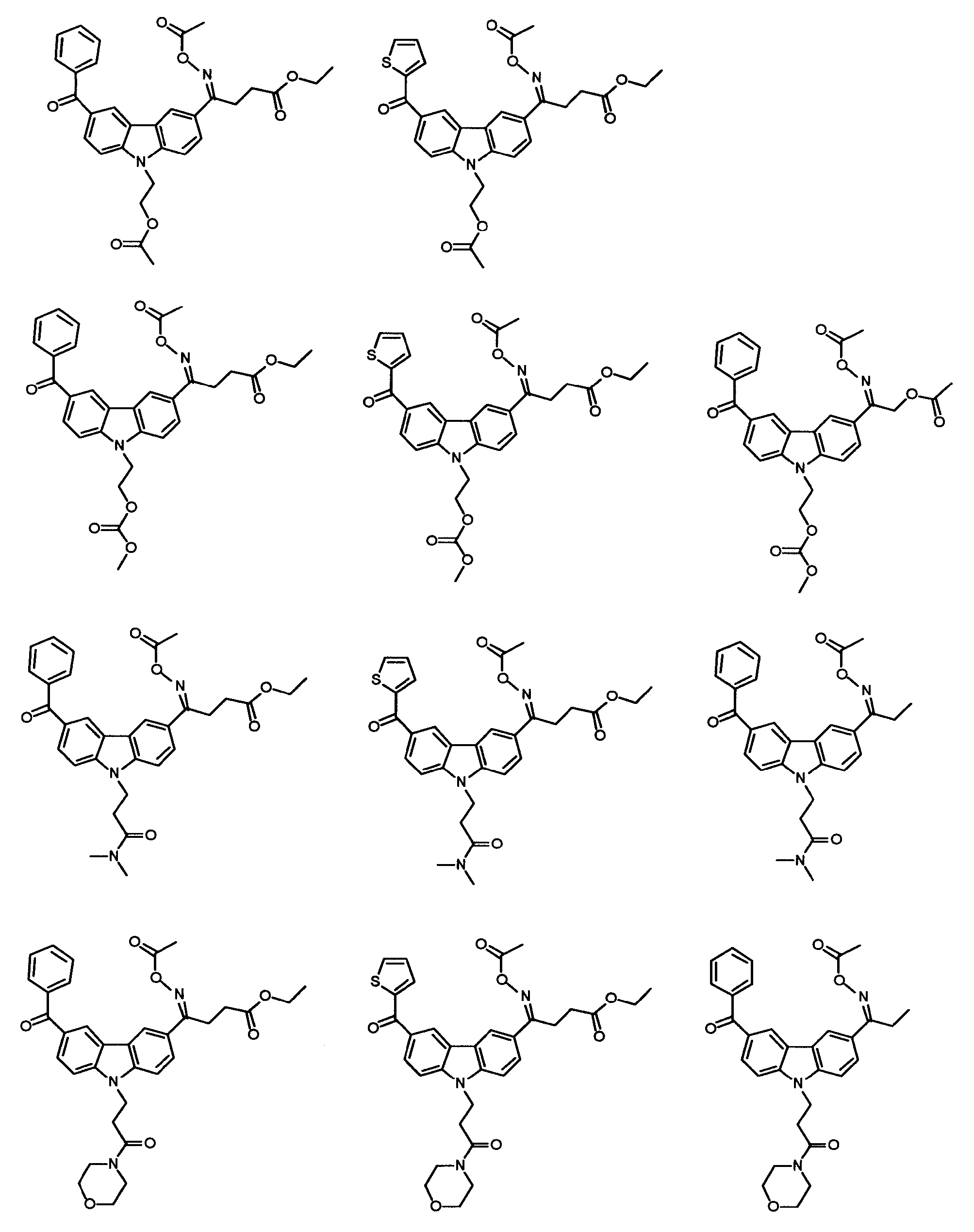

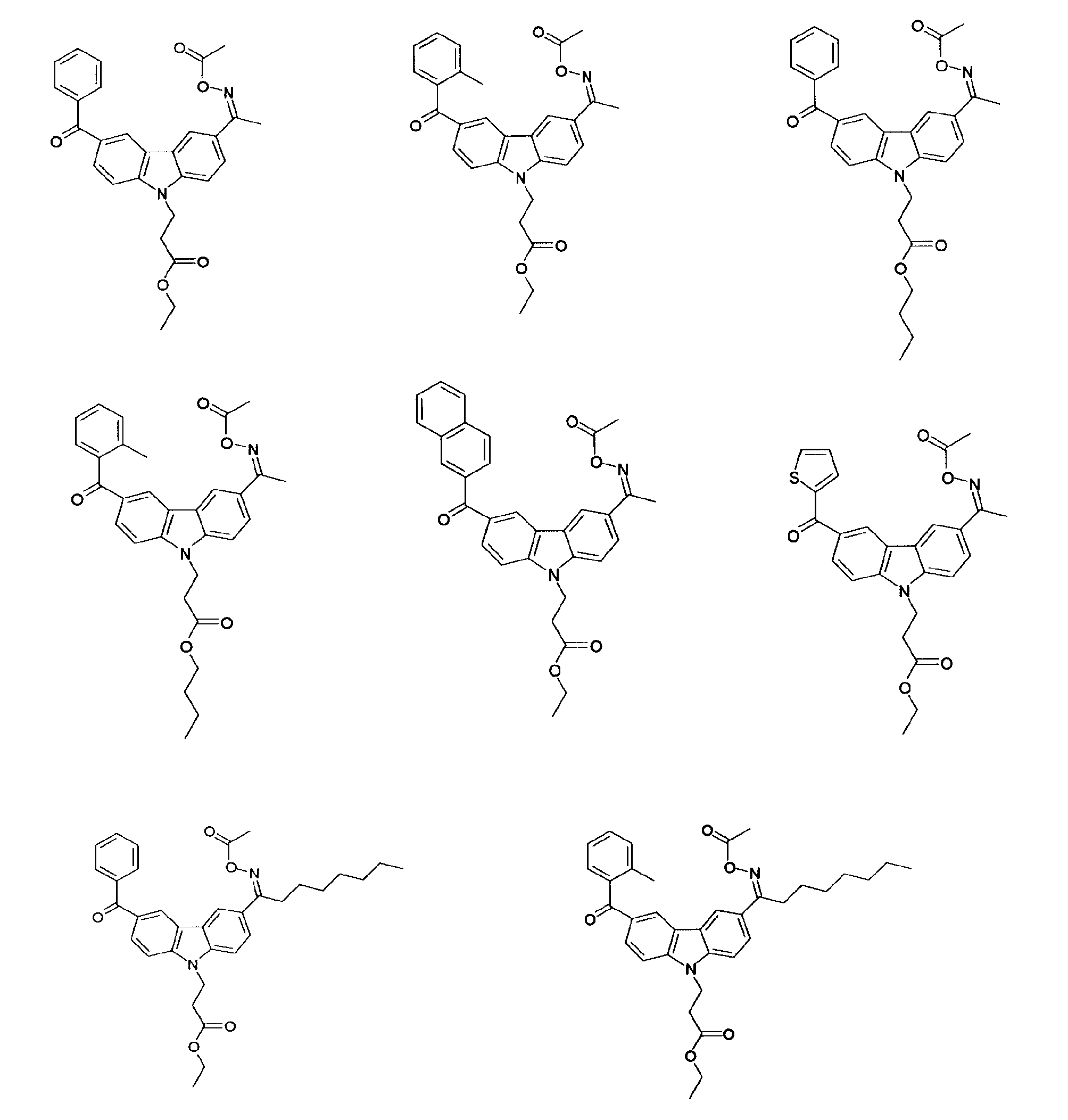

  • the preferable thing of each group is as having mentioned above. Specific examples of the photopolymerization initiator (Ib) of the present invention are shown below, but are not particularly limited thereto.
  • R 1 to R 3 , R 6 to R 11 and Ar are as defined above.
  • R 4 ′ and R 5 ′ have the same definitions as R 4 and R 5 , respectively, and preferred ones are also the same.
  • the method for producing the photopolymerization initiator (I) of the present invention is not particularly limited. It can be manufactured easily. (1. Method for producing photopolymerization initiator (Ia)) The method for producing the photopolymerization initiator (Ia) of the present invention is not particularly limited, but can be easily produced by, for example, the following steps 1 to 4.
  • Step 1 includes, for example, the carbazole derivative (1) and Z (CR 4 R 5 ) n COOR 3 (Z represents a halogen atom such as a fluorine atom, a chlorine atom, a bromine atom, or an iodine atom.
  • Z represents a halogen atom such as a fluorine atom, a chlorine atom, a bromine atom, or an iodine atom.
  • R 3 , R 4 and R 5 are as defined above
  • a step of reacting with a halide represented by By this step, a carbonylalkyl group-introduced product represented by the following general formula (3a) is obtained.
  • R 3 to R 11 are as defined above, and preferred ones are also the same.
  • the base include n-butyl lithium, t-butyl lithium, sodium hydroxide, potassium hydroxide and the like.
  • the reaction temperature is usually preferably 0 to 200 ° C., and the reaction time is usually
  • Step 1 is the following step because production is easy.

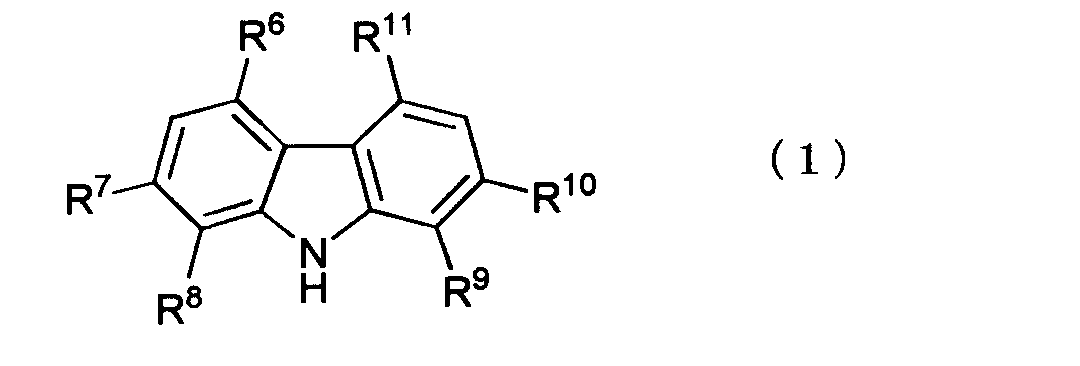

  • the following general formula (1) (Wherein R 6 to R 11 are as defined above, and preferred ones are also the same.) [Hereinafter referred to as a carbazole derivative (1). And the following general formula (2a)
  • the amount of the acrylate derivative (2a) used in Step 1 is not particularly limited, but is preferably 0.5 to 2 mol, more preferably 0.8 to 1.2, relative to 1 mol of the carbazole derivative (1). From the viewpoint of reducing unreacted substances, it is more preferable to carry out the reaction in substantially equal amounts.
  • Step 1 is performed in the presence of a base.
  • the base may be any base that can be used for the Michael addition reaction, and any of organic bases and inorganic bases can be used. Examples of the organic base include pyridine, diazabicycloundecene (DBU), diazabicyclononene (DBN), and the like.
  • the inorganic base examples include alkali metal carbonates such as sodium carbonate and potassium carbonate; alkaline earth metal carbonates such as magnesium carbonate and calcium carbonate; alkali metal hydrogen carbonates such as sodium hydrogen carbonate and potassium hydrogen carbonate; sodium hydroxide And alkali metal hydroxides such as potassium hydroxide; alkaline earth metal hydroxides such as magnesium hydroxide and calcium hydroxide.
  • alkali metal carbonates and alkaline earth metal carbonates are preferable, alkali metal carbonates are more preferable, and potassium carbonate is more preferable.
  • the amount of the base to be used is not particularly limited, but from the viewpoint of reaction efficiency and production cost, it is preferably 0.5 to 2 mol, more preferably 0.8 to 1.
  • Step 1 is preferably performed in the presence of a solvent. What is necessary is just to select suitably the solvent which can melt
  • the reaction temperature in step 1 is not particularly limited, but is usually preferably 10 to 50 ° C, more preferably 15 to 40 ° C, and further preferably 15 to 30 ° C.
  • the reaction time varies depending on the type and amount of the carbazole derivative (1), acrylate derivative (2a) and base, the reaction temperature, etc., but is usually about 2 to 48 hours.
  • the embodiment of Step 1 is not particularly limited, and for example, the carbazole derivative (1), the acrylate derivative (2a), and the base are all added to the solvent, and preferably stirred at the above temperature to thereby introduce the carbonylalkyl group-introduced compound (3a ') Can get.
  • the carbonylalkyl group-introduced product (3a) or (3a ′) can be obtained from the obtained reaction mixture by an ordinary organic compound separation means such as extraction.
  • the purity of the carbonylalkyl group-introduced product (3a) or (3a ′) can also be increased by appropriately purifying by a usual organic compound purification means such as distillation, column chromatography, recrystallization and the like.
  • Step 2 using the carbonylalkyl group-introduced body (3a) or (3a ′) obtained in Step 1 will be described.
  • the carbonylalkyl group-introduced body (3a ′) corresponding to n 2 Will be omitted.
  • step 2 the carbonylalkyl group-introduced product (3a) obtained in step 1 and the following general formulas (4) and (5) (Wherein X represents a halogen atom or —OC ( ⁇ O) Ar, and X ′ represents a halogen atom or —OC ( ⁇ O) R 2.
  • Ar and R 2 are as defined above. The preferred ones are also the same.
  • acylating agent (4) and acylating agent (5) respectively.
  • examples of the halogen atom independently represented by X and X ′ include a fluorine atom, a chlorine atom, a bromine atom and an iodine atom, and a chlorine atom is preferred.
  • the reaction between the carbonylalkyl group-introduced product (3a) and the acylating agents (4) and (5) is carried out from the viewpoint of the yield of the desired diketone product (6a). It is preferable to react the acylating agent (5) after reacting 3a) with the acylating agent (4).
  • the amount of the acylating agents (4) and (5) used is from the viewpoint of introducing one acyl group into the carbonylalkyl group-introduced product (3a), and 1 mol of the carbonylalkyl group-introduced product (3a). Each of these is preferably 0.8 to 1.3 mol, more preferably 1 to 1.3 mol, and from the viewpoint of reducing unreacted substances, it is more preferable to carry out the reaction in substantially equal amounts.
  • the amount of the acylating agent (5) used is as described above.
  • Step 2 is performed in the presence of a Lewis acid.
  • a Lewis acid aluminum chloride and boron trifluoride diethyl ether complex are preferable.
  • the amount of Lewis acid used is usually preferably from 0.8 to 2.5 mol, more preferably from 1 mol of the acylating agent (4) or (5) from the viewpoint of the yield of the diketone body (6a). Is 1 to 2 moles.
  • Step 2 is preferably performed in the presence of a solvent.
  • the solvent is not particularly limited as long as it is a solvent that can be used in a normal Friedel-Crafts acylation reaction. Specific examples include dichloromethane, nitrobenzene, acetone, acetonitrile and the like.
  • the reaction temperature in step 2 is preferably ⁇ 50 to 5 ° C. (preferably ⁇ 10 to 5 ° C.) at the start of the reaction, and gradually returned to room temperature (about 15 to 25 ° C.) as the reaction proceeds.
  • the reaction time varies depending on the type and amount of the carbonylalkyl group-introduced product (3a), acylating agents (4) and (5), and the reaction temperature, but is usually preferably 1 to 30 hours.
  • both of the acylating agents (4) and (5) are acyl halides or acid anhydrides
  • the product is obtained after reacting the carbonylalkyl group-introduced product (3a) with the acylating agent (4). Can be subsequently reacted with the acylating agent (5) without isolation.
  • the reaction time of the carbonylalkyl group-introduced product (3a) and the acylating agent (4) is about 30 minutes to 5 hours (preferably 30 minutes to 3 hours), while the carbonylalkyl group-introduced product (3a )
  • the acylating agent (5) are preferably provided with a long reaction time of about 30 minutes to 24 hours (preferably 30 minutes to 18 hours) for sufficient reaction.
  • Step 2 Two preferred embodiments of Step 2 are described below.
  • the carbonyl alkyl group-introduced product (3a) and the acylating agent (4) are appropriately mixed in a solvent while cooling in an ice bath, and the Lewis acid is slowly added to the mixed solution (preferably 5 minutes to 1 hour, more (Preferably over 10 minutes to 40 minutes) After the addition, the mixture is returned to room temperature and stirring is continued for a certain time (about 30 minutes to 5 hours).
  • the product is once separated and obtained by performing usual organic compound separation means such as extraction and washing.
  • the product thus obtained is appropriately dissolved in a solvent, acylating agent (5) is added while cooling in an ice bath, and Lewis acid is slowly added thereto (preferably 5 minutes to 1 hour, more preferably 10 minutes to (Over 40 minutes), and after completion of the addition, the mixture is returned to room temperature and stirred for a certain time (about 30 minutes to 24 hours) to obtain the diketone body (6a).
  • acylating agent (5) is added while cooling in an ice bath
  • Lewis acid is slowly added thereto (preferably 5 minutes to 1 hour, more preferably 10 minutes to (Over 40 minutes)
  • the mixture is returned to room temperature and stirred for a certain time (about 30 minutes to 24 hours) to obtain the diketone body (6a).
  • the carbonyl alkyl group-introduced product (3a) is appropriately mixed with a solvent while cooling in an ice bath, and then the Lewis acid is slowly added (preferably 5 minutes to 1 hour, more preferably 10 minutes to 40 minutes).
  • the acylating agent (4) is added slowly (preferably over 5 minutes to 1 hour, more preferably over 10 minutes to 40 minutes) to the resulting mixed solution, and then returned to room temperature for a certain time (30 minutes). Continue stirring for about 5 hours.
  • the Lewis acid is added slowly (preferably over 5 minutes to 1 hour, more preferably over 10 minutes to 40 minutes) while cooling again in an ice bath, and the acylating agent (5) is added slowly (preferably over 10 minutes to 40 minutes). Is added for 5 minutes to 1 hour, more preferably over 10 minutes to 40 minutes, and after returning to room temperature, stirring is continued for a certain period of time (preferably about 30 minutes to 24 hours), whereby the diketone body (6a) Can be obtained.
  • diketone body (6a) can be obtained from the obtained reaction liquid mixture by the isolation
  • the purity of the diketone body (6a) can also be increased by appropriately purifying by a usual means for purifying organic compounds such as distillation, column chromatography, recrystallization and the like.

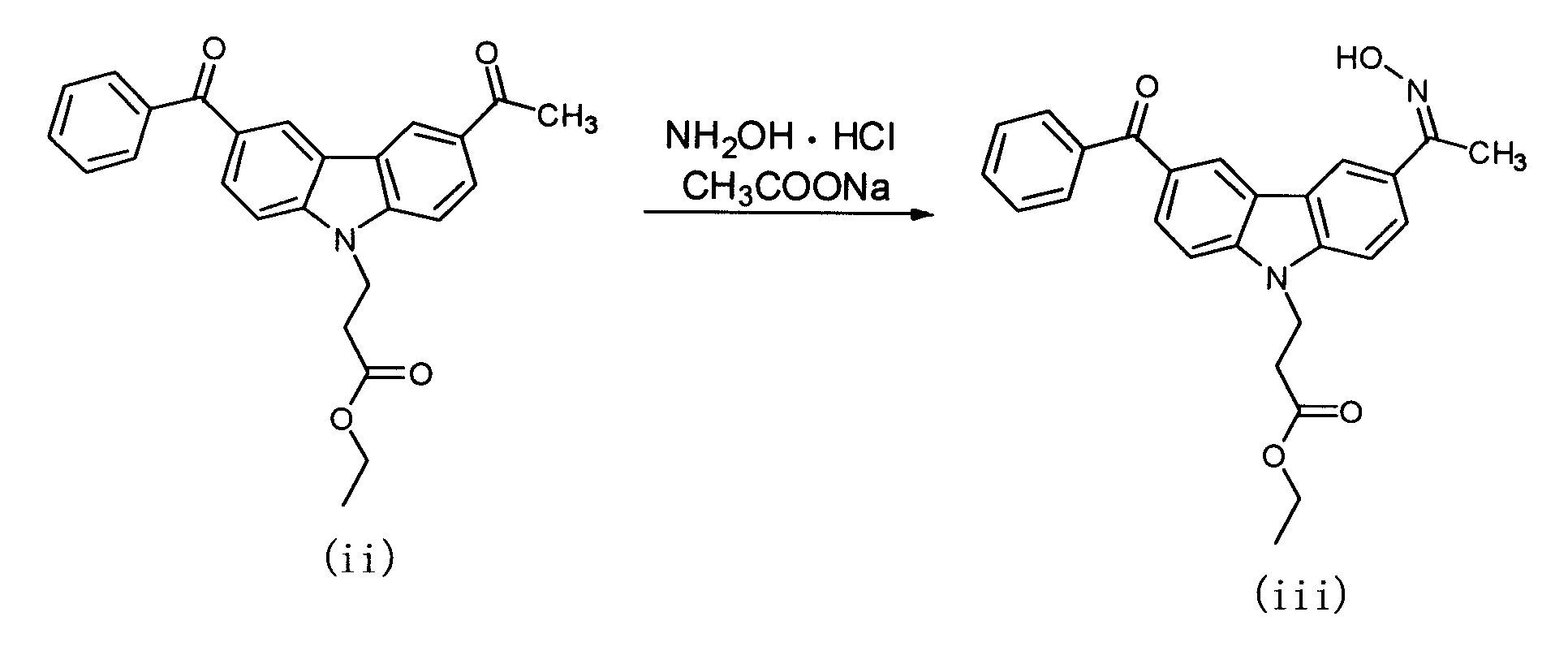

  • Step 3 is a reaction of the diketone body (6a) obtained in Step 2 with hydroxylamine to give the following general formula (7a). (Wherein R 2 to R 11 and Ar are as defined above, and preferred ones are also the same). [Hereinafter referred to as the oxime body (7a). ] Is a step of obtaining.
  • the hydroxylamine source is not particularly limited, but hydroxylamine chloride is preferred.
  • the hydroxylamine chloride can be reacted with, for example, sodium acetate in water to obtain an aqueous solution of hydroxylamine.
  • the amount of hydroxylamine (hydroxylamine chloride) to be used is preferably 0.8 to 2 mol, more preferably 1 to 1.5 mol, still more preferably 1 to 1.3 mol, relative to 1 mol of the diketone body (6a). From the viewpoint of reducing unreacted substances, it is more preferable to carry out the reaction in substantially the same amount.
  • Step 3 is preferably performed in the presence of a solvent.
  • a water-soluble organic solvent is preferable, and as the water-soluble organic solvent, for example, alcohols such as methanol and ethanol, dimethylformamide (DMF) and the like are preferable.
  • the reaction temperature in step 3 is not particularly limited, but is usually preferably 40 to 160 ° C., more preferably 50 to 140 ° C., and still more preferably 70 to 110 ° C. from the viewpoint of the yield of the oxime (7a). is there.
  • the reaction time varies depending on the type and amount of diketone (6a) and the reaction temperature, but is usually preferably 2 to 20 hours, more preferably 4 to 12 hours.
  • hydroxylamine chloride and sodium acetate are mixed in water to obtain an aqueous solution of hydroxylamine, and a diketone (6a) and a solvent are added thereto.
  • An oxime body (7a) can be obtained by stirring in the said temperature range.
  • the oxime body (7a) can be obtained from the resulting reaction mixture by an ordinary organic compound separation means such as extraction.
  • the purity of the oxime body (7a) can also be increased by appropriately purifying by a usual means for purifying organic compounds such as distillation, column chromatography, recrystallization and the like.

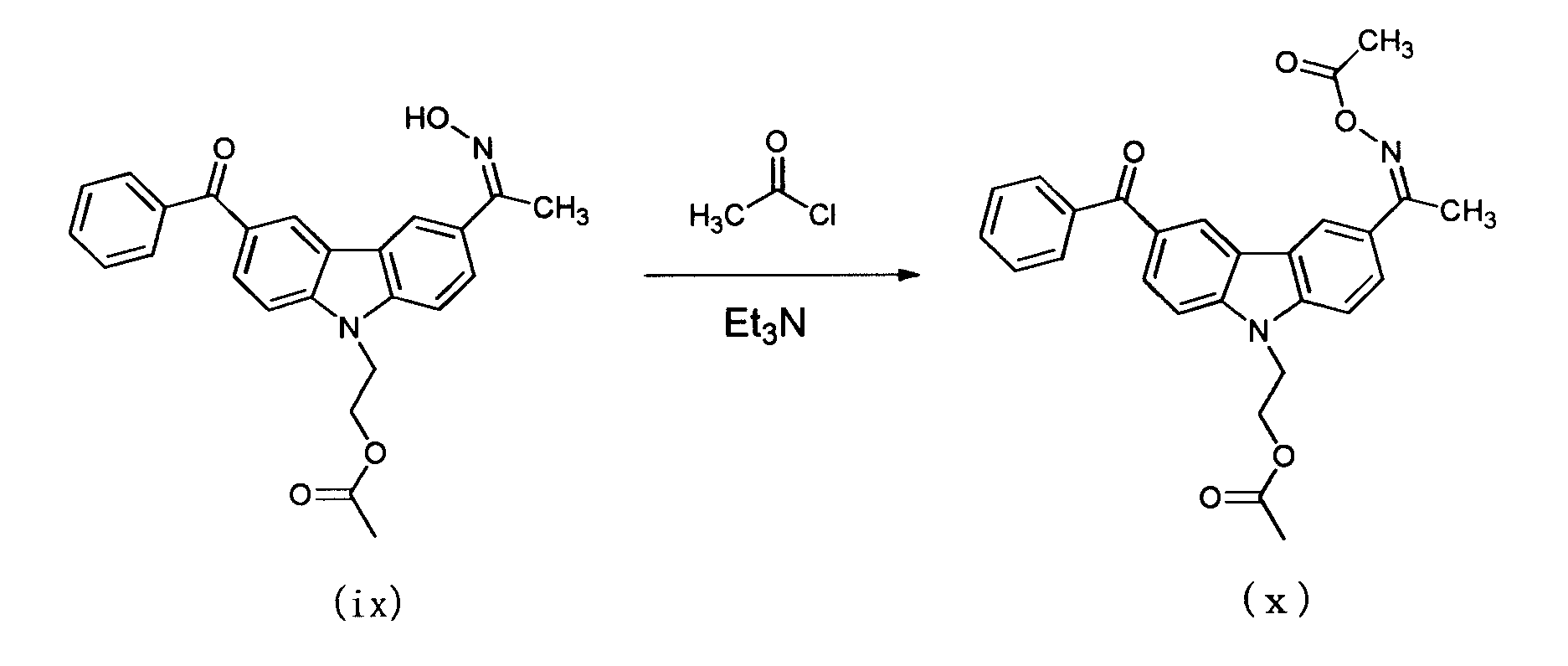

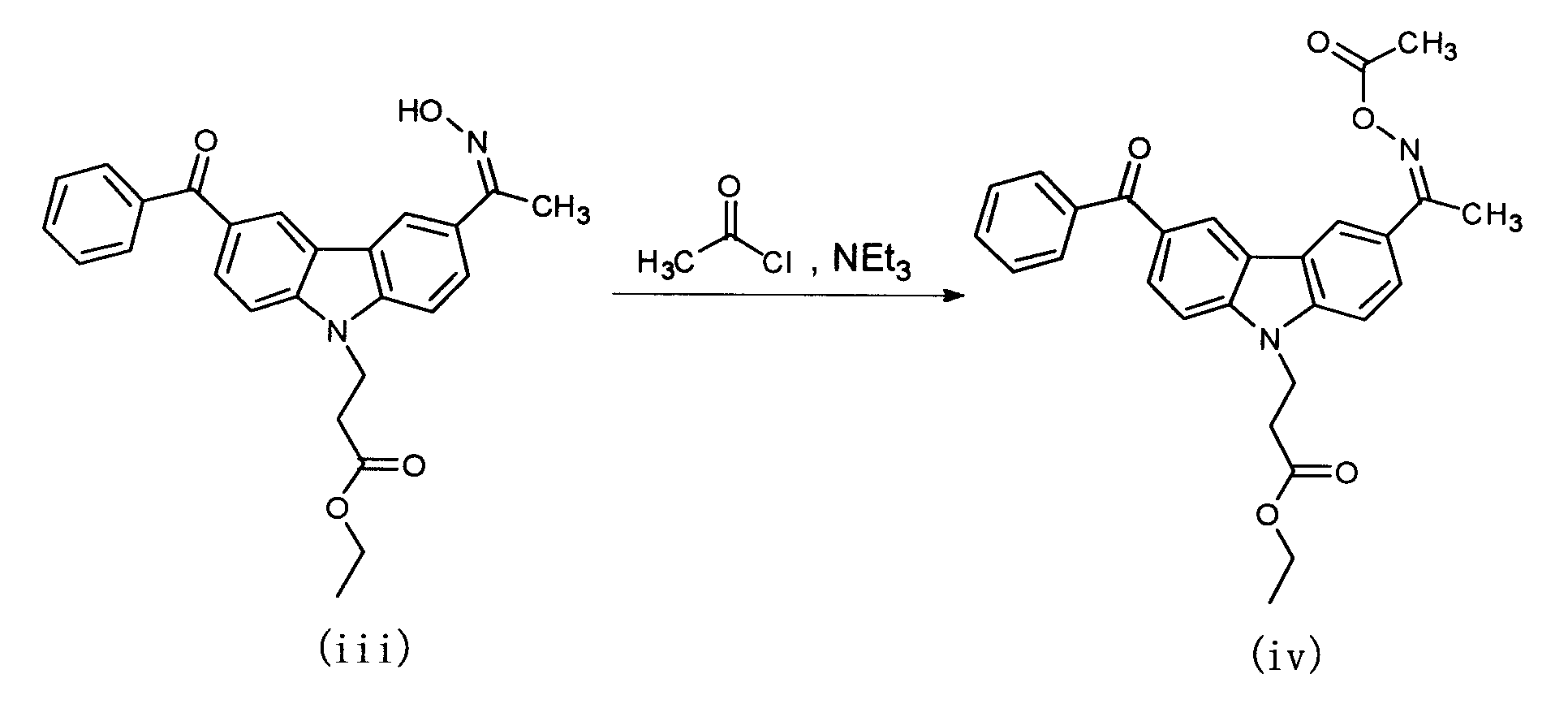

  • Step 4 includes the oxime body (7a) obtained in Step 3 and the following general formula (8):
  • Y represents a halogen atom or —OC ( ⁇ O) R 1.
  • R 1 is as defined above, and preferred ones are also the same.
  • examples of the halogen atom represented by Y include a fluorine atom, a chlorine atom, a bromine atom, and an iodine atom, and a chlorine atom is preferable.
  • a fluorine atom a chlorine atom, a bromine atom, and an iodine atom
  • a chlorine atom is preferable.
  • it is 0.5-2 mol with respect to 1 mol of oxime bodies (7a), More preferably, it is 0.8-1. From the viewpoint of reducing unreacted substances, it is more preferable to carry out the reaction in substantially the same amount.
  • Step 4 may be performed in the presence of a base to promote the reaction. Examples of the base include organic bases and inorganic bases.
  • Examples of the organic base include amines such as triethylamine and tributylamine; nitrogen-containing heterocyclic aromatic compounds such as pyridine.
  • Examples of the inorganic base include alkali metal carbonates such as sodium carbonate; alkaline earth metal carbonates such as magnesium carbonate; alkali metal hydroxides such as sodium hydroxide; alkaline earth metal hydroxides such as magnesium hydroxide Is mentioned.
  • organic bases are preferable, amines and nitrogen-containing heterocyclic aromatic compounds are more preferable, and triethylamine and pyridine are more preferable from the viewpoint of reaction efficiency and production cost.
  • the amount used is preferably 1 to 5 moles, more preferably 1 mole relative to 1 mole of the oxime (7a), from the viewpoint of the yield of the photopolymerization initiator (Ia) and the production cost. Is 1.5 to 3 moles.
  • Step 4 is preferably performed in the presence of a solvent.
  • the solvent include ethers such as t-butyl methyl ether, ethyl methyl ether, cyclopentyl methyl ether, and tetrahydrofuran (THF).
  • the reaction temperature in step 4 is preferably ⁇ 50 to 5 ° C. (preferably ⁇ 10 to 5 ° C.) at the start of the reaction, and gradually returned to room temperature (about 15 to 25 ° C.) as the reaction proceeds.
  • the reaction time varies depending on the type and amount of the oxime (7a) and esterifying agent (8), and the reaction temperature, but is usually preferably 0.5 to 10 hours, more preferably 1 to 5 hours. .
  • an oxime body (7a) and an esterifying agent (8) are mixed in a solvent suitably, a base is dripped there, and the temperature of a reaction liquid is made gradually after completion
  • the photopolymerization initiator (Ia) of the present invention can be obtained.
  • the photopolymerization initiator (Ia) can be obtained from the resulting reaction mixture by an ordinary organic compound separation means such as extraction.
  • the purity of the photopolymerization initiator (Ia) can also be increased by appropriately purifying by a usual organic compound purification means such as distillation, column chromatography or recrystallization.
  • the photopolymerization initiator (Ia) of the present invention thus obtained has a special substituent containing an ester group attached to the nitrogen atom in the carbazole skeleton. Therefore, compatibility with a compound having an ethylenically unsaturated bond in the photocurable composition (particularly a compound having a (meth) acryloyloxy group), a compound having an ether bond and / or an ester bond and liquid at 25 ° C., And a solvent (including a compound having an ether bond and / or ester bond and a liquid at 25 ° C.), high sensitivity to light (especially light having a short wavelength of 450 nm or less), resolution and development It is considered that the properties and the deep part curability are excellent, and the adhesion to the substrate is further improved.
  • the photopolymerization initiator (Ia) is free from contamination of the polymer or apparatus due to decomposition products generated by light during exposure.
  • the high compatibility and solubility of the photopolymerization initiator (Ia) with respect to the specific compound or solvent is considered to contribute to the improvement of sensitivity, resolution and developability, and thus deep curability. It can be said that this is an important factor in color filter applications.
  • the photopolymerization initiator is preferably dissolved in an amount of 5 parts by mass or more with respect to 100 parts by mass of a solvent having an ether bond and / or an ester bond (particularly propylene glycol monoethyl ether acetate).
  • the photopolymerization initiator (Ia) of the present invention satisfies such conditions, and is included in the photocurable composition for color filters, It is suitable as a photopolymerization initiator to be contained in a highly light-shielding photocurable composition for black matrix.

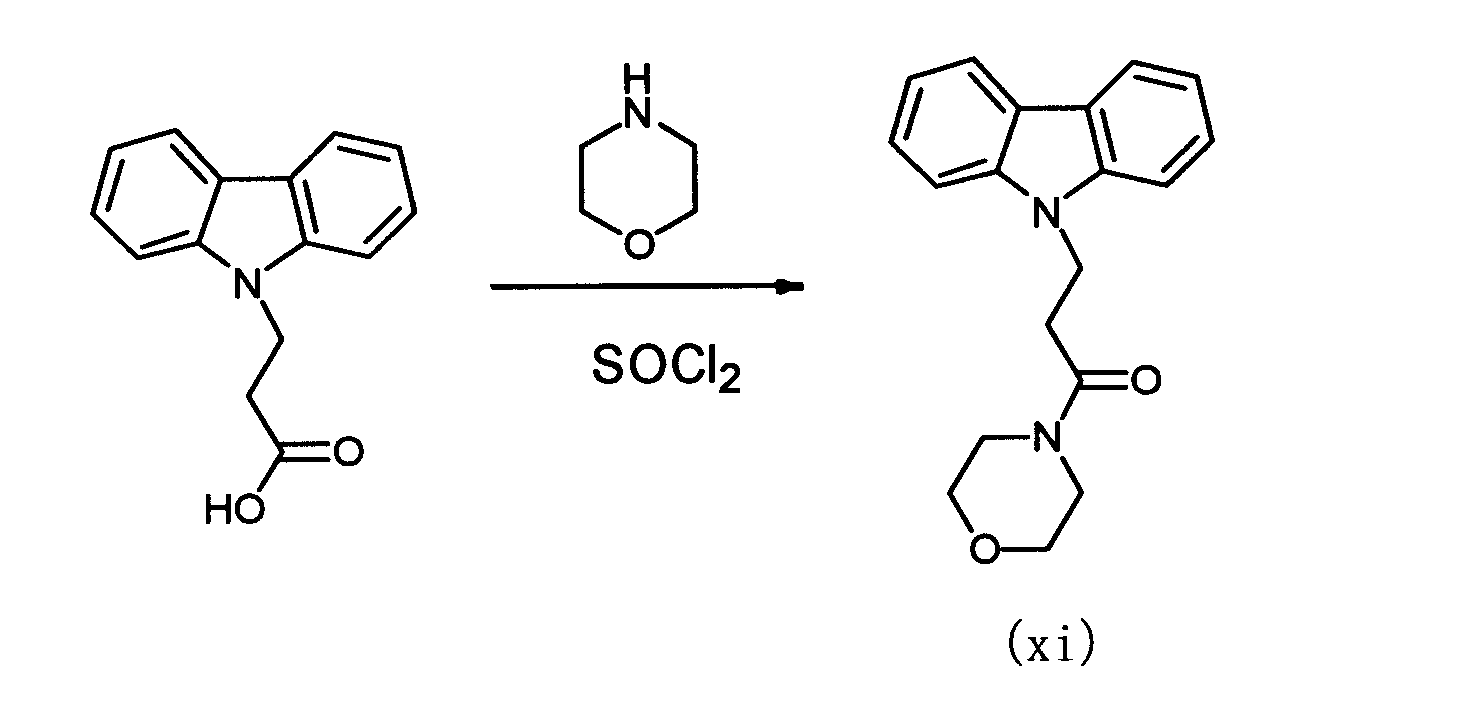

  • the method for producing the photopolymerization initiator (Ib) of the present invention is not particularly limited, but can be easily produced by, for example, the following steps 1 to 4.
  • Step 1 Since the manufacturing method of Step 1 is different depending on W and Z, each case will be described below. ⁇ When W is a single bond and Z is> NR 3 '> The following general formula (1) (Wherein R 6 to R 11 are as defined above, and preferred ones are also the same.) [Hereinafter referred to as a carbazole derivative (1). And the following general formula (2b)
  • R 3 , R 3 ′ and R 4 to R 11 are as defined above, and preferred ones are also the same.
  • the amount of the acrylamide derivative (2b) used in Step 1 is not particularly limited, but is preferably 0.5 to 2 mol, more preferably 0.8 to 1.2, relative to 1 mol of the carbazole derivative (1). From the viewpoint of reducing unreacted substances, it is more preferable to carry out the reaction in substantially equal amounts.
  • Step 1 is performed in the presence of a base.
  • a base a base that can be used in the Michael addition reaction can be used, and there is no particular limitation, and either an organic base or an inorganic base can be used.
  • Examples of the organic base include pyridine, diazabicycloundecene (DBU), diazabicyclononene (DBN) and the like, and bases having low nucleophilicity are preferable, and DBU and DBN are more preferable.
  • Examples of the inorganic base include alkali metal carbonates such as sodium carbonate and potassium carbonate; alkaline earth metal carbonates such as magnesium carbonate and calcium carbonate; alkali metal hydrogen carbonates such as sodium hydrogen carbonate and potassium hydrogen carbonate; Examples include alkali metal hydroxides such as sodium and potassium hydroxide; alkaline earth metal hydroxides such as magnesium hydroxide and calcium hydroxide.
  • alkali metal carbonates and alkaline earth metal carbonates are preferable, alkali metal carbonates are more preferable, and potassium carbonate is more preferable.
  • the amount of the base to be used is not particularly limited, but from the viewpoint of reaction efficiency and production cost, it is preferably 0.5 to 2 mol, more preferably 0.8 to 1. mol per mol of the carbazole derivative (1). More preferably, it is 2 moles and is used in an approximately equal amount.
  • Step 1 is preferably performed in the presence of a solvent. What is necessary is just to select suitably the solvent which can melt
  • the reaction temperature in step 1 is not particularly limited, but is usually preferably 10 to 50 ° C, more preferably 15 to 40 ° C, and further preferably 15 to 30 ° C. Although there is no restriction
  • the reaction time varies depending on the kind and amount of the carbazole derivative (1), acrylamide derivative (2b) and base, reaction temperature, reaction pressure, etc., but is usually preferably about 2 to 48 hours.
  • carbazole derivative (1), acrylamide derivative (2b), and a base are all added to a solvent, Preferably it is stirred at the said temperature, Amide group introduction body (3b) Can be manufactured.

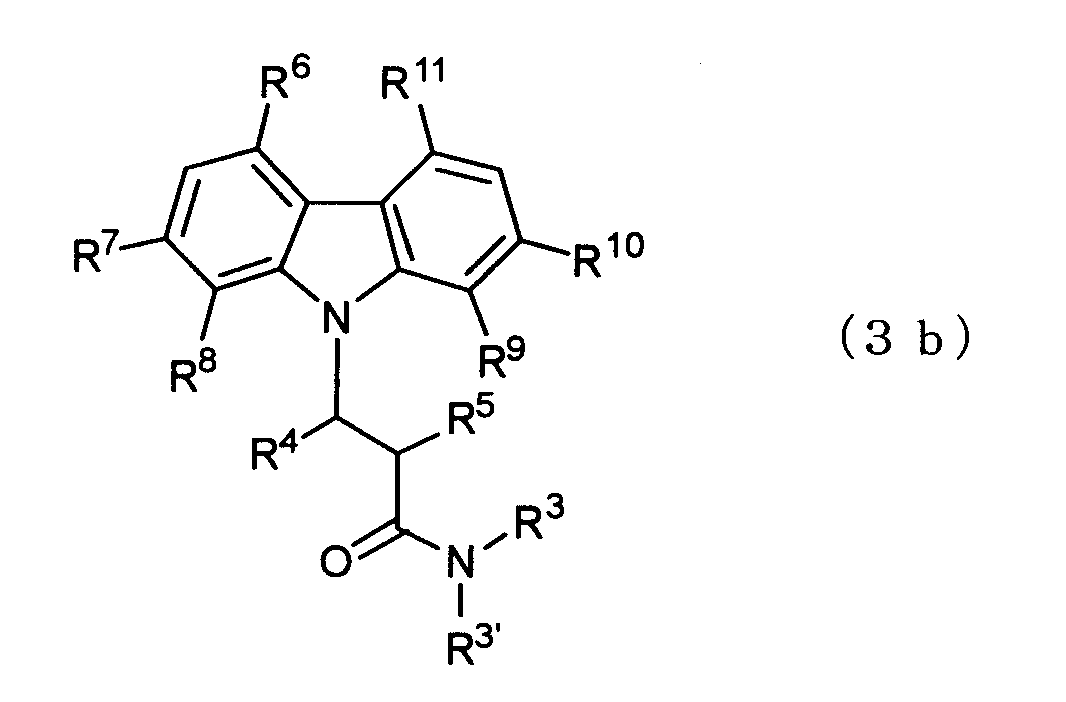

  • the amide group-introduced product (3b) can be obtained from the resulting reaction mixture by an ordinary organic compound separation means such as extraction.
  • the purity of the amide group-introduced product (3b) can also be increased by appropriately purifying by a usual organic compound purification means such as distillation, column chromatography, recrystallization and the like.
  • a commercial item can also be used as this amide group introduction

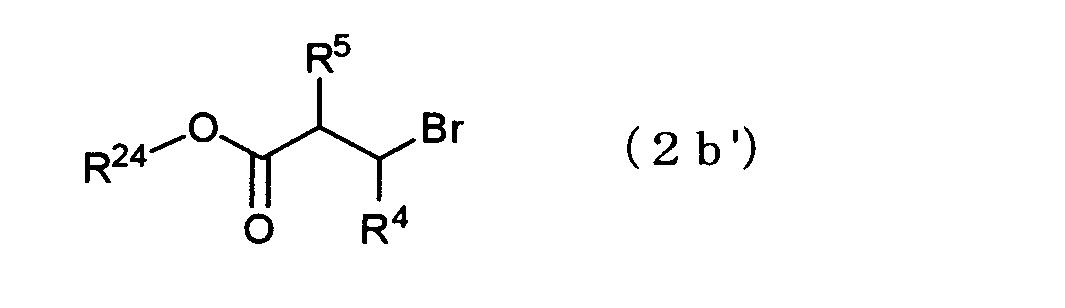

  • the alkyl group having 1 to 5 carbon atoms represented by R 24 include a methyl group, an ethyl group, an n-propyl group, an isopropyl group, an n-butyl group, an isobutyl group, and a t-butyl group. Among these, a methyl group and an ethyl group are preferable.
  • an organic base and an inorganic base can be used.
  • the organic base include pyridine, diazabicycloundecene (DBU), diazabicyclononene (DBN) and the like, and bases having low nucleophilicity are preferable, and DBU and DBN are more preferable.
  • the inorganic base examples include alkali metal carbonates such as sodium carbonate and potassium carbonate; alkaline earth metal carbonates such as magnesium carbonate and calcium carbonate; alkali metal hydrogen carbonates such as sodium hydrogen carbonate and potassium hydrogen carbonate; Examples include alkali metal hydroxides such as sodium and potassium hydroxide; alkaline earth metal hydroxides such as magnesium hydroxide and calcium hydroxide.
  • an inorganic base is preferable, and an alkali metal hydroxide is more preferable.
  • the amount of the base to be used is not particularly limited, but from the viewpoint of reaction efficiency and production cost, it is preferably 0.5 to 2 mol, more preferably 0.8 to 1. mol per mol of the carbazole derivative (1).
  • the first reaction is preferably carried out in the presence of a solvent.
  • a solvent capable of dissolving the carbazole derivative (1), the carboxylic acid group introducing agent (2b ′) and the base may be appropriately selected. Specific examples include dimethylformamide (DMF), dimethylsulfoxide (DMSO), methylene chloride and the like, with DMF being preferred.
  • the reaction temperature of the first reaction is not particularly limited, but is usually preferably 10 to 50 ° C, more preferably 15 to 40 ° C, and further preferably 15 to 30 ° C. Although there is no restriction
  • the reaction time varies depending on the type and amount of the carbazole derivative (1) and the base, the amount of the carboxylic acid group introducing agent (2b ′), the reaction temperature, the reaction pressure, etc., but it is usually preferably 2 hours to 48 hours. It is about time. There is no particular limitation on the embodiment of the first reaction.
  • the carbazole derivative (1), the carboxylic acid group introducing agent (2b ′) and the base are all added to the solvent, and preferably stirred at the above temperature to obtain the carboxylic acid.
  • a group-containing carbazole derivative can be produced.
  • the carboxylic acid group-containing carbazole derivative can be obtained by an ordinary organic compound separation means such as extraction.
  • the purity of the carboxylic acid group-containing carbazole derivative can be increased by appropriately purifying by a usual organic compound purification means such as distillation, column chromatography, recrystallization and the like.
  • the amount of thionyl chloride used in the second reaction is preferably about 1 to 10 mol, more preferably about 2 to 5 mol, per 1 mol of the carbazole derivative (1) used in the first reaction. It is.
  • the amount of the amine represented by HNR 3 R 3 ′ used in the second reaction is preferably about 1 to 10 mol per 1 mol of the carbazole derivative (1) used in the first reaction. More preferably, it is about 2 to 7 mol.
  • the second reaction is preferably carried out in the presence of a solvent.
  • the solvent is not particularly limited as long as it is a solvent capable of dissolving the carboxylic acid group-containing carbazole derivative and the amine. For example, dichloromethane, nitrobenzene, acetone, acetonitrile and the like can be mentioned, and acetonitrile is preferable.
  • the reaction temperature of the second reaction is not particularly limited, but is usually preferably 10 to 50 ° C, more preferably 15 to 40 ° C, and further preferably 15 to 30 ° C. Although there is no restriction
  • the reaction time varies depending on the kinds and amounts of the carboxylic acid group-containing carbazole derivative, the amine and the base, the reaction temperature, the reaction pressure, and the like, but is usually preferably about 1 to 10 hours.
  • the embodiment of the second reaction is not particularly limited. For example, the carboxylic acid group-containing carbazole derivative and the amine are added to a solvent, and thionyl chloride is added dropwise thereto.
  • an amide group-introduced product (3b) can be produced.
  • the amide group-introduced product (3b) can be obtained from the resulting reaction mixture by an ordinary organic compound separation means such as extraction.
  • the purity of the amide group-introduced product (3b) can also be increased by appropriately purifying by a usual organic compound purification means such as distillation, column chromatography, recrystallization and the like.
  • R 6 to R 11 are as defined above, and preferred ones are also the same.
  • the hydroxyl group-containing carbazole derivative is R 3 COY (where R 3 is as defined above, and the preferred one is also the same.
  • Y represents a halogen atom).
  • the following general formula (3b ′) (Wherein R 3 to R 11 are as defined above, and preferred ones are also the same).
  • An ester group-introduced body represented by the formula [hereinafter referred to as an ester group-introduced body (3b ′). ] Is preferable.

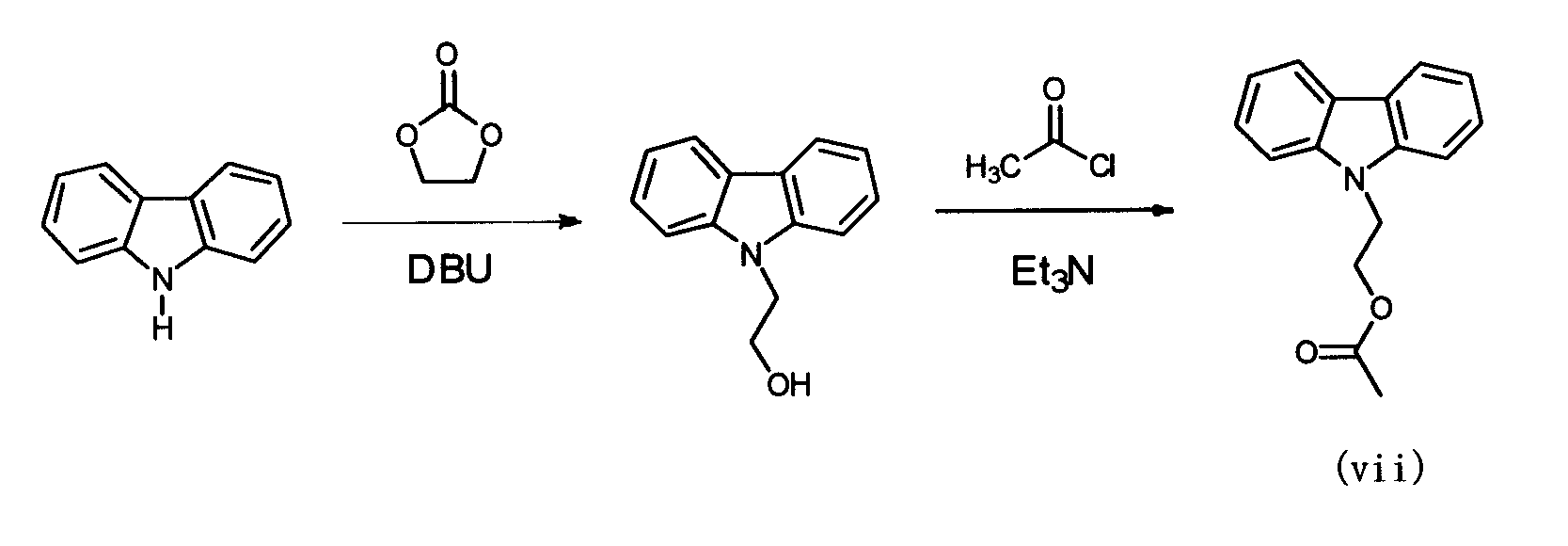

  • the amount of ethylene carbonate used in the first reaction is preferably 0.7 to 15 mol, more preferably 1 to 10 mol, relative to 1 mol of the carbazole derivative (1).
  • the base used in the first reaction is preferably an organic base, and examples thereof include amines such as triethylamine and tributylamine; nitrogen-containing heterocyclic aromatic compounds such as pyridine. Among these, amines are preferable, and triethylamine is more preferable.
  • the amount of the base to be used is not particularly limited, but from the viewpoint of reaction efficiency and production cost, it is preferably 0.5 to 2 mol, more preferably 0.8 to 1. mol per mol of the carbazole derivative (1). More preferably, it is 2 moles and is used in an approximately equal amount.
  • the first reaction is preferably carried out in the presence of a solvent.
  • a solvent which can melt
  • Specific examples include dimethylformamide (DMF), dimethylsulfoxide (DMSO), methylene chloride and the like, with DMF being preferred.
  • the reaction temperature of the first reaction is not particularly limited, but is usually preferably 60 to 130 ° C, more preferably 80 to 120 ° C, and further preferably 90 to 110 ° C. Although there is no restriction
  • the reaction time varies depending on the type and amount of the carbazole derivative (1) and base, the amount of ethylene carbonate used, the reaction temperature, the reaction pressure, etc., but it is usually preferably about 1 to 10 hours.
  • the embodiment of the first reaction is not particularly limited, and for example, the carbazole derivative (1), ethylene carbonate, and base are all added to a solvent, and preferably stirred at the temperature to produce the hydroxyl group-containing carbazole derivative.
  • the hydroxyl group-containing carbazole derivative can be obtained from the resulting reaction mixture by an ordinary organic compound separation means such as extraction.
  • the purity of the hydroxyl group-containing carbazole derivative can also be increased by appropriately purifying by an ordinary organic compound purification means such as distillation, column chromatography, recrystallization and the like.
  • Examples of the acyl halide represented by R 3 COY used in the second reaction include acyl chloride and acyl iodide, and acyl chloride is preferred.
  • the amount of the acyl halide used is preferably about 0.7 to 3 mol, more preferably 1 to 2 mol, based on 1 mol of the carbazole derivative (1) used in the first reaction. More preferably.
  • As the base used in the second reaction for example, amines such as triethylamine, tributylamine and diisopropylethylamine are preferable.
  • the amount of the base used is preferably about 0.7 to 3 mol, more preferably 1 to 2 mol, more preferably about 1 to 2 mol, relative to 1 mol of the acyl halide.
  • the second reaction is preferably carried out in the presence of a solvent.
  • a solvent that can be used in a usual acylation reaction can be used, and there is no particular limitation as long as the reaction is not inhibited. Specific examples include dichloromethane, nitrobenzene, acetone, acetonitrile and the like, and acetonitrile is preferred.
  • the reaction temperature of the second reaction is not particularly limited, but is usually preferably 10 to 50 ° C, more preferably 15 to 40 ° C, and further preferably 15 to 30 ° C. Although there is no restriction
  • the reaction time varies depending on the kinds and amounts of the hydroxyl group-containing carbazole derivative, the acyl halide and the base, the reaction temperature, the reaction pressure, and the like, but is usually preferably about 1 to 10 hours.
  • ester group introduction body ( 3b ′) by adding all the said hydroxyl group containing carbazole derivatives, the said acyl halide, and a base in a solvent and preferably stirring at the said temperature, ester group introduction body ( 3b ′) can be produced. After completion of the reaction, an ester group-introduced product (3b ′) can be obtained from the resulting reaction mixture by a usual organic compound separation means such as extraction. The purity of the ester group-introduced product (3b ′) can also be increased by appropriately purifying by a usual organic compound purification means such as distillation, column chromatography, recrystallization and the like.
  • step 2 the amide group introduced body (3b) or ester group introduced body (3b ′) obtained in step 1 [hereinafter, these are collectively referred to as a functional group introduced body (3b) for convenience.
  • a functional group introduced body (3b) for convenience.
  • the following general formulas (4) and (5) (Wherein X represents a halogen atom or —OC ( ⁇ O) Ar, and X ′ represents a halogen atom or —OC ( ⁇ O) R 2.
  • Ar and R 2 are as defined above. The preferred ones are also the same.)
  • acylating agent (4) and acylating agent (5) are referred to as acylating agent (4) and acylating agent (5), respectively.
  • 6b the following general formula (6b)
  • examples of the halogen atom independently represented by X and X ′ include a fluorine atom, a chlorine atom, a bromine atom and an iodine atom, and a chlorine atom is preferred.
  • the reaction between the functional group-introduced product (3b) and the acylating agents (4) and (5) is performed in terms of the yield of the desired diketone product (6b). It is preferable to react the acylating agent (5) with the acylating agent (4).
  • the amount of the acylating agent (4) and (5) used is from the viewpoint of introducing each acyl group into the functional group-introduced body (3b) one by one with respect to 1 mol of the functional group-introduced body (3b).
  • the amount is preferably 0.8 to 1.3 mol, more preferably 1 to 1.3 mol, and it is more preferable to carry out the reaction in substantially the same amount from the viewpoint of reducing unreacted substances.
  • the amount of the acylating agent (5) used is within the above range.
  • Step 2 is performed in the presence of a Lewis acid.
  • a Lewis acid aluminum chloride and boron trifluoride diethyl ether complex are preferable.
  • the amount of Lewis acid used is usually preferably 0.8 to 2.5 mol, more preferably 1 mol per mol of the acylating agent (4) or (5) from the viewpoint of the yield of the diketone body (6b). Is 1 to 2 moles.
  • Step 2 is preferably performed in the presence of a solvent.
  • the solvent is not particularly limited as long as it is a solvent that can be used in a normal Friedel-Crafts acylation reaction. Specific examples include dichloromethane, nitrobenzene, acetone, acetonitrile and the like.
  • the reaction temperature in step 2 is preferably ⁇ 50 to 5 ° C. (preferably ⁇ 10 to 5 ° C.) at the start of the reaction, and gradually returned to room temperature (about 15 to 25 ° C.) as the reaction proceeds.
  • the reaction time varies depending on the type and amount of the functional group-introduced product (3b), the acylating agents (4) and (5), and the reaction temperature, but is usually preferably 1 to 30 hours.
  • both of the acylating agents (4) and (5) are acyl halides or acid anhydrides
  • the product after reacting the functional group-introducing body (3b) with the acylating agent (4), the product is It can also be reacted with the acylating agent (5) without isolation.
  • the reaction time of the functional group-introduced product (3b) and the acylating agent (4) is about 30 minutes to 5 hours (preferably 30 minutes to 3 hours), while the functional group-introduced product (3b)
  • the reaction time with the acylating agent (5) is set to be as long as about 30 minutes to 24 hours (preferably 30 minutes to 18 hours) for sufficient reaction.
  • step 2 the functional group-introducing body (3b) is appropriately mixed with a solvent while cooling in an ice bath, and Lewis acid is slowly added to the mixed solution (preferably 5 minutes to 1 hour, more preferably 10 minutes to 40 minutes).
  • the acylating agent (4) is slowly added (preferably 5 minutes to 1 hour, more preferably over 10 minutes to 40 minutes), and the temperature is returned to room temperature for a certain time (30 minutes to 5 hours). Degree) Continue stirring.
  • the acylating agent (5) is added while cooling in an ice bath, and the Lewis acid is added slowly (preferably over 5 minutes to 1 hour, more preferably over 10 minutes to 40 minutes).
  • the diketone body (6b) can be obtained by returning to room temperature and continuing stirring for a certain period of time (about 30 minutes to 24 hours). After completion of the reaction, the diketone body (6b) can be obtained from the resulting reaction mixture by an ordinary organic compound separation means such as extraction. The purity of the diketone body (6b) can also be increased by appropriately purifying by a usual organic compound purification means such as distillation, column chromatography, recrystallization and the like.
  • Step 3 is a reaction of the diketone body (6b) obtained in Step 2 with hydroxylamine to give the following general formula (7b): (Wherein R 2 to R 11 , Ar, W and Z are as defined above, and preferred ones are also the same). [Hereinafter referred to as oxime body (7b). ] Is a step of obtaining.
  • the hydroxylamine source is not particularly limited, but hydroxylamine chloride is preferred.
  • the hydroxylamine chloride can be reacted with, for example, sodium acetate in water to obtain an aqueous solution of hydroxylamine.
  • the amount of hydroxylamine (hydroxylamine chloride) to be used is preferably 0.8 to 2 mol, more preferably 1 to 1.5 mol, and still more preferably 1 to 1.3 mol, relative to 1 mol of the diketone body (6b). From the viewpoint of reducing unreacted substances, it is more preferable to carry out the reaction in substantially equal amounts.
  • Step 3 is preferably performed in the presence of a solvent.
  • a water-soluble organic solvent is preferable, and as the water-soluble organic solvent, for example, alcohols such as methanol and ethanol, dimethylformamide (DMF) and the like are preferable.
  • the reaction temperature in step 3 is not particularly limited, but is usually preferably 40 to 160 ° C., more preferably 50 to 140 ° C., and still more preferably 70 to 110 ° C. from the viewpoint of the yield of the oxime (7b). is there. While the reaction time varies depending on the type and amount of diketone (6b) and the reaction temperature, it is usually preferably 0.5 to 20 hours, more preferably 1 to 12 hours. There is no particular limitation on the embodiment of Step 3. For example, hydroxylamine chloride and sodium acetate are mixed in water to obtain an aqueous solution of hydroxylamine, and a diketone (6b) and a solvent are added thereto. An oxime body (7b) can be obtained by stirring in the said temperature range.

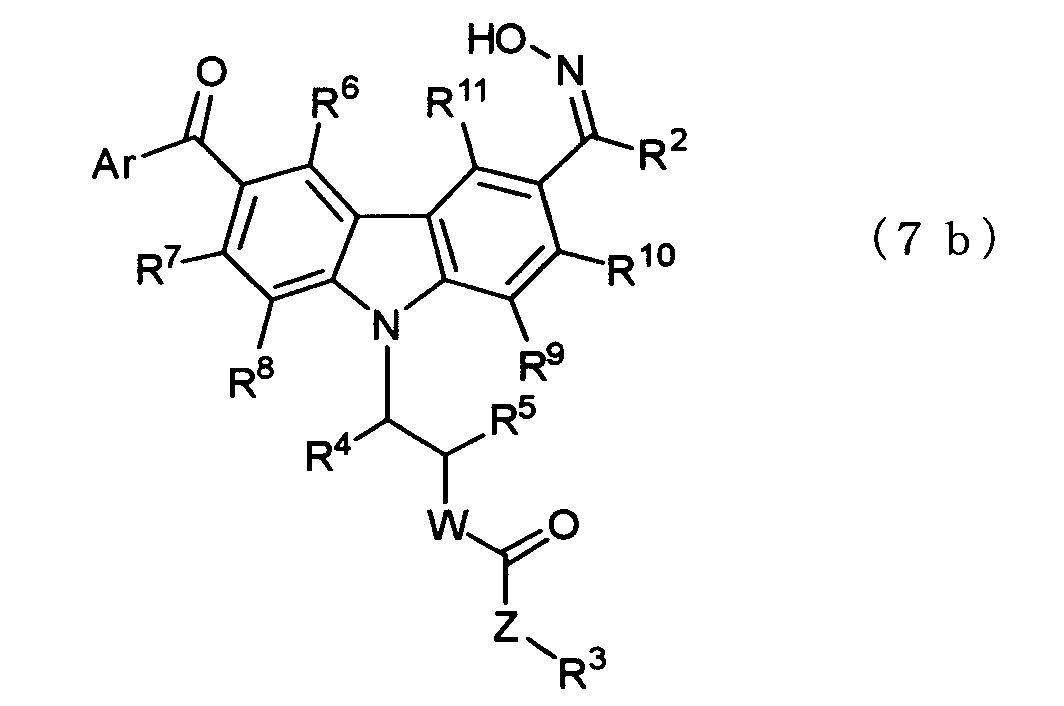

  • the oxime body (7b) can be obtained from the resulting reaction mixture by an ordinary organic compound separation means such as extraction.
  • the purity of the oxime body (7b) can also be increased by appropriately purifying it by a usual means for purifying organic compounds such as distillation, column chromatography, recrystallization and the like.
  • Step 4 includes the oxime body (7b) obtained in Step 3 and the following general formula (8):
  • Y represents a halogen atom or —OC ( ⁇ O) R 1.
  • R 1 is as defined above, and preferred ones are also the same.
  • examples of the halogen atom represented by Y include a fluorine atom, a chlorine atom, a bromine atom, and an iodine atom, and a chlorine atom is preferable.
  • the amount of the esterifying agent (8) used in Step 4 is not particularly limited, but is preferably 0.5 to 2 mol, more preferably 0.8 to 1. mol based on 1 mol of the oxime (7b). From the viewpoint of reducing unreacted substances, it is more preferable to carry out the reaction in substantially the same amount.
  • Step 4 may be performed in the presence of a base to promote the reaction. Examples of the base include organic bases and inorganic bases.
  • Examples of the organic base include amines such as triethylamine and tributylamine; nitrogen-containing heterocyclic aromatic compounds such as pyridine.
  • Examples of the inorganic base include alkali metal carbonates such as sodium carbonate; alkaline earth metal carbonates such as magnesium carbonate; alkali metal hydroxides such as sodium hydroxide; alkaline earth metal hydroxides such as magnesium hydroxide Is mentioned.
  • organic bases are preferable, amines and nitrogen-containing heterocyclic aromatic compounds are more preferable, and triethylamine and pyridine are more preferable from the viewpoint of reaction efficiency and production cost.
  • the amount used is preferably 1 to 5 with respect to 1 mol of the oxime (7b) from the viewpoint of the yield of the photopolymerization initiator (Ib) and the production cost.
  • Mol more preferably 1.5 to 3 mol.
  • Step 4 is preferably performed in the presence of a solvent.
  • the solvent include ethers such as t-butyl methyl ether, ethyl methyl ether, cyclopentyl methyl ether, and tetrahydrofuran (THF).
  • the reaction temperature in step 4 is preferably ⁇ 50 to 5 ° C. (preferably ⁇ 10 to 5 ° C.) at the start of the reaction, and gradually returned to room temperature (about 15 to 25 ° C.) as the reaction proceeds.
  • the reaction time varies depending on the kind and amount of the oxime (7b) and esterifying agent (8), and the reaction temperature, but is usually preferably 0.5 to 10 hours, more preferably 1 to 5 hours. .
  • an oxime body (7b) and an esterifying agent (8) are mixed in a solvent suitably, a base is dripped there, and the temperature of a reaction liquid is gradually made to drop after completion
  • the photopolymerization initiator (Ib) of the present invention can be obtained.
  • the photopolymerization initiator (Ib) can be obtained from the resulting reaction mixture by a usual organic compound separation means such as extraction.
  • the purity of the photopolymerization initiator (Ib) can also be increased by appropriately purifying by a usual organic compound purification means such as distillation, column chromatography, recrystallization and the like.
  • the photopolymerization initiator (Ib) of the present invention thus obtained has a special substituent containing an ester group or an amide bond (or an amide bond forming a ring) on the nitrogen atom in the carbazole skeleton. . Therefore, compatibility with a compound having an ethylenically unsaturated bond (particularly a compound having a (meth) acryloyloxy group) and a compound having an ether bond and / or an ester bond in a photocurable composition at 25 ° C. High solubility in solvents (including the above-mentioned liquid compounds at 25 ° C.
  • the photopolymerization initiator (Ib) is free from contamination of the polymer or apparatus due to decomposition products generated by light during exposure. Note that the high compatibility and solubility of the photopolymerization initiator (Ib) with respect to a specific compound or solvent is considered to contribute to the improvement of sensitivity, resolution and developability, and thus deep curability. It can be said that this is an important factor in color filter applications.
  • the photopolymerization initiator is preferably dissolved in an amount of 5 parts by mass or more with respect to 100 parts by mass of a solvent having an ether bond and / or an ester bond (particularly propylene glycol monoethyl ether acetate). More preferably, 10 parts by mass or more is dissolved, and the photopolymerization initiator (Ib) of the present invention satisfies such conditions, and is included in the photocurable composition for color filters, It is suitable as a photopolymerization initiator to be contained in a highly light-shielding photocurable composition for black matrix.
  • the photocurable composition of the present invention contains at least one compound having an ethylenically unsaturated bond and / or binder resin and the photopolymerization initiator (I).
  • the photocurable composition of the present invention further includes a colorant and, if necessary, a photopolymerization initiator other than the photopolymerization initiator (I), a dispersant, a polyfunctional monomer, a monofunctional monomer, and sensitization.
  • the photocurable composition of the present invention the content of the photopolymerization initiator (I) is preferably 2 to 50 mass based on the solid content of the photocurable composition from the viewpoints of sensitivity, resolution and developability. %, More preferably 2 to 30% by mass, still more preferably 4 to 15% by mass.
  • the photocurable composition of the present invention contains a photopolymerization initiator other than the photopolymerization initiator (I)
  • the content of the photopolymerization initiator other than the photopolymerization initiator (I) is:
  • it is 100 mass parts or less with respect to 100 mass parts of photoinitiators (I), More preferably, it is 50 mass parts or less, More preferably, it is 20 mass parts.
  • it is more preferably 10 parts by mass or less, particularly preferably 5 parts by mass or less.
  • a compound having an ethylenically unsaturated bond is a compound that is capable of becoming a binder in a photocurable composition by causing a polymerization reaction when irradiated with light in the presence of the photopolymerization initiator (I). It can serve as a binder in the pixel.
  • the compound having an ethylenically unsaturated bond is preferably contained in the photocurable composition of the present invention in an amount of 5 to 60% by mass, more preferably 10 to 40% by mass. Within this range, the adhesion between the formed pixel and the substrate tends to be good.
  • the compound which has an ethylenically unsaturated bond may be used together with the binder resin mentioned later. When using together, it is preferable in the total content being in the said range.
  • Specific examples of the compound having an ethylenically unsaturated bond include unsaturated monocarboxylic acids such as (meth) acrylic acid, crotonic acid and ⁇ -chloroacrylic acid; unsaturated dicarboxylic acids such as maleic acid, fumaric acid and itaconic acid Or anhydrides thereof; trivalent or higher unsaturated polycarboxylic acids such as trimellitic acid and pyromellitic acid or anhydrides thereof; styrene, ⁇ -methylstyrene, chlorostyrene, methoxystyrene, divinylbenzene, vinyltoluene, etc.
  • a compound having a (meth) acryloyloxy group is preferable from the viewpoint of compatibility with the photopolymerization initiator (I) of the present invention.
  • the compound having an ethylenically unsaturated bond one type may be used alone, or two or more types may be used in combination.
  • the photopolymerization initiator Since the compatibility with I is further improved, the amount of the solvent described later in the photocurable composition of the present invention can be reduced or no solvent can be used. Therefore, it is also preferable to use such a compound.
  • the amount of the solvent is 10 mass relative to the total amount of the photocurable composition. % Or less, further 5% by mass or less, and solvent-free.
  • the binder resin plays a role as a binder in the formed pixel and is not particularly limited as long as it has good adhesion to the substrate.
  • a binder resin is preferably contained in the solid content of the photocurable composition of the present invention in an amount of 5 to 60% by mass, more preferably 10 to 40% by mass. Within this range, the adhesion between the formed pixel and the substrate tends to be good.
  • the weight average molecular weight of the binder resin is preferably 3,000 to 100,000, more preferably 5,000 to 50,000, from the viewpoint of adhesion between the formed pixel and the substrate. In the present specification, the weight average molecular weight is a value in terms of polystyrene measured by gel permeation chromatography (GPC).
  • the binder resin may be used in combination with the compound having an ethylenically unsaturated bond.
  • the binder resin the same binder resin as that used in a general photocurable composition for a color filter can be used. Specifically, ethylene-vinyl acetate copolymer, ethylene-vinyl chloride copolymer, polystyrene, acrylonitrile-styrene copolymer, ABS resin, polymethacrylic acid resin, ethylene methacrylic acid resin, polyvinyl chloride resin, chlorination Vinyl chloride, polyvinyl alcohol, polyethylene terephthalate, polybutylene terephthalate, polycarbonate, polyvinyl acetal, polyether ether ketone, polyether sulfone, polyphenylene sulfide, polyarylate, polyvinyl butyral, epoxy resin, phenoxy resin, polyimide resin, polyamideimide resin, Examples thereof include polyamic acid resins, polyetherimide resins, phenol resins, urea resins and the like.
  • polymerizable monomers such as methyl (meth) acrylate, ethyl (meth) acrylate, n-propyl (meth) acrylate, isopropyl (meth) acrylate, s-butyl (meth) acrylate, isobutyl (meth) acrylate, t- Butyl (meth) acrylate, n-pentyl (meth) acrylate, n-hexyl (meth) acrylate, 2-ethylhexyl (meth) acrylate, n-octyl (meth) acrylate, n-decyl (meth) acrylate, styrene, ⁇ - Methyl styrene, N-vinyl-2-pyrrolidone, glycidyl (meth) acrylate, cyclohexyl (meth) acrylate, dicyclopentanyl (meth) acrylate,
  • binder resins include alkali-soluble resins having an acidic functional group such as a carboxyl group, such as alkali-soluble acrylic resins.
  • alkali-soluble resin having a carboxyl group a copolymer of a carboxyl group-containing unsaturated monomer and another copolymerizable ethylenically unsaturated monomer is preferable, and an epoxy group and an ethylenically unsaturated group are further included in the molecule.
  • a compound having a group and a group such as glycidyl (meth) acrylate added thereto and an ethylenically unsaturated group introduced into the side chain is preferred.
  • carboxyl group-containing unsaturated monomer examples include (meth) acrylic acid, crotonic acid, maleic acid, maleic anhydride, succinic acid mono [2- (meth) acryloyloxyethyl], and phthalic acid mono [2].
  • -(Meth) acryloyloxyethyl] ⁇ -carboxypolycaprolactone mono (meth) acrylate and the like are preferable, and (meth) acrylic acid is particularly preferable.
  • a carboxyl group-containing unsaturated monomer may be used individually by 1 type, and may use 2 or more types together.
  • Examples of the ethylenically unsaturated monomer include methyl (meth) acrylate, n-butyl (meth) acrylate, cyclohexyl (meth) acrylate, isobornyl (meth) acrylate, dicyclopentanyl (meth) acrylate, and allyl (meth).
  • styrene ⁇ -methylstyrene
  • benzyl (meth) acrylate hydroxyethyl (meth) acrylate, 2-dimethylaminoethyl (meth) acrylate, 2-ethylhexyl (meth) acrylate, 2-hydroxyl (meth) ethyl acrylate, di Cyclopentenyl (meth) acrylate and the like, and macromonomers thereof; N-methylmaleimide, N-cyclohexylmaleimide, N-benzylmaleimide, N-phenylmaleimide, N-methylphenylmaleimide, etc. Substituted maleimide, and the like can be mentioned.
  • an ethylenically unsaturated monomer may be used individually by 1 type, and may use 2 or more types together.
  • the photocurable composition of the present invention may further contain a coloring material to form a colored photocurable composition.
  • the coloring material include pigments, dyes, and natural pigments.
  • a color material may be used individually by 1 type, and may use 2 or more types together. From the viewpoint of color reproducibility, curability and developability, the color material is preferably contained in the solid content of the photocurable composition of the present invention in an amount of 5 to 60% by mass, more preferably 5 to 50% by mass.
  • the pigment include organic pigments and inorganic pigments, and organic pigments are preferable from the viewpoint of color developability and heat resistance.
  • organic pigment examples include compounds classified as Pigment (CI Pigment Blue, CI Pigment Violet, C.I .; issued by The Society of Dyers and Colorists). CI pigment green, CI pigment red, CI pigment yellow, CI pigment orange, and the like.
  • the color material is preferably more uniformly dispersed by the following dispersant.
  • Dispersant Any dispersant can be used as long as it can uniformly disperse the colorant, and a known dispersant can be used. Specific examples include polymer dispersants such as modified polyurethane, modified polyacrylate, modified polyester, and modified polyamide, and surfactants and pigment derivatives such as phosphate esters, alkylamines, and polyoxyethylene alkylphenyl ethers. .
  • polymer dispersants are preferable, and specific commercial product names include EFKA-4046, EFKA-4047, EFKA polymer 10, EFKA polymer 400, EFKA polymer 401, EFKA polymer 4300, and EFKA polymer 4330 ( As described above, manufactured by Ciba Specialty Chemicals Co., Ltd., Disperbyk111, Disperbyk161, Disperbyk165, Disperbyk167, Disperbyk182, Disperbyk2000, Disperbyk2001, ER made by ER ), Addisper (registered trademark) PB821, PB 22 (manufactured by Ajinomoto Fine-Techno Co., Ltd.), and the like.
  • the content is not particularly limited as long as the above-described coloring material can be uniformly dispersed. From the viewpoint of dispersibility, developability of the photocurable composition, and reduction of development residue at unexposed locations, preferably 0.5 to 30% by mass relative to the total solid content of the photocurable composition.
  • the content is preferably 1 to 20% by mass.
  • polyfunctional monomer As the polyfunctional monomer that may be appropriately contained in the photocurable composition of the present invention, a monomer having a (meth) acryloyloxy group compatible with the binder resin, specifically, a bifunctional (meth) acrylate and Trifunctional or higher functional (meth) acrylates are preferred.
  • a polyfunctional monomer may be used individually by 1 type, and may use 2 or more types together.
  • bifunctional (meth) acrylate examples include 1,4-butanediol (meth) acrylate, neopentyl glycol di (meth) acrylate, 1,6-hexanediol di (meth) acrylate, and polypropylene glycol di (meth) Examples include acrylate, triethylene glycol di (meth) acrylate, polyethylene glycol di (meth) acrylate, and bisphenol A di (meth) acrylate.
  • trifunctional or higher functional (meth) acrylate examples include trimethylolpropane tri (meth) acrylate, trimethylolethane tri (meth) acrylate, pentaerythritol tri (meth) acrylate, pentaerythritol tetra (meth) acrylate, Carboxyl group-containing polyfunctional (meta ) Acrylates.
  • the content thereof is preferably 3 to 50% by mass with respect to the total solid content of the photocurable composition. If it is in this range, photocuring sufficiently proceeds, so that there is no possibility that the exposed portion is eluted during alkali development, and the alkali developability is good.
  • Monofunctional monomers that may be appropriately contained in the photocurable composition of the present invention are preferably (meth) acrylates, such as allyl (meth) acrylate, benzyl (meth) acrylate, butoxyethyl (meth) acrylate, butoxy Ethylene glycol (meth) acrylate, cyclohexyl (meth) acrylate, dicyclopentanyl (meth) acrylate, 2-ethylhexyl (meth) acrylate, glycerol (meth) acrylate, glycidyl (meth) acrylate, 2-hydroxyethyl (meth) acrylate 2-hydroxypropyl (meth) acrylate, isobornyl (meth) acrylate, isodexyl (meth) acrylate, isooctyl (meth) acrylate, lauryl (meth) acrylate, 2-methoxyethyl Meth)
  • the photocurable composition of this invention may contain a sensitizer as needed.
  • the sensitizer absorbs the irradiated energy when it is exposed after the photocurable composition of the present invention is applied on the substrate, and the absorbed energy is used to initiate the reaction of the photopolymerization initiator of the present invention. It is a substance that plays a role of contributing to Specific examples of the sensitizer include 4,4′-bis (diethylamino) benzophenone, 4,4′-bis (dimethylamino) benzophenone, 4-methyl-4′-diethylaminobenzophenone, 4-methoxy-4 ′.
  • the photocurable composition of the present invention contains a sensitizer, the content thereof is preferably 1 to 10% by mass with respect to the total solid content of the photocurable composition.
  • the photocurable composition of the present invention may contain a solvent in order to disperse the coloring material.
  • the solvent is not particularly limited as long as it is used for a general photocurable composition for a color filter.
  • alkylene glycol such as ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, propylene glycol monomethyl ether, diethylene glycol monoethyl ether, diethylene glycol dimethyl ether, diethylene glycol diethyl ether, and dipropylene glycol dimethyl ether.
  • Alkyl ethers and their acetates Alkyl ethers and their acetates; diacetates such as propylene glycol diacetate and 1,3-butylene glycol diacetate; ethers such as tetrahydrofuran; ketones such as methyl ethyl ketone, cyclohexanone and 2-heptanone; Methyl hydroxypropionate, ethyl 3-hydroxypropionate, ethyl acetate, n-butyl Esters such as cetate, isobutyl acetate, isobutyl butyrate, n-butyl butyrate, ethyl 3-methoxypropionate, ethyl 3-ethoxypropionate, 3-methoxybutyl acetate, ethyl lactate, cyclohexanol acetate; aromatics such as toluene and xylene Group hydrocarbons and the like.
  • a solvent may be used individually by
  • a compound that has an ether bond and / or an ester bond and is liquid at 25 ° C. specifically, propylene glycol monomethyl ether acetate, 3-methoxy Butyl acetate, ethylene glycol monomethyl ether, and diethylene glycol diethyl ether are preferable, and a liquid compound having an ether bond and an ester bond at 25 ° C. is more preferable.
  • the photocurable composition of the present invention contains a solvent, the content thereof is preferably 50 to 90% by mass in the total amount of the photocurable composition.
  • the pigment dispersibility is good and the resist coating characteristics (in-plane uniformity) can be made good.
  • the photopolymerization initiator of the present invention is excellent in compatibility with a liquid compound at 25 ° C. having an ether bond and / or an ester bond, the solvent has an ether bond and / or an ester bond at 25 ° C. If it is a liquid compound, the content of the solvent in the photocurable composition can be greatly reduced. In that case, the content of the compound having an ether bond and / or an ester bond and having a liquid at 25 ° C.
  • the photocurable composition of the present invention is preferably 5 to 1 part by weight with respect to 1 part by weight of the photopolymerization initiator (I). Since it can be arbitrarily selected in the range of 100 parts by mass, if necessary, the amount is as small as about 5 to 20 parts by mass, more preferably about 5 to 10 parts by mass with respect to 1 part by mass of the photopolymerization initiator (I). It is also possible to do.
  • the photocurable composition of the present invention further contains an inorganic filler, an adhesion promoter, an aggregation inhibitor, a polymerization terminator, a chain transfer agent, a leveling agent, a plasticizer, an antifoaming agent, and a silane coupling, if necessary.
  • Agent You may contain a ultraviolet absorber etc.
  • Color filter As a method for producing a color filter, it is preferable to use a method of forming a colored layer (pattern) having pores by photolithography using the photocurable composition of the present invention containing a colorant. With this method, for example, even when energy diffraction or the like occurs during the exposure, it is difficult to be affected by the influence. Therefore, it is possible to obtain a high-definition color filter in which holes are formed in a fine pattern in the colored layer.
  • Pattern formation method As a pattern forming method, a method performed by a photolithography method using the photocurable composition of the present invention will be described. About the method, if it is a method which can form a hole in a colored layer, it will not specifically limit. For example, after applying the photocurable composition of the present invention to a substrate and drying it, exposure is performed by irradiating energy using a photomask or the like provided with an opening and a shielding part, and then development is performed. Thus, a pattern is formed. By repeating this a plurality of times, for example, red, green, and blue patterns are formed on the substrate, and then a transparent electrode film such as indium tin oxide (ITO) is formed to manufacture a color filter.
  • ITO indium tin oxide
  • the coating method of the said photocurable composition can utilize for well-known coating methods, such as a spin coat method, spray coat, dip coat, roll coat, bead coat, bar coat. Drying after coating is usually preferably performed at 50 to 150 ° C. for 15 seconds to 10 minutes.
  • the light source used for the exposure can be the same as the light source generally used for the formation of the colored layer, but in the ultraviolet region such as an ultrahigh pressure mercury lamp, a low pressure mercury lamp, a metal halide lamp, Lamps with high emission lines are preferred. Thereby, it becomes possible to exhibit the characteristic of the said photocurable composition more effectively.
  • the method for developing the photocurable composition is not particularly limited as long as the unnecessary portion of the photocurable composition can be removed. It can be made to be the same as the developing method performed at the time of manufacture. Here, for example, by optimizing the type of the developing solution, the concentration of the developing solution, the pressure of the developing solution or the washing water, and the like, the hole can be formed in a finer pattern.
  • substrate (transparent substrate) used for a general color filter can be used.
  • Specific examples include inflexible transparent rigid materials such as quartz glass, alkali-free glass, and synthetic quartz plates, or transparent flexible materials having flexibility such as transparent resin films and optical resin plates. It is done.
  • the thickness of the substrate is not particularly limited, but a substrate having a thickness of, for example, about 100 ⁇ m to 1 mm can be used depending on the use of the color filter of the present invention.
  • other steps may be appropriately included as necessary, such as a light shielding portion forming step for forming a light shielding portion and a step for forming an overcoat layer on the colored layer.
  • the liquid crystal display device of the present invention includes the above-described color filter of the present invention, a counter substrate, and a liquid crystal layer formed between the color filter and the counter substrate, and the configuration thereof is particularly limited. Instead, it can have the same configuration as a liquid crystal display device using a known color filter.
  • the liquid crystal display device 40 of the present invention has the obtained color filter 10 (display side substrate) and a counter substrate 20 having a TFT array substrate (liquid crystal drive side substrate) facing each other. When the inner peripheral edge of the substrate is joined with a sealant, the two substrates are bonded together while maintaining a cell gap of a predetermined distance.
  • An active matrix color liquid crystal display device belonging to the liquid crystal panel can be obtained by filling the liquid crystal layer 30 with the liquid crystal in the gap between the substrates and sealing it.
  • the color filter 10 of the present invention has a transparent substrate 1, a light shielding part 2, and a colored layer 3.
  • a driving method generally used for a liquid crystal display device can be adopted.
  • a TN method, an IPS method, an OCB method, an MVA method, and the like can be given.
  • the liquid crystal constituting the liquid crystal layer various liquid crystals having different dielectric anisotropies and mixtures thereof can be used depending on the driving method of the liquid crystal display device.
  • Example 2 Example 1 except that isobutyl acrylate (40 mmol) was used instead of ethyl acrylate (40 mmol) in Step 1 of Example 1, and 2-methylbenzoyl chloride (11 mmol) was used instead of benzoyl chloride (11 mmol) in Step 2. The same operation as in Example 1 was performed to obtain the following pale yellow solid compound (v). The physical properties of the compound (v) are shown below.
  • Example 3 In Step 1 of Example 1, 2-methoxyethyl acrylate (40 mmol) was used instead of ethyl acrylate (40 mmol), and in Step 2, 2-methylbenzoyl chloride (11 mmol) was used instead of benzoyl chloride (11 mmol). Except for this, the same operation as in Example 1 was carried out to obtain the following pale yellow solid compound (vi). The physical properties of the compound (vi) are shown below.
  • Example 4 (Process 1) Dissolve 5.0 g (30 mmol) of carbazole in 6 ml of dimethylformamide (DMF), add 13.2 g (150 mmol) of ethylene carbonate and 5.5 ml (037 mmol) of diazabicycloundecene (DBU) and add at 100 ° C. for 3 hours. Heated to reflux. After cooling, water was added, extracted with ethyl acetate, washed with water, and then the solvent was distilled off.
  • DMF dimethylformamide
  • DBU diazabicycloundecene
  • the obtained concentrate was diluted with 15 ml of acetonitrile, 2 g (23 mmol) of acetyl chloride and 4 ml (29 mmol) of triethylamine were added thereto, and the mixture was stirred at room temperature for 3 hours. After completion of the reaction, water was added, extracted with ethyl acetate, washed with water, dried over magnesium sulfate, and the solvent was distilled off to obtain 6.0 g (yield) of the above compound (vii) as a pale yellow liquid. 80%).
  • reaction solution was poured into ice water, extracted with ethyl acetate, washed with water, saturated aqueous sodium hydrogen carbonate solution and saturated brine, dried over magnesium sulfate, and then the solvent was distilled off.
  • the photopolymerization initiator of the present invention is highly compatible with a compound having an ethylenically unsaturated double bond, particularly a polyfunctional (meth) acrylate, and can also be used to prepare a solvent-free photopolymerization initiator. Is possible. At the same time, it can be seen that the photocurable composition containing the photopolymerization initiator of the present invention is more sensitive than the conventional photocurable composition containing the photopolymerization initiator.
  • the photopolymerization initiator of the present invention is superior in solubility with respect to various solvents, in particular, a liquid compound at 25 ° C. having an ether bond and / or an ester bond, as compared with the conventional photopolymerization initiator. Recognize.
  • the photopolymerization initiator “N-1919” used in Comparative Test Example 4 has higher solubility than the photopolymerization initiator “OXE02” used in Comparative Test Example 3. This is because “N-1919” has improved solubility by adding a substituent to the structure of “OXE02”.

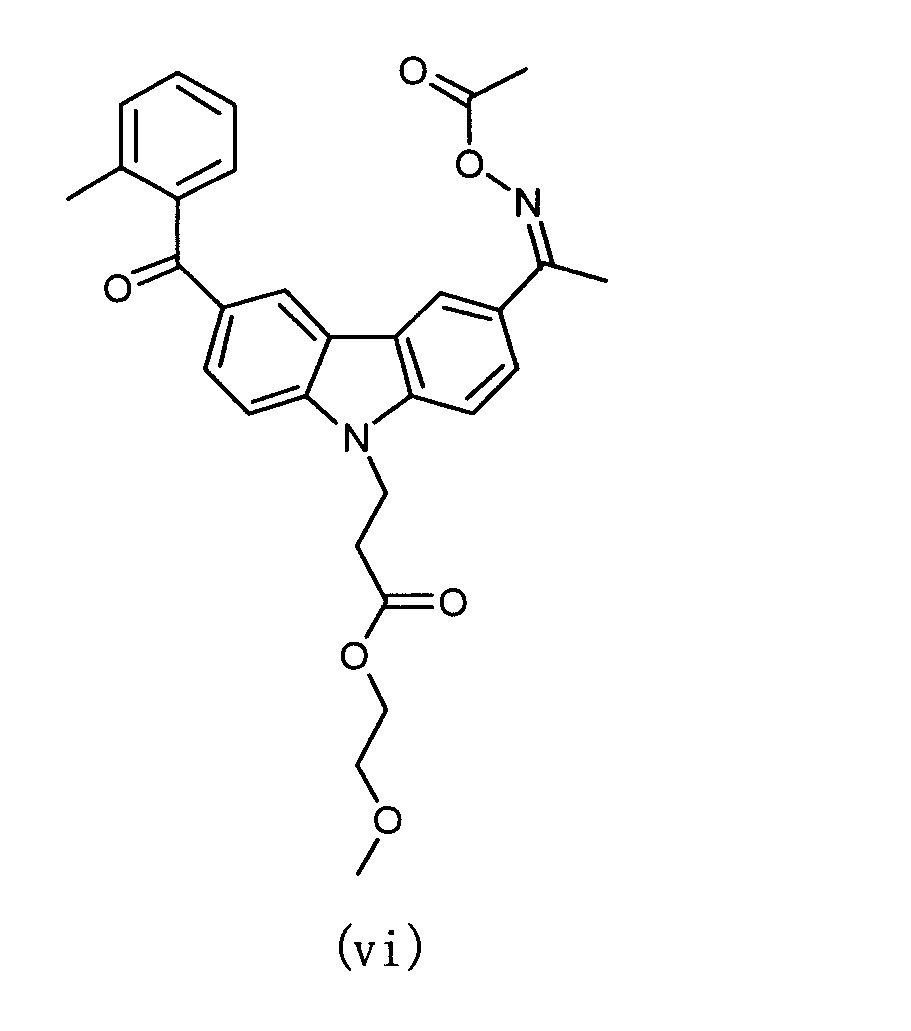

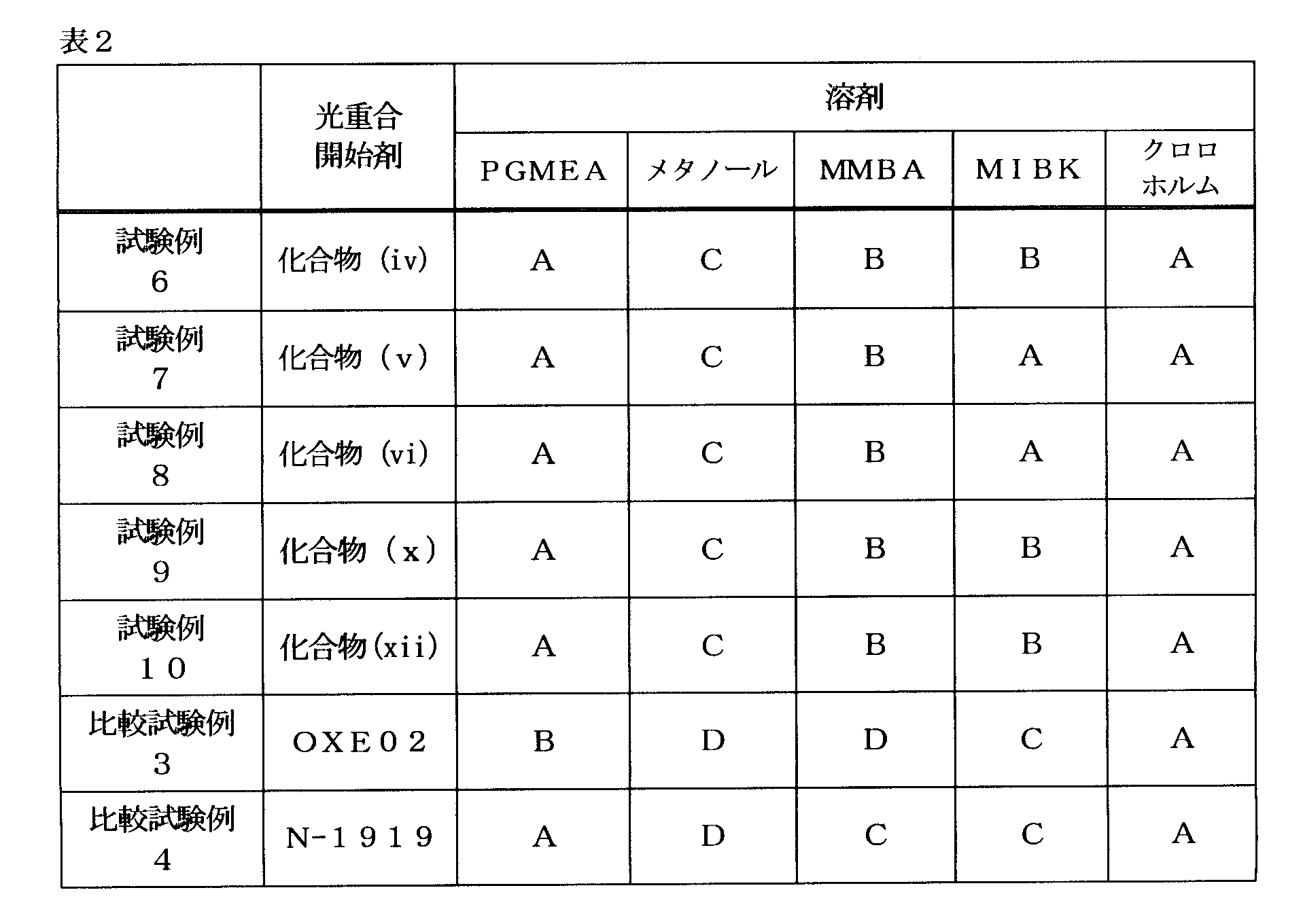

  • the compounds (iv) to (vi), (x) and (xii) used in Test Examples 6 to 10 not only have higher solubility in the solvent than “N-1919”, but also have a smaller molecular weight. Thus, the content in the photocurable composition can be reduced, and the photopolymerization initiator is more excellent.
  • the obtained binder resin had a solid content concentration of 38% by mass, an acid value of 75 mgKOH / g, and a weight average molecular weight of 10,000.
  • sensitivity In the exposure step, the exposure amount is set to 100 mJ / cm 2 or 200 mJ / cm 2, and the film thickness after development and post-baking in the region irradiated with light is 95% or more with respect to 100% of the film thickness before exposure. In such a case, “the film thickness was sufficient” was evaluated according to the following evaluation criteria.
  • B An exposure amount of 100 mJ / cm 2 was insufficient, but an exposure amount of 200 mJ / cm 2 provided a sufficient film thickness.
  • the film thickness was measured using a stylus-type film thickness measuring device “SURFCORDER ET4000A” (manufactured by Kosaka Laboratory Ltd.).
  • resolution The resolution was evaluated according to the following evaluation criteria. a: A favorable pattern was obtained even when the line width was less than 10 ⁇ m during exposure and development. b: A good pattern was obtained when the line width was 15 to 20 ⁇ m.
  • Developability At the time of exposure, the residue of an unexposed part (part which was not irradiated with light) was observed, and developability was evaluated according to the following evaluation criteria. ⁇ : No residue was confirmed. X: A residue was confirmed.
  • Adhesion The line width of the independent pattern that was in close contact without being washed after development was investigated, and the adhesion was evaluated according to the following evaluation criteria.
  • Example 6 Preparation and pattern formation of blue light curable resin composition
  • Each component described in Table 6 was mixed in each compounding amount and stirred for 1 hour with a dissolver to prepare a blue light curable resin composition.
  • the obtained blue light curable resin composition was spin coated on a glass substrate and heated at 80 ° C. for 3 minutes to form a coating film of the blue light curable resin composition.
  • the obtained coating film is exposed with a high-pressure mercury lamp as a light source from the coating film side through a mask having a predetermined line width, and then spray development is performed using Disperse H (manufactured by Henkel) diluted 100 times. After the completion, post baking was performed at 230 ° C. for 30 minutes to form a pattern.

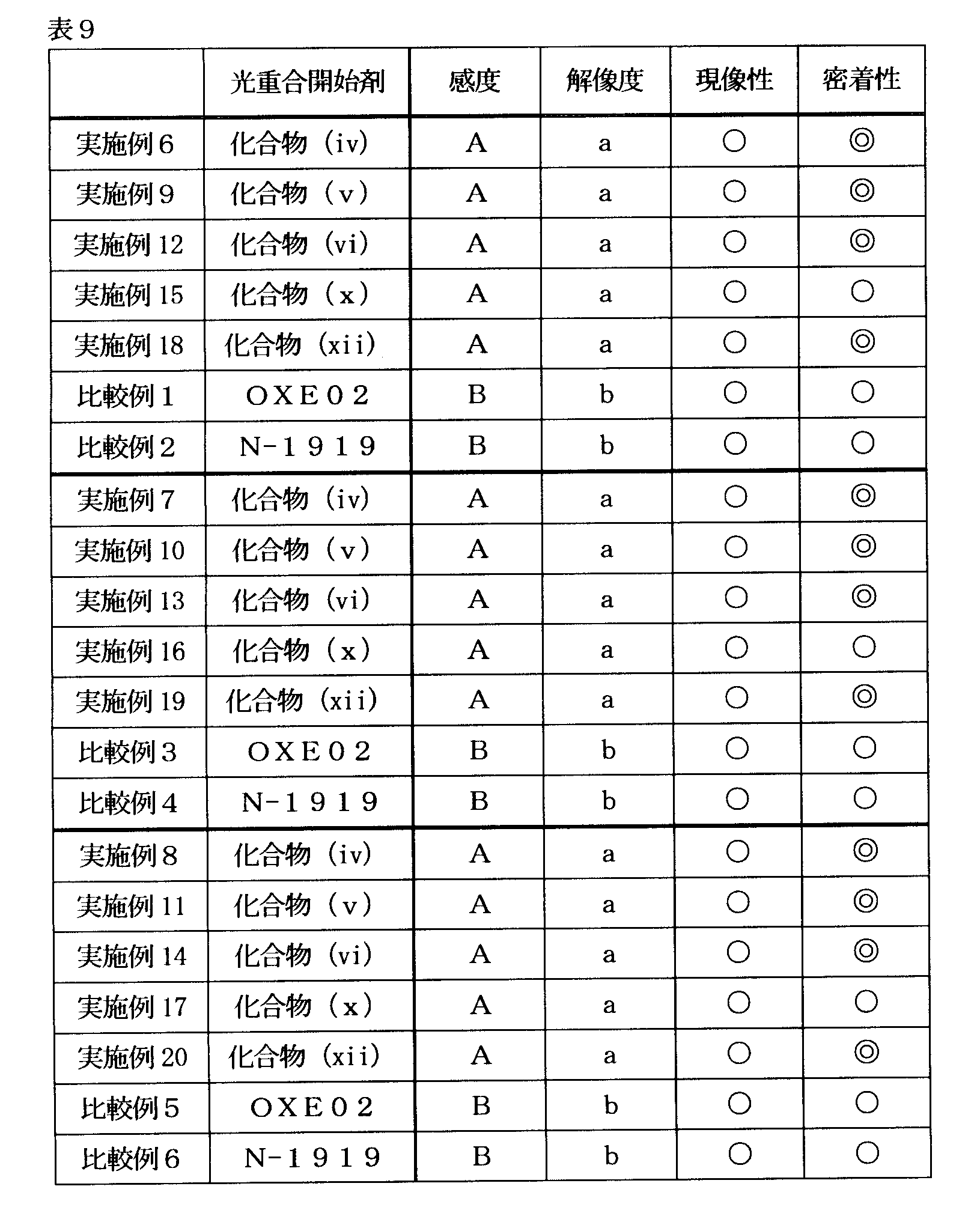

  • Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.
  • Example 6 instead of the compound (iv) obtained in Example 1, the “IRGACURE OXE02” (Ciba Specialty Chemicals ( Co., Ltd.) or “N-1919” (manufactured by ADEKA Co., Ltd.) was used in the same manner to prepare a blue light curable resin composition to form a pattern.
  • Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.

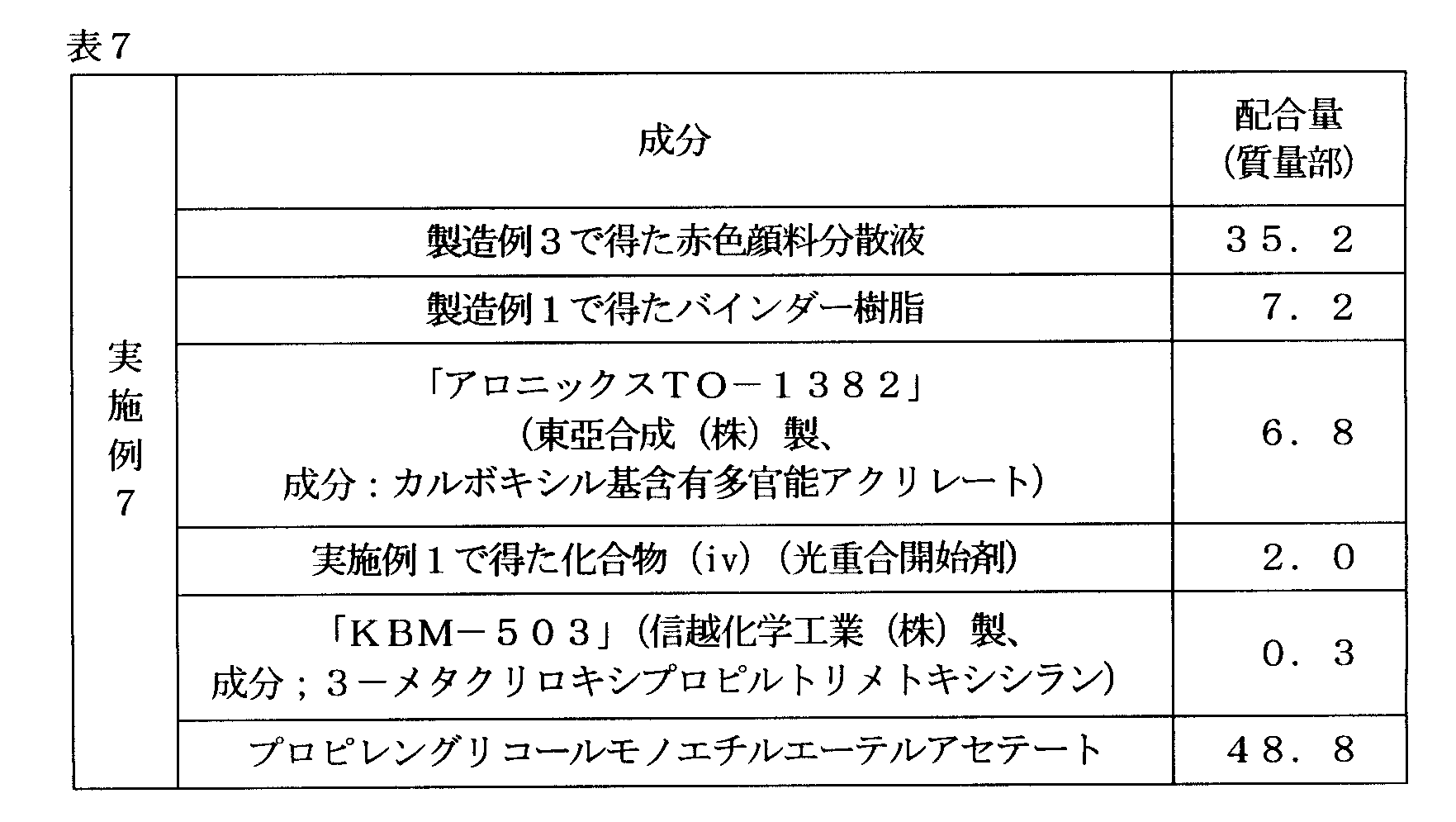

  • Example 7 Preparation of red light curable resin composition and pattern formation Each component described in Table 7 was mixed at each blending amount and stirred for 1 hour with a dissolver to prepare a red photocurable resin composition. About the obtained red photocurable resin composition, the pattern was formed by performing operation similar to Example 6.
  • FIG. Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.
  • Example 7 Preparation and pattern formation of red photocurable resin composition
  • the “IRGACURE OXE02” Ciba Specialty Chemicals ( Co., Ltd.) or “N-1919” (manufactured by ADEKA Co., Ltd.) was used in the same manner to prepare a red photocurable resin composition to form a pattern.
  • Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.
  • Example 8 Preparation and pattern formation of green light curable resin composition

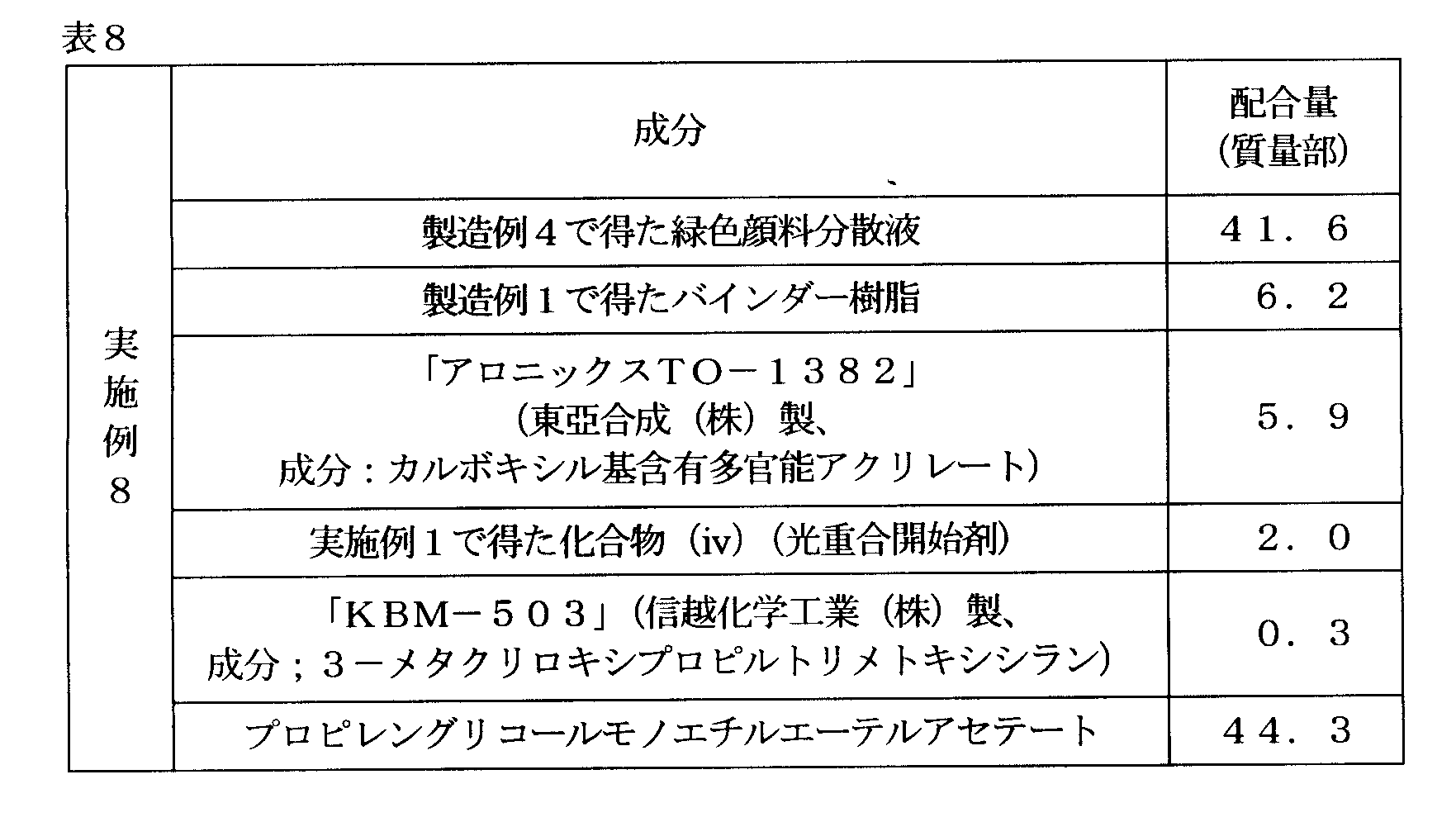

  • Each component shown in Table 8 was mixed in each compounding amount and stirred for 1 hour with a dissolver to prepare a green light curable resin composition.
  • the pattern was formed by performing operation similar to Example 6.
  • FIG. Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.
  • Example 8 Preparation and pattern formation of green light curable resin composition
  • the “IRGACURE OXE02” Ciba Specialty Chemicals ( Co., Ltd.) or “N-1919” (manufactured by ADEKA Co., Ltd.) was used in the same manner to prepare a green light curable resin composition to form a pattern.
  • Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.
  • Examples 9 to 11 In each of Examples 6 to 8, a blue light curable resin composition was prepared in the same manner except that the compound (v) obtained in Example 2 was used instead of the compound (iv) obtained in Example 1. A red light curable resin composition and a green light curable resin composition were prepared, and a pattern was formed. Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.
  • Examples 12 to 14> In each of Examples 6 to 8, a blue light curable resin composition was prepared in the same manner except that the compound (vi) obtained in Example 3 was used instead of the compound (iv) obtained in Example 1. A red light curable resin composition and a green light curable resin composition were prepared, and a pattern was formed. Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.
  • Examples 15 to 17> In each of Examples 6 to 8, a blue light curable resin composition was prepared in the same manner except that the compound (x) obtained in Example 4 was used instead of the compound (iv) obtained in Example 1. A red light curable resin composition and a green light curable resin composition were prepared, and a pattern was formed. Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.
  • Examples 18 to 20> In each of Examples 6 to 8, a blue light curable resin composition was prepared in the same manner except that the compound (xii) obtained in Example 5 was used instead of the compound (iv) obtained in Example 1. A red light curable resin composition and a green light curable resin composition were prepared, and a pattern was formed. Table 9 shows the evaluation results of sensitivity, resolution, developability and adhesion.
  • the photocurable composition containing the photopolymerization initiator of the present invention has developability equivalent to that of the conventional photocurable composition containing the photopolymerization initiator, and also has sensitivity, resolution and About adhesiveness, it turns out that it is superior to the photocurable composition containing the conventional photoinitiator. From this, it can be said that the photocurable composition containing the photoinitiator of this invention is excellent in deep part sclerosis
  • the photopolymerization initiator of the present invention has high sensitivity to light (especially light having a short wavelength of 450 nm or less), it can be thinned and can form a high-quality pattern at low cost. Furthermore, photopolymerization starts to be incorporated into the photocurable composition for color filters due to its high compatibility with compounds having ethylenically unsaturated bonds (especially compounds having (meth) acryloyloxy groups) and high solubility in solvents. It is useful as a photopolymerization initiator to be contained in a photo-curable composition for a black matrix having a high light-shielding property.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Health & Medical Sciences (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Structural Engineering (AREA)
  • Architecture (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Polymerisation Methods In General (AREA)
  • Indole Compounds (AREA)
  • Materials For Photolithography (AREA)
  • Optical Filters (AREA)
  • Low-Molecular Organic Synthesis Reactions Using Catalysts (AREA)

Abstract

　光硬化性組成物中のエチレン性不飽和結合を有する化合物、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物との相溶性、及び溶剤に対する溶解性が高く、光（特に波長４５０ｎｍ以下の短波長の光）に対する感度が高く、露光時の光により発生する分解物による重合物や装置の汚染が無い光重合開始剤であって、解像度、現像性、深部硬化性及び基板との密着性が良好となる光硬化性組成物を提供する下記構造の光重合開始剤を提供すること。また、該光重合開始剤を含有する光硬化性組成物、該光硬化性組成物を用いたパターン形成方法、該光硬化性組成物を用いたカラーフィルタ及び該カラーフィルタを有する液晶表示装置を提供すること。さらには、前記光重合開始剤を低コストで簡便に製造する方法を提供すること。（式中、Ｒ1～Ｒ11は、水素原子、アルキル基等を示す。Ｒ3は、Ｒ4又はＲ5と一緒になって環を形成していてもよい。Ｒ4は、Ｒ5と一緒になって環を形成していてもよい。Ａｒは、アリール基又はヘテロアリール基を示す。Ｗは、単結合又は酸素原子を示す。Ｚは、単結合、酸素原子又は＞ＮＲ3'（Ｒ3'は、アルキル基を示すか、又はＲ3'はＲ3とつながって、窒素原子と共に環を形成している。）を示す。ｎは、１～１０の整数を示す。ｎが２～１０の整数の場合、複数のＲ4及びＲ5は、それぞれ同一でも異なっていてもよい。）

Description

光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法
　本発明は、光重合開始剤、光硬化性組成物、該組成物を用いたパターン形成方法、該組成物を用いたカラーフィルタ、該カラーフィルタを有する液晶表示装置、及び光重合開始剤の製造方法に関する。さらに詳しくは、光硬化性組成物中のエチレン性不飽和結合を有する化合物、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物との相溶性、及び溶剤（前記のエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物を含む。）に対する溶解性が高く、光（特に波長４５０ｎｍ以下の短波長の光）に対する感度が高く、露光時の光により発生する分解物による重合物の汚染や装置の汚染が無い光重合開始剤であって、解像度、現像性、深部硬化性及び基板との密着性が良好となる光硬化性組成物を提供する光重合開始剤、該光重合開始剤を含有する光硬化性組成物、該光硬化性組成物を用いたパターン形成方法、該光硬化性組成物を用いたカラーフィルタ、該カラーフィルタを有する液晶表示装置、及び前記光重合開始剤の製造方法に関する。
　光硬化性樹脂組成物は、例えばバインダー樹脂や重合性モノマー及び光重合開始剤を含有するものであり、光（粒子線等の放射線を含む電磁波）を照射することにより重合硬化させることができるので、光硬化性インキ、感光性印刷版、カラーフィルタ、各種フォトレジスト等に用いられる。光硬化性樹脂組成物を硬化させる光としては、その取り扱いのし易さや感度等の点から、４５０ｎｍ以下の波長の光（紫外線）が用いられる場合が多く、その光源としては波長３６５ｎｍ、４０５ｎｍ、４３６ｎｍの波長に強い発光を有する高圧水銀灯や、ＫｒＦ及びＡｒＦ等のエキシマレーザーが利用されている。また、より微細なパターン形成に用いられる場合に、電子線やＥＵＶ（極端紫外光：Extreme  Ultra　Violet）等の波長の短い電磁波や放射線の適用が検討されている。
　光による硬化は、熱硬化に比べて省エネルギーであることや、フォトマスクを介して照射を行うことにより所望のパターンで硬化できることなどから、種々の用途分野において需要が高く、特に生産性が向上し、かつ光重合開始剤の添加量を削減し得る高感度の光重合性開始剤に対して、需要が高まっている。
　また、顔料分散法を用いたカラーフィルタは、通常、分散剤等により顔料を分散してなる顔料分散液に光硬化性組成物をガラス基板に塗布して乾燥後、フォトマスクを用いて露光し、現像を行うことによって着色パターンを形成し、加熱することによりパターンを固着して画素を形成する。これらの工程を、各色ごとに繰り返してカラーフィルタを形成する。このようなカラーフィルタの画像形成に用いられる光硬化性組成物には、十分な解像性、基板との密着性及び低現像残渣等の特性が求められる。
　さらに近年では、色濃度が高い画素やそれ自体が遮光層として機能する光学濃度の高いブラックマトリックス用レジストが利用されており、光硬化性組成物中の着色顔料やカーボンブラック等の黒色顔料の含有量が高くなり、光硬化性組成物の光透過性が下がる傾向にある。その結果、露光光源からの光が、光硬化性樹脂塗膜の深部まで到達せず、解像性、基板との密着性及び現像性等が悪化するという問題があり、生産性や、カラーフィルタに要求される精度、さらには信頼性が低下する。
　また、カラーフィルタが形成されるガラス基板は年々大型化しており、大面積露光が行われているため、露光照度が小さくなる傾向があることや、更なる生産性向上のために露光時間の短縮が求められていることから、より高感度の光重合開始剤が必要とされている。
　そこで、高感度及び高解像度等を達成し得る光硬化性組成物を得る方法として、光重合開始剤としてオキシムエステル化合物を用いることが提案されている（特許文献１～５参照）。
特許第３８６０１７０号明細書 特開２００６－０３６７５０号公報 特許第３９９２７２５号明細書 特開２０１０－０３７５４２号公報 韓国公開特許第２００９－００４６１０８号公報
　特許文献１～５に記載の光重合開始剤では、感度、解像度、現像性、及び相溶性や溶解性、特に光硬化性組成物中のエチレン性不飽和結合を有する化合物（特に（メタ）アクリロイルオキシ基を有する化合物）との相溶性や溶剤に対する溶解性が不十分であり、使用条件に制限があるため、さらなる改善の余地がある。また、特許文献１～５に記載の光重合開始剤では、露光時の光により発生する分解物がマスクに付着し、その結果、焼付け時のパターン形成不良を起こし、収率の低下を招くことがあった。そこで、発生した分解物が、重合物や装置等を汚染しない光重合開始剤が望まれている。
　よって、本発明の課題は、光硬化性組成物中のエチレン性不飽和結合を有する化合物（特に（メタ）アクリロイルオキシ基を有する化合物）、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物との相溶性、及び溶剤（前記のエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物を含む。）に対する溶解性が高く、光（特に波長４５０ｎｍ以下の短波長の光）に対する感度が高く、露光時の光により発生する分解物による重合物の汚染や装置の汚染が無い光重合開始剤であって、解像度、現像性、深部硬化性及び基板との密着性が良好となる光硬化性組成物を提供し得る光重合開始剤を提供することである。また、該光重合開始剤を含有する光硬化性組成物、該光硬化性組成物を用いたパターン形成方法、該光硬化性組成物を用いたカラーフィルタ及び該カラーフィルタを有する液晶表示装置を提供することである。さらには、前記光重合開始剤を低コストで簡便に製造する方法を提供することである。
　本発明者は、前記課題を達成するために鋭意研究を重ねた結果、後述する一般式（Ｉ－ａ）で表される特定構造の光重合開始剤であれば、前記課題を解決し得ることを見出した。
　すなわち、本発明は、下記［１］～［２３］に関する。
［１］下記一般式（Ｉ）で表される光重合開始剤。
Figure JPOXMLDOC01-appb-C000012
（式中、Ｒ1～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。Ｒ3は、Ｒ4又はＲ5と一緒になって環を形成していてもよい。Ｒ4は、Ｒ5と一緒になって環を形成していてもよい。
　また、Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
　Ｗは、単結合又は酸素原子を示す。Ｚは、単結合、酸素原子又は＞ＮＲ3’（Ｒ3’は、置換もしくは無置換の炭素数１～２０のアルキル基を示すか、又はＲ3’はＲ3とつながって、窒素原子と共に環を形成している。）を示す。
　ｎは、１～１０の整数を示す。ｎが２～１０の整数の場合、複数のＲ4及びＲ5は、それぞれ同一でも異なっていてもよい。）
［２］下記一般式（Ｉ－ａ）で表される、上記［１］に記載の光重合開始剤。
Figure JPOXMLDOC01-appb-C000013
（式中、Ｒ1～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。Ｒ3は、Ｒ4又はＲ5と一緒になって環を形成していてもよい。Ｒ4は、Ｒ5と一緒になって環を形成していてもよい。
　また、Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
　ｎは、１～１０の整数を示す。ｎが２～１０の整数の場合、複数のＲ4及びＲ5は、それぞれ同一でも異なっていてもよい。）
［３］前記一般式（Ｉ－ａ）中、Ｒ1、Ｒ2及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に、水素原子又は置換もしくは無置換の炭素数１～２０のアルキル基であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である、上記［２］に記載の光重合開始剤。
［４］前記一般式（Ｉ－ａ）中、Ｒ1、Ｒ2及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に、水素原子又は置換もしくは無置換の炭素数１～２０のアルキル基であり、Ａｒが、置換もしくは無置換の環形成原子数５～１４のヘテロアリール基である、上記［２］に記載の光重合開始剤。
［５］分子量が５１５以下である、上記［３］又は［４］に記載の光重合開始剤。
［６］前記一般式（Ｉ－ａ）中、Ｒ1及びＲ2が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｒ3が置換もしくは無置換の炭素数３～１８のシクロアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に水素原子もしくは置換もしくは無置換の炭素数１～２０のアルキル基である、上記［２］に記載の光重合開始剤。
［７］前記一般式（Ｉ－ａ）中、Ｒ1及びＲ2が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｒ3が環形成原子数３～６の環状エーテル基で置換された炭素数１～２０のアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に水素原子もしくは置換もしくは無置換の炭素数１～２０のアルキル基である、上記［２］に記載の光重合開始剤。
［８］分子量が５５０以下である、上記［６］又は［７］に記載の光重合開始剤。
［９］下記一般式（Ｉ－ｂ）で表される、上記［１］に記載の光重合開始剤。
Figure JPOXMLDOC01-appb-C000014
（式中、Ｒ1～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。
　Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
　Ｗは、単結合又は酸素原子を示す。Ｚは、単結合、酸素原子又は＞ＮＲ3’（Ｒ3’は、置換もしくは無置換の炭素数１～２０のアルキル基を示すか、又はＲ3’はＲ3とつながって、窒素原子と共に環を形成している。）を示す。）
［１０］前記一般式（Ｉ－ｂ）中、Ｒ1及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｗが酸素原子であり、Ｚが単結合又は酸素原子であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である、上記［９］に記載の光重合開始剤。
［１１］さらに、Ｒ2が、－ＯＣＯＲ13（Ｒ13は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）又は－ＣＯＯＲ20（Ｒ20は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）で表されるエステル基を有する炭素数１～２０のアルキル基である、上記［１０］に記載の光重合開始剤。
［１２］前記一般式（Ｉ－ｂ）中、Ｒ1及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｗが単結合であり、Ｚが＞ＮＲ3’（Ｒ3’は、前記定義のとおりである。）であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である、上記［９］に記載の光重合開始剤。
［１３］さらに、Ｒ2が、－ＯＣＯＲ13（Ｒ13は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）又は－ＣＯＯＲ20（Ｒ20は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）で表されるエステル基を有する炭素数１～２０のアルキル基である、上記［１２］に記載の光重合開始剤。
［１４］バインダー樹脂及び／又はエチレン性不飽和結合を有する化合物と、上記［１］～［１３］のいずれかに記載の光重合開始剤を含有する光硬化性組成物。
［１５］光重合開始剤の含有量が、光硬化性組成物の固形分に対して２～５０質量％である、上記［１４］に記載の光硬化性組成物。
［１６］さらに色材を含有する、上記［１４］又は［１５］に記載の光硬化性組成物。
［１７］さらに、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物を光重合開始剤１質量部に対して５～１００質量部含有する、上記［１４］～［１６］のいずれかに記載の光硬化性組成物。
［１８］エチレン性不飽和結合を有する化合物として、エーテル結合及び／又はエステル結合を持つエチレン性不飽和結合を有する化合物を少なくとも１種用い、溶剤を光硬化性組成物全量の１０質量％以下のみ含有する、上記［１４］～［１６］のいずれかに記載の光硬化性組成物。
［１９］カラーフィルタ用である、上記［１６］～［１８］のいずれかに記載の光硬化性組成物。
［２０］上記［１６］～［１８］のいずれかに記載の光硬化性組成物を用いたカラーフィルタ。
［２１］上記［２０］に記載のカラーフィルタと対向基板と、前記カラーフィルタと前記対向基板との間に形成された液晶層とを有する液晶表示装置。
［２２］上記［１６］～［１８］のいずれかに記載の光硬化性組成物を基板に塗布し、乾燥した後、フォトマスクを用いて露光し、次いで現像を行うことによる、パターン形成方法。
［２３］下記一般式（１）
Figure JPOXMLDOC01-appb-C000015
（式中、Ｒ6～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。）
で表されるカルバゾール誘導体と、下記一般式（２ａ）
Figure JPOXMLDOC01-appb-C000016
（式中、Ｒ3、Ｒ4’及びＲ5’は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。Ｒ3は、Ｒ5’と一緒になって環を形成していてもよい。）
で表されるアクリレート誘導体とを塩基の存在下に反応させることにより、下記一般式（３ａ’）
Figure JPOXMLDOC01-appb-C000017
（式中、Ｒ3、Ｒ4’、Ｒ5’、Ｒ6～Ｒ11は、前記定義の通りである。）
で表されるカルボニルアルキル基導入体を得、得られたカルボニルアルキル基導入体と下記一般式（４）、（５）
（式中、Ｘは、ハロゲン原子又は－ＯＣ（＝Ｏ）Ａｒを示し、Ｘ’は、ハロゲン原子又は－ＯＣ（＝Ｏ）Ｒ2を示す。
　Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
　Ｒ2は、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。）
で表される２つのアシル化剤をルイス酸の存在下に反応させることにより、下記一般式（６ａ’）
Figure JPOXMLDOC01-appb-C000019
（式中、Ｒ2、Ｒ3、Ｒ4’、Ｒ5’、Ｒ6～Ｒ11及びＡｒは、前記定義の通りである。）
で表されるジケトン体を得、得られたジケトン体とヒドロキシルアミンを反応させることにより、下記一般式（７ａ’）
Figure JPOXMLDOC01-appb-C000020
（式中、Ｒ2、Ｒ3、Ｒ4’、Ｒ5’、Ｒ6～Ｒ11及びＡｒは、前記定義の通りである。）
で表されるオキシム体を得、得られたオキシム体と下記一般式（８）
Figure JPOXMLDOC01-appb-C000021
（式中、Ｙは、ハロゲン原子又は－ＯＣ（＝Ｏ）Ｒ1を示す。
　また、Ｒ1は、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。）
で表されるエステル化剤とを反応させることによる、下記一般式（Ｉ－ａ１）
Figure JPOXMLDOC01-appb-C000022
（式中、Ｒ1～Ｒ3、Ｒ4’、Ｒ5’、Ｒ6～Ｒ11及びＡｒは、前記定義の通りである。）
で表される光重合開始剤の製造方法。
　本発明の光重合開始剤は、光（特に４５０ｎｍ以下の短波長の光であって、例えば波長３６５ｎｍや波長４０５ｎｍの光）に対する感度が非常に高いため、薄膜化することが可能であり、低コストで高品質のパターンを形成することができる。さらに、エチレン性不飽和二重結合を有する化合物、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物との相溶性、及び溶剤（前記のエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物を含む。）に対する溶解性が高いため、無溶剤の光硬化性組成物を調製することもでき、また、カラーフィルタ用の光硬化性組成物においては、光重合開始剤の添加量の選択幅が広く、結果として、感度、解像度、現像性及び深部硬化性が向上する。
　従来、光重合開始剤に種々の置換基を付与することにより分子量を高めながら溶剤への溶解性が高められてきたが、本発明の光重合開始剤は、比較的分子量が小さく、光硬化性組成物への添加量を低減できるうえ、従来の光重合開始剤よりもエチレン性不飽和二重結合を有する化合物、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物との相溶性、及び溶剤（前記のエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物を含む。）に対する溶解性が高く、感度、解像度及び現像性、並びに基板との密着性に優れる。
本発明の液晶表示装置を示す模式図である。
［光重合開始剤］
　本発明の光重合開始剤は、下記一般式（Ｉ）で表される。
Figure JPOXMLDOC01-appb-C000023
 （式中、Ｒ1～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。Ｒ3は、Ｒ4又はＲ5と一緒になって環を形成していてもよい。Ｒ4は、Ｒ5と一緒になって環を形成していてもよい。
　また、Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
　Ｗは、単結合又は酸素原子を示す。Ｚは、単結合、酸素原子又は＞ＮＲ3’（Ｒ3’は、置換もしくは無置換の炭素数１～２０のアルキル基を示すか、又はＲ3’はＲ3とつながって、窒素原子と共に環を形成している。）を示す。
　ｎは、１～１０の整数を示す。ｎが２～１０の整数の場合、複数のＲ4及びＲ5は、それぞれ同一でも異なっていてもよい。）
　また、一般式（Ｉ）で表される本発明の光重合開始剤の中でも、本発明の効果の観点から、下記一般式（Ｉ－ａ）で表される光重合開始剤（Ｗ：単結合、Ｚ：酸素原子の場合に相当する。）及び下記一般式（Ｉ－ｂ）で表される光重合開始剤（ｎが１の場合に相当する。）が好ましい。
Figure JPOXMLDOC01-appb-C000024
　上記式中、Ｒ1～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。なお、一般式（Ｉ－ａ）においては、Ｒ3は、Ｒ4又はＲ5と一緒になって環を形成していてもよく、また、Ｒ4は、Ｒ5と一緒になって環を形成していてもよい。
　また、Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
　一般式（Ｉ－ｂ）中のＷは、単結合又は酸素原子を示す。また、一般式（Ｉ－ｂ）中のＺは、単結合、酸素原子又は＞ＮＲ3'（Ｒ3'は、置換もしくは無置換の炭素数１～２０のアルキル基を示すか、又はＲ3'はＲ3とつながって、窒素原子と共に環を形成している。）を示す。
　一般式（Ｉ－ａ）中のｎは、１～１０の整数を示す。ｎが２～１０の整数の場合、複数のＲ4及びＲ5は、それぞれ同一でも異なっていてもよい。
（一般式（Ｉ）、（Ｉ－ａ）及び（Ｉ－ｂ）中の各基について）
　ｎとしては、低分子量とする観点、エチレン性不飽和二重結合を有する化合物との相溶性（以下、単に相溶性と称する。）や溶剤への溶解性（以下、単に溶解性と称する。）の観点及び製造容易性の観点から、２～８の整数が好ましく、２～４の整数がより好ましく、２がさらに好ましい。
　Ｒ1～Ｒ11がそれぞれ独立して示すハロゲン原子としては、例えばフッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられる。
　Ｒ1～Ｒ11がそれぞれ独立して示す炭素数１～２０のアルキル基としては、直鎖状でも分岐鎖状でもよく、例えばメチル基、エチル基、ｎ－プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔ－ブチル基、ｎ－ペンチル基、イソペンチル基、ｎ－ヘキシル基、ｎ－オクチル基、２－エチル－ｎ－オクチル基、ｎ－デシル基、ｎ－ドデシル基等が挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、炭素数１～１０のアルキル基が好ましく、炭素数１～５のアルキル基がより好ましい。
　Ｒ1～Ｒ11がそれぞれ独立して示す炭素数２～２０のアルケニル基としては、直鎖状でも分岐鎖状でもよく、例えばビニル基、アリル基、７－オクテニル基等が挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、炭素数２～１０のアルケニル基が好ましく、炭素数２～６のアルケニル基がより好ましい。
　Ｒ1～Ｒ11がそれぞれ独立して示す環形成原子数３～１０のシクロアルキル基としては、シクロプロピル基、シクロペンチル基、シクロヘキシル基、シクロオクチル基等が挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、環形成原子数３～６のシクロアルキル基が好ましい。
　Ｒ1～Ｒ11がそれぞれ独立して示す炭素数４～２０のシクロアルケニル基としては、シクロペンテニル基、シクロヘキセニル基、シクロヘキサジエニル基、シクロオクテニル基等が挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、炭素数４～１０のシクロアルケニル基が好ましく、炭素数４～６のシクロアルケニル基がより好ましい。
　Ｒ1～Ｒ11がそれぞれ独立して示す炭素数１～２０のアルコキシ基としては、アルキル基部位が、前記した炭素数１～２０のアルキル基であるものが挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、炭素数１～１０のアルコキシ基が好ましく、炭素数１～５のアルコキシ基がより好ましい。
　Ｒ1～Ｒ11がそれぞれ独立して示す炭素数２～２０のアルケニルオキシ基としては、アルケニル基部位が、前記した炭素数２～２０のアルケニル基であるものが挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、炭素数２～１０のアルケニルオキシ基が好ましく、炭素数２～６のアルケニルオキシ基がより好ましい。
　Ｒ1～Ｒ11がそれぞれ独立して示す炭素数１～２０のアルカノイル基としては、直鎖状でも分岐鎖状でもよく、例えばメタノイル基、エタノイル基、ｎ－プロパノイル基、イソプロパノイル基、ｎ－ブタノイル基、ｔ－ブタノイル基、ｎ－ヘキサノイル基、ｎ－オクタノイル基、ｎ－デカノイル基、ｎ－ドデカノイル基等が挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、炭素数１～１０のアルカノイル基が好ましく、炭素数１～５のアルカノイル基がより好ましい。
　Ｒ1～Ｒ11がそれぞれ独立して示す炭素数２～２０のアルケノイル基としては、直鎖状でも分岐鎖状でもよく、例えばエテノイル基、ｎ－プロペノイル基、イソプロペノイル基、ｎ－ブテノイル基、ｔ－ブテノイル基、ｎ－ヘキセノイル基、ｎ－オクテノイル基、ｎ－デセノイル基、ｎ－ドデセノイル基等が挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、炭素数２～１０のアルケノイル基が好ましく、炭素数２～６のアルケノイル基がより好ましい。
　Ｒ1～Ｒ11がそれぞれ独立して示す環形成炭素数６～１４のアリール基としては、例えばフェニル基、ナフチル基、アントリル基が挙げられる。
　Ｒ1～Ｒ11がそれぞれ独立して示す環形成原子数３～１４のヘテロ環基としては、例えば２－フラニル基、２－チオフェニル基、２－ピリジニル基、下記式（Ａ）で表される基（以下、置換基（Ａ）と称する。）
Figure JPOXMLDOC01-appb-C000025
 等の環形成原子数５～１４の不飽和ヘテロ環基；２－テトラヒドロフリル基、３－テトラヒドロフリル基、ピロリジニル基、ピペリジニル基、２，２，６，６－トリメチルピペリジン－４－イル基等の環形成原子数３～１０の飽和ヘテロ環基が挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、環形成原子数５～６の不飽和ヘテロ環基、環形成原子数３～６の飽和ヘテロ環基が好ましい。
　また、前記した「Ｒ3とＲ4又はＲ5が一緒になって環を形成する」というのは、ｎ＝２、Ｗが単結合及びＺが酸素原子である場合を例に挙げると下記式で説明され、右側に例示した環が具体例として挙げられる。
Figure JPOXMLDOC01-appb-C000026
　Ｒ4とＲ5が一緒になって形成する環としては、例えば、シクロペンチル環、シクロオクチル環等の環形成炭素数３～１０（好ましくは３～６）の環が挙げられる。
　なお、Ｒ1～Ｒ11がそれぞれ独立して示す、前記アルキル基、アルケニル基、シクロアルキル基、シクロアルケニル基、アルコキシ基、アルケニルオキシ基、アルカノイル基、アルケノイル基、アリール基及びヘテロ環基は、置換基を有していてもよい。
　Ｒ1～Ｒ11がそれぞれ独立して示すアルキル基、アルケニル基の置換基としては、ヒドロキシル基；カルボキシル基；メトキシ基、エトキシ基、プロポキシ基等の直鎖状又は分岐鎖状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルコキシ基；直鎖状又は分岐鎖状の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）のアルケニルオキシ基；直鎖状又は分岐鎖状の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）のアルケニルチオ基；直鎖状又は分岐鎖状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルキルチオ基；炭素数５～１８（好ましくは５～１０）のシクロアルケニル基；シクロプロピル基、シクロペンチル基、シクロヘキシル基等の炭素数３～１８（好ましくは３～１０、より好ましくは３～６）のシクロアルキル基；フェノキシ基等の環形成炭素数６～１０のアリールオキシ基；フッ素原子、塩素原子、臭素原子、ヨウ素原子等のハロゲン原子；酸素原子（＝Ｏ）；硫黄原子（＝Ｓ）；シアノ基；ニトロ基；トリメチルシリル基等のトリアルキルシリル基；トリメトキシシリル基等のトリアルコキシシリル基；フェニル基、ナフチル基、アントリル基等の環形成炭素数６～１４（好ましくは６～１０）のアリール基；－ＣＯＲ12；－ＯＣＯＲ13；－ＮＲ14Ｒ15；－ＮＨＣＯＲ16；－ＮＨＣＯＯＲ17；－ＣＯＮＲ18Ｒ19；－ＣＯＯＲ20；－ＳＯ3ＮＲ21Ｒ22；－ＳＯ3Ｒ23；エポキシ基やテトラヒドロフラニル基等の環形成原子数３～６の環状エーテル基、２－チエニル基、２－ピリジル基、フリル基、チアゾリル基、ベンゾチアゾリル基、モルホリノ基、前記置換基（Ａ）等の飽和もしくは不飽和の環形成原子数３～１０（好ましくは３～６）のヘテロ環基等が挙げられる。
　上記一般式中、Ｒ12～Ｒ23は、それぞれ独立に、炭素数１～２０の直鎖状又は分岐鎖状のアルキル基、環形成炭素数６～１４のアリール基を示す。該アルキル基、アリール基としては、Ｒ1～Ｒ11の場合と同じものが挙げられる。
　Ｒ1～Ｒ11がそれぞれ独立して示すアルコキシ基、アルケニルオキシ基、アルカノイル基、アルケノイル基の置換基としては、ヒドロキシル基；カルボキシル基；メトキシ基、エトキシ基、プロポキシ基等の直鎖状又は分岐鎖状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルコキシ基；直鎖状又は分岐鎖状の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）のアルケニルオキシ基；直鎖状又は分岐鎖状の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）のアルケニルチオ基；直鎖状又は分岐鎖状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルキルチオ基；炭素数５～１８（好ましくは５～１０）のシクロアルケニル基；シクロプロピル基、シクロペンチル基、シクロヘキシル基等の炭素数３～１８（好ましくは３～１０、より好ましくは３～６）のシクロアルキル基；フェノキシ基等の環形成炭素数６～１０のアリールオキシ基；フッ素原子、塩素原子、臭素原子、ヨウ素原子等のハロゲン原子；酸素原子（＝Ｏ）；硫黄原子（＝Ｓ）；シアノ基；ニトロ基；トリメチルシリル基等のトリアルキルシリル基；トリメトキシシリル基等のトリアルコキシシリル基；フェニル基、ナフチル基、アントリル基等の環形成炭素数６～１４（好ましくは６～１０）のアリール基；－ＣＯＲ12；－ＯＣＯＲ13；－ＮＲ14Ｒ15；－ＮＨＣＯＲ16；－ＮＨＣＯＯＲ17；－ＣＯＮＲ18Ｒ19；－ＣＯＯＲ20；－ＳＯ3ＮＲ21Ｒ22；－ＳＯ3Ｒ23；エポキシ基やテトラヒドロフラニル基等の環形成原子数３～６の環状エーテル基、２－チエニル基、２－ピリジル基、フリル基、チアゾリル基、ベンゾチアゾリル基、モルホリノ基、前記置換基（Ａ）等の飽和もしくは不飽和の環形成原子数３～１０（好ましくは３～６）のヘテロ環基等が挙げられる（式中、Ｒ12～Ｒ23は、前記定義の通りである。）。
　Ｒ1～Ｒ11がそれぞれ独立して示すシクロアルキル基、シクロアルケニル基の置換基としては、ヒドロキシル基；カルボキシル基；メチル基、エチル基等の直鎖又は分岐状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルキル基；メトキシ基、エトキシ基、プロポキシ基等の直鎖状又は分岐鎖状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルコキシ基；直鎖状又は分岐鎖状の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）のアルケニルオキシ基；直鎖状又は分岐鎖状の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）のアルケニルチオ基；ビニル基、アリル基等の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）の直鎖又は分岐状のアルケニル基；直鎖状又は分岐鎖状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルキルチオ基；炭素数５～１８（好ましくは５～１０）のシクロアルケニル基；フェノキシ基等の環形成炭素数６～１０のアリールオキシ基；フッ素原子、塩素原子、臭素原子、ヨウ素原子等のハロゲン原子；酸素原子（＝Ｏ）；硫黄原子（＝Ｓ）；シアノ基；ニトロ基；トリメチルシリル基等のトリアルキルシリル基；トリメトキシシリル基等のトリアルコキシシリル基；フェニル基、ナフチル基、アントリル基等の環形成炭素数６～１４（好ましくは６～１０）のアリール基；－ＣＯＲ12；－ＯＣＯＲ13；－ＮＲ14Ｒ15；－ＮＨＣＯＲ16；－ＮＨＣＯＯＲ17；－ＣＯＮＲ18Ｒ19；－ＣＯＯＲ20；－ＳＯ3ＮＲ21Ｒ22；－ＳＯ3Ｒ23；エポキシ基やテトラヒドロフラニル基等の環形成原子数３～６の環状エーテル基、２－チエニル基、２－ピリジル基、フリル基、チアゾリル基、ベンゾチアゾリル基、モルホリノ基、前記置換基（Ａ）等の飽和もしくは不飽和の環形成原子数３～１０（好ましくは３～６）のヘテロ環基等が挙げられる（式中、Ｒ12～Ｒ23は、前記定義の通りである。）。
　Ｒ1～Ｒ11がそれぞれ独立して示すアリール基、ヘテロ環基の置換基としては、ヒドロキシル基；カルボキシル基；メチル基、エチル基等の直鎖又は分岐状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルキル基；メトキシ基、エトキシ基、プロポキシ基等の直鎖状又は分岐鎖状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルコキシ基；直鎖状又は分岐鎖状の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）のアルケニルオキシ基；直鎖状又は分岐鎖状の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）のアルケニルチオ基；直鎖状又は分岐鎖状の炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルキルチオ基；ビニル基、アリル基等の直鎖状又は分岐鎖状の炭素数２～１８（好ましくは２～１０、より好ましくは２～６）のアルケニル基；炭素数５～１８（好ましくは５～１０）のシクロアルケニル基；シクロプロピル基、シクロペンチル基、シクロヘキシル基等の炭素数３～１８（好ましくは３～１０、より好ましくは３～６）のシクロアルキル基；フェノキシ基等の環形成炭素数６～１０のアリールオキシ基；フッ素原子、塩素原子、臭素原子、ヨウ素原子等のハロゲン原子；シアノ基；ニトロ基；トリメチルシリル基等のトリアルキルシリル基；トリメトキシシリル基等のトリアルコキシシリル基；－ＣＯＲ12；－ＯＣＯＲ13；－ＮＲ14Ｒ15；－ＮＨＣＯＲ16；－ＮＨＣＯＯＲ17；－ＣＯＮＲ18Ｒ19；－ＣＯＯＲ20；－ＳＯ3ＮＲ21Ｒ22；－ＳＯ3Ｒ23；エポキシ基やテトラヒドロフラニル基等の環形成原子数３～６の環状エーテル基、２－チエニル基、２－ピリジル基、フリル基、チアゾリル基、ベンゾチアゾリル基、モルホリノ基、前記置換基（Ａ）等の飽和もしくは不飽和の環形成原子数３～１０（好ましくは３～６）のヘテロ環基等が挙げられる（式中、Ｒ12～Ｒ23は、前記定義の通りである。）。
　また、Ａｒが示す環形成炭素数６～１４のアリール基としては、例えばフェニル基、ナフチル基、アントリル基、クリセニル基、フェナントレニル基、アズレニル基、アセナフチレニル基等が挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、環形成炭素数６～１０のアリール基が好ましく、フェニル基がさらに好ましい。Ａｒが示す環形成原子数５～１４のヘテロアリール基としては、例えば２－フラニル基、２－チオフェニル基、２－ピリジニル基等が挙げられる。これらの中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、環形成原子数５～６のへテロアリール基が好ましく、２－フラニル基、２－チオフェニル基がより好ましい。
　これらのアリール基及びヘテロアリール基は置換基を有していてもよい。該置換基としては、前記したＲ1～Ｒ11がそれぞれ独立して示すアリール基の置換基と同じものが挙げられ、それらの中でも、炭素数１～１８（好ましくは１～１０、より好ましくは１～５）のアルキル基が好ましく、メチル基がより好ましい。
　なお、該置換基がアルキル基又はアルケニル基である場合、Ａｒと共に縮合環を形成していてもよく、例えばフルオレン環、インデン環等を形成していてもよい。
　Ｚが表す＞ＮＲ3’中のＲ3’は、前述の通り、置換もしくは無置換の炭素数１～２０のアルキル基を示すか、又はＲ3’はＲ3とつながって、窒素原子と共に環を形成している。
　該炭素数１～２０のアルキル基としては、Ｒ1～Ｒ11の場合と同じものが挙げられ、好ましいものも同じものが挙げられ、メチル基が特に好ましい。
　また、Ｒ3’はＲ3とつながって、窒素原子と共に形成する環の具体例としては、モルホリン環、ピロリジン環、ピペリジン環、ピペコリン環、ピペラジン環などが挙げられる。これらの中でも、モルホリン環が好ましい。
　ＷとＺの組み合わせとしては、Ｗが単結合の場合、Ｚは酸素原子又は＞Ｎｒ3’が好ましく、Ｗが酸素原子の場合、Ｚは単結合又は酸素原子が好ましい。
　さらに、一般式（Ｉ－ａ）において、（ａ）Ｒ1、Ｒ2及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に、水素原子又は置換もしくは無置換の炭素数１～２０のアルキル基であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である光重合開始剤、（ｂ）Ｒ1、Ｒ2及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に、水素原子又は置換もしくは無置換の炭素数１～２０のアルキル基であり、Ａｒが、置換もしくは無置換の環形成炭素数５～１４のヘテロアリール基である光重合開始剤、（ｃ）Ｒ1及びＲ2が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｒ3が置換もしくは無置換の炭素数３～１８のシクロアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に、水素原子又は置換もしくは無置換の炭素数１～２０のアルキル基である光重合開始剤、（ｄ）Ｒ1及びＲ2が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｒ3が環形成原子数３～６の環状エーテル基で置換された炭素数１～２０のアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に、水素原子又は置換もしくは無置換の炭素数１～２０のアルキル基である光重合開始剤も好ましい。さらに、後述する光硬化性組成物における光重合開始剤の含有量の低減の観点から、上記（ａ）及び（ｂ）の場合は、分子量が５１５以下であることが好ましく、５００以下であることがより好ましく、上記（ｃ）及び（ｄ）の場合は、分子量が５５０以下であることが好ましい。
　さらに、本発明の効果の観点、及び光重合開始剤の分解物による重合物の汚染や装置の汚染を低減する観点から、上記の好ましい光重合開始剤において、Ｒ4～Ｒ11がそれぞれ独立に、水素原子又は炭素数１～２０のアルキル基であることがより好ましい。なお、各基の好ましいものは、前記した通りである。
　以下に、本発明の光重合開始剤（Ｉ－ａ）の具体例を示すが、特にこれらに制限されるものではない。
Figure JPOXMLDOC01-appb-C000027
Figure JPOXMLDOC01-appb-C000028
Figure JPOXMLDOC01-appb-C000029
Figure JPOXMLDOC01-appb-C000030
　さらに、一般式（Ｉ－ｂ）において、（ｅ）Ｒ1及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｗが酸素原子であり、Ｚが単結合又は酸素原子であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である光重合開始剤、（ｆ）Ｒ1及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｒ2が、－ＯＣＯＲ13（Ｒ13は、前記定義の通りである。）又は－ＣＯＯＲ20（Ｒ20は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）で表されるエステル基を有する炭素数１～２０のアルキル基であり、Ｗが酸素原子であり、Ｚが単結合又は酸素原子であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である光重合開始剤、（ｇ）Ｒ1及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｗが単結合であり、Ｚが＞ＮＲ3’（Ｒ3’は、前記定義のとおりである。）であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である光重合開始剤、（ｈ）Ｒ1及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｒ2が、－ＯＣＯＲ13（Ｒ13は、前記定義の通りである。）又は－ＣＯＯＲ20（Ｒ20は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）で表されるエステル基を有する炭素数１～２０のアルキル基であり、Ｗが単結合であり、Ｚが＞ＮＲ3’（Ｒ3’は、前記定義のとおりである。）であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である光重合開始剤、（ｉ）Ｒ1が、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｒ3が水素原子であり、Ｗが単結合であり、Ｚが酸素原子であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である光重合開始剤も好ましい。
　なお、上記（ｇ）の光重合開始剤においては、＞ＮＲ3’中のＲ3’はＲ3とつながって、窒素原子と共に環を形成しているのも好ましく、モルホリン環を形成しているのがより好ましい。
　さらに、本発明の効果の観点、及び光重合開始剤の分解物による重合物の汚染や装置の汚染を低減する観点から、上記の好ましい光重合開始剤において、Ｒ4～Ｒ11がそれぞれ独立に、水素原子又は炭素数１～２０のアルキル基であることがより好ましい。なお、各基の好ましいものは、前記した通りである。
　以下に、本発明の光重合開始剤（Ｉ－ｂ）の具体例を示すが、特にこれらに制限されるものではない。
Figure JPOXMLDOC01-appb-C000031
Figure JPOXMLDOC01-appb-C000032
　なお、本発明の光重合開始剤としては、前述の通り一般式（Ｉ－ａ）においてｎ＝２であることが好ましく、具体的には下記一般式（Ｉ－ａ１）で表される光重合開始剤が好ましい。
Figure JPOXMLDOC01-appb-C000033
 　上記式（Ｉ－ａ１）中、Ｒ1～Ｒ3、Ｒ6～Ｒ11及びＡｒは、前記定義の通りである。Ｒ4’及びＲ5’は、それぞれＲ4及びＲ5の定義と同じであり、好ましいものも同じである。
［光重合開始剤の製造方法］
　本発明の光重合開始剤（Ｉ）の製造方法に特に制限は無いが、例えば、以下の光重合開始剤（Ｉ－ａ）の製造方法や光重合開始剤（Ｉ－ｂ）の製造方法によって容易に製造することができる。
（１．光重合開始剤（Ｉ－ａ）の製造方法）
　本発明の光重合開始剤（Ｉ－ａ）の製造方法に特に制限は無いが、例えば、下記工程１～工程４によって、容易に製造することができる。
（工程１）
　工程１としては、例えば、前記カルバゾール誘導体（１）とＺ（ＣＲ4Ｒ5）nＣＯＯＲ3（Ｚは、フッ素原子、塩素原子、臭素原子、ヨウ素原子等のハロゲン原子を示す。また、Ｒ3、Ｒ4及びＲ5は、前記定義の通りである。）で表されるハロゲン化物とを、塩基の存在下に反応させる工程が挙げられる。該工程により、下記一般式（３ａ）で表されるカルボニルアルキル基導入体が得られる。
Figure JPOXMLDOC01-appb-C000034
 （式中、Ｒ3～Ｒ11は、前記定義の通りであり、好ましいものも同じである。）
　前記塩基としては、ｎ－ブチルリチウム、ｔ－ブチルリチウム、水酸化ナトリウム、水酸化カリウム等が挙げられる。反応温度は、通常、好ましくは０～２００℃であり、反応時間は通常、好ましくは２～１００時間である。
　なお、一般式（Ｉ－ａ）においてｎ＝２の光重合開始剤を製造する場合、工程１は、以下の工程であると製造が容易であり、好ましい。
　下記一般式（１）
Figure JPOXMLDOC01-appb-C000035
 （式中、Ｒ6～Ｒ11は、前記定義の通りであり、好ましいものも同じである。）
で表されるカルバゾール誘導体［以下、カルバゾール誘導体（１）と称する。］と、下記一般式（２ａ）
Figure JPOXMLDOC01-appb-C000036
 （式中、Ｒ3、Ｒ4’及びＲ5’は、前記定義の通りであり、好ましいものも同じである。）
で表されるアクリレート誘導体［以下、アクリレート誘導体（２ａ）と称する。］とを塩基の存在下に反応させることにより、下記一般式（３ａ’）
Figure JPOXMLDOC01-appb-C000037
 （式中、Ｒ3、Ｒ4’、Ｒ5’及びＲ6～Ｒ11は、前記定義の通りであり、好ましいものも同じである。）
で表されるカルボニルアルキル基導入体［以下、カルボニルアルキル基導入体（３ａ’）と称する。］を得る工程。
　以下、ｎ＝２の光重合開始剤を製造する場合に好ましいとするこの工程１について、詳細に説明する。
　工程１で使用するアクリレート誘導体（２ａ）の使用量に特に制限は無いが、カルバゾール誘導体（１）１モルに対して、好ましくは０．５～２モル、より好ましくは０．８～１．２モルであり、未反応物を低減する観点から、ほぼ等量で反応させることがさらに好ましい。
　工程１は、塩基の存在下に実施する。該塩基としては、Ｍｉｃｈａｅｌ付加反応に使用し得る塩基であればよく、有機塩基、無機塩基のいずれも用いることができる。有機塩基としては、例えばピリジン、ジアザビシクロウンデセン（ＤＢＵ）、ジアザビシクロノネン（ＤＢＮ）等が挙げられる。無機塩基としては、例えば炭酸ナトリウム、炭酸カリウム等のアルカリ金属炭酸塩；炭酸マグネシウム、炭酸カルシウム等のアルカリ土類金属炭酸塩；炭酸水素ナトリウム、炭酸水素カリウム等のアルカリ金属炭酸水素塩；水酸化ナトリウム、水酸化カリウム等のアルカリ金属水酸化物；水酸化マグネシウム、水酸化カルシウム等のアルカリ土類金属水酸化物等が挙げられる。これらの中でも、アルカリ金属炭酸塩、アルカリ土類金属炭酸塩が好ましく、アルカリ金属炭酸塩がより好ましく、炭酸カリウムがさらに好ましい。
　該塩基の使用量に特に制限は無いが、反応効率及び製造コストの観点から、カルバゾール誘導体（１）１モルに対して、好ましくは０．５～２モル、より好ましくは０．８～１．２モルであり、ほぼ等量で使用することがさらに好ましい。
　工程１は、溶媒の存在下に実施することが好ましい。該溶媒としては、カルバゾール誘導体（１）、アクリレート誘導体（２ａ）及び塩基を溶解し得る溶媒を適宜選択すればよい。具体的には、ジメチルホルムアミド（ＤＭＦ）、ジメチスルホキシド（ＤＭＳＯ）、塩化メチレン等が挙げられる。
　工程１の反応温度に特に制限は無いが、通常、好ましくは１０～５０℃、より好ましくは１５～４０℃、さらに好ましくは１５～３０℃で実施する。反応時間は、カルバゾール誘導体（１）、アクリレート誘導体（２ａ）及び塩基の種類や使用量並びに反応温度等によっても異なるが、通常、２時間～４８時間程度である。
　工程１の実施形態に特に制限は無く、例えばカルバゾール誘導体（１）、アクリレート誘導体（２ａ）及び塩基を全て溶媒中に添加し、好ましくは前記温度で攪拌することにより、カルボニルアルキル基導入体（３ａ’）を得ることができる。
　反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、カルボニルアルキル基導入体（３ａ）や（３ａ’）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、カルボニルアルキル基導入体（３ａ）や（３ａ’）の純度を高めることもできる。
　以下、前記工程１で得られるカルボニルアルキル基導入体（３ａ）又は（３ａ’）を用いた工程２～４について説明するが、便宜上、ｎ＝２に相当するカルボニルアルキル基導入体（３ａ’）については省略して記載する。
（工程２）
　工程２は、工程１で得られたカルボニルアルキル基導入体（３ａ）と下記一般式（４）、（５）
Figure JPOXMLDOC01-appb-C000038
 （式中、Ｘは、ハロゲン原子又は－ＯＣ（＝Ｏ）Ａｒを示し、Ｘ’は、ハロゲン原子又は－ＯＣ（＝Ｏ）Ｒ2を示す。Ａｒ及びＲ2は、前記定義の通りであり、好ましいものも同じである。）
で表される２つのアシル化剤［以下、それぞれアシル化剤（４）、アシル化剤（５）と称する。］とをルイス酸の存在下に反応させることにより、下記一般式（６ａ）
Figure JPOXMLDOC01-appb-C000039
 （式中、Ｒ2～Ｒ11及びＡｒは、前記定義の通りであり、好ましいものも同じである。）
で表されるジケトン体［以下、ジケトン体（６ａ）と称する。］を得る工程である。
　上記式中、Ｘ、Ｘ’がそれぞれ独立に示すハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、塩素原子が好ましい。
　工程２において、カルボニルアルキル基導入体（３ａ）と、アシル化剤（４）及び（５）との反応は、目的とするジケトン体（６ａ）の収率の観点から、カルボニルアルキル基導入体（３ａ）とアシル化剤（４）とを反応させた後、次いでアシル化剤（５）を反応させることが好ましい。
　アシル化剤（４）及び（５）の使用量は、カルボニルアルキル基導入体（３ａ）にそれぞれのアシル基を１つずつ導入する観点から、カルボニルアルキル基導入体（３ａ）１モルに対して、それぞれ好ましくは０．８～１．３モル、より好ましくは１～１．３モルであり、未反応物を低減する観点から、ほぼ等量で反応させることがさらに好ましい。特に、カルボニルアルキル基導入体（３ａ）とアシル化剤（４）とを反応させた後、次いでアシル化剤（５）を反応させる場合には、アシル化剤（５）の使用量は、前記範囲を超えても何ら問題ないが、あまり過剰であってもそれに見合う収率が得られるわけではなく、いたずらに生産コストがかさむことになり得る。
　工程２は、ルイス酸の存在下に実施する。ルイス酸としては、塩化アルミニウム、三フッ化ホウ素ジエチルエーテル錯体が好ましい。ルイス酸の使用量は、ジケトン体（６ａ）の収率の観点から、アシル化剤（４）又は（５）１モルに対して、通常、好ましくは０．８～２．５モル、より好ましくは１～２モルである。
　工程２は、溶媒の存在下に実施することが好ましい。該溶媒としては、通常のＦｒｉｅｄｅｌ－Ｃｒａｆｔｓアシル化反応に使用し得る溶媒であれば特に制限は無い。具体的には、ジクロロメタン、ニトロベンゼン、アセトン、アセトニトリル等が挙げられる。
　工程２の反応温度は、反応開始時は－５０～５℃（好ましくは－１０～５℃）とし、反応が進行するにしたがって、徐々に室温（１５～２５℃程度）へ戻すことが好ましい。反応時間は、カルボニルアルキル基導入体（３ａ）、アシル化剤（４）及び（５）の種類及び使用量、並びに反応温度によっても異なるが、通常、好ましくは１～３０時間である。なお、アシル化剤（４）及び（５）の両方がハロゲン化アシル又は酸無水物である場合、カルボニルアルキル基導入体（３ａ）とアシル化剤（４）とを反応させた後、生成物を単離することなく引き続きアシル化剤（５）と反応させることもできる。その場合、カルボニルアルキル基導入体（３ａ）とアシル化剤（４）との反応時間は、３０分～５時間程度（好ましくは３０分～３時間）とし、一方、カルボニルアルキル基導入体（３ａ）とアシル化剤（５）との反応時間を、３０分～２４時間程度（好ましくは３０分～１８時間）と長めに設けて十分に反応させることが好ましい。
　収率の観点から、工程２の好ましい実施形態を以下に２通り説明する。
［１］氷浴で冷却しながらカルボニルアルキル基導入体（３ａ）及びアシル化剤（４）を適宜溶媒中で混合し、その混合溶液へルイス酸をゆっくり（好ましくは５分～１時間、より好ましくは１０分～４０分かけて）添加し、添加終了後、室温へ戻して一定時間（３０分～５時間程度）攪拌を続ける。好ましくは、抽出及び洗浄等の通常の有機化合物の分離手段を行うことによって、一旦、生成物を分離取得する。
　こうして得られた生成物を適宜溶媒に溶解し、氷浴で冷却しながらアシル化剤（５）を添加し、そこへルイス酸をゆっくり（好ましくは５分～１時間、より好ましくは１０分～４０分かけて）添加し、添加終了後、室温へ戻して一定時間（３０分～２４時間程度）攪拌を続けることにより、ジケトン体（６ａ）を得ることができる。
［２］氷浴で冷却しながらカルボニルアルキル基導入体（３ａ）を適宜溶媒と混合してから、ルイス酸をゆっくり（好ましくは５分～１時間、より好ましくは１０分～４０分かけて）添加し、得られた混合溶液へアシル化剤（４）をゆっくり（好ましくは５分～１時間、より好ましくは１０分～４０分かけて）添加した後、室温へ戻して一定時間（３０分～５時間程度）攪拌を続ける。再び氷浴で冷却しながらルイス酸をゆっくり（好ましくは５分～１時間、より好ましくは１０分～４０分かけて）添加し、得られた混合溶液へアシル化剤（５）をゆっくり（好ましくは５分～１時間、より好ましくは１０分～４０分かけて）添加した後、室温へ戻して一定時間以上（好ましくは３０分～２４時間程度）攪拌を続けることにより、ジケトン体（６ａ）を得ることができる。
　なお、反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、ジケトン体（６ａ）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、ジケトン体（６ａ）の純度を高めることもできる。
（工程３）
　工程３は、工程２で得られたジケトン体（６ａ）とヒドロキシルアミンを反応させることにより、下記一般式（７ａ）
Figure JPOXMLDOC01-appb-C000040
 （式中、Ｒ2～Ｒ11及びＡｒは、前記定義の通りであり、好ましいものも同じである。）
で表されるオキシム体［以下、オキシム体（７ａ）と称する。］を得る工程である。
　工程３においては、ヒドロキシルアミン供給源としては、特に制限されるものではないが、塩化ヒドロキシルアミンが好ましい。該塩化ヒドロキシルアミンは、例えば水中で酢酸ナトリウム、等と反応させることにより、ヒドロキシルアミンの水溶液を得ることができる。
　ヒドロキシルアミン（塩化ヒドロキシルアミン）の使用量は、ジケトン体（６ａ）１モルに対して、好ましくは０．８～２モル、より好ましくは１～１．５モル、さらに好ましくは１～１．３モルであり、未反応物を低減する観点から、ほぼ等量で反応させることがさらに好ましい。
　工程３は、溶媒の存在下に実施することが好ましい。溶媒としては、水溶性有機溶媒が好ましく、該水溶性有機溶媒としては、例えばメタノール、エタノール等のアルコール類、ジメチルホルムアミド（ＤＭＦ）等が好ましい。
　工程３の反応温度に特に制限は無いが、オキシム体（７ａ）の収率の観点からは、通常、好ましくは４０～１６０℃、より好ましくは５０～１４０℃、さらに好ましくは７０～１１０℃である。反応時間は、ジケトン体（６ａ）の種類及び使用量、並びに反応温度によっても異なるが、通常、好ましくは２～２０時間、より好ましくは４～１２時間である。
　工程３の実施形態に特に制限は無く、例えば、塩化ヒドロキシルアミンと酢酸ナトリウムを水中で混合してヒドロキシルアミンの水溶液を得ておき、そこへジケトン体（６ａ）及び溶媒を添加して、好ましくは前記温度範囲で攪拌することにより、オキシム体（７ａ）を得ることができる。
　反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、オキシム体（７ａ）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、オキシム体（７ａ）の純度を高めることもできる。
（工程４）
　工程４は、工程３で得られたオキシム体（７ａ）と下記一般式（８）
Figure JPOXMLDOC01-appb-C000041
 （式中、Ｙは、ハロゲン原子又は－ＯＣ（＝Ｏ）Ｒ1を示す。Ｒ1は、前記定義の通りであり、好ましいものも同じである。）
で表されるエステル化剤［以下、エステル化剤（８）と称する。］とを反応させることにより、下記一般式（Ｉ－ａ）
Figure JPOXMLDOC01-appb-C000042
 （式中、Ｒ1～Ｒ11及びＡｒは、前記定義の通りである。）
で表される光重合開始剤［以下、光重合開始剤（Ｉ－ａ）と称する。］を得る工程である。
　上記式中、Ｙが示すハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、塩素原子が好ましい。
　工程４で使用するエステル化剤（８）の使用量に特に制限は無いが、オキシム体（７ａ）１モルに対して、好ましくは０．５～２モル、より好ましくは０．８～１．２モルであり、未反応物を低減する観点から、ほぼ等量で反応させることがさらに好ましい。
　工程４は、反応を促進するために、塩基の存在下に実施してもよい。塩基としては、有機塩基や無機塩基が挙げられる。有機塩基としては、例えばトリエチルアミン、トリブチルアミン等のアミン類；ピリジン等の含窒素複素環式芳香族化合物等が挙げられる。無機塩基としては、例えば炭酸ナトリウム等のアルカリ金属炭酸塩；炭酸マグネシウム等のアルカリ土類金属炭酸塩；水酸化ナトリウム等のアルカリ金属水酸化物；水酸化マグネシウム等のアルカリ土類金属水酸化物等が挙げられる。これらの中でも、有機塩基が好ましく、アミン類、含窒素複素環式芳香族化合物がより好ましく、反応効率及び製造コストの観点から、トリエチルアミン、ピリジンがさらに好ましい。
　塩基を使用する場合、その使用量は、光重合開始剤（Ｉ－ａ）の収率及び製造コストの観点から、オキシム体（７ａ）１モルに対して、好ましくは１～５モル、より好ましくは１．５～３モルである。
　工程４は、溶媒の存在下に実施することが好ましい。溶媒としては、ｔ－ブチルメチルエーテル、エチルメチルエーテル、シクロペンチルメチルエーテル、テトラヒドロフラン（ＴＨＦ）等のエーテル類が好ましく挙げられる。
　工程４の反応温度は、反応開始時は－５０～５℃（好ましくは－１０～５℃）とし、反応が進行するにしたがって、徐々に室温（１５～２５℃程度）へ戻すことが好ましい。反応時間は、オキシム体（７ａ）、エステル化剤（８）の種類及び使用量、並びに反応温度によっても異なるが、通常、好ましくは０．５～１０時間、より好ましくは１～５時間である。
　工程４の実施形態に特に制限は無く、例えばオキシム体（７ａ）及びエステル化剤（８）を適宜溶媒中で混合し、そこへ塩基を滴下し、滴下終了後、反応液の温度を徐々に室温へ戻して攪拌を続けることにより、本発明の光重合開始剤（Ｉ－ａ）を得ることができる。
　反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、光重合開始剤（Ｉ－ａ）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、光重合開始剤（Ｉ－ａ）の純度を高めることもできる。
　こうして得られる本発明の光重合開始剤（Ｉ－ａ）は、カルバゾール骨格中の窒素原子に、エステル基を含有する特殊な置換基が付いている。そのため、光硬化性組成物中のエチレン性不飽和結合を有する化合物（特に（メタ）アクリロイルオキシ基を有する化合物）、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物との相溶性、及び溶剤（前記のエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物を含む。）に対する溶解性が高く、光（特に波長４５０ｎｍ以下の短波長の光）に対する感度が高く、解像度及び現像性、ひいては深部硬化性に優れ、さらに基板との密着性が良好になるものと考えられる。また、該光重合開始剤（Ｉ－ａ）は、露光時の光により発生する分解物による重合物の汚染や装置の汚染が無い。
　なお、特定化合物や溶剤に対する光重合開始剤（Ｉ－ａ）の相溶性や溶解性の高さは、感度、解像度及び現像性、ひいては深部硬化性の向上に寄与しているものと考えられ、カラーフィルタ用途においては重要な要素であると言える。特にカラーフィルタ用途においては、光重合開始剤が、エーテル結合及び／又はエステル結合を有する溶剤（特に、プロピレングリコールモノエチルエーテルアセテート等）１００質量部に対して、５質量部以上溶解することが好ましく、１０質量部以上溶解することがさらに好ましく、本発明の光重合開始剤（Ｉ－ａ）はかかる条件を満たしており、カラーフィルタ用光硬化性組成物に含有させる光重合開始剤、さらには高遮光性のブラックマトリックス用光硬化性組成物に含有させる光重合開始剤として適している。
（１．光重合開始剤（Ｉ－ａ）の製造方法）
　本発明の光重合開始剤（Ｉ－ｂ）の製造方法に特に制限は無いが、例えば、下記工程１～工程４によって、容易に製造することができる。
（工程１）
　工程１は、Ｗ及びＺによって製造方法が異なるため、以下に場合分けして説明する。
＜Ｗが単結合であり、Ｚが＞ＮＲ3’である場合＞
　下記一般式（１）
Figure JPOXMLDOC01-appb-C000043
 （式中、Ｒ6～Ｒ11は、前記定義の通りであり、好ましいものも同じである。）
で表されるカルバゾール誘導体［以下、カルバゾール誘導体（１）と称する。］と、下記一般式（２ｂ）
Figure JPOXMLDOC01-appb-C000044
 （式中、Ｒ3、Ｒ3’、Ｒ4及びＲ5は、前記定義の通りであり、好ましいものも同じである。）
で表されるアクリルアミド誘導体［以下、アクリルアミド誘導体（２ｂ）と称する。］とを塩基の存在下に反応させることにより、下記一般式（３ｂ）
Figure JPOXMLDOC01-appb-C000045
 （式中、Ｒ3、Ｒ3’、Ｒ4～Ｒ11は、前記定義の通りであり、好ましいものも同じである。）
で表されるアミド基導入体［以下、アミド基導入体（３ｂ）と称する。］を得る工程である。
　工程１で使用するアクリルアミド誘導体（２ｂ）の使用量に特に制限は無いが、カルバゾール誘導体（１）１モルに対して、好ましくは０．５～２モル、より好ましくは０．８～１．２モルであり、未反応物を低減する観点から、ほぼ等量で反応させることがさらに好ましい。
　工程１は、塩基の存在下に実施する。該塩基としては、Ｍｉｃｈａｅｌ付加反応に使用し得る塩基を用いることができ、特に制限は無く、有機塩基、無機塩基のいずれも用いることができる。有機塩基としては、例えばピリジン、ジアザビシクロウンデセン（ＤＢＵ）、ジアザビシクロノネン（ＤＢＮ）等が挙げられ、求核性の低い塩基が好ましく、ＤＢＵ、ＤＢＮがより好ましい。無機塩基としては、例えば、炭酸ナトリウム、炭酸カリウム等のアルカリ金属炭酸塩；炭酸マグネシウム、炭酸カルシウム等のアルカリ土類金属炭酸塩；炭酸水素ナトリウム、炭酸水素カリウム等のアルカリ金属炭酸水素塩；水酸化ナトリウム、水酸化カリウム等のアルカリ金属水酸化物；水酸化マグネシウム、水酸化カルシウム等のアルカリ土類金属水酸化物等が挙げられる。これらの中でも、アルカリ金属炭酸塩、アルカリ土類金属炭酸塩が好ましく、アルカリ金属炭酸塩がより好ましく、炭酸カリウムがさらに好ましい。
　該塩基の使用量に特に制限は無いが、反応効率及び製造コストの観点から、カルバゾール誘導体（１）１モルに対して、好ましくは０．５～２モル、より好ましくは０．８～１．２モルであり、ほぼ等量で使用することがさらに好ましい。
　工程１は、溶媒の存在下に実施することが好ましい。該溶媒としては、カルバゾール誘導体（１）、アクリルアミド誘導体（２ｂ）及び塩基を溶解し得る溶媒を適宜選択すればよい。具体的には、ジメチルホルムアミド（ＤＭＦ）、ジメチスルホキシド（ＤＭＳＯ）、塩化メチレン等が挙げられる。
　工程１の反応温度に特に制限は無いが、通常、好ましくは１０～５０℃、より好ましくは１５～４０℃、さらに好ましくは１５～３０℃で実施する。反応圧力に特に制限は無いが、常圧下に実施することが好ましい。反応時間は、カルバゾール誘導体（１）、アクリルアミド誘導体（２ｂ）及び塩基の種類や使用量並びに反応温度や反応圧力等によっても異なるが、通常、好ましくは２時間～４８時間程度である。
　工程１の実施形態に特に制限は無く、例えばカルバゾール誘導体（１）、アクリルアミド誘導体（２ｂ）及び塩基を全て溶媒中に添加し、好ましくは前記温度で攪拌することにより、アミド基導入体（３ｂ）を製造することができる。
　反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、アミド基導入体（３ｂ）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、アミド基導入体（３ｂ）の純度を高めることもできる。
－別法－
　アミド基導入体（３ｂ）の製造には、次の方法を採用することもできる。
　前記カルバゾール誘導体（１）と下記一般式（２ｂ’）
Figure JPOXMLDOC01-appb-C000046
 （式中、Ｒ4及びＲ5は前記定義の通りである。Ｒ24は、炭素数１～５のアルキル基を示す。）
で表されるカルボン酸基導入剤［以下、カルボン酸基導入剤（２ｂ’）と称する。］とを塩基の存在下に反応（第１反応）させて得られる下記一般式
Figure JPOXMLDOC01-appb-C000047
 （式中、Ｒ4～Ｒ11は、前記定義の通りであり、好ましいものも同じである。）
で表されるカルボン酸基含有カルバゾール誘導体を、例えば塩化チオニルの存在下にＨＮＲ3Ｒ3'（Ｒ3及びＲ3'は、前記定義の通りであり、好ましいものも同じである。）で表されるアミンと反応（第２反応）させることにより、アミド基導入体（３ｂ）を得る方法である。該アミド基導入体（３ｂ）としては、市販品を用いることもできる。
　なお、Ｒ24が示す炭素数１～５のアルキル基としては、例えばメチル基、エチル基、ｎ－プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔ－ブチル基等が挙げられる。これらの中でも、メチル基、エチル基が好ましい。
　前記第１反応で使用する塩基としては特に制限は無く、有機塩基、無機塩基のいずれも用いることができる。有機塩基としては、例えばピリジン、ジアザビシクロウンデセン（ＤＢＵ）、ジアザビシクロノネン（ＤＢＮ）等が挙げられ、求核性の低い塩基が好ましく、ＤＢＵ、ＤＢＮがより好ましい。無機塩基としては、例えば、炭酸ナトリウム、炭酸カリウム等のアルカリ金属炭酸塩；炭酸マグネシウム、炭酸カルシウム等のアルカリ土類金属炭酸塩；炭酸水素ナトリウム、炭酸水素カリウム等のアルカリ金属炭酸水素塩；水酸化ナトリウム、水酸化カリウム等のアルカリ金属水酸化物；水酸化マグネシウム、水酸化カルシウム等のアルカリ土類金属水酸化物等が挙げられる。これらの中でも、塩基としては、無機塩基が好ましく、アルカリ金属水酸化物がより好ましい。
　該塩基の使用量に特に制限は無いが、反応効率及び製造コストの観点から、カルバゾール誘導体（１）１モルに対して、好ましくは０．５～２モル、より好ましくは０．８～１．２モルであり、ほぼ等量で使用することがさらに好ましい。
　第１反応は、溶媒の存在下に実施することが好ましい。溶媒としては、カルバゾール誘導体（１）、カルボン酸基導入剤（２ｂ’）及び前記塩基を溶解し得る溶媒を適宜選択すればよい。具体的には、ジメチルホルムアミド（ＤＭＦ）、ジメチスルホキシド（ＤＭＳＯ）、塩化メチレン等が挙げられ、ＤＭＦが好ましい。
　第１反応の反応温度に特に制限は無いが、通常、好ましくは１０～５０℃、より好ましくは１５～４０℃、さらに好ましくは１５～３０℃で実施する。第１反応の反応圧力に特に制限は無いが、常圧下に実施することが好ましい。反応時間は、カルバゾール誘導体（１）及び塩基の種類や使用量、及びカルボン酸基導入剤（２ｂ’）の使用量並びに反応温度及び反応圧力等によっても異なるが、通常、好ましくは２時間～４８時間程度である。
　第１反応の実施形態に特に制限は無く、例えばカルバゾール誘導体（１）、カルボン酸基導入剤（２ｂ’）及び塩基を全て溶媒中に添加し、好ましくは前記温度で攪拌することにより、カルボン酸基含有カルバゾール誘導体を製造することができる。
　第１反応終了後、抽出等の通常の有機化合物の分離手段によって、前記カルボン酸基含有カルバゾール誘導体を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、該カルボン酸基含有カルバゾール誘導体の純度を高めることもできる。
　第２反応で使用する塩化チオニルの使用量は、第１反応で使用するカルバゾール誘導体（１）１モルに対して、好ましくは１～１０モル程度使用すればよく、より好ましくは２～５モル程度である。
　第２反応で使用するＨＮＲ3Ｒ3'で表されるアミンの使用量は、第１反応で使用するカルバゾール誘導体（１）１モルに対して、好ましくは１～１０モル程度使用すればよく、より好ましくは２～７モル程度である。
　第２反応は、溶媒の存在下に実施することが好ましい。溶媒としては、前記カルボン酸基含有カルバゾール誘導体、前記アミンを溶解し得る溶媒であれば特に制限は無い。例えば、ジクロロメタン、ニトロベンゼン、アセトン、アセトニトリル等が挙げられ、アセトニトリルが好ましい。
　第２反応の反応温度に特に制限は無いが、通常、好ましくは１０～５０℃、より好ましくは１５～４０℃、さらに好ましくは１５～３０℃で実施する。第２反応の反応圧力に特に制限は無いが、常圧下に実施することが好ましい。反応時間は、前記カルボン酸基含有カルバゾール誘導体、前記アミン及び塩基の種類や使用量並びに反応温度及び反応圧力等によっても異なるが、通常、好ましくは１時間～１０時間程度である。
　第２反応の実施形態に特に制限は無いが、例えば前記カルボン酸基含有カルバゾール誘導体と前記アミンとを溶媒中に添加し、そこへ塩化チオニルを滴下し、滴下終了後、好ましくは前記温度で攪拌することにより、アミド基導入体（３ｂ）を製造することができる。
　反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、アミド基導入体（３ｂ）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、アミド基導入体（３ｂ）の純度を高めることもできる。
＜Ｗが酸素原子であり、Ｚが単結合である場合＞
　前記カルバゾール誘導体（１）と炭酸エチレンを塩基の存在下に反応（第１反応）させて得られる、下記一般式
Figure JPOXMLDOC01-appb-C000048
 （式中、Ｒ6～Ｒ11は、前記定義の通りであり、好ましいものも同じである。）
で表されるヒドロキシル基含有カルバゾール誘導体を、塩基の存在下にＲ3ＣＯＹ（Ｒ3は、前記定義の通りであり、好ましいものも同じである。また、Ｙは、ハロゲン原子を示す。）で表されるアシルハライドと反応（第２反応）させることにより、下記一般式（３ｂ’）
Figure JPOXMLDOC01-appb-C000049
 （式中、Ｒ3～Ｒ11は、前記定義の通りであり、好ましいものも同じである。）
で表されるエステル基導入体［以下、エステル基導入体（３ｂ’）と称する。］を得る方法が好ましい。
　前記第１反応で使用する炭酸エチレンの使用量は、カルバゾール誘導体（１）１モルに対して、好ましくは０．７～１５モル、より好ましくは１～１０モルである。
　第１反応で使用する塩基としては、有機塩基が好ましく、例えばトリエチルアミン、トリブチルアミン等のアミン類；ピリジン等の含窒素複素環式芳香族化合物等が挙げられる。これらの中でも、アミン類が好ましく、トリエチルアミンがより好ましい。該塩基の使用量に特に制限は無いが、反応効率及び製造コストの観点から、カルバゾール誘導体（１）１モルに対して、好ましくは０．５～２モル、より好ましくは０．８～１．２モルであり、ほぼ等量で使用することがさらに好ましい。
　第１反応は、溶媒の存在下に実施することが好ましい。溶媒としては、カルバゾール誘導体（１）や炭酸エチレン、並びに前記塩基を溶解し得る溶媒を適宜選択すればよい。具体的には、ジメチルホルムアミド（ＤＭＦ）、ジメチスルホキシド（ＤＭＳＯ）、塩化メチレン等が挙げられ、ＤＭＦが好ましい。
　第１反応の反応温度に特に制限は無いが、通常、好ましくは６０～１３０℃、より好ましくは８０～１２０℃、さらに好ましくは９０～１１０℃で実施する。第１反応の反応圧力に特に制限は無いが、常圧下に実施することが好ましい。反応時間は、カルバゾール誘導体（１）及び塩基の種類や使用量、炭酸エチレンの使用量、並びに反応温度及び反応圧力等によっても異なるが、通常、好ましくは１時間～１０時間程度である。
　第１反応の実施形態に特に制限は無く、例えばカルバゾール誘導体（１）、炭酸エチレン及び塩基を全て溶媒中に添加し、好ましくは前記温度で攪拌することにより、前記ヒドロキシル基含有カルバゾール誘導体を製造することができる。
　第１反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、前記ヒドロキシル基含有カルバゾール誘導体を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、該ヒドロキシル基含有カルバゾール誘導体の純度を高めることもできる。
　第２反応で使用するＲ3ＣＯＹで表されるアシルハライドとしては、アシルクロリド、アシルヨージド等が挙げられ、アシルクロリドが好ましい。
　該アシルハライドの使用量は、第１反応で使用するカルバゾール誘導体（１）１モルに対して、好ましくは０．７～３モル程度、より好ましくは１～２モルであり、ほぼ等量で使用することがさらに好ましい。
　第２反応で使用する塩基としては、例えばトリエチルアミン、トリブチルアミン、ジイソプロピルエチルアミン等のアミン類が好ましい。塩基の使用量は、前記アシルハライド１モルに対して、好ましくは０．７～３モル程度、より好ましくは１～２モルであり、ほぼ等量で使用することがさらに好ましい。
　第２反応は、溶媒の存在下に実施することが好ましい。溶媒としては、通常のアシル化反応に使用し得る溶媒を使用でき、反応を阻害しない限り特に制限は無い。具体的には、ジクロロメタン、ニトロベンゼン、アセトン、アセトニトリル等が挙げられ、アセトニトリルが好ましい。
　第２反応の反応温度に特に制限は無いが、通常、好ましくは１０～５０℃、より好ましくは１５～４０℃、さらに好ましくは１５～３０℃で実施する。第２反応の反応圧力に特に制限は無いが、常圧下に実施することが好ましい。反応時間は、前記ヒドロキシル基含有カルバゾール誘導体、前記アシルハライド及び塩基の種類や使用量並びに反応温度及び反応圧力等によっても異なるが、通常、好ましくは１時間～１０時間程度である。
　第２反応の実施形態に特に制限は無いが、例えば前記ヒドロキシル基含有カルバゾール誘導体と前記アシルハライドと塩基とを全て溶媒中に添加し、好ましくは前記温度で攪拌することにより、エステル基導入体（３ｂ’）を製造することができる。
　反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、エステル基導入体（３ｂ’）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、エステル基導入体（３ｂ’）の純度を高めることもできる。
（工程２）
　工程２は、工程１で得られたアミド基導入体（３ｂ）又はエステル基導入体（３ｂ’）［以下、便宜上、これらをまとめて、官能基導入体（３ｂ）と称する。］と、下記一般式（４）、（５）
Figure JPOXMLDOC01-appb-C000050
 （式中、Ｘは、ハロゲン原子又は－ＯＣ（＝Ｏ）Ａｒを示し、Ｘ’は、ハロゲン原子又は－ＯＣ（＝Ｏ）Ｒ2を示す。Ａｒ及びＲ2は、前記定義の通りであり、好ましいものも同じである。）
で表される２つのアシル化剤［以下、それぞれアシル化剤（４）、アシル化剤（５）と称する。］とをルイス酸の存在下に反応させることにより、下記一般式（６ｂ）
Figure JPOXMLDOC01-appb-C000051
 （式中、Ｒ2～Ｒ11、Ａｒ、Ｗ及びＺは、前記定義の通りであり、好ましいものも同じである。）
で表されるジケトン体［以下、ジケトン体（６ｂ）と称する。］を得る工程である。
　上記式中、Ｘ、Ｘ’がそれぞれ独立に示すハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、塩素原子が好ましい。
　工程２において、官能基導入体（３ｂ）と、アシル化剤（４）及び（５）との反応は、目的とするジケトン体（６ｂ）の収率の観点から、官能基導入体（３ｂ）とアシル化剤（４）とを反応させた後、次いでアシル化剤（５）を反応させることが好ましい。
　アシル化剤（４）及び（５）の使用量は、官能基導入体（３ｂ）にそれぞれのアシル基を１つずつ導入する観点から、官能基導入体（３ｂ）１モルに対して、それぞれ好ましくは０．８～１．３モル、より好ましくは１～１．３モルであり、未反応物を低減する観点から、ほぼ等量で反応させることがさらに好ましい。特に、官能基導入体（３ｂ）とアシル化剤（４）とを反応させた後、次いでアシル化剤（５）を反応させる場合には、アシル化剤（５）の使用量は、前記範囲を超えても何ら問題ないが、あまり過剰であってもそれに見合う収率が得られるわけではなく、いたずらに生産コストがかさむことになり得る。
　工程２は、ルイス酸の存在下に実施する。ルイス酸としては、塩化アルミニウム、三フッ化ホウ素ジエチルエーテル錯体が好ましい。ルイス酸の使用量は、ジケトン体（６ｂ）の収率の観点から、アシル化剤（４）又は（５）１モルに対して、通常、好ましくは０．８～２．５モル、より好ましくは１～２モルである。
　工程２は、溶媒の存在下に実施することが好ましい。該溶媒としては、通常のＦｒｉｅｄｅｌ－Ｃｒａｆｔｓアシル化反応に使用し得る溶媒であれば特に制限は無い。具体的には、ジクロロメタン、ニトロベンゼン、アセトン、アセトニトリル等が挙げられる。
　工程２の反応温度は、反応開始時は－５０～５℃（好ましくは－１０～５℃）とし、反応が進行するにしたがって、徐々に室温（１５～２５℃程度）へ戻すことが好ましい。反応時間は、官能基導入体（３ｂ）、アシル化剤（４）及び（５）の種類及び使用量、並びに反応温度によっても異なるが、通常、好ましくは１～３０時間である。なお、アシル化剤（４）及び（５）の両方がハロゲン化アシル又は酸無水物である場合、官能基導入体（３ｂ）とアシル化剤（４）とを反応させた後、生成物を単離することなく引き続きアシル化剤（５）と反応させることもできる。その場合、官能基導入体（３ｂ）とアシル化剤（４）との反応時間は、３０分～５時間程度（好ましくは３０分～３時間）とし、一方、官能基導入体（３ｂ）とアシル化剤（５）との反応時間を、３０分～２４時間程度（好ましくは３０分～１８時間）と長めに設けて十分に反応させることが好ましい。
　収率の観点から、工程２の好ましい実施形態の１つを説明する。例えば、氷浴で冷却しながら官能基導入体（３ｂ）を適宜溶媒と混合し、その混合溶液へルイス酸をゆっくり（好ましくは５分～１時間、より好ましくは１０分～４０分かけて）添加し、添加終了後、アシル化剤（４）をゆっくり（好ましくは５分～１時間、より好ましくは１０分～４０分かけて）添加し、室温へ戻して一定時間（３０分～５時間程度）攪拌を続ける。再び、氷浴で冷却しながらアシル化剤（５）を添加し、そこへルイス酸をゆっくり（好ましくは５分～１時間、より好ましくは１０分～４０分かけて）添加し、添加終了後、室温へ戻して一定時間（３０分～２４時間程度）攪拌を続けることにより、ジケトン体（６ｂ）を得ることができる。
　反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、ジケトン体（６ｂ）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、ジケトン体（６ｂ）の純度を高めることもできる。
（工程３）
　工程３は、工程２で得られたジケトン体（６ｂ）とヒドロキシルアミンを反応させることにより、下記一般式（７ｂ）
Figure JPOXMLDOC01-appb-C000052
 （式中、Ｒ2～Ｒ11、Ａｒ、Ｗ及びＺは、前記定義の通りであり、好ましいものも同じである。）
で表されるオキシム体［以下、オキシム体（７ｂ）と称する。］を得る工程である。
　工程３においては、ヒドロキシルアミン供給源としては、特に制限されるものではないが、塩化ヒドロキシルアミンが好ましい。該塩化ヒドロキシルアミンは、例えば水中で酢酸ナトリウム、等と反応させることにより、ヒドロキシルアミンの水溶液を得ることができる。
　ヒドロキシルアミン（塩化ヒドロキシルアミン）の使用量は、ジケトン体（６ｂ）１モルに対して、好ましくは０．８～２モル、より好ましくは１～１．５モル、さらに好ましくは１～１．３モルであり、未反応物を低減する観点から、ほぼ等量で反応させることがさらに好ましい。
　工程３は、溶媒の存在下に実施することが好ましい。溶媒としては、水溶性有機溶媒が好ましく、該水溶性有機溶媒としては、例えばメタノール、エタノール等のアルコール類、ジメチルホルムアミド（ＤＭＦ）等が好ましい。
　工程３の反応温度に特に制限は無いが、オキシム体（７ｂ）の収率の観点からは、通常、好ましくは４０～１６０℃、より好ましくは５０～１４０℃、さらに好ましくは７０～１１０℃である。反応時間は、ジケトン体（６ｂ）の種類及び使用量、並びに反応温度によっても異なるが、通常、好ましくは０．５～２０時間、より好ましくは１～１２時間である。
　工程３の実施形態に特に制限は無く、例えば、塩化ヒドロキシルアミンと酢酸ナトリウムを水中で混合してヒドロキシルアミンの水溶液を得ておき、そこへジケトン体（６ｂ）及び溶媒を添加して、好ましくは前記温度範囲で攪拌することにより、オキシム体（７ｂ）を得ることができる。
　反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、オキシム体（７ｂ）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、オキシム体（７ｂ）の純度を高めることもできる。
（工程４）
　工程４は、工程３で得られたオキシム体（７ｂ）と下記一般式（８）
Figure JPOXMLDOC01-appb-C000053
 （式中、Ｙは、ハロゲン原子又は－ＯＣ（＝Ｏ）Ｒ1を示す。Ｒ1は、前記定義の通りであり、好ましいものも同じである。）
で表されるエステル化剤［以下、エステル化剤（８）と称する。］とを反応させることにより、下記一般式（Ｉ－ｂ）
Figure JPOXMLDOC01-appb-C000054
 （式中、Ｒ1～Ｒ11、Ａｒ、Ｗ及びＺは、前記定義の通りである。）
で表される光重合開始剤［以下、光重合開始剤（Ｉ－ｂ）と称する。］を得る工程である。
　上記式中、Ｙが示すハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、塩素原子が好ましい。
　工程４で使用するエステル化剤（８）の使用量に特に制限は無いが、オキシム体（７ｂ）１モルに対して、好ましくは０．５～２モル、より好ましくは０．８～１．２モルであり、未反応物を低減する観点から、ほぼ等量で反応させることがさらに好ましい。
　工程４は、反応を促進するために、塩基の存在下に実施してもよい。塩基としては、有機塩基や無機塩基が挙げられる。有機塩基としては、例えばトリエチルアミン、トリブチルアミン等のアミン類；ピリジン等の含窒素複素環式芳香族化合物等が挙げられる。無機塩基としては、例えば炭酸ナトリウム等のアルカリ金属炭酸塩；炭酸マグネシウム等のアルカリ土類金属炭酸塩；水酸化ナトリウム等のアルカリ金属水酸化物；水酸化マグネシウム等のアルカリ土類金属水酸化物等が挙げられる。これらの中でも、有機塩基が好ましく、アミン類、含窒素複素環式芳香族化合物がより好ましく、反応効率及び製造コストの観点から、トリエチルアミン、ピリジンがさらに好ましい。
　工程４にて塩基を使用する場合、その使用量は、光重合開始剤（Ｉ－ｂ）の収率及び製造コストの観点から、オキシム体（７ｂ）１モルに対して、好ましくは１～５モル、より好ましくは１．５～３モルである。
　工程４は、溶媒の存在下に実施することが好ましい。溶媒としては、ｔ－ブチルメチルエーテル、エチルメチルエーテル、シクロペンチルメチルエーテル、テトラヒドロフラン（ＴＨＦ）等のエーテル類が好ましく挙げられる。
　工程４の反応温度は、反応開始時は－５０～５℃（好ましくは－１０～５℃）とし、反応が進行するにしたがって、徐々に室温（１５～２５℃程度）へ戻すことが好ましい。反応時間は、オキシム体（７ｂ）、エステル化剤（８）の種類及び使用量、並びに反応温度によっても異なるが、通常、好ましくは０．５～１０時間、より好ましくは１～５時間である。
　工程４の実施形態に特に制限は無く、例えばオキシム体（７ｂ）及びエステル化剤（８）を適宜溶媒中で混合し、そこへ塩基を滴下し、滴下終了後、反応液の温度を徐々に室温へ戻して攪拌を続けることにより、本発明の光重合開始剤（Ｉ－ｂ）を得ることができる。
　反応終了後、得られた反応混合液から、抽出等の通常の有機化合物の分離手段によって、光重合開始剤（Ｉ－ｂ）を得ることができる。適宜、蒸留、カラムクロマトグラフィー、再結晶等の、通常の有機化合物の精製手段によって精製することにより、光重合開始剤（Ｉ－ｂ）の純度を高めることもできる。
　こうして得られる本発明の光重合開始剤（Ｉ－ｂ）は、カルバゾール骨格中の窒素原子に、エステル基又はアミド結合（若しくは環を形成したアミド結合）を含有する特殊な置換基が付いている。そのため、光硬化性組成物中のエチレン性不飽和結合を有する化合物（特に（メタ）アクリロイルオキシ基を有する化合物）やエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物との相溶性が高く、かつ溶剤（前記のエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物を含む。）に対する溶解性が高く、光（特に波長４５０ｎｍ以下の短波長の光）に対する感度が高く、解像度及び現像性、ひいては深部硬化性に優れ、さらに基板との密着性が良好になるものと考えられる。また、該光重合開始剤（Ｉ－ｂ）は、露光時の光により発生する分解物による重合物の汚染や装置の汚染が無い。
　なお、特定化合物や溶剤に対する光重合開始剤（Ｉ－ｂ）の相溶性や溶解性の高さは、感度、解像度及び現像性、ひいては深部硬化性の向上に寄与しているものと考えられ、カラーフィルタ用途においては重要な要素であると言える。特にカラーフィルタ用途においては、光重合開始剤が、エーテル結合及び／又はエステル結合を有する溶剤（特に、プロピレングリコールモノエチルエーテルアセテート等）１００質量部に対して、５質量部以上溶解することが好ましく、１０質量部以上溶解することがさらに好ましく、本発明の光重合開始剤（Ｉ－ｂ）はかかる条件を満たしており、カラーフィルタ用光硬化性組成物に含有させる光重合開始剤、さらには高遮光性のブラックマトリックス用光硬化性組成物に含有させる光重合開始剤として適している。
　次に、本発明の光重合開始剤（Ｉ）を含有する光硬化性組成物、該光硬化性組成物を用いたカラーフィルタ、パターン形成方法及び液晶表示装置について順に説明する。
［光硬化性組成物］
　本発明の光硬化性組成物は、エチレン性不飽和結合を有する化合物及び／又はバインダー樹脂と、前記光重合開始剤（Ｉ）を１種以上含有するものである。本発明の光硬化性組成物には、さらに、色材、そして必要に応じて、前記光重合開始剤（Ｉ）以外の光重合開始剤、分散剤、多官能モノマー、単官能モノマー、増感剤及び溶剤等を含有してもよく、こうして得られる光硬化性組成物は、カラーフィルタ用途に有用である。なお、多官能モノマー及び単官能モノマーは、官能基がエチレン性不飽和結合を有していれば、エチレン性不飽和結合を有する化合物にもなり得る。
　本発明の光硬化性組成物において、光重合開始剤（Ｉ）の含有量は、感度、解像度及び現像性の観点から、光硬化性組成物の固形分に対して、好ましくは２～５０質量％、より好ましくは２～３０質量％、さらに好ましくは４～１５質量％である。
　また、本発明の光硬化性組成物が、前記光重合開始剤（Ｉ）以外の光重合開始剤を含有する場合、前記光重合開始剤（Ｉ）以外の光重合開始剤の含有量は、本発明の効果を著しく阻害しない限り特に制限は無いが、光重合開始剤（Ｉ）１００質量部に対して、好ましくは１００質量部以下、より好ましくは５０質量部以下、より好ましくは２０質量部以下、さらに好ましくは１０質量部以下、特に好ましくは５質量部以下である。
（エチレン性不飽和結合を有する化合物）
　エチレン性不飽和結合を有する化合物は、光重合開始剤（Ｉ）の存在下に光照射されることにより、重合反応を起こし、光硬化性組成物において、バインダーとなり得る化合物であり、形成された画素中で結着剤としての役割を果たし得る。エチレン性不飽和結合を有する化合物は、本発明の光硬化性組成物中に、好ましくは５～６０質量％、より好ましくは１０～４０質量％含有させる。この範囲であると、形成された画素と基板との密着性が良好となる傾向にある。なお、エチレン性不飽和結合を有する化合物は、後述するバインダー樹脂と併用してもよい。併用する場合、その合計含有量が前記範囲内であると好ましい。
　エチレン性不飽和結合を有する化合物の具体例としては、（メタ）アクリル酸、クロトン酸、α－クロルアクリル酸等の不飽和モノカルボン酸類；マレイン酸、フマル酸、イタコン酸等の不飽和ジカルボン酸又はその無水物類；トリメリット酸、ピロメリット酸等の３価以上の不飽和多価カルボン酸又はその無水物類；スチレン、α－メチルスチレン、クロロスチレン、メトキシスチレン、ジビニルベンゼン、ビニルトルエン等の芳香族ビニル化合物；メチル（メタ）アクリレート、エチル（メタ）アクリレート、ｎ－プロピル（メタ）アクリレート、イソプロピル（メタ）アクリレート、ｎ－ブチル（メタ）アクリレート、ｓ－ブチル（メタ）アクリレート、ｔ－ブチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、ラウリル（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、ヒドロキシエチル（メタ）アクリレート、フェノキシエチル（メタ）アクリレート、メトキシエチル（メタ）アクリレート、ポリ（プロピルオキシ）プロピル（メタ）アクリレート、ビニル（メタ）アクリレート、エチレングリコールジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、プロピレングリコールジ（メタ）アクリレート、ポリプロピレングリコールジ（メタ）アクリレート、１，６－ヘキサンジオールジ（メタ）アクリレート、トリメチロールプロパントリ（メタ）アクリレート、アリル（メタ）アクリレート、ベンジル（メタ）アクリレート等の、（多価）アルコールをα，β－不飽和カルボン酸でエステル化した化合物；２－アミノエチル（メタ）アクリレート、２－ジメチルアミノエチル（メタ）アクリレート、２－アミノプロピル（メタ）アクリレート、２－ジメチルアミノプロピル（メタ）アクリレート等の不飽和カルボン酸アミノアルキルエステル類；グリシジル（メタ）アクリレート等の不飽和カルボン酸グリシジルエステル類；酢酸ビニル、プロピオン酸ビニル、酪酸ビニル、安息香酸ビニル等のカルボン酸ビニルエステル類；ビニルメチルエーテル、ビニルエチルエーテル、アリルグリシジルエーテル、イソブチルビニルエーテル等の不飽和エーテル類；（メタ）アクリロニトリル、α－クロロアクリロニトリル、シアン化ビニリデン等のシアン化ビニル化合物；（メタ）アクリルアミド、α－クロロアクリルアミド、Ｎ－２－ヒドロキシエチル（メタ）アクリルアミド等の不飽和アミド類；マレイミド、Ｎ－フェニルマレイミド、Ｎ－シクロヘキシルマレイミド等の不飽和イミド類；１，３－ブタジエン、イソプレン、クロロプレン等の脂肪族共役ジエン類等が挙げられる。これらの中でも、本発明の光重合開始剤（Ｉ）との相溶性の観点から、（メタ）アクリロイルオキシ基を有する化合物が好ましい。
　エチレン性不飽和結合を有する化合物は、１種を単独で使用してもよいし、２種以上を併用してもよい。
　なお、エチレン性不飽和結合を有する化合物が、エーテル結合及び／又はエステル結合（好ましくはエーテル結合及びエステル結合）を持つエチレン性不飽和結合を有する化合物である場合、本発明の光重合開始剤（Ｉ）との相溶性により一層優れるため、本発明の光硬化性組成物において、後述する溶剤の量を低減する又は無溶剤とすることができるため、そのような化合物を用いることも好ましい。エチレン性不飽和結合を有する化合物として、エーテル結合及び／又はエステル結合を持つエチレン性不飽和結合を有する化合物を少なくとも１種用いる場合、溶剤の量は、光硬化性組成物全量に対して１０質量％以下のみでよく、さらには５質量％以下、さらには無溶剤とすることもできる。
（バインダー樹脂）
　バインダー樹脂は、形成された画素中で結着剤としての役割を果たすものであり、基板と密着性が良好なものであれば、特に限定されるものではない。このようなバインダー樹脂は、本発明の光硬化性組成物の固形分中に、好ましくは５～６０質量％、より好ましくは１０～４０質量％含有させる。この範囲であると、形成された画素と基板との密着性が良好となる傾向にある。また、バインダー樹脂の重量平均分子量としては、形成された画素と基板との密着性の観点から、好ましくは３，０００～１００，０００、より好ましくは５，０００～５０，０００である。なお、本明細書において、重量平均分子量は、ゲル浸透クロマトグラフィー（ＧＰＣ）で測定したポリスチレン換算の値である。
　なお、前述の通り、バインダー樹脂は、前記エチレン性不飽和結合を有する化合物と併用してもよい。
　上記バインダー樹脂としては、一般的なカラーフィルタ用光硬化性組成物に用いられるバインダー樹脂と同様のものを用いることができる。具体的には、エチレン－酢酸ビニル共重合体、エチレン－塩化ビニル共重合体、ポリスチレン、アクリロニトリル－スチレン共重合体、ＡＢＳ樹脂、ポリメタクリル酸樹脂、エチレンメタクリル酸樹脂、ポリ塩化ビニル樹脂、塩素化塩化ビニル、ポリビニルアルコール、ポリエチレンテレフタレート、ポリブチレンテレフタレート、ポリカーボネート、ポリビニルアセタール、ポリエーテルエーテルケトン、ポリエーテルサルフォン、ポリフェニレンサルファイド、ポリアリレート、ポリビニルブチラール、エポキシ樹脂、フェノキシ樹脂、ポリイミド樹脂、ポリアミドイミド樹脂、ポリアミック酸樹脂、ポリエーテルイミド樹脂、フェノール樹脂、ユリア樹脂等が挙げられる。さらに、重合可能なモノマーであるメチル（メタ）アクリレート、エチル（メタ）アクリレート、ｎ－プロピル（メタ）アクリレート、イソプロピル（メタ）アクリレート、ｓ－ブチル（メタ）アクリレート、イソブチル（メタ）アクリレート、ｔ－ブチル（メタ）アクリレート、ｎ－ペンチル（メタ）アクリレート、ｎ－ヘキシル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、ｎ－オクチル（メタ）アクリレート、ｎ－デシル（メタ）アクリレート、スチレン、α－メチルスチレン、Ｎ－ビニル－２－ピロリドン、グリシジル（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、ジシクロペンタニル（メタ）アクリレート、ジシクロペンタニルオキシエチル（メタ）アクリレート、フェニル（メタ）アクリレート、ベンジル（メタ）アクリレートの１種以上と、アクリル酸、メタクリル酸、アクリル酸の２量体（例えば、東亜合成化学（株）製、商品名「Ｍ－５６００」）、イタコン酸、クロトン酸、マレイン酸、フマル酸、ビニル酢酸、これらの酸無水物等の１種以上とを反応させて得られるポリマー又はコポリマー等が挙げられる。また、該コポリマーにグリシジル基又は水酸基を有するエチレン性不飽和化合物を付加させたポリマー等も挙げられる。
　特に好ましいバインダー樹脂としては、カルボキシル基等の酸性官能基を有するアルカリ可溶性樹脂、例えば、アルカリ可溶性アクリル系樹脂を挙げることができる。カルボキシル基を有するアルカリ可溶性樹脂としては、カルボキシル基含有不飽和単量体と他の共重合可能なエチレン性不飽和単量体の共重合体が好ましく、さらに分子内にエポキシ基とエチレン性不飽和基とを併せ持つ化合物、例えばグリシジル（メタ）アクリレート等を付加させ、側鎖にエチレン性不飽和基を導入したものが好ましい。
　上記カルボキシル基含有不飽和単量体としては、例えば、（メタ）アクリル酸、クロトン酸、マレイン酸、無水マレイン酸、コハク酸モノ［２－（メタ）アクリロイロキシエチル］、フタル酸モノ［２－（メタ）アクリロイロキシエチル］、ω－カルボキシポリカプロラクトンモノ（メタ）アクリレート等が好ましく、（メタ）アクリル酸が特に好ましい。なお、カルボキシル基含有不飽和単量体は、１種を単独で使用してもよいし、２種以上を併用してもよい。
　上記エチレン性不飽和単量体としては、メチル（メタ）アクリレート、ｎ－ブチル（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、イソボルニル（メタ）アクリレート、ジシクロペンタニル（メタ）アクリレート、アリル（メタ）アクリレート、スチレン、α－メチルスチレン、ベンジル（メタ）アクリレート、ヒドロキシエチル（メタ）アクリレート、２－ジメチルアミノエチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、２－ヒドロキシル（メタ）エチルアクリレート、ジシクロペンテニル（メタ）アクリレート等、及びこれらのマクロモノマー類；Ｎ－メチルマレイミド、Ｎ－シクロヘキシルマレイミド、Ｎ－ベンジルマレイミド、Ｎ－フェニルマレイミド、Ｎ－メチルフェニルマレイミド等のＮ置換マレイミド類等を挙げることができる。なお、エチレン性不飽和単量体は、１種を単独で使用してもよいし、２種以上を併用してもよい。
（色材）
　本発明の光硬化性組成物には、さらに色材を含有させて着色光硬化性組成物としてもよい。該色材としては、顔料、染料、天然色素等が挙げられる。色材は、１種を単独で使用してもよいし、２種以上を併用してもよい。色材は、色再現性、硬化性及び現像性の観点から、本発明の光硬化性組成物の固形分中に、好ましくは５～６０質量％、より好ましくは５～５０質量％含有させる。
　顔料としては、有機顔料、無機顔料があるが、発色性及び耐熱性の観点から有機顔料が好ましい。有機顔料としては、例えばカラーインデックス（Ｃ.Ｉ.；Ｔｈｅ Ｓｏｃｉｅｔｙ ｏｆ Ｄｙｅｒｓ ａｎｄ Ｃｏｌｏｕｒｉｓｔｓ 発行）においてピグメント（Ｐｉｇｍｅｎｔ）に分類されている化合物（Ｃ．Ｉ．ピグメントブルー、Ｃ．Ｉ．ピグメントバイオレット、Ｃ．Ｉ．ピグメントグリーン、Ｃ．Ｉ．ピグメントレッド、Ｃ．Ｉ．ピグメントイエロー、Ｃ．Ｉ．ピグメントオレンジ等）を挙げることができる。
　なお、色材は、以下の分散剤によって、より均一に分散されていることが好ましい。
（分散剤）
　分散剤としては、上記色材を均一に分散することができるものであればよく、公知の分散剤を使用することができる。具体的には、変性ポリウレタン、変性ポリアクリレート、変性ポリエステル、変性ポリアミド等の高分子分散剤、リン酸エステル、アルキルアミン、ポリオキシエチレンアルキルフェニルエーテル等の界面活性剤や顔料誘導体を挙げることができる。これらの中でも、高分子分散剤が好ましく、具体的な市販品の商品名としては、ＥＦＫＡ－４０４６、ＥＦＫＡ－４０４７、ＥＦＫＡポリマー１０、ＥＦＫＡポリマー４００、ＥＦＫＡポリマー４０１、ＥＦＫＡポリマー４３００、ＥＦＫＡポリマー４３３０（以上、チバ・スペシャルティ・ケミカルズ（株）製）、Ｄｉｓｐｅｒｂｙｋ１１１、Ｄｉｓｐｅｒｂｙｋ１６１、Ｄｉｓｐｅｒｂｙｋ１６５、Ｄｉｓｐｅｒｂｙｋ１６７、Ｄｉｓｐｅｒｂｙｋ１８２、Ｄｉｓｐｅｒｂｙｋ２０００、Ｄｉｓｐｅｒｂｙｋ２００１（以上、ビックケミー・ジャパン（株）製）、ＳＯＬＳＰＥＲＳＥ２４０００、ＳＯＬＳＰＥＲＳＥ２７０００、ＳＯＬＳＰＥＲＳＥ２８０００（以上、ルーブリゾール社製）、アジスパー（登録商標）ＰＢ８２１、ＰＢ８２２（味の素ファインテクノ（株）製）等が挙げられる。
　本発明の光硬化性組成物に分散剤を含有させる場合、その含有量としては、上述の色材を均一に分散することができるものであれば特に限定されるものではないが、色材の分散性、光硬化性組成物の現像性、及び未露光箇所での現像残渣の低減の観点から、光硬化性組成物の固形分全量に対して、好ましくは０．５～３０質量％、より好ましくは１～２０質量％である。
　なお、色材（特に顔料）と分散剤は、色材の分散量及び分散性の観点から、後述の溶剤中で混合することにより、分散液としてから使用するのが好ましい。
（多官能モノマー）
　本発明の光硬化性組成物に適宜含有させてもよい多官能モノマーとしては、上記バインダー樹脂と相溶性のある（メタ）アクリロイルオキシ基を有するモノマー、具体的には二官能（メタ）アクリレート及び三官能以上の（メタ）アクリレート等が好ましく挙げられる。多官能モノマーは１種を単独で使用してもよいし、２種以上を併用してもよい。
　二官能（メタ）アクリレートとしては、例えば、１，４－ブタンジオール（メタ）アクリレート、ネオペンチルグリコールジ（メタ）アクリレート、１，６－へキサンジオールジ（メタ）アクリレート、ポリプロピレングリコールジ（メタ）アクリレート、トリエチレングリコールジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、ビスフェノールＡジ（メタ）アクリレート等が挙げられる。
　また、三官能以上の（メタ）アクリレートとしては、例えば、トリメチロールプロパントリ（メタ）アクリレート、トリメチロールエタントリ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート（ＤＰＨＡ）、ジペンタエリスリトールペンタ（メタ）アクリレートや、カルボン酸変性ジペンタエリスリトールペンタ（メタ）アクリレート等のカルボキシル基含有多官能（メタ）アクリレートが挙げられる。
　本発明の光硬化性組成物に多官能モノマーを含有させる場合、その含有量は、光硬化性組成物の固形分全量に対して、好ましくは３～５０質量％である。この範囲であれば、充分に光硬化が進行するため、アルカリ現像時に露光部分が溶出する恐れがなくなり、且つアルカリ現像性が良好である。
（単官能モノマー）
　本発明の光硬化性組成物に適宜含有させてもよい単官能モノマーとしては（メタ）アクリレート類が好ましく、例えば、アリル（メタ）アクリレート、ベンジル（メタ）アクリレート、ブトキシエチル（メタ）アクリレート、ブトキシエチレングリコール（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、ジシクロペンタニル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、グリセロール（メタ）アクリレート、グリシジル（メタ）アクリレート、２－ヒドロキシエチル（メタ）アクリレート、２－ヒドロキシプロピル（メタ）アクリレート、イソボニル（メタ）アクリレート、イソデキシル（メタ）アクリレート、イソオクチル（メタ）アクリレート、ラウリル（メタ）アクリレート、２－メトキシエチル（メタ）アクリレート、メトキシエチレングリコール（メタ）アクリレート、フェノキシエチル（メタ）アクリレート、ステアリル（メタ）アクリレート等が挙げられる。
（増感剤）
　さらに、本発明の光硬化性組成物には、必要に応じて増感剤を含有させてもよい。増感剤は、本発明の光硬化性組成物を基板上に塗布した後、露光した際に、照射されたエネルギーを吸収し、その吸収したエネルギーを上記本発明の光重合開始剤の反応開始に寄与させる役割を担う物質である。
　増感剤としては、具体的には、４，４'－ビス（ジエチルアミノ）ベンゾフェノン、４，４'－ビス（ジメチルアミノ）ベンゾフェノン、４－メチル－４'－ジエチルアミノベンゾフェノン、４－メトキシ－４'－ジエチルアミノベンゾフェノン、４，４'－ビス（ジプロピルアミノ）ベンゾフェノン、４，４'－ビス（ジイソプロピルアミノ）ベンゾフェノン等が挙げられる。これらは、１種を単独で使用してもよいし、２種以上を併用してもよい。
　本発明の光硬化性組成物に増感剤を含有させる場合、その含有量としては、光硬化性組成物の固形分全量に対して、好ましくは１～１０質量％である。
（溶剤）
　本発明の光硬化性組成物には、色材を分散させるために溶剤を含有していてもよい。該溶剤としては、一般的なカラーフィルタ用光硬化性組成物に用いられるものであれば特に限定されるものではない。具体的には、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールジメチルエーテル、ジエチレングリコールジエチルエーテル、ジプロピレングリコールジメチルエーテル等の（モノ又はポリ）アルキレングリコール（モノ又はポリ）アルキルエーテル類、及びこれらのアセテート類；プロピレングリコールジアセテート、１，３－ブチレングリコールジアセテート等のジアセテート類；テトラヒドロフラン等のエーテル類；メチルエチルケトン、シクロヘキサノン、２－ヘプタノン等のケトン類；２－ヒドロキシプロピオン酸メチル、３－ヒドロキシプロピオン酸エチル、酢酸エチル、ｎ－ブチルアセテート、イソブチルアセテート、酪酸イソブチル、酪酸ｎ－ブチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸エチル、３－メトキシブチルアセテート、乳酸エチル、シクロヘキサノールアセテート等のエステル類；トルエン、キシレン等の芳香族炭化水素類等を挙げることができる。溶剤は、１種を単独で使用してもよいし、２種以上を併用してもよい。
　これらの中でも、相溶性、溶解性、顔料分散性及び塗布性の観点からは、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物、具体的にはプロピレングリコールモノメチルエーテルアセテート、３－メトキシブチルアセテート、エチレングリコールモノメチルエーテル、ジエチレングリコールジエチルエーテルが好ましく、エーテル結合及びエステル結合を有する２５℃で液体の化合物がより好ましい。
　本発明の光硬化性組成物に溶剤を含有させる場合、その含有量としては、光硬化性組成物全量中、好ましくは５０～９０質量％である。通常、この範囲であれば、顔料分散性が良好であり、レジスト塗布特性（面内均一性）を良好なものとすることができる。なお、本発明の光重合開始剤は、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物との相溶性に優れているため、上記溶剤がエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物であれば、光硬化性組成物における溶剤の含有量を大幅に低減することもできる。その場合、本発明の光硬化性組成物中におけるエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物の含有量は、光重合開始剤（Ｉ）１質量部に対して好ましくは５～１００質量部の範囲で任意に選択し得るため、必要に応じて、光重合開始剤（Ｉ）１質量部に対して５～２０質量部程度、さらには５～１０質量部程度の少ない量とすることも可能である。
（その他の成分）
　本発明の光硬化性組成物には、さらに必要に応じて、無機充填剤；密着促進剤；凝集防止剤；重合停止剤；連鎖移動剤；レベリング剤；可塑剤；消泡剤；シランカップリング剤；紫外線吸収剤等を含有させてもよい。
［カラーフィルタ］
　カラーフィルタの製造方法には、色材を含有する本発明の光硬化性組成物を用い、フォトリソグラフィー法により、孔部を有する着色層（パターン）を形成する方法を利用することが好ましい。この方法であれば、例えば上記露光の際に、エネルギーの回折等が生じた場合であっても、その影響を受けにくいものとすることができる。従って、着色層に微細なパターン状に孔部が形成された、高精細なカラーフィルタとすることが可能となる。
（パターン形成方法）
　パターン形成方法として、本発明の光硬化性組成物を用いて、フォトリソグラフィー法により行う方法を説明する。その方法については、着色層に孔部を形成することが可能な方法であれば特に限定されるものではない。例えば、本発明の光硬化性組成物を基板に塗布し、乾燥した後、開口部と遮蔽部とが設けられたフォトマスク等を用いて、エネルギーを照射することにより露光し、次いで現像を行うことによりパターンを形成する。なお、これを複数回繰り返すことにより、例えば赤色、緑色、青色それぞれのパターンを基板上に形成し、次いで、酸化インジウムスズ（ＩＴＯ）等の透明電極膜を形成することにより、カラーフィルタを製造することができる。
　前記光硬化性組成物の塗布方法に特に制限はなく、例えばスピンコート法やスプレーコート、ディップコート、ロールコート、ビードコート、バーコート等の公知の塗布方法に利用できる。塗布後の乾燥は、通常、好ましくは５０～１５０℃で１５秒～１０分行う。
　露光の際に用いられる光源としては、一般的に着色層の形成の際に用いられている光源と同様とすることができるが、超高圧水銀ランプ、低圧水銀ランプ、メタルハライドランプ等、紫外部に高輝線を有するランプが好ましい。これにより、上記光硬化性組成物の特性をより効果的に発揮させることが可能となる。
　また、前記光硬化性組成物を現像する方法としては、不要部分の光硬化性組成物を除去することが可能であれば、その方法等は特に限定されるものではなく、一般的なカラーフィルタの製造の際に行われる現像方法と同様とすることができる。ここで、例えば、現像液の種類、現像液の濃度、現像液や洗浄水の圧力等を最適化することにより、より微細なパターン状に孔部を形成することが可能となる。
　なお、本工程に用いられる基板としては、一般的なカラーフィルタに用いられる基板（透明基板）と同様のものを用いることができる。具体的には、石英ガラス、無アルカリガラス、合成石英板等の可撓性のない透明なリジッド材、あるいは、透明樹脂フィルム、光学用樹脂板等の可撓性を有する透明なフレキシブル材が挙げられる。
　基板の厚みは、特に限定されるものではないが、本発明のカラーフィルタの用途に応じて、例えば１００μｍ～１ｍｍ程度のものを使用することができる。
　カラーフィルタの製造においては、例えば、遮光部を形成する遮光部形成工程、上記着色層上にオーバーコート層を形成する工程等、必要に応じて適宜、他の工程を有していてもよい。
［液晶表示装置］
　本発明の液晶表示装置は、前記した本発明のカラーフィルタと対向基板と、前記カラーフィルタと前記対向基板との間に形成された液晶層とを有するものであり、その構成は特に制限されるものではなく、公知のカラーフィルタが用いられた液晶表示装置と同じ構成をとることができる。
　例えば、図１に示すように、本発明の液晶表示装置４０は、得られたカラーフィルタ１０（表示側基板）と、ＴＦＴアレイ基板（液晶駆動側基板）を有する対向基板２０を対向させ、両基板の内面側周縁部をシール剤により接合すると、両基板は所定距離のセルギャップを保持した状態で貼り合わされる。そして、基板間の間隙部に液晶を満たして密封し、液晶層３０とすることにより、液晶パネルに属するアクティブマトリックス方式のカラー液晶表示装置が得られる。なお、ここで、本発明のカラーフィルタ１０は透明基板１、遮光部２及び着色層３を有する。
　液晶表示装置の駆動方式に特に制限はなく、一般的に液晶表示装置に用いられている駆動方式を採用することができる。例えば、ＴＮ方式、ＩＰＳ方式、ＯＣＢ方式及びＭＶＡ方式等が挙げられる。また、液晶層を構成する液晶としては、液晶表示装置の駆動方式等に応じて、誘電異方性の異なる各種液晶及びこれらの混合物を用いることができる。
　次に、本発明を実施例により、さらに詳細に説明するが、本発明は、これらの例によって何ら限定されるものではない。
＜実施例１＞
（工程１）
Figure JPOXMLDOC01-appb-C000055
 　カルバゾール６．８ｇ（４０ｍｍｏｌ）とエチルアクリレート４．０ｇ（４０ｍｍｏｌ）及び炭酸カリウム５．５ｇ（４０ｍｍｏｌ）をジメチルホルムアミド（ＤＭＦ）に懸濁させ、室温で２４時間攪拌した。反応終了後、水を添加してからさらに３０分攪拌し、その後、酢酸エチルで抽出、水で洗浄し、硫酸マグネシウムで乾燥させ、溶媒を留去、乾燥することにより、淡黄色液体の上記化合物（ｉ）９．６ｇ（収率９３％）を得た。該化合物（ｉ）の1Ｈ－ＮＭＲ測定結果を以下に示す。
　1Ｈ－ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ3，ＴＭＳ，ｐｐｍ）δ：１．１５（ｔ，３Ｈ）、２．８３５（ｔ，２Ｈ）、４．０８（ｑ，２Ｈ）、４．６４（ｔ，３Ｈ）、７．２１５－７．２５４（ｍ，２Ｈ）、７．４５－７．４７（ｍ，４Ｈ）、８．０８（ｄ，２Ｈ）
（工程２）
Figure JPOXMLDOC01-appb-C000056
 　化合物（ｉ）２．７ｇ（１０ｍｍｏｌ）をジクロロメタン１０ｍｌに溶解させ、氷浴で冷却しながら塩化アルミニウム２．７ｇ（２０ｍｍｏｌ）を２０分かけて添加した。得られた混合溶液へベンゾイルクロリド１．４ｇ（１１ｍｍｏｌ）を２０分かけて滴下した。その後、徐々に室温に戻してから、１時間攪拌した。再び氷浴で冷却しながら、塩化アルミニウム２．７ｇ（２０ｍｍｏｌ）を２０分かけて添加し、そこへアセチルクロリド１．２ｇ（１５ｍｍｏｌ）を２０分かけて滴下した。その後、徐々に室温に戻し一晩攪拌した。反応終了後、氷水に反応溶液を投入し、酢酸エチルで抽出した後、水、飽和炭酸水素ナトリウム水溶液及び飽和食塩水で洗浄し、硫酸マグネシウムで乾燥してから溶媒を留去した。
　シリカゲルカラムクロマトグラフィー（溶出液；ジクロロメタン→ノルマルヘキサン：酢酸エチル＝２：１）により生成物を単離し、淡黄色固体の化合物（ii）２．８ｇ（収率７０％）を得た。該化合物（ii）の1Ｈ－ＮＭＲ測定結果を以下に示す。
　1Ｈ－ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ3，ＴＭＳ，ｐｐｍ）δ：１．１６（ｔ，３Ｈ）、２．７２５（ｓ，３Ｈ）、２．９１（ｔ，２Ｈ）、４．０８（ｑ，２Ｈ）、４．７３（ｔ，２Ｈ）、７．５２５－７．８６（ｍ，５Ｈ）、８．１０（ｄｄ，２Ｈ）、８．１８（ｄｄ，１Ｈ）、８．２０（ｄｄ，１Ｈ）、８．６２５（ｄ，１Ｈ）、８．７２５（ｄ，１Ｈ）
（工程３）
Figure JPOXMLDOC01-appb-C000057
 　塩化ヒドロキシルアミン０．１２ｇ（１．７ｍｍｏｌ）及び酢酸ナトリウム０．１７ｇ（２．０ｍｍｏｌ）を水１．４ｍｌに溶解させ、そこへ化合物（ii）０．６０ｇ（１．５８ｍｍｏｌ）及びエタノール１１ｍｌを添加し、７時間還流させた。
　反応終了後、反応溶液の溶媒を留去し、得られた固体を水で洗浄した後、ＴＨＦに溶解させ、硫酸マグネシウムで乾燥し、溶媒を留去することにより、淡黄色液体の化合物（iii）０．６０ｇ（収率８９％）を得た。該化合物（iii）の1Ｈ－ＮＭＲ測定結果を以下に示す。
　1Ｈ－ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ3，ＴＭＳ，ｐｐｍ）δ：１．１６（ｔ，３Ｈ）、２．４１（ｓ，３Ｈ）、２．８９（ｔ，２Ｈ）、４．０９（ｑ，２Ｈ）、４．６９（ｔ，２Ｈ）、７．４７５－７．６３（ｍ，５Ｈ）、７．８５（ｄｄ，１Ｈ）、８．０４５（ｄｄ，２Ｈ）、８．０７（ｄｄ，１Ｈ）、８．３２５（ｄ，１Ｈ）、８．６０（ｄ，１Ｈ）
（工程４）
Figure JPOXMLDOC01-appb-C000058
 　化合物（iii）０．６０ｇ（１．４ｍｍｏｌ）をｔ－ブチルメチルエーテル７ｍｌに溶解させ、アセチルクロリド０．１１ｇ（１．４ｍｍｏｌ）添加し、氷浴で冷却しながらトリエチルアミン０．２８ｍｌ（２．０ｍｍｏｌ）を滴下した。徐々に室温に戻しながら３時間攪拌した。反応終了後、氷水に反応混合液を投入し、酢酸エチルで抽出した後、水、飽和炭酸水素ナトリウム水溶液、飽和食塩水で洗浄し、硫酸マグネシウムで乾燥してから溶媒を留去した。シリカゲルカラムクロマトグラフィー（溶出液；ジクロロメタン→ノルマルヘキサン：酢酸エチル＝２：１）により生成物を単離し、淡黄色固体の化合物（iv）０．３０ｇ（収率７０％）を得た。該化合物（iv）の物性を以下に示す。
　1Ｈ－ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ3，ＴＭＳ，ｐｐｍ）δ：１．１６（ｔ，３Ｈ）、２．２３（ｓ，３Ｈ）、２．５１（ｓ，３Ｈ）、２．９０（ｔ，２Ｈ）、４．０９（ｑ，２Ｈ）、４．７１（ｔ，２Ｈ）、７．５１－７．６２（ｍ，５Ｈ）、７．７５（ｄｄ，２Ｈ）、７．９９（ｄｄ，１Ｈ）、８．０９（ｄｄ，１Ｈ）、８．４６（ｄ，１Ｈ）、８．５９（ｄ，１Ｈ）
　ＵＶスペクトル（移動層；アセトニトリル）：λｍａｘ＝２６０、２９２、３３３ｎｍ
　熱分解温度（窒素ガス雰囲気下、１．５ｍｇのサンプルを昇温速度１０℃／分で加熱し、５％質量減少した時の温度）：２２４．５℃
　分子量：４７０．５２
＜実施例２＞
　実施例１の工程１において、エチルアクリレート（４０ｍｍｏｌ）の代わりにイソブチルアクリレート（４０ｍｍｏｌ）を用い、工程２において、ベンゾイルクロリド（１１ｍｍｏｌ）の代わりに２－メチルベンゾイルクロリド（１１ｍｍｏｌ）を用いたこと以外は実施例１と同様に操作を行い、下記の淡黄色固体の化合物（ｖ）を得た。該化合物（ｖ）の物性を以下に示す。
Figure JPOXMLDOC01-appb-C000059
 　1Ｈ－ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ3，ＴＭＳ，ｐｐｍ）δ：０．８１（ｄ、６Ｈ）、１．８０５（ｍ、１Ｈ）、２．２９（ｓ、３Ｈ）、２．３５（ｓ、３Ｈ）、２．５０（ｓ、３Ｈ）、２．９０（ｔ、２Ｈ）、３．８１（ｄ、２Ｈ）、４．７０（ｔ、２Ｈ）、７．２８－７．５３（ｍ、６Ｈ）、７．９７（ｄｄ、１Ｈ）、８．１０（ｄｄ、１Ｈ）、８．４２（ｄ、１Ｈ）、８．５１（ｄ、１Ｈ）
　ＵＶスペクトル（移動層；アセトニトリル）：λｍａｘ＝２６０、２９５．５、３３４ｎｍ
　熱分解温度（窒素ガス雰囲気下、１．５ｍｇのサンプルを昇温速度１０℃／分で加熱し、５％質量減少した時の温度）：２３６℃
　分子量：５１２．６
＜実施例３＞
　実施例１の工程１において、エチルアクリレート（４０ｍｍｏｌ）の代わりに２－メトキシエチルアクリレート（４０ｍｍｏｌ）を用い、工程２において、ベンゾイルクロリド（１１ｍｍｏｌ）の代わりに２－メチルベンゾイルクロリド（１１ｍｍｏｌ）を用いたこと以外は実施例１と同様に操作を行い、下記の淡黄色固体の化合物（vi）を得た。該化合物（vi）の物性を以下に示す。
Figure JPOXMLDOC01-appb-C000060
 　1Ｈ－ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ3，ＴＭＳ，ｐｐｍ）δ：２．２９（ｓ、３Ｈ）、２．３５（ｓ、３Ｈ）、２．５０（ｓ、３Ｈ）、２．９５（ｔ、２Ｈ）、３．３２（ｓ、３Ｈ）、３．５０（ｔ、２Ｈ）、４．１９（ｔ、２Ｈ）、４．７０（ｔ、２Ｈ）、７．３０－７．５４（ｍ、６Ｈ）、７．９７（ｄｄ、１Ｈ）、８．１０（ｄｄ、１Ｈ）、８．４２（ｄ、１Ｈ）、８．５１（ｄ、１Ｈ）
　ＵＶスペクトル（移動層；アセトニトリル）：λｍａｘ＝２５８．５、２９６、３３４．５ｎｍ
　熱分解温度（窒素ガス雰囲気下、１．５ｍｇのサンプルを昇温速度１０℃／分で加熱し、５％質量減少した時の温度）：２４３℃
　分子量：５１４．５７
＜実施例４＞
（工程１）
Figure JPOXMLDOC01-appb-C000061
 　カルバゾール５．０ｇ（３０ｍｍｏｌ）をジメチルホルムアミド（ＤＭＦ）６ｍｌに溶解させ、炭酸エチレン１３．２ｇ（１５０ｍｍｏｌ）とジアザビシクロウンデセン（ＤＢＵ）５．５ｍｌ（０３７ｍｍｏｌ）を添加し、１００℃で３時間加熱還流した。冷却後、水を投入し、酢酸エチルで抽出した後、水洗してから溶媒を留去した。
　次に、得られた濃縮物をアセトニトリル１５ｍｌで希釈し、そこへアセチルクロライド２ｇ（２３ｍｍｏｌ）及びトリエチルアミン４ｍｌ（２９ｍｍｏｌ）を添加し、室温で３時間攪拌した。反応終了後、水を投入し、酢酸エチルで抽出した後、水で洗浄してから硫酸マグネシウムで乾燥させ、溶媒を留去することにより、淡黄色液体の上記化合物（vii）６．０ｇ（収率８０％）を得た。
（工程２）
Figure JPOXMLDOC01-appb-C000062
 　化合物（vii）２．５ｇ（９．９ｍｍｏｌ）をジクロロメタン１０ｍｌに溶解させ、氷浴で冷却しながら塩化アルミニウム１．５ｇを２０分かけて添加した。その後、ベンゾイルクロリド１．４ｇ（１０．０ｍｍｏｌ）を滴下し、徐々に室温に戻してから１時間攪拌した。
　再び氷浴で冷却しながら塩化アルミニウム１．５ｇを２０分かけて添加、そこへアセチルクロリド０．９３ｇ（１１．８ｍｍｏｌ）を添加し、徐々に室温に戻してから一時間攪拌した。
　反応終了後、氷水に反応溶液を投入し、酢酸エチルで抽出した後、水、飽和炭酸水素ナトリウム水溶液、及び飽和食塩水で洗浄し、硫酸マグネシウムで乾燥してから溶媒を留去した。
　シリカゲルカラムクロマトグラフィー（溶出液；ジクロロメタン→ノルマルヘキサン：酢酸エチル＝２：１）により化合物を単離し、淡黄色固体の化合物（viii）２．８ｇ（収率７０％）を得た。
（工程３）
Figure JPOXMLDOC01-appb-C000063
 　塩化ヒドロキシルアミン０．３８ｇ（５．４ｍｍｏｌ）、酢酸ナトリウム０．５４ｇ（６．４ｍｍｏｌ）を水４．５ｍｌに溶解させ、そこへ前記化合物（viii）２．０ｇ（５．０ｍｍｏｌ）及びエタノール３５ｍｌを添加し、２時間還流させた。
　反応終了後、反応溶液の溶媒を留去し、得られた固体を水で洗浄した後、ＴＨＦに溶解させ、硫酸マグネシウムで乾燥し、溶媒を留去することにより、淡黄色液体の化合物（ix）１．８ｇ（収率８９％）を得た。
（工程４）
Figure JPOXMLDOC01-appb-C000064
 　化合物（ix）０．８ｇ（２．０ｍｍｏｌ）をｔ－ブチルメチルエーテル１０ｍｌに溶解させ、アセチルクロライド０．１６ｇ（２．０ｍｍｏｌ）を添加し、氷浴で冷却しながらトリエチルアミン０．４ｍｌ（２．９ｍｍｏｌ）を滴下した。徐々に室温に戻しながら３時間攪拌した。
　反応終了後、氷水に反応溶液を投入し、酢酸エチルで抽出した後、水、飽和炭酸水素ナトリウム水溶液、及び飽和食塩水で洗浄し、硫酸マグネシウムで乾燥してから溶媒を留去した。
　シリカゲルカラムクロマトグラフィー（溶出液；ジクロロメタン→ノルマルヘキサン：酢酸エチル＝２：１）により化合物を単離し、下記物性の淡黄色固体の化合物（ｘ）０．６ｇ（収率７０％）を得た。
（化合物（ｘ）の諸物性）
　1Ｈ－ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ3，ＴＭＳ，ｐｐｍ）δ：１．９３（ｓ，３Ｈ）、２．５０（ｓ，３Ｈ）、２．８５（ｓ，３Ｈ）、４．３１（ｔ，２Ｈ）、４．４０（ｔ，２Ｈ）、７．５０－７．６２（ｍ，５Ｈ）、７．７５（ｄｄ，２Ｈ）、７．９９（ｄｄ，１Ｈ）、８．０９（ｄｄ，１Ｈ）、８．４６（ｄ，１Ｈ）、８．５９（ｄ，１Ｈ）
　ＵＶスペクトル（移動層；アセトニトリル）：λｍａｘ＝２６０、２９６、３３４ｎｍ
　熱分解温度（窒素ガス雰囲気下、１．５ｍｇのサンプルを昇温速度１０℃／分で加熱し、５％質量減少した時の温度）：２２５℃
　分子量：４５６．４９
＜実施例５＞
（工程１）
Figure JPOXMLDOC01-appb-C000065
 　９－カルバゾール－９－プロピオン酸０．９６ｇ（４０ｍｍｏｌ）をアセトニトリル１０ｍｌで溶解した後、モルホリン１８ｇ（２１０ｍｍｏｌ）を添加した。得られた混合液へ塩化チオニル１４ｇ（１２０ｍｍｏｌ）を滴下し、室温で３時間攪拌した。
　反応終了後、水を添加してから３０分攪拌した。その後、酢酸エチルで抽出し、水で洗浄した後、硫酸マグネシウムで乾燥してから溶媒を留去することにより、淡黄色液体の化合物（xi）１０ｇ（収率８１％）を得た。
（工程２～４）
Figure JPOXMLDOC01-appb-C000066
　上記化学反応式のとおり、実施例５の工程２～４では、実施例４の工程２～４において、工程２で化合物（vii）の代わりに化合物（xi）を用いたこと以外は同様の操作を採用することにより、下記物性の淡黄色固体の化合物（xii）を得た。
（化合物（xii）の諸物性）
　1Ｈ－ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ3，ＴＭＳ，ｐｐｍ）δ：２．５０（ｓ，３Ｈ）、２．８０（ｔ，２Ｈ）２．８５（ｓ，３Ｈ）、２．９０（ｂｒ，２Ｈ）、３．００（ｂｒ，２Ｈ）、３．３５（ｂｒ，２Ｈ）、３．４６（ｂｒ，２Ｈ）４．７２（ｔ，２Ｈ）、７．５１－７．６２（ｍ，５Ｈ）、７．７５（ｄｄ，２Ｈ）、７．９９（ｄｄ，１Ｈ）、８．０９（ｄｄ，１Ｈ）、８．４６（ｄ，１Ｈ）、８．５９（ｄ，１Ｈ）
　ＵＶスペクトル（移動層；アセトニトリル）：λｍａｘ＝２６０，２９２，３３５ｎｍ
　熱分解温度（窒素ガス雰囲気下、１．５ｍｇのサンプルを昇温速度１０℃／分で加熱し、５％質量減少した時の温度）：２３４℃
　分子量：５１１．５７
＜試験例１～５、比較試験例１及び２＞相溶性及び感度試験
　三官能アクリレート「Ｍ－３０５」（商品名、東亞合成（株）製）１００質量部に、実施例１～５で得た光重合開始剤（化合物（iv）～（vi）、（ｘ）及び（xii）；試験例１～５用）、下記「ＩＲＧＡＣＵＲＥ　ＯＸＥ０２」（チバ・スペシャルティ・ケミカルズ（株）製、比較試験例１用。以下、「ＯＸＥ０２」と略称することがある。）又は下記「Ｎ－１９１９」（（株）ＡＤＥＫＡ製、比較試験例２用）を５質量部添加した。ここで、目視により、得られた混合物中の固体の有無を確認し、エチレン性不飽和結合を有する化合物（特に（メタ）アクリロイルオキシ基を有する化合物）との相溶性の指標とした。結果を表１に示す。次いで、前記混合物をクロロホルムで溶解することにより、光硬化性組成物を調製した。
　得られた光硬化性組成物を各々、クロムをスパッタしたガラス基板上にスピンコートし塗布した。
　こうして得られた塗布膜にＵＶを露光しながら、赤外分光装置で８１０ｃｍ-1のピークの減少量を経時的に記録し、二重結合の消失がどの程度進行しているか（反応率）を確認し、感度の指標とした。結果を表１に示す。
Figure JPOXMLDOC01-appb-C000067
Figure JPOXMLDOC01-appb-T000068
　表１より、本発明の光重合開始剤は、エチレン性不飽和二重結合を有する化合物、特に多官能（メタ）アクリレートとの相溶性が高く、無溶剤の光重合開始剤を調製することも可能である。同時に、本発明の光重合開始剤を含有する光硬化性組成物は、従来の光重合開始剤を含有する光硬化性組成物に比べて、より高感度であることが分かる。
＜試験例６～１０、比較試験例３及び４＞溶剤に対する溶解性試験
　プロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）、メタノール、３－メトキシ－３－メチル－１－ブチルアセテート（ＭＭＢＡ）、メチルイソブチルケトン（ＭＩＢＫ）、クロロホルムそれぞれ１００質量部に対する光重合開始剤の溶解量を調査し、下記評価基準に従って溶解性を評価した。結果を表２に示す。
　Ａ：１０質量部以上溶解した。
　Ｂ：５質量部以上、１０質量部未満の範囲で溶解した。
　Ｃ：２質量部以上、５質量部未満の範囲で溶解した。
　Ｄ：２質量部未満しか溶解しなかった。
　ここで、「溶解した」とは、目視により固体が見えない状態を指す。
Figure JPOXMLDOC01-appb-T000069
　表２より、従来の光重合開始剤に比べ、本発明の光重合開始剤は、各種溶剤、特にエーテル結合及び／又はエステル結合を有する２５℃で液体の化合物に対する溶解性に優れていることがわかる。
　また、比較試験例４で使用した光重合開始剤「Ｎ－１９１９」は、比較試験例３で使用した光重合開始剤「ＯＸＥ０２」に比べ、溶解性が高くなっている。これは、「Ｎ－１９１９」は、「ＯＸＥ０２」の構造に置換基を付与することによって溶解性を高めたものだからである。試験例６～１０で使用した化合物（iv）～（vi）、（ｘ）及び（xii）は、この「Ｎ－１９１９」よりも溶剤への溶解性が高いのみならず、分子量も小さくなっており、光硬化性組成物中における含有量を低減することができ、より一層優れた光重合開始剤である。
＜製造例１＞バインダー樹脂の製造
　ベンジルメタクリレート３０質量部、スチレン３８質量部、メタクリル酸１８質量部及びｔ－ブチルパーオキシ－２－エチルヘキサノエート（日油（株）製の「パーブチルＯ」）１０質量部の混合液を、プロピレングリコールモノエチルエーテルアセテート１５０質量部を入れた重合槽中へ、窒素気流下、１００℃で３時間かけて滴下した。滴下終了後、さらに１００℃で３時間加熱し、重合体溶液を得た。
　得られた重合体溶液に、グリシジルメタクリレート１４質量部、トリエチルアミン０．２質量部及びｐ－メトキシフェノール０．０５質量部を添加し、１１０℃で１０時間加熱することによりバインダー樹脂を調製した。
　得られたバインダー樹脂の固形分濃度は３８質量％、酸価は７５ｍｇＫＯＨ／ｇ、重量平均分子量は１０，０００であった。
＜製造例２＞青色顔料分散液の調製
Figure JPOXMLDOC01-appb-T000070
 　表３に記載の各成分を各配合量で混合し、直径０．３ｍｍジルコニアビーズを用いペイントシェーカー（浅田鉄工（株）製）で３時間分散させ、青色顔料分散液（固形分濃度：２１質量％）を調製した。
＜製造例３＞赤色顔料分散液の調製
Figure JPOXMLDOC01-appb-T000071
 　表４に記載の各成分を各配合量で混合し、直径０．３ｍｍジルコニアビーズを用いペイントシェーカー（浅田鉄工（株）製）で３時間分散させ、赤色顔料分散液（固形分濃度：２１質量％）を調製した。
＜製造例４＞緑色顔料分散液の調製
Figure JPOXMLDOC01-appb-T000072
 　表５に記載の各成分を各配合量で混合し、直径０．３ｍｍジルコニアビーズを用いペイントシェーカー（浅田鉄工（株）製）で３時間分散させ、緑色顔料分散液（固形分濃度：２１質量％）を調製した。
　以下の実施例において、感度、解像度、現像性及び密着性の評価を以下の通りに実施した。
（感度）
　露光工程において、露光量を１００ｍＪ／ｃｍ2又は２００ｍＪ／ｃｍ2とし、光が照射された領域の現像処理及びポストベーク後の膜厚が、露光前の膜厚１００％に対して９５％以上であった場合に「膜厚が十分」であるとし、下記評価基準に従って評価した。
　Ａ：露光量１００ｍＪ／ｃｍ2であれば、十分な膜厚が得られた。
　Ｂ：露光量１００ｍＪ／ｃｍ2では不十分だが、露光量２００ｍＪ／ｃｍ2であれば十分な膜厚が得られた。
　なお、膜厚は、触針式膜厚測定器「ＳＵＲＦＣＯＲＤＥＲ　ＥＴ４０００Ａ」（（株）小坂研究所製）を用いて測定した。
（解像度）
　下記評価基準に従って、解像度を評価した。
　ａ：露光現像時において、線幅１０μｍ未満でも良好にパターンを得られた。
　ｂ：線幅１５～２０μｍであれば良好なパターンを得られた。
（現像性）
　露光時において、未露光部（光が照射されなかった部分）の残渣を観察し、下記評価基準に従って、現像性を評価した。
　○：残渣を全く確認できなかった。
　×：残渣を確認できた。
（密着性）
　現像後に流されずに密着していた独立パターンの線幅を調査し、下記評価基準に従って、密着性を評価した。
　◎：線幅を５μｍ以下としても、良好な孤立パターンが得られた。
　○：線幅６～１０μｍとすれば、良好な孤立パターンを得られた。
＜実施例６＞青色光硬化性樹脂組成物の調製及びパターン形成
Figure JPOXMLDOC01-appb-T000073
 　表６に記載の各成分を各配合量で混合し、ディゾルバーで１時間攪拌し、青色光硬化性樹脂組成物を調製した。
　得られた青色光硬化性樹脂組成物をガラス基板上にスピンコートし、８０℃で３分間加熱することにより、青色光硬化樹脂組成物の塗膜を形成した。得られた塗膜を、所定線幅のマスクを通して、塗膜側から光源として高圧水銀灯にて露光した後、１００倍に希釈したディスパーズＨ（ヘンケル社製）を用いてスプレー現像を行い、現像終了後、２３０℃で３０分ポストベークし、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
＜比較例１、２＞青色光硬化性樹脂組成物の調製及びパターン形成
　実施例６において、実施例１で得た化合物（iv）の代わりに、前記「ＩＲＧＡＣＵＲＥ　ＯＸＥ０２」（チバ・スペシャルティ・ケミカルズ（株）製）又は前記「Ｎ－１９１９」（（株）ＡＤＥＫＡ製）を用いたこと以外は同様にして青色光硬化性樹脂組成物を調製し、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
＜実施例７＞赤色光硬化性樹脂組成物の調製及びパターン形成
Figure JPOXMLDOC01-appb-T000074
 　表７に記載の各成分を各配合量で混合し、ディゾルバーで１時間攪拌し、赤色光硬化性樹脂組成物を調製した。
　得られた赤色光硬化性樹脂組成物について、実施例６と同様の操作を行うことにより、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
＜比較例３、４＞赤色光硬化性樹脂組成物の調製及びパターン形成
　実施例７において、実施例１で得た化合物（iv）の代わりに、前記「ＩＲＧＡＣＵＲＥ　ＯＸＥ０２」（チバ・スペシャルティ・ケミカルズ（株）製）又は前記「Ｎ－１９１９」（（株）ＡＤＥＫＡ製）を用いたこと以外は同様にして赤色光硬化性樹脂組成物を調製し、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
＜実施例８＞緑色光硬化性樹脂組成物の調製及びパターン形成
Figure JPOXMLDOC01-appb-T000075
 　表８に記載の各成分を各配合量で混合し、ディゾルバーで１時間攪拌し、緑色光硬化性樹脂組成物を調製した。
　得られた緑色光硬化性樹脂組成物について、実施例６と同様の操作を行うことにより、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
＜比較例５、６＞緑色光硬化性樹脂組成物の調製及びパターン形成
　実施例８において、実施例１で得た化合物（iv）の代わりに、前記「ＩＲＧＡＣＵＲＥ　ＯＸＥ０２」（チバ・スペシャルティ・ケミカルズ（株）製）又は前記「Ｎ－１９１９」（（株）ＡＤＥＫＡ製）を用いたこと以外は同様にして緑色光硬化性樹脂組成物を調製し、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
＜実施例９～１１＞
　実施例６～８それぞれにおいて、実施例１で得た化合物（iv）の代わりに、実施例２で得た化合物（ｖ）を用いたこと以外は同様にして、青色光硬化性樹脂組成物、赤色光硬化性樹脂組成物及び緑色光硬化性樹脂組成物を調製し、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
＜実施例１２～１４＞
　実施例６～８それぞれにおいて、実施例１で得た化合物（iv）の代わりに、実施例３で得た化合物（vi）を用いたこと以外は同様にして、青色光硬化性樹脂組成物、赤色光硬化性樹脂組成物及び緑色光硬化性樹脂組成物を調製し、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
＜実施例１５～１７＞
　実施例６～８それぞれにおいて、実施例１で得た化合物（iv）の代わりに、実施例４で得た化合物（ｘ）を用いたこと以外は同様にして、青色光硬化性樹脂組成物、赤色光硬化性樹脂組成物及び緑色光硬化性樹脂組成物を調製し、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
＜実施例１８～２０＞
　実施例６～８それぞれにおいて、実施例１で得た化合物（iv）の代わりに、実施例５で得た化合物（xii）を用いたこと以外は同様にして、青色光硬化性樹脂組成物、赤色光硬化性樹脂組成物及び緑色光硬化性樹脂組成物を調製し、パターンを形成した。
　感度、解像度、現像性及び密着性の評価結果を表９に示す。
Figure JPOXMLDOC01-appb-T000076
　表９より、本発明の光重合開始剤を含有する光硬化性組成物は、従来の光重合開始剤を含有する光硬化性組成物と同等の現像性を有し、また、感度、解像度及び密着性については、従来の光重合開始剤を含有する光硬化性組成物より優れていることがわかる。このことより、本発明の光重合開始剤を含有する光硬化性組成物は、深部硬化性に優れていると言える。
　本発明の光重合開始剤は、光（特に波長４５０ｎｍ以下の短波長の光）に対する感度が高いため、薄膜化することが可能であり、低コストで高品質のパターンを形成することができること、さらに、エチレン性不飽和結合を有する化合物（特に（メタ）アクリロイルオキシ基を有する化合物）との相溶性や溶剤に対する溶解性が高いことより、カラーフィルタ用光硬化性組成物に含有させる光重合開始剤、さらには高遮光性のブラックマトリックス用光硬化性組成物に含有させる光重合開始剤として有用である。
１　　透明基板
２　　遮光部
３　　着色層
１０　カラーフィルタ
２０　対向基板
３０　液晶層
４０　液晶表示装置

Claims (23)

  1. 　下記一般式（Ｉ）で表される光重合開始剤。
    Figure JPOXMLDOC01-appb-C000001
     （式中、Ｒ1～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。Ｒ3は、Ｒ4又はＲ5と一緒になって環を形成していてもよい。Ｒ4は、Ｒ5と一緒になって環を形成していてもよい。
    　また、Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
    　Ｗは、単結合又は酸素原子を示す。Ｚは、単結合、酸素原子又は＞ＮＲ3’（Ｒ3’は、置換もしくは無置換の炭素数１～２０のアルキル基を示すか、又はＲ3’はＲ3とつながって、窒素原子と共に環を形成している。）を示す。
    　ｎは、１～１０の整数を示す。ｎが２～１０の整数の場合、複数のＲ4及びＲ5は、それぞれ同一でも異なっていてもよい。）
  2. 　下記一般式（Ｉ－ａ）で表される、請求項１に記載の光重合開始剤。
    Figure JPOXMLDOC01-appb-C000002
     （式中、Ｒ1～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。Ｒ3は、Ｒ4又はＲ5と一緒になって環を形成していてもよい。Ｒ4は、Ｒ5と一緒になって環を形成していてもよい。
    　また、Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
    　ｎは、１～１０の整数を示す。ｎが２～１０の整数の場合、複数のＲ4及びＲ5は、それぞれ同一でも異なっていてもよい。）
  3. 　前記一般式（Ｉ－ａ）中、Ｒ1、Ｒ2及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に、水素原子又は置換もしくは無置換の炭素数１～２０のアルキル基であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である、請求項２に記載の光重合開始剤。
  4. 　前記一般式（Ｉ－ａ）中、Ｒ1、Ｒ2及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に、水素原子又は置換もしくは無置換の炭素数１～２０のアルキル基であり、Ａｒが、置換もしくは無置換の環形成原子数５～１４のヘテロアリール基である、請求項２に記載の光重合開始剤。
  5. 　分子量が５１５以下である、請求項３又は４に記載の光重合開始剤。
  6. 　前記一般式（Ｉ－ａ）中、Ｒ1及びＲ2が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｒ3が置換もしくは無置換の炭素数３～１８のシクロアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に水素原子もしくは置換もしくは無置換の炭素数１～２０のアルキル基である、請求項２に記載の光重合開始剤。
  7. 　前記一般式（Ｉ－ａ）中、Ｒ1及びＲ2が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｒ3が環形成原子数３～６の環状エーテル基で置換された炭素数１～２０のアルキル基であり、ｎが２であり、複数のＲ4及びＲ5が、それぞれ独立に水素原子もしくは置換もしくは無置換の炭素数１～２０のアルキル基である、請求項２に記載の光重合開始剤。
  8. 　分子量が５５０以下である、請求項６又は７に記載の光重合開始剤。
  9. 　下記一般式（Ｉ－ｂ）で表される、請求項１に記載の光重合開始剤。
    Figure JPOXMLDOC01-appb-C000003
     （式中、Ｒ1～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。
    　Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
    　Ｗは、単結合又は酸素原子を示す。Ｚは、単結合、酸素原子又は＞ＮＲ3’（Ｒ3’は、置換もしくは無置換の炭素数１～２０のアルキル基を示すか、又はＲ3’はＲ3とつながって、窒素原子と共に環を形成している。）を示す。）
  10. 　前記一般式（Ｉ－ｂ）中、Ｒ1及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｗが酸素原子であり、Ｚが単結合又は酸素原子であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である、請求項９に記載の光重合開始剤。
  11. 　さらに、Ｒ2が、－ＯＣＯＲ13（Ｒ13は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）又は－ＣＯＯＲ20（Ｒ20は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）で表されるエステル基を有する炭素数１～２０のアルキル基である、請求項１０に記載の光重合開始剤。
  12. 　前記一般式（Ｉ－ｂ）中、Ｒ1及びＲ3が、それぞれ独立に、置換もしくは無置換の炭素数１～２０のアルキル基であり、Ｗが単結合であり、Ｚが＞ＮＲ3’（Ｒ3’は、前記定義のとおりである。）であり、Ａｒが、置換もしくは無置換の環形成炭素数６～１４のアリール基である、請求項９に記載の光重合開始剤。
  13. 　さらに、Ｒ2が、－ＯＣＯＲ13（Ｒ13は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）又は－ＣＯＯＲ20（Ｒ20は、炭素数１～２０のアルキル基又は環形成炭素数６～１４のアリール基を示す。）で表されるエステル基を有する炭素数１～２０のアルキル基である、請求項１２に記載の光重合開始剤。
  14. 　バインダー樹脂及び／又はエチレン性不飽和結合を有する化合物と、請求項１～１３のいずれかに記載の光重合開始剤を含有する光硬化性組成物。
  15. 　光重合開始剤の含有量が、光硬化性組成物の固形分に対して２～５０質量％である、請求項１４に記載の光硬化性組成物。
  16. 　さらに色材を含有する、請求項１４又は１５に記載の光硬化性組成物。
  17. 　さらに、エーテル結合及び／又はエステル結合を有する２５℃で液体の化合物を光重合開始剤１質量部に対して５～１００質量部含有する、請求項１４～１６のいずれかに記載の光硬化性組成物。
  18. 　エチレン性不飽和結合を有する化合物として、エーテル結合及び／又はエステル結合を持つエチレン性不飽和結合を有する化合物を少なくとも１種用い、溶剤を光硬化性組成物全量の１０質量％以下のみ含有する、請求項１４～１６のいずれかに記載の光硬化性組成物。
  19. 　カラーフィルタ用である、請求項１６～１８のいずれかに記載の光硬化性組成物。
  20. 　請求項１６～１８のいずれかに記載の光硬化性組成物を用いたカラーフィルタ。
  21. 　請求項２０に記載のカラーフィルタと対向基板と、前記カラーフィルタと前記対向基板との間に形成された液晶層とを有する液晶表示装置。
  22. 　請求項１６～１８のいずれかに記載の光硬化性組成物を基板に塗布し、乾燥した後、フォトマスクを用いて露光し、次いで現像を行うことによる、パターン形成方法。
  23. 　下記一般式（１）
    Figure JPOXMLDOC01-appb-C000004
     （式中、Ｒ6～Ｒ11は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。）
    で表されるカルバゾール誘導体と、下記一般式（２ａ）
    Figure JPOXMLDOC01-appb-C000005
     （式中、Ｒ3、Ｒ4’及びＲ5’は、それぞれ独立に、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。Ｒ3は、Ｒ5'と一緒になって環を形成していてもよい。）
    で表されるアクリレート誘導体とを塩基の存在下に反応させることにより、下記一般式（３ａ’）
    Figure JPOXMLDOC01-appb-C000006
     （式中、Ｒ3、Ｒ4’、Ｒ5’、Ｒ6～Ｒ11は、前記定義の通りである。）
    で表されるカルボニルアルキル基導入体を得、得られたカルボニルアルキル基導入体と下記一般式（４）、（５）
    Figure JPOXMLDOC01-appb-C000007
     （式中、Ｘは、ハロゲン原子又は－ＯＣ（＝Ｏ）Ａｒを示し、Ｘ’は、ハロゲン原子又は－ＯＣ（＝Ｏ）Ｒ2を示す。
    　Ａｒは、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数５～１４のヘテロアリール基を示す。
    　Ｒ2は、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。）
    で表される２つのアシル化剤をルイス酸の存在下に反応させることにより、下記一般式（６ａ’）
    Figure JPOXMLDOC01-appb-C000008
     （式中、Ｒ2、Ｒ3、Ｒ4’、Ｒ5’、Ｒ6～Ｒ11及びＡｒは、前記定義の通りである。）
    で表されるジケトン体を得、得られたジケトン体とヒドロキシルアミンを反応させることにより、下記一般式（７ａ’）
    Figure JPOXMLDOC01-appb-C000009
     （式中、Ｒ2、Ｒ3、Ｒ4’、Ｒ5’、Ｒ6～Ｒ11及びＡｒは、前記定義の通りである。）
    で表されるオキシム体を得、得られたオキシム体と下記一般式（８）
    Figure JPOXMLDOC01-appb-C000010
     （式中、Ｙは、ハロゲン原子又は－ＯＣ（＝Ｏ）Ｒ1を示す。
    　また、Ｒ1は、水素原子、ハロゲン原子、置換もしくは無置換の炭素数１～２０のアルキル基、置換もしくは無置換の炭素数２～２０のアルケニル基、置換もしくは無置換の環形成原子数３～１０のシクロアルキル基、置換もしくは無置換の炭素数４～２０のシクロアルケニル基、ヒドロキシル基、置換もしくは無置換の炭素数１～２０のアルコキシ基、置換もしくは無置換の炭素数２～２０のアルケニルオキシ基、置換もしくは無置換の炭素数１～２０のアルカノイル基、置換もしくは無置換の炭素数２～２０のアルケノイル基、置換もしくは無置換の環形成炭素数６～１４のアリール基又は置換もしくは無置換の環形成原子数３～１４のヘテロ環基を示す。）
    で表されるエステル化剤とを反応させることによる、下記一般式（Ｉ－ａ１）
    Figure JPOXMLDOC01-appb-C000011
     （式中、Ｒ1～Ｒ3、Ｒ4’、Ｒ5’、Ｒ6～Ｒ11及びＡｒは、前記定義の通りである。）
    で表される光重合開始剤の製造方法。
PCT/JP2011/054193 2010-02-25 2011-02-24 光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法 Ceased WO2011105518A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2012501867A JP5626332B2 (ja) 2010-02-25 2011-02-24 光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法

Applications Claiming Priority (6)

Application Number Priority Date Filing Date Title
JP2010-040739 2010-02-25
JP2010040739 2010-02-25
JP2010-214536 2010-09-24
JP2010214536 2010-09-24
JP2010-219974 2010-09-29
JP2010219974 2010-09-29

Publications (1)

Publication Number Publication Date
WO2011105518A1 true WO2011105518A1 (ja) 2011-09-01

Family

ID=44506920

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2011/054193 Ceased WO2011105518A1 (ja) 2010-02-25 2011-02-24 光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法

Country Status (3)

Country Link
JP (2) JP5626332B2 (ja)
TW (1) TWI501035B (ja)
WO (1) WO2011105518A1 (ja)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012251128A (ja) * 2010-02-25 2012-12-20 Dainippon Printing Co Ltd 光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法
JP2013114184A (ja) * 2011-11-30 2013-06-10 Dnp Fine Chemicals Co Ltd 着色樹脂組成物、カラーフィルタ、及び液晶表示装置
WO2015080503A1 (en) 2013-11-28 2015-06-04 Takoma Technology Co., Ltd. Photoinitiator and photosensitive composition including the same
JP2023026377A (ja) * 2021-08-13 2023-02-24 達興材料股▲ふん▼有限公司 感光性樹脂組成物及びそれを応用する装置

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6054798B2 (ja) * 2013-03-29 2016-12-27 富士フイルム株式会社 カラーフィルタの製造方法、カラーフィルタ、及び、固体撮像素子
KR101865499B1 (ko) 2017-02-14 2018-06-07 동우 화인켐 주식회사 컬러필터 및 화상표시장치
WO2022102602A1 (ja) * 2020-11-13 2022-05-19 積水化学工業株式会社 液晶表示素子用シール剤、上下導通材料、及び、液晶表示素子

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006162784A (ja) * 2004-12-03 2006-06-22 Toppan Printing Co Ltd 感光性着色組成物、及びそれを用いたカラーフィルタ
KR20090046108A (ko) * 2007-11-05 2009-05-11 타코마테크놀러지 주식회사 옥심 에스터 화합물, 이를 포함하는 감광성 조성물 및 용도
JP2009221334A (ja) * 2008-03-14 2009-10-01 Fujifilm Corp 光重合開始剤、重合性組成物、カラーフィルタ用重合性組成物、カラーフィルタ、及びその製造方法、並びに、固体撮像素子

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5626332B2 (ja) * 2010-02-25 2014-11-19 大日本印刷株式会社 光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006162784A (ja) * 2004-12-03 2006-06-22 Toppan Printing Co Ltd 感光性着色組成物、及びそれを用いたカラーフィルタ
KR20090046108A (ko) * 2007-11-05 2009-05-11 타코마테크놀러지 주식회사 옥심 에스터 화합물, 이를 포함하는 감광성 조성물 및 용도
JP2009221334A (ja) * 2008-03-14 2009-10-01 Fujifilm Corp 光重合開始剤、重合性組成物、カラーフィルタ用重合性組成物、カラーフィルタ、及びその製造方法、並びに、固体撮像素子

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012251128A (ja) * 2010-02-25 2012-12-20 Dainippon Printing Co Ltd 光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法
JP2013114184A (ja) * 2011-11-30 2013-06-10 Dnp Fine Chemicals Co Ltd 着色樹脂組成物、カラーフィルタ、及び液晶表示装置
WO2015080503A1 (en) 2013-11-28 2015-06-04 Takoma Technology Co., Ltd. Photoinitiator and photosensitive composition including the same
CN105899502A (zh) * 2013-11-28 2016-08-24 塔科玛技术股份有限公司 光引发剂和包含其的光敏组合物
EP3057961A4 (en) * 2013-11-28 2017-08-23 Takoma Technology Co., Ltd. Photoinitiator and photosensitive composition including the same
JP2023026377A (ja) * 2021-08-13 2023-02-24 達興材料股▲ふん▼有限公司 感光性樹脂組成物及びそれを応用する装置
JP7358583B2 (ja) 2021-08-13 2023-10-10 達興材料股▲ふん▼有限公司 感光性樹脂組成物及びそれを応用する装置

Also Published As

Publication number Publication date
JPWO2011105518A1 (ja) 2013-06-20
JP5477367B2 (ja) 2014-04-23
TWI501035B (zh) 2015-09-21
TW201140240A (en) 2011-11-16
JP5626332B2 (ja) 2014-11-19
JP2012251128A (ja) 2012-12-20

Similar Documents

Publication Publication Date Title
JP6513841B2 (ja) 自発光型感光性樹脂組成物、これを用いた色変換層を含むカラーフィルタ及び画像表示装置
JP5477367B2 (ja) 光重合開始剤、光硬化性組成物、パターン形成方法、カラーフィルタ、液晶表示装置、及び光重合開始剤の製造方法
JP6778266B2 (ja) 耐熱安定性に優れたオキシムエステル化合物、それを含む光重合開始剤及び感光性樹脂組成物
JP6741427B2 (ja) 自発光感光性樹脂組成物、これから製造された色変換層を含む表示装置
TW201838968A (zh) 含有可聚合基團的芴肟酯類光引發劑、製備方法及其應用
JP6380867B2 (ja) 化合物およびこれを含む色材組成物およびこれを含む樹脂組成物
CN107033077A (zh) 化合物、包含其的着色剂组合物和包含其的树脂组合物
TW202014475A (zh) 化合物、著色劑組成物、光阻、彩色濾光片以及顯示裝置
JP2019086781A (ja) 着色感光性樹脂組成物、これを用いて製造されるカラーフィルタおよび前記カラーフィルタを含む表示装置
JP2018081302A (ja) 着色感光性樹脂組成物、これを利用して製造されたカラーフィルターおよび画像表示装置
JP2014005466A (ja) アルカリ可溶性樹脂、それを含む感光性樹脂組成物およびそれを用いたカラーフィルタ
JP2019120954A (ja) 自発光感光性樹脂組成物、これを用いて製造された色変換層および表示装置
TW201609619A (zh) 新穎聚合起始劑及含有該聚合起始劑之自由基聚合性組合物
TW202024244A (zh) 光敏樹脂組成物、光阻、彩色濾光片以及顯示裝置
KR20140104768A (ko) 착색 감광성 수지 조성물
JP2014026278A (ja) 着色感光性樹脂組成物
JP2018169607A (ja) 黒色感光性樹脂組成物、これを利用して製造された表示装置
JP6089748B2 (ja) 着色組成物、着色硬化膜及び表示素子
JP2012072102A (ja) 光重合開始剤、光硬化性組成物、カラーフィルタ、液晶表示装置及びパターン形成方法
CN118451113A (zh) 树脂、固化性树脂组合物及固化膜
TWI761701B (zh) 著色劑組成物、光阻、彩色濾光片以及顯示裝置
KR20090107595A (ko) 착색 감광성 수지 조성물, 컬러필터 및 이를 구비한액정표시장치
JP6996175B2 (ja) カラーフィルタ用感光性組成物およびそれを用いたカラーフィルタ基板
CN112204465A (zh) 感光性树脂组合物、感光材料、滤色器和显示装置
JP2017181890A (ja) カラーフィルタ用感光性組成物、カラーフィルタ基板およびその製造方法、ならびにこれらを用いた表示装置

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 11747478

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 2012501867

Country of ref document: JP

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 11747478

Country of ref document: EP

Kind code of ref document: A1
