本発明は、タングステン酸化物を六フッ化タングステンと化学反応させて、タングステン酸フッ化物へ変換させる処理方法などに関する。
金属タングステンおよびタングステン化合物を化学気相蒸着する際の前駆体として、六フッ化タングステンが知られている。これら前駆体の工業的な製造方法として、反応式（１－１）～（１－２）に示すように、金属タングステンとフッ素又は三フッ化窒素を接触させる方法が知られている。
Ｗ＋３Ｆ２→ＷＦ６ …反応式（１－１）
Ｗ＋２ＮＦ３→ＷＦ６＋Ｎ２ …反応式（１－２）
Ｗ＋３Ｆ２→ＷＦ６ …反応式（１－１）
Ｗ＋２ＮＦ３→ＷＦ６＋Ｎ２ …反応式（１－２）
六フッ化タングステンの工業的な製造方法では、金属タングステンが使用されているが、大気に一度でも暴露された金属タングステンは表面酸化物で覆われている。この酸化物は、反応式（２－１）、（２－２）、（３－１）、（３－２）に示すように、Ｆ２及びＮＦ３によってタングステン酸フッ化物及び六フッ化タングステンに転化される。しかし、これらの転化反応は、金属タングステンとＦ２、及びＮＦ３との反応（反応式（１－１）、（１－２））よりも、見掛けの反応速度が遅いため、反応初期ではＦ２とＮＦ３の転化率が低下する。
ＷＯ３＋２Ｆ２→ＷＯＦ４＋Ｏ２ …反応式（２－１）
ＷＯ３＋４／３ＮＦ３→ＷＯＦ４＋Ｏ２＋２／３Ｎ２ …反応式（２－２）
ＷＯＦ４＋Ｆ２→ＷＦ６＋１／２Ｏ２ …反応式（３－１）
ＷＯＦ４＋２／３ＮＦ３→ＷＦ６＋１／３Ｎ２＋１／２Ｏ２ …反応式（３－２）
ＷＯ３＋２Ｆ２→ＷＯＦ４＋Ｏ２ …反応式（２－１）
ＷＯ３＋４／３ＮＦ３→ＷＯＦ４＋Ｏ２＋２／３Ｎ２ …反応式（２－２）
ＷＯＦ４＋Ｆ２→ＷＦ６＋１／２Ｏ２ …反応式（３－１）
ＷＯＦ４＋２／３ＮＦ３→ＷＦ６＋１／３Ｎ２＋１／２Ｏ２ …反応式（３－２）
そこで、転化率を向上させるために、金属タングステンの表面酸化物を除去することが求められる。
金属タングステンの表面酸化物を除去するための考えられる一つ目の方法は、酸化物を還元させる方法であり、還元剤が水素ガスの場合、温度８００Ｋ以上でタングステン酸化物は還元されて金属タングステンに変換されることが報告されている（反応式（４）参照）。
ＷＯｘ＋ｘＨ２→Ｗ＋ｘＨ２Ｏ …反応式（４）
ＷＯｘ＋ｘＨ２→Ｗ＋ｘＨ２Ｏ …反応式（４）
二つ目の方法として、排気系内に堆積したタングステン酸化物とＦ２またはフッ素含有ハロゲン間化合物（ＣｌＦ、ＣｌＦ３、ＣｌＦ５、ＢｒＦ、ＢｒＦ３、ＢｒＦ５、ＩＦ３、ＩＦ５、ＩＦ７等）とを接触させ、タングステン酸化物を蒸気圧の高い化合物に変換して除去する方法が開示されている（特許文献１参照）。
フッ化ナトリウムを成型助剤として成型したタングステン酸化物と、フッ素又は三フッ化窒素を４００℃程度で反応させ、六フッ化タングステンを得る方法が開示されている（特許文献２、３参照）。この方法から、三つ目の方法として、酸化物にＦ２とＮＦ３を接触させ、六フッ化タングステンに変換して除去できることが予想される（反応式（５－１）、（５－２）参照）。
ＷＯ３＋３Ｆ２→ＷＦ６＋３／２Ｏ２ …反応式（５－１）
ＷＯ３＋２ＮＦ３→ＷＦ６＋３／２Ｏ２＋Ｎ２ …反応式（５－２）
ＷＯ３＋３Ｆ２→ＷＦ６＋３／２Ｏ２ …反応式（５－１）
ＷＯ３＋２ＮＦ３→ＷＦ６＋３／２Ｏ２＋Ｎ２ …反応式（５－２）
四つ目の方法として、アルカリ水溶液（水酸化ナトリウム、水酸化カリウムなど）を酸化物に接触させて、タングステン酸塩に変換させることで酸化物を除去する方法が考えられる（反応式（６－１）、（６－２）参照）。
ＷＯ３＋２ＮａＯＨ（ａｑ）→Ｎａ２ＷＯ４（ａｑ）＋Ｈ２Ｏ …反応式（６－１）
ＷＯ３＋２ＫＯＨ（ａｑ）→Ｋ２ＷＯ４（ａｑ）＋Ｈ２Ｏ …反応式（６－２）
ＷＯ３＋２ＮａＯＨ（ａｑ）→Ｎａ２ＷＯ４（ａｑ）＋Ｈ２Ｏ …反応式（６－１）
ＷＯ３＋２ＫＯＨ（ａｑ）→Ｋ２ＷＯ４（ａｑ）＋Ｈ２Ｏ …反応式（６－２）
表１にＷＦ６、ＷＯＦ４、ＷＯ３の１気圧での沸点と融点を示す。
しかしながら、タングステン酸化物を金属タングステンに還元するために水素ガスを利用する前記反応式（４）の方法を、工業的規模の製造を行う装置に適用する場合、可燃性ガスの水素を利用するため、支燃性ガスである六フッ化タングステン、フッ素、及び三フッ化窒素との接触で爆発的に反応するおそれがあり危険を伴う。また、還元させる際の温度が５００℃以上と高く、さらに、還元により生じた水分を除去する必要があるため、適用することは難しい。
また、特許文献１に記載の方法は、ハロゲン間化合物に含まれる塩素、臭素、ヨウ素が六フッ化タングステンに不純物として混入するおそれがあるため、適用することが難しい。また、ハロゲン間化合物の反応性が高いため、酸化物だけでなく、下地層、例えば金属タングステンやウエハ基板など、とも反応するため、適用することが難しい。
特許文献２、３による酸化膜の除去方法（前記反応式（５－１）、（５－２））については、生成する酸素が金属タングステンと反応して再び酸化物を形成するため、除去するために時間を要する。また、フッ素と三フッ化窒素は反応性が高いため、酸化物だけでなく、下地層のタングステンとも前記の反応式（１－１）、（１－２）のとおり優先的に且つ局所的に反応するため、金属タングステンの酸化物を均一且つ選択的に除去させることが難しい。
アルカリ水溶液による酸化膜の湿式除去方法は、タングステン酸化物を効率良く除去できるが、水分を除去するのに乾燥させる際に再度酸化膜が形成されるため、適用することが難しい。
本発明の課題は、反応温度が５００℃未満で、かつ反応によって酸素及び水を生成させることなく、金属タングステンに対して選択的にタングステン酸化物を蒸気圧の高い物質へ変換する方法を提供することである。
本発明者らは、上記課題を解決すべく鋭意検討した結果、六フッ化タングステンは金属タングステンとほとんど反応しないが、タングステン酸化物を六フッ化タングステンに接触させると、反応式（７）に示す反応などにより、蒸気圧の高いタングステン酸フッ化物に転化され、タングステン酸化物を除去できることに着目し、本発明にいたった。
ＷＯ３＋２ＷＦ６→３ＷＯＦ４ …反応式（７）
ＷＯ３＋２ＷＦ６→３ＷＯＦ４ …反応式（７）
本発明によれば、反応温度が５００℃未満で、かつ反応によって酸素及び水を生成させることなく、金属タングステンに対して選択的にタングステン酸化物を蒸気圧の高い物質へ変換することができる。
本発明のタングステン酸化物の処理方法などの実施形態を、詳細に説明する。しかしながら、本発明は、以下に示す実施の形態に限定されるものではない。
本発明のタングステン酸化物の処理方法は、一般式ＷＯｘ（０＜ｘ≦３）で表されるタングステン酸化物を六フッ化タングステンと温度０℃以上５００℃未満で接触させて、化学反応によって、蒸気圧の高いタングステン酸フッ化物ＷＯｙＦ６－２ｙ（０＜ｙ＜３）へ変換することを特徴とする。タングステン酸化物としては、例えば、ＷＯ３、ＷＯ２、Ｗ２Ｏ３からなる群から選ばれる物質を挙げることができ、タングステン酸フッ化物としては、例えば、ＷＯＦ４、ＷＯ２Ｆ２からなる群から選ばれる物質を挙げることができる。六フッ化タングステンは、金属タングステンとほとんど反応せず、金属タングステンに対して選択的にタングステン酸化物と反応する。
例えば、タングステン酸化物ＷＯ３（融点１４００℃、沸点１８００℃）を六フッ化タングステンＷＦ６と接触させると、前述の反応式（７）に示すように、化学反応によって酸素を発生させることなく、タングステン酸フッ化物ＷＯＦ４（融点１０６℃、沸点１８７℃）に変換することができる。ＷＯＦ４は、ＷＯ３よりも遥かに蒸気圧が高いため、８０℃程度で容易に除去される。
＜温度＞
タングステン酸化物と六フッ化タングステンが接触するときの温度として、０℃以上５００℃未満であることが好ましく、８０℃以上３５０℃以下であることがより好ましい。０℃未満では六フッ化タングステンが固化して、タングステン酸化物との反応が遅くなるため好ましくない。８０℃未満ではタングステン酸化物と六フッ化タングステンは反応し、タングステン酸フッ化物ＷＯＦ４が生成するが、生成物を気化させるための後処理が別途必要となる。後処理の方法は特に限定されないが、例えば、加熱、脱気、不活性ガスによるパージなどがある。不活性ガスとしては、金属タングステン、六フッ化タングステンと反応しない材料、例えば、窒素、ヘリウム、アルゴン、四フッ化炭素などを使用することができる。３５０℃を超える場合、本発明を実施するための容器の材質が制限されるため好ましくない。５００℃以上の場合、本発明を実施するための容器の材質が更に制限されるため好ましくない。特に、１８０℃以上であると、短時間でタングステン酸化物をタングステン酸フッ化物に変換することができる点で好ましい、
タングステン酸化物と六フッ化タングステンが接触するときの温度として、０℃以上５００℃未満であることが好ましく、８０℃以上３５０℃以下であることがより好ましい。０℃未満では六フッ化タングステンが固化して、タングステン酸化物との反応が遅くなるため好ましくない。８０℃未満ではタングステン酸化物と六フッ化タングステンは反応し、タングステン酸フッ化物ＷＯＦ４が生成するが、生成物を気化させるための後処理が別途必要となる。後処理の方法は特に限定されないが、例えば、加熱、脱気、不活性ガスによるパージなどがある。不活性ガスとしては、金属タングステン、六フッ化タングステンと反応しない材料、例えば、窒素、ヘリウム、アルゴン、四フッ化炭素などを使用することができる。３５０℃を超える場合、本発明を実施するための容器の材質が制限されるため好ましくない。５００℃以上の場合、本発明を実施するための容器の材質が更に制限されるため好ましくない。特に、１８０℃以上であると、短時間でタングステン酸化物をタングステン酸フッ化物に変換することができる点で好ましい、
＜六フッ化タングステンとタングステン酸化物の接触方法＞
タングステン酸化物と接触させる際の六フッ化タングステンの状態として、液体及び気体の状態を選択することができるが、六フッ化タングステンは融点２℃、沸点１７℃であることから、取扱いやすい気体の状態が好ましい。
タングステン酸化物と接触させる際の六フッ化タングステンの状態として、液体及び気体の状態を選択することができるが、六フッ化タングステンは融点２℃、沸点１７℃であることから、取扱いやすい気体の状態が好ましい。
タングステン酸化物と六フッ化タングステンを接触させる方法として、バッチ式、連続式の何れでもよい。六フッ化タングステンは静止（固定）していてもよく、移動（流動）していてもよい。接触されるタングステン酸化物についても同様である。
＜六フッ化タングステンの供給方法＞
タングステン酸化物と接触させる際の六フッ化タングステンの供給方法として、タングステン酸化物に接触するガス中に六フッ化タングステンが含まれていればよく、六フッ化タングステンを直接供給する方法だけに限定されず、間接的に供給する方法でもよい。間接的に供給する方法として、例えば、原料としてフッ素、三フッ化窒素、及び金属タングステンを使用して反応式（１－１）、（１－２）によって生成した六フッ化タングステンを接触させてもよい。但し、未反応のフッ素、三フッ化窒素が六フッ化タングステンに含まれている場合、未反応のフッ素、三フッ化窒素が処理対象となるタングステン酸化物の下地層と反応するおそれがあるため、フッ素、三フッ化窒素の転化率は９９％以上が好ましい。
タングステン酸化物と接触させる際の六フッ化タングステンの供給方法として、タングステン酸化物に接触するガス中に六フッ化タングステンが含まれていればよく、六フッ化タングステンを直接供給する方法だけに限定されず、間接的に供給する方法でもよい。間接的に供給する方法として、例えば、原料としてフッ素、三フッ化窒素、及び金属タングステンを使用して反応式（１－１）、（１－２）によって生成した六フッ化タングステンを接触させてもよい。但し、未反応のフッ素、三フッ化窒素が六フッ化タングステンに含まれている場合、未反応のフッ素、三フッ化窒素が処理対象となるタングステン酸化物の下地層と反応するおそれがあるため、フッ素、三フッ化窒素の転化率は９９％以上が好ましい。
＜六フッ化タングステンとタングステン酸化物を接触させる際の雰囲気＞
タングステン酸化物と六フッ化タングステンを接触させるとき、容器及び装置の雰囲気に水分及び酸素が含まれると、タングステン酸化物の下地層が酸化されるおそれがあるため、水分及び酸素が極力含まれない、例えば、水分と酸素の濃度が１００体積ｐｐｍ未満の雰囲気が好ましい。容器及び装置の雰囲気として、不活性ガスを挙げることができる。
タングステン酸化物と六フッ化タングステンを接触させるとき、容器及び装置の雰囲気に水分及び酸素が含まれると、タングステン酸化物の下地層が酸化されるおそれがあるため、水分及び酸素が極力含まれない、例えば、水分と酸素の濃度が１００体積ｐｐｍ未満の雰囲気が好ましい。容器及び装置の雰囲気として、不活性ガスを挙げることができる。
＜圧力＞
六フッ化タングステンとタングステン酸化物を接触させる際の圧力が絶対圧で０．０１ｋＰａ以上３００ｋＰａ以下であることが好ましく、絶対圧で０．０１ｋＰａ以上１００ｋＰａ以下であることがより好ましい。絶対圧０．０１ｋＰａ未満では、圧力を保持するための設備の負荷が大きくなるため、好ましくない。３００ｋＰａ以上では、六フッ化タングステンが液化する可能性がある上に、装置から六フッ化タングステンが漏えいするおそれがあるため好ましくない。
六フッ化タングステンとタングステン酸化物を接触させる際の圧力が絶対圧で０．０１ｋＰａ以上３００ｋＰａ以下であることが好ましく、絶対圧で０．０１ｋＰａ以上１００ｋＰａ以下であることがより好ましい。絶対圧０．０１ｋＰａ未満では、圧力を保持するための設備の負荷が大きくなるため、好ましくない。３００ｋＰａ以上では、六フッ化タングステンが液化する可能性がある上に、装置から六フッ化タングステンが漏えいするおそれがあるため好ましくない。
（金属タングステンの自然酸化膜のクリーニング方法）
本発明のタングステン酸化物の処理方法を用いたクリーニング方法の一実施形態を、図１を用いて説明する。図１に示す自然酸化膜の処理装置１０は、自然酸化膜を有する金属タングステン１１が充填された容器１２、金属タングステン供給器１３、六フッ化タングステンガス供給器１４、不活性ガス供給器１５、排出ライン１６で構成される。金属タングステン供給器１３からは、金属タングステンが供給される。金属タングステンの形状は特に限定されないが、粉末状、粒状、塊状、棒状、板状などの形状が挙げられる。排出ライン１６の後段は図示しない真空脱気ポンプ及び無害化装置に接続されている。処理装置１０は図示しない温度調整器によって温度制御できる。
本発明のタングステン酸化物の処理方法を用いたクリーニング方法の一実施形態を、図１を用いて説明する。図１に示す自然酸化膜の処理装置１０は、自然酸化膜を有する金属タングステン１１が充填された容器１２、金属タングステン供給器１３、六フッ化タングステンガス供給器１４、不活性ガス供給器１５、排出ライン１６で構成される。金属タングステン供給器１３からは、金属タングステンが供給される。金属タングステンの形状は特に限定されないが、粉末状、粒状、塊状、棒状、板状などの形状が挙げられる。排出ライン１６の後段は図示しない真空脱気ポンプ及び無害化装置に接続されている。処理装置１０は図示しない温度調整器によって温度制御できる。
以下、金属タングステンの自然酸化膜のクリーニング方法を説明する。金属タングステン供給器１３から容器１２に金属タングステン１１を供給する。排出ライン１６と不活性ガス供給器１５を用いて、容器１２を複数回ガス置換する。容器１２を減圧にして、六フッ化タングステン供給器１４から六フッ化タングステンを供給し、反応式（７）の進行によって圧力が減少する。容器１２を所定温度に加熱し、所定時間経過後、排出ライン１６から、未反応の六フッ化タングステンガス、及び生成した酸フッ化金属をガスとして排気する。なお、不活性ガス供給器１５から不活性ガスを供給しながら、不活性ガスを同伴させて排出ライン１６から酸フッ化金属をガスとして排気してもよい。
金属タングステン供給器１３から容器１２に金属タングステン１１を供給する方法として、連続的及び間欠的、いずれの供給方式でもよい。金属タングステン供給器１３の雰囲気は通常は不活性ガスであるが、雰囲気に六フッ化タングステンガスを添加して、金属タングステンを供給する際に六フッ化タングステンガスを同伴させてもよい。供給する方法として、例えば、ホッパーにロータリーバルブ、スクリューフィーダー、テーブルフィーダー、ビンディスチャージャーなどの供給器を接続し、容器１２に供給する方法を用いることができる。また、ホッパーから容器１２に直接、自由落下によって供給してもよい。
該クリーニング方法により、金属タングステンの自然酸化膜を、下地層の金属タングステンを反応させず、且つ反応によって酸素と水を発生させることなく、プラズマレスで５００℃未満で除去することができる。
このようにして自然酸化膜を除去した金属タングステンに対して、フッ素ガスや三フッ化窒素ガスを供給して、前記の反応式（１－１）、（１－２）の反応により、六フッ化タングステンを得ることができる。自然酸化膜が無いため、反応初期より、金属タングステンとフッ素ガスなどが反応し、Ｆ２又はＮＦ３の転化率が高くなる。
（タングステン膜の酸化膜のクリーニング方法）
本発明の酸化膜の処理方法を用いたクリーニング方法の他の実施形態を、図２を用いて説明する。図２に示すタングステン酸化物膜の処理装置２０は、チャンバー２１、ステージ２２、六フッ化タングステンガス供給器２３、窒素ガス供給器２４、排出ライン２５で構成され、ステージ２２上には、サンプル２６が設置されている。排出ライン２５の後段は図示しない真空脱気ポンプ及び無害化装置に接続されている。処理装置２０は図示しない温度調整器によって温度制御できる。
本発明の酸化膜の処理方法を用いたクリーニング方法の他の実施形態を、図２を用いて説明する。図２に示すタングステン酸化物膜の処理装置２０は、チャンバー２１、ステージ２２、六フッ化タングステンガス供給器２３、窒素ガス供給器２４、排出ライン２５で構成され、ステージ２２上には、サンプル２６が設置されている。排出ライン２５の後段は図示しない真空脱気ポンプ及び無害化装置に接続されている。処理装置２０は図示しない温度調整器によって温度制御できる。
サンプル２６は、金属タングステンを含む膜の上にタングステン酸化物膜を形成したサンプルであり、例えば、シリコンウェハなどの基板に金属タングステンを含む膜が形成され、その上にさらにタングステン酸化物膜が形成されたサンプルが挙げられる。金属タングステンを含む膜には、金属タングステンの膜だけでなく、タングステンと他の金属の合金の膜も含まれる。また、タングステン酸化物膜には、スパッタリング法などにより形成されたタングステン酸化物の膜だけでなく、金属タングステンを含む膜の自然酸化膜も含まれる。
以下、サンプル２６のタングステン酸化物膜のクリーニング方法を説明する。排出ライン２５と不活性ガス供給器２４を用いて、チャンバー２１を複数回、不活性ガスで置換する。チャンバー２１を減圧にして、六フッ化タングステン供給器２３から六フッ化タングステンを供給し、反応式（７）の進行によって圧力が減少する。チャンバー２１を所定温度に加熱し、所定時間経過後、排出ライン２５から、未反応の六フッ化タングステンガス、及び生成した酸フッ化金属をガスとして排気する。なお、不活性ガス供給器２４から不活性ガスを供給しながら、排出ライン２５から不活性ガスに同伴させて酸フッ化金属ガスを排気してもよい。
該クリーニング方法により、金属タングステンを含む膜の上に形成されたタングステン酸化物膜を、下地層の金属タングステンを反応させず、且つ酸素と水を発生させることなく、プラズマレスで５００℃未満で除去することができる。
また、本発明のタングステン酸化物の処理方法により自然酸化膜を除去した金属タングステンに、フッ素ガスまたは三フッ化窒素ガスを供給・反応させることにより、六フッ化タングステンを好適に得ることができる。
具体的な実施例により、本発明のタングステン酸化物の処理方法を説明する。実施例におけるタングステン酸化物の処理を評価する実験装置を図３に示す。しかしながら、本発明のタングステン酸化物の処理方法は、以下の実施例により限定されるものではない。以下の実施例・比較例では、表面にタングステン酸化物を有する金属タングステン板を用いて、六フッ化タングステンとタングステン酸化物又は金属タングステンとの反応を評価した。
［実施例１］
タングステン酸化物を除去する処理装置３０に関して、Ｎｉ製の外径２５．４ｍｍ、内径２２．１ｍｍ、長さ３００ｍｍの容器３２に、ヒーター３６が具備され、タングステン酸化物を処理するための処理ガス供給器３３、装置をガス置換するための窒素ガス供給器３４、真空ポンプが後段に設置されている排出ライン３５が接続されている。容器３２に大気暴露によってタングステン酸化物が表面に形成された金属タングステン板（厚さ２ｍｍ、縦１０ｍｍ、横１０ｍｍ）を設置し、排出ライン３５で真空脱気、及び窒素ガス供給器３４から窒素ガスの供給を複数回実施して、容器３２を窒素ガスで置換した。処理ガスで処理する前の金属タングステン板の表面をＸ線光電子分光分析装置（ＵＬＶＡＣ－ＰＨＩ製、ＰＨＩ５０００ ＶｅｒｓａＰｒｏｂｅＩＩシリーズ）で表面を分析した結果、金属タングステン（軌道４ｆ７／２、束縛エネルギー３１．６ｅＶ）に対するタングステン酸化物（軌道４ｆ７／２、束縛エネルギー３６．１ｅＶ）のピーク面積比ＷＯｘ／Ｗは２．５を超えていた。ヒーター３６を温度８０℃に加熱して、処理ガス供給器３３から六フッ化タングステンガスを流量１０ｓｃｃｍ（０℃、１ａｔｍにおける体積流量ｃｍ３／ｍｉｎ）で６０分間流通後、排出ライン３５と窒素ガス供給器３４を利用して容器３２を窒素ガスで置換した。容器３２が室温程度まで降温したことを確認して、大気に暴露させないように金属タングステン板を取り出して、Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗ＝０．９であり、重量変化は±０．１％未満だった。
タングステン酸化物を除去する処理装置３０に関して、Ｎｉ製の外径２５．４ｍｍ、内径２２．１ｍｍ、長さ３００ｍｍの容器３２に、ヒーター３６が具備され、タングステン酸化物を処理するための処理ガス供給器３３、装置をガス置換するための窒素ガス供給器３４、真空ポンプが後段に設置されている排出ライン３５が接続されている。容器３２に大気暴露によってタングステン酸化物が表面に形成された金属タングステン板（厚さ２ｍｍ、縦１０ｍｍ、横１０ｍｍ）を設置し、排出ライン３５で真空脱気、及び窒素ガス供給器３４から窒素ガスの供給を複数回実施して、容器３２を窒素ガスで置換した。処理ガスで処理する前の金属タングステン板の表面をＸ線光電子分光分析装置（ＵＬＶＡＣ－ＰＨＩ製、ＰＨＩ５０００ ＶｅｒｓａＰｒｏｂｅＩＩシリーズ）で表面を分析した結果、金属タングステン（軌道４ｆ７／２、束縛エネルギー３１．６ｅＶ）に対するタングステン酸化物（軌道４ｆ７／２、束縛エネルギー３６．１ｅＶ）のピーク面積比ＷＯｘ／Ｗは２．５を超えていた。ヒーター３６を温度８０℃に加熱して、処理ガス供給器３３から六フッ化タングステンガスを流量１０ｓｃｃｍ（０℃、１ａｔｍにおける体積流量ｃｍ３／ｍｉｎ）で６０分間流通後、排出ライン３５と窒素ガス供給器３４を利用して容器３２を窒素ガスで置換した。容器３２が室温程度まで降温したことを確認して、大気に暴露させないように金属タングステン板を取り出して、Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗ＝０．９であり、重量変化は±０．１％未満だった。
［実施例２］
ヒーター３６の温度を１１０℃にする以外は、実施例１と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは０．８であり、重量変化は±０．１％未満だった。
ヒーター３６の温度を１１０℃にする以外は、実施例１と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは０．８であり、重量変化は±０．１％未満だった。
［実施例３］
ヒーター３６の温度を１８０℃にする以外は、実施例１と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは０．０１未満であり、重量変化は±０．１％未満だった。
ヒーター３６の温度を１８０℃にする以外は、実施例１と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは０．０１未満であり、重量変化は±０．１％未満だった。
［実施例４］
ヒーター３６の温度を２００℃にする以外は、実施例１と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは０．０１未満であり、重量変化は±０．１％未満だった。
ヒーター３６の温度を２００℃にする以外は、実施例１と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは０．０１未満であり、重量変化は±０．１％未満だった。
［比較例１］
処理ガス供給器３３から供給する処理ガスを窒素ガスとする以外は、実施例４と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは２．５を超えており、重量変化は±０．１％未満だった。
処理ガス供給器３３から供給する処理ガスを窒素ガスとする以外は、実施例４と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは２．５を超えており、重量変化は±０．１％未満だった。
［比較例２］
処理ガス供給器３３から供給する処理ガスを水素ガスとする以外は、実施例４と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは２．５を超えており、重量変化は±０．１％未満だった。
処理ガス供給器３３から供給する処理ガスを水素ガスとする以外は、実施例４と同様に金属タングステン板を処理した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは２．５を超えており、重量変化は±０．１％未満だった。
［比較例３］
ヒーター３６の温度を２５０℃とし、処理ガス供給器３３から供給する処理ガスをフッ素とする以外は、実施例１と同様に金属タングステン板を処理した。処理中、容器の温度が初期の設定温度より上昇した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは＜０．０１であり、重量は３０％減少した。
ヒーター３６の温度を２５０℃とし、処理ガス供給器３３から供給する処理ガスをフッ素とする以外は、実施例１と同様に金属タングステン板を処理した。処理中、容器の温度が初期の設定温度より上昇した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは＜０．０１であり、重量は３０％減少した。
［比較例４］
処理ガス供給器３３から供給する処理ガスを三フッ化窒素とする以外は、比較例３と同様に金属タングステン板を処理した。処理中、容器の温度が初期の設定温度より上昇した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは＜０．０１であり、重量は３８％減少した。
処理ガス供給器３３から供給する処理ガスを三フッ化窒素とする以外は、比較例３と同様に金属タングステン板を処理した。処理中、容器の温度が初期の設定温度より上昇した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは＜０．０１であり、重量は３８％減少した。
［比較例５］
ヒーター３６の温度を２５℃とし、処理ガス供給器３３から供給する処理ガスを三フッ化塩素とする以外は、比較例３と同様に金属タングステン板を処理した。処理中、容器の温度が初期の設定温度より上昇した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは＜０．０１であり、重量は３２％減少した。
ヒーター３６の温度を２５℃とし、処理ガス供給器３３から供給する処理ガスを三フッ化塩素とする以外は、比較例３と同様に金属タングステン板を処理した。処理中、容器の温度が初期の設定温度より上昇した。Ｘ線光電子分光分析装置による表面分析ではＷＯｘ／Ｗは＜０．０１であり、重量は３２％減少した。

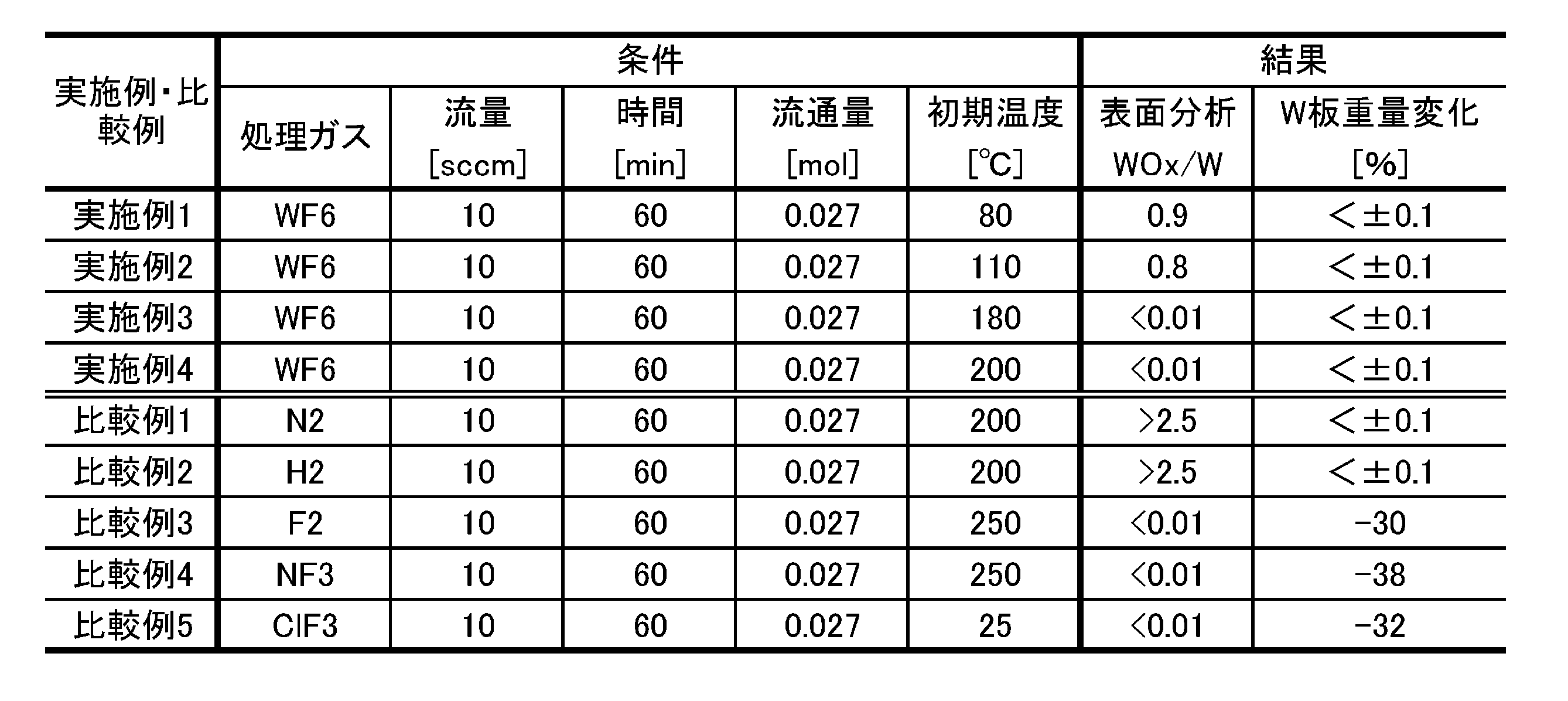

以上の実施例、比較例を以下の表にまとめた。
以上の通り、処理ガスとして、六フッ化タングステンを用いた場合、タングステン酸化物（膜）の下地材である金属タングステンと反応することなく、タングステン酸化物を選択的に除去できた。一方、従来の技術である水素を処理ガスとして用いた場合、六フッ化タングステンでは酸化物を除去できた２００℃では、タングステン酸化物を除去及び還元することはできなかった。また、処理ガスとして、フッ素、三フッ化窒素、及び三フッ化塩素を処理ガスとして用いた場合、タングステン酸化物を除去することはできたが、下地材である金属タングステンと反応し、タングステン酸化物のみを選択的に除去することはできなかった。
１０ 処理装置
１１ 自然酸化膜を有する金属タングステン
１２ 容器
１３ 金属タングステン供給器
１４ 六フッ化タングステン供給器
１５ 不活性ガス供給器
１６ 排出ライン
１０１、１０２、１０３、１０４ 仕切弁
２０ 処理装置
２１ チャンバー
２２ ステージ
２３ 六フッ化タングステン供給器
２４ 不活性ガス供給器
２５ 排出ライン
２６ サンプル
２０１、２０２、２０３ 仕切弁
３０ 処理装置
３１ 自然酸化膜を有する金属タングステン板
３２ 容器
３３ 処理ガス供給器
３４ 窒素ガス供給器
３５ 排出ライン
３６ ヒーター
３０１、３０２、３０３ 仕切弁
１１ 自然酸化膜を有する金属タングステン
１２ 容器
１３ 金属タングステン供給器
１４ 六フッ化タングステン供給器
１５ 不活性ガス供給器
１６ 排出ライン
１０１、１０２、１０３、１０４ 仕切弁
２０ 処理装置
２１ チャンバー
２２ ステージ
２３ 六フッ化タングステン供給器
２４ 不活性ガス供給器
２５ 排出ライン
２６ サンプル
２０１、２０２、２０３ 仕切弁
３０ 処理装置
３１ 自然酸化膜を有する金属タングステン板
３２ 容器
３３ 処理ガス供給器
３４ 窒素ガス供給器
３５ 排出ライン
３６ ヒーター
３０１、３０２、３０３ 仕切弁
Claims (5)
- 一般式ＷＯｘ（０＜ｘ≦３）で表されるタングステン酸化物を、温度０℃以上５００℃未満で六フッ化タングステンと接触させて、化学反応によって一般式ＷＯｙＦ６－２ｙ（０＜ｙ＜３）で表されるタングステン酸フッ化物へ変換することを特徴とするタングステン酸化物の処理方法。
- 前記温度が８０℃以上５００℃未満であることを特徴とする請求項１に記載のタングステン酸化物の処理方法。
- 前記タングステン酸化物が、金属タングステンの自然酸化膜であることを特徴とする請求項１に記載のタングステン酸化物の処理方法。
- 前記タングステン酸化物が、金属タングステンを含む膜の上に形成されたタングステン酸化物膜であることを特徴とする請求項１に記載のタングステン酸化物の処理方法。
- 金属タングステンの自然酸化膜を、請求項１に記載のタングステン酸化物の処理方法により除去する工程と、
自然酸化膜を除去した前記金属タングステンにフッ素ガスまたは三フッ化窒素ガスを供給し、化学反応によって六フッ化タングステンを得る工程と、
を有することを特徴とする六フッ化タングステンの製造方法。
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2017163938 | 2017-08-29 | ||
| JP2017163938 | 2017-08-29 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2019044264A JP2019044264A (ja) | 2019-03-22 |
| JP7029068B2 true JP7029068B2 (ja) | 2022-03-03 |
Family
ID=65526327
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2018152165A Active JP7029068B2 (ja) | 2017-08-29 | 2018-08-13 | タングステン酸化物の処理方法及び六フッ化タングステンの製造方法 |
Country Status (2)
| Country | Link |
|---|---|
| JP (1) | JP7029068B2 (ja) |
| WO (1) | WO2019044601A1 (ja) |
Families Citing this family (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN111566786B (zh) * | 2017-12-14 | 2024-03-15 | 应用材料公司 | 蚀刻金属氧化物而蚀刻残留物较少的方法 |
| JP7273323B2 (ja) * | 2018-08-17 | 2023-05-15 | セントラル硝子株式会社 | 六フッ化タングステンの製造方法 |
Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US5286520A (en) | 1991-12-13 | 1994-02-15 | Ford Motor Company | Preparation of fluorine-doped tungstic oxide |
Family Cites Families (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE4340952A1 (de) * | 1992-12-24 | 1994-06-30 | Balzers Hochvakuum | Verfahren zur Reinigung von nachmals zu beschichtenden Oberflächen |
| JPH0831932A (ja) * | 1994-07-12 | 1996-02-02 | Hitachi Ltd | 半導体集積回路装置の製造方法 |
| KR101376827B1 (ko) * | 2013-01-24 | 2014-03-20 | 최병구 | 육불화텅스텐의 제조방법 |
| CN108431924B (zh) * | 2015-11-25 | 2024-03-22 | 应用材料公司 | 通过集成工艺流程系统形成低电阻触点的方法 |
-
2018
- 2018-08-13 JP JP2018152165A patent/JP7029068B2/ja active Active
- 2018-08-22 WO PCT/JP2018/030913 patent/WO2019044601A1/ja not_active Ceased
Patent Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US5286520A (en) | 1991-12-13 | 1994-02-15 | Ford Motor Company | Preparation of fluorine-doped tungstic oxide |
Also Published As
| Publication number | Publication date |
|---|---|
| WO2019044601A1 (ja) | 2019-03-07 |
| JP2019044264A (ja) | 2019-03-22 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP6792158B2 (ja) | フッ素化合物ガスの精製方法 | |
| JP7157299B2 (ja) | 酸フッ化金属の処理方法及びクリーニング方法 | |
| JP6867581B2 (ja) | フッ素ガスの精製方法 | |
| JP6777851B2 (ja) | ドライエッチング方法、半導体素子の製造方法及びチャンバークリーニング方法 | |
| CN1319146A (zh) | 化学气相沉积室钝化方法 | |
| CN111918839B (zh) | 六氟化钼的制造方法和制造装置 | |
| JP7029068B2 (ja) | タングステン酸化物の処理方法及び六フッ化タングステンの製造方法 | |
| TWI725247B (zh) | 高純度五氯化鎢及其製造方法 | |
| WO1991004942A1 (fr) | Procede d'epuration de trifluorure d'azote a l'etat gazeux | |
| WO2017138366A1 (ja) | フッ素化合物ガスの精製方法 | |
| WO2020230522A1 (ja) | 金属除去方法、ドライエッチング方法、及び半導体素子の製造方法 | |
| JP7273323B2 (ja) | 六フッ化タングステンの製造方法 | |
| JP4230169B2 (ja) | フッ素の発生方法 | |
| JP7185148B2 (ja) | 基板処理用ガス、保管容器および基板処理方法 | |
| JP2007176770A (ja) | 高純度フッ素ガスの製造方法および高純度フッ素ガス製造装置 | |
| JP2768666B2 (ja) | 薄膜形成装置内の付着物を除去する方法 | |
| JPH10212582A (ja) | 薄膜形成装置の表面清浄に三フッ化塩素を用いる方法 | |
| WO2025041699A1 (ja) | 精製含フッ素ガス組成物の製造方法、半導体デバイスの製造方法、エッチング装置 | |
| JP3090966B2 (ja) | 三弗化窒素ガスの精製方法 | |
| CN117642843A (zh) | 去除钼的一氟化物至五氟化物的方法和半导体器件的制造方法 | |
| TW200934729A (en) | Process for the purification of elemental fluorine |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| RD04 | Notification of resignation of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7424 Effective date: 20190717 |
|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20210526 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20220118 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20220131 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 7029068 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
