本発明は、トレッド部に複数の多角形ブロックを配置した空気入りタイヤに関し、更に詳しくは、ウエット路面での制動性能とドライ路面での操縦安定性をバランス良く改善することを可能にした空気入りタイヤに関する。
従来、空気入りタイヤにおいて、トレッド部にはタイヤ周方向に延びる複数本の周方向溝とタイヤ幅方向に延びる複数本の横溝が形成され、これら周方向溝及び横溝により多数のブロックが区画されている（例えば、特許文献１，２参照）。また、ブロックには必要に応じてサイプが形成されている。このような空気入りタイヤにおいて、ウエット路面での制動性能を向上するには、溝やサイプの本数を多くして排水性能を向上させると共にエッジ効果を増大させることが有効である。
しかしながら、トレッド部に配置される溝やサイプの本数を単に多くした場合、トレッド部の剛性が低下し、ドライ路面での操縦安定性が低下するという問題がある。また、溝を細くすることでトレッド部の剛性低下を抑えることが検討されているが、溝を細くした場合、排水効果が不十分になり、溝を細くした上でその本数を更に増やした場合、トレッド部の剛性が低下する。そのため、ウエット路面での制動性能とドライ路面での操縦安定性とを両立させることは困難である。
特開２０１０−８３４６２号公報 特開２０１１−２５８６４号公報
本発明の目的は、ウエット路面での制動性能とドライ路面での操縦安定性をバランス良く改善することを可能にした空気入りタイヤを提供することにある。
上記目的を達成するための本発明の空気入りタイヤは、タイヤ周方向に延在して環状をなすトレッド部と、該トレッド部の両側に配置された一対のサイドウォール部と、これらサイドウォール部のタイヤ径方向内側に配置された一対のビード部とを備えた空気入りタイヤにおいて、前記トレッド部に溝幅が３．０ｍｍ以上であってタイヤ周方向に蛇行しながら延長する複数本の周方向溝と溝幅が３．０ｍｍ以上であってタイヤ幅方向に隣り合う一対の周方向溝間を連通する複数本の横溝とを設け、これら周方向溝及び横溝により５つ以上の角部を持つ多角形の形状を有する複数の多角形ブロックをタイヤ周方向に沿って千鳥状に配列してなる２列の多角形ブロック列を区画すると共に、該２列の多角形ブロック列の相互間にタイヤ周方向に延在する多角形リブを配置し、該多角形リブを前記２列の多角形ブロック列に隣接させ、前記多角形ブロックの形状を六角形とし、前記多角形ブロック列と前記多角形リブとを互いに相似形としたことを特徴とするものである。
本発明では、５つ以上の角部を持つ多角形の形状を有する多角形ブロックを形成し、従来から多用されている四角形ブロックに比べてブロックエッジの屈曲角度を鈍角化することでブロック剛性を増大させ、更に複数の多角形ブロックをタイヤ周方向に沿って千鳥状に配列することでトレッド部のエッジ成分を十分に確保するので、ウエット路面での制動性能を大幅に向上することができる。また、２列の多角形ブロック列の相互間に高剛性を有すると共に多くのエッジ成分を具備する多角形リブを配置し、該多角形リブを２列の多角形ブロック列に隣接させることにより、多角形ブロックの倒れ込みを抑制し、ブロック列の形成に伴うトレッド部の剛性低下を補完し、ドライ路面での操縦安定性を向上することができる。これにより、ウエット路面での制動性能とドライ路面での操縦安定性とを両立することができる。
本発明において、多角形ブロックの形状は六角形とすることが好ましい。これにより、トレッド部に多数の多角形ブロックを効率良く配置することができ、そのエッジ効果に基づいてウエット路面での制動性能を向上することができる。
多角形ブロック単体の面積は２ｃｍ2 〜５０ｃｍ2 とすることが好ましい。これにより、ウエット路面での制動性能とドライ路面での操縦安定性をバランス良く改善することができる。
多角形ブロックにはサイプ又は浅溝を設けることが好ましい。このように多角形ブロックにサイプ又は浅溝を付加した場合、サイプ又は浅溝に基づくエッジ効果によりウエット路面での制動性能を更に向上することができる。サイプ又は浅溝の延長方向は多角形ブロックのいずれかの辺と平行にすると良い。これにより、ブロック内に多数のサイプ又は浅溝を効率良く配置することができ、そのエッジ効果に基づいてウエット路面での制動性能を向上することができる。また、サイプ又は浅溝の延長方向はタイヤ周方向に隣り合う一対の多角形ブロックにおいて互いに異ならせることが好ましい。これにより、多方向のエッジ効果が得られるので、ドライ路面での操縦安定性を向上することができる。
多角形リブにはサイプ又は浅溝を設けることが好ましい。このように多角形リブにサイプ又は浅溝を付加した場合、サイプ又は浅溝に基づくエッジ効果によりウエット路面での制動性能を更に向上することができる。また、多角形リブにはディンプル又は凹部を設けることが好ましい。これらディンプル又は凹部もウエット路面での制動性能の改善に寄与する。
２列の多角形ブロック列は互いに相似形とすることが好ましい。ここで、２列の多角形ブロック列の「相似形」とは、２列の多角形ブロック列に含まれる多角形ブロックの形状及び寸法が互いに一致し、かつ千鳥状の配列パターンが互いに一致した構造を意味する。このように２列の多角形ブロック列は互いに相似形とすることにより、ウエット路面での制動性能とドライ路面での操縦安定性との両立に際して、優れた耐偏摩耗性を発揮することが可能になる。
多角形ブロック列と多角形リブとは互いに相似形とすることが好ましい。ここで、多角形ブロック列と多角形リブとの「相似形」とは、多角形リブが多角形ブロック列に含まれる多角形ブロックに対応する角部を有し、多角形ブロック列及び多角形リブの千鳥状の配列パターンが互いに一致し、かつ多角形リブの総面積と多角形ブロック列に含まれる多角形ブロックの総面積とが実質的に一致した構造を意味する。なお、多角形リブの総面積が多角形ブロック列に含まれる多角形ブロック及び多角形ブロック間の横溝の総面積の９０％〜１１０％の範囲内にあるとき、これらは実質的に一致するものと見做す。このように多角形ブロック列と多角形リブとは互いに相似形とすることにより、ウエット路面での制動性能とドライ路面での操縦安定性との両立に際して、優れた耐偏摩耗性を発揮することが可能になる。
本発明の実施形態からなる空気入りタイヤのトレッドパターンを示す展開図である。 本発明の実施形態からなる空気入りタイヤを示す子午線断面図である。 本発明の他の空気入りタイヤ（参考例）のトレッドパターンを示す展開図である。
以下、本発明の構成について添付の図面を参照しながら詳細に説明する。図１及び図２は本発明の実施形態からなる空気入りタイヤを示すものである。図１及び図２に示すように、本実施形態の空気入りタイヤは、タイヤ周方向に延在して環状をなすトレッド部１と、該トレッド部１の両側に配置された一対のサイドウォール部２，２と、これらサイドウォール部２のタイヤ径方向内側に配置された一対のビード部３，３とを備えている。
一対のビード部３，３間には２層のカーカス層４が装架されている。このカーカス層４は、タイヤ径方向に延びる複数本の補強コードを含み、各ビード部３に配置されたビードコア５の廻りにタイヤ内側から外側へ折り返されている。ビードコア５の外周上には断面三角形状のゴム組成物からなるビードフィラー６が配置されている。
一方、トレッド部１におけるカーカス層４の外周側には複数層のベルト層７が埋設されている。これらベルト層７はタイヤ周方向に対して傾斜する複数本の補強コードを含み、かつ層間で補強コードが互いに交差するように配置されている。ベルト層７において、補強コードのタイヤ周方向に対する傾斜角度は例えば１０°〜４０°の範囲に設定されている。ベルト層７の補強コードとしては、スチールコードが好ましく使用される。ベルト層７の外周側には、高速耐久性の向上を目的として、補強コードをタイヤ周方向に対して例えば５°以下の角度で配列してなる少なくとも１層のベルトカバー層８が配置されている。ベルトカバー層８の補強コードとしては、ナイロンやアラミド等の有機繊維コードが好ましく使用される。
なお、上述したタイヤ内部構造は空気入りタイヤにおける代表的な例を示すものであるが、これに限定されるものではない。
図１に示すように、トレッド部１には、タイヤ周方向に蛇行しながら延長する複数本の周方向溝１１と、タイヤ幅方向に隣り合う一対の周方向溝１１，１１間を連通する複数本の横溝１２とが形成されている。周方向溝１１はタイヤ周方向に直線状に延びるシースルー溝とは異なって蛇行することでエッジ成分を確保している。周方向溝１１は溝幅が３．０ｍｍ以上、より好ましくは、３．０ｍｍ〜１５．０ｍｍの範囲に設定され、溝深さが５．０ｍｍ〜１０．０ｍｍの範囲に設定されている。横溝１２は溝幅が３．０ｍｍ以上、より好ましくは、３．０ｍｍ〜１０．０ｍｍの範囲に設定され、溝深さが３．０ｍｍ〜１０．０ｍｍの範囲に設定されている。周方向溝１１及び横溝１２の溝幅を３．０ｍｍ以上とすることで排水性能を十分に確保している。
トレッド部１には、周方向溝１１及び横溝１２により、５つ以上の角部、より好ましくは、５つ〜８つの角部を持つ多角形の形状を有する複数の多角形ブロック１３が区画されており、これら多角形ブロック１３をタイヤ周方向に沿って千鳥状に配列してなる２列の多角形ブロック列１４，１４が区画されている。つまり、各多角形ブロック列１４においてタイヤ周方向に並ぶ複数の多角形ブロック１３はタイヤ幅方向の一方側と他方側に交互に突き出すように配列されている。多角形ブロック１３の形状としては、例えば、五角形、六角形、七角形、八角形を挙げることができるが、特に図示のような六角形が望ましい。六角形の場合、トレッド部１に多数の多角形ブロック１３を効率良く配置することができ、そのエッジ効果を十分に得ることができる。なお、多角形ブロック１３の角部には面取り加工を施されていても良い。
上記２列の多角形ブロック列１４，１４の相互間には、タイヤ周方向に延在する多角形リブ１５が配置されている。多角形リブ１５は、そのタイヤ幅方向両側の輪郭がタイヤ周方向に蛇行しながら延長する周方向溝１１によって規定され、２列の多角形ブロック列１４，１４に対して隣接するように配置されている。同様にして、多角形ブロック列１４のタイヤ幅方向外側の位置にも他の多角形リブ１５が配置されている。そのため、多角形ブロック列１４の各々は一対の多角形リブ１５，１５にて挟み込まれている。
上記空気入りタイヤでは、５つ以上の角部を持つ多角形の形状を有する多角形ブロック１３を形成して四角形ブロックに比べてブロックエッジの屈曲角度を鈍角化しているため、多角形ブロック１３の剛性を増大させることができる。更に、複数の多角形ブロック１３をタイヤ周方向に沿って千鳥状に配列しているため、トレッド部１のエッジ成分を十分に確保することができる。このようなブロック剛性の増大及びエッジ成分の増大によりウエット路面での制動性能を大幅に向上することができる。また、２列の多角形ブロック列１４，１４の相互間に高剛性を有すると共に多くのエッジ成分を具備する多角形リブ１５を配置し、該多角形リブ１５を２列の多角形ブロック列１４，１４に隣接させることにより、多角形ブロック１３の倒れ込みを抑制し、ブロック列１４の形成に伴うトレッド部１の剛性低下を補完し、ドライ路面での操縦安定性を向上することができる。これにより、ウエット路面での制動性能とドライ路面での操縦安定性との両立が可能になる。
上記空気入りタイヤにおいて、各多角形ブロック１３の踏面での面積は２ｃｍ2 〜５０ｃｍ2 の範囲、より好ましくは、１０ｃｍ2 〜３０ｃｍ2 の範囲に設定されている。これにより、ウエット路面での制動性能とドライ路面での操縦安定性をバランス良く改善することができる。多角形ブロック１３の単体としての面積が２ｃｍ2 未満であると剛性低下によりドライ路面での操縦安定性の改善効果が低下し、逆に５０ｃｍ2 を超えると溝面積の不足によりウエット路面での制動性能の改善効果が低下する。
上記空気入りタイヤにおいて、多角形ブロック１３の各々には複数本のサイプ１６が形成されている。このように多角形ブロック１３にはサイプ又は浅溝を付加することができる。この場合、サイプ又は浅溝に基づくエッジ効果によりウエット路面での制動性能を更に向上することができる。ここで、サイプとは溝幅を０．３ｍｍ〜１．５ｍｍとし、溝深さを２．０ｍｍ以上かつ周方向溝の溝深さ以下としたものである。また、浅溝とは溝幅を０．３ｍｍ〜１．５ｍｍとし、溝深さを０．２ｍｍ〜２．０ｍｍとしたものである。つまり、浅溝の形成は踏面に表面加工を施すことであり、特にタイヤ使用開始直後の走行特性を改善するものである。
図１に示すように、サイプ又は浅溝の延長方向は多角形ブロック１３のいずれかの辺と平行にすると良い。これにより、多角形ブロック１３内に多数のサイプ又は浅溝を効率良く配置することができ、そのエッジ効果に基づいてウエット路面での制動性能を向上することができる。また、サイプ又は浅溝の延長方向はタイヤ周方向に隣り合う一対の多角形ブロック１３，１３において互いに異ならせることが好ましい。これにより、多方向のエッジ効果が得られるので、ドライ路面での操縦安定性を向上することができる。
上記空気入りタイヤにおいて、多角形リブ１５には複数本のサイプ１７が形成されている。このように多角形リブ１５にはサイプ又は浅溝を付加することができる。この場合、サイプ又は浅溝に基づくエッジ効果によりウエット路面での制動性能を更に向上することができる。なお、サイプ又は浅溝の寸法は上述の通りであるが、このような寸法を有するサイプ又は浅溝を付加してもリブとしての一体性が損なわれるものではない。
上記空気入りタイヤにおいて、多角形リブ１５には複数の凹部１８が形成されている。このように多角形リブ１５にはディンプル又は凹部を付加することができる。この場合、ディンプル又は凹部のエッジ効果によりウエット路面での制動性能を改善することができる。ディンプル又は凹部の平面視形状は特に限定されるものではなく、矩形、楕円形、長円形、多角形、星形等とすることができる。
上記空気入りタイヤにおいて、２列の多角形ブロック列１４，１４は互いに相似形になっている。更に、多角形ブロック列１４と多角形リブ１５とは互いに相似形になっている。このように２列の多角形ブロック列１４，１４を互いに相似形とし、多角形ブロック列１４と多角形リブ１５とを互いに相似形とすることにより、ウエット路面での制動性能とドライ路面での操縦安定性との両立に際して、耐偏摩耗性を向上することができる。

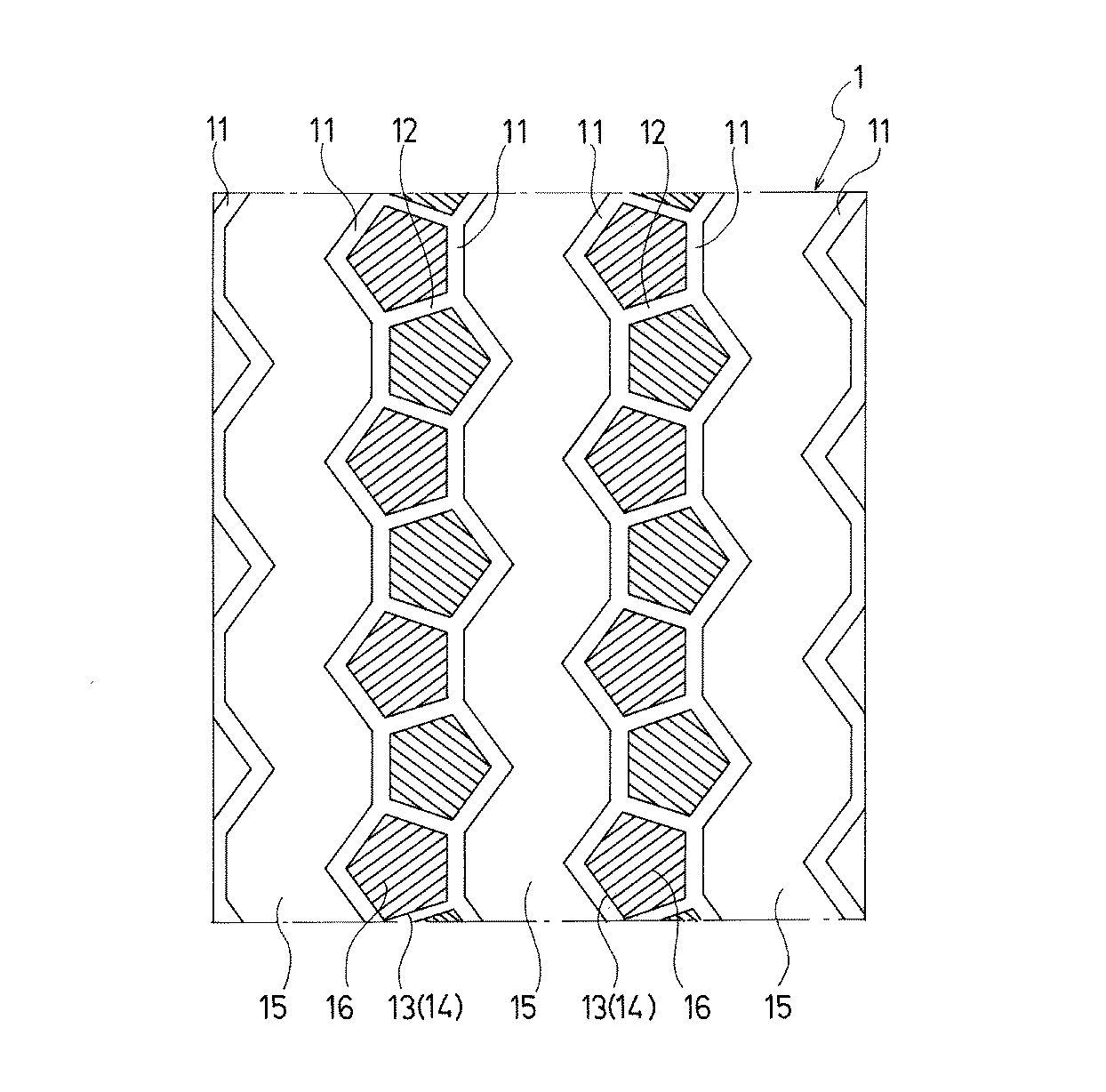

図３は本発明の他の空気入りタイヤ（参考例）のトレッドパターンを示すものである。図３に示すように、トレッド部１には、タイヤ周方向に蛇行しながら延長する複数本の周方向溝１１と、タイヤ幅方向に隣り合う一対の周方向溝１１，１１間を連通する複数本の横溝１２とが形成されている。その結果、トレッド部１には、五角形の形状を有する複数の多角形ブロック１３をタイヤ周方向に沿って千鳥状に配列してなる２列の多角形ブロック列１４，１４が区画されている。２列の多角形ブロック列１４，１４の相互間にはタイヤ周方向に延在する多角形リブ１５が配置され、同様にして、多角形ブロック列１４のタイヤ幅方向外側の位置にも他の多角形リブ１５が配置されている。また、多角形ブロック１３の各々には複数本のサイプ１６が形成されている。なお、２列の多角形ブロック列１４，１４は互いに相似形になっているが、多角形ブロック列１４と多角形リブ１５とは互いに相似形になっていない。
このように構成される空気入りタイヤによれば、前述の実施形態と同様に、ウエット路面での制動性能とドライ路面での操縦安定性とを両立することが可能である。
タイヤサイズが２０５／５５Ｒ１６であり、タイヤ周方向に延在して環状をなすトレッド部と、該トレッド部の両側に配置された一対のサイドウォール部と、これらサイドウォール部のタイヤ径方向内側に配置された一対のビード部とを備えた空気入りタイヤにおいて、トレッド部にタイヤ周方向に蛇行しながら延長する複数本の周方向溝とタイヤ幅方向に隣り合う一対の周方向溝間を連通する複数本の横溝とを設け、これら周方向溝及び横溝により多角形の形状を有する複数の多角形ブロックをタイヤ周方向に沿って千鳥状に配列してなる２列の多角形ブロック列を区画すると共に、該２列の多角形ブロック列の相互間及び多角形ブロック列のタイヤ幅方向外側の位置にタイヤ周方向に延在する多角形リブを配置し、該多角形リブを２列の多角形ブロック列に隣接させ、その具体的な構造を表１のように種々異ならせた参考例１〜３及び実施例１〜６のタイヤを作製した。
比較のため、トレッド部にタイヤ周方向に延長する複数本の周方向溝とタイヤ幅方向に延びる複数本の横溝とを設け、これら周方向溝及び横溝により四角形の形状を有する複数の多角形ブロックをタイヤ周方向に沿って縦列に配列してなる５列の多角形ブロック列を区画すると共に、トレッド部からタイヤ周方向に延在するリブを排除した従来例１のタイヤを用意した。
また、トレッド部にタイヤ周方向に蛇行しながら延長する複数本の周方向溝とタイヤ幅方向に隣り合う一対の周方向溝間を連通する複数本の横溝とを設け、これら周方向溝及び横溝により多角形の形状を有する複数の多角形ブロックをタイヤ周方向に沿って縦列に配列してなる５列の多角形ブロック列を区画すると共に、トレッド部からタイヤ周方向に延在するリブを排除した比較例１のタイヤを用意した。
更に、トレッド部にタイヤ周方向に蛇行しながら延長する複数本の周方向溝とタイヤ幅方向に隣り合う一対の周方向溝間を連通する複数本の横溝とを設け、これら周方向溝及び横溝により多角形の形状を有する複数の多角形ブロックをタイヤ周方向に沿って千鳥状に配列してなる３列の多角形ブロック列を区画すると共に、これら多角形ブロック列のタイヤ幅方向外側の位置にタイヤ周方向に延在する多角形リブを配置した比較例２のタイヤを用意した。
従来例１、比較例１，２、参考例１〜３及び実施例１〜６において、周方向溝の溝幅を７．０ｍｍとし、その溝深さを８．０ｍｍとする一方で、横溝の溝幅を７．０ｍｍとし、その溝深さを８．０ｍｍとした。
表１には、リブ配列、ブロック配列、ブロック形状、ブロック面積、ブロック内サイプ、ブロック内サイプの向き、ブロック内サイプの向き変化、リブ内サイプ、ブロック列同士の相似関係、ブロック列とリブとの相似関係が記載されている。ブロック内サイプの向きについて、「水平」とはサイプがタイヤ幅方向に延長していることを意味し、「平行」とはサイプの延長方向がブロックのいずれかの辺と平行であることを意味する。ブロック内サイプの向き変化について、「無」とはブロック内サイプの延長方向がトレッド部の全域で一定であることを意味し、「有」とはブロック内サイプの延長方向がタイヤ周方向に隣り合う一対のブロックにおいて互いに異なることを意味する。
これら試験タイヤについて、下記の評価方法により、ウエット路面での制動性能、ドライ路面での操縦安定性、耐偏摩耗性を評価し、その結果を表１に併せて示した。
ウエット路面での制動性能：
各試験タイヤをリムサイズ１６×６．５ＪＪのホイールに組み付けて空気圧を２３０ｋＰａとして排気量２０００ｃｃの試験車両（前輪駆動車）に装着し、ウエット路面からなるテストコースにおいて、速度１００ｋｍ／ｈでの走行状態からブレーキを掛けて車両が停止するまでの制動距離を測定した。評価結果は、測定値の逆数を用い、従来例１を１００とする指数値にて示した。この指数値が大きいほど制動距離が短くウエット路面での制動性能が優れていることを意味する。
ドライ路面での操縦安定性：
各試験タイヤをリムサイズ１６×６．５ＪＪのホイールに組み付けて空気圧を２３０ｋＰａとして排気量２０００ｃｃの試験車両（前輪駆動車）に装着し、ドライ路面からなるテストコースにおいて、テストドライバーによるフィーリング評価を行った。評価結果は、従来例１を１００とする指数値にて示した。この指数値が大きいほど操縦安定性が優れていることを意味する。
耐偏摩耗性：
各試験タイヤをリムサイズ１６×６．５ＪＪのホイールに組み付けて空気圧を２３０ｋＰａとして排気量２０００ｃｃの試験車両（前輪駆動車）に装着し、舗装路を５万ｋｍ走行した後、リブ及びブロック列における摩耗量を測定し、その摩耗量差を求めた。評価結果は、摩耗量差の逆数を用い、従来例１を１００とする指数値にて示した。この指数値が大きいほど耐偏摩耗性が優れていることを意味する。
Figure 0005282807
表１から明らかなように、参考例１〜３及び実施例１〜６のタイヤは、いずれも、従来例１との対比において、ウエット路面での制動性能とドライ路面での操縦安定性がバランス良く改善されていた。一方、比較例１のタイヤは、トレッド部に複数の多角形ブロックからなる多角形ブロック列を設けているものの、多角形リブを併用していないため、ドライ路面での操縦安定性の改善効果が得られなかった。比較例２のタイヤは、トレッド部に複数の多角形ブロックからなる多角形ブロック列を設けているものの、多角形リブを多角形ブロック列のタイヤ幅方向外側の位置に配置しているため、多角形ブロックに基づくウエット路面での制動性能の改善効果を有効に引き出すことができず、しかもドライ路面での操縦安定性が悪化していた。
１ トレッド部
２ サイドウォール部
３ ビード部
１１ 周方向溝
１２ 横溝
１３ 多角形ブロック
１４ 多角形ブロック列
１５ 多角形リブ
１６，１７ サイプ
１８ 凹部

Claims (9)

  1. タイヤ周方向に延在して環状をなすトレッド部と、該トレッド部の両側に配置された一対のサイドウォール部と、これらサイドウォール部のタイヤ径方向内側に配置された一対のビード部とを備えた空気入りタイヤにおいて、前記トレッド部に溝幅が３．０ｍｍ以上であってタイヤ周方向に蛇行しながら延長する複数本の周方向溝と溝幅が３．０ｍｍ以上であってタイヤ幅方向に隣り合う一対の周方向溝間を連通する複数本の横溝とを設け、これら周方向溝及び横溝により５つ以上の角部を持つ多角形の形状を有する複数の多角形ブロックをタイヤ周方向に沿って千鳥状に配列してなる２列の多角形ブロック列を区画すると共に、該２列の多角形ブロック列の相互間にタイヤ周方向に延在する多角形リブを配置し、該多角形リブを前記２列の多角形ブロック列に隣接させ、前記多角形ブロックの形状を六角形とし、前記多角形ブロック列と前記多角形リブとを互いに相似形としたことを特徴とする空気入りタイヤ。
  2. 前記多角形ブロック列のタイヤ幅方向外側の位置に他の多角形リブを配置し、前記多角形ブロック列の各々を一対の多角形リブにて挟み込むようにしたことを特徴とする請求項１に記載の空気入りタイヤ。
  3. 前記多角形ブロック単体の面積を２ｃｍ2 〜５０ｃｍ2 としたことを特徴とする請求項１又は２に記載の空気入りタイヤ。
  4. 前記多角形ブロックにサイプ又は浅溝を設けたことを特徴とする請求項１〜３のいずれかに記載の空気入りタイヤ。
  5. 前記サイプ又は前記浅溝の延長方向を前記多角形ブロックのいずれかの辺と平行にしたことを特徴とする請求項４に記載の空気入りタイヤ。
  6. 前記サイプ又は前記浅溝の延長方向をタイヤ周方向に隣り合う一対の多角形ブロックにおいて互いに異ならせたことを特徴とする請求項４又は５に記載の空気入りタイヤ。
  7. 前記多角形リブにサイプ又は浅溝を設けたことを特徴とする請求項１〜６のいずれかに記載の空気入りタイヤ。
  8. 前記多角形リブにディンプル又は凹部を設けたことを特徴とする請求項１〜７のいずれかに記載の空気入りタイヤ。
  9. 前記２列の多角形ブロック列を互いに相似形としたことを特徴とする請求項１〜８のいずれかに記載の空気入りタイヤ。
JP2011174583A 2011-08-10 2011-08-10 空気入りタイヤ Expired - Fee Related JP5282807B2 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2011174583A JP5282807B2 (ja) 2011-08-10 2011-08-10 空気入りタイヤ
US13/563,177 US9783006B2 (en) 2011-08-10 2012-07-31 Pneumatic tire
DE102012213997A DE102012213997A1 (de) 2011-08-10 2012-08-07 Luftreifen
CN201210282763.0A CN102922952B (zh) 2011-08-10 2012-08-09 充气轮胎
CN201710029657.4A CN107097595B (zh) 2011-08-10 2012-08-09 充气轮胎

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2011174583A JP5282807B2 (ja) 2011-08-10 2011-08-10 空気入りタイヤ

Publications (2)

Publication Number Publication Date
JP2013035477A JP2013035477A (ja) 2013-02-21
JP5282807B2 true JP5282807B2 (ja) 2013-09-04

Family

ID=47595792

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2011174583A Expired - Fee Related JP5282807B2 (ja) 2011-08-10 2011-08-10 空気入りタイヤ

Country Status (4)

Country Link
US (1) US9783006B2 (ja)
JP (1) JP5282807B2 (ja)
CN (2) CN107097595B (ja)
DE (1) DE102012213997A1 (ja)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6371112B2 (ja) * 2014-05-16 2018-08-08 株式会社ブリヂストン タイヤ
JP2017114384A (ja) * 2015-12-25 2017-06-29 東洋ゴム工業株式会社 空気入りタイヤ
JP7009787B2 (ja) * 2017-06-08 2022-01-26 横浜ゴム株式会社 空気入りタイヤ
DE102018007934A1 (de) 2018-10-08 2019-04-11 Daimler Ag Luftreifen für ein Fahrzeug
CN111376654B (zh) * 2018-12-27 2022-04-01 通伊欧轮胎株式会社 充气轮胎

Family Cites Families (35)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB403579A (en) * 1932-10-29 1933-12-28 Pirelli Improvements relating to the treads of road wheel tyres
BE494612A (ja) * 1949-03-18
GB1297627A (ja) * 1969-01-23 1972-11-29
DE2128873A1 (en) * 1971-06-11 1972-12-21 Continental Gummi Werke AG, 3000 Hannover Vehicle tyre for hard as well as soft surfaces - has tread laid out in oblique rows of grooved blocks
FR2235811B1 (ja) * 1973-07-05 1976-05-07 Michelin & Cie
US4351381A (en) * 1978-02-14 1982-09-28 The Goodyear Tire & Rubber Company Tread for pneumatic tire
AT378512B (de) * 1979-06-29 1985-08-26 Goodyear Tire & Rubber Luftreifen fuer strassengaengige schwerlastwagen
USD274715S (en) * 1982-03-15 1984-07-17 The Firestone Tire & Rubber Co. Tire tread and buttress
IT1175345B (it) * 1984-02-10 1987-07-01 Pirelli Pneumatico direzionale per autoveicoli
GB2192842B (en) * 1986-06-13 1991-01-30 Bridgestone Corp Pneumatic tire
JPH02267007A (ja) * 1989-04-07 1990-10-31 Bridgestone Corp 重荷重用空気入り冬タイヤ
US5127455A (en) * 1990-09-28 1992-07-07 Michelin Recherche Et Technique Drive axle truck tire
JPH0589009U (ja) * 1991-09-17 1993-12-03 光也 柴 タイヤ
JP3116243B2 (ja) * 1991-12-24 2000-12-11 横浜ゴム株式会社 空気入りスタッドレスタイヤ
DE69304021T2 (de) * 1992-11-20 1996-12-19 Sumitomo Rubber Ind Verfahren zur Auswahl eines Laufflächenprofils, der ein Schräglaufen des Fahrzeuges verhindert
JP3153662B2 (ja) * 1992-11-30 2001-04-09 住友ゴム工業株式会社 重荷重用ラジアルタイヤ
JP4441009B2 (ja) * 1999-03-31 2010-03-31 株式会社ブリヂストン 空気入りタイヤ
TR200200007T2 (tr) * 1999-07-09 2002-06-21 Pirelli Pneumatici S. P. A. Sıcaklık farklılaşması üzerine kararlı olan bir anizotropik alt-tabakaya sahip olan taban yüzü bandına sahip yüksek performanslı lastik
CA2324807A1 (en) * 1999-11-05 2001-05-05 Sumitomo Rubber Industries, Ltd. Studless tire with radially directed short fibers
JP3913045B2 (ja) * 2001-11-16 2007-05-09 横浜ゴム株式会社 空気入りタイヤ
JP3682269B2 (ja) * 2002-05-09 2005-08-10 住友ゴム工業株式会社 空気入りタイヤ
JP3943506B2 (ja) * 2003-01-24 2007-07-11 住友ゴム工業株式会社 空気入りタイヤ
EP1682360B1 (fr) * 2003-10-30 2007-04-18 Société de Technologie Michelin Bande de roulement ayant des elements de sculpture recouverts d'un melange evolutif
JP4369729B2 (ja) * 2003-11-13 2009-11-25 住友ゴム工業株式会社 空気入りタイヤ
JP4359262B2 (ja) * 2005-05-13 2009-11-04 住友ゴム工業株式会社 空気入りタイヤ
CN105128602B (zh) * 2007-05-28 2020-06-19 株式会社普利司通 轮胎
BRPI0822734A8 (pt) * 2008-05-22 2016-01-05 Michelin Rech Tech Métodos para curar um pneumático e para curar um artigo de borracha não uniforme, e, molde para curar um pneumático
CN101618663A (zh) * 2008-07-02 2010-01-06 青岛黄海橡胶股份有限公司 载重汽车轮胎胎面
JP2010018154A (ja) * 2008-07-10 2010-01-28 Bridgestone Corp タイヤ
JP5331433B2 (ja) 2008-10-03 2013-10-30 株式会社ブリヂストン 空気入りタイヤ
JP5399718B2 (ja) * 2009-01-08 2014-01-29 株式会社ブリヂストン 空気入りタイヤ
RU2473430C1 (ru) * 2009-02-13 2013-01-27 Бриджстоун Корпорейшн Пневматическая шина
JP5366692B2 (ja) 2009-07-28 2013-12-11 株式会社ブリヂストン 空気入りタイヤ
JP5393404B2 (ja) * 2009-11-05 2014-01-22 株式会社ブリヂストン タイヤ
CN201863648U (zh) 2010-09-14 2011-06-15 青岛黄海橡胶股份有限公司 载重汽车轮胎胎面花纹

Also Published As

Publication number Publication date
DE102012213997A1 (de) 2013-02-14
CN107097595A (zh) 2017-08-29
CN102922952B (zh) 2017-03-01
JP2013035477A (ja) 2013-02-21
CN102922952A (zh) 2013-02-13
US9783006B2 (en) 2017-10-10
CN107097595B (zh) 2020-07-10
US20130037190A1 (en) 2013-02-14

Similar Documents

Publication Publication Date Title
JP5454602B2 (ja) 空気入りタイヤ
JP5846227B2 (ja) 空気入りタイヤ
JP6424765B2 (ja) 空気入りタイヤ
JP6933138B2 (ja) 空気入りタイヤ
JP6828496B2 (ja) 空気入りタイヤ
JP6077934B2 (ja) 空気入りタイヤ
JP6371726B2 (ja) 空気入りタイヤ
US20200001655A1 (en) Pneumatic Tire
JP2017030556A (ja) 空気入りタイヤ
JP5282807B2 (ja) 空気入りタイヤ
JP6792994B2 (ja) 空気入りタイヤ
JP6828495B2 (ja) 空気入りタイヤ
JP6822195B2 (ja) 空気入りタイヤ
JP6517598B2 (ja) 空気入りタイヤ
JP6367139B2 (ja) 空気入りタイヤ
JP7037350B2 (ja) 空気入りタイヤ
JP2017001473A (ja) 空気入りタイヤ
WO2018043581A1 (ja) 空気入りタイヤ
WO2018043580A1 (ja) 空気入りタイヤ
JP6933137B2 (ja) 空気入りタイヤ
JP6828492B2 (ja) 空気入りタイヤ
JP5835410B2 (ja) 空気入りタイヤ
JP6504930B2 (ja) 空気入りタイヤ
JP2016022807A (ja) 空気入りタイヤ
JP6044122B2 (ja) 空気入りタイヤ

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20121113

A871 Explanation of circumstances concerning accelerated examination

Free format text: JAPANESE INTERMEDIATE CODE: A871

Effective date: 20121114

A975 Report on accelerated examination

Free format text: JAPANESE INTERMEDIATE CODE: A971005

Effective date: 20130130

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20130212

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20130412

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20130430

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20130513

R150 Certificate of patent or registration of utility model

Ref document number: 5282807

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

LAPS Cancellation because of no payment of annual fees
