本発明は、ディーゼルエンジン等の内燃機関から排出されるガスに含まれているパティキュレートを除去し、ＨＣ，ＣＯ，ＮＯｘも同時に浄化するフィルタ触媒に関する。
ディーゼルエンジン等の内燃機関から排出される排気ガスには、ＨＣ，ＣＯ，ＮＯｘ等の成分だけでなくパティキュレートが含まれている。パティキュレートには、人体に有害な物質が含まれており、これを除去することが環境上の課題となっている。
このような排気ガスの浄化には、フィルタ触媒が用いられている。フィルタ触媒は、たとえば、特許文献１〜２に示されている。
従来のフィルタ触媒は、多孔質セラミックスよりなり多数のセルとセル壁に連続した細孔をもつ触媒担体基材の表面上にアルミナ等の耐熱性無機酸化物よりなる担持層に触媒金属が担持してなる触媒層を形成した構造を有している。そして、フィルタ触媒は、表面に触媒層が形成された触媒担体基材の連続した細孔から形成された通気孔を排気ガスが通過するときに、パティキュレートを捕捉するとともにそれ以外の有害な成分を浄化する。また、多孔質セラミックス上に形成された触媒層が捕捉したパティキュレートを分解する。
フィルタ触媒は、排気ガスが通過するだけの通気孔が形成されていないと、捕捉したパティキュレートが堆積し、排気ガスの通過時に圧損が生じる。この圧損の発生を抑える方法として、触媒担体基材の細孔内部の表面に均一な触媒層を形成する方法が用いられている。この方法は、触媒層の担持層を小さな粒径の耐熱性無機酸化物が分散したスラリーから作製している。
しかしながら、この触媒層は、耐熱性無機酸化物の粒径が小さいことから、ガスの拡散性が低く、排ガス中のＨＣ，ＣＯ，ＮＯｘ等のガス状の成分の浄化性能が十分でないという問題があった。
これに対して、担持層を粒径の大きな耐熱性無機酸化物から触媒層を製造すると、ガス拡散性は上昇するが、触媒担体基材の細孔が閉塞され、圧損が高くなるという問題があった。
特開平９−１７３８６６号公報 特開２００２−２９５２２８号公報
本発明は上記実状に鑑みてなされたものであり、高い排ガスの浄化性能と圧損の上昇が抑えられたフィルタ触媒を提供することを課題とする。
上記課題を解決するために本発明者らはフィルタ触媒の製造方法について検討を重ねた結果、触媒担体基材に異なる特性を持つ触媒層を形成したフィルタ触媒とすることで上記課題を解決できることを見出した。
すなわち、本発明のフィルタ触媒は、開口部の両端が交互に目封じされた複数のセルがセル壁に区画され、セル壁が多数の連続した細孔をもつ触媒担体基材と、少なくとも一部のセル壁の表面に形成された排ガスの被浄化成分を分解浄化する第一の触媒部と、セルの一部を区画し、細孔の内部の表面に形成された排ガスの被浄化成分を分解浄化する第二の触媒部と、を有し、第一の触媒部は、耐熱性無機酸化物よりなる第一の担持層と、第一の担持層に担持された第一の触媒金属と、からなり、第一の担持層は、耐熱性無機酸化物粉末が分散したスラリーを塗布、焼成してなり、第一の担持層を形成するための耐熱性無機酸化物粉末の平均粒径が２μｍ以上であり、第一の触媒部は、少なくとも一部の細孔を閉塞し、第二の触媒部は、平均粒径が１μｍ以下の耐熱性無機酸化物粉末から形成されてなる第二の担持層と、第二の担持層に担持された第二の触媒金属と、からなることを特徴とする。
また、本発明のフィルタ触媒は、開口部の両端が交互に目封じされた複数のセルがセル壁に区画され、セル壁が多数の連続した細孔をもつ触媒担体基材と、触媒担体基材の表面に形成されたＨＣ，ＣＯ，ＮＯｘおよびパティキュレートを含むディーゼルエンジンからの排ガスを浄化する触媒部と、をもつフィルタ触媒であって、排ガスを浄化する触媒部は、ＨＣ，ＣＯおよびＮＯｘを浄化する第一の触媒部と、パティキュレートを浄化する第二の触媒部と、からなり、第一の触媒部は、耐熱性無機酸化物よりなる第一の担持層と、第一の担持層に担持された第一の触媒金属と、からなり、第一の担持層は、耐熱性無機酸化物粉末が分散したスラリーを塗布、焼成してなり、第一の担持層を形成するための耐熱性無機酸化物粉末の平均粒径が２μｍ以上であり、第一の触媒部は、少なくとも一部の細孔を閉塞し、第二の触媒部は、平均粒径が１μｍ以下の耐熱性無機酸化物粉末から形成されてなる第二の担持層と、第二の担持層に担持された第二の触媒金属と、からなることを特徴とする。
本発明のフィルタ触媒は、一つのセルをガス拡散性にすぐれた第一の触媒部とセル壁の通気性にすぐれた第二の触媒部とにより区画している。第一の触媒部で排ガス中のＨＣ，ＣＯおよびＮＯｘを浄化し、第二の触媒部で排ガス中のパティキュレートを浄化する。第二の触媒部が形成されたセル壁の連続した多数の細孔を排ガスが通過することで圧損の上昇が抑えられる。本発明のフィルタ触媒は、高い排ガスの浄化性能と圧損の上昇が抑えられたフィルタ触媒となった。
本発明のフィルタ触媒は、触媒担体基材と、第一の触媒部と、第二の触媒部と、を有する。
触媒担体基材は、開口部の両端が交互に目封じされた複数のセルがセル壁に区画され、セル壁が多数の連続した細孔をもつ。セル壁により複数のセルが区画されセルの開口部の両端が交互に目封じされたことで、排ガスは、上流側が開口した（下流側が閉塞した）セルの開口部からセルの内部に流入し、セル壁の細孔を通過して隣接するセルであって下流側が開口した（上流側が閉塞した）セルの開口部から流出する構造となる。排ガスが細孔を通過するときにパティキュレートが捕捉される。
触媒担体基材は、耐熱性多孔質体よりなることが好ましい。触媒担体基材が耐熱性多孔質体よりなることで、耐熱性をもつことができ、その表面に触媒部を安定して形成できる。また、多孔質体よりなることで、排ガスが通過する細孔を有することとなる。耐熱性多孔質体としては、コーディエライト、ＳｉＣ、その他の耐熱性のセラミックスをあげることができる。
また、触媒担体基材は、ウォールフローＤＰＦ（ディーゼルパティキュレートフィルタ）、セラミックスフォームフィルタ、メタル不織布ＤＰＦを用いることができる。より好ましい触媒担体基材は、低熱膨張係数セラミックスとして知られているコーディエライト（化学組成２ＭｇＯ・２Ａｌ2 Ｏ3 ・５ＳｉＯ2 ）よりなるウォールフローＤＰＦである。
第一の触媒部は、少なくとも一部のセル壁の表面に形成される。また、第一の触媒部は、排ガスの被浄化成分を分解浄化する。セル壁の表面は、セル内に流入した排ガスと接触しやすい位置であり、第一の触媒部が排ガス中の被浄化成分をより浄化しやすくなる。また、第一の触媒部は、少なくとも一部のセル壁の表面に形成されたことで十分な厚さをもつこととなり、その内部に排ガスが拡散しやすくなっている。すなわち、第一の触媒部は、高い拡散性を有している。第一の触媒部は、排ガス中のガス状の被浄化成分を浄化する。第一の触媒部において浄化される被浄化成分としては、ＨＣ，ＣＯおよびＮＯｘをあげることができる。
第二の触媒部は、セルの一部を区画する。つまり、第二の触媒部が形成されたセル壁の部分がセルの内表面の一部を形成する。第二の触媒部は、セルの内表面の一部を形成していればよく、セルの内表面を形成していない部分があってもよい。すなわち、第二の触媒部が形成されたセル壁の表面上に第一の触媒部が形成されてもよい。
また、第二の触媒部は、細孔の内部の表面に形成された排ガスの被浄化成分を分解浄化する触媒部である。第二の触媒部が形成された細孔は、排ガスを通過させることができる。すなわち、第二の触媒部が形成された部分のセル壁は、排ガスを通過させることができ、圧損の上昇を抑えることができる。
第二の触媒部は、セル壁にもうけられた細孔を通過するときに排ガスを浄化する。つまり、第二の触媒部が浄化する被浄化成分としては、パティキュレートをあげることができる。
セルの上流側に第一の触媒部が形成され、第一の触媒部が形成されていない部分のセル壁には第二の触媒部が形成されていることが好ましい。すなわち、第一の触媒部がセルの上流側に形成されたことが好ましい。第一の触媒部がセルの上流側に形成されることで、この第一の触媒部はより高温の排ガスと接触する。すなわち、着火性能が向上する。また、第一の触媒部において被浄化成分を浄化したときに発せられた反応熱が第二の触媒部に伝達され、第二の触媒部の着火性能が向上する。さらに、第二の触媒部に捕捉されたパティキュレートがすぐに分解されることとなり、十分な通気性が確保できる。これにより圧損の上昇が抑えられる。
第一の触媒部が、セルの上流側の端部から軸方向の長さの１／５〜３／５の長さで形成されたことが好ましい。ここで、軸方向とは、セルののびる方向である。第一の触媒部の軸方向の長さがこの範囲内となることで、本発明のフィルタ触媒は高い浄化性能と低い圧損とを達成できる。すなわち、第一の触媒部が軸方向の長さの１／５未満では第一の触媒部が小さくなりすぎて排ガスの浄化性能が低下し、３／５を超えると第二の触媒部が小さくなり圧損が上昇する。
第一の触媒部は、少なくとも一部のセル壁の表面に形成された排ガスの被浄化成分を分解浄化することができる触媒部であれば特に限定されるものではない。たとえば、第一の触媒部は、耐熱性無機酸化物よりなる第一の担持層と、第一の担持層に担持された第一の触媒金属と、からなることが好ましい。そして、耐熱性無機酸化物は、Ａｌ2Ｏ3、ＳｉＯ2、ＴｉＯ2、ＺｒＯ2、ＣｅＯ2、遷移金属の酸化物、希土類元素の酸化物、これら酸化物の複合酸化物より選ばれる少なくとも一種であることが好ましい。第一の触媒金属は、Ｐｔ、Ｐｄ、Ｒｈ、Ｒｕ、Ｉｒ、Ａｕ、Ａｇより選ばれる少なくとも一種であることが好ましい。
また、第二の触媒部は、セルの一部を区画し、細孔の内部の表面に形成された排ガスの被浄化成分を分解浄化する触媒部であれば特に限定されるものではない。たとえば、第二の触媒部は、耐熱性無機酸化物よりなる第二の担持層と、第二の担持層に担持された第二の触媒金属と、からなることが好ましい。そして、耐熱性無機酸化物は、Ａｌ2Ｏ3、ＳｉＯ2、ＴｉＯ2、ＺｒＯ2、ＣｅＯ2、遷移金属の酸化物、希土類元素の酸化物、これら酸化物の複合酸化物より選ばれる少なくとも一種であることが好ましい。第二の触媒金属は、Ｐｔ、Ｐｄ、Ｒｈ、Ｒｕ、Ｉｒ、Ａｕ、Ａｇより選ばれる少なくとも一種であることが好ましい。
第一の触媒部と第二の触媒部は、それぞれを構成する担持層および触媒金属が同じであっても異なっていてもいずれでもよい。
本発明のフィルタ触媒において、第一の触媒部をセル壁の表面に、第二の触媒部を細孔の内表面に形成する方法は、限定されるものではない。
第一の担持層は、耐熱性無機酸化物粉末が分散したスラリーを塗布、焼成してなり、第一の担持層を形成するための耐熱性無機酸化物粉末の平均粒径が２μｍ以上であることが好ましい。平均粒径が２μｍ以上の耐熱性無機酸化物を用いて調製されたスラリーを塗布、焼成することで、セル壁表面に第一の担持層を形成できる。そして、この担持層に第一の触媒金属を担持することで、第一の触媒部を形成できる。第一の触媒金属を第一の担持層に担持する方法は、第一の担持層を形成した後に第一の触媒金属を担持させても、第一の触媒金属を分散したスラリーから第一の触媒金属を担持した第一の担持層を形成しても、どちらでもよい。
第二の触媒層は、平均粒径が１μｍ以下の耐熱性無機酸化物粉末から形成されてなる第二の担持層と、該第二の担持層に担持された第二の触媒金属と、からなる。
第二の担持層は、耐熱性無機酸化物粉末が分散したスラリーを塗布、焼成してなることが好ましい。平均粒径が１μｍ未満の耐熱性無機酸化物を用いて調製されたスラリーを塗布、焼成することで、細孔の内表面に第二の担持層を形成できる。そして、この担持層に第二の触媒金属を担持することで、第二の触媒部を形成できる。第二の触媒金属を第二の担持層に担持する方法は、第二の担持層を形成した後に第二の触媒金属を担持させても、第二の触媒金属を分散したスラリーから第二の触媒金属を担持した第二の担持層を形成しても、どちらでもよい。
第一の触媒部と第二の触媒部の重量の比は、１：５〜３：２であることが好ましい。第一の触媒部と第二の触媒部の重量の比がこの範囲内にあることで、本発明のフィルタ触媒は高い浄化性能と低い圧損とを達成できる。ここで、第一の触媒部の重量および第二の触媒部の重量は、本発明のフィルタ触媒に形成された各触媒部のそれぞれの重量である。すなわち、重量比が１：５未満では第一の触媒部が小さくなりすぎて排ガスの浄化性能が低下し、３：２を超えると第二の触媒部が小さくなり圧損が上昇する。
第一の触媒部は、少なくとも一部の細孔を閉塞している。
上記したように、本発明のフィルタ触媒は、第一の触媒部が被浄化成分のガス状の成分を浄化し、第二の触媒部がパティキュレートを浄化することができる。
すなわち、本発明のフィルタ触媒は、開口部の両端が交互に目封じされた複数のセルがセル壁に区画され、セル壁が多数の連続した細孔をもつ触媒担体基材と、触媒担体基材の表面に形成されたＨＣ，ＣＯ，ＮＯｘおよびパティキュレートを含むディーゼルエンジンからの排ガスを浄化する触媒部と、をもつフィルタ触媒であって、排ガスを浄化する触媒部は、上流側にもうけられたＨＣ，ＣＯおよびＮＯｘを浄化する第一の触媒部と、下流側にもうけられたパティキュレートを浄化する第二の触媒部と、からなり、第一の触媒部は、耐熱性無機酸化物よりなる第一の担持層と、第一の担持層に担持された第一の触媒金属と、からなり、第一の担持層は、耐熱性無機酸化物粉末が分散したスラリーを塗布、焼成してなり、第一の担持層を形成するための耐熱性無機酸化物粉末の平均粒径が２μｍ以上であり、第一の触媒部は、少なくとも一部の細孔を閉塞し、第二の触媒部は、平均粒径が１μｍ以下の耐熱性無機酸化物粉末から形成されてなる第二の担持層と、第二の担持層に担持された第二の触媒金属と、からなることを特徴とする。
このような構成となると、さらに、第一の触媒部においてＨＣ，ＣＯおよびＮＯｘを浄化するときに発生した反応熱が第二の触媒部に伝達され、第二の触媒部において捕捉されたパティキュレートの分解浄化を促進する。この結果、第二の触媒部の細孔に捕捉されたパティキュレートは直ちに分解浄化されることとなり、捕捉されたパティキュレートが細孔を閉塞する時間が短くなる。これにより、細孔が開口し続けることとなり、圧損の上昇が抑えられる。
また、第一の担持層は、耐熱性無機酸化物粉末が分散したスラリーを塗布、焼成してなり、第一の担持層を形成するための耐熱性無機酸化物粉末の平均粒径が２μｍ以上である。平均粒径が２μｍ以上の耐熱性無機酸化物を用いて調製されたスラリーを塗布、焼成することで、セル壁表面に第一の担持層を形成できる。そして、この担持層に第一の触媒金属を担持することで、第一の触媒部を形成できる。第一の触媒金属を第一の担持層に担持する方法は、第一の担持層を形成した後に第一の触媒金属を担持させても、第一の触媒金属を分散したスラリーから第一の触媒金属を担持した第一の担持層を形成しても、どちらでもよい。
さらに、第一の触媒部は、少なくとも一部の細孔を閉塞している。
以下、実施例を用いて本発明を説明する。
本発明の実施例として、フィルタ触媒を製造した。
（実施例１）
まず、アルミナ（Ａｌ2Ｏ3）粉末を脱イオン水に投入、攪拌して分散させ、ミリングを施してスラリーＡを調製した。このスラリーＡに分散したアルミナ粒子の平均粒子径は、０．８μｍであった。
つづいて、調製されたスラリーＡを触媒担体基材にコーティングした。触媒担体基材１は、厚さが３００μｍのセル壁で区画されたセルを４８セル／ｃｍ2（約３００セル／ｉｎｃｈ2）で軸方向に有し、外径１２９ｍｍ、軸方向長さ１５０ｍｍの略円柱状の見かけの容積が２リットルのコーディエライト製の触媒担体基材である。この触媒担体基材は、平均細孔径が３０μｍの細孔をもち、この細孔による気孔率は６０％であった。この触媒担体基材１は、各セルの両端部に形成された２つの開口部のうち１つは、封止材２によって交互に封止されている。つまり、多数あるセルのうち、約半数のものは一方の端面において開口し、残りのものは他方の端面において開口している。触媒担体基材１の端面において、封止されたセル２と開口したセル３とが交互に並んでいる。従って、触媒担体基材１の端面は、市松模様状になっている。触媒担体基材１の端面を図１に示した。
スラリーＡの触媒担体基材へのコーティングは、スラリーＡ中に触媒担体基材を浸漬し、引き出した後に過剰なスラリーを除去した後に、乾燥させることで行われた。なお、本実施例において過剰なスラリーの除去は、セル中にエアーを流すエアブローによりなされた。
乾燥後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり７５ｇの担持量でアルミナが担持されていることがわかった。また、スラリーＡから製造されたアルミナ担持層は、セル壁の細孔の内部の表面にほぼ均一な厚さで形成されていることが確認できた。
その後、平均粒子径が５μｍのアルミナ粉末を脱イオン水に投入、攪拌して分散させ、スラリーＢを調製した。
調製されたスラリーＢをスラリーＡから製造されたアルミナ担持層をもつ触媒担体基材にコーティングした。調製されたスラリーＢの触媒担体基材へのコーティングは、スラリーＢ中に触媒担体基材を上流側の端部から７５ｍｍを浸漬し、引き出した後に過剰なコーティングスラリーを除去した後に、乾燥、焼成させることで行われた。なお、本実施例において過剰なコーティングスラリーの除去は、セル中にエアーを流すエアブローによりなされた。ここで、スラリーＢは、上流側の端部が目封じされていないセルのセル壁の表面にコーティングされた。
焼成後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり７５ｇの担持量でスラリーＢより製造されたアルミナが担持された。また、このアルミナ担持層は、上流側の端部が目封じされていないセルのセル壁の表面に上流側の端部から７５ｍｍの範囲にほぼ均一な厚さで形成されていることが確認できた。
そして、Ｐｔを含む水溶液を調製し、担持層が形成された触媒担体基材を浸漬し、引き出した後に乾燥した。乾燥は、３５０℃で１時間加熱することで行われた。触媒担体基材の見かけの容積１リットルあたり２ｇの担持量でＰｔが担持された。ここで、Ｐｔは、担持層に均一な状態で担持された。このＰｔは、触媒成分としてパティキュレートの燃焼をおこなう。
以上の手順により、実施例１のフィルタ触媒が製造された。
本実施例のフィルタ触媒は、セル壁に多数の連続した細孔をもつコーディエライト製の触媒担体基材のセル壁の細孔の内表面にスラリーＡから製造された第二の担持層が７５ｇ／Ｌの担持量で形成され、上流側の端部が目封じされていないセルのセル壁の表面に上流側の端部から７５ｍｍの範囲にはさらにスラリーＢから製造された第一の担持層が７５ｇ／Ｌの担持量で形成されている。そして、それぞれの担持層には、合計で２ｇ／Ｌの担持量でＰｔが担持され、第一の触媒部および第二の触媒部を形成している。本実施例のフィルタ触媒は、下流側の端部から７５ｍｍのセル壁の表面には第二の触媒部が露出している。本実施例のフィルタ触媒の構成がわかるように、軸方向の断面を図２に示した。
本実施例のフィルタ触媒は、第一の触媒部が形成された長さはセルの長さの１／２であった。また、第一の触媒部と第二の触媒部の重量比は、１：１であった。
（実施例２）
実施例１と同様に、スラリーＡを調製し、触媒担体基材にコーティングを行った。乾燥後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり１００ｇの担持量でアルミナが担持されていることがわかった。また、スラリーＡから製造されたアルミナ担持層は、実施例１の第二の触媒部と同様にセル壁の細孔の内部の表面にほぼ均一な厚さで形成されていることが確認できた。
つづいて、実施例１のときと同様にスラリーＢを調製し、触媒担体基材にコーティングを行った。スラリーＢのコーティングは、上流側の端部から５０ｍｍの範囲になされた。ここで、スラリーＢは、上流側の端部が目封じされていないセルのセル壁の表面にコーティングされた。
焼成後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり５０ｇの担持量でスラリーＢより製造されたアルミナが担持された。また、このアルミナ担持層は、上流側の端部が目封じされていないセルのセル壁の表面に上流側の端部から５０ｍｍの範囲にほぼ均一な厚さで形成されていることが確認できた。
その後、実施例１と同様な手段により担持層にＰｔを担持した。
以上の手順により、実施例２のフィルタ触媒が製造された。
本実施例のフィルタ触媒は、第一の担持層が５０ｇ／Ｌの担持量で上流側の端部からの長さが５０ｍｍで形成され、第二の担持層の担持量が１００ｇ／Ｌの担持量で形成されている以外は実施例１のフィルタ触媒と同様な構成である。
本実施例のフィルタ触媒は、第一の触媒部が形成された長さはセルの長さの１／３であった。また、第一の触媒部と第二の触媒部の重量比は、１：２であった。
（実施例３）
実施例１と同様に、スラリーＡを調製し、下流側の端部から７５ｍｍの範囲の触媒担体基材にコーティングを行った。乾燥後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり７５ｇの担持量でアルミナが担持されていることがわかった。また、スラリーＡから製造されたアルミナ担持層は、実施例１の第二の触媒部と同様にセル壁の細孔の内部の表面にほぼ均一な厚さで形成されていることが確認できた。
つづいて、実施例１のときと同様にスラリーＢを調製し、触媒担体基材にコーティングを行った。スラリーＢのコーティングは、上流側の端部から７５ｍｍの範囲になされた。ここで、スラリーＢは、上流側の端部が目封じされていないセルのセル壁の表面にコーティングされた。
焼成後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり７５ｇの担持量でスラリーＢより製造されたアルミナが担持された。また、このアルミナ担持層は、上流側の端部が目封じされていないセルのセル壁の表面に上流側の端部から７５ｍｍの範囲にほぼ均一な厚さで形成されていることが確認できた。
その後、実施例１と同様な手段により担持層にＰｔを担持した。
以上の手順により、実施例３のフィルタ触媒が製造された。
本実施例のフィルタ触媒は、触媒担体基材の下流側の端部から７５ｍｍの範囲のセル壁の細孔の内表面にスラリーＡから製造された第二の担持層が７５ｇ／Ｌの担持量で形成され、上流側の端部が目封じされていないセルのセル壁の表面に上流側の端部から７５ｍｍの範囲の表面にはさらにスラリーＢから製造された第一の担持層が７５ｇ／Ｌの担持量で形成されている。そして、それぞれの担持層には、合計で２ｇ／Ｌの担持量でＰｔが担持され、第一の触媒部および第二の触媒部を形成している。本実施例のフィルタ触媒は、下流側の端部から７５ｍｍのセル壁の表面には第二の触媒部が露出している。
本実施例のフィルタ触媒は、第一の触媒部が形成された長さはセルの長さの１／２であった。また、第一の触媒部と第二の触媒部の重量比は、１：１であった。
（実施例４）
実施例１と同様に、スラリーＡを調製し、下流側の端部から１２０ｍｍの範囲の触媒担体基材にコーティングを行った。乾燥後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり１２０ｇの担持量でアルミナが担持されていることがわかった。また、スラリーＡから製造されたアルミナ担持層は、実施例１の第二の触媒部と同様にセル壁の細孔の内部の表面にほぼ均一な厚さで形成されていることが確認できた。
つづいて、実施例１のときと同様にスラリーＢを調製し、触媒担体基材にコーティングを行った。スラリーＢのコーティングは、上流側の端部から３０ｍｍの範囲になされた。スラリーＢは、上流側の端部が目封じされていないセルのセル壁の表面にコーティングされた。
焼成後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり３０ｇの担持量でスラリーＢより製造されたアルミナが担持された。また、このアルミナ担持層は、上流側の端部が目封じされていないセルのセル壁の表面に上流側の端部から３０ｍｍの範囲にほぼ均一な厚さで形成されていることが確認できた。
その後、実施例１と同様な手段により担持層にＰｔを担持した。
以上の手順により、実施例４のフィルタ触媒が製造された。
本実施例のフィルタ触媒は、第一の担持層が３０ｇ／Ｌの担持量で上流側の端部からの長さが３０ｍｍで形成され、第二の担持層の担持量が１２０ｇ／Ｌの担持量で下流側の端部からの長さが１２０ｍｍで形成されている以外は実施例３のフィルタ触媒と同様な構成である。
本実施例のフィルタ触媒は、第一の触媒部が形成された長さはセルの長さの１／５であった。また、第一の触媒部と第二の触媒部の重量比は、１：４であった。
（実施例５）
実施例１と同様に、スラリーＡを調製し、下流側の端部から６０ｍｍの範囲の触媒担体基材にコーティングを行った。乾燥後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり６０ｇの担持量でアルミナが担持されていることがわかった。また、スラリーＡから製造されたアルミナ担持層は、実施例１の第二の触媒部と同様にセル壁の細孔の内部の表面にほぼ均一な厚さで形成されていることが確認できた。
つづいて、実施例１のときと同様にスラリーＢを調製し、触媒担体基材にコーティングを行った。スラリーＢのコーティングは、上流側の端部から９０ｍｍの範囲になされた。スラリーＢは、上流側の端部が目封じされていないセルのセル壁の表面にコーティングされた。
焼成後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり９０ｇの担持量でスラリーＢより製造されたアルミナが担持された。また、このアルミナ担持層は、上流側の端部が目封じされていないセルのセル壁の表面に上流側の端部から９０ｍｍの範囲にほぼ均一な厚さで形成されていることが確認できた。
その後、実施例１と同様な手段により担持層にＰｔを担持した。
以上の手順により、実施例４のフィルタ触媒が製造された。
本実施例のフィルタ触媒は、第一の担持層が６０ｇ／Ｌの担持量で上流側の端部からの長さが６０ｍｍで形成され、第二の担持層の担持量が９０ｇ／Ｌの担持量で下流側の端部からの長さが９０ｍｍで形成されている以外は実施例３のフィルタ触媒と同様な構成である。
本実施例のフィルタ触媒は、第一の触媒部が形成された長さはセルの長さの３／５であった。また、第一の触媒部と第二の触媒部の重量比は、３：２であった。
（比較例１）
実施例１と同様にしてスラリーＡを調製した。
調製されたスラリーＡを実施例１と同様な触媒担体基材にコーティングした。スラリーＡの触媒担体基材へのコーティングは、スラリーＡ中に触媒担体基材を浸漬し、引き出した後に過剰なスラリーを除去した後に、乾燥、焼成させることで行われた。なお、本実施例において過剰なスラリーの除去は、セル中にエアーを流すエアブローによりなされた。
乾燥後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり１５０ｇの担持量でアルミナが担持されていることがわかった。また、スラリーＡから製造されたアルミナ担持層は、セル壁の細孔の内部の表面にほぼ均一な厚さで形成されていることが確認できた。
その後、実施例１のときと同様にして担持層にＰｔを担持した。触媒担体基材の見かけの容積１リットルあたり２ｇの担持量でＰｔが担持された。
以上の手順により、比較例１のフィルタ触媒が製造された。
本比較例のフィルタ触媒は、触媒担体基材のセル壁の細孔の内表面にスラリーＡから製造された担持層が１５０ｇ／Ｌの担持量で形成され、担持層には、２ｇ／Ｌの担持量でＰｔが担持されている。
（比較例２）
実施例１と同様にしてスラリーＢを調製した。
調製されたスラリーＢを実施例１と同様な触媒担体基材にコーティングした。スラリーＢの触媒担体基材へのコーティングは、スラリーＢ中に触媒担体基材を浸漬し、引き出した後に過剰なスラリーを除去した後に、乾燥、焼成させることで行われた。なお、本実施例において過剰なスラリーの除去は、セル中にエアーを流すエアブローによりなされた。
乾燥後の重量を測定したところ、触媒担体基材の見かけの容積１リットルあたり１５０ｇの担持量でアルミナが担持されていることがわかった。また、スラリーＢから製造されたアルミナ担持層は、セル壁の表面にほぼ均一な厚さで形成されていることが確認できた。
その後、実施例１のときと同様にして担持層にＰｔを担持した。触媒担体基材の見かけの容積１リットルあたり２ｇの担持量でＰｔが担持された。
以上の手順により、比較例１のフィルタ触媒が製造された。
本比較例のフィルタ触媒は、触媒担体基材のセル壁の表面にスラリーＢから製造された担持層が１５０ｇ／Ｌの担持量で形成され、担持層には、２ｇ／Ｌの担持量でＰｔが担持されている。
（評価）
実施例および比較例のフィルタ触媒を用いて排ガスの浄化を行い、評価を行った。
（５０％浄化温度の測定）
まず、排気量が２リットルの加給式直噴ディーゼルエンジンを有する車両の排気系にフィルタ触媒を設置した。そして、２０００ｒｐｍの回転数でトルクを変動させてフィルタ触媒の触媒昇温を１５０℃から４５０℃にまで昇温させた。
このとき、フィルタ触媒の前後の排ガス中のＨＣとＣＯの濃度を測定し、フィルタ触媒での浄化前の濃度と浄化後の濃度から浄化率を求めた。浄化率は、下記数１に示した式により求めた。そして、浄化率が５０％となったときの温度を測定し、フィルタ触媒の活性値とした。測定結果を表１および図３〜４に示した。なお、図３にはＨＣの浄化率が５０％となった温度を、図４にはＣＯの浄化率が５０％となった温度を示した。
Figure 0004907860
Figure 0004907860
表１および図３〜４より、各実施例のフィルタ触媒は、セル壁の細孔の内部の表面に形成された比較例１のフィルタ触媒より高い活性値を有することがわかる。すなわち、セル壁の表面に形成された第一の触媒部がガス成分の浄化において有効に機能していることがわかる。
（パティキュレート浄化率および背圧の測定）
まず、排気量が２．８リットルの直噴ディーゼルエンジンを有する車両の排気系に（圧損を測定される）フィルタ触媒を設置した。排気系のフィルタ触媒の前後には圧力センサが取り付けられている。そして、ＥＣモードで運転を行った。そして、フィルタ触媒を通過した排ガス中のパティキュレートを捕集し、重量を測定した。パティキュレートの重量は、可溶性成分（ＳＯＦ）とすす（ＳＯＯＴ）の合計の重量として計測された。また、フィルタ触媒を設置しない状態で同様の運転条件で運転を行い、排出されたパティキュレートを捕集しその重量も測定した。測定されたパティキュレートの重量から、下記数２に示した式を用いてパティキュレートの浄化率を求めた。パティキュレートの浄化率を図５に示した。
また、フィルタ触媒を設置した状態でパティキュレートを捕集しているときに、フィルタ触媒の上流側での排ガスの圧力（背圧）を測定し、図６に示した。なお、測定された背圧は、ＥＣモードでの運転において最高速時の背圧である。

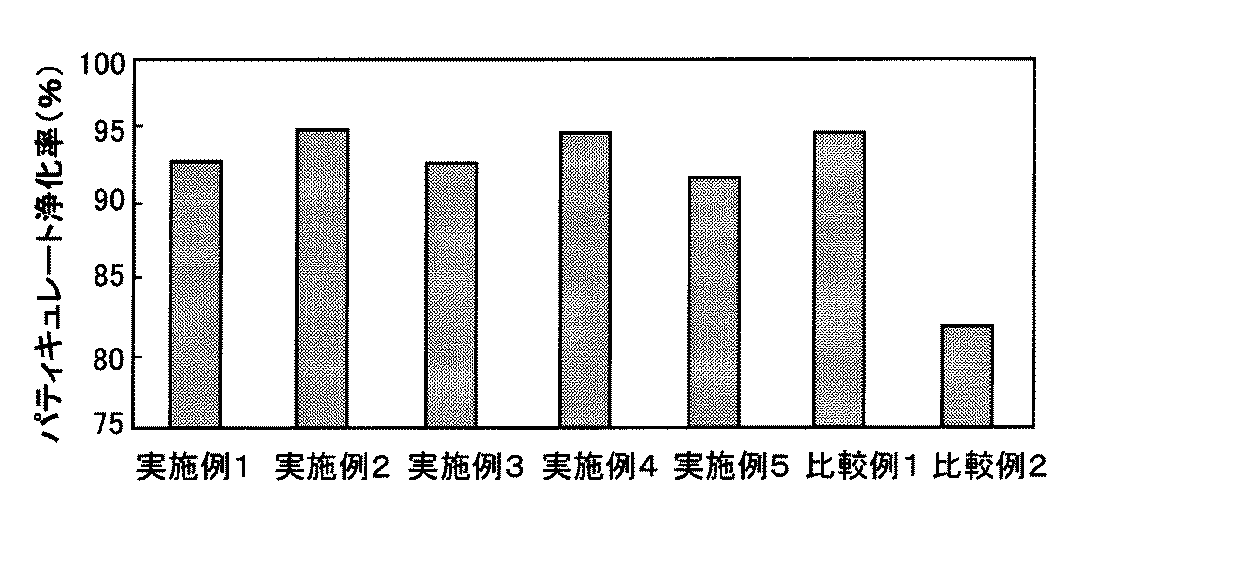

Figure 0004907860
図４より、各実施例のフィルタ触媒は、セル壁表面に触媒部が形成された比較例２のフィルタ触媒よりパティキュレートの浄化率が高いことがわかる。すなわち、細孔の内部の表面に形成された第二の触媒部がパティキュレートの浄化に有効に機能していることがわかる。
また、図５より、各実施例のフィルタ触媒は、セル壁表面に触媒部が形成された比較例２のフィルタ触媒より背圧が低いことがわかる。すなわち、各実施例のフィルタ触媒は、圧損の上昇が抑えられたことがわかる。
上記の各評価試験より、各実施例のフィルタ触媒は、ＨＣおよびＣＯのガス状およびパティキュレートの粒子状の被浄化成分の浄化性能に優れ、かつ圧損の上昇が抑えられたフィルタ触媒となっている。
触媒担体基材の端面を示した上面図である。 フィルタ触媒の軸方向の断面図である。 各フィルタ触媒のＨＣの浄化における５０％浄化温度の測定結果を示したグラフである。 各フィルタ触媒のＣＯの浄化における５０％浄化温度の測定結果を示したグラフである。 各フィルタ触媒のパティキュレートの浄化率の測定結果を示したグラフである。 各フィルタ触媒の背圧の測定結果を示したグラフである。
符号の説明
１…触媒担体基材
２…封止されたセル
３…開口したセル
４…フィルタ触媒
４０…セル壁 ４１…封止材
５…第一の触媒部
６…第二の触媒部

Claims (6)

  1. 開口部の両端が交互に目封じされた複数のセルがセル壁に区画され、該セル壁が多数の連続した細孔をもつ触媒担体基材と、
    少なくとも一部の該セル壁の表面に形成された排ガスの被浄化成分を分解浄化する第一の触媒部と、
    該セルの一部を区画し、該細孔の内部の表面に形成された排ガスの被浄化成分を分解浄化する第二の触媒部と、
    を有し、
    該第一の触媒部は、耐熱性無機酸化物よりなる第一の担持層と、該第一の担持層に担持された第一の触媒金属と、からなり、
    該第一の担持層は、耐熱性無機酸化物粉末が分散したスラリーを塗布、焼成してなり、
    該第一の担持層を形成するための該耐熱性無機酸化物粉末の平均粒径が２μｍ以上であり、
    該第一の触媒部は、少なくとも一部の該細孔を閉塞し、
    該第二の触媒部は、平均粒径が１μｍ以下の耐熱性無機酸化物粉末から形成されてなる第二の担持層と、該第二の担持層に担持された第二の触媒金属と、からなることを特徴とするフィルタ触媒。
  2. 前記セルの上流側に前記第一の触媒部が形成され、該第一の触媒部が形成されていない部分の該セル壁には前記第二の触媒部が形成されている請求項１記載のフィルタ触媒。
  3. 前記第一の触媒部が、前記セルの上流側の端部から軸方向の長さの１／５〜３／５の長さで形成された請求項２記載のフィルタ触媒。
  4. 前記第二の担持層は、前記耐熱性無機酸化物粉末が分散したスラリーを塗布、焼成してなる請求項１記載のフィルタ触媒。
  5. 前記第一の触媒部と前記第二の触媒部の重量の比は、１：５〜３：２である請求項１記載のフィルタ触媒。
  6. 開口部の両端が交互に目封じされた複数のセルがセル壁に区画され、該セル壁が多数の連続した細孔をもつ触媒担体基材と、
    該触媒担体基材の表面に形成されたＨＣ，ＣＯ，ＮＯｘおよびパティキュレートを含むディーゼルエンジンからの排ガスを浄化する触媒部と、
    をもつフィルタ触媒であって、
    排ガスを浄化する該触媒部は、ＨＣ，ＣＯおよびＮＯｘを浄化する第一の触媒部と、パティキュレートを浄化する第二の触媒部と、からなり、
    該第一の触媒部は、耐熱性無機酸化物よりなる第一の担持層と、該第一の担持層に担持された第一の触媒金属と、からなり、
    該第一の担持層は、耐熱性無機酸化物粉末が分散したスラリーを塗布、焼成してなり、
    該第一の担持層を形成するための該耐熱性無機酸化物粉末の平均粒径が２μｍ以上であり、
    該第一の触媒部は、少なくとも一部の該細孔を閉塞し、
    該第二の触媒部は、平均粒径が１μｍ以下の耐熱性無機酸化物粉末から形成されてなる第二の担持層と、該第二の担持層に担持された第二の触媒金属と、からなることを特徴とするフィルタ触媒。
JP2004327697A 2004-11-11 2004-11-11 フィルタ触媒 Expired - Lifetime JP4907860B2 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2004327697A JP4907860B2 (ja) 2004-11-11 2004-11-11 フィルタ触媒
US11/267,280 US7781371B2 (en) 2004-11-11 2005-11-07 Filter catalyst
EP05024295.7A EP1657410B1 (en) 2004-11-11 2005-11-08 Filter catalyst

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2004327697A JP4907860B2 (ja) 2004-11-11 2004-11-11 フィルタ触媒

Publications (2)

Publication Number Publication Date
JP2006136784A JP2006136784A (ja) 2006-06-01
JP4907860B2 true JP4907860B2 (ja) 2012-04-04

Family

ID=35782483

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2004327697A Expired - Lifetime JP4907860B2 (ja) 2004-11-11 2004-11-11 フィルタ触媒

Country Status (3)

Country Link
US (1) US7781371B2 (ja)
EP (1) EP1657410B1 (ja)
JP (1) JP4907860B2 (ja)

Families Citing this family (40)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2008011146A1 (en) * 2006-07-21 2008-01-24 Dow Global Technologies Inc. Improved zone catalyzed soot filter
JP5260982B2 (ja) * 2007-03-30 2013-08-14 イビデン株式会社 ハニカムフィルタ
DE102007046158B4 (de) * 2007-09-27 2014-02-13 Umicore Ag & Co. Kg Verwendung eines katalytisch aktiven Partikelfilters zur Entfernung von Partikeln aus dem Abgas von mit überwiegend stöchiometrischem Luft/Kraftstoff-Gemisch betriebenen Verbrennungsmotoren
JP5258426B2 (ja) * 2008-07-14 2013-08-07 Ｕｄトラックス株式会社 エンジンの排気浄化装置
US8512657B2 (en) 2009-02-26 2013-08-20 Johnson Matthey Public Limited Company Method and system using a filter for treating exhaust gas having particulate matter
GB0903262D0 (en) * 2009-02-26 2009-04-08 Johnson Matthey Plc Filter
WO2010138438A2 (en) * 2009-05-29 2010-12-02 Corning Incorporated Particulate filter with low soot loaded coating
JP2011056393A (ja) * 2009-09-09 2011-03-24 Mitsubishi Motors Corp 排ガス浄化装置
JP6023395B2 (ja) * 2009-10-06 2016-11-09 日本碍子株式会社 触媒担持フィルタ
KR101830995B1 (ko) 2010-02-23 2018-02-21 바스프 에스이 개량된 촉매화 매연 필터
GB201100595D0 (en) 2010-06-02 2011-03-02 Johnson Matthey Plc Filtration improvements
GB2481057A (en) * 2010-06-11 2011-12-14 Johnson Matthey Plc Exhaust system comprising a catalyst with a downstream filter and SCR catalyst
JP5517879B2 (ja) * 2010-10-18 2014-06-11 三菱重工業株式会社 ディーゼルエンジンのｐｍ排出量推定装置及びｐｍ排出量制御装置
JP2012172597A (ja) * 2011-02-22 2012-09-10 Honda Motor Co Ltd 排気浄化フィルタ
GB2497597A (en) 2011-12-12 2013-06-19 Johnson Matthey Plc A Catalysed Substrate Monolith with Two Wash-Coats
WO2014178632A1 (ko) * 2013-05-02 2014-11-06 희성촉매 주식회사 가솔린엔진 배기가스 정화용 촉매시스템
WO2014178633A1 (ko) * 2013-05-02 2014-11-06 희성촉매 주식회사 가솔린직접분사엔진 매연여과용 촉매식 필터
FR3020091A1 (fr) * 2014-04-22 2015-10-23 Peugeot Citroen Automobiles Sa Filtre a particules
JP6315194B2 (ja) * 2014-06-19 2018-04-25 株式会社豊田中央研究所 排ガス浄化用触媒、その製造方法、及び、それを用いた排ガス浄化方法
DE102017106374A1 (de) * 2016-04-01 2017-10-05 Johnson Matthey Public Limited Company Abgasreinigungsfilter
EP3601755B1 (de) 2017-03-23 2021-08-25 Umicore AG & Co. KG Katalytisch aktives partikelfilter
EP3581271A4 (en) * 2017-03-23 2020-01-22 Cataler Corporation EMISSION CONTROL CATALYST
JP6458827B2 (ja) 2017-06-05 2019-01-30 マツダ株式会社 エンジンの排気ガス処理装置
EP3501647A1 (de) 2017-12-19 2019-06-26 Umicore Ag & Co. Kg Katalytisch aktives partikelfilter
EP3501648B1 (de) 2017-12-19 2023-10-04 Umicore Ag & Co. Kg Katalytisch aktives partikelfilter
EP3505245B1 (de) 2017-12-19 2019-10-23 Umicore Ag & Co. Kg Katalytisch aktives partikelfilter
DE202017007046U1 (de) 2017-12-19 2019-04-29 Umicore Ag & Co. Kg Katalytisch aktives Partikelfilter
DE202017007047U1 (de) 2017-12-19 2019-04-29 Umicore Ag & Co. Kg Katalytisch aktives Partikelfilter
EP3778020B1 (en) 2018-03-30 2025-10-15 Mitsui Mining & Smelting Co., Ltd. Exhaust gas purification catalyst
EP4029592A1 (de) 2019-03-29 2022-07-20 UMICORE AG & Co. KG Katalytisch aktives partikelfilter
US12434231B2 (en) 2019-03-29 2025-10-07 Umicore Ag & Co. Kg Catalytically active particulate filter
WO2020200397A1 (de) 2019-03-29 2020-10-08 Umicore Ag & Co. Kg Katalytisch aktives partikelfilter
JP7120959B2 (ja) * 2019-04-22 2022-08-17 トヨタ自動車株式会社 構造体
JP7211893B2 (ja) * 2019-05-24 2023-01-24 トヨタ自動車株式会社 排ガス浄化装置
JP7381372B2 (ja) 2020-03-12 2023-11-15 トヨタ自動車株式会社 排ガス浄化装置
JP2022186014A (ja) * 2021-06-04 2022-12-15 トヨタ自動車株式会社 排ガス浄化装置
DE102021118802A1 (de) 2021-07-21 2023-01-26 Umicore Ag & Co. Kg Abgasreinigungssystem zur Reinigung von Abgasen von Benzinmotoren
DE102021118801A1 (de) 2021-07-21 2023-01-26 Umicore Ag & Co. Kg Abgasreinigungssystem zur Reinigung von Abgasen von Benzinmotoren
DE102021118803A1 (de) 2021-07-21 2023-01-26 Umicore Ag & Co. Kg Abgasreinigungssystem zur Reinigung von Abgasen von Benzinmotoren
EP4424407A1 (en) 2023-02-28 2024-09-04 Umicore AG & Co. KG Gpf with improved washcoat distribution

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE69328202T2 (de) 1992-09-28 2000-07-20 Ford France S.A., Rueil-Malmaison Filterelement zur Steuerung der Abgasemission von Brennkraftmaschinen
JP3575139B2 (ja) 1995-11-07 2004-10-13 日産自動車株式会社 ディーゼルエンジン用酸化触媒
US6133185A (en) 1995-11-09 2000-10-17 Toyota Jidosha Kabushiki Kaisha Exhaust gas purifying catalyst
JPH09173866A (ja) * 1995-12-28 1997-07-08 Nippon Soken Inc ディーゼル排ガス浄化フィルタ
KR100319922B1 (ko) 1999-03-05 2002-01-09 이형도 디젤엔진 배기가스 정화용 촉매
JP2002295228A (ja) 2001-03-30 2002-10-09 Ibiden Co Ltd 排気ガス浄化フィルタ
JP4393039B2 (ja) * 2001-07-18 2010-01-06 イビデン株式会社 触媒つきフィルタ、その製造方法及び排気ガス浄化システム
JP3872354B2 (ja) * 2002-02-06 2007-01-24 トヨタ自動車株式会社 ディーゼル排ガス浄化用フィルタ型触媒
JP2003251201A (ja) * 2002-02-28 2003-09-09 Toyota Central Res & Dev Lab Inc 多孔質コート層の形成方法
JP2003278526A (ja) * 2002-03-25 2003-10-02 Nissan Motor Co Ltd 排気微粒子捕集用フィルタ
JP3874270B2 (ja) 2002-09-13 2007-01-31 トヨタ自動車株式会社 排ガス浄化フィルタ触媒及びその製造方法

Also Published As

Publication number Publication date
US20060100101A1 (en) 2006-05-11
JP2006136784A (ja) 2006-06-01
EP1657410B1 (en) 2013-10-23
EP1657410A3 (en) 2006-08-16
EP1657410A2 (en) 2006-05-17
US7781371B2 (en) 2010-08-24

Similar Documents

Publication Publication Date Title
JP4907860B2 (ja) フィルタ触媒
JP4284588B2 (ja) 排ガス浄化フィルタ触媒
JP4845795B2 (ja) 排ガス浄化フィルタとその製造方法
JP4679583B2 (ja) ディーゼル微粒子フィルター上の微粒子をろ過するための白金族金属非含有触媒
CN102711960B (zh) 分区催化烟灰过滤器
US20070140928A1 (en) Low pressure drop coated diesel exhaust filter
WO2009139107A4 (en) Exhaust gas purifying catalyst and manufacturing method of the same
US7947102B2 (en) Soot filter
JP2001327818A (ja) セラミックフィルター及びフィルター装置
JP2010269205A (ja) 排ガス浄化用触媒
JP5106716B2 (ja) 排ガス浄化材及び排ガス浄化装置
JP2006007117A (ja) 排気ガス浄化構造体および該構造体を用いた排気ガス浄化方法
JP2009160547A (ja) 排ガス浄化用触媒とその製造方法
JP4715032B2 (ja) ディーゼル排ガス浄化フィルタ
JP4006645B2 (ja) 排ガス浄化装置
JP5146752B2 (ja) 排ガス浄化用触媒の製造方法
CN114080493B (zh) 微粒过滤器
JP4639455B2 (ja) 排ガス浄化材
JP2007252997A (ja) フィルタ型排ガス浄化用触媒
JP4218559B2 (ja) ディーゼル排ガス浄化装置
WO2007083779A1 (en) Exhaust gas-purifying catalyst
CN101287550A (zh) 柴油机排气装置和因此的催化剂组合物
JP2006159020A (ja) 排ガス浄化フィルタ及び排ガス浄化触媒
JP2009247995A (ja) 排ガス浄化用触媒及びその製造方法
JP2008229459A (ja) 排ガス浄化装置

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20071005

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20091214

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20101005

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20101130

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20110524

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20110722

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20111011

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20111212

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20120105

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20120112

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150120

Year of fee payment: 3

R150 Certificate of patent or registration of utility model

Free format text: JAPANESE INTERMEDIATE CODE: R150

Ref document number: 4907860

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

EXPY Cancellation because of completion of term
