JP4498103B2 - Ｔｎ型液晶表示装置 - Google Patents

Description

本発明は、光学補償フイルム、およびそれを用いた偏光板に関する。さらに本発明は、使用者だけが画面の表示を視認できるように、視野角特性を制御した液晶表示装置に関する。

液晶表示装置は、偏光板と液晶セルから構成されている。
現在主流であるＴＮモードのＴＦＴ液晶表示装置においては、光学補償フイルムを偏光板と液晶セルの間に挿入し、表示品位の高い液晶表示装置を実現している（例えば、特許文献１参照）。

液晶表示装置は通常、ある程度の視野角の制限はあるものの、視野角内にあるすべての観測者の目で表示が視認できる。つまり、一度に複数の人が一つの液晶表示装置の表示を同時に見ることができる。上記公報のように改良された最近の広視野角化対策技術によりその傾向は顕著となりつつある。

これは使用者が見る位置を多少変えても常に正しく表示を視認できるという点では大変好都合であるが、一方では自分が見ている表示中の内容を他人にも見られてしまうというセキュリティやプライバシーの問題もある。例えば、会社員が携帯情報端末の表示を電車内のような他人がすぐ近くにいる社外で見るような場合に、それが社外秘の重要な緊急メールなどのときには、周囲の人の目が気になってメールを開き、見ることが困難な場合がある。また、機密上問題のない表示内容であっても、他人には見られたくない場合もある。

特開平８−５０２０６号公報

ＴＮ型液晶ディスプレイは近年、視角特性が著しく改良され、ある程度の視角範囲にいる人には表示は見えてしまう。

ヘッドマウントディスプレイは、ゴーグル型の表示装置であり、使用者がその頭部に装着することで内部の小型の液晶ディスプレイで使用者だけが表示を見ることができ、他人が見ることはできない。しかし、現在この種の装置はかさばって見た目が悪く、また重量も比較的重いので、使用感が今一つ快適でなく、装着中は周囲がまったく見えなくなってしまうという問題もある。

眼鏡型ディスプレイの提案もなされているが、ディスプレイ自体を小型化するためのコストアップ、解像度の低下、高価な光学系、焦点距離が短くて使用者が非常に疲れやすいといった諸問題がある。

本発明の目的は、使用者以外の第三者が近くで覗き込んでも表示内容を視認することをできなくし、使用者だけが表示を視認することができて、セキュリティやプライバシーを保つことのできる液晶表示装置を提供することである。

液晶セルを使用者だけが視認出来るように、光学的に補償するために、透明ポリマーフイルム上に、液晶性化合物から形成された光学異方性層が備えられてなる光学補償フイルムを用いる。
本発明者の研究により、透明ポリマーフイルムの光学特性を特殊に制御することで、使用者だけが視認出来る光学補償フイルムを得るに至った。

本発明の目的は、下記（１）〜（３）のＴＮ型液晶表示装置により達成された。
（１）ＴＮモードの液晶セル、その両側に配置された二枚の偏光板およびバックライトからなり、二枚の偏光板がいずれも偏光膜およびその両側に配置された二枚の透明保護膜からなるＴＮ型液晶表示装置であって、
透明保護膜の少なくとも一枚がセルロースアシレートフイルムおよび円盤状液晶性化合物から形成された光学異方性層を有する光学補償フイルムであって、セルロースアシレートフイルムの面内のレターデーション値および厚み方向のレターデーション値が下記式（Ｉ）および（II）を満足し、さらに光学異方性層において円盤状液晶性化合物の円盤状構造単位の面がセルロースアシレートフイルム表面に対して傾き、且つ円盤状構造単位の面とセルロースアシレートフイルム表面とのなす角度が光学異方性層の深さ方向において変化していることにより、上下の視野角および左右の視野角の一方が１１０°乃至１７０°であり、他方が５０°乃至９０°であることを特徴とするＴＮ型液晶表示装置：
（Ｉ）０＜Ｒｅ（６３０）＜１０
（II）｜Ｒｔｈ（６３０）｜＜２５
［式中、Ｒｅ（λ）は、波長λｎｍで測定したセルロースアシレートフイルムの面内のレターデーション値（単位：ｎｍ）であり；Ｒｔｈ（λ）は、波長λｎｍで測定したセルロースアシレートフイルムの厚み方向のレターデーション値（単位：ｎｍ）である］。

（２）セルロースアシレートフイルムが、レターデーション低下剤を下記式（Ｖ）および（VI）を満足する量で含有していることを特徴とする（１）に記載のＴＮ型液晶表示装置：
（Ｖ）（Ｒｔｈ（Ａ）−Ｒｔｈ（０））／Ａ＜−１．０
（VI）０．０１＜Ａ＜３０
［式中、Ｒｔｈ（Ａ）は、波長６３０ｎｍで測定したレターデーション低下剤をＡ質量％含有するセルロースアシレートフイルムの厚み方向のレターデーション値であり；Ｒｔｈ（０）は、波長６３０ｎｍで測定したレターデーション低下剤を含有しない以外は上記と同様に作製したセルロースアシレートフイルムの厚み方向のレターデーション値であり；そして、Ａは、セルロースアシレートに対するレターデーション低下剤の添加量（質量％）である］。
（３）セルロースアシレートのアシル置換度が２．８５乃至３．００である（１）に記載のＴＮ型液晶表示装置。

本明細書において、Ｒｅ（λ）、Ｒｔｈ（λ）は各々、波長λにおける面内のレターデーションおよび厚さ方向のレターデーションを表すが、Ｒｅ（λ）はＫＯＢＲＡ２１ＡＤＨ（王子計測機器（株）製）において波長λｎｍの光をフイルム法線方向に入射させて測定される。Ｒｔｈ（λ）は前記Ｒｅ（λ）、面内の遅相軸（ＫＯＢＲＡ２１ＡＤＨにより判断される）を傾斜軸（回転軸）としてフイルム法線方向に対して＋４０°傾斜した方向から波長λｎｍの光を入射させて測定したレターデーション値、および面内の遅相軸を傾斜軸（回転軸）としてフイルム法線方向に対して−４０°傾斜した方向から波長λｎｍの光を入射させて測定したレターデーション値の計３つの方向で測定したレターデーション値を基にＫＯＢＲＡ ２１ＡＤＨが算出する。ここで平均屈折率の仮定値は ポリマーハンドブック（ＪＯＨＮ ＷＩＬＥＹ＆ＳＯＮＳ，ＩＮＣ）、各種光学フイルムのカタログの値を使用することができる。平均屈折率の値が既知でないものについてはアッベ屈折計で測定することができる。
主なポリマーフイルムの平均屈折率の値は、以下の通りです。
セルロースアシレートフイルム： １．４８
シクロオレフィンポリマーフイルム：１．５２
ポリカーボネートフイルム： １．５９
ポリメチルメタクリレートフイルム：１．４９
ポリスチレンフイルム： １．５９
平均屈折率の仮定値と膜厚を入力することで、ＫＯＢＲＡ２１ＡＤＨはｎｘ、ｎｙ、ｎｚを算出する。
さらに、本明細書において、「実質的に平行」とは、厳密な角度よりも±５゜未満の範囲内であることを意味する。この範囲は、±４゜未満であることが好ましく、±３゜未満であることがさらに好ましく、±２゜未満であることが最も好ましい。

本発明の光学補償フイルムは、透明ポリマーフイルム上に、液晶性化合物から形成された光学異方性層が備えられてなる。この光学補償フイルムを液晶表示装置に用いることで、副作用なしに液晶セルを使用者だけが視認可能なように光学的に補償することに成功した。
偏光板の保護膜は、一般にセルロースアシレートフイルムからなる。上記の光学補償フイルムを偏光板の一方の保護膜として用いると、偏光板の構成要素の数を増加することなく、偏光板に光学補償機能を追加するができる。
上記の光学補償フイルムおよび上記の光学補償フイルムを保護膜として用いた偏光板は、ＴＮ（Twisted Nematic）型の液晶表示装置に有利に用いることができる。

光学補償フイルムは、透明ポリマーフイルム（好ましくは、セルロースアシレートフイルム）と液晶性化合物から形成された光学異方性層とを有する。

［透明ポリマーフイルム］
透明ポリマーフイルムのレターデーションは小さいことが望ましい。
具体的には、波長６３０ｎｍにおける面内のレターデーションＲｅ（６３０）が１０ｎｍ以下 （０＜Ｒｅ（６３０）＜１０）でかつ、膜厚方向のレターデーションＲｔｈ（６３０）の絶対値が２５ｎｍ以下（｜Ｒｔｈ｜＜２５ｎｍ）であることがのぞましい。さらにのぞましくは、０＜Ｒｅ（６３０）＜５かつ｜Ｒｔｈ｜＜２０ｎｍであり、０＜Ｒｅ（６３０）＜２かつ｜Ｒｔｈ｜＜１５ｎｍであることが特に好ましい。
この光学特性を満足する透明ポリマーフイルムであれば、特に制限はない。ポリマーとしては、セルロースアシレート、ノルボルネン系ポリマー、ポリカーボネート、ポリスチレン、ポリビニルアルコール、ポリエチレン、ポリプロピレンが使用できる。

特に、偏光板の保護フイルムとして使用されているセルロースアシレートフイルムを使用すると、偏光板の部材点数を増やすことなく、液晶表示装置に適用できるため、より好ましい。
セルロースアシレートフイルムの場合、上記光学特性を実現するために、セルロースアシレートが面内および膜厚方向に配向するのを抑制する化合物を用いて光学的異方性を十分に低下させ、ＲｅとＲｔｈを共にゼロに近くなるようにすることが好ましい。

本発明の発明者らは、鋭意検討した結果、波長２００〜４００ｎｍの紫外領域に吸収を持つことによりフイルムの着色を防止し、フイルムのＲｅ（λ）およびＲｔｈ（λ）の波長分散を制御できる化合物を用いることによって波長４００ｎｍと７００ｎｍでのＲｅ、Ｒｔｈの差、｜Ｒｅ（４００）−Ｒｅ（７００）｜および｜Ｒｔｈ（４００）−Ｒｔｈ（７００）｜を小さく出来ることを見出した。

本発明において、波長分散が小さいセルロースアシレートフイルムとしては、｜Ｒｅ（４００）−Ｒｅ（７００）｜＜１０かつ｜Ｒｔｈ（４００）−Ｒｔｈ（７００）｜＜３５であることがのぞましい。さらにのぞましくは、｜Ｒｅ（４００）−Ｒｅ（７００）｜＜５かつ｜Ｒｔｈ（４００）−Ｒｔｈ（７００）｜＜２５であり、｜Ｒｅ（４００）−Ｒｅ（７００）｜＜３かつ｜Ｒｔｈ（４００）−Ｒｔｈ（７００）｜＜１５であることが特にのぞましい。

［セルロースアシレート]
透明ポリマーフイルムは、セルロースアシレートからなることが特に好ましい。
セルロースアシレート原料のセルロースとしては、綿花リンタや木材パルプ（広葉樹パルプ，針葉樹パルプ）などがあり、何れの原料セルロースから得られるセルロースアシレートでも使用でき、場合により混合して使用してもよい。これらの原料セルロースについての詳細な記載は、例えばプラスチック材料講座（１７）繊維素系樹脂（丸澤、宇田著、日刊工業新聞社、１９７０年発行）や発明協会公開技報２００１−１７４５（７頁〜８頁）に記載のセルロースを用いることができる。

次に上述のセルロースを原料に製造される本発明のセルロースアシレートについて記載する。本発明のセルロースアシレートはセルロースの水酸基がアシル化されたもので、その置換基はアシル基の炭素原子数が２のアセチル基から炭素原子数が２２のものまでいずれも用いることができる。本発明のセルロースアシレートにおいて、セルロースの水酸基に置換する酢酸及び／又は炭素原子数３〜２２の脂肪酸の結合度を測定し、計算によって置換度を得ることができる。測定方法としては、ＡＳＴＭのＤ−８１７−９１に準じて実施することが出来る。

上述のように本発明のセルロースアシレートにおいて、セルロースの水酸基へのアシル置換度が２．５０〜３．００であることがのぞましい。さらには置換度が２．７５〜３．００であることがのぞましく、２．８５〜３．００であることがよりのぞましい。

セルロースの水酸基に置換する酢酸及び／又は炭素原子数３〜２２の脂肪酸のうち、炭素数２〜２２のアシル基としては、脂肪族基でもアリル基でもよく、単一でも２種類以上の混合物でもよい。それらは、例えばセルロースのアルキルカルボニルエステル、アルケニルカルボニルエステルあるいは芳香族カルボニルエステル、芳香族アルキルカルボニルエステルなどであり、それぞれさらに置換された基を有していてもよい。これらの好ましいアシル基としては、アセチル、プロピオニル、ブタノイル、へプタノイル、ヘキサノイル、オクタノイル、デカノイル、ドデカノイル、トリデカノイル、テトラデカノイル、ヘキサデカノイル、オクタデカノイル、イソブタノイル、ｔ−ブタノイル 、シクロヘキサンカルボニル、オレオイル、ベンゾイル、ナフチルカルボニル、シンナモイル基などを挙げることが出来る。これらの中でも、アセチル、プロピオニル、ブタノイル、ドデカノイル、オクタデカノイル、ｔ−ブタノイル、オレオイル、ベンゾイル、ナフチルカルボニル、シンナモイルなどが好ましく、アセチル、プロピオニル、ブタノイルがより好ましい。

本発明の発明者が鋭意検討した結果、上述のセルロースの水酸基に置換するアシル置換基のうちで、実質的にアセチル基／プロピオニル基／ブタノイル基の少なくとも２種類からなる場合においては、その全置換度が２.５０〜３．００の場合にセルロースアシレートフイルムの光学異方性が低下できることがわかった。より好ましいアシル置換度は２．６０〜３．００であり、さらにのぞましくは２．６５〜３．００である。

本発明で好ましく用いられるセルロースアシレートの重合度は、粘度平均重合度で１８０〜７００であり、セルロースアセテートにおいては、１８０〜５５０がより好ましく、１８０〜４００が更に好ましく、１８０〜３５０が特に好ましい。重合度が高すぎるとセルロースアシレートのドープ溶液の粘度が高くなり、流延によりフイルム作製が困難になる。重合度が低すぎると作製したフイルムの強度が低下してしまう。平均重合度は、宇田らの極限粘度法（宇田和夫、斉藤秀夫、繊維学会誌、第１８巻第１号、１０５〜１２０頁 、１９６２年）により測定できる。特開平９−９５５３８に詳細に記載されている。
また、本発明で好ましく用いられるセルロースアシレートの分子量分布はゲルパーミエーションクロマトグラフィーによって評価され、その多分散性指数Ｍｗ／Ｍｎ（Ｍｗは質量平均分子量、Ｍｎは数平均分子量）が小さく、分子量分布が狭いことが好ましい。具体的なＭｗ／Ｍｎの値としては、１．０〜３．０であることが好ましく、１．０〜２．０であることがさらに好ましく、１．０〜１．６であることが最も好ましい。

低分子成分が除去されると、平均分子量（重合度）が高くなるが、粘度は通常のセルロースアシレートよりも低くなるため有用である。低分子成分の少ないセルロースアシレートは、通常の方法で合成したセルロースアシレートから低分子成分を除去することにより得ることができる。低分子成分の除去は、セルロースアシレートを適当な有機溶媒で洗浄することにより実施できる。なお、低分子成分の少ないセルロースアシレートを製造する場合、酢化反応における硫酸触媒量を、セルロース１００質量部に対して０．５〜２５質量部に調整することが好ましい。硫酸触媒の量を上記範囲にすると、分子量部分布の点でも好ましい（分子量分布の均一な）セルロースアシレートを合成することができる。本発明のセルロースアシレートの製造時に使用される際には、その含水率は２質量％以下であることが好ましく、さらに好ましくは１質量％以下であり、特には０．７質量％以下の含水率を有するセルロースアシレートである。一般に、セルロースアシレートは、水を含有しており２．５〜５質量％が知られている。本発明でこのセルロースアシレートの含水率にするためには、乾燥することが必要である。本発明のこれらのセルロースアシレートは、その原料綿や合成方法は発明協会公開技報（公技番号２００１−１７４５、２００１年３月１５日発行、発明協会）にて７頁〜１２頁に詳細に記載されている。

本発明のセルロースアシレートは置換基、置換度、重合度、分子量分布など前述した範囲であれば、単一あるいは異なる２種類以上のセルロースアシレートを混合して用いることができる。

［セルロースアシレートへの添加剤]
本発明のセルロースアシレート溶液には、各調製工程において用途に応じた種々の添加剤（例えば、光学的異方性を低下する化合物、波長分散調整剤、紫外線防止剤、可塑剤、劣化防止剤、微粒子、光学特性調整剤など）を加えることができ、これらについて以下に説明する。またその添加する時期はドープ作製工程において何れでも添加しても良いが、ドープ調製工程の最後の調製工程に添加剤を添加し調製する工程を加えて行ってもよい。 また、実際にセルロースアシレートフイルムの作製にあたってこれらの化合物がセルロースアシレートとよく相溶し、フイルムが白濁したりすることなく、フイルムの物理的強度も十分であるものであることが好ましい。
本発明のセルロースアシレートフイルムの光学的異方性、とくに下記式（i）で表されるフイルム膜厚方向のレターデーションＲｔｈを低下させる化合物を、下記式(i)、（ii）をみたす範囲で少なくとも一種含有することがのぞましい。
（i）（Ｒｔｈ（Ａ）−Ｒｔｈ（０））／Ａ＜−１．０
(ii)０．０１＜Ａ＜３０
上記式(i)、（ii）は
（i）（Ｒｔｈ（Ａ）−Ｒｔｈ（０））／Ａ＜−２．０
（ii）０．０５＜Ａ＜２５
であることがよりのぞましく、
（ii）（Ｒｔｈ（Ａ）−Ｒｔｈ（０））／Ａ＜−３．０
（iii）０．１＜Ａ＜２０
であることがさらに好ましい。

［セルロースアシレートフイルムの光学的異方性を低下させる化合物の構造的特徴]
セルロースアシレートフイルムの光学的異方性を低下させる化合物について説明する。
本発明の発明者らは、鋭意検討した結果、フイルム中のセルロースアシレートが面内および膜厚方向に配向するのを抑制する化合物を用いて光学的異方性を十分に低下させ、ＲｅとＲｔｈともゼロに近くなるようにした。このためには光学的異方性を低下させる化合物はセルロースアシレートに十分に相溶し、化合物自身が棒状の構造や平面性の構造を持たないことが有利である。具体的には芳香族基のような平面性の官能基を複数持っている場合、それらの官能基を同一平面ではなく、非平面に持つような構造が有利である。

（ＬｏｇＰ値）
本発明のセルロースアシレートフイルムを作製するにあたっては、上述のようにフイルム中のセルロースアシレートが面内および膜厚方向に配向するのを抑制して光学異方性を低下させる化合物のうち、オクタノール−水分配係数（ｌｏｇＰ値）が０ないし７である化合物が好ましい。ｌｏｇＰ値が７を超える化合物は、セルロースアシレートとの相溶性に乏しく、フイルムの白濁や粉吹きを生じやすい。また、ｌｏｇＰ値が０よりも小さな化合物は親水性が高いために、セルロースアセテートフイルムの耐水性を悪化させる場合がある。ｌｏｇＰ値としてさらに好ましい範囲は１ないし６であり、特に好ましい範囲は１．５ないし５である。

オクタノール−水分配係数（ｌｏｇＰ値）の測定は、ＪＩＳ日本工業規格Ｚ７２６０−１０７（２０００）に記載のフラスコ浸とう法により実施することができる。また、オクタノール−水分配係数（ｌｏｇＰ値）は実測に代わって、計算化学的手法あるいは経験的方法により見積もることも可能である。計算方法としては、Crippen's fragmentation法 （ J.Chem.Inf.Comput.Sci.,27,21(1987).）、Viswanadhan's fragmentation法（J.Chem.Inf.Comput.Sci.,29,163(1989).）、Broto's fragmentation法（Eur.J.Med.Chem.- Chim.Theor.,19,71(1984).）などが好ましく用いられるが、Crippen's fragmentation法（J.Chem.Inf.Comput.Sci.,27,21(1987).）がより好ましい。ある化合物のｌｏｇＰの値が測定 方法あるいは計算方法により異なる場合に、該化合物が本発明の範囲内であるかどうかは、Crippen's fragmentation法により判断することが好ましい。

［光学的異方性を低下する化合物の物性]
光学異方性を低下させる化合物は、芳香族基を含有しても良いし、含有しなくても良い。また光学異方性を低下させる化合物は、分子量が１５０以上３０００以下であることが好ましく、１７０以上２０００以下であることがさらに好ましく、２００以上１０００以下であることが特に好ましい。これらの分子量の範囲であれば、特定のモノマー構造であっても良いし、そのモノマーユニットが複数結合したオリゴマー構造、ポリマー構造でも良い。

光学異方性を低下させる化合物は、好ましくは、２５℃で液体であるか、融点が２５〜２５０℃の固体であり、さらに好ましくは、２５℃で液体であるか、融点が２５〜２００℃の固体である。また光学異方性を低下させる化合物は、セルロースアシレートフイルム作製のドープ流延、乾燥の過程で揮散しないことが好ましい。
光学異方性を低下させる化合物の添加量は、セルロースアシレートの０．０１ないし３０質量％であることが好ましく、１ないし２５質量％であることがより好ましく、５ないし２０質量％であることが特に好ましい。
光学異方性を低下させる化合物は、単独で用いても、２種以上化合物を任意の比で混合して用いてもよい。
光学異方性を低下させる化合物を添加する時期はドープ作製工程中の何れであってもよく、ドープ調製工程の最後に行ってもよい。

光学異方性を低下させる化合物は、少なくとも一方の側の表面から全膜厚の１０％までの部分における該化合物の平均含有率が、該セルロースアシレートフイルムの中央部における該化合物の平均含有率の８０−９９％である。本発明の化合物の存在量は、例えば、特開平８−５７８７９号公報に記載の赤外吸収スペクトルを用いる方法などにより表面および中心部の化合物量を測定して求めることができる。

以下に本発明で好ましく用いられる、セルロースアシレートフイルムの光学異方性を低下させる化合物の具体例を示す。
一般式（１）の化合物について説明する。

一般式（１）において、Ｒ１１−１３はそれぞれ独立に、炭素数が１ないし２０の脂肪族基を表す。Ｒ１１−１３は互いに連結して環を形成してもよい。
Ｒ１１−１３について詳しく説明する。Ｒ１１−１３は好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２である脂肪族基である。ここで、脂肪族基とは、好ましくは脂肪族炭化水素基であり、さらに好ましくは、アルキル基（鎖状、分岐状および環状のアルキル基を含む。）、アルケニル基またはアルキニル基である。例として、アルキル基としては、メチル、エチル、プロピル、イソプロピル、ブチル、イソブチル、ｓｅｃ−ブチル、ｔ−ブチル、ペンチル、ｔ−アミル、ヘキシル、オクチル、デシル、ドデシル、エイコシル、２−エチルヘキシル、シクロペンチル、シクロヘキシル、シクロヘプチル、２，６−ジメチルシクロヘキシル、４−ｔ−ブチルシクロヘキシル、シクロペンチル、１−アダマンチル、２−アダマンチル、ビシクロ［２.２.２］オクタン−３−イルなどが挙げられ、アルケニル基としては、例えば、ビニル、アリル、プレニル、ゲラニル、オレイル、２−シクロペンテン−１−イル、２−シクロヘキセン−１−イルなどが挙げられ、アルキニル基としては、例えば、エチニル、プロパルギルなどが挙げられる。
Ｒ１１−１３で表される脂肪族基は置換されていてもよく、置換基の例としては、ハロゲン原子（フッ素原子、塩素原子、臭素原子、またはヨウ素原子）、アルキル基（直鎖、分岐、環状のアルキル基で、ビシクロアルキル基、活性メチン基を含む）、アルケニル基、アルキニル基、アリール基、ヘテロ環基（置換する位置は問わない）、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、ヘテロ環オキシカルボニル基、カルバモイル基、Ｎ−アシルカルバモイル基、Ｎ−スルホニルカルバモイル基、Ｎ−カルバモイルカルバモイル基、Ｎ−スルファモイルカルバモイル基、カルバゾイル基、カルボキシ基またはその塩、オキサリル基、オキサモイル基、シアノ基、カルボンイミドイル基（Carbonimidoyl基）、ホルミル基、ヒドロキシ基、アルコキシ基（エチレンオキシ基もしくはプロピレンオキシ基単位を繰り返し含む基を含む）、アリールオキシ基、ヘテロ環オキシ基、アシルオキシ基、（アルコキシもしくはアリールオキシ）カルボニルオキシ基、カルバモイルオキシ基、スルホニルオキシ基、アミノ基、（アルキル、アリールまたはヘテロ環）アミノ基、アシルアミノ基、スルホンアミド基、ウレイド基、チオウレイド基、イミド基、（アルコキシもしくはアリールオキシ）カルボニルアミノ基、スルファモイルアミノ基、セミカルバジド基、アンモニオ基、オキサモイルアミノ基、Ｎ−（アルキルもしくはアリール）スルホニルウレイド基、Ｎ−アシルウレイド基、Ｎ−アシルスルファモイルアミノ基、４級化された窒素原子を含むヘテロ環基（例えばピリジニオ基、イミダゾリオ基、キノリニオ基、イソキノリニオ基）、イソシアノ基、イミノ基、（アルキルまたはアリール）スルホニル基、（アルキルまたはアリール）スルフィニル基、スルホ基またはその塩、スルファモイル基、Ｎ−アシルスルファモイル基、Ｎ−スルホニルスルファモイル基またはその塩、ホスフィノ基、ホスフィニル基、ホスフィニルオキシ基、ホスフィニルアミノ基、シリル基等が挙げられる。
これらの基はさらに組み合わされて複合置換基を形成してもよく、このような置換基の例としては、エトキシエトキシエチル基、ヒドロキシエトキシエチル基、エトキシカルボニルエチル基などを挙げることができる。また、Ｒ１１−１３は置換基としてリン酸エステル基を含有することもでき、一般式（１）の化合物は同一分子中に複数のリン酸エステル基を有することも可能である。

一般式（２）および（３）の化合物について説明する。

一般式（２）および（３）において、Ｚは炭素原子、酸素原子、硫黄原子、−ＮＲ２５−を表し、Ｒ２５は水素原子またはアルキル基を表す。Ｚを含んで構成される５または６員環は置換基を有していても良く、複数の置換基が互いに結合して環を形成していてもよい。Ｚを含んで構成される５または６員環の例としては、テトラヒドロフラン、テトラヒドロピラン、テトラヒドロチオフェン、チアン、ピロリジン、ピペリジン、インドリン、イソインドリン、クロマン、イソクロマン、テトラヒドロ−２−フラノン、テトラヒドロ−２−ピロン、４−ブタンラクタム、６−ヘキサノラクタムなどを挙げることができる。 また、Ｚを含んで構成される５または６員環は、ラクトン構造またはラクタム構造、すなわち、Ｚの隣接炭素にオキソ基を有する環状エステルまたは環状アミド構造を含む。このような環状エステルまたは環状アミド構造の例としては、２−ピロリドン、２−ピペリドン、５−ペンタノリド、６−ヘキサノリドを挙げることができる。

Ｒ２５は水素原子または、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２であるアルキル基（鎖状、分岐状および環状のアルキル基を含む。）を表す。Ｒ２５で表されるアルキル基としては、メチル、エチル、プロピル、イソプロピル、ブチル、イソブチル、ｓｅｃ−ブチル、ｔ−ブチル、ペンチル、ｔ−アミル、ヘキシル、オクチル、デシル、ドデシル、エイコシル、２−エチルヘキシル、シクロペンチル、シクロヘキシル、シクロヘプチル、２，６−ジメチルシクロヘキシル、４−ｔ−ブチルシクロヘキシル、シクロペンチル、１−アダマンチル、２−アダマンチル、ビシクロ［２．２．２］オクタン−３−イルなどを挙げることができる。Ｒ２５で表されるアルキル基はさらに置換基を有していてもよく、置換基の例としては前記のＲ１１−１３に置換していても良い基を挙げることができる。

Ｙ２１−２２はそれぞれ独立に、エステル基、アルコキシカルボニル基、アミド基またはカルバモイル基を表す。エステル基としては、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２であり、例えば、アセトキシ、エチルカルボニルオキシ、プロピルカルボニルオキシ、ブチルカルボニルオキシ、イソブチルカルボニルオキシ、ｔ−ブチルカルボニルオキシ、ｓｅｃ−ブチルカルボニルオキシ、ペンチルカルボニルオキシ、ｔ−アミルカルボニルオキシ、ヘキシルカルボニルオキシ、シクロヘキシルカルボニルオキシ、１−エチルペンチルカルボニルオキシ、ヘプチルカルボニルオキシ、ノニルカルボニルオキシ、ウンデシルカルボニルオキシ、ベンジルカルボニルオキシ、１−ナフタレンカルボニルオキシ、２−ナフタレンカルボニルオキシ、１−アダマンタンカルボニルオキシなどが例示できる。アルコキシカルボニル基としては、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２であり、例えば、メトキシカルボニル、エトキシカルボニル、プロピルオキシカルボニル、イソプロピルオキシカルボニル、ブトキシカルボニル、ｔ−ブトキシカルボニル、イソブチルオキシカルボニル、ｓｅｃ−ブチルオキシカルボニル、ペンチルオキシカルボニル、ｔ−アミルオキシカルボニル、ヘキシルオキシカルボニル、シクロヘキシルオキシカルボニル、２−エチルヘキシルオキシカルボニル、１−エチルプロピルオキシカルボニル、オクチルオキシカルボニル、３，７−ジメチル−３−オクチルオキシカルボニル、３，５，５−トリメチルヘキシルオキシカルボニル、４−ｔ−ブチルシクロヘキシルオキシカルボニル、２，４−ジメチルペンチル−３−オキシカルボニル、１−アダマンタンオキシカルボニル、２−アダマンタンオキシカルボニル、ジシクロペンタジエニルオキシカルボニル、デシルオキシカルボニル、ドデシルオキシカルボニル、テトラデシルオキシカルボニル、ヘキサデシルオキシカルボニルなどが例示できる。アミド基としては、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２であり、例えば、アセタミド、エチルカルボキサミド、プロピルカルボキサミド、イソプロピルカルボキサミド、ブチルカルボキサミド、ｔ−ブチルカルボキサミド、イソブチルカルボキサミド、ｓｅｃ−ブチルカルボキサミド、ペンチルカルボキサミド、ｔ−アミルカルボキサミド、ｎ −ヘキシルカルボキサミド、シクロヘキシルカルボキサミド、１−エチルペンチルカルボキサミド、１−エチルプロピルカルボキサミド、ヘプチルカルボキサミド、オクチルカルボキサミド、１−アダマンタンカルボキサミド、２−アダマンタンカルボキサミド、ノニルカルボキサミド、ドデシルカルボキサミド、ペンタカルボキサミド、ヘキサデシルカルボキサミドなどが例示できる。カルバモイル基としては、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２であり、例えば、メチルカルバモイル、ジメチルカルバモイル、エチルカルバモイル、ジエチルカルバモイル、プロピルカルバモイル、イソプロピルカルバモイル、ブチルカルバモイル、ｔ−ブチルカルバモイル、イソブチルカルバモイル、ｓｅｃ−ブチルカルバモイル、ペンチルカルバモイル、ｔ−アミルカルバモイル、ヘキシルカルバモイル、シクロヘキシルカルバモイル、２−エチルヘキシルカルバモイル、２−エチルブチルカルバモイル、ｔ−オクチルカルバモイル、ヘプチルカルバモイル、オクチルカルバモイル、１−アダマンタンカルバモイル、２−アダマンタンカルバモイル、デシルカルバモイル、ドデシルカルバモイル、テトラデシルカルバモイル、ヘキサデシルカルバモイルなどが例示できる。Ｙ２１−２２は互いに連結して環を形成してもよい。Ｙ２１−２２はさらに置換基を有していてもよく、例としては前記のＲ１１−１３に置換していても良い基を挙げることができる。

一般式（４）〜（１２）の化合物について説明する。

一般式（４）〜（１２）において、Ｙ３１−７０はそれぞれ独立に、エステル基、アルコキシカルボニル基、アミド基、カルバモイル基またはヒドロキシ基を表す。エステル基としては、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２であり、例えば、アセトキシ、エチルカルボニルオキシ、プロピルカルボニルオキシ、ブチルカルボニルオキシ、イソブチルカルボニルオキシ、ｔ−ブチルカルボニルオキシ、ｓｅｃ−ブチルカルボニルオキシ、ペンチルカルボニルオキシ、ｔ−アミルカルボニルオキシ、ヘキシルカルボニルオキシ、シクロヘキシルカルボニルオキシ、１−エチルペンチルカルボニルオキシ、ヘプチルカルボニルオキシ、ノニルカルボニルオキシ、ウンデシルカルボニルオキシ、ベンジルカルボニルオキシ、１−ナフタレンカルボニルオキシ、２−ナフタレンカルボニルオキシ、１−アダマンタンカルボニルオキシなどが挙げられる。アルコキシカルボニル基としては、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２であり、例えば、メトキシカルボニル、エトキシカルボニル、プロピルオキシカルボニル、イソプロピルオキシカルボニル、ブトキシカルボニル、ｔ−ブトキシカルボニル、イソブチルオキシカルボニル、ｓｅｃ−ブチルオキシカルボニル、ペンチルオキシカルボニル、ｔ−アミルオキシカルボニル、ヘキシルオキシカルボニル、シクロヘキシルオキシカルボニル、２−エチルヘキシルオキシカルボニルなど、１−エチルプロピルオキシカルボニル、オクチルオキシカルボニル、３，７−ジメチル−３−オクチルオキシカルボニル、３，５，５−トリメチルヘキシルオキシカルボニル、４−ｔ−ブチルシクロヘキシルオキシカルボニル、２，４−ジメチルペンチル−３−オキシカルボニル、１−アダマンタンオキシカルボニル、２−アダマンタンオキシカルボニル、ジシクロペンタジエニルオキシカルボニル、デシルオキシカルボニル、ドデシルオキシカルボニル、テトラデシルオキシカルボニル、ヘキサデシルオキシカルボニルなどが挙げられる。アミド基としては、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２であり、例えば、アセタミド、エチルカルボキサミド、プロピルカルボキサミド、イソプロピルカルボキサミド、ブチルカルボキサミド、ｔ−ブチルカルボキサミド、イソブチルカルボキサミド、ｓｅｃ−ブチルカルボキサミド、ペンチルカルボキサミド、ｔ−アミルカルボキサミド、ヘキシルカルボキサミド、シクロヘキシルカルボキサミド、１−エチルペンチルカルボキサミド、１−エチルプロピルカルボキサミド、ヘプチルカルボキサミド、オクチルカルボキサミド、１−アダマンタンカルボキサミド、２−アダマンタンカルボキサミド、ノニルカルボキサミド、ドデシルカルボキサミド、ペンタカルボキサミド、ヘキサデシルカルボキサミドなどが挙げられる。カルバモイル基としては、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２であり、例えば、メチルカルバモイル、ジメチルカルバモイル、エチルカルバモイル、ジエチルカルバモイル、プロピルカルバモイル、イソプロピルカルバモイル、ブチルカルバモイル、ｔ−ブチルカルバモイル、イソブチルカルバモイル、ｓｅｃ−ブチルカルバモイル、ペンチルカルバモイル、ｔ−アミルカルバモイル、ヘキシルカルバモイル、シクロヘキシルカルバモイル、２−エチルヘキシルカルバモイル、２−エチルブチルカルバモイル、ｔ−オクチルカルバモイル、ヘプチルカルバモイル、オクチルカルバモイル、１−アダマンタンカルバモイル、２−アダマンタンカルバモイル、デシルカルバモイル、ドデシルカルバモイル、テトラデシルカルバモイル、ヘキサデシルカルバモイルなどが挙げられる。Ｙ３１−７０はさらに置換基を有していてもよく、例としては前記のＲ１１−１３に置換していても良い基を挙げることができる。

Ｖ３１−４３はそれぞれ独立に水素原子または、好ましくは炭素数が１ないし２０、さらに好ましくは炭素数が１ないし１６、特に好ましくは、炭素数が１ないし１２である脂肪族基を表す。ここで、脂肪族基とは、好ましくは脂肪族炭化水素基であり、さらに好ましくは、アルキル基（鎖状、分岐状および環状のアルキル基を含む。）、アルケニル基またはアルキニル基である。アルキル基としては、メチル、エチル、プロピル、イソプロピル、ブチル、イソブチル、ｓｅｃ−ブチル、ｔ−ブチル、ペンチル、ｔ−アミル、ヘキシル、オクチル、デシル、ドデシル、エイコシル、２−エチルヘキシル、シクロペンチル、シクロヘキシル、シクロヘプチル、２，６−ジメチルシクロヘキシル、４−ｔ−ブチルシクロヘキシル、シクロペンチル、１−アダマンチル、２−アダマンチル、ビシクロ［２．２．２］オクタン−３−イルなどが挙げられ、アルケニル基としては、例えば、ビニル、アリル、プレニル、ゲラニル、オレイル、２−シクロペンテン−１−イル、２−シクロヘキセン−１−イルなどが挙げられ、アルキニル基としては、例えば、エチニル、プロパルギルなどを挙げることができる。Ｖ３１−４３はさらに置換基を有していてもよく、例としては前記のＲ１１−１３に置換していても良い基を挙げることができる。

Ｌ３１−８０はそれぞれ独立に、原子数０ないし４０かつ、炭素数０ないし２０の２価の飽和の連結基を表す。ここで、Ｌ３１−８０の原子数が０であるということは、連結基の両端にある基が直接に単結合を形成していることを意味する。Ｌ３１−７７の好ましい例としては、アルキレン基（例えば、メチレン、エチレン、プロピレン、トリメチレン、テトラメチレン、ペンタメチレン、ヘキサメチレン、メチルエチレン、エチルエチレンなど）、環式の２価の基（例えば、ｃｉｓ−１，４−シクロヘキシレン、ｔｒａｎｓ−１，４−シクロヘキシレン、１，３−シクロペンチリデンなど）、エーテル、チオエーテル、エステル、アミド、スルホン、スルホキシド、スルフィド、スルホンアミド、ウレイレン、チオウレイレンなどを挙げることができる。これらの２価の基は互いに結合して二価の複合基を形成してもよく、複合置換基の例としては、−（ＣＨ₂）₂Ｏ（ＣＨ₂）₂−、−（ＣＨ₂）₂Ｏ（ＣＨ₂）₂Ｏ（ＣＨ₂）−、−（ＣＨ₂）₂Ｓ（ＣＨ₂）₂−、−（ＣＨ₂）₂Ｏ₂Ｃ（ＣＨ₂）₂−などを挙げることができる。Ｌ３１−８０は、さらに置換基を有していてもよく、置換基の例としては、前記のＲ１１−１３に置換していても良い基を挙げることができる。

一般式（４）〜（１２）においてＹ３１−７０、Ｖ３１−４３およびＬ３１−８０の組み合わせにより形成される化合物の好ましい例としては、クエン酸エステル（例えば、Ｏ−アセチルクエン酸トリエチル、Ｏ−アセチルクエン酸トリブチル、クエン酸アセチルトリエチル、クエン酸アセチルトリブチル、Ｏ−アセチルクエン酸トリ（エチルオキシカル ボニルメチレン）エステルなど）、オレイン酸エステル（例えば、オレイン酸エチル、オレイン酸ブチル、オレイン酸２−エチルヘキシル、オレイン酸フェニル、オレイン酸シクロヘキシル、オレイン酸オクチルなど）、リシノール酸エステル（例えばリシノール酸メチルアセチルなど）、セバシン酸エステル（例えばセバシン酸ジブチルなど）、グリセリンのカルボン酸エステル（例えば、トリアセチン、トリブチリンなど）、グリコール酸エステル（例えば、ブチルフタリルブチルグリコレート、エチルフタリルエチルグリコレート、メチルフタリルエチルグリコレート、ブチルフタリルブチルグリコレート、メチルフタリルメチルグリコレート、プロピルフタリルプロピルグリコレート、ブチルフタリルブチルグリコレート、オクチルフタリルオクチルグリコレートなど）、ペンタエリスリトールのカルボン酸エステル（例えば、ペンタエリスリトールテトラアセテート、ペンタエリスリトールテトラブチレートなど）、ジペンタエリスリトールのカルボン酸エステル（例えば、ジペンタエリスリトールヘキサアセテート、ジペンタエリスリトールヘキサブチレート、ジペンタエリスリトールテトラアセテートなど）、トリメチロールプロパンのカルボン酸エステル類（トリメチロールプロパントリアセテート、トリメチロールプロパンジアセテートモノプロピオネート、トリメチロールプロパントリプロピオネート、トリメチロールプロパントリブチレート、トリメチロールプロパントリピバロエート、トリメチロールプロパントリ（ｔ−ブチルアセテート）、トリメチロールプロパンジ２−エチルヘキサネート、トリメチロールプロパンテトラ２−エチルヘキサネート、トリメチロールプロパンジアセテートモノオクタネート、トリメチロールプロパントリオクタネート、トリメチロールプロパントリ（シクロヘキサンカルボキシレート）など）、特開平１１−２４６７０４公報に記載のグリセロールエステル類、特開２０００−６３５６０号公報に記載のジグリセロールエステル類、特開平１１−９２５７４号公報に記載のクエン酸エステル類、ピロリドンカルボン酸エステル類（２−ピロリドン−５−カルボン酸メチル、２−ピロリドン−５−カルボン酸エチル、２−ピロリドン−５−カルボン酸ブチル、２−ピロリドン−５−カルボン酸２−エチルヘキシル）、シクロヘキサンジカルボン酸エステル（ｃｉｓ−１，２−シクロヘキサンジカルボン酸ジブチル、ｔｒａｎｓ−１，２−シクロヘキサンジカルボン酸ジブチル、ｃｉｓ−１，４−シクロヘキサンジカルボン酸ジブチル、ｔｒａｎｓ−１，４−シクロヘキサンジカルボン酸ジブチルなど）、キシリトールカルボン酸エステル（キシリトールペンタアセテート、キシリトールテトラアセテート、キシリトールペンタプロピオネートなど）などが挙げられる。

以下に本発明の一般式（１）ないし（１２）で表される化合物の例を挙げる。なお、一般式（１）については化合物C-1〜C-76を 例示し、一般式（２）〜（１２）については化合物C-201〜C-231、C-401〜C-448を例示した。表記載あるいは括弧内に記載のｌｏｇＰの値は、Crippen's fragmentation法（J.Chem.Inf.Comput.Sci.,27,21(1987).）により求めたものである。

（式中、Ｒ１−３は前記一般式（１）のＲ１１−１３と同義であり、下記のC-1〜C-76で具体例を例示する。）

一般式（１３）および（１４）の化合物について説明する。

上記一般式（１３）において、Ｒ¹はアルキル基またはアリール基を表し、Ｒ²およびＲ³は、それぞれ独立に、水素原子、アルキル基またはアリール基を表す。また、Ｒ¹、Ｒ²およびＲ³の炭素原子数の総和が１０以上であることが特に好ましい。また、一般式（１４）中、Ｒ⁴およびＲ⁵は、それぞれ独立に、アルキル基またはアリール基を表す。また、Ｒ⁴およびＲ⁵の炭素原子数の総和は１０以上であり、各々、アルキル基およびアリール基は置換基を有していてもよい。置換基としてはフッ素原子、アルキル基、アリール基、アルコキシ基、スルホン基およびスルホンアミド基が好ましく、アルキル基、アリール基、アルコキシ基、スルホン基およびスルホンアミド基が特に好ましい。また、アルキル基は直鎖であっても、分岐であっても、環状であってもよく、炭素原子数１乃至２５のものが好ましく、６乃至２５のものがより好ましく、６乃至２０のもの（例えば、メチル、エチル、プロピル、イソプロピル、ブチル、イソブチル、t-ブチル、アミル、イソアミル、t-アミル、ヘキシル、シクロヘキシル、ヘプチル、オクチル、ビシクロオクチル、ノニル、アダマンチル、デシル、t-オクチル、ウンデシル、ドデシル、トリデシル、テトラデシル、ペンタデシル、ヘキサデシル、ヘプタデシル、オクタデシル、ノナデシル、ジデシル）が特に好ましい。アリール基としては炭素原子数が６乃至３０のものが好ましく、６乃至２４のもの（例えば、フェニル、ビフェニル、テルフェニル、ナフチル、ビナフチル、トリフェニルフェニル）が特に好ましい。一般式（１３）または一般式（１４）で表される化合物の好ましい例を下記に示す。

一般式（１５）の化合物について説明する。

上記一般式（１５）において、Ｒ¹、Ｒ²およびＲ³は、それぞれ独立に、水素原子または炭素原子数が１乃至５のアルキル基（例えば、メチル、エチル、プロピル、イソプロピル、ブチル、アミル、イソアミル）であることが好ましく、Ｒ¹、Ｒ²およびＲ³の少なくとも１つ以上が炭素原子数１乃至３のアルキル基（例えば、メチル、エチル、プロピル、イソプロピル）であることが特に好ましい。Ｘは、単結合、−Ｏ−、−ＣＯ−、アルキレン基（好ましくは炭素原子数１〜６、より好ましくは１〜３のもの、例えばメチレン、エチレン、プロピレン）またはアリーレン基（好ましくは炭素原子数６〜２４、より好ましくは６〜１２のもの。例えば、フェニレン、ビフェニレン、ナフチレン）から選ばれる１種以上の基から形成される２価の連結基であることが好ましく、−Ｏ−、アルキレン基またはアリーレン基から選ばれる１種以上の基から形成される２価の連結基であることが特に好ましい。Ｙは、水素原子、アルキル基（好ましくは炭素原子数２〜２５、より好ましくは２〜２０のもの。例えば、エチル、イソプロピル、ｔ−ブチル、ヘキシル、２−エチルヘキシル、ｔ−オクチル、ドデシル、シクロヘキシル、ジシクロヘキシル、アダマンチル）、アリール基（好ましくは炭素原子数６〜２４、より好ましくは６〜１８のもの。例えば、フェニル、ビフェニル、テルフェニル、ナフチル）またはアラルキル基（好ましくは炭素原子数７〜３０、より好ましくは７〜２０のもの。例えば、ベンジル、クレジル、t-ブチルフェニル、ジフェニルメチル、トリフェニルメチル）であることが好ましく、アルキル基、アリール基またはアラルキル基であることが特に好ましい。−Ｘ−Ｙの組み合わせとしては、−Ｘ−Ｙの総炭素数が０乃至４０であることが好ましく、１乃至３０であることがさらに好ましく、１乃至２５であることが最も好ましい。これら一般式（１５）で表される化合物の好ましい例を下記に示す。

一般式（１６）の化合物について説明する。

Ｑ¹、Ｑ²およびＱ³はそれぞれ独立に5ないし6員環を表し、炭化水素環でもへテロ環でもよく、また、これらは単環であってもよいし、更に他の環と縮合環を形成してもよい。炭化水素環として好ましくは、置換または無置換のシクロヘキサン環、置換または無置換のシクロペンタン環、芳香族炭化水素環であり、より好ましくは芳香族炭化水素環である。へテロ環として好ましくは５ないし６員環の酸素原子、窒素原子あるいは硫黄原子のうち少なくとも１つを含む環である。へテロ環としてより好ましくは酸素原子、窒素原子あるいは硫黄原子のうち少なくとも１つを含む芳香族ヘテロ環である。
Ｑ¹、Ｑ²およびＱ³として好ましくは芳香族炭化水素環または芳香族へテロ環である。芳香族炭化水素環として好ましくは炭素数６〜３０の単環または二環の芳香族炭化水素環（例えばベンゼン環、ナフタレン環などが挙げられる。）であり、より好ましくは炭素数６〜２０の芳香族炭化水素環、更に好ましくは炭素数６〜１２の芳香族炭化水素環である。特に好ましくはベンゼン環である。

芳香族ヘテロ環として好ましくは酸素原子、窒素原子あるいは硫黄原子を含む芳香族ヘテロ環である。ヘテロ環の具体例としては、例えば、フラン、ピロール、チオフェン、イミダゾール、ピラゾール、ピリジン、ピラジン、ピリダジン、トリアゾール、トリアジン、インドール、インダゾール、プリン、チアゾリン、チアゾール、チアジアゾール、オキサゾリン、オキサゾール、オキサジアゾール、キノリン、イソキノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリン、シンノリン、プテリジン、アクリジン、フェナントロリン、フェナジン、テトラゾール、ベンズイミダゾール、ベンズオキサゾール、ベンズチアゾール、ベンゾトリアゾール、テトラザインデンなどが挙げられる。芳香族ヘテロ環として好ましくは、ピリジン、トリアジン、キノリンである。Ｑ¹、Ｑ²およびＱ³としてより好ましくは芳香族炭化水素環であり、より好ましくはベンゼン環である。またＱ¹、Ｑ²およびＱ³は置換基を有してもよく、置換基としては後述の置換基Tが挙げられる。

ＸはＢ、Ｃ−Ｒ（Ｒは水素原子または置換基を表す。）、Ｎ、Ｐ、Ｐ＝Ｏを表し、Ｘとして好ましくはＢ、Ｃ−Ｒ（Ｒとして好ましくはアリール基、置換又は未置換のアミノ基、アルコキシ基、アリールオキシ基、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、アシルオキシ基、アシルアミノ基、アルコキシカルボニルアミノ基、アリールオキシカルボニルアミノ基、スルホニルアミノ基、ヒドロキシ基、メルカプト基、ハロゲン原子（例えばフッ素原子、塩素原子、臭素原子、ヨウ素原子）、カルボキシル基であり、より好ましくはアリール基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子であり、更に好ましくはアルコキシ基、ヒドロキシ基であり、特に好ましくはヒドロキシ基である。）、Ｎであり、Ｘとしてより好ましくはＣ−Ｒ、Ｎであり、特に好ましくはＣ−Ｒである。
一般式（１６）として好ましくは下記一般式（１７）で表される化合物である。

（式中、Ｘ²はＢ、Ｃ−Ｒ（Ｒは水素原子または置換基を表す。）、Ｎを表す。Ｒ¹¹、Ｒ¹²、Ｒ¹³、Ｒ¹⁴、Ｒ¹⁵、Ｒ²¹、Ｒ²²、Ｒ²³、Ｒ²⁴、Ｒ²⁵、Ｒ^3１、Ｒ³²、Ｒ³³、Ｒ³⁴ないしＲ³⁵は水素原子または置換基を表す。）

ＸはＢ、Ｃ−Ｒ（Ｒは水素原子または置換基を表す。）、Ｎ、Ｐ、Ｐ＝Ｏを表しＸとして好ましくはＢ、Ｃ−Ｒ（Ｒとして好ましくはアリール基、置換又は未置換のアミノ基、アルコキシ基、アリールオキシ基、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、アシルオキシ基、アシルアミノ基、アルコキシカルボニルアミノ基、アリールオキシカルボニルアミノ基、スルホニルアミノ基、ヒドロキシ基、メルカプト基、ハロゲン原子（例えばフッ素原子、塩素原子、臭素原子、ヨウ素原子）、カルボキシル基であり、より好ましくはアリール基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子であり、更に好ましくはアルコキシ基、ヒドロキシ基であり、特に好ましくはヒドロキシ基である。）、Ｎ、Ｐ＝Ｏであり、更に好ましくはＣ−Ｒ、Ｎであり、特に好ましくはＣ−Ｒである。

Ｒ¹¹、Ｒ¹²、Ｒ¹³、Ｒ¹⁴、Ｒ¹⁵、Ｒ²¹、Ｒ²²、Ｒ²³、Ｒ²⁴、Ｒ²⁵、Ｒ^3１、Ｒ³²、Ｒ³³ 、Ｒ³⁴ないしＲ³⁵は水素原子または置換基を表し、置換基としては後述の置換基Ｔが適用できる。Ｒ¹¹、Ｒ¹²、Ｒ¹³、Ｒ¹⁴、Ｒ¹⁵、Ｒ²¹、Ｒ²²、Ｒ²³、Ｒ²⁴、Ｒ²⁵、Ｒ^3１、Ｒ³²、Ｒ³³、Ｒ³⁴ないしＲ³⁵として好ましくはアルキル基、アルケニル基、アルキニル基、アリール基、置換又は未置換のアミノ基、アルコキシ基、アリールオキシ基、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、アシルオキシ基、アシルアミノ基、アルコキシカルボニルアミノ基、アリールオキシカルボニルアミノ基、スルホニルアミノ基、スルファモイル基、カルバモイル基、アルキルチオ基、アリールチオ基、スルホニル基、スルフィニル基、ウレイド基、リン酸アミド基、ヒドロキシ基、メルカプト基、ハロゲン原子（例えばフッ素原子、塩素原子、臭素原子、ヨウ素原子）、シアノ基、スルホ基、カルボキシル基、ニトロ基、ヒドロキサム酸基、スルフィノ基、ヒドラジノ基、イミノ基、ヘテロ環基（好ましくは炭素数１〜３０、より好ましくは１〜１２であり、ヘテロ原子としては、例えば窒素原子、酸素原子、硫黄原子、具体的には例えばイミダゾリル、ピリジル、キノリル、フリル、ピペリジル、モルホリノ、ベンゾオキサゾリル、ベンズイミダゾリル、ベンズチアゾリルなどが挙げられる。）、シリル基であり、より好ましくはアルキル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基であり、更に好ましくはアルキル基、アリール基、アルコキシ基である。
これらの置換基は更に置換されてもよい。また、置換基が二つ以上ある場合は、同じで も異なってもよい。また、可能な場合には互いに連結して環を形成してもよい。

以下に前述の置換基Ｔについて説明する。置換基Ｔとしては例えばアルキル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、特に好ましくは炭素数１〜８であり、例えばメチル、エチル、イソプロピル、ｔｅｒｔ−ブチル、オクチル、デシル、ヘキサデシル、シクロプロピル、シクロペンチル、シクロヘキシルなどが挙げられる。）、アルケニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８であり、例えばビニル、アリル、２−ブテニル、３−ペンテニルなどが挙げられる。）、アルキニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８であり、例えばプロパルギル、３−ペンチニルなどが挙げられる。）、アリール基（好ましくは炭素数６〜３０、より好ましくは炭素数６〜２０、特に好ましくは炭素数６〜１２であり、例えばフェニル、ｐ−メチルフェニル、ナフチルなどが挙げられる。）、置換又は未置換のアミノ基（好ましくは炭素数０〜２０、より好ましくは炭素数０〜１０、特に好ましくは炭素数０〜６であり、例えばアミノ、メチルアミノ、ジメチルアミノ、ジエチルアミノ、ジベンジルアミノなどが挙げられる。）、アルコキシ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、特に好ましくは炭素数１〜８であり、例えばメトキシ、エトキシ、ブトキシなどが挙げられる。）、アリールオキシ基（好ましくは炭素数６〜２０、より好ましくは炭素数６〜１６、特に好ましくは炭素数６〜１２であり、例えばフェニルオキシ、２−ナフチルオキシなどが挙げられる。）、アシル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばアセチル、ベンゾイル、ホルミル、ピバロイルなどが挙げられる。）、アルコキシカルボニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１２であり、例えばメトキシカルボニル、エトキシカルボニルなどが挙げられる。）、アリールオキシカルボニル基（好ましくは炭素数７〜２０、より好ましくは炭素数７〜１６、特に好ましくは炭素数７〜１０であり、例えばフェニルオキシカルボニルなどが挙げられる。）、アシルオキシ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１０であり、例えばアセトキシ、ベンゾイルオキシなどが挙げられる。）、アシルアミノ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１０であり、例えばアセチルアミノ、ベンゾイルアミノなどが挙げられる。）、アルコキシカルボニルアミノ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１２であり、例えばメトキシカルボニルアミノなどが挙げられる。）、アリールオキシカルボニルアミノ基（好ましくは炭素数７〜２０、より好ましくは炭素数７〜１６、特に好ましくは炭素数７〜１２であり、例えばフェニルオキシカルボニルアミノなどが挙げられる。）、スルホニルアミノ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメタンスルホニルアミノ、ベンゼンスルホニルアミノなどが挙げられる。）、スルファモイル基（好ましくは炭素数０〜２０、より好ましくは炭素数０〜１６、特に好ましくは炭素数０〜１２であり、例えばスルファモイル、メチルスルファモイル、ジメチルスルファモイル、フェニルスルファモイルなどが挙げられる。）、カルバモイル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばカルバモイル、メチルカルバモイル、ジエチルカルバモイル、フェニルカルバモイルなどが挙げられる。）、アルキルチオ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメチルチオ、エチルチオなどが挙げられる。）、アリールチオ基（好ましくは炭素数６〜２０、より好ましくは炭素数６〜１６、特に好ましくは炭素数６〜１２であり、例えばフェニルチオなどが挙げられる。）、スルホニル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメシル、トシルなどが挙げられる。）、スルフィニル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメタンスルフィニル、ベンゼンスルフィニルなどが挙げられる。）、ウレイド基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばウレイド、メチルウレイド、フェニルウレイドなどが挙げられる。）、リン酸アミド基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばジエチルリン酸アミド、フェニルリン酸アミドなどが挙げられる。）、ヒドロキシ基、メルカプト基、ハロゲン原子（例えばフッ素原子、塩素原子、臭素原子、ヨウ素原子）、シアノ基、スルホ基、カルボキシル基、ニトロ基、ヒドロキサム酸基、スルフィノ基、ヒドラジノ基、イミノ基、ヘテロ環基（好ましくは炭素数１〜３０、より好ましくは１〜１２であり、ヘテロ原子としては、例えば窒素原子、酸素原子、硫黄原子、具体的には例えばイミダゾリル、ピリジル、キノリル、フリル、ピペリジル、モルホリノ、ベンゾオキサゾリル、ベンズイミダゾリル、ベンズチアゾリルなどが挙げられる。）、シリル基（好ましくは、炭素数３〜４０、より好ましくは炭素数３〜３０、特に好ましくは、炭素数３〜２４であり、例えば、トリメチルシリル、トリフェニルシリルなどが挙げられる）などが挙げられる。これらの置換基は更に置換されてもよい。また、置換基が二つ以上ある場合は、同じでも異なってもよい。また、可能な場合には互いに連結して環を形成してもよい。

以下に一般式（１６）で表される化合物に関して具体例をあげる。

以下に、一般式（１８）または一般式（１９）で表される化合物の好ましい例を下記に示す。

本発明の発明者らは、鋭意検討した結果、オクタノール−水分配係数（ＬｏｇＰ値）が０〜７である、多価アルコールエステル化合物、カルボン酸エステル化合物、多環カルボン酸化合物、ビスフェノール誘導体をセルロースアシレートに添加することによっても、光学的異方性を低下させることを見出した。

オクタノール−水分配係数（ＬｏｇＰ値）が０〜７である、多価アルコールエステル化合物、カルボン酸エステル化合物、多環カルボン酸化合物、ビスフェノール誘導体の具体例を以下に示す。

（多価アルコールエステル化合物)
本発明の多価アルコールエステルは、２価以上の多価アルコールと１種以上のモノカルボン酸とのエステルである。多価アルコールエステル化合物としては以下のものが例としてあげられる。

（多価アルコール）
好ましい多価アルコールの例としては、例えばアドニトール、アラビトール、エチレングリコール、ジエチレングリコール、トリエチレングリコール、テトラエチレングリコール、１，２−プロパンジオール、１，３−プロパンジオール、ジプロピレングリコール、トリプロピレングリコール、１，２−ブタンジオール、１，３−ブタンジオール、１，４−ブタンジオール、ジブチレングリコール、１，２，４−ブタントリオール、１，５−ペンタンジオール、１，６−ヘキサンジオール、ヘキサントリオール、ガラクチトール、マンニトール、３−メチルペンタン−１，３，５−トリオール、ピナコール、ソルビトール、トリメチロールプロパン、トリメチロールエタン、キシリトール等を挙げることができる。特に、トリエチレングリコール、テトラエチレングリコール、ジプロピレングリコール、トリプロピレングリコール、ソルビトール、トリメチロールプロパン、キシリトールが好ましい。

（モノカルボン酸）
本発明の多価アルコールエステルにおけるモノカルボン酸としては、公知の脂肪族モノカルボン酸、脂環族モノカルボン酸、芳香族モノカルボン酸等を用いることができる。脂環族モノカルボン酸、芳香族モノカルボン酸を用いるとセルロースアシレートフイルムの透湿度、含水率、保留性を向上させる点で好ましい。

好ましいモノカルボン酸の例としては、以下のようなものを挙げることができる。

脂肪族モノカルボン酸としては、炭素数１〜３２の直鎖または側鎖を有する脂肪酸を好ましく用いることができる。炭素数は１〜２０であることが更に好ましく、１〜１０であることが特に好ましい。酢酸を含有するとセルロースエステルとの相溶性が増すため好ましく、酢酸と他のモノカルボン酸を混合して用いることも好ましい。

好ましい脂肪族モノカルボン酸としては、酢酸、プロピオン酸、酪酸、吉草酸、カプロン酸、エナント酸、カプリル酸、ペラルゴン酸、カプリン酸、２−エチル−ヘキサンカルボン酸、ウンデシル酸、ラウリン酸、トリデシル酸、ミリスチン酸、ペンタデシル酸、パルミチン酸、ヘプタデシル酸、ステアリン酸、ノナデカン酸、アラキン酸、ベヘン酸、リグノセリン酸、セロチン酸、ヘプタコサン酸、モンタン酸、メリシン酸、ラクセル酸等の飽和脂肪酸、ウンデシレン酸、オレイン酸、ソルビン酸、リノール酸、リノレン酸、アラキドン酸等の不飽和脂肪酸等を挙げることができる。これらは更に置換基を有しても良い。

好ましい脂環族モノカルボン酸の例としては、シクロペンタンカルボン酸、シクロヘキサンカルボン酸、シクロオクタンカルボン酸、またはそれらの誘導体を挙げることができる。

好ましい芳香族モノカルボン酸の例としては、安息香酸、トルイル酸等の安息香酸のベンゼン環にアルキル基を導入したもの、ビフェニルカルボン酸、ナフタリンカルボン酸、テトラリンカルボン酸等のベンゼン環を２個以上有する芳香族モノカルボン酸、またはそれらの誘導体を挙げることができる。特に安息香酸が好ましい。

本発明の多価アルコールエステルにおけるカルボン酸は一種類でも、二種以上の混合で もよい。また、多価アルコール中のＯＨ基は全てエステル化してもよいし、一部をＯＨ基のままで残してもよい。好ましくは、分子内に芳香環もしくはシクロアルキル環を３つ以上有することが好ましい。

多価アルコールエステル化合物としては、以下の化合物を例としてあげることができる。

(カルボン酸エステル化合物)
カルボン酸エステル化合物としては、以下の化合物を例としてあげることができる。具体的には、フタル酸エステル及びクエン酸エステル等、フタル酸エステルとしては、例えばジメチルフタレート、ジエチルフタレート、ジシクロヘキシルフタレート、ジオクチルフタレート及びジエチルヘキシルフタレート等、またクエン酸エステルとしてはクエン酸アセチルトリエチル及びクエン酸アセチルトリブチルを挙げることが出来る。またその他、オレイン酸ブチル、リシノール酸メチルアセチル、セバチン酸ジブチル、トリアセチン、トリメチロールプロパントリベンゾエート等も挙げられる。アルキルフタリルアルキルグリコレートもこの目的で好ましく用いられる。アルキルフタリルアルキルグリコレートのアルキルは炭素原子数１〜８のアルキル基である。アルキルフタリルアルキルグリコレートとしてはメチルフタリルメチルグリコレート、エチルフタリルエチルグリコレート、プロピルフタリルプロピルグリコレート、ブチルフタリルブチルグリコレート、オクチルフタリルオクチルグリコレート、メチルフタリルエチルグリコレート、エチルフタリルメチルグリコレート、エチルフタリルプロピルグリコレート、プロピルフタリルエチルグリコレート、メチルフタリルプロピルグリコレート、メチルフタリルブチルグリコレート、エチルフタリルブチルグリコレート、ブチルフタリルメチルグリコレート、ブチルフタリルエチルグリコレート、プロピルフタリルブチルグリコレート、ブチルフタリルプロピルグリコレート、メチルフタリルオクチルグリコレート、エチルフタリルオクチルグリコレート、オクチルフタリルメチルグリコレート、オクチルフタリルエチルグリコレート等を挙げることが出来、メチルフタリルメチルグリコレート、エチルフタリルエチルグリコレート、プロピルフタリルプロピルグリコレート、ブチルフタリルブチルグリコレート、オクチルフタリルオクチルグリコレートが好ましく、特にエチルフタリルエチルグリコレートが好ましく用いられる。またこれらアルキルフタリルアルキルグリコレート等を２種以上混合して使用してもよい。

カルボン酸エステル化合物としては、以下の化合物を例としてあげることができる。

（多環カルボン酸化合物）
本発明において用いる多環カルボン酸化合物は分子量が３０００以下の化合物であることが好ましく、特に２５０〜２０００以下の化合物であることが好ましい。環状構造に関して、環は、３〜８個の原子から構成されていることが好ましく、特に６員環及び／又は５員環であることが好ましい。これらが炭素、酸素、窒素、珪素あるいは他の原子を含んでいてもよく、環の結合の一部が不飽和結合であってもよく、例えば６員環がベンゼン環、シクロヘキサン環でもよい。本発明の化合物は、このような環状構造が複数含まれているものであり、例えば、ベンゼン環とシクロヘキサン環をどちらも分子内に有していたり、２個のシクロヘキサン環を有していたり、ナフタレンの誘導体あるいはアントラセン等の誘導体であってもよい。より好ましくはこのような環状構造を分子内に３個以上含んでいる化合物であることが好ましい。また、少なくとも環状構造の１つの結合が不飽和結合を含まないものであることが好ましい。具体的には、アビエチン酸、デヒドロアビエチン酸、パラストリン酸などのアビエチン酸誘導体が代表的であり、以下にこれら化合物の化学式を示す。

（ビスフェノール誘導体）
本発明において用いるビスフェノール誘導体は分子量が１００００以下であることが好ましく、この範囲であれば単量体でも良いし、オリゴマー、ポリマーでも良い。また他のポリマーとの共重合体でも良いし、末端に反応性置換基が修飾されていても良い。以下にこれら化合物の化学式を示す。

なお、ビスフェノール誘導体の上記具体例中で、Ｒ１〜Ｒ４は水素原子、または炭素数１〜１０のアルキル基を表す。ｌ、ｍ、ｎは繰り返し単位を表し、１〜１００の整数が好ましく、１〜２０の整数がさらに好ましい。

［波長分散調整剤]
セルロースアシレートフイルムの波長分散を低下させる化合物（以下波長分散調整剤ともいう）について説明する。本発明のセルロースアシレートフイルムのＲｔｈの波長分散を良化させるためには、下記式（iv）で表されるＲｔｈの波長分散ΔＲｔｈ＝｜Ｒｔｈ４ ００−Ｒｔｈ７００｜を低下させる化合物を、下記式（v）、（vi）をみたす範囲で少な くとも一種含有することがのぞましい。
（ｉｖ）ΔＲｔｈ＝｜Ｒｔｈ４００−Ｒｔｈ７００｜
（ｖ）（ΔＲｔｈ（Ｂ）−ΔＲｔｈ（０））／Ｂ≦−２．０
（ｖｉ）０．０１≦Ｂ≦３０
上記式（ｖ）、（ｖｉ）は
（ｖ）（ΔＲｔｈ（Ｂ）−ΔＲｔｈ（０））／Ｂ≦−３．０
（ｖｉ）０．０５≦Ｂ≦２５
であることがよりのぞましく、
（ｖ）（ΔＲｔｈ（Ｂ）−ΔＲｔｈ（０））／Ｂ≦−４．０
（ｖｉ）０．１≦Ｂ≦２０
であることがさらにのぞましい。

上記の波長分散調整剤は、２００〜４００ｎｍの紫外領域に吸収を持ち、フイルムの｜Ｒｅ₍₄₀₀₎−Ｒｅ₍₇₀₀₎｜および｜Ｒｔｈ₍₄₀₀₎−Ｒｔｈ₍₇₀₀₎｜を低下させる化合物を少なくとも１種、セルロースアシレート固形分に対して０．０１〜３０重量％含むことによってセルロースアシレートフイルムのＲｅ、Ｒｔｈの波長分散を調整した。添加量としては０．１〜３０重量％含むことによってセルロースアシレートフイルムのＲｅ、Ｒｔｈの波長分散を調整した。

セルロースアシレートフイルムのＲｅ、Ｒｔｈの値は一般に短波長側よりも長波長側が大きい波長分散特性となる。したがって相対的に小さい短波長側のＲｅ、Ｒｔｈを大きくすることによって波長分散を平滑にすることが要求される。一方２００〜４００ｎｍの紫外領域に吸収を持つ化合物は短波長側よりも長波長側の吸光度が大きい波長分散特性をもつ。この化合物自身がセルロースアシレートフイルム内部で等方的に存在していれば、化合物自身の複屈折性、ひいてはＲｅ、Ｒｔｈの波長分散は吸光度の波長分散と同様に短波長側が大きいと想定される。

したがって上述したような、２００〜４００ｎｍの紫外領域に吸収を持ち、化合物自身のＲｅ、Ｒｔｈの波長分散において短波長側が大きいと想定されるものを用いることによって、セルロースアシレートフイルムのＲｅ、Ｒｔｈの波長分散を調製することができる。このためには波長分散を調整する化合物はセルロースアシレートに十分均一に相溶することが要求される。このような化合物の紫外領域の吸収帯範囲は２００〜４００ｎｍが好ましいが、２２０〜３９５ｎｍがより好ましく、２４０〜３９０ｎｍがさらに好ましい。

また、近年テレビやノートパソコン、モバイル型携帯端末などの液晶表示装置ではより少ない電力で輝度を高めるのに、液晶表示装置に用いられる光学部材の透過率が優れたものが要求されている。その点においては、２００〜４００ｎｍの紫外領域に吸収を持ち、フイルムの｜Ｒｅ₍₄₀₀₎−Ｒｅ₍₇₀₀₎｜および｜Ｒｔｈ₍₄₀₀₎−Ｒｔｈ₍₇₀₀₎｜を低下させる化合物をセルロースアシレートフイルムに添加する場合、分光透過率が優れていることが要求される。本発明のセルロースアシレートフイルムにおいては、波長３８０ｎｍにおける分光透過率が４５％以上９５％以下であり、かつ波長３５０ｎｍにおける分光透過率が１０％以下であることがのぞましい。

上述のような、本発明で好ましく用いられる波長分散調整剤は揮散性の観点から分子量が２５０〜１０００であることが好ましい。より好ましくは２６０〜８００であり、更に好ましくは２７０〜８００であり、特に好ましくは３００〜８００である。これらの分子量の範囲であれば、特定のモノマー構造であっても良いし、そのモノマーユニットが複数結合したオリゴマー構造、ポリマー構造でも良い。

波長分散調整剤は、セルロースアシレートフイルム作製のドープ流延、乾燥の過程で揮 散しないことが好ましい。

（化合物添加量）
上述した本発明で好ましく用いられる波長分散調整剤の添加量は、セルロースアシレートの０．０１ないし３０重量％であることが好ましく、０．１ないし２０重量％であることがより好ましく、０．２ないし１０重量％であることが特に好ましい。

（化合物添加の方法）
またこれら波長分散調整剤は、単独で用いても、２種以上化合物を任意の比で混合して用いてもよい。
またこれら波長分散調整剤を添加する時期はドープ作製工程中の何れであってもよく、ドープ調製工程の最後に行ってもよい。

本発明に好ましく用いられる波長分散調整剤の具体例としては、例えばベンゾトリアゾール系化合物、ベンゾフェノン系化合物、シアノ基を含む化合物、オキシベンゾフェノン系化合物、サリチル酸エステル系化合物、ニッケル錯塩系化合物などが挙げられる。

ベンゾトリアゾール系化合物としては一般式（１０１）で示されるものが本発明の波長分散調整剤として好ましく用いられる。

一般式（１０１） Ｑ¹−Ｑ²−ＯＨ

（式中、Ｑ¹は含窒素芳香族ヘテロ環、Ｑ²は芳香族環を表す。）

Ｑ¹は含窒素方向芳香族へテロ環をあらわし、好ましくは５乃至７員の含窒素芳香族ヘテロ環であり、より好ましくは５ないし６員の含窒素芳香族ヘテロ環であり、例えば、イミダゾール、ピラゾール、トリアゾール、テトラゾール、チアゾール、オキサゾール、セレナゾール、ベンゾトリアゾール、ベンゾチアゾール、ベンズオキサゾール、ベンゾセレナゾール、チアジアゾール、オキサジアゾール、ナフトチアゾール、ナフトオキサゾール、アザベンズイミダゾール、プリン、ピリジン、ピラジン、ピリミジン、ピリダジン、トリアジン、トリアザインデン、テトラザインデン等があげられ、更に好ましくは、５員の含窒素芳香族ヘテロ環であり、具体的にはイミダゾール、ピラゾール、トリアゾール、テトラゾール、チアゾール、オキサゾール、ベンゾトリアゾール、ベンゾチアゾール、ベンズオキサゾール、チアジアゾール、オキサジアゾールが好ましく、特に好ましくは、ベンゾトリアゾールである。
Ｑ¹で表される含窒素芳香族ヘテロ環は更に置換基を有してもよく、置換基としては後 述の置換基Ｔが適用できる。また、置換基が複数ある場合にはそれぞれが縮環して更に環を形成してもよい。

Ｑ²で表される芳香族環は芳香族炭化水素環でも芳香族ヘテロ環でもよい。また、これらは単環であってもよいし、更に他の環と縮合環を形成してもよい。
芳香族炭化水素環として好ましくは炭素数６〜３０の単環または二環の芳香族炭化水素環（例えばベンゼン環、ナフタレン環などが挙げられる。）であり、より好ましくは炭素数６〜２０の芳香族炭化水素環、更に好ましくは炭素数６〜１２の芳香族炭化水素環である。特に好ましくはベンゼン環である。
芳香族ヘテロ環として好ましくは窒素原子あるいは硫黄原子を含む芳香族ヘテロ環である。ヘテロ環の具体例としては、例えば、チオフェン、イミダゾール、ピラゾール、ピリジン、ピラジン、ピリダジン、トリアゾール、トリアジン、インドール、インダゾール、プリン、チアゾリン、チアゾール、チアジアゾール、オキサゾリン、オキサゾール、オキサジアゾール、キノリン、イソキノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリン、シンノリン、プテリジン、アクリジン、フェナントロリン、フェナジン、テトラゾール、ベンズイミダゾール、ベンズオキサゾール、ベンズチアゾール、ベンゾトリアゾール、テトラザインデンなどが挙げられる。芳香族ヘテロ環として好ましくは、ピリジン、トリアジン、キノリンである。
Ｑ²であらわされる芳香族環として好ましくは芳香族炭化水素環であり、より好ましくはナフタレン環、ベンゼン環であり、特に好ましくはベンゼン環である。Ｑ²は更に置換基を有してもよく、後述の置換基Ｔが好ましい。

置換基Ｔとしては例えばアルキル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、特に好ましくは炭素数１〜８であり、例えばメチル、エチル、イソプロピル、ｔｅｒｔ−ブチル、オクチル、デシル、ヘキサデシル、シクロプロピル、シクロペンチル、シクロヘキシルなどが挙げられる。）、アルケニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８であり、例えばビニル、アリル、２−ブテニル、３−ペンテニルなどが挙げられる。）、アルキニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８であり、例えばプロパルギル、３−ペンチニルなどが挙げられる。）、アリール基（好ましくは炭素数６〜３０、より好ましくは炭素数６〜２０、特に好ましくは炭素数６〜１２であり、例えばフェニル、ｐ−メチルフェニル、ナフチルなどが挙げられる。）、置換又は未置換のアミノ基（好ましくは炭素数０〜２０、より好ましくは炭素数０〜１０、特に好ましくは炭素数０〜６であり、例えばアミノ、メチルアミノ、ジメチルアミノ、ジエチルアミノ、ジベンジルアミノなどが挙げられる。）、アルコキシ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、特に好ましくは炭素数１〜８であり、例えばメトキシ、エトキシ、ブトキシなどが挙げられる。）、アリールオキシ基（好ましくは炭素数６〜２０、より好ましくは炭素数６〜１６、特に好ましくは炭素数６〜１２であり、例えばフェニルオキシ、２−ナフチルオキシなどが挙げられる。）、アシル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばアセチル、ベンゾイル、ホルミル、ピバロイルなどが挙げられる。）、アルコキシカルボニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１２であり、例えばメトキシカルボニル、エトキシカルボニルなどが挙げられる。）、アリールオキシカルボニル基（好ましくは炭素数７〜２０、より好ましくは炭素数７〜１６、特に好ましくは炭素数７〜１０であり、例えばフェニルオキシカルボニルなどが挙げられる。）、アシルオキシ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１０であり、例えばアセトキシ、ベンゾイルオキシなどが挙げられる。）、アシルアミノ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１０であり、例えばアセチルアミノ、ベンゾイルアミノなどが挙げられる。）、アルコキシカルボニルアミノ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１２であり、例えばメトキシカルボニルアミノなどが挙げられる。）、アリールオキシカルボニルアミノ基（好ましくは炭素数７〜２０、より好ましくは炭素数７〜１６、特に好ましくは炭素数７〜１２であり、例えばフェニルオキシカルボニルアミノなどが挙げられる。）、スルホニルアミノ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメタンスルホニルアミノ、ベンゼンスルホニルアミノなどが挙げられる。）、スルファモイル基（好ましくは炭素数０〜２０、より好ましくは炭素数０〜１６、特に好ましくは炭素数０〜１２であり、例えばスルファモイル、メチルスルファモイル、ジメチルスルファモイル、フェニルスルファモイルなどが挙げられる。）、カルバモイル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばカルバモイル、メチルカルバモイル、ジエチルカルバモイル、フェニルカルバモイルなどが挙げられる。）、アルキルチオ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメチルチオ、エチルチオなどが挙げられる。）、アリールチオ基（ 好ましくは炭素数６〜２０、より好ましくは炭素数６〜１６、特に好ましくは炭素数６〜１２であり、例えばフェニルチオなどが挙げられる。）、スルホニル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメシル、トシルなどが挙げられる。）、スルフィニル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメタンスルフィニル、ベンゼンスルフィニルなどが挙げられる。）、ウレイド基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばウレイド、メチルウレイド、フェニルウレイドなどが挙げられる。）、リン酸アミド基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばジエチルリン酸アミド、フェニルリン酸アミドなどが挙げられる。）、ヒドロキシ基、メルカプト基、ハロゲン原子（例えばフッ素原子、塩素原子、臭素原子、ヨウ素原子）、シアノ基、スルホ基、カルボキシル基、ニトロ基、ヒドロキサム酸基、スルフィノ基、ヒドラジノ基、イミノ基、ヘテロ環基（好ましくは炭素数１〜３０、より好ましくは１〜１２であり、ヘテロ原子としては、例えば窒素原子、酸素原子、硫黄原子、具体的には例えばイミダゾリル、ピリジル、キノリル、フリル、ピペリジル、モルホリノ、ベンゾオキサゾリル、ベンズイミダゾリル、ベンズチアゾリルなどが挙げられる。）、シリル基（好ましくは、炭素数３〜４０、より好ましくは炭素数３〜３０、特に好ましくは、炭素数３〜２４であり、例えば、トリメチルシリル、トリフェニルシリルなどが挙げられる）などが挙げられる。これらの置換基は更に置換されてもよい。また、置換基が二つ以上ある場合は、同じでも異なってもよい。また、可能な場合には互いに連結して環を形成してもよい。

一般式（１０１）として好ましくは下記一般式（１０１−Ａ）で表される化合物である。
一般式（１０１−Ａ）

（式中、Ｒ¹、Ｒ²、Ｒ³、Ｒ⁴、Ｒ⁵、Ｒ⁶、Ｒ⁷、およびＲ⁸はそれぞれ独立に水素原子または置換基を表す。）

Ｒ¹、Ｒ²、Ｒ³、Ｒ⁴、Ｒ⁵、Ｒ⁶、Ｒ⁷、およびＲ⁸はそれぞれ独立に水素原子または置換基を表し、置換基としては前述の置換基Ｔが適用できる。またこれらの置換基は更に別の置換基によって置換されてもよく、置換基同士が縮環して環構造を形成してもよい。
Ｒ¹およびＲ³として好ましくは水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子であり、より好ましくは水素原子、アルキル基、アリール基、アルキルオキシ基、アリールオキシ基、ハロゲン原子であり、更に好ましくは水素原子、炭素１〜１２アルキル基であり、特に好ましくは炭素数１〜１２のアルキル基（好ましくは炭素数４〜１２）である。

Ｒ²、およびＲ⁴として好ましくは水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子であり、より好ましくは水素原子、アルキル基、アリール基、アルキルオキシ基、アリールオキシ基、ハロゲン原子であり、更に好ましくは水素原子、炭素１〜１２アルキル基であり、特に好ましくは水素原子、メチル基であり、最も好ましくは水素原子である。

Ｒ⁵およびＲ⁸として好ましくは水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子であり、より好ましくは水素原子、アルキル基、アリール基、アルキルオキシ基、アリールオキシ基、ハロゲン原子であり、更に好ましくは水素原子、炭素１〜１２アルキル基であり、特に好ましくは水素原子、メチル基であり、最も好ましくは水素原子である。

Ｒ⁶およびＲ⁷として好ましくは水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子であり、より好ましくは水素原子、アルキル基、アリール基、アルキルオキシ基、アリールオキシ基、ハロゲン原子であり、更に好ましくは水素原子、ハロゲン原子であり、特に好ましくは水素原子、塩素原子である。

一般式（１０１）としてより好ましくは下記一般式（１０１−Ｂ）で表される化合物である。
一般式（１０１−Ｂ）

（式中、Ｒ¹、Ｒ³、Ｒ⁶およびＲ⁷は一般式（１０１−Ａ）におけるそれらと同義であり、また好ましい範囲も同様である。）

以下に一般式（１０１）で表される化合物の具体例を挙げる。

以上例にあげたベンゾトリアゾール系化合物の中でも、分子量が３２０以下のものを含まずに本発明のセルロースアシレートフイルムを作製した場合、保留性の点で有利であることが確認された。

また本発明に用いられる波長分散調整剤のひとつであるベンゾフェノン系化合物としては一般式（１０２）で示されるものが好ましく用いられる。
一般式（１０２）

（式中、Ｑ¹およびＱ²はそれぞれ独立に芳香族環を表す。ＸはＮＲ（Ｒは水素原子または置換基を表す。）、酸素原子または硫黄原子を表す。）

Ｑ¹およびＱ²で表される芳香族環は芳香族炭化水素環でも芳香族ヘテロ環でもよい。また、これらは単環であってもよいし、更に他の環と縮合環を形成してもよい。
Ｑ¹およびＱ²で表される芳香族炭化水素環として好ましくは炭素数６〜３０の単環または二環の芳香族炭化水素環（例えばベンゼン環、ナフタレン環などが挙げられる。）であり、より好ましくは炭素数６〜２０の芳香族炭化水素環、更に好ましくは炭素数６〜１２の芳香族炭化水素環である。特に好ましくはベンゼン環である。
Ｑ¹およびＱ²で表される芳香族ヘテロ環として好ましくは酸素原子、窒素原子あるいは硫黄原子のどれかひとつを少なくとも１つ含む芳香族ヘテロ環である。ヘテロ環の具体例としては、例えば、フラン、ピロール、チオフェン、イミダゾール、ピラゾール、ピリジン、ピラジン、ピリダジン、トリアゾール、トリアジン、インドール、インダゾール、プリン、チアゾリン、チアゾール、チアジアゾール、オキサゾリン、オキサゾール、オキサジアゾール、キノリン、イソキノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリン、シンノリン、プテリジン、アクリジン、フェナントロリン、フェナジン、テトラゾール、ベンズイミダゾール、ベンズオキサゾール、ベンズチアゾール、ベンゾトリアゾール、テトラザインデンなどが挙げられる。芳香族ヘテロ環として好ましくは、ピリジン、トリアジン、キノリンである。
Ｑ¹およびＱ²であらわされる芳香族環として好ましくは芳香族炭化水素環であり、より好ましくは炭素数６〜１０の芳香族炭化水素環であり、更に好ましくは置換または無置換のベンゼン環である。
Ｑ¹およびＱ²は更に置換基を有してもよく、後述の置換基Ｔが好ましいが、置換基にカルボン酸やスルホン酸、4級アンモニウム塩を含むことはない。また、可能な場合には置換基同士が連結して環構造を形成してもよい。

ＸはＮＲ（Ｒは水素原子または置換基を表す。置換基としては後述の置換基Ｔが適用できる。）、酸素原子または硫黄原子を表し、Ｘとして好ましくは、ＮＲ（Ｒとして好ましくはアシル基、スルホニル基であり、これらの置換基は更に置換してもよい。）、またはＯであり、特に好ましくはＯである。

置換基Ｔとしては例えばアルキル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、特に好ましくは炭素数１〜８であり、例えばメチル、エチル、イソプロピル、ｔｅｒｔ−ブチル、オクチル、デシル、ヘキサデシル、シクロプロピル、シクロペンチル、シクロヘキシルなどが挙げられる。）、アルケニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８であり、例えばビニル、アリル、２−ブテニル、３−ペンテニルなどが挙げられる。）、アルキニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８であり、例えばプロパルギル、３−ペンチニルなどが挙げられる。）、アリール基（好ましくは炭素数６〜３０、より好ましくは炭素数６〜２０、特に好ましくは炭素数６〜１２であり、例えばフェニル、ｐ−メチルフェニル、ナフチルなどが挙げられる。）、置換又は未置換のアミノ基（好ましくは炭素数０〜２０、より好ましくは炭素数０〜１０、特に好ましくは炭素数０〜６であり、例えばアミノ、メチルアミノ、ジメチルアミノ、ジエチルアミノ、ジベンジルアミノなどが挙げられる。）、アルコキシ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、特に好ましくは炭素数１〜８であり、例えばメトキシ、エトキシ、ブトキシなどが挙げられる。）、アリールオキシ基（好ましくは炭素数６〜２０、より好ましくは炭素数６〜１６、特に好ましくは炭素数６〜１２であり、例えばフェニルオキシ、２−ナフチルオキシなどが挙げられる。）、アシル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばアセチル、ベンゾイル、ホルミル、ピバロイルなどが挙げられる。）、アルコキシカルボニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１２であり、例えばメトキシカルボニル、エトキシカルボニルなどが挙げられる。）、アリールオキシカルボニル基（好ましくは炭素数７〜２０、より好ましくは炭素数７〜１６、特に好ましくは炭素数７〜１０であり、例えばフェニルオキシカルボニルなどが挙げられる。）、アシルオキシ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１０であり、例えばアセトキシ、ベンゾイルオキシなどが挙げられる。）、アシルアミノ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１０であり、例えばアセチルアミノ、ベンゾイルアミノなどが挙げられる。）、アルコキシカルボニルアミノ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１２であり、例えばメトキシカルボニルアミノなどが挙げられる。）、アリールオキシカルボニルアミノ基（好ましくは炭素数７〜２０、より好ましくは炭素数７〜１６、特に好ましくは炭素数７〜１２であり、例えばフェニルオキシカルボニルアミノなどが挙げられる。）、スルホニルアミノ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメタンスルホニルアミノ、ベンゼンスルホニルアミノなどが挙げられる。）、スルファモイル基（好ましくは炭素数０〜２０、より好ましくは炭素数０〜１６、特に好ましくは炭素数０〜１２であり、例えばスルファモイル、メチルスルファモイル、ジメチルスルファモイル、フェニルスルファモイルなどが挙げられる。）、カルバモイル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばカルバモイル、メチルカルバモイル、ジエチルカルバモイル、フェニルカルバモイルなどが挙げられる。）、アルキルチオ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメチルチオ、エチルチオなどが挙げられる。）、アリールチオ基（好ましくは炭素数６〜２０、より好ましくは炭素数６〜１６、特に好ましくは炭素数６〜１２であり、例えばフェニルチオなどが挙げられる。）、スルホニル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメシル、トシルなどが挙げられる。）、スルフィニル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメタンスルフィニル、ベンゼンスルフィニルなどが挙げられる。）、ウレイド基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばウレイド、メチルウレイド、フェニルウレイドなどが挙げられる。）、リン酸アミド基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばジエチルリン酸アミド、フェニルリン酸アミドなどが挙げられる。）、ヒドロキシ基、メルカプト基、ハロゲン原子（例えばフッ素原子、塩素原子、臭素原子、ヨウ素原子）、シアノ基、スルホ基、カルボキシル基、ニトロ基、ヒドロキサム酸基、スルフィノ基、ヒドラジノ基、イミノ基、ヘテロ環基（好ましくは炭素数１〜３０、より好ましくは１〜１２であり、ヘテロ原子としては、例えば窒素原子、酸素原子、硫黄原子、具体的には例えばイミダゾリル、ピリジル、キノリル、フリル、ピペリジル、モルホリノ、ベンゾオキサゾリル、ベンズイミダゾリル、ベンズチアゾリルなどが挙げられる。）、シリル基（好ましくは、炭素数３〜４０、より好ましくは炭素数３〜３０、特に好ましくは、炭素数３〜２４であり、例えば、トリメチルシリル、トリフェニルシリルなどが挙げられる）などが挙げられる。これらの置換基は更に置換されてもよい。また、置換基が二つ以上ある場合は、同じでも異なってもよい。また、可能な場合には互いに連結して環を形成してもよい。

一般式（１０２）として好ましくは下記一般式（１０２−Ａ）で表される化合物である。
一般式（１０２−Ａ）

（式中、Ｒ¹、Ｒ²、Ｒ³、Ｒ⁴、Ｒ⁵、Ｒ⁶、Ｒ⁷、Ｒ⁸、およびＲ⁹はそれぞれ独立に水素原子または置換基を表す。）

Ｒ¹、Ｒ²、Ｒ³、Ｒ⁴、Ｒ⁵、Ｒ⁶、Ｒ⁷、Ｒ⁸、およびＲ⁹はそれぞれ独立に水素原子または置換基を表し、置換基としては前述の置換基Ｔが適用できる。またこれらの置換基は更に別の置換基によって置換されてもよく、置換基同士が縮環して環構造を形成してもよい。

Ｒ¹、Ｒ³、Ｒ⁴、Ｒ⁵、Ｒ⁶、Ｒ⁸およびＲ⁹として好ましくは水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子であり、より好ましくは水素原子、アルキル基、アリール基、アルキルオキシ基、アリールオキシ基、ハロゲン原子であり、更に好ましくは水素原子、炭素1〜１２アルキル基であり、特に好ましくは水素原子、メチル基であり、最も好ましくは水素原子である。

Ｒ²として好ましくは水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子、より好ましくは水素原子、炭素数１〜２０のアルキル基、炭素数０〜２０のアミノ基、炭素数１〜１２のアルコキシ基、炭素数６〜１２アリールオキシ基、ヒドロキシ基であり、更に好ましくは炭素数１〜２０のアルコキシ基であり、特に好ましくは炭素数１〜１２のアルコキシ基である。

Ｒ⁷として好ましくは水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子、より好ましくは水素原子、炭素数１〜２０のアルキル基、炭素数０〜２０のアミノ基、炭素数１〜１２のアルコキシ基、炭素数６〜１２アリールオキシ基、ヒドロキシ基であり、更に好ましくは水素原子、炭素数１〜２０のアルキル基（好ましくは炭素数１〜１２、より好ましくは炭素数１〜８、更に好ましくはメチル基）であり、特に好ましくはメチル基、水素原子である。

一般式（１０２）としてより好ましくは下記一般式（１０２−Ｂ）で表される化合物である。
一般式（１０２−Ｂ）

（式中、Ｒ¹⁰は水素原子、置換または無置換のアルキル基、置換または無置換のアルケニル基、置換または無置換のアルキニル基、置換または無置換のアリール基を表す。）

Ｒ¹⁰は水素原子、置換または無置換のアルキル基、置換または無置換のアルケニル基、置換または無置換のアルキニル基、置換または無置換のアリール基を表し、置換基としては前述の置換基Ｔが適用できる。
Ｒ¹⁰として好ましくは置換または無置換のアルキル基であり、より好ましくは炭素数５〜２０の置換または無置換のアルキル基であり、更に好ましくは炭素数５〜１２の置換または無置換のアルキル基（ヘキシル基、2−エチルヘキシル基、オクチル基、デシル基、ドデシル基、ベンジル基、などが挙げられる。）であり、特に好ましくは、炭素数６〜１２の置換または無置換のアルキル基（2−エチルヘキシル基、オクチル基、デシル基、ドデシル基、ベンジル基）である。

一般式（１０２）であらわされる化合物は特開平１１−１２２１９号公報記載の公知の方法により合成できる。
以下に一般式（１０２）で表される化合物の具体例を挙げる。

また本発明に用いられる波長分散調整剤のひとつであるシアノ基を含む化合物としては一般式（１０３）で示されるものが好ましく用いられる。
一般式（１０３）

（式中、Ｑ¹およびＱ²はそれぞれ独立に芳香族環を表す。Ｘ¹およびＸ²は水素原子または置換基を表し、少なくともどちらか１つはシアノ基、カルボニル基、スルホニル基、芳香族ヘテロ環を表す。）Ｑ¹およびＱ²であらわされる芳香族環は芳香族炭化水素環でも芳香族ヘテロ環でもよい。また、これらは単環であってもよいし、更に他の環と縮合環を形成してもよい。

芳香族炭化水素環として好ましくは炭素数６〜３０の単環または二環の芳香族炭化水素環（例えばベンゼン環、ナフタレン環などが挙げられる。）であり、より好ましくは炭素数６〜２０の芳香族炭化水素環、更に好ましくは炭素数６〜１２の芳香族炭化水素環である。特に好ましくはベンゼン環である。

芳香族ヘテロ環として好ましくは窒素原子あるいは硫黄原子を含む芳香族ヘテロ環である。ヘテロ環の具体例としては、例えば、チオフェン、イミダゾール、ピラゾール、ピリジン、ピラジン、ピリダジン、トリアゾール、トリアジン、インドール、インダゾール、プリン、チアゾリン、チアゾール、チアジアゾール、オキサゾリン、オキサゾール、オキサジアゾール、キノリン、イソキノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリン、シンノリン、プテリジン、アクリジン、フェナントロリン、フェナジン、テトラゾール、ベンズイミダゾール、ベンズオキサゾール、ベンズチアゾール、ベンゾトリアゾール、テトラザインデンなどが挙げられる。芳香族ヘテロ環として好ましくは、ピリジン、トリアジン、キノリンである。

Ｑ¹およびＱ²であらわされる芳香族環として好ましくは芳香族炭化水素環であり、より好ましくはベンゼン環である。
Ｑ¹およびＱ²は更に置換基を有してもよく、後述の置換基Ｔが好ましい。置換基Ｔとしては例えばアルキル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、特に好ましくは炭素数１〜８であり、例えばメチル、エチル、イソプロピル、ｔｅｒｔ−ブチル、オクチル、デシル、ヘキサデシル、シクロプロピル、シクロペンチル、シクロヘキシルなどが挙げられる。）、アルケニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８であり、例えばビニル、アリル、２−ブテニル、３−ペンテニルなどが挙げられる。）、アルキニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８であり、例えばプロパルギル、３−ペンチニルなどが挙げられる。）、アリール基（好ましくは炭素数６〜３０、より好ましくは炭素数６〜２０、特に好ましくは炭素数６〜１２であり、例えばフェニル、ｐ−メチルフェニル、ナフチルなどが挙げられる。）、置換又は未置換のアミノ基（好ましくは炭素数０〜２０、より好ましくは炭素数０〜１０、特に好ましくは炭素数０〜６であり、例えばアミノ、メチルアミノ、ジメチルアミノ、ジエチルアミノ、ジベンジルアミノなどが挙げられる。）、アルコキシ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、特に好ましくは炭素数１〜８であり、例えばメトキシ、エトキシ、ブトキシなどが挙げられる。）、アリールオキシ基（好ましくは炭素数６〜２０、より好ましくは炭素数６〜１６、特に好ましくは炭素数６〜１２であり、例えばフェニルオキシ、２−ナフチルオキシなどが挙げられる。）、アシル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばアセチル、ベンゾイル、ホルミル、ピバロイルなどが挙げられる。）、アルコキシカルボニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１２であり、例えばメトキシカルボニル、エトキシカルボニルなどが挙げられる。）、アリールオキシカルボニル基（好ましくは炭素数７〜２０、より好ましくは炭素数７〜１６、特に好ましくは炭素数７〜１０であり、例えばフェニルオキシカルボニルなどが挙げられる。）、アシルオキシ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１０であり、例えばアセトキシ、ベンゾイルオキシなどが挙げられる。）、アシルアミノ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１０であり、例えばアセチルアミノ、ベンゾイルアミノなどが挙げられる。）、アルコキシカルボニルアミノ基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１６、特に好ましくは炭素数２〜１２であり、例えばメトキシカルボニルアミノなどが挙げられる。）、アリールオキシカルボニルアミノ基（好ましくは炭素数７〜２０、より好ましくは炭素数７〜１６、特に好ましくは炭素数７〜１２であり、例えばフェニルオキシカルボニルアミノなどが挙げられる。）、スルホニルアミノ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメタンスルホニルアミノ、ベンゼンスルホニルアミノなどが挙げられる。）、スルファモイル基（好ましくは炭素数０〜２０、より好ましくは炭素数０〜１６、特に好ましくは炭素数０〜１２であり、例えばスルファモイル、メチルスルファモイル、ジメチルスルファモイル、フェニルスルファモイルなどが挙げられる。）、カルバモイル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばカルバモイル、メチルカルバモイル、ジエチルカルバモイル、フェニルカルバモイルなどが挙げられる。）、アルキルチオ基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメチルチオ、エチルチオなどが挙げられる。）、アリールチオ基（好ましくは炭素数６〜２０、より好ましくは炭素数６〜１６、特に好ましくは炭素数６〜１２であり、例えばフェニルチオなどが挙げられる。）、スルホニル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメシル、トシルなどが挙げられる。）、スルフィニル基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばメタンスルフィニル、ベンゼンスルフィニルなどが挙げられる。）、ウレイド基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばウレイド、メチルウレイド、フェニルウレイドなどが挙げられる。）、リン酸アミド基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１６、特に好ましくは炭素数１〜１２であり、例えばジエチルリン酸アミド、フェニルリン酸アミドなどが挙げられる。）、ヒドロキシ基、メルカプト基、ハロゲン原子（例えばフッ素原子、塩素原子、臭素原子、ヨウ素原子）、シアノ基、スルホ基、カルボキシル基、ニトロ基、ヒドロキサム酸基、スルフィノ基、ヒドラジノ基、イミノ基、ヘテロ環基（好ましくは炭素数１〜３０、より好ましくは１〜１２であり、ヘテロ原子としては、例えば窒素原子、酸素原子、硫黄原子、具体的には例えばイミダゾリル、ピリジル、キノリル、フリル、ピペリジル、モルホリノ、ベンゾオキサゾリル、ベンズイミダゾリル、ベンズチアゾリルなどが挙げられる。）、シリル基（好ましくは、炭素数３〜４０、より好ましくは炭素数３〜３０、特に好ましくは、炭素数３〜２４であり、例えば、トリメチルシリル、トリフェニルシリルなどが挙げられる）などが挙げられる。これらの置換基は更に置換されてもよい。また、置換基が二つ以上ある場合は、同じでも異なってもよい。また、可能な場合には互いに連結して環を形成してもよい。

Ｘ¹およびＸ²は水素原子または置換基を表し、少なくともどちらか１つはシアノ基、カルボニル基、スルホニル基、芳香族ヘテロ環を表す。Ｘ¹およびＸ²で表される置換基は前述の置換基Ｔを適用することができる。また、Ｘ¹およびＸ²はで表される置換基は更に他の置換基によって置換されてもよく、Ｘ¹およびＸ²はそれぞれが縮環して環構造を形成してもよい。

Ｘ¹およびＸ²として好ましくは、水素原子、アルキル基、アリール基、シアノ基、ニトロ基、カルボニル基、スルホニル基、芳香族ヘテロ環であり、より好ましくは、シアノ基、カルボニル基、スルホニル基、芳香族ヘテロ環であり、更に好ましくはシアノ基、カルボニル基であり、特に好ましくはシアノ基、アルコキシカルボニル基（-C(＝O)OR（Rは：炭素数１〜２０アルキル基、炭素数６〜１２のアリール基およびこれらを組み合せたもの）である。

一般式（１０３）として好ましくは下記一般式（１０３-Ａ）で表される化合物である。
一般式（１０３-Ａ）

（式中、Ｒ¹、Ｒ²、Ｒ³、Ｒ⁴、Ｒ⁵、Ｒ⁶、Ｒ⁷、Ｒ⁸、Ｒ⁹およびＲ¹⁰はそれぞれ独立に水素原子または置換基を表す。Ｘ¹およびＸ²は一般式（１０３）におけるそれらと同義であり、また好ましい範囲も同様である。）

Ｒ¹、Ｒ²、Ｒ³、Ｒ⁴、Ｒ⁵、Ｒ⁶、Ｒ⁷、Ｒ⁸、Ｒ⁹およびＲ¹⁰はそれぞれ独立に水素原子または置換基を表し、置換基ととしては前述の置換基Ｔが適用できる。またこれらの置換基は更に別の置換基によって置換されてもよく、置換基同士が縮環して環構造を形成してもよい。

Ｒ¹、Ｒ²、Ｒ⁴、Ｒ⁵、Ｒ⁶、Ｒ⁷、Ｒ⁹、およびＲ¹⁰として好ましくは水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子であり、より好ましくは水素原子、アルキル基、アリール基、アルキルオキシ基、アリールオキシ基、ハロゲン原子であり、更に好ましくは水素原子、炭素1〜１２アルキル基であり、特に好ましくは水素原子、メチル基であり、最も好ましくは水素原子である。

Ｒ³、およびＲ⁸として好ましくは水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、置換または無置換のアミノ基、アルコキシ基、アリールオキシ基、ヒドロキシ基、ハロゲン原子、より好ましくは水素原子、炭素数１〜２０のアルキル基、炭素数０〜２０のアミノ基、炭素数１〜１２のアルコキシ基、炭素数６〜１２アリールオキシ基、ヒドロキシ基であり、更に好ましくは水素原子、炭素数１〜１２のアルキル基、炭素数１〜１２アルコキシ基であり、特に好ましくは水素原子である。

一般式（１０３）としてより好ましくは下記一般式（１０３-Ｂ）で表される化合物である。
一般式（１０３-Ｂ）

（式中、Ｒ³およびＲ⁸は一般式（１０３-Ａ）におけるそれらと同義であり、また、好ましい範囲も同様である。Ｘ³は水素原子、または置換基を表す。）

Ｘ³は水素原子、または置換基を表し、置換基としては前述の置換基Ｔが適用でき、また、可能な場合は更に他の置換基で置換されてもよい。Ｘ³として好ましくは水素原子、アルキル基、アリール基、シアノ基、ニトロ基、カルボニル基、スルホニル基、芳香族ヘテロ環であり、より好ましくは、シアノ基、カルボニル基、スルホニル基、芳香族ヘテロ環であり、更に好ましくはシアノ基、カルボニル基であり、特に好ましくはシアノ基、アルコキシカルボニル基（-C(＝O)OR（Rは：炭素数１〜２０アルキル基、炭素数６〜１２のアリール基およびこれらを組み合せたもの）である。

一般式（１０３）として更に好ましくは一般式（１０３-Ｃ）で表される化合物である 。
一般式（１０３-Ｃ）

（式中、Ｒ³およびＲ⁸は一般式（１０３-Ａ）におけるそれらと同義であり、また、好ましい範囲も同様である。Ｒ²¹は炭素数１〜２０のアルキル基を表す。）

Ｒ²¹として好ましくはＲ³およびＲ⁸が両方水素の場合には、炭素数２〜１２のアルキル基であり、より好ましくは炭素数４〜１２のアルキル基であり、更に好ましくは、炭素数６〜１２のアルキル基であり、特に好ましくは、オクチル基、tert-オクチル基、２−エチルへキシル基、デシル基、ドデシル基であり、最も好ましくは２−エチルへキシル基である。

Ｒ²¹として好ましくはＲ³およびＲ⁸が水素以外の場合には、一般式（１０３-Ｃ）で表される化合物の分子量が３００以上になり、かつ炭素数２０以下の炭素数のアルキル基が好ましい。

本発明一般式（１０３）で表される化合物はJournal of American Chemical Society ６３巻 ３４５２頁（１９４１）記載の方法によって合成できる。

以下に一般式（１０３）で表される化合物の具体例を挙げる。

［マット剤微粒子]
本発明のセルロースアシレートフイルムには、マット剤として微粒子を加えることが好ましい。本発明に使用される微粒子としては、二酸化珪素、二酸化チタン、酸化アルミニウム、酸化ジルコニウム、炭酸カルシウム、炭酸カルシウム、タルク、クレイ、焼成カオリン、焼成珪酸カルシウム、水和ケイ酸カルシウム、ケイ酸アルミニウム、ケイ酸マグネシウム及びリン酸カルシウムを挙げることができる。微粒子はケイ素を含むものが、濁度が低くなる点で好ましく、特に二酸化珪素が好ましい。二酸化珪素の微粒子は、１次平均粒子径が２０ｎｍ以下であり、かつ見かけ比重が７０ｇ／リットル以上であるものが好ましい。１次粒子の平均径が５〜１６ｎｍと小さいものがフイルムのヘイズを下げることができより好ましい。見かけ比重は９０〜２００ｇ／リットル以上が好ましく、１００〜２００ｇ／リットル以上がさらに好ましい。見かけ比重が大きい程、高濃度の分散液を作ることが可能になり、ヘイズ、凝集物が良化するため好ましい。

これらの微粒子は、通常平均粒子径が０．１〜３．０μｍの２次粒子を形成し、これらの微粒子はフイルム中では、１次粒子の凝集体として存在し、フイルム表面に０．１〜３．０μｍの凹凸を形成させる。２次平均粒子径は０．２μｍ以上１．５μｍ以下が好ましく、０．４μｍ以上１．２μｍ以下がさらに好ましく、０．６μｍ以上１．１μｍ以下が最も好ましい。１次、２次粒子径はフイルム中の粒子を走査型電子顕微鏡で観察し、粒子に外接する円の直径をもって粒径とした。また、場所を変えて粒子２００個を観察し、その平均値をもって平均粒子径とした。

二酸化珪素の微粒子は、例えば、アエロジルＲ９７２、Ｒ９７２Ｖ、Ｒ９７４、Ｒ８１２、２００、２００Ｖ、３００、Ｒ２０２、ＯＸ５０、ＴＴ６００（以上日本アエロジル（株）製）などの市販品を使用することができる。酸化ジルコニウムの微粒子は、例えば、アエロジルＲ９７６及びＲ８１１（以上日本アエロジル（株）製）の商品名で市販されており、使用することができる。

これらの中でアエロジル２００Ｖ、アエロジルＲ９７２Ｖが、１次平均粒子径が２０ｎｍ以下であり、かつ見かけ比重が７０ｇ／リットル以上である二酸化珪素の微粒子であり、光学フイルムの濁度を低く保ちながら、摩擦係数をさげる効果が大きいため特に好ましい。

本発明において２次平均粒子径の小さな粒子を有するセルロースアシレートフイルムを得るために、微粒子の分散液を調製する際にいくつかの手法が考えられる。例えば、溶剤と微粒子を撹拌混合した微粒子分散液をあらかじめ作成し、この微粒子分散液を別途用意した少量のセルロースアシレート溶液に加えて撹拌溶解し、さらにメインのセルロースアシレートドープ液と混合する方法がある。この方法は二酸化珪素微粒子の分散性がよく、二酸化珪素微粒子が更に再凝集しにくい点で好ましい調製方法である。ほかにも、溶剤に少量のセルロースエステルを加え、撹拌溶解した後、これに微粒子を加えて分散機で分散を行い、これを微粒子添加液とし、この微粒子添加液をインラインミキサーでドープ液と十分混合する方法もある。本発明では、二酸化珪素微粒子を溶剤などと混合して分散するときの二酸化珪素の濃度は５〜３０質量％が好ましく、１０〜２５質量％が更に好ましく、１５〜２０質量％が最も好ましい。分散濃度が高い方が添加量に対する液濁度は低くなり、ヘイズ、凝集物が良化するため好ましい。最終的なセルロースアシレートのドープ溶液中でのマット剤の添加量は１ｍ²あたり０．０１〜１．０ｇが好ましく、０．０３〜０．３ｇが更に好ましく、０．０８〜０．１６ｇが最も好ましい。

使用される溶剤は低級アルコール類としては、好ましくはメチルアルコール、エチルアルコール、プロピルアルコール、イソプロピルアルコール、ブチルアルコール等が挙げられる。低級アルコール以外の溶媒としては、セルロースエステルの製膜時に用いられる溶剤を用いることが好ましい。

［可塑剤、劣化防止剤、剥離剤]
上記の光学的に異方性を低下する化合物、波長分散調整剤の他に、本発明のセルロースアシレートフイルムには、各調製工程において用途に応じた種々の添加剤（例えば、可塑剤、紫外線防止剤、劣化防止剤、剥離剤、赤外吸収剤、など）を加えることができ、それらは固体でもよく油状物でもよい。例えば２０℃以下と２０℃以上の紫外線吸収材料の混合や、同様に可塑剤の混合などであり、例えば特開２００１−１５１９０１号などに記載されている。さらにまた、赤外吸収染料としては例えば特開２００１−１９４５２２号に記載されている。またその添加する時期はドープ作製工程において何れで添加しても良いが、ドープ調製工程の最後の調製工程に添加剤を添加し調製する工程を加えて行ってもよい。また、セルロースアシレートフイルムが多層から形成される場合、各層の添加物の種類や添加量が異なってもよい。例えば特開２００１−１５１９０２号などに記載されているが、これらは従来から知られている技術である。これらの詳細は、発明協会公開技報（公技番号２００１−１７４５、２００１年３月１５日発行、発明協会）にて１６頁〜２２頁に詳細に記載されている素材が好ましく用いられる。

［化合物添加の比率]
本発明のセルロースアシレートフイルムにおいては、分子量が３０００以下の化合物の総量は、セルロースアシレート重量に対して５〜４５％であることがのぞましい。より好ましくは１０〜４０％であり、さらにのぞましくは１５〜３０％である。これらの化合物としては上述したように、光学異方性を低下する化合物、波長分散調整剤、紫外線防止剤、可塑剤、劣化防止剤、微粒子、剥離剤、赤外吸収剤などであり、分子量としては３０００以下がのぞましく、２０００以下がよりのぞましく、１０００以下がさらにのぞましい。これら化合物の総量が５％以下であると、セルロースアシレート単体の性質が出やすくなり、例えば、温度や湿度の変化に対して光学性能や物理的強度が変動しやすくなるなどの問題がある。またこれら化合物の総量が４５％以上であると、セルロースアシレートフイルム中に化合物が相溶する限界を超え、フイルム表面に析出してフイルムが白濁する(フイルムからの泣き出し)などの問題が生じやすくなる。

［セルロースアシレート溶液の有機溶媒]
本発明では、ソルベントキャスト法によりセルロースアシレートフイルムを製造することが好ましく、セルロースアシレートを有機溶媒に溶解した溶液（ドープ）を用いてフイルムは製造される。本発明の主溶媒として好ましく用いられる有機溶媒は、炭素原子数が３〜１２のエステル、ケトン、エーテル、および炭素原子数が１〜７のハロゲン化炭化水素から選ばれる溶媒が好ましい。エステル、ケトンおよび、エーテルは、環状構造を有していてもよい。エステル、ケトンおよびエーテルの官能基（すなわち、−Ｏ−、−ＣＯ−および−ＣＯＯ−）のいずれかを二つ以上有する化合物も、主溶媒として用いることができ、たとえばアルコール性水酸基のような他の官能基を有していてもよい。二種類以上の官能基を有する主溶媒の場合、その炭素原子数はいずれかの官能基を有する化合物の規定範囲内であればよい。

以上本発明のセルロースアシレートフイルムに対しては塩素系のハロゲン化炭化水素を主溶媒としても良いし、発明協会公開技報２００１−１７４５（１２頁〜１６頁）に記載されているように、非塩素系溶媒を主溶媒としても良い。

その他、本発明のセルロースアシレート溶液及びフイルムについての溶媒は、その溶解方法も含め以下の特許に開示されており、好ましい態様である。それらは、例えば、特開２０００−９５８７６、特開平１２−９５８７７、特開平１０−３２４７７４、特開平８−１５２５１４、特開平１０−３３０５３８、特開平９−９５５３８、特開平９−９５５５７、特開平１０−２３５６６４、特開平１２−６３５３４、特開平１１−２１３７９、特開平１０−１８２８５３、特開平１０−２７８０５６、特開平１０−２７９７０２、特開平１０−３２３８５３、特開平１０−２３７１８６、特開平１１−６０８０７、特開平１１−１５２３４２、特開平１１−２９２９８８、特開平１１−６０７５２、特開平１１−６０７５２などに記載されている。これらの特許によると本発明のセルロースアシレートに好ましい溶媒だけでなく、その溶液物性や共存させる共存物質についても記載があり、本発明においても好ましい態様である。

［セルロースアシレートフイルムの製造工程]
［溶解工程］
本発明のセルロースアシレート溶液（ドープ）の調製は、その溶解方法は、室温でもよくさらには冷却溶解法あるいは高温溶解方法、さらにはこれらの組み合わせで実施される。本発明におけるセルロースアシレート溶液の調製、さらには溶解工程に伴う溶液濃縮、ろ過の各工程に関しては、発明協会公開技報（公技番号 ２００１−１７４５、２００１年３月１５日発行、発明協会）にて２２頁〜２５頁に詳細に記載されている製造工程が好ましく用いられる。

（ドープ溶液の透明度）
本発明のセルロースアシレート溶液のドープ透明度としては８５％以上であることがのぞましい。より好ましくは８８％以上であり、さらに好ましくは９０％以上であることがのぞましい。本発明においてはセルロースアシレートドープ溶液に各種の添加剤が十分に溶解していることを確認した。具体的なドープ透明度の算出方法としては、ドープ溶液を１ｃｍ角のガラスセルに注入し、分光光度計（ＵＶ−３１５０、島津製作所）で５５０ｎｍの吸光度を測定した。溶媒のみをあらかじめブランクとして測定しておき、ブランクの吸光度との比からセルロースアシレート溶液の透明度を算出した。

［流延、乾燥、巻き取り工程］
次に、本発明のセルロースアシレート溶液を用いたフイルムの製造方法について述べる。本発明のセルロースアシレートフイルムを製造する方法及び設備は、従来セルローストリアセテートフイルム製造に供する溶液流延製膜方法及び溶液流延製膜装置が用いられる。溶解機（釜）から調製されたドープ（セルロースアシレート溶液）を貯蔵釜で一旦貯蔵し、ドープに含まれている泡を脱泡して最終調製をする。ドープをドープ排出口から、例えば回転数によって高精度に定量送液できる加圧型定量ギヤポンプを通して加圧型ダイに送り、ドープを加圧型ダイの口金（スリット）からエンドレスに走行している流延部の金属支持体の上に均一に流延され、金属支持体がほぼ一周した剥離点で、生乾きのドープ膜（ウェブとも呼ぶ）を金属支持体から剥離する。得られるウェブの両端をクリップで挟み、幅保持しながらテンターで搬送して乾燥し、続いて乾燥装置のロール群で搬送し乾燥を終了して巻き取り機で所定の長さに巻き取る。テンターとロール群の乾燥装置との組み合わせはその目的により変わる。本発明のセルロースアシレートフイルムの主な用途である、電子ディスプレイ用の光学部材である機能性保護膜やハロゲン化銀写真感光材料に用いる溶液流延製膜方法においては、溶液流延製膜装置の他に、下引層、帯電防止層、ハレーション防止層、保護層等のフイルムへの表面加工のために、塗布装置が付加されることが多い。これらについては、発明協会公開技報（公技番号 ２００１−１７４５、２００１年３月１５日発行、発明協会）にて２５頁〜３０頁に詳細に記載されており、流延（共流延を含む），金属支持体，乾燥，剥離などに分類され、本発明において好ましく用いることができる。
また、セルロースアシレートフイルムの厚さは１０〜１２０μｍが好ましく、２０〜１００μｍがより好ましく、３０〜９０μｍがさらに好ましい。

［高湿度処理後のフイルムの光学性能変化]
［セルロースアシレートフイルム物性評価］
本発明のセルロースアシレートフイルムの環境変化による光学性能の変化については、６０℃９０％ＲＨに２４０時間処理したフイルムのＲｅおよびＲｔｈの変化量が１５ｎｍ以下であることがのぞましい。よりのぞましくは１２ｎｍ以下であり、１０ｎｍ以下であることがさらにのぞましい。

［高温度処理後のフイルムの光学性能変化]
また、８０℃２４０時間処理したフイルムのＲｅおよびＲｔｈの変化量が１５ｎｍ以下であることがのぞましい。よりのぞましくは１２ｎｍ以下であり、１０ｎｍ以下であることがさらにのぞましい。

［フイルム加熱処理後の化合物揮散量]
本発明のセルロースアシレートフイルムにのぞましく用いることができる、Ｒｔｈを低下させる化合物と、ΔＲｔｈを低下させる化合物は、８０℃２４０時間処理したフイルムからの化合物の揮散量が３０％以下であることがのぞましい。よりのぞましくは２５％以下であり、２０％以下であることがさらにのぞましい。
なお、フイルムからの揮散量は、８０℃２４０時間処理したフイルムおよび未処理のフイルムをそれぞれ溶媒に溶かし出し、液体高速クロマトグラフィーにて化合物を検出し、化合物のピーク面積をフイルム中に残存した化合物量として、下記式により算出した。
揮散量（％）＝ ｛（未処理品中の残存化合物量）−（処理品中の残存化合物量）｝/（未処理品中の残存化合物量）×１００

［フイルムのガラス転移温度Ｔｇ]
本発明のセルロースアシレートフイルムのガラス転移温度Ｔｇは、８０〜１６５℃である。耐熱性の観点から、Ｔｇが１００〜１６０℃であることがより好ましく、１１０〜１５０℃であることが特に好ましい。ガラス転移温度Ｔｇの測定は、本発明のセルロースアシレートフイルム試料１０ｍｇを、常温から２００度まで昇降温速度５℃／分で示差走査熱量計（ＤＳＣ２９１０、Ｔ．Ａ．インスツルメント）で熱量測定を行い、ガラス転移温度Ｔｇを算出した。

［フイルムのヘイズ]
本発明のセルロースアシレートフイルムのヘイズは０．０１〜２．０％であることがのぞましい。よりのぞましくは０．０５〜１．５％であり、０．１〜１．０％であることがさらにのぞましい。光学フイルムとしてフイルムの透明性は重要である。ヘイズの測定は、本発明のセルロースアシレートフイルム試料４０ｍｍ×８０ｍｍを、２５℃，６０％ＲＨであり、ヘイズメーター（ＨＧＭ−２ＤＰ、スガ試験機）でＪＩＳ Ｋ−６７１４に従って測定した。

［フイルムのＲｅ、Ｒｔｈの湿度依存性]
本発明のセルロースアシレートフイルムの面内のレターデーションＲｅおよび膜厚方向のレターデーションＲｔｈはともに湿度による変化が小さいことが好ましい。具体的には、２５℃１０％ＲＨにおけるＲｔｈ値と２５℃８０％ＲＨにおけるＲｔｈ値の差ΔＲｔｈ（＝Ｒｔｈ１０％ＲＨ−Ｒｔｈ８０％ＲＨ）が０〜５０ｎｍであることが好ましい。より好ましくは０〜４０ｎｍであり、さらに好ましくは０〜３５ｎｍである。

［フイルムの平衡含水率]
本発明のセルロースアシレートフイルムの平衡含水率は、偏光板の保護膜として用いる際、ポリビニルアルコールなどの水溶性ポリマーとの接着性を損なわないために、膜厚のいかんに関わらず、２５℃８０％ＲＨにおける平衡含水率が、０〜４％であることが好ましい。０.１〜３．５％であることがより好ましく、１〜３％であることが特に好ましい。４％以上の平衡含水率であると、光学補償フイルムの支持体として用いる際にレターデーションの湿度変化による依存性が大きくなりすぎてしまい好ましくない。
含水率の測定法は、本発明のセルロースアシレートフイルム試料７ｍｍ×３５ｍｍを水 分測定器、試料乾燥装置（ＣＡ−０３、ＶＡ−０５、共に三菱化学（株））にてカールフィッシャー法で測定した。水分量（ｇ）を試料重量（ｇ）で除して算出した。

［フイルムの透湿度]
本発明の光学補償シートに用いるセルロースアシレートフイルムの透湿度は、ＪＩＳ規格ＪＩＳＺ０２０８をもとに、温度６０℃、湿度９５％ＲＨの条件において測定し、膜厚８０μｍに換算して４００〜２０００ｇ／ｍ²・２４ｈであることがのぞましい。５００〜１８００ｇ／ｍ²・２４ｈであることがより好ましく、６００〜１６００ｇ／ｍ²・２４ｈであることが特に好ましい。２０００ｇ／ｍ²・２４ｈを越えると、フイルムのＲｅ値、Ｒｔｈ値の湿度依存性の絶対値が０．５ｎｍ／％ＲＨを超える傾向が強くなってしまう。また、本発明のセルロースアシレートフイルムに光学異方性層を積層して光学補償フイルムとした場合も、Ｒｅ値、Ｒｔｈ値の湿度依存性の絶対値が０．５ｎｍ／％ＲＨを超える傾向が強くなってしまい好ましくない。この光学補償シートや偏光板が液晶表示装置に組み込まれた場合、色味の変化や視野角の低下を引き起こす。また、セルロースアシレートフイルムの透湿度が４００ｇ／ｍ²・２４ｈ未満では、偏光膜の両面などに貼り付けて偏光板を作製する場合に、セルロースアシレートフイルムにより接着剤の乾燥が妨げられ、接着不良を生じる。
セルロースアシレートフイルムの膜厚が厚ければ透湿度は小さくなり、膜厚が薄ければ透湿度は大きくなる。そこでどのような膜厚のサンプルでも基準を８０μｍに設け換算する必要がある。膜厚の換算は、（８０μｍ換算の透湿度＝実測の透湿度×実測の膜厚μｍ／８０μｍ）として求めた。
透湿度の測定法は、「高分子の物性II」（高分子実験講座４ 共立出版）の２８５頁〜２９４頁：蒸気透過量の測定（質量法、温度計法、蒸気圧法、吸着量法）に記載の方法を適用することができ、本発明のセルロースアシレートフイルム試料７０ｍｍφを２５℃、９０％ＲＨ及び６０℃、９５％ＲＨでそれぞれ２４時間調湿し、透湿試験装置（ＫＫ−７０９００７、東洋精機（株））にて、ＪＩＳ Ｚ−０２０８に従って、単位面積あたりの水分量を算出（ｇ／ｍ²）し、透湿度＝調湿後重量−調湿前重量で求めた。

［フイルムの寸度変化]
本発明のセルロースアシレートフイルムの寸度安定性は、６０℃、９０％ＲＨの条件下に２４時間静置した場合（高湿）の寸度変化率および９０℃、５％ＲＨの条件下に２４時間静置した場合（高温）の寸度変化率がいずれも０.５％以下であることがのぞましい。
よりのぞましくは０.３％以下であり、さらにのぞましくは０.１５％以下である。
具体的な測定方法としては、セルロースアシレートフイルム試料３０ｍｍ×１２０ｍｍを２枚用意し、２５℃、６０％ＲＨで２４時間調湿し、自動ピンゲージ（新東科学（株））にて、両端に６ｍｍφの穴を１００ｍｍの間隔で開け、パンチ間隔の原寸（Ｌ０）とした。１枚の試料を６０℃、９０％ＲＨにて２４時間処理した後のパンチ間隔の寸法（Ｌ１）を測定、もう１枚の試料を９０℃、５％ＲＨにて２４時間処理した後のパンチ間隔の寸法（Ｌ２）を測定した。すべての間隔の測定において最小目盛り１／１０００ｍｍまで測定した。６０℃、９０％ＲＨ（高湿）の寸度変化率＝｛｜Ｌ０−Ｌ１｜／Ｌ０｝×１００、９０℃、５％ＲＨ（高温）の寸度変化率＝｛｜Ｌ０−Ｌ２｜／Ｌ０｝×１００、として寸度変化率を求めた。

［フイルムの弾性率]
（弾性率）
本発明のセルロースアシレートフイルムの弾性率は、２００〜５００ｋｇｆ/ｍｍ²であることが好ましい。より好ましくは２４０〜４７０ｋｇｆ/ｍｍ²であり、さらに好ましくは２７０〜４４０ｋｇｆ/ｍｍ²である。具体的な測定方法としては、東洋ボールドウィン製万能引っ張り試験機ＳＴＭ Ｔ５０ＢＰを用い、２３℃・７０％雰囲気中、引っ張り速度１０％／分で０．５％伸びにおける応力を測定し、弾性率を求めた。

［フイルムの光弾性係数]
（光弾性係数）
本発明のセルロースアシレートフイルムの光弾性係数は、５０×１０^-13ｃｍ²/ｄｙｎｅ以下であることが好ましい。３０×１０^-13ｃｍ²/ｄｙｎｅ以下であることがより好ましく、２０×１０^-13ｃｍ²/ｄｙｎｅ以下であることがさらに好ましい。具体的な測定方法としては、セルロースアシレートフイルム試料１２ｍｍ×１２０ｍｍの長軸方向に対して引っ張り応力をかけ、その際のレターデーションをエリプソメーター（Ｍ１５０、日本分光（株））で測定し、応力に対するレターデーションの変化量から光弾性係数を算出した。

［本発明のセルロースアシレートフイルムの評価方法]
本発明のセルロースアシレートフイルムの評価に当たって、以下の方法で測定して実施した。

（Ｒｅ、Ｒｔｈの波長分散測定）
試料３０ｍｍ×４０ｍｍを、２５℃、６０％ＲＨで２時間調湿し、エリプソメーターＭ−１５０(日本分光（株）製)において波長７８０ｎｍから３８０ｎｍの光をフイルム法線方向に入射させることにより各波長でのＲｅをもとめ、Ｒｅの波長分散を測定した。

（分子配向軸）
試料７０ｍｍ×１００ｍｍを、２５℃、６５％ＲＨで２時間調湿し、自動複屈折計（ＫＯＢＲＡ２１ＤＨ、王子計測（株））にて、垂直入射における入射角を変化させた時の位相差より分子配向軸を算出した。

（軸ズレ）
また、自動複屈折計（ＫＯＢＲＡ−２１ＡＤＨ、王子計測機器（株））で軸ズレ角度を測定した。幅方向に全幅にわたって等間隔で２０点測定し、絶対値の平均値を求めた。また、遅相軸角度（軸ズレ）のレンジとは、幅方向全域にわたって等間隔に２０点測定し、軸ズレの絶対値の大きいほうから４点の平均と小さいほうから４点の平均の差をとったものである。

（透過率）
試料２０ｍｍ×７０ｍｍを、２５℃，６０％ＲＨにおいて、透明度測定器（ＡＫＡ光電管比色計、ＫＯＴＡＫＩ製作所）で可視光（６１５ｎｍ）の透過率を測定した。

（分光特性）
試料１３ｍｍ×４０ｍｍを、２５℃，６０％ＲＨで分光光度計（Ｕ−３２１０、（株）日立製作所）にて、波長３００〜４５０ｎｍにおける透過率を測定した。傾斜幅は７２％の波長−５％の波長で求めた。限界波長は、（傾斜幅／２）＋５％の波長で表した。吸収端は、透過率０．４％の波長で表す。これより３８０ｎｍおよび３５０ｎｍの透過率を評価した。

［フイルム表面の性状]
本発明セルロースアシレートフイルムの表面は、ＪＩＳＢ０６０１−１９９４に基づく該膜の表面凹凸の算術平均粗さ（Ｒａ）が０．１μｍ以下、及び最大高さ（Ｒｙ）が０．５μｍ以下であることが好ましい。より好ましくは、算術平均粗さ（Ｒａ）が０．０５μｍ以下、及び最大高さ（Ｒｙ）が０．２μｍ以下である。膜表面の凹と凸の形状は、原子間力顕微鏡（ＡＦＭ）により評価することが出来る。

［セルロースアシレートフイルムのレターデーションの面内ばらつき]
本発明のセルロースアシレートフイルムは次の式を満たすことがのぞましい。
｜Ｒｅ（ＭＡＸ）−Ｒｅ（ＭＩＮ）｜≦３かつ｜Ｒｔｈ（ＭＡＸ）−Ｒｔｈ（ＭＩＮ）｜≦５
［式中、Ｒｅ（ＭＡＸ）、Ｒｔｈ（ＭＡＸ）−は任意に切り出した１ｍ四方のフイルムの最大レターデーション値、Ｒｅ（ＭＩＮ）、Ｒｔｈ（ＭＩＮ）は最小値である。］

［フイルムの保留性]
本発明のセルロースアシレートフイルムにおいては、フイルムに添加した各種化合物の保留性が要求される。具体的には、本発明のセルロースアシレートフイルムを８０℃／９０％ＲＨの条件下に４８時間静置した場合のフイルムの質量変化が、０〜５％であることが好ましい。より好ましくは０〜３％であり、さらに好ましくは０〜２％である。

（保留性の評価方法）
試料を１０ｃｍ×１０ｃｍのサイズに断裁し、２３℃、５５％ＲＨの雰囲気下で２４時間放置後の質量を測定して、８０±５℃、９０±１０％ＲＨの条件下で４８時間放置した。処理後の試料の表面を軽く拭き、２３℃、５５％ＲＨで１日放置後の質量を測定して、以下の方法で保留性を計算した。
保留性（質量％）＝｛（放置前の質量−放置後の質量）／放置前の質量｝×１００

［フイルムの力学特性]
（カール）
本発明のセルロースアシレートフイルムの幅方向のカール値は、−１０／ｍ〜＋１０／ｍであることが好ましい。本発明のセルロースアシレートフイルムには後述する表面処理、光学異方性層を塗設する際のラビング処理の実施や配向膜、光学異方性層の塗設や貼合などを長尺で行う際に、本発明のセルロースアシレートフイルムの幅方向のカール値が前述の範囲外では、フイルムのハンドリングに支障をきたし、フイルムの切断が起きることがある。また、フイルムのエッジや中央部などで、フイルムが搬送ロールと強く接触するために発塵しやすくなり、フイルム上への異物付着が多くなり、光学補償フイルムの点欠陥や塗布スジの頻度が許容値を超えることがある。又、カールを上述の範囲とすることで光学異方性層を設置するときに発生しやすい色斑故障を低減できるほか、偏光膜貼り合せ時に気泡が入ることを防ぐことができ、好ましい。
カール値は、アメリカ国家規格協会の規定する測定方法（ＡＮＳＩ／ＡＳＣＰＨ１．２９−１９８５）に従い測定することができる。

（引裂き強度）
ＪＩＳＫ７１２８−２：１９９８の引裂き試験方法に基ずく引裂き強度（エルメンドルフ引裂き法）が、本発明のセルロースアシレートフイルムの膜厚が２０〜８０μｍの範囲において、２ｇ以上が好ましい。より好ましくは、５〜２５ｇであり、更には６〜２５ｇである。又、６０μｍ換算で８ｇ以上が好ましく、より好ましくは８〜１５ｇである。具体的には、試料片５０ｍｍ×６４ｍｍを、２５℃、６５％ＲＨの条件下に２時間調湿した後に軽荷重引裂き強度試験機を用いて測定できる。

［フイルムの残留溶剤量］
本発明のセルロースアシレートフイルムに対する残留溶剤量が、０．０１〜１．５質量％の範囲となる条件で乾燥することが好ましい。より好ましくは０．０１〜１．０質量％である。本発明に用いる透明支持体の残留溶剤量は１．５％以下とすることでカールを抑制できる。１．０％以下であることがより好ましい。これは、前述のソルベントキャスト方法による成膜時の残留溶剤量を少なくすることで自由体積が小さくなることが主要な効果要因になるためと思われる。

［フイルムの吸湿膨張係数]
本発明のセルロースアシレートフイルムの吸湿膨張係数は３０×１０^-5／％ＲＨ以下とすることが好ましい。吸湿膨張係数は、１５×１０^-5／％ＲＨ以下とすることがより好ましく、１０×１０^-5／％ＲＨ以下であることがさらに好ましい。また、吸湿膨張係数は小さい方が好ましいが、通常は、１．０×１０^-5／％ＲＨ以上の値である。吸湿膨張係数は、一定温度下において相対湿度を変化させた時の試料の長さの変化量を示す。この吸湿膨張係数を調節することで、本発明のセルロースアシレートフイルムを光学補償フイルム支持体として用いた際、光学補償フイルムの光学補償機能を維持したまま、額縁状の透過率上昇すなわち歪みによる光漏れを防止することができる。

［表面処理］
セルロースアシレートフイルムは、場合により表面処理を行うことによって、セルロースアシレートフイルムと各機能層（例えば、下塗層およびバック層）との接着の向上を達成することができる。例えばグロー放電処理、紫外線照射処理、コロナ処理、火炎処理、酸またはアルカリ処理を用いることができる。ここでいうグロー放電処理とは、１０^-3〜２０Ｔｏｒｒの低圧ガス下でおこる低温プラズマでもよく、更にまた大気圧下でのプラズマ処理も好ましい。プラズマ励起性気体とは上記のような条件においてプラズマ励起される気体をいい、アルゴン、ヘリウム、ネオン、クリプトン、キセノン、窒素、二酸化炭素、テトラフルオロメタンの様なフロン類及びそれらの混合物などがあげられる。これらについては、詳細が発明協会公開技報（公技番号 ２００１−１７４５、２００１年３月１５日発行、発明協会）にて３０頁〜３２頁に詳細に記載されており、本発明において好ましく用いることができる。

［アルカリ鹸化処理によるフイルム表面の接触角］
本発明のセルロースアシレートフイルムを偏光板の透明保護フイルムとして用いる場合の表面処理の有効な手段の１つとしてアルカリ鹸化処理が上げられる。この場合、アルカリ鹸化処理後のフイルム表面の接触角が５５°以下であることがのぞましい。よりのぞましくは５０°以下であり、４５°以下であることがさらにのぞましい。接触角の評価法はアルカリ鹸化処理後のフイルム表面に直径３ｍｍの水滴を落とし、フイルム表面と水滴のなす角をもとめる通常の手法によって親疎水性の評価として用いることができる。

（耐光性）
本発明のセルロースアシレートの光耐久性の指標として、スーパーキセノン光を２４０時間照射したフイルムの色差ΔＥ＊ａｂが２０以下であることがのぞましい。よりのぞましくは１８以下であり、１５以下であることがさらにのぞましい。色差の測定は、ＵＶ３１００（島津製作所製）を用いた。測定の仕方は、フイルムを２５℃６０％ＲＨに２時間以上調湿した後にキセノン光照射前のフイルムのカラー測定を行ない、初期値（Ｌ０^＊、ａ０^＊、ｂ０^＊ ）を求めた。その後、フイルム単体で、スーパーキセノンウェザーメーターＳＸ−７５（スガ試験機（株）製）にて、１５０Ｗ／ｍ^２、６０℃５０％ＲＨ条件にてキセノン光を２４０時間照射した。所定時間の経過後、フイルムを恒温槽から取り出し、２５℃６０％ＲＨに２時間調湿した後に、再びカラー測定を行い、照射経時後の値（Ｌ１^＊、ａ１^＊、ｂ１^＊）を求めた。これらから、色差ΔＥ^＊ａｂ＝（（Ｌ０^＊−Ｌ１^＊）＾２＋（ａ０^＊−ａ１^＊）＾２＋（ｂ０^＊−ｂ１^＊）＾２）＾０．５を求めた。

［機能層］
本発明のセルロースアシレートフイルムは、その用途として光学用途と写真感光材料に適用される。特に光学用途が液晶表示装置であることが好ましく、液晶表示装置が、二枚の電極基板の間に液晶を担持してなる液晶セル、その両側に配置された二枚の偏光素子、および該液晶セルと該偏光素子との間に少なくとも一枚の光学補償シートを配置した構成であることがさらに好ましい。これらの液晶表示装置としては、ＴＮ、ＩＰＳ、ＦＬＣ、ＡＦＬＣ、ＯＣＢ、ＳＴＮ、ＥＣＢ、ＶＡおよびＨＡＮが好ましい。
その際に前述の光学用途に本発明のセルロースアシレートフイルムを用いるに際し、各種の機能層を付与することが実施される。それらは、例えば、帯電防止層、硬化樹脂層（透明ハードコート層）、反射防止層、易接着層、防眩層、光学補償層、配向層、液晶層などである。本発明のセルロースアシレートフイルムを用いることができるこれらの機能層及びその材料としては、界面活性剤、滑り剤、マット剤、帯電防止層、ハードコート層などが挙げられ、発明協会公開技報（公技番号 ２００１−１７４５、２００１年３月１５日発行、発明協会）にて３２頁〜４５頁に詳細に記載されており、本発明において好ましく用いることができる。

［セルロースアシレートフイルムの表面処理］
セルロースアシレートフイルムは、表面処理を施すことが好ましい。具体的方法としては、コロナ放電処理、グロー放電処理、火炎処理、酸処理、アルカリ処理または紫外線照射処理が挙げられる。また、特開平７−３３３４３３号明細書に記載のように、下塗り層を設けることも好ましい。
フイルムの平面性を保持する観点から、これら処理においてセルロースアシレートフイルムの温度をＴｇ（ガラス転移温度）以下、具体的には１５０℃以下とすることが好ましい。
偏光板の透明保護膜として使用する場合、偏光膜との接着性の観点から、酸処理またはアルカリ処理、すなわちセルロースアシレートに対するケン化処理を実施することが特に好ましい。以下、アルカリ鹸化処理を例に、具体的に説明する。

アルカリ鹸化処理は、フイルムの表面をアルカリ溶液に浸漬した後、酸性溶液で中和し、水洗して乾燥するサイクルで行われることが好ましい。
アルカリ溶液の例としては、水酸化カリウム溶液、水酸化ナトリウム溶液が挙げられる。アルカリ溶液の水酸化イオンの規定濃度は、０．１乃至３．０Ｎの範囲にあることが好ましく、０．５乃至２．０Ｎの範囲にあることがさらに好ましい。アルカリ溶液の温度は、室温乃至９０℃の範囲にあることが好ましく、４０乃至７０℃の範囲にあることがさらに好ましい。

表面処理後のフイルムの表面エネルギーは、５５ｍＮ／ｍ以上であることが好ましく、６０ｍＮ／ｍ以上７５ｍＮ／ｍ以下であることがさらに好ましい。
固体の表面エネルギーは、「ぬれの基礎と応用」（リアライズ社 １９８９．１２．１０発行）に記載のように接触角法、湿潤熱法、および吸着法により求めることができる。本発明のセルロースアシレートフイルムの場合、接触角法を用いることが好ましい。
具体的には、表面エネルギーが既知である２種の溶液をセルロースアシレートフイルムに滴下し、液滴の表面とフイルム表面との交点において、液滴に引いた接線とフイルム表面のなす角で、液滴を含む方の角を接触角と定義し、計算によりフイルムの表面エネルギーを算出できる。

本発明の光学補償フイルムは、作製したセルロースアシレートフイルム上に、液晶性化合物から形成された光学異方性層を設けることにより作製することができる。セルロースアシレートフイルムと、その上に設ける光学異方性層との間に、配向膜を設けることが好ましい。配向膜は本発明で用いる液晶性化合物を一定の方向に配向させる働きをする。従って、配向膜は本発明の光学補償フイルムを製造する上では必須である。しかし、液晶性化合物を配向後にその配向状態を固定してしまえば、配向膜はその役割を果たしているために、光学補償フイルムの構成要素としては必ずしも必須のものではない。すなわち、配向状態が固定された配向膜上の光学異方性層のみをセルロースアシレートフイルム上に転写して光学補償フイルムを作製することも可能である。

［配向膜]
配向膜は、液晶性化合物の配向方向を規定する機能を有する。配向膜は、有機化合物（好ましくはポリマー）のラビング処理、無機化合物の斜方蒸着、マイクログルーブを有する層の形成、あるいはラングミュア・ブロジェット法（ＬＢ膜）による有機化合物（例、ω−トリコサン酸、ジオクタデシルメチルアンモニウムクロライド、ステアリル酸メチル）の累積のような手段で、設けることができる。さらに、電場の付与、磁場の付与あるいは光照射により、配向機能が生じる配向膜も知られている。配向膜は、ポリマーのラビング処理により形成することが好ましい。

配向膜は、ポリマーのラビング処理により形成することが好ましい。ポリビニルアルコールが、好ましいポリマーである。疎水性基が結合している変性ポリビニルアルコールが特に好ましい。
配向膜は、一種類のポリマーから形成することもできるが、架橋された二種類のポリマーからなる層をラビング処理することにより形成することがさらに好ましい。少なくとも一種類のポリマーとして、それ自体架橋可能なポリマーか、架橋剤により架橋されるポリマーのいずれかを用いることが好ましい。配向膜は、官能基を有するポリマーあるいはポリマーに官能基を導入したものを、光、熱、ＰＨ変化等により、ポリマー間で反応させて形成するか；あるいは、反応活性の高い化合物である架橋剤を用いてポリマー間に架橋剤に由来する結合基を導入して、ポリマー間を架橋することにより形成することができる。

このような架橋は、上記ポリマーまたはポリマーと架橋剤の混合物を含む配向膜塗布液を、セルロースアシレートフイルム上に塗布したのち、加熱等を行なうことにより実施される。最終商品（光学補償フイルム）で耐久性が確保できれば良いので、配向膜をセルロースアシレートフイルム上に塗設した後から、光学補償フイルムを得るまでのいずれの段階で架橋させる処理を行なっても良い。
配向膜上に形成される液晶性化合物からなる層（光学異方性層）の配向性を考えると、液晶性化合物を配向させたのちに、充分架橋を行なうことも好ましい。
配向膜の架橋は、セルロースアシレートフイルム上に配向膜塗布液を塗布し、加熱乾燥することで行われることが一般的である。この塗布液の加熱温度を低く設定して、後述の光学異方性層を形成する際の加熱処理の段階で配向膜の充分な架橋を行うことが好ましい。

配向膜に用いるポリマーとしては、それ自体架橋可能なポリマーあるいは架橋剤により架橋されるポリマーのいずれも使用することができる。勿論両方可能なポリマーもある。ポリマーの例としては、ポリメチルメタクリレート、アクリル酸／メタクリル酸共重合体、スチレン／マレインイミド共重合体、ポリビニルアルコール及び変性ポリビニルアルコール、ポリ（Ｎ−メチロールアクリルアミド）、スチレン／ビニルトルエン共重合体、クロロスルホン化ポリエチレン、ニトロセルロース、ポリ塩化ビニル、塩素化ポリオレフィン、ポリエステル、ポリイミド、酢酸ビニル／塩化ビニル共重合体、エチレン／酢酸ビニル共重合体、カルボキシメチルセルロース、ポリエチレン、ポリプロピレン及びポリカーボネート等のポリマー及びシランカップリング剤等の化合物を挙げることができる。
好ましいポリマーの例としては、ポリ（Ｎ−メチロールアクリルアミド）、カルボキシメチルセルロース、ゼラチン、ポリビルアルコール及び変性ポリビニルアルコール等の水溶性ポリマーが挙げられる。ゼラチン、ポリビルアルコール及び変性ポリビニルアルコールを用いることが好ましく、ポリビルアルコール及び変性ポリビニルアルコールを用いることがさらに好ましい。
また、重合度の異なるポリビニルアルコールまたは変性ポリビニルアルコールを二種類併用することが最も好ましい。

ポリビニルアルコールの例としては、鹸化度が７０乃至１００％の範囲にあるポリビニルアルコールが挙げられる。一般に鹸化度は８０乃至１００％の範囲にあり、８５乃至９５％の範囲にあることがさらに好ましい。また、ポリビニルアルコールの重合度は、１００乃至３０００の範囲にあることが好ましい。
変性ポリビニルアルコールの例としては、共重合変性、連鎖移動による変性、またはブロック重合による変性をしたポリビニルアルコールなどを挙げることができる。共重合変性する場合の変性基の例としては、ＣＯＯＮａ、Ｓｉ（ＯＸ）₃ 、Ｎ（ＣＨ₃ ）₃ ・Ｃｌ、Ｃ₉ 、Ｈ₁₉ＣＯＯ、ＳＯ₃ 、Ｎａ、Ｃ₁₂Ｈ₂₅などが挙げられる。連鎖移動による変性をする場合の変性基の例としては、ＣＯＯＮａ、ＳＨ、Ｃ₁₂Ｈ₂₅などが挙げられる。また、ブロック重合による変性をする場合の変性基の例としては、ＣＯＯＨ、ＣＯＮＨ₂ 、ＣＯＯＲ、Ｃ₆ Ｈ₅ などが挙げられる。
これらの中でも、鹸化度が８０乃至１００％の範囲にある未変性もしくは変性ポリビニルアルコールが好ましい。また、鹸化度が８５乃至９５％の範囲にある未変性ポリビニルアルコールおよび変性ポリビニルアルコールがさらに好ましい。

変性ポリビニルアルコールとしては、特に、下記一般式で表わされる化合物によるポリビニルアルコールの変性物を用いることが好ましい。この変性ポリビニルアルコールを、以下、特定の変性ポリビニルアルコールと記載する。

式中、Ｒ¹ は、アルキル基、アクリロイルアルキル基、メタクリロイルアルキル基、またはエポキシアルキル基を表わし；Ｗは、ハロゲン原子、アルキル基、またはアルコキシ基を表わし；Ｘは、活性エステル、酸無水物、または酸ハロゲン化物を形成するために必要な原子群を表わし；ｐは、０または１を表わし；そしてｎは、０乃至４の整数を表わす。
上記の特定の変性ポリビニルアルコールは、さらに下記一般式で表わされる化合物によるポリビニルアルコールの変性物であることが好ましい。

式中、Ｘ¹ は、活性エステル、酸無水物、または酸ハロゲン化物を形成するために必要な原子群を表わし、そしてｍは２乃至２４の整数を表わす。

これらの一般式により表される化合物と反応させるために用いるポリビニルアルコールとしては、前述の、未変性のポリビニルアルコール、および、共重合変性したもの、即ち連鎖移動により変性したもの、ブロック重合による変性をしたものなどのポリビニルアルコールの変性物を挙げることができる。特定の変性ポリビニルアルコールの好ましい例は、特開平９−１５２５０９号明細書に詳しく記載されている。
これらポリマーの合成方法、可視吸収スペクトル測定、および変性基導入率の決定方法等は、特開平８−３３８９１３号公報に詳しく記載がある。

架橋剤の例としては、アルデヒド類、Ｎ−メチロール化合物、ジオキサン誘導体、カルボキシル基を活性化することにより作用する化合物、活性ビニル化合物、活性ハロゲン化合物、イソオキサゾール類、およびジアルデヒド澱粉などを挙げることができる。アルデヒド類の例としては、ホルムアルデヒド、グリオキザール、およびグルタルアルデヒドが挙げられる。Ｎ−メチロール化合物の例としては、ジメチロール尿素およびメチロールジメチルヒダントインが挙げられる。ジオキサン誘導体の例としては、２，３−ジヒドロキシジオキサンが挙げられる。カルボキシル基を活性化することにより作用する化合物の例としては、カルベニウム、２−ナフタレンスルホナート、１，１−ビスピロリジノ−１−クロロピリジニウム、および１−モルホリノカルボニル−３−（スルホナトアミノメチル）が挙げられる。活性ビニル化合物の例としては、１，３，５−トリアクリロイル−ヘキサヒドロ−ｓ−トリアジン、ビス（ビニルスルホン）メタン、およびＮ，Ｎ’−メチレンビス−［β−（ビニルスルホニル）プロピオンアミド］が挙げられる。そして、活性ハロゲン化合物の例としては、２，４−ジクロロ−６−ヒドロキシ−Ｓ−トリアジンが挙げられる。これらは、単独または組合せて用いることができる。
これらは上記水溶性ポリマー、特にポリビニルアルコール及び変性ポリビニルアルコール（上記特定の変性物も含む）と併用する場合に好ましい。生産性を考慮した場合、反応活性の高いアルデヒド類、とりわけグルタルアルデヒドの使用が好ましい。

耐湿性は、架橋剤を多く添加した方が良化傾向にある。しかし、架橋剤をポリマーに対して５０質量％以上添加した場合には、配向膜としての配向能が低下する。従って、ポリマーに対する架橋剤の添加量は、０．１乃至２０質量％の範囲にあることが好ましく、０．５乃至１５質量％の範囲にあることがさらに好ましい。配向膜は、架橋反応が終了した後でも、反応しなかった架橋剤をある程度含んでいるが、その架橋剤の量は、配向膜中に１．０質量％以下であることが好ましく、０．５質量％以下であることがさらに好ましい。配向膜中に１．０質量％を超える量で未反応の架橋剤が含まれていると、充分な耐久性が得られない。即ち、液晶表示装置に使用した場合、長期使用、あるいは高温高湿の雰囲気下に長期間放置した場合に、レチキュレーションが発生することがある。

配向膜は、上記ポリマーを含む溶液、あるいは上記ポリマーと架橋剤を含む溶液を、セルロースアシレートフイルム上に塗布した後、加熱乾燥し（架橋させ）、ラビング処理することにより形成することができる。架橋反応は、塗布液をセルロースアシレートフイルム上に塗布した後、任意の時期に行なっても良い。
そして、ポリビニルアルコール等の水溶性ポリマーを配向膜形成材料として用いる場合、その塗布液を作製するための溶媒は、消泡作用のあるメタノール等の有機溶媒とするか、あるいは有機溶媒と水の混合溶媒とすることが好ましい。有機溶媒としてメタノールを用いる場合、その比率は質量比で水：メタノールが、０：１００〜９９：１が一般的であり、０：１００〜９１：９であることがさらに好ましい。これにより、泡の発生が抑えられ、配向膜、更には光学異方性層の表面の欠陥が著しく減少する。
塗布方法としては、スピンコーティング法、ディップコーティング法、カーテンコーティング法、エクストルージョンコーティング法、バーコーティング法及びＥ型塗布法を挙げることができる。この中でも、特にＥ型塗布法が好ましい。

配向膜の膜厚は、０．１乃至１０μｍの範囲にあることが好ましい。加熱乾燥は、加熱温度が２０乃至１１０℃の範囲で行なうことができる。充分な架橋を形成させるためには、加熱温度は６０乃至１００℃の範囲にあることが好ましく、８０乃至１００℃の範囲にあることが好ましい。乾燥時間は、１分〜３６時間の範囲にあることが好ましく、５乃至３０分間の範囲にあることがさらに好ましい。ｐＨも、使用する架橋剤に最適な値に設定することが好ましく、グルタルアルデヒドを使用した場合は、ｐＨ４．５乃至５．５の範囲にあることが好ましく、特にｐＨ５であることが好ましい。

ラビング処理は、ＬＣＤの液晶配向処理工程として広く採用されている処理方法を利用することができる。即ち、配向膜の表面を、紙やガーゼ、フェルト、ゴムあるいはナイロン、ポリエステル繊維などを用いて一定方向に擦ることにより配向を得る方法を用いることができる。一般的には、長さ及び太さが均一な繊維を平均的に植毛した布などを用いて数回程度ラビングを行うことにより実施される。

［光学異方性層]
光学異方性層は、液晶性化合物から形成される。光学異方性層は、セルロースアシレートフイルム上に設けられた配向膜の上に形成することが好ましい。
光学異方性層に用いる液晶性化合物には、棒状液晶性化合物および円盤状液晶性化合物が含まれる。棒状液晶性化合物および円盤状液晶性化合物は、高分子液晶でも低分子液晶でもよく、さらに、低分子液晶が架橋され液晶性を示さなくなったものも含まれる。
光学異方性層は、液晶性化合物および必要に応じて重合性開始剤や任意の成分を含む塗布液を、配向膜の上に塗布することで形成できる。

塗布液の調整に使用する溶媒としては、有機溶媒が好ましく用いられる。有機溶媒の例には、アミド（例、Ｎ，Ｎ−ジメチルホルムアミド）、スルホキシド（例、ジメチルスルホキシド）、ヘテロ環化合物（例、ピリジン）、炭化水素（例、ベンゼン、ヘキサン）、アルキルハライド（例、クロロホルム、ジクロロメタン、テトラクロロエタン）、エステル（例、酢酸メチル、酢酸ブチル）、ケトン（例、アセトン、メチルエチルケトン）、エーテル（例、テトラヒドロフラン、１，２−ジメトキシエタン）が含まれる。アルキルハライドおよびケトンが好ましい。二種類以上の有機溶媒を併用してもよい。
塗布液の塗布は、公知の方法（例、ワイヤーバーコーティング法、押し出しコーティング法、ダイレクトグラビアコーティング法、リバースグラビアコーティング法、ダイコーティング法）により実施できる。
光学異方性層の厚さは、０．１乃至２０μｍであることが好ましく、０．５乃至１５μｍであることがさらに好ましく、１乃至１０μｍであることが最も好ましい。
本発明に用いる液晶性化合物としては、円盤状液晶性化合物を用いることが好ましい。

［棒状液晶性化合物］
棒状液晶性化合物としては、アゾメチン類、アゾキシ類、シアノビフェニル類、シアノフェニルエステル類、安息香酸エステル類、シクロヘキサンカルボン酸フェニルエステル類、シアノフェニルシクロヘキサン類、シアノ置換フェニルピリミジン類、アルコキシ置換フェニルピリミジン類、フェニルジオキサン類、トラン類およびアルケニルシクロヘキシルベンゾニトリル類が好ましく用いられる。
なお、棒状液晶性化合物には、金属錯体も含まれる。また、棒状液晶性化合物を繰り返し単位中に含む液晶ポリマーも、棒状液晶性化合物として用いることができる。言い換えると、棒状液晶性化合物は、（液晶）ポリマーと結合していてもよい。
棒状液晶性化合物については、季刊化学総説第２２巻液晶の化学（１９９４）日本化学会編の第４章、第７章および第１１章、および液晶デバイスハンドブック日本学術振興会第１４２委員会編の第３章に記載がある。
棒状液晶性化合物の複屈折率は、０．００１乃至０．７の範囲にあることが好ましい。
棒状液晶性化合物は、その配向状態を固定するために、重合性基を有することが好ましい。重合性基（Ｑ）の例を、以下に示す。

重合性基（Ｑ）は、不飽和重合性基（Ｑ１〜Ｑ７）、エポキシ基（Ｑ８）またはアジリジニル基（Ｑ９）であることが好ましく、不飽和重合性基であることがさらに好ましく、エチレン性不飽和重合性基（Ｑ１〜Ｑ６）であることが最も好ましい。
棒状液晶性化合物は、短軸方向に対してほぼ対称となる分子構造を有することが好ましい。そのためには、棒状分子構造の両端に重合性基を有することが好ましい。
以下に、棒状液晶性化合物の例を示す。

光学異方性層は、棒状液晶性化合物あるいは後述の重合性開始剤や任意の添加剤（例、可塑剤、モノマー、界面活性剤、セルロースエステル、１，３，５−トリアジン化合物、カイラル剤）を含む液晶組成物（塗布液）を、配向膜の上に塗布することで形成する。

［円盤状液晶性化合物］
円盤状（ディスコティック）液晶性化合物の例としては、Ｃ．Ｄｅｓｔｒａｄｅらの研究報告、Ｍｏｌ．Ｃｒｙｓｔ．７１巻、１１１頁（１９８１年）に記載されているベンゼン誘導体、Ｃ．Ｄｅｓｔｒａｄｅらの研究報告、Ｍｏｌ．Ｃｒｙｓｔ．１２２巻、１４１頁（１９８５年）、Ｐｈｙｓｉｃｓ ｌｅｔｔ，Ａ，７８巻、８２頁（１９９０）に記載されているトルキセン誘導体、Ｂ．Ｋｏｈｎｅらの研究報告、Ａｎｇｅｗ．Ｃｈｅｍ．９６巻、７０頁（１９８４年）に記載されたシクロヘキサン誘導体及びＪ．Ｍ．Ｌｅｈｎらの研究報告、Ｊ．Ｃｈｅｍ．Ｃｏｍｍｕｎ．，１７９４頁（１９８５年）、Ｊ．Ｚｈａｎｇらの研究報告、Ｊ．Ａｍ．Ｃｈｅｍ．Ｓｏｃ．１１６巻、２６５５頁（１９９４年）に記載されているアザクラウン系やフェニルアセチレン系マクロサイクルなどを挙げることができる。さらに、円盤状液晶性化合物としては、一般的にこれらを分子中心の母核とし、直鎖のアルキル基やアルコキシ基、置換ベンゾイルオキシ基等がその直鎖として放射線状に置換された構造のものも含まれ、液晶性を示す。ただし、分子自身が負の一軸性を有し、一定の配向を付与できるものであればよい。また、本発明において、円盤状液晶性化合物から形成する光学異方性層は、最終的にできた物が前記化合物である必要はなく、例えば、低分子の円盤状液晶性化合物が熱、光等で反応する基を有しており、結果的に熱、光等で反応により重合または架橋し、高分子量化し液晶性を失ったものも含まれる。円盤状液晶性化合物の好ましい例は、特開平８−５０２０６号公報に記載されている。また、円盤状液晶性化合物の重合については、特開平８−２７２８４公報に記載がある。

円盤状液晶性化合物を重合により固定するためには、円盤状液晶性化合物の円盤状コアに、置換基として重合性基を結合させる必要がある。ただし、円盤状コアに重合性基を直結させると、重合反応において配向状態を保つことが困難になる。そこで、円盤状コアと重合性基との間に、連結基を導入する。従って、重合性基を有する円盤状液晶性化合物は、下記式（III)で表わされる化合物であることが好ましい。

（III) Ｄ（−Ｌ−Ｐ）_n
式中、Ｄは円盤状コアであり；Ｌは二価の連結基であり、Ｐは重合性基であり、そして、ｎは４乃至１２の整数である。
円盤状コア（Ｄ）の例を以下に示す。以下の各例において、ＬＰ（またはＰＬ）は、二価の連結基（Ｌ）と重合性基（Ｐ）との組み合わせを意味する。

式（III)において、二価の連結基（Ｌ）は、アルキレン基、アルケニレン基、アリーレン基、−ＣＯ−、−ＮＨ−、−Ｏ−、−Ｓ−およびそれらの組み合わせからなる群より選ばれる二価の連結基であることが好ましい。二価の連結基（Ｌ）は、アルキレン基、アリーレン基、−ＣＯ−、−ＮＨ−、−Ｏ−および−Ｓ−からなる群より選ばれる二価の基を少なくとも二つ組み合わせた二価の連結基であることがさらに好ましい。二価の連結基（Ｌ）は、アルキレン基、アリーレン基、−ＣＯ−および−Ｏ−からなる群より選ばれる二価の基を少なくとも二つ組み合わせた二価の連結基であることが最も好ましい。アルキレン基の炭素原子数は、１乃至１２であることが好ましい。アルケニレン基の炭素原子数は、２乃至１２であることが好ましい。アリーレン基の炭素原子数は、６乃至１０であることが好ましい。

二価の連結基（Ｌ）の例を以下に示す。左側が円盤状コア（Ｄ）に結合し、右側が重合性基（Ｐ）に結合する。ＡＬはアルキレン基またはアルケニレン基、ＡＲはアリーレン基を意味する。なお、アルキレン基、アルケニレン基およびアリーレン基は、置換基（例、アルキル基）を有していてもよい。
Ｌ１：−ＡＬ−ＣＯ−Ｏ−ＡＬ−
Ｌ２：−ＡＬ−ＣＯ−Ｏ−ＡＬ−Ｏ−
Ｌ３：−ＡＬ−ＣＯ−Ｏ−ＡＬ−Ｏ−ＡＬ−
Ｌ４：−ＡＬ−ＣＯ−Ｏ−ＡＬ−Ｏ−ＣＯ−
Ｌ５：−ＣＯ−ＡＲ−Ｏ−ＡＬ−
Ｌ６：−ＣＯ−ＡＲ−Ｏ−ＡＬ−Ｏ−
Ｌ７：−ＣＯ−ＡＲ−Ｏ−ＡＬ−Ｏ−ＣＯ−
Ｌ８：−ＣＯ−ＮＨ−ＡＬ−
Ｌ９：−ＮＨ−ＡＬ−Ｏ−
Ｌ10：−ＮＨ−ＡＬ−Ｏ−ＣＯ−

Ｌ11：−Ｏ−ＡＬ−
Ｌ12：−Ｏ−ＡＬ−Ｏ−
Ｌ13：−Ｏ−ＡＬ−Ｏ−ＣＯ−
Ｌ14：−Ｏ−ＡＬ−Ｏ−ＣＯ−ＮＨ−ＡＬ−
Ｌ15：−Ｏ−ＡＬ−Ｓ−ＡＬ−
Ｌ16：−Ｏ−ＣＯ−ＡＲ−Ｏ−ＡＬ−ＣＯ−
Ｌ17：−Ｏ−ＣＯ−ＡＲ−Ｏ−ＡＬ−Ｏ−ＣＯ−
Ｌ18：−Ｏ−ＣＯ−ＡＲ−Ｏ−ＡＬ−Ｏ−ＡＬ−Ｏ−ＣＯ−
Ｌ19：−Ｏ−ＣＯ−ＡＲ−Ｏ−ＡＬ−Ｏ−ＡＬ−Ｏ−ＡＬ−Ｏ−ＣＯ−
Ｌ20：−Ｓ−ＡＬ−
Ｌ21：−Ｓ−ＡＬ−Ｏ−
Ｌ22：−Ｓ−ＡＬ−Ｏ−ＣＯ−
Ｌ23：−Ｓ−ＡＬ−Ｓ−ＡＬ−
Ｌ24：−Ｓ−ＡＲ−ＡＬ−

式（III）））の重合性基（Ｐ）は、重合反応の種類に応じて決定する。重合性基（Ｐ）の例を以下に示す。

重合性基（Ｐ）は、不飽和重合性基（Ｐ１、Ｐ２、Ｐ３、Ｐ７、Ｐ８、Ｐ１５、Ｐ１６、Ｐ１７）またはエポキシ基（Ｐ６、Ｐ１８）であることが好ましく、不飽和重合性基であることがさらに好ましく、エチレン性不飽和重合性基（Ｐ１、Ｐ７、Ｐ８、Ｐ１５、Ｐ１６、Ｐ１７）であることが最も好ましい。
式（III）において、ｎは４乃至１２の整数である。具体的な数字は、円盤状コア（Ｄ）の種類に応じて決定される。なお、複数のＬとＰの組み合わせは、異なっていてもよいが、同一であることが好ましい。

円盤状液晶性化合物を用いる場合、光学異方性層は円盤状構造単位の面が、セルロースアシレートフイルム表面に対して傾き、且つ円盤状構造単位の面とセルロースアシレートフイルム表面とのなす角度は、異方性層の各深さにおいては、揺らぎをもちつつ、光学異方性層の深さ方向においては、変化していることが好ましい。

ある位置での円盤状構造単位の面の角度（平均傾斜角）は、一般に、各深さでは揺らぎをもちつつ、光学異方性層全体としては、深さ方向でかつ光学異方性層の底面からの距離の増加と共に増加または減少している。平均傾斜角は、距離の増加と共に層全体としては増加することが好ましい。さらに、平均傾斜角の変化としては、連続的増加、連続的減少、間欠的増加、間欠的減少、連続的増加と連続的減少を含む変化、及び増加及び減少を含む間欠的変化などを挙げることができる。間欠的変化は、厚さ方向の途中で平均傾斜角が変化しない領域を含んでいる。平均傾斜角は、平均傾斜角が変化しない領域を含んでいても、全体として増加または減少していることが好ましい。さらに、平均傾斜角は全体として増加していることが好ましく、特に連続的に変化することが好ましい。

支持体側の円盤状単位の平均傾斜角は、一般に円盤状液晶性化合物あるいは配向膜の材料を選択することにより、またはラビング処理方法の選択することにより、調整することができる。また、表面側（空気側）の円盤状単位の平均傾斜角は、一般に円盤状液晶性化合物あるいは円盤状液晶性化合物とともに使用する他の化合物を選択することにより調整することができる。円盤状液晶性化合物とともに使用する化合物の例としては、可塑剤、界面活性剤、重合性モノマー及びポリマーなどを挙げることができる。更に、平均傾斜角の変化の程度も、上記と同様の選択により調整できる。

円盤状液晶性化合物とともに使用する可塑剤、界面活性剤及び重合性モノマーとしては、円盤状液晶性化合物と相溶性を有し、円盤状液晶性化合物の平均傾斜角の変化を与えられるか、あるいは配向を阻害しない限り、どのような化合物も使用することができる。これらの中で、重合性モノマー（例、ビニル基、ビニルオキシ基、アクリロイル基及びメタクリロイル基を有する化合物）が好ましい。上記化合物の添加量は、円盤状液晶性化合物に対して一般に１〜５０質量％の範囲にあり、５〜３０質量％の範囲にあることが好ましい。

円盤状液晶性化合物とともに使用するポリマーとしては、円盤状液晶性化合物と相溶性を有し、円盤状液晶性化合物に平均傾斜角の変化を与えられる限り、どのようなポリマーでも使用することができる。ポリマーの例としては、セルロースエステルを挙げることができる。セルロースエステルの好ましい例としては、セルロースアシレート、セルロースアシレートプロピオネート、ヒドロキシプロピルセルロース及びセルロースアシレートブチレートを挙げることができる。円盤状液晶性化合物の配向を阻害しないように、上記ポリマーの添加量は、円盤状液晶性化合物に対して一般に０．１〜１０質量％の範囲にあり、０．１〜８質量％の範囲にあることがより好ましく、０．１〜５質量％の範囲にあることがさらに好ましい。

光学異方性層は、一般に円盤状液晶性化合物および他の化合物を溶剤に溶解した溶液を配向膜上に塗布し、乾燥し、次いでディスコティックネマチック相形成温度まで加熱し、その後配向状態（ディスコティックネマチック相）を維持して冷却することにより得られる。あるいは、上記光学異方性層は、円盤状液晶性化合物及び他の化合物（更に、例えば重合性モノマー、光重合開始剤）を溶剤に溶解した溶液を配向膜上に塗布し、乾燥し、次いでディスコティックネマチック相形成温度まで加熱したのち重合させ（ＵＶ光の照射等により）、さらに冷却することにより得られる。本発明に用いる円盤状液晶性化合物のディスコティックネマティック液晶相−固相転移温度としては、７０〜３００℃が好ましく、特に７０〜１７０℃が好ましい。

［液晶性化合物の配向状態の固定］
配向させた液晶性化合物を、配向状態を維持して固定することが好ましい。固定化は、重合反応により実施することが好ましい。重合反応には、熱重合開始剤を用いる熱重合反応と光重合開始剤を用いる光重合反応とが含まれる。光重合反応が好ましい。
光重合開始剤の例には、α−カルボニル化合物（米国特許２３６７６６１号、同２３６７６７０号の各明細書記載）、アシロインエーテル（米国特許２４４８８２８号明細書記載）、α−炭化水素置換芳香族アシロイン化合物（米国特許２７２２５１２号明細書記載）、多核キノン化合物（米国特許３０４６１２７号、同２９５１７５８号の各明細書記載）、トリアリールイミダゾールダイマーとｐ−アミノフェニルケトンとの組み合わせ（米国特許３５４９３６７号明細書記載）、アクリジンおよびフェナジン化合物（特開昭６０−１０５６６７号公報、米国特許４２３９８５０号明細書記載）およびオキサジアゾール化合物（米国特許４２１２９７０号明細書記載）が含まれる。
光重合開始剤の使用量は、塗布液の固形分の０．０１乃至２０質量％の範囲にあることが好ましく、０．５乃至５質量％の範囲にあることがさらに好ましい。
液晶性化合物の重合のための光照射は、紫外線を用いることが好ましい。
照射エネルギーは、２０ｍＪ／ｃｍ² 乃至５０Ｊ／ｃｍ² の範囲にあることが好ましく、２０乃至５０００ｍＪ／ｃｍ² の範囲にあることがより好ましく、１００乃至８００ｍＪ／ｃｍ² の範囲にあることがさらに好ましい。また、光重合反応を促進するため、加熱条件下で光照射を実施してもよい。保護層を、光学異方性層の上に設けてもよい。
以上のように、セルロースアシレートフイルム上に光学異方性層を設けることにより本発明の光学補償フイルムを作製することができる。

［偏光板］
偏光板は、偏光膜およびその両側に配置された二枚の透明保護膜からなる。一方の保護膜として、上記の光学補償フイルムを用いることができる。他方の保護膜は、通常のセルロースアシレートフイルムを用いてもよい。
偏光膜には、ヨウ素系偏光膜、二色性染料を用いる染料系偏光膜やポリエン系偏光膜がある。ヨウ素系偏光膜および染料系偏光膜は、一般にポリビニルアルコール系フイルムを用いて製造する。

また、偏光板の生産性には保護フイルムの透湿性が重要であることがわかった。偏光膜と保護フイルムは水系接着剤で貼り合わせられており、この接着剤溶剤は保護フイルム中を拡散することで、乾燥される。保護フイルムの透湿性が高ければ、高いほど乾燥は早くなり、生産性は向上するが、高くなりすぎると、液晶表示装置の使用環境（高湿下）により、水分が偏光膜中に入ることで偏光能が低下する。
光学補償フイルムの透湿性は、ポリマーフイルム（および重合性液晶化合物）の厚み、自由体積、もしくは、親疎水性などにより決定される。
光学補償フイルムを偏光板の保護フイルムとして用いる場合、光学補償フイルムの透湿性は１００乃至１０００（ｇ／ｍ² ）／２４ｈｒｓの範囲にあることが好ましく、３００乃至７００（ｇ／ｍ² ）／２４ｈｒｓの範囲にあることが更に好ましい。
光学補償フイルムの厚みは、セルロースアシレートフイルムを製膜する場合の、リップ流量とラインスピード、あるいは、延伸、圧縮により調整することができる。使用する主素材により透湿性が異なるので、厚み調整により好ましい範囲にすることが可能である。
光学補償フイルムの自由体積は、製膜の場合、乾燥温度と時間により調整することができる。この場合もまた、使用する主素材により透湿性が異なるので、自由体積調整により好ましい範囲にすることが可能である。
光学補償フイルムの親疎水性は、添加剤により調整することができる。自由体積中に親水的添加剤を添加することで透湿性は高くなり、逆に疎水性添加剤を添加することで透湿性を低くすることができる。
光学補償フイルムの透湿性を調整することにより、光学補償能を有する偏光板を安価に高い生産性で製造することが可能となる。

［液晶表示装置］
上記の光学補償フイルム、または光学補償フイルムと偏光膜とを貼り合わせて得られた偏光板は、液晶表示装置、特に透過型液晶表示装置に有利に用いられる。
透過型液晶表示装置は、液晶セルおよびその両側に配置された二枚の偏光板からなる。偏光板は、偏光膜およびその両側に配置された二枚の透明保護膜からなる。液晶セルは、二枚の電極基板の間に液晶を担持している。
本発明の光学補償フイルムは、液晶セルと一方の偏光板との間に一枚配置するか、あるいは液晶セルと双方の偏光板との間に二枚配置する。
本発明の偏光板は、液晶セルの両側に配置された二枚の偏光板のうちの少なくとも一方として用いればよい。この際には、光学補償フイルムが液晶セル側となるように本発明の偏光板を配置する。
ＴＮモードの液晶セルでは、電圧無印加時に棒状液晶性分子が実質的に水平配向し、さらに６０乃至１２０゜にねじれ配向している。
ＴＮモードの液晶セルは、カラーＴＦＴ液晶表示装置として最も多く利用されており、多数の文献に記載がある。

［プリズムシート]
本発明の実施の態様として、場合によって視野角を変え、プライバシーを守る観点から、後述のプリズムシートを２枚以上使用し、さらに該プリズムシートを取り外し可能とすることが好ましい。
プリズムシートは後述の従来の使用法とは異なり、溝方向を実質的に一致させ、２枚以上使用することが好ましい。ここでいう実質的とは、±３０度以内をいう。

以下プリズムシートについて詳細を記載する。
バックライトから出射された光は導光板に形成された光出射機構により、一部の光が導光体の光出射面から出射する。この出射光は観察方向と異なる方向に指向性を有する。このため、必要な方向へと指向性を変更させて光を出射させるために、プリズムシートなどが使用される。このプリズムシートは、実開平３−６９１８４号公報に開示されているように、プリズム面を導光体と反対の側に向けて配置されることが多く、また、プリズムシートは、プリズム稜線の方向が互いに直交するような配置で重ね合わせて使用されることが一般的である。更には、特公平７−２７１３６号公報や特公平７−２７１３７号公報に開示されているように、プリズム面を導光体側に向けて配置されたものも提案されている。特開平７−３１８７２９号公報には、導光体の光出射面上に、プリズム列と直交する断面において、各プリズム列の長辺のシート面に対する角度が視点直下位置から離れるに従って大きくなるようなリニアフレネルレンズシートを、レンズ面が出射面となるように配置し、出射光を視点方向に集光させるようにした面光源装置が記載されている。

［実施例１］
（セルロースアシレートフイルムの作製）
下記の組成物をミキシングタンクに投入し、加熱しながら攪拌して、各成分を溶解し、セルロースアシレート溶液Ａを調製した。

────────────────────────────────────────
セルロースアシレート溶液Ａ組成
────────────────────────────────────────
置換度２．８６のセルロースアセテート １００質量部
トリフェニルホスフェート（可塑剤） ７．８質量部
ビフェニルジフェニルホスフェート（可塑剤） ３．９質量部
メチレンクロライド（第１溶媒） ３００質量部
メタノール（第２溶媒） ５４質量部
１−ブタノール １１質量部
────────────────────────────────────────

別のミキシングタンクに、下記の組成物を投入し、加熱しながら攪拌して、各成分を溶解し、添加剤溶液Ｂを調製した。

────────────────────────────────────────
溶液Ｂ組成
────────────────────────────────────────
メチレンクロライド（第１溶媒） ８０質量部
メタノール（第２溶媒） ２０質量部
光学異方性低下剤（Ａ−１９） ４０質量部
波長分散制御剤（ＵＶ−１２０） ４重量部
────────────────────────────────────────

<セルロースアセテートフイルム試料００１の作製>
セルロースアシレート溶液Ａを４７７質量部に、添加剤溶液Ｂ−１の４０質量部を添加し、充分に攪拌して、ドープを調製した。ドープを流延口から０℃に冷却したドラム上に流延した。溶媒含有率７０質量％の場外で剥ぎ取り、フイルムの巾方向の両端をピンテンター（特開平４−１００９号の図３に記載のピンテンター）で固定し、溶媒含有率が３乃至５質量％の状態で、横方向（機械方向に垂直な方向）の延伸率が３％となる間隔を保ちつつ乾燥した。その後、熱処理装置のロール間を搬送することにより、さらに乾燥し、厚み８０μｍのセルロースアセテートフイルム試料ＣＡＦ−０１を作製した。
作製したＣＡＦ−０１について、光学特性を測定した。結果は第１表に示す。
尚、光学特性は、エリプソメーター（Ｍ−１５０、日本分光（株）製）を用いて、波長６３０ｎｍにおけるＲｅレターデーション値およびＲthレターデーション値を測定した。

（配向膜の形成）
このセルロースアシレートフイルム上に、下記の組成の塗布液を＃１６のワイヤーバーコーターで２８ｍｌ／ｍ² 塗布した。６０℃の温風で６０秒、さらに９０℃の温風で１５０秒乾燥した。
次に、セルロースアシレートフイルムの長手方向と平行な方向に、形成した膜にラビング処理を実施した。

────────────────────────────────────────
配向膜塗布液組成
────────────────────────────────────────
下記の変性ポリビニルアルコール １０質量部
水 ３７１質量部
メタノール １１９質量部
グルタルアルデヒド（架橋剤） ０．５質量部
────────────────────────────────────────

（光学異方性層の形成）

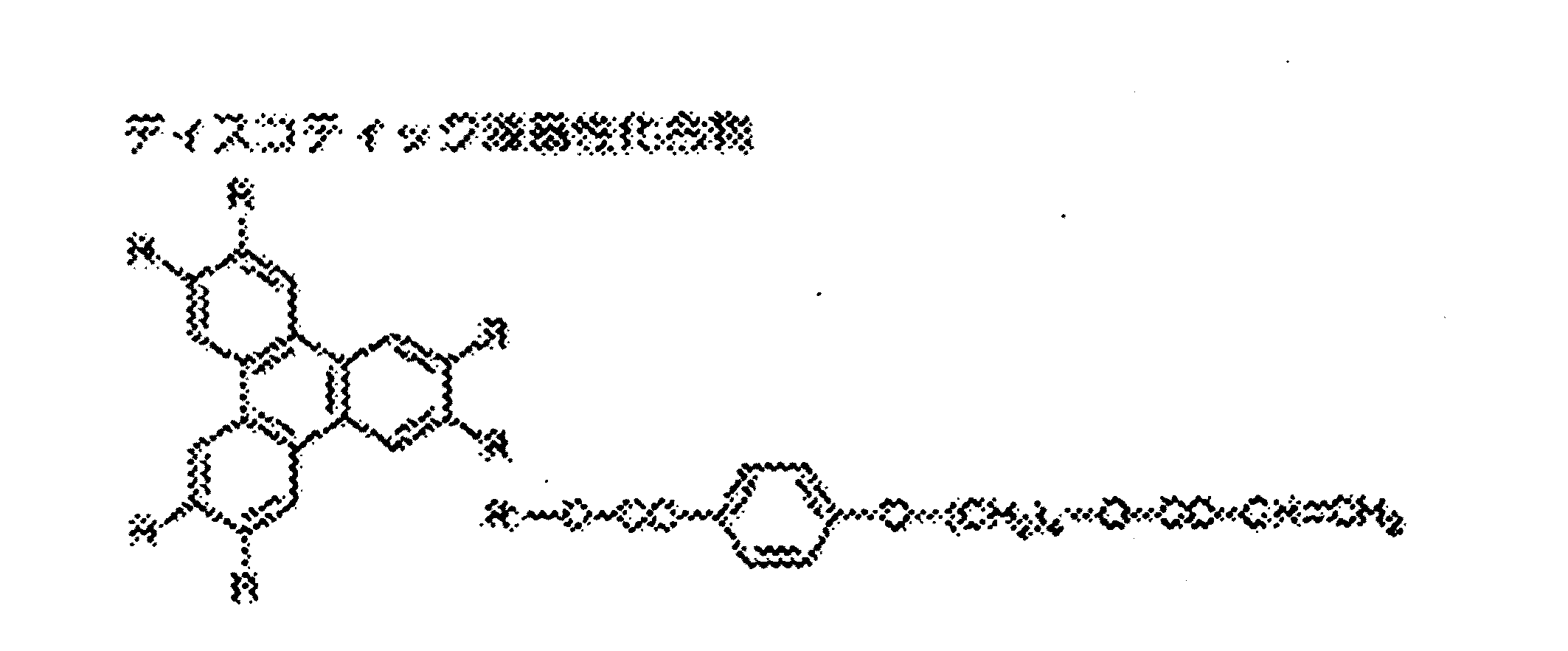

配向膜上に、下記の円盤状（液晶性）化合物４１．０１ｇ、エチレンオキサイド変性トリメチロールプロパントリアクリレート（Ｖ＃３６０、大阪有機化学（株）製）４．０６ｇ、セルロースアシレートブチレート（ＣＡＢ５５１−０．２、イーストマンケミカル社製）０．９０ｇ、セルロースアシレートブチレート（ＣＡＢ５３１−１、イーストマンケミカル社製）０．２３ｇ、光重合開始剤（イルガキュアー９０７、チバガイギー社製）１．３５ｇ、増感剤（カヤキュアーＤＥＴＸ、日本化薬（株）製）０．４５ｇを、１０２ｇのメチルエチルケトンに溶解した塗布液を、＃３．６のワイヤーバーで塗布した。これを１３０℃の恒温ゾーンで２分間加熱し、円盤状化合物を配向させた。次に、６０℃の雰囲気下で１２０Ｗ／ｃｍ高圧水銀灯を用いて、１分間ＵＶ照射し円盤状化合物を重合させた。その後、室温まで放冷した。このようにして、光学異方性層を形成し、光学補償フイルム（ＫＨ−０１）を作製した。
波長５４６ｎｍで測定した光学異方性層のＲｅレターデーション値は４３ｎｍであった。また、円盤面とセルロースアシレートフイルム表面との間の角度（傾斜角）は平均で４２゜であった。

［実施例２］
（セルロースアシレートフイルムの作製）
下記の組成物をミキシングタンクに投入し、加熱しながら攪拌して、各成分を溶解し、セルロースアシレート溶液Ｅを調製した。この際、置換度２．９２のセルロースアシレートを用いた。

────────────────────────────────────────
セルロースアシレート溶液Ｃ組成
────────────────────────────────────────
セルロースアセテート １００質量部
メチレンクロライド（第１溶媒） ３００質量部
メタノール（第２溶媒） ５４質量部
１−ブタノール １１質量部
────────────────────────────────────────

別のミキシングタンクに、下記の組成物を投入し、加熱しながら攪拌して、各成分を溶解し、添加剤溶液Ｂを調製した。

────────────────────────────────────────
溶液Ｂ組成
────────────────────────────────────────
メチレンクロライド（第１溶媒） ８０質量部
メタノール（第２溶媒） ２０質量部
光学異方性低下剤（Ａ−１９） ４０質量部
波長分散制御剤（ＵＶ−１０２） ４重量部
────────────────────────────────────────

<セルロースアセテートフイルム試料の作製>
セルロースアシレート溶液Ａを４６５質量部に、添加剤溶液Ｂ−１の４０質量部を添加し、充分に攪拌して、ドープを調製した。ドープを流延口から０℃に冷却したドラム上に流延した。溶媒含有率７０質量％の場外で剥ぎ取り、フイルムの巾方向の両端をピンテンター（特開平４−１００９号の図３に記載のピンテンター）で固定し、溶媒含有率が３乃至５質量％の状態で、横方向（機械方向に垂直な方向）の延伸率が３％となる間隔を保ちつつ乾燥した。その後、熱処理装置のロール間を搬送することにより、さらに乾燥し、厚み８０μｍのセルロースアセテートフイルム試料ＣＡＦ−０２を作製した。
作製したＣＡＦ−０２について、光学特性を測定した。結果は第１表に示す。
尚、光学特性は、エリプソメーター（Ｍ−１５０、日本分光（株）製）を用いて、波長６３０ｎｍにおけるＲｅレターデーション値およびＲthレターデーション値を測定した。
さらに、作製したセルロースアシレートフイルムを、１．５Ｎの水酸化カリウム溶液（４０℃）に５分間浸漬した後、硫酸で中和し、純水で水洗、乾燥した。このセルロースアシレートフイルムの表面エネルギーを接触角法により求めたところ、６８ｍＮ／ｍであった。

（配向膜の形成）
このセルロースアシレートフイルム上に、実施例１で用いた配向膜塗布液を＃１６のワイヤーバーコーターで２８ｍｌ／ｍ² 塗布した。６０℃の温風で６０秒、さらに９０℃の温風で１５０秒乾燥した。
次に、セルロースアシレートフイルムの遅相軸（波長６３２．８ｎｍで測定）と４５゜の方向に、形成した膜にラビング処理を実施した。

（液晶性化合物の作製）
まず、液晶性高分子の合成と、無配向処理基板上でのホメオトロピック配向の確認を行う。
４−ヘプチル安息香酸１０ｍｍｏｌ、テレフタル酸９５ｍｍｏｌ、メチルヒドロキノンジアシレート５０ｍｍｏｌ、カテコールジアシレート５０ｍｍｏｌ、および酢酸ナトリウム１００ｍｇを用いて窒素雰囲気下、２７０℃で１２時間重合を行った。得られた反応生成物をテトラクロロエタンに溶解したのち、メタノールで再沈澱を行って精製し、液晶性ポリエステル２２．０ｇを得た。
この液晶性ポリエステルの対数粘度は０．１５、液晶相としてネマチック相をもち、等方相−液晶相転移温度は２４０℃、ガラス転移点は７５℃であった。

この液晶性ポリエステルを用いて、１０ｗｔ％のフェノール／テトラクロロエタン混合溶媒（６／４質量比）溶液を調製した。この溶液を、ソーダガラス板上に、バーコート法により塗布し、溶媒を除去した。次いで、１９０℃で３０分間熱処理した後、室温下で冷却・固定化した。その結果、膜厚１５μｍの均一に配向した液晶性フイルムを得た。コノスコープ観察したところ高分子液晶は正の一軸性構造を持つことがわかり、このポリマーがホメオトロピック配向性を持つことがわかった。

（光学異方性層の形成）
前記のようにして得られた液晶性ポリエステルの８ｗｔ％テトラクロロエタン溶液を調製した。次いで、スピンコート法により、溶液を配向膜上に塗布した。次いで溶媒を除去した後、１９０℃で２０分間熱処理した。熱処理後、空冷し、液晶性化合物の配向状態を固定化した。得られた光学補償フイルム（ＫＨ−０２）は、透明で配向欠陥はなく、均一な膜厚（１．５５μｍ）を有していた。

［比較例１］
（セルロースアセテートフイルムの作製）
下記の組成物をミキシングタンクに投入し、加熱しながら攪拌して、各成分を溶解し、セルロースアセテート溶液を調製した。

────────────────────────────────────────
セルロースアセテート溶液組成
────────────────────────────────────────
酢化度６０．９％のセルロースアセテート １００質量部
トリフェニルホスフェート（可塑剤） ７．８質量部
ビフェニルジフェニルホスフェート（可塑剤） ３．９質量部
メチレンクロライド（第１溶媒） ３００質量部
メタノール（第２溶媒） ５４質量部
１−ブタノール（第３溶媒） １１質量部
────────────────────────────────────────

別のミキシングタンクに、下記のレターデーション上昇剤１６質量部、メチレンクロライド８０質量部およびメタノール２０質量部を投入し、加熱しながら攪拌して、レターデーション上昇剤溶液を調製した。
セルロースアセテート溶液４８７質量部にレターデーション上昇剤溶液１３質量部を混合し、充分に攪拌してドープを調製した。レターデーション上昇剤の添加量は、セルロースアセテート１００質量部に対して、１．８質量部であった。

得られたドープを、バンド流延機を用いて流延した。バンド上での膜面温度が４０℃となってから、６０℃の温風で１分乾燥し、フイルムをバンドから剥ぎ取った。次いでフイルムを１４０℃の乾燥風で１０分乾燥し、残留溶剤量が０．３質量％のセルロースアセテートフイルム（厚さ：８０μｍ）を製造した。
作製したセルロースアセテートフイルム（ＣＡＦ−Ｈ１）について、光学特性と吸湿膨張係数を測定した。結果は第１表に示す。
尚、光学特性は、エリプソメーター（Ｍ−１５０、日本分光（株）製）を用いて、波長６３０ｎｍにおけるＲｅレターデーション値およびＲthレターデーション値を測定した。

（配向膜の形成）
このセルロースアセテートフイルム上に、下記の組成の塗布液を＃１６のワイヤーバーコーターで２８ｍｌ／ｍ² 塗布した。６０℃の温風で６０秒、さらに９０℃の温風で１５０秒乾燥した。
次に、セルロースアセテートフイルムの長手方向と平行な方向に、形成した膜にラビング処理を実施した。

────────────────────────────────────────
配向膜塗布液組成
────────────────────────────────────────
下記の変性ポリビニルアルコール １０質量部
水 ３７１質量部
メタノール １１９質量部
グルタルアルデヒド（架橋剤） ０．５質量部
────────────────────────────────────────

（光学異方性層の形成）
配向膜上に、下記の円盤状（液晶性）化合物４１．０１ｇ、エチレンオキサイド変性トリメチロールプロパントリアクリレート（Ｖ＃３６０、大阪有機化学（株）製）４．０６ｇ、セルロースアセテートブチレート（ＣＡＢ５５１−０．２、イーストマンケミカル社製）０．９０ｇ、セルロースアセテートブチレート（ＣＡＢ５３１−１、イーストマンケミカル社製）０．２３ｇ、光重合開始剤（イルガキュアー９０７、チバガイギー社製）１．３５ｇ、増感剤（カヤキュアーＤＥＴＸ、日本化薬（株）製）０．４５ｇを、１０２ｇのメチルエチルケトンに溶解した塗布液を、＃３．６のワイヤーバーで塗布した。これを１３０℃の恒温ゾーンで２分間加熱し、円盤状化合物を配向させた。次に、６０℃の雰囲気下で１２０Ｗ／ｃｍ高圧水銀灯を用いて、１分間ＵＶ照射し円盤状化合物を重合させた。その後、室温まで放冷した。このようにして、光学異方性層を形成し、光学補償シート（ＫＨ−Ｈ１）を作製した。
波長５４６ｎｍで測定した光学異方性層のＲｅレターデーション値は４３ｎｍであった。また、円盤面とセルロースアセテートフイルム表面との間の角度（傾斜角）は平均で４２゜であった。

作製したセルロースアシレートフイルム（ＣＡＦ−Ｈ１）について、光学特性と吸湿膨張係数を測定した。結果は第１表に示す。
尚、光学特性は、エリプソメーター（Ｍ−１５０、日本分光（株）製）を用いて、波長５５０ｎｍにおけるＲｅレターデーション値およびＲthレターデーション値を測定した。

第１表
────────────────────────────────────────
フイルム 厚み 光学異方性低下剤 波長分散低下剤 Ｒｅ Ｒｔｈ
────────────────────────────────────────
実施例１ ＣＡＦ−０１ ８０μ １２質量部 １．８重量部 ２ｎｍ １５ｎｍ
実施例２ ＣＡＦ−０２ ４０μ １２重量部 １．８質量部 ０ｎｍ −５ｎｍ
比較例１ ＣＡＦ−Ｈ１ ８０μ １．８重量部（Ｒｅ調整剤） ５ｎｍ １３０ｎｍ
────────────────────────────────────────

［実施例３］
延伸したポリビニルアルコールフイルムにヨウ素を吸着させて偏光膜を作製した。ポリビニルアルコール系接着剤を用いて、実施例１で作成した光学補償フイルム（ＫＨ−０１）を、セルロースアシレートフイルム（ＣＡＦ―０１）が偏光膜側となるように偏光膜の片側に貼り付けた。偏光膜の透過軸と光学補償フイルム（ＫＨ―０１）の遅相軸とは平行になるように配置した。
市販のセルローストリアシレートフイルム（フジタックＴＤ８０ＵＦ、富士写真フイルム（株）製）にケン化処理を行い、ポリビニルアルコール系接着剤を用いて、偏光膜の反対側に貼り付けた。偏光膜の透過軸と市販のセルローストリアシレートフイルムの遅相軸とは、直交するように配置した。
このようにして偏光板を作製した。

［実施例４］
延伸したポリビニルアルコールフイルムにヨウ素を吸着させて偏光膜を作製した。ポリビニルアルコール系接着剤を用いて、実施例２で作成した光学補償フイルム（ＫＨ−０２）を、セルロースアシレートフイルム（ＣＡＦ―０２）が偏光膜側となるように偏光膜の片側に貼り付けた。偏光膜の透過軸と光学補償フイルム（ＫＨ―０２）の遅相軸とは直交になるように配置した。
市販のセルローストリアシレートフイルム（フジタックＴＤ８０ＵＦ、富士写真フイルム（株）製）にケン化処理を行い、ポリビニルアルコール系接着剤を用いて、偏光膜の反対側に貼り付けた。偏光膜の透過軸と市販のセルローストリアシレートフイルムの遅相軸とは、直交するように配置した。
このようにして偏光板を作製した。

［比較例２］
延伸したポリビニルアルコールフイルムにヨウ素を吸着させて偏光膜を作製した。ポリビニルアルコール系接着剤を用いて、比較例１で作成したセルロースアシレートフイルムを偏光膜の片側に貼り付けた。偏光膜の透過軸とセルロースアシレートフイルム（ＣＡＦ−Ｈ１）の遅相軸とは平行になるように配置した。
市販のセルローストリアシレートフイルム（フジタックＴＤ８０ＵＦ、富士写真フイルム（株）製）にケン化処理を行い、ポリビニルアルコール系接着剤を用いて、偏光膜の反対側に貼り付けた。偏光膜の透過軸と市販のセルローストリアシレートフイルムの遅相軸とは、直交するように配置した。
このようにして偏光板を作製した。

［実施例５］
ＴＮ型液晶セルを使用した液晶表示装置（６Ｅ−Ａ３、シャープ（株）製）に設けられている一対の偏光板を剥がし、代わりに実施例３で作製した偏光板を、光学補償フイルム（ＫＨ−０１）が液晶セル側となるように粘着剤を介して、観察者側およびバックライト側に一枚ずつ貼り付けた。観察者側の偏光板の透過軸と、バックライト側の偏光板の透過軸とが直交するように配置した。
作製した液晶表示装置について、測定機（ＥＺ−Contrast１６０Ｄ、ＥＬＤＩＭ社製）を用いて、黒表示（Ｌ１）から白表示（Ｌ８）までの８段階で視野角を測定した。結果を第２表に示す。

［実施例６］
ＴＮ型液晶セルを使用した液晶表示装置（６Ｅ−Ａ３、シャープ（株）製）に設けられている一対の偏光板を剥がし、代わりに実施例４で作製した偏光板を、光学補償フイルム（ＫＨ−０２）が液晶セル側となるように粘着剤を介して、観察者側およびバックライト側に一枚ずつ貼り付けた。観察者側の偏光板の透過軸と、バックライト側の偏光板の透過軸とが直交するように配置した。
作製した液晶表示装置について、測定機（ＥＺ−Contrast１６０Ｄ、ＥＬＤＩＭ社製）を用いて、黒表示（Ｌ１）から白表示（Ｌ８）までの８段階で視野角を測定した。結果を第２表に示す。

［比較例３］
ＴＮ型液晶セルを使用した液晶表示装置（６Ｅ−Ａ３、シャープ（株）製）について、測定機（ＥＺ−Contrast１６０Ｄ、ＥＬＤＩＭ社製）を用いて、黒表示（Ｌ１）から白表示（Ｌ８）までの８段階で視野角を測定した。結果を第２表に示す。

第２表
────────────────────────────────────────
液晶 視野角（コントラスト比が１０以上で黒側の階調反転のない範囲）
表示装置 上 下 左右
────────────────────────────────────────
実施例５ ７０゜ ４５゜ ８０゜
実施例６ ６５゜ ６０゜ ６５゜
比較例３ ７０゜ ４５゜ １６０゜
────────────────────────────────────────
（註）黒側の階調反転：Ｌ１とＬ２との間の反転

Claims (3)

1. ＴＮモードの液晶セル、その両側に配置された二枚の偏光板およびバックライトからなり、二枚の偏光板がいずれも偏光膜およびその両側に配置された二枚の透明保護膜からなるＴＮ型液晶表示装置であって、
   透明保護膜の少なくとも一枚がセルロースアシレートフイルムおよび円盤状液晶性化合物から形成された光学異方性層を有する光学補償フイルムであって、セルロースアシレートフイルムの面内のレターデーション値および厚み方向のレターデーション値が下記式（Ｉ）および（II）を満足し、さらに光学異方性層において円盤状液晶性化合物の円盤状構造単位の面がセルロースアシレートフイルム表面に対して傾き、且つ円盤状構造単位の面とセルロースアシレートフイルム表面とのなす角度が光学異方性層の深さ方向において変化していることにより、上下の視野角および左右の視野角の一方が１１０°乃至１７０°であり、他方が５０°乃至９０°であることを特徴とするＴＮ型液晶表示装置：
   （Ｉ）０＜Ｒｅ（６３０）＜１０
   （II）｜Ｒｔｈ（６３０）｜＜２５
   ［式中、Ｒｅ（λ）は、波長λｎｍで測定したセルロースアシレートフイルムの面内のレターデーション値（単位：ｎｍ）であり；Ｒｔｈ（λ）は、波長λｎｍで測定したセルロースアシレートフイルムの厚み方向のレターデーション値（単位：ｎｍ）である］。
2. セルロースアシレートフイルムが、レターデーション低下剤を下記式（Ｖ）および（VI）を満足する量で含有していることを特徴とする請求項１に記載のＴＮ型液晶表示装置：
   （Ｖ）（Ｒｔｈ（Ａ）−Ｒｔｈ（０））／Ａ＜−１．０
   （VI）０．０１＜Ａ＜３０
   ［式中、Ｒｔｈ（Ａ）は、波長６３０ｎｍで測定したレターデーション低下剤をＡ質量％含有するセルロースアシレートフイルムの厚み方向のレターデーション値であり；Ｒｔｈ（０）は、波長６３０ｎｍで測定したレターデーション低下剤を含有しない以外は上記と同様に作製したセルロースアシレートフイルムの厚み方向のレターデーション値であり；そして、Ａは、セルロースアシレートに対するレターデーション低下剤の添加量（質量％）である］。
3. セルロースアシレートのアシル置換度が２．８５乃至３．００である請求項１に記載のＴＮ型液晶表示装置。
