JP3661487B2 - 内視鏡の観察装置

Info

Publication number: JP3661487B2
Application number: JP13295799A
Authority: JP
Inventors: 治男秋庭; 俊宮野; 逸司南; 尚武三森
Original assignee: Fujinon Corp
Current assignee: Fujinon Corp
Priority date: 1998-05-18
Filing date: 1999-05-13
Publication date: 2005-06-15
Anticipated expiration: 2019-05-13
Also published as: JP2000037345A

Description

【０００１】
【発明の属する技術分野】
本発明は、医療用等として用いられる内視鏡において、観察距離が可変な対物レンズを有する観察手段を装着した内視鏡に関するものである。
【０００２】
【従来の技術】
内視鏡は、患者の体内等に挿入されて、体腔内の観察等を行うために用いられるものであって、術者等が把持して操作を行う本体操作部と、体腔内等に挿入される挿入部とを有するものである。体腔内等は暗所であるから、その観察を行うためには外部から照明を行う必要がある。従って、挿入部の先端には概略同一平面の部位に照明手段と観察手段とが設けられる。照明手段は極細い光学繊維を束ねたライトガイドを照明光の伝送手段として用い、このライトガイドの出射端に照明光を発散させる照明用レンズを設ける構成となし、観察手段は対物レンズを有し、この対物レンズにより体腔内の像を結像させる。この対物レンズの結像位置には光学繊維束からなるイメージガイドを臨ませるようにしたものと、ＣＣＤ等からなる固体撮像素子を結像位置に配置して、観察対象部の光学像を電気信号に変換するようにしたものとがある。前者は光学式内視鏡であり、体腔内の観察は本体操作部に連結して設けた接眼部に接眼することにより行われる。また、後者は、所謂電子内視鏡と呼ばれるものであり、固体撮像手段からの電気信号をプロセッサに伝送し、このプロセッサで処理して映像信号を生成するようになし、プロセッサに付設したモニタにこの映像が表示される。
【０００３】
内視鏡を用いて体腔内、例えば胃内観察を行う際において、例えば胃内壁から観察手段を離した位置で観察を行う場合に加えて、体腔壁をより正確に検査するために、この体腔壁に対して至近位置から観察する場合もある。このように、至近位置からの観察時に対物レンズのピントが正確に合うように調整する、焦点調整機構を備える構成としたものは、例えば特公昭６１−５３６９８号公報等に示されている。そして、焦点調整機構としては、体腔内壁から１ｃｍ以下、特に１ｍｍ〜２ｍｍというように、極めて近い位置にピントが合うように調整できる構成としたものがある。このように至近距離での観察を可能にすることによって、体腔内壁をより高精度に検査することができる。
【０００４】
ところで、観察手段を構成する対物レンズの焦点が観察対象部に正確に合うように調整されたとしても、必ずしも正確な観察を行える訳ではない。既に説明したように、体腔内は暗所である関係から、ライトガイドと照明用レンズとからなる照明手段で照明するが、照明光は観察対象部全体をできるだけ均一な照度となるようにしなければならない。観察手段による観察領域の一部に暗い部分が生じると観察が困難になる。また、観察領域の一部分がそれ以外の部分と比較して極めて明るいと、観察領域全体における明暗の差が大きくなり、やはり観察に支障を来すことになる。とりわけ、固体撮像素子を用いた電子内視鏡の場合には、明る過ぎる部分があると、固体撮像素子における一部の画素が飽和状態になり、ブルーミングやスミアが発生することになり、また照明光の照度にむらがあると、画素の飽和はないまでも、ダイナミックレンジが低下して、良好な画質の画像が得られなくなる。
【０００５】
観察手段の観察領域に対する照明むらを抑制するための手法は、例えば特開平６−１６９８７９号公報に開示されている。この従来技術によれば、挿入部の先端に設けられた観察手段の装着部に対して、その両側に等しい距離だけ離間した位置に２箇所の照明手段を設置し、これら２箇所の照明手段からほぼ等しい光量の照明光を照射するように構成している。そして、この場合、観察対象部における観察領域にできるだけ照明光を集中させるために、２つの照明手段は、観察手段に有害光が入らない等という条件下で、できるだけ観察手段に近接した位置に配置されている。
【０００６】
【発明が解決しようとする課題】
ところで、内視鏡の挿入部は体腔内に挿入される関係から、挿入操作性及び患者の苦痛軽減等の観点から、できるだけ細径化する必要がある。しかも、このように細径の挿入部に設けられるのは、１箇所の観察手段及び２箇所の照明手段だけではない。例えば、鉗子その他の処置具を挿通させるための処置具挿通チャンネルが設けられ、また観察手段に向けて洗浄用流体を噴出させる機構を設ける場合もある。従って、設置スペースの関係から、２箇所設けられる照明手段における開口径は極めて小さくなり、実質的に点光源に近いものとなってしまう。ただし、ライトガイドの出射端には照明レンズを臨ませて設け、この照明レンズで照明光を発散させるようにしている。その結果、観察対象部である体腔内壁が照明手段からある程度の距離だけ隔たっておれば、観察手段による観察領域はほぼ均一な照度で照明される。しかしながら、観察距離が近くなると照明レンズでは光を十分発散させることができなくなる。特に、観察手段が観察対象部から数ｍｍ、さらには１〜２ｍｍ程度しか離間しないというように、極めて近接した位置から観察対象部を照明する場合には、照明窓の中心位置の照度が極めて高く、周辺に向かうに応じて急激に照度が低下するという照度分布が生じる。
【０００７】
以上のことから、たとえ従来技術のように、照明手段が観察手段を挟んだ両側に配置したとしても、２つの照明手段を観察手段に近接した位置に配置されている限り、観察距離がある程度大きい場合には観察領域に照明光を集中させる上で有利であるものの、観察距離が１ｃｍ以下、特に数ｍｍというように、最近接観察距離で観察する時には、観察領域の中心位置と周辺部との間の照度の差が極めて大きくなる。この結果、特に固体撮像素子で撮影した時に、周辺部分の照度が高すぎてその位置の画素が飽和してブルーミング，スミア等が発生するおそれがあり、またダイナミックレンジが低下して、Ｓ／Ｎ比が低下することになり、モニタ画面に鮮明な画像を表示できず、検査や診断の精度が悪くなる等といった問題点がある。
【０００８】
本発明は以上の点に鑑みてなされたものであって、その目的とするところは、極めて簡単な構成で、最近接観察距離で観察する際における観察領域の照度のばらつきを最小限に抑制することにある。
【０００９】
【課題を解決するための手段】
前述した目的を達成するために、本発明は、挿入部の先端の概略同一平面に、少なくとも２箇所の照明手段と、これら両照明手段間の位置に１箇所の観察手段とを設け、前記各照明手段は、ライトガイドと、このライトガイドからの照明光を発散させる照明レンズとを備え、また前記観察手段には少なくとも観察距離が可変な対物レンズを備え、この観察手段からの画像をモニタ画面に表示するようにした内視鏡の観察装置において、前記照明手段は前記観察手段の両側位置で、この観察手段から所定の距離だけ離間した位置に配置され、かつ前記モニタ画面の表示範囲は、マスクにより限定されるようになっており、前記観察手段により最近接観察距離で観察する時に、前記観察領域の中心部における照度に対して前記マスクにより設定された表示端位置が２倍以下の照度になるように設定されることをその特徴とするものである。
【００１０】
ここで、モニタ画面上での表示において、観察領域の中心部と表示端位置を含む周辺部との照度差は、できるだけ小さい方が望ましい。ただし、照明光の光量は照明レンズの光軸中心をピークとしたガウシアン分布を有するものである。従って、光量変化がほぼフラットになる部分を利用すると、観察対象部に照射される光量そのものが極めて小さくなり、得られる画像の全体が暗くなってしまう。従って、観察領域の中心部と周辺部との照度差の下限としては１．２倍である。ここで、観察領域の中心部の照明光の照度に対して２倍を越えない照度となる位置はモニタ画面の画像が表示される領域のうちの周辺領域である。つまり、観察領域の周辺部というのは、対物レンズの視野自体の周辺部ではなく、モニタ画面における観察対象部の表示領域の端部である。観察手段として固体撮像素子を備える構成とした場合において、固体撮像素子やモニタ画面にマスクが施されている場合には、このマスク境界部分における照度が中心部分の照度の２倍を越えないように設定する。最近接観察距離が長くなれば、前述した構成を採用しなくても、照明用レンズの作用による照度分布の均一化が図られる。従って、照明用レンズの光の発散効果が十分発揮できない１ｃｍ以下の距離、特に最近接観察位置が数ｍｍの場合に、本発明のよう構成して、照度分布の均一化を図ることにより良好な画質の画像が得られる。
【００１１】
観察領域の中心部と周辺部との照度差をできるだけ小さくしようとすると、最近接観察距離での観察時には通常の観察距離で観察する時より照明光の照度が低下する。一般に、光源装置には、絞り等からなる光源光量調整手段を設ける等によって、照度を変化させる手段を備えている。そこで、最近接観察距離位置での観察時には、この照度変化手段により照明を明るくするように制御するのが望ましい。また、２つの照明手段間に第３の照明手段を設けて、この第３の照明手段を照度変化手段として機能させることもできる。とりわけ、焦点位置の調整を行うために、対物レンズの駆動手段として正逆回転モータを用いる場合には、この正逆回転モータにより対物レンズが最近接観察距離位置に変位した時に作動するスイッチを設けて、このスイッチに連動して第３の照明手段の点滅制御を行う構成とすることもできる。さらにまた、最近接観察距離での観察時に、通常の観察距離で観察する時よりゲインコントローラのゲイン量を大きくするように制御できる。挿入部の先端には観察手段及び照明手段を囲繞するフードを嵌合させて設ける構成としたものがあるが、この場合には、フードの内面を照明光の反射面とする構成とすれば、照明手段からの照明光の照度のばらつきを緩和すると共に、観察対象部をより明るく照明できる。この場合、フードの挿入部の先端からの突出長さは、最近接観察距離と同じかそれより多少長くするのが望ましい。
【００１２】
【発明の実施の形態】
以下、図面に基づいて本発明の実施の形態について詳細に説明する。まず、図１に内視鏡の全体構成図を示し、図中において、１は本体操作部、２は体腔内等への挿入部、３はユニバーサルコードである。本体操作部１は術者等が手で把持して操作を行うためのものであり、挿入部２はこの本体操作部１に連設されている。挿入部２は、本体操作部１への連設部から大半の長さは挿入経路に沿って任意の方向に曲がる軟性部２ａであって、この軟性部２ａの先端にはアングル部２ｂが、さらにアングル部２ｂには先端硬質部２ｃがそれぞれ連設されている。アングル部２ｂは先端硬質部２ｃを所望の方向に向けるためのものであり、先端硬質部２ｃには体腔内の観察を行うための機構が設けられている。
【００１３】
先端硬質部２ｃの先端面には、図２に示したように、観察窓１０の両側に照明窓１１，１１が設けられている。これら１箇所の観察窓１０及び２箇所の照明窓１１，１１は同一の平面で、両照明窓１１は観察窓１０からほぼ等しい距離だけ離間した位置に配置される。そして、観察窓１０には、図３及び図４に示したように、観察手段１２が装着され、また照明窓１１には、図５に示したように、照明手段１３が装着される。さらに、これらの他にも、先端硬質部２ｃの先端面には鉗子その他の処置具を導出させるための処置具導出口１４が形成され、観察窓１０に向けて洗浄用流体を供給するノズル１５も設けられている。なお、以上の構成は、挿入部２の軸線方向に観察視野を向けた直視型内視鏡である。側視型内視鏡として構成する場合には、先端硬質部の側面に平坦面を形成して、前述した各部をこの平坦面に形成する。
【００１４】
観察窓１０に装着した観察手段１２は、例えば図４に示したように、対物光学系２０と撮像ユニット２１とから構成される。対物光学系２０は、本体ブロック２２に装着したレンズ鏡筒２２ａ内に設けた対物レンズ群２３と、この対物レンズ群２３の光軸を９０°曲げるために、本体ブロック２２に接着等の手段で固定したプリズム２４とを有する。また、撮像ユニット２１は、基板２５に搭載したＣＣＤ等からなる固体撮像素子２６を有するものであり、固体撮像素子２６はプリズム２４に接合固定され、その受光面は対物光学系２０の結像位置に配置される。基板２５には多数の配線が接続されており、この配線は途中で束ねられて１本のケーブル２７としている。このケーブル２７は挿入部２の内部から本体操作部１を経てユニバーサルコード３内に延在され、このユニバーサルコード３に設けた接続コネクタ（図示せず）を介してプロセッサに着脱可能に接続される。
【００１５】
対物レンズ群２３を構成するレンズのうち、１または複数枚からなる後群レンズは光軸方向に移動可能な可動レンズ２３ａである。観察窓１０を観察対象部に近づけた時に、この可動レンズ２３ａを光軸方向に移動させると、観察対象部に対して正確にピントが合うように焦点調整を行うことができる。可動レンズ２３ａは、前群レンズを装着したレンズ鏡筒２２ａに対して独立のレンズ枠２８に取り付けられており、このレンズ枠２８は本体ブロック２２に設けたガイド部２２ｂに沿って光軸方向に移動するようになっている。レンズ枠２８は、本体ブロック２２のガイド部２２ｂを貫通して駆動チャンバ２２ｃ内に延在されており、この駆動チャンバ２２ｃ内において、例えばヘリコイドねじ等からなるねじ軸２９に螺合されている。ねじ軸２９は本体ブロック２２に連結して設けた支持部材３０に回転自在に支持されている。ねじ軸２９にはストッパ２９ａが設けられ、またねじ軸２９の端部に連結部材３１が設けられている。従って、ストッパ２９ａと連結部材３１とで支持部材３０を挟み込むことによって、ねじ軸２９は回転のみが可能で、それ以外の方向に移動しないように保持される。さらに、ねじ軸２９の先端にはストッパ機能を発揮するナット３２が装着されており、レンズ枠２８はナット３２とストッパ２９ａとの間で往復移動できるようになる。
【００１６】
ねじ軸２９の基端部に連結した連結部材３１にはフレキシブルシャフト３３が連結されている。フレキシブルシャフト３３は、例えば密着コイルからなり、左右両方向に回転することから、２重の密着コイルで構成される。また、フレキシブルシャフト３３は、支持部材３０に連結して設けた可撓性チューブ３４内に挿通されており、これらフレキシブルシャフト３３と可撓性チューブ３４とでコントロールケーブルが構成される。コントロールケーブルは本体操作部１内にまで延在されており、可撓性チューブ３４の基端部は固定的に保持される。フレキシブルシャフト３３の基端部には、回転駆動手段としての正逆回転可能なモータ４５（図６参照）が接続して設けられる。従って、モータを作動させて、フレキシブルシャフト３３を可撓性チューブ３４内で軸回りに回転させると、ねじ軸２９が回転して可動レンズ２３ａを設けたレンズ枠２８を光軸方向に所定のストローク分だけ移動させることができる。なお、フレキシブルシャフト３３は手動操作で回転させるように構成することもできる。
【００１７】
一方、図５に示したように、照明窓１１には照明手段１３が装着されており、この照明手段１３はライトガイド３５と照明レンズ３６とから構成される。照明レンズ３６は照明窓１１に臨み、ライトガイド３５の出射端が照明レンズ３６に対面する状態に設けられる。ライトガイド３５は極細い光学繊維を多数束ねたものから構成され、もって曲げ方向に可撓性を持たせる構成としている。このライトガイド３５は挿入部２から本体操作部１を経てユニバーサルコード３内に延在され、光源用コネクタ（図示せず）を介して光源装置４０に着脱可能に接続される。光源装置４０は、図６に示したように、ライトガイド３５の入射端が対向配設される光源ランプ４１を有し、このライトガイド３５の入射端と光源ランプ４１との間には、光源ランプ４１側から絞り４２，コンデンサレンズ４３，回転カラーフィルタ４４が配置されている。
【００１８】
照明窓１１は観察窓１０の左右両側に２箇所設けられる。ここで、照明窓１１からの照明光は照明レンズ３６を通過した後に所定の角度で発散する。観察窓１０に設けた対物光学系２０を構成する対物レンズ群２３の可動レンズ２３ａを光軸方向に移動させることによって、数ｍｍ程度、例えば１〜２ｍｍといった至近距離の位置の物体でも撮影できるようになっている。図６から明らかなように、フレキシブルシャフト３４の基端部はモータ４５に接続されている。このモータ４５は本体操作部１内に設けられており、この本体操作部１はまたモータ４５によるレンズ位置を制御するレンズ位置制御部４６を備え、このレンズ位置制御部４６は、例えば押しボタン式の操作子等を有し、本体操作部１を把持する手の指等で操作子等を操作して、モータ４５を作動させて、可動レンズ２３ａを通常観察距離位置と最近接観察距離位置とに変位させるようにしている。なお、可動レンズ２３ａは、その移動ストロークの両端位置に配置されるだけでなく、このストロークの中間位置に配置した状態でも観察を行うことができるように設定することもできる。
【００１９】

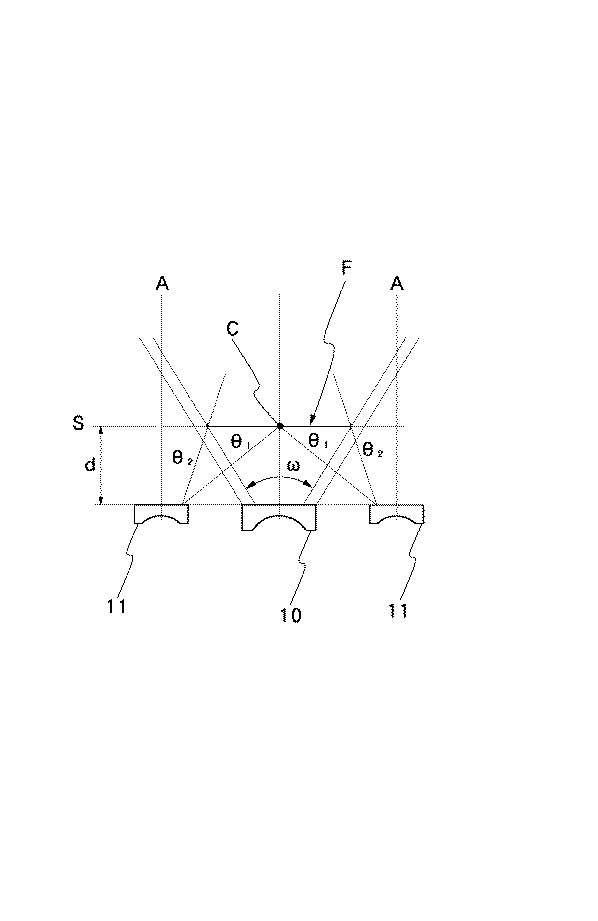

図７に最近接観察距離で観察する際において、観察窓１０に設けた対物光学系２０の観察視野と、照明窓１１に設けた照明レンズ３６の照明範囲との関係を示す。図中において、最近接観察距離をｄとして、この最近接観察距離ｄだけ離れた観察対象部Ｓに対する対物光学系２０の視野角をθとする。ここで、観察手段１２は固体撮像素子２６を有するものであるから、この固体撮像素子２６で撮影した映像をモニタ画面に表示される表示領域をＦとし、この表示領域Ｆの中心位置をＣとする。この表示領域Ｆは対物光学系２０の視野範囲とは異なり、実際の観察範囲である。つまり、モニタ画面に表示される映像は対物光学系２０の視野のうち、その視野の中心位置を含む制限された範囲である。そして、内視鏡による観察像をモニタ画面に表示するに当って、画面の周囲の部分をマスクして表示領域を限定している。従って、表示領域Ｆは実際に画面に表示される画像の領域であり、画像処理を行う際にマスク処理が施される場合や、固体撮像素子２６の撮像エリアをマスク部材で覆うようにして撮像範囲を限定する場合等にあっては、そのマスクの内部の領域が表示領域Ｆとなる。
【００２０】
対物光学系２０を設けた観察窓１０の左右両側に、同じ距離だけ離れた位置の照明窓１１に設けた照明レンズ３６からの照明光は発散しながら観察対象部Ｓに向けて照射される。この照明窓１１からの照明光において、光軸中心線Ａに対して角度θ₁ からの光が表示領域Ｆの中心Ｃに届き、また表示領域Ｆの端部には角度θ₂ からの光が届く。そして、照明窓１１からの照明光を観察対象部Ｓに照射した時に、その光軸中心線Ａの位置が最も照度が高く、周辺に向かうに応じて連続的に照度が低くなる。照明レンズ３６の位置が観察対象部Ｓに近くなればなるほど、照度分布はより急峻な変化を示すことになり、最近接観察距離ｄを数ｍｍとしたときの観察対象部Ｓに対する照明光の照度分布は、図８に示したように、光軸中心線Ａ乃至その近傍では極めて急激な変化が生じる。照明窓１１は２箇所設けられており、観察対象部Ｓにおける表示領域Ｆは両照明窓１１間に配置されているので、その中心Ｃ乃至その近傍の部位は２つの照明窓１１，１１からの光が照射される。この結果、表示領域Ｆを含む観察対象部Ｓにおける照明は、図８に二点鎖線で示したような照度分布を有するものとなる。
【００２１】
図８から明らかなように、表示領域Ｆが一定であるとし、照明窓１１の光軸中心線Ａと表示領域Ｆの中心との間の距離をΔＤとした時に、この距離ΔＤを大きくすると、表示領域Ｆでの照明光の照度の変化が少なくなるが、照度そのものは低くなる。つまり、両照明窓１１，１１を観察窓１０から遠ざければ遠ざけるほど、表示領域Ｆ内での照度変化が抑制されるが、全体的に暗くなる。これに対して、距離ΔＤを小さくすると、つまり両照明窓１１，１１を観察窓１０に近づけると、中心Ｃを含む表示領域Ｆ全体の照度が高くなるが、照度分布のうちの急峻な変化を示す部位の光が表示領域Ｆ内に取り込まれるので、表示領域Ｆの中心Ｃに対して、周辺部の照度の差が極めて大きくなる。
【００２２】
ところで、観察手段１２として固体撮像素子２６を用いた場合、鮮明な画像を得るためには、表示領域Ｆの中心部分と端部との間の照度の差をできるだけ小さくする必要がある。最も暗い部位、つまり表示領域Ｆの中心Ｃの位置の照度に対して、最も明るい部位、つまり表示領域Ｆの端部の照度が概略２倍程度以下の差であれば、固体撮像素子２６に必要な程度のダイナミックレンジを持たせるように調整して、Ｓ／Ｎ比の良好な画像が得られる。照度が２倍以上になると、プロセッサで感度補正等を行ったとしても、モニタ画面に表示される画像の画質が低下することになる。
【００２３】
以上のように、表示領域Ｆ内において、照度の差が小さければ小さいほど画質が向上する。このためには、照明窓１１を観察窓１０から遠ざけて、照度分布のうちなだらかな変化を示す部分を利用する。ただし、照明窓１１を観察窓１０から遠ざけるには限度がある。このために、前述したマスクを照度分布の均一化のために利用する。即ち、マスクを行なうことによって、モニタ画面による表示領域Ｆの周辺部が限定することができ、照度差が２倍以下となる部位を表示端位置と設定することより、照度分布がなだらかな変化を示す部位のみを表示させることができる。ただし、表示領域Ｆの全体の照度が低下して画像全体が暗くなる。従って、表示領域Ｆ内での照度の差を極端に小さくしない方が望ましく、照度差が１．２倍以下になるように設定すると、表示領域Ｆの全体照度が十分でなくなる場合がある。具体的には、表示領域Ｆの中心と端部との照度差は２〜１．２倍、さらに望ましくは２〜１．５倍とし、最も望ましいのは概略１．８倍程度とする。
【００２４】
表示領域Ｆの範囲及び照明レンズ３６の発散角は予め定まっており、この状態で最近接観察距離ｄでの照度分布を前述した範囲内とするために、照明窓１１，１１と観察窓１０との距離ΔＤを調整する。しかも、モニタ画面に表示される表示領域Ｆをマスクの内部に限定している。その結果、最近接観察距離ｄにおける表示領域Ｆの中心Ｃに向かう角度θ₁ からの光の照度が、表示領域Ｆの端部に向かう角度θ₂ からの光の照度の２倍〜１．２倍、最も好ましくは１．８倍程度となるように距離ΔＤを設定する。これによって、光源光量のロスを最小限に抑制し、かつ鮮明な画像を得ることができる。また、照度差がこの範囲となるように設定しても、最近接観察距離ｄより遠い位置の観察を行う際には、それに応じて照明レンズ３６による各照明窓１１からの照明光の発散度合いが大きくなり、観察対象部に照射される照明光の照度分布がより均一化されるので、鮮明な画像を得ることができる。
【００２５】
このように、最近接観察距離ｄでの表示領域Ｆの中心Ｃと端部との間の照明光の照度差を少なくするためには、照明手段１３からの照明光の照度分布における光軸中心線Ａから離れ、照度そのものが低いところを利用しなければならないことになる。このために、光源ランプ４１から通常観察距離時における照明光量と同じ光量の照明光を照射したのでは、表示領域Ｆ全体が暗くなってしまうおそれがある。この場合には、可動レンズ２３ａが最近接観察距離ｄに移動した時に、それをセンサ等で検出して自動的に光源光量を増大させるように制御するのが望ましい。
【００２６】
図６から明らかなように、光源ランプ４１からライトガイド３５に入射される照明光の光量は可変となっており、このために絞り４２は絞り駆動回路４７により絞り量を可変にする構成となっている。この絞り駆動回路４７は固体撮像素子２６で得た画像信号のうちの輝度信号を自動光量制御回路４８に取り込んで、この輝度信号のレベルに応じて最適な光量の照明光がライトガイド３５に入射される。そこで、この自動光量制御回路４８を利用して、可動レンズ２３ａが最近接観察距離ｄの位置に移動した時に、絞り４２の開度を大きくして、ライトガイド３５への入射光量を大きくする。このために、レンズ位置制御部４６による操作信号が自動光量制御回路４８に取り込まれて、可動レンズ２３ａが最近接観察距離ｄに変位した時に、絞り４２の開口を大きくすることによって固体撮像素子２６で表示領域Ｆの全体を鮮明な状態で撮影できる明るさとなる。
【００２７】
ここで、光源光量を調整するのではなく、固体撮像素子２６が接続されるプロセッサに設けたゲインコントローラにおけるゲイン値を変化させるように構成しても良い。また、レンズ位置制御部４６を操作した時に、光源光量なりゲインコントローラなりを自動的に制御するようにしたが、観察対象部の状態、例えば光の反射率等の関係で、必ずしもこれらを制御しなくても、十分鮮明な画像が得られる場合もある。このような場合には、手動スイッチの操作で光源光量やゲイン値を変化させるように構成してもよい。
【００２８】
また、図９に示したように、照明窓１１，１１間の位置に第３の照明手段５０を設ける構成とすることもできる。この第３の照明手段５０は、左右の照明窓の間に向けて補助的な照明光を照射するものである。第３の照明手段５０には、ライトガイド３５を分岐させて、その出射端がこの第３の照明手段５０を構成する照明レンズに対面させている。このように、第３の照明手段５０を設けることによって、表示領域Ｆの全体を明るくできるだけでなく、この第３の照明手段５０の光軸中心線が表示領域Ｆの中心方向に向くように設定することによって、表示領域Ｆの全体照度の差をさらに抑制できる。この第３の照明手段５０は、常時点灯状態にしても良いが、照明光を照射する状態と、照射しない状態とに切り換えることもできる。そして、可動レンズ２３ａが最近接観察距離となった時に、自動的にこの第３の照明手段５０から照明光を照射する状態に切り換わる構成とするのが望ましい。なお、第３の照明手段としては、ライトガイドに代えて白色ＬＥＤ等他の発光手段を用いることもできる。
【００２９】
さらに、観察対象部Ｓに照射されるのは照明窓１１からの直接照明であるが、図１０に示したように、挿入部２の先端構成部２ｃにフード５１を装着する構成とすれば、照明光の照度の差をより緩和させることができる。このフード５１は体腔内壁に当接させた状態とすることによって、最近接観察距離乃至その近傍で観察する際に、挿入部２の先端部分を安定させるために設けられるものである。そこで、体腔内壁にフード５１の先端を当接させた状態で照明窓１１から照明光を照射すると、この照明光は観察対象部Ｓから反射して、さらにフード５１の内面で反射することになる。この結果、観察対象部Ｓに対しては、この反射光による間接照明も行われ、この間接照明は観察対象部のほぼ全面にわたって概略均一に照射されるようになる。従って、フード５１の内面を白色の反射面とすることによって、より反射効率を高め、また間接照明の光量のばらつきを抑制するためには反射面を乱反射するように粗面とするのが望ましい。
【００３０】
ここで、フード５１の挿入部２からの突出長さとしては、最近接観察距離ｄ以下にまで短くすると、フード５１の先端を体腔内壁に当接させた時に、観察距離が最近接観察距離ｄ以下になってしまう。ただし、フード５１の突出長さは観察窓１０に設けた対物レンズ群２３による観察視野の妨げとなる。従って、フード５１の突出長さは最近接観察距離ｄと同じか、またはそれより長く、しかも観察視野の妨げとならない程度の長さとする。
【００３１】
【実施例】
図１１にライトガイド３５の先端に照明レンズ５２を装着した構成を示す。ここで、この照明レンズ５２は平凹レンズであって、その曲率半径は図示したように、Ｒ＝１．７１３となっている。このレンズ構成において、ｄ線に対する屈折率ｎｄ＝１．５５としたものを第１の実施例として、またｎｄ＝１．８５としたものを第２の実施例として示す。さらに、図１２に示したように、ライトガイド３５の先端に設けられる照明レンズ５３も平凹レンズからなり、その曲率半径はＲ＝１．４６０であって、ｎｄ＝１．５５としたものを第３の実施例とし、またｎｄ＝１．８５としたものを第４の実施例とする。
【００３２】
さらにまた、図１３に、ライトガイド５０の出射端に、コアとクラッドからなり、光混合用の導光用ガラスロッド５４を配置したものが示されている。この導光用ガラスロッド５４の出射側は凸球面形状となっており、またその前方には両凸レンズ５５ａと平凸レンズ５５ｂとからなる照明用組レンズ５５を装着している。このようなレンズ構成を用いると、照明光は照明用組レンズ５５の前方で一度収束した後に、発散するようになる。そこで、この構成において、導光用ガラスロッド５４を構成するコアのｎｄを１．６２とし、クラッドのｎｄを１．５２となし、また照明用組レンズ５５において、ｎｄ＝１．５５としたものを第５の実施例とし、またｎｄ＝１．８５としたものを第６の実施例とする。なお、図１３には、ｎｄ＝１．８５とした時において、ガラスロッド５４に対して、その光軸に平行な光を入射した時の光線の光路が示されている。
【００３３】
以上の各実施例における射出光角度分布の相対値は、下記表１に示したようになる。
【００３４】
【表１】

この表１において、ＬＧ射出端はライトガイド３５の出射端からの配光を示すものである。また、各実施例で示した数値はこのライトガイド３５により配光された状態から、各照明レンズを通過して照射される照明光の光軸中心線に対するそれぞれの角度での光量であって、最も光量の大きい角度での光量を１００とした時の各々の角度での光量比である。
【００３５】
また、以上の表をグラフにプロットしたものが図１４であり、またこの図１４のグラフを対数表示すると、図１５のようになる。従って、これら表１及び図１４，図１５のグラフから、１枚構成または組み合わせからなる照明レンズのそれぞれの配光特性に基づいて、観察窓１０に対して、その両側に装着される照明窓１１，１１の位置を適宜決定すれば良い。つまり、図１４において、光量が２倍以下となる２点を直線で結び、この線の長さをＳとし、立ち上がり角をθとした時に、照明手段と観察手段との間隔はＳ・ｓｉｎθとして設定される。
【００３６】
【発明の効果】
以上説明したように、本発明は、観察手段の両側に照明手段を設けて、これら観察手段と両照明手段との間隔と、モニタ画面上での表示領域のマスクによる限定とによって、観察手段による観察領域の中心部における照度に対して周辺部が２倍以下の照度となるように設定しているので、極めて簡単な構成で、最近接観察距離で観察する際における観察領域の照度のばらつきを最小限に抑制できる等の効果を奏する。
【図面の簡単な説明】
【図１】内視鏡の全体構成図である。
【図２】挿入部の先端部分の外観図である。
【図３】挿入部の先端部分の断面図である。
【図４】観察手段の構成説明図である。
【図５】照明手段の構成説明図である。
【図６】照明及び観察機構の概略構成図である。
【図７】最近接観察距離で観察する際の観察窓の観察視野と照明窓からの照明範囲との関係を示す説明図である。
【図８】照明手段による照明光の最近接観察距離での照度分布を示す線図である。
【図９】第３の照明手段を設けた例を示す挿入部の先端面の外観図である。
【図１０】フードを装着させた状態での図２と同様の断面図である。
【図１１】第１，第２の実施例におけるライトガイドと照明レンズとを示す構成説明図である。
【図１２】第３，第４の実施例におけるライトガイドと照明レンズとを示す構成説明図である。
【図１３】第５，第６の実施例におけるライトガイドと照明レンズとを示す構成説明図である。
【図１４】各実施例の照明レンズを用いた場合における配光分布を示す線図である。
【図１５】図１４の線図を対数表示した図である。
【符号の説明】
１本体操作部２挿入部
２ｃ先端硬質部１０観察窓
１１照明窓１２観察手段
１３照明手段２０対物光学系
２１撮像ユニット２３対物レンズ群
２３ａ可動レンズ２６固体撮像素子
２９ねじ軸３３フレキシブルシャフト
３４可撓性チューブ３５ライトガイド
３６５２，５３照明レンズ４０光源装置
４１光源ランプ４２絞り
４６レンズ位置制御部４７絞り駆動回路
４８自動光量制御回路５０第３の照明手段
５１フード５４導光用ガラスロッド
５５照明用組レンズ

Claims

挿入部の先端の概略同一平面に、少なくとも２箇所の照明手段と、これら両照明手段間の位置に１箇所の観察手段とを設け、前記各照明手段は、ライトガイドと、このライトガイドからの照明光を発散させる照明レンズとを備え、また前記観察手段には少なくとも観察距離が可変な対物レンズを備え、この観察手段からの画像をモニタ画面に表示するようにした内視鏡の観察装置において、
前記照明手段は前記観察手段の両側位置で、この観察手段から所定の距離だけ離間した位置に配置され、かつ前記モニタ画面の表示範囲は、マスクにより限定されるようになっており、
前記観察手段により最近接観察距離で観察する時に、前記観察領域の中心部における照度に対して前記マスクにより設定された表示端位置が２倍以下の照度になるように設定されることを
特徴とする内視鏡の観察装置。
前記マスクにより限定された前記観察領域の中心部に対する表示端位置の照度は２倍〜１．２倍であることを特徴とする請求項１記載の内視鏡の観察装置。
前記観察手段は観察対象部の映像を撮像する固体撮像素子を備えるものであり、前記マスクは、この固体撮像素子で得た画像信号を処理する際にマスク処理するか、または前記固体撮像素子の撮像エリアをマスク部材で覆うかによって、前記モニタ画面の表示領域を限定することを特徴とする請求項１記載の内視鏡の観察装置。
前記観察手段の最近接観察距離は１ｃｍ以下であることを特徴とする請求項１記載の内視鏡の観察装置。
最近接観察距離での観察時に、通常の観察距離で観察する時より照明照度を大きくする照度変化手段を備える構成としたことを特徴とする請求項１記載の内視鏡の観察装置。
前記照度変化手段は、光源光量調整手段または前記２つの照明手段間に配置した第３の照明手段のいずれかであることを特徴とする請求項５記載の内視鏡の観察装置。
前記対物レンズを光軸方向に移動させる駆動手段としては正逆回転モータを用い、この正逆回転モータにより対物レンズが最近接観察距離位置に変位した時に、前記照度変化手段により照明照度を大きくするように設定する構成としたことを特徴とする請求項５記載の内視鏡の観察装置。
最近接観察距離での観察時に、通常の観察距離で観察する時よりゲインコントローラのゲイン量を大きくする構成としたことを特徴とする請求項１記載の内視鏡の観察装置。
前記挿入部の先端には前記観察手段及び照明手段を囲繞するフードを嵌合させて設け、このフードの内面を照明光の反射面とする構成としたことを特徴とする請求項１記載の内視鏡の観察装置。
前記フードは、前記最近接観察距離と同じかそれより長く、前記観察手段による観察視野の妨げとならない長さだけ前記挿入部の先端から突出させる構成としたことを特徴とする請求項９記載の内視鏡の観察装置。
