Abstract

【課題】アモルファス−結晶の相転移を抑えてサイクル寿命を向上させることができると共に、高容量を有する電気デバイス用負極活物質、このような負極活物質を適用した電気デバイス用負極、電気デバイス、さらにはその代表例であるリチウムイオン二次電池を提供する。
【解決手段】２７質量％以上のＳｉ（好ましくは８４質量％以下、さらには５２質量％以下）と、７３質量％以下のＳｎ（好ましくは１０質量％以上６３質量％以下、さらには４０質量％以下）と、７３質量％以下のＶ（好ましくは６質量％以上６３質量％以下、さらには２０質量％以上）を含有し、残部が不可避不純物である合金を負極活物質として用いる。
【選択図】なし

Description

本発明は、例えば、電気自動車（ＥＶ）やハイブリッド電気自動車（ＨＥＶ）などのモータ駆動用電源に好適に用いられる二次電池や、キャパシタ等に代表される電気デバイス用の負極活物質と、これを用いた負極、電気デバイス、さらにはリチウムイオン二次電池に関するものである。
近年、大気汚染や地球温暖化への対策として、ＣＯ２排出量の低減に向けた種々の取り組みがなされており、自動車業界においては、電気自動車やハイブリッド電気自動車の導入によるＣＯ２排出量の削減が期待されている。そして、これら車両のモータ駆動用電源として、高性能な二次電池の開発が進んでいる。
上記したようなモータ駆動用の二次電池としては、特に高容量であることやサイクル特性に優れていることが求められる。このため、各種二次電池の中でも、高い理論エネルギーを有するリチウムイオン二次電池が注目されている。
このようなリチウムイオン二次電池におけるエネルギー密度を高めるためには、正極と負極の単位質量当たりに蓄えられる電気量を高める必要があり、このような要求を満たすためには、それぞれの活物質の選定が極めて重要なものとなる。
リチウムイオン二次電池の性能向上の提案として、例えば、特許文献１には、体積当たりの放電容量が大きく、しかも充放電サイクル特性の優れたリチウムイオン二次電池用電極材料の製造方法が開示されている。
すなわち、上記文献には、Ｓｉを主成分とする粉末を湿式メディアミルで粉砕して得られた所定の平均粒径と比表面積を有するＳｉ微粒子と、Ｓｎ、Ａｌなど所定の元素を含む金属粉末と、炭素粉末をボールミルで乾式粉砕して、所定の平均粒径と比表面積の複合粒子とする電極材料の製造方法が提案されている。さらに、このようにして得られた電極をリチウムイオン二次電池の負極として用いることが記載されている。
特開２００６−２１６２７７号公報
しかしながら、上記特許文献１に記載の負極材料を用いたリチウムイオン二次電池においては、ＳｉとＬｉが合金化する際、アモルファス状態から結晶状態へ転移し、大きな体積変化が生ずることから、電極のサイクル寿命が低下するという問題がある。また、このようなＳｉ系活物質の場合、容量とサイクル耐久性とはトレードオフの関係にあり、高容量を保持しつつ耐久性を向上させることが課題となっていた。
本発明は、従来の負極材料における上記課題を解決すべくなされたものであって、その目的とするところは、アモルファス−結晶の相転移を抑えてサイクル寿命を向上させることができ、しかも高容量を有するリチウムイオン二次電池など、電気デバイス用の負極活物質を提供することにある。また、このような負極活物質を適用した負極、さらにはこれらを用いた電気デバイス、例えばリチウムイオン二次電池を提供することにある。
本発明者らは、上記目的を達成すべく鋭意検討を繰り返した結果、Ｓｉに添加すべき第１及び第２の添加元素として、Ｓｎ及びＶを選択し、これらの組成範囲をそれぞれ最適化することによって、上記目的が達成できることを見出し、本発明を完成するに至った。
すなわち、本発明は上記知見に基づくものであって、本発明の電気デバイス用負極活物質は、２７質量％以上のＳｉ（ケイ素）と、７３質量％以下のＳｎ（錫）と、７３質量％以下のＶ（バナジウム）を含有し、残部が不可避不純物である合金から成ることを特徴とする。
また、本発明の電気デバイス用負極は、本発明の上記負極活物質を集電体の表面に備えたことを特徴とし、本発明のリチウムイオン二次電池は、本発明の上記負極を備えたことを特徴としている。
本発明によれば、電気デバイス用負極活物質として、上記組成範囲のＳｉ−Ｓｎ−Ｖ系３元合金を用いるようにしたため、このような負極活物質を用いた電気デバイス、例えばリチウムイオン二次電池に適用することによって、そのサイクル寿命を向上させ、容量及びサイクル耐久性に優れたものとすることができる。

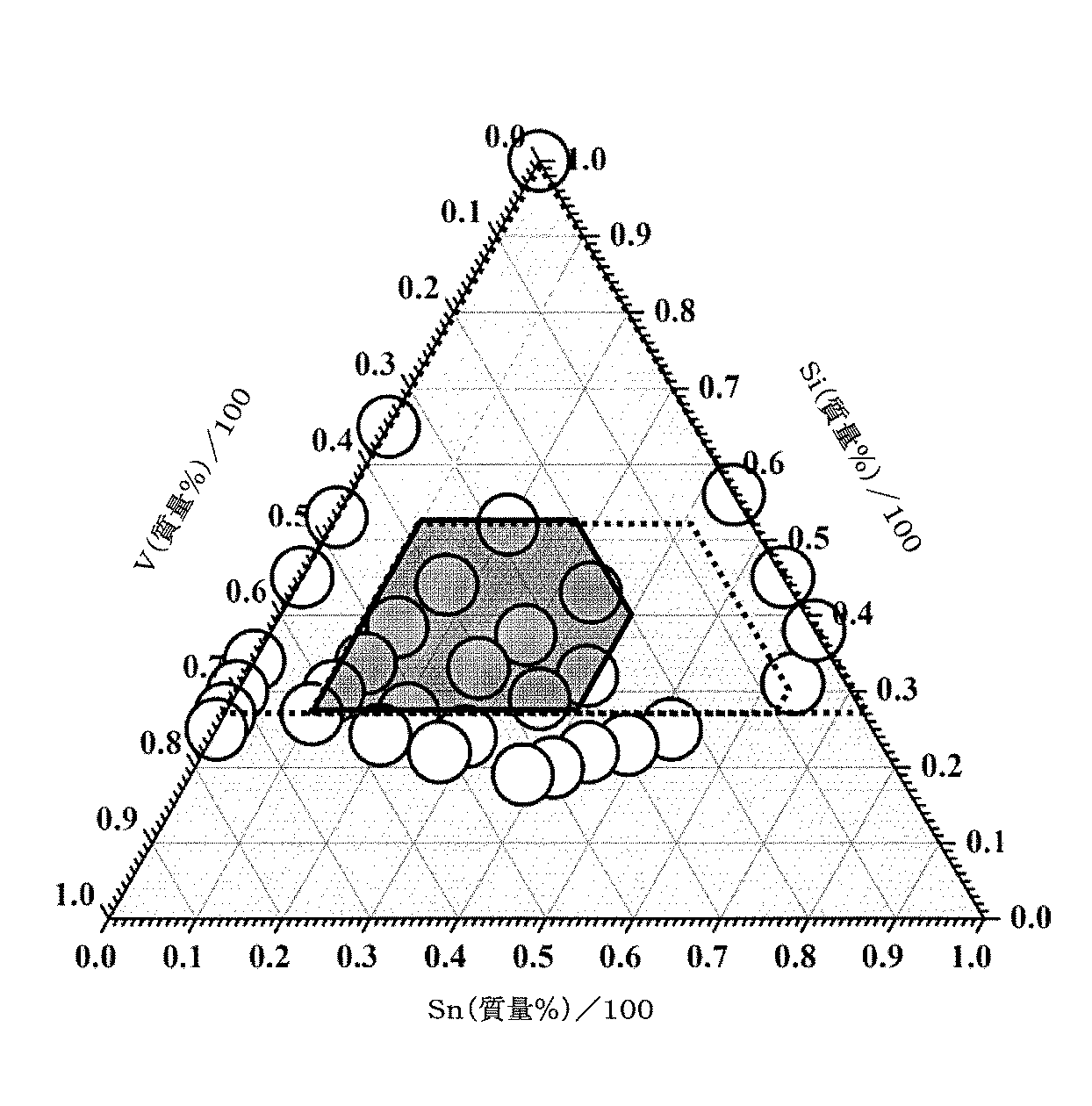

本発明の電気デバイス用負極活物質を構成するＳｉ−Ｓｎ−Ｖ系合金の組成範囲と共に、実施例で成膜した合金成分をプロットして示す３元組成図である。 本発明の電気デバイス用負極活物質を構成するＳｉ−Ｓｎ−Ｖ系合金の好適組成範囲を示す３元組成図である。 本発明の電気デバイス用負極活物質を構成するＳｉ−Ｓｎ−Ｖ系合金のより好適な組成範囲を示す３元組成図である。 本発明の電気デバイス用負極活物質を構成するＳｉ−Ｓｎ−Ｖ系合金のさらなる好適組成範囲を示す３元組成図である。
以下に、本発明の電気デバイス用負極活物質について、これを用いたリチウムイオン二次電池用負極やリチウムイオン二次電池を例として、詳細に説明する。なお、本明細書において、「％」は特記しない限り質量百分率を表すものとする。
本発明の電気デバイス用負極活物質は、上記したように、２７％以上のＳｉと、７３％以下（０は含まず）のＳｎと、７３％以下（０は含まず）のＶを含有し（図１参照）、残部が不可避不純物である合金から成るものであり、電気デバイス、例えばリチウムイオン二次電池の負極に用いられる。
すなわち、上記負極活物質は、第１添加元素であるＳｎと、第２添加元素であるＶを適切に選択したことによって、Ｌｉ合金化の際に、アモルファス−結晶の相転移を抑制してサイクル寿命を向上させることができる。また、これによって、炭素系負極活物質よりも高容量のものとなる。
そして、第１及び第２添加元素であるＳｎとＶの組成範囲を最適化することにより、５０サイクル後、１００サイクル後も良好なサイクル寿命を備えたＳｉ（Ｓｉ−Ｓｎ−Ｖ系）合金負極活物質となる。
このとき、Ｓｉ−Ｓｎ−Ｖ系合金から成る本発明の負極活物質においては、Ｓｎ及びＶの一方又は両者の含有量が７３％を超えると、Ｓｉ含有量が２７％に満たなくなって、初期放電容量が低下し、ＳｎやＶを含有しないと、良好なサイクル寿命を示さない。
なお、当該負極活物質の上記特性をさらに良好なものとする観点からは、Ｓｉ含有量については２７〜８４％、Ｓｎ含有量が１０〜６３％、Ｖ含有量が６〜６３の範囲（図２参照）であることが好ましい。そして、さらにＳｉ含有量が２７〜５２％の範囲（図３参照）、さらにＳｎ含有量が１０〜５２％、Ｖ含有量が２０〜６３％の範囲（図４参照）であることが好ましい。
また、本発明の負極活物質は、上記３成分の他に、原料や製法に由来する不純物の含有を避けることはできず、このような不可避不純物の含有量としては、０．５質量％未満であることが好ましく、０．１質量％未満であることがより好ましい。
本発明の負極活物質、すなわち上記組成のＳｉ−Ｓｎ−Ｖ系合金の製造方法としては、特に制限されるものではなく、従来公知の各種の製造を利用して製造することができる。つまり、作製方法による合金状態や特性の違いはほとんどないことから、従来公知の作製方法をいずれも支障なく適用することができる。
具体的には、例えば、多元ＰＶＤ法（スパッタ法、抵抗加熱法、レーザーアブレーション法）、多元ＣＶＤ法（化学気相成長法）等を利用することによって、上記組成を有する薄膜形態の合金を得ることができる。
このような合金薄膜は、集電体上に直接形成（成膜）することによって負極電極とすることができ、工程の簡略化・簡素化が図れる点で優れている。さらには、合金（負極活物質）以外のバインダや導電助剤など、他の負極活物質層を構成する成分を用いる必要がなく、負極活物質としての合金薄膜をそのまま負極とすることができるため、車両用途の実用化レベルを満足する高容量及び高エネルギー密度化が図れる点で優れている。また、活物質の電気化学特性を調べるのに適している。
上記した合金薄膜の製造に際しては、多元ＤＣマグネトロンスパッタ装置として、例えば、独立制御の３元ＤＣマグネトロンスパッタ装置を用いることによって、基板（集電体）表面に種々の合金組成及び厚さのＳｉ−Ｓｎ−Ｖ系合金薄膜を自在に形成することができる。
例えば、ターゲット１（Ｓｉ）、ターゲット２（Ｓｎ）、ターゲット３（Ｖ）を使用し、スパッタ時間を固定し、例えば、ＤＣ電源のパワーをそれぞれＳｉ：１８５Ｗ、Ｓｎ：０〜５０Ｗ、Ｖ：０〜１５０Ｗのようにそれぞれ変化させることによって、種々の組成式を有する３元系の合金サンプルを得ることができる。ただし、スパッタ条件はスパッタ装置ごとに違うため、スパッタ装置ごとに適宜、予備実験などを通じて好適な範囲を把握しておくことが望ましい。
一方、上記組成を有する粒子形態の合金の製造方法としては、例えば、メカニカルアロイ法、アークプラズマ溶融法等を利用することができる。
このような粒子形態の合金を負極活物質として使用する場合には、当該合金粒子にバインダ、導電助剤、粘度調整溶剤などを加えたスラリーを調整し、このスラリーを用いて集電体上に負極活物質層を形成することによって負極が得られる。したがって、量産化し易く、実際の電池用電極として実用化しやすい点で優れている。
なお、負極活物質として、粒子形態の合金を用いる場合には、その平均粒子径は、従来の負極活物質と同程度であれば、特に制限されることはない。但し、高出力化の観点からは、１〜２０μｍの範囲であることが好ましいが、上記した作用効果が有効に発現できるものであれば、上記範囲を外れていてもよいことは言うまでもない。
本発明の電気デバイス用負極は、上記Ｓｉ−Ｓｎ−Ｖ系合金から成る負極活物質を用いたものであり、このような電気デバイスとして代表的なリチウムイオン二次電池は、上記負極活物質を含む負極活物質層を集電体表面に備えた負極を電解質層及び正極と共に備えた少なくとも１つの単電池を有するものである。
以下に、上記したリチウムイオン二次電池の構成やその材料などについてそれぞれ説明する。
リチウムイオン二次電池は、一般に、正極集電体に正極活物質等を塗布した正極と、負極集電体に負極活物質等を塗布した負極とが、電解質層を介して接続され、電池ケース内に収納された構造を有している。
〔正極〕
リチウムイオン二次電池において、正極は、アルミニウム箔、銅箔、ニッケル箔、ステンレス箔などの導電性材料から成る集電体（正極集電体）の片面又は両面に、正極活物質層、すなわち正極活物質と共に、必要に応じて導電助剤やバインダを含む正極活物質層を形成した構造を備えている。
上記集電体の厚さとしては、特に限定されず、一般には１〜３０μｍ程度であることが好ましい。また、正極活物質層中におけるこれら正極活物質、導電助剤、バインダの配合比としては、特に限定されない。
上記正極活物質としては、例えば、リチウム−遷移金属複合酸化物、リチウム−遷移金属リン酸化合物、リチウム−遷移金属硫酸化合物、固溶体系、３元系、ＮｉＭｎ系、ＮｉＣｏ系、スピネルＭｎ系などが挙げられる。
リチウム−遷移金属複合酸化物としては、例えば、ＬｉＭｎ２Ｏ４、ＬｉＣｏＯ２、ＬｉＮｉＯ２、Ｌｉ（Ｎｉ、Ｍｎ、Ｃｏ）Ｏ２、Ｌｉ（Ｌｉ、Ｎｉ、Ｍｎ、Ｃｏ）Ｏ２、ＬｉＦｅＰＯ４及びこれらの遷移金属の一部が他の元素により置換されたもの等を挙げることができる。
固溶体系としては、ｘＬｉＭＯ２・（１−ｘ）Ｌｉ２ＮＯ３（０＜ｘ＜１、Ｍは平均酸化状態が３＋、Ｎは平均酸化状態が４＋である１種類以上の遷移金属）、ＬｉＲＯ２−ＬｉＭｎ２Ｏ４（Ｒ＝Ｎｉ、Ｍｎ、Ｃｏ、Ｆｅ等の遷移金属元素）等が挙げられる。
３元系としては、ニッケル・コバルト・マンガン系（複合）正極材等が挙げられる。スピネルＭｎ系としてはＬｉＭｎ２Ｏ４等が挙げられる。また、ＮｉＭｎ系としては、ＬｉＮｉ０．５Ｍｎ１．５Ｏ４等が挙げられる。ＮｉＣｏ系としては、Ｌｉ（ＮｉＣｏ）Ｏ２等が挙げられる。
場合によっては、２種以上の正極活物質が併用されてもよい。好ましくは、容量、出力特性の観点から、リチウム−遷移金属複合酸化物が、正極活物質として用いられる。
なお、上記正極活物質の粒径としては、特に限定するものではないが、一般には細かいほど望ましく、作業能率や取り扱いの容易さなどを考慮すると、平均粒径で、１〜３０μｍ程度であればよく、５〜２０μｍ程度であることがより好ましい。
また、上記以外の正極活物質が用いられてもよいことは言うまでもなく、活物質それぞれの固有の効果を発現する上で最適な粒径が異なる場合には、それぞれの固有の効果を発現する上で最適な粒径同士をブレンドして用いればよく、全ての活物質の粒径を必ずしも均一化させる必要はない。
上記バインダは、活物質同士又は活物質と集電体とを結着させて電極構造を維持する目的で添加される。
このようなバインダとしては、ポリフッ化ビニリデン（ＰＶＤＦ）、ポリテトラフルオロエチレン（ＰＴＦＥ）、ポリ酢酸ビニル、ポリイミド（ＰＩ）、ポリアミド（ＰＡ）、ポリ塩化ビニル（ＰＶＣ）、ポリメチルアクリレート（ＰＭＡ）、ポリメチルメタクリレート（ＰＭＭＡ）、ポリエーテルニトリル（ＰＥＮ）、ポリエチレン（ＰＥ）、ポリプロピレン（ＰＰ）およびポリアクリロニトリル（ＰＡＮ）などの熱可塑性樹脂、エポキシ樹脂、ポリウレタン樹脂、およびユリア樹脂などの熱硬化性樹脂、ならびにスチレンブタジエンゴム（ＳＢＲ）などのゴム系材料を用いることができる。
導電助剤は、導電剤とも称し、導電性を向上させるために配合される導電性の添加物を意味する。本発明に使用する導電助剤としては、特に制限されず、従来公知のものを利用することができ、例えば、アセチレンブラック等のカーボンブラック、グラファイト、炭素繊維などの炭素材料を挙げることができる。
導電助剤を含有させることによって、活物質層の内部における電子ネットワークが効果的に形成され、電池の出力特性の向上、電解液の保液性の向上による信頼性向上に寄与する。
〔負極〕
一方、負極は、正極と同様に、上記したような導電性材料から成る集電体（負極集電体）の片面又は両面に、負極活物質と共に、必要に応じて、上記した正極活物質の場合と同様の導電助剤やバインダを含有させて成る負極極活物質層を形成した構造を備えたものとすることができる。
本発明の電気デバイスであるリチウムイオン二次電池においては、上記した組成を備えたＳｉ−Ｓｎ−Ｖ系合金から成る負極活物質が用いられるが、このような合金から成る負極活物質が必須成分として含有されてさえいれば、リチウムを可逆的に吸蔵及び放出できる従来公知の負極活物質を併用することに支障はない。
このような負極活物質としては、例えば、高結晶性カーボンであるグラファイト（天然グラファイト、人造グラファイト等），低結晶性カーボン（ソフトカーボン，ハードカーボン），カーボンブラック（ケッチェンブラック，アセチレンブラック，チャンネルブラック，ランプブラック，オイルファーネスブラック，サーマルブラック等），フラーレン，カーボンナノチューブ，カーボンナノファイバー，カーボンナノホーン，カーボンフィブリルなどの炭素材料、Ｓｉ，Ｇｅ，Ｓｎ，Ｐｂ，Ａｌ，Ｉｎ，Ｚｎ，Ｈ，Ｃａ，Ｓｒ，Ｂａ，Ｒｕ，Ｒｈ，Ｉｒ，Ｐｄ，Ｐｔ，Ａｇ，Ａｕ，Ｃｄ，Ｈｇ，Ｇａ，Ｔｌ，Ｃ，Ｎ，Ｓｂ，Ｂｉ，Ｏ，Ｓ，Ｓｅ，Ｔｅ，Ｃｌ等のリチウムと合金化する元素の単体、及びこれらの元素を含む酸化物（一酸化ケイ素（ＳｉＯ），ＳｉＯｘ（０＜ｘ＜２），二酸化スズ（ＳｎＯ２），ＳｎＯｘ（０＜ｘ＜２），ＳｎＳｉＯ３など）及び炭化物（炭化ケイ素（ＳｉＣ）など）等、リチウム金属等の金属材料、リチウム−チタン複合酸化物（チタン酸リチウム：Ｌｉ４Ｔｉ５Ｏ１２）等のリチウム−遷移金属複合酸化物を挙げることができる。
負極としては、上記したように、負極活物質と共に導電助剤やバインダを含むスラリーを集電体表面に塗布することによって負極極活物質層を形成したもののみならず、多元ＰＶＤ法やＣＶＤ法等によって負極活物質合金の薄膜を集電体表面に直接成膜したものを用いることも可能である。
なお、上記においては、正極活物質層及び負極活物質層をそれぞれの集電体の片面又は両面上に形成するものとして説明したが、１枚の集電体の一方の面に正極活物質層、他方の面に負極活物質層をそれぞれに形成することもでき、このような電極は、双極型電池に適用される。
〔電解質層〕
電解質層は、非水電解質を含む層であって、電解質層に含まれる非水電解質は、充放電時に正負極間を移動するリチウムイオンのキャリアーとしての機能を有する。
なお、電解質層の厚さとしては、内部抵抗を低減させる観点から薄ければ薄いほどよく、通常１〜１００μｍ程度、好ましくは５〜５０μｍの範囲とする。
非水電解質としては、このような機能を発揮できるものであれば特に限定されず、液体電解質又はポリマー電解質を用いることができる。
液体電解質は、有機溶媒にリチウム塩（電解質塩）が溶解した形態を有する。有機溶媒としては、例えば、エチレンカーボネート（ＥＣ）、プロピレンカーボネート（ＰＣ）、ブチレンカーボネート（ＢＣ）、ビニレンカーボネート（ＶＣ）、ジメチルカーボネート（ＤＭＣ）、ジエチルカーボネート（ＤＥＣ）、エチルメチルカーボネート（ＥＭＣ）、メチルプロピルカーボネート（ＭＰＣ）等のカーボネート類が例示される。
また、リチウム塩としては、Ｌｉ（ＣＦ３ＳＯ２）２Ｎ、Ｌｉ（Ｃ２Ｆ５ＳＯ２）２Ｎ、ＬｉＰＦ６、ＬｉＢＦ４、ＬｉＡｓＦ６、ＬｉＴａＦ６、ＬｉＣｌＯ４、ＬｉＣＦ３ＳＯ３等の電極の活物質層に添加され得る化合物を採用することができる。
一方、ポリマー電解質は、電解液を含むゲルポリマー電解質（ゲル電解質）と、電解液を含まない真性ポリマー電解質に分類される。
ゲルポリマー電解質は、好ましくはイオン伝導性ポリマーからなるマトリックスポリマー（ホストポリマー）に、上記の液体電解質が注入されて成る構成を有する。電解質としてゲルポリマー電解質を用いることで電解質の流動性がなくなり、各層間のイオン伝導を遮断することが容易になる点で優れている。
マトリックスポリマー（ホストポリマー）として用いられるイオン伝導性ポリマーとしては、特に限定されず、例えば、ポリエチレンオキシド（ＰＥＯ）、ポリプロピレンオキシド（ＰＰＯ）、ポリフッ化ビニリデン（ＰＶＤＦ）、ポリフッ化ビニリデンとヘキサフルオロプロピレンの共重合体（ＰＶＤＦ−ＨＦＰ）、ポリエチレングリコール（ＰＥＧ）、ポリアクリロニトリル（ＰＡＮ）、ポリメチルメタクリレート（ＰＭＭＡ）及びこれらの共重合体等が挙げられる。
ここで、上記のイオン伝導性ポリマーは、活物質層において電解質として用いられるイオン伝導性ポリマーと同じであってもよく、異なっていてもよいが、同じであることが好ましい。電解液（リチウム塩及び有機溶媒）の種類は特に制限されず、上記で例示したリチウム塩などの電解質塩及びカーボネート類などの有機溶媒が用いられる。
真性ポリマー電解質は、上記のマトリックスポリマーにリチウム塩が溶解して成るものであって、有機溶媒を含まない。したがって、電解質として真性ポリマー電解質を用いることによって電池からの液漏れの心配がなくなり、電池の信頼性が向上することになる。
ゲルポリマー電解質や真性ポリマー電解質のマトリックスポリマーは、架橋構造を形成することによって、優れた機械的強度を発現することができる。このような架橋構造を形成させるには、適当な重合開始剤を用いて、高分子電解質形成用の重合性ポリマー（例えば、ＰＥＯやＰＰＯ）に対して熱重合、紫外線重合、放射線重合、電子線重合等の重合処理を施せばよい。
これらの電解質層に含まれる非水電解質は、１種のみから成る単独のものでも、２種以上を混合したものであっても差し支えない。
なお、電解質層が液体電解質やゲルポリマー電解質から構成される場合には、電解質層にセパレータを用いる。
セパレータの具体的な形態としては、例えば、ポリエチレンやポリプロピレン等のポリオレフィンから成る微多孔膜が挙げられる。
〔電池の形状〕
リチウムイオン二次電池は、上述のような正極と負極とが電解質層を介して接続された電池素子（電極構造体）を有しており、かかる電池素子を缶体やラミネート容器（包装体）などの電池ケースに収容した構造を有している。
なお、電池素子が正極、電解質層及び負極を巻回した構造を有する巻回型の電池と、正極、電解質層及び負極を積層型の電池に大別され、上述の双極型電池は積層型の構造を有する。また、電池ケースの形状や構造に応じて、いわゆるコインセル、ボタン電池、ラミネート電池などと称されることもある。
以下、本発明を実施例に基づいて詳細に説明する。なお、本発明はこれら実施例に限定されるものではない。
〔１〕負極の作製
スパッタ装置として、独立制御方式の３元ＤＣマグネトロンスパッタ装置（大和機器工業株式会社製、コンビナトリアルスパッタコーティング装置、ガン−サンプル間距離：約１００ｍｍ）を使用し、厚さ２０μｍのニッケル箔から成る基板（集電体）上に、以下の条件のもとで、各組成を有する負極活物質合金の薄膜をそれぞれ成膜することによって、都合３１種の負極サンプルを得た。
（１）ターゲット（株式会社高純度化学研究所製、純度：４Ｎ）
Ｓｉ：５０．８ｍｍ径、３ｍｍ厚さ（厚さ２ｍｍの無酸素銅製バッキングプレート付）
Ｓｎ：５０．８ｍｍ径、５ｍｍ厚さ
Ｖ：５０．８ｍｍ径、５ｍｍ厚さ
（２）成膜条件
ベース圧力：〜７×１０−６
スパッタガス種：Ａｒ（９９．９９９９％以上）
スパッタガス導入量：１０ｓｃｃｍ
スパッタ圧力：３０ｍＴｏｒｒ
ＤＣ電源：Ｓｉ（１８５Ｗ）、Ｓｎ（０〜５０Ｗ）、Ｖ（０〜１５０Ｗ）
プレスパッタ時間：１ｍｉｎ．
スパッタ時間：１０ｍｉｎ．
基板温度：室温
すなわち、上記のようなＳｉターゲット、Ｓｎターゲット及びＶターゲットを使用し、スパッタ時間は１０分に固定し、ＤＣ電源のパワーを上記の範囲でそれぞれ変化させることによって、Ｎｉ基板上にアモルファス状態の合金薄膜を成膜し、種々の組成の合金薄膜を備えた負極サンプルを得た。これら合金薄膜の成分組成を表１及び図１に示す。
ここで、サンプル作製の数例を示せば、サンプルＮｏ．１４（実施例）では、ＤＣ電源１（Ｓｉターゲット）：１８５Ｗ、ＤＣ電源２（Ｓｎターゲット）：２５Ｗ、ＤＣ電源３（Ｖターゲット）：１４０Ｗとした。また、サンプルＮｏ．２３（比較例）では、ＤＣ電源１（Ｓｉターゲット）：１８５Ｗ、ＤＣ電源２（Ｓｎターゲット）：３０Ｗ、ＤＣ電源３（Ｖターゲット）：０Ｗとした。さらに、サンプルＮｏ．２９（比較例）では、ＤＣ電源１（Ｓｉターゲット）：１８５Ｗ、ＤＣ電源２（Ｓｎターゲット）：０Ｗ、ＤＣ電源３（Ｖターゲット）：８０Ｗとした。
なお、得られた合金薄膜の分析は、下記の分析法、分析装置によった。
（３）分析方法
組成分析：ＳＥＭ・ＥＤＸ分析（ＪＥＯＬ社）、ＥＰＭＡ分析（ＪＥＯＬ社）
膜厚測定（スパッタレート算出のため）：膜厚計（東京インスツルメンツ）
膜状態分析：ラマン分光測定（ブルカー社）
〔２〕電池の作製
上記により得られた各負極サンプルとリチウム箔（本城金属株式会社製、直径１５ｍｍ、厚さ２００μｍ）から成る対極とをセパレータ（セルガード社製セルガード２４００）を介して対向させたのち、電解液を注入することによってＣＲ２０３２型コインセルをそれぞれ作製した。
なお、上記電解液としては、エチレンカーボネート（ＥＣ）とジエチルカーボネート（ＤＥＣ）を１：１の容積比で混合した混合非水溶媒中に、ＬｉＰＦ６（六フッ化リン酸リチウム）を１Ｍの濃度となるように溶解させたものを用いた。
〔３〕電池の充放電試験
上記により得られたそれぞれの電池に対して以下の充放電試験を実施した。
すなわち、充放電試験機（北斗電工株式会社製ＨＪ０５０１ＳＭ８Ａ）を使用し、３００Ｋ（２７℃）の温度に設定された恒温槽（エスペック株式会社製ＰＦＵ−３Ｋ）中にて、充電過程（評価対象である負極へのＬｉ挿入過程）では、定電流・定電圧モードとして、０．１ｍＡにて２Ｖから１０ｍＶまで充電した。その後、放電過程（上記負極からのＬｉ脱離過程）では、定電流モードとし、０．１ｍＡ、１０ｍＶから２Ｖまで放電した。以上の充放電サイクルを１サイクルとして、これを１００回繰り返した。
そして、１サイクル目に対する放電容量維持率を５０サイクル目、及び１００サイクル目について調査した。この結果を表１に併せて示す。なお、放電容量は、合金重量当りで算出した値を示している。
Figure 2012248286
以上の結果、各成分が特定範囲内にあるＳｉ−Ｓｎ−Ｖ系合金を負極活物質として用いた実施例電池においては、７１２ｍＡｈ／ｇ以上の初期容量と、５０サイクル後では９２％以上、１００サイクル後では４４％以上の放電容量維持率を示すことが確認された。

Claims (7)

  1. ２７質量％以上のＳｉと、７３質量％以下のＳｎと、７３質量％以下のＶを含有し、残部が不可避不純物である合金から成ることを特徴とする電気デバイス用負極活物質。
  2. 上記合金が８４質量％以下のＳｉと、１０質量％以上６３質量％以下のＳｎと、６質量％以上６３質量％以下のＶを含有することを特徴とする請求項１に記載の電気デバイス用負極活物質。
  3. 上記合金が５２質量％以下のＳｉを含有することを特徴とする請求項２に記載の電気デバイス用負極活物質。
  4. 上記合金が４０質量％以下のＳｎと、２０質量％以上のＶを含有することを特徴とする請求項３に記載の電気デバイス用負極活物質。
  5. 請求項１〜４のいずれか１つの項に記載の負極活物質を用いて成ることを特徴とする電気デバイス用負極。
  6. 請求項１〜４のいずれか１つの項に記載の負極活物質、又は請求項５に記載の負極を用いて成ることを特徴とする電気デバイス。
  7. リチウムイオン二次電池であることを特徴とする請求項６に記載の電気デバイス。
JP2011116536A 2011-05-25 2011-05-25 リチウムイオン二次電池用負極活物質 Active JP5751448B2 (ja)

Priority Applications (11)

Application Number Priority Date Filing Date Title
JP2011116536A JP5751448B2 (ja) 2011-05-25 2011-05-25 リチウムイオン二次電池用負極活物質
CN201280024983.1A CN103563134B (zh) 2011-05-25 2012-03-09 电气设备用负极活性物质
US14/119,379 US10367198B2 (en) 2011-05-25 2012-03-09 Negative electrode active material for electric device
KR1020137033924A KR101720832B1 (ko) 2011-05-25 2012-03-09 전기 디바이스용 부극 활물질
EP12789999.5A EP2717358B1 (en) 2011-05-25 2012-03-09 Negative electrode active material for electrical devices
PCT/JP2012/056128 WO2012160858A1 (ja) 2011-05-25 2012-03-09 電気デバイス用負極活物質
MYPI2013004201A MY158759A (en) 2011-05-25 2012-03-09 Negative electrode active material for electric device
MX2013013675A MX2013013675A (es) 2011-05-25 2012-03-09 Material activo de electrodo negativo para dispositivos electricos.
BR112013029744A BR112013029744A2 (pt) 2011-05-25 2012-03-09 material ativo no eletrodo negativo para dispositivos elétricos
RU2013157562/07A RU2540321C1 (ru) 2011-05-25 2012-03-09 Активный материал отрицательного электрода для электрического устройства
TW101109120A TWI473332B (zh) 2011-05-25 2012-03-16 Negative electrode active material for electrical equipment

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2011116536A JP5751448B2 (ja) 2011-05-25 2011-05-25 リチウムイオン二次電池用負極活物質

Publications (2)

Publication Number Publication Date
JP2012248286A true JP2012248286A (ja) 2012-12-13
JP5751448B2 JP5751448B2 (ja) 2015-07-22

Family

ID=47216947

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2011116536A Active JP5751448B2 (ja) 2011-05-25 2011-05-25 リチウムイオン二次電池用負極活物質

Country Status (11)

Country Link
US (1) US10367198B2 (ja)
EP (1) EP2717358B1 (ja)
JP (1) JP5751448B2 (ja)
KR (1) KR101720832B1 (ja)
CN (1) CN103563134B (ja)
BR (1) BR112013029744A2 (ja)
MX (1) MX2013013675A (ja)
MY (1) MY158759A (ja)
RU (1) RU2540321C1 (ja)
TW (1) TWI473332B (ja)
WO (1) WO2012160858A1 (ja)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2924775A4 (en) * 2012-11-22 2015-12-09 Nissan Motor NEGATIVE ELECTRODE FOR AN ELECTRICAL DEVICE AND ELECTRICAL DEVICE THEREFOR
US20160285077A1 (en) * 2012-11-22 2016-09-29 Nissan Motor Co., Ltd. Negative electrode for electric device and electric device using the same
US10290855B2 (en) 2012-11-22 2019-05-14 Nissan Motor Co., Ltd. Negative electrode for electrical device, and electrical device using the same
US10367198B2 (en) 2011-05-25 2019-07-30 Nissan Motor Co., Ltd. Negative electrode active material for electric device
US10476101B2 (en) 2014-01-24 2019-11-12 Nissan Motor Co., Ltd. Electrical device
US10535870B2 (en) 2014-01-24 2020-01-14 Nissan Motor Co., Ltd. Electrical device

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2924776B1 (en) * 2012-11-22 2018-05-09 Nissan Motor Co., Ltd Negative electrode for electrical device, and electrical device using same
CN103280555B (zh) * 2013-01-21 2015-10-21 深圳大学 锂离子电池硅基合金负极材料及其制备方法和锂离子电池
WO2015111190A1 (ja) * 2014-01-24 2015-07-30 日産自動車株式会社 電気デバイス
JP6493414B2 (ja) * 2014-12-17 2019-04-03 日産自動車株式会社 電気デバイス用負極活物質、およびこれを用いた電気デバイス
NO20210413A1 (en) * 2021-03-30 2022-10-03 Elkem Materials Ferrosilicon vanadium and/or niobium alloy, production of a ferrosilicon vanadium and/or niobium alloy, and the use thereof

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004185810A (ja) * 2001-11-20 2004-07-02 Canon Inc リチウム二次電池用の電極材料、該電極材料を有する電極構造体、該電極構造体を有する二次電池、前記電極材料の製造方法、前記電極構造体の製造方法、及び前記二次電池の製造方法
JP2005044672A (ja) * 2003-07-23 2005-02-17 Mitsui Mining & Smelting Co Ltd 非水電解液二次電池用負極及び非水電解液二次電池
JP2005078999A (ja) * 2003-09-02 2005-03-24 Fukuda Metal Foil & Powder Co Ltd リチウム二次電池用負極材料及びその製造方法
JP2005116390A (ja) * 2003-10-09 2005-04-28 Samsung Sdi Co Ltd リチウム二次電池用電極材料及びリチウム二次電池及びリチウム二次電池用電極材料の製造方法
JP2006120324A (ja) * 2003-10-30 2006-05-11 Toshiba Corp 非水電解質二次電池
WO2007015508A1 (ja) * 2005-08-02 2007-02-08 Showa Denko K.K. リチウム二次電池負極用合金
JP2007273355A (ja) * 2006-03-31 2007-10-18 Fukuda Metal Foil & Powder Co Ltd リチウム二次電池用負極及びその製造方法
JP2009032644A (ja) * 2007-06-26 2009-02-12 Daido Steel Co Ltd リチウム二次電池用負極活物質およびリチウム二次電池

Family Cites Families (70)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4029235B2 (ja) 1998-10-02 2008-01-09 大阪瓦斯株式会社 リチウム二次電池用負極
CA2305837C (en) 1999-04-14 2011-05-31 Sony Corporation Material for negative electrode and nonaqueous-electrolyte battery incorporating the same
JP2000299108A (ja) 1999-04-14 2000-10-24 Sony Corp 非水電解質電池
EP1231653B1 (en) 1999-10-22 2010-12-08 Sanyo Electric Co., Ltd. Electrode for lithium cell and lithium secondary cell
WO2001029918A1 (en) 1999-10-22 2001-04-26 Sanyo Electric Co., Ltd Electrode for lithium secondary cell and lithium secondary cell
CN1257568C (zh) 1999-10-22 2006-05-24 三洋电机株式会社 可再充电锂电池的电极和可再充电锂电池
CA2388016C (en) 1999-10-22 2009-12-22 Sanyo Electric Co., Ltd. Method for fabricating electrode for rechargeable lithium battery
JP3733071B2 (ja) 1999-10-22 2006-01-11 三洋電機株式会社 リチウム電池用電極及びリチウム二次電池
JP2002083594A (ja) 1999-10-22 2002-03-22 Sanyo Electric Co Ltd リチウム電池用電極並びにこれを用いたリチウム電池及びリチウム二次電池
JP2001196052A (ja) 2000-01-12 2001-07-19 Sony Corp 負極及び非水電解質電池
US6699336B2 (en) 2000-01-13 2004-03-02 3M Innovative Properties Company Amorphous electrode compositions
US7898053B2 (en) 2000-02-04 2011-03-01 Daniel Luch Substrate structures for integrated series connected photovoltaic arrays and process of manufacture of such arrays
JP3848065B2 (ja) 2000-08-08 2006-11-22 キヤノン株式会社 画像形成装置
JP3744462B2 (ja) 2002-05-08 2006-02-08 ソニー株式会社 非水電解質電池
KR100676356B1 (ko) 2002-06-26 2007-01-31 산요덴키가부시키가이샤 리튬 2차 전지용 부극 및 리튬 2차 전지
JP4385589B2 (ja) 2002-11-26 2009-12-16 昭和電工株式会社 負極材料及びそれを用いた二次電池
EP1573835B1 (en) 2002-11-26 2017-05-03 Showa Denko K.K. Electrode material comprising silicon and/or tin particles and production method and use thereof
CN100365849C (zh) * 2002-11-29 2008-01-30 三井金属矿业株式会社 非水电解液二次电池用负极及其制造方法以及非水电解液二次电池
AU2003302519A1 (en) * 2002-11-29 2004-06-23 Mitsui Mining And Smelting Co., Ltd. Negative electrode for non-aqueous electrolyte secondary cell and method for manufacture thereof, and non-aqueous electrolyte secondary cell
JP3750117B2 (ja) 2002-11-29 2006-03-01 三井金属鉱業株式会社 非水電解液二次電池用負極及びその製造方法並びに非水電解液二次電池
JP4046601B2 (ja) 2002-12-03 2008-02-13 大阪瓦斯株式会社 リチウム二次電池用負極材及びそれを用いたリチウム二次電池
US20060040182A1 (en) 2003-03-26 2006-02-23 Canon Kabushiki Kaisha Electrode material for lithium secondary battery and electrode structure having the electrode material
JP4464173B2 (ja) 2003-03-26 2010-05-19 キヤノン株式会社 リチウム二次電池用の電極材料、該電極材料を有する電極構造体、及び該電極構造体を有する二次電池
CN1322611C (zh) 2003-03-26 2007-06-20 佳能株式会社 电极材料、具有该材料的构造体和具有该构造体的二次电池
AU2003289402A1 (en) 2003-04-23 2004-11-19 Mitsui Mining And Smelting Co., Ltd. Negative electrode for nonaqueous electrolyte secondary battery, method for manufacturing same and nonaqueous electrolyte secondary battery
US7479351B2 (en) 2003-10-09 2009-01-20 Samsung Sdi Co., Ltd. Electrode material for a lithium secondary battery, lithium secondary battery, and preparation method for the electrode material for a lithium secondary battery
KR100800968B1 (ko) * 2004-09-11 2008-02-05 주식회사 엘지화학 리튬 이차전지용 실리콘 박막 음극의 성능 개선 방법
JP2006216277A (ja) 2005-02-01 2006-08-17 Canon Inc リチウム二次電池用電極材料の製造方法、電極構造体および二次電池
JP5076288B2 (ja) 2005-07-14 2012-11-21 日本電気株式会社 二次電池用負極およびそれを用いた二次電池
JP2007026926A (ja) 2005-07-19 2007-02-01 Nec Corp 二次電池用負極およびこれを用いた二次電池
CN101233632B (zh) 2005-08-02 2010-11-24 昭和电工株式会社 用于锂二次电池负极的合金
JP2007149604A (ja) * 2005-11-30 2007-06-14 Sanyo Electric Co Ltd リチウム二次電池用負極及びリチウム二次電池
EP1955393B1 (en) 2005-12-01 2014-08-27 3M Innovative Properties Company Electrode compositions based on an amorphous alloy having a high silicon content
US7906238B2 (en) 2005-12-23 2011-03-15 3M Innovative Properties Company Silicon-containing alloys useful as electrodes for lithium-ion batteries
JP2007305424A (ja) 2006-05-11 2007-11-22 Sony Corp 負極活物質およびそれを用いた電池
JP2010518581A (ja) 2007-02-06 2010-05-27 スリーエム イノベイティブ プロパティズ カンパニー 新規結合剤を含む電極、並びにその製造方法及び使用方法
US7875388B2 (en) 2007-02-06 2011-01-25 3M Innovative Properties Company Electrodes including polyacrylate binders and methods of making and using the same
JP2009224239A (ja) 2008-03-18 2009-10-01 Nissan Motor Co Ltd 電池用電極
JP5357565B2 (ja) 2008-05-27 2013-12-04 株式会社神戸製鋼所 リチウムイオン二次電池用負極材、および、その製造方法、ならびに、リチウムイオン二次電池
US9012073B2 (en) 2008-11-11 2015-04-21 Envia Systems, Inc. Composite compositions, negative electrodes with composite compositions and corresponding batteries
JP2010205609A (ja) 2009-03-04 2010-09-16 Nissan Motor Co Ltd 電極およびこれを用いた電池
KR20110118129A (ko) 2009-03-24 2011-10-28 후루카와 덴키 고교 가부시키가이샤 리튬 이온 이차 전지, 상기 전지용 전극, 상기 전지 전극용 전해 동박
EP2239803A1 (fr) 2009-04-10 2010-10-13 Saft Groupe Sa Composition de matiere active pour electrode negative d'accumulateur lithium-ion.
US20100288077A1 (en) 2009-05-14 2010-11-18 3M Innovative Properties Company Method of making an alloy
WO2010150513A1 (ja) 2009-06-23 2010-12-29 キヤノン株式会社 電極構造体及び蓄電デバイス
JP2011048969A (ja) 2009-08-26 2011-03-10 Toyobo Co Ltd リチウムイオン二次電池用負極及びこれを用いた二次電池
KR101389156B1 (ko) 2009-11-27 2014-04-24 닛산 지도우샤 가부시키가이샤 전기 디바이스용 Ｓｉ 합금 부극 활물질
US9228249B2 (en) 2009-11-27 2016-01-05 Nissan Motor Co., Ltd. Si alloy negative electrode active material for electric device
JP5128695B2 (ja) 2010-06-28 2013-01-23 古河電気工業株式会社 電解銅箔、リチウムイオン二次電池用電解銅箔、該電解銅箔を用いたリチウムイオン二次電池用電極、該電極を使用したリチウムイオン二次電池
JP5850611B2 (ja) 2010-11-17 2016-02-03 三井金属鉱業株式会社 リチウムイオン二次電池負極集電体用の銅箔、リチウムイオン二次電池負極材及びリチウムイオン二次電池負極集電体選定方法。
JP5276158B2 (ja) 2010-12-27 2013-08-28 古河電気工業株式会社 リチウムイオン二次電池、該電池用負極電極、該電池負極集電体用電解銅箔
KR20120090594A (ko) 2011-02-08 2012-08-17 삼성전자주식회사 고분자 전극의 제조방법 및 고분자 전극을 채용한 고분자 구동기
JP5614729B2 (ja) 2011-03-03 2014-10-29 日産自動車株式会社 リチウムイオン二次電池用正極活物質、リチウムイオン二次電池用正極及びリチウムイオン二次電池
JP5768968B2 (ja) 2011-03-08 2015-08-26 日産自動車株式会社 リチウムイオン二次電池用負極活物質
JP5776888B2 (ja) 2011-05-25 2015-09-09 日産自動車株式会社 電気デバイス用負極活物質
JP5751448B2 (ja) 2011-05-25 2015-07-22 日産自動車株式会社 リチウムイオン二次電池用負極活物質
JP5776931B2 (ja) 2011-05-25 2015-09-09 日産自動車株式会社 リチウムイオン二次電池用負極活物質
KR20140083009A (ko) 2011-10-10 2014-07-03 쓰리엠 이노베이티브 프로퍼티즈 컴파니 리튬-이온 전기화학 전지용 비정질 합금 음극 조성물
JP5904363B2 (ja) 2011-12-27 2016-04-13 日産自動車株式会社 電気デバイス用負極活物質
JP5904364B2 (ja) 2011-12-27 2016-04-13 日産自動車株式会社 電気デバイス用負極活物質
US20130202967A1 (en) 2012-02-07 2013-08-08 Jae-Hyuk Kim Negative active material for rechargeable lithium battery and rechargeable lithium battery including same
WO2014080886A1 (ja) 2012-11-22 2014-05-30 日産自動車株式会社 電気デバイス用負極、及びこれを用いた電気デバイス
JP6040995B2 (ja) 2012-11-22 2016-12-14 日産自動車株式会社 リチウムイオン二次電池用負極、及びこれを用いたリチウムイオン二次電池
KR20150065816A (ko) 2012-11-22 2015-06-15 닛산 지도우샤 가부시키가이샤 전기 디바이스용 부극, 및 이것을 사용한 전기 디바이스
KR101780133B1 (ko) 2012-11-22 2017-09-19 닛산 지도우샤 가부시키가이샤 전기 디바이스용 부극, 및 이것을 사용한 전기 디바이스
US20150295228A1 (en) 2012-11-22 2015-10-15 Nissan Motor Co., Ltd. Negative electrode for electric device and electric device using the same
EP2924776B1 (en) 2012-11-22 2018-05-09 Nissan Motor Co., Ltd Negative electrode for electrical device, and electrical device using same
WO2014080893A1 (ja) 2012-11-22 2014-05-30 日産自動車株式会社 電気デバイス用負極、及びこれを用いた電気デバイス
JP6020591B2 (ja) 2012-11-22 2016-11-02 日産自動車株式会社 リチウムイオン二次電池用負極、及びこれを用いたリチウムイオン二次電池
KR101826400B1 (ko) 2012-11-22 2018-02-06 닛산 지도우샤 가부시키가이샤 전기 디바이스용 부극, 및 이것을 사용한 전기 디바이스

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004185810A (ja) * 2001-11-20 2004-07-02 Canon Inc リチウム二次電池用の電極材料、該電極材料を有する電極構造体、該電極構造体を有する二次電池、前記電極材料の製造方法、前記電極構造体の製造方法、及び前記二次電池の製造方法
JP2005044672A (ja) * 2003-07-23 2005-02-17 Mitsui Mining & Smelting Co Ltd 非水電解液二次電池用負極及び非水電解液二次電池
JP2005078999A (ja) * 2003-09-02 2005-03-24 Fukuda Metal Foil & Powder Co Ltd リチウム二次電池用負極材料及びその製造方法
JP2005116390A (ja) * 2003-10-09 2005-04-28 Samsung Sdi Co Ltd リチウム二次電池用電極材料及びリチウム二次電池及びリチウム二次電池用電極材料の製造方法
JP2006120324A (ja) * 2003-10-30 2006-05-11 Toshiba Corp 非水電解質二次電池
WO2007015508A1 (ja) * 2005-08-02 2007-02-08 Showa Denko K.K. リチウム二次電池負極用合金
JP2007273355A (ja) * 2006-03-31 2007-10-18 Fukuda Metal Foil & Powder Co Ltd リチウム二次電池用負極及びその製造方法
JP2009032644A (ja) * 2007-06-26 2009-02-12 Daido Steel Co Ltd リチウム二次電池用負極活物質およびリチウム二次電池

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10367198B2 (en) 2011-05-25 2019-07-30 Nissan Motor Co., Ltd. Negative electrode active material for electric device
EP2924775A4 (en) * 2012-11-22 2015-12-09 Nissan Motor NEGATIVE ELECTRODE FOR AN ELECTRICAL DEVICE AND ELECTRICAL DEVICE THEREFOR
US20160285077A1 (en) * 2012-11-22 2016-09-29 Nissan Motor Co., Ltd. Negative electrode for electric device and electric device using the same
US10290855B2 (en) 2012-11-22 2019-05-14 Nissan Motor Co., Ltd. Negative electrode for electrical device, and electrical device using the same
US10566608B2 (en) * 2012-11-22 2020-02-18 Nissan Motor Co., Ltd. Negative electrode for electric device and electric device using the same
US10476101B2 (en) 2014-01-24 2019-11-12 Nissan Motor Co., Ltd. Electrical device
US10535870B2 (en) 2014-01-24 2020-01-14 Nissan Motor Co., Ltd. Electrical device

Also Published As

Publication number Publication date
RU2540321C1 (ru) 2015-02-10
TW201251185A (en) 2012-12-16
JP5751448B2 (ja) 2015-07-22
KR101720832B1 (ko) 2017-04-10
EP2717358B1 (en) 2015-09-09
BR112013029744A2 (pt) 2017-01-17
MX2013013675A (es) 2014-02-27
US10367198B2 (en) 2019-07-30
US20140099229A1 (en) 2014-04-10
MY158759A (en) 2016-11-15
CN103563134A (zh) 2014-02-05
EP2717358A1 (en) 2014-04-09
TWI473332B (zh) 2015-02-11
WO2012160858A1 (ja) 2012-11-29
CN103563134B (zh) 2016-04-20
EP2717358A4 (en) 2014-12-10
KR20140024429A (ko) 2014-02-28

Similar Documents

Publication Publication Date Title
JP5904363B2 (ja) 電気デバイス用負極活物質
JP5768968B2 (ja) リチウムイオン二次電池用負極活物質
JP5776931B2 (ja) リチウムイオン二次電池用負極活物質
JP5751448B2 (ja) リチウムイオン二次電池用負極活物質
JP5776888B2 (ja) 電気デバイス用負極活物質
JP5751449B2 (ja) リチウムイオン二次電池用負極活物質
JP5904364B2 (ja) 電気デバイス用負極活物質
JP5945903B2 (ja) 電気デバイス用負極活物質
CN104813514B (zh) 电气设备用负极、及使用其的电气设备
JP2013073818A (ja) リチウムイオン二次電池用複合負極活物質

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20140318

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20150203

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20150218

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20150316

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20150403

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20150423

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20150506

R151 Written notification of patent or utility model registration

Ref document number: 5751448

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R151
