JP2011108618A - 水素吸蔵合金組成物の製造方法 - Google Patents

水素吸蔵合金組成物の製造方法 Download PDF

Info

Publication number
JP2011108618A
JP2011108618A JP2010103457A JP2010103457A JP2011108618A JP 2011108618 A JP2011108618 A JP 2011108618A JP 2010103457 A JP2010103457 A JP 2010103457A JP 2010103457 A JP2010103457 A JP 2010103457A JP 2011108618 A JP2011108618 A JP 2011108618A
Authority
JP
Japan
Prior art keywords
negative electrode
hydrogen storage
recovered
electrode main
storage alloy
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2010103457A
Other languages
English (en)
Other versions
JP4850297B2 (ja
Inventor
Shinya Kagei
慎也 蔭井
Keisuke Miyanohara
啓祐 宮之原
Hidetoshi Inoue
秀利 井上
Shingo Kikukawa
真吾 菊川
Hiromi Hata
祥巳 畑
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Mitsui Kinzoku Co Ltd
Original Assignee
Mitsui Mining and Smelting Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Mitsui Mining and Smelting Co Ltd filed Critical Mitsui Mining and Smelting Co Ltd
Priority to JP2010103457A priority Critical patent/JP4850297B2/ja
Priority to PCT/JP2010/068558 priority patent/WO2011049160A1/ja
Priority to CN201080046077.2A priority patent/CN102576919B/zh
Publication of JP2011108618A publication Critical patent/JP2011108618A/ja
Application granted granted Critical
Publication of JP4850297B2 publication Critical patent/JP4850297B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22B—PRODUCTION AND REFINING OF METALS; PRETREATMENT OF RAW MATERIALS
    • C22B7/00—Working up raw materials other than ores, e.g. scrap, to produce non-ferrous metals and compounds thereof; Methods of a general interest or applied to the winning of more than two metals
    • C22B7/001—Dry processes
    • C22B7/003—Dry processes only remelting, e.g. of chips, borings, turnings; apparatus used therefor
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B3/00—Hydrogen; Gaseous mixtures containing hydrogen; Separation of hydrogen from mixtures containing it; Purification of hydrogen; Reversible storage of hydrogen
    • C01B3/0005—Reversible storage of hydrogen, e.g. by hydrogen getters or electrodes
    • C01B3/001—Reversible storage of hydrogen, e.g. by hydrogen getters or electrodes characterised by the uptaking media; Treatment thereof
    • C01B3/0018—Inorganic elements or compounds, e.g. oxides, nitrides, borohydrides or zeolites; Solutions thereof
    • C01B3/0031—Intermetallic compounds; Metal alloys
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C19/00—Alloys based on nickel or cobalt
    • C22C19/03—Alloys based on nickel or cobalt based on nickel
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/34—Gastight accumulators
    • H01M10/345—Gastight metal hydride accumulators
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/54—Reclaiming serviceable parts of waste accumulators
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/24—Electrodes for alkaline accumulators
    • H01M4/242—Hydrogen storage electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/24—Electrodes for alkaline accumulators
    • H01M4/26—Processes of manufacture
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
    • H01M4/383—Hydrogen absorbing alloys
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
    • H01M4/46—Alloys based on magnesium or aluminium
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/30—Hydrogen technology
    • Y02E60/32—Hydrogen storage
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P10/00—Technologies related to metal processing
    • Y02P10/20—Recycling
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
    • Y02W30/00—Technologies for solid waste management
    • Y02W30/50—Reuse, recycling or recovery technologies
    • Y02W30/84—Recycling of batteries or fuel cells

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Manufacturing & Machinery (AREA)
  • Metallurgy (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Geology (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Environmental & Geological Engineering (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Combustion & Propulsion (AREA)
  • Inorganic Chemistry (AREA)
  • Manufacture And Refinement Of Metals (AREA)
  • Secondary Cells (AREA)
  • Battery Electrode And Active Subsutance (AREA)

Abstract

【課題】廃ニッケル水素電池から回収された負極活物質或いは負極活物質主体組成物を、負極活物質構成元素の合金溶湯に投入して加熱溶解させる際に溶解効率を高めることができる方法を提案する。
【解決手段】負極主体回収物と同時又は順次にアルミニウムを合金溶湯に加えることで、負極活物質或いは負極活物質主体組成物の溶解効率を飛躍的に高めることができる。
【選択図】なし

Description

本発明は、使用済の廃ニッケル水素二次電池から新たに水素吸蔵合金組成物を製造する方法に関する。
廃ニッケル水素二次電池から有価金属であるニッケル、コバルト及び希土類金属等を回収する方法として、例えば、電池を破砕、解砕、篩分した後、粗粒部（プラスチック、鉄、ニッケル基板等）と細粒部（水酸化ニッケル、水素吸蔵合金）とに分離し、細粒部をアルカリ金属を含んだ硫酸で溶解し、コバルト含有ニッケル溶解液から不純物を除去した後、電解処理して金属ニッケル及びニッケル−コバルト合金を回収する方法が提案されている（特許文献１）。
このようにして廃ニッケル水素二次電池から有価金属を回収する際、回収した有価金属中の炭素含有量を少なくすることで回収有価金属の用途が広くなるため、有価金属、特に水素吸蔵合金構成元素の回収に当たっては回収される有価金属中の炭素含有量を少なくすることが好ましいという知見が報告されている。例えば特許文献２には、不活性ガス雰囲気或いは水素ガス雰囲気で回収した有価物を脱炭素すると、酸化され易い希土類元素（Ｌａ、Ｃｅ、Ｐｒ、Ｎｄ、Ｓｍ等の希土類元素）などを比較的酸化することなく、該有価物中に含まれる炭素を除去することができるという知見が開示されている。
しかし、廃ニッケル水素電池から水素吸蔵合金構成元素を回収する場合に、負極活物質を多く含む負極主体回収物を水素ガス雰囲気で加熱処理すると、その中に僅かに含まれる正極活物質、特に水酸化ニッケルなどの水酸化物が希土類（Ｌａ、Ｃｅ、Ｐｒ、Ｎｄ、Ｓｍ等）を酸化するため、他の水素吸蔵合金構成元素に比べ希土類の回収率が低くなることが次第に分かってきた。
そこで特許文献３に係る発明は、希土類の回収率を高く維持することができる水素吸蔵合金構成元素の回収方法として、水素吸蔵合金構成元素を含有した負極主体回収物を還元雰囲気中で加熱処理することにより当該負極主体回収物中の水酸化物を還元させた後、当該負極主体回収物を非酸化性雰囲気で加熱して炭素を除去する工程を包含する水素吸蔵合金構成元素の回収方法を提案している。
また、特許文献４は、水素吸蔵合金を負極活物質とするアルカリ二次電池から有用金属を回収方法として、水素吸蔵合金を負極活物質とするアルカリ二次電池を、粉砕及び／又は解体し、得られた粉砕物及び／又は解体物を、還元剤の存在下、２００℃以上の条件で、露点を０℃以下に制御しながら加熱分解及び還元し、得られた物質から亜鉛、リチウム、カリウム等の高揮発性金属及びその化合物を揮発除去する有用金属回収方法を提案している。
特開平９−８２３７１号公報 特開２００２−３２７２１５号公報 特開２００５−１１３２２６号公報 特開２００１−１３１６４７号公報
ところで、廃ニッケル水素二次電池から新たに水素吸蔵合金組成物を製造（リサイクル）する場合、廃ニッケル水素二次電池から、負極を多く含む負極主体回収物を回収し、当該回収物を前述のように還元処理や脱炭素処理した後、これを負極活物質構成元素の溶湯（「合金溶湯」とも称する）に投入して加熱溶解させ、得られた溶湯を鋳造して新たな水素吸蔵合金組成物を製造することが考えられる。しかし、実際に合金溶湯に負極主体回収物を投入して加熱溶解させてみると、負極主体回収物の溶解が進まず、歩留りを高めることが難しいという課題が明らかになってきた。
そこで本発明は、廃ニッケル水素電池から回収された負極主体回収物を、負極活物質構成元素の合金溶湯に投入して加熱溶解させる際の溶解効率を高めることができる新たな方法を提供せんとするものである。
本発明は、廃ニッケル水素二次電池から得られた負極主体回収物を、水素吸蔵合金構成元素からなる溶湯に加えて加熱溶解させて水素吸蔵合金組成物を製造する方法において、負極主体回収物と同時又は順次にアルミニウムを溶湯に加えることを特徴とする水素吸蔵合金組成物の製造方法を提案する。
廃ニッケル水素二次電池から得られた負極主体回収物を、水素吸蔵合金構成元素からなる溶湯に加える際、負極主体回収物と同時又は順次にアルミニウムを溶湯に加えることにより、負極主体回収物の溶解効率を飛躍的に高めることができることが分かった。
次に、本発明の好適な実施形態の一例として、廃ニッケル水素電池から水素吸蔵合金構成元素を回収して新たな水素吸蔵合金組成物を製造する方法について説明する。ただし、本発明の範囲が下記説明する実施形態に限定するものではない。
本発明の好適な実施形態の一例（以下「本実施形態」という）としての水素吸蔵合金組成物の製造方法は、廃ニッケル水素電池を必要に応じて失活化させた後、水素吸蔵合金構成元素を含有する組成物、すなわち負極活物質を多く含む負極主体回収物（「本負極主体回収物」と称する）を選別し（負極回収工程）、次に必要に応じて、水等の極性溶液で本負極主体回収物を洗浄してアルカリ金属塩濃度を低減させ（洗浄工程）、次にさらに必要に応じて乾燥させた後（乾燥工程）、本負極主体回収物中に含まれる正極活物質を還元し（還元工程）、次いで本負極主体回収物から炭素を除去し（脱炭素工程）、得られた本負極主体回収物と共にアルミニウムを、水素吸蔵合金構成元素からなる溶湯（「合金溶湯」と称する）に加えて加熱溶解させ（溶解工程）、そして、必要に応じて溶解した本負極主体回収物等を鋳造することにより（鋳造工程）、新たな水素吸蔵合金組成物を製造するという方法である。
ここで、本発明において「負極主体回収物」とは、負極活物質を多く含む回収物の意であり、具体的には負極構成物質を５０質量％以上、好ましくは負極活物質を５０質量％以上、特に好ましくは負極活物質を８０質量％以上含む回収物であり、負極構成物質からなる回収物も包含する。
（負極回収工程）
廃ニッケル水素電池から本負極主体回収物を選別回収するには、例えば廃ニッケル水素電池を失活化させた後に解体し、その中から水素吸蔵合金構成元素をより多く含有する本負極主体回収物を選別回収すればよい。
ニッケル水素電池から本負極主体回収物を回収する方法としては、従来方法と同様に行えばよい。例えば、該電池を失活化させた後、剪断破砕機を用いて破砕し、解砕機を用いて湿式法で解砕を行い、次いで所定の篩（例えば２４メッシュ）で分級すれば、分級物として負極主体回収物を選別することができる。一般的に分級後、細かい方に負極活物質が多く含まれ、粗い方に正極活物質が多く含まれる傾向がある。但し、本負極主体回収物の回収方法をかかる方法に限定するものではない。
なお、負極活物質は、ミッシュメタル（「Ｍｍ」ともいう）を含有する水素吸蔵合金であることが重要であり、ミッシュメタル及びニッケルを含有する水素吸蔵合金であるのが好ましい。より具体的には、Ｍｍを含有するＡＢ５型水素吸蔵合金、Ｍｍを含有するＡＢ２型水素吸蔵合金、中でも、Ｂサイトの金属として、例えばＮｉ及びＡｌを含有し、その他にＭｎ、Ｃｏ、Ｆｅ、Ｔｉ、Ｍｇ、Ｖ、Ｚｎ及びＺｒのいずれか、或いはこれらの二種類以上の組合せを含有する合金を例示することができる。
ミッシュメタル（Ｍｍ）とは、希土類元素（レア・アース）が含まれた合金であり、ＡＢ５型水素吸蔵合金においてはＡサイトを構成する金属であり、本発明においては、Ｌａ、Ｃｅ、Ｎｄ及びＰｒからなる群のうちの一種又は二種以上を含む合金を意図している。
電池を失活化させるとは、電池として機能させなくすることを意味する。失活化させる方法としては、液体窒素や冷凍機などで電解液を凍らせて機能させなくする方法や、酸性溶液に入れて故意に短絡させる方法など、任意である。
（洗浄工程）
殆どのニッケル水素電池では、電解液として水酸化カリウムを含むアルカリ性水溶液が用いられているため、本負極主体回収物にはアルカリ性水溶液が付着している可能性がある。アルカリ性水溶液が付着した本負極主体回収物を加熱処理すると、ミッシュメタル（Ｍｍ）が酸化してミッシュメタル（Ｍｍ）の回収率が低下するばかりか、後の溶解工程で溶解性が低下したり、ドロスが生じたりするため、還元工程の前に予め本負極主体回収物からアルカリ金属塩を除去しておくのが好ましい。
アルカリ金属塩を除去する方法としては、０℃〜１００℃の水や弱酸性の水溶液等の極性溶液を用いて、本負極主体回収物を洗浄することにより、水酸化カリウム（ＫＯＨ）などのアルカリ金属塩を除去するのが好ましい。この際、洗浄処理は必要に応じて繰り返し行うのが好ましい。
但し、水酸化カリウム（ＫＯＨ）などのアルカリ金属塩を除去することができれば、他の方法を採用してもよい。
本工程後、Ｋの含有量を０．０２％未満、特に０．０１５％未満、中でも特に０．０１％未満とするのが好ましい。Ｋ量が０．０２％未満であれば、歩留りをさらに良くすることができるほか、潮解性により合金表面が酸化され難いため、後の水酸基除去工程において雰囲気の露点を０℃以下に制御する必要がない。
（乾燥工程）
上記のように水或いは他の極性溶液を用いて本負極主体回収物を洗浄する場合には、その後に乾燥を行うのが好ましい。
なお、前記工程で付着した水或いは他の極性溶液は、次の還元工程でも除去することが可能であるから、本乾燥工程を省略することは可能であるが、次工程では低減させる目的物質が異なるため、効率を考えると本乾燥工程を介在させるのが好ましい。
乾燥方法は任意であり、自然乾燥させてもよいし、乾燥装置内に保管乃至通過させて乾燥させるようにしてもよい。
（還元工程）
次に、本負極主体回収物を還元雰囲気中で加熱処理して、当該回収物中に含まれる正極活物質、特に水酸化物、中でも特に水酸化ニッケル（例えばＮｉＯＯＨ）や水酸化コバルトなどを還元するのが好ましい。
還元方法としては、還元雰囲気中で加熱処理すればよいが、好ましくは水素雰囲気中で１００℃〜３５０℃、好ましくは１６０℃〜２４０℃、更に好ましくは２００℃±２０℃で加熱する。この際、加熱温度が１００℃以上であれば、反応速度が著しく遅くなることがない。また、加熱温度が２２０℃以下であれば、希土類の酸化を約１００％程度防ぐことができるが、Ｘ線回折によるＣｅＯ２のピーク強度から推定すると、２５０℃では希土類の約１割程度が、４００℃では約２割程度が酸化する可能性があるから、少なくとも２割程度の希土類の酸化損失を許容する場合は、３５０℃までの温度で加熱して反応促進を図るのが好ましい。
水素雰囲気は、水分や酸素等の酸化性不純物が少ない高純度の水素ガスからなる雰囲気が好ましいが、特に制限するものではない。
反応装置としては、ガスを密閉する密閉式、ガスを流動させる流動式のいずれも使用可能であるが、密閉式の場合には水蒸気等によって還元ガスの分圧が徐々に低下することになるから工業的には流動式の方が好ましい。
また、加熱手段としては、電熱加熱、ガス燃焼加熱、その他の加熱手段のいずれでもよい。
なお、還元ガスとしては、水素ガスのほかにも、アンモニア分解ガス、その他のガスを使用することができるが、一酸化炭素は４５０℃以下ではＮｉ及びＣｏを還元することができない。水素ガスは、次の工程の脱炭素工程にも使用できるため共通の反応炉（一炉）で処理することができる点からも特に好ましい。
（脱炭素工程）
次に、前記の如く還元処理された本負極主体回収物を、非酸化性雰囲気中で加熱処理し、負極主体回収物中に含まれる炭素を、少なくともその一部を炭化水素ガス化させて除去するのが好ましい。
非酸化性雰囲気とは、加熱により、実質的に金属や合金を酸化することなく炭素を還元等により除去できる雰囲気を意味し、不活性ガス雰囲気、水素ガス雰囲気、水蒸気雰囲気、不活性ガス−水蒸気雰囲気及び不活性ガス−水蒸気−水素ガス雰囲気の中から適宜選択することができる。不活性ガスには、アルゴン、窒素及びヘリウム等が含まれ、非酸化性雰囲気としては還元雰囲気である水素ガス雰囲気が特に好ましい。
脱炭素工程における加熱条件は、好ましくは３５０〜１０５０℃で５分〜１０時間である。この際、７５０℃以上で加熱することにより、反応速度を速めることができる。
不活性ガス雰囲気下での加熱処理により、本負極主体回収物中に含まれる酸素、水素及び水蒸気が還元的又は酸化的に作用し、少なくとも一部の炭素を炭化水素や二酸化炭素などのガスとして除去することができる。なお、水素ガス雰囲気では、本負極主体回収物中の少なくとも一部の炭素が水素により還元されて低級炭化水素等に転化され回収物から除去されることになる。
このように脱炭素工程を行うことにより、炭素濃度を１０００ｐｐｍ（０．１質量％）以下、条件によっては１００ｐｐｍ（０．０１質量％）以下に低減することができる。
（溶解工程）
次に、本負極主体回収物と共に、すなわち本負極主体回収物と同時又は順次にアルミニウムを、水素吸蔵合金構成元素からなる合金溶湯に加えて加熱溶解させることが重要であり、必要に応じて当該工程において所望の組成となるように調合（「組成調合」という）するのが好ましい。
この際、本負極主体回収物と同時又は順次にアルミニウムを合金溶湯に加える手段としては、例えば、本負極主体回収物にアルミニウム（Ａｌ）を混合し、混合状態のまま合金溶湯に加えてもよいし、或いは、アルミニウムを先に合金溶湯に加え、その直後に本負極主体回収物を合金溶湯に順次加えてもよいし、或いは、本負極主体回収物を先に合金溶湯に加え、その直後にアルミニウムを溶湯に順次加えるようにしてもよい。いずれにしても、合金溶湯中において、アルミニウムが溶湯中で溶融した付近に本負極主体回収物を存在させることが重要である。
なお、アルミニウムを先に溶湯に添加し、“その直後に”本負極主体回収物を溶湯に順次加える、或いは、本負極主体回収物を先に溶湯に添加し、“その直後に”アルミニウムを溶湯に順次加える場合の“直後”とは、いずれを先に添加しても一定時間溶湯上に浮いた状態となるため、それらが浮いている間に、好ましくは浮いている範囲内に加えるという意味である。
加熱溶解を行う装置（炉を含む）は任意である。例えば、高周波溶解炉、低周波溶解炉を用いて加熱溶解することができる。
また、本負極主体回収物を加える合金溶湯は、水素吸蔵合金構成元素からなる溶湯であればよく、その組成は適宜調整可能である。負極活物質を溶融してなる溶湯であっても、負極活物質を作製するための母合金からなる溶湯であってもよい。
このように本負極主体回収物と同時又は順次にアルミニウムを合金溶湯に加えて加熱溶解させることで、本負極主体回収物の溶解効率、特に溶解率を顕著に高めることができる。なぜ溶解効率が高まるのかの原因を究明できている訳ではないが、次のように推察することができる。すなわち、本負極主体回収物が合金溶湯に加えられて溶解するのは、単純に熱溶融されているのではなく、表面の酸化物などが還元されて溶湯に溶解されるものと考えられる。アルミニウムは水素吸蔵合金構成元素の中では比較的融点が低い。また、溶解時には高い反応熱により金属酸化物を還元する性質がある。よって、高温の溶湯中で溶融したアルミニウムによって溶湯の粘性が低下すると共に、溶解時の反応熱により混合状態の本負極主体回収物が還元されて負極主体回収物の溶解効率が飛躍的に高まるものと推察することができる。
本負極主体回収物と共に合金溶湯に加えるアルミニウムは、金属アルミニウム或いはアルミニウム合金であればよい。効果の観点から、金属アルミニウムであるのがより好ましい。
本負極主体回収物と共に合金溶湯に加えるアルミニウムは、粒状又は粉状であるのが好ましく、中でも粒度が２ｍｍ〜１０ｍｍ、すなわち網目の大きさが２ｍｍ〜１０ｍｍの篩を使って分級されるアルミニウム粒であるのが好ましい。
この際、加えるアルミニウム量は、本負極主体回収物の溶解率を高める観点から、負本負極主体回収物の１０質量％以上、特に２０質量％以上、中でも特に３０質量％以上とするのが好ましい。
本負極主体回収物とアルミニウムとを混合し、混合状態のまま合金溶湯に加える場合、混合状態のまま直接、合金溶湯に投入してもよいが、そのまま溶湯に投入すると溶湯上に当該混合物が浮いてしまって溶解が進まない可能性があるため、アルミニウムやニッケル、マグネシウムなどの水素吸蔵合金構成元素の一種又は二種以上からなる部材で、当該混合物を束ねて溶湯に投入するのがより一層好ましい。
この際、本負極主体回収物を束ねる部材の形状は、特に限定するものではなく、例えば袋状、筒状、紐状、バンド状、リボン状、その他の形状であればよく、網や箔で包むようにしてもよい。具体的には、アルミニウム箔で当該混合物を包んで溶湯中に投入すればよい。
本負極主体回収物を溶解する温度、言い換えれば合金溶湯の溶湯温度は１２００〜１６００℃であるのが好ましく、特に１３００〜１５５０℃、中でも特に１４００〜１５００℃であるのが好ましい。
また、溶解工程は、有価金属、すなわち水素吸蔵合金構成元素の酸化を抑制するために、アルゴン中等の不活性ガス雰囲気で行うのが好ましい。
また、本溶解工程において組成調合する場合には、予め本負極主体回収物の元素量を分析しておき、この本負極主体回収物の元素量と、本負極主体回収物と共に加えるＡｌ量と、合金溶湯の元素量との合計値が目的とする製造物の組成となるように、合金溶湯の組成及び量と、本負極主体回収物と共に加えるＡｌ量と、本負極主体回収物の投入量とを調整するようにするのが好ましい。
また、水素吸蔵合金元素の一種又は二種以上からなる部材で束ねて溶湯に投入する場合には、束ねる部材の元素量を分析しておき、これを加えた合計元素量を調整するのが好ましい。
この際、本負極主体回収物と共にＡｌを加えて短時間で加熱溶解させた後、さらにＮｉやＣｏ等の水素吸蔵合金構成元素を添加して、目的とする組成となるように調整してもよい。
（鋳造工程）
前記溶解工程において本負極主体回収物を加熱溶解して得られた溶湯は、必要に応じて鋳型に注入し、所望の形状に鋳造することができる。
但し、鋳造工程を省略することもできる。
また、例えば本実施形態の製造目的が母合金、すなわち、そのまま負極活物質として使用可能な水素吸蔵合金を製造するのではなく、後で適宜成分を加えて組成調整して水素吸蔵合金を製造するための中間材料としての合金（「母合金」と称する）を製造することにある場合は、上述のように鋳造することもできるし、また、母合金の溶湯を一旦製造した後、この母合金に適宜成分を加えて水素吸蔵合金の組成に調製した後、上述のように鋳造することもできる。
鋳造工程においても、有価金属、すなわち水素吸蔵合金構成元素の酸化を抑制するために、アルゴン中等の不活性ガス雰囲気で行うのが好ましい。
（製品としての水素吸蔵合金組成物）
本実施形態で製造する水素吸蔵合金組成物は、前述の組成調合によって、ニッケル水素電池の負極活物質として利用することができる水素吸蔵合金組成物とすることもできるし、また、母合金、すなわち負極活物質用母合金として利用することができる水素吸蔵合金組成物とすることもできる。
ニッケル水素電池の負極活物質として利用することができる水素吸蔵合金組成物を製造する場合には、適宜成分、すなわち例えばＬａ、Ｃｅ、Ｎｄ、Ｐｒ、Ｎｉ、Ａｌ、Ｍｎ、Ｃｏ、Ｆｅ、Ｔｉ、Ｖ、Ｚｎ、Ｍｇ、Ｃｕ、Ｙ、Ｒｂ、Ｇｄ、Ｔｍ、Ｌｕ及びＺｒなどのいずれか、或いはこれらの二種類以上の組合せを加えて溶解して合金を製造し、ニッケル水素電池の負極活物質として利用することができる水素吸蔵合金組成物を製造すればよい。
（その他）
本実施形態では、廃ニッケル水素電池から取り出した原料回収物を出発原料としているが、水素吸蔵合金元素の一種又は二種以上からなる基板と水素吸蔵合金層とからなる部材を選択的に取り出すことができれば廃ニッケル水素電池から取り出した原料に限定するものではない。例えば、ヒートポンプ、太陽・風力などの自然エネルギーの貯蔵装置、水素貯蔵装置、アクチュエータ、燃料電池などにおいて、水素吸蔵合金元素の一種又は二種以上からなる基板と水素吸蔵合金層とからなる部材を選択的に取り出すことができれば、これを出発原料とすることも可能である。
（用語の説明）
本発明において、「水素吸蔵合金」とは、ＬａＮｉ５に代表されるＡＢ５型合金、ＺｒＶ０．４Ｎｉ１．５に代表されるＡＢ２型合金、そのほかＡＢ型合金やＡ２Ｂ型（Ａ２Ｂ７含む）合金など様々な合金を包含する。
「水素吸蔵合金構成元素」とは、水素吸蔵合金を構成する元素のうちの一種又は二種以上の組み合わせからなる元素を意味する。中でも、ＣａＣｕ５型の結晶構造を有するＡＢ５型水素吸蔵合金、詳しくはＡサイトに希土類系の混合物であるＭｍ（ミッシュメタル）を用い、ＢサイトにＮｉ、Ａｌ、Ｍｎ、Ｃｏ等の金属元素を用いた水素吸蔵合金及びその構成元素が本発明の対象として好ましい。
「水素吸蔵合金組成物」とは、水素吸蔵合金構成元素からなる組成物であり、その形状は塊状、成形体状、粉体状の何れであってもよい。
また、本発明において、「Ｘ〜Ｙ」（Ｘ，Ｙは任意の数字）と記載した場合、特にことわらない限り「Ｘ以上Ｙ以下」の意であり、「好ましくはＸより大きく、Ｙより小さい」の意を包含するものである。
さらにまた、「Ｘ以上」（Ｘは任意の数字）或いは「Ｙ以下」（Ｙは任意の数字）と記載した場合、「Ｘより大きいことが好ましい」或いは「Ｙ未満であるのが好ましい」旨の意図も包含する。
以下、実施例に基づいて本発明について説明するが、本発明が実施例に限定されるものではない。
＜定量元素分析＞
２５０ｍｌビーカーに測定サンプル（水素吸蔵合金組成物）を０．２ｇを入れ、これに硝酸１０ｍｌを加えて加熱溶解させた後、さらに塩酸を１０ｍｌ加えて完全溶解させ、その後１００ｍｌのメスフラスコに移し、水を加えて１００ｍｌの水溶液を得た。その水溶液を５０倍に希釈して、ＩＣＰ発光分析装置（SIIナノテク社製型式SPS-3100）を用いて、各元素の定量を行った。
＜炭素濃度測定＞
測定サンプル（水素吸蔵合金組成物）の炭素濃度の測定は、０．５ｇに秤量したサンプルについて行った。但し、負極主体回収物の測定時は、サンプル燃焼時の急激な発熱反応により試料ボードが破損するため、０．２ｇに秤量したサンプルについて行った。また、分析装置及び測定条件は次に示すとおりである。
・分析装置：固体中炭素分析装置（堀場製作所製、EMIA-110）
・キャリアーガス：酸素（純度99.95％以上）、ガス圧0.75±0.05kgf/cm2
・測定条件：EMIA-110取扱説明書に記載の標準的な設定条件（燃焼設定時間は60秒に変更）
＜酸素濃度測定＞
測定サンプルの酸素濃度の測定は、０．０２ｇに秤量したサンプルについて下記分析装置を使用し、下記条件下で行った。
・分析装置：固体中酸素窒素分析装置（堀場製作所製、EMGA-620W）
・キャリアーガス：He（純度99.995％以上）、ガス圧0.35±0.02Mpa
・るつぼ：黒鉛るつぼ
・測定条件：EMGA-620W取扱説明書に記載の標準設定条件（1モード分析条件（1）5.00、500kw；75secの条件に変更）
・測定モード：BLOCKモードのSTANDARD BLOCK動作モード
（実施例１）
使用済の廃ニッケル水素電池を液体窒素で冷凍失活させた後、２軸剪断破砕機を用いて乾式破砕を行い、次いで、解砕機を用いて湿式法で解砕を行った後、水洗によりプラスチックや紙などを除去し、その後篩（２８メッシュ）で分級し、篩上の非分級物を２０００〜３０００ガウスで磁力選別して負極Ｆｅ基板を除去した。篩下の分級物は、負極の水素吸蔵合金が濃縮した負極活物質主体の回収物（負極主体回収物）であった。
この負極主体回収物（「リサイクル原料」とも称する）は、負極活物質の比率が８８質量％で、残りは正極活物質などが混在しており、Ｃｏ濃度は９．６質量％であった。
また、この負極主体回収物（リサイクル原料）の各元素濃度を化学分析（ＩＣＰ法及び炭素分析装置）した結果、各元素量の質量％は；Ｍｍ：３０．６％、Ｎｉ：５２．７％、Ｍｎ：４．４％、Ａｌ:１．５%、Ｃｏ：９．６％、Ｃ:１．２％であった。また酸素濃度は５．０％であった。なお、Ｍｍは、Ｌａ、Ｃｅ、Ｎｄ及びＰｒなどの希土類混合物であるミッシュメタルであり、Ｍｍ中の各成分量（回収物中の質量％）は、Ｌａ：１０．３％、Ｃｅ：１４．３％、Ｎｄ：４．５％、Ｐｒ：１．５％であった。
このように得た負極主体回収物（リサイクル原料）を、流動式回転炉（１ｒｐｍ）を用いて高純度水素雰囲気（Ｈ２９９．９９９９９％、Ｏ２＜０．０２ｐｐｍ、Ｈ２Ｏ（露点）−８０℃、ＣＯ２＜０．０１ｐｐｍ）中で、２００℃、３時間加熱処理し、負極主体回収物中に混入している正極活物質を還元した後、引続き該水素雰囲気中で９００℃、１時間加熱処理して炭素除去を行い、処理済負極主体回収物を得た。
得られた処理済負極主体回収物の炭素濃度は０．０３％、酸素濃度は４．０％であった。
上記の処理済負極主体回収物２００ｇと、網目２ｍｍの篩及び網目１０ｍｍの篩で分級された粒径２ｍｍ〜１０ｍｍの粒状アルミニウム１６２.８gとを混合し、混合状態の混合物３６２．８ｇを２等分してそれぞれアルミニウム箔（３．７g）で包んだ。このようにアルミニウム箔で包んだ２つの包みを、高周波誘導炉チャンバー内の原料投入容器にセットした。
他方、高周波誘導炉チャンバーを用いて次のように合金溶湯を調製した。
すなわち、各元素の質量比率で、水素吸蔵合金構成元素の原料であるＭｍ（ＭｍはＬａ、Ｃｅ、Ｎｄ及びＰｒなどの希土類混合物であるミッシュメタルであり、Ｍｍ中の各成分量（回収物中の質量％）は、Ｌａ：１１．０％、Ｃｅ：１５．４％、Ｎｄ：５．０％、Ｐｒ：１．６％）：３３.１２％と、Ｎｉ：５９．７％と、Ｍｎ：５．２％（残りが添加したＡｌ）となるように、各元素金属を秤量及び混合した。得られた混合物をルツボに入れて高周波誘導炉に固定し、その後、１０-4〜１０-5Torrまで減圧にした後、アルゴンガスを導入し、アルゴンガス雰囲気中１４００℃で加熱溶解させて合金溶湯を調製した。
このように調製した合金溶湯の湯面に、前述の原料投入容器からアルミニウム箔で包んだ前記混合物を投入し、アルゴンガス雰囲気中で加熱溶解させた。得られた溶湯約９ｋｇを、総質量２００ｋｇの水冷式銅鋳型に４ｋｇ／秒で注入し、室温まで冷却した（鋳造）。得られた合金塊をジョークラッシャーで粗砕後、ディスクミルで粉砕、分級を行って製品（水素吸蔵合金組成物）を製造した。
得られた製品（水素吸蔵合金組成物）を定量元素分析したところ、Ｃｏ：０．１５質量％、Ｌａ：１０．４９質量％、Ｃｅ：１５．４７質量％、Ｎｄ：４．９５質量％、Ｐｒ：１．６１質量％、Ｎｉ：６０．２質量％、Ａｌ：１．８７質量％、Ｍｎ：５．２６質量％であった。
（比較例１）
実施例１において、処理済負極主体回収物に粒状アルミニウムを混合しなかった（アルミ箔も当然使用していない）以外は、実施例１と同様に製品（水素吸蔵合金組成物）を得た。
得られた製品（水素吸蔵合金組成物）をＩＣＰ分析したところ、Ｃｏ：０．０５質量％、Ｌａ：１０．９３質量％、Ｃｅ：１５．４６質量％、Ｎｄ：４．８０質量％、Ｐｒ：１．５４質量％、Ｎｉ：６０．１質量％、Ａｌ：１．８５質量％、Ｍｎ：５．２７質量％であった。
（実施例２−６・比較例２）
粒状アルミニウムの添加量、これを包むアルミ箔の質量、並びにこれらを添加する合金溶湯の組成を表２に示すように変化させた以外は、実施例１と同様に製品（水素吸蔵合金組成物）を得た。
得られた製品（水素吸蔵合金組成物）をＩＣＰ分析したところ、次の表１のような結果であった。 表１の各数値は質量％である。
Figure 2011108618
下記表２の処理済負極主体回収物の溶解率（質量％）は、次の式で算出された値である。
Ｃｏの溶解率（％）＝（鋳造後の水素吸蔵合金組成物中のＣｏ含有量／リサイクル原料中のＣｏ含有量）×１００
Figure 2011108618
（考察）
これより、負極主体回収物を、水素吸蔵合金構成元素からなる合金溶湯に投入する際、負極主体回収物と共にアルミニウムを合金溶湯に投入することにより、負極主体回収物の溶解効率を飛躍的に高めることができることが分かった。
投入した負極主体回収物が溶解する様子を観察した結果、投入したアルミニウムが溶融して溶湯上に浮き上がってアルミニウムの膜を作り、このアルミニウムの膜と負極主体回収物とが反応して負極主体回収物の溶解が促進されることが分かった。
また、投入するアルミニウムの量は、負極活物質主体の回収物に対して１０質量％以上、特に２０質量％以上、中でも特に３０質量％以上とするのが好ましいことが分かった。
なお、上記実施例では、液体窒素で失活化を行ったが、−１５０℃の冷凍機で冷凍して失活化を行った場合も同様な効果が得られることを確認している。

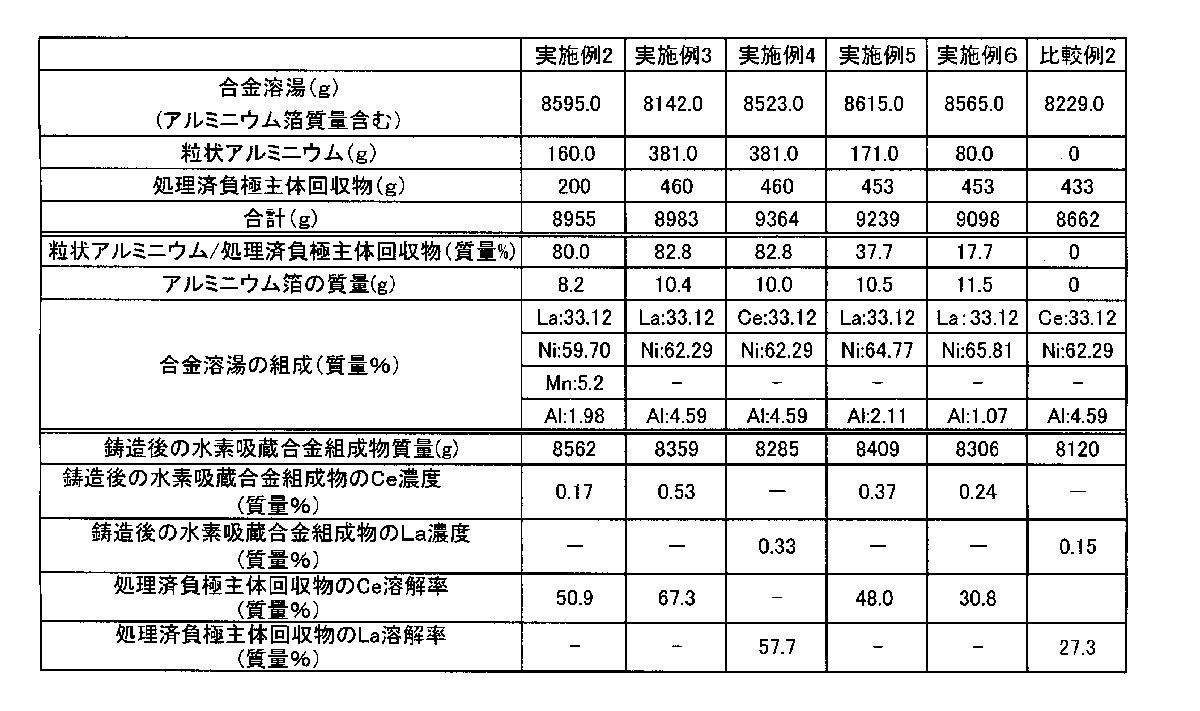

さらに、実施例２−６及び比較例２について、Ｍｍの溶解率を検討した結果を表３に示す。
表３において、Ｃｅ及びＬａの溶解率（％）は次のように算出した。
Ｃｅの溶解率（％）＝（鋳造後の水素吸蔵合金組成物中のＣｅ含有量／リサイクル原料中のＣｅ含有量）×１００
Ｌａの溶解率（％）＝（鋳造後の水素吸蔵合金組成物中のＬａ含有量／リサイクル原料中のＬａ含有量）×１００
Figure 2011108618
（考察）
これより、負極主体回収物を、水素吸蔵合金構成元素からなる合金溶湯に投入する際、負極主体回収物と共にアルミニウムを合金溶湯に投入することにより、負極主体回収物におけるミッシュメタル（Ｍｍ）の溶解をも促進することができ、ミッシュメタル（Ｍｍ）の回収率を飛躍的に高めることができることが分かった。
上記実施例では、Ｌａ及びＣｅについて試験したが、Ｎｄ及びＰｒについてもほぼ同様の効果を確認することができた。

Claims (4)

  1. 廃ニッケル水素二次電池から得られた負極主体回収物を、水素吸蔵合金構成元素からなる溶湯に加えて加熱溶解させて水素吸蔵合金組成物を製造する方法において、負極主体回収物と同時又は順次にアルミニウムを溶湯に加えることを特徴とする水素吸蔵合金組成物の製造方法。
  2. 廃棄された水素ニッケル電池を解体し、その中から選別回収した負極主体回収物を、還元雰囲気中で加熱処理することにより当該回収物中の水酸化物を還元させた後、当該回収物を非酸化性雰囲気で加熱して炭素を除去した後に得られる負極主体回収物と同時又は順次にアルミニウムを溶湯に加えることを特徴とする請求項１記載の水素吸蔵合金組成物の製造方法。
  3. 廃ニッケル水素電池から負極主体回収物を選別する負極回収工程と、該負極主体回収物中に含まれる正極活物質を還元する還元工程と、負極主体回収物から炭素を除去する脱炭素工程と、負極主体回収物と同時又は順次にアルミニウムを溶湯に加えて加熱溶解させる溶解工程と、溶解した本負極主体回収物等を鋳造する鋳造工程と、を備えた水素吸蔵合金組成物の製造方法。
  4. 廃ニッケル水素電池を失活化させた後、負極主体回収物を選別する負極回収工程と、極性溶液で本負極主体回収物のアルカリ塩を低減する洗浄工程と、次に乾燥させる乾燥工程と、該負極主体回収物中に含まれる正極活物質を還元する還元工程と、負極主体回収物から炭素を除去する脱炭素工程と、負極主体回収物と同時又は順次にアルミニウムを溶湯に加えて加熱溶解させる溶解工程と、溶解した本負極主体回収物等を鋳造する鋳造工程と、を備えた水素吸蔵合金組成物の製造方法。

JP2010103457A 2009-10-23 2010-04-28 水素吸蔵合金組成物の製造方法 Active JP4850297B2 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2010103457A JP4850297B2 (ja) 2009-10-23 2010-04-28 水素吸蔵合金組成物の製造方法
PCT/JP2010/068558 WO2011049160A1 (ja) 2009-10-23 2010-10-21 水素吸蔵合金組成物の製造方法
CN201080046077.2A CN102576919B (zh) 2009-10-23 2010-10-21 储氢合金组合物的制造方法

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2009244249 2009-10-23
JP2009244249 2009-10-23
JP2010103457A JP4850297B2 (ja) 2009-10-23 2010-04-28 水素吸蔵合金組成物の製造方法

Publications (2)

Publication Number Publication Date
JP2011108618A true JP2011108618A (ja) 2011-06-02
JP4850297B2 JP4850297B2 (ja) 2012-01-11

Family

ID=43900383

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2010103457A Active JP4850297B2 (ja) 2009-10-23 2010-04-28 水素吸蔵合金組成物の製造方法

Country Status (3)

Country Link
JP (1) JP4850297B2 (ja)
CN (1) CN102576919B (ja)
WO (1) WO2011049160A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018123752A1 (ja) * 2016-12-26 2018-07-05 三井金属鉱業株式会社 水素吸蔵合金

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103146957B (zh) * 2013-02-18 2015-02-25 先进储能材料国家工程研究中心有限责任公司 一种利用失效镍氢电池制备储氢合金的方法
CN103555954A (zh) * 2013-11-04 2014-02-05 湖南格瑞普新能源有限公司 从废旧镍氢电池中回收稀土元素的方法
WO2015145884A1 (ja) 2014-03-26 2015-10-01 三井金属鉱業株式会社 水素吸蔵合金
SE540849C2 (en) * 2016-05-25 2018-11-27 Nilar Int Ab Pyrometallurgical process for recycling of NiMH batteries
SE541537C2 (en) * 2017-11-28 2019-10-29 Nilar Int Ab Milling of recovered negative electrode material

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09117749A (ja) * 1995-10-26 1997-05-06 Mitsui Mining & Smelting Co Ltd 電気自動車用２次電池からの有価物の回収方法
JP2000067935A (ja) * 1998-08-25 2000-03-03 Mitsui Mining & Smelting Co Ltd 廃ニッケル・水素二次電池からの有価物回収方法
WO2000025382A1 (fr) * 1998-10-27 2000-05-04 Mitsui Mining & Smelting Co., Ltd. Procede et systeme de recuperation de metal precieux a partir de batteries mises au rebut
JP2005113226A (ja) * 2003-10-09 2005-04-28 Mitsui Mining & Smelting Co Ltd 水素吸蔵合金構成元素の回収方法

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09117749A (ja) * 1995-10-26 1997-05-06 Mitsui Mining & Smelting Co Ltd 電気自動車用２次電池からの有価物の回収方法
JP2000067935A (ja) * 1998-08-25 2000-03-03 Mitsui Mining & Smelting Co Ltd 廃ニッケル・水素二次電池からの有価物回収方法
WO2000025382A1 (fr) * 1998-10-27 2000-05-04 Mitsui Mining & Smelting Co., Ltd. Procede et systeme de recuperation de metal precieux a partir de batteries mises au rebut
JP2005113226A (ja) * 2003-10-09 2005-04-28 Mitsui Mining & Smelting Co Ltd 水素吸蔵合金構成元素の回収方法

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018123752A1 (ja) * 2016-12-26 2018-07-05 三井金属鉱業株式会社 水素吸蔵合金
JPWO2018123752A1 (ja) * 2016-12-26 2018-12-27 三井金属鉱業株式会社 水素吸蔵合金
US11094932B2 (en) 2016-12-26 2021-08-17 Mitsui Mining & Smelting Co., Ltd. Hydrogen storage alloy

Also Published As

Publication number Publication date
WO2011049160A1 (ja) 2011-04-28
JP4850297B2 (ja) 2012-01-11
CN102576919A (zh) 2012-07-11
CN102576919B (zh) 2014-07-02

Similar Documents

Publication Publication Date Title
Ding et al. Stepwise recycling of valuable metals from spent lithium-ion batteries based on in situ thermal reduction and ultrasonic-assisted water leaching
JP6587861B2 (ja) リチウムイオン電池の処理方法
JP4850297B2 (ja) 水素吸蔵合金組成物の製造方法
CN101831548B (zh) 一种自废旧锰酸锂电池中回收有价金属的方法
FI4004245T3 (fi) Menetelmä litiumin ja muiden metallien talteenottamiseksi käytetyistä litiumioniakuista
You et al. Recycling valuable metals from spent lithium-ion battery cathode materials based on microwave-assisted hydrogen reduction followed by grind-leaching and magnetic separation
Zhang et al. Extraction of valuable metals from spent cathode materials by reductive roasting in methane atmosphere
JP7691993B2 (ja) リチウムの回収方法及び炭酸リチウムの製造方法
JP2023530325A (ja) 正極材回収方法
Yuan et al. Magnetization roasting combined with multi-stage extraction for selective recovery of lithium from spent lithium-ion batteries
JP2023518880A (ja) 還元およびカルボニル化による電池の再利用
CN101597711B (zh) 一种稀土-镁-过渡金属基储氢合金的制备方法
Shoaei et al. Recovery of lithium, cobalt and nickel from the spent NMC Li-ion battery by reduction roasting, selective leaching and precipitation
CN115852152A (zh) 一种协同处理电池黑粉与镍钴氢氧化物的方法
CN107164657B (zh) 一种石墨烯/La-Fe-B系低温储氢合金复合材料的制备方法
CN101748279B (zh) Ab5型稀土系储氢合金冶炼废渣回收利用的方法
Park et al. Recovery of valuable metals from spent lithium-ion batteries through an ecofriendly catalytic approach
JP5709552B2 (ja) 水素吸蔵合金組成物の製造方法
CN108893656B (zh) La-Mg-Ni系A2B7型储氢合金及其制备方法
JP5909600B2 (ja) 水素吸蔵合金
CN102181646A (zh) 基于选择性氧化/还原的稀土镍氢电池废料的综合回收利用方法
JP5308120B2 (ja) 水素吸蔵合金組成物の製造方法
WO2024130841A1 (zh) 氨浸提锂回收废旧锂电池的方法
JP4700269B2 (ja) 水素吸蔵合金構成元素の回収方法
Xu et al. Effect of graphite on selective lithium recovery from NCM-lithium battery black mass via hydrogen reduction

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20110602

A871 Explanation of circumstances concerning accelerated examination

Free format text: JAPANESE INTERMEDIATE CODE: A871

Effective date: 20110607

A975 Report on accelerated examination

Free format text: JAPANESE INTERMEDIATE CODE: A971005

Effective date: 20110628

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20110817

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20110830

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20110921

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20111018

R150 Certificate of patent or registration of utility model

Ref document number: 4850297

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

Free format text: JAPANESE INTERMEDIATE CODE: R150

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20141028

Year of fee payment: 3

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

S533 Written request for registration of change of name

Free format text: JAPANESE INTERMEDIATE CODE: R313533

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350
