JP2007258317A - 半導体装置の製造方法 - Google Patents
半導体装置の製造方法 Download PDFInfo
- Publication number
- JP2007258317A JP2007258317A JP2006078367A JP2006078367A JP2007258317A JP 2007258317 A JP2007258317 A JP 2007258317A JP 2006078367 A JP2006078367 A JP 2006078367A JP 2006078367 A JP2006078367 A JP 2006078367A JP 2007258317 A JP2007258317 A JP 2007258317A
- Authority
- JP
- Japan
- Prior art keywords
- sio
- component
- group
- semiconductor element
- bonded
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
Classifications
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L24/00—Arrangements for connecting or disconnecting semiconductor or solid-state bodies; Methods or apparatus related thereto
- H01L24/80—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected
- H01L24/83—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected using a layer connector
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L83/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon only; Compositions of derivatives of such polymers
- C08L83/04—Polysiloxanes
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L24/00—Arrangements for connecting or disconnecting semiconductor or solid-state bodies; Methods or apparatus related thereto
- H01L24/01—Means for bonding being attached to, or being formed on, the surface to be connected, e.g. chip-to-package, die-attach, "first-level" interconnects; Manufacturing methods related thereto
- H01L24/26—Layer connectors, e.g. plate connectors, solder or adhesive layers; Manufacturing methods related thereto
- H01L24/28—Structure, shape, material or disposition of the layer connectors prior to the connecting process
- H01L24/29—Structure, shape, material or disposition of the layer connectors prior to the connecting process of an individual layer connector
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L24/00—Arrangements for connecting or disconnecting semiconductor or solid-state bodies; Methods or apparatus related thereto
- H01L24/91—Methods for connecting semiconductor or solid state bodies including different methods provided for in two or more of groups H01L24/80 - H01L24/90
- H01L24/92—Specific sequence of method steps
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
- C08G77/04—Polysiloxanes
- C08G77/12—Polysiloxanes containing silicon bound to hydrogen
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
- C08G77/04—Polysiloxanes
- C08G77/20—Polysiloxanes containing silicon bound to unsaturated aliphatic groups
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2224/00—Indexing scheme for arrangements for connecting or disconnecting semiconductor or solid-state bodies and methods related thereto as covered by H01L24/00
- H01L2224/01—Means for bonding being attached to, or being formed on, the surface to be connected, e.g. chip-to-package, die-attach, "first-level" interconnects; Manufacturing methods related thereto
- H01L2224/26—Layer connectors, e.g. plate connectors, solder or adhesive layers; Manufacturing methods related thereto
- H01L2224/28—Structure, shape, material or disposition of the layer connectors prior to the connecting process
- H01L2224/29—Structure, shape, material or disposition of the layer connectors prior to the connecting process of an individual layer connector
- H01L2224/29001—Core members of the layer connector
- H01L2224/29099—Material
- H01L2224/2919—Material with a principal constituent of the material being a polymer, e.g. polyester, phenolic based polymer, epoxy
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2224/00—Indexing scheme for arrangements for connecting or disconnecting semiconductor or solid-state bodies and methods related thereto as covered by H01L24/00
- H01L2224/01—Means for bonding being attached to, or being formed on, the surface to be connected, e.g. chip-to-package, die-attach, "first-level" interconnects; Manufacturing methods related thereto
- H01L2224/26—Layer connectors, e.g. plate connectors, solder or adhesive layers; Manufacturing methods related thereto
- H01L2224/28—Structure, shape, material or disposition of the layer connectors prior to the connecting process
- H01L2224/29—Structure, shape, material or disposition of the layer connectors prior to the connecting process of an individual layer connector
- H01L2224/29001—Core members of the layer connector
- H01L2224/29099—Material
- H01L2224/2919—Material with a principal constituent of the material being a polymer, e.g. polyester, phenolic based polymer, epoxy
- H01L2224/29191—The principal constituent being an elastomer, e.g. silicones, isoprene, neoprene
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2224/00—Indexing scheme for arrangements for connecting or disconnecting semiconductor or solid-state bodies and methods related thereto as covered by H01L24/00
- H01L2224/01—Means for bonding being attached to, or being formed on, the surface to be connected, e.g. chip-to-package, die-attach, "first-level" interconnects; Manufacturing methods related thereto
- H01L2224/26—Layer connectors, e.g. plate connectors, solder or adhesive layers; Manufacturing methods related thereto
- H01L2224/28—Structure, shape, material or disposition of the layer connectors prior to the connecting process
- H01L2224/29—Structure, shape, material or disposition of the layer connectors prior to the connecting process of an individual layer connector
- H01L2224/29001—Core members of the layer connector
- H01L2224/29099—Material
- H01L2224/29198—Material with a principal constituent of the material being a combination of two or more materials in the form of a matrix with a filler, i.e. being a hybrid material, e.g. segmented structures, foams
- H01L2224/29298—Fillers
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2224/00—Indexing scheme for arrangements for connecting or disconnecting semiconductor or solid-state bodies and methods related thereto as covered by H01L24/00
- H01L2224/80—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected
- H01L2224/83—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected using a layer connector
- H01L2224/8319—Arrangement of the layer connectors prior to mounting
- H01L2224/83192—Arrangement of the layer connectors prior to mounting wherein the layer connectors are disposed only on another item or body to be connected to the semiconductor or solid-state body
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2224/00—Indexing scheme for arrangements for connecting or disconnecting semiconductor or solid-state bodies and methods related thereto as covered by H01L24/00
- H01L2224/80—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected
- H01L2224/83—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected using a layer connector
- H01L2224/838—Bonding techniques
- H01L2224/8385—Bonding techniques using a polymer adhesive, e.g. an adhesive based on silicone, epoxy, polyimide, polyester
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2224/00—Indexing scheme for arrangements for connecting or disconnecting semiconductor or solid-state bodies and methods related thereto as covered by H01L24/00
- H01L2224/80—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected
- H01L2224/85—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected using a wire connector
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L24/00—Arrangements for connecting or disconnecting semiconductor or solid-state bodies; Methods or apparatus related thereto
- H01L24/80—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected
- H01L24/85—Methods for connecting semiconductor or other solid state bodies using means for bonding being attached to, or being formed on, the surface to be connected using a wire connector
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/0001—Technical content checked by a classifier
- H01L2924/00013—Fully indexed content
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/0001—Technical content checked by a classifier
- H01L2924/00014—Technical content checked by a classifier the subject-matter covered by the group, the symbol of which is combined with the symbol of this group, being disclosed without further technical details
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01005—Boron [B]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01006—Carbon [C]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01013—Aluminum [Al]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01015—Phosphorus [P]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01018—Argon [Ar]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01024—Chromium [Cr]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01033—Arsenic [As]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01045—Rhodium [Rh]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01046—Palladium [Pd]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01047—Silver [Ag]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01074—Tungsten [W]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01078—Platinum [Pt]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01079—Gold [Au]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01082—Lead [Pb]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/01—Chemical elements
- H01L2924/01087—Francium [Fr]
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/013—Alloys
- H01L2924/014—Solder alloys
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/06—Polymers
- H01L2924/0665—Epoxy resin
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/06—Polymers
- H01L2924/078—Adhesive characteristics other than chemical
- H01L2924/07802—Adhesive characteristics other than chemical not being an ohmic electrical conductor
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
- H01L2924/00—Indexing scheme for arrangements or methods for connecting or disconnecting semiconductor or solid-state bodies as covered by H01L24/00
- H01L2924/10—Details of semiconductor or other solid state devices to be connected
- H01L2924/102—Material of the semiconductor or solid state bodies
- H01L2924/1025—Semiconducting materials
- H01L2924/10251—Elemental semiconductors, i.e. Group IV
- H01L2924/10253—Silicon [Si]
Abstract

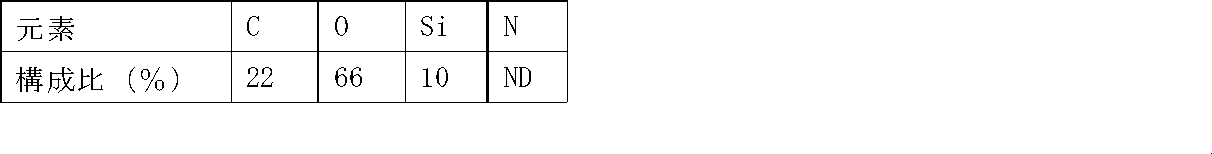

【課題】 耐熱性及び低弾性率であるシリコーン系ダイボンド材を使用しつつ、低分子シロキサン成分の悪影響を抑制し、信頼性の高いワイヤーボンディングを安定して行なうことが可能である半導体装置の製造方法を提供する
【解決手段】 加熱硬化性シリコーン系ダイボンド材を基板に塗布し、半導体素子を前記基板上の被塗布面に配置し、前記加熱硬化性シリコーン系ダイボンド材を加熱して硬化させ、前記半導体素子に付着した低分子量シロキサン成分を除去し、その後にワイヤーボンディングを行うことを特徴とする半導体装置の製造方法。
【選択図】 なし。
【解決手段】 加熱硬化性シリコーン系ダイボンド材を基板に塗布し、半導体素子を前記基板上の被塗布面に配置し、前記加熱硬化性シリコーン系ダイボンド材を加熱して硬化させ、前記半導体素子に付着した低分子量シロキサン成分を除去し、その後にワイヤーボンディングを行うことを特徴とする半導体装置の製造方法。
【選択図】 なし。
Description
本発明は半導体装置の製造方法に関し、特に半導体素子に信頼性の高いワイヤーボンディングを形成することができる製造方法に関する。
従来、半導体装置の製造において半導体素子をリードフレーム、パッケージ等の基板に固定するダイボンド材としてはエポキシ樹脂が一般的であった。しかし近年開発された青色もしくは白色の発光ダイオード(LED)などでは、ダイボンド材として使用したエポキシ樹脂系接着剤が変色することにより輝度が低下するという問題が発生している。また、半導体素子を幾重にもスタックする構造の場合には、エポキシ樹脂が高弾性率を有するために半導体素子に加わる応力による歪が問題となることがある。更には、鉛フリー半田を使用するに至ってリフロー温度が上昇したことにより、エポキシ樹脂により高い耐熱信頼性が求められることがある。
そこで、本発明者らは耐熱性に優れるとともに弾性率がエポキシ樹脂よりも低いシリコーン系材料をダイボンド材に使用することに注目するに到った。
しかし、シリコーン系の材料には通常低分子シロキサンが含有されている。シリコーン系ダイボンド材では半導体素子を基板に装着後、加熱硬化させる必要があるが、この時にこの低分子シロキサンが揮散し半導体素子表面に付着し薄く覆う。そのために、次工程のワイヤーボンディング工程において不具合が生じ易く、信頼性の高いワイヤーボンディングを安定して行なうことが困難である。
そこで、本発明の課題は、シリコーン系ダイボンド材を使用しつつ、信頼性の高いワイヤーボンディングを安定して行なうことが可能である半導体装置の製造方法を提供することにある。
本発明者らは、鋭意検討の結果、上記課題を解決するものとして、
加熱硬化性シリコーン系ダイボンド材を基板に塗布し、半導体素子を前記基板上の被塗布面に配置し、前記加熱硬化性シリコーン系ダイボンド材を加熱して硬化させた後、前記半導体素子に付着した低分子量シロキサン成分を除去し、その後にワイヤーボンディングを行うことを特徴とする半導体装置の製造方法を提供する。
加熱硬化性シリコーン系ダイボンド材を基板に塗布し、半導体素子を前記基板上の被塗布面に配置し、前記加熱硬化性シリコーン系ダイボンド材を加熱して硬化させた後、前記半導体素子に付着した低分子量シロキサン成分を除去し、その後にワイヤーボンディングを行うことを特徴とする半導体装置の製造方法を提供する。
上記の方法によれば、信頼性の高いワイヤーボンディングを確実に達成でき、信頼性の高い半導体装置を得ることができる。
半導体装置の製造において、加熱硬化性シリコーン系ダイボンド材を基板に塗布し、半導体素子を前記基板上の被塗布面に配置し、前記加熱硬化性シリコーン系ダイボンド材を加熱して硬化させ、その後にワイヤーボンディングを行うことは、通常行なわれている工程である。
本発明の方法は、このような半導体装置の製造方法において、ダイボンド材の加熱硬化後、ワイヤーボンディングを行なう前に、ダイボンド材に含まれ、加熱による揮散後半導体素子の表面に付着した低分子量シロキサン成分を除去する。
−シリコーン系ダイボンド材−
本発明の方法に使用されるシリコーン系ダイボンド材は特に限定されない。シリコーン系ダイボンド材には通常低分子シロキサンは不可避的に含まれているからである。低分子量シロキサン成分の除去処理等を事前に施していないシリコーン系ダイボンド材(例えば、後述する硬化性オルガノポリシロキサン組成物)中には、通常、低分子量シロキサン成分が数100〜数1,000ppm(重量換算)程度、不可避的に含まれている。ここで、「低分子量シロキサン成分」とは1分子中のケイ素原子数が3〜10であるオルガノ(ポリ)シロキサンであり、シロキサン骨格の構造としては直鎖状でも分岐していても環状でもよい。特には、シロキサン単位の繰り返し数(又は1分子中のケイ素原子数)が3〜10個の、環状ジメチルポリシロキサン(D3〜10)及び分子鎖両末端シラノール基又はトリメチルシロキシ基封鎖の直鎖状ジメチルポリシロキサンが挙げられる。
本発明の方法に使用されるシリコーン系ダイボンド材は特に限定されない。シリコーン系ダイボンド材には通常低分子シロキサンは不可避的に含まれているからである。低分子量シロキサン成分の除去処理等を事前に施していないシリコーン系ダイボンド材(例えば、後述する硬化性オルガノポリシロキサン組成物)中には、通常、低分子量シロキサン成分が数100〜数1,000ppm(重量換算)程度、不可避的に含まれている。ここで、「低分子量シロキサン成分」とは1分子中のケイ素原子数が3〜10であるオルガノ(ポリ)シロキサンであり、シロキサン骨格の構造としては直鎖状でも分岐していても環状でもよい。特には、シロキサン単位の繰り返し数(又は1分子中のケイ素原子数)が3〜10個の、環状ジメチルポリシロキサン(D3〜10)及び分子鎖両末端シラノール基又はトリメチルシロキシ基封鎖の直鎖状ジメチルポリシロキサンが挙げられる。
加熱硬化性シリコーン系ダイボンド材は、通常、(イ)アルケニル基を1分子中に2個以上有するアルケニル基含有オルガノポリシロキサン、(ロ)ケイ素原子結合水素原子を1分子中に2個以上有するオルガノハイドロジェンシロキサン、及び(ハ)白金族金属系触媒とを必須の成分として含有してなる付加硬化型シリコーン組成物からなるが、低分子シロキサン成分を含有しているのは、成分(イ)及び(ロ)である。これらの成分はいずれも製造時に減圧下で加熱処理や薄膜蒸留処理をするとか、あるいはアセトン、アルコール等の溶媒を用いて処理しその含有量を低減することは可能であるが、完全に取り除くことは不可能である。特に予め三次元架橋されている、いわゆる樹脂状(三次元網状)シリコーンの場合には、線状もしくは環状のオルガノポリシロキサンに比較して含まれている低分子シロキサン量を低減することは困難である。一方、このような樹脂状シリコーンはワイヤーボンディング可能な硬度を得るには有利な化合物である。
本発明に用いられるシリコーン系ダイボンド材の特に好ましい一例として、次の組成物を挙げることができる。
(A)ケイ素原子に結合したアルケニル基を1分子中に少なくとも2個有し、25℃における粘度が1000mPa・s以下である直鎖状オルガノポリシロキサン、
(B)下記平均組成式(1):
(R2 3SiO1/2)l(R1R2 2SiO1/2)m(R1R2SiO)n(R2 2SiO)p(R1SiO3/2)q(R2SiO3/2)r(SiO4/2)s (1)
(式中、R1は独立にアルケニル基を表し、R2は独立にアルケニル基を含まない非置換または置換の1価炭化水素基を表し、但し、全R2の少なくとも80モル%はメチル基であり、l、m、n、p、q、rおよびsは、それぞれ、l≧0、m≧0、n≧0、p≧0、q≧0、r≧0およびs≧0を満たす数であり、但し、m+n+q>0、q+r+s>0であり、かつ、l+m+n+p+q+r+s=1を満たす数である。)
で表され、23℃において蝋状もしくは固体である、三次元網状のオルガノポリシロキサン樹脂: (A)成分と(B)成分との合計100質量部に対して(B)成分が60〜90質量部、
(C)下記平均組成式(2):
R3 aHbSiO(4-a-b)/2 (2)
(式中、R3は独立にアルケニル基を含まない非置換または置換の1価炭化水素基を表し、但し、全R3の少なくとも50モル%はメチル基であり、aは0.7≦a≦2.1、bは0.001≦b≦1.0を満たす数であり、但し、a+bは0.8≦a+b≦3.0を満たす数である。)
で表され、ケイ素原子に結合した水素原子を1分子中に少なくとも2個有するオルガノハイドロジェンポリシロキサン: (A)成分および(B)成分中の全ケイ素原子結合アルケニル基に対して(C)成分中のケイ素原子に結合した水素原子が0.5〜5.0倍モルとなる量、ならびに
(D)白金族金属系触媒: 有効量
を含有するシリコーン樹脂組成物。
(A)ケイ素原子に結合したアルケニル基を1分子中に少なくとも2個有し、25℃における粘度が1000mPa・s以下である直鎖状オルガノポリシロキサン、
(B)下記平均組成式(1):
(R2 3SiO1/2)l(R1R2 2SiO1/2)m(R1R2SiO)n(R2 2SiO)p(R1SiO3/2)q(R2SiO3/2)r(SiO4/2)s (1)
(式中、R1は独立にアルケニル基を表し、R2は独立にアルケニル基を含まない非置換または置換の1価炭化水素基を表し、但し、全R2の少なくとも80モル%はメチル基であり、l、m、n、p、q、rおよびsは、それぞれ、l≧0、m≧0、n≧0、p≧0、q≧0、r≧0およびs≧0を満たす数であり、但し、m+n+q>0、q+r+s>0であり、かつ、l+m+n+p+q+r+s=1を満たす数である。)
で表され、23℃において蝋状もしくは固体である、三次元網状のオルガノポリシロキサン樹脂: (A)成分と(B)成分との合計100質量部に対して(B)成分が60〜90質量部、
(C)下記平均組成式(2):
R3 aHbSiO(4-a-b)/2 (2)
(式中、R3は独立にアルケニル基を含まない非置換または置換の1価炭化水素基を表し、但し、全R3の少なくとも50モル%はメチル基であり、aは0.7≦a≦2.1、bは0.001≦b≦1.0を満たす数であり、但し、a+bは0.8≦a+b≦3.0を満たす数である。)
で表され、ケイ素原子に結合した水素原子を1分子中に少なくとも2個有するオルガノハイドロジェンポリシロキサン: (A)成分および(B)成分中の全ケイ素原子結合アルケニル基に対して(C)成分中のケイ素原子に結合した水素原子が0.5〜5.0倍モルとなる量、ならびに
(D)白金族金属系触媒: 有効量
を含有するシリコーン樹脂組成物。
次に上記の組成物についてより詳しく説明する。
この組成物は、下記の(A)〜(D)成分を含有してなる。
この組成物は、下記の(A)〜(D)成分を含有してなる。
以下、各成分について詳細に説明する。なお、本明細書において、「Me」はメチル基を表し、「Vi」はビニル基を表す。
<(A)成分>
(A)成分は、組成物の硬化後に応力緩和をもたらすための成分である。(A)成分は、ケイ素原子に結合したアルケニル基を1分子中に少なくとも2個、好ましくは2〜10個、より好ましくは2〜5個有し、25℃における粘度が1000mPa・s以下(通常、1〜1000mPa・s)、好ましくは700mPa・s以下(例えば、5〜700mPa・s)の、通常、主鎖がジオルガノシロキサン単位の繰り返しからなり、分子鎖両末端がトリオルガノシロキシ基で封鎖された、基本的に直鎖状の分子構造を有するオルガノポリシロキサンである。粘度が1000mPa・sを超える場合には、本成分が必要以上にソフトセグメントとして働くために目標とする高硬度を得ることが困難となる。
(A)成分は、組成物の硬化後に応力緩和をもたらすための成分である。(A)成分は、ケイ素原子に結合したアルケニル基を1分子中に少なくとも2個、好ましくは2〜10個、より好ましくは2〜5個有し、25℃における粘度が1000mPa・s以下(通常、1〜1000mPa・s)、好ましくは700mPa・s以下(例えば、5〜700mPa・s)の、通常、主鎖がジオルガノシロキサン単位の繰り返しからなり、分子鎖両末端がトリオルガノシロキシ基で封鎖された、基本的に直鎖状の分子構造を有するオルガノポリシロキサンである。粘度が1000mPa・sを超える場合には、本成分が必要以上にソフトセグメントとして働くために目標とする高硬度を得ることが困難となる。
前記ケイ素原子に結合したアルケニル基は、炭素原子数が、通常、2〜8、好ましくは2〜4のものである。その具体例としては、ビニル基、アリル基、ブテニル基、ペンテニル基、ヘキセニル基、ヘプテニル基等が挙げられ、好ましくはビニル基である。
このケイ素原子に結合したアルケニル基は、(A)成分のオルガノポリシロキサンの分子中において、分子鎖末端および分子鎖非末端(即ち、分子鎖側鎖)のいずれかに存在しても、あるいはこれらの両方に存在してもよいが、少なくとも分子鎖両末端に存在することが好ましい。
(A)成分のオルガノポリシロキサン分子中において、前記アルケニル基以外のケイ素原子に結合した有機基は、脂肪族不飽和結合を有しないものであれば特に限定されず、例えば、非置換または置換の、炭素原子数が、通常、1〜12、好ましくは1〜10の一価炭化水素基である。この非置換または置換の一価炭化水素基としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基等のアルキル基;シクロヘキシル基等のシクロアルキル基;フェニル基、トリル基、キシリル基、ナフチル基等のアリール基;ベンジル基、フェネチル基等のアラルキル基;これらの基の水素原子の一部または全部が塩素原子、フッ素原子、臭素原子等のハロゲン原子で置換された、クロロメチル基、3−クロロプロピル基、3,3,3−トリフロロプロピル基等のハロゲン化アルキル基等が挙げられ、好ましくはアルキル基であり、より好ましくはメチル基である。
(A)成分のオルガノポリシロキサンは、例えば、平均組成式(3):
R4 cR5 dSiO(4-c-d)/2 (3)
(式中、R4は独立に、脂肪族不飽和結合を有しない非置換または置換の一価炭化水素基であり、R5は独立に、アルケニル基であり、cは1.9〜2.1の数、dは0.005〜1.0の数であり、但し、c+dは1.95〜3.0を満たす。)
で表される。
R4 cR5 dSiO(4-c-d)/2 (3)
(式中、R4は独立に、脂肪族不飽和結合を有しない非置換または置換の一価炭化水素基であり、R5は独立に、アルケニル基であり、cは1.9〜2.1の数、dは0.005〜1.0の数であり、但し、c+dは1.95〜3.0を満たす。)
で表される。
上記平均組成式(3)中、R4で表される脂肪族不飽和結合を有しない非置換または置換の一価炭化水素基は、前記アルケニル基以外のケイ素原子に結合した有機基として例示したものと同種のものである。
R5で表されるアルケニル基は、前記ケイ素原子に結合したアルケニル基として例示したものと同種のものである。
cは1.95〜2.00の数であることが好ましく、dは0.01〜0.5の数であることが好ましく、c+dは1.98〜2.5を満たすことが好ましい。
(A)成分のオルガノポリシロキサンとしては、例えば、下記一般式(4)または(5):
Vi(R6)2SiO[Si(R6)2O]eSi(R6)2Vi (4)
Vi(R6)2SiO[Si(R6)ViO]f[Si(R6)2O]gSi(R6)2Vi (5)
(式中、R6は独立に脂肪族不飽和結合を含まない非置換または置換の1価炭化水素基を表し、eは0〜200、好ましくは3〜120の整数、fは1〜10、好ましくは1〜5の整数、gは0〜200、好ましくは3〜110の整数であり、以下、同じ。)
で表されるもの、下記一般式:
(Vi)2(R6)SiO[Si(R6)2O]eSi(R6)(Vi)2
(Vi)3SiO[Si(R6)2O]eSi(Vi)3
(Vi)2(R6)SiO[Si(R6)(Vi)O]f[Si(R6)2O]gSi(R6)(Vi)2
(Vi)3SiO[Si(R6)(Vi)O]f[Si(R6)2O]gSi(Vi)3
(R6)3SiO[Si(R6)(Vi)O]f[Si(R6)2O]gSi(R6)3
で表されるもの等が例示される。
Vi(R6)2SiO[Si(R6)2O]eSi(R6)2Vi (4)
Vi(R6)2SiO[Si(R6)ViO]f[Si(R6)2O]gSi(R6)2Vi (5)
(式中、R6は独立に脂肪族不飽和結合を含まない非置換または置換の1価炭化水素基を表し、eは0〜200、好ましくは3〜120の整数、fは1〜10、好ましくは1〜5の整数、gは0〜200、好ましくは3〜110の整数であり、以下、同じ。)
で表されるもの、下記一般式:
(Vi)2(R6)SiO[Si(R6)2O]eSi(R6)(Vi)2
(Vi)3SiO[Si(R6)2O]eSi(Vi)3
(Vi)2(R6)SiO[Si(R6)(Vi)O]f[Si(R6)2O]gSi(R6)(Vi)2
(Vi)3SiO[Si(R6)(Vi)O]f[Si(R6)2O]gSi(Vi)3
(R6)3SiO[Si(R6)(Vi)O]f[Si(R6)2O]gSi(R6)3
で表されるもの等が例示される。
(A)成分の具体例としては、平均分子式として、
等が挙げられる。
上記一般式中、R6で表される非置換または置換の1価炭化水素基は、炭素原子数が、好ましくは1〜10、より好ましくは1〜6のものである。その具体例としては、好ましくは前記アルケニル基以外のケイ素原子に結合した有機基として例示した中でアリール基、アラルキル基以外のものと同種のものが挙げられるが、硬化物の耐光性および耐熱性が優れるので、より好ましくはアルキル基、特に好ましくはメチル基である。
(A)成分は、一種単独で用いても二種以上を併用してもよい。
<(B)成分>
(B)成分は、硬化物の透明性を維持したまま、補強性を得るための成分である。(B)成分は、上記平均組成式(1)で表され、23℃において蝋状もしくは固体である、分子中に、ケイ素原子に結合したアルケニル基と、三官能性シロキサン単位および/またはSiO4/2単位とを必須に含有する、三次元網状のオルガノポリシロキサン樹脂である。「蝋状」とは、23℃において、10,000,000mPa・s以上、特に100,000,000mPa・s以上の、ほとんど自己流動性を示さないガム状(生ゴム状)であることを意味する。
(B)成分は、硬化物の透明性を維持したまま、補強性を得るための成分である。(B)成分は、上記平均組成式(1)で表され、23℃において蝋状もしくは固体である、分子中に、ケイ素原子に結合したアルケニル基と、三官能性シロキサン単位および/またはSiO4/2単位とを必須に含有する、三次元網状のオルガノポリシロキサン樹脂である。「蝋状」とは、23℃において、10,000,000mPa・s以上、特に100,000,000mPa・s以上の、ほとんど自己流動性を示さないガム状(生ゴム状)であることを意味する。
上記平均組成式(1)中、R1で表されるアルケニル基は、(A)成分においてケイ素原子に結合したアルケニル基として例示したものと同種のものであるが、入手のし易さおよび価格面からビニル基が好ましい。
R2で表されるアルケニル基を含まない1価炭化水素基は、(A)成分においてアルケニル基以外のケイ素原子に結合した有機基として例示したものと同種のものであるが、全R2の少なくとも80モル%(80〜100モル%)、典型的には90〜100モル%、より典型的には98〜100モル%はメチル基である。メチル基の割合が全R2の80モル%未満の場合には、(A)成分との相溶性に劣るため、組成物が白濁してしまい、目的とする高透明性の硬化物が得られないことがある。
lは0〜0.65、mは0〜0.65、nは0〜0.5、pは0〜0.5、qは0〜0.8、rは0〜0.8、sは0〜0.6の数であることが好ましい。また、m+n+qは0.1〜0.8、特に0.2〜0.65の数であることが好ましく、q+r+sは0.1〜0.8、特に0.2〜0.6の数であることが好ましい。
(B)成分中、ケイ素原子に結合したアルケニル基の含有量は、(B)成分100g当たり、0.01〜1molの範囲であることが好ましく、0.05〜0.5molの範囲であることがより好ましい。アルケニル基の含有量が0.01〜1molの範囲を満たすと、架橋反応が十分に進行し、より高硬度の硬化物が得られる。
(B)成分のオルガノポリシロキサン樹脂は、例えば、
(R2 3SiO1/2)l(R1R2 2SiO1/2)m(SiO4/2)s
(R1R2 2SiO1/2)m(SiO4/2)s
(R1R2SiO)n(R2 2SiO)p(R2SiO3/2)r
(R1R2 2SiO1/2)m(R2 2SiO)p(R1SiO3/2)q
(R1R2 2SiO1/2)m(R2 2SiO)p(R2SiO3/2)r
(R2 3SiO1/2)l(R1R2 2SiO1/2)m(R2 2SiO)p(R2SiO3/2)r
(R2 3SiO1/2)l(R1R2 2SiO1/2)m(R2 2SiO)p(R1R2SiO)n(R2SiO3/2)r
(式中、R1、R2、l、m、n、p、q、rおよびsは、前記平均組成式(1)で定義したとおりである。)
で表されるものが好ましい。
(R2 3SiO1/2)l(R1R2 2SiO1/2)m(SiO4/2)s
(R1R2 2SiO1/2)m(SiO4/2)s
(R1R2SiO)n(R2 2SiO)p(R2SiO3/2)r
(R1R2 2SiO1/2)m(R2 2SiO)p(R1SiO3/2)q
(R1R2 2SiO1/2)m(R2 2SiO)p(R2SiO3/2)r
(R2 3SiO1/2)l(R1R2 2SiO1/2)m(R2 2SiO)p(R2SiO3/2)r
(R2 3SiO1/2)l(R1R2 2SiO1/2)m(R2 2SiO)p(R1R2SiO)n(R2SiO3/2)r
(式中、R1、R2、l、m、n、p、q、rおよびsは、前記平均組成式(1)で定義したとおりである。)
で表されるものが好ましい。
(B)成分の具体例としては、
(Me3SiO1/2)0.4(ViMe2SiO1/2)0.1(SiO4/2)0.5
(ViMeSiO)0.4(Me2SiO)0.15(MeSiO3/2)0.45
(ViMe2SiO1/2)0.2(Me2SiO)0.25(MeSiO3/2)0.55
等が挙げられる。
(Me3SiO1/2)0.4(ViMe2SiO1/2)0.1(SiO4/2)0.5
(ViMeSiO)0.4(Me2SiO)0.15(MeSiO3/2)0.45
(ViMe2SiO1/2)0.2(Me2SiO)0.25(MeSiO3/2)0.55
等が挙げられる。
(B)成分の(A)成分に対する比率も上記の組成物の重要なファクターの一つである。(B)成分の配合量は、(A)成分と(B)成分との合計100質量部に対して60〜90質量部とする必要があり、好ましくは65〜80質量部、より好ましくは65〜75質量部である。(B)成分の配合量が60質量部未満の場合には、目標とする高硬度が得られないことがあり、90質量部を超える場合には、組成物の粘度が著しく高くなり、組成物をLED素子等のダイボンド材として用いることが困難となる。
(B)成分は、一種単独で用いても二種以上を併用してもよい。
<(C)成分>
(C)成分は、(A)成分および(B)成分中のアルケニル基とヒドロシリル化反応により架橋する架橋剤として働くと共に、組成物を希釈して使用用途に適した粘度にする反応性希釈剤としても働く成分である。(C)成分は、上記平均組成式(2)で表され、ケイ素原子に結合した水素原子(即ち、SiH基)を1分子中に少なくとも2個(通常、2〜200個)、好ましくは3個以上(例えば、3〜100個程度)有するオルガノハイドロジェンポリシロキサンである。
(C)成分は、(A)成分および(B)成分中のアルケニル基とヒドロシリル化反応により架橋する架橋剤として働くと共に、組成物を希釈して使用用途に適した粘度にする反応性希釈剤としても働く成分である。(C)成分は、上記平均組成式(2)で表され、ケイ素原子に結合した水素原子(即ち、SiH基)を1分子中に少なくとも2個(通常、2〜200個)、好ましくは3個以上(例えば、3〜100個程度)有するオルガノハイドロジェンポリシロキサンである。
(C)成分のオルガノハイドロジェンポリシロキサンは、25℃における粘度が、好ましくは1000mPa・s以下(通常、1〜1000mPa・s)、より好ましくは5〜200mPa・sである。
(C)成分中、前記ケイ素原子に結合した水素原子の含有量は、(A)成分1g当たり、0.001〜0.02molの範囲であることが好ましく、0.002〜0.017molの範囲であることがより好ましい。
上記平均組成式(2)中、R3で表されるアルケニル基を含まない非置換または置換の1価炭化水素基は、(A)成分においてアルケニル基以外のケイ素原子に結合した有機基として例示したものと同種のものであるが、全R3の少なくとも50モル%、典型的には60〜100モル%はメチル基である。メチル基の割合が全R3の50モル%未満の場合には、(A)成分および(B)成分との相溶性に劣り、白濁もしくは組成物が相分離したりするという問題が発生する場合がある。
aは1.0〜2.0、bは0.01〜1.0、a+bは1.1〜2.6の数であることが好ましい。
一分子中に2個以上、好ましくは3個以上含有されるケイ素原子に結合した水素原子(即ち、SiH基)は、分子鎖末端、分子鎖途中のいずれに位置していてもよく、またこの両方に位置するものであってもよい。また、このオルガノハイドロジェンポリシロキサンの分子構造は直鎖状、環状、分岐状、三次元網状構造のいずれであってもよいが、一分子中のケイ素原子の数(または重合度)は、通常、2〜400個、好ましくは3〜200個、より好ましくは4〜100個程度のものが望ましい。
(C)成分のオルガノハイドロジェンポリシロキサンとしては、具体的には、例えば、1,1,3,3−テトラメチルジシロキサン、1,3,5,7−テトラメチルシクロテトラシロキサン、トリス(ハイドロジェンジメチルシロキシ)メチルシラン、トリス(ハイドロジェンジメチルシロキシ)フェニルシラン、メチルハイドロジェンシクロポリシロキサン、メチルハイドロジェンシロキサン・ジメチルシロキサン環状共重合体、両末端トリメチルシロキシ基封鎖メチルハイドロジェンポリシロキサン、両末端トリメチルシロキシ基封鎖ジメチルシロキサン・メチルハイドロジェンシロキサン共重合体、両末端ジメチルハイドロジェンシロキシ基封鎖ジメチルポリシロキサン、両末端ジメチルハイドロジェンシロキシ基封鎖ジメチルシロキサン・メチルハイドロジェンシロキサン共重合体、両末端トリメチルシロキシ基封鎖メチルハイドロジェンシロキサン・ジフェニルシロキサン共重合体、両末端トリメチルシロキシ基封鎖メチルハイドロジェンシロキサン・ジフェニルシロキサン・ジメチルシロキサン共重合体、両末端トリメチルシロキシ基封鎖メチルハイドロジェンシロキサン・メチルフェニルシロキサン・ジメチルシロキサン共重合体、両末端ジメチルハイドロジェンシロキシ基封鎖メチルハイドロジェンシロキサン・ジメチルシロキサン・ジフェニルシロキサン共重合体、両末端ジメチルハイドロジェンシロキシ基封鎖メチルハイドロジェンシロキサン・ジメチルシロキサン・メチルフェニルシロキサン共重合体、(CH3)2HSiO1/2単位と(CH3)3SiO1/2単位とSiO4/2単位とからなる共重合体、(CH3)2HSiO1/2単位とSiO4/2単位とからなる共重合体、(CH3)2HSiO1/2単位とSiO4/2単位と(C6H5)3SiO1/2単位とからなる共重合体等が挙げられるほか、下記一般式(6)または(7):
R3 3SiO[SiR3(H)O]tSiR3 3 (6)
環状の[SiR3(H)O]u (7)
(式中、R3は前記のとおりであり、tは2〜30、好ましくは2〜25の整数であり、uは4〜8の整数である。)
で表されるもの、下記一般式:
R3 3SiO[SiR3(H)O]tSiR3 3 (6)
環状の[SiR3(H)O]u (7)
(式中、R3は前記のとおりであり、tは2〜30、好ましくは2〜25の整数であり、uは4〜8の整数である。)
で表されるもの、下記一般式:
(式中、R3は前記のとおりであり、hは5〜40の整数、iは5〜20の整数、jは2〜30の整数である。)
で表されるもの等が例示される。
で表されるもの等が例示される。
(C)成分の具体例としては、下記一般式(8):
Me3SiO[SiMe(H)O]tSiMe3 (8)
(式中、tは前記のとおりである。)
で表されるもの、下記平均構造式:
Me3SiO[SiMe(H)O]tSiMe3 (8)
(式中、tは前記のとおりである。)
で表されるもの、下記平均構造式:
で表されるもの等が挙げられる。
(C)成分の配合量は、(A)成分および(B)成分中の全ケイ素原子に結合したアルケニル基に対して(C)成分中のケイ素原子に結合した水素原子が0.5〜5.0倍モルとなる量であることが必要であり、好ましくは0.7〜3.0倍モルとなる量である。かかる配合量が0.5〜5.0倍モルとなる量を満たさない場合には、架橋のバランスが不適切なものとなることがある。
好ましい実施形態では、この(C)成分の配合量が、さらに、組成物中の全ケイ素原子に結合したアルケニル基に対して(C)成分中のケイ素原子に結合した水素原子が0.6〜3.0倍モルとなる量であることが好ましく、0.7〜2.0倍モルとなる量であることがより好ましい。かかる範囲を満たすと、使用に適した粘度範囲の組成物で、かつ、目的とする高硬度の硬化物を得ることができる。
(C)成分は、一種単独で用いても二種以上を併用してもよい。
<(D)成分>
(D)成分である白金族金属系触媒は、前記(A)〜(C)成分のヒドロシリル化反応を進行および促進させるための成分である。
(D)成分である白金族金属系触媒は、前記(A)〜(C)成分のヒドロシリル化反応を進行および促進させるための成分である。
白金族金属系触媒は、特に限定されず、例えば、白金、パラジウム、ロジウム等の白金族金属;塩化白金酸、アルコール変性塩化白金酸、塩化白金酸とオレフィン類、ビニルシロキサンまたはアセチレン化合物との配位化合物等の白金化合物、テトラキス(トリフェニルホスフィン)パラジウム、クロロトリス(トリフェニルホスフィン)ロジウム等の白金族金属化合物等が挙げられるが、(A)〜(C)成分との相溶性が良好であり、クロル不純物をほとんど含有しないので、好ましくは塩化白金酸をシリコーン変性したものである。
(D)成分の配合量は、触媒としての有効量であればよいが、通常、(A)〜(C)成分の合計に対して、白金族金属元素の質量換算で3〜100ppm、好ましくは5〜40ppmである。この配合量を適切なものとすると、ヒドロシリル化反応をより効果的に促進させることができる。
(D)成分は、一種単独で用いても二種以上を併用してもよい。
<その他の成分>
上記の組成物は、上記(A)〜(D)成分以外にも、本発明の目的を損なわない限り、以下に例示するその他の成分を配合してもよい。
上記の組成物は、上記(A)〜(D)成分以外にも、本発明の目的を損なわない限り、以下に例示するその他の成分を配合してもよい。
その他の成分としては、例えば、ヒュームドシリカ等のチクソ性制御剤;結晶性シリカ等の光散乱剤;ヒュームドシリカ、結晶性シリカ等の補強材;蛍光体;石油系溶剤、反応性官能基を有しない非反応性シリコーンオイル等の粘度調整剤;カーボンファクンショナルシラン、エポキシ基、アルコキシ基、ケイ素原子に結合した水素原子(即ち、SiH基)およびケイ素原子に結合したビニル基等のアルケニル基の少なくとも一種を有する(A)〜(C)成分以外のシリコーン化合物等の接着性向上剤;銀、金等の金属粉等の導電性付与剤;着色のための顔料および染料;テトラメチルテトラビニルテトラシクロシロキサン等の反応抑制剤等が挙げられる。
これらのその他の成分は、一種単独で用いても二種以上を併用してもよい。
<組成物の調製・硬化>
上記の組成物中のアルケニル基以外のケイ素原子に結合した全1価炭化水素基の80モル%以上(80〜100モル%)、特に90モル%以上(90〜100モル%)がメチル基であることが、耐熱性、耐光性(耐紫外線性)に優れるため、熱的および紫外線等のストレスによる変色を含んだ劣化に対する耐性に優れるので、好ましい。
上記の組成物中のアルケニル基以外のケイ素原子に結合した全1価炭化水素基の80モル%以上(80〜100モル%)、特に90モル%以上(90〜100モル%)がメチル基であることが、耐熱性、耐光性(耐紫外線性)に優れるため、熱的および紫外線等のストレスによる変色を含んだ劣化に対する耐性に優れるので、好ましい。
・調製方法
上記の組成物は、(A)〜(D)成分および場合によってはその他の成分を混合して調製することができるが、例えば、(A)成分および(B)成分からなるパートと、(C)成分、(D)成分および場合によってはその他の成分からなるパートとを別個に調製した後、それら2パートを混合して調製することもできる。
上記の組成物は、(A)〜(D)成分および場合によってはその他の成分を混合して調製することができるが、例えば、(A)成分および(B)成分からなるパートと、(C)成分、(D)成分および場合によってはその他の成分からなるパートとを別個に調製した後、それら2パートを混合して調製することもできる。
・硬化条件
組成物の硬化は、公知の条件で行えばよく、例えば、60〜180℃で10分〜3時間加熱することにより行うことができる。特に、組成物を硬化させて得られる硬化物のショアD硬度は30以上、とりわけ50以上であることが好ましく、該ショアD硬度を30以上とするための硬化条件は、通常、上記の組成物を120〜180℃にて30分〜3時間の条件で加熱し硬化させることにより得ることができる。
組成物の硬化は、公知の条件で行えばよく、例えば、60〜180℃で10分〜3時間加熱することにより行うことができる。特に、組成物を硬化させて得られる硬化物のショアD硬度は30以上、とりわけ50以上であることが好ましく、該ショアD硬度を30以上とするための硬化条件は、通常、上記の組成物を120〜180℃にて30分〜3時間の条件で加熱し硬化させることにより得ることができる。
−ダイボンディング−
本発明の方法では、加熱硬化性シリコーン系ダイボンド材を基板に塗布し、半導体素子を前記基板上の被塗布面に配置し、次に前記ダイボンド材を加熱して硬化させる。
用いられる基板としては、例えば、リードフレーム、パッケージ等が挙げられる。
半導体素子としては、LED素子、受光素子等を挙げることができる。
ダイボンド材を用いて半導体素子をダイボンディングする方法の一例としては、ダイボンド材をシリンジに充填し、ディスペンサを用いてパッケージ等の基体上に乾燥状態で5〜100μmの厚さとなるように塗布した後、塗布したダイボンド材上に素子を配し、該ダイボンド材を硬化させることにより、半導体素子を基体上にダイボンディングする方法が挙げられる。
本発明の方法では、加熱硬化性シリコーン系ダイボンド材を基板に塗布し、半導体素子を前記基板上の被塗布面に配置し、次に前記ダイボンド材を加熱して硬化させる。
用いられる基板としては、例えば、リードフレーム、パッケージ等が挙げられる。
半導体素子としては、LED素子、受光素子等を挙げることができる。
ダイボンド材を用いて半導体素子をダイボンディングする方法の一例としては、ダイボンド材をシリンジに充填し、ディスペンサを用いてパッケージ等の基体上に乾燥状態で5〜100μmの厚さとなるように塗布した後、塗布したダイボンド材上に素子を配し、該ダイボンド材を硬化させることにより、半導体素子を基体上にダイボンディングする方法が挙げられる。
−低分子量シロキサン成分の除去−
ダイボンド材の硬化後、半導体素子の表面には低分子量シロキサンが付着している。これを除去する方法としては、1)低分子量シロキサンが付着している半導体素子を溶剤で洗浄する方法、及び2)低分子量シロキサンが付着している半導体素子をプラズマ処理する方法が挙げられる。
ダイボンド材の硬化後、半導体素子の表面には低分子量シロキサンが付着している。これを除去する方法としては、1)低分子量シロキサンが付着している半導体素子を溶剤で洗浄する方法、及び2)低分子量シロキサンが付着している半導体素子をプラズマ処理する方法が挙げられる。
1)溶剤洗浄方法に使用する溶剤としては、例えば、トルエン、キシレンなどの芳香族溶剤;ヘプタン、ヘキサン、ミネラルスピリットなどの脂肪族炭化水素系溶剤、アセトン、イソプロピルアルコール、メチルエチルケトンなどの極性有機溶剤が挙げられ、これらは一種単独で使用しても二種以上併用してもよい。溶剤による洗浄の具体的方法としては、例えば、半導体素子を溶剤中に単に浸漬した後、溶剤から取り出し、素子表面に残存する溶剤を乾燥除去する方法、半導体素子に溶剤をかけ流した後、素子表面に残存する溶剤を乾燥除去する方法、半導体素子を溶剤中に浸漬した状態で超音波洗浄処理を施した後、溶剤から取り出し、素子表面に残存する溶剤を乾燥除去する方法等が挙げられる。
2)プラズマ処理法に用いるプラズマとしては、例えばアルゴンガスプラズマ、酸素プラズマなどが挙げられる。
2)プラズマ処理法に用いるプラズマとしては、例えばアルゴンガスプラズマ、酸素プラズマなどが挙げられる。
−ワイヤーボンディング−
低分子量シロキサン成分の除去後にワイヤーボンディングが行われる。ワイヤーボンディングの方法自体は特に制限されず通常公知のいずれの方法でもよい。上記工程で半導体素子表面の低分子量シロキサン成分による汚染が除去されているので信頼性の高いワイヤーボンディングを安定的に達成することができる。
低分子量シロキサン成分の除去後にワイヤーボンディングが行われる。ワイヤーボンディングの方法自体は特に制限されず通常公知のいずれの方法でもよい。上記工程で半導体素子表面の低分子量シロキサン成分による汚染が除去されているので信頼性の高いワイヤーボンディングを安定的に達成することができる。
以下、本発明の方法を実施例により具体的に説明する。
−ダイボンド材の調製−
(1) Me3SiO1/2、ViMe2SiO1/2、SiO4/2単位で構成され、SiO4/2に対してMe3SiO1/2およびViMe2SiO1/2の合計のモル比が0.8で、固形分に対するビニル基量が0.074モル/100gであるシリコーンレジンのトルエン溶液と、両末端がビニル基で封鎖された25℃における粘度が50mPa sである直鎖状のジメチルポリシロキサンを固形分換算にて75対25(質量基準)で混合した。得られた混合物を120℃、10mmHg以下の減圧下で処理しトルエンを除去し、室温で粘ちょうな液体としてベースポリマー成分を得た。
(1) Me3SiO1/2、ViMe2SiO1/2、SiO4/2単位で構成され、SiO4/2に対してMe3SiO1/2およびViMe2SiO1/2の合計のモル比が0.8で、固形分に対するビニル基量が0.074モル/100gであるシリコーンレジンのトルエン溶液と、両末端がビニル基で封鎖された25℃における粘度が50mPa sである直鎖状のジメチルポリシロキサンを固形分換算にて75対25(質量基準)で混合した。得られた混合物を120℃、10mmHg以下の減圧下で処理しトルエンを除去し、室温で粘ちょうな液体としてベースポリマー成分を得た。
このベースポリマー成分100質量部に対して、テトラメチルテトラビニルシクロテトラシロキサン3質量部、構造中にSi-H基を0.015mol/g有する両末端がトリメチルシリル基で封鎖されたメチルハイドロジェンシロキサン10質量部を混合し透明液体状の組成物を得た。
この組成物に、使用直前に、塩化白金酸から誘導したテトラメチルビニルジシロキサンを配位子として有する白金触媒のトルエン溶液を白金原子換算で10ppm(質量基準)添加し均一に撹拌し、ダイボンド材とした。
[比較例1]
(1)ダイボンディング
厚み0.3mmのシリコーンウエハーを1mm角にダイシングしダミーチップを作成した。FR−4基板上に銀メッキにてパターンを作成した基板上に、ダイボンド材を適当量塗布し、この上にダミーチップを配置し、100℃で1時間加熱し、次に150℃で3時間加熱してダイボンド材を硬化させた。この時、揮散するシロキサンの量を多くし、ダイボンディング工程への影響を確実に与えるために、金属の平板上に基板を置き、直径6cmのアルミシャーレーにダイボンド材を1g均一に塗布したものを3つ用意し基板周辺に配置し、更にこれを直径18cm高さ4cmの金属缶を被せる事により、密閉空間を作成した。
(2)ワイヤーボンディング
上記のようにしてダイボンディングを行なった半導体素子にワイヤーボンディングを試みたところ、20個の試行中17個でワイヤーボンディングが不良であった。
(1)ダイボンディング
厚み0.3mmのシリコーンウエハーを1mm角にダイシングしダミーチップを作成した。FR−4基板上に銀メッキにてパターンを作成した基板上に、ダイボンド材を適当量塗布し、この上にダミーチップを配置し、100℃で1時間加熱し、次に150℃で3時間加熱してダイボンド材を硬化させた。この時、揮散するシロキサンの量を多くし、ダイボンディング工程への影響を確実に与えるために、金属の平板上に基板を置き、直径6cmのアルミシャーレーにダイボンド材を1g均一に塗布したものを3つ用意し基板周辺に配置し、更にこれを直径18cm高さ4cmの金属缶を被せる事により、密閉空間を作成した。
(2)ワイヤーボンディング
上記のようにしてダイボンディングを行なった半導体素子にワイヤーボンディングを試みたところ、20個の試行中17個でワイヤーボンディングが不良であった。
XPS(X線光量子分光法)により、ダイボンディングを行った後の半導体素子表面の分析を行ったところ、以下のような元素が確認された。
また、確認されたSiのピークを詳細に検証した結果、確認された全ケイ素原子のうち、76%は無機物であるSiO2由来であり、24%がシロキサン由来であることが確認された。
[実施例1]
比較例1において、(1)のようにしてダイボンディングを行った後、(2)のワイヤーボンディングを行なう前に、基板をトルエン中に浸漬し、超音波洗浄器にて10分間洗浄し、次いで基板をトルエンから引き上げた後基板にイソプロピルアルコールを掛け流しし、その後風乾した以外は、比較例1と同様にしてワイヤーボンディングを試みた。20個の試行中20個とも正常にワイヤーボンディングが達成された。
比較例1において、(1)のようにしてダイボンディングを行った後、(2)のワイヤーボンディングを行なう前に、基板をトルエン中に浸漬し、超音波洗浄器にて10分間洗浄し、次いで基板をトルエンから引き上げた後基板にイソプロピルアルコールを掛け流しし、その後風乾した以外は、比較例1と同様にしてワイヤーボンディングを試みた。20個の試行中20個とも正常にワイヤーボンディングが達成された。
XPS(X線光量子分光法)により、ダイボンディングを行った後の半導体素子表面の分析を行ったところ、以下のような元素が確認された。
Siのピークを比較例1と同様に検証した結果、確認された全ケイ素原子のうち、94%はSiO2由来であり、6%がシロキサン由来のものであった。
[実施例2]
比較例1において、(1)のようにしてダイボンディングを行った後、(2)のワイヤーボンディングを行なう前に、基板に対して、アルゴンプラズマ装置を用いて、Arガス流量100SCCM、真空度0.2Torr(26Pa)、出力20W、時間10秒の条件でプラズマ処理を行った以外は、比較例1と同様にしてワイヤーボンディングを試みた。20個の試行中20個とも正常にワイヤーボンディングが達成された。
比較例1において、(1)のようにしてダイボンディングを行った後、(2)のワイヤーボンディングを行なう前に、基板に対して、アルゴンプラズマ装置を用いて、Arガス流量100SCCM、真空度0.2Torr(26Pa)、出力20W、時間10秒の条件でプラズマ処理を行った以外は、比較例1と同様にしてワイヤーボンディングを試みた。20個の試行中20個とも正常にワイヤーボンディングが達成された。
XPS(X線光量子分光法)により、ダイボンディングを行った後の半導体素子表面の分析を行ったところ、以下のような元素が確認された。
Siのピークを比較例1と同様に検証した結果、確認された全ケイ素原子のうち、100%がSiO2由来であり、シロキサン由来のものは0%であった。
Claims (4)
- 加熱硬化性シリコーン系ダイボンド材を基板に塗布し、半導体素子を前記基板上の被塗布面に配置し、前記加熱硬化性シリコーン系ダイボンド材を加熱して硬化させ、前記半導体素子に付着した低分子量シロキサン成分を除去し、その後にワイヤーボンディングを行うことを特徴とする半導体装置の製造方法。
- 前記の加熱硬化性シリコーン系ダイボンド材が、
(A)ケイ素原子に結合したアルケニル基を1分子中に少なくとも2個有し、25℃における粘度が1000mPa・s以下である直鎖状オルガノポリシロキサン、
(B)下記平均組成式(1):
(R2 3SiO1/2)l(R1R2 2SiO1/2)m(R1R2SiO)n(R2 2SiO)p(R1SiO3/2)q(R2SiO3/2)r(SiO4/2)s (1)
(式中、R1は独立にアルケニル基を表し、R2は独立にアルケニル基を含まない非置換または置換の1価炭化水素基を表し、但し、全R2の少なくとも80モル%はメチル基であり、l、m、n、p、q、rおよびsは、それぞれ、l≧0、m≧0、n≧0、p≧0、q≧0、r≧0およびs≧0を満たす数であり、但し、m+n+q>0、q+r+s>0であり、かつ、l+m+n+p+q+r+s=1を満たす数である。)
で表され、23℃において蝋状もしくは固体である、三次元網状のオルガノポリシロキサン樹脂: (A)成分と(B)成分との合計100質量部に対して(B)成分が60〜90質量部、
(C)下記平均組成式(2):
R3 aHbSiO(4-a-b)/2 (2)
(式中、R3は独立にアルケニル基を含まない非置換または置換の1価炭化水素基を表し、但し、全R3の少なくとも50モル%はメチル基であり、aは0.7≦a≦2.1、bは0.001≦b≦1.0を満たす数であり、但し、a+bは0.8≦a+b≦3.0を満たす数である。)
で表され、ケイ素原子に結合した水素原子を1分子中に少なくとも2個有するオルガノハイドロジェンポリシロキサン: (A)成分および(B)成分中の全ケイ素原子結合アルケニル基に対して(C)成分中のケイ素原子に結合した水素原子が0.5〜5.0倍モルとなる量、ならびに
(D)白金族金属系触媒: 有効量
を含有する付加硬化型シリコーン樹脂組成物からなることを特徴とする請求項1に係る製造方法。 - 前記半導体素子を溶剤で洗浄することにより、前記低分子シロキサン成分を除去することを特徴とする請求項1又は2に係る製造方法。
- 前記半導体素子をプラズマ処理することにより、前記低分子シロキサン成分を除去することを特徴とする請求項1又は2に係る製造方法。
Priority Applications (4)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2006078367A JP2007258317A (ja) | 2006-03-22 | 2006-03-22 | 半導体装置の製造方法 |
TW096109753A TW200741900A (en) | 2006-03-22 | 2007-03-21 | Production method for semiconductor device |
US11/689,133 US20070224800A1 (en) | 2006-03-22 | 2007-03-21 | Production method for semiconductor device |
KR1020070027461A KR20070095799A (ko) | 2006-03-22 | 2007-03-21 | 반도체 장치의 제조 방법 |
Applications Claiming Priority (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2006078367A JP2007258317A (ja) | 2006-03-22 | 2006-03-22 | 半導体装置の製造方法 |
Publications (1)
Publication Number | Publication Date |
---|---|
JP2007258317A true JP2007258317A (ja) | 2007-10-04 |
Family
ID=38534034
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2006078367A Pending JP2007258317A (ja) | 2006-03-22 | 2006-03-22 | 半導体装置の製造方法 |
Country Status (4)
Country | Link |
---|---|
US (1) | US20070224800A1 (ja) |
JP (1) | JP2007258317A (ja) |
KR (1) | KR20070095799A (ja) |
TW (1) | TW200741900A (ja) |
Cited By (5)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2013110152A (ja) * | 2011-11-17 | 2013-06-06 | Panasonic Corp | 半導体発光装置の製造方法およびプラズマを利用したクリーニング方法 |
JP2014154768A (ja) * | 2013-02-12 | 2014-08-25 | Shinko Electric Ind Co Ltd | 配線基板、発光装置、配線基板の製造方法及び発光装置の製造方法 |
JP2014179457A (ja) * | 2013-03-14 | 2014-09-25 | Shinko Electric Ind Co Ltd | 発光素子搭載用の配線基板、発光装置、発光素子搭載用の配線基板の製造方法及び発光装置の製造方法 |
WO2019003995A1 (ja) * | 2017-06-26 | 2019-01-03 | 東レ・ダウコーニング株式会社 | ダイボンディング用硬化性シリコーン組成物 |
WO2022138341A1 (ja) * | 2020-12-25 | 2022-06-30 | ダウ・東レ株式会社 | 一体型ダイシングダイボンディング用シートおよび半導体装置の製造方法 |
Families Citing this family (1)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP6554516B2 (ja) * | 2017-08-31 | 2019-07-31 | 東京応化工業株式会社 | 基板加熱装置、基板処理システム及び基板加熱方法 |
Citations (2)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2002322363A (ja) * | 2001-04-10 | 2002-11-08 | Dow Corning Corp | シリコーン組成物およびそれから製造されるシリコーン接着剤 |
JP2004079683A (ja) * | 2002-08-13 | 2004-03-11 | Shin Etsu Chem Co Ltd | 半導体装置の製造方法及び半導体装置 |
Family Cites Families (8)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
US6605175B1 (en) * | 1999-02-19 | 2003-08-12 | Unaxis Balzers Aktiengesellschaft | Process for manufacturing component parts, use of same, with air bearing supported workpieces and vacuum processing chamber |
US20020000239A1 (en) * | 1999-09-27 | 2002-01-03 | Krishna G. Sachdev | Removal of cured silicone adhesive for reworking electronic components |
US6617674B2 (en) * | 2001-02-20 | 2003-09-09 | Dow Corning Corporation | Semiconductor package and method of preparing same |
JP4410452B2 (ja) * | 2001-10-12 | 2010-02-03 | 信越化学工業株式会社 | 室温硬化性オルガノポリシロキサン組成物 |
JP4040858B2 (ja) * | 2001-10-19 | 2008-01-30 | 東レ・ダウコーニング株式会社 | 硬化性オルガノポリシロキサン組成物および半導体装置 |
EP1680811A2 (en) * | 2003-10-28 | 2006-07-19 | Dow Corning Corporation | Method for making a flat-top pad |
JP4562118B2 (ja) * | 2003-12-19 | 2010-10-13 | 日東電工株式会社 | 半導体装置の製造方法 |
JP4628715B2 (ja) * | 2004-07-13 | 2011-02-09 | 信越化学工業株式会社 | 硬化性オルガノポリシロキサン組成物および注型成形用母型 |
-
2006
- 2006-03-22 JP JP2006078367A patent/JP2007258317A/ja active Pending
-
2007
- 2007-03-21 KR KR1020070027461A patent/KR20070095799A/ko not_active Application Discontinuation
- 2007-03-21 TW TW096109753A patent/TW200741900A/zh unknown
- 2007-03-21 US US11/689,133 patent/US20070224800A1/en not_active Abandoned
Patent Citations (2)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2002322363A (ja) * | 2001-04-10 | 2002-11-08 | Dow Corning Corp | シリコーン組成物およびそれから製造されるシリコーン接着剤 |
JP2004079683A (ja) * | 2002-08-13 | 2004-03-11 | Shin Etsu Chem Co Ltd | 半導体装置の製造方法及び半導体装置 |
Cited By (8)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2013110152A (ja) * | 2011-11-17 | 2013-06-06 | Panasonic Corp | 半導体発光装置の製造方法およびプラズマを利用したクリーニング方法 |
JP2014154768A (ja) * | 2013-02-12 | 2014-08-25 | Shinko Electric Ind Co Ltd | 配線基板、発光装置、配線基板の製造方法及び発光装置の製造方法 |
JP2014179457A (ja) * | 2013-03-14 | 2014-09-25 | Shinko Electric Ind Co Ltd | 発光素子搭載用の配線基板、発光装置、発光素子搭載用の配線基板の製造方法及び発光装置の製造方法 |
WO2019003995A1 (ja) * | 2017-06-26 | 2019-01-03 | 東レ・ダウコーニング株式会社 | ダイボンディング用硬化性シリコーン組成物 |
CN110832627A (zh) * | 2017-06-26 | 2020-02-21 | 道康宁东丽株式会社 | 用于裸片键合用途的可固化硅酮组合物 |
JPWO2019003995A1 (ja) * | 2017-06-26 | 2020-04-09 | 東レ・ダウコーニング株式会社 | ダイボンディング用硬化性シリコーン組成物 |
US11384268B2 (en) | 2017-06-26 | 2022-07-12 | Dupont Toray Specialty Materials Kabushiki Kaisha | Curable silicone composition for die bonding use |
WO2022138341A1 (ja) * | 2020-12-25 | 2022-06-30 | ダウ・東レ株式会社 | 一体型ダイシングダイボンディング用シートおよび半導体装置の製造方法 |
Also Published As
Publication number | Publication date |
---|---|
US20070224800A1 (en) | 2007-09-27 |
KR20070095799A (ko) | 2007-10-01 |
TW200741900A (en) | 2007-11-01 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
JP4648099B2 (ja) | ダイボンディング用シリコーン樹脂組成物 | |
JP2010285571A (ja) | ダイボンディング用シリコーン樹脂組成物 | |
JP6245136B2 (ja) | 光半導体素子封止用シリコーン樹脂組成物及び光半導体装置 | |
JP2010070599A (ja) | 液状ダイボンディング剤 | |
KR20160104559A (ko) | 부가 경화성 실리콘 수지 조성물 및 광반도체 장치용 다이 어태치재 | |
JP2011086844A (ja) | 発光ダイオード用ダイボンド材 | |
JP2007258317A (ja) | 半導体装置の製造方法 | |
JP2009215420A (ja) | 高硬度シリコーンゴムを与える組成物およびそれを封止材として用いた半導体装置 | |
JP7041094B6 (ja) | ダイボンディング用シリコーン組成物、その硬化物、及び光半導体装置 | |
JP6966411B2 (ja) | 付加硬化型シリコーン樹脂組成物、その硬化物、及び光半導体装置 | |
KR20200101291A (ko) | 다이본딩용 실리콘 수지 조성물, 경화물 및 광 반도체 장치 | |
TWI798500B (zh) | 加成硬化型聚矽氧樹脂組成物、其硬化物及光半導體裝置 | |
JP2019087588A (ja) | ダイボンディング用シリコーン組成物、その硬化物、及び発光ダイオード素子 | |
JP6998905B2 (ja) | 付加硬化型シリコーン組成物、硬化物及び光半導体素子 | |
CN111574837A (zh) | 管芯键合用硅酮树脂组合物、固化物及发光二极管元件 | |
TWI830872B (zh) | 晶片黏合用矽氧樹脂組成物、硬化物及光半導體裝置 | |
TWI831858B (zh) | 加成硬化型聚矽氧樹脂組成物、其硬化物,及光半導體裝置 | |
CN113493677B (zh) | 固晶用有机硅组合物、其固化物及光半导体装置 | |
TWI834881B (zh) | 加成硬化型聚矽氧樹脂組成物、該組成物之製造方法,及光半導體裝置 | |
JP7270574B2 (ja) | 付加硬化型シリコーン組成物、シリコーン硬化物、及び、光学素子 | |
CN110088170B (zh) | 硅橡胶组合物 | |
TW202104378A (zh) | 晶粒接合用矽氧樹脂組成物、硬化物、發光二極體元件及該組成物之製造方法 |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20080225 |
|
A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20100308 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20100316 |
|
A02 | Decision of refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A02 Effective date: 20100706 |
