JP2005298435A - 含硫黄有機珪素化合物を含む混合物およびその製法 - Google Patents
含硫黄有機珪素化合物を含む混合物およびその製法 Download PDFInfo
- Publication number
- JP2005298435A JP2005298435A JP2004119915A JP2004119915A JP2005298435A JP 2005298435 A JP2005298435 A JP 2005298435A JP 2004119915 A JP2004119915 A JP 2004119915A JP 2004119915 A JP2004119915 A JP 2004119915A JP 2005298435 A JP2005298435 A JP 2005298435A
- Authority
- JP
- Japan
- Prior art keywords
- sulfur
- organosilicon compound
- containing organosilicon
- inorganic filler
- mixture
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 150000003961 organosilicon compounds Chemical class 0.000 title claims abstract description 48
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 title claims abstract description 37
- 239000011593 sulfur Substances 0.000 title claims abstract description 37
- 229910052717 sulfur Inorganic materials 0.000 title claims abstract description 37
- 239000000203 mixture Substances 0.000 title claims abstract description 36
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 6
- 239000011256 inorganic filler Substances 0.000 claims abstract description 22
- 229910003475 inorganic filler Inorganic materials 0.000 claims abstract description 22
- 150000007513 acids Chemical class 0.000 claims abstract description 20
- 150000004706 metal oxides Chemical class 0.000 claims abstract description 18
- 229910044991 metal oxide Inorganic materials 0.000 claims abstract description 12
- 150000002430 hydrocarbons Chemical group 0.000 claims abstract description 8
- 235000012239 silicon dioxide Nutrition 0.000 claims description 16
- RMAQACBXLXPBSY-UHFFFAOYSA-N silicic acid Chemical compound O[Si](O)(O)O RMAQACBXLXPBSY-UHFFFAOYSA-N 0.000 claims description 15
- 125000004432 carbon atom Chemical group C* 0.000 claims description 6
- 238000006243 chemical reaction Methods 0.000 claims description 4
- 238000006386 neutralization reaction Methods 0.000 claims 1
- 238000003860 storage Methods 0.000 abstract description 13
- BPQQTUXANYXVAA-UHFFFAOYSA-N Orthosilicate Chemical compound [O-][Si]([O-])([O-])[O-] BPQQTUXANYXVAA-UHFFFAOYSA-N 0.000 abstract 1
- 230000001588 bifunctional effect Effects 0.000 abstract 1
- 239000007795 chemical reaction product Substances 0.000 abstract 1
- 230000003472 neutralizing effect Effects 0.000 abstract 1
- 229920001971 elastomer Polymers 0.000 description 13
- 239000005060 rubber Substances 0.000 description 13
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 12
- 230000000052 comparative effect Effects 0.000 description 12
- 239000000945 filler Substances 0.000 description 8
- AZUYLZMQTIKGSC-UHFFFAOYSA-N 1-[6-[4-(5-chloro-6-methyl-1H-indazol-4-yl)-5-methyl-3-(1-methylindazol-5-yl)pyrazol-1-yl]-2-azaspiro[3.3]heptan-2-yl]prop-2-en-1-one Chemical compound ClC=1C(=C2C=NNC2=CC=1C)C=1C(=NN(C=1C)C1CC2(CN(C2)C(C=C)=O)C1)C=1C=C2C=NN(C2=CC=1)C AZUYLZMQTIKGSC-UHFFFAOYSA-N 0.000 description 5
- 235000021355 Stearic acid Nutrition 0.000 description 4
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 description 4
- 150000001875 compounds Chemical class 0.000 description 4
- 238000010438 heat treatment Methods 0.000 description 4
- QIQXTHQIDYTFRH-UHFFFAOYSA-N octadecanoic acid Chemical compound CCCCCCCCCCCCCCCCCC(O)=O QIQXTHQIDYTFRH-UHFFFAOYSA-N 0.000 description 4
- OQCDKBAXFALNLD-UHFFFAOYSA-N octadecanoic acid Natural products CCCCCCCC(C)CCCCCCCCC(O)=O OQCDKBAXFALNLD-UHFFFAOYSA-N 0.000 description 4
- 239000000377 silicon dioxide Substances 0.000 description 4
- 239000008117 stearic acid Substances 0.000 description 4
- 238000003756 stirring Methods 0.000 description 4
- FBBATURSCRIBHN-UHFFFAOYSA-N triethoxy-[3-(3-triethoxysilylpropyldisulfanyl)propyl]silane Chemical compound CCO[Si](OCC)(OCC)CCCSSCCC[Si](OCC)(OCC)OCC FBBATURSCRIBHN-UHFFFAOYSA-N 0.000 description 4
- VTHOKNTVYKTUPI-UHFFFAOYSA-N triethoxy-[3-(3-triethoxysilylpropyltetrasulfanyl)propyl]silane Chemical compound CCO[Si](OCC)(OCC)CCCSSSSCCC[Si](OCC)(OCC)OCC VTHOKNTVYKTUPI-UHFFFAOYSA-N 0.000 description 4
- 239000011787 zinc oxide Substances 0.000 description 4
- 235000014692 zinc oxide Nutrition 0.000 description 4
- 238000002156 mixing Methods 0.000 description 3
- 238000012360 testing method Methods 0.000 description 3
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 3
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 2
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 2
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N Phenol Chemical compound OC1=CC=CC=C1 ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 description 2
- 239000005062 Polybutadiene Substances 0.000 description 2
- WPYMKLBDIGXBTP-UHFFFAOYSA-N benzoic acid Chemical compound OC(=O)C1=CC=CC=C1 WPYMKLBDIGXBTP-UHFFFAOYSA-N 0.000 description 2
- POULHZVOKOAJMA-UHFFFAOYSA-N dodecanoic acid Chemical compound CCCCCCCCCCCC(O)=O POULHZVOKOAJMA-UHFFFAOYSA-N 0.000 description 2
- 238000001035 drying Methods 0.000 description 2
- 238000011156 evaluation Methods 0.000 description 2
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 2
- 229920002857 polybutadiene Polymers 0.000 description 2
- -1 polysiloxane Polymers 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- MGSRCZKZVOBKFT-UHFFFAOYSA-N thymol Chemical compound CC(C)C1=CC=C(C)C=C1O MGSRCZKZVOBKFT-UHFFFAOYSA-N 0.000 description 2
- OWRCNXZUPFZXOS-UHFFFAOYSA-N 1,3-diphenylguanidine Chemical compound C=1C=CC=CC=1NC(=N)NC1=CC=CC=C1 OWRCNXZUPFZXOS-UHFFFAOYSA-N 0.000 description 1
- QTWJRLJHJPIABL-UHFFFAOYSA-N 2-methylphenol;3-methylphenol;4-methylphenol Chemical compound CC1=CC=C(O)C=C1.CC1=CC=CC(O)=C1.CC1=CC=CC=C1O QTWJRLJHJPIABL-UHFFFAOYSA-N 0.000 description 1
- WJQOZHYUIDYNHM-UHFFFAOYSA-N 2-tert-Butylphenol Chemical compound CC(C)(C)C1=CC=CC=C1O WJQOZHYUIDYNHM-UHFFFAOYSA-N 0.000 description 1
- 239000005711 Benzoic acid Substances 0.000 description 1
- 239000005639 Lauric acid Substances 0.000 description 1
- 239000006087 Silane Coupling Agent Substances 0.000 description 1
- 239000005844 Thymol Substances 0.000 description 1
- 229910021536 Zeolite Inorganic materials 0.000 description 1
- YKTSYUJCYHOUJP-UHFFFAOYSA-N [O--].[Al+3].[Al+3].[O-][Si]([O-])([O-])[O-] Chemical compound [O--].[Al+3].[Al+3].[O-][Si]([O-])([O-])[O-] YKTSYUJCYHOUJP-UHFFFAOYSA-N 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 230000000996 additive effect Effects 0.000 description 1
- 230000002776 aggregation Effects 0.000 description 1
- 238000004220 aggregation Methods 0.000 description 1
- 125000003545 alkoxy group Chemical group 0.000 description 1
- 235000010233 benzoic acid Nutrition 0.000 description 1
- BRPQOXSCLDDYGP-UHFFFAOYSA-N calcium oxide Chemical compound [O-2].[Ca+2] BRPQOXSCLDDYGP-UHFFFAOYSA-N 0.000 description 1
- 239000000292 calcium oxide Substances 0.000 description 1
- ODINCKMPIJJUCX-UHFFFAOYSA-N calcium oxide Inorganic materials [Ca]=O ODINCKMPIJJUCX-UHFFFAOYSA-N 0.000 description 1
- 239000006229 carbon black Substances 0.000 description 1
- 150000001735 carboxylic acids Chemical class 0.000 description 1
- 239000004927 clay Substances 0.000 description 1
- 229910052570 clay Inorganic materials 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- 229930003836 cresol Natural products 0.000 description 1
- 230000009849 deactivation Effects 0.000 description 1
- HNPSIPDUKPIQMN-UHFFFAOYSA-N dioxosilane;oxo(oxoalumanyloxy)alumane Chemical compound O=[Si]=O.O=[Al]O[Al]=O HNPSIPDUKPIQMN-UHFFFAOYSA-N 0.000 description 1
- 238000004821 distillation Methods 0.000 description 1
- 238000009472 formulation Methods 0.000 description 1
- 238000001879 gelation Methods 0.000 description 1
- 230000007062 hydrolysis Effects 0.000 description 1
- 238000006460 hydrolysis reaction Methods 0.000 description 1
- 230000006872 improvement Effects 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- 238000004898 kneading Methods 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 239000000395 magnesium oxide Substances 0.000 description 1
- CPLXHLVBOLITMK-UHFFFAOYSA-N magnesium oxide Inorganic materials [Mg]=O CPLXHLVBOLITMK-UHFFFAOYSA-N 0.000 description 1
- AXZKOIWUVFPNLO-UHFFFAOYSA-N magnesium;oxygen(2-) Chemical compound [O-2].[Mg+2] AXZKOIWUVFPNLO-UHFFFAOYSA-N 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 239000010445 mica Substances 0.000 description 1
- 229910052618 mica group Inorganic materials 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- DEQZTKGFXNUBJL-UHFFFAOYSA-N n-(1,3-benzothiazol-2-ylsulfanyl)cyclohexanamine Chemical compound C1CCCCC1NSC1=NC2=CC=CC=C2S1 DEQZTKGFXNUBJL-UHFFFAOYSA-N 0.000 description 1
- 229910052757 nitrogen Inorganic materials 0.000 description 1
- 150000002989 phenols Chemical class 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- 229920001296 polysiloxane Polymers 0.000 description 1
- 239000011541 reaction mixture Substances 0.000 description 1
- SCPYDCQAZCOKTP-UHFFFAOYSA-N silanol Chemical compound [SiH3]O SCPYDCQAZCOKTP-UHFFFAOYSA-N 0.000 description 1
- 125000005624 silicic acid group Chemical group 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 229920003048 styrene butadiene rubber Polymers 0.000 description 1
- 229960000790 thymol Drugs 0.000 description 1
- 239000010457 zeolite Substances 0.000 description 1
Landscapes
- Compositions Of Macromolecular Compounds (AREA)
- Pigments, Carbon Blacks, Or Wood Stains (AREA)
Abstract
【課題】特殊な担持体を必要とせず、保存安定性に優れ、かつ薄色を呈する、含硫黄有機珪素化合物を主成分とした混合物とその製法を提供する。
【解決手段】一般式［Ｉ］で表される含硫黄有機珪素化合物（１）と、珪酸を有する無機充填剤（２）とを、弱酸性化合物（３）の存在下反応させた後、金属酸化物（４）を添加して中和し、その後、新たに含硫黄有機珪素化合物（１）を追添加してなる混合物。

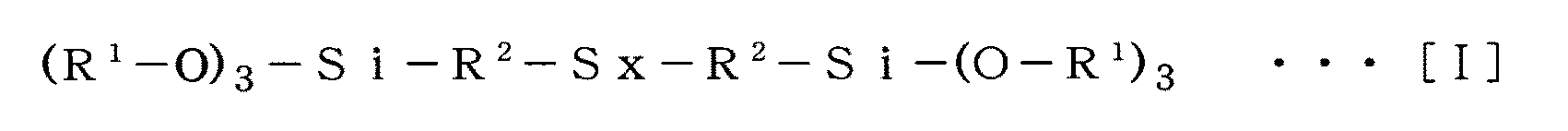

【化１】
（式中、Ｒ1は炭素数１〜５の一価の炭化水素基、Ｒ2は炭素数１〜９の二価の炭化水素基、ｘは２〜６の整数である。）
【選択図】なし
【解決手段】一般式［Ｉ］で表される含硫黄有機珪素化合物（１）と、珪酸を有する無機充填剤（２）とを、弱酸性化合物（３）の存在下反応させた後、金属酸化物（４）を添加して中和し、その後、新たに含硫黄有機珪素化合物（１）を追添加してなる混合物。
【化１】
（式中、Ｒ1は炭素数１〜５の一価の炭化水素基、Ｒ2は炭素数１〜９の二価の炭化水素基、ｘは２〜６の整数である。）
【選択図】なし
Description
本発明は、含硫黄有機珪素化合物を主成分として含む貯蔵安定性に優れた混合物と、その製法に関する。
従来より、充填剤とゴムとの間の付着助剤として含硫黄有機珪素化合物が使用されている（特許文献１）。含硫黄有機珪素化合物は、充填剤表面のＯＨ基とアルコキシ基が反応し、ゴムと硫黄部分が反応して、充填剤とゴムとの間に化学的な結合を形成し、ゴムの力学的物性を向上する。また、充填剤表面のＯＨ基と反応することで充填剤同士の凝集を防いで、ゴム組成物の粘度が著しく上昇するのを防ぎ、加工性を大幅に向上することが知られている。
しかし、このような含硫黄有機珪素化合物は液体であることが多く、また、該化合物に含まれる加水分解性基が水の存在下に容易にポリシロキサンに縮合されて変性を受け易く（非特許文献１）、その取扱いが難しい。そのため、このような含硫黄有機珪素化合物を固体に担持させ、それとの混合物として使用されることが少なくない。
例えば、既存の該混合物としては、担持体としてカーボンブラックを使用したもの（特許文献２）や、珪酸を有するオルガノ珪素混合物（特許文献３）が知られているが、前者は混合物が黒色ゆえ明色のゴム組成物には使用できず、また、後者は保存安定性が未だ十分でなく密閉容器に保存する必要がある。これに対し、貯蔵安定性の優れた白色混合物の開示もなされてはいるが（特許文献４）、特殊な充填剤を担持体として使用する必要がある等の欠点がある。
本発明の目的は、上記先行技術にあるような特殊な担持体を必要とせず、保存安定性に優れ、かつ薄色を呈する、含硫黄有機珪素化合物を主成分とした混合物とその製法を提供することである。
本発明者らは上記課題に鑑み、含硫黄有機珪素化合物と珪酸を有する無機充填剤との混合物について鋭意検討した結果、以下の本発明を完成するに至った。
即ち、本発明は、一般式［Ｉ］で表される含硫黄有機珪素化合物（１）と、珪酸を有する無機充填剤（２）とを、弱酸性化合物（３）の存在下反応させた後、金属酸化物（４）を添加して中和し、その後、新たに含硫黄有機珪素化合物（１）を追添加してなる反応混合物である。
なお、本質的にこれら４つの成分で構成されておれば、本発明の趣旨を逸脱しない限り、他の任意成分を若干含んでいてもよい。
なお、本質的にこれら４つの成分で構成されておれば、本発明の趣旨を逸脱しない限り、他の任意成分を若干含んでいてもよい。
汎用性のある充填剤を用いて、優れた保存安定性を有する、薄色を呈する、含硫黄有機珪素化合物を主成分とした混合物を提供することができる。本発明により得られた当該混合物は上記特質を有することから、ゴム組成物に添加される付着助剤として有効に使用することができる。
含硫黄有機珪素化合物（１）は、一般式［Ｉ］で表される含硫黄有機珪素化合物である。
（式中、Ｒ1は炭素数１〜５の一価の炭化水素基、Ｒ2は炭素数１〜９の二価の炭化水素基、ｘは２〜６の整数である。）
具体的には、カブラス２Ａ、カブラス２Ｂ、カブラス４（以上、ダイソー（株）製）、Ｓｉ７５、Ｓｉ６９（以上、デグサ社製）、Ａ−１２８９（クロンプトン社製）、ＫＢＥ−８４６（信越化学（株）製）などが挙げられるが、これらに限定されるものではない。また、これらは単独または混合して使用することもできる。特にビス（３−トリエトキシシリルプロピル）テトラスルフィド、ビス（３−トリエトキシシリルプロピル）ジスルフィドが好ましい。
珪酸を有する無機充填剤（２）としては、湿式シリカ、乾式シリカ、珪酸アルミ、マイカ、クレー、ゼオライトなどを好ましく使用することができ、特に湿式シリカが好ましい。
湿式シリカとしては、具体的には、トクシールＵ、ニプシルＡＱ（以上、トクヤマ（株）製）、カープレックス＃１１２０、カープレックス＃６７（以上、塩野義製薬（株）製）、ウルトラシルＶＮ−３（デグサ社製）、ゼオシル１１５ＧＲ、ゼオシル１６５ＧＲ、ゼオシル２１５ＧＲ（以上、ローデア社製）、ハイシル２３３、ハイシル２３７、ハイシル２５５（以上、ＰＰＧ社製）などが好ましく挙げられるが、これらに限定されるものではない。特にハイシル２３３が好ましい。
珪酸を有する無機充填剤（２）はＢＥＴ比表面積が５０〜３５０ｍ2／ｇであるものが好ましく、また、付着水を除去するために十分乾燥して使用するのが好ましい。
弱酸性化合物（３）は、含硫黄有機珪素化合物（１）の加水分解性を促進するものであれば特に限定されないが、例えば、ステアリン酸、ラウリル酸、安息香酸などのカルボン酸、フェノール、クレゾール、チモール、ｔ−ブチルフェノールなどのフェノール類を好ましく挙げることができる。特にステアリン酸が好ましい。
金属酸化物（４）は、上述の弱酸性化合物（３）を受酸出来れば特に限定はされないが、例えば、亜鉛華、酸化マグネシウム、酸化カルシウムなどの金属酸化物を好ましく挙げることができる。特に亜鉛華が好ましい。
この弱酸性化合物（３）と金属酸化物（４）の役割は、弱酸性化合物が含硫黄有機珪素化合物（１）の加水分解を促進して、珪酸を有する無機充填剤（２）の表面シラノール基との反応を促進し、金属酸化物が含硫黄有機珪素化合物と珪酸を有する無機充填剤との反応後の弱酸性化合物を中和することである。
本発明による含硫黄有機珪素化合物（１）と珪酸を有する無機充填剤（２）との混合物の成分割合は、含硫黄有機珪素化合物（１）：珪酸を有する無機充填剤（２）が重量％で３０：７０〜７０：３０が好ましく、更に４０：６０〜６０：４０が好ましい。
また、弱酸性化合物（３）の添加量は、珪酸を有する無機充填剤（２）に対して、０．０１〜５重量％が好ましく、更に０．０５〜３重量％が好ましい。一方、金属酸化物（４）の添加量は、弱酸性化合物（３）に対して、当量〜３倍当量が好ましく、更には当量〜１．５倍当量が好ましい。
次に、混合物の好ましい製法について説明する。
まず、珪酸を有する無機充填剤（２）の前処理として付着水分の除去を十分に行うのがよい。具体的には、該充填剤を１００℃以上、好ましくは１０５〜１３０℃で加熱処理する。該加熱を減圧下で行なってもよい。加熱時間は加熱温度、減圧度等に依存するが、例えば加熱温度が１０５℃であれば１０分以上加熱すればよく、好ましくは１時間から１０時間、より好ましく３時間程度である。
まず、珪酸を有する無機充填剤（２）の前処理として付着水分の除去を十分に行うのがよい。具体的には、該充填剤を１００℃以上、好ましくは１０５〜１３０℃で加熱処理する。該加熱を減圧下で行なってもよい。加熱時間は加熱温度、減圧度等に依存するが、例えば加熱温度が１０５℃であれば１０分以上加熱すればよく、好ましくは１時間から１０時間、より好ましく３時間程度である。
次いで、弱酸性化合物（３）を、必要に応じ上記前処理された無機充填剤（２）に添加する。該弱酸性化合物が本乾燥条件で十分な耐熱性を有する場合には、無機充填剤の前処理の際に予め共存させておいてもよい。
更に、含硫黄有機珪素化合物（１）の一部を添加、混合する。含硫黄有機珪素化合物の好ましい添加量は珪酸を有する無機充填剤（２）に対して５〜２０重量％、更に好ましくは１０〜１５重量％である。混合時間は温度条件、攪拌条件等に依存するが、おおよそ１０分〜３時間が好ましく、更に好ましくは３０分〜２時間である。
その後、金属酸化物（４）を加えて、好ましくは１０分〜２時間、更に好ましくは３０分〜１時間混合する。
最後に、更に残りの含硫黄有機珪素化合物を追添加し、好ましくは１０分〜２時間、更に好ましくは３０分〜１時間混合攪拌の後、冷却して、本発明の目的物である混合物を得ることができる。
なお、混合に使用できる機器は特に限定はされず、攪拌翼、加熱機を備えた混合機であればよい。例えば、スーパーミキサー、ヘンシェルミキサー等が挙げられる。
次に、本発明を実施例によりさらに詳細に説明するが、本発明はこれらの例によって何ら限定されるものではない。
[実施例１a]
温度計、攪拌機、窒素導入管、蒸留装置を備えた５００ｍＬ四つ口フラスコにハイシル２３３（ＰＰＧ（株）社製）を３３ｇ、ステアリン酸を０．１ｇ入れ、１２０℃の油浴中で３時間攪拌し、付着水分を除去した。次いで、ビス（３−トリエトキシシリルプロピル）テトラスルフィドを３．３ｇ加えて１．５時間混合した後、亜鉛華を０．０３ｇ加えて３０分混合した後、ビス（３−トリエトキシシリルプロピル）テトラスルフィドを３０ｇ加えて３０分混合し、油浴を外して放冷後、混合物を得た。
温度計、攪拌機、窒素導入管、蒸留装置を備えた５００ｍＬ四つ口フラスコにハイシル２３３（ＰＰＧ（株）社製）を３３ｇ、ステアリン酸を０．１ｇ入れ、１２０℃の油浴中で３時間攪拌し、付着水分を除去した。次いで、ビス（３−トリエトキシシリルプロピル）テトラスルフィドを３．３ｇ加えて１．５時間混合した後、亜鉛華を０．０３ｇ加えて３０分混合した後、ビス（３−トリエトキシシリルプロピル）テトラスルフィドを３０ｇ加えて３０分混合し、油浴を外して放冷後、混合物を得た。
[実施例２a]
含硫黄有機珪素化合物をビス（３−トリエトキシシリルプロピル）ジスルフィドに置き換えた以外は実施例１aと同様の操作を行い、混合物を得た。
含硫黄有機珪素化合物をビス（３−トリエトキシシリルプロピル）ジスルフィドに置き換えた以外は実施例１aと同様の操作を行い、混合物を得た。
[実施例３a]
珪酸を有する無機充填剤をカープレックス＃１１２０（塩野義製薬（株）製）に置き換えた以外は実施例１aと同様の操作を行い、混合物を得た。
珪酸を有する無機充填剤をカープレックス＃１１２０（塩野義製薬（株）製）に置き換えた以外は実施例１aと同様の操作を行い、混合物を得た。
[比較例１a]
ステアリン酸、亜鉛華を加えない以外は実施例１aと同様の操作を行い、混合物を得た。
ステアリン酸、亜鉛華を加えない以外は実施例１aと同様の操作を行い、混合物を得た。
評価試験
（１）上記実施例及び比較例で得られた混合物を、それぞれ所定のスチレンーブタジエンゴム（ＳＢＲ）、ブタジエンゴム（ＢＲ）に添加してゴム配合とし、ゴム物性を測定することで各混合物の特性を評価した（表２中、実施例１Ａ、２Ａ、３Ａ、および比較例１Ａの「保存前」の欄）。
（２）また、比較試験として、混合物を用いる代わりに、純粋なビス（３−トリエトキシシリルプロピル）テトラスルフィド、ビス（３−トリエトキシシリルプロピル）ジスルフィドを相当量添加してゴム配合とし、同じく評価試験を行なった（表２中、比較例２および比較例３の「保存前」の欄）。
（３）更に、上記実施例１Ａ、２Ａ、３Ａおよび比較例１Ａで使用する混合物、並びに比較例２および比較例３で使用する純粋なビス（３−トリエトキシシリルプロピル）テトラスルフィド、ビス（３−トリエトキシシリルプロピル）ジスルフィドを３５℃、相対湿度７５％で３週間の恒温恒湿下で保存したものについても同様に特性を評価した（表２中、全ての実施例、比較例の「保存後」の欄）。
（１）上記実施例及び比較例で得られた混合物を、それぞれ所定のスチレンーブタジエンゴム（ＳＢＲ）、ブタジエンゴム（ＢＲ）に添加してゴム配合とし、ゴム物性を測定することで各混合物の特性を評価した（表２中、実施例１Ａ、２Ａ、３Ａ、および比較例１Ａの「保存前」の欄）。
（２）また、比較試験として、混合物を用いる代わりに、純粋なビス（３−トリエトキシシリルプロピル）テトラスルフィド、ビス（３−トリエトキシシリルプロピル）ジスルフィドを相当量添加してゴム配合とし、同じく評価試験を行なった（表２中、比較例２および比較例３の「保存前」の欄）。
（３）更に、上記実施例１Ａ、２Ａ、３Ａおよび比較例１Ａで使用する混合物、並びに比較例２および比較例３で使用する純粋なビス（３−トリエトキシシリルプロピル）テトラスルフィド、ビス（３−トリエトキシシリルプロピル）ジスルフィドを３５℃、相対湿度７５％で３週間の恒温恒湿下で保存したものについても同様に特性を評価した（表２中、全ての実施例、比較例の「保存後」の欄）。
配合（重量部）は下記の通りである。
上記の配合にて、まず先に（ｉ）部の成分を４０℃に調整した７インチロールを用いて２０分間混練し、その後１００℃で４分間ロールを通した後、更に(ii)部の成分を添加して混練を行なった。その後、一晩寝かせ、翌日、これに硫黄１．５重量部、促進剤Ｎ−シクロヘキシル−２−ベンゾチアジルスルフェンアミド１．８重量部及びジフェニルグァニジン２重量部を混練した。
得られたゴム配合物に対して粘度挙動（表２-１）、加硫性（表２-２）、引張特性（表２-３）について評価した。引張特性はＪＩＳ−Ｋ６３０１に準じた。
表２-１および表２-２に示す通り、比較例２、比較例３では、保存後ゲル化して測定以前に混練そのものができない。また、比較例１Ａについても保存後の粘度上昇が激しく、含硫黄有機珪素化合物の失活が示唆される。
引張特性も同様のことが言え、表２-３に示す通り、実施例１Ａ〜３Ａでは、保存後若干の物性低下が認められるものの、比較例に対して格段の改善が見られる。
引張特性も同様のことが言え、表２-３に示す通り、実施例１Ａ〜３Ａでは、保存後若干の物性低下が認められるものの、比較例に対して格段の改善が見られる。
以上の通り、改善された保存安定性を有する含硫黄有機珪素化合物と珪酸を有する無機充填剤との混合物を得ることができた。
本発明による混合物は、各種ゴム製品、例えば、タイヤ、ベルト、防振ゴムなどのゴム産業製品中に必要な添加剤として利用することができる。
Claims (6)
- 一般式［Ｉ］で表される含硫黄有機珪素化合物（１）と、珪酸を有する無機充填剤（２）とを、弱酸性化合物（３）の存在下反応させた後、金属酸化物（４）を添加して中和し、その後、新たに含硫黄有機珪素化合物（１）を追添加してなる混合物。
- 無機充填剤（２）の付着水分が予め除去されたものであることを特徴とする請求項１に記載の混合物。
- 弱酸性化合物（３）の存在下、無機充填剤（２）を加熱処理して付着水分を予め除去し、次いで一般式［Ｉ］で表される含硫黄有機珪素化合物（１）を添加して反応させた後、金属酸化物（４）を添加して中和し、その後、新たに含硫黄有機珪素化合物（１）を追添加してなる混合物。
- 一般式［Ｉ］で表される含硫黄有機珪素化合物（１）と、珪酸を有する無機充填剤（２）とを、弱酸性化合物（３）の存在下反応させた後、金属酸化物（４）を添加して中和し、その後、新たに含硫黄有機珪素化合物（１）を追添加することを特徴とする混合物の製法。
- 無機充填剤（２）の付着水分が予め除去されたものであることを特徴とする請求項４に記載の混合物の製法。
- 弱酸性化合物（３）の存在下、無機充填剤（２）を加熱処理して付着水分を予め除去し、次いで一般式［Ｉ］で表される含硫黄有機珪素化合物（１）を添加して反応させた後、金属酸化物（４）を添加して中和し、その後、新たに含硫黄有機珪素化合物（１）を追添加することを特徴とする混合物の製法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2004119915A JP4626844B2 (ja) | 2004-04-15 | 2004-04-15 | 含硫黄有機珪素化合物を含む混合物およびその製法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2004119915A JP4626844B2 (ja) | 2004-04-15 | 2004-04-15 | 含硫黄有機珪素化合物を含む混合物およびその製法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2005298435A true JP2005298435A (ja) | 2005-10-27 |
| JP4626844B2 JP4626844B2 (ja) | 2011-02-09 |
Family
ID=35330412
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2004119915A Expired - Lifetime JP4626844B2 (ja) | 2004-04-15 | 2004-04-15 | 含硫黄有機珪素化合物を含む混合物およびその製法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4626844B2 (ja) |
Cited By (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2007169559A (ja) * | 2005-12-26 | 2007-07-05 | Sumitomo Rubber Ind Ltd | ゴム組成物およびそれを用いた空気入りタイヤ |
| JP2008007770A (ja) * | 2006-06-02 | 2008-01-17 | Daiso Co Ltd | 低動倍率防振ゴム組成物およびこれを用いた防振部材 |
| JP2010505837A (ja) * | 2006-10-06 | 2010-02-25 | モメンティブ パフォーマンス マテリアルズ インコーポレイテッド | メルカプト官能性シランおよびその調製のプロセス |
| JP2010189647A (ja) * | 2010-03-10 | 2010-09-02 | Sumitomo Rubber Ind Ltd | ゴム組成物およびそれを用いた空気入りタイヤ |
| WO2011013513A1 (ja) * | 2009-07-31 | 2011-02-03 | ダイソー株式会社 | ゴム用充填材およびゴム組成物 |
Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS6267092A (ja) * | 1985-09-20 | 1987-03-26 | Shin Etsu Chem Co Ltd | ポリスルフィド基含有オルガノシリコーン化合物 |
-
2004
- 2004-04-15 JP JP2004119915A patent/JP4626844B2/ja not_active Expired - Lifetime
Patent Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS6267092A (ja) * | 1985-09-20 | 1987-03-26 | Shin Etsu Chem Co Ltd | ポリスルフィド基含有オルガノシリコーン化合物 |
Cited By (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2007169559A (ja) * | 2005-12-26 | 2007-07-05 | Sumitomo Rubber Ind Ltd | ゴム組成物およびそれを用いた空気入りタイヤ |
| EP2397341A1 (en) * | 2005-12-26 | 2011-12-21 | Sumitomo Rubber Industries, Ltd. | Rubber composition and pneumatic tire using the same |
| US9102812B2 (en) | 2005-12-26 | 2015-08-11 | Sumitomo Rubber Industries, Ltd. | Process for producing silica and sulfur containing rubber composition |
| JP2008007770A (ja) * | 2006-06-02 | 2008-01-17 | Daiso Co Ltd | 低動倍率防振ゴム組成物およびこれを用いた防振部材 |
| JP2010505837A (ja) * | 2006-10-06 | 2010-02-25 | モメンティブ パフォーマンス マテリアルズ インコーポレイテッド | メルカプト官能性シランおよびその調製のプロセス |
| WO2011013513A1 (ja) * | 2009-07-31 | 2011-02-03 | ダイソー株式会社 | ゴム用充填材およびゴム組成物 |
| JP5716967B2 (ja) * | 2009-07-31 | 2015-05-13 | ダイソー株式会社 | ゴム用充填材およびゴム組成物 |
| JP2010189647A (ja) * | 2010-03-10 | 2010-09-02 | Sumitomo Rubber Ind Ltd | ゴム組成物およびそれを用いた空気入りタイヤ |
Also Published As
| Publication number | Publication date |
|---|---|
| JP4626844B2 (ja) | 2011-02-09 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR101218535B1 (ko) | 축합-가교결합성 실리콘 물질 | |
| EP2891679B9 (en) | Rubber composition for tire treads | |
| KR101232698B1 (ko) | 실온에서 축합에 의해 가교결합되는 실리콘 물질 | |
| KR100357504B1 (ko) | 고무조성물 | |
| JP5394026B2 (ja) | 表面処理無機酸化物、並びにそれを用いたゴム組成物及び空気入りタイヤ | |
| JP5716967B2 (ja) | ゴム用充填材およびゴム組成物 | |
| JP2011190450A (ja) | タイヤ用ゴム組成物 | |
| BRPI0402414B1 (pt) | Compostos de organossilício, processo para produção dos mesmos, misturas de borracha, bem como uso das mesmas | |
| JP2003113273A (ja) | シラン変性された酸化物もしくはケイ酸塩充てん剤、その製造方法、該充てん剤を含有するゴム混合物およびその使用 | |
| CN104271658A (zh) | 橡胶组合物、交联的橡胶组合物和轮胎 | |
| JP2004002428A (ja) | 有機ケイ素化合物、その製法、その使用、前記化合物を含有するゴム混合物、その使用 | |
| JP2010270044A (ja) | 有機ケイ素化合物、並びにそれを用いたゴム組成物、タイヤ、プライマー組成物、塗料組成物及び接着剤 | |
| JP4036519B2 (ja) | 加工性を改良したタイヤトレッド用ゴム組成物 | |
| JP5085469B2 (ja) | 疎水性無機酸化物およびそれを用いたゴム組成物 | |
| JP3445620B2 (ja) | ゴム組成物およびそれを用いた空気入りタイヤ | |
| JP4626844B2 (ja) | 含硫黄有機珪素化合物を含む混合物およびその製法 | |
| US6486288B1 (en) | Crosslinkable organopolysiloxane compositions | |
| JP3808515B2 (ja) | ゴム組成物 | |
| JP5562798B2 (ja) | タイヤ用ゴム組成物及び空気入りタイヤ | |
| JP2007169559A (ja) | ゴム組成物およびそれを用いた空気入りタイヤ | |
| JPS5813092B2 (ja) | ゴム組成物 | |
| JP2010059269A (ja) | 空気入りタイヤ | |
| JP2014210901A (ja) | ゴム組成物の製造方法 | |
| JP2004123926A (ja) | タイヤ | |
| CN110719892A (zh) | 橡胶增强填充用水合硅酸及其制造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20060928 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20091105 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20091117 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20091225 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20100524 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20100524 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20101015 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20101028 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20131119 Year of fee payment: 3 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 4626844 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20141119 Year of fee payment: 4 |
|
| S533 | Written request for registration of change of name |
Free format text: JAPANESE INTERMEDIATE CODE: R313533 |
|
| R350 | Written notification of registration of transfer |
Free format text: JAPANESE INTERMEDIATE CODE: R350 |
|
| EXPY | Cancellation because of completion of term |
