JP2005290076A - エポキシ樹脂組成物及び半導体装置 - Google Patents
エポキシ樹脂組成物及び半導体装置 Download PDFInfo
- Publication number
- JP2005290076A JP2005290076A JP2004103869A JP2004103869A JP2005290076A JP 2005290076 A JP2005290076 A JP 2005290076A JP 2004103869 A JP2004103869 A JP 2004103869A JP 2004103869 A JP2004103869 A JP 2004103869A JP 2005290076 A JP2005290076 A JP 2005290076A
- Authority
- JP
- Japan
- Prior art keywords
- epoxy resin
- resin composition
- spherical alumina
- spherical
- alumina
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 229920000647 polyepoxide Polymers 0.000 title claims abstract description 63
- 239000003822 epoxy resin Substances 0.000 title claims abstract description 62
- 239000004065 semiconductor Substances 0.000 title claims abstract description 49
- 239000000203 mixture Substances 0.000 title claims abstract description 42
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 claims abstract description 78
- 239000002245 particle Substances 0.000 claims abstract description 59
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims abstract description 24
- 238000009826 distribution Methods 0.000 claims abstract description 19
- 238000005538 encapsulation Methods 0.000 claims abstract description 13
- 239000000377 silicon dioxide Substances 0.000 claims abstract description 11
- 239000005011 phenolic resin Substances 0.000 claims abstract description 10
- 238000002156 mixing Methods 0.000 claims description 7
- 239000004593 Epoxy Substances 0.000 claims description 3
- 239000011342 resin composition Substances 0.000 claims description 3
- 238000007789 sealing Methods 0.000 claims description 3
- 239000012798 spherical particle Substances 0.000 claims 1
- 239000011256 inorganic filler Substances 0.000 abstract description 13
- 229910003475 inorganic filler Inorganic materials 0.000 abstract description 13
- 230000000694 effects Effects 0.000 abstract description 6
- 230000017525 heat dissipation Effects 0.000 abstract description 5
- 230000002542 deteriorative effect Effects 0.000 abstract description 2
- 230000003750 conditioning effect Effects 0.000 abstract 1
- 238000005476 soldering Methods 0.000 abstract 1
- 238000000034 method Methods 0.000 description 15
- PCHJSUWPFVWCPO-UHFFFAOYSA-N gold Chemical compound [Au] PCHJSUWPFVWCPO-UHFFFAOYSA-N 0.000 description 9
- 229920005989 resin Polymers 0.000 description 8
- 239000011347 resin Substances 0.000 description 8
- 229910000679 solder Inorganic materials 0.000 description 8
- 229910052782 aluminium Inorganic materials 0.000 description 6
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 6
- -1 dicyclopentadiene modified phenol Chemical class 0.000 description 6
- 238000011049 filling Methods 0.000 description 6
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N Phenol Chemical compound OC1=CC=CC=C1 ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 description 5
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 5
- 229920003986 novolac Polymers 0.000 description 5
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 5
- 229910052581 Si3N4 Inorganic materials 0.000 description 4
- 230000002950 deficient Effects 0.000 description 4
- 238000004519 manufacturing process Methods 0.000 description 4
- 238000000465 moulding Methods 0.000 description 4
- 239000000843 powder Substances 0.000 description 4
- HQVNEWCFYHHQES-UHFFFAOYSA-N silicon nitride Chemical compound N12[Si]34N5[Si]62N3[Si]51N64 HQVNEWCFYHHQES-UHFFFAOYSA-N 0.000 description 4
- USFPINLPPFWTJW-UHFFFAOYSA-N tetraphenylphosphonium Chemical compound C1=CC=CC=C1[P+](C=1C=CC=CC=1)(C=1C=CC=CC=1)C1=CC=CC=C1 USFPINLPPFWTJW-UHFFFAOYSA-N 0.000 description 4
- 239000000919 ceramic Substances 0.000 description 3
- PMHQVHHXPFUNSP-UHFFFAOYSA-M copper(1+);methylsulfanylmethane;bromide Chemical compound Br[Cu].CSC PMHQVHHXPFUNSP-UHFFFAOYSA-M 0.000 description 3
- 239000007822 coupling agent Substances 0.000 description 3
- 125000003700 epoxy group Chemical group 0.000 description 3
- 238000011156 evaluation Methods 0.000 description 3
- 239000000945 filler Substances 0.000 description 3
- 230000001771 impaired effect Effects 0.000 description 3
- 238000002347 injection Methods 0.000 description 3
- 239000007924 injection Substances 0.000 description 3
- 238000005259 measurement Methods 0.000 description 3
- 239000000126 substance Substances 0.000 description 3
- 238000001721 transfer moulding Methods 0.000 description 3
- 239000001993 wax Substances 0.000 description 3
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 2
- BTBUEUYNUDRHOZ-UHFFFAOYSA-N Borate Chemical compound [O-]B([O-])[O-] BTBUEUYNUDRHOZ-UHFFFAOYSA-N 0.000 description 2
- QIGBRXMKCJKVMJ-UHFFFAOYSA-N Hydroquinone Chemical compound OC1=CC=C(O)C=C1 QIGBRXMKCJKVMJ-UHFFFAOYSA-N 0.000 description 2
- XYFCBTPGUUZFHI-UHFFFAOYSA-N Phosphine Chemical compound P XYFCBTPGUUZFHI-UHFFFAOYSA-N 0.000 description 2
- FKNQFGJONOIPTF-UHFFFAOYSA-N Sodium cation Chemical compound [Na+] FKNQFGJONOIPTF-UHFFFAOYSA-N 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 239000000654 additive Substances 0.000 description 2
- ADCOVFLJGNWWNZ-UHFFFAOYSA-N antimony trioxide Chemical compound O=[Sb]O[Sb]=O ADCOVFLJGNWWNZ-UHFFFAOYSA-N 0.000 description 2
- 125000002529 biphenylenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3C12)* 0.000 description 2
- IISBACLAFKSPIT-UHFFFAOYSA-N bisphenol A Chemical compound C=1C=C(O)C=CC=1C(C)(C)C1=CC=C(O)C=C1 IISBACLAFKSPIT-UHFFFAOYSA-N 0.000 description 2
- PXKLMJQFEQBVLD-UHFFFAOYSA-N bisphenol F Chemical compound C1=CC(O)=CC=C1CC1=CC=C(O)C=C1 PXKLMJQFEQBVLD-UHFFFAOYSA-N 0.000 description 2
- 239000006229 carbon black Substances 0.000 description 2
- 239000004203 carnauba wax Substances 0.000 description 2
- 235000013869 carnauba wax Nutrition 0.000 description 2
- 239000003795 chemical substances by application Substances 0.000 description 2
- ZUOUZKKEUPVFJK-UHFFFAOYSA-N diphenyl Chemical compound C1=CC=CC=C1C1=CC=CC=C1 ZUOUZKKEUPVFJK-UHFFFAOYSA-N 0.000 description 2
- 238000000605 extraction Methods 0.000 description 2
- LNEPOXFFQSENCJ-UHFFFAOYSA-N haloperidol Chemical compound C1CC(O)(C=2C=CC(Cl)=CC=2)CCN1CCCC(=O)C1=CC=C(F)C=C1 LNEPOXFFQSENCJ-UHFFFAOYSA-N 0.000 description 2
- 150000002500 ions Chemical class 0.000 description 2
- 238000000691 measurement method Methods 0.000 description 2
- 238000002844 melting Methods 0.000 description 2
- 230000008018 melting Effects 0.000 description 2
- 239000000178 monomer Substances 0.000 description 2
- QWVGKYWNOKOFNN-UHFFFAOYSA-N o-cresol Chemical compound CC1=CC=CC=C1O QWVGKYWNOKOFNN-UHFFFAOYSA-N 0.000 description 2
- 150000002989 phenols Chemical class 0.000 description 2
- 229920000642 polymer Polymers 0.000 description 2
- 239000002994 raw material Substances 0.000 description 2
- 229910001415 sodium ion Inorganic materials 0.000 description 2
- 239000000758 substrate Substances 0.000 description 2
- RIOQSEWOXXDEQQ-UHFFFAOYSA-N triphenylphosphine Chemical compound C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1 RIOQSEWOXXDEQQ-UHFFFAOYSA-N 0.000 description 2
- JYEUMXHLPRZUAT-UHFFFAOYSA-N 1,2,3-triazine Chemical compound C1=CN=NN=C1 JYEUMXHLPRZUAT-UHFFFAOYSA-N 0.000 description 1
- YJTKZCDBKVTVBY-UHFFFAOYSA-N 1,3-Diphenylbenzene Chemical group C1=CC=CC=C1C1=CC=CC(C=2C=CC=CC=2)=C1 YJTKZCDBKVTVBY-UHFFFAOYSA-N 0.000 description 1
- XQUPVDVFXZDTLT-UHFFFAOYSA-N 1-[4-[[4-(2,5-dioxopyrrol-1-yl)phenyl]methyl]phenyl]pyrrole-2,5-dione Chemical compound O=C1C=CC(=O)N1C(C=C1)=CC=C1CC1=CC=C(N2C(C=CC2=O)=O)C=C1 XQUPVDVFXZDTLT-UHFFFAOYSA-N 0.000 description 1
- KJCVRFUGPWSIIH-UHFFFAOYSA-N 1-naphthol Chemical compound C1=CC=C2C(O)=CC=CC2=C1 KJCVRFUGPWSIIH-UHFFFAOYSA-N 0.000 description 1
- LXBGSDVWAMZHDD-UHFFFAOYSA-N 2-methyl-1h-imidazole Chemical compound CC1=NC=CN1 LXBGSDVWAMZHDD-UHFFFAOYSA-N 0.000 description 1
- QTWJRLJHJPIABL-UHFFFAOYSA-N 2-methylphenol;3-methylphenol;4-methylphenol Chemical compound CC1=CC=C(O)C=C1.CC1=CC=CC(O)=C1.CC1=CC=CC=C1O QTWJRLJHJPIABL-UHFFFAOYSA-N 0.000 description 1
- UUEWCQRISZBELL-UHFFFAOYSA-N 3-trimethoxysilylpropane-1-thiol Chemical compound CO[Si](OC)(OC)CCCS UUEWCQRISZBELL-UHFFFAOYSA-N 0.000 description 1
- 238000004438 BET method Methods 0.000 description 1
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 description 1
- KRHYYFGTRYWZRS-UHFFFAOYSA-M Fluoride anion Chemical compound [F-] KRHYYFGTRYWZRS-UHFFFAOYSA-M 0.000 description 1
- RMXQRHVIUMSGLJ-UHFFFAOYSA-N O.[Bi]=O Chemical compound O.[Bi]=O RMXQRHVIUMSGLJ-UHFFFAOYSA-N 0.000 description 1
- 239000004698 Polyethylene Substances 0.000 description 1
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 description 1
- 239000006087 Silane Coupling Agent Substances 0.000 description 1
- 235000021355 Stearic acid Nutrition 0.000 description 1
- PJANXHGTPQOBST-VAWYXSNFSA-N Stilbene Natural products C=1C=CC=CC=1/C=C/C1=CC=CC=C1 PJANXHGTPQOBST-VAWYXSNFSA-N 0.000 description 1
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 1
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 1
- 238000002441 X-ray diffraction Methods 0.000 description 1
- QCWXUUIWCKQGHC-UHFFFAOYSA-N Zirconium Chemical compound [Zr] QCWXUUIWCKQGHC-UHFFFAOYSA-N 0.000 description 1
- 238000010521 absorption reaction Methods 0.000 description 1
- 239000002156 adsorbate Substances 0.000 description 1
- 150000001343 alkyl silanes Chemical class 0.000 description 1
- 229910045601 alloy Inorganic materials 0.000 description 1
- 239000000956 alloy Substances 0.000 description 1
- WNROFYMDJYEPJX-UHFFFAOYSA-K aluminium hydroxide Chemical compound [OH-].[OH-].[OH-].[Al+3] WNROFYMDJYEPJX-UHFFFAOYSA-K 0.000 description 1
- 239000003963 antioxidant agent Substances 0.000 description 1
- 230000003078 antioxidant effect Effects 0.000 description 1
- 235000010290 biphenyl Nutrition 0.000 description 1
- 239000004305 biphenyl Substances 0.000 description 1
- 150000001642 boronic acid derivatives Chemical class 0.000 description 1
- 238000011088 calibration curve Methods 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- 239000000460 chlorine Substances 0.000 description 1
- 239000003086 colorant Substances 0.000 description 1
- 230000000052 comparative effect Effects 0.000 description 1
- 238000000748 compression moulding Methods 0.000 description 1
- 238000007796 conventional method Methods 0.000 description 1
- 229930003836 cresol Natural products 0.000 description 1
- 239000013078 crystal Substances 0.000 description 1
- 229910002026 crystalline silica Inorganic materials 0.000 description 1
- 230000008021 deposition Effects 0.000 description 1
- 235000014113 dietary fatty acids Nutrition 0.000 description 1
- XXBDWLFCJWSEKW-UHFFFAOYSA-N dimethylbenzylamine Chemical compound CN(C)CC1=CC=CC=C1 XXBDWLFCJWSEKW-UHFFFAOYSA-N 0.000 description 1
- 239000008393 encapsulating agent Substances 0.000 description 1
- 238000005516 engineering process Methods 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- 239000004744 fabric Substances 0.000 description 1
- 239000000194 fatty acid Substances 0.000 description 1
- 229930195729 fatty acid Natural products 0.000 description 1
- 150000004665 fatty acids Chemical class 0.000 description 1
- 239000003063 flame retardant Substances 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 238000000227 grinding Methods 0.000 description 1
- 150000002460 imidazoles Chemical class 0.000 description 1
- 239000012535 impurity Substances 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- 238000001746 injection moulding Methods 0.000 description 1
- 229910001410 inorganic ion Inorganic materials 0.000 description 1
- 238000007561 laser diffraction method Methods 0.000 description 1
- VTHJTEIRLNZDEV-UHFFFAOYSA-L magnesium dihydroxide Chemical compound [OH-].[OH-].[Mg+2] VTHJTEIRLNZDEV-UHFFFAOYSA-L 0.000 description 1
- 239000000347 magnesium hydroxide Substances 0.000 description 1
- 229910001862 magnesium hydroxide Inorganic materials 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- UJNZOIKQAUQOCN-UHFFFAOYSA-N methyl(diphenyl)phosphane Chemical compound C=1C=CC=CC=1P(C)C1=CC=CC=C1 UJNZOIKQAUQOCN-UHFFFAOYSA-N 0.000 description 1
- 239000004570 mortar (masonry) Substances 0.000 description 1
- GKTNLYAAZKKMTQ-UHFFFAOYSA-N n-[bis(dimethylamino)phosphinimyl]-n-methylmethanamine Chemical compound CN(C)P(=N)(N(C)C)N(C)C GKTNLYAAZKKMTQ-UHFFFAOYSA-N 0.000 description 1
- 229910052757 nitrogen Inorganic materials 0.000 description 1
- QIQXTHQIDYTFRH-UHFFFAOYSA-N octadecanoic acid Chemical compound CCCCCCCCCCCCCCCCCC(O)=O QIQXTHQIDYTFRH-UHFFFAOYSA-N 0.000 description 1
- OQCDKBAXFALNLD-UHFFFAOYSA-N octadecanoic acid Natural products CCCCCCCC(C)CCCCCCCCC(O)=O OQCDKBAXFALNLD-UHFFFAOYSA-N 0.000 description 1
- 230000008520 organization Effects 0.000 description 1
- 150000003003 phosphines Chemical class 0.000 description 1
- XYFCBTPGUUZFHI-UHFFFAOYSA-O phosphonium Chemical compound [PH4+] XYFCBTPGUUZFHI-UHFFFAOYSA-O 0.000 description 1
- 150000004714 phosphonium salts Chemical class 0.000 description 1
- 229910000073 phosphorus hydride Inorganic materials 0.000 description 1
- 229920003192 poly(bis maleimide) Polymers 0.000 description 1
- 229920000573 polyethylene Polymers 0.000 description 1
- 238000011417 postcuring Methods 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 238000010298 pulverizing process Methods 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 238000005070 sampling Methods 0.000 description 1
- 238000000790 scattering method Methods 0.000 description 1
- 239000003566 sealing material Substances 0.000 description 1
- FZHAPNGMFPVSLP-UHFFFAOYSA-N silanamine Chemical compound [SiH3]N FZHAPNGMFPVSLP-UHFFFAOYSA-N 0.000 description 1
- 229910000077 silane Inorganic materials 0.000 description 1
- 235000012239 silicon dioxide Nutrition 0.000 description 1
- 229920002545 silicone oil Polymers 0.000 description 1
- 229920002379 silicone rubber Polymers 0.000 description 1
- 239000004945 silicone rubber Substances 0.000 description 1
- IYMSIPPWHNIMGE-UHFFFAOYSA-N silylurea Chemical compound NC(=O)N[SiH3] IYMSIPPWHNIMGE-UHFFFAOYSA-N 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 238000001179 sorption measurement Methods 0.000 description 1
- 239000008117 stearic acid Substances 0.000 description 1
- PJANXHGTPQOBST-UHFFFAOYSA-N stilbene Chemical compound C=1C=CC=CC=1C=CC1=CC=CC=C1 PJANXHGTPQOBST-UHFFFAOYSA-N 0.000 description 1
- 235000021286 stilbenes Nutrition 0.000 description 1
- TXDNPSYEJHXKMK-UHFFFAOYSA-N sulfanylsilane Chemical compound S[SiH3] TXDNPSYEJHXKMK-UHFFFAOYSA-N 0.000 description 1
- 239000000454 talc Substances 0.000 description 1
- 229910052623 talc Inorganic materials 0.000 description 1
- 235000012222 talc Nutrition 0.000 description 1
- 235000007586 terpenes Nutrition 0.000 description 1
- 235000010215 titanium dioxide Nutrition 0.000 description 1
- IMFACGCPASFAPR-UHFFFAOYSA-N tributylamine Chemical compound CCCCN(CCCC)CCCC IMFACGCPASFAPR-UHFFFAOYSA-N 0.000 description 1
- BIKXLKXABVUSMH-UHFFFAOYSA-N trizinc;diborate Chemical compound [Zn+2].[Zn+2].[Zn+2].[O-]B([O-])[O-].[O-]B([O-])[O-] BIKXLKXABVUSMH-UHFFFAOYSA-N 0.000 description 1
- UKRDPEFKFJNXQM-UHFFFAOYSA-N vinylsilane Chemical compound [SiH3]C=C UKRDPEFKFJNXQM-UHFFFAOYSA-N 0.000 description 1
- XOOUIPVCVHRTMJ-UHFFFAOYSA-L zinc stearate Chemical compound [Zn+2].CCCCCCCCCCCCCCCCCC([O-])=O.CCCCCCCCCCCCCCCCCC([O-])=O XOOUIPVCVHRTMJ-UHFFFAOYSA-L 0.000 description 1
- XAEWLETZEZXLHR-UHFFFAOYSA-N zinc;dioxido(dioxo)molybdenum Chemical compound [Zn+2].[O-][Mo]([O-])(=O)=O XAEWLETZEZXLHR-UHFFFAOYSA-N 0.000 description 1
- 229910052726 zirconium Inorganic materials 0.000 description 1
Landscapes
- Compositions Of Macromolecular Compounds (AREA)
- Epoxy Resins (AREA)
- Structures Or Materials For Encapsulating Or Coating Semiconductor Devices Or Solid State Devices (AREA)
Abstract
【解決手段】 エポキシ樹脂(A)、フェノール樹脂(B)、硬化促進剤(C)、特定結晶構造を特定比率以上有する球状アルミナ(D)を含むエポキシ樹脂組成物を用いることにより、耐湿性を向上させる効果が得られるものである。更に球状アルミナ、球状シリカの粒度分布を調整することにより無機充填材の高充填化が可能になるため、耐半田性を向上させる効果も得られるものである。
Description
[1] エポキシ樹脂(A)、フェノール樹脂(B)、硬化促進剤(C)、球状アルミナ(D)を含むエポキシ樹脂組成物であって、上記球状アルミナ(D)が、粒度分布の極大点を2つ以上有し、各々の極大点を構成する粒子群がα構造の球状アルミナを30重量%以上含有するもののみからなることを特徴とする半導体封止用エポキシ樹脂組成物、
[2] 上記球状アルミナ(D)が、3〜50μmに2つ以上の極大点をもつものである第[1]項記載の半導体封止用エポキシ樹脂組成物、
[3] 上記球状アルミナ(D)が、更に、α構造の球状アルミナの含有率が30重量%未満であり、粒度分布の極大点を構成し得る粒子群を上記球状アルミナ(D)全体の5重量%を下回る割合で含有する第[1]又は[2]項記載の半導体封止用エポキシ樹脂組成物、
[4] エポキシ樹脂(A)、フェノール樹脂(B)、硬化促進剤(C)、球状アルミナ(D)を含むエポキシ樹脂組成物であって、上記球状アルミナ(D)が平均粒径の異なる単分散の球状アルミナを2種類以上混合することにより得られるものであり、上記単分散の球状アルミナの各々がα構造の球状アルミナを30重量%以上含有するもののみからなることを特徴とする半導体封止用エポキシ樹脂組成物、
[5] 上記球状アルミナ(D)が、いずれも平均粒径が3〜50μmで、かつ互いに平均粒径が異なる単分散の球状アルミナを2つ以上混合することにより得られるものである第[4]項記載の半導体封止用エポキシ樹脂組成物、
[6] 上記球状アルミナ(D)が、更に、α構造の球状アルミナの含有率が30重量%未満である単分散の球状アルミナを上記球状アルミナ(D)全体の5重量%を下回る割合で含有する第[4]又は[5]項記載の半導体封止用エポキシ樹脂組成物、
[7] 上記樹脂組成物が、更に、0.4〜2.0μmに1つ以上の極大点をもつ球状シリカを有する第[1]ないし[6]項のいずれかに記載の半導体封止用エポキシ樹脂組成物、
[8] 請求項第[1]ないし[7]項のいずれかに記載のエポキシ樹脂組成物を用いて半導体素子を封止してなることを特徴とする半導体装置、
である。
以下、本発明について詳細に説明する。
本発明に用いる全エポキシ樹脂のエポキシ基数と全フェノール樹脂のフェノール性水酸基数の当量比としては、好ましくは0.5〜2であり、特に0.7〜1.5がより好ましい。上記範囲を外れると、耐湿性、硬化性などが低下する恐れがあるので好ましくない。
また球状アルミナ及び球状シリカ等の無機充填材の比表面積は、JIS R 1626−1996 ファインセラミックス粉体の気体吸着BET法による比表面積の測定方法に準じて、窒素を吸着質として用い、BET1点法等によって測定することができる。
本発明のエポキシ樹脂組成物を用いて、半導体素子等の電子部品を封止し、半導体装置を製造するには、トランスファーモールド、コンプレッションモールド、インジェクションモールド等の従来からの成形方法で硬化成形すればよい。その他の半導体装置の製造方法は、公知の方法を用いることができる。
実施例1
ビフェニル型エポキシ樹脂(ジャパンエポキシレジン(株)製、YX4000K、融点105℃、エポキシ当量185) 5.23重量部
フェノールノボラック樹脂(軟化点80℃、水酸基当量105) 1.96重量部
ビフェニレン骨格を有するフェノールアラルキル樹脂(明和化成(株)製、MEH−7851SS、軟化点65℃、水酸基当量203) 1.96重量部
トリフェニルホスフィン 0.15重量部
球状アルミナA(平均粒径18.2μm、比表面積0.9m2/g、極大点粒径19μm、α構造含有率40重量%) 56.80重量部
球状アルミナB(平均粒径10.8μm、比表面積1.5m2/g、極大点粒径11μm、α構造含有率33重量%) 25.00重量部
溶融球状シリカA(平均粒径1.6μm、比表面積4.4m2/g、極大点粒径1.6μm) 4.00重量部
溶融球状シリカB(平均粒径0.6μm、比表面積6.4m2/g、極大点粒径0.6μm) 4.00重量部
イオン交換体 BiO(OH)0.74(NO3)0.15(HSiO3)0.11(平均粒径1.5μm) 0.20重量部
γ−メルカプトプロピルトリメトキシシラン 0.20重量部
カルナバワックス 0.20重量部
カーボンブラック 0.30重量部
をミキサーで混合した後、表面温度が90℃と45℃の2本ロールを用いて混練して、冷却後粉砕してエポキシ樹脂組成物とした。得られたエポキシ樹脂組成物を以下の方法で評価した。結果を表1に示す。
スパイラルフロー:EMMI−1−66に準じたスパイラルフロー測定用の金型を用い、金型温度175℃、注入圧力6.9MPa、硬化時間2分で測定した。単位はcm。

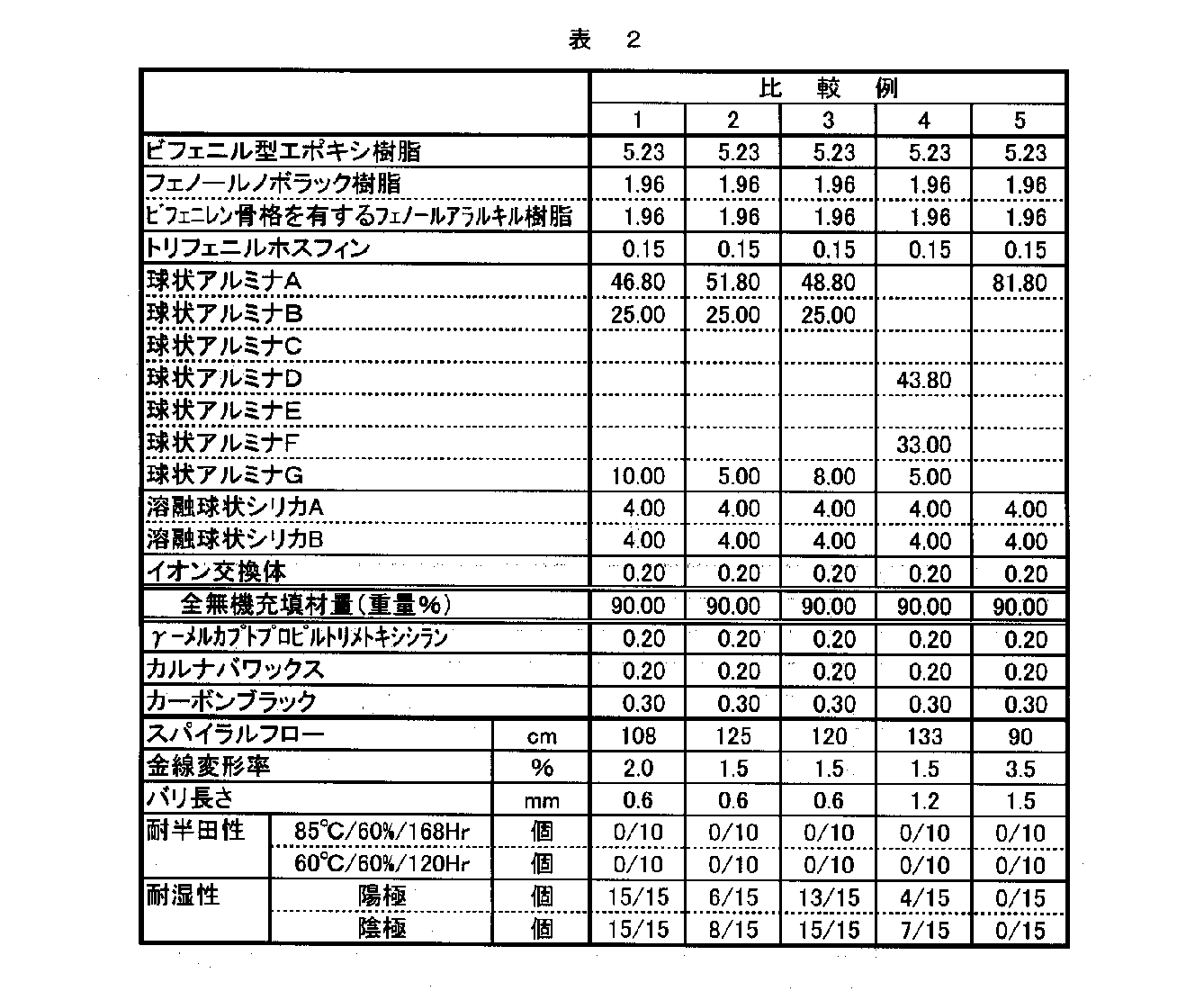

表1、表2の配合に従い、実施例1と同様にしてエポキシ樹脂組成物を得、同様に評価した。これらの評価結果を表1、表2に示す。
実施例1以外で用いたアルミナを以下に示す。
アルミナC(平均粒径55.0μm、比表面積0.1m2/g、極大点粒径55μm、α構造含有率95重量%)
アルミナD(平均粒径38.0μm、比表面積0.1m2/g、極大点粒径38μm、α構造含有率95重量%)
アルミナE(平均粒径33.0μm、比表面積0.3m2/g、極大点粒径33μm、α構造含有率95重量%)
アルミナF(平均粒径3.0μm、比表面積0.8m2/g、極大点粒径3μm、α構造含有率30重量%)
アルミナG(平均粒径0.6μm、比表面積8.1m2/g、極大点粒径0.6μm、α構造含有率1重量%)
Claims (8)
- エポキシ樹脂(A)、フェノール樹脂(B)、硬化促進剤(C)、球状アルミナ(D)を含むエポキシ樹脂組成物であって、上記球状アルミナ(D)が、粒度分布の極大点を2つ以上有し、各々の極大点を構成する粒子群がα構造の球状アルミナを30重量%以上含有するもののみからなることを特徴とする半導体封止用エポキシ樹脂組成物。
- 上記球状アルミナ(D)が、3〜50μmに2つ以上の極大点をもつものである請求項1記載の半導体封止用エポキシ樹脂組成物。
- 上記球状アルミナ(D)が、更に、α構造の球状アルミナの含有率が30重量%未満であり、粒度分布の極大点を構成し得る粒子群を上記球状アルミナ(D)全体の5重量%を下回る割合で含有する請求項1又は2記載の半導体封止用エポキシ樹脂組成物。
- エポキシ樹脂(A)、フェノール樹脂(B)、硬化促進剤(C)、球状アルミナ(D)を含むエポキシ樹脂組成物であって、上記球状アルミナ(D)が平均粒径の異なる単分散の球状アルミナを2種類以上混合することにより得られるものであり、上記単分散の球状アルミナの各々がα構造の球状アルミナを30重量%以上含有するもののみからなることを特徴とする半導体封止用エポキシ樹脂組成物。
- 上記球状アルミナ(D)が、いずれも平均粒径が3〜50μmで、かつ互いに平均粒径が異なる単分散の球状アルミナを2つ以上混合することにより得られるものである請求項4記載の半導体封止用エポキシ樹脂組成物。
- 上記球状アルミナ(D)が、更に、α構造の球状アルミナの含有率が30重量%未満である単分散の球状アルミナを上記球状アルミナ(D)全体の5重量%を下回る割合で含有する請求項4又は5記載の半導体封止用エポキシ樹脂組成物。
- 上記樹脂組成物が、更に、0.4〜2.0μmに1つ以上の極大点をもつ球状シリカを有する請求項1ないし6のいずれかに記載の半導体封止用エポキシ樹脂組成物。
- 請求項1ないし7のいずれかに記載のエポキシ樹脂組成物を用いて半導体素子を封止してなることを特徴とする半導体装置。
Priority Applications (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2004103869A JP4525139B2 (ja) | 2004-03-31 | 2004-03-31 | 半導体封止用エポキシ樹脂組成物の製造方法。 |
Applications Claiming Priority (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2004103869A JP4525139B2 (ja) | 2004-03-31 | 2004-03-31 | 半導体封止用エポキシ樹脂組成物の製造方法。 |
Publications (2)
Publication Number | Publication Date |
---|---|
JP2005290076A true JP2005290076A (ja) | 2005-10-20 |
JP4525139B2 JP4525139B2 (ja) | 2010-08-18 |
Family
ID=35323385
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2004103869A Expired - Fee Related JP4525139B2 (ja) | 2004-03-31 | 2004-03-31 | 半導体封止用エポキシ樹脂組成物の製造方法。 |
Country Status (1)
Country | Link |
---|---|
JP (1) | JP4525139B2 (ja) |
Cited By (10)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JPWO2006011662A1 (ja) * | 2004-07-29 | 2008-05-01 | 住友ベークライト株式会社 | エポキシ樹脂組成物及び半導体装置 |
JP2008248004A (ja) * | 2007-03-29 | 2008-10-16 | Admatechs Co Ltd | 樹脂組成物添加用無機粉末及び樹脂組成物 |
WO2013018525A1 (ja) | 2011-08-04 | 2013-02-07 | 株式会社日立製作所 | 注型用エポキシ樹脂組成物およびそれを用いた電気機器 |
WO2015060125A1 (ja) | 2013-10-24 | 2015-04-30 | Dic株式会社 | 樹脂組成物、放熱材料及び放熱部材 |
JP2017190425A (ja) * | 2016-04-15 | 2017-10-19 | 京セラ株式会社 | 粉粒状半導体封止用樹脂組成物及び半導体装置 |
WO2019131669A1 (ja) * | 2017-12-28 | 2019-07-04 | 日立化成株式会社 | 封止組成物及び半導体装置 |
JPWO2018181601A1 (ja) * | 2017-03-28 | 2020-02-06 | 日立化成株式会社 | 封止用エポキシ樹脂組成物及び電子部品装置 |
WO2020193323A1 (de) * | 2019-03-27 | 2020-10-01 | Siemens Aktiengesellschaft | Giessharz, formstoff daraus, verwendung dazu und eine elektrische isolierung |
JP2021138864A (ja) * | 2020-03-06 | 2021-09-16 | 住友ベークライト株式会社 | 封止用樹脂組成物および電子装置 |
US20220098455A1 (en) * | 2020-08-19 | 2022-03-31 | Lg Chem, Ltd. | Resin composition for bonding semiconductor and adhesive film for semiconductor using the same |
Families Citing this family (1)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
CN109909494B (zh) * | 2019-03-14 | 2021-05-04 | 昆山市中迪新材料技术有限公司 | 一种高导热粉体及其制备方法和应用 |
Citations (7)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JPH0418445A (ja) * | 1990-05-10 | 1992-01-22 | Shin Etsu Chem Co Ltd | エポキシ樹脂組成物及びその硬化物 |
JPH07278415A (ja) * | 1994-04-13 | 1995-10-24 | Shin Etsu Chem Co Ltd | 半導体封止用樹脂組成物及び半導体装置 |
JP2001019425A (ja) * | 1999-07-06 | 2001-01-23 | Denki Kagaku Kogyo Kk | 球状アルミナ粉末及びその製造方法 |
JP2003020364A (ja) * | 2001-07-05 | 2003-01-24 | Denki Kagaku Kogyo Kk | 球状無機質粉末およびこれを充填した樹脂組成物 |
JP2003110065A (ja) * | 2001-10-01 | 2003-04-11 | Denki Kagaku Kogyo Kk | 球状無機質粉末およびその用途 |
JP2003146648A (ja) * | 2001-11-15 | 2003-05-21 | Denki Kagaku Kogyo Kk | 球状無機質粉末およびこれを充填した樹脂組成物 |
JP2004244491A (ja) * | 2003-02-13 | 2004-09-02 | Denki Kagaku Kogyo Kk | 高熱伝導性無機質粉末およびその樹脂組成物 |
-
2004
- 2004-03-31 JP JP2004103869A patent/JP4525139B2/ja not_active Expired - Fee Related
Patent Citations (7)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JPH0418445A (ja) * | 1990-05-10 | 1992-01-22 | Shin Etsu Chem Co Ltd | エポキシ樹脂組成物及びその硬化物 |
JPH07278415A (ja) * | 1994-04-13 | 1995-10-24 | Shin Etsu Chem Co Ltd | 半導体封止用樹脂組成物及び半導体装置 |
JP2001019425A (ja) * | 1999-07-06 | 2001-01-23 | Denki Kagaku Kogyo Kk | 球状アルミナ粉末及びその製造方法 |
JP2003020364A (ja) * | 2001-07-05 | 2003-01-24 | Denki Kagaku Kogyo Kk | 球状無機質粉末およびこれを充填した樹脂組成物 |
JP2003110065A (ja) * | 2001-10-01 | 2003-04-11 | Denki Kagaku Kogyo Kk | 球状無機質粉末およびその用途 |
JP2003146648A (ja) * | 2001-11-15 | 2003-05-21 | Denki Kagaku Kogyo Kk | 球状無機質粉末およびこれを充填した樹脂組成物 |
JP2004244491A (ja) * | 2003-02-13 | 2004-09-02 | Denki Kagaku Kogyo Kk | 高熱伝導性無機質粉末およびその樹脂組成物 |
Cited By (23)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JPWO2006011662A1 (ja) * | 2004-07-29 | 2008-05-01 | 住友ベークライト株式会社 | エポキシ樹脂組成物及び半導体装置 |
JP5019251B2 (ja) * | 2004-07-29 | 2012-09-05 | 住友ベークライト株式会社 | エポキシ樹脂組成物及び半導体装置 |
JP2008248004A (ja) * | 2007-03-29 | 2008-10-16 | Admatechs Co Ltd | 樹脂組成物添加用無機粉末及び樹脂組成物 |
WO2013018525A1 (ja) | 2011-08-04 | 2013-02-07 | 株式会社日立製作所 | 注型用エポキシ樹脂組成物およびそれを用いた電気機器 |
CN103717669A (zh) * | 2011-08-04 | 2014-04-09 | 株式会社日立制作所 | 注塑成形用环氧树脂组合物以及采用该组合物的电器 |
WO2015060125A1 (ja) | 2013-10-24 | 2015-04-30 | Dic株式会社 | 樹脂組成物、放熱材料及び放熱部材 |
KR20160078340A (ko) | 2013-10-24 | 2016-07-04 | 디아이씨 가부시끼가이샤 | 수지 조성물, 방열 재료 및 방열 부재 |
US10113096B2 (en) | 2013-10-24 | 2018-10-30 | Dic Corporation | Resin composition, heat-dissipating material, and heat-dissipating member |
JP2017190425A (ja) * | 2016-04-15 | 2017-10-19 | 京セラ株式会社 | 粉粒状半導体封止用樹脂組成物及び半導体装置 |
JPWO2018181601A1 (ja) * | 2017-03-28 | 2020-02-06 | 日立化成株式会社 | 封止用エポキシ樹脂組成物及び電子部品装置 |
JP7443768B2 (ja) | 2017-03-28 | 2024-03-06 | 株式会社レゾナック | 封止用エポキシ樹脂組成物及び電子部品装置 |
CN111566163B (zh) * | 2017-12-28 | 2024-02-13 | 株式会社力森诺科 | 密封组合物和半导体装置 |
JPWO2019131669A1 (ja) * | 2017-12-28 | 2020-12-24 | 昭和電工マテリアルズ株式会社 | 封止組成物及び半導体装置 |
JP7238791B2 (ja) | 2017-12-28 | 2023-03-14 | 株式会社レゾナック | 封止組成物及び半導体装置 |
TWI797222B (zh) * | 2017-12-28 | 2023-04-01 | 日商日立化成股份有限公司 | 密封組成物及半導體裝置 |
WO2019131669A1 (ja) * | 2017-12-28 | 2019-07-04 | 日立化成株式会社 | 封止組成物及び半導体装置 |
CN111566163A (zh) * | 2017-12-28 | 2020-08-21 | 日立化成株式会社 | 密封组合物和半导体装置 |
WO2020193323A1 (de) * | 2019-03-27 | 2020-10-01 | Siemens Aktiengesellschaft | Giessharz, formstoff daraus, verwendung dazu und eine elektrische isolierung |
CN113906524A (zh) * | 2019-03-27 | 2022-01-07 | 西门子股份公司 | 浇注树脂、由其制成的成型材料、其用途和电绝缘 |
CN113906524B (zh) * | 2019-03-27 | 2024-09-20 | 西门子股份公司 | 浇注树脂、由其制成的成型材料、其用途和电绝缘 |
JP2021138864A (ja) * | 2020-03-06 | 2021-09-16 | 住友ベークライト株式会社 | 封止用樹脂組成物および電子装置 |
US20220098455A1 (en) * | 2020-08-19 | 2022-03-31 | Lg Chem, Ltd. | Resin composition for bonding semiconductor and adhesive film for semiconductor using the same |
US11939494B2 (en) * | 2020-08-19 | 2024-03-26 | Lg Chem, Ltd. | Resin composition for bonding semiconductor and adhesive film for semiconductor using the same |
Also Published As
Publication number | Publication date |
---|---|
JP4525139B2 (ja) | 2010-08-18 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
WO2006059542A1 (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP4496786B2 (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP4525139B2 (ja) | 半導体封止用エポキシ樹脂組成物の製造方法。 | |
JP4736432B2 (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP4973322B2 (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP2000063636A (ja) | 半導体封止用エポキシ樹脂組成物及び半導体装置 | |
JP5407767B2 (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP2004292514A (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP4631296B2 (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP4525141B2 (ja) | 半導体封止用エポキシ樹脂組成物の製造方法及びエリア実装型半導体封止用エポキシ樹脂組成物の製造方法 | |
JP2006257309A (ja) | 半導体封止用エポキシ樹脂組成物及び半導体装置 | |
JP5098125B2 (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP2003213084A (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP5067994B2 (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP2006104393A (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP2005146141A (ja) | 封止用樹脂組成物および樹脂封止型半導体装置 | |
JP2006022188A (ja) | エポキシ樹脂組成物及びその製造方法並びに半導体装置 | |
JP4687195B2 (ja) | 半導体封止用エポキシ樹脂組成物及び半導体装置 | |
JP5055778B2 (ja) | エポキシ樹脂組成物、エポキシ樹脂成形材料及び半導体装置 | |
JP3986917B2 (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP2003292569A (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP2005139260A (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP2003238660A (ja) | エポキシ樹脂組成物及び半導体装置 | |
JP2001253999A (ja) | エポキシ樹脂成形材料及び半導体装置 | |
JP2002317102A (ja) | エポキシ樹脂組成物及び半導体装置 |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20070112 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20090901 |
|
A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20091027 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20100112 |
|
A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20100310 |
|
TRDD | Decision of grant or rejection written | ||
A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20100511 |
|
A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20100524 |
|
FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130611 Year of fee payment: 3 |
|
R150 | Certificate of patent or registration of utility model |
Ref document number: 4525139 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130611 Year of fee payment: 3 |
|
FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20140611 Year of fee payment: 4 |
|
LAPS | Cancellation because of no payment of annual fees |
