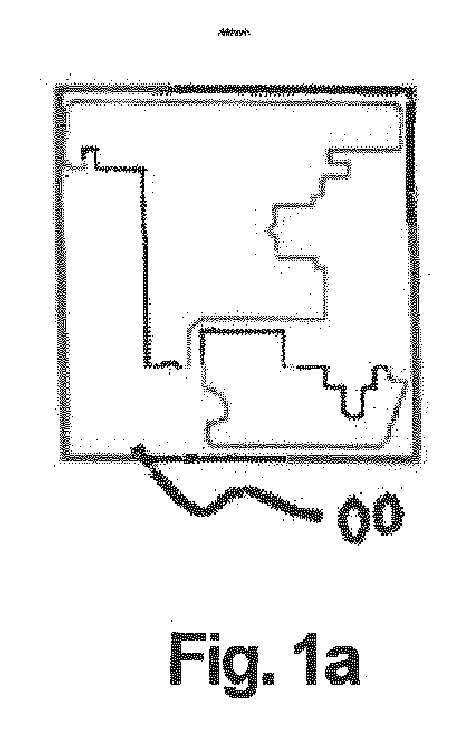

  • Advantages arise from the fact that the ingots according to FIGS. 1a, 2a and 3a In practice, each consist of multi-layered horizontal slats, which are constructed because of their weather-side position of a particularly weather-resistant or modified wood - in contrast to the room-side wooden slats, which in particular unfold an aesthetic effect. This serves the economic efficiency, in particular both by a longer life cycle of the product as well as a smaller use of warranties due to defect announcements.
  • Preferred developments of these embodiments of the invention provide that a different surface treatment of the outer surfaces of the later wing and the later Glashaltemann done in machined ingot, so that in particular two different colors of the later wing and the later Glashaltemann are caused.
  • Advantages are that using a cut-cut with predetermined breaking point, the first two operations of wood coating, usually impregnation and priming, can be done on the connected workpiece, whereby significant material savings can be achieved with respect to overspray.
  • the workpiece is separated into sash and glazing bead to produce different color surfaces of the sash and the glazing bead.
  • the scope of the present invention also includes fixation systems prepared according to the method of the invention described above.
  • the wing in the installed state of the system can be designed as a fixed, non-movable frame part.
  • An alternative class of embodiments is characterized in that the wing in the assembled state of the system is designed as a movable, in particular pivotable frame part.
  • a latching element is provided in the assembled state between the wing and glass retaining strip.
  • the locking element fixes the disc and creates a pressure already during the screwing, so that the glass pane is limited in its ability to move.
  • the latching element thus assumes the function of a somewhat more complicated form of glass bonding in this embodiment.
  • one or more further frame parts preferably also made of wood, can be provided.
  • the fixing system has an elongated damping element on its glass-side outer surface in the assembled state, which can be pushed, glued, welded, foamed or sprayed on in particular. This achieves considerable damping of the effective pressure at the end fitting. This It also makes it possible to define the height of the fixation system so that a glazing gasket (see below) can be inserted.
  • a flow barrier is provided which prevents uncontrolled air exchange between an outer surface of the frame and an outer surface of the glass sheet.
  • This makes it possible for the window frame to have a high thermal resistance, which makes it possible to produce particularly energy-efficient, energy-saving windows. Also, this can prevent unwanted condensation. This is done by forcibly parallel sliding the glass retaining strip on the fixing element. Thus, the glass retaining strip is pressed onto the wing, which in turn prevents an air flow.
  • a sealing element between the glass retaining strip and the glass pane may be provided, which engages in the mounted state in a sealing groove of the glass retaining strip.
  • the thermal resistance of the window can be optimized if a preferably thermally insulating top strip is arranged in the assembled state between the wing and the glass pane.
  • the present invention is concerned with a specially modified system for fixing a glass sheet 10 with two opposing planar, plane-parallel outer surfaces 10 ', 10 " by means of a manufactured from a wooden block 00 Rohlock 11, the glass sheet 10 in the mounted state in a plane perpendicular to their plane-parallel outer surfaces 10 ', 10 "on the wing 11 is seated, and by means of a in the mounted state against one of the outer surfaces 10', 10" adjacent glass retaining strip 12, which is made together with the wing 11 from the same ingot 00.
  • a Verklotzungsmaschine 13 may be arranged, against which the glass pane 10 abuts in the assembled state or is seated thereon.
  • a fixing element 14 arranged between the glass pane 10 and the glass retaining strip 12 can also be provided, which in the mounted state builds on the glass pane 10 a contact pressure.
  • the present invention is characterized that the calibration of the ingot 00 in manufacturing step b) takes place only on the exact later height of the wing 11 and glazing bead 12 assembly in the assembled state, the thickness d T of the horizontal separating cut in manufacturing step f) not being added to the calibration thickness; that between production steps c) and e) a further manufacturing step d) is inserted, namely d) vertical profiling by means of vertical separating cut between the wing 11 and glass retaining strip 12; that before assembly of the wing 11 and glass retaining strip 12 in the assembly step g) the manufactured and from the wing 11 in step f) completely separated glass retaining strip 12 is rotated relative to the wing 11 by 180 ° with respect to a vertical axis of rotation; and that the glass retaining strip 12 is mounted in the assembly step g) relative to the wing 11 such that the glass retaining strip 12 abuts in the mounted state of the system with a surface 12 " on the bottom surface 11" of
  • the horizontal separation cut in manufacturing step f) is carried out without prior insertion of a spacer strip 20 between the wing 11 and glass retaining strip 12, as is absolutely necessary in the method according to the prior art (see FIGS. 2f and 3f ).

Landscapes

  • Engineering & Computer Science (AREA)
  • Civil Engineering (AREA)
  • Structural Engineering (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Securing Of Glass Panes Or The Like (AREA)

Abstract

Ein System zur Fixierung einer Glasscheibe (10) durch einen Flügel (11) sowie eine Glashalteleiste (12), die gemeinsam mit dem Flügel (11) aus demselben hölzernen Rohblock (00) gefertigt wird mittels:a) Bereitstellen des Rohblocks;b) Kalibrierung auf eine Kalibrierungsdicke D;c) Innenprofilierung auf der Glasscheibenseite des Flügels;e) Außenprofilierung auf der Glasabgewandten Seite;f) Horizontaler Trennschnitts zwischen Flügel und Glashalteleiste;g) Zusammenfügen von Flügel und Glashalteleisteund ist dadurch gekennzeichnet, dass die Kalibrierung des Rohblocks auf die exakte Höhe des Verbands aus Flügel und Glashalteleiste im montierten Zustand erfolgt, wobei die Dicke ddes horizontalen Trennschnitts nicht zur Kalibrierungsdicke hinzugezählt wird;dass zwischen c) und e) ein weiterer Fertigungsschritt d) "Vertikale Profilierung mittels vertikalem Trennschnitt" erfolgt; dass vor Montageschritt g) die in Schritt f) abgetrennte Glashalteleiste relativ zum Flügel um 180° gedreht und in Ihrer Lage in Relation zur Innenprofilierung und Außenprofilierung des Verbandes derart positioniert wird, dass die Länge der Glashalteleiste im Montageschritt wieder stimmt;und dass im Montageschritt g) die Glashalteleiste derart montiert wird, dass sie mit einer Fläche (12") an der untersten Fläche (11") des Flügels anliegt, die nicht beim horizontalen Trennschnitt in Fertigungsschritt f) erzeugt wurde.

Description

  • Die Erfindung betrifft ein System zur Fixierung einer Glasscheibe mit zwei gegenüberliegenden ebenen, planparallelen Außenflächen mittels eines aus einem hölzernen Rohblock gefertigten Flügels, wobei die Glasscheibe im montierten Zustand in einer Ebene senkrecht zu ihren planparallelen Außenflächen auf dem Flügel aufsitzt, sowie mittels einer im montierten Zustand gegen eine der Außenflächen anliegenden Glashalteleiste, die gemeinsam mit dem Flügel aus demselben Rohblock gefertigt wird.
    Das Verfahren zur Herstellung dieses Systems umfasst folgende Schritte:
    • a) Bereitstellen des Rohblocks aus Holz;
    • b) Kalibrierung des Rohblocks durch Hobeln auf eine Kalibrierungsdicke DK, die der exakten späteren Höhe eines Verbands bestehend aus dem Flügel und der Glashalteleiste im montierten Zustand, gegebenenfalls zuzüglich der Dicke dT eines horizontalen Trennschnitts bei der Trennung von Flügel und Glashalteleiste während der Fertigung in Schritt f), entspricht;
    • c) Innenprofilierung des Verbands aus Flügel und Glashalteleiste auf der im montierten Zustand des Systems Glasscheiben-zugewandten Seite des Flügels, wobei das Glasfalzmaß hinsichtlich seiner Stärke in Abhängigkeit vom Scheibenaufbau variabel gestaltet ist;

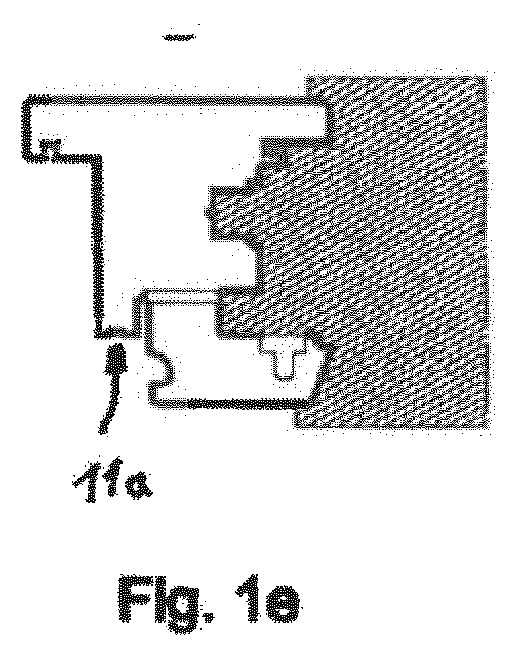

    • e)Außenprofilierung des Verbands aus Flügel und Glashalteleiste auf der im montierten Zustand Glasscheiben-abgewandten Seite des Flügels;

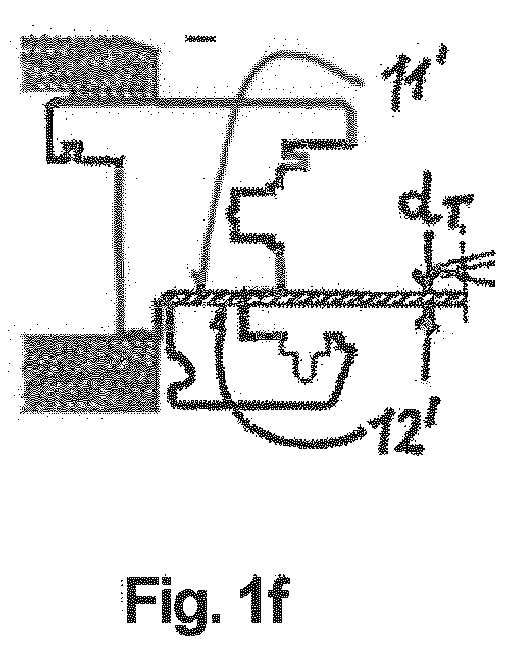

    • f) Durchführen eines horizontalen Trennschnitts zur Trennung von Flügel und Glashalteleiste in dem in den Schritten b) bis e) bearbeiteten Rohblock; sowie
    • g) Montage des Systems mit Zusammenfügen von Flügel und Glashalteleiste.
    Hintergrund der Erfindung
  • Solche Fixierungssysteme für Glasscheiben -und damit grundsätzlich auch deren Herstellungsverfahren- sind beispielsweise bekannt aus DE 20 2015 106 983 U1 (= Referenz [1]), DE 20 2017 106 284 U1 (= Referenz [2]) oder aus WO 2015 143 462 A1 (= Referenz [3]).
    • Weiterer Stand der Technik
  • Weitere derartige Systeme werden bereits seit vielen Jahren und von zahlreichen Firmen angeboten.
  • So bietet die Firma Holzmanufaktur Rottweil, Neckartal 161, D-78628 Rottweil sowohl Neuanfertigungen als auch Rekonstruktionen von historischen, insbesondere auch denkmalgeschützten, klassischen Verbundfenstern (siehe Referenz [4] = Internet-Auftritt http://www.holzmanufaktur-rottweil. de/arbeitsfelder/fenster).
    Der entsprechende Fertigungsablauf enthält die eingangs definierten Herstellung-Schritte a) bis c), e) und g). Der horizontale Trennschnitt f) zur Trennung von Flügel und Glashalteleiste ist hier aufgrund der Geometrien und der relativen Lage von Flügel und Glashalteleiste bereits in Schritt e) impliziert.
  • Moderne Trennfenster mit den eingangs definierten Merkmalen bietet etwa die Firma Max Wehrle GmbH, Gewerbestraße 1, D-79183 Waldkirch an (siehe Referenz [5] = Internet-Auftritt http://www.wehrle-fensterbau.de/fenster/holzfenster.php). Ein möglicher Fertigungsablauf mit den Schritten a) bis c) und e) bis g) ist in den Figuren 2a bis 2g der vorliegenden Zeichnung dargestellt. Vor dem horizontalen Trennschnitt f) zur Trennung von Flügel und Glashalteleiste wird hier eine Distanzleiste zwischen Flügel und Glashalteleiste eingelegt, um Druckkräften beim vertikalen Zusammendrücken des bearbeiteten Holzblocks entgegenzuhalten und die beim Trennschnitt simultan entstehenden Flächen in ihrer Geometrie, insbesondere ihren relativen Abständen möglichst genau und maßgetreu herstellen zu können.
  • Ein ähnlicher Fertigungsablauf, der ebenfalls die Schritte a) bis c) und e) bis g) umfasst, ist in den Figuren 3a bis 3g der vorliegenden Zeichnung dargestellt. Das gezeigte Fixierungssystem weist wiederum alle eingangs definierten körperlichen Merkmale auf und wird von der Firma Fenster Dörig AG, Blattenheimatstraße 2b, CH-9050 Appenzell angeboten (siehe Referenz [6] = Internet-Auftritt http://www.doerig.ch/unternehmen/produktion.html).
  • Gegenüber dem oben beschriebenen System nach Fig. 2 ist hier der Trennschnitt in Fertigungsschritt f) -bedingt durch die spezielle Geometrie und die relativen Lagen und Maße von Flügel und Glashalteleiste- etwas feiner, so dass in Schritt a) entsprechend ein Rohblock mit geringeren vertikalen Abmaßen als bei dem System nach Referenz [5] ausgewählt werden kann.
  • Gemeinsam ist den oben diskutierten bekannten Fixierungs-systemen für Glasscheiben unter anderem, dass die beiden Flächen des Flügels und der Glashalteleiste, welche bei deren Trennung -in der Regel im Fertigungsschritt f)- erzeugt werden, später im montierten Verband bei Montageschritt g) miteinander zur Anlage kommen beziehungsweise sich gegenüberliegen, und dass diese beiden Flächen daher besonders maßgenau bearbeitet sein müssen, was entweder aufwändige und teure Nacharbeit oder einen besonders feinen und damit wiederum aufwändigen Trennschnitt erfordert. Außerdem führen die hohen Anforderungen an die Maßtreue bei diesem Fertigungsschritt dazu, dass bereits in Schritt a) ein Rohblock mit deutlich größeren vertikalen Abmessungen bereitgestellt werden muss, als dies im Hinblick auf die vertikalen Endmaße des montierten Verbands eigentlich vonnöten wäre. Damit verbunden ist dann zwangsläufig ein erhöhter Materialverbrauch an Holz.
  • Weitere Nachteile der bekannten Systeme ergeben sich zudem aus den folgenden Fakten:
    Im derzeitigen Stand der Technik soll zwischen der Wetterseitigen Außenfläche der Glashalteleiste und dem Holzrahmen oder wahlweise einer Regenschiene ein definierter Spalt von 0,5 bis 1mm sein, um eine optimale Dichtigkeit des Gesamtelementes zu gewährleisten. Im Trennverfahren gemäß dem Stand der Technik wird aufgrund der erhöhten Toleranz beim Trennschritt f) diese Spaltbreite erhöht, um ein Verblocken der Lackschicht beider Elemente zu verhindern, was zu einer verringerten Gesamtdichtigkeit des Elementes führen kann.
  • Weiter wird nach dem Stand der Verfahrenstechnik der Trennschnitt stets vollständig durchgeführt. Dies birgt nicht unerhebliche sicherheitstechnische Risiken, da beim Trennschnitt die beiden Teile im letzten Moment des Trennvorgangs völlig voneinander losgelöst sind und dadurch ein Rückschlag-Verhalten aufgrund der entgegenwirkenden Drehrichtung des Trennmittels zur Vorschubrichtung der beiden nunmehr voneinander getrennten Werkstücke vorliegt. Dies gilt insbesondere, wenn die mechanische Kraft des Vorschubs zum Reibungswiderstand der Auflageseite in einem groben Missverhältnis steht.
  • Wie in den Figuren 3a-g der Zeichnung zu erkennen, wird nach dem Stand der Technik eine Verschraubung der wetterseitigen Glashalteleiste mittels mechanischem Distanzstück auf Abstand durchgeführt. Dies hat den erheblichen Nachteil, dass eine Schraube im Nah-Bereich der Bewitterung liegt, was zu Kondensat und Auffeuchtung der Holzkonstruktion führen kann. Des Weiteren ist durch die Schraube auch stets eine Unterbrechung der Lackschicht im Bewitterungsbereich gegeben, was zu Lackabriss und damit zu fehlendem Holzschutz führen kann.
  • Auch erfolgt beim Stand der Technik eine Positionierung bei der Montage der Glasleiste auf dem bestehenden Flügelrahmen bestenfalls über eine parallel zur Glasauflagefläche vorhandene Nute oder einen Falz. Eine parallel zur äußeren Glasanlagefläche erfolgende Positionierung ergibt sich ausschließlich durch die im Schritt f) erzeugte Trennfläche, welche in der Regel nur von geringer Maßhaltigkeit sein wird. Dieser Konstruktive Nachteil bewirkt jedoch keine positiven Effekte hinsichtlich der Zugkräfte auf die Belastung der Eckverbindung, welche aufgrund höherer Glasgewichte von entscheidender Bedeutung bei der Gesamtkonstruktion ist.
  • Ein weiterer bedeutender Nachteil im Trennverfahren nach dem Stand der Technik besteht in negativen Effekten hinsichtlich der Wärmeleitfähigkeit in Bezug auf die Gestellung des Rohblockes (siehe Fign 2b und 3b) in Relation zum Montagezustand (siehe Fign. 2g und 3g), die dadurch erklärbar sind, dass der Rohblock eine höhere Stärke besitzt als Flügelrahmen und Glasleiste im montierten Zustand.
  • Ein weiterer Nachteil beim Stand der Technik besteht darin, dass üblicherweise der Trennschnitt (gemäß Fign. 2f und 3f) nach erfolgter Zusammensetzung und Verpressung von vier Elementen zu einem Fensterflügel erfolgt. Ein geforderter konstruktiver 6-seitiger Holzschutz aller Teile liegt deshalb üblicherweise beim Trennverfahren des heutigen Standes der Technik nicht vor.
  • Schließlich besteht ein weiterer Nachteil beim derzeitigen Stand der Technik darin, dass ohne statische Scheibenverklebung die Windlast und gegebenenfalls eine Sogwirkung physisch auf die Anlagefläche zwischen Flügelrahmen und Glashalteleiste einwirken.
    • Aufgabe der Erfindung
  • Aufgabe der vorliegenden Erfindung ist es demgegenüber, mit möglichst einfachen technischen Mitteln ein unaufwändiges und kostengünstiges System der eingangs beschriebenen Art zur Fixierung einer Glasscheibe bereit zu stellen, das besonders leicht zu handhaben und möglichst universell einsetzbar sein soll, wobei das Erfordernis einer besonderen Maßtreue und hohe Fertigungsgenauigkeit bei der Herstellung der Trennflächen zwischen Flügel und Glashalteleiste vermieden werden soll. Das System sollte aber dennoch eine präzise Positionierung der Systemteile relativ zueinander ermöglichen. Nicht zuletzt sollte das Fixierungssystem auch ein zumindest weitgehend zerstörungsfreies Ausglasen ermöglichen. Schließlich ist es auch Aufgabe der Erfindung, die Länge des inneren Flügelrahmens zur äußeren Glashalteleiste aufgrund ihrer veränderten Lage so zu verrechnen, dass diese im montierten Zustand wieder der benötigten Länge entsprechen, und keine Nacharbeiten erfordern.
    • Kurze Beschreibung der Erfindung
  • Erfindungsgemäß wird diese -relativ komplexe- Aufgabe hinsichtlich der Herstellung des Systems und damit auch durch das zugehörige Verfahrensprodukt auf ebenso überraschend einfache wie wirkungsvolle Weise dadurch gelöst, dass die Kalibrierung des Rohblocks in Fertigungsschritt b) lediglich auf die exakte spätere Höhe des Verbands aus Flügel und Glashalteleiste im montierten Zustand erfolgt, wobei die Dicke dT des horizontalen Trennschnitts in Fertigungsschritt f) nicht zur Kalibrierungsdicke hinzugezählt wird; dass zwischen den Fertigungsschritten c) und e) ein weiterer Fertigungsschritt d) eingefügt wird, nämlich
    d) Vertikale Profilierung mittels vertikalem Trennschnitt zwischen Flügel und Glashalteleiste;
    dass vor dem Zusammenfügen von Flügel und Glashalteleiste im Montageschritt g) die gefertigte und vom Flügel in Schritt f) vollständig abgetrennte Glashalteleiste relativ zum Flügel um 180° bezüglich einer vertikalen Drehachse gedreht wird -und dadurch in ihrer Lage in Relation zur Innen- und Außenprofilierung des Verbandes derart positioniert ist, dass die Länge der Glashalteleiste im Montageschritt g) wieder stimmt;
    und dass die Glashalteleiste im Montageschritt g) relativ zum Flügel derart montiert wird, dass die Glashalteleiste im montierten Zustand des Systems mit einer Fläche an der untersten Fläche des Flügels anliegt, nicht jedoch mit ihrer beim horizontalen Trennschnitt in Fertigungsschritt f) erzeugten Schnittfläche an der Schnittfläche des Flügels, welche durch den horizontalen Trennschnitt in Fertigungsschritt f) simultan erzeugt wurde.
  • Alternativ kann in Schritt f) statt einer vollständigen Abtrennung auch eine Sollbruchstelle zwischen Glashalteleiste und Flügel eingefügt werden.
  • In jedem Fall erfolgt die Positionierung der Glashalteleiste relativ zum Flügel zwischen Schritt f) und dem Montageschritt g) immer dergestalt, dass die Längenbestimmung der Leiste wieder in Relation zum Montagezustand korrekt ist.
    • Wirkungsweise der Erfindung und weitere Vorteile gegenüber dem Stand der Technik
  • Die vorliegende Erfindung schlägt also ein System zur Fixierung einer Glasscheibe vor, welches es ermöglicht, mit Hilfe einer Glashalteleiste die Glasscheibe beispielsweise an einem Fenster- oder Türrahmen zu fixieren. Das System zeichnet sich dadurch aus, dass die abgetrennte Glashalteleiste vor ihrer Montage mit dem -simultan aus dem gleichen hölzernen Rohblock gefertigten- zugehörigen Flügel gegenüber ihrer Lage bei der Herstellung um 180° bezüglich einer vertikalen Drehachse gedreht wird.
  • Diese -gering erscheinende, jedoch zentrale- Maßnahme ermöglicht eine relative Lage von Flügel und Glashalteleiste während ihrer gemeinsamen simultanen Herstellung aus dem Rohblock, die es erlaubt, in Fertigungsschritt b) den Rohblock lediglich auf eine vertikale Höhe zu kalibrieren, die nur die exakte spätere Höhe des Verbands aus Flügel und Glashalteleiste im montierten Zustand, nicht jedoch -wie im Stand der Technik zwingend erforderlich- auch noch die Dicke dT des horizontalen Trennschnitts in Fertigungsschritt f) enthält. Damit kann also bereits in Fertigungsschritt a) ein Rohblock mit kleinerer vertikaler Höhe bereitgestellt werden, als dies beim Stand der Technik möglich wäre.
  • Aufgrund der oben beschriebenen Drehung der Glashalteleiste um 180° vor ihrer Montage mit dem Flügel können nunmehr auch gänzlich andere Auflageflächen zwischen Flügel und Glashalteleiste gewählt werden als die beim horizontalen Trennschnitt in Fertigungsschritt f) erzeugten Schnittflächen zwischen den beiden Teilen des Verbands. Die Ebene, die die Verbindung zwischen innerem und dem äußeren Rahmenflügel, also zwischen dem Flügel und der Glashalteleiste definiert, wird beim erfindungsgemäßen System nicht mehr durch den Trennschnitt erzeugt, weshalb beim Trennen der beiden Elemente entstehende Toleranzen jetzt nicht mehr relevant sind - im Gegensatz zu allen anderen bekannten Systemen. Da die Qualität der beiden Anlageflächen von besonderer Bedeutung für die Qualität des erzeugten Fixierungssystems ist, ergeben sich damit nunmehr ganz andere und deutlich verbesserte Möglichkeiten für die kosteneffiziente, aber gleichwohl maßgetreue und funktionssichernde Herstellung von derartigen Systemen.
  • Weiter ist das erfindungsgemäße System besonders einfach und kostengünstig in Bezug auf Herstellung und Montage. Es ist weitgehend unabhängig von der Art der verwendeten Glasscheiben einsetzbar. Da das System nur geringe Toleranzanforderungen stellt, ist es nahezu universell verwendbar, insbesondere auch für sehr unterschiedliche Glasstärken. Nichtsdestoweniger benötigt das System aber keine größere Anzahl an Einzelelementen im Vergleich zu den aus dem Stand der Technik bekannten bisherigen Systemen.
  • Auch kann eine Glasscheibe weitgehend zerstörungsfrei ausgeglast werden, so dass anschließend das System zur Fixierung erneut verwendet werden kann. Somit wird beispielsweise eine Reparatur eines Fensters oder einer Tür mit Glasscheibe erheblich vereinfacht.
    • Bevorzugte Ausführungsformen der Erfindung
  • Ganz besonders bevorzugt sind Ausführungsformen der Erfindung, bei denen der horizontale Trennschnitt in Fertigungsschritt f) ohne vorheriges Einfügen einer Distanzleiste zwischen Flügel und Glashalteleiste durchgeführt wird. Bei diesem letzten Fertigungsschritt f) ist es -sowohl im Stand der Technik als auch bei der Erfindungunbedingt erforderlich, während des horizontalen Trennschnitts den zu bearbeitenden Verband von oben und von unten zu führen beziehungsweise zu halten, beispielsweise über eine mechanische Klemmung oder über Vorschubrollen. Dazu wird ein gewisser Gegendruck auf den Verband ausgeübt. Während aber bei der vorliegenden Erfindung dieser Gegendruck ausschließlich auf die Oberseite und die Unterseite des abzutrennenden Flügels erfolgt (siehe Fig. 1f), wird beim Stand der Technik stets der Druck von oben auf die Oberseite des -vor diesem letzten Trennschnitt noch im Verband mit der Glashaltleiste befindlichen- Flügels, der von unten hingegen auf die Unterseite der -noch nicht abgetrennten-Glashalteleiste ausgeübt. Aus sicherheitstechnischen Gründen darf jedoch keinerlei Andruck auf das Sägeblatt der Trennsäge erfolgen, was sonst zu einem Rückschlagverhalten im Trennvorgang führen würde. Daher ist bei der Vorgehensweise nach dem Stand der Technik der Einsatz einer -ziemlich präzisen- Distanzleiste mit relativ geringer Längentoleranz zwischen Flügel und Glashalteleiste unbedingt erforderlich (siehe Fign. 2f und 3f), die bei der Erfindung hingegen vollständig entfallen kann. Auf diese Weise werden mit der Erfindung Kosteneinsparungen sowie erhebliche Qualitäts-verbesserungen beim fertigen Produkt erzielt.
  • Bei weiteren vorteilhaften Ausführungsformen der Erfindung wird in Fertigungsschritt d) zusammen mit dem vertikalen Trennschnitt zwischen Flügel und Glashalteleiste gleichzeitig auch eine vertikale Nut in die unterste Fläche des Flügels gefräst. Dadurch erhält man eine definierte Fläche zur Einbringung eines Klebstoffes, welcher Flügel und Glasleiste statisch verbindet, um Zug- sowie Scherwirkungskräfte, welche auf den Flügel aufgrund hoher Glasgewichte einwirken, aufzufangen. Eine Fugendurchlässigkeit zwischen Flügel und Glasleiste wird bei Eintrag einer Klebemasse sicher verhindert.
  • Besonders vorteilhaft ist es daher auch, wenn vor dem Zusammenfügen von Flügel und Glashalteleiste im Montageschritt g) Klebstoff in die vertikale Nut eingebracht wird.
  • In der Praxis bewähren sich Ausführungsformen der erfindungsgemäßen Vorrichtung, bei welchen vor dem Zusammenfügen von Flügel und Glashalteleiste im Montageschritt g) ein Dichtungselement und/oder Dämmmaterial in einen Spalt zwischen Flügel und Glashalteleiste eingebracht und/oder der Spalt als konstruktiver Luftspalt mit wärmedämmenden Eigenschaften ausgebildet wird. Dies führt zu erheblichen Verbesserungen der Wärmedurchgangs-Koeffizienten ("Lambda") der Gesamtkonstruktion. Auch ohne ein separates Dämmmaterial kann bei dieser Ausführungsform aufgrund einer Luftkammer ein wesentlich besserer Lambda-Wert erzielt werden. Die Wirtschaftlichkeit dieser Ausführungsform erklärt sich aus der aufwendigen Konstruktion etwa einer speziellen Kantel - wie etwa der vom Hersteller Holz-Schiller, Pointenstr. 24-28, D-94209 Regen (siehe deren Internet-Auftritt in Referenz [7]) angebotenen Produkt "Airotherm® Fensterkantel". Durch die Verwendung des Spaltmaßes als Dämmebene können die hohen Beschaffungsinvestitionen in höhere Rohblockware, wie sie in den Fign. 2a und 3a gezeigt ist, entfallen.
  • Weitere vorteilhafte Ausführungsformen der Erfindung sind dadurch gekennzeichnet, dass der Fertigungsschritt f) nicht als vollständiger Trennschnitt durchgeführt werden muss, sondern der Trennschnitt so ausgeführt wird, dass er zu einer Sollbruchstelle führt, wodurch die Glashalteleiste im weiteren Fertigungsprozess mitgeführt wird, und je nach Bedarf im Fertigungsprozess auch händisch abgetrennt werden kann. Die Sollbruchstelle hat keinerlei Einfluss auf die übrige Konstruktion. Insbesondere bei den weiteren Arbeitsprozessen des Schleif- und Lackiervorganges ist dies von erheblicher wirtschaftlicher Bedeutung, weil keine doppelte Teileverfolgung durch den Fertigungsprozess notwendig wird.
  • Besonders bevorzugt sind Ausführungsformen der Erfindung, bei denen die Glashalteleiste im Montageschritt g) relativ zum Flügel derart angeordnet wird, dass die Glashalteleiste im eingebauten Endzustand des Systems der Wetterseite zugewandt ist. Vorteile ergeben sich daraus, dass die Rohblöcke gemäß den Fign. 1a, 2a und 3a in der Praxis jeweils aus mehrschichtigen horizontalen Lamellen bestehen, welche wegen Ihrer wetterseitigen Lage aus einer besonders wetterresistenten oder modifizierten Holzart aufgebaut sind - im Gegensatz zu den raumseitigen Holzlamellen, welche insbesondere eine ästhetische Wirkung entfalten. Dies dient der Wirtschaftlichkeit, insbesondere sowohl durch einen längeren Lebenszyklus des Produktes als auch einer geringeren Inanspruchnahme von Gewährleistungen aufgrund von Mängelanzeigen.
  • Bevorzugte Weiterbildungen dieser Ausführungsformen der Erfindung sehen vor, dass eine unterschiedliche Oberflächenbehandlung der Außenflächen des späteren Flügels und der späteren Glashalteleiste im bearbeiteten Rohblock erfolgt, so dass insbesondere zwei unterschiedliche Farben des späteren Flügels und der späteren Glashalteleiste hervorgerufen werden. Vorteile bestehen darin, dass unter Verwendung eines Trennschnittes mit Sollbruchstelle die ersten beiden Arbeitsgänge der Holzbeschichtung, in der Regel Imprägnierung und Grundierung, am zusammenhangenden Werkstück erfolgen können, wodurch erhebliche Materialeinsparungen hinsichtlich des Oversprays erzielt werden können. Vorzugsweise wird anschließend und vor der Endlackierung das Werkstück in Flügelrahmen und Glashalteleiste getrennt, um verschiedene Farboberflächen von Flügel und der Glashalteleiste zu erzeugen.
  • In den Rahmen der vorliegenden Erfindung fallen auch Fixierungssysteme, die nach dem oben geschilderten erfindungsgemäßen Verfahren hergestellt sind.
  • Dabei kann bei einer ersten Klasse von Ausführungsformen der Flügel im montierten Zustand des Systems als feststehenden, nicht-bewegliches Rahmenteil ausgebildet sein.
  • Eine dazu alternative Klasse von Ausführungsformen zeichnet sich dadurch aus, dass der Flügel im montierten Zustand des Systems als bewegliches, insbesondere verschwenkbares Rahmenteil ausgebildet ist.
  • Besonders bevorzugt ist auch eine Ausführungsform, bei welcher im montierten Zustand zwischen Flügel und Glashalteleiste ein Verrastungselement vorgesehen ist. Dies ist von besonderer Bedeutung, da sowohl extreme Windlasten als auch Sogwirkungen auf große Fensterflächen bei hoher Windhöfigkeit zur Wölbung der Glasscheibe führen können. Das Verrastungselement in der besonderen Ausführungsform fixiert die Scheibe und erzeugt bereits bei der Verschraubung einen Druck, sodass die Glasscheibe in ihrer Bewegungsmöglichkeit eingeschränkt wird. Das Verrastungselement übernimmt also in dieser Ausführungsform die Funktion einer etwas aufwändigeren Form der Glasverklebung.
  • Zusätzlich zu Flügel und Glashalteleiste können bei weiteren Ausführungsformen der Erfindung auch ein oder mehrere weitere Rahmenteile, vorzugsweise ebenfalls aus Holz, vorgesehen sein.
  • Bei einer Klasse von vorteilhaften Ausführungsformen weist das Fixierungssystem an seiner im montierten Zustand Glas-seitigen Außenfläche ein längliches Dämpfungselement auf, das insbesondere aufgeschoben, aufgeklebt, aufgeschweißt, aufgeschäumt oder aufgespritzt sein kann. Damit wird eine erhebliche Dämpfung des wirksamen Druckes bei der Endverschraubung erreicht. Dies ermöglicht es auch, die Höhe des Fixierungssystems so zu definieren, dass eine Verglasungsdichtung (siehe unten) eingebracht werden kann.
  • Bei ergänzenden oder alternativen Weiterbildungen ist es von Vorteil, wenn eine Strömungssperre vorhanden ist, die einen unkontrollierten Luftaustausch zwischen einer Außenfläche des Rahmens und einer Außenfläche der Glasscheibe verhindert. Damit wird es ermöglicht, dass der Fensterrahmen einen hohen Wärmewiderstand aufweist, wodurch sich besonders energieeffiziente, energiesparende Fenster herstellen lassen. Auch kann dadurch einer unerwünschten Kondensatbildung vorgebeugt werden. Dies geschieht durch das zwangsweise parallele Aufschieben der Glashalteleiste auf das Fixierungselement. So wird die Glashalteleiste auf den Flügel aufgedrückt, was wiederum eine Luft-Durchströmung verhindert.
  • Des Weiteren kann bei vorteilhaften Ausführungsformen der Erfindung ein Dichtungselement zwischen der Glashalteleiste und der Glasscheibe vorgesehen sein, welches im montierten Zustand in eine Dichtungsnut der Glashalteleiste eingreift. Mit dieser Ausgestaltung kann dieses Dichtelement gegen die Glasscheibe drücken und sich an dieser abstützen. Dadurch kann es die Glashalteleiste gegen das Selbstverriegelungselement drücken und somit einen zur Arretierung der Glasscheibe notwendigen Druck aufbauen beziehungsweise aufrechterhalten.
  • Schließlich kann bei Ausführungsformen der Erfindung auch der thermische Widerstand des Fensters optimiert werden, wenn im montierten Zustand zwischen dem Flügel und der Glasscheibe eine vorzugsweise thermisch isolierende Aufsatzleiste angeordnet ist.
  • Weitere Merkmale und Vorteile der Erfindung ergeben sich aus der nachfolgenden detaillierten Beschreibung von Ausführungsbeispielen der Erfindung anhand der Figuren der Zeichnung, die erfindungswesentliche Einzelheiten zeigt, sowie aus den Ansprüchen. Die einzelnen Merkmale können je einzeln für sich oder zu mehreren in beliebigen Kombinationen bei Varianten der Erfindung verwirklicht sein.
    • Detaillierte Beschreibung der Erfindung und Zeichnung
  • In der schematischen Zeichnung sind Ausführungsbeispiele der Erfindung dargestellt, welche in der nachfolgenden Beschreibung näher erläutert werden.
  • Im Einzelnen zeigen:
    • Fig. 1
    schematische Ansichten der verschiedenen sukzessiven Phasen des Fertigungsablaufs bei der Herstellung einer Ausführungsform des erfindungsgemäßen Fixierungssystems:
    1. a) Rohblock aus Holz, aus welchem der spätere Verband von Flügel und Glashalteleiste gefertigt werden soll,
    2. b) Kalibrierung des Rohblocks durch Hobeln von oben und unten auf eine Kalibrierungsdicke DK,
    3. c) Innenprofilierung des Verbands durch Bearbeitung des Rohblocks von der -im vorliegenden Bild- linken Seite,
    4. d)Vertikale Profilierung mittels vertikalem Trennschnitt zwischen Flügel und Glashalteleiste sowie Fräsen einer Nut in die unterste Fläche des Flügels,
    5. e)Außenprofilierung des Verbands durch Bearbeitung des Rohblocks von der -im vorliegenden Bild- rechten Seite,
    6. f) horizontaler Trennschnitt zwischen Flügel und Glashalteleiste, und
    7. g) Montage des Systems mit Drehung der Glashalteleiste um 180° und Zusammenfügen mit dem Flügel;
    Fig. 2
    Fertigungsablauf eines Fixierungssystems nach dem Stand der Technik gemäß Referenz [5], also ohne den erfindungsgemäßen Herstellungsschritt d), jedoch mit Zwischenfügen einer Distanzleiste beim horizontalen Trennschnitt in Schritt f) zwischen Flügel und Glashalteleiste sowie Montage in Schritt g) ohne vorherige Drehung der Glashalteleiste um 180° in anderer Relativposition;
    Fig. 3
    Fertigungsablauf eines Fixierungssystems nach dem Stand der Technik gemäß Referenz [6], also ebenfalls ohne den erfindungsgemäßen Herstellungsschritt d), jedoch mit Zwischenfügen einer Distanzleiste beim horizontalen Trennschnitt in Schritt f) zwischen Flügel und Glashalteleiste sowie Montage in Schritt g) ohne vorherige Drehung der Glashalteleiste um 180° in anderer Relativposition;
    Fig. 4a
    eine schematische Querschnittsansicht eines Ausführungsbeispiels der Erfindung mit Fixierungselement zwischen der Glashalteleiste und einer Verklotzungsbrücke im montierten Zustand; und
    Fig. 4b
    eine weitere Ausführungsform mit einem Fixierungselement, welches mit einer zusätzlichen Ausbuchtung in eine entsprechende zusätzliche Aufnahmehöhlung der Glashalteleiste eingreift.
  • Die vorliegende Erfindung befasst sich mit einem speziell modifizierten System zur Fixierung einer Glasscheibe 10 mit zwei gegenüberliegenden ebenen, planparallelen Außenflächen 10', 10" mittels eines aus einem hölzernen Rohblock 00 gefertigten Flügels 11, wobei die Glasscheibe 10 im montierten Zustand in einer Ebene senkrecht zu ihren planparallelen Außenflächen 10', 10" auf dem Flügel 11 aufsitzt, sowie mittels einer im montierten Zustand gegen eine der Außenflächen 10', 10" anliegenden Glashalteleiste 12, die gemeinsam mit dem Flügel 11 aus demselben Rohblock 00 gefertigt wird.
  • Zusätzlich kann zwischen der Glasscheibe 10 und dem Flügel 11 eine Verklotzungsbrücke 13 angeordnet sein, an der im montierten Zustand die Glasscheibe 10 anschlägt beziehungsweise darauf aufsitzt. Auch kann ein zwischen der Glasscheibe 10 und der Glashalteleiste 12 angeordnetes Fixierungselement 14 vorgesehen sein, welches im montierten Zustand auf die Glasscheibe 10 einen Anpressdruck aufbaut.
  • Details dieser Ausführungsformen sind insbesondere in den Figuren 4a und 4b gut erkennbar.
  • Die Herstellung eines solchen Fixierungssystem umfasst grundsätzlich folgende, bereits aus dem Stand der Technik bekannte Schritte, wie sie insbesondere aus den Figuren 2 und 3 zu entnehmen sind:
    • a) Bereitstellen des Rohblocks 00 aus Holz;
    • b) Kalibrierung des Rohblocks 00 durch Hobeln auf eine Kalibrierungsdicke DK, die der exakten späteren Höhe eines Verbands bestehend aus dem Flügel 11 und der Glashalteleiste 12 im montierten Zustand, gegebenenfalls zuzüglich der Dicke dT eines horizontalen Trennschnitts bei der Trennung von Flügel 11 und Glashalteleiste 12 während der Fertigung in Schritt f), entspricht;
    • c) Innenprofilierung des Verbands aus Flügel 11 und Glashalteleiste 12 auf der im montierten Zustand des Systems Glasscheiben-zugewandten Seite des Flügels 11;
    • e) Außenprofilierung des Verbands aus Flügel 11 und Glashalteleiste 12 auf der im montierten Zustand Glasscheiben-abgewandten Seite des Flügels 11;
    • f) Durchführen eines horizontalen Trennschnitts zur Trennung von Flügel 11 und Glashalteleiste 12 in dem in den Schritten b) bis e) bearbeiteten Rohblock 00; sowie
    • g) Montage des Systems mit Zusammenfügen von Flügel 11 und Glashalteleiste 12.
  • Der Trennschnitt ist bei Fig. 2f feiner dargestellt als bei Fig. 3f. In Fig. 3g ist die Glashalteleiste mittels einer mechanischen Verschraubung auf einer definierten Distanz gehalten.
  • Wie in den Figuren 1a bis 1g dargestellt, zeichnet sich die vorliegende Erfindung dadurch aus,
    dass die Kalibrierung des Rohblocks 00 in Fertigungsschritt b) lediglich auf die exakte spätere Höhe des Verbands aus Flügel 11 und Glashalteleiste 12 im montierten Zustand erfolgt, wobei die Dicke dT des horizontalen Trennschnitts in Fertigungsschritt f) nicht zur Kalibrierungsdicke hinzugezählt wird;
    dass zwischen den Fertigungsschritten c) und e) ein weiterer Fertigungsschritt d) eingefügt wird, nämlich
    d) Vertikale Profilierung mittels vertikalem Trennschnitt zwischen Flügel 11 und Glashalteleiste 12;
    dass vor dem Zusammenfügen von Flügel 11 und Glashalteleiste 12 im Montageschritt g) die gefertigte und vom Flügel 11 in Schritt f) vollständig abgetrennte Glashalteleiste 12 relativ zum Flügel 11 um 180° bezüglich einer vertikalen Drehachse gedreht wird;
    und dass die Glashalteleiste 12 im Montageschritt g) relativ zum Flügel 11 derart montiert wird, dass die Glashalteleiste 12 im montierten Zustand des Systems mit einer Fläche 12" an der untersten Fläche 11" des Flügels 11 anliegt, nicht jedoch mit ihrer beim horizontalen Trennschnitt in Fertigungsschritt f) erzeugten Schnittfläche 12' an der Schnittfläche 11' des Flügels 11, welche durch den horizontalen Trennschnitt in Fertigungsschritt f) simultan erzeugt wurde.
  • Insbesondere wird der horizontale Trennschnitt in Fertigungsschritt f) ohne vorheriges Einfügen einer Distanzleiste 20 zwischen Flügel 11 und Glashalteleiste 12 durchgeführt, wie dies bei den Verfahren nach dem Stand der Technik unbedingt erforderlich ist (siehe Figuren 2f und 3f).
  • Nach dem Montageschritt g) bleibt zwischen der Schnittfläche 11' des Flügels 11 und der Schnittfläche 12' der Glashalteleiste 12 ein Spalt 17, in welchem ein Dichtungselement 15 und/oder Dämmmaterial 16 eingefügt werden kann, wie in den Figuren 4a und 4b zu erkennen ist.
    • Bezugszeichenliste:
    • 00
    Rohblock aus Holz
    10
    Glasscheibe
    10', 10"
    Außenflächen der Glasscheibe
    11
    Flügel
    11'
    Schnittfläche des Flügels beim horizontalen Trennschnitt
    11"
    unterste Fläche des Flügels
    11a
    vertikale Nut in der untersten Fläche des Flügels
    12
    Glashalteleiste
    12'
    Schnittfläche der Glashalteleiste beim horizontalen Trennschnitt
    12"
    Fläche mit der die Glashalteleiste im montierten Zustand an der untersten Fläche des Flügels anliegt
    13
    Verklotzungsbrücke
    14
    Fixierungselement
    15
    Dichtungselement
    16
    Dämmmaterial
    17
    Spalt zwischen Flügel und Glashalteleiste
    20
    Distanzleiste zwischen Flügel und Glashalteleiste
    Referenzliste:
  • Für die Beurteilung der Patentfähigkeit in Betracht gezogene Publikationen:
    1. [1] DE 20 2015 106 983 U1
    2. [2] DE 20 2017 106 284 U1
    3. [3] WO 2015 143 462 A1
    4. [4] http://www.holzmanufaktur-rottweil.de/arbeitsfelder/fenster
    5. [5] http://www.wehrle-fensterbau.de/fenster/holzfenster.php
    6. [6] http://www.doerig.ch/unternehmen/produktion.html
    7. [7] https://www.holz-schiller.de

Claims (14)

  1. Verfahren zur Herstellung eines Systems zur Fixierung einer Glasscheibe (10) mit zwei gegenüberliegenden ebenen, planparallelen Außenflächen (10', 10") mittels eines aus einem hölzernen Rohblock (00) gefertigten Flügels (11), wobei die Glasscheibe (10) im montierten Zustand in einer Ebene senkrecht zu ihren planparallelen Außenflächen (10', 10") auf dem Flügel (11) aufsitzt, sowie mittels einer im montierten Zustand des Systems gegen eine der Außenflächen (10', 10") anliegenden Glashalteleiste (12), die gemeinsam mit dem Flügel (11) aus demselben Rohblock (00) gefertigt wird,
    wobei die Herstellung folgende Schritte umfasst:
    a) Bereitstellen des Rohblocks (00) aus Holz;
    b) Kalibrierung des Rohblocks (00) durch Hobeln auf eine Kalibrierungsdicke DK, die der exakten späteren Höhe eines Verbands bestehend aus dem Flügel (11) und der Glashalteleiste (12) im montierten Zustand, gegebenenfalls zuzüglich der Dicke dT eines horizontalen Trennschnitts bei der Trennung von Flügel (11) und Glashalteleiste (12) während der Fertigung in Schritt f), entspricht;
    c) Innenprofilierung des Verbands aus Flügel (11) und Glashalteleiste (12) auf der im montierten Zustand des Systems Glasscheiben-zugewandten Seite des Flügels (11);
    e) Außenprofilierung des Verbands aus Flügel (11) und Glashalteleiste (12) auf der im montierten Zustand Glasscheiben-abgewandten Seite des Flügels (11);
    f) Durchführen eines horizontalen Trennschnitts zur Trennung von Flügel (11) und Glashalteleiste (12) in dem in den Schritten b) bis e) bearbeiteten Rohblock (00); sowie
    g) Montage des Systems mit Zusammenfügen von Flügel (11) und Glashalteleiste (12);
    dadurch gekennzeichnet,
    dass die Kalibrierung des Rohblocks (00) in Fertigungsschritt b) lediglich auf die exakte spätere Höhe des Verbands aus Flügel (11) und Glashalteleiste (12) im montierten Zustand erfolgt, wobei die Dicke dT des horizontalen Trennschnitts in Fertigungsschritt f) nicht zur Kalibrierungsdicke hinzugezählt wird;
    dass zwischen den Fertigungsschritten c) und e) ein weiterer Fertigungsschritt d) eingefügt wird, nämlich
    d) Vertikale Profilierung mittels vertikalem Trennschnitt zwischen Flügel (11) und Glashalteleiste (12);
    dass vor dem Zusammenfügen von Flügel (11) und Glashalteleiste (12) im Montageschritt g) die gefertigte und vom Flügel (11) in Schritt f) vollständig abgetrennte Glashalteleiste (12) relativ zum Flügel (11) um 180° bezüglich einer vertikalen Drehachse gedreht wird;
    und dass die Glashalteleiste (12) im Montageschritt g) relativ zum Flügel (11) derart montiert wird, dass die Glashalteleiste (12) im montierten Zustand des Systems mit einer Fläche (12") an der untersten Fläche (11") des Flügels (11) anliegt, nicht jedoch mit ihrer beim horizontalen Trennschnitt in Fertigungsschritt f) erzeugten Schnittfläche (12') an der Schnittfläche (11') des Flügels (11), welche durch den horizontalen Trennschnitt in Fertigungsschritt f) simultan erzeugt wurde.
  2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, dass der horizontale Trennschnitt in Fertigungsschritt f) ohne vorheriges Einfügen einer Distanzleiste (20) zwischen Flügel (11) und Glashalteleiste (12) durchgeführt wird.
  3. Verfahren nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass in Fertigungsschritt d) zusammen mit dem vertikalen Trennschnitt zwischen Flügel (11) und Glashalteleiste (12) gleichzeitig auch eine vertikale Nut (11a) in die unterste Fläche (11") des Flügels (11) gefräst wird.
  4. Verfahren nach Anspruch 3, dadurch gekennzeichnet, dass vor dem Zusammenfügen von Flügel (11) und Glashalteleiste (12) im Montageschritt g) Klebstoff in die vertikale Nut (11a) eingebracht wird.
  5. Verfahren nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass vor dem Zusammenfügen von Flügel (11) und Glashalteleiste (12) im Montageschritt g) ein Dichtungselement (15) und/oder Dämmmaterial (16) in einen Spalt (17) zwischen Flügel (11) und Glashalteleiste (12) eingebracht und/oder der Spalt (17) als konstruktiver Luftspalt mit wärmedämmenden Eigenschaften ausgebildet wird.
  6. Verfahren nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass zeitlich vor dem Fertigungsschritt f), vorzugsweise zwischen Schritt e) und Schritt f), eine Oberflächenbehandlung der Außenflächen des in den Schritten b) bis e) bearbeiteten Rohblocks (00), insbesondere mit einem Holzschutzmittel, erfolgt.
  7. Verfahren nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass zeitlich vor dem Fertigungsschritt f), vor vorzugsweise zwischen Schritt e) und Schritt f), ein Schliff, insbesondere auch ein Lackzwischenschliff, der Außenflächen des in den Schritten b) bis e) bearbeiteten Rohblocks (00) durchgeführt wird.
  8. Verfahren nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass die Glashalteleiste (12) im Montageschritt g) relativ zum Flügel (11) derart angeordnet wird, dass die Glashalteleiste (12) im eingebauten Endzustand des Systems der Wetterseite zugewandt ist.
  9. Verfahren nach den Ansprüchen 6 und 8 sowie gegebenenfalls auch nach Anspruch 7, dadurch gekennzeichnet, dass eine unterschiedliche Oberflächenbehandlung der Außenflächen des späteren Flügels (11) und der späteren Glashalteleiste (12) im bearbeiteten Rohblock (00) erfolgt, so dass insbesondere zwei unterschiedliche Farben des späteren Flügels (11) und der späteren Glashalteleiste (12) hervorgerufen werden.
  10. System hergestellt nach einem Verfahren gemäß den Ansprüchen 1 bis 9, dadurch gekennzeichnet, dass der Flügel (11) im montierten Zustand des Systems als feststehenden, nicht-bewegliches Rahmenteil ausgebildet ist.
  11. System hergestellt nach einem Verfahren gemäß den Ansprüchen 1 bis 9, dadurch gekennzeichnet, dass der Flügel (11) im montierten Zustand des Systems als bewegliches, insbesondere verschwenkbares Rahmenteil ausgebildet ist.
  12. System nach einem der Ansprüche 10 oder 11, dadurch gekennzeichnet, dass im montierten Zustand zwischen Flügel (11) und Glashalteleiste (12) ein Verrastungselement vorgesehen ist.
  13. System nach einem der Ansprüche 10 bis 12, dadurch gekennzeichnet, dass im montierten Zustand zwischen Flügel (11) und Glashalteleiste (12) eine Schwalbenschwanzverbindung vorgesehen ist.
  14. System nach einem der Ansprüche 10 bis 13, dadurch gekennzeichnet, dass zusätzlich zu Flügel (11) und Glashalteleiste (12) ein oder mehrere weitere Rahmenteile, vorzugsweise ebenfalls aus Holz, vorgesehen sind.
EP19154280.2A 2018-02-16 2019-01-29 Verfahren zur herstellung eines systems zur glasscheiben-fixierung mit holzrahmen ohne trennverlust Active EP3527770B1 (de)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
DE102018103559.4A DE102018103559B3 (de) 2018-02-16 2018-02-16 System zur Glasscheiben-Fixierung mit Holzrahmen ohne Trennverlust

Publications (2)

Publication Number Publication Date
EP3527770A1 true EP3527770A1 (de) 2019-08-21
EP3527770B1 EP3527770B1 (de) 2020-05-13

Family

ID=65243435

Family Applications (1)

Application Number Title Priority Date Filing Date
EP19154280.2A Active EP3527770B1 (de) 2018-02-16 2019-01-29 Verfahren zur herstellung eines systems zur glasscheiben-fixierung mit holzrahmen ohne trennverlust

Country Status (2)

Country Link
EP (1) EP3527770B1 (de)
DE (1) DE102018103559B3 (de)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
IT201900010170A1 (it) * 2019-06-26 2020-12-26 Sciuker Frames S P A Metodo per la realizzazione di travature di serramenti, kit per la realizzazione di un serramento e relativo serramento
DE102020116297A1 (de) * 2020-06-19 2021-12-23 Urban Gesellschaft mit beschränkter Haftung & Co. Maschinenbau Kommanditgesellschaft Verfahren und Vorrichtung zum Bearbeiten eines Endbereichs eines Profils

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19820409A1 (de) * 1998-05-07 1999-11-18 Ingbuero Roob Gmbh Verfahren zur Herstellung überfälzter Glasleisten
DE202017106284U1 (de) * 2017-10-17 2017-11-13 Zuani Deutschland Gmbh Festverglasungssystem zur Fixierung einer Glashalteleiste mit definierbarem Anpressdruck

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
AT515424B1 (de) 2014-03-24 2015-09-15 Goll Jürgen Verfahren zum Befestigen oder Fixieren von Glasscheiben
DE202015106983U1 (de) 2015-12-22 2016-01-21 Zuani Deutschland Gmbh System zur schraubenlosen Fixierung einer Glasscheibe

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19820409A1 (de) * 1998-05-07 1999-11-18 Ingbuero Roob Gmbh Verfahren zur Herstellung überfälzter Glasleisten
DE202017106284U1 (de) * 2017-10-17 2017-11-13 Zuani Deutschland Gmbh Festverglasungssystem zur Fixierung einer Glashalteleiste mit definierbarem Anpressdruck

Also Published As

Publication number Publication date
EP3527770B1 (de) 2020-05-13
DE102018103559B3 (de) 2019-05-16

Similar Documents

Publication Publication Date Title
EP1943406B1 (de) Bauelement
EP1568842B1 (de) Haustür-Türblatt, damit versehene Haustür und Herstellverfahren dafür
CH699782A2 (de) Rahmenanschlussteil zur Befestigung an einem Rahmen.
EP4092240A1 (de) Neue klebetechnik zur montage von fenstern
DE202015106983U1 (de) System zur schraubenlosen Fixierung einer Glasscheibe
EP3527770B1 (de) Verfahren zur herstellung eines systems zur glasscheiben-fixierung mit holzrahmen ohne trennverlust
DE29916942U1 (de) Verbundfenster
DE202018100885U1 (de) System zur Glasscheiben-Fixierung mit Holzrahmen ohne Trennverlust
EP2405093B1 (de) Modulare Brandschutzverglasung
EP1983123B1 (de) Fassadenkonstruktion mit verringertem linearen Wärmedurchgangskoeffizienten
EP1500769B1 (de) Holzfenstersystem
DE19749775C2 (de) Fenster- oder Türflügel
EP0746658B1 (de) Dichtungsanordnung für Fassaden
DE19745319C1 (de) Wandelement aus einem Profilrahmen und einer am Rand stufenförmig ausgebildeten Isolierglasscheibe
DE102011052880B3 (de) Verfahren zur Sanierung von Holztüren
EP2236723B1 (de) Verfahren zum Verbinden von Kunststoff-Hohlkammerprofilen im Eckbereich
DE202017106284U1 (de) Festverglasungssystem zur Fixierung einer Glashalteleiste mit definierbarem Anpressdruck
DE29811431U1 (de) Fenster, Tür, Fassadenelement o.dgl.
DE2517207A1 (de) Blendrahmenfenster aus aluminiumprofilen zum nachtraeglichen einbau um einen vorhandenen holzblendrahmen
EP2314817B1 (de) Schallschutztür
EP2295697A2 (de) Verfahren zum Herstellen eines Fensters oder einer Tür
EP2463471B1 (de) Verfahren zur Verbindung von Verbundglasscheiben
EP1980702B1 (de) Rahmenkonstruktion für Fenster und/oder Türen
EP4438843A1 (de) Structural-glazing-konstruktion und verfahren zum auswechseln einer isolierglasscheibe einer structural-glazing-konstruktion
EP4191012A1 (de) Gebäudeöffnungs-schliesselement und verfahren zu seiner herstellung

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: THE APPLICATION HAS BEEN PUBLISHED

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

AX Request for extension of the european patent

Extension state: BA ME

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: REQUEST FOR EXAMINATION WAS MADE

17P Request for examination filed

Effective date: 20191016

RBV Designated contracting states (corrected)

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: GRANT OF PATENT IS INTENDED

INTG Intention to grant announced

Effective date: 20200110

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: THE PATENT HAS BEEN GRANTED

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AL AT BE BG CH CY CZ DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

RBV Designated contracting states (corrected)

Designated state(s): AL AT BE BG CH CY CZ DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

Ref country code: DE

Ref legal event code: R108

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

REG Reference to a national code

Ref country code: AT

Ref legal event code: REF

Ref document number: 1270498

Country of ref document: AT

Kind code of ref document: T

Effective date: 20200615

REG Reference to a national code

Ref country code: CH

Ref legal event code: NV

Representative=s name: ROTTMANN, ZIMMERMANN + PARTNER AG, CH

REG Reference to a national code

Ref country code: LT

Ref legal event code: MG4D

REG Reference to a national code

Ref country code: NL

Ref legal event code: MP

Effective date: 20200513

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: FI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: IS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200913

Ref country code: SE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200814

Ref country code: NO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200813

Ref country code: PT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200914

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: HR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: RS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: LV

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: BG

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200813

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: EE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: DK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: SM

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: ES

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: CZ

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: RO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

Ref country code: PL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed

Effective date: 20210216

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MC

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210129

REG Reference to a national code

Ref country code: BE

Ref legal event code: MM

Effective date: 20210131

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210131

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210129

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210131

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CY

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: HU

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT; INVALID AB INITIO

Effective date: 20190129

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20230129

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230129

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: TR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200513

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: AT

Payment date: 20250120

Year of fee payment: 7

Ref country code: CH

Payment date: 20250201

Year of fee payment: 7
