EP1588641A2 - Vorrichtung zum Anschluss eines Endteils eines Bandes an einen Standteil - Google Patents

Vorrichtung zum Anschluss eines Endteils eines Bandes an einen Standteil Download PDF

Info

Publication number
EP1588641A2
EP1588641A2 EP05450047A EP05450047A EP1588641A2 EP 1588641 A2 EP1588641 A2 EP 1588641A2 EP 05450047 A EP05450047 A EP 05450047A EP 05450047 A EP05450047 A EP 05450047A EP 1588641 A2 EP1588641 A2 EP 1588641A2
Authority
EP
European Patent Office
Prior art keywords
band
pin
pin bearing
end part
bearing
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP05450047A
Other languages
English (en)
French (fr)
Other versions
EP1588641B1 (de
EP1588641A3 (de
Inventor
Wolfgang Sima
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Hirsch Armbander GmbH
Original Assignee
Hirsch Armbander GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Hirsch Armbander GmbH filed Critical Hirsch Armbander GmbH
Priority to PL05450047T priority Critical patent/PL1588641T3/pl
Publication of EP1588641A2 publication Critical patent/EP1588641A2/de
Publication of EP1588641A3 publication Critical patent/EP1588641A3/de
Application granted granted Critical
Publication of EP1588641B1 publication Critical patent/EP1588641B1/de
Not-in-force legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A44—HABERDASHERY; JEWELLERY
    • A44C—PERSONAL ADORNMENTS, e.g. JEWELLERY; COINS
    • A44C5/00—Bracelets; Wrist-watch straps; Fastenings for bracelets or wrist-watch straps
    • A44C5/14—Bracelets; Wrist-watch straps; Fastenings for bracelets or wrist-watch straps characterised by the way of fastening to a wrist-watch or the like
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T24/00—Buckles, buttons, clasps, etc.
    • Y10T24/47—Strap-end-attaching devices
    • Y10T24/4718—Watch pintle connected
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T24/00—Buckles, buttons, clasps, etc.
    • Y10T24/47—Strap-end-attaching devices
    • Y10T24/4782—Watch strap

Definitions

  • the invention relates to a device for connecting an end portion of a tape a rigid part, in particular a bracelet, such as a watch strap, to a housing, like a watch case, with one at the end part of the strap and arranged with his Longitudinal axis transverse to the longitudinal direction of the tape extending pin with at least one Recess of the rigid part can be brought into engagement, and a method for manufacturing a bracelet.
  • the invention aims to avoid these disadvantages and difficulties and provides
  • the task of creating a device of the type described above, with the one Tape to a rigid part - even if this has different shapes - attached can be, in particular one and the same band under optimal adaptation to differently designed rigid parts can be connected.
  • This object is according to the invention in a device of the type described above solved by the fact that the pin opposite the tape in a direction transverse to his Longitudinal axis can be brought into different positions and in this of him opposite the tape einEnglishbaren layers on the belt is fixable.
  • the invention thus takes a deviating from the prior art way it will namely, not the end member of the band to the rigid part to which it is to be attached, adapted, but according to the invention can with one and the same end part the distance be bridged between the pin and different rigid parts by the pin is brought into different positions relative to the end part of the band; that is, the Greater distance, the pen is in the end of the band further back, he is smaller, he will be put forward and just as well he can be varied in height. Therefore Is inventively preferably the pin in the longitudinal direction of the band or moved expedient also be brought in the thickness direction of the tape.
  • a simple, inexpensive construction of the device, a variety different positions of the pin relative to the end portion of the tape allows is characterized in that the pin is in a parallel with its longitudinal extent can be used to pin extending pin bearing, which in turn on the band across the Adjustable longitudinal axis of the pin and in the ingestible by him layers can be fixed, wherein preferably the pin bearing has one or more recesses into which the Pen is usable. It is also possible that the pin bearing against another with a another position is exchanged for a pen.
  • Another particularly favorable construction which is a variety of different Positions of the pin relative to the end portion of the tape allows is thereby characterized in that the pin is in one with its longitudinal axis parallel to the pin extending pin bearing is used, which in turn in a recess of the end portion of the Bandes used in opposite the longitudinal axis of the pin bearing different rotational positions is and that the pin bearing at least one eccentric to its longitudinal axis having Has recess for receiving the pin.
  • the pin bearing expediently has a cross section over its longitudinal extent a regular polygon on and the end part of the band a corresponding one Recess for receiving the pin bearing.
  • pin bearing over its longitudinal extension a cross-section of a circle, rectangle or star and the end part of the band has a corresponding recess for receiving having the pin bearing.
  • the pin bearing with a cross section of a circle provided, so by turning this pin bearing relative to the end portion of the tape in the Stiftlager stored pin are very difficult to be adjusted.
  • the band is at its end portion receiving the pin with a pin either picking up directly or picking up the pin via the pin bearing Reinforcement provided.
  • pin is mounted asymmetrically in the pin bearing, then different layers can be of the pin over the end of the band also achieved by the pin bearing turned around the longitudinal direction of the tape in the band or in one of the band provided reinforcing member is used.
  • the pin bearing on the band or on the reinforcing part of the band against the side Shifting by means of a safety device, such as a nose, a clamping screw, a cross-sectional change, etc., can be fixed.
  • a safety device such as a nose, a clamping screw, a cross-sectional change, etc.
  • the pin or the Pin bearing at least one screw is provided with the pin or the pin bearing opposite the tape in one at the pin bearing, at the end part of the tape or at one Reinforcing part of the tape provided slot is slidable. This applies for example, for a pin bearing with circular cross-section.
  • the reinforcing member to the band, this is opposite the band fixed in a form-fitting manner according to a preferred embodiment, preferably the end part of the band or an optional reinforcing member to the shape of the rigid Part adapted, with an adjustment when the end part of the tape or a optionally provided reinforcement part of an elastically deformable material, such as rubber, plastic, in particular thermoplastic or thermoplastic Elastomers is formed, only in broad strokes, i. under disregard of any Tolerances is necessary.
  • an elastically deformable material such as rubber, plastic, in particular thermoplastic or thermoplastic Elastomers
  • the pin bearing is formed of a material of higher hardness and strength as the end part of the band or an optionally provided reinforcement part.
  • the tape indicates Matching tape at its end part reaching from its top to the pen warehouse Opening up and is the pen bearing with lying in the opening coming and his Positions characteristic markings provided, wherein advantageously the width of the Adapter band is dimensioned smaller than the distance between the horns of a watch case.
  • the production of a band designed according to the invention is effected by that at least the formation of the end part of the tape or the production of an am End part of the band provided reinforcement part by injection molding.

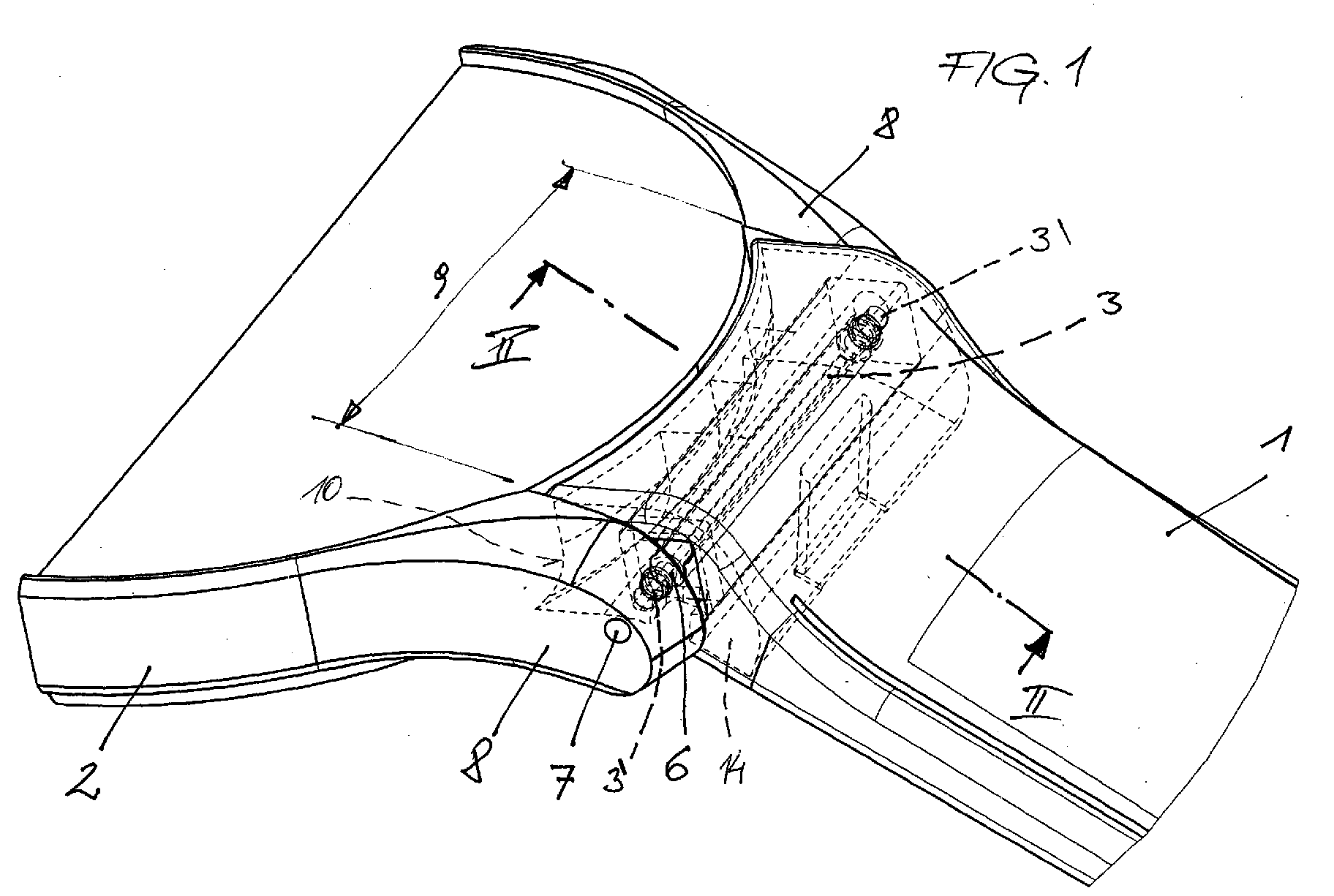

  • Fig. 1 is an oblique view of an on Watch case connected band and Fig. 2 a according to the lines II - II of Figure 1 illustrate the laid section.
  • Fig. 3 shows a detail of Fig. 1 also in oblique on an enlarged scale.
  • Figs. 4 and 5 illustrate variants in analogous to Fig. 2 Presentation, but also enlarged.
  • Fig. 6 shows a section through an end portion of the Bandes and through the pin transverse to the longitudinal extent of the band.
  • Figs. 7 and 9 provide further variants in Fig. 2 analog representation and Fig. 8 represents one according to the line VIII - VIII of FIG. 7 guided section.
  • Fig. 10 illustrates in to Fig. 1 analog Representation acting as a setting aid fitting band.
  • a watch strap 1 on a watch case 2 passes through a pin 3, preferably a spring pin, a recess 4 of an end portion 5 of the Uhrarmbandes 1 and snapped with its pin-shaped ends 6 in recesses 7 of the watch case. 2 protruding noses or horns 8, between which the end part 5 of the watch strap 1 to lie down, come on.
  • the width 9 of the Uhrarmbandes 1 is according to the distance of the two Measure horns 8 of the watch case 2.
  • the watch case 2 facing end side 10 of the End portion 5 of the Uhrarmbandes 1 corresponds in the non-installed state approximately to Curvature having the watch case 2 between the two horns 8, namely both in the circumferential direction and in a direction perpendicular thereto.
  • the watch band 1 as Plastic watch strap executed, creating a compliance through elastic behavior the plastic is given.
  • Essential for the invention is that between the end part. 5 the Uhrarmbandes 1 and the watch case 2 a contact, and as possible a gap-free Contact is achieved, which is achieved as follows:
  • the pin 3 is in a Recess 4 of a pin bearing 12 with the least possible clearance or used without play, as will be explained later.
  • the pin bearing 12 itself has a square cross-section on and is in a corresponding to its cross-section recess 13 of a Reinforcing part 14, which is cast in the end part 5 of the Uhrarmbandes 1, used.
  • to better fixation of the reinforcing member 14 at the end portion 5 of the watch band 1 has the Reinforcing member 14 a transversely to its longitudinal extent passing through recess 15th on, which is filled by the material of the watch strap during the manufacture of the watch strap and so the reinforcing member 14 against lateral displacement and tearing out of the Watch strap 1 additionally secures.
  • the reinforcing member 14 itself is in the longitudinal direction of the watch band 1 entirely from Surrounding the watchband 1 material. On its underside, it has one from the outside up to the pin bearing 12 projecting recess 16, thus releasing the pin 3, for example a spring pin, i. Retraction of an end portion 3 'of the spring pin (see Fig. 6 and 8), for dismantling the watch strap 1 is possible. That's why it is Pin bearing 12 slightly shorter than the distance between the horns 8 of Watch case 2.
  • the watch band 1 shown in Fig. 2 is, as mentioned, made of plastic and for example, produced by injection molding. In this case can on the Reinforcement also be waived.
  • the pin bearing 12 is then directly in the end part. 5 used the watch band 1.
  • the pen 3 can also directly into a Recess 4 of the end portion 5 of the plastic tape are used.
  • the watch strap 1 is designed as a leather strap, it usually has on his Upper side of an upper leather and a lining leather on its side adjacent to the wrist. Between the two joined together at their edges (e.g., with a seam) Leather strips of the lining leather and the upper leather is often provided with an insert.
  • the reinforcing member 14 is particularly advantageous and it is the lining leather and the upper leather at least partially entwined, wherein the lining leather with the Upper leather approximately at the height of half of the watch case 2 facing side of the Reinforcement parts 14 connected, for example, is glued.
  • the reinforcing member 14th wraps around and is connected at the bottom with the lining leather.
  • the reinforcing member 14 has the purpose of adaptability to that between the horns 8 given shape of the watch case 1 on a certain deformability, for example may be given by an elasticity of this part 14. Is this reinforcing member 14 is not present, for example, when the entire watch band 1 is made in one piece, the tape end 5 itself has this adaptability.
  • the recess 4 for the pin 3 is in the pin bearing 12 off-center and preferably also arranged asymmetrically.
  • the recesses 4 for the pin 3 are two recesses 4, 4 'are provided for the pin 3, which, however, merge into one another.
  • a the recesses 4 lies with its longitudinal axis 17 at a diagonal of the cross section of the Pin bearing 12, the other recess 4 'is with its longitudinal axis 17' completely asymmetrical and at a different radial distance from the longitudinal axis 18 of the pin bearing 12 than the other recess 4.
  • FIG. 4 illustrates the different positions of the longitudinal axis 17 of the recess 4 for the pin 3, which can be achieved if a single recess 4 in the pin bearing 12th is provided asymmetrically. In Fig. 5, this is intended for two in the pin bearing 12 Recesses 4, 4 'illustrated.
  • the pin 3 is formed in two parts and each of the two parts 3 "and 3" ' inserted in a separate recess 4 ', 4 "of the pin bearing 12, which recesses 4', 4" are aligned with each other.
  • the pin bearing 12 is preferably in the recess of the reinforcing member 14 with a Press fit inserted; to secure the position along its longitudinal axis 18 can
  • additional locking lugs 19 may be provided which a certain snapping the Pin bearing 12 in the reinforcement member 14 cause when these locking lugs 19 in corresponding recesses 20 after the positioning of the pin bearing 12th engage.
  • the pin bearing 12 has a different cross-sectional shape than a for example, it would be possible to choose a shape of an equilateral one Triangle to choose or even a rectangular shape or a circular cross section, such as the latter is illustrated, for example, in FIGS. 7 and 8.
  • a locking screw 21 is provided, for example, in a threaded hole 22 of the Reinforcement 14 is screwed and in an approximately midway the longitudinal extent of the Pin bearing 12 provided peripheral groove 23 engages, thereby simultaneously the location of the pin bearing 12 is fixed in the direction of its longitudinal axis 18.
  • To twist the Pin bearing 12 is a lateral approach 12 "or a groove on an end face of the pin bearing 12th
  • a further variant is shown, according to the pin bearing 12 in a Recess 13 'of the reinforcing member 14, which is approximately in the longitudinal direction of the end part 5 of the watch strap 1 or in a plane of the watch case 2 extends, displaceable guided, in the plane of the watch case 2.
  • an adjusting device such as two at a distance from each other adjusting screws 24
  • the recess 4 may be off-center of the pin bearing 12, whereby the pin bearing 12 can be used in the inverted position and thus more Positions of the pin 3 relative to the watch case 1 allows.
  • the invention can be realized on different watch bands 1, for example, also on multilayered and also on leather bracelets; as well Steel bracelets, for example, formed by articulated link bodies are.
  • a so-called fitting tape 1 ' is shown, which serves as an adjustment aid for finding the correct position of the pin 3 in a watch strap 1 is used.
  • This fitting band 1 ' the from the inside, i. with respect to the pin bearing 12 is identical to that in Fig. 1st shown Uhrarmband 3, has at its upper side on the end part 5 an opening 26 which extends to the recess 13 for the pin bearing 12 so that from the top a partial view on the pin bearing 12 is possible.
  • the pin bearing 12 itself has at the periphery markings 27, for example, numbers of "1" to "8", wherein each one digit is attached to a peripheral side such that at inserted pin bearing 12 is a figure through the recess 26 can be seen.
  • the numbers 1 to 4 stand for the pin bearing 12 in a first position and the numbers 5 to 8 for the Pin bearing in the inverted position (turned around the longitudinal direction of the fitting band 1 '). For this reason, the opening 26 is not centered on the width of the fitting band 1 ' arranged, but moved closer to a band edge area.
  • the matching band 1 'expediently has a width 9', which is dimensioned somewhat smaller than the distance between the horns 8 of the watch case 2, so that the correct engagement of the Pin 3, i. its end parts 3 'in the recesses 7, can be checked.
  • the invention is also applicable to bands other than watch straps that are attached to a rigid part be mounted, for example, for a mobile phone, a player for a music store etc.

Landscapes

  • Orthopedics, Nursing, And Contraception (AREA)
  • Electric Clocks (AREA)
  • Package Frames And Binding Bands (AREA)
  • Purses, Travelling Bags, Baskets, Or Suitcases (AREA)

Abstract

Bei einer Vorrichtung zum Anschluss eines Endteiles (5) eines Bandes (1) an einen starren Teil (2), insbesondere eines Uhrarmbandes an ein Uhrgehäuse, ist ein an dem Endteil (5) des Bandes (1) angeordneter und sich mit seiner Längsachse quer zur Längsrichtung des Bandes (1) erstreckender Stift (3) mit mindestens einer Ausnehmung (7) des starren Teiles (2) in Eingriff bringbar. Um das Band (1) an den starren Teil (2) - auch wenn dieser unterschiedliche Formen aufweist - möglichst ohne Zwischenraum anschließen zu lassen, ist die Vorrichtung dadurch gekennzeichnet, dass der Stift (3) gegenüber dem Band (1) in einer Richtung quer zu seiner Längsachse in unterschiedliche Lagen bringbar und in diesen von ihm gegenüber dem Band (1) einnehmbaren Lagen am Band (1) fixierbar ist (Fig. 2). <IMAGE> <IMAGE>

Description

Die Erfindung betrifft eine Vorrichtung zum Anschluss eines Endteiles eines Bandes an einen starren Teil, insbesondere eines Armbandes, wie eines Uhrarmbandes, an ein Gehäuse, wie ein Uhrgehäuse, wobei ein an dem Endteil des Bandes angeordneter und sich mit seiner Längsachse quer zur Längsrichtung des Bandes erstreckender Stift mit mindestens einer Ausnehmung des starren Teiles in Eingriff bringbar ist, sowie ein Verfahren zur Herstellung eines Armbandes.
Zur Befestigung eines Uhrarmbandes an einem Uhrgehäuse ist es bekannt, an dem am Uhrgehäuse anschließenden Endteil des Uhrarmbandes durch eine Ausnehmung dieses Endteils einen Stift hindurchzustecken, der in Ausnehmungen von vom Uhrgehäuse abstehenden Nasen bzw. Hörnern eingreift. Ein solcher Stift ist oftmals als röhrenförmiges Element ausgebildet, in dem eine Feder untergebracht ist, die gegen zwei an den Enden des röhrenförmigen Elements angeordnete Zapfen drückt, wobei mindestens einer dieser Zapfen im röhrenförmigen Element beweglich angeordnet ist, sodass ein Einfedern des Stiftes in die Ausnehmungen der Hörner des Uhrgehäuses möglich ist. Der Endteil des Uhrarmbandes ist in der Regel um die Achse des Stiftes gegenüber dem Uhrgehäuse schwenkbar, und dies umso mehr, als zwischen dem Endteil des Bandes und dem Uhrgehäuse meist noch ein Freiraum vorhanden ist (vgl. DE 2 245 202 A).
Eine Befestigung eines Uhrarmbandes an einem Uhrgehäuse, bei der ein elastisch verformbarer Stift einen Endteil des Uhrarmbandes durchsetzt, ist beispielsweise aus der DE 2 249 827 A bekannt, wobei auch hier zwischen dem Endteil des Uhrarmbandes und dem Uhrgehäuse ein Freiraum, der eine Schwenkbewegung zulässt, vorhanden ist.
Um diesen Freiraum zu überbrücken und einen harmonischen, möglichst spielfreien Anschluss des Uhrarmbandes an das Uhrgehäuse zu sichern, ist es bekannt, an die Krümmung des Uhrgehäuses angepasste Endstücke, bevorzugt aus Metall, am Endteil des Uhrarmbandes anzuordnen, wie dies beispielsweise aus der US 2 948 941 A zu entnehmen ist. Hierdurch wird auch eine gewisse Stabilität zwischen dem Uhrarmband und dem Uhrgehäuse erreicht, sodass neben dem ansprechenden Erscheinungsbild ein Fallen der Uhr in die Elle - was durch eine lockere Gelenkverbindung zwischen dem Uhrarmband und dem Uhrgehäuse verursacht wird - verhindert werden kann.
Hierbei ergibt sich jedoch die Schwierigkeit, dass für unterschiedliche Uhrgehäuse jeweils unterschiedliche Endteile am Uhrarmband vorhanden sein müssen, was eine relativ aufwendige Lagerhaltung bei den Fachhändlern bzw. Uhrmachern erfordert, insbesondere bei einem Ersatz bzw. Austausch eines Uhrarmbandes. Oftmals ist es erforderlich, für unterschiedliche Uhrgehäuse unterschiedliche Uhrarmbänder bereitzuhalten.
Die Erfindung bezweckt die Vermeidung dieser Nachteile und Schwierigkeiten und stellt sich die Aufgabe, eine Vorrichtung der eingangs beschriebenen Art zu schaffen, mit der ein Band an einen starren Teil - auch wenn dieser unterschiedliche Formen aufweist - befestigt werden kann, wobei insbesondere ein und dasselbe Band unter optimaler Anpassung an verschieden gestaltete starre Teile anschließbar ist. Im besonderen geht es darum, ein Uhrarmband an ein Uhrgehäuse unter Überbrückung des Raumes zwischen dem Stift und der Gehäusewand anschließen zu lassen.
Diese Aufgabe wird bei einer Vorrichtung der eingangs beschriebenen Art erfindungsgemäß dadurch gelöst, dass der Stift gegenüber dem Band in einer Richtung quer zu seiner Längsachse in unterschiedliche Lagen bringbar und in diesen von ihm gegenüber dem Band einnehmbaren Lagen am Band fixierbar ist.
Die Erfindung beschreitet somit einen vom Stand der Technik abweichenden Weg, es wird nämlich nicht das Endglied des Bandes an den starren Teil, an dem es befestigt werden soll, angepasst, sondern erfindungsgemäß kann mit ein und demselben Endteil die Distanz zwischen dem Stift und unterschiedlichen starren Teilen überbrückt werden, indem der Stift in unterschiedliche Lagen gegenüber dem Endteil des Bandes gebracht wird; d.h., ist der Abstand größer, wird der Stift im Endteil des Bandes weiter nach hinten gesetzt, ist er kleiner, wird er nach vor gesetzt und ebenso gut kann er höhenmäßig variiert werden. Daher ist erfindungsgemäß vorzugsweise der Stift in Längsrichtung des Bandes verbringbar bzw. zweckmäßig auch in Dickenrichtung des Bandes verbringbar.
Eine einfache, kostengünstige Konstruktion der Vorrichtung, die eine Vielzahl unterschiedlicher Lagen des Stiftes gegenüber dem Endteil des Bandes ermöglicht, ist dadurch gekennzeichnet, dass der Stift in einem sich mit seiner Längserstreckung parallel zum Stift erstreckenden Stiftlager einsetzbar ist, das seinerseits am Band quer zur Längsachse des Stiftes verstellbar und in den der von ihm einnehmbaren Lagen fixierbar ist, wobei vorzugsweise das Stiftlager eine oder mehrere Ausnehmungen aufweist, in die der Stift einsetzbar ist. Es ist auch möglich, dass das Stiftlager gegen ein anderes mit einer anderen Lage für einen Stift ausgetauscht wird.
Eine weitere besonders günstige Konstruktion, die eine Vielzahl von unterschiedlichen Lagen des Stiftes gegenüber dem Endteil des Bandes ermöglicht, ist dadurch gekennzeichnet, dass der Stift in einem sich mit seiner Längsachse parallel zum Stift erstreckenden Stiftlager einsetzbar ist, das seinerseits in einer Ausnehmung des Endteiles des Bandes in gegenüber der Längsachse des Stiftlagers unterschiedlichen Drehlagen einsetzbar ist und dass das Stiftlager mindestens eine exzentrisch zu seiner Längsachse aufweisende Ausnehmung zur Aufnahme des Stiftes aufweist.
Hierbei weist zweckmäßig das Stiftlager über seine Längserstreckung einen Querschnitt eines regelmäßigen Vielecks auf und der Endteil des Bandes eine korrespondierende Ausnehmung zur Aufnahme des Stiftlagers.
Hierdurch ist es möglich, das Stiftlager in unterschiedlichen Drehlagen in den Endteil des Bandes einzusetzen, wodurch bei jeder Drehlage eine neue, entweder in Dicken- oder in Längsrichtung des Bandes versetzte Lage des Stiftes gegenüber dem Endteil des Bandes erzielt werden kann.
Weitere bevorzugte Ausführungsformen sind dadurch gekennzeichnet, dass das Stiftlager über seine Längserstreckung einen Querschnitt eines Kreises, Rechtecks oder Sterns aufweist und der Endteil des Bandes eine korrespondierende Ausnehmung zur Aufnahme des Stiftlagers aufweist. Ist beispielsweise das Stiftlager mit einem Querschnitt eines Kreises versehen, so kann durch Drehen dieses Stiftlagers gegenüber dem Endteil des Bandes der im Stiftlager gelagerte Stift sehr diffizil verstellt werden.
Vorzugsweise ist das Band an seinem den Stift aufnehmenden Endteil mit einem den Stift entweder direkt aufnehmenden oder den Stift über das Stiftlager aufnehmenden Verstärkungsteil versehen.
Wenn der Stift im Stiftlager asymmetrisch gelagert ist, so lassen sich unterschiedliche Lagen des Stiftes gegenüber dem Ende des Bandes auch dadurch erzielen, wenn das Stiftlager gewendet, und zwar um die Längsrichtung des Bandes in das Band bzw. in einen am Band vorgesehenen Verstärkungsteil eingesetzt wird.
Zur Sicherung des Stiftlagers gegenüber dem Band bzw. gegenüber dem Verstärkungsteil ist vorzugsweise das Stiftlager am Band bzw. am Verstärkungsteil des Bandes gegen seitliches Verschieben mittels einer Sicherungseinrichtung, wie einer Nase, einer Klemmschraube, einer Querschnittsänderung etc., fixierbar.
Für einige Varianten kann es vorteilhaft sein, wenn zum Verstellen des Stiftes bzw. des Stiftlagers mindestens eine Stellschraube vorgesehen ist, mit der der Stift bzw. das Stiftlager gegenüber dem Band in einem am Stiftlager, am Endteil des Bandes bzw. an einem Verstärkungsteil des Bandes vorgesehenen Langloch verschiebbar ist. Dies gilt beispielsweise für ein Stiftlager mit Kreisquerschnitt.
Um eine einwandfreie Lage des Stiftlagers gegenüber dem Endteil des Bandes und ein spaltfreies Anliegen des Endteiles des Bandes am starren Teil zu sichern, ist zweckmäßig das Stiftlager am Endteil des Bandes bzw. am Verstärkungsteil mittels eines Presssitzes eingesetzt.
Um den Verstärkungsteil gegenüber dem Band zu sichern, ist dieser gegenüber dem Band nach einer bevorzugten Ausführungsform formschlüssig fixiert, vorzugsweise ist der Endteil des Bandes bzw. ein gegebenenfalls vorhandener Verstärkungsteil an die Form des starren Teiles angepasst, wobei eine Anpassung dann, wenn der Endteil des Bandes bzw. ein gegebenenfalls vorgesehener Verstärkungsteil aus einem elastisch verformbaren Werkstoff, wie Gummi, Kunststoff, insbesondere thermoplastischem Kunststoff oder thermoplastischen Elastomeren gebildet ist, nur in groben Zügen, d.h. unter außer Acht Lassung irgendwelcher Toleranzen notwendig ist.
Vorzugsweise ist das Stiftlager aus einem Werkstoff höherer Härte und Festigkeit gebildet als der Endteil des Bandes oder ein gegebenenfalls vorgesehener Verstärkungsteil.
Zwecks einfacher Festlegung der richtigen Position des Stiftes weist das Band als Anpassband an seinem Endteil eine von seiner Oberseite bis zum Stiftlager reichende Öffnung auf und ist das Stiftlager mit in der Öffnung zu liegen kommenden und seine Positionen kennzeichnenden Markierungen versehen, wobei vorteilhaft die Breite des Anpassbandes geringer bemessen ist als der Abstand der Hörner eines Uhrgehäuses.
Bevorzugt erfolgt die Herstellung eines erfindungsgemäß ausgestalteten Bandes dadurch, dass zumindest die Ausbildung des Endteiles des Bandes bzw. das Herstellen eines am Endteil des Bandes vorgesehenen Verstärkungsteiles durch Spritzgießen erfolgt.
Die Erfindung ist nachfolgend anhand mehrerer Ausführungsbeispiele, die in der Zeichnung dargestellt sind, näher erläutert, wobei Fig. 1 eine Schrägrissdarstellung eines an ein Uhrgehäuse angeschlossenen Bandes und Fig. 2 einen gemäß den Linien II - II der Fig.1 gelegten Schnitt veranschaulichen. Fig. 3 zeigt ein Detail der Fig. 1 ebenfalls im Schrägriss im vergrößerten Maßstab. Die Fig. 4 und 5 veranschaulichen Varianten in zu Fig. 2 analoger Darstellung, jedoch ebenfalls vergrößert. Fig. 6 zeigt einen Schnitt durch einen Endteil des Bandes und durch den Stift quer zur Längserstreckung des Bandes. Die Fig. 7 und 9 stellen weitere Varianten in zu Fig. 2 analoger Darstellung und Fig. 8 stellt einen gemäß der Linie VIII - VIII der Fig. 7 geführten Schnitt dar. Fig. 10 veranschaulicht in zu Fig. 1 analoger Darstellung ein als Einstellhilfe fungierendes Anpassband.
Zur Befestigung eines Uhrarmbandes 1 an einem Uhrgehäuse 2 durchsetzt ein Stift 3, vorzugsweise ein Federstift, eine Ausnehmung 4 eines Endteiles 5 des Uhrarmbandes 1 und rastet mit seinen zapfenförmigen Enden 6 in Ausnehmungen 7 von vom Uhrgehäuse 2 abstehenden Nasen bzw. Hörnern 8, zwischen denen der Endteil 5 des Uhrarmbandes 1 zu liegen kommt, ein. Die Breite 9 des Uhrarmbandes 1 ist entsprechend der Distanz der beiden Hörner 8 des Uhrgehäuses 2 bemessen. Die dem Uhrgehäuse 2 zugewendete Endseite 10 des Endteils 5 des Uhrarmbandes 1 korrespondiert im nicht eingebauten Zustand in etwa zur Krümmung, die das Uhrgehäuse 2 zwischen den beiden Hörnern 8 aufweist, und zwar sowohl in Umfangsrichtung als auch in einer hierzu senkrechten Richtung.
Wie insbesondere aus den Fig. 1 und 2 zu ersehen ist, liegt die Endseite des Endteils 10 des Uhrarmbandes 1 an der Fläche 11 des Uhrgehäuses 2 zwischen den Hörnern 8 nahezu über ihre gesamte Erstreckung spielfrei an, wodurch das Uhrarmband 1 um den Stift 3 nicht mehr frei gelenkig bewegbar ist, sondern eine gewisse Stabilität zwischen dem Uhrgehäuse 2 und dem Uhrarmband 1 erzielt wird und ein Fallen des Uhrgehäuses 2 in die Elle verhindert wird.
Im in den Fig. 1 bis 3 dargestellten Ausführungsbeispiel ist das Uhrarmband 1 als Kunststoffuhrarmband ausgeführt, wodurch eine Nachgiebigkeit durch elastisches Verhalten des Kunststoffs gegeben ist. Wesentlich für die Erfindung ist, dass zwischen dem Endteil 5 des Uhrarmbandes 1 und dem Uhrgehäuse 2 ein Kontakt, und zwar ein möglichst spaltfreier Kontakt erzielt wird, was wie folgt erreicht wird:
Gemäß der in den Fig. 1 bis 3 dargestellten Ausführungsform ist der Stift 3 in eine Ausnehmung 4 eines Stiftlagers 12 mit möglichst geringem Spiel bzw. spielfrei eingesetzt, wie später noch erläutert wird. Das Stiftlager 12 selbst weist einen quadratischen Querschnitt auf und ist in einer zu seinem Querschnitt korrespondierenden Ausnehmung 13 eines Verstärkungsteils 14, der im Endteil 5 des Uhrarmbandes 1 eingegossen ist, eingesetzt. Zur besseren Fixierung des Verstärkungsteils 14 am Endteil 5 des Uhrarmbandes 1 weist der Verstärkungsteil 14 eine ihn quer zu seiner Längserstreckung durchsetzende Ausnehmung 15 auf, die vom Material des Uhrarmbandes beim Fertigen des Uhrarmbandes ausgefüllt wird und so den Verstärkungsteil 14 gegen seitliches Verschieben und Herausreißen aus dem Uhrarmband 1 zusätzlich sichert.
Der Verstärkungsteil 14 selbst ist in Längsrichtung des Uhrarmbandes 1 zur Gänze vom Material des Uhrarmbandes 1 umgeben. An seiner Unterseite weist er eine von außen bis zum Stiftlager 12 ragende Ausnehmung 16 auf, damit ein Lösen des Stiftes 3, beispielsweise eines Federstiftes, d.h. ein Zurückziehen eines Endteils 3' des Federstiftes (vgl. Fig. 6 und 8), zum Demontieren des Uhrarmbandes 1 möglich ist. Aus diesem Grund ist auch das Stiftlager 12 etwas kürzer bemessen als die Distanz zwischen den Hörnern 8 des Uhrgehäuses 2.
Das in Fig. 2 dargestellte Uhrarmband 1 ist, wie erwähnt, aus Kunststoff gefertigt und beispielsweise im Spritzgussverfahren hergestellt. In diesem Fall kann auf den Verstärkungsteil auch verzichtet werden. Das Stiftlager 12 ist dann direkt in den Endteil 5 des Uhrarmbandes 1 eingesetzt. Unter Umständen kann der Stift 3 auch direkt in eine Ausnehmung 4 des Endteils 5 des Kunststoffbandes eingesetzt werden.
Wenn das Uhrarmband 1 als Lederarmband ausgeführt ist, weist es üblicherweise an seiner Oberseite ein Oberleder auf und an seiner am Handgelenk anliegenden Seite ein Futterleder. Zwischen den beiden an ihren Rändern miteinander verbundenen (z.B. mit einer Naht) Lederstreifen des Futterleders und des Oberleders ist oftmals eine Einlage vorgesehen. In diesem Fall ist der Verstärkungsteil 14 besonders vorteilhaft und er wird vom Futterleder und vom Oberleder zumindest teilweise umschlungen, wobei das Futterleder mit dem Oberleder etwa in der Höhe der Hälfte der dem Uhrgehäuse 2 zugewendeten Seite des Verstärkungsteiles 14 verbunden, beispielsweise verklebt ist. Es ist jedoch auch möglich, dass das Oberleder bis an die Unterseite des Ührarmbandes 1 den Verstärkungsteil 14 umschlingt und an der Unterseite mit dem Futterleder verbunden ist. Die Ausnehmung 15, die den Verstärkungsteil 14 quer zu seiner Längserstreckung durchsetzt, wird im Falle eines Lederarmbandes dazu benutzt, ein Vlies durchzufädeln und mit dem Oberleder und dem Futterleder oder mit der Einlage zwischen den beiden Lederstreifen zu verbinden, sodass der Verstärkungsteil 14 am Ende des Uhrarmbandes 1 einen guten Halt aufweist und in Längsrichtung des Uhrarmbandes wirkenden Zugkräften auch Stand halten kann.
Der Verstärkungsteil 14 weist zum Zweck der Anpassbarkeit an die zwischen den Hörnern 8 vorgegebene Form des Uhrgehäuses 1 eine gewisse Verformbarkeit auf, die beispielsweise durch eine Elastizität dieses Teiles 14 gegeben sein kann. Ist dieser Verstärkungsteil 14 nicht vorhanden, beispielsweise wenn das gesamte Uhrarmband 1 aus einem Stück hergestellt ist, weist das Bandende 5 selbst diese Anpassbarkeit auf.
Zweckmäßig ist hierbei, dass zwischen dem Uhrgehäuse 2 und dem Endteil 5 des Uhrarmbandes ein Kontakt auch nach längerem Tragen der Uhr bestehen bleibt, was einen bleibenden Widerstand des Endteils 5 des Uhrarmbandes 1 und damit auch des Verstärkungsteils 14 bedingt. Als Werkstoffe für den Verstärkungsteil 14 bzw. für ein Kunststoffband werden daher zweckmäßig Werkstoffe eingesetzt, die eine Härte nach Shore A in einem Bereich zwischen 30 und 70 aufweisen. Diese Werkstoffe sollen weiters einen Druckverformungsrest bei 100°C nach 24 Stunden in einem Bereich zwischen 40 % und 70 % aufweisen. Als Werkstoffe kommen Gummi, Kunststoff, insbesondere thermoplastischer Kunststoff und thermoplastische Elastomere in Frage. Hierdurch lassen sich in einem bestimmten Ausmaß Krümmungsunterschiede zwischen dem Uhrgehäuse 2 und dem Endteil 5 des Uhrarmbandes 1 ausgleichen.
Die Ausnehmung 4 für den Stift 3 ist im Stiftlager 12 außermittig und vorzugsweise auch asymmetrisch angeordnet. Gemäß der in den Fig. 1 bis 3 dargestellten Ausführungsform sind zwei Ausnehmungen 4, 4' für den Stift 3 vorgesehen, die jedoch ineinander übergehen. Eine der Ausnehmungen 4 liegt mit ihrer Längsachse 17 an einer Diagonale des Querschnitts des Stiftlagers 12, die andere Ausnehmung 4' liegt mit ihrer Längsachse 17' völlig asymmetrisch und in einem anderen radialen Abstand von der Längsachse 18 des Stiftlagers 12 als die andere Ausnehmung 4.
Hierdurch ist es möglich durch unterschiedliche Einbaulagen des Stiftlagers 12 gegenüber dem Verstärkungsteil 14, d.h. durch Herausziehen des Stiftlagers 12, Drehen um 90°, 180° oder 270° um seine Längsachse 18 und Wiedereinsetzen in den Verstärkungsteil 14, unterschiedliche Lagen der Längsachse des Stiftes 3 gegenüber dem Uhrgehäuse 2 festzulegen, und zwar sowohl in Richtung der Dicke des Uhrarmbandes 1 bzw. der Höhe des Uhrgehäuses 2 als auch in Richtung der Längserstreckung des Uhrarmbandes 1. Soll nun ein dichter Kontakt und ein leichtes Anpressen der Endfläche 10 des Endteils 5 des Uhrarmbandes 1 gegen das Uhrgehäuse 2 erzielt werden, ist es lediglich notwendig, das Stiftlager 12 in die richtige Position, d.h. in die richtige Drehlage um seine Längsachse 18 zu bringen, sodass der Stift 3 bei Einrasten in die Ausnehmungen 7 der Hörner 8 des Uhrgehäuses 2 den Endteil 5 des Uhrarmbandes 1 gegen das Uhrgehäuse 2 drückt bzw. zumindest teilweise in Kontakt bringt.
Eine asymmetrische Lage der Ausnehmung 4' für den Stift 3 im Stiftlager 12 macht eine weitere Differenzierung möglich, indem das Stiftlager 12 um die Längsachse des Uhrarmbandes 1 gewendet in die Ausnehmung 13 des Verstärkungsteiles 14 eingesetzt wird.
Fig. 4 veranschaulicht die unterschiedlichen Lagen der Längsachse 17 der Ausnehmung 4 für den Stift 3, die erzielbar sind, wenn eine einzige Ausnehmung 4 im Stiftlager 12 asymmetrisch vorgesehen ist. In Fig. 5 ist dies für zwei im Stiftlager 12 vorgesehene Ausnehmungen 4, 4' veranschaulicht.
Gemäß Fig. 6 ist der Stift 3 zweiteilig ausgebildet und jeder der beiden Teile 3" und 3"' steckt in einer eigenen Ausnehmung 4', 4" des Stiftlagers 12, welche Ausnehmungen 4', 4" zueinander fluchtend angeordnet sind.
Das Stiftlager 12 ist vorzugsweise in der Ausnehmung des Verstärkungsteils 14 mit einem Presssitz eingesetzt; zur Sicherung der Lage längs seiner Längsachse 18 können beispielsweise zusätzlich Rastnasen 19 vorgesehen sein, die ein gewisses Einschnappen des Stiftlagers 12 im Verstärkungsteil 14 bewirken, wenn diese Rastnasen 19 in korrespondierende Ausnehmungen 20 nach dem Inpositionbringen des Stiftlagers 12 einrasten.
Selbstverständlich ist es möglich, für das Stiftlager 12 eine andere Querschnittsform als eine quadratische auszuwählen, beispielsweise wäre es möglich, eine Form eines gleichseitigen Dreiecks zu wählen oder auch eine Rechteckform oder auch einen Kreisquerschnitt, wie letzteres beispielsweise in Fig. 7 und 8 veranschaulicht ist. Weist das Stiftlager 12 einen Kreisquerschnitt auf, so ist die Ausnehmung 4 exzentrisch vorgesehen, und zweckmäßig ist zur Lagesicherung (Drehsicherung) des Stiftlagers 12 gegenüber dem Verstärkungsteil 14 eine Sicherungsschraube 21 vorgesehen, die beispielsweise in einem Gewindeloch 22 des Verstärkungsteils 14 einschraubbar ist und in eine etwa mittig der Längserstreckung des Stiftlagers 12 vorgesehene periphere Nut 23 eingreift, wodurch gleichzeitig auch die Lage des Stiftlagers 12 in Richtung seiner Längsachse 18 festgelegt ist. Zum Verdrehen des Stiftlagers 12 dient ein seitlicher Ansatz 12" oder eine Nut an einer Endfläche des Stiftlagers 12.
In Fig. 9 ist eine weitere Variante dargestellt, gemäß der das Stiftlager 12 in einer Ausnehmung 13' des Verstärkungsteils 14, die sich etwa in der Längsrichtung des Endteiles 5 des Uhrarmbandes 1 bzw. in einer Ebene des Uhrgehäuses 2 erstreckt, verschiebbar geführt, und zwar in der Ebene des Uhrgehäuses 2. Die Lage des Stiftlagers 12 innerhalb dieser Ausnehmung 13' lässt sich somit in unterschiedlichen Distanzen zum Uhrgehäuse 2 festlegen, wobei zum Festlegen eine Stelleinrichtung, wie beispielsweise zwei im Abstand voneinander befindliche Stellschrauben 24, vorgesehen ist, die vorzugsweise von der dem Uhrgehäuse 2 zugewendeten Endfläche 10 des Endteils 5 des Uhrarmbandes 1 her betätigbar ist, d.h. vor dem Einsetzen des Uhrarmbandes 1 am Uhrgehäuse 2 zu betätigen ist. In der Ausnehmung 13' sind zwei einander gegenüberliegende Führungsflächen 25 vorgesehen, an denen das in diesem Falle mit diesen Führungsflächen 25 in Kontakt bringbare Stiftlager 12 geführt ist, und zwar mit zueinander parallelen Außenflächen.
Hier genügt die Fixierung des Stiftlagers 12 - und damit des Stiftes 3 - in Richtung zum Uhrgehäuse 2, da bei montiertem Uhrarmband 1 eine Bewegung des Uhrarmbandes 1 bei einem Kontakt zwischen Uhrgehäuse 1 und Endteil 5 zum Uhrgehäuse 2 nicht möglich ist. Selbstverständlich kann die Ausnehmung 4 außermittig des Stiftlagers 12 liegen, wodurch das Stiftlager 12 auch in gewendeter Position eingesetzt werden kann und damit weitere Lagen des Stiftes 3 gegenüber dem Uhrgehäuse 1 ermöglicht.
Die Erfindung lässt sich an unterschiedlichen Uhrarmbändern 1 verwirklichen, beispielsweise auch an mehrschichtigen- und auch an Lederarmbändern; ebenso an Stahlarmbändern, die beispielsweise von aneinander angelenkten Gliederkörpern gebildet sind.
Wenn nur eine geringe Anzahl von Verstell-Varianten des Uhrarmbandes 1 gegenüber einem Uhrgehäuse 2 gefordert ist, so kann es unter Umständen genügen, auch ohne Stiftlager 12 das Auslangen zu finden und mehrere Ausnehmungen im Endteil 5 des Uhrarmbandes 1 bzw. dessen Verstärkungsteil 14 in unterschiedlicher Höhen- und Entfernungslage von der Endfläche 10 des Endteils 5 vorzusehen.
In Fig. 10 ist ein sogenanntes Anpassband 1' dargestellt, das als Einstellhilfe zum Auffinden der richtigen Lage des Stiftes 3 in einem Uhrarmband 1 dient. Dieses Anpassband 1', das vom Innenleben, d.h. bezüglich des Stiftlagers 12 identisch gestaltet ist wie das in Fig. 1 dargestellte Uhrarmband 3, weist an seiner Oberseite am Endteil 5 eine Öffnung 26 auf, die sich bis zur Ausnehmung 13 für das Stiftlager 12 erstreckt, sodass von oben eine Teilansicht auf das Stiftlager 12 möglich ist.
Das Stiftlager 12 selbst weist am Umfang Markierungen 27 auf, beispielsweise Ziffern von "1" bis "8", wobei jeweils eine Ziffer an einer Umfangsseite derart angebracht ist, dass bei eingesetztem Stiftlager 12 eine Ziffer durch die Ausnehmung 26 zu ersehen ist. Die Ziffern 1 bis 4 stehen hierfür für das Stiftlager 12 in einer ersten Lage und die Ziffern 5 bis 8 für das Stiftlager in der gewendeten Lage (gewendet um die Längsrichtung des Anpassbandes 1'). Aus diesem Grund ist die Öffnung 26 nicht mittig der Breite des Anpassbandes 1' angeordnet, sondern näher zu einem Bandrandbereich gerückt.
Das Anpassband 1' weist zweckmäßig eine Breite 9' auf, die etwas geringer bemessen ist als der Abstand zwischen den Hörnern 8 des Uhrgehäuses 2, sodass das korrekte Einrasten des Stiftes 3, d.h. seiner Endteile 3' in die Ausnehmungen 7, überprüft werden kann.
Mit Hilfe des Anpassbandes 1' lässt sich somit die Ideallage des Stiftlagers 12 durch Feststellen der in der Ausnehmung aufscheinenden Ziffer festlegen, und es kann dann das Stiftlager 12 im eigentlichen Uhrarmband 1 in genau dieser Position eingebaut werden.
Die Erfindung lässt sich auch für andere Bänder als Uhrarmbänder, die an einem starren Teil montiert werden müssen, anwenden, beispielsweise für ein Mobiltelefon, ein Abspielgerät für einen Musikspeicher etc.

Claims (20)

  1. Vorrichtung zum Anschluss eines Endteiles (5) eines Bandes (1) an einen starren Teil (2), insbesondere eines Armbandes, wie eines Uhrarmbandes, an ein Gehäuse, wie ein Uhrgehäuse, wobei ein an dem Endteil (5) des Bandes (1) angeordneter und sich mit seiner Längsachse quer zur Längsrichtung des Bandes (1) erstreckender Stift (3) mit mindestens einer Ausnehmung (7) des starren Teiles (2) in Eingriff bringbar ist, dadurch gekennzeichnet, dass der Stift (3) gegenüber dem Band (1) in einer Richtung quer zu seiner Längsachse in unterschiedliche Lagen bringbar und in diesen von ihm gegenüber dem Band (1) einnehmbaren Lagen am Band (1) fixierbar ist.
  2. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, dass der Stift (3) in Längsrichtung des Bandes (1) verbringbar ist.
  3. Vorrichtung nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass der Stift (3) in Dickenrichtung des Bandes (1) verbringbar ist.
  4. Vorrichtung nach einem oder mehreren der Ansprüche 1 bis 3, dadurch gekennzeichnet, dass der Stift (3) in einem sich mit seiner Längserstreckung parallel zum Stift (3) erstreckenden Stiftlager (12) einsetzbar ist, das seinerseits am Band (1) quer zur Längsachse des Stiftes (3) verstellbar und in den von ihm einnehmbaren Lagen fixierbar ist.
  5. Vorrichtung nach Anspruch 4, dadurch gekennzeichnet, dass das Stiftlager (12) eine oder mehrere Ausnehmungen (4, 4') aufweist, in die der Stift (3) einsetzbar ist.
  6. Vorrichtung nach einem oder mehreren der Ansprüche 1 bis 5, dadurch gekennzeichnet, dass der Stift (3) in einem sich mit seiner Längsachse parallel zum Stift (3) erstreckenden Stiftlager (12) einsetzbar ist, das seinerseits in einer Ausnehmung (13) des Endteiles (5) des Bandes (1) in gegenüber der Längsachse des Stiftlagers (12) unterschiedlichen Drehlagen einsetzbar ist und dass das Stiftlager (12) mindestens eine exzentrisch zu seiner Längsachse aufweisende Ausnehmung (4, 4') zur Aufnahme des Stiftes (3) aufweist.
  7. Vorrichtung nach Anspruch 6, dadurch gekennzeichnet, dass das Stiftlager (12) über seine Längserstreckung einen Querschnitt eines regelmäßigen Vielecks aufweist und der Endteil (5) des Bandes (1) eine korrespondierende Ausnehmung (13) zur Aufnahme des Stiftlagers aufweist.
  8. Vorrichtung nach Anspruch 5, dadurch gekennzeichnet, dass das Stiftlager (12) über seine Längserstreckung einen Querschnitt eines Kreises, Rechtecks oder Sterns aufweist und der Endteil (5) des Bandes (1) eine korrespondierende Ausnehmung (13) zur Aufnahme des Stiftlagers (12) aufweist.
  9. Vorrichtung nach einem oder mehreren der Ansprüche 1 bis 8, dadurch gekennzeichnet, dass das Band (1) an seinem den Stift (3) aufnehmenden Endteil (5) mit einem den Stift (3) entweder direkt aufnehmenden oder den Stift (3) über das Stiftlager (12) aufnehmenden Verstärkungsteil (14) versehen ist.
  10. Vorrichtung nach einem oder mehreren der Ansprüche 4 bis 9, dadurch gekennzeichnet, dass das Stiftlager (12) in zwei Lagen, und zwar gewendet um die Längsrichtung des Bandes (1), in das Band (1) bzw. in einen am Band vorgesehenen Verstärkungsteil (14) einsetzbar ist.
  11. Vorrichtung nach einem oder mehreren der Ansprüche 4 bis 10, dadurch gekennzeichnet, dass das Stiftlager (12) am Band (1) bzw. am Verstärkungsteil (14) des Bandes (1) gegen seitliches Verschieben mittels einer Sicherungseinrichtung, wie einer Nase (19), einer Klemmschraube, einer Querschnittsänderung etc., fixierbar ist.
  12. Vorrichtung nach einem oder mehreren der Ansprüche 1 bis 11, dadurch gekennzeichnet, dass zum Verstellen des Stiftes (3) bzw. des Stiftlagers (12) mindestens eine Stellschraube (24) vorgesehen ist, mit der der Stift (3) bzw. das Stiftlager (12) gegenüber dem Band (1) in einem am Stiftlager (12), am Endteil (5) des Bandes (1) bzw. an einem Verstärkungsteil (14) des Bandes (1) vorgesehenen Langloch (13') verschiebbar ist.
  13. Vorrichtung nach einem oder mehreren der Ansprüche 1 bis 12, dadurch gekennzeichnet, dass das Stiftlager (12) am Endteil (5) des Bandes (1) bzw. am Verstärkungsteil (14) mittels eines Presssitzes eingesetzt ist.
  14. Vorrichtung nach einem oder mehreren der Ansprüche 9 bis 13, dadurch gekennzeichnet, dass der Verstärkungsteil (14) gegenüber dem Band (1) formschlüssig fixiert ist.
  15. Vorrichtung nach einem oder mehreren der Ansprüche 1 bis 14, dadurch gekennzeichnet, dass der Endteil (5) des Bandes (1) bzw. ein gegebenenfalls vorhandener Verstärkungsteil (14) an die Form des starren Teiles (2) angepasst ist.
  16. Vorrichtung nach einem oder mehreren der Ansprüche 1 bis 15, dadurch gekennzeichnet, dass der Endteil (5) des Bandes (1) bzw. ein gegebenenfalls vorgesehener Verstärkungsteil (14) aus einem elastisch verformbaren Werkstoff, wie Gummi, Kunststoff, insbesondere thermoplastischem Kunststoff oder thermoplastischen Elastomeren gebildet ist.
  17. Vorrichtung nach einem oder mehreren der Ansprüche 4 bis 16, dadurch gekennzeichnet, dass das Stiftlager (12) aus einem Werkstoff höherer Härte und Festigkeit gebildet ist als der Endteil (5) des Bandes (1) oder ein gegebenenfalls vorgesehener Verstärkungsteil (14).
  18. Vorrichtung nach einem oder mehreren der Ansprüche 4 bis 17, dadurch gekennzeichnet, dass das Band als Anpassband (1') an seinem Endteil (5) eine von seiner Oberseite bis zum Stiftlager (12) reichende Öffnung (26) aufweist und das Stiftlager (12) mit in der Öffnung (26) zu liegen kommenden und seine Positionen kennzeichnenden Markierungen (27) versehen ist.
  19. Vorrichtung nach Anspruch 18, dadurch gekennzeichnet, dass die Breite (9') des Anpassbandes (1') geringer bemessen ist als der Abstand der Hörner (8) eines Uhrgehäuses (2).
  20. Verfahren zur Herstellung eines Armbandes nach einem oder mehreren der Ansprüche 1 bis 19, dadurch gekennzeichnet, dass zumindest die Ausbildung des Endteiles (5) des Bandes (1) bzw. das Herstellen eines am Endteil (5) des Bandes (1) vorgesehenen Verstärkungsteiles (14) durch Spritzgießen erfolgt.
EP05450047A 2004-04-22 2005-03-15 Vorrichtung zum Anschluss eines Endteils eines Bandes an einen Standteil Not-in-force EP1588641B1 (de)

Priority Applications (1)

Application Number Priority Date Filing Date Title
PL05450047T PL1588641T3 (pl) 2004-04-22 2005-03-15 Urządzenie do przyłączania części końcowej paska do części nieruchomej

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
AT3042004 2004-04-22
AT0030404U AT7595U1 (de) 2004-04-22 2004-04-22 Vorrichtung zum anschluss eines endteiles eines bandes an einen standteil

Publications (3)

Publication Number Publication Date
EP1588641A2 true EP1588641A2 (de) 2005-10-26
EP1588641A3 EP1588641A3 (de) 2006-06-07
EP1588641B1 EP1588641B1 (de) 2011-03-09

Family

ID=34427243

Family Applications (1)

Application Number Title Priority Date Filing Date
EP05450047A Not-in-force EP1588641B1 (de) 2004-04-22 2005-03-15 Vorrichtung zum Anschluss eines Endteils eines Bandes an einen Standteil

Country Status (7)

Country Link
US (1) US7451528B2 (de)
EP (1) EP1588641B1 (de)
AT (2) AT7595U1 (de)
DE (1) DE502005011064D1 (de)
DK (1) DK1588641T3 (de)
HK (1) HK1084567A1 (de)
PL (1) PL1588641T3 (de)

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1800559B1 (de) * 2005-12-23 2008-10-08 The Swatch Group Management Services AG Verbindung enthaltend ein Befestigungsgehäuse mit unterer Platte und oberer Platte
EP3575887A1 (de) * 2011-10-05 2019-12-04 Suunto Oy Uhrengehäuse und armbanduhrvorrichtung
US8770831B1 (en) 2012-07-19 2014-07-08 Invicta Watch Company Of America, Inc. Coupling pin connection for securing a watchband to a watchcase
JP2014236781A (ja) * 2013-06-06 2014-12-18 カシオ計算機株式会社 部材連結構造、バンド取付構造、および時計
WO2014143972A1 (en) 2013-03-15 2014-09-18 Mynd Sting Enterprises Llc Attachment apparatuses and associated methods of use and manufacture
CH708815B1 (fr) * 2013-11-06 2017-12-29 The Swatch Group Man Services Ag Elément d'habillage pour une carrure d'une montre-bracelet.
US10182623B2 (en) 2014-08-11 2019-01-22 Apple Inc. Consumer product attachment systems having locking or expansion characteristics
US10184506B2 (en) * 2014-08-11 2019-01-22 Apple Inc. Captive elements of an attachment system
US10085523B2 (en) * 2014-08-11 2018-10-02 Apple Inc. Attachment system for an electronic device
US10064460B2 (en) 2015-09-30 2018-09-04 Apple Inc. Frictional stabilization of band and securement mechanism
US10219591B2 (en) 2016-03-21 2019-03-05 Apple Inc. Attachment system for an electronic device
US10149518B1 (en) 2016-08-08 2018-12-11 Apple Inc. Clasp assembly for a wearable device
CN110623642B (zh) * 2019-09-25 2022-03-29 歌尔科技有限公司 一种连接组件和具有该连接组件的穿戴设备
US20210286402A1 (en) 2020-03-13 2021-09-16 Interlokit Inc. Accessory Attachment Apparatus And Methods Related Thereto

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CH419694A (fr) * 1965-05-03 1966-08-31 Manufacuture Genevoise De Boit Dispositif de fixation d'une extrémité de bracelet à une montre
US4217681A (en) * 1978-12-26 1980-08-19 Timex Corporation Releasable and adjustable end attachment for watchband and the like

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3123882A (en) * 1964-03-10 Meyerson
US1784887A (en) * 1929-10-17 1930-12-16 Robert F Campbell Wrist-watch attachment
US2510938A (en) * 1949-08-27 1950-06-06 Foster Metal Products Inc Wrist watch connector
US2876521A (en) * 1956-04-25 1959-03-10 Legman Nathan Watch band and clasp
US2948941A (en) 1958-04-10 1960-08-16 Elgin Nat Watch Co Replaceable end links for expansion watch bands
US3740804A (en) 1971-09-15 1973-06-26 Pale Corp Watch end
DE2249827A1 (de) 1972-10-11 1974-04-18 Forrer Jacques Steg fuer armbanduhrgehaeuse
DE2950705A1 (de) * 1979-12-17 1981-06-25 Union Rheinische Braunkohlen Kraftstoff AG, 5000 Köln Verfahren zur gewinnung von russ aus waessrigem suspensionen
US4419770A (en) * 1981-05-02 1983-12-06 Sony Corporation Wrist AM radio receiver
JP2838865B2 (ja) 1995-02-20 1998-12-16 セイコー株式会社 腕時計用外装部品の結合構造
US5689867A (en) * 1996-09-30 1997-11-25 Katz; Teresa Interchangeable clasp
US6212414B1 (en) * 1999-08-24 2001-04-03 Motorola, Inc. Wrist-carried radiotelephone
JP3559794B2 (ja) 1999-11-30 2004-09-02 高島産業株式会社 時計用連結構造および時計
JP2003052422A (ja) 2001-08-20 2003-02-25 Seiko Instruments Inc ケース、バンド及び時計

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CH419694A (fr) * 1965-05-03 1966-08-31 Manufacuture Genevoise De Boit Dispositif de fixation d'une extrémité de bracelet à une montre
US4217681A (en) * 1978-12-26 1980-08-19 Timex Corporation Releasable and adjustable end attachment for watchband and the like

Also Published As

Publication number Publication date
EP1588641B1 (de) 2011-03-09
PL1588641T3 (pl) 2011-08-31
HK1084567A1 (en) 2006-08-04
AT7595U1 (de) 2005-06-27
US7451528B2 (en) 2008-11-18
ATE500762T1 (de) 2011-03-15
US20050235464A1 (en) 2005-10-27
DE502005011064D1 (de) 2011-04-21
EP1588641A3 (de) 2006-06-07
DK1588641T3 (da) 2011-05-30

Similar Documents

Publication Publication Date Title
EP1588641B1 (de) Vorrichtung zum Anschluss eines Endteils eines Bandes an einen Standteil
AT504872B1 (de) Vorrichtung zum anschluss eines uhrarmbandes an ein uhrgehäuse
CH698584B1 (de) Armband für Zeitmesser sowie Armbanduhr.
EP0360964B1 (de) Armbanduhr
DE2533731A1 (de) Montageteil
DE3109792A1 (de) Schliesse oder schnalle, insbesondere fuer uhrarmbaender
EP0579799A1 (de) Abstandhalter für einen in beton einzubettenden armierungsstab
DE2458210C3 (de) Anschlußverbinder für Uhrarmbänder
EP0723750B2 (de) Uhren-Armband und Verfahren zu dessen Herstellung
WO1998000040A1 (de) Reissverschluss
DE3429089C2 (de) Brille mit Brücke und Stegstützen
EP1468656A1 (de) Osteosynthese-Vorrichtung
DE9307904U1 (de) Befestigungselement zur Befestigung von Gurten, Bändern oder Schlaufen an Kanten von flachen Werkstücken
EP1820415B1 (de) Vorrichtung zum Verbinden eines Endteils eines Bandes mit einem weiteren Teil
DE3246167C2 (de) Selbsthemmendes Gelenk
DE3540737A1 (de) Armbanduhr mit angeformtem gliederband
EP1949811B1 (de) Band, insbesondere zur Verwendung als Schmuck-oder Uhrarmband
DE2048318C (de) Gliederband
AT12503U1 (de) Integriertes armband
DE69722416T2 (de) Uhrarmband dessen Armband mit einem Faden an der Uhr befestigt ist
DE9013764U1 (de) Armband sowie Armbanduhr mit einem solchen Armband
DE20114238U1 (de) Verschlusselement
DE2257269A1 (de) Steckverbindung zwischen zwei reisszeugteilen
DE202007003412U1 (de) Armband
DE29611763U1 (de) Griff für Türen, Fenster o.dgl.

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HU IE IS IT LI LT LU MC NL PL PT RO SE SI SK TR

AX Request for extension of the european patent

Extension state: AL BA HR LV MK YU

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HU IE IS IT LI LT LU MC NL PL PT RO SE SI SK TR

AX Request for extension of the european patent

Extension state: AL BA HR LV MK YU

REG Reference to a national code

Ref country code: HK

Ref legal event code: DE

Ref document number: 1084567

Country of ref document: HK

17P Request for examination filed

Effective date: 20060812

AKX Designation fees paid

Designated state(s): AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HU IE IS IT LI LT LU MC NL PL PT RO SE SI SK TR

17Q First examination report despatched

Effective date: 20100126

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HU IE IS IT LI LT LU MC NL PL PT RO SE SI SK TR

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

REG Reference to a national code

Ref country code: IE

Ref legal event code: FG4D

Free format text: LANGUAGE OF EP DOCUMENT: GERMAN

REF Corresponds to:

Ref document number: 502005011064

Country of ref document: DE

Date of ref document: 20110421

Kind code of ref document: P

REG Reference to a national code

Ref country code: DE

Ref legal event code: R096

Ref document number: 502005011064

Country of ref document: DE

Effective date: 20110421

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DK

Payment date: 20110315

Year of fee payment: 7

REG Reference to a national code

Ref country code: DK

Ref legal event code: T3

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 20110316

Year of fee payment: 7

REG Reference to a national code

Ref country code: SE

Ref legal event code: TRGR

REG Reference to a national code

Ref country code: CH

Ref legal event code: NV

Representative=s name: BRAUNPAT BRAUN EDER AG

Ref country code: NL

Ref legal event code: T3

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110610

Ref country code: ES

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110620

LTIE Lt: invalidation of european patent or patent extension

Effective date: 20110309

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CY

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

Ref country code: FI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

Ref country code: SI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

Ref country code: BG

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110609

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: PL

Payment date: 20110422

Year of fee payment: 7

REG Reference to a national code

Ref country code: PL

Ref legal event code: T3

REG Reference to a national code

Ref country code: HK

Ref legal event code: GR

Ref document number: 1084567

Country of ref document: HK

BERE Be: lapsed

Owner name: HIRSCH ARMBANDER GMBH

Effective date: 20110331

REG Reference to a national code

Ref country code: IE

Ref legal event code: FD4D

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: PT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110711

Ref country code: EE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

Ref country code: IE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

Ref country code: MC

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110331

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110709

Ref country code: SK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

Ref country code: RO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

Ref country code: CZ

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110331

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed

Effective date: 20111212

REG Reference to a national code

Ref country code: DE

Ref legal event code: R097

Ref document number: 502005011064

Country of ref document: DE

Effective date: 20111212

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: IT

Payment date: 20120327

Year of fee payment: 8

REG Reference to a national code

Ref country code: NL

Ref legal event code: V1

Effective date: 20121001

REG Reference to a national code

Ref country code: SE

Ref legal event code: EUG

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120316

REG Reference to a national code

Ref country code: DK

Ref legal event code: EBP

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20121001

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DK

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120331

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20130408

Year of fee payment: 9

Ref country code: DE

Payment date: 20130321

Year of fee payment: 9

Ref country code: GB

Payment date: 20130321

Year of fee payment: 9

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: PL

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120315

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110315

REG Reference to a national code

Ref country code: PL

Ref legal event code: LAPE

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: SE

Payment date: 20110331

Year of fee payment: 7

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: TR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: HU

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110309

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 502005011064

Country of ref document: DE

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20140315

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

Effective date: 20141128

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20140331

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20140315

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20141001

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 502005011064

Country of ref document: DE

Effective date: 20141001

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20140315

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 20180321

Year of fee payment: 14

REG Reference to a national code

Ref country code: CH

Ref legal event code: PCAR

Free format text: NEW ADDRESS: HOLEESTRASSE 87, 4054 BASEL (CH)

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: AT

Payment date: 20180328

Year of fee payment: 14

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

REG Reference to a national code

Ref country code: AT

Ref legal event code: MM01

Ref document number: 500762

Country of ref document: AT

Kind code of ref document: T

Effective date: 20190315

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20190315

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20190331

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20190331
