WO2010110130A1 - 絆創膏用包装材および絆創膏包装体 - Google Patents

絆創膏用包装材および絆創膏包装体 Download PDF

Info

Publication number
WO2010110130A1
WO2010110130A1 PCT/JP2010/054453 JP2010054453W WO2010110130A1 WO 2010110130 A1 WO2010110130 A1 WO 2010110130A1 JP 2010054453 W JP2010054453 W JP 2010054453W WO 2010110130 A1 WO2010110130 A1 WO 2010110130A1
Authority
WO
WIPO (PCT)
Prior art keywords
adhesive
sheet
adhesive bandage
cold seal
bandage
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2010/054453
Other languages
English (en)
French (fr)
Inventor
富男 畠中
友美 住谷
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Lintec Corp
Original Assignee
Lintec Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Lintec Corp filed Critical Lintec Corp
Priority to AU2010228419A priority Critical patent/AU2010228419B2/en
Priority to US13/258,334 priority patent/US8561796B2/en
Priority to BRPI1011739A priority patent/BRPI1011739A2/pt
Priority to CN201080012486.0A priority patent/CN102355876B/zh
Priority to JP2011505990A priority patent/JP5524180B2/ja
Publication of WO2010110130A1 publication Critical patent/WO2010110130A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61F—FILTERS IMPLANTABLE INTO BLOOD VESSELS; PROSTHESES; DEVICES PROVIDING PATENCY TO, OR PREVENTING COLLAPSING OF, TUBULAR STRUCTURES OF THE BODY, e.g. STENTS; ORTHOPAEDIC, NURSING OR CONTRACEPTIVE DEVICES; FOMENTATION; TREATMENT OR PROTECTION OF EYES OR EARS; BANDAGES, DRESSINGS OR ABSORBENT PADS; FIRST-AID KITS
    • A61F15/00—Auxiliary appliances for wound dressings; Dispensing containers for dressings or bandages
    • A61F15/001—Packages or dispensers for bandages, cotton balls, drapes, dressings, gauze, gowns, sheets, sponges, swabsticks or towels
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61F—FILTERS IMPLANTABLE INTO BLOOD VESSELS; PROSTHESES; DEVICES PROVIDING PATENCY TO, OR PREVENTING COLLAPSING OF, TUBULAR STRUCTURES OF THE BODY, e.g. STENTS; ORTHOPAEDIC, NURSING OR CONTRACEPTIVE DEVICES; FOMENTATION; TREATMENT OR PROTECTION OF EYES OR EARS; BANDAGES, DRESSINGS OR ABSORBENT PADS; FIRST-AID KITS
    • A61F13/00—Bandages or dressings; Absorbent pads
    • A61F13/00051—Accessories for dressings
    • A61F13/00072—Packaging of dressings
    • A61F13/00076—Packaging of adhesive dressings

Definitions

  • the present invention relates to an adhesive bandage packaging material and an adhesive bandage package.
  • a packaging material used to store a bandage provided with a surface base material, an adhesive layer, a pad layer, and a release sheet is known.
  • This packaging material is formed of a pair of sheet materials having a sheet base material and a cold seal layer formed of rubber and acrylic resin on the surface of the sheet base material (see, for example, Patent Document 1). ).
  • a wrapping material when the cold seal layers of a pair of sheet materials are brought into contact with each other and pressure is applied, the sheet materials are bonded together by utilizing the property that the cold seal layers are bonded to each other. Seal the bandage inside. This prevents the bandage from being contaminated with bacteria.
  • An object of the present invention is to provide an adhesive bandage packaging material and an adhesive bandage package.
  • the present inventions (1) to (7) below is a packaging material for adhesive bandages used to store an adhesive bandage having a surface base material, an adhesive layer provided on one surface of the surface base material, and a release sheet attached to cover the adhesive layer. And In a state where the adhesive bandage is housed in the adhesive bandage packaging material, the adhesive bandage is installed so as to face the surface base material of the adhesive bandage, and is provided on the adhesive sheet side of the first sheet base material and the first sheet base material.
  • a packaging material for adhesive plaster which is smaller than the rubber content.
  • Packaging material for adhesive plaster as described in (1) above It is accommodated in the packaging material for adhesive bandages, and comprises an adhesive bandage having a surface base material, an adhesive layer provided on one surface of the surface base material, and a release sheet attached to cover the adhesive layer.
  • Adhesive plaster packaging characterized by
  • the present invention it is possible to provide a bandage packaging material in which the bandage can be stored in a highly sealed state and the bandage can be easily taken out, and a bandage packaging body in which the bandage is stored in the bandage packaging material. it can.
  • FIG. 1 is a longitudinal sectional view showing a preferred embodiment of the adhesive bandage packaging material of the present invention.
  • FIG. 2 is a plan view showing a preferred embodiment of the adhesive bandage package of the present invention.
  • packaging material for adhesive bandages and the adhesive bandage packaging body of the present invention will be described in detail based on preferred embodiments.
  • FIG. 1 is a longitudinal sectional view showing a preferred embodiment of the adhesive bandage packaging material of the present invention
  • FIG. 2 is a plan view showing a preferred embodiment of the adhesive bandage package of the present invention.
  • the adhesive bandage packaging material 1 is used to store an adhesive bandage 100 therein as shown in FIGS. 1 and 2.
  • the adhesive bandage 100 is provided on the surface base 101, the adhesive layer 102 provided on one surface of the surface base 101, and the surface of the adhesive layer 102 opposite to the surface base 101. And a release sheet 104 attached to cover the surface of the adhesive layer 102 provided with the pad layer 103, and a printed layer 105 provided on the other surface of the surface substrate 101. Yes.
  • the surface substrate 101 has a function of supporting the adhesive layer 102, the pad layer 103, and the printing layer 105, and is a film mainly composed of a resin material.
  • a flexible film such as a polyurethane film, a vinyl chloride film, or a polyolefin film can be used.
  • a polyurethane film is preferably used because of excellent printability and high curved surface followability.
  • the packaging material for adhesive bandage as described later and the surface base material 101 of the adhesive bandage 100 adhere to each other is remarkable, but for the adhesive bandage of the present invention. According to the packaging material 1, even when a polyurethane film is used as the surface base material 101, the occurrence of the above problem can be effectively prevented.
  • the adhesive layer 102 is a layer having a function of attaching the adhesive bandage 100 to the affected area.
  • the material constituting the adhesive layer 102 is not particularly limited, and examples thereof include an acrylic adhesive, a silicone adhesive, a urethane adhesive, and natural rubber.
  • the pad layer 103 is a layer having functions such as hemostasis and protection of the affected area when a bandage is attached to the affected area.
  • a woven fabric or a non-woven fabric, or a polymer gel containing water or an oily component can be used as the pad layer 103.
  • the constituent material of the woven or non-woven fabric include rayon, polyethylene, polypropylene, polyolefin, alginate, and the like, and these can be used alone or in combination.
  • the release sheet 104 has a function of protecting the adhesive layer 102 and the pad layer 103.
  • a release sheet 104 is not particularly limited, and a known sheet can be used.
  • a release sheet having a large surface roughness on the surface in contact with a cold seal layer described later is preferably used.
  • a release sheet obtained by applying a release agent to a paper material is more preferably used.
  • the printing layer 105 is provided on the surface base material 101.
  • the print layer 105 is a layer that displays a pattern such as a character.
  • the printing layer 105 is provided on the surface base material 101, it is necessary to make the surface roughness of the surface in contact with the printing layer 105 of the surface base material 101 small in order to make the printing finish beautiful.
  • the printed layer 105 is provided on the surface base material 101 as in the present embodiment, the problem that the adhesive bandage packaging material and the printed layer 105 are bonded as described later was remarkable. According to the packaging material 1 for an adhesive bandage of the invention, even when the printed layer 105 is provided on the surface substrate 1, the occurrence of the above problem can be effectively prevented.
  • the adhesive plaster packaging material 1 includes a first sheet 11 a installed on the surface base 101 side of the adhesive plaster 100, and a second sheet 11 b installed on the release sheet 104 side of the adhesive plaster 100. It consists of
  • the first sheet 11a has a sheet base material 12a and a cold seal layer 13a provided on the sheet base material 12a, and the cold seal layer 13a in a state where the adhesive bandage 100 is housed in the adhesive bandage packaging material 1. Is installed so as to face the side where the adhesive bandage 100 is stored.
  • the second sheet 11b has a sheet base material 12b and a cold seal layer 13b provided on the sheet base material 12b, and is cold-sealed in a state where the adhesive plaster 100 is stored in the adhesive plaster packaging material 1. It is installed so that the layer 13b faces the side where the adhesive bandage 100 is accommodated.
  • the sheet base material 12a and the sheet base material 12b have a function of supporting each cold seal layer, and the bandage 100 is contaminated with bacteria or the like in a state where the bandage 100 is stored in the bandage packaging material 1. It has a function to prevent.
  • the sheet substrate 12a and the sheet substrate 12b are not particularly limited, and examples thereof include glassine paper, high-density polyethylene nonwoven fabric, polyolefin film, and polyester film.
  • the ethylene oxide gas used for the sterilization treatment of the adhesive bandage 100 has a high permeability, is easy to handle (is easy to bend), and is inexpensive. It is preferable to use glassine paper.
  • the basis weight (mass per unit area) of the sheet substrate 12a and the sheet substrate 12b is preferably 20 to 300 g / m 2 , and more preferably 20 to 50 g / m 2 .
  • the cold seal layer 13a and the cold seal layer 13b are layers having pressure-sensitive adhesiveness that are bonded by applying pressure.
  • the cold seal layer 13a and the cold seal layer 13b are layers formed of a cold seal agent made of rubber and acrylic resin.
  • each of the cold seal layer 13a and the cold seal layer 13b exhibits pressure-sensitive adhesiveness by including rubber as a constituent component.
  • the first sheet 11a and the second sheet 11b are opposed to each other with the cold seal layers of the first sheet 11a and the second sheet 11b facing each other as shown in FIG. Then, the adhesive bandage 100 described above is sealed by adhering the cold seal layers of the first sheet 11a and the second sheet 11b at the edge thereof.
  • the packaging material that stores the adhesive bandage between the pair of sheet materials has the same configuration on the surface base material side and the release sheet side of the adhesive bandage.
  • Sheet material is used.
  • the packaging material when the state in which the adhesive bandage is stored is maintained for a long time, the cold seal layer of the sheet material on the surface base material side and the surface base material closely adhere to each other over time, and the packaging material and the adhesive bandage There has been a problem that it becomes difficult to separate them. Such a problem was particularly remarkable when a polyurethane film was used as the surface base material of the adhesive bandage or when a printing layer was formed on the surface base material.
  • a cold seal layer is not provided on the sheet material on the surface base material side.
  • the cold seal layer of the sheet material on the release sheet side and the sheet substrate of the sheet material on the surface base material are bonded to each other and the adhesive bandage is packaged, there is a problem that the sealing performance cannot be secured.
  • sealing performance is impaired, bacteria etc. will penetrate
  • the present inventors have determined that the rubber content in the cold seal layer of each sheet material is the adhesion between the cold seal layers and the adhesion between the cold seal layer and the surface base material of the adhesive bandage. Focusing on the contribution to the property (adhesion), the present invention has been completed. That is, the present inventors set the rubber content of the cold seal layer 13a of the first sheet 11a disposed on the surface base material 101 side of the adhesive bandage 100 to the release sheet 104 side of the adhesive bandage 100. It has been found that the above problem can be solved by making the content smaller than the rubber content of the cold seal layer 13b of 11b.
  • the adhesive plaster packaging material 1 of the present invention is characterized in that the rubber content of the cold seal layer 13a of the first sheet 11a is smaller than the rubber content of the cold seal layer 13b of the second sheet 11b. have.
  • seat 11b can be made excellent, the adhesive bandage 100 can be accommodated in the adhesive bandage packaging material 1 in a high sealing state.
  • the surface base material 101 of the adhesive plaster 100 and the adhesive plaster 100 are used. It can prevent effectively that the 1st sheet
  • the rubber content of the cold seal layer 13a of the first sheet 11a is A [mass%] and the rubber content of the cold seal layer 13b of the second sheet 11b is B [mass%], 1.05 It is preferable to satisfy the relationship of ⁇ B / A ⁇ 2.40, and it is more preferable to satisfy the relationship of 1.10 ⁇ B / A ⁇ 2.30.
  • the adhesive bandage 100 can be stored in the adhesive bandage packaging material 1 in a higher sealing state.
  • the surface base material 101 of the adhesive plaster 100 and the first sheet 11 a adhere to each other, making it difficult to separate the adhesive plaster 100 from the adhesive plaster packaging material 1. Can be more effectively prevented, and the adhesive plaster 100 can be taken out more easily.
  • the mass ratio of rubber to acrylic resin in the cold seal layer 13a of the first sheet 11a is preferably 0.3: 1 to 2.2: 1, and is 1: 1 to 1.8: 1. Is more preferable.
  • the ratio of the rubber contained in the cold seal layer 13a of the first sheet 11a is less than the lower limit value, depending on the ratio of the rubber contained in the cold seal layer 13b of the second sheet 11b, sufficient May not be able to obtain a good sealing performance.
  • the ratio of the rubber contained in the cold seal layer 13a of the first sheet 11a exceeds the upper limit, depending on the material of the surface base material 101 of the adhesive bandage 100, the adhesive bandage 100 can be taken out sufficiently easily. May not be possible.
  • the mass ratio of rubber to acrylic resin in the cold seal layer 13b of the second sheet 11b is preferably 2.3: 1 to 4: 1, and is preferably 2.5: 1 to 3.5: 1. Is more preferable.
  • the adhesive bandage 100 can be accommodated in the packaging material 1 for adhesive bandages in a higher sealed state.
  • the ratio of the rubber contained in the cold seal layer 13b of the second sheet 11b is less than the lower limit, depending on the ratio of the rubber contained in the cold seal layer 13a of the first sheet 11a, sufficient May not be able to obtain a good sealing performance.
  • seat 11b exceeds the said upper limit, stickiness will increase and workability may fall.
  • Examples of the rubber contained in the cold sealant constituting the cold seal layer 13a and the cold seal layer 13b include polyisobutylene rubber, polyisoprene rubber, styrene / isoprene / styrene block copolymer, styrene / butadiene copolymer, and the like. Synthetic rubber, natural rubber and the like can be used.
  • the Mooney viscosity ML1 + 4 (100 ° C.) of the rubber is preferably 20 to 200, more preferably 30 to 150. Thereby, the effect of this invention can be made more remarkable.
  • a (meth) acrylic (co) polymer or the like can be used as the acrylic resin contained in the cold sealant constituting the cold seal layer 13a and the cold seal layer 13b.
  • the above (meth) acrylic (co) polymer is obtained by (co) polymerizing a monomer composition containing a (meth) acrylic acid ester monomer and another monomer that is optionally added.
  • Examples of the (meth) acrylate monomer include methyl (meth) acrylate, ethyl (meth) acrylate, n-propyl (meth) acrylate, isopropyl (meth) acrylate, and n- (meth) acrylate.
  • Examples of the other monomers include vinyl esters such as vinyl acetate and vinyl propionate; styrene monomers such as styrene and ⁇ -methylstyrene; nitrile monomers such as acrylonitrile and methacrylonitrile; Can be mentioned.
  • the polymerization method of the monomer composition is not particularly limited, and conventionally known methods such as emulsion polymerization and radical polymerization can be employed.
  • the coating amount of the cold seal layer 13a of the first sheet 11a is preferably 3 to 10 g / m 2 , and more preferably 4 to 6 g / m 2 .
  • the coating amount of the cold seal layer 13b of the second sheet 11b is preferably 3 to 10 g / m 2 , and more preferably 4 to 6 g / m 2 .
  • the packaging material for adhesive bandages and the adhesive bandage package of the present invention has been described, the present invention is not limited thereto.
  • Example 1 [Production of first sheet] First, glassine paper (basis weight: 40 g / m 2 ) as a sheet base material is prepared, and rubber (natural rubber, Mooney viscosity ML1 + 4 (100 ° C.): 40) and acrylic resin (ethyl acrylate / ethyl acrylate) are prepared on the surface thereof. An emulsion type cold sealant (solid content: 30% by mass) containing a methyl methacrylate copolymer) at a mass ratio of 1.5: 1 is applied so that the coating amount after drying is 5 g / m 2. Worked.
  • rubber naturally rubber, Mooney viscosity ML1 + 4 (100 ° C.): 40
  • acrylic resin ethyl acrylate / ethyl acrylate
  • glassine paper (basis weight: 40 g / m 2 ) as a sheet base material is prepared, and rubber (natural rubber, Mooney viscosity ML1 + 4 (100 ° C.): 40) and acrylic resin (ethyl acrylate / ethyl acrylate) are prepared on the surface thereof.
  • the emulsion type cold sealant (solid content: 30% by mass) containing the methyl methacrylate copolymer) at a mass ratio of 3: 1 was applied so that the coating amount after drying was 5 g / m 2 . .
  • Adhesive plaster having a printed layer on the surface substrate (configuration: printed layer with character as a design / polyurethane film with a thickness of 50 ⁇ m (surface substrate) / acrylic adhesive layer / pad layer / release sheet, size: 19 mm ⁇ 72 mm )
  • the first sheet and the second sheet so that the printed layer with the character as a pattern faces the cold seal layer of the first sheet and the release sheet faces the cold seal layer of the second sheet. It is stored in the packaging material for adhesive bandages. Then, the edge part of the 1st sheet
  • Example 2 A plaster packaging material (first sheet and second sheet) as in Example 1 except that the mass ratio of the rubber and the acrylic resin of the first sheet and the second sheet is shown in Table 1. ) And an adhesive bandage package.
  • the mass ratio of rubber and acrylic and the rubber content of the cold seal layer of the first sheet are A [mass%]
  • the rubber of the cold seal layer of the second sheet is Table 1 shows the value of B / A when the content of B is B [mass%].
  • the release sheet was further peeled off, and a 25 ⁇ m PET film cut to the same width as the adhesive bandage was applied to the adhesive bandage.

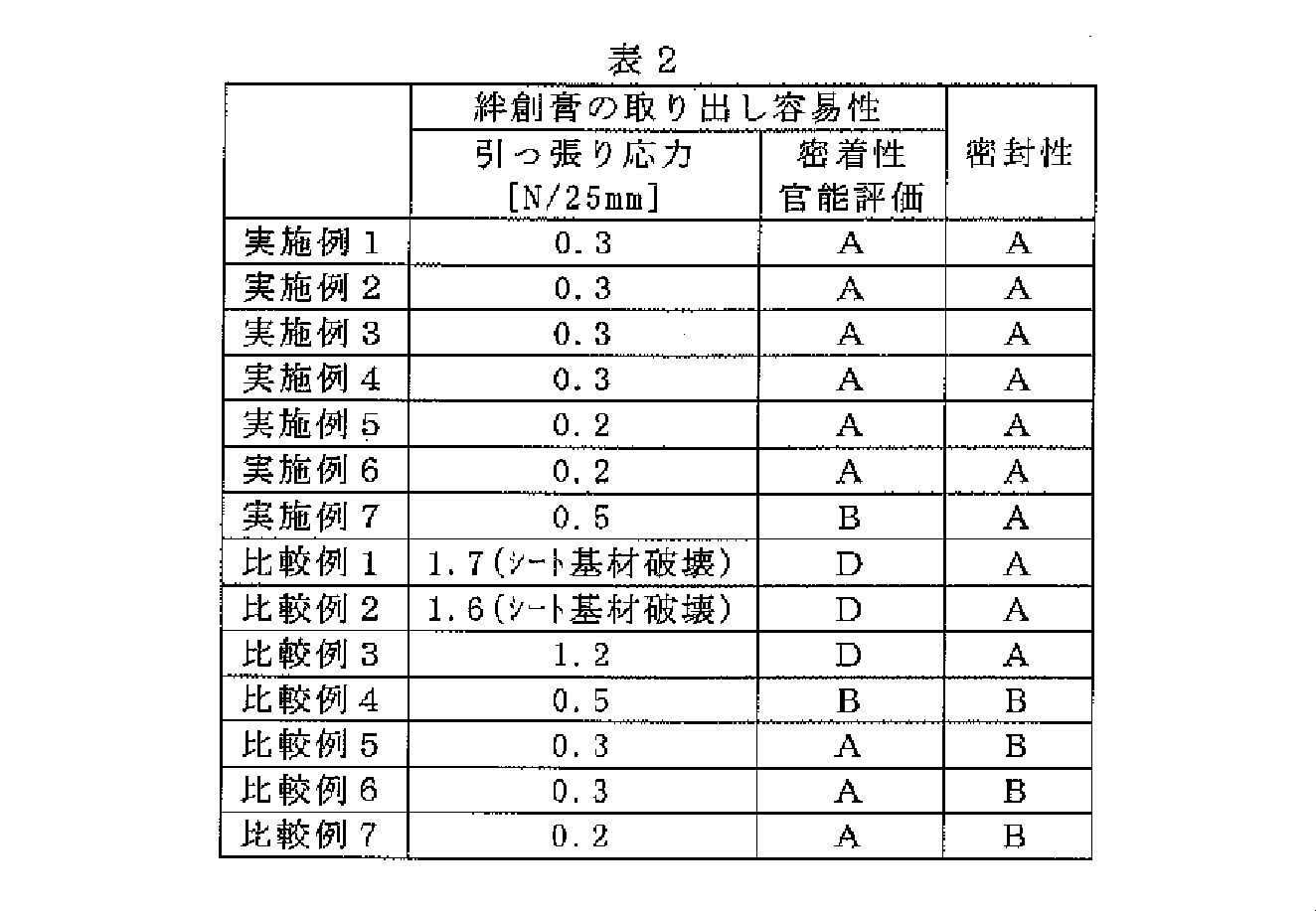

  • the first sheet was folded back and pulled in the 180 ° direction at a speed of 300 mm / min.
  • the tensile stress at this time was measured and converted to N / 25 mm.
  • the adhesion between the printed layer and the cold seal layer was subjected to sensory evaluation according to the following four-stage criteria by performing an operation of manually peeling the adhesive bandage.
  • A It can be easily removed by hand.
  • B Slightly close but acceptable.
  • C Strongly adhered.
  • D Integrated (cannot be removed)
  • a spray spray nozzle was inserted into the bag-shaped interior of each test piece, and the following test solution was sprayed once or twice to confirm that the entire surface inside the test piece was wet.
  • test piece was kept in this state for 30 seconds. At that time, it was confirmed whether or not the test solution penetrated through the crimped edge of the test piece, and A was designated as no penetration and B was designated as penetration.
  • test solution 0.45 g of popidone iodine, 40 g of glycerin, 24 g of propylene glycol, 17 mL of ethanol, 25 g of D-sorbitol (70%), 0.3 g of potassium iodide
  • the adhesive bandage packaging material (adhesive bandage package) of the present invention has high sealing performance of the adhesive bandage and can be easily taken out. On the other hand, satisfactory results were not obtained in the comparative example.

Landscapes

  • Health & Medical Sciences (AREA)
  • Animal Behavior & Ethology (AREA)
  • Biomedical Technology (AREA)
  • Heart & Thoracic Surgery (AREA)
  • Vascular Medicine (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • General Health & Medical Sciences (AREA)
  • Public Health (AREA)
  • Veterinary Medicine (AREA)
  • Epidemiology (AREA)
  • Packages (AREA)
  • Wrappers (AREA)
  • Materials For Medical Uses (AREA)

Abstract

　表面基材と、該表面基材の一方の面に設けられた粘着層と、前記粘着層を覆うよう貼着された剥離シートとを有する絆創膏を収納するのに用いられる絆創膏用包装材を提供する。前記絆創膏用包装材は、前記絆創膏を前記絆創膏用包装材に収納した状態で、前記絆創膏の前記表面基材と対向するように設置され、第１のシート基材と、該第１のシート基材の前記絆創膏側に設けられた第１のコールドシール層とを有する第１のシートと、前記絆創膏を前記絆創膏用包装材に収納した状態で、前記絆創膏の前記剥離シートと対向するように設置され、第２のシート基材と、該第２のシート基材の前記絆創膏側に設けられた第２のコールドシール層とを有する第２のシートとで構成されている。そして、前記第１のコールドシール層および前記第２のコールドシール層は、それぞれ、ゴムとアクリル樹脂との混合物で構成され、前記第１のコールドシール層のゴムの含有率は、前記第２のコールドシール層のゴムの含有率よりも小さいことを特徴とする。

Description

絆創膏用包装材および絆創膏包装体
　本発明は、絆創膏用包装材および絆創膏包装体に関するものである。
　従来より、表面基材と粘着層とパッド層と剥離シートとを備えた絆創膏を収納するのに用いられる包装材が知られている。この包装材は、シート基材と、シート基材の表面に形成され、ゴムとアクリル樹脂とで構成されたコールドシール層とを有する一対のシート材で構成されている（例えば、特許文献１参照）。
　このような包装材では、一対のシート材のコールドシール層同士を接触させて圧力を加えると、コールドシール層同士が接着されるという性質を利用することにより、シート材同士を接着して、その内部に絆創膏を密封する。これにより、絆創膏が細菌などにより汚染されるのを防止している。
　しかしながら、従来の包装材では、絆創膏を収納した状態が長期にわたって維持されると、表面基材側のシート材のコールドシール層と表面基材とが経時的に密着（接着）し、包装材と絆創膏との分離が困難となるといった問題があった。かかる問題を解決するために、表面基材側のシート材にコールドシール層を設けないことも考えられる。しかしながら、この場合、剥離シート側のシート材のコールドシール層と表面基材側のシート材のシート基材とを接着して、絆創膏を包装するので、包装材の密封性が担保できないといった問題があった。このように、包装材の密封性が損なわれると、密封の不完全な部分から細菌などが包装材の内部に侵入して、絆創膏が汚染されてしまう。すなわち、絆創膏の滅菌状態を保証することが出来なくなる。
特開平０９－１５０４７５号公報
　本発明の目的は、絆創膏用包装材および絆創膏包装体を提供することにある。
　このような目的は、下記（１）～（７）の本発明により達成される。
　（１）
　表面基材と、該表面基材の一方の面に設けられた粘着層と、前記粘着層を覆うよう貼着された剥離シートとを有する絆創膏を収納するのに用いられる絆創膏用包装材であって、
　前記絆創膏を前記絆創膏用包装材に収納した状態で、前記絆創膏の前記表面基材と対向するように設置され、第１のシート基材と、該第１のシート基材の前記絆創膏側に設けられた第１のコールドシール層とを有する第１のシートと、
　前記絆創膏を前記絆創膏用包装材に収納した状態で、前記絆創膏の前記剥離シートと対向するように設置され、第２のシート基材と、該第２のシート基材の前記絆創膏側に設けられた第２のコールドシール層とを有する第２のシートとで構成され、
　前記第１のコールドシール層および前記第２のコールドシール層は、それぞれ、ゴムとアクリル樹脂との混合物で構成され前記第１のコールドシール層のゴムの含有率は、前記第２のコールドシール層のゴムの含有率よりも小さいことを特徴とする絆創膏用包装材。
　（２）　
　前記第１のコールドシール層の前記ゴムの含有率をＡ［質量％］、前記第２のコールドシール層の前記ゴムの含有率をＢ［質量％］としたとき、１．０５≦Ｂ／Ａ≦２．４０の関係を満足する上記（１）に記載の絆創膏用包装材。
　（３）　
　前記第１のコールドシール層において、前記ゴムと前記アクリル樹脂との質量比率は、０．３：１～２．２：１である上記（１）に記載の絆創膏用包装材。
　（４）　
　前記第２のコールドシール層において、前記ゴムと前記アクリル樹脂との質量比率は、２．３：１～４：１である上記（１）に記載の絆創膏用包装材。
　（５）　
　上記（１）に記載の絆創膏用包装材と、
　該絆創膏用包装材に収納され、表面基材と、該表面基材の一方の面に設けられた粘着層と、前記粘着層を覆うよう貼着された剥離シートとを有する絆創膏とを備えることを特徴とする絆創膏包装体。
　（６）　
　前記絆創膏の前記表面基材は、ポリウレタンフィルムである上記（５）に記載の絆創膏包装体。
　（７）　
　前記絆創膏は、さらに、前記表面基材の前記粘着層と反対側の面に設けられた印刷層を有する上記（５）に記載の絆創膏包装体。
　本発明によれば、絆創膏を高い密封状態で収納し得、かつ、絆創膏を容易に取り出すことができる絆創膏用包装材および該絆創膏用包装材に絆創膏が収納された絆創膏包装体を提供することができる。
図１は、本発明の絆創膏用包装材の好適な実施形態を示す縦断面図である。 図２は、本発明の絆創膏包装体の好適な実施形態を示す平面図である。
　以下、本発明の絆創膏用包装材および絆創膏包装体を好適実施形態に基づいて詳細に説明する。
　図１は、本発明の絆創膏用包装材の好適な実施形態を示す縦断面図、図２は、本発明の絆創膏包装体の好適な実施形態を示す平面図である。
　絆創膏用包装材１は、図１および図２に示すように、その内部に、絆創膏１００を収納するのに用いられる。
　まず、絆創膏用包装材１の説明に先立ち、絆創膏１００について説明する。
　絆創膏１００は、図１に示すように、表面基材１０１と、表面基材１０１の一方の面に設けられた粘着層１０２と、粘着層１０２の表面基材１０１と反対側の面に設けられたパッド層１０３と、粘着層１０２のパッド層１０３が設けられた面を覆うよう貼着された剥離シート１０４と、表面基材１０１の他方の面に設けられた印刷層１０５とを有している。
　表面基材１０１は、粘着層１０２、パッド層１０３および印刷層１０５を支持する機能を有しており、主として樹脂材料で構成されたフィルムである。
　表面基材１０１としては、例えば、ポリウレタンフィルム、塩化ビニルフィルム、ポリオレフィンフィルム等の柔軟性を有するフィルムを用いることができる。中でも、印刷適性に優れ、曲面追従性が高いことから、ポリウレタンフィルムが好適に用いられる。しかしながら、表面基材１０１としてポリウレタンフィルムを用いた場合、後述するような絆創膏用包装材と絆創膏１００の表面基材１０１とが接着してしまうといった問題が顕著であったが、本発明の絆創膏用包装材１によれば、表面基材１０１としてポリウレタンフィルムを用いた場合であっても、上記問題の発生を効果的に防止することができる。
　粘着層１０２は、絆創膏１００を患部に添付する機能を備えた層である。
　粘着層１０２を構成する材料としては、特に限定されず、例えば、アクリル系粘着剤、シリコーン系粘着剤、ウレタン系粘着剤、天然ゴム等が挙げられる。
　パッド層１０３は、絆創膏を患部に添付した際に、患部の止血・保護等の機能を有する層である。
　パッド層１０３としては、例えば、織布または不織布等、または、水または油状成分を含有する高分子ゲル等を用いることができる。また、織布または不織布の構成材料としては、例えば、レーヨン、ポリエチレン、ポリプロピレン、ポリオレフィン、アルギン酸塩等が挙げられ、これらの１種または２種以上を組み合わせて用いることができる。
　剥離シート１０４は、粘着層１０２およびパッド層１０３を保護する機能を有している。
　このような剥離シート１０４としては、特に限定されず、公知のものを用いることができる。中でも、剥離シート１０４として、後述するコールドシール層と接する面の表面粗さが大きい剥離シートが好ましく用いられる。特に、コールドシール層との密着性が低いことから、紙材に剥離剤を塗布した剥離シートがより好ましく用いられる。
　印刷層１０５は、表面基材１０１上に設けられている。例えば、子供向け用の絆創膏の場合、印刷層１０５はキャラクター等の図柄を表示する層である。表面基材１０１上に印刷層１０５を設ける場合、表面基材１０１の印刷層１０５と接する面の表面粗さが小さいことが、印刷の仕上がりを美しくするために必要とされる。しかしながら、本実施形態のように表面基材１０１上に印刷層１０５を設けた場合、後述するような絆創膏用包装材と印刷層１０５とが接着してしまうといった問題が顕著であったが、本発明の絆創膏用包装材１によれば、表面基材１上に印刷層１０５を設けた場合であっても、上記問題の発生を効果的に防止することができる。
　次に、絆創膏用包装材１について説明する。
　図１に示すように、絆創膏用包装材１は、絆創膏１００の表面基材１０１側に設置される第１のシート１１ａと、絆創膏１００の剥離シート１０４側に設置される第２のシート１１ｂとで構成されている。
　第１のシート１１ａは、シート基材１２ａと、シート基材１２ａ上に設けられたコールドシール層１３ａとを有しており、絆創膏１００を絆創膏用包装材１に収納した状態でコールドシール層１３ａが絆創膏１００を収納する側に向くよう設置される。
　また、第２のシート１１ｂは、シート基材１２ｂと、シート基材１２ｂ上に設けられたコールドシール層１３ｂとを有しており、絆創膏１００を絆創膏用包装材１に収納した状態でコールドシール層１３ｂが絆創膏１００を収納する側に向くよう設置される。
　シート基材１２ａおよびシート基材１２ｂは、各コールドシール層を支持する機能を有しているとともに、絆創膏１００を絆創膏用包装材１に収納した状態で絆創膏１００が細菌等に汚染されるのを防止する機能を有している。
　シート基材１２ａおよびシート基材１２ｂとしては、特に限定されず、例えば、グラシン紙、高密度ポリエチレン不織布、ポリオレフィンフィルム、ポリエステルフィルム等が挙げられる。これらの中でも特に、絆創膏１００の滅菌処理に用いられるエチレンオキサイドガスの透過性が高い点、取り扱い性が優れている点（適度な折れ曲がり易さを有している点）および安価であるという点からグラシン紙を用いるのが好ましい。
　シート基材１２ａおよびシート基材１２ｂの坪量（単位面積当たりの質量）は、２０～３００ｇ／ｍ２であるのが好ましく、２０～５０ｇ／ｍ２であるのがより好ましい。
　コールドシール層１３ａおよびコールドシール層１３ｂは、圧力を加えることにより接着する感圧接着性を有する層である。
　コールドシール層１３ａおよびコールドシール層１３ｂは、ゴムとアクリル樹脂とで構成されたコールドシール剤で形成された層である。このように、コールドシール層１３ａおよびコールドシール層１３ｂは、それぞれ、構成成分としてゴムを含むことにより、感圧接着性を発現する。
　このような絆創膏用包装材１は、上記第１のシート１１ａおよび第２のシート１１ｂを、図１に示すように第１のシート１１ａおよび第２のシート１１ｂのそれぞれのコールドシール層同士が対向するように設置した後、その縁部において第１のシート１１ａおよび第２のシート１１ｂのそれぞれのコールドシール層同士を接着することにより、上述した絆創膏１００を密封するものである。
　ところで、従来より、端部で互いに接着する一対のシート材から構成され、該一対のシート材の間に絆創膏を収納する包装材では、絆創膏の表面基材側および剥離シート側にそれぞれ同じ構成のシート材を用いている。このような包装材では、絆創膏を収納した状態が長期にわたって維持されると、表面基材側のシート材のコールドシール層と表面基材とが経時的に密着（接着）し、包装材と絆創膏との分離が困難となるといった問題があった。このような問題は、絆創膏の表面基材としてポリウレタンフィルムを用いた場合や、表面基材上に印刷層を形成した場合に特に顕著であった。かかる問題を解決するために、表面基材側のシート材にコールドシール層を設けないことも考えられる。しかしながら、この場合、剥離シート側のシート材のコールドシール層と表面基材側のシート材のシート基板とを接着して、絆創膏を包装するので、密封性が担保できないといった問題があった。このように、密封性が損なわれると、密封の不完全な部分から細菌などが包装材の内部に侵入して、絆創膏が汚染されてしまう。すなわち、絆創膏の滅菌状態を保証することが出来なくなるといった問題があった。
　これに対し、本発明者らは、鋭意検討した結果、各シート材のコールドシール層中のゴムの含有率が、コールドシール層同士の接着性およびコールドシール層と絆創膏の表面基材との接着性（密着性）に寄与することに着目し、本発明の完成に至った。すなわち、本発明者らは、絆創膏１００の表面基材１０１側に配する第１のシート１１ａのコールドシール層１３ａのゴムの含有率を、絆創膏１００の剥離シート１０４側に配する第２のシート１１ｂのコールドシール層１３ｂのゴムの含有率よりも小さくすることにより、上記問題を解決できることを見出した。
　すなわち、本発明の絆創膏用包装材１は、第１のシート１１ａのコールドシール層１３ａのゴムの含有率が、第２のシート１１ｂのコールドシール層１３ｂのゴムの含有率よりも小さいことに特徴を有している。これにより、第１のシート１１ａと第２のシート１１ｂとの接着性を優れたものとすることができるため、絆創膏１００を高い密封状態で絆創膏包装材１内に収納することができる。また、絆創膏１００を絆創膏用包装材１内に収納した状態が長期にわたって維持された場合であっても、絆創膏用包装材１から絆創膏１００を取り出す際に、絆創膏１００の表面基材１０１と絆創膏用包装材１の第１のシート１１ａとが接着してしまい、絆創膏１００と絆創膏用包装材１とが分離困難となるのを効果的に防止することができる。その結果、絆創膏１００を容易に取り出すことができる。
　第１のシート１１ａのコールドシール層１３ａのゴムの含有率をＡ［質量％］、第２のシート１１ｂのコールドシール層１３ｂのゴムの含有率をＢ［質量％］としたとき、１．０５≦Ｂ／Ａ≦２．４０の関係を満足するのが好ましく、１．１０≦Ｂ／Ａ≦２．３０の関係を満足するのがより好ましい。このような関係を満足することにより、絆創膏１００をより高い密封状態で絆創膏用包装材１内に収納することができる。また、絆創膏用包装材１から絆創膏１００を取り出す際に、絆創膏１００の表面基材１０１と第１のシート１１ａとが接着してしまい、絆創膏１００と絆創膏用包装材１とが分離困難となるのをより効果的に防止することができ、絆創膏１００をより容易に取り出すことができる。
　第１のシート１１ａのコールドシール層１３ａの、ゴムとアクリル樹脂との質量比率は、０．３：１～２．２：１であるのが好ましく、１：１～１．８：１であるのがより好ましい。これにより、絆創膏用包装材１から絆創膏１００を取り出す際に、絆創膏１００の表面基材１０１と第１のシート１１ａとが接着してしまい、絆創膏１００と絆創膏用包装材１とが分離困難となるのをより効果的に防止することができる。また、絆創膏１００をより高い密封状態で絆創膏用包装材１内に収納することができる。これに対して、第１のシート１１ａのコールドシール層１３ａに含まれるゴムの比率が前記下限値未満であると、第２のシート１１ｂのコールドシール層１３ｂに含まれるゴムの比率によっては、十分な密封性が得られない場合がある。また、第１のシート１１ａのコールドシール層１３ａに含まれるゴムの比率が前記上限値を超えると、絆創膏１００の表面基材１０１の材質等によっては、絆創膏１００の取り出しを十分に容易に行うことができない場合がある。
　第２のシート１１ｂのコールドシール層１３ｂの、ゴムとアクリル樹脂との質量比率は、２．３：１～４：１であるのが好ましく、２．５：１～３．５：１であるのがより好ましい。これにより、絆創膏１００をより高い密封状態で絆創膏用包装材１内に収納することができる。これに対して、第２のシート１１ｂのコールドシール層１３ｂに含まれるゴムの比率が前記下限値未満であると、第１のシート１１ａのコールドシール層１３ａに含まれるゴムの比率によっては、十分な密封性が得られない場合がある。また、第２のシート１１ｂのコールドシール層１３ｂに含まれるゴムの比率が前記上限値を超えると、べた付きが多くなり、加工性が低下する場合がある。
　コールドシール層１３ａおよびコールドシール層１３ｂを構成するコールドシール剤に含まれるゴムとしては、例えば、ポリイソブチレンゴム、ポリイソプレンゴム、スチレン・イソプレン・スチレンブロック共重合体、スチレン・ブタジエン共重合体等の合成ゴム、天然ゴム等を用いることができる。
　なお、上記ゴムのムーニー粘度ＭＬ１＋４（１００℃）は、２０～２００であるのが好ましく、３０～１５０であるのがより好ましい。これにより、本発明の効果をより顕著なものとすることができる。
　また、コールドシール層１３ａおよびコールドシール層１３ｂを構成するコールドシール剤に含まれるアクリル樹脂としては、（メタ）アクリル系（共）重合体等を用いることができる。
　上記（メタ）アクリル系（共）重合体は、（メタ）アクリル酸エステル単量体と、所望により添加される他の単量体とを含むモノマー組成物を（共）重合したものである。
　上記（メタ）アクリル酸エステル単量体としては、（メタ）アクリル酸メチル、（メタ）アクリル酸エチル、（メタ）アクリル酸ｎ－プロピル、（メタ）アクリル酸イソプロピル、（メタ）アクリル酸ｎ－ブチル、（メタ）アクリル酸イソブチル、（メタ）アクリル酸ｓｅｃ－ブチル、（メタ）アクリル酸ｔ－ブチル、（メタ）アクリル酸ｎ－ペンチル、（メタ）アクリル酸ｎ－ヘキシル、（メタ）アクリル酸シクロヘキシル、（メタ）アクリル酸２－エチルヘキシル、（メタ）アクリル酸イソオクチル、（メタ）アクリル酸デシル、（メタ）アクリル酸ドデシル、（メタ）アクリル酸ミリスチル、（メタ）アクリル酸パルミチル、（メタ）アクリル酸ステアリル等の、エステル部分のアルキル基の炭素数が１～２０の（メタ）アクリル酸アルキルエステルが挙げられる。ここで、「（メタ）アクリル」は、「アクリル」又は「メタクリル」を表す。
　これらの（メタ）アクリル酸エステル単量体は、一種単独で、あるいは二種以上を組み合わせて用いることができる。
　上記他の単量体としては、酢酸ビニル、プロピオン酸ビニル等のビニルエステル類；スチレン、α－メチルスチレン等のスチレン系単量体；アクリロニトリル、メタクリロニトリル等のニトリル系単量体；等が挙げられる。
　上記モノマー組成物の重合方法としては、特に制限されず、従来公知の方法、例えば、乳化重合、ラジカル重合等の方法を採用できる。
　第１のシート１１ａのコールドシール層１３ａの塗布量は、３～１０ｇ／ｍ２であるのが好ましく、４～６ｇ／ｍ２であるのがより好ましい。
　また、第２のシート１１ｂのコールドシール層１３ｂの塗布量は、３～１０ｇ／ｍ２であるのが好ましく、４～６ｇ／ｍ２であるのがより好ましい。
　以上、本発明の絆創膏用包装材および絆創膏包装体の好適な実施形態について説明したが、本発明は、これらに限定されるものではない。
　次に、本発明の具体的実施例について説明する。
［１］絆創膏用包装材および絆創膏包装体の作製
　（実施例１）
　［第１のシートの作製］
　まず、シート基材としてのグラシン紙（坪量：４０ｇ／ｍ２）を用意し、その表面に、ゴム（天然ゴム、ムーニー粘度ＭＬ１＋４（１００℃）：４０）と、アクリル樹脂（アクリル酸エチル・メタクリル酸メチル共重合体）とを質量比率１．５：１の割合で含むエマルジョン型コールドシール剤（固形分：３０質量％）を、乾燥後の塗布量が５ｇ／ｍ２となるように塗工した。
　その後、１００℃の条件下で５分間乾燥させ、コールドシール層を形成した。これにより、第１のシートが得られた。
　［第２のシートの作製］
　まず、シート基材としてのグラシン紙（坪量：４０ｇ／ｍ２）を用意し、その表面に、ゴム（天然ゴム、ムーニー粘度ＭＬ１＋４（１００℃）：４０）と、アクリル樹脂（アクリル酸エチル・メタクリル酸メチル共重合体）とを質量比率３：１の割合で含むエマルジョン型コールドシール剤（固形分：３０質量％）を、乾燥後の塗布量が５ｇ／ｍ２となるように塗工した。
　その後、１００℃の条件下で５分間乾燥させ、コールドシール層を形成した。これにより、第２のシートが得られた。
　［絆創膏包装体の作製］
　表面基材上に印刷層を有する絆創膏（構成：キャラクターを図柄とした印刷層／厚さ５０μｍのポリウレタンフィルム（表面基材）／アクリル系粘着剤層／パッド層／剥離シート、サイズ：１９ｍｍ×７２ｍｍ）を、キャラクターを図柄とした印刷層が第１のシートのコールドシール層と対向し、剥離シートが第２のシートのコールドシール層と対向するように第１のシートと第２のシートとで構成される絆創膏用包装材に収納する。その後、第１のシートと第２のシートの縁部を圧着させて、絆創膏を絆創膏包装材内に密封し、図２に示したような、絆創膏包装体を作製した。
　（実施例２～７）
　第１のシートおよび第２のシートのゴムとアクリル樹脂との質量比率を表１に示すようにした以外は、前記実施例１と同様に絆創膏用包装材（第１のシートおよび第２のシート）および絆創膏包装体を作製した。
　（比較例１～７）
　第１のシートおよび第２のシートのゴムとアクリル樹脂との質量比率が同じであり、その値を表１に示すようにした以外は、前記実施例１と同様に絆創膏用包装材（第１のシートおよび第２のシート）および絆創膏包装体を作製した。
　上記各実施例および各比較例における、ゴムとアクリルとの質量比率、および、第１のシートのコールドシール層のゴムの含有率をＡ［質量％］、第２のシートのコールドシール層のゴムの含有率をＢ［質量％］としたときのＢ／Ａの値を表１に示した。
Figure JPOXMLDOC01-appb-T000001
［２］評価
［２－１］絆創膏の取り出し容易性の評価
　各実施例および各比較例の絆創膏包装体を、加速環境（４０℃、７５％ＲＨ）に６ヶ月間保管した。
　次に、絆創膏包装体における絆創膏の剥離シート側の第２のシートを剥がした後にさらに剥離シートを剥がして、絆創膏の粘着層に、絆創膏と同じ幅に切取った２５μｍのＰＥＴフィルムを貼付した。
　次に、ＰＥＴフィルムを固定した状態で、第１のシートを折り返して、第１のシートを３００ｍｍ／ｍｉｎの速度で１８０°方向に引っ張った。このときの引っ張り応力を測定し、Ｎ／２５ｍｍに換算した。
　また、印刷層とコールドシール層の密着性を、手で絆創膏を剥がす動作を行うことにより、下記の４段階の基準に従い官能評価した。
　Ａ：手で容易に剥がせる。
　Ｂ：やや密着しているが許容範囲である。
　Ｃ：強く密着している。
　Ｄ：一体化している（剥がせない）
［２－２］密封性の評価
　上記各実施例および各比較例の絆創膏包装体を、はさみを用い半分に切り分け、内部の絆創膏を取り除き、袋状の試験片を得た。
　次に、各試験片の袋状の内部に噴射スプレーのノズルを差込み、１～２回、下記試験溶液を噴射し、試験片内部の全面が湿ったことを確認した。
　次に、試験片を３０秒間この状態に保った。その時に、試験片の圧着した縁部を試験溶液が通り抜けて浸透しているかどうかを確認し、浸透が無いものをＡ、浸透があったものをＢとした。
　試験溶液の組成：ポピドンヨード０．４５ｇ、グリセリン４０ｇ、プロピレングリコール２４ｇ、エタノール１７ｍＬ、Ｄ－ソルビトール（７０％）２５ｇ、ヨウ化カリウム０．３ｇ
　これらの結果を表２に示す。
Figure JPOXMLDOC01-appb-T000002
　表２から明らかなように、本発明の絆創膏用包装材（絆創膏包装体）では、絆創膏の密封性が高く、かつ、絆創膏を容易に取り出すことができるものであった。これに対して、比較例では満足な結果が得られなかった。
　１　　　　　　　　　絆創膏用包装材
　１１ａ　　　　　　　第１のシート
　１１ｂ　　　　　　　第２のシート
　１２ａ、１２ｂ　　　シート基材
　１３ａ、１３ｂ　　　コールドシール層
　１００　　　　　　　絆創膏
　１０１　　　　　　　表面基材
　１０２　　　　　　　粘着層
　１０３　　　　　　　パッド層
　１０４　　　　　　　剥離シート
　１０５　　　　　　　印刷層

Claims (7)

  1. 　表面基材と、該表面基材の一方の面に設けられた粘着層と、前記粘着層を覆うよう貼着された剥離シートとを有する絆創膏を収納するのに用いられる絆創膏用包装材であって、
    　前記絆創膏を前記絆創膏用包装材に収納した状態で、前記絆創膏の前記表面基材と対向するように設置され、第１のシート基材と、該第１のシート基材の前記絆創膏側に設けられた第１のコールドシール層とを有する第１のシートと、
    　前記絆創膏を前記絆創膏用包装材に収納した状態で、前記絆創膏の前記剥離シートと対向するように設置され、第２のシート基材と、該第２のシート基材の前記絆創膏側に設けられた第２のコールドシール層とを有する第２のシートとで構成され、
    　前記第１のコールドシール層および前記第２のコールドシール層は、それぞれ、ゴムとアクリル樹脂との混合物で構成され、前記第１のコールドシール層のゴムの含有率は、前記第２のコールドシール層のゴムの含有率よりも小さいことを特徴とする絆創膏用包装材。
  2. 　前記第１のコールドシール層の前記ゴムの含有率をＡ［質量％］、前記第２のコールドシール層の前記ゴムの含有率をＢ［質量％］としたとき、１．０５≦Ｂ／Ａ≦２．４０の関係を満足する請求項１に記載の絆創膏用包装材。
  3. 　前記第１のコールドシール層において、前記ゴムと前記アクリル樹脂との質量比率は、０．３：１～２．２：１である請求項１に記載の絆創膏用包装材。
  4. 　前記第２のコールドシール層において、前記ゴムと前記アクリル樹脂との質量比率は、２．３：１～４：１である請求項１に記載の絆創膏用包装材。
  5. 　請求項１に記載の絆創膏用包装材と、
    　該絆創膏用包装材に収納され、表面基材と、該表面基材の一方の面に設けられた粘着層と、前記粘着層を覆うよう貼着された剥離シートとを有する絆創膏とを備えることを特徴とする絆創膏包装体。
  6. 　前記絆創膏の前記表面基材は、ポリウレタンフィルムである請求項５に記載の絆創膏包装体。
  7. 　前記絆創膏は、さらに、前記表面基材の前記粘着層と反対側の面に設けられた印刷層を有する請求項５に記載の絆創膏包装体。
PCT/JP2010/054453 2009-03-24 2010-03-16 絆創膏用包装材および絆創膏包装体 Ceased WO2010110130A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
AU2010228419A AU2010228419B2 (en) 2009-03-24 2010-03-16 Package material for adhesive bandage and packaged adhesive bandage
US13/258,334 US8561796B2 (en) 2009-03-24 2010-03-16 Package material for adhesive bandage and packaged adhesive bandage
BRPI1011739A BRPI1011739A2 (pt) 2009-03-24 2010-03-16 material de embalagem para bandagem adesiva e bandagem adesiva embalada
CN201080012486.0A CN102355876B (zh) 2009-03-24 2010-03-16 创可贴用包装材料以及创可贴包装体
JP2011505990A JP5524180B2 (ja) 2009-03-24 2010-03-16 絆創膏用包装材および絆創膏包装体

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2009-072710 2009-03-24
JP2009072710 2009-03-24

Publications (1)

Publication Number Publication Date
WO2010110130A1 true WO2010110130A1 (ja) 2010-09-30

Family

ID=42780822

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2010/054453 Ceased WO2010110130A1 (ja) 2009-03-24 2010-03-16 絆創膏用包装材および絆創膏包装体

Country Status (6)

Country Link
US (1) US8561796B2 (ja)
JP (1) JP5524180B2 (ja)
CN (1) CN102355876B (ja)
AU (1) AU2010228419B2 (ja)
BR (1) BRPI1011739A2 (ja)
WO (1) WO2010110130A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018061865A1 (ja) * 2016-09-28 2018-04-05 日本ゼオン株式会社 包装構造の製造方法
WO2018100969A1 (ja) * 2016-11-30 2018-06-07 日本ゼオン株式会社 重合体ラテックスの製造方法
US20240252359A1 (en) * 2023-01-29 2024-08-01 James Drake Hemostatic trauma pack and method for applying the pack to wounds

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
ITMI20120031A1 (it) * 2012-01-13 2013-07-14 Altergon Sa Struttura di confezionamento per film biomedicali
CN103129833A (zh) * 2013-03-05 2013-06-05 苏州恒星医用材料有限公司 一种不含天然乳胶的创可贴冷封包装及其制备方法
DE102013008726A1 (de) * 2013-05-23 2014-11-27 Amw Gmbh Plaster mit Abziehhilfe
USD808025S1 (en) 2016-08-03 2018-01-16 Aspen Surgical Products, Inc. Border dressing
USD808024S1 (en) 2016-08-03 2018-01-16 Aspen Surgical Products, Inc. Border dressing
USD808026S1 (en) 2016-08-03 2018-01-16 Aspen Surgical Products, Inc. Border dressing
CA3171240A1 (en) * 2020-03-11 2021-09-16 Michael T. Pinchiaroli Peelable package
USD999067S1 (en) 2021-03-10 2023-09-19 Church & Dwight Co., Inc. Peelable package
US12097105B2 (en) 2021-08-11 2024-09-24 Best Bandage, LLC Bi-directional packaging adhesive

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002502777A (ja) * 1998-02-09 2002-01-29 ミネソタ マイニング アンド マニュファクチャリング カンパニー 低温シールパッケージ及び同パッケージの作製方法
JP2002530150A (ja) * 1998-11-24 2002-09-17 マーク アール． スクローダー 片手で適用できる絆創膏用包装
JP2003024369A (ja) * 2001-07-12 2003-01-28 Uni Charm Corp 絆創膏
WO2007079071A1 (en) * 2005-12-30 2007-07-12 3M Innovative Properties Company Packaging and method for making the same
JP2009022750A (ja) * 1996-07-02 2009-02-05 3M Co 包装された医療用接着複合物

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3313405A (en) * 1964-11-05 1967-04-11 Johnson & Johnson Package
US3520403A (en) * 1968-08-06 1970-07-14 Martin B Moshel Adhesive bandage package and dispenser therefor
US4182449A (en) * 1978-04-18 1980-01-08 Kozlow William J Adhesive bandage and package
US4265234A (en) * 1979-11-14 1981-05-05 The Kendall Company Dressing composite
US4334530A (en) * 1980-09-12 1982-06-15 Hassell Donald S Indicia-bearing adhesive bandages
US4666040A (en) * 1985-05-21 1987-05-19 Aso Pharmaceutical Co., Ltd. Small article holding package
US5099832A (en) * 1988-09-07 1992-03-31 Smith & Nephew Plc Packaged sterile adhesive dressing
US4972829A (en) * 1988-11-23 1990-11-27 Knerr Richard P Air cure bandage
JPH09150475A (ja) 1995-11-30 1997-06-10 Toppan Printing Co Ltd 接着可能な包装材料および包装体
US6018092A (en) * 1997-03-04 2000-01-25 3M Innovative Properties Company Medical adhesive bandage, delivery system and method
US6923320B2 (en) * 2002-07-06 2005-08-02 Victor A. Grossman Bandage package and dispenser
EP1587502B2 (en) * 2002-12-31 2025-05-21 BSN medical GmbH Wound dressing
US7235294B2 (en) * 2004-02-17 2007-06-26 Bostik, Inc. Cohesive coating for snack food packaging
US7506760B2 (en) * 2005-01-10 2009-03-24 Grossman Victor A Packaging and dispensers for adhesive backed elements
JP2007087438A (ja) * 2005-09-20 2007-04-05 Nitto Denko Corp ハードディスクドライブ用粘着ラベルおよび該ハードディスクドライブ用粘着ラベルが用いられたハードディスクドライブ

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2009022750A (ja) * 1996-07-02 2009-02-05 3M Co 包装された医療用接着複合物
JP2002502777A (ja) * 1998-02-09 2002-01-29 ミネソタ マイニング アンド マニュファクチャリング カンパニー 低温シールパッケージ及び同パッケージの作製方法
JP2002530150A (ja) * 1998-11-24 2002-09-17 マーク アール． スクローダー 片手で適用できる絆創膏用包装
JP2003024369A (ja) * 2001-07-12 2003-01-28 Uni Charm Corp 絆創膏
WO2007079071A1 (en) * 2005-12-30 2007-07-12 3M Innovative Properties Company Packaging and method for making the same

Cited By (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018061865A1 (ja) * 2016-09-28 2018-04-05 日本ゼオン株式会社 包装構造の製造方法
CN109688992A (zh) * 2016-09-28 2019-04-26 日本瑞翁株式会社 包装结构的制造方法
KR20190061032A (ko) 2016-09-28 2019-06-04 니폰 제온 가부시키가이샤 포장 구조의 제조 방법
JPWO2018061865A1 (ja) * 2016-09-28 2019-07-11 日本ゼオン株式会社 包装構造の製造方法
US11465788B2 (en) 2016-09-28 2022-10-11 Zeon Corporation Method of manufacturing package structure
WO2018100969A1 (ja) * 2016-11-30 2018-06-07 日本ゼオン株式会社 重合体ラテックスの製造方法
JPWO2018100969A1 (ja) * 2016-11-30 2019-10-17 日本ゼオン株式会社 重合体ラテックスの製造方法
US11174376B2 (en) 2016-11-30 2021-11-16 Zeon Corporation Method for producing polymer latex
JP7036028B2 (ja) 2016-11-30 2022-03-15 日本ゼオン株式会社 重合体ラテックスの製造方法
US20240252359A1 (en) * 2023-01-29 2024-08-01 James Drake Hemostatic trauma pack and method for applying the pack to wounds
US12409073B2 (en) * 2023-01-29 2025-09-09 James Drake Hemostatic trauma pack and method for applying the pack to wounds

Also Published As

Publication number Publication date
JP5524180B2 (ja) 2014-06-18
US20120006710A1 (en) 2012-01-12
AU2010228419B2 (en) 2012-11-08
US8561796B2 (en) 2013-10-22
CN102355876A (zh) 2012-02-15
JPWO2010110130A1 (ja) 2012-09-27
BRPI1011739A2 (pt) 2016-03-22
CN102355876B (zh) 2014-05-14
AU2010228419A1 (en) 2011-11-17

Similar Documents

Publication Publication Date Title
JP5524180B2 (ja) 絆創膏用包装材および絆創膏包装体
CN102264324B (zh) 粘着胶带包装袋
CN101146502B (zh) 组合式伤口敷料系统
JP4874544B2 (ja) 伸張剥離可能なテープフラッグ
MX2014014103A (es) Articulo despegable por estiramiento.
JP2019508536A (ja) 剥離除去取付のためのフィルムバッキング
JPWO2017170956A1 (ja) 貼付材
CN103140351B (zh) 带材用支承膜以及带材
CN103097130B (zh) 带材用支承膜以及带材
CN105121295A (zh) 能够形成为可重新密封包装的片材
JP2018023784A (ja) 皮膚貼付材ならびに皮膚貼付材巻回体
JP2015168626A (ja) 口唇用貼付材、その使用方法及び製造方法
JP3566960B2 (ja) 貼付剤
JP5554820B2 (ja) 貼付剤用支持体、貼付剤、及び包装体
JP6924697B2 (ja) 粘着性水蒸気バリア性積層体および画像表示装置
JP3187266U (ja) 貼付材
KR20140022893A (ko) 점착 테이프 포장백
JP4372882B2 (ja) 貼付材用基材およびそれを用いてなる医療用貼付材、ならびに救急絆創膏
JP2011148536A (ja) 貼付剤包装構造
JP4841808B2 (ja) 裏打材付きドレッシング材
WO2015072021A1 (ja) 口唇化粧料カバー用貼付材、その使用及びその製造方法
JP2002097421A (ja) 感圧性自背面接着テ−プまたはシ−ト
JP2004024904A (ja) 貼付剤
HK1239506B (zh) 医疗用带
JPH09187498A (ja) 救急絆創膏用フィルム

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201080012486.0

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 10755928

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 2011505990

Country of ref document: JP

WWE Wipo information: entry into national phase

Ref document number: 13258334

Country of ref document: US

Ref document number: 6815/CHENP/2011

Country of ref document: IN

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2010228419

Country of ref document: AU

Date of ref document: 20100316

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 10755928

Country of ref document: EP

Kind code of ref document: A1

REG Reference to national code

Ref country code: BR

Ref legal event code: B01A

Ref document number: PI1011739

Country of ref document: BR

ENP Entry into the national phase

Ref document number: PI1011739

Country of ref document: BR

Kind code of ref document: A2

Effective date: 20110923
