WO2009081963A1 - 電子部品包装用シート - Google Patents

電子部品包装用シート Download PDF

Info

Publication number
WO2009081963A1
WO2009081963A1 PCT/JP2008/073526 JP2008073526W WO2009081963A1 WO 2009081963 A1 WO2009081963 A1 WO 2009081963A1 JP 2008073526 W JP2008073526 W JP 2008073526W WO 2009081963 A1 WO2009081963 A1 WO 2009081963A1
Authority
WO
WIPO (PCT)
Prior art keywords
styrene
mass
sheet
resin
electronic component
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2008/073526
Other languages
English (en)
French (fr)
Inventor
Hirokazu Kawauchi
Masatoshi Kawata
Takayuki Ando
Yasuhiro Arai
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Denka Co Ltd
Original Assignee
Denki Kagaku Kogyo KK
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Denki Kagaku Kogyo KK filed Critical Denki Kagaku Kogyo KK
Priority to CN2008801231538A priority Critical patent/CN101918478B/zh
Priority to JP2009547123A priority patent/JP5374384B2/ja
Priority to US12/810,719 priority patent/US20110008561A1/en
Publication of WO2009081963A1 publication Critical patent/WO2009081963A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L25/00—Compositions of, homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring; Compositions of derivatives of such polymers
    • C08L25/02—Homopolymers or copolymers of hydrocarbons
    • C08L25/04—Homopolymers or copolymers of styrene
    • C08L25/06—Polystyrene
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K13/00—Apparatus or processes specially adapted for manufacturing or adjusting assemblages of electric components
    • H05K13/0084—Containers and magazines for components, e.g. tube-like magazines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2325/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring; Derivatives of such polymers
    • C08J2325/02—Homopolymers or copolymers of hydrocarbons
    • C08J2325/04—Homopolymers or copolymers of styrene
    • C08J2325/06—Polystyrene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/02—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L53/00—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
    • C08L53/02—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers of vinyl-aromatic monomers and conjugated dienes
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/13—Hollow or container type article [e.g., tube, vase, etc.]
    • Y10T428/1352—Polymer or resin containing [i.e., natural or synthetic]
    • Y10T428/1397—Single layer [continuous layer]
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24479—Structurally defined web or sheet [e.g., overall dimension, etc.] including variation in thickness

Definitions

  • the present invention relates to an electronic component packaging sheet, an electronic component packaging container manufactured from the sheet, particularly a carrier tape, and a method of manufacturing the carrier tape.
  • embossed carrier tapes that have been thermoformed into an embossed sheet made of a thermoplastic resin such as vinyl chloride resin, styrene resin, or polycarbonate resin have been used. It has been.
  • a thermoplastic resin such as vinyl chloride resin, styrene resin, or polycarbonate resin
  • Such an embossed carrier tape requires measures for preventing static electricity damage to electronic components.
  • a sheet made of a resin composition containing a conductive filler such as carbon black in a plastic resin, or a generally opaque sheet in which a conductive paint or the like is applied to the surface of the resin sheet has been used.
  • an embossed carrier tape that contains electronic components that are less likely to be destroyed by electrostatic failure, such as capacitors, is visually inspected from the outside and is described in the components.
  • a transparent embossed carrier tape based on a thermoplastic resin having a relatively good transparency is used.
  • transparent embossed carrier tapes are required to be provided with antistatic properties as a countermeasure against static electricity.
  • the application field of transparent type carrier tapes are electronic devices that require high antistatic properties such as ICs and LSIs. It has spread to parts, and further improvements are desired.
  • a sheet for such a transparent embossed carrier tape for example, as a styrene resin sheet, a sheet obtained by mixing a general-purpose polystyrene resin and a styrene-butadiene block copolymer (for example, Patent Documents 1 and 2), a styrene-based single amount
  • a sheet made of a rubber-modified styrene polymer containing a body unit and a (meth) acrylic acid ester monomer unit for example, Patent Documents 3 and 4 is known.
  • carrier tapes are required to balance the physical properties such as transparency, impact resistance, bending resistance and moldability according to their usage, and so far, these properties have been improved and a good balance of physical properties has been obtained.
  • Various studies have been made for this purpose.
  • a laminated sheet using the resin has been proposed for the purpose of further improving the physical property balance (for example, Patent Document 5).
  • An object of the present invention is to obtain a sheet for packaging electronic parts in which various problems found in conventional sheets are at least partially eliminated, and in particular, balance of physical properties such as transparency and folding strength and impact resistance. It aims at obtaining the sheet
  • an electronic component packaging sheet comprising a biaxially stretched styrene resin sheet.
  • the electronic component packaging sheet has a controlled orientation relaxation stress value.
  • the orientation relaxation stress value measured in accordance with ASTM D-1504 is 0.2 to 0.8 MPa, for example 0.3 to 0. .6 MPa.
  • the thickness of the sheet can be in the range of 0.1 to 0/7 mm, for example, 0.1 to 0.45 mm, and further 0.12 to 0.4 mm.
  • the styrene resin used in the production of the sheet is a resin composition in which a plurality of types of styrene resins are mixed, and includes a polystyrene resin (A) and a high impact polystyrene resin (B).
  • the resin composition further contains a styrene-conjugated diene block copolymer (C) as a component.
  • the resin composition used for the production of the sheet is a resin composition comprising a polystyrene resin (A) and a high impact polystyrene resin (B), or a polystyrene resin (A) and a high impact polystyrene resin (B) with styrene.
  • -A resin composition further blended with a conjugated diene block copolymer (C).
  • the polystyrene resin (A) is a general type polystyrene resin, and is blended, for example, 7 to 99.5 mass% with respect to the total mass of the resin composition.
  • the high impact styrene resin (B) is preferably of a type containing 4 to 10% by mass of rubber, and is blended, for example, by 0.5 to 3% by mass with respect to the total mass of the resin composition.
  • the styrene-conjugated diene block copolymer (C) preferably has a styrene block portion having a molecular weight of 10,000 or more and less than 130,000, and is blended in an amount of, for example, 0 to 92.5% by weight based on the total weight of the resin composition Is done. Therefore, in one aspect, the styrene resin from which the sheet is produced includes 7 to 79.5% by mass of the polystyrene resin (A), 0.5 to 3% by mass of the high impact polystyrene resin (B), A resin composition containing 20 to 90% by mass of a styrene-butadiene block copolymer (A).
  • the styrene-conjugated diene block copolymer (C) is, for example, a copolymer containing 70 to 90% by mass of styrene and 10 to 30% by mass of conjugated diene.
  • the styrene resin from which the sheet is produced contains 97 to 99.5% by mass of the polystyrene resin (A) and 0.5 to 3% by mass of the high impact polystyrene resin (B). It is a resin composition.
  • the electronic component packaging container formed by thermoforming the said electronic component packaging sheet, especially a carrier tape are provided.
  • the carrier tape can be obtained, for example, by slitting an electronic component packaging sheet into a tape shape and molding the cavity by heating and thermoforming only the central portion in the width direction of the tape.
  • the manufacturing method of the said carrier tape is provided, In this aspect, this method slits the sheet
  • the electronic component packaging sheet is a biaxially stretched styrene resin sheet.
  • the styrene resin means a homopolymer or copolymer of a styrene monomer, a general type polystyrene resin (hereinafter referred to as “GPPS resin”) having a styrene unit as a main component, and a high impact. It refers to various resins such as polystyrene resin (hereinafter referred to as “HIPS resin”), styrene-conjugated diene block copolymer, styrene- (meth) acrylic acid ester copolymer, and one or more mixtures thereof.
  • HIPS resin polystyrene resin
  • HIPS resin styrene-conjugated diene block copolymer
  • styrene- (meth) acrylic acid ester copolymer and one or more mixtures thereof.
  • GPPS and HIPS are particularly used as the raw material of the styrenic resin for producing the sheet, and in some cases, styrene-conjugated diene block copolymer is used as an optional component resin.
  • a resin comprising a coalescence is used in combination.
  • the resin composition include GPPS resin 7 to 99.5% by mass, HIPS resin (B) 0.5 to 3% by mass, and styrene-conjugated diene block copolymer 0 to 92.5% by mass. is there.
  • the electronic component packaging sheet comprises 7 to 99.5% by mass of GPPS resin (A), 0.5 to 3% by mass of HIPS resin (B), and styrene-conjugated diene block copolymer.
  • the resin composition containing 0 to 92.5% by mass of the resin (C) containing coalescence is produced as a raw material.
  • the GPPS resin (A) is a resin basically composed of styrene units, and is not particularly limited.
  • the weight average molecular weight Is for example, 200,000 to 400,000, preferably 220,000 to 350,000, particularly preferably 220,000 to 260,000 in terms of polystyrene by gel permeation chromatography (GPC).
  • HIPS (B) is a resin generally called “high impact polystyrene resin” as described above, and includes a resin obtained by graft polymerization of styrene in the presence of a rubber component such as diene rubber.
  • the rubber content is preferably 4 to 10% by mass when the HIPS is 100% by mass
  • the rubber particle diameter is preferably 0.5 to 4 ⁇ m
  • the resin fluidity is 5 g / 10 min or more. Those excellent in fluidity are preferred. More preferably, it is 5 to 10 g / 10 min.
  • the rubber particle diameter means a volume-based average particle diameter
  • the fluidity is a value measured according to JIS K7210.
  • the styrene-conjugated diene block copolymer (C) is an optional resin component as described above, and a polymer block mainly composed of a styrene monomer and a heavy polymer mainly composed of a conjugated diene monomer in its structure.
  • Styrene monomers include styrene, ⁇ -methylstyrene, p-methylstyrene, p-tert-butylstyrene, 1,3-dimethylstyrene, ⁇ -methylstyrene, vinylnaphthalene, vinylanthracene, 1,1-diphenylethylene Among them, styrene is preferable.
  • the conjugated diene monomer is a compound having a conjugated double bond in its structure.
  • 1,3-butadiene (butadiene), 2-methyl-1,3-butadiene (isoprene), 2,3-dimethyl- There are 1,3-butadiene, 1,3-pentadiene, 1,3-hexadiene, 2-methylpentadiene and the like, and butadiene and isoprene are particularly preferable.
  • One type or two or more types of conjugated diene monomers can be used.
  • the styrene-conjugated diene block copolymer can be used alone or in combination of two or more, and a commercially available one can be used as it is. Particularly preferred is a styrene-butadiene block copolymer.
  • the block structure of the styrene-conjugated diene block copolymer various block structures of styrene-conjugated diene block copolymers can be adopted as long as the transparency and processability of the electronic component packaging sheet are not impaired.
  • the styrene content is 70 to 90% by mass and the butadiene content is 10 to 30 because of good transparency and strength of the component packaging sheet, and chip suppression in the sheet slitting process, punching process, punching process, etc.
  • a copolymer having a mass% and a styrene block portion molecular weight of 10,000 to 130,000 is exemplified.
  • the molecular weight of the styrene block portion is less than 10,000, the transparency of the electronic component packaging sheet is lowered, and the appearance of the molded product is impaired.
  • the molecular weight of the styrene block part is 130,000 or more, the compatibility with the polystyrene resin is good, and the transparency of the electronic component packaging sheet is good, but the fluidity in the extrusion process is significantly reduced, It is necessary to increase the extrusion temperature to a high temperature, and the moldability is lowered. Furthermore, extrusion at a high temperature is required, the stretching temperature increases, and the strength decreases.
  • the molecular weight of the styrene block portion means the ozonolysis of the block copolymer [Y. TANAKA, et al. , RUBBER CHEMISTRY AND TECHNOLOGY, 59, 16 (1986)]
  • Each peak in the GPC measurement of the obtained vinyl aromatic hydrocarbon polymer component using an ultraviolet spectroscopic detector set at a wavelength of 254 nm as a detector). Is obtained from a calibration curve prepared using standard polystyrene and styrene oligomer.
  • the molecular weight of the plurality of styrene block parts is obtained for each block.
  • any styrene block portion may have a molecular weight of 10,000 to 130,000, but it is preferable that all styrene block portions have a molecular weight of 10,000 to 130,000.
  • the biaxially stretched styrene resin sheet according to an embodiment of the present invention includes 7 to 99.5% by mass of GPPS (A) as a resin raw material and 4 to 10% of the rubber content among styrene resins. Containing 0.5 to 3% by mass of HIPS (B), and 0 to 92.5% by mass of a styrene-conjugated diene block copolymer (C) having a molecular weight of the styrene block part of 10,000 to 130,000 A styrene resin composition is used.
  • GPPS GPPS
  • HIPS HIPS
  • C styrene-conjugated diene block copolymer
  • the maximum content of GPPS (A) is 99. 0.5% by mass.
  • the content of HIPS (B) in the resin raw material is preferably at least 0.5% by mass from the viewpoint of the slipperiness of the sheet surface, and is at most 3% by mass from the viewpoint of transparency and strength. From the viewpoint of obtaining good transparency, 0.5 to 2% by mass is preferable.
  • the styrene-conjugated diene block copolymer (C) is an optional resin component and does not need to be contained. However, when GPPS (A) and HIPS (B) are reduced, it is contained up to 92.5% by mass. Can be made. From the viewpoint of satisfying all the above-mentioned problems of the present invention, a styrene resin having 20 to 90% by mass of the styrene-conjugated diene block copolymer (C) is preferable, and more preferably 40 to 90% by mass.
  • the GPPS (A) content is preferably 7 to 79.5 mass%, more preferably 7 to 59.5 mass%.
  • various additives such as stabilizers (phosphorus-based, sulfur-based or hindered phenol-based antioxidants, ultraviolet absorbers, heat stabilizers and the like are included in the range not impairing the object of the present invention.
  • Etc. plasticizers (mineral oil, etc.), antistatic agents, lubricants (stearic acid, fatty acid esters, etc.), mold release agents, etc. can be added.
  • inorganic particles calcium phosphate, barium sulfate, talc, zeolite, silica, etc. can also be used.
  • the electronic component packaging sheet can be produced from the resin composition by a conventional method.
  • the raw material resin composition is melt-kneaded (for example, kneaded at a temperature of 170 to 240 ° C.) and extruded from a die (particularly T-die) by an extruder, and then, for example, 85 to 135 ° C.
  • the film can be formed by sequential or simultaneous biaxial stretching in a biaxial direction at a stretching ratio of 1.5 to 5 times, preferably 1.5 to 4 times, and more preferably 2 to 3 times.
  • the draw ratio is less than 1.5 times, the strength, especially toughness, of the electronic component packaging sheet is reduced, and if it exceeds 5 times, the thickness of the container formed by a thermoforming process such as vacuum forming / pressure forming is uneven. Is likely to occur. Therefore, it is preferable to make the electronic component packaging sheet stretched substantially uniformly over the entire electronic component packaging sheet by suppressing the stretching ratio to 5 times or less.
  • a raw sheet extruded by using a T die or a calendar is stretched at a magnification of 1.5 to 4 times in a uniaxial direction in a heating state of 90 to 135 ° C., and then And a method of stretching at a magnification of 1.5 to 4 times in a direction orthogonal to the stretching direction in a heated state of 90 to 135 ° C.
  • the orientation relaxation stress of the carrier tape sheet obtained as described above varies depending on the composition of the styrene-based resin composition to be used, the stretching temperature, the stretching ratio, and the like. By adjusting these conditions, A sheet having a predetermined orientation relaxation stress (shrinkage stress) can be obtained.
  • the carrier tape sheet according to one embodiment of the present invention has an orientation relaxation stress (shrinkage stress at 130 ° C.) measured in accordance with ASTM D-1504 adjusted to such conditions, and is 0. 2 to 0.8 MPa, preferably 0.3 to 0.6 MPa. If the orientation relaxation stress is less than 0.2, sufficient transparency cannot be obtained, and if it exceeds 0.8, it becomes difficult to form the carrier tape.
  • the thickness of the sheet for carrier tape obtained as described above is in the range of 0.1 to 0.7 mm from the viewpoint of the transparency, strength, formability, chip suppression and burr suppression effect of the sheet, preferably Is 0.1 to 0.45 mm, more preferably 0.12 to 0.4 mm.
  • the electronic component packaging sheet of the present invention is manufactured from a biaxially stretched styrene-based resin, the transparency is high as can be confirmed from Examples described later. Therefore, the difference in transparency due to the thickness difference between the molded part and the non-molded part in the packaging container can be reduced, and the visibility of the contents can be improved.
  • the electronic component packaging sheet of the present invention has a predetermined sheet thickness and orientation relaxation stress, it can be thinned, and after a sheet slitting process, a punching process of a molded product, a punching process, etc. Generation of chips (resin powder) during processing can be greatly suppressed.
  • the carrier tape sheet of the present invention may be a single layer or a plurality of layers.
  • the resin composition used for each constituent layer is formed by a plurality of extruders, and the obtained sheet is manufactured by a heat lamination method or the like in which the sheets are heated and laminated.
  • the resin composition for each constituent layer may be manufactured by a method of co-extrusion using a general-purpose die with a feed block, a multi-manifold die, or the like.
  • the co-extrusion method is preferable because a thin surface layer can be obtained and is excellent in mass productivity.
  • the biaxially stretched laminated sheet of the present invention can also be obtained by biaxially stretching the thus laminated sheet by the above method.
  • the antistatic treatment can be performed, for example, by applying an antistatic agent to the surface of the carrier tape sheet.
  • the carrier tape sheet can be wound around a roll by applying a surface treatment agent such as a release agent or an antistatic agent to obtain a drying step.
  • a surface treatment agent such as a release agent or an antistatic agent
  • an antistatic agent can be added to the resin composition to carry out an antistatic treatment.
  • the carrier tape of the present invention is a small continuous tape in the length direction of the tape by slitting the carrier tape sheet into a narrow tape shape and thermoforming such as vacuum forming, pressure forming, press forming, hot plate forming, etc. It can be manufactured by molding a pocket for storing the electronic component.
  • biaxially stretched styrenic resin sheets tend to heat shrink when thermoformed as described above, so in applications such as food packaging, hot plate molding is used that is less susceptible to such effects. In many cases, it has not been used for molding that requires high precision such as carrier tape.
  • the biaxially stretched sheet produced as described above from the resin composition as described above is slit into a tape shape, and this is heated to 120 to 160 ° C. as the sheet temperature and thermoformed.
  • the carrier tape which solved the subject of the invention can be obtained.
  • the thermoforming method is preferably by press molding.
  • any molding method in order to further suppress the shrinkage in the width direction when the tape is heated, when the tape is preheated, heat is applied only to the central portion of the tape, so that both side edges of the tape are exposed. It is preferable to cover and heat.
  • the electronic component housed in the carrier tape of the present invention is not particularly limited.
  • IC LED (light emitting diode), resistor, liquid crystal, capacitor, transistor, piezoelectric element register, filter, crystal oscillator, crystal resonator,
  • diodes diodes, connectors, switches, volumes, relays, inductors, etc.
  • the format of the IC is not particularly limited. For example, there are SOP, HEMT, SQFP, BGA, CSP, SOJ, QFP, PLCC and the like.
  • Orientation relaxation stress MD and TD orientation relaxation stresses of the sheet were measured according to ASTM D-1504. MD is the sheet winding direction, and TD is the sheet width direction. 2. Haze The haze of the sheet was measured using a haze meter NDH2000 manufactured by Nippon Denshoku Industries Co., Ltd. according to JIS K 7105. 3. Tensile modulus The tensile modulus of the sheet was measured according to JIS K 7127 using a tensile testing machine. 4). Sheet Impact Tester A sheet impact strength was measured using a tip impactor (R10) using a film impact tester manufactured by Sangyo Sangyo Co., Ltd. 5). Folding strength Using a folding strength measuring machine, the number of reciprocal bendings until the sheet specimen was cut was measured according to JIS P8115.
  • the sprocket hole portion of the embossed carrier tape formed by the EDG pressure air forming machine was observed with a measuring microscope (Mitutoyo).
  • the ratio of the area of the chip occupied in the sprocket hole was calculated by setting the state without the chip as 0%. 8).
  • Buckling strength of molded product The embossed carrier tape obtained by the above molding was compressed from the bottom surface of the pocket portion using a tensile tester, and the buckling strength was measured.

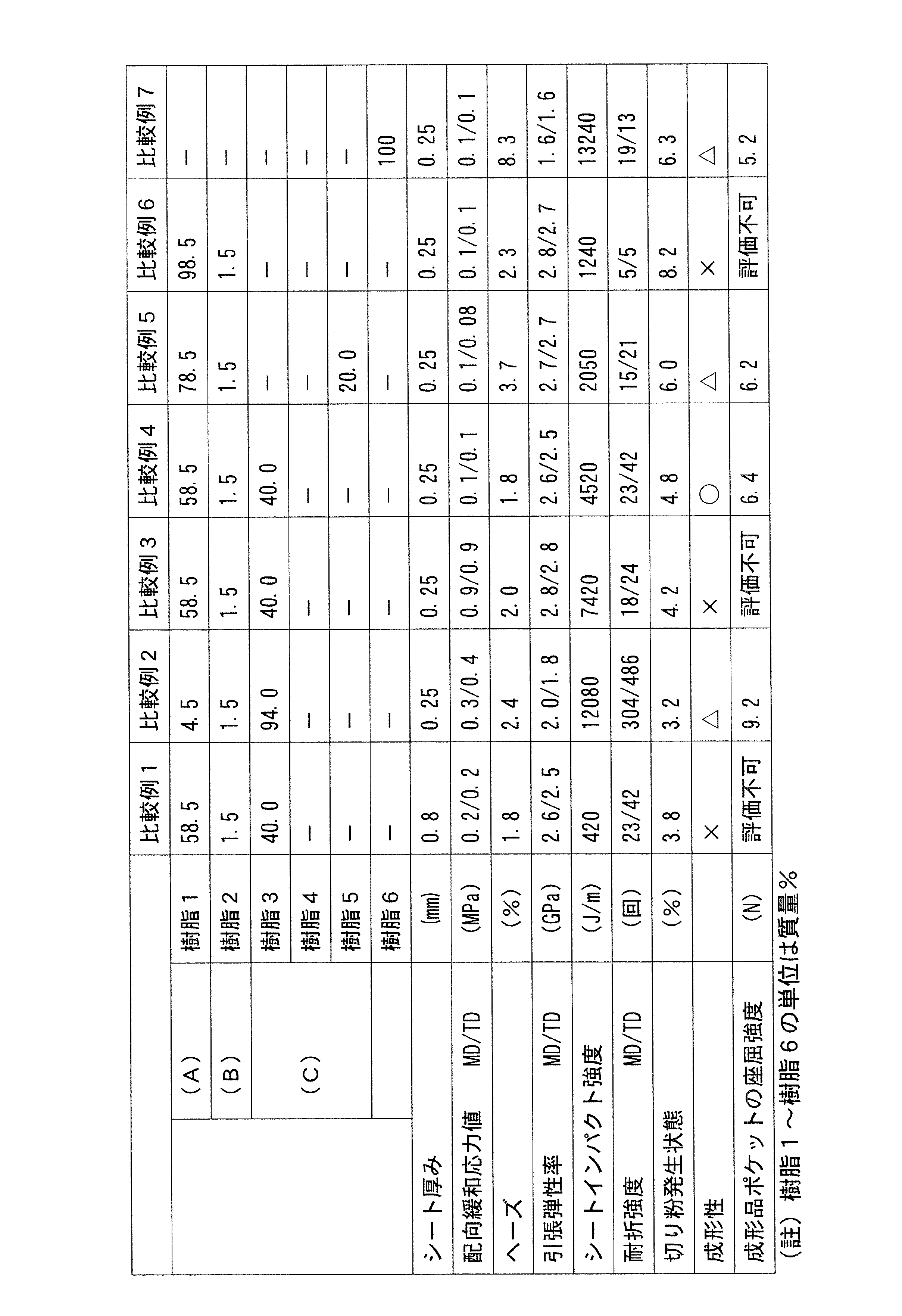

  • the following resins 1 to 6 were used as raw materials as styrenic resins.
  • the resin 1 is a GPPS resin (A)
  • the resin 2 is a HIPS resin (B)
  • the resins 3 to 5 are resins containing a styrene-conjugated diene block copolymer (C)
  • the resin 6 is a (meth) acrylic ester. It is a resin containing a rubber-modified styrenic polymer containing a monomer unit.
  • Resin 1 GPPS resin with a weight average molecular weight of 240,000 (Toyostyrene GP HRM61 manufactured by Toyo Styrene Co., Ltd.) Resin 2 ..
  • HIPS resin (Toyostyrene HI H370 manufactured by Toyo Styrene Co., Ltd.) having a styrene / rubber mass ratio of 95/5, a rubber particle size of 2.9 ⁇ m, and a fluidity of 7.0 g / 10 min.
  • Resin 3 .. Resin containing a styrene / butadiene block copolymer having a styrene / butadiene mass ratio of 85/15 and styrene block molecular weights of 24,000 and 125,000 (Clurelen 850L, manufactured by Denki Kagaku Kogyo Co., Ltd.) Resin 4 ..
  • Example 12 By repeating the same steps as in Example 1, an unstretched sheet having the same sheet thickness and comprising a resin composition having the same resin composition and resin blend ratio as in Example 1 was prepared. Next, this is stretched 1.5 times in the longitudinal direction with a longitudinal stretching machine, and then stretched 1.5 times in the lateral direction using a lateral stretching machine and biaxially stretched to produce an electronic component according to Example 12 A packaging sheet was obtained. Next, various physical properties of the obtained sheet were measured by the measurement methods described above. Further, it was molded into an embossed carrier tape by the same method as in the previous examples and the moldability and the like were examined. The results are also shown in Table 2.
  • Example 13 In the same manner as in Example 1, an unstretched sheet having the same sheet thickness and comprising a resin composition having the same resin composition and resin blending ratio as in Example 1 was prepared. Next, this is stretched 4.5 times in the longitudinal direction with a longitudinal stretching machine, and then stretched 4.5 times in the lateral direction using a lateral stretching machine and biaxially stretched to produce an electronic component according to Example 13 A packaging sheet was obtained. Next, various physical properties of the obtained sheet were measured by the measurement methods described above. Further, it was molded into an embossed carrier tape by the same method as in the previous examples and the moldability and the like were examined. The results are also shown in Table 2.
  • Comparative Example 3 In the same manner as in Example 1, an unstretched sheet having the same sheet thickness and comprising a resin composition having the same resin composition and resin blending ratio as in Example 1 was prepared. Next, this is stretched 5.8 times in the longitudinal direction using a longitudinal stretching machine, and then stretched 5.8 times in the lateral direction using a transverse stretching machine and biaxially stretched to produce an electronic component according to Comparative Example 3. A packaging sheet was obtained. Next, various physical properties of the obtained sheet were measured by the measurement methods described above. Further, it was molded into an embossed carrier tape by the same method as in the previous examples and the moldability and the like were examined. The results are also shown in Table 3.
  • Comparative Examples 4-6 In the same manner as in Examples 1, 5, and 9, unstretched sheets having the same resin composition, resin blending ratio, and sheet thickness as those of these Examples were prepared, and the electronic component packaging sheets according to Comparative Examples 4, 5, and 6, respectively. It was. Next, various physical properties of the obtained sheet were measured by the measurement methods described above. Further, it was molded into an embossed carrier tape by the same method as in the previous examples and the moldability and the like were examined. The results are also shown in Table 3.
  • Comparative Example 7 Resin 6 containing a rubber-modified styrenic polymer containing a (meth) acrylate monomer unit is melt-kneaded with an extruder and extruded from a T-die to obtain an unstretched sheet. It was set as the electronic component packaging sheet concerning. Next, various physical properties of the obtained sheet were measured by the measurement methods described above. Further, it was molded into an embossed carrier tape by the same method as in the previous examples and the moldability and the like were examined. The results are also shown in Table 3.
  • the sheet thickness and orientation are produced from a resin composition containing a predetermined amount of GPPS resin (A), HIPS resin (B), and optionally styrene-butadiene block copolymer (C).
  • the electronic component packaging sheets according to Examples 1 to 13 whose relaxation stress values are controlled within a desired range are excellent in haze (transparency), tensile elastic modulus, sheet impact strength, and bending strength. Further, the embossed carrier tapes according to Examples 1 to 13 are excellent in moldability and buckling strength of the molded product pocket, and the state of generation of chips during drilling is suppressed.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Packaging Frangible Articles (AREA)
  • Packages (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)
  • Wrappers (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Abstract

【課題】透明性と薄肉化に優れた新規な電子部品包装用シートを提供する。 【解決手段】ポリスチレン樹脂（Ａ）を７～９９．５質量％、ゴム分を４～１０質量％含有するハイインパクトポリスチレン樹脂（Ｂ）を０．５～３質量％、スチレンブロック部の分子量が１万以上１３万未満であるスチレン－共役ジエンブロック共重合体（Ｃ）を０～９２．５質量％含有するスチレン系樹脂組成物を二軸延伸してなり、シート厚が０．１～０．７ｍｍであり、ＡＳＴＭ Ｄ－１５０４に準拠して測定される配向緩和応力値が０．２～０．８ＭＰａである電子部品包装用シートとする。

Description

電子部品包装用シート
　本発明は、電子部品の包装用シート、該シートから製造される電子部品包装容器、特にキャリアテープ、並びに該キャリアテープの製造方法に関する。
　従来、電子部品を電子機器に実装するためのキャリアテープとしては、塩化ビニル樹脂、スチレン系樹脂、ポリカーボネート系樹脂等の熱可塑性樹脂で構成されたシートをエンボス形状に熱成形したエンボスキャリアテープが用いられている。
　かかるエンボスキャリアテープには、電子部品への静電気障害防止対策を取ることが必要であり、例えばＩＣやＬＳＩのような高度の帯電防止性が要求される電子部品用として用いる場合は、前記の熱可塑性樹脂にカーボンブラック等の導電性フィラーを含有させた樹脂組成物からなるシートや、前記の樹脂シート表面に導電性塗料等を塗布した一般的には不透明なシートが用いられていた。
　一方、電子部品のなかでも、例えばコンデンサーのように静電気障害によって破壊する可能性が少ないものを収納するエンボスキャリアテープには、外から内容物の電子部品を目視することや、該部品に記載された文字を検知する点で有利なことから、前記の樹脂のなかでも比較的透明性の良好な熱可塑性樹脂を基材とした透明タイプのエンボスキャリアテープが用いられている。
　しかしながら、これら電子部品の小型化や実装速度の高速化の要望から、静電気障害による部品の破壊だけでなく、静電気による部品のキャリアテープへの付着や移動により、実装不良というトラブルが顕在化してきており、透明タイプのエンボスキャリアテープにも静電気対策として帯電防止性の付与が求められ、その結果、透明タイプのキャリアテープの用途分野がＩＣやＬＳＩのような高度の帯電防止性が要求される電子部品用にまで広がってきており、その更なる改良が望まれている。
　かかる透明タイプのエンボスキャリアテープ用のシートとしては、例えばスチレン系樹脂シートとして、汎用ポリスチレン樹脂とスチレン－ブタジエンブロック共重合体とを混合したシートや（例えば特許文献１，２）、スチレン系単量体単位と（メタ）アクリル酸エステル系単量体単位を含有するゴム変性スチレン系重合体からなるシート（例えば特許文献３，４）が知られている。一般にキャリアテープにはその使用形態から透明性、耐衝撃性、耐折り曲げ性及び成形性等の物性をバランスさせることが要求されており、これまで、これらの特性の向上と良好な物性バランスを得るために種々の検討がなされてきた。また、前記の物性バランスを更に向上させることを目的として前記の樹脂を用いた積層シートも提案されている（例えば特許文献５）。
　しかしながら、十分な帯電防止性のエンボスキャリアテープを得ようとすると（帯電防止剤の添加量が増すと）、シートの透明性や耐衝撃強度、耐折強度等の必要な機械特性が不足する傾向があるという問題があった。更に、これらのシートを熱成形してキャリアテープに成形すると、電子部品を収納するポケットの十分な座屈強度を得ることが容易ではなく薄肉化が困難であった。そこでこれらの要求特性がすべてより良好なバランスのとれたエンボスキャリアテープ用のシートが求められていた。さらに、キャリアテープ用にスリットする際や、キャリアテープに成形する際にピッチ送り用の穴を開ける際に発生する切り粉をできるだけ少なくすることも要望されていた。
特開２００２－３３２３９２号公報 特開２００３－０５５５２６号公報 特開平１０－２７９７５５号公報 特開２００３－２５３０６９号公報 特開２００３－２５３０６９号公報
発明の概要
　本発明は、従来のシートに見られる様々な不具合を少なくとも部分的に解消した電子部品包装用シートを得ることを課題とし、特に、透明性、及び耐折強度や耐衝撃性等の物性バランスに優れ、キャリアテープの製造に好適に使用できるシートを得ることを目的とする。
　また、本発明は、上記シートを熱成形することによって得られる電子部品包装容器、例えばキャリアテープを提供することを課題とし、特に、十分なポケット強度を有するエンボスキャリアテープを得ることを課題とする。
　さらに、本発明は、上記キャリアテープの製造に用いて好適な方法も提供する。
　本発明によれば、二軸延伸スチレン系樹脂シートからなる電子部品包装用シートが提供される。該電子部品包装用シートは、制御された配向緩和応力値を有し、例えば、ＡＳＴＭ　Ｄ－１５０４に準拠して測定した配向緩和応力値は０．２～０．８ＭＰａ、例えば０．３～０．６ＭＰａである。また該シートの厚みは、０．１～０／７ｍｍの範囲とでき、例えば０．１～０．４５ｍｍ、さらには０．１２～０．４ｍｍとできる。
　本発明の一態様では、上記シートの製造に使用されるスチレン系樹脂は複数種のスチレン系樹脂を混合した樹脂組成物で、ポリスチレン樹脂（Ａ）とハイインパクトポリスチレン樹脂（Ｂ）からなり、任意成分としてスチレン－共役ジエンブロック共重合体（Ｃ）をさらに含有する樹脂組成物である。すなわち、上記シートの製造に使用される樹脂組成物は、ポリスチレン樹脂（Ａ）とハイインパクトポリスチレン樹脂（Ｂ）からなる樹脂組成物、あるいはポリスチレン樹脂（Ａ）とハイインパクトポリスチレン樹脂（Ｂ）にスチレン－共役ジエンブロック共重合体（Ｃ）をさらに配合した樹脂組成物である。
　本発明の一態様では、前記ポリスチレン樹脂（Ａ）は、一般タイプのポリスチレン樹脂であり、樹脂組成物の総質量に対して例えば７～９９．５質量％配合される。前記ハイインパクトスチレン樹脂（Ｂ）は、ゴム分を４～１０質量％含有するタイプのものが好ましく、樹脂組成物の総質量に対して例えば０．５～３質量％配合される。前記スチレン－共役ジエンブロック共重合体（Ｃ）は、スチレンブロック部の分子量が１万以上１３万未満であるものが好ましく、樹脂組成物の総質量に対して例えば０～９２．５質量％配合される。
　よって、一態様では、上記シートが製造されるスチレン系樹脂は、前記ポリスチレン樹脂（Ａ）を７～７９．５質量％、前記ハイインパクトポリスチレン樹脂（Ｂ）を０．５～３質量％、前記スチレン－ブタジエンブロック共重合体（Ａ）を２０～９０質量％含有する樹脂組成物である。ここで、スチレン－共役ジエンブロック共重合体（Ｃ）は、例えばスチレンを７０～９０質量％、共役ジエンを１０～３０質量％含有する共重合体である。また、他の態様では、上記シートが製造されるスチレン系樹脂は、前記ポリスチレン樹脂（Ａ）を９７～９９．５質量％、前記ハイインパクトポリスチレン樹脂（Ｂ）を０．５～３質量％含有する樹脂組成物である。
　また本発明によれば、上記電子部品包装用シートを熱成形してなる電子部品包装容器、とりわけキャリアテープが提供される。該キャリアテープは、例えば電子部品包装用シートをテープ状にスリットし、テープの幅方向の中央部のみを加熱して熱成形することによりキャビティーを成形して得られる。
　さらに本発明によれば、上記キャリアテープの製造方法が提供され、一態様では、該方法は、例えば電子部品包装用シートをテープ状にスリットし、テープの幅方向の中央部のみを加熱して熱成形することによりキャビティーを成形する工程を具備する。
発明を実施するための形態
　本発明の一実施形態に係る電子部品包装用シートは、二軸延伸スチレン系樹脂シートである。ここで、スチレン系樹脂とは、スチレン系単量体の単独重合体又は共重合体を意味し、スチレンユニットを主成分とした、一般タイプのポリスチレン樹脂（以下「ＧＰＰＳ樹脂」という）、ハイインパクトポリスチレン樹脂（以下「ＨＩＰＳ樹脂」という）、スチレン－共役ジエンブロック共重合体、スチレン－（メタ）アクリル酸エステル共重合体等の各種の樹脂、およびそれらの一種以上の混合物を指す。
　一実施形態では、前記シートを製造するための前記スチレン系樹脂の原料としては、スチレン系樹脂のなかでもＧＰＰＳ、ＨＩＰＳが特に用いられ、また場合によっては任意成分樹脂としてスチレン－共役ジエンブロック共重合体を含んでなる樹脂が併用される。樹脂組成物の配合例を挙げると、ＧＰＰＳ樹脂７～９９．５質量％、ＨＩＰＳ樹脂（Ｂ）０．５～３質量％、及びスチレン－共役ジエンブロック共重合体０～９２．５質量％である。
　よって、代表的な実施形態では、電子部品包装用シートは、ＧＰＰＳ樹脂（Ａ）７～９９．５質量％、ＨＩＰＳ樹脂（Ｂ）０．５～３質量％、及びスチレン－共役ジエンブロック共重合体を含む樹脂（Ｃ）０～９２．５質量％を含有する樹脂組成物を原料として製造される。
　上記において、ＧＰＰＳ樹脂（Ａ）は、基本的にスチレンユニットで構成される樹脂であって、特に限定するものではないが、電子部品包装用シートの強度と透明性を維持するために重量平均分子量は、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によるポリスチレン換算で、例えば、２０万～４０万、好ましくは２２万～３５万、特に好ましくは２２万～２６万である。
　また、ＨＩＰＳ（Ｂ）は、前述のように一般に「ハイインパクトポリスチレン樹脂」と呼ばれている樹脂であって、ジエンゴム等のゴム分の存在下でスチレンをグラフト重合させたものが挙げられる。透明性と強度の観点からゴム分はＨＩＰＳを１００質量％としたときに４～１０質量％で、ゴム粒子径が０．５～４μｍのものが好ましく、更に樹脂流動性が５ｇ／１０ｍｉｎ以上の流動性に優れたものが好ましい。更に好ましくは５～１０ｇ／１０ｍｉｎである。
　尚、ゴム粒子径は体積基準の平均粒子径を意味し、流動性はＪＩＳ　Ｋ７２１０に準拠して測定した値である。
　スチレン－共役ジエンブロック共重合体（Ｃ）は、前述のように任意樹脂成分であり、その構造中にスチレン系単量体を主体とする重合体ブロックと共役ジエン単量体を主体とする重合体ブロックを含有する重合体である。スチレン系単量体としてはスチレン、ο－メチルスチレン、ｐ－メチルスチレン、ｐ－ｔｅｒｔ－ブチルスチレン、１，３－ジメチルスチレン、α－メチルスチレン、ビニルナフタレン、ビニルアントラセン、１，１－ジフェニルエチレン等があり、なかでもスチレンは好適である。スチレン系単量体は一種類あるいは二種類以上を用いることができる。共役ジエン単量体とはその構造中に共役二重結合を有する化合物であり、例えば１，３－ブタジエン（ブタジエン）、２－メチル－１，３－ブタジエン（イソプレン）、２，３－ジメチル－１，３－ブタジエン、１，３－ペンタジエン、１，３－ヘキサジエン、２－メチルペンタジエン等があり、なかでもブタジエン、イソプレンは好適である。共役ジエン単量体は一種類あるいは二種類以上を用いることができる。
　該スチレン－共役ジエンブロック共重合体は一種類あるいは二種類以上を用いることができ、また市販のものをそのまま用いることもできる。特に好ましくは、スチレン－ブタジエンブロック共重合体である。
　またスチレン－共役ジエンブロック共重合体のブロック構造としては、電子部品包装用シートの透明性や加工性を損なわない限り、様々なブロック構造のスチレン－共役ジエンブロック共重合体を採用できるが、電子部品包装用シートの透明性、強度、シートスリット工程、打ち抜き工程、穴空け工程等での切り粉抑制が良好であることから、スチレン含有率が７０～９０質量％、ブタジエン含有率が１０～３０質量％であり、かつ、スチレンブロック部の分子量が１万～１３万である共重合体が例示される。ここで、スチレンブロック部の分子量が１万未満であると、電子部品包装用シートの透明性が下がり、成形品での外観を損なうことになる。また、スチレンブロック部の分子量が１３万以上では、ポリスチレン樹脂との相溶性は良好となり、電子部品包装用シートの透明性は良好なものとなるが、押出成形工程における流動性が著しく低下し、高温に押出温度を高めることが必要となり、成形性が低下する。更には高温度での押出加工が必要となり、延伸温度が高くなり、強度低下が生じる。
　尚、本発明においてスチレンブロック部の分子量とは、ブロック共重合体をオゾン分解して〔Ｙ．ＴＡＮＡＫＡ，ｅｔ ａｌ．， ＲＵＢＢＥＲ　ＣＨＥＭＩＳＴＲＹ　ＡＮＤ　ＴＥＣＨＮＯＬＯＧＹ， ５９，１６（１９８６）に記載の方法〕得たビニル芳香族炭化水素重合体成分のＧＰＣ測定（検出器として波長２５４ｎｍに設定した紫外分光検出器を使用）において、各ピークに対応する分子量を標準ポリスチレン及びスチレンオリゴマーを用いて作成した検量線から求めたものである。ここで、分子量の異なる複数のスチレンブロック部が含まれているブロック共重合体では、ブロック毎に複数のスチレンブロック部の分子量が得られることとなる。この場合、いずれかのスチレンブロック部が１万から１３万の分子量を有していればよいが、全てのスチレンブロック部が１万から１３万の分子量を有しているのが好ましい。
　よって、本発明の一実施形態に係る二軸延伸スチレン系樹脂シートは、その樹脂原料として、スチレン系樹脂のなかでも、ＧＰＰＳ（Ａ）を７～９９．５質量％、ゴム分を４～１０質量％含有するＨＩＰＳ（Ｂ）０．５～３質量％、及びスチレンブロック部の分子量が１万～１３万であるスチレン－共役ジエンブロック共重合体（Ｃ）を０～９２．５質量％含有するスチレン樹脂組成物を用いる。
　上記において、ＧＰＰＳ（Ａ）の含有量が７質量％未満ではシートの引張弾性率が低くなり、キャリアテープに成形したときにポケット座屈強度が不十分となる。一方で、後述するように、ＨＩＰＳ（Ｂ）を０．５質量％含有することは、スチレン系樹脂の二軸延伸シートにおいては重要であるので、ＧＰＰＳ（Ａ）の最大の含有量は、９９．５質量％である。
　樹脂原料の中でＨＩＰＳ（Ｂ）の含有量は、シートの表面の滑り性の観点から最低でも０．５質量％以上が好ましく、透明性と強度の観点から最大でも３質量％までである。良好な透明性を得るという観点からは０．５～２質量％が好ましい。
　一方、スチレン－共役ジエンブロック共重合体（Ｃ）は任意樹脂成分であり、含有させなくともよいが、ＧＰＰＳ（Ａ）及びＨＩＰＳ（Ｂ）を少なくする場合は、最大９２．５質量％まで含有させることができる。そして本発明の前述の課題を全て満足させるという観点からは、スチレン－共役ジエンブロック共重合体（Ｃ）を２０～９０質量％有するスチレン系樹脂が好ましく、更に好ましくは４０～９０質量％であり、これに対応して、ＧＰＰＳ（Ａ）の含有量が、好ましくは７～７９．５質量％、更に好ましくは７～５９．５質量％となる。このような範囲とすることで、このシートをキャリアテープに成形する際に行われる穴開け加工や、このシートをテープ状にスリットする際に発生する切り粉を低いレベルに抑えることができる。
　前記樹脂組成物には、本発明の目的を損なわない範囲で、種々の添加剤、例えば、安定剤（リン系，硫黄系又はヒンダードフェノール系等の酸化防止剤、紫外線吸収剤、熱安定剤等）、可塑剤（ミネラルオイル等）、帯電防止剤、滑剤（ステアリン酸、脂肪酸エステル等）、離型剤等を添加することができる。さらに、無機粒子（リン酸カルシウム、硫酸バリウム、タルク、ゼオライト、シリカ等）も用いることができる。
　前記電子部品包装用シートは、前記樹脂組成物から慣用の方法で製造することができる。例えば、一実施形態では、前記原料樹脂組成物を、押出機により、溶融混練（例えば、１７０～２４０℃の温度で混練）してダイ（特にＴダイ）から押出し、次いで、例えば８５～１３５℃の温度で、二軸方向にそれぞれ１．５～５倍、好ましくは１．５～４倍、さらに好ましくは２～３倍の延伸倍率で逐次または同時二軸延伸することによって形成できる。延伸倍率が１．５倍未満であると電子部品包装用シートの強度、特に、強靭性が低下し、５倍を越えると真空成形／圧空成形等の熱成形工程で成形された容器に偏肉が生じ易くなる。そのため、延伸倍率を５倍以下に抑えて、電子部品包装用シート全体に亘りほぼ均一に延伸された電子部品包装用シートとするのが好ましい。逐次２軸延伸法としては、例えば、Ｔダイ又はカレンダーを用いて押出成形された原反シートを、９０～１３５℃の加熱状態で一軸方向に１．５～４倍の倍率で延伸し、次いで、９０～１３５℃の加熱状態で上記延伸方向に直交する方向に１．５～４倍の倍率で延伸する方法等が挙げられる。
　上述のようにして得られるキャリアテープ用シートの配向緩和応力は、用いるスチレン系樹脂組成物の組成、前記の延伸温度、延伸倍率等の条件によって変化するが、これらの条件を調整することによって、所定の配向緩和応力（収縮応力）を有するシートとすることができる。即ち、本発明の一実施形態に係るキャリアテープ用シートは、かかる諸条件が調整されて、ＡＳＴＭ　Ｄ－１５０４に準拠して測定される配向緩和応力（１３０℃での収縮応力）が、０．２～０．８ＭＰａであり、好ましくは０．３～０．６ＭＰａとなる。配向緩和応力が０．２未満では十分な透明性が得られず、０．８を超えると、キャリアテープへの成形が困難となる。
　また上述のようにして得られるキャリアテープ用シートの厚みは、シートの透明性、強度、成形性、切り粉抑制及びバリ抑制効果の観点から、０．１～０．７ｍｍの範囲であり、好ましくは、０．１～０．４５ｍｍ、さらに好ましくは０．１２～０．４ｍｍである。
　本発明の電子部品包装用シートは、二軸延伸スチレン系樹脂から製造したものであるので、後記する実施例からも確認できるように、透明性が高い。よって、包装容器で成形部分、非成形部分の厚み差による透明性の差を少なくすることができ、内容物の視認性を高めることができる。
　また、本発明の電子部品包装用シートは所定のシート厚みと配向緩和応力を有しているので、薄肉化することができる上、シートスリット工程や成形品の打ち抜き加工、穴空け加工等の後加工時の切り粉（樹脂粉）の生成を大きく抑制できる。
　本発明のキャリアテープ用シートは単層であってもよいし、複数層であってもよい。例えば複数層を有するキャリアテープ用シートを得る場合は各構成層に用いる樹脂組成物を複数の押出機により成形し、得られたシートを加熱積層して一体化するヒートラミネーション法等で製造してもよく、また、各構成層用の樹脂組成物を、汎用のフィードブロック付きダイやマルチマニホールドダイ等を使用して共押出する方法等で製造してもよい。共押出する方法では薄い表面層を得ることができ、量産性に優れるため好ましい。このようにして積層したシートを前記の方法で二軸延伸することによっても、本発明の二軸延伸された積層シートが得られる。
　ＩＣのように静電気により破壊され易い電子部品を収納する場合、キャリアテープの表面には帯電防止処理を施すことが望ましい。帯電防止処理は例えばキャリアテープ用シートの表面に帯電防止剤を塗布することによりできる。
　キャリアテープ用シートは、離型剤、帯電防止剤等の表面処理剤を塗布し、乾燥工程を得て、ロールに巻き取ることができる。この表面処理剤を塗布する前には、表面処理剤の塗れ適性を高めるためにコロナ処理等を行うのが好ましい。
　また、前述のように帯電防止剤を樹脂組成物に添加して帯電防止処理を施すことも可能である。
　本発明のキャリアテープは、前記のキャリアテープ用シートを狭幅のテープ状にスリットし、真空成形、圧空成形、プレス成形、熱板成形等の熱成形によって、テープの長さ方向に連続した小型の電子部品を収納するポケットを成形することによって製造することができる。
　一般に二軸延伸されたスチレン系樹脂シートは、前記のように熱成形する際に熱収縮する傾向があるため、食品包装等の用途においては、そのような影響を受けにくい熱板成形が使用されることが多く、またキャリアテープのような高精度の要求される成形には使用されていなかった。しかしながら、前述のような樹脂組成物から前述のようにして製造した二軸延伸シートをテープ状にスリットし、これをシートの温度として１２０～１６０℃に加熱して熱成形をすることによって、本発明の課題を解決したキャリアテープを得ることができる。尚、熱成形法としてはプレス成形によるのが好ましい。また、いずれの成形法による場合でも、テープ加熱時の幅方向の収縮を更に抑制するためには、テープを予熱する際にテープの中央部のみに熱が当たるように、テープの両側縁部にカバーをして加熱することが好ましい。
　本発明のキャリアテープに収納する電子部品としては、特に限定されないが、例えば、ＩＣ、ＬＥＤ（発光ダイオード）、抵抗、液晶、コンデンサー、トランジスター、圧電素子レジスター、フィルター、水晶発振子、水晶振動子、ダイオード、コネクター、スイッチ、ボリュウム、リレー、インダクタ等がある。ＩＣの形式は特に限定されない。例えば、ＳＯＰ、ＨＥＭＴ、ＳＱＦＰ、ＢＧＡ、ＣＳＰ、ＳＯＪ、ＱＦＰ，ＰＬＣＣ等がある。
　以下に、実施例及び比較例を示すが、本発明はこれらの実施例によって限定されるものではない。キャリアテープ用シートの各種性能の評価は下記の方法により行った。
１．配向緩和応力
　ＡＳＴＭ　Ｄ－１５０４に準拠して、シートのＭＤおよびＴＤの配向緩和応力を測定した。尚、ＭＤはシートの巻取り方向、ＴＤはシートの幅方向である。
２．ヘーズ
　日本電色工業社製ヘーズメーターＮＤＨ２０００を用いて、ＪＩＳ　Ｋ　７１０５に準拠して、シートのヘーズを測定した。
３．引張弾性率
　引張試験機を用いて、ＪＩＳ　Ｋ　７１２７に準拠して、シートの引張弾性率を測定した。
４．シートインパクト
　テスター産業社製フィルムインパクトテスターを用いて、先端形状（Ｒ１０）の撃子を使用して、シートインパクト強度を測定した。
５．耐折強度
　耐折強度測定機を用いて、ＪＩＳ　Ｐ８１１５に準拠して、シート試験片が切れるまでの往復折り曲げ回数を測定した。
６． 成形性の評価
　各実施例及び比較例のキャリアテープ用シートを２４ｍｍ幅にスリットし、ＥＤＧ社製圧空成形機によりＱＦＰ１４ｍｍ×２０ｍｍ－６４ｐｉｎのＩＣ包装用のエンボスキャリアテープを成形し、シートの賦形性を目視観察した。賦形性の評価は、賦形性が良好なものを○、賦形性は甘いがエンボス成型はできるものを△、穴あき等でエンボス成型できないものを×とする３段階評価を行った。
７．穴空け加工時の切り粉の発生状態
　ＥＤＧ社製圧空成形機により前記の成形を行ったエンボスキャリアテープのスプロケットホール部を測定顕微鏡（ミツトヨ社製）で観察した。切り粉の無い状態を０％とし、スプロケットホール中に占める切り粉の面積の割合を計算した。
８．成形品の座屈強度
　前記の成形によって得たエンボスキャリアテープについて、引張試験機を用いてポケット部の底面から圧縮し、座屈強度を測定した。
　実施例および比較例においてはスチレン系樹脂として以下の樹脂１～６を原料として用いた。ここで、樹脂１はＧＰＰＳ樹脂（A）、樹脂２はＨＩＰＳ樹脂（Ｂ）、樹脂３～５はスチレン－共役ジエンブロック共重合体（C）を含む樹脂、樹脂６は（メタ）アクリル酸エステル系単量体単位を含有するゴム変性スチレン系重合体を含む樹脂である。
樹脂１・・重量平均分子量が２４万のＧＰＰＳ樹脂（東洋スチレン社製トーヨースチロールGP HRM61）
樹脂２・・スチレン／ゴムの質量比が９５／５、ゴム粒径２．９μｍ、流動性７．０ｇ／１０ｍｉｎのＨＩＰＳ樹脂（東洋スチレン社製トーヨースチロール HI H370）
樹脂３・・スチレン／ブタジエンの質量比が８５／１５、スチレンブロック部の分子量が２．４万と１２．５万のスチレン－ブタジエンブロック共重合体を含む樹脂（電気化学工業社製クリアレン850L）
樹脂４・・スチレン／ブタジエンの質量比が７５／２５、スチレンブロック部の分子量が４．８万と７．６万のスチレン－ブタジエンブロック共重合体を含む樹脂（電気化学工業社製クリアレン730L）
樹脂５・・スチレン／ブタジエンの質量比が７６／２４、スチレンブロック部の分子量が１．５万と７．１万のスチレン－ブタジエンブロック共重合体を含む樹脂（電気化学工業社製クリアレン210M）
樹脂６・・スチレン／ブタジエン／メチルメタクリレート／ｎ－ブチルアクリレートの質量比が、５０．５／６．０／３６．５／７．０であるスチレン系単量体単位と（メタ）アクリル酸エステル系単量体単位を含有するゴム変性スチレン系重合体を含む樹脂
実施例１～１１、比較例１～２
　ＧＰＰＳ樹脂（Ａ）として樹脂１、ＨＩＰＳ樹脂（Ｂ）として樹脂２をそれぞれ用い、スチレン－ブタジエンブロック共重合体（Ｃ）を含む樹脂としてスチレン／ブタジエン質量比とスチレンブロック部の分子量の異なる樹脂２～４を選択し、また（メタ）アクリル酸エステル系単量体単位を含有するスチレン系樹脂として樹脂６を用い、表１～３に示す配合比にて混合して種々の樹脂組成物を調製した。次いで、各樹脂組成物を押出機で溶融混練して、Ｔダイスから押し出して、無延伸シートを得た。次にこれを縦延伸機にて縦方向に２．３倍延伸した後、横延伸機を用いて横方向に２．３倍延伸して二軸延伸してなる実施例１～１１及び比較例１～２に係る電子部品包装用シートを得た。次いで、得られたシートの配向緩和応力、ヘーズ、引張弾性率、シートインパクト、耐折強度を前述の測定方法によって測定した。
　また、得られた二軸延伸シートを、前述のように２４ｍｍ幅にスリットし、ＥＤＧ社製圧空成形機（実施例１～１０及び比較例２）及び大鳥機工社製プレス成形機（実施例１１及び比較例１）によりＱＦＰ１４ｍｍ×２０ｍｍ－６４ｐｉｎのＩＣ包装用のエンボスキャリアテープを成形し、その成形性と座屈強度を前述の評価方法に従って評価するとともに、そのスプロケットホール部中における切り粉の発生状態を調べた。結果を表１～３に併せて示す。
実施例１２
　実施例１と同様の工程を繰り返して、実施例１と同じ樹脂組成、樹脂配合比を有する樹脂組成物からなる同じシート厚の無延伸シートを調製した。次にこれを縦延伸機にて縦方向に１．５倍延伸し、次いで、横延伸機を用いて横方向に１．５倍延伸して二軸延伸してなる実施例１２に係る電子部品包装用シートを得た。次いで、得られたシートの各種物性を前述の測定方法によって測定した。また、前の実施例等と同様の方法でエンボスキャリアテープに成形し、その成形性等を調べた。結果を表２に併せて示す。
実施例１３
　実施例１と同様にして、実施例１と同じ樹脂組成、樹脂配合比を有する樹脂組成物からなる同じシート厚の無延伸シートを調製した。次にこれを縦延伸機にて縦方向に４．５倍延伸し、次いで、横延伸機を用いて横方向に４．５倍延伸して二軸延伸してなる実施例１３に係る電子部品包装用シートを得た。次いで、得られたシートの各種物性を前述の測定方法によって測定した。また、前の実施例等と同様の方法でエンボスキャリアテープに成形し、その成形性等を調べた。結果を表２に併せて示す。
比較例３
　実施例１と同様にして、実施例１と同じ樹脂組成、樹脂配合比を有する樹脂組成物からなる同じシート厚の無延伸シートを調製した。次にこれを縦延伸機にて縦方向に５．８倍延伸し、次いで、横延伸機を用いて横方向に５．８倍延伸して二軸延伸してなる比較例３に係る電子部品包装用シートを得た。次いで、得られたシートの各種物性を前述の測定方法によって測定した。また、前の実施例等と同様の方法でエンボスキャリアテープに成形し、その成形性等を調べた。結果を表３に併せて示す。
比較例４～６
　実施例１、５、９と同様にして、これら実施例と同じ樹脂組成、樹脂配合比、シート厚を有する無延伸シートを調製し、それぞれ比較例４、５、６に係る電子部品包装用シートとした。次いで、得られたシートの各種物性を前述の測定方法によって測定した。また、前の実施例等と同様の方法でエンボスキャリアテープに成形し、その成形性等を調べた。結果を表３に併せて示す。
　比較例７
　　（メタ）アクリル酸エステル系単量体単位を含有するゴム変性スチレン系重合体を含む樹脂６を押出機で溶融混練して、Ｔダイスから押し出して、無延伸シートを得、これを比較例７に係る電子部品包装用シートとした。次いで、得られたシートの各種物性を前述の測定方法によって測定した。また、前の実施例等と同様の方法でエンボスキャリアテープに成形し、その成形性等を調べた。結果を表３に併せて示す。
Figure JPOXMLDOC01-appb-T000001
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
　上表の結果から分かるように、ＧＰＰＳ樹脂（Ａ）、ＨＩＰＳ樹脂（Ｂ）、及び場合によってはスチレン－ブタジエンブロック共重合体（Ｃ）を所定量含む樹脂組成物から製造され、シート厚と配向緩和応力値が所望範囲に制御された実施例１～１３に係る電子部品包装用シートは、ヘーズ（透明性）、引張弾性率、シートインパクト強度、耐折強度に優れる。また、実施例１～１３に係るエンボスキャリアテープは、成形性及び成型品ポケットの座屈強度に優れ、穴空け加工時の切り粉発生状態も抑制されている。

Claims (8)

  1. 　ポリスチレン樹脂（Ａ）を７～９９．５質量％、ゴム分を４～１０質量％含有するハイインパクトポリスチレン樹脂（Ｂ）を０．５～３質量％、スチレンブロック部の分子量が１万以上１３万未満であるスチレン－共役ジエンブロック共重合体（Ｃ）を０～９２．５質量％含有するスチレン系樹脂組成物を二軸延伸してなり、シート厚が０．１～０．７ｍｍであり、ＡＳＴＭ Ｄ－１５０４に準拠して測定される配向緩和応力値が０．２～０．８ＭＰａである電子部品包装用シート。
  2. 　前記スチレン系樹脂組成物が、前記ポリスチレン樹脂（Ａ）を７～７９．５質量％、前記ハイインパクトポリスチレン樹脂（Ｂ）を０．５～３質量％、前記スチレン－共役ジエンブロック共重合体（Ａ）を２０～９０質量％含有する請求項１に記載の電子部品包装用シート。
  3. 　前記スチレン系樹脂組成物が、前記ポリスチレン樹脂（Ａ）を９７～９９．５質量％、前記ハイインパクトポリスチレン樹脂（Ｂ）を０．５～３質量％含有する請求項１に記載の電子部品包装用シート。
  4. 　前記スチレン－共役ジエンブロック共重合体（Ｃ）が、スチレンを７０～９０質量％、共役ジエンを１０～３０質量％含有する共重合体である請求項１又は２に記載の電子部品包装用シート。
  5. 　請求項１から４のいずれか１項に記載の電子部品包装用シートを熱成形した電子部品包装容器。
  6. 　請求項１から４のいずれか１項に記載の電子部品包装用シートを熱成形したキャリアテープ。
  7. 　前記電子部品包装用シートをテープ状にスリットし、テープの幅方向の中央部のみを加熱して熱成形することによりキャビティーを成形した請求項６に記載のキャリアテープ。
  8. 　請求項１から４のいずれか１項に記載の電子部品包装用シートをテープ状にスリットし、テープの幅方向の中央部のみを加熱して熱成形することによりキャビティーを成形してキャリアテープとする工程を具備するキャリアテープの製造方法。
PCT/JP2008/073526 2007-12-26 2008-12-25 電子部品包装用シート Ceased WO2009081963A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
CN2008801231538A CN101918478B (zh) 2007-12-26 2008-12-25 电子部件包装用片材
JP2009547123A JP5374384B2 (ja) 2007-12-26 2008-12-25 電子部品包装用シート
US12/810,719 US20110008561A1 (en) 2007-12-26 2008-12-25 Sheet for packaging electronic part

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2007-333527 2007-12-26
JP2007333527 2007-12-26

Publications (1)

Publication Number Publication Date
WO2009081963A1 true WO2009081963A1 (ja) 2009-07-02

Family

ID=40801263

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2008/073526 Ceased WO2009081963A1 (ja) 2007-12-26 2008-12-25 電子部品包装用シート

Country Status (5)

Country Link
US (1) US20110008561A1 (ja)
JP (1) JP5374384B2 (ja)
KR (1) KR101555073B1 (ja)
CN (1) CN101918478B (ja)
WO (1) WO2009081963A1 (ja)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012046815A1 (ja) * 2010-10-07 2012-04-12 電気化学工業株式会社 電子部品包装用シート及びその成形体
WO2012046809A1 (ja) * 2010-10-07 2012-04-12 電気化学工業株式会社 スチレン系樹脂組成物及びその成形体
CN104136515A (zh) * 2012-01-20 2014-11-05 道达尔研究技术弗吕公司 包括碳纳米管的聚合物组合物
WO2019138941A1 (ja) * 2018-01-15 2019-07-18 ゴールド工業株式会社 導電性シート及びエンボスキャリアテープ
JPWO2018084129A1 (ja) * 2016-11-01 2019-09-19 デンカ株式会社 表面導電性積層シート及び電子部品包装容器
JP2023086539A (ja) * 2021-12-10 2023-06-22 デンカ株式会社 樹脂シート及び成形容器

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI638847B (zh) * 2015-02-09 2018-10-21 旭化成股份有限公司 Block copolymer composition, molding material, resin composition, and molded body
CN113727846B (zh) * 2019-04-26 2023-07-18 电化株式会社 层叠片材、电子零件包装容器以及电子零件包装体

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002283502A (ja) * 2001-03-22 2002-10-03 Daicel Polymer Ltd 樹脂シート及び電子部品搬送用成形品
JP2003055526A (ja) * 2001-08-22 2003-02-26 Denki Kagaku Kogyo Kk 樹脂組成物ならびにシート
JP2005238614A (ja) * 2004-02-26 2005-09-08 Denki Kagaku Kogyo Kk 真空成形性に優れた透明シート及びその成形品
JP2006199304A (ja) * 2005-01-18 2006-08-03 Shin Etsu Polymer Co Ltd 電子部品包装用のシート、及び当該シートを用いた電子部品包装容器、並びに電子部品包装体
JP2006232914A (ja) * 2005-02-23 2006-09-07 Shin Etsu Polymer Co Ltd スチレン系樹脂シート及びエンボスキャリアテープ
JP2008274215A (ja) * 2006-11-14 2008-11-13 Asahi Kasei Chemicals Corp スチレン系樹脂シート

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5643664A (en) * 1994-08-23 1997-07-01 Packaging Corporation Of America Biaxially oriented polystyrene film
JP3029612B1 (ja) * 1998-09-22 2000-04-04 ダイセル化学工業株式会社 合成樹脂製食品容器
US6568535B1 (en) * 2000-01-14 2003-05-27 Peak International Ltd. Apparatus and methods for improving uniform cover tape adhesion on a carrier tape
TW200804479A (en) * 2006-05-23 2008-01-16 Zeon Corp Oriented film of addition polymer of norbornene compound alone, process for producing the same and use thereof
ATE529465T1 (de) * 2006-07-27 2011-11-15 Dow Global Technologies Llc Schmrumpfetiketten aus orientierter polystyrolfolie mit kleinen katuschukteilchen und geringem kautschukteilchengelgehalt und blockcopolymeren

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002283502A (ja) * 2001-03-22 2002-10-03 Daicel Polymer Ltd 樹脂シート及び電子部品搬送用成形品
JP2003055526A (ja) * 2001-08-22 2003-02-26 Denki Kagaku Kogyo Kk 樹脂組成物ならびにシート
JP2005238614A (ja) * 2004-02-26 2005-09-08 Denki Kagaku Kogyo Kk 真空成形性に優れた透明シート及びその成形品
JP2006199304A (ja) * 2005-01-18 2006-08-03 Shin Etsu Polymer Co Ltd 電子部品包装用のシート、及び当該シートを用いた電子部品包装容器、並びに電子部品包装体
JP2006232914A (ja) * 2005-02-23 2006-09-07 Shin Etsu Polymer Co Ltd スチレン系樹脂シート及びエンボスキャリアテープ
JP2008274215A (ja) * 2006-11-14 2008-11-13 Asahi Kasei Chemicals Corp スチレン系樹脂シート

Cited By (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103167993B (zh) * 2010-10-07 2015-08-19 电气化学工业株式会社 电子器件包装用片材及其成型体
US10202506B2 (en) 2010-10-07 2019-02-12 Denka Company Limited Electronic component packaging sheet, and formed article thereof
WO2012046809A1 (ja) * 2010-10-07 2012-04-12 電気化学工業株式会社 スチレン系樹脂組成物及びその成形体
CN103153808A (zh) * 2010-10-07 2013-06-12 电气化学工业株式会社 苯乙烯类树脂组合物及其成型体
CN103153807A (zh) * 2010-10-07 2013-06-12 电气化学工业株式会社 电子器件包装用片材及其成型体
CN103167993A (zh) * 2010-10-07 2013-06-19 电气化学工业株式会社 电子器件包装用片材及其成型体
KR20130130712A (ko) * 2010-10-07 2013-12-02 덴끼 가가꾸 고교 가부시키가이샤 스티렌계 수지 조성물 및 그 성형체
JPWO2012046815A1 (ja) * 2010-10-07 2014-02-24 電気化学工業株式会社 電子部品包装用シート及びその成形体
KR20140044765A (ko) * 2010-10-07 2014-04-15 덴끼 가가꾸 고교 가부시키가이샤 전자 부품 포장용 시트 및 이의 성형체
JP5889195B2 (ja) * 2010-10-07 2016-03-22 デンカ株式会社 スチレン系樹脂組成物及びその成形体
CN103153807B (zh) * 2010-10-07 2016-04-13 电化株式会社 电子器件包装用片材及其成型体
US9028938B2 (en) 2010-10-07 2015-05-12 Denki Kagaku Kogyo Kabushiki Kaisha Styrene resin composition, and molded article thereof
WO2012046806A1 (ja) * 2010-10-07 2012-04-12 電気化学工業株式会社 電子部品包装用シート及びその成形体
KR101868178B1 (ko) * 2010-10-07 2018-06-15 덴카 주식회사 전자 부품 포장용 시트 및 이의 성형체
WO2012046815A1 (ja) * 2010-10-07 2012-04-12 電気化学工業株式会社 電子部品包装用シート及びその成形体
JP6022938B2 (ja) * 2010-10-07 2016-11-09 デンカ株式会社 電子部品包装用シート及び成形体の製造方法
KR101859788B1 (ko) * 2010-10-07 2018-05-18 덴카 주식회사 전자 부품 포장용 시트 및 이의 성형체
KR101866593B1 (ko) * 2010-10-07 2018-06-11 덴카 주식회사 스티렌계 수지 조성물 및 그 성형체
CN104136514A (zh) * 2012-01-20 2014-11-05 道达尔研究技术弗吕公司 使用母料制备导电组合物的方法
CN104136515A (zh) * 2012-01-20 2014-11-05 道达尔研究技术弗吕公司 包括碳纳米管的聚合物组合物
JPWO2018084129A1 (ja) * 2016-11-01 2019-09-19 デンカ株式会社 表面導電性積層シート及び電子部品包装容器
JP2020114675A (ja) * 2016-11-01 2020-07-30 デンカ株式会社 表面導電性積層シート及び電子部品包装容器
JP2019123132A (ja) * 2018-01-15 2019-07-25 ゴールド工業株式会社 導電性シート及びエンボスキャリアテープ
WO2019138941A1 (ja) * 2018-01-15 2019-07-18 ゴールド工業株式会社 導電性シート及びエンボスキャリアテープ
JP2023086539A (ja) * 2021-12-10 2023-06-22 デンカ株式会社 樹脂シート及び成形容器

Also Published As

Publication number Publication date
CN101918478A (zh) 2010-12-15
CN101918478B (zh) 2012-12-12
JPWO2009081963A1 (ja) 2011-05-06
KR20100135219A (ko) 2010-12-24
JP5374384B2 (ja) 2013-12-25
KR101555073B1 (ko) 2015-09-22
US20110008561A1 (en) 2011-01-13

Similar Documents

Publication Publication Date Title
JP5374384B2 (ja) 電子部品包装用シート
KR101868178B1 (ko) 전자 부품 포장용 시트 및 이의 성형체
JP5778698B2 (ja) スチレン系樹脂多層シート
US8999470B2 (en) Surface conductive laminated sheet and electronic part packaging container
JP2011001074A (ja) キャリアテープおよびその製造方法
CN103338932B (zh) 电子器件包装用层叠片材及其成型体
JP5124192B2 (ja) 二軸延伸ポリスチレン系樹脂シート
WO2012046809A1 (ja) スチレン系樹脂組成物及びその成形体
JP5553536B2 (ja) エンボスキャリアテープ及びその製造方法
JP6177058B2 (ja) 積層シートおよびこれを用いた容器
JP5553539B2 (ja) エンボスキャリアテープ及びその製造方法
JP5132220B2 (ja) スチレン系樹脂組成物
JP4230440B2 (ja) 複合シート
US20240010806A1 (en) Resin sheet, container, carrier tape, and electronic component packaging
JP3656737B2 (ja) シート
JP7138665B2 (ja) 積層シートおよびそれを用いて成形した電子部品包装容器
JP5173628B2 (ja) 積層シート
EP4678396A1 (en) Sheet having base material layer containing abs-based resin
JP2020176205A (ja) 帯電防止成形材料、帯電防止シート、及び、帯電防止エンボスキャリアテープ
WO2008023400A1 (en) Styrenic resin sheet and embossed carrier tape

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 200880123153.8

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 08864110

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 2009547123

Country of ref document: JP

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20107015414

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 12810719

Country of ref document: US

122 Ep: pct application non-entry in european phase

Ref document number: 08864110

Country of ref document: EP

Kind code of ref document: A1
