本発明は、走行性やスリット性、寸法安定性および表面性に優れた二軸配向ポリエステルフィルムに関するものであり、高精細な表面性が必要な光学用や各種離型フィルム、次世代熱転写リボン用フィルム、データストレージなどの塗布型磁気記録媒体のベースフィルムに好適に用いることができる二軸配向ポリエステルフィルムに関するものである。

二軸配向ポリエステルフィルムはその優れた熱特性、寸法安定性、機械特性および表面形態の制御のし易さから各種用途に使用されており、特に磁気記録媒体などの支持体としての有用性がよく知られている。磁気記録媒体には常に高密度記録化が要求され、更なる高密度記録を達成するためには、磁性層の薄膜化や微粒子磁性体を使用し磁性層表面の平滑性をさらに向上させることは有効である。

近年の強磁性六方晶フェライト粉末を用いてなる磁気記録媒体用支持体においては、磁性層や非磁性層、バックコート層、さらには支持体自体の薄膜化に伴い平滑面のみならず走行面の粗面化が制約されている。製造過程で磁気記録媒体としてロール状態で保存する場合、走行面に形成されている突起が磁性面に転写し、平滑な磁性層表面に窪みを形成させたり、支持体の薄膜化に伴い支持体に含有している大きな粒子が平滑面に突き上げられ磁性層表面になだらかな凸状のウネリを発生させ磁性層表面の平滑性が悪化し電磁変換特性が低下するといった問題がある。磁性層表面の平滑性を高めるために支持体に含有する粒子の小径化や低濃度化を図り、超高精細な表面として平滑性を向上させると、走行性や巻き取り、スリット性、さらには表面の耐久性が不十分となる。

したがって、走行性や巻き取り性、さらにはスリット性等と表面の平滑性の両立といった特性の改善に対する要求は高密度記録化のためには常に発生する課題といえる。

上記課題を解決するために、例えば、特許文献１では、磁性層およびバックコート層表面ののうねりを制御した磁気記録媒体が提案されている。また、微細な粒子とコーティング層によりフィルム両表面のうねり制御により電磁変換特性と走行性の両立を試みたポリエステルフィルム（例えば特許文献２）も提案されている。しかしながら、強磁性六方晶フェライト粉末を用いてなる磁気記録媒体用支持体としては、磁性層や非磁性層、バックコート層がより薄膜化するため、波長５μｍの空間周波数密度の低減はもちろんのこと磁性層表面への転写痕の原因となる波長１０μｍの空間周波数密度がより重要になっており、この点については走行面側の平滑性が依然として不十分である。さらに、磁気記録媒体の製造工程で薄膜のコート層の耐久性が乏しくフィルム表面の傷つき性やコート層の削れ粉による工程内ロールの汚染も問題となっている。また、微細な粒子により、フィルム表面の粗さや突起高さと個数を制御し磁性層表面への転写を抑制したポリエステルフィルム（例えば特許文献３，４）が検討されている。しかしながら、バックコート層側のベースフィルム表面に形成された特定の高さや大きさの突起を規定しても磁性層やバックコート層が薄く高精細な表面を有する強磁性六方晶フェライト粉末を用いてなる磁気記録媒体用支持体に用いる場合には、依然として粗大突起の低減には至らず、転写による磁性面の平滑性の低下を解消できないのが実情である。また、磁性層を形成しない側の積層厚みが厚いため、表面突起による反対面（磁性層側）への突き上げにより磁性層側の平滑性の欠陥は依然として解消できない。さらには、含有粒子の小径化に伴い突起が低くなったことにより走行性に寄与する高さを有する突起が減少し走行性や巻き取り性、表面の耐摩耗性に問題が残る。また、ポリエステルフィルム表面に存在する波長１００μｍのうねりを特定の範囲内に制御することで優れた巻き取り性と電磁変換特性を両立したポリエステルフィルム（例えば特許文献５）が提案されている。しかし、高精細な表面が要求される強磁性六方晶フェライト粉末を用いてなる磁気記録媒体用支持体に用いる場合には、このような波長１００μｍのうねりのみならず、支持体中の粒子による突き上げやバックコート層表面の突起による磁性層表面への転写痕が原因となる波長１０μｍ前後のうねりの低減が極めて重要となり、上記フィルムの磁性層表面の平滑性は未だ不十分であるのが現状である。

特開２００７−２９４０８７号公報 特開２００１−３４１２６５号公報 特開２０１２−１５３１００号公報 特開２０１２−１５３０９９号公報 特開２００４−２９９０５７号公報

本発明者らは上記目的を解決するために鋭意検討を重ねた結果、磁性面への転写や突起の突き上げによる磁性層表面の平滑性の低下を抑制するために走行面の粗さや表面突起の高さと個数を制御し、粒子の小径化や低濃度化によって走行面の平滑性を極めても必ずしも磁性層表面の欠陥を低減できず、走行性を高いレベルで両立するには限界があると判断した。さらに検討を重ねた結果、高さ１０ｎｍ以上の全突起数に対する高さ６０ｎｍ以上の突起の割合と電磁変換特性の低下および巻き取り性との間に相関性が見られることを見出した。さらに、走行面の突起数制御に加えて平滑層に添加する微細粒子の粒径と含有量の調節が波長９．６５μｍのうねり低減において必要であることを見出し本発明に到達した。

本発明の目的は、上記の問題を解決した、走行性やスリット性、寸法安定性に優れた二軸配向ポリエステルフィルムであって、磁気記録媒体とした際に平滑な磁性層を有すると共に温度や湿度の環境変化や保存による寸法変化が小さく、ドロップアウトが少ない電磁変換特性に優れた高密度磁気記録媒体となる二軸配向ポリエステルフィルムを安定に提供することにある。

上記課題を解決するための本発明は、次の各構成を特徴とするものである。

（１）コロイダルシリカを含有するＡ層と、２種類以上の平均粒子径の異なる粒子（Ｌ、Ｍ）を含有するＢ層とを有し、粒子（Ｌ）は平均粒子径が０．３〜０．５μｍでありかつ含有量が０．００５〜０．２５質量％であり、粒子（Ｍ）は平均粒子径が０．１５〜０．３μｍでありかつ含有量が０．１〜０．３質量％であり、粒子（Ｌ）は粒子（Ｍ）よりも平均粒子径が大きく、Ｂ層の積層厚み（ｔ）と、該層の積層部に含まれる粒子の平均粒子径（ｄ）とが０．５≦ｔ／ｄ≦１０の関係を有し、Ａ層の厚みがＢ層の最大粒子径の５倍以上であり、Ｂ層表面の三次元表面粗さ計により測定した粗さ曲線において、基準面から１０ｎｍ間隔にスライスレベルを設定したときの突起密度が以下の関係を満足し、かつ、反対側の表面において波長９．６５μｍにおけるスペクトル密度が１，０００〜５０，０００ｎｍ^３の範囲である二軸配向ポリエステルフィルム。

０．４≦（Ｍ60/Ｍ10）×100≦５
（但し、Ｍ10（個／ｍｍ^２）：高さ１０ｎｍのスライスレベルにおける突起密度、 Ｍ60（個／ｍｍ^２）：高さ６０ｎｍのスライスレベルにおける突起密度、である。）
（２）Ｂ層表面の三次元表面粗さ計により測定した粗さ曲線において、高さ１０ｎｍのスライスレベルにおける突起密度（Ｍ10）が０．５万〜３万個／ｍｍ^２である、上記（１）に記載の二軸配向ポリエステルフィルム。

（３）Ｂ層表面の三次元表面粗さ計により測定した粗さ曲線において、高さ０ｎｍのスライスレベル（基準面）における突起密度（Ｍ0）が０．１万〜１万個／ｍｍ^２である、上記（１）または（２）に記載の二軸配向ポリエステルフィルム。

（４）Ｂ層表面の三次元表面粗さ計により測定した粗さ曲線において、基準面から１０ｎｍ間隔にスライスレベルを設定したときの突起密度が以下の関係を満足する、上記（１）〜（３）のいずれかに記載の二軸配向ポリエステルフィルム。

Ｍ100≦５
（但し、Ｍ100（個／ｍｍ^２）：高さ１００ｎｍのスライスレベルにおける突起密度、である）

（５）塗布型デジタル記録方式の磁気記録媒体用ベースフィルムに用いられる、上記（１）〜（４）のいずれかに記載の二軸配向ポリエステルフィルム。

本発明の二軸配向ポリエステルフィルムは、走行性やスリット性、寸法安定性に優れた二軸配向ポリエステルフィルムであって、磁気記録媒体とした際に平滑な磁性層を有すると共に温度や湿度の環境変化や保存による寸法変化が小さい、ドロップアウトが少なく電磁変換特性に優れた高密度磁気記録媒体となる二軸配向ポリエステルフィルムを得ることができるほか、光学用や各種離型フィルムとして好適に用いることができる。

本発明において用いるポリエステルとしては、例えば、芳香族ジカルボン酸、脂環族ジカルボン酸または脂肪族ジカルボン酸などの酸成分やジオール成分を構成単位（重合単位）とするポリマーで構成されたものを用いることができる。

芳香族ジカルボン酸成分としては、例えば、テレフタル酸、イソフタル酸、フタル酸、１，４−ナフタレンジカルボン酸、１，５−ナフタレンジカルボン酸、２，６−ナフタレンジカルボン酸、４，４’−ジフェニルジカルボン酸、４，４’−ジフェニルエーテルジカルボン酸、４，４’−ジフェニルスルホンジカルボン酸等を用いることができ、なかでも好ましくは、テレフタル酸、フタル酸、２，６−ナフタレンジカルボン酸を用いることができる。脂環族ジカルボン酸成分としては、例えば、シクロヘキサンジカルボン酸等を用いることができる。脂肪族ジカルボン酸成分としては、例えば、アジピン酸、スベリン酸、セバシン酸、ドデカンジオン酸等を用いることができる。これらの酸成分は一種のみを用いてもよく、二種以上を併用してもよい。

ジオール成分としては、例えば、エチレングリコール、１，２−プロパンジオール、１，３−プロパンジオール、ネオペンチルグリコール、１，３−ブタンジオール、１，４−ブタンジオール、１，５−ペンタンジオール、１，６−ヘキサンジオール、１，２−シクロヘキサンジメタノール、１，３−シクロヘキサンジメタノール、１，４−シクロヘキサンジメタノール、ジエチレングリコール、トリエチレングリコール、ポリアルキレングリコール、２，２’−ビス（４’−β−ヒドロキシエトキシフェニル）プロパン等を用いることができ、なかでも、エチレングリコール、１，４−ブタンジオール、１，４−シクロヘキサンジメタノール、ジエチレングリコール等を好ましく用いることができ、特に好ましくは、エチレングリコール等を用いることができる。これらのジオール成分は一種のみを用いてもよく、二種以上を併用してもよい。

ポリエステルには、ラウリルアルコール、イソシアン酸フェニル等の単官能化合物が共重合されていてもよいし、トリメリット酸、ピロメリット酸、グリセロール、ペンタエリスリトール、２，４−ジオキシ安息香酸、等の３官能化合物などが、過度に分枝や架橋をせずポリマーが実質的に線状である範囲内で共重合されていてもよい。さらに酸成分、ジオール成分以外に、ｐ−ヒドロキシ安息香酸、ｍ−ヒドロキシ安息香酸、２，６−ヒドロキシナフトエ酸などの芳香族ヒドロキシカルボン酸およびｐ−アミノフェノール、ｐ−アミノ安息香酸などを本発明の効果が損なわれない程度の少量であればさらに共重合せしめることができる。

ポリマーの共重合割合はＮＭＲ法（核磁気共鳴法）や顕微ＦＴ−ＩＲ法（フーリエ変換顕微赤外分光法）を用いて調べることができる。

ポリエステルは、二軸延伸を施せること、および、寸法安定性などの本発明の効果を発現するために、ガラス転移温度が１５０℃未満のものを好適に使用できる。本発明において用いるポリエステルとしては、ポリエチレンテレフタレート、ポリエチレンナフタレート（ポリエチレン−２，６−ナフタレート）が好ましく、また、これらの共重合体や変性体でもよく、他の熱可塑性樹脂とのポリマーアロイでもよい。ここでいうポリマーアロイとは高分子多成分系のことであり、共重合によるブロックコポリマーであってもよいし、混合などによるポリマーブレンドでもよい。本発明で用いるポリエステルとしては特に、結晶子サイズや結晶配向度を高めるプロセスが適用しやすいことから主成分がポリエチレンテレフタレートであることがより好ましい。ここで、主成分とはフィルム組成中８０質量％以上であることをいう。

本発明で用いるポリエチレンテレフタレートをポリマーアロイとする場合、他の熱可塑性樹脂は、ポリエステルと相溶するポリマーが好ましく、ポリエーテルイミド樹脂などがより好ましい。ポリエーテルイミド樹脂としては、例えば以下で示すものを用いることができる。

（ただし、上記式中Ｒ_１は、６〜３０個の炭素原子を有する２価の芳香族または脂肪族残基、Ｒ_２は６〜３０個の炭素原子を有する２価の芳香族残基、２〜２０個の炭素原子を有するアルキレン基、２〜２０個の炭素原子を有するシクロアルキレン基、および２〜８個の炭素原子を有するアルキレン基で連鎖停止されたポリジオルガノシロキサン基からなる群より選択された２価の有機基である。）
上記Ｒ_１、Ｒ_２としては、例えば、下記式群に示される芳香族残基を挙げることができる。

本発明では、ポリエステルとの親和性、コスト、溶融成形性等の観点から、２，２−ビス［４−（２，３−ジカルボキシフェノキシ）フェニル］プロパン二無水物とｍ−フェニレンジアミン、またはｐ−フェニレンジアミンとの縮合物である、下記式で示される繰り返し単位を有するポリマーが好ましい。

または

（ｎは２以上の整数、好ましくは２０〜５０の整数である。）
このポリエーテルイミドは、“ウルテム”の商品名で、ＳＡＢＩＣイノベーティブプラスチック社より入手可能であり、「Ｕｌｔｅｍ（登録商標）１０００」、「Ｕｌｔｅｍ（登録商標）１０１０」、「Ｕｌｔｅｍ（登録商標）１０４０」、「Ｕｌｔｅｍ（登録商標）５０００」、「Ｕｌｔｅｍ（登録商標）６０００」および「Ｕｌｔｅｍ（登録商標）ＸＨ６０５０」シリーズや「Ｅｘｔｅｍ（登録商標） ＸＨ」および「Ｅｘｔｅｍ（登録商標） ＵＨ」の登録商標名等で知られているものである。

本発明の二軸配向ポリエステルフィルムは、平均粒径が０．０５０〜０．５０μｍの不活性粒子を含有する層（Ｂ層）を少なくとも１層有する２層以上の積層構成を有することが好ましい。この場合、Ｂ層は走行性を担う層として機能し、フィルムの一方の最外層として設けられる。もう一方の最外層には、平均粒径が０．０５〜０．１０μｍの不活性粒子を含有した平滑性を担う層（Ａ層）が設けられた少なくとも２層以上の積層構成が本発明の効果を得るためには好ましい。

本発明の二軸配向ポリエステルフィルムは、いずれか片面の三次元表面粗さ計により測定した粗さ曲線において、基準面から１０ｎｍ間隔にスライスレベルを設定したときの突起密度について、高さ６０ｎｍのスライスレベルにおける突起密度（Ｍ60（個／ｍｍ^２））と高さ１０ｎｍのスライスレベルにおける突起密度（Ｍ10（個／ｍｍ^２））の関係が０．４≦（Ｍ60／Ｍ10）×１００≦５である。好ましくは（Ｍ60／Ｍ10）×１００の値は０．４〜３ある。下限値は小さければ小さい方が転写の抑制につながり好ましいが、小さくなりすぎると走行性が低下するためスリット性が低下する。上限値が５を超えると全突起に対する高さ６０ｎｍ以上の突起割合が高くなり、転写が発生しやすく、磁性層表面の欠陥抑制が不十分となり後述するＰＳＤを範囲内とすることが困難となる。突起密度比（Ｍ60／Ｍ10）×１００の値を本発明の範囲内とすることによって、走行性やスリット性と磁性層表面の欠陥抑止の両立が高いレベルで可能となる。接触
本願において、上記の（Ｍ60/Ｍ10）×１００の値を満足する層はＢ層表面であることが好ましい形態である。

本発明の二軸配向ポリエステルフィルムは、上記突起密度を満足する面とは反対側の表面の波長９．６５μｍにおけるスペクトル密度が１，０００〜５０，０００ｎｍ^３を満足している。スペクトル密度は、好ましくは２，０００〜４０，０００ｎｍ^３であり、さらに好ましくは３，０００〜３５，０００ｎｍ^３の範囲である。スペクトル密度（Ｐｏｗｅｒ Ｓｐｅｃｔｒａｌ Ｄｅｎｓｉｔｙ 以下ＰＳＤと言う）とは、表面粗さのプロファイルデータをフーリエ変換処理し周波数分析を行い、各波長での強度を算出するものである。本願では原子間力顕微鏡（ＡＦＭ）を用いて、測定視野１２５μｍ×１２５μｍでＰＳＤ計測を行い、波長９．６５μｍにあたる強度を求めた。本願においては、上記、ＰＳＤを満足する表面がＡ層であることが磁性層表面の欠陥抑止の上で好ましく、ＰＳＤが本願の範囲内であると走行性と電磁変換特性が高いレベルで両立でき好ましい。

本発明の二軸配向ポリエステルフィルムは、突起密度が０．４≦（Ｍ60/Ｍ10）×100≦５の関係を満足する表面の三次元表面粗さ計により測定した粗さ曲線において、基準面から高さ１０ｎｍのスライスレベルにおける突起密度（M10）が０．５万〜３万個／ｍｍ^２であることが好ましい。より好ましくは、０．６万〜２．５万個／ｍｍ^２である。突起密度（Ｍ10）が０．５万個／ｍｍ^２未満であると走行性が不十分となりスリット性が低下したり、Ｂ面突起の応力分散ができなくなり転写が発生しやすくなる場合がある。上限の３万個／ｍｍ^２を超えると突起間距離が狭まることになり突起が密集し粗大突起を形成しやすくなるためフィルムロールとして巻き取ったときに平滑面への転写が増加することがある。また、上記で規定した突起密度の比（Ｍ60／Ｍ10）×１００の値を得ることが困難となるため、反対側表面のＰＳＤを本発明の範囲に制御できない場合がある。M10を特定の範囲内に制御することで粗さ曲線の基準面が上昇し突起の高さが見かけ上低くなるため、平滑面への転写が軽減される効果と、フィルムロールの巻き締まりによる応力を高い突起に集中させずに分散させる効果の相乗効果で平滑面への転写が軽減されると考える。

本発明の二軸配向ポリエステルフィルムは、突起密度が０．４≦（Ｍ60/Ｍ10）×100≦５の関係を満足する表面の三次元表面粗さ計により測定した粗さ曲線において、高さ０ｎｍのスライスレベル（基準面）における突起密度（Ｍ0）は０．１万〜１万個／ｍｍ^２であることが好ましい。より好ましくは０．２〜０．９万個／ｍｍ^２である。突起密度（Ｍ0）が０．１万個／ｍｍ^２未満であると突起密度（Ｍ10）が低くなり走行性やスリット性が低下する場合がある。また、反対側表面のＰＳＤを本発明の範囲内に制御することが困難になる場合がある。突起密度（M0）が１万個／ｍｍ^２を超えると突起が密集し過ぎ、粗大突起を形成しやすくなるため、上記で規定した突起密度比（Ｍ60／Ｍ10）×１００の値を得ることが困難となる場合がある。

本発明の二軸配向ポリエステルフィルムは、突起密度が０．４≦（Ｍ60/Ｍ10）×100≦５の関係を満足する表面の三次元表面粗さ計により測定した粗さ曲線において、基準面から１０ｎｍ間隔にスライスレベルを設定したときの突起密度について、高さ１００ｎｍのスライスレベルにおける突起密度（Ｍ100（個／ｍｍ^２））は５以下であることが好ましい。突起密度（Ｍ100）がこの範囲外であると磁気記録媒体としたとき、磁性面への転写が発生し、磁性層表面の欠陥を招くため電磁変換特性が低下しやすい。上記で規定した突起密度比（Ｍ60／Ｍ10）×１００および突起密度（Ｍ100）の各特性（値）を有する特徴面がＢ層表面であると走行性やスリット性の向上と磁性層表面の平滑性欠陥抑制効果が十分に発揮されるので好ましい。

本発明の二軸配向ポリエステルフィルムは、突起密度（Ｍ60（個／ｍｍ^２））と高さ１０ｎｍのスライスレベルにおける突起密度（Ｍ10（個／ｍｍ^２））の関係が０．４≦（Ｍ60／Ｍ10）×１００≦５を満足する表面を有する層（積層部）において、該層の積層厚み（ｔ）と該層の積層部の平均粒子径（ｄ）の比（ｔ／ｄ）が０．５〜１０である。好ましくは１〜５である。（ｔ／ｄ）が本発明の範囲外であると突起密度比（Ｍ60／Ｍ10）×１００を上記の範囲内に設定することが困難となる場合がある。

上記した突起密度（Ｍ60、Ｍ100）の制御方法としては、（たとえばＢ層に適用する場合）Ｂ層における含有粒子の粒子径、添加量、積層厚みで制御が可能である。特にＢ層に含有する粒子の粒子径が０．５μｍを超えないことは重要であり、含有できる最大の粒子（Ｌ）の粒子径としては、０．３〜０．５μｍであり、該粒子の含有量は０．００５〜０．２５質量％で含有することが好ましく、粒子（Ｌ）の粒子径が０．４μｍを超える場合の含有量は０．００５〜０．０２質量％とすることが好ましい。また、積層厚み（ｔ）と該層に含有される最大粒子径（Ｄ）の比（ｔ／Ｄ）を１〜３に設定することが好ましい。

上記した突起密度（Ｍ10、Ｍ0）の制御方法としては、Ｂ層に含有する粒子の粒径や含有量、積層厚みを制御することで達成できる。詳しくは、粒子径が０．０５〜０．５μｍの粒子を０．１〜０．５質量％含有し、積層厚み（ｔ）と該層に含有される平均粒子径（ｄ）の比（ｔ／ｄ）を０．５〜１０、好ましくは１〜５に設定することで制御が可能である。特に、粒子径が０．０５〜０．１μｍの粒子（Ｓ）を０．１５〜０．３質量％添加することに加えて粒子径が０．１５〜０．３μｍの粒子（Ｍ）を０．１〜０．３質量％で含有させると表面粗さＲａや本発明の突起密度（Ｍ60）を増加させずに効率よく所望の突起密度（Ｍ10）を得ることができる。その結果、製造工程における工程内ロールや巻き取り時のフィルムとの接触面積が低下し走行性が向上する。さらに、Ｍ10を特定の範囲内に制御することは、Ｂ層表面の地肌部分に微細な凹凸が形成されるのでＢ層の表面積が増加するためフィルムロールに巻き取る際に噛み込んだ空気の抜け道を確保しやすくなると考えられ、巻ズレが生じにくくなり、スリット性が向上する。

上記した密度比（Ｍ60／Ｍ10）×１００の値の制御方法としては、Ｂ層中に少なくとも２種類以上の粒子径の異なる粒子（ＬおよびＭ、Ｓ）を併用することが好ましく、粒子（Ｌ）と粒子（Ｍ）の含有量とｔ／ｄの調節で制御が可能である。粒子（Ｌ）は粒子径が０．３〜０．５μｍであり、粒子（Ｍ）の粒子径は０．１５〜０．３μｍである。この時、粒子（Ｌ）は粒子（Ｍ）よりも粒子径が大きい粒子である。さらに、粒子径が０．０５〜０．１μｍの粒子（Ｓ）を０．１５〜０．３質量％添加することによって、本発明の突起密度（Ｍ60）を増加させずに突起密度（Ｍ10）が効率よく増加することができるため好ましい。

本発明の二軸配向ポリエステルフィルムのＢ層に好ましく含有される粒子としては特に限定されないが、無機粒子、有機粒子、いずれも用いることができる。２種類以上の粒子を併用することが本発明の特徴面を得るためには好ましい。具体的な種類としては、例えば、クレー、マイカ、酸化チタン、炭酸カルシウム、湿式シリカ、乾式シリカ、コロイダルシリカ、リン酸カルシウム、硫酸バリウム、アルミナ珪酸塩、カオリン、タルク、モンモリロナイト、アルミナ、ジルコニア等の無機粒子、アクリル酸類、スチレン系樹脂、シリコーン、イミド等を構成成分とする有機粒子、コアシェル型有機粒子などが例示できるが、本発明の突起密度とＰＳＤを制御するには、単一分散する球形の粒子である有機粒子やコロイダルシリカが特に好ましい。

また、本発明の二軸配向ポリエステルフィルムのＡ層に好ましく含有される粒子としては、単一分散する球形の粒子が好ましい。

上記の粒子を含有するＢ層表面の中心線表面粗さＲａは３〜１５ｎｍであることが好ましく、１０点平均粗さＲｚは６０〜２００ｎｍ、好ましくは７０〜１８０ｎｍであり、さらに好ましくは８０〜１６０ｎｍである。より好ましくはＲａが５〜１２ｎｍ、Ｒｚが７０〜１５０ｎｍである。表面粗さＲａおよびＲｚが下限値未満であると走行性やスリット性が不良となりやすく、ＲａおよびＲｚが上限値を超えると該表面にバックコート層を設け磁気記録媒体とした場合に転写痕による電磁変換特性が低下しやすい。

本発明のＰＳＤの制御方法としては、Ａ、Ｂ各層に含有する粒子の粒子径および含有量、さらにはＡ層の積層厚みによって制御することができる。Ａ層に含有する粒子として粒子径が０．０５〜０．１５μｍの粒子を０．０２〜０．１５質量％とし、かつ、Ａ層の厚みがＢ層の最大粒子径の５倍以上、好ましくは７〜１５倍にすることが好ましい。さらに、Ｂ層に含有する粒子（Ｌ）の粒子径を０．３〜０．５μｍ、好ましくは０．３〜０．４μｍに調節すると共に、Ｂ層の厚み（ｔ）と該層中の粒子の平均粒子径（ｄ）との比（ｔ/ｄ）を０．５〜１０とすることも有効である。Ａ層の粒子含有量が０．０２質量％未満であると走行性が悪化するため好ましくない。また、上限値の０．１５質量％を超えて含有すると所望のＰＳＤを得ることが出来なくなる。Ａ層の積層厚みについては、上記本願の範囲外であると、Ｂ層に含有されている粒子（Ｌ）がＡ層表面にうねりを形成する場合がありＡ層のＰＳＤを本願の範囲内に納めることが困難となる場合がある。

本発明の二軸配向ポリエステルフィルムは、幅方向の湿度膨張係数が０〜８ｐｐｍ／％ＲＨであることが好ましい。湿度膨張係数が８ｐｐｍ／％ＲＨ以下であると、磁気記録媒体用に用いた場合、湿度変化による変形が大きくならず、寸法安定性が低下しにくくなる。より好ましい上限は６．５ｐｐｍ／％ＲＨであり、さらに好ましくは６ｐｐｍ／％ＲＨである。湿度膨張係数は分子鎖の緊張度合いが影響する物性であり、後述するようにＴＤ延伸１とＴＤ延伸２の倍率比によって制御することができ、また、ＴＤ延伸トータルの倍率やＭＤ延伸倍率との比によっても制御が可能である。ＴＤ延伸１とＴＤ延伸２の倍率比が（ＴＤ１／ＴＤ２）が大きいほど湿度膨張係数は小さくなる。また、ＴＤ延伸トータルの倍率が高いほど湿度膨張係数は小さくなる。

なお、本発明において、ＭＤとは二軸配向ポリエステルフィルムの長手方向（縦方向）を示し、ＴＤとは二軸配向ポリエステルフィルムの幅方向（横方向）を示す。

本発明の二軸配向ポリエステルフィルムは、幅方向のヤング率が７ＧＰａ以上であることが好ましく、７〜１０ＧＰａであることが幅方向の湿度膨張係数の制御の観点からより好ましい。幅方向のヤング率が上記範囲内であると、磁気記録媒体用に用いた場合に磁気記録媒体の記録再生時の環境変化による寸法安定性が良好となる傾向にある。幅方向のヤング率は後述するＴＤ延伸１、２の温度や倍率によって制御することができる。特にトータルのＴＤ倍率が影響し、トータルのＴＤ倍率が高いほどＴＤヤング率が高くなる。

本発明の二軸配向ポリエステルフィルムは、長手方向のヤング率が３．５〜８ＧＰａであることが好ましい。長手方向のヤング率が上記範囲内であると、磁気記録媒体用に用いた場合に磁気記録媒体の保管時の張力による保存安定性がより良好となる。長手方向のヤング率のさらに好ましい範囲は３．８〜７．５ＧＰａ、さらにより好ましい範囲は４〜７ＧＰａである。長手方向のヤング率はＭＤ延伸倍率で制御することができる。ＭＤ倍率が高いほどＭＤヤング率が高くなる。

本発明の二軸配向ポリエステルフィルムを磁気記録媒体用ベースフィルムとして用いる場合は、上記のＢ面側にバックコート層（以下ＢＣ層という）を設けることが高密度磁気記録媒体を得る上で好ましく、特に、磁性層に強磁性六方晶フェライト粉末を用いてなる磁気記録媒体は、磁性層および非磁性層やＢＣ層自体の厚みも薄いために、ＢＣ層の表面に支持体（Ｂ層）の表面突起の影響が出にくくなり平滑なＢＣ面が得られる。よって、磁性面に転写痕を形成することなく超平坦な磁性表面を得ることが可能となるため優れた電磁変換特性を発揮できる。

本発明の二軸配向ポリエステルフィルムの厚みは３．５〜４．５μｍの範囲が好ましい。厚みが３．５μｍより小さくなると、剛性や寸法安定性が低下しテープの腰が不十分となり磁気記録媒体としたときに電磁変換特性が低下する傾向がある。また、Ｂ層表面突起による平滑面（Ａ面）側への突き上げを抑制しにくくなる。また、４．５μｍより大きいとテープ１巻あたりのテープ長さが短くなるため、磁気テープの小型化、高容量に対応し難い。厚みの調整方法としては、二軸配向ポリエステルフィルムの製膜の際のポリマーの溶融押出時におけるスクリューの吐出量を調整し、口金から未延伸フィルムの厚みを制御することによって二軸延伸後のフィルム厚みを調節することが可能となる。

上記したような本発明の二軸配向ポリエステルフィルムは、たとえば次のように製造される。

まず、ポリエステルのペレットを、押出機を用いて溶融し、口金から吐出した後、冷却固化してシート状に成形する。このとき、繊維焼結ステンレス金属フィルターによりポリマーを濾過することが、ポリマー中の未溶融物を除去するために好ましい。

本発明の特徴面を阻害しない範囲内であれば、各種添加剤、例えば、相溶化剤、可塑剤、耐候剤、酸化防止剤、熱安定剤、滑剤、帯電防止剤、増白剤、着色剤、導電剤、結晶核剤、紫外線吸収剤、難燃剤、難燃助剤、顔料、染料、などが添加されてもよい。

続いて、上記シートを長手方向と幅方向の二軸に延伸した後、熱処理する。上記の突起密度比（Ｍ10／Ｍ0）、幅方向の寸法安定性を向上させるために延伸工程は、縦方向の多段延伸および幅方向において２段階以上に分けることが好ましい。すなわち、縦多段延伸によって突起密度（Ｍ0）が制御され、かつ、再横延伸により高寸法安定性の磁気テープとして最適な高強度のフィルムが得られ易いために好ましい。

延伸形式としては、長手方向に延伸した後に幅方向に２段階で延伸を行うなどの逐次二軸延伸法や同時二軸延伸した後にさらに幅方向に延伸する延伸方法が好ましい。

以下、本発明のフィルムの製造方法について、ポリエチレンテレフタレート（ＰＥＴ）をポリエステルとして用いた例を代表例として説明する。なお本願はＰＥＴフィルムに限定されるものではなく、他のポリマーを用いたものものでもよい。例えば、ガラス転移温度や融点の高いポリエチレン−２，６−ナフタレンジカルボキシレートなどを用いてポリエステルフィルムを構成する場合は、以下に示す温度よりも高温で押出や延伸を行えばよい。

まず、ＰＥＴのペレットを製造する。ＰＥＴは、次のいずれかのプロセスで製造される。すなわち、（１）テレフタル酸とエチレングリコールを原料とし、直接エステル化反応によって低分子量のＰＥＴまたはオリゴマーを得、さらにその後の三酸化アンチモンやチタン化合物を触媒に用いた重縮合反応によってポリマーを得るプロセス、（２）ジメチルテレフタレートとエチレングリコールを原料とし、エステル交換反応によって低分子量体を得、さらにその後の三酸化アンチモンやチタン化合物を触媒に用いた重縮合反応によってポリマーを得るプロセスである。

フィルムを構成するＰＥＴに粒子を含有させるには、エチレングリコールに粒子を所定割合にてスラリーの形で分散させ、このエチレングリコールを重合時に添加する方法が好ましい。粒子を添加する際には、例えば、粒子の合成時に得られる水ゾルやアルコールゾル状態の粒子を一旦乾燥させることなく添加すると粒子の分散性がよい。また、粒子の水スラリーを直接ＰＥＴペレットと混合し、ベント式二軸混練押出機を用いて、ＰＥＴに練り込む方法も有効である。粒子の含有量を調節する方法としては、上記方法で高濃度の粒子のマスターペレットを作っておき、それを製膜時に粒子を実質的に含有しないＰＥＴで希釈して粒子の含有量を調節する方法が有効である。この際、粒子を含有しないＰＥＴの固有粘度を粒子含有ペレットの固有粘度よりも高く調整しておくことは上記した突起密度比（Ｍ60／Ｍ10）×１００の値やＭ100を制御する上で有効である。

次に、得られたＰＥＴのペレットを、１８０℃で３時間以上減圧乾燥した後、固有粘度が低下しないように窒素気流下あるいは減圧下で、２７０〜３２０℃に加熱された押出機に供給し、スリット状のダイから押出し、キャスティングロール上で冷却して未延伸フィルムを得る。この際、異物や変質ポリマーを除去するために各種のフィルター、例えば、焼結金属、多孔性セラミック、サンド、金網などの素材からなるフィルターを用いることが好ましい。また、定量供給性を向上させ、所望のｔ／ｄを得るためにギアポンプを設けることは上記した特徴面を形成する上で極めて好ましい。フィルムを積層するには、２台以上の押出機およびマニホールドまたは合流ブロックを用いて、複数の異なるポリマーを溶融積層するとよい。

次に、このようにして得られた未延伸フィルムを、数本のロールの配置された縦延伸機を用いて、ロールの周速差を利用して縦方向に延伸し（ＭＤ延伸）、続いてステンターにより横延伸を二段階行う（ＴＤ延伸１、ＴＤ延伸２）二軸延伸方法について説明する。

まず、未延伸フィルムをＭＤ延伸する。ＭＤ延伸の延伸温度は、用いるポリマーの種類によって異なるが、未延伸フィルムのガラス転移温度（Ｔｇ）を目安として決めることができる。Ｔｇ−１０〜Ｔｇ＋１５℃の範囲であることが好ましく、より好ましくはＴｇ℃〜Ｔｇ＋１０℃である。上記範囲より延伸温度が低い場合には、フィルム破れが多発して生産性が低下し、ＭＤ延伸後の二段階ＴＤ延伸で安定して延伸することが困難となることがある。ＭＤ延伸倍率は３．３〜６倍、好ましくは３．３〜５．５倍である。ＭＤ延伸は２段階以上の多段で実施することが本発明の突起径を制御するために有効である。その場合、１段目のＭＤ延伸倍率がトータルＭＤ延伸倍率の７５％以上、好ましくは８０％以上に設定することが好ましい。

次に、ステンターを用いて、ＴＤ延伸を行う。上記の突起密度（Ｍ0、Ｍ10）を有するフィルムを効率よく形成させるためには、温度の異なるゾーンで二段階にＴＤ方向に延伸することが好ましい。まず、一段目の延伸（ＴＤ延伸１）の延伸倍率は、好ましくは３．２〜６．０倍であり、より好ましくは３．３〜５．８倍である。また、ＴＤ延伸１の延伸温度は好ましくは（ＭＤ延伸後のフィルムの冷結晶化温度（以下Ｔｃｃ．ＢＦという）−５℃）〜（Ｔｃｃ．ＢＦ＋５℃）の範囲であり、さらに好ましくは（Ｔｃｃ．ＢＦ−３℃）〜（Ｔｃｃ．ＢＦ＋５℃）の範囲で行う。

次にステンター内で二段目の延伸（ＴＤ延伸２）を行う。ＴＤ延伸２の延伸倍率は好ましくは１．２〜２倍であり、より好ましくは１．３〜１．８倍、さらに好ましくは１．３〜１．６倍である。ＴＤ延伸倍率比（ＴＤ延伸１）/（ＴＤ延伸２）を２〜３の範囲に設定することは上記の突起径や密度比を上記範囲内に設定する有効な手段である。ＴＤ延伸２の延伸温度は好ましくは（ＴＤ延伸１温度＋５０）〜（ＴＤ延伸１温度＋１００）℃の範囲であり、さらに好ましくは（ＴＤ延伸１温度＋６０）〜（ＴＤ延伸１温度＋９０）℃の範囲で行う。前工程の延伸温度よりも十分高めることにより、上記の突起密度（Ｍ0、Ｍ10）を特定の範囲内に制御することが可能となるため好ましい。

続いて、この延伸フィルムを緊張下または幅方向に弛緩しながら熱固定処理する。熱固定処理条件として、熱固定温度は、１８０〜２２０℃が好ましい。熱固定温度の上限は、より好ましくは２１５℃、さらに好ましくは２１０℃である。熱固定温度の下限は、より好ましくは１８５℃、さらに好ましくは１９０℃である。熱固定処理時間は０．５〜１０秒の範囲、弛緩率は０．３〜２％で行うのが好ましい。熱固定処理後は把持しているクリップを開放することでフィルムにかかる張力を低減させながら室温へ急冷する。その後、フィルムエッジを除去しロールに巻き取り、本発明の二軸配向ポリエステルフィルムを得ることができる。また、ＴＤ延伸２の延伸温度と熱固定温度に差があり、熱固定温度が上述の範囲よりも高いとフィルムが緩和しやすく上記した湿度膨張係数を得ることが困難となり寸法安定性が低下しやすい。熱固定温度が低すぎると結晶性が低くなりやすく、磁気記録媒体の製造工程においてベースフィルムのへ平面性が低下し電磁変換特性が悪化する傾向がある。

次に、磁気記録媒体は例えば次のように製造される。

上記のようにして得られた磁気記録媒体用支持体（二軸配向ポリエステルフィルム）を、たとえば０．１〜３ｍ幅にスリットし、速度２０〜３００ｍ／ｍｉｎ、張力５０〜３００Ｎ／ｍで搬送しながら、一方の面に非磁性塗料をエクストルージョンコーターにより厚み０．５〜１．５μｍ塗布し乾燥後、さらに磁性塗料を厚み０．１〜０．３μｍで塗布する。その後、磁性塗料および非磁性塗料が塗布された支持体を磁気配向させ、温度８０〜１３０℃で乾燥させる。次いで、反対側の面にバックコートを厚み０．３〜０．８μｍで塗布し、カレンダー処理した後、巻き取る。なお、カレンダー処理は、小型テストカレンダー装置（金属ロール、７段）を用い、温度７０〜１２０℃、線圧０．５〜５ｋＮ／ｃｍで行う。その後、６０〜８０℃にて２４〜７２時間エージング処理し、１２．６５ｍｍ幅にスリットし、パンケーキを作製する。次いで、このパンケーキから特定の長さ分をカセットに組み込んで、カセットテープ型磁気記録媒体とする。

ここで、磁性塗料などの組成は例えば以下のような組成が挙げられる。

以下、単に「部」と記載されている場合は、「質量部」を意味する。

［磁性層形成塗液］
バリウムフェライト磁性粉末 １００部
〔板径：２０．５ｎｍ、板厚：７．６ｎｍ、板状比：２．７、Ｈｃ：１９１ｋＡ／ｍ（≒２４００Ｏｅ）飽和磁化：４４Ａｍ^２／ｋｇ、ＢＥＴ比表面積：６０ｍ^２／ｇ〕
ポリウレタン樹脂 １２部
質量平均分子量 １０，０００
スルホン酸官能基 ０．５ｍｅｑ／ｇ
α−アルミナ ＨＩＴ６０（住友化学社製） ８部
カーボンブラック ＃５５（旭カーボン社製）粒子サイズ０．０１５μｍ ０．５部
ステアリン酸 ０．５部
ブチルステアレート ２部
メチルエチルケトン １８０部
シクロヘキサノン １００部
［非磁性層形成用塗布液］
非磁性粉体 α酸化鉄 １００部
平均長軸長０．０９μｍ、ＢＥＴ法による比表面積 ５０ｍ^２／ｇ
ｐＨ ７
ＤＢＰ吸油量 ２７〜３８ｍｌ／１００ｇ
表面処理層Ａｌ_２Ｏ_３ ８質量％
カーボンブラック ２５部
コンダクテックスＳＣ−Ｕ（コロンビアンカーボン社製）
塩化ビニル共重合体 ＭＲ１０４（日本ゼオン社製） １３部
ポリウレタン樹脂 ＵＲ８２００（東洋紡社製） ５部
フェニルホスホン酸 ３．５部
ブチルステアレート １部
磁気記録媒体は、例えば、データ記録用途、具体的にはコンピュータデータのバックアップ用途（例えばリニアテープ式の記録媒体（ＬＴＯ５、ＬＴＯ６、次世代ＬＴＯテープ（ＬＴＯ７））や映像などのデジタル画像の記録用途などに好適に用いることができる。

本発明の二軸配向ポリエステルフィルムが好適に用いられる塗布型デジタル記録方式の磁気記録媒体としては、例えば、磁性層がバリウムフェライト等の強磁性粉末をポリウレタン樹脂等のバインダーに均一に分散させて磁性塗液を作成し、その塗液を塗布して磁性層が形成された塗布型磁気記録媒体を例示することができる。

本発明の二軸配向ポリエステルフィルムは、光学フィルム、及びそれを用いた偏光板、液晶表示装置用の光学補償フィルム等の光学用フィルムとして用いることができる。近年の薄型軽量ノートパソコンや薄型の電子モバイルの開発に伴い、液晶表示装置用光学補償フィルムの薄膜化への要求が非常に厳しくなっており、特に透明性と走行性に優れた薄膜の光学フィルムとして好適に用いることができる。

本発明の二軸配向ポリエステルフィルムはまた離型用フィルムとしても使用できる。離型用フィルムは、ポリエステルフィルムを基材として、離型性のある樹脂層、例えばシリコ−ン樹脂やエポキシ樹脂などを塗布し形成される。特に、グリーンシート製造用、液晶偏光板用離型用、液晶保護フィルム用離型用、フォトレジスト用、多層基板用などの各種離型用途として使用されている。ポリエステルフィルム中には、加工適性、例えば滑り性、巻き特性などを良くするために粒子を適量配合しフィルム表面に微細な突起を形成することが一般的であるが、近年の各種用途の精密化などに伴い、使用される離型フィルムについても表面欠点の無い平滑な表面性と走行性が要求されている。本発明の二軸配向ポリエステルフィルムは高精細な表面平滑性と走行性を有するため各種用途の離型用フィルムとして好適に用いることができる。

（物性の測定方法ならびに効果の評価方法）
本発明における特性値の測定方法並びに効果の評価方法は次の通りである。

（１）平均径および突起密度（M100、M60、M10、M0）
小坂研究所製のｓｕｒｆ−ｃｏｒｄｅｒ ＥＴ−４０００Ａを用いて下記条件にて３次元表面粗さを測定し、その後、内蔵されている解析ソフトにて粒子解析（複数レベル）を実施した。測定条件は下記のとおりであり、スライスレベルを１０ｎｍの等間隔に設定し、各スライスレベルの平均直径と密度を場所を変えて５回測定し平均値をもって値とした。サンプルセットは、視野測定のＸ方向が二軸配向ポリエステルフィルムの幅方向になるように試料台にセットした。

（但し、Ｍ100：１００ｎｍのスライスレベルにおける突起密度
Ｍ60：６０ｎｍのスライスレベルにおける突起密度、
Ｍ10：１０ｎｍのスライスレベルにおける突起密度
Ｍ0：０ｎｍ（基準面）のスライスレベルにおける突起密度、

装置：小坂研究所製“ｓｕｒｆ−ｃｏｒｄｅｒ ＥＴ−４０００Ａ”
解析ソフト：ｉ−Ｆａｃｅ ｍｏｄｅｌ ＴＤＡ３１ ver.2.2.0.4JSGIS
触針先端半径：０．５μｍ
測定視野 ：Ｘ方向：３８０μｍ ピッチ：１μｍ
Ｙ方向：２８０μｍ ピッチ：５μｍ
針圧 ：５０μＮ
測定速度 ：０．１ｍｍ／ｓ
カットオフ値：低域−０．８ｍｍ、高域-なし
レベリング ：全域
フィルター ：ガウシアンフィルタ（２Ｄ）
倍率 ：１０万倍
粒子解析（複数レベル）条件
出力内容設定：山粒子
ヒステリシス幅：５ｎｍ
スライスレベル等間隔：１０ｎｍ
（２）Ｂ面の表面性および中心線表面粗さＲａ、１０点平均粗さＲｚ
上記（１）に記載の装置を用いて、上記に記載の測定条件でＢ面側の３次元粗さを場所を変えて１０回測定しその平均値をそれぞれ中心線表面粗さＲａ、１０点平均粗さＲｚとした。

なお、表面性は下記基準にて判断し、Ｃを平滑性不良とした。

ＡＡ：Ｒｚが１００ｎｍ以下、
Ａ ：Ｒｚが１００ｎｍを超え１５０ｎｍ以下、
Ｂ ：Ｒｚが１５０ｎｍを超え２００ｎｍ未満、
Ｃ ：Ｒｚが２００ｎｍ以上
（３）スペクトル密度（ＰＳＤ）
原子力顕微鏡（ＡＦＭ）を用いて、場所を変えて１０視野測定を行った。サンプルセットは、カンチレバーの走査方向に対して垂直方向（Ｙ軸方向）がサンプルフィルムの長手方向（長手方向とは、フィルムの製造工程においてフィルムが走行する方向）となるようにサンプルをピエゾにセットして測定する。得られた画像について、Ｏｆｆ−Ｌｉｎｅ機能のPower Spectral Densityにて波長９．６５μｍにおけるＹ軸方向（フィルムの長手方向）の１Ｄ ＰＳＤを求め、平均値をＰＳＤとした。

測定装置 ：ＮａｎｏＳｃｏｐｅ （Ｒ）ＩＩＩａ version5.31R1
（Ｄｉｇｉｔａｌ Ｉｎｓｔｒｕｍｅｎｔｓ社製）
カンチレバー ：シリコン単結晶
走査モード ：タッピングモード
走査範囲 ：１２５μｍ□
走査速度 ：０．５Ｈｚ
Samples line ：２５６
Flatten Auto ：オーダー３
（４）Ａ面の中心線表面粗さＲａ、１０点平均粗さＲｚ
上記（３）に記載の装置を用いて、Ａ面の表面粗さを場所を変えて１０視野測定した。サンプルセットは、カンチレバーの走査方向に対して垂直方向（Ｙ軸方向）がサンプルフィルムの長手方向（長手方向とは、フィルムの製造工程においてフィルムが走行する方向）となるようにサンプルをピエゾにセットして測定する。得られた画像について、Off-Line機能のRoughness Analysisにて算出し、平均値をＲａ、Ｒｚとした。条件は上記（３）と同条件で実施した。

（５）幅方向の湿度膨張係数、寸法安定性
フィルムの幅方向に対して、下記条件にて測定を行い、３回の測定結果の平均値を本発明における湿度膨張係数とした。

測定装置：島津製作所製熱機械分析装置ＴＭＡ−５０（湿度発生器：アルバック理工製湿度雰囲気調節装置ＨＣ−１）
試料サイズ：フィルム長手方向１０ｍｍ×フィルム幅方向１２．６ｍｍ
荷重：０．５ｇ
測定回数：３回
測定温度：３０℃
測定湿度：４０％ＲＨで６時間保持し寸法を測定し時間４０分で８０％ＲＨまで昇湿し、８０％ＲＨで６時間保持したあと支持体幅方向の寸法変化量ΔＬ（ｍｍ）を測定する。次式から湿度膨張係数（ｐｐｍ／％ＲＨ）を算出した。

湿度膨張係数（ｐｐｍ／％ＲＨ）＝１０６×｛（ΔＬ／１２．６）／（８０−４０）｝
なお、寸法安定性は以下の判断基準とし、Ｃを寸法安定性不良と判断した。

ＡＡ：湿度膨張係数が５．５ｐｐｍ／％以下
Ａ ：湿度膨張係数が５．５ｐｐｍ／％を超え６．０ｐｐｍ／％以下
Ｂ：湿度膨張係数が６．０ｐｐｍ／％を超え６．５ｐｐｍ／％未満
Ｃ：湿度膨張係数が６．５ｐｐｍ／％以上
（６）積層厚み
以下の条件にて断面観察を場所を変えて１０視野行い、得られた厚み［ｎｍ］の平均値を算出しＡ層の厚み［ｎｍ］とした。

測定装置：透過型電子顕微鏡（ＴＥＭ） 日立製Ｈ−７１００ＦＡ型
測定条件：加速電圧 １００ｋＶ
測定倍率：１万倍
試料調整：超薄膜切片法
観察面 ：ＴＤ−ＺＤ断面（ＴＤ：幅方向、ＺＤ：厚み方向）
測定回数：１視野につき３点、１０視野を測定する。

（７）屈折率
ＪＩＳ−Ｋ７１４２（２００８年）に従って、下記測定器を用いて測定した。

装置：アッベ屈折計 ４Ｔ（株式会社アタゴ社製）
光源：ナトリウムＤ線
測定温度：２５℃
測定湿度：６５％ＲＨ
マウント液：ヨウ化メチレン
（但し、屈折率１．７４以上の場合は硫黄ヨウ化メチレンを用いた。）
平均屈折率ｎ＿ｂａｒ＝（（ｎＭＤ＋ｎＴＤ＋ｎＺＤ）／３）
複屈折Δｎ＝（ｎＭＤ−ｎＴＤ）
ｎＭＤ；フィルム長手方向の屈折率
ｎＴＤ；フィルム幅方向の屈折率
ｎＺＤ；フィルム厚み方向の屈折率
（８）ヤング率
ＡＳＴＭ−Ｄ８８２（１９９７年）に準拠してフィルムのヤング率を測定した。なお、インストロンタイプの引張試験機を用い、条件は下記のとおりとした。５回の測定結果の平均値を本発明におけるヤング率とした。

測定装置：インストロン社製超精密材料試験機ＭＯＤＥＬ５８４８
試料サイズ：
フィルム幅方向のヤング率測定の場合
フィルム長手方向２ｍｍ×フィルム幅方向１２．６ｍｍ
（つかみ間隔はフィルム幅方向に８ｍｍ）
フィルム長手方向のヤング率測定の場合
フィルム幅方向２ｍｍ×フィルム長手方向１２．６ｍｍ
（つかみ間隔はフィルム長手方向に８ｍｍ）
引張り速度：１ｍｍ／分
測定環境：温度２３℃、湿度６５％ＲＨ
測定回数：５回。

（９）全光線透過率、ヘイズ、透明性
ＪＩＳ−Ｋ ７３６１−１（１９９７年）およびＪＩＳ−Ｋ ７１３６（２０００年）に準拠し、下記測定装置を用いて測定した。支持体中央部について長手方向に５箇所透過率を測定し測定結果の平均値を本発明における全光線透過率およびヘイズとする。

測定装置：濁度計（ＮＤＨ−５０００） 日本電色工業株式会社製
光源 ：白色ＬＥＤ（５Ｖ３Ｗ）
測定環境：温度２３℃湿度６５％ＲＨ
測定回数：５回。

なお、透明性については、下記の判断基準で判断し、Ｃを透明性不良とした。

Ａ：ヘイズが１％以下。

Ｂ：ヘイズが１％を超え２％未満。

Ｃ：ヘイズが２％以上。

（１０）最大粒子径（Ｄ）、積層部の平均粒子径（ｄ）、凝集粒子の平均１次粒子径
フィルム断面を透過型電子顕微鏡（ＴＥＭ）を用い、１万倍で観察する。この時、写真上で１ｃｍ以下の粒子が確認できた場合はＴＥＭ観察倍率を５万倍に変えて観察する。ＴＥＭの切片厚さは約１００ｎｍとし、場所を変えて１００視野測定し、写真に撮影された分散した粒子全てについて等価円相当径をもとめ、横軸に等価円相当径を、縦軸に粒子の個数として粒子の個数分布をプロットし、そのピーク値の等価円相当径を粒子の平均粒子径とした。ここで、１万倍で観察した写真上に凝集粒子が確認できた場合は上記プロットに含めない。フィルム中に粒子径の異なる２種類以上の粒子が存在する場合、上記等価円相当径の個数分布は２個以上のピークを有する分布となる。この場合は、それぞれのピーク値をそれぞれの粒子の平均粒径とする。最大粒子径は、１万倍で観察した１００視野の写真において、最大の粒子径を持つ粒子の粒子径である。

積層部の平均粒子径は、上記で得られたそれぞれの等価球相当径とその体積分率から、次式で体積平均径を求め、この値を積層部の平均粒子径（ｄ）とする。

ｄ＝Σ（ｄｉ・Ｎｖｉ）
ここで、ｄｉは等価球相当径、Ｎｖｉはその体積分率である。

凝集粒子の平均１次粒子径は、上記の装置を用いて２０万倍で観察する。凝集粒子１００個について、凝集粒子を構成する個々の１次粒子の等価円相当径をもとめ、上記と同様の方法でプロットし、ピーク値の等価円相当径を凝集粒子の平均１次粒子径とする。

（１１）粒子の含有量
フィルム原料であるポリエステルへの粒子配合量から計算し、表に記載した。

なお、以下の手法に従いフィルムを分析することにより算出することもできる。

（１１）−１ 粒子の元素分析
フィルムからポリエステルをプラズマ灰化処理法で除去し粒子を露出させる。処理条件はポリマは灰化されるが粒子は極力ダメージを受けない条件を選択する。その粒子を走査型電子顕微鏡（ＳＥＭ）で観察し、粒子画像をイメージアナライザーで処理する。上記（１０）で求めた粒度分布に従い、ＳＥＭの倍率を３０，０００倍にして、観察箇所を変えて２０視野観察し、観察した全粒子についてエネルギー分散型Ｘ線分光法（ＥＤＸ）を用いて元素分析を実施し、粒子と元素の関係を明確にする。

（１１）−２ 粒子の含有量
各積層部の表面を片刃で削り取り、削れ粉１００ｇにｏ−クロロフェノールを加え、攪拌しながら１００℃で１時間を要してポリマを溶解する。次いで日立製作所製分離用超遠心機４０Ｐ型にローターＲＰ３０を装備し、セル１個当りに上記溶解液３０ｃｃを注入した後徐々に３０，０００ｒｐｍにする。３０，０００ｒｐｍ到達６０分後に粒子の分離を終了する。次いで上澄液を除去し分離粒子を採取する。採取した該粒子に常温のｏ−クロロフェノールを加え、均一けん濁した後、超遠心分離操作を行う。この操作は後述の分離粒子を示差走査熱量測定装置（ＤＳＣ）を用いてポリマに相当する融解ピークが検出されなくなるまでくり返す。このようにして得た分離粒子を１２０℃で１６時間真空乾燥した後、質量を測定した値を粒子の総含有量とし、これに対する比率（質量％）をもって粒子の含有量とする。

（１２）走行性
フィルムのＡ面側とＢ面側を重ね合わせた２枚のフィルムをガラス板の上に設置し、フィルム上に２００ｇの重り（接触面積４０ｃｍ^２）を置く。下側のフィルムの一端（移動方向側）とガラスを固定し、上側のフィルムの一端（移動方向とは逆端）は検出器に固定した。ガラス板を速度２ｍｍ／ｓｅｃで５ｍｍ移動した時の静摩擦係数（μｓ）を以下の式より求めた。

なお、走行性の判断は、下記の通りとした。

μｓ＝（スタート時の張力）／（荷重２００ｇ）
Ａ：μｓ＝０．４以下
Ｂ：μｓ＝０．４を超え、０．５以下
Ｃ：μｓ＝０．５を超える
（１３）スリット性
フィルムを幅１ｍにスリットする際、スリット速度を変更しフィルム端部の切れ味を目視にて以下に示す方法により評価した。なお、Ｃをスリット性不良と判断した。

ＡＡ：速度１２０ｍ／分でも端部が歪になることなくスリット可能。

Ａ：速度１００ｍ／分以上１２０ｍ／分未満で初めて端部に歪が発生する。

Ｂ：速度８０ｍ／分以上１００ｍ／分未満で初めて端部に歪が発生する。

Ｃ：速度８０ｍ／分未満でフィルム表面にシワが発生し端部が歪になる。

（１４）電磁変換特性
１ｍ幅にスリットしたフィルムを、張力２００Ｎで搬送させ、支持体の一方の表面に下記に従って磁性塗料および非磁性塗料を塗布し１２．６５ｍｍ幅にスリットし、パンケーキを作成する。次いで、このパンケーキから長さ２００ｍ分をカセットに組み込んで、磁気テープとした。

（以下、「部」とあるのは「質量部」を意味する。）
磁性層形成用塗布液
バリウムフェライト磁性粉末 １００部
（板径：２０．５ｎｍ、板厚：７．６ｎｍ、
板状比：２．７、Ｈｃ：１９１ｋＡ／ｍ（≒２４００Ｏｅ）
飽和磁化：４４Ａｍ^２／ｋｇ、ＢＥＴ比表面積：６０ｍ^２／ｇ）
ポリウレタン樹脂 １２部
質量平均分子量 １０，０００
スルホン酸官能基 ０．５ｍｅｑ／ｇ
α−アルミナ ＨＩＴ６０（住友化学社製） ８部
カーボンブラック ＃５５（旭カーボン社製）
粒子サイズ０．０１５μｍ ０．５部
ステアリン酸 ０．５部
ブチルステアレート ２部
メチルエチルケトン １８０部
シクロヘキサノン １００部
非磁性層形成用塗布液
非磁性粉体 α酸化鉄 ８５部
平均長軸長０．０９μｍ、ＢＥＴ法による比表面積 ５０ｍ^２／ｇ
ｐＨ ７
ＤＢＰ吸油量 ２７〜３８ｍｌ／１００ｇ
表面処理層Ａｌ_２Ｏ_３ ８質量％
カーボンブラック １５部
“コンダクテックス”（登録商標）ＳＣ−Ｕ（コロンビアンカーボン社製）
ポリウレタン樹脂 ＵＲ８２００（東洋紡社製） ２２部
フェニルホスホン酸 ３部
シクロヘキサノン １４０部
メチルエチルケトン １７０部
ブチルステアレート １部
ステアリン酸 ２部
メチルエチルケトン ２０５部
シクロヘキサノン １３５部
上記の塗布液のそれぞれについて、各成分をニ−ダで混練した。１．０ｍｍφのジルコニアビーズを分散部の容積に対し６５％充填する量を入れた横型サンドミルに、塗布液をポンプで通液し、２，０００ｒｐｍで１２０分間（実質的に分散部に滞留した時間）、分散させた。得られた分散液にポリイソシアネ−トを非磁性層の塗料には５．０部、磁性層の塗料には２．５部を加え、さらにメチルエチルケトン３部を加え、１μｍの平均孔径を有するフィルターを用いて濾過し、非磁性層形成用および磁性層形成用の塗布液をそれぞれ調製した。

得られた非磁性層形成用塗布液を、ＰＥＴフィルム上に乾燥後の厚さが０．８μｍになるように塗布乾燥させた後、磁性層形成用塗布液を乾燥後の磁性層の厚さが０．０７μｍになるように塗布を行い、磁性層がまだ湿潤状態にあるうちに６，０００Ｇ（６００ｍＴ）の磁力を持つコバルト磁石と６，０００Ｇ（６００ｍＴ）の磁力を持つソレノイドにより配向させ乾燥させた。その後、カレンダー後の厚みが０．５μｍとなるようにバックコート層（カーボンブラック 平均粒子サイズ：１７ｎｍ １００部、炭酸カルシウム平均粒子サイズ：４０ｎｍ ８０部、αアルミナ 平均粒子サイズ：２００ｎｍ ５部をポリウレタン樹脂、ポリイソシアネートに分散）を塗布した。次いでカレンダで温度９０℃、線圧３００ｋｇ／ｃｍ（２９４ｋＮ／ｍ）にてカレンダ処理を行った後、６５℃で、７２時間キュアリングした。さらに、スリット品の送り出し、巻き取り装置を持った装置に不織布とカミソリブレードが磁性面に押し当たるように取り付け、テープクリーニング装置で磁性層の表面のクリーニングを行い、磁気テープを得た。

記録ヘッド（ＭＩＧ，ギャップ０．１５μｍ、１．８Ｔ）と再生用ＧＭＲヘッドをドラムテスターに取り付けて上記により得られた磁気テープの出力を測定した。ヘッド／テープの相対速度は１５ｍ／ｓｅｃとし、トラック密度１６ＫＴＰＩ、線記録密度４００Ｋｂｐｉの信号を記録した後、出力とノイズの比を電磁変換特性とした。実施例５の結果を０ｄＢとして２．０ｄＢ以上はＡ、２．０未満〜０ｄＢはＢ、０ｄＢ未満はＣと判定した。Ａが望ましいが、Ｂでも実用的には使用可能である。

（１５）ドロップアウト
上記（１４）と同様の記録をした磁気テープを５０℃、６５％ＲＨ雰囲気中に１週間保存した後、再生した。０．５μｍ以上の大きさで５０％以上出力低下したものをドロップアウトとして回数（個数）を測定し、磁気テープ２００ｍ長１巻について下記基準で判断した。ドロップアウトが４５０個未満のものが高容量のデータバックアップ用テープとして望ましい。

ＡＡ：ドロップアウト １００個未満
Ａ：ドロップアウト １００個以上２５０個未満
Ｂ：ドロップアウト ２５０個以上４５０個未満
Ｃ：ドロップアウト ４５０個以上

次の実施例に基づき、本発明の実施形態を説明する。なお、ここでポリエチレンテレフタレートをＰＥＴ、ポリエチレンナフタレートをＰＥＮ、ポリエーテルイミドをＰＥＩと表記する。

（１−ａ）ＰＥＴペレットの作製：テレフタル酸ジメチル１９４質量部とエチレングリコール１２４質量部とをエステル交換反応装置に仕込み、内容物を１４０℃に加熱して溶解した。その後、内容物を撹拌しながら酢酸マグネシウム四水和物０．３質量部および三酸化アンチモン０．０５質量部を加え、１４０〜２３０℃でメタノールを留出しつつエステル交換反応を行った。次いで、リン酸トリメチルの５質量％エチレングリコール溶液を０．５質量部（リン酸トリメチルとして０．０２５質量部）とリン酸二水素ナトリウム２水和物の５質量％エチレングリコール溶液を０．３質量部（リン酸二水素ナトリウム２水和物として０．０１５質量部）添加した。

トリメチルリン酸のエチレングリコール溶液を添加すると反応内容物の温度が低下する。そこで余剰のエチレングリコールを留出させながら反応内容物の温度が２３０℃に復帰するまで撹拌を継続した。このようにしてエステル交換反応装置内の反応内容物の温度が２３０℃に達した後、反応内容物を重合装置へ移行した。

移行後、反応系を２３０℃から２７５℃まで徐々に昇温するとともに、圧力を０．１ｋＰａまで下げた。最終温度、最終圧力到達までの時間はともに６０分とした。最終温度、最終圧力に到達した後、２時間（重合を始めて３時間）反応させたところ、重合装置の撹拌トルクが所定の値（重合装置の仕様によって具体的な値は異なるが、本重合装置にて固有粘度０．５５のポリエチレンテレフタレートが示す値を所定の値とした）を示した。そこで反応系を窒素パージし常圧に戻して重縮合反応を停止し、冷水にストランド状に吐出、直ちにカッティングして固有粘度０．５５のポリエチレンテレフタレートのＰＥＴペレットを得た（原料−１）。

回転型真空重合装置を用いて、上記のＰＥＴペレット（原料−１）を０．１ｋＰａの減圧下２３０℃の温度で長時間加熱処理し、固相重合を行った（原料−１ｋ）。加熱処理時間が長いほど固有粘度は高くなる。処理時間が１時間で固有粘度が０．６０、５時間で固有粘度が０．７０である。

（１-ｂ）ＰＥＮペレットの作成：２，６−ナフタレンジカルボン酸ジメチル１２８質量部とエチレングリコール６０質量部の混合物に、酢酸マンガン・４水和物塩０．０２５質量部と酢酸ナトリウム・３水塩０．００５質量部を添加し、１５０℃の温度から２４０℃の温度に徐々に昇温しながらエステル交換反応を行った。途中、反応温度が１７０℃に達した時点で三酸化アンチモン０．０２４質量部を添加した。また、反応温度が２２０℃に達した時点で３，５−ジカルボキシベンゼンスルホン酸テトラブチルホスホニウム塩０．０４２質量部（２ｍｍｏｌ％に相当）を添加した。その後、引き続いてエステル交換反応を行い、トリメチルリン酸０．０２３質量部を添加した。次いで、反応生成物を重合装置に移し、２９０℃の温度まで昇温し、３０Ｐａの高減圧下にて重縮合反応を行い、重合装置の撹拌トルクが所定の値（重合装置の仕様によって具体的な値は異なるが、本重合装置にて固有粘度０．６のポリエチレン−２，６−ナフタレートが示す値を所定の値とした）を示した。そこで反応系を窒素パージし常圧に戻して重縮合反応を停止し、冷水にストランド状に吐出、直ちにカッティングして固有粘度０．６のＰＥＮペレット（原料−１ｂ）を得た。

（２−ａ）粒子含有ＰＥＴペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述の固相重合ＰＥＴペレット（原料−１ｋ：処理時間２時間）を８０質量部と平均粒径０．３０μｍの架橋ポリスチレン粒子の１０質量％水スラリーを２０質量部（架橋ポリスチレン粒子として２質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、架橋ポリスチレン粒子を２質量％含有する固有粘度０．６２の粒子含有ペレット（原料−２ａ）を得た。

（２−ｂ）粒子含有ＰＥＴペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述の固相重合ＰＥＴペレット（原料−１ｋ：処理時間２時間）を８０質量部と平均粒径０．４５μｍの架橋ポリスチレン粒子の１０質量％水スラリーを２０質量部（架橋ポリスチレン粒子として２質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、架橋ポリスチレン粒子を２質量％含有する固有粘度０．６２の粒子含有ペレット（原料−２ｂ）を得た。

（２−ｃ）粒子含有ＰＥＴペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述の固相重合ＰＥＴペレット（原料−１ｋ：処理時間２時間）を８０質量部と平均粒径０．８μｍの架橋ポリスチレン粒子の１０質量％水スラリーを２０質量部（架橋ポリスチレン粒子として２質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、架橋ポリスチレン粒子を２質量％含有する固有粘度０．６２の粒子含有ペレット（原料−２ｃ）を得た。

（２−ｄ）粒子含有ＰＥＴペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述の固相重合ＰＥＴペレット（原料−１ｋ：処理時間２時間）を９０質量部と平均粒径０．０６０μｍのコロイダルシリカ粒子の１０質量％水スラリーを１０質量部（コロイダルシリカ粒子として１質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、コロイダルシリカ粒子を１質量％含有する固有粘度０．６２の粒子含有ペレット（原料−２ｄ）を得た。

（２−ｅ）粒子含有ＰＥＴペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述の固相重合ＰＥＴペレット（原料−１ｋ：処理時間２時間）を８０質量部と平均粒径０．１０μｍのコロイダルシリカ粒子の１０質量％水スラリーを２０質量部（コロイダルシリカ粒子として２質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、コロイダルシリカ粒子を２質量％含有する固有粘度０．６２の粒子含有ペレット（原料−２ｅ）を得た。

また、平均粒径０．１８μｍのコロイダルシリカ粒子の１０質量％水スラリーを２０質量部（コロイダルシリカ粒子として２質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、コロイダルシリカ粒子を２質量％含有する固有粘度０．６２の粒子含有ペレット（原料−２ｅ’）を得た。

（２−ｆ）粒子含有ＰＥＴペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述の固相重合ＰＥＴペレット（原料−１ｋ：処理時間２時間）を８０質量部と平均粒径０．２０μｍのコロイダルシリカ粒子の１０質量％水スラリーを２０質量部（コロイダルシリカ粒子として２質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、コロイダルシリカ粒子を２質量％含有する固有粘度０．６２の粒子含有ペレット（原料−２ｆ）を得た。

（２−ｇ）粒子含有ＰＥＮペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述のＰＥＮペレット（原料−１ｂ）を８０質量部と平均粒径０．３０μｍの架橋ポリスチレン粒子の１０質量％水スラリーを２０質量部（架橋ポリスチレン粒子として２質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、架橋ポリスチレン粒子を２質量％含有する固有粘度０．６の粒子含有ペレット（原料−２ｇ）を得た。

（２−ｈ）粒子含有ＰＥＮペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述のＰＥＮペレット（原料−１ｂ）を９０質量部と平均粒径０．０６０μｍのコロイダルシリカ粒子の１０質量％水スラリーを１０質量部（コロイダルシリカ粒子として１質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、コロイダルシリカ粒子を１質量％含有する固有粘度０．６の粒子含有ペレット（原料−２ｈ）を得た。

（２−ｉ）粒子含有ＰＥＮペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述のＰＥＮペレット（原料−１ｂ）を８０質量部と平均粒径０．１０μｍのコロイダルシリカ粒子の１０質量％水スラリーを２０質量部（コロイダルシリカ粒子として２質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、コロイダルシリカ粒子を２質量％含有する固有粘度０．６の粒子含有ペレット（原料−２ｉ）を得た。

（２−ｊ）粒子含有ＰＥＮペレットの作製：２８０℃に加熱された同方向回転タイプのベント式２軸混練押出機に、上述のＰＥＮペレット（原料−１ｂ）を８０質量部と平均粒径０．２０μｍのコロイダルシリカ粒子の１０質量％水スラリーを２０質量部（コロイダルシリカ粒子として２質量部）を供給し、ベント孔を１ｋＰａ以下の減圧度に保持し水分を除去し、コロイダルシリカ粒子を２質量％含有する固有粘度０．６の粒子含有ペレット（原料−２ｊ）を得た。

（３）２成分組成物（ＰＥＴ／ＰＥＩ）ペレットの作製：温度２８０℃に加熱されたニーディングパドル混練部を３箇所設けた同方向回転タイプのベント式２軸混練押出機（日本製鋼所製、スクリュー直径３０ｍｍ、スクリュー長さ／スクリュー直径＝４５．５）に、上記方法で得られた固相重合ＰＥＴペレット（原料−１ｋ：処理時間２時間）とＳＡＢＩＣイノベーティブプラスチック社製のＰＥＩ“Ｕｌｔｅｍ”（登録商標）１０１０のペレットを供給して、剪断速度１００ｓｅｃ^−１、滞留時間１分にて溶融押出し、ＰＥＩを５０質量％含有した２成分組成物ペレットを得た。なお、作製した２成分組成物ペレットのガラス転移温度は１５０℃であった（原料−３）。

（実施例１）
押出機Ｅ１、Ｅ２の２台を用い、２８０℃に加熱された押出機Ｅ１には、Ａ層原料として、固相重合を４時間実施したＰＥＴペレット（原料−１ｋ）を９６質量部、平均粒径０．０６μｍのコロイダルシリカ粒子含有ペレット（原料−２ｄ）４質量部を１８０℃で３時間減圧乾燥した後に供給した。同じく２８０℃に加熱された押出機Ｅ２には、Ｂ層原料として、Ａ層で用いたＰＥＴペレット（原料−１ｋ）を６５．５質量部、平均粒径０．０６μｍのコロイダルシリカ粒子含有ペレット（原料−２ｄ）１７質量部、平均粒径０．２０μｍのコロイダルシリカ粒子含有ペレット（原料−２ｆ）１０質量部、平均粒径０．３０μｍの架橋ポリスチレン粒子含有ペレット（原料−２ａ）７．５質量部を配合し、１８０℃で３時間減圧乾燥した後に供給した。これらを２層積層するべくＴダイ中で積層厚み比（Ａ層｜Ｂ層）＝６｜１とし、Ｂ層側がキャストドラム面側になるように合流させ、表面温度２５℃のキャストドラムに静電荷を印加させながら密着冷却固化し、積層未延伸フィルムを作製した。

この積層未延伸フィルムをロール式延伸機にて８８℃で３段階で長手方向に３．３倍延伸した。この延伸は２組ずつのロールの周速差を利用し１段目に２．８倍、２段目１．１２倍、３段目１．０５倍で行った。

得られた一軸延伸フィルムの両端をクリップで把持しながらテンター内の９５℃の温度の予熱ゾーンに導き、引き続き連続的に９０℃の温度の加熱ゾーンで長手方向に直角な幅方向（ＴＤ方向）に３．５倍延伸し（ＴＤ延伸１）、さらに続いて１７０℃の温度の加熱ゾーンでに幅方向に１．４倍延伸した（ＴＤ延伸２）。引き続いて、テンター内の熱処理ゾーンで２１３℃の温度で１０秒間の熱処理を施し、さらに１５０℃の温度で０．５％幅方向に弛緩処理を行った。次いで、２５℃に均一に冷却後、フィルムエッジを除去し、コア上に巻き取って厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。得られた二軸配向ポリエステルフィルムの製膜安定性は良好であり、物性評価したところ、表に示すように、磁気テープとして使用した際に優れた特性を有していた。

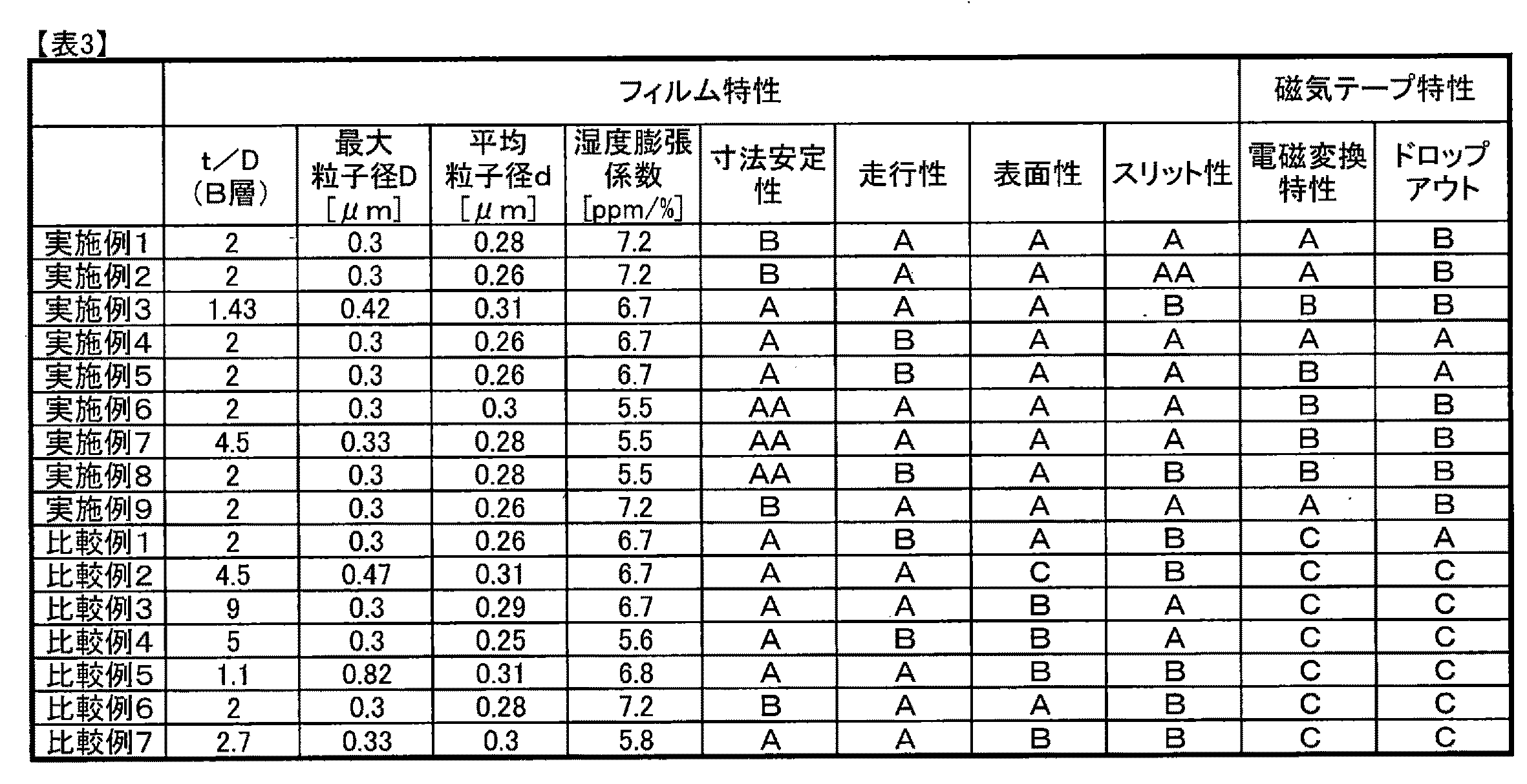

以下、表に各実施例、比較例の原料組成、製膜条件、二軸配向ポリエステルフィルムの物性、磁気テープの特性等を示す。

（実施例２）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例１と同様にして厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。

（実施例３）
押出機Ｅ１、Ｅ２の２台を用い、２８０℃に加熱された押出機Ｅ１には、Ａ層原料として、固相重合を４時間実施したＰＥＴペレット（原料−１ｋ）を９０質量部、２成分組成物ペレット（原料−３）６質量部、平均粒径０．０６μｍのコロイダルシリカ粒子含有ペレット（原料−２ｄ）４質量部を１８０℃で３時間減圧乾燥した後に供給した。同じく２８０℃に加熱された押出機Ｅ２には、Ｂ層原料として、Ａ層で用いたＰＥＴペレット（原料−１ｋ）を７５．２５質量部、２成分組成物ペレット（原料−３）６質量部、平均粒径０．１μｍのコロイダルシリカ粒子含有ペレット（原料−２ｅ）１２．５質量部、平均粒径０．３０μｍのコロイダルシリカ粒子含有ペレット（原料−２ａ）６質量部、平均粒径０．４５μｍのコロイダルシリカ粒子含有ペレット（原料−２ｂ）０．２５質量部を配合し、１８０℃で３時間減圧乾燥した後に供給した。これらを２層積層するべくＴダイ中で積層厚み比（Ａ層｜Ｂ層）＝６｜１とし、Ｂ層側がキャストドラム面側になるように合流させ、表面温度２５℃のキャストドラムに静電荷を印加させながら密着冷却固化し、積層未延伸フィルムを作製した。

この積層未延伸フィルムをロール式延伸機にて９０℃で３段階で長手方向に３．３倍延伸した。この延伸は２組ずつのロールの周速差を利用し１段目に２．５倍、２段目１．２６倍、３段目１．０５倍で行った。

得られた一軸延伸フィルムの両端をクリップで把持しながらテンター内の９５℃の温度の予熱ゾーンに導き、引き続き連続的に９０℃の温度の加熱ゾーンで長手方向に直角な幅方向（ＴＤ方向）に３．５倍延伸し（ＴＤ延伸１）、さらに続いて１９５℃の温度の加熱ゾーンでに幅方向に１．４倍延伸した（ＴＤ延伸２）。引き続いて、テンター内の熱処理ゾーンで２１５℃の温度で１０秒間の熱処理を施し、さらに１５０℃の温度で０．５％幅方向に弛緩処理を行った。次いで、２５℃に均一に冷却後、フィルムエッジを除去し、コア上に巻き取って厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。得られた二軸配向ポリエステルフィルムの製膜安定性は良好であり、物性評価したところ、表に示すように、磁気テープとして使用した際に優れた特性を有していた。

（実施例４）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例３と同様にして厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。

（実施例５）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例３と同様にして厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。

（実施例６）
Ａ層原料として、ＰＥＮペレット（原料−１ｂ）９６質量部、平均粒径０．０６μｍのコロイダルシリカ粒子含有ペレット（原料−２ｈ）４質量部を１８０℃で３時間減圧乾燥した後に供給した。同じく２８０℃に加熱された押出機Ｅ２には、Ｂ層原料として、Ａ層で用いたＰＥＮペレット（原料−１ｂ）を６０．５質量部、平均粒径０．０６μｍのコロイダルシリカ粒子含有ペレット（原料−２ｈ）２５質量部、平均粒径０．２μｍのコロイダルシリカ粒子含有ペレット（原料−２ｊ）５質量部、平均粒径０．３０μｍの架橋ポリスチレン粒子含有ペレット（原料−２ｇ）９．５質量部、を配合し、１８０℃で３時間減圧乾燥した後に供給した。これらを２層積層するべくＴダイ中で積層厚み比（Ａ層｜Ｂ層）＝６｜１とし、Ｂ層側がキャストドラム面側になるように合流させ、表面温度２５℃のキャストドラムに静電荷を印加させながら密着冷却固化し、積層未延伸フィルムを作製した。

この積層未延伸フィルムをロール式延伸機にて１２５℃で３段階で長手方向に４．５倍延伸した。この延伸は２組ずつのロールの周速差を利用し１段目に３．６倍、２段目１．２倍、３段目１．０５倍で行った。

得られた一軸延伸フィルムの両端をクリップで把持しながらテンター内の１３５℃の温度の予熱ゾーンに導き、引き続き連続的に１２０℃の温度の加熱ゾーンで長手方向に直角な幅方向（ＴＤ方向）に４倍延伸し（ＴＤ延伸１）、さらに続いて１７０℃の温度の加熱ゾーンでに幅方向に１．６倍延伸した（ＴＤ延伸２）。引き続いて、テンター内の熱処理ゾーンで２１５℃の温度で１０秒間の熱処理を施し、さらに１５０℃の温度で０．５％幅方向に弛緩処理を行った。次いで、２５℃に均一に冷却後、フィルムエッジを除去し、コア上に巻き取って厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。

（実施例７）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例６と同様にして厚さ４μｍの二軸延伸ポリエステルフィルムを得た。

（実施例８）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例７と同様にして厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。

（実施例９）
Ａ層原料に原料-２ｄの粒子を平均粒径０．０３μｍのコロイダルシリカ粒子に変更した以外は原料-２ｄと同様にして作成した原料ペレットを表に示すように所定の濃度になるよう配合量を変更した以外は全て実施例１と同様にして厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。

（比較例１）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例５と同様にして厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。

（比較例２）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例３と同様にして厚さ４．１μｍの二軸延伸ポリエステルフィルムを得た。

（比較例３）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例３と同様にして厚さ４．２μｍの二軸延伸ポリエステルフィルムを得た。

（比較例４）
Ａ層原料として、ＰＥＮペレット（原料−１ｂ）のみ使用し、Ｂ層に用いる粒子原料および濃度を表の通りとし、Ａ，Ｂ層の積層厚み比（Ａ層｜Ｂ層）＝２｜１に変更して、長手方向に１２５℃で４．０倍多段延伸することなく１段延伸し、さらに幅方向に１４５℃にて５．４倍、１段で延伸し２１０℃で熱処理して厚さ４．５μｍの二軸延伸ポリエステルフィルムを得た。

（比較例５）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例３と同様にして厚さ４．５μｍの二軸延伸ポリエステルフィルムを得た。

（比較例６）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例１と同様にして厚さ４．１μｍの二軸延伸ポリエステルフィルムを得た。

（比較例７）
表に示すように各種粒子原料を所定の濃度になるよう配合量を変更した以外は全て実施例３と同様にして厚さ４．５μｍの二軸延伸ポリエステルフィルムを得た。

Claims (5)

1. コロイダルシリカを含有するＡ層と、２種類以上の平均粒子径の異なる粒子（Ｌ、Ｍ）を含有するＢ層とを有し、粒子（Ｌ）は平均粒子径が０．３〜０．５μｍでありかつ含有量が０．００５〜０．２５質量％であり、粒子（Ｍ）は平均粒子径が０．１５〜０．３μｍでありかつ含有量が０．１〜０．３質量％であり、粒子（Ｌ）は粒子（Ｍ）よりも平均粒子径が大きく、Ｂ層の積層厚み（ｔ）と、該層の積層部に含まれる粒子の平均粒子径（ｄ）とが０．５≦ｔ／ｄ≦１０の関係を有し、Ａ層の厚みがＢ層の最大粒子径の５倍以上であり、Ｂ層表面の三次元表面粗さ計により測定した粗さ曲線において、基準面から１０ｎｍ間隔にスライスレベルを設定したときの突起密度が以下の関係を満足し、かつ、反対側の表面において波長９．６５μｍにおけるスペクトル密度が１，０００〜５０，０００ｎｍ^３の範囲である二軸配向ポリエステルフィルム。
   ０．４≦（Ｍ60/Ｍ10）×100≦５
   （但し、Ｍ10（個／ｍｍ^２）：高さ１０ｎｍのスライスレベルにおける突起密度、 Ｍ60（個／ｍｍ^２）：高さ６０ｎｍのスライスレベルにおける突起密度、である。）
2. Ｂ層表面の三次元表面粗さ計により測定した粗さ曲線において、高さ１０ｎｍのスライスレベルにおける突起密度（Ｍ10）が０．５万〜３万個／ｍｍ^２である、請求項１に記載の二軸配向ポリエステルフィルム。
3. Ｂ層表面の三次元表面粗さ計により測定した粗さ曲線において、高さ０ｎｍのスライスレベル（基準面）における突起密度（Ｍ0）が０．１万〜１万個／ｍｍ^２である、請求項１または２に記載の二軸配向ポリエステルフィルム。
4. Ｂ層表面の三次元表面粗さ計により測定した粗さ曲線において、基準面から１０ｎｍ間隔にスライスレベルを設定したときの突起密度が以下の関係を満足する、請求項１〜３のいずれかに記載の二軸配向ポリエステルフィルム。
   Ｍ100≦５
   （但し、Ｍ100（個／ｍｍ^２）：高さ１００ｎｍのスライスレベルにおける突起密度、である）
5. 塗布型デジタル記録方式の磁気記録媒体用ベースフィルムに用いられる、請求項１〜４のいずれかに記載の二軸配向ポリエステルフィルム。
