JP6313397B2 - 熱酸発生剤及びフォトレジストパターントリミング組成物ならびに方法 - Google Patents

熱酸発生剤及びフォトレジストパターントリミング組成物ならびに方法 Download PDF

Info

Publication number
JP6313397B2
JP6313397B2 JP2016204736A JP2016204736A JP6313397B2 JP 6313397 B2 JP6313397 B2 JP 6313397B2 JP 2016204736 A JP2016204736 A JP 2016204736A JP 2016204736 A JP2016204736 A JP 2016204736A JP 6313397 B2 JP6313397 B2 JP 6313397B2
Authority
JP
Japan
Prior art keywords
group
photoresist
photoresist pattern
acid generator
thermal acid
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2016204736A
Other languages
English (en)
Other versions
JP2017088866A (ja
Inventor
アーヴィンダー・カー
コン・リュー
ケビン・ラウエル
ゲールハルト・ポーラー
ミンキ・リー
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
DuPont Electronic Materials International LLC
Original Assignee
Rohm and Haas Electronic Materials LLC
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Rohm and Haas Electronic Materials LLC filed Critical Rohm and Haas Electronic Materials LLC
Publication of JP2017088866A publication Critical patent/JP2017088866A/ja
Application granted granted Critical
Publication of JP6313397B2 publication Critical patent/JP6313397B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/0045—Photosensitive materials with organic non-macromolecular light-sensitive compounds not otherwise provided for, e.g. dissolution inhibitors
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/62—Quaternary ammonium compounds
    • C07C211/63—Quaternary ammonium compounds having quaternised nitrogen atoms bound to acyclic carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C25/00—Compounds containing at least one halogen atom bound to a six-membered aromatic ring
    • C07C25/18—Polycyclic aromatic halogenated hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C309/00—Sulfonic acids; Halides, esters, or anhydrides thereof
    • C07C309/01—Sulfonic acids
    • C07C309/28—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C309/57—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton containing carboxyl groups bound to the carbon skeleton
    • C07C309/58—Carboxylic acid groups or esters thereof
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C309/00—Sulfonic acids; Halides, esters, or anhydrides thereof
    • C07C309/01—Sulfonic acids
    • C07C309/28—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C309/57—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton containing carboxyl groups bound to the carbon skeleton
    • C07C309/60—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton containing carboxyl groups bound to the carbon skeleton the carbon skeleton being further substituted by singly-bound oxygen atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C321/00—Thiols, sulfides, hydropolysulfides or polysulfides
    • C07C321/24—Thiols, sulfides, hydropolysulfides, or polysulfides having thio groups bound to carbon atoms of six-membered aromatic rings
    • C07C321/28—Sulfides, hydropolysulfides, or polysulfides having thio groups bound to carbon atoms of six-membered aromatic rings
    • C07C321/30—Sulfides having the sulfur atom of at least one thio group bound to two carbon atoms of six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C323/00—Thiols, sulfides, hydropolysulfides or polysulfides substituted by halogen, oxygen or nitrogen atoms, or by sulfur atoms not being part of thio groups
    • C07C323/10—Thiols, sulfides, hydropolysulfides or polysulfides substituted by halogen, oxygen or nitrogen atoms, or by sulfur atoms not being part of thio groups containing thio groups and singly-bound oxygen atoms bound to the same carbon skeleton
    • C07C323/18—Thiols, sulfides, hydropolysulfides or polysulfides substituted by halogen, oxygen or nitrogen atoms, or by sulfur atoms not being part of thio groups containing thio groups and singly-bound oxygen atoms bound to the same carbon skeleton having the sulfur atom of at least one of the thio groups bound to a carbon atom of a six-membered aromatic ring of the carbon skeleton
    • C07C323/20—Thiols, sulfides, hydropolysulfides or polysulfides substituted by halogen, oxygen or nitrogen atoms, or by sulfur atoms not being part of thio groups containing thio groups and singly-bound oxygen atoms bound to the same carbon skeleton having the sulfur atom of at least one of the thio groups bound to a carbon atom of a six-membered aromatic ring of the carbon skeleton with singly-bound oxygen atoms bound to carbon atoms of the same non-condensed six-membered aromatic ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D213/00—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members
    • C07D213/02—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members
    • C07D213/04—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom
    • C07D213/06—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom containing only hydrogen and carbon atoms in addition to the ring nitrogen atom
    • C07D213/16—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom containing only hydrogen and carbon atoms in addition to the ring nitrogen atom containing only one pyridine ring
    • C07D213/20—Quaternary compounds thereof
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D213/00—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members
    • C07D213/02—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members
    • C07D213/04—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom
    • C07D213/60—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom with hetero atoms or with carbon atoms having three bonds to hetero atoms with at the most one bond to halogen, e.g. ester or nitrile radicals, directly attached to ring carbon atoms
    • C07D213/61—Halogen atoms or nitro radicals
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D239/00—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings
    • C07D239/02—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings
    • C07D239/24—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings having three or more double bonds between ring members or between ring members and non-ring members
    • C07D239/26—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings having three or more double bonds between ring members or between ring members and non-ring members with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to ring carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D239/00—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings
    • C07D239/70—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings condensed with carbocyclic rings or ring systems
    • C07D239/72—Quinazolines; Hydrogenated quinazolines
    • C07D239/74—Quinazolines; Hydrogenated quinazolines with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, attached to ring carbon atoms of the hetero ring
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/039—Macromolecular compounds which are photodegradable, e.g. positive electron resists
    • G03F7/0392—Macromolecular compounds which are photodegradable, e.g. positive electron resists the macromolecular compound being present in a chemically amplified positive photoresist composition
    • G03F7/0397—Macromolecular compounds which are photodegradable, e.g. positive electron resists the macromolecular compound being present in a chemically amplified positive photoresist composition the macromolecular compound having an alicyclic moiety in a side chain
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/11—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers having cover layers or intermediate layers, e.g. subbing layers
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/16—Coating processes; Apparatus therefor
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/16—Coating processes; Apparatus therefor
    • G03F7/162—Coating on a rotating support, e.g. using a whirler or a spinner
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/16—Coating processes; Apparatus therefor
    • G03F7/168—Finishing the coated layer, e.g. drying, baking, soaking
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • G03F7/2002—Exposure; Apparatus therefor with visible light or UV light, through an original having an opaque pattern on a transparent support, e.g. film printing, projection printing; by reflection of visible or UV light from an original such as a printed image
    • G03F7/2004—Exposure; Apparatus therefor with visible light or UV light, through an original having an opaque pattern on a transparent support, e.g. film printing, projection printing; by reflection of visible or UV light from an original such as a printed image characterised by the use of a particular light source, e.g. fluorescent lamps or deep UV light
    • G03F7/2006—Exposure; Apparatus therefor with visible light or UV light, through an original having an opaque pattern on a transparent support, e.g. film printing, projection printing; by reflection of visible or UV light from an original such as a printed image characterised by the use of a particular light source, e.g. fluorescent lamps or deep UV light using coherent light; using polarised light
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • G03F7/2022—Multi-step exposure, e.g. hybrid; backside exposure; blanket exposure, e.g. for image reversal; edge exposure, e.g. for edge bead removal; corrective exposure
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • G03F7/30—Imagewise removal using liquid means
    • G03F7/32—Liquid compositions therefor, e.g. developers
    • G03F7/325—Non-aqueous compositions
    • G03F7/327—Non-aqueous alkaline compositions, e.g. anhydrous quaternary ammonium salts
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • G03F7/38—Treatment before imagewise removal, e.g. prebaking
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • G03F7/40—Treatment after imagewise removal, e.g. baking
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • G03F7/40—Treatment after imagewise removal, e.g. baking
    • G03F7/405—Treatment with inorganic or organometallic reagents after imagewise removal
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01L—SEMICONDUCTOR DEVICES NOT COVERED BY CLASS H10
    • H01L21/00—Processes or apparatus adapted for the manufacture or treatment of semiconductor or solid state devices or of parts thereof
    • H01L21/02—Manufacture or treatment of semiconductor devices or of parts thereof
    • H01L21/027—Making masks on semiconductor bodies for further photolithographic processing not provided for in group H01L21/18 or H01L21/34
    • H01L21/0271—Making masks on semiconductor bodies for further photolithographic processing not provided for in group H01L21/18 or H01L21/34 comprising organic layers
    • H01L21/0273—Making masks on semiconductor bodies for further photolithographic processing not provided for in group H01L21/18 or H01L21/34 comprising organic layers characterised by the treatment of photoresist layers
    • H01L21/0274—Photolithographic processes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/56—Ring systems containing bridged rings
    • C07C2603/58—Ring systems containing bridged rings containing three rings
    • C07C2603/70—Ring systems containing bridged rings containing three rings containing only six-membered rings
    • C07C2603/74—Adamantanes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C309/00—Sulfonic acids; Halides, esters, or anhydrides thereof
    • C07C309/01—Sulfonic acids
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C309/00—Sulfonic acids; Halides, esters, or anhydrides thereof
    • C07C309/01—Sulfonic acids
    • C07C309/28—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C309/00—Sulfonic acids; Halides, esters, or anhydrides thereof
    • C07C309/01—Sulfonic acids
    • C07C309/28—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C309/33—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton of six-membered aromatic rings being part of condensed ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C309/00—Sulfonic acids; Halides, esters, or anhydrides thereof
    • C07C309/01—Sulfonic acids
    • C07C309/28—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C309/39—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton containing halogen atoms bound to the carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C309/00—Sulfonic acids; Halides, esters, or anhydrides thereof
    • C07C309/01—Sulfonic acids
    • C07C309/28—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C309/40—Sulfonic acids having sulfo groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton containing nitro or nitroso groups bound to the carbon skeleton

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Engineering & Computer Science (AREA)
  • Structural Engineering (AREA)
  • Architecture (AREA)
  • Inorganic Chemistry (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • Manufacturing & Machinery (AREA)
  • Computer Hardware Design (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Power Engineering (AREA)
  • Materials For Photolithography (AREA)
  • Photosensitive Polymer And Photoresist Processing (AREA)
  • Exposure And Positioning Against Photoresist Photosensitive Materials (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)

Description

本発明は、概して、電子デバイスの製造に関する。より具体的には、本発明は、微細リソグラフィーパターンの形成に有用なフォトレジストパターンをトリミングするための組成物及び方法に関する。
半導体製造業界では、半導体基板上に配置される金属、半導体、及び誘電層等の１つ以上の下層、ならびに基板自体に画像を転写するために、フォトレジスト材料が使用される。フォトレジスト材料はさらに、例えば、イオン注入マスクの形成における半導体製造での使用が見出される。半導体デバイスの集積密度を上昇させ、かつナノメートル範囲の寸法を有する構造の形成を可能にするために、フォトレジスト及び高解像度能力を有するフォトリソグラフィー処理ツールが開発され続けている。
従来、ポジティブ型化学増幅フォトレジストが高解像度処理のために使用されている。そのようなレジストでは、典型的には、酸不安定脱離基及び光酸発生剤を有する樹脂が使用される。フォトマスクを通した活性化放射線へのパターン露光は、酸発生剤に酸を形成させ、これは、露光後のベーキング中に、樹脂の露光された領域内での酸不安定基の開裂を引き起こす。これによって、水性アルカリ現像液溶液中のレジストの露光された領域と露光されていない領域との間の溶解度特性に相違が生じる。ポジティブ型現像（ＰＴＤ）方法では、レジストの露光された領域は水性アルカリ現像液中で可溶性であり、基板表面から除去されるが、一方、露光されていない領域は、現像液中で不溶性であり、現像されてポジティブ画像を形成した後も残存する。
リソグラフィースケーリングは従来、光学露光装置の開口数を増加させ、かつ化学増幅フォトレジストを用いてますます短くなっている露光波長、例えば２００ｎｍ以下、例えば１９３ｎｍ、またはＥＵＶ波長（例えば、１３．５ｎｍ）を使用することによって、実現されている。リソグラフィー性能をさらに改善するために、液浸リソグラフィーツールが開発され、画像化デバイス、例えば、ＫｒＦまたはＡｒＦ光源を有するスキャナーのレンズの開口数（ＮＡ）を効果的に増加させている。これは、屈折率が比較的高い流体（すなわち、液浸流体）を、画像化デバイスの最終表面と半導体ウエハの上部表面との間で使用することで実現される。その液浸流体によって、空気または不活性ガス媒体を用いたときよりも大量の光の焦点がレジスト層に集中することが可能になる。水を液浸流体として使用するときは、最大開口数を、例えば、１．２〜１．３５個増加させることができる。開口数がそのように増加すると、４０ｎｍのハーフピッチの解像を単一の露光方法で実現することができ、それによって設計収縮を改善することができる。しかしながら、この標準液浸リソグラフィー方法は一般に、より高い解像度を要するデバイスの製造には好適ではない。
現在のところ、本業界では、開口数のさらなる増加、または露光波長の減少が実行不可能なところまできている。その結果、集積回路リソグラフィーをスケーリングする代替の方法が調査されている。標準フォトリソグラフィー技術で実現される解像度を超えて実用的な解像度を拡張するために、材料及び処理の両方の観点から、相当な努力がなされている。例えば、ＣＤを印刷するために、かつピッチが従来のリソグラフィーツールのより低い解像限界を超えるために、複合（すなわち、二重または高次）パターン形成方法が提案されている。そのような二重パターン形成方法の１つに、リソ−リソ−エッチ（ＬＬＥ）二重パターン形成があるが、これは、第１のリソグラフィーフォトレジストパターンを形成し、次いで第２のリソグラフィーフォトレジストパターンを形成することに関しており、第２のパターンの線が、第１のパターンの隣接線の間に配置される。ＬＬＥ二重パターン形成及び他の進歩したリソグラフィー方法は、直接リソグラフィー印刷による線またはポスト等の、孤立した特徴の形成を必要とすることが多い。しかしながら、条件を満たした方法ウインドウを用いて孤立した特徴を形成することは、焦点ずれでの空中画像コントラストが不十分である結果、課題をもたらし得る。
直接画像化のみによって得ることができるフォトレジストパターンよりも微細なものを形成するために、フォトレジストパターントリミング方法が提案されている（例えば、米国特許出願公開第ＵＳ２０１３／０１７１５７４Ａ１号、同第ＵＳ２０１３／０１７１８２５Ａ１号、同第ＵＳ２０１４／０１８６７７２Ａ１号、及び同第ＵＳ２０１５／０２０２４１４Ａ１号を参照のこと）。フォトレジストトリミング方法は、典型的には、酸不安定基を有するポリマーを含むフォトレジストパターンを、酸もしくは酸発生剤を含有する組成物に接触させることに関する。酸もしくは発生した酸によって、レジストパターンの表面領域内に脱保護がもたらされ、次いで、その領域を、現像液溶液に接触させることで除去する。したがって、得られたレジストパターンの特徴は、もとのレジストパターンと比較して、サイズが縮小している。
フォトレジストトリミング方法は、トリミングプロセスに続く、より密に充填されたレジスト特徴の寸法と比較した孤立したレジスト特徴の寸法における差異による、等密度バイアスに悩まされている。レジストパターンの異なる寸法及び続いてエッチングされた特徴の結果として、得られたデバイスの電気的特性等の特性が、悪影響を受け得る。等密度バイアスは、例えば、導電率の双峰分布をもたらし得、これもまた、デバイス性能に悪影響を与え得る。任意の特定の理論によって限定されることを所望せず、本発明者は、この問題は、より密に充填されたレジストパターン領域と比較して、レジストパターンの脱保護に利用可能な孤立したレジストパターン領域における酸の存在が増加した結果であると考えている。そのため、孤立したレジストパターンの上昇した脱保護は、孤立したパターン表面内にさらに浸入した大量の酸に起因して起き得る。等密度バイアスによって、従来のフォトマスクを使用して、光近接効果補正（ＯＰＣ）を行う必要なく、孤立したパターンならびに密なパターンをマスク上に印刷することができるか否かの示唆がもたらされる。ＯＰＣが必要である場合は、典型的には、新規のフォトマスクが必要とされる。トリミング後等密度バイアスの発生を低減させるか、または避けることが望ましい。
当該技術分野において、最高水準に関連する１つ以上の問題に取り組む、電子デバイス製造で有用な熱酸発生剤、トリミング組成物、及びトリミング方法の必要性が存在する。
本発明の第１の態様に従って、イオン性熱酸発生剤を提供する。イオン性熱酸発生剤は、１つ以上のフッ素化アルコール基を含む芳香族スルホン酸のアニオン、及びカチオンを含む。
本発明のさらなる態様に従って、フォトレジストパターントリミング組成物を提供する。本組成物は、イオン性熱酸発生剤と、マトリックスポリマーと、溶媒とを含む。イオン性熱酸発生剤は、１つ以上のフッ素化アルコール基を含む芳香族スルホン酸のアニオンと、カチオンと、を含む。
本発明のさらなる態様に従って、フォトレジストパターンをトリミングする方法を提供する。本方法は、（ａ）基板を提供することと、（ｂ）酸不安定基を含むマトリックスポリマーと、光酸発生剤と、溶媒とを含むフォトレジスト組成物から形成されるフォトレジストパターンを、該基板上に形成することと、（ｃ）フォトレジストトリミング組成物を基板上でフォトレジストパターン上にコーティングすることとであって、フォトレジストトリミング組成物は、１つ以上のフッ素化アルコール基を含む芳香族スルホン酸のアニオンと、カチオンと、を含むイオン性熱酸発生剤を含む、コーティングすることと、（ｄ）コーティングされた基板を加熱し、それによって、フォトレジストパターンの表面領域内のフォトレジストマトリックスポリマーの極性を変化させることと、（ｅ）フォトレジストパターンをリンス剤と接触させてフォトレジストパターンの表面領域を除去し、それによって、トリミングされたフォトレジストパターンを形成することと、を含む。
本発明のイオン性熱酸発生剤、フォトレジストパターントリミング組成物及びフォトレジストパターン法によって、レジストパターン寸法が制御可能に縮小された、微細リソグラフィーパターンを生成することが可能となる。本発明の好ましい組成物及び方法によって、有利な線幅粗さ特性を有するパターンを形成する、及び／または、孤立したパターン、例えば、望ましい等密度バイアス特性を有する孤立した線またはポストを形成することが可能となる。
本明細書中で使用される専門用語は、特定の実施形態を説明することのみが目的であり、本発明を限定することは意図しない。単数形「１つの（ａ）」、「１つの（ａｎ）」、及び「その（ｔｈｅ）」は、別途文脈によって表示がない限り、単数形及び複数形を含むことを意図する。
「任意に置換された」様々な材料及び基は、１つ以上の利用可能な位置で好適に置換され得る。別段指定がない限り、「置換された」には、少なくとも１つの置換基、例えば、ハロゲン（すなわち、Ｆ、Ｃｌ、Ｂｒ、Ｉ）、ヒドロキシル、アミノ、チオール、カルボキシル、カルボン酸、エステル、エーテル、アミド、ニトリル、硫化物、二硫化物、ニトロ、Ｃ１−１８アルキル、Ｃ１−１８アルケニル（ノルボルネニルを含む）、Ｃ１−１８アルコキシル、Ｃ２−１８アルケノキシル（ビニルエーテルを含む）、Ｃ４−１８アリール、Ｃ６−１８アリールオキシル、Ｃ７−１８アルキルアリール、または任意に１つ以上のヘテロ原子を含むＣ７−１８アルキルアリールオキシルが含まれることを意味することが理解されるべきである。
「フッ素化」は、その基に組み込まれた１つ以上のフッ素原子を有することを意味すると理解されるべきである。
本明細書中で使用されるとき、用語「アルキル」は、直鎖アルキル、分岐アルキル、環状（単環式または多環式）アルキルと、直鎖、分岐、ならびに環状基の二方向及び三方向の組み合わせを組み合わせたアルキル基と、を含む。
本発明は以下の図面を参照して説明され、同様の参照番号は同様の特徴を意味する。
本発明に従ってフォトリソグラフィーパターンを形成するための方法フローを示す。 本発明に従ってフォトリソグラフィーパターンを形成するための方法フローを示す。 本発明に従ってフォトリソグラフィーパターンを形成するための方法フローを示す。 本発明に従ってフォトリソグラフィーパターンを形成するための方法フローを示す。 本発明に従ってフォトリソグラフィーパターンを形成するための方法フローを示す。 本発明に従ってフォトリソグラフィーパターンを形成するための方法フローを示す。 本発明に従ってフォトリソグラフィーパターンを形成するための方法フローを示す。 本発明に従ってフォトリソグラフィーパターンを形成するための方法フローを示す。
熱酸発生剤及びフォトレジストパターントリミング組成物
フォトレジストパターントリミング組成物は、マトリックスポリマー、１つ以上のフッ素化アルコール基を含む芳香族スルホン酸のアニオン及びカチオンを含むイオン性熱酸発生剤、ならびに溶媒を含み、かつ１つ以上の任意の追加成分を含み得る。本発明によるフォトレジストトリミング組成物は、フォトレジストパターン上にコーティングされるとき、レジストパターン寸法が制御可能に縮小された、微細リソグラフィーパターンを提供することができる。本発明の好ましいフォトレジスト組成物は、好ましい線幅粗さ（ＬＷＲ）及び／または等密度バイアス特性を提供することもできる。
マトリックスポリマーによって、組成物を、フォトレジストパターン上に、所望の厚さを有する層の形状でコーティングすることが可能となる。これは、フォトレジストパターン表面と相互作用するのに十分な含有量の発生した酸を確実に存在させるのに役立つであろう。マトリックスポリマーはトリミング方法で使用されるリンス溶液中で、優れた溶解度を有する必要がある。例えば、マトリックスポリマーは、水性アルカリ現像液、好ましくは水性水酸化テトラメチルアンモニウム等の第４級水酸化アンモニウム水溶液中、または水中で可溶性であってよい。オーバーコート材料から生じる残渣欠陥を最小限に抑えるために、トリミング組成物の乾燥層の溶解率は、現像液溶液によって除去されるフォトレジストパターン表面領域の溶解率を超えなければならない。マトリックスポリマーは、典型的には、１００Å／秒以上、好ましくは１０００Å／秒以上の現像液溶解率を呈する。マトリックスポリマーは、本明細書中に記載のトリミング組成物の溶媒中で可溶性である。マトリックスポリマーは、例えば、ポリビニルアルコール、ポリアクリル酸、ポリビニルピロリドン、ポリビニルアミン、ポリビニルアセタール、ポリ（メタ）アクリレート、及びそれらの組み合わせから選択され得る。好ましくは、ポリマーは、−ＯＨ、−ＣＯＯＨ、−ＳＯ３Ｈ、ＳｉＯＨ、ヒドロキシルスチレン、ヒドロキシルナフタレン、スルホンアミド、ヘキサフルオロイソプロピルアルコール、無水物、ラクトン、エステル、エーテル、アリルアミン、ピロリドン、及びそれらの組み合わせから選択される１つ以上の官能基を含有する。
組成物中のマトリックスポリマーの含有量は、例えば、層の標的厚さによって決定され、より厚い層にはより高いポリマー含有量が使用されるであろう。マトリックスポリマーは、典型的には、トリミング組成物の全固形分に基づいて、組成物中に、８０〜９９重量％、より典型的には９０〜９８重量％の量で存在する。ポリマーの重量平均分子量（Ｍｗ）は、典型的には４００，０００未満、好ましくは３０００〜５０，０００、より好ましくは３０００〜２５，０００である。
オーバーコート組成物中で有用なポリマーはホモポリマー、または複数の異なる反復単位、例えば、２つ、３つ、もしくは４つ以上の異なる反復単位を有するコポリマーであり得る。本トリミング組成物は、典型的には、単一のポリマーを含むが、任意に１つ以上の追加ポリマーを含んでもよい。オーバーコート組成物中で使用するのに好適なポリマーならびにモノマーは、商業的に入手可能である、及び／または当業者が容易に作製することができる。
トリミング組成物は、１つ以上のフッ素化アルコール基を含む芳香族スルホン酸のアニオンと、カチオンと、を含むイオン性熱酸発生剤（ＴＡＧ）をさらに含む。熱酸発生剤は、その活性化温度以上で加熱されたとき、フォトレジストパターントリミング方法を駆動する対応する共役芳香族スルホン酸を発生する。本発明者は、トリミング組成物に熱酸発生剤ではなく遊離酸を使用することは、酸との未成熟反応からのマトリックスポリマーにおける化学変化に起因して、組成物の保存安定性の低減をもたらし得ることを理解している。
本発明の熱酸発生剤の典型的なＴＡＧ反応スキームを以下に示す：
Figure 0006313397
脱保護反応に基づいてフォトレジストから形成されたフォトレジストパターンの場合、発生した酸は、酸不安定エステル基またはアセタール基等の酸不安定基（保護基）の結合を開裂して、フォトレジストパターンの表面でレジストポリマー中の酸基の脱保護及び形成をもたらすことができる。
トリミングの量等のリソグラフィー特性を調節する目的上、ＬＷＲの低減及び／または等密度バイアス特性の改善、緩徐に拡散するスルホン酸を発生するイオン性熱酸発生剤の使用が好ましい。嵩高な（ｂｕｌｋｙ）アニオンの使用は、発生した酸が緩徐に拡散するようにするため、好ましい。嵩高な基で置換された芳香族スルホン酸が好ましい。好適な嵩高な基には、例えば、分岐、単環式、または多環式のうちの１つ以上の任意に置換されたアルキル、好ましくは任意に置換されたアダマンチル、任意に置換されたアリール、任意に置換されたアラルキル、及びフッ素化またはフッ素化されていないアルコールが含まれる。発生した芳香族スルホン酸は、好ましくは、任意に置換されたフェニル、ビフェニル、ナフチル、アントラセニル、チオフェン、若しくはフラン基、またはこれらの組み合わせを含むスルホン酸である。より大きいＴＡＧアニオンモル体積は、典型的には、レジストパターン内への酸の拡散の低減のために望ましい。ＴＡＧアニオンのモル体積は、好ましくは１００〜１０００ｃｍ３、３００〜８００ｃｍ３、または４００〜６００ｃｍ３である。アニオンは、典型的には、２００〜２０００、より典型的には５００〜１０００の重量平均分子量Ｍｗを有する。
ＴＡＧアニオン上の１つ以上のフッ素化アルコール基の存在は、ポリマーとより効率的に結合することができる極性官能基の増加に起因して、発生した酸の緩徐な拡散率をさらに助長することができる。フッ素化アルコール基は、部分的にフッ素化されるか、または完全にフッ素化、すなわち、全フッ素化され得る。好ましいフッ素化アルコール基には、アルコールヒドロキシルのアルファ位で炭素に結合したフッ素原子及び／またはペンダントフッ素化基、例えば、部分的にかまたは完全にフッ素化されたアルキル、典型的にはメチル、エチル、またはプロピルが含まれる。式−Ｃ（ＣＦ３）２ＯＨのフルオロアルコール基が特に好ましい。フッ素化アルコール基が結合基を介してＴＡＧアニオンの芳香族環に結合していることが、好ましい。この様式で結合基を使用することで、ＴＡＧアニオン及び共役酸の嵩密度にさらに付加することができる。好適な結合基は、例えば、硫黄、任意に置換されたアミノ基、アミド、エーテル、カルボニルエステル、スルホニルエステル、スルホン、スルホンアミド、及び二価炭化水素基、例えば、Ｃ１−２０直鎖、分岐、もしくは環状の任意に置換された炭化水素基、ならびにそれらの組み合わせを含む。芳香族スルホン酸の嵩密度を上昇させるためには、芳香族酸が、複数のフッ素化アルコール基及び／または１つ以上の他の種類の基、例えば、カルボキシル、ヒドロキシル、ニトロ、シアノ、Ｃ１−５アルコキシ、ホルミル、エステル、任意に置換されたアルキル、Ｃ５以上の単環式、多環式、縮合多環式の脂環式、またはアリールを含むことが好ましく、該基は、任意にヘテロ原子を含んでもよい。好ましくは、ＴＡＧアニオンは、複数のフッ素化アルコール基を有し、より好ましくは、ＴＡＧアニオンが、それぞれの結合基を介して芳香族環に結合する複数のフッ素化アルコール基を有する。
熱酸発生剤は、好ましくは以下の一般式（Ｉ）のものであり、
Figure 0006313397
式中、Ａｒ１は、任意に置換された炭素環式または複素環式芳香族基を表す。Ａｒ１は、例えば、フェニルもしくはピリジル等の単一の芳香族環；ビフェニル等の別の芳香族基で置換された芳香族環；ナフチル、アントラセニル、ピレニル、もしくはキノリニル等の縮合芳香族環；または１，２，３，４−テトラヒドロナフタレン、９，１０−ジヒドロアントラセン、もしくはフルオレン等の芳香族ならびに非芳香族環の両方を有する縮合環系を含んでもよい。任意に芳香族基を置換してもよい。芳香族基は、例えば、Ｃ１−３０アルキル、Ｃ２−３０アルケニル、Ｃ７−３０アラルキル、Ｃ６−３０アリール、−ＯＲ１、−Ｃ１−３０アルキレン−ＯＲ１、及び−Ｃ１−３０アルキリデン−ＯＲ１等の１つ以上の置換基で置換されたその水素原子のうちの１つ以上を有し得、式中、Ｒ１は、Ｈ、Ｃ１−３０アルキル、Ｃ２−３０アルケニル、及びＣ６−３０アリールから選択される。非置換もしくは置換Ａｒ１の代わりに、様々な芳香族基を使用することができる。そのような非置換芳香族基は、５〜４０個の炭素、好ましくは６〜３５個の炭素、より好ましくは６〜３０個の炭素を有してもよい。好適な芳香族基には、フェニル、ビフェニル、ナフタレニル、アントラセニル、フェナントレニル、ピレニル、テトラセニル、トリフェニルエニル、テトラフェニル、ベンゾ［ｆ］テトラフェニル、ベンゾ［ｍ］テトラフェニル、ベンゾ［ｋ］テトラフェニル、ペンタセニル、ペリレニル、ベンゾ［ａ］ピレニル、ベンゾ［ｅ］ピレニル、ベンゾ［ｇｈｉ］ペリレニル、コロネニル、キノロニル、７，８−ベンゾキノリニル、フルオレニル、及び１２Ｈ−ジベンゾ［ｂ，ｈ］フルオレニルが含まれるが、これらに限定されず、これらの各々は、非置換または置換によってもよく、Ｗは独立して、カルボキシル、ヒドロキシ、ニトロ、シアノ、Ｃ１−５アルコキシ、及びホルミルから選択される基を表し、Ｘは、以下に記載されるカチオンであり、Ｙは独立して、例えば、硫黄、任意に置換されたアミノ基、アミド、エーテル、カルボニルエステル、スルホニルエステル、スルホン、スルホンアミド、及び二価炭化水素基、例えば、Ｃ１−２０直鎖、分岐、または環状の任意に置換された炭化水素基、ならびにこれらの組み合わせから選択される結合基を表し、Ｚは独立して、ヒドロキシル、フッ素化アルコール、エステル、任意に置換されたアルキル、Ｃ５以上の任意に置換された単環式、多環式、縮合多環式の脂環式、またはアリールから選択される基を表し、該基は任意にヘテロ原子を含んでもよいが、ただし、Ｚの少なくとも１つの出現がフッ素化アルコール基であることを条件とし、ａは０以上、典型的には０〜２の整数であり、ｂは１以上、典型的には１または２の整数であるが、ただし、ａ＋ｂが少なくとも１であり、かつ芳香族基の利用可能な芳香族炭素原子の総数以下であることを条件とし、ａ＋ｂは２〜５であることが典型的であり、より典型的には２または３である。
好適な例示的な熱酸発生剤アニオンには、これらに限定されないが、以下のものが挙げられる：
Figure 0006313397
Figure 0006313397
Figure 0006313397
熱酸発生剤カチオンは、好ましくは有機カチオンである。好ましくは、カチオンは、一般式（Ｉ）の窒素含有カチオンであり、
（ＢＨ）＋ （Ｉ）
これは、窒素含有塩基Ｂのモノプロトン化の形態である。好適な窒素含有塩基Ｂには、例えば、任意に置換されたアミン、例えば、アンモニア、ジフルオロメチルアンモニア、Ｃ１−２０アルキルアミン、及びＣ３−３０アリールアミン、例えば、ピリジンまたは置換されたピリジン（例えば、３−フルオロピリジン）、ピリミジン、及びピラジン等の窒素含有複素芳香族塩基；窒素含有複素環式基、例えば、オキサゾール、オキサゾリン、またはチアゾリンが含まれる。前述の窒素含有塩基Ｂは、例えば、アルキル、アリール、ハロゲン原子（好ましくはフッ素）、シアノ、ニトロ、及びアルコキシから選択される１つ以上の基で任意に置換され得る。これらの中で、塩基Ｂは、好ましくは複素芳香族塩基である。
塩基Ｂは、典型的には０〜５．０、または０〜４．０、または０〜３．０、または１．０〜３．０のｐＫａを有する。本明細書中で使用されるとき、用語「ｐＫａ」は、当該技術分野で理解されている意味に従って使用され、つまり、ｐＫａは、おおよそ室温で、水溶液中で塩基性部分（Ｂ）の共役酸（ＢＨ）＋の解離定数の（塩基１０に対して）負の対数である。ある特定の実施形態において、塩基Ｂは、約１７０℃未満、または約１６０℃、１５０℃、１４０℃、１３０℃、１２０℃、１１０℃、１００℃、または９０℃未満の沸騰点を有する。
例示的な好適な窒素含有カチオン（ＢＨ）＋には、ＮＨ４ ＋、ＣＦ２ＨＮＨ２ ＋、ＣＦ３ＣＨ２ＮＨ３ ＋、（ＣＨ３）３ＮＨ＋、（Ｃ２Ｈ５）３ＮＨ＋、（ＣＨ３）２（Ｃ２Ｈ５）ＮＨ＋、及び以下のものが挙げられ：
Figure 0006313397
式中、Ｙは、アルキル、好ましくは、メチルまたはエチルである。
他の好適なカチオンには、オニウムカチオンが挙げられる。好適なオニウムカチオンには、例えば、スルホニウム及びヨードニウムカチオン、例えば、以下の一般式（ＩＩ）のものが含まれ：
Figure 0006313397
式中、ＸはＳまたはＩであり、ＸがＩであるときには、ａは２であり、ＸがＳであるときには、ａは３であり、Ｒ３は独立して、任意に置換されたＣ１−３０アルキル、多環式もしくは単環式Ｃ３−３０シクロアルキル、多環式もしくは単環式Ｃ６−３０アリール、またはこれらの組み合わせ等の有機基から選択され、ＸがＳであるとき、Ｒ３基のうちの２つは一緒に任意に環を形成する。
例示的な好適なスルホニウム及びヨードニウムカチオンには、以下が含まれる：
Figure 0006313397
本発明に従った好適なＴＡＧが、記載されているカチオンと共に記載されているアニオンの任意の組み合わせを含むことが理解されよう。例示的な好適なＴＡＧは、これらに限定されないが、以下が含まれる：
Figure 0006313397
ＴＡＧは、典型的には、３００〜２５００、より典型的には５００〜１５００の重量平均分子量Ｍｗを有する。熱酸発生剤は、典型的には、１００℃以下、例えば、１１０〜１００℃、例えば、８０〜９０℃または７０〜８０℃のベーク温度で活性化され得る。熱酸発生剤は、典型的には、トリミング組成物の全固形分に基づいて、０．０１〜２０重量％、より典型的には０．１〜１０重量％、または１〜５重量％の量で組成物中に存在する。
本発明に従った好適な熱酸発生剤は、既知の技術及び市販されている開始材料を使用して、当業者によって作製され得る。例えば、好ましい熱酸発生剤は、遊離酸の溶液を溶媒中のアミンと一緒に、典型的には数時間撹拌することにより作製することができる。スルホニウムまたはヨードニウムカチオンを有するＴＡＧは、溶媒中で典型的には数時間、芳香族スルホネートアニオンの塩を、スルホニウムまたはヨードニウムカチオンの塩と一緒に混合することにより発生させることができる。
本トリミング組成物は、溶媒または溶媒混合物をさらに含む。本トリミング組成物を配合かつ成形するための好適な溶媒材料は、本トリミング組成物の非溶媒成分に対して非常に優れた溶解度特性を呈するが、相互混合を最小限に抑えるために、下部フォトレジストパターンを顕著には溶解させない。溶媒は、典型的には、水、有機溶媒、及びそれらの組み合わせから選択される。本トリミング組成物のための好適な有機溶媒は、例えば、ｎ−ブチルプロピオネート、ｎ−ペンチルプロピオネート、ｎ−ヘキシルプロピオネート、ならびにｎ−ヘプチルプロピオネート等のアルキルプロピオネート、及び酪酸ｎ−ブチル、酪酸イソブチル、ならびにイソ酪酸イソブチル等の酪酸アルキル等のアルキルエステルと、２，５−ジメチル−４−ヘキサノンならびに２，６−ジメチル−４−ヘプタノン等のケトンと、ｎ−ヘプタン、ｎ−ノナン、ｎ−オクタン、ｎ−デカン、２−メチルヘプタン、３−メチルヘプタン、３，３−ジメチルヘキサンならびに２，３，４−トリメチルペンタン、及びペルフルオロヘプタン等のフッ素化脂肪族炭化水素等の脂肪族炭化水素と、１−ブタノール、２−ブタノール、イソブチルアルコール、ｔｅｒｔ−ブチルアルコール、３−メチル−１−ブタノール、１−ペンタノール、２−ペンタノール、４−メチル−２−ペンタノール、１−ヘキサノール、１−ヘプタノール、１−オクタノール、２−ヘキサノール、２−ヘプタノール、２−オクタノール、３−ヘキサノール、３−ヘプタノール、３−オクタノール、ならびに４−オクタノール等の直鎖、分岐、もしくは環状Ｃ４−Ｃ９一価アルコール等のアルコールと、２，２，３，３，４，４−ヘキサフルオロ−１−ブタノールと、２，２，３，３，４，４，５，５−オクタフルオロ−１−ペンタノールと、２，２，３，３，４，４，５，５，６，６−デカフルオロ−１−ヘキサノールと、２，２，３，３，４，４−ヘキサフルオロ−１，５−ペンタンジオール、２，２，３，３，４，４，５，５−オクタフルオロ−１，６−ヘキサンジオール、ならびに２，２，３，３，４，４，５，５，６，６，７，７−ドデカフルオロ−１，８−オクタンジオール等のＣ５−Ｃ９フッ素化ジオールと、イソペンチルエーテルならびにジプロピレングリコールモノメチルエーテル等のエーテルと、それらの溶媒のうちの１つ以上を含有する混合物と、を含む。それらの有機溶媒のうち、アルコール、脂肪族炭化水素、及びエーテルが好ましい。本トリミング組成物の溶媒成分は、典型的には、本トリミング組成物に基づいて、９０〜９９重量％、より好ましくは９５〜９９重量％の量で存在する。
本トリミング組成物は任意の添加剤を含むことができる。例えば、本トリミング組成物は、レジストパターンの表面領域と反応して、その表面領域を有機溶媒リンス剤中で可溶性にする追加成分を含むことができる。この任意の成分は、好ましくは、−ＯＨ、アミン、−ＳＨ、ケトン、アルデヒド、式中Ｘがハロゲンである−ＳｉＸ、ビニルエーテル、及びそれらの組み合わせから選択される官能基を含有する。任意の特定の理論によって限定されることを所望せず、成分は、レジストパターン内に拡散し、かつそのパターンのカルボン酸基と反応すると考えられている。この反応結果によって表面に極性変化がもたらされ、その表面を有機溶媒中で可溶性にする。この成分は、例えば、フォトレジストパターンがネガティブ型現像（ＮＴＤ）によって形成され、そのパターンが、酸不安定基を含むフォトレジストの露光された部分から構成される場合に有用となり得る。そのような成分は、使用される場合、典型的には、本トリミング組成物の全固形分に基づいて、０．１〜１０重量％の量で存在する。
本トリミング組成物は、界面活性剤をさらに含むことができる。典型的な界面活性剤は、両親媒性性質を呈するものを含むが、これは、それらの界面活性剤が、親水性であると同時に疎水性でもあり得ることを意味する。両親媒性界面活性剤は、水に対する強い親和性を有する１つまたは複数の親水性頭部基、及び有機物親和性で撥水する長い疎水性尾部を有する。好適な界面活性剤は、イオン性（すなわち、アニオン性ならびにカチオン性）、または非イオン性であってよい。界面活性剤のさらなる実施例は、シリコーン界面活性剤、ポリ（アルキレンオキシド）界面活性剤、及びフッ素化系界面活性剤を含む。好適な非イオン性界面活性剤は、ＴＲＩＴＯＮ（登録商標）Ｘ−１１４、Ｘ−１００、Ｘ−４５、ならびにＸ−１５等のオクチルならびにノニルフェノールエトキシレートと、ＴＥＲＧＩＴＯＬ（登録商標）ＴＭＮ−６（Ｔｈｅ Ｄｏｗ Ｃｈｅｍｉｃａｌ Ｃｏｍｐａｎｙ，Ｍｉｄｌａｎｄ，Ｍｉｃｈｉｇａｎ ＵＳＡ）等の分岐第２級アルコールエトキシレートと、を含むが、それらに限定されない。さらに別の例示的な界面活性剤は、アルコール（第１級ならびに第２級）エトキシレート、アミンエトキシレート、グルコシド、グルカミン、ポリエチレングリコール、ポリ（エチレングリコール−コ−プロピレングリコール）、またはＭａｎｕｆａｃｔｕｒｅｒｓ Ｃｏｎｆｅｃｔｉｏｎｅｒｓ Ｐｕｂｌｉｓｈｉｎｇ Ｃｏ．ｏｆ Ｇｌｅｎ Ｒｏｃｋ，Ｎ．Ｊ．によって公開された、ＭｃＣｕｔｃｈｅｏｎ’ｓ Ｅｍｕｌｓｉｆｉｅｒｓ ａｎｄ Ｄｅｔｅｒｇｅｎｔｓ，Ｎｏｒｔｈ Ａｍｅｒｉｃａｎ Ｅｄｉｔｉｏｎ ｆｏｒ ｔｈｅ Ｙｅａｒ ２０００に開示される他の界面活性剤を含む。また、アセチレンジオール誘導体である非イオン性界面活性剤も好適であり得る。そのような界面活性剤は、Ａｉｒ Ｐｒｏｄｕｃｔｓ ａｎｄ Ｃｈｅｍｉｃａｌｓ，Ｉｎｃ．ｏｆ Ａｌｌｅｎｔｏｗｎ，ＰＡから商業的に入手可能である、ＳＵＲＦＹＮＯＬ（登録商標）及びＤＹＮＯＬ（登録商標）とういう商標名で販売されているものである。追加の好適な界面活性剤は、トリ−ブロックＥＯ−ＰＯ−ＥＯコ−ポリマーＰＬＵＲＯＮＩＣ（登録商標）２５Ｒ２、Ｌ１２１、Ｌ１２３、Ｌ３１、Ｌ８１、Ｌ１０１、及びＰ１２３（ＢＡＳＦ，Ｉｎｃ．）等の他のポリマー化合物を含む。そのような界面活性剤及び他の任意の添加剤は、使用される場合、典型的には、本トリミング組成物の全固形分に基づいて、組成物中に０．０１〜１０重量％等の少量で存在する。
本トリミング組成物に架橋剤が存在しないのが好ましいのは、そのような材料は、レジストパターンの寸法を増大させてしまうためである。
本トリミング組成物は以下の既知の手順に従って調製することができる。例えば、溶媒成分中の本組成物の固形成分を溶解することによって、本組成物を調製することができる。本組成物の所望の全固形分含有量は、所望の最終層厚さ等の要因によって決定するであろう。本トリミング組成物の固形分含有量は、本組成物の総重量に基づいて、好ましくは１〜１０重量％、より好ましくは１〜５重量％である。
フォトレジストパターントリミング方法
ここで、本発明に従ったフォトレジストパターントリミング技術を用いてフォトリソグラフィーパターンを形成するための例示的な方法フローを示す図１Ａ〜Ｈを参照して、本発明による方法について説明する。示される方法フローはポジティブ型現像方法のものであるが、ネガティブ型現像（ＮＴＤ）方法にも本発明を適用することができる。また、示される方法フローは、単一のレジストマスクを使用してトリミングされたフォトレジストパターンを下部基板に転写するパターン形成方法についても説明するが、本トリミング方法は、他のリソグラフィー方法、例えば、リソ−リソ−エッチ（ＬＬＥ）、リソ−エッチ−リソ−エッチ（ＬＥＬＥ）、もしくは自己整合二重パターン形成（ＳＡＤＰ）等の二重パターン形成方法で、イオン注入マスクとして使用することができるか、または、フォトレジストパターンのトリミングが有利となるであろう他の任意の他のリソグラフィー方法で使用することができることを、明確にされたい。
図１Ａは、様々な層及び特徴を含み得る基板１００の横断面を示す。基板は、半導体等、ケイ素等、化合物半導体（例えば、ＩＩＩ〜ＶもしくはＩＩ〜ＶＩ）、ガラス、石英、セラミック、及び銅等の材料のものであってよい。典型的には、基板は、単一の結晶ケイ素もしくは化合物半導体ウエハ等の半導体ウエハであり、１つ以上の層、及びその表面に形成されるパターン形成された特徴を有することができる。パターン形成される１つ以上の層１０２を、基板１００上に提供することができる。例えば、基板材料内に溝を形成することが所望されるとき、下部ベース基板材料自体を任意にパターン形成することができる。ベース基板材料自体をパターン形成する場合、パターンは基板の層内に形成されるとみなされるべきである。
層は、例えば、アルミニウム、銅、モリブデン、タンタル、チタン、タングステン、白金、そのような金属の窒化物もしくはケイ素化合物、ドープ非結晶質ケイ素、またはドープポリシリコンの層等の１つ以上の導電層と、酸化ケイ素、窒化ケイ素、オキシ窒化ケイ素、または金属酸化物の層等の１つ以上の誘電層と、単結晶ケイ素等の半導体層と、それらの組み合わせと、を含み得る。エッチングされる層は、様々な技術、例えば、プラズマ促進ＣＶＤ、低圧ＣＶＤ、もしくはエピタキシャル成長等の化学気相成長法（ＣＶＤ）、スパッタリングもしくは蒸発等の物理気相成長法（ＰＶＤ）、または電気めっきによって形成することができる。エッチングされる１つ以上の層１０２の特定の厚さは、形成される材料及び特定のデバイスに応じて変化するであろう。
エッチングされる特定の層、フィルム厚さならびにフォトリソグラフィー材料、及び使用される方法に応じて、層１０２上にハードマスク層１０３及び／または底部反射防止コーティング（ＢＡＲＣ）１０４を配置し、それらの上にフォトレジスト層１０６をコーティングすることが所望され得る。エッチングされる層が大きなエッチングの深さを必要とする場合、及び／または特定のエッチング液が不十分なレジスト選択性を有する場合は、例えば、非常に薄いレジスト層を有するハードマスク層を使用することが所望され得る。ハードマスク層を使用する場合、形成されるレジストパターンをハードマスク層１０３に転写することができ、次いで、そのハードマスク層１０３を、下層１０２をエッチングするためのマスクとして使用することができる。好適なハードマスク材料及び形成方法は、当該技術分野で知られている。典型的な材料には、例えば、タングステン、チタン、窒化チタン、酸化チタン、酸化ジルコニウム、酸化アルミニウム、オキシ窒化アルミニウム、酸化ハフニウム、非結晶質炭素、オキシ窒化ケイ素、及び窒化ケイ素が含まれる。ハードマスク層は、異なる材料の単一の層または複数の層を含むことができる。例えば、化学もしくは物理気相成長法技術によって、ハードマスク層を形成することができる。
基板及び／または下層が、別途、フォトレジスト露光中に相当量の入射放射線を反射して、形成されたパターンの質に悪影響を及ぼしてしまう場合は、底部反射防止コーティンが望ましいものとなり得る。そのようなコーティングによって、焦点深度、露光寛容度、線幅均一性、及びＣＤ制御を改善することができる。レジストが深紫外線（３００ｎｍ以下）、例えば、ＫｒＦエキシマレーザ光（２４８ｎｍ）、またはＡｒＦエキシマレーザ光（１９３ｎｍ）に露光される場合は、典型的には反射防止コーティングが使用される。反射防止コーティングは、単一の層または複数の異なる層を含むことができる。好適な反射防止材料及び形成方法は、当該技術分野で知られている。反射防止材料は、商業的に入手可能なものであり、例えば、ＡＲ（商標）商標のもと、Ｒｏｈｍ ａｎｄ Ｈａａｓ Ｅｌｅｃｔｒｏｎｉｃ Ｍａｔｅｒｉａｌｓ ＬＬＣ（Ｍａｒｌｂｏｒｏｕｇｈ，ＭＡ ＵＳＡ）によって販売されているもので、ＡＲ（商標）４０ＡならびにＡＲ（商標）１２４反射防止（ａｎｔｉｒｅｆｌｅｃｔａｎｔ）剤材料等といったものである。
フォトレジスト層１０６は、フォトレジスト材料、典型的には、酸不安定基を有するマトリックスポリマーを含む化学増幅感光性組成物から形成される。フォトレジスト層は、基板上で反射防止層１０４（存在する場合）の上に配置される。本フォトレジスト組成物は、スピンコーティング、ディッピング、ローラコーティング、または他の従来のコーティング技術によって、基板に適用することができる。それらの中では、スピンコーティングが典型的である。スピンコーティングでは、利用される特定のコーティング装置、溶液の粘度、コーティングツールの速度、及びスピニングに許容される時間に基づいて、コーティング溶液の固形分含有量を調整して、所望のフィルム厚さをもたらすことができる。フォトレジスト層１０６の典型的な厚さは、約５００〜３０００Åである。
次いで、フォトレジスト層１０６をソフトベーキングして層内の溶媒含有量を最小限に抑え、それによって、非粘着コーティングを形成し、かつ基板に対する層の粘着性を改善することができる。熱板上またはオーブン内でソフトベーキングを実施することができるが、熱板で実施するのが典型的である。ソフトベーキング温度及び時間は、例えば、フォトレジストの特定の材料、及び厚さによって決定するであろう。典型的なソフトベーキングは、約９０〜１５０℃の温度、かつ約３０〜９０秒の時間で実施される。
次いで、フォトレジスト層１０６を、フォトマスク１１０によって活性化放射線１０８に露光することによって、露光された領域と露光されていない領域との間の溶解度に相違を生じさせる。フォトレジスト組成物の本組成物に対して活性化している放射線への露光に対して本明細書中で参照することによって、放射線はフォトレジスト組成物中で潜像を形成し得ることが示される。フォトマスクは、活性化放射線によって露光される、もしくは露光されていないレジスト層の領域にそれぞれ対応する、光学的に透明な領域ならびに光学的に不透明な領域を有する。露光波長は、典型的には、４００ｎｍ以下、３００ｎｍ以下、もしくは２００ｎｍ以下で、例えば１９３ｎｍ、またはＥＵＶ波長（例えば、１３．４もしくは１３．５ｎｍ）であるが、好ましいのは、１９３ｎｍ（液浸もしくはドライリソグラフィー）ならびにＥＵＶである。露光エネルギーは、典型的には約１０〜８０ｍＪ／ｃｍ２であり、露光ツール及び感光性組成物の成分によって決定する。
フォトレジスト層１０６の露光に続いて、典型的には露光後ベーキング（ＰＥＢ）を行う。例えば、熱板上またはオーブン内でＰＥＢを実施することができる。ＰＥＢの条件は、例えば、特定のフォトレジスト組成物及び層厚さによって決定するであろう。ＰＥＢは、典型的には、約８０〜１５０℃の温度、かつ約３０〜９０秒の時間で実施される。それによって、極性が切り替えられた領域と、切り替えられていない領域（それぞれ露光された領域及び露光されていない領域に対応する）との間の境界によって画定される潜像を形成する。
次いで、フォトレジスト層１０６を現像してその層の露光された領域を除去し、図１Ｂに示す複数の特徴を有するレジストパターン１０６’を形成する露光されていない領域を残す。それらの特徴は、例えば、線及び／またはコンタクトホールパターンを、パターン化される下層内に形成するのを可能にする、複数の線及び／または円柱ポストを含み得るが、それらに限定されない。それらの形成されたパターンは、Ｌ１と示される初期寸法、線パターンの場合の線幅、またはポストパターンのポスト直径を有する。ネガティブ型現像方法では、フォトレジスト層の露光されていない領域が除去され、かつ露光された領域が残存してレジストパターンを形成する場合、典型的には有機溶媒現像液を使用する。その有機溶媒現像液は、例えば、ケトン、エステル、エーテル、炭化水素、及びそれらの混合物から選択される溶媒であってよいが、２−ヘプタノン及び酢酸ｎ−ブチルが典型的である。

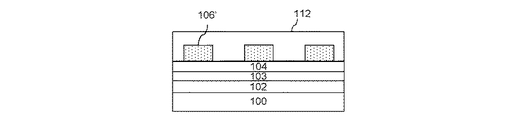

本明細書中に記載されるフォトレジストパターントリミング組成物の層１１２は、図１Ｃに示されるフォトレジストパターン１０６’上に形成される。本トリミング組成物は、典型的には、スピンコーティングによって基板に適用される。利用される特定のコーティング装置、溶液の粘度、コーティングツールの速度、及びスピニングに許容される時間に基づいて、コーティング溶液の固形分含有量を調整して、所望のフィルム厚さをもたらすことができる。パターントリミング層１１２の典型的な厚さは、２００〜１５００Åであり、典型的にはパターン形成されていない基板上で測定される。
次いで、図１Ｄに示されるように、基板をベーキングしてトリミング組成物層内の溶媒を除去し、熱酸発生剤を活性化させ、発生した酸がレジストパターン１０６’の表面内に拡散することを可能にしてレジストパターン表面領域１１４内での極性変化反応をもたらす。ベーキングを熱板またはオーブンを用いて実施することができるが、熱板が典型的である。好適なベーキング温度は、５０℃超、例えば７０℃超、９０℃超、１２０℃超、または１５０℃超であるが、７０〜１６０℃の温度かつ約３０〜９０秒の時間が典型的である。単一のベーキングステップが典型的であるが、複合ステップのベーキングをレジストプロファイルの調整に使用する、かつ役立たせることができる。
次いで、フォトレジストパターンを、リンス剤、典型的には現像溶液と接触させて、残りのトリミング組成物層１１２、及びフォトレジストパターンの表面領域１１４を除去し、それによって得られたトリミングされたパターン１０６”を図１Ｅに示す。リンス剤は、典型的には、水性アルカリ現像液、例えば第４級水酸化アンモニウム溶液、及び、例えば０．２６の規定度（Ｎ）（２．３８重量％）のテトラメチル水酸化アンモニウム（ＴＭＡＨ）等のテトラ−アルキル水酸化アンモニウム溶液である。代替として、有機溶媒現像液が使用されてもよく、例えば、ケトン、エステル、エーテル、炭化水素、及びそれらの混合物、例えば、２−ヘプタノン及び酢酸ｎ−ブチルから選択される溶媒が挙げられる。さらに、リンス剤は水であってもよい、または水を含んでもよい。得られた構造を図１Ｅに示す。レジストパターンは、トリミング後、寸法（Ｌ２）を有するが、この寸法はトリミング前の形状と比較して小さい。

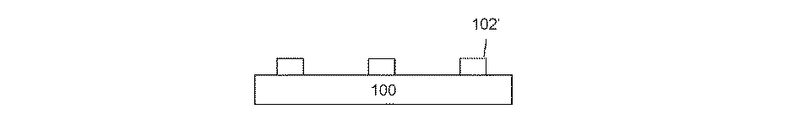

レジストパターン１０６”をエッチングマスクとして使用することで、ＢＡＲＣ層１０４を選択的にエッチングしてＢＡＲＣパターン１０４’を形成し、それによって図１Ｆに示される下部ハードマスク層１０３を露光する。次いで、そのレジストパターンを再度エッチングマスクとして使用することで、ハードマスク層を選択的にエッチングすることによって、パターン形成されたＢＡＲＣ、及び図１Ｇに示されるハードマスク層１０３’がもたらされる。ＢＡＲＣ層ならびにハードマスク層をエッチンするための好適なエッチング技術ならびに化学的性質は当該技術分野で知られており、例えば、それらの層の特定の材料によって決定するであろう。反応性イオンエッチング等のドライエッチング方法が典型的である。次いで、既知の技術、例えば、酸素プラズマ灰化を用いて、レジストパターン１０６”及びパターン形成されたＢＡＲＣ層１０４’を基板から除去する。次いで、ハードマスクパターン１０３’をエッチングマスクとして使用して、１つ以上の層１０２を選択的にエッチングする。下層１０２をエッチングするための好適なエッチング技術及び化学的性質は当該技術分野で知られているが、反応性イオンエッチング等のドライエッチング方法が典型的である。次いで、既知の技術、例えば、反応性イオンエッチング等のドライエッチング方法、またはウェット剥離を用いて、パターン形成されたハードマスク層１０３’を基板表面から除去する。得られた構造は、図１Ｈに示されるエッチングされた特徴１０２’のパターンである。代替の例示的な方法では、ハードマスク層１０３を用いることなくフォトレジストパターン１０６”を用いて、層１０２を直接パターン形成することが望ましい。レジストパターンを用いる直接パターン形成を採用することができるか否かは、含まれる材料、レジスト選択性、レジストパターン厚さ、及びパターン寸法等の要因によって決定するであろう。
以下の非限定実施例は、本発明を例示するものである。
表１に示される熱酸発生剤を、以下に記載される実施例で使用した。
Figure 0006313397
熱酸発生剤の合成
実施例１：ＴＡＧ−３の合成
３−フルオロピリジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホン酸（３ＦＰ ＳＩＰＡ−ＤｉＨＦＡ）（ＴＡＧ−３）を、スキーム１で以下に示される反応順序に従って調製した。
Figure 0006313397
３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホン酸（酸−Ａ）の合成：５０重量％の水溶液としての５−スルホイソフタル酸（６．３ｇ、２４．３ｍｍｏｌ）を、１５ｇ（７０．７ｍｍｏｌ）の４，４，４−トリフルオロ−３−（トリフルオロメチル）ブタン−１，３−ジオールと、窒素流下、室温で混合した。次いで、反応混合物の温度を、１１０〜１２０℃に上昇させた。この温度で、副生成物である水を蒸発させ続けながら、反応を２〜３時間実行した。次いで、その反応混合物を１Ｍ ＨＣｌ水溶液中に注いだ。５〜１０分後、その混合物は２つの層内に分離した。有機層を回収して、１Ｍ ＨＣｌ水溶液で３度洗浄し、次いで、ジエチルエーテルで抽出した。次いで、その粗生成物を、ＭｇＳＯ４を介して乾燥させた。回転蒸発によって揮発性汚染物質を除去した。その粗生成物をヘプタン：アセトン（８：２）でさらに洗浄したところ、固体酸Ａが６４％の収率でもたらされた。１Ｈ ＮＭＲ（（ＣＤ３）２ＣＯ、５００ＭＨｚ）：δ２．６３（ｔ、４Ｈ）、４．６８（ｔ、４Ｈ）、７．１１（ｂｓ、３Ｈ）、８．６８（ｍ、３Ｈ）。１９Ｆ ＮＭＲ（（ＣＤ３）２ＣＯ、５００ＭＨｚ）：δ−７６．５６
３−フルオロピリジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホネート（３ＦＰ ＳＩＰＡ−ＤｉＨＦＡ）ＴＡＧ−３の合成：メタノール（２００ｍＬ）中の３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホン酸（酸−Ａ）（３２ｇ、４８．３３ｍｍｏｌ）の溶液に、３−フルオロピリジン（７ｇ、７２．１４ｍｍｏｌ）を添加した。得られた混合物を室温で一晩撹拌した。完了したら、反応混合物を減圧下で濃縮した。ヘプタン（３００ｍＬ）を、得られた粗生成物にグー（ｇｕｅ）として添加し、混合物を２時間以上そのままにしておいた。グーは緩徐に固形になり始めた。白い固形物を濾過し、ヘプタン及びジクロロメタンで洗浄して、純粋な生成物３−フルオロピリジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホネート（３ＦＰ ＳＩＰＡ−ＤｉＨＦＡ）（ＴＡＧ−３）を９０％の収率（３２ｇ）で得た。１Ｈ ＮＭＲ （ＣＤＣｌ３、５００ ＭＨｚ）：δ２．１７（ｔ、４Ｈ）、４．１４（ｔ、４Ｈ）、７．３０（ｍ、４Ｈ）、８．４５（ｍ、３Ｈ）。１９Ｆ ＮＭＲ（（ＣＤ３）２ＣＯ、５００ＭＨｚ）：δ−７６．５６、−１２３．０６
実施例２：ＴＡＧ−４の合成
ピリジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホネート（Ｐｙｒ ＳＩＰＡ−ＤｉＨＦＡ）（ＴＡＧ−４）を、スキーム２で以下に示される反応順序に従って調製した。
Figure 0006313397
ピリジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホネート（Ｐｙｒ ＳＩＰＡ−ＤｉＨＦＡ）ＴＡＧ−４の合成：化合物ＴＡＧ−４を、実施例ＴＡＧ−３で上に示されるものと同じ手順で白い固形物として９０％の収率で合成した。１Ｈ ＮＭＲ（（ＣＤ３）２ＣＯ、５００ＭＨｚ）：δ２．６３（ｔ、４Ｈ）、４．６８（ｔ、４Ｈ）、７．１１（ｂｓ、３Ｈ）、８．６８（ｍ、３Ｈ）、８．５０（ｍ、２Ｈ）、９．１６（ｍ、１Ｈ）、９．２３（ｍ、２Ｈ）。１９Ｆ ＮＭＲ（（ＣＤ３）２ＣＯ、５００ＭＨｚ）：δ−７６．６２
実施例３：ＴＡＧ−５の合成
ピリミジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホネート（ピリミジニウムＳＩＰＡ−ＤｉＨＦＡ）（ＴＡＧ−５）を、スキーム３で以下に示される反応順序に従って調製した。
Figure 0006313397
ピリミジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホネート（ピリミジニウムＳＩＰＡ−ＤｉＨＦＡ）ＴＡＧ−５の合成：化合物ＴＡＧ−５を、実施例ＴＡＧ−３で上に示されるものと同じ手順で白い固形物として８６％の収率で合成した。１Ｈ ＮＭＲ（ＤＭＳＯ−ｄ６、５００ＭＨｚ）：δ２．５９（ｔ、４Ｈ）、４．６３（ｔ、４Ｈ）、７．６５（ｂｓ、１Ｈ）、８．５１（ｍ、３Ｈ）、８．９２（ＢＳ、２Ｈ）、９．３０（ｂｓ、１Ｈ）． １９Ｆ ＮＭＲ（（ＣＤ３）２ＣＯ、５００ＭＨｚ）：δ−７６．４８
フォトレジスト組成物の調製
以下のモノマーＭ１〜Ｍ５を使用して、以下に記載されるフォトレジスト（フォトレジスト組成物Ａ）を調製するためのポリマーを形成した。
Figure 0006313397
４．５４ｇのポリマーＡ（Ｍ１／Ｍ２／Ｍ３／Ｍ４／Ｍ５＝２／１／４／１／２モル比、ＭＷ＝１０Ｋ）、０．４０１ｇの（４−ｔ−ブチルフェニル）テトラメチレンスルホニウムノルボルニルペルフルオロエトキシエチルスルホネート（ＴＢＰＴＭＳ−ＮＢＰＦＥＥＳ）、０．１７８ｇのトリフェニルスルホニウム４，４，５，５，６，６−ヘキサフルオロジヒドロ−４Ｈ−１，３，２−ジチアジン１，１，３，３−テトラオキシド（ＴＰＳ−ＰＦＳＩ−ＣＹ６）、０．０３９ｇの１−（テルトブチルオキシカルボニル）−４−ヒドロキシピペリジン（ＴＢＯＣ−４ＨＰ）、０．００８ｇのＰＯＬＹＦＯＸ ６５６界面活性剤（Ｏｍｎｏｖａ Ｓｏｌｕｔｉｏｎｓ Ｉｎｃ．）、７５．８７ｇのプロピレングリコールメチルエーテルアセテート、及び１８．９７ｇのシクロヘキサノンを合わせて、ポジティブ化学増幅フォトレジスト組成物を調製した。
フォトレジストパターンが形成されたウエハの調製
８０ｎｍのＢＡＲＣ層（ＡＲ（商標）４０Ａ反射防止剤（ａｎｔｉｒｅｆｌｅｃｔａｎｔ）、Ｄｏｗ Ｅｌｅｃｔｒｏｎｉｃ Ｍａｔｅｒｉａｌｓ，Ｍａｒｌｂｏｒｏｕｇｈ，ＭＡ ＵＳＡ）でコーティングされた８インチのケイ素ウエハを、フォトレジスト組成物Ａを用いてスピンコーティングして、１００℃で６０秒間ソフトベーキングしたところ、９００Åのレジスト層厚さがもたらされた。このウエハを、ＮＡ＝０．７５であるＡＳＭＬ ＡｒＦ １１００スキャナー、双極子３５Ｙ照明（０．８９／０．６４シグマ）、及びアウター／インナーシグマが０．８９／０．６４である双極子−３５Ｙの下、１２０ｎｍで１：１及び１：８のＰＳＭ形状を有する線ならびに空間パターンを有するマスクを用いて露光した。その露光されたウエハを、１００℃で６０秒間露光後ベーキングして、０．２６Ｎ ＴＭＡＨ溶液を用いて現像したところ、１２０ｎｍの１：１及び１：８の線及び空間パターン（デューティー比＝１：１）画像化レジスト層がもたらされた。パターンのＣＤは、５００ボルト（Ｖ）の加速電圧ならびに５．０ピコアンペア（ｐＡ）のプローブ電流で動作するＨｉｔａｃｈｉ ９３８０ ＣＤ−ＳＥＭを使用する、１５０Ｋｘの倍率を用いたトップダウン走査電子顕微鏡（ＳＥＭ）によって取り込まれた画像を処理して決定した。各ウエハに対して３つの露光寛容度を取得して平均化した。次いで、多項式回帰を用いて、その平均化された露光寛容度を適合させて、レジストパターントリミングを行わない場合の１２０ｎｍの線の正確なサイジング線量を決定した。次いで、このサイジング線量を、レジストパターントリミングされたウエハの多項式回帰を用いて使用して、パターントリミングされたウエハそれぞれの最終ＣＤを算出した。ＣＤ測定の結果を表２に示す。
フォトレジストトリミング組成物、パターントリミング、及び評価
実施例４（比較）（ＰＴＣ−１）
ｎ−ブチルメタクリレート／メタクリル酸ポリマー（７７／２３重量比）の０．２０２ｇのコポリマーと、０．０１４ｇの３−フルオロピリジン−１−イウム１，１，２，２，３，３，４，４，４−ノナフルオロブタン−１−スルホネートＴＡＧ−１（３ＦＰ ＰＦＢｕＳ）と、７．８２７ｇのメチルイソブチルカルビノールと、１．９５７ｇのイソアミルエーテルと、を、全成分が溶解するまで混合した。その混合物を０．２ミクロンのナイロンフィルタで濾過したところ、フォトレジストトリミング組成物ＰＴＣ−１がもたらされた。ＰＴＣ−１の６０ｎｍのフィルムを、上で調製されたように、フォトレジストパターン形成されたウエハ上でスピンコーティングし、熱板上で６０秒間、７０℃または９０℃でベーキングして、ＳＨノズルを用いて、２．３８重量％のＴＭＡＨ現像液中で１２秒間現像した。トリミングされたパターンのＣＤを、予めトリミングされたパターンと同じ様式で測定し、その結果を表２に示す。
実施例５（比較）（ＰＴＣ−２）
ｎ−ブチルメタクリレート／メタクリル酸ポリマー（７７／２３重量比）の０．２０３ｇのコポリマーと、０．０１３ｇのピリミジン−１−イウム１，１，２，２，３，３，４，４，４−ノナフルオロブタン−１−スルホネートＴＡＧ−２（ピリミジニウムＰＦＢｕＳ）と、７．８２７ｇのメチルイソブチルカルビノールと、１．９５７ｇのイソアミルエーテルと、を、全成分が溶解するまで混合した。ＰＴＣ−２中のＴＡＧ−２の含有量は、実施例１のＴＡＧ−１含有量に対して等モルである。その混合物を０．２ミクロンのナイロンフィルタを用いて濾過したところ、フォトレジストトリミング組成物ＰＴＣ−２がもたらされた。ＰＴＣ−２の６０ｎｍのフィルムを、上で調製されたように、フォトレジストパターン形成されたウエハ上でスピンコーティングし、熱板上で６０秒間、７０℃または９０℃の温度でベーキングして、ＳＨノズルを用いて、２．３８重量％のＴＭＡＨ現像液中で１２秒間現像した。トリミングされたパターンのＣＤを、予めトリミングされたパターンと同じ様式で測定し、その結果を表２に示す。
実施例６（ＰＴＣ−３）
ｎ−ブチルメタクリレート／メタクリル酸ポリマー（７７／２３重量比）の０．１９１ｇのコポリマーと、０．０２５ｇの３−フルオロピリジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホネートＴＡＧ−３（３ＦＰ ＳＩＰＡ−ＤｉＨＦＡ）と、７．８２７ｇのメチルイソブチルカルビノールと、１．９５７ｇのイソアミルエーテルと、を、全成分が溶解するまで混合した。ＰＴＣ−３中のＴＡＧ−３の含有量は、実施例１のＴＡＧ−１含有量に対して等モルである。その混合物を０．２ミクロンのナイロンフィルタで濾過したところ、フォトレジストトリミング組成物ＰＴＣ−３がもたらされた。ＰＴＣ−３の６０ｎｍのフィルムを、上で調製されたように、フォトレジストパターン形成されたウエハ上でスピンコーティングし、熱板上で６０秒間、９０℃の温度でベーキングして、ＳＨノズルを用いて、２．３８重量％のＴＭＡＨ現像液中で１２秒間現像した。トリミングされたパターンのＣＤを、予めトリミングされたパターンと同じ様式で測定し、その結果を表２に示す。
実施例７（ＰＴＣ−４）
ｎ−ブチルメタクリレート／メタクリル酸ポリマー（７７／２３重量比）の０．１９１ｇのコポリマーと、０．０２５ｇのピリジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホネートＴＡＧ−４（Ｐｙｒ ＳＩＰＡ−ＤｉＨＦＡ）と、７．８２７ｇのメチルイソブチルカルビノールと、１．９５７ｇのイソアミルエーテルと、を、全成分が溶解するまで混合した。ＰＴＣ−４中のＴＡＧ−４の含有量は、実施例１のＴＡＧ−１含有量に対して等モルである。その混合物を０．２ミクロンのナイロンフィルタで濾過したところ、フォトレジストトリミング組成物ＰＴＣ−４がもたらされた。ＰＴＣ−４の６０ｎｍのフィルムを、上で調製されたように、フォトレジストパターン形成されたウエハ上でスピンコーティングし、熱板上で６０秒間、９０℃または１０５℃の温度でベーキングして、ＳＨノズルを用いて、２．３８重量％のＴＭＡＨ現像液中で１２秒間現像した。トリミングされたパターンのＣＤを、予めトリミングされたパターンと同じ様式で測定し、その結果を表２に示す。
実施例８（ＰＴＣ−５）
ｎ−ブチルメタクリレート／メタクリル酸ポリマー（７７／２３重量比）の０．１９１ｇのコポリマーと、０．０２５ｇのピリミジン−１−イウム３，５−ビス（（４，４，４−トリフルオロ−３−ヒドロキシ−３−（トリフルオロメチル）ブトキシ）カルボニル）ベンゼンスルホネートＴＡＧ−５（ピリミジニウムＳＩＰＡ−ＤｉＨＦＡ）と、７．８２７ｇのメチルイソブチルカルビノールと、１．９５７ｇのイソアミルエーテルと、を、全成分が溶解するまで混合した。ＰＴＣ−５中のＴＡＧ−５の含有量は、実施例１のＴＡＧ−１含有量に対して等モルである。その混合物を０．２ミクロンのナイロンフィルタで濾過したところ、フォトレジストトリミング組成物ＰＴＣ−５がもたらされた。ＰＴＣ−５の６０ｎｍのフィルムを、上で調製されたように、フォトレジストパターン形成されたウエハ上でスピンコーティングし、熱板上で６０秒間、９０℃または１０５℃の温度でベーキングして、ＳＨノズルを用いて、２．３８重量％のＴＭＡＨ現像液中で１２秒間現像した。トリミングされたパターンのＣＤを、予めトリミングされたパターンと同じ様式で測定し、その結果を表２に示す。
等密度バイアス
等密度バイアスを、以下の等式を使用して様々な試料について算出した：
ＩＤＢ＝ΔＣＤ１：８−ΔＣＤ１：１
式中、ＩＤＢ＝等密度バイアスであり、ΔＣＤ１：８＝［（トリミング前の１２０ｎｍの１：８パターンのＣＤ）−（トリミング後の１２０ｎｍの１：８パターンのＣＤ）］であり、及びΔＣＤ１：１＝［（トリミング前の１２０ｎｍの１：１パターンのＣＤ）−（トリミング後の１２０ｎｍの１：１パターンのＣＤ）］である。１０ｎｍ以上の等密度バイアスは不十分、１０ｎｍ未満は十分とみなされ、より低い値は、高い値に対して改善された等密度バイアスを示す。結果は、表２に提供される。
Figure 0006313397
表２から見ることができるように、嵩高な芳香族スルホネートＴＡＧアニオンを含有するトリミング組成物ＰＴＣ−３〜ＰＴＣ−５は、同じかまたはより高い温度で、より小さい非芳香族スルホネートＴＡＧアニオンを含有する比較組成物ＰＴＣ−１及びＰＴＣ−２のトリミング量よりも少ないトリミング量を有するレジストパターンをもたらした。より低いトリミング値は、比較例のＴＡＧのアニオンと比較して、ＰＴＣ−３〜ＰＴＣ−５ ＴＡＧの相対的に嵩高なアニオンの結果であると考えられる。トリミング組成物ＰＴＣ−３及びＰＴＣ−４の等密度バイアスは、比較組成物ＰＴＣ−１及びＰＴＣ−２のものよりも改善された（より小さかった）。異なるベーク温度で試験されたトリミング組成物の各々は、温度の上昇に伴いトリミング量の増加を呈し、関連した脱保護反応でレジスト内への酸拡散の増加を示した。

Claims (9)

  1. １つ以上のフッ素化アルコール基を含む芳香族スルホン酸のアニオンと、カチオンと、を含み、前記フッ素化アルコール基は、ヒドロキシル基のアルファ位で炭素に結合したフッ素原子、及び／またはヒドロキシル基のアルファ位で炭素にペンダント状に結合したフッ素化基を含む、イオン性熱酸発生剤。
  2. 前記アニオンは、式−Ｃ（ＣＦ３）２ＯＨのフルオロアルコール基を含む、請求項１に記載のイオン性熱酸発生剤。
  3. 前記アニオンは、式−Ｃ（ＣＦ３）２ＯＨの複数のフッ素化アルコール基を含む、請求項２に記載のイオン性熱酸発生剤。
  4. 前記フッ素化アルコール基は、エステル基を介して前記アニオンの芳香族環に結合している、請求項１〜３のいずれかに記載のイオン性熱酸発生剤。
  5. 前記熱酸発生剤は、以下の一般式（Ｉ）のものであり、
    Figure 0006313397
     式中、Ａｒ１は、任意に置換された炭素環式または複素環式芳香族基を表し、Ｗは独立して、カルボキシル、ヒドロキシ、ニトロ、シアノ、Ｃ１−５アルコキシ、及びホルミルから選択される基を表し、Ｘはカチオンであり、Ｙは独立して、結合基を表し、Ｚは独立して、ヒドロキシル、フッ素化アルコール、エステル、任意に置換されたアルキル、Ｃ５以上の任意に置換された単環式、多環式、縮合多環式の脂環式、またはアリールから選択される基を表し、前記基は任意にヘテロ原子を含んでもよいが、ただし、Ｚの少なくとも１つの出現がフッ素化アルコール基であることを条件とし、ａは０以上の整数であり、ｂは１以上の整数であるが、ただし、ａ＋ｂが少なくとも１であり、かつ前記芳香族基の利用可能な芳香族炭素原子の総数以下であることを条件とする、請求項１〜４のいずれかに記載のイオン性熱酸発生剤。
  6. 前記熱酸発生剤アニオンは、以下、
    Figure 0006313397
    Figure 0006313397
    Figure 0006313397
    Figure 0006313397
     から選択される、請求項５に記載のイオン性熱酸発生剤。
  7. 請求項１〜６のいずれかに記載のイオン性熱酸発生剤と、マトリックスポリマーと、溶媒と、を含むフォトレジストパターントリミング組成物。
  8. 前記溶媒は、有機溶媒である、請求項７に記載のフォトレジストパターントリミング組成物。
  9. フォトレジストパターンをトリミングする方法であって、
    （ａ） 基板を提供することと、
    （ｂ） 酸不安定基を含むマトリックスポリマーと、光酸発生剤と、溶媒とを含むフォトレジスト組成物から形成されるフォトレジストパターンを、前記基板上に形成することと、
    （ｃ） 請求項７または８のいずれかに記載のフォトレジストトリミング組成物を前記基板上で前記フォトレジストパターン上にコーティングすることと、
    （ｄ） 前記コーティングされた基板を加熱し、それによって、前記フォトレジストパターンの表面領域内の前記フォトレジストマトリックスポリマーの極性を変化させることと、
    （ｅ） 前記フォトレジストパターンをリンス剤と接触させて前記フォトレジストパターンの前記表面領域を除去し、それによって、トリミングされたフォトレジストパターンを形成することと、を含む、方法。
JP2016204736A 2015-10-31 2016-10-18 熱酸発生剤及びフォトレジストパターントリミング組成物ならびに方法 Active JP6313397B2 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
US201562249258P 2015-10-31 2015-10-31
US62/249,258 2015-10-31

Publications (2)

Publication Number Publication Date
JP2017088866A JP2017088866A (ja) 2017-05-25
JP6313397B2 true JP6313397B2 (ja) 2018-04-18

Family

ID=58638329

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2016204736A Active JP6313397B2 (ja) 2015-10-31 2016-10-18 熱酸発生剤及びフォトレジストパターントリミング組成物ならびに方法

Country Status (5)

Country Link
US (1) US10007179B2 (ja)
JP (1) JP6313397B2 (ja)
KR (2) KR102050748B1 (ja)
CN (1) CN106631923B (ja)
TW (1) TWI628159B (ja)

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI615383B (zh) * 2015-10-31 2018-02-21 羅門哈斯電子材料有限公司 熱酸產生劑以及光阻劑圖案修整組合物及方法
US10241411B2 (en) 2016-10-31 2019-03-26 Rohm And Haas Electronic Materials Llc Topcoat compositions containing fluorinated thermal acid generators
US10217633B2 (en) * 2017-03-13 2019-02-26 Globalfoundries Inc. Substantially defect-free polysilicon gate arrays
US10429737B2 (en) * 2017-09-21 2019-10-01 Rohm And Haas Electronic Materials Korea Ltd. Antireflective compositions with thermal acid generators
JP7229750B2 (ja) * 2018-12-14 2023-02-28 東京エレクトロン株式会社 プラズマ処理方法およびプラズマ処理装置
JP7716229B2 (ja) * 2020-06-05 2025-07-31 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP7712109B2 (ja) * 2020-06-05 2025-07-23 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
KR102845195B1 (ko) * 2024-09-03 2025-08-13 유한회사 디씨티머티리얼 포토레지스트 패턴을 개선하는 방법 및 이를 이용한 반도체 소자

Family Cites Families (28)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6180320B1 (en) 1998-03-09 2001-01-30 Mitsubishi Denki Kabushiki Kaisha Method of manufacturing a semiconductor device having a fine pattern, and semiconductor device manufactured thereby
JP2001215734A (ja) * 2000-02-04 2001-08-10 Tokyo Ohka Kogyo Co Ltd レジストパターンの表面欠陥減少方法及びそれに用いる表面欠陥減少用処理液
JP4329216B2 (ja) 2000-03-31 2009-09-09 Ｊｓｒ株式会社 レジストパターン縮小化材料及びそれを使用する微細レジストパターンの形成方法
US6492075B1 (en) 2000-06-16 2002-12-10 Advanced Micro Devices, Inc. Chemical trim process
JP2002006512A (ja) 2000-06-20 2002-01-09 Mitsubishi Electric Corp 微細パターン形成方法、微細パターン形成用材料、およびこの微細パターン形成方法を用いた半導体装置の製造方法
JP4253427B2 (ja) * 2000-09-19 2009-04-15 富士フイルム株式会社 ポジ型レジスト組成物
JP2002299202A (ja) 2001-03-29 2002-10-11 Sony Corp 半導体装置の製造方法
TW576859B (en) * 2001-05-11 2004-02-21 Shipley Co Llc Antireflective coating compositions
US6869899B2 (en) 2001-07-12 2005-03-22 International Business Machines Corporation Lateral-only photoresist trimming for sub-80 nm gate stack
JP3953822B2 (ja) 2002-01-25 2007-08-08 富士通株式会社 レジストパターン薄肉化材料、レジストパターン及びその製造方法、並びに、半導体装置及びその製造方法
JP3743753B2 (ja) * 2002-03-20 2006-02-08 竹本油脂株式会社 ペルフルオロアルキルナフタレンスルホン酸塩、その製造方法、分散剤及び合成高分子用帯電防止剤
US20030199578A1 (en) * 2002-04-19 2003-10-23 Turner Sean C. Naphthalene amides as potassium channel openers
CN1288719C (zh) 2003-03-10 2006-12-06 联华电子股份有限公司 图案光刻胶的微缩制造过程
US7862982B2 (en) 2008-06-12 2011-01-04 International Business Machines Corporation Chemical trim of photoresist lines by means of a tuned overcoat material
JP5368270B2 (ja) * 2009-02-19 2013-12-18 信越化学工業株式会社 新規スルホン酸塩及びその誘導体、光酸発生剤並びにこれを用いたレジスト材料及びパターン形成方法
JP5485198B2 (ja) * 2011-02-21 2014-05-07 信越化学工業株式会社 レジスト組成物及びこれを用いたパターン形成方法
JP6155025B2 (ja) 2011-12-31 2017-06-28 ローム アンド ハース エレクトロニック マテリアルズ エルエルシーＲｏｈｍ ａｎｄ Ｈａａｓ Ｅｌｅｃｔｒｏｎｉｃ Ｍａｔｅｒｉａｌｓ ＬＬＣ フォトレジストパターントリミング方法
JP6108832B2 (ja) * 2011-12-31 2017-04-05 ローム アンド ハース エレクトロニック マテリアルズ エルエルシーＲｏｈｍ ａｎｄ Ｈａａｓ Ｅｌｅｃｔｒｏｎｉｃ Ｍａｔｅｒｉａｌｓ ＬＬＣ フォトレジストパターントリミング方法
JP5776615B2 (ja) * 2012-04-11 2015-09-09 信越化学工業株式会社 パターン形成方法
JP6048345B2 (ja) * 2012-09-05 2016-12-21 信越化学工業株式会社 レジスト材料及びこれを用いたパターン形成方法
US9541834B2 (en) 2012-11-30 2017-01-10 Rohm And Haas Electronic Materials Llc Ionic thermal acid generators for low temperature applications
JP6328931B2 (ja) * 2012-12-31 2018-05-23 ローム アンド ハース エレクトロニック マテリアルズ エルエルシーＲｏｈｍ ａｎｄ Ｈａａｓ Ｅｌｅｃｔｒｏｎｉｃ Ｍａｔｅｒｉａｌｓ ＬＬＣ フォトレジストパターントリミング方法
JP5821862B2 (ja) * 2013-01-29 2015-11-24 信越化学工業株式会社 ネガ型レジスト材料並びにこれを用いたパターン形成方法
CN105027005B (zh) * 2013-02-25 2020-02-07 日产化学工业株式会社 含有具有羟基的芳基磺酸盐的抗蚀剂下层膜形成用组合物
TWI605062B (zh) * 2013-12-30 2017-11-11 羅門哈斯電子材料有限公司 光阻圖案修整組成物及方法
TWI617611B (zh) * 2014-12-31 2018-03-11 羅門哈斯電子材料有限公司 光致抗蝕劑圖案修整組合物及方法
JP6637676B2 (ja) * 2015-05-11 2020-01-29 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
TWI615383B (zh) * 2015-10-31 2018-02-21 羅門哈斯電子材料有限公司 熱酸產生劑以及光阻劑圖案修整組合物及方法

Also Published As

Publication number Publication date
CN106631923B (zh) 2020-05-19
US10007179B2 (en) 2018-06-26
KR20170054247A (ko) 2017-05-17
TW201716377A (zh) 2017-05-16
TWI628159B (zh) 2018-07-01
JP2017088866A (ja) 2017-05-25
US20170123314A1 (en) 2017-05-04
KR20180018603A (ko) 2018-02-21
CN106631923A (zh) 2017-05-10
KR102050748B1 (ko) 2019-12-02

Similar Documents

Publication Publication Date Title
JP6336545B2 (ja) 熱酸発生剤及びフォトレジストパターントリミング組成物ならびに方法
JP6261091B2 (ja) フォトレジストパターントリミング組成物及び方法
JP6313397B2 (ja) 熱酸発生剤及びフォトレジストパターントリミング組成物ならびに方法
JP6456146B2 (ja) フォトレジストパターントリミング組成物および方法
JP6108832B2 (ja) フォトレジストパターントリミング方法
CN103913946A (zh) 光刻胶图案修剪方法
KR20180079210A (ko) 패턴-형성 방법
JP2019219680A (ja) パターントリミング組成物及び方法
JP2020197709A (ja) フォトレジストパターントリミング組成物及びパターン形成方法
JP7461917B2 (ja) フォトレジストパターントリミング組成物及びフォトレジストパターンをトリミングする方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20161024

RD02 Notification of acceptance of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7422

Effective date: 20161027

RD04 Notification of resignation of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7424

Effective date: 20170125

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20171106

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A132

Effective date: 20171128

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20180220

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20180305

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20180322

R150 Certificate of patent or registration of utility model

Ref document number: 6313397

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

S533 Written request for registration of change of name

Free format text: JAPANESE INTERMEDIATE CODE: R313533

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
