Description
【０００１】
【発明の属する技術分野】
本発明は、ｔ−ブチルエステルを有するアルコキシシラン、３官能以上の多官能アルコキシシランおよびヘキサフルオロカルビノール基を有するアルコキシシランの加水分解共縮合を用いて調製される、感光性を有するアルカリ可溶性樹脂に関する。
【０００２】
【従来の技術】
下記一般式（４）で表される有機ケイ素化合物の加水分解縮合物は、Loyらにより報告されている（非特許文献１）。
【０００３】
【化４】
【０００４】
（式中、Ｒ１は、炭素数１または２のアルキル基を示す）
【０００５】
しかし、上記一般式（４）で表される有機ケイ素化合物は、縮合速度が遅く、製膜性を有する程度に縮合させるには１週間以上の縮合時間を要する。従って、上記一般式（４）で表される有機ケイ素化合物単独では、成膜材料の原料として実用的でなく、工業的な面を考えると、より短時間で縮合させることができる材料が望まれている。
一方、ヘキサフルオロカルビノール基を有するケイ素系アルカリ可溶性樹脂として、種々の樹脂が知られている（例えば、特許文献１、特許文献２）。
【０００６】
【非特許文献１】
マクロモレキュールズ（Macromolecules）,2002, 35, P2452-2454。
【特許文献１】
特開２００２−５５４５６号公報
【特許文献２】
特開２００２−２６８２２７号公報
【０００７】
しかし、これらの樹脂の製法では、下記化合物（５）の加水分解縮合を利用している。これは、トリクロロシリル基を加水分解性基として用いているため、ヘキサフルオロカルビノール基を保護する必要が生じるためである。
【０００８】
【化５】
【０００９】
また、塩素が問題となり易い分野で生成物を用いる場合には、生成物における塩素の含有率を極めて小さくする必要があり、原料の取り扱いにも注意を要する。
【００１０】
【発明が解決しようとする課題】
本発明は、上記一般式（４）で表される有機ケイ素化合物の縮合速度が遅い点を克服すると共に、アルカリ可溶性基を含むクロロシラン類を用いて合成される従来の樹脂の問題点、即ち以下の２点を解消したケイ素系アルカリ可溶性樹脂を提供するものである。
・目的の樹脂を得るには、脱ハロゲン化工程が必要である。
・ヘキサフルオロカルビノール基の保護および脱保護反応が必要であり、工程が複雑である。
【００１１】
【課題を解決するための手段】
本発明は、下記一般式（１）で表される有機ケイ素化合物（１）、下記一般式（２）で表される有機ケイ素化合物（２）及び下記一般式（３）で表される有機ケイ素化合物（３）とを加水分解共縮合してなるケイ素系アルカリ可溶性樹脂である。
【００１２】
【化６】
【００１３】
（式中、Ｒ1は、炭素数１から３のアルキル基を示し、３個のアルキル基は互いに同一であっても異なっていても良い。）
【００１４】
【化７】
【００１５】
（式中、Ｒ2は、炭素数１から３のアルキル基を示し、４個のアルキル基は互いに同一であっても異なっていても良い。ｎは０又は１である。）
【００１６】
【化８】
【００１７】
（式中、Ｒ3は、炭素数１から３のアルキル基を示し、３個のアルキル基は互いに同一であっても異なっていても良い。）
以下、本発明について詳述する。
【００１８】
【発明実施の形態】
「アルコキシシラン」
上記一般式（１）、一般式（２）および一般式（３）におけるＲ1、Ｒ2およびＲ3は、炭素数１から３のアルキル基である。その中でも、原料が得易く、合成が容易なことから、一般的にエチル基が好ましい。
最も好ましい有機ケイ素化合物（１）は、以下の構造式で示される化合物（Ｉ）（以下、TEStBuと略す）である。
【００１９】
【化９】
【００２０】
最も好ましい有機ケイ素化合物（２）は、テトラエトキシシランである。
最も好ましい有機ケイ素化合物（３）は、以下の構造式で示される化合物（ＩＩ）（以下、TESHFC-OHと略す）である。
【００２１】
【化１０】
【００２２】
「ケイ素系アルカリ可溶性樹脂」
本発明のケイ素系アルカリ可溶性樹脂は、例えば次のようにして製造することができる。
樹脂骨格を形成させる有機ケイ素化合物（１）、有機ケイ素化合物（２）、有機ケイ素化合物（３）、触媒、水及び溶媒を反応器に加え、これらを攪拌することにより、ベース樹脂が得られる。
【００２３】
好ましい触媒としては、塩酸、硫酸、硝酸及び酢酸等の酸触媒、並びに水酸化ナトリウム、水酸化カリウム及びテトラメチルアンモニウムヒドロキシド等がある。
好ましい溶媒としては、水、アセトン、メチルイソブチルケトン、ジエチルエーテル、ジイソプロピルエーテル、ジブチルエーテル、テトラヒドロフラン、メタノール、エタノール、イソプロピルアルコール及びブタノール等の極性溶媒、並びにヘキサン、ベンゼン、トルエン、キシレン、クロロホルム及び塩化メチレン等の非極性溶媒がある。
【００２４】
有機ケイ素化合物（２）及び有機ケイ素化合物（３）の好ましい仕込み割合は、各々、有機ケイ素化合物（１）１モル当たり０．０１〜１０モルであり、より好ましくは、０．０１〜４モルであり、最も好ましくは、０．１〜３モルである。もし、有機ケイ素化合物（２）の仕込み割合を有機ケイ素化合物（１）の１モル当たり１０モルより大きくすると、これらの加水分解共縮合物はゲル化物となってしまう恐れがある。
【００２５】
有機ケイ素化合物（１）、有機ケイ素化合物（２）及び有機ケイ素化合物（３）の加水分解共縮合を行う際、これらの化合物におけるアルコキシ基の全てを加水分解共縮合するのに必要な理論量以上の水を存在させることが好ましい。
【００２６】
樹脂末端にフリーのシラノール基が残る場合、予期せぬ反応が起こることを防止するため、フリーのシラノールの水素を保護基で置換しておくことが望ましい。
【００２７】
好ましい保護基として、トリメチルシリル基、ジメチルシリル基、ｔ−ブチルジメチルシリル基、トリエチルシリル基、トリシクロへキシルシリル基、ジシクロヘキシルメチルシリル基、シクロヘキシルジメチルシリル基、トリフェニルシリル基、ジフェニルメチルシリル基、ジメチルフェニルシリル基、トリビニルシリル基、ジビニルメチルシリル基及びジメチルビニルシリル基等がある。
フリーのシラノール基をトリメチルシリル基で保護する場合、1,1,1,3,3,3-ヘキサメチルジシラザン(HMDS)等のシランカップリング剤で処理することにより、容易にトリメチルシリル化することができる。
好ましいシランカップリング剤としては、1,1,1,3,3,3-ヘキサメチルジシラザン、1,1,3,3-テトラメチルジシラザン、ヘプタメチルジシラザン、1,3-ジビニル-1,1,3,3-テトラメチルジシラザン、1,1,3,3,5,5-ヘキサメチルシクロトリシラザン、トリス(トリメチルシリル)アミン、ビス(ジエチルアミノ)ジメチルシラン、ビス(ジメチルアミノ)ジメチルシラン、ビス(ジメチルアミノ)ジフェニルシラン、ビス(ジメチルアミノ)メチルフェニルシラン、トリメチルシラノール及びｔ−ブチルアミノトリメチルシラン等のアミノシラン類並びにシラノール類がある。
【００２８】
上記のように十分な水を存在させて加水分解共縮合を行い、樹脂末端に生成したフリーのシラノール基を保護することにより、原料として仕込んだ三種類の有機ケイ素化合物を完全に反応させることができ、安定な樹脂として組成を制御することができる。
【００２９】
ケイ素系アルカリ可溶性樹脂の好ましい数平均分子量は、500〜100,000である。本発明において、有機ケイ素化合物（２）、有機ケイ素化合物（３）を併用することにより、成膜性を有するケイ素系アルカリ可溶性樹脂を短時間で合成することができる。
【００３０】
本発明の樹脂は、酸性またはアルカリ性で放置されると、予期せぬ反応が起こることがあるので、所定の合成反応が終了した後、十分に水洗し、樹脂のpHをほぼ中性にすることが好ましい。
【００３１】
〔光酸発生剤の配合と成膜化〕
本発明のケイ素系アルカリ可溶性樹脂に光酸発生剤を配合することにより、本発明の樹脂に感光性を付与することができる。
好ましい光酸発生剤としては、ジフェニルヨード二ウム塩、トリフェニルスルホ二ウム塩等のオニウム塩、ベンジルトシレート、ベンジルスルホネート等のスルホン酸エステル、ジブロモビスフェノールA、トリスジブロモプロピルイソシアヌレート等のハロゲン類が例示されるが、特にこれらに限定されるものではない。
【００３２】
光酸発生剤の好ましい添加量は、ケイ素系アルカリ可溶性樹脂100重量部に対して0.1〜20重量部であるのが好ましく、添加量がこれより少ないと実用的な光感度が得られないことがあり、これより多い場合には膜質や解像性が低下することがある。
【００３３】
成膜材料として用いるには、通常、本発明の樹脂に溶剤を配合する。好ましい溶剤としては、プロピレングリコールモノメチルエーテルアセテート、ｎ−ブチルエーテル、メチルイソブチルケトン等がある。
【００３４】
光酸発生剤及び溶剤を配合したケイ素系アルカリ可溶性樹脂を被加工基板上に塗布する場合、スピンコート法が使用可能である。塗布膜厚は、0.01〜1.0μｍが好ましい。
【００３５】
〔露光−現像工程〕
光酸発生剤を含有したケイ素系アルカリ可溶性樹脂は、露光により光酸発生剤から発生する酸触媒により、樹脂中の保護基であるｔ−ブチル基が脱保護し、アルカリ可溶性が発現する。露光後さらに加熱することにより、脱保護反応が促進される。
【００３６】
【発明の効果】
本発明によって、簡便な製法にて、組成の明確なケイ素系アルカリ可溶性樹脂が提供される。
本発明の樹脂を得る製造工程では、クロロシラン類を用いないため、脱ハロゲン化工程を省略することができる。また、ヘキサフルオロカルビノール基の保護および脱保護反応を省略することができる結果、本発明の樹脂は簡便な工程管理により合成可能になった。
また、有機ケイ素化合物（１）、有機ケイ素化合物（２）、有機ケイ素化合物（３）からなる三種類の原料の仕込み比により樹脂の組成が決定されるため、樹脂組成の設計を容易に行うことができる。
また、末端シラノール基を保護しているため、経時に対しても安定であり、樹脂末端の架橋によるゲル化（不溶化）を抑制することができる。
本発明のケイ素系アルカリ可溶性樹脂は、化学増幅型レジストのレジスト樹脂としても有用である。露光部の官能基が脱保護することにより、フリーのカルボン酸が生成し、優れたアルカリ可溶性を発現する。
【００３７】
【実施例】
以下、本発明を参考例および実施例によって具体的に説明する。
以下、本発明のケイ素系アルカリ可溶性樹脂をベース樹脂と略す。
【００３８】
〔ベース樹脂の合成〕
実施例１
磁気攪拌子を備えた反応器にTEStBu（75g、245mmol）、テトラエトキシシラン（51g、245mmol）、TESHFC-OH (9.0g、24.5 mmol)、1.5%塩酸水溶液(27.6ｇ)、アセトン(60g)を加え、室温にて１２時間攪拌した。GPCを用いて、TEStBu、テトラエトキシシランおよびTESHFC-OHが完全に消費されていることを確認した。減圧下にて、溶媒および揮発成分を留去し、ジイソプロピルエーテル(90g)を加えた。1,1,1,3,3,3-ヘキサメチルジシラザン（HMDS）（39.6g、244.8mmol）をゆっくり加え、樹脂中の残存シラノールをトリメチルシリル化させた。室温にて２時間攪拌後、減圧下、揮発成分と過剰のHMDSを留去した。ジイソプロピルエーテル(90g)、水(150g)を加え、水層が中性になるまで水洗した。有機層を回収し、無水硫酸マグネシウムで乾燥後、減圧下、溶媒を留去し、ベース樹脂を合成した（43g、69%）。分子量：Mn = 7100、Mw/Mn = 2.2

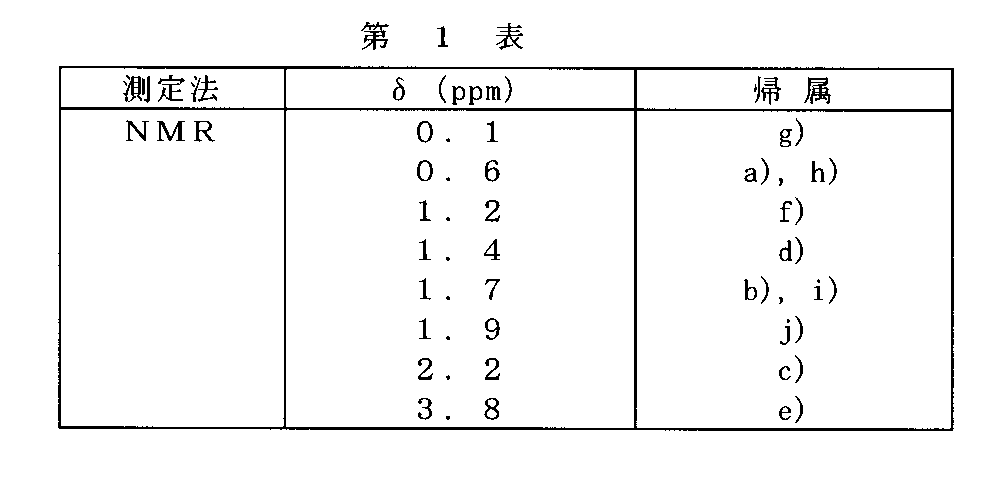

この樹脂について、270MHzの1Ｈ-ＮＭＲの測定を行ったところ、第１図のスペクトルを得た。δ値とその帰属は第１表のとおりであった。これにより得られた樹脂は、ｔ−ブチルエステル、ヘキサフルオロカルビノールを含有するケイ素樹脂であることが確認できた。
【００３９】
【表１】
【００４０】
【化１１】
【００４１】
実施例２
磁気攪拌子を備えた反応器にTEStBu（75g、245mmol）、テトラエトキシシラン（51g、245mmol）、TESHFC-OH (18.0g、49.0 mmol)、1.5%塩酸水溶液(27.6ｇ)、アセトン(60g)を加え、室温にて１２時間攪拌した。GPCを用いて、TEStBu、テトラエトキシシランおよびTESHFC-OHが完全に消費されていることを確認した。減圧下にて、溶媒および揮発成分を留去し、ジイソプロピルエーテル(90g)を加えた。1,1,1,3,3,3-ヘキサメチルジシラザン（HMDS）（39.6g、244.8mmol）をゆっくり加え、樹脂中の残存シラノールをトリメチルシリル化させた。室温にて２時間攪拌後、減圧下、揮発成分と過剰のHMDSを留去した。ジイソプロピルエーテル(90g)、水(150g)を加え、水層が中性になるまで水洗した。有機層を回収し、無水硫酸マグネシウムで乾燥後、減圧下、溶媒を留去し、ベース樹脂を合成した（27g、43%）。分子量：Mn = 6100、Mw/Mn = 1.9
【００４２】
実施例３
磁気攪拌子を備えた反応器にTEStBu（2.5g、8.16 mmol）、テトラエトキシシラン（3.4 g、16.3 mmol）、TESHFC-OH (0.30g、0.82 mmol)、1.5%塩酸水溶液(0.92ｇ)、アセトン(2.0g)を加え、室温にて１２時間攪拌した。GPCを用いて、TEStBu、テトラエトキシシランおよびTESHFC-OHが完全に消費されていることを確認した。ジイソプロピルエーテル(15g)を加え、硫酸マグネシウムを加え、1.5時間放置した。減圧下にて、溶媒および揮発成分を留去し、ジイソプロピルエーテル(15g)を加えた。1,1,1,3,3,3-ヘキサメチルジシラザン（HMDS）（1.32g、8.16mmol）をゆっくり加え、樹脂中の残存シラノールをトリメチルシリル化させた。室温にて２時間攪拌後、減圧下、揮発成分と過剰のHMDSを留去した。ジイソプロピルエーテル(15g)、水(20g)を加え、水層が中性になるまで水洗した。有機層を回収し、無水硫酸マグネシウムで乾燥後、減圧下、溶媒を留去し、ベース樹脂を合成した（0.88g、34%）。分子量：Mn = 7700、Mw/Mn = 5.8
【００４３】
〔光酸発生剤の配合と製膜化〕
実施例４
実施例１にて合成したベース樹脂（1.0g）にMIBK（15.6g）を加え、6wt%のMIBK溶液を調製した。調製したベース樹脂の6wt%MIBK溶液にトリフェニルスルホ二ウムトリフレート（0.05g）を加え、溶解させた。この溶液を0.5mLシリンジに取り、３インチシリコンウエハーにスピンコートした（スピンコート条件：2500rpm、10秒）。スピンコートしたシリコンウエハーをホットプレートで、110℃、２分ベークし、溶媒を揮発させた。膜厚は、0.27μｍであった。
【００４４】
〔露光−現像工程〕
実施例５
実施例４にて調製したシリコンウエハーにマスクを設置し、UV（254nm）を用いて露光した（17mJ/cm2）。シリコンウエハーを110℃、２分ベークし、2.38％のテトラメチルアンモニウムヒドロキシド（TMAH）溶液に浸漬させた（室温、２分）。シリコンウエハーを水洗し、露光部分がアルカリ可溶性を示したことを目視にて確認した。
【００４５】
比較例1(テトラエトキシシランが存在しない場合）
磁気攪拌子を備えた反応器にTEStBu（75g、245mmol）、TESHFC-OH (9.0g、24.5 mmol)、1.5%塩酸水溶液(27.6ｇ)、アセトン(60g)を加え、室温にて１２時間攪拌した。GPCを用いて、TEStBu、テトラエトキシシランおよびTESHFC-OHが完全に消費されていることを確認した。減圧下にて、溶媒および揮発成分を留去し、ジイソプロピルエーテル(90g)を加えた。1,1,1,3,3,3-ヘキサメチルジシラザン（HMDS）（39.6g、244.8mmol）をゆっくり加え、樹脂中の残存シラノールをトリメチルシリル化させた。室温にて２時間攪拌後、減圧下、揮発成分と過剰のHMDSを留去した。ジイソプロピルエーテル(90g)、水(150g)を加え、水層が中性になるまで水洗した。有機層を回収し、無水硫酸マグネシウムで乾燥後、減圧下、溶媒を留去し、ベース樹脂を合成した（40g、84%）。分子量：Mn = 1300、Mw/Mn = 1.2
実施例５と同様に、得られたベース樹脂の成膜を試みたが、ハジキが多く、成膜が困難であった。
【図面の簡単な説明】
【図１】第１図は実施例１で得られた各生成物の1H-NMRスペクトルを示す。
【発明の属する技術分野】
本発明は、ｔ−ブチルエステルを有するアルコキシシラン、３官能以上の多官能アルコキシシランおよびヘキサフルオロカルビノール基を有するアルコキシシランの加水分解共縮合を用いて調製される、感光性を有するアルカリ可溶性樹脂に関する。
【０００２】
【従来の技術】
下記一般式（４）で表される有機ケイ素化合物の加水分解縮合物は、Loyらにより報告されている（非特許文献１）。
【０００３】
【化４】
（式中、Ｒ１は、炭素数１または２のアルキル基を示す）
【０００５】
しかし、上記一般式（４）で表される有機ケイ素化合物は、縮合速度が遅く、製膜性を有する程度に縮合させるには１週間以上の縮合時間を要する。従って、上記一般式（４）で表される有機ケイ素化合物単独では、成膜材料の原料として実用的でなく、工業的な面を考えると、より短時間で縮合させることができる材料が望まれている。
一方、ヘキサフルオロカルビノール基を有するケイ素系アルカリ可溶性樹脂として、種々の樹脂が知られている（例えば、特許文献１、特許文献２）。
【０００６】
【非特許文献１】
マクロモレキュールズ（Macromolecules）,2002, 35, P2452-2454。
【特許文献１】
特開２００２−５５４５６号公報
【特許文献２】
特開２００２−２６８２２７号公報
【０００７】
しかし、これらの樹脂の製法では、下記化合物（５）の加水分解縮合を利用している。これは、トリクロロシリル基を加水分解性基として用いているため、ヘキサフルオロカルビノール基を保護する必要が生じるためである。
【０００８】
【化５】
また、塩素が問題となり易い分野で生成物を用いる場合には、生成物における塩素の含有率を極めて小さくする必要があり、原料の取り扱いにも注意を要する。
【００１０】
【発明が解決しようとする課題】
本発明は、上記一般式（４）で表される有機ケイ素化合物の縮合速度が遅い点を克服すると共に、アルカリ可溶性基を含むクロロシラン類を用いて合成される従来の樹脂の問題点、即ち以下の２点を解消したケイ素系アルカリ可溶性樹脂を提供するものである。
・目的の樹脂を得るには、脱ハロゲン化工程が必要である。
・ヘキサフルオロカルビノール基の保護および脱保護反応が必要であり、工程が複雑である。
【００１１】
【課題を解決するための手段】
本発明は、下記一般式（１）で表される有機ケイ素化合物（１）、下記一般式（２）で表される有機ケイ素化合物（２）及び下記一般式（３）で表される有機ケイ素化合物（３）とを加水分解共縮合してなるケイ素系アルカリ可溶性樹脂である。
【００１２】
【化６】
（式中、Ｒ1は、炭素数１から３のアルキル基を示し、３個のアルキル基は互いに同一であっても異なっていても良い。）
【００１４】
【化７】
（式中、Ｒ2は、炭素数１から３のアルキル基を示し、４個のアルキル基は互いに同一であっても異なっていても良い。ｎは０又は１である。）
【００１６】
【化８】
（式中、Ｒ3は、炭素数１から３のアルキル基を示し、３個のアルキル基は互いに同一であっても異なっていても良い。）
以下、本発明について詳述する。
【００１８】
【発明実施の形態】
「アルコキシシラン」
上記一般式（１）、一般式（２）および一般式（３）におけるＲ1、Ｒ2およびＲ3は、炭素数１から３のアルキル基である。その中でも、原料が得易く、合成が容易なことから、一般的にエチル基が好ましい。
最も好ましい有機ケイ素化合物（１）は、以下の構造式で示される化合物（Ｉ）（以下、TEStBuと略す）である。
【００１９】
【化９】
最も好ましい有機ケイ素化合物（２）は、テトラエトキシシランである。
最も好ましい有機ケイ素化合物（３）は、以下の構造式で示される化合物（ＩＩ）（以下、TESHFC-OHと略す）である。
【００２１】
【化１０】
「ケイ素系アルカリ可溶性樹脂」
本発明のケイ素系アルカリ可溶性樹脂は、例えば次のようにして製造することができる。
樹脂骨格を形成させる有機ケイ素化合物（１）、有機ケイ素化合物（２）、有機ケイ素化合物（３）、触媒、水及び溶媒を反応器に加え、これらを攪拌することにより、ベース樹脂が得られる。
【００２３】
好ましい触媒としては、塩酸、硫酸、硝酸及び酢酸等の酸触媒、並びに水酸化ナトリウム、水酸化カリウム及びテトラメチルアンモニウムヒドロキシド等がある。
好ましい溶媒としては、水、アセトン、メチルイソブチルケトン、ジエチルエーテル、ジイソプロピルエーテル、ジブチルエーテル、テトラヒドロフラン、メタノール、エタノール、イソプロピルアルコール及びブタノール等の極性溶媒、並びにヘキサン、ベンゼン、トルエン、キシレン、クロロホルム及び塩化メチレン等の非極性溶媒がある。
【００２４】
有機ケイ素化合物（２）及び有機ケイ素化合物（３）の好ましい仕込み割合は、各々、有機ケイ素化合物（１）１モル当たり０．０１〜１０モルであり、より好ましくは、０．０１〜４モルであり、最も好ましくは、０．１〜３モルである。もし、有機ケイ素化合物（２）の仕込み割合を有機ケイ素化合物（１）の１モル当たり１０モルより大きくすると、これらの加水分解共縮合物はゲル化物となってしまう恐れがある。
【００２５】
有機ケイ素化合物（１）、有機ケイ素化合物（２）及び有機ケイ素化合物（３）の加水分解共縮合を行う際、これらの化合物におけるアルコキシ基の全てを加水分解共縮合するのに必要な理論量以上の水を存在させることが好ましい。
【００２６】
樹脂末端にフリーのシラノール基が残る場合、予期せぬ反応が起こることを防止するため、フリーのシラノールの水素を保護基で置換しておくことが望ましい。
【００２７】
好ましい保護基として、トリメチルシリル基、ジメチルシリル基、ｔ−ブチルジメチルシリル基、トリエチルシリル基、トリシクロへキシルシリル基、ジシクロヘキシルメチルシリル基、シクロヘキシルジメチルシリル基、トリフェニルシリル基、ジフェニルメチルシリル基、ジメチルフェニルシリル基、トリビニルシリル基、ジビニルメチルシリル基及びジメチルビニルシリル基等がある。
フリーのシラノール基をトリメチルシリル基で保護する場合、1,1,1,3,3,3-ヘキサメチルジシラザン(HMDS)等のシランカップリング剤で処理することにより、容易にトリメチルシリル化することができる。
好ましいシランカップリング剤としては、1,1,1,3,3,3-ヘキサメチルジシラザン、1,1,3,3-テトラメチルジシラザン、ヘプタメチルジシラザン、1,3-ジビニル-1,1,3,3-テトラメチルジシラザン、1,1,3,3,5,5-ヘキサメチルシクロトリシラザン、トリス(トリメチルシリル)アミン、ビス(ジエチルアミノ)ジメチルシラン、ビス(ジメチルアミノ)ジメチルシラン、ビス(ジメチルアミノ)ジフェニルシラン、ビス(ジメチルアミノ)メチルフェニルシラン、トリメチルシラノール及びｔ−ブチルアミノトリメチルシラン等のアミノシラン類並びにシラノール類がある。
【００２８】
上記のように十分な水を存在させて加水分解共縮合を行い、樹脂末端に生成したフリーのシラノール基を保護することにより、原料として仕込んだ三種類の有機ケイ素化合物を完全に反応させることができ、安定な樹脂として組成を制御することができる。
【００２９】
ケイ素系アルカリ可溶性樹脂の好ましい数平均分子量は、500〜100,000である。本発明において、有機ケイ素化合物（２）、有機ケイ素化合物（３）を併用することにより、成膜性を有するケイ素系アルカリ可溶性樹脂を短時間で合成することができる。
【００３０】
本発明の樹脂は、酸性またはアルカリ性で放置されると、予期せぬ反応が起こることがあるので、所定の合成反応が終了した後、十分に水洗し、樹脂のpHをほぼ中性にすることが好ましい。
【００３１】
〔光酸発生剤の配合と成膜化〕
本発明のケイ素系アルカリ可溶性樹脂に光酸発生剤を配合することにより、本発明の樹脂に感光性を付与することができる。
好ましい光酸発生剤としては、ジフェニルヨード二ウム塩、トリフェニルスルホ二ウム塩等のオニウム塩、ベンジルトシレート、ベンジルスルホネート等のスルホン酸エステル、ジブロモビスフェノールA、トリスジブロモプロピルイソシアヌレート等のハロゲン類が例示されるが、特にこれらに限定されるものではない。
【００３２】
光酸発生剤の好ましい添加量は、ケイ素系アルカリ可溶性樹脂100重量部に対して0.1〜20重量部であるのが好ましく、添加量がこれより少ないと実用的な光感度が得られないことがあり、これより多い場合には膜質や解像性が低下することがある。
【００３３】
成膜材料として用いるには、通常、本発明の樹脂に溶剤を配合する。好ましい溶剤としては、プロピレングリコールモノメチルエーテルアセテート、ｎ−ブチルエーテル、メチルイソブチルケトン等がある。
【００３４】
光酸発生剤及び溶剤を配合したケイ素系アルカリ可溶性樹脂を被加工基板上に塗布する場合、スピンコート法が使用可能である。塗布膜厚は、0.01〜1.0μｍが好ましい。
【００３５】
〔露光−現像工程〕
光酸発生剤を含有したケイ素系アルカリ可溶性樹脂は、露光により光酸発生剤から発生する酸触媒により、樹脂中の保護基であるｔ−ブチル基が脱保護し、アルカリ可溶性が発現する。露光後さらに加熱することにより、脱保護反応が促進される。
【００３６】
【発明の効果】
本発明によって、簡便な製法にて、組成の明確なケイ素系アルカリ可溶性樹脂が提供される。
本発明の樹脂を得る製造工程では、クロロシラン類を用いないため、脱ハロゲン化工程を省略することができる。また、ヘキサフルオロカルビノール基の保護および脱保護反応を省略することができる結果、本発明の樹脂は簡便な工程管理により合成可能になった。
また、有機ケイ素化合物（１）、有機ケイ素化合物（２）、有機ケイ素化合物（３）からなる三種類の原料の仕込み比により樹脂の組成が決定されるため、樹脂組成の設計を容易に行うことができる。
また、末端シラノール基を保護しているため、経時に対しても安定であり、樹脂末端の架橋によるゲル化（不溶化）を抑制することができる。
本発明のケイ素系アルカリ可溶性樹脂は、化学増幅型レジストのレジスト樹脂としても有用である。露光部の官能基が脱保護することにより、フリーのカルボン酸が生成し、優れたアルカリ可溶性を発現する。
【００３７】
【実施例】
以下、本発明を参考例および実施例によって具体的に説明する。
以下、本発明のケイ素系アルカリ可溶性樹脂をベース樹脂と略す。
【００３８】
〔ベース樹脂の合成〕
実施例１
磁気攪拌子を備えた反応器にTEStBu（75g、245mmol）、テトラエトキシシラン（51g、245mmol）、TESHFC-OH (9.0g、24.5 mmol)、1.5%塩酸水溶液(27.6ｇ)、アセトン(60g)を加え、室温にて１２時間攪拌した。GPCを用いて、TEStBu、テトラエトキシシランおよびTESHFC-OHが完全に消費されていることを確認した。減圧下にて、溶媒および揮発成分を留去し、ジイソプロピルエーテル(90g)を加えた。1,1,1,3,3,3-ヘキサメチルジシラザン（HMDS）（39.6g、244.8mmol）をゆっくり加え、樹脂中の残存シラノールをトリメチルシリル化させた。室温にて２時間攪拌後、減圧下、揮発成分と過剰のHMDSを留去した。ジイソプロピルエーテル(90g)、水(150g)を加え、水層が中性になるまで水洗した。有機層を回収し、無水硫酸マグネシウムで乾燥後、減圧下、溶媒を留去し、ベース樹脂を合成した（43g、69%）。分子量：Mn = 7100、Mw/Mn = 2.2
この樹脂について、270MHzの1Ｈ-ＮＭＲの測定を行ったところ、第１図のスペクトルを得た。δ値とその帰属は第１表のとおりであった。これにより得られた樹脂は、ｔ−ブチルエステル、ヘキサフルオロカルビノールを含有するケイ素樹脂であることが確認できた。
【００３９】
【表１】
【化１１】
実施例２
磁気攪拌子を備えた反応器にTEStBu（75g、245mmol）、テトラエトキシシラン（51g、245mmol）、TESHFC-OH (18.0g、49.0 mmol)、1.5%塩酸水溶液(27.6ｇ)、アセトン(60g)を加え、室温にて１２時間攪拌した。GPCを用いて、TEStBu、テトラエトキシシランおよびTESHFC-OHが完全に消費されていることを確認した。減圧下にて、溶媒および揮発成分を留去し、ジイソプロピルエーテル(90g)を加えた。1,1,1,3,3,3-ヘキサメチルジシラザン（HMDS）（39.6g、244.8mmol）をゆっくり加え、樹脂中の残存シラノールをトリメチルシリル化させた。室温にて２時間攪拌後、減圧下、揮発成分と過剰のHMDSを留去した。ジイソプロピルエーテル(90g)、水(150g)を加え、水層が中性になるまで水洗した。有機層を回収し、無水硫酸マグネシウムで乾燥後、減圧下、溶媒を留去し、ベース樹脂を合成した（27g、43%）。分子量：Mn = 6100、Mw/Mn = 1.9
【００４２】
実施例３
磁気攪拌子を備えた反応器にTEStBu（2.5g、8.16 mmol）、テトラエトキシシラン（3.4 g、16.3 mmol）、TESHFC-OH (0.30g、0.82 mmol)、1.5%塩酸水溶液(0.92ｇ)、アセトン(2.0g)を加え、室温にて１２時間攪拌した。GPCを用いて、TEStBu、テトラエトキシシランおよびTESHFC-OHが完全に消費されていることを確認した。ジイソプロピルエーテル(15g)を加え、硫酸マグネシウムを加え、1.5時間放置した。減圧下にて、溶媒および揮発成分を留去し、ジイソプロピルエーテル(15g)を加えた。1,1,1,3,3,3-ヘキサメチルジシラザン（HMDS）（1.32g、8.16mmol）をゆっくり加え、樹脂中の残存シラノールをトリメチルシリル化させた。室温にて２時間攪拌後、減圧下、揮発成分と過剰のHMDSを留去した。ジイソプロピルエーテル(15g)、水(20g)を加え、水層が中性になるまで水洗した。有機層を回収し、無水硫酸マグネシウムで乾燥後、減圧下、溶媒を留去し、ベース樹脂を合成した（0.88g、34%）。分子量：Mn = 7700、Mw/Mn = 5.8
【００４３】
〔光酸発生剤の配合と製膜化〕
実施例４
実施例１にて合成したベース樹脂（1.0g）にMIBK（15.6g）を加え、6wt%のMIBK溶液を調製した。調製したベース樹脂の6wt%MIBK溶液にトリフェニルスルホ二ウムトリフレート（0.05g）を加え、溶解させた。この溶液を0.5mLシリンジに取り、３インチシリコンウエハーにスピンコートした（スピンコート条件：2500rpm、10秒）。スピンコートしたシリコンウエハーをホットプレートで、110℃、２分ベークし、溶媒を揮発させた。膜厚は、0.27μｍであった。
【００４４】
〔露光−現像工程〕
実施例５
実施例４にて調製したシリコンウエハーにマスクを設置し、UV（254nm）を用いて露光した（17mJ/cm2）。シリコンウエハーを110℃、２分ベークし、2.38％のテトラメチルアンモニウムヒドロキシド（TMAH）溶液に浸漬させた（室温、２分）。シリコンウエハーを水洗し、露光部分がアルカリ可溶性を示したことを目視にて確認した。
【００４５】
比較例1(テトラエトキシシランが存在しない場合）
磁気攪拌子を備えた反応器にTEStBu（75g、245mmol）、TESHFC-OH (9.0g、24.5 mmol)、1.5%塩酸水溶液(27.6ｇ)、アセトン(60g)を加え、室温にて１２時間攪拌した。GPCを用いて、TEStBu、テトラエトキシシランおよびTESHFC-OHが完全に消費されていることを確認した。減圧下にて、溶媒および揮発成分を留去し、ジイソプロピルエーテル(90g)を加えた。1,1,1,3,3,3-ヘキサメチルジシラザン（HMDS）（39.6g、244.8mmol）をゆっくり加え、樹脂中の残存シラノールをトリメチルシリル化させた。室温にて２時間攪拌後、減圧下、揮発成分と過剰のHMDSを留去した。ジイソプロピルエーテル(90g)、水(150g)を加え、水層が中性になるまで水洗した。有機層を回収し、無水硫酸マグネシウムで乾燥後、減圧下、溶媒を留去し、ベース樹脂を合成した（40g、84%）。分子量：Mn = 1300、Mw/Mn = 1.2
実施例５と同様に、得られたベース樹脂の成膜を試みたが、ハジキが多く、成膜が困難であった。
【図面の簡単な説明】
【図１】第１図は実施例１で得られた各生成物の1H-NMRスペクトルを示す。
Claims (7)
- 下記一般式（１）で表される有機ケイ素化合物（１）、下記一般式（２）で表される有機ケイ素化合物（２）及び下記一般式（３）で表される有機ケイ素化合物（３）とを加水分解共縮合してなるケイ素系アルカリ可溶性樹脂。
- 有機ケイ素化合物（２）及び有機ケイ素化合物（３）の仕込み割合が、各々有機ケイ素化合物（１）１モル当たり、０．０１〜１０モルであることを特徴とする請求項１記載のケイ素系アルカリ可溶性樹脂。
- 数平均分子量が５００〜１００,０００であることを特徴とする請求項１又は請求項２記載のケイ素系アルカリ可溶性樹脂。
- 有機ケイ素化合物（１）、有機ケイ素化合物（２）及び有機ケイ素化合物（３）におけるアルコキシ基の全てを加水分解共縮合するのに必要な理論量以上の水を存在させて加水分解共縮合させてなることを特徴とする請求項１〜３の何れかの請求項に記載のケイ素系アルカリ可溶性樹脂。
- 樹脂末端シラノール基をトリメチルシリル化してなる請求項１〜４の何れかの請求項に記載のケイ素系アルカリ可溶性樹脂。
- 請求項１〜５の何れかの請求項に記載のケイ素系アルカリ可溶性樹脂に光酸発生剤を配合してなる感光性アルカリ可溶性樹脂組成物。
- 上記一般式（１）で表される有機ケイ素化合物（１）、上記一般式（２）で表される有機ケイ素化合物（２）及び上記一般式（３）で表される有機ケイ素化合物（３）とを加水分解共縮合するに際して、有機ケイ素化合物（２）及び有機ケイ素化合物（３）の仕込み割合を、有機ケイ素化合物（１）の１モル当たり、０．０１〜１０モルとするケイ素系アルカリ可溶性樹脂の製造方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2003189051A JP4058631B2 (ja) | 2003-06-30 | 2003-06-30 | ケイ素系アルカリ可溶性樹脂 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2003189051A JP4058631B2 (ja) | 2003-06-30 | 2003-06-30 | ケイ素系アルカリ可溶性樹脂 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2005023175A JP2005023175A (ja) | 2005-01-27 |
| JP4058631B2 true JP4058631B2 (ja) | 2008-03-12 |
Family
ID=34187381
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2003189051A Expired - Fee Related JP4058631B2 (ja) | 2003-06-30 | 2003-06-30 | ケイ素系アルカリ可溶性樹脂 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4058631B2 (ja) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP4568668B2 (ja) * | 2005-09-22 | 2010-10-27 | 富士フイルム株式会社 | 液浸露光用ポジ型レジスト組成物及びそれを用いたパターン形成方法 |
-
2003
- 2003-06-30 JP JP2003189051A patent/JP4058631B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JP2005023175A (ja) | 2005-01-27 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US6927270B2 (en) | Process for the functionalization of polyhedral oligomeric silsesquioxanes | |
| EP1208105B1 (en) | Process for the formation of polyhedral oligomeric silsesquioxanes | |
| US6972312B1 (en) | Process for the formation of polyhedral oligomeric silsesquioxanes | |
| JPH0718077A (ja) | カルビノール・官能シロキサンの製造法 | |
| JP2010519397A5 (ja) | ||
| KR20110096063A (ko) | 실세스퀴옥산 수지 | |
| JP3598749B2 (ja) | 光カチオン硬化性組成物の製造方法及び光カチオン硬化性ハードコート剤組成物 | |
| JP4281305B2 (ja) | ３層レジスト中間層用樹脂組成物 | |
| JP4058631B2 (ja) | ケイ素系アルカリ可溶性樹脂 | |
| JP3906393B2 (ja) | ケイ素系アルカリ可溶性樹脂 | |
| JPH08311078A (ja) | オキサゾリジンシリルエーテル化合物の製造方法 | |
| JP4400241B2 (ja) | ケイ素系アルカリ可溶性樹脂 | |
| JP3153373B2 (ja) | シリコーンレジンの製造方法 | |
| JP3218872B2 (ja) | 有機ケイ素樹脂の製造方法 | |
| JP2739222B2 (ja) | 高エネルギー線硬化用オルガノポリシロキサンおよびその製造方法 | |
| US7402648B2 (en) | Method for producing cyclic organic silicon compound and organic silicon resin having alcoholic hydroxyl group | |
| JPH05310942A (ja) | シルセスキオキサンラダーポリマー及びその製造方法 | |
| JP4039704B2 (ja) | アルカリ可溶性シロキサン重合体 | |
| JP4013520B2 (ja) | 新規なハロゲノシランおよびアルカリ可溶性樹脂 | |
| KR101064063B1 (ko) | 알코올성 수산기를 갖는 규소계 수지 및 그의 제조 방법 | |
| JPS6313446B2 (ja) | ||
| JP3908509B2 (ja) | ゲルマニウム原子ならびにシリコン原子含有ラダー型耐熱性樹脂およびその製造方法 | |
| JPH0717752B2 (ja) | アルコキシ官能性オルガノポリシロキサンの製造方法 | |
| JP2004083883A (ja) | オルガノポリシロキサンレジンの製造方法 | |
| JP5382000B2 (ja) | オキセタニル基を有するケイ素化合物の製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20050825 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20070719 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20070724 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20070914 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20071121 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20071204 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20101228 Year of fee payment: 3 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20101228 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20101228 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20111228 Year of fee payment: 4 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20111228 Year of fee payment: 4 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20121228 Year of fee payment: 5 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20121228 Year of fee payment: 5 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20131228 Year of fee payment: 6 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
