Abstract

Figure 2022010000000001
【課題】単位面積当たりの容量が大きいとともに、安全性も高い二次電池に対する必要性が台頭している。
【解決手段】二次電池用電極及びそのような電極の製造方法が開示される。本発明によれば、高い容量を有しながらも、釘刺し試験でも優れた評価を受けることができるようにすることで、安定性が確保された二次電池を製造することができる。前記目的を達成するため、本発明は、電極集電体；前記電極集電体上に形成される第１電極活物質層；及び前記第１電極活物質層上に形成される第２電極活物質層を含み、前記電極集電体と前記第１電極活物質層を合わせた層の引張変形率が１．２％以下である二次電池用電極を開示する。
【選択図】図１

Description

［関連出願の相互参照］
本出願は、２０１６年６月１４日付韓国特許出願第１０－２０１６－００７３９６７号及び２０１７年６月１４日付韓国特許出願第１０－２０１７－００７４７１６号に基づく優先権の利益を主張し、当該韓国特許出願の文献に開示された全ての内容は本明細書の一部として含まれる。
本発明は、二次電池用電極及びこれを含むリチウム二次電池に関し、より詳しくは、高い容量を有しながらも安定性が確保された二次電池の二次電池用電極及びこれを含むリチウム二次電池に関する。
繰り返し充電及び放電が可能な二次電池が搭載される電子機器の長い使用ができるように、二次電池は単位面積当たりの容量が大きいほど良い。しかし、それに劣らず、外部の衝撃や内部の急激な温度または圧力の変化による損傷または火災が発生しないように、二次電池は高い安定性もやはり確保される必要がある。
二次電池の安定性を評価する項目のうち一つとして、釘刺し試験（ｎａｉｌ ｐｅｎｅｔｒａｔｉｏｎ ｔｅｓｔ）がある。釘刺し試験は、二次電池に釘などの鋭い物体が損傷を加えるようにして、二次電池の発熱、発火及び爆発などの発生有無を検査するテストである。釘刺し試験を通過するためには、鋭い物体が二次電池と衝突して二次電池に損傷を加えるとき、電極が切断されて短絡されなければならない。電極が切断されてこそ、発火または爆発の現象が起こらないためである。
一方、最近、リチウム二次電池の電極活物質としてニッケル－コバルト－マンガン系リチウム酸化物が多く用いられている。この中でも、遷移金属のうちニッケル含量が高い高濃度ニッケル－コバルト－マンガン系リチウム酸化物は、単位体積当たりに高いエネルギー密度を具現するため、高容量が求められる中大型バッテリーに多く用いられている。しかし、高濃度ニッケル－コバルト－マンガン系リチウム酸化物を電極活物質として用いる電極の場合、延伸率が大きいため、外部衝撃により電極が容易に切れないので、電極が爆発または発火されやすいという問題点がある。このとき、延伸率は引張試験で材料が伸びる比率を意味する。
したがって、単位面積当たりの容量が大きいとともに、安全性も高い二次電池に対する必要性が台頭している。
韓国特許登録第１０－０５５７７１４号公報
本発明は、前記のような課題を解決するためのものであって、高い容量を有しながらも、釘刺し試験でも優れた評価を受けることができる二次電池用電極及びこれを含むリチウム二次電池の提供を図る。
一側面において、本発明は、電極集電体；前記電極集電体上に形成される第１電極活物質層；及び前記第１電極活物質層上に形成される第２電極活物質層を含み、前記電極集電体と前記第１電極活物質層を合わせた層の引張変形率が１．２％以下である二次電池用電極を提供する。
このとき、前記第２電極活物質層は、前記第１電極活物質層より単位体積当たりのエネルギー密度がさらに大きいことが好ましい。
また、好ましくは、前記第１電極活物質層及び第２電極活物質層は、それぞれ活物質としてリチウム遷移金属酸化物を含むことができ、具体的には、前記リチウム遷移金属酸化物は、下記化学式１で表されるものであってよい。
［化学式１］
Ｌｉ１＋ｘ［ＮｉａＣＯｂＭｎｃ］１－ｘＯ２
前記化学式１において、－０．２≦ｘ≦０．２、０．５≦ａ≦０．９８、０．０１≦ｂ≦０．４、０．０１≦ｃ≦０．４である。
一方、本発明において、前記第１電極活物質層及び第２電極活物質層に含まれるリチウム遷移金属酸化物は、その組成が互いに同一であるか異なっていてもよい。
前記第１電極活物質層及び第２電極活物質層は、単位面積当たりのエネルギー密度が１ｍＡｈ／ｃｍ２から６ｍＡｈ／ｃｍ２であってよい。
また、前記第１電極活物質層は厚さが１５μｍから１５０μｍであり、前記第２電極活物質層は厚さが１５μｍから１００μｍであってよい。
また、本発明に係る電極は、必要に応じて、前記第２電極活物質層上に積層され、非水電解液で膨潤されたリチウムイオン伝導性ゲルを含有するリチウムイオン伝導層と、前記リチウムイオン伝導層の表面に積層され、絶縁性金属酸化物粒子を含有する多孔質耐熱層をさらに含むことができる。
好ましくは、前記電極は正極であってよい。
他の側面において、本発明は前記のような本発明に係る電極を含むリチウム二次電池を提供する。
本発明の電極は、電極活物質層を２層に備えることにより、従来の電極活物質層が１層に備えられた電極に比べて相対的に多量の活物質を含むことができると同時に、集電体との剥離、バインダーのマイグレーションなどが発生しないようにすることで安定的に高容量を具現できるようにした。
また、本発明の電極は、集電体と近い方に備えられた第１電極活物質層として延伸率が低い活物質層を形成することにより、外部衝撃が加えられたとき、電極破断性を高めることで優れた安定性を具現できるようにした。
本発明の一実施形態に係る二次電池用電極を示した図である。 本発明の一実施形態に係る二次電池用電極に釘刺し試験を行う様子を示した図である。 本発明の一実施形態に係る二次電池用電極に釘刺し試験を行った後の電極の様子を示した図である。 本発明の他の実施形態に係る二次電池用電極を示した図である。 製造例１～３によって製造された集電体及び第１電極活物質層を合わせた層の延伸率を示すグラフである。 本発明の延伸率測定装置を示す図である。
以下、図面を参照しつつ、本発明に対して具体的に説明する。
図１は、本発明の一実施形態に係る二次電池用電極を示した図である。
図１に示すように、本発明の一実施形態に係る二次電池用電極（Ｅ）は、電極集電体１０、前記電極集電体１０上に形成される第１電極活物質層２０及び前記第１電極活物質層上に形成される第２電極活物質層３０を含む。図１には、電極集電体１０の一面にのみ電極活物質層が積層された場合を示しているが、これに限定されるものではなく、本発明の一実施形態に係る電極（Ｅ）の電極集電体１０の両面に電極活物質層が積層されてもよい。
前記電極集電体１０としては、当該技術分野で一般的に用いられる電極集電体等が用いられてよく、電池に化学的変化を誘発することなく導電性を有するものであればよく、その種類が特に限定されるものではない。例えば、前記電極集電体１０としては、銅、ステンレススチール、アルミニウム、ニッケル、チタン、焼成炭素、銅やステンレススチールの表面にカーボン、ニッケル、チタン、銀などで表面処理したもの、アルミニウム－カドミウム合金などが用いられてよい。また、集電体表面に微細な凹凸を形成して活物質層との結合力を強化させることもでき、フィルム、シート、ホイル、ネット、多孔質体、発泡体、不織布体などの多様な形態に使用可能であり、３から５００μｍの厚さを有するものであってよい。
一方、本発明の一実施形態に係る電極において、電極集電体と第１電極活物質層２０を合わせた層は、延伸率が１．２％以下、好ましくは１．０％以下である。
このとき、前記延伸率（ｅｌｏｎｇａｔｉｏｎ）は、引張試験で材料が伸びる比率を意味するものであって、延伸率が大きい材料であるほど、外部の衝撃に対して切れることなく伸びる性質が大きい。すなわち、延伸率は、材料の破断（ｆｒａｃｔｕｒｅ）性能を表す尺度として用いられる。したがって、延伸率が小さな材料であるほど外部の衝撃に破断される傾向が大きく、延伸率が大きい材料であるほど外部の衝撃に破断されずに伸びる傾向が大きい。一般的に延伸率は、集電体の材質及び厚さ、第１電極活物質層の厚さ、第１電極活物質層を構成するスラリーの組成、用いられた活物質の種類、活物質の粒径などの影響を受ける。したがって、前記のような因子等を適宜調節することにより、電極集電体と第１電極活物質層を合わせた層の延伸率を所望する範囲に得ることができる。
本発明において、前記電極集電体と第１電極活物質層を合わせた層の延伸率は、下記のような方法を介して測定され得る。先ず、電極集電体に第１電極活物層を形成するためのスラリーを塗布した後、乾燥させて１５ｍｍ（Ｗ）×１５０ｍｍ（Ｌ）大きさのサンプルを製造する。その後、前記サンプルを図６に示されたような延伸率測定装備（例えば、Ｉｎｓｔｒｏｎ ３３４５ ＵＴＭ）のサンプルグリップ部に装着した後、５ｍｍ／ｍｉｎの速度で引っ張りながら引張変形率を測定し、サンプルが破断される直前の引張変形率を延伸率とする。
本発明のように集電体と第１電極活物質層を合わせた層の延伸率が１．２％以下である場合、鋭い物体によって外部衝撃が加えられたとき、集電体と第１電極活物質層が容易に切れながら短絡されるため、電池が発火または爆発することを効果的に防止することができる。
図２は、本発明の一実施形態に係る二次電池用電極に釘刺し試験を行う様子を示した図であり、図３は、本発明の一実施形態に係る二次電池用電極に釘刺し試験を行った後の電極の様子を示した図である。図２及び図３を参照して釘刺し試験で本発明の一実施形態に係る二次電池用電極が有する技術的効果に対して説明する。
二次電池は、外部の衝撃や内部の急激な温度または圧力の変化による損傷または火災が発生しないように、二次電池は高い安定性が確保される必要がある。
このような、二次電池の安定性を評価する尺度の一つとして、釘刺し試験（Ｎａｉｌ ｐｅｎｅｔｒａｔｉｏｎ ｔｅｓｔ）がある。釘刺し試験は、二次電池に釘などの鋭い物体が損傷を加える場合、二次電池の発熱、発火及び爆発などの発生有無を検査するテストである。釘刺し試験を通過するためには、鋭い物体が二次電池を貫入して二次電池に損傷を加えるとき、電極が切断されなければならない。電極が切断されてこそ、発火または爆発の現象が起こらないためである。
よって、二次電池が釘刺し試験を通過するためには、外部から鋭い物質が電極を貫入するとき、電極活物質層または電極集電体が容易に切断される必要がある。したがって、釘刺し試験を通過するためには、電極活物質層の延伸率が小さいほどよい。延伸率が小さいほど破断されやすいためである。
本発明の電極は、電極集電体１０上に延伸率が小さい第１電極活物質層２０を隣接するように積層して、電極集電体１０と第１電極活物質層２０を合わせた層の延伸率が１．２％以下となるようにすることで、図３に示すように、釘刺し試験または実生活で電極の切断が容易に起こり得るようにする。すなわち、本発明の一実施形態に係る電極（Ｅ）に釘刺し試験または実生活でネイル１００が貫入する場合、図３のように電極活物質層等と電極集電体全体が切断されるようにして、二次電池の発熱、火災または爆発の危険性を遮断することができる。
一方、前記第１電極活物質層２０上に形成される第２電極活物質層３０は、電極破断に影響を及ぼさないため、第１電極活物質層２０に比べて延伸率が大きい材料を使用しても構わない。したがって、本発明の電極は、電極活物質を２層に構成することにより、第２電極活物質層３０に用いられ得る材料に対する選択度が広くなり、これにより電極の設計自由度を向上させることができる。
例えば、これによって限定されるものではないが、前記第２電極活物質層３０は、単位面積当たりのエネルギー密度が第１電極活物質層２０の単位面積当たりのエネルギー密度より大きく形成されてよく、この場合、電極活物質層を１層に構成する場合に比べて同一体積に比べて優れた容量特性を有する二次電池を製造することができる。すなわち、本発明は、電極活物質層を２層構造で形成し、ただし、電極破断性に影響を及ぼす層である電極集電体と電極集電体上に形成される第１電極活物質層の延伸率を特定の範囲に調節し、第２電極活物質層に容量特性に優れた活物質層を形成することで、高容量特性を有しながらも安定性に優れた電極を形成することができる。
例えば、本発明の電極において、前記第１電極活物質層は、単位面積当たりのエネルギー密度が１から６ｍＡｈ／ｃｍ２、好ましくは１から５ｍＡｈ／ｃｍ２、さらに好ましくは１から４ｍＡｈ／ｃｍ２であってよく、前記第２電極活物質層は、単位面積当たりのエネルギー密度が１から６ｍＡｈ／ｃｍ２、好ましくは２から６ｍＡｈ／ｃｍ２、さらに好ましくは３から６ｍＡｈ／ｃｍ２であってよい。第１電極活物質層及び第２電極活物質層のエネルギー密度が前記範囲を満たすとき、中大型高容量電池セルに好適に用いられてよく、電極の重さ当たりのローディング量が低くなるので、電極の厚さが薄くなるという効果を得ることができる。
一方、本発明の一実施形態に係る電極は、第１電極活物質層及び第２電極活物質層が活物質としてリチウム遷移金属酸化物を含むのが好ましい。具体的には、前記リチウム遷移金属酸化物は、下記化学式１で表されるニッケル－コバルト－マンガン系リチウム金属酸化物であってよい。
［化学式１］
Ｌｉ１＋ｘ［ＮｉａＣＯｂＭｎｃ］１－ｘＯ２
前記化学式１において、－０．２≦ｘ≦０．２、０．５≦ａ≦０．９８、０．０１≦ｂ≦０．４、０．０１≦ｃ≦０．４である。
前記化学式１で表されるニッケル－コバルト－マンガン系リチウム金属酸化物を含む活物質は、遷移金属のうちニッケルを５０モル％以上含むニッケル－コバルト－マンガン系電極活物質である。このように電極活物質内のニッケルの含量が大きいほど、単位体積当たりのエネルギー密度が大きいので、電気容量が大きい電池を製造することができるという長所がある。具体的には、前記リチウム遷移金属酸化物は、Ｌｉ［Ｎｉ０．６ＣＯ０．２Ｍｎ０．２］Ｏ２、Ｌｉ［Ｎｉ０．８ＣＯ０．１Ｍｎ０．１］Ｏ２などであってよいが、これに限定されるものではない。
このとき、前記第１電極活物質層及び第２電極活物質層に含まれるリチウム遷移金属酸化物は、その組成が互いに同一であるか異なっていてもよい。具体的には、前記第１電極活物質層及び第２電極活物質層に含まれる活物質は、全てニッケル－コバルト－マンガン系リチウム金属酸化物であってよく、このとき、前記リチウム遷移金属酸化物内に含まれるニッケル、コバルト及びマンガンの含量は互いに同一であるか異なっていてもよい。このように第１電極活物質層と第２電極活物質層に同一の元素を有するリチウム遷移金属酸化物を活物質として用いる場合、駆動電圧が同等範囲であるため、異種の活物質を用いる場合に発生し得る駆動電圧の差によるロス（ｌｏｓｓ）を最小化することができるという長所がある。但し、第１電極活物質層と第２電極活物質層に含まれる活物質は、その成分が同種でさえあればよく、それぞれの成分の含量まで同一でなければならないものではない。
また、第１電極活物質層及び第２電極活物質層は、必要に応じて、バインダー、導電材、分散剤などをさらに含むことができる。
前記バインダーとしては、ポリビニリデンフルオライド－ヘキサフルオロプロピレンコポリマー（ＰＶＤＦ－ｃｏ－ＨＦＰ）、ポリビニリデンフルオライド（ｐｏｌｙｖｉｎｙｌｉｄｅｎｅｆｌｕｏｒｉｄｅ，ＰＶＤＦ）、ポリアクリロニトリル（ｐｏｌｙａｃｒｙｌｏｎｉｔｒｉｌｅ）、ポリメチルメタクリレート（ｐｏｌｙｍｅｔｈｙｌｍｅｔｈａｃｒｙｌａｔｅ）、ポリビニルアルコール、カルボキシメチルセルロース（ＣＭＣ）、澱粉、ヒドロキシプロピルセルロース、再生セルロース、ポリビニルピロリドン、テトラフルオロエチレン、ポリエチレン、ポリプロピレン、ポリアクリル酸、エチレン－プロピレン－ジエンモノマー（ＥＰＤＭ）、スルホン化ＥＰＤＭ、スチレンブタジエンゴム（ＳＢＲ）、フッ素ゴム、ポリアクリル酸（ｐｏｌｙ ａｃｒｙｌｉｃａｃｉｄ）及びこれらの水素をＬｉ、ＮａまたはＣａなどで置換された高分子、または多様な共重合体などの多様な種類のバインダー高分子が用いられてよい。
前記導電材は、当該電池に化学的変化を誘発することなく導電性を有するものであれば、特に制限されるものではなく、例えば天然黒鉛や人造黒鉛などの黒鉛；アセチレンブラック、ケッチェンブラック、チャンネルブラック、ファーネスブラック、ランプブラック、サーマルブラックなどのカーボンブラック；炭素繊維や金属繊維などの導電性繊維；炭素ナノチューブなどの導電性チューブ；フルオロカーボン、アルミニウム、ニッケル粉末などの金属粉末；酸化亜鉛、チタン酸カリウムなどの導電性ウィスカー；酸化チタンなどの導電性金属酸化物；ポリフェニレン誘導体などの導電性素材などが用いられてよい。
前記分散剤は、水系分散剤またはＮ－メチル－２－ピロリドンなどの有機分散剤を用いてよい。
一方、本発明の電極において、前記第１電極活物質層は厚さが１５μｍから１５０μｍであり、前記第２電極活物質層は厚さが１５μｍから１００μｍであってよい。
一方、本発明に係る電極は、必要に応じて、前記第２電極活物質層上にリチウムイオン伝導層及び多孔質耐熱層をさらに含むことができる。
図４は、本発明の他の実施形態に係る二次電池用電極を示した図である。
図４に示すように、本発明の一実施形態の変形例に係る二次電池用電極（Ｅ）は、複数の電極活物質層上にさらに積層される構成等を含むことができる。すなわち、二次電池用電極（Ｅ）は、電極活物質層の表面に積層され、非水電解液で膨潤されたリチウムイオン伝導性ゲルを含有するリチウムイオン伝導層４０と、リチウムイオン伝導層４０の表面に積層され、絶縁性金属酸化物粒子を含有する多孔質耐熱層５０を含むことができる。
多孔質耐熱層５０は、本発明の一実施形態に係る電極が適用された二次電池に内部短絡が発生した場合に温度が上昇することを防止する役割を担う。
一方、多孔質耐熱層５０を電極活物質層と直接接触するように積層する場合にいくつかの問題が発生し得る。すなわち、多孔質耐熱層５０が電極活物質層と直接接触するように積層される場合、電極活物質層内の空隙に多孔質耐熱層５０を構成する絶縁性粒子が流入され得るが、これにより電極活物質層に電解液の浸透性が低下することがあり、電極活物質層のイオン伝導性の低下につながることがある。また、電極活物質層での粒子間導電性も低下し得るので、電極が搭載される二次電池の負荷特性が低下することがある。そして、電極活物質の粒子によって形成される電極活物質層表面の凹凸によって多孔質耐熱層にピンホールが発生しやすくなるので、二次電池の安定性が低下する問題が発生し得る。
これを解決するための構成がリチウムイオン伝導層４０である。すなわち、電極活物質層上にリチウムイオン伝導層４０が積層されるようにした後、その上に多孔質耐熱層５０が積層されるようにして、多孔質耐熱層５０にピンホールが発生することを防止するとともに、電極活物質の粒子間の空隙に絶縁性粒子が流入されることを防止することができる。
前述した本発明に係る電極は、リチウム二次電池用電極として用いられてよく、特にリチウム二次電池用正極として有用に用いられてよい。
具体的には、前記リチウム二次電池は、正極、前記正極と対向して位置する負極、前記正極と負極との間に介在されるセパレータ及び電解質を含み、このとき、前記正極は前述した本発明に係る電極であってよい。また、前記二次電池は、前記正極、負極、セパレータの電極組立体を収納する電池容器、及び前記電池容器を密封する密封部材を選択的にさらに含むことができる。正極の構成は、前述したところと同一なので具体的な説明は略する。
前記リチウム二次電池において、前記負極は、電極集電体及び前記電極集電体の少なくとも一面に位置する負極活物質層を含む。
前記電極集電体は、電池に化学的変化を誘発することなく高い導電性を有するものであれば、特に制限されるものではなく、例えば、銅、ステンレススチール、アルミニウム、ニッケル、チタン、焼成炭素、銅やステンレススチールの表面に炭素、ニッケル、チタン、銀などで表面処理したもの、アルミニウム－カドミウム合金などが用いられてよい。また、前記負極集電体は、通常３μｍから５００μｍの厚さを有することができ、正極集電体と同様に、前記集電体表面に微細な凹凸を形成して負極活物質の結合力を強化させることもできる。例えば、フィルム、シート、ホイル、ネット、多孔質体、発泡体、不織布体などの多様な形態に用いられてよい。
前記負極活物質層は負極活物質を含み、また必要に応じてバインダー、導電材及び分散剤のうち少なくとも１種を選択的にさらに含む。
前記負極活物質としては、リチウムの可逆的なインターカレーション及びデインターカレーションが可能な化合物が用いられてよい。具体的な例としては、人造黒鉛、天然黒鉛、黒鉛化炭素繊維、非晶質炭素などの炭素質材料；Ｓｉ、Ａｌ、Ｓｎ、Ｐｂ、Ｚｎ、Ｂｉ、Ｉｎ、Ｍｇ、Ｇａ、Ｃｄ、Ｓｉ合金、Ｓｎ合金またはＡｌ合金などリチウムと合金化が可能な金属質化合物；ＳｉＯV（０＜ｖ＜２）、ＳｎＯ２、バナジウム酸化物、リチウムバナジウム酸化物のようにリチウムをドープ及び脱ドープすることができる金属酸化物；またはＳｉ－Ｃ複合体またはＳｎ－Ｃ複合体のように前記金属質化合物と炭素質材料を含む複合物などを挙げることができ、これらのうちいずれか一つまたは二つ以上の混合物が用いられてよい。また、前記負極活物質として金属リチウム薄膜が用いられてもよい。また、炭素材料は、低結晶炭素及び高結晶性炭素などが全て用いられてよい。低結晶性炭素としては、軟化炭素（ｓｏｆｔ ｃａｒｂｏｎ）及び硬化炭素（ｈａｒｄ ｃａｒｂｏｎ）が代表的であり、高結晶性炭素としては、無定形、板状、鱗片状、球形または繊維状の天然黒鉛または人造黒鉛、キッシュ黒鉛（Ｋｉｓｈ ｇｒａｐｈｉｔｅ）、熱分解炭素（ｐｙｒｏｌｙｔｉｃ ｃａｒｂｏｎ）、液晶ピッチ系炭素繊維（ｍｅｓｏｐｈａｓｅ ｐｉｔｃｈ ｂａｓｅｄ ｃａｒｂｏｎ ｆｉｂｅｒ）、炭素微小球体（ｍｅｓｏ－ｃａｒｂｏｎ ｍｉｃｒｏｂｅａｄｓ）、液晶ピッチ（Ｍｅｓｏｐｈａｓｅ ｐｉｔｃｈｅｓ）及び石油と石炭系コークス（ｐｅｔｒｏｌｅｕｍ ｏｒ ｃｏａｌ ｔａｒ ｐｉｔｃｈ ｄｅｒｉｖｅｄ ｃｏｋｅｓ）などの高温焼成炭素が代表的である。
また、前記バインダー、導電材及び分散剤は、前記で説明したところと同一のものであってよい。
一方、前記リチウム二次電池において、セパレータは、負極と正極を分離してリチウムイオンの移動通路を提供するものであって、通常、リチウム二次電池でセパレータとして用いられるものであれば、特別な制限なく使用可能であり、特に電解質のイオン移動に対して低抵抗であるとともに、電解液含湿能力に優れたものが好ましい。具体的には、多孔性高分子フィルム、例えば、エチレン単独重合体、プロピレン単独重合体、エチレン／ブテン共重合体、エチレン／ヘキセン共重合体、及びエチレン／メタクリレート共重合体などのようなポリオレフィン系高分子で製造した多孔性高分子フィルムまたはこれらの２層以上の積層構造体が用いられてよい。また、通常の多孔性不織布、例えば高融点のガラス繊維、ポリエチレンテレフタレート繊維などからなる不織布が用いられてもよい。また、耐熱性または機械的強度の確保のため、セラミック成分または高分子物質が含まれたコーティングされたセパレータが用いられてもよく、選択的に単層または多層構造で用いられてよい。
また、本発明で用いられる電解質としては、リチウム二次電池の製造時に使用可能な有機系液体電解質、無機系液体電解質、固体高分子電解質、ゲル型高分子電解質、固体無機電解質、溶融型無機電解質などを挙げることができ、これらに限定されるものではない。
具体的に、前記電解質は、有機溶媒及びリチウム塩を含むことができる。
前記有機溶媒としては、電池の電気化学的反応に関与するイオン等が移動することができる媒質の役割ができるものであれば、特別な制限なく用いられてよい。具体的に、前記有機溶媒としては、メチルアセテート（ｍｅｔｈｙｌ ａｃｅｔａｔｅ）、エチルアセテート（ｅｔｈｙｌ ａｃｅｔａｔｅ）、γ－ブチロラクトン（γ－ｂｕｔｙｒｏｌａｃｔｏｎｅ）、ε－カプロラクトン（ε－ｃａｐｒｏｌａｃｔｏｎｅ）などのエステル系溶媒；ジブチルエーテル（ｄｉｂｕｔｙｌ ｅｔｈｅｒ）またはテトラヒドロフラン（ｔｅｔｒａｈｙｄｒｏｆｕｒａｎ）などのエーテル系溶媒；シクロヘキサノン（ｃｙｃｌｏｈｅｘａｎｏｎｅ）などのケトン系溶媒；ベンゼン（ｂｅｎｚｅｎｅ）、フルオロベンゼン（ｆｌｕｏｒｏｂｅｎｚｅｎｅ）などの芳香族炭化水素系溶媒；ジメチルカーボネート（ｄｉｍｅｔｈｙｌｃａｒｂｏｎａｔｅ、ＤＭＣ）、ジエチルカーボネート（ｄｉｅｔｈｙｌｃａｒｂｏｎａｔｅ、ＤＥＣ）、メチルエチルカーボネート（ｍｅｔｈｙｌｅｔｈｙｌｃａｒｂｏｎａｔｅ、ＭＥＣ）、エチルメチルカーボネート（ｅｔｈｙｌｍｅｔｈｙｌｃａｒｂｏｎａｔｅ、ＥＭＣ）、エチレンカーボネート（ｅｔｈｙｌｅｎｅ ｃａｒｂｏｎａｔｅ、ＥＣ）、プロピレンカーボネート（ｐｒｏｐｙｌｅｎｅ ｃａｒｂｏｎａｔｅ、ＰＣ）などのカーボネート系溶媒；エチルアルコール、イソプロピルアルコールなどのアルコール系溶媒；Ｒａ－ＣＮ（Ｒａは、炭素数２から２０の直鎖状、分岐状または環構造の炭化水素基であり、二重結合芳香環またはエーテル結合を含むことができる）などのニトリル類；ジメチルホルムアミドなどのアミド類；１，３－ジオキソランなどのジオキソラン類；またはスルホラン（ｓｕｌｆｏｌａｎｅ）類などが用いられてよい。この中でもカーボネート系溶媒が好ましく、電池の充放電性能を高めることができる高いイオン伝導度及び高誘電率を有する環状カーボネート（例えば、エチレンカーボネートまたはプロピレンカーボネートなど）と、低粘度の線形カーボネート系化合物（例えば、エチルメチルカーボネート、ジメチルカーボネートまたはジエチルカーボネートなど）との混合物がより好ましい。この場合、環状カーボネートと鎖状カーボネートは、約１：１から９の体積比で混合して用いるのが電解液の性能が優秀に表れ得る。
前記リチウム塩は、リチウム二次電池で用いられるリチウムイオンを提供することができる化合物であれば、特別な制限なく用いられてよい。具体的に、前記リチウム塩は、ＬｉＰＦ６、ＬｉＣｌＯ４、ＬｉＡｓＦ６、ＬｉＢＦ４、ＬｉＳｂＦ６、ＬｉＡｌ０４、ＬｉＡｌＣｌ４、ＬｉＣＦ３ＳＯ３、ＬｉＣ４Ｆ９ＳＯ３、ＬｉＮ（Ｃ２Ｆ５ＳＯ３）２、ＬｉＮ（Ｃ２Ｆ５ＳＯ２）２、ＬｉＮ（ＣＦ３ＳＯ２）２、ＬｉＣｌ、ＬｉＩ、またはＬｉＢ（Ｃ２Ｏ４）２などが用いられてよい。前記リチウム塩の濃度は、０．１Ｍから２．０Ｍの範囲内で用いることがよい。リチウム塩の濃度が前記範囲に含まれると、電解質が適した伝導度及び粘度を有するので、優れた電解質性能を表すことができ、リチウムイオンが効果的に移動することができる。
前記電解質には、前記電解質の構成成分等以外にも、電池の寿命特性の向上、電池容量の減少の抑制、電池の放電容量の向上などを目的に、例えば、ジフルオロエチレンカーボネートなどのようなハロアルキレンカーボネート系化合物；またはピリジン、トリエチルホスファイト、トリエタノールアミン、環状エーテル、エチレンジアミン、ｎ－グライム（ｇｌｙｍｅ）、ヘキサンリン酸トリアミド、ニトロベンゼン誘導体、硫黄、キノンイミン染料、Ｎ－置換オキサゾリジノン、Ｎ，Ｎ－置換イミダゾリジン、エチレングリコールジアルキルエーテル、アンモニウム塩、ピロール、２－メトキシエタノールまたは三塩化アルミニウムなどの添加剤が１種以上さらに含まれてもよい。このとき、前記添加剤は、電解質の総重量に対し０．１重量％から５重量％で含まれてよい。
前記のように、本発明に係る二次電池は、携帯電話、ノートパソコン、デジタルカメラなどの携帯用機器、及びハイブリッド電気自動車（ｈｙｂｒｉｄ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ、ＨＥＶ）などの電気自動車の分野などに有用に用いられ得る。
以下、本発明の属する技術分野で通常の知識を有する者が容易に実施できるように、本発明の実施例に対して詳しく説明する。しかし、本発明はいくつか異なる形態に具現されてよく、ここで説明する実施例に限定されない。
製造例１
正極活物質として平均粒径の大きさが１３μｍであるＬｉ［Ｎｉ０．６Ｃｏ０．２Ｍｎ０．２］Ｏ２ ９７．５重量部、導電材としてＤｅｎｋａ ｂｌａｃｋ １重量部、ＰＶＤＦバインダー１．５重量部をｎ－メチルピロリドン（ＮＭＰ）に混合して正極活物質スラリーＡを製造した。
前記正極活物質スラリーＡを７０μｍ厚さのアルミニウム集電体の一面に塗布した後、１３０℃で乾燥して電極活物質層を形成した。
製造例２
正極活物質として平均粒径の大きさが７μｍであるＬｉ［Ｎｉ０．６Ｃｏ０．２Ｍｎ０．２］Ｏ２ ９７．５重量部、導電材としてＤｅｎｋａ ｂｌａｃｋ １重量部、ＰＶＤＦバインダー１．５重量部をｎ－メチルピロリドン（ＮＭＰ）に混合して正極活物質スラリーＢを製造した。
前記正極活物質スラリーＢを７０μｍ厚さのアルミニウム集電体の一面に塗布した後、１３０℃で乾燥して電極活物質層を形成した。
製造例３
正極活物質として平均粒径の大きさが１１μｍであるＬｉ［Ｎｉ０．８Ｃｏ０．１Ｍｎ０．１］Ｏ２ ９７．５重量部、導電材としてＤｅｎｋａ ｂｌａｃｋ １重量部、ＰＶＤＦバインダー１．５重量部をｎ－メチルピロリドン（ＮＭＰ）に混合して正極活物質スラリーＣを製造した。
前記正極活物質スラリーＣを６５μｍ厚さのアルミニウム集電体の一面に塗布した後、１３０℃で乾燥して電極活物質層を形成した。
実験例１－延伸率の測定
前記製造例１から３によって製造された電極活物質層が形成された集電体を裁断して１５ｍｍ（Ｗ）×１５０ｍｍ（Ｌ）大きさのサンプルを製造する。その後、前記サンプルを延伸率測定装備であるＩｎｓｔｒｏｎ ３３４５ ＵＴＭのグリップ部に装着した後、５ｍｍ／ｍｉｎの速度で引っ張りながら引張変形率を測定した。測定の結果は図５に示した。
図５に示すように、正極活物質スラリーＡを用いて製造された集電体と電極活物質層を合わせた層の延伸率は１．２５％、正極活物質スラリーＢを用いて製造された集電体と電極活物質層を合わせた層の延伸率は０．９％、正極活物質スラリーＣを用いて製造された集電体と電極活物質層を合わせた層の延伸率は１．４７％であった。
実施例１
アルミニウム集電体上に、製造例２により製造された正極活物質スラリーＢと、製造例３により製造された正極活物質スラリーＣを塗布した後、１３０℃で乾燥した後に圧延して、正極活物質スラリーＢにより形成された第１電極活物質層と、正極活物質スラリーＣにより形成された第２電極活物質層を有する正極を製造した。
実施例２
アルミニウム集電体上に製造例２により製造された正極活物質スラリーＢと、製造例１により製造された正極活物質スラリーＡを塗布した後、１３０℃で乾燥した後に圧延して、正極活物質スラリーＢにより形成された第１電極活物質層と、正極活物質スラリーＡにより形成された第２電極活物質層を有する正極を製造した。
実施例３
アルミニウム集電体上に製造例２により製造された正極活物質スラリーＢを２層に塗布した後、１３０℃で乾燥した後に圧延して、正極活物質スラリーＢにより形成された第１電極活物質層と、正極活物質スラリーＢにより形成された第２電極活物質層を有する正極を製造した。
比較例１
アルミニウム集電体上に製造例１により製造された正極活物質スラリーＡと、製造例３により製造された正極活物質スラリーＣを塗布した後、１３０℃で乾燥した後に圧延して、正極活物質スラリーＡにより形成された第１電極活物質層と、正極活物質スラリーＣにより形成された第２電極活物質層を有する正極を製造した。
比較例２
アルミニウム集電体上に製造例１により製造された正極活物質スラリーＡと、製造例２により製造された正極活物質スラリーＢを塗布した後、１３０℃で乾燥した後に圧延して、正極活物質スラリーＡにより形成された第１電極活物質層と、正極活物質スラリーＢにより形成された第２電極活物質層を有する正極を製造した。
比較例３
アルミニウム集電体上に製造例１により製造された正極活物質スラリーＡを２層に塗布した後、１３０℃で乾燥した後に圧延して、正極活物質スラリーＡにより形成された第１電極活物質層と、正極活物質スラリーＡにより形成された第２電極活物質層を有する正極を製造した。
比較例４
アルミニウム集電体上に製造例３により製造された正極活物質スラリーＣと、製造例１により製造された正極活物質スラリーＡを塗布した後、１３０℃で乾燥した後に圧延して、正極活物質スラリーＣにより形成された第１電極活物質層と、正極活物質スラリーＡにより形成された第２電極活物質層を有する正極を製造した。
比較例５
アルミニウム集電体上に製造例３により製造された正極活物質スラリーＣと、製造例２により製造された正極活物質スラリーＢを塗布した後、１３０℃で乾燥した後に圧延して、正極活物質スラリーＣにより形成された第１電極活物質層と、正極活物質スラリーＢにより形成された第２電極活物質層を有する正極を製造した。
比較例６
アルミニウム集電体上に製造例３により製造された正極活物質スラリーＣを２層に塗布した後、１３０℃で乾燥した後に圧延して、正極活物質スラリーＣにより形成された第１電極活物質層と、正極活物質スラリーＣにより形成された第２電極活物質層を有する正極を製造した。
実験例２－釘刺し試験
実施例１～３及び比較例１～６により製造された正極と負極との間に多孔性ポリエチレンセパレートを介在して電極組立体を製造した。
このとき、前記負極は、負極活物質として天然黒鉛、カーボンブラック導電材及びＰＶｄＦバインダーをＮ－メチルピロリドン溶媒中に重量比で８５：１０：５の比率で混合して負極活物質層形成用組成物を製造し、これを銅集電体の一面に塗布して製造した。
前記のように製造された電極組立体をケース内部に位置させた後、ケース内部に電解液を注入してリチウム二次電池を製造した。このとき電解液は、エチレンカーボネート／ジメチルカーボネート／エチルメチルカーボネート（ＥＣ／ＤＭＣ／ＥＭＣの混合体積比＝３／４／３）からなる有機溶媒に、１．０Ｍ濃度のリチウムヘキサフルオロホスフェート（ＬｉＰＦ６）を溶解させて製造した。
前記のように製造されたリチウム二次電池をＳＯＣ１００％で充電した後、貫通速度８０ｍｍ／ｓｅｃ条件で３ｍｍネイルを貫通させて釘刺し試験を行って発火の有無を測定した。測定の結果は下記表１に記載した。発火が起こった場合を○、発火が起こっていない場合を×で示した。

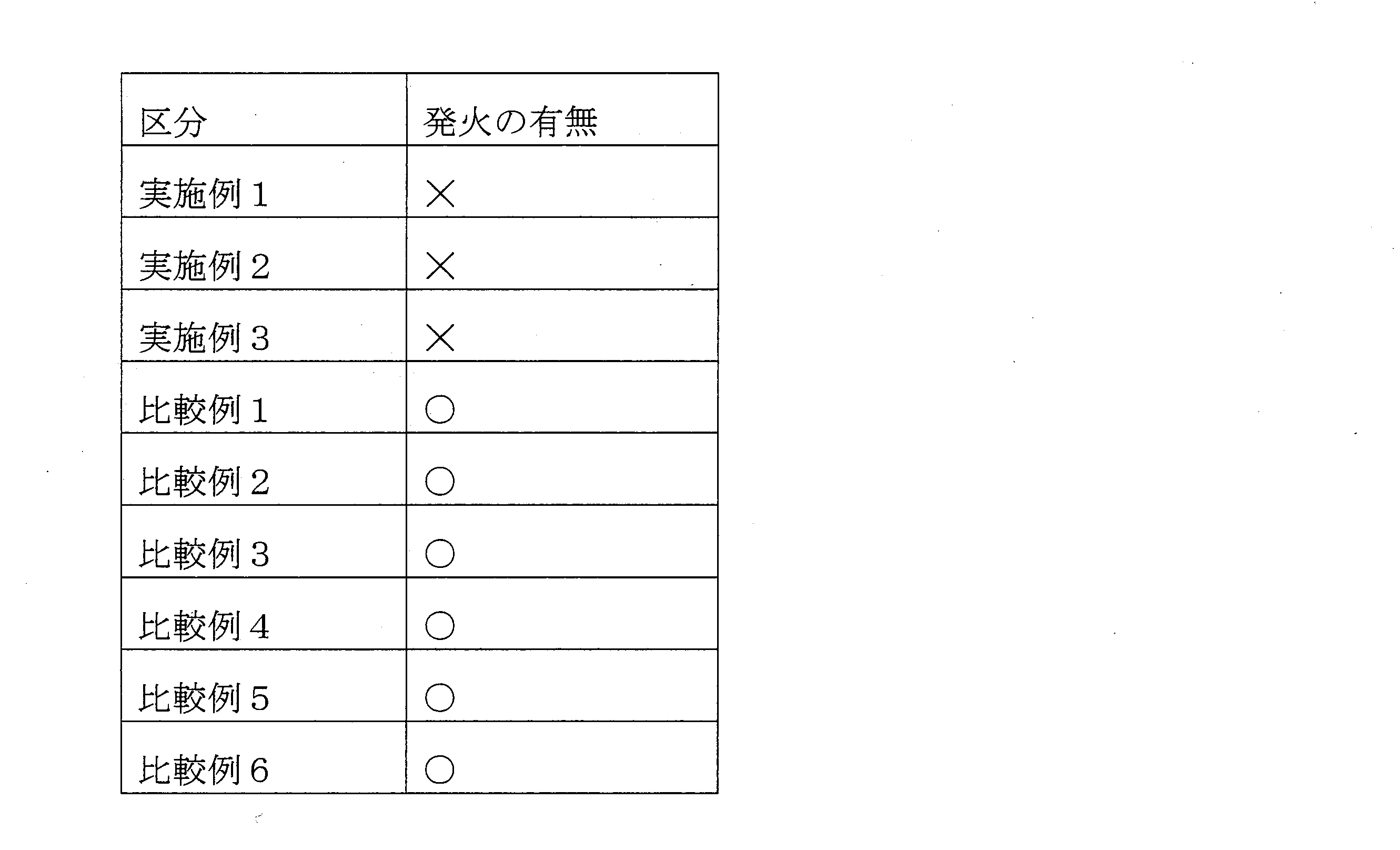

Figure 2022010000000002
前記表１に開示されたように、集電体と第１電極活物質層の延伸率が１．２％以下である実施例１～３の電極を用いたリチウム二次電池の場合、釘刺し試験で発火が発生しなかったので、電池安定性に優れることが確認できる。これに比べて、集電体と第１電極活物質層の延伸率が１．２％を超過する比較例１～６の電極を用いた二次電池の場合、釘刺し試験で発火が発生した。
以上で本発明はたとえ限定された実施例と図面によって説明されたとしても、本発明はこれによって限定されず、本発明の属する技術分野で通常の知識を有する者によって、本発明の技術思想と特許請求の範囲の均等範囲内で多様な実施が可能であることはもちろんである。
Ｅ 電極
１０ 電極集電体
２０ 第１電極活物質層
３０ 第２電極活物質
４０ リチウムイオン伝導性ゲル
５０ 多孔質耐熱層

Claims (8)

  1. 電極集電体；
    前記電極集電体上に形成される第１電極活物質層；及び
    前記第１電極活物質層上に形成される第２電極活物質層を含む二次電池用電極であり、
    前記電極集電体と第１電極活物質層を合わせた層の延伸率が１．２％以下である二次電池用電極。
  2. 前記第２電極活物質層は、前記第１電極活物質層より単位面積当たりのエネルギー密度がさらに大きいものである請求項１に記載の二次電池用電極。
  3. 前記第１電極活物質層及び第２電極活物質層は、活物質としてリチウム遷移金属酸化物を含むものである請求項１に記載の二次電池用電極。
  4. 前記リチウム遷移金属酸化物は、下記化学式１で表されるものである請求項３に記載の二次電池用電極。
    ［化学式１］
    Ｌｉ１＋ｘ［ＮｉａＣＯｂＭｎｃ］１－ｘＯ２
    前記化学式１において、－０．２≦ｘ≦０．２、０．５≦ａ≦０．９８、０．０１≦ｂ≦０．４、０．０１≦ｃ≦０．４
  5. 前記第１電極活物質層及び第２電極活物質層に含まれるリチウム遷移金属酸化物は、その組成が互いに同一であるか異なっているものである請求項３に記載の二次電池用電極。
  6. 前記第１電極活物質層及び第２電極活物質層は、それぞれ独立して単位面積当たりのエネルギー密度が１から６ｍＡｈ／ｃｍ２である請求項１に記載の二次電池用電極。
  7. 前記第２電極活物質層上に積層され、非水電解液で膨潤されたリチウムイオン伝導性ゲルを含有するリチウムイオン伝導層と、
    前記リチウムイオン伝導層の表面に積層され、絶縁性金属酸化物粒子を含有する多孔質耐熱層をさらに含む請求項１に記載の二次電池用電極。
  8. 請求項１から請求項７のいずれか一項に記載の電極を含むリチウム二次電池。
JP2021180200A 2016-06-14 2021-11-04 二次電池用電極及びこれを含むリチウム二次電池 Active JP7540988B2 (ja)

Applications Claiming Priority (6)

Application Number Priority Date Filing Date Title
KR20160073967 2016-06-14
KR10-2016-0073967 2016-06-14
PCT/KR2017/006213 WO2017217769A1 (ko) 2016-06-14 2017-06-14 이차전지용 전극 및 이를 포함하는 리튬 이차 전지
JP2018528989A JP2019501492A (ja) 2016-06-14 2017-06-14 二次電池用電極及びこれを含むリチウム二次電池
KR10-2017-0074716 2017-06-14
KR1020170074716A KR102135284B1 (ko) 2016-06-14 2017-06-14 이차전지용 전극 및 이를 포함하는 리튬 이차 전지

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
JP2018528989A Division JP2019501492A (ja) 2016-06-14 2017-06-14 二次電池用電極及びこれを含むリチウム二次電池

Publications (2)

Publication Number Publication Date
JP2022010000A true JP2022010000A (ja) 2022-01-14
JP7540988B2 JP7540988B2 (ja) 2024-08-27

Family

ID=60936499

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2018528989A Pending JP2019501492A (ja) 2016-06-14 2017-06-14 二次電池用電極及びこれを含むリチウム二次電池
JP2021180200A Active JP7540988B2 (ja) 2016-06-14 2021-11-04 二次電池用電極及びこれを含むリチウム二次電池

Family Applications Before (1)

Application Number Title Priority Date Filing Date
JP2018528989A Pending JP2019501492A (ja) 2016-06-14 2017-06-14 二次電池用電極及びこれを含むリチウム二次電池

Country Status (6)

Country Link
US (1) US10873105B2 (ja)
EP (1) EP3451421B1 (ja)
JP (2) JP2019501492A (ja)
KR (1) KR102135284B1 (ja)
CN (1) CN108352504B (ja)
PL (1) PL3451421T3 (ja)

Families Citing this family (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11094997B2 (en) 2017-05-29 2021-08-17 Sumitomo Chemical Company, Limited Nonaqueous electrolyte secondary battery
JP6430623B1 (ja) 2017-12-19 2018-11-28 住友化学株式会社 非水電解液二次電池
JP6430618B1 (ja) * 2017-12-19 2018-11-28 住友化学株式会社 非水電解液二次電池
US11205799B2 (en) 2017-12-19 2021-12-21 Sumitomo Chemical Company, Limited Nonaqueous electrolyte secondary battery
JP6430621B1 (ja) * 2017-12-19 2018-11-28 住友化学株式会社 非水電解液二次電池
JP6430617B1 (ja) 2017-12-19 2018-11-28 住友化学株式会社 非水電解液二次電池
US11158907B2 (en) * 2017-12-19 2021-10-26 Sumitomo Chemical Company, Limited Nonaqueous electrolyte secondary battery
EP3796453B1 (en) * 2018-05-17 2022-11-09 Honda Motor Co., Ltd. Lithium ion secondary battery
KR102869519B1 (ko) * 2019-02-01 2025-10-14 삼성에스디아이 주식회사 전극 및 이를 포함하는 리튬이차전지
US12211994B2 (en) * 2019-02-01 2025-01-28 Samsung Sdi Co., Ltd. Electrode and lithium secondary battery comprising same
KR102821611B1 (ko) * 2019-11-29 2025-06-16 주식회사 엘지에너지솔루션 인편상 흑연을 포함하는 이차전지용 양극 및 이를 포함하는 이차전지
CN111129428A (zh) * 2019-12-31 2020-05-08 曙鹏科技（深圳）有限公司 一种多层正极片电极结构及其制备方法、正负极电池结构
KR102932972B1 (ko) 2020-01-29 2026-02-27 에스케이온 주식회사 리튬 이차 전지
CN113839028B (zh) * 2020-06-24 2023-02-10 比亚迪股份有限公司 正极片及电池
CN116391298A (zh) * 2020-10-19 2023-07-04 株式会社Lg新能源 隔板和包括其的锂二次电池
CN112510215B (zh) * 2020-10-28 2021-10-12 中天超容科技有限公司 电极极片、电极极片的制作方法及电化学储能器件
CN114512678B (zh) * 2020-11-16 2025-08-01 Oppo广东移动通信有限公司 集流体、电池及电子设备
KR102744761B1 (ko) * 2020-11-16 2024-12-20 주식회사 엘지에너지솔루션 리튬 이차전지용 양극 및 리튬 이차전지
CN116325213A (zh) * 2021-01-08 2023-06-23 株式会社Lg新能源 正极和包含该正极锂二次电池
KR20220162960A (ko) * 2021-06-02 2022-12-09 주식회사 엘지에너지솔루션 양극 첨가제를 포함하는 양극, 이의 제조방법 및 이를 포함하는 리튬 이차전지
JP7701120B2 (ja) 2021-08-05 2025-07-01 エルジー エナジー ソリューション リミテッド リチウム二次電池用電極積層体およびこれを含むリチウム二次電池
US20250183380A1 (en) * 2022-09-29 2025-06-05 Lg Energy Solution, Ltd. Lithium Secondary Battery

Citations (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001338639A (ja) * 2000-05-25 2001-12-07 Sony Corp 非水電解質電池
WO2005117169A1 (ja) * 2004-05-27 2005-12-08 Matsushita Electric Industrial Co., Ltd. 捲回型非水系二次電池およびそれに用いる電極板
JP2006210003A (ja) * 2005-01-25 2006-08-10 Nissan Motor Co Ltd 電池用電極
JP2007048744A (ja) * 2005-07-14 2007-02-22 Matsushita Electric Ind Co Ltd リチウム二次電池用正極およびそれを用いたリチウム二次電池
JP2008186704A (ja) * 2007-01-30 2008-08-14 Matsushita Electric Ind Co Ltd 非水系二次電池用正極板および非水系二次電池
JP2009048876A (ja) * 2007-08-21 2009-03-05 Hitachi Maxell Ltd 非水二次電池
JP2010010094A (ja) * 2008-06-30 2010-01-14 Panasonic Corp 非水電解質二次電池用電極の製造方法および非水電解質二次電池用電極群の製造方法
JP2010267475A (ja) * 2009-05-14 2010-11-25 Panasonic Corp リチウムイオン二次電池
JP2010539640A (ja) * 2007-09-12 2010-12-16 エルジー・ケム・リミテッド 非水電解液リチウム二次電池
JP2013131330A (ja) * 2011-12-20 2013-07-04 Toyota Motor Corp 電池及び電極板
JP2014049240A (ja) * 2012-08-30 2014-03-17 Toyota Motor Corp 二次電池用電極の製造方法
JP2015179662A (ja) * 2014-02-27 2015-10-08 パナソニック株式会社 非水電解質二次電池用正極及び非水電解質二次電池
JP2016024898A (ja) * 2014-07-17 2016-02-08 日本電気株式会社 正極、これを用いた二次電池およびこれらの製造方法
JP2016510941A (ja) * 2013-03-15 2016-04-11 アプライド マテリアルズ インコーポレイテッドＡｐｐｌｉｅｄ Ｍａｔｅｒｉａｌｓ，Ｉｎｃｏｒｐｏｒａｔｅｄ より厚い電極製造を可能にするための多層電池電極設計

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100557714B1 (ko) 2003-03-26 2006-03-07 한국전기연구원 리튬이차전지의 전극제조방법 및 이를 이용한 리튬이차전지
KR101048226B1 (ko) 2007-01-25 2011-07-08 에스케이이노베이션 주식회사 리튬 이차 전지
JP5400304B2 (ja) 2008-01-31 2014-01-29 株式会社オハラ 組電池
JP5506663B2 (ja) * 2008-04-01 2014-05-28 パナソニック株式会社 非水電解質二次電池とその製造方法
KR101062690B1 (ko) * 2009-09-01 2011-09-06 주식회사 엘지화학 못관통 안전성이 향상된 리튬 이차 전지
KR101580698B1 (ko) 2010-03-25 2015-12-29 주식회사 엘지화학 리튬이차전지용 전극 및 이를 포함하는 전지셀
KR20140137660A (ko) 2013-05-23 2014-12-03 주식회사 엘지화학 이차전지용 전극 및 이를 포함하는 이차전지
JP6287707B2 (ja) 2014-09-08 2018-03-07 トヨタ自動車株式会社 非水電解質二次電池
KR102022582B1 (ko) * 2015-09-21 2019-09-18 주식회사 엘지화학 안전성이 향상된 전극 및 이를 포함하는 이차전지
CN105098193A (zh) 2015-09-24 2015-11-25 宁德时代新能源科技有限公司 正极片以及包括该正极片的锂离子电池

Patent Citations (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001338639A (ja) * 2000-05-25 2001-12-07 Sony Corp 非水電解質電池
WO2005117169A1 (ja) * 2004-05-27 2005-12-08 Matsushita Electric Industrial Co., Ltd. 捲回型非水系二次電池およびそれに用いる電極板
JP2006210003A (ja) * 2005-01-25 2006-08-10 Nissan Motor Co Ltd 電池用電極
JP2007048744A (ja) * 2005-07-14 2007-02-22 Matsushita Electric Ind Co Ltd リチウム二次電池用正極およびそれを用いたリチウム二次電池
JP2008186704A (ja) * 2007-01-30 2008-08-14 Matsushita Electric Ind Co Ltd 非水系二次電池用正極板および非水系二次電池
JP2009048876A (ja) * 2007-08-21 2009-03-05 Hitachi Maxell Ltd 非水二次電池
JP2010539640A (ja) * 2007-09-12 2010-12-16 エルジー・ケム・リミテッド 非水電解液リチウム二次電池
JP2010010094A (ja) * 2008-06-30 2010-01-14 Panasonic Corp 非水電解質二次電池用電極の製造方法および非水電解質二次電池用電極群の製造方法
JP2010267475A (ja) * 2009-05-14 2010-11-25 Panasonic Corp リチウムイオン二次電池
JP2013131330A (ja) * 2011-12-20 2013-07-04 Toyota Motor Corp 電池及び電極板
JP2014049240A (ja) * 2012-08-30 2014-03-17 Toyota Motor Corp 二次電池用電極の製造方法
JP2016510941A (ja) * 2013-03-15 2016-04-11 アプライド マテリアルズ インコーポレイテッドＡｐｐｌｉｅｄ Ｍａｔｅｒｉａｌｓ，Ｉｎｃｏｒｐｏｒａｔｅｄ より厚い電極製造を可能にするための多層電池電極設計
JP2015179662A (ja) * 2014-02-27 2015-10-08 パナソニック株式会社 非水電解質二次電池用正極及び非水電解質二次電池
JP2016024898A (ja) * 2014-07-17 2016-02-08 日本電気株式会社 正極、これを用いた二次電池およびこれらの製造方法

Also Published As

Publication number Publication date
KR20170141141A (ko) 2017-12-22
JP2019501492A (ja) 2019-01-17
PL3451421T3 (pl) 2022-03-21
EP3451421B1 (en) 2021-11-24
CN108352504A (zh) 2018-07-31
CN108352504B (zh) 2021-03-30
EP3451421A4 (en) 2019-07-31
EP3451421A1 (en) 2019-03-06
US10873105B2 (en) 2020-12-22
US20180301740A1 (en) 2018-10-18
JP7540988B2 (ja) 2024-08-27
KR102135284B1 (ko) 2020-07-17

Similar Documents

Publication Publication Date Title
JP7540988B2 (ja) 二次電池用電極及びこれを含むリチウム二次電池
CN108604674B (zh) 二次电池用正极、其制造方法以及包含该正极的锂二次电池
JP6612996B2 (ja) 二次電池用正極及びこれを含むリチウム二次電池
JP7066223B2 (ja) リチウム二次電池用正極材、これを含む正極及びリチウム二次電池
JP7387916B2 (ja) リチウム二次電池用の正極およびリチウム二次電池
US10720634B2 (en) Method for producing positive electrode for secondary battery
CN115244733B (zh) 锂二次电池用正极以及锂二次电池
KR102172154B1 (ko) 이차전지용 양극 및 이를 포함하는 이차전지
JP2022509857A (ja) リチウム二次電池用正極及びそれを含むリチウム二次電池
JP7062161B2 (ja) 二次電池用正極及びこれを含む二次電池
KR20260022968A (ko) 리튬 이차 전지
KR102916566B1 (ko) 리튬 이차 전지
KR20220050531A (ko) 리튬 이차전지용 양극 및 이를 포함하는 리튬 이차전지

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20211105

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20211105

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20211115

A711 Notification of change in applicant

Free format text: JAPANESE INTERMEDIATE CODE: A711

Effective date: 20220623

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A821

Effective date: 20220624

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20220905

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20221205

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20230403

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20230726

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20230907

A912 Re-examination (zenchi) completed and case transferred to appeal board

Free format text: JAPANESE INTERMEDIATE CODE: A912

Effective date: 20231027

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20240815

R150 Certificate of patent or registration of utility model

Ref document number: 7540988

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
