Abstract

【課題】血管の情報を得たい場合により効率的にドプラ計測を実施することを可能とする。
【解決手段】プローブ１１から被検体Ｍに向けて出射した音響波に基づく反射音響波の信号からドプラ偏移を受けた周波数信号を検出してドプラ計測を実施するドプラ計測装置１０において、光音響効果に基づいて被検体Ｍ内で生じプローブ１１によって検出された光音響波の信号に基づいて、被検体Ｍにおける血管領域を抽出し、抽出された血管領域を含みかつ音響送受信手段により規定される撮像可能範囲４の一部である領域をドプラ計測対象領域として設定する抽出手段２８と、抽出手段２８によって設定されたドプラ計測対象領域のみに対してドプラ計測が実施されるようにプローブ１１を制御する制御手段３４とを備える。
【選択図】図１

Description

本発明は、被検体に向けて出射した音響波に基づく反射音響波の信号からドプラ偏移（ドプラシフト）を受けた周波数信号を検出してドプラ計測を実施するドプラ計測装置およびドプラ計測方法に関するものである。

従来、断層画像診断装置は、超音波等の音響波を被検体に送信し、その被検体で反射しした反射音響波を受信し、その音響信号に基づいて被検体の断層についての画像（例えば超音波画像）を生成し、その超音波画像を画面に表示する。そして、例えばこのような超音波診断装置には、Ｂモードとドプラ計測モードとを組み合わせているものがある。

ドプラ計測モードとは、送信波の周波数に対する受信波の周波数のドプラ偏移に基づいて、非侵襲的に血行動態、血流速度および生体内動向等を計測する計測手法である。このような計測手法としては、例えば、連続的な超音波ビームの反射信号におけるドプラ偏移を解析して波形表示する走査モード（連続波ドプラモード）、超音波パルスの反射信号におけるドプラ偏移を解析して波形表示する走査モード（パルスドプラモード）、二次元血流情報を平均流速でカラー表示する走査モード（カラードプラモード）、および血管からの信号強度をカラー表示する走査モード（パワードプラモード）などがある。

Ｂモードとドプラ計測モードとを組み合わせる方式としては、例えば交互スキャン（特許文献１）やドプラセグメントスキャン（特許文献２）等の走査方式が挙げられる。

特開平６−７３４８号公報 特開２００６−１１６１４９号公報

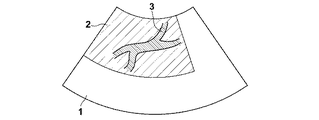

しかしながら、特許文献１や２のように、超音波画像に表示される領域の全体、或いは図９のように超音波画像１について設定された関心領域２の全体に対して、ドプラ計測を実施する方法では、血管３以外の領域からの信号に対しても周波数解析等の信号処理を行うことになるため、主に血管３の情報を得たい場合に信号処理全体として非効率である。

本発明は上記問題に鑑みてなされたものであり、血管の情報を得たい場合により効率的にドプラ計測を実施することを可能とするドプラ計測装置およびドプラ計測方法を提供することを目的とするものである。

上記課題を解決するために、本発明に係るドプラ計測装置は、
音響送受信手段から被検体に向けて出射した音響波に基づく反射音響波の信号からドプラ偏移を受けた周波数信号を検出してドプラ計測を実施するドプラ計測装置において、
光音響効果に基づいて被検体内で生じ音響送受信手段によって検出された光音響波の信号に基づいて、被検体における血管領域を抽出し、抽出された血管領域を含みかつ音響送受信手段により規定される撮像可能範囲の一部である領域をドプラ計測対象領域として設定する抽出手段と、
抽出手段によって設定されたドプラ計測対象領域のみに対してドプラ計測が実施されるように音響送受信手段を制御する制御手段とを備えることを特徴とするものである。

そして、本発明に係るドプラ計測装置において、抽出手段は、新たに光音響波の信号が検出された場合に、その信号に基づいて血管領域を再度抽出してドプラ計測対象領域を更新するものであり、制御手段は、更新されたドプラ計測対象領域のみに対してドプラ計測が実施されるように音響送受信手段を制御するものであることが好ましい。

また、本発明に係るドプラ計測装置において、抽出手段は、予め設定された値以上の光音響波の信号がまとまって観測された範囲の代表点または代表線から血管の半径として予め設定された距離の範囲内の領域を、ドプラ計測対象領域として設定するものであることが好ましい。

また、本発明に係るドプラ計測装置は、ドプラ偏移を受けた周波数信号に基づいてドプラ画像を生成するドプラ画像生成手段を備えることが好ましい。

また、本発明に係るドプラ計測装置において、さらに、光音響信号に基づいて光音響画像を生成する光音響画像生成手段を備えることが好ましい。

また、本発明に係るドプラ計測装置において、さらに、ドプラ画像と光音響画像とを重畳させて合成する画像合成手段を備えることが好ましい。

また、本発明に係るドプラ計測装置において、ドプラ画像生成手段は、カラードプラモードまたはパワードプラモードのドプラ画像を生成するものであることが好ましい。

また、本発明に係るドプラ計測装置は、さらに、被検体内で反射した反射音響波に基づいて反射音響画像を生成する反射音響画像生成手段を備えることが好ましい。

本発明に係るドプラ計測方法は、
音響送受信手段から被検体に向けて出射した音響波に基づく反射音響波の信号からドプラ偏移を受けた周波数信号を検出してドプラ計測を実施するドプラ計測方法において、
光音響効果に基づいて被検体内で生じた光音響波の信号を検出し、
検出された光音響波の信号に基づいて被検体における血管領域を抽出し、
抽出された血管領域を含みかつ音響送受信手段により規定される撮像可能範囲の一部である領域をドプラ計測対象領域として設定し、
設定されたドプラ計測対象領域のみに対してドプラ計測を実施することを特徴とするものである。

そして、本発明に係るドプラ計測方法において、新たに光音響波の信号が検出された場合に、その信号に基づいて血管領域を再度抽出してドプラ計測対象領域を更新し、更新されたドプラ計測対象領域のみに対してドプラ計測を実施することが好ましい。

また、本発明に係るドプラ計測方法において、予め設定された値以上の光音響波の信号がまとまって観測された範囲の代表点または代表線から血管の半径として予め設定された距離の範囲内の領域を、ドプラ計測対象領域として設定することが好ましい。

また、本発明に係るドプラ計測方法において、さらに、ドプラ偏移を受けた周波数信号に基づいてドプラ画像を生成することが好ましい。

また、本発明に係るドプラ計測方法において、さらに、光音響信号に基づいて光音響画像を生成することが好ましい。

また、本発明に係るドプラ計測方法において、さらに、ドプラ画像と光音響画像とを重畳させて合成することが好ましい。

また、本発明に係るドプラ計測方法において、カラードプラモードまたはパワードプラモードのドプラ画像を生成することが好ましい。

また、本発明に係るドプラ計測方法において、さらに、被検体内で反射した反射音響波に基づいて反射音響画像を生成することが好ましい。

本発明に係るドプラ計測装置およびドプラ計測方法では、被検体内で生じた光音響波の信号に基づいて被検体における血管領域を抽出し、抽出された血管領域を含みかつ音響送受信手段により規定される撮像可能範囲の一部である領域をドプラ計測対象領域として設定し、設定されたドプラ計測対象領域のみに対してドプラ計測を実施するから、血管以外の領域からの信号に対するドプラ計測のための信号処理を減少させることができる。この結果、血管の情報を得たい場合により効率的にドプラ計測を実施することが可能となる。

第１の実施形態におけるドプラ計測装置の構成を示す概略図である。 第１の実施形態における音響送受信手段の構成を示す概略図である。 光音響画像上で血管領域を抽出する方法の例を示す概略図である。 第１の実施形態における信号処理の流れを示すフロー図である。 第２の実施形態におけるドプラ計測装置の構成を示す概略図である。 第２の実施形態における信号処理の流れを示すフロー図である。 第３の実施形態におけるドプラ計測装置の構成を示す概略図である。 第３の実施形態における信号処理の流れを示すフロー図である。 従来のドプラ計測方法を示す概略図である。

以下、本発明の実施形態について図面を用いて説明するが、本発明はこれに限られるものではない。なお、視認しやすくするため、図面中の各構成要素の縮尺等は実際のものとは適宜異ならせてある。

「第１の実施形態」
まず、本発明のドプラ計測装置およびドプラ計測方法の第１の実施形態について説明する。図１は、第１の実施形態におけるドプラ計測装置の構成を示す概略図である。また、図２は第１の実施形態における音響送受信手段の構成を示す概略図であり、図３は光音響画像上で血管領域を抽出する方法の例を示す概略図であり、図４は第１の実施形態における信号処理の流れを示すフロー図である。

本実施形態のドプラ計測装置１０は、特にドプラ画像生成機能および光音響画像生成機能を有する。具体的には図１に示されるように、ドプラ計測装置１０は、超音波探触子（プローブ）１１、超音波ユニット１２、レーザユニット１３および表示手段１４を備えている。

＜超音波探触子（プローブ）＞
プローブ１１は、被検体に向けて超音波を照射し、被検体Ｍ内を伝搬する音響波を検出するものである。このプローブ１１が本発明における音響送受信手段に相当する。すなわち、プローブ１１は、被検体Ｍに対する超音波の照射（送信）、および被検体Ｍから反射して戻って来る反射超音波の検出（受信）を行う。さらにプローブ１１は、被検体Ｍ内の撮像対象物（例えば血管）がレーザ光を吸収することにより被検体Ｍ内に発生した光音響波の検出も行う。なお本明細書において、「音響波」とは超音波および光音響波を含む意味である。ここで、「超音波」とは、音響送受信手段による送信操作により被検体Ｍ内に発生した弾性波を意味し、「光音響波」とは測定光の照射による光音響効果により被検体Ｍ内に発生した弾性波を意味する。

プローブ１１は、例えば一次元または二次元に配列された複数の超音波振動子１１ａから構成される振動子アレイを有する。超音波振動子１１ａは、例えば、圧電セラミクス、またはポリフッ化ビニリデン（ＰＶＤＦ）のような高分子フィルムから構成される圧電素子である。超音波振動子１１ａは、音響波を受信した場合にその受信信号を電気信号に変換する機能を有している。この電気信号は後述する受信回路２１に出力される。このプローブ１１は、セクタ走査対応、リニア走査対応、コンベックス走査対応等の中から診断部位に応じて選択される。

本実施形態のプローブ１１は、図２に示されるように、超音波振動子１１ａ、光ファイバ５０および導光板５２を備える。光ファイバ５０は、レーザユニット１３からのレーザ光を導光板５２にまで導く。導光板５２は、超音波振動子１１ａからなる振動子アレイの周囲に配置され、レーザ光はこの導光板５２から照射される。プローブ１１を上記のように構成することにより、同じ撮像範囲についてのドプラ画像（或いは後述する反射音響画像としての超音波画像）および光音響画像を精度よく生成することができる。これにより、ドプラ画像と光音響画像の複雑な位置合わせ処理が不要となる場合もある。

レーザ光の照射は部分領域ごとに行ってもよい。例えば導光板５２は、領域Ａ、領域Ｂ、及び領域Ｃのそれぞれに対応して設けられる。その場合、領域Ａに対応する導光板５２ａは領域Ａの選択時にレーザ光を領域Ａに照射する。また、領域Ｂに対応する導光板５２ｂは領域Ｂの選択時にレーザ光を領域Ｂに照射する。そして、領域Ｃに対応する導光板５２ｃは領域Ｃの選択時にレーザ光を領域Ｃに照射する。

＜レーザユニット＞
レーザユニット１３は、被検体Ｍに照射すべきレーザ光を測定光として出射する光出射部である。このレーザ光を被検体Ｍが吸収することにより被検体Ｍ内で光音響波が発生する。レーザユニット１３が出射するレーザ光は、例えば光ファイバ５０などの導光手段を用いてプローブ１１の先端まで導光され、プローブ１１から被検体Ｍに照射される。なお、レーザ光を出射させる位置はプローブ１１内に限定されない。

例えば本実施形態においてレーザユニット１３は、励起光源であるフラッシュランプ３５とレーザ発振を制御するＱスイッチとを含むＱスイッチアレキサンドライトレーザである。レーザユニット１３は、制御手段３４内のトリガ制御回路が光トリガ信号を出力すると、フラッシュランプ３５を点灯し、Ｑスイッチレーザ３６を励起する。例えば本実施形態ではレーザユニット１３は、レーザ光として１〜１００ｎｓｅｃのパルス幅を有するパルス光を出力するものであることが好ましい。レーザ光の波長は、計測の対象となる被検体内の物質の光吸収特性によって適宜決定される。生体内のヘモグロビンは、その状態（酸素化ヘモグロビン、脱酸素化ヘモグロビン、メトヘモグロビン等）により光学的な吸収特性が異なるが、一般的には３６０〜１０００ｎｍの光を吸収する。したがって、生体内でのヘモグロビンを計測する場合には、他の生体物質の吸収が比較的少ない６００〜１０００ｎｍの程度とすることが好ましい。また、より生体内での被検体の深部まで届くという観点から、レーザ光の波長は７００〜１０００ｎｍであることが好ましい。

なお、レーザユニット１３としては、特定の波長成分又はその成分を含む単色光を発生する半導体レーザ（ＬＤ）、固体レーザ、ガスレーザ等の発光素子を用いることもできる。

＜超音波ユニット＞
超音波ユニット１２は、受信回路２１、ＡＤ変換手段２２、受信メモリ２３、光音響画像生成手段２５、ドプラ画像生成手段２９、画像合成手段３０、血管領域を抽出する抽出手段２８、送信制御回路３３および制御手段３４を有している。

受信回路２１は、プローブ１１中の超音波振動子１１ａから出力された音響波の電気信号を受信する。ＡＤ変換手段２２はサンプリング手段であり、受信回路２１が受信した電気信号を例えばクロック周波数４０ＭＨｚのＡＤクロック信号に同期してサンプリングしてデジタル信号に変換する。ＡＤ変換手段２２は、例えば外部から入力されるＡＤクロック信号に同期して、所定のサンプリング周期で上記電気信号をサンプリングする。

ＡＤ変換手段２２は、サンプリングしたデジタル信号（サンプリングデータ）を受信メモリ２３に格納する。受信メモリ２３に格納されたサンプリングデータは、光音響波に関するデータ（光音響データ）または超音波に関するデータ（超音波データ）である。

光音響画像生成手段２５は、例えば受信メモリに格納された上記光音響データを、超音波振動子の位置に応じた遅延時間で互いに加算して１ライン分のデータを再構成し、各ラインの光音響データに基づいて断層画像（光音響画像）のデータを生成する。なお、この光音響画像生成手段２５は、遅延加算法に代えて、ＣＢＰ法（Circular Back Projection）により再構成を行うものでもよい。あるいは光音響画像生成手段２５は、ハフ変換法又はフーリエ変換法を用いて再構成を行うものでもよい。光音響画像生成手段２５は、上記のようにして生成された光音響画像のデータを画像合成手段３０に出力する。

一方、抽出手段２８は、受信メモリ２３に記憶されたサンプリングデータから同様に、光音響データを再構成し、光音響画像のデータを生成し、この光音響画像データに基づいて被検体Ｍ内における血管領域（血管５８の存在する領域）を抽出する。そして、抽出手段２８は、抽出された血管領域の情報に基づいて、抽出された血管領域を含みかつプローブ１１（音響送受信手段）により規定される撮像可能範囲（いわゆるスキャン面）の一部である領域をドプラ計測対象領域として設定する。つまり、抽出手段２８は、被検体Ｍ内における血管の場所を特定するための情報を取得し、さらにドプラ計測を実施する領域を特定する機能を果たす。プローブにより規定される撮像可能範囲は、個々のプローブによって様々であるが、一般的に振動子アレイがリニア型である場合には矩形状の範囲であり、コンベックス型またはセクタ型である場合には扇形状の範囲である。血管領域の抽出方法は、特に制限されず既知の画像処理方法により行うことができ、例えば光音響画像中の画素値の大きさに基づいて判断される。一般に血管は他の組織に比べて光の吸収係数が大きいため、人体からの光音響信号は血管からの信号であるとみなすことが可能である。したがって、抽出手段２８は、例えば光音響画像において画素値が所定の値を超える場所を血管に対応する画像領域として抽出する。スムージング処理によりノイズを除去する処理など他の信号処理と組み合わせることも可能である。ドプラ計測対象領域は、抽出された血管領域を含むように設定される。ドプラ計測対象領域を特定するための情報としては、例えば、画素値が所定の値を超える全ての画素位置そのものの情報、予め設定された値以上の画素（光音響信号）がまとまって観測された範囲（サンプルボリューム領域）を示す情報などが挙げられる。例えば、サンプルボリューム領域Ｓを示す情報としては、図３に示されるような撮像可能範囲４において、予め設定された値以上の画素の集合５６を含む領域Ｓの任意の代表点５３の位置およびこの代表点５３からの距離Ｌ１の情報、領域Ｓの任意の代表線５４の位置およびこの代表線５４からの距離Ｌ２の情報、および領域Ｓの各頂点５５の位置情報等が挙げられる。領域Ｓの大きさや形状は、血管の太さ、長さ、方向および分岐等の構造的な特徴、並びに、血管の長さ方向（血液の流れる方向）に対する撮像断面の角度等の撮像条件を考慮して、画素値が所定の値を超える画素の集合５６（つまり血管と推定される領域）が適切に含まれるように適宜設定される。図３では、例えば平行に並んでいる画素の集合５６同士を１つの血管であるとみなして一組にしてサンプルボリューム領域Ｓを設定している。光音響計測においては、１つの血管であっても、血管壁の表面側と深部側とで光音響信号のピークが分かれて観測されることがあるためである。

なお、抽出手段２８が独自に光音響画像データを生成せずに、光音響画像生成手段２５によって生成された光音響画像データを抽出手段２８が取得してこの光音響画像データに基づいて被検体内における血管領域を抽出する態様でもよい。この場合には、重複して光音響画像データを生成する手間を省くことができる。また、上記では光音響画像データに基づいて血管領域を抽出する場合について説明したが、例えば血管領域は、画像化される前の光音響データに基づいて抽出することもできる。この場合には、例えば光音響信号のピーク位置を血管が存在する位置と推定することができる。抽出手段２８によって設定されたドプラ計測対象領域の情報は、制御手段３４へと出力される。

制御手段３４は、超音波ユニット１２内の各部を制御する。例えば制御手段３４は、レーザユニット１３に対してレーザ光の出力を指示するフラッシュランプトリガ信号を出力する。これによりレーザユニット１３では、フラッシュランプトリガ信号に応答してフラッシュランプ３５が点灯し、レーザ励起が開始される。その後、制御手段３４は、所定のタイミングでＱスイッチトリガ信号を出力する。これによりレーザユニット１３では、Ｑスイッチレーザ３６のＱスイッチがＱスイッチトリガ信号に応答してＯＮ状態となり、レーザ光が出力されて、被検体Ｍにレーザ光が照射される。また制御手段３４は、抽出手段２８によって出力されたドプラ計測対象領域の情報を受け取り、後述するようにドプラ計測用に送信超音波を送信する方向を決定する。そして、決定した方向に超音波が送信されるように、制御手段３４は、個々の超音波振動子１１ａを同時にまたは時間差を付けて駆動させる旨の超音波トリガ信号を送信制御回路３３に出力する。送信制御回路３３は、その超音波トリガ信号に従って超音波振動子１１ａを駆動させる。つまり本実施形態では、制御手段３４は、送信制御回路３３を介してプローブ１１を制御している。

ドプラ画像生成手段２９は、例えば制御手段３４から取得した送信超音波の周波数と受信した反射超音波の周波数との差（ドプラ偏移）に基づいてドプラ画像を生成する。この際、ドプラ画像生成手段２９は、例えば制御手段３４から（或いは直接抽出手段２８から）ドプラ計測対象領域の情報を取得し、この情報に基づいて、超音波が送信された方向（いわゆる深さ方向）においても走査ライン上の領域のうちドプラ計測対象領域として設定されている領域についてのみ画像化を行う。超音波が送信された走査ライン上の領域であっても、血管が存在しなければ画像化の必要性が乏しいためである。生成されたドプラ画像のデータは画像合成手段３０に出力される。ドプラ画像の生成方法としては従来の方法を採用することができる。ドプラ画像生成手段２９は、ドプラ画像としてカラードプラモードまたはパワードプラモードの画像を生成することが好ましい。カラードプラモードの場合には血液の流れを色分けすることが可能となり、パワードプラモードの場合には細い血管を観察しやすくなるという効果が得られる。

画像合成手段３０は、光音響画像生成手段２５から取得した光音響画像データ上にドプラ画像生成手段２９から取得したドプラ画像データを重畳させてこれらの画像を合成し、その合成画像が表示手段１４に表示されるように表示手段１４を制御する。これにより、ドプラ計測により得られる血管情報を光音響画像上で確認しながら画像中の血管を観察することが可能となる。例えば、カラードプラモードのドプラ画像を光音響画像上に重畳させた場合には、光音響画像中に表示された血管の血流の向きや速さを血管の観察と共に確認することができる。また、パワードプラモードのドプラ画像を光音響画像上に重畳させた場合には、光音響計測では信号が弱く光音響画像中に表示されにくい或いは表示されない血管を確認することができる。表示されにくい或いは表示されない血管としては、例えば光音響信号自体が生じにくい細い血管や被検体表面に対して垂直な方向に伸びる血管等が挙げられる。

画像合成手段３０は、プローブ１１が二次元配列した振動子アレイを有することにより複数の断層画像（光音響画像およびドプラ画像を含む）が取得された場合には、それらの断層画像に基づいてボリュームデータを作成し、三次元画像として合成画像を表示手段１４に表示させてもよい。

以下、図４を用いてドプラ計測方法の流れについて説明する。まず、ドプラ計測装置１０の電源が入力されると制御手段３４はフラッシュランプトリガ信号をフラッシュランプ３５に送信し、これによりフラッシュランプが点灯し、Ｑスイッチレーザ３６が励起される。断層画像を取得したい部分の被検体表面にプローブ１１が当てられた状態で、図示しない測定開始用のボタンが押下されると、制御手段３４はＱスイッチトリガ信号をＱスイッチレーザ３６に送信し、これによりＱスイッチレーザ３６からレーザ光が被検体Ｍに向けて出射する（ＳＴＥＰ１−１）。そして、レーザ光を受けた被検体Ｍ内で光音響波が発生し、プローブ１１で光音響信号が検出され、メモリに保存される（ＳＴＥＰ１−２）。

すると、抽出手段２８が、光音響信号から光音響画像を構築し、光音響画像中の血管領域を抽出し（ＳＴＥＰ１−３）、抽出された血管領域に基づき血管が存在すると推定されるサンプルボリューム領域をドプラ計測対象領域として設定する。そして、制御手段３４が、そのドプラ計測対象領域のみに対してドプラ計測が実施されるように、送信制御回路３３へ超音波トリガ信号を送信する。この結果、送信制御回路３３は、その超音波トリガ信号に基づきこのドプラ計測対象領域が存在する走査ラインのみに対してパルス超音波が送信されるように振動子アレイを動作させ（ＳＴＥＰ１−４）、ドプラ画像生成手段２９はそのドプラ計測対象領域のみにおいてドプラ画像を生成する（ＳＴＥＰ１−５）。

一方、光音響画像生成手段２５は、ＳＴＥＰ１−２でメモリに保存された光音響信号に基づいて光音響画像を生成する（ＳＴＥＰ１−６）。ＳＴＥＰ１−６で生成された光音響画像は、画像合成手段３０に出力され、ＳＴＥＰ１−５で生成されたドプラ画像と重畳されて合成され、合成画像が表示手段１４に表示される（ＳＴＥＰ１−７）。ここまでの工程で、１フレーム分の合成された断層画像が生成される。つまり、例えば画像を動画としてリアルタイムに被検体内を観察する場合には、プローブ１１を被検体表面に対して固定して、すなわち振動子アレイによって規定される撮像可能範囲を固定して、ＳＴＥＰ１−１からＳＴＥＰ１−７の工程を複数回繰り返す。このように、直前に取得された光音響信号に基づいてドプラ計測対象領域を随時更新し、さらに光音響信号を検出する周期とドプラ計測を行う周期を同期することで、より正確な血管領域情報に基づいてドプラ計測を実施することができるため、ドプラ計測の精度が向上する。

なお、光音響信号を検出する周期とドプラ計測を行う周期は必ずしも同期している必要はない。これらが同期していない場合には、ドプラ計測は、例えば直前に設定された（つまり最後に更新された）ドプラ計測対象領域のみに対して実施される。

以上のように、本実施形態に係るドプラ計測装置およびドプラ計測方法では、被検体内で生じた光音響波の信号に基づいて被検体における血管領域を抽出し、抽出された血管領域を含みかつ音響送受信手段により規定される撮像可能範囲の一部であるドプラ計測対象領域を設定し、設定されたドプラ計測対象領域のみに対してドプラ計測を実施するから、血管以外の領域からの信号に対するドプラ計測のための信号処理を減少させることができる。

つまり、機能的な断層画像をリアルタイムに表示するため、ドプラ計測および光音響計測を交互スキャン方式で実施する場合には、例えば単純計算でフレームレートが２分の１になってしまい、リアルタイム性が低下してしまう。一方、フレームレートを低下させないために、光音響画像の撮像範囲に比べドプラ計測対象領域を小さく絞ってしまうと血管情報の全体観察ができなくなってしまう。そこで、本実施形態のドプラ計測装置およびドプラ計測方法は、ドプラ計測の対象を血管が存在すると推定される所定領域に限定し、血管観察に必要性の低い領域をドプラ計測の対象から除外することで、血管情報の全体観察を確保しながらフレームレートの低下を抑制している。この結果、血管の情報を得たい場合により効率的にドプラ計測を実施することが可能となる。

「第２の実施形態」
次に、本発明のドプラ計測装置およびドプラ計測方法の第２の実施形態について説明する。本実施形態は、光音響画像に代えて超音波画像にドプラ画像を重畳させる点で、第１の実施形態と異なる。したがって、第１の実施形態と同様の構成要素については同じ符号を付し、その詳細な説明は特に必要のない限り省略する。

図５は、第２の実施形態におけるドプラ計測装置の構成を示す概略図である。また、図６は第２の実施形態における信号処理の流れを示すフロー図である。

本実施形態のドプラ計測装置１０は、特にドプラ画像生成機能および超音波画像生成機能を有する。具体的には図５に示されるように、ドプラ計測装置１０は、超音波探触子（プローブ）１１、超音波ユニット１２、レーザユニット１３および表示手段１４を備えている。プローブ１１、レーザユニット１３および表示手段１４は第１の実施形態と同様のものである。

＜超音波ユニット＞
超音波ユニット１２は、受信回路２１、ＡＤ変換手段２２、受信メモリ２３、超音波画像生成手段２６、ドプラ画像生成手段２９、画像合成手段３０、血管領域を抽出する抽出手段２８、送信制御回路３３および制御手段３４を有している。

超音波画像生成手段２６は、プローブ１１の複数の超音波振動子１１ａで検出された反射超音波（より具体的にはそのサンプリングデータ）に基づいて、個々の超音波振動子１１ａの位置に応じた遅延時間で加算して１ライン分のデータを再構成し、各ラインの超音波データに基づいて、断層画像（超音波画像）のデータを生成する。各ラインのデータの生成には、光音響画像生成手段２５における各ラインのデータの生成と同様に、遅延加算法などを用いることができる。超音波画像生成手段２６は、必要に応じて検波処理や対数変換処理を行ってもよい。

以下、図６を用いてドプラ計測方法の流れについて説明する。まず、ＳＴＥＰ２−１およびＳＴＥＰ２−２は、第１の実施形態におけるＳＴＥＰ１−１およびＳＴＥＰ１−２と同様である。つまり、本実施形態では光音響画像は表示手段に表示されないが、血管領域を抽出するために抽出手段２８が光音響画像を生成している。

抽出手段２８は、光音響信号から光音響画像を構築し、光音響画像中の血管領域を抽出し（ＳＴＥＰ２−３）、抽出された血管領域に基づき血管が存在すると推定されるサンプルボリューム領域をドプラ計測対象領域として設定する。なお、前述したように、抽出手段２８は、画像化される前の光音響データに基づいて抽出してもよい。そして、制御手段３４が、そのドプラ計測対象領域のみに対してドプラ計測が実施され、かつ撮像可能範囲全体に対して超音波計測が実施されるように、送信制御回路３３へ超音波トリガ信号を送信する。送信制御回路３３は、走査ラインを徐々にずらしながら、ドプラ計測用の超音波と超音波計測用の超音波とを交互に送信し、プローブ１１はこれらの反射超音波を交互に受信する（ＳＴＥＰ２−４）。なお、送信制御回路３３は、ドプラ計測においては、ドプラ計測対象領域が存在する走査ラインのみに対してパルス超音波が送信されるように振動子アレイを動作させる。ドプラ画像生成手段２９はそのドプラ計測対象領域のみにおいてドプラ画像を生成し、超音波画像生成手段２６は撮像可能範囲全体の超音波画像を生成する（ＳＴＥＰ２−５）。

ＳＴＥＰ２−５で生成されたドプラ画像および超音波画像は、それぞれ画像合成手段３０に出力され、そこで重畳されて合成され、その後合成画像が表示手段１４に表示される（ＳＴＥＰ２−６）。ここまでの工程で、１フレーム分の合成された断層画像が生成される。つまり、例えば画像を動画としてリアルタイムに被検体内を観察する場合には、プローブ１１を被検体表面に対して固定して、すなわち振動子アレイによって規定される撮像可能範囲を固定して、ＳＴＥＰ２−１からＳＴＥＰ２−６の工程を複数回繰り返す。

以上のように、本実施形態に係るドプラ計測装置およびドプラ計測方法でも、被検体内で生じた光音響波の信号に基づいて被検体における血管領域を抽出し、抽出された血管領域を含みかつ音響送受信手段により規定される撮像可能範囲の一部であるドプラ計測対象領域を設定し、設定されたドプラ計測対象領域のみに対してドプラ計測を実施するから、第１の実施形態と同様の効果が得られる。

さらに本実施形態では、超音波画像にドプラ画像を重畳しているから、超音波画像の広い範囲において血管情報を確認しながら超音波画像を観察することが可能となる。

「第３の実施形態」
次に、本発明のドプラ計測装置およびドプラ計測方法の第３の実施形態について説明する。本実施形態は、光音響画像、超音波画像およびドプラ画像を重畳させる点で、第１の実施形態と異なる。したがって、第１の実施形態と同様の構成要素については同じ符号を付し、その詳細な説明は特に必要のない限り省略する。

図７は、第３の実施形態におけるドプラ計測装置の構成を示す概略図である。また、図８は第３の実施形態における信号処理の流れを示すフロー図である。

本実施形態のドプラ計測装置１０は、特にドプラ画像生成機能、光音響画像生成機能および超音波画像生成機能を有する。具体的には図７に示されるように、ドプラ計測装置１０は、超音波探触子（プローブ）１１、超音波ユニット１２、レーザユニット１３および表示手段１４を備えている。プローブ１１、レーザユニット１３および表示手段１４は第１の実施形態と同様のものである。

＜超音波ユニット＞
超音波ユニット１２は、受信回路２１、ＡＤ変換手段２２、受信メモリ２３、光音響画像生成手段２５、超音波画像生成手段２６、ドプラ画像生成手段２９、画像合成手段３０、血管領域を抽出する抽出手段２８、送信制御回路３３および制御手段３４を有している。光音響画像生成手段２５は第１の実施形態で説明したものと同様であり、超音波画像生成手段２６は第２の実施形態で説明したものと同様である。

以下、図８を用いてドプラ計測方法の流れについて説明する。まず、ＳＴＥＰ３−１およびＳＴＥＰ３−２は、第１の実施形態におけるＳＴＥＰ１−１およびＳＴＥＰ１−２と同様である。

抽出手段２８は、光音響信号から光音響画像を構築し、光音響画像中の血管領域を抽出し（ＳＴＥＰ３−３）、抽出された血管領域に基づき血管が存在すると推定されるサンプルボリューム領域をドプラ計測対象領域として設定する。なお、前述したように、抽出手段２８は、画像化される前の光音響データに基づいて抽出してもよい。そして、制御手段３４が、そのドプラ計測対象領域のみに対してドプラ計測が実施され、かつ撮像可能範囲全体に対して超音波計測が実施されるように、送信制御回路３３へ超音波トリガ信号を送信する。送信制御回路３３は、走査ラインを徐々にずらしながら、ドプラ計測用の超音波と超音波計測用の超音波とを交互に送信し、プローブ１１はこれらの反射超音波を交互に受信する（ＳＴＥＰ３−４）。なお、送信制御回路３３は、ドプラ計測においては、ドプラ計測対象領域が存在する走査ラインのみに対してパルス超音波が送信されるように振動子アレイを動作させる。ドプラ画像生成手段２９はそのドプラ計測対象領域のみにおいてドプラ画像を生成し、超音波画像生成手段２６は撮像可能範囲全体の超音波画像を生成する（ＳＴＥＰ３−５）。

一方、光音響画像生成手段２５は、ＳＴＥＰ３−２でメモリに保存された光音響信号に基づいて光音響画像を生成する（ＳＴＥＰ３−６）。

ＳＴＥＰ３−５で生成されたドプラ画像および超音波画像、並びにＳＴＥＰ３−６で生成された光音響画像は、それぞれ画像合成手段３０に出力され、そこで重畳されて合成され、その後合成画像が表示手段１４に表示される（ＳＴＥＰ３−７）。ここまでの工程で、１フレーム分の合成された断層画像が生成される。つまり、例えば画像を動画としてリアルタイムに被検体内を観察する場合には、プローブ１１を被検体表面に対して固定して、すなわち振動子アレイによって規定される撮像可能範囲を固定して、ＳＴＥＰ３−１からＳＴＥＰ３−７の工程を複数回繰り返す。

以上のように、本実施形態に係るドプラ計測装置およびドプラ計測方法でも、被検体内で生じた光音響波の信号に基づいて被検体における血管領域を抽出し、抽出された血管領域を含みかつ音響送受信手段により規定される撮像可能範囲の一部であるドプラ計測対象領域を設定し、設定されたドプラ計測対象領域のみに対してドプラ計測を実施するから、第１の実施形態と同様の効果が得られる。

さらに本実施形態では、超音波画像にドプラ画像に加え光音響画像を重畳しているから、超音波画像の広い範囲においてより正確な血管領域を確認しながら超音波画像を観察することが可能となる。これは、光音響計測では、例えば光音響信号自体が生じにくい細い血管や被検体表面に対して垂直な方向に伸びる血管等が画像化されにくいという特徴があり、ドプラ計測では、流速の遅い血管や被検体表面に対して平行な方向に伸びる血管等が画像化されにくいという特徴があるが、ドプラ画像および光音響画像を重畳することで、ドプラ画像および光音響画像の一方が画像化しにくい血管を他方が相補的に画像化することができるためである。

１ 超音波画像
２ 関心領域
３ 血管
４ 撮像可能範囲
１０ ドプラ計測装置
１１ プローブ
１１ａ 超音波振動子
１２ 超音波ユニット
１３ レーザユニット
１４ 表示手段
２１ 受信回路
２２ 変換手段
２３ 受信メモリ
２５ 光音響画像生成手段
２６ 超音波画像生成手段
２８ 抽出手段
２９ ドプラ画像生成手段
３０ 画像合成手段
３３ 送信制御回路
３４ 制御手段
３５ フラッシュランプ
３６ スイッチレーザ
５０ 光ファイバ
５２ 導光板
５６ 予め設定された値以上の画素の集合
Ｍ 被検体
Ｓ サンプルボリューム領域

Claims (16)

1. 音響送受信手段から被検体に向けて出射した音響波に基づく反射音響波の信号からドプラ偏移を受けた周波数信号を検出してドプラ計測を実施するドプラ計測装置において、
   光音響効果に基づいて前記被検体内で生じ前記音響送受信手段によって検出された光音響波の信号に基づいて、前記被検体における血管領域を抽出し、抽出された血管領域を含みかつ前記音響送受信手段により規定される撮像可能範囲の一部である領域をドプラ計測対象領域として設定する抽出手段と、
   該抽出手段によって設定されたドプラ計測対象領域のみに対してドプラ計測が実施されるように前記音響送受信手段を制御する制御手段とを備えることを特徴とするドプラ計測装置。
2. 前記抽出手段が、新たに光音響波の信号が検出された場合に、該信号に基づいて前記血管領域を再度抽出して前記ドプラ計測対象領域を更新するものであり、
   前記制御手段が、更新されたドプラ計測対象領域のみに対してドプラ計測が実施されるように前記音響送受信手段を制御するものであることを特徴とする請求項１に記載のドプラ計測装置。
3. 前記抽出手段が、予め設定された値以上の光音響波の信号がまとまって観測された範囲の代表点または代表線から血管の半径として予め設定された距離の範囲内の領域を、ドプラ計測対象領域として設定するものであることを特徴とする請求項１または２に記載のドプラ計測装置。
4. さらに、ドプラ偏移を受けた周波数信号に基づいてドプラ画像を生成するドプラ画像生成手段を備えることを特徴とする請求項１から３いずれか１項に記載のドプラ計測装置。
5. さらに、光音響信号に基づいて光音響画像を生成する光音響画像生成手段を備えることを特徴とする請求項４に記載のドプラ計測装置。
6. さらに、前記ドプラ画像と前記光音響画像とを重畳させて合成する画像合成手段を備えることを特徴とする請求項５に記載のドプラ計測装置。
7. 前記ドプラ画像生成手段が、カラードプラモードまたはパワードプラモードのドプラ画像を生成するものであることを特徴とする請求項４から６いずれか１項に記載のドプラ計測装置。
8. さらに、被検体内で反射した反射音響波に基づいて反射音響画像を生成する反射音響画像生成手段を備えることを特徴とする請求項１から７いずれか１項に記載のドプラ計測装置。
9. 音響送受信手段から被検体に向けて出射した音響波に基づく反射音響波の信号からドプラ偏移を受けた周波数信号を検出してドプラ計測を実施するドプラ計測方法において、
   光音響効果に基づいて前記被検体内で生じた光音響波の信号を検出し、
   検出された前記光音響波の信号に基づいて前記被検体における血管領域を抽出し、
   抽出された血管領域を含みかつ前記音響送受信手段により規定される撮像可能範囲の一部である領域をドプラ計測対象領域として設定し、
   設定されたドプラ計測対象領域のみに対してドプラ計測を実施することを特徴とするドプラ計測方法。
10. 新たに光音響波の信号が検出された場合に、該信号に基づいて前記血管領域を再度抽出して前記ドプラ計測対象領域を更新し、
    更新されたドプラ計測対象領域のみに対してドプラ計測を実施することを特徴とする請求項９に記載のドプラ計測方法。
11. 予め設定された値以上の光音響波の信号がまとまって観測された範囲の代表点または代表線から血管の半径として予め設定された距離の範囲内の領域を、ドプラ計測対象領域として設定することを特徴とする請求項９または１０に記載のドプラ計測方法。
12. さらに、ドプラ偏移を受けた周波数信号に基づいてドプラ画像を生成することを特徴とする請求項９から１１いずれか１項に記載のドプラ計測方法。
13. さらに、光音響信号に基づいて光音響画像を生成することを特徴とする請求項１２に記載のドプラ計測方法。
14. さらに、前記ドプラ画像と前記光音響画像とを重畳させて合成することを特徴とする請求項１３に記載のドプラ計測方法。
15. カラードプラモードまたはパワードプラモードのドプラ画像を生成することを特徴とする請求項１２から１４いずれか１項に記載のドプラ計測方法。
16. さらに、被検体内で反射した反射音響波に基づいて反射音響画像を生成することを特徴とする請求項９から１５いずれか１項に記載のドプラ計測方法。
