Abstract

【課題】 初期状態及び電解液との接触状態での接着性、密封性を高めることができる電気部品、非水電解質電池、及びそれらに用いるリード線、封入容器を提供する。
【解決手段】 金属層を有する封入容器と、前記封入容器の内部から外部に延びるリード導体とを有し、前記封入容器と前記リード導体とがシール部で熱融着されてなる電気部品であって、前記シール部の少なくとも一部において、前記金属層と前記リード導体との間であって前記リード導体と接する部分に、縮合リン酸アルミニウムを含有する熱融着層を有する。
【選択図】 図１

Description

本発明は、小型電子機器の電源等として用いられる電気部品及びリチウムイオン二次電池等の非水電解質電池、並びにこれらを構成する部材であるリード線及び封入容器に関するものである。
電子機器の小型化、軽量化に伴って、これらの機器に使用される電池、コンデンサなどの電気部品についても小型化、軽量化が求められている。このため、例えば、袋体を封入容器として用い、その内部に非水電解質（電解液）、正極、及び負極を封入してなる非水電解質電池が採用されている。非水電解質としてはＬｉＰＦ６、ＬｉＢＦ４などのフッ素を含有するリチウム塩をプロピレンカーボネート、エチレンカーボネート、ジメチルカーボネート、エチレンメチルカーボネートなどの非水有機溶媒に溶解した電解液が使用されている。
前記封入容器としては、電解液やガスの透過、外部からの水分の浸入を防止する必要性から、通常、アルミニウム箔などの金属層を樹脂で被覆したラミネートフィルムを熱融着することにより袋状とした封入容器を使用している。
封入容器の一端は開口部とし、容器内部に封入された正極板及び負極板の一端が接続されたリード導体が封入容器の内部から、開口部を通じて外部へ延びるように配置されている。開口部をヒートシール（熱融着）することで封入容器とリード導体とを接着して開口部を封止する。この最後に熱融着される部分をシール部と呼ぶ。
シール部において、封入容器とリード導体とは熱融着層を介して接着（熱融着）されており、熱融着層はあらかじめリード導体のシール部に対応する部分に設けられていたり、又は封入容器のシール部に対応する部分に設けられる場合もある。いずれの場合も、シール部には金属層とリード導体との短絡を発生させることなく、シール性（密封性）を維持できることが求められる。
特許文献１にはこのような非水電解質電池に用いる電池用封入袋及びリード線が開示されており、熱融着層として、リード導体の導体直上にマレイン酸変性ポリオレフィン層を設けて熱融着層とすることで、シール部の密封性を高めることができると記載されている。
しかしながら、封止直後の接着性が充分であっても、長期使用により、シール部を透過した水分が封入容器の内部に封入された電解質と反応して、フッ化水素酸が発生し、フッ化水素酸がリード導体（金属）を腐食し、ついには金属層またはリード導体との界面で剥がれが生じるという問題がある。
電解質と水分の反応により発生するフッ化水素酸によっても腐食されず、接着性を維持できるシール部として、特許文献２では、表面がニッケルであるリード導体の表面および側面にアミノ化フェノール重合体、３価クロム化合物およびリン化合物の複合皮膜層を形成した電池タブが提案されている。複合皮膜層を形成することにより電解質と水分により発生するフッ化水素酸によるニッケル層の腐食を防止し、ニッケル層の溶出を防ぐことができると記載されている。
また、特許文献３では、シール部のリード導体と接する部分に酸変性スチレン系エラストマーからなる層を設けることが提案されている。
特許第３５６２１２９号公報 特開２００９−９９５２７号公報 特開２０１０−９２６３１号公報
特許文献２の方法では、重金属であるクロムを使用するため、環境面で好ましくない。
また、特許文献３の方法では、耐電解液性の評価として、エチレンカーボネートとジエチルカーボネートを１：１の体積比率で混合し、電解質としてＬｉＰＦ6を１．０ｍｏｌ／ｌとなるように溶解した電解質にリード線を浸漬した状態で８０℃恒温槽内に４週間放置した後の剥がれを評価している。しかしながら、近年、自動車用途に用いられる電気部品等においては、長期間の耐久性が求められるようになっていることから、シール部の耐電解液性をさらに向上することが課題となっている。
本発明はこのような問題に鑑みてなされたものであり、その目的は、シール性（密封性）、シール部での耐電解液性を高めた電気部品、非水電解質電池、及びそれらに用いるリード線、封入容器を提供することにある。
本発明の電気部品は、金属層を有する封入容器と、前記封入容器の内部から外部に延びるリード導体とを有し、前記封入容器と前記リード導体とがシール部で熱融着されてなる電気部品であって、前記シール部の少なくとも一部において、前記金属層と前記リード導体との間であって前記リード導体と接する部分に、縮合リン酸アルミニウムを含有する熱融着層を有することを特徴とする。
前記熱融着層は、酸変性ポリオレフィン１００質量部あたり縮合リン酸アルミニウム１〜３３質量部含有する樹脂組成物で構成されていることが好ましく、前記縮合リン酸アルミニウムの平均粒径は、０．１〜１０μｍであることが好ましい。
本発明の非水電解質電池は、金属層を有する封入容器、前記封入容器の内部から外部に延びるリード導体、並びに、前記封入容器の内部に封入された非水電解質及び前記封入容器の内部に封入され、前記リード導体の端部に接続される電極を有し、前記封入容器と前記リード導体とがシール部で熱融着されてなる非水電解質電池であって、前記シール部の少なくとも一部において、前記金属層と前記リード導体との間であって前記リード導体と接する部分に、縮合リン酸アルミニウムを含有する熱融着層を含有することを特徴とする。
本発明のリード線は、上記本発明の電気部品又は非水電解質電池に用いられるリード線であって、リード導体と、前記リード導体の少なくとも前記シール部に対応する部分を被覆し、前記リード導体と接する熱融着層とを有し、該熱融着層が縮合リン酸アルミニウムを含有することを特徴とする。前記リード導体は、ニッケル又はニッケルを表面にめっきした金属からなることが好ましい。
本発明の封入容器は、上記本発明の電気部品又は非水電解質電池に用いられる封入容器であって、金属層と、前記金属層の少なくとも前記シール部に対応する部分を被覆する熱融着層を有し、前記リード導体と接する部分において、前記熱融着層が縮合リン酸アルミニウムを含有することを特徴とする。
本発明の構成では、シール部を構成する熱融着層の耐フッ化水素酸性が優れているので、耐電解液性に優れたシール部を有する電気部品、非水電解質電池、及びこれらに用いるリード線、封入容器を提供できる。
本発明の一実施形態に係る非水電解質電池の正面図である。 本発明の一実施形態に係る非水電解質電池の部分断面図である。 本発明の一実施形態に係るリード線の部分断面図である。 本発明の一実施形態に係る封入容器の部分断面図である。 本発明の一実施形態に係る封入容器の部分断面図である。 本発明の一実施形態に係る封入容器の部分断面図である。
本発明の電気部品の一実施形態について、図１及び図２に基づいて説明する。
図１は、リチウムイオン電池などの非水電解質電池の一実施形態を模式的に表す正面図であり、図２は図１のＡ−Ａ’部における部分断面図である。
図１に示す非水電解質電池１は、略長方形の封入容器２と、封入容器２の内部から外部に延びるリード導体３を有している。
封入容器２は、図２に示されるように、金属層５と、金属層５を被覆する樹脂層６、７とからなる３層のラミネートフィルム８を２枚重ね合わせ、リード導体３が貫通する辺以外の３辺（周縁）をヒートシール等により樹脂層７同士を接着して袋状としたものである。
封入容器２内には、リード導体３の端部に接続された正極および負極集電体１０、１１、非水電解質１３、並びにセパレータ１２が封入されている。
リード導体３としてはアルミニウム、ニッケル、銅、ニッケルめっき銅などの金属が使用される。リチウムイオン電池の場合は正極にはアルミニウム、負極にはニッケルまたはニッケルめっき銅が用いられることが多い。
封入容器２を構成するラミネートフィルム８は、金属層５としてはアルミニウム箔などが用いられ、封入容器２の外側に位置する樹脂層６としては６，６−ナイロン、６−ナイロンなどのポリアミド樹脂や、ポリエステル樹脂、ポリイミド樹脂等を用いることができる。封入容器２の内部に位置する樹脂層７には、非水電解質に溶解せず、また加熱して溶融する絶縁性樹脂を用いることが好ましく、ポリオレフィン系樹脂、酸変性ポリオレフィン系樹脂、酸変性スチレン系エラストマーが例示される。
封入容器２において、リード導体３が該封入容器２の内部から外部にむけて貫通しており、熱融着層４を介して、リード導体３と封入容器（ラミネートフィルム８）とが接着（熱融着）されることで密封（シール）される。このシール部９において、熱融着層４として、縮合リン酸アルミニウムを含有する樹脂が用いられることが、本発明の特徴である。
熱融着層４を構成するベース樹脂としては、ヒートシール時の熱によって溶融して封入容器２とリード導体３とが接着可能な任意の樹脂であればよく、例えば、ポリオレフィン系樹脂、酸変性スチレン系エラストマーなどが使用できる。ポリオレフィン系樹脂としては、ポリエチレン、ポリプロピレン、アイオノマー樹脂、酸変性ポリオレフィンなどが例示される。特にマレイン酸、アクリル酸、メタクリル酸、無水マレイン酸等で変性されて接着性の官能基を持つ酸変性ポリオレフィンが好ましい。なかでも無水マレイン酸変性ポリオレフィン樹脂は金属との接着性、シール性にすぐれている。
縮合リン酸アルミニウムとは、２個以上のＰＯ4四面体が酸素原子を共有し、重合して生成するリン酸塩で、具体的には、重合度に応じて、トリリン酸アルミニウム、テトラリン酸アルミニウム等の直鎖構造のポリリン酸アルミニウム；環状又は長い直鎖状のメタンリン酸アルミニウム；直鎖状及び環状が相互に結合したウルトラリン酸アルミニウムなどが挙げられる。縮合リン酸アルミニウムは、水に難溶性の粉末で、板状の結晶が重なりあった層状化合物である。結晶水は有していてもよいし、無水物であってもよい。
本発明で用いられる縮合リン酸アルミニウムの平均粒径は、特に限定しないが、０．１〜１０μｍが好ましく、より好ましく０．５〜７．０μｍ、さらに好ましくは１．０〜５．０μｍである。なお、平均粒径は、べックマン・コールター（株）の装置「コールターマルチサイザーII」を用いて、０．１％ヘキサメタリン酸ナトリウム水溶液超音波分散５分後に測定した値である。
これらの縮合リン酸アルミニウムは、シリカ、亜鉛化合物、マグネシウム化合物、カルシウム化合物等で表面処理されていてもよいし、これらを添加してもよい。これらの金属化合物で表面処理される、あるいはこれらの金属化合物を添加することにより、酸性度をコントロールできるようになる。
縮合リン酸アルミニウムの含有量は、非水電解質電池の構成、用途、ベース樹脂の種類により適宜選択されるが、通常、ベース樹脂１００質量部に対して、１〜３３質量部含有されることが好ましく、より好ましくは３〜３０質量部である。縮合リン酸アルミニウムの含有量が多すぎると、導体との接着力が低下し、シール性能が低下する傾向にある。一方、１質量部未満では、少なすぎて、縮合リン酸アルミニウム含有による効果が表れにくい。
熱融着層には、上記ベース樹脂、縮合リン酸アルミニウムの他、必要に応じて、難燃剤、紫外線吸収剤、光安定剤、熱安定剤、滑剤、着色剤等の各種添加剤を混合することが可能である。これらの添加剤の含有量は、樹脂組成物全体の３０質量％以下とすることが好ましい。
ベース樹脂に、縮合リン酸アルミニウム、さらに所望により添加剤を配合する組成物を、オープンロール、加圧ニーダー、単軸混合機、２軸混合機などの既知の混合装置を用いて混合した後、押出成形などによってフィルム状の熱融着層を作製する。熱融着層４の厚みはリード導体３の厚みに依存するが、通常、３０μｍ〜２００μｍが好ましい。
熱融着層４は、加速電子線やγ線などの電離放射線の照射によって架橋して使用することもできる。架橋することで耐熱性を高めることができ、使用時の温度が上がった場合の接着力の低下や、リード導体３と金属層５との短絡を防止することができる。熱融着層４全体を架橋しても良いし、熱融着層４を多層構造とし、非架橋層と架橋した層とを積層しても良い。
熱融着層４は、予めリード導体３のシール部に対応する部分を被覆するように設けても良いし、封入容器２を構成するラミネートフィルムのリード導体３と接触する部分に設けてもよい。
図３は、リード導体３のシール部に対応する部分（両面）を、熱融着層となる熱融着フィルムで被覆した場合を示しており、このように熱融着フィルムで被覆されたリード導体は、リード線と称することがある。リード線はタブリードと呼ばれることもある。

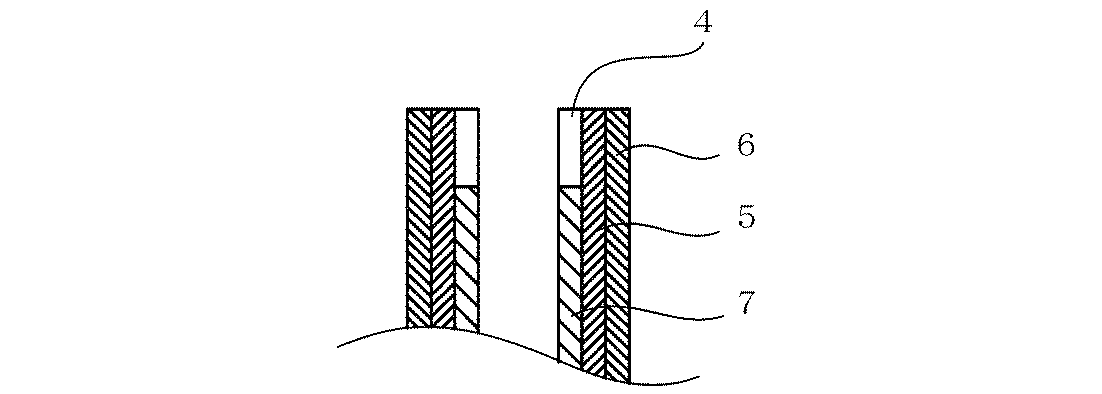

図４は、熱融着層を、予め封入容器側に設けた場合を示している。

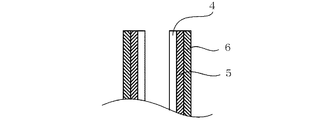

本発明の非水電解質電池は、熱融着層をリード導体とのシール部に設けた場合に限定せず、さらに、図５に示すように、樹脂層７の全部を熱融着層４に置き換えた形態も包含する。また、図６に示すように、絶縁樹脂層７の一部（シール部に対応する部分）を熱融着層４に置き換えた形態等も包含する。
またリード導体と封入容器とをシール（熱融着）する際に、熱融着層をリード導体と封入容器の間に挟み込んでも良い。これらの場合でも、熱融着層を多層構造としても良い。
以上のような非水電解質電池では、耐電解質液性、具体的には、水分との反応により生じたフッ化水素酸により、リード導体が腐食され、シール部でリード導体金属と熱融着層とが剥がれるといったことが抑制され、非水電解質電池の耐久性が向上する。機構は明らかではないが、熱融着層に含まれる縮合リン酸アルミニウムの作用により、リード導体３の金属表面に不働態被膜が形成され、水分との反応により生じたフッ化水素酸による腐食を抑制するためではないかと考えられる。
尚、以上の説明は、袋状の非水電解質電池を例に説明したが、本発明の非水電解質電池はこれに限定しない。また、以上の説明は、リチウムイオン電池に代表される非水電解質電池を例に説明したが、本発明の電子部品は非水電解質電池に限定せず、シール部において、導体に対して高度な接着性を要し、且つ耐フッ化水素酸性が求められる他の電気部品も包含する。
次に、本発明を実施例に基づいてさらに詳細に説明する。実施例は本発明の範囲を限定するものではない。
〔測定評価方法〕
（１）初期接着力
作製したリード線を１０ｍｍ幅に切断し、熱融着層とリード導体との接着力を１８０°剥離試験で測定した。なお引張速度は１００ｍｍ／分とした。
（２）耐フッ化水素酸性
エチレンカーボネート（ＥＣ）、ジエチルカーボネート（ＤＥＣ）、炭酸ジメチル（ＤＭＣ）を１：１：１の体積比率で混合し、電解質として六フッ化リン酸リチウム（ＬｉＰＦ6）を１．０ｍｏｌ／ｌとなるように溶解した電解液を準備した。この電解液に実施例１〜３のリード線を浸漬し、電解液の水分率が９００〜１０００ｐｐｍになるように調整して６５℃の恒温槽内に２週間放置した後、熱融着層となる絶縁フィルムとリード導体との剥がれがないかどうかを目視で観察した。
〔リード線の作製〕
厚み５０μｍの無水マレイン酸変性ポリプロピレンに、トリポリリン酸２水素アルミニウム１〜３のいずれかを表１に示す量だけ配合し、二軸混合機で溶融混練した後、Ｔダイで溶融押出することにより、厚み１００ｍｍのフィルムを作成した。
負極用のリード導体として厚さ０．１ｍｍ、幅２０ｍｍ、長さ４０ｍｍのニッケルめっき銅を準備した。上記で作製したフィルムをリード導体の両面に被覆して２００℃で５秒プレスすることにより、上記フィルムを熱融着層とするリード線を作製した。
作製したリード線について、上記評価方法に基づいて、初期接着力、耐フッ化水素酸性を測定評価した。評価結果をあわせて表１に示す。
なお、使用したトリポリリン酸２水素ナトリウム１〜３は、以下のとおりである。
・トリポリリン酸アルミニウム１：テイカ株式会社製の「Ｋ−ＷＨＩＴＥ ＃１０５」（平均粒径１．６μｍ）
・トリポリリン酸アルミニウム２：テイカ株式会社製の「Ｋ−ＷＨＩＴＥ Ｇ１０５」（平均粒径２．３μｍ）
・トリポリリン酸アルミニウム３：テイカ株式会社製の「Ｋ−ＦＲＥＳＨ ＃１００Ｐ」（平均粒径１．０μｍ）
Figure 2012186007
トリポリリン酸アルミニウムを５〜２５質量部含有する熱融着層を有するリード線Ｎｏ．１―４は、初期接着力が１０Ｎ／ｃｍ以上で、剥離試験では熱融着層が破壊してしまった。また、耐フッ化水素酸試験では、剥がれは認められずれ、耐フッ化水素酸性を満足できた。
一方、Ｎｏ．５はトリポリリン酸アルミニウムを含有しない場合であり、初期接着力はＮｏ．１−４と同様に満足することができたが、耐フッ化水素酸試験において、１週間後には剥がれが認められ、耐フッ化水素酸性が不十分であった。
また、トリポリリン酸アルミニウムを３５質量部含有させた場合（Ｎｏ．６）では、初期接着力が５Ｎ／ｃｍと小さく、密封に必要な接着性を確保することが困難であった。従って、トリポリリン酸アルミニウムを配合させることにより、高度な密封性、耐フッ化水素酸性を確保するためには、樹脂成分１００質量部あたり、１〜３３質量部程度とすることが好ましいことがわかる。
１ 非水電解質電池
２ 封入容器
３ リード導体
４ 熱融着層
５ 金属層
６ 樹脂層
７ 樹脂層
８ ラミネートフィルム
９ シール部
１０ 正極集電体
１１ 負極集電体
１２ セパレータ
１３ 非水電解質
１５ 他の樹脂層

Claims (7)

  1. 金属層を有する封入容器と、前記封入容器の内部から外部に延びるリード導体とを有し、前記封入容器と前記リード導体とがシール部で熱融着されてなる電気部品であって、
    前記シール部の少なくとも一部において、前記金属層と前記リード導体との間であって前記リード導体と接する部分に、縮合リン酸アルミニウムを含有する熱融着層を有することを特徴とする電気部品。
  2. 前記熱融着層は、酸変性ポリオレフィン１００質量部あたり縮合リン酸アルミニウム１〜３３質量部含有する樹脂組成物で構成されている請求項１に記載の電気部品。
  3. 前記縮合リン酸アルミニウムの平均粒径は、０．１〜１０μｍである請求項１又は２に記載の電気部品。
  4. 金属層を有する封入容器、前記封入容器の内部から外部に延びるリード導体、並びに、前記封入容器の内部に封入された非水電解質及び前記封入容器の内部に封入され、前記リード導体の端部に接続される電極を有し、前記封入容器と前記リード導体とがシール部で熱融着されてなる非水電解質電池であって、
    前記シール部の少なくとも一部において、前記金属層と前記リード導体との間であって前記リード導体と接する部分に、縮合リン酸アルミニウムを含有する熱融着層を有することを特徴とする非水電解質電池。
  5. 請求項１〜３のいずれか１項に記載の電気部品、又は請求項４に記載の非水電解質電池に用いられるリード線であって、
    リード導体と、前記リード導体の少なくとも前記シール部に対応する部分を被覆し、前記リード導体と接する熱融着層とを有し、該熱融着層が縮合リン酸アルミニウムを含有することを特徴とするリード線。
  6. 前記リード導体は、ニッケル又はニッケルを表面にめっきした金属からなる、請求項５に記載のリード線。
  7. 請求項１〜３のいずれか１項に記載の電気部品、又は請求項４に記載の非水電解質電池に用いられる封入容器であって、
    金属層と、前記金属層の少なくとも前記シール部に対応する部分を被覆する熱融着層を有し、前記リード導体と接する部分において、前記熱融着層が縮合リン酸アルミニウムを含有することを特徴とする封入容器。
JP2011048122A 2011-03-04 2011-03-04 電気部品、非水電解質電池およびそれに用いるリード線及び封入容器 Active JP5495195B2 (ja)

Priority Applications (7)

Application Number Priority Date Filing Date Title
JP2011048122A JP5495195B2 (ja) 2011-03-04 2011-03-04 電気部品、非水電解質電池およびそれに用いるリード線及び封入容器
CN201280001899.8A CN102971887B (zh) 2011-03-04 2012-02-28 电气部件、非水电解质电池以及其中使用的引线和密封容器
US13/806,412 US9585276B2 (en) 2011-03-04 2012-02-28 Electrical part, nonaqueous electrolyte cell, and lead wire and sealable container for use therein
KR1020137000172A KR101427541B1 (ko) 2011-03-04 2012-02-28 전기 부품, 비수 전해질 전지 및 그것에 이용하는 리드선 및 봉입 용기
PCT/JP2012/054854 WO2012121051A1 (ja) 2011-03-04 2012-02-28 電気部品、非水電解質電池およびそれに用いるリード線及び封入容器
DE112012001100.7T DE112012001100T5 (de) 2011-03-04 2012-02-28 Elektrisches Bauteil, Zelle mit nichtwässrigen Elektrolyten, und Zuleitungsdraht und versiegelbarer Behälter zur Verwendung darin
TW101106683A TWI505533B (zh) 2011-03-04 2012-03-01 Electrical parts, nonaqueous electrolyte batteries and lead wires and sealed containers for them

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2011048122A JP5495195B2 (ja) 2011-03-04 2011-03-04 電気部品、非水電解質電池およびそれに用いるリード線及び封入容器

Publications (2)

Publication Number Publication Date
JP2012186007A true JP2012186007A (ja) 2012-09-27
JP5495195B2 JP5495195B2 (ja) 2014-05-21

Family

ID=46798019

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2011048122A Active JP5495195B2 (ja) 2011-03-04 2011-03-04 電気部品、非水電解質電池およびそれに用いるリード線及び封入容器

Country Status (7)

Country Link
US (1) US9585276B2 (ja)
JP (1) JP5495195B2 (ja)
KR (1) KR101427541B1 (ja)
CN (1) CN102971887B (ja)
DE (1) DE112012001100T5 (ja)
TW (1) TWI505533B (ja)
WO (1) WO2012121051A1 (ja)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014123445A (ja) * 2012-12-20 2014-07-03 Okura Ind Co Ltd 収縮が防止された電池リード端子接着用ヒートシールテープ
JP2015170464A (ja) * 2014-03-06 2015-09-28 旭化成株式会社 非水電解質二次電池
JP2016207554A (ja) * 2015-04-27 2016-12-08 住友電気工業株式会社 絶縁リード及び蓄電デバイス
JP2022501234A (ja) * 2018-09-27 2022-01-06 ポスコPosco 電磁鋼板積層体
WO2024058247A1 (ja) * 2022-09-15 2024-03-21 日本製鉄株式会社 リチウムイオン電池及びリチウムイオン電池の製造方法
WO2025046646A1 (ja) * 2023-08-25 2025-03-06 住友電気工業株式会社 リード線および蓄電デバイス

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US9218268B2 (en) 2011-10-28 2015-12-22 International Business Machines Corporation Testing transaction applications
JP6881320B2 (ja) * 2016-10-17 2021-06-02 住友電気工業株式会社 非水電解質電池用リード線及びそれを含む非水電解質電池
JP6759970B2 (ja) * 2016-10-24 2020-09-23 住友電気工業株式会社 リード部材
KR102328646B1 (ko) * 2017-10-25 2021-11-17 주식회사 엘지에너지솔루션 파우치 케이스 및 이를 포함하는 이차 전지
US11108075B2 (en) * 2018-12-11 2021-08-31 TeraWatt Technology Inc. Hydraulic isotropically-pressurized battery modules

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005174825A (ja) * 2003-12-12 2005-06-30 Dainippon Printing Co Ltd リチウム電池金属端子部密封用接着性フィルムおよびこれを用いたリチウム電池
JP2008210777A (ja) * 2007-01-31 2008-09-11 Toppan Printing Co Ltd リチウム電池用包材およびその製造方法
JP2010033888A (ja) * 2008-07-29 2010-02-12 Sumitomo Electric Ind Ltd 非水電解質電池用リード線および非水電解質電池
JP2011065834A (ja) * 2009-09-16 2011-03-31 Toppan Printing Co Ltd リチウムイオン電池用外装材及びその製造方法
JP2011096445A (ja) * 2009-10-28 2011-05-12 Toppan Printing Co Ltd リチウムイオン電池用外装材
JP2011159569A (ja) * 2010-02-03 2011-08-18 Toppan Printing Co Ltd 二次電池用金属端子

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3562129B2 (ja) 1996-04-19 2004-09-08 住友電気工業株式会社 非水電解質電池用封入袋及びリード線
JP3751834B2 (ja) 2001-02-05 2006-03-01 日本電気株式会社 フィルムシール型非水電解質電池
US20020164441A1 (en) 2001-03-01 2002-11-07 The University Of Chicago Packaging for primary and secondary batteries
JP5292914B2 (ja) 2007-09-28 2013-09-18 大日本印刷株式会社 電池タブ及びそれを用いたリチウムイオン電池
JP5375013B2 (ja) 2008-10-06 2013-12-25 住友電気工業株式会社 電気部品、非水電解質電池、並びに、それらに用いられるリード線及び封入容器

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005174825A (ja) * 2003-12-12 2005-06-30 Dainippon Printing Co Ltd リチウム電池金属端子部密封用接着性フィルムおよびこれを用いたリチウム電池
JP2008210777A (ja) * 2007-01-31 2008-09-11 Toppan Printing Co Ltd リチウム電池用包材およびその製造方法
JP2010033888A (ja) * 2008-07-29 2010-02-12 Sumitomo Electric Ind Ltd 非水電解質電池用リード線および非水電解質電池
JP2011065834A (ja) * 2009-09-16 2011-03-31 Toppan Printing Co Ltd リチウムイオン電池用外装材及びその製造方法
JP2011096445A (ja) * 2009-10-28 2011-05-12 Toppan Printing Co Ltd リチウムイオン電池用外装材
JP2011159569A (ja) * 2010-02-03 2011-08-18 Toppan Printing Co Ltd 二次電池用金属端子

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014123445A (ja) * 2012-12-20 2014-07-03 Okura Ind Co Ltd 収縮が防止された電池リード端子接着用ヒートシールテープ
JP2015170464A (ja) * 2014-03-06 2015-09-28 旭化成株式会社 非水電解質二次電池
JP2016207554A (ja) * 2015-04-27 2016-12-08 住友電気工業株式会社 絶縁リード及び蓄電デバイス
JP2022501234A (ja) * 2018-09-27 2022-01-06 ポスコPosco 電磁鋼板積層体
JP7324277B2 (ja) 2018-09-27 2023-08-09 ポスコ カンパニー リミテッド 電磁鋼板積層体
US11848131B2 (en) 2018-09-27 2023-12-19 Posco Co., Ltd Electrical steel sheet laminate
WO2024058247A1 (ja) * 2022-09-15 2024-03-21 日本製鉄株式会社 リチウムイオン電池及びリチウムイオン電池の製造方法
JP7469733B1 (ja) * 2022-09-15 2024-04-17 日本製鉄株式会社 リチウムイオン電池及びリチウムイオン電池の製造方法
WO2025046646A1 (ja) * 2023-08-25 2025-03-06 住友電気工業株式会社 リード線および蓄電デバイス

Also Published As

Publication number Publication date
DE112012001100T5 (de) 2014-01-02
JP5495195B2 (ja) 2014-05-21
US20130095375A1 (en) 2013-04-18
WO2012121051A1 (ja) 2012-09-13
TWI505533B (zh) 2015-10-21
TW201246659A (en) 2012-11-16
US9585276B2 (en) 2017-02-28
CN102971887A (zh) 2013-03-13
KR101427541B1 (ko) 2014-08-07
KR20130041066A (ko) 2013-04-24
CN102971887B (zh) 2015-05-06

Similar Documents

Publication Publication Date Title
JP5495195B2 (ja) 電気部品、非水電解質電池およびそれに用いるリード線及び封入容器
JP5540967B2 (ja) 電気部品、非水電解質電池およびそれに用いるリード線及び封入容器
CN101032043B (zh) 非水电解质电池用引线和非水电解质电池
JP4784236B2 (ja) 非水電解質電池用リード線及び非水電解質電池
JP2011181300A (ja) 非水電解質蓄電デバイス用のリード部材及びその製造方法
US20260100487A1 (en) Nonaqueous electrolyte solution battery lead wire and nonaqueous electrolyte solution battery
JP2010092631A (ja) 電気部品、非水電解質電池、並びに、それらに用いられるリード線及び封入容器
JP6070117B2 (ja) 非水電解質電池用リード線及びそれを用いた非水電解質電池
JP5672196B2 (ja) 電気部品、非水電解質電池およびそれに用いるリード線及び封入容器
JP3379417B2 (ja) 非水電解質電池用封入袋
JP5218733B2 (ja) 電気部品、非水電解質電池、並びに、それらに用いられるリード線及び封入容器
JP6593078B2 (ja) リード部材及び蓄電デバイス
JP2010033888A (ja) 非水電解質電池用リード線および非水電解質電池
JP6019593B2 (ja) 非水電解質電池用リード線及びそれを用いた非水電解質電池
JP2009110779A (ja) 電気部品、非水電解質電池、並びに、それらに用いられるリード線及び封入容器
WO2024214195A1 (ja) 非水電解液電池用リード線及び非水電解液電池
JP6759970B2 (ja) リード部材

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20120626

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20131213

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20140116

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20140210

R150 Certificate of patent or registration of utility model

Ref document number: 5495195

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20140223

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
