Abstract

【課題】電子伝導性が向上した電極用材料、およびそれを用いた蓄電装置を提供する。
【解決手段】オリビン構造を有する一般式ＬｉＭＰＯ_４で表されるリン酸リチウム化合物、または、オリビン構造を有する一般式Ｌｉ_２ＭＳｉＯ_４で表されるケイ酸リチウム化合物を含む電極用材料の製造工程において、Ｍで示される金属元素とは異なる価数を有する金属元素を添加することにより、該異なる価数を有する金属元素が電極用材料におけるキャリア発生源として機能して、製造される電極用材料の電子伝導性を向上させる。また、電子伝導性の向上した電極用材料を正極活物質として用いることで、放電容量の向上した蓄電装置を提供する。
【選択図】図１

Description

蓄電装置およびその製造方法に関する。

パーソナルコンピュータや携帯電話などの携帯可能な電子機器の分野が著しく進歩している。携帯可能な電子機器において、小型軽量で信頼性を有し、高エネルギー密度且つ充電可能な蓄電装置が必要になっている。このような蓄電装置として、例えばリチウムイオン二次電池が知られている。また、環境問題やエネルギー問題の認識の高まりからリチウムイオン二次電池を搭載した電気推進車両の開発も急速に進んでいる。

リチウムイオン二次電池において、正極活物質として、リン酸鉄リチウム（ＬｉＦｅＰＯ_４）、リン酸マンガンリチウム（ＬｉＭｎＰＯ_４）、リン酸コバルトリチウム（ＬｉＣｏＰＯ_４）、リン酸ニッケルリチウム（ＬｉＮｉＰＯ_４）などの、リチウム（Ｌｉ）と鉄（Ｆｅ）、マンガン（Ｍｎ）、コバルト（Ｃｏ）またはニッケル（Ｎｉ）とを含むオリビン構造を有するリン酸化合物などが知られている（特許文献１、非特許文献１、及び非特許文献２参照）。

また、上述のオリビン構造を有するリン酸化合物と同じオリビン構造を有するシリケート系（ケイ酸）化合物をリチウムイオン二次電池の正極活物質として用いることが提案されている（例えば、特許文献２）。

特開平１１−２５９８３号公報 特開２００７−３３５３２５号公報

Ｂｙｏｕｎｇｗｏｏ Ｋａｎｇ、Ｇｅｒｂｒａｎｄ Ｃｅｄｅｒ、「Ｎａｔｕｒｅ」、２００９、Ｖｏｌ．４５８（１２）、ｐ．１９０−１９３ Ｆ． Ｚｈｏｕ ｅｔ ａｌ．、「Ｅｌｅｃｔｒｏｃｈｅｍｉｓｔｒｙ Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ」、２００４、６、ｐ．１１４４−１１４８

しかしながら、オリビン構造を有するリン酸化合物、またはオリビン構造を有するケイ酸化合物はバルク電子伝導性が低く、粒子単体では電極用材料として十分な特性を得ることが困難である。

上記問題を鑑み、開示される発明の一態様では、電子伝導性が向上した電極用材料、およびそれを用いた蓄電装置を提供することを課題の一とする。

また、開示される発明の一態様では、放電容量の大きな電極用材料、およびそれを用いた蓄電装置を提供することを課題の一とする。

本発明の一態様は、オリビン構造を有する一般式ＬｉＭＰＯ_４で表されるリン酸リチウム化合物、または、オリビン構造を有する一般式Ｌｉ_２ＭＳｉＯ_４で表されるケイ酸リチウム化合物を含む電極用材料の製造工程において、Ｍで示される金属元素とは異なる価数を有する金属元素を添加することにより、該異なる価数を有する金属元素が電極用材料におけるキャリア発生源として機能して、製造される電極用材料の電子伝導性を向上させる。

より具体的には、本発明の一態様は、リチウムを含む化合物と、マンガン、鉄、コバルト、またはニッケルから選ばれる第１の金属元素を含む化合物と、リンを含む化合物と、第１の金属元素とは異なる価数を有する第２の金属元素を含む化合物と、を混合した混合材料を焼成して、第１の金属元素を含むリン酸リチウム化合物を形成する、蓄電装置の製造方法である。

また、本発明の別の一態様は、リチウムを含む化合物と、マンガン、鉄、コバルト、またはニッケルから選ばれる第１の金属元素を含む化合物と、ケイ素を含む化合物と、第１の金属元素とは異なる価数を有する第２の金属元素を含む化合物と、を混合した混合材料を焼成して、第１の金属元素を含むケイ酸リチウム化合物を形成する、蓄電装置の製造方法である。

上記の蓄電装置の製造方法において、混合材料の焼成は、３００℃以上４００℃以下の温度で熱処理する第１の焼成と、５００℃以上８００℃以下の温度で熱処理する第２の焼成と、を含んでいてもよい。

また、上記の蓄電装置の製造方法において、第２の金属元素として、第１の金属元素の価数より１価または２価多い価数を有する金属元素、もしくは、第１の金属元素の価数より１価または２価少ない価数を有する金属元素を用いるのが好ましい。

また、上記の蓄電装置の製造方法において、第２の金属元素を含む化合物として、Ｆｅ_２Ｏ_３、Ｔｉ_２Ｏ_３、Ｃｕ_２ＯまたはＳｉＯ_２を用いるのが好ましい。

また、上記の蓄電装置の製造方法において、混合材料は、第１の金属元素に対して、１ｍｏｌ％以上１０ｍｏｌ％以下の第２の金属元素を含むのが好ましい。

開示される発明の一態様により、電子伝導性が向上した電極用材料を得ることができる。または、開示される発明の一態様により、放電容量の大きな蓄電装置を得ることができる。

蓄電装置の一態様を示す図。 蓄電装置の応用例を示す図。 蓄電装置の応用例を示す図。 実施例で作製した電極用材料の特性を示す図。 実施例で作製した蓄電装置の特性を示す図。

本発明の実施の形態および実施例について、図面を参照して以下に説明する。ただし、本発明は以下の説明に限定されるものではない。本発明の趣旨およびその範囲から逸脱することなくその形態および詳細を様々に変更し得ることは、当業者であれば容易に理解されるからである。したがって、本発明は以下に示す実施の形態および実施例の記載内容のみに限定して解釈されるものではない。なお、図面を用いて本発明の構成を説明するにあたり、同じものを指す符号は異なる図面間でも共通して用いる。

なお、各実施の形態の図面等において示す各構成の、大きさ、層の厚さ、または領域は、明瞭化のために誇張されて表記している場合がある。よって、必ずしもそのスケールに限定されない。

なお、本明細書にて用いる第１、第２、第３といった序数詞を用いた用語は、構成要素を識別するために便宜上付したものであり、その数を限定するものではない。

（実施の形態１）
本実施の形態では、電極用材料の製造方法の一例について説明する。より具体的には、本実施の形態では、一般式ＬｉＭＰＯ_４で表されるリン酸リチウム化合物、または、一般式Ｌｉ_２ＭＳｉＯ_４で表されるケイ酸リチウム化合物を含む電極用材料の製造方法の一例について説明する。なお、以下では、固相法による電極用材料の製造方法を示すが、本実施の形態はこれに限られるものではなく、液相法を用いて電極用材料を製造しても良い。

なお、上記の一般式において、Ｍは、例えば、マンガン（Ｍｎ）、鉄（Ｆｅ）、コバルト（Ｃｏ）、ニッケル（Ｎｉ）等の遷移金属から選ばれた一以上を示す。

〈リン酸リチウム化合物の製造方法〉
まず、一般式ＬｉＭＰＯ_４中の、Ｌｉの供給源となるリチウムを含む化合物と、Ｐの供給源となるリンを含む化合物と、Ｍの供給源となる遷移金属、例えばマンガン、鉄、コバルトまたはニッケルから選ばれる第１の金属元素を含む化合物と、該第１の金属元素とは異なる価数を有する第２の金属元素を含む化合物と、を混合し、混合材料を形成する。

リチウムを含む化合物としては、例えば、炭酸リチウム（Ｌｉ_２ＣＯ_３）、酸化リチウム（Ｌｉ_２Ｏ）、硫化リチウム（Ｌｉ_２Ｓ）、過酸化リチウム（Ｌｉ_２Ｏ_２）、硫酸リチウム（Ｌｉ_２ＳＯ_４）、亜硫酸リチウム（Ｌｉ_２ＳＯ_３）、チオ硫酸リチウム（Ｌｉ_２Ｓ_２Ｏ_３）、クロム酸リチウム（Ｌｉ_２ＣｒＯ_４）、及びニクロム酸リチウム（Ｌｉ_２Ｃｒ_２Ｏ_７）等のリチウム塩を用いることができる。

また、第１の金属元素を含む化合物としては、例えば、酸化鉄（ＦｅＯ）、酸化マンガン（ＭｎＯ）、酸化コバルト（ＣｏＯ）、及び酸化ニッケル（ＮｉＯ）等の酸化物、または、シュウ酸鉄（ＩＩ）二水和物（ＦｅＣ_２Ｏ_４・２Ｈ_２Ｏ）、シュウ酸マンガン（ＩＩ）二水和物（ＭｎＣ_２Ｏ_４・２Ｈ_２Ｏ）、シュウ酸コバルト（ＩＩ）二水和物（ＣｏＣ_２Ｏ_４・２Ｈ_２Ｏ）、及びシュウ酸ニッケル（ＩＩ）二水和物（ＮｉＣ_２Ｏ_４・２Ｈ_２Ｏ）等のシュウ酸塩、または、炭酸鉄（ＩＩ）（ＦｅＣＯ_３）、炭酸マンガン（ＩＩ）（ＭｎＣＯ_３）、炭酸コバルト（ＩＩ）（ＣｏＣＯ_３）、及び炭酸ニッケル（ＩＩ）（ＮｉＣＯ_３）等の炭酸塩等を用いることができる。

また、リンを含む化合物としては、例えば、リン酸二水素アンモニウム（ＮＨ_４Ｈ_２ＰＯ_４）、五酸化二リン（Ｐ_２Ｏ_５）等のリン酸塩を用いることができる。

形成される電極用材料において、第２の金属元素はキャリアの発生源（あるいは注入源）として機能する。より具体的には、電極用材料としてのリン酸リチウム化合物中に不純物として第２の金属元素を含ませることで、第１の金属元素の欠陥を引き起こし、該欠陥に起因したキャリアが発生する。よって、第２の金属元素の添加によって電極用材料（ここではリン酸リチウム化合物）の電子伝導性を向上させることができる。

上述の効果を奏するために、混合材料に用いる化合物としては、第１の金属元素と異なる価数を有する第２の金属元素を有する化合物を適用することができる。例えば、第１の金属元素を含む化合物として、２価のマンガンを有する炭酸マンガン（ＩＩ）（ＭｎＣＯ_３）を用いた場合には、第２の金属元素を含む化合物として、１価の銅を含む酸化銅（Ｃｕ_２Ｏ）、３価の鉄を含む酸化鉄（Ｆｅ_２Ｏ_３）、３価のチタンを含む酸化チタン（Ｔｉ_２Ｏ_３）、４価のシリコンを含む酸化シリコン（ＳｉＯ_２）等を用いることができる。ただし、第１または第２の金属元素を含む化合物の組み合わせは、これらに限られるものではない。また、第２の金属元素を含む化合物は、酸化物に限られない。ただし、酸化物を用いることで、形成されるリン酸リチウム化合物への不純物の影響を、第２の金属元素によるものに制御することが可能であるため、第２の金属元素を含む化合物としては酸化物を用いるのがより好ましい。

なお、第２の金属元素としては、第１の金属元素の価数より２価または１価多い金属元素、もしくは、第１の金属元素の価数より２価または１価少ない金属元素を選択するのが好ましい。また、第２の金属元素の添加量が多すぎる場合には、形成される電極用材料において副生成物が生じる可能性があるため、第１の金属元素に対する第２の金属元素の含有量は、１ｍｏｌ％以上１０ｍｏｌ％以下とするのが好ましく、２ｍｏｌ％以上５ｍｏｌ％以下とするのがより好ましい。

上述の各化合物を混合する方法には、例えば、ボールミル処理がある。具体的な方法は、化合物に揮発性の高いアセトン等の溶媒を加え、金属製またはセラミック製のボール（ボール径φ１ｍｍ以上１０ｍｍ以下）を用いて、回転数５０ｒｐｍ以上５００ｒｐｍ以下、回転時間３０分間以上５時間以下、の処理を行うというものである。ボールミル処理を行うことにより、化合物を混合するのと同時に、化合物の微粒子化を行うことができ、作製後の電極用材料（例えば、リン酸リチウム化合物）の微粒子化を図ることができる。また、ボールミル処理を行うことにより、化合物を均一に混合することができ、作製後の電極用材料の結晶性を高めることができる。なお、溶媒としてアセトンを示したが、エタノール、メタノール等の、原料が溶解しない溶媒を用いることができる。

次に、混合材料を加熱して溶媒を蒸発させた後、ペレットプレスで圧力をかけてペレットを成型し、成型したペレットに対して第１の熱処理（仮焼成）を行う。第１の熱処理は、３００℃以上４００℃以下の温度で１時間以上２０時間以下、好ましくは１０時間以下行えばよい。４００℃以下の低温で第１の熱処理（仮焼成）を行うことにより、結晶成長を抑制することができ、且つ、結晶核を形成することができる。そのため、電極用材料の微粒子化を図ることができる。

また、熱処理は、水素雰囲気下、あるいは、希ガス（ヘリウム、ネオン、アルゴン、キセノン等）または窒素等の不活性ガス雰囲気下において行うのが好ましい。

次に、熱処理を行った混合材料を乳鉢等で粉砕し、上記と同様のボールミル処理により混合を行う。その後、再度混合した材料を加熱して溶媒を蒸発させた後、ペレットプレスで圧力をかけてペレットを成型し、成型したペレットに対して第２の熱処理（本焼成）を行う。

第２の熱処理は、５００℃以上８００℃以下（好ましくは６００℃程度）の温度で、１時間以上２０時間以下（好ましくは１０時間以下）行えばよい。なお、第２の熱処理温度は、第１の熱処理温度より高くすることが好ましい。

以上の工程より、電極用材料として適用可能なリン酸リチウム化合物を作製することができる。

〈ケイ酸リチウム化合物の製造方法〉
次いで、一般式Ｌｉ_２ＭＳｉＯ_４で表されるケイ酸リチウム化合物の製造方法について説明する。

まず、一般式Ｌｉ_２ＭＳｉＯ_４中の、Ｌｉの供給源となるリチウムを含む化合物と、Ｓｉの供給源となるシリコンを含む化合物と、Ｍの供給源となる遷移金属、例えばマンガン、鉄、コバルトまたはニッケルから選ばれる第１の金属元素を含む化合物と、該第１の金属元素とは異なる価数を有する第２の金属元素を含む化合物と、を混合し、混合材料を形成する。

シリコンを含む化合物としては、例えば、酸化シリコン（ＳｉＯ_２またはＳｉＯ等）、ケイ酸リチウム（Ｌｉ_２ＳｉＯ_３）等を用いることができる。

なお、ケイ酸リチウム化合物の製造方法は、上述のリン酸リチウム化合物の製造方法において、Ｐの供給源となるリンを含む化合物に代えて、Ｓｉの供給源となるシリコンを含む化合物を用いればよく、その他の詳細についてはリン酸リチウム化合物の製造方法を参酌することができるため、詳細な説明は省略する。

以上によって製造された本実施の形態の電極用材料は、キャリアの発生源となる第２の金属元素が添加されているため、電子伝導性を向上させることができる。よって、この電極用材料を用いた蓄電装置において、放電容量を向上させ、充放電の速度、すなわちレート特性を向上させることができる。

以上、本実施の形態に示す構成、方法などは、他の実施の形態に示す構成、方法などと適宜組み合わせて用いることができる。

（実施の形態２）
本実施の形態では、上記実施の形態１に示す作製工程によって得られた電極用材料を正極活物質として用いたリチウムイオン二次電池について説明する。リチウムイオン二次電池の概要を図１に示す。

図１に示すリチウムイオン二次電池は、正極１０２、負極１０７、及びセパレータ１１０を外部と隔絶する筐体１２０の中に設置し、筐体１２０中に電解液１１１（電解質）が充填されている。また、正極１０２及び負極１０７との間にセパレータ１１０を有する。正極集電体１００には第１の電極１２１が、負極集電体１０５には第２の電極１２２が接続されており、第１の電極１２１及び第２の電極１２２より、充電や放電が行われる。また、正極活物質層１０１及びセパレータ１１０の間と負極活物質層１０６及びセパレータ１１０との間とはそれぞれは一定間隔をおいて示しているが、これに限らず、正極活物質層１０１及びセパレータ１１０と負極活物質層１０６及びセパレータ１１０とはそれぞれが接していても構わない。また、正極１０２及び負極１０７は間にセパレータ１１０を配置した状態で筒状に丸めても構わない。

正極集電体１００上に正極活物質層１０１が形成されている。正極活物質層１０１には、実施の形態１で作製した電極用材料が含まれている。一方、負極集電体１０５の上には負極活物質層１０６が形成されている。本明細書では、正極活物質層１０１と、それが形成された正極集電体１００を合わせて正極１０２と呼ぶ。また、負極活物質層１０６と、それが形成された負極集電体１０５を合わせて負極１０７と呼ぶ。

なお、活物質とは、キャリアであるイオンの挿入及び脱離に関わる物質を指し、グルコースを用いた炭素層などを含むものではない。よって、例えば、活物質の導電率を表す時には、活物質自身の導電率を指し、表面に形成された炭素層を含む活物質層の導電率を意味するものではない。

正極集電体１００としては、アルミニウム、ステンレス等の導電性の高い材料を用いることができる。正極集電体１００は、箔状、板状、網状等の形状を適宜用いることができる。

正極活物質としては、実施の形態１で示したリン酸リチウム化合物またはケイ酸リチウム化合物を用いる。

第２の焼成（本焼成）後、得られたリン酸リチウム化合物またはケイ酸リチウム化合物を再度ボールミル粉砕器で粉砕して、微粉体を得る。得られた微粉体に、導電助剤やバインダ、溶媒を加えてペースト状に調合する。

導電助剤は、その材料自身が電子導電体であり、電池装置内で他の物質と化学変化を起こさないものであればよい。例えば、黒鉛、炭素繊維、カーボンブラック、アセチレンブラック、ＶＧＣＦ（商標登録）などの炭素系材料、銅、ニッケル、アルミニウムもしくは銀など金属材料またはこれらの混合物の粉末や繊維などがそれに該当する。導電助剤とは、活物質間の導電性を助ける物質であり、離れている活物質の間に充填され、活物質同士の導通をとる材料である。

バインダとしては、澱粉、ポリビニルアルコール、カルボキシメチルセルロース、ヒドロキシプロピルセルロース、再生セルロース、ジアセチルセルロース、ポリビニルクロリド、ポリビニルピロリドン、ポリテトラフルオロエチレン、ポリフッ化ビニリデン、ポリエチレン、ポリプロピレン、ＥＰＤＭ（Ｅｔｈｙｌｅｎｅ Ｐｒｏｐｙｌｅｎｅ Ｄｉｅｎｅ Ｍｏｎｏｍｅｒ）ゴム、スルホン化ＥＰＤＭゴム、スチレンブタジエンゴム、ブタジエンゴム、フッ素ゴムもしくはポリエチレンオキシドなどの多糖類、熱可塑性樹脂、またはゴム弾性を有するポリマーなどがある。

電極用材料として用いられるリン酸リチウム化合物またはケイ酸リチウム化合物、導電助剤、及びバインダは、それぞれ８０〜９６重量％、２〜１０重量％、２〜１０重量％の割合で、且つ全体で１００重量％になるように混合する。更に、電極用材料、導電助剤、及びバインダの混合物と同体積程度の有機溶媒を混合し、スラリー状に加工する。なお、電極用材料、導電助剤、バインダ、及び有機溶媒をスラリー状に加工して得られたものを、スラリーと呼ぶ。溶媒としては、Ｎメチル−２ピロリドンや乳酸エステルなどがある。成膜した時の活物質および導電助剤の密着性が弱い時にはバインダを多くし、活物質の抵抗が高い時には導電助剤を多くするなどして、活物質、導電助剤、バインダの割合を適宜調整するとよい。

ここでは、正極集電体１００としてアルミ箔を用い、その上にスラリーを滴下してキャスト法により薄く広げた後、ロールプレス器で更に延伸し、厚みを均等にした後、真空乾燥（１０Ｐａ以下）や加熱乾燥（１５０〜２８０℃）して、正極集電体１００上に正極活物質層１０１を形成する。正極活物質層１０１の厚さは、２０〜１００μｍの間で所望の厚さを選択する。クラックや剥離が生じないように、正極活物質層１０１の厚さを適宜調整することが好ましい。さらには、電池の形態にもよるが、平板状だけでなく、筒状に丸めた時に、正極活物質層１０１にクラックや剥離が生じないようにすることが好ましい。

負極集電体１０５としては、銅、ステンレス、鉄、ニッケル等の導電性の高い材料を用いることができる。

負極活物質層１０６としては、リチウム、アルミニウム、黒鉛、シリコン、ゲルマニウムなどが用いられる。負極集電体１０５上に、塗布法、スパッタ法、蒸着法などにより負極活物質層１０６を形成してもよいし、それぞれの材料を単体で負極活物質層１０６として用いてもよい。黒鉛と比較すると、ゲルマニウム、シリコン、リチウム、アルミニウムの理論リチウム吸蔵容量が大きい。吸蔵容量が大きいと小面積でも十分に充放電が可能であり、負極として機能するため、コストの節減及び二次電池の小型化につながる。ただし、シリコンなどはリチウム吸蔵により体積が４倍程度まで増えるために、材料自身が脆くなる事や爆発する危険性などにも十分に気をつける必要がある。

電解質は、液体の電解質である電解液や、固体の電解質である固体電解質を用いればよい。電解液は、キャリアイオンであるアルカリ金属イオン、アルカリ土類金属イオンを含み、このキャリアイオンが電気伝導を担っている。アルカリ金属イオンとしては、例えば、リチウムイオン、ナトリウムイオン、若しくはカリウムイオンがある。アルカリ土類金属イオンとしては、例えば、カルシウムイオン、ストロンチウムイオン、若しくはバリウムイオンがある。また、ベリリウムイオン、マグネシウムイオンを用いてもよい。

電解液１１１は、例えば溶媒と、その溶媒に溶解するリチウム塩またはナトリウム塩とから構成されている。リチウム塩としては、例えば、塩化リチウム（ＬｉＣｌ）、フッ化リチウム（ＬｉＦ）、過塩素酸リチウム（ＬｉＣｌＯ_４）、硼弗化リチウム（ＬｉＢＦ_４）、フッ化砒酸リチウム（ＬｉＡｓＦ_６）、フッ化リン酸リチウム（ＬｉＰＦ_６）、Ｌｉ（Ｃ_２Ｆ_５ＳＯ_２）_２Ｎ等がある。ナトリウム塩としては、例えば、塩化ナトリウム（ＮａＣｌ）、フッ化ナトリウム（ＮａＦ）、過塩素酸ナトリウム（ＮａＣｌＯ_４）、硼弗化ナトリウム（ＮａＢＦ_４）等がある。

電解液１１１の溶媒として、環状カーボネート類（エチレンカーボネート（以下、ＥＣと略す）、プロピレンカーボネート（ＰＣ）、ブチレンカーボネート（ＢＣ）、およびビニレンカーボネート（ＶＣ）など）、非環状カーボネート類（ジメチルカーボネート（ＤＭＣ）、ジエチルカーボネート（ＤＥＣ）、エチルメチルカーボネート（ＥＭＣ）、メチルプロピルカーボネート（ＭＰＣ）、メチルイソブチルカーボネート（ＭＩＢＣ）、およびジプロピルカーボネート（ＤＰＣ）など）、脂肪族カルボン酸エステル類（ギ酸メチル、酢酸メチル、プロピオン酸メチル、およびプロピオン酸エチルなど）、非環状エーテル類（γ−ブチロラクトン等のγ−ラクトン類、１，２−ジメトキシエタン（ＤＭＥ）、１，２−ジエトキシエタン（ＤＥＥ）、およびエトキシメトキシエタン（ＥＭＥ）など）、環状エーテル類（テトラヒドロフラン、２−メチルテトラヒドロフランなど）、環状スルホン（スルホランなど）、アルキルリン酸エステル（ジメチルスルホキシド、１，３−ジオキソラン等やリン酸トリメチル、リン酸トリエチル、およびリン酸トリオクチルなど）やそのフッ化物があり、これらの一種または二種以上を混合して使用する。

セパレータ１１０として、紙、不織布、ガラス繊維、あるいは、ナイロン（ポリアミド）、ビニロン（ビナロンともいう）（ポリビニルアルコール系繊維）、ポリエステル、アクリル、ポリオレフィン、ポリウレタンといった合成繊維等を用いればよい。ただし、上記した電解液１１１に溶解しない材料を選ぶ必要がある。

より具体的には、セパレータ１１０の材料として、例えば、フッ素系ポリマ−、ポリエチレンオキシド、ポリプロピレンオキシド等のポリエーテル、ポリエチレン、ポリプロピレン等のポリオレフィン、ポリアクリロニトリル、ポリ塩化ビニリデン、ポリメチルメタクリレート、ポリメチルアクリレート、ポリビニルアルコール、ポリメタクリロニトリル、ポリビニルアセテート、ポリビニルピロリドン、ポリエチレンイミン、ポリブタジエン、ポリスチレン、ポリイソプレン、ポリウレタン系高分子およびこれらの誘導体、セルロース、紙、不織布から選ばれる一種を単独で、または二種以上を組み合せて用いることができる。

上記に示すリチウムイオン二次電池に充電をする時には、第１の電極１２１に正極端子、第２の電極１２２に負極端子を接続する。正極１０２からは電子が第１の電極１２１を介して奪われ、第２の電極１２２を通じて負極１０７に移動する。加えて、正極からはリチウムイオンが正極活物質層１０１中の活物質から溶出し、セパレータ１１０を通過して負極１０７に達し、負極活物質層１０６内の活物質に取り込まれる。当該領域でリチウムイオン及び電子が合体して、負極活物質層１０６に吸蔵される。同時に正極活物質層１０１では、活物質から電子が放出され、活物質に含まれる金属Ｍの酸化反応が生じる。

放電する時には、負極１０７では、負極活物質層１０６がリチウムをイオンとして放出し、第２の電極１２２に電子が送り込まれる。リチウムイオンはセパレータ１１０を通過して、正極活物質層１０１に達し、正極活物質層１０１中の活物質に取り込まれる。その時には、負極１０７からの電子も正極１０２に到達し、金属Ｍの還元反応が生じる。

以上のようにして作製したリチウムイオン二次電池は、オリビン構造を有するリン酸リチウム化合物またはオリビン構造を有するケイ酸リチウム化合物を正極活物質として有している。また、該リン酸リチウム化合物またはケイ酸リチウム化合物中には、キャリアの発生源となる第２の金属元素が添加されており、バルク電子伝導率が向上している。そのため、本実施の形態で得られるリチウムイオン二次電池を、放電容量が大きく、充放電の速度が大きいリチウムイオン二次電池とすることができる。

以上、本実施の形態に示す構成、方法などは、他の実施の形態に示す構成、方法などと適宜組み合わせて用いることができる。

（実施の形態３）
本実施の形態では、本発明の一態様に係る蓄電装置の応用形態について説明する。

蓄電装置は、さまざまな電子機器に搭載することができる。例えば、デジタルカメラやビデオカメラ等のカメラ類、携帯電話機、携帯情報端末、電子書籍用端末、携帯型ゲーム機、デジタルフォトフレーム、音響再生装置等に搭載することができる。また、蓄電装置は、電気自動車、ハイブリッド自動車、鉄道用電気車両、作業車、カート、車椅子、又は自転車等の電気推進車両に搭載することができる。

本発明の一態様に係る蓄電装置は、高放電容量化、充放電速度の向上などの特性向上が図られている。蓄電装置の特性を向上させることで、蓄電装置の小型軽量化にも結びつけることができる。このような蓄電装置を搭載することで、電子機器や電気推進車両などの充電時間の短縮、使用時間の延長、小型軽量化などが可能となり、利便性やデザイン性の向上も実現できる。

図２（Ａ）は、携帯電話機の一例を示している。携帯電話機３０１０は、筐体３０１１に表示部３０１２が組み込まれている。筐体３０１１は、さらに操作ボタン３０１３、操作ボタン３０１７、外部接続ポート３０１４、スピーカー３０１５、及びマイク３０１６等を備えている。このような携帯電話機に、本発明の一態様に係る蓄電装置を搭載することで、利便性やデザイン性を向上させることができる。

図２（Ｂ）は、電子書籍用端末の一例を示している。電子書籍用端末３０３０は、第１の筐体３０３１及び第２の筐体３０３３の２つの筐体で構成されて、２つの筐体が軸部３０３２により一体にされている。第１の筐体３０３１及び第２の筐体３０３３は、軸部３０３２を軸として開閉動作を行うことができる。第１の筐体３０３１には第１の表示部３０３５が組み込まれ、第２の筐体３０３３には第２の表示部３０３７が組み込まれている。その他、第２の筐体３０３３に、操作ボタン３０３９、電源３０４３、及びスピーカー３０４１等を備えている。このような電子書籍用端末に、本発明の一態様に係る蓄電装置を搭載することで、利便性やデザイン性を向上させることができる。

図３（Ａ）は、電気自動車の一例を示している。電気自動車３０５０には、蓄電装置３０５１が搭載されている。蓄電装置３０５１の電力は、制御回路３０５３により出力が調整されて、駆動装置３０５７に供給される。制御回路３０５３は、コンピュータ３０５５によって制御される。

駆動装置３０５７は、直流電動機若しくは交流電動機単体、又は電動機と内燃機関と、を組み合わせて構成される。コンピュータ３０５５は、電気自動車３０５０の運転者の操作情報（加速、減速、停止など）や走行時の情報（登り坂や下り坂等の情報、駆動輪にかかる負荷情報など）の入力情報に基づき、制御回路３０５３に制御信号を出力する。制御回路３０５３は、コンピュータ３０５５の制御信号により、蓄電装置３０５１から供給される電気エネルギーを調整して駆動装置３０５７の出力を制御する。交流電動機を搭載している場合は、直流を交流に変換するインバータも内蔵される。

蓄電装置３０５１は、プラグイン技術による外部からの電力供給により充電することができる。蓄電装置３０５１として、本発明の一態様に係る蓄電装置を搭載することで、充電時間の短縮化などに寄与することができ、利便性を向上させることができる。また、充放電速度の向上により、電気自動車の加速力向上に寄与することができ、電気自動車の性能向上に寄与することができる。また、蓄電装置３０５１の特性向上により、蓄電装置３０５１自体を小型軽量化できれば、車両の軽量化に寄与することができ、燃費向上にも結びつけることができる。

図３（Ｂ）は、電動式の車椅子の一例を示している。車椅子３０７０は、蓄電装置、電力制御部、制御手段等を有する制御部３０７３を備えている。制御部３０７３により出力が調整された蓄電装置の電力は、駆動部３０７５に供給される。また、制御部３０７３は、コントローラ３０７７と接続されている。コントローラ３０７７の操作により、制御部３０７３を介して駆動部３０７５を駆動させることができ、車椅子３０７０の前進、後進、旋回等の動作や速度を制御することができる。

車椅子３０７０の蓄電装置についても、プラグイン技術による外部からの電力供給により充電することができる。蓄電装置３０５１として、本発明の一態様に係る蓄電装置を搭載することで、充電時間の短縮化などに寄与することができ、利便性を向上させることができる。また、蓄電装置の特性向上により、蓄電装置自体を小型軽量化できれば、車椅子３０７０の使用者及び介助者の使い易さを高めることができる。

なお、電気推進車両として鉄道用電気車両に蓄電装置を搭載させる場合、架線や導電軌条からの電力供給により充電することも可能である。

以上、本実施の形態に示す構成、方法などは、他の実施の形態に示す構成、方法などと適宜組み合わせて用いることができる。

本実施例では、本発明の一態様に係る製造方法を用い、電極用材料としてリン酸マンガンリチウム（ＬｉＭｎＰＯ_４）を作製する例を示す。

リン酸マンガンリチウムの材料として、炭酸リチウム（ＬｉＣＯ_３）、炭酸マンガン（ＩＩ）（ＭｎＣＯ_３）、およびリン酸二水素アンモニウム（ＮＨ_４Ｈ_２ＰＯ_４）と、酸化鉄（Ｆｅ_２Ｏ_３）と、をボールミル処理により粉砕、混合した。ボールミル処理は、アセトンを溶媒として加え、セラミック製のボール（ボール径φ３ｍｍ）を用いて、回転数４００ｒｐｍで、回転時間２時間とした。

炭酸リチウムは、リチウム導入用の原料であり、炭酸マンガン（ＩＩ）は、第１の金属元素であるマンガン導入用の原料であり、リン酸二水素アンモニウムは、リン酸導入用の原料である。

ここで、第１の金属元素を含む化合物として、２価のマンガンを有する炭酸マンガン（ＩＩ）（ＭｎＣＯ_３）を用い、３価の鉄を含む酸化鉄（Ｆｅ_２Ｏ_３）を第２の金属元素を含む化合物として添加した。また、マンガン（Ｍｎ^２＋）に対する鉄（Ｆｅ^３＋）の添加量が、それぞれ１ｍｏｌ％、２ｍｏｌ％、５ｍｏｌ％、１０ｍｏｌ％となるように、材料の混合比を調整し、４条件の混合材料を作製した。表１に具体的な材料の重量を示す。

ボールミル処理後、原料の混合物をペレットプレス機により、１５０ｋｇｆの圧力で５分間加圧して、ペレットに成型した。

次いで、ペレットに成型した混合材料をアルミナ坩堝へ入れ、窒素雰囲気中で、３５０℃、１０時間加熱して、第１の焼成（仮焼成）を行った。

第１の焼成後、焼成した混合材料を乳鉢で粉砕した。

次いで、粉砕した混合材料に対して、グルコース１０ｗｔ％を秤量し、秤量したグルコースを添加した。

グルコースを添加後、再度ボールミル処理を行った。ボールミル処理は、アセトンを溶媒として加え、セラミック製のボール（ボール径φ３ｍｍ）を用いて、回転数４００ｒｐｍで、回転時間２時間とした。

ボールミル処理後、混合材料を再度ペレットプレス機により、１５０ｋｇｆの圧力で５分間加圧して、ペレットに成型した。

次いで、ペレットに成型した混合材料をアルミナ坩堝に入れ、窒素雰囲気中で、６００℃、１０時間加熱して、第２の焼成（本焼成）を行った。

第２の焼成を終えたペレットを、乳鉢により粉砕して、本実施例の電極用材料を作製した。

図４に、作製した電極用材料のバルク電子伝導率を示す。図４において、横軸は、Ｍｎ^２＋に対するＦｅ^３＋の添加量（ｍｏｌ％）を示し、縦軸は電子伝導率（Ｓ／ｃｍ）を示す。また、図４において、黒三角印のプロットは、混合材料にＦｅ_２Ｏ_３を添加した材料における電子伝導率を示し、黒丸印のプロットは、比較材料として、Ｆｅ_２Ｏ_３を添加せずに作製した（すなわち、Ｆｅ^３＋の添加量が０ｍｏｌ％である）混合材料の電子伝導率を示す。

図４に示すように、混合材料にＦｅ_２Ｏ_３を添加することで、バルク電子伝導率の向上が確認された。これは、添加されたＦｅ_２Ｏ_３に由来するＦｅ^３＋が、ＬｉＭｎＰＯ_４中においてＭｎ^２＋に対する不純物となり、Ｍｎ^２＋の欠陥を引き起こし、該欠陥に起因したキャリアが発生するためと示唆される。

また、得られた電極用材料としてのリン酸マンガンリチウムに、導電助剤およびバインダを混合した。なお、導電助剤としてアセチレンブラック、バインダとしてポリテトラフルオロエチレン（ＰＴＦＥ）を用い、混合比を重量比（ｗｔ％）で、８０：１５：５（＝ＬｉＭｎＰＯ_４：アセチレンブラック：ＰＴＦＴ）とした。混合した材料をロールプレス機により圧延してペレット状の電極とした後、該電極にアルミニウムの正極集電体を圧着して、リチウムイオン二次電池の正極を作製した。

また、リチウムイオン二次電池の負極としてはリチウム箔、セパレータとしてはポリプロピレン（ＰＰ）を用いた。そして、電解液としては、溶質に六フッ化リン酸リチウム（ＬｉＰＦ_６）、溶媒にエチレンカーボネート（ＥＣ）及びジメチルカーボネート（ＤＣ）を用いた。なお、電解液はセパレータに含浸させた。

以上のようにして、正極、負極、セパレータ、及び電解液を有するコイン型のリチウムイオン二次電池を得た。正極、負極、セパレータ、及び電解液等の組立ては、アルゴン雰囲気のグローブボックス内で行った。

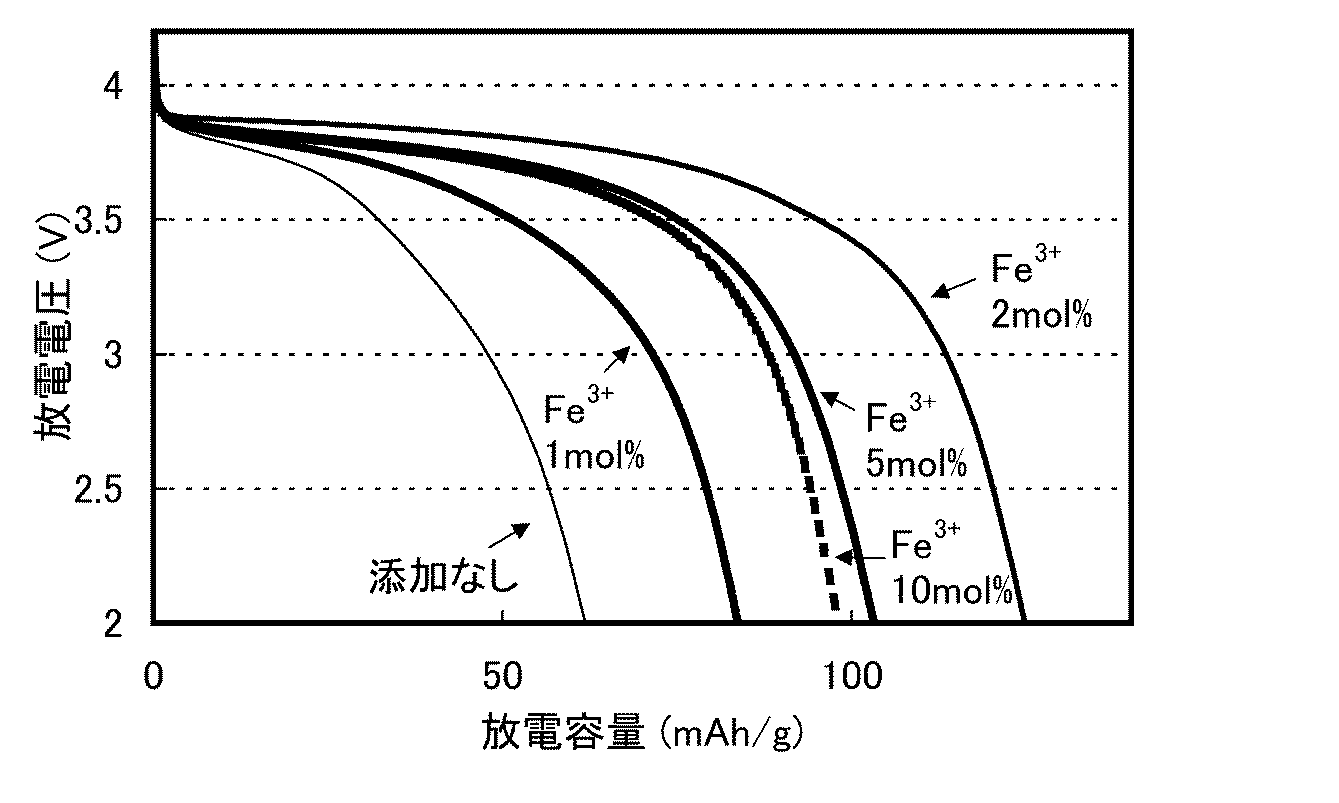

得られたリチウムイオン二次電池の放電容量を図５に示す。図５において、横軸は放電容量（ｍＡｈ／ｇ）を示し、縦軸は放電電圧（Ｖ）を示す。

図５より、ＬｉＭｎＰＯ_４中にＦｅ^３＋が添加された電極用材料を正極活物質として用いた場合、リチウムイオン二次電池の放電容量の向上が確認された。これは、Ｆｅ^３＋の添加により、正極活物質におけるバルク電子伝導率が向上したためと示唆される。また、Ｍｎ^２＋に対するＦｅ^３＋の添加量が１ｍｏｌ％乃至１０ｍｏｌ％の全ての範囲内で、放電容量の向上が確認され、特に、添加量が２ｍｏｌ％以上５ｍｏｌ％以下の範囲内でより大きな効果が確認された。

以上示したように、リン酸マンガンリチウム（ＬｉＭｎＰＯ_４）において、Ｍｎ^２＋と異なる価数を有する金属元素を含む化合物（すなわち、Ｆｅ^３＋を含むＦｅ_２Ｏ_３）を添加することで、電子伝導率の向上した電極用材料を作製することが可能である。また、該電極用材料を用いてリチウムイオン二次電池を作製することにより、放電容量の高いリチウムイオン二次電池を得ることができる。

１００ 正極集電体
１０１ 正極活物質層
１０２ 正極
１０５ 負極集電体
１０６ 負極活物質層
１０７ 負極
１１０ セパレータ
１１１ 電解液
１２０ 筐体
１２１ 電極
１２２ 電極
３０１０ 携帯電話機
３０１１ 筐体
３０１２ 表示部
３０１３ 操作ボタン
３０１４ 外部接続ポート
３０１５ スピーカー
３０１６ マイク
３０１７ 操作ボタン
３０３０ 電子書籍用端末
３０３１ 筐体
３０３２ 軸部
３０３３ 筐体
３０３５ 表示部
３０３７ 表示部
３０３９ 操作ボタン
３０４１ スピーカー
３０４３ 電源
３０５０ 電気自動車
３０５１ 蓄電装置
３０５３ 制御回路
３０５５ コンピュータ
３０５７ 駆動装置
３０７０ 車椅子
３０７３ 制御部
３０７５ 駆動部
３０７７ コントローラ

Claims (6)

1. リチウムを含む化合物と、
   マンガン、鉄、コバルト、またはニッケルから選ばれる第１の金属元素を含む化合物と、
   リンを含む化合物と、
   前記第１の金属元素とは異なる価数を有する第２の金属元素を含む化合物と、を混合した混合材料を焼成して、前記第１の金属元素を含むリン酸リチウム化合物を形成する、蓄電装置の製造方法。
2. リチウムを含む化合物と、
   マンガン、鉄、コバルト、またはニッケルから選ばれる第１の金属元素を含む化合物と、
   ケイ素を含む化合物と、
   前記第１の金属元素とは異なる価数を有する第２の金属元素を含む化合物と、を混合した混合材料を焼成して、前記第１の金属元素を含むケイ酸リチウム化合物を形成する、蓄電装置の製造方法。
3. 前記混合材料の焼成は、３００℃以上４００℃以下の温度で熱処理する第１の焼成と、５００℃以上８００℃以下の温度で熱処理する第２の焼成と、を含む請求項１または２に記載の蓄電装置の製造方法。
4. 前記第２の金属元素として、前記第１の金属元素の価数より１価または２価多い価数を有する金属元素、もしくは、前記第１の金属元素の価数より１価または２価少ない価数を有する金属元素を用いる、請求項１乃至３のいずれか一に記載の蓄電装置の製造方法。
5. 前記第２の金属元素を含む化合物として、Ｆｅ_２Ｏ_３、Ｔｉ_２Ｏ_３、Ｃｕ_２ＯまたはＳｉＯ_２を用いる請求項１乃至４のいずれか一に記載の蓄電装置の製造方法。
6. 前記混合材料は、前記第１の金属元素に対して、１ｍｏｌ％以上１０ｍｏｌ％以下の前記第２の金属元素を含む請求項１乃至５のいずれか一に記載の蓄電装置の製造方法。
