Abstract

【課題】 外枠部をもつフレキシブルプリント配線板シートの製造工程のめっき処理において、製品領域の電流調整がしやすい、フレキシブルプリント配線板シートおよびその製造方法を提供する。
【解決手段】 本発明の製造方法において、フレキシブルプリント配線板シート５０は、導体層を含む外枠部５と、該外枠部に取り囲まれて配線板が形成される製品領域７とを有し、フレキシブルプリント配線板シートの中間製品の基材シート５０ｂに金属層を形成するめっき処理のとき、基材シートの外枠部の導体層へ流れる電流を減少させるために、外枠部電流減少手段（欠落部５ｈ、外枠部マスク８１）を用いることを特徴とする。
【選択図】 図１

Description

本発明は、フレキシブルプリント配線板が複数設けられたフレキシブルプリント配線板シート、およびその製造方法に関するものである。

ハードディスク装置の磁気ヘッドを支持する支持金属箔と、信号伝達のための配線とが一体化された配線板（以下、「磁気ヘッド配線板」と記す）は、垂直磁気記録方式などの情報密度の増大にともなってさらに需要が増大している。磁気ヘッド配線板は、シート単位で製造され、１枚のシート内に、数十個、設けられている。これを、フレキシブルプリント配線板シートと呼ぶこととする。１枚のフレキシブルプリント配線板シート内には、めっきフレームが巡らされ、そのめっきフレームに繋がれて数十個の同一配線パターン（磁気ヘッド配線板）が形成されている。配線、めっきフレーム、めっきリード部等は、銅めっき層によって形成されている。また、上記のめっきフレームを用いて、配線の所定部分（接続部）に金めっき層を形成する。個々の磁気ヘッド配線板では、複数の配線が並行しており、配線の根元からめっきリード部が延びて、めっきフレームと連結して導通をとる。一方、反対側の先端では、上記複数の配線が延び出している。上記の金めっき層の形成、その他の一連の処理の後、フレキシブルプリント配線板シートを完成し、そのフレキシブルプリント配線板シートの状態で、中間製品メーカまたは磁気ヘッド配線板組み込みメーカに出荷される。

上記より、フレキシブルプリント配線板シートの製造において、配線の銅めっき、その配線の所定部への金めっきなど、めっき処理が重要な処理であることが分かる。とくに高い精度の厚みをもち、全体にわたって均一な厚みのめっき層を得ることは重要である。このため、フレキシブルプリント配線板シートのめっき処理の際に、めっき液をめっき槽の壁面等に噴射して反射流を生じさせ、この反射流の中に、陰極側の回路基板および陽極を面が並行するように配置してめっき処理する方法が開示されている（特許文献１）。
特開２００３−２４７０９９号公報

上記の反射流を生じさせて反射流中に回路基板等を並行配置する方策は、一定の効果はある。しかし、フレキシブルプリント配線板シートの外枠部が広く、フレキシブルプリント配線板が配列されるシート内側の製品領域の面積よりも、外枠部の面積が非常に大きい場合、製品領域に対する電流の調整が困難になる。とくに外枠部の端部は、対面相手のめっき金属板との位置関係の少しのずれによって、めっき液内を巡ってきて析出する金属が多くあり、端部特有の不安定作用を生じる。この結果、種類の異なるフレキシブルプリント配線板を、フレキシブルプリント配線板シートの形態で製造するとき、種類に応じて製品領域に対するめっき処理条件（電流密度など）をきめ細かく調整できなくなる。たとえば、めっき膜厚を、装置全体のトータル電流と時間とで、意図した厚みに精度よく形成することが困難になる。なお、各めっき処理時に、外枠部では、導体薄膜が露出している。金めっき処理は、所定領域に限定されるが、導体薄膜に加えて銅めっき配線層が露出している。
外枠部をなくすことができれば、製品領域の電流密度のきめ細かい調整は、しやすくなる。しかし、ガイドマークの配置、めっきマスクの露光時の位置合わせ保持部、ハンドリング、製品領域を保護する強度確保などのために、外枠部は必要である。このため、外枠部を備えた上で、フレキシブルプリント配線板の種類に応じて、製品領域に対する電流調整などが可能な対策が要求されている。
本発明は、外枠部をもつフレキシブルプリント配線板シートの製造工程のめっき処理において、製品領域の電流調整がしやすい、フレキシブルプリント配線板シートおよびその製造方法を提供することを目的とする。

本発明のフレキシブルプリント配線板シートの製造方法は、めっき金属層を含むフレキシブルプリント配線板を複数備えるフレキシブルプリント配線板シートを製造する。フレキシブルプリント配線板シートは、導体層を含む外枠部と、該外枠部に取り囲まれてフレキシブルプリント配線板が形成される製品領域とを有し、この製造方法では、フレキシブルプリント配線板シートの中間製品である基材シートに金属層を形成するめっき処理のとき、基材シートの外枠部の導体層へ流れる電流を減少させるために、外枠部電流減少手段を用いることを特徴とする。

上記の方法によって、めっき処理時に電流を、製品領域に集めることができ、製品領域に対するきめ細かい高精度の電流制御が容易になる。さらに外枠部の端部特有の不安定作用を減少させることができる。製品の要求仕様に応じて、きめ細かくめっき膜厚等を調整でき、高品質を確保することが可能となる。そして製品種類ごとに、めっき厚みの精度を高め、さらに製品領域について均一なめっき膜厚を得ることができる。

上記のめっき処理の前に、外枠部電流減少手段として、導体層の欠落部が外枠部に散在するように、加工し、欠落部が散在する外枠部を持つ基材シートに対してめっき処理をすることができる。これによって、外枠部の強度および把持部分を確保しながら、電流の流れ込み量を減少させ、製品領域へ流れる電流比率を増やして、製品領域に対する高精度の電流調整を容易にすることができる。とくに滑らかな（孔なし）連続平板の端部特有の不安定作用については、欠落部を散在させることで、不安定作用が、辺縁や角部に集中せずに外枠部全体に平均化され、希薄化される。このような不安定作用の平均化・希薄化によって、対面する相手金属板との少しのずれがあっても、大きな影響は発生せず、製品領域の電流制御の精度を高めることができる。この結果、製品領域のめっき厚の精度を高め、かつ製品領域にわたって厚みを均一にすることができる。

上記の導体層欠落部を、ドット状またはメッシュ状の孔とすることができる。これによって、打ち抜き加工などの簡単な加工によって、外枠部の強度と把持部面積を確保しながら、製品領域に対する電流調整の精度を高めることができる。この結果、製品領域のめっき厚の精度を向上し、製品領域にわたってめっき厚を均一にすることができる。

導体層の欠落部を設けない場合には、外枠部電流減少手段として、めっき処理の前に、製品領域および外枠部の導体層上にレジストパターンを設けことができる。外枠部に囲まれる製品領域は、配線回路を形成するために、めっき処理の前にレジスパターンを必ず形成する。製品領域のレジストパターンと外枠部のレジストパターンとを同時に形成することで、打ち抜き加工等により外枠部に貫通孔をあける工程を追加する必要はなくなる。すなわち、外枠部のレジストパターンのレジスト膜部にはめっき電流は流れず、導体層の欠落部と同じ作用を奏する。これにより、製造期間の短縮、工数の節約、打ち抜き装置などの不要化を得ることができ、全体的にみて、打ち抜き加工等よりも製造コストを削減することができる。また、外枠部の強度確保からも、レジストパターンによるめっき電流制御のほうが好ましい。

上記のめっき処理を行うとき、外枠部電流減少手段としての絶縁体からなる外枠部マスクを、めっき処理の装置、または基材シートに設けることができる。これによって、フレキシブルプリント配線板シートに形状の変化等をもたらす加工を加えることなく、製品領域の電流制御を十分行うことができ、意図した厚みからの外れが小さく、かつ製品領域にわたって均一なめっき膜厚を得ることができる。

前記外枠部において、めっき処理における基材シート外枠部への陰極からの導電箇所に近い位置ほど、（１）導体層欠落部の面積割合を大きくし、遠ざかるにしたがい小さくする、（２）レジストパターンのレジスト膜部の面積割合を大きくし、遠ざかるにしたがい小さくする、または（３）外枠部マスクの導体層への被覆率を大きくし、遠ざかるにしたがい小さくすることができる。これによって、外枠部の陰極導電位置付近を含みそれから遠ざかる位置にわたって、電流密度に応じて、電流密度を低下させる導体層欠落部の面積割合を調整することができる。すなわち、何も対策をとらない場合に電流密度が非常に高い陰極導電位置付近では、上記欠落部の面積割合を高めて電流密度を減らし、そこから遠ざかるほど上記面積割合を小さくして強度確保を重視したものとすることができる。

本発明のフレキシブルプリント配線板シートは、めっき金属層を含むフレキシブルプリント配線板を複数備えるフレキシブルプリント配線板シートである。このフレキシブルプリント配線板シートは、複数のフレキシブルプリント配線板が位置する製品領域を取り囲むように、導体層を含む外枠部が位置し、その外枠部において、（１）導体層に欠落部が散在し、非欠落部の導体層上に銅めっき層が形成されている、または（２）欠落部を含まない導体層上に銅めっき層を有し、該銅めっき層中に当該銅めっき層が欠落した銅めっき層欠落部が散在することを特徴とする。この構成によって、めっき処理時に、製品領域の電流制御をきめ細かく行い、そのため高精度で、均一なめっき膜厚を得ることができる。なお、上記の銅めっき層中の欠落部は、銅めっき処理時にレジストパターンのレジスト膜部に覆われていた箇所である。また、導体層はあとで説明する導体薄膜のことであり、ポリイミドとの密着力が高いニッケルやクロムなどの薄膜であり、無電解めっきやスパッタリングで形成される。このため、材質および膜の厚みによって、導体層と銅めっき層とを識別することができる。

外枠部において、メッシュ状またはドット状の孔があけられた導体層の非孔部に銅めっき層が形成されているか、または欠落部を含まない導体層上に銅めっき層が形成され、該銅めっき層内にメッシュ状またはドット状の銅めっき層欠落部がある構成をとることができる。これによって、打ち抜き加工などの簡単な加工、または、より効率的なレジストパターン形成などによって、製品領域の電流制御を行い、機会変動が小さく、また同じ機会において場所変動の小さいめっき膜厚を得ることができる。

導体層および銅めっき層の欠落部、または欠落部を含まない導体層上の銅めっき層中の銅めっき層欠落部、の面積率が所定の箇所で大きく、その箇所から遠ざかるにつれて小さくなるように形成される構造をとることができる。これによって、電流密度が高くなる位置を狙い撃ちに欠落部の面積率を高めて電流密度を減らし、その位置から遠ざかるにつれて欠落部の面積率を減らして強度確保を重視したものとすることができる。

本発明によって、外枠部をもつフレキシブルプリント配線板シートの製造工程のめっき処理において、製品領域の電流調整がしやすい、フレキシブルプリント配線板シートおよびその製造方法を得ることができる。

（実施の形態１）
図１は、本発明の実施の形態１におけるフレキシブルプリント配線板シート５０を示す平面図である。以下の説明においてフレキシブルプリント配線板およびフレキシブルプリント配線板シートを、それぞれＦＰＣおよびＦＰＣシートと略記する。このＦＰＣシート５０の全体は矩形であり、最終的な製品となるＦＰＣ１０が、複数、配置される製品領域７を取り囲むように外枠部５が設けられている。このＦＰＣ１０は、支持金属箔と、信号伝達のための配線とが一体化された、磁気ヘッド配線板である。本実施の形態のＦＰＣシート５０の最大の特徴は、製品領域７を取り囲む外枠部５全体に欠落部５ｈである円孔が散在している点にある。外枠部５に設けられた欠落部５ｈの作用については、この後、順次説明してゆく。
図１において、ＦＰＣシート５０には、めっきをする際に導通をとるめっきフレーム２１が設けられている。図１では、ＦＰＣ１０の配線１１は、１本の太線で表示されているが、より詳しくは、図２に示すように、たとえば３本またはそれを超える本数の導線が並行している。配線１１は、先端部が屈曲しており、その屈曲部が対向し、対をなすように配置される。配線１１から延びてめっきリード部１１ｋが設けられ、このめっきリード部１１ｋは、めっきフレーム２１に連結されている。配線１１／めっきリード部１１ｋ／めっきフレーム２１は、図１および図２において、同じ層（高さ、厚み方向位置）である配線層に位置している。
後のめっき処理の説明のために、予め、配線１１に対して行う金めっき処理の領域（Ｇ領域）を紹介しておく。
（Ｇ領域）：Ｇ領域では、配線１１に接続のために金めっき層が形成されている。他の配線層の上には、カバー絶縁層９が位置するが、この接続用の金めっきされた箇所では、カバー絶縁層９は除去されている。また、Ｇ領域では、所定領域のステンレス箔が、くりぬかれる。

次に、ＦＰＣシート５０の製造方法を説明する。以後の説明において、完成する前の段階の、ＦＰＣシート５０の中間製品を、基材シート５０ｂと記す。
図３（ａ）は、ステンレス箔１上にポリイミドの絶縁層２を形成した状態を示す。ステンレス箔１は、図示しない磁気ヘッドをディスク面から微小浮上させながら弾性支持するために用いられ、所定の弾性率が必要とされる。
次いで、図３（ｂ）に示すように、ポリイミド層２上に、無電解めっきによって導体薄膜３を形成する。導体薄膜３は、電気めっきによって配線１１を形成するための下地導電層となる。従来は、そのまま、導体薄膜３上に電気めっきにより銅めっき層の配線等を形成していた。すなわち、中間製品の基材シート（ステンレス箔１／ポリイミド層２／導体薄膜３から形成される矩形シート）に対して、製品領域７の内側に配線１１／めっきリード部１１ｋを、また、製品領域７の外縁部、外枠部５の内側にめっきフレームを桟（さん）のように、銅めっき層を形成していた。
この銅めっき処理において、製品領域７の配線１１等に電流を流し、銅イオンを銅として析出させる。しかし、上述のように、外枠部５には大面積の導体薄膜３がめっき液中に浸漬されているので、外枠部５にもトータルで大電流が流れる。このため、製品領域７へ流れ込む電流の、外枠部５へ流れ込む電流に対する割合は、小さくなる。また、基材シートが対面する相手側の金属板（陽極）との相対位置の少しのずれによって、孔なし平板の外枠部の辺縁や角部への電流が大きく変化するという外枠部特有の不安定作用もある。このため、製品領域７に流れ込む電流の制御をきめ細かく精度よく行うことが難しいという問題を生じていた。

上記の従来の問題を打開するために、本発明の実施の形態では、基材シート（ステンレス箔１／ポリイミド層２／導体薄膜３から形成される矩形シート）５０ｂの外枠部５の全周にわたって散在するように円孔５ｈを打ち抜く。図４は、上記基材シート５０ｂの外枠部５の全周に円形の孔を打ち抜いた状態を示す平面図である。これによって、導体薄膜３の上の製品領域７に、銅めっき層１１，１１ｋ，２１を形成する際、外枠部５へ流れ込む電流を大幅に減らし、製品領域７へ流れる電流の制御をきめ細かく高精度にすることができる。この製品領域の電流の制御の精度向上には、孔なし完全平板の外枠部の辺縁や角部における不安定作用が、散在する孔によって外枠部全体にわたって、平均化・希薄化されることも寄与している。また、欠落部５ｈは外枠部５の中で連結せず、散在するので、外枠部５自体、残っており、所定の強度を有している。このため、ハンドリングのつかみ部、レジストパターン形成時の、レチクルを用いた露光の位置合わせ保持部、などとして機能することができる。
また、めっき処理時に陰極から導電される接続箇所は、めっき電流密度が高いので、外枠部５の導体薄膜（導体層）欠落部５ｈの割合をそのような陰極導電部において高めるのがよい。その陰極導電箇所から遠ざかるほど導体層欠落部の割合を小さくすることで、外枠部５の強度確保を重視しながら、電流密度分布を平均化することができる。

図５は、銅めっき処理における外枠部５付近を示す断面図である。図５（ａ）は、製品領域７にレジストパターンＲ１，Ｒ２を形成した段階の、外枠部５付近の断面図である。レジストパターンＲ１の開口部に、銅めっき層１１，１１ｋ，２１を形成する。
図５（ｂ）は、基材シート５０ｂを銅めっき液中に浸漬して（図９参照）、銅めっき層１１，１１ｋ，２１を形成した状態を示す断面図である。図５（ｂ）の断面図において、外枠部５の導体薄膜３の断面長さは半減しており、面積においても導体薄膜３の大幅な減少が実現している。このとき、図５（ｂ）に示すように、外枠部５の非欠落部の導体薄膜３上には銅めっき層３１が形成される。この銅めっき層３１は、出荷されるＦＰＣシート５０に残り、強度確保に寄与する。外枠部５に設けた欠落部５ｈによって、銅めっき処理の際、外枠部５に流れ込む電流は大幅に減少する。したがって、銅めっき処理において製品領域７に流れ込む電流の比率が大きく増加する。このため、めっき処理装置の電流値を変えることで、製品領域７に対する電流制御の精度を高めることができようになる。
これにより、簡単な装置で、製品領域の電流値の制御を容易にすることができる。この結果、意図した厚みのめっき層を精度よく均一に形成することが容易になった。従来は、めっき処理装置の電流値を変えても、製品領域の割合が小さかったために、製品領域７に対する電流制御を高精度に行うことができなかった。このため、高精度の厚みのめっき層を均一に得られない場合を生じていた。外枠部の導体薄膜３に欠落部をあける構造では、めっき液を撹拌する場合、通液性が高くなることで、めっき層を均一する効果も含まれる。
図５（ｃ）は、レジストパターンＲ１，Ｒ２を剥離して、めっき処理によって製品領域７に形成された銅めっき層１１，１１ｋ，２１、および外枠部５に形成された銅めっき層３１を示す図である。

図６は、金めっき処理を行うときの基材シート５０ｂの外枠部５付近の断面図である。基材シート５０ｂの製品領域７の中において、表面側では、図６（ａ）に示すように、Ｇ領域はカバー絶縁層（図示せず）に被覆されていない。Ｇ領域以外の他の製品領域はカバー絶縁層に被覆されている。ステンレス箔の裏面には図示しないレジストパターンが形成されている。この状態で、金めっき槽に浸漬して金めっき処理を行う（図９参照）。図６（ｂ）は、金めっき層１５を形成した後、レジストパターンを剥離した状態を示す図である。金めっき処理の際には、外枠部５は図示しないレジスト膜で被覆されている。
上記の金めっき処理においても、外枠部５に欠落部５ｈを散在させることで、外枠部５としての空間占有（存在）や強度は実質的に維持し、かつ銅めっき処理と同様に、製品領域７に対するめっき電流の制御を精度よく行うことができる。

図７は、本実施の形態のＦＰＣシートに対する変形例を示す図である。図１に示すＦＰＣシート５０では、外枠部５における欠落部５ｈは、打ち抜かれた円孔であった。図７の変形例では、外枠部５は格子状であり、四角形の孔が欠落部５ｈである。図１および図４における円孔を四角孔にする点だけが異なり、後は、製造方法および作用効果については、上述の説明をそのまま用いることができる。

（実施の形態２）
図８は、本発明の実施の形態２におけるフレキシブルプリント配線板シートの製造方法を説明するための図である。本実施の形態における製造方法では、基材シートの外枠部５に貫通孔を設けず、レジストパターンＲ１によりめっき電流の高精度制御を実現する点に特徴を有する。製造方法は、大略、次のとおりである。
（Ｓ１）ステンレス箔１上にポリイミド層２を形成し、そのポリイミド層２上に導体薄膜３を形成する。導体薄膜３は、上述のように、ポリイミドとの密着力が高いニッケルやクロムなどで形成し、無電解めっきやスパッタリングによって形成するのがよい。
（Ｓ２）図８（ａ）に示すように、製品領域７および外枠部５に、同じ機会に、レジストパターンＲ１を形成する。外枠部５のレジストパターンＲ１は、たとえば、複数の円形、四角形などが散在するレジスト膜部を有するものとする。
（Ｓ３）銅めっき処理を基材シートに施す。レジストパターンＲ１のレジスト膜部は絶縁体であり、めっき電流が流れないので、実施の形態１における導体層３の欠落部５ｈと同じ作用を奏する。このため、外枠部５に流れ込む電流を減少させることができる。しかし、このとき図８（ｂ）に示すように、レジストパターン開口部に銅めっき層３１が形成される。
（Ｓ４）図８（ｃ）に示すように、レジストパターンを除去する。この結果、外枠部５に、上記複数の円形、四角形などの部分が欠落した銅めっき層３１が残る。すなわち、出荷時のＦＰＣシートの製品に、銅めっき層３１が残る。

外枠部に囲まれる製品領域は、配線回路を形成するために、めっき処理の前にレジスパターンを必ず形成する。製品領域のレジストパターンと外枠部のレジストパターンとを同時に形成することで、打ち抜き加工等により外枠部に貫通孔をあける工程を追加する必要はなくなる。すなわち、外枠部のレジストパターンのレジスト膜部にはめっき電流は流れず、導体層の欠落部と同じ作用を奏する。これにより、製造期間の短縮、工数の節約、打ち抜き装置などの不要化を得ることができ、全体的にみて、打ち抜き加工等よりも製造コストを削減することができる。また、欠落部を含まない導体薄膜３、および欠落部を囲む銅めっき層は、外枠部における強度確保に有益である。
また上記の製造方法によれば、実施の形態１と同様に、外枠部５へ流れ込む電流を大幅に減らし、製品領域７へ流れる電流の制御をきめ細かく高精度にすることができる。めっき処理時に陰極から導電される接続箇所は、電流密度が高いので、外枠部５のレジストパターンＲ１のレジスト膜部の割合をそのような陰極導電部において高めるのがよい。その陰極導電箇所から遠ざかるほどレジスト膜部の割合を小さくすることで、外枠部５の電流密度分布を平均化することができる。

（実施の形態３）

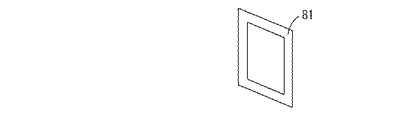

図９は、本発明の実施の形態３におけるめっき処理装置７０を示す図である。めっき槽７７にはめっき液７５が投入され、そのめっき液７５中に基材シート５０ｂが配置されている。基材シート５０ｂのめっきフレーム２１には、図示しない陰極からの配線７２が連結されている。また、基材シート５０ｂに対向して、陽極配線７１に連結する金属板７１ａが配置される。金属板７１ａは、銅めっきの場合は銅板であり、金めっきの場合は金板等が用いられる。図９において、基材シート５０ｂの外枠部は、絶縁体で形成された外枠部マスク８１によって被覆されている。図１０は、外枠部マスク８１を示す斜視図である。外枠部マスク８１は、クリップ８３によって基材シート５０ｂに取り付けられ、基材シート５０ｂの外枠部を被覆する。

図９によれば、基材シート５０ｂの製品領域７のみが、めっき液７５に接する。外枠部マスク８１は、絶縁体なので、図９に示すように基材シート５０ｂに取り付けられると、外枠部５に流れ込む電流は非常に小さくなる。このため、陰極および陽極間に流れる電流のほとんどは、製品領域７に流れる。この結果、製品領域７に対する電流値の制御を、装置に設けられた電流制御部を用いて、製品領域７の電流値を精度よく制御することができる。これによって、意図したとおりの高精度の厚みで、均一な厚みのめっき層を得ることができる。基材シート５０ｂの外枠部５は、実施の形態１におけるように、導体層３の欠落部５ｈを設けたものでもよいし、欠落部がない基材シート５０ｂであってもよい。
また、めっき処理時に陰極から導電される箇所（配線７２の接続箇所）は、電流密度が高いので、外枠部５のマスク８１の被覆率をそのような陰極導電部において高めるのがよい。その陰極導電箇所から遠ざかるほどマスク８１の被覆率を小さくすることで、電流密度分布を平均化することができる。

上記において、本発明の実施の形態および実施例について説明を行ったが、上記に開示された本発明の実施の形態および実施例は、あくまで例示であって、本発明の範囲はこれら発明の実施の形態に限定されない。本発明の範囲は、特許請求の範囲の記載によって示され、さらに特許請求の範囲の記載と均等の意味および範囲内でのすべての変更を含むものである。

本発明によれば、基材シートのハンドリングの容易さを確保した上で、めっき処理において製品領域への電流値の制御性を高めることができる。この結果、製品領域のめっき層の膜厚精度を向上させ、均一性も確保することができる。

本発明の実施の形態１におけるＦＰＣシートを示す平面図である。 図１のＦＰＣにおける配線部の部分拡大図である。 基材シートの断面図であり、（ａ）はステンレス箔上にポリイミド層を形成した状態を、（ｂ）はその上に導体薄膜を形成した状態を、示す図である。 図３（ｂ）の状態の基材シートの外枠部に導体層の欠落部を散在させる加工を行ったあとの状態を示す図である。 基材シートの外枠部付近の断面図であり、（ａ）はレジストフィルムにパターニング処理を施した状態を、（ｂ）は銅めっき処理により配線を形成した状態を、（ｃ）はレジストフィルムを剥離した状態を、示す図である。 （ａ）は金めっき処理前の状態を、（ｂ）は金メッキ処理したあとの状態を、示す図である。 本発明の実施の形態１の変形例のＦＰＣシートを示す平面図である。 本発明の実施の形態２におけるＦＰＣシートの製造方法を示す図であり、（ａ）はレジストパターンを製品領域および外枠部に同じ機会に形成した状態、（ｂ）は銅めっき処理した状態、（ｃ）はレジストパターンを剥離した状態、を示す図である。 本発明の実施の形態３におけるＦＰＣシートの製造方法を説明するための図である。 外枠部マスクを示す図である。

符号の説明

１ ステンレス箔、２ ポリイミド層（絶縁層）、３ 導体薄膜、５ 外枠部、５ｈ 外枠部の導体層欠落部、７ 製品領域、９ カバー絶縁層、１０ フレキシブルプリント配線板（ＦＰＣ）、１１ 配線、１１ｋ めっきリード部、１５ 金めっき層、２１ めっきフレーム、３１ 外枠部の銅めっき層、５０ ＦＰＣシート（フレキシブルプリント配線板シート）、５０ｂ 基材シート（中間製品）、７０ めっき処理装置、７１ 陽極配線、７１ａ 金属板（銅板、金板）、７２ 陰極配線、７５ めっき液、７７ めっき槽、８１ 外枠部マスク、８３ クリップ。

Claims (9)

1. めっき金属層を含むフレキシブルプリント配線板を複数備えるフレキシブルプリント配線板シートの製造方法であって、
   前記フレキシブルプリント配線板シートは、導体層を含む外枠部と、該外枠部に取り囲まれて前記フレキシブルプリント配線板が形成される製品領域とを有し、
   前記フレキシブルプリント配線板シートの中間製品である基材シートに金属層を形成するめっき処理のとき、
   前記基材シートの外枠部の導体層へ流れる電流を減少させるために、外枠部電流減少手段を用いることを特徴とする、フレキシブルプリント配線板シートの製造方法。
2. 前記めっき処理の前に、前記外枠部電流減少手段として、前記導体層の欠落部が前記外枠部に散在するように、加工し、前記欠落部が散在する外枠部を持つ基材シートに対してめっき処理をすることを特徴とする、請求項１に記載のフレキシブルプリント配線板シートの製造方法。
3. 前記導体層欠落部が、ドット状またはメッシュ状の孔であることを特徴とする、請求項２に記載のフレキシブルプリント配線板シートの製造方法。
4. 前記外枠部電流減少手段として、前記めっき処理の前に、前記製品領域および前記外枠部の前記導体層上にレジストパターンを設けることを特徴とする、請求項１に記載のフレキシブルプリント配線板シートの製造方法。
5. 前記めっき処理を行うとき、前記外枠部電流減少手段としての絶縁体からなる外枠部マスクを、前記めっき処理の装置、または前記基材シートに設けることを特徴とする、請求項１〜４のいずれか１項に記載のフレキシブルプリント配線板シートの製造方法。
6. 前記外枠部において、前記めっき処理における前記基材シート外枠部への陰極からの導電箇所に近い位置ほど、（１）前記導体層欠落部の面積割合を大きくし、遠ざかるにしたがい小さくする、（２）レジストパターンのレジスト膜部の面積割合を大きくし、遠ざかるにしたがい小さくする、または（３）前記外枠部マスクの前記導体層への被覆率を大きくし、遠ざかるにしたがい小さくする、ことを特徴とする、請求項２〜５のいずれか１項に記載のフレキシブルプリント配線板シートの製造方法。
7. めっき金属層を含むフレキシブルプリント配線板を複数備えるフレキシブルプリント配線板シートであって、
   前記複数のフレキシブルプリント配線板が位置する製品領域を取り囲むように、導体層を含む外枠部が位置し、
   前記外枠部において、（１）前記導体層に欠落部が散在し、非欠落部の前記導体層上に銅めっき層が形成されている、または（２）欠落部を含まない導体層上に銅めっき層を有し、該銅めっき層中に当該銅めっき層が欠落した銅めっき層欠落部が散在することを特徴とする、フレキシブルプリント配線板シート。
8. 前記外枠部において、メッシュ状またはドット状の孔があけられた導体層の非孔部に銅めっき層が形成されているか、または欠落部を含まない導体層上に銅めっき層が形成され、該銅めっき層内にメッシュ状またはドット状の銅めっき層欠落部があることを特徴とする、請求項７に記載のフレキシブルプリント配線板シート。
9. 前記導体層および銅めっき層の欠落部、または欠落部を含まない導体層上の銅めっき層中の銅めっき層欠落部、の面積率が所定の箇所で大きく、その箇所から遠ざかるにつれて小さくなるように形成されていることを特徴とする、請求項７または８に記載のフレキシブルプリント配線板シート。
