  • the invention relates to a cantilevered canopy, consisting of a rectangular roof plate and at least two plate-shaped, sloping downwards Retaining brackets, which are formed as an acute-angled triangle and with her be anchored to a house or façade wall wider end.
  • Canopies serve, for example, to cover the entrance area of External doors, being used as a roof panel for illuminating the entrance area usually Hollow panels, corrugated sheets or flat sheets of translucent plastic be used.
  • the headband When used in practice canopies, the headband first at the Bolted to the wall and then transversely connected with round profile bars, on which then the roof panel is bolted or otherwise secured.
  • a corresponding to the roof pitch shaped sheet metal angle used which overlaps the upper roof area bolted to the wall and then sealed with a silicone joint.
  • a gutter At the At the eaves end of the canopy is then attached a gutter, so the rainwater can be discharged from the side of the roof.
  • the object of the invention is to provide a canopy, which in a stable and cost-effective construction and also easy is to assemble.
  • the necessary items should, for example, on the hardware store can be prepared as a kit, so that the attachment of such a canopy on the outside wall for a hobbyist easy to accomplish is.
  • the length of the roof should also be variable designable.
  • the upper edges of the Retaining brackets are arc-shaped, that parallel to the upper edges respectively a slot in a width corresponding to the thickness of the roof panel until just before wall-side end of the headband is cut so that the case worked bridge both on its entire length and on the wall-side connection with the headband is flexible, that the other, namely eaves end after inserting the roof plate and depressing the web can be connected to the eaves end of the retaining clip, and that is connected to the eaves end of the headband connects a holding tray, in which a nach top open gutter with a cross section adapted to the holding cup side is insertable.
  • the canopy consists essentially of a rectangular roof panel 1, which preferably consists of a transparent Acrylic glass is made, as well as from at least two plate-shaped, with her self-supporting end downwardly inclined retaining clips 2, which as acute-angled Triangle are formed and anchored with their broader ends to the wall become.
  • the upper edges 3 of the headband 2 are arcuate. Parallel to the Upper edges 3 are each a slot 4 cut and that in a width b, which corresponds to the thickness D of the roof panel 1. The thereby worked out web 5 is until just before the end of the headband 2 cut so narrow that he is flexible both on its length and at its junction.
  • the other end of the web 5 is after inserting the roof panel 1 and Depressing the web 5 with the free end of the retaining clip 2 in still too descriptive way connectable.
  • the diameter of the disc 8 is the inner diameter of the channel wall 20 adapted so that the gutter 7, the disc 8 surrounds flush.
  • the inner diameter of the holding shell 6 is expediently dimensioned slightly larger than the outer diameter of the channel wall 20, so that between groove wall 20 and holding shell 6, a gap "S" remains free. This will the lateral insertion of the gutter 7 avoided that on the Surface of the groove wall 20 can form unsightly scratch marks ( Figure 5).
  • the rain gutter filling discs 8 are each with a central Bore 11 provided. Between the two discs 8 can be a pipe 12th position, which is provided at both ends with a threaded sleeve 13. This tube 12, which may also be designed as a shaft, is dimensioned such that the discs 8 are kept at the same distance as the headband 2 after her Anchoring on the house wall.
  • the gutter wall 20 is here in Present embodiment at least at one end close to the Cover 16 in its lower wall area with a drain opening 23 for the Provide rainwater ( Figure 6). Instead of this drain opening 23 in the Gutter 7, it is also feasible and even cheaper from the manufacturing costs, to provide a recess in the lower region of the cap 16.
  • the wall-side edge 24 of the roof panel 1 can be transferred over connect an angle section 25 waterproof with the facade wall 26.
  • the Angle profile 25 is for this purpose designed so that two of the wall 26 approximately right angles projecting legs 27 and 28, the plate edge 24 include U-shaped.
  • On the adjacent leg 29 on the wall is a groove 30 for receiving an elastically deformable sealing profile 31 made of rubber or the like embedded elastic PVC material.
  • the two legs 27 and 28 in this case have slots 32, which the thickness of the Bracket 2 correspond and except for the distance "a" on the wall leg 29th come close.
  • the depths "t" the distances "a” at the slots 32nd correspond. This ensures that when inserting the headband 2 in the Slots 32, the wall-side edges 33 with their incision 40, the two legs 27 and 28 overlap by the distance "a”. resulting in a tight bond between headband 2 and wall profile 25 results.
  • the angle profiles 25 means Screws 38 and dowels 39 at the predetermined height on the facade wall 26th fastened, wherein the inserted into the groove 30 sealing profile 31, as shown in FIG. 7 can be seen, compressed.
  • the gutter 7 is first at one end of the roof panel 1 with the profile edge 21 on the front edge 22 pressed and then laterally over the discs 8 of the bracket 2 so far shifted until the end edges 17 of the gutter 7 at both ends the same distance protrude beyond the headband 2. Then, the one screw 14 through the Cover 16, the lateral spacer tube 18 and the bore 11 in the disc 8 inserted through and into the threaded sleeve 13 of the middle spacer tube 12th screwed in, which previously between the two brackets 2 from above in the Rain gutter 7 has been inserted. The cap 16 is on the occasion firmly tightened against the end edge 17 of the channel wall 20.

Landscapes

  • Engineering & Computer Science (AREA)
  • Architecture (AREA)
  • Civil Engineering (AREA)
  • Structural Engineering (AREA)
  • Roof Covering Using Slabs Or Stiff Sheets (AREA)
  • Rotary Switch, Piano Key Switch, And Lever Switch (AREA)
  • Glass Compositions (AREA)
  • Closing And Opening Devices For Wings, And Checks For Wings (AREA)

Abstract

Das freitragende Vordach besteht aus einer rechteckigen Dachplatte (1) sowie mindestens zwei plattenförmigen, abwärts geneigten Haltebügeln (2), welche als spitzwinkliges Dreieck ausgebildet sind und mit ihrem breiteren Ende an einer Wand verankert werden. Dieses Vordach zeichnet sich durch folgende Merkmale aus:
  • die Oberkanten (3) der Haltebügel (2) sind bogenförmig ausgebildet, parallel zu den Oberkanten (3) ist jeweils ein Schlitz in einer Breite entsprechend der Dicke der Dachplatte (1) bis kurz vor dem wandseitigen Ende der Haltebügel (2) eingeschnitten, so dass der dabei herausgearbeitete Steg (5) sowohl auf seiner ganzen Länge als auch an der wandseitigen Verbindung mit dem Haltebügel (2) biegsam ist,das andere, nämlich traufseitige Ende ist nach dem Einlegen der Dachplatte (1) und Niederdrücken des Steges (5) mit dem traufseitigen Ende des Haltebügels (2) verbindbar und an das traufseitige Ende der Haltebügel (2) schließt sich eine Halteschale (6) an, in welche eine nach oben offene Regenrinne (7) seitlich einführbar ist.
    • Figure 00000001

    Description

    Die Erfindung bezieht sich auf ein freitragendes Vordach, bestehend aus einer rechteckigen Dachplatte sowie mindestens zwei plattenförmigen, abwärts geneigten Haltebügeln, welche als spitzwinkliges Dreieck ausgebildet sind und mit ihrem breiteren Ende an einer Haus- oder Fassadenwand verankert werden. Derartige Vordächer dienen beispielsweise zur Überdachung des Eingangsbereichs von Außentüren, wobei als Dachplatte zur Erhellung des Eingangsbereichs üblicherweise Hohlkammerplatten, Wellplatten oder Flachplatten aus lichtdurchlässigem Kunststoff verwendet werden.
    Bei in der Praxis verwendeten Vordächern werden die Haltebügel zunächst an der Wand verschraubt und dann mit Rundprofilstäben quer verbunden, auf denen dann die Dachplatte verschraubt oder auf sonstige Weise befestigt wird. Zur Abdichtung des Vordaches gegen die Wand wird meist ein entsprechend der Dachneigung geformter Blechwinkel verwendet, welcher den oberen Dachbereich überdeckend an der Wand angeschraubt und dann mit einer Silikonfuge abgedichtet wird. Am traufseitigen Ende des Vordaches wird dann noch eine Regenrinne befestigt, damit das Regenwasser seitlich des Daches abgeleitet werden kann.
    Dieser klassische Aufbau eines solchen maßgeschneiderten Vordaches ist mit einem relativ hohen Zeit- und Kostenaufwand verbunden und erfordert auch handwerkliches Geschick, wozu man das Anbringen eines solchen Vordachs in der Regel einem Fachmann überträgt.
    Aufgabe der Erfindung ist es, ein Vordach zu schaffen, welches in einer stabilen und tragfähigen Konstruktion kostengünstig herzustellen und darüber hinaus auch leicht zusammenzubauen ist. Die hierzu notwendigen Einzelteile sollten beispielsweise auf dem Baumarkt als Baukasten vorgerichtet erhältlich sein, so dass die Anbringung eines solchen Vordaches an der Außenwand für einen Hobbywerker leicht zu bewerkstelligen ist. Die Länge des Daches sollte außerdem variabel gestaltbar sein.
    Diese Aufgabe wird erfindungsgemäß dadurch gelöst, dass die Oberkanten der Haltebügel bogenförmig ausgebildet sind, dass parallel zu den Oberkanten jeweils ein Schlitz in einer Breite entsprechend der Dicke der Dachplatte bis kurz vor dem wandseitigen Ende der Haltebügel eingeschnitten ist, so dass der dabei herausgearbeitete Steg sowohl auf seiner ganzen Länge als auch an der wandseitigen Verbindung mit dem Haltebügel biegsam ist, dass das andere, nämlich traufseitige Ende nach dem Einlegen der Dachplatte und Niederdrücken des Steges mit dem traufseitigen Ende des Haltebügels verbindbar ist, und dass sich an das traufseitige Ende der Haltebügel eine Halteschale anschließt, in welche eine nach oben offene Regenrinne mit einem der Halteschale angepassten Querschnitt seitlich einführbar ist.
    Durch die erfindungsgemäße Verklemmung der Dachplatte mittels der Stege wird neben der Lösung der in der Aufgabenstellung genannten Ziele noch erreicht, dass die Dachplatte zu deren Befestigung nicht mehr gebohrt und dann mittels Schrauben befestigt oder aber verklebt werden muss. Außerdem verleiht die bogenförmige Einspannung der Dachplatte der gesamten Vordachhalterung eine zusätzliche Stabilität.
    Weitere Merkmale der Erfindung sind in den Unteransprüchen beschrieben, deren Vorteile sich aus der nachfolgenden Beschreibung eines in der Zeichnung dargestellten, bevorzugten Ausführungsbeispiels der Erfindung ergeben . Es zeigen:

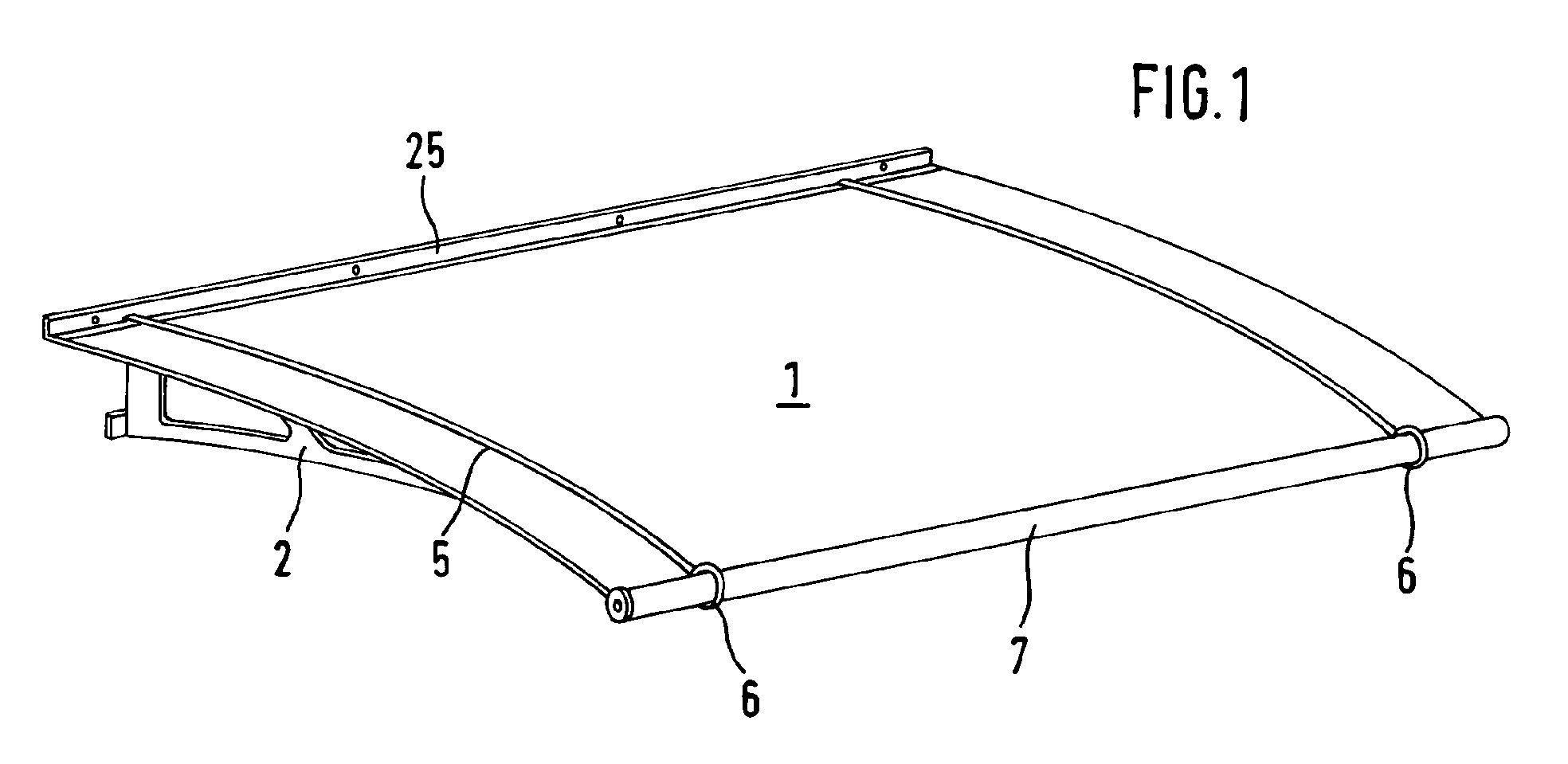

    Fig. 1
    Ein nach der Erfindung aufgebautes Vordach in perspektivischer Darstellung mit Blick von oben,
    Fig. 2
    Die gleiche Darstellung des Vordaches mit Blick von unten,
    Fig. 3
    Einen Ausschnitt des Vordaches mit dem traufseitigen Ende des Haltebügels vor dem Einführen des Glasdaches und Schließen des Haltesteges sowie den Mitteln zum Verschrauben der Regenrinne in einer Explosionszeichnung,
    Fig. 4
    Den gleichen Ausschnitt des Vordaches im zusammengebauten Zustand in perspektivischer Darstellung,
    Fig. 5
    Einen Querschnitt durch die Halteschale gemäß Linie V - V in Figur 6 mit seitlich eingeführter Regenrinne und verrastetem Haltesteg,
    Fig. 6
    Einen Längsschnitt durch das Regenrinnenprofil mit am Haltebügel angeschraubter Abdeckkappe gemäß Linie VI - VI in Fig. 5,
    Fig. 7
    Einen Ausschnitt der an der Fassadenwand befestigten Vordachhalterung im Schnitt,
    Fig. 8
    Einen Querschnitt durch die Wandprofilschiene zur Aufnahme des Glasdaches mit Dichtungsprofil,
    Fig. 9
    Einen perspektivischen Ausschnitt der Wandprofilschiene, des Haltebügels und der Wandbefestigungselemente vor dem Zusammenbau in einer Explosionszeichnung,
    Fig.10
    Die gleiche perspektivische Darstellung mit an der Wand befestigtem Haltebügel beim Einschieben des Glasdaches und
    Fig. 11
    Die gleiche perspektivische Darstellung nach dem Einschieben des Glasdaches und Niederdrücken des Haltesteges.
    Wie aus den Figuren 1 und 2 ersichtlich, besteht das Vordach im wesentlichen aus einer rechteckigen Dachplatte 1, welche vorzugsweise aus einem durchsichtigen Acrylglas hergestellt ist, sowie aus mindestens zwei plattenförmigen, mit ihrem freitragenden Ende abwärts geneigten Haltebügeln 2, welche als spitzwinkliges Dreieck ausgebildet sind und mit ihren breiteren Enden an der Wand verankert werden.
    Die Oberkanten 3 der Haltebügel 2 sind bogenförmig ausgebildet. Parallel zu den Oberkanten 3 ist jeweils ein Schlitz 4 eingeschnitten und zwar in einer Breite b, welche der Dicke D der Dachplatte 1 entspricht. Der dabei herausgearbeitete Steg 5 ist bis kurz vor dem Ende der Haltebügel 2 so schmal ausgeschnitten, dass er sowohl auf seiner Länge als auch an seiner Verbindungsstelle biegsam ist.
    Das andere Ende des Steges 5 ist nach dem Einlegen der Dachplatte 1 und Niederdrücken des Steges 5 mit dem freien Ende des Haltebügels 2 in noch zu beschreibender Weise verbindbar.
    An das freie Ende des Haltebügels 2 schließt sich eine etwa über ¾ des Umfangs kreisringförmig ausgeschnittene Halteschale 6 an, in welche eine nach oben offene, ebenfalls über ¾ des Umfangs reichende Regenrinne 7, wie aus Figur 3 ersichtlich, in Richtung des Pfeils R seitlich einführbar ist. Das freie Ende der Halteschale 6 ist mit einer Scheibe 8 einstückig verbunden, welche den Innenraum der Regenrinne 7 bis auf einen unteren, d.h. für den Wasserablauf freibleibenden Bereich 41 voll ausfüllt (Figur 3).
    Hierbei ist der Durchmesser der Scheibe 8 dem Innendurchmesser der Rinnenwand 20 so angepasst, dass die Regenrinne 7 die Scheibe 8 bündig umschließt. Demgegenüber ist der Innendurchmesser der Halteschale 6 zweckmäßigerweise etwas größer bemessen als der Außendurchmesser der Rinnenwand 20, so dass zwischen Rinnenwand 20 und Halteschale 6 ein Spalt "S" frei bleibt. Dadurch wird beim seitlichen Einschieben der Regenrinne 7 vermieden, dass sich auf der Oberfläche der Rinnenwand 20 unschöne Kratzspuren bilden können (Figur 5).
    An dieser Scheibe 8 ist ein auf den Steg 5 weisender Vorsprung 9 angeformt, welcher in eine am freien Ende des bogenförmigen Steges 5 entsprechenden Aussparung 10 seitlich eingedrückt und - wie bei einem Puzzlespiel - in der Scheibenebene verrastet wird, wobei sich im verrasteten Zustand eine geschlossene Scheibe 8 ergibt (Figur 3 u.5).
    Die den Regenrinnenraum ausfüllenden Scheiben 8 sind mit je einer zentralen Bohrung 11 versehen. Zwischen den beiden Scheiben 8 lässt sich ein Rohr 12 positionieren, welches an beiden Enden mit einer Gewindehülse 13 versehen ist. Dieses Rohr 12, das auch als Welle ausgebildet sein kann, ist so bemessen, dass die Scheiben 8 im gleichen Abstand gehalten werden wie die Haltebügel 2 nach ihrer Verankerung an der Hauswand.
    Zur Fixierung der Scheiben 8 werden Schrauben 14 verwendet, deren Köpfe 15 in entsprechenden Aussparungen in Abdeckkappen 16 versenkbar sind. Diese Abdeckkappen 16 stützen sich ihrerseits auf den Stirnkanten 17 der Regenrinne 7 ab (Figur 6) und dienen gleichzeitig zur seitlichen Fixierung der Dachplatte 1 (Fig.4).
    Zwischen den Abdeckpappen 16 und den Scheiben 8 der Haltebügel 2 ist jeweils ein weiteres Abstandsrohr 18 vorgesehen, welches sich mit seinen Stirnseiten an den Abdeckkappen 16 und den Scheiben 8 abstützt. Durch die beiden seitlichen Abstandsrohre 18 werden die Schrauben 14, wie aus Figur 6 ersichtlich, mit ihren Schäften 19 hindurchgeführt und dann in die Gewindehülsen 13 des mittleren Abstandsrohres 12 eingeschraubt. Hierdurch werden die Rinnenwand 20 der Regenrinne 7 zwischen den beiden Abdeckkappen 16 und gleichzeitig die Scheiben 8 zwischen den Abstandsrohren 12 und 18 fest eingespannt und außerdem die Dachplatte 1 seitlich fixiert.
    Wie aus Figur 5 weiter ersichtlich, ist an dem unter der Dachplatte 1 anliegenden Ende der Rinnenwand 20 eine Profilkante 21 mit einem U-förmigem Profilquerschnitt angeformt, welche in den Innenraum der Regenrinne 7 hineinragt und die untere freie Kante 22 der Dachplatte 1 allseits umfasst. Die Rinnenwand 20 ist hierbei im vorliegenden Ausführungsbeispiel mindestens an einem Ende dicht vor der Abdeckkappe 16 in ihrem unteren Wandbereich mit einer Abflussöffnung 23 für das Regenwasser versehen (Figur 6). Anstelle dieser Abflussöffnung 23 in der Regenrinne 7 ist es auch machbar und von den Herstellungskosten sogar günstiger, eine Aussparung im unteren Bereich der Abdeckkappe 16 vorzusehen.
    Wie aus Figur 7 ersichtlich, lässt sich die wandseitige Kante 24 der Dachplatte 1 über ein Winkelprofil 25 mit der Fassadenwand 26 wasserdicht verbinden. Das Winkelprofil 25 ist hierzu so ausgebildet, dass zwei von der Wand 26 etwa rechtwinklig abstehende Schenkel 27 und 28 die Plattenkante 24 U-förmig umfassen. An dem an der Wand anliegenden Schenkel 29 ist eine Rinne 30 zur Aufnahme eines elastisch deformierbaren Dichtungsprofils 31 aus Gummi oder ähnlich elastischem PVC-Material eingelassen.
    Die beiden Schenkel 27 und 28 weisen hierbei Schlitze 32 auf, welche der Dicke der Haltebügel 2 entsprechen und bis auf den Abstand "a" an den Wandschenkel 29 heranreichen. Desgleichen sind am oberen Ende der Kanten 33 beider Haltebügel 2 Einschnitte 40 vorgesehen, deren Tiefen "t" den Abständen "a" bei den Schlitzen 32 entsprechen. Dadurch wird erreicht, dass beim Einschieben der Haltebügel 2 in die Schlitze 32 die wandseitigen Kanten 33 mit ihrem Einschnitt 40 die beiden Schenkel 27 und 28 um den Abstand "a" übergreifen. wodurch sich ein fester Verbund zwischen Haltebügel 2 und Wandprofil 25 ergibt.
    Zur Verankerung der Haltebügel 2 an der Fassadenwand 26 sind an deren Kanten 33 rechtwinklig abstehende Befestigungsschenkel 34 mit Befestigungslöchern 35 angeformt, welche mittels Schrauben 36 und Dübel 37 in bekannter Weise in der Wand 26 befestigt werden. Vorher werden zuerst die Winkelprofile 25 mittels Schrauben 38 und Dübel 39 in der vorbestimmten Höhe an der Fassadenwand 26 befestigt, wobei das in die Rinne 30 eingelegte Dichtungsprofil 31, wie aus Figur 7 ersichtlich, zusammengedrückt wird.
    In den Figuren 9 bis 11 ist der Montageablauf bei der Anbringung der Vordachhalterung nach Figur 7 anschaulich dargestellt.
    Nach dem Einlegen des Dichtungsprofils 31 in die Rinne 30 des Winkelprofils 25 wird dieses an der vorbestimmten Stelle an der Fassadenwand 26 angeschraubt. Als nächstes werden die Haltebügel 2 mir ihren Kanten 33 in die Aussparungen 32 der Schenkel 27 und 28 bis zur Anlage an den wandseitigen Schenkel 29 eingeführt und mit ihren Befestigungsschenkeln 34 an der Wand 26 mittels der Schrauben 36 und Dübel 37 fest verankert. Sodann wird die Dachplatte 1 unter dem etwas hochgebogenen Steg 5 in den Schlitz 4 eingeführt und in Richtung des Pfeils "M" soweit vorgeschoben, bis die Hinterkante 24 der Dachplatte 1 zwischen den beiden Schenkeln 27 und 28 des Winkelprofils 25 voll eingetaucht ist.
    Nun folgt die Befestigung der Regenrinne 7 am traufseitigen Ende der Haltebügel 2, wie im einzelnen aus den Figuren 3 bis 6 zu ersehen ist. Die Regenrinne 7 wird zunächst an einem Ende der Dachplatte 1 mit der Profilkante 21 auf die Vorderkante 22 aufgedrückt und dann seitlich über die Scheiben 8 der Haltebügel 2 soweit verschoben, bis die Stirnkanten 17 der Regenrinne 7 an beiden Enden gleich weit über die Haltebügel 2 hinausragen. Sodann wird die eine Schraube 14 durch die Abdeckkappe 16, das seitliche Abstandsrohr 18 sowie die Bohrung 11 in der Scheibe 8 hindurch gesteckt und in die Gewindehülse 13 des mittleren Abstandsrohres 12 eingeschraubt, welches vorher zwischen den beiden Haltebügeln 2 von oben in die Regenrinne 7 eingelegt worden ist. Die Abdeckkappe 16 wird bei der Gelegenheit fest an die Stirnkante 17 der Rinnenwand 20 angezogen.
    Jetzt wird am anderen Ende der Regenrinne 7 ebenfalls die zweite Schraube 14 zusammen mit der Abdeckkappe 16 und dem seitlichen Abstandsrohr 19 in die Bohrung 11 der anderen Scheibe 8 eingeführt und in die Gewindehülse 13 am anderen Ende des mittleren Abstandsrohres 12 eingeschraubt, bis die Abdeckkappe 16 fest an der Stirnkante 17 der Regenrinne 7 anliegt. Zum Schluss werden dann noch die Stege 5 auf die Dachplatte 1 niedergedrückt und die Aussparungen 10 von der Seite her auf die Vorsprünge 9 an den Scheiben 8 aufgedrückt, wobei sie sich, wie aus Figur 4 ersichtlich, wie bei einem Puzzlespiel ineinander verrasten. Damit ist der Montagevorgang erfolgreich beendet.
    Bezugszeichenliste
    1
    Dachplatte
    2
    Haltebügel
    3
    Oberkante
    4
    Schlitz
    5
    Steg
    6
    Halteschale
    7
    Regenrinne
    8
    Scheibe
    9
    Vorsprung
    10
    Aussparung
    11
    Zentrale Bohrung
    12
    Mittleres Abstandsrohr
    13
    Gewindehülse
    14
    Schrauben
    15
    Schraubenköpfe
    16
    Abdeckkappen
    17
    Stirnkanten
    18
    Seitliche Abstandsrohre
    19
    Schraubenschaft
    20
    Rinnenwand
    21
    Profilkante
    22
    Vorderkante der Dachplatte
    23
    Abflussöffnung
    24
    Hinterkante der Dachplatte
    25
    Winkelprofil
    26
    Fassadenwand
    27
    Oberschenkel
    28
    Unterschenkel
    29
    Wandschenkel
    30
    Schenkelrinne
    31
    Dichtungsprofil
    32
    Schlitze
    33
    Kante des Haltebügels
    34
    Befestigungsschenkel
    35
    Befestigungslöcher
    36
    Schrauben
    37
    Dübel
    38
    Schrauben
    39
    Dübel
    40
    Einschnitt
    41
    Scheibenfreibereich

    Claims (13)

    1. Freitragendes Vordach, bestehend aus einer rechteckigen Dachplatte (1) sowie mindestens zwei plattenförmigen, abwärts geneigten Haltebügeln (2), welche als spitzwinkliges Dreieck ausgebildet sind und mit ihrem breiteren Ende an einer Wand verankert werden,
      dadurch gekennzeichnet,
      dass die Oberkanten (3) der Haltebügel (2) bogenförmig ausgebildet sind,
      dass parallel zu den Oberkanten (3) jeweils ein Schlitz (4) in einer Breite (b) entsprechend der Dicke (D) der Dachplatte (1) bis kurz vor dem wandseitigen Ende der Haltebügel (2) eingeschnitten ist, so dass der dabei herausgearbeitete Steg (5) sowohl auf seiner ganzen Länge als auch an der wandseitigen Verbindung mit dem Haltebügel (2) biegsam ist,
      dass das andere, nämlich traufseitige Ende nach dem Einlegen der Dachplatte (1) und Niederdrücken des Steges (5) mit dem traufseitigen Ende des Haltebügels (2) verbindbar ist,
      und dass sich an das traufseitige Ende der Haltebügel (2) eine Halteschale (6) anschließt, in welche eine nach oben offene Regenrinne (7) seitlich einführbar ist.
    2. Vordach nach Anspruch 1, dadurch gekennzeichnet, dass die Halteschale (6) etwa über ¾ des Umfangs kreisringförmig ausgeschnitten ist und die Regenrinne (7) im Querschnitt ebenfalls über ¾ des Umfangs als Kreisring ausgebildet ist.
    3. Vordach nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass das freie Ende jeder Halteschale (6) mit einer den Rinnenquerschnitt der Regenrinne (7) bis auf einen unteren Bereich ausfüllenden Scheibe (8) einstückig verbunden ist und diese Scheibe (8) einen auf das Ende des Steges (5) weisenden, angeformten Vorsprung (9) aufweist, welcher in eine dem Vorsprung (9) entsprechende Aussparung (10) am traufseitigen Ende des bogenförmigen Steges (5) seitlich eindrückbar und und damit der Steg (5) in der Scheibenebene verrastbar ist.
    4. Vordach nach Anspruch 3, dadurch gekennzeichnet, dass die den Rinnenquerschnitt überwiegend ausfüllenden Scheiben (8) an den Halteschalen (6) mit je einer zentralen Bohrung (11) versehen sind und durch ein Rohr (12) im gleichen Abstand wie der bei der wandseitigen Verankerung der Haltebügel (2) vorgesehene Abstand gehalten werden.
    5. Vordach nach Anspruch 4, dadurch gekennzeichnet, dass Köpfe (15) vonSchrauben (14) in Abdeckkappen (16) eingelagert sind, welche sich ihrerseits auf den Stirnkanten (17) der Rinnenwand (20) abstützen, wobei das Abstandsrohr (12) an beiden Enden eine Gewindehülse (13) aufweist
    6. Vordach nach Anspruch 5, dadurch gekennzeichnet, dass zwischen den Abdeckkappen (16) und den Scheiben (8) der Halteschalen (6) jeweils ein weiteres Abstandsrohr (18) vorgesehen ist, durch welches die Schraube (14) mit ihrem Schaft (19) hindurchgeführt wird.
    7. Vordach nach einem der Ansprüche 1 bis 6, dadurch gekennzeichnet, dass an dem unter der Dachplatte (1) anliegenden Ende der Rinnenwand (20) eine Profilkante (21) mit einem U-förmigen Profilquerschnitt angeformt ist, welche in den Innenraum der Regenrinne (7) hineinragt und die untere traufseitige Kante (22) der Dachplatte (1) allseits umfasst.
    8. Vordach nach einem der Ansprüche 1 bis 7, dadurch gekennzeichnet, dass die Rinnenwand (20) mindestens an einem Ende dicht vor der Abdeckkappe (16) in ihrem unteren Bereich mit einer Abflussöffnung (23) für das Regenwasser versehen ist.
    9. Vordach nach einem der Ansprüche 1 bis 8, dadurch gekennzeichnet, dass die wandseitige Plattenkante (24) der Dachplatte (1) über ein Winkelprofil (25) mit der Wand (26) wasserdicht verbindbar ist.
    10. Vordach nach Anspruch 9, dadurch gekennzeichnet, dass bei dem Winkelprofil (25) zwei von der Wand etwa rechtwinklig abstehende Schenkel (27, 28) die Plattenkante (24) U-förmig umfassen und in dem an der Wand anliegenden Schenkel (29) eine Rinne (30) zur Aufnahme eines elastisch deformierbaren Dichtungsprofils (31) eingelassen ist.
    11. Vordach nach Anspruch 9 oder 10, dadurch gekennzeichnet, dass in den beiden Schenkeln (27) und (28) Schlitze (32) zum Einschieben der wandseitigen Kanten (33) der Haltebügel (2) eingeschnitten sind.
    12. Vordach nach Anspruch 11, dadurch gekennzeichnet, dass die Schlitze bis auf einen Abstand "a" an den Wandschenkel (29) heranreichen.
    13. Vordach nach Anspruch 12, dadurch gekennzeichnet, dass am oberen Ende der Kanten (33) der Haltebügel (2) Aussparungen (40) vorgesehen sind, deren Tiefen "t" den Abständen "a" bei den Schlitzen (33) entsprechen
