EP0969113A1 - Acier inoxydable austenitique à basse teneur en nickel - Google Patents

Acier inoxydable austenitique à basse teneur en nickel Download PDF

Info

Publication number
EP0969113A1
EP0969113A1 EP99401490A EP99401490A EP0969113A1 EP 0969113 A1 EP0969113 A1 EP 0969113A1 EP 99401490 A EP99401490 A EP 99401490A EP 99401490 A EP99401490 A EP 99401490A EP 0969113 A1 EP0969113 A1 EP 0969113A1
Authority
EP
European Patent Office
Prior art keywords
corrosion
steel
nickel
content
steels
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP99401490A
Other languages
German (de)
English (en)
Other versions
EP0969113B1 (fr
Inventor
Pascale Haudrechy
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Ugitech SA
Aperam Stainless France SA
Original Assignee
Ugine SA
Ugine Savoie Imphy SA
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Family has litigation
First worldwide family litigation filed litigation Critical https://patents.darts-ip.com/?family=9528148&utm_source=google_patent&utm_medium=platform_link&utm_campaign=public_patent_search&patent=EP0969113(A1) "Global patent litigation dataset” by Darts-ip is licensed under a Creative Commons Attribution 4.0 International License.
Application filed by Ugine SA, Ugine Savoie Imphy SA filed Critical Ugine SA
Publication of EP0969113A1 publication Critical patent/EP0969113A1/fr
Application granted granted Critical
Publication of EP0969113B1 publication Critical patent/EP0969113B1/fr
Anticipated expiration legal-status Critical
Revoked legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/40—Ferrous alloys, e.g. steel alloys containing chromium with nickel
    • C22C38/58—Ferrous alloys, e.g. steel alloys containing chromium with nickel with more than 1.5% by weight of manganese
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/40—Ferrous alloys, e.g. steel alloys containing chromium with nickel
    • C22C38/42—Ferrous alloys, e.g. steel alloys containing chromium with nickel with copper

Definitions

  • the invention relates to an austenitic stainless steel comprising low nickel content and corrosion resistant in particular, the generalized corrosion, pitting corrosion, and cavernous corrosion.
  • Patents are known for steels whose composition contains, in proportion, the basic elements such as chromium, nickel, manganese, copper, silicon, giving an austenitic structure.
  • patent application in France N ° 70 27 948 presents an austenitic steel whose composition is as follows: carbon: 0.05% -0.15%; silicon: 0.3% -1.0%; manganese: 4% -12%; nickel: 0.5% -3%; chromium: 13% -16%; nitrogen: 0.05% -0.2%.
  • This patent application discloses compositions of austenitic stainless steels with a low nickel content and a relatively high manganese content having corrosion resistance equivalent to or greater than that of conventional commercial grades with a high nickel content, such as AISI 304, 301, 201, 202, after immersion tests in chlorinated medium and test in SO 2 . It is well specified the influence of copper, molybdenum and nickel, nickel having to be in low content, but the influence of elements such as calcium, boron, sulfur, is not approached.
  • patent JP 54038217 deals with a steel Manganese austenitic with the following composition:: carbon: less than 0.04%; silicon: less than 1%; manganese: 6% -13%; nickel: 1.0% -3.5%; chromium: 13% -19%; niobium: less than 0.3%; copper: 1.0% -3.5%, earth rare: 0.005% -0.3%.
  • the steel described has a resistance to corrosion. at least equivalent to that of stainless steel type AISI 304 and, a high resistance to intergranular corrosion. It is not about elements sulfur, calcium and boron or their influence on the different types of corrosion.
  • patent JP 52024914 presents a steel austenitic, the composition of which is as follows: carbon: 0.11% -0.15%; silicon: less than 1%; manganese: 8.0% -11%; nickel: 1.0% -3.5%; chromium: 16% -18%; nitrogen: 0.05% -0.15%; copper: 0.5% -3.5%; molybdenum: less than 0.5%. It is taught that lower nickel content will not harm not corrosion. The influence of elements such as sulfur, boron is not not presented.
  • the present invention aims to develop an austenitic steel with a very low nickel content which exhibits close corrosion resistance that of AISI 304 steel, in particular in the field of resistance to pitting, cavernous and generalized corrosion.
  • the steel may also contain from 0.01% to 2% molybdenum.
  • Figures 1 and 2 show the comparative values of the potential pitting, respectively in NaCI, 0.02M, pH 6.6 and 23 ° C and NaCI, 0.5M, pH 6.6 and 23 ° C, for different types of steels taken as reference and for three compositions according to the invention marked with an asterisk.
  • FIG. 3 shows the evolution of the puncture potentials, in NaCI, 0.02M, pH 6.6 and 23 ° C, depending on the sulfur content for two reference steels and two steels according to the invention, one of which comprises in its composition a low chromium content.
  • Figure 4 presents characteristics of resistance to corrosion cavernous in chlorinated medium for three steels taken as reference and three steels according to the invention and comprising in their composition different nickel contents.
  • Figures 5 and 6 show the comparative values of the potential of sting respectively in NaCI, 0.02M, pH 6.6 and 23 ° C and in NaCI, 0.5M, pH 6.6 and 23 ° C for different types of steels allowing highlight the influence of boron.
  • the steel according to the invention has been developed in order to meet the corrosion criteria and in particular the criteria for pitting corrosion, widespread and cavernous.
  • Table 1 The chemical compositions of the steels tested are presented in Table 1, the first column giving casting references of tested steels, the steels according to the invention being marked with an asterisk.

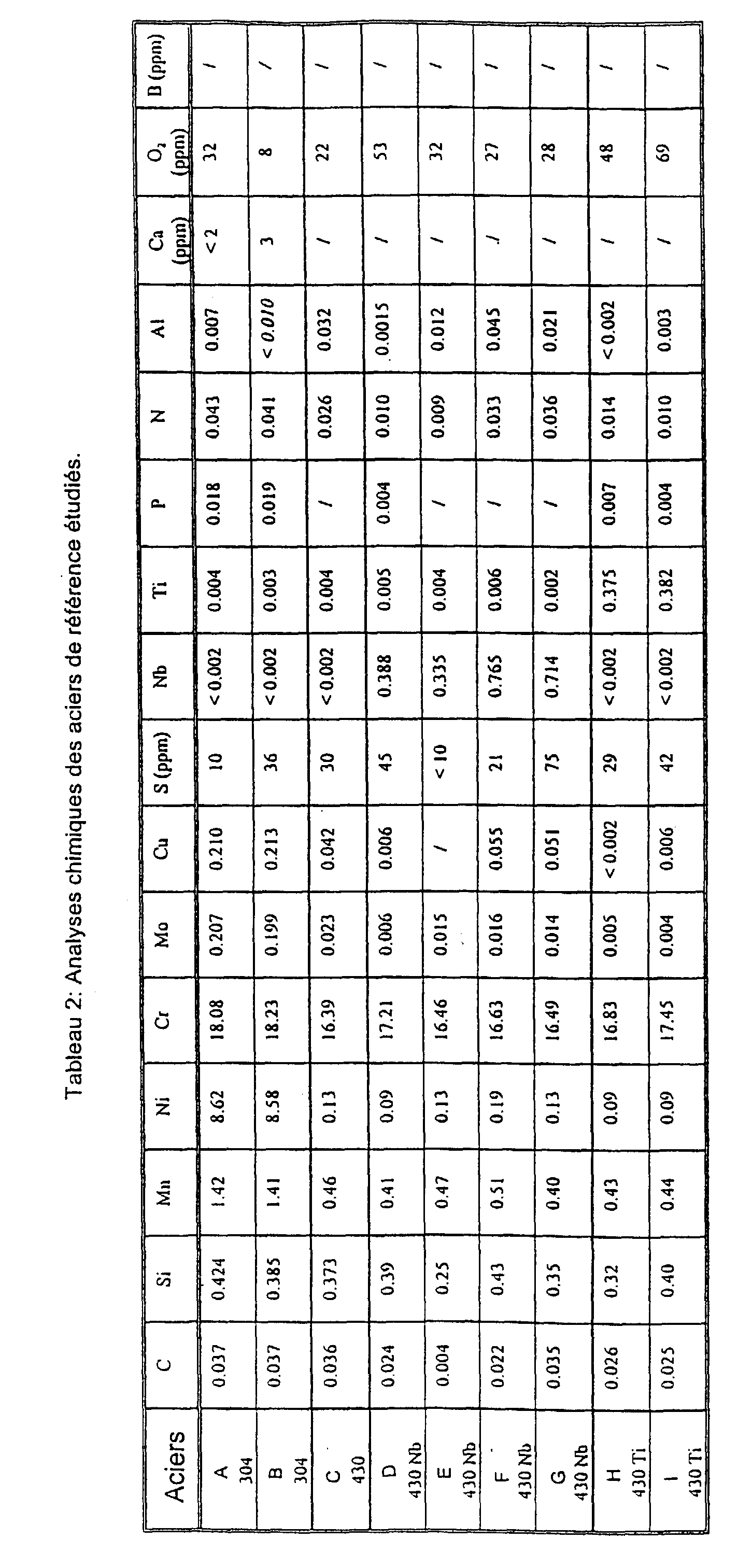

  • Table 2 presents the chemical compositions of the reference steels known and tested, for comparison.
  • Tables 3 and 4 show the results of corrosion tests which justify the choice of the composition according to the invention.
  • For pitting corrosion we give the potential E1 which corresponds to the probability of 1 pitting per cm 2 .
  • For the cavernous corrosion the values of critical current densities i given in different NaCl solutions, 2M of variable pH are given.
  • For the generalized corrosion the values of the critical current densities i are given in an acid solution H 2 SO 4 , 2M.
  • the intergranular corrosion results are given in Table 4 in the form of mass losses ⁇ m and maximum crack depth in ⁇ m.
  • Sulfur has no effect in terms of general corrosion resistance. In the field of cavernous corrosion, it slightly degrades the resistance to ignition and to the propagation of corrosion, with a higher critical current i at a pH greater than or equal to 2.0 when the sulfur content increases. On the other hand, in the area of pitting corrosion, its effect is much greater. By lowering the sulfur content to levels of the order of 10 10 -4 %, in the composition of steels containing in their composition little nickel, the resistance to initiation of the pitting is greatly improved.
  • the steel according to the invention has the same properties as a reference steel AISI 304 or an AISI 430 Ti steel which comprises around 30 10 -4 % of sulfur, while low nickel steel, with a sulfur content of 30 10 -4 %, behaves like a reference steel AISI 430 Nb.
  • nickel is very beneficial in the field of generalized corrosion and cavernous corrosion.
  • a nickel content of less than 2% is preferable for good resistance to pitting corrosion.
  • Figure 4 presents, in the form of curves giving the values activity currents as a function of the pH of a chlorinated solution, the cavernous corrosion behavior of various reference steels and steels according to the invention.
  • the activity currents are proportional to the corrosion rate. The more the curve is located towards the abscissa, the lower the corrosion rates and therefore the better the corrosion resistance. The effect of copper.
  • Copper has a beneficial effect in the field of corrosion widespread. To have a behavior equivalent to that of a steel of type AISI 304, it is shown by the behavior of steel 804 that a copper content of 2% can be considered insufficient, so that a copper content of 3% is better, as shown by the behavior of steel 801.
  • Copper however, has a detrimental effect on resistance to corrosion by pitting, as shown in Figures 1 and 2 or Table 3.
  • Steel 801 with a copper content of 3% has pitting potentials less than those of 804 steel with a copper content of 2%.
  • the content of copper is according to the invention, preferably limited to 4%.
  • the calcium content must be very low, i.e. less than 20.10 -4 % and preferably less than 10.10 -4 %.
  • Chromium is beneficial in the field of corrosion generalized, pitting corrosion and cavernous corrosion as it appears in table 3 by comparing the values obtained on steels 584 and 723, 801 and 806. A minimum content of 15% is necessary to ensure good corrosion behavior, but a content of 16.5% is preferable to obtain corrosion resistance that meets a corrosion resistance comparable to that of a standard steel of the type AISI 304 or AISI 430 Ti.
  • the steel according to the invention exhibits corrosion resistance comparable to that of AISI 304 reference steel but contains in its little nickel composition.
  • the steel according to the invention has a much higher behavior. to that of steels of the type AISI 430 Ti in the field of corrosion widespread and cavernous.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Preventing Corrosion Or Incrustation Of Metals (AREA)
  • Heat Treatment Of Sheet Steel (AREA)
  • Chemically Coating (AREA)
  • Laminated Bodies (AREA)
  • Heat Treatment Of Articles (AREA)
  • Heat Treatment Of Steel (AREA)
  • Manufacture And Refinement Of Metals (AREA)
  • Soft Magnetic Materials (AREA)
  • Hard Magnetic Materials (AREA)
  • Catalysts (AREA)

Abstract

Acier inoxydable austénitique comportant une basse teneur en nickel et résistant à la corrosionprésentant la composition suivante en pourcentages pondéraux: 0,01% < carbone < 0,08%, 0,1 % < silicium < 1%, 5% < manganèse < 11%, 15% < chrome < 17,5%, 1% < nickel < 4%, 1% < cuivre < 4%, 1.10<-4>% < soufre < 20.10<-4>%, 1.10<-4>% < calcium < 50.10<-4>%, 0% < aluminium < 0,03%, 0,005% < phosphore < 0,1%, bore < 5.10<-4>%, oxygène < 0,01%, le reste étant du fer et des impuretés résultant de l'élaboration.

Description

L'invention concerne un acier inoxydable austénitique comportant une basse teneur en nickel et résistant à la corrosion notamment, la corrosion généralisée, la corrosion par piqûre, et la corrosion caverneuse.
Il est connu des brevets présentant des aciers dont la composition contient, en proportion, les éléments de base tel que chrome, nickel, manganèse, cuivre, silicium, donnant une structure du type austénitique.
Par exemple, la demande de brevet en France N° 70 27 948 présente un acier austénitique dont la composition est la suivante : carbone: 0,05%-0,15%; silicium: 0,3%-1,0%; manganèse: 4%-12%; nickel: 0,5%-3%; chrome: 13%-16%; azote: 0,05%-0,2%. Cette demande de brevet divulgue des compositions d'aciers inoxydables austénitiques à faible teneur en nickel et relativement forte teneur en manganèse ayant des tenues à la corrosion équivalentes ou supérieures à celles des nuances classiques du commerce à forte teneur en nickel, telles que AISI 304, 301, 201, 202, après essais d'immersion en milieu chloruré et test dans SO2. Il est bien précisé l'influence du cuivre, du molybdène et du nickel, le nickel devant être en faible teneur, mais l'influence des éléments tels que calcium, bore, soufre, n'est pas abordée.
Dans un autre exemple, le brevet JP 54038217 traite d'un acier austénitique au manganèse de composition suivante: : carbone: inférieur à 0,04%; silicium: inférieur à 1%; manganèse: 6%-13%; nickel: 1,0%-3,5%; chrome: 13%-19%; niobium: inférieur à 0,3%; cuivre: 1,0%-3,5%, terre rares: 0,005%-0,3%. L'acier décrit présente, une résistance à la corrosion au moins équivalente à celle de l'acier inoxydable du type AISI 304 et, une haute résistance à la corrosion intergranulaire. Il n'est pas question des éléments soufre, calcium et bore ni de leur influence sur les différents types de corrosion.
Dans un autre exemple, le brevet JP 52024914 présente un acier austénitique dont la composition est la suivante: carbone: 0,11%-0,15%; silicium: inférieur à 1%; manganèse: 8,0%-11%; nickel: 1,0%-3,5%; chrome: 16%-18%; azote: 0,05%-0,15%; cuivre: 0,5%-3,5%; molybdène: inférieur à 0.5%. Il est enseigné que la baisse de la teneur en nickel ne nuit pas à la corrosion. L'influence des éléments tels que le soufre, le bore n'est pas présentée.
La présente invention a pour but l'élaboration d'un acier austénitique à très basse teneur en nickel qui présente une tenue à la corrosion proche de celle de l'acier AISI 304, en particulier dans le domaine de la résistance aux corrosions par piqûre, caverneuse et généralisée.
L'invention a pour objet un acier inoxydable austénitique comportant une basse teneur en nickel, résistant à la corrosion et présentant la composition suivante en pourcentages pondéraux:
  • 0,01% < carbone < 0,08%,
  • 0,1% < silicium < 1%,
  • 5% < manganèse < 11%,
  • 15% < chrome < 17,5%,
  • 1% < nickel < 4%,
  • 1% < cuivre < 4%,
  • 1.10-4% < soufre < 20.10-4%,
  • 1.10-4% < calcium < 50.10-4%,
  • 0% < aluminium < 0,03%,
  • 0,005% < phosphore < 0,1%,
  • bore < 5.10-4%
  • oxygène < 0,01%,
    • le reste étant du fer et des impuretés résultant de l'élaboration.
    De préférence, la composition est la suivante:
  • 0,01% < carbone < 0,05%,
  • 0,1% < silicium < 1%,
  • 5% < manganèse < 11%,
  • 15% < chrome < 17%,
  • 1% < nickel < 2%,
  • 2% < cuivre < 4%,
  • 1.10-4% < soufre < 10.10-4%,
  • 1.10-4% < calcium < 10.10-4%,
  • 0% < aluminium < 0,01%,
  • 0,005% < phosphore < 0,1%,
  • oxygène < 0,01%,
    • le reste étant du fer et des impuretés résultant de l'élaboration.
    L'acier peut contenir en outre de 0,01% à 2% de molybdène.
    La description qui suit et les figures annexées, le tout donné à titre d'exemple non limitatif fera bien comprendre l'invention.
    Les figures 1 et 2 présentent les valeurs comparatives du potentiel de piqûre, respectivement dans NaCI, 0,02M, pH 6,6 et 23°C et NaCI, 0,5M, pH 6,6 et 23°C, pour différents types d'aciers pris en référence et pour trois compositions selon l'invention marquées d'un astérisque.
    La figure 3 présente l'évolution des potentiels de piqûre, dans NaCI, 0,02M, pH 6,6 et 23°C, en fonction de la teneur en soufre pour deux aciers de référence et deux aciers selon l'invention dont l'un comporte dans sa composition une faible teneur en chrome.
    La figure 4 présente des caractéristiques de tenue à la corrosion caverneuse en milieu chloruré pour trois aciers pris en référence et trois aciers selon l'invention et comportant dans leur composition, différentes teneurs en nickel.
    Les figures 5 et 6 présentent les valeurs comparatives du potentiel de piqûre respectivement dans NaCI, 0,02M, pH 6,6 et 23°C et dans NaCI, 0,5M, pH 6,6 et 23°C pour différents types d'aciers permettant de mettre en évidence l'influence du bore.
    L'acier selon l'invention a été mis au point afin de répondre aux critères de corrosion et notamment aux critères de corrosions par piqûre, généralisée et caverneuse.
    Pour cela il a été analysé l'effet des éléments d'alliages suivants:
  • le chrome, dans un intervalle compris entre 15,5% et 17,5%,
  • le nickel, dans un intervalle compris entre 0,5% et 2,7%,
  • le carbone dans un intervalle compris entre 0,05% et 0,11%,
  • l'azote dans un intervalle compris entre 0,12% et 0,26%,
  • le soufre dans un intervalle compris entre 0,001% et 0,007%,
  • le cuivre dans un intervalle compris entre 2% et 3%,
  • le bore à des niveaux de concentration de 0,0025% et inférieurs à 0,0005%,
  • le calcium à des niveaux de concentration de 0,0025% et inférieurs à 0,0005%.
    • Les compositions chimiques des aciers testés sont présentées dans le tableau 1, la première colonne donnant des références de coulées d'aciers testées, les aciers selon l'invention étant marqués d'un astérisque. Le tableau 2 présente les compositions chimiques des aciers de références connus et testées, à titre de comparaison.
    Les différentes formes de corrosions étudiées sont :
    • la corrosion par piqûre en milieu NaCI, 0,02M et 0,5M à 23°C, avec un pH de 6,6,
    • la corrosion caverneuse en milieu chloruré à 23°C par un tracé de courbes de polarisation en milieu NaCI, 2M à différents pH acides, puis une mesure des courants d'activité ,
    • la corrosion généralisée en milieu sulfurique concentré 2M à 23°C par le tracé de courbes de polarisation et par la mesure de courant d'activité.

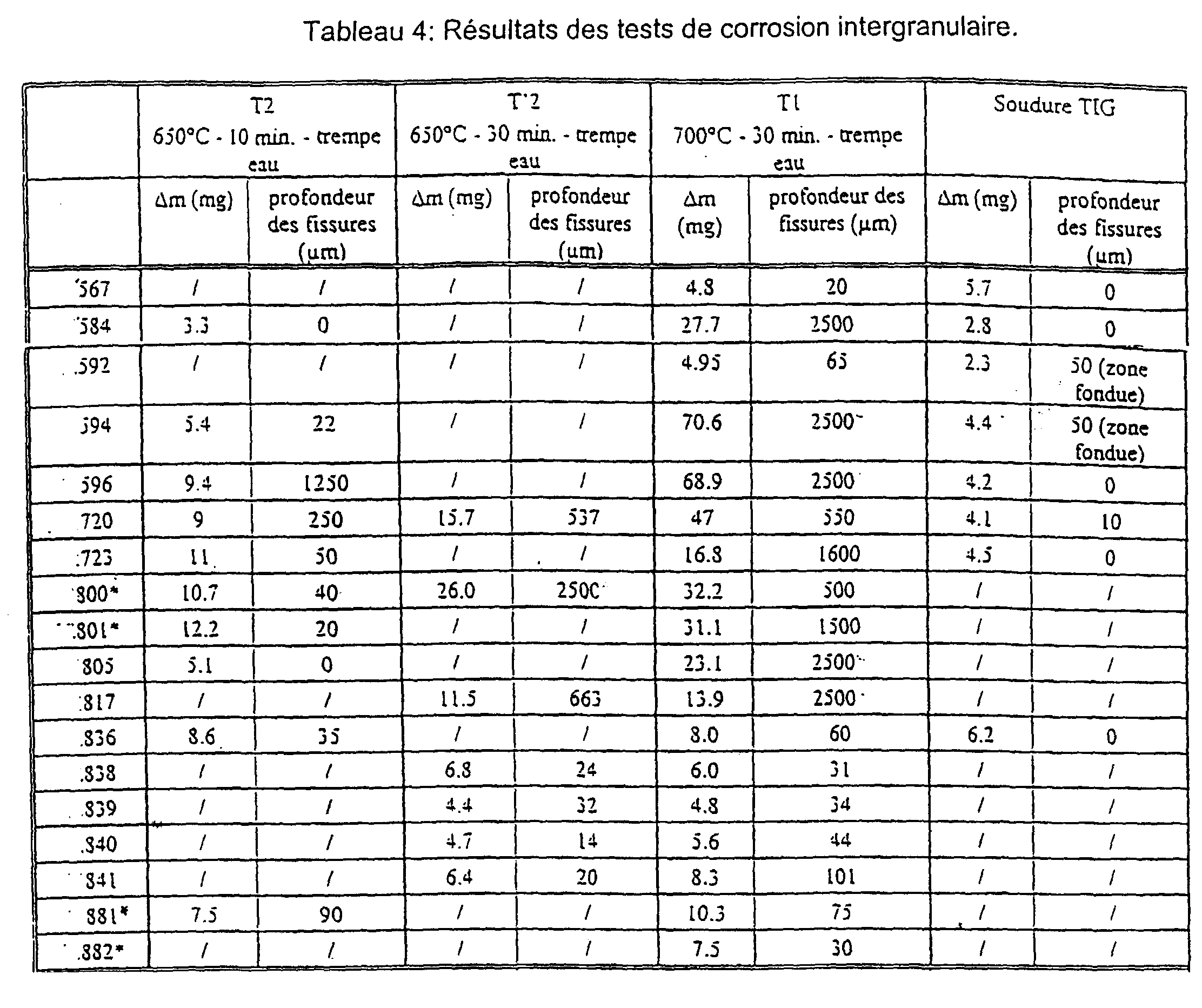

    • la corrosion intergranulaire par essai STRAUSS sur acier sensibilisé par traitement thermique et sur un acier soudé TIG.
    Les tableaux 3 et 4 regroupent des résultats d'essais de corrosion qui justifient le choix de la composition selon l'invention.
    Pour la corrosion par piqûre, on donne le potentiel E1 qui correspond à la probabilité de 1 piqûre par cm2. Pour la corrosion caverneuse, on donne les valeurs de densités de courant i critiques mesurées dans différentes solutions de NaCI, 2M de pH variables. Pour la corrosion généralisée sont données les valeurs des densités de courant i critiques dans une solution acide H2SO4, 2M. Les résultats de corrosion intergranulaire sont donnés sur le tableau 4 sous la forme de pertes de masse Δm et profondeur maximum des fissures en µm.
    Figure 00050001
    Figure 00060001
    Figure 00070001
    Figure 00080001
    Remarques sur les effets des différents éléments d'alliage introduits dans la composition selon l'invention.
    L'effet du soufre.
    Le soufre n'a pas d'effet en tenue à la corrosion généralisée. Dans le domaine de la corrosion caverneuse, il dégrade légèrement la résistance à l'amorçage et à la propagation de la corrosion, avec un courant critique i plus élevé à un pH supérieur ou égal à 2,0 quand la teneur en soufre augmente. Dans le domaine de la corrosion par piqûre, son effet est par contre beaucoup plus important. En baissant la teneur en soufre à des niveaux de l'ordre de 10 10-4%, dans la composition des aciers contenant dans leur composition peu de nickel, on améliore fortement la tenue à l'initiation de la piqûre.
    Du point de vue de la corrosion par piqûre, l'acier selon l'invention a les mêmes propriétés qu'un acier de référence AISI 304 ou d'un acier AISI 430 Ti qui comporte de l'ordre de 30 10-4% de soufre, alors que l'acier bas nickel, avec une teneur en soufre de 30 10-4%, se comporte comme un acier de référence AISI 430 Nb.
    L'effet du soufre observé sur les compostions selon l'invention est inattendu. Sur les aciers austénitiques de référence ou sur des aciers ferritiques du type 430 Nb, l'effet est beaucoup moins important et plus régulier, comme présenté sur la figure 3.
    L'effet du nickel.
    Il est montré que le nickel est très bénéfique dans le domaine de la corrosion généralisée et de la corrosion caverneuse.
    Dans le domaine de la corrosion généralisée une teneur en nickel de 1,6% permet d'obtenir un acier se comportant comme un acier AISI 304 alors qu'il apparaít qu'une teneur en nickel de 0,6% reste insuffisante.
    Dans le domaine de la corrosion caverneuse, une teneur minimale en nickel de 1% est nécessaire pour obtenir un niveau de résistance acceptable et nettement supérieur à celui d'un acier du type AISI 430 Ti.
    Cependant, une teneur en nickel inférieure à 2% est préférable pour une bonne tenue à la corrosion par piqûre.
    La figure 4 présente, sous la forme de courbes donnant les valeurs des courants d'activité en fonction du pH d'une solution chlorurée, le comportement en corrosion caverneuse de différents aciers de références et d'aciers selon l'invention.
    Les courants d'activité sont proportionnels à la vitesse de corrosion. Plus la courbe est située vers l'abscisse, plus les vitesses de corrosion sont faibles et donc meilleure est la tenue à la corrosion.
    L'effet du cuivre.
    Le cuivre a un effet bénéfique dans le domaine de la corrosion généralisée. Pour avoir un comportement équivalent à celui d'un acier du type AISI 304, il est montré par le comportement de l'acier 804 qu'une teneur en cuivre de 2% peut être considérée comme insuffisante, alors qu'une teneur en cuivre de 3% convient mieux, comme le montre le comportement de l'acier 801.
    Les valeurs de courants d'activité mesurés sont présentés sur le tableau 3. Il est à noter que dans le cas de l'acier 804, on observe un second pic d'activité au environ d'un potentiel de -390 mV/ECS. Ce pic est aussi à prendre en considération pour évaluer la vitesse de corrosion dans l'acide H2SO4.
    Le cuivre a cependant un effet néfaste en tenue à la corrosion par piqûre, comme le montrent les figures 1 et 2 ou le tableau 3. L'acier 801 dont la teneur en cuivre est de 3% a des potentiels de piqûre inférieurs à ceux de l'acier 804 dont la teneur en cuivre est de 2%. Aussi, la teneur en cuivre est selon l'invention, limitée de préférence à 4%.
    L'effet du bore.
    Le bore n'a pas d'effet sur la corrosion généralisée. Dans le domaine de la corrosion par piqûre, comme présenté sur les figures 5 et 6, il semble légèrement bénéfique sur les aciers qui contiennent un peu de calcium comme l'acier 841, mais il est néfaste sur des aciers tels que 881 et 801 qui n'en contiennent. Pour un acier qui contient du bore mais pas de calcium, il faudrait réaliser une hypertrempe à 1100°C suivie d'une trempe à l'eau pour retrouver une tenue à la corrosion par piqûre proche de l'acier sans bore et sans calcium et simplement trempé à l'air.
    Enfin, dans le domaine de la corrosion intergranulaire, comme présenté sur le tableau 4, il est légèrement néfaste dans certain cas. De préférence, la composition selon l'invention ne contient pas l'élément bore, ou alors, à des teneurs toujours inférieures à 5.10-4%.
    L'effet du calcium.
    Il a été mis en évidence que le calcium est néfaste dans le domaine de la corrosion par piqûre, surtout en milieu moyennement chloruré, c'est à dire avec NaCI à normalité 0,02M. Ce comportement est présenté sur le tableau 3. Les aciers 836 et 840 qui contiennent respectivement 23.10-4% et 20.10-4% de calcium ont des potentiel de piqûre plus bas que ceux des aciers 881 (trempé à l'air) et 805 qui n'ont pas de calcium.
    Pour obtenir une tenue à la corrosion par piqûre le plus proche de la référence AISI 304 et de l'acier AISI 430 Ti, la teneur en calcium doit être très faible, c'est-à-dire inférieure à 20.10-4% et de préférence, inférieure à 10.10-4%.
    L'effet du chrome.
    Le chrome est bénéfique dans le domaine de la corrosion généralisée, corrosion par piqûre et corrosion caverneuse comme il apparaít sur le tableau 3 en comparant les valeurs obtenues sur les aciers 584 et 723, 801 et 806. Une teneur minimale de 15% est nécessaire pour assurer un bon comportement en corrosion, mais une teneur égale à 16,5% est préférable pour obtenir une résistance à la corrosion qui réponde à une résistance à la corrosion comparable à celle d'un acier de référence du type AISI 304 ou AISI 430 Ti.
    Avec une teneur supérieure à 17% de chrome, comme pour l'acier 806, la corrosion est encore améliorée mais il devient difficile d'obtenir un acier ayant une structure entièrement austénitique.
    Effet du carbone et de l'azote.
    Le carbone a un comportement prépondérant sur l'acier dans le domaine de la corrosion intergranulaire. Des aciers à teneurs variables en carbone et azote ont été testés suivant le test STRAUSS après réalisation d'une soudure ou sensibilisation par traitement thermique. Les résultats de ce test sont regroupés sur le tableau 4.
    On montre qu'une teneur maximale en carbone de 0,07% est souhaitable et qu'une teneur préférentielle de 0,05% permet d'obtenir un comportement en corrosion analogue à celui d'un acier de référence AISI 304. Une teneur en azote comprise entre 0,1% et 0,3% est acceptable.
    L'acier selon l'invention présente une tenue à la corrosion comparable à celle d'un acier de référence AISI 304 mais contient dans sa composition peu de nickel.
    En outre, l'acier selon l'invention à un comportement bien supérieur à celui des aciers du type AISI 430 Ti dans le domaine de la corrosion généralisée et caverneuse.

    Claims (3)

    1. Acier inoxydable austénitique comportant une basse teneur en nickel et résistant à la corrosion et présentant la composition suivante en pourcentages pondéraux:
      0,01% < carbone < 0,08%,
      0,1% < silicium < 1%,
      5% < manganèse < 11%,
      15% < chrome < 17,5%,
      1% < nickel < 4%,
      1% < cuivre < 4%,
      1.10-4% < soufre < 20.10-4%,
      1.10-4% < calcium < 50.10-4%,
      0% < aluminium < 0,03%,
      0,005% < phosphore < 0,1%,
      bore < 5.10-4%
      oxygène < 0,01%,
      le reste étant du fer et des impuretés résultant de l'élaboration.
    2. Acier selon la revendication 1, caractérisé en ce que de préférence, la composition est la suivante :
      0,01% < carbone < 0,05%,
      0,1% < silicium < 1%,
      5% < manganèse < 11%,
      15% < chrome < 17%,
      1% < nickel < 2%,
      2% < cuivre < 4%,
      1.10-4% < soufre < 10.10-4%,
      1.10-4% < calcium < 10.10-4%,
      0% < aluminium < 0,01%,
      0,005% < phosphore < 0,1%,
      oxygène < 0,01%,
      le reste étant du fer et des impuretés résultant de l'élaboration.
    3. Acier, selon l'une des revendications 1 et 2, caractérisé en ce qu'il comprend en outre de 0,01% à 2% de molybdène.
    EP99401490A 1998-07-02 1999-06-17 Acier inoxydable austenitique à basse teneur en nickel Revoked EP0969113B1 (fr)

    Applications Claiming Priority (2)

    Application Number Priority Date Filing Date Title
    FR9808427A FR2780735B1 (fr) 1998-07-02 1998-07-02 Acier inoxydable austenitique comportant une basse teneur en nickel et resistant a la corrosion
    FR9808427 1998-07-02

    Publications (2)

    Publication Number Publication Date
    EP0969113A1 true EP0969113A1 (fr) 2000-01-05
    EP0969113B1 EP0969113B1 (fr) 2002-11-06

    Family

    ID=9528148

    Family Applications (1)

    Application Number Title Priority Date Filing Date
    EP99401490A Revoked EP0969113B1 (fr) 1998-07-02 1999-06-17 Acier inoxydable austenitique à basse teneur en nickel

    Country Status (14)

    Country Link
    US (1) US6274084B1 (fr)
    EP (1) EP0969113B1 (fr)
    JP (1) JP2000034546A (fr)
    KR (1) KR20000011411A (fr)
    CN (1) CN1091168C (fr)
    AT (1) ATE227355T1 (fr)
    AU (1) AU742519B2 (fr)
    BR (1) BR9902524A (fr)
    CA (1) CA2274634A1 (fr)
    DE (1) DE69903769D1 (fr)
    FR (1) FR2780735B1 (fr)
    ID (1) ID23569A (fr)
    TW (1) TW452600B (fr)
    ZA (1) ZA994321B (fr)

    Cited By (3)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    GB2359095A (en) * 2000-02-14 2001-08-15 Jindal Strips Ltd Stainless steel
    WO2002024969A1 (fr) * 2000-09-19 2002-03-28 Thyssenkrupp Nirosta Gmbh Procede de fabrication d'un feuillard ou d'une tole d'acier, constitues principalement d'acier austenique au manganese
    EP2163659A1 (fr) 2008-09-11 2010-03-17 ThyssenKrupp Nirosta GmbH Acier inoxidable, bande froide fabriquée à partir de cet acier et procédé de fabrication d'un produit plat en acier à partir de cet acier

    Families Citing this family (27)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    FR2819526B1 (fr) * 2001-01-15 2003-09-26 Inst Francais Du Petrole Utilisation d'aciers inoxydables austenitiques dans des applications necessitant des proprietes anti-cokage
    TWI247813B (en) * 2002-10-23 2006-01-21 Yieh United Steel Corp Austenite stainless steel with low nickel content
    JP4782979B2 (ja) * 2003-03-31 2011-09-28 大陽日酸株式会社 溶接方法
    JP4498847B2 (ja) * 2003-11-07 2010-07-07 新日鐵住金ステンレス株式会社 加工性に優れたオ−ステナイト系高Ｍｎステンレス鋼
    EP1690957A1 (fr) * 2005-02-14 2006-08-16 Rodacciai S.p.A. Acier inoxidable austénitique
    CN100386464C (zh) * 2006-07-21 2008-05-07 内蒙古华业特钢股份有限公司 稀土低镍铬锰氮不锈钢
    CN100464000C (zh) * 2007-06-12 2009-02-25 江阴康瑞不锈钢制品有限公司 奥氏体冷镦不锈钢及其钢丝的制造方法
    CN101348888A (zh) * 2007-07-18 2009-01-21 青岛三庆金属有限公司 低镍奥氏体不锈钢及其制备方法
    AU2008330048B2 (en) * 2007-11-29 2012-11-08 Ati Properties Llc Lean austenitic stainless steel
    PL2229463T3 (pl) 2007-12-20 2018-01-31 Ati Properties Llc Odporna na korozję zubożona austenityczna stal nierdzewna
    DK2245202T3 (da) * 2007-12-20 2011-12-19 Ati Properties Inc Austenitisk rustfrit stål med lavt nikkelindhold indeholdende stabiliserende grundstoffer
    US8337749B2 (en) 2007-12-20 2012-12-25 Ati Properties, Inc. Lean austenitic stainless steel
    JP5388589B2 (ja) * 2008-01-22 2014-01-15 新日鐵住金ステンレス株式会社 加工性と衝撃吸収特性に優れた構造部材用フェライト・オーステナイト系ステンレス鋼板およびその製造方法
    CN101545078B (zh) * 2008-03-24 2011-06-15 宝山钢铁股份有限公司 一种室温机械性能优良的节镍型亚稳奥氏体不锈钢
    SE533635C2 (sv) 2009-01-30 2010-11-16 Sandvik Intellectual Property Austenitisk rostfri stållegering med låg nickelhalt, samt artikel därav
    JP5444561B2 (ja) * 2009-02-27 2014-03-19 日本冶金工業株式会社 高Ｍｎオーステナイト系ステンレス鋼と服飾用金属部品
    US8182963B2 (en) * 2009-07-10 2012-05-22 GM Global Technology Operations LLC Low-cost manganese-stabilized austenitic stainless steel alloys, bipolar plates comprising the alloys, and fuel cell systems comprising the bipolar plates
    CN101760705B (zh) * 2010-02-10 2011-12-21 江苏东阁不锈钢制品有限公司 高耐蚀性奥氏体不锈钢
    FI125442B (fi) 2010-05-06 2015-10-15 Outokumpu Oy Matalanikkelinen austeniittinen ruostumaton teräs ja teräksen käyttö
    CN102031462B (zh) * 2010-12-20 2012-10-31 北京北科德瑞冶金工程技术有限公司 一种含硼高锰奥氏体铁基合金
    US9028745B2 (en) 2011-11-01 2015-05-12 Honeywell International Inc. Low nickel austenitic stainless steel
    ITRM20120647A1 (it) * 2012-12-19 2014-06-20 Ct Sviluppo Materiali Spa ACCIAIO INOSSIDABILE AUSTENITICO AD ELEVATA PLASTICITÀ INDOTTA DA GEMINAZIONE, PROCEDIMENTO PER LA SUA PRODUZIONE, E SUO USO NELLÂeuro¿INDUSTRIA MECCANICA.
    JP2016169421A (ja) * 2015-03-13 2016-09-23 日新製鋼株式会社 耐応力腐食割れ性に優れたオーステナイト系ステンレス鋼
    DE102015005742A1 (de) 2015-05-05 2016-11-10 Dbi Gas- Und Umwelttechnik Gmbh Verfahren zur Herstellung von Feinblech aus einem nichtrostenden, austenitischen CrMnNi-Stahl
    KR20210028382A (ko) * 2019-09-04 2021-03-12 주식회사 포스코 충격인성 및 열간가공성이 우수한 고내식 오스테나이트계 스테인리스강
    CN115637376B (zh) * 2021-07-20 2024-01-16 上海交通大学 一种奥氏体不锈钢及其热处理工艺
    CN121109886B (zh) * 2025-11-17 2026-04-24 鞍钢股份有限公司 一种600MPa级轻质铁素体钢及其制备方法

    Citations (6)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    FR1087022A (fr) * 1953-09-08 1955-02-18 Armco Int Corp Procédé de fabrication d'alliages et produits en résultant
    US3615366A (en) * 1963-08-29 1971-10-26 Armco Steel Corp Stainless steel
    US3615365A (en) * 1968-04-18 1971-10-26 Allegheny Ludlum Steel Austenitic stainless steel
    SU538055A1 (ru) * 1973-09-21 1976-12-05 Предприятие П/Я В-8469 Сталь
    JPH032357A (ja) * 1989-05-31 1991-01-08 Nippon Metal Ind Co Ltd ニッケル節減型オーステナイト系ステンレス鋼
    US5286310A (en) * 1992-10-13 1994-02-15 Allegheny Ludlum Corporation Low nickel, copper containing chromium-nickel-manganese-copper-nitrogen austenitic stainless steel

    Family Cites Families (8)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    US3926685A (en) * 1969-06-03 1975-12-16 Andre Gueussier Semi-ferritic stainless manganese steel
    JPS61179835A (ja) * 1985-01-10 1986-08-12 Sumitomo Metal Ind Ltd 高温強度の優れた耐食性オーステナイト鋼
    JP2602015B2 (ja) * 1986-08-30 1997-04-23 愛知製鋼株式会社 耐腐食疲労性、耐海水性に優れたステンレス鋼およびその製造方法
    JPH02236257A (ja) * 1989-03-08 1990-09-19 Nippon Steel Corp 高強度かつ耐食性、耐応力腐食割れ性の優れたマルテンサイト系ステンレス鋼およびその製造方法
    FR2690169B1 (fr) * 1992-04-17 1994-09-23 Ugine Savoie Sa Acier inoxydable austénitique à haute usinabilité et à déformation à froid améliorée.
    KR950009223B1 (ko) * 1993-08-25 1995-08-18 포항종합제철주식회사 프레스 성형성, 열간가공성 및 고온내산화성이 우수한 오스테나이트계 스테인레스강
    DE19513407C1 (de) * 1995-04-08 1996-10-10 Vsg En & Schmiedetechnik Gmbh Verwendung einer austenitischen Stahllegierung für hautverträgliche Gegenstände
    FR2766843B1 (fr) * 1997-07-29 1999-09-03 Usinor Acier inoxydable austenitique comportant une tres faible teneur en nickel

    Patent Citations (6)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    FR1087022A (fr) * 1953-09-08 1955-02-18 Armco Int Corp Procédé de fabrication d'alliages et produits en résultant
    US3615366A (en) * 1963-08-29 1971-10-26 Armco Steel Corp Stainless steel
    US3615365A (en) * 1968-04-18 1971-10-26 Allegheny Ludlum Steel Austenitic stainless steel
    SU538055A1 (ru) * 1973-09-21 1976-12-05 Предприятие П/Я В-8469 Сталь
    JPH032357A (ja) * 1989-05-31 1991-01-08 Nippon Metal Ind Co Ltd ニッケル節減型オーステナイト系ステンレス鋼
    US5286310A (en) * 1992-10-13 1994-02-15 Allegheny Ludlum Corporation Low nickel, copper containing chromium-nickel-manganese-copper-nitrogen austenitic stainless steel

    Non-Patent Citations (1)

    * Cited by examiner, † Cited by third party
    Title
    PATENT ABSTRACTS OF JAPAN vol. 15, no. 112 (C - 0815) 18 March 1991 (1991-03-18) *

    Cited By (5)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    GB2359095A (en) * 2000-02-14 2001-08-15 Jindal Strips Ltd Stainless steel
    WO2002024969A1 (fr) * 2000-09-19 2002-03-28 Thyssenkrupp Nirosta Gmbh Procede de fabrication d'un feuillard ou d'une tole d'acier, constitues principalement d'acier austenique au manganese
    CN100357478C (zh) * 2000-09-19 2007-12-26 蒂森克鲁伯尼罗斯塔有限公司 主要由锰奥氏体构成的钢带或薄钢板的制备方法
    EP2163659A1 (fr) 2008-09-11 2010-03-17 ThyssenKrupp Nirosta GmbH Acier inoxidable, bande froide fabriquée à partir de cet acier et procédé de fabrication d'un produit plat en acier à partir de cet acier
    US8608873B2 (en) 2008-09-11 2013-12-17 Outokumpu Nirosta Gmbh Stainless steel, cold strip produced from this steel, and method for producing a flat steel product from this steel

    Also Published As

    Publication number Publication date
    ZA994321B (en) 2000-01-10
    AU3575799A (en) 2000-01-20
    FR2780735A1 (fr) 2000-01-07
    CN1240839A (zh) 2000-01-12
    CA2274634A1 (fr) 2000-01-02
    ATE227355T1 (de) 2002-11-15
    US6274084B1 (en) 2001-08-14
    BR9902524A (pt) 2000-03-14
    AU742519B2 (en) 2002-01-03
    ID23569A (id) 2000-05-04
    KR20000011411A (ko) 2000-02-25
    JP2000034546A (ja) 2000-02-02
    CN1091168C (zh) 2002-09-18
    DE69903769D1 (de) 2002-12-12
    FR2780735B1 (fr) 2001-06-22
    EP0969113B1 (fr) 2002-11-06
    TW452600B (en) 2001-09-01

    Similar Documents

    Publication Publication Date Title
    EP0969113B1 (fr) Acier inoxydable austenitique à basse teneur en nickel
    EP0988130B1 (fr) Fil fourre de soudage a basse teneur en azote
    EP2099943B1 (fr) Alliage de zirconium resistant a la corrosion en ombres portees pour composant d&#39;assemblage de combustible pour reacteur a eau bouillante, composant realise en cet alliage, assemblage de combustible et son utilisation
    JP5314473B2 (ja) 溶接まま及び応力除去焼鈍後の強度、靭性に優れた溶接金属並びにその溶接金属によって接合された溶接構造物
    EP0225263B1 (fr) Tôle ou bande en acier ferritique inoxydable, en particulier pour systèmes d&#39;échappement
    CA2395628C (fr) Acier inoxydable austenitique pour deformation a froid pouvant etre suivi d&#39;un usinage
    FR2516942A1 (fr)
    CH675430A5 (fr)
    FR2740063A1 (fr) Electrode de soudage a l&#39;arc enrobee du type a faible teneur en hydrogene pour des aciers cr-mo a haute resistance
    EP0567365B1 (fr) Acier inoxydable austénitique à haute usinabilité et à déformation à froid améliorée
    FR2541160A1 (fr) Matiere de soudage en acier inoxydable a deux phases ferrite-austenite
    FR2583778A1 (fr) Acier inoxydable a haute resistance
    EP0003272A1 (fr) Alliage à base de fer à haute limite élastique résistant à la corrosion par l&#39;eau de mer, traitement thermique et utilisation de cet alliage
    FR2746114A1 (fr) Procede d&#39;elaboration d&#39;un acier inoxydable ferritique presentant une resistance a la corrosion amelioree, et notamment une resistance a la corrosion intergranulaire et par piqure
    EP0242251A1 (fr) Organe de structure en alliage austénitique nickel-chrome-fer
    EP0337846B1 (fr) Acier inoxydable austéno-ferritique
    Mudali et al. Pitting corrosion resistance of nitrogen-added type 304 stainless steel weld metal with different heat inputs
    FR2805829A1 (fr) Acier inoxydable austenitique a haute usinabilite, resulfure, et comportant une resistance a la corrosion amelioree
    EP4263894B1 (fr) Acier inoxydable austénitique, plaques pour échangeurs de chaleurs, et conduits de cheminée, réalisés avec cet acier
    Chen et al. Performance of Corrosion-Resistant Alloys in Acidic Chloride Solutions Containing Bleach
    Ciofu et al. Duplex stainless steel corrosion resistance
    JP2001140042A (ja) ホウ素含有ステンレス鋼
    CA3126854A1 (fr) Alliage fer-manganese a soudabilite amelioree
    JPH06262362A (ja) 亜鉛めっき鋼板の溶接方法
    BE462631A (fr)

    Legal Events

    Date Code Title Description
    PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

    Free format text: ORIGINAL CODE: 0009012

    AK Designated contracting states

    Kind code of ref document: A1

    Designated state(s): AT BE CH DE DK ES FI FR GB GR IE IT LI LU NL PT SE

    AX Request for extension of the european patent

    Free format text: AL;LT;LV;MK;RO;SI

    17P Request for examination filed

    Effective date: 20000705

    AKX Designation fees paid

    Free format text: AT BE CH DE DK ES FI FR GB GR IE IT LI LU NL PT SE

    GRAG Despatch of communication of intention to grant

    Free format text: ORIGINAL CODE: EPIDOS AGRA

    17Q First examination report despatched

    Effective date: 20020222

    GRAG Despatch of communication of intention to grant

    Free format text: ORIGINAL CODE: EPIDOS AGRA

    GRAH Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOS IGRA

    GRAH Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOS IGRA

    GRAA (expected) grant

    Free format text: ORIGINAL CODE: 0009210

    AK Designated contracting states

    Kind code of ref document: B1

    Designated state(s): AT BE CH DE DK ES FI FR GB GR IE IT LI LU NL PT SE

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: NL

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20021106

    Ref country code: IT

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRE;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.SCRIBED TIME-LIMIT

    Effective date: 20021106

    Ref country code: IE

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20021106

    Ref country code: GR

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20021106

    Ref country code: GB

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20021106

    Ref country code: FI

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20021106

    Ref country code: AT

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20021106

    REF Corresponds to:

    Ref document number: 227355

    Country of ref document: AT

    Date of ref document: 20021115

    Kind code of ref document: T

    REG Reference to a national code

    Ref country code: GB

    Ref legal event code: FG4D

    Free format text: NOT ENGLISH

    REG Reference to a national code

    Ref country code: CH

    Ref legal event code: EP

    REG Reference to a national code

    Ref country code: IE

    Ref legal event code: FG4D

    Free format text: FRENCH

    REF Corresponds to:

    Ref document number: 69903769

    Country of ref document: DE

    Date of ref document: 20021212

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: SE

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20030206

    Ref country code: PT

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20030206

    Ref country code: DK

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20030206

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: DE

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20030207

    NLV1 Nl: lapsed or annulled due to failure to fulfill the requirements of art. 29p and 29m of the patents act
    GBV Gb: ep patent (uk) treated as always having been void in accordance with gb section 77(7)/1977 [no translation filed]

    Effective date: 20021106

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: ES

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20030529

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: LI

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20030630

    Ref country code: CH

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20030630

    REG Reference to a national code

    Ref country code: IE

    Ref legal event code: FD4D

    Ref document number: 0969113E

    Country of ref document: IE

    PLBQ Unpublished change to opponent data

    Free format text: ORIGINAL CODE: EPIDOS OPPO

    PLBI Opposition filed

    Free format text: ORIGINAL CODE: 0009260

    PLAX Notice of opposition and request to file observation + time limit sent

    Free format text: ORIGINAL CODE: EPIDOSNOBS2

    26 Opposition filed

    Opponent name: THYSSENKRUPP NIROSTA GMBH

    Effective date: 20030802

    PLAX Notice of opposition and request to file observation + time limit sent

    Free format text: ORIGINAL CODE: EPIDOSNOBS2

    REG Reference to a national code

    Ref country code: CH

    Ref legal event code: PL

    PLBB Reply of patent proprietor to notice(s) of opposition received

    Free format text: ORIGINAL CODE: EPIDOSNOBS3

    REG Reference to a national code

    Ref country code: FR

    Ref legal event code: CD

    RAP2 Party data changed (patent owner data changed or rights of a patent transferred)

    Owner name: UGITECH

    Owner name: UGINE S.A.

    PLAB Opposition data, opponent's data or that of the opponent's representative modified

    Free format text: ORIGINAL CODE: 0009299OPPO

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: LU

    Payment date: 20080702

    Year of fee payment: 10

    R26 Opposition filed (corrected)

    Opponent name: THYSSENKRUPP NIROSTA GMBH

    Effective date: 20030802

    RAP2 Party data changed (patent owner data changed or rights of a patent transferred)

    Owner name: UGITECH

    Owner name: ARCELORMITTAL-STAINLESS FRANCE

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: FR

    Payment date: 20080617

    Year of fee payment: 10

    RDAF Communication despatched that patent is revoked

    Free format text: ORIGINAL CODE: EPIDOSNREV1

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: BE

    Payment date: 20080813

    Year of fee payment: 10

    RDAG Patent revoked

    Free format text: ORIGINAL CODE: 0009271

    STAA Information on the status of an ep patent application or granted ep patent

    Free format text: STATUS: PATENT REVOKED

    27W Patent revoked

    Effective date: 20081106
