EP0287809B1 - Verfahren zur Herstellung mattierter photographischer Aufzeichnungsmaterialien - Google Patents

Verfahren zur Herstellung mattierter photographischer Aufzeichnungsmaterialien Download PDF

Info

Publication number
EP0287809B1
EP0287809B1 EP88104332A EP88104332A EP0287809B1 EP 0287809 B1 EP0287809 B1 EP 0287809B1 EP 88104332 A EP88104332 A EP 88104332A EP 88104332 A EP88104332 A EP 88104332A EP 0287809 B1 EP0287809 B1 EP 0287809B1
Authority
EP
European Patent Office
Prior art keywords
support
light sensitive
layer
matting agent
layers
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
EP88104332A
Other languages
English (en)
French (fr)
Other versions
EP0287809A3 (en
EP0287809A2 (de
Inventor
Hermann Dr. Noth
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Agfa Gevaert NV
Original Assignee
DuPont de Nemours Deutschland GmbH
EI Du Pont de Nemours and Co
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by DuPont de Nemours Deutschland GmbH, EI Du Pont de Nemours and Co filed Critical DuPont de Nemours Deutschland GmbH
Publication of EP0287809A2 publication Critical patent/EP0287809A2/de
Publication of EP0287809A3 publication Critical patent/EP0287809A3/de
Application granted granted Critical
Publication of EP0287809B1 publication Critical patent/EP0287809B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03C—PHOTOSENSITIVE MATERIALS FOR PHOTOGRAPHIC PURPOSES; PHOTOGRAPHIC PROCESSES, e.g. CINE, X-RAY, COLOUR, STEREO-PHOTOGRAPHIC PROCESSES; AUXILIARY PROCESSES IN PHOTOGRAPHY
    • G03C1/00—Photosensitive materials
    • G03C1/76—Photosensitive materials characterised by the base or auxiliary layers
    • G03C1/7614—Cover layers; Backing layers; Base or auxiliary layers characterised by means for lubricating, for rendering anti-abrasive or for preventing adhesion

Definitions

  • the invention relates to a process for the production of photographic recording materials which have a photosensitive layer on one side and are matted on the same side, wherein a plurality of photosensitive layers and auxiliary layers assigned to this side are applied simultaneously.
  • the most important matting measure in practice is the addition of finely divided solid substances to the pouring solution for the outermost layer of the recording material.
  • the materials matted in this way can have an error after exposure and development, which is referred to as a "starry night” or "pinhole” effect and e.g. B. is described in more detail in US 4,172,731.
  • This error can cause fine details of the recording, e.g. B. halftone dots or Lines of a line mask, are falsified or destroyed.
  • Such a material is not suitable for use, for example, in reproduction technology.
  • a photographic material with reduced "starry night” error contains a layer with a silver halide emulsion and an acrylic polymer latex as well as a latex-free silver halide emulsion layer arranged above it.
  • the matting agent if present, is located in an outer pouring layer.
  • the invention has for its object to provide a process for the production of matt photographic recording materials by simultaneous application of light-sensitive layers and auxiliary layers, which produces a recording material which is free from the "starry night” error.
  • the photosensitive layer closest to the support is applied in the form of at least two partial layers, of which the sublayer closest to the substrate contains the matting agent and the sublayer furthest from the substrate contains no matting agent.
  • the invention can be applied to the manufacture of various photographic materials. It can be used particularly advantageously in the case of recording materials with silver halide emulsion layers which comprise a hydrophilic colloid as a binder, such as, for. B. contain gelatin. These can be, for example, black and white materials with one or more emulsion layers or multi-layer color materials. A hydrophilic colloid is also preferably used as the binder for the over-pouring layers.
  • the coating of the recording material consists of an emulsion and an over-pour layer. Then a triple cascade or curtain caster is sufficient to carry out the process.
  • the light-sensitive emulsion is divided into two parts, for example, the matting agent is added to a part which is to form the lower part layer, and both parts of the emulsion and the pouring solution are fed to the sprinkler by means of suitable metering devices.
  • two metering pumps can also be formed by means of two metering pumps, which are connected to the same emulsion storage vessel, and then a partial solution containing matting agent, e.g. add by means of an injection apparatus according to DE 26 48 286.
  • the concentration and viscosity of the emulsion substream in question are changed. This may well be desirable in the interest of casting quality.
  • the viscosities of the emulsions in the partial streams can be the same or different.
  • the range between 7 and 20 mPa.s. is preferred.
  • a mass ratio of the sublayer containing the matting agent close to the layer carrier to the matting agent-free sublayer is preferably from 1: 6 to 1: 1 for wet application or from 1:10 to 1: 1 for dry application.
  • matting agents can be used to carry out the method according to the invention.
  • matting agents are given in RD 176 043 (December 1978).
  • Particularly suitable are pyrogenic or precipitated silicon dioxide and spherical particles made of organic polymers such as. B. polymethyl methacrylate and polystyrene.
  • the particle size of the matting agents depends on the one hand on the physical properties of the material required by the use of the recording material, but on the other hand also on the total thickness of the emulsion or pouring layers arranged one above the other. It should be such that at least 20% of the particles are larger than one and a half times this total thickness. A narrow distribution of particle sizes is preferred.
  • the silver halide emulsions required for the implementation of the invention can be prepared by generally known processes, as compiled, for example, in RD 176 043 (December 1978).
  • substrates can be used to produce the recording materials.
  • these are preferably polyethylene terephthalate films; cover materials are preferably produced on polyethylene-coated papers.
  • the process according to the invention is preferably used in the production of photographic recording materials, e.g. B. for reproduction technology, for medical diagnostics, for material testing with X-rays, for the registration of the output of data processing systems and for microfilm documentation.
  • photographic recording materials e.g. B. for reproduction technology
  • medical diagnostics for material testing with X-rays
  • microfilm documentation for the registration of the output of data processing systems and for microfilm documentation.
  • the coating solutions contained conventional coating aids.
  • the exposure required for the recording material to be tested is determined by copying an original, which contains different tonal value levels of a grid with 60 L / cm, with different exposure times onto the emulsion side of the recording material.
  • the required exposure time is the one at which the tonal values 80%, 39% and 7% are reproduced with 20 ⁇ 1%, 61 ⁇ 2% and 93 ⁇ 1%.
  • a necessary exposure for the copying through the antihalation layer on the back of the recording material is determined accordingly.
  • the density is measured at five points in the middle of the film sheet exposed and developed in this way using a transmission densitometer with a measuring aperture of 3 mm in diameter.
  • the mean value of the measurement results is given as Dmax. The lower the "starry night effect", the higher it is.
  • test specimens to be compared are processed under the same conditions appropriate for the emulsion type.
  • the copy film is always developed mechanically in a lith developer.
  • a 30 x 40 cm sheet of the test specimen is covered with a 50 x 60 cm copy template, which represents a uniform screen tone of 40% at 60 L / cm.
  • the air gap between the sample and the test object is initially of different thickness at different points; such areas appear differently bright to the eye.
  • This time is called the suction time. It decreases with increasing matting effectiveness.
  • sample 1 produced by the process according to the invention has the highest maximum density and the lowest "starry night” effect with the same matting effectiveness.
  • the coating solutions contained conventional coating aids.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Application Of Or Painting With Fluid Materials (AREA)
  • Heat Sensitive Colour Forming Recording (AREA)
  • Ink Jet Recording Methods And Recording Media Thereof (AREA)
  • Silver Salt Photography Or Processing Solution Therefor (AREA)

Description

  • Die Erfindung betrifft ein Verfahren zur Herstellung von photographischen Aufzeichnungsmaterialien, die auf einer Seite eine lichtempfindliche Schicht aufweisen und auf der gleichen Seite mattiert sind, wobei mehrere dieser Seite zugeordnete lichtempfindliche Schichten und Hilfsschichten gleichzeitig aufgetragen werden.
  • Es ist üblich, den Oberflächen photographischer Aufzeichnungsmaterialien durch besondere Maßnahmen bei der Herstellung eine gewisse Rauhigkeit zu verleihen, um die bei der Anwendung der Materialien wichtigen physikalischen Eigenschaften, wie z. B. die Neigung zu elektrostatischer Aufladung, die Empfindlichkeit gegen Verkratzen durch Staubpartikel und die Fähigkeit, sich beim Kopieren im Vakuumrahmen rasch ausreichend und ohne Bildung von Newton-Ringen an das Kopiermaterial anzulegen, zu verbessern. Obwohl diese Maßnahmen nicht in jedem Fall zu einer auffälligen Verminderung des Oberflächenglanzes führen, werden sie allgemein unter dem Begriff "Mattierung" zusammengefaßt.
  • Die praktisch bedeutendste Mattierungsmaßnahme ist der Zusatz von feinteiligen festen Stoffen zu der Begießlösung für die äußerste Schicht des Aufzeichnungsmaterials.
  • Wenn alle einer Seite des Schichtträgers zugeordneten Schichten mittels einer Mehrfachbeschichtungseinrichtung gleichzeitig aufgetragen werden, dann können die auf diese Weise mattierten Materialien nach der Belichtung und Entwicklung einen Fehler aufweisen, der als "starry night"- oder "pinhole"-Effekt bezeichnet wird und z. B. in der US 4,172,731 näher beschrieben ist. Durch diesen Fehler können feine Details der Aufzeichnung, z. B. Rasterpunkte oder Linien einer Strichmaske, verfälscht oder zerstört werden. Ein solches Material ist für die Verwendung z.B. in der Reproduktionstechnik nicht brauchbar.
  • Aus der US 3,632,342 ist ein photographisches Material mit vermindertem "starry night"-Fehler bekannt. Dieses enthält eine Schicht mit einer Silberhalogenidemulsion und einem Acrylpolymerlatex sowie eine darüber angeordnete latexfreie Silberhalogenidemulsionsschicht. Das ggf. vorhandene Mattierungsmittel befindet sich in einer äußeren Übergußschicht.
  • Die Erfindung stellt sich die Aufgabe, ein Verfahren zur Herstellung mattierter photographischer Aufzeichnungsmaterialien durch gleichzeitiges Auftragen von lichtempfindlichen Schichten und Hilfsschichten anzugeben, welches ein Aufzeichnungsmaterial erzeugt, das von dem "starry night"-Fehler frei ist.
  • Diese Aufgabe wird durch ein Verfahren nach dem kennzeichnenden Teil des Anspruchs 1 gelöst.
  • Demgemäß wird bei der Herstellung von mattierten phtographischen Aufzeichnungsmaterialien durch gleichzeitiges Auftragen von mindestens einer lichtempfindlichen Schicht und mindestens einer nicht lichtempfindlichen Übergußschicht mittels einer Beschichtungseinrichtung, der die Gießlösungen kontinuierlich zugeführt werden, die dem Schichtträger nächste lichtempfindliche Schicht in Form von mindestens zwei Teilschichten aufgetragen, von denen die dem Schichtträger nächste Teilschicht das Mattierungsmittel enthält und die dem Schichtträger fernste Teilschicht kein Mattierungsmittel enthält.
  • Die Erfindung kann zur Herstellung verschiedenartiger photographischer Aufzeichnungsmaterialien angewendet werden. Besonders vorteilhaft läßt sie sich bei Aufzeichnungsmaterialien mit Silberhalogenid-Emulsionsschichten anwenden, die als Bindemittel ein hydrophiles Kolloid wie z. B. Gelatine enthalten. Dies können beispielsweise Schwarz-Weiß-Materialien mit einer oder mit mehreren Emulsionsschichten oder auch Mehrschicht-Farbmaterialien sein. Als Bindemittel für die Übergußschichten wird bevorzugt ebenfalls ein hydrophiles Kolloid verwendet.
  • Im einfachsten Fall besteht die Beschichtung des Aufzeichnungsmaterials aus einer Emulsions- und einer übergußschicht. Dann ist ein Dreifachkaskaden- oder Vorhanggießer für die Durchführung des Verfahrens ausreichend. Die lichtempfindliche Emulsion wird beispielsweise in zwei Teile geteilt, einem Teil, welcher die untere Teilschicht bilden soll, wird das Mattierungsmittel zugesetzt, und beide Teile der Emulsion sowie die Übergußlösung werden mittels geeigneter Dosiereinrichtungen der Begießeinrichtung zugeführt.
  • Man kann aber auch mittels zweier Dosierpumpen, die an dasselbe Emulsionsvorratsgefäß angeschlossen sind, zwei Emulsionsteilströme bilden und danach dem für die schichtträgernahe Emulsionsteilschicht bestimmten Teilstrom eine mattierungsmittelhaltige Lösung, z.B. mittels einer Injektionsapparatur nach DE 26 48 286 beimischen.
  • Durch die Beimischung der Mattierungsmitteldispersion werden Konzentration und Viskosität des betreffenden Emulsionsteilstroms verändert. Dies kann durchaus im Intresse der Gießqualität erwünscht sein.
  • Die Viskositäten der Emulsionen in den Teilströmen können gleich oder auch verschieden sein. Bevorzugt wird der Bereich zwischen 7 und 20 mPa.s.
  • Das Verhältnis, in dem die Emulsionsschicht geteilt wird, ist in weiten Grenzen veränderbar. Bevorzugt ist ein Masseverhältnis der schichtträgernahen mattierungsmittelhaltigen zur schichtträgerfernen mattierungsmittelfreien Teilschicht von 1 : 6 bis 1 : 1 für den Naßauftrag bzw. von 1 : 10 bis 1 : 1 für den Trockenauftrag.
  • Zur Ausführung des erfindungsgemäßen Verfahrens können alle gebräuchlichen Mattierungsmittel verwendet werden. Beispiele solcher Mattierungsmittel nennt die RD 176 043 (Dezember 1978). Besonders geeignet sind pyrogen oder durch Fällung erzeugtes Siliziumdioxid sowie sphärische Teilchen aus organischen Polymeren wie z. B. Polymethylmethacrylat und Polystyrol.
  • Die Teilchengröße der Mattierungsmittel richtet sich einerseits nach den durch die Verwendung des Aufzeichnungsmaterials geforderten physikalischen Eigenschaften des Materials, andererseits aber auch nach der Gesamtdicke der übereinander angeordneten Emulsions- oder Übergußschichten. Sie sollte so bemessen sein, daß mindestens 20% der Teilchen größer als das Eineinhalbfache dieser Gesamtdicke sind. Eine enge Verteilung der Teilchengrößen wird bevorzugt.
  • Die für die Ausführung der Erfindung benötigten Silberhalogenidemulsionen können nach allgemein bekannten Verfahren, wie sie beispielsweise in der RD 176 043 (Dezember 1978) zusammengestellt sind, hergestellt werden.
  • Zur Herstellung der Aufzeichnungsmaterialien können Schichtträger verschiedener Art verwendet werden. Für Durchsichtsmaterialien sind dies vorzugsweise Polyethylenterephthalatfolien, Aufsichtsmaterialien werden bevorzugt auf polyethylenbeschichteten Papieren hergestellt.
  • Das erfindungsgemäße Verfahren wird vorzugsweise bei der Herstellung von photographischen Aufzeichnungsmaterialien, z. B. für die Reproduktionstechnik, für die medizinische Diagnostik, für die Materialprüfung mit Röntgenstrahlen, für die Registrierung der Ausgabe von Datenverarbeitungsanlagen und für die Mikrofilmdokumentation angewendet.
  • Die folgenden Ausführungsbeispiele sollen das erfindungsgemäße Verfahren näher erläutern. Die Anordnung der Schichten auf dem Schichtträger ist darin mit laufenden Nummern gekennzeichnet, wobei 1. die unmittelbar auf dem Träger befindliche Schicht, 2. die an diese angrenzende Schicht usf. bedeuten.
    • Beispiel 1
  • In einer Wulstbeschichtungsanlage zur Herstellung photographischer Aufzeichnungsmaterialien wurden auf einen 100 µm starken, mit einer Antihalo-Rückschicht versehenen Polyethylenterephthalat-Schichtträger bei einer Durchlaufgeschwindigkeit von 30 m/min folgende Schichten simultan aufgetragen:
    • 1. Silberchlorobromidemulsion mit einem Silbergehalt von 5,5 Gewichtsprozent, einer Gelatinekonzentration von 5,0 Gewichtsprozent und einem Gehalt an Mattierungsmittel von 0,038 Gewichtsprozent, Naßauftrag 10,4 g/m². Als Mattierungsmittel wurden sphärische Teilchen von Polymethylmethacrylat mit einem Medianwert des Teilchendurchmessers von 7 µm verwendet.
    • 2. Die gleiche Emulsion wie in Schicht 1, jedoch ohne Mattierungsmittel; Naßauftrag 51,5 g/m².
    • 3. Gelatinelösung mit 2,5 Gewichtsprozent Gelatine; Naßauftrag 24 g/m².
  • Die Beschichtungslösungen enthielten übliche Beschichtungshilfsmittel.
  • Nach dem Trocknen erhielt man ein Aufzeichnungsmaterial hoher Gradation, welches wie im Folgenden beschrieben auf das Vorhandensein des "starry-night"-Effektes sowie auf die Wirksamkeit der Mattierung geprüft wurde:
  • Prüfung auf "starry night": Zunächst wird die für das zu prüfende Aufzeichnungsmaterial erforderliche Belichtung festgelegt, indem man eine Vorlage, die verschiedene Tonwertstufen eines Rasters mit 60 L/cm enthält, mit verschiedenen Belichtungszeiten auf die Emulsionsseite des Aufzeichnungsmaterials kopiert. Als erforderliche Belichtungszeit gilt diejenige, bei der die Tonwerte 80%, 39% und 7% mit 20 ± 1%, 61 ± 2% bzw. 93 ± 1% wiedergegeben werden. In entsprechender Weise wird eine erforderliche Belichtung für das Kopieren durch die Lichthofschutzschicht auf der Rückseite des Aufzeichnungsmaterials bestimmt.
  • Nun wird ein mindestens 24 x 30 cm großes Blatt des Prüflings ohne Kopiervorlage sowohl von der Emulsions- als auch von der Rückseite mit jeweils der Hälfte der erforderlichen Belichtung belichtet. (Hierdurch werden Störungen durch Staubpartikel vermieden.)
  • An fünf Stellen in der Mitte des so belichteten und entwickelten Filmblatts wird mit einem Transmissionsdensitometer mit einer Meßblende von 3 mm Durchmesser die Dichte gemessen. Der Mittelwert der Meßergebnisse wird als Dmax angegeben. Er ist umso höher, je geringer der "starry night-Effekt" ist.
  • Von allen Prüflingen werden 5 x 10 cm große Teile aus der Blattmitte herausgeschnitten. Bis zu 6 solcher Filmproben werden zu einer Kopiervorlage montiert. Diese Vorlage wird mit einer Metall-Halogen-Lampe bei einer Belichtungsstärke von 15 000 lx und 5 s Belichtungszeit auf einen kameraempfindlichen orthochromatischen Lithfilm kopiert. Die mittlere Dichte der Kopie, vermindert um die Schleierdichte, wird mit Dk bezeichnet und ist ein Maß für den "starry night-Effekt."
  • Bei diesem Prüfverfahren werden alle zu vergleichenden Prüflinge unter den gleichen, dem Emulsionstyp angemessenen Bedingungen, verarbeitet. Der Kopierfilm wird stets in einem Lithentwickler maschinell entwickelt.
  • Prüfung auf Wirksamkeit der Mattierung: In einem Vakuumkopierrahmen wird ein 30 x 40 cm messendes Blatt des Prüflings mit einer 50 x 60 cm großen Kopiervorlage bedeckt, die einen gleichmäßigen Rasterton von 40% bei 60 L/cm darstellt. Nach dem Anlegen des Vakuums ist der Luftspalt zwischen Vorlage und Prüfling an verschiedenen Stellen zunächst verschieden dick; solche Stellen erscheinen dem Auge verschieden hell. Man beobachtet visuell und mißt die Zeit von Einschalten des Vakuums bis zum Verschwinden der Helligkeitsunterschiede. Diese Zeit wird als Ansaugzeit bezeichnet. Sie nimmt mit steigender Wirksamkeit der Mattierung ab.
  • Die Ergebnisse der Prüfung sind in Tabelle 1 eingetragen.
    • Beispiel 2
  • Der Versuch nach Beispiel 1 wurde mit folgenden Schichten wiederholt:
    • 1. Silberchlorobromidemulsion der Schicht 2 aus Beispiel 1; Naßauftrag 61,9 g/m².
    • 2. Gelatinelösung mit 2,5 Gewichtsprozent Gelatine und 0,017 Gewichtsprozent Mattierungsmittel aus Beispiel 1; Naßauftrag 24 g/m².
  • Man erhielt ein Aufzeichnungsmaterial, das wie in Beispiel 1 beschrieben geprüft wurde. Die Ergebnisse der Prüfung sind in Tabelle 1 enthalten.
    • Beispiel 3
  • Der Versuch nach Beispiel 1 wurde mit folgenden Schichten wiederholt:
    • 1. Silberchlorobromidemulsion wie in Schicht 1 aus Beispiel 1, jedoch mit einem Gehalt an Mattierungsmittel aus Beispiel 1 von 0,0065 Gewichtsprozent, Naßauftrag 61,9 g/m².
    • 2. Gelatinelösung der Schicht 3 aus Beispiel 1, Naßauftrag 24 g/m².
  • Man erhielt ein Aufzeichnungsmaterial, das wie in Beispiel 1 beschrieben geprüft wurde. Die Ergebnisse der Prüfung sind in Tabelle 1 enthalten.
    Figure imgb0001
  • Die Ergebnisse zeigen, daß die nach nach dem erfindungsgemäßen Verfahren hergestellte Probe 1 bei gleicher Wirksamkeit der Mattierung die höchste Maximaldichte und den geringsten "starry night"- Effekt aufweist.
    • Beispiel 4
  • In einer Wulstbeschichtungsanlage zur Herstellung photographischer Aufzeichnungsmaterialien wurden auf einen 100 µm starken und mit einer Antihalo-Rückschicht versehenen Polyethylenterephthalat-Schichtträger bei einer Durchlaufgeschwindigkeit von 65 m/min folgende Schichten aufgetragen:
    • 1. Silberchlorobromidemulsion steiler Gradation mit einem Silbergehalt von 5,36 Gewichtsprozent, einer Gelatinekonzentration von 4,9 Gewichtsprozent und einem Gehalt an Mattierungsmittel von 0,077 Gewichtsprozent, Naßauftrag 21,1 g/m². Als Mattierungsmittel wurde pyrogene Kieselsäure mit einem mittleren Teilchendurchmesser der Aggregate von 7 µm verwendet.
    • 2. Silberchlorobromidemulsion wie in Schicht 1, mit einem Silbergehalt von 5,50 Gewichtsprozent und einer Gelatinekonzentration von 5,9 Gewichtsprozent, jedoch ohne Mattierungsmittel; Naßauftrag 41,2 g/m².
    • 3. Gelatinelösung mit 2,5 Gewichtsprozent Gelatine; Naßauftrag 24 g/m².
  • Die Beschichtungslösungen enthielten übliche Beschichtungshilfsmittel.
  • Man erhielt ein Aufzeichnungsmaterial, das wie in Beispiel 1 beschrieben geprüft wurde. Die Ergebnisse der Prüfung sind in Tabelle 2 aufgeführt.
    • Beispiel 5
  • Der Versuch nach Beispiel 4 wurde mit folgenden Schichten wiederholt:
    • 1. Silberchlorobromidemulsion der Schicht 2 aus Beispiel 4; Naßauftrag 61,8 g/m².
    • 2. Gelatinelösung mit 2,5 Gewichtsprozent Gelatine und 0,068 Gewichtsprozent Mattierungsmittel aus Beispiel 4; Naßauftrag 24 g/m².
  • Man erhielt ein Aufzeichnungsmaterial, das wie in Beispiel 1 beschrieben geprüft wurde. Die Ergebnisse der Prüfung sind in Tabelle 2 enthalten.

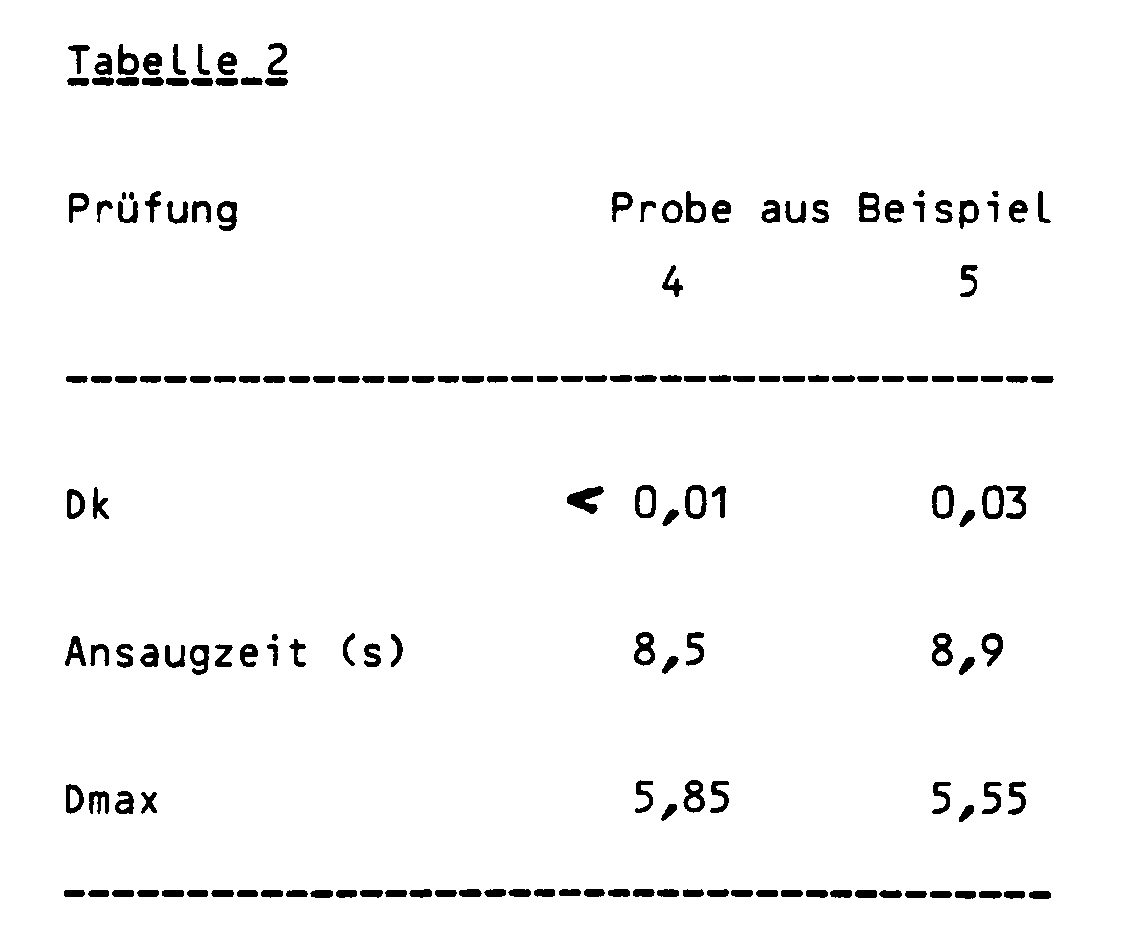

    Figure imgb0002
  • Aus diesen Ergebnissen geht hervor, daß das nach dem erfindungsgemäßen Verfahren hergestellte Aufzeichnungsmaterial so gut wie gar keinen "starry night"-Effekt aufweist, während das nach dem Stand der Technik hergestellte Material, welches das Mattierungsmittel im Überguß enthält (Beispiel 5), bei vergleichbarer Wirksamkeit der Mattierung den Fehler deutlich zeigt.

Claims (11)

  1. Verfahren zur Herstellung mattierter photographischer Aufzeichnungsmaterialien durch gleichzeitiges Auftragen von mindestens einer lichtempfindlichen Schicht und mindestens einer nicht lichtempfindlichen Übergußschicht auf einen Schichtträger mittels einer Beschichtungseinrichtung, der ein Mattierungsmittel enthaltende Beschichtungslösungen kontinuierlich zugeführt werden,
    dadurch gekennzeichnet, daß
    die dem Schichtträger nächste lichtempfindliche Schicht in Form von mindestens zwei unmittelbar übereinander liegenden Teilschichten aufgetragen wird, von denen die dem Schichtträger nächste Teilschicht das Mattierungsmittel enthält und die dem Schichtträger fernste Teilschicht kein Mattierungsmittel enthält.
  2. Verfahren nach Anspruch 1,
    dadurch gekennzeichnet, daß
    die Beschichtungslösungen für die nicht lichtempfindlichen Übergußschichten kein Mattierungsmittel enthalten.
  3. Verfahren nach Anspruch 1,
    dadurch gekennzeichnet, daß
    als Beschichtungslösungen für die lichtempfindlichen Schichten Silberhalogenidemulsionen verwendet werden.
  4. Verfahren nach Anspruch 1 bis 3,
    dadurch gekennzeichnet, daß
    die Beschichtungslösungen ein hydrophiles kolloidales Bindemittel enthalten.
  5. Verfahren nach Anspruch 1 bis 4,
    dadurch gekennzeichnet, daß
    als hydrophiles kolloidales Bindemittel Gelatine verwendet wird.
  6. Verfahren nach Anspruch 1 bis 5,
    dadurch gekennzeichnet, daß
    die lichtempfindliche Schicht aus zwei Teilschichten gebildet wird, wobei eine lichtempfindliche Beschichtungslösung in zwei Teile geteilt, einem Teil das Mattierungsmittel zugesetzt und dieser Teil als schichtträgernahe Teilschicht aufgetragen wird.
  7. Verfahren nach Anspruch 6,
    dadurch gekennzeichnet, daß
    das Verhältnis des Naßauftrags der schichtträgernahen zu dem der schichtträgerfernen Teilschicht 1 : 6 bis 1 : 1 beträgt.
  8. Verfahren nach Anspruch 6 und 7,
    dadurch gekennzeichnet, daß
    das Verhältnis des Trockenauftrags der schichtträgernahen zu dem der schichtträgerfernen Teilschicht 1 : 10 bis 1 : 1 beträgt.
  9. Verfahren nach Anspruch 1 bis 8,
    dadurch gekennzeichnet, daß
    die Viskosität der lichtempfindlichen Beschichtungslösungen 7 bis 20 mPa.s beträgt.
  10. Verfahren nach Anspruch 1 bis 9,
    dadurch gekennzeichnet, daß
    als Mattierungsmittel Siliziumdioxidteilchen oder sphärische Teilchen organischer Polymere verwendet werden.
  11. Verfahren nach Anspruch 1 bis 10,
    dadurch gekennzeichnet, daß
    mindestens 20% der Mattierungsmittelteilchen größer als das Eineinhalbfache der Trocken-Gesamtdicke aller auf der mattierten lichtempfindlichen Seite des Aufzeichnungsmaterials aufgetragenen Schichten sind.
EP88104332A 1987-03-25 1988-03-18 Verfahren zur Herstellung mattierter photographischer Aufzeichnungsmaterialien Expired - Lifetime EP0287809B1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE19873709818 DE3709818A1 (de) 1987-03-25 1987-03-25 Verfahren zur herstellung mattierter photographischer aufzeichnungsmaterialien
DE3709818 1987-03-25

Publications (3)

Publication Number Publication Date
EP0287809A2 EP0287809A2 (de) 1988-10-26
EP0287809A3 EP0287809A3 (en) 1990-07-04
EP0287809B1 true EP0287809B1 (de) 1994-09-21

Family

ID=6323952

Family Applications (1)

Application Number Title Priority Date Filing Date
EP88104332A Expired - Lifetime EP0287809B1 (de) 1987-03-25 1988-03-18 Verfahren zur Herstellung mattierter photographischer Aufzeichnungsmaterialien

Country Status (4)

Country Link
EP (1) EP0287809B1 (de)
JP (1) JPH01262535A (de)
BR (1) BR8801360A (de)
DE (2) DE3709818A1 (de)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0462330A1 (de) * 1990-06-21 1991-12-27 Agfa-Gevaert N.V. Verfahren und Material zum Schützen von Bildern

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3502473A (en) * 1965-05-05 1970-03-24 Eastman Kodak Co Photographic elements containing a synthetic surface active material and inert particles
US3380828A (en) * 1965-08-02 1968-04-30 Eastman Kodak Co Antistain agents for spectrally sensitized silver halide photographic elements
US3632342A (en) * 1969-03-03 1972-01-04 Eastman Kodak Co Photographic element containing acrylic latex polymers
JPS5344022A (en) * 1976-10-04 1978-04-20 Fuji Photo Film Co Ltd Multi-layer color photographic material
JPS58154845A (ja) * 1982-02-25 1983-09-14 Konishiroku Photo Ind Co Ltd カラ−画像の形成方法
JPS6210650A (ja) * 1985-07-09 1987-01-19 Konishiroku Photo Ind Co Ltd ハロゲン化銀カラ−写真感光材料
JPS63193148A (ja) * 1987-02-05 1988-08-10 Fuji Photo Film Co Ltd カラ−感光材料
JPS63193147A (ja) * 1987-02-06 1988-08-10 Fuji Photo Film Co Ltd カラ−写真感光材料
EP0289023A3 (de) * 1987-05-01 1990-08-29 Konica Corporation Lichtempfindliches photographisches Silberhalogenidmaterial

Also Published As

Publication number Publication date
JPH01262535A (ja) 1989-10-19
EP0287809A3 (en) 1990-07-04
DE3709818C2 (de) 1990-12-20
EP0287809A2 (de) 1988-10-26
BR8801360A (pt) 1988-11-01
DE3709818A1 (de) 1988-10-06
DE3851564D1 (de) 1994-10-27

Similar Documents

Publication Publication Date Title
DE69215439T2 (de) Photographisches Element, enthaltend eine Spannung absorbierende, schützende Schicht
DE3852451T2 (de) Photographisches Element mit kovalent an die Gelatine gebundenen Polymerteilchen.
DE1547667A1 (de) Photographisches Material
DE1921641A1 (de) Verfahren zur Herstellung eines photographischen Aufzeichnungsmaterials
DE3700183A1 (de) Antistatisches fotographisches traegermaterial
DE3735871A1 (de) Fotografisches traegermaterial fuer lichtempfindliche schichten in form eines kunststoffbeschichteten papiers oder einer kunststoffolie mit einer rueckseitenbeschichtung
DE3709818C2 (de)
DE3721481C2 (de)
DE69327461T2 (de) Photographisches Silberhalogenidmaterial mit verbesserten antistatischen Eigenschaften
DE2931460C2 (de) Photographisches Aufzeichnungsmaterial
DE69600419T2 (de) Photographische Elemente enthaltend matte Teilchen mit bimodaler Grössenverteilung
DE69215508T2 (de) Antistatische lichthofschatzschicht mit verbesserten eigenschaften
DE3700551C2 (de)
DE2024574A1 (de) Verfahren zur Verbesserung der sichtbaren Kornigkeit eines photo graphischen BiTdes
DE1008571B (de) Doppelschichtfilm fuer Schwarzweissaufnahmen
DE854886C (de) Verfahren zur Erzeugung photographischer Kontraste
DE4244065A1 (de) Verfahren zur Herstellung eines mattierten lichtempfindlichen Silberhalogenid-Aufzeichnungsmaterials
DE2101857A1 (de) Elektrophotographisches licht empfindliches Material
DE1522417C3 (de) Verwendung eines photographischen Materials zur Herstellung von Aufsichtsvorlagen für die Erzeugung von Druckformen
DE69108404T2 (de) Empfangsmaterial für diffusionsübertragungsverfahren.
DE4101475A1 (de) Beschichtungsmasse fuer die rueckseite fotografischer traegermaterialien und verfahren zu ihrer herstellung
DE1547870C (de) Verfahren zur Einstellung oder Vm kehr des Kontrasts von einem auf einer Aufnahmeflache oder eine Lichtschirm gebildeten zusammengesetzten Bild
DE1547667C (de) Photographisches Aufzeichnungsmaterial
DE1597531A1 (de) Verfahren zur Erleichterung der Beschichtbarkeit eines photographischen Traegers,dereine ein hydrophiles Kolloid enthaltende Schicht aufweist
DE1547764C (de) Verwendung von Kombinationen oberflächenaktiver Mittel als Be Schichtungshilfsmittel fur photo graphische Zwecke

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): BE DE FR GB IT NL

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): BE DE FR GB IT NL

17P Request for examination filed

Effective date: 19900519

17Q First examination report despatched

Effective date: 19920728

RAP1 Party data changed (applicant data changed or rights of an application transferred)

Owner name: E.I. DU PONT DE NEMOURS AND COMPANY

Owner name: DU PONT DE NEMOURS (DEUTSCHLAND) GMBH

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): BE DE FR GB IT NL

ET Fr: translation filed
REF Corresponds to:

Ref document number: 3851564

Country of ref document: DE

Date of ref document: 19941027

ITF It: translation for a ep patent filed
GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 19950105

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
REG Reference to a national code

Ref country code: FR

Ref legal event code: CL

NLS Nl: assignments of ep-patents

Owner name: AGFA-GEVAERT NAAMLOZE VENNOOTSCHAP

REG Reference to a national code

Ref country code: GB

Ref legal event code: 732E

REG Reference to a national code

Ref country code: FR

Ref legal event code: TP

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 19990228

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: BE

Payment date: 19990315

Year of fee payment: 12

REG Reference to a national code

Ref country code: GB

Ref legal event code: 746

Effective date: 19990812

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20000331

BERE Be: lapsed

Owner name: AGFA-GEVAERT N.V.

Effective date: 20000331

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20001001

NLV4 Nl: lapsed or anulled due to non-payment of the annual fee

Effective date: 20001001

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20010312

Year of fee payment: 14

REG Reference to a national code

Ref country code: GB

Ref legal event code: IF02

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20020327

Year of fee payment: 15

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20021129

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20031001

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20040322

Year of fee payment: 17

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.

Effective date: 20050318

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20050318

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20050318
