DE69925114T2 - Verfahren zur polymerisation von olefinen bei hohen temperaturen - Google Patents

Verfahren zur polymerisation von olefinen bei hohen temperaturen Download PDF

Info

Publication number
DE69925114T2
DE69925114T2 DE69925114T DE69925114T DE69925114T2 DE 69925114 T2 DE69925114 T2 DE 69925114T2 DE 69925114 T DE69925114 T DE 69925114T DE 69925114 T DE69925114 T DE 69925114T DE 69925114 T2 DE69925114 T2 DE 69925114T2
Authority
DE
Germany
Prior art keywords
substituted
polymerization
group
cyclopentadienyl
tetrakis
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
DE69925114T
Other languages
English (en)
Other versions
DE69925114D1 (de
Inventor
J. Donna CROWTHER
J. Bernard FOLIE
F. Jr. John WALZER
S. Rinaldo SCHIFFINO
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
ExxonMobil Chemical Patents Inc
Original Assignee
ExxonMobil Chemical Patents Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by ExxonMobil Chemical Patents Inc filed Critical ExxonMobil Chemical Patents Inc
Publication of DE69925114D1 publication Critical patent/DE69925114D1/de
Application granted granted Critical
Publication of DE69925114T2 publication Critical patent/DE69925114T2/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F10/00—Homopolymers and copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F210/00—Copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C08F210/16—Copolymers of ethene with alpha-alkenes, e.g. EP rubbers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F210/00—Copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C08F210/16—Copolymers of ethene with alpha-alkenes, e.g. EP rubbers
    • C08F210/18—Copolymers of ethene with alpha-alkenes, e.g. EP rubbers with non-conjugated dienes, e.g. EPT rubbers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L23/10—Homopolymers or copolymers of propene
    • C08L23/14—Copolymers of propene
    • C08L23/142—Copolymers of propene at least partially crystalline copolymers of propene with other olefins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L23/16—Ethene-propene or ethene-propene-diene copolymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F210/00—Copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C08F210/04—Monomers containing three or four carbon atoms
    • C08F210/06—Propene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F4/00—Polymerisation catalysts
    • C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
    • C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
    • C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
    • C08F4/62—Refractory metals or compounds thereof
    • C08F4/64—Titanium, zirconium, hafnium or compounds thereof
    • C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
    • C08F4/65908—Component covered by group C08F4/64 containing a transition metal-carbon bond in combination with an ionising compound other than alumoxane, e.g. (C6F5)4B-X+
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F4/00—Polymerisation catalysts
    • C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
    • C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
    • C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
    • C08F4/62—Refractory metals or compounds thereof
    • C08F4/64—Titanium, zirconium, hafnium or compounds thereof
    • C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
    • C08F4/65912—Component covered by group C08F4/64 containing a transition metal-carbon bond in combination with an organoaluminium compound
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F4/00—Polymerisation catalysts
    • C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
    • C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
    • C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
    • C08F4/62—Refractory metals or compounds thereof
    • C08F4/64—Titanium, zirconium, hafnium or compounds thereof
    • C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
    • C08F4/6592—Component covered by group C08F4/64 containing a transition metal-carbon bond containing at least one cyclopentadienyl ring, condensed or not, e.g. an indenyl or a fluorenyl ring
    • C08F4/65922—Component covered by group C08F4/64 containing a transition metal-carbon bond containing at least one cyclopentadienyl ring, condensed or not, e.g. an indenyl or a fluorenyl ring containing at least two cyclopentadienyl rings, fused or not
    • C08F4/65927—Component covered by group C08F4/64 containing a transition metal-carbon bond containing at least one cyclopentadienyl ring, condensed or not, e.g. an indenyl or a fluorenyl ring containing at least two cyclopentadienyl rings, fused or not two cyclopentadienyl rings being mutually bridged
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/02—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group
    • C08L2205/025—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group containing two or more polymers of the same hierarchy C08L, and differing only in parameters such as density, comonomer content, molecular weight, structure
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2308/00—Chemical blending or stepwise polymerisation process with the same catalyst
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2312/00—Crosslinking
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2314/00—Polymer mixtures characterised by way of preparation
    • C08L2314/06—Metallocene or single site catalysts
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S526/00—Synthetic resins or natural rubbers -- part of the class 520 series
    • Y10S526/916—Interpolymer from at least three ethylenically unsaturated monoolefinic hydrocarbon monomers
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S526/00—Synthetic resins or natural rubbers -- part of the class 520 series
    • Y10S526/943—Polymerization with metallocene catalysts

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Polymerisation Methods In General (AREA)

Description

  • TECHNISCHES GEBIET
  • Diese Erfindung betrifft Hochtemperatur-Olefinpolymerisationsverfehren unter Verwendung von Hafnocenkatalysatorverbindungen mit nicht-koordinierenden Anionen.
  • HINTERGRUND DER ERFINDUNG
  • Olefinpolymere, die Ethylen und mindestens ein oder mehrere α-Olefin(e) und gegebenenfalls ein oder mehrere Diolefin(e) enthalten, bilden ein großes Segment von Polyolefinpolymeren und werden hier der Bequemlichkeit halber als "Ethylencopolymere" bezeichnet. Solche Polymere liegen im Bereich von kristallinen Polyethylencopolymeren bis zu größtenteils amorphen Elastomeren mit einem neuen Bereich der semikristallinen "Plastomere" dazwischen. Insbesondere Ethylencopolymerplastomere entwickeln sich zu einer durchaus etablierten Klasse industrieller Polymere mit einer Vielfalt von Verwendungen, die mit ihren einzigartigen Eigenschaften verbunden sind, wie elastomeren Eigenschaften und ihrer thermooxidativen Stabilität. Die Verwendungen der Plastomere schließen allgemeine thermoplastische Olefine, Folien, Draht- und Kabelbeschichtungen, Polymermodifikation (durch Einschluss in Gemische mit anderen Polyolefinen), Spritzgießen, Schäume, Fußbekleidung, Folienmaterial, funktionalisierte Polymere (wie durch freiradikalische Pfropfaddition polarer Monomere) und Komponenten in Klebstoffund Siegelungsverbindungen ein.
  • Kommerziell hergestellte Ethylencopolymere sind traditionell durch Ziegler-Natta-Polymerisation mit Katalysatorsystemen hergestellt worden, die größtenteils auf Vanadium oder Titan basierten. Neuere Metallocenkatalysatorverbindungen haben aufgrund ihres leichten Einbaus von größeren Monomeren und potentiellen Anstiegen der Polymerisationsaktivitäten die Auf merksamkeit auf sich gelenkt. US-A-5 324 800 beschreibt Metallocene mit substituierten und unsubstituierten Cyclopentadienylliganden, die zur Herstellung von Olefinpolymeren mit hohem Molekulargewicht einschließlich linearen Copolymeren mit niedriger Dichte von Ethylen mit geringen Mengen α-Olefin geeignet sind.
  • Es sind nicht-koordinierende Anionen bekannt, die als Katalysatorkomponenten mit solchen Metallocenen brauchbar sind. Der Begriff "nicht-koordinierendes Anion" ist auf dem Sektor der Olefinpolymerisation sowohl bei Koordinations- als auch bei Insertionspolymerisation und carbokationischer Polymerisation nun ein anerkannter Begriff. Die nicht-koordinierenden Anionen wirken als elektronisch stabilisierende Cokatalysatoren oder Gegenionen für kationische Metallocene, die für die Olefinpolymerisation aktiv sind. Der Begriff "nicht-koordinierendes Anion" wie hier und in den Referenzen verwendet gilt sowohl für nicht-koordinierende Anionen als auch für schwach koordinierende Anionen, die nicht so stark mit dem kationischen Komplex koordiniert sind, so dass sie gegenüber Ersetzen durch olefinisch oder acetylenisch ungesättigte Monomere an der Insertionsstelle labil sind. US-A-5 198 401 beschreibt ein bevorzugtes nicht-koordinierendes Anion, Tetra(perfluorphenyl) bor [B(pfp)4]– oder [B(C6F5)4]–, wobei die perfluorinierten Phenylliganden an dem Bor das Gegenion labil und stabil gegenüber potentiell nachteiligen Reaktionen mit den Metallkationkomplexen machen. Andere Arylreste werden zusätzlich zu den Phenylresten als geeignet bezeichnet, Naphthyl und Anthracenyl sind aufgeführt. In einer verwandten europäischen Anmeldung EP-A-0 277 004 werden mit Anion liefernden Katalysatorvorläuferkomponenten aktivierte Hafnocene als bevorzugt für Produkte mit hohem Molekulargewicht und für erhöhten Einbau von Olefinen und Diolefincomonomeren mit Ethylen bezeichnet.
  • US-A-5 296 433 lehrt die Brauchbarkeit von Borkomplexen, die Tris(pentafluorphenyl)boran und spezielle Komplexierungs verbindungen enthalten. Es wird gesagt, dass diese Komplexe Polymere mit höherem Molekulargewicht ermöglichen, wenn sie mit Metallocenen für die Olefinpolymerisation verwendet werden, da die Komplexe in Monomer oder Monomerlösungen besser löslich sind. Insbesondere Fluorenylliganden an den Metallocenen werden als besonders brauchbar für kautschukartige Polyolefine mit hohem Molekulargewicht bezeichnet, wie aus dem Polymerisationsgrad von Poly-l-hexen mit [(Fluorenyl)2ZrMe]+[C18H37O·B(C6F5)3]– in Tabelle 1 zu beobachten ist. WO 97/29845 beschreibt die Herstellung der Organo-Lewis-Säure Perfluorbiphenylboran und dessen Verwendung zur Herstellung und Stabilisierung aktiver Olefinpolymerisationskatalysatoren. Diese Cokatalysatoren werden als weniger koordinierend als Tris(perfluorphenyl)boran, B(C6F5)3 beschrieben und sollen in der Lage sein, höhere katalytische Aktivitäten zu liefern. Die generische Beschreibung der geeigneten Cokatalysatoren gemäß der Anmeldung schließen jene mit der Formel BR'R'' ein, wobei B Bor ist, R' fluoriniertes Biphenyl ist und R'' mindestens eine fluorinierte Phenyl-, Biphenyl- oder andere polycyclische Gruppe wiedergibt, wie Naphthyl, Anthryl oder Fluorenyl. Diese cyclischen Gruppen an den Phenylliganden werden als in jeder der ortho-, meta- oder para-Position geeignet bezeichnet, in den Arbeitsbeispielen werden jedoch nur Beispiele mit der ortho-Position gegeben.
  • Die Nützlichkeit von ionischen Katalysatoren auf Metallocenbasis bei der Hochtemperatur-Olefinpolymerisation ist in US-A-5 408 017, EP-A-0 612 768, WO 96/33227 und WO 97/22635 beschrieben. Jede Schrift spricht geeignete Metallocenkatalysatoren für Hochdruckverfahren für die Olefincopolymerisation an. Ethylen/α-Olefin-Copolymere mit hohem Molekulargewicht sind ein Problem der EP-A-0 612 768 und werden durch Katalysatorsysteme auf Basis von Bis(cyclopentadienyl/indenyl/fluorenyl)hafnocenen gelöst, die mit einer Alkylaluminiumverbindung und einer ionisierenden ionischen Ver bindung kombiniert werden, die ein nicht-koordinierendes Anion liefert.
  • Wie bereits beschrieben ist bei der Hochtemperaturpolymerisation, insbesondere wenn ein erheblicher Gehalt an Comonomereinbau in Ethylencopolymere angestrebt wird, eine beobachtete Abnahme des Molekulargewichts oder ein Anstieg des Schmelzindex ein bekanntes Problem. Hocherwünscht sind Mittel zum Aufrechterhalten hoher Molekulargewichte oder niedrigem MI in Ethylencopolymeren mit niedriger Dichte (hoher Comonomergehalt), während mit wirtschaftlich bevorzugten hohen Polymerisationsreaktionstemperaturen und hohen Polymerproduktionsraten gearbeitet wird.
  • OFFENBARUNG DER ERFINDUNG
  • Die Erfindung spricht somit verbrückte Hafnocenkatalysatorkomplexe an, die nicht-koordinierende Anionen enthalten, die unter Hochtemperatur-Olefinpolymerisationsverfahren überraschend stabil sind, so dass Olefincopolymere mit erheblicher Menge an eingebautem Comonomer mit unerwartet hohen Molekulargewichten hergestellt werden können. Insbesondere betrifft die Erfindung ein Polymerisationsverfahren für Ethylencopolymere mit einer Dichte von 0,87 bis 0,930, bei dem unter homogenen Polymerisationsbedingungen bei einer Reaktionstemperatur von 140°C bis 220°C oder darüber Ethylen und ein oder mehrere Comonomere, die zur Insertionspolymerisation in der Lage sind, mit einem Hafnocenkatalysatorkomplex in Kontakt gebracht werden, der von A) organometallischer Biscyclopentadienyl-Hafnium-Verbindung mit i) mindestens einem unsubstituierten Cyclopentadienylliganden oder mit aromatischem kondensierten Ring substituierten Cyclopentadienylliganden, ii) einem mit aromatischem kondensierten Ring substituierten Cyclopentadienylliganden iii) und kovalenter Brücke, die die beiden Cyclopentadienylliganden verbindet, wobei die Brücke ein einziges Kohlenstoff- oder Siliciumatom enthält, und B) einer aktivie render Cokatalysator-, ionischen Vorläuferverbindung abgeleitet ist, die ein halogeniertes tetraarylsubstituiertes Anion der Gruppe 13 enthält, wobei jeder Arylsubstituent mindestens zwei cyclische aromatische Ringe enthält.
  • BESTE AUSFÜHRUNGSFORM UND BEISPIELE DER ERFINDUNG
  • Die erfindungsgemäßen verbrückten Hafniumverbindungen schließen jene mit einem substituierten oder unsubstituierten Kohlenstoff- oder substituiertem Siliciumatom ein, das zwei Cyclopentadienyl- (Cp)-Liganden der Hafniummetallzentren verbrückt, wobei der mit aromatischem kondensierten Ring substituierte Cyclopentadienylligand oder die mit aromatischem kondensierten Ring substituierten Cyclopentadienylliganden gegebenenfalls Substituenten an den aromatischen Nicht-Cyclopentadienylringen ausgewählt aus C1- bis C20-Kohlenwasserstoff- oder Kohlenwasserstoffsilylsubstituenten enthalten. Substituenten schließen in der Regel eine oder mehrere C1- bis C30-Kohlenwasserstoff- oder Kohlenwasserstoffsilylgruppen ausgewählt aus linearen, verzweigten, cyclischen, aliphatischen, aromatischen oder kombinierten Gruppen in Form von kondensierter Ring- oder seitenständiger Anordnung ein. Beispiele schließen Methyl, Isopropyl, n-Propyl, n-Butyl, Isobutyl, tert.-Butyl, Neopentyl, Phenyl und Benzyl ein. Für die Zwecke dieser Anmeldung soll der Begriff "Kohlenwasserstoff" oder "Kohlenwasserstoff(rest)" jene Verbindungen oder Gruppen einschließen, die vorwiegend Kohlenwasserstoffcharakteristika haben, aber gegebenenfalls nicht mehr als etwa 10 Mol.% von Kohlenstoff verschiedene polare Atome enthalten, wie Sauerstoff, Schwefel, Stickstoff und Phosphor. Beispielhaft für "Kohlenwasserstoffsilyl" ist Trimethylsilyl, jedoch nicht darauf begrenzt. In ähnlicher Weise wird die Verwendung von heteroatomhaltigen Cyclopentadienylringen oder kondensiertem Ring, bei dem ein von Kohlenstoff verschiedenes Atom der Gruppe 14 oder 15 eines der Ringkohlenstoffatome in dem Cp-Ring oder in kondensierten Rin gen ersetzt, für diese Schrift als von den Begriffen "cyclopentadienyl", "Indenyl" und "Fluorenyl" erfasst angesehen werden.
  • Spezifische verbrückte Hafniumkatalysatoren schließen jene ein, die abgeleitet sind von (1) Komplexen auf Indenylbasis, wie dem rac- oder meso-Isomer oder Mischungen von Dimethylsilylbis(indenyl)hafniumdimethyl, Dimethylsilylbis(2-methylin- denyl)hafniumdimethyl, Dimethylsilylbis(2-propylindenyl)hafniumdimethyl, Dimethylsilylbis(4-methyl,2-phenylindenyl)hafniumdimethyl oder Methylen(indenyl)(2,7-di-tert.-butylfluorenyl)hafniumdimethyl und Diphenylmethylen(indenyl)(2,7-bis-tert.-butylfluorenyl)hafniumdibenzyl, und (2) Komplexen auf Fluorenylbasis, wie Dibutylsilyl(fluorenyl)(cyclopentadienyl)hafniumdimethyl, Dimethylsilyl(indenyl)(fluorenyl)hafniumdihydrid, i-Propyl(cyclopentadienyl)(fluorenyl)hafniumdimethyl, Dinaphthylmethylen(cyclopentadienyl)(fluorenyl)hafniumdimethyl, Diphenylmethylen(2,7-di-tert.-butyl,5-methylfluorenyl)(cyclopentadienyl)hafniumdimethyl, Diphenylmethylen(2,7-di-para-n-butylfluorenyl)(cyclopentadienyl)hafniumdimethyl, Diphenylmethylen(cyclopentadienyl)(2,7-dimethylfluorenyl)hafniumdimethyl, Diphenylmethylen(cyclopentadienyl)(2,7-di-tert.-butylfluorenyl)hafnium-dimethyl, Methylen(2,7-di-tert.-butylfluorenyl)(fluorenyl)-hafniumdimethyl, Diphenylmethylen(2,7-di-tert.-butylfluo-renyl)(fluorenyl)hafniumdimethyl, Methylenbis(fluorenyl)hafniumdimethyl oder Methylphenylmethylenbis(fluorenyl)hafniumdimethyl. Es ist gefunden worden, dass die asymmetrischen, verbrückten Verbindungen, wie die oben aufgeführten, erfindungsgemäß besonders brauchbar sind.
  • Bei den verbrückten Hafniumverbindungen ist das Erhöhen des Substitutionsgrads an dem mit aromatischem kondensierten Ring substituierten Liganden besonders wirksam für erhöhtes Molekulargewicht, ebenso wie die Verwendung kovalenter Brücken zwischen den Cyclopentadienylliganden mit einer substituierten oder unsubstituierten Kohlenstoffatom (-CH2- oder -CHR- oder -CR2-)- oder substituierten Silylen- (-SiR2-)-Brückeneinheit, wobei jedes R der gleiche oder ein anderer C1- bis C20-Kohlenwasserstoffsubstituent sein kann, oder wobei die beiden R kovalent unter Bildung einer cyclischen Struktur verbunden sein können. Die Substitution an den Indenyl-, Fluorenyl- oder Azulenylresten in den Hafniumverbindungen umfasst im Allgemeinen zwei oder mehr C1- bis C30-Kohlenwasserstoffsubstituenten an einem sechsgliedrigen kondensierten Ring wie oben definiert.
  • Der Begriff "Cyclopentadienyl" bezieht sich auf einen 5-gliedrigen Ring mit delokalisierter Bindung innerhalb des Rings, der typischerweise mittels η5-Bindungen an M gebunden ist, wobei Kohlenstoff in der Regel die überwiegende Zahl der Positionen des fünfgliedrigen Rings besetzt.
  • Die in WO 96/33227, WO 97/22635 und EP-A-0 612 768 beschriebenen verbrückten Hafnocene sind auch geeignet.
  • Die erfindungsgemäße aktivierender Cokatalysator-, ionische Vorläuferverbindung enthält anionische Komplexe von Element der Gruppe 13 mit vier halogenierten aromatischen Liganden, die in der Regel sterisch anspruchsvoller als substituierte Tetraphenylborverbindung in den Beispielen des angegebenen Standes der Technik sind. Diese erfindungsgemäßen aromatischen Liganden sind aus polycyclischen aromatischen Kohlenwasserstoffen und aromatischen Ringstrukturen zusammengesetzt, bei denen zwei oder mehrere Ringe (oder kondensierte Ringsysteme) direkt aneinander oder miteinander verbunden sind. Diese Liganden, die gleich oder unterschiedlich sein können, sind kovalent direkt an das Metall/Metalloidzentrum gebunden. In einer bevorzugten Ausführungsform enthalten die Arylgruppen des anionischen Komplexes mit dem Element der Gruppe 13 mit halogeniertem Tetraaryl mindestens einen kondensierten polycyclischen aromatischen Kohlenwasserstoff oder seitenständigen aromatischen Ring. Beispielhaft sind Indenyl-, Naphthyl-, Anthracyl-, Heptalenyl- und Biphenylliganden. Die Anzahl der kondensierten aromatischen Ringe ist unbedeutend, solange die Ringverbindungsstellen und insbesondere das Atom, das als Verbindungspunkt zu dem Zentrum aus Element der Gruppe 13 gewählt ist, eine im Wesentlichen tetraedrische Struktur zulassen. Geeignete Liganden schließen somit beispielsweise die nachfolgend Dargestellten ein, wobei die offene Bindung an das Atom der Gruppe 13 erfolgt. Hinsichtlich weiterer Ligandenauswahl siehe auch die Beispiele für polycyclische Verbindungen in der Literatur, z. B. Nomenclature of Organic Compounds, Kapitel 4 bis 5 (ACS, 1974).

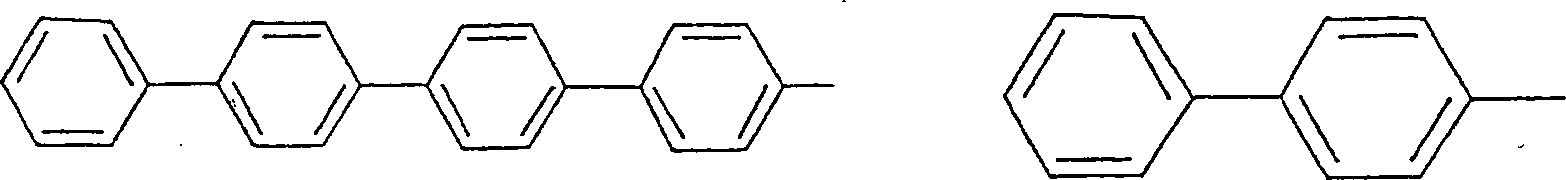

  • Figure 00080001
  • Figure 00090001
  • Die Wahl des Ligandenverbindungspunkts ist besonders wichtig. Substituenten oder Ringverbindungsstellen ortho zu dem Ligandenverbindungspunkt stellen einen derartigen sterischen Raumbedarf dar, dass die Annahme einer im Wesentlichen tetraedrischen Geometrie größtenteils ausgeschlossen ist. Beispiele für unerwünschte Verbindungspunkte sind nachfolgend abgebildet.

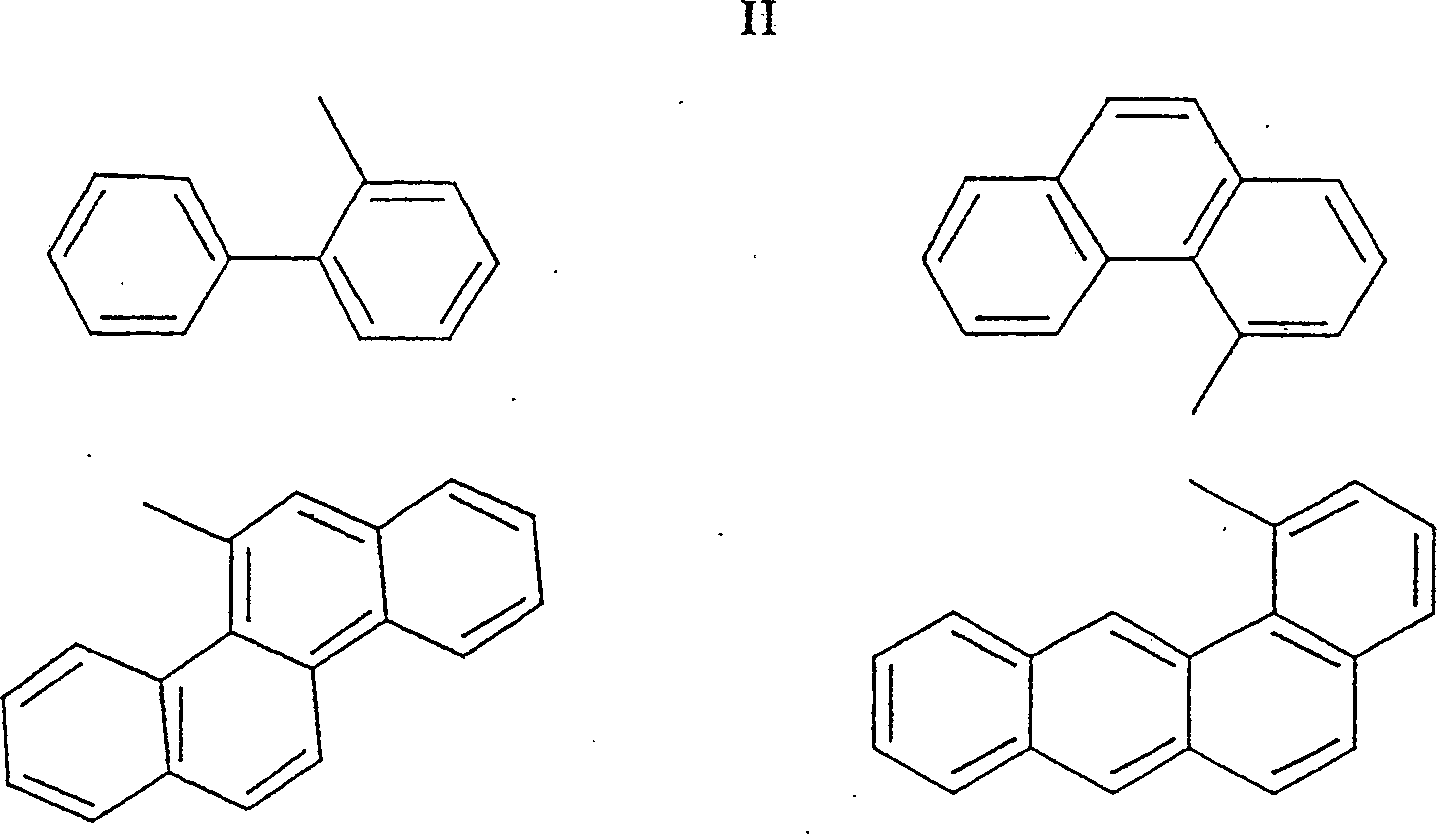

  • Figure 00090002
  • Geeignete Komplexe der Gruppe 13 mit gemischtem Liganden können kondensierte Ringe oder Ringstrukturen mit ortho-Substituenten oder Ringverbindungsstellen einschließen, solange diese Liganden zwei an der Zahl nicht überschreiten. Somit sind in der Regel Anionen der Gruppe 13 mit einem oder zwei gehinderten kondensierten Ringaromaten mit drei oder zwei ungehinderten Liganden geeignet, wobei gehinderte Aromaten jene mit ortho-Substituenten oder Ringverbindungsstellen (Darstel lung II) sind und ungehinderte jene ohne (Darstellung I) sind. Tris(perfluorphenyl)(perfluoranthracyl)borat ist ein beispielhafter Komplex. In diesem Komplex ist der Anthracylligand ein gehinderter kondensierter Ring mit ortho-Substituenten, seine Verwendung mit drei ungehinderten Phenylliganden ermöglicht dem Komplex jedoch die Annahme einer tetraedrischen Struktur. Allgemein gesagt entsprechen die erfindungsgemäß brauchbaren Komplexe der Gruppe 13 in der Regel der folgenden Formel: [M(A)4-n(B)n]+ wobei M ein Gruppe 13 Element ist, A ein ungehinderter Ligand wie oben beschrieben ist, B ein gehinderter Ligand wie oben beschrieben ist und n = 1, 2 ist.
  • Sowohl für kondensierte aromatische Ringe als auch aromatische Ringstrukturen ist Halogenierung in hohem Maße bevorzugt, um so verstärkte Ladungsverteilung zu ermöglichen, die zusammen mit sterischem Raumbedarf als unabhängige Merkmale die Wahrscheinlichkeit der Ligandenabstraktion durch das stark Lewis-saure Metallocenkation verringern, das bei der Katalysatoraktivierung gebildet wird. Zudem hemmt die Halogenierung die Reaktion des Hafniumkations mit jeglichen verbleibenden Kohlenstoff-Wasserstoff-Bindungen der aromatischen Ringe, und Perhalogenierung schließt diese potentiell unerwünschten Reaktionen aus. Es ist somit bevorzugt, dass mindestens ein Drittel der Wasserstoffatome an Kohlenstoffatomen der Arylliganden durch Halogenatome ersetzt werden kann, und insbesondere sind die Arylliganden perhalogeniert. Fluor ist das am meisten bevorzugte Halogen.
  • Mittel zur Herstellung ionischer Katalysatorsysteme, die katalytisch aktive Kationen der Hafniumverbindungen und geeignete nicht-koordinierende Anionen enthalten, sind konventionell bekannt, siehe beispielsweise US-A-5 198 401, WO 92/00333 und WO 97/22639. In der Regel umfassen die Verfahren das Erhalten der ausgewählten Übergangsmetallverbindungen, die einen abstrahierbaren Liganden enthalten, z. B. Hydrid, Alkyl- oder Silylgruppe, aus kommerziellen Quellen oder Synthetisieren derselben und Kontaktieren derselben mit einer Quelle für nicht-koordinierendes Anion oder Vorläuferverbindung in einem geeigneten Lösungsmittel. Die Anionenvorläuferverbindung abstrahiert einen einwertigen Hydrid-, Alkyl- oder Silylliganden, der die Wertigkeitsanforderungen der bevorzugten Hafniummetallocenverbindungen absättigt. Die Abstraktion lässt die Hafnocene in einem kationischen Zustand zurück, der durch die erfindungsgemäßen stabilen, verträglichen und raumerfüllenden, nicht-koordinierenden Anionen ausgeglichen wird.
  • Die nicht-koordinierenden Anionen werden vorzugsweise in die Katalysatorherstellungsstufe als ionische Verbindungen mit einem im Wesentlichen kationischen Komplex eingebracht, der einen von Cyclopentadienyl verschiedenen, labilen Liganden der Übergangsmetallverbindungen abstrahiert, die nach Abstraktion des von Cyclopentadienyl verschiedenen Liganden als Nebenprodukt den nicht-koordinierenden Anionenanteil zurücklassen. Hafniumverbindungen mit labilen Hydrid-, Alkyl- oder Silylliganden an dem Metallzentrum sind für die erfindungsgemäßen ionischen Katalysatorsysteme in hohem Maße bevorzugt, da bekannte in-situ-Alkylierungsverfahren zu konkurrierenden Reaktionen und Wechselwirkungen führen können, die dazu neigen, die Gesamtpolymerisationseffizienz unter Hochtemperaturbedingungen gemäß den bevorzugten Verfahrensausführungsformen der Erfindung zu stören.
  • Geeignete Kationen für Vorläuferverbindungen, die die erfindungsgemäßen nicht-koordinierenden Anionen-Cokatalysatoren liefern können, schließen diejenigen ein, die im Stand der Technik bekannt sind. Hierzu gehören die stickstoffhaltigen Kationen, wie jene in US-A-5 198 401 und WO 97/35893, die Carbenium-, Oxonium- oder Sulfoniumkationen von US-A-5 387 568, Metallkationen, z. B. Ag+, die Silyliumkationen von WO 96/08519 und die hydratisierten Salze von Metallkationen der Gruppe 1 oder 2 aus WO 97/22635.
  • Beispiele für bevorzugte Vorläufersalze der nichtkoordinierenden Anionen, die zur ionischen Kationenbildung der erfindungsgemäßen Metallocenverbindungen und der nachfolgenden Stabilisierung mit einem resultierenden nicht-koordinierenden Anion in der Lage sind, schließen trialkylsubstituierte Ammoniumsalze, wie Triethylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, Tripropylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, Tri(n-Butyl)ammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, Trimethylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis (perfluor-4-biphenyl)bor, Trimethylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, Tributylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, Tripropylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, Tributylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, Tributylammonium-tetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, Tributylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, Tri-n-butylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor und dergleichen, N,N-Dialkylaniliniumsalze, wie N,N-Dimethylaniliniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)-bor, N,N-Diethylaniliniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor, N,N-2,4,6-Pentame-thylaniliniumtetrakis(perfluornaph-thyl)- oder -tetrakis (perfluor-4-biphenyl)bor und dergleichen, Dialkyl-ammoniumsalze wie Di(isopropyl)ammoniumtetrakis(perfluornaphthyl- oder -tetrakis(perfluor-4-biphenyl)bor, Dicyclohexylammoniumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)bor und dergleichen, und Triarylphosphoniumsalze, wie Triphenylphosphoniumtetrakis(perfluornaphthyl)- oder -tetrakis (perfluor-4-biphenyl)bor, Tri(methylphenyl)phosphoniumtetrakis(perfluornaph-thyl)oder -tetrakis(perfluor-4-biphenyl)bor, Tri(dimethylphenyl) phosphoniumtetrakis(perfluornaph-thyl)- oder -tetrakis(perfluor-4-biphenyl)bor und dergleichen ein.
  • Weitere Beispiele für geeignete anionische Vorläufer schließen jene ein, die ein stabiles Carbeniumion und ein verträgliches nicht-koordinierendes Anion enthalten. Diese schließen Tropyliumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)borat, Triphenylmethyliumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)borat, Benzol(diazonium)tetrakis(perfluor-naphthyl)- oder -tetrakis(perfluor-4-biphenyl)borat, Tropyliumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)borat, Triphenylmethylium tetrakis(perfluornaphthyl)- oder -tetrakis (perfluor-4-biphenyl)borat, Benzol(diazonium)tetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)borat, Tropyliumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)-borat, Triphenylmethyliumtetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)borat, Benzol(diazonium)tetrakis(perfluornaphthyl)- oder -tetrakis(perfluor-4-biphenyl)borat ein. Die im Wesentlichen Struktur-äquivalenten Silyliumborat- und -aluminatsalze sind in ähnlicher Weise geeignet.
  • Der Begriff "Abfangmittel" wird in dieser Anmeldung in dem im Stand der Technik bekannten Sinne der ausreichenden Lewisacidität verwendet, um mit polaren Verschmutzungen und Verunreinigungen zu koordinieren, die zufällig in den Polymerisationseinsatzmaterialströmen oder dem Reaktionsmedium vorhanden sind. Solche Verunreinigungen können versehentlich mit irgendeiner der Polymerisationsreaktionskomponenten eingebracht werden, insbesondere mit Lösungsmittel, Monomer und Katalysatoreinsatzmaterial, und können Katalysatoraktivität und -stabilität nachteilig beeinflussen. Insbesondere bei Verfahren, die Rückführungsströme aus nicht-umgewandeltem Monomer zur erneuten Verarbeitung verwenden, macht die Notwendigkeit der Verwendung von polaren Verbindungen als Katalysatordeaktivatoren oder "Killer", wie Wasser oder niederen Alkoholen, die Verwendung von Abfangmitteln effektiv nötig, ebenso wie das natürliche Vorkommen polarer Verunreinigungen in Monomereinsatzmaterialströmen. Es kann zu Abnahme oder sogar Wegfall der katalytischen Aktivität führen, insbesondere wenn ein Metallocenkation-nicht-koordinierendes Anion-Paar das Katalysatorsystem ist. Die polaren Verunreinigungen oder Katalysatorgifte schließen Wasser, Sauerstoff, Metallverunreinigungen usw. ein. Vorzugsweise werden Maßnahmen vor der Bereitstellung derselben in dem Reaktionsgefäß ergriffen, beispielsweise durch chemische Behandlung oder sorgfältige Trenntechniken nach oder während der Synthese oder Herstellung der verschiedenen Komponenten, normalerweise sind in dem Polymerisationsverfahren selbst jedoch geringe Mengen an Abfangverbindung erforderlich.
  • In der Regel ist die Abfangverbindung eine organometallische Verbindung, wie die organometallischen Verbindungen der Gruppe 13 aus US-A-5 241 025, EP-A-0 426 638 und jene von WO 97/22635. Beispielhafte Verbindungen schließen Triethylaluminium, Triethylboran, Triisobutylaluminium, Methylalumoxan, Isobutylaluminoxan, Tri-n-hexylaluminium und Tri-n-octylaluminium ein, wobei jene mit raumerfüllenden Substituenten, die kovalent an das Metall- oder Metalloidzentrum gebunden sind, bevorzugt sind, um nachteilige Wechselwirkung mit dem aktiven Katalysator zu minimieren. Die Zugabe eines Überschusses an Abfangmittel führt zu niedrigerer Produktivität, niedrigerem Molekulargewicht und niedrigerem Comonomereinbau. Die Aluminium-zu-Hafnium-Molverhältnisse (Al:Hf) sollten demzufolge weniger als etwa 100:1, vorzugsweise weniger als etwa 75:1, insbesondere weniger als etwa 50:1 und am meisten bevorzugt weniger als etwa 30:1 betragen. Molverhältnisse von weniger als 20:1 und weniger als 15:1 haben sich für das in dieser Anmeldung beschriebene kontinuierliche Verfahren als ausreichend erwiesen.
  • Das bevorzugte Abfangmittel ist eine langkettige, lineare Trialkylaluminiumverbindung, und die längeren Ketten sind ge genüber kürzeren Ketten bevorzugt. Siehe WO 97/22635 für eine weitere Erörterung, auf dieses Dokument wird hier zu Zwecken der US-Patentpraxis Bezug genommen. Nicht-einschränkende Beispiele für wirksame, langkettigen, linearen Trialkylliganden enthaltende Abfangmittel schließen jene ein, die in der Gruppe enthalten sind, die durch die Formel M'R'R''R''' definiert ist, wobei M' Al ist und jede der R-Gruppen unabhängig eine C4- oder höhere lineare, verzweigte oder cyclische Alkylgruppe ist, vorzugsweise C6 und höher, am meisten bevorzugt C8 und höher. Es wurde beobachtet, dass die langkettigen linearen Alkylaluminiumverbindungen, bei denen jeder Alkylsubstituent eine Länge von C8 oder höher, vorzugsweise C9 und höher hatte, optimale Leistung zeigten, wobei diese definiert ist als die am wenigsten schädliche Wirkung, wenn sie in einer Menge über der Optimalmenge verwendet wird, wie in dem folgenden Absatz beschrieben wird. Speziell eingeschlossen sind Tri-n-octylaluminium, Tri-n-decylaluminium, Tri-n-dodecylaluminium, Tri-n-hexadecylaluminium und die Äquivalente mit hoher Kohlenstoffzahl, z. B. (C20)3Al einschließlich jener mit gemischten Liganden, und ebenso gemischte Abfangverbindungen. Zusätzlich sind die hydrolysierten Derivate dieser Alkylliganden enthaltenden Organoaluminiumverbindungen geeignet. Es ist außerdem offensichtlich, dass auch jene Abfangverbindungen geeignet sind, die sowohl langkettige lineare als auch raumerfüllende Liganden oder gemischte lineare Liganden enthalten, wobei jeder Ligand wie oben beschrieben ist, wobei sie unter Umständen aufgrund umständlicherer oder teurerer Synthesen weniger erwünscht sind.
  • Ein bevorzugtes Polymerisationsverfahren ist dasjenige, das so entworfen oder durchgeführt wird, dass die Cokatalysatorkomponenten, das heißt die Übergangsmetallverbindungen und die Anionenvorläuferverbindungen, bis unmittelbar vor oder während der Polymerisationsverwendung in dem gewählten Reaktor oder den gewählten Reaktoren getrennt gehalten werden. Ein Beispiel ist die Verwendung der Doppelinjektion von jeder Ka talysatorkomponente direkt in den Reaktor oder die Verwendung von T-Mischkammern oder Mischkammern mit mehreren Verbindungsstücken unmittelbar vor der Injektion in den Reaktor. Zusätzliche Optimierung kann erreicht werden, wenn die Abfangverbindung unabhängig von dem Katalysatorsystem oder den Verbindungen in den Reaktor eingebracht wird, vorzugsweise nach der Aktivierung der Hafnocene mit den Anionenvorläufercokatalysatoren.
  • Das erfindungsgemäße Verfahren ist anwendbar auf homogene Hochdruckpolymerisation, wobei vorzugsweise weniger als 30 Gew.% Lösungsmittel verwendet wird, die im Wesentlichen adiabatisch ist und wobei die Polymerisationswärme zu einem Temperaturanstieg des Reaktorinhalts führt, statt ihr durch internes oder externes Kühlen zu begegnen. In diesem Fall besteht der Inhalt überwiegend aus nicht-umgesetztem Monomer. Ein solches Verfahren kann unter homogenen Ein- oder Zweiphasenbedingungen bei Drücken von 250 bis 3000 bar, vorzugsweise 500 bis 2500 bar, mit oder ohne reaktive Verdünnungsmittel oder Lösungsmittel bei Temperaturen im Allgemeinen oberhalb des Schmelzpunkts des produzierten Polymers durchgeführt werden. Solche Verfahren sind industriell bekannt und können die Verwendung von Abfangverbindungen und Katalysatordeaktivierungs- oder Killstufen einschließen, siehe beispielsweise US-A-5 408 017, WO 95/07941 und WO 92/14766. Bevorzugte Katalysatordeaktivatoren oder Killer schließen nicht-rückführbare Verbindungen mit hohem Molekulargewicht ein, wie Polyvinylalkohol, das die funktionale Kapazität zur Komplexierung mit den Katalysatoren aufweist, um sie zu deaktivieren, während keine flüchtigen polaren Nebenprodukte oder restliche nichtumgesetzte Verbindungen gebildet werden.
  • Das erfindungsgemäße Verfahren ist auch besonders anwendbar auf homogene Lösungspolymerisation, die auch im Wesentlichen adiabatisch ist, das heißt, dass die Polymerisationswärme von einem Temperaturanstieg des Polymerisationsreaktorinhalts, hier vorwiegend Lösungsmittel, begleitet wird. Dieses adiabatische Verfahren hat in der Regel keine interne Kühlung und geeigneterweise keine externe Kühlung. Der Reaktorauslassstrom leitet die Polymerisationswärme aus dem Reaktor ab. Die Produktivität solcher adiabatischer Verfahren kann verbessert werden, indem der Einlass-Lösungsmittel- und/oder Monomerstrom oder die Einlass-Lösungsmittel- und/oder Monomerströme vor der Einbringung in den Reaktor gekühlt werden, um eine größere Polymerisationsexotherme zu ermöglichen. Somit können die in dieser Anmeldung offenbarten Auswahlen von Katalysator, Cokatalysator und Abfangmittel vorteilhaft in einem kontinuierlichen Lösungsverfahren durchgeführt werden, das bei oder oberhalb von 140°C, oberhalb von 150°C oder oberhalb von 160°C, bis zu etwa 225°C betrieben wird. In der Regel wird dieses Verfahren in einem inerten Kohlenwasserstofflösungsmittel, das linear, cyclisch oder verzweigt aliphatisch oder aromatisch sein kann, bei einem Druck von 20 bis 200 bar durchgeführt.
  • Die Fähigkeit dieser Katalysatoren, kommerziell erwünschtes Polymer bei erhöhten Temperaturen zu liefern, trägt zu einer größeren Exotherme, zu hohen Polymergehalten in dem Reaktor aufgrund von niedrigerer Viskosität und zu verringertem Energieverbrauch beim Verdampfen und Zurückführen von Lösungsmittel und besseren Monomer- und Comonomerumwandlungen bei.
  • Die zur Verwendung bei der Herstellung der Ethylencopolymere oder für die Polyethylencopolymere geeigneten α-Olefine sind vorzugsweise C3- bis C20-α-Olefine, schließen jedoch Olefine mit höherer Kohlenstoffzahl ein, wie polymerisierbare Makromere mit bis zu fünfhundert Kohlenstoffatomen oder mehr. Illustrierende nicht-einschränkende Beispiele für solche α-Olefine sind ein oder mehrere von Propylen, 1-Buten, 1-Penten, 1-Hexen, 1-Octen und 1-Decen. In den Begriff α-Olefin sind für die Zwecke der Beschreibung von effektiv copolymerisierten Monomeren die cyclischen Monoolefine mit gespanntem Ring, wie Cyclobuten, Cyclopenten, Norbornen, alkylsubstituierte Nor bornene, alkenylsubstituierte Norbornene, und cyclischen Olefine mit höherer Kohlenstoffzahl eingeschlossen, die in der Technik bekannt sind, siehe US-A-5 635 573. Diese Copolymere können im Bereich von semikristallin bis im Wesentlichen amorph liegen und haben in der Regel eine im Wesentlichen statistische Anordnung von mindestens dem Ethylen und den α-Olefin-Monomeren.
  • Die Ethylencopolymerplastomere zeigen vorzugsweise semikristalline Charakteristika, z. B. Schmelzpunkte im Bereich von 85°C bis 115°C. Das Molekulargewicht (durchschnittliches Molekulargewicht (Zahlenmittel)) der erfindungsgemäßen Plastomere liegt im Bereich von 10 000 bis 60 000, vorzugsweise 20 000 bis 50 000. Das Molekulargewicht für Ethylencopolymerplastomere wird in der Regel als Polyethylen-Schmelzindex (MI) angegeben (definiert in ASTM 1238, Bedingung E), dieser liegt in der Regel im Bereich von 0,01 bis 10,0, vorzugsweise 0,02 bis 6,0, insbesondere 0,03 bis weniger als 4,0.
  • Was die Polymerdichte angeht können die Polymere, die erfindungsgemäß produziert werden können, im Bereich von 0,870 bis 0,920, vorzugsweise 0,88 bis 0,915, insbesondere 0,89 bis 0,910 liegen. Die erfindungsgemäßen Plastomere enthalten 60 bis 80 Gew.% Ethylen, vorzugsweise 60 bis 75 Gew.% Ethylen.
  • BEISPIELE
  • Die folgenden Beispiele werden zur Veranschaulichung der vorhergehenden Erörterung gegeben. Alle Teile, Verhältnisse und Prozentsätze beziehen sich auf das Gewicht, wenn nicht anderweitig angegeben. Obwohl die Beispiele bestimmte Ausführungsformen der vorliegenden Erfindung betreffen können, sollen sie nicht als die Erfindung in irgendeiner speziellen Weise einschränkend angesehen werden. In den Tabellen 1 und 2 ist "MCN" eine Abkürzung für Metallocen, insbesondere für die er findungsgemäßen Hafnocene, und "CC" ist die Abkürzung für Co-katalysator.
  • I. Hochtemperatur-Halbchargenverfahren
  • Beispiel 1: Ethylen/1-Octen-Copolymerisationen wurden in einem gut gerührten Halbchargenreaktor (0,5 L) durchgeführt, der zur Durchführung von Koordinationspolymerisation in Gegenwart eines inerten Kohlenwasserstoff- (Hexan)-Lösungsmittels bei Drücken bis zu 350 psig und Temperaturen bis zu 150°C ausgerüstet war. In dem Dampf-Flüssigkeits-(VL)-Polymerisationssystem fand die Polymerisation in der flüssigen Phase statt, während Ethylen kontinuierlich in den Reaktor eingespeist wurde, um den Kopfdruck in der Dampfphase während der Polymerisation konstant auf 265 psig zu halten. In diesen Experimenten wurde die Reaktortemperatur durch Drosselung der Menge an Wasserdampf, die dem Reaktormantel zugeführt wurde, und durch Einstellen der Menge an Katalysator, die dem Reaktor durch die Pumpe zugeführt wurde, konstant auf 140°C gehalten. In der Regel wurden 250 ml getrocknetes n-Hexan, 18 ml oder 36 ml getrocknetes 1-Octen und 200 μ1 Tri-n-octylaluminium (TOA), ein Abfangmittel für Gifte, in den Reaktor eingespeist, der dann auf 140°C gebracht wurde. Der Reaktorinhalt wurde dann durch Einspeisen von Ethylen auf 265 psig unter Druck gesetzt und während der Polymerisation auf konstantem Ethylendruck gehalten. Die Polymerisation wurde gestartet, indem kontinuierlich eine voraktivierte Toluollösung des Katalysators während 30 Minuten zugeführt wurde. Der Katalysatordurchfluss wurde gestoppt, der Reaktordruck abgelassen und der Reaktor auf Raumtemperatur abkühlen gelassen. Das Produkt wurde aus Lösung ausgefällt und dann in einem Ofen 8 Stunden lang bei 100°C getrocknet. Alle angegebenen Werte sind Durchschnittswerte aus 2 oder mehr Versuchen unter den gleichen Bedingungen. Symbole für die folgenden Tabellen 1 und 2

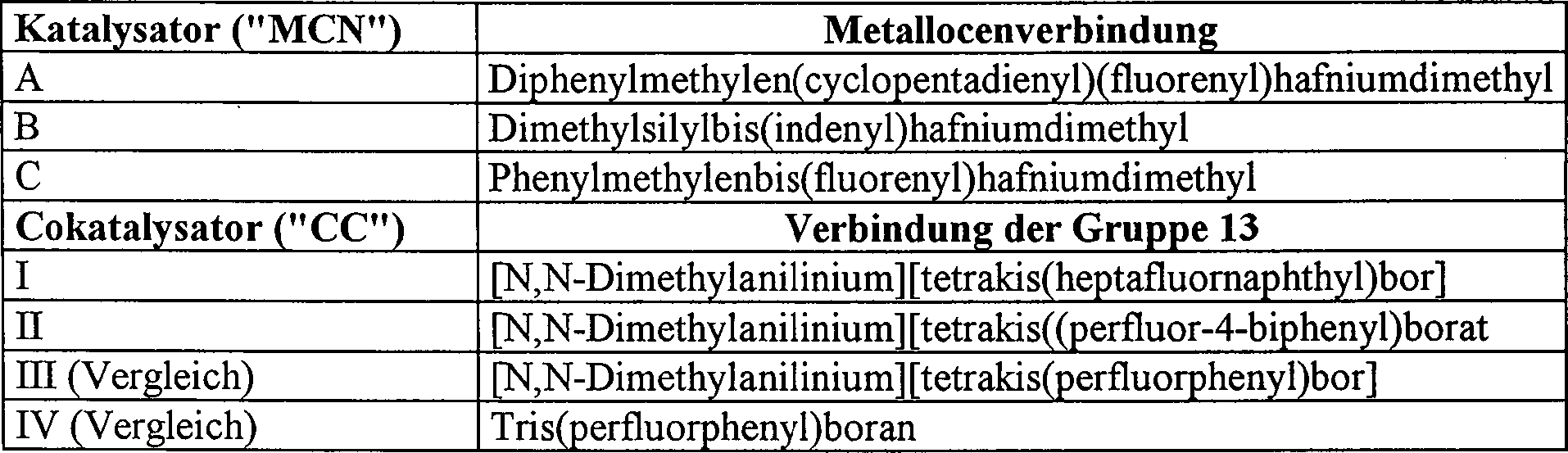

    Figure 00200001
    Tabelle 1
    Figure 00200002
    Anmerkungen: nm bedeutet "Nicht gemessen"
  • II. Kontinuierliches Hochtemperatur-Lösungsverfahren
  • Die folgenden Polymerisationsreaktionen wurden in einem gerührten, mit Flüssigkeit gefüllten, ummantelten 2 L Stahlreaktor durchgeführt, der zur Durchführung kontinuierlicher Insertionspolymerisation in Gegenwart eines inerten C6-Kohlenwasserstoff- (Naphtha)-Lösungsmittels bei Drücken bis zu 120 bar und Temperaturen bis zu 240°C ausgestattet war. Der Reaktor wurde in der Regel während der Polymerisation mit 1000 UpM gerührt. Das Reaktionssystem wurde mit einem Temperaturfühler und einem Druckmesswertwandler, um Änderungen von Temperatur und Druck kontinuierlich zu überwachen, und Mitteln zur kontinuierlichen Zuführung von gereinigtem Ethylen, 1-Octen und Lösungsmittel ausgestattet. In diesem System wurden in dem Kohlenwasserstofflösungsmittel gelöstes Ethylen, 1-Octen, Tri-n-octylaluminium (TOA), das als Abfangmittel verwendet wurde, und gegebenenfalls H2 getrennt eingepumpt, gemischt und dem Reaktor als Einzelstrom zugeführt, der unter Verwendung von flüssigem NH3 als Kühlmittel auf –40°C gekühlt wurde. Die Übergangsmetallkomponente (TMC) wurde in einer Lösungsmittel/Toluol-Mischung (9/1 Vol/Vol) gelöst, während der nichtkoordinierendes Anion- (NCA)-Aktivator in Toluol gelöst oder in dem Kohlenwasserstofflösungsmittel aufgeschlämmt wurde. Beide Komponenten wurden separat gepumpt, bei Umgebungstemperatur gemischt und vor Eintreten in den Reaktor auf –1°C gekühlt. Die Reaktortemperatur wurde eingestellt, indem die Temperatur eines Ölbades justiert wurde, das als Sammelbecken für das durch die Reaktorwandummantelung fließende Öl verwendet wurde. Als nächstes wurde das Molekulargewicht (MW) des Polymers oder der MI unabhängig durch Einstellung der Ethylenumwandlung (% C2) in dem Reaktor über die Katalysatordurchflussrate gesteuert. Schließlich wurde die Polymerdichte durch Regelung des Ethylen/1-Octen-Gewichtsverhältnisses in dem Einsatzmaterial gesteuert. Tabelle 2
    Figure 00220001
    Anmerkung: C = Vergleich; nm = nicht gemessen
  • Die Ergebnisse der acht Polymerisationsexperimente, die in dem oben beschriebenen Reaktor mit zwei unterschiedlichen Übergangsmetallverbindungen (A und B) und fünf ionisierenden Aktivatoren durchgeführt wurden, sind in Tabelle 2 zusammengefasst. Die Polymerisationsreaktion in Beispiel II Versuch Nr. 1 wurde beispielsweise bei 151,2°C und 57,2 bar mit Verbindung B durchgeführt, die durch Dimethylaniliniumtetrakis(heptafluornaphthyl)borat aktiviert wurde. Das 1-Octen/Ethylen-Gewichtsverhältnis in dem Einsatzmaterial war in diesem Fall 0,36 Gew./Gew. Beide Katalysatorkomponenten wurden kontinuierlich in den Reaktor eingespeist, was zu einer Ethylenumwandlung von 86,4 % und einer 1-Octenumwandlung von 60,1 % führte. Für eine Reaktorverweilzeit von 8 Minuten war unter diesen Bedingungen die Polymerausbeute 1,4 g kg/h. Durch Zugabe von TOA mit einer Rate von 0, 08 mmol/h zu dem Einsatzmaterial lag die Katalysatoreffizienz (CE) bei etwa 348 kg PE/g A. Dieses Experiment ergab ein Ethylen/1-Octen-Copolymer, das 18,8 Gew.% Comonomer (gemäß FTIR) enthielt und die in Tabelle 2 angegebenen Charakteristika hatte.
  • Diese in den Tabellen 1 und 2 zusammengefassten Daten zeigen, dass die durch Cokatalysatoren I und II aktivierten Haf nocenverbindungen A, B und C überlegenes Molekulargewicht und überlegene Aktivität für die Polymerisation von Ethylen und 1-Octen in Hochtemperatur-Lösungsverfahren zeigten, verglichen mit der Aktivierung mit den konventionellen Aktivatoren auf Pentafluorphenylbasis III und IV. Bei 170°C und 85 % Ethylenumwandlung sank beispielsweise der MI von 1,6 auf 0,2 dg/Min bei vergleichbarer Dichte (0,900 g/cm3), während die Katalysatoraktivität von 150 auf 350 kg PE/g stieg, wenn I anstelle von III zur Aktivierung von Katalysator A verwendet wurde.
  • In ähnlicher Weise zeigte Katalysator B besseres Molekulargewicht (Mn) und bessere Aktivität, wenn er durch II aktiviert wurde, als wenn er durch die Aktivatoren auf Pentafluorphenylbasis III-IV aktiviert wurde.

Claims (21)

  1. Polymerisationsverfahren für Ethylencopolymere mit einer Dichte von 0,87 bis 0,930, bei dem unter homogenen Polymerisationsbedingungen bei einer Reaktionstemperatur von 140°C bis 220°C oder darüber Ethylen und ein oder mehrere Comonomere, die zur Insertionspolymerisation in der Lage sind, mit einem Hafnocenkatalysatorkomplex in Kontakt gebracht werden, der von A) organometallischer Biscyclopentadienyl-Hafnium-Verbindung mit i) mindestens einem unsubstituierten Cyclopentadienylliganden oder mit aromatischem kondensierten Ring substituierten Cyclopentadienylliganden, ii) einem mit aromatischem kondensierten Ring substituierten Cyclopentadienylliganden iii) und kovalenter Brücke, die die beiden Cyclopentadienylliganden verbindet, wobei die Brücke ein einziges Kohlenstoff- oder Siliciumatom enthält, und B) aktivierter Cokatalysator-, ionischen Vorläuferverbindung abgeleitet ist, die ein halogeniertes tetraarylsubstituiertes Anion der Gruppe 13 enthält, wobei jeder Arylsubstituent mindestens zwei cyclische aromatische Ringe enthält.
  2. Verfahren nach Anspruch 1, bei dem die Hafniumverbindung mindestens einen substituierten oder unsubstituierten Fluorenylliganden aufweist.
  3. Verfahren nach Anspruch 2, bei dem die Hafniumverbindung mit einem substituierten oder unsubstituierten Kohlenstoffatom kovalent zwischen den Biscyclopentadienylliganden verbrückt ist.
  4. Verfahren nach Anspruch 3, bei dem das Kohlenstoffatom mit mindestens einer Arylgruppe substituiert ist.
  5. Verfahren nach Anspruch 4, bei dem die Hafniumverbindung ausgewählt ist aus der Gruppe bestehend aus Diphenylmethylen(cyclopentadienyl)(9-fluorenyl)hafniumdimethyl, Diphenylmethylen(cyclopentadienyl)(2,7-dimethyl-9-fluorenyl)hafniumdimethyl und Diphenylmethylen(cyclopentadienyl)(2,7-di-tert.-butyl-9-fluorenyl)hafniumdimethyl.
  6. Verfahren nach Anspruch 2, bei dem die Hafniumverbindung mit einem substituierten Siliciumatom kovalent zwischen den Biscyclopentadienylliganden verbrückt ist.
  7. Verfahren nach Anspruch 6, bei dem das substituierte Silicium mit Kohlenwasserstoffsubstituentengruppen mit einem bis zwanzig Kohlenstoffatomen substituiert ist oder bei dem die Substituenten kovalent verbunden sind, um eine cyclische Substituentengruppe zu bilden.
  8. Verfahren nach Anspruch 1, bei dem die Arylgruppen des halogenierten Tetraarylanions der Gruppe 13 mindestens einen kondensierten polycyclischen aromatischen Ring enthalten.
  9. Verfahren nach Anspruch 8, bei dem der kondensierte polycyclische aromatische Ring Fluor enthält, sodass mindestens drei Wasserstoffatome an Ringkohlenstoffatomen durch Fluoratome ersetzt worden sind.
  10. Verfahren nach Anspruch 9, bei dem das halogenierte Tetraarylanion der Gruppe 13 [Tetrakis(perfluornaphthyl)borat] ist.
  11. Verfahren nach Anspruch 1, bei dem die Arylgruppen des halogenierten Tetraarylanions der Gruppe 13 mindestens einen aromatischen Ring seitenständig in der 4-Position zu einem Phenylliganden enthalten.
  12. Verfahren nach Anspruch 11, bei dem das halogenierte Tetraarylanion der Gruppe 13 [Tetrakis(perfluor-4-biphenyl)borat] ist.
  13. Verfahren nach Anspruch 8, bei dem die Cokatalysatorvorläuferverbindung einen im Wesentlichen kationischen Komplex ausgewählt aus kationischen Anilinium-, Ammonium-, Carbenium- oder Silyliumkomplexen enthält.
  14. Verfahren nach Anspruch 10, bei dem die Cokatalysatorvorläuferverbindung einen im Wesentlichen kationischen Komplex ausgewählt aus kationischen Anilinium-, Ammonium-, Carbenium- oder Silyliumkomplexen enthält.
  15. Verfahren nach Anspruch 11, bei dem die Cokatalysatorvorläuferverbindung einen im Wesentlichen kationischen Komplex ausgewählt aus kationischen Anilinium-, Ammonium-, Carbenium- oder Silyliumkomplexen enthält.
  16. Verfahren nach Anspruch 12, bei dem die Cokatalysatorvorläuferverbindung einen im Wesentlichen kationischen Komplex ausgewählt aus kationischen Anilinium-, Ammonium-, Carbenium- oder Silyliumkomplexen enthält.
  17. Verfahren nach Anspruch 1, bei dem die homogenen Polymerisationsbedingungen adiabatisch in einem kontinuierlichen Polymerisationsverfahren durchgeführt werden.
  18. Verfahren nach Anspruch 17, bei dem die Reaktionstemperatur im Bereich von 160°C bis 200°C liegt.
  19. Verfahren nach Anspruch 18, bei dem die homogenen Polymerisationsbedingungen in einem kontinuierlichen Verfahren bei einem Druck von mindestens 500 bar durchgeführt werden.
  20. Verfahren nach Anspruch 17, bei dem das eine oder die mehreren Comonomere, die zur Insertionspolymerisation in der Lage sind, ausgewählt sind aus der Gruppe bestehend aus 1-Buten, 1-Hexen und 1-Octen.
  21. Verfahren nach Anspruch 19, bei dem das eine oder die mehreren Comonomere, das oder die zur Insertionspolymerisation in der Lage ist oder sind, ausgewählt ist oder sind aus der Gruppe bestehend aus 1-Buten, 1-Hexen und 1-Octen.
DE69925114T 1998-03-04 1999-03-03 Verfahren zur polymerisation von olefinen bei hohen temperaturen Expired - Lifetime DE69925114T2 (de)

Applications Claiming Priority (11)

Application Number Priority Date Filing Date Title
US7684198P 1998-03-04 1998-03-04
US7671298P 1998-03-04 1998-03-04
US76841P 1998-03-04
US76712P 1998-03-04
US8744698P 1998-06-01 1998-06-01
US8744798P 1998-06-01 1998-06-01
US8744598P 1998-06-01 1998-06-01
US87447P 1998-06-01
US87446P 1998-06-01
US87445P 1998-06-01
PCT/US1999/004750 WO1999045041A1 (en) 1998-03-04 1999-03-03 High temperature olefin polymerization process

Publications (2)

Publication Number Publication Date
DE69925114D1 DE69925114D1 (de) 2005-06-09
DE69925114T2 true DE69925114T2 (de) 2005-10-27

Family

ID=27536103

Family Applications (3)

Application Number Title Priority Date Filing Date
DE69924712T Expired - Lifetime DE69924712T2 (de) 1998-03-04 1999-03-03 Nicht koordinierende anionen für die polymerisation von olefinen
DE69925114T Expired - Lifetime DE69925114T2 (de) 1998-03-04 1999-03-03 Verfahren zur polymerisation von olefinen bei hohen temperaturen
DE69902362T Expired - Lifetime DE69902362T2 (de) 1998-03-04 1999-03-04 Polymerisationsverfahren für olefin-copolymere mittels verbrückter hafnocenverbindungen

Family Applications Before (1)

Application Number Title Priority Date Filing Date
DE69924712T Expired - Lifetime DE69924712T2 (de) 1998-03-04 1999-03-03 Nicht koordinierende anionen für die polymerisation von olefinen

Family Applications After (1)

Application Number Title Priority Date Filing Date
DE69902362T Expired - Lifetime DE69902362T2 (de) 1998-03-04 1999-03-04 Polymerisationsverfahren für olefin-copolymere mittels verbrückter hafnocenverbindungen

Country Status (13)

Country Link
US (4) US6262202B1 (de)
EP (3) EP1060198B1 (de)
JP (2) JP2002505353A (de)
KR (2) KR20010041557A (de)
CN (2) CN1133660C (de)
AT (1) ATE293132T1 (de)
AU (3) AU2801899A (de)
BR (2) BR9907754A (de)
CA (2) CA2319067A1 (de)
DE (3) DE69924712T2 (de)
EA (2) EA200000902A1 (de)
ES (3) ES2237911T3 (de)
WO (3) WO1999045042A1 (de)

Families Citing this family (110)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7232871B2 (en) * 1997-08-12 2007-06-19 Exxonmobil Chemical Patents Inc. Propylene ethylene polymers and production process
US6177527B1 (en) * 1998-09-08 2001-01-23 Union Carbide Chemical & Plastics Technology Corporation Process for the preparation of polyethylene or polypropylene
US6300433B1 (en) * 1998-10-23 2001-10-09 Exxonmobil Chemical Patents Inc. Olefin copolymerization process with bridged hafnocenes
WO2000024792A1 (en) * 1998-10-23 2000-05-04 Exxon Chemical Patents Inc. Olefin copolymerization process with bridged hafnocenes
US6486088B1 (en) 1998-10-23 2002-11-26 Exxonmobil Chemical Patents Inc. High activity carbenium-activated polymerization catalysts
TW526209B (en) * 1999-10-21 2003-04-01 Asahi Chemical Ind Method for producing an olefin homopolymer or an olefin copolymer
CZ20021401A3 (cs) * 1999-10-22 2002-10-16 Univation Technologies, Llc Katalyzátorové systémy a jejich pouľití při polymeračním procesu
US6476164B1 (en) 1999-10-22 2002-11-05 Exxonmobil Chemical Patents Inc. Carbenium cationic complexes suitable for polymerization catalysts
US6475946B1 (en) 1999-10-22 2002-11-05 Exxonmobil Chemical Patents Inc. Olefin polymerization catalysis with aryl substituted carbenium cationic complexes
US6822057B2 (en) 1999-12-09 2004-11-23 Exxon Mobil Chemical Patents Inc. Olefin polymerization catalysts derived from Group-15 cationic compounds and processes using them
US6489480B2 (en) 1999-12-09 2002-12-03 Exxonmobil Chemical Patents Inc. Group-15 cationic compounds for olefin polymerization catalysts
MXPA02006197A (es) 1999-12-20 2002-12-09 Exxon Chemical Patents Inc Procesos para la preparacion de resinas de poliolefinas usando catalizadores ionicos soportados.
US6809209B2 (en) 2000-04-07 2004-10-26 Exxonmobil Chemical Patents Inc. Nitrogen-containing group-13 anionic compounds for olefin polymerization
AU2001277556A1 (en) * 2000-08-09 2002-02-18 Bayer Aktiengesellschaft Catalyst system for the polymerisation of olefins
DE10044981A1 (de) * 2000-09-11 2002-03-21 Bayer Ag Katalysatorsystem zur Polymerisation von Dienen
CA2429678A1 (en) 2000-12-04 2002-06-13 Exxonmobil Chemical Patents Inc. Ethylene copolymer compositions suitable for viscosity index improvers and lubricant compositions
US20020107343A1 (en) * 2001-02-08 2002-08-08 Mitsui Chemicals, Inc. Ethylene polymer, preparation process thereof and molded articles of the same
ATE485319T1 (de) 2001-04-12 2010-11-15 Exxonmobil Chem Patents Inc Verfahren zur polymerisation von propylen und ethylen in lösung
EP1406761B1 (de) * 2001-06-20 2016-11-02 ExxonMobil Chemical Patents Inc. Durch einen katalysator mit einem nicht koordinierten anion hergestellte polyolefine und diese enthaltende artikel
US7332551B2 (en) * 2001-12-13 2008-02-19 Exxonmobil Chemical Patents Inc. Partially fluorinated naphthyl-based borates
US8318993B2 (en) 2002-03-05 2012-11-27 Exxonmobil Research And Engineering Company Lubricant blend composition
US20030236177A1 (en) * 2002-03-05 2003-12-25 Wu Margaret May-Som Novel lubricant blend composition
US6756455B2 (en) * 2002-05-31 2004-06-29 Equistar Chemicals, Lp High-temperature solution process for polyolefin manufacture
US20080153997A1 (en) * 2006-12-20 2008-06-26 Exxonmobil Research And Engineering Polymer production at supercritical conditions
US7319125B2 (en) * 2002-09-20 2008-01-15 Exxonmobil Chemical Patents Inc. Supercritical polymerization process and polymers produced therefrom
US8008412B2 (en) * 2002-09-20 2011-08-30 Exxonmobil Chemical Patents Inc. Polymer production at supersolution conditions
CA2469178C (en) * 2002-10-15 2009-09-01 Lg Electronics Inc. Recording medium having data structure for managing reproduction of multiple graphics streams recorded thereon and recording and reproducing methods and apparatuses
US7550528B2 (en) * 2002-10-15 2009-06-23 Exxonmobil Chemical Patents Inc. Functionalized olefin polymers
WO2004046214A2 (en) 2002-10-15 2004-06-03 Exxonmobil Chemical Patents Inc. Multiple catalyst system for olefin polymerization and polymers produced therefrom
US7223822B2 (en) * 2002-10-15 2007-05-29 Exxonmobil Chemical Patents Inc. Multiple catalyst and reactor system for olefin polymerization and polymers produced therefrom
US7541402B2 (en) 2002-10-15 2009-06-02 Exxonmobil Chemical Patents Inc. Blend functionalized polyolefin adhesive
US7700707B2 (en) 2002-10-15 2010-04-20 Exxonmobil Chemical Patents Inc. Polyolefin adhesive compositions and articles made therefrom
JP2004149673A (ja) 2002-10-30 2004-05-27 Mitsui Chemicals Inc エチレン系ワックスの製造方法
US7091282B2 (en) 2003-05-15 2006-08-15 Bridgestone Corporation Composition containing ethylene/propylene/diene copolymer and polyalkylene/olefin copolymer
US7456021B2 (en) * 2004-01-16 2008-11-25 Exxonmobil Chemical Patents Inc. Analysis method
US7217676B2 (en) * 2004-01-16 2007-05-15 Exxon Mobil Chemical Patents Inc. Hydrophobization and silica for supported catalyst
US8263722B2 (en) 2004-03-24 2012-09-11 Exxonmobil Chemical Patents Inc. Process for making ethylene interpolymers and interpolymers made thereby; compositions and electrical devices containing such interpolymers
CA2576840A1 (en) * 2004-07-08 2006-03-09 Patrick Brant Polymer production at supercritical conditions
GB2420348B (en) * 2004-10-28 2009-11-18 Exxonmobil Chem Patents Inc Syndiotactic rich polyolefins
JP5552232B2 (ja) * 2005-12-06 2014-07-16 エクソンモービル・ケミカル・パテンツ・インク エチレンエラストマー組成物
WO2007106238A1 (en) 2006-03-02 2007-09-20 Exxonmobil Chemical Patents Inc. Process for producing propylene copolymers
KR101384380B1 (ko) 2006-05-17 2014-04-10 다우 글로벌 테크놀로지스 엘엘씨 폴리프로필렌 용액 중합 방법
US8143352B2 (en) * 2006-12-20 2012-03-27 Exxonmobil Research And Engineering Company Process for fluid phase in-line blending of polymers
US8242237B2 (en) * 2006-12-20 2012-08-14 Exxonmobil Chemical Patents Inc. Phase separator and monomer recycle for supercritical polymerization process
US8080610B2 (en) 2007-03-06 2011-12-20 Exxonmobil Research And Engineering Company Monomer recycle process for fluid phase in-line blending of polymers
US7943711B2 (en) * 2007-05-14 2011-05-17 Exxonmobil Chemical Patents Inc. Ethylene elastomer compositions
WO2008150572A1 (en) * 2007-06-04 2008-12-11 Exxonmobil Chemical Patents Inc. Super-solution homogeneous propylene polymerization
CN101855249B (zh) * 2007-09-13 2013-02-13 埃克森美孚研究工程公司 在线生产增塑聚合物和增塑聚合物共混物的方法
US7910637B2 (en) * 2007-09-13 2011-03-22 Exxonmobil Research And Engineering Company In-line blending of plasticizers with a base polymer
EP2220128B2 (de) * 2007-11-09 2021-03-10 University of Maryland, College Park Verfahren zur herstellung von polyolefinen durch lebende koordinative kettentransferpolymerisation
US7910679B2 (en) * 2007-12-20 2011-03-22 Exxonmobil Research And Engineering Company Bulk homogeneous polymerization process for ethylene propylene copolymers
WO2009082463A1 (en) * 2007-12-20 2009-07-02 Exxonmobil Research And Engineering Company In-line process to produce pellet-stable polyolefins
EP2450403A1 (de) * 2007-12-20 2012-05-09 ExxonMobil Research and Engineering Company Polypropylen-Ethylen-Propylen-Copolymer-Mischungen und Inline-Verfahren zu deren Herstellung
US8318875B2 (en) * 2008-01-18 2012-11-27 Exxonmobil Chemical Patents Inc. Super-solution homogeneous propylene polymerization and polypropylenes made therefrom
EP2103634A1 (de) 2008-03-20 2009-09-23 ExxonMobil Chemical Patents Inc. Herstellung propylen-basierter polymere
WO2009123609A1 (en) 2008-03-31 2009-10-08 Advanced Elastomer Systems, L.P. Thermoplastic vulcanizates
US8399725B2 (en) * 2008-06-20 2013-03-19 Exxonmobil Chemical Patents Inc. Functionalized high vinyl terminated propylene based oligomers
US8283419B2 (en) * 2008-06-20 2012-10-09 Exxonmobil Chemical Patents Inc. Olefin functionalization by metathesis reaction
US8802797B2 (en) 2008-06-20 2014-08-12 Exxonmobil Chemical Patents Inc. Vinyl-terminated macromonomer oligomerization
US8283428B2 (en) 2008-06-20 2012-10-09 Exxonmobil Chemical Patents Inc. Polymacromonomer and process for production thereof
US8372930B2 (en) 2008-06-20 2013-02-12 Exxonmobil Chemical Patents Inc. High vinyl terminated propylene based oligomers
US8022154B2 (en) * 2008-11-06 2011-09-20 Exxonmobil Chemical Patents Inc. Ethylene polymers, their production and use
WO2011087729A2 (en) 2010-01-14 2011-07-21 Exxonmobil Chemical Patents Inc. Processes and apparatus for polymer finishing and packaging
CN102762604A (zh) 2010-01-14 2012-10-31 埃克森美孚化学专利公司 连续溶液聚合的方法和设备
US8425847B2 (en) 2010-01-14 2013-04-23 Exxonmobil Chemical Patents Inc. Processes and apparatus for continuous solution polymerization
WO2011090861A1 (en) * 2010-01-22 2011-07-28 Exxonmobil Chemical Patents Inc. Lubricating oil compositions and method for making them
JP5574916B2 (ja) * 2010-10-26 2014-08-20 三井化学株式会社 オレフィン重合体の製造方法
BR112013013634B1 (pt) * 2010-12-03 2020-11-10 Dow Global Technologies Llc processo para formar uma composição de polímero baseada em etileno, composição de polímero, composição, artigo
KR101584027B1 (ko) 2012-04-26 2016-01-08 미쓰이 가가쿠 가부시키가이샤 올레핀 중합체의 제조 방법
US11009550B2 (en) 2013-02-21 2021-05-18 Advantest Corporation Test architecture with an FPGA based test board to simulate a DUT or end-point
US10161993B2 (en) 2013-02-21 2018-12-25 Advantest Corporation Tester with acceleration on memory and acceleration for automatic pattern generation within a FPGA block
US10162007B2 (en) 2013-02-21 2018-12-25 Advantest Corporation Test architecture having multiple FPGA based hardware accelerator blocks for testing multiple DUTs independently
US9952276B2 (en) 2013-02-21 2018-04-24 Advantest Corporation Tester with mixed protocol engine in a FPGA block
US9810729B2 (en) 2013-02-28 2017-11-07 Advantest Corporation Tester with acceleration for packet building within a FPGA block
US8916659B1 (en) 2013-10-31 2014-12-23 Exxonmobil Chemical Patents Inc. Process and apparatus for continuous solution polymerization
JP2015147862A (ja) * 2014-02-06 2015-08-20 東ソー株式会社 ポリエチレン系重合体製造用触媒及びそれを用いてなるポリエチレン系重合体の製造方法
EP2995631A1 (de) 2014-09-12 2016-03-16 Borealis AG Verfahren zur Herstellung von Pfropfcopolymeren auf einem Polyolefinrückgrat
US9630994B2 (en) * 2014-11-03 2017-04-25 University Of Washington Polypeptides for use in self-assembling protein nanostructures
EP3218426B1 (de) 2014-11-12 2022-03-30 ExxonMobil Chemical Patents Inc. Reinigung eines weichmachers und verwendung davon in polymerherstellungsverfahren und -anlage
CN104672358B (zh) * 2015-01-22 2016-10-19 大连理工大学 一种催化极性乙烯基单体聚合的催化体系
KR101975695B1 (ko) 2015-06-15 2019-05-07 엑손모빌 케미칼 패턴츠 인코포레이티드 연속 용액 중합 공정
CA3003698C (en) 2015-11-09 2020-05-05 Exxonmobil Chemical Patents Inc. Propylene-based elastomers for roofing compositions and methods for preparing the same
US9926443B2 (en) 2015-11-09 2018-03-27 Exxonmobil Chemical Patents Inc. Propylene-based elastomers for roofing compositions and methods for preparing the same
US9487653B2 (en) 2015-12-08 2016-11-08 Exxonmobil Chemical Patents Inc. Process of making crosslinked polyolefin polymer blends and compositions prepared thereof
EP3390056B1 (de) 2015-12-16 2020-11-18 ExxonMobil Chemical Patents Inc. Niederkristalline polymerzusammensetzungen
WO2017172102A1 (en) 2016-03-31 2017-10-05 Exxonmobil Chemical Patents Inc. Low crystalline polymer compositions prepared in a dual reactor
WO2018022263A1 (en) 2016-07-29 2018-02-01 Exxonmobil Chemical Patents Inc. Polymerization processes using high molecular weight polyhydric quenching agents
EP3589693B1 (de) 2017-02-28 2024-01-03 ExxonMobil Chemical Patents Inc. Mit ölgestrecktem, bimodalem metallocen-synthetisiertem epdm hergestelltes thermoplastisches vulkanisat
AU2018249533C1 (en) 2017-04-04 2023-10-12 Institute For Research In Biomedicine Self-assembling protein nanostructures displaying paramyxovirus and/or pneumovirus f proteins and their use
US10995166B2 (en) 2017-11-07 2021-05-04 Nova Chemicals (International) S.A. Ethylene interpolymer products and films
US20190135960A1 (en) * 2017-11-07 2019-05-09 Nova Chemicals (International) S.A. Process to manufacture ethylene interpolymer products
US10683376B2 (en) 2017-11-07 2020-06-16 Nova Chemicals (International) S.A. Manufacturing ethylene interpolymer products at higher production rate
KR101918484B1 (ko) * 2017-11-15 2019-01-31 금호폴리켐 주식회사 탄성 공중합체 제조용 촉매 조성물 및 이를 이용한 에틸렌 및 알파-올레핀 또는 에틸렌, 알파-올레핀 및 비공액 디엔을 포함하는 탄성 공중합체의 제조 방법
EP3827033B1 (de) 2018-07-23 2025-01-01 ExxonMobil Chemical Patents Inc. Herstellung von bimodalem kautschuk, thermoplastischen vulkanisaten und daraus hergestellte artikel
US11466149B2 (en) 2018-07-23 2022-10-11 Exxonmobil Chemical Patents Inc. Preparation of bimodal rubber, thermoplastic vulcanizates, and articles made therefrom
SG11202102663QA (en) 2018-09-19 2021-04-29 Exxonmobil Chemical Patents Inc Devolatilization processes
US11248113B2 (en) 2018-11-30 2022-02-15 Exxonmobil Chemical Patents Inc. Cyclic olefin copolymers and films prepared therefrom
US10976361B2 (en) 2018-12-20 2021-04-13 Advantest Corporation Automated test equipment (ATE) support framework for solid state device (SSD) odd sector sizes and protection modes
WO2020167399A1 (en) 2019-02-11 2020-08-20 Exxonmobil Chemical Patents Inc. Biphasic polymerization processes and ethylene-based polyolefins therefrom
US11137910B2 (en) 2019-03-04 2021-10-05 Advantest Corporation Fast address to sector number/offset translation to support odd sector size testing
US11237202B2 (en) 2019-03-12 2022-02-01 Advantest Corporation Non-standard sector size system support for SSD testing
US10884847B1 (en) 2019-08-20 2021-01-05 Advantest Corporation Fast parallel CRC determination to support SSD testing
US20230002525A1 (en) 2019-12-17 2023-01-05 Exxonmobil Chemical Patents Inc. Solution Polymerization Process for Making High-Density Polyethylene with Long-Chain Branching
WO2022005634A1 (en) 2020-07-02 2022-01-06 Exxonmobil Chemical Patents Inc. Thermoplastic vulcanizate compositions containing metallocene multimodal copolymer rubber and processes for making same
US11186662B1 (en) 2020-07-14 2021-11-30 Chevron Phillips Chemical Company Lp Metallocene catalyst systems with chemically-treated solid oxides for producing ethylene-based plastomers and elastomers
EP4192888A1 (de) * 2020-08-10 2023-06-14 ExxonMobil Chemical Patents Inc. Verfahren zur abgabe von nichtaromatischen lösungen an polymerisationsreaktoren
JP2024542263A (ja) 2021-11-23 2024-11-13 エクソンモービル ケミカル パテンツ インコーポレイテッド ポリマーを形成するためのプラント及びプロセス
KR102872215B1 (ko) 2022-07-05 2025-10-16 한화토탈에너지스 주식회사 신규한 전이금속 화합물, 이를 포함하는 전이금속 촉매 조성물 및 이를 이용한 에틸렌 및 α-올레핀의 공중합체의 제조방법
KR102878292B1 (ko) 2023-03-24 2025-10-29 한화토탈에너지스 주식회사 고온 용액 공정에 적용 가능한 에틸렌계 중합체 제조용 촉매 조성물 및 이를 이용한 에틸렌계 중합체의 제조방법
KR20250026547A (ko) * 2023-08-17 2025-02-25 한화솔루션 주식회사 전이금속 화합물을 이용한 에틸렌-α-올레핀 공중합체의 용액중합방법

Family Cites Families (33)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5324800A (en) 1983-06-06 1994-06-28 Exxon Chemical Patents Inc. Process and catalyst for polyolefin density and molecular weight control
US5198401A (en) 1987-01-30 1993-03-30 Exxon Chemical Patents Inc. Ionic metallocene catalyst compositions
PL276385A1 (en) 1987-01-30 1989-07-24 Exxon Chemical Patents Inc Method for polymerization of olefines,diolefins and acetylene unsaturated compounds
US5408017A (en) 1987-01-30 1995-04-18 Exxon Chemical Patents Inc. High temperature polymerization process using ionic catalysts to produce polyolefins
IL85097A (en) 1987-01-30 1992-02-16 Exxon Chemical Patents Inc Catalysts based on derivatives of a bis(cyclopentadienyl)group ivb metal compound,their preparation and their use in polymerization processes
ATE133690T1 (de) 1987-04-03 1996-02-15 Fina Technology Metallocen-katalysatorsysteme für die polymersation von olefinen, mit einer silizium- hydrocarbyl-brücke.
US4931417A (en) 1987-11-09 1990-06-05 Chisso Corporation Transition-metal compound having a bis-substituted-cyclopentadienyl ligand of bridged structure
US5229478A (en) 1988-06-16 1993-07-20 Exxon Chemical Patents Inc. Process for production of high molecular weight EPDM elastomers using a metallocene-alumoxane catalyst system
US5155080A (en) 1988-07-15 1992-10-13 Fina Technology, Inc. Process and catalyst for producing syndiotactic polyolefins
DE3907964A1 (de) 1989-03-11 1990-09-13 Hoechst Ag Verfahren zur herstellung eines syndiotaktischen polyolefins
DE3916555A1 (de) 1989-05-20 1990-11-22 Hoechst Ag Verfahren zur herstellung von ethylenpolymeren
DE3922546A1 (de) 1989-07-08 1991-01-17 Hoechst Ag Verfahren zur herstellung von cycloolefinpolymeren
US5801113A (en) * 1990-06-22 1998-09-01 Exxon Chemical Patents, Inc. Polymerization catalyst systems, their production and use
JP3117231B2 (ja) 1991-03-11 2000-12-11 三井化学株式会社 幅広い分子量分布を有するシンジオタクチックポリ−α−オレフィンの製造方法
US5571880A (en) 1991-05-09 1996-11-05 Phillips Petroleum Company Organometallic fluorenyl compounds and use thereof in an alpha-olefin polymerization process
ES2087339T3 (es) 1991-05-27 1996-07-16 Hoechst Ag Procedimiento para la preparacion de poliolefinas con amplia distribucion de masas moleculares.
US5710224A (en) 1991-07-23 1998-01-20 Phillips Petroleum Company Method for producing polymer of ethylene
US5296433A (en) 1992-04-14 1994-03-22 Minnesota Mining And Manufacturing Company Tris(pentafluorophenyl)borane complexes and catalysts derived therefrom
KR100311244B1 (ko) 1993-02-22 2001-12-15 가지와라 야스시 에틸렌/α-올레핀공중합체의제조방법
US6313240B1 (en) 1993-02-22 2001-11-06 Tosoh Corporation Process for producing ethylene/α-olefin copolymer
DE4333128A1 (de) 1993-09-29 1995-03-30 Hoechst Ag Verfahren zur Herstellung von Polyolefinen
ATE233790T1 (de) 1995-03-10 2003-03-15 Dow Global Technologies Inc Geträgerter katalysatorbestandteil, trägerkatalysator, herstellungsverfahren, polymerisationsverfahren, komplexverbindungen und ihre herstellung
US5696213A (en) 1995-04-21 1997-12-09 Exxon Chemical Patents Inc. Ethylene-α-olefin-diolefin elastomers solution polymerization process
WO1997014698A1 (en) 1995-10-18 1997-04-24 The Dow Chemical Company Synthesis of perfluoroaryl-substituted compounds
RU2178421C2 (ru) 1995-11-27 2002-01-20 Дзе Дау Кемикал Компани Катализатор на носителе, содержащий связанный активатор, образующий катион
WO1997022639A1 (en) 1995-12-19 1997-06-26 Exxon Chemical Patents Inc. High temperature solution polymerization process
US5856256A (en) 1996-02-20 1999-01-05 Northwestern University Organo-Lewis acid as cocatalyst for cationic homogeneous Ziegler-Natta olefin polymerizations
JPH1060034A (ja) * 1996-06-14 1998-03-03 Mitsui Petrochem Ind Ltd オレフィン重合用触媒およびオレフィンの重合方法
DE69704614T2 (de) * 1996-06-17 2001-11-08 Exxonmobil Chemical Patents Inc., Baytown Olefinpolymerisationkatalysatorsysteme von gemischten übergangsmetalen
DE59703850D1 (de) * 1996-08-13 2001-07-26 Basell Polyolefine Gmbh Geträgertes Katalysatorsystem, Verfahren zu seiner Herstellung und seine Verwendung zur Polymerisation von Olefinen
US5783512A (en) * 1996-12-18 1998-07-21 The Dow Chemical Company Catalyst component dispersion comprising an ionic compound and solid addition polymerization catalysts containing the same
EP1000068A1 (de) 1997-08-01 2000-05-17 The Dow Chemical Company Perfluornaphthyl substitutierter bor enthaltender katalysatoraktivator
DE19808254A1 (de) 1998-02-27 1999-09-02 Aventis Res & Tech Gmbh & Co Chemische Verbindung

Also Published As

Publication number Publication date
CN1291999A (zh) 2001-04-18
US6559253B2 (en) 2003-05-06
CN1291204A (zh) 2001-04-11
US6262202B1 (en) 2001-07-17
AU2801899A (en) 1999-09-20
AU742900B2 (en) 2002-01-17
WO1999045041A1 (en) 1999-09-10
CN1128823C (zh) 2003-11-26
DE69924712T2 (de) 2006-03-09
ES2239439T3 (es) 2005-09-16
ES2237911T3 (es) 2005-08-01
CN1133660C (zh) 2004-01-07
CA2319067A1 (en) 1999-09-10
ATE293132T1 (de) 2005-04-15
BR9907924A (pt) 2000-11-28
CA2318246A1 (en) 1999-09-10
JP2002505353A (ja) 2002-02-19
KR20010041557A (ko) 2001-05-25
EP1062254A1 (de) 2000-12-27
DE69902362D1 (de) 2002-09-05
EP1064311A1 (de) 2001-01-03
US6218488B1 (en) 2001-04-17
DE69925114D1 (de) 2005-06-09
DE69924712D1 (de) 2005-05-19
EP1060198B1 (de) 2005-04-13
US6291609B1 (en) 2001-09-18
EP1062254B1 (de) 2002-07-31
KR100554775B1 (ko) 2006-02-22
AU741842B2 (en) 2001-12-13
WO1999045042A1 (en) 1999-09-10
DE69902362T2 (de) 2002-12-19
US20020007025A1 (en) 2002-01-17
WO1999045040A1 (en) 1999-09-10
EA200000901A1 (ru) 2001-04-23
EP1060198A1 (de) 2000-12-20
JP2002505352A (ja) 2002-02-19
BR9907754A (pt) 2000-10-17
KR20010041555A (ko) 2001-05-25
AU3067899A (en) 1999-09-20
EP1064311B1 (de) 2005-05-04
AU2894299A (en) 1999-09-20
EA200000902A1 (ru) 2001-04-23
ES2181408T3 (es) 2003-02-16

Similar Documents

Publication Publication Date Title
DE69925114T2 (de) Verfahren zur polymerisation von olefinen bei hohen temperaturen
DE69922536T2 (de) Verbrückte hafnocenen für die copolymerisation von olefinen
DE69619548T2 (de) Hochtemperature olefin polymerisationsverfahren
DE60017467T2 (de) Carbenium-aktivierte polymerisationskatalysatoren mit hoher aktivität
DE69922548T2 (de) Verbrückte metallocene zur olefincopolymerisation
DE69322082T2 (de) Copolymere des ethylens mit verzweigten olefinen
DE3856424T3 (de) Katalysatoren, Verfahren zur Herstellung derselben und Verfahren zu deren Anwendung
DE69130320T2 (de) Katalysator für alpha-olefinpolymerisation und herstellung von poly(alpha)olefinen damit
DE69707667T2 (de) Copolymere aus ethylen und geminal disubstituierten olefinen
DE69522806T2 (de) Monocyclopentadienyl-metalverbindungen als katalysatoren zur produktion von ethylen-alpha-olefincopolymeren
DE69012981T2 (de) Katalysatorzusammensetzung auf Zirkoniumbasis für Olefinpolymerisation.
DE69325716T2 (de) Polymerisationsverfahren mittels eines katalysatorsystems mit gesteigertem leistungsvermögen
DE69231975T2 (de) Verfahren zur herstellung von polyolefinen
DE60211013T2 (de) Zweistufen-polymerisationsverfahren
DE60224671T2 (de) Verzweigte polymere auf alpha-olefin basis
DE69915352T2 (de) Verfahren zur dispersionspolymerisation mit ungeträgertem phosphinimin katalysator

Legal Events

Date Code Title Description
8364 No opposition during term of opposition
